Условные обозначения электротехника: «Условные обозначения на электросхемах »

Содержание

Условные графические обозначения электротехнических изделий и оборудования

Наименование

Обозначение

Наименование

Обозначение

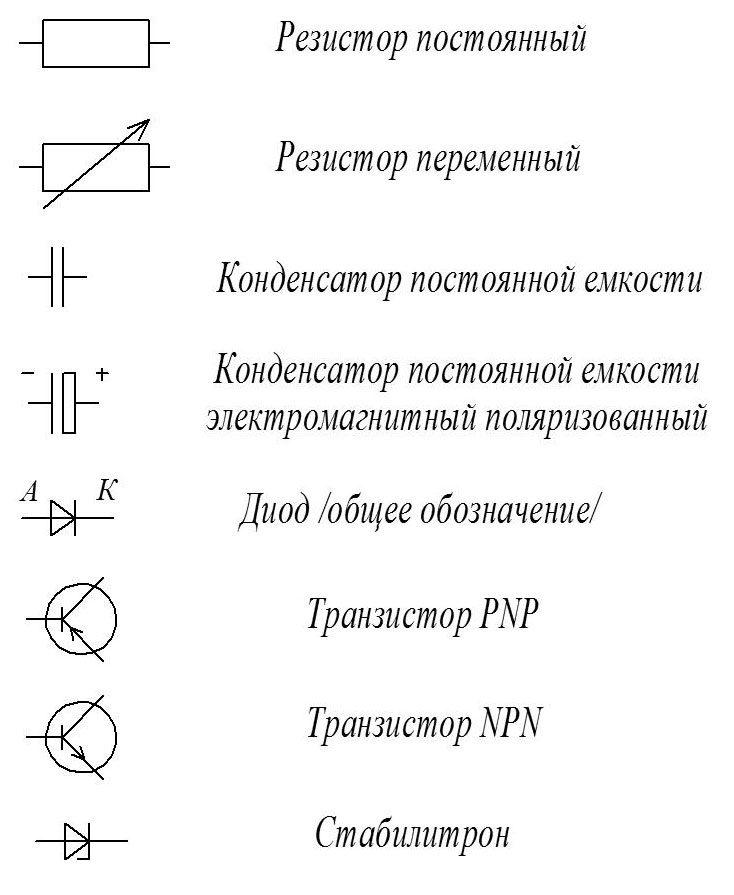

Резистор постоянный

Выключатель однополюсный

Резистор переменный с выключателем, изображенный:



Выключатель многополюсный,  например, трехполюсный

совмещенно

Выключатель трехполюсный с двумя замыкающими и одним размыкаю­щим контактами

разнесенно

Выключатель двухполюсный, замыкающий одну цепь раньше размыкания другой

Резистор переменный  сдвоенный

Выключатель двухполюсный, размыкающий одну цепь позже размыкания другой

Элемент нагревательный

Выключатель однополюсный с двойным замыканием

Конденсатор постоянной емкости

Выключатель однополюсный с самовозвратом:

замыкающий

размыкающий

Конденсатор  электролитический:



Выключатель кнопочный нажимной с самовозвратом:

с замыкающим контактом

полярный

с размыкающим контактом

неполярный

Выключатель кнопочный нажимной без самовозврата:



Диод, выпрямительный  столб

с возвратом, посредством вторичного нажатия кнопки

Транзистор структуры:

р-n-р

с возвратом, посредством отдельного привода, например, нажатием специальной кнопки «Сброс»

n-р-n

Реле электрическое с замыкающим, размыкающим и переключающим контактами

Конденсатор переменной  емкости

Провод коаксиальный, внешний проводник которого соединен с корпусом

Катушка индуктивности

Провод экранированный, экран соединен с корпусом

Катушка индуктивности с подстроечным сердечником

Провод экранированный частично

Батарея

Жгуты проводов

Электрический звонок

Переключатель однополюсный

Зуммер

Переключатель двухполюсный 3- позиционный с нейтральным положением

Лампа электрическая  осветительная

Переключатель двухполюсный 3- позиционный с самовозвратом в нейтральном положении

Лампа неоновая

Переключатель многополюсный (например,  трехполюсный)

Электродвигатель

Переключатель однополюсный многопозиционный (например, 6- позиционный)

Плавкий предохранитель

Переключатель однополюсный 6- позиционный с безобрывным переключением

Амперметр

Переключатель однополюсный, многопозиционный с подвижным контактом, замы­кающим три цепи, исключая одну промежуточную

Вольтметр

Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции

Ваттметр

Герконовое реле, управляемое постоянным магнитом

Омметр

Заземление

Условные графические обозначения на принципиальных электрических схемах

см. также Буквенные обозначения радиодеталей


Под каждой картинкой есть кнопка для скачивания графических обозначений в векторе.

Обозначения сгруппированы по моему произволу:
0. Распространённые компоненты
1. Резисторы
2. Конденсаторы

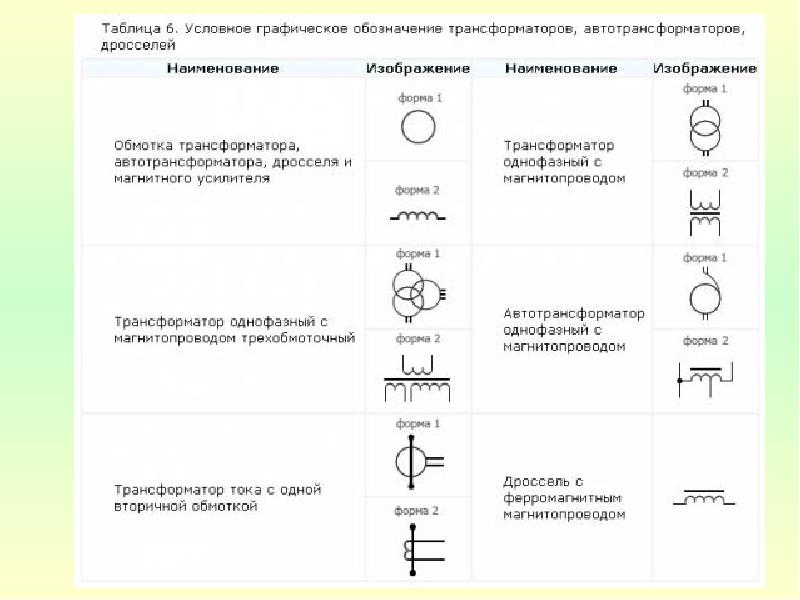

3. Катушки индуктивности и трансформаторы
4. Диоды, стабилитроны, светодиоды
5. Транзисторы
6. Переключатели, реле, провода, соединители, антенны
7. Источники питания, лампы, электромоторы
8. Электроакустические устройства: микрофоны, громкоговорители
9. Микросхемы и прочая электроника

С обозначениями электронных ламп я уж не стал заморачиваться.
К некоторым нашим обозначениям полупроводников я добавил буржуйские символы — они представлены во вторую очередь как вариант к ГОСТовскому обозначению.

На странице представлены растровые изображения графических обозначений (все картинки кликабельны). Под каждой картинкой есть ссылка, по которой можно скачать тот или иной упакованный в архив файл в векторном формате svg. Пользуйтесь на здоровье.

При масштабировании элементов не забывайте включать режим «При изменении размеров объекта менять в той же пропорции толщину обводки».

Распространённые компоненты

⇩ УГО в векторе

Резисторы

⇩ Резисторы

Конденсаторы

⇩ Конденсаторы

Катушки индуктивности

⇩ Индуктивности

Диоды

⇩ Диоды

Транзисторы

⇩ Транзисторы

Переключатели, реле, провода, соединители, антенны

⇩ Переключатели

Источники и потребители

⇩ Источники питания, лампы и прочее

Электроакустические устройства

⇩ Микрофоны, динамики и прочее

Микросхемы, логические элементы

⇩ Микросхемы


Поделиться новостью в соцсетях

Англоязычные сокращения и условные обозначения, применяемые в электронике и электротехнике

АНГЛОЯЗЫЧНЫЕ  СОКРАЩЕНИЯ  И  УСЛОВНЫЕ  ОБОЗНАЧЕНИЯ,  ПРИМЕНЯЕМЫЕ  В  ЭЛЕКТРОНИКЕ  И  ЭЛЕКТРОТЕХНИКЕ






















A

ABC
(Automatic Beam Control) — автоматическое управление лучем лазера
ABC
(Absolute Binary Code) — абсолютный двоичный код
AC
(Alternating Current) — переменный ток
ACC
(Automatic Color Control) — автоматический контроль цвета
ACT
(Automatic Color Tracking) — автоматическое слежение за цветом
ADC
(Analog/Digital Converter) — аналого-цифровой преобразователь (АЦП)
ADC
(Automatic Degaussing Circuit) — система автоматического размагничевания
ADRES
(Automatic Dynamic Range Expansion System) — автоматическое устройство расширения динамического диапазона
AF
(Audio Frequency) — звуковая частота
AFBS
(Acoustic FeedBack System) — акустическая обратная связь
AFC
(Automatic Frequency Control) — автоматическое управление частотой
AFD
(Acoustic Flat Diaphragm) — громкоговоритель с плоским диффузором
AFT
(Automatic Fine Tuning) — точная автоматическая настройка
AGC
(Automatic Gain Control) — автоматическая регулировка усиления (АРУ)
ALC
(Automatic Level Control) — автоматическая регулировка уровня
ALU
(Arithmetic Logic Unit) — арифметико-логическое устройство
AM
(Amplitude Modulation) — амплитудная модуляция
AND
— логический элемент «И»
ANSI
(American National Standart Institute) — Американский национальный институт стандартов
ASA
(American Standarts Association) — Американское общество стандартов
ASCII
(American Sdandart Code for Information Interchange) — Американский стандартный код для обмена информацией
ASD
(Application Specific Discretes) — специализированные дискретные компоненты
ATR
(Answer To Reset) — отклик на сигнал сброса
AWB
(Automatic White Balance) — автоматический баланс белого

B

BLC
(BackLight Compensation) — компенсация переотраженного света
BNC
(Baby N-Connector) — разьем типа «бэби N»

C

CAI
(Color Accutance Improvement) — схема улучшения цветопередачи
CCD
(Charge Coupled Device) — прибор с зарядовой связью (ПЗС)
CCIR
(International Radio Consultative Commitee) — Международный консультативный комитет по радиовещанию (МККР)
CD
(Capacitor Diode) — варикап
CD
(Compact Disk) — компакт-диск
CDT
(Color Display Tube) — трубка цветного дисплея
CMOS
(Complementary Metal-Oxide-System) — комплементарная метал-окисел-полупроводник (КМОП) структура
CPU
(Central Processing Unit) — центральный процессор
CRC
(Cycling Redundancy Check) — циклически избыточный код
CRT
(Cathode Ray Tube) — электронно-лучевая трубка
CSP
(Chip Scale Package) — корпус с размерами кристалла
CT
(Computed Tomography) — компьютерная томография
CTI
(Color Transient Improvement) — регулировка насыщенности цвета

D

DAC
(Digital-Analog Converter) — цифроаналоговый преобразователь (ЦАП)
DAQ
(Data Acquistion) — сбор данных
DC
(Direct Current) — постоянный ток
DC
(Duo Cone) — диффузорная широкополосная головка громкоговорителя
DCP
(Digital Contour Processing) — цифровая обработка контуров
DF
(Demping Factor) — коэффициент затухания
DIAC
(Diode Alternating Current Switch) — диодный переключатель переменного тока (динистор)
DIMM
(Dial In-line Memory Module) — модуль памяти с двухрядным расположением выводов DIP (Dual In Package) — корпус ИС с двухрядным расположением выводов
DMA
(Direct Memory Access) — прямой доступ к памяти
DNR
(Dynamic Noise Reduction) — динамическое шумоподавление
DP
(Dynamic Power) — динамическая мощность
dpi
(dot per inch) — точек на дюйм
DPO
(Dynamic Power Output) — динамическая выходная мощность
DRA
(Dynamic Resonance Absorber) — демпфер резонансных колебаний
DRIE
(Deep Reactive Ion Etching) — глубокое реактивное ионное травление
DSL
(Dynamic Super Loudness) — расширитель динамического диапазона
DTL
(Diode Transistor Logic) — диодно-транзисторная логика (ДТЛ)
DTTV
(Digital Terrestrial TV) — всемирное цифровое телевидение

E

EAROM
(Electrically Alterable Read Only Memory) — электрически перепрограммируемое постоянное запоминающее устройство
EBU
(European Broadcasting Union) — Европейский союз радиовещания
ECL
(Emitter Coupled Logic) — эмиттерно связанная логика (ЭСЛ)
EIAJ
(Electronic Industries Association of Japan) — Японская ассоциация отраслей электронной промышленности
ELSI
(Extra Large Scale Integration) — сверхвысокая степень интеграции
EMI
(Electromagnetic Interference) — электромагнитная помеха
EMIF
(External Memory Interface) — интерфейс внешней памяти
ENG
(Equivalent Noise Generator) — эквивалентный генератор шума
ESD
(Electrostatic Discharge) — электростатический разряд
ETC
(Electronic Tipp Control) — псевдосенсорное электронное управление
ETANN
(Electronically Trainable Artificial Network) — обучаемая искусственная нейросеть
EVF
(Electronic ViewFinder) — электронный видоискатель
EVR
(Electronic Video Recoding) — электронная видеозапись

F

FAPS
(Flexible Automated Production System) — гибко автоматизированная система производства (ГАП)
FAMOS
(Floating Gate Avalanche Injection MOS) — МОП-транзистор с «плавающим» затвором и лавинной инжекцией заряда
FCC
(Federal Communications Commission) — федеральная комиссия связи
FET
(Field Effect Transistor) — полевой транзистор
FF
(Flip-Flops) — триггер
FG
(Frequency Generator) — генератор частоты
FIR
(Finite Input Response) — конечный входной отклик
FLOTOX
(Floating Gate Tunnel-Oxide) — «плавающий» затвор с туннелированием в окисле
FM
(Frequency Modulation) — частотная модуляция
FPM
(Fast Page Mode) — быстрый постраничный режим
FSO
(Full-Span Output) — выход полного диапазона

G

GMSK
(Gaussian Minimum Shift Keying) — гауссовская манипуляция с минимальным частотным сдвигом
GND
(Ground) — «земля»
GPS
(Global Positioning System) — глобальная система позиционирования

H

HDTV
(High Definition Television) — телевидение повышенной четкости
HF
(High Frequency) — высокая частота
HQ
(High Quality) — высокое качество
HTL
(High Threshold Logic) — логическая схема с высоким пороговым напряжением

I

IA
(Integrated Adapter) — встроенный блок сетевого питания
IAC
(Interference Absorption Circuit) — электронная схема поглощения интерференционной помехи
IC
(Integrated Circuit) — интегральная микросхема
ICC
(Integrated Circuit Card) — смарт-карта
IEEE
(Institute of Electrical and Electronics Engineers) — Институт инженеров по электротехнике и электронике
IIR
(Infinite Impulse Response) — бесконечная импульсная характеристика
IF
(Intermediate Frequency) — промежуточная частота
IIL
(Integrated Injection Logic) — интегральные инжекционные логические схемы
IP
(Intellectual Property) — интеллектуальная собственность
IP
(Internet Protocol) — протокол сети Интернет
IPM
(Intelligent Power Module) — «интеллектуальный» силовой модуль (ИСМ)
IR
(Infra-Red) — инфракрасный
IR
(Internal Resistance) — внутреннее сопротивление
ISA
(Industry Standart Architecture) — стандартная промышленная архитектура
ISDN
(Integrated Services Digital Network) — интегральная цифровая сеть связи с комплексными услугами
ISO
(International Organization for Standartisation) — Международная организация по стандартизации
ITL
(Input TransformLess) — бестрансформаторный вход
I2/L
(Integrated Injection Logic) — интегральная инжекционная логика (И2/Л)

J

JIS
(Japanese Industrial Standart) — Японский промышленный стандарт

L

LAN
(Local Area Network) — локальная сеть
LCD
(Liquid Crustal Display) — жидкокристалический индикатор (ЖКИ)
LDO
(Low DropOut) — малое падение напряжения
LED
(Light Emitting Diode) — светодиод
LISA
(Lateral Integrated Silicon Accelerometer) — боковой интегральный кремниевый акселерометр
LPC
(Line protection Component) — компонент защиты линии
LSI
(Large Scale Integration) — высокая степень интеграции

M

MAC
(Media Access Controller) — контроллер доступа к среде
MAC
(Multiplier-Accumulator) — умножитель-аккумулятор
MAC
(Multiply And Accumulate) — умножение с накоплением
MCC
(Micro-Computer Controlled) — микропроцессорная система управления
MDT
(Magnitostrictive Displacement Transducer) — магнитострикционный преобразователь смещения
MF
(Medium Frequency) — средняя частота
MLC
(Multilayer Capacitor) — многослойный конденсатор
MMI
(Man-Machine Interface) — интерфейс взаимодействия человека с аппаратурой
MMIC
(Monolitic Microwave IC) — монолитная СВЧ интегральная схема (ИС)
MML
(Maximum Modulation Level) — максимальный уровень модуляции
MOL
(Maximum Output Level) — максимальный уровень выходного сигнала
MOS
(Metal Oxide Semiconductor) — структура метал-окисел-полупроводник (МОП)
MOSFET
(Metal Oxide Semiconductor Field Effect Transistor) — полевой транзистор с МОП (метал-оксид-полупроводник) структурой затвора
MOV
(Metal Oxide Varistor) — варистор на основе окиси металла
MPO
(Maximum Power Output) — максимальная выходная мощность
MPU
(Microprocessor Unit) — микропроцессор
MRI
(Magnetic Renonance Imaging) — отображение магнитного резонанса
MSG
(Memory Safe Guard) — защита содержимого памяти
MSI
(Memory Scale Integration) — средняя степень интеграции

N

NA
(Numbered Aperture) — числовая апертура
NAND
— логический элемент «И-НЕ»
NC
(No Connect) — нет соединения
NFB
(Negative FeedBack) — отрицательная обратная связь
NMOS
(N channel Metal Oxide Semiconductor) — метал-окисел-полупроводник (МОП) структура с N-каналом
NOR
— логический элемент «ИЛИ-НЕ»
NOT
— логический элемент «НЕ»
NPC
(Noise Protection Circuit) — схема защиты от шума
NTSC
(National Television Standart Code) — Национальный телевизионный стандартный код

O

OFDM
(Orthogonal Frequency Division Multiplexing) — ортогональное мультиплексирование деления частоты
OB
(Optical Black) — оптический уровень черного
OCL
(Output CapacitorLess) — безьемкостный выход
OPC
(Optical Picture Control) — оптимальная регулировка изображения
OTL
(Output TransformLess) — бестрансформаторный выход
OR
— логический элемент «ИЛИ»

P

PAL
(Phase Alternation Line) — построчное изменение фазы
PCB
(Printed Circuit Board) — печатная плата
PCI
(Peripheral Component Interconnect) — локальная шина соединения периферийных устройств
PCM
(Pulse Code Modulation) — импульсно-кодовая модуляция (ИКМ)
PCS
(Personal Communications Services) — персональные услуги связи
PDA
(Personal Digital Assistant) — персональное информационное устройство
PEM
(Processor Expansion Module) — модуль расширения процессора
PGA
(Programmable-Gain Amplifier) — усилитель с программируемым усилением
PIP
(Picture In Picture) — картинка в картинке
PLCC
(Plastic Leaded Chip Carrier) — пластмассовый кристаллоноситель
PLL
(Phase Locked Loop) — система фазовой автоподстройки частоты (ФАПС)
PMOS
(P chanel metal oxide semiconductor) — метал-оксид-полупроводник (МОП) структура с P-каналом
ppm
(part per million) — промиль (миллионная часть)
PPS
(Polyphenylene Sulfide) — сульфид полифенилена
psi
(pound on square inch) — фунт на квадратный дюйм
PSTN
(Public Switched Telephone Network) — коммутируемая телефонная линия
PTC
(Positive Temperature Coefficient) — положительный температурный коэффициент
PTS
(Protocol Type Selection) — правила выбора протокола
PWD
(Pulse Width Distortion) — искажение ширины импульса
PWM
(Pulse Width Modulation) — широтно-импульсная модуляция (ШИМ)

R

RC
(Remote Control) — дистанционное управление
RF
(Radio Frequency) — радиочастота
RFI
(Radio Frequency Interference) — радиопомеха
RISC
(Reduced Instruction Set Computer) — компьютер с сокращенным набором команд
RIT
(Receiver Incremental Tunning) — малая расстройка радиоприемника
RMS
(Root Mean Square) — среднеквадратичное действующее значение
ROM
(Read-Only-Memory) — постоянное запоминающее устройство
RPM
(Revolutions Per Minute) — оборотов в минуту
RPS
(Revolutions Per Second) — оборотов в секунду
RTL
(Resistor-Transistor Logic) — резисторно-транзисторная логика

S

SA
(Separate Amplifiers) — раздельные усилители
SAW
(Surface Acoustic Wave) — поверхностная акустическая волна (ПАВ)
SBC
(Single Board Computer) — одноплатный компьютер
SCSI
(Small Computer System Interface) — интерфейс малых сомпьютерных систем
SCR
(Asymmetrycal Thyristor) — асимметричный тиристор
SDN
(Services Digital Network) — цифровая сеть связи с комплексными услугами
SDH
(Synchronous Digital Hierarchy) — синхронная цифровая иерархия
SDS
(Signal Distribution System) — система распределения сигнала
SEC
(Secondary Electron Conduction) — вторичная электронная эмиссия
SLIC
(Subscriber Line Interface Circuit) — интерфейс абонентской телефонной линии
SLTS
(Servo Lock Tuning System) — сервопетля подстройки
SMPTE
(Society of Motion Picture and Television Engineers) — Общество кино- и телеинженеров США
SPD
(Serial Presence Detect) — обнаружение присутсвия последовательности
SPDT
(Single-Pole Double-Throw) — однополюсная группа переключающих контактов
SPI
(Serial Peripheral Interface Protocol) — протокол последовательного периферийного интерфейса
SPL
(Sound Pressure Level) — уровень звукового давления
SSI
(Small Scale Integration) — малый уровень интеграции
SSR
(Solid-State Relay) — полупроводниковое (твердотельное) реле
SWR
(Standing Wave Level) — коэффициент стоячей волны

T

TFT
(Thin Film Transistor) — тонкопленочный транзистор
THD
(Total Harmonic Distortion) — суммарное значение коэфиициента нелинейных искаженией
TP
(Telephone Pickup) — телефонное гнездо
TSOP
(Thin Small Outline Package) — тонкий корпус с уменьшенным расстоянием между выводами
TTL
(Transistor-Transistor Logic) — транзисторно-транзисторная логика
TVS
(Transient Voltage Supression) — подавление выбросов напряжения

U

UART
(Universal Asynchronous Receiver/Transmitter) — универсальный асинхронный интерфейс
UHF
(Ultra High Frequency) — сверхвысокая частота (СВЧ)
UJT
(UniJunction Transistor) — однопереходной транзистор
ULM
(Ultra Low Mass) — сверхлегкий
UNI
(User Network Interface) — интерфейс сети пользователя

V

VCP
(Video Communication Processor) — процессор видеоконференции
VCR
(Video Cassette Recorder) — кассетный видеомагнитофон
VF
(ViewFinder) — видоискатель
VFD
(Vacuum Fluorescent Display) — вакуумный люминесцентный дисплей
VHDCI
(Very High Density Cable Interface) — кабельный интерфейс сверхвысокой плотности
VHF
(Very High Frequency) — очень высокая частота (ОВЧ)
VLF
(Very Low Frequency) — очень низкая частота
VLSI
(Very Large Scale Integration) — сверхбольшая степень интеграции (СБИС)
VRM
(Voltage Regulator Module) — модуль стабилизатора напряжения
VSOP
(Very Small Outline Package) — сверхтонкий корпус с уменьшенным расстоянием между выводами
VSWR
(Voltage Standing-Wave Ratio) — коэффициент стоячей волны по напряжению (КСВН)
VTR
(Video Tape Recorder) — видеомагнитофон
VU
(Volume Unit) — единица усредненной громкости

W

WAAS
(Wide Area Augmentation System) — система панорамного обзора
WBL
(Wide Blanking Pulse) — широкий гасящий импульс
WRMS
(Wow Root Mean Square) — среднеквадратичное значение коэффициента детонации

Z

ZD
(Zero Drive) — шумоподавитель
ZIF
(Zero Insertion Force) — с нулевым усилием установки

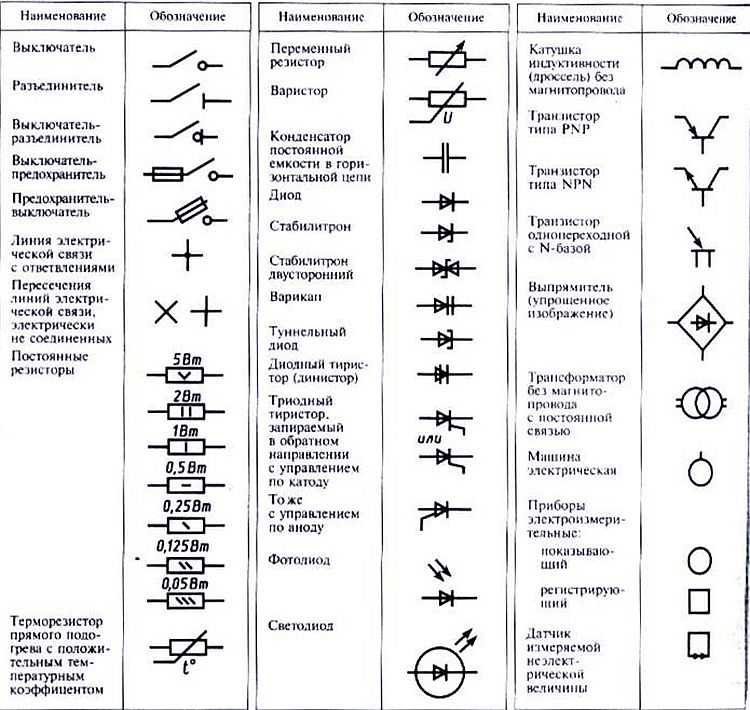

Наиболее важные электрические символы и схемы

Если вы студент, преподаватель или специалист по электротехнике, то вы должны знать самые важные и основные электрические символы, которые повсеместно используются. Вы должны знать обозначения электрических компонентов, машин, цепей, соединений. В противном случае вы не сможете прочитать какие-либо электрические чертежи, электрические схемы, принципиальные схемы, руководства по процедурам подключения и т. д. Здесь мы привели некоторые важные символы, относящиеся к электротехнике.Это очень простые и важные символы, которые используются везде, например, на электрических чертежах, схемах электропроводки, принципиальных схемах и т. д. Так что запомните эти символы навсегда.

Вот список электрических символов вы должны знать,

  • электрический провод, линия, или проводник
  • резистор
  • индуктор
  • конденсатор
  • электрический электродвигатель
  • электрический трансформатор
  • коммутатор
  • предохранитель
  • автоматический выключатель

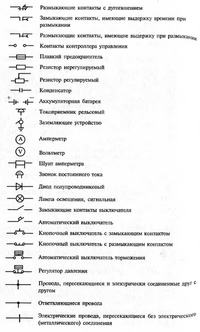

Другие важные символы приведены ниже.

Нажмите на изображение, чтобы увеличить его

Символ электрического провода или линии

Как правило, электрическая линия или провод изображаются простой прямой линией. Это очень важно знать.

Обозначение резистора в электротехнике

Резистор является пассивным компонентом, используемым почти во всех электрических и электронных схемах. Таким образом, вы должны знать символ резистора. Это поможет вам узнать, где резистор подключен в цепи.Основная функция резистора — противодействовать протеканию электрического тока. Доступны различные типы резисторов, но вы должны знать общий, который используется повсеместно.

Обозначение катушки индуктивности

Катушка индуктивности также является пассивным компонентом. Он сделан из мотка проволоки. Основная функция катушки индуктивности — противодействовать изменениям тока, протекающего через нее. Как правило, индуктор не так эффективен для питания постоянным током, но более эффективен для питания переменным током. Итак, вы должны знать основной символ индуктора, который используется повсеместно.

Символ конденсатора

Конденсатор также является пассивным элементом или компонентом. Основная функция конденсатора заключается в хранении электрической энергии в виде электрического заряда. Конденсаторы повсеместно используются в электрических или электронных схемах для фильтрации, коррекции коэффициента мощности, накопления энергии и т. д. Доступны различные типы конденсаторов. Но сначала вы должны узнать основной символ конденсатора и запомнить его навсегда.

Символ электрического заземления

Заземление является очень важной мерой безопасности в электротехнике.Вы должны знать символ электрического заземления и не должны его забывать. Это поможет вам узнать, имеет ли электрическое заземление электрическое оборудование или система, посмотрев только на ее схему.

Символ предохранителя

Предохранитель также является очень важным устройством электрической безопасности или защиты. Доступны различные типы предохранителей, и они классифицируются по уровню напряжения, уровню безопасности и т. д. В любом случае, вы должны знать основной символ предохранителя, используемый повсеместно.

Символ переключателя

Переключатель — это устройство, с помощью которого мы можем запускать или останавливать поток электрического тока.Существуют различные типы механических, электрических, электромеханических и электронных переключателей. Здесь дан символ простого переключателя.

Символ реле

Реле представляет собой электромеханическое или электронное устройство с электрическим приводом. Реле также используется во многих электрических и электронных схемах управления. Есть так много типов реле доступны. Но вы должны знать символ простого реле.

Символ электрического двигателя

Электрический двигатель — это машина, преобразующая электрическую энергию в механическую.Применение электродвигателей повсюду: от бытовых до промышленных, туристических и т. Д. Итак, вы должны знать символ электродвигателя.

Спасибо за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

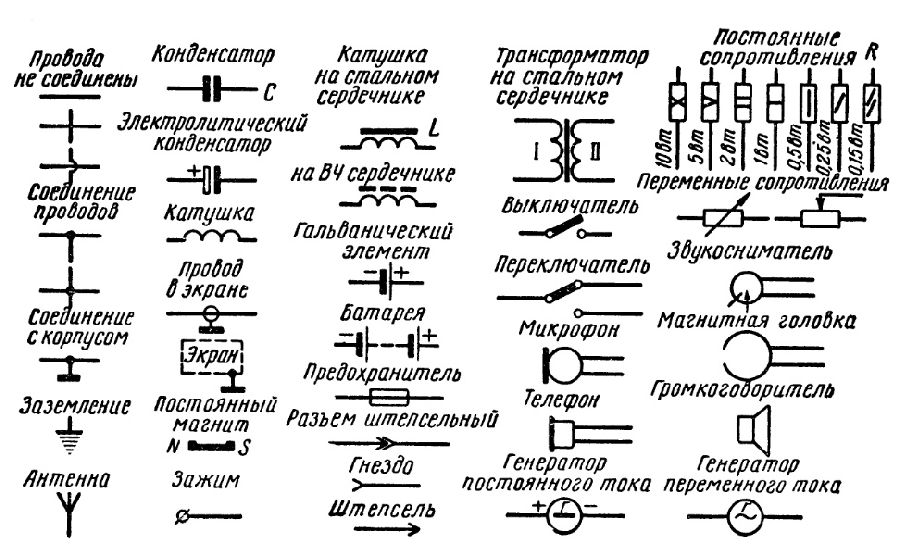

основных схемных символов | Электроника и электрические символы

Электрические символы представляют собой графическое представление основных электрических и электронных устройств или компонентов. Эти символы используются в схемах и электрических схемах для распознавания компонента.Его также называют схематическим символом. Каждый компонент имеет типичную функциональность в соответствии с его эксплуатационными характеристиками.

Электронная схема или схематический чертеж использует проводной путь между электронными компонентами для замыкания цепи. Эти компоненты представлены соответствующими символами для него.

Электрические и электронные символы, используемые в цепях, определяются различными национальными и международными стандартами. Например. Стандарт IEC, стандарт JIC, стандарт ANSI, стандарт IEEE и т. д.,

Хотя электрические символы стандартизированы, они могут различаться в зависимости от страны или инженерной дисциплины в зависимости от традиционных соглашений.

Это позволяет любому легко и ясно читать электрические схемы или электрические принципиальные схемы и планы этажей.

Электрические символы представляют компоненты электрических и электронных цепей и не определяют какую-либо функцию или процесс, если только схема не реализована с физически используемыми компонентами. (Э.г. схема на макетной плате или собранная печатная плата)

Для каждого электрического компонента или устройства, используемого в цепи, такого как пассивные компоненты, активные компоненты, измерительные приборы, логические элементы и т. д., имеется символ цепи.

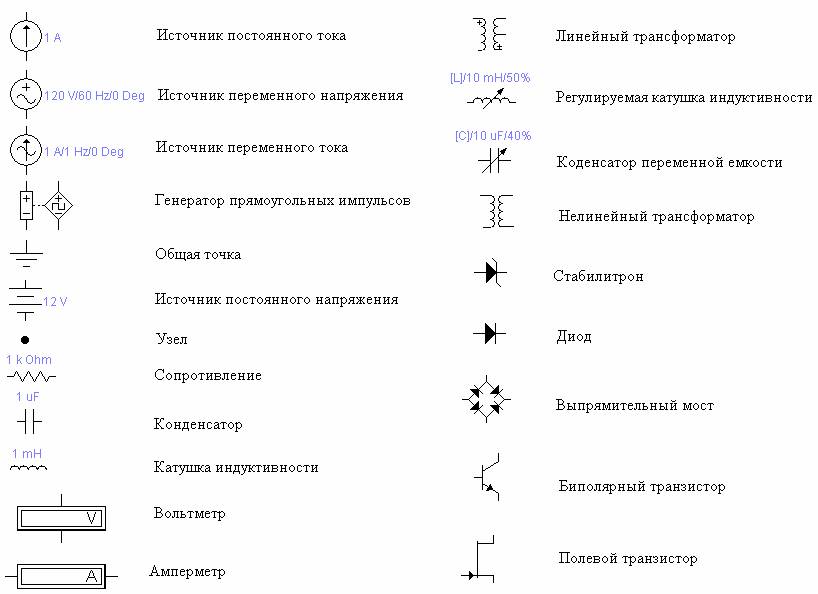

Несколько электронных символов, которые можно использовать на принципиальных схемах, приведены ниже для справки:

Символы проводов

Электрический провод

Соединительные провода

Не подключенные провода

Наземные символы

Земля Земля

Заземление шасси

Цифровой/общий заземление



Индуктор

Индуктор с железным сердечником

Переменный индуктор


Определение индуктора:
Это устройство, которое временно сохраняет энергию в виде магнитного поля.

Символы лампы/лампочки

Лампа / лампочка

Лампа / лампочка

Лампа / лампочка

Символы переключателей и реле

Тумблер SPST

Тумблер SPDT

Перемычка

Двухпозиционный переключатель

Кнопочный переключатель (N.В)

 Кнопочный переключатель (НО)

Реле SPST/реле SPDT

Паяльная перемычка


Определение реле:
Оно управляет цепями, размыкая и замыкая контакты в другой цепи. Релейные переключатели используются для размыкания и замыкания цепей электромеханическим или электронным способом.

Резистор (IEEE)/ Резистор (IEC)

Потенциометр (IEEE)/(IEC)

Переменный резистор/реостат (IEEE)/(IEC)

Подстроечный резистор

Термистор

Фоторезистор / фоторезистор (LDR)


Определение резистора:
Как следует из названия, они препятствуют потоку чрезмерной электрической мощности или напряжения, проходящего через цепь, точным и контролируемым образом.

Конденсатор

Поляризованный конденсатор

Переменный конденсатор


Определение конденсатора:
Это устройство, которое используется для хранения электрической энергии в электрическом поле. Это пассивный электронный компонент.

Антенна/антенна

Антенна/антенна

Дипольная антенна

Определение антенны: Это электрическое устройство, которое преобразует электрическую энергию в радиоволны и наоборот.

Символы блока питания

Источник напряжения/источник тока

Аккумулятор/аккумулятор

Управляемый источник напряжения/Управляемый источник тока

Источник переменного напряжения/генератор



Символы счетчиков

Вольтметр/амперметр

Омметр/ваттметр



Символы диодов/светодиодов

Диод/стабилитрон

Туннельный диод/светоизлучающий диод

Диод Шоттки/варикап

Фотодиод


Определение светодиода:
Это полупроводниковое устройство, излучающее свет при прохождении через него электрического тока.

Биполярный транзистор NPN/ Биполярный транзистор PNP

NMOS/PMOS транзистор

Транзистор JFET-N/ Транзистор JFET-P

Транзистор Дарлингтона


Определение транзистора:
Это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.

Разные символы

Двигатель/ трансформатор

Предохранитель

Электрический звонок/зуммер

Микрофон/громкоговоритель

Операционный усилитель/триггер Шмитта

Автобус

Автобус

Аналого-цифровой преобразователь (АЦП)

Цифро-аналоговый преобразователь (ЦАП)

Оптопара

Кварцевый осциллятор



Символы логических вентилей

Ворота И/И-НЕ

Строб XOR / НЕ вентиль

ИЛИ/НЕ Ворота

D-триггер/мультиплексор (MUX) от 2 до 1




Чтобы прочитать другие интересные сведения об основах электроники:

нажмите здесь

Эта статья была впервые опубликована 18 апреля 2020 г.

и обновлена ​​9 февраля 2021 г.

Создать электрическую схему

  1. На вкладке File щелкните New , а затем выполните поиск шаблонов Engineering .

  2. Щелкните один из следующих вариантов:

    • Базовая электрика

    • Схемы и логика

    • Сила жидкости

    • Промышленные системы управления

    • Детали и сборочный чертеж

    • Проектирование трубопроводов и КИП

    • План сантехники и трубопроводов

    • Схема технологического процесса

    • Системы

    • Диаграмма TQM

    • Схема рабочего процесса

  3. Выберите Метрические единицы или Единицы США , а затем нажмите Создать .

    Шаблон открывает немасштабированную страницу документа в книжной ориентации. Вы можете изменить эти настройки в любое время.

  4. Перетащите формы электрических компонентов на страницу чертежа. Формы могут иметь данные. Вы можете вводить данные фигуры и добавлять новые данные в фигуру.

    Введите данные формы

    1. Выберите фигуру, щелкните правой кнопкой мыши, выберите Данные , а затем щелкните Определить данные фигуры .

    2. В диалоговом окне Define Shape Data щелкните каждый элемент и введите или выберите значение.

  5. Используйте инструмент Connector для соединения электрических компонентов или разъемов.

    Используйте инструмент Connector

    1. Щелкните инструмент Connector .

    2. Перетащите от точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

    Используйте соединительные формы

    1. Перетащите фигуру соединителя на страницу документа.

    2. Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которой вы соединитесь).

    3. Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которой вы подключаетесь).

      Когда соединитель приклеен к фигурам, конечные точки становятся красными.

  6. Пометьте формы отдельных электрических компонентов, выбрав форму и введя текст.

Хотите больше?

Найдите образцы шаблонов и схем Visio для электротехники

Основные электрические символы — технический фид

Основные электрические символы – общие

Сюда включены основные электрические символы, такие как заземляющий электрод, ячейка, батарея, источник, идеальный источник, резистор, переменное сопротивление, предустановленное сопротивление, аттенюатор, конденсатор, антенна, диодный светодиод, кристалл.

Заземляющий электрод представляет собой металлическую пластину, водопроводную трубу или другой проводник электричества, частично заглубленный в землю, чтобы создать и обеспечить надежный проводящий путь к земле

Ячейка представляет собой устройство, содержащее электроды, погруженные в электролит, используемое для выработки тока или для электролиза.

Батарея представляет собой контейнер, состоящий из одного или нескольких элементов, в которых химическая энергия преобразуется в электричество и используется в качестве источника энергии.

Исток — часть полевого транзистора, из которой в межэлектродный канал поступают носители.

Идеальный источник включает идеальный источник напряжения и идеальный источник тока. Идеальный источник — это теоретическая концепция источника электрического тока или напряжения (например, батареи), который не имеет потерь и является идеальным источником напряжения или тока. Идеальные источники используются только для аналитических целей, поскольку они не могут встречаться в природе.

Резистор представляет собой устройство, обладающее сопротивлением прохождению электрического тока.

Конденсатор представляет собой устройство, используемое для хранения электрического заряда, состоящее из одной или нескольких пар проводников, разделенных изолятором.

Антенна — электрическое устройство, преобразующее электрическую энергию в радиоволны и наоборот.

Некоторые наиболее часто используемые основные электрические символы, используемые в принципиальных схемах, показаны ниже:

Давайте посмотрим, как использовать основные электрические символы для создания принципиальной схемы цепи и ее компонентов. Пример первый: три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Каждая лампочка представлена ​​отдельным символом резистора. Прямые линии использовались для соединения двух клемм батареи с резисторами и резисторов друг с другом.

Во-первых, выберите электрические символы, которые вы могли бы использовать на схеме, в этом примере это батарея, резистор. Затем используйте соединительный инструмент , чтобы соединить эти символы. Поэтому итоговая диаграмма может быть похожа на следующую картинку.

Основные символы электрических переключателей и реле

На рисунке ниже показаны символы переключателей. Переключатель 1P, изолятор 1P, автоматический выключатель 1P, SPST, SPDT, DPST, DPDT и другие символы доступны здесь.

Переключатель — это устройство для включения и отключения соединения в электрической цепи.

Изолятор представляет собой механический переключатель, который при необходимости изолирует часть цепи от системы. Электрические изоляторы отделяют часть системы от остальной части для безопасного проведения работ по техническому обслуживанию.

SPST — однополюсный однопозиционный переключатель (SPST).

SPDT — однополюсный двухпозиционный переключатель (SPDT).

DPST — двухполюсный однопозиционный переключатель (DPDT).

DPDT — двухполюсный переключатель на два направления (DPDT).

Как видно из приведенных выше рисунков, с помощью электрических символов нарисовать электрическую принципиальную схему довольно просто. Чтобы проиллюстрировать метод, мы дадим вам еще один пример использования основных электрических символов. Пример второй: три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.

Прежде всего, быстро определите, какие электрические символы должны использоваться на схеме. Затем подумайте о расположении этих символов. И последнее, но не менее важное: используйте соединительный инструмент для соединения всех электрических символов. Поэтому итоговая диаграмма может быть похожа на следующую картинку.

Из приведенных примеров можно сделать вывод, что простыми словами невозможно четко описать конкретную электрическую цепь.Использование основных электрических символов для рисования принципиальной схемы может показать способы размещения компонентов схемы.

Основные символы пути электрической передачи

На рисунке ниже показаны символы путей передачи, такие как провод, многоканальная шина, прямая шина, соединение, терминал, контрольная точка, метка, внешний поток, внутренний поток и т. д.

Провод используется для соединения компонентов в цепи.

Контрольная точка — это место внутри электронной схемы, которое используется либо для контроля состояния схемы, либо для ввода тестовых сигналов.

Исходящий поток означает поток наружу, поэтому внутренний поток означает поток внутрь.

Обозначения формул электротехники и электроакустики – Международная система единиц (СИ) в алфавитном порядке

Производные единицы СИ / Abgeleitete SI-Einheiten

Английский / немецкий
Частота / Частота
герц: Гц = 1/с

Сила / Крафт
ньютон: N = m кг/с 2
Давление, напряжение / Druck, mechanische Spannung
паскаль: Па = Н/м 2 = кг/м·с 2
Энергия, работа, количество теплоты / Energie, Arbeit, Wärmemenge
джоуль: J = N m = m 2 кг/с 2
Мощность, лучистый поток / Leistung
ватт: Вт = Дж/с = м 2 кг/с 3
Количество электричества, электрический заряд / elektrische Ladung
кулон: C = s A
Электрический потенциал / elektrische Spannung
Вольт: В = Вт/А = м 2 кг/с 3 А
Емкость / Kapazität
фарад: F = C/V = s 4 A 2 2 кг
Электрическое сопротивление / elektrischer Widerstand
Ом: Ω = V/A = m 2 кг/с 3 A 2
Проводимость / elektrische Leitfähigkeit
Сименс: S = A/V = s 3 A 2 2 кг
Магнитный поток / магнитный поток
Вебер: Wb = V s = m 2 кг/с 2 A
Плотность магнитного потока, магнитная индукция / Magnetische Induktion
тесла: T = Втб/м 2 = кг/с 2 A
Индуктивность / Induktivität
Генри: H = Wb/A = m 2 кг/с 2 A 2
Световой поток / Лихтстрем
люмен: lm = cd sr
I яркость / Beleuchtungsstärke
люкс: лк = лм/м 2 = кд ср/м 2
Активность (ионизирующее излучение) / Radioaktivität
беккерель: Бк = 1/с
Поглощенная доза / Absorbierte Strahlendosis
серый: Гр = Дж/кг = м 2 2
Динамическая вязкость / Динамическая вязкость
паскаль секунда: Па с = кг/м с
Момент силы / Drehmoment
метр ньютон: Н·м = м 2 кг/с 2
Поверхностное натяжение / Oberflächenspannung
ньютон на метр: Н/м = кг/с 2
Плотность теплового потока, излучение / Wärmeflussdichte
ватт на квадратный метр: Вт/м 2 = кг/с 3
Теплоемкость, энтропия / Wärmekapazität,Entropie
джоуль на кельвин: Дж/К = м 2 кг/с 2 К
Удельная теплоемкость, удельная энтропия /Спец. Wärmekapazität, спец. Энтропия
джоуль на килограмм-кельвин: Дж/кг K = m 2 2 K
Удельная энергия / Spezifische Energie
Джоуль на килограмм: Дж/кг = м 2 2
Теплопроводность / Thermische Leitfähigkeit
ватт на метр-кельвин: Вт/м K = м кг/с 3 K
Плотность энергии / Energiedichte
Джоуль на кубический метр: Дж/м 3 = кг/м с 2
Напряженность электрического поля / Elektrische Feldstärke
вольт на метр: В/м = м кг/с 3 A
Плотность электрического заряда / Elektrische Ladungsdichte
кулон на кубический метр: Кл/м 3 = с А/м 3
Электрическое перемещение, плотность электрического потока /Elektrische Flussdichte
кулон на квадратный метр: Кл/м 2 = с А/м 2
Диэлектрическая проницаемость / Инфлюэнц
фарад на метр: Ф/м = с 4 А 2 3 кг
Проницаемость / Проницаемость
генри на метр: H/m = m кг/с 2 A 2
Молярная энергия / молярная энергия
джоуль на моль: Дж/моль = м 2 кг/с 2 моль
Молярная энтропия, молярная теплоемкость / моляр Энтропия, моляр Wärmekapazität
Джоуль на моль-кельвин: Дж/моль К = м 2 кг/с 2 Кмоль
Воздействие (ионизирующее излучение) / Воздействие
кулон на килограмм: Кл/кг = с А/кг
Мощность поглощенной дозы / Мощность абсорбционной дозы
грей в секунду: Гр/с = м 2 3

сгс Единицы / сгс-Einheiten

эрг
1 эрг = 10 −7 Дж
дин
1 дин = 10 −5 Н
пуаз
1 P = 1 дин с/см 2 = 0 . 1 Па с
тактов
1 St = 1 см 2 /с = 10 −4 м 2
гаусс
1G = 10 −4 T
эрстед
1Э = (1000/(4 π)) А/м
максвелл
1Mx = 10 −8  Вб
стильб
1сбн = 1 кд/см 2   = 10 4 кд/м 2
фот
1ф = 10 4 лк

Символы и значения в электротехнике и электронике

1.Что такое электрические и электронные символы?

Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем. Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.

Источник изображения: EdrawMax Online

2. Общие электрические и электронные символы

Поскольку мы рисуем любую принципиальную схему, мы не можем нарисовать фактические компоненты или часть, которая нам нужна для создания схемы.

Поэтому, чтобы преодолеть эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.

2.1 Электрические символы

Символы проводов

Символ Имя Описание
Электропровод Это символ, который используется для обозначения провода.
Подключенные провода Этот символ представляет собой пересечение проводов.
Не подключать провода Этот символ показывает, что провода не соединяются при пересечении.

Символы переключателей

Реле

Символ Имя Описание
Реле SPST Это показывает символ реле, которое замыкает соединение электромагнитом.
Реле SPDT Это показывает символ реле, которое размыкает соединение электромагнитом.

Заземление

Символ Имя Описание
Земля Земля Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током.
Заземление Этот символ показывает провод, подключенный к шасси цепи.
Цифровая земля Это относится к опорному напряжению цифро-аналогового если.

Катушки индуктивности

Символ Имя Описание
Показатель Символ катушки/соленоида, создающего магнитное поле.
Индуктор с железным сердечником Это символ индуктора с железным сердечником, который включает в себя железо.
Переменный индуктор Это катушка или соленоид с переменным магнитным полем.

Двигатель и трансформатор

Символ Имя Описание
Мотор Символ двигателя, преобразующего электрическую энергию в кинетическую.
Трансформатор переменного тока Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое.

Посмотрите это видео, чтобы узнать больше о символах схемы электроснабжения. Если видео не воспроизводится, посетите его на YouTube.

2.2 Символы электроники

Электронный символ — это пиктограмма, используемая для представления различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.

Электронные символы также известны как схемы символов, потому что они используются в схемах электронных схем.

Сопротивление

Диод

Конденсатор

Символ Имя Описание
Конденсатор Конденсатор используется для накопления электрического заряда.Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
Переменный конденсатор Символ представляет регулируемую емкость.

Источники

Символы счетчиков

Символ Имя Описание
Вольтметр Это символ, который показывает вольтметр, который используется для измерения напряжения.
Амперметр Он представляет собой амперметр, работа которого заключается в измерении тока в цепи.
Омметр Это символ омметра, который необходим для измерения сопротивления резистора.
ваттметр Это представляет собой измеритель мощности, который показывает потребляемую мощность.

Символы преобразователя и усилителя

Символ Имя Описание
Операционный усилитель Эта операция дает входной сигнал Amplify.
Аналого-цифровой преобразователь Это символ ATD, преобразующий аналоговый сигнал в цифровые числа.
Цифро-аналоговый преобразователь Это символ DTA, который преобразует цифровые числа в аналоговые сигналы.

Символы транзисторов

Вспомогательные символы

Логические элементы и символы мультиплексора

2.3. Таблица электрических символов и PDF

Мы создали PDF-файл таблицы электрических символов для печати, который вы можете загрузить и распечатать, если хотите получить краткую справку. Вы можете скачать файл, нажав на изображение ниже.

3. Советы экспертов по использованию символов электрических схем

Таким образом, в восходящей таблице показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы, с их названием и описанием. Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.

Вот советы по использованию этих символов.

3.1 Используйте профессиональный инструмент для построения электрических схем

Если вы хотите максимизировать свою эффективность и создавать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.

3.2 Настройка символов или импорт символов

Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.

Вот видео, чтобы узнать, как настроить символы и библиотеки в EdrawMax.

4. Дополнительные вопросы об электрических символах

1.Каковы некоторые основные электрические символы?

В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор. Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования.Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.

2. Зачем нам нужна электрическая схема?

Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.

3. Что такое электрическая однолинейная схема?

Определение электрической однолинейной схемы — это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки. В электротехнике иногда ее называют однолинейной схемой. Это чертеж проводки любого электрооборудования. Точное подключение электрической цепи не показано.

5. Заключение

Прочитав это руководство, вы сможете больше узнать о электрических символах и их значениях. Если вы ищете умный и удобный инструмент для создания электрических схем, то EdrawMax Online будет идеальным выбором. Это интуитивно понятный инструмент для создания диаграмм, который предлагает широкий спектр библиотек и шаблонов для создания более 280 различных типов диаграмм в одном месте. Вы можете легко получить все типы электронных и электрических символов и создать все виды электрических схем и проводки. Получите быстрый старт с примерами электрических схем прямо сейчас.

EdrawMax Онлайн



Создайте 280+ типов диаграмм онлайн



Доступ к диаграммам в любом месте и в любое время



Все на рабочем столе + Сообщество шаблонов



Управление командой и сотрудничество



Интеграция личного облака и Dropbox

EdrawMax Рабочий стол



Создайте более 280 типов диаграмм



Поддержка Windows, Mac, Linux



Полный доступ к ресурсам и шаблонам



Локальное программное обеспечение для бизнеса



Безопасность данных корпоративного уровня

Основные электрические и электронные символы

Основные аналоговые и цифровые электрические и электронные символы

Символ Описание Символ Описание

Символы пассивных компонентов

Резистор
Система IEC
+ символы
  Резистор
Система NEMA
+ символы
Индуктор/катушка
+ символы
  Конденсатор
+ символы
Переключатель
+ символы
  Выключатель цепи
+ символы
Кнопочный переключатель
+ символы
  Вилка — штыревой контакт
Система IEC
+ символы
Предохранитель
+ символы
  Гнездо — гнездовой контакт
Система IEC
+ символы
Электрическая линия/провод
+ символы
  Вилка — штыревой контакт
Система NEMA
+ символы
Земля / Земля
+ символы
  Гнездо — гнездовой контакт
Система NEMA
+ символы

Символы активных компонентов

Диод
+ символы
  Диак
+ символы
Тиристор
+ символы
  Триак
+ символы
Интегральная схема / ИС / Чип
+ символы
  Усилитель
+ символы
Генератор
+ символы
  Аккумулятор
+ символы
Транзистор
+ символы
  Вакуумная трубка / Электронная трубка
e. г. Диод
+ символы

Символы логических элементов (цифровые электронные)

Ворота И
Система ANSI
+ символы
  Ворота операционной
Система ANSI
+ символы
Элемент И-НЕ
Система ANSI
+ символы
  Ворота NOR
Система ANSI
+ символы
Логический преобразователь
+ символы
  7-сегментный светодиодный индикатор
+ символы
И ворота
Британская система
+ символы
  Ворота операционной
Британская система
+ символы
Ворота И
Система NEMA
+ символы
  Ворота операционной
Система NEMA
+ символы

Символы электрического испытательного и управляющего оборудования

Амперметр
+ символы
  Вольтметр
+ символы
Омметр
+ символы
  Частотомер
+ символы
Ваттметр
+ символы
  Электрические часы
+ символы
Электрический счетчик/интегратор
Звездочка заменена буквой или символом для подсчета количества
+ символы
  Регистрирующий прибор
Звездочка заменяется буквой или символом записываемой величины
+ символы

Другие основные электрические и электронные символы

Антенна/Антенна
+ символы
  Динамик/Громкоговоритель
+ символы
Микрофон
+ символы
  Лампа / лампочка
+ символы
Постоянный ток, постоянный ток
+ символы
  Переменный ток, переменный ток
+ символы
Положительная полярность
+ символы
  Отрицательная полярность
+ символы
Генератор / Кристалл
+ символы
  Реле
+ символы
Трансформатор
+ символы
  Двигатель
+ символы
Указатель всех электрических и электронных символов
Скачать символы

.
