Способы установки дверных доводчиков
1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)
Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.
Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.
Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.
Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.
— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).
2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)
Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.
Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.
Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.
+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.
+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.
Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.
— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.
3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА
Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.
Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.
Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.
+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).
+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.
Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.
— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.
ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.
Установка дверного доводчика | Строительный портал
Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.
Оглавление:
- Дверной доводчик: функциональные особенности и преимущества применения
- Дверной доводчик: характеристики и разновидности
- Установка дверного доводчика своими руками
- Установка дверного доводчика и правила его эксплуатации
- Особенности выполнения монтажа дверного доводчика
Дверной доводчик: функциональные особенности и преимущества применения
Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.
Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.
Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.
Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.
Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.
Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.
Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.
В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.
Поэтому, выделим несколько функций дверных доводчиков:
- способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
- защита двери от ударов;
-
способность фиксации двери открытой.
Дверной доводчик: характеристики и разновидности
В соотношении с местом расположения дверных доводчиков, они бывают:
1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.
В соотношении с механизмом действия, доводчики бывают:
- с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
-
доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.
2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.
3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:
- с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
-
доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.
Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.
Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.
Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.
Установка дверного доводчика своими руками
Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.
Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.
Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:
1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.
2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.
3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.
4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.
5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.
6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.
Установка дверного доводчика и правила его эксплуатации
После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.
Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.
При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.
Особенности выполнения монтажа дверного доводчика
Для того, чтобы установить корпус доводчика потребуется наличие:
- трех пластин монтажного, углового и подвесного типа;
- фиксационных пластин.
Чтобы монтировать скользящий канал необходимо подготовить:
- пластину углового типа;
- пластину монтажного типа.
После покупки стандартного доводчика двери в его составе присутствуют:
- механизм доводчика;
- крепежи;
- рычаги;
- схема монтажа.
Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.
Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:
1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.
2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.
3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.
4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.
5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.
6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.
Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:
- если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;
- второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
- регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
- затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.
Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.
Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.
Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?
Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.
Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.
Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.
В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:
- монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
- оснащенные системами контроля доступа на объект;
- противопожарного назначения;
- используемые в эвакуационных целях.
При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.
Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.
В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.
Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.
Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.
Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.
Наиболее распространенные технологические решения здесь выглядят следующим образом.
- Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
- Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.
В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.
- Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
- Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
- Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.
Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.
Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.
Правильно закрепить его можно по простому алгоритму действий.

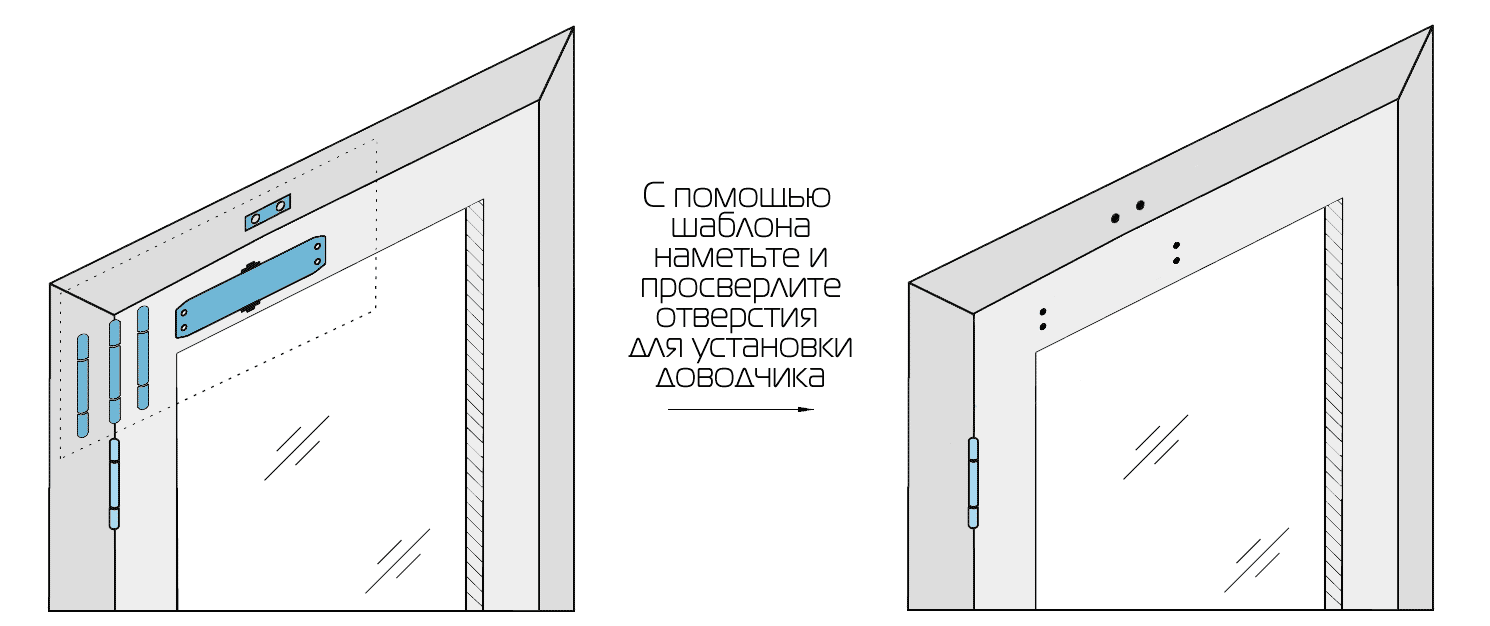

- Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
- Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
- Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
- Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
- Выполнить фиксацию корпуса.
- Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
- Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.
Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса.
Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.
Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.
Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.
При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.
При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.
Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.
О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.
Источник: https://stroy-podskazka.ru/dveri/dovodchiki/ustanovka-na-vhodnuyu-metallicheskuyu/
Самостоятельная установка и регулировка дверного доводчика
Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик.
В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная.
Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.
Самая популярная модель
Классификация
Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно.
Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.
EN1 | до 750 мм | до 20 кг |
EN2 | до 850 мм | до 40 кг |
EN3 | до 950 мм | до 60 кг |
EN4 | до 1100 мм | до 80 кг |
EN5 | до 1250 мм | до 100 кг |
EN6 | до 1400 мм | до 120 кг |
EN7 | до 1600 мм | до 160 кг |
Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.
Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса.
Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например.
Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.
Конструкции и устройство тяги
Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:
- С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие.
Для детей и пожилых людей это может стать проблемой.
С рычажной тягой - Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
Со скользящим каналом
Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания.
Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг.
На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.
Установка доводчика на дверь в зависимости от направления открывания
Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.
Напольный доводчик для стеклянных дверей
Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.
Напольный доводчик для стеклянных дверей
Установка межкомнатных дверей своими руками описана тут.
Где ставить
В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.
Установка доводчика на дверь: инструкция с фото
Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.
Что необходимо для монтажа дверного доводчика

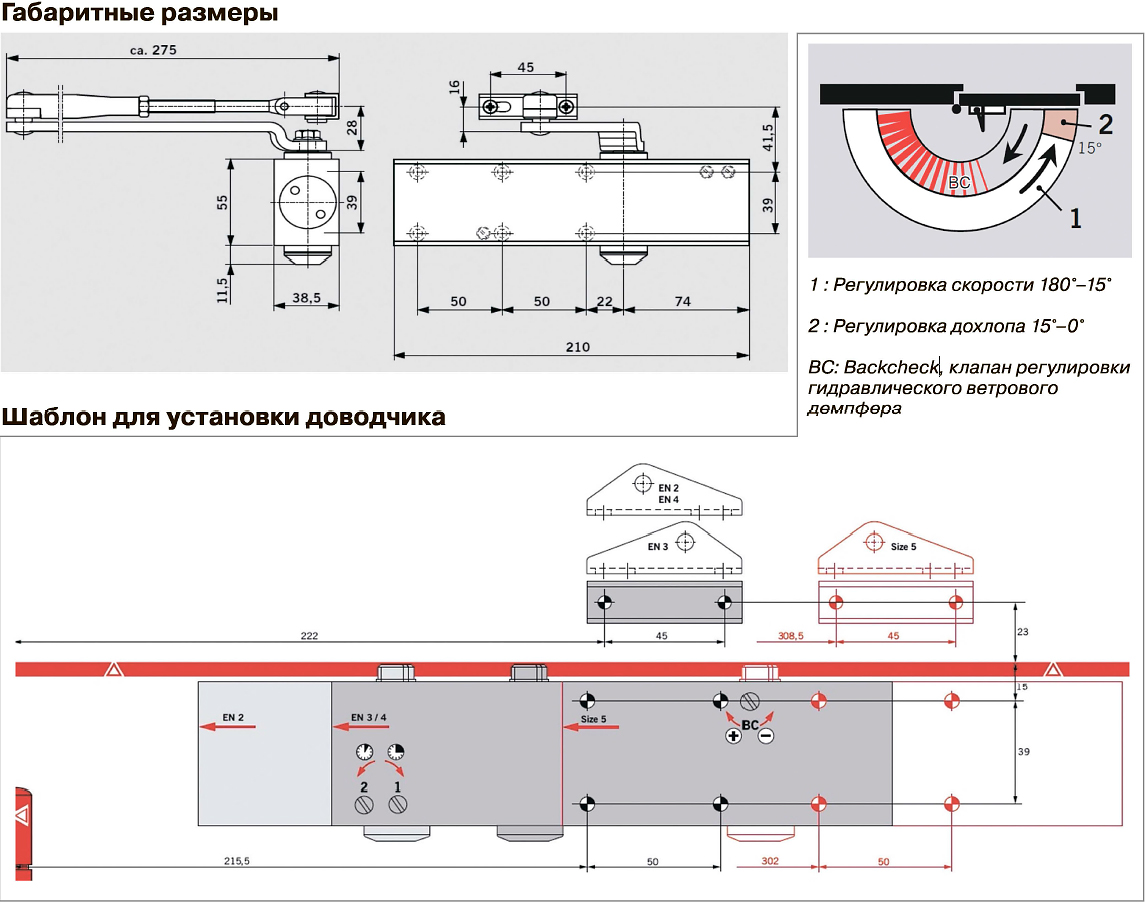

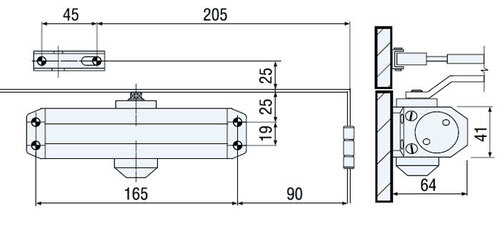

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину.
Также на них нанесены монтажные отверстия для каждого элемента.
В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.
Пример шаблона для установки дверного доводчика
Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».
Установка шаблона
На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.
Установка шаблона
С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать.
Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх.
Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.
Отверстия под доводчик
На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.
Переносим отметки под отверстия на полотно и раму
Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.
Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей
По отметкам сверлим отверстия
Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).
Монтаж
Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.
Схема установки доводчика на двери
Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.
Устанавливаем корпус
Прикручиваем тягу
Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.
Устанавливаем рычаг тяги
Теперь осталось соединить рычаг с тягой. Есть два варианта.
Самостоятельный монтаж входной двери описан тут.
Соединить рычаг с тягой
Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери.
От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой.
Вращением штифта и укорачивают или удлиняют ее.
Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).
Расположение рычага и тяги для выставления финишного усилия
Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление.
Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).
Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда.
Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.
Как поставить на калитку
Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.
Установка доводчика на калитку без верхней перекладины
Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).
Как установить на металлическую дверь
Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.
Доводчик на входную металлическую дверь ставиться аналогично
Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.
Регулировка доводчика для двери
Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:
- вращая винт по часовой стрелке скорость/сила увеличивается;
- поворачивая против часовой стрелки — тормозим/уменьшаем силу.
При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.
Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.
Отодвигаем крышку, находим винты
В округлых или многогранных корпусах регулировки находятся сбоку на корпусе
Источник: https://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika
Пошаговый план установки доводчика на любую дверь
Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.
Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.
Порядок установки доводчика на дверь
В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой.
Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля.
Критических отличий в общем плане установки доводчика своими руками нет.
Первый этап: определение схемы установки
Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:
- Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
- Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.
Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).
Второй этап: применение шаблона
В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.
Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.
На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).
Пример шаблона для установки доводчика
Третий этап: пошаговая установка
Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:
- Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
- Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
- Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
- Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери.
Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
- Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
- Установку заканчивают соединением обеих частей колена с помощью шарнира.
В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
Нюансы нестандартной установки
Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:
- Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
- Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
- Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
- Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.
Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.
Особенности установки скрытых доводчиков
Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными.
Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности.
Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.
Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.
Дверные петли с доводчиком
Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.
Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.
Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.
Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.
Регулировка доводчиков после установки
Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.
Первое, на что обращают внимание, — это скорость движения двери:
- Если полотно слишком медленно открывается, то регулируют пружину доводчика.
- За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
- Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.
Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.
Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.
В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.
Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.
Видео об установке доводчика на дверь
Источник: https://otlichnyjremont.ru/dveri/poshagovyj-plan-ustanovki-dovodchika-na-lyubuyu-dver.html
Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь
В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов.
Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками.
Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.
В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам.
Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов.
Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.
Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.
Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.
Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.
- У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.
Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.
Установка доводчика на дверь: способы и виды монтажа
Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.
Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.
Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.
Как установить
Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага.
В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем.
Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.
Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн.
После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость.
В домашних условиях используют масляную краску.
Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.
Варианты правильного монтажа
Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке.
Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном.
Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.
При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.
Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.
На пластиковую дверь
Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.
Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.
На металлическую
При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.
Регулировка
Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:
- в начале закрывания;
- на последнем этапе.
Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.
Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.
Источник: https://ODveryah.ru/furnitura/ustanovka-dovodchika-na-dver
Установка и регулировка дверного доводчика: основные правила и этапы монтажа
Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом.
Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги.
Тем более что методика его крепления и регулировки несложная.
Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?
По специфике монтажа
- Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
- Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
- Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.
По типу механизма
- Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
- Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.
По силе тяги
Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.
Порядок монтажа
В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.
Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.
Выбирается схема
Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель.
Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание».
Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.
Производится разметка
И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.
Фиксация составных частей прибора
После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.
Советы:
- Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
- При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.
Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.
Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.
Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:
- плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
- отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).
Порядок регулировки механизма доводчика
Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:
- доводчик служит лишь для закрывания двери;
- это производится в 2 этапа.
На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.
- Как регулировать:
- Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.
- Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).
Что учесть:
- Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
- Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба.
Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.
Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна.
Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная.
Ну а как произвести установку и регулировку механизма, читатель уже знает.
Источник: https://BestDoor.guru/montazh/ustanovka-dvernogo-dovodchika.html
Установка доводчика на дверь: как установить и отрегулировать
При установке дверей внутри и снаружи помещения, следует ставить дверной доводчик. Это механизм позволяющий полотну плавно закрываться, а также фиксироваться в определённом положении. Класс механизма зависит от параметров полотна. Чтобы выбрать тип необходимо знать виды, особенности устройства. Разобраться, как установить доводчик своими руками поможет пошаговая инструкция.
Виды доводчиков
Доводчик – устройство для дверей в производственных и жилых помещениях, которое обеспечивают автоматическое, плавное закрытие полотна.
По месту расположения в помещении бывают:
- Наружные (уличные) – более адаптированы под разные погодные условия.
- Внутренние – конструкция рассчитана на маленький вес полотна.
По месту расположения:
- Накладные – монтаж на поверхности, удобны для монтажа своими руками.
- Скрытые – расположены внутри дверной коробки и дверного полотна.
- Напольные – этот тип устройства рассчитан на полотно из стекла, фиксирует створки под разным углом, плавный возврат полотна.
По внутреннему устройству:
- Пружинная – старая технология, которая уже не использует из-за малой функциональности (не реагирует на изменение момента при открытии).
- Rack’s pinion (шестерня-рейка) – популярное устройство. В основе – гидравлический контур и механическая реечная подача момента. Полотно при такой технологии плавно передвигается, сильный прижим при сжатии уплотнителей.
- Кулачковая. В основе – упругий элемент, сердцевинный кулачок, шпиндель. При регулировке профиля кулачка задается момент вращения. Подойдут для любого места расположения (накладные, скрытые, напольные).
Главная характеристика
Главная характеристика – усилие закрывания (класс EN1-EN7):
- EN 1154 – европейский стандарт номинирования усилий доводчика.
- EN 1 – устройства для узких и легких дверных полотен.
- EN 7 – для тяжёлых и широких.
Для внутреннего полотна и небольшого наружного подойдут двери класса EN3 – EN5.
Класс | Момент закрытия hm 0-4 мин | Максимальная ширина полотна см | Вес полотна кг |
1 | 9 | 75 | 20 |
2 | 13 | 85 | 40 |
3 | 18 | 95 | 60 |
4 | 26 | 110 | 80 |
5 | 37 | 125 | 100 |
6 | 54 | 140 | 120 |
7 | 87 | 160 | 160 |
Класс зависит от момента инерции двери, поэтому важна и масса и параметр ширины полотна.
Чтобы определить нужный класс доводчика, достаточно зайти на сайт производителя и в программу ввести параметры.
Рабочая температура:
- От -35 до +70 С.
- До – 45 – для особо жёстких условий.
Срок службы – это минимальное количество рабочих циклов (открывании -закрывания) без проблем в работы:
Дизайн механизма зависит от функций: от миниатюрного механизма в любом цвете, до массивной конструкции. Установка доводчика своими руками – процесс не сложный, монтаж можно провести без участия специалиста.
Как выбрать доводчик
При выборе следует учесть такие моменты:
- Вес полотна – механизм, предназначенный для установки дверей из пластика, не подойдёт на металлическую дверь.
- Устанавливаются на двери, шириной не более 160 сантиметров.
- Если при установке одного доводчика конструкция не срабатывает, необходим монтаж второго.
- Некоторые модели устройств имеют функцию «фиксациия в открытом состоянии».
Чем выше класс изделия, тем большую оно может обеспечить передачу момента вращения – тем дороже будет стоимость устройства и сложнее его монтаж.
Параметры регулировки
Даже если установить доводчик на дверь своими руками получилось правильно, его нужно отрегулировать. Тут нужно знать про возможности устройства.
Стандартные параметры регулировки:
- Сила закрытия.
- Скорость закрытия.
Некоторые механизмы высокого класса имеют дополнительные возможности:
- «Black cheсk» – или ветровой тормоз, защищает полотно от резкого закрытия при внезапном порыве ветра, настройка угла срабатывания.
- «Delay Action» – задержание закрытия.
- «Hold open» – жёсткое фиксирование в открытом положении.
Алгоритм установки доводчиков
Для примера – монтаж проводится на металлическую дверь (открывание на себя). Этот пример подойдет и для других конструкций – разница в установке не большая.
Установка доводчика своими руками происходит по следующим шагам:
- Проверить купленный комплект. Стандартный набор должен иметь такие составляющие: доводчик, рычаг, крепеж, шаблон для монтажа. Шаблон – важная деталь, она облегчит самостоятельную установку.
- По схеме, разместить шаблон на полотне в закрытом положении. Зафиксировать при помощи клейкой ленты, и по отмеченным местам просверлить отверстия.
- Снять шаблон.
- Взять рычаг и прикрутить на саморезы к дверной коробке.
- С помощью винта, к рычагу крепится доводчик (регулировочные винты доводчика должны смотреть на навесы).
- Отрегулировать тягу рычага: отверстия на полотне должны совпасть с отверстиями на доводчике; при закрытом положении двери рычаг должен быть перпендикулярен коробке двери.
- После выполнения предыдущих пунктов, прикрутить рычаг и проверить его работоспособность. Он может заедать, но это не страшно, потому как после монтажа устройство необходимо отрегулировать.
Установка дверного доводчика завершена.
В случае, если производитель не побеспокоился о наличии шаблона, в комплекте должен быть паспорт устройства с соответствующей схемой – там будут указаны все необходимые размерные параметры чтобы провести монтаж правильно.
Больше про монтаж и регулировку на следующем видео:
Регулировка доводчика
После того как установить доводчик на дверь своими руками получилось – все детали закреплены на своем месте и не мешают ходу дверного полотна, необходимо правильно отрегулировать механизм.
Технология регулировки не сложная:
- На доводчике имеются два основных винта, отвечающих за регулировку: первый отвечает за скорость открытия полотна, второй – за доводку прилегания к коробке двери.
Если при закрытии полотно стучит о коробку – необходима регулировка второго винта. Крутить понемногу (смещать на пару миллиметров).
- Замедление движения полотна – регулировка по часовой стрелке, усилить – против. То же самое со скоростью.
- Если устройство имеет дополнительные функции – полагаются и дополнительные винты. В инструкции к устройству должно быть указано, какой винт за что отвечает. Чаще всего, это такие вспомогательные функции: регулировка тормоза, фиксация в открытом положении. Технология регулировки как и в предыдущих случаях: уменьшить – по часовой стрелке, усилить – против.
Технология установки и настройки достаточно простая, чтобы сделать все своими руками, не тратясь на вызов специалиста.
установка своими руками, инструкция, регулировка, ремонт доводчика, если вытекло масло » VeryDveri.ru
Доводчик устанавливают на входные двери в магазины и офисы, на двери подъездов с домофонами, на калитки частных домов. С наличием данного устройства створка двери плавно, бесшумно и плотно прикрывается, защищая помещение от сквозняков. Какие бывают доводчики? Как установить морозостойкий доводчик для уличных дверей своими руками? В обзоре – подробная инструкция по установке, технология регулировки и своевременного ремонта доводчика.
Виды и принципы действия доводящего механизма
Доводчик состоит из металлического корпуса, в котором находится крепкая и мощная и крепкая пружина, сжимающаяся под действием поршня. Стальная пружина заключена в емкость с машинным маслом, поэтому она медленно разжимается, когда масло перемещается в другую емкость по специальным каналам.
Доводчики работают при температуре от -50 до +50 градусов
По принципу действия доводчики бывают:
- гидравлическими. На них легко можно фиксировать и менять силу и скорость захлопывания створки. Морозостойкие, подходят для дверей и калиток с малой интенсивностью движения;
- пневматическими. Их можно устанавливать на входных дверях и уличных калитках с повышенной интенсивностью движения.
Способны функционировать при температуре от 50° мороза, до 50° тепла;
- электрическими. Обеспечивают плавное бесконтактное открывание и закрывание. Для приведения дверного полотна в движение нужно нажать на кнопку, что очень удобно. Продаются в сочетании с замками, выдерживают перепады температур. Единственный минус – доводчик требует наличия бесперебойного питания.
Внимание! Скорость закрывания двери напрямую зависит от скорости перетекания машинного масла.
По способу установки делятся на:
- накладные, устанавливаемые на створку, раму или петли;
- напольные, которые монтируются до установки двери;
- скрытые, спрятанные в полости двери или коробки.
Чаще всего устанавливают накладные доводчики на верхнюю часть полотна.
Доводчики чаще всего устанавливаются на верхнюю часть двери или ворот
Характеристики, влияющие на выбор доводчика
Кажется, что достаточно купить самую мощную или дорогую модель, и все будет в порядке, но это не всегда так. При выборе лучше обратить внимание на основные характеристики. Ведь от них будет зависеть качество работы механизма.
- доводчик должен соответствовать массе дверного полотна;
- для уличных дверей подойдут только морозостойкие устройства с дополнительным пространством для незамерзающего масла;
- чем больше ресурс работы доводчика, тем лучше. Но с увеличением ресурса увеличивается стоимость изделия.
Еще один важный момент – наличие гарантийного обслуживания, что очень удобно в начальный период использования механизма.
Установка на входную дверь
На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.
На воротах и снаружи уличных дверей устанавливаются морозостойкие модели доводчиков
Совет. Если дверь открывает внутрь (на себя) то аксессуар фиксируют на верхнюю часть створки со стороны петель. Если наружу (от себя), то механизм монтируют на коробку, а его рычаг – на дверную створку.
Пошаговая инструкция:
- Приобрести механизм, соответствующий весу и ширине вашей двери.
- Выбрать тип монтажа.
- С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
- Просверлить дрелью отверстия в полотне и в раме.
- Зафиксировать корпус устройства и рычаг саморезами.
- Соединить основную и ответную часть рычага винтом из комплекта.
- Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.
После установки следует приступить к регулировке дверного доводчика.
Доводчики необходимо выбирать с гарантийным обслуживанием
Правила и особенности регулировки доводящего механизма
Когда основной механизм и тяга соединены, осталось отрегулировать скорость и силу закрывания дверного плотна. Это делается при помощи двух регулировочных винтов:
- Открыть ось доводчика, отвинтив декоративный колпачок.
- Первый винт повернуть на оборот от 180 до 15°.
- Второй винт прокрутить на оборот от 15° до 0.
Обычно одного поворота вдоль или против нарезки вполне достаточно.
Внимание! Если вы перестараетесь, два поворота винта могут привести к поломке, например, к выпадению винта, сопровождающегося утечкой масла.
Последний этап регулировки – проверка работы двери. Если скорость открывания и качество прижима утраивает, следует установить колпачок обратно на ось.
В случае поломки доводчики чаще всего меняются, а не ремонтируются
Самостоятельный ремонт доводчика
При серьезных поломках проще купить новый механизм, чем отремонтировать старый, ведь устройство компактно и чаще всего не предназначено для замены деталей. Однако, с маленькими неисправностями можно справиться самостоятельно.
В зимний период может повредиться корпус, что вызовет утечку масляного состава. В таком случае дверь будет шумно и резко захлопываться, т.е. механизм будет работать, как обычная дверная пружина.
Этапы ремонта:
- Найти место утечки.
- Оценить масштаб поломки. Если трещина маленькая, то ремонт возможен. Если отверстие велико, и через него вытекло много масла, то лучше приобрести новый механизм.
- В случае ремонтопригодности нужно заклеить отверстие герметиком.
- Затем следует дозаправить доводчик амортизаторной жидкостью или синтетическим моторным маслом. Для этого выкрутить регулировочные винты, и закапать масло в образовавшиеся отверстия.
С установкой доводчика справится даже начинающий мастер
С установкой и обслуживанием доводчика может справится неопытный мастер. Дверь будет работать в заданном режиме, если соблюдать все условия эксплуатации, например, не притормаживать створку руками и не захлопывать ее привычным способом.
Установка доводчика на дверь — видео
(Следующий контент содержит некоторые партнерские ссылки. )
Сверло 18 В
Свёрла
Отвертка
У доводчика WRIGHT DOOR отличные отзывы и отличная цена!
TOUCH N ’HOLD также имеет хороший доводчик с« ступенчатым замком »:
Обзор:
Компоненты рычага доводчика двери.
Доводчики штормовых дверей играют важную роль в защите вашего дома.Без них штормовые двери и двери-ширмы неизбежно распахнутся, потенциально повреждая подъезды, сайдинг, внешнюю отделку и сами штормовые двери.
По этой причине я твердо убежден, что на каждую штормовую дверь и решетчатую дверь должен быть установлен хотя бы один дверной доводчик. К счастью, доводчики в последнее время стали чрезвычайно доступными!
Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних нагрузок по цене 20 долларов или меньше. Эти доводчики можно использовать отдельно для более легких дверей или парами для более тяжелых дверей.
Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые оснащены «ступенчатыми» запирающими механизмами, которые заменяют старый замок с язычками.
В любом случае цвета обычно меняются, но установка во многом такая же. Итак, выберите доводчик, соответствующий вашему бюджету, и цвет, который будет соответствовать или гармонировать с вашей дверью, и вы готовы к установке!
Шаг 1. Определите расположение доводчика двери
В зависимости от того, какой тип доводчика вы используете, вы можете установить доводчик либо вверху, либо внизу двери.
Доводчик полностью установлен на верхней направляющей двери.
Если вы используете доводчик «ступенчатый» (который можно заблокировать, нажав на кнопку), установите доводчик в нижней части двери. Если вы используете одинарный доводчик с ручным фиксатором, вам, вероятно, лучше установить его в верхней части двери для облегчения доступа.
Если ваша штормовая дверь особенно тяжелая или вы живете в очень ветреной местности, вы можете даже установить доводчик в обоих местах .
Двойные доводчики добавляют дополнительную меру безопасности и в значительной степени гарантируют, что дверь никогда не будет резко открываться или закрываться слишком сильно. Если вы часто чувствуете ветер, открывающий вашу дверь, или слышите, как она дребезжит во время шторма, подумайте о том, чтобы поставить доводчики вдвое.
Шаг 2: Установите кронштейн косяка
Совместите кронштейн косяка доводчика с верхней направляющей двери.
«Кронштейн косяка» для дверного доводчика представляет собой треугольный металлический элемент, который фиксирует доводчик к дому.
Как следует из названия, кронштейн косяка крепится непосредственно к косяку двери (плоская поверхность перпендикулярна самой двери). Его положение определяет расположение и функцию всего дверного доводчика, поэтому важно установить его в нужном месте.
Независимо от того, устанавливаете ли вы дверной доводчик вверху или внизу двери, всегда выровняйте скобу косяка с центром дверной рейки — куском дерева, идущим горизонтально.
Установите кронштейн косяка на 1/4 дюйма назад от переднего края косяка, то есть края, ближайшего к штормовой двери, так чтобы закругленная лампа на конце была направлена в сторону двери.
Установить кронштейн косяка доводчика двери с зазором 1/4 ″.
Удерживая кронштейн в идеальном месте, нарисуйте карандашом круги в отверстиях для винтов. Теперь отложите кронштейн в сторону, и вы можете легко просверлить пилотные отверстия по этим карандашным отметкам с помощью сверла 1/8 дюйма.
Когда отверстия будут просверлены, просто удерживайте кронштейн на месте и закрепите его, ввинчивая винты в направляющие отверстия. Предварительная маркировка и предварительное сверление делают все это намного проще!
Шаг № 3: Закрепите дверной доводчик в сборе
Вставьте небольшой штифт доводчика через кронштейн косяка доводчика и гидравлический рычаг.
Установив скобу косяка, войдите в дом и закройте дверь . Вставьте плоский стержень рычага доводчика двери в прорезь на кронштейне косяка.
Совместите отверстия на кронштейне косяка и стержне доводчика двери и вставьте короткий штифт , поставляемый с узлом, через эти отверстия. Доводчик будет там просто болтаться, если скоба косяка жесткая.
(Некоторые дверные доводчики поставляются с маленькими резиновыми лентами, которые надеваются на нижнюю часть этого штифта, чтобы он не выскочил.Но в большинстве случаев только сила тяжести удерживает штифт на месте.)
Шаг № 4: Закрепите и установите дверной кронштейн
Отметить места для винтов на кронштейне рычага доводчика двери.
Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу рычага доводчика, используя более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.
Поверните рычаг доводчика двери вверх, пока он не станет параллельным кронштейну косяка. Попросите кого-нибудь взглянуть на него с расстояния, чтобы сказать, когда он выглядит ровным.
Когда дверной доводчик находится в наилучшем положении, нарисуйте карандашные отметки в отверстиях для винтов на кронштейне. Откиньте дверцу в сторону и просверлите эти карандашные отметки. Затем верните дверной доводчик на место и прикрепите кронштейн к двери с помощью двух прилагаемых винтов.
Закрепите кронштейн рычага доводчика с помощью винтов.
(Примечание: Некоторые доводчики поставляются с временной пластиковой вкладкой спейсера, который фиксируется на гидравлический стержню, чтобы поддерживать небольшое натяжение, чем ближе во время установки.На этом этапе эти вкладки можно просто открыть.)
Шаг 5: Регулировка доводчика двери
Почти все дверные доводчики имеют регулируемую «скорость закрытия» — скорость, с которой они закрываются без вмешательства человека. Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.
Чтобы изменить скорость закрывания двери, просто отверткой Phillips поверните маленький винт на конце рычага доводчика двери. Повороты по часовой стрелке обычно увеличивают натяжение, против часовой стрелки — наоборот.
Отрегулируйте скорость закрытия двери, поворачивая винт клапана.
Проверьте скорость закрывания двери, толкнув ее до упора и отпустив. Вы хотите, чтобы дверь открывалась в пределах нескольких дюймов от закрывания, приостановите там , а затем завершите плавное закрывание самостоятельно, полностью защелкнувшись. (Посмотрите видео выше, чтобы увидеть хороший пример в реальном времени.)
Также помните, что штормовые двери часто закрываются по-разному, когда закрывается главная дверь . Давление воздуха между ними повлияет на скорость смыкания, поэтому постарайтесь найти напряжение, которое подходит для обеих ситуаций.
Заключение:
Хорошо установленные доводчики штормовых дверей обычно просто исчезают в дверном узле. Они сидят в стороне на уровне головы или ног, а их плавное функционирование позволяет забыть о них.
Если у вас есть штормовые двери или сетчатые двери на одном или нескольких входах в ваш дом, то я настоятельно рекомендую добавлять доводчик в любых обстоятельствах. Это сэкономит вам деньги и сэкономит нервы в долгосрочной перспективе!
(Кроме того, штормовые двери сами по себе отлично экономят энергию.HUD предлагает здесь несколько хороших PDF-файлов по энергосбережению.)
5 типов вариантов монтажа доводчика двери
Дверные доводчики доступны с 5 различными вариантами поверхностного монтажа. Каждый вариант крепления можно использовать только при соблюдении определенных условий на проеме.
Не все варианты монтажа доводчиков подходят для каждого проема. Одним из основных факторов, определяющих варианты монтажа, является тип кронштейна доводчика, который поставляется с доводчиком.
Другие соображения включают расположение проема, размер лицевой стороны головы на раме, размер верхней направляющей двери, размер проема, использование двери, а также эстетический вид. Некоторые из этих вариантов крепления используются чаще других.
В этом сообщении блога мы сосредоточимся на дверных доводчиках , устанавливаемых на поверхность, , поскольку они более распространены, чем скрытые дверные доводчики .
Варианты монтажа доводчика двери
- Крепление на обычный рычаг
- Крепление на параллельном рычаге
- Крепление верхнего косяка
- Крепление рычага гусеницы
- Угловой кронштейн
Все эти 5 вариантов монтажа доводчика требуют правильной установки доводчика определенного типа.Например, параллельный рычаг нельзя установить в качестве крепления рычага гусеницы. Производитель предоставит правильный рычаг дверного доводчика, необходимый для указанного вами типа установки дверного доводчика.
1. Крепление на обычный рычаг
Дверные доводчики с обычным рычагом устанавливаются на вытяжной стороне проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Корпус доводчика требует, чтобы верхняя направляющая двери была достаточно широкой для установки, в противном случае для правильной установки потребуется монтажная пластина.
Доводчик с обычным рычагом часто не является предпочтительным, если эстетика вызывает беспокойство из-за того, что рычаг доводчика выступает перпендикулярно лицевой стороне двери, когда дверь закрыта.
![]()
2. Крепление на параллельном рычаге
Дверные доводчики с параллельными рычагами устанавливаются на толкающей стороне проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к потолку в верхней части рамы.Если верхняя направляющая двери узкая, потребуется монтажная пластина для корпуса доводчика. Когда дверь закрыта, параллельный рычаг доводчика складывается так, чтобы он был параллелен лицевой стороне двери, что делает его менее заметным и предпочтительным, когда эстетика вызывает беспокойство. Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для рычагов доводчика, позволяющие лучше контролировать открытие.
3.Крепление верхнего косяка
Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной. Длина руки определяется размером откоса.
«Откос» измеряется от нажимной боковой поверхности двери до лицевой стороны коробки в закрытом положении.
4. Крепление рычага гусеницы
Доводчики гусеничных рычагов
имеют ролик, который проходит по металлической направляющей при открытии и закрытии двери. Гусеничный рычаг может быть установлен на вытяжной или вытяжной стороне проема. В обоих случаях корпус доводчика крепится к передней части двери. Для бокового монтажа направляющая крепится к потолку рамы. При установке со стороны тяги гусеница крепится к лицевой стороне головки рамы. Однако сила закрывания на рычаге гусеницы не всегда такая сильная, как у традиционных рычагов закрытия.
Гусеницы очень аккуратно прилегают к поверхности проема, что эстетично как при установке, так и на стороне вытягивания.
5. Угловой кронштейн
Доводчики, устанавливаемые на угловых кронштейнах, наименее распространены среди доводчиков, устанавливаемых на поверхность. Это действительно необходимо, только когда дверь имеет угловую или арочную верхнюю направляющую. Кронштейн прикреплен к вытяжной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, в то время как рычаг прикрепляется к лицевой стороне двери.При открытии двери угловой кронштейн будет выступать в проем рамы в свету, что может создать проблему с зазором над потолком.
См. Примеры некоторых доводчиков на угловых кронштейнах для арочных дверей на сайте idighardware.com.
Другие особенности установки дверного доводчика
- Для дверей, устанавливаемых снаружи, доводчик должен быть установлен внутри здания, где это возможно.
- Для внутренних проемов доводчики часто устанавливаются на наименее открытой стороне проемов.Таким образом, они будут вне поля зрения в местах общего пользования, но по-прежнему будут выполнять свои основные функции.
- В некоторых случаях, например в школах, рекомендуется устанавливать все доводчики параллельно. Это происходит из-за того, что школьники могут повредить обычные руки или злоупотребить ими, которые тянут или повисают за торчащую обычную руку.
- Некоторые варианты монтажа ограничивают степень открывания, поэтому обязательно проверьте данные производителя, чтобы увидеть, позволяет ли конкретное применение более близкого рычага обеспечить ожидаемый ход.
- Для участков с высокой проходимостью усиленный кованый параллельный рычаг, вероятно, прослужит намного дольше, чем гусеничный рычаг.
По вопросам или по специальным вопросам обращайтесь к торговому представителю Beacon CDL, который поможет вам найти правильное решение для ваших требований к доводчику. Также узнайте о дверных доводчиках LCN от Allegion.
Как установить доводчик
01 января 2020
2 мин на чтение
Дверные доводчики широко используются в коммерческой недвижимости, но также могут быть установлены в жилых домах.Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в чрезвычайно жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.
На рынке представлено множество типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.
Самый распространенный способ установки доводчика — это установка на обычный рычаг.Это когда дверной доводчик установлен со стороны петель распашной двери.
Установить доводчик двери
- Выберите дверной проем и отметьте четыре (4) отверстия на двери для доводчика и два (2) отверстия на раме для башмака.
- Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
- Установите башмак предплечья в сборе на дверную раму с помощью винтов, прилагаемых к дверному доводчику.
- Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
- Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите винтом рычага / шайбой в сборе.
- Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
- Защелкните крышку шестерни на валу внизу доводчика.
- Отрегулируйте скорость закрытия двери (см. Ниже).
Отрегулируйте скорость доводчика двери
Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.
- Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
- Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.
LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.
- Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги с фиксацией.
- Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРЫЙ скорости закрытия дуги LATCH.
Дверной доводчик Замена или установка | Слесарь кленового листа Сиэтла, ООО
Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выхода и установки доводчика рассчитывается по следующей формуле:
- 75 долларов США Сервисный звонок в Северный Сиэтл
- 125-500 $ за доводчик в зависимости от вашей двери и дверной коробки.
- 50 долларов США трудозатраты на установку доводчика на деревянную или металлическую дверь
- 15 долларов дополнительно в выходные и после 18:00.
Это доводчик средней мощности, который я установил для офиса.
Дверные доводчики — важная часть безопасности вашего дома. Нельзя доверять людям закрывать дверь за собой ; мы все были в ресторане, в котором не было доводчика на входной двери, и страдали от того, что люди, приходя или уходя, в холодную и ветреную ночь невольно оставляли дверь открытой.Люди часто кажутся погруженными в свои мысли и обычно невнимательны к высоким идеалам, касающимся комфорта и безопасности своих соседей. Вы не можете заставить их закрыть дверь. Вы должны сделать это за них.
Если вы хотите сделать свое здание более безопасным, неплохо было бы автоматизировать закрывание двери; если дверь не закрыта, замок на двери не может делать свою работу. Если у вас установлен дверной доводчик, неважно, насколько ваш житель отвлечен, дверь закроется за ним или за ней, и если запорная планка установлена правильно, защелка вашего замка гарантирует, что только кто-то с подходящим ключом сможет войти. .Доводчик также может удерживать людей от открытия двери слишком далеко или препятствовать тому, чтобы ветер сорвал дверь с петель.
Этот старый пузатый доводчик больше не запирал дверь. Это проблема, когда бродяги слоняются по улице 24 часа в сутки. Вот Norton 7500 на замену старому доводчику. Дверь теперь запирается медленно, но твердо. Больше никаких игл на полу внутри!
Дверные доводчики различаются по нескольким параметрам. Скрытые дверные доводчики прячутся в дверной коробке.Накладные дверные доводчики монтируются либо на двери, либо на дверной коробке над дверью. Дверные доводчики обычно стоят где-то от 125 до 500 долларов в зависимости от веса двери. Действительно сложные дверные доводчики, которые могут автоматически открываться для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.
Те капли масла на дне доводчика двери показывают, что прокладка вышла из строя. Это приводит к тому, что дверь захлопывается, потому что больше нет пневматического давления в качестве сопротивления, только мощная пружина.
Замена обычного дверного доводчика занимает около 45 минут, а установка новой — час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Duranotic — темно-коричневый цвет. Вы должны выбрать тот, который подходит для другой дверной фурнитуры. При выборе цвета доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство и так этого не заметит.
Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая / черная жидкость.Когда возникает одно из этих условий, это, вероятно, связано с тем, что внутри дверного доводчика вышло из строя уплотнение, и вся пневматическая жидкость вытекает. Здесь становится очевидным качество вашего доводчика. Некоторые дверные доводчики не содержат всепогодные жидкости и не подходят для установки на открытом воздухе. Некоторые дверные доводчики вообще не строятся с особой тщательностью и прослужат всего несколько лет до выхода из строя. Хороший доводчик рассчитан на десять лет службы.
Если вас интересует установка доводчика самостоятельно, это можно сделать.Если отверстия уже просверлены правильно, для этого может потребоваться всего лишь отвертка Phillips и несколько часов вашего времени, а также, возможно, табурет и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и умеете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что это правила соответствия ADA относительно того, как быстро дверь может закрываться и сколько силы требуется, чтобы открыть дверь.Строительные инспекторы в Сиэтле потребуют эти вещи, если заметят.
Также обратите внимание, что дешевые дверные доводчики могут длиться недолго, и люди будут зависеть от того, что доводчик закрывает им дверь. Когда они терпят неудачу (в конечном итоге все они терпят неудачу), дверь может начать захлопываться или вообще перестать закрываться. Не стоит дешево покупать дверные доводчики; разница в том, что прокладки прослужат дольше, масло будет работать в более широком диапазоне температур. 100 долларов, которые вы сэкономите, меньше, чем ущерб, нанесенный кому-то, проникшим в ваше здание, которого там не должно быть!
Информационный центр Norton | Механические дверные доводчики
Зачем нужны доводчики?
Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ.Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Он также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.
Почему двери должны быть самозакрывающимися?
Есть много причин, по которым дверь должна закрываться автоматически. Эти причины включают:
Безопасность:
— Двери в охраняемые зоны всегда закрываются и снова запираются.
Energy Loss:
— Предотвращает потерю энергии в кондиционируемых или отапливаемых помещениях, особенно на внешних дверях.
Звукоизоляция:
— Минимизирует проникновение звука через открытые двери.
Push / Pull Doors:
— Удерживает дверь закрытой, когда дверь не запирается автоматически.
Противопожарные двери:
— Underwriters Laboratories (UL) требует, чтобы любая дверь, внесенная в список пожарных, была самозакрывающейся, чтобы остановить распространение огня.
Как определить силу закрывания двери?
Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:
- Размер двери (ширина и вес).
- Ветер или засуха.
- Сила человека, обычно пользующегося дверью.
Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.
Какие существуют приложения для доводчиков дверей?
Стандартное приложение:
— Этот доводчик является наиболее распространенным и наиболее желанным. Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.
Верхний косяк Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка вверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик располагался с противоположной стороны двери, чем в стандартном приложении.
Параллельный рычаг Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от погодных условий.Это приложение также используется, если предпочтительно, чтобы доводчик находился с противоположной стороны двери, чем в стандартном приложении.
Slide Track Closers:
— Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а потолок рамы — со стороны, противоположной петлям.
Доводчики угловых кронштейнов:
— Тип установки, при котором доводчик не может быть установлен ни на дверь, ни на раму.Кронштейн устанавливается на верхний угол дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к двери.
Какие бывают типы рычагов доводчиков?
Какие части есть у доводчика?
Что означает, когда дверной доводчик ручной или нерукотворный?
- Доводчик можно использовать только с правой или левой дверью, но не с обеими.
- Доводчик без ручки можно без изменений установить на правой или левой двери.
Как установить доводчик?
- Дверные доводчики могут быть установлены как на стороне тяги (сторона петель), так и на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и, как правило, внутри помещения для эстетики.
- Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука».Если дверь открывается наружу — наружу здания или комнаты — можно выбрать одно из трех приложений. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.
Какая стандартная скорость открытия / закрытия дверного доводчика?
Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.
Как определить размер доводчика?
Размер доводчика не означает физический размер тела.Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, для которых требуется минимальное усилие закрывания от 3 до 1/2 дюйма от закрывания.
Для чего нужен доводчик?
- Контроль
- Удобство
- Конфиденциальность
- Безопасность
- Энергосбережение
- Контроль акустики и шума
Как правильно выбрать доводчик?
При выборе доводчика следует учитывать множество факторов.Вот что следует учитывать:
- Тип дома
- Использование проема
- Состояние существующего оборудования
- Требуется новое оборудование?
- Держатели накладные
- Координаторы
- Другое
- Дверь внутренняя или внешняя
- Лобковый вход или черный ход?
- Ширина, высота и вес двери
- Материал двери
- Дверная панель или стекло
- Степень открытия
- Рама / облицовка
- Постановка на руку
- Расстояние до потолка
- Вручение двери
- Огнестойкость
- Требования ADA
- Соображения по охране окружающей среды
Как отрегулировать доводчик?
Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!
Что такое «верхние скрытые дверные доводчики»?
Верхние скрытые доводчики — это доводчики, у которых цилиндр скрыт в раме головки и либо скрытый, либо открытый рычаг.В ситуациях, когда требуется доводчик, но требуется или желательно укрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.
Как установить Norton Door Closer?
У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!
Как определить доводчик Norton Door Closer?
Просмотрите наш информационный бюллетень о том, как идентифицировать доводчик Norton Door Closer.
Где я могу купить доводчик Norton?
Найдите офис продаж на странице «Контакты».
Что такое доводчик для открытых дверей?
Дверной доводчик с фиксацией в открытом состоянии имеет функцию фиксации в открытом состоянии, которая удерживает дверь открытой.
Что такое проверка доводчика задней двери?
Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.
Какие существуют варианты передачи доводчика?
Возможны четыре варианта передачи:
- Левая (LH)
- Правая (RH)
- Левый задний ход (LHR)
- Правый задний ход (RHR)
Как вы определяете вручение доводчика?
Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прижимающей ее.
- Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
- Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь
В чем разница между циклом закрытия двери и циклом фиксации?
Два отдельных клапана регулируют скорость закрытия и фиксации двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.
Что такое отложенное действие?
Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.
Какие требования к доступности для дверных доводчиков?
Все требования доступности можно найти на веб-сайте ADA.
В чем разница между доводчиком и приводом?
- Дверные приводы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
- Дверной доводчик предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.
Какие типы операторов предлагает Norton?
Предлагаем электрогидравлические и электромеханические приводы.
Вам нужен доводчик на противопожарной двери?
NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.
Что такое крепление рычага гусеницы?
Доводчики, установленные на рычагах, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничные рычаги могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы сидят почти вплотную к поверхности проема, создавая эстетически приятный вид проему. Гусеничные рычаги не обладают такой же закрывающей способностью и силой, как традиционные закрывающие рычаги.
Что заставляет дверной доводчик захлопнуться?
Доводчик отрегулирован неправильно. Посмотрите наше видео о том, как отрегулировать дверной доводчик, чтобы устранить проблему:
Можно ли заменить рычаг дверного доводчика, не передвигая дверной доводчик?
Да, если стиль руки такой же, как рука.
Каковы преимущества использования доводчика Cam Action?
Доводчики
с кулачковым механизмом обеспечивают большую эффективность, чем дверные доводчики с зубчатой рейкой, и меньшее сопротивление открытию, обеспечивая при этом оптимальное усилие закрытия и управляемость. Узнайте больше о доводчиках кулачкового действия здесь.
Дверные доводчики
: параллельный рычаг против обычного рычага
В чем разница между доводчиками с параллельным рычагом и доводчиком с обычным рычагом? А как узнать, какой выбрать? Мы разбили детали для каждого типа, чтобы помочь вам принять решение!
Доводчики с параллельными рычагами
При установке доводчика с параллельным плечом корпус доводчика монтируется на толкающей стороне двери, а рычаг доводчика устанавливается на раму.Когда дверь закрыта, положение рычага параллельно верхней части рамы, поэтому его называют доводчиком с «параллельным» рычагом. Расположение этого доводчика делает его менее заметным, более эстетичным и снижает вероятность вандализма, что делает его популярным для коммерческих объектов и школ, особенно для часто используемых проемов. Большинство дверей с доводчиками с параллельными рычагами также могут открываться на 180 градусов.
Параллельные доводчики настраиваются и позволяют использовать дополнительные функции.Некоторые из этих опций включают усиленные жесткие рычаги, фиксирующие рычаги, встроенные дверные ограничители и многое другое. При рассмотрении вариантов важно проконсультироваться со специалистом, чтобы убедиться, что вы соблюдаете строительные нормы, особенно при работе с противопожарными дверями.
Доводчики со стандартным рычагом
Корпус обычного кронштейна для доводчика устанавливается со стороны тяги двери, а кронштейн доводчика устанавливается на лицевую сторону головки рамы. Также известный как «стандартный» доводчик, в закрытом положении рычаг выступает перпендикулярно двери, что может сделать эти доводчики менее эстетичными.Этот тип доводчика позволяет двери открываться на 140 градусов.
Когда дело доходит до выбора, какой доводчик лучше, большинство людей выбирают метод крепления, который скрывает его от общественного взгляда (сторона толкания или сторона вытягивания), за исключением случаев, когда необходимо учитывать степень поворота или подверженность вандализму.
