Установка автоматического выключателя: Как установить автоматический выключатель: схемы монтажа

Содержание

схема, монтаж в щитке, квартире, установка

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

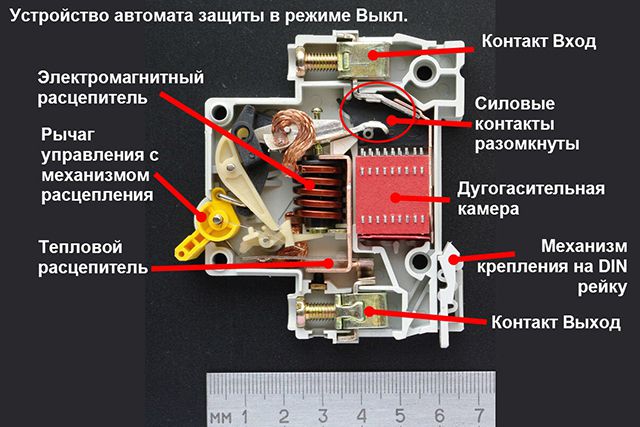

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

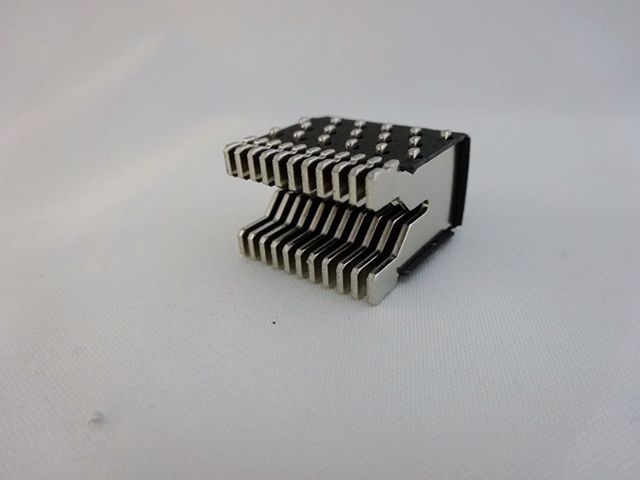

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

  • Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
  • Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
  • Дугогасительной камеры.
  • Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
  • Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
  • Пластиковой, полностью диэлектрической ручки.

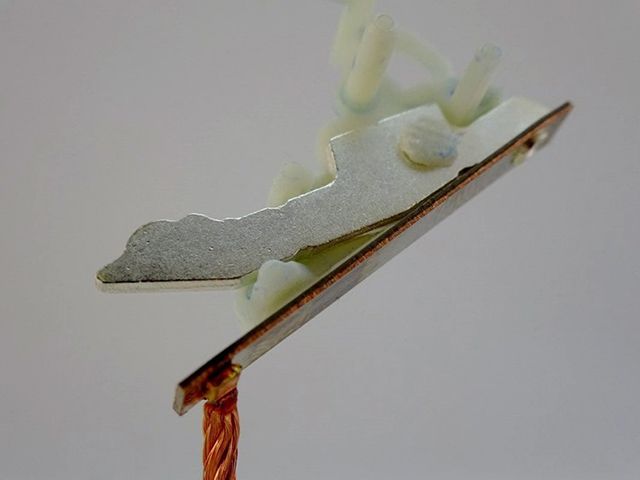

  • Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
  • Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
  • Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

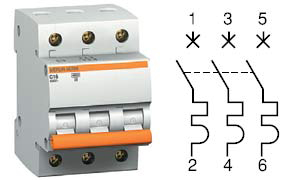

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

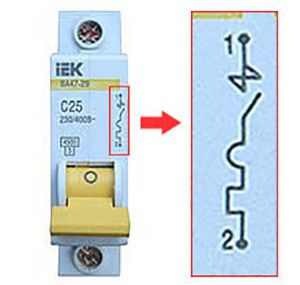

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.

Последовательность правильного подключения автомата

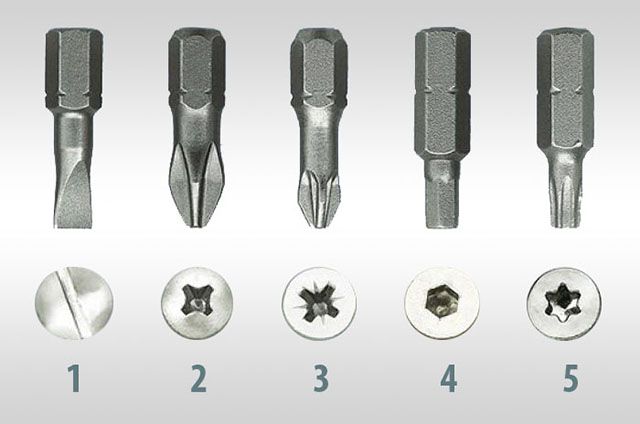

Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.

  • Крестообразная и плоская отвёртка. Желательно диэлектрическая.
  • Индикаторная отвёртка.
  • Монтёрский нож.
  • Шуруповёрт.

У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.

Шаг №1: Монтаж DIN-рейки

Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

Существуют DIN-рейки трёх основных типов:

  • Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
  • C-типа. Концы изделия загнуты вовнутрь.
  • G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.

Последовательность монтажа DIN-рейки в электрический щит:

  1. Наметить расположение DIN-рейки в щитке.
  2. Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
  3. Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.

При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.

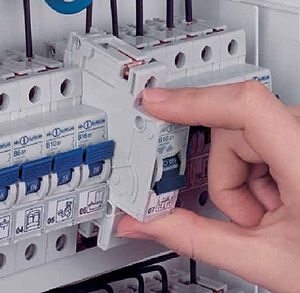

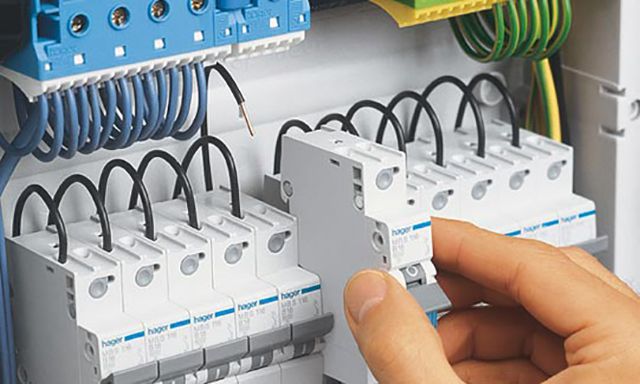

Шаг №2: установка автомата на DIN-рейку

Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.

Шаг №3: подключение автомата к сети

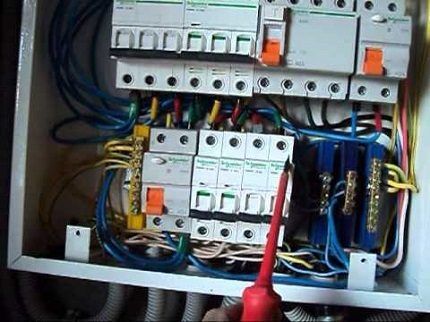

Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.

Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.

После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

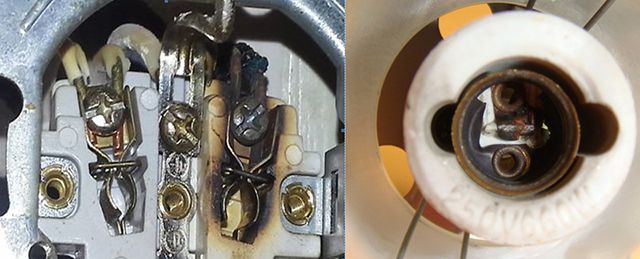

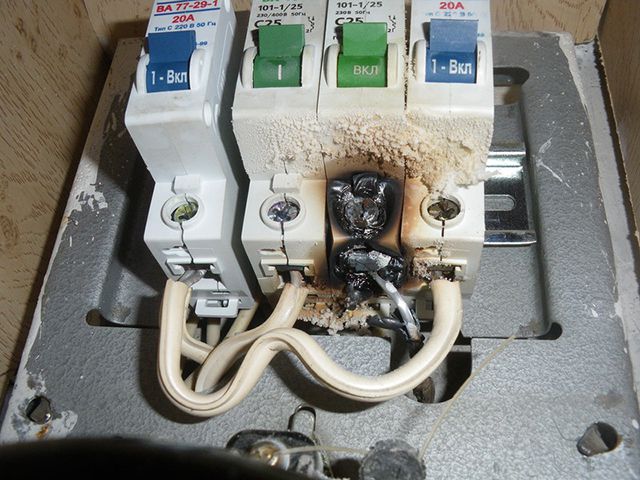

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

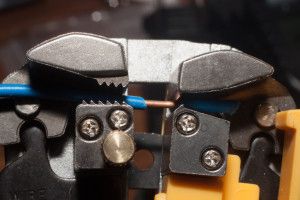

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подсоединение многожильного провода к автомату без специальных наконечников

Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.

Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:

  • Залудив конец медного провода.
  • Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.

И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.

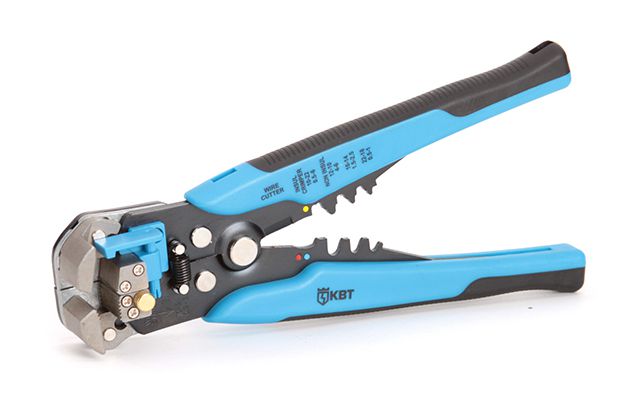

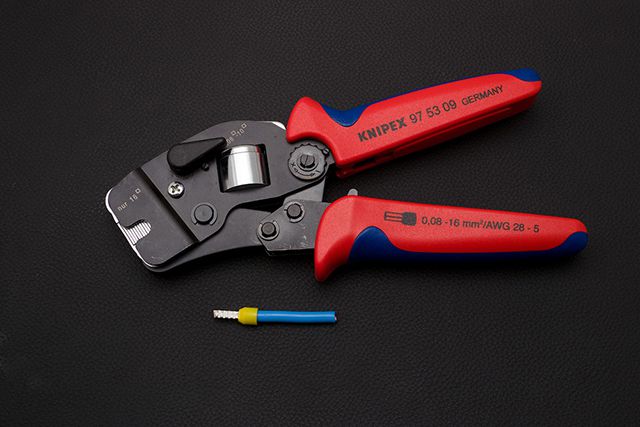

Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.

С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

  1. Зачистить кабель.
  2. На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
  3. Используя гидравлический пресс, обжать гильзу в двух местах.
  4. Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
  5. Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.

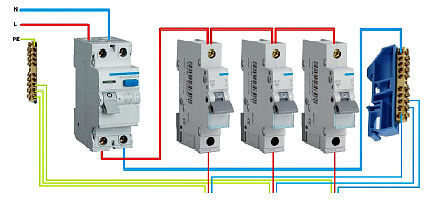

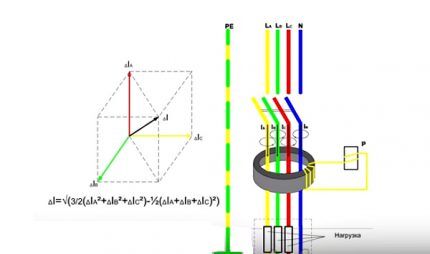

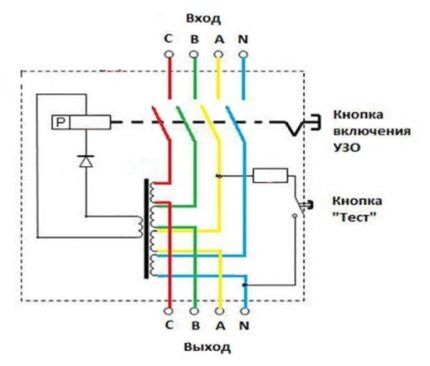

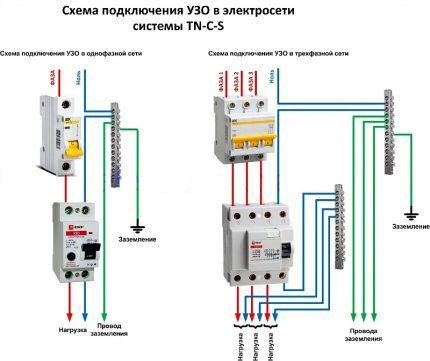

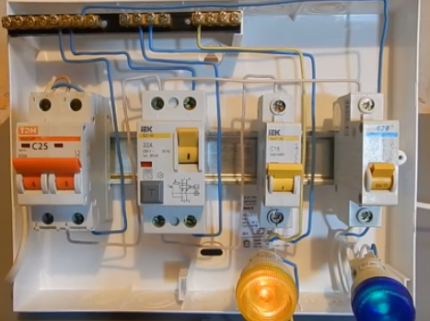

Как устанавливать УЗО: до или после автомата

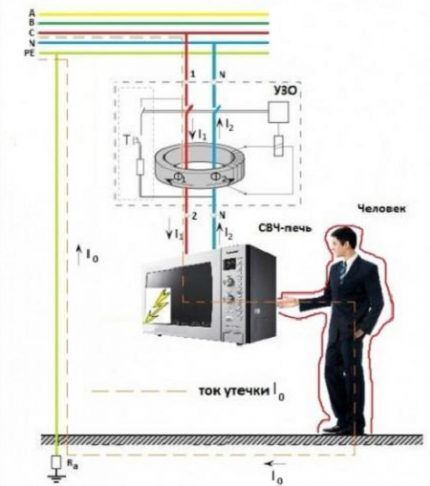

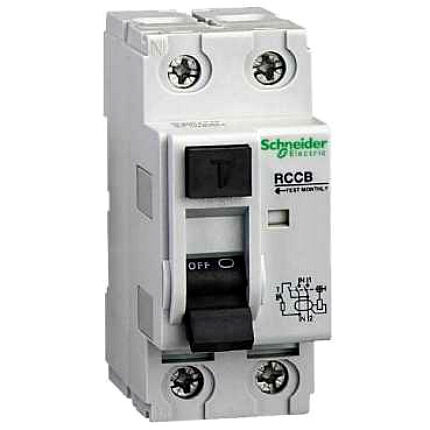

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

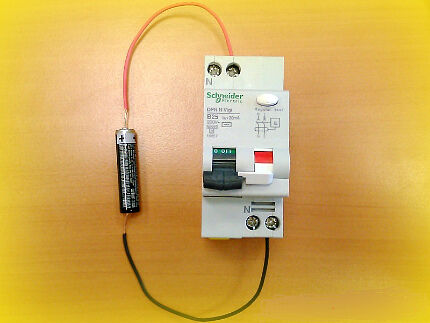

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

  • В верхний зажимной контакт устанавливается нулевой провод.
  • В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

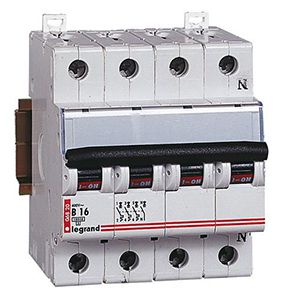

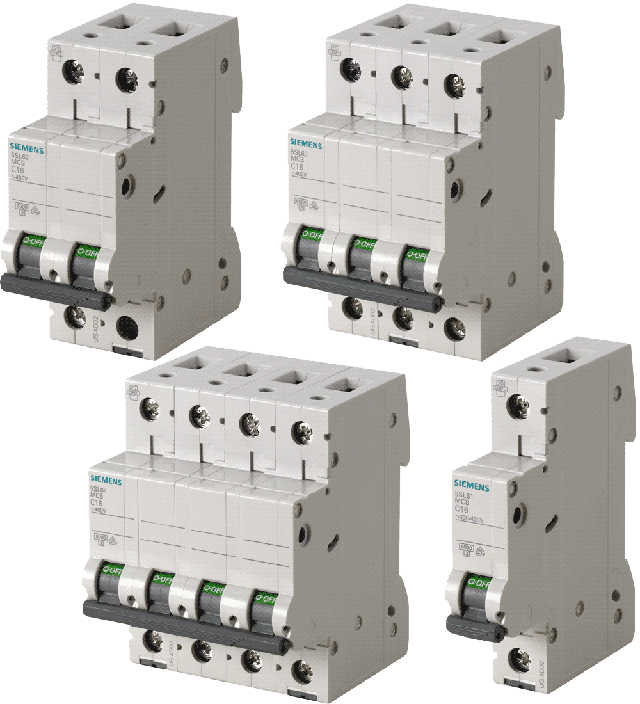

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

  • Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
  • Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
  • Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
  • Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
  • Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
  • Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

Видео по теме

Хорошая реклама




Как установить автоматический выключатель | ehto.ru

Вступление

Прежде всего, напомню, что автоматические выключатели предназначены для защиты электропроводки электрических групповых цепей от перегрузки (аварийного нагрева) и сверхтоков (короткого замыкания). Обычно, автоматические выключатели устанавливаются в этажный щит или квартирный электрощиток. Простота установки автоматического выключателя позволяет устанавливать его как на этапе сборки электрощита, так и в уже смонтированный и установленный электрощит.

О креплении автоматического выключателя

Устройство автоматического выключателя современного типа в свою конструкцию включают скрытый механизм крепления. Но давайте вспомним, как они крепились раньше.

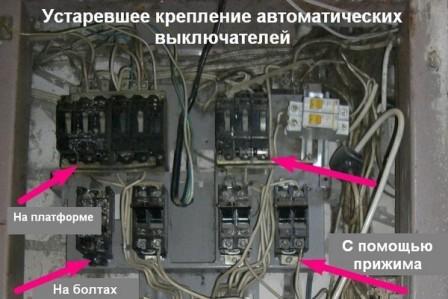

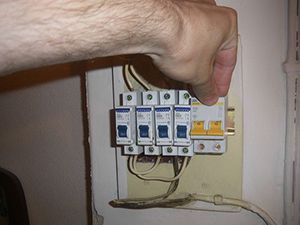

Автоматические выключатели старого образца, которые еще установлены во многих щитах, крепились на болты или скобы. Поэтому устанавливались, да и устанавливаются до сих пор, автоматы на специальные металлические панели при помощи держателей или прижимов.

установить автоматический выключательустановить автоматический выключатель

Для установки такого автомата, в металлической панели были просверлены отверстия с нарезанной резьбой. Чтобы установить дополнительный автомат, в панели сверлятся новые отверстия, и в них нарезается резьба. Технология, прямо сказать, не удобная. Все изменилось с появлением автоматических выключателей нового типа. Современная установка автоматического выключателя производится на Дин-рейку. Крепление автоматов защиты на Дин-рейку удобно и функционально.

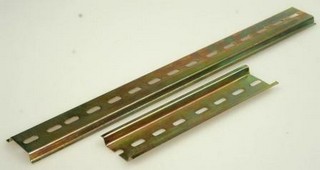

дин-рейкадин-рейка

установить автоматический выключательустановить автоматический выключатель

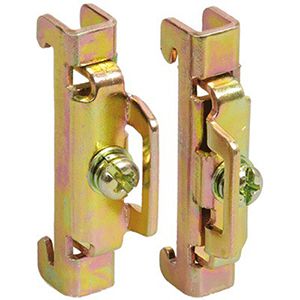

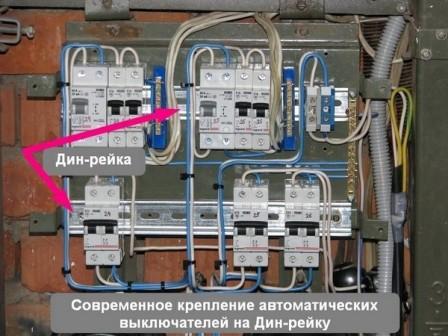

Устройство крепления автоматических выключателей

Устройство крепления автоматических выключателей встроено в корпус автомата. По сути, это оттягиваемая защелка. На фото она хорошо видна.

установить-автоматический-выключатель-фото5установить-автоматический-выключатель-фото5

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

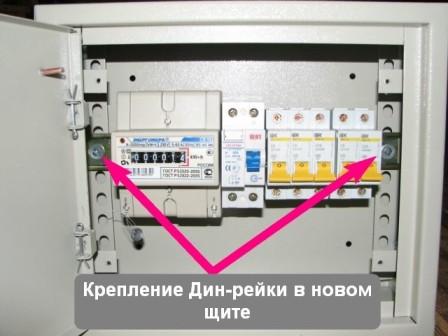

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

крепление-дин-рейки-1крепление-дин-рейки-1

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

Обычно в металлической платформе щита просверлено столько отверстий, что, как правило, можно обойтись без сверления новых отверстий.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

При работе с электропроводкой соблюдайте технику безопасности электрика.

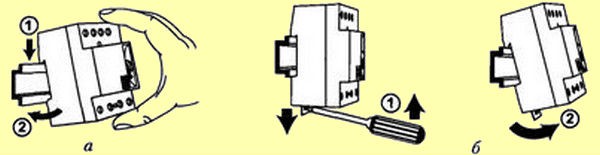

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

установить-автоматический-выключатель-9установить-автоматический-выключатель-9

Трехфазный автомат защиты устанавливается аналогичным образом.

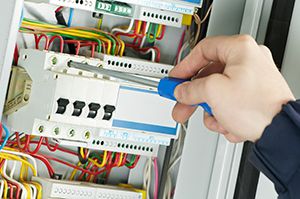

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

установить-автоматический-выключатель-фото3установить-автоматический-выключатель-фото3 установить-автоматический-выключатель-фото4установить-автоматический-выключатель-фото4 установить-автоматический-выключатель-фото6установить-автоматический-выключатель-фото6 установить-автоматический-выключатель-фото1установить-автоматический-выключатель-фото1 установить-автоматический-выключатель-фото2установить-автоматический-выключатель-фото2

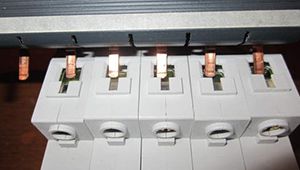

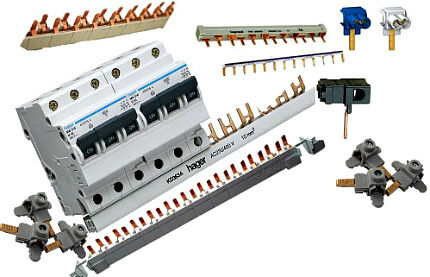

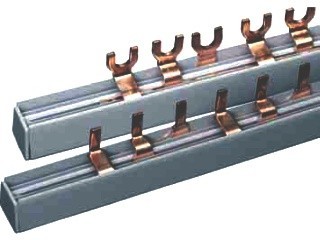

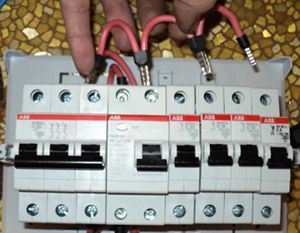

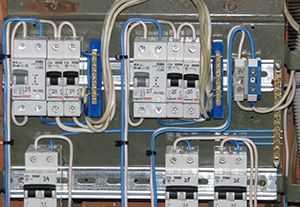

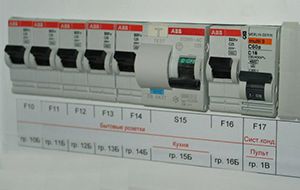

При установке рядов автоматов для соединения верхних контактов (контактов входа) лучше использовать специальные шины, которые профи называют «гребенки».

установить-автоматический-выключатель-7установить-автоматический-выключатель-7

Как видите установить автоматический выключатель очень просто.

©Ehto.ru

Другие статьи близкие по теме

Похожие посты:

  • Квартирный щиток – сердце электрики квартиры, Рубрика Электрощиток
  • Что выбрать накладной или встроенный электрощит для квартиры, Рубрика Электрощиток
  • Ревизия электрощита своими руками, Рубрика Электрощиток
  • Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах, Рубрика Электрощиток
  • Маркировка проводов в щите: как подписывать провода и кабели, Рубрика Электрощиток
  • Вводное устройство частного дома, коттеджа, дачи, Рубрика Электрощиток
  • Принципиальные электрические схемы щитов распределительных, Рубрика Электрощиток

Подключение автоматического выключателя: видео, фото, ошибки

Процесс монтажа автоматов в электрощите довольно простой и не занимает много времени. Единственная проблема – все сделать правильно, ведь во время подсоединения проводов многие электрики-новички допускают небольшие ошибки, которые за короткий промежуток времени могут вывести аппарат из строя. В этой статье мы рассмотрим, как выполнить подключение автоматического выключателя своими руками, предоставив правила монтажа, основные ошибки и схемы.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).Правильное подсоединение питания
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.

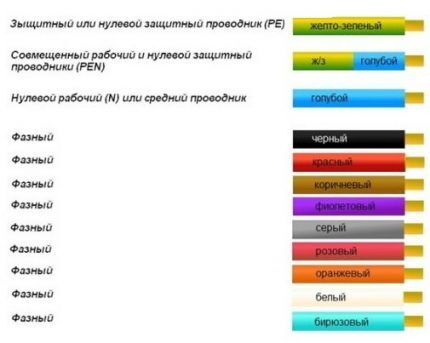

  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.

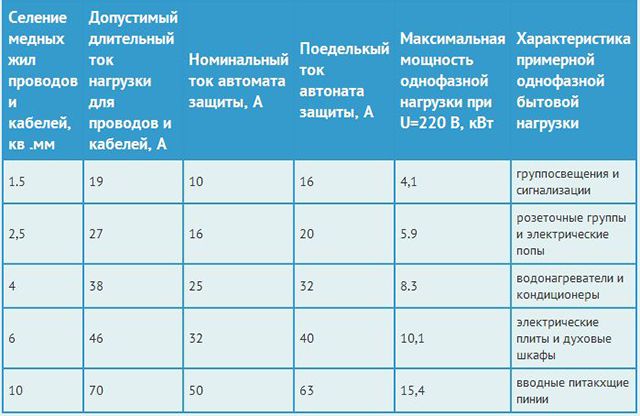

  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.

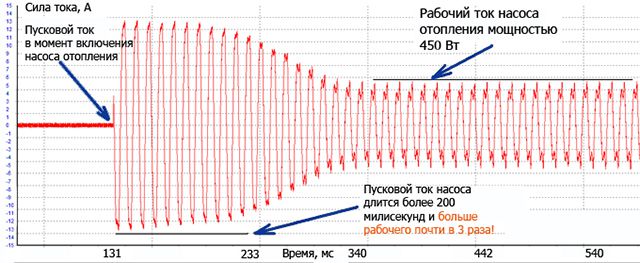

  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Основной процесс

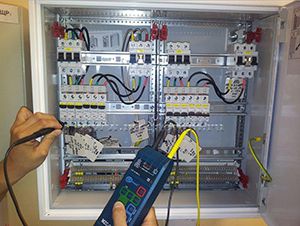

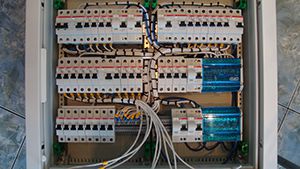

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Двухполюсное устройство

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

  1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!

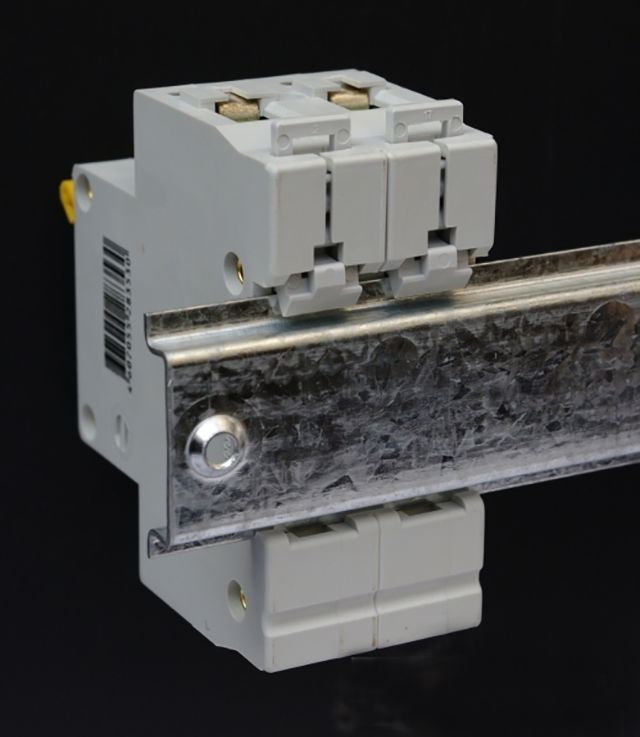

  2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
  3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
  4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
  5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
  6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
  7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Схемы подключения

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:

На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:

Обзор схем

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.

Похожие материалы:

Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Конструкция и принцип действия УЗОКонструкция и принцип действия УЗО

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Основные классы УЗООсновные классы УЗО

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

Различия между типами УЗОРазличия между типами УЗО

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

  • из пакета отверток;
  • пассатижей;
  • бокорезов;
  • тестера;
  • торцевых ключей;
  • кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Гребенка для подключения пучка проводовГребенка для подключения пучка проводов

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

Простейшая схема подключенияПростейшая схема подключения

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

Тестирование работы УЗОТестирование работы УЗО

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение проводовЦветовое обозначение проводов

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Схема подключенияСхема подключения

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

Две схемы подключения УЗОДве схемы подключения УЗО

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

  • трехфазные вводные автоматические выключатели — 3 шт.;
  • трехфазное устройство защитного отключения — 1 шт.;
  • однофазные УЗО — 2 шт.;
  • однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Трехфазный щиток с УЗО и автоматамиТрехфазный щиток с УЗО и автоматами

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

Электрические величины в трехфазной сетиЭлектрические величины в трехфазной сети

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Монтаж и эксплуатация автоматических выключателей

Монтаж

Автоматические выключатели монтируются в помещении, которое должно быть защищено от дождя, снега и других осадков. Рекомендуется, чтобы установка автоматического выключателя проводилась только квалифицированным специалистом. Автоматические выключатели монтируются в электрический щит посредством крепления на DIN-рейку, как, например, модель «Автоматический выключатель Legrand 4-полюсный 125А-4М(типС)». Выключатели крепятся только в вертикальном положении. При этом положение «ВЫКЛ» должно быть вверху.

Прежде чем устанавливать автоматический выключатель рекомендуется тщательно осмотреть его, чтобы убедиться, что корпус устройства не поврежден. Специалисты также рекомендуют несколько раз включить и выключить автоматический выключатель, чтобы проверить исправность работы его механизмов включения/выключения. Также, следует в обязательном порядке проверить маркировку на автоматическом выключателе, чтобы убедиться, что данное устройство подходит для конкретной электрической сети.

Автоматический выключатель присоединяется к сети при помощи медной проволоки или медных соединительных шин. Напряжение к выводам устройства подводится исключительно сверху. В некоторых случаях напряжение удобнее подводить снизу, однако специалисты не рекомендуют так делать с точки зрения безопасности работы автоматического выключателя. В соответствии с ПУЭ автоматические выключатели следует присоединять к электрической сети таким образом, чтобы при вывинченной пробке автоматического выключателя его винтовая гильза оставалась бы без напряжения. В случае одностороннего питания, питающий проводник присоединяется к неподвижным контактам автоматического выключателя.

Эксплуатация

То, насколько долго прослужит изделие, определяет не только правильный монтаж, но и правильная эксплуатация автоматических выключателей. При соблюдении некоторых простых правил эксплуатации качественный автоматический выключатель прослужит не один год.

Как правило, большинство автоматических выключателей имеют диапазон рабочих температур от -25°С до +40°С. Некоторые модели имеют более широкий рабочий диапазон: от -40°С до +50°С, как, например, устройство «Автоматический выключатель ВА47-29 1Р 40А 4,5кА х-ка С ИЭК». Также очень важно соблюдать допустимый уровень влажности воздуха в помещении, где установлен автоматический выключатель. Для средней температуры, равной +20°С, влажность воздуха должна составлять около 90%. Если же температура приближается к +40°С, то влажность воздуха в помещении не должна превышать 50%.

Обслуживание

Техническое обслуживание автоматических выключателей должно проводиться регулярно, независимо от условий их эксплуатации. Техническое обслуживание это определенный комплекс работ, которые проводятся с целью поддержания работоспособности автоматического выключателя. Стандартное техническое обслуживание предполагает очистку устройства от грязи и пыли, смазку его отдельных частей в случае необходимости, устранение видимых повреждений.

Также обязательным пунктом обслуживания является затяжка крепежных деталей. Ее рекомендуется проводить в обязательном порядке через месяц после ввода автоматического выключателя в эксплуатацию.

В рамках технического обслуживания проводится очистка контактов от возможной грязи и наплывов, а также проверка исправности отдельных деталей устройства, таких как кожухи, оболочки, корпуса и ручки. Также проверяется нагрев контактов подшипников и катушек. В обязательном порядке во время технических осмотров проверяется наличие соответствующих надписей на электрических щитах, где размещены автоматические выключатели.

Проверка и испытание автоматических выключателей включает в себя внешний осмотр устройств на предмет правильной маркировки и видимых повреждений. Также измеряется сопротивление изоляции. В случае необходимости изоляции испытывается при помощи напряжения промышленной частоты. В обязательном порядке проверяется работоспособность автоматических выключателей при номинальном и пониженном напряжении электрического тока.

Как подключить автомат в щитке

Если спросить любого человека, неискушенного в электротехнике, что находится в электрическом щите, то последует немедленный ответ – автоматы. Хотя там могут помимо автоматических выключателей (именно такое правильное название автоматов) могут находиться УЗО, дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и еще много чего другого. Цель этой статьи узнать, как из всего многообразия модульных устройств выделить именно автоматические выключатели, для чего они предназначены, как их правильно выбрать, как подключить автомат в щитке и что делать при срабатывании.

Как подключить автомат в щиткеКак подключить автомат в щитке

Зачем рядовому потребителю знания об автоматических выключателях

С первого взгляда может показаться, что обычному человеку, абсолютно не знакомому с инженерной наукой в целом и электротехникой в частности, не нужно ничего знать об автоматических выключателях, ведь проводку в квартире или доме сделали профессионалы. Возможно, что это и так, но что будет делать человек, если вдруг пропадет напряжение во всей квартире или доме или в какой-то их части. Конечно, человек откроет щиток, посмотрит какой автомат «выбило», и вновь переведет рычажок в положение «вкл».

Именно в этом действии и кроется главная ошибка «обычных людей», ведь прежде, чем включать сработавшее модульное устройство надо разобраться в причине его срабатывания. Поэтому не стоит удивляться, когда после повторного включения сразу или через некоторое время следует повторное выключение. Не устранив причину, никогда не стоит повторно включать модульные устройства, в том числе и автоматические выключатели (в дальнейшем автоматы). Это может привести к печальным последствиям как для здоровья и жизни человека, так и для имущества.

С автоматическим выключателем в этой квартире явно что-то не такС автоматическим выключателем в этой квартире явно что-то не так

Дело в том, что на разные устройства защиты возложены свои функции, поэтому и причины срабатывания автоматов и устройств защитного отключения (УЗО) совершенно разные. И в большинстве случаев это не касается качества монтажа электрической проводки. Конечно, опытный электрик всегда найдет причину. Но если казусы с электричеством происходят ночью или в выходной день, то не каждый электрик согласится оперативно решить возникшую проблему, а если и согласится, то за срочность хозяева должны будут хорошо заплатить из своего кармана.

Как говорят сами электрики – 50% случаев срабатывания устройств защиты банальны и происходят по вине самих хозяев и электропроводка здесь ни при чем. Именно поэтому элементарные базовые знания об устройствах защиты, их назначении и правилах реагирования при их срабатывании очень пригодятся. Авторы статьи постараются все объяснить понятным языком, не вдаваясь в дебри технических нюансов, которые будут интересны только специалистам, но не «обычным людям».

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.

Автоматические выключатели различным количеством полюовАвтоматические выключатели различным количеством полюов

Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?

  • Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
  • Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.

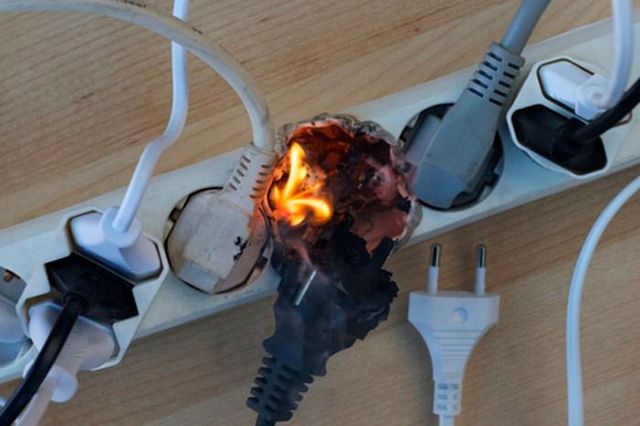

Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни кабель, ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.

Короткое замыкание может возникнуть и в розетке, и в патроне электрической лампыКороткое замыкание может возникнуть и в розетке, и в патроне электрической лампы

Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.

Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.

Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I=U/R=220/1000=0.22 A=220 mA. Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.

Кратко о «внутреннем мире» автомата

Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.

Устойство автоматического выключателяУстойство автоматического выключателя

В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.

Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.

Механизм расцепления может приводиться в действие тремя способами:

  • Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
  • При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
  • Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.

В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.

узо

Температура электрической дуги может достигать нескольких тысяч градусовТемпература электрической дуги может достигать нескольких тысяч градусов

В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.

Дугогасительная камера автоматического выключателяДугогасительная камера автоматического выключателя

Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.

Узнайте, как подключить дифавтомат, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.

Как правильно подобрать автоматический выключатель

Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.

Ликбез по маркировке автоматов, подбор нужной модели

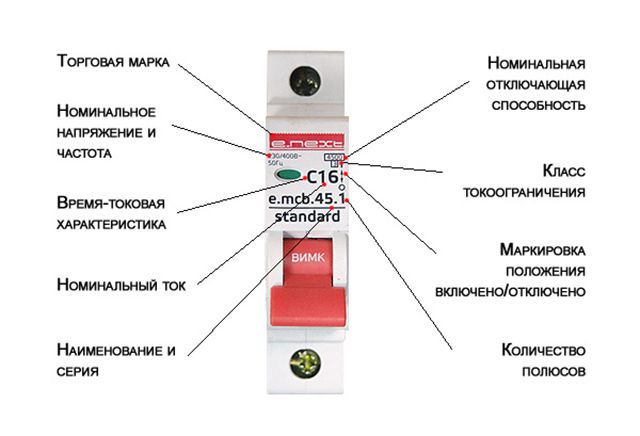

На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.

Маркировка автоматического выключателяМаркировка автоматического выключателя

Торговая марка

В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.

Номинальное напряжение и частота

Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.

Номинальный ток

Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он In. Если ток становится больше номинального на 13%, т. е. I=In*1.13, то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45*Inвремя срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.

Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.

Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А проводка сделана алюминиевым проводом сечением 1,5 мм2, что далеко не редкость в домах построенных в эпоху СССР.

Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.

Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.

  • Сечение кабеля или провода должно соответствовать нагрузке.
  • Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.

В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».

электрический щит

Таблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизниТаблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизни

Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.

Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Время-токовая характеристика

Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.

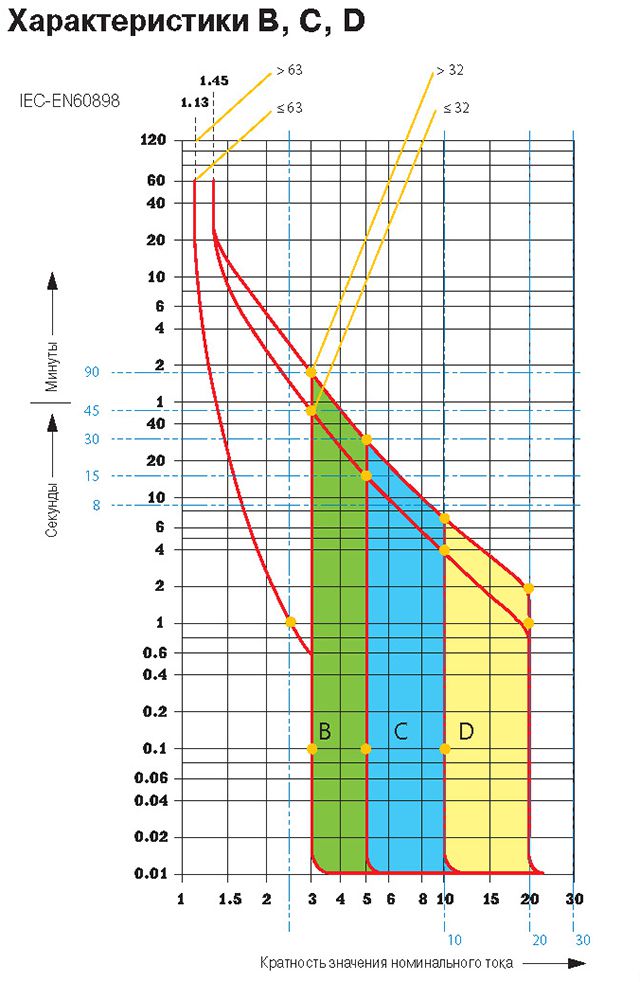

Времяотоковая характеристика автоматических выключателей категории B,C и DВремяотоковая характеристика автоматических выключателей категории B,C и D

На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k=I/In. График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:

  • При k больше 3, но меньше 5 автомат относится к категории B.
  • При k больше 5, но меньше 10 автомат относится к категории C.
  • При k больше 10, но меньше 20 автомат относится к категории D.

Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и домовых проводках они не используются.

Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».

Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3—8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.

Биметаллическая пластина теплового расцепителяБиметаллическая пластина теплового расцепителя

В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.

Диаграмма пускового тока циркуляционного насоса отопленияДиаграмма пускового тока циркуляционного насоса отопления

К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.

Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.

Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.

Номинальная отключающая способность

Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.

Класс токоограничения

Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.

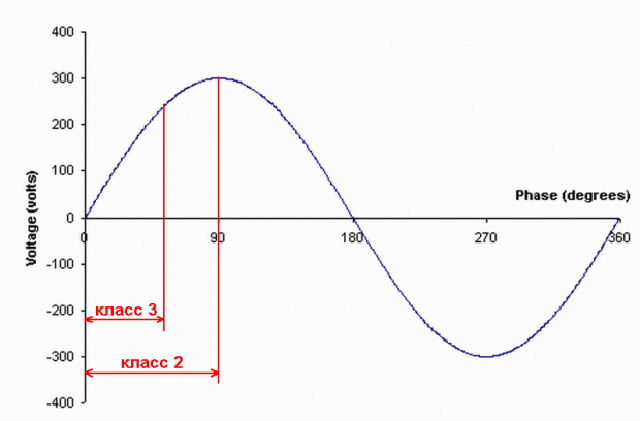

Графическое отображение класса токоограничения автоматического выключателяГрафическое отображение класса токоограничения автоматического выключателя

1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5—6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.

Количество полюсов

В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.

Видео: Как выбирать автоматические выключатели

Как подключить автомат в щитке

Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.

Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.

Автоматический выключатель на DIN-рейке. Вид сзадиАвтоматический выключатель на DIN-рейке. Вид сзади

Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:

  • Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.

Для каждого шлица сществует свой инструмент: отвертка или битаДля каждого шлица существует свой инструмент: отвертка или бита

  • Плоскогубцы различных размеров.
  • Кусачки или кабелерез.
  • Инструмент для снятия изоляции – стриппер.

Популярная и любимая среди электриков модель стриппера Популярная и любимая среди электриков модель стриппера

  • Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.

Кримпер от известного производителяКримпер от известного производителя

  • Индикаторная отвертка.

Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.

Изображение Описание этапов процесса
0 Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
1 Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
2 Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
3 При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
4 При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
5 При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
6 Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
7 В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
8 При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
22 Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
9 Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
10 Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
11 Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
12 При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
13 После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
14 На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
15 Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.
Видео: Автоматические выключатели — полюсность и схемы подключения

Что делать, если сработал автомат в электрическом щите?

Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:

медный провод

  • Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
  • Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
  • Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
  • Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в проводке и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
  • Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
  • Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
  • И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.

Явные признаки того, что автоматические выключатели подлежат заменеЯвные признаки того, что автоматические выключатели подлежат замене

Видео: Автоматический выключатель — почему срабатывает в жару?

Видео: Автоматический выключатель выбивает

Заключение

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

  • Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
  • Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
  • В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
  • Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
  • При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Надежной и безопасной вам электропроводки!

Замена автомата в щитке своими руками: полная инструкция

Все электротехнические устройства имеют свой срок службы. Когда-нибудь нужна и замена автоматического выключателя. Отремонтировать его невозможно, а защитить домашнюю сеть от перегрузок необходимо. Конечно, такие работы должны выполняться специалистами. Но иногда возникают ситуации когда, имея минимальные электротехнические навыки эту работу можно выполнить и самостоятельно.

Причины замены автоматических предохранителей

Автоматический предохранитель цепи — удобное устройство.

Если раньше, как многие еще помнят, электрическую цепь защищали так называемые пробки с предохранителем внутри, то теперь эта задача выполняется автоматическим размыканием цепи, если номинальный ток, на который рассчитан прибор, превышен.

Автоматический предохранитель

Скачок напряжения всегда нежелателен, так как это чаще всего приводит к выходу из строя всего электрооборудования в доме.

Устройство

Устройство обладает сразу двумя защитными контурами:

  1. Электромагнитным. Небольшая индуктивная катушка с подвижным сердечником внутри. Если сила тока увеличивается — сердечник втягивается — цепь размыкается.
  2. Тепловым. Металлическая пластина при коротком замыкании нагревается, что приводит к срабатыванию размыкателя.

В первом случае прибор сработает при коротких замыканиях.

Во втором — при больших сетевых перегрузках.

Если автомат работает в штатном режиме, он нас не беспокоит настолько, что его работу мы не замечаем. Но в редких случаях и он может выйти из строя. Главное вовремя заметить неисправность предохранителя цепи. По каким признакам это можно определить:

  • Прибор не держит расчетную нагрузку;
  • Непредвиденные и частые срабатывания.

К неисправной работе устройства могут привести:

  • Выгоревшие зажимные контакты;
  • Заводской брак.

замыкание

Сходу распознать причину поломки защитного предохранителя трудно. Если срабатывает тепловая защита, снаружи прибора видимых признаков вы не обнаружите. Неопытные пользователи чаще всего сразу меняют на защиту с большим номиналом. Так сказать с гарантией от ложных срабатываний. Но это тоже не правильно. Такой автомат может просто не заметить, что в вашей сети произошла перегрузка. А это чревато перегревом электропроводки и пожаром.

Если был установлен прибор с расчетным номиналом по перегрузке, то логично будет перед тем как поменять старый автомат в щитке подобрать аналогичный. Но не на самый дешевый в магазине, а на автомат от известного производителя. Да такой товар всегда дороже. Но ваше спокойствие за свое имущество этого стоит.

обозначения

Проще всего заметить поломку визуально. Можно сразу увидеть небольшое или полное прогорание зажимных контактов. Причина кроется в слабом соединении. Особенно это касается алюминиевых проводов. Материал сам по себе очень мягкий, а под нагрузкой способен поплыть. Контакт ослабевает и начинает греться. И это будет продолжаться до тех пор, пока прижимная пластина не выгорит полностью. Чтобы этого не произошло, опытные электрики советуют хотя бы раз в год протянуть все контакты на автомате.

Исключительно редкая причина поломки — заводской брак. Как правило, это выясняется уже сразу после подключения прибора к сетевым нагрузкам. Если предохранитель куплен в магазине и сохранился чек — лучше сразу пойти и заменить его на другой. Но опять же — не экономьте. Нужен автомат от проверенных изготовителей.

Если поломался автомат

Перед началом работы производится отключение электричества. Это обязательно, если замена автомата в щитке выполняется своими руками. На распределительном щите, как правило, есть общий рубильник, с помощью которого возможно прекратить подачу электроэнергии во всем доме или квартире.

замена автомата в щитке

Более глобальные работы требуют согласования с электрической компанией, и все последующие электротехнические мероприятия выполняются специалистом с допуском на эти работы.

Автоматы старого типа

Может так случиться, что потребуется замена чьего-то автомата старого типа.

автомат

Тут могут возникнуть сложности с демонтажными работами. Винты от времени прикипают или вообще становятся ржавыми и хрупкими. Можно попробовать смочить старые крепления жидкостью WD-40. Но если и в этом случае крепёжные винты не поддаются, придется перекусить провода с помощью бокорезов.

щиток

Если необходима замена автомата в щитке старой конструкции на новые — их демонтируют. Теперь становится возможным разместить их на ДИН-рейке. Всё что нужно — сделать замеры свободного пространства и вставить рейку нужной длины. А ее размещение на свободном месте в щитке предполагается на срединной оси старых выключателей.

Для работы потребуется шуроповерт, чтобы проделать отверстия диаметром 1–2 мм для саморезов по металлу. Но тут есть небольшая проблема. Старые предохранители сняты, значит квартира обесточена. Как вариант можно протянуть переноску от соседей. Но проще использовать аккумуляторный шуруповерт.

Все что осталось — установить новые выключатели:

  1. Устанавливаем предохранители на рейку.
  2. Прижимаем их снизу.
  3. Защелкиваем.
  4. Устанавливаем провода.
  5. Включаем общий рубильник.
  6. Проверяем.

Предохранители нового типа

В современных щитках все автоматы устанавливаются на DIN-рейку. Процесс демонтажа и замена неисправного автомата в этом случае значительно упрощается.

Для этого надо отвести защелку в сторону. Тут понадобится подходящая плоская отвертка. Ее необходимо вставить в П-образную проушину защелки, нажать и отвести в сторону. Предохранитель приподнимаем вверх и тянем к себе. Всё. Предохранитель у нас в руках.

дин-рейка

Задача немного усложняется, если перед вами двух — либо трёхполюсный автомат. В них таких крепящих проушин две. Процесс тот же, но отверток нужно также две, чтобы оттянуть обе защелки одновременно. Бывает что сами проушины подпружинены. Тут необходима определенная ловкость рук или помощник.

Если в схеме фазная гребенка

Способ соединения проводов с автоматами через гребенку популярен у электромонтеров. Собственно говоря, особых сложностей при демонтаже предохранителя в этом случае тоже нет.

  1. Надо открутить контакты всех автоматов подключенных к гребенке.
  2. Вытащить ее из щитка.
  3. Демонтировать неисправный прибор.

фазная гребенка

Установка нового выключателя

Теперь нам надо понять, как заменить автомат в щитке на новое устройство. Последовательность работ та же, но в обратном порядке:

  1. С помощью отвертки-индикатора проверяем отсутствие напряжения на проводах.
  2. Верхнюю часть предохранителя накидываем на рейку.
  3. Зажимную проушину оттягиваем отверткой, низ предохранителя прижимаем к рейке и защелкиваем на рейке.
  4. Если была установлена гребенка-объединитель, то устанавливаем ее обратно на свое место.
  5. Заводим контактные провода в зажимы и затягиваем отверткой.

Важно! Не забываем, что по правилам электромонтажных работ подводящий провод должен заводиться сверху.

Обычно с подключением проводов проблем не возникает, особенно если до вас электромонтажники постарались на провода установить обжатые наконечники. Если это не так, то есть вероятность деформации кончика провода. Поэтому лучше деформированный кончик провода перекусить кусачками и снова зачистить от изоляции. Вот после этого можно с уверенностью устанавливать проводку на место и зажимать отверткой.

зажимать отверткой

Теперь на автомат можно подавать напряжение. Для этого общий выключатель надо вернуть в исходное положение.

Осталось проверить новое устройство на работоспособность. В доме подключаем электроприборы, а на щитке смотрим на контакты. Если признаков нагрева или искрений нет — работа по замене проведена правильно.

Работа в щитке под напряжением

Мы не рекомендуем новичкам менять предохранительные устройства в щитке, не обесточив линию.

Но могут возникнуть ситуации, когда при проведении работ на линии нет возможности обесточить сеть. Приходится работать под напряжением. Замена неисправного автомата под напряжением — весьма опасное мероприятие. Это может привести к поражению электрическим током.

Опытные электрики с допуском на электромонтажные работы могут заменить автомат в щитке под напряжением без отключения общего рубильника.

инструменты електрика

И все-таки мы напомним — на этот счет есть основные правила по работе с оборудованием под напряжением:

  1. Для работ необходимо использовать специальные инструменты, прошедшие испытание напряжением в 1кВт. Самодельная изоляция ручек и отвертки с незащищенным наконечником не допустимы.
  2. На руках должны быть надеты специальные диэлектрические перчатки.
  3. Под ногами должен быть резиновый коврик. Работа в резиновых тапочках на босу ногу запрещена.
  4. Все работы на электрооборудовании должны проводиться вместе с напарником. Именно он окажет первую помощь при поражении электрическим током.

кабель

Порядок работы

  1. Неисправный автомат выключают.
  2. Тот человек кто должен менять — проверяет наличие напряжения на всех выводах отверткой-индикатором.
  3. Если в схеме предусмотрено подключение через фазную шину, необходимо отключение всех контактов и отсоединение от группы предохранителей.
  4. В первую очередь откручиваются винты под напряжением.
  5. Провод, под напряжением необходимо, удерживая пассатижами, отвести в сторону.
  6. Откусывать провод под напряжением нужно предельно внимательно. Провод может отскочить и вызвать короткое замыкание.

    Важно! Необходимо помнить о последствиях КЗ. Могут пострадать все счетчики на этаже, а это уже ЧП.

    трубка

  7. После извлечения провод нужно заизолировать изолентой.

    Важно! Если происходит замена предохранителя в трехфазном подключении, необходимо помнить что и откуда откручивается. Нельзя допустить смены фазировки. Провода также отводятся в сторону и изолируются. Не рекомендуется сильный перегиб проводов, чтобы не произошло перелома.

  8. Неисправный автомат извлекают и на его место устанавливается исправный.
  9. Подключение начинается в обратной последовательности с тех жил, на которых нет напряжения.
  10. Провода под напряжением заводят в предохранитель пассатижами.
  11. Контакты протягиваются отверткой.

Теперь можно проверить новый автомат на работоспособность. Также включаются все потребители электричества, и проверяется состояние контактов предохранителя.

Правовой вопрос

Если возникает необходимость замены приборов защиты квартирного оборудования, часто задают вопрос — за чей счет будут выполняться работы? Тут все просто. Если произошла поломка до счетчика со стороны подъезда — замену оплачивает управляющая компания. Все что после счётчика — ответственность жильца.

Заключение

Напоминаем еще раз. Если нет необходимого опыта аналогичных работ, рекомендуем даже не пробовать самому заменять неисправные электродетали. Лучше вызвать квалифицированного электрика и оплатить счет за работу профессионала. Он все работы проведет с гарантией качества, быстро и не рискуя своей или вашей жизнью.

Видео по теме

Хорошая реклама




Прочие характеристики выключателя

Номинальное напряжение изоляции (Ui)

Это значение напряжения, к которому относятся испытательное напряжение диэлектрика (обычно больше 2 Ui) и длина пути утечки.

Максимальное значение номинального рабочего напряжения никогда не должно превышать номинального напряжения изоляции, то есть Ue ≤ Ui.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Эта характеристика выражает в пике кВ (заданной формы и полярности) значение напряжения, которое оборудование способно без сбоев выдерживать в условиях испытания.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, а для бытовых типов Uimp = 6 кВ.

Категории селективности и номинальный кратковременный выдерживаемый ток (Icw)

МЭК 60947-2 определяет два типа автоматических выключателей, определяемых их «категорией селективности»:

  • Категория селективности B включает автоматические выключатели, обеспечивающие селективность за счет номинального кратковременного выдерживаемого тока и соответствующей кратковременной задержки. Для этой категории выключателей производитель должен указать значение тока короткого замыкания (Icw), которое может выдерживаться в течение определенного времени.

Можно отсрочить срабатывание автоматического выключателя этого типа, если уровень тока короткого замыкания ниже, чем этот номинальный кратковременный выдерживаемый ток (Icw) (см. Рисунок h42).

Обычно применяется к силовым выключателям открытого типа или «воздушным» автоматическим выключателям, а также к некоторым типам сверхмощных выключателей в литом корпусе. Icw — это максимальный ток, который автоматический выключатель категории B может выдержать термически и электродинамически без повреждений в течение периода времени, указанного производителем.

Рис. H42 — Автоматический выключатель категории B

  • Категория селективности A включает все остальные автоматические выключатели. Автоматические выключатели этой категории не имеют преднамеренной задержки срабатывания «мгновенного» магнитного расцепителя короткого замыкания (см. , рисунок h43). Обычно автоматические выключатели в литом корпусе или модульные автоматические выключатели относятся к категории А. Эти автоматические выключатели могут обеспечивать селективность в условиях короткого замыкания другими способами. Но производитель не предоставляет значение Icw.

Рис. H43 — Автоматический выключатель категории A

Номинальная включающая способность (Iсм)

Icm — это максимальное мгновенное значение тока, которое автоматический выключатель может установить при номинальном напряжении в указанных условиях. В системах переменного тока это мгновенное пиковое значение связано с Icu (т. Е. С номинальным током отключения) коэффициентом k, который зависит от коэффициента мощности (cos φ) токовой петли короткого замыкания (как показано на , рисунок h44). .

Рис.h44 — Соотношение между номинальной отключающей способностью Icu и номинальной включающей способностью Icm при различных значениях коэффициента мощности тока короткого замыкания, как стандартизовано в IEC 60947-2

Icu cosφ Icm = kIcu
6 кА 0,5 1,7 x Icu
10 кА 0,3 2 x Icu
20 кА 0.25 2,1 x Icu
50 кА ≤ Icu 0,2 2,2 x Icu

Пример: Выключатель Masterpact NW08h3 имеет номинальную отключающую способность Icu, равную 100 кА. Пиковое значение его номинальной включающей способности Icm будет 100 x 2,2 = 220 кА.

Номинальная рабочая отключающая способность при коротком замыкании (Ics)

Номинальная отключающая способность (Icu) или (Icn) — это максимальный ток короткого замыкания, который автоматический выключатель может успешно прервать без повреждения.Вероятность возникновения такого тока чрезвычайно мала, и в нормальных условиях токи короткого замыкания значительно меньше номинальной отключающей способности (Icu) выключателя. С другой стороны, важно, чтобы высокие токи (с малой вероятностью) прерывались в хороших условиях, чтобы выключатель сразу же был доступен для АПВ после ремонта неисправной цепи. Именно по этим причинам была создана новая характеристика (Ics), выраженная в процентах от Icu, а именно: 25, 50, 75, 100% для промышленных автоматических выключателей.Стандартная последовательность испытаний следующая:

  • O — CO — CO [1] (при Ics)
  • Испытания, выполняемые в этой последовательности, предназначены для проверки того, что выключатель находится в хорошем состоянии и доступен для нормальной работы.

Для внутренних выключателей Ics = k Icn. Значения коэффициента k приведены в таблице XIV IEC 60898.

В Европе промышленная практика использует коэффициент k, равный 100%, так что Ics = Icu.

Ограничение тока короткого замыкания

Многие конструкции низковольтных автоматических выключателей имеют возможность ограничения тока короткого замыкания, в результате чего ток уменьшается и предотвращается достижение его (в противном случае) максимального пикового значения (см. , рисунок h45).Характеристики ограничения тока этих выключателей представлены в виде графиков, типичных для которых показан на Рисунок h46, диаграмма (a)

Способность автоматического выключателя ограничивать ток короткого замыкания касается его способности, более или менее эффективной, предотвращать прохождение максимального ожидаемого тока короткого замыкания, позволяя протекать только ограниченному количеству тока, как показано на Рис. h45.

Рис. H45 — Ожидаемые и фактические токи

Характеристики ограничения тока указаны производителем выключателя в виде кривых (см. Рис. х46).

  • Диаграмма (a) показывает ограниченное пиковое значение тока в зависимости от действующего значения переменного тока предполагаемого тока повреждения («предполагаемый» ток повреждения относится к току повреждения, который протекал бы, если бы выключатель не имел токоограничивающая способность)
  • Ограничение тока значительно снижает термические напряжения (пропорционально I 2 t), что показано кривой на диаграмме (b) из Рисунок h46, опять же, в зависимости от действующего значения переменной составляющей переменного тока. предполагаемый ток короткого замыкания.

Автоматические выключатели низкого напряжения для бытовых и аналогичных установок классифицируются в соответствии с определенными стандартами (особенно европейским стандартом EN 60 898). Автоматические выключатели, принадлежащие к одному классу (ограничителей тока), имеют стандартизованные ограничивающие пропускные характеристики I 2 t, определенные этим классом.

В этих случаях производители обычно не предоставляют характеристические кривые производительности.

Рис. H46 — Рабочие характеристики типичного выключателя с ограничением тока низкого напряжения

Преимущества ограничения тока

Ограничение тока снижает как тепловые, так и электродинамические нагрузки на все элементы схемы, через которые проходит ток, тем самым продлевая срок службы этих элементов.Кроме того, функция ограничения позволяет использовать «каскадные» методы (см. «Координация между автоматическими выключателями»), что значительно снижает затраты на проектирование и установку.

Использование токоограничивающих выключателей дает множество преимуществ:

  • Лучшая консервация монтажных сетей: ограничивающие ток выключатели сильно ослабляют все вредные воздействия, связанные с токами короткого замыкания
  • Снижение теплового воздействия: значительно снижается нагрев проводников (и, следовательно, изоляции), что соответственно увеличивает срок службы кабелей
  • Снижение механических воздействий: силы из-за электромагнитного отталкивания ниже, с меньшим риском деформации и возможного разрыва, чрезмерного обгорания контактов и т. Д.
  • Снижение воздействия электромагнитных помех:
    • Меньшее влияние на измерительные приборы и связанные с ними цепи, телекоммуникационные системы и т. Д.

Таким образом, эти автоматические выключатели способствуют более эффективному использованию:

  • Кабели и проводка
  • Сборные кабельные каналы
  • Распределительное устройство, что снижает старение установки

Пример

В системе с ожидаемым током короткого замыкания 150 кА (действ.) Автоматический выключатель Compact L ограничивает пиковый ток до менее 10% от расчетного ожидаемого пикового значения, а тепловые эффекты — до менее 1% от рассчитанного.

Каскадирование нескольких уровней распределения в установке после ограничивающего выключателя также приведет к значительной экономии.

Метод каскадирования фактически позволяет существенно сэкономить на распределительных устройствах (более низкая производительность, допустимая после ограничивающего автоматического выключателя) и проектных исследованиях до 20% (в целом).

Селективные схемы защиты и каскадирование совместимы в диапазоне Compact NSX до полной отключающей способности КЗ при коротком замыкании.O представляет собой операцию открытия.
CO представляет собой операцию закрытия, за которой следует операция открытия.

.

Автоматический выключатель: снижение номинальных характеристик не происходит

derating devices ensures safety and reliability that devices tested against IEC 60947 don’t.

Для некоторых «снижение номинальных характеристик» звучит как «понижение рейтинга». Снижение номинальных характеристик фактически является гарантией номинального тока для устройства, установленного в сборочный узел. Как будто автоматический выключатель, например, не соответствует стандартам, если он работает ниже номинального тока, когда он фактически установлен в распределительном щите. На самом деле снижение номинальных характеристик делает устройства более безопасными и надежными. Вот почему.

Возьмем устройство — например, выключатель.Он соответствует стандарту IEC 60947, в котором изложены его эксплуатационные требования. Таким образом, производитель будет проверять свой выключатель на соответствие стандарту IEC 60947 — то есть в лаборатории, в вертикальном положении, автономно, при температуре окружающей среды 40 ° C и с кабелями длиной 2 метра. Но в реальном мире все по-другому.

Чем отличается реальный мир?

Практически все. Выключатель устанавливается сбоку, подключается к другим устройствам, имеет 4-метровый кабельный участок. А внутренняя температура окружающей среды в низковольтном распределительном щите выше из-за отвода тепла от других устройств.При сборке длина и сечение провода могут быть разными, что влияет на проводимость. Точно так же конвекция в закрытой сборке ниже, чем в условиях автономных испытаний. Радиация тоже снижается, но не намного.
Теперь нам нужно думать в терминах стандарта IEC 61439, который определяет характеристики собранных устройств. И вот тут-то и начинается снижение номинальных характеристик. В определенных условиях эксплуатации сборки устройствам могут быть назначены более низкие токи.

Кто что и как тестирует?

Здесь я хотел бы провести различие между производителями, которые производят интегрированные сборки — т.е.е. отключающие устройства, шины, монтажные системы, корпуса и т. д., а также поставщики, например, монтажных систем, которые не продают товары. Или кто продает шины или шкафы, но не монтажные системы.
Производители всей системы тестируют свои устройства как по отдельности, так и в составе сборки. Например, если такая компания — обычно одна из крупных — производит шину, она проверяет все устройства (предохранители, выключатели, термореле, привод с регулируемой скоростью и т. Д.), Подключенные к шине.Он назначит номинальный ток шине и всему, что к ней подключено.
Возьмите автоматический выключатель, для которого IEC 60947 предусматривает ток 250 А при 40 ° C. Поскольку внутренняя температура окружающей среды в сборе составляет 50 ° C или более, производитель всей системы должен учитывать это, используя ограничение, и снизит ток, скажем, на 10% до 225A. Фактически, техническое руководство производителя содержит таблицы, в которых указаны пониженные токи для всех собранных устройств. Это гарантия надежности и безопасности для заказчика.Одним словом обо всем, что можно установить в распределительном щите. Звучит сложно? Кропотливый? Я полагаю, это так. Но устройства с пониженными характеристиками обеспечивают безопасность и надежность, чего нет в устройствах, протестированных по IEC 60947.

Жалко бедных щитостроителей

Я имею в виду, как может поставщик шин, который не производит других продуктов, дать текущие оценки для всей системы? Поставщик, который говорит: «О, я проверил свою шину при 40 ° C, так что ничего страшного, если температура не превышает 40 °», ставит под угрозу всю сборку.
Нет ничего опаснее, чем предположить, что индивидуально протестированная шина будет нормально работать в сборке с выключателем, произведенным другой компанией. Каждое устройство может подойти. Результата не будет.

Жаль бедных панелистов. Если они покупают разные компоненты у разных поставщиков, которые не тестировали их на сборке, что они получат? Смесь продуктов, которые соответствуют стандартам на компоненты по отдельности, но не вместе.
С их исчерпывающими таблицами снижения характеристик, прошедшими испытания на сборке, крупные компании обязательно говорят всю правду и только правду.Поставщики продуктов и установленных систем — невольно — не говорят всей правды.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
