Установка гофры на вытяжку: виды труб для вентиляции, установка гибкой конструкции на кухне

Содержание

как надеть или вставить внутрь, какой бывает диаметр – Ремонт своими руками на m-stone.ru



Здравствуйте, уважаемый читатель! Сегодня у нас пойдет речь о том, как спрятать трубу от вытяжки на кухне.

Мы расскажем о способах маскировки воздуховодов, используемых материалах, рассмотрим, как декорировать вытяжку своими руками, приведем советы специалистов, разберем ошибки при проведении монтажных работ. Вы узнаете и увидите примеры наиболее практичных конструкций.

Зачем скрывать трубы

Кухонные вытяжки бывают двух видов.

Циркуляционные вытяжки, которые очищают воздух с помощью фильтра и возвращают обратно в помещение. Не требуют подсоединения к вентиляционной шахте здания, соответственно для них не нужен воздуховод и маскировать ничего не надо.

Проточные вытяжки, которые удаляют загрязненный воздух из кухни. Они гораздо эффективней очищают, но требуют подключения к вентиляционной системе через гофрированный рукав, который имеет непривлекательный вид, не украшающий интерьер кухни. К тому же, если вентиляционная шахта расположена на другой стороне кухни, длина воздуховода может составить несколько метров. Поэтому вопрос о скрытии вытяжной трубы возникает одновременно с процессом установки всей системы.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Какой способ лучше

Самым рациональным вариантом маскировки будет тот, который наилучшим образом подойдет для интерьера вашей кухни.

Наиболее простым способом считается замена гофры пластиковым воздуховодом. Но надо учитывать, что он эффективен только в случаях расположения вытяжки недалеко от вентиляционного отверстия. Кроме того, короб из пластика должен вписаться в цветовой дизайн кухни. В ином случае его придется окрашивать или оклеивать подходящими обоями.

Если рукав длинный, простирается через все помещение, то наилучшим вариантом будет подвесной потолок, позволяющий полностью скрыть вытяжную трубу.

Наиболее дешево будет окрасить гофру и отделать её простыми декоративными элементами.

Выполнить работу самому или вызывать мастера

Чтобы установить короб из пластика или гипсокартона, нет смысла прибегать к услугам мастеров. Вы сможете проделать эту работу самостоятельно.

Если же приходится устраивать навесной или натяжной потолок, лучше воспользоваться помощью профессионалов.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Гипсокартон приобрел большую популярность как отделочный материал. Он доступен по цене, удобен при монтаже, что позволяет собирать конструкции из него самостоятельно, без привлечения мастеров. Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Дерево при хорошей обработке будет гармонично сочетаться с фасадом кухонного деревянного гарнитура, надежно исполняя и защитные функции.

Маскировка труб своими руками

Установку декоративных коробов можно произвести своими руками, даже не обладая большими навыками домашнего мастера. Здесь важно заранее определиться с вариантом отделки трубы, подобрать нужный материал и крепежные элементы.

Необходимые инструменты и материалы

Из инструментов понадобятся следующий набор:

электродрель;
шуруповерт;
перфоратор;
ножницы для работы с металлом;
для работы с деревом и гипсокартоном – электролобзик;
линейка;
уровень.

Для крепежа следует приобрести:

дюбеля необходимого размера;
саморезы;
металлопрофили;
крепежные винты;
хомуты для крепления воздуховода.

Прежде чем покупать материалы, следует определить размеры конструкции и рассчитать объем покупки.

Ход работ

Для скрытия гофры чаще всего сооружают декоративный короб из гипсокартона.

Работу начинают с обмера пространства и воздуховода, наброска проекта монтажа.
Производят с помощью линейки и уровня разметку карандашом на стене. По стене, а затем по потолку, прикрепляют дюбелями направляющие профили, затем крепят к ним саморезами вертикальные отрезки.
Рукав гофры закрепляют в отверстиях вытяжки и вентиляционной шахты, размещая внутри каркаса.
По профилям обшивают каркас гипсокартоном, используя саморезы.
Изготовленный короб можно отделывать в соответствии с интерьером кухни: красить, обклеивать обоями, использовать другие материалы.

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты.

Пластиковый рукав длиной свыше 3 метров – не лучшее решение.

Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.

Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

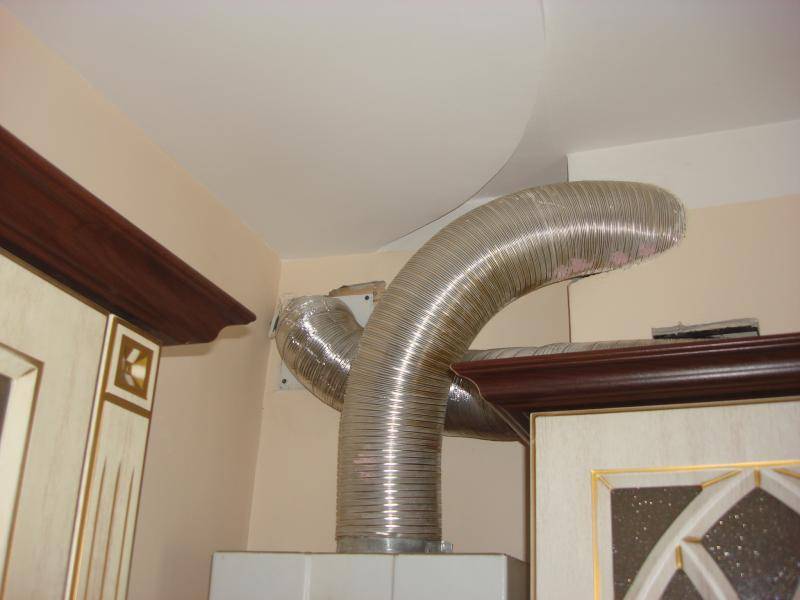

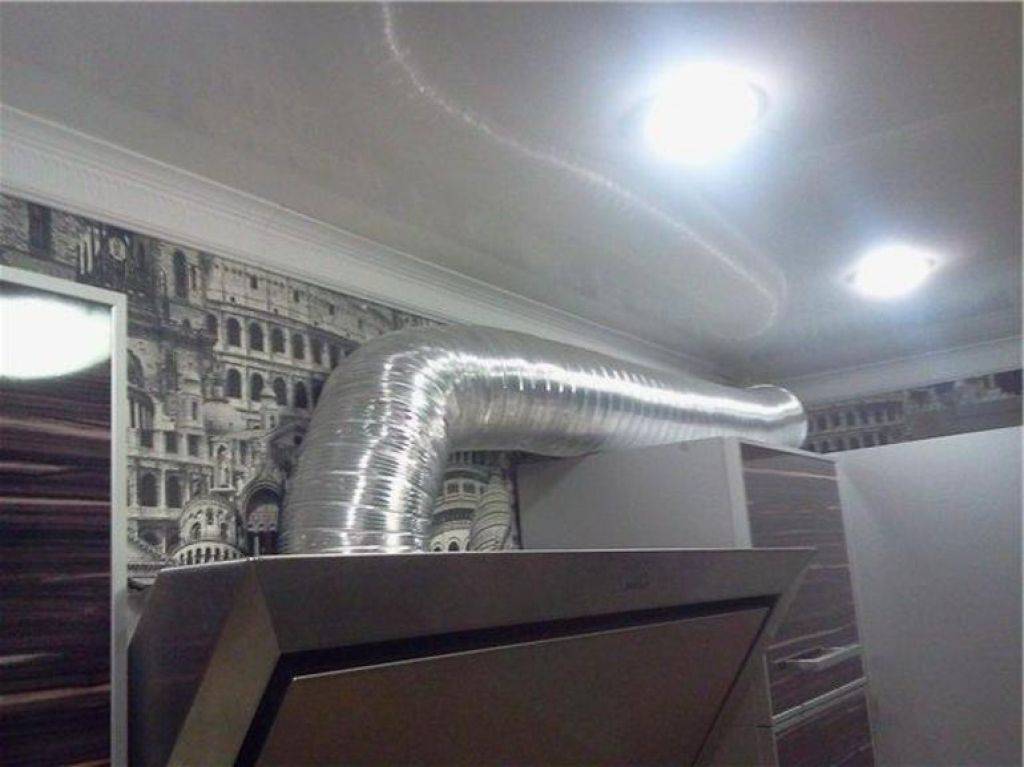

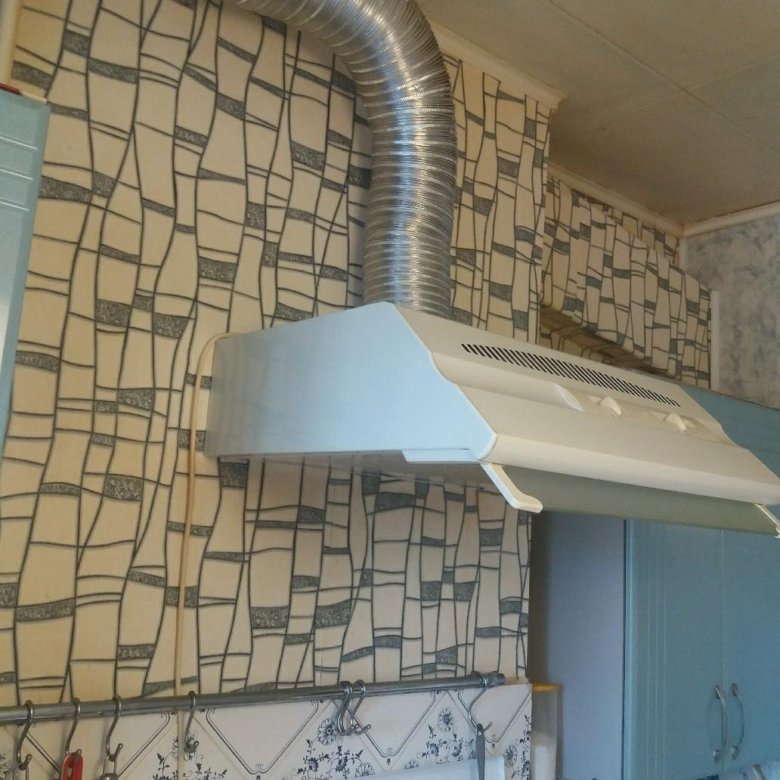

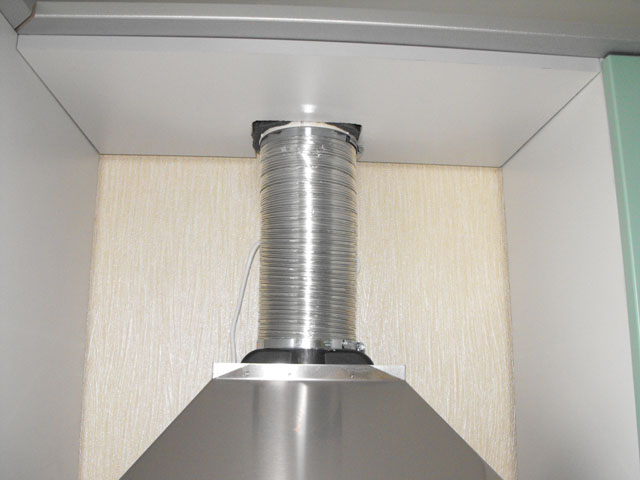

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Частые ошибки

Наиболее часто совершаются ошибки при установке гофры или пластикового воздуховода. Так, для монтажа пластиковой или гофрированной трубы важно, чтобы её сечение совпадало или превосходило по размерам площадь выходного патрубка очистителя воздуха. При покупке рукава и вытяжного оборудования на это следует обратить внимание.

Гофрированную трубу нужно устанавливать максимально растянутой, что не всегда соблюдается. Её изгибы не должны быть меньше диметра самой гофры.

При прокладке пластикового трубопровода углы изгибов должны быть тупые.

Примеры работ

Примеры работ приведены на следующих фото.

Монтаж каркаса для короба:

Установка короба из гипсокартона:

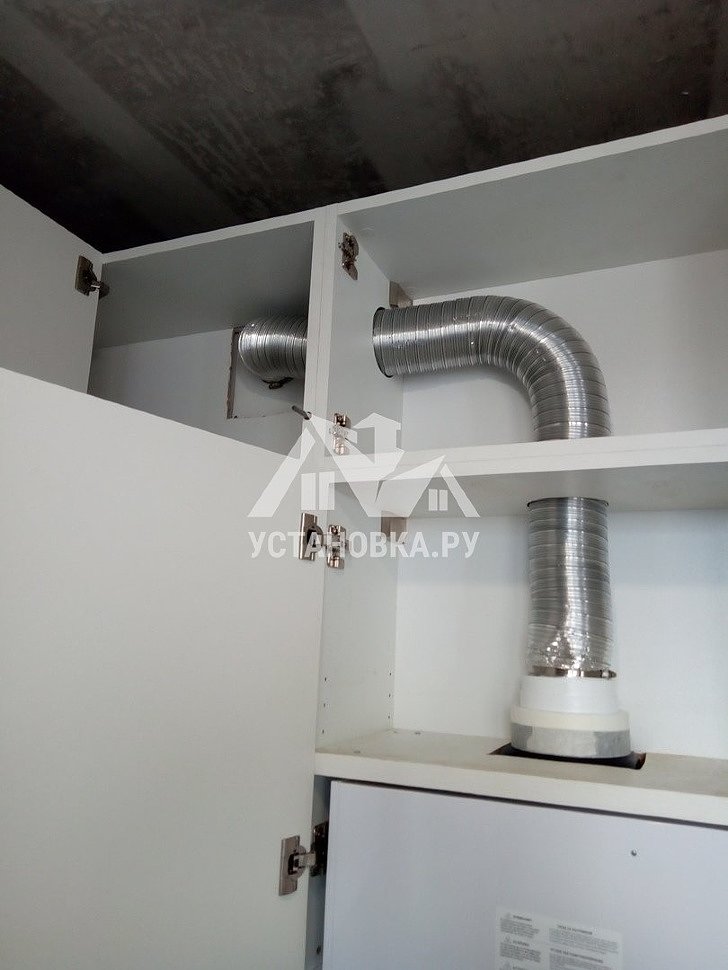

Маскировка гофры в навесном шкафчике:

Пластиковый воздуховод:

Короб из гипсокартона с подсветкой:

Видео с инструкцией и примером монтажа в гипсокартон:

Заключение

Мы надеемся, что статья принесет вам пользу и вы примете правильное решение по обустройству вытяжного оборудования, удачному размещению его в интерьере кухни. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Разновидности

Содержание статьи

РазновидностиКакие бывают диаметры гофры для вытяжкиУстановкаКак подобрать размерКак закрепить гофру на вытяжкуДля чего нужен монтаж гофры на вытяжку

Гофры имеют несколько разновидностей:

Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо. ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах. Установка производится сложно. Боится высоких температур.
Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки.
Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку.
Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.

Какие бывают диаметры гофры для вытяжки

Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров.  В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.

2

Дело – труба или как правильно выбрать вентиляционный рукав?

Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.

Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.

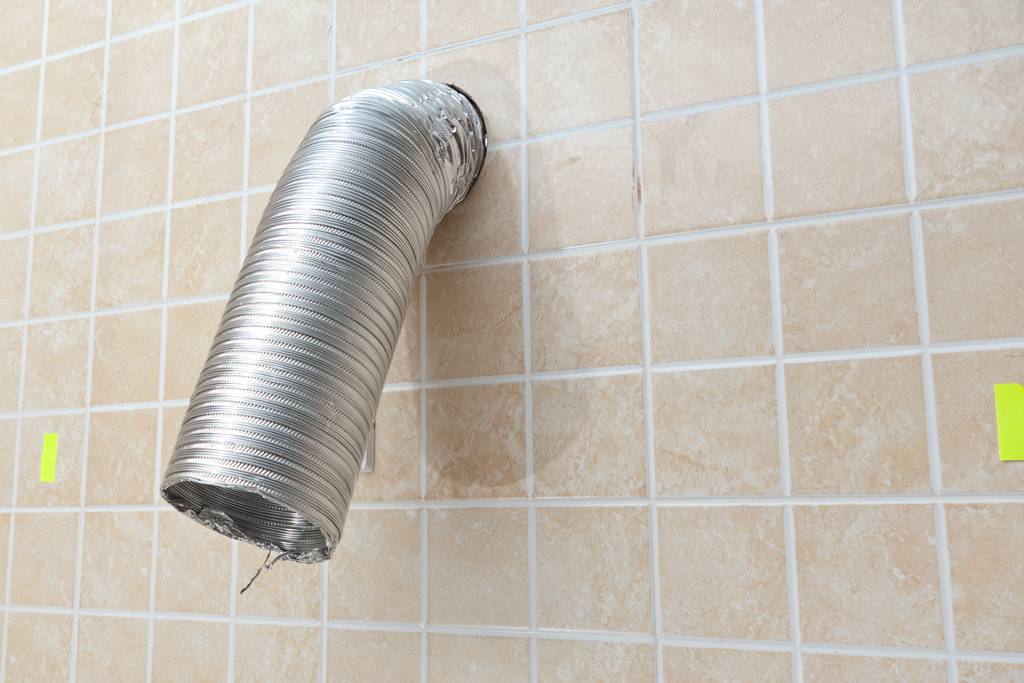

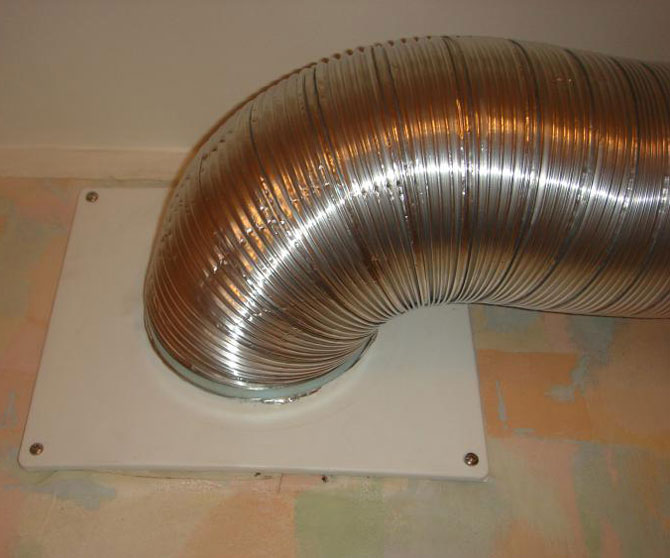

Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.

Алюминиевая гофрированная труба

Гофрированная структура позволяет придавать изгибы и без соединений, но есть риск сужения диаметра внутри воздуховода, а это крайне нежелательно. Такая труба крепится хомутами с одной стороны к вытяжке, а с другой – к специальной площадке. При выборе площадки важно учесть два параметра:

диаметр отверстия, на которое предстоит надеть гофру, должен совпадать с трубой;размеры самой площадки должны перекрывать вентиляционное отверстие в стене, крепится площадка с помощью электродрели и дюбель-гвоздей.

Кроме вышеперечисленных преимуществ, алюминиевая труба выдерживает широкий диапазон температур, она долговечна и пожаробезопасна, не боится влаги, не подвержена коррозии. Недостаток один и существенный – непривлекательный внешний вид. Гофра для вытяжки из нержавейки обладает теми же преимуществами и недостатками, что и алюминиевая, но еще более долговечна, способна справиться с очень высокими температурами, имеет более высокую цену.

Некоторые особенности монтажа гофротрубы

Установка гофротрубы на кухне не требует особых умений и навыков. Все работы можно выполнить самостоятельно. Однако для того, чтобы система функционировала долго и эффективно, при монтаже нужно учитывать несколько важных моментов.

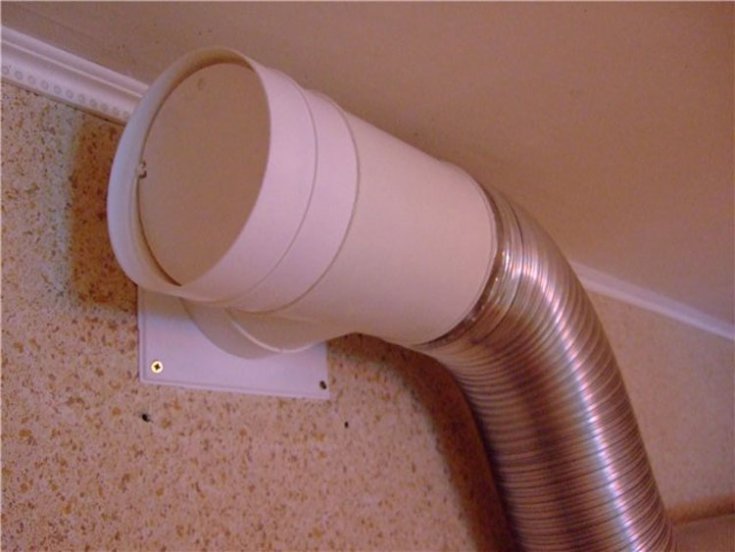

Если не удалось подобрать диаметр гофры под вытяжку, используется изделие с большим размером, соединяющееся через специальный переходник. Для кухонной вытяжки это будет только плюсом: при увеличении размера уменьшается скорость потока воздуха, а значит, снизится шум.

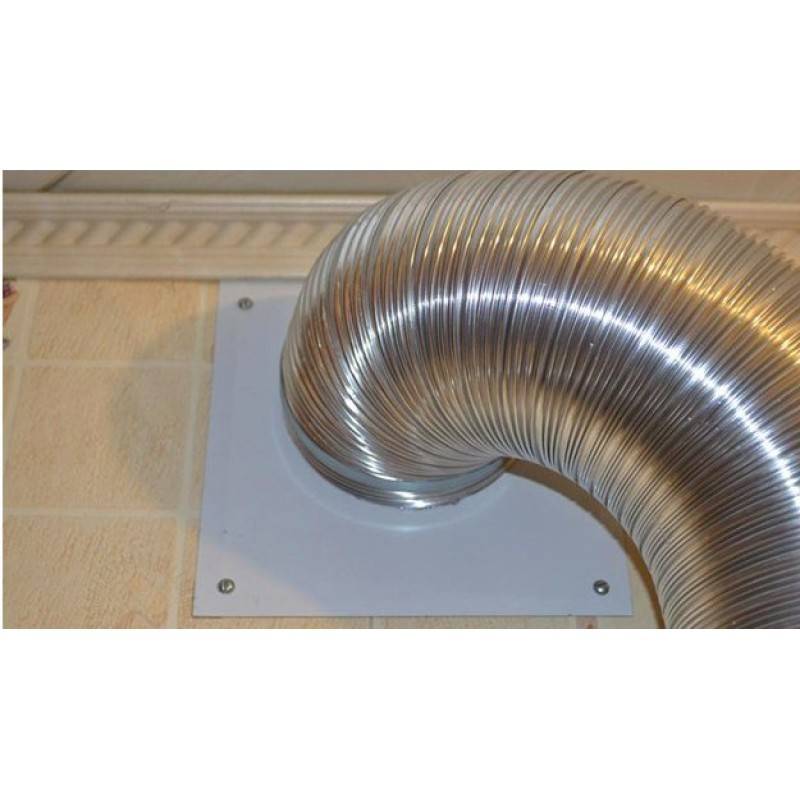

Перед установкой гофры на вентиляционное отверстие устанавливается специальная площадка с решеткой, фланцем и обратным клапаном. Она используется для того, чтобы полностью не перекрывать вытяжку трубой. Решетка служит для естественной вентиляции, фланец – для принудительной. Тогда воздух в кухне будет постоянно обновляться независимо от того, работает принудительная тяга или нет.
Если в кухне есть второе отверстие вентиляции, можно подсоединить трубу к фланцу без решетки.

Для фиксации гофры используются специальные крепления – металлические или пластмассовые хомуты. Не стоит садить трубу на клей или герметик, это создаст лишние проблемы при необходимости разборки воздуховода для чистки.

Каждый поворот под острым углом снижает производительность системы на 10 %! (MISSING)Установка вытяжки должна быть выполнена в максимальной близости от вентиляционного отверстия.
Перед монтажом гофры желательно прочистить вентиляцию в квартире. Также нужно проверить наличие тяги. Для этого к отверстию прикладывают лист бумаги. Если он держится сам, без помощи рук, то тяга есть.

Внимание! Обратная тяга может значительно снизить эффективность работы всей системы в целом.

Важно подобрать оптимальную производительность вытяжки для кухни. Ее легко проверить с помощью анемометра, который устанавливают в основании трубы.
Труба и вытяжное устройство должны совпадать по размерам и сечению. В противном случае придется использовать переходник.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Как выбрать и установить фильтр для воды под мойку

Виды гофрированных труб для вентиляции и их характеристики

Долговечность и эффективность работы гофры зависит от материала изготовления. Они бывают трёх видов: пластиковые, алюминиевые и стальные.

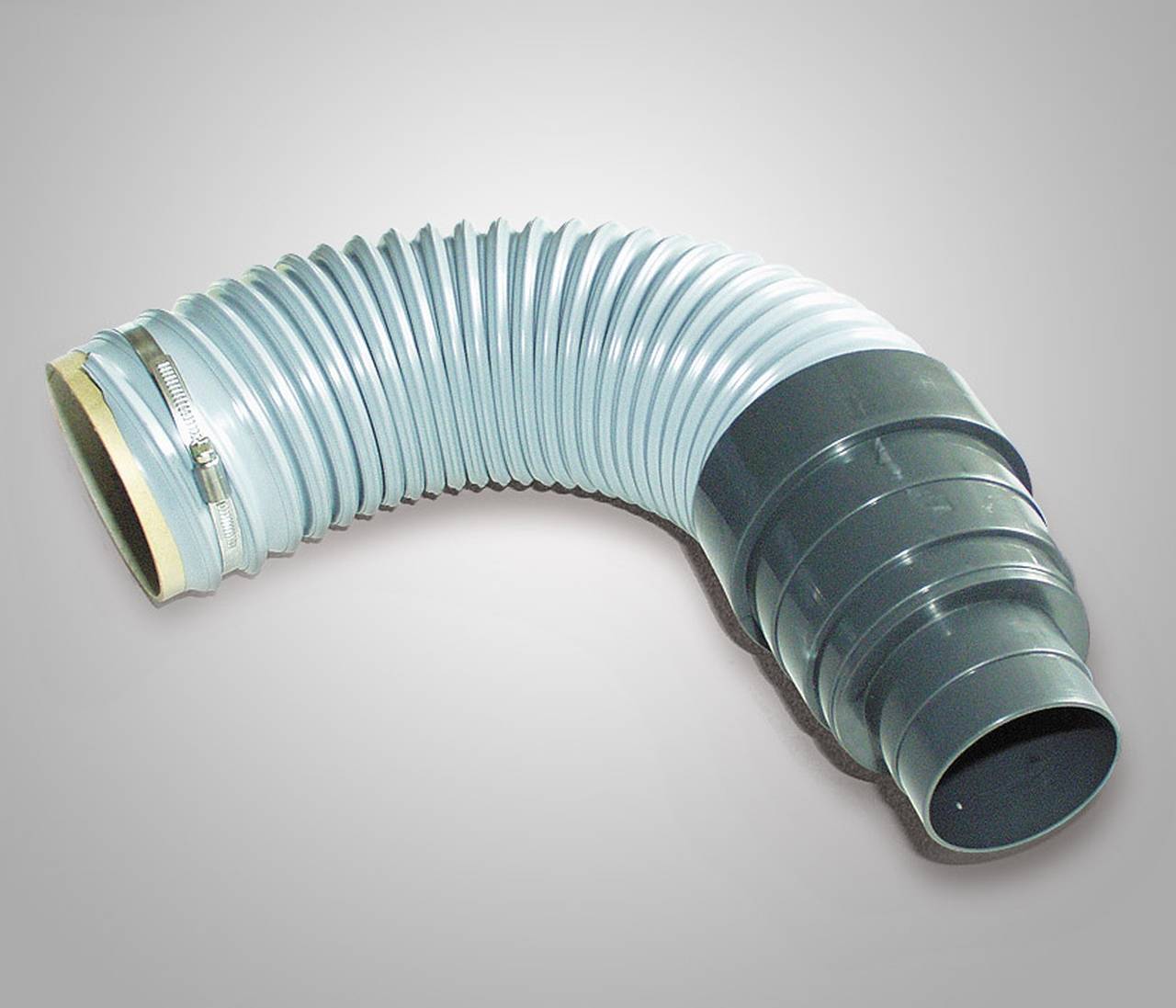

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Пластиковые модели выполняются из поливинилхлорида либо полиэтилена. Эти гофры являются самыми дешёвыми из всех трёх типов. Среди плюсов можно выделить наличие удобных соединительных элементов, огромный выбор вариантов по размерам, простоту монтажа, а также лёгкий вес.

Есть и минусы. Пластиковые гофры для вытяжки не рекомендуют применять при сильном нагреве. В редких случаях может произойти их расплавление.

Некоторые модели пластиковых гофр имеют рёбра жёсткости

Алюминиевый гофрированный воздуховод – вариант для эстетов

В отличие от пластиковых конструкций, алюминиевая гофра не боится высоких температур, не подвергается коррозии.

Гофра из алюминия с лёгкостью изменяет свою форму, проста в монтаже, не требует дополнительной защиты от перегрева

Среди очевидных минусов – некоторая вибрация и шумность во время работы.

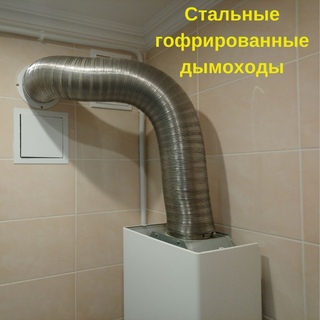

Стальная гофрированная труба для вытяжки: идеальный, но не бюджетный вариант

Существуют варианты гофры для вытяжки с оцинкованным покрытием. Эти модели более долговечны, однако, они несколько дороже алюминиевых конструкций.

С такой гофрой для вытяжки вы надолго забудете о проблемах с вентиляционной системой

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

ВАЖНО! Уточняйте размер гофры в растянутом виде. Стоит брать длину с запасом. В идеале составляет 3 метра, но даже если окажется совсем лишняя длина, то она не помешает.

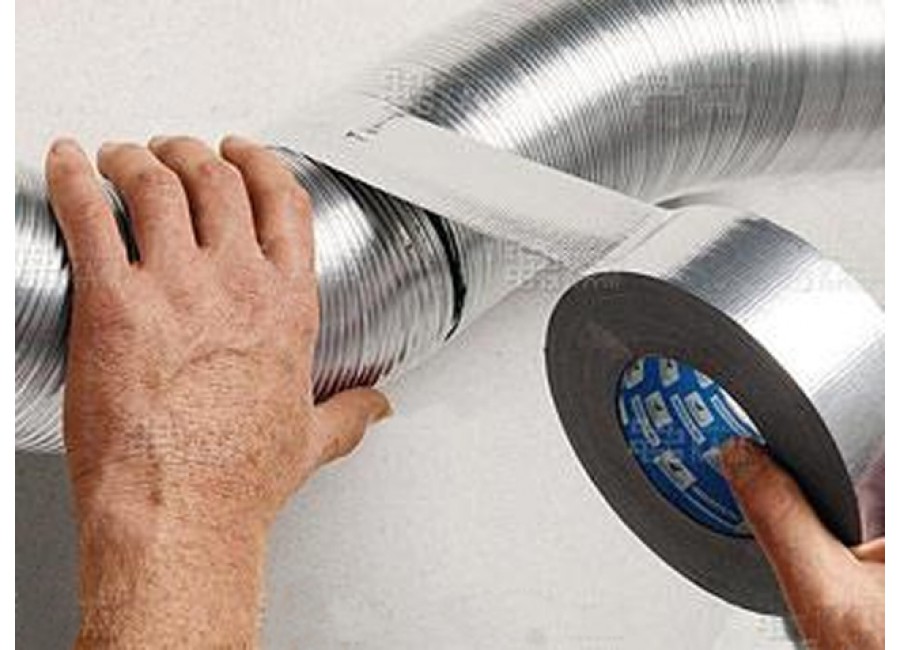

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба
саморезы
хомуты для фиксации рукава или мягкая проволока
решётка под вентиляцию или переходник
силиконовый герметик
переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире
Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
С помощью герметика смажьте горловину вытяжки
Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
Необходимо проложить так до конца отверстия вентиляции
Зафиксируйте саморезами решётку под вентиляцию
После чего надевайте гофру с герметиком
Закрепите работу хомутом
Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем.  Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

1

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Поэтому прежде, чем говорить проточной вытяжке однозначное «нет», желая сохранить на кухне красоту и гармонию, задумайтесь о том, что чистый воздух – это еще и здоровье самой хозяйки и всех тех, для кого она так вкусно готовит.

Рекомендуем

Установка мойки раковины на кухнеУстановка газовой плитыКак клеить фотообои на стену

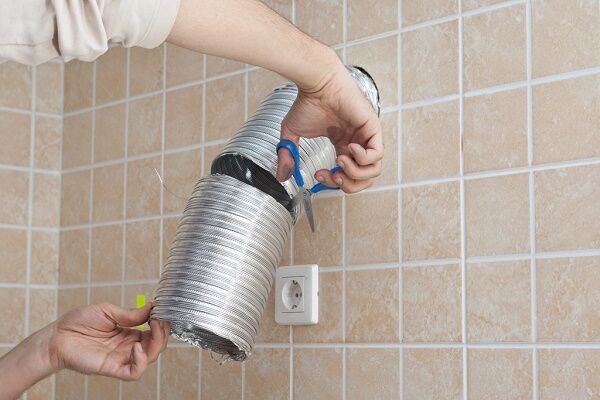

Инструкция по монтажу

Порядок работ будет таким:

Растяните гофру до максимальной длины.
Наденьте трубу на выходной патрубок вытяжного устройства, закрепите хомутом.
Если расстояние до вентиляционного отверстия большое, через каждый метр-полтора дополнительно зафиксируйте воздуховод хомутами, чтобы предотвратить раскачивание во время работы системы.

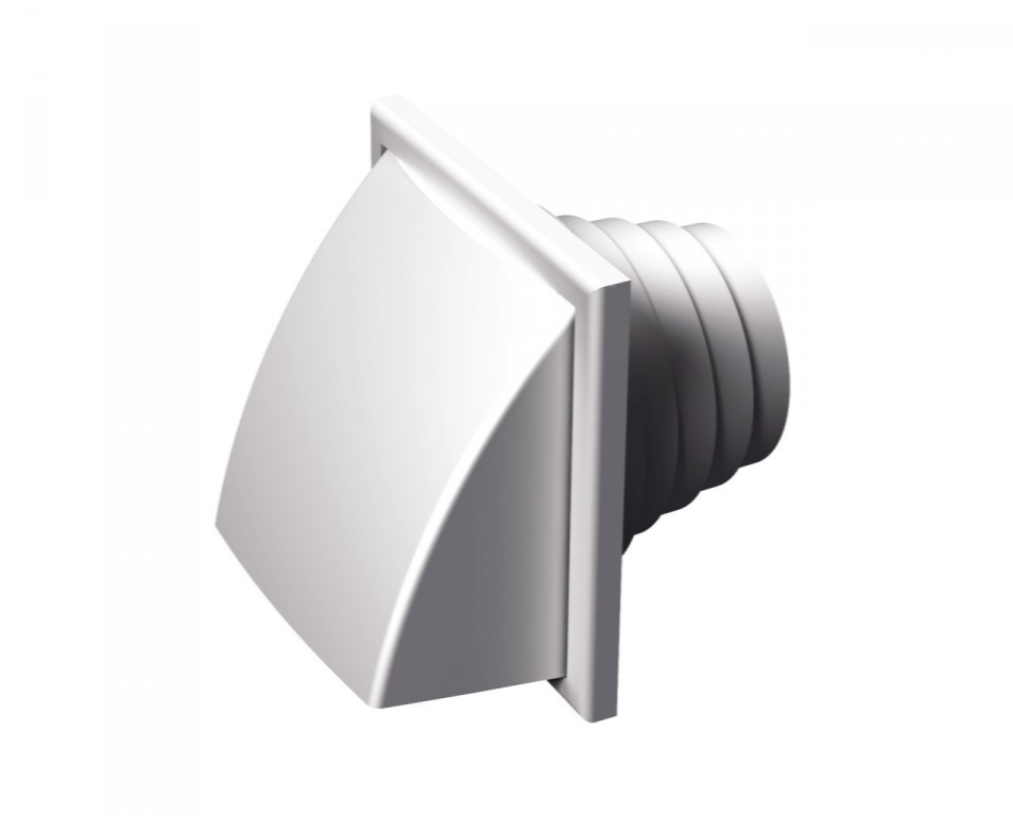

Закрепите на вентиляционном отверстии решетку с фланцем и обратным клапаном.
Вставьте гофру во фланец, надежно зафиксируйте соединение хомутом.

Подводим итог: какую гофрированную трубу лучше выбрать для кухни

Если вы хотите купить гофру для вытяжки, то ещё раз перечитайте наш материал и изучите плюсы и минусы. Выбирайте решение, которое позволит вам как можно дольше не сталкиваться с проблемами на кухне.

Подписывайтесь на наш канал в Яндекс.Дзен, чтобы ничего не пропустить!

Понравилась статья? Сохраните, чтобы не потерять!

Telegram VKontakte Odnoklassniki Facebook Twitter

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Источники:

  • https://derevyannie-doma. com/tehnologii/gofra-dlya-vytyazhki-kak-spryatat-na-kuhne-diametr.html
  • https://setafi.com/bytovaya-tehnika/vytyazhki/ustanovka-gofry-na-vytyazhku/
  • http://obustroen.ru/komnaty/kuhnya/gofra-dlya-vytyazhki.html
  • https://mr-build.ru/ventilyatciya/gofra-dlya-vytyazhki.html
  • https://homius.ru/gofra-dlya-vyityazhki.html



💨 Гофра для вытяжки: как правильно выбрать

Вытяжка на кухне – незаменимый элемент. Очень часто её эффективное функционирование зависит от правильной установки гофры. Она  во многих случаях избавит вас от необходимости использовать громоздкие алюминиевые трубы или конструкции из гипсокартона. Как выбрать гофру для вытяжки, заменить её при необходимости – рассмотрим в этой статье.

Несмотря на кажущуюся простоту этого вспомогательного элемента, выбор гофры вопрос не такой простой

Содержание статьи

Гофра для вытяжки: применение

Гофра является элементом, который выполняет роль коридора для вывода пара и испарений во время приготовления пищи. Внешне это гибкая гофрированная труба, круглой или прямоугольной формы. Гофрированный воздуховод для вытяжки соединяет саму вытяжку и вентиляционную шахту.

Во время монтажа важно правильно закрепить гофру и распределить трубу без перекосов

В каких случаях используют гофру:

  1. Установка вытяжки с выводом системы вентиляции.
  2. При монтаже газового оборудования.
  3. В промышленных и бытовых целях для укладки кабелей.

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Виды гофрированных труб для вентиляции и их характеристики

Долговечность и эффективность работы гофры зависит от материала изготовления. Они бывают трёх видов: пластиковые, алюминиевые и стальные.

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Пластиковые модели выполняются из поливинилхлорида либо полиэтилена. Эти гофры являются самыми дешёвыми из всех трёх типов. Среди плюсов можно выделить наличие удобных соединительных элементов, огромный выбор вариантов по размерам, простоту монтажа, а также лёгкий вес.

Есть и минусы. Пластиковые гофры для вытяжки не рекомендуют применять при сильном нагреве. В редких случаях может произойти их расплавление.

Некоторые модели пластиковых гофр имеют рёбра жёсткости

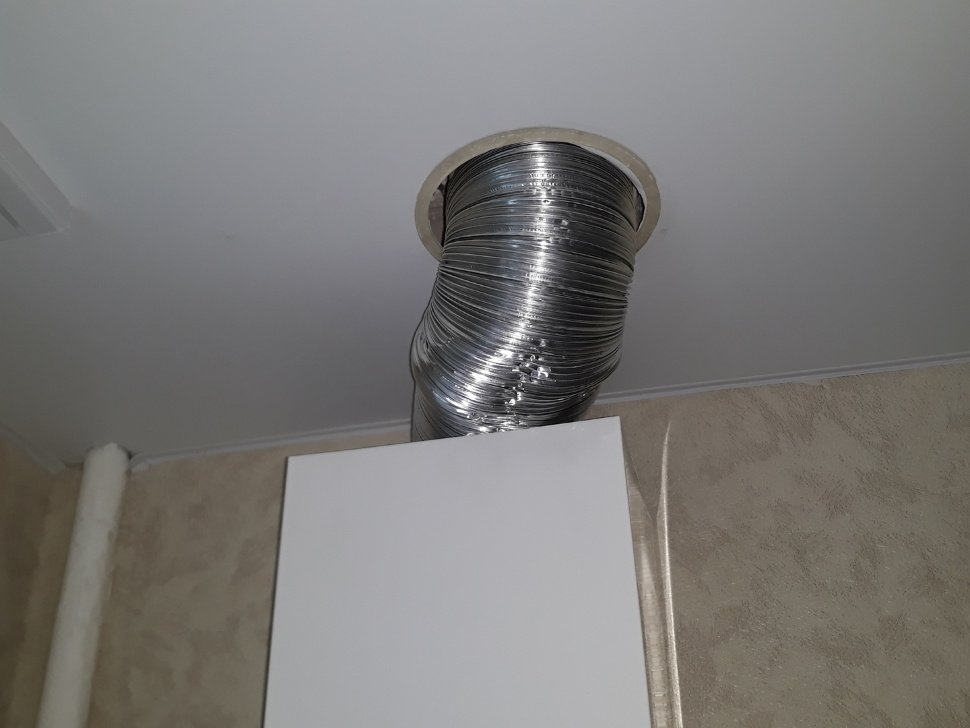

Алюминиевый гофрированный воздуховод – вариант для эстетов

В отличие от пластиковых конструкций, алюминиевая гофра не боится высоких температур, не подвергается коррозии.

Гофра из алюминия с лёгкостью изменяет свою форму, проста в монтаже, не требует дополнительной защиты от перегрева

Среди очевидных минусов – некоторая вибрация и шумность во время работы.

Стальная гофрированная труба для вытяжки: идеальный, но не бюджетный вариант

Существуют варианты гофры для вытяжки с оцинкованным покрытием. Эти модели более долговечны, однако, они несколько дороже алюминиевых конструкций.

С такой гофрой для вытяжки вы надолго забудете о проблемах с вентиляционной системой

Как правильно выбрать диаметр и длину трубы для вытяжки на кухне

Сечение гофры зависит от диаметра отверстия вентиляционной шахты. Очень часто в комплекте можно приобрести специальные решётки. На фото один из возможных вариантов.

Чаще всего диаметр сечения гофры стандартный — 100, 120 или 150 мм

Совет! Любая кухонная вытяжка имеет инструкцию по применению. Чаще всего там указаны рекомендуемые размеры гофры, подходящие именно к вашей модели.

Статья по теме:

Вытяжка 60 см встроенная в шкаф: достоинства и недостатки, типы, обзор популярных моделей (Крона, Bosch, Гефест, Elikor, Hansa, Kaiser), самостоятельная установка, советы — в нашей публикации.

Установка гофры на вытяжку – правила простого монтажа

Монтаж гофры не так сложен, как может показаться на первый взгляд. Простая инструкция поможет легко справится с этой задачей.

Для работы нам потребуются:

  • хомуты для крепления воздуховода;
  • сама вентиляционная гофра;
  • решётка для вытяжки, которую мы будем устанавливать на вентиляционную шахту.

Важно! У каждой вытяжке на выходе установлен пластиковый фланец. Перед покупкой гофры обязательно замерьте его диаметр на выходе.

Иллюстрация Описание действия
Первый этап разметка места, куда вы будете укреплять вытяжку. Помните, что минимальная высота, которая допустима при монтаже оборудования от рабочей зоны – 75 см. Изучите расположение точек подвески и расстояние.
Закрепляем устройство на отведённое для него место, предварительно сняв фильтры, чтобы их не замять при монтаже.
Один конец гофры соединяем с выходом в верхней части прибора, используя хомут. В некоторых случаях фиксирующим элементом может служить переходник для вытяжки
Второй конец прикрепляем к фланцу, который соединяет воздуховод с вентиляционной шахтой.

Совет! Помните, что лишние повороты и изгибы ухудшают тягу вытяжки.

Как увеличить длину гофротрубы для вытяжки при несоответствии размеров

Часто случается, что длины гофры не хватает и её нужно увеличить. Проблема заключается в том, что гофра достаточно плохо переносит механическое воздействие. Для «наращивания» гофры нам потребуются тонкие алюминиевые листы шириной примерно 5 см, длина подбирается в зависимости от диаметра.

Листы сворачиваются в кольцо таким образом, чтобы они свободно проходили в гофру, стыки соединяются клёпкамиКольцо вставляется в гофру, которую необходимо прижать к кольцу. Предварительно края кольца важно подогнуть внутрь, чтобы повысить прочность и исключить его деформацию при сжатии

В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой.

Место соединения также можно поджать и закрепить малярным скотчем, либо медным проводом произвести скрутку

Как спрятать гофру от вытяжки на кухне: варианты

Обычно гофру «зашивают», либо просто-напросто укладывают на кухонные шкафы. Есть и другие варианты, о которых мы готовы рассказать.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Один из вариантов – использовать эстетичный пластиковый короб. Однако, этот вариант «крадёт» полезную площадь. Они могут быть как пластмассовые, так и металлические.

«Коробка» из гипсокартона – выбор опытных отделочников

Гипсокартон – один из вариантов решения проблемы. Однако, он более трудоёмкий. Кроме того, гипсокартон боится влаги. Перед использованием на кухне листы гипсокартона необходимо предварительно обработать.

Применение кухонной мебели или навесных потолков

Специальный антресоль на кухне, куда можно спрятать гофру. Чаще всего такие скрытые шкафчики заказываются одномоментно с покупкой всего гарнитура.

Подводим итог: какую гофрированную трубу лучше выбрать для кухни

Если вы хотите купить гофру для вытяжки, то ещё раз перечитайте наш материал и изучите плюсы и минусы. Выбирайте решение, которое позволит вам как можно дольше не сталкиваться с проблемами на кухне.

Предыдущая

ИнженерияОчистные станции и автономные канализации для частных домов: варианты обустройства необходимых коммуникаций

Следующая

ИнженерияВажный момент для обустройства водяного пола: теплоизолирующие маты и их разновидности

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

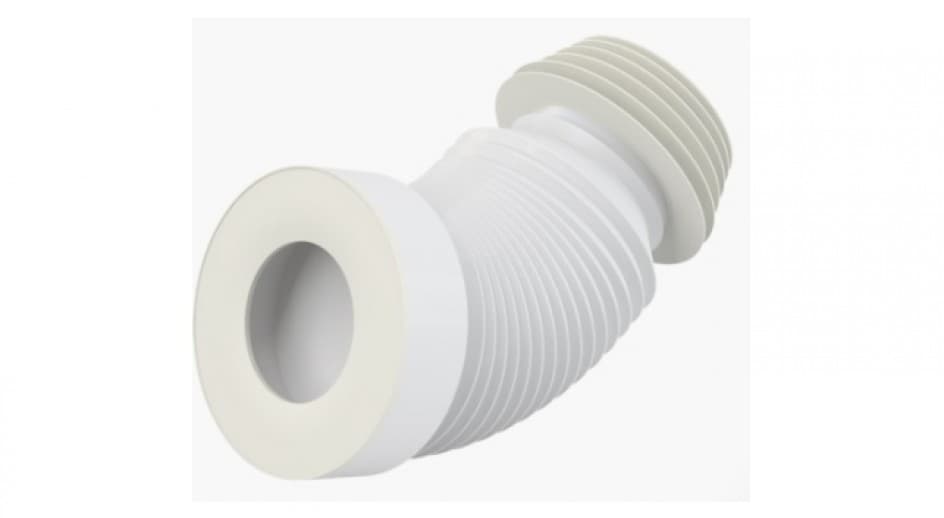

Установка гофры на унитаз своими руками, видеоинструкция

В мире и с внедрением новейших технологий многие вещи стали проще и комфортнее. Человек без специальных знаний может провести многие строительные и ремонтные работы, установка гофры одна из них. Различные электронные устройства и средства коммуникации стали частью жизни каждого человека. Без них уже трудно представить жизнь обычного человека. Изменения затронули и сферу строительной техники и проведения коммуникаций. Всего несколько лет назад заменить унитаз или установить вытяжку было неразрешимой задачей.

Приобретенная сантехника подбиралась таким образом, чтобы ее выход в точности совпадал с канализационными отводами. В противном случае возня с заменой чугунной трубы была неизбежной. Но вот на рынке появился специальный пластик, который быстро заменил массивные отводы. Инсталляция гофры на вытяжку и унитаз стала пользоваться особенной популярностью. Теперь провести замену можно без специальных знаний, и квалификации.

Установка гофры на унитаз, когда рационально провести

Когда из-за определенных причин установка унитаза прошла с тем, что сместилась первоначальная ось относительно канализационного раструба. Например, на этапе кафельного ремонта, он был смонтирован поверх старого образца и унитаз стал в несколько раз выше.

Когда модель была приобретена не того типа монтажа, что есть в квартире. Классическая ситуация — модель из-за границы горизонтального выпуска устанавливают в классическую квартиру, что была построена за времен СССР. А там канализации монтировались под косые отводы.

Делаем своими руками:

  1. Выпуск старой модели стоит хорошо очистить (конечно, если вы не приобрели новую), также позаботьтесь о канализационном раструбе. Во внутренней его поверхности не должно быть никаких заломов и шероховатостей. При наличии остатков цементов они без всяких проблем могут удалиться зубилом;
  2. Внутренний и внешний шар раструба протирается смоченной в воде тряпкой. Если есть слизь или какие-то стоки, пыль от цементного раствора, они также удаляются;
  3. Унитаз выставляется в необходимое положение, для создания идеального крепления;
  4. Теперь важно нанести на наружную сторону выпуска небольшое количество герметика. Надеть его важно на тот край, где можно найти расположение внутренней мембраны;
  5. Отвод обязан закрыть выпускной край на 50-60 мм. Внимание стоит уделить предотвращению образования перекосов. Гофра обязана лечь ровно. После просыхания герметика модель монтируется на место. Установка гофры не доставит много забот;
  6. На последнем этапе подключается канализационная отводка к общей системе. Для этого предварительно очищенное отверстие монтируется до упора с внешним уплотнителем. Это соединение не обязательно должно покрываться герметиком, но все таки это рекомендуют сделать;
  7. Также на последнем этапе стоит посвятить несколько минут проверке выполненной работы на исправность. Для этого необходимо подождать, когда бачок подключиться к водопроводу и несколько раз спустить воду. Более простой способ: вылейте больше десяти ведер воды в унитаз. Если потеки не образовались — вы сделали все правильно, и унитаз готов к использованию.

На что нужно обратить внимание

Вытяжки для гофры пользуется особенной популярностью. Их выделяют уникальные преимущества на этапе монтажа, ведь его можно проводить в труднодоступных местах.

Воздуховод рационально приобрести для его подсоединения к вентиляционному каналу. На рынке представлены разные виды таких конструкций, но самой популярной считают — гофрированную. Ее можно условно поделить на такие виды:

  • Алюминиевые;
  • Пластиковые.

У пластикового воздуховода максимально гладкие стенки, благодаря ему можно достигнуть шумоизоляции во время эксплуатации. Он максимально востребован и характеризуется такими плюсами:

  • Повышенной прочностью;
  • Огнестойкостью;
  • Хорошими показателями в области аэродинамики;
  • Большим диапазоном рабочей температуры: может работать при минусовой и плюсовой температуре.

Монтаж гофры

Если расположение вентиляции находится строго над плитой, во время ее контакта с вытяжкой следует приобрести специальный переходник. В таком случае проводится монтаж воздуховода. Остановив выбор на гладком основании, что по конфигурации напоминает квадрат или круг, необходимо обязательно приобрести соединяющее колено. Благодаря ему удается избавиться от углов.

При желании установки воздуховода в шкафу рационально также приобрести гофру. Она относительно бюджетная, не вызывает трудностей в период монтажа и эксплуатации. Здесь отсутствует рациональность в приобретении переходника. Сама гофра без проблем может гнуться, при этом угловые элементы изгибаются.

Через некоторое время в воздуховоде может накопиться немного сажи, копоти и жира, что требуют регулярного очищения. Подобные манипуляции рационально проводить дважды в год, в противном случае удается полностью избежать замены. В противном случае значительно затрудниться движение воздуха, и может возникнуть возгорание.

Вывести гофру в вентиляцию легко. Но, рационально ли такое делать? Внешний вид конструкции будет совсем непрезентабельным, а сама система не станет выделяться отличными показателями эксплуатации. Чего не скажешь об образцах из пластика. Такая система выделяется видом. Благодаря ее техническим особенностям, возможно, проводить монтаж поверх шкафчиков таким образом, что ее практически невозможно заметить.

Устройства где задействована гофра, практически всегда издают звук, когда они работают. Чтобы уменьшить такие неприятности необходимо выбрать материал незначительной длины. Это благоприятно повлияет на звуковые колебания, их можно будет свести к минимальным показателям, при этом работа вытяжки станет в разы лучше. Только здесь важно обратить внимание на предотвращение резких изгибов трубы.

Вытяжка сможет в полной мере выполнять свою работу только когда соединяющий канал, благодаря этому отводится воздух, будет выделяться существенными габаритами.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

  • Все чинит жена. 35%, 1475 голосов

    1475 голосов 35%

    1475 голосов — 35% из всех голосов

  • Все чинит муж. 30%, 1271 голос

    1271 голос 30%

    1271 голос — 30% из всех голосов

  • Все чинится само. 20%, 837 голосов

    837 голосов 20%

    837 голосов — 20% из всех голосов

  • От 1 года и более. 10%, 428 голосов

    428 голосов 10%

    428 голосов — 10% из всех голосов

  • Раз в год. 5%, 200 голосов

    200 голосов 5%

    200 голосов — 5% из всех голосов

Всего голосов: 4211

Голосовало: 4117

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка…

труба воздуховод для кухонной вентиляции

Сейчас кухонные вытяжки можно увидеть практически во всех домах. Установив этот прибор, можно избежать многих проблем: вытяжка очистит воздух в помещении, защитит окружающие предметы и мебель от липкого жирового налета. Чтобы неприятные запахи быстрее покинули пределы кухни, следует выбирать только качественный воздуховод для вытяжки, который отлично справится со своими обязанностями.

Цель установки:

  • снижение вредного воздействия на легочную систему жильцов дома;
  • продление срока службы мебели.

Отличия вытяжки и вентиляции

Согласно санитарным нормам, в жилых помещениях должен присутствовать определенный уровень воздухообмена. Для достижения оптимальных результатов многоэтажные здания оборудуют вентиляционной системой. Ее закрепляют в стены здания и снабжают выходом выброса за его пределы, преимущественно на крышу. Такие каналы выводят загрязненный воздух из помещений. Приток кислорода обеспечивается естественным способом и поступает через отверстия в дверях, окнах, стенах.

Однако справиться с большими объемами отработанного в процессе готовки пищи воздуха такая вентиляция не может. Тогда запах гари разносится по всем помещениям дома. Для предотвращения таких последствий создается принудительное вентилирование, в этом случае, вытягивающее устройство. Установленный над варочной поверхностью, воздуховод для кухонной вытяжки поглощает запахи и пар, переводя его обменный канал установленной вентиляции.

Такие разные вентиляционные каналы

Как только будет принято решение по монтажу вытяжного устройства, подбирают подходящий для конкретного случая вариант. В каждом из них используется определенный набор элементов. Так, в приборах рециркуляционного типа воздуховоды не используются ввиду того, что смена воздуха в помещении происходит за счет очищения, но не замены другим. Связано это с особой конструкцией механизма: несколько установленных фильтров очищают пространство от примесей, однако они не имеют вентиляционных каналов, способствующих дальнейшему передвижению масс.

Установленная труба для вытяжки удаляет воздух из помещения, параметры таких устройств могут быть разными как по форме, так и по материалу изготовления:

  • круглые и прямоугольные;
  • металлические и пластиковые;
  • гибкие и жесткие.

Выбирая определенную модель, во внимание берутся конструктивные особенности помещения. Так, для круглых вентиляционных каналов не подходят кухни со стандартной высотой потолков: они уменьшат свободную площадь. Прямоугольные плоские короба устанавливают по длинной стороне комнаты, тогда коммуникации разместятся более компактно и не загромоздят кухонное пространство.

К сведению: в некоторых случаях трубы для вытяжки нуждаются в наличии переходника. Он необходим в момент соединения круглого канала с отверстием прямоугольной формы.

Особенно выгоден при установке гофрированный материал: он легко гнется, формуется, он не нуждается в переходниках.

В быту пластиковый воздуховод используется гораздо чаще. Материал показывает бесшумность работы механизма и быстрое передвижение воздушных масс по гладкому корпусу. Пластиковые модели воздуховодов прочны, легки, износоустойчивы, гигиеничны, не боятся воздействия кислот и щелочей. Металлические аналоги во всех отношениях проигрывают им.

Конструктивные особенности

Трубы для вытяжки устанавливают в любом пространстве кухни.

  • Модели прямоугольного типа можно спрятать за кухонным шкафом. Длину такого воздуховода устанавливают самостоятельно, подбирая секции любой протяженности.
  • Гибкий воздуховод растягивают или сжимают при необходимости, располагают под любым углом. Удлинение трубы должно быть достаточным, чтобы обеспечить высокую производительность работы системы.
  • Круглые модели монтируют в больших помещениях с высокими потолками.
  • Прямоугольные вытяжки компактны и удачно вписываются в общий дизайн кухни.
  • Популярные пластиковые модели просты в обслуживании, однако при сильном нагревании выделяют токсины.

Внимание! Гофрированная труба воздуховод не должна быть больше 3 м: увеличение размеров приведет к снижению ее производительности.

Приобретение прямоугольного короба, в том числе пластикового, требует четкого соблюдения длины пути от самой вытяжки до вентиляционного отверстия в стене, она не должна быть более 3 колен.

Установка воздуховода

Учет всех перечисленных нюансов при выборе позволит приобрести высокоэффективную систему, эксплуатация которой не принесет дискомфорт в виде надоедливых шумов. Гофра для вытяжки в этом случае покажет наилучшие результаты. С ее помощью трубу можно расположить вдали от вентиляционной решетки, монтаж колен в этом случае не требуется.

Примите к сведению, что гибкие каналы располагают только в выпрямленном положении, благодаря чему понижается шумовая нагрузка, а копоть не будет откладываться на неровных частях материала.

Порядок установки:

  1. Крепление хлопушки к близлежащему шкафу.
  2. Просверливание электролобзиком отверстия для вытяжки. С каждой стороны делаются припуски в 3 мм.
  3. Укладывание шкафа на заднюю панель и протягивание сквозь отверстие гофры для вытяжки. В верхней части трубы формируют прямоугольник и просовывают сквозь верхнюю доску. (Углы отверстия надрезают ножницами и загибают в стороны).
  4. Навешивание шкафа на прежнее место. Отогнутые участки равномерно промазывают силиконом, а короб с хлопушкой выводят в вентиляционное окно с небольшим наклоном вверх.
  5. Крепеж вытяжки к шкафу.
  6. Надевание гофры на патрубок устройства и фиксация хомутиком или мягкой проволокой. Герметизация соединения в этом случае не требуется, оно будет разбираться для чистки.

Рекомендация! Электропроводку для вытяжки продумывают заблаговременно, уделив должное внимание заземлению.

Правильно установленный воздуховод станет залогом качественной работы вентиляционной системы. Изложенный способ монтажа трубы не единственный, избежать типичных ошибок поможет четкое изучение руководства пользования.

выбор гофротрубы для вентиляции

Многие виды ремонтных работ можно выполнить своими силами. И подключение вытяжки к системе вентиляции — один из таких случаев. Согласитесь, что с этим ответственным этапом справится даже неопытный домашний мастер.

Особенно при использовании алюминиевого гофра в качестве воздуховода для вытяжки. Этот вид стройматериала при монтаже не требует многолетнего опыта и специальных знаний.

Но не знаете с чего начать и как выбрать гофротрубу? Мы поможем вам определиться с типом материала и справиться с данным видом монтажных работ – в статье рассмотрены виды гофры, ее особенности и сферы применения.

Освещены тонкости выбора гофрированного воздуховода для подключения вытяжки и дана пошаговая инструкция по установке. Материал дополнен яркими фото отдельных этапов монтажа гофры и видео-рекомендациями от специалистов.

Содержание статьи:

  • Классификация и использование гофр

    • Типы гофрированных труб
    • Область применения и нюансы применения
  • Рекомендации по правильному выбору трубы
  • Установка и детали установки
  • Веские причины для замены трубы
  • Выводы и полезное видео по теме

Классификация и использование гофр

Гофрированная труба представлена ​​на рынке стройматериалов в самых разнообразных вариантах – это и цветные модели небольшого диаметра из пластика, и серьезный гофр из нержавеющей стали. Материал, размер, цвет, цена — все это для любого покупателя.

Начинающему домашнему мастеру сложно выбрать именно то, что идеально подходит для решения возникших задач.

Галерея изображений

Фото

Применение гофрированных труб при организации вытяжного вентиляционного канала значительно упрощает и ускоряет монтажные работы

Гофра обеспечивает возможность прокладки воздуховодов любой сложности и длины с наименьшим количеством поворотов и соединительных узлов

С помощью гофр, вытяжные пути создаются с максимально допустимыми поворотами, сглаженными углами без уменьшения диаметра канала

Благодаря использованию гофрированной трубы вытяжной колпак конструируется с высочайшими аэродинамическими характеристиками, превышающими стандарты жестких труб.

Гофрированные колпаки изготавливаются из материалов, отлично контактирующих с любым типом поверхности. Безопасно укладывается в мебельные модули.

Металлические гофрированные детали применяются в основном для строительства стальных дымоходных труб и наиболее рационального устройства поворотов

Алюминиевые и полимерные гофрированные трубы легко режутся до необходимого размера, надежно соединяются с вентиляционными элементами с помощью хомутов

При соблюдении Правила эксплуатации вытяжки из гофротрубы прослужат не меньше, чем жесткий пластиковый или металлический швеллер

Гофрированная труба в колпак

Прокладка каналов любой сложности

Гофрированный уголок

Канал с оптимальной аэродинамикой

Вытяжка в кухонном шкафу

Гофрированное колено из нержавеющей стали

Соединение гофрированной трубы

Формирование надежных вытяжных каналов

Типы гофрированных труб

Одним из удобных и простых решений для кухни является использование гофрированных труб для подключения вытяжек к системе вентиляции.

Чтобы купить именно то, что требуется, не потеряться среди большого количества предложений и не переплатить за воздуховод, необходимо разобраться в основных видах и назначении гофр.

По неопытности можно неправильно подобрать тип трубы для вентиляции, подобрав цвет или материал, который будет гармонично вписываться в интерьер.

Гофра активно используется строителями и домашними мастерами как важный элемент при обустройстве коммуникаций.

Его популярность обусловлена ​​высокой прочностью, разнообразием размеров и материалов, длительным сроком службы.

Гофрированные трубы большого диаметра 3,0-3,6 м часто можно увидеть под автомобильными и железными дорогами. Устанавливаются для выполнения функции водопропускной трубы

По внешнему виду гофр прямоугольный и круглый. Для кухонной вытяжки купите круглый воздуховод.

Варианты гофры прямоугольного сечения чаще используются в производственных и складских помещениях.

Часто можно встретить гофрированные трубы из таких материалов:

  • сталь оцинкованная;
  • нержавеющая сталь

  • ;
  • алюминий

  • ;
  • текстиль;
  • полиэтилен высокого и низкого давления;
  • поливинилхлорид.

Тип материала зависит от типа материала и диаметра готового изделия. Для обустройства бытовой вентиляции часто покупают гофру из алюминия и нержавеющей стали.

Пластиковая гофра, соединяющая вытяжку с вентиляционным каналом, создает больше шума, чем алюминиевый аналог

.

По способу изготовления гофрированные трубы бывают:

Первый вид изделий представляет собой металлический каркас, обтянутый алюминиевой фольгой или полимерной пленкой.

Это гибкие воздуховоды. Имеют свойство возвращать первоначальный вид без деформаций после растяжения гофры на всю длину.

Спирально-волнистый гофр изготавливается из нержавеющей и оцинкованной стали, из алюминия. Он значительно дороже рамных аналогов.

Второй вид воздуховодов изготавливается из металлических лент. Готовое изделие наполовину гибкое – может растянуться в 2-3 раза, но уже не сможет вернуться в исходное состояние.

Вам придется приложить усилия, чтобы придать такой трубе нужную форму, а следы деформации будут четко прослеживаться.

Многие производители предлагают гибкие гофры с теплоизоляцией и без нее. Первый вариант позволяет расширить сферу использования продукции.

Так, с помощью четырехслойных гибких труб вентиляционные каналы можно прокладывать как внутри, так и снаружи помещений. Да и расстояние не будет иметь принципиального значения.

При производстве теплоизоляционных изделий используется минеральная вата или стекловата

Область применения и нюансы применения

Большое разнообразие гофрированных труб, существенно различающихся по своим размерам и типу материала, красноречиво свидетельствует о различных сферах применения этого строительного материала.

Полугибкие трубы малого диаметра из пластика и полимеров активно применяются при прокладке электрического кабеля.

Это может быть канал для телефонных, компьютерных, силовых и других проводов. Чаще всего электрики используют гофру диаметром от 1,6 до 4 см.

Полугибкая гофра из оцинкованной или нержавеющей стали стала одним из важнейших вариантов при обустройстве системы отопления. На практике такой тип трубы проще в монтаже.

Возможность согнуть любой сегмент при необходимости, не нарушая внутреннего диаметра изделия, помогает легко сгибать углы и другие сложные участки при монтаже.

Профнастил

из оцинкованной и нержавеющей стали значительно дороже алюминиевых аналогов. А вот трубы из цельного материала выглядят эстетично

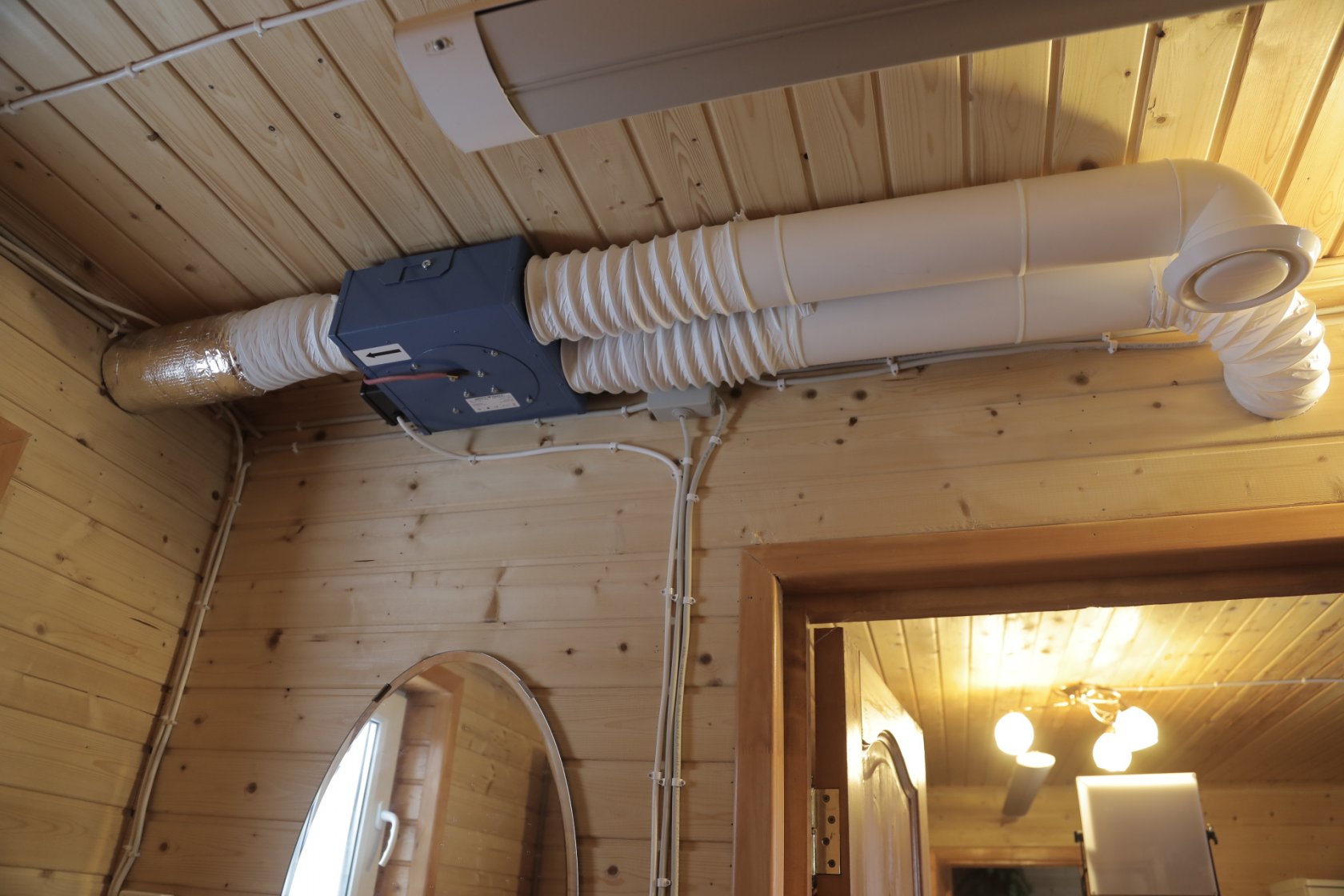

Для систем вентиляции применяют гибкие виды гофрированных труб. Диаметр, чаще всего используемый для бытовой вентиляции, составляет от 10 до 15 см.Бывают случаи, когда требуется труба диаметром 20, 30 и более см. Хоть это и не ходовой размер, но найти нужный вариант тоже не составит труда.

Что касается материала изделий, то гофра, покупаемая мастерами для обустройства вентиляции на кухне, гибкая и изготавливается из алюминиевой фольги. Варианты с пластиковым материалом и нержавеющей сталью в быту используются реже.

Такая популярность гибкой конструкции обусловлена ​​удобством ее установки.Цена вполне приемлемая и соответствует требованиям, выдвигаемым покупателями к данному продукту.

Воздуховоды текстильные вентиляционные применяются для устройства коммуникаций в производственных помещениях. Они не мешают очень быстрому воздухообмену в помещении.

Именно эта особенность способствует их использованию на мясокомбинатах, в общепите и в других типах помещений.

Тканевые вентиляционные каналы легко и быстро демонтируются. Их несложно чистить и дезинфицировать

Пластиковая и пластиковая гофра применяется для подключения сантехники, водопровода к стиральной машине, посудомоечной машине и другому оборудованию.

При обустройстве канализации без гофрированной трубы также не обойтись. Особенно в труднодоступных местах, где использование жесткой конструкции может быть затруднено.

Рекомендации по правильному выбору трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящей трубы при обустройстве вентиляции.

Поэтому, чтобы купить нужный товар, следует руководствоваться следующими параметрами:

  • диаметр и длина;
  • материал изделия;
  • качество

  • ;
  • Цена

  • .

Диаметр должен соответствовать рекомендациям, данным в инструкции к купленной модели вытяжки.

Если выбрать вариант большего или меньшего размера, то дорогое оборудование может в лучшем случае не справиться со своими функциями по удалению запахов с кухни, а в худшем — сгореть от перенапряжения.

Отправляясь в магазин за покупкой гофры, необходимо внимательно изучить технические характеристики вытяжки, а перед покупкой не задумываясь измерить изделие

Не нужно игнорировать рекомендации производителя.Иногда в комплекте с вытяжным колпаком поставляется воздуховод. Здорово, если он подойдет к конкретному чехлу — длины хватит и материал подойдет.

В противном случае вам придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с капотом предлагают купить сразу и гофру. Здесь нужно быть предельно внимательным, ведь продавец не всегда заботится о комфорте клиента.

Он может предложить залежавшийся или слишком дорогой товар.Длину в этом случае нужно измерять заранее, чтобы не покупать лишние метры, полагаясь на опыт продавца.

Гибкая труба для вентиляции в исходном виде имеет длину 60-70 см. Но растянулся на 3 метра. Стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, измеряется рулеткой. Измерение следует производить от входа в выхлопную трубу и до входа в стену.Путь следует выбрать тот, который должен повторяться пайпом.

Следует отметить, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, 180 градусов.

Возможность изгиба под нужным углом позволяет укладывать самый оптимальный путь. Смонтированная труба будет натянута. Этот момент следует учитывать.

Вторым параметром, влияющим на выбор, является материал изделия. Иногда по цвету подходит пластиковый вариант.При этом нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то ассортимент моделей можно расширить.

Гофра полиэтиленовая не используется для вентиляции. Эти изделия в зависимости от диаметра подходят для транспортировки и перекачки сыпучих и жидких веществ.

Чтобы покупка не подвела, не забывайте о документах, подтверждающих качество приобретаемого товара. Не стесняйтесь спрашивать у продавца сертификат качества и гарантию производителя.

Помимо документа следует внимательно осмотреть гофру — на ней не должно быть вмятин и подозрительных царапин.

Не бойтесь растянуть гибкую трубу на всю длину и проверить ее на наличие зазоров или отверстий — их быть не должно. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет установлена ​​в системе вентиляции в натянутом виде. Поэтому нужно внимательно осмотреть его в таком состоянии перед покупкой.

Цена тоже имеет значение. Перед покупкой хорошо посмотреть аналогичные предложения других производителей, чтобы не переплачивать. Также это очень поможет сохранить знания о нужной длине воздуховода.

При выборе учитывайте, где именно будет использоваться гофра. Если вы планируете устанавливать его на улице или в системах принудительной вентиляции, где будет отопление/охлаждение, то стоит обратить внимание на модели с теплоизоляцией.

Удобнее купить готовое изделие, чем утеплять гибкую трубу своими силами.

В бытовых условиях гофры чаще всего применяют при устройстве вентиляционных каналов, отводящих отработанный воздух из кухни, и при соединении вытяжных устройств.

Ступенчатые вытяжные устройства на кухне с использованием гофрированной трубы представляет следующий выбор:

Галерея изображений

Фото

Определившись с местом вытяжки, находим место для размещения воздуховода на улице или в общедомовой вентиляции

Гофрированный воздуховод примеряем к месту установки.Смотрим, чтобы отверстие не продавило патрубок

По размеру вытяжного раструба отмечаем на его стенке точки его крепления, сверлим отверстия

Устанавливаем в отверстия дюбели, убедившись, что они установлены надежно , закрутите винты в дюбель.

Отрезаем лишнюю гофротрубу с учетом высоты вытяжки

Прикладываем вытяжной воздуховод к месту установки для примерки, выясняем нужна ли подгонка трубы по длине, при необходимости подрезаем

Вносим обрезать и вставить гофрированную трубу в вытяжной канал, добиться плотного прилегания по линии стыка

Закрепить раструб короба маскирующего вытяжного устройства на стене, проверить надежность крепления

Шаг 1: Сверление отверстия для воздуховода

Шаг 2: Подгонка воздуховода к месту установки

Шаг 3: Просверлите отверстия

Шаг 4: Установите крепеж для подвешивания бленды

Шаг 5: Обрезка гофров до реальных размеров

Шаг 6: Установка защитного колпачка

Шаг 7: Ввод гофротрубы в раструб

Этап 8: Вытяжной подъем

Вас также может заинтересовать материал о сортах.пластиковые трубы для кухонной вытяжки.

Установка и детали установки

Процесс подключения гофры к вытяжке и системе вентиляции Сможет сделать мастер.

Для выполнения этой работы взять:

  • гибкая трубка;
  • хомуты;
  • алюминиевая лента

  • ;
  • сетка с обратным клапаном;
  • силиконовый герметик

  • ;
  • Переходники с круглого на квадратный.

Последний пункт пригодится в том случае, когда у вытяжки квадратная или прямоугольная насадка, а гофра приобретается круглая.

В продаже есть переходники на меньший и больший диаметр. Их следует использовать только при необходимости, чтобы не снижать производительность вытяжного оборудования.

Все необходимые детали хорошо купить вместе с гофротрубой.

Это позволит не ошибиться с количеством необходимых деталей.

Все комплектующие для будущей установки воздуховода должны быть выбраны, после проведения замеров в месте предстоящей установки

Если вам нужно соединить между собой 2 и более гибких труб, вы можете использовать алюминиевую ленту.

Хорошо соединяет материал металлических воздуховодов при условии тщательного приклеивания к поверхности.

Лента алюминиевая

может не только соединить 2 гофры между собой, но и заклеить пробитое отверстие

Гофрированная труба на всю длину. В этом состоянии один конец должен быть присоединен к выхлопной выхлопной трубе.

Для монтажа будем использовать металлическую трубу и герметик.

Герметик

следует наносить только на сухую и чистую поверхность.В противном случае она не сможет надежно закрыть стыки.

Затем через каждые 1,0 метра по вертикали или 1,5 метра по горизонтали делая гофры, нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода.

Если до вентиляционного отверстия всего 0,5-0,8 метра, то никаких дополнительных хомутов устанавливать не нужно.

При большой длине вентиляционного канала не делать острых углов — каждый из них снизит производительность вытяжки на 10%

Если вход в вентиляцию более 3 метров, то нужно выбрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой линии под потолком, чтобы сократить путь. Ведь чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Решетки настенные для вентиляции бывают со встроенным обратным клапаном или без него.

Соединения решетки с трубой также необходимо тщательно обработать герметиком. Теперь осталось проверить качество установки.Для этого включаем бленду и прикладываем лист бумаги — если притягивается, значит все смонтировано отлично. Итак, можно приступать к декору.

В качестве декора можно использовать саму декоративную накладку вытяжки.

Иногда этого недостаточно. Тогда хозяева подключают фантазию, выбирая наиболее оптимальный вариант, например, спрятать трубу в стенных шкафчиках. Что особенно важно для встроенной вытяжки.

Иногда вентиляционное отверстие спрятано в пластиковую коробку.Если в него установить еще и подсветку, никто и не догадается о металлической гофре внутри.

В зависимости от стиля интерьера кухни гофротрубу можно спрятать под подвесным потолком. Если мебель в комнате в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Бывает, что воздуховод идеально вписывается в интерьер кухни, являясь логичным продолжением и не выбиваясь из общей композиции.

Галерея изображений

Фото

При установке вытяжки в многоквартирном доме гофру выводят в общедомовой вентиляционный канал.Чаще всего просто подключают к вентиляционной решетке

В частных домах вытяжной канал из гофротрубы целесообразнее вывести через потолок и нежилой чердак на улицу. Эта схема лучше с тепловой точки зрения.

В пределах кухни гофрированную трубу размещают по своему усмотрению. Однако приоритетом является полная маскировка воздуховода за жестким воздуховодом

Полностью закрывать гофроканал коробом не обязательно, можно только частично замаскировать

Вывод гофр в общедомовую вентиляцию

Вывод гофротрубы в частный дом

Маскирующая коробка из гофрированной трубы

Частично закрытый гофрокороб

Веские причины для замены трубы

Гофра

– недорогое и очень достойное решение проблемы вентиляции дома. Если он установлен правильно, то проблем с использованием не возникнет. Главное – соблюдать рекомендации, указанные производителем продукта.

Уход за гофрированным воздуховодом особо не требуется. Одно неприятно — пыль со стен доставать очень неудобно. Со временем, через 8-10 лет, внутри трубы образуется довольно густой налет из частичек жира, гари и пыли. Почистить его не удастся. Единственный выход – установка новой гофры.

Если сравнить срок службы 10 лет со стоимостью нового вентканала, то замена вообще не выглядит проблемой.

При замене необходимо сначала демонтировать старую трубу, а затем установить новую.

При демонтаже необходимо выполнить все действия, что и при установке, только в обратном порядке.

После снятия патрубка необходимо тщательно зачистить стыки, прочистить вентиляционную решетку или вообще заменить ее.Затем выполните все установки новой гофры.

Выводы и полезное видео по теме

Видеоролик как подключить воздуховод на кухне — особенности использования гофрированной трубы:

Металлическая гофра, используемая в качестве воздуховода в кухонной вытяжке, может быть скрыта за декоративным кожухом.

Правильно подключить к вытяжке поможет данная видеоинструкция:

Наглядное видео дополнительных деталей, используемых при соединении трубы от гофры с вытяжкой:

Видео обзор гибкой алюминиевой гофрированной трубы:

Интересный ролик о том, как сделать воздуховоды из алюминиевой фольги:

Разобравшись с особенностями подбора и установки гофры, вы сможете сэкономить, сделав все своими руками.Эти работы не требуют специальных навыков и профессиональных инструментов, что позволяет обойтись без вызова специалистов .

Качественная гофротруба, правильно прикрепленная к вытяжке, сможет обеспечить вентиляцию кухни как минимум на ближайшие 10 лет.

Если вы самостоятельно устанавливали на кухне гофрированный воздуховод, монтировали декоративный короб для его маскировки или знаете, как выбрать лучший воздуховод для кухонной вытяжки, поделитесь своим опытом в комментариях под статьей.

пошаговая инструкция |

Производительность кухонной вытяжки во многом зависит от правильного монтажа Неотъемлемой частью домашнего уюта является свет, тепло и, конечно же, приятные запахи, исходящие из кухни. Однако не всегда вкусы приготовленной пищи могут быть соответствующими, и не всегда они приятны для восприятия. Чтобы защитить кухонную поверхность от копоти, гари и частичек жира, а также сохранить запах готовки – установите вытяжку.

Установка и подключение вытяжки на кухне уже давно так же необходимо, как, собственно, установка плиты или холодильника.Кухонная вытяжка помогает защитить мебель и кухонные поверхности от грязи, а также очищает воздух в помещении.

Выбор, установка и подключение вытяжки – это три основных шага, после которых вы полностью защитите свою кухню.

Установка и подключение вытяжки зависит от ее типа и прежде чем узнать о нюансах установки, важно разобраться, какие бывают виды вытяжек.

Кухонные вытяжки: виды и принцип действия

Способ подключения и работа вытяжки зависит от ее типа и принципа действия.Есть вытяжные системы, которые даже не подключаются к вентиляции, работая автономно.

Угловая конструкция колпака предназначена для плит, расположенных в углу

Вытяжки бывают трех основных типов:

  1. Классические или купольные устройства . Эта вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, напрямую засасывая его в систему вентиляции.
  2. Ресайклинг (квартирный) Вытяжки работают автономно, без привязки к системе вентиляции.Плоские вытяжки оснащены системой фильтрации, которая очищает воздух и возвращает его в кухонную зону уже очищенным.
  3. Вытяжки комбинированные — вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через вентиляционное отверстие, так и автономно.

Многие считают классический или комбинированный вариант более приемлемым, так как плоские вытяжки требуют частой замены этих фильтров, однако такой вариант оптимален для небольшого кухонного пространства и не стоит забывать, что любая вытяжка требует регулярного обслуживания.

Плоские и купольные вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа кухонные вытяжки имеют больше разновидностей:

  • Встроенный. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В целом переработанный и купольный тип относится к встроенному типу.
  • Подвесной. Этот вариант крепится к нижней части кухонного шкафа над варочной панелью. Подвесные вытяжки могут быть рециркуляционного типа.
  • Стена. Этот тип вытяжки крепится на стене над плитой, такая конструкция может быть классического и комбинированного типа.
  • Остров. К островному виду вытяжки относятся в основном комбинированные и классические виды конструкций. Крепится такой вид прямо к потолку над плитой, если она расположена в центре кухни.
  • Уголок. Если печь стоит в углу, над ней крепится угловая конструкция. Выхлопная система в нем может работать по классическому или комбинированному типу.

Вытяжки нового поколения, как правило, имеют комбинированное устройство типа

При покупке вытяжки необходимо учитывать ее габариты: рабочая поверхность выхлопной системы не должна быть меньше площади плиты.

В классическом интерьере наиболее приемлем купольный тип корпуса вытяжки.

Кроме принципа работы и внешнего оформления выхлопные системы различаются еще и по типу мощности.Чтобы правильно определить, какой мощности нужна вытяжка для определенного помещения, важно учитывать ряд факторов.

Определение типа мощности выхлопа выполняется по определенному алгоритму:

  • Учитывается расположение вентиляционного отверстия (в случае рециркуляционной вытяжки этот фактор не имеет значения).
  • Определен тип плиты или варочной панели.
  • Учитывать диаметр вытяжного переходника, соединяющего вытяжную систему с вентиляционным каналом.

Перед установкой вытяжки можно создать подробную схему для удобства эксплуатации

Требуемая выходная мощность выбирается в зависимости от ширины вытяжного адаптера. Чем он меньше, тем больше энергии требуется устройству.

Покупка слишком мощного вытяжного устройства не всегда может быть оправдана. Как показал многопользовательский опыт, для достаточной эффективности вытяжки достаточно и низких оборотов двигателя.

Порядок установки и правила подключения

Независимо от принципа действия и типа конструкции кухонная вытяжная система должна быть установлена ​​с соблюдением основных правил техники безопасности.Минимальное расстояние от варочной панели варьируется от 650 до 900 мм в зависимости от типа плиты. Если установить вытяжку ниже рекомендуемой высоты, вероятность перегрева и выхода устройства из строя значительно возрастет, а это уже пожароопасно. Если вы превысите рекомендуемое расстояние и установите вытяжку слишком далеко от плиты, она не сможет втянуть весь загрязненный воздух.

Вытяжка соединяется с вентиляцией с помощью гофрированной или пластиковой трубы

Рекомендуемая высота колпака:

  1. Для электроплит — на расстоянии 650 — 700 мм;
  2. Для газовых плит — на расстоянии 750 — 900 мм.

Монтаж устройства

Как правило, для крепления определенного типа вытяжки на стене, в углу, на шкафу или на потолке в комплект поставки входят крепежные элементы. Для правильного крепления бленды важно следовать инструкции, которая идет в комплекте. Чтобы сделать в поверхности отверстия для крепления вытяжки, нужно прикрепить модуль, сделать разметку по уровню и затем просверлить отверстия.

Помните: неправильная разметка испортит вид вашей кухни.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вытяжного короба или гофрированных труб. На каком бы расстоянии ни было вытяжное отверстие от варочной панели и предполагаемое место установки вытяжного модуля, их подключение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированная труба (используется только в тех случаях, когда есть возможность спрятать ее за мебельными фасадами или под декоративным коробом).
  • Труба пластиковая (сама по себе имеет декоративный вид и собирается из цельных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подсоединения патрубка-переходника необходима решетка по размеру вентиляционного канала с отверстием под переходник соответствующей формы (в зависимости от патрубка).

Трубка крепится в дефлекторе и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается по диаметру вытяжного и вентиляционного отверстий.

Чтобы вытяжка с гофрированной трубкой извлекалась, создавая как можно меньше шума, трубу нужно максимально растянуть при установке.

При дальнейшей эксплуатации вытяжной системы важно помнить об уходе за адаптером вентиляции. Чистку трубы следует производить не реже — раз в полгода во избежание снижения функциональности устройства из-за скопления отложений на стенках.

Как подключить вытяжку на кухне к электричеству

На первый взгляд подключение вытяжки к электросети процесс простой, но во всем есть определенные нюансы.

Если при последнем ремонте установка бленды не предусматривалась, ближайшее контактное соединение может находиться не в радиусе длины шнура питания.

Можно использовать перенос, но обычно это ненадежный и временный вариант. Розетка может крепиться как к стене, так и к поверхности шкафа. Для начала нужно точно определить местонахождение розетки, учитывая, что она не должна находиться рядом с мойкой или плитой.

Оптимальным вариантом установки розетки для вытяжки будет скрытое от посторонних глаз место над верхними кухонными модулями.

С подбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и следуйте инструкциям и у вас все получится.

Успешная установка!

Кухонная вытяжка: установить правильно (видео инструкция)

Установка вытяжки на кухне своими руками. Установка вытяжки в частном доме

Даже если вы уже сделали ремонт на кухне и не хотели бы лишний раз ее «громить», вы вполне можете внести некоторые изменения в ее конструкцию.К таким операциям относится установка вытяжки на кухне своими руками. Конечно, сначала следует определиться, какой тип вытяжки необходим именно вам. Пожалуй, с этого мы и начнем.

Какие они?

По типу делятся на фильтрационные и вакуумные. Первые из них пропускают воздух в помещении через систему фильтров, а вторые просто выбрасывают его во внешнюю среду. В общем, в кустарном варианте «модернизации» в дешёвую вытяжку вполне можно установить угольный фильтр.

Но особо стремиться к этому не нужно: даже промышленные изделия этого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую непомерно высока. Кроме того, инструкция по установке вытяжки такого класса предусматривает полное снятие гарантии за любые самостоятельные действия.

Бывают встроенные и настольные, каминные и потолочные. Не будем долго говорить о видах и их достоинствах. Скажем так, для большинства домовладельцев островковая вытяжка, устанавливаемая прямо над варочной панелью (или газовой плитой), действительно лучший вариант.Он более известен как купольная вытяжка. Свое название устройство получило по названию приемной части, которая на самом деле напоминает купол.

О вопросах электробезопасности

Перед тем, как установить вытяжку на кухне, необходимо поработать своими руками, обеспечив себе и своим близким полную безопасность, исключив минимальную возможность поражения электрическим током.

Дело в том, что данная категория кухонной техники относится к разряду потенциально опасных, поэтому халатно подходить к этому вопросу просто недопустимо.Необходимо знать, что вытяжки подключаются к бытовой сети тремя проводами: фаза, ноль и земля, что легко определить по желтому цвету используемого провода, на котором еще нанесена продольная зеленая полоса. Обязательно заранее позаботьтесь о надежном и надежном заземлении!

Ни в коем случае нельзя для этой цели цеплять кран, газовую или другую трубу, аккумулятор. Помните, что это противоречит элементарным правилам безопасности, поэтому в результате ваших необдуманных действий могут пострадать люди! Необходимо привязаться к пустой нейтрали.Как это сделать?

Важно!

Все нижеописанные действия, если вы не профессиональный электрик, настоятельно рекомендуем делать самостоятельно! Обязательно вызовите специалиста или знакомого электрика, но не лезьте в щит!

Подключить к нейтрали

Осторожно открыть вводной щиток, не забывая об опасности поражения электрическим током. Скорее всего, все подводящие провода идут в экран от некой металлической трубы. Вероятно на трубе есть какой-то более-менее счищенный от старой краски и ржавчины штифт, к которому подключаются провода.Это и есть искомая нейтраль: от нее до квартиры нужно протянуть провод сечением не менее 2,5 мм. Сама вытяжка должна подключаться к сети через автомат на 6,3А.

Еще раз о вопросах безопасности

Если вас интересует не только установка вытяжки на кухне своими руками, но и собственная жизнь, никогда, ни в коем случае и никогда не скидывайте «землю» в виде других проводов чтобы освободить место для себя! Маловероятно, но разрядку «поймать» все же можно.Увы, но нелепые смерти случаются по этой причине каждый год.

Вентиляция превыше всего!

Следует помнить, что обычная установка вытяжки на кухне своими руками чаще всего серьезно нарушает штатную вентиляцию помещений, возможности которой были заложены еще на этапе проектирования здания. Горе-мастера рекомендуют решать проблему двумя способами: либо пробивкой канала в центральный вал, либо напрямую на улицу.Оба эти метода неверны и могут привести к серьезным проблемам. В том числе и законодательные: прежде чем делать что-то подобное, вам придется получить отдельное разрешение в БТИ.

В принципе пробивка (если разрешено) отдельного вентиляционного тракта на улицу позволяет гарантированно избавиться от кухонных запахов и копоти, но почти наверняка приведет к выходу из строя вентилятора, так как в этом случае на нем будет постоянно оседать конденсат. Со всеми «натекающими» последствиями в виде короткого замыкания или чего-то в этом роде.

Так что мне делать? Выход из ситуации прост: достаточно установить дополнительный участок воздуховода, оснастив его вагонкой-клапаном.

Как нейтрализовать неприятные запахи?

Очень часто установка вытяжки в частном доме (и в квартире особенно) сопровождается установкой нейтрализаторов воздуха. В продаже имеются устройства трех типов:

  • Химическая.
  • Электроионизация.
  • Ультрафиолет.

Разберем немного подробнее каждый тип. Химическая разновидность – самый ненадежный вариант. Их рабочая поверхность сразу забивается пленкой жира, и поэтому они выходят из строя задолго до «официального» исчерпания гарантийного срока. К тому же есть данные о том, что выделяемые ими вещества не так уж безопасны для здоровья человека, как говорят производители. К тому же «химия» стоит далеко не дешево.

Электроионизационные нейтрализаторы

имеют практически тот же принцип действия, что и обычные комнатные ионизаторы воздуха. Вот только воздух на кухне настолько насыщен газами, что прибору приходится «держать» такой разряд, что часто появляется видимая «корона». Все это приводит к тому, что воздух излишне насыщен отрицательными ионами, что не очень полезно для здоровья человека. Такими устройствами оснащается чуть ли не каждый второй купол вытяжки на кухнях зарубежного производства.

Ультрафиолетовые лампы также постепенно затягиваются тонким налетом жира. Кроме того, лампы приходится менять довольно часто.Но у такого нейтрализатора самые привлекательные технические характеристики: вредная ультрафиолетовая лампа излучает на день меньше, чем вы получаете, находясь на улице пару часов в солнечный день. Попутно решается вопрос санитарии, так как УФ-лучи губительны для вредоносных бактерий.

Когда в частном доме планируется установка вытяжки, последнее обстоятельство становится еще более важным: с улицы в дом может поступать множество микроорганизмов и неприятных запахов, так что нейтрализатор становится действительно выгодным приобретением.

О воздуховоде

Сразу предупреждаем, что кухонные вытяжки в подавляющем большинстве случаев не оборудованы воздуховодами. В самом оптимальном варианте на ее роль идеально подойдет гофрированная алюминиевая труба диаметром, соответствующим диаметру вытяжного шланга. Аэродинамическим сопротивлением гофры (при длине до полутора метров) можно смело пренебречь. Так как мы будем рассматривать установку вытяжки в шкаф, то это как раз тот случай.

Преимущества гофры в исключительной простоте обработки алюминия, который при этом можно резать обычными бытовыми ножницами.Кроме того, при использовании такой гофры полностью исключается возможность резкого, гулкого звука, который ночью может разбудить половину соседей. Конечно, этот материал выглядит не очень эстетично, поэтому стоит озаботиться изготовлением декоративной шкатулки, которая скроет все ваши недостатки.

Оптимальный вариант – установка вытяжки непосредственно над плитой, так как в этом случае можно будет уловить абсолютно все испарения и запахи.

Какой инструмент нужен для работы?

В первую очередь необходимо будет купить или взять у кого-нибудь электролобзик с твердосплавной пилой, дающей максимально чистый и ровный срез.Все остальные инструменты (молоток, дрель, отвертка, рулетка и уровень) обязательно найдутся дома у каждого. Особенно это касается случаев, когда планируется установка вытяжки в частном доме.

Немедленно предупредить. В статье рассмотрим вариант с вытяжкой, вмонтированной в шкаф над варочной панелью. Так как делать будем сами, такой подход резко улучшит декоративные свойства конструкции, надежно замаскировав все дизайнерские ляпы. Не забывайте, что высота вытяжки не менее 70 сантиметров над плитой.Если повесить его внизу, то о дизайнерских изысках можно забыть тем более: вся ваша конструкция быстро задохнется, а то и вовсе может вырваться от сильного жара.

Особенности монтажа вытяжки в частном доме

Сразу обращаем ваше внимание на то, что все изложенное в этой статье можно смело использовать и в этом случае. Установка вытяжки на кухне частного дома практически аналогична установке ее на кухне многоквартирного дома, но есть некоторые особенности, которые обязательно стоит учитывать.

Перечислим их отдельно:

  • Во-первых, все места соприкосновения с потолком и стенами должны быть тщательно изолированы. Ведь в квартире все эти детали из бетона, а в частном деревянном доме… короче, лучше не рисковать.
  • Во-вторых, меньше проблем с вентиляцией. В своем доме — вы сами себе хозяин, а потому можете пробить под него дырку где угодно. Важный! Все же не стоит выносить коробку сразу на улицу, так как это чревато образованием конденсата на двигателе (об этом мы писали).Но! Если вы планируете установить газовую вытяжку, то в обязательном порядке придется выезжать к газовикам. Без их разрешения вы ничего не можете делать в этой области!

В общем на этом фича заканчивается, все остальное без отличий.

Особенности установки в ванной

Наконец, какие особенности есть у агрегата в ванной? Во-первых, следует обратить внимание на тщательность гидроизоляции всех частей конструкции. Во-вторых, вам точно не избежать посещения соответствующих бюрократических органов (БТИ), так как в большинстве случаев вам придется пробивать стену, а для этого требуется отдельное разрешение.

Других хлопот установка вытяжки в ванной вам не принесет. Вы также можете воспользоваться предложенным в статье вариантом, вмонтировав данный агрегат в тумбу ванной, что замаскирует тяжелую технику, спрятав ее от посторонних глаз. Итак, приступим.

Хлопушка (обратный клапан)

Работа начинается с изготовления коробки с сухарем (он же обратный клапан). В качестве материала целесообразнее всего использовать тонкий алюминий.Подойдет также оцинкованный металл или обычная жесть.

Лучше всего поставить вентиль в тумбу, подвешенную непосредственно над варочной панелью. В самопроветриваемом окне хлопушку можно монтировать с помощью самой обычной монтажной пены, а лучше всего приклеить ее к шкафу на обычные герметики. Последнее полностью исключает возможность резонанса.

Разумеется, сначала на верхней поверхности шкафчика нужно точно сделать разметку, полностью соответствующую нижнему окну клапана.Это можно сделать просто, сняв на время шторку в самой заслонке и наметив карандашом контур будущего отверстия. Сторону клапана также желательно отметить на «выкройке», так как это значительно облегчит дальнейший монтаж.

Тумба

Имейте в виду, что высота установки вытяжки над плитой должна быть не менее 70-75 см от уровня варочной панели! Освобождаем кухонный шкаф, снимаем его с креплений. С помощью электрического лобзика выпилите отверстие необходимого размера.Чтобы упростить себе работу и сделать контуры более прямолинейными, сначала просверлите в контуре отверстие (диаметр сверла — в пределах 8 мм) с шагом 0,5-1 см, а затем приступайте к работе лобзиком.

Если ваши навыки работы с таким инструментом далеки от совершенства, вам не стоит переживать, ведь при описанном нами способе редактирования ваши недостатки никто не увидит. Главное, чтобы сама вытяжка выглядела красиво. Своими руками для этого еще многое предстоит сделать!

Полки шкафа также снимаются.Описанным нами способом прорезаются отверстия для крепления воздуховода. В этом случае тем более не нужно стремиться к микроскопической точности, так как гибкая и хорошо сминаемая гофра прекрасно впишется в любое место. Затем в верхней доске шкафа вырезают отверстие под нижнее окно хлопушки, не забывая оставлять припуск миллиметров в пять с каждой стороны. Здесь стоит постараться сделать все максимально точно. Конечно, небрежность можно скрыть герметиком, но он имеет свойство со временем отслаиваться от поверхности, так что клапан может просто выпасть из канавок.

Так как высота установки колпака над плитой не слишком велика, у него есть все шансы «засветить» огонь, так что рисковать не стоит.

Установка гофры

Ставим шкаф на спину, аккуратно просовываем в сделанные ранее отверстия воздуховода воздуховода. Сформируйте его профиль (сжимая руками), затем протолкните его в верхнее отверстие. Образовавшиеся углы следует аккуратно срезать ножницами и загнуть к внешней стороне шкафа.

Установка хлопушки

Тумба с гофрой, которую вам так тяжело монтировать, повесить на свое законное место. На зазубренные концы алюминиевого раструба, а также под них аккуратно нанести колбаски герметика. Не торопимся и не торопимся: чем тщательнее вы нанесете герметик, тем крепче будет капот. Своими руками не создавайте таких же проблем в будущем! Если небрежно относиться к этой работе, то вы будете постоянно дышать теми кухонными ароматами, которые (теоретически) должны были уйти на улицу.Не оставляйте пробелов!

Завершающий этап

Приступаем к установке капота. Вставляем его шею в соответствующий вырез в верхней стенке шкафчика. Гофра сразу не нужна, так как выхлопная труба все равно будет давить ее вверх. Аккуратно закрепите вытяжку в шкафу с помощью винтов или болтовых соединений.

Только после этого надеваем выпускной штуцер гофры и аккуратно фиксируем подходящим хомутом. Заливать герметик не следует: во-первых, это сильно усложнит обслуживание установки.К тому же давление в системе будет понижено, а значит на кухню ничего не попадет. Наконец, смятая гофра сама по себе будет отличным утеплителем.

Наконец-то установка бленды завершена! Надеемся, вы узнали об основных моментах. Не обязательно следовать нашим советам и запихивать вытяжку в шкаф, так как вы сами можете придумать варианты с ее креплением.

полезных советов по декору и установке

Спрятать гофру от вытяжки на кухне можно несколькими способами — в многоуровневом гипсокартонном потолке, внутри верхних шкафов, за натяжным потолком или в пластиковом коробе.

Ни одна современная кухня не может обойтись без вытяжки. Этот прибор обеспечивает качественную очистку воздуха в помещении, избавляя его не только от неприятных запахов, образующихся при приготовлении пищи, но и от частичек жира, копоти и других загрязнений. Установка вытяжки требует определенных знаний и грамотного подхода, при этом техника должна не только исправно работать, но и хорошо вписываться в интерьер, гармонируя с окружающими деталями. Поэтому перед установкой изделия нужно подумать, как его спрятать, чтобы оно не портило внешний вид помещения.

Сегодня магазины бытовой техники предлагают два вида вытяжек:

Первый вариант требует наличия воздуховода, через который устройство будет соединено с вентиляционной шахтой при помощи трубы. Циркуляционные модели не нуждаются в подключении к вентиляции, а работают за счет очистки воздуха с помощью фильтров. Они имеют разнообразную конструкцию, но гораздо более трудоемки в обслуживании, чем проточные, так как нуждаются в регулярной замене фильтров.


Типы труб

Отверстие воздуховода не всегда находится рядом с бытовой техникой.Иногда ее расположение может быть даже на противоположной от кухонного гарнитура стене. Это вызывает массу проблем при установке вытяжки, и требует обязательного использования трубы, которая будет соединять устройство и вентиляцию. Трубы различаются по материалам, форме и сечению. Из самых популярных можно выделить пластиковые и гофрированные варианты.

Пластик

Пластиковые трубы состоят из отдельных секций, муфт и других элементов. Они могут быть круглыми или прямоугольными в поперечном сечении.В круглой трубе воздух подвергается наименьшему сопротивлению, поэтому такой вариант считается более эффективным. Прямоугольные модели легче вписать в интерьер кухни, они менее заметны на стене, чем круглые.

Пластиковые трубы имеют ряд положительных качеств:

  • В отличие от металлической конструкции, шума от пластиковой трубы при работающей вытяжке не слышно.
  • Гладкие пластиковые стенки не накапливают частички жира и другие загрязнения, чего нельзя сказать о гофрированном варианте.
  • Воздух, проходящий через пластиковую трубу, испытывает наименьшее сопротивление.

Гофр

Этот вариант считается более простым в установке. С установкой можно справиться самостоятельно, не прибегая к помощи мастера. Один конец гофры крепится к самой вытяжке, а другой к вентиляционному отверстию.

Среди преимуществ гофры можно выделить следующие:

  • Способность растягиваться в длину на большое расстояние.
  • Низкая цена по сравнению с другими видами труб.
  • Простота установки.

Варианты декора

Чтобы интерьер кухни выглядел гармонично и привлекательно, все элементы должны быть продуманы до мелочей еще на этапе разработки дизайн-проекта. Нельзя обойти вниманием такие детали, как водопроводные и газовые коммуникации, провода и т. д. Не является исключением и вентиляционная труба. Такой непривлекательный элемент необходимо скрыть от глаз. Сделать это можно по-разному, например, использовать гипсокартонную конструкцию, кухонный шкаф, пластиковый короб, натяжной потолок и т.д.

Интерьеры в стиле лофт позволяют не скрывать металлическую гофрированную трубу, а, наоборот, акцентировать на ней внимание.

Гипсокартонная конструкция

Воздуховод можно скрыть, зашив листами гипсокартона. Такая конструкция может играть не только функциональную роль, но и декоративную, то есть может стать удачным элементом интерьера. Если гипсокартонный короб не должен слишком выделяться в интерьере, то можно отделать его теми же отделочными материалами, что и стены кухни.

Первым этапом работ будет создание обрешетки по размерам трубы. Это можно сделать из металлического ящика. Затем обрешетку следует обшить листами гипсокартона и закрепить на стене или потолке. Эта конструкция может быть любой формы и размера. Хорошо смотрится вместе с подвесным многоуровневым потолком из того же гипсокартона.

Натяжной потолок

Помимо гипсокартонной конструкции, трубу от вытяжки можно спрятать в натяжной потолок.Это один из самых незаметных вариантов, но и в нем есть свои нюансы.

Не забывайте о возможных неисправностях, которые могут возникнуть в работе воздуховода. В этом случае придется разбирать потолок, так как добраться до трубы другим способом просто не получится.

Это приведет к дополнительным финансовым затратам. А чтобы вернуть интерьеру привлекательный внешний вид, придется снова обратиться к специалисту по натяжным потолкам.

Пластиковый ящик

Вы можете эффектно спрятать трубу, используя пластиковый короб. Такие варианты существуют в разном дизайне, имеют широкий выбор форм, расцветок и декора. Некоторые модели могут даже иметь встроенную подсветку. А вот вариант с пластиковым коробом подойдет только в том случае, если отверстие воздуховода расположено в непосредственной близости от вытяжки.

Тумба для гарнитуры

Встроенный кухонный гарнитур — идеальный вариант для современного интерьера кухни. Она удобна и функциональна, к тому же одна из них, расположенная прямо над варочной панелью, может быть хорошим чехлом для вытяжки и трубы.

Обычно конструкция такого модуля предполагает наличие боковых панелей и задней стенки, а также фасадов. Внутреннее пространство шкафа отведено только под дымоход; отсутствуют полки и другие элементы. Но внешне он ничем не выделяется, а гарнитур и интерьер в целом выглядят органично и целостно.

Но подвесной шкаф над варочной панелью также можно использовать для вытяжки с рециркуляцией. В этом случае скрывать придется только корпус самого устройства, снаружи будет видна только нижняя панель с кнопками управления.Так как в этом варианте нет трубы, внутреннее пространство шкафа может иметь полку, которая будет использоваться для хранения посуды или продуктов.

При наличии уверенности в собственных силах и хотя бы минимальных навыков монтаж выхлопной трубы можно выполнить самостоятельно. К тому же найти подходящую пошаговую инструкцию с фото в интернете не составит труда. В противном случае лучше обратиться к специалисту, и не опасаться за качество установки, а также последующую эксплуатацию вытяжки.

Перед установкой трубы необходимо изучить несколько советов:

  • Его диаметр должен быть не меньше размера вентиляционного отверстия.
  • Слишком длинная труба, более трех метров, может негативно сказаться на качестве вытяжки.
  • Угол изгиба не должен быть больше 90 градусов.
  • Для защиты трубопровода от обратной тяги необходимо использовать специальные клапаны (пластиковые или пленочные).
  • Чем меньше изгибов у трубы, тем эффективнее будет работать вытяжка.

При соблюдении всех вышеперечисленных советов по установке можно получить хороший результат, при котором вытяжка будет работать качественно и служить долго. А для того, чтобы скрыть от глаз непривлекательную металлическую или пластиковую трубу, можно использовать разные способы: от шкафов-гарнитуров до гипсокартонных коробов. В любом случае стоит ориентироваться на интерьер кухни и личные предпочтения.

Все чаще на современных кухнях можно увидеть такой важный элемент, как вытяжка.Он обеспечивает комфортное пребывание в доме, очищая воздух от всевозможных паров, неприятных запахов или дыма, образующихся при приготовлении пищи. Но для современного человека важен и дизайн, поэтому перед владельцами кухонь часто возникает вопрос: как спрятать трубу от вытяжки?

Основные типы вытяжек

Самым простым решением является выбор циркуляционных колпаков. В таких изделиях воздух очищается путем тщательной фильтрации с использованием угольно-жирового фильтра. Для обеспечения такого способа очистки не обязательно подключение вытяжки к вентиляции и труба тоже не нужна.

Дополнительно, благодаря огромному количеству различных форм и видов, вы сможете подобрать модель для любой кухни и избежать вопроса, как спрятать вытяжку. К недостаткам таких моделей можно отнести более высокую стоимость и сложность обслуживания, так как они требуют периодической замены фильтров.

Поэтому более популярны вытяжки, для которых требуется труба. Обычно изготавливается в виде металлического серебряного гофра. Имеет ряд преимуществ:

  • способность растягиваться по длине на большие расстояния;
  • отсутствие острых изгибов и соединительных элементов;
  • низкая цена.

Но такие трубы имеют довольно большой диаметр, из-за чего гофра очень заметна. Если кухня выполнена в стиле хай-тек, где используются металлические элементы и детали, это не будет проблемой. Но чаще интерьер не предполагает необходимости установки трубы, поэтому приходится искать способы ее спрятать.

Вернуться к содержанию

Использование встроенной мебели

Если комната будет оборудована специальной встроенной мебелью, то вытяжку можно спрятать в один из шкафов.Такой шкаф должен быть достаточно высоким, почти до потолка, тогда гофра будет незаметна. В таком случае необходимо подобрать соответствующий тип вытяжки; кроме того, необходимо заранее определить его местонахождение.

В нижней части шкафа необходимо вырезать отверстие, соответствующее форме вытяжки, а сверху и на полках под трубу воздуховода сделать круги. Устройство крепится к нижней части шкафа так, что снаружи остается только рабочая поверхность.

Крепление должно учитывать все конструктивные особенности. К нему соединяется гофра и продевается через ранее сделанные отверстия. Его можно замаскировать пластиковой коробкой. Дополнительно можно попробовать вывести трубу не через верхнюю панель, а с помощью боковых стенок шкафа. В этом случае труба будет абсолютно незаметна, однако места для всевозможной кухонной утвари станет чуть меньше.

Если навесные шкафы недостаточно высоки, можно скрыть трубу с помощью добавленного к ним откидного навеса.В этом случае нужно верхнюю часть шкафов сделать выступающей, а гофру уложить как можно ближе к стене. Тогда труба будет видна только на входе в вентиляционный канал, но это место можно обшить пластиковым коробом или покрасить в тон стен. Сам козырек можно украсить точечной подсветкой.

Вернуться к содержанию

Пластиковые и гипсокартонные ящики

Трубу можно закрыть пластиковой коробкой.Они бывают самых разных цветов и форм со встроенными светильниками в качестве декора. Эти ящики достаточно просты в установке. Обратите внимание, что этот способ не сработает, если вытяжка находится далеко от вытяжного канала и требуется слишком много прямых углов. В таком случае установка такого короба плохо скажется на оттоке воздуха.

Еще один вариант спрятать трубу – зашить ее в короба из гипсокартона. Для этого из металлического короба изготавливается обрешетка по размерам трубы, которая обшивается этим материалом.Короб крепится к стене или потолку и может быть прямой, Г-образной или любой другой формы. Такой вариант будет удачным при установке на кухне. подвесной потолок из гипсокартона.

В этом случае у вас получится двухуровневый потолок, в который можно вмонтировать дополнительные источники освещения. Если нет желания выделять выступ, его можно обшить теми же материалами, что и прилегающую кухонную стену, чтобы короб выглядел нейтрально. При выборе этого варианта необходимо заранее обсудить с рабочими все вопросы по монтажу потолка.Они оценят ситуацию и посоветуют, как лучше установить вытяжку.

Установщики часто предлагают. При этом труба располагается над ним и совершенно незаметна. Но имейте в виду, что в этом случае при возникновении каких-либо проблем с воздуховодом добраться до него можно будет, только разобрав потолок.

Вместо того, чтобы прятать вытяжку на кухне, можно сделать ее максимально броской. Подобные способы подходят для творческих людей с богатым воображением.Проще всего покрасить трубу под цвет стен или под цвет кухонной мебели.

На современной кухне негласным стандартом является наличие вытяжки. Его роль заключается в очистке окружающего воздуха от веществ, образующихся при приготовлении пищи. Таким образом, вытяжка обеспечивает комфортное пребывание в помещении. При установке данного кухонного гарнитура могут возникнуть проблемы с размещением как воздуховода, так и самой вытяжки. Для решения этого вопроса существует множество вариантов маскировки воздуховода, чтобы он не портил интерьер.

Зачем нужно прятать трубу от капота


Всего используется 2 вида вытяжек — циркуляционная и проточная. Характерной особенностью циркуляционных является то, что они пропускают воздух через установленные внутри фильтры, которые необходимо периодически менять. Они дорогие, и поэтому покупатели с большей вероятностью выберут другой тип кухонной техники.

Вытяжные шкафы

Flow, являясь достаточно бюджетным вариантом, обеспечивают высокую эффективность очистки атмосферного воздуха.Именно их чаще всего выбирают покупатели, для которых важна экономия. Особенность этого типа вытяжек в том, что они подключаются непосредственно к вентиляции через воздуховод. В связи с тем, что сама мина, как правило, находится на значительном расстоянии от вытяжки, возникает необходимость спрятать гильзу, которая будет тянуться вдоль стены. Есть несколько способов решить эту проблему.

ССЫЛКА! Для полной очистки воздуха недостаточно использовать вытяжку.Обязательно проветривайте помещение 2 раза в день.

Способы спрятать трубу от капота

Выхлопной патрубок обычно большой, что влияет на эстетику интерьера. Его сложно установить так, чтобы он не бросался в глаза и не нарушал дизайн кухни. Для того чтобы замаскировать этот элемент, владельцы выбирают разные методы.

Конструкция пластикового ящика

Коробки круглой, квадратной или прямоугольной формы.

Пластиковый вариант ящика имеет ряд присущих только ему преимуществ:

  • низкая ценовая категория;
  • долгий срок службы;
  • простота установки и обслуживания;
  • практически полная бесшумность;
  • гигиена.

Со временем коробка изменит цвет, но при правильном расположении воздуховода за мебелью этот эстетический недостаток не сыграет никакой роли. Этот тип камуфляжа оптимален, когда капот и вентиляционная шахта расположены близко.

ВАЖНО! Большинство специалистов рекомендуют герметизировать стыки герметиком для повышения прочности. Но это может затруднить очистку внутренней части коробки, особенно при большом количестве изгибов. Поэтому герметизировать их не стоит, если конструкция небольшая по длине и имеет дополнительную опору в виде крыши шкафа или чего-то еще.

Пластиковый бокс легко собирается даже в домашних условиях, собирается по принципу «раструб-труба». Разнообразная фурнитура решит проблему большого количества углов и препятствий на кухне. При необходимости можно вручную подогнать трубы, ведь пластик легко пилится.

Для полной сборки коробки необходимо иметь:

  • трубы магистральные;
  • адаптеры

  • ;
  • колено;
  • разъемы

  • ;
  • обратный клапан;
  • решетка.

С помощью перечисленных элементов не составит труда собрать конструкцию любой длины.

Маскировка под натяжной или подвесной потолок

Очень часто, когда возникает вопрос о маскировке воздуховода, монтажники рекомендуют прятать элемент под натяжной или натяжной потолок. Труба при таком типе маскировки вообще не видна, но в случае повреждения придется ее полностью разобрать. Также существует ограничение на минимальную высоту потолка.Так, если высота потолка на кухне меньше 2,6 м, то спрятать короб не получится.

Конструкция короба из гипсокартона

Наиболее экономичным видом маскировки воздуховодов является короб, собранный из гипсокартонных листов. Этот материал отлично впишется в любой интерьер. Особых сложностей при монтаже данная конструкция не имеет и не требует больших финансовых затрат.

Из-за особенностей строения не может играть роль воздуховода, поэтому гипсокартон служит декором, закрывающим гофру.

ВАЖНО! Гипсокартон должен быть водонепроницаемым, чтобы не разрушиться под воздействием влажного микроклимата кухни.

Основными преимуществами короба из гипсокартона являются:

  • разнообразие в выборе формы;
  • Возможность выбора окончательной отделки;
  • низкая стоимость.

Как закрыть гофру от вытяжки на кухне, соорудив канал через мебель

Еще один способ скрыть гофру – встроить ее в полость навесного шкафа. Преимуществом такого способа маскировки является возможность сохранить первоначальный интерьер кухни и повысить функциональность мебели за счет использования ее свободного пространства. Для достижения этих целей рекомендуется проектировать мебель на заказ так, чтобы в проекте уже была предусмотрена возможность скрытия гофры. Преимуществом будет возможность легко демонтировать и заменить трубы при необходимости.

Чтобы успешно установить вытяжку и ее воздуховод в шкаф, выполните следующие действия:

  • встроить алюминиевый клапан для предотвращения попадания воздуха из вентиляции в помещение;
  • проделайте для него отверстие в верхней части шкафа, расположите в этом месте вентиль, впоследствии прикрепив его монтажным клеем;
  • снять элемент кухонного гарнитура и в его днище электролобзиком вырезать отверстие, ориентируясь на габариты вытяжки;
  • снять полки и прорезать в них отверстия для воздуховода;
  • В верхней полке сделать отверстие под вентиль, оставив припуск по 3 мм с каждой стороны;
  • укладываем предмет мебели на заднюю стенку и вставляем гофру;
  • сформируйте верхний край гофры в квадрат, чтобы просунуть его в отверстие;
  • обрежьте по краям вставленный край гофры и загните его;
  • поставить шкаф на место и вставить вентиль в вентиляцию.

Наконец, в отверстие, вырезанное в нижней части шкафа, устанавливают вытяжку, фиксируя ее винтами. Гофра надевается на патрубок и фиксируется хомутом.

Вентиляцию на кухне можно сделать тремя способами. Естественная вентиляция через окно (форточки), вытяжная вентиляция, заложенная в конструкцию дома, и местная вентиляция, обычно вытяжка над печью. Вентиляция многоквартирного жилого дома заложена в проекте дома и ее наличие было определено еще на этапе строительства дома.Необходимость вентиляции на кухне вряд ли можно оспорить; Вентиляция на кухне обязательна. Необходимо удалить большое количество паров и запахов на кухне.

Естественная вентиляция квартиры

Сама концепция вентиляции подразумевает наличие двух воздушных потоков, один приточный, второй вытяжной. В арендованном доме предусмотрена естественная вентиляция квартиры, без использования электроприборов.

Естественная вентиляция квартиры работает следующим образом:

  • приток воздуха в квартиру осуществляется через оконный проем (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
  • вытяжка или отток воздуха происходит через канал вентиляционной шахты. Воздуховоды вентиляционной шахты заложены в конструкцию дома и являются его неотъемлемой частью. Следует отметить, что блокирование или нарушение работы вентиляционной шахты дома запрещено законом и наказуемо.

На схеме показано движение воздуха в системе вентиляции многоквартирного дома.

Статья по теме: Подключение варочной панели и духовки к одному кабелю питания

Вентиляция в прямоугольном пластиковом канале

Вентиляция на кухне осуществляется с помощью прямоугольного пластикового канала.Размеры воздуховода также весьма разнообразны.

Пластиковый воздуховод на кухню, фурнитура

Вытяжка и что нужно для ее установки. Установка и подключение кухонной вытяжки. Особенности установки различных систем

В интерьер современной кухни входит вытяжка над плитой, удаляющая вредные для здоровья продукты горения. Вытяжка защищает кухонную мебель, стены и потолок от копоти и мелкодисперсного жира. Вытяжка, как называют ее специалисты по электротехнике, представлена ​​на сайтах в широком ценовом диапазоне, различных конструкций и размеров. Часто консультанты в магазине предлагают оплатить установку вытяжки на кухне, но при наличии навыков работы с инструментом и подробной инструкции по установке, то с этой задачей справятся и домохозяйки. Однако, если у вас остались вопросы или сомнения, рекомендуем посмотреть видео установки вытяжки на кухне и перечитать полезные советы.


Отличие кухонной вытяжки от систем вентиляции

Любая система вентиляции и очистки воздуха необходима для работы в загрязненной среде с нагретым воздухом.Гарантией его бесперебойной работы является свободный воздуховод, регулярная очистка фильтров от сажи и поток дистиллированного воздуха. Вытяжка — это не отверстие в стене для вентиляции, а простой электроприбор. Обязательно установите вытяжку на фото кухни.

Помните, что это не вытяжка и гофра вытяжки — ее основные элементы, это видимая часть. Что еще важно, так это то, что внутри есть фильтры, своеобразный вентилятор и несколько мелких конструктивных элементов. Без этих приспособлений работа вытяжки затруднена или невозможна. В неправильно оборудованный вентиляционный канал будут попадать осадки, летучие мыши и воробьи. Важно оборудовать воздуховод сетками, клапанами и навесом для защиты от дождя.

Если на кухне часто делается приготовление пищи, то должна быть только вентиляция и вытяжка. Дополнительно к окну вентканала добавляют другие устройства принудительной вентиляции, например, вытяжной вентилятор, а в доме часто оборудуют дымоходы.

Совет: недопустимо выводить воздуховод в одно вентиляционное отверстие и перекрывать вентиляцию. Дополнительно проветривайте помещение ежедневно, утром и вечером, впуская порцию свежего воздуха через форточку или окно.

Если у вас установлена ​​вытяжка, это не значит, что все кончено. Основным препятствием для распространения испарений и летучих микрочастиц на кухне является жиропоглощающий фильтр из металла или другого материала.Фильтр необходимо заменять или чистить 1-2 раза в год. Металлическую сетку достаточно промыть горячим раствором моющего средства.

Разнообразие дизайнов вытяжек

1. Вытяжки циркуляционные и вытяжные — различают по принципу действия. Одни предназначены для прогона воздуха через поглотители запахов и возврата в помещение, вторые для вывода испарений наружу. Вытяжка эвакуационного типа иногда переоборудуется в циркуляционную, оснащенную угольным фильтром.

2. Тип размещения вытяжки зависит от места установки: потолочная, настенная, настольная, встроенная.

  • очень удобна островная или потолочная вытяжка для кухни-студии. Это делается, когда пластина находится по центру — остров. Функционирует без циркуляции, для общей вытяжки кухни. Установку потолочной модели лучше доверить специалистам.
  • настенная вытяжка или вытяжка крепится к стене.Это вытяжка открытого типа, поэтому важен дизайн.
  • Вытяжка настольная

  • входит в состав производственного и кухонного оборудования предприятий общественного питания.
  • встроенная вытяжка устанавливается в мебель, например, встроенные и навесные шкафы, скрыта от глаз.

Вытяжка угловая – разновидность встроенной, менее популярная и более удобная. На кухне плиту редко размещают в углу, а вытяжку монтируют между навесными шкафами. Его размеры подобраны под углы шкафа – удобно и экономно обустраивать пространство.

Вытяжка на дымоход похожа на обычную кухонную вытяжку, имеет те же функции, но больше по размеру, изготовлена ​​из термостойких материалов. По сути, это открытый закрытый дымоход, идеально вписывающийся в интерьер. Его ошибочно ставят вместо кухонной вытяжки в большом помещении из-за впечатляющего дизайна. Если открытого очага нет, это свидетельствует о невежестве дизайнера или отсутствии вкуса у хозяев.

3. Важную роль при выборе играют размеры вытяжки.Если на кухне узкая двухкомфорочная плита или компактная электрическая плита, то широкая вытяжка не нужна. Она будет сильно выступать вперед и мешать, именно поэтому так важна высота установки вытяжки на кухне. Стандартные приборы имеют ширину 50, 60, 90, 120 см. Размеры вытяжки должны соответствовать плите, а высота размещения должна быть примерно на 70-80 см выше ее для лучшего впитывания. Если вытяжка установлена ​​слишком низко, хозяйка будет натыкаться на нее во время готовки.Оптимальный вариант – капюшон чуть выше уровня головы и чуть шире, наиболее удобен наклонный капюшон.

4. Производительность вытяжки — объем перегоняемого воздуха в единицу времени, значение в кубометрах в час. Для маленькой кухни достаточно маломощного устройства, до 300 м/ч воздуха, а для просторных помещений нужна более мощная модель, около 600-800 м/ч. Максимальная производительность в режиме отвода воздуха указана в инструкции.В режиме рециркуляции дополнительная нагрузка на вентилятор идет через угольный фильтр, снижая производительность устройства до 60%.

Зная все эти особенности, легче выбрать вытяжку при покупке, чтобы потом не переплачивать за ее дизайн и мощность, а потом прятать в шкаф. Все способы установки вытяжки на кухне несколько отличаются и зависят от перечисленных факторов.

1. Обратите внимание — дешевые модели вытяжек изготавливаются из недорогого металла с дополнительным покрытием.Качественное и дорогое оборудование – из алюминиевых сплавов, нержавеющей стали, огнеупорного стекла.

2. Производители кухонной техники заботятся не только о престиже бренда, но и о прибыли. Внешний глянец может скрыть недостатки дизайна и слабые гарантии. Важно, чтобы новая вытяжка не только идеально вписывалась в общий дизайн, но и соответствовала всем стандартам. В интернет-магазинах и салонах бытовой техники представлено множество брендов продукции. Это Miele, Bosch, Siemens, Kuppersbusch, Gaggenau и другие.Все технические описания товаров и цены можно найти на сайтах и ​​сравнить самим. Лучший способ – выбрать подходящую модель в супермаркете, не слушая назойливых консультантов. Узнайте фирму, модель, цену и оставьте думать, дома изучите всю информацию на сайте производителя. Это справедливо для любой техники.

3. После покупки перед установкой вытяжки следует внимательно изучить инструкцию, которая всегда есть в комплекте, но это мало кого интересует.Там указаны все основные параметры, включая материал, основные эксплуатационные требования и рекомендации по установке данной модели.

Видео «немного о выборе вытяжки»:

Вопросы электробезопасности

1. Обратите внимание на длину шнура питания. Обычно он очень короткий, так как имеет отдельный выпускной патрубок, расположенный рядом с куполом. Нельзя резать вилку для самостоятельного удлинения шнура, особенно если его сечение и количество проводов не совпадают.Не используйте изоленту и самодельные скрутки – это угроза короткого замыкания, пожара и общей безопасности, а также потери гарантийного срока на купленный товар.

2. Отдельная розетка на газовую плиту в наших квартирах — это что-то из области фантастики. Так как это не предусмотрено заранее, то придется позаботиться о дополнительной розетке или сделать удлинитель от удаленной точки питания через тройник. Но лучше дополнительно провести от щита отдельную линию.Доверить это можно только специалисту, а решить проблему нужно еще до установки вытяжки. Если на вашей кухне еще идет ремонт, и в будущем предстоит покупка вытяжки, рассмотрите и этот вариант.

3. Вытяжка является электроприбором, и важно учитывать вопрос заземления. Кухонные вытяжки подключаются к сети 3-мя проводами. Проконсультируйтесь с опытным электриком, если ваш дом не заземлен.

Конструктивные особенности колпака

1.Основой любой вытяжки является двигатель для вращения частей устройства и перемещения воздуха. При герметичной обмотке ресурс выше, а шума и вибрации меньше.

2. Крыльчатка двигателя — для захвата воздуха с дымом и наружу из металла или пластмассы.

3. Любая вытяжка имеет многослойный алюминиевый фильтр для первичного барьера взвеси жира, нуждается в частой очистке, можно в посудомоечной машине.

4. Все детали монтируются в кожух из металла или других материалов. Сталь – материал высочайшего качества.

Нейтрализация запаха в рециркуляционном воздухе

Вытяжка часто оснащается нейтрализаторами запахов – химическими, ультрафиолетовыми, углеродными и ионизационными.

1. Химические ловушки часто меняют — их активная поверхность покрывается жировой пленкой, устройство может иметь сопутствующий запах.

2. Нейтрализатор запаха ионизационного типа, по сути, представляет собой обычный ионизатор воздуха с наибольшим ресурсом за счет нагрузки.

3. Нейтрализатор ультрафиолета дает небольшое безвредное излучение, периодически требует очистки ламп от налета.

4. В режиме рециркуляции воздуха вытяжка оснащена угольным фильтром – это отличный очиститель от резкого дыма и неприятных запахов.

Подготовка к установке колпака

Наиболее подходящая схема установки вытяжки на кухне – над плитой в свободное пространство между навесными шкафами. Если вытяжка не планировалась заранее на этапе ремонта кухни, установки встроенной техники и мебели, то важно предусмотреть доступ к розетке, розетке, возможность сокрытия среза ветки.

1. Продумать вопросы вентиляции — установка вытяжки немного изменит обычную вентиляцию дома. Оптимальный вариант – пробить новое отверстие наружу. Сильный ветер или повышенная тяга с нижних этажей могут создать эффект обратной тяги от общей вентиляции. Бывает и наоборот – вытяжка гонит угар на соседей, но грамотный монтаж решит проблемы. Оснастите вытяжку обратным клапаном.

2. Рассмотрим несколько вариантов установки вытяжки на кухне, например, в навесном шкафу – встроенная вытяжка.Корпус вытяжки может быть скрыт дополнительной панелью под внешний вид шкафа или специальным коробом с имитацией двери.

3. При установке иногда возникают проблемы с разницей диаметра воздуховода и гофры, которая приобретается отдельно. Важно обеспечить герметичность крепления, не допускать дефектов, чтобы не создавать дополнительную вибрацию, шум и турбулентность.

4. При установке наклонной вытяжки на кухне есть свои особенности — стильная плоскость ставится почти по диагонали, что более удобно для приготовления пищи. Внимательно изучив прилагаемую к ней инструкцию, вы без вопросов сможете установить наклонную кухонную вытяжку.

Необходимые инструменты и дополнительные материалы для установки

Для монтажа могут понадобиться дополнительные материалы и инструменты, подготовьте заранее все, что понадобится при установке встраиваемой вытяжки на кухню и при обычном монтаже к стене.

Посмотрите внимательно, что входит в готовый набор. Также необходимо иметь под рукой:

  • перфоратор или дрель с набором сверл по бетону и плитке;
  • шурупы, саморезы и дюбели, для стен из пенобетона или ракушечника, нужны дюбели для пористых материалов;
  • отвертка, молоток и ножницы;
  • карандаш и треугольник:
  • уровень

  • и отвес;
  • внешняя розетка и удлинитель для перфоратора;
  • вентиляционная гофра сечением 150 мм необходимой длины с запасом;
  • 2 хомута одинакового сечения, кожух, хомут для крепления кожуха;
  • полипропиленовая монтажная лента и скотч;
  • выпускная решетка выхлопа;
  • сетка для защиты от насекомых и летучих мышей;
  • стремянка или табурет.
  • Электролобзик

  • для отверстия в шкафу;
  • пенополиуретан и силикон.

Перед тем, как сверлить отверстия по наброску, рекомендуется сделать кармашки из скотча, чтобы крошки и пыль не летели в вытяжку.

Вытяжка: инструкция по установке

1. Перед началом монтажа внимательно изучите инструкцию к самой вытяжке, где описаны ее конструктивные особенности и даны рекомендации по установке.Проверьте товар на наличие дефектов. При установке могут возникнуть проблемы, и товар потеряет право на гарантийное обслуживание. Проверьте подсветку и работу вентилятора. Проверить режим работы клапанов и фильтров, повернув переключатель.

2. Делаем необходимые замеры для крепления вытяжки с соблюдением горизонтального и вертикального уровня, наносим разметку для дюбелей.

3. Перед сверлением отверстия отключите электропитание на кухне и подключите электроинструмент к внешней розетке через удлинитель.

4. Подготовьте воздуховод из алюминиевой гофры, она дает наименьший звуковой резонанс. Гофру легко резать ножницами и удобно формировать вход для сопряжения с хлопушкой. Иногда воздуховод делают из жести или тонких оцинкованных листов, но такие трубы поют.

5. Начало монтажа — изготовление короба для клапана, он называется демпфер или сухарь. Используется любой тонкий металлический лист, такой как оцинкованный или листовой металл. Готовый короб крепится пенопластом в вентиляционное отверстие; во-первых, примерка производится без установки.

6. Крепим саму вытяжку — к стене на кронштейнах или размещаем в навесном шкафу. Электролобзиком вырезаем отверстие в верхней плоскости шкафа, так проще полностью демонтировать верхнюю крышку шкафа.

7. При монтаже на стену проделайте перфоратором отверстия по контуру, прикрепите дюбели для кронштейнов или опор, не забудьте про пылесборники. Ставим капот без кожуха строго горизонтально, положение выравниваем регулировочными болтами.

8. Монтируем гофру — сначала крепим ее хомутом внизу к вытяжке, формируем ее форму без резких изгибов и отрезаем лишнее ножницами. Вверху формируем прямоугольник, чтобы прикрепить к коробке клапаном и загнуть края. Закрепленные в местах стыков гофры закрываем монтажной лентой, при необходимости добавляем фиксацию силиконом.

9. Отметить коробку с вентилем — хлопушка крепится сверху. Поместите сетку от насекомых. Вставляем коробку в вентиляционное окно и закрепляем монтажной пеной, удаляем излишки и вытираем следы.Пистолет для пены с длинным соплом для точного и экономичного нанесения. В нижней части, между патрубком и гофрой, не применяется пенополиуретан, только монтажный скотч или силикон. Пена затруднит разборку, что может понадобиться для чистки.

10. По окончании монтажа подключите вытяжку к розетке и произведите пробный запуск для проверки работы.

Подумайте, как украсить длинную невзрачную гофру.

В настоящее время практически невозможно найти кухню без вытяжки.Он играет главную роль в этом помещении, а именно удаляет запахи от приготовленных блюд за его пределами, избавляет от копоти и жары, сохраняет мебель в первозданном виде на долгие годы. Основную массу мастеров, желающих установить дома такой механизм, интересует вопрос: как правильно его установить и как вывести вытяжку в вентиляцию? Вы можете узнать больше об этом ниже. Но прежде стоит помнить, что перед проведением основных работ следует выбрать наиболее подходящий вариант этого устройства.

Без вытяжки запахи еды с кухни будут распространяться по всей квартире.

Разновидности вытяжек

Современные вытяжки конструктивно отличаются. Есть варианты настольных, настенных, встроенных и островных устройств. Настенные механизмы бывают прямоугольной и округлой формы, охватывающие плоскость всей плиты. Ее трудно не заметить, когда попадаешь в комнату. Дизайны такого образца должны сочетаться с общим видом всего помещения.Встроенные варианты монтируются в шкафы, их практически не видно, что дает повод для выбора модели любой планировки.

Вытяжка настольная не требует установки; его можно просто поставить возле плиты и включить в сеть.

Настольные вытяжки определяются возле плиты или поверхности для приготовления пищи. Они идеально подходят для небольших помещений. Островные механизмы устанавливаются в зоне потолка посередине кухни. Они прекрасно подходят для печей, стоящих отдельно от гарнитура.

Характер монтажных работ прямо пропорционален типу приобретаемой продукции. Поэтому так важно выбрать правильный вариант. Современные вытяжки бывают трех видов: комбинированного типа, вытяжные и рециркуляционные.

Классический вариант такого устройства представлен изделием, осуществляющим сброс воздушных масс в вентиляционное отверстие. Здесь можно говорить об выхлопном характере ее работы. Когда воздух проходит через указанные в системе фильтры, он фильтруется и возвращается обратно.Это своего рода план рециркуляции. Первый вариант представлен обычной вытяжкой, второй – воздухоочистителем. Между ними нет большой разницы. При этом основная часть современных систем представлена ​​комбинированными разновидностями таких устройств. Они могут работать в любом из вышеперечисленных режимов. При выборе подходящего варианта следует исходить из особенностей кухни и текущей обстановки.

Вернуться к содержанию

Подготовка поверхности

Расстояние от плиты до вытяжки должно быть не менее 65 см.

Перед тем, как поставить бленду на место, нужно определиться с ее расположением. Здесь следует проверить качество стен. Для установки этой системы предпочтительна прочная и крепкая стена из хорошего материала. Идеально подойдет бетон или кирпич. Также стоит позаботиться о соответствующих креплениях, они должны подходить к выбранному основанию. Правильно установленная вытяжка должна располагаться над варочной панелью на определенном уровне.

Так, допустимая высота устройства над электроплитой равна 65 см, над газовой поверхностью — 75 см.Необходимо тщательно соблюдать нижние границы, иначе в результате нагрева устройство выйдет из строя и расплавится. Верхние границы необходимо подогнать под рост хозяйки. Не следует забывать и о ширине конструкции, которая должна быть равна показателям газовой плиты, 50-60 см. После выбора подходящего устройства можно приступать к монтажным работам. Вытяжка, установленная по всем правилам, порадует вас безопасностью и долгим сроком безупречной работы.

Вытяжка должна быть подключена к вентиляции.

Устройства такого плана не нужно подключать к вентиляционной шахте, потому что они не способны перемещать воздушные массы за пределы помещения. Эффективность их деятельности зависит от качества фильтров. В связи с этим обстоятельством необходимо своевременно заменять установленные фильтры примерно 2 раза в год.

Установить такую ​​вытяжную систему несложно. Для этого его вешают на стену и подключают к электричеству, предварительно наметив места крепления и просверлив дрелью отверстия.

Вернуться к содержанию

Установка воздуховода: особенности

Чтобы воздух на кухне был чистым, необходима вентиляция вытяжки. Очень важно правильно поставить воздуховод, который может быть пластиковым, алюминиевым, выполненным на полужестком основании. Первый тип намного надежнее и стоит гораздо дороже, чем другой вариант.

Установить пластиковый воздуховод намного сложнее. Для таких целей следует приобрести переходники, вентиляционную решетку, горизонтальные и вертикальные колена с конфигурацией буквы «Г».Не обойтись без специальных редукторов, обеспечивающих соединение круглого диаметра с прямоугольными формами. Они функционируют как воздуховод с выпускным отверстием.

Комплект содержит достаточно большое количество элементов, помогающих проводить монтажные работы любого уровня сложности. Провести такие действия начинающему мастеру будет непросто, но такие конструкции рассчитаны на неопределенный срок использования и практически не издают шума при работе.

Вернуться к содержанию

Установка гофры: нюансы

Если вентиляция расположена непосредственно над плитой, процесс ее подключения к вытяжке осуществляется через переходник. В этом случае устанавливается воздуховод. Выбрав гладкую основу квадратной или округлой конфигурации, следует позаботиться о приобретении соединительного колена. Это поможет избавиться от углов. Также необходим переходник, который фиксируется на вытяжке и на самом вентиляционном отверстии. Соединительные элементы обрабатываются герметиком – в результате получается довольно привлекательная и аккуратная конструкция. Его можно расположить под потолком, без необходимости дополнительных декоративных элементов.

Желание установить воздуховод в шкафу позволяет использовать гофру.Это недорогой материал, с монтажом которого не возникает сложностей. Нет необходимости использовать переходники, гофра сама прекрасно гнется, огибая угловые зоны. Перед установкой его нужно выпрямить. Такого рода манипуляции позволяют уменьшить количество шума, создаваемого при работе механизма. Чтобы правильно подобрать размер гофротрубы, важно учитывать диаметр выходного отверстия, расположенного на вытяжке. Гофра устанавливается с хомутом на устройство, а для вентиляции – с решеткой.

Совет. Со временем в воздуховоде скапливается сажа, копоть и жир, который необходимо регулярно прочищать. Делать это нужно примерно 2 раза в год. Можно прибегнуть к его полной замене, так как в противном случае движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не будет выделяться отличными эксплуатационными показателями, как, например, пластиковые образцы.Он не очень привлекателен по внешним показателям.

Гофра совершенно не украшает помещение, бросая в глаза яркое пятно.

Пластиковая система имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее поверх шкафов так, что она остается практически незаметной. Гофрированный воздуховод почти всегда издает звуки при работе. Чтобы уменьшить такие неприятные моменты, следует отдавать предпочтение материалам небольшой длины. В результате звуковые вибрации будут сведены к минимуму, а производительность вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную производительность, если соединительный канал для отвода воздуха достаточно большой. В результате массы быстро уйдут в скважину, а эффективность такого приспособления будет очень высока.

Вернуться к содержанию

Не уменьшайте намеренно диаметр воздуховода.Если возникла такая необходимость, следует воспользоваться переходником, уменьшив размер до минимума. Вентиляция, расположенная вплотную к капоту, с той же стороны, очень удобна. Этот вариант предполагает определение системы в верхней части кухонных шкафов. Расположение такого канала с другой стороны дает основание для прокладки воздуховода по потолку. Его можно замаскировать специальными коробами, в которые его легко установить. Подбирая цвет потолка и стен, он будет практически незаметен.

Вентиляция через чердак или другие помещения способствует предварительному охлаждению воздуха. В некоторых местах может образоваться конденсат. Со временем усилие натяжения уменьшится, и появится плесень. Поэтому такая система должна быть отделана теплоизоляционными материалами.


Установка вытяжки на кухню может производиться разными способами, все будет зависеть от ее типа, а они бывают такими:

  1. Подвесные, которые крепятся под шкафом, расположенным над плитой;
  2. Встраиваемые – устанавливаются внутри навесного шкафа и за счет этого идеально вписываются в общий интерьер комнаты;
  3. Настенный — монтируется на стену над плитой;
  4. Угловые вытяжки устанавливаются в углу;
  5. Островные — их можно закрепить в любом месте комнаты, подвешивая к потолку.

Очень важно понимать одно правило — установка кухонной вытяжки возможна только не ниже 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее 80 см. Это необходимо в чтобы вытяжка работала эффективно.

Вытяжки также различаются по режимам проветривания, есть проточные вытяжки, принцип работы которых заключается в вытягивании грязного воздуха. Этот метод является наиболее эффективным и называется он ретракцией.

Второй тип – циркуляционные вытяжки, воздух пропускается через угольные фильтры, после чего на выходе остается чистый воздух.Его установка достаточно проста, но поскольку для него не нужна вентиляция, эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Довольно важно, какой будет вместимость вытяжки, измеряемая в кубометрах. метров за 1 час. При покупке обязательно учитывайте, насколько сильно будет шуметь вытяжка при включенной вентиляции. Не следует приобретать модели, излучающие шум выше 50 дБ. Вместо них лучше покупать вытяжки с 2 или даже с 1 вентилятором, они вообще не будут шуметь, и плюс ко всему у них в комплектации есть прокладки, поглощающие звук.

Прежде чем разобраться, как установить вытяжку на кухне своими руками, необходимо помнить об электробезопасности. Необходимо очень аккуратно подключать вытяжку к сети, так как кухня – это такое помещение, где всегда может что-то попасть внутрь корпуса (это может быть жир, влага, скопившаяся внутри), что может привести к плохим последствиям, а именно к поражению электрическим током.

Поэтому вытяжка должна быть подключена к сети 3-мя проводами — 1) фаза; 2) земля; 3) ноль.Стандартно заземляющий провод окрашен в желтый цвет с зеленой полосой. Заземление необходимо перед установкой, чтобы сделать использование максимально безопасным.

Если в вашей комнате евророзетки или контур заземления, то проблем быть не должно. Может быть, оборудование не имеет заземляющего разъема, в этом случае сделать его самостоятельно не составит труда, нужно лишь прикрутить провод к металлическому корпусу.

Но у многих может не быть евророзетки и заземления на кухне.Тогда возникает вопрос — как подключить? Вы можете сделать это самостоятельно, но первое, что вам не нужно делать, это пытаться подключить нулевой провод к трубам или батареям. Подключение должно быть выполнено к глухой нейтрали.

Важно знать, что если провода уже соединены с землей, не пытайтесь их отсоединить, так как можно получить удар током. Вам просто нужно натянуть свой провод поверх тех, которые уже есть. Если их нет, то нужно почистить патрубок и починить контакт провода.

Вентиляция на кухне

Для качественного подключения вытяжки на кухне к вентиляции, конечно, нужно правильно выполнить монтаж:

  • Для монтажа вентиляции на кухне оптимальным вариантом будет установить коробку с хлопковым клапаном. Также должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, значит, он закрыт, воздух, выходящий через окно, обеспечит отличную вентиляцию на кухне;
  • В случае, когда при работе вентилятора появляется давление, клапан закрывает первое окно и поэтому вентиляция проходит через вытяжку.У этой схемы есть немаленький плюс, который заключается в том, что не будет обратной тяги, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Регулировать клапан можно с помощью тонкой пружины.

Выбираем воздуховод

Кухонные воздуховоды можно разделить на следующие:

  1. Гофрированный алюминиевый воздуховод — это достаточно простой материал и установка вытяжки своими руками на кухне с его использованием будет совсем не сложно. Все это благодаря тому, что материал легко сгибается до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего нельзя сказать о жестких ящиках. Но если вы хотите, чтобы воздуховод гармонично вписался в вашу комнату, то вам придется продумать варианты того, как его можно спрятать, ведь его недостатком является некрасивый внешний вид;
  2. Еще одним видом воздуховодов являются воздуховоды из ПВХ, в первую очередь стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Установка вытяжки

Естественно, всем хочется знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что установка будет зависеть от того, где находится вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, его мы сейчас и рассмотрим.

Если хочешь, чтобы все было сделано хорошо, то сначала у тебя должна быть коробка с хлопушками. Корпус можно без проблем изготовить из таких материалов, как алюминий или оцинкованный лист.Также, как вариант, можно купить дроссельный клапан, который ставится возле вентиляционной шахты.

Для большего удобства установите корпус над плитой на навесной шкаф, а затем заделайте все щели монтажной пеной, чтобы не было резонанса.

Изначально нужно просто примерить корпус петарды и шкаф и сделать разметку для отверстия. Далее можно снять шкаф и с помощью лобзика сделать отверстие. Чтобы получилось аккуратно, сначала просверлите отверстие внутри дрелью, а затем электролобзиком вырежьте в тумбе нужную форму.

Также проделайте отверстия во внутренних полках для воздуховода, если они есть, конечно, а в верхней стенке нужно сделать квадратное отверстие, чтобы в нем оставалось 3-5 мм запаса для сухаря.

Подключаем воздуховод

Подсоединение воздуховода разбиваем на следующие этапы:

  • Для начала делаем следующее — гофру нужно просунуть в сделанные отверстия и в верхней стенке шкафа загнуть придать ему квадратную форму, а затем обрезать, оставив поля, загнуть углы наружу;
  • Затем уже можно приступать к креплению шкафа к гофрированной стене, при этом обязательно обработать все стыки воздуховода силиконом, чтобы не потерялась мощность;
  • Следующим этапом будет фиксация короба, изготовленного непосредственно собственноручно, на тумбе, это делается для того, чтобы соединить гофру с вентиляционной шахтой. Если есть большие щели, то их нужно будет заделать монтажной пеной;
  • Теперь мы можем приступить к закреплению вытяжки в шкафу. Для крепления можно использовать саморезы;
  • Гофра с помощью хомута должна быть зафиксирована очень надежно, это соединение можно не герметизировать герметиком, но для большей надежности это можно сделать;
  • Если вы хотите произвести подключение напрямую, то воздуховод необходимо прикрепить к шахте, а чтобы сделать это качественно, необходимо использовать специальную сетку с круглым отверстием;
  • Планируете ли вы использовать воздуховоды из ПВХ? Тогда и здесь все будет просто – трубы нужно соединить с уголками составляющих и вывести на вентиляцию;
  • Если вам необходимо максимально качественно установить вытяжку на кухне в частном доме, то обязательно знайте, что при установке вентиляции старайтесь допускать как можно меньше изгибов труб, ведь это необходимо для хорошей тяги воздуха.После каждого поворота мощность будет теряться примерно на 10%.

Крепим вытяжку к стене без шкафа

Правильная установка втягивающего на кухне далеко не ассоциируется с навесным шкафом, это связано с тем, что многие просто не хотят свой шкаф быстро становиться некрасивой от чрезмерной влажности на кухне и загрязненного воздуха. Также часто бывает, что хотят установить вытяжку большего размера, а внутрь шкафа можно поставить вытяжку меньшего размера.

Поэтому, чтобы повесить вытяжку на стену без шкафа, сначала нужно прикрепить П-образный каркас из уголков на дюбели к стене, это же крепление будет опорой для кейс.

Но часто может случиться так, что с помощью обычных дюбелей закрепить вытяжку на стене не получится. Тогда возникает вопрос, что делать в этом случае? Это может случиться, как правило, у тех, у кого на кухне стоит газовая плита, в этом случае труба будет мешать нормальному креплению.

Для такого случая идеальными могут быть длинные штифты-саморезы, одна сторона которых выглядит как резьба с гайкой, а другая просто как саморез. Их просто нужно вкрутить в стену, как и дюбели, а затем к ним прикрепить корпус вытяжки, немного отступив от стены.

На последнем этапе осталось только осуществить правильное подключение вытяжки к сети. Это можно сделать, просто включив его в розетку или установив постоянное соединение с помощью предохранителя.Очень важно, в первую очередь, подключить зануление, так как при работе вентиляторов оно снимет возможное напряжение, которое может быть на корпусе.

Теперь осталось только украсить вытяжку и наслаждаться приятной атмосферой на кухне, а главное — чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо очищать вытяжку от пара во избежание возгорания. Как видите, установка вытяжки на кухне своими руками не такая уж и сложная задача, главное, вы просто придерживаетесь необходимых правил безопасности с электричеством и у вас в итоге все получится.

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не имеют необходимых навыков, другие не имеют необходимых инструментов или просто не имеют желания заниматься физическим трудом. Но всегда находятся умельцы, которые выполняют всю работу по дому или пытаются сделать ее самостоятельно. На практике установка вытяжки — очень легкая работа, и ее можно выполнить даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита, необходима на кухне.

Прежде всего необходимо убедиться, что вы выбрали правильную вытяжку. Его ширина должна быть такой же, как ширина газовой плиты или . Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной мощности вытяжка не сможет очистить воздух от продуктов горения и неприятных запахов. Причем важно учитывать правильный.

В зависимости от типа вытяжки место, где она будет установлена, должно быть подготовлено заранее.Если это купольная вытяжка, над плитой должно быть место для нее. Для встроенной вытяжки необходимо заранее заказать шкаф. Обычно их изготавливают в мебельных магазинах на заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры вашей модели, ориентируясь на которую будет изготовлен шкаф. Ибо эти параметры не важны.

В некоторых случаях мебельная компания может попросить вас оставить вытяжку на время изготовления и сборки шкафа.Если есть такая возможность, соглашайтесь. Так мастер сможет сразу примерить готовый шкаф для и в случае недоразумений или если была допущена ошибка при создании такого шкафа (что редкость среди профессионалов) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если приходится монтировать обычную навесную вытяжку, то также достаточно оставить для нее только свободное место, но есть вариант не оставлять вытяжку открытой, а сделать для нее специальный шкаф.В отличие от шкафа для встроенной вытяжки, этот предмет мебели будет носить скорее декоративный характер. На фото видно, что шкаф не имеет нижней горизонтальной линии, так как ваша вытяжка будет располагаться в этой нише, которая пока еще пуста.

Купольная вытяжка – одна из самых мощных

Купольная вытяжка монтируется по такому же принципу — весь процесс можно посмотреть на видео:

В этом материале мастер использует дополнительную планку, так как в данном конкретном случае ему мешает газовая труба.

С нестандартными вытяжками сложнее: в этих случаях сам процесс будет особенным. Такая система крепится к потолку с помощью дюбелей и специальных креплений.

Основная сложность в монтаже заключается в монтаже воздуховода: его придется проводить по потолку, закрепляя через равные промежутки. Желательно, чтобы обратный путь был максимально прямым, без изгибов и углов: это может сказаться на работоспособности вытяжки.

Если комната маленькая, то можно.

Вытяжка Samsung обзор и установка:

  • Измерив расстояние от вытяжки до вентиляционной шахты , растянуть гофру на необходимую длину;
  • Анкер один конец гофры в основании изгиба на капоте ;
  • Укладывая гофру на навесные шкафы до вентиляционного отверстия, не повредите гофру: на самом деле это просто очень толстая фольга, поэтому при неосторожном обращении ее очень легко помять или порвать;
  • Вставьте конец в отверстие решетки .

Прежде чем рассказать, как установить вытяжку на кухне своими руками, упомянем, что обязательным условием эффективного удаления кухонных испарений является правильное подключение вытяжки к вентиляционному каналу. Закрытую работу в режиме рециркуляции без удаления воздуха за пределы помещения рассматривать не будем. На наш взгляд, это неэффективно; кроме того, требуется периодическая замена картриджа фильтра, наполненного активированным углем.


  • Непосредственная установка вытяжки на кухне, открыто или в мебели, в зависимости от дизайна.
  • Подключение устройства к источнику питания.
  • Монтаж труб.
  • Присоединение трубы к вентиляционному каналу, при этом естественная вентиляция в помещении должна быть сохранена.

По форме подразделяются на:

  • Отдельно расположенные, могут иметь традиционную форму колпака камина, либо наклонную панель, что более удобно с эргономической точки зрения.
  • Встраиваемые, вставляются внутрь навесного кухонного шкафа.

Конструкция устройств достаточно проста: корпус, вентилятор, подсветка, панель управления и сетка с механическим жироулавливающим фильтром, предотвращающим загрязнение электродвигателя и лопастей вентилятора. Кстати, рекомендуется периодически промывать фильтр теплой водой с моющим средством.

Обратите внимание, что установка, как и любого кухонного прибора, должна производиться в строгом соответствии с прилагаемой к прибору инструкцией производителя.

Старайтесь размещать электрические провода и розетки скрыто

Как подключить вытяжку к источнику питания

Провод питания устройства не всегда оснащен вилкой; на некоторых моделях есть просто оголенные концы, предназначенные для подключения через клеммную колодку.Такой вариант допустим, однако, на наш взгляд, удобнее подключать к розетке, а вилку всегда можно купить и установить отдельно. В случае необходимости ремонта проще снять вилку, чем раскручивать клеммник.

Если вы не хотите, чтобы провода болтались на виду, гнездо или «хвост» для клеммной колодки следует спрятать. Внутри корпуса есть свободное пространство (10-20 см над рабочей поверхностью), которое также предназначено для этой цели.Для вытяжки, встроенной в мебель, розетку лучше располагать над корпусом прибора; сзади может не быть места.

Мощность двигателя вентилятора небольшая, достаточно сечения стандартного медного токопровода 1,5 мм2, хотя разводку розеток на кухне рекомендуется делать сечением 3х2,5 мм. Заземление (желто-зеленая жила в проводе) обязательно, но не во всех квартирах оно есть.

Как установить вытяжку на кухне

Не будем углубляться в вопрос, как установить ее на кухне своими руками (имею в виду повесить устройство на стену или установить в шкаф).Как правило, устройство крепится к стене двумя-четырьмя подвесами или дюбелями. Лучше посмотрите видео-инструкцию, так понятнее:

Процесс установки вытяжки пошагово

Обратите внимание на эргономику: наклонная конструкция удобнее каминной или встроенной.

Монтаж устройства островного типа технически сложнее, его придется подвешивать к потолочным конструкциям. Встраиваемая модель вставляется в тумбу и крепится к боковым стенкам.Так как двигатель при работе вибрирует, не лишним будет проложить между корпусом и корпусом эластичный материал, который будет служить звукоизолятором. Подойдет полоска натуральной пробки или плотного вспененного полиэтилена толщиной 3-4 мм.

Встраиваемая модель: в полках шкафа придется вырезать отверстия для прохода воздуховода, снять часть нижней стенки

Схема расположения креплений и отверстий содержится в инструкции.Сначала семь раз отмерьте, а уж потом режьте, сверлите или пилите.

Высота установки над плитой

При установке на кухне ее высота относительно плиты важна как с эргономической точки зрения, так и с точки зрения безопасной эксплуатации. Так, минимальное расстояние от электроплиты до всасывающей поверхности устройства должно быть не менее 65 см. От газовой плиты, дающей больше тепла, прибор должен располагаться не ближе 75 см.Его можно поставить выше, уровень зависит от роста семейного повара. Вытяжку камина рекомендуется предварительно «примерить» и расположить так, чтобы повар, склонившийся над печью, не касался головой корпуса.

Как выбрать воздуховод для вытяжки на кухню

В продаже имеются различные воздуховоды для кухонных вытяжек:

  • Круглая алюминиевая гофрированная труба. Дешевый и простой в установке вариант. Труба хорошо гнется, переходные элементы не нужны, нужны только хомуты для фиксации гофры на раструбах вытяжки и входе в вентиляцию.Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Отсутствие флейты — сомнительная эстетика. При работе мощного вентилятора на максимальном режиме труба может начать вибрировать и во избежание дребезжания ее следует закрепить на стене или шкафах.
  • Жесткие пластиковые трубы дороже, в том числе из-за необходимости приобретения переходных элементов: уголков, поворотов, соединений. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жесткие трубы могут быть как круглыми, так и прямоугольными. Последние имеют меньшую высоту и используются в тех случаях, когда воздуховод необходимо спрятать или места для его прокладки недостаточно.

Преимуществом плоских прямоугольных труб является минимальная высота. Конструкция, которую мы видим на фото, будет скрыта в натяжном потолке, практически не отнимая высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выпускного отверстия ( звонок) от вашей модели.Если сечение будет сужено, удаление загрязненного воздуха будет затруднено.

Видео: грамотный монтаж воздуховодов

Обратите внимание на то, что мастер надежно фиксирует трубы к строительным конструкциям и принимает дополнительные меры по звукоизоляции труб.

Присоединение воздуховода к вентиляционному каналу

Грамотное присоединение воздуховода к вентиляционному каналу – гарантия отсутствия неприятных запахов на кухне.Но это не так просто, как может показаться на первый взгляд. Сложность в том, чтобы, подключив к вентиляционному каналу принудительную вытяжку, не нарушить работу естественной вентиляции. Есть два способа решить проблему.

По возможности вентиляционную трубу кухонной вытяжки лучше вывести через стену, проделав в ней отверстие.

При наличии дополнительного вентиляционного канала

В идеале в помещении два вентиляционных канала, что встречается в довоенных домах.Тогда один из них будет работать как естественная вентиляция, а ко второму подключается вытяжка. В частном доме вертикальный вентиляционный канал лучше не трогать и пробить дополнительное отверстие в наружной стене, в которое будет выводиться горизонтальный воздуховод от устройства. Снаружи рекомендуем установить обратный клапан для предотвращения попадания холодного воздуха в трубу и решетку, закрывающую отверстие от осадков.

Если на кухне нет дополнительного вентиляционного канала, этого делать нельзя! Такая установка вытяжки во многом лишает помещение естественной вентиляции.

При отсутствии дополнительного вентиляционного канала

Как установить кухонную вытяжку с вентиляционным выходом в типовой квартире, где имеется только один вентиляционный канал, и нет возможности сделать отверстие в наружной стене? Нельзя подключать только вытяжку к вентиляционному каналу в стене, не оставляя отверстий для естественной вентиляции. При условии, что вы пользуетесь газовой плитой, это может быть просто опасно.

Соединение воздуховода с сохранением естественной вентиляции

Не лучшее, но приемлемое простое решение — соединить воздуховод с воздуховодом через специальный переходник с двумя отверстиями.Одна предназначена для вытяжки, другая открыта для естественной вентиляции. Недостаток этого способа в том, что при работе вентилятора в воздуховоде образуется избыточное давление и часть загрязненного воздуха будет выбрасываться обратно в помещение.

Для подключения к вентиляционному каналу в стене выберите такую ​​пластину с двумя отверстиями, как на фото. Обратите внимание, что вход воздуховода имеет небольшой изгиб, который направляет поток воздуха вверх по воздуховоду, сводя к минимуму его обратный поток в помещение.

Более сложный, но эффективный способ – поставить тройник перед вертикальным вентиляционным каналом.Один из его выходов соедините с вентиляционным каналом в стене, ко второму подсоедините воздуховод, а на третий, выходящий в помещение, установите обратный клапан.

Важно, чтобы клапан был установлен в горизонтальном положении. Когда он не работает, клапан полностью открыт и естественная вентиляция осуществляется в полном объеме. Включаем вентилятор – обратный клапан закрывается, полностью исключая обратное забрасывание кухонного ребенка обратно в помещение.

На видео наглядно показано, как установить вытяжку на кухню своими руками, полностью сохранив естественную вентиляцию в помещении.Тройник с обратным клапаном на входе в вентиляционный канал выглядит несколько громоздко, но устройство обеспечивает наилучший режим проветривания

Как установить вытяжку на кухне самостоятельно мы рассказали. Это задача, посильная для домашнего мастера и требующая аккуратности. Тем, кто не имеет навыков обращения с инструментами или не имеет свободного времени, рекомендуем доверить эту задачу специалистам.

Квадратный воздуховод для вытяжек.Монтаж воздуховода для кухонной вытяжки


Для нормальной жизни в квартире нужен чистый воздух. Она должна быть обеспечена естественной вентиляцией, которую всегда планируют в жилых домах. Но при интенсивном приготовлении пищи на кухне этого недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решил выбрать циркуляционное устройство, возможна установка дополнительной вентиляционной трубы, подключаемой к вытяжке для кухни.Узнайте, как сделать это самостоятельно.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Нужно знать, что в городских квартирах только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями — окнами.

Внимание! Вентиляционная система эффективна, когда объемы приточного и вытяжного воздуха равны. Поэтому при работе мощной вытяжки придется открывать окно.

Система снабжения

Поток свежего воздуха можно регулировать с помощью простейших устройств подачи воздуха: окон и окон.Ведь замена деревянных окон на герметичные пластиковые для этих целей может потребоваться. При замене окон рационально будет установить на кухне пластиковые двери и закрывать их при приготовлении пищи. Естественная вентиляция быстро справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть забитый вентиляционный канал. Хозяин квартиры может примыкать к помещению и мангал. Главный вал с отводами должен очищаться работниками жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что значительно увеличивает поток мощности. Подобные методы превращают естественную вентиляцию в принудительную. Его можно использовать не всегда, а только при приготовлении пищи.

Вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи установка дополнительного вытяжного устройства все же требуется.Он бывает двух видов:

  •   очистка воздуха и возврат его в помещение;
  • циркуляционный (проточный), обеспечивающий вывод загрязненного воздуха по вентиляционному каналу из помещения.

В первом случае над плитой устанавливается плоское устройство и через него фильтруется воздух. Вентиляционный канал в этом случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить вытяжку, так как у большинства приборов очень короткий шнур.

Основное отличие установки циркуляционной вытяжки, которая также вешается на стену или встраивается в кухонную мебель, заключается в необходимости устройства. Вытяжка находится рядом с печкой. Оптимальный вариант – разместить его прямо над ним. Выходное отверстие прибора должно располагаться как можно ближе к дыхательным путям.

Важно! Воздуховод должен быть максимально коротким, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться следующими способами:

  • по материалу;
  • диаметр или размеры сторон ящика;
  • форма сечения;
  • гибкость.

Пластиковый воздуховод

Большая часть выхлопных труб изготовлена ​​из пластика, который в любой своей разновидности (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Шумоподавление.
  2. Низкое сопротивление воздушному потоку.
  3. Простота установки и обращения.
  4. На гладкой поверхности не скапливается грязь.

Воздуховоды изготавливаются круглыми и прямоугольными. Первые имеют меньшее сопротивление воздуху, а вторые лучше подходят для интерьера кухни.Для каждого вида есть переходники.

Особенно важно правильно подобрать диаметр или размеры сторон короба и подсоединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет использования герметика.

Алюминиевый гофр

Труба в виде алюминиевого гофра имеет небольшую длину. При монтаже он растягивается, что делает стены ровными и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность.Стандартный диаметр трубы может быть 10, 12, 12,5, 15 см.

Из-за непривлекательного внешнего вида гофры стараются спрятать в шкафы или за натяжные потолки. Их также маскируют за нижний уровень гипсокартона или прямоугольных пластиковых коробов с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, которые обеспечат зональное освещение печи.

Дизайн

При проектировании вентиляционного канала для вытяжки важно учитывать несколько принципиальных моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр уменьшает осадку на 5–10%, поэтому максимальная длина составляет 3 м, что вполне достаточно для обычной кухни.
  • На вентиляционные и вытяжные колпаки устанавливается обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж в воздуховоде

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками.Что нужно сделать:

  •   согласно прилагаемой инструкции. Устройство кухонного шкафа своими руками легко монтируется под шкаф или на стену.
  • Проложите скрытую проводку и подключите розетку. Важно подобрать расстояние до плиты, которое не должно быть меньше 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подобранная по размерам воздуховода и вентиляционного отверстия. Алюминиевую трубу сужать и изгибать под острым углом нельзя, так как можно повредить. Адаптеры используются для поворота пластикового воздуховода. Чтобы произвести монтаж вытяжки своими руками, желательно купить весь комплект, тогда к нему не придется подбирать воздуховод подходящего диаметра.
  • Соедините воздуховод с выхлопной трубой с помощью хомута. Нет необходимости герметизировать соединение, так как оно разбирается для очистки.
  • Проложите трубу к вентиляционному окну. Он крепится к стене струбцинами и дюбелями. Вентиляционный канал монтируется с использованием силиконового герметика.Трубы, соединяемые переходниками, должны иметь одинаковое сечение.


Сегодня мы освоим опыт братских государств по установке воздуховода для кухонной вытяжки, обсудим насущные проблемы вентиляции, вызванные неправильными действиями строителей, и обозначим важность убийства двух зайцев одним выстрелом. Возможно, полученная информация пригодится читателю, строящему собственное жилье, совершающему шаббок. Монтаж воздуховода для кухонной вытяжки необходимо производить в соответствии с рекомендациями СНиП, других нормативных актов. Уменьшить количество углов, поворотов канала, снижающих эффективность (эффективность) вентиляционного канала.

Избегайте неправильной установки воздуховодов.

Украинский канал Интер показал монтаж вытяжного зонта с использованием воздуховодов круглого, прямоугольного сечения. По периметру кухни располагались подвесные шкафы. Под секцией было решено усилить плоский капот. В мебели, расположенной вертикально над печкой, фрезой проделано два отверстия, диаметром вмещающих круглый воздуховод диаметром 125 мм.Дырки пробивали пол, потолок шкафа. Монтаж осуществлялся пластиковым воздуховодом.

Капот усилен впритык к секции, под днищем. Отрезок круглого воздуховода проходил через шкаф, вытягивался сверху, соединялся с помощью специального сегмента-переходника: с нижней стороны находится вход диаметром 125 мм, а сбоку прямоугольный выход. От сегмента к вентиляционному отверстию шел плоский воздуховод для прохода шкафов. На всем протяжении пластиковой дорожки канал незаметен снаружи, внешний вид кухни остается прежним. Прямоугольный воздуховод соединялся с вентиляционным отверстием другим отрезком, подобным упомянутому выше. Соединительный элемент представлял собой круглый участок, снабженный двумя витками, плотно охватывающими отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубых ошибки с практической точки зрения:

  1. Ища способ освободиться, воздух преодолеет четыре поворота на 90 градусов. Каждый ход снижает эффективность вытяжки на 10%.Есть четыре изгиба:
  • непосредственно над капотом на торцевом сегменте;
  • два витка в угол на втором стыковом сегменте;
  • колено внутри системы вентиляции.

Потеряно сорок процентов эффективности.

  1. Прямоугольный воздуховод меньше по сечению, чем круглый, и производительность вытяжки будет значительно снижена.
  2. Основной недостаток: система вентиляции разрушена.

Рассмотрим три пункта подробнее.Что касается количества витков, то отдавая должное внешнему виду, наши монтажники потеряли 20% мощности только из-за лишних изгибов. Очевидно, лучшим решением было использование круглой алюминиевой гофры с одним изгибом над капотом. Виден над шкафом, легко фиксируется декоративной панелью из гипсокартона или другого материала.

Во избежание потерь при переходе на меньшее прямоугольное сечение подойдет гибкий вытяжной воздуховод. Как действовать. Найдите участок с выходом на квадратный воздуховод аналогичного сечения или выполните обход.Скрыть канал сложнее, зато максимальная эффективность.

Главное — третья точка.

Почему вентиляция и вытяжка — разные вещи

Согласно санитарным нормам жилое помещение оборудовано вентиляцией. Подъезд находится в нежилой части, где формируется большинство неблагоприятных для человека факторов. Люди пользуются кухонным инвентарем, стирают, стирают, курят, пользуются туалетом. Отростки образуют обилие влаги, запаха, вентиляция предназначена для удаления лишнего.При неисправности подсистемы жилого помещения белье сохнет в ванной 2-3 дня, потолок и стены зарастают конденсатом. Со временем проблему вызывает рост грибка, плесени – отдельный разговор. Дым, дым будет распространяться по комнатам. Вот к чему приводит неисправная вентиляция.

Большинству известна проблема верхних этажей. Вывести вентиляционный канал наружу можно тремя способами:

  1. Канал проходит через перекрытия, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы соединены коробами, выходят вместе.
  3. Воздух выводится на чердак, откуда поступает на улицу.

С первым способом проблем нет. Для уверенного выхода воздуха из квартиры на улицу через трубу должно пройти 2 метра, столько высота чердака. Однако надежный метод непригоден для высотных зданий. К сожалению, новые разработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, он попадает на крышу чердака или воздуховода.Образуется пробка. Воздух продолжает толкать и искать выходы. Один — труба, выходящая наружу, другой — вентиляционное отверстие на кухне жителей последнего этажа. Вышеуказанные два метра не набираются за толщину пола. Круглый год люди тянут назад тягу. Будем дышать тем, что собран воздух с оставшихся этажей.

Простого пути решения проблемы нет:

  • Во-первых, можно увеличить высоту воздуховода, по которому бьется воздушный поток.И два-три раза. Но это делает строительная бригада по согласованию с государственными органами.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребуется тепло- и гидроизоляция нового хода.

Посмотрите, сколько нюансов в работе вентиляционной сети. Доработка воздуховода кухонными вытяжками также добавит сложности. Вспомните обсуждаемое видео. Если это произошло на верхнем этаже, печь будет собирать запахи с нижних этажей, вентиляция будет нарушена.

Если на верхнем этаже есть отдельный выход, его следует увеличить по высоте, чтобы длина стала 2 метра.

Правильно вставить воздуховод в вентиляцию

Из вышеизложенного становится понятно, почему воздуховод входит в систему вентиляции, минуя специальную решетку с обратным клапаном. В изделии возле входного отверстия вытяжки имеется компания отверстий, предназначенных для оттока воздуха из квартиры. Через такую ​​решетку две ветви объединяются в одну.При работе вытяжки вентиляционные отверстия перекрыты, поток идет только через воздуховоды. Если двигатель выключен, воздух поступает в обе стороны. Иногда замечаем, как пропеллер вентилятора отключает вытяжку.

Из вышеизложенного ясна важность правильного снабжения квартиры свежим воздухом. Монтаж вытяжного канала производится только в паре с решеткой, оснащенной обратным клапаном.

Выберите размер воздуховода

Два фактора снижают производительность вытяжки:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Уменьшение площади поперечного сечения вентиляционного тракта.

Как вышеизложенное относится к повседневной жизни, в которой мы живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные валы построены со стороной 13 см. Нетрудно догадаться, что, подключая воздуховод меньшего сечения, мы частично используем проход. Уточнение станет узким местом канала. И наоборот, слишком большой воздуховод не принесет особой пользы, так как путь еще больше сужается.Правильным будет оценить габариты перед выбором вытяжки. Покупать зонт-воздуховод следует с пониманием того, насколько хорошо изделия будут работать вместе.

Дополнительные правила

Монтаж вытяжного канала осуществляется согласно инструкции. Проще всего установить алюминиевую гофру. Такие изделия продаются небольшими кусками, каждый тянущийся на три метра. Воздуховод будет изгибаться немыслимым образом, учитывая, что на трассе не должно быть резких поворотов.

С обоих концов гофры имеются хомуты, устанавливаемые на соответствующие элементы колпака, решетки с помощью штатного ручного электроинструмента.

С пластиковыми воздуховодами работать проще. Распиливается вручную ножовкой, собирается без усилий, однако можно использовать клей-герметик, надежно изолирующий стыки. Дополнительный плюс – в магазине есть специальные переходные элементы, благодаря которым возможна смешанная установка круглых и прямоугольных изделий.

Металл труднее обрабатывать.Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Дизайн подбирается локально. Воздуховоды притерты, стыки можно обработать клеем.

По технологии в стенах пробивают отверстия, вставляют крепеж, на практике мастера просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс влияет на прочность конструкции, достаточную для кухни. Секции крепятся к стене, мебели, к скобе саморезами и дюбелями, гвоздями.

Остается упомянуть, что в секциях навесных шкафов часто заделывают вертикальные отрезки, это скрывает багажник от глаз. Горизонтальный участок лежит на пристенной мебели. Тактический ход минимизирует визуальный негативный эффект от установки бленды. Перед установкой вытяжного канала оцените возможность такого решения.

Какой бы воздуховод не был выбран для кухни, важную роль играет правильная установка. Собранный по инструкции воздуховод защитит квартиру от резких, неприятных запахов.


Воздуховод для вытяжки – помощник на кухне современной хозяйки. Благодаря ему при приготовлении пищи пепел и жир не оседают на кухонные обои, а вытягиваются за пределы помещения. Кроме того, вытяжка с воздуховодом предотвращает выход едких запахов из кухни.

Принудительная вытяжка имеет множество преимуществ. Важнейшая из них – качественная очистка воздуха. Цена этого агрегата тоже радует, ведь вытяжка без воздуховода стоит дороже.Кроме того, изделия с воздуховодами имеют разные цвета и формы, а значит, подходят для любого стиля кухни.

Какой тип воздуховода для вытяжки лучше? Рассмотрим виды изделий и постараемся выявить самые эффективные и долговечные.

Виды и преимущества

Воздуховод для кухни может быть из гофрированного или гладкого пластика. Гофрированные изделия представляют собой полужесткие алюминиевые или пластиковые конструкции. Гораздо чаще применяются гладкие пластиковые воздуховоды.

Форма изделия может быть:

Гофрированные модели

имеют ряд преимуществ, среди которых:

  • доступная цена по сравнению с пластиковыми аналогами;
  • плавные изгибы и отсутствие дополнительных соединительных элементов;
  • возможность растягивания гофры на необходимое расстояние;
  • возможность увеличения диаметра гофры по отношению к диаметру вытяжки.

Пластиковые воздуховоды, предназначенные для вытяжек, также имеют свои положительные стороны. В частности:

  • звукоизоляция лучше металлических моделей;
  • более эффективная вытяжка воздуха благодаря низкому сопротивлению;
  • меньше металлических аналогов, забиты жиром и грязью, все это попадает в специальный контейнер.

Вне зависимости от того, на какой модели остановился заказчик, воздуховод в любом случае нуждается в правильной установке. Подробно опишем все этапы установки трубы на вытяжку.

Подготовка к установке

Перед установкой необходимо проверить все размеры. Диаметр воздуховода должен быть точно таким же, как диаметр отверстия в вытяжке. Если диаметр воздуховода меньше, то из-за сопротивления сила втягивания будет слабой.

Кроме того, при монтаже нужно обратить внимание на углы изгиба воздуховода. Чтобы сопротивление не было высоким, каждый угол изгиба воздуховода не должен быть больше 90 градусов.

Во избежание обратной тяги от вентиляционной шахты к кухонной утвари необходимо установить обратный клапан. Приступаем непосредственно к монтажу вентиляционной трубы.

Установка

Восстановление воздуховода на кухне следует начинать с подбора инструментов. Для установки трубы может понадобиться:

  • ножовка и ножницы по металлу;
  • электролобзик

  • ;
  • линейка и карандаш;
  • болгарка и электродрель;
  • пистолеты

  • : для пенополиуретана и для силиконового герметика;
  • кусачки и напильники плоские;
  • наждачная бумага

  • ;
  • молоток

  • ;
  • отвертка

  • ;
  • нож строительный;
  • тиски.

Когда все инструменты собраны, можно приступать к работе. Начнем с того, что проделаем отверстия для хлопушки.

Сделать отверстия

Хлопушка лучше всего выбирать из таких материалов, как жесть, алюминий или оцинковка. Удобнее всего крепить хлопушку на полке, расположенной над варочной панелью. Хлопушка крепится к полке монтажным клеем, а к вентиляционному отверстию монтажной пеной.

Установку хлопушки производить только после примерки и разметки на верхней доске полки отверстия, ее диаметр обязательно должен соответствовать диаметру нижнего отверстия хлопушки.

Работаем с мебелью

Полку необходимо освободить и снять с петель. Внизу электролобзиком вырезаем отверстие. После этого вставьте воздуховод в отверстие. Далее приступайте к укладке гофры.

Укладка вентиляционной трубы

Мебель накладывается на заднюю панель. В проделанное углубление просовывается гофр необходимого размера. Далее вставьте гофру в верхнюю панель, а углы верхнего углубления срежьте ножницами на 15-20 мм и закрутите в разные стороны.После этого приступаем к креплению сухариков.

Застежки клапанов

Прикрепляем полку с гофрой на место. Покрываем части согнутой фольги силиконом и так же делаем с деревянными уголками. Подняв коробку вверх, вставьте ее в вентиляционное отверстие. Затем опускаем на панель полки, в соответствии с отмеченными точками.

Удаление остатков силикона губкой, смоченной столовым уксусом. Примерно через час после высыхания силикона щель щелей между кромками задувается струей пены.Затем приступаем к завершающему этапу – непосредственно установке вытяжки.

Установка капота

В окошко, сделанное в нижней панели полки, вставьте бленду. Далее прикрепляем вытяжку к мебели саморезами через монтажные углубления. Затем на выхлопную трубу внахлест накладываем колпаки гофры и крепим хомутом. Лучше всего для этого подходит мягкая проволока. Герметизировать не обязательно, так как для чистки капота разбирать будет сложнее.

Обязательно учитывайте электрическую проводку вытяжки. Подключайте вытяжку только через заземленную розетку. Для этого лучше подойдет модель Евростандарт.

Какой бы воздуховод для кухни ни был выбран – гофрированный или пластиковый, важную роль играет правильная установка. Собранный по инструкции воздуховод станет отличным помощником и защитит квартиру от проникновения резких и неприятных запахов.

Путеводители по скалолазанию: маршруты, фото и форум

1.Ридж Свободы

Вашингтон

> Юг-Запад и Такома

AI2-3 Крутой снег
2. Эксум Ридж

Вайоминг

> Гранд Тетон НП

5.5 4б 13 ИВ+ 11 МС 4а
3. Высокая экспозиция

Нью-Йорк

> Ганкс

5.6 4c 14 В 12 S 4b
4. Юго-восточный контрфорс

Калифорния

> Йосемитский национальный парк

5.6 4с 14 В 12 С 4б
5. Восточный хребет

Вайоминг

> Хребет реки Ветер

5.6 4c 14 В 12 S 4b
6. Змеиная дамба

Калифорния

> Йосемитский национальный парк

5.7 5а 15 В+ 13 МВС 4б Р
7. Гофрированный уголок

Калифорния

> Прыжок любовника

5.7 5а 15 В+ 13 МВС 4б
8. Моби Грейп

Нью-Гемпшир

> Кэннон Клифф

5.8 5b 16 VI- 15 HVS 4c PG13
9. Контрфорс лунного света (Кл…

Юта

> Сион НП

5.8 5б 16 ВИ- 15 ХВС 4в С1
10. Летучие мальчики

Вашингтон

> Оканоган

5.9 5в 17 ВИ 17 ХВС 5а
11. Эпинефрин

Невада

> Красные скалы

5.9 5в 17 ВИ 17 ХВС 5а
12. Правильная северо-западная стена Г…

Калифорния

> Йосемитский национальный парк

5.9 5в 17 ВИ 17 ХВС 5а С1
13. Нос

Калифорния

> Йосемитский национальный парк

5.9 5с 17 ВИ 17 ХВС 5а С2
14. Случайный маршрут

Колорадо

> РМНП — Рок

5.10а 6а 18 VI+ 18 Е1 5а
15. Бекки-Шуинар

Канада

> Багабу

5.10 6б 20 VII- 19 Е2 5б
16. Украденный дымоход

Юта

> Фишер Тауэрс

5.10 6б 20 VII- 19 Е2 5б А0
17. Положительные вибрации

Калифорния

> Высокая Сьерра

5.11а 6с 22 VII+ 22 Е3 5с
18. Голый край

Колорадо

> Эльдорадо Каньон СП

5.11б 6в 23 VIII- 23 Е3 5в
19. Оригинальный маршрут

Невада

> Красные скалы

5.
