Установка котлов напольных: Обвязка котла отопления своими руками: схемы и правила

Содержание

монтаж, устройство, как подключить котел, схема на фото и видео

Содержание:

1. Устройство напольного газового котла

2. Особенности монтажа напольного газового котла

3. Подготовка к установке напольного котла

4. Установка напольного газового котла

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.


Прежде, чем приступить к монтажу газового котла, потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.

Браться за установку газового напольного теплоагрегата можно только при условии, что имеются финансовые возможности приобрести двухконтурный котел с бойлером и автоматической регулировкой. Также потребуется помещение, позволяющее разместить там газовый напольный котел в соответствии с техническими условиями.

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.


Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.

В таком котле расход газа где-то на 30-70% меньше, чем в приборах с ручной или полуавтоматической регулировкой. Но у подобных теплоагрегатов все же имеется серьезный недостаток – при отсутствии электроснабжения автоматика не работает и котел функционирует в режиме минимального обогрева. Чтобы не было перебоя с теплоснабжением дома, потребуется организовать аварийное энергообеспечение, что приведет к дополнительным расходам.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

  • монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
  • высота потолков – от 2,5 метра;
  • объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
  • обязательно наличие открывающегося окна;
  • ширина двери в котельной не может быть менее 80 сантиметров;
  • отделка топочной должна производиться с использованием негорючих материалов;
  • недопустимо наличие в помещении фальшпола или фальшпотолка;
  • обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Если котел обустроен замкнутой камерой сгорания, тогда объем топочной не подлежит нормированию. Вне зависимости от модели котла правила и требования необходимо соблюдать.


Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах»). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.

К другим требованиям относится:

  • соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
  • прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
  • в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

  • если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
  • когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В том случае, когда квартира не приватизирована, в ней можно монтировать лишь водогрейный котел, поскольку для газового прибора требуется отдельная котельная, а это означает проведение перепланировки, что вправе делать только владельцы жилья.


В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.


Для домовладения небольшого по площади оптимальным решением является монтаж настенного котла, поскольку для него не требуется кирпичный или бетонный поддон с 50-сантиметровыми бортами, как для напольного теплоагрегата.  Читайте также: «Установка газового котла в частном доме – требования, правила монтажа и использования».

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

  • цемент и песок;
  • лопату;
  • емкость для приготовления раствора;
  • дрель;
  • молоток;
  • болты и гвозди;
  • деревянную окантовку;
  • трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

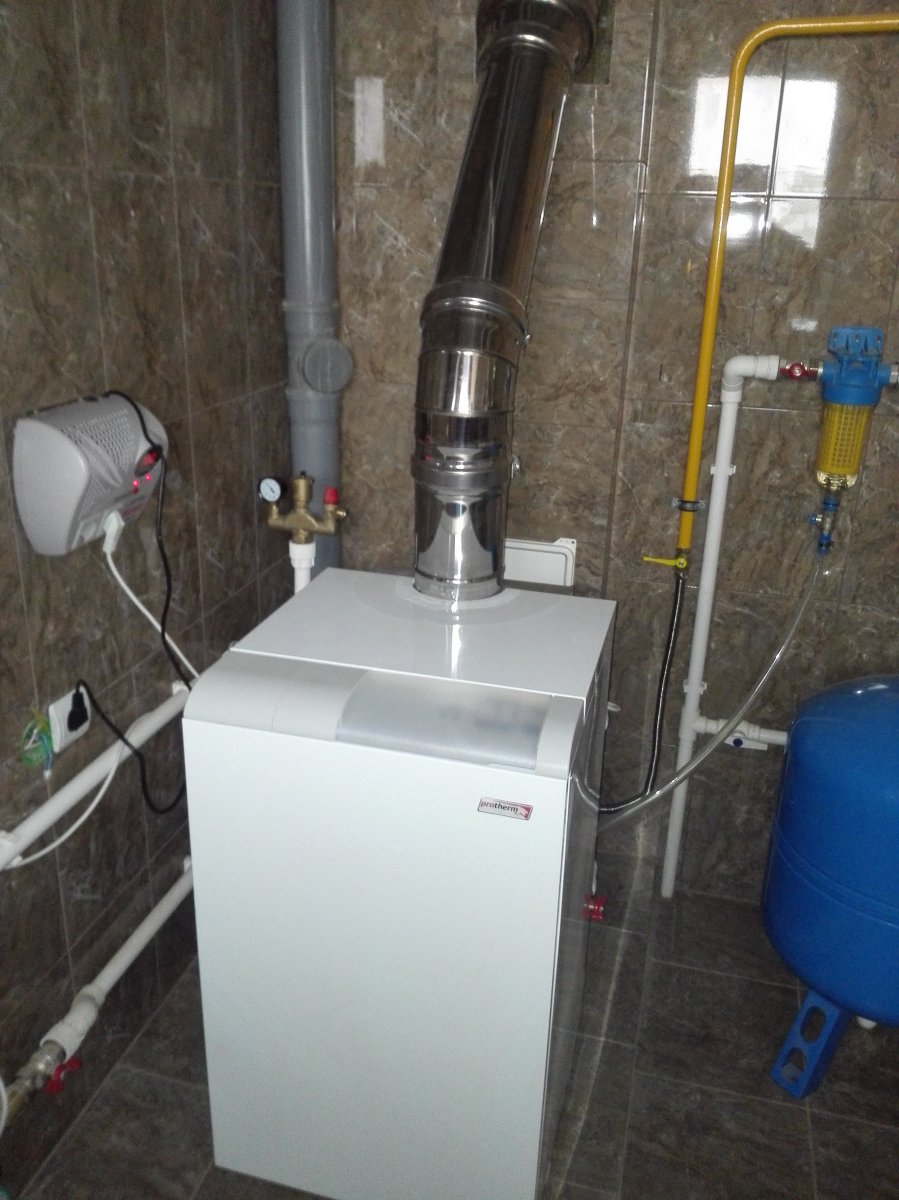

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.


Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.

На месте, где отмечено расположение теплоагрегата, делают отверстие с таким диаметром, чтобы в него свободно прошла труба дымохода (прочитайте также: «Правильное устройство дымохода для газового котла своими руками»). Газовый котел помещают на место и монтируют его вместе с дымоходом. Трубу размещают с уклоном, направленным в сторону улицы. Величину уклона узнают из инструкции производителя, прилагаемой к оборудованию. Наклон трубы необходим, чтобы отводить конденсат из трубы, который образуется в результате разницы температур. Когда установка завершена, трубу дымохода закрепляют в отверстии стены и заделывают при помощи раствора (читайте ещё: «Диаметр дымохода для газового котла — схема и расчет размеров»).

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:


Напольный газовый котел: установка своими руками

Использовать газовый напольный котел для отопления дома или квартиры считается наиболее дешёвым и качественным вариантом. На сегодняшний момент данный вопрос достаточно актуален, поэтому на рынках присутствует широкий выбор модификаций как отечественных, так и импортных производителей, отличающихся не только ценой, но и наличием различных функций и дополнительных опций.

Чтобы самостоятельно разобраться в предложениях и выбрать хороший, экономичный напольный газовый котел, нужно проанализировать много информации, которая поможет подобрать оптимальный вариант.

Принцип работы

Устройство газового отопления

Практически все напольные газовые котлы работают идентично. Для их эксплуатации в качестве источника энергии используется природный или сжиженный газ, который при сгорании нагревает теплообменник, находящийся внутри него.

В последнем находится вода, которая нагревается и циркулирует по системе. В этом случае для качественного обогрева помещения нужно выбирать устройство с качественным теплообменником.

Условно можно разделить их на несколько категорий, отличающихся материалом, из которого он изготавливается:

  1. Чугун. Признан наиболее долговечным, так как не подвержен коррозии и имеет высокую устойчивость к прогоранию. Известно много случаев, когда такой элемент отработал 50 лет. Среди недостатков можно назвать то, что чугун считается хрупким материалом. Резкий перепад температуры жидкости внутри него или механическое воздействие может привести к повреждению корпуса.
  2. Сталь. Напольные котлы с теплообменником из стали существенно легче и устойчивее к возможным ударам. Но существенный недостаток снижает их положительные характеристики. В первую очередь это связано с тем, что металл прогорит гораздо быстрее чугуна, к тому же он подвержен коррозии. Поэтому средний срок эксплуатации таких устройств существенно ниже и составляет всего 10 лет.

Для сравнения КПД, который имеют газовые напольные котлы, приведена таблица, анализирующая использование отопительных устройств, работающих на разных видах топлива.

Информация представлена на примере отопления для частного дома площадью 350 м2. Данные приведены в средней величине из расчета на 6 месяцев отопительного сезона.

Тип топлива Средняя теплотворная способность Средняя стоимость по состоянию на 2019год Годовой расход топлива при потреблении 120гДж и объёме отапливаемого пространства 370 М3 Средняя эффективность и тип используемого котла Общие затраты за отопительный сезон, руб
Колотые дрова 14,7 мДж/кг, 2450 ккал/кг 1300 руб/м3 9,5 т

12,4 т

Котел пиролизного типа, КПД 86%
Классический котел, КПД 66%
11400

15000

Торфяные брикеты 24 мДж/кг, 4750 ккал/кг 7000 руб/т 5,80 т

6,75 т

Котел пиролизного типа, КПД 86%
Классический котел, КПД 66%
40250

47250

Бурый уголь 19 мДж/кг, 4000 ккал/кг 900 руб/т 7,8 т

9,4 т

Котел пиролизного типа, КПД 86%
Классический котел, КПД 66%
7110

9270

Древесные гранулы 19 мДж/кг, 4300 ккал/кг 3500 руб/т 7,5 т Специальный автоматический, КПД до 94% 25900
Древесные брикеты 19 мДж/кг, 4300 ккал/кг 3900 руб/т 7,8 т

9,4 т

Котел пиролизного типа, КПД 84%
Классический котел, КПД 64%
30810

40170

Природный газ 33,8 мДж/кг, 8000 ккал/кг 2,93 руб/м3 3380 м3

3970 м3

Конденсационный, КПД 103%
Классический, КПД 91%
9932

11602

Электричество, калориферы 3,7 мДж/кВт. ч 3,80 руб/кВт.ч 34020 кВт.ч 97% 129238
Электричество, радиаторы водяного отопления 3,7 мДж/кВт.ч 3,80 руб/кВт.ч 33680 кВт.ч 98% 127946
Дизельное топливо, 1 л/0.78 кг 41 мДж/кг, 11000 ккал/кг 23,50 руб/л/ 30,12 руб/кг 31190 91% 95781
Газ пропан – бутан, 1 л/0.60 кг 47 мДж/кг 16,90 руб/л/ 28,26 руб/кг 32800 92% 81664

Одноконтурный

Одноконтурный напольный котел считается наиболее распространённым. Преимущество в его использовании заключается в следующих характеристиках:

  • экономичность. Стоимость таких котлов отечественного производства варьируется в

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Содержание статьи

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

  • при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

  • Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
  • Высота потолка — не менее 2,5 м.
  • Наличие вентиляции:
    • вытяжка производительностью не менее трехкратного объема помещения;
    • приток такой же, плюс воздух на горение.
  • Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
  • В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2.

    Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

  • Высота потолков — не менее 2,5 м;
  • Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

  • Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
  • Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
  • Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.

    Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

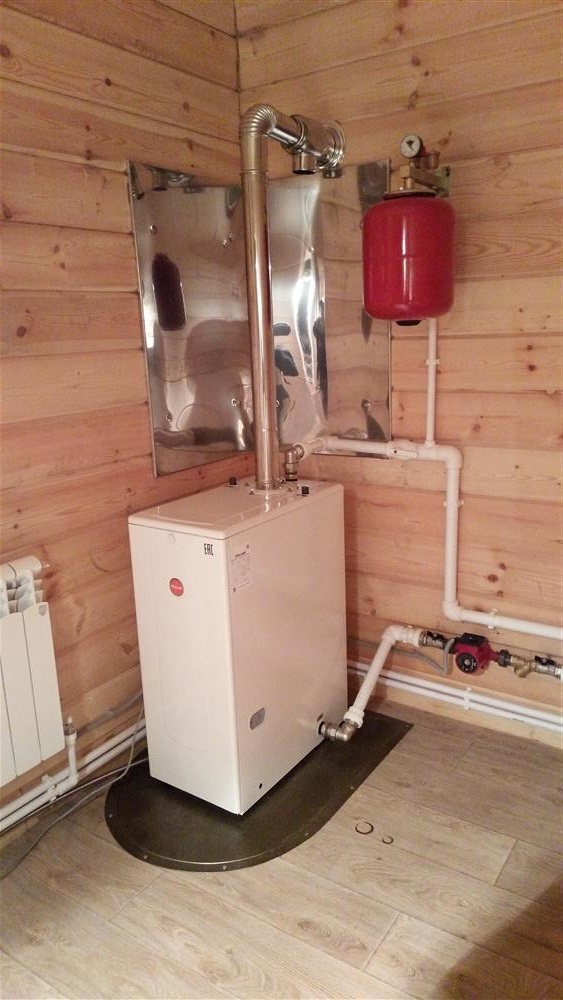

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

  • Техпаспорт газового котла.
  • Инструкция по его эксплуатации.
  • Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
  • Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

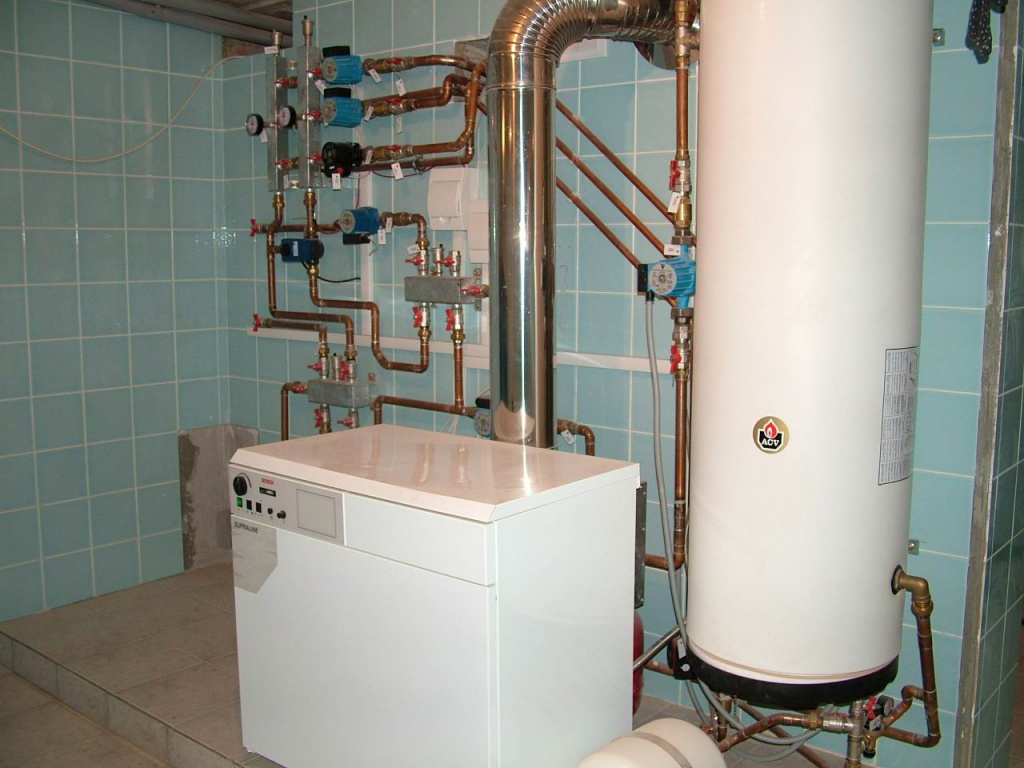

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

  • Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
  • Высота потолка комнаты не меньше 2200÷2500 мм.
  • Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
  • Ширина проема двери должна быть не меньше 800 мм.
  • Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
  • Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
  • Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
  • Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
  • Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
  • В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
  • Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
  • Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.
Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

  • Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

  • Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
  • Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
  • Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
  • Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

  • Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
  • Дымоход не должен иметь более трех изгибов или поворотов.
  • Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

  • Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

  • По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

  • По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

  • Северный регион – 1,5÷2,0 кВт.
  • Средняя полоса России – 1,0÷1,2 кВт.
  • Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.

Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

  • В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
  • Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
  • Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
  • Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

  • От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
  • От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

  • Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

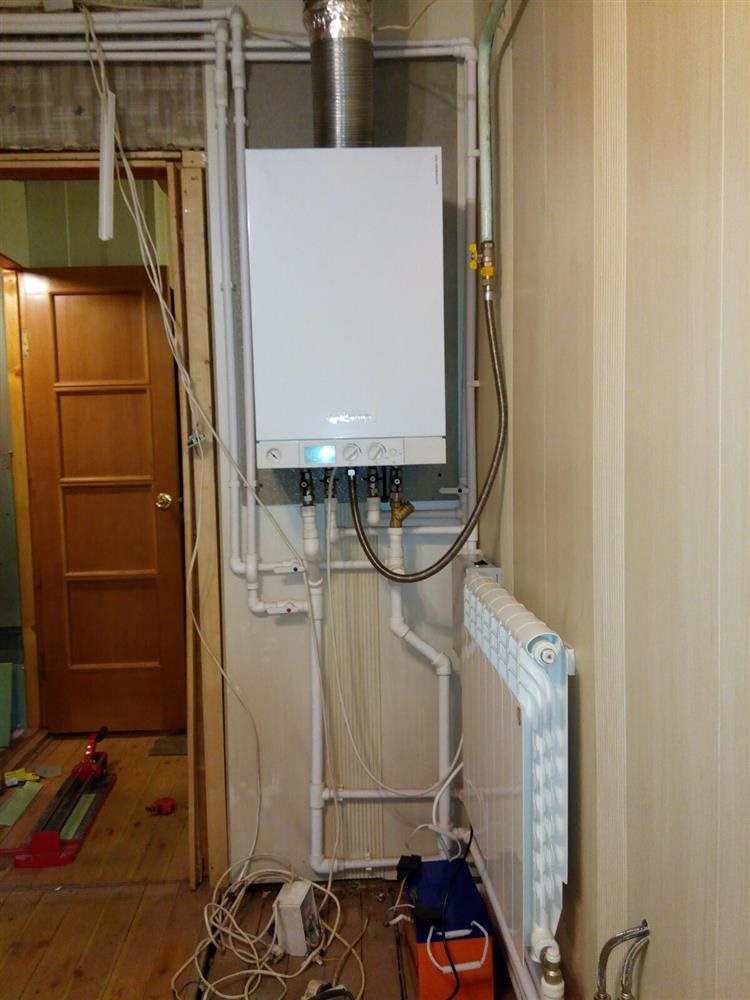

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Цены на популярные газовые котлы

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

  • Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
  • Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
  • Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
  • Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
  • Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
  • Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

Требования к помещению для установки газового котла


На чтение 6 мин. Просмотров 2.5k. Опубликовано
Обновлено

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
< 30 кВт 7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.


Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.


Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3


Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Установка твердотопливного котла – монтаж ТТ-котла своими руками

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

  1. Выбор конкретного места в частном доме под размещение теплогенератора.
  2. Подготовка помещения к установке.
  3. Устройство приточно-вытяжной вентиляции.
  4. Инсталляция отопительного агрегата и дымохода.
  5. Подключение к системе отопления (обвязка) и проверочный запуск.

Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

  1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
  2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.

    Удачное решение – пристроить твердотопливную котельную из пеноблоков к стене жилого дома

  3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
  4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).

    Схема установки с допустимыми расстояниями до стен и потолка котельной

  5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

  • предусмотреть основание и при необходимости отлить бетонный фундамент;
  • пробить в стене отверстия для дымоходной трубы и вентиляции;
  • стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Пример защиты деревянных перегородок и пола рядом с дровяным котлом

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

  1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.

    Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание

  2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
  3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Схема устройства фундамента под тяжелый дровяной котел

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

  • обеспечить твердотопливному котлу нужное количество воздуха на горение;
  • выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
  • компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

  1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
  2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.

    Здесь вытяжная решетка установлена неудачно, слишком близко к вентилятору. Во время работы турбины вытяжка становится притоком

  3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
  4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Заводские и самодельные сэндвич-трубы для дымохода

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

  1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
  2. Установите проходной узел из оцинкованной стали в виде короба.
  3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
  4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Схема сборки и подключения приставного дымоотвода из сэндвича

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

  • число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
  • секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
  • горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
  • в нижней части установите ревизионный люк и сборник для конденсата;
  • чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;

    Чертеж газохода, прокладываемого от котла внутри дома с выходом через кровлю

  • стеновые кронштейны не должны совпадать со стыками секций дымохода;
  • на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

Жилой Центральный котел — цены и отзывы 2020

Что такое котельная система? Как это соотносится с другими типами систем отопления жилых домов? Когда выбрать котельную для отопления дома?

Поскольку вы здесь, вероятно, вы знакомы с бойлерами, но именно на эти вопросы даны ответы в данном Руководстве по покупке центрального котла для домовладельцев и владельцев бизнеса. Это место для исследования:

Основные сведения о котле и распределение тепла

Вот как работает котел.Горелка котла потребляет топливо для создания нагретых дымовых газов. Они проходят через теплообменник, который передает тепло воде, прежде чем ее выбросят из дома. Горячая вода циркулирует по замкнутой системе труб к радиаторам плинтуса или по трубам теплого пола. Тепло от воды излучается в жилое пространство. По мере циркуляции вода охлаждается и в конечном итоге достигает котла, где снова нагревается.

Органы управления регулируют включение горелки и поддерживают температуру воды в системе.Увеличение объема нагретой воды компенсируется расширительным баком.

  • Распределение тепла: В большинстве бойлеров вода циркулирует в радиаторах плинтуса или в системах лучистого отопления пола с помощью насоса / циркуляционного насоса. У радиаторов есть ребра, как у автомобильного радиатора, которые увеличивают площадь поверхности для эффективной передачи тепла.
  • Размер котла: Тепловая мощность котла измеряется в БТЕ тепла, которое он может произвести за один час (БТЕ / ч). Однако для упрощения чисел тепловая мощность обычно указывается в MBH, где M = 1000, B = BTU и H = час.Бытовые котлы производятся производительностью от 35 000 до 399 000 БТЕ / ч, то есть от 35 до 399 МВт / ч. Каждая модель выполнена в нескольких размерах. См. Дополнительную информацию ниже о выборе котла для вашего дома или легких коммерческих нужд.
  • КПД котла: КПД котла измеряется в годовой эффективности использования топлива (AFUE) и выражается в процентах от произведенного тепла, которое передается в воду системы, а не теряется в выхлопных газах сгорания.Наименее эффективные котлы имеют рейтинг AFUE ниже 80-х. Самые эффективные имеют рейтинг AFUE выше 95%.
  • Отопление всего дома: Когда ваш термостат требует тепла, он включает циркуляционный насос котла, чтобы начать прокачку нагретой воды по системе.
  • Зонированное отопление: Одной из веских причин для выбора котельной системы является то, что она позволяет зонированное отопление. Когда зона нагревается, регулирующие клапаны пропускают необходимое количество горячей воды в радиатор зоны, чтобы доставить желаемое тепло.Если помещение не обогревается, регулирующий клапан остается закрытым, и горячая вода обходит радиатор.
  • Топливо: Чаще всего используется природный газ, но котлы могут быть спроектированы для обогрева пропаном, мазутом, биодизельным топливом и древесиной.

Типы котлов

При исследовании котлов необходимо учитывать несколько факторов. Вот они с кратким обзором:

Стандартные (без конденсации) котлы по сравнению с конденсационными котлами:

Котлы с КПД AFUE от 80% до 84% называются стандартным КПД.Если агрегаты имеют КПД от 85% до 90%, некоторые бренды называют их высокоэффективными котлами. Большинство стандартных котлов имеют чугунные теплообменники. Это самые доступные котлы, соответствующие минимальным федеральным стандартам эффективности. Конденсационные котлы могут быть напольными (большая мощность) или настенными (малая-средняя мощность). Что их отличает, так это их уровень эффективности AFUE 95% или выше. КПД Ачи

НОВИНКА! Два напольных конденсационных котла модели

Вы здесь

Главная »Новости» NEW! Две модели напольных конденсационных котлов

ECR International Inc.объявила о добавлении двух моделей напольных конденсационных котлов, Dunkirk® DCCF-150 и DCBF-125, которые соответствуют статусу ENERGY STAR® «Самый эффективный». Эти комбинированные котлы и котлы для отопления помещений, соответственно, являются продолжением наших текущих подвесных семейств продуктов DCC и DCB. Обе модели оснащены нашей технологией управления [AI]. Благодаря этому нововведению бойлер автоматически калибруется нажатием двух кнопок. Бортовой регулятор горения распознает природный или сжиженный газ, затем непрерывно отслеживает сигнал пламени и регулирует поток газа и воздуха для оптимизации эффективности и экономии топлива.

Кроме того, наша технология управления [AI] запрограммирована на распознавание наличия косвенного резервуара. Баки непрямого действия Dunkirk h3O имеют вместимость от 30 до 115 галлонов и имеют конструкцию из нержавеющей стали 316L или облицованную стеклом, что упрощает установку.

Обе модели DCCF-150 и DCBF-125 оснащены теплообменником из нержавеющей стали и обеспечивают 95-процентную AFUE. DCCF-150 также оснащен паяным пластинчатым теплообменником из нержавеющей стали. В режиме ГВС мощность регулируется до 7: 1, а в режиме ГВС — 5.Коэффициент модуляции диапазона 7: 1 в режиме нагрева. В режиме горячего водоснабжения DCCF-150 Combi будет работать с расходом 153 MBH и обеспечивать до 3,5 галлонов горячей воды в минуту при подъеме на 70 °. Обе модели рассчитаны на 125 МБ / ч в режиме центрального отопления.

«Мы разработали котлы DCCF-150 и DCBF-125, чтобы упростить установку там, где чугунные котлы модернизируются до конденсационных высокоэффективных агрегатов», — сказал Майкл Клас, директор по продажам и маркетингу. «Эти модели, которые значительно легче и компактнее, чем чугунные котлы, уменьшают необходимость в изменении маршрута трубопроводов и обеспечивают экономичную альтернативу настенным конденсационным котлам, когда свободное пространство на стене недоступно.«Оба продукта представлены на веб-сайте Дюнкерка и доступны там, где продаются продукты HVAC.

Utica Boilers добавляет две модели напольных конденсационных котлов | 2019-06-26

ECR International Inc. (ECR) объявила о добавлении двух моделей напольных конденсационных котлов, MACF-150 и MAHF-125, которые соответствуют статусу ENERGY STAR как наиболее эффективный.Эти комбинированные котлы и котлы для отопления помещений, соответственно, являются продолжением текущих настенных семейств MAC и MAH. Обе модели оснащены технологией управления ECR [AI]. Благодаря этому нововведению бойлер автоматически калибруется нажатием двух кнопок. Бортовой регулятор горения распознает природный или сжиженный газ, затем непрерывно отслеживает сигнал пламени и регулирует поток газа и воздуха для оптимизации эффективности и экономии топлива.

Кроме того, технология управления [AI] компании запрограммирована на распознавание наличия косвенного резервуара.Баки непрямого действия Utica Boilers h3O имеют емкость от 30 до 115 галлонов и выполнены из нержавеющей стали 316L или облицованы стеклом, что упрощает установку.

Обе модели MACF-150 и MAHF-125 оснащены теплообменником из нержавеющей стали и обеспечивают 95-процентную AFUE. MACF-150 также оснащен паяным пластинчатым теплообменником из нержавеющей стали. В режиме ГВС коэффициент расхода регулируется до 7: 1, а в режиме отопления — до 5,7: 1. В режиме горячего водоснабжения MACF-150 Combi будет выдавать 153 MBH и обеспечивать до 3.5 галлонов горячей воды в минуту при подъеме на 70 градусов. Обе модели рассчитаны на 125 МБ / ч в режиме центрального отопления.

«Мы разработали котлы MACF-150 и MAHF-125, чтобы упростить установку там, где чугунные котлы модернизируются до конденсационных высокоэффективных агрегатов», — сказал Майкл Клас, директор по продажам и маркетингу. «Эти модели, которые значительно легче и компактнее, чем чугунные котлы, уменьшают необходимость в изменении маршрута трубопроводов и обеспечивают экономичную альтернативу настенным конденсационным котлам, когда свободное пространство на стене недоступно.”

Оба продукта представлены на веб-сайте Utica Boilers и доступны там, где продаются продукты HVAC.

Напольные котлы (вертикальные), Водогрейные котлы, Производители резервуаров для хранения, Греция Европа

Напольные котлы Assos, водогрейные котлы, производители резервуаров для хранения

Экономичные и долговечные котлы, изготовленные из качественного экологически чистого материала, идеально подходят для домашнего и профессионального использования.

На этой странице вам предоставлена ​​информация, характеристики и технические данные о вертикальных котлах Assos, предоставленных Solarnet S.A. Производитель резервуаров для хранения котлов.

Котлы «Ассос» выпускаются различных типов и могут также использоваться в качестве резервуаров для хранения горячей воды. Они соответствуют спецификациям DIN 4753 и EN 12897, протестированы в соответствии с международными правилами гигиены и имеют объем от 150 до 1000 литров.

Водогрейные котлы Assos идеально подходят для домашнего использования, а также для гостиниц, офисов, особняков и т. Д., Поставляются с одинарным, двойным, тройным источником питания с буферами и доступны в 5 различных цветах.Их изоляция из литого полиуретана высокой плотности является экологически чистой и обеспечивает более длительное горячее водоснабжение. Кроме того, водогрейные котлы Assos являются самыми быстрыми на рынке благодаря большому теплообменнику, что делает их также экономичными.

Типы вертикальных водогрейных котлов и накопительных баков:

  • Тип BL0, без змеевиков (150, 200, 300, 420, 500, 800 и 1000 литров)
  • Тип BL1, с одним змеевиком теплообменником (150, 200, 300, 420, 500, 800, 1000, 1500, 2000, 2500, 3000, 4000 и 5000 литров)
  • Тип BL2, с двумя змеевиковыми теплообменниками (150, 200, 300, 420, 500, 800, 1000, 1500, 2000, 2500, 3000, 4000 и 5000 литров)
  • Тип FRW1, (пресная вода) 150 л — 200 л — 300 л Бак для горячей воды для теплового насоса — солнечные водонагреватели

Общие характеристики водогрейных котлов Assos

Резервуары для хранения воды:

  • Материал: Стальная пластина 37 долларов США.2 качество
  • Сварка: Роботизированная сварка в среде инертного газа
  • Очистка: 6-точечная очистка металла
  • Внутренняя защита: Стеклоэмаль, запеченная при 850 ° C
  • Функция Pmax: 6 бар
  • Тестирование Pmax: 15 бар в течение 5 минут
  • Функция Tmax: + 95 ° C

Изоляция:

  • Материал: Полиуретан CFC и FCKW Не содержит
  • Плотность: 40 кг / м3
  • Толщина: 65 мм

(Для резервуаров 800, 1000 изоляция сделана из гибкого полиуретана 70 мм и является съемной для облегчения прохода во время установки)

Материал внешней крышки: ПВХ различных цветов

Тип теплообменника: Змеевиковый теплообменник из усиленного материала стальная труба 33мм (туба).

Резервное электрическое питание (по запросу): от 2 кВт до 4 кВт (220-240 В, однофазное) с термостатом или 6 кВт, 9 кВт 12 кВт (трехфазное, 380 В) без термостата.


Описание резервуаров для хранения BL0, BL1, BL2, BUFFER и FRW1

Вес пустого резервуара (в кг)

Гидравлические соединения BL1:

Объем 1500 — 2000 — 2500 — 3000 — 4000 — 5000 л
1 Выход горячей воды 2 «
2 Вход коллектора или нагревателя 1 ¼ ”
3 Подключение рециркуляции 1 ¼ ”
4 Выход коллектора или нагревателя 1 ¼ ”
5 Вход холодной воды 2 «
6 Разряд 1 ¼ ”
7 Фланец для очистки Φ170
8 Электрический вход резервного питания * 3 Χ 1 ½ «
9 Положение панели управления
10 Датчик на входе 1/2 «
11 Магниевый стержень

* Для котлов объемом 2000 л и более возможна установка третьего резистора под чистящим фланцем.

Гидравлические соединения BL2:

Объем 1500 — 2000 — 2500 — 3000 — 4000 — 5000 л
1 Выход горячей воды 2 «
2 Впускной патрубок нагревателя 1 ¼ ”
3 Подключение рециркуляции 1 ¼ ”
4 Выход нагревателя 1 ¼ ”
5 Вход коллектора 1 ¼ ”
6 Выход коллектора 1 ¼ ”
7 Вход холодной воды 2 «
8 Разряд 1 ¼ ”
9 Фланец для очистки Φ170
10 Электрический вход резервного питания * 3 Χ 1 ½ «
11 Положение панели управления
12 Датчик на входе 1/2 «
13 Магниевый стержень
14 Датчик на входе 1/2 «

* Для котлов объемом 2000 л и более возможна установка третьего резистора под чистящим фланцем.

Подробнее о БУФЕРНЫХ БАКАХ

Теплоизоляция:

  • Пенополиуретан без CFC и FCKW
  • Плотность: 40 кг / м3
  • Толщина: 65 мм
  • Теплопроводность: 0,023 Вт / мк
  • Класс пожара: Β3, самозатухающий

Гидравлические соединения BL:

Объем 150 л 200 л 300 л 420 л 500 л 800 л 1000 л
Датчик 1/2 « 1/2 « 1/2 « 1/2 « 1/2 « 1/2 « 1/2 «
Теплообменники 1 « 1 « 1 « 1 « 1 « 1 « 1 «
Впускные патрубки горячего-холодного 1 « 1 « 1 « 1 « 1 « 1 « 1 «
Электрический элемент 1½ « 1½ « 1½ « 1½ « 1½ « 1½ « 1½ «
Рециркуляция 1 « 1 « 1 « 1 « 1 « 1 « 1 «

Гидравлические соединения FRW1:

Объем 150-200-300 л
Датчик положения ГВС 1/2 «
Расположение Солнечный датчик 1/2 «
Подача — возврат от теплового насоса 1 «
Приточный поток — Возврат от солнечной панели 3/4 дюйма
Вход холодной воды 3/4 дюйма
Выход горячей воды 3/4 дюйма
Электрическое сопротивление 1½ «
Вентилятор 1/2 «

Защита от коррозии
Внутренняя очистка резервуара автоматической пескоструйной очисткой (не химическим способом), в результате чего достигается идеальная адгезия эмали.Пищевая эмаль, нанесенная методом «двойного прямого» и запеченная при температуре 850 ° C. Дополнительная защита от коррозии обеспечивается магниевыми стержнями, которые необходимо проверять и заменять при необходимости каждые 6 месяцев — 2 года, в зависимости от качества воды.

Резервный источник нагрева
Если солнечной энергии недостаточно для нагрева воды, можно использовать резервный источник тепла либо через электрический элемент, либо через другой источник тепла (горелку центрального отопления), который будет подключен к верхнему теплообменнику (BL2 модели).Управление электрическим элементом осуществляется через встроенный термостат. Рекомендуется устанавливать термостат между 50 ° C и 60 ° C в зимние месяцы и между 45 ° C и 50 ° C летом.

Термостат

Контроль: встроенный

Модель термостата: B2-10

Степень защиты IP: 00

Tmax — максимальная температура окружающей среды: 105 ºC

Начало / пауза циклов: 10.000 раз (циклов)

Категория огнестойкости: B

Экологическая функция: Чистая окружающая среда

  • Регулировка: от 30 ° C до 80 ° C
  • Контакты: бакелит — серебро
  • Защитный колпачок из нейлона 6 (огнестойкий).
  • 230 В / 20 А

Резервный источник тепла с использованием второго, верхнего теплообменника
Теплообменник змеевикового типа из сверхпрочной стали (типа Tubo), интегрированный в верхнюю часть бака, чтобы вторичный источник тепла нагревал только верхнюю часть бака .Дополнительные технические данные, касающиеся верхнего теплообменника, см. В таблице резервуаров BL2.

Почему мне нужно переставлять дымоход котла?

Как и многие другие строительные нормы и правила, законодательство о дымовых газах с годами ужесточилось. Когда-то вы могли поставить свой котел практически в любом месте дома, без проблем, но в наши дни установщик должен соблюдать некоторые очень строгие правила, которые иногда означают, что положение котла должно измениться или изменится сам дымоход.В этом блоге мы собираемся дать вам краткое изложение некоторых важных моментов, которые эти правила, как правило, отмечают при установке нового котла.


Положение дымохода

В зависимости от размера котла дымоход должен располагаться на определенном расстоянии от ближайшего окна, двери или воздушного кирпича. Обычно это примерно 30-60 см, если оно сбоку или над проемом, и немного больше, если оно ниже. Это связано с тем, что отходы, образующиеся при сгорании, могут содержать опасные газы, такие как окись углерода, поэтому вам не нужно, чтобы этот отработанный газ находился слишком близко к отверстию, через которое он может повторно попасть в дом.

Есть также несколько менее очевидных правил, которые влияют на расположение дымохода. Он должен находиться на одинаковом расстоянии от углов здания, не менее 60 см над плоскими крышами или балконами, вдали от почвы, водосточных труб и карнизов.


Детали здания, чувствительные к температуре

Газ, идущий из дымохода, может быть горячим, поэтому дымоход следует не только держать подальше от кожи, но и подальше от любых материалов, на которые это тепло может негативно повлиять.Например, дымоход должен располагаться как минимум на 30 см ниже пластикового желоба.

Расположение дымохода и граница собственности

Еще одним ограничением является расположение предлагаемого дымохода относительно границы участка. Это будет особенно актуально, если дымоход выходит прямо на улицу.

Если дымоход находится в пределах 60 см или около того от границы участка, это может иметь последствия для здоровья и безопасности любого, кто проходит мимо, поэтому не допускается.Обычно, если дымоход должен выходить на стену рядом с общественной пешеходной дорожкой, дымоход отводится на высоту более 2,1 м, чтобы дымовые газы всегда находились выше уровня головы. Если только вы не на ходулях (хотя в руководстве это не учитывается)


Дымоходы и кровли

Аналогичные правила действуют в отношении дымоходов, выходящих на уровень крыши. Эти правила специально предназначены для облегчения движения дымовых газов. По большей части это не актуально, так как в наши дни почти все дымоходы выходят горизонтально через стену.Дымоход иногда выходит через крышу только в том случае, если у вас есть прибор для сжигания твердого топлива.

Любой дымоход, проходящий через дом на любое расстояние, обычно оказывается скрытым в шкафу или заколочен досками. Правила теперь требуют, чтобы панели доступа обеспечивали доступ к дымоходу через равные промежутки времени, поэтому вам может потребоваться добавление небольших открываемых панелей.


Если у вас есть текущий котел…

Помните, что только потому, что эти правила означают, что новый котел, возможно, придется разместить в другом месте, чем ваш старый, это не означает, что ваш старый котел нужно отрегулировать.Большинство этих правил применимы только к новым установкам, поэтому будьте очень осторожны, если кто-то, обслуживающий ваш старый котел, скажет, что он «больше не соответствует правилам» или что его необходимо заменить, поскольку вступил в силу новый закон. Скорее всего, они пытаются заставить вас установить один из их новых дорогих котлов, в то время как ваш старый и так в порядке.

Следует отметить, что, если вы не приобретете новый котел, вряд ли будет какая-либо причина менять расположение вашего текущего котла.Если вы думаете о приобретении нового котла, просто запомните некоторые из этих моментов и имейте их в виду, когда вы попросите кого-нибудь процитировать — тогда может потребоваться повторная установка котла. Помните, что для выполнения ваших работ обратитесь к установщику Gas Safe, так как он будет обладать необходимыми ноу-хау и знаниями, чтобы гарантировать соблюдение строительных норм и полную безопасность вашего нового котла.


Если вы думаете о приобретении нового бойлера, заполните форму ниже, чтобы найти надежного местного установщика, или обратитесь к нашим партнерам в Heatable, которые предлагают варианты финансирования от 10 фунтов стерлингов.28 в месяц.


Думаете, мы что-то упустили? Вы другого мнения?

Комментарий ниже, чтобы ваш голос был услышан…

Potterton Promax FSB30HE Цены на напольные котлы

Potterton Promax FSB30HE Напольные котлы Цены начинаются от 822 фунтов стерлингов без учета установки

Potterton Promax FSB30HE Напольные котлы были разработаны, чтобы плотно вписаться под стандартную рабочую поверхность кухни и гармонировать с дизайном.

Этот интеллектуальный котел полностью регулируется для обеспечения управляемой экономичности и оснащен встроенным конденсатным насосом и встроенной двухступенчатой ​​защитой от замерзания. Он также имеет рейтинг SEDBUK Band A с полностью регулируемыми выходами от 9,2 кВт до 30,2 кВт.

Напольный котел на природном газе Promax FSB30HE Potterton Promax FSB30HE может работать как с полностью откачиваемыми открытыми системами, так и с герметичными системами, а также совместим с существующими системами центрального отопления. Он оснащен интеллектуальной системой контроля температуры, которая автоматически регулирует тепловую мощность в соответствии с потребностями, тем самым экономя больше энергии и денег.

Этот конденсационный котел, работающий только на нагревание, подходит для всех средних и крупных объектов, которые обычно требуют повышенного отопления.

Основные характеристики и преимущества

SEDBUK Band A Меньшие счета за газ
Полностью регулируемая мощность от 9,2 кВт до 30,2 кВт Расход топлива
Можно разместить под стандартной столешницей Гибкость размещения
Сверхнизкие выбросы NOx — Класс 5 (лучший) Для более чистых и низких выбросов
Встроенная 2-ступенчатая защита от замерзания Продлевает срок службы прибора
Встроенный конденсатный насос Стандартная функция
Подходит для отопления средних и больших объектов Средние, большие домохозяйства
Гарантия на детали и ремонт Душевное спокойствие

В ценах на котлы мы рекомендуем тем, кто ищет конденсационный котел, работающий только на тепло, для своего большого дома, рассмотреть Potterton Promax FSB30HE.Это один из самых надежных котлов Potterton на рынке, обеспечивающий максимально контролируемую среду нагрева с минимальным ущербом для окружающей среды.

При получении предложения по котлу мы настоятельно рекомендуем присмотреться к нему, чтобы получить лучшую цену. Получите расценки от национального установщика и расценки от местного установщика котлов. Сравните цены на стоимость котла и стоимость установки. Средняя стоимость установки составляет от 1500 до 1800 фунтов стерлингов. Сравнение цен на напольные котлы Potterton Promax FSB30HE поможет вам сэкономить много денег.

Другие факторы, которые следует учитывать, включают гибкость того, когда ваш установщик может установить ваш новый котел, и их показатели безопасности. Сегодня все работы по установке котлов производятся инженерами, прошедшими регистрацию Gas Safe Registered Это гарантирует, что все будет сделано безопасно и законно.

Получите бесплатное предложение котла Potterton

.
