Когда нужно построить относительно не тяжелое сооружение, вместо использования под фундамент дорогого бетона,
в Москве можно заказать монтаж винтовых свай от компании «РадоСваи».
В этом случае стоимость на винтовые сваи под ваш дачный домик, магазин или производственный цех будет значительно ниже, особенно, если строительство ведется на неровном участке с большим перепадом высот. Также сваи позволяют возводить дома на слишком мягком, переувлажненном или нестабильном грунте, где бетонный фундамент быстро растрескается или «утонет».

Стоимость установки винтовых свай

Монтаж проводится в ручную — гарантия на работы 7 лет.

Все сваи обработаны защитным покрытием Hempel — Хемпель — гарантия 50 лет.

Винтовые сваи — преимущества монтажа

Первыми постройками на винтовых сваях были британские маяки. Со временем технология «выросла» из прибрежной в повсеместно применимую, и особенно прижилась в России — стране с, местами мерзлыми и почти везде смешанными, нестабильными почвами с малой глубиной залегания грунтовых вод. Спрос на сваи во многом определили следующие их преимущества перед традиционными наливными железобетонными лентами:

• Скорость монтажа — на установку винтовых свай под баню уходит 1–2 дня, аналогичный по несущей способности ЖБ только схватывается в 10 раз дольше.
• Отсутствие вибрации при ввинчивании — буронабивная свайная техника сравнима по цене и прочности, за то отсутствие виброотдачи при завинчивании лопастной опоры делает процесс безопасным для стоящих поблизости зданий.
• Стойкость к выдавливанию — необходимое качество для строительства мостов, заборов, хозпостроек, домов на площадках с большими перепадами и в местах глубокого промерзания почвенного слоя.

Как происходит установка винтовых свай

Установка свайного фундамента начинается с изучения участка и проектной документации к возводимому сооружению. Проектировщик от компании «РадоСваи» выезжает на стройплощадку для оценки состава, плотности, кислотности почвы, перепадов на участке, его географической ориентированности и сейсмической стабильности территории. После, уже в кабинете, специалист работает с бумагами: разрабатывает план размещения опор, подбирает подходящие по прочности и длине изделия, рассчитывает смету. На основе собранной информации и расчетов формируется персональный договор на оказание услуг по закрутке винтовых свай с указанием сроков сдачи объекта.

Непосредственно монтаж винтовых свай происходит в 5 этапов:

1. Подготовка: нанесение линий разметки непосредственно на грунт, очистка точек ввинчивания опор от крупных камней, бурение лунок.
2. Установка: вкручивание винтовых свай в точках нагрузки, как правило, начинается с углов и пересечений внутренних стенок строящегося сооружения, и подрезка стволов до необходимой высоты.
3. Укрепление: заполнение полости в стволе сваи бетонным раствором, что препятствует развитию коррозийных процессов изнутри и существенно упрочняет опорный элемент.

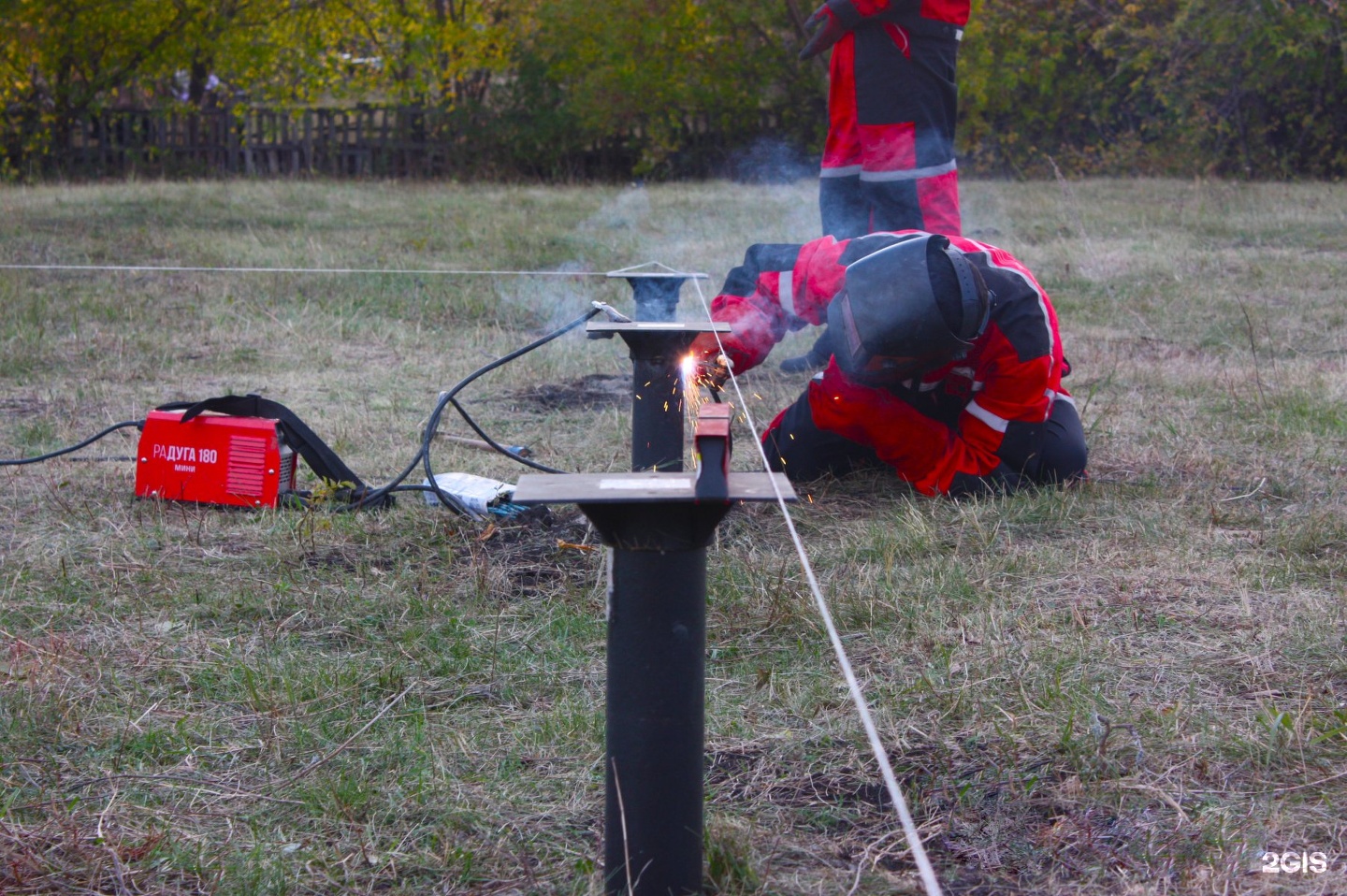

4. Заваривание ствола: оголовки привариваются прочным швом, который дополнительно покрывается защитной грунтовкой для продления срока службы в агрессивной среде.
5. Обвязка: на выровненные по высоте сваи наваривают балку ростверка и выполняют арматурную связку единиц, стоящих рядом и напротив друг друга.

Средняя производительность монтажной бригады 2–5 свай в час. Для получения нужной несущей способности и стабильности в одном проекте могут быть задействованы сваи разной длины, диаметра, толщины стенок и металла лопасти.

Винтовые сваи малого диаметра закручиваются вручную при помощи упора-рычага из прочной стали. Для укрепления винтом диаметром свыше 121 мм и длиной от 2 м желательно использовать специальные буровые машины. У нас для этих целей есть легкие мини-экскаваторы на резиновых гусеницах: они обладают отменной проходимостью и практически не деформируют верхний слой грунта на участке.

Строить на свайном фундаменте можно сразу по завершении монтажа. Выдерживать время для застывания бетона, залитого для упрочнения, не нужно. За счёт этого сроки строительства в несколько раз сокращаются, а вместе с ними и себестоимость — это происходит благодаря отказу от сложных земляных работ.

Типы винтовых свай

сварная

литая

двухлопастная

Монтаж винтовых свай, установка | Закручивание

Профессиональный монтаж винтовых свай от ведущей компании на рынке! К вашим услугам: продукция собственного производства, бригады квалифицированных сотрудников, необходимая техника и максимально быстрые сроки – все опоры установим за один день! Свяжитесь с нами по номеру: +7 (495) 212-11-61 и узнайте подробности, чтобы сделать заказ на самых выгодных условиях!

Как происходит установка винтовых свай

Винтовые свайные опоры известны и популярны именно благодаря простоте закручивания и скорости возведения фундамента. Но гарантировать конструкции устойчивость и прочность на десятилетия может только профессиональная установка винтовых свай опытными специалистами. Это убережет от ошибок в расчетах и недоработок при завинчивании. Вдвойне это актуально при строительстве жилых домов или тяжелых объектов, где значение имеет каждая мелочь, а срок эксплуатации измеряется десятками лет.

Установке всегда предшествуют предварительные работы:

• выезд на участок, замеры и исследования грунта;
• составление проекта;
• расчет количества свай, их параметров, расстановки;
• доставка конструкций на объект.

Процесс реализуется в несколько этапов:

• бурение/выкапывание углублений под сваи — при небольшой глубине или при строительстве легких объектов этот этап пропускается, закрутить опору можно непосредственно в грунт;
• закручивание – выполняется с помощью сваекрута или вручную при небольших размерах опор;
• обрезание верхней части опор, чтобы обеспечить фундаменту нужную высоту и выровнять сваи по уровню;
• заливка внутрь свайных столбов цементного раствора – применяется для придания конструкции большей прочности и устойчивости, при возведении легких или временных строений эти работы можно не выполнять;
• приваривание оголовков для последующей обвязки.

После этих этапов можно приступать к обвязке фундамента и сооружению стен.

Важные отличия винтовых свай от других типов фундамента

Свайно-винтовые конструкции заметно отличаются от бетонных и кирпичных оснований. Они более легкие и простые в возведении, но нисколько не уступают в прочности и надежности своим монолитным аналогам.

Особенности закручивания:

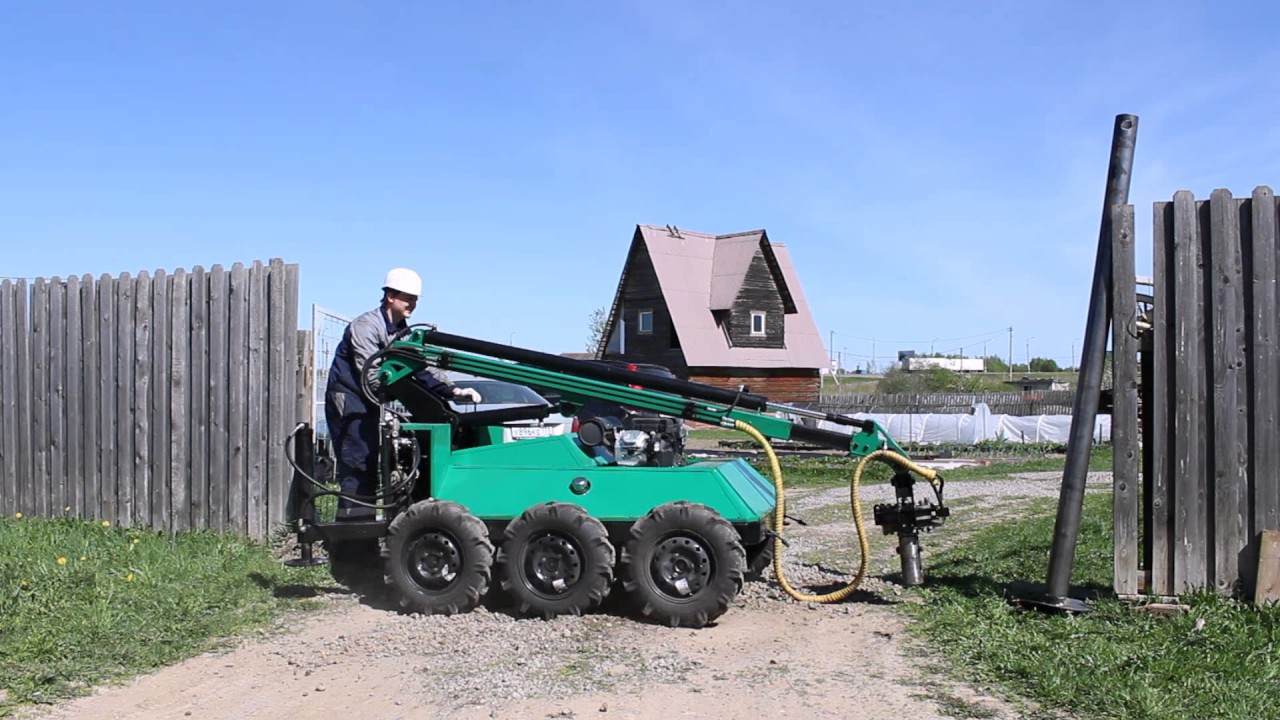

• ввинчивание винтовых свай производится с помощью мобильного сваекрута или вручную без использования громоздкого оборудования, это упрощает процесс и снижает издержки;
• время монтирования каждой сваи всего 30-40 минут, это значит, что за один день вполне реально построить фундамент для бани, сарая или небольшого дома;
• при закручивании винтовых свай не используется тяжелая техника – тракторы, экскаваторы не испортят участок и не потребуют расширять проем для проезда;
• не применяется бетонирование участка, что экономит время и средства;
• не требуется выравнивание или другая подготовка территории;
• винтовые опоры можно использовать на наклонных участках и практически на любых типах грунта;
• после проведения работ не остаются груды мусора, ямы, траншеи и другие последствия, поэтому не нужно ничего убирать и приводить в порядок участок.

А главное – пользоваться фундаментом можно в тот же день, сразу после завершения работ по закручиванию.

Услуги по закручиванию винтовых опор от компании «КЗС»

Мы не только являемся ведущим производителем свайно-винтовых конструкций, но и осуществляем их профессиональную установку.

Почему вы должны заказать закручивание именно у нас:

• продукция собственного производства с гарантией качества;
• составление смет, проектов и расчетов;
• собственные бригады опытных монтажников;
• комплектующие и оборудование – все, что нужно для грамотной установки;
• собственный парк строительной техники;
• доставка на объект и установка за один день;
• лучшие цены в Москве.

Чтобы заказать установку по лучшей цене, свяжитесь с нами по телефону или через сайт и сделайте действительно выгодное приобретение!

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО:

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

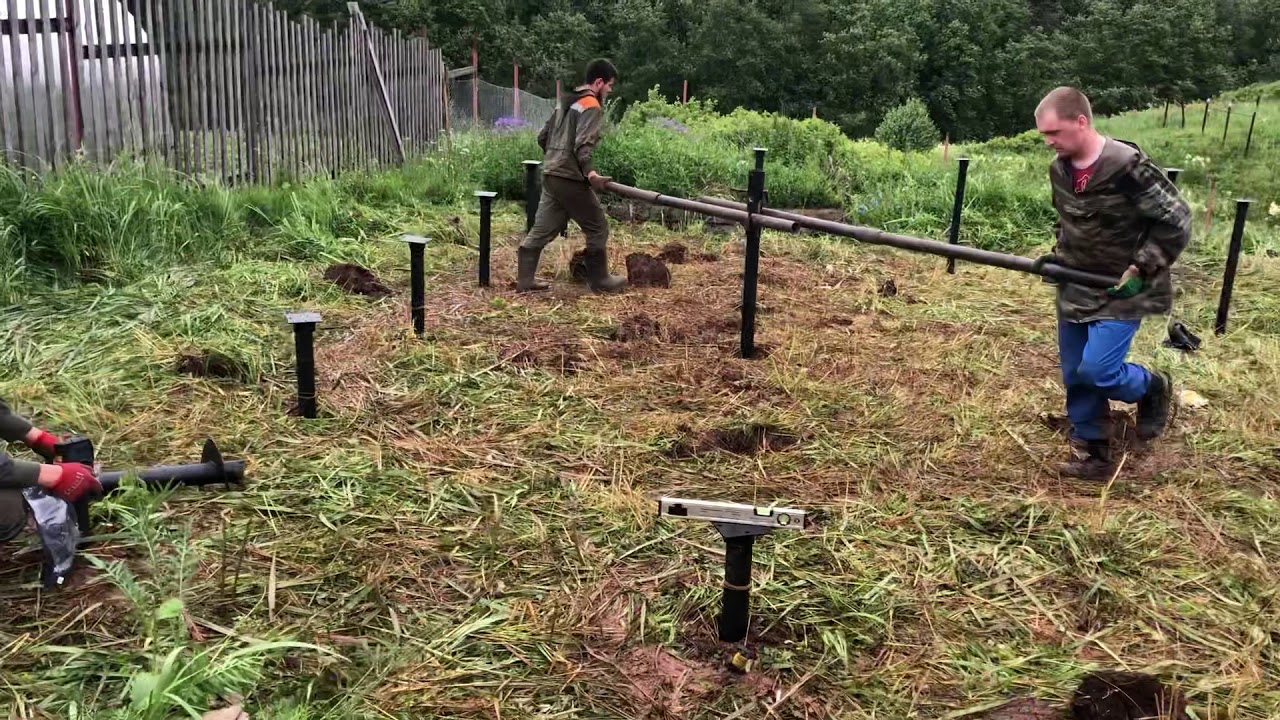

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1. 5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Монтаж винтовых свай: способы и порядок установки

Способы установки свай

Для любого свайного фундамента основополагающим моментом его надежности будет являться расчет необходимого диаметра, высоты и количества свай, которые будут погружены в землю и держать на себе дом. Также следует не забывать, что монтаж винтовых свай необходимо осуществлять в строгом соответствии с технологией.

Итак, как было сказано, существует два способа монтажа такого фундамента:

1. вручную, с помощью подручных приспособлений, которыми сваи вкручиваются в землю мускульной силой;
2. механический, когда для устройства фундамента используется специальная техника, с помощью которой столбы вкручиваются в землю.

Каждый способ будет иметь свои особенности, но выбор будет в первую очередь зависеть от наличия финансовых средств.

Подготовительные работы

Свайный фундамент требует к себе особого внимания, так как неправильный монтаж его элементов может привести к разрушению конструкции всего дома. Поэтому алгоритм подготовительных работ необходимо знать четко ему следовать.

1. Определиться с технологией. Если она будет осуществляться своими руками, то слишком длинные сваи не подойдут для этого. Если же установка будет осуществляться с помощью буронабивных установок, то необходимо будет заранее обеспечить свободный подъезд техники к месту монтажа.

2. Создание чертежа будущего строения, подготовка сметы расчет количества свай и других материалов. Сваи должны располагаться под каждым углом, а также в местах пересечения несущих и внутренних стен дома. Шаг между ними не должен превышать 1-3 метров, в зависимости от веса конструкции.

3. После того, как готова смета, нужно подготовить участок, где будет располагаться сооружение, и приступать к работам.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

1. Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
2. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят. Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
3. Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых. Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Технология установки свай механическим способом

Установка винтовых свай механическим способом, предусматривает ввинчивание их с помощью специальных буронабивных приспособлений.Происходит это следующим образом. После подготовки участка, откуда убирается весь мусор, выкорчевываются деревья, пни, выравниваются бугры и ямы. К нему подвозят буронабивное приспособление.

Свая устанавливается в технологическое отверстие, буронабивная техника начинает вкручивать ее в землю на необходимую глубину. Происходит контроль глубины погружения, а также вертикальность.

Такой вариант очень быстрый, но у него есть один минус. Буронабивные приспособления стоят дорого, даже если их брать в аренду. Но плюсов у буронабивной техники еще больше. Поэтому в общей смете, если решено привлекать буронабивную технику, на это должны быть заложены средства.

Сваи также должны быть обработаны мастикой.

Особенности металлических винтовых свай

Они производятся из пустотелых металлических труб, состоят из основания и острия, на котором располагаются винтовые волны. Поверх навариваются специальные ушки для крепления бурового инструмента, либо металлических прутьев, для последующего ввинчивания.

Технология их производства также предусматривает возможность наваривания площадок под ростверки или заливания бетона в полость трубы. Также в процессе производства сваи покрываются антикоррозийными материалами, либо покрытиями (например, цинк).

Создание ростверка

Приваривание к сваям специальных площадок и хомутов под последующий ростверк, следующего элемента общей фундаментной конструкции. Это дает возможность для создания прочного основания под пол. Его можно зашить сайдингом и утеплить.

Существует три вида ростверка.

• Бетонный.
• Деревянный.
• Металлический.

В первом случае он создается путем монтирования деревянной опалубки, которая будет опоясывать все сваи, армирования из металлической арматуры, заливания бетона. В основном применяется для возведения промышленных и тяжелых конструкций. Цокольный этаж, обделанный сайдингом, под такую конструкцию не подойдет. Кроме этого, смета строительства увеличится в несколько раз.

Во втором случае ростверк делается из деревянных брусков, так называемых лагов. Данная конструкция не такая прочная, как бетонная, но хорошо подойдет под цокольный этаж деревянного или каркасного дома, поскольку на нее будет легко наносить сайдинг. В смету лучше сразу включить такие материалы как сайдинг и утеплитель с брусами под обрешетку. Это самый распространенный способ под любое частное строительство.

Третий вариант предусматривает создание мощной конструкции под тяжелый дом. Соорудить цокольный этаж в данном случае можно, но для отделки его сайдингом и утеплителем понадобятся дополнительные материалы, из которых будет создаваться внешняя конструкция, на которую уже и будет крепиться обрешетка под сайдинг.

Самым оптимальным способом является вариант, связанный с созданием ростверка из дерева. На него материал можно будет легко крепить сайдинг и утеплитель, предварительно сделав обрешетку.

Как соорудить цокольный этаж

Самый легкий способ — это приобрести столбы высотой 3,5-4 метра. При стандартной почве они будут углублены на 1,5-2 метра, а выглядывать из земли на 2,5-3 метра. Этого будет достаточно. Затем между столбами, помимо ростверка, создается металлический каркас, к которому можно прикрепить деревянные плиты или каркасные панели.

С внешней стороны они закроются утеплителем и зашьются сайдингом, а с внутренней — будут отделаны специальными материалами. Пол такого помещения придется бетонировать на глубину 30-40 сантиметров, что станет дополнительным креплением и ребром жесткости для свай.

Итак, установка винтовых свай не представляет особых трудностей. А стоимость таких работ будет напрямую зависеть от способа бурения и выбранного типа ростверка.

Видео по теме

Оборудование для монтажа винтовых свай

Винтовые фундаменты широко используются для малоэтажного загородного строительства в сложных условиях, в местах подтопления, болотистой местности, на уклонах, в районах вечной мерзлоты, для построек на воде, пирсов, причалов. Это эффективный и недорогой способ быстро сделать фундамент для легкой постройки, деревянного дома или коттеджа, частных домов из пенобетона, газобетона или арболита, бань, гаражей, складов, сараев и амбаров. Винтовой фундамент подходит для временных построек, так как сваи можно легко демонтировать и использовать повторно на новом месте. Винтовые сваи ввинчивают в грунт с помощью специального оборудования или вручную, после чего подрезают в уровень, делают оголовок и обвязку.

Узнать подробнее о сваевинтах можно на странице Оборудование для монтажа винтовых свай

Винтовые сваи – тип свай, заглубляемых в грунт методом завинчивания в сочетании с вдавливанием. Винтовые сваи состоят из ствола и лопасти (или лопастей).  Изготавливаются из литых либо сварных стальных деталей.

Главная сложность в установке винтовых свай сделать так, чтобы свая стояла четко вертикально без отклонения от оси и плотно вошла в грунт, только так можно добиться необходимой прочности. К тому же лопасть сваи не должна быть повреждена, чтобы обеспечить устойчивость и долговечность будущего строения. В связи с этим очень важно соблюдать технологию монтажа винтовых свай. Помимо винтовых фундаментов, на винтовых сваях ставят заборы, дорожные знаки, рекламные конструкции, опоры мостов и  ЛЭП, каркасные постройки, ангары, теплицы, применяют винтовые сваи для укрепления пологих склонов и стен котлованов. Еще винтовые сваи могут использоваться для реконструкции домов, увеличения площади построек, пристройки веранд, крыльца и навесов.

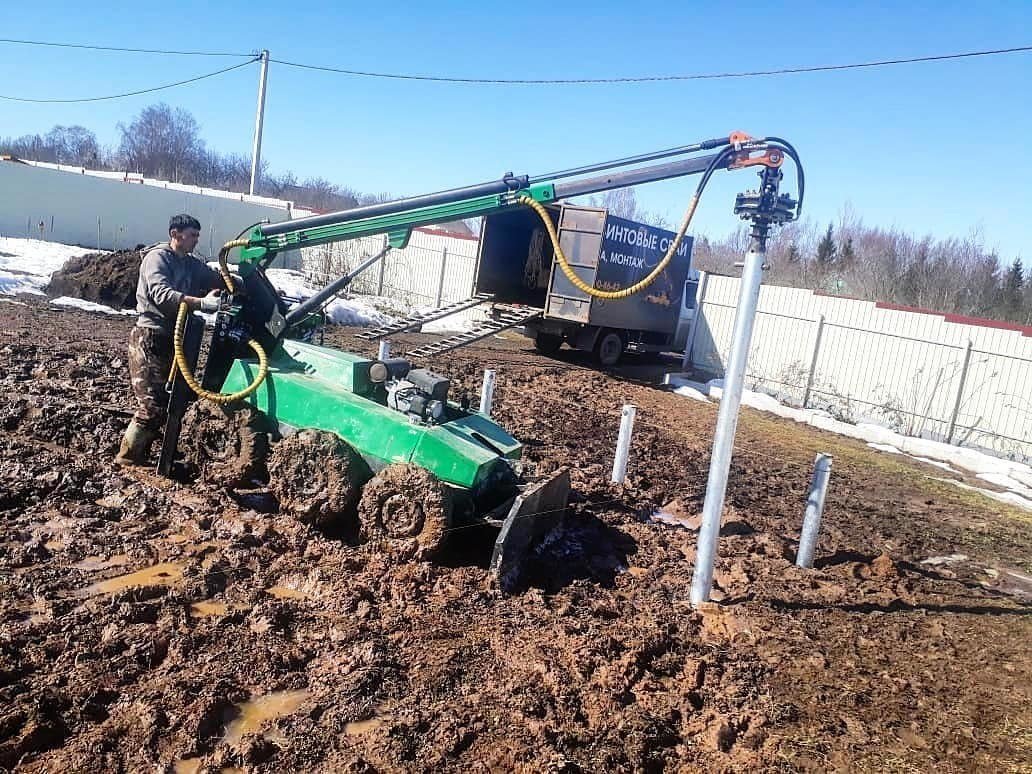

Монтаж винтовых свай производится при помощи гидравлических механизмов различных строительных машин, либо в отдельных случаях – вручную. Свая погружается в грунт наподобие шурупа, закручиваемого в дерево. При наличии твердых скальных пород или вечной мерзлоты – погружение осуществляется в лидерную скважину.

Виды оборудования для монтажа винтовых свай

Несмотря на простоту способа монтажа винтовых свай и возможность ввинчивания свай с помощью нехитрых приспособлений в виде лома вручную, эффективней и быстрей будет работать, если использовать специальное оборудование для завинчивания свай.

Все оборудование для монтажа винтовых свай можно подразделить на ручные электрические сваевинты и специализированные машины для завинчивания винтовых свай. Ручные установки для монтажа винтовых свай применяют в труднодоступных местах и на облагороженной территории, где не пройдет крупногабаритная техника или не хочется повредить ландшафт, мешают строения, кусты и деревья. Спецтехника на колесах или гусеницах для монтажа винтовых свай применяется на свободных участках, где еще нет построек и насаждений, где есть хороший подъезд, требуется в короткие сроки сделать большой объем работ. С помощью машин завинчивание свай можно сделать быстро и качественно, но себестоимость работ будет достаточно дорогой.

Расчёт при проектировании свайных фундаментов с применением винтовых свай выполняется по СП 24.13330.2011 Актуализированная редакция СНиП 2.02.03-85 «Свайные фундаменты» – Винтовые сваи.

Ручные установки для монтажа винтовых свай

Ручные установки для вкручивания винтовых свай, или сваевинты, стоят недорого, они мобильны, имеют разборную конструкцию, их легко переносить и перевозить, можно собрать на месте. Такое оборудование для установки винтовых свай работает от электродвигателя или бензинового двигателя. Для работы с оборудованием для закручивания свай достаточно одного или двух рабочих. Завинчивание свай производится быстро, без отклонения от вертикальной оси. Для этого не требуется особых навыков и специального обучения.

Ручные установки для закручивания винтовых свай могут применяться на глинистых и суглинистых почвах. Если на пути сваи попадется камень, то его необходимо убрать или перенести сваю на новое место. Сваевинты для монтажа винтовых свай незаменимы на облагороженных участках, они позволяют работать аккуратно, не разрушают поверхность почвы, не оставляют колеи от колес. Себестоимость завинчивания одной сваи низкая, поэтому стоимость монтажа фундамента на винтовых сваях будет небольшой. Ручные установки для монтажа свай отлично подходят для организации небольшого бизнеса. Причем строить винтовые фундаменты можно в любое время года, даже зимой и весной, не надо ждать пока сойдет снег или подсохнет земля.

Специальное оборудование для закручивания винтовых свай

Производители спецтехники предлагают широкий ассортимент разнообразных машин для завинчивания винтовых свай. Это могут быть небольшие установки на колесном и гусеничном ходу, экскаваторы и крановая техника при использовании специальной насадки переходника для завинчивания винтовых свай, техника с установленными в кузов манипуляторами, где крепится специальный механизм, позволяющий крепить к нему винтовые сваи и завинчивать их в грунт. Вся работа производится за счет гидравлики. Мощный двигатель позволяет создавать большой крутящий момент, поэтому такая техника подходит для работы даже в плотных грунтах, дает возможность вкручивать сваи в промерзший грунт, обеспечивает высокую скорость работы и высокую точность угла погружения. Управление механизмами ведется из кабины оператора, ручной труд исключен, весь процесс работы механизирован. Спецтехника для завинчивания винтовых свай позволяет работать со сваями больших диаметров и большой длины, с широкими лопастями, к примеру, если требуется сделать опоры моста, и на сваи планируется высокая нагрузка, в промышленном строительстве.


Установка для закручивания винтовых свай

Выгоду почувствовали сразу. Отпала необходимость раздувать штаты, стали браться за самые трудные и сложные заказы, зимой не сидели без дела, почти отказались от дорогостоящей аренды сторонней техники и т.д. и т.п. А уж сколько благодарностей услышали от купивших ее монтажников и строителей. И от конечных заказчиков, которым с помощью «Геркулеса» помогли решить казалось бы неразрешимые задачи, возникшие в ходе не то что строительства, но даже на стадии проектирования. Примеров масса, далее некоторые из них.

Клиент заказал строительство фундамента «под ключ» для бани из бруса. Доставка комплекта была уже назначена, а он никак не мог определиться, стоит ли следовать проекту или изменить его с точки зрения того, где, каким образом и какую печь он будет устанавливать. А еще камин и емкость под воду.

Назревали штрафы за простой строителей и техники. Проект свайного фундамента ранее им был утвержден и мы не знали о его сомнениях. В конце концов он о них поведал нам. Мы немного поиронизировали над его волнениями и предложили не нервировать строителей и сруб ставить в согласованный срок на основную часть свайного фундамента. А уж под печь и т.п. мы сделаем, когда он определится (полы предполагалось делать в последнюю очередь по какой-то древнерусской технологии). Но это же все рядом со стенами, помещения сравнительно небольшие! И, что его практически убивало морально, в комплект поставки и монтажа входили потолок и крыша. Когда же он узнал, что и это для нас не проблема, для него удорожания не будет как со стороны строителей, так и нас, радости не было предела. Но клиент потребовал доказательств. Конечно же, мы ему продемонстрировали «Геркулес». Ну не видел он в инете десятки роликов про подобную технику… А даже если бы и видел, то в силу своей творческой профессии вряд ли смог бы предположить, что возможности «Геркулеса» и к его случаю применимы. Результат: сруб поставлен, крыша имеется (а дело шло к осени с ее дождями!), мы доделали свою работу, как и обещали. Т.е. клиент доволен.

Правда, раскошелиться дополнительно клиенту все же пришлось, что несколько омрачило его радость. Дело в том, что геологических изысканий не было. Пробного закручивания тоже. Зная, что участок может быть проблемным (есть опыт строительства в этом районе), мы изначально предложили это сделать.  Но, как это часто бывает, экономия одержала верх! В результате в процессе монтажа ему было продемонстрировано, что свая продолжает уходить на глубину, не достигнув несущих слоев, и без удлинителей не обойтись. Он все же счастливый человек, т.к. в результате хватило нарастить сваи всего на метр, да и руководство пошло ему навстречу и дополнительные услуги он оплатил по минимуму. Думаем, что заинтересованные соседи (им есть что строить на своих участках), наблюдавшие за всеми перипетиями монтажа, учтут этот наглядный урок.

Клиент, строительная фирма, закупила у нас винтовые сваи для фундамента дома из бруса на садовом участке. Чувствуете подвох? Как водится, у семи нянек дитя без глаза… Имея опыт использования свай (постоянный наш клиент) и их установки, к сожалению, не учел следующего: вся информация о проекте у него была «размещена» в головах и бумагах множества исполнителей, а не сведена воедино. Прибыв на участок, строители обнаружили следующее. Слева уже стояла баня, справа вольготно раскинулись посаженные еще дедушкой (!!!) яблони, сзади бабушкин ухоженный и любимый цветник (опять же святое место!!!). Заказчик, наверное, думал, что строители с винтовыми сваями волшебники и как йоги могут зависать над цветниками… Когда директор прибыл на место катаклизма, он сразу понял, что технику типа УБМ на участок можно доставить разве что вертолетом, что никак не вписывалось в смету строительства. Благо еще не забыл дорогу к нам и знаком с нашей установкой для закручивания свай и ее возможностями. Он ведь давно присматривался к ней.

Результат: мы прибыли на объект и решили «проблему» (смешно!), оставив все ценности нетронутыми. Правда, вся прибыль от монтажа получила компания WINTTEK, а не строительная фирма. Поэтому умственный процесс у директора активизировался, и он заранее к следующему строительному сезону приобрел «Геркулес». Заодно и нерадивых нянек в фирме стало меньше.

Фирма получила заказ на строительство каркасного дома вместо пришедшего в упадок старого. Участок небольшой, грунт проблемный, к тому же раз этак в 10 лет подтопляется (в «удачный» паводок до 1 метра!). Но выбора не было, т.к. покупка нового участка недешева, да и доступной земли стало меньше… Альтернативы фундаменту на винтовых сваях не просматривалось. Он и был выбран, сваи закуплены. Фирма никогда не вкручивала винтовые сваи, поэтому привлекла субподрядчиков. Не нас, и причиной был скорее всего ценовой демпинг. Те уже готовились к монтажу, но тут в очередной раз выяснилось, что природа не терпит сослагательных наклонений и уж тем более всяких желаний человеков. Пошли затяжные не по сезону дожди и УБМ не могла добраться до участка, не раскурочив все и вся вокруг. Что ж, неприятно, но решаемо – можно ведь и вручную закрутить. Да вот только клиент в последний момент решил, что коль дом надо все равно ставить высоко, то цоколь он поднимет почти на 2 метра, чтобы сэкономить пространство с чистым воздухом на небольшом участке и желает использовать площадь под домом как навес для машины, летнюю веранду и т.п. И категорически против сварных соединений на сваях где бы то ни было (начитался в инете…). А теперь представьте, как закручивать винтовые сваи с шагом 2 метра, выступающие над землей на те же 2 метра? Вручную, напомним… Естественно, субподрядчик разумно отказался от заказа, в том числе и потому, что сроки (забыл указать такую обычную в России малость), опять же естественно, поджимали… Не безызвестная вам компания приступила к работе и, по своему обыкновению, выполнила ее. Результат: заказчик доволен, строительство продолжилось. По правде сказать, нам все же несколько повезло: опорный слой грунта оказался на глубине 1,7-1,9 м (нам удалось убедить заказчика в необходимости пробного закручивания). Т.е общая длина свай составила 4 м, что для нашего «Геркулеса» вполне приемлемо.

И еще один результат. Строители задумались, зачем им зависеть от субподрядчиков, да и вообще терять приличную прибыль на монтаже свайных фундаментов? Установка типа УБМ у них себя не окупит никогда, даже с учетом ее аренды. А вот наш «Геркулес» с его-то ценой и возможностями как раз то, что им нужно.

На основании прочитанного и увиденного возникает соблазн изготовить что-то подобное самостоятельно. Но Вы все же задумайтесь и определитесь, а нужно ли Вам подобное решение? У Вас есть время минимум год идти путем проб и ошибок? А потом еще пару лет все исправлять и дорабатывать? Не проще и не выгодней ли использовать готовый продукт и уже сейчас зарабатывать деньги без дополнительных затрат времени и средств? Наши покупатели пошли по пути приобретения «Геркулеса» и уже успели утвердиться в правильности этого выбора.

В заключение должны сказать, что все сюжеты и персонажи не имеют никакого отношения к конкретным людям и фирмам. Все совпадения случайны.

И в тоже время мы ничего не выдумывали. Все выше изложенное – сборный портрет монтажников, строителей, покупателей, заказчиков за все время существования нашей компании. И еще далеко не полный. Т.е. сюжеты еще будут.

Но об этом в других статьях.

Монтаж Винтовых Свай в СПб, Установка Свай в Ленобласти

Монтаж винтовых свай в Санкт-Петербурге и регионе

Фундамент из винтовых свай – это один из наиболее распространенных в России способов создания основания для малоэтажного строительства. Такие опоры отличаются высокой скоростью монтажа, а созданная конструкция имеет высокий уровень прочности. Уникальность свай заключает в том, что с их помощью можно создать фундамент даже на неровных, неблагоприятных, склонных к вспучиванию, затоплению или промерзанию грунте.

Компания «Русская Свая» предоставляет одни из лучших цен на винтовые сваи с монтажом в СПб и Ленинградской области. Наша команда состоит из профессионалов с высоким уровнем квалификации. Мы имеем собственный автопарк спецтехники, необходимой для установки стержней, что позволяет нам выполнять заказы любой сложности и объемов.

Наши выполненные работы

Типы винтовых свай

В зависимости от типа грунта, объекта строительства, его технического и функционального применения мы производим разные модели:

Преимущества винтовых свай

Популярность свайного фундамента стремительно растет, чему способствует большое количество положительных качеств:

• при помощи свай можно создать основание для дома на любых поверхностях, включая нестабильные (торф, песок и глина), болотистые и другие типы почвы;
• не требуется использовать крупную строительную технику, что ускоряет процесс установки;
• все работы выполняются командой профессионалов, соблюдающих стандарты качества и безопасности;
• строительство при помощи винтовых свай требует минимального количества пространства, так что процесс погружения не нарушает ландшафт территории.

Уточнить дополнительную информацию по монтажу, и заказать выезд замерщика можно, позвонив по телефонам контактного центра, которые указаны на сайте.

Сферы применения

Используются для создания фундаментов и опор самых разнообразных сооружений:

Конструкция свайного фундамента может использоваться при строительстве следующих объектов:

• здания на неровных грунтах (спуски, склоны и т. д.), без потребности в трате времени и денег на выравнивание почвы;
• при малоэтажном строительстве коттеджей и дач;
• при реконструкции старых построек;
• для создания оснований под сараи, бани, временные строения и т. д.;
• при строительстве опор для ворот, калиток, заборов и других конструкций.

Стоимость наших винтовых свай

С радостью ответим на все Ваши вопросы по телефону +7 (812) 408 25 00 или через форму обратной связи

Технология монтажа

Стоимость зависит от площади фундамента и сложности установки. Однако, алгоритм установки одинаков:

1. Подготовка. Осуществляется расчет количества свай, необходимых для создания конструкции. Выполняется пробное бурение в месте строительства. На основании полученных данных определяют количество стержней, тип наконечника, а также диаметр и длину сваи.
2. Монтаж. Выполняется строго по проекту фундамента, где прописываются точки и глубина погружения. Установку можно выполнить тремя методами:

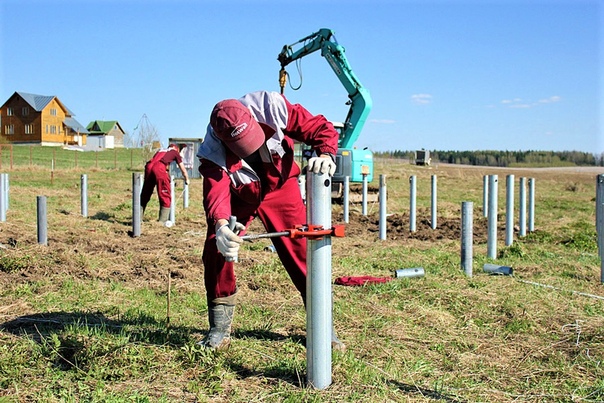

   • С помощью редуктора;
   • Ручным;
   • Использование спецтехники.
3. Бетонирование. По завершению монтажа, вкрученные в грунт до упора сваи подрезают и внутрь свай (в ствол) засыпают цементный раствор. Что позволяет вытеснить воздух, и обеспечить усиленную защиту от коррозионных процессов.
4. Обвязка. Этот этап выполняется только, если сваи выступают над поверхностью земли более чем на 60 см.
5. Обработка защитой от коррозии. Осуществляется зачистка сварных швов, и покрытие их антикоррозийным составом.

Узнайте подробности о сваях определенных размеров

Как мы монтируем сваи?

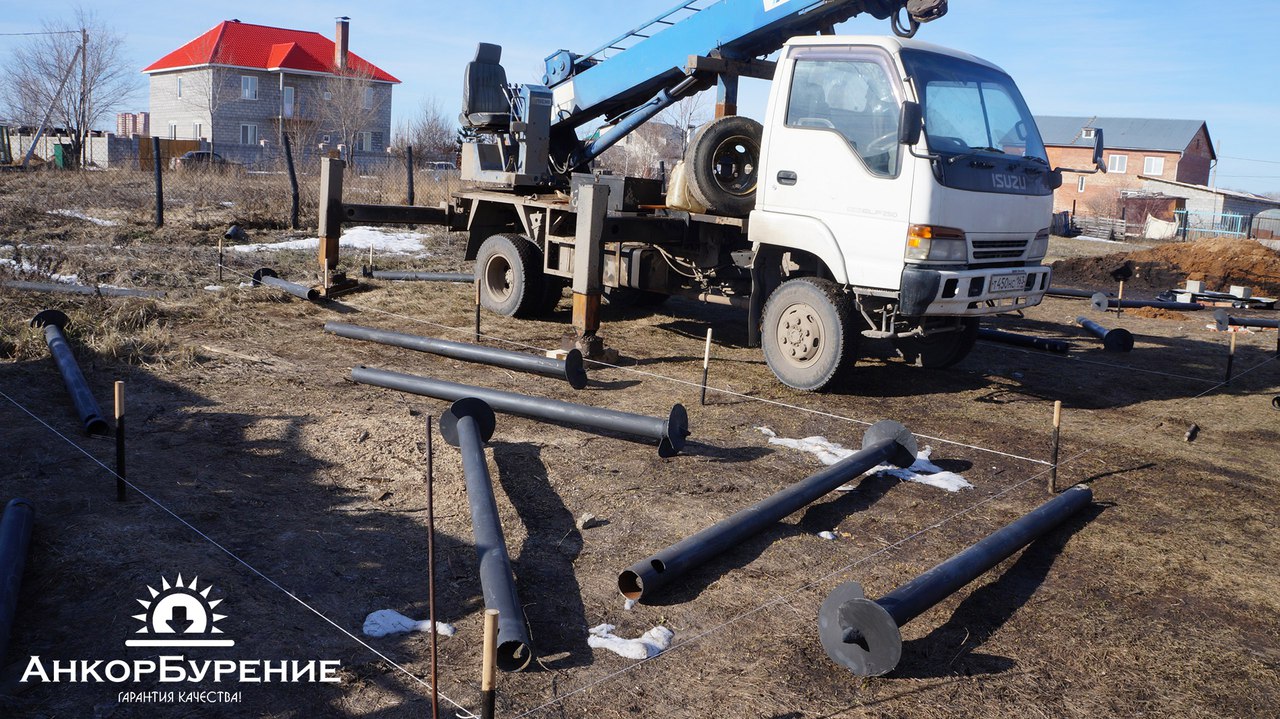

Механический способ с помощью техники

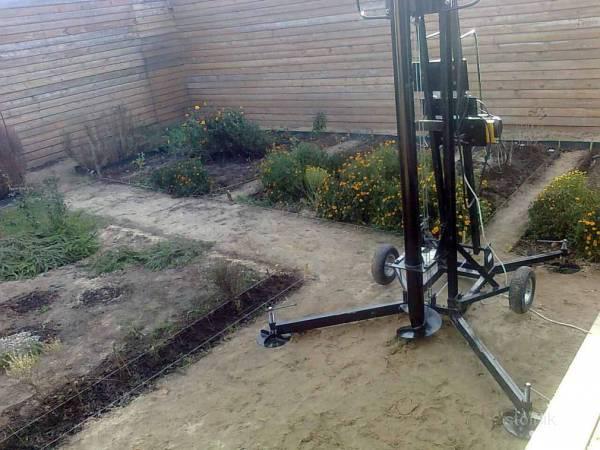

Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.

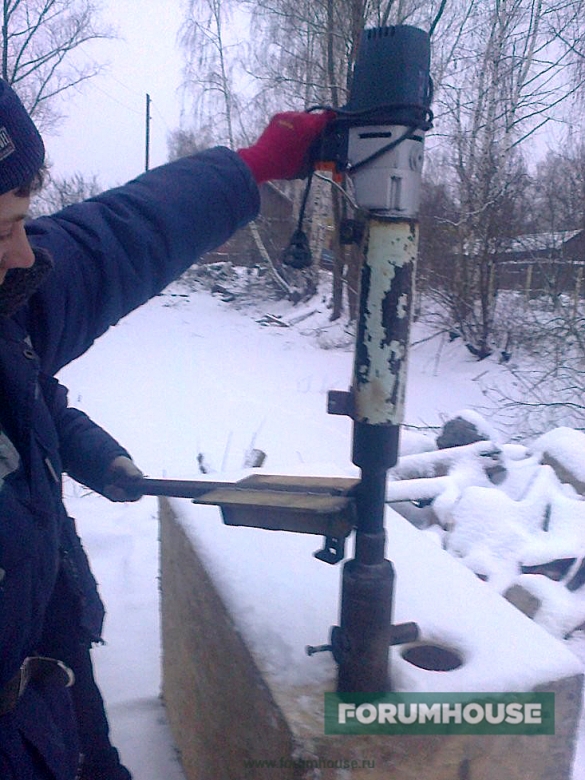

Вручную, с помощью специального оборудования

Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.

5
/
5
(
545

голосов
)

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.Когда сваи ввернуты в землю, они будут такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать винтовые сваи в местном магазине Home Depot и установить их сам в тот же день. Конечно, для этого требовалось немного смазки для локтей, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, которые позволяют пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно проконсультируйтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что идеальным вариантом является 2 фута ниже линии замерзания. Таким образом, вы гарантируете, что даже в самый разгар ультра-холодной зимы ваш сарай не пошевелится.

Спиральная пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дало свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать. Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете устанавливать эти сваи практически в любую погоду — если только земля не полностью промерзла (но кто же тогда захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина, по которой винтовые сваи работают, — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их высота может регулироваться. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6х6 футов для газонокосилки или пещера размером 24х30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки сарая, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип сарая, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и спиральные пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex размером 50 дюймов для сарая рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, что для получения информации о том, где проходит линия замерзания и насколько глубоко свая должна уходить в землю, обратитесь к местным строительным нормам.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала проконсультируйтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить ваши винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с вершины сваи. Снимите резьбовой стержень и гайку. Снова вставьте кронштейн в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите скобу на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не выполнять работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, в которые можно механически прикрепить сваи 2 × 4.

Заключение

Самостоятельно устанавливая фундамент сваи , помните, что самая важная часть — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Винтовые сваи — узнайте об установке винтовых свай и многом другом

Винтовые системы свайного фундамента — это экономичная альтернатива деревянным и стальным забивным сваям или бетонным кессонам.Хотя вы можете быть новичком в этом методе глубокого фундамента, будьте уверены, что Payne Construction Services хорошо знает этот процесс установки. Мы получили профессиональную сертификацию, необходимую для безопасной и эффективной установки спиралей, и можем установить их с максимальной выгодой.

Как это работает?

Винтовые сваи иногда также называют спиральными анкерами, спиральными сваями, винтовыми сваями или заземляющими анкерами. Часто они являются более разумной и надежной альтернативой неглубоким фундаментам и укрепленным матовым основаниям.

Винтовые сваи с круглым валом «ввинчиваются» в землю с помощью гидравлического моментного двигателя, который используется во многих областях применения, различающихся по размеру. «Вывод», или первая секция трубы, сконструирован с одной или несколькими спиральными лопастями / спиралями, приваренными к валу. В зависимости от условий и содержания почвы, могут быть добавлены дополнительные винтовые лезвия с разработанной двойной режущей кромкой. По мере того, как свинец проникает в поверхность земли, каждое лезвие врезается в почву, увеличивая крутящий момент по мере того, как он закрепляется в земле.К ведущей секции добавляются дополнительные удлинители до тех пор, пока не будут достигнуты желаемая глубина сваи и номинальный крутящий момент.

Почва портится, без вибраций, без тяжелого оборудования!

В отличие от типичного сверхмощного оборудования и процессов, необходимых для установки деревянных свай или других глубоких фундаментов, винтовые сваи не образуют грунта, который необходимо удалить или распределить в пределах рабочей площадки. Установочное оборудование имеет небольшие размеры, легко маневрирует и не создает вибраций, которые могли бы повредить почву или другие окружающие конструкции.Винтовые анкерные сваи могут быть установлены практически в любых погодных условиях, поэтому нас не сдержит ни зимний мороз, ни жара летом.

Дополнительные спирали

• Фундаментные основания жилых и коммерческих построек
• Задвижки и анкеры для стен
• Земляные анкеры для стабилизации откосов
• Анкеры для временных и многоразовых откидных стен
• Тротуары и пешеходные дорожки / мосты
• Дворы и переборки
• Хомуты для трубопроводов и инженерных сетей
• Временные и постоянные опоры
• Фундаменты бетонные
• Забивка глубоких фундаментов под новое строительство

Дополнительные преимущества спирали

• Быстрая установка: Минимальное время выполнения работ по вашему проекту
• Предварительно смонтированная система : Отношение мощности к крутящему моменту дает полностью предсказуемые результаты монтажа.
• Широкий выбор свай и грузоподъемности: Винтовая грузоподъемность от 8 до 200 тонн. Спирали с одной и двумя режущими кромками диаметром от 8 ″ -24 ″ и валы от 2,87 ″ — 5,72 ″
• Повышенная гибкость: Временные и многоразовые анкеры для откидных стен
• Малое маневренное монтажное оборудование: Минимальные затраты на оборудование и отсутствие вибрации

Контроль крутящего момента, измерение глубины и угла

После установки у нас есть современная беспроводная система контроля крутящего момента винтовой линии, которая может контролировать величину крутящего момента, передаваемого в землю от главного провода, с точностью +/-.0,25%. Это беспроводное устройство также может измерять угол и глубину спиралей, когда они ввинчиваются в почву. Наш pro-dig intelli-Torque оснащен программным обеспечением для регистрации данных, которое записывает информацию, а также может быть экспортировано в стороннее программное обеспечение для анализа.

Установка коммерческих винтовых свай — Системы восстановления фундамента

Для нового строительства и модернизации глубоких фундаментов компания Foundation Recovery Systems использует винтовые сваи как при растяжении, так и при нагрузке сжатия.

Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции. Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи до несущих пластов и достижения проектной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации.К винтовым сваям прилагается крутящий момент, чтобы закрепить их в земле.

Спецификаторы часто используют термины винтовые сваи, винтовые сваи, винтовые опоры, спиральные анкеры, спиральные опоры и спиральные анкеры. Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Преимущества спиральных фундаментных систем

• Альтернатива глубокому фундаменту большой емкости.
• Установка для любых погодных условий — Винтовые сваи могут устанавливаться при неблагоприятных погодных условиях и при отрицательных температурах.
• Устанавливается в зонах ограниченного или ограниченного доступа — оборудование и приводные головки могут быть рассчитаны по размеру в соответствии с проектными нагрузками, а также доступом к месту.
• Установка без вибрации — В отличие от традиционных забивных свай или вариантов улучшения грунта с утрамбованным заполнителем, вращательная установка винтовых свай не вызывает вибраций грунта.
• Быстрая установка без образования грунта — Винтовые сваи не поднимают грунт на поверхность.Следовательно, нет никаких затрат на транспортировку или утилизацию.

Рекомендации по проектированию

Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Чтобы одна лопасть не создавала значительных нагрузок на несущий грунт соседней лопасти, винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи. Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении.Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

Множественные сваи должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров самой большой спиральной лопасти (ICC-ES AC358). Вершины свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Самая верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358) для приложений с натяжением.

ОПРЕДЕЛЕНИЕ МОЩНОСТИ

Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

Qu = ∑ [А · ч (cNc + qNq)]

Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок.Коэффициент запаса прочности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

При проектировании винтового свайного фундамента необходимо учитывать множество факторов, как и другие альтернативы глубокого фундамента. Мы рекомендуем, чтобы проектирование винтовой сваи выполнялось опытным инженером-геотехником или другим квалифицированным специалистом.

Корреляция с крутящим моментом при установке — еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

Qu =

тыс. Тонн

Отношение грузоподъемности к крутящему моменту не является постоянным и зависит от состояния почвы и размера ствола сваи.Лучший способ определить значения K для конкретного проекта — это нагрузочные испытания с использованием предложенной конфигурации спиральной сваи и спиральной лопасти. Однако ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для системы спиральных свай модели 288 (диаметр 2 7/8 дюйма) — K = 9 фут-1.

Свяжитесь с нами, чтобы обсудить ваш проект Helical Foundation

Мы обслуживаем Большой Канзас-Сити и Миссури, в том числе St.Луис, Колумбия, Моберли, Спрингфилд и весь Центральный Миссури и Восточный Канзас. Свяжитесь с нами сегодня для бесплатного осмотра при ремонте фундамента!

Надежная система фундамента от CHANCE

Винтовые сваи / опоры CHANCE®

Винтовые сваи / опоры

CHANCE® находят все более широкое распространение, что является прямым результатом универсальности и рентабельности системы винтовых фундаментов. Возможность использования винтовых свайных фундаментов как при сжатии, так и на растяжение делает производимую систему фундамента привлекательной альтернативой для строительства глубоких фундаментов.Узнайте, как добиться производительности традиционных систем глубокого фундамента без высоких затрат на мобилизацию, загрязнений и вибраций.

Быстрая установка. Встроенные преимущества.

Винтовые сваи / опоры обладают встроенными преимуществами быстрой установки с использованием небольшого оборудования, возможности немедленной загрузки и экономической эффективности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенную систему контроля качества за счет отслеживания в реальном времени отношения крутящего момента к мощности во время установки.Просмотрите брошюру о спиральных сваях CHANCE®.

Посмотрите это видео от Foundation Technologies, чтобы увидеть полную демонстрацию установки винтовой сваи. Винтовые сваи и анкеры CHANCE® спроектированы, испытаны и испытаны для применения в обширных почвах, высоких уровнях грунтовых вод, областях насыпи и областях, где нестабильные почвы требуют специальной вертикальной или горизонтальной опоры.

Состав винтовой сваи / опоры

Спиральная свая / опора может быть сплошным квадратным стальным валом, открытой стальной трубной сваей с круглым валом или комбинацией квадратной и круглой сваи с одной или несколькими спиральными пластинами, приваренными к трубе около конца.Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная свая обычно используется для противодействия сжатию и поперечной нагрузке.

Отрезки или секции винтовых свай / опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы.Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно спиралевидную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали на валу винтовой сваи не влияет спираль выше или ниже нее.

Приложения

Примеры из практики

Запросить цену

Есть вопросы по любому из наших продуктов для основы? Готовы приступить к следующему проекту? Нужен совет специалиста? Запросите расценки прямо сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть.Мы свяжемся с вами в течение одного рабочего дня.

Установка винтовой сваи за один день

Узнайте, как мы устанавливаем наши сваи…

Как установить винтовые сваи?

Не имеет значения размер и тип проекта, мы охватываем их все: дома, пристройки, террасы, солнечные панели,… Мощный характер наших технологий GoliathTech обеспечивает множество возможностей.Каков на самом деле план?

Шаг 1: План

Как и в любом проекте, важно иметь четкий набор планов. Наши специалисты согласовывают план с заказчиком, и, если вы являетесь подрядчиком, с помощью наших экспертов вы сможете направить своего клиента на верный путь для успешного строительства проекта . Наши специалисты также оценят тип почвы, чтобы адекватно адаптировать планы.

Шаг 2: Пригласите инженеров

Каждая деталь будет передана нашим инженерам GoliathTech , которые рассчитают каждого аспекта, который необходимо определить для обеспечения осуществимости вашего проекта, а именно: требований к сжатию, требований к натяжению и боковых значений необходимых для поддержки структура.После этого они смогут определить диаметр винтовой сваи, которая будет использоваться в проекте.

Шаг 3. Сертифицированный установщик назначается для проекта

А вот и сертифицированный франчайзи GoliathTech, который безупречно установит винтовые сваи, согласно расчетам и рекомендациям, присланным инженерами. Каждый профессионал, сертифицированный GoliathTech, использует специализированное и контролируемое оборудование. Это компактное и мощное оборудование, но достаточно легкое, чтобы нанести минимальный ущерб вашему газону или саду.Оборудование способно не только ввинчивать сваи в землю, но и измерять прилагаемое кручение. Этот метод обеспечивает точные значения сжатия и растяжения.

Тогда готовы к работе без промедления!

Винтовые сваи обычно устанавливаются в пределах одного дня для малых и средних проектов. Таким образом, вам не придется больше ждать , чтобы перейти к следующему этапу, в отличие от , в отличие от проектов с использованием бетона. Как только установка будет завершена, можно начинать строительство.

Ваши винтовые сваи закреплены на ниже линии промерзания, , и вы можете спокойно строить, зная, что у вас установлено спроектированное изделие, основанное на точных данных для прочной и выровненной установки. Наша работа гарантированно высокого качества и соответствует всем отраслевым стандартам. В GoliathTech вы можете рассчитывать на прочный, надежный и точный фундамент.

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для винтовых свай для поддержки ваших проектов.Наши винтовые сваи имеют непревзойденное качество и подходят для всех типов установок и приложений . Наш продукт подходит для любого типа почвы и не причиняет почти повреждений земле или окружающим строениям. Доверьтесь многолетнему опыту и ноу-хау компании GoliathTech при выборе системы фундамента, подходящей для ваших проектов. Так что не ждите, найдите сертифицированного установщика в вашем регионе или станьте франчайзи.

Винтовые сваи

— что нужно знать инженеру — статьи

Основы спирального глубокого фундамента

Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу. Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма).Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).

Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие переулки. Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот.Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.

Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам. Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами для поддержки нагрузки. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем нужны спиральные фундаменты?

Низкие затраты на мобилизацию: винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами. Это исключает высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, бурильных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.

Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно располагаются ниже глубины сезонных колебаний влажности.Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом. Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.

Круглогодичная установка: Винтовой фундамент можно устанавливать в любую погоду, поскольку не требуется бетон или раствор. Это позволяет работать без перерыва.

Временные конструкции: Винтовые фундаменты можно удалить, изменив процесс установки в обратном порядке.Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.

Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнять или заменять существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента.Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.

Соображения о целесообразности

Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов составляют от 12,5 до 50 тонн. Грунт обычно является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.

Грунты: спиральные фундаменты могут быть установлены в грунтах с числом ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника согласно ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.

Теория дизайна

Существует несколько методов проектирования винтовых фундаментов и прогнозирования их характеристик под нагрузкой. Двумя из этих методов являются несущая способность и корреляция крутящего момента.

Несущая способность

Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания, при растяжении или сжатии, равна сумме грузоподъемности каждой отдельной винтовой пластины. Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральных пластин, определите несущую способность спирали. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (привинчивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) увеличивается.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:

QU = Kt x T

QU = Предел прочности винтовой сваи

Kt = Эмпирический коэффициент крутящего момента

T = средний монтажный крутящий момент

Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.

Проверка емкости

Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.

Другие проблемы дизайна

Фактор безопасности: для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточен для учета неизбежных неопределенностей в почве, установке и производстве. В некоторых случаях, как в случае с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше единицы.5.

Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к винтовой пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.

Помощь в проектировании: Для получения помощи в проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, проблемы коррозии, поперечного / продольного изгиба и технические характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о почве практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.

Винтовые опоры — Винтовые сваи / фундаменты опор

« Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ ЯВЛЯЮТСЯ УНИКАЛЬНЫМИ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, КАК ПРИМЕРЫ SONOTUBES. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ ЗАВЕРШЕНИЯ БЕТОНА ИЛИ ШЛАНГА.

ИСТОРИЯ СПИРАЛЬНЫХ КОЛЕС

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году.Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций. Опоры настилов, основания столбов ограждений, опоры опор, фундаменты металлических столбов для крыльца или солярия, заземляющие винтовые анкеры для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях.Спиральные опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в тех местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАР.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ КОЛЕС TECHNO METAL

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

• Быстрая установка
• Готовы к строительству сразу
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на стройплощадке
• Непосредственная несущая способность
• Установка в удаленных местах или на объектах с ограниченным доступом
• Контроль установки и проверка несущей способности при установке
• Установка в условиях высоких грунтовых вод
• Широкий спектр применения в почве и нагрузках
• Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта
• Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
• При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых опор
• Низкий уровень шума, связанный с установкой
• Установка обеспечивает минимальную вибрацию и нарушение грунта
• Приложение ABC Deck
• Ограниченный доступ
• Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
• Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться фундамент винтовой опоры, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. На месте рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ СВОИ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они были испытаны под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

МЫ ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ

, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала опорные системы с арматурными стержнями при использовании свай с бетонным фундаментом для работы по опорному основанию.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА МОЩНОСТИ ПРИ УСТАНОВКЕ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post отпадает необходимость в мобилизации специального оборудования, такого как подъемный кран с сваебойным молотком или большая буровая установка для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.
