Установка соединительной коробки: Монтаж распределительной коробки: установка, расключение

Содержание

Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.
    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.
    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.

  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.

  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

Монтаж распределительной коробки

В статье рассмотрим монтаж распределительной коробки и ее ремонт. Необходимость замены распределительной коробки, как правило, в квартире возникает редко. Вот перечень случаев, когда старую коробку придется заменить:

  • Повреждение крышки коробки, когда новую крышку данного конструктивного исполнения раздобыть невозможно.
  • Замена или ввод дополнительного кабеля в коробку
  • Старая коробка портит дизайн помещения, бросается в глаза.

Все работы в соединительных коробках и рядом с ними выполняются при полном снятии напряжения в квартире. Обязательно проверьте, исчезло ли оно на самом деле. Для этого удобно использовать бесконтактный указатель напряжения. Если его нет, то для проверки нужно аккуратно снять изоляцию соединений в коробке и воспользоваться однополюсным индикатором.

Такую коробку придется поменять

Разборка соединений и демонтаж распределительной коробки

Снять коробку и установить новую невозможно без разборки коммутационных соединений проводов в ней. Чтобы по окончании работы собрать все обратно, их нужно отмаркировать. Каждой скрутке присваивается номер. Последовательно разбирая каждую скрутку, на ее проводники вешается бирка с этим номером. Поскольку соединений в коробке не так уж много, можно использовать маркер, нанося им кольцевые полосы на провода. Количество полос будет соответствовать номеру соединения.

Затем нужно вскрыть штробы с отходящими от коробки кабелями на расстояние около 5 — 10 см от нее. Перед этим, чтобы сохранить интерьер с первозданном виде, придется отклеить обои вдоль вскрываемой штробы. Для этого их разрезают ножом и шпателем поддевают обои. Главная задача: чтобы обои не рвались, а отслаивались от стены по проделанным прорезям. В этом случае, при наклеивании их обратно получится едва заметный шов.

Для вскрытия штроб используется молоток и зубило. Можно использовать широкую плоскую отвертку с усиленной ручкой, по которой бьют молотком. Применение перфоратора с лопаткой не желательно, так как есть риск не рассчитать удар и попасть в кабель. По той же причине не стоит и сверлить стену. Вручную получится медленнее, но зато – надежнее.

Чтобы не повредить кабели в стене, выколачивание штукатурки начинают от коробки, а места для ударов выбирают так, чтобы они находились по краям от проложенных кабелей. Не намечайте сразу всю штробу – кабель может резко повернуть. Откалывайте штукатурку последовательно, по одному сантиметру, докапываясь до кабеля, и только потом идите дальше.

Когда кабели освобождены из стены, вынимайте их из коробки, сохраняя маркировку, и разводите в стороны. Старая коробка на этом этапе вываливается из стены самостоятельно. Если этого не произошло, ее выбивают или выламывают.

Монтаж распределительной коробки

Если новая распределительная коробка большей глубины или размеров, чем старая, то при помощи того же молотка с зубилом проем под нее расширяют. При изменении расположения вводов в новую коробку ее придется сдвинуть в сторону, чтобы провода попадали во вводы. Для этого опять придется долбить.

Ассортимент соединительных коробок

На этом этапе можно использовать и перфоратор. Напряжение в квартиру подается при условии, что отключенные провода разведены и надежно изолированы.

Коробка устанавливается так, чтобы ее крышка находилась на одном уровне с поверхностью стены. Тогда ее можно заклеить обоями, и она не будет бросаться в глаза. Полностью прятать коробку под штукатуркой запрещено правилами. В нее должен быть обеспечен доступ.

Коробка крепится к стене при помощи дюбелей и саморезов. Для выравнивания под ее края подкладывают шайбы, щепки нужной толщины. Результат контролируется уровнем, приложенным к поверхности стены, после полной затяжки саморезов. Крепеж выполняет вспомогательную функцию – держаться коробка будет за счет штукатурки.

Когда коробка закреплена, в нее заводят кабели. Если изоляция их повреждена в результате разборки или по другим причинам, сверху на нее наматывают изоленту и надевают термоусаживаемые трубки или трубки ПВХ соответствующего диаметра. Соединения выполняют сваркой, пайкой или скручиванием жил между собой с обязательным применением клемм типа ЗВИ или колпачков СИЗ. Качественное соединение получается и при применении клемм WAGO.

Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Соединение проводов в коробке пайкой

Про соединение проводов в коробке с помощью СИЗ читайте статью: «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Соединение проводов в коробке с использованием колпачков СИЗ

После подключения коробку закрывают, и пространство вокруг нее заштукатуривают. До застывания штукатурки вокруг крышки коробки шпателем или плоской отверткой нужно сделать углубление, облегчающее открытие крышки. Когда штукатурка застынет, обои наклеивают на место, или оклеивают участок стены новыми обоями. Коробка заклеивается целиком. При необходимости ее можно будет без труда найти простукиванием, вырезать обои вокруг крышки и вскрыть ее.

Оцените качество статьи:

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

  • Осветительная;
  • Розеточная;
  • Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

  • Металлические;
  • Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast Диаметр в мм Технологические отверстия Степень влаго защиты
JBR060 60 х 40 4 — Ø 20 мм IP 44
 JBR065 65 х 35 4 — Ø 20 мм
 JBR070 70 х 40 4 — Ø20 мм
 JBR080 80 х 40 4 — Ø 20 мм IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

  • Накладные коробки для открытой проводки;
  • Внутренние коробки для скрытой проводки;
  • Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
  • Для установки в кирпичные и бетонные стены;
  • Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки  Ø сверла/коронки в (мм) Глубина коронки, в (мм)
Super HARD 15/100 70-150
Диам Алмаз 25/600
Bosch 20/162
DeWalt 25/152
Энкор 68 80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

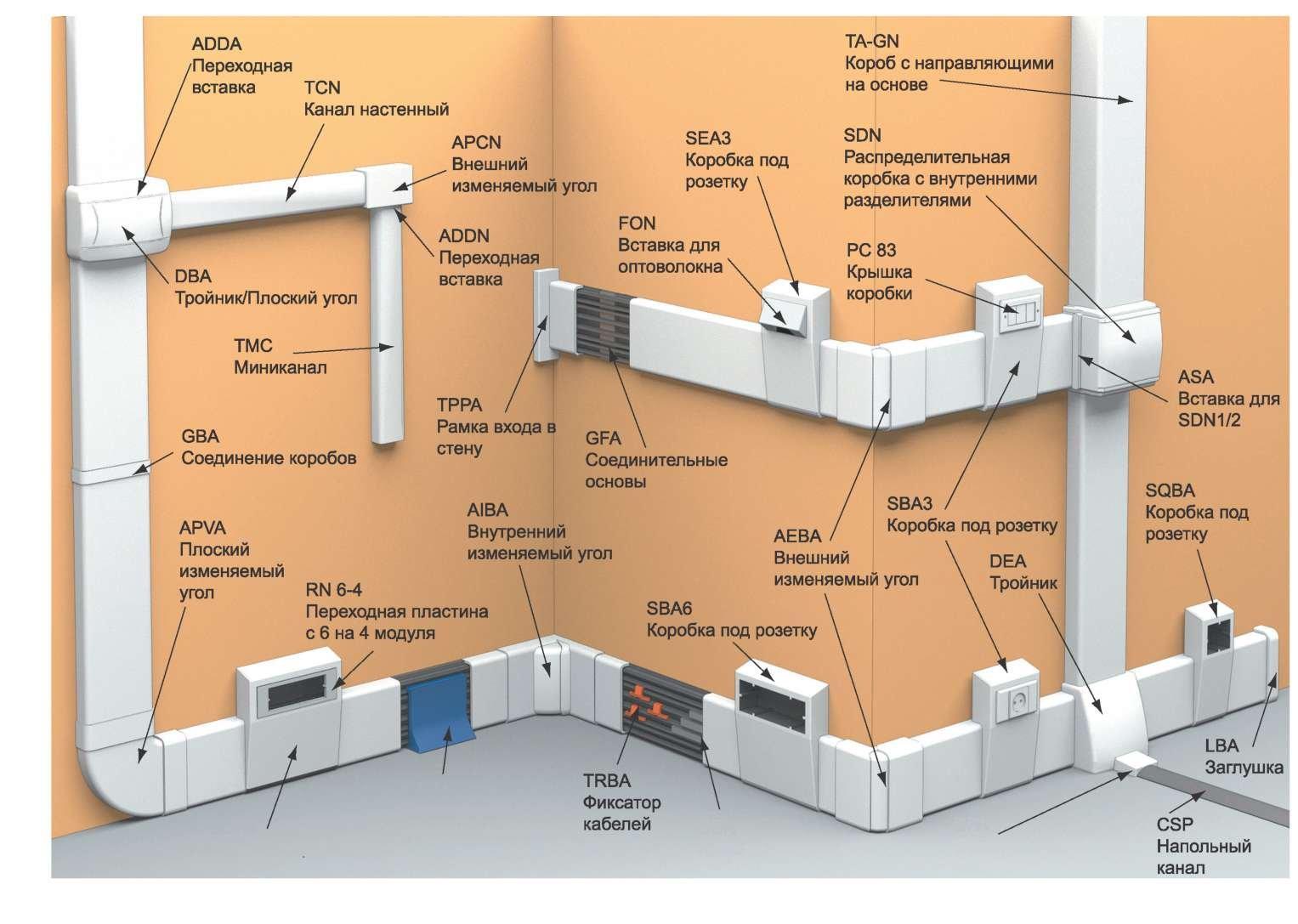

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

  • Обычной ПВХ изолентой;
  • Термоусадочными трубками;
  • Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

  • Все провода заземления скручиваются в одну скрутку;
  • Все провода нейтрали скручиваются в отдельную скрутку;
  • Фазные провода тоже скручиваются в одну отдельную скрутку;
  • Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
  • Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

  • Синий используется как нейтральный провод;
  • Красный, белый, коричневый и другие как фаза;
  • В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

  • Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

  • Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

Итак:

  • Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
  • Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
  • Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
  • Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

Распределительная коробка с клеммником

  • Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
  • Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

  • Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
  • Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
  • С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

  • Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
  • После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

  • Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

  • Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Установка соединительной коробки во Владивостоке

Установка соединительной коробки

Распределительная коробка для электропроводки: виды, монтаж и способы

Способы соединения проводов, в ПУЭ прописано пять основных методов для коммутации двух проводов: скрутка; сварка; клеммные колодки; пайка; опрессовка. Он относится к одним из надежнейших способов соединения. Пятый шаг Сварка Очищаем полученную контактную точку от флюса и покрываем ее лаком. Основная функция распределительной коробки, при помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки.

Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия. Изделия состоят из двух частей наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля. Провода соединяются в соответствии с цветом.

Все соединения кабельных линий подразделяются на две основные категории: Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. При необходимости устанавливают в специальных направляющих клеммник и выполняют соединение проводников по схеме. Также существует специальная уличная коробка. Неразъемные, то есть при разделении проводников. Форма коробки, равно как ее размеры не регламентируется формат изделия выбирается исходя из условий монтажа. Первый шаг Надеваем на болт стальную шайбу.

Установка распаячных / соединительных коробок

Примерная схема базовых коробок выглядит так: По группам потребителей. Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта. Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами.

Коричневым цветом обычно обозначают «фазу синим «ноль желто-зеленым «заземление». Конкретное значение зависит от высоты комнаты. Затем последовательно производим соединения в соответствии с расцветкой изоляции Фиксируем провода, удерживаемые каждой клеммой, пластиковыми хомутами, чтобы было удобно укладывать в коробку Укладываем созданные узлы в корпус коробки, стараясь равномерно распределить в ней все провода без наложений и пересечений. В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей.

Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок. К содержанию Подключение одноклавишного выключателя С коммутацией выключателя дела обстоят сложнее. Сварка Сварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Этот вариант часто применяется на монтаже электропроводки в квартирах домов городского типа Соединив проводники скрытой магистрали в соответствии с монтажной схемой, закрывают коробку (коробки) крышкой. То есть он должен быть негорючим, или, как минимум, не поддерживать горение. Именно поэтому она и получила свое название «распределительная».

Удалить надо примерно по 8-11 см Удаляем по 11 мм изоляции с проводов, подготавливаемых к соединению. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Схема сварки проводов, работаем в таком порядке. Таким примерно выглядит монтаж электропроводки с включением распаечной металлической коробки.

Монтаж распаечных коробок — Пошаговая инструкция по установке

Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт. Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Контролируйте силу зажима, чтобы не нарушить целостность жил. Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: 7(495).

Внутрь коробки попадают три кабеля с двумя-тремя проводниками. На деле слово образовано от двух других терминов распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние большое. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. Чем больше потребностей в электроэнергии, тем больше распределитель. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Сварка, сварка, после выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка. Со вторым проводом заранее делаем то же самое. Вывод: установка распределительной коробки экономически целесообразное и рациональное решение.

Устройство, особенности и монтаж распределительных коробок, яндекс Дзен

Скрутка с механической фиксацией (обжимом). Закрепление корпуса коробки к стене выполняют винтами через отверстия, предназначенные под крепёж. Схема в распределительной коробке, двух светильников Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая фазой.

То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки. Слегка зачищаем токоведущие жилы наждачной бумагой и выпрямляем их плоскогубцами Ставим клеммы сначала на провода вводного кабеля. Последние выбираются в зависимости от соединяемых жил для алюминиевых берутся алюминиевые гильзы, для медных медные. Наши преимущества: 10 10 лет стабильной и успешной работы 500, выполнено более 500 000 м2.

Работа выполняется в два простых шага. На скрутку наденьте колпачок и проверните несколько раз. В каждом помещении организуется вводная (базовая) коробка. Запомните цвет проводника, соединенного с общим контактом. В распределительной коробке соединены проводы ноля от розетки и патронов лампочек.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Подходит для таких же громоздких коробок старого образца. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко.

Монтаж распределительной коробки — Наши статьи

  Установка разветвительных коробок является важной частью общей системы электроснабжения квартиры или частного дома, которая обеспечивает равномерное распределение подачи электрической энергии.

  Установка распределительной коробки проводится в каждой комнате квартиры или дома Санкт Петербурга, и к ней сводятся все провода всех существующих электрических точек и источников света в помещении.

Монтаж распределительной коробки, цена которой невысокая, даёт массу преимуществ:

Удобство в эксплуатации электрической сетью.

Поломку электропроводки можно быстро и удобно устранить.

Равномерное распределение нагрузки на все имеющиеся в помещении электроприборы.

Возможность упорядоченно добавлять новые электрические ветки.

  Монтаж разветвительных коробок возможен как при открытой, так при закрытой проводке, только с той разницей, что последнюю устанавливают в специально высверленной штробе. В любом случае коробку устанавливают таким образом, чтобы крышка находилось на видном месте, и имела легкий доступ к подключенным кабелям.

  Монтаж распредкоробок обычно производят вверху стены в углу. Возможна установка распределительной коробки в бетон или кирпичную стену. Для этого необходимо сделать нужного диаметра отверстие под коробку, как это делается мы уже писали в статье установка подрозетников.

Монтаж проводов в распределительной коробке: Для удобства пользования распредкоробкой можно подписывать все выходящие из неё провода: к щитку, к розетке и выключателям. Также можно подписывать каждую отдельную электрическую цепь.

Какие провода нужно использовать? Напряжение подается от щитка по проводу с двумя и тремя жилами. Его сечение должно быть не меньше 2,5 мм кв. Поскольку именно такой провод легко выдерживает нагрузку всех домашних и бытовых электрических потребителей.

  Для подключения осветительных приборов используют кабель с сечением 1,5.

  После того, как все работы по прокладке проводки завершены, подключены все необходимые электрические точки и произведет монтаж коробки, приступают к завершающему этапу – подсоединению проводов.

  Распределительная коробка имеет по 2 или 3 вводных провода: фаза, ноль (в некоторых случаях заземляющий провод). Точно такую же подводку имеют и остальные точки. И подсоединяются они соответствующим образом: нулевой провод к нулевому, фазовый к фазовому и т.д.

  Далее дело обстоит за качественным соединением проводов. Если коробка оснащена клеммами, сделать это довольно просто: провода вставляются и зажимаются в специальных винтах. В ином случае оголенные и скрученные провода следует спаять.

  Подключённые кабеля аккуратно складываются в коробку и накрывают крышкой. Монтаж распредкоробки лучше доверить квалифицированным специалистам, которые в короткие сроки проведут все необходимые установочные работы.

  Вызвать Мастера Электрика на Дом можно в любой район Санкт-Петербурга и любой день недели. Установка распределительной коробки (цена за услуги) недорогая, а проводится быстро и качественно.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

  1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
  2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
  3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
  4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
  5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
  6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
  7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Как подключиться к новой распределительной коробке | Home Guides

Новая распределительная коробка используется для создания проводных соединений, называемых сращиванием, в доме. Проводку распределительной коробки часто присоединяют к электрической розетке или проводке светильника. Выполнение стыковки в распределительной коробке значительно снижает риск электрического пожара из-за контакта подключенных проводов с горючими материалами. После того, как новая распределительная коробка будет установлена ​​в стене или потолке, она готова для подключения проводов.

Отключите питание в главной коробке автоматического выключателя вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

Вставьте подключаемый тестер цепей в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в ваш дом.

С помощью отвертки и молотка пробейте выбивные отверстия в распределительной коробке, куда будет вставлен кабель.

Вставьте кабельные зажимы в выбитые отверстия.

Вставьте конец провода в отверстие для кабеля в распределительной коробке розетки или выключателя света и протолкните его через стену в направлении распределительной коробки или начните с того места, где приспособление находится выше всего в вашем доме. С помощью рыбной ленты протяните конец кабеля через зажим на распределительной коробке.

Вытяните электрические кабели так, чтобы концы выступали на 6 дюймов из распределительной коробки и распределительной коробки, а затем обрежьте кабель кусачками.

Проложите другой отрезок электрического кабеля от распределительной коробки до электрической розетки или осветительного прибора, к которому он будет подсоединяться. Вставьте конец электрического кабеля через другой зажим для кабеля на распределительной коробке, а затем проложите кабель через стену к розетке или осветительной арматуре. Используйте рыболовную ленту, чтобы вставить конец кабеля в электрическую коробку розетки. Оставьте на каждом конце электрического кабеля лишние 6 дюймов и обрежьте его кусачками.

Отрежьте 3 дюйма внешней изоляционной оболочки электрического кабеля универсальным ножом, чтобы обнажить цветные изолированные провода и неизолированный медный заземляющий провод электрического кабеля.

Разделите изолированные провода с цветовой кодировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью приспособлений для зачистки проводов.

Удерживайте конец белого провода, ведущего к новому приспособлению, до белого провода в новой распределительной коробке. Обрежьте по мере необходимости кусачками, чтобы они стали ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть неизолированные металлические концы.

Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки.Обрежьте по мере необходимости кусачками, чтобы они стали ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите гайку для проводов, чтобы закрепить черные провода и закрыть оголенные металлические концы.

Вставьте зеленый винт заземления, прикрепленный к концу зеленого провода заземления, к отверстию для винта, расположенному сбоку или сзади распределительной коробки. Удерживайте оголенные медные заземляющие провода или зеленые изолированные заземленные провода от нового приспособления и распределительной коробки до зеленого жгута заземляющего провода. Обрежьте концы, чтобы они были ровными.Скрутите заземляющие провода по часовой стрелке. Навинтите гайку зеленого цвета, чтобы закрепить провода.

Подсоедините или сращивайте провода, ведущие к новой распределительной коробке, к проводам в электрической розетке или осветительной арматуре с помощью гайки таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебряных клеммных винтов и затяните винты с помощью отвертки.Используйте жгут зеленого провода заземления, чтобы соединить вместе оголенные медные или зеленые изолированные провода заземления и прикрепить их к электрической коробке розетки или осветительной арматуры.

Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты отверткой, чтобы закрепить крышку распределительной коробки.

Ссылки

Ресурсы

Наконечники

  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание того количества проводных соединений, которое вы собираетесь выполнять.

Предупреждения

  • Всегда отключайте питание главным автоматическим выключателем перед выполнением работ с электропроводкой в ​​доме.
  • Не перегружайте новую распределительную коробку слишком большим количеством стыков проводов, так как это небезопасно и может вызвать перебои в подаче электроэнергии и даже возгорание.

Автор биографии

Алексис Рохлин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и была одной из 10 лучших финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Рохлин имеет степень бакалавра изящных искусств в Университете Мадонны.

электрическая — Как правильно установить распределительную коробку над подвесным потолком?

Нет проблем с установкой распределительных коробок над подвесным потолком, если размер коробки меньше 100 дюймов ³ и она надежно закреплена. Об этом говорится в Национальном электротехническом кодексе …

Глава 3 Способы подключения и материалы

Статья 314 Розетки, устройства, тяги и соединительные коробки; Тела кабелепровода; Арматура; и лючки

II.Установка

314,23 Поддерживает. Корпуса, подпадающие под действие данной статьи, должны поддерживаться в соответствии с одним или несколькими положениями пунктов 314.23 (A) — (H).

(Г) Подвесные потолки. Корпус, установленный на конструктивных или опорных элементах подвесного потолка, должен иметь размер не более 1650 см3 (100 дюймов 3) и должен быть надежно закреплен на месте в соответствии с (D) (1) или (D) ( 2).

(1) Элементы каркаса. Кожух должен быть прикреплен к элементам каркаса с помощью механических средств, таких как болты, винты или заклепки, или с помощью зажимов или других средств крепления, определенных для использования с типом элемента (элементов) каркаса потолка и корпуса (ов). заняты. Элементы каркаса должны иметь соответствующую опору и надежно прикрепляться друг к другу и к конструкции здания.

(2) Поддерживающие провода. Установка должна соответствовать положениям 300.11 (A). Корпус должен быть закреплен, с использованием методов, определенных для этой цели, чтобы поддержать потолок провода (S), в том числе какой-либо дополнительной опоры провода (S), установленной для этой цели.Опорный трос (и), используемый для опоры корпуса, должен быть закреплен на каждом конце таким образом, чтобы он был туго натянут в полости потолка.


На первом изображении провода, соединяемые таким образом, нарушают NEC 300.15.

300,15 Коробки, корпуса трубопроводов или фитинги, если они необходимы. … Если используется метод прокладки кабелепровода, трубки, кабеля переменного тока типа, кабеля типа MC, кабеля типа MI, кабеля с неметаллической оболочкой или других кабелей, в каждой точке сращивания проводов, точке выхода должен быть установлен корпус или корпус кабелепровода. , точка переключения, точка соединения, точка завершения или точка отвода…

Я также заметил некоторые нарушения на втором изображении.

Щелкните для увеличения

Как установить электрическую распределительную коробку

Электрическая распределительная коробка — это коробка безопасности, используемая для закрытия проводов, которые были соединены в один электрический блок. Распределительная коробка может быть металлической или пластиковой. Чтобы сэкономить на расходах, пластиковые распределительные коробки предлагают более дешевую альтернативу металлическим. Поскольку большинство современных правил электротехники требуют, чтобы места сращивания проводов никогда не располагались за пределами защитного покрытия, эти коробки необходимо устанавливать при соединении электрических проводов.Чтобы установить электрическую распределительную коробку, прочтите дальнейшие инструкции.

Шаг 1. Планирование и подготовка

Перед установкой распределительной коробки определите наилучшее место, где она может быть установлена. Ящик можно установить в любом месте комнаты — на потолке или на стенах. Когда место установлено, проложите провода так, чтобы они встретились в этом месте. Используйте дрель на случай, если провода нужно проложить сквозь стены.

Шаг 2 — Отключение источника питания

Перед тем, как приступить к сращиванию проводов и установке распределительной коробки, обязательно выключите автоматический выключатель внутри главной панели, чтобы предотвратить несчастные случаи.После этого еще раз проверьте ток с помощью вольтметра или мультиметра. Безопасность всегда должна быть приоритетом при работе с электрическими проектами, поэтому убедитесь, что в проводах нет тока.

Шаг 3 — Установите коробку

Прежде чем приступить к соединению двух комплектов проводов, сначала установите коробку на запланированное место. Убедитесь, что винты затянуты, чтобы надежно удерживать коробку.

Шаг 4 — Вставьте провода
