Устройство газовых колодцев: Устройство газовых колодцев: назначение и техническая конструкция

Содержание

Газовая арматура и оборудование

Газовой арматурой называют различные приспособления и устройства, монтируемые на газопроводах, аппаратах и приборах, с помощью которых осуществляют включение, отключение, изменение количества, давления или направления газового потока, а также удаление газов.

Классификация газовой арматуры.

По назначению существующие виды газовой арматуры подразделяются:

  • на запорную арматуру — для периодических герметичных отключений отдельных участков газопровода, аппаратуры и приборов;
  • предохранительную арматуру — для предупреждения возможности повышения давления газа сверх установленных пределов;
  • арматуру обратного действия — для предотвращения движения газа в обратном направлении;
  • аварийную и отсечную арматуру — для автоматического прекращения движения газа к аварийному участку при нарушении заданного режима.

При выборе газового оборудования и арматуры необходимо руководствоваться действующими ГОСТ и СП.

Ценные сведения содержатся в материалах научно-исследова- тельекого центра промышленного газового оборудования «Газовик» (НИЦ ПГО «Газовик»), который занимается сбором, анализом, проверкой достоверности информации о степени качества, надежности, конкурентоспособности и безопасности продукции промышленного газового оборудования.

Вся арматура, применяемая в газовом хозяйстве, стандартизирована. По принятому условному обозначению шифр каждого изделия арматуры состоит из четырех частей. На первом месте стоит номер, обозначающий вид арматуры (таблица ниже).

Условные обозначения вида арматуры

Вид арматуры

Обозначение вида

Вид арматуры

Обозначение вида

Краны для трубопроводов

11

Клапаны обратные поворотные

19

Вентили запорные

14 и 15

Клапаны

регулирующие

25

Клапаны обратные подъемные

16

Задвижки запорные

30,31

Клапаны

предохранительные

17

Затворы

32

На втором — условное обозначение материала, из которого изготовлен корпус арматуры (таблица ниже).

Условные обозначения материалов корпуса арматуры

Материал корпуса

Обозначение

материала

Материал корпуса

Обозначение

материала

Сталь углеродистая

с

Латунь и бронза

б

Сталь кислотостойкая и нержавеющая

нж

Винипласт

вп

Чугун серый

ч

Сталь легированная

лс

Чугун ковкий

кч

Алюминий

а

На третьем — порядковый номер изделия. На четвертом — условное обозначение материала уплотнительных колец: б — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец.

Например, обозначение крана ПбЮбк расшифровывается так:

11  — вид арматуры (кран), б — материал корпуса (латунь), 10 — порядковый номер изделия, бк — тип уплотнения (без колец).

Большинство видов арматуры состоит из запорного или дроссельного устройства. Эти устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор.

Перемещение затвора внутри корпуса относительно его седел изменяет площадь отверстия для прохода газа, что сопровождается изменением гидравлического сопротивления.

В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей газопровода, называют уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулируемый проход для газа, называют дроссельными.

Запорная арматура.

К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода. Они должны обеспечивать герметичность отключения, быстроту открытия и закрытия, удобство в обслуживании и малое гидравлическое сопротивление.

В качестве запорной арматуры на газопроводах применяют задвижки, краны, вентили.

Наиболее распространенный вид запорной арматуры — задвижки (рисунок ниже), в которых поток газа или полное его прекращение регулируют изменением положения затвора вдоль уплотняющих поверхностей. Это достигается вращением маховика. Шпиндель может быть выдвижным или невыдвижным. Невыдвижной шпиндель при вращении маховика перемещается вокруг своей оси вместе с маховиком. В зависимости от того, в какую сторону вращается маховик, нарезная втулка затвора перемещается по резьбе на нижней части шпинделя вниз или вверх и соответственно опускает или поднимает затвор задвижки. Задвижки с выдвижным шпинделем обеспечивают перемещение шпинделя и связанного с ним затвора путем вращения резьбовой втулки, закрепленной в центре маховика.

Для газопроводов давлением до 0,6 МПа используют задвижки из серого чугуна, а для газопроводов давлением более 0,6 МПа — из стали.

Затворы задвижек могут быть параллельными и клиновыми. У параллельных затворов уплотнительные поверхности расположены параллельно, между ними находится распорный клин.

Задвижки

а — параллельная с вьадвижным шпинделем: 1 — корпус; 2- запорные диски; 3 — клин; 4 — шпиндель; 5 — маховик; 6 — сальниковая набивка; 7 — уплотнительные поверхности корпуса; б — клиновая с невыдвижным шпинделем: 1 — клин; 2- крышка; 3 — втулка; 4 — гайка; J — маховик; 6 — сальник; 7 — буртик; 8 — шпиндель

При закрытии задвижки клин упирается в дно задвижки и раздвигает диски, которые своими уплотнительными поверхностями создают необходимую плотность. В клиновых затворах боковые поверхности затвора расположены не параллельно, а наклонно. Причем эти задвижки могут быть со сплошным затвором и затвором, состоящим из двух дисков. На подземных газопроводах целесообразно устанавливать параллельные задвижки.

Однако задвижки не всегда обеспечивают герметичность отключения, так как часто уплотнительные поверхности и дно задвижки загрязняются. Кроме того, при эксплуатации задвижек с неполностью открытым затвором диски истираются и приходят в негодность.

Все отремонтированные и вновь устанавливаемые задвижки необходимо проверять на плотность керосином. Для этого задвижку следует установить в горизонтальное положение и залить сверху керосин, с другой стороны затвор окрашивают мелом. Если задвижка плотная, то на затворе не будет керосиновых пятен.

На подземных газопроводах задвижки монтируют в специальных колодцах (рисунок ниже) из сборного железобетона или красного кирпича. Перекрытие колодца должно быть съемным для удобства его разборки при производстве ремонтных работ.

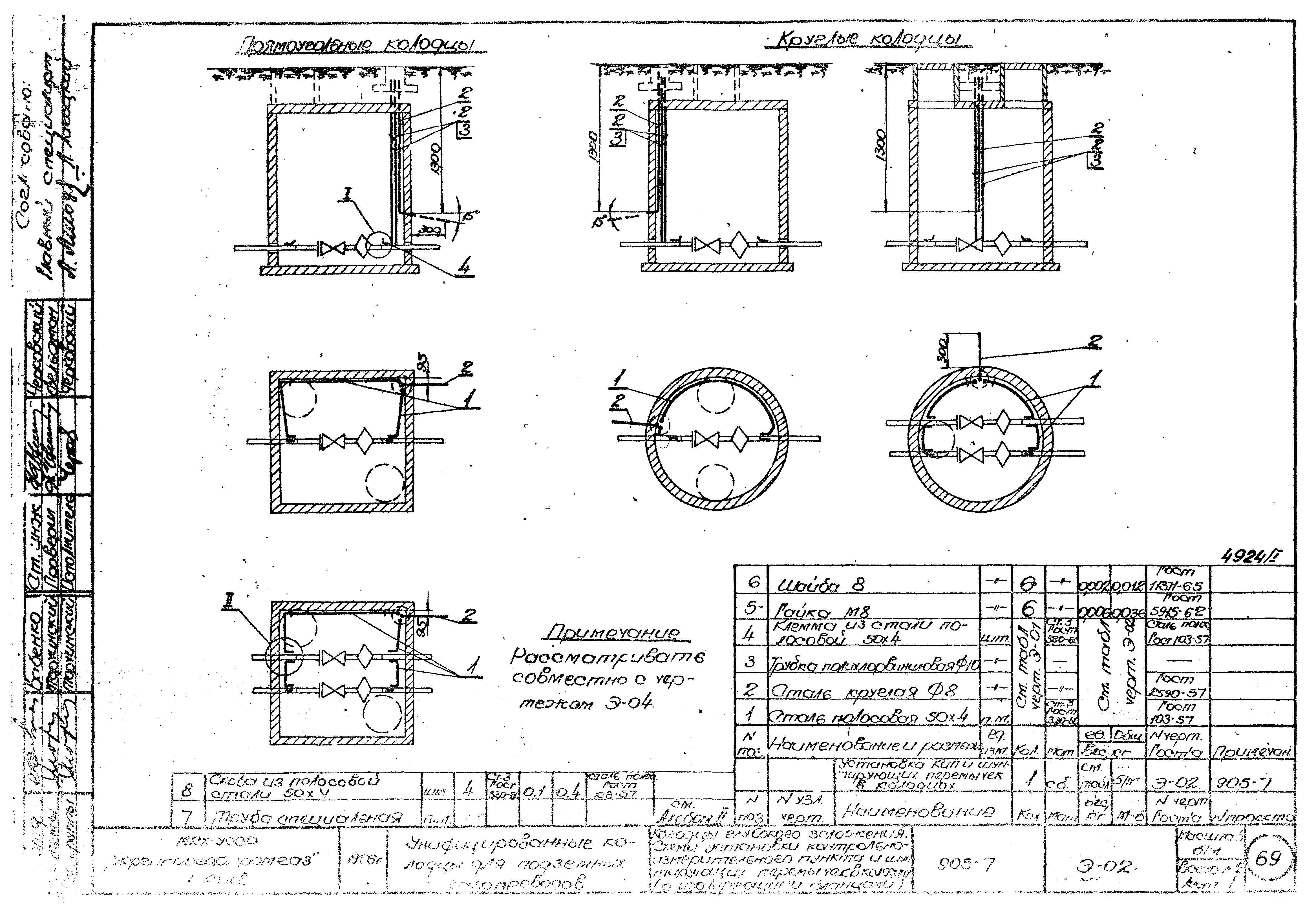

Устройство газовых колодцев

а — установка задвижки в колодце: 1 — футляр; 2 — задвижка; 3 — ковер; 4 — люк; 5 — линзовый компенсатор; 6 — газопровод; б -устройство малогабаритного колодца: 1 — отвод; 2 — кран; 3 — прокладка; 4 — стенка колодца

Колодцы имеют люки, которые легко открываются для осмотра и производства ремонтных работ. На проезжей части дороги люки устанавливают на уровне дорожного покрытия, а на незамощенных проездах — выше уровня земли на 5 см с устройством вокруг люков отмостки диаметром 1 м. Там, где возможно, рекомендуется управление задвижкой вывести под ковер.

В местах пересечения газопроводами стенок колодца устанавливают футляры, которые для плотности заделывают битумом. Колодцы должны быть водонепроницаемыми. Эффективное средство против проникновения грунтовых вод — гидроизоляция стенок колодцев. На случай проникновения воды в колодцах устраивают специальные приямки для ее сбора и удаления.

На газопроводах диаметром до 100 мм при транспортировании осушенного газа устраивают малогабаритные колодцы (рисунок выше) с установкой арматуры в верхней части, что обеспечивает обслуживание арматуры с поверхности земли. В таких колодцах вместо задвижек устанавливают краны.

В кранах с принудительной смазкой (рисунок ниже) герметизация достигается за счет введения между уплотняющими поверхностями специальной консистентной смазки под давлением. Заправленная в пустотелый канал верхней части пробки смазка завинчиванием болта нагнетается по каналам в зазор между корпусом и пробкой. Пробка несколько приподнимается вверх, увеличивая зазор и обеспечивая легкость поворота, шариковый клапан и латунная прокладка предотвращают выдавливание смазки и проникновение газа наружу.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

Конденсатосборники.

Для сбора и удаления конденсата и воды в низких точках газопроводов сооружают конденсатосборники (рисунок ниже).

Конденсатосборники

а — высокого давления; б — низкого давления; 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 — подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк

В зависимости от влажности транспортируемого газа конденсатосборники могут быть большей емкости — для влажного газа и меньшей — для сухого газа. В зависимости от величины давления газа их разделяют на конденсатосборники низкого, среднего и высокого давлений.

Конденсатосборник низкого давления представляет собой емкость, снабженную дюймовой трубкой, которая выведена под ковер и заканчивается муфтой и пробкой. Через трубку удаляют конденсат, продувают газопровод и замеряют давление газа.

Конденсатосборники среднего и высокого давлений по конструкции несколько отличаются от конденсатосборников низкого давления. В них имеется дополнительная защитная трубка, а также кран на внутреннем стояке. Отверстие в верхней части стояка служит для выравнивания давления газа в стояке и футляре. Если бы отверстия не было, то конденсат под давлением газа постоянно заполнял бы стояк. При пониженных температурах возможны замерзание конденсата и разрыв стояков.

Под действием давления газа происходит автоматическая откачка конденсата. При закрытом кране газ оказывает противодействие на конденсат, который под действием своей массы опускается вниз. При открывании крана противодействие прекращается и конденсат выходит на поверхность.

Компенсаторы.

В процессе эксплуатации газопроводов величина изменения температуры может достигать нескольких градусов, что вызывает напряжения в несколько десятков МПа. Поэтому для предотвращения разрушения газопровода от температурных воздействий необходимо обеспечить его свободное перемещение. Устройствами, обеспечивающими свободное перемещение труб, являются компенсаторы — линзовые, лирообразные и П-образные. На подземных газопроводах наибольшее распространение получили линзовые компенсаторы (рисунок ниже).

Линзовый компенсатор

1 — патрубок; 2 — фланец; 3 — рубашка; 4 — полулинза; 5 — ребро; 6 — лапа; 7 — гайка; 8 — тяга

Линзовые компенсаторы изготавливают сваркой из штампованных полулинз. Для уменьшения гидравлических сопротивлений и предотвращения засорения внутри компенсатора устанавливают

направляющий патрубок, приваренный к внутренней поверхности компенсатора со стороны входа газа. Нижняя часть линз через отверстия в направляющем патрубке заливается битумом для предупреждения скопления и замерзания в них воды.

При монтаже компенсатора в зимнее время его необходимо немного растянуть, а в летнее — сжать стяжными тягами. После монтажа тяги надо снять. Компенсаторы при установке их рядом с задвижками или другими устройствами обеспечивают возможность свободного демонтажа фланцевой арматуры и замены прокладок (рисунок ниже).

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.

Соединительная арматура газопроводов — Студопедия

В процессе монтажа газопровода может возникнуть необходимость соединения труб из разных материалов или разного диаметра. В этом случае встраивается в состав сети соединительный фланцевый элемент – вспомогательные детали стыковки.

К этой категории арматуры относятся фланцевые адаптеры, хомуты, заглушки, соединительные муфты, отводы, крестовины, тройники, словом детали, в конструкции которых не предусмотрено наличие запорно-регулирующего механизма.

Для разветвления газопровода служат тройники и отводы. Они устанавливаются в случаях, когда труба доходит до распределительного участка для какого-либо населенного пункта, однако этот пункт конечным не является.

При помощи регулирующей арматуры трубопровод делится и часть транспортируемого газа уходит в населенный пункт, а часть транспортируется дальше.

Приборы КИПиА в газопроводных системах

Кроме всего вышеперечисленного, в газопроводных системах применяются многочисленные приборы КИПиА (контрольно-измерительные приборы и автоматика).

Кроме газовой арматуры на газопроводах устанавливают КИПиА. Это позволяет вести постоянный контроль за состоянием оборудования и ходом технологического процесса. А также оперативно выявить предаварийные и аварийные ситуации



Наиболее востребованными устройствами, использующимися в газовых системах являются:

· сигнализаторы загазованности;

· оборудование для аварийного отключения поступающего газа;

· оборудование для измерения объема прошедшего газа;

· электронные регуляторы прошедшего объема газа;

· автономные блоки питания;

· газовые клапаны для автоматизации разных процессов и оптимизации работы трубопроводов;

· газовые регуляторы для регулирования объема проходящей через какой-то участок трубопровода среды.

Такие устройства являются высокотехнологичным оборудованием, эксплуатирующимся в самых разных условиях.

Особенности выбора арматуры и оборудования

Выбирая арматуру для газовых трубопроводов следует особо тщательно отнестись к химическим и физическим свойствам материала из которого она изготовлена.

Самыми востребованными материалами для изготовления газовой арматуры являются чугун и сталь. Это связано с требованиями к повышенному уровню прочности и надежности. Полимерные элементы, которые прекрасно подходят для водоводов здесь неприменимы, вдобавок их легко можно повредить.




Устройство газовых колодцев и коверов.

Газовый ковер производится в виде цилиндрического купола-обода, оснащенного крышкой. Для изготовления колодцев используются сталь, чугун, полимерные материалы, полимерно-песчаные смеси. К традиционным технологиям производства относится литье из серого чугуна. Конструкции из полимерно-песчаных смесей изготавливаются методом горячего прессования.

Установка. Для чугунного изделия потребуется укладка специальной железобетонной подушки. Размещается такая подушка поверх оснований, устроенных из щебня, песка либо грунта с повышенной устойчивостью. Процесс укладки выполняется после завершения монтажа оборудования (гидрозатворы, отводящие трубки конденсатосборников).



Газовый колодец — Большая Энциклопедия Нефти и Газа, статья, страница 1

Газовый колодец

Cтраница 1

Газовые колодцы, сооружаемые в пучинистых грунтах, должны быть только сборными железобетонными или монолитными.
 [1]

В газовых колодцах сварка и резка, а также замена арматуры компенсаторов и изолирующих фланцев допускается только после полного снятия перекрытий.
 [2]

В газовых колодцах сварка и резка, а также замена арматуры, компенсаторов и изолирующих фланцев допускаются только после полного снятия перекрытий.
 [3]

Поэтому кроме газовых колодцев проверяют: контрольные трубки, колодцы других подземных сооружений, камеры теплосети и подвалы зданий, расположенные на расстоянии до 15 м по обе стороны от оси газопроводов.
 [4]

При сооружении газовых колодцев в сейсмических районах ( сейсмичность свыше 6 баллов) плиты основания железобетонных колодцев и монолитное железо бетонное основание колодцев с кирпичными стенами должны укладываться на уплотненную песчаную площадку толщиной 100 мм.
 [5]

Установленная в газовых колодцах арматура не реже 1 раза в год подвергается тщательному осмотру и проверке в соответствии с утвержденным графиком.
 [6]

Если в газовых колодцах или других сооружениях обнаружена утечка газа, то эти сооружения необходимо срочно проветрить и сообщить в соответствующую службу. Особую осторожность необходимо проявлять при обнаружении газа в подвалах зданий.
 [7]

Установленная в газовых колодцах арматура не реже одного раза в год должна тщательно осматриваться и проверяться. При этом: очищают колодцы и арматуру от грязи и налетов коррозии; проверяют шпиндели, сальники и состояние компенсаторов; исправность приводного устройства; герметичность соединений задвижки и компенсатора с помощью мыльной эмульсии; спусковые скобы и крышки колодца; наличие привязочных знаков; окрашивают задвижки, компенсаторы и газопроводы.
 [8]

Устройство сетей газоснабжения

Наружные газовые сети предназна­чены для газоснабжения жилых, общественных, произ­водственных зданий и сооружений в городах, населен­ных пунктах и промышленных предприятиях.

Принципиальная схема транспортирования газа от места его добычи до газораспределительных станций ГРС, которые являются конечными сооружениями маги­стральных газопроводов, расположенных за пределами городов, населенных пунктов, промышленных предприя­тий, аэродромов, железнодорожных станций, портов и пристаней, и начальными сооружениями систем газо­снабжения городов, поселков или крупных промышлен­ных предприятий, состоит из следующего: газ из скважины поступает в сепаратор, где очищается от твердых и жидких примесей, и по промыс­ловым газопроводам ПГ направляется в промысловые газораспределительные станции ПГРС, в которых вновь очищается и осушается.

Природные газы не имеют за­паха, а в смеси с воздухом (при определенных количе­ственных соотношениях газа и воздуха) взрывоопасны. Кроме того, горючие газы ядовиты. Для того чтобы по­требитель мог своевременно выявить утечку газа, в него в ПГРС вводят одоранты — вещества с резко выражен­ным неприятным запахом.

После обработки (очистки, осушки, одоризации) при­ходный газ транспортируется по стальным магистраль­ным трубопроводам МГ большого диаметра к городу или промышленному предприятию.

Движение газа от скважины по трубам осуществляется под действием пластового давления, однако но мере пе­ремещения давление газа в трубопроводах уменьшается за счет расхода потенциальной энергии давления на пре­одоление линейных и местных сопротивлений трубопро­вода. Чтобы обеспечить дальнейшее транспортирование газа, строят компрессорные станции: головную, а далее, примерно через каждые 150 км, промежуточные — ПКС.

К магистральному газопроводу МГ по пути подклю­чаются промежуточные потребители ПП: города, посел­ки, промышленные объекты.

После газораспределительной станции (ГРС) газ по­ступает в городскую сеть газоснабжения, которая име­ет различные категории давления газа.

Для систем газоснабжения городов, поселков и сель­ских населенных пунктов установлены следующие кате­гории давления газа в газопроводах (в кгс/см2): низкое — до 0,05 (0,005 МПа), среднее — более 0,05 до 3 (0,005— 0,3 МПа), высокое — более 3 до 12 (0,3—1,2 МПа). Для газоснабжения жилых, общественных зданий и комму­нально-бытовых потребителей используют газ низкого давления, а для газоснабжения многих промышленных предприятий — газ среднего и высокого давления.

В зависимости от максимального рабочего давления газа газопроводы подразделяются на газопроводы низ­кого, среднего и высокого давления.

Городская наружная сеть газопроводов состоит из го­родских магистральных газопроводов, идущих от ГРС (или других источников, обеспечивающих подачу газа потребителям) до головных газорегуляторных пунк­тов ГРП, распределительных, включающих газо­проводы от ГРП (или газовых заводов) до вводов в зда­ния, и вводов в здания. В зависимости от расположения распределительных газопроводов они на­зываются уличными, внутриквартальными, дворовыми, межцеховыми, межпоселковыми.

Газоснабжение большого города охваты­вает все категории давления газа. Город опоясывает кольцо газопровода  высокого давления, ближе к цент­ру расположено второе кольцо газопровода  среднего давления, третье кольцо — газопровод  низкого давле­ния. Кольца соединяются газопроводами, на которых расположены газорегуляторные пункты ГРП и газорегуляторные установки ГРУ с автоматически действую­щими регуляторами давления. Регуляторы снижают давление газа с высокого до среднего и со среднего до низкого.

Для газоснабжения городов и других населенных пунктов используют следующие системы распределения газа (по давлению):

1)    одноступенчатую с подачей газа потребителям только по газопроводам одного давления;

2)    двухступенчатую с подачей газа потребителям по га­зопроводам двух давлений: среднего и низкого; высокого (до 6 кгс/см2) и низкого; вы­сокого (до 6 кгс/см2) и сред­него;

3)    трехступенчатую с пода­чей газа потребителям по газопроводам трех давле­ний: высокого (до 6 кгс/см2), среднего и низкого;

4)    многоступенчатую, при которой газ распределяется по газопроводам четырех давлений: высокого (до 12 кгс/см2), высокого (до 6 кгс/см2), среднего и низ­кого.

В зависимости от постро­ения распределительные га­зопроводы могут быть коль­цевые, тупиковые и смешан­ные (кольцевые и тупиковые).

Для строительства газопроводов используют преиму­щественно стальные трубы (бесшовные, сварные прямо-шовные и спирально-шовные), а также неметаллические: асбестоцементные, пластмассовые (полиэтиленовые) трубы.

Стальные газопроводы соединяют на сварке. Задвиж­ки, краны и другую арматуру присоединяют к газопро­водам на фланцах.

В местах установки кранов, пробок и муфт на конденсаторных сборниках и гидрозатворах при подземной про­кладке и при присоединении контрольно-измерительных приборов допускается резьбовое соединение.

Газопроводы строят подземные и надземные. Подзем­ная прокладка наружных газопроводов независимо от назначения и давления предусматривается по улицам и дорогам городов и других населенных пунктов. Надзем­ная прокладка газопровода допускается на территории промышленных и коммунально-бытовых предприятии, а также внутри жилых кварталов и дворов.

Минимальная глубина заложения газопроводов в местах с усовершенствованным покрытием (асфальто­бетонным, бетонным и др.) составляет не мерее 0,8 м, а на участках без усовершенствованного покрытия — не менее 0,9 м. Глубина заложения газопроводов может быть уменьшена до 0,6 м, если над газопроводом нет движения транспорта.

Расстояние по вертикали в свету при пересечении под­земного газопровода с водопроводом, канализацией, во­достоком, телефонной канализацией и т. п. должно со­ставлять 0,15 м, при пересечении с каналом теплосети — 0,2 м, при пересечении с электрокабелем, телефонным бронированным кабелем — 0,5 м и с маслонаполненным электрокабелем напряжением 110—220 кВ — 1 м. Если на электрокабеле или бронированном телефонном кабеле установлены футляры в месте пересечения их с газопро­водом, то расстояния между газопроводами и указанными подземными коммуникациями могут быть уменьшены до 0,15—0,25 м.

Если по местным условиям прокладки (или при тех­нической необходимости) на отдельных участках трассы требуется уменьшить расстояния от газопроводов до дру­гих инженерных сооружений и коммуникаций, то предус­матриваются дополнительные мероприятия по повыше­нию надежности эксплуатации газопровода и безопасно­сти зданий и подземных коммуникаций (установка фут­ляров на газопровод, 100%-ная проверка сварных стыков физическими методами контроля и пр. ).

Сооружения и арматура на газопроводах. Газорегуляторные пункты ГРП, газорегуляторные установки ГРУ и газораспределительные ГРС предназначены для сниже­ния давления газа в системах газоснабжения и поддер­жания его на заданных уровнях с помощью регуляторов давления. В ГРП, ГРУ и ГРС кроме регуляторов давле­ния монтируют и другое оборудование.

Газорегуляторные пункты сооружают на территории городов, населенных пунктов, промышленных, комму­нальных и других предприятий. Размещают ГРП в от­дельно стоящих зданиях, пристройках к зданиям, на не­сгораемом покрытии промышленного здания или в шкафах, устанавливаемых на несгораемой стене газифи­цируемого здания или на отдельно стоящей несгораемой опоре.

Газорегуляторные установки размещают в газифици­руемых зданиях, в которых находятся агрегаты, потреб­ляющие газ. Газ от ГРУ к потребителям, расположенным в других отдельно стоящих зданиях, не подается.

Газораспределительные станции отличаются от ГРП и ГРУ тем, что оборудование ГРС рассчитано на макси­мально возможное давление в магистральном газопрово­де. ГРС более мощные сооружения, чем ГРП и ГРУ, с большой пропускной способностью газа. Кроме того, в ГРС газ очищается в фильтрах, одорируется, а в неко­торых ГРС и подогревается. На ГРС устанавливают рас­ходомеры, измеряющие количество протекающего газа.

Колодцы сооружают на подземных газопроводах в местах установки задвижек и компенсаторов. Строят колод­цы из бетона, железобетона и кирпича. Форма колодцев в плане круглая или прямоугольная. Конструкция колод­цев может быть сборная или монолитная, но в любом случае колодцы должны быть водонепроницаемы. Чтобы обеспечить водонепроницаемость колодцев в грунтах, используют гидроизоляцию. Для этого наружные стены оклеивают борулином или оштукатуривают водонепроницаемым цементом на высо­ту 0,5 м выше предельного уровня грунтовых вод.

Сборные элементы колодцев соединяют на цементном растворе с затиркой швов. При строительстве кирпичных колодцев швы кладки с внутренней стороны расшивают и затирают цементным раствором.

До укладки газопровода в траншею устраивают дни­ща колодцев, а после укладки труб и монтажа арматуры сооружают стены и перекрытия колодцев. Если в днище колодца предусмотрен приямок для сбора воды, уклон к нему должен быть не менее 0,03. Пазухи колодцев после засыпки песчаным грунтом поливают водой и послойно уплотняют.

Конденсатосборщики, предназначенные для сбора и последующего удаления из газопровода конден­сата, а также для удаления влаги, попавшей в него при строительстве, при промывках и пр., устанавливают в нижних точках газопровода (низкого, среднего и высоко­го давления). Вода из газопроводов попадает в конденса­тосборники самотеком. Периодически вода удаляется че­рез специальные трубки, которые используются также для продувки газопроводов и выпуска газа при ремонте сетей газоснабжения. Размеры и конструкции конденсатосборников зависят от давления газа и количества кон­денсирующейся влаги.

Конденсатосборники поставляют на объект покрыты­ми антикоррозионной изоляцией. Конденсатосборник должен иметь номер, наваренный на корпус, и сопровож­даться паспортом, в котором подтверждается его соот­ветствие нормалям и требованиям технических условии на его изготовление и испытание.

К трубке конденсатосборника, устанавливаемого в местах распространения блуждающих токов, приварива­ют электрод для измерения разности потенциалов между землей и трубопроводом. В грунте вблизи конденсацион­ной трубки устанавливается электрод заземления.

Задвижки диаметром 50 мм и более используют в ка­честве запорной арматуры на газопроводах всех давле­ний. С помощью задвижек регулируют также подачу газа. Задвижки применяют чугунные и стальные. На га­зопроводах давлением 3 кгс/см2 устанавливают парал­лельные задвижки, на газопроводах других давлений — клиновые.

Задвижки на газопроводах больших диаметров обору­дуют редуктором с червячной передачей, пневматиче­ским, гидравлическим или электрическим приводом. Для выравнивания давления по обе стороны задвижки монти­руют обводной трубопровод, что облегчает подъем за­твора.

При монтаже задвижки в колодце необходимо учиты­вать, что к ней должен быть свободный доступ.

Бронзовые, чугунные, стальные краны условным диа­метром от 15 до 700 мм используют на подземных и над­земных газопроводах в качестве отключающих устройств. Краны могут быть муфтовые и фланцевые. Краны приме­няют, как правило, со смазочным материалом, что обес­печивает их герметичность, устойчивость против корро­зии, а также снижает износ уплотнительных поверхностей и облегчает поворачивание пробки.

Гидравлические затворы применяют в ка­честве отключающих устройств на газовых сетях низкого давления. Чтобы отключить газ на вводе в здание, в гид­равлический затвор подают воду через трубку. Заполнив нижнюю часть гидрозатвора, вода прерывает поступление газа через гидрозатвор и потре­битель отключается. Для по­следующего пуска газа воду из гидрозатвора удаляют про­дувкой.

На заводе-изготовителе гид­розатворы испытывают на прочность и плотность, что от­мечается в его паспорте. По­верхность его, вклю­чая трубку для залива воды, покрывают гидроизоляцией.

Устанавливают гидрозатвор на плотный грунт или песчаную подготовку строго вертикально по отвесу. Трубку гидрозатво­ра, как и электрод заземления, выводят под ковер. Гидро­затворы снабжены устройства­ми для измерения разности потенциалов между газопроводом и землей.

Компенсаторы служат для снятия напряжений в га­зопроводе при его линейных измерениях — удлинении или укорочении в результате температурных колебаний грунта или изменения температуры газа, проходящего по газопроводу. Конструкции компенсаторов различны. Лин­зовый компенсатор, который может быть однофланцевым или двухфланцевым, соединяется с газопрово­дом на сварке или на фланцах.
