Утепленный люк на чердак: Люк на чердак утепленный своими руками

Содержание

Люк на чердак утепленный своими руками

Иметь выход на чердак прямо из дома очень удобно и сейчас многие хозяева нанимают мастеров и платят им немалую цену за монтаж такого прохода. Но вырезать и установить утепленный люк на чердак своими руками не так сложно как кажется.

Вход на чердак может иметь разные габариты и конфигурацию но он обязательно должен быть утепленнымВход на чердак может иметь разные габариты и конфигурацию, но он обязательно должен быть утепленным

Инструкция состоит из нескольких этапов, которые мы дальше детально разберем, плюс вы узнаете о важных нюансах обустройства таких конструкций на разных типах перекрытия.

Как прорезать люк на чердак

Хорошо, когда в частном доме лаз или дверь на чердак изнутри уже есть, но раньше в старых домах вход на холодный чердак старались делать с улицы.

Если у вас именно этот вариант, то все начинается с обустройства потолочного проема. Здесь многое зависит от вида перекрытия.

Люк в бетонном перекрытии

Самостоятельно сделать проем в железобетонном перекрытии можно, но такие плиты очень прочные и если у вас нет большой болгарки и хорошего перфоратора, то лучше нанять мастеров.

  • Первое, что нужно сделать – это определить линию стыковки 2 смежных плит потолочного перекрытия. Люк будет прорезаться четко посередине. Размеры проема вдоль линии стыковки плит могут быть любыми, а вот ширина прохода ограничена шириной плит.

Важно! Чтобы потолочная плита перекрытия не потеряла прочность, при обустройстве люка ее нельзя разрезать более чем на треть.

  • Теперь вам нужно определить местонахождение внутренних пустот плиты, здесь вам пригодиться перфоратор. Боковые стенки проема должны базироваться на толстой части.

После разметки нужно найти внутренние пустоты плитыПосле разметки нужно найти внутренние пустоты плиты



  • Для резки железобетонного потолочного перекрытия необходимо обзавестись специальным алмазным кругом для работы по камню и бетону. Работа пыльная, тяжелая, но простая.

Проем в бетонной плите проще вырезать болгаркой с алмазным дискомПроем в бетонной плите проще вырезать болгаркой с алмазным диском

Люк в деревянном перекрытии

Вырезать проем в деревянном перекрытии на лагах проще, здесь достаточно обычного слесарного инструмента.

  • Вначале определяете месторасположение лаг и ширину зазора между ними. Если ширина зазора позволяет, то вырезаете ножовкой люк между двумя смежными лагами.
  • Если лаги уложены слишком часто, то центральные придется разрезать. Чтобы перекрытие не потеряло прочность после разрезания лаг, вам нужно установить поперечные укрепляющие бруски, они будут поддерживать разрезанные лаги и служить стенками люка.

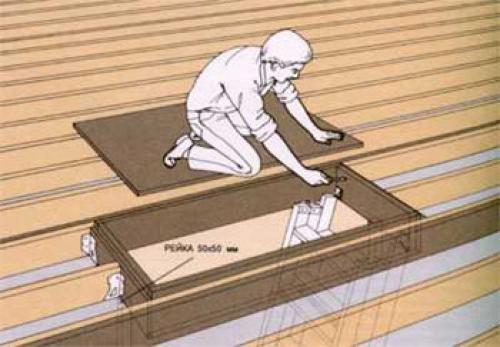

Схема монтажа поперечных брусков при разрезании деревянной лаги перекрытияСхема монтажа поперечных брусков при разрезании деревянной лаги перекрытия

Два варианта создания утепленного люка

Изготовление и установка утепленного люка в чердачное помещение или на второй этаж может выполняться двумя способами:

  • Пластиковую конструкцию обустроить проще, но она не под каждый интерьер подходит.
  • Деревянный люк отлично смотрится на большинстве перекрытий, но его сложнее сделать своими руками.

Обустройство люка из металлопластика

Речь идет о разновидности металлопластикового окна, только врезается оно в потолочное перекрытие. Из явных плюсов можно назвать быстрый монтаж своими руками и абсолютную герметичность конструкции.

Но в то же время такой люк не подходит для установки выдвижной мобильной лестницы, придется строить стационарную или довольствоваться приставной.

Пластиковый потолочный люк теплый и герметичный но он монтируется без лестницыПластиковый потолочный люк теплый и герметичный, но он монтируется без лестницы

  • Вначале вам нужно сделать чертеж проема, на нем указывается длина и ширина проема, плюс толщина перекрытия. С этим чертежом отправляетесь на фирму по изготовлению окон и заказываете у них люк.

Совет! Когда будете рисовать схему проема, сразу замерьте диагонали, если они не совпадают, значит, проем перекошен. В этом случае лучше подкорректировать проем, нежели делать кривой люк.

  • Когда люк будет готов, вставляете его в проем и по периметру забиваете временные клинья. По правилам рама делается на 10 – 15 мм меньше проема, этот зазор нужен для последующей герметизации. При фиксации рамы, зазор должен быть везде одинаковым.
  • Снимаете дверцу и сверлите сквозные отверстия для фиксации рамы.

Рама фиксируется минимум в 2 точках с каждой стороны

  • Если перекрытие деревянное, то рама прикручивается длинными саморезами. На бетонную плиту конструкция фиксируется анкерами, после чего вынимаются временные клинья и вставляется дверца.
  • Зазор вокруг рамы герметизируется монтажной пеной с коэффициентом расширения 60 единиц.
  • Монтаж окончен, теперь вам осталось установить пластиковые откосы сверху и наличник прикрывающий зазор снизу. Весь этот декор можно посадить на ту же пену.

Пластиковые откосы лучше покупать при заказе люка

Как сделать утепленный деревянный люк

Вначале чердачный проем обшивается толстой доской. Проще сделать короб по размеру проема, а потом закрепить его в перекрытии анкерами или саморезами.

Технология сборки самого люка состоит из 5 этапов:

  1. Первой собирается деревянная рама. Я рекомендую купить под нее брус с уже выбранным пазом. Глубина паза должна быть такой же, как толщина крышки люка, оптимальный вариант 70 мм. Любителю проще собирать такую раму на металлических уголках.

Под утепленную крышку люка глубина паза в раме должна быть не менее 50 мм

  1. Если глубина паза в раме 70 мм, значит, вам нужно взять брус сечением 50х50 мм, сделать из него раму для крышки и обшить ее с обеих сторон листами фанеры толщиной 10 мм. Крышка люка внутри заполняется утеплителем, внизу на фото показана минеральная вата, но по опыту, лучше брать пенопласт (он не намокает).

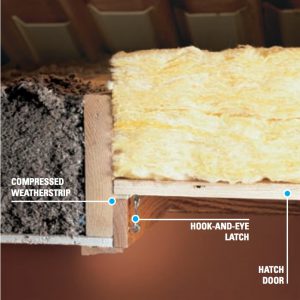

Утеплитель для крышки люка можно брать любой, но удобней работать с пенопластом

  • На раме крышка фиксируется обычными дверными или оконными навесами. Для герметичности паз рамы по периметру проклеивается уплотнителем, здесь лучше брать полиуретановые молдинги, так как поролон изнашивается за сезон.



Утепленный люк тяжелый поэтому его желательно навешивать на 3 петлиУтепленный люк тяжелый, поэтому его желательно навешивать на 3 петли

  1. Если люк оборудован складной лестницей, механизм которой расположен со стороны чердака, то он будет открываться вниз, соответственно, нужна щеколда. В этом случае отлично подходит щеколда для деревянных оконных рам, в линейке есть модели, рассчитанные под шестигранник.

Для фиксации чердачного люка хорошо подходит щеколда под деревянные окнаДля фиксации чердачного люка хорошо подходит щеколда под деревянные окна

  1. На последнем этапе решается вопрос с лестницей. Если места мало, то лучше отдать предпочтение раскладному варианту. На самодельном утепленном люке можно закрепить как серийную модель, так и раскладную лестницу, сделанную своими руками.

Раскладную деревянную лестницу вполне реально сделать своими рукамиРаскладную деревянную лестницу вполне реально сделать своими руками

Вывод

Если планируется активное использование чердачного помещения, то лучше остановиться на деревянном варианте с лестницей, для тех же, кому нужен простой утепленный люк на чердак, больше подойдет пластиковая конструкция. На видео в этой статье вы найдете еще один вариант самостоятельной сборки деревянного лаза на чердак.



описание, изготовление своими руками, утепление крышки

Практически в каждом загородном доме присутствует обустроенное чердачное помещение, которое при желании можно выгодно использовать. Чаще всего в таком месте хранят ценные инструменты, старые вещи, строительные материалы и консервации. Если сильно постараться, тогда можно переоборудовать комнату, добавив жилую площадь. В любом случае человеку понадобится люк на чердак, который также может использоваться как средство противопожарной безопасности.

Краткое описание

Те, кто планируют приобрести уже готовый чердачный лаз, должны знать, как правильно устанавливать это изделие. Кроме того, можно постараться смастерить люк самостоятельно, но при этом нужно придерживаться некоторых нюансов. Абсолютно все лазы выполняют ряд функций:

  • перекрытие доступа в дом различным грызунам и насекомым, которые довольно часто обитают на крыше;
  • качественная теплоизоляция;
  • беспрепятственный доступ человека к чердаку;
  • отличный паробарьер для жилого помещения;
  • перекрытие дыма и огня с нижних помещений в случае пожара.

Каждый пункт по-своему важен. Но на пожаробезопасности необходимо остановиться отдельно. Чердачный лаз препятствует свободному распространению открытого огня, за счет чего ядовитый газ не может проникнуть в дом. Качественный люк изготавливается из нескольких изоляционных слоев.

Специалисты рекомендуют использовать разные материалы, которые обладают способностью к расширению при воздействии высоких температур. Благодаря этому изделие не сгорит и не разорвется на части во время пожара.

Хорошая пароизоляция тоже крайне важна, так как именно это свойство позволяет сохранить в доме ценное тепло. В противном случае через щели будут выходить испарения, из-за чего влага станет впитываться во все кровельные утеплители.

Разнообразие изделий

Сделать люк на чердак можно всего по двум простым схемам: с одной крышкой или двумя. Первый вариант является самым простым и доступным, а вот во втором случае представлена универсальная крышка — «сэндвич». Многие умельцы на дачах устанавливают обычный люк, который представлен в виде деревянной рамки и древесно-волокнистой плиты. Между двумя этими элементами обязательно расположен лист пенополистирола (до 7 см).

Сама толщина внутренних крышек редко когда превышает 8 сантиметров. Чтобы готовое изделие максимально прочно примыкало к проему, эксперты рекомендуют использовать прокладку круглого сечения, которую нужно вдавить во фрезерованной канавке коробки.

Изготовить люк можно не только из дерева, но и из металла. Основную роль в изготовлении крышки играет открывающий механизм. Высота изделия напрямую зависит от параметров лестницы, которая будет вести на чердак. Довольно часто этот показатель не совпадает с толщиной чердачного перекрытия, но это не доставляет каких-либо дискомфортных ощущений.

Отдельного внимания заслуживают огнезащитные конструкции. Специальный противопожарный слой может покрывать как одну, так и две стороны. Боковые стороны короба в обязательном порядке покрыты толстым металлом. Готовый люк может выдерживать воздействие открытого огня целых 40 минут. Многие владельцы недвижимости выбирают именно ограждающие конструкции. Специалисты рекомендуют устанавливать такие изделия в тех случаях, если чердак используется чаще, чем раз в месяц. Некоторые производители реализуют люки вместе с ограждениями.

Довольно часто можно встретить в продаже изделия, которые не окрашены на заводе. Это делается для того, чтобы конечный пользователь мог самостоятельно покрасить сразу всю конструкцию в нужный цвет, который максимально гармонично будет сочетаться с интерьером.

Настоящей новинкой на рынке является люк с уникальной пылезащитной функцией. У таких конструкций больше преимуществ, чем у стандартных моделей. Нанесенный пылезащитный слой служит дополнительной теплоизоляцией. Суть новинки в том, что если чердак используется крайне редко, у пользователя не будет неприятных ощущений, когда во время открытия люка вся пыль сыпется на голову. К тому же конструкция не нуждается в особом уходе.

Сложные конструкции

Эксперты отмечают, что люк на чердак всегда можно доукомплектовать стационарной лестницей. Но для реализации этой идеи мастеру нужно будет прорезать проем определенного размера. Все дальнейшие манипуляции зависят от того, на какой именно конструкции владелец недвижимости остановит свой выбор. Качественная работа по сборке и монтажу люка с небольшим трапом обладает некоторыми сложностями.

Мастер должен следить за тем, чтобы отверстия всех взаимодействующих элементов совпали по размеру, а именно:

  • проем;
  • выдвижная лестница;
  • дверки.

Конечно, измерить все эти параметры можно самостоятельно. Если же было приобретено готовое изделие, мастеру необходимо аккуратно снять с него все размеры. Сама крышка должна располагать достаточным пространством, чтобы вместить самую длинную часть выдвижной лестницы в собранном виде. Кроме того, вес изделия должен с запасом выдерживаться крышкой. В противном случае сложно будет избежать поломки конструкции, возможна травматизация человека. Желательно предусмотреть наличие специальной защелки, которая крепко удерживает объемную конструкцию в рамке потолочного проема.

Противопожарные системы

Изготовить люк на чердак своими руками не так уж и сложно, главное — предварительно ознакомиться со всеми нюансами. В зависимости от качества используемых материалов и индивидуальных параметров, можно определить тот временной промежуток, в течение которого люк не даст перекинуться огню на нижние помещения.

В качестве основного материала всегда используется высокопрочная сталь, под которую обязательно подкладывается особая начинка, которая способна противостоять пламени. Некоторые производители укомплектовывают люки универсальным уплотнителем, который обязательно монтируется по всему периметру изделия. Благодаря этому предотвращается проникновение едкого дыма.

Процесс установки противопожарного люка кардинально отличается от монтажа традиционной конструкции. Исполнитель столь кропотливых манипуляций должен соблюсти ряд нюансов:

  1. Люк может быть установлен исключительно петлями вверх, чтобы крышка открывалась строго в чердачное помещение, но не наоборот.
  2. Основная коробка должна быть усилена, фиксация может осуществляться исключительно специальными петлями. Чаще всего все необходимые детали идут в комплекте с люком.
  3. Мастер должен учитывать специфику и предназначение изделия. Во время монтажа обязательно отслеживаются все зазоры (их должно быть немного). Лишние отверстия заполняются огнеупорным материалом.

Дополнительное утепление

Абсолютно все современные ляды можно условно разделить на две категории: с прикрепленной лестницей и без нее. В каждом случае действуют свои нюансы. Если владелец частного дома приобрел уже готовую конструкцию с раскладной лестницей, тогда проводить дополнительное уплотнение вовсе не обязательно. Если же мастер все делает своими руками, тогда все последующие действия необходимо тщательно обдумать.

Эксперты отмечают, что многие производители укомплектовывают ляды специальными теплосберегающими пластинами, расположенными на лицевой поверхности крышки. За счет этого создается необходимый эффект, а также предотвращается потеря ценного тепла. Для самостоятельного утепления люка необходимо подготовить качественный фанерный лист, а также сам уплотнитель. Можно использовать те обрезки, которые остаются после обшивки чердака. После этого необходимо выполнить следующие манипуляции:

  1. На первоначальном этапе нужно сделать замеры проема чердачного люка.
  2. На основании полученных данных можно собрать каркас из досок (толщиной от 2 до 3 см).
  3. Теперь мастер может собрать крышку люка, которая должна быть на 50 сантиметров меньше, нежели сама рама. Благодаря этому можно максимально прочно зафиксировать уплотнительный материал.
  4. Сверху на крышку необходимо уложить пароизоляционную пленку.
  5. Для фиксации всех деталей можно использовать обычные деревянные планки и клей.
  6. Люк нужно закрыть подготовленным листом фанеры и задекорировать. В этом случае можно проявить всю свою фантазию, но готовое изделие должно гармонично вписываться в уже существующий интерьер.
  7. Все деревянные детали необходимо обработать качественным антисептиком.
  8. На финальном этапе остается только закрепить сделанный своими руками люк на второй этаж. В этом случае мастеру пригодятся петли и саморезы.

Не менее оригинально будет смотреться конструкция, которая утеплена пенопластом.

Этапы самостоятельного изготовления

Прежде чем сделать люк в потолке на чердак, необходимо правильно составить чертежи, на которых обязательно отмечаются все собранные замеры и параметры (размеры проема и крышки, толщина перекрытия). Специалисты отмечают, что теплое помещение можно снабжать обычным изделием, а вот холодные нуждаются в качественной теплоизоляции.

Принцип составления схемы совершенно неважен — в специальной программе или от руки на обычном листе бумаги, главное — правильно указать все размеры. Только когда будет готов сам проект, можно подготовить инструменты, чтобы приступить к практической стороне этого вопроса.

Создание проема и сборка рамки

В некоторых частных домах не предусмотрено наличие входа на чердак, из-за чего его нужно будет создать самостоятельно. Изначально мастер наносит разметку с учетом того, что итоговое отверстие должно быть на 7 см больше габаритов самой рамки. В дальнейшем оставленный зазор может легко компенсировать толщину досок, из которых и будет изготовлен люк. Оставшийся материал от потолочного перекрытия можно смело использовать для облицовки самой крышки.

Чтобы самостоятельно создать прочную рамку, нужно заранее подготовить качественные доски толщиной от 2 до 4 см. Именно этот размер древесины позволит мастеру изготовить максимально прочное изделие. Готовой рамке можно придать как квадратную, так и круглую форму. В первом варианте обязательно должна быть соблюдена прямота всех углов. Эксперты утверждают, что чаще всего изготавливают рамки размером 65х125 см, именно эти габариты прекрасно подходят 98% всех владельцев недвижимости. После сборки рамку обязательно устанавливают в созданное посадочное место.

Изготовление крышки

Самым бюджетным считается тот вариант, когда люк собирается из остатков вырезанного ранее чердачного перекрытия. Готовую дверцу можно дополнительно усилить с обратной стороны поперечной планкой. После этого ляда крепится обычными петлями, расположенными по короткой или длинной стороне крышки.

Стоит отметить, что мастер должен присмотреться, в какую сторону ему будет удобнее открывать дверцу, чтобы потом не переделывать одну и ту же работу по два раза. Каждый пункт имеет свое значение. Ведь никто не захочет пользоваться лазом на чердак, если он расположен в труднодоступном месте.

Отделочные работы

Эта сторона вопроса напрямую зависит от степени теплоизоляции чердака. Если он утеплен, тогда можно обойтись только небольшим слоем изоляции, но звукоизоляция должна быть подобрана более тщательно. Для холодных помещений нужно обеспечить полноценное теплоизоляционное покрытие. Эксперты рекомендуют использовать современную пароизоляционную мембрану, а также вспомогательные утеплители, которые предусмотрены по стандартной схеме. Отделка люка проводится на самом последнем этапе.

Сделать люк на чердак не так уж и сложно, определенные трудности могут возникнуть только в том случае, если мастер хочет доукомплектовать конструкцию выдвижной лестницей. И даже такую идею можно реализовать собственными силами. Ведь сам монтажный процесс выполняется по стандартной схеме, но с некоторыми дополнениями.

Читать еще

Поделитесь с друзьями!

как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потоло

Утепленный люк на чердак своими руками: чертежи, установка, размеры

Чердак в частном доме необходим как воздух. Это прекрасное хозяйственное помещение, где можно хранить старые или сезонные вещи, пустую тару, банки для консервирования. Не найти лучшего места для сушки трав, грибов, ягод. Комната на чердаке прекрасный вариант летнего отдыха, глубокого сна под аккомпанемент дождя, если чердак оборудован удобным функциональным доступом.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Лестница, по которой осуществляется подъем на чердак, должна украшать комнату, в потолке которой обустроен люк. Очевидно, что банальная стремянка не может считаться таким украшением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь.  Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Какой может быть лестница для чердачного люка

Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:

  • приставной;
  • выдвижной;
  • раскладной;
  • телескопической.

Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.

Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.

Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска.

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков.

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности.

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно.

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди. Важно, чтобы коробка была установлена, ровно посередине проема.

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Видео по теме:

Утепление люка

Следующим этапом следует утеплить люк на чердаке. Это необходимо, чтобы не выстуживать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома.  Для утепления лучше использовать минеральную вату, это натуральный природный утеплитель, экологически безопасный, надежный. Чтобы он служил долго, следует проложить слой пароизоляции. Подробнее читайте в статье: инструкция по утеплению чердака минватой.

Далее утепленный чердачный люк надлежит отделать, придать ему эстетически приятный вид, оснастить механизмом открывания. К примеру, гидроцилиндрами, которые можно приобрести в магазинах. Их использование добавляет комфорта, нужно просто толкнуть крышку и дальше она откроется сама. Конечно, как сделать люк на чердак удобным, какие отделочные материалы выбрать решение остается за собственником, но все, же если уж сделать люк на чердак своими руками, то сделать на пять баллов. В любом случае необходимо не забыть поставить ручку для открывания/закрывания.

Советы и рекомендации

Сделать люк на чердак своими руками в принципе не сложно, хотя можно купить готовую конструкцию и установить ее в доме. Рекомендуемые размеры конструкций, квадрат – 1000х1000мм, прямоугольник 1200х600мм, хотя рекомендации не носят характер обязательных.

Придерживайтесь следующих рекомендаций:

  • Если дом деревянный, то прорезать люк на чердак и утеплять его можно прямо в древесине чердачного перекрытия, используя его как коробку.
  • Навешивать петли можно с любой стороны, как удобно учитывая строение кровли.
  • Увеличить прочность крышки изготовленной своими руками можно диагональной распоркой.
  • Если чердак теплый, мощного утепления не требуется.
  • Выбор лестницы на чердак зависит от конструкции, отделки, главное, чтобы было удобно и красиво.

Видео по теме:

Посмотрите еще статьи:

технология монтажа детали интерьера, чердак своими руками

Владельцы частных домов, как правило, если позволяет конструкция крыши, имеют в своём домостроении чердачный люк. Это довольно популярное место для хранения различных вещей. Вход в чердачное помещение может располагаться как с улицы, так и из самого помещения. Иногда бывает так, что люк на чердак отсутствует и его необходимо изготовить своими руками.

Выбор места под вход на чердак

Место под лаз не должно располагаться не в жилой комнате. Идеальными вариантами для такого помещения могут служить коридор или кладовая. Вход на чердак должен быть сконструирован максимально практично и удобно, не представляя опасности для жизни человека. Так, существует множество вариантов лестниц, которые предполагают комфортный подъем на верхние этажи помещения.

Иногда лестница на чердачное помещение изготавливается стационарно, в таком случае нужно проследить, чтобы она не создавала неудобств, однако всё же чаще используется лаз с приставной или выдвижной лестницей. Особую популярность завоевали складные лестницы-конструкторы, которые раскладываются исключительно при открытии входа.

Перед изготовлением лаза нужно определиться с дизайном, он должен соответствовать дизайну того помещения, где будет расположен. Крышка должна хорошо и свободно открываться. Нужно обратить внимание, что, возможно, вход потребует утепления.

При установке лаза недопустимо удалять часть несущей конструкции, это приводит к уменьшению прочности всего потолочного перекрытия.

Требования к конструкции люка

Перед тем как сделать люк на чердак своими руками, важно запомнить несколько ключевых правил:

  • Конструкция должна быть прочной и надёжной.
  • Монтаж должен быть удобным.
  • Конструкция должна быть безопасной.
  • Конструкция должна предусматривать возможность утепления.
  • Перед началом работ нужно определиться с типом люка и его дизайном.

Также нужно помнить, что доступ к люку должен быть довольно свободным. Нужно учесть безопасность самих работ и окончательного результата. Для обеспечения безопасности и надёжности лучше всего перед началом работ составить чертёж конструкции. Необходимо также предусмотреть укрепления проёма. Для этого используются доски, а если потолочное перекрытие бетонное, то и металлические уголки. Если конструкция подразумевает выдвижную лестницу, то свободное место под ней обязательно должно быть.

Разновидности изделий и их дизайн

Конструктивно люки могут быть нескольких видов. Это связано с местом расположения и особенностью конструкции.

Виды чердачных люков:

  1. Горизонтальный.
  2. Вертикальный.
  3. Углового типа.

Кроме этого, люки различают ещё и по другим параметрам:

  • Потайные конструкции;
  • Конструкции со складной лестницей.

Различают такие конструкции и по их диаметру. Стандартным размером считает 120 на 60 см. Впрочем, размеры бывают совершенно разными, всё зависит от конкретных условий и возможностей владельцев. Важную роль играет и дизайн самого помещения. Например, многие делают вход в чердачное помещение настоящей изюминкой в доме. В таком случае вход наверх оформляется максимально креативно, а размеры прохода могут варьироваться в зависимости от пожелания жильцов.

Сегодня большое распространение получили люки заводского производства. Их дизайнов великое множество. Достаточно зайти в любой строительный гипермаркет и там можно найти не один десяток вариантов. Наибольшей популярностью пользуются конструкции с выдвижными лестницами. Вариации здесь имеются на любой вкус — металлические, деревянные, пластиковые, комбинированные. Длина этих лестниц, как правило, регулируемая, однако, чаще всего варьируется от двух метров до двух с половиной. Дизайн лестницы можно выбрать из готовых вариантов, а также возможно изготовление по индивидуальному заказу.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие. Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

  1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
  2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
  3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
  4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
  5. Готовый люк крепится к проёму с помощью петель.
  6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
  7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы. Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей.

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

Техника безопасности

Изготовить и установить люк на чердак своими руками вполне возможно. По времени эта работа может занять пару дней, в зависимости от опыта строителя и наличия необходимых инструментов и материалов.

Техника безопасности при создании чердачного лаза своими руками крайне важна. Необходимо убедиться, что в месте работ не проходит электропроводка. Производя работы болгаркой и перфоратором, обязательно нужно использовать защитные очки. Работы будут производиться на определённой высоте, поэтому необходима надёжная лестница или устойчивая стремянка. Соблюдая эти простые правила можно быстро и безопасно дополнить свой дом новым помещением.

Чердачный люк хоть и используется нечасто, но является заметной частью интерьера. Поэтому приложив определённые старания, можно не только расширить квадратаж своего жилища, но и добавить в него изюминку.

Люк на чердак: 2 варианта установки с фото

Многие считают люк на чердак простой незамысловатой конструкцией, но как чердачные помещения бывают разными, так и люки для них могут сильно отличаться.

Люк это не просто способ декора потолочного проема, грамотно сделанная конструкция выполняет ряд важных функций

Давайте разберемся, какие конструкции используются для этих целей и чем они отличаются между собой, а домашние мастера узнают, как грамотно обустроить вход на чердак своими руками.

Как выбрать чердачный люк

При выборе модели нужно, прежде всего, учесть вид потолочного перекрытия, одно дело, когда стоит монолитная железобетонная плита, которая не гуляет, не расширяется при колебаниях температур и не напитывается влагой, и совсем иное — перекрытие на деревянных лагах.

Требования, предъявляемые к чердачным люкам

Хороший люк в частном доме должен отвечать минимальным требованиям:

  1. Утепление. Из школьного курса физики известно, что теплый воздух поднимается вверх, соответственно утепленный потолочный проход – это залог комфорта в доме, плюс экономия средств на отоплении.
  2. Герметичность. Утепленная крышка люка с неприкрытым зазором по периметру бесполезна, теплый воздух попросту уйдет через щели.
  3. Размеры. Габариты проема должны быть такими, чтобы все домочадцы и вещи, хранящиеся на чердаке, свободно через него проходили.
  4. Дизайн. Все, что находится на потолке, сразу бросается в глаза, поэтому уродливая крышка сведет на нет все старания дизайнера.

Потолочный проход желательно оформлять в одном стиле с потолком

складнойКонструктивные особенности

Здесь отталкиваемся от наличия или отсутствия лестницы, а также от ее вида:

  • Люк без лестницы. В народе он называется лаз, для его эксплуатации используется приставная лестница. Обычно устанавливается на дачах или в небольших домах как временный вариант.
  • Люк под стационарную лестницу. По сути это уже дверь на чердак или на второй этаж. Ширина такого проема соответствует ширине лестницы, а длинна рассчитывается так, чтобы от дальнего края проема до ступеней лестницы было не менее 180 см.
  • Люк со складной или выдвижной лестницей. Здесь крышка идет вместе с лестницей, механизм таких лестниц может быть разным, но смысл везде один – при открывании крышки, лестница раскладывается.

размерыВыбор конструкции во многом зависит от наличия или отсутствия лестницы

Выбор материала

При выборе материала обычно отталкиваются от дизайна и финансовых возможностей.

  • Пластиковый вариант. Представляет собой простейшее пластиковое окно без функции проветривания. Вы можете вызвать мастера или сделать замеры самостоятельно, после чего делаете заказ в ближайшей оконной фирме и через несколько дней, вам привезут готовую конструкцию.

Совет! Для чердака лучше отказаться от стеклопакета и поставить сэндвич. Стекло дороже, оно может разбиться, а главное сэндвич на порядок теплее.

  • Деревянный вариант. Сейчас продаются готовые конструкции с лестницами и без, правда они дорогие, изготовление и монтаж своими руками на порядок выгоднее, но об этом чуть позже.
  • Металл. Купить железный люк не проблема, их делают для обустройства пожарных выходов, но ставить его в жилом доме нет смысла, особенно на холодный чердак. Во-первых, он тяжелый, а во-вторых не утепленный. Такое изделие подходит разве что для дачи, чтобы грабители не забрались через чердак внутрь.

чертежУстановка металлических конструкций оправдана только в местах, где нужна антивандальная защита, к примеру, на дачах

Два варианта обустройства чердачного люка

Сразу отмечу, что оба варианта гарантировано, работают и проверены на практике. Если вас интересует быстрый монтаж, то лучше выбрать 1 способ обустройства, а для творческих личностей, у которых есть время и желание подойдет 2 вариант.

Вариант 1: быстро, просто, надежно

Речь идет о пластиковой конструкции. Для начала вам нужно выполнить точные замеры потолочного проема, чертеж здесь делать не обязательно вполне подойдет простенькая схема.

  • Помимо длины и ширины необходимо промерить диагонали, если они не одинаковые, значит, проем перекошен и требует выравнивания.
  • Толщина перекрытия считается косвенным параметром, но эта характеристика также указывается. С такой схемой можно заказывать оконный блок.

Совет! Чтобы края проема в перекрытии гармонировали с люком их лучше облицевать таким же пластиком, купить эти панели можно при заказе, они предназначены для обустройства откосов.

При заказе пластикового люка желательно сразу купить облицовку для откосов

  • Теперь вам нужно временно зафиксировать конструкцию в проеме. Для этого вставляете люк в проем, и расклиниваете его по периметру, после чего снимаете дверцу и проверяете диагонали рамы, перекосов быть не должно.
  • В раме есть капельники (отверстия для конденсата), они должны смотреть вниз.
  • Дальше берете дрель или перфоратор и насквозь, через раму высверливаете с каждой стороны по 2–3 отверстия. Через эти отверстия фиксируется конструкция, на бетоне используются анкера, на деревянных перекрытиях саморезы.

При высверливании и фиксации главное чтобы раму не перекосило

  • На следующем этапе ставится на место крышка, после чего зазор между рамой и перекрытием задувается монтажной пеной, а когда она высохнет, срезаются излишки и приклеиваются откосы.

Пластиковую конструкцию способен установить любой домашний мастер

Вариант 2: сборка деревянной конструкции

Деревянную конструкцию собрать не намного сложнее, чем врезать пластиковую, плюс этот вариант дешевле.

  • Для начала вам нужно сделать короб, для этого используется доска толщиной 30–40 мм. Доски просто скручиваются саморезами и мебельными уголками в правильный прямоугольник, после чего он врезается в проем.

Деревянный короб устанавливается аналогично пластиковому

  • Дальше вам понадобится брус с выбранным пазом по периметру, в него потом ляжет крышка, такой брус проще купить, а заодно сразу купить брус под каркас крышки. Сначала собирается каркас рамы.

Наружная рама собирается из бруса с выбранным пазом

  • Крышка также собирается из бруса и обшивается с обеих сторон листами фанеры или ОСП, а для утепления внутрь закладывается минеральная вата или пенопласт соответствующе толщины.

Крышка обязательно утепляется минеральной ватой или пенопластом

  • На последнем этапе прикручиваются навесы и ручки, после чего рама с крышкой вставляется в короб проема, а на паз по периметру клеится уплотнитель.

Для деревянного люка используются дверные навесы

Вывод

Если вам нравится работать с деревом, то рекомендую обратить внимание на второй вариант, а для тех, кому нужно просто и быстро подойдет первый. Тонкости, детали и опыт других мастеров есть на видео в этой статье.



Как сделать своими руками простой утепленный люк на чердак

утепленный люк на чердакеРаньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис.1)
проем для люка (рис.2)



ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3)
деревянный (рис.4)



5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5)
со складной лестницей (рис.6)

с деревянной лестницей (рис.7)
люк со складной лестницей (рис.8)



Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9)
лестница на чердак



Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Как утеплить чердачный люк

Как утеплить чердачный люк

Роберт Робиллард о ремонте и модернизации дома

Предотвращение потери тепла через дверь или люк чердака

На многих чердаках есть неизолированные люки. Чердачные люки могут быть серьезными утечками воздуха и источниками лучистой потери тепла, и с ними редко обращаются. В этой статье речь пойдет о том, как утеплить чердачный люк.

Чердак — зона больших потерь энергии

Входные двери на чердак могут быть большим источником потерь энергии для дома. Не только кондиционированный воздух может выходить по периметру смотровой панели, но и неизолированные люки доступа также способствуют притоку и потере тепла через само отверстие.

Влага из дома может конденсироваться на чердачных поверхностях, портить обшивку и изоляцию, а также вызывать образование плесени.

Изоляционные изделия для чердачных люков после продажи

Чтобы уменьшить потери энергии и повысить долговечность дома, существует несколько сборных систем, предназначенных для изоляции чердачных люков и предотвращения сквозняков через них.Кроме того, существует множество способов и материалов для термоизоляции чердачных проемов по индивидуальному заказу.

Изоляция чердачного люка

Вот действительно быстрое решение: прикрепите изоляционную пленку к задней части панели люка чердака.

Я использовал 1-дюймовую плату с изоляционным значением R-6.5. Следует нанести несколько слоев.

Я приклеил фольгу к дверному люку и с помощью шурупов удержал ее на месте. К этой штриховке можно добавить несколько слоев, чтобы увеличить значение R.

Мы также добавили уплотнитель из пенопласта по периметру, где панель доступа касалась потолочной обшивки.

Перед тем, как закрыть люк, я перекрыл отверстие 8 ″ изоляцией, чтобы добавить дополнительный изоляционный слой. Это дополнительный способ повысить R-ценность, и он рекомендуется, если вы не собираетесь часто бывать на чердаке.

Стоимость материалов составила 25 долларов США, а выделенное время — менее 30 минут.

Примечание. В этой статье и решении не рассматриваются проблемы герметичности уплотнения.Герметичность люка также может стать причиной значительных потерь тепла или охлаждения.

Для чердачных люков этого типа лучшей альтернативой было бы изготовление или приобретение или изготовление дополнительной перекрывающейся крышки, которая устанавливается дальше в чердачное пространство, которую можно заблокировать и плотно закрыть для устранения утечек воздуха.

~ плотник конкорд

.

Как утеплить дверь / люк чердака

Теперь, когда все рождественские и праздничные украшения убраны, вы, возможно, заметили, что ваш чердак нуждается в небольшой перезагрузке в отделении утечки воздуха. Особенно учитывая то, что сейчас зима и все такое, решение проблемы отсутствия изоляции вокруг люка на чердаке — это простая модернизация дома на новый год, которая сэкономит вам энергию и деньги круглый год. Относитесь к двери на чердак так, как если бы это была дверь на улицу. Узнайте больше о том, как утеплить чердачную дверь, ниже.

Перед тем, как начать

Если вы какое-то время не проверяли изоляцию чердака, узнайте, как проверить и опечатать чердак, прежде чем переходить к люку на чердаке. Пока вы там, узнайте, как проверять и герметизировать утечки в воздуховодах.

Может показаться, что дверь / люк на чердаке в порядке, потому что выходящего тепла не видно. Зимой будет входить холодный воздух, а выходить теплый воздух. Летом кондиционированный воздух будет выходить через любые утечки воздуха в вашем доме, в том числе и на чердаке.

Из-за того, как построены дома, весьма вероятно, что через чердак происходит утечка воздуха. Не допускайте попадания зимнего воздуха с помощью надлежащей теплоизоляции чердака и герметизации.

Последствия утечки воздуха

Чем холоднее на улице, тем больше вы заметите, когда наружный воздух проникает внутрь. На приведенной ниже диаграмме обозначены самые большие виновники утечек воздуха внутри дома. Этот блог посвящен области B , чердачному люку.

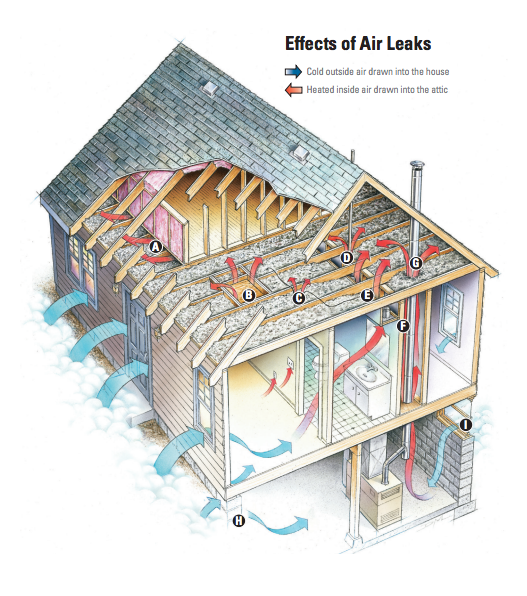

effects of air leaks

Источник: energystar.правительство

  • A. За кулисами
  • Б. Люк на чердаке
  • C. Отверстия для проводов
  • D. Вентиляционное отверстие
  • E. Открытый потолок (ящик, в котором скрываются утопленные светильники)
  • F. Встраиваемый светильник
  • G. Дымоход печи или желоба воздуховода (полый короб или элемент стены, скрывающий воздуховоды)
  • H. Балки по краю подвала (где фундамент встречается с деревянным каркасом)
  • I. Окна и двери

Необходимые материалы для герметизации двери / люка чердака

  • Изоляция из стекловолокна / или изоляция из жесткого пенопласта (обрезана по размеру)
  • Уплотнитель самоклеящийся
  • Степлер, гвозди или шурупы

Что делать:

Выбираемый вами самоклеящийся уплотнитель зависит от того, насколько велик зазор, который вы хотите заполнить.

1. Проверьте отсутствие утечек воздуха и деревянных упоров

Есть разные способы сделать это. Вы можете проверить отсутствие утечек воздуха с помощью зажженной ароматической палочки или тонкого куска туалетной бумаги. Если есть признаки беспорядочного движения воздуха из люка на чердаке, необходимо заменить уплотнитель.

Вы также можете осмотреть уплотнитель и молдинг вокруг двери чердака, чтобы убедиться, что он не поврежден. Если чердачный люк опирается на молдинг, вы должны добавить 2 1/2 дюйма упора вокруг всего проема.Эти новые деревянные упоры обеспечивают большую площадь для крепления нового уплотнителя. Они также дают вам легкую область для добавления застежек-крючков, если это необходимо. Дверь / люк должны полностью закрываться, нажимая на прокладку, чтобы создать полное уплотнение.

2. Осмотрите уплотнители / прокладки вокруг люка чердака

Если они кажутся засохшими или поврежденными, удалите их перед заменой. Обычно их можно просто оторвать от рамы. Если уплотнитель крепился гвоздями или шурупами, потребуется больше времени, чтобы удалить все крепежи.

3. Установить новый уплотнитель

После удаления старого уплотнителя или, если его не было с самого начала, можно приступить к установке нового уплотнителя. Отмерьте и отрежьте по нижнему краю обрезки и по трем другим краям до плотной посадки со всех четырех сторон. Убедитесь, что вы приобрели самоклеящуюся уплотнительную прокладку.

Опять же, если вам нужно добавить новые деревянные упоры, сделайте это перед нанесением новой уплотнительной прокладки. Вы будете добавлять уплотнитель из самоклеящейся пены к верхним краям новых деревянных упоров.

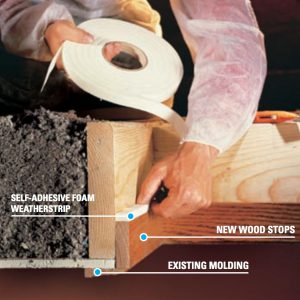

weatherstrip attic door hatch - energy star

Источник: ENERGY STAR

4. Добавьте стеклопластик или жесткий пенопласт к задней части люка

После замены уплотнителя необходимо отрезать кусок стекловолокна или жесткого пенопласта по размеру и прибить или приклеить его к задней части люка / двери. Вы можете приобрести предварительно вырезанный изоляционный материал для чердачных дверей в местном магазине товаров для дома или в Интернете.

5. Закрепить крючки

После того, как вы добавили новую уплотнительную прокладку и отрезали кусок утеплителя для задней части двери, вы захотите завершить этот проект застежкой на крючок, которая сжимается, когда вы защелкиваете крючок.

adding hook-and-eye latch to attic door hatch

Источник: ENERGY STAR

Еще раз проверьте герметичность, взяв зажженную палочку благовоний и держа ее по периметру двери чердака.

Для наглядного пособия по выполнению этого проекта посмотрите это видео:

Если у вас есть какие-либо вопросы по изоляции и герметизации чердака, не стесняйтесь обращаться в Hiller. Мы доступны 24/7 .

.

Как утеплить чердак и сэкономить деньги круглый год

С приближением лета, вероятно, последнее, о чем вы думаете, — это залезть на чердак и установить дополнительную изоляцию.

Но учтите следующее: хорошо утепленный чердак может сократить ваши счета за кондиционирование воздуха в эти теплые месяцы, а также сократить расходы на отопление после наступления зимы.

«Добавление дополнительной целлюлозной теплоизоляции на чердак часто является одной из самых экономически эффективных стратегий повышения энергоэффективности дома», — говорит Алекс Уилсон, автор Your Green Home и президент BuildingGreen, компании, которая помогает предприятиям. улучшить экологические показатели своих зданий.«Дополнительная изоляция не только сократит расходы на отопление и кондиционирование воздуха, но также повысит комфорт, помогая герметизировать утечки воздуха».

Вот шаги, чтобы приступить к этому проекту по экономии денег, который относительно легко осуществить самостоятельно.

1: Возьмите мерку или рулетку и совершите восхождение на свой чердак. Определите R-значение (сопротивление тепловому потоку) вашей текущей изоляции, измерив ее толщину в дюймах и умножив это число на R-значение на дюйм для вашего типа изоляции:

Одеяло или ватина из стекловолокна 3.2
Одеяло или войлок из стекловолокна высокой плотности 3,8
Стекловолокно с сыпучим наполнителем 2,5
Рыхлая минеральная вата 2,8
Сыпучая целлюлоза 3,5
Перлит или вермикулит 2,7
Пенополистирол 3,8
Экструдированный пенополистирол 4.8
Плита полиизоцианурат без облицовки 5,9
Картон полиизоцианурат, ламинированный 7,0
Пенополиуретан для распыления 5,9

Например, если у вас есть изоляция чердака из целлюлозы с неплотным заполнением, толщина которой составляет 10 дюймов, то значение R будет около 35.

2: Необходимое количество утеплителя на чердаке зависит от климата вашего региона.Найдите свою зону на карте в галерее изображений, затем используйте приведенную ниже таблицу, чтобы найти R-значение, рекомендованное Министерством энергетики США (DOE). Для получения дополнительной информации ознакомьтесь с Информационным бюллетенем DOE по изоляции.

Зона

Источник тепла Рекомендуемое значение R
Газ Тепло

Насос

Топливный

Элемент

Электропечь

1

X

X

X

X

49
2

X

X

X

X

49
3

X

X

X

X

49
4

X

X

X

38
4

X

X

49
5

X

X

X

38
5

X

49
6

X

22
6

X

X

38
6

X

49

3: Вычтите R-значение текущей изоляции из рекомендуемого R-значения, чтобы узнать, сколько изоляции вам нужно добавить.

Итак, продолжая приведенный выше пример, если вы живете в зоне 2 и отапливаете газом, вычтите 35 (определено на шаге 1) из рекомендованных 49, что даст вам 14. Это означает, что вам нужен дополнительный R-14 в изоляции, или 4 дюйма целлюлозной изоляции с неплотным заполнением (14 разделить на 3,5 равно 4). Для чердака площадью 1500 квадратных футов добавление дополнительных 4 дюймов рыхлой целлюлозной изоляции обойдется примерно в 250 долларов. Некоторые магазины бытовой техники предлагают бесплатную аренду воздуходувки изоляции при покупке определенного количества изоляции.

Важно отметить, что вам не нужно добавлять изоляцию того же типа, которая уже установлена ​​на чердаке, поэтому подумайте о выборе более экологичного варианта изоляции. (Вам нужно будет пересчитать количество необходимой дополнительной изоляции на шаге 3, используя значение R на дюйм для желаемого типа изоляции.)

Для получения информации о различных типах изоляции, включая стоимость, воздействие на окружающую среду, преимущества и недостатки, ознакомьтесь с разделом «Все о изоляции».Пошаговое руководство по установке изоляции см. На странице изоляции чердака Owens Corning.

Вы добавили теплоизоляцию на чердак и получили меньшие счета за электроэнергию? Поделитесь своим ноу-хау, разместив комментарий ниже.


Меган Хирт — помощник редактора MOTHER EARTH NEWS. Найдите ее в Google+.

.

Как сделать изоляционную крышку для чердачной двери | Руководства по дому

Двери чердака обычно покрывают тонким листом фанеры или остатками гипсокартона. Любой из этих материалов обеспечивает небольшую изоляцию, если она вообще есть. Закрытый проем становится значительным источником теплопотерь в доме, а отсутствие теплоизоляции способствует появлению сквозняков в отопительный сезон. Утепление двери зависит от того, есть ли у вас опускающаяся чердачная лестница или просто люк над люком.

Отверстие для люка

Измерьте отверстие для люка на чердаке, которое часто называют отверстием для люка.

Отрежьте кусок фанеры 3/8 дюйма или 3/4 дюйма примерно на 1/4 дюйма меньше по ширине и длине, чем размеры проема.

Обрежьте четыре куска пиломатериала 1 на 2 с помощью циркулярной пилы, чтобы создать упор вокруг отверстия для люка, исходя из размеров отверстия. Дверь чердака будет упираться в этот упор, который должен образовывать непрерывный прямоугольник вокруг проема.Сначала отрежьте самые длинные элементы и сделайте каждый из них равным внутреннему размеру проема чердака. Отрежьте каждый из меньших элементов по ширине чердачного проема минус толщина двух частей размером 1 на 2.

Прикрепите обрезанные куски пиломатериалов 1 на 2 к пиломатериалам каркаса, которые окружают проем чердака, при этом более широкая сторона прилегает ровно к деревянным каркасам, которые окружают проем чердака. Забейте шурупы для дерева через пиломатериал размером 1 на 2 дюйма и в элементы каркаса. Прикрепите детали так, чтобы нижние края были примерно на дюйм выше нижнего края пиломатериала для обрамления.

Отрежьте кусочки уплотнителя канцелярским ножом так, чтобы они поместились на созданных вами ограничителях размером 1 на 2 дюйма. Снимите основу с уплотнителя и прижмите их к верхним краям всех упоров.

Отрежьте кусок изоляционного ватина примерно на 1/4 дюйма короче по длине и ширине, чем люк, сделанный на шаге 2.

Прикрепите изоляционный ватин к люку строительным клеем.

Вставьте изолированный люк в отверстие люка.

Лестница на чердак

Отрежьте три куска уплотнителя и прикрепите их к дверной коробке, где дверь чердака встречается с рамой. Избегайте применения уплотнителя на откидном конце, так как это может привести к заклиниванию двери и неправильной герметизации. Очистите и приклейте уплотнитель на место.

Измерьте размеры дверного проема чердака, включая высоту лестницы, когда они сложены внутри чердака. Все эти измерения снимите на чердаке.

Отрежьте куски жесткого пенопласта с помощью канцелярского ножа. Сделайте части примерно на 1-2 дюйма выше, чем высота сложенной лестницы чердака, и примерно на 1-2 дюйма длиннее, чем размеры дверного пространства. Если у вас нет фанерного пола на чердаке, измерьте расстояние от края балки до края балки, чтобы готовая коробка не оказалась слишком широкой или слишком длинной для проема.

Заклейте углы коробки изолентой из фольги.

Прикрепите уплотнитель к верхнему краю ящика из жесткого пенопласта.

Вырежьте крышку из жесткого пенопласта для верхней части коробки. Получите размеры крышки, измерив коробку, которую вы уже создали.

Прикрепите крышку к коробке с помощью изоленты из фольги, наклеенной вдоль одной из двух самых длинных сторон.

Поместите коробку с крышкой на чердак и вокруг сложенной чердачной лестницы. Приклейте коробку изолентой из фольги к коробке и балкам перекрытия чердака или потолка.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
