Вентиль трехходовой: Трехходовой клапан для твердотопливного котла: подбор, принцип работы, расчет

Содержание

Инструкция использования трехходового клапана esbe. Esbe

Содержание статьи:

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран

Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности .

Устройство трехходового клапана

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

 Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.

Трехходовые смесительные клапаны краны, вентили и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан. Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

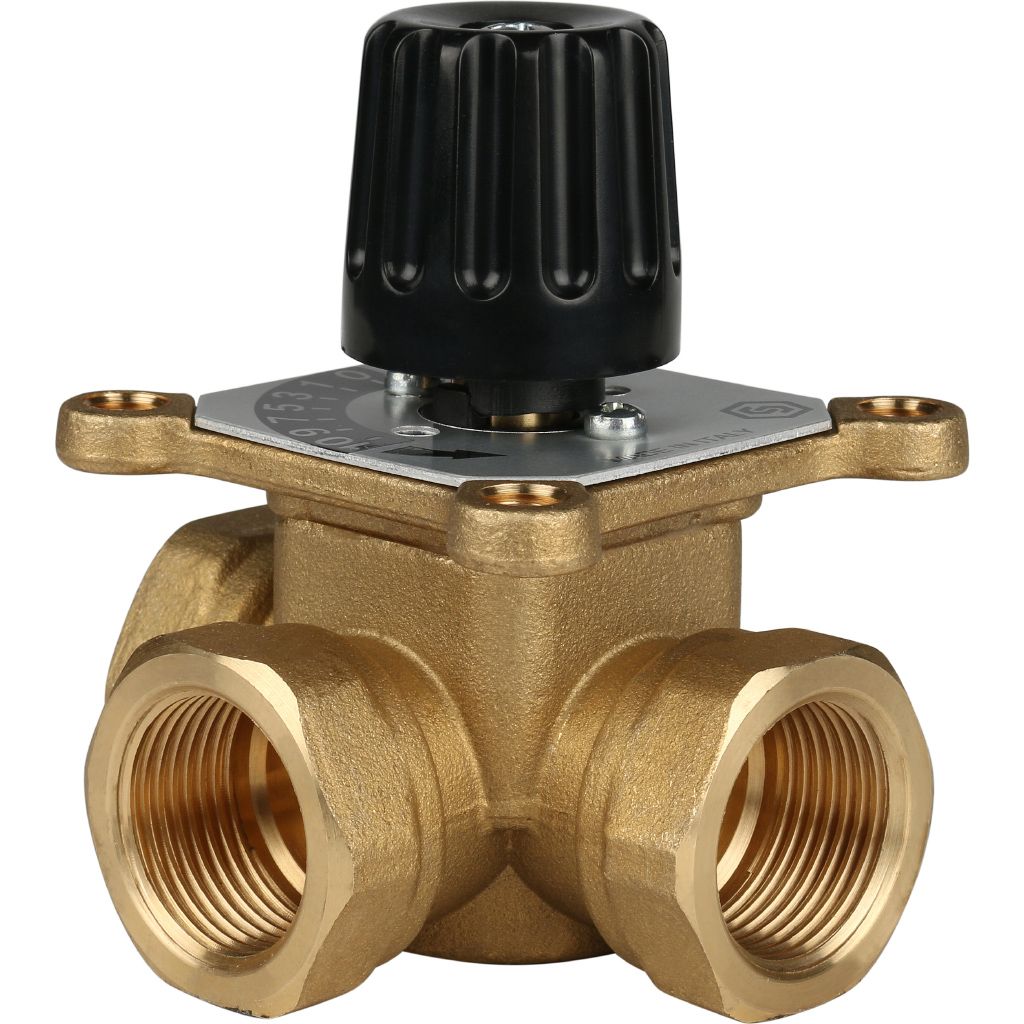

Трехходовые клапаны Esbe VRG 131 — 139



Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

Артикул DN Kvs Соединение A мм B мм C мм D мм E мм Масса кг
11600100 15 0,4 Rp 1/2″ 36 72 32 50 36 0,4
11600200 15 0,63 Rp 1/2″ 36 72 32 50 36 0,4
11600300 15 1 Rp 1/2″ 36 72 32 50 36 0,4
11600400 15 1,6 Rp 1/2″ 36 72 32 50 36 0,4
11600500 15 2,5 Rp 1/2″ 36 72 32 50 36 0,4
11600600 15 4 Rp 1/2″ 36 72 32 50 36 0,4
11600700 20 2,5 Rp 3/4″ 36 72 32 50 36 0,43
11600800 20 4 Rp 3/4″ 36 72 32 50 36 0,43
11600900 20 6,3 Rp 3/4″ 36 72 32 50 36 0,43
11601000 25 6,3 Rp 1″ 41 82 34 52 41 0,7
11601100 25 10 Rp 1″ 41 82 34 52 41 0,7
11601200 32 16 Rp 1 1/4″ 47 94 37 55 47 0,95
11603400 40 25 Rp 1 1/2″ 53 106 44 60 53 1,68
11603600 50 40 Rp 2″ 60 120 46 64 60 2,3

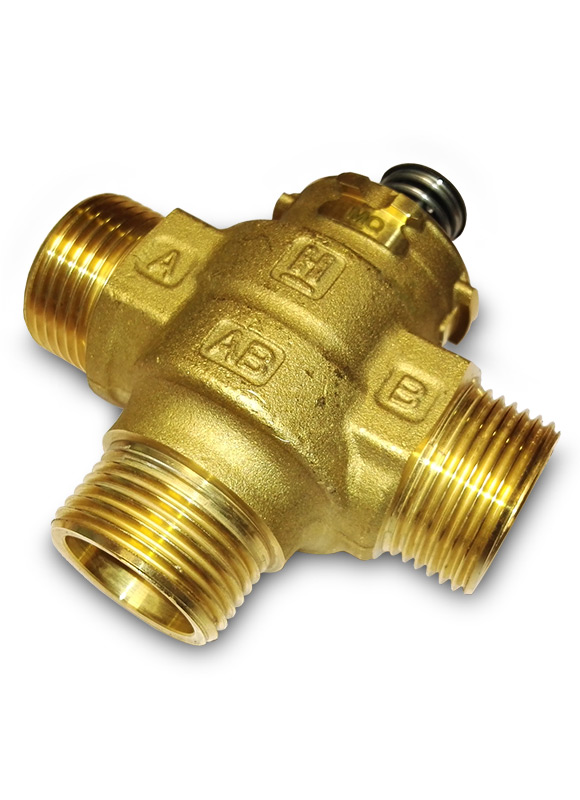

Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

Артикул DN Kvs Соединение A мм B мм C мм D мм E мм Масса кг
11601500 15 0,4 G 3/4″ 36 72 32 50 36 0,4
11601600 15 0,63 G 3/4″ 36 72 32 50 36 0,4
11601700 15 1 G 3/4″ 36 72 32 50 36 0,4
11601800 15 1,6 G 3/4″ 36 72 32 50 36 0,4
11601900 15 2,5 G 3/4″ 36 72 32 50 36 0,4
11602000 15 4 G 3/4″ 36 72 32 50 36 0,4
11602100 20 2,5 G 1″ 36 72 32 50 36 0,43
11602200 20 4 G 1″ 36 72 32 50 36 0,43
11602300 20 6,3 G 1″ 36 72 32 50 36 0,43
11602400 25 6,3 G 1 1/4″ 41 82 34 52 41 0,7
11602500 25 10 G 1 1/4″ 41 82 34 52 41 0,7
11602600 32 16 G 1 1/2″ 47 94 37 55 47 0,95
11603500 40 25 G 2″ 53 106 44 60 53 1,69
11603700 50 40 G 2 1/4″ 60 120 46 64 60 2,3



Как работает трехходовой клапан Esbe?

Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG



Esbe 3F



Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe

  • Простота установки приводов.
  • Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
  • Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
  • Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
  • Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
  • Высокая точность контроля.
  • Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
  • Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
  • Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
  • Легкое и удобное регулирование, высокая производительность
  • Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0). В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направленииДля 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.


Особенности конструкции

Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.

Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.

Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).

В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).

Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:

  • Гидравлический поворотный привод
    ;
  • Пневматический привод;
  • Электрический сервопривод
    .

Так, трехходовой вентиль Esbe имея сервопривод, будет предполагать собственно сам образец и совместимый с ним привод производства той же компании.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

  • В смесительных узлах систем типа «теплый пол».
  • Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
  • Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов

В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением

Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

  1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
  2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
  3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
  4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
  5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
  6. Наличие в некоторых деталях так называемой функции защиты от ожога
    – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

  • оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
  • VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
  • VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа.
    Данный вид клапана можно монтировать в кран с любым типом привода;
  • VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;
  • VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
  • DN25 – еще одна особо популярная модель клапана. Представляет собой . Применим также для защиты котлов
    мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
  • модель vrg131 – , разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного использовать сервопривод этого же производителя.

Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.
Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при .

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.
В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран.
Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

устройство, принцип работы, подключение трехходового клапана к котлу

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

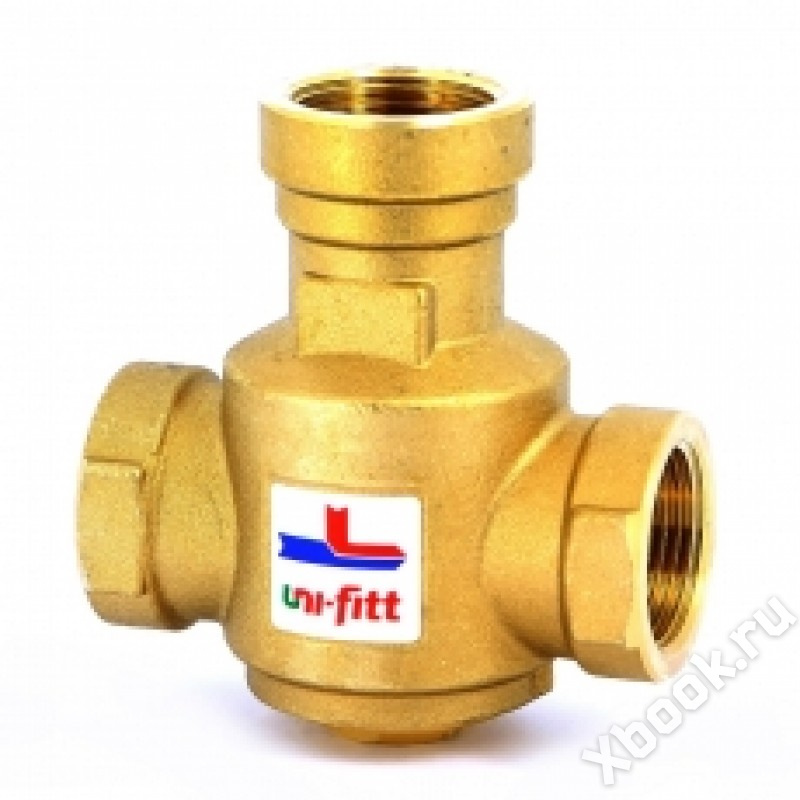

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

Трехходовой клапан — Энциклопедия отопления

Трехходовой клапан используется в модулях отопления, водоснабжения и тёплый пол для смешивания теплоносителя. Смесительные только соединяют потоки, термостатические делают это в определённом температурном режиме. Как устроен трехходовой клапан, на какие особенности следует обратить внимание при покупке, читайте в очередной статье Энциклопедии отопления.



Особенности конструкции



Трехходовой клапан представляет собой сборно-разборный тройник с отводами. По бокам впускающие входы для холодной и горячей воды, внизу выход для смиксованного потока. Такая схема применяется при проектировании смесительных клапанов.





Смесительные и разделительные клапаны



Разделительные имеют схожее устройство, за исключением отводов. Принимающий патрубок будет всего один, под ним располагаются выпускающие отверстия. Теплоноситель попадает сначала в верхний отсек, затем разводится по контурам. Данная система применяется в горячем водоснабжении, кондиционировании, в частности воздухонагревателях.



Смесительный клапан





Разделительный клапан



Внешне практически не отличаются. Достаточно повнимательнее рассмотреть чертежи, чтобы понять, разница есть, причем весьма существенная. Смеситель укомплектован штоком с одним шаровым клапаном. Именно он закрывает проход. Разделительные имеют два клапана, располагаются в патрубках. Работают попеременно. Когда первый блокирует проход, второй наоборот открывается, пуская рабочую жидкость в другой проход.



Виды трёхходовых клапанов



Трехходовой клапан выпускают в различных модификациях, отсюда и такое количество классификаций. Мы рассмотрим самые популярные. Первая основывается на управлении. Клапаны делают ручными или автоматическими. Стандартный вариант, конечно, ручной. Внешне напоминает обычные шаровой кран, только с тремя отводами. Поворотную ручку заменяет вращающаяся рукоятка.







Смесительные клапаны легко преобразовывают в электрические, при условии совместимости с приводами. В результате получается своеобразный моторчик, который вращается с заданной скоростью, на выходе образуется поток с фиксированной температурой, что является оптимальным решением в многоконтурном отоплении.





VRG 131 с сервоприводом



В такой системе важно правильно распределить теплоноситель по потребителям. К примеру, в детской комнате надо повысить температуру, а в гостевой убавить. Сделать это с минимальными потерями, не нарушив общих настроек, можно с помощью термостатического клапана, совмещённого с сервоприводом, который также подходит для системы тёплый пол.








Читаем и расшифровываем маркировку



Производители запорной арматуры очень любят составлять мудреные названия с множеством цифр и буквенных обозначений. Чтобы не рассуждать пространно, возьмём конкретный пример.





Термостатический клапан ESBE VTA 321 DN 20 20-43C, kvs 1,6



Эсби известен своей педантичностью и фанатичностью в хорошем смысле. Инженеры компании проектируют одни из самых надёжных клапанов. Звание завоёвано упорным трудом и детальной проработкой всех элементов.



VTA занимает нишу термостатических клапанов, применяются в ГВС и холодном водоснабжении. Это современные и безопасные устройства. Последнюю характеристику обеспечивает функция против ошпаривания, поэтому вта успешно применяется в отоплении.



Серия 300, именно к ней относится 321 моделька, соответствует разнице температур плюс-минус 2 градуса. Максимальная температура теплоносителя не должна превышать 95 градусов. 521 модификация, побратимая 300, менее точная и более гарабаритная. Стабильность 4 градуса, предельная температура до 100 градусов. Длина 60 миллиметров против 46.



DN 20 это условный проход, равен 3/4 дюймам и далее до 2. Типоразмеры зависят от диаметра трубы и соединений. Например, балансировочные коллекторы и гидрострелки, к которым подключается клапан, имеют типовую резьбу. К ней подбираются подводки и запорная арматура.



KVS характеризует пропускную способность, сколько кубов теплоносителя может пройти через клапан за час, при условии, что он в открытом состоянии. Чем больше, тем эффективнее работает система.



Данные о температуре показывают диапазон настройки. VTA 321 рассчитаны на режим от 20 до 43 градусов.



Материал. Как правило, используется латунь. Термостойкий сплав отлично показал себя в испытаниях на износостойкость. Ржавчины не боится, как и резкой смены условий. Специальная обработка укрепляет металл, усиливает сопротивляемость внешним факторам.



Найди свой клапан



Купить  трехходовой качественный клапан просто, если знать где и у кого. Обращайтесь в профильные компании. Это фирмы, специализирующиеся на тепловом или сантехническом оборудовании. У нас клапаны приобретают для модулей котельных и теплого пола.



Вы можете заказать любую модель из каталога. Наш специалист уточнит наличие и сроки поставки. Главное, удостовериться, что именно этот клапан нужен вашему котлу, а точнее смесительной группе. Для начала просмотрите в проектных документах схему обвязки, узнайте, сколько теплоносителя «съедает» система. Также можно воспользоваться формулой расчёта.





Температуру на обратной линии можно посмотреть в паспорте котла. Средний показатель 45-50 градусов, поэтому к ним предпочтительнее заказывать клапаны с диапазоном регулировки 35-60 С.



Перед установкой проверяем клапан. Задаём минимальную температуру и заливаем в патрубок горячую воду. Исправный клапан перекроет поток. Смонтированный смеситель также можно протестировать. Сравните температуру на термостате с актуальной на обратке, значения должны быть одинаковыми.







Обязательно осмотрите клапан. Корпус цельный, без вмятин, царапин и прочих повреждений. Разборные элементы прочно зафиксированы. Изделие упаковано в фирменную коробку, внутри инструкция. Если всё перечисленное верно, поздравляем, вы купили действительно качественный клапан.

Трехходовой клапан на системе отопления

В отопительной системе есть запорная арматура, в ней существует один механизм, он используется нечасто, по форме напоминает тройник, но не имеет к нему отношения. Это трехходовой клапан на системе отопления.
В трубопроводе клапан монтируется в местах, где нужно разделить циркуляцию потока на два контура с гидравлическим режимом: постоянным и переменным. Постоянный гидравлический поток используется потребителями, для них поступает качественный теплоноситель в определенном объеме. Именно качественные показатели его регулируют. Переменный поток нужен для тех, кому не важны качественные показатели, их интересует количество.

То есть для них регулируется подача по количеству теплоносителя.

Чем отличается трехходовой клапан от двухходового клапана

Запорная арматура представлена и двухходовыми клапанами. Трехходовой клапан на системе отопления имеет совершенно другой механизм действия. По его конструкции шток не перекроет поток постоянного гидравлического режима. Он настроен на определенный объем и постоянно открыт. Таким образом, потребители получают определенный объем в эквиваленте качественном и количественном.

В смысле, клапан не в состоянии перекрыть поток на контур постоянного гидравлического потока. А переменное направление он может перекрыть, этим он позволяет контролировать напор и расход.

Трехходовой клапан на системе отопления получается при совмещении двух двухходовых. Только обязательно оба должны работать по очереди, то есть, когда закрывается один, начинает свою работу другой.

Смесительный и разделительный тип

Трехходовые клапаны имеют два подвида. Они несут каждый свою функцию: смесительную и разделительную. В сущности, можно догадаться по названию, в чем их смысл работы. Смесительный тип состоит из двух входов и одного выхода. Его функции основаны на смешивании двух потоков, это нужно для понижения температуры теплоносителя.

Это достигается за счет горячей и холодной воды, изменением их соотношения.

Этот тип трехходового клапана незаменим в системе теплых полов и является идеальным устройством, так как может создать необходимую вам температуру.

Температуру выходящего потока регулировать достаточно легко. Чтобы на выходе получить нужную температуру, нужно знать какой температуры оба входящих потока и постараться точно рассчитать пропорции каждого. Этот тип клапана при правильной установке и настройке может служить разделителем потоков.

Трехходовой клапан на системе отопления разделительного принципа действия служит для разделения основного потока на две части. Для этого у него предназначен один вход, а выходов два. Он нужен для того, чтобы распределить поток теплоносителя на два течения. Если включить в систему бойлеры, конвекторы и другие, то без него не обойтись. Это устройство работает в системе горячего водоснабжения для разделения горячей воды. Нередко его используют в обвязках воздухонагревателей.

С первого взгляда оба клапана ничем не отличаются друг от друга. Но если посмотреть на них в разрезе на чертеже, то разница очевидна. Смесительный прибор имеет один шаровой клапан в штоке. Он находится в середине и перекрывает главный проход.

Разделительный состоит их двух клапанов на одном штоке, и они монтируются в выходных патрубках. Функция их действия такова: если один закрывает проход, в это время другой проход открывает.

Ручное и электрическое управление

По способу управления современный трехходовой кран на системе отопления подразделяется на: управление ручное и электрическое. Обычно ручной вариант популярнее и приходится сталкиваться чаще с ним. Он имеет сходство с обычным шаровым краном, но у него есть три патрубка, то есть выхода. Автоматические системы электрического управления по распределению тепла чаще всего находят применение в частных домовладениях.

Например, можно настроить температуру для комнат и распределить теплоноситель в зависимости от расстояния комнаты от нагревательного агрегата. Можно совместить с системой теплого пола. Приборы повышенной проходимости устанавливают между зданиями на теплопроводах.

Трехходовой кран, как и любое устройство, определяется диаметром подводящей трубы и давлением теплоносителя. Поэтому применяется ГОСТ, он позволяет выполнить сертификацию. Если не соблюдают ГОСТ — это является грубым нарушением.

Это нарушение особо тяжко, если дело касается внутреннего давления трубопровода.

Трехходовой кран для отопления: назначение, принцип работы, устройство

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

  • регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;
  • перераспределение потока теплоносителя в системе.

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

  • металлический корпус;
  • затвор, в котором имеются проходные каналы;
  • 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана

  1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
  2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
  3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

  1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
  2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.

Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса
  1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
  2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
  3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По способу монтажа
  1. С помощью муфт.
  2. Фланцевое соединение.
  3. Сварной тип соединения.
Тип механики затвора
  1. Натяжной.
  2. Сальниковый.
Тип запорного устройства
  1. Шаровый.
  2. Конусный.
  3. Цилиндрический.
По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

  • Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
  • Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
  • Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
  • Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.

Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:

  • Можно не задумываться о пространственном расположении крана. На работу прибора не оказывает влияния его вертикальное или горизонтальное положение;
  • Чтобы установить кран в нужном направлении, взгляните на его корпус. На нем будет видна стрелка, указывающая на направление потока теплоносителя;
  • Регулирующее устройство крана должно располагаться так, чтобы к нему был обеспечен свободный доступ;
  • Если установка проводится сварным способом, важно не допустить попадания внутрь трубопровода окалины или прочего мусора;
  • В процессе сварочных работ необходимо оберегать кран от нагревания. Для этого можно обеспечить ему какой-либо теплоотвод;
  • Перед началом каждого отопительного сезона необходимо проверить работу всей регулирующей и запорной арматуры.

Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.

Трехходовой клапан по выгодной цене — Отличные предложения на трехходовой клапан от мировых продавцов трехходового клапана

Отличные новости !!! Вы находитесь в нужном месте для трехходового клапана. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот трехходовой клапан в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили трехходовой клапан на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трехходовом клапане и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трехходовой клапан по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Производители 3-ходовых шаровых кранов, 3-ходовые шаровые клапаны, 3-ходовые шаровые клапаны, Поставщики 3-ходовых шаровых кранов, Экспортер 3-ходовых шаровых кранов, 3-ходовые шаровые клапаны Stockiest, 3-ходовые шаровые краны, 3-ходовые переключающие клапаны, 3-ходовые смазочные материалы Фильтрующий клапан маслоохладителя, 3-ходовой шаровой клапан с L-образным отверстием, 3-ходовой шаровой клапан с T-образным отверстием, Трехходовой шаровой кран Производитель и экспортер в Индии Трехходовой шаровой клапан с резьбовым концом Трехходовой шаровой клапан с фланцевым концом Трехходовой шаровой клапан с L-образным портом T с пневматическим приводом

Мяч трехходовой
Клапан / 3-ходовой шаровой кран
(3
Производители ходовых шаровых кранов / Трехходовые шаровые краны
Производитель)
Три
Ходовые шаровые краны / 3-ходовые шаровые краны
Многопортовый
Шаровые краны, отводной 3-ходовой шаровой кран
Высокопроизводительный трехходовой шаровой кран
Производителей
Полнопроходной (Полнопроходной) 3-ходовой шаровой кран
/ Трехходовой шаровой кран с уменьшенным отверстием
3-ходовой шаровой кран
с фланцевым / резьбовым соединением / гнездом / под сварку встык
Ручной рычаг / шестерня / пневматический / трехходовой шаровой кран с электрическим управлением
Серия: S108LT / S208LT 3-ходовой шаровой кран (с резьбой)
Серия: F308LT / F408LT 3-ходовой шаровой кран (с фланцем)
Трехходовой шаровой кран TWIN предлагает огромную ценность.Трехходовой шаровой кран — это специальность TWIN, ведущего производителя, поставщика и экспортера шаровых кранов и приводов. У нас есть широкий ассортимент / модели трехходовых шаровых кранов из углеродистой стали, нержавеющей стали, чугуна и других металлов по специальному запросу. Наш выбор трехходовых шаровых кранов охватывает полнопроходной (Полнопроходной) и Обычный (Уменьшенный) порт, фланцевый конец, конец с резьбой, патрубок для сварки внахлест, конец под сварку (приварная шейка) и с ручным рычагом, коробкой передач, пневматическим и электрическим приводом .

Трехходовые шаровые краны имеют L- или T-образное отверстие посередине для подходящих условий эксплуатации.Различные комбинации потоков показаны на рисунке. Легко увидеть, что Т-клапан может подключать любую пару портов или все три. Также доступны трехходовые шаровые краны смешивающего и отводного типа. Клапан L может соединять центральный порт с любым боковым портом или отключать все три, но он не может соединять боковые порты вместе. Трехходовой шаровой кран TWIN имеет четыре / два седла для равной нагрузки на седло. V-образное уплотнение с несколькими сальниками и пружинная шайба натяжения обеспечивают нулевую утечку из сальника.

Наши
Трехходовые шаровые краны лучше всего подходят для всех промышленных
Приложения. Крышки для трехходовых шаровых кранов TWIN для смазки
3-ходовой шаровой клапан масляного радиатора, 3-ходовой шаровой клапан масляного фильтра,
Дуплексный шаровой клапан пути теплообменника 3, дуплексный тип стрейнер корзины
3-ходовой шаровой кран, трехходовой шаровой кран с дуплексным фильтром, 3-ходовой шаровой смеситель и отводящий тип
Клапан,
Многопортовый трехходовой шаровой кран, трехходовой шаровой кран байпасной линии насоса
Клапан, 3-ходовой шаровой клапан с отводным клапаном, 3-ходовой шаровой клапан с удлиненным штоком
& Трехходовой шаровой кран с рубашкой также доступен по специальному запросу.Для трехходовых шаровых кранов с резьбовым концом мы предлагаем
Внутренняя резьба BSP / BSPT / BSPP / NPT по выбору заказчика. Разъем
3-ходовой шаровой кран с концом под сварку и 3-ходовой шаровой кран с ниппельным концом
Также возможно изготовление под заказ. Трехходовой шаровой кран TWIN
доступно из литой углеродистой стали (C.S — ASTM A216 GR. WCB), S.S.
304/316 / 304L / 316L (ASTM A 351 GR. CF8 / CF8M / CF3 / CF3M), низкий
Температурная углеродистая сталь — LTCS (ASTM A 352 GR.LCB / LCC),
Сплав 20, Монель и другие по запросу. 3-ходовой шаровой кран
приложение предназначено для смешивания, отвода и смешивания.

Трехходовые шаровые краны TWIN имеют удовлетворительные характеристики в
различные смазочные материалы для электростанций
Применение масляного радиатора (теплообменника) и фильтра смазочного масла. Этот
приложение охватывает оба клапана, управляемые одним ручным рычагом или
Механизм работает. Недавно мы поставили 02 №№3-ходового шарового крана
управляется одинарным шестеренчатым механизмом и между обоими клапанами
расстояние 4,0 метра. Наш производственный ассортимент 3-ходовых шаровых кранов
начинается с размера 1/2 «до 12», номинальное давление — 150 # / 300 #. Все
Типы 3-ходовой шаровой кран с T-образным отверстием и 3-ходовой шаровой кран с L-образным отверстием могут поставлять
с электрическим однофазным / трехфазным приводом или пневматическим
Поворотный привод на четверть оборота. Предлагаем пружину одностороннего действия
Привод обратного или двойного действия в соответствии с требованиями клиента.Все трехходовые шаровые краны TWIN поставляются с V-образным вырезом из ПТФЭ.
Кольцевая сальниковая набивка для длительного срока службы без утечек из области сальника.
Для приложений высокого давления и нефтегазовых приложений мы также делаем
Обеспечьте конструкцию пожаробезопасного типа для лучшей производительности 3-х стороннего
шаровой кран.

Широкий ассортимент 3-ходовых шаровых кранов:

  • 3-ходовой шаровой кран Производители
  • 3-ходовой шаровой кран Производитель
  • Экспортеры 3-ходового шарового клапана
  • Поставщик 3-ходовых шаровых кранов
  • Поставщики 3-ходовых шаровых кранов
  • 3-ходовой шаровой кран Stockiest
  • 3-ходовой шаровой кран
  • 3-ходовые шаровые краны
  • 3-ходовой шаровой кран Индия
  • 3-ходовой шаровой кран Гуджарат
  • 3-ходовой шаровой кран Ахмедабад
  • 3-ходовой шаровой кран с L-образным отверстием
  • 3-ходовой шаровой кран с Т-образным отверстием
  • 3-ходовой пневматический шаровой кран
  • 3-ходовой шаровой кран с пневматическим приводом
  • 3-ходовой шаровой кран с пневматическим приводом
  • Пневматический 3-ходовой шаровой кран
  • Пневматический трехходовой клапан
  • Трехходовой шаровой кран с дистанционным управлением
  • 3-ходовой шаровой кран с фланцем
  • 3-ходовой шаровой кран с резьбой
  • Шаровой кран с проходным отверстием

  • L
  • Шаровой кран с проходным отверстием
  • 3-ходовой переключающий клапан
  • Отводной клапан
  • 3-ходовой противопожарный шаровой кран
  • 3-ходовой шаровой кран с удлиненным штоком
  • 3-ходовой шаровой кран с удлиненным штоком
  • 3-ходовой шаровой кран с удлиненной крышкой
  • 3-ходовой шаровой кран с удлиненной крышкой
  • 3-ходовой шаровой кран Индия
  • Двухседельный трехходовой шаровой кран
  • Четырехходовой трехходовой шаровой кран
  • 3-ходовой шаровой кран для дуплексного фильтра
  • Трехходовой шаровой кран с двойным фильтром
  • Многопортовые шаровые краны Производители
  • 3 Way Проходной клапан Производитель
  • 3 Way седельный клапан Производители
  • Экспортеры с трехходовым запорным клапаном
  • Поставщики 3-ходовых запорных клапанов
  • 3-ходовой запорный клапан Stockiest
  • 3-ходовой запорный клапан Индия
  • 3-ходовой запорный клапан
  • 3-ходовой запорный клапан
  • Клапан смесительно-отводного типа
  • Трехходовой шаровой кран Производитель
  • Трехходовой шаровой кран Производители
  • Экспортеры трехходовых шаровых кранов
  • Поставщик трехходовых шаровых кранов
  • Поставщики трехходовых шаровых кранов
  • Трехходовой шаровой кран Stockiest
  • Трехходовой шаровой кран
  • Трехходовые шаровые краны
  • Трехходовой шаровой кран Индия
  • Трехходовой шаровой кран Гуджарат
  • Трехходовой шаровой кран Ахмедабад
  • Трехходовой шаровой кран с L-образным отверстием
  • Трехходовой шаровой кран с Т-образным отверстием
  • Трехходовой пневматический шаровой кран
  • Трехходовой шаровой кран с пневматическим приводом
  • Трехходовой шаровой кран с пневматическим приводом
  • Пневматический трехходовой шаровой кран
  • Пневматический трехходовой клапан
  • Трехходовой шаровой кран с дистанционным управлением
  • Трехходовой шаровой кран с фланцем
  • Трехходовой шаровой кран с резьбой
  • Трехходовой переключающий клапан
  • Производитель шаровых кранов с портом

  • L
  • Производитель шаровых кранов с проходным отверстием
  • Трехходовой переключающий клапан
  • Шаровой кран пожаробезопасный трехходовой
  • Трехходовой шаровой кран с удлиненным штоком
  • Трехходовой шаровой кран с удлиненным штоком
  • Трехходовой шаровой кран с удлиненной крышкой
  • Трехходовой шаровой кран с удлиненной крышкой
  • Трехходовой шаровой кран Индия
  • Двухседельный трехходовой шаровой кран
  • Четырехседельный трехходовой шаровой кран
  • Трехходовой шаровой кран для дуплексного фильтра
  • Трехходовой шаровой кран с двойным фильтром
  • Производитель многоходовых шаровых кранов
  • Трехсторонняя Проходной клапан Производитель
  • Производители трехходовых запорных клапанов
  • Трехходовой седельный клапан экспортеров
  • Поставщики трехходовых запорных клапанов
  • Трехходовой запорный клапан Stockiest
  • Трехходовой запорный клапан Индия
  • Трехходовой запорный клапан
  • Трехходовой запорный клапан
  • Клапан смешивающий и переключающий

Серия

Серия

: 3-ходовой шаровой кран S108LT / S208LT
Вариант порта L / T
Размер (DN15) до 2 (DN300)
Полнопроходное
Торцевое соединение с резьбой (BSP / NPT)
Рейтинг 150 # / 300 #
Рычаг управления / пневматический / электрический
MOC WCB / CF8 / CF8M / CF3 / CF3M / CN7M
Тримы SS 304/316 / 304L / 316L
Серия: F308LT / F408LT 3-ходовой шаровой кран
Вариант порта L / T
Размер (DN15) до 8 (DN200)
Полнопроходное
Торцевое соединение Фланцевое Конец
Рейтинг 150 # / 300 #
Сверление фланца ANSI B 16.5 / BS 10 / PN / JIS
Рычаг управления / Шестерня / Пневматический / Электрический
MOC WCB / CF8 / CF8M / CF3 / CF3M / CN7M
Тримы SS 304/316 / 304L / 316L
: 3-ходовой шаровой кран F508L / F608L
Вариант порта L
Размер (DN15) до 12 (DN300)
Полнопроходное
Торцевое соединение Фланцевое Конец
Рейтинг 150 # / 300 #
Сверление фланца ANSI B 16.5 / BS 10 / PN / JIS
Рычаг управления / Шестерня / Пневматический / Электрический
MOC WCB / CF8 / CF8M / CF3 / CF3M / CN7M
Тримы SS 304/316 / 304L / 316L
Трехходовой шаровой кран в другом положении

3-ходовой клапан с пневматическим приводом
(Серия F308P / 408P)

3-ходовой шаровой кран с приводом —
Серия F508G / 608G

Трехходовой шаровой кран для смазочного масла
Охладитель / теплообменник — серия F508 / 608
Трехходовой шаровой кран для смазочного масла
Фильтр — Серия F508 / 608

3
Размеры ходового шарового крана

3
Размеры ходового шарового клапана — трехходовой L-образный порт, полнопроходной,
Размеры шарового клапана — класс 150
Давление
Рейтинг — Класс 150 / PN6 / PN10 / PN16 / PN 25 (Модель —
Серия F508)
Фланец
Сверление и размеры — согласно ANSI B 16.5, класс 150
(Другое стандартное бурение доступно по запросу)
Размер
(ДЮЙМ)
1 « 1-1 / 2 « 2 « 2-1 / 2 « 3 « 4 « 5 « 6 « 8 « 10 « 12 дюймов
Размер
(Ду)
25 40 50 65 80 100 125 150 200 250 300
ф.
к F
165 215 245 263 284 336 400 450 600 730 880
Фланец
О.Д.
108 127 152,4 177,8 190,5 228,6 254 279 343 406 483
Фланец
PCD
79.3 98,4 120,6 139,7 152,4 190,5 215,9 241,3 298,4 362 431.8
Р.Ф.
Dia.
50,8 73 92,1 104,7 127 157,2 185,6 215.9 269,9 323,8 381
No.
отверстия
04 04 04 04 04 08 08 08 08 12 12
Отверстие
Dia.
15,8 15,8 15,8 19 19 19 19 22,2 22,2 25,4 25.4
.
.
3
Размеры ходового шарового клапана — трехходовой L-образный порт, полнопроходной,
Размеры шарового крана — класс 300
Давление
Рейтинг — класс 300 / PN40 / PN64 (модель — серия F608)
Фланец
Сверление и размеры — согласно ANSI B 16.5, класс 300
(Другое стандартное бурение доступно по запросу)
Размер
(ДЮЙМ)
1 « 1-1 / 2 « 2 « 2-1 / 2 « 3 « 4 « 5 « 6 « 8 « 10 « 12 дюймов
Размер
(Ду)
25 40 50 65 80 100 125 150 200 250 300
ф.
к F
178 220 260 270 294 352 422 473 625 765 918
Фланец
О.Д.
124 155,4 165,1 190,5 209,5 254 279,4 317,5 381 444.5 520,4
Фланец
PCD
88,9 114,3 127 149,3 168,1 200,1 234.9 269,7 330,2 387,3 450,8
Р.Ф.
Dia.
50,8 73 92,1 104.7 127 157,2 185,7 215,9 269,9 323,8 381,0
No.
отверстия
04 04 08 08 08 08 08 12 12 16 16
Отверстие
Dia.
19 22,2 19 22,2 22,2 22,2 22,2 22,2 25,4 28.6 31,8
Специальные опции трехходового шарового крана TWIN
  • Противопожарная конструкция
  • Антистатическое устройство
  • Шаровой кран с частичной / полной рубашкой
  • Устройство блокировки ручки
  • Шаровой кран с утопленным дном
  • Многопортовый шаровой кран (трехходовой / четырехходовой)
  • Удлиненная ручка
  • Удлиненный капот
  • Концевые выключатели
  • Пневматический шаровой кран с поворотным приводом
  • Привод одинарного (с пружинным возвратом) / двойного действия
  • Шаровой кран с электрическим приводом
  • Шаровой кран на заказ
Трехходовой шаровой кран
Различные варианты работы:

Сдвоенные клапаны и 3-ходовые шаровые краны с автоматикой в ​​большинстве случаев поставляются с ручным ручным рычагом.
приводной или четвертной передачи (червячного типа) с приводом,
зависит от размера клапана.Двойные клапаны и автоматика также
предоставить шаровые краны с пневматическим или электрическим приводом для
автоматизация.
Мы также производим 3-ходовой шаровой кран с пневматическим приводом, дистанционный
3-ходовой шаровой кран с приводом, автоматический 3-ходовой шаровой кран, пневматический
3-ходовой шаровой клапан с приводом, 3-ходовой переключающий шаровой клапан, 3-ходовой
Шаровой клапан пожаробезопасного дизайна автоматический, привод шестерни управляемый шариком 3 путей
Клапан, 3-ходовой шаровой клапан с пневматическим приводом, L-образный проход, 3-ходовой T-образный клапан с пневматическим приводом
Шаровой кран с проходным отверстием, пневматический многопортовый трехходовой шаровой клапан.Мы рекомендуем
для 3-ходового шара с редуктором от клапана
размер от 4 «x 300 # и 6» x 150 # Размер. Расширенный
Трехходовой шаровой кран с крышкой, также доступен криогенный шаровой кран
по требованию.

Принадлежности
для 3-ходовых шаровых кранов:


Пневматические приводы (четверть оборота):

Тип —
Двойного / одинарного действия (с пружинным возвратом) четвертьоборотный
Кузов —
Экструдированный алюминий, твердый анодированный (нержавеющая сталь
Кузов также доступен по запросу
Шестерня —
Сталь

Трехходовой шаровой клапан из нержавеющей стали (316) — Т-образный порт с монтажной площадкой

Трехходовой шаровой клапан из нержавеющей стали (316) — Т-образный порт с монтажной площадкой — 1000 фунтов на кв.

В вашем браузере отключен Javascript.
Для просмотра этого сайта необходимо включить JavaScript или перейти на браузер с поддержкой JavaScript.

3-ходовой шаровой клапан из нержавеющей стали (316) — Т-образный порт с монтажной площадкой — 1000 фунтов на квадратный дюйм (WOG)

• Корпус стандартного порта из литой нержавеющей стали SS 316 • Рабочее давление 1000 фунтов на квадратный дюйм (WOG)
• Монтаж по ISO-5211 подушка для привода
• Подходит для всего диапазона жидкостей и газа
• Уплотнения и седла из ПТФЭ
• Диапазон температур: от -40 до 400 градусов F
• Низкий рабочий крутящий момент
• 100% индивидуальные испытания
• Противовыбросовый шток
• Тяжелый рукоятка из нержавеющей стали
• Внутренняя x внутренняя резьба NPT по ANSI B1.20.1
• Усиленные фиксирующие ручки с синим виниловым изолятором

Данные по крутящему моменту (размер, крутящий момент в нм)

  • 1/4 дюйма, 5-8 нм

  • 3/8 дюйма, 5 -8 нм

  • 1/2 дюйма, 5-8 нм

  • 3/4 дюйма, 9-12 нм

  • 1 дюйм, 14-18 нм

  • 1 1/4 дюйма, 15-23 нм

  • 1 1/2 дюйма, 25-32 нм

  • 2 дюйма, 35-44 нм

От: $ 47.От 82 до 310,70 долл. США

  • Трехходовой шаровой клапан из нержавеющей стали (316) VBS3T-025 — Т-образный порт с монтажной площадкой — 1000 фунтов на кв. Дюйм (WOG)

    Кол. $ 47,82

  • VBS3T-038 3-ходовой шаровой кран из нержавеющей стали (316) — Т-образный порт с монтажной площадкой — 1000 фунтов / кв. Дюйм (WOG)

    Кол-во. $ 47,82

  • VBS3T-050 Трехходовой шаровой кран из нержавеющей стали (316) — Т-образный порт с монтажной площадкой — 1000 фунтов на кв. Дюйм (WOG)

    Кол. $ 49,39

  • VBS3T-075 3-ходовой шаровой кран из нержавеющей стали (316) — Т-образный порт с монтажной площадкой — 1000 фунтов на кв. Дюйм (WOG)

    Кол.$ 65,27

  • Трехходовой шаровой клапан из нержавеющей стали (316) VBS3T-100 — Т-образный порт с монтажной площадкой — 1000 фунтов на кв.
