Вентиляционный короб для вытяжки на кухне: виды, советы по выбору + правила обустройства пластикового вентканала

Содержание

виды изделий по форме и размерам, особенности монтажа, советы по установке

Любая хорошая хозяйка мечтает обустроить кухню так, чтобы она была оснащена необходимыми элементами для удобства и комфорта. Без хорошей вытяжки с воздуховодом на кухне никак не обойтись — эта техника помогает быстро убрать запахи, которые исходят от свежеприготовленной пищи. Воздухопроводы являются одним из важнейших элементов системы вентиляции, что объясняет их актуальность. Прежде чем начать работы по установке, нужно тщательно изучить все нюансы.

Содержание статьи

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

  1. Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
  2. Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Виды по форме

Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:

  1. Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
  2. Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
  3. Для овальных изделий характерны преимущества и недостатки округлых конструкций.
  4. Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.

Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:

  • 110х55 мм — используются для вытяжных систем с производительностью не больше 300 м3/ч;
  • 120х60 мм — применяются для вытяжек мощностью до 350 м3/ч;
  • 240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м3/ч.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Из минусов пластиковых воздуховодов для вытяжки на кухне можно выделить то, что зачастую для монтажа требуется использование переходников и других элементов для коммутации. Кроме того, не рекомендуется подвергать изделия воздействию очень высоких температур, ведь при таких обстоятельствах из пластика начнут выделяться вредные вещества.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

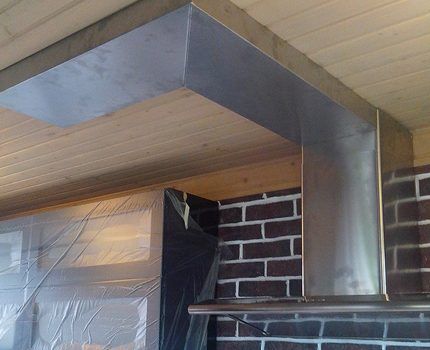

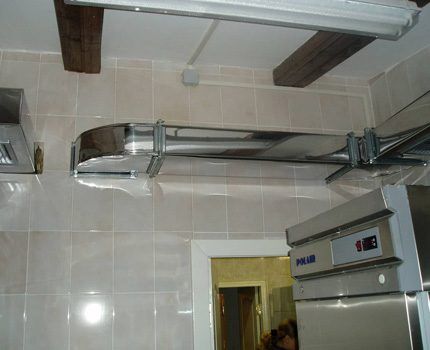

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия. Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными. Основные достоинства подобных моделей:

  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Несмотря на ряд очевидных преимуществ, стальные агрегаты имеют и некоторые недостатки. Последние являются причиной снижения спроса на изделия.

Некоторые минусы:

  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

  • Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
  • Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон. Если такая документация отсутствует, от покупки лучше отказаться.
  • Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
  • Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
  • Не нужно ориентироваться на низкие цены. Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
  • Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

  • Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
  • Небольшой уровень шума при работе.
  • Способность быстро и в нужном объеме удалять посторонние запахи.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

  • в виде пластмассового диска на оси;
  • пленчатый.

Изделие нужно установить вертикально, иначе оно начнет регулярно срабатывать под тяжестью собственного веса.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Разновидности воздуховодов из пластикаРазновидности воздуховодов из пластика

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

  • ПВХ;
  • фторопласта;
  • полипропилена;
  • полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Гофрированная пластиковая трубаГофрированная пластиковая труба

Выделяют воздуховоды с прямоугольным или круглым сечением.

  • Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
  • Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Переходник для воздуховодаПереходник для воздуховода

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Выбрать и купить воздуховоды онлайн

Леруа МерленЛеруа МерленМы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Для выбора подходящей модели воздуховода, пройдите по ссылке>>>

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

схема установки пластикового воздуховодасхема установки пластикового воздуховода

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Пластиковый обратный клапанПластиковый обратный клапан

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

  • Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
  • Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Воздуховод, скрытый в коробе из ПВХВоздуховод, скрытый в коробе из ПВХ

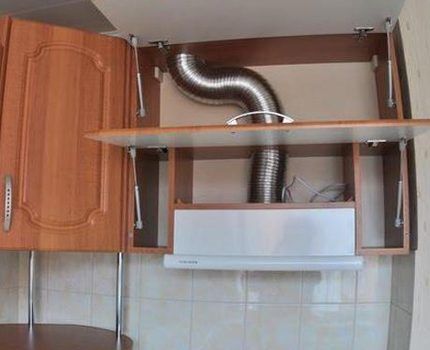

  • Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте. В ЛЕРУА МЕРЛЕН есть в продаже готовые кухонные шкафы для монтажа над вытяжкой (выбор огромный — около 1500 разновидностей). При покупке через интернет-магазин, цена для наших читателей снижена! Выбрать шкаф над вытяжкой можно по ссылке>>>

Воздуховод, скрытый в шкафуВоздуховод, скрытый в шкафу

  • Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

модели пластиковые и из гипсокартона

Короб под вытяжку на кухне: варианты дизайна для нестандартных ситуаций

Местоположение общей вентиляционной шахты, особенно в домах старого типа, часто является проблемой, которую приходится решать в ходе стремления рационально разместить воздухоочистную систему. Если шахта расположена в углу и выступает на 40-50 см, то иной возможности, как обыграть вентиляционный короб на кухне, сделав его элементом мебели, практически не существует.

Уместнее всего сделать из короба фальшпенал. Если мебель двух цветов, то данную конструкцию стоит сделать темной: она разделит угловую мебель визуально на две зоны, которые и на практике могут иметь разные назначения: например, рабочая стенка с варочной поверхностью и мойкой с одной стороны помещения и бытовая техника – с другой.

Пример расположения вытяжки и короба в кухне с вентиляционной шахтой в углу

Выдвижение общего канала менее чем на 40 см расширяет возможности разработки дизайна кухни с вентиляционным коробом в углу. Верхнюю и нижнюю части можно закрыть соответственно навесным шкафом и тумбой. Так увеличится рабочая поверхность, и элементы мебели будут функциональными. Декорировать открытые части канала рекомендуется тем же материалом, что используется над всей столешницей. А можно организовать отдельную зону, где следует разместить кухонные принадлежности или предметы интерьера.

На предложенных фото кухонь с вентиляционным коробом в углу – идеи, которые помогут выбрать вариант, позволяющий сделать из проблемы выступающего канала интересный элемент дизайна.

В ситуации, когда общий вентиляционный канал расположен в стене и немного выступает, прибегать к креативным решениям, устраивая из него электрокамин или скалу, можно только в том случае, если размеры помещения составляют не менее 16-20 м². При меньшей площади выступ лучше декорировать общим для стен материалом и украсить необъемными предметами интерьера. Как вариант, можно расположить на нем телевизор.

Декоратив

какая лучше, монтаж воздуховода с переходниками своими руками

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

  • Занимают место.
  • Портят интерьер кухни.
  • При некачественном монтаже усиливают шум вентилятора.
  • Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

  1. Проточные удаляют отработанный воздух из помещения.
  2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

  • По материалу — из пластика, алюминия или оцинкованной стали.
  • По форме — квадратные, прямоугольные, круглые.
  • По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

  • Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
  • Легко моются; меньше оседают жир и копоть.
  • Красиво вписываются в интерьер.
  • Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

  • Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
  • Возможность растягиваться и сжиматься облегчает монтаж.
  • Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

  • Sмин — минимальное возможное сечение.
  • Sраб — паспортное сечение патрубка вытяжки.
  • Qраб — требуемый объем удаляемого воздуха.
  • Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
  • Qраб рассчитывается по формуле:
  • Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

  1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
  2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
  3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

  • Дрель.
  • Шуруповерт.
  • Ножовка или болгарка.
  • Герметик.
  • Короба, отводы, переходники нужного сечения.
  • Обратный клапан.
  • Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

  1. Если обнаружена негерметичность, промазывают щель герметиком.
  2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

  • Зашивка конструкциями подвесного потолка.
  • Прокладка через кухонные шкафчики.

  • Прокладка над шкафчиками и закрытие декоративным экраном.
  • Окраска или декор под цвет стен и потолка.
  • Закрытие декоративными коробами.

  • Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

  • К одному воздуховоду подключить одну или две точки забора воздуха.
  • Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

Вытяжка для кухни с воздуховодом: выбор и правила установки

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

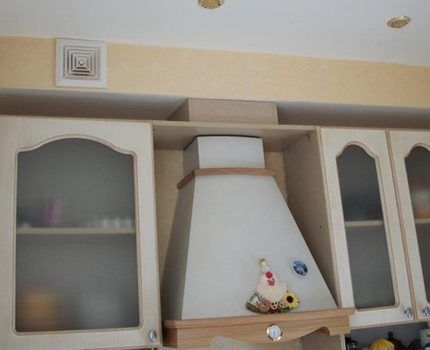

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

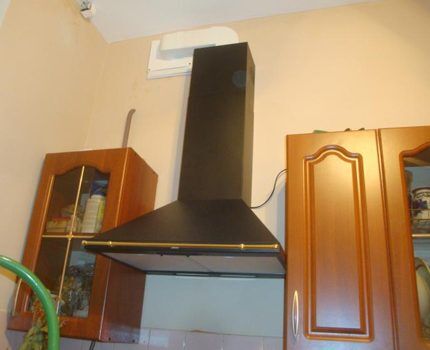

Вытяжка с металлическим коробомВытяжка с металлическим коробом

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м2, а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м3.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м3. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Оригинальный кожух вытяжкиОригинальный кожух вытяжки

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

  • встраиваемые;
  • открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенный воздуховод для вытяжки на кухнеВстроенный воздуховод для вытяжки на кухне

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

  • угловые;
  • островные;
  • пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

 Воздуховод может компактно расположиться Воздуховод может компактно расположиться

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

  • качественно удалять запахи;
  • создавать минимум шума;
  • эстетично выглядеть;
  • гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжкиВысокий уровень шума от работающей вытяжки

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Стильная модель вытяжкиСтильная модель вытяжки

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

  • гофрированный полимер;
  • алюминиевая гофра;
  • гофра из нержавеющей или оцинкованной стали;
  • пластиковая круглая труба;
  • пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластикаГофрированная труба из пластика

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитураАлюминиевая гофра на фоне дорогого кухонного гарнитура

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

 Гофра хорошо гнется Гофра хорошо гнется

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Геометрическая четкость линийГеометрическая четкость линий

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников снижает тягуИспользование переходников снижает тягу

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

  • своими руками;
  • руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Детали для монтажаДетали для монтажа

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

  • безопасность;
  • правильность подключения;
  • отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Детали из нержавеющей сталиДетали из нержавеющей стали

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

 Гладкие пластиковые трубы круглого сечения Гладкие пластиковые трубы круглого сечения

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Много метров гофрыМного метров гофры

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

  • пластиковые;
  • алюминиевые;
  • из нержавеющей стали;
  • деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Короб из нержавеющей сталиКороб из нержавеющей стали

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Деревянные коробыДеревянные коробы

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного коробаСамостоятельное сооружение вытяжного короба

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Уровневое оформление потолкаУровневое оформление потолка

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

  • шахта расположена рядом;
  • применение подвесного потолка;
  • вытяжка без воздуховода;
  • пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Декоративный кожух вытяжкиДекоративный кожух вытяжки

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы для вытяжкиПластиковые трубы для вытяжки

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



варианты устройства и схемы установки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Содержание статьи:

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Вытяжка на кухне нужнаВытяжка на кухне нужна

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Использование механической вентиляции

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Повышение влажности на кухнеПовышение влажности на кухне

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

  • Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
  • Циркуляционные. В этой модели предусмотрен , похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Эвакуирующая вытяжкаЭвакуирующая вытяжка

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только , но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Купольная вытяжкаКупольная вытяжка

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

  • Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
  • Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Настенная вытяжкаНастенная вытяжка

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

  • Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
  • Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
  • Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Островная вытяжкаОстровная вытяжка

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правила монтажа вытяжкиПравила монтажа вытяжки

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в .

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

  • Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
  • Фильтры. Все вытяжки оснащаются многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
  • Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
  • Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

Схема вытяжки на кухнеСхема вытяжки на кухне

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятораСхема подключения вентилятора

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм2, и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Пример размещения розеткиПример размещения розетки

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

Схема работы вытяжки с хлопушкойСхема работы вытяжки с хлопушкой

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте .

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

  • Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
  • Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
  • Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней , но и у него есть свои достоинства.

Гофр в качестве воздуховодаГофр в качестве воздуховода

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

Декоративный короб для вытяжки на кухне: виды, плюсы и минусы

Для прочтения требуется ~5 минут

Без системы вытяжки невозможно представить ни одну современную кухню, где происходит приготовление пищи. В ее функции входят очищение воздуха, поддерживание микроклимата и вывод вредных веществ. Ранее мы писали о вентиляционных трубах для вытяжки, сегодня поговорим о коробах.

Какие бывают вытяжки?

Вытяжки бывают трех основных типов (подробнее писали в этой статье): подвесные, встраиваемые, купольные. Подвесные компактны, имеют фильтры очистки и вешаются непосредственно над плитой, без воздуховода и вывода в вентиляцию.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Есть модели с металлическим фильтром, который не надо менять, а только периодически мыть. Вытяжки имеют панели управления: с помощью слайдера, кнопочные, сенсорные, а также электронные.

Устройства с электронным управлением оснащены дополнительными функциями, такими как:

  • автоматическая активация во время приготовления еды;
  • автоматическое усиление мощности при повышенном загрязнении воздуха;
  • наличие индикатора при наполнении фильтра;
  • автоматическое включение освещения при приближении человека к плите.

Купольные вытяжки больше похожи на элемент камина с воздуховодом и выводом в вентиляционный канал. Встраиваемые модели устанавливаются в кухонную мебель в специальные ниши.

Есть большой выбор моделей с различными дополнительными функциями. Имеют также выдвижную панель и большую мощность. Вытяжки работают в двух режимах:

  • проточные с выводом в вентиляционную систему;
  • с рециркуляцией, где очистка воздуха происходит через фильтры, которые улавливают жир. Фильтры бывают одноразового и многоразового использования. Дальше окончательная очистка происходит через угольные фильтры. Очищается воздух на 70%. Угольные фильтры необходимо менять по мере загрязнения.

Система вытяжки и очистки воздуха удаляет лишнюю влажность, неприятные запахи жарки, продукты горения, углекислый газ. Способствует притоку свежего воздуха и созданию комфорта.

Короб – это некая конструкция различной фигурации и формы, выполненная из разных видов материалов, которая маскирует, скрывает детали воздуховода и части вытяжки.

Придает всей конструкции эстетичный вид. Выполняя определенные функциональные задачи, определяет внешний дизайн, сочетаясь с кухонным гарнитуром.

Виды вытяжек по форме и способу крепления

Установив, какое расстояние от воздуховода до плиты, а также выбрав тип, можно подобрать конструкцию короба. По способу крепления могут быть:

  1. Открытого типа, то есть на виду. У этого вида все элементы видны и скрыты коробом только гофра и сам воздуховод. Они отличаются разнообразным дизайном. Стоимость таких конструкций значительно выше остальных.
  2. Встраиваемая – скрытая от посторонних глаз. У такого типа все элементы тщательно закрыты. Видна только фасадная часть. Она более популярна благодаря своей компактности и простоте. Встраиваемая вытяжка выглядит одним целым с кухонной мебелью и выдерживается в одном стиле и дизайне.

По форме вытяжные конструкции бывают:

  1. Островная – крепится непосредственно к потолку, чаще всего над столешницей и варочной плитой, расположенной в середине кухни. Кухня островного типа, а столешница имеет квадратный или прямоугольный вид.
  2. Настенная – располагается на стене. Здесь учитывается высота потолка и свободное место на стене. Они могут быть по форме купольные, каминные, пирамидальные, прямоугольные. Такая конструкция может обходиться без вентиляции.
  1. Встраиваемая – удобная плоская конструкция для малогабаритных кухонных помещений. Крепится к стенке или непосредственно к коробу, не имеет больших размеров воздуховодов.
  2. Угловая – имеет треугольную форму и крепится в углу стен и кухонной мебели над угловой варочной поверхностью.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки. Важно, из какого материала выполнен короб.

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Выбор вытяжки, вытяжки, кухонной вытяжки, кухонной вентиляции — советы эксперта

Блоки питания для вентиляторов

Главная>
Кухня>
Вытяжки>
Выбор вытяжки
Choosing a Range Hood
Взгляд эксперта
Michael Gleeson

Меня зовут Майкл Глисон, и я уже более
54 года, сначала как владелец дизайна кухонных шкафов и
монтажные фирмы (30 лет) и последние 24 года как основатель KitchenSource.com и RangeHoods.com.
Я знаю, насколько вам сложно выбрать правильную вытяжку для вашего кухонного проекта, и я рад поделиться своим опытом в надежде, что ваш окончательный выбор будет идеальным для вашей
Главная.

Назначение вытяжки
Это может показаться очевидным, но вопрос «Зачем возиться с вытяжкой?» Нуждается в рассмотрении в качестве начала вашего поиска.Основная цель кухонной вентиляции — уменьшить запахи от готовки, тепло и конденсат за счет их вывода наружу. Еще одна важная цель
вытяжки предназначена для улавливания жира, чтобы предотвратить его отложение по всей кухне.
Range Hoods
Типы вытяжек
Крепление под шкаф
Under Cabinet Range Hoods Как видно из названия, этот тип
вытяжки крепится к нижней части шкафа.Он может выходить прямо
задняя часть может проходить через шкаф или немного подниматься, а затем выходить из задней части. Вы можете потерять немного места в шкафу, но что с того?
— над капотом всегда грязно, и получить доступ к нему непросто
в любом случае! Очень немногие вытяжки этого типа имеют выносной вентилятор.
Under Cabinet Range Hoods
Настенное крепление
Вытяжной колпак этого типа непосредственно
прикреплен к стене и может иметь декоративный дымоход или потолок, чтобы совпадать с верхом ваших шкафов или «исчезать» в вашем потолке.Может иметь внутренний или выносной вентилятор,
и он может выходить прямо через спину, подниматься вверх или вверх, а затем горизонтально.
Under Cabinet Range Hoods
Wall Mount Range Hoods Wall Mount Range Hoods
Крепление потолочное (островное)
Ceiling (Island) Mount Range Hoods Эта вытяжка подвешивается к потолку над островом или полуостровом.Он также может висеть на навесных шкафах. Вы можете повесить его повыше, чтобы не блокировать обзор, и в этом случае потребуется большее покрытие, чем
это было бы в ситуации настенного крепления. Я бы порекомендовал по крайней мере дополнительные 3 дюйма по всему периметру (30-дюймовая плита потребует вытяжки 36 дюймов. Также потребуется больше кубических футов в минуту, чтобы компенсировать дополнительную высоту и ветер, проходящий через вашу кухню.
Under Cabinet Range Hoods
Нисходящая вентиляция
Вентиляция вниз прошла долгий путь за последние 20 лет и в основном используется на кухонных островах или полуостровах.Этот тип блока также можно использовать для варочной панели у стены.
Но почему? Пары отводятся вниз под пол и наружу (как в сушилке для белья) или в подвал и наружу. Модель с меньшим энергопотреблением, подходящая для электрической или небольшой газовой плиты, часто имеет блок питания, расположенный в шкафу внизу. Блок с большей мощностью обычно размещается в подвале, что позволяет избежать потери хранилища.
модель в шкафу может вызвать в кухонном шкафу. Конечно, вы также можете разместить в подвале блоки с меньшей мощностью, чтобы избежать
это потеря памяти.
Downdraft Ventilation
Устройства с нисходящим потоком относительно неэффективны, потому что они должны бороться с естественным восходящим потоком воздуха и чаще всего используются в ситуации острова, если вы не хотите закрывать обзор — или если ваш топик должен быть расположен впереди окна.

Некоторые модели с нисходящим потоком проходят от передней части к задней части столешницы и в основном используются между модульными плитами; у других есть вентиляционные отверстия на заднем крае плиты, но они не подходят, когда используется верхняя часть полноразмерного диапазона (если столешница не будет увеличена в глубину).Under Cabinet Range Hoods

[также известные как вставки в вытяжку, блоки питания по индивидуальному заказу, блоки питания для кухни,
или подкладки капота]
Ventilator Power Packs Эти блоки питания содержат «внутренности» вытяжки, изготовленной по индивидуальному заказу или по заказу, и содержат нагнетатель (и), жироуловитель (и), фонари и (обычно) органы управления.Они предназначены в основном для использования в кастомных или деревянных вытяжках или вытяжках «своего» стиля. Они вписываются в ваше собственное творение или в раковину из дерева, гипса или металла, изготовленную другими.
Блоки питания

часто имеют легкоочищаемый металл или нержавеющую сталь с порошковым покрытием.
подкладка, обеспечивающая плотное прилегание и легкость очистки нижней части капюшона.

Вентилятор настенный
Даже если вывести вытяжку наружу может быть непросто, не поддавайтесь соблазну установить стену
вентилятор вместо него.Такой вентилятор может быть хорош для общей вентиляции, но бесполезен для удаления дыма с плиты.
Кроме того, у вас будет жир на всех ваших стенах и поверхностях. Если у вас установлен настенный вентилятор
Помимо вытяжки, обязательно выключайте настенный вентилятор при использовании вытяжки, иначе вытяжка будет неэффективной.
Under Cabinet Range Hoods
Wall Ventilation Fan
Верх

100-300 куб. Футов в минуту
|
300-600 куб. Футов в минуту
| 600-900 куб. Футов в минуту
| 900-1200 куб. Футов в минуту
| 1200 куб. Футов в минуту и ​​более
кубических футов в минуту (куб. Фут / мин) — это мера объема выпускаемого воздуха.
через вытяжку.Это измерение всегда основано на том, когда вытяжка
работает на полной скорости и при нулевом давлении, то есть без сопротивления каких-либо воздуховодов. В зависимости от
Благодаря расстоянию наружу, типу и количеству изгибов, а также сопротивлению обратного клапана и стеновой пластине, эта мощность может быть значительно снижена.
Требования к кубометру в минуту для вашей кухни будут зависеть от типа и мощности вашей приставки, размера вытяжки, расположения вытяжки, а также длины и конфигурации ваших воздуховодов.Все ситуации индивидуальны, поэтому я могу давать только средние предложения для требуемой CFM; но я могу сказать
с уверенностью, что лучше иметь слишком много, чем мало.
Предлагаемые требования CFM для варочных панелей:
Электрический:
Вообще говоря, электрическая плита является маломощной, и ей нужна только вытяжка мощностью от 150 до 300 кубических футов в минуту.Если у вас есть электрическая фритюрница, относитесь к ней как
если бы это была газовая плита.

Газ:

«Обычные» газовые варочные панели имеют выходную мощность примерно до 40 000 британских тепловых единиц, и, поскольку они почти всегда используются в ситуации «у стены», вы можете использовать
эта простая формула поможет сделать ваш выбор.Рассчитайте рейтинг btu вашей варочной поверхности, сложив мощность каждой конфорки, а затем разделите полученную сумму на 100, например Для топа на 30 000 БТЕ потребуется вентилятор 300 кубических футов в минуту.

High Output [«Professional»]:

Столешницы профессионального стиля могут достигать мощности, сравнимой с мощностью небольшой печи в ресторане, и могут выделять огромное количество тепла.Простой расчет Total BTUs / 100 = CFM (например, для верхней части 60000 BTU потребуется воздуходувка 600cfm) подходит для
много ситуаций, но вам, возможно, потребуется рассмотреть больше CFM:

  • , если у вас очень длинные воздуховоды (особенно с изгибами под углом 90 градусов).
  • , если вытяжка расположена очень высоко над верхней частью вытяжки;
  • , если вы не можете обеспечить большую площадь водосбора, выбирая ширину и глубину больше, чем вершина хребта — особенно в случае острова или полуострова;
  • , если вы хотите снизить уровень шума, выбрав сверхмощную вытяжку, но установив ее на более низком уровне.
  • Топ
    Центробежные нагнетатели [также известные как воздуходувки с короткозамкнутым ротором]

    В вашем вытяжке, скорее всего, будет центробежный вентилятор с короткозамкнутым ротором или вентилятор с воздушным кольцом. Центробежный
    Воздуходувка более эффективна, обеспечивает больше CFM и менее шумна, но обычно более дорогостоящая.Он работает как весло на пароходе и поднимает воздух вверх.

    Вентилятор с воздушным кольцом [также известный как лопасть вентилятора; роторный] разряжается горизонтально и более шумно,
    более экономичен, но менее эффективен.

    Топ

    Это непростой вопрос. Вы можете почувствовать конфликт между тем, насколько эффективной должна быть вытяжка, и
    как бы вы хотели, чтобы ваш капюшон выглядел.Дым, пар и жир от варочной панели не будут течь прямым потоком, а будут блуждать. Таким образом, ваша вытяжка должна иметь достаточное количество CFM и соответствующее покрытие над вашей вытяжкой, чтобы улавливать эти пары. Обратите внимание, что вытяжки на самом деле делаются немного меньше по ширине, чем заявлено, поэтому они подходят для стандартного пространства, например. 30-дюймовый капюшон приспособлен для 30-дюймового пространства.

    При выборе настенного крепления или вытяжки под шкафом имейте в виду следующие факторы:

    Тщательная планировка навесного шкафа
    расположение по отношению к вашим базовым шкафам может позволить вам оставить
    пространство для вытяжного колпака не менее чем на 3 дюйма шире с каждой стороны, чем
    верхняя часть диапазона. Эта дополнительная ширина будет уносить гораздо больше дыма
    и сделайте вентиляцию вашей кухни намного лучше. Если вы решите
    соответствовать ширине вытяжки и варочной поверхности, только обратите внимание на возможные
    опаление дна внутренних углов шкафов, особенно
    если они всего на 12-15 дюймов от поверхности столешницы — особенно если вы используете газ.

    Глубина (спереди назад):

    Большинство столешниц имеют глубину 25 дюймов. Вытяжные вытяжки для кухни устанавливаются под шкафом или на стене.
    на глубине примерно 20 дюймов, 22 дюйма, 24 дюйма и 27 дюймов. 20 »
    Deep подходит для электрических и газовых топов с низким выходом, особенно если они всего на 18-20 дюймов выше максимума диапазона. Я предлагаю 22 «или 24»
    глубиной, если высота вытяжки превышает 500 кубических футов в минуту, и глубиной 27 дюймов, если больше 850 кубических футов в минуту.

    Высота от верхней части диапазона:

    Чем ниже, тем лучше, особенно для вытяжек с низким cfm.Если у вас есть электрическая плита, то 18 дюймов и больше вполне подойдут, но если вы установите вытяжку ниже 18 дюймов, вы не сможете заглянуть в кастрюли. Для газовой крышки менее 40000 британских тепловых единиц, 20 дюймов, если часто рекомендуется, но я предпочитаю 24 дюйма, потому что газовое пламя, как известно, перепрыгивает зазор до 20 дюймов. Это особенно возможно, если газовое кольцо включено без какой-либо горелки или если жироуловитель вытяжки недавно не очищался.

    Чем выше ваша вытяжка от верхней границы, тем менее эффективна она будет, поэтому важно компенсировать лишнюю высоту за счет увеличения CFM и / или покрытия (ширины и глубины).Вытяжки 600 CFM или выше должны быть подняты по крайней мере до 30 дюймов, но все, что превышает 30 дюймов, может сделать всю грязь и жир на жироуловителе видимыми.

    Как я уже сказал, «Чем выше ваша вытяжка от верхней границы, тем менее эффективна она будет», но главное соображение — сохранить голову в целости и сохранности. В свое время у меня было несколько неприятных трещин на башмаке, поэтому я предлагаю 30 дюймов в высоту, когда высота капота составляет 24–27 дюймов, а CFM составляет 600 или более; 24 дюйма для капюшона глубиной 22–24 дюйма и до 500 кубических футов в минуту;
    и 18 «- 20» для электрического или маломощного бензобака до примерно 40 000 БТЕ.

    Recommended Mounting Height
    Топ
    Воздуховод наружу
    Очень важно, чтобы размер воздуховода, выходящего за пределы вытяжки, был правильным.Занижение размера вызовет сопротивление обратному потоку и бафтингу,
    в результате повышается уровень шума. Ни при каких обстоятельствах не используйте воздуховоды
    изготовлен из материалов, отличных от металла!

    Размер воздуховода:
    Как правило, большинство вытяжек под шкафом и многие вытяжки с настенным креплением до
    600 кубических футов в минуту — стандартный круглый воздуховод диаметром 6 дюймов или эквивалентный прямоугольный воздуховод.Однако в некоторых
    заявляет, что 6 дюймов могут быть недоступны, потому что стандартным является 7-дюймовый круглый. Использование 7 дюймов при указании 6 дюймов — это нормально и немного увеличит поток воздуха через вытяжку, в то время как использование 6 дюймов вместо 7 дюймов немного уменьшит поток. Хотя многие производители вытяжек предполагают, что воздуховоды диаметром 6 дюймов подходят для 600 кубических футов в минуту, я настоятельно рекомендую 8 дюймов (7 дюймов тоже подойдет, если
    это все, что вам доступно).

    Длинные пробеги:
    Если длина вашего воздуховода превышает 20 футов, я бы посоветовал вам добавить дополнительные 100 кубических футов в минуту плюс дополнительные 100 кубических футов в минуту на каждый изгиб на 90 градусов.

    Форма:
    В основном заходит воздуховод. Но можно использовать квадратные или прямоугольные
    воздуховод при условии, что он будет пропускать эквивалентный объем воздуха, например Круглые 6 дюймов могут быть заменены прямоугольными 3-1 / 4 на 10 дюймов. Некоторые вытяжки поставляются с переходной частью в комплекте. Использование прямоугольных воздуховодов может спасти жизнь.
    если положить его поверх ваших шкафов, где корона может скрыть его или
    при использовании с менее громоздким софитом.

    Старайтесь избегать гибких воздуховодов (если вы не можете их натянуть), так как гофрированная внутренняя поверхность будет вызывать сопротивление и шум трения.

    Амортизатор:
    Убедитесь, что капот у вас
    select имеет встроенный обратный клапан. Если нет, включите его в свой
    участок воздуховода, обычно как часть наружной стены или перекрытия крыши.

    Сценарии воздуховодов:

    Ducting Scenarios
    • Непосредственно снаружи — требуется меньше CFM
    • вверх примерно на 9 дюймов, а затем наружу с изгибом на 90 градусов —
      требует меньше CFM и будет тише
    • Вверх и сквозь крышу — нужно больше CFM
    • Вниз и вперед — нужно намного больше CFM
    • Вверх и в стороны на шкафах — нужно еще немного CFM
    • Через заднюю стену в другую комнату и наружу оттуда — нужно еще немного CFM
    Внутренний вентилятор Стандартный воздуховод
    Top

    Вытяжки без воздуховодов [также известные как вытяжки с рециркуляцией, вытяжки без вентиляции или вытяжки без воздуховодов]

    Я считаю, что вытяжка без воздуховодов является крайней мерой, если вы не можете найти способ вывести отходы наружу.Хотя такая вытяжка будет улавливать жир и уничтожать запахи (пока активен уголь в фильтре), она не уменьшает
    конденсат и дым, вызванные приготовлением пищи. Это особенно проблема, если вы готовите на газе, образующем много конденсата. В зависимости от того, сколько вы готовите
    может потребоваться замена угольных фильтров каждые 2–6 месяцев, чтобы избавиться от запаха готовки.

    Мой более чем 48-летний опыт показал, что некоторые строители / ремонтники могут
    скажу вам, что ваша ситуация не позволит вам использовать вытяжку, хотя на самом деле, приложив немного больше усилий, это будет возможно.Хотя это может стоить немного дороже, со временем вы получите огромную выгоду от правильно вентилируемой вытяжки.

    Многие обычные вытяжки можно использовать в одном из двух режимов — а) как вытяжной или б) как рециркуляционный, установив комплект для переоборудования без воздуховодов (часто включаемый бесплатно) и угольные фильтры.
    Under Cabinet Range Hoods

    Ductless Range Hoods

    Верх

    У большинства вытяжек вентиляторы или воздуходувки установлены внутри вытяжки.Внешний вентилятор, установленный удаленно от вытяжки, на внешней стене или на крыше, может быть вариантом, который следует рассмотреть, если вас беспокоит шум, но только если он установлен на расстоянии более 15 футов. Если внешний вентилятор установлен на внешней стене прямо за вытяжкой, он будет не менее шумным.
    Фактически, если воздуходувка установлена ​​в пределах 15 футов, уровень звука может фактически увеличиться, потому что почти все внешние агрегаты нагнетателя шумят сами по себе.
    Remote Blowers

    Внешние и встроенные вентиляторы

    Inline Fan немного более эффективны, потому что они втягивают, а не проталкивают воздух через вытяжку, и их «необходимо учитывать», если ваш требуемый уровень кубических футов в минуту очень высок — скажем, от 1000 до 1500 кубических футов в минуту и ​​выше.(Обратите внимание, что Imperial предлагает очень высокую производительность при использовании двух внутренних вентиляторов, которые производят 1200 или 1330 кубических футов в минуту при уровне звука
    только один вентилятор 600cfm. Два или более воздуходувок, работающих с одинаковой скоростью и частотой, не увеличивают уровень шума выше, чем у одного).

    Другой вариант — встроенная воздуходувка, размещенная в воздуховоде где-то между вытяжкой и внешней стеной или потолочной панелью.
    Однако, хотя уровень шума двигателя вентилятора можно уменьшить или исключить, вы можете почувствовать вибрационный шум от воздуховода.

    Внешний вентилятор нельзя использовать вместе с внутренним вентилятором. Это приведет к повреждению одного из двух двигателей нагнетателя.

    Все ситуации индивидуальны, но я обычно советую своим клиентам избегать дополнительных расходов, если нет явного преимущества от использования удаленных нагнетателей.
    Under Cabinet Range Hoods

    Топ
    Уровень шума [Соны, децибелы (дБА)]

    2.1-3.0 Соны |
    3.1-4.0 Соны |
    4.1-5.0 Соны |
    5.1 Sones и выше
    Хотя моим клиентам, очевидно, нужна эффективная кухня, свободная от табачного дыма, одна из основных проблем
    Мне часто говорят об уровне шума — и я уверен, что вас это тоже сильно беспокоит.

    Большая часть шума вытяжки исходит от электродвигателя вентилятора, но значительный уровень также исходит от потока воздуха через воздуховод. Это может быть намного больше, если воздуховод имеет неправильный размер (например,
    при использовании воздуховода диаметром 6 дюймов для вытяжки, требующей 8 дюймов).Или когда слишком много изгибов на 90 градусов или внешняя решетка неправильного типа (т.е. большее сопротивление = больше шума).

    Noise Levels

    Noise Levels Noise Levels Уровень шума вытяжки всегда измеряется при максимальной мощности, но будет намного тише при более низкой настройке, например вытяжка 600 кубических футов в минуту на 4 Sones может иметь регулируемое или многоскоростное управление, которое снижает уровень шума до 2 Соны в
    самое низкое значение.

    Справочная таблица: Чем меньше число, тем тише вытяжка.
    См. Таблицу для приблизительного руководства сравнений Sone и Decible.

    Имейте в виду, что восприятие звука субъективно и становится шумом только тогда, когда уровень не подходит слушателю. Измерение шума здесь, в США, выражается в Сонах, но поскольку
    многие вытяжки, доступные здесь, на самом деле сделаны за границей, вы
    следует знать о шкале децибел, используемой в большинстве остальных
    мир.Каждая шкала измерения сильно отличается по своему подходу.
    — Соны линейны, например 2 сона — это в два раза уровень шума 1 сона, 3 сона — в три раза. Децибелы прогрессивные, например значение 50,1 децибел лишь немного шумнее, чем значение 50 децибел. Давление, частота и расстояние от источника также влияют на восприятие, но поскольку такая же ситуация будет иметь место на вашей кухне независимо от того, какую вытяжку мы выберем,
    мы можем игнорировать эти факторы в нашей основной сравнительной
    расчеты.На мой взгляд, размер 2 сона примерно такой же, как у гудящего холодильника, а 8 сона сродни измерению.
    работает трактор!

    Прибл. Таблица преобразования

    Очевидно, что чем тише, тем лучше, но убедитесь, что у вытяжки достаточно мощности для работы.
    Возможно, имеет смысл купить вытяжку с большей производительностью, чем вам нужно, и запускать ее на более низкой скорости.Это значительно снизит шум. Также убедитесь, что у него есть регулировка скорости или многоскорость, даже если это дороже.
    Учитывайте дополнительные расходы по сравнению с количеством сэкономленных лет обострения!

    Топ

    Жироуловители предназначены для улавливания жира, который находится в парах, поднимающихся от вашей варочной панели.Это три типа
    из ловушек широко используются: сетка, перегородка и чашка.

    Ловушки MESH из алюминия или нержавеющей стали являются наиболее распространенными и
    может быть очень эффективным. Тем не менее, они нуждаются в частой чистке, чтобы предотвратить засорение и тем самым уменьшить поток воздуха, поэтому убедитесь, что их можно мыть в посудомоечной машине. Требуется осторожное обращение, чтобы они не потеряли форму (замену можно получить у большинства производителей).

    Ловушки с перегородкой фильтра часто выбирают из-за их «профессионального» внешнего вида, но на самом деле они лучше, потому что задерживают больше жира, не блокируя и не уменьшая воздушный поток.Они также жесткие и сохранят свой внешний вид неопределенно долго — просто убедитесь, что они
    тоже можно мыть в посудомоечной машине.

    Ловушка CUP — это умный, но необычный способ улавливания жира, немного похожий на поддон под барбекю, и доступен только на нескольких моделях.

    Со всеми жироуловителями существует реальный риск возгорания, если вы не будете содержать их в чистоте. Капля смазки может капнуть на открытое пламя и пуф!

    ФИЛЬТРЫ обычно изготавливаются из древесного угля и предназначены для поглощения запахов приготовления пищи.Их нужно менять, часто или реже, в зависимости от того, сколько вы готовите. Они есть
    обычно используется только для вытяжек без вентиляции наружу.
    Under Cabinet Range Hoods

    Верх

    Вытяжки [Lanai Ventilation]
    Покрытие и мощность необходимы, чтобы справиться с огромным выбросом дыма
    от барбекю, когда на него впервые кладут еду.Немного качественной нержавеющей
    стальные кожухи, например, сделанные

    Imperial доступны с глубиной 27 дюймов или 28 дюймов, чтобы обеспечить лучшее
    покрытие. В зависимости от рейтинга btu вашего барбекю, любое качество
    кожух из нержавеющей стали с расходом воздуха 600 — 1500 куб. футов в минуту будет
    хорошо. Но не стоит рассчитывать на долгую жизнь от уличной вытяжки. Даже высокий
    качественная нержавеющая сталь со временем подвергнется коррозии. Рассмотрите возможность добавления
    прозрачный лак, особенно в жарких, влажных и соленых местах.
    Under Cabinet Range Hoods

    Верх

    Прочие соображения

    Эффективность:
    Вытяжка может быть эффективной, только если она включена и работает, когда
    сначала включается верх диапазона.Если не может очистить
    уже закопченная кухня!

    Калибр и качество стали:
    Меня иногда спрашивают о толщине стали в вытяжках, но
    это действительно не актуально. В отличие от раковины, которая сильно стучит
    о, вытяжка вполне в порядке с относительно легкими приборами
    18-24 (нижний толще), потому что его производственная форма дает ему
    достаточная жесткость, пока она не будет установлена ​​постоянно. Наиболее
    кожухи из нержавеющей стали обработаны щеткой, чтобы соответствовать другим вашим приборам.Чаще всего используется марка 304, потому что она имеет более высокую
    хрома и низкое содержание углерода, что обеспечивает отличное
    устойчивость к коррозии. Если вы собираетесь использовать вытяжку на улице, я
    Предлагаем вам покрыть его лаком для дополнительной защиты.

    Безопасность:
    Возможно горение вытяжки или прилегающих шкафов.
    Опасность пожара

    Расположение:
    Если вы можете этого избежать, не планируйте установку варочной панели и вытяжки в пределах трех футов от открытого окна.Вытяжка будет втягивать воздух из окна и мешать правильной работе вытяжки.

    Подпиточный воздух:
    Многие новые дома построены в соответствии с высокими стандартами «воздухонепроницаемости», что создает проблемы для вытяжек с более высокими расходами кубических футов в минуту. Они могут засасывать воздух в дымоход, гасить сигнальные лампы или просто убирать тепло из дома. Итак, необходима замена воздуха. В отличие от вытяжек
    Разработанные для коммерческих кухонь, почти нет вытяжек для домашних кухонь, обеспечивающих встроенный метод замены воздуха.Однако Броан и Империал представили

    варианты подачи воздуха для подпитки, и в ближайшее время их будет больше.
    Некоторые власти сейчас настаивают на подпитке. Обязательно проверьте в своем районе, прежде чем принимать решение.

    Регулятор скорости вытяжки:
    Желательно выбирать вытяжку с регулятором скорости вращения, позволяющую плавно управлять вентилятором, подобно переключателю диммера; или выберите мультискоростной регулятор как минимум с тремя настройками + Вкл / Выкл.Некоторые вытяжки также имеют регулируемые
    или многоступенчатое управление светом.


    Верх
    Ошибки и пропуски исключены. Это руководство поможет выбрать вытяжку для домашней кухни.
    и основано на личном опыте. Надеюсь, ваш выбор идеально подходит для
    вашей индивидуальной ситуации, но компания Aoife отказывается от всех
    ответственность.
    Комментарии или вопросы
    Буду признателен за ваши комментарии здесь.

    Верх

    .

    Вытяжки, Вытяжки для магазинов и вентиляционные изделия для кухни

    Вытяжки
    Вытяжки могут показаться приборами, которые не требуют особого внимания, но правильная вентиляция кухни намного важнее, чем вы можете себе представить. Каждый раз, когда вы зажигаете плиту, бесчисленные загрязнители испаряются в воздухе, которым дышите вы и ваша семья. Установка правильной вытяжки для вашей кухни поможет уменьшить запахи готовки, жирные отложения и даже угарный газ.Размер, мощность и типы закапывания — три важных фактора, которые следует учитывать. Чтобы разобраться, как правильно выбрать вытяжку, воспользуйтесь нашими советами экспертов, которые помогут вам в этом процессе (Советы эксперта). Наши помощники по работе с клиентами прошли обширную подготовку по характеристикам, типам и установке вытяжек. Пожалуйста, звоните, пишите или болтайте с одним из наших профессиональных консультантов (Свяжитесь с нами). Выбирайте из нашей полной линейки вытяжек: от экономичных вытяжек для внутренних помещений до высококачественных установок из меди и нержавеющей стали от ведущих брендов, включая Air King, Broan и Sirius.Или, если вы ищете индивидуальную вытяжку, подходящую для вашей кухни, мы можем посоветовать индивидуальные применения, включая вставки, фасады, деревянные вытяжки и многое другое.

    Назначение вытяжки — уменьшить количество тепла, пара, дыма и запахов от готовки и отвести их наружу. Вытяжки также задерживают жир, который в противном случае попадет на ваши стены, шкафы и потолок. Решая, какая вытяжка вам подходит, вам следует подумать о некоторых ключевых моментах. Положение, размер, мощность (или куб. Фут / мин), параметры воздуховодов и стиль — вот некоторые из наиболее важных вещей, которые вам необходимо учитывать.Кроме того, некоторые дополнительные функции вытяжки, такие как регулировка скорости, освещение и типы фильтров. Наш эксперт по вытяжкам на сайте Kitchensource.com будет рад помочь вам в выборе вытяжки, которая подходит именно вам. Кроме того, мы предоставляем подробные спецификации и инструкции по установке, а также объективные обзоры продуктов, которые помогут вам в процессе выбора.

    Ниже приведен общий обзор, который поможет в процессе выбора. Для получения более полной справки см. «Советы эксперта»

    Типы вытяжек:
    Настенные вытяжки крепятся непосредственно к стене и могут иметь декоративный дымоход или потолок, чтобы выровняться с верхом вашей шкафы или «исчезнуть» в потолке.К нижней части шкафа крепится вытяжка под шкафом. Он может выходить прямо через заднюю стенку, может подниматься через шкаф или может немного подниматься, а затем выходить из задней части. Потолочное крепление или островная вытяжка свешиваются с потолка над островом или полуостровом. Он также может висеть на навесных шкафах. Устройства с нисходящим потоком — это устройства, в которых пары отводятся вниз под пол и наружу (например, в сушилке для одежды) или в подвал и наружу, и чаще всего используются в ситуации острова, если вы не хотите закрывать вид — или если ваш топ должен быть размещен перед окном.Подробнее>

    Мощность вытяжки:
    Выбор правильного CFM для вытяжки очень важен. При определении необходимого вам CFM необходимо учитывать множество факторов, таких как тип и мощность вашей верхней части диапазона, размер вытяжки, расположение вытяжки, а также длина и конфигурация воздуховодов. Подробнее>

    Размер вытяжки:
    В идеале вытяжки должны быть чуть шире, чем варочная панель. Эта дополнительная ширина будет уводить гораздо больше дыма и значительно улучшит вентиляцию вашей кухни.Если вы решили подобрать вытяжку по ширине и ширину варочной панели, просто следите за возможным ожогом дна внутренних углов шкафа. Подробнее>

    Воздуховоды вытяжки:
    Важно, чтобы вытяжка была правильно оборудована воздуховодами, чтобы предотвратить сопротивление и снизить уровень шума. Подробнее>

    Для получения дополнительной информации о вытяжках см. «Советы эксперта»

    .

    вытяжки Кухня / электрическая вытяжка / кухонная вытяжка Jy-c9080

    Вытяжки Кухня / Электрическая вытяжка / Вытяжной вентилятор для кухонной вытяжки JY-C9080

    Описание продукта

    JY-C9080

    Размер: 900 мм

    Дымоход

    SS0002: 1 1 шт., Фильтр SS

    Материал: закаленное стекло и SS

    Свет: светодиодная лампа (2X1.5 Вт)

    Переключатель: 3-скоростной сенсорный экран

    Двигатель: 24 # медный провод, металлический корпус вентилятора

    Расход воздуха: 800 ± 60 м³ / час

    Выход воздуха: Φ160

    Упаковка: стандартная картонная коробка с пеной

    Загрузка (20 ‘/ 40’HQ): 96/250 шт.

    Дополнительные функции:

    Дистанционное управление и датчик дыма

    Черный титановый дымоход

    Описание продукта

    Упаковка и доставка

    Информация о компании

    Крупная компания с собственными факторизаторами, командой R&D, командой QC, зарубежным маркетинговым центром.

    Контроль качества

    5-кратное тестирование перед отгрузкой.

    Сертификаты

    ISO, CE, GS, SAA, SASO

    Наши услуги

    Не заинтересованы? Найдите ниже популярные модели!

    Как с нами связаться:

    FAQ

    Q: Вы фабрика или торговая компания?

    A: У нас действительно есть завод с собственным штамповочным цехом, мы поставляем панели, днище, корпус, дымоход на многие фабрики.

    Q: Каково ваше MOQ?

    A: Наш OMQ — это 50 штук для одной модели и один контейнер для заказа.

    Q: Какой способ оплаты?

    A: 30% T / T и 70% T / T баланс перед отгрузкой или аккредитивом по предъявлении.

    Q: Какой срок доставки?

    A: Первый заказ, это 30-45 дней после получения депозита.

    Повторите заказ, через 20-25 дней после сдачи на хранение.

    Q: Каков срок гарантии?

    A: Обычно 1 год. Запасные части FOC 1% под заказ.

    Q: Как насчет упаковки?

    A: 5-слойная прочная коричневая картонная коробка, деревянная рама, полиэтиленовый пакет, пенопласт.

    Q: Что делать, если я получаю сломанные продукты?

    A: Сначала сделайте фото и отправьте нам, после того, как мы проверим и подтвердим, мы отправим товары бесплатно.

    Вопрос: Как посетить ваш завод?

    A: Мы находимся в городе Дунфэн города Чжуншань. Сядьте на автобус или поезд из Гуанчжоу до станции Ronggui и позвоните в наш отдел продаж, мы поедем на станцию ​​Ronggui, чтобы забрать вас.

    .

    Сверхмощная вытяжная вытяжка для кухни для ресторанов

    Колпак с электростатическим преципитатором для кухни

    BotonAir — это профессиональное предприятие, специализирующееся на разработке, производстве и продвижении оборудования для очистки дыма, которое применяется на промышленных кухнях для снижения выбросов выхлопных газов. Мы — строгий, надежный, честный и прагматичный партнер, которому вы можете доверять, а также профессиональный и преданный партнер с глобальным видением.
    У нас есть две серии продуктов для коммерческой кухни: фильтр ESP и вытяжка ESP, которые помогают устранить загрязнение дыма и запаха во время приготовления пищи за счет очистки дыма и контроля запаха.

    .

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
