Вентиляция в бассейне расчет: Вентиляция бассейна — расчет онлайн калькулятор. Подбор вентиляции для бассейна

Содержание

Системы вентиляции бассейна в Ростове-на-Дону

В помещении с бассейном влажность воздуха постоянно высокая, и это приводит к образованию конденсата на холодных поверхностях. Избыток влаги провоцирует образование плесени, гниение материалов, коррозию металлических поверхностей.

Чтобы обеспечить эффективное удаление водяных паров и приток свежего воздуха, требуется правильно рассчитанная вентиляция бассейна: проект разрабатывается с учетом размеров помещения, площади бассейна и других факторов.

Специалисты-проектировщики компании «Евродом» в Ростове-на-Дону разработают и реализуют систему вентиляции помещения, а также осушения воздуха. Комплекс услуг предлагается заказать по невысоким ценам.

Преимущества нашей компании

Профессионализм и качество


У нас работают профессионалы своего дела использующие только проверенное оборудование и материалы

Ценовая политика


Сотрудничество с производителями и официальными дистрибьютерами позволяет предлагать выгодные цены

Индивидуальный подход-


Учитываем запросы и выполняем пожелания заказчика.

Опыт работы


Строим и проектируем с 2001 года, выполняем весь объём работ под ключ

Система вентиляции бассейна

Чтобы человек чувствовал себя комфортно в помещении бассейна, в помещении не должно быть сквозняков, а температура воздуха должна быть примерно на 3 градуса выше температуры воды. Уровень относительной влажности в помещении не должен превышать 50-60%, а для этого требуется правильно смонтированная вентиляция. По действующим СНиПам, требуется четырехкратный воздухообмен: воздух в помещении должен полностью меняться в течение одного часа, чтобы избежать скопления водяных паров и образования конденсата.

Решением проблемы станет приточно вытяжная вентиляция для бассейна с максимально интенсивной циркуляцией воздушного потока. Он должен проходить вдоль стен и потолка в помещении, чтобы не вызывать ощущения сквозняка у людей и не провоцировать дополнительное испарение воды с поверхности чаши. Дополнительно в систему вентиляции может устанавливаться модуль рекуперации тепла для бассейна: рекуператор забирает часть тепла отработанного воздуха и уменьшает затраты на обогрев.

Также для уменьшения испарения воды можно прикрывать водяное зеркало специальными жалюзи. Испарение с поверхности при этом сокращается в два раза, и это позволит уменьшить мощность вентиляционной системы частного бассейна.

Приточно-вытяжная вентиляция бассейна

Это один из наиболее эффективных вариантов для перемещения воздушных масс и отведения избыточной влаги. Такая система вентиляции в бассейне работает в двух направлениях:

  • Приток свежего воздуха с улицы за счет работы вентиляторов. Важную роль играет температура на улице: в зимнее время с улицы подается сухой воздух, а летом он становится более влажным.

  • Удаление отработанного воздуха из помещения и отведение водяных паров. Вытяжная система вентиляции в сочетании с рекуператором сохраняет тепло и уменьшает затраты на обогрев.

Также система снабжается осушителем воздуха, отвечающим за осушение атмосферы и отведение избыточной влаги. Вентиляция бассейна должна быть автономной: она не связывается с вентиляционной системой всего дома. Для подачи и отведения воздуха в помещении устанавливаются вентиляционные каналы, они собираются из устойчивых к коррозии материалов. Включение и отключение вентиляторов регулируется автоматикой: это обеспечивает оптимальный уровень подачи свежего воздуха и постоянную температуру в помещении.

Расчет строительства бассейна

Правила проектирования вентиляции для бассейна

Специалисты компании «Евродом» предлагают разработать в короткие сроки проект вентиляции бассейна в коттедже, загородном доме или общественном здании. Проектировка требует опыта и специальных знаний: важно правильно рассчитать циркуляцию воздуха, чтобы не допустить осаждения конденсата на поверхностях и гарантировать удаление избытка влаги за пределы помещения.

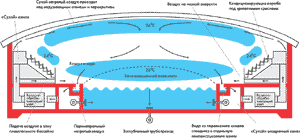

По законам физики влажные воздушные массы направляются снизу вверх к потолку, с учетом этого в помещении располагаются вентиляционные каналы. При расчете вентиляции и кондиционирования бассейна учитываются следующие правила и требования:

  • Воздух подается в помещение под окнами. Сухой воздух, поступающий из вентканалов, не допускает образования конденсата на стеклах.

  • Отсутствие сквозняка. Чтобы не допустить появления неприятных ощущений, необходимо уравнять объем приточного и удаляемого воздуха.

  • Установка вытяжных коробов под потолком. Это позволяет эффективно отводить влажный теплый воздух и обеспечивать подачу в комнату сухого воздуха с улицы. Вытяжные короба в любом случае устанавливаются выше приточных.

  • Вентиляция пространства над подвесными полотками. Необходимо обязательно предусмотреть отведение отработанного воздуха из пространства между потолочными панелями и базовым потолком, в противном случае там начнет скапливаться конденсат и образуется плесень.

  • Потоки воздуха не проходят над водяным зеркалом бассейна. Это позволит уменьшить испарение и уменьшить нагрузку на вентиляционную систему в помещениях бассейна.

Профессиональный ответственный поход и большой опыт позволяют избежать ошибок, и система будет работать эффективно и надежно.

Как заказать проект вентиляции

В компании «Евродом» предлагается купить вентиляцию бассейна по невысокой стоимости. Предлагается разработка с соблюдением действующих норм, а также закупка и монтаж оборудования, результатом комплекса работ станет полностью готовая к эксплуатации система подачи свежего воздуха и отведения отработанных воздушных масс.

Правильно смонтированная вентиляция – это основа комфортного микроклимата для купания и защита от сквозняков, в помещении всегда будет приятно находиться. При разработке соблюдаются требования экономичности: наши специалисты разработают схему, позволяющую использовать минимум энергии для вентиляции и обогрева помещения благодаря рекуперации тепла.

Чтобы заказать схему вентиляции и его реализацию, позвоните по указанным номерам и обсудите вопросы со специалистами. Стоимость рассчитывается персонально для каждого объекта, она зависит от размеров помещения, сложности системы подачи воздуха и выбранного оборудования.

Получите бесплатную консультацию

Позвоните по телефону: +7(863)245-76-78, +7-958-543-72-98

или заполните форму

В компании Евродом — Вы всегда сможете заказать у профессионалов строительство бассейнов под ключ

А так же услуги :

Также у нас Вы можете купить оборудование для бассейнов.







Вентиляция в бассейне — вентиляция частного бассейна


В помещениях с бассейном идет постоянное испарение влаги. Это влечет за собой негативные последствия:

  • образуется конденсат на отделке – постепенно влага разрушает её и способствует образованию грибка и плесени;
  • избыточная влажность может вывести из строя электроприборы, а также она улучшает проводимость изоляционных материалов – увеличивается риск поражения электрическим током;
  • во влажной среде размножаются микроорганизмы, которые приводят к заболеваниям и ухудшению самочувствия людей. Сам по себе спертый воздух может вызвать головокружение и обмороки.


Чтобы избежать всех этих последствий используют вентиляцию для бассейна.

Виды приточно-вытяжной вентиляции для бассейна и их преимущества


Для бассейнов используют несколько видов вентиляции.

  • Приточно-вытяжная. Распространенный тип, который отводит влажный воздух из помещения и подает в него свежий. Прост и дешев в монтаже и эксплуатации, но имеет и свои недостатки – без дополнительного оборудования невозможно точно контролировать влажность в помещении.
  • Приточно-вытяжная с осушителем. Этот прибор пропускает через себя воздух, осаждая избыточную влагу, которой он насыщен. Подбирается в зависимости от объема помещения и зеркала бассейна. При установке возможно три варианта: настенный, напольный или канальный, который монтируется в шахте вентиляции. Он не портит дизайн помещения и производит меньше шума. Таким образом, вентиляция обеспечивает нужный воздухообмен, а осушитель поддерживает требуемую влажность. Из недостатков – дополнительные средства на электроэнергию.
  • Приточно-вытяжная с осушителем и тепловым насосом. Принцип работы последнего устройства схож с обычным холодильником, но оно функционирует не на охлаждение, а на забор тепла из окружающего наружного воздуха. Таким образом, помимо воздухообмена и контроля влажности происходит дополнительный обогрев помещения, тем самым уменьшаются затраты на отопление. Из минусов такой системы – затраты на электроснабжение, а также необходимость обслуживать компрессор – один из главных узлов теплового насоса.

Для чего используется рекуператор


Рекуператор также называют теплообменником. Он передает тепло от удаляемых из помещения воздушных масс к подающемуся воздуху и тем самым нагревает его. Это помогает снизить потери тепла и сэкономить на отоплении в холодное время года.


Наиболее простой и часто используемый рекуператор для приточно-вытяжной вентиляции бассейнов – пластинчатый. Это металлический ящик, через который проходит отработанный воздух и поступает свежий. Между ними размещаются металлические пластины из стали или алюминия, через которые происходит теплообмен. Такие рекуператоры предназначены для небольших помещений и для использования вентиляции частных бассейнов.


Для больших площадей рекомендуется использовать роторные типы. Его принцип действия основан на том, что ротор (барабан) вращается с определенной скоростью электрическим мотором. Его пластины оказываются попеременно в зоне воздействия горячего и холодного потока. Таким образом происходит нагревание приточного воздуха. Роторные рекуператоры имеют КПД порядка 80%. Недостатки – сложная конструкция, шум, необходимость в техническом обслуживании и затраты электроэнергии.

Что такое климатические комплексы и в каких случаях они обязательны?


Такие системы предназначены для поддержания микроклимата в больших помещениях с зеркалом воды бассейна более 100 квадратных метров. Обычно устанавливаются в оздоровительных и спортивных учреждениях. Иногда эти системы применяются и для организации вентиляции в бассейне частного дома, однако стоимость такого комплекса достаточно высока.


Он включает в себя:

  • систему приточно-вытяжной вентиляции;
  • осушитель воздуха;
  • рекуператор тепла;
  • фильтры и воздушные клапаны;
  • автоматику и блок управления.


Такой комплекс производит воздухообмен в нужной кратности, осушение и очистку воздушных масс, а также их нагрев или охлаждение. Главное преимущество такой установки – работа в автономном режиме. Автоматика реагирует на изменение показателей внутри и снаружи помещения, корректируя работу всех узлов.


Главный недостаток такого комплекса – цена. Плюс для оборудования понадобится немало места – потребуется отдельное помещение с хорошей звукоизоляцией.

Особенности монтажа


При монтаже вентиляции бассейна нужно следовать нескольким правилам.

  1. Неукоснительное соблюдение проекта.
  2. Лучше отдать предпочтение воздуховодам круглого сечения, хотя и монтировать прямоугольные проще. Однако воздух, отражаясь от перпендикулярных поверхностей, создает посторонние звуки. Учитывая, что для вентиляции бассейна и так используется много различного шумного оборудования, дополнительные звуковые волны от воздуховодов ни к чему.
  3. Отводимый воздух насыщен влагой, которая может конденсировать на стенках воздуховодов – это часто приводит к их разрушению. Чтобы предотвратить это, рекомендуется выбирать те, которые имеют антикоррозийную защиту.
  4. Все вытяжные трубы на улице нужно изолировать утеплителем. Он поможет избежать конденсата, который в холодное время годы быстро превращается в лед.
  5. Ко всему основному оборудованию должен быть свободный доступ для ремонта и текущего обслуживания. Также скрыто нельзя прокладывать гибкие воздуховоды (гофры). Они используются только для соединения решеток, вентиляторов и другого оборудования. Причем длина гофры не должна превышать 1,5 м.
  6. Применять меры по звукоизоляции – шумоглушители, гофры для соединения с вентиляторами, изоляция помещения, где расположено оборудование.
  7. Все оборудование лучше располагать в отдельной шумоизолированной комнате. Для вентиляции бассейна в доме подойдет чердак или подвал. Если по проекту размещение всех узлов предусмотрено там же, где и бассейн, необходимо предпринять все возможные меры по звукоизоляции.


После завершения монтажа наступает этап пусконаладочных работ. Проверяются все узлы по отдельности, а после и вся система комплексно.

Расчет проекта вентиляции бассейна


Чтобы рассчитать и понять, какое оборудование потребуется для вентиляции помещения бассейна, нужно располагать следующей информацией:

  • площадь и объем помещения;
  • количество испаряемой влаги: здесь нужно учесть, какая температура воды в бассейне, в окружающей среде, количество плавающих людей, время работы бассейна и многое другое;
  • возможности помещения – где будет расположено оборудование, сколько потребуется воздуховодов и т. д.;
  • примерный бюджет, который будет затрачен.


Точный расчет – это ваша гарантия надежной работы всей системы, и как следствие долговечности бассейна и отделки. К тому же в здоровом микроклимате приятно проводить время. Именно поэтому заниматься расчётами без профессиональных знаний в этой области не рекомендуется.


Опытные инженеры нашей компании помогут составить проект с учетом всех факторов и особенностей здания, а также определить пути экономии бюджета без ущерба для производительности системы.


Свяжитесь с нами по телефону или напишите через сайт – наши специалисты проконсультируют Вас по всем интересующим вопросам.


Поделиться с друзьями:

Система вентиляции для бассейнов

Крытые бассейны в частных домах и в больших спортивных комплексах нуждаются в качественной вентиляции воздуха. Если система вентиляции бассейна работает недостаточно хорошо или вовсе отсутствует, это негативно сказывается на здоровье людей в помещении бассейна и на устойчивости здания в целом.

Дело в том, что в помещении бассейна практически всегда повышенная влажность и высокая температура воздуха. Это благоприятная среда для развития микроорганизмов, грибов, которые могут быть опасны для человека. В плохо проветриваемом помещении бассейна человек начинает чувствовать дискомфорт, удушье. Это может привести к потере сознания, серьезным травмам и даже к летальному исходу.

Повышенная влажность также способствует активной коррозии перекрытий, развитию микроорганизмов на стенах, потолке. Все это в итоге может привести к крайне негативным последствиям.

Специфика вентиляции бассейна

Главная задача любой системы вентиляции и кондиционирования, в том числе и в бассейне, – очистка воздуха, создание комфортного микроклимата.

Однако бассейн – помещение особого назначения, вентиляция которого осложняется повышенным влагопритоком и необходимостью поддерживать стабильно высокую температуру весь год.

Разрабатывая проект вентиляции бассейна, инженеры-проектировщики решают следующие специфические задачи:

  • Воздухообмен в помещении бассейна связан с большой кратностью, при этом необходимо обеспечить тепло-влажностный баланс помещения и сократить энергетические ресурсы на обработку воздуха.
  • Не допустить возникновения «мертвых» зон, где воздух застаивается.
  • Необходимость удаления большого количества влаги, в том числе в зимний период, при минусовых температурах наружного воздуха.
  • Не допускать возникновения большого количества конденсата на окнах, стенах помещения.

Для решения этих задач проводят индивидуальный расчет вентиляции бассейна и подбирают соответствующее оборудование. При этом система практически всегда автономна и не связана с системой вентиляции всего остального здания.

Конструктивные особенности

Чтобы обеспечить свободное движение воздуха по всему помещению бассейна, на воздуховодах устанавливают специальные воздухораспределительные решетки. По возможности в проекте системы вентиляции закладываются каналы для продольного обдува окон. Это позволяет значительно уменьшить количество конденсата.

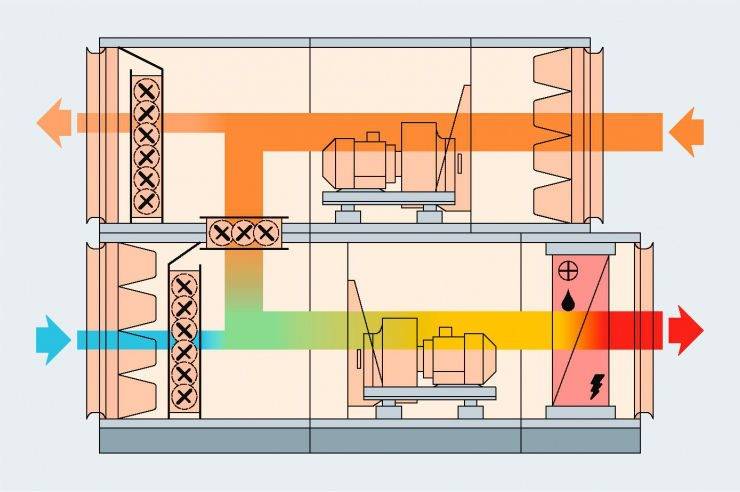

Приточно-вытяжная система вентиляции бассейна представляет собой блочную конструкцию с разветвленной сетью воздуховодов. Основные блоки:

  • осушитель,
  • нагреватель-калорифер,
  • холодильная система с возможностью работы по обратному циклу
  • фильтр для очистки воздуха,
  • поддон для сбора конденсата,
  • вентиляторы на вытяжку и приток воздуха.
  • Рекуператор тепла
  • Теплообменник подогрева воды бассейна (сброс лишнего тепла от ХМ)

Приточная вентиляция в бассейне – самая простая по конструкции и в установке. Она оснащена вентиляторами вытяжки и притока воздуха, фильтром и автономным осушителем. Однако такая система потребляет гигантское количество энергии. Снизить затраты на эксплуатацию системы вентиляции позволяет установка рекуператора.

Используя тепло воздуха, удаляемого из помещения, рекуператор нагревает приточный воздух. И если этого оказывается не достаточно в холодное время года, дополнительно работает обогреватель.

Для проектирования системы вентиляции бассейна – рекомендуется использовать термодинамичесий рекуператор. Также необходимо соблюдать баланс: 70 % рециркуляционного воздуха и 30 % – приточного. Осушение воздуха из помещения происходит в испарителе встроенной холодильной машины с возможностью работы в режиме теплового насоса. Тепло от конденсатора в такой системе используется для подогрева приточного воздуха.

В некоторых случаях с целью снижения энергозатрат для охлаждения конденсатора используют отработанную воду из того же бассейна, для которого и разработана данная система вентиляции.



Relaxation Area with swimming pool, artificial waterfalls and wooden chairs

Бассейн в коттедже

Вентиляция частного бассейна проектируется так же, как и для любого другого здания, отличаются только некоторые расчетные параметры. Так, например, в отличие от бассейна в спортивном центре, в бассейне частного дома редко бывает хотя бы два человека. Учитывается и тот факт, что часто бассейны в коттеджах зашториваются, а это значительно снижает испарение от воды.

Систему вентиляции бассейна в коттедже стараются спроектировать так, чтобы она работала по принципу вытеснения воздуха. Приточный воздух подается в рабочую зону с низкой скоростью через специальные воздухораспределители, а вытяжной удаляется потолочными диффузорами.

Качественная вентиляция в бассейне – это здоровье и безопасность для его посетителей. Компания ЭкоЭнергоВент имеет большой опыт в проектировании систем вентиляции бассейнов как в крупных спортивных комплексах, так и в частных домах. ЭкоЭнергоВент поставляет необходимое вентиляционное оборудование, осуществляет его наладку и запуск в эксплуатацию, а также – гарантийное, пост-гарантийное и сервисное обслуживание.

Вентиляция бассейнов. Подбор оборудования, монтаж, гарантия

Вентиляция бассейна – задача достаточно сложная и интересная. Для создания нормального микроклимата в бассейне проектировщику необходимо учесть и свести воедино несколько параметров: влажность, температуру, подвижность и правильное распределение воздуха, обеспечив одновременно энергоэффективность решения в целом.

Системы вентиляции и осушения воздуха в помещении бассейна

Еще несколько лет назад (а в отдельных случаях и в наше время) при строительстве частного бассейна система вентиляции либо не предусматривалась совсем, либо откладывалась «на потом», либо монтировалось некое подобие вентиляции для бассейна при помощи пары недорогих вентиляторов и нескольких метров воздуховодов.

Всё это приводило в итоге через некоторое время к ужасным последствиям: помимо конденсации влаги на стеклах окон, стенах, потолке и ухудшения самочувствия людей, находящихся в бассейне, начинала образовываться плесень, грибок. Металлические конструкции активно коррозировали, деревянная отделка и мебель начинали гнить…

Любимое место отдыха, в которое было вложено столько сил, начинало просто разваливаться на глазах. Каким образом этого можно было бы избежать?

Первый способ основан на методе ассимиляции (физической способности теплого воздуха удерживать большее количество водяных паров по сравнению с холодным). Данное решение является недостаточно энергоэффективным для вентиляции бассейна, в связи с наличием потерь явного и скрытого тепла (расходуемого на нагрев приточного воздуха и содержащегося в удаляемых парах воды). Однако в нашей стране этот метод получил наибольшее распространение в силу относительно невысокой стоимости энергоносителей, по сравнению, скажем, со странами Европы или Азии, где тот же газ стоит в 8-10 раз дороже! По этой же причине широко используются в этих регионах установки для вентиляции бассейнов с рекуперацией тепла: срок окупаемости очень маленький, составляет несколько лет. В России же, по проведенным нами расчетам, окупаемость, к примеру, приточно-вытяжной установки с рекуператором ALFA чешской фирмы «2VV» составляет около 25 лет!

При использовании рекуператора для вентиляции бассейна следует также учесть еще один очень важный момент: в помещениях бассейна возможно использование только рекуператора батарейного типа. В пластинчатом или роторном рекуператоре при минусовой температуре наружного воздуха влага в удаляемом воздухе при контакте с холодной поверхностью рекуператора будет замерзать. Проход воздуха ухудшится, автоматика по аварийному сигналу отключит установку и запустит режим оттайки. А влажность в это время начнет расти.

При расчете вентиляции бассейна по методу ассимиляции необходимо учесть один очень важный фактор: расчет необходимо проводить, ориентируясь на параметры наружного воздуха в летний период, так как именно летом наружный воздух имеет достаточно высокие температуру и влажность (во время дождя до 100%!). Именно поэтому данный метод не применяется при организации вентиляции общественных бассейнов и аквапарков – огромный воздухообмен и, соответственно, высокие затраты на эксплуатацию, приводят к неоправданно высоким капитальным затратам. В больших бассейнах и аквапарках широко используется другой способ вентиляции, основанный на методе конденсации.

Второй способ – конденсация. Метод основан на конденсации водяных паров при охлаждении их ниже точки росы встроенным холодильным контуром (так называемым «термолифтом»). По этому способу осушения воздуха работают большинство представленных на рынке осушителей воздуха: «GEA», «Dantherm», «Calorex», «ProKLIMA». Система вентиляции обеспечивает подачу в бассейн именно столько свежего воздуха, сколько необходимо для комфортного пребывания человека, а встроенная система осушения удаляет влагу из воздуха, очищает его, и подаёт обратно в помещение. Причём во время работы, из-за изменений интенсивности эксплуатации бассейна, смены времени года, система автоматики (блок управления и датчики) круглогодично отслеживает уровень влажности, температуру и загрязнённость перемещаемой массы воздуха и самостоятельно определяет режим работы установки.

Оборудование для вентиляции бассейнов представлено несколькими проверенными брендами. Условно их можно разделить на несколько классов:

  • оборудование для вентиляции бассейнов Premium-класса – центральные установки «GEA» (Германия)
  • оборудование для вентиляции бассейнов Business-класса – установки «Dantherm» (Дания), «Calorex» (Англия), «ProKLIMA» (Хорватия), «CICJanHREBEC» (Чехия)
  • оборудование для вентиляции бассейнов Optimum-класса – приточные установки «ALFA» и «REMAK» (Чехия), оборудование «Systemair», «Ostberg», «Polar bear».

Ну и конечно, в процессе проектирования вентиляции для бассейна мы не забываем о том, как впишется предлагаемая система в интерьер бассейна.
Большой опыт работы с дизайнерами и архитекторами позволяет идеально вписать вентиляционное оборудование в располагаемое свободное пространство и учесть индивидуальный вкус владельца.

Доверьте создание системы приточно-вытяжной вентиляции компании «ГЛАВКЛИМАТ»

Более чем в 20 частных бассейнах Москвы и Московской области уже более 5 лет эффективно работают системы вентиляции, установленные нашей компанией!

  • Мы используем в работе только проверенное чешское оборудование фирмы «2VV» (Чехия) и «DANTHERM» (Англия) и устанавливаем эксклюзивную гарантию на оборудование и монтажные работы — 2 года!
  • Даже после завершения объекта и гарантийного срока мы осуществляем техническую и консультационную поддержку наших клиентов.
  • Все наши специалисты имеют большой опыт работы. Регулярное прохождение ведущими специалистами тренингов, посещение технических семинаров производителей оборудования, может гарантировать качественный монтаж оборудования на всех этапах.
  • При монтаже мы используем только качественные расходные материалы. Опыт работы показал, что дешевле один раз использовать качественные материалы, чем потом переделывать. Наградой за это служат положительные отзывы наших клиентов и хорошая репутация компании на рынке.

Вентиляция бассейна — расчёт и проектирование вентиляционных систем

Для поддержания собственного здоровья, для восстановления сил после тяжелого трудового дня, да и просто чтобы отдохнуть от суеты и изменить привычный образ жизни, многие из нас редко или систематически посещают бассейны. Основной проблемой этих объектов является высокая влажность воздуха, превышение допустимого значения которой негативно отражается на самочувствии посетителей этих спортивных объектов, а также приводит к гниению элементов из дерева и возникновению коррозии на металлических деталях. Однако вентиляция бассейна, выполненная с учетом особенностей помещения и нюансов его эксплуатации, позволяет создать идеальный микроклимат даже в помещении с повышенной влажностью.

Выполняя расчет вентиляции бассейна, стоит учитывать, что высокая влажность негативно отражается на работоспособности и самочувствии всех находящихся в помещении, а из-за низкой влажности посетители испытывают чувство холода. К счастью, современные системы вентиляции бассейнов позволяют не только высушить воздух в помещении, но и организовать приток воздуха определенной температуры. Поэтому вентиляция частных бассейнов, проект которой разрабатывался профессионалом, поможет избавить владельцев этих объектов от любых сложностей.

Приточно вытяжная вентиляция обладает автоматическим режимом управления. Такие энергосберегающие системы вентиляции обеспечивают подачу свежего воздуха определенной температуры, осушают воздух в бассейне и утилизируют избыток тепла.

Очевидно, что схема вентиляции бассейна довольно сложная. Поэтому проект вентиляции бассейна должен разрабатываться профессионалом, который знаком и с особенностями помещения, и с режимом его эксплуатации. Однако прежде чем специалисту будет доверена вентиляция бассейнов, пример расчета итоговой стоимости установки необходимого климатического оборудования стоит сравнить со своими материальными возможностями.

Вентиляция бассейна на базе приточно-вытяжной установки с рекуперацией тепла Daikin VAM 1000F

1-этаж. Вентиляция бассейна
2-Этаж. Вентиляция комнаты отдыха и бильярдной
Аксонометрическая схема приточно-вытяжной системы вентиляции

Вентиляция и отопление бассейна



Нормальное функционирование закрытого бассейна становится возможным только при соблюдении определённых параметров, включающих температуру воздуха, температуру воды и правильную организацию воздухообмена. Именно поэтому вентиляция бассейна должна быть продумана в самом начале любого архитектурного проекта, чтобы предусмотреть место размещения оборудования, а также разработать оптимальную систему отопления и воздухообмена. Одной из основных особенностей системы вентиляции для помещения с бассейном является необходимость устранять испаряющуюся влагу. В отопительный период избыточная влажность в помещении бассейна неминуемо повлечёт образование конденсата на поверхностях с пониженной температурой. В лучшем случае он просто оседает на окнах. Это может проявляться в сплошном запотевании стёкол или локальном образовании капель в области рам. Чем больше площадь остекления помещения с бассейном, тем рациональнее должна быть климатическая система для этого помещения. В худшем случае конденсат скапливается на поверхностях конструкции, приводя к образованию плесени.

Пример неправильной системы вентиляции бассейна:

Пример ПРАВИЛЬНОЙ системы вентиляции бассейна (на примере одного из реализованных нашей компанией проектов):

Вентиляция не работает: конденсат на окнах

Удаление избыточной влаги из воздуха в помещении бассейна

можно обеспечить двумя способами:

1. Первый способ основан на циркуляции воздуха через холодный теплообменник для конденсации влаги на его поверхности с дальнейшей её утилизацией. Устройства, выполняющее только эту функцию, принято называть осушителями, хотя работают они по принципу кондиционера за счёт циркуляции фреона. Они характеризуются высоким энергопотреблением наряду с малой эффективностью и чаще всего не могут самостоятельно обеспечить приемлемого результата даже в помещениях с минимальным остеклением или вовсе без окон.

2. Второй способ – это замещение воздуха с избыточным влагосодержанием более «сухим». Этот процесс обеспечивается приточно-вытяжной системой вентиляции, которая удаляет воздух из помещения и подаёт в помещение воздух с улицы. Из-за того, что воздух с улицы поступает холодным, необходимо его дополнительно подогревать. Подогрев наружного воздуха чаще всего выполняется электричеством, что опять приводит к существенным затратам. А из-за того, что удаляется воздух очень влажный, на выходе влага будет конденсироваться. Поэтому вытяжку нужно делать правильно, и предусмотреть дренаж, в противном случае будет образовываться наледь.

Работа системы отопления и вентиляции помещения с бассейном

Традиционным решением отопления бассейна являются совмещенная водяная система с радиаторами (или конвекторами) и тёплыми полами. Безусловно, без подогрева пола в помещении с кафельным покрытием не обойтись. При этом с большой площадью остекления требуется обеспечить интенсивный воздухообмен в районе окон, для чего используются встраиваемые в пол конвекторы. Эта система характеризуется существенной дороговизной, высокой инерционностью и сложностью поддержания температуры воздуха на заданном значении.

Таким образом, в классическом виде климатическая система для помещений с бассейном выглядит так: водяные тёплые полы, конвекторы под окнами, приточно-вытяжная система с минимальной производительностью по воздуху и электрическим подогревом, осушитель. Дорого, малоэффективно, некомфортно и энергозатратно. Может быть, есть другие варианты?

Да, есть способы улучшения. Например, для приточно-вытяжной системы можно подобрать установку с рекуперацией тепла. Если выбрать правильное оборудование, рассчитанное на работу с отрицательной температурой наружного воздуха без предварительного электрического подогрева, имеющее пластинчатый высокоэффективный теплообменник с системой дренажа и автоматику для предотвращения обледенения, можно существенно сократить энергозатраты. И чем более высокой будет производительность такого оборудования, тем эффективнее будет система вентиляции. И при определённом объёме приточного воздуха можно будет обойтись вовсе без дополнительных осушителей. Но воздух, поступающий из рекуператора в помещение, всё равно нужно подогревать до комфортной температуры. Можно опять же использовать электрический нагрев, а можно подобрать специализированное оборудование со встроенным теплообменником. Причём нужную мощность теплообменника можно рассчитать таким образом, чтобы её было достаточно не только для подогрева приточного воздуха, но и для компенсации теплопотерь через ограждающие конструкции, то есть передать этой системе полностью и функцию отопления помещения. Тогда не понадобится устанавливать радиаторы или встраиваемые в пол конвекторы. А тёплый пол? Тёплый пол, конечно, лучше оставить, ведь он является элементом комфорта. Такое оборудование называется канальным воздухонагревателем. Оно работает по принципу рециркуляции: забирает воздух из помещения, фильтрует, подогревает и подаёт обратно в помещение. Нужная температура в помещении поддерживается с помощью устройства автоматики – термостата, который контролирует текущую температуру, сравнивает её с заданной и даёт нужную команду на включение вентилятора и нагрева, или отменяет её. При этом точность температуры воздуха поддерживается в пределах 1 ºС. Такой метод поддержания температуры в помещении получил название воздушное отопление. При этом оборудование может иметь водяной теплообменник или газовый. Воздух в помещение подаётся в зону окон по воздуховодам, которые могут располагаться под потолком или под полом вокруг чаши бассейна. Подача воздуха в зону окон обеспечивает достаточный обдув и исключает необходимость установки других устройств даже при сплошном остеклении.

Для обеспечения оптимальной влажности в бассейне перед воздухонагревателем подключается рекуператор, который забирает от 20 до 80 % влажного воздуха, поступающего из бассейна через обратный канал и подаёт столько же воздуха с улицы. При этом через теплообменник рекуператора от удаляемого воздуха передаётся до 60 % тепла поступающему воздуху. Этот процесс так же контролирует автоматика для вентиляции бассейна, которая представляет собой настенный блок управления с датчиком влажности и выбором нужного значения.

Пример правильной системы вентиляции бассейна:

Такая комплексная климатическая система для отопления и вентиляции бассейна характеризуется минимальной стоимостью, высокой энергоэффективностью и простотой управления. Она позволяет получить максимально комфортные условия при минимальных эксплуатационных затратах. Кроме того, при необходимости, она может быть дополнена канальным кондиционером для повышенного комфорта в жаркий период. Оптимальными условиями в помещении с бассейном считаются такие, при которых температура воздуха выше температуры воды минимум на 2 ºС, а относительная влажность в отопительный период составляет 50-60 %.






  помещение закрытого бассейна при выключенной приточно вытяжной вентиляции
  через два часа работы системы приточно-вытяжной вентиляции в помещении бассейна исчезает конденсат
  отверстия для подачи воздуха климатической системы бассейна

Если Вас интересует эффективная система вентиляция бассейна, обращайтесь к нам. Наши специалисты помогут реализовать оптимальную систему и подобрать нужное оборудование. Грамотное проектирование системы вентиляции бассейна и её профессиональная реализация являются основой долгосрочной экономии и поддержания эксплуатационных характеристик помещений с бассейнами.

Используемое оборудование и схемы:

Приточно – вытяжная установка для вентиляции бассейнов канадской компании Lifebreath серии POOL

Реализованный проект климатической системы дома с бассейном – смотреть

Расчет системы

См. также:



Вентиляция бассейна под ключ в Ростове-на-Дону недорого

Преимущества вентиляции в бассейне

 К неоспоримым преимуществам вентиляции в бассейне следует отнести возможность организации подходящего микроклимата, влажности и температуры в помещении. Вентиляция бассейна эффективно обеспечит приток свежего воздуха в помещение, где расположен бассейн, будет поддерживать ту влажность, которая необходима и позволит притекать в помещение свежему воздуху.

Очень важно, чтобы в бассейне циркулировал воздух, чтобы поникал свежий воздух снаружи и выводились потоки воздуха из бассейна. Воде свойственно испаряться и чем больше площадь бассейна, тем сильнее происходит испарение воды. И это способно в значительной мере вредить здоровью людей и самому помещению. Влажность, которая считается приемлемой, составлять должна от 30 до 60%.

Но если она в значительной мере повышается (до 80 и даже 95%), а при этом еще и температура в помещении достигает 30 градусов, дышать становится трудно. У человека может появиться быстрая утомляемость, начинает болеть голова и даже может наступить обморок. Часто пребывание в подобном помещении грозит туберкулезом, заболеваниями почек и суставов. Но грамотно смонтированная вентиляция бассейна позволяет избежать подобных проблем.

Каким образом проводится вентиляция

Для того чтобы подобрать систему вентиляции и качественно ее смонтировать, нужно провести весь необходимый расчет системы вентиляции. Монтаж системы вентиляции возможен только после произведения расчетов и составления четкого плана. Специалисты всегда помогут грамотно рассчитать необходимое сечение самих труб, что очень важно для правильного отвода воздуха и его подачи.

Затем сами трубы располагаются наилучшим образом. Так как влажный воздух поднимается всегда вверх, то и вытяжка размещается сверху, а трубы, по которым притекает воздух снаружи, всегда будут в нижней части по периметру. Чтобы воздушные массы циркулировали наилучшим образом, устанавливаются достаточно крупные решетки.

Для того чтобы воздух поддерживался хороший, на вытяжной трубе устанавливается специальный дефлектор, который всасывает влажный воздух и выбрасывает его наружу. Более подробную информацию о системах отопления Вы можете получить у наших специалистов. Они произведут расчет систем вентиляции, а потом на месте осуществят качественный монтаж систем вентиляции. Вентиляция бассейна может быть весьма эффективной, если за дело берутся профессионалы своего дела.

Как построить крытый бассейн — восемь ключевых факторов, которые следует учитывать

Строительство крытого бассейна часто требует крупных инвестиций, и важно правильно защитить здание бассейна от плесени, гниения и коррозии, установив соответствующую систему осушения.

Слишком много частных и общественных крытых бассейнов было разрушено из-за того, что инвентарь, стены и строительные конструкции были изъедены плесенью, гнилью и коррозией, а адекватная система осушения так и не была установлена.

Установка осушителя имеет решающее значение для обработки больших объемов воды, постоянно испаряющейся с поверхности бассейна и с влажной плитки вокруг бассейна. За один день из бассейна может испариться несколько тысяч литров воды.

Выбор подходящего осушителя — сложный процесс, и необходимо учитывать ряд факторов. В этой статье мы перечислим наиболее важные из них, чтобы дать вам представление о процессе.

Чтобы получить еще более подробное руководство, зарегистрируйтесь и получите наше 44-страничное «Руководство по выбору осушителя для плавательных бассейнов» прямо здесь.

Содержание артикула

1. Убедитесь, что химический состав воды правильный
2. Выберите правильные материалы
3. Выберите правильный тип осушителя
4. Использование осушителя для управления температурой
5. Определение условий эксплуатации
6. Расчет влажности
7. Циркуляция и распределение воздуха
8. Использование инструмента расчета для расчета осушителя

1. Убедитесь, что химический состав воды правильный

Первый шаг касается не самого осушителя, а создания среды в бильярдной, комфортной для пользователей и не слишком агрессивной для интерьера.

Недостаточно очищенная вода приводит к плохой гигиене, в то время как чрезмерно очищенная вода приводит к появлению в воздухе газов, содержащих хлор, который может раздражать глаза и вызывать затруднения дыхания.

В то же время неправильный состав химических ингредиентов в воде может быстро вывести из строя инвентарь, в том числе осушитель и другое оборудование, которое было установлено для обработки воздуха.

2. Выбирайте правильные материалы


Основные материалы, используемые в осушителях для теплообменников, вентиляторов и поверхностей, могут иметь различные классы коррозии в зависимости от требуемого срока службы.

В качестве основного материала рекомендуется использовать алюминий или горячеоцинкованную сталь с порошковым покрытием. Теплообменники должны быть изготовлены из алюминия с эпоксидной защитой и покрытием.

В частности, испарители и конденсаторы должны иметь хорошую защиту, сначала с помощью грунтовки с использованием эпоксидного покрытия, а затем с помощью верхнего покрытия.

Как правило, оцинкованная сталь или алюминий с порошковым покрытием являются единственными материалами, подходящими для плавательных бассейнов.Не следует использовать стандартную нержавеющую сталь.

3. Выберите подходящий тип осушителя

В принципе, крытый бассейн можно осушать двумя способами: с помощью конденсационных осушителей или с помощью вентиляционных осушителей.

В небольших бассейнах и спа редко требуется большой объем наружного воздуха. В этих случаях часто выбирают конденсационный осушитель, потому что он прост в использовании и требует небольших вложений.

В бассейнах средних размеров, частных бассейнах или отелях выбор будет между конденсационным осушителем и вентиляционным осушителем в зависимости от нескольких факторов: требований к объему наружного воздуха, уровня комфорта и размера бюджета.

Если есть серьезные требования к объему наружного воздуха и комфорту, а бюджет достаточно велик, выбор будет в пользу вентиляционного осушителя.

В больших общественных плавательных бассейнах из-за большого количества пользователей требования к объему наружного воздуха часто означают, что наилучшим решением является вентиляционный осушитель.

4. Использование осушителя для регулирования температуры

Помимо осушения, осушитель можно также использовать для регулирования температуры воздуха и воды в бассейне.Однако воду в бассейне можно нагреть только с помощью устройства со встроенным охлаждающим контуром.

В зависимости от выбранного осушителя доступны различные варианты регулирования температуры. Нагревательный змеевик – самый популярный способ контроля температуры.

Когда в окна светит летний солнечный свет, температура в бассейне часто превышает желаемую комнатную температуру. С вентиляционным осушителем у вас будет возможность использовать естественное охлаждение.При естественном охлаждении более холодный наружный воздух проходит мимо теплообменника через байпас, так что наружный воздух не нагревается.

В некоторых странах естественного охлаждения недостаточно, и в этих случаях можно встроить тепловой насос в реверсивную холодильную установку с помощью 4-ходового клапана. В этом случае наружный воздух проходит через холодный змеевик и охлаждается.

5. Определение условий эксплуатации

Существует ряд факторов, которые необходимо учитывать при определении условий эксплуатации осушителя.Пять самых важных:

  • Комнатная температура
    • Обычно рекомендуется устанавливать на 2 °C выше температуры воды
  • Температура воды – типичные значения ниже
    • Частные бассейны и отели: 26–30 °C
    • Общественные бассейны: 26-28 °C
    • Спортивное плавание: 24–27 °C
    • Терапевтические ванны: 30-36 °C
    • Спа: 36-40 °C
  • Относительная влажность воздуха
    • Уставка обычно около 50 % относительной влажности зимой и до 60 % относительной влажности летом
  • Содержание воды в наружном воздухе
    • Североевропейский стандарт VDI: 9 г воды/кг воздуха
  • Другие характеристики наружного воздуха

6.

Расчет нагрузки влажности

Есть три фактора, которые необходимо учитывать при расчете влажности от плавательного бассейна.

  • Испарение из бассейна положительно влияет на влажность
  • Посторонние лица и пользователи положительно влияют на влажность
  • Наружный воздух – обычно отрицательно влияет на влажность

Расчет испарения из бассейна можно проводить по различным формулам.Компания Dantherm использует немецкий стандарт VDI 2089, который является общепринятым стандартом в Европе.

Для подробного ознакомления с определением условий эксплуатации и расчетом влажности подпишитесь на получение нашего 44-страничного «Руководства по выбору осушителя для плавательных бассейнов» прямо здесь.

7. Циркуляция и распределение воздуха

Циркуляция воздуха в помещении с бассейном важна, потому что движущийся воздух не конденсируется так легко, как неподвижный воздух.

Циркуляция воздуха определяется как общее количество циркуляций объема воздуха в помещении в течение часа. Обычно воздух должен циркулировать 3–10 раз в час, в зависимости, например, от изоляции здания. Здания с плохой изоляцией часто имеют проблемы с холодными поверхностями, которые требуют более высокого уровня циркуляции воздуха, чтобы избежать образования конденсата.

Распределение воздуха в бассейне также играет важную роль. Если вы добавляете наружный воздух в помещение, то вытяжной воздух также необходимо выводить из помещения. В противном случае в помещении возникнет избыточное давление, что может привести к образованию конденсата на стенах и появлению запаха хлора в прилегающих помещениях.

Для обеспечения отрицательного давления объем вытяжного + вытяжного воздуха должен быть примерно на 10 % больше объема приточного воздуха.

8. Использование инструмента расчета для расчета осушителя





Определение размеров осушителя для крытого бассейна может оказаться непростой задачей из-за множества факторов, которые необходимо учитывать.

Удобный способ справиться с этим процессом — использовать «Dantherm Selection Software» и выполнить следующие три шага.

1. Определите рабочие данные для проекта. Рекомендуется использовать контрольный список (см. иллюстрацию), чтобы быть уверенным, что вы все включили.

2. Операционные данные вводятся в раздел расчета программного обеспечения DanCalcTool, где они используются для расчета возможных решений для проекта.

3. В качестве последнего шага можно выбрать одно или несколько решений, смоделировать и проверить их в разделе конфигурации DanConfTool.р5т





Полное руководство по выбору осушителя



Для более подробного ознакомления с особенностями выбора и подбора подходящего осушителя для вашего крытого бассейна:

Подпишитесь на наше «Руководство по выбору – осушение воздуха для плавательных бассейнов» ПРЯМО ЗДЕСЬ!

Компания Dantherm является ведущим поставщиком энергоэффективных решений для климат-контроля для клиентов по всему миру. Спросите своего поставщика бассейнов о продукте Dantherm.

Как рассчитать осушение для крытого бассейна?

Процедура расчета холодильной нагрузки вкратце с некоторыми советами по осушению плавательных бассейнов.

1.       Подведение оценок охлаждающей нагрузки зоны с учетом стен, стекол, световых люков, внутренних теплопритоков, скрытых тепловых нагрузок, бытовых приборов, компьютеров, нагрузки инженерно-технического оборудования, инфильтрационной нагрузки, заводских резервов безопасности и т. д.

2.       Определяем суммарные теплопритоки зоны по значениям явного и скрытого тепла.

3.       Рассчитайте коэффициент явного тепла с помощью соотношения: Явное тепло/(Явное тепло + Общее тепло)

4.       На психометрической диаграмме удлините линию наклона от градуировок наклонной линии SHR, которые находятся в правой части диаграммы, выбрав расчетное значение SHR. (Можно сделать с помощью транспортира, доступного в психометрической диаграмме Ashrae)

5. Эта линия наклона представляет приточный воздух, выходящий из охлаждающего змеевика, чтобы компенсировать ощутимое тепловыделение внутри Зоны (кондиционируемое пространство). На этой линии лежат две точки, одна — температура приточного воздуха, выходящего из охлаждающего змеевика, а другая — температура помещения после охлаждения помещения, которая устанавливается проектировщиком и также называется комнатной температурой по сухому термометру. . Соответствующая температура по влажному термометру в этих двух точках может быть прочитана из психометрической диаграммы.

6.       У нас есть общее явное и скрытое охлаждение воздуха в кондиционированном помещении, эталонные температуры и вычисленная разность температур (TD), с учетом плотности воздуха, нам необходимо рассчитать расчетный расход воздуха, используя значение явного охлаждения и формулу: CFM = Явное тепло (БТЕ/ч)/(TD* Воздушный фактор (1,08).

7.       Феномен скрытого тепла заключается в том, что в этом процессе выделяется конденсат, который компенсируется конденсацией в охлаждающем змеевике, когда влажный воздух приближается к точке росы.

8.       Затем рассчитайте прирост удельной влажности Δω по формуле: Скрытая теплота (БТЕ/ч)/(КФМ*60*0,075*1059), где 60 – мин/ч, 0,075 – плотность воздуха, фунт/фут3 (стандартная воздух), & 1059 — скрытая теплота парообразования при 600 F. БТЕ/фунт.

9.       При использовании системы охлаждения с охлажденной водой явление и представление наклона линии охлаждения и осушения SHR остается вверху на диаграмме, а для кондиционирования воздуха с блоком DX линия располагается ниже, что означает более низкую влажность.

10.   Таким образом, для агрегата DX процесс осушения, осуществляемый охлаждающим змеевиком, имеет наилучшие характеристики.

11.   Осушение плавательного бассейна с системой рециркуляции лучше всего работает с блоком DX.

12.   Вместо осушения плавательных бассейнов рекомендуется использовать 100% приточно-вытяжную установку для кондиционирования пространства бассейна и выпуска вытесняемого воздуха наружу (в атмосферу), если я не ошибаюсь.

13.   Или использовать тот же Кондиционер, используя пространство для осушения, как это делают немногие дизайнеры.

14. Испарение воды в крытом бассейне рассчитывается следующим образом:

Скорость испарения воды в бассейне:

E = PAW/T+459,67

Где E — скорость испарения в галлонах/день

A – площадь поверхности бассейна в квадратных футах

Вт — скорость ветра над бассейном м/ч

P — давление водяного пара (мм ртутного столба) при температуре окружающей среды (температура в бассейне).

T — температура в 0F.

15.   Процесс удаления испарившейся воды из бассейна должен заключаться в осушении охлаждающего змеевика с помощью блока DX.

16.   Δω будет увеличиваться ненормально, CFM выбран для средней скорости потока воздуха, а уклон линии SHR должен быть преимущественно крутым, что увеличивает мощность оборудования переменного тока. С многоступенчатым выбором мощностей для резервирования. Инженер по применению от производителя выбирает оборудование, соблюдая проектные данные.

17.   ADP спроектирован так, чтобы иметь гораздо более низкую температуру (400 F) и пониженную температуру приточного воздуха, что неприемлемо для комфорта человека.

18.   Следовательно, многоступенчатые панели промежуточного нагрева должны быть установлены либо вместе с оборудованием, либо отдельно в качестве канальных нагревателей для повышения температуры приточного воздуха до уровня комфорта человека. Максимальная производительность должна равняться эквивалентной энергии, используемой для осушения всей испарившейся воды в бассейне.

19.   Электрические панели управления и панели DDC, датчики температуры и влажности должны быть включены в конструкцию системы для успешной работы системы кондиционирования и осушения воздуха в бассейне.



20.   Альтернативным способом осушения бассейна является установка отдельной системы осушения, предназначенной исключительно для испарения воды внутри бассейна, помимо системы кондиционирования воздуха.

Стандарт ASHRAE 62.

1 для крытых плавательных бассейнов

Откуда инженеры-механики узнают, что проектировать для конкретных помещений, например, плавательных бассейнов? Какие ресурсы дизайна natatorium они используют в качестве руководства? Как оказалось, есть некоторые стандарты и кодексы, которым должны следовать дизайнеры, и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) публикует эти стандарты.

Вентиляция для обеспечения приемлемого качества воздуха в коммерческих зданиях специально рассматривается в разделе 62.1 ASHRAE.

С веб-сайта ASHRAE:

Стандарты ANSI/ASHRAE 62.1 и 62.2 являются общепризнанными стандартами проектирования систем вентиляции и приемлемого качества воздуха в помещении. Получите информацию, необходимую для того, чтобы проект был разработан в соответствии с последними требованиями.

ASHRAE Standard 62.1 помогает инженерам разрабатывать проекты в соответствии с последними требованиями. Это стандартный код , а не код .  Разница юридическая, в том, что кодексы прописаны в законе, а стандарты — нет. Однако отраслевые стандарты по-прежнему имеют большое значение. Они считаются минимальной передовой практикой, которой должна следовать отрасль. И довольно часто местные коды являются производными от отраслевых стандартов, таких как ASHRAE 62.1.

Опубликованное ASHRAE руководство по проектированию

 охватывает практически все типы помещений, включая школьные классы, коммерческие кухни и, конечно же, закрытые бассейны.К сожалению для пловцов и спасателей, раздел для крытых бассейнов занимает всего четыре страницы и открыт для многих интерпретаций.

Из сотен крытых бассейнов, которые мы лично посетили за эти годы, мы обнаружили лишь несколько, которые не соответствовали ASHRAE 62.1. Тем не менее, несмотря на соответствие стандарту 62.1, во всех плавательных бассейнах, которые мы посетили, были серьезные проблемы с качеством воздуха в помещении (IAQ). Так что дело не в том, что стандарты ASHRAE неверны, а в том, что руководство оставляет открытым слишком много возможностей для предприятия иметь проблемы с загрязнением хлорамином.

Другими словами, рекомендации недостаточно специфичны для крытых бассейнов.

Точки фокусировки ASHRAE 62.1

Раздел 62.1 полон полезной информации. Из четырех страниц, посвященных крытым плавательным бассейнам, первая страница посвящена контролю влажности и испарения . В нем приведены полезные формулы для расчета влагосодержания и скорости испарения. Затем он охватывает требования к вентиляции. Вот один отрывок:

«Жалобы купающихся свидетельствуют о том, что наибольшая концентрация хлорамина наблюдается у поверхности воды.Дети особенно уязвимы к пагубным последствиям вдыхания хлорамина.» 1

Описание проблемы хлорамина, данное ASHRAE, является точным. И продолжает рекомендовать:

«Решетки для забора вытяжного воздуха должны располагаться как можно ближе к самому теплому водоему на объекте. Более теплые воды и воды с высоким уровнем перемешивания выделяют химические вещества с более высокой скоростью по сравнению с традиционными бассейнами». 1

Мы согласны (по большей части)! Но в руководстве , а не указывается направление потока приточного воздуха или расположение этих выпускных отверстий относительно остальной части помещения.Там просто говорится, что выхлоп должен производиться как можно ближе к самому теплому водоему на объекте. Но что, если в нататориуме есть небольшой спа в углу? Должны ли мы выдыхаться из этого угла и игнорировать основной бассейн? АШРАЭ не уточняет.

Опять же, это не нарушение стандарта. Мы просто иллюстрируем, насколько открыты стандарты для интерпретации. В стандарте нет ничего неправильного, он слишком широк.

Далее в справочнике рекомендуется конструкция воздуховодов для приточного и возвратного воздуха, а также общие рекомендации по воздушному потоку для ограждающих конструкций здания.Эти рекомендации по воздушному потоку в первую очередь касаются мытья окон для предотвращения образования конденсата и промывки углов для предотвращения зон застоя воздуха.

Последний раздел 4-страничного natatorium в ASHRAE 62.1 посвящен аспектам энергопотребления . Как упоминалось в другой нашей статье, затраты на осушение нататориума могут быть значительными. На самом деле, затраты на энергию часто являются самой крупной статьей расходов предприятия (за исключением персонала). Рекуперация энергии имеет важное значение, поэтому объекты за последние несколько десятилетий перешли к замыканию «энергетического контура».

Конечно, можно резко увеличить количество наружного воздуха и выхлопа, но это всего лишь разбавление хлораминов, а не их улавливание и удаление. В любом случае, вы все еще можете быть в пределах стандарта.

Баланс функциональности, доступности и качества воздуха

Справочник по проектированию предлагает минимальные стандарты, которым должны соответствовать инженеры. Инженер-механик также должен сбалансировать эти стандарты с функциональностью, качеством воздуха и доступностью. Это сложная задача, потому что многие переменные, такие как бюджет клиента, находятся вне контроля инженера.

Чтобы усугубить проблему, большинство инженеров, с которыми мы общаемся , редко проектируют плавательные бассейны, если вообще когда-либо. Слишком много места для ошибок, и это ставит инженеров в затруднительное положение.

Функциональность

Система ОВКВ крытого бассейна должна:

  1. кондиционирование всего помещения в желаемых диапазонах температуры и относительной влажности,
  2. обеспечивает циркуляцию всего объема воздуха в помещении 4-6 раз в час,
  3. распределить кондиционированный воздух во всех нужных местах (с нужным количеством воздуха),
  4. держите плавательный бассейн под небольшим отрицательным давлением (10-15%), а
  5. удалить загрязнения хлорамином.

Системы осушения бассейна (PDU) надлежащего размера могут справиться с первыми четырьмя… но не с пятым. Для этого им необходимо интегрироваться с выхлопной системой улавливания источника. Без вытяжки с улавливанием источника лучшее, что может сделать PDU, — это наполнить комнату большим количеством наружного воздуха. Это не только разбавляет воздух, но и чрезвычайно дорого.

Доступность

Представьте, что сейчас зима, и температура снаружи точно равна нулю, 32ºF (0ºC).Когда система пытается улучшить качество воздуха в помещении (IAQ) с помощью метода «решения путем разбавления», она создает избыток наружного воздуха. Проблема в том, что теперь система должна нагревать наружный воздух до температуры на 2ºF выше, чем в бассейне. Таким образом, если в вашем бассейне поддерживается температура 84ºF (28,9ºC), это означает, что температура воздуха в помещении должна быть 86ºF (30ºC). В нашем примере это означает, что ваш PDU должен увеличить температуру на 54ºF (30ºC). И эта разница температур (также называемая Delta-T или ∆T) требует огромного количества энергии.

Таким образом, лучшим и более доступным вариантом является выпуск минимального количества воздуха, установленного стандартом ASHRAE, и рециркуляция остального. Но опять же, без системы Evacuator®, улавливающей переносимые по воздуху хлорамины, вы можете рециркулировать хлорамины. Будьте осторожны, если вытяжной вентилятор находится в пределах обратного пути.

Для рекуперации энергии было бы еще лучше, если бы в нататориуме была отдельная система рекуперации энергии для специального выхлопа Эвакуатора. Такая технология существует, и хотя первоначальные затраты увеличиваются, окупаемость инвестиций уже через несколько лет, как правило, того стоит.

Как правило, качество воздуха обходится гораздо дороже. В случае с плавательными бассейнами это не всегда так… лучшее качество воздуха может фактически  90 188 сэкономить 90 189 эксплуатационных расходов.

Качество воздуха

Что касается ASHRAE, качество воздуха создает здоровую и безопасную среду для людей. Согласно этому объяснению, качество воздуха зависит не только от хлораминов и других побочных продуктов дезинфекции (DBP). Речь идет о таких вещах, как относительная влажность 40-60%, чтобы предотвратить развитие плесени и других болезней.Однако в плавательных бассейнах рекомендуемая относительная влажность составляет 50-60%, а в идеале 55%.

Тогда есть комфорт покровителя. Если вы когда-либо проводили больше часа на террасе у крытого бассейна, вы знаете, что жара и влажность обычно заставляют вас потеть… сильно. PDU может понизить влажность для комфорта сухих людей, но это сделает мокрых людей более холодными (испарительное охлаждение на коже — реальная вещь, спросите любого пловца, который дрожит на террасе крытого бассейна при температуре 85ºF). PDU также может понизить температуру для сухих людей, но на самом деле это увеличит скорость испарения воды в бассейне, что возлагает большую нагрузку на сам PDU по удалению влаги, увеличивая нагрузку и увеличивая затраты на электроэнергию.

Во всем должен быть баланс, ведь при изменении одного фактора всегда есть побочные последствия.

Связанный: Ресурсы дизайна Natatorium

Заключение

Стандарты ASHRAE являются отличной основой для проектирования, особенно для коммерческих зданий. По нашему мнению, они не соответствуют дизайну плавательных бассейнов только потому, что они слишком расплывчаты. Существует слишком много способов интерпретировать рекомендации, и, кроме того, в справочнике ASHRAE всего четыре (4) страницы, посвященные плавательным бассейнам.Правда в том, что плавательные бассейны — это очень сложные строения. У них есть переменные и уникальные обстоятельства, в отличие от любой другой комнаты.

Мы лично видели сотни плавательных бассейнов, которые были спроектированы в соответствии со стандартом ASHRAE 62.1, но качество воздуха в них все равно было плохим.

Мы в Chloramine Consulting помогаем инженерам проектировать плавательные бассейны (и ремонтировать существующие) с системами HVAC, которые соответствуют стандартам ASHRAE, а также учитывают функциональность, доступность и, конечно же, качество воздуха.Все эти потребности могут быть удовлетворены. Вам просто нужно знать, что вы ищете.


2 011 Справочник ASHRAE — Приложения HVAC §62.1, стр. 5.7



Циркуляция воздуха для крытых бассейнов |

При эксплуатации закрытого водного объекта качество воздуха играет существенную роль в создании комфортных и безопасных условий для пловцов. Приемлемое качество воздуха в помещении не содержит загрязняющих веществ и комфортно для пользователей объекта.Существуют различные методы и процессы, которым должны следовать операторы бассейнов, чтобы создать среду с идеальной циркуляцией воздуха. Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто готовится к сертификационным курсам CPO®.

Влажность

Первое, что следует учитывать в этом руководстве по обслуживанию крытых бассейнов, — это уровень влажности внутри водного объекта. Рекомендуется поддерживать уровень относительной влажности в диапазоне от 40% до 60%.Когда показатели объекта колеблются выше или ниже этого диапазона, существует большая вероятность повышенного уровня бактерий, вирусов, грибков и других вещей, которые загрязняют качество воздуха.

Если относительная влажность поддерживается ниже 40 %, также увеличивается скорость испарения, что увеличивает требования к нагреву бассейна. Уровни относительной влажности выше 60% увеличивают проблемы с коррозией, образованием конденсата, а также дискомфорт для тех, кто находится в помещении. Высокая влажность способствует росту плесени и грибка, а также образованию конденсата, который может разъесть здание до такой степени, что в конечном итоге работать в нем станет небезопасно.

Вентиляция

Надлежащая вентиляция — еще одна важная часть этого руководства по обслуживанию крытого бассейна. Если в помещении используется хлор, хлорамины могут выделяться в воздух. В бассейне должна быть надлежащая вентиляция, чтобы выводить этот воздух наружу, а не в раздевалки, ванные комнаты и т. д. Вентиляция также используется для предотвращения температурного расслоения в помещениях с высокими потолками. Операторы бассейнов также должны использовать низкоуровневые возвратные вентиляционные отверстия для удаления воздуха с поверхности воды.

Помещения бассейнов должны иметь небольшое отрицательное давление воздуха и автоматические доводчики дверей, чтобы предотвратить попадание загрязненного воздуха в соседние помещения здания. Надлежащее качество воздуха также требует равномерного распределения воздуха по воздуховодам.

Энергосбережение

Важной частью руководства по обслуживанию любого крытого бассейна является изучение того, как экономить энергию и деньги на водном объекте. Энергосбережение требует оценки систем отопления и охлаждения, двигателей вентиляторов, резервных водонагревателей, насосов и вентиляции с рекуперацией тепла.Когда в плавательном бассейне установлена ​​фиксированная скорость вентиляции наружного воздуха без осушения, уровни влажности могут колебаться, что приводит к более высоким требованиям к системам вентиляции воздуха.

Когда водное сооружение находится в более холодном климате, требуется большое количество энергии для нагрева воздуха, поступающего снаружи. Благодаря установке воздушного теплообменника тепло передается поступающему воздуху, что позволяет экономить электроэнергию. Вентиляция с рекуперацией тепла использует противоточный теплообменник между входящим и выходящим воздухом.Они рекуперируют тепловую энергию вытяжного воздуха и передают ее свежему воздуху, поступающему в здание.

Полное руководство по обслуживанию крытого бассейна

Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто собирается стать CPO®. Тем не менее, лучшим руководством является прохождение сертификационного курса CPO®. Вы можете узнать у экспертов о циркуляции воздуха, а также о других рекомендациях по безопасности и управлению бассейном. Сертификационный класс CPO® — отличное начало для того, чтобы стать экспертом по пулу.

Курсы сертификации CPO®

Pool Operation Management, отмеченные наградами, обучат вас правильному управлению плавательным бассейном наиболее энергоэффективным способом. Наши двухдневные курсы предлагают обширную информацию и обучение всему: от химикатов для бассейнов до энергосбережения, риска и ответственности. Свяжитесь с нами сегодня, чтобы добиться наилучших результатов в эксплуатации бассейнов.


*Эта информация взята из Справочника сертифицированных операторов бассейнов и спа-салонов. Эта информация может быть неприменима к вашему пулу в зависимости от типа и местоположения вашего пула.Следует ссылаться на все применимые правила и стандарты для вашего объекта.

Руководство по обслуживанию крытых бассейнов: циркуляция воздуха в крытых бассейнах content/uploads/2018/05/bigstock-218
2.jpg200px200px

Заголовок: Раздел 6-1.29 — Стандарты проектирования плавательных бассейнов

6-1.29 Стандарты проектирования плавательных бассейнов.
1.0 Определения.

1.1 Плавательный бассейн означает искусственное сооружение вместе с
зданиями и приспособлениями, используемыми в связи с ним, предназначенное для
купания, плавания или ныряния, изготовленное из бетона, кирпичной кладки, металла
или другого непроницаемого материала, расположенное либо в помещении, либо на открытом воздухе, а
обеспечены регулируемой подачей воды.

1.2 Спа-бассейн означает плавательный бассейн, предназначенный в первую очередь для терапевтического использования или релаксации, который обычно не осушается, не очищается и не наполняется для каждого человека. Она может включать, но не ограничивается этим,
гидроструйную циркуляцию, горячую воду, холодную воду, минеральную ванну,
воздушную индукцию, пузырьки или любую их комбинацию. Спа-бассейны имеют небольшую глубину 90 439 и не предназначены для плавания или дайвинга.

1.3 Единый кодекс означает Единый кодекс противопожарной безопасности штата Нью-Йорк
и Строительный кодекс, 9 NYCRR Subtitle S, Chapter I.

1.4 Адекватный означает достаточный для достижения
цели, для которой что-либо предназначено, и до такой степени, чтобы не представлялось необоснованного риска для
здоровья или безопасности.Элемент, установленный, обслуживаемый, спроектированный
и собранный, деятельность, проводимая или выполняемая в соответствии с
общепринятыми стандартами, принципами или практикой, применимыми к
конкретной профессии, бизнесу, занятию или профессии, является адекватным
по смыслу настоящего Подчасть.

2.0 Представление планов.

2.1 Общие. Все планы должны быть подготовлены лицом, имеющим лицензию штата Нью-Йорк
на занятие инженерной или архитектурной деятельностью. Вся конструкция
должна соответствовать требованиям Единого кодекса.
желательно, чтобы предварительные планы, спецификации и проектный отчет инженера
были представлены на рассмотрение до подготовки окончательных планов
. Планы, спецификации и отчеты, представляемые на официальное утверждение
, должны содержать достаточную информацию, чтобы продемонстрировать
органу, осуществляющему проверку, что предлагаемый плавательный бассейн или его улучшения будут соответствовать стандартам, содержащимся в настоящем документе, и должны включать, но не ограничиваться
теми факторы, изложенные в дальнейшем в пунктах 2.с 2.1 по 2.2.7 включительно.

2.2 Основа отчета о конструкции.

2.2.1 Периметр, площадь и объем плавательного бассейна.

2.2.2 Расход, оборот и скорость фильтрации.

2. 2.3 Ожидаемая нагрузка пловца (максимальная и средняя).

2.2.4 Источник, качество, доступное количество и характеристики воды
подачи, включая щелочность, pH, содержание железа и марганца.

2.2.5 Подробное описание оборудования для фильтрации, рециркуляции и оборудования для подачи химикатов
.

2.2.6 Гидравлические расчеты, включая потери напора во всех трубопроводах и рециркуляционном оборудовании
.

2.2.7 Кривые насоса, показывающие, что предлагаемый рециркуляционный насос может
адекватно перекачивать предлагаемые потоки.

2.3 Схемы и спецификации.

2.3.1 Генеральный план.

2.3.1.1 Название и адрес предлагаемого объекта, а также имя и
адрес владельца.

2.3.1.2 Масштаб, северная точка и направление преобладающего ветра.

2.3.1.3 Дата, адрес, имя, профессиональная печать и подпись
инженера-проектировщика или архитектора.

2.3.1.4 План земельного участка, который будет использоваться, с указанием топографии
, расположения и расположения существующих и предполагаемых строений
, а также расположения существующего и предполагаемого плавательного бассейна.

2.3.2 Детальные планы. Все подробные планы должны быть выполнены в подходящем масштабе
и содержать следующую информацию:

2.3.2.1 Полная информация о конструкции, включая размеры,
высоты и соответствующие поперечные сечения.

2.3.2.2 Схемы, планы и фасетки бассейна
системы водоподготовки и оборотного водоснабжения.

2.3.2.3 Размер и расположение всех трубопроводов, включая отметки.

2.3.3 Технические характеристики. Должны быть представлены полные, подробные спецификации для
строительства бассейна, бани, рециркуляционной системы,
фильтрационных сооружений, дезинфекционного оборудования и всех других принадлежностей
, показанных на детальных планах.

3.0 Использование покровителя.

3.1 Обозначение зон.
В целях подсчета количества посетителей в ограждении бассейна те части бассейна, которые имеют глубину
или пять футов меньше, должны быть обозначены как «неглубокая зона». Части
плавательного бассейна глубиной более пяти футов должны быть обозначены как «глубокие зоны
».

3.2 Расчетная вместимость купальни.

3.2.1 Мелководье. На каждого посетителя должно быть выделено пятнадцать квадратных футов площади водной поверхности бассейна
.

3.2.2 Глубокая зона. На каждого посетителя должно быть выделено двадцать пять квадратных футов площади водной поверхности бассейна
.

3.2.3 Зона для дайвинга. Триста квадратных футов площади
водной поверхности бассейна должны быть зарезервированы вокруг каждого трамплина или платформы для прыжков в воду, и
эта площадь не должна учитываться при расчете допустимого использования посетителями.

3.2.4 Спа-бассейны. На каждого посетителя
должно быть выделено десять квадратных футов на человека.

3.3 Надбавка за палубу.Дополнительная скидка будет сделана на основе
на одного дополнительного посетителя, разрешенного на каждые 50 квадратных футов палубы бассейна
сверх минимальной площади палубы, требуемой в пункте 5.9 этого раздела
.

4. 0 Строительный материал.

4.1 Материалы. Плавательные бассейны должны быть изготовлены из материалов, которые являются инертными, стабильными, нетоксичными, водонепроницаемыми и прочными. Песчаное или земляное дно или деревянные кадки без облицовки не допускаются.

4.2 Углы. Все углы, образованные пересечением стен бассейна и пола
, должны быть закруглены.

4.3 Отделка. Дно и стенки бассейна должны быть белого или светлого цвета с гладкой и легко очищаемой поверхностью.

5.0 Дизайн, детали и стабильность конструкции. Все плавательные бассейны должны быть спроектированы и изготовлены так, чтобы выдерживать все ожидаемые нагрузки для
как полных, так и пустых условий. Должен быть предусмотрен гидростатический предохранительный клапан и/или подходящая дренажная система
. Архитектор-проектировщик или инженер
несет ответственность за сертификацию устойчивости конструкции
и безопасности бассейна при полном и пустом состояниях.

5. 1 Форма. Форма любого плавательного бассейна должна быть такой, чтобы не нарушались
циркуляция воды в бассейне и контроль за безопасностью пловцов. Не должно быть подводных или надводных выступов или препятствий, которые могли бы поставить под угрозу безопасность посетителей или помешать работе бассейна
.

5.2 Минимальная глубина. Минимальная глубина воды в бассейне должна быть
трех футов, за исключением специальных и детских бассейнов.

5.3 Нижний уклон. Дно бассейна должно иметь уклон в сторону основного стока
.Уклон при глубине воды менее пяти футов не должен превышать 1
футов по вертикали до 12 футов по горизонтали.

5.4 Зона отмечена. Граница между мелкой и глубокой зонами
должна быть обозначена четырехдюймовой полосой контрастного цвета на
дне и стенках бассейна, а также страховочным тросом и поплавками, оснащенными
держателями поплавков. Уступы и края ступеней также должны быть отмечены четырехдюймовой полосой
контрастного цвета.

5.5 Стенки бассейна. Стены плавательного бассейна должны быть: (1) вертикальными
на расстоянии не менее шести футов; или (2) по вертикали на расстоянии
не менее трех футов ниже уровня воды; ниже которого стена может быть
изогнута к низу с радиусом, не превышающим
разницы между глубиной в этой точке и тремя футами; при условии, что вертикаль
интерпретируется как разрешающая наклон не более одного фута по горизонтали для
на каждые пять футов глубины боковой стенки (11 градусов от вертикали).

5.5.1 Выступы. Уступы не должны выступать в бассейн, если только они не необходимы для поддержки конструкции верхней стенки.

5.6 Места для дайвинга. Минимальные размеры плавательного бассейна и приспособлений
в зоне для прыжков в воду должны соответствовать таблице 1 настоящего раздела
. Бассейны, предназначенные для соревновательного дайвинга, могут согласно заявке
использовать признанные на национальном уровне конкурентные стандарты проектирования.

ТАБЛИЦА 1

МИНИМАЛЬНЫЕ РАЗМЕРЫ ДЛЯ БАССЕЙНОВ С ОБОРУДОВАНИЕМ ДЛЯ ВОДОЛАЗА

______________________________________________________________

КОПИЯ ТАБЛИЦЫ 1
МОЖНО ПОЛУЧИТЬ В:
КОМИССИЯ ПО ЗАКОНОДАТЕЛЬСТВУ NYS
КОНТАКТ: ТЕЛЕФОН ПОДДЕРЖКИ ЗАКОНОДАТЕЛЬНОЙ СИСТЕМЫ
____________________________________________________________

Примечание. Необходимо соблюдать минимальную глубину в пять футов, когда стена
ограничивает зону бассейна напротив трамплинов.В противном случае, указанный уклон пола
может быть использован для пологого конца.





Минимум

размеры



Макс. высота борта
над водой

Макс. доска для прыжков в воду

Д

л 1

л 2

Ширина бассейна

26 дюймов (2/3 метра)

10′

8 футов 6 дюймов

2’6″

10 футов 0 дюймов

20 футов 0 дюймов

30 дюймов (3/4 метра)

12′

9’0″

3’0″

10 футов 0 дюймов

20 футов 0 дюймов

1 метр

16′

11 футов 0 дюймов

4’0″

20 футов 0 дюймов

20 футов 0 дюймов

3 метра

16′

12 футов 0 дюймов

6 футов 0 дюймов

20 футов 0 дюймов

24 фута 0 дюймов



При размещении досок необходимо соблюдать следующие минимальные размеры.
При установке нескольких плат минимальная ширина бассейна должна быть соответственно увеличена
.

1 метр или менее — от борта до бортика бассейна 10 футов 0 дюймов

3 м — от бортика до бассейна 12 футов 0 дюймов

Расстояние между соседними досками 10 футов 0 дюймов

5.6.1 Высота. Над трамплинным
трамплина должно быть совершенно беспрепятственное свободное пространство в 16 футов, измеренное от центра
переднего конца трамплина. Эта зона должна простираться не менее чем на восемь футов
сзади, по восемь футов в каждую сторону и на 16 футов впереди точки измерения
.

5.6.2 Трамплины и платформы. Использование трамплина и платформ
высотой более трех метров должно основываться на конструкции
, которая надлежащим образом учитывает особые соображения безопасности, связанные с такими устройствами
.

5.6.3 Ступеньки и ограждения для трамплина. Опоры, платформы и
ступеньки для трамплинов должны иметь прочную конструкцию и достаточную прочность конструкции, чтобы безопасно выдерживать
максимальные ожидаемые нагрузки. Ступени должны быть из коррозионно-стойкого материала, легко поддающегося очистке
и нескользкой конструкции. На всех ступенях и лестницах, ведущих к трамплину на высоте одного метра и более над водой, должны быть предусмотрены поручни. Ограждения
должны иметь высоту 30 дюймов и доходить по крайней мере до
кромки воды.

5.7 Направляющие для палубы. Все горки для плавательных бассейнов, которые могут быть установлены в плавательном бассейне
, должны иметь маркировку, свидетельствующую о соответствии требованиям
Комиссии по безопасности потребительских товаров США или другим общепринятым
стандартам, которые обеспечат адекватную защиту здоровья и безопасности населения.

5.7.1 Глубина. Нижняя часть любой горки должна спускаться на глубину не менее четырех футов.

5.8 Лестницы, заглубленные ступени и ступеньки.

5.8.1 Местоположение. Углубленные ступени, стремянки или лестницы должны быть предусмотрены на
мелком и глубоком концах. Углубленные ступени или лестницы должны быть предусмотрены
в глубокой части. При ширине бассейна более 30 футов такие ступеньки, лестницы
или лестницы должны быть установлены с каждой стороны.

5.8.2 Лестницы. Лестницы для бассейнов должны быть коррозионно-стойкими и иметь
нескользящие ступени.Все лестницы должны быть сконструированы таким образом, чтобы
обеспечивали опору для рук. Между любой лестницей и стенкой бассейна должен быть зазор не более шести
дюймов и не менее трех дюймов.

5.8.3 Углубленные ступени. Углубленные ступени должны легко поддаваться очистке, а
должны быть приспособлены для слива в бассейн. Углубленные ступени должны иметь минимальную проступь
5 дюймов и минимальную ширину 14 дюймов.

5.8.4 Поручни. Там, где предусмотрены утопленные ступени или лестницы,
должны быть поручни в верхней части каждой их стороны, выступающие над
выступом или краем настила.

5.8.5 Лестницы. Если предусмотрены лестницы, они должны располагаться по диагонали в углу бассейна или быть заглубленными. Они должны быть оборудованы перилами
. Лестницы должны быть нескользкой конструкции, иметь минимальную проступь
12 дюймов и максимальную высоту подъема 10 дюймов.

5.9 Колоды. Непрерывная прозрачная палуба должна окружать бассейн по всему периметру
. Ширина должна быть не менее пяти футов. Палуба должна быть
из однородного, легко чистящегося, непроницаемого материала и защищена от
поверхностного стока.Там, где установлены трамплин или горки для прыжков в воду, за трамплинами или горками
должна быть свободная палуба площадью не менее пяти футов.

5.9.1 Наклон. Палуба должна иметь уклон не менее одной четверти дюйма на
футов по отношению к палубным стокам или уклонам.

5.9.2 Дренаж. Палубные стоки, если они используются, должны располагаться и располагаться на расстоянии
таким образом, чтобы площадь каждого стока
составляла не более 400 квадратных футов, а стоки не должны располагаться на расстоянии более 25 футов друг от друга.
не должно быть прямого соединения между стоками палубы бассейна и канализационной системой
, желобом бассейна или системой рециркуляции.

5.9.3 Выкатные желоба. Если бассейн оборудован выкатными желобами уровня
настила, уклон настила не должен превышать 5 футов в сторону желобов
.

5.9.4 Ковровое покрытие. Запрещается укладывать ковровое покрытие на террасу у бассейна, если
ковер не имеет этикетки, указывающей, что он соответствует
Национальным санитарным стандартам или другим стандартам, которые обеспечат адекватную защиту здоровья и безопасности населения.

5.9.5 Наконечники для шлангов. Должны быть предусмотрены нагрудники для шлангов, облегчающие промывку
участков палубы, и они должны быть снабжены антисифонными устройствами.

5.9.6 Зрительские зоны. Должно быть эффективное разделение между
зонами для зрителей и зонами для купания.

5.9.7 Продовольственные концессии. Должно быть разделение между зонами
, где подают еду и напитки, и зонами, используемыми посетителями бассейна.

5.10 Ограждение. Все плавательные бассейны, включая детские бассейны, должны быть
снабжены ограждением, которое должно соответствовать следующим требованиям:

5.10.1 Должен быть не менее четырех футов в высоту и иметь максимальный
вертикальный зазор до двух дюймов.

5.10.2 При наличии штакетника горизонтальные отверстия
между штакетниками не должны превышать 4 дюймов.

5.10.3 Если предусмотрено сетчатое ограждение, отверстия между
звеньями не должны превышать 3/8 дюйма.

5.10.4 Корпус должен быть сконструирован так, чтобы не было опоры для ног.

5.10.5 Пикеты и скрутки рабицы должны выступать над верхней горизонтальной перекладиной
.

5.10.6 Такое ограждение должно иметь перила и стойки внутри ограждения
, которые должны выдерживать минимальную боковую нагрузку
150 фунтов, приложенную посередине между стойками и наверху стоек,
соответственно.Ограждения, материал ограждения или ткань должны выдерживать сосредоточенную поперечную нагрузку в 50 фунтов, приложенную в любом месте между опорами на площади 12 квадратных дюймов, без разрушения или остаточной деформации. Ворота, предусмотренные в ограждении, должны быть самозакрывающимися и самозащелкивающимися,
, с рукояткой защелки, расположенной внутри ограждения
и на высоте не менее 40 дюймов над землей.

5.10.7 Стена многоквартирного дома может служить частью ограждения
при условии, что из помещения
нет прямого выхода к бассейну.

6.0 Требования безопасности.

6.1 Маркировка глубины.

6.1.1 Расположение маркировки глубины. Глубина воды должна быть четко обозначена
на поверхности воды или над ней на вертикальной стенке бассейна и/или на
краю палубы в максимальной и минимальной точках и на границе
глубокой и мелкой частей, а также в промежуточных двух- с шагом 90 439 футов по глубине с интервалом не более 25 футов. Маркировка должна быть
на обеих сторонах и концах бассейна.В тех случаях, когда разметка глубины не может быть размещена на
вертикальных стенках над уровнем воды, должны использоваться другие средства, чтобы отметки были хорошо видны лицам, находящимся в бассейне. Глубина воды должна измеряться в точке в трех футах от стенки бассейна
.

6.1.2 Размер маркировки глубины. Маркировка глубины должна быть цифрами
, минимальная высота четыре дюйма, за которыми следуют слова «глубина в футах» или «глубина в футах
», и цветом, контрастирующим с фоном. Маркеры глубины должны быть
из прочного материала и должны быть установлены стационарно.

6.2 Кресла спасателей. Приподнятые кресла спасателей должны быть установлены во всех бассейнах площадью более 2000 квадратных футов,
, которые обеспечивают наблюдение за водным персоналом уровня
IIa или IIb. Одно приподнятое кресло спасателя
требуется на каждые 3 400 квадратных футов поверхности бассейна
или его часть. Стулья следует размещать в местах, которые
сведут к минимуму солнечные блики на воде, и в местах, которые
обеспечат полный охват наблюдаемой зоны бассейна.

6.3 Спасательное оборудование. Спасательное оборудование должно быть предоставлено в соответствии с требованиями
раздела 6-1. 23(b) настоящей части.

6.3.1 Требуемые единицы. Одна единица спасательного оборудования должна быть предусмотрена
на каждые 2000 квадратных футов водной поверхности или ее долю
. Должно быть предусмотрено не менее двух единиц.

6.4 Медпункт. Плавательные бассейны с площадью поверхности, превышающей
4000 квадратных футов, должны иметь легкодоступное помещение или зону
, предназначенную и оборудованную для оказания неотложной помощи.

6.5 Аварийный выход. Предусмотреть аварийный выход из помещения с бассейном
. Все выходы должны быть четко обозначены.

7.0 Требования к освещению, электричеству, вентиляции.

7.1 Освещение. Искусственное освещение должно быть обеспечено во всех плавательных бассейнах
, которые должны использоваться в ночное время или в которых нет
надлежащего естественного освещения, чтобы все части бассейна, включая дно
, можно было легко увидеть без бликов.

7.1.1 Поверхность воды. Верхнее освещение на водной поверхности должно быть не менее 30 фут-свечей при наличии подводного освещения, как указано в пункте 7.1.2
. Без подводного освещения должна быть обеспечена не менее
освещенности в 50 фут-свечей на водной поверхности.

7.1.2 Под водой. При использовании подводного освещения должно быть обеспечено не менее 0,5
Вт на квадратный метр водной поверхности плавательного бассейна.

7.1.3 Колоды. Минимум 50 фут-свечей должен быть обеспечен на уровне палубы
бассейнов для соревнований.

7.1.4 Аварийное освещение. Все крытые бассейны, где разрешено ночное плавание, и крытые бассейны, где нет естественного освещения, должны быть
обеспечены адекватным аварийным освещением. Для открытых бассейнов
допустим переносной источник света с батарейным питанием, который должен соответствовать требованиям
и обслуживаться для облегчения эвакуации из плавательного бассейна.

7.1.5 Аппаратные. Все оборудование плавательных бассейнов и помещения для хранения химикатов
должны быть обеспечены искусственным освещением, достаточным для освещения всего оборудования и расходных материалов.

7.2 Электрика.

7.2.1 Электропроводка должна соответствовать Единому кодексу и требованиям
соответствующего регулирующего органа. Сертификат должен быть представлен на
все новые электромонтажные работы.

7.2.1.1 Зазор над головой. Никакая электрическая проводка не должна проходить над головой
в пределах 20-футового горизонтального расстояния от бассейна.

7.2.2 Электрические розетки. На всех бассейнах должны быть предусмотрены прерыватели цепи замыкания на землю
, для всех осветительных и других электрических цепей
в зоне бассейна.Эти устройства могут потребоваться в существующем бассейне
, когда должностное лицо, выдающее разрешение, решит, что это необходимо для обеспечения безопасности купающихся.

7.2.3 Заземление. Каждый подводный фонарь должен быть индивидуально заземлен
с помощью соответствующего заземляющего провода с резьбовым или болтовым соединением с металлической распределительной коробкой
, от которой идет ответвленная цепь к отдельному фонарю
. Такие распределительные коробки не должны располагаться на палубе плавательного бассейна
в пределах четырех футов от стены бассейна.

7.3 Вентиляция.

7.3.1 Вентиляция помещений. Бани, помещения с механическим оборудованием,
складские помещения и ограждения крытых бассейнов должны вентилироваться
естественным или механическим способом. Вентиляция помещения должна предотвращать
прямое воздействие сквозняков на купающихся и сводить к минимуму образование конденсата. Для крытых бассейнов должно быть обеспечено минимум
двух воздухообменов в час. Нагреватель
должен быть защищен от контакта с купающимися. Отопительное оборудование, работающее на топливе
, должно быть установлено и выведено наружу в соответствии с
Единым кодексом.

8.0 Водоснабжение и водоотведение.

8.1 Водоснабжение. Источник и качество воды, подаваемой в бассейн
, и все сантехнические устройства, включая питьевые фонтанчики, туалеты
и душевые, после обработки должны соответствовать применимым требованиям
, часть 5 Государственного санитарного кодекса (10 NYCRR, часть 5) для питьевой воды. вода.

8.2 Контроль перекрестного соединения. Все участки водораспределительной
системы, обслуживающей плавательный бассейн и вспомогательные сооружения, должны быть
защищены от противотока и обратного сифонирования.Вода, подаваемая в бассейн
либо непосредственно, либо в систему рециркуляции, должна подаваться
через воздушный зазор или другим способом, исключающим противоток и обратное сифонирование
.

8.3 Носик для заполнения. Когда для подачи воды в плавательный бассейн
используется наливной патрубок, он должен быть экранирован, чтобы не создавать опасности. Открытый
конец наливного патрубка не должен иметь острых краев, не должен выступать
более чем на два дюйма за край бассейна и должен находиться не менее чем на
шесть дюймов над уровнем палубы.Если плавательный бассейн оборудован трамплином
, следует рассмотреть возможность размещения заливной горловины
под трамплином.

8.4 Санитарно-технические отходы. Санитарно-технические стоки отводятся через городскую хозяйственно-бытовую канализацию
. Если необходимо использовать
частную систему подземного захоронения или другую систему, необходимо получить одобрение системы
от соответствующего регулирующего органа.

8.5 Сточные воды бассейнов. Сточные воды бассейна должны отводиться в канализационную систему
или ливневую канализацию через подходящий воздушный зазор, чтобы исключить возможность
обратного поступления сточных вод или сточных вод в систему трубопроводов плавательного бассейна
.Утверждение системы должно быть получено от соответствующего регулирующего органа
.

8.6 Питьевые фонтанчики. Фонтанчики питьевые должны быть наклонными
струйного типа с ограждением по периметру и непогружным горлышком. Они должны
располагаться в удобном месте и
снабжаться достаточным давлением воды.

9.0 Системы и оборудование рециркуляции. Система рециркуляции
, состоящая из насосов, трубопроводов, фильтров, оборудования для кондиционирования воды и
дезинфицирующего оборудования, а также другого вспомогательного оборудования,
должна быть предоставлена ​​для осветления, химического баланса и дезинфекции воды плавательного бассейна
. Требуется минимальный оборот всего объема за шесть часов (четыре раза по
за 24 часа), за исключением того, что скорость рециркуляции должна быть
увеличена для обеспечения двухчасового оборота для детских бассейнов, а в соответствии с
и далее в п. 15.0 этот раздел для бассейнов специального назначения.

9.1 Сертификация оборудования. Оборудование, используемое или предлагаемое для использования в плавательных бассейнах
, должно иметь апробированную конструкцию и конструкцию и быть протестировано следующим образом: (1) протестировано и внесено в список Национального фонда санитарии
(NSF) или другой испытательной лаборатории в соответствии со стандартами, опубликованными NSF;
или (2) прошли испытания в эксплуатации в Нью-Йорке или другом штате не менее чем в 10 пулах
сопоставимой конструкции в течение не менее 60 дней с представлением технических отчетов
о результатах использования; или (3) опытно-промышленные испытания продолжительностью не менее 90 дней с официальным представлением эксплуатационного отчета, подготовленного
инженером-проектировщиком или архитектором; или (4) сочетание использования и тестирования
или период пробного использования, утвержденный официальным лицом
, выдающим разрешение, и уполномоченным по здравоохранению штата.

9.2 Трубопровод.

9.2.1 Материалы. Рециркуляционные трубопроводы и фитинги должны быть изготовлены из нетоксичного материала
, устойчивого к коррозии и способного выдерживать рабочее давление
. Приемлемыми материалами для систем рециркуляции бассейнов
являются пластик, медь, нержавеющая сталь, асбестоцемент, алюминий, чугун
или другие материалы, пригодные для использования в системах водоснабжения.

9.2.2 Скорости. Трубы, фитинги и клапаны системы рециркуляции бассейна
должны иметь такие размеры, чтобы скорости не превышали 6
футов в секунду при всасывании, 10 футов в секунду под давлением и 3
футов в секунду при самотеке.

9.3 Дренаж и установка. Все оборудование и трубопроводы должны быть спроектированы и изготовлены по стандарту
таким образом, чтобы обеспечить полный слив с помощью сливных пробок, дренажных клапанов
или других средств. Все трубопроводы должны поддерживаться непрерывно или с достаточно малыми интервалами, чтобы предотвратить провисание. Все всасывающие трубопроводы
должны иметь наклон в одном направлении, предпочтительно в сторону насоса. Все подающие
и возвратные трубопроводы в бассейн должны быть снабжены вставными заглушками
или клапанами, позволяющими сливать трубопровод до точки ниже линии замерзания
.Должны быть предусмотрены возможности расширения и сжатия труб.

9.4 Цветовая маркировка. Все открытые трубопроводы должны иметь цветовую маркировку
в соответствии со следующей таблицей:



Трубопровод

Цветовой код

Линии отходов

Цветовой код



Трубопроводы питьевой воды

Темно-синий

Отходы обратной промывки

Темно-коричневый

Фильтрованная вода

Аква

Канализационные (канализационные или другие)

Темно-серый

Скиммер или возврат желоба

Оливково-зеленый

Палубные трапы

Светло-коричневый

Основной дренаж

Черный



Квасцы

Оранжевый

Другое



Хлор (газ/раствор)

Желтый

Сжатый воздух

Темно-зеленый

Кальцинированная сода

Белый

Газ

Красный

Кислота

Розовый





Если два цвета не имеют достаточного контраста, чтобы легко различить
между ними, на одной трубе
следует нанести шестидюймовую полосу контрастного цвета с интервалом примерно 30 дюймов. Название жидкости или газа
и стрелки, указывающие направление потока, должны быть указаны на трубе
.

9.5 Системы перелива. Все бассейны должны быть спроектированы таким образом, чтобы обеспечить непрерывный скимминг (удаление поверхностных вод). Оборудование для подачи подпиточной воды
должно быть предусмотрено для поддержания непрерывного скимминга.

9.5.1 Желоба (системы перелива по периметру). Переполнение
должно распространяться полностью вокруг пула. Он должен быть выровнен в пределах допуска плюс 90 439 или минус одна восьмая дюйма.Должны быть предусмотрены соединения трубопроводов, чтобы вода
могла течь из переливов в систему рециркуляции.

9.5.1.1 Размер и форма. Водосточная система должна быть рассчитана на непрерывный отвод воды с верхней поверхности бассейна со скоростью
не менее 100 процентов скорости рециркуляции. Желоб должен быть
сконструирован таким образом, чтобы служить рукояткой и предотвращать защемление рук и
ног. Он должен позволять проводить осмотр, очистку и ремонт.

9.5.1.2 Розетки. Распределительные коробки, преобразователи, обратные трубопроводы или желоба, используемые
для подачи воды из желоба, должны быть рассчитаны на 100-процентную скорость рециркуляции
. Дренаж должен быть достаточным для минимизации затопления
и предотвращения обратного оттока обезжиренной воды в бассейн.

9.5.1.3 Импульсная мощность. Все системы перелива должны быть спроектированы с расчетом эффективной пропускной способности не менее одного галлона на каждый квадратный
футов площади поверхности бассейна. Импульс должен обеспечиваться в расширительном баке,
, в желобе или фильтре над линией нормального потока, или где-либо еще в системе
.Уравнительные баки, желоба и фильтровальные баки должны иметь переливные трубы
для отвода лишней воды в отходы. Уравнительные баки должны быть снабжены
средствами для полного слива.

9.5.2 Скиммеры. Использование скиммеров должно быть ограничено бассейнами шириной 90 439 30 футов или менее и площадью водной поверхности менее 1 600 90 439 квадратных футов.

9.5.2.1 Номер. В бассейнах, где используются скиммеры, должен быть предусмотрен один скиммер на
каждые 400 квадратных футов площади поверхности или ее часть
.Для эффективного скимминга
могут потребоваться дополнительные скиммеры.

9.5.2.2 Местоположение. Скиммеры должны быть расположены таким образом, чтобы обеспечить эффективное
снятие всей водной поверхности с минимальными помехами и
коротким замыканием.

9.5.2.3 Скорость потока. Скиммеры должны быть рассчитаны на пропускную способность
не менее 30 галлонов в минуту или 3,75 галлона в минуту на линейный
дюйм водослива. Скорость рециркуляции плавательного бассейна определяется суммой
: расчетного расхода, необходимого для количества скиммеров, и
расхода через основную дренажную систему, как указано в пункте 9.6.4, и должен
обеспечивать минимальную скорость оборота, требуемую пунктом 9.0.

9.5.2.4 Контроль. Скиммеры должны иметь водосливы, которые регулируются автоматически
и работают свободно и непрерывно при колебаниях уровня воды не менее четырех
дюймов. Вся снятая вода должна проходить через легкосъемную и очищаемую корзину или сито
до того, как она встретится с регулирующими клапанами
или попадет во всасывающую линию насоса. Каждый скиммер должен быть оборудован
устройством для контроля потока. Скиммеры должны иметь устройство
, предотвращающее воздушную пробку во всасывающей линии.Если используются уравнительные трубы,
они должны пропускать достаточное количество воды для удовлетворения требований
всасывания насоса, если вода в бассейне опустится ниже уровня водослива. Трубы уравнителя
должны располагаться не менее чем на один фут ниже самого нижнего уровня перелива
скиммера. Клапан или аналогичное устройство, которое остается плотно закрытым в нормальных условиях эксплуатации, но автоматически открывается, когда уровень воды
падает ниже минимального рабочего уровня скиммера,
, должен быть предусмотрен на каждой уравнительной трубе.

9.5.2.5 Строительство. Скиммеры должны быть установлены в стенках бассейна,
быть прочными и изготовлены из коррозионностойких материалов. Поверхностные скиммеры
должны быть того типа, который должностное лицо, выдающее разрешение, определяет как
адекватный и подходящий для такой цели.

9.5.2.6 Поручни.
Должна быть предусмотрена круглая накладка толщиной не более двух дюймов или другая рукоятка, примыкающая к стенке бассейна. Рукоятка
не должна быть выше минимального рабочего уровня скиммера
более чем на девять дюймов.Когда рукоятка образована настилом бассейна, она должна наклоняться в сторону 90 439 от бассейна с перепадом в один дюйм на расстоянии одного фута.

9.5.3 Тестирование. Необходимо провести испытание флотации, чтобы определить и отрегулировать систему рециркуляции для оптимального скимминга.

9.6 Основная дренажная система. Два всасывающих патрубка основного дренажа должны быть установлены на
дне бассейна в самой глубокой точке с
расстоянием в три фута или более. Если пола спа-бассейна недостаточно для разделительного расстояния в три фута, то разделительное расстояние должно быть как можно больше. Всасывающие патрубки
должны быть соединены с одной основной всасывающей трубой ответвлениями, а ответвления
не должны иметь клапанов, чтобы
мог работать независимо.

9.6.1 Расстояние. Дренажи не должны превышать 20 футов в центрах
, а сливные отверстия должны быть предусмотрены на расстоянии не более 15 футов от каждой боковой стены
.

9.6.2 Решетка. Всасывающий патрубок основного дренажа должен быть защищен противовихревыми крышками или решетками
. Открытая площадь должна быть достаточно большой, чтобы
гарантировал, что скорость не превышает 1-1/2 фута в секунду через решетку
.Отверстия в решетках не должны быть шириной более полусантиметра.
Решетки или сливные крышки не должны сниматься без использования инструментов
.

9.6.3 Трубопровод. Патрубок от каждого всасывающего патрубка основного дренажа
должен быть рассчитан на 100-процентную скорость рециркуляции. Скорость всасывания
в трубе не должна превышать шести футов в секунду. Единственная основная всасывающая труба
, ведущая к насосу, должна быть оснащена клапаном для регулирования общего основного стока.

9.6.4 Минимальный расход. Не менее 30 процентов от общего расхода рециркуляции
должно проходить через главный дренаж.

9.7 Насосы и фильтры.

9.7.1 Фильтры. Должны быть предусмотрены сетчатые фильтры, через которые должна проходить вся вода
перед попаданием в насос. Фильтры должны иметь жесткую конструкцию
, изготовленную из коррозионно-стойкого материала
и достаточно прочную, чтобы предотвратить разрушение при засорении. Отверстия
не должны превышать одну восьмую дюйма в любом измерении.Общая свободная площадь всех отверстий
должна как минимум в четыре раза превышать площадь соединительной трубы
. Фильтр должен иметь быстрооткрывающуюся крышку. Должны быть предусмотрены запасные сетчатые корзины
. В системах, где фильтр
расположен на стороне всасывания насоса, сетчатые фильтры не требуются.

9.7.2 Насосное оборудование. Рециркуляционный насос должен иметь достаточную производительность
для соответствия проектным требованиям бассейна, включая обратную промывку фильтра
. Он должен быть самовсасывающего типа, если он установлен выше гидравлического уклона
.Манометр, показывающий как давление, так и вакуум
, должен быть установлен на всасывающем коллекторе насоса, а манометр
должен быть установлен на стороне нагнетания насоса.

9.8 Измерение и контроль расхода.

9.8.1 Измерение расхода. В системе рециркуляции должно быть предусмотрено средство непрерывного измерения расхода
. Для песчаных фильтров расходомерное оборудование
должно располагаться там, где также можно определить расход обратной промывки
. Индикатор должен быть способен измерять расход, по крайней мере, в 1-1/2 раза превышающий расчетный расход, и должен иметь точность в пределах 10
процентов истинного расхода.Индикатор должен иметь диапазон показаний
, соответствующий ожидаемому расходу, и должен быть установлен в легкодоступном
месте для считывания показаний и обслуживания, а также с прямой трубой
до и после любого фитинга или ограничения в соответствии с
рекомендацией изготовителя. .

9.8.2 Регулировка расхода. В напорном трубопроводе рециркуляционного насоса должно быть предусмотрено автоматическое устройство регулирования расхода
. При наличии нескольких насосов или фильтров
на каждом блоке должно быть установлено устройство регулирования расхода
.

9.9 Входы.

9.9.1 Номер. Настенные воздухозаборники должны располагаться на расстоянии не более 20 футов друг от друга, при этом
один воздухозаборник находится в пределах пяти футов от каждого угла бассейна и по одному в каждой ступени
.

9.9.2 Местоположение. Настенные воздухозаборники должны быть расположены не менее чем на 12 дюймов ниже расчетной поверхности воды. Нижние впускные отверстия должны быть расположены на одинаковом расстоянии друг от друга,
, на расстоянии не более 20 футов, и с рядами впускных отверстий,
, в пределах 15 футов от каждой боковой стенки. В любом бассейне шириной более 60 футов должно быть предусмотрено 90 439 нижних входных отверстий. Они должны быть на одном уровне с полом.

9.9.3 Тип. Впускные фитинги должны быть типа
с регулируемой скоростью потока. Впускные устройства с направленным потоком должны использоваться в бассейнах скиммерного типа.
Воздухозаборники не должны выходить из пола или стены, чтобы создавать опасность.

9.9.4 Тестирование. Тестирование красителя (кристаллический фиолетовый или аналогичный) должно выполняться для определения и корректировки схемы рециркуляции.

10.0 Фильтрация (общая). Система очистки воды для плавательных бассейнов
должна иметь один или несколько фильтров.Он должен быть установлен с достаточным зазором
и средствами для готового и безопасного осмотра, обслуживания, разборки и ремонта
.

10.1 Песчаные фильтры. Расчетная скорость фильтрации скорых песочных фильтров
не должна превышать трех галлонов в минуту на квадратный фут площади фильтра
. Скорость фильтрации высокопроизводительных песчаных фильтров (напорных или вакуумных) не должна превышать
15 галлонов в минуту на квадратный фут площади фильтра.
Для скорых песочных фильтров с несколькими ячейками скорость фильтрации не должна превышать
3 галлона в минуту на квадратный фут площади фильтра.Для многоячеистых высокопроизводительных песчаных фильтров
скорость фильтрации не должна превышать 5 галлонов в минуту на квадратный фут площади фильтра
. Система песочных фильтров должна быть оборудована для обратной промывки каждого фильтра
со скоростью от 12 до 15 галлонов в минуту на квадратный фут площади фильтрующего слоя
или в соответствии с рекомендациями производителя. Вода обратной промывки
должна сбрасываться в отходы через подходящий воздушный зазор.

10.1.1 Фильтрующий материал. Песок или другие среды должны быть тщательно отсортированы, и
должны соответствовать рекомендациям производителя по использованию в бассейне.

10.1.2 Аксессуары должны включать манометр на входе, манометр на выходе
, смотровое стекло обратной промывки и клапан сброса воздуха.

10. 2 Диатомит. Расчетная скорость фильтрации для напорных или вакуумных фильтров
не должна превышать 1,5 галлона в минуту на
квадратных футов эффективной площади фильтра, за исключением максимальной скорости фильтрации
2,0 галлона в минуту на квадратный фут, если
непрерывная » питание тела». Фильтр и все составные части
должны быть изготовлены из таких материалов, конструкции и конструкции, чтобы выдерживать нормальное
непрерывное использование без значительной деформации, износа, коррозии
или износа, которые могут неблагоприятно повлиять на работу фильтра.

10.2.1 Предварительное покрытие. Трубопровод фильтра должен быть рассчитан на повторную фильтрацию или сброс сточных вод до тех пор, пока не будет нанесено однородное покрытие корпуса. Для фильтров нагнетательного типа
должно быть предусмотрено оборудование для подачи предварительного слоя для нанесения
не менее 0,1 фунта диатомовой земли на квадратный фут площади фильтра
.

10.2.2 Оборудование для подачи тела. Должно быть предусмотрено оборудование для кормления тела, способное наносить
не менее 0,1 фунта диатомовой земли на квадратный фут площади фильтра
в течение 24 часов.

10.2.3 Фильтры регенеративные. Фильтры регенеративного типа должны соответствовать
тем же стандартам, что и напорные фильтры. Должна быть предусмотрена откачка воздухом или ручными средствами
, а также должен быть обеспечен визуальный осмотр элементов
.

10.2.4 Принадлежности. Аксессуары для вакуумных фильтров должны включать вакуумметр
и концевой выключатель вакуума, соединенный с насосом. Для напорных фильтров
требуется смотровое стекло обратной промывки, манометр на входе
, манометр на выходе и клапан сброса воздуха.

10.2.5 Обратная промывка. Вода обратной промывки кизельгурового фильтра должна
сбрасываться в канализационную систему через разделительный бак. Осадок резервуара сепарации
должен быть утилизирован на утвержденном объекте по удалению твердых отходов
.

10.3 Картриджные фильтры: скорость фильтрации. Расчетная скорость фильтрации для картриджных фильтров
не должна превышать 0,375 галлона в минуту на квадратный
футов фильтрующего материала.

10.3.1 Картриджи. Полный дополнительный комплект фильтрующих картриджей
должен быть под рукой у пользователя.

10.3.2 Аксессуары должны включать манометр на входе, манометр на выходе
и клапан сброса воздуха.

11.0 Дезинфекция. Плавательные бассейны должны быть спроектированы так, чтобы обеспечивать непрерывную
дезинфекцию воды в бассейне химическим веществом, которое является эффективным дезинфицирующим средством
и дает легко измеряемый активный остаток
.

11.1 Кормушки для дезинфицирующих средств. Для нанесения дезинфицирующего средства должен быть предусмотрен автоматический дозатор, который легко регулируется.

11.1.1 Строительство. Кормушки должны иметь прочную конструкцию и изготавливаться из материалов, устойчивых к износу, коррозии или воздействию дезинфицирующих растворов или паров
, и на которые не должны оказывать неблагоприятного воздействия повторяющиеся
регулярные регулировки или другие нормальные условия использования.

11.1.2 Техническое обслуживание. Питатели должны легко разбираться для очистки и технического обслуживания.

11.1.3 Эксплуатация. Конструкция и конструкция должны свести к минимуму
остановку из-за химических веществ, предназначенных для использования, или посторонних материалов, которые могут содержаться в них.

11.1.4 Меры предосторожности. Питатели должны иметь антисифонные защитные приспособления
, чтобы дезинфицирующее средство не могло продолжать поступать в бассейн,
трубопроводную систему бассейна или ограждение бассейна в случае любого отказа
оборудования бассейна.

11.1.5 Вместимость. Питатели должны обеспечивать подачу дезинфицирующего средства в бассейн
в диапазоне до 10 мг/л хлора или его эквивалента.

11.2 Газовое хлорирование. При использовании газообразного сжатого хлора должны быть обеспечены следующие характеристики
.Газовый хлор нельзя использовать в бассейнах
в густонаселенных районах.

11.2.1 Расположение. Помещение хлоратора должно быть расположено на
стороне бассейна, противоположной направлению господствующих ветров. Хранение хлора
и оборудование для хлорирования должны находиться в отдельном помещении. Эта комната
должна быть на уровне или выше.

11.2.2 Вентиляция. Хлорная комната должна иметь вентилятор с воздухонепроницаемым воздуховодом
, начинающимся у пола и заканчивающимся в безопасной точке
выпуска наружу.Жалюзийный воздухозаборник должен быть
предусмотрен у потолка. Вентилятор должен обеспечивать одну смену воздуха
в минуту и ​​включаться от выключателя, расположенного снаружи двери.

11.2.3 Дверь. Дверь помещения хлоратора не должна открываться в плавательный бассейн
, а должна открываться наружу прямо наружу здания
. Дверь должна быть снабжена небьющимся инспекционным окном
и должна быть оснащена «антипаниковой фурнитурой».

11.2.4 Баллоны с хлором.Баллоны с хлором должны быть закреплены. Используемые баллоны
должны стоять на весах, способных показывать вес брутто
с точностью до полфунта. Место для хранения должно быть обеспечено таким образом, чтобы баллоны с хлором не подвергались воздействию прямых солнечных лучей. Складское помещение
должно находиться в месте, недоступном для посторонних.

11.2.5 Место инъекции. Смешивание газообразного хлора и воды должно происходить в хлорной комнате, за исключением случаев, когда используются хлораторы вакуумного типа.

11.2.6 Обратный поток. Хлораторы должны быть спроектированы таким образом, чтобы предотвратить обратный поток воды или влаги
в баллон с газообразным хлором.

11.2.7 Дыхательный аппарат. Должен быть предоставлен автономный дыхательный аппарат
, предназначенный для использования в атмосфере хлора (тип, одобренный соответствующим регулирующим органом
). Для размещения дыхательного аппарата должен быть предусмотрен закрытый шкаф
. Он должен быть расположен
за пределами помещения с хлоратором.

11.2.8 Обнаружение утечек. Должна быть предусмотрена пластиковая бутылка аммиака для обнаружения утечек
.

11.3 Гипохлорирующие средства. При использовании гипохлораторов должны применяться следующие требования
:

11.3.1 Подача. Подача должна быть непрерывной при всех условиях давления
в системе рециркуляции без пережатия всасывания рециркуляционного насоса
.

11.3.2 Резервуары для раствора. Если используется гипохлорит кальция, следует предусмотреть два резервуара с раствором
, каждый с минимальной емкостью однодневного запаса.
Все контейнеры для химикатов, в том числе те, которые используются с дозаторами химикатов,
, должны иметь четкую маркировку с указанием их содержимого.

11.4 Дезинфекция бромом. Если бром используется в качестве дезинфицирующего средства
, должностное лицо, выдающее разрешение, должно сначала утвердить использование твердого бромного стержня
и оборудования, предоставленного для непрерывной подачи
.

11.5 Оборудование для подачи химикатов. Оборудование и трубопроводы, используемые для подачи
химикатов в воду, должны иметь такие размеры, конструкцию и материал, чтобы их можно было
чистить.Все материалы, используемые для такого оборудования и трубопроводов
, должны быть стойкими к действию химических веществ, которые будут в них использоваться.

11.5.1 Оборудование для производства озона (OGE) приемлемо только в качестве дополнения
к системе дезинфекции хлором или бромом. При установке OGE
должны соблюдаться следующие стандарты проектных характеристик:

11.5.1.1 Концентрация озона в воде бассейна не должна превышать 0,1
мг/л. Выделение озона не должно приводить к тому, что уровни озона в аппаратной
или в бассейне превышают 0.1 часть на миллион. При установке
ОГЭ и ежегодно в дальнейшем воздушное пространство в пределах 6 дюймов
от уровня воды в бассейне и воздух в аппаратной должны проверяться на соответствие
этому требованию.

11.5.1.2 Все ОГЭ с коронным разрядом должны быть вакуумными системами.

11.5.1.3 Не должно происходить обратного потока воды из бассейна в НГЭ.

11.6 Регулировка pH. Должно быть предусмотрено механическое оборудование для подачи
с целью добавления химиката для регулирования pH, за исключением случаев, когда pH
может поддерживаться в требуемых пределах без использования положительного оборудования для подачи
.Методы добавления химикатов должны быть указаны
в плане безопасности. Способ добавления химикатов должен защищать купальщика
от контакта с концентрированными химикатами. Метод должен обеспечивать
адекватное распределение химического вещества по всему бассейну, и
распределение должно быть подтверждено тестированием воды в бассейне до воздействия на купальщика.

11.6.1 Если диоксид углерода (CO2) используется в качестве метода регулирования pH,
должны быть обеспечены следующие характеристики:

11. 6.1.1 CO2 должен вводиться в рециркуляционную трубу в той же точке
, где обычно добавляются растворы для регулирования pH (например, кислота). Рециркуляционная труба должна быть достаточного размера и длины, чтобы
обеспечивала не менее пяти секунд времени контакта до контакта с купальщиком.

11.6.1.2 Баллоны с CO2 должны быть закреплены во избежание повреждения. Баллоны
должны быть недоступны для посторонних.

11.6.1.3 Инструкции изготовителя должны соблюдаться для
установки и эксплуатации баллонов.Установки должны эксплуатироваться
назначенными лицами, указанными в плане обеспечения безопасности.

11.6.1.4 Баллоны с CO2 должны храниться в защитном кожухе
снаружи занятых строений. Если баллоны с СО2 предусмотрены внутри жилых помещений
, они должны быть помещены в вентилируемое помещение
. Жалюзийный приток свежего воздуха должен быть
обеспечен у потолка. Механическая вытяжная вентиляция должна быть обеспечена около
со скоростью одного воздухообмена каждые три минуты и иметь вытяжку около
пола, насколько это практически возможно, от двери и забора свежего воздуха. Отработанный
воздух должен выводиться наружу здания через непрерывную трубу
диаметром не менее 1-1/2 дюйма с точкой выпуска,
расположенной таким образом, чтобы не загрязнять воздухозаборники каких-либо помещений или сооружений.

11.7 Должно быть предусмотрено автоматическое устройство для деактивации дозаторов химикатов
при отсутствии потока в системе рециркуляции.

11.8 Тестовый набор. Должны быть предоставлены колориметрические наборы для определения
свободного остатка дезинфицирующего средства, pH воды в бассейне и, при необходимости,
, общей щелочности и кальциевой жесткости.Должен быть обеспечен запас
соответствующих реагентов для проведения каждого типа испытаний.
Стандарты цвета должны быть предоставлены для каждого из испытаний, которые позволяют точное сравнение
образца, подлежащего испытанию, как с точки зрения цвета, так и с точки зрения плотности, и должны быть достаточно постоянными и не выцветающими.
Электронные устройства контроля остаточного содержания и рН могут использоваться в дополнение к
тестовому набору.

11.8.1 Стандарты. Тестовый набор DPD (диэтил-п-фенилендиамин) с
со следующими приращениями: 0.2, 0,4, 0,6, 0,8, 1,0, 1,5, 2,0 и 3,0, как минимум,
, для измерения остаточного хлора. Если используются другие галогены
, должна быть предусмотрена соответствующая шкала.

11.8.2 pH-набор. Должен быть предоставлен набор для измерения pH с диапазоном от 6,8 до 8,2 с точностью до
ближайших единиц pH 0,2.

12.0 Баня.

12.1 Общие. Для всех плавательных бассейнов должны быть
предусмотрены соответствующие раздевалки и санитарные помещения. Отсутствие части или всех туалетов
у бассейна может быть одобрено, если такие средства доступны
в пределах 300 футов и не более чем на один этаж выше или ниже плавательного бассейна
.

12.2 Местоположение. Баня должна располагаться так, чтобы посетители для входа в бассейн должны были пройти через баню. Планировка бани
должна быть такой, чтобы посетители при выходе из раздевалки
проходили туалеты, затем душевые по пути к бассейну.

12.3 Проект бани. Полы бани должны быть из гладкого материала
с нескользкой поверхностью, непроницаемой для влаги,
легко поддающейся очистке и с уклоном не менее одной четверти дюйма на фут к стокам.
Запрещается укладывать ковры в душевых и туалетах. Стыки
между стенами и полами должны иметь своды и быть выполнены из гладких непроницаемых материалов
, без трещин или открытых швов. Перегородки между гардеробными кабинами
должны заканчиваться на высоте не менее 10 дюймов над полом или должны быть размещены на сплошных приподнятых каменных или бетонных основаниях высотой не менее четырех
дюймов. Шкафчики должны быть установлены либо на прочной каменной кладке, либо на бетонных основаниях
на высоте не менее четырех дюймов от пола.Шкафы должны вентилироваться.

12.4 Требования к креплению. Должно быть обеспечено достаточное количество туалетов и
устройств для мытья рук.

12.4.1 Крепления. Сантехнические приборы и установки должны соответствовать
Единому кодексу.

12.5 Костюмы и полотенца. В случае предоставления полотенец и/или купальных костюмов
должны быть предусмотрены средства для надлежащей стирки, хранения и
дезинфекции этих предметов после каждого использования.

12.6 Ванночки для ног. Запрещено использование ванночек для ног.

12.7 Наконечники для шлангов. В бане должны быть предусмотрены нагрудники для шланга, чтобы
позволяли промывать всю площадь с помощью 50-футового шланга. Нагрудники
должны быть снабжены антисифонными устройствами.

13.0 Разное.

13.1 Система очистки бассейна. Должна быть предусмотрена система очистки
для удаления грязи со дна бассейна. Когда вакуумная система используется как неотъемлемая часть системы рециркуляции, соединения должны быть
расположены в стенках бассейна не менее чем на восемь дюймов ниже ватерлинии
и в таких точках, чтобы дно бассейна могло быть
очищается с помощью всасывающего шланга длиной не более 50 футов. Ничто в этом разделе
не запрещает использование поверхностных скиммеров для вакуумной очистки
.

13.2 Руководство. Должно быть предоставлено руководство по эксплуатации бассейна. Он
должен включать инструкции для каждого фильтра, насоса или другой части оборудования
, чертежи, иллюстрации, диаграммы, инструкции по эксплуатации и список деталей
, чтобы разрешить установку, эксплуатацию, подготовку к зиме и техническое обслуживание
.

14.0 Спа-бассейны. Спа-бассейны должны соответствовать следующим специальным требованиям
в дополнение к другим применимым требованиям, содержащимся в
настоящих стандартов проектирования.

14.1 Строительный материал. Конструкционный материал должен соответствовать
требованиям пункта 4.0 настоящего раздела. Использование нефутерованных деревянных резервуаров
запрещено.

14.2 Габаритный дизайн.

14.2.1 Максимальная глубина воды должна быть 4 фута, измеренная от ватерлинии
. Исключения могут быть сделаны для спа, предназначенных для специальных целей
, таких как обучение, лечение, плавание и терапия.

14.2.2 Максимальная глубина любого сиденья должна составлять 2 фута 0 дюймов от ватерлинии
.

14.2.3 Спа-бассейны должны быть снабжены подходящими поручнями по периметру
в районах, где глубина воды превышает 3 фута 6 дюймов. комбинация следующего:

14.2.3.1 Бордюр, уступы, приподнятые фланцы или палубы вдоль
непосредственной верхней кромки спа должны обеспечивать подходящую нескользящую рукоятку
, расположенную не более чем на 12 дюймов выше ватерлинии.

14.2.3.2 Лестницы, ступеньки или полки для сидений.

14.2.3.3 Перила, установленные на уровне
или не более чем на 12 дюймов выше ватерлинии, прикрепленные к стене.

14.3 Шаги. Конструкция ступеней должна соответствовать:

14.3.1 Ступеньки должны иметь минимальную беспрепятственную горизонтальную проступь
глубины 10 дюймов при минимальной сплошной ширине 12 дюймов.

14.3.2 Высота подступенка должна быть не менее 7 дюймов и не более
12 дюймов. Когда нижняя ступенька служит скамьей или сиденьем, длина нижней ступени
может составлять не более 14 дюймов.

14.3.3 Ступени должны иметь нескользящую поверхность.

14.3.4 Каждый набор ступеней должен быть снабжен как минимум одним поручнем
для полного обслуживания всех ступеней и подступенков.

14.3.5 Сиденья или скамейки могут быть предусмотрены как часть ступенек.

14.4 Лестницы. Лестницы должны соответствовать требованиям п. 5.8.2
настоящего раздела.

14,5 Утопленные ступени. Заглубленные ступени должны соответствовать п. 5.8.3.

14.6 Колоды. Палубы должны соответствовать требованиям, изложенным в пункте
5.9, за исключением того, что в спа-бассейнах палубы могут не занимать 50 90 439 процентов периметра бассейна. Размещение стульев или другой мебели
запрещено в пределах трех футов от края любого спа-бассейна.

14.7 Требования к нагревателю и температуре.

14.7.1 Нагреватели должны соответствовать стандартам, содержащимся в Едином своде правил
.

14.7.2 Максимальная температура воды в гидромассажной ванне должна быть 104°F. Требуется термостат
для воды.Должна быть установлена ​​система сигнализации
, настроенная на звонок или зуммер, чтобы предупредить о любой температуре
выше 104°F. Сигнал тревоги должен звучать в спа-центре, а также
на обычном рабочем месте обслуживающего персонала. Должен быть установлен ручной таймер
, который требует сброса через 15 минут. Этот таймер
подаст предупреждающий сигнал и может управлять насосом перемешивания.

14.8 Циркуляционные системы. Оборудование для циркуляции и фильтрации
должно иметь такие размеры, чтобы переворачивать всю вместимость спа-бассейна не реже одного раза
каждые 30 минут, и должно быть способно возвращать спа-воду до
мутности менее 0.50 NTU в течение четырех часов после пиковой нагрузки 90 439 купальщиков.

14.8.1 Система перелива. Должна быть предусмотрена система перелива. Он должен быть спроектирован и изготовлен таким образом, чтобы уровень воды в гидромассажной ванне находился на
рабочем уровне обода или водосливного устройства во время использования и неиспользования спа
. Когда используются поверхностные скиммеры, один поверхностный скиммер должен быть
предусмотрен на каждые 100 квадратных футов или их часть площади поверхности спа. Рециркуляция через скиммер должна быть не менее 30
гал/мин/скиммер.Когда в спа-бассейне используются два или более скиммера, они должны быть расположены таким образом, чтобы обеспечить эффективное
действие скиммера по всей поверхности спа-бассейна. Скиммеры должны быть одобрены в соответствии с пунктом 9.0
настоящего раздела.

14.9 Фильтры. Фильтры должны быть спроектированы таким образом, чтобы поддерживать воду в спа-центре в предполагаемых условиях эксплуатации
в соответствии с пунктом 14.8 настоящего раздела
. Применяются требования, указанные в пункте 10.0.

14.10 Насосы и фильтры.Рециркуляционный насос и фильтр
должны соответствовать требованиям п. 9.7.

14.11 Системы подачи воздуха. Система подачи воздуха должна быть спроектирована
таким образом, чтобы предотвратить скопление воды, которое может привести к поражению электрическим током. Воздухозаборники
не должны попадать в спа-бассейн загрязняющих веществ (таких как палубная вода, грязь и т. д.).

14.12 Дезинфекция. Применяются требования, указанные в пункте 11.0. Оборудование должно быть спроектировано таким образом, чтобы обеспечить минимальное содержание свободного остаточного хлора
, равное 1.5 мг/л в любое время и возможность суперхлорирования до 10
мг/л, чтобы свести к минимуму проблемы с накоплением связанного хлора.

14.13 Безопасность. Предупреждающий знак площадью не менее трех квадратных
футов, содержащий следующие предостережения, должен быть размещен на видном месте вблизи спа.

ОСТОРОЖНО

1. Пожилым людям, а также лицам, страдающим сердечными заболеваниями, диабетом,
высоким или низким кровяным давлением, запрещается пользоваться спа-бассейном
.

2. Использование детьми без присмотра запрещено.

3. Не применять в состоянии алкогольного опьянения, антикоагулянтов,
антигистаминных, сосудосуживающих, сосудорасширяющих, стимуляторов, снотворных,
наркотиков или транквилизаторов.

4. Не используйте в одиночку.

5. Соблюдайте разумный лимит времени (например, 15 минут), затем примите душ,
остыньте и, если хотите, вернитесь еще раз ненадолго. Длительное воздействие
может привести к тошноте, головокружению или обмороку.

6. Помощь можно получить, воспользовавшись телефоном и размещенными номерами экстренной помощи
для полиции, пожарной охраны, врача, скорой помощи и больницы
.

15,0 Бассейны специального назначения. Этот пункт охватывает дополнительные специальные требования
, применимые к пулам специального назначения. Инженер-проектировщик
должен проконсультироваться с отделом перед подготовкой и представлением планов и спецификаций инженера
для бассейнов специального назначения.

15.1 Белые водные горки.Водоспускное сооружение должно состоять из
одного или нескольких лотков, водосборного бассейна, сооружений рециркуляции и химической обработки
.

15.1.1 Глубина воды. Минимальная рабочая глубина воды в бассейне
должна составлять три фута. Эта глубина должна поддерживаться перед лотком
на расстоянии не менее 20 футов.

15.1.2 Конец скользящего желоба. Конец желоба должен находиться на глубине не менее
на шесть дюймов ниже уровня поверхности рабочей воды
бассейна, на уровне поверхности воды или не более чем на два дюйма
над уровнем поверхности воды.Желоб должен быть перпендикулярен стенке бассейна
на расстоянии не менее 10 футов от его конца.

15.1.2.1 Расстояние между стороной выхода желоба и боковой стенкой бассейна с погружением
должно быть не менее пяти футов. Расстояние между сторонами
соседних концов лотка должно быть не менее шести футов.

15.1.3 Резервуар насоса. Резервуар насоса должен быть предусмотрен для всасывания золотникового насоса
. Он должен быть соединен с купелью водосливом.
Минимальный объем резервуара должен быть равен удвоенной
комбинированной скорости потока всех фильтров и золотниковых насосов в галлонах в минуту.

15.1.4 Желоб должен быть спроектирован таким образом, чтобы пользователи не могли
оказаться в воздухе во время поездки.

15.1.5 Скорость рециркуляции. Рециркуляционно-фильтрационная система
водных горок должна рециркулировать и фильтровать объем воды, равный
общему объему сооружения, в течение одного часа или менее.

15.2 Волновые бассейны. Волновые бассейны должны иметь такую ​​форму и конструкцию, чтобы
эксплуатировались и обслуживались безопасным и санитарным способом.

15.2.1 Рециркуляционно-фильтрационная система волновых бассейнов должна быть рассчитана на один оборот каждые два часа. Система рециркуляции должна
работать непрерывно 24 часа в сутки.

15.2.2 Должен быть предусмотрен водосточный желоб по периметру. Водосточный желоб может быть
прерван в том месте, где глубина воды составляет менее двух футов.

15.3 Бассейны специального назначения. Помещения для лиц с ограниченными физическими возможностями
должны быть спроектированы таким образом, чтобы обеспечить безопасный вход и выход из бассейна
и санитарно-гигиенические условия.Помещения для стоянки автомобилей, проезды,
пешеходные дорожки, пандусы, питьевые фонтанчики, телефоны, туалеты и душевые
должны соответствовать требованиям части 1100 Единого свода правил.

15.3.1 Вход в пул. Доступ для лиц с ограниченными физическими возможностями должен быть
в мелкой части бассейна. Вход в бассейн должен быть блоком ступеней высотой 18 дюймов размером
, за которым следует обычный набор ступенек бассейна. В качестве альтернативы допустимы подъемники или пандусы
. Если предусмотрены съемные пандусы или ступени
, область под пандусами или ступенями должна быть защищена от доступа пловцов.

15.3.2 Ступени и поручни. Лестничные ступени должны иметь подступенки 5-3/4
дюймов и ширину ступеней от 12 до 18 дюймов, чтобы на них можно было сидеть. Должен быть предусмотрен поручень
высотой 32 дюйма, выступающий на 18 дюймов за верхнюю и нижнюю ступеньки. Для детей должен быть предусмотрен 22-дюймовый поручень. Шестидюймовые перила
облегчат вход тем, кто не может стоять.

15.3.3 Кресла-каталки, если их погружают в бассейн, должны быть безопасными, водонепроницаемыми и предназначены для использования в бассейне.

15.3.4 Система рециркуляции-фильтрации должна обеспечивать один оборот
каждые четыре часа. Системы рециркуляции должны работать
непрерывно 24 часа в сутки.

15.4 Бассейны с подвижным дном. Полы плавательных бассейнов с гидравлическим подъемником, если они предусмотрены
, должны быть безопасными и не требующими технического обслуживания.

15.4.1 Входы. Должна быть предусмотрена система самоочистки
струйной воды, чтобы весь бассейн самоочищался. Должны быть предусмотрены два набора возвратных впускных отверстий, расположенных
на двух разных высотах, чтобы обеспечить адекватное перемешивание на
в любое время, когда бассейн мелкий или глубокий.

15.4.2 Движение пола. Движение пола должно быть спроектировано таким образом, чтобы свести к минимуму
турбулентность и обеспечить безопасный вход и выход
лиц с ограниченными физическими возможностями.

15.4.3 Знаки глубины. Должен быть предусмотрен используемый знак глубины воды в бассейне, он должен быть хорошо освещен и хорошо виден. Также должен быть предусмотрен знак «НЕЛЬЗЯ ПОГРУЖАТЬСЯ»
. Панель управления изменением глубины воды должна находиться в
безопасном месте, доступном только для спасателей и оператора бассейна.

15.4.4 Трамплины.На глубинах, отличных от расчетной глубины погружения, трамплин
должен находиться в вертикальном положении и прикован цепью или закреплен до упора
.

15.4.5 Система рециркуляции-фильтрации должна обеспечивать один оборот
каждые четыре часа. Система рециркуляции должна работать
непрерывно 24 часа в сутки.

15.5 Катящиеся переборки. Роликовые переборки, если они используются, должны быть снабжены тяговыми колесами, движущимися по дну бассейна или, в качестве альтернативы,
по водосточному желобу.Когда они не используются, их следует хранить безопасным способом
. Конструкция должна быть такой, чтобы купальщики не были зажаты под переборкой.

15.6 Стартовые блоки. Стартовые блоки, если они предусмотрены, должны быть изготовлены по стандарту
в соответствии с признанными на национальном уровне конкурентными стандартами проектирования
. Эти блоки должны быть установлены на глубине воды не менее
шести футов. Стартовые блоки должны использоваться только во время контролируемых тренировок
или соревнований по плаванию.

Вентиляция для крытых бассейнов | Блог h3oblogged

Автор: h3oblogged.

http://www.ee-solutions.com/resources/Shared%20Documents/Ventilation%20for%20Indoor%20Pools.pdf

Вентиляция воздуха для внутренних бассейнов
Технический бюллетень 5
ВВЕДЕНИЕ
В этом техническом бюллетене рассматриваются требования
к вентиляции наружного воздуха для ограждений крытых бассейнов. В нем содержится подробный анализ того, что означает существующий стандарт
и как вентиляционный воздух должен подаваться в систему обработки/осушения воздуха
.Также включен обзор восстановления и сохранения энергии
.
Как и в случае со всеми правилами и нормами, интерпретации могут быть разными.
ВОЗДУХ ПУСТЫНИ предоставил следующее резюме в приказе
для решения проблемы вентиляционного воздуха. Этот бюллетень предназначен только для обсуждения
и не имеет целью опровергнуть мнение
инженера-консультанта.
ОБЪЕМ ВОЗДУХА В СИСТЕМЕ ВЛАГОУВЛАЖНИТЕЛЯ
Стандарт ASHRAE 62, принятый в отрасли код вентиляции
для качества воздуха в помещении, определяет минимальный объем
наружного воздуха, который должен поступать в закрытый бассейн
. Этот объем обычно составляет лишь небольшой процент
от общего объема воздуха, необходимого системе
осушения для поддержания влажности в помещении. Скорости воздуха на поверхности бассейна
должны быть сведены к минимуму, чтобы избежать чрезмерного испарения.
Конструкция осушителя должна обеспечивать примерно
четыре-восемь воздухообменов в час.
Стандарт вентиляционного воздуха
Площадь бассейна: 0,5 куб.5 кубических футов в минуту на
квадратных футов площади бассейна и террасы. Дополнительно к этому объему
требуется дополнительная сумма, если на объекте имеется зрительская
площадка (трибуны). Для этих объектов необходимо ввести 15 кубических футов в минуту на человека
во время присутствия зрителей.
ОПРЕДЕЛЕНИЕ ПЛОЩАДИ БАССЕЙНА И ПАЛУБЫ
Стандарт относится к зонам бассейна и палубы, но не предлагает подробного определения площади. Общепринято, что зона настила
представляет собой плитку шириной от шести до восьми футов или бетонную зону
, окружающую бассейн. Раздевалки, тамбуры и коридоры
не учитываются. (См. рис. 1.)
Рисунок 1 – Расчеты бассейна, террасы и зоны для зрителей
A
B
C
БАССЕЙН
ТРИБИНЫ
Площадь бассейна и террасы = A x B
Площадь для зрителей = A x C
ХИМИЧЕСКИЙ СОСТАВ ВОДЫ И ЗАПАХ
При планировании плавательных бассейнов проектировщики заботятся о том, чтобы
не пропускал неприятные запахи. Как правило, они проектируют систему вентиляции
, которая подает избыточное количество наружного воздуха
, чтобы контролировать любые потенциальные проблемы с запахом.
Хотя полный анализ химического состава воды в бассейне выходит за рамки
данного бюллетеня, необходим краткий обзор, чтобы
развеять некоторые мифы относительно требований к вентиляционному воздуху.
Многие люди часто жалуются на сильный, неприятный
запах «хлора» в бассейнах. На самом деле этот запах
представляет собой не хлор (который не может ощущаться людьми, пока его уровень не будет на
выше токсического уровня), а промежуточное соединение, образовавшееся
в процессе дезинфекции. Запах создается сочетанием
хлора и органических веществ (пот, масла и моча)
в воде.То, что мы чувствуем, — это хлорамины, которые летучи.
Они легко выделяются в воздух и обнаруживаются
людьми при низких концентрациях.
Образование хлораминов происходит только тогда, когда в бассейне недостаточно свободного
хлора. Чтобы избавить бассейн от хлораминов,
его нужно «шокировать», добавив в семь раз больше количества
связанного хлора. Компания по очистке воды в бассейне
может проанализировать воду в бассейне и порекомендовать соответствующие решения
. Когда люди чувствуют запах «хлора», химический состав воды в бассейне выходит из-под контроля, и
хлора необходимо добавлять больше, а не меньше.Правильно установленные и обслуживаемые системы подачи химикатов
устранят этот запах.
Надлежащая вентиляция может помочь в поддержании качества воды путем
удаления переносимых по воздуху хлораминов. Этот процесс приведет к выбросу в воздух еще
содержащихся в воде хлораминов, что позволит
свободному хлору в воде лучше выполнять свою работу. См.
в Техническом бюллетене DESERT AIRE №9 для получения более полного описания
этого взаимодействия.
Все чаще используются альтернативные системы дезинфекции, такие как озонирование, УФ-обработка
и ионизация.Поскольку
эти методы не дают летучих промежуточных продуктов,
жалобы на запах уменьшатся.
ИНТЕРПРЕТАЦИЯ КОДЕКСОВ ВЕНТИЛЯЦИИ
Стандарт существует для защиты здоровья пользователей бассейна. Однако правильная интерпретация
может также улучшить энергосбережение
за счет уменьшения объема наружного воздуха, необходимого до минимума
, разрешенного нормами.
Интерпретация основана на следующих допущениях:
1) что нормальная пользовательская нагрузка пула невелика и
скопление зрителей будет рассматриваться как исключение;
2) что автоматические системы подачи химикатов установлены
и находятся в рабочем состоянии; и
3) что осушитель установлен и работает.
Вентиляция может регулироваться в зависимости от количества людей. Когда
помещение пустует, поток наружного воздуха может быть закрыт.
Во время нормальной работы расход наружного воздуха может быть установлен на минимальный уровень, утвержденный кодом
. Для более высокой, чем обычно, занятости
(например, соревнования по плаванию) включается повышенная скорость потока наружного воздуха
. (См. рис. 2.) Оптимизация наружного воздуха
окажет существенное влияние на эксплуатационные расходы на обогрев и охлаждение
.
EVAP
COIL
Repeather
Air
Repteat
Coil
Моторизованные
Damper
Druzed
Macher
Timer
Switch
Внешний таймер
F
I
L
T
E
R
F
I
L
T
E
R
F
I
L
T
E
R
Рисунок 2 – Узел заслонки
ТЕХНИЧЕСКИЙ БЮЛЛЕТЕНЬ 5 таймер.
Для любого из этих двух методов приведения в действие система установит
три точки управления для автоматизации заслонки наружного воздуха
: закрыта при отсутствии людей; минимальный код
вентиляция для нормальной деятельности; и режим событий для удовлетворения требований к загрузке
зрителей.
Количество зрителей на большинстве объектов непостоянно, за исключением
во время соревнований по плаванию или шоу. Вентиляционный воздух для зрителей может подаваться
с помощью специальной системы наружного воздуха (DOAS), которая
имеет свои воздуховоды, снабжающие зрителей чистым, свежим воздухом.
DOAS также может создавать температуру, которая на пару
градусов ниже, чем температура в бассейне, чтобы охладить
полностью одетых зрителей. Чтобы еще больше снизить затраты на электроэнергию
, кодовой вентиляцией для этой области можно управлять с помощью
переключателя, активируемого вручную, или системы управления зданием
с программой планирования. Таким образом, объект может снизить
свои затраты на электроэнергию за счет кондиционирования воздуха только тогда, когда
присутствуют зрители.
ВВЕДЕНИЕ НАРУЖНОГО ВОЗДУХА
Динамика павильона бассейна уникальна из-за
необходимости контроля влажности. Большинство других приложений могут принимать наружный воздух
перед устройством обработки воздуха, не влияя на производительность системы
. Это неверно в случае осушителя
. Если наружный воздух поступает в канал рециркуляции
, в холодную погоду (зимой) могут возникнуть две проблемы. Первая проблема
— это конденсат в воздуховоде, когда холодный воздух встречается
с влажным возвратным воздухом из помещения с бассейном. Вторая проблема
заключается в том, что температура смешанного воздуха будет ниже, чем температура возвратного воздуха
бассейна, и уменьшится влагоудаляющая способность осушителя
.
Чтобы устранить эти проблемы, наружный воздух должен быть
подан после испарителя (см. рис. 3). избегая сквозняков
купающимся.
Рисунок 3 — Введение на открытом воздухе в систему осушения
EVAP
COIL
Repeat
Air
Repeat
COIL
Внешний воздух
Вспомогательный
Heat
COIL
F
I
L
T
E
R
F
I
L
F
I
L
T
E
R
SUPPLY
AIR
105 6/03
8300 West Sleske Court
Milwaukee, WI 53223
(414) 357-7400
ФАКС: (414) 359-80191 http://www. desert-aire.com
E ЭКОНОМИЧНОСТЬ ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ
ЗИМА
Навес крытого бассейна имеет несколько источников потерь энергии:
1) конвекция через потолок, окна и стены
2) отработанный воздух
3) испарение из бассейна вода
Потери тепла конвекцией и потери тепла вытяжным воздухом в ограждении бассейна
являются функцией холода температуры наружного воздуха
. Чем больше разница температур между
внутри и снаружи, тем больше потеря энергии.
Неконтролируемая потеря тепла вызывает дискомфорт у пловцов, а также
увеличивает скорость испарения воды в бассейне. Потери тепла через
потолки, стены и окна можно свести к минимуму с помощью
соответствующей изоляции и многослойных окон. Потери тепла
с вытяжным воздухом можно свести к минимуму за счет устранения выхлопа
в периоды отсутствия людей и подачи минимального
количества наружного воздуха, разрешенного нормами.
Потери тепла водой можно свести к минимуму, поддерживая температуру воздуха
на несколько градусов выше температуры воды.
Ключевым фактором является поддержание относительной влажности в помещении на уровне
50-60 процентов. Если относительная влажность упадет ниже 50
процентов, скорость испарения значительно увеличится.
Относительная влажность ниже 50 процентов может иметь место, когда в зимнее время поступает дополнительное
количество наружного воздуха.
Самым простым методом расчета влияния вентиляции является
метод полной энтальпии. Этот метод сравнивает
разность энтальпии (БТЕ/фунт) воздуха внутри помещения и наружного воздуха при различных
скоростях вентиляции.Затем можно рассчитать прямые затраты энергии.
ЛЕТО
В летние месяцы проблемой является приток тепла, а не его потеря.
Больший объем наружного воздуха увеличивает потребность в охлаждении
и создает дополнительную влажность. Повышенная нагрузка требует
большей ощутимой холодопроизводительности, а повышенная влажность
требует большего осушителя, который должен работать дольше. Этот эффект
необходимо учитывать при расчете размеров осушителя.
ЗАКЛЮЧЕНИЕ
Система осушения в крытом бассейне не только
защищает конструкцию и рекуперирует энергию, но также
позволяет уменьшить количество наружного воздуха, увеличивая тем самым
экономию энергии.Если в вашем штате приняты коды ASHRAE 62 для вентиляции
, то в ваши планы должны быть включены следующие проектные спецификации:
◆ Система осушения – предназначена для обеспечения от четырех до восьми воздухообменов в час при поддержании относительной влажности
на уровне 50 процентов в течение
часов. незанятое пространство и
не более 60 процентов для занятого (активного) пространства.
◆ Автоматическая система подачи
химикатов – разработана для устранения
необходимости подачи дополнительного наружного воздуха для контроля запаха
химикатов для обработки.
◆ Обеспечьте 0,5 кубических футов в минуту на квадратный фут площади бассейна и террасы
при обычном использовании и 0,5 кубических футов в минуту плюс 15 кубических футов в минуту на
зрителей во время соревнований по плаванию или шоу.
◆ Наружный воздух, подаваемый после змеевика испарителя в осушитель воздуха для бассейна
, обеспечивает максимальную производительность агрегата.
DOAS можно использовать для объема наружного воздуха для зрителей

Нравится:

Нравится Загрузка…

Вентиляция плавательного бассейна с подземным воздуховодом

11 июня 2018 г.

Местонахождение: Фарго, Северная Дакота
Инженерная фирма:
Obernel Engineering
Продукт:
BlueDuct®

Миссия

Sanford Health Systems сосредоточена на здоровье и благополучии своих пациентов.Они не только расширяют свою сеть больниц и клиник, но и оказывают профилактическую помощь. Одним из аспектов этой профилактической помощи является объединение с YMCA, чтобы построить современный фитнес-центр, чтобы люди из их сообщества могли оставаться активными в течение долгих зимних месяцев в Фарго, Северная Дакота.

Центральным элементом этого нового объекта является плавательный бассейн. Стеклянная стена, отделяющая пространство бассейна от холодного наружного воздуха, всегда является проблемой при проектировании вентиляции плавательного бассейна.Климат в помещении регулируется до 84°F при относительной влажности 50%, а наружный климат может достигать -30°F. Задача команды инженеров-конструкторов компании ONE of Fargo — защитить стекло от инея и конденсата в течение всего года. С перепадом температур 114 ° F, разделенным стеклянной стеной, у команды разработчиков не было права на ошибку.

Джереми Кристенсон, управляющий директор компании ONE, выбрал BlueDuct ® из-за присущих ему свойств воздухонепроницаемости, водонепроницаемости, изоляции и способности служить столько же, сколько и само здание, обеспечивая подачу теплого сухого воздуха для «мытья» стекла. конденсации.BlueDuct также изготовлен из полиэтилена высокой плотности, что делает его отличным выбором из-за того, что он выдерживает очень агрессивную среду в плавательных бассейнах.

Все линейные приточные диффузоры были уникальным образом встроены в небольшой фальшпол у основания окон. Это позволяет теплому воздуху подниматься вдоль стекла, используя естественную конвекцию, чтобы покрыть поверхность стекла с минимальной скоростью выброса. Это также ограничивает количество воды из бассейна, которая может стекать в воздуховод.

Подземный воздуховод BlueDuct подает воздух к линейным диффузорам в зоне вентиляции плавательного бассейна в основании высокого стекла.

Предупреждение! Не вставайте на другие подземные системы воздуховодов.



.
