Вентиляция ямы в гараже: правила проектирования и особенности обустройства

Содержание

Вентиляция смотровой ямы в гараже: как сделать правильно

Содержание статьи

Вентиляция в смотровой яме гаража

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

  • Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:
  1. высота гаража;
  2. площадь помещения;
  3. количество размещаемых в нем машин;
  4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов — надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

  • Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

  • Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

  • Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

  • Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

  • Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

  • Вытяжное отверстие должно находиться в самой высокой точке гаража — под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

Устройство вытяжной трубы под потолком гаража

  • Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
  • Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
  • Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

  • Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
  • В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
  • Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

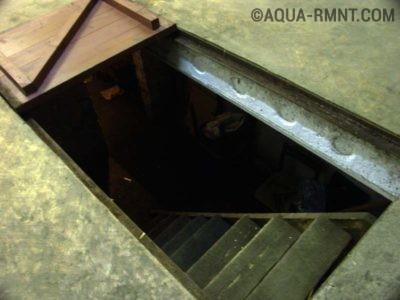

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

  • По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
  • Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

При выполнении вентиляции погреба требуется соблюдать такие правила:

  • Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
  • Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

Расположение приточной трубы

  • Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
  • Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Вентиляция в овощной яме в гараже

Правильное хранение автомобиля в гараже, особенно в зимнее время, когда многие владельцы  личной машины, не эксплуатируют её.  Для сохранности автомобиля нужна вентиляция помещения, где храниться ваша машина. А если у вас, как у большинства владельцев своего гаража, обустроена овощная яма для хранения запасов на зиму, то вопрос устройства вентиляции жизненно необходим. Как обустроить работу системы вентиляции, провести правильный монтаж труб, можно узнать если прочитаете эту статью.

Вентиляция в овощной яме в гаражеВентиляция в овощной яме в гараже

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокой влажности;
  • отравление выхлопами автомобиля.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.
Создание вентиляции указанного типа происходит следующим образом:
  • Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
  • После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
  • Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
  • На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  • Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
  • Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  • Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

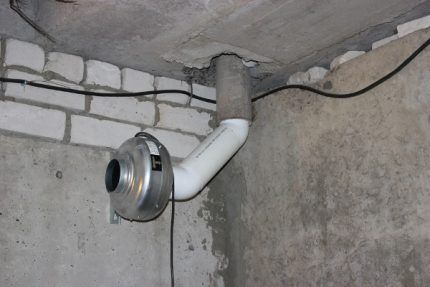

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработать схему вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Вентиляция в овощной яме в гаражеВентиляция в овощной яме в гараже

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Совмещённая  система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

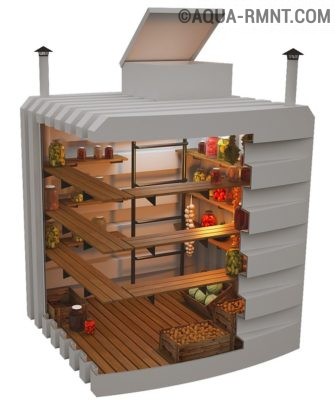

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Во время монтажа стоит соблюдать несколько простых правил:
  • система вентилирования на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Вентиляция в овощной яме в гараже

Вентиляция в овощной яме в гараже

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

виды вытяжки и вентиляции бокса с погребом

Гараж – помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Оно должно предохранять транспортное средство от внешнего воздействия: непогоды, угона и т.п. Но и внутри нужно создать полезный для людей и техники микроклимат. Этого несложно достичь, если вытяжка в гараже устроена правильно.

Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как усилить ее при необходимости. В статье описаны все виды проверенных на практике систем, разобрана специфика их устройства. С учетом наших рекомендаций отвод отработанного воздуха перестанет быть проблемой.

Содержание статьи:

Зачем вентилировать гараж?

Конечно, гараж – это технический, а не жилой объект, хотя некоторые автовладельцы с этим утверждением могут и не согласиться. Если автолюбитель проводит в гараже значительную часть своего личного времени, да еще и использует подвал или собственно гараж для хранения продуктовых запасов, тем более следует обеспокоиться проблемой правильного воздухообмена в таком специфическом помещении.

Для начала, здесь высока концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже короткое пребывание в подобной атмосфере для человека крайне вредно.

Галерея изображений

Фото из

Естественная вентиляционная схема для гаража

Система воздухообмена в утепленном гараже

Отвод вредных для владельцев веществ

Вытяжная труба вентиляционной системы

Вторая проблема, связанная с неправильным вентилированием гаража – это избыток влаги. Водяные пары скапливаются внутри помещения и конденсируются на различных поверхностях, в том числе и на автомобиле. В результате риск появления и скорость протекания коррозионных процессов резко возрастает, проще говоря, транспортное средство ржавеет.

Нередко в гаражах или устроенных под ними погребах хранят овощи, консервацию, другие продукты или вещи, которым не нашлось места в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесет всем этим объектам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

Конденсат в гаражеКонденсат в гараже

При плохом вентилировании на стенах и потолке гаража могут появляться капельки конденсата. В дальнейшем эта влага попадает на транспортное средство, что может вызвать его коррозию

Что нужно знать о вентилировании помещений?

Каждому, кто хотя бы раз сталкивался с проблемой воздухообмена в помещениях, известно, что различают естественную, принудительную и комбинированную систему вентилирования. С первым вариантом все просто: он основан на разнице температуры воздуха внутри и снаружи.

Вентилирование гаражаВентилирование гаража

Организация вентилирования гаража без смотровой ямы: стрелки “а” указывают на направление движения воздушных потоков, буквой “б” обозначено расположение приточных вентиляционных отверстий, “в” – короб вентиляции

Как известно, теплый воздух поднимается вверх, а холодный – опускается вниз. Идея состоит в том, чтобы прохладные воздушные массы поступали в помещение с улицы, поднимались вверх и естественным образом уходили через вытяжное отверстие. Одновременно они должны замещаться новыми потоками свежего воздуха, который поступает снаружи.

В гараже такое вентилирование организовать несложно. Для этого нужно обеспечить достаточно широкие отверстия для притока и вытяжки воздуха, но большое значение будет иметь и перепад температур внутри и снаружи помещения.

С этим условием в зимний период никаких проблем не возникает, но вот летом, когда везде стоит практически одинаковая жара, эффективность функционирования естественной вентиляции резко снижается.

Приточные решеткиПриточные решетки

Чтобы обеспечить поступление свежего воздуха в гараж, можно вместо отверстия в стене поставить на ворота специальные приточные решетки

Альтернативным вариантом в такой ситуации является , т.е. с использованием дополнительных средств. В приточное и вытяжное отверстие устанавливают специальные вентиляторы, которые, в зависимости от назначения, нагнетают воздух в помещение, или удаляют его.

Но ставить одновременно два устройства для одного небольшого гаража не всегда разумно и оправданно с экономической точки зрения. Выгоднее использовать комбинированную систему вентилирования, для которой нужно только одно устройство.

Например, устанавливают приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается вытяжная система. Устанавливают вентилятор, который эффективно удаляет насыщенный вредными парами и избыточной влагой воздух. Свежие воздушные массы будут поступать в помещение естественным образом через приточную часть системы.

Как организовать естественную вентиляцию?

Чтобы обеспечить правильное естественное вентилирование гаража, необходимо помнить ряд основных правил:

  • Отверстие для притока воздуха размещают внизу, примерно в 10 см от уровня пола.
  • Вытяжное отверстие делают вверху, почти под потолком или даже прямо в потолке.
  • Оптимальный вариант размещения этих отверстий – по диагонали, т.е. если приток осуществляется в нижнем переднем углу, то вытяжку нужно поставить в верхнем дальнем углу.
  • Размеры отверстий необходимо правильно рассчитать, чтобы обеспечить достаточно интенсивный воздухообмен.
  • Приточное отверстие всегда должно быть в два-три раза больше, чем размеры вытяжки.

Хорошо, если вентиляция была просчитана и создана еще при строительстве гаража. Если же этот момент был упущен, придется выполнить ряд относительно несложных монтажных работ. Бывает и так, что вентилирование предусмотрено, однако нужных результатов не дает. В этом случае понадобится улучшить систему, например, с помощью установки вытяжного вентилятора.

Если работу естественной вентиляции вы считаете неэффективной, то есть возможность модернизировать систему, например, путем увеличения высоты вытяжной трубы:

Галерея изображений

Фото из

Для увеличения высоты вытяжки приобретаем пластиковую трубу и дефлектор к ней. Купленную в магазине трехметровую трубу обрезаем до 2,1 м с целью снижения парусности

Фиксируем дефлектор двумя саморезами, чтобы не беспокоиться и не думать о том, что легкую пластиковую деталь может банально унести ветром

Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуется 2 хомута, точнее те части, к которым приварены болты

Находим на крыше гаража место для установки вытяжной трубы, производим разметку

Переносим на крышу гаража необходимые в работе инструменты и материалы, из которых будем сооружать конструкцию и фиксировать ее

По сделанной заранее разметке болгаркой выпиливаем отверстие, стараясь делать с максимально высокой точностью

Если сбились, проводя разметку, и прорезали отверстие не прямо над вытяжкой, увеличиваем его той же болгаркой

В скорректированное отверстие устанавливаем отрезок асбестовой трубы. она будет служить направляющей для вытяжной

Шаг 1: Приобретение материалов для устройства

Шаг 2: Фиксация дефлектора саморезами

Шаг 3: Сборка крепежного приспособления

Шаг 4: Разметка места установки вытяжной трубы

Шаг 5: Перенос на гаражную крышу инструментов и материалов

Шаг 6: Выпиливание отверстия болгаркой

Шаг 8: Исправление дефектов разметки

Шаг 8: Установка в отверстие асбестового кожуха

По завершению подготовительного процесса приступаем непосредственно к сборке системы и к фиксации высокой трубы растяжками:

Галерея изображений

Фото из

Шаг 9: Подготовка анкеров к предстоящей установке

Шаг 10: Установка анкеров для крепления растяжек

Шаг 11: Крепление к анкеру металлического троса

Шаг 12: Крепление троса через талрепы

Шаг 13: Запенивание места состыковки трубы и крыши

Шаг 14: Выравнивание вентиляционной трубы

Шаг 15: Обрезка излишков пены вокруг вытяжной трубы

Шаг 16: Обработка сопряжения трубы с крышей мастикой

Как все правильно рассчитать?

Вентиляционные расчеты во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж – это небольшое помещение с простой конфигурацией.

Размеры вентиляционных отверстий рассчитывают по формуле:

Псечгар×15

В которой:

  • Псеч – площадь сечения вентиляционного отверстия;
  • Пгар – площадь гаража;
  • 15 – коэффициент, отражающий размеры вентиляционного отверстия на единицу площади помещения.

Т.е. нужно площадь гаража умножить на 15 мм. Согласно этой упрощенной методике для гаража площадью 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти выкладки очень условны, поскольку методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели можно варьировать. Для рассмотренного выше гаража площадью 24 кв. м. в одном конкретном случае были с успехом использованы две трубы по 150 мм на притоке и одна такая труба – на вытяжке.

Для повышения эффективности естественного вентилирования можно использовать дополнительные средства:

  • – специальный колпак, который устанавливают на край вертикального отрезка вытяжной трубы, чтобы создать внутри конструкции разреженную атмосферу и ускорить движение воздушных масс.
  • Диффузор – это флюгер для наружной части приточной трубы, для его работы используется напор ветра.
  • Обычная лампа накаливания – она устанавливается внутри вытяжной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства могут существенно улучшить качество вентилирования в гараже.

С общими принципами ознакомит следующая статья, с которой мы рекомендуем ознакомиться.

Как грамотно выполнить монтаж?

Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.

Отверстие для трубыОтверстие для трубы

Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Решетки для вентиляцииРешетки для вентиляции

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

Труба вытяжного канала вентиляцииТруба вытяжного канала вентиляции

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

Комбинированное вентилированиеКомбинированное вентилирование

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентиляторВытяжной вентилятор

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с :

Галерея изображений

Фото из

Пару вентиляционных отверстий, которых изначально было по два с каждой стороны от ворот, оснащаем пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба

Механическая вентиляционная система нуждается в электропитании. Для этого проводим силовую линию и ставим розетку специально для вентилятора

На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезку доски

Гофрированную трубу разрезаем на два рукава. Первый отрезок будет проложен от вытяжного отверстия до вентилятора, второй — от вентилятора до самого дальнего предположительного места работ, например, до половины высоты смотровой ямы

Подсоединяем гофрированный воздуховод к вытяжному отверстию и ведем его до вентилятора. Фиксируем трубу на стене хомутами

Устанавливаем на потолке кронштейн с металлическим стержнем и ведем до него воздуховод

Для того чтобы обеспечить возможность убирать воздуховод, закрепляя его на потолке, чтобы он не мешал передвижению по гаражу, ставим деталь фиксации кронштейна

Для того чтобы увеличить эффективность сбора токсинов вытяжной трубой, оборудуем рукав воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Воронку фиксируем скотчем на металлическом кольце, благодаря чему ее можно будет снимать с трубы и устанавливать снова

Этап 1: Оснащение вытяжных отверстий угловыми отводами

Этап 2: Устройство проводки для вентилятора

Этап 3: Крепление канального вентилятора

Этап 4: Подготовка гофры к установке

Этап 5: Прокладка воздуховода до вентилятора

Этап 6: Установка кронштейна на потолок

Этап 7: Крепление встречной детали кронштейна

Этап 8: Устройство вытяжной воронки для воздуховода

Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

Вентиляция подвала в гаражеВентиляция подвала в гараже

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Вентилирование гаражаВентилирование гаража

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Вентилирование смотровой ямыВентилирование смотровой ямы

Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены .

Выводы и полезное видео по теме

Видео #1. Интересная и подробная информация по вентилированию помещения гаража изложена в этом ролике:

Видео #2. На этом видео продемонстрирована работа вытяжного канального вентилятора:

Видео #3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж сложно. Нужно правильно выбрать систему и установить ее или же улучшить уже существующий вариант вентиляции. Это положительно скажется и на состоянии автомобиля, и на здоровье владельцев гаража.

Хотите рассказать о том, как сделали или модернизировали вентиляцию в собственном гараже? Есть полезная информация или возникли вопросы в ходе ознакомления со статьей? Пишите, пожалуйста, комментарии и оставляйте фото по теме в расположенном ниже блоке.

Вентиляция ямы гаража

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокой влажности;
  • отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

  1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
  2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
  3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
  4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
  2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработать схему вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Важно! Канальное оборудование требует больше места для установки. При этом его монтаж осуществляется достаточно сложно. Но при использовании такого оборудования обеспечивается равномерность распределения воздуха по помещению.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

  • система вентилирования на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

виды, требования, делаем своими руками

Общеизвестно, что автовладельцы в гараже проводят достаточно много времени. И вот для создания удобства хозяину, а также для благоприятного длительного сохранения машины необходима правильно спланированная вытяжка в гараже. Она создаст нужное количество свежего воздуха, и в то же время удалит все ядовитые запахи. В статье ниже будет изложено о том, какие бывают виды вентилирования, схемы воздухообмена, и как можно сделать вытяжку для гаража своими руками.

Зачем нужна вытяжка в гараже

Хотя здесь и напрашивается, казалось бы, очевидный ответ, но для глубокого понимания, нужно знать задачи, стоящие перед системой вентиляции:

  1. В любое здание без подогрева, и гараж не исключение, снаружи поступает влага. Немало образуется ее и на машине, которая в ненастную погоду после езды оставлена в гараже. Своевременная вытяжка в гараже удалит создавшуюся влажность и не даст распространиться коррозии.
  2. Вместе с воздушной массой из гаража удаляются неприятные, ядовитые запахи. А также вредные для человека химические соединения, которые образуются во время работы автомобиля.
  3. Не накапливается конденсат, тем самым создаются благоприятные условия для хранения конструкции гаража, мебели, одежды и пр.
  4. В некоторых случаях просачивание свежего воздуха способствует поддержанию температуры.

А также при удалении вредных примесей улучшаются условия для хранения овощей и продуктов питания в овощной яме.

Если принимать во внимание выше перечисленные защитные свойства вытяжки, то расходы на обустройство такой системы вентилирования считаются целесообразными. Если нет негативного влияния на инструмент, технику, мебель, то они заметно дольше сберегают свои потребительские параметры в идеальном состоянии. К тому же не нужно тратиться на поддержание приемлемых санитарных и гигиенических условий.

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

  • смотровая и овощная яма;
  • присутствие помех на пути движения воздушного потока;
  • рядом стоящие жилые здания;
  • совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

  1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
  2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.



Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

  • пробивка отверстий для приточной и вытяжной вентиляции;
  • Установка патрубков и заделка щелей монтажной пеной;
  • монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

  1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
  2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
  3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

Вентиляция в гараже

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

  1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
  2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
  3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
  4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
  5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.

Вентиляция в погребе гаража

Устройство воздухообмена в погребе гаража своими руками – дело довольно простое, нужно лишь правильно понимать причины для образования влажности. Ведь главной проблемой тут является удаление сырости и выдерживание необходимой температуры для сбережения овощей и заготовок. Как в любом сооружении при устройстве вытяжки, приток воздуха в погребе должен быть в нижней точке, а выход – в верхней.

схема вентиляции погреба

Чтобы не было сильного перепада температур, при устройстве вентиляции в погребе гаража зимой рекомендуется забор воздуха делать как раз из гаража, а не снаружи строения. А также этим приемом можно осуществлять контроль над температурным режимом: зимой вход делать поближе к овощной яме, а летом настраивать у входных ворот.

Таким способом можно снизить конденсат, хотя полностью избавиться от него вряд ли удастся. Большую роль в образовании капели от конденсата играет покрытие и уклон потолка. Стены обычно не покрывают ничем, а просто наносят штукатурку с дальнейшей побелкой. Таким образом, правильное устройство вытяжки в погребе обеспечит условия для более длительного сохранения урожая.

Вентиляция в подвале гаража

Устраивая данную вытяжку, температура воздуха не играет роли, поэтому подачу воздуха при устройстве вентиляции в подвале гаража можно устраивать снаружи строения. Но чтобы не было попадания снега и дождя, мелкую сетку на конец приточной трубы необходимо поставить. В подвале естественная повышенная влажность. В связи с этим, чтобы сделать вентиляцию в подвале гаража, есть смысл настроить прогрев подаваемого воздуха.

Сделать это можно своими руками, практически одной трубой, предварительно подготовить лишь некоторые детали:

  • лист асбестоцементной трубы, размером около 1 м;
  • нихромовую спираль толщиной 0,2-04 мм с керамическими бусами;
  • два куска плоского шифера квадратной формы 1,4 × 1,4 м;
  • осевой вентилятор для установки внутрь пластмассовой трубы.

Определиться с выбором места для нагревателя. Затем остается собрать подготовленные части отопителя и запустить в работу.

Вентиляция подвала гаража

Порядок сборки будет следующий:

  1. Поместить спираль внутри асбестовой трубы, концы вывести наружу и через провод соединить с вилкой.
  2. Выложить шифер на пол и стену (если она из горючего материала).
  3. Установить асбестоцементную трубу на опоры над выложенным шифером и закрепить ее.
  4. Соединить две трубы: асбестовую со спиралью и пластиковую с установленным вентилятором.

Подключить шнур со спиралью в розетку на 220 в, и включить вентилятор для вытяжки. Воздух, затягиваемый внутрь трубы, прогревается и выходит наружу уже теплый, просушивая подвальное помещение.

Нужна ли вентиляция в смотровой яме

Когда в гараже есть «канава» для осмотра машины, вроде бы, влаги не должно быть в гараже, ведь автомобиль находится не в смотровой яме, а над ней. Но это не так. Сырость будет распространяться по всему гаражному помещению в соответствии с принципом молярной массы воды. А также в самой яме должно быть хорошее состояние, поскольку автолюбителю приходится находиться там долгое время во время ремонта машины.

Если этим пренебречь, влага может сделать два аспекта риска: для конструкций гаража и для самого автомобиля. Каркас постройки будет рушиться в результате плесени, грибка. Машина же пострадает от коррозии металла, возникшей вследствие повышенной влажности от «канавы». Поэтому однозначно, вентиляция в яме гаража нужна.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Резюме

Бесспорно, воздухообмен в гаражном строении, независимо от наличия ямы или погреба является важным фактором. И это относится не только к сбережению машины и урожая. В основном, правильный воздухообмен не дает скапливаться вредным примесям в воздухе, которые могут повлиять на здоровье автовладельца. Ведь в таком помещении всегда существует риск отравиться угарным газом. Именно поэтому не стоит жалеть средств и времени на обустройство вытяжки в гараже.

Как правильно сделать вентиляцию в гараже своими руками

Собственники транспортных средств заинтересованы в обеспечении товарного внешнего вида личного автомобиля на протяжении длительного времени. Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надёжно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная концентрация влаги, затхлый воздух и токсичные компоненты отрицательно влияют не только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки, находящиеся в погребе. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации эффективной циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

Вентиляция гаража

Правильно организованная вентиляция — залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

  1. Снижение концентрации влаги, связанной с хранением мокрого после поездки транспортного средства, а также погодными факторами.
  2. Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.
  3. Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и автомобильной химии), представляющих опасность для здоровья человека.
  4. Обеспечение надёжного просушивания транспортного средства, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

    Уязвимые места автомобиля

    Участки, наиболее подверженные коррозии

  5. Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
  6. Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из какого материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в обеспечении эффективной циркуляции воздуха, способствующей уменьшению влажности.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Вентиляция погреба

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность способствует порче запасов овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полках, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, способствует благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает тяжёлые головные боли, ухудшает общее состояние и может являться причиной отравления накапливающимися в помещении выхлопными газами, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция позволяет обеспечить сохранность транспортного средства.

Вентиляция гаража

Вентилирование помещения продлевает срок эксплуатации автомобиля

С целью обеспечения циркуляция воздуха в гаражных помещениях применяют следующие системы воздухообмена:

  1. Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
  2. Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
  3. Механическую циркуляцию воздушных масс, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по организации системы вентилирования воздуха следует определиться с оптимальным вариантом устройства воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа и устройстве этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики — правильный выбор для владельцев гаражей, оборудованных подвальным хранилищем.

Вентилируемый гараж

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

Естественная вентиляция

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

Вентиляционный канал

Решетка предотвратит доступ животных в помещение

Поступающий поток воздуха проходит вдоль транспортного средства, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

Естественная вентиляция

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещение на вытяжной трубе, находящиеся с противоположной от ворот стороне. Надёжное функционирование данной конструкции обеспечивается при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
Принцип естественной циркуляции основан на различной плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали увеличивается на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушных масс.

Для выполнения работ по установке вентиляции подготовьте:

  1. Электрическую дрель или перфоратор, необходимые для выполнения отверстий в металлических и каменных стенах постройки.
  2. Болгарку, используемую для резки воздушных магистралей.
  3. Трубы, изготовленные из пластика или металла.
  4. Дефлектор, устанавливаемый на отводной трубе.
  5. Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

  1. Рассчитайте площадь сечения вентиляционных магистралей. Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составит 23 см. Если запланировано выполнение двух отверстий, то, соответственно, расчётный диаметр уменьшите в 2 раза.
  2. Выполните в створках ворот или на фронтальной плоскости гаража входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
  3. Просверлите с противоположной от входа стороны отверстие, находящиеся от потолка на расстоянии порядка 10 см.
  4. Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установите вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
  5. Герметизируйте зазоры между стенами и магистралями, используя герметик.
  6. Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система, несмотря на дешевизну и простоту установки, обладает рядом отрицательных моментов, вызванных особенностями климата и погодными факторами:

  • в летнее время года функционирование естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
  • сквозняки внутри помещения создают неблагоприятные условия для автомобилистов, проводящих длительное время в гараже;
  • небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
  • различные направления воздушных масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
  • входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообмен ухудшается.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

Вентилируемый гараж

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена позволяет принудительным путём обеспечивать циркуляцию воздуха при затруднённой естественной циркуляции.

Канальный вентилятор

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется дополнительно.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет дополнительно стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

Вытяжная система

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляция воздуха и обеспечивает работу вентиляционной системы независимо от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление электрической энергии обеспечивают популярность комбинированной системы циркуляции воздуха у многих любителей транспортных средств.

Установка оборудования принудительной циркуляции воздуха

Максимальной степенью эффективности обладает устройство механического вентилирования гаражного помещения, в котором используется электровытяжка.

Схема вентиляции

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающей фильтровальные элементы, электрические вентиляторы, обеспечивающие активное замещение воздушных масс. Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Выходная магистраль

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции — возможность регулирования интенсивности циркуляции за счёт изменения скорости движения масс воздуха. Оснащение системы принудительной вентиляции фильтрами, позволяет удалить частицы пыли, а использование калориферов обеспечивает оптимальный температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

  • В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;
  • В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой конструкции уменьшает потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройство воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

Схема вентилирования

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентилирования — оптимальное решение.

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

Смотровая яма

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке располагается необходимый инструмент, различные ключи, а также находятся электрические коммуникации, позволяющее подключить электрооборудование и обеспечить надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентилирования с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

  • входную трубу расположите в углу на расстоянии 10 сантиметров от основания ямы;
  • вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, чтобы предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

Как сделать вентиляцию погреба под гаражом?

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.

Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

  1. Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
  2. Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
  3. Обеспечьте расположение труб в противоположных частях погреба.
  4. Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
  5. Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
  6. Закройте внешний выход воздушной шахты с помощью защитного колпака.
  7. Обеспечьте минимум изгибов магистралей и радиусных поворотов.
  8. Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.

Вентиляция подвала

При устройстве вентиляции установите кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.

Овощная яма

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.

Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.

Пластиковый кессон

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями.

Оцените статью:

Поделитесь с друзьями!

Как сделать вентиляцию в гараже без подвала, обустройство вентиляции в гараже

  1. Блог
  2. Советы

Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья. Как сделать вентиляцию правильно, расскажем в статье.

Что вас ждет, если вы прочитаете текст ниже, но руки так и не дойдут до вентиляции? В помещении будет повышенная влажность и сырость, особенно зимой и осенью, когда с машины будет капать вода. Это приводит к ржавлению и металла, и электроники в авто.

На стенах, балках из дерева, на полу появятся грибок и плесень. Будут портиться вещи, которые вы храните в помещении. Вывод: обустройство вентиляции — процесс, который должен быть организован в обязательном порядке.



Особенности вентиляции гаражей без подвалов

В помещении без подвалов есть главная особенность, которая делает обустройство вентиляции в гараже максимально простым. Вам не нужно постоянно поддерживать низкую температуру в подвале, где могут храниться банки с огурцами. Поэтому сделать минимальное проветривание гаража можно своими руками.



Естественная, комбинированная и механическая вентиляция

Желательно на этапе строительства гаража продумать его вентиляцию. Существует три варианта в зависимости от типа помещения, задач и вашего бюджета.

  • Естественная вентиляция. Использует разницу температуры на улице и в гараже. Можно сделать самостоятельно, самый бюджетный вариант. Малоэффективна летом.
  • Комбинированная вентиляция. Всё то же, только добавляется вентилятор для принудительной вытяжки теплого воздуха. Также можно сделать своими руками.
  • Механическая вентиляция. Устанавливается специальное оборудование, которое осуществляет принудительный воздухообмен. Обязательно обратитесь к специалисту: схема вентиляции гораздо сложнее, чем в предыдущих двух случаях.



Схема естественной вентиляции

Ниже представлена схема естественной вентиляции помещения. Бюджетный вариант обустройства, который можно сделать своими руками. Помните: в теплое время года такой вариант малоэффективен.

Пример естественной вентиляции гаража



Пошаговая инструкция по монтажу вентиляции

При обустройстве естественной вентиляции в гараже понадобится сделать два отверстия: для вытяжки и притока свежего воздуха. Причем второе должно быть на высоте 10 см от поверхности пола, а первое – в 10 см от потолка. Обязательно расположить их по диагонали.

Труба приточного отверстия должна возвышаться над землей на 25 – 30 см. Труба вытяжного отверстия — на 40 – 50 см над крышей или от стены. Обе трубы желательно закрыть сеткой, чтобы грызуны, насекомые не пришли к вам в гараж.

Диаметр трубы рассчитывается исходя из требований на 1 кв.м площади 15 мм диаметра трубы. Для стандартного гаража 24 кв.м нужна труба диаметром 36 мм.



Схема комбинированной вентиляции

Вариант, который практически не отличается от описанного выше. Подобный способ проветривания помещения также выполняется своими руками.

Пример комбинированной вентиляции гаража



Пошаговая инструкция по монтажу вентиляции

Для комбинированной системы вентиляции тоже нужны вытяжное и приточное отверстия. Делаем их в 10 см от поверхности пола и потолка соответственно. Можно сделать в любом месте, только не напротив друг друга.

Дополнительно в вытяжное отверстие устанавливается вентилятор. Он принудительно удаляет воздух из гаража, который замещается свежим с улицы. Определить необходимый диаметр можно по схеме аналогичной обустройству естественной вентиляции.

Плюсы такой системы — эффективность в любой сезон. Кроме того в сопоставлении с механическим способом вентиляции этот стоит гораздо дешевле.



Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Удаление CO с размещением вентилятора

Приблизительно 1400 автомобилей превратились в перегоревшие снаряды в канун Нового года в Кингс-Доке, Ливерпуль. Несмотря на развитие сложных устройств обнаружения дыма и газа, подобные аварии происходят регулярно, что придает все большее значение конструкции системы вентиляции гаража.

fire in a parking garage Сгоревшие автомобили отчетливо видны на остатках многоэтажной автостоянки, где большой пожар уничтожил сотни автомобилей в Ливерпуле, Великобритания, 1 января 2018 г. (Источник)

В случае возникновения пожара система вентиляции гаража должна успешно работать. удалить дым и газ из гаража, обеспечивая безопасную эвакуацию людей из здания и, в то же время, снижая температуру и поддерживая достаточную видимость, чтобы облегчить работу пожарных.Другой не менее важной функцией является поддержание притока свежего воздуха и удаление токсичных газов из гаражного пространства для предотвращения образования «мертвых зон», в которых могут накапливаться вредные вещества.

Это основная роль системы вентиляции гаража, влияющая на комфорт, здоровье и безопасность повседневного пользователя.

Удаление окиси углерода: почему это важно?

Хотя требования к проектированию системы вентиляции гаража обычно основываются на различных местных стандартах, система всегда должна успешно выполнять две ключевые задачи:

  1. Удаление загрязняющих веществ, выбрасываемых автомобилями
  2. В случае пожара крайне важно контролировать горячие пары и газы, образующиеся при пожаре, защищать пути эвакуации и обеспечивать легкий доступ для аварийных бригад.

В закрытой автостоянке с неадекватной или плохо обслуживаемой системой вентиляции дым от автомобилей, въезжающих, выезжающих и проезжающих через объект, может достигать токсичных уровней. Традиционные системы вентиляции гаражей сочетают в себе приточные и вытяжные вентиляторы с воздуховодами для подачи свежего воздуха внутрь и удаления загрязняющих веществ, дыма и вредных выбросов. Основная задача для них — удалить из подземной автостоянки вредные выхлопные газы, такие как оксид углерода (CO), оксиды азота (NOx) и оксиды серы (SOx), которые ухудшают качество воздуха.

Концентрация

CO представляет наибольшую угрозу, вызывая вредные побочные эффекты и даже смерть, даже в небольших количествах. У него нет ни запаха, ни цвета, но он может очень быстро отравить человека, прежде чем он даже почувствует, что что-то не так. Отравление угарным газом — самый распространенный тип смертельного отравления воздуха. Если механической или естественной вентиляции в замкнутом пространстве недостаточно, концентрация выхлопных газов опасна для человека и даже может привести к смерти.

Что международные стандарты говорят о конструкции системы вентиляции гаража
Уровень CO в воздухе Стандарт и постановление
200 частей на миллион NIOSH — Национальный институт охраны труда
Предел краткосрочного воздействия (максимальный уровень воздействия 15 минут)
50 частей на миллион OSHA — Управление по охране труда и технике безопасности
Максимально допустимая концентрация для непрерывного воздействия на работника в течение любого восьмичасового периода
50 частей на миллион UMC — Единый механический код
Рекомендует активацию механической вентиляции при мониторинге CO на парковке.
Строение
35 страниц в минуту EPA — Агентство по охране окружающей среды
Рекомендует 35 ppm или ниже в качестве целевого показателя качества окружающего воздуха, усредненного за один час
35 страниц в минуту NIOSH — Национальный институт профессиональной безопасности и здоровья
PEL-TWA: 35 ppm — это максимально допустимая концентрация
для рабочего, подвергающегося воздействию в течение восьмичасового периода
25 частей на миллион ACGIH — Американская конференция государственных специалистов по промышленной гигиене
TLV-TWA: 25 ppm — это максимально допустимая концентрация для непрерывного воздействия
на работника за любой восьмичасовой период
25 частей на миллион IMC — Международный механический код
Рекомендует включение механической вентиляции при мониторинге CO на парковке
9 частей на миллион EPA — Агентство по охране окружающей среды
& ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха
Рекомендует 9 ppm или ниже в качестве целевого показателя качества окружающего воздуха, усредненного за восемь часов

ASHRAE выделяет выбросы окиси углерода как одну из самых серьезных проблем, с которыми сталкиваются автостоянки.Для закрытых парковок стандарт 62 ANSI / ASHRAE «Вентиляция для обеспечения приемлемого качества воздуха в помещении» рекомендует 9 ppm или ниже в качестве целевого показателя качества окружающего воздуха, рассчитанного в среднем за восемь часов. Другие инженерные организации устанавливают аналогичные требования с максимальной концентрацией CO 9-35 PPM в течение восьмичасового периода воздействия и 100-200 PPM для кратковременного воздействия.

Независимо от того, где находится гараж и какие стандарты вы соблюдаете, все согласны с тем, что поддержание качества воздуха при соблюдении требований безопасности является ключевой задачей для проектировщиков систем вентиляции и кондиционирования, специализирующихся на вентиляции парковок.

Чем может помочь CFD?

Поиск оптимального расположения, количества и конфигурации вытяжных вентиляторов, необходимых для вентиляции гаража, при одновременном обеспечении их соответствия требованиям устойчивости к пределу воздействия CO, установленным нормативными актами по охране труда и технике безопасности, может оказаться сложной задачей. Вычислительная гидродинамика (CFD) может одновременно прогнозировать воздушный поток, теплопередачу и перенос загрязняющих веществ внутри гаража, помогая инженеру принять правильное проектное решение.


Чтобы узнать, как применить облачный CFD для тестирования и оптимизации вентиляции гаража для удаления окиси углерода и других загрязняющих веществ, посмотрите запись этого вебинара:

Пример

: Снижение уровней концентрации CO в гараже с помощью струйного вентилятора

Хотя естественной вентиляции может быть достаточно для открытых и полуоткрытых автостоянок, в подземных и закрытых автостоянках следует использовать канальные механические или струйные системы вентиляции, чтобы предотвратить чрезмерные уровни концентрации CO.Система струйной вентиляции — одна из наиболее широко используемых систем вентиляции для удаления угарного газа на подземных автостоянках. Цель этого исследования — провести CFD-моделирование автостоянки для моделирования того, как правильное размещение струйного вентилятора может помочь снизить концентрацию CO без необходимости в сложной системе воздуховодов.

Для этого тематического исследования мы будем использовать проект из библиотеки SimScale Simulations — скопируйте его бесплатно и используйте для собственного анализа: Удаление загрязнителей из гаража.Целью этого проекта является оценка эффективности вентиляции в подземной автостоянке и проверка того, что система струйной вентиляции приводит к значительному снижению уровней концентрации CO.

Смоделированы две конфигурации системы вентиляции гаража:

  1. Без струйных вентиляторов (только открытие приточно-вытяжных вентиляторов)
  2. Со струйными вентиляторами

garage design with jet fans Система вентиляции подземных гаражей

CFD-моделирование выполняется для изучения распределения скорости и концентрации CO для двух сценариев с использованием параметров моделирования ниже.3) 23642 Общее количество припаркованных автомобилей 200 % движущихся автомобилей (въезд / выезд из гаража в часы пик — худший сценарий) 40 Общее количество движущихся вагонов 80 Уровень выбросов CO на транспортное средство (мг / с) 8.3-с) 2,77E-08

Результаты моделирования CFD

garage ventilation system CO Concentration with and without jet fan Концентрация CO в миллионных долях на высоте 1,8 м

Результаты моделирования визуализируют модели концентрации CO для обеих систем вентиляции гаража, четко выявляя несколько больших «мертвых зон» в первой конфигурации без струйных вентиляторов. Приведенные ниже изображения постобработки дополнительно выделяют области с концентрацией CO более 60 PPM в первом дизайне, которые были устранены с помощью размещения струйного вентилятора.

garage ventilation system CO Concentration regions with and without jet fan Области с концентрацией CO> 60 частей на миллион Velocity Contours at Jet Fans Height in a garage ventilation system with and without jet fan Изолинии скорости на высоте струйных вентиляторов

reduced maximum co concentration in a garage ventilation system with and without jet fan

Чтобы выразить эти результаты в цифрах, включение струйных вентиляторов в систему вентиляции гаража может снизить максимальную концентрацию CO на 55,1%! Это в дополнение к улучшению скорости воздуха и общего качества воздуха во всем гаражном пространстве.

Выводы

Вышеупомянутый случай был простым примером того, как облачное моделирование CFD может помочь инженерам-проектировщикам HVAC легко протестировать любые изменения конструкции, не выходя из веб-браузера.Моделирование заняло всего пять часов ручного времени и восемь часов вычислительного времени, что позволило нам виртуально исследовать производительность системы вентиляции гаража и обеспечить адекватное движение воздуха.

До недавнего времени только инженеры с обширным опытом в области численного анализа и с большим бюджетом могли в полной мере воспользоваться инструментами моделирования CFD. Однако с появлением гибких облачных решений они стали отраслевым стандартом. Чтобы увидеть платформу SimScale в действии и узнать больше о настройке типичного моделирования удаления загрязнителей с помощью облачного программного обеспечения CFD, посмотрите запись вебинара ниже:

Ссылки

  • http: // inteccontrols.com / whitepapers / CO_Parking_Garage_Design_Guidelines.pdf
  • http://www.honeywellanalytics.com/~/media/honeywell-analytics/documents/english/apn069_parkinggarage_web_1-8-15.pdf
  • http: // // mobilecalibrationservices.com/Ventilation_for_enclosed_parking_garages.pdf

.

Механическая вентиляция для пристроенного гаража

Гаражи могут содержать несколько переносимых по воздуху загрязнителей. Выхлопные газы автомобилей содержат загрязнители горения, такие как окись углерода и бензол; даже если дверь гаража открыта, некоторые из этих паров могут накапливаться в гараже при запуске или парковке автомобиля. Дополнительную озабоченность вызывают брелоки без ключа, которые теперь поставляются со многими автомобилями, поскольку они дают возможность случайно дистанционно запустить автомобиль, когда он припаркован в закрытом гараже. Гаражи часто используются как складские помещения для бытовых чистящих средств, удобрений, пестицидов и бензина для косилок и снегоочистителей.Они также используются в качестве мастерских для проектов, связанных с опасными химическими веществами, такими как краски, растворители и клеи, которые могут постоянно выделять газ в гаражное пространство. Вода от дождя или талого снега, капающего с автомобилей, может способствовать росту плесени, еще одного источника потенциального загрязнения в гараже. Без надлежащей изоляции и вентиляции эти загрязнители могут накапливаться в гаражном пространстве и попадать в жилые помещения дома. См. Рисунок 1.

Installing a garage exhaust fan is one important step in keeping auto exhaust and other pollutants out of the home
Рисунок 1 — Установка вытяжного вентилятора в гараже — один из важных шагов в предотвращении попадания выхлопных газов и других загрязняющих веществ в дом.(Источник: EPA Indoor airPLUS 2014)

Самый эффективный способ предотвратить попадание загрязняющих веществ из гаража в дом — это спроектировать дом с отдельным гаражом. Меньшие размеры участка делают этот вариант менее осуществимым, но при выборе проекта все же следует учитывать необходимость минимизировать количество общих стен и потолков между гаражом и жилым пространством. Любые стены и потолки, которые являются общими для гаража и дома, должны быть тщательно герметизированы, и необходимо принять меры, чтобы гарантировать, что в доме не будет разгерметизировано давление по сравнению с гаражом.

В доме есть несколько типов бытовых приборов, которые могут вызвать снижение давления в доме, поскольку они вытягивают воздух из дома во время работы, например, вытяжные вентиляторы, вентиляторы вытяжки, сушилки для одежды, центральные пылесосы, камины, с атмосферной вентиляцией. водонагреватели или печи, а также регистры подачи ОВК, расположенные в гараже или некондиционированном подвале. Если в доме нет системы забора свежего воздуха или сбалансированной системы вентиляции, которая обеспечивает приток свежего воздуха при выходе застоявшегося воздуха, например, ERV, HRV или центральная система вентиляции, интегрированная с вентилятором, в доме может снизиться давление и может втягиваться наружу воздух из других менее желательных мест, таких как чердак, подполье или пристроенный гараж.

Признавая эту озабоченность, Indoor airPLUS Агентства по охране окружающей среды США требует, чтобы в домах программы, в которых используется только вытяжная вентиляция, либо был установлен вытяжной вентилятор в гараже, либо был проведен тест двери с вентилятором для проверки воздушного барьера между домом и гаражом. . Вытяжной вентилятор удалит выхлопные и другие испарения из гаража и немного снизит давление в гараже по отношению к дому, что значительно снизит вероятность попадания воздуха из гаража в дом.Программа EPA требует, чтобы вентилятор был подключен для непрерывной работы или с автоматическим управлением вентилятором, таким как датчик движения, который будет активировать вентилятор всякий раз, когда гараж занят, и в течение как минимум одного часа после того, как гараж будет освобожден. Вытяжной вентилятор должен иметь минимальную установленную мощность 70 куб. Футов в минуту, и он должен выводиться прямо на улицу, через стену или через воздуховод, проходящий через крышу. EPA рекомендует использовать вытяжной вентилятор с маркировкой ENERGY STAR. Смотрите вкладку «Соответствие» для получения дополнительной информации.

Строители могут предпринять несколько дополнительных шагов, чтобы не допустить попадания паров из гаража в дом. Многие из этих шагов требуются или рекомендуются EPA Indoor airPLUS или ENERGY STAR Certified Home, оба из которых являются требованиями для сертификации по программе DOE Zero Energy Ready Home.

  • Герметизируйте общие стены и потолки между пристроенными гаражами и жилыми помещениями перед установкой изоляции (TES разделы 3 и 5).
  • Используйте уплотнительную прокладку или аналогичную прокладку, чтобы убедиться, что все двери между жилыми помещениями и прилегающими гаражами по существу герметичны.
  • Установить автоматический доводчик на все двери, соединяющие жилые помещения и пристроенные гаражи.

Для получения дополнительной информации см. Следующие руководства Building America:

Как установить вытяжной вентилятор гаража

1. Убедитесь, что все стены и потолки, отделяющие гараж от жилого помещения, полностью герметичны и имеют непрерывный воздушный барьер. Заклейте гипсокартоном верхнюю и нижнюю пластины и швы; использовать герметичные электрические коробки; уплотнение вокруг всей проводки и трубопроводов; установить самозакрывающиеся двери и уплотнитель дверного обрамления.См. Рисунок 2 и приведенные выше руководства для получения дополнительных сведений.

Install a self-closing weather-stripped door and thoroughly airseal the shared house-garage walls to help keep auto exhaust and other pollutants out of the home
Рисунок 2 — Установите самозакрывающуюся дверь с защитой от атмосферных воздействий и тщательно герметизируйте стены общего дома и гаража, чтобы предотвратить попадание выхлопных газов и других загрязняющих веществ в дом. (Источник: EPA Indoor airPLUS 2014).

2. Выберите расположение вентилятора рядом с окнами, дверями или воздухозаборниками. (Для получения дополнительной информации см. Руководство «Расположение воздухозаборников для вентиляции».)

3. Выберите вытяжной вентилятор с рейтингом ENERGY STAR, который имеет минимальную установленную мощность 70 кубических футов в минуту и ​​подключен для непрерывной работы или оснащен датчиком движения, который активирует вентилятор, когда гараж занят, и в течение как минимум 1 часа после гараж освобожден.Список поклонников, имеющих сертификат ENERGY STAR, можно найти на веб-сайте ENERGY STAR.

4. При необходимости снять сайдинг и вырезать отверстие для вентилятора в стене или потолке и крыше; установить оклад, который совмещен с водосточной поверхностью наружной стены или крыши.

5. Установите вентилятор в соответствии с инструкциями производителя, при необходимости переустановите сайдинг и поменяйте местами вокруг вентилятора. Интегрируйте оклад с внешней облицовкой.

6. При необходимости установите на вентилятор автоматически закрывающуюся решетчатую крышку и убедитесь, что она открывается и закрывается.

7. Предоставьте домовладельцу информацию о качестве воздуха в помещении, об опасностях эксплуатации любых двигателей внутреннего сгорания в гараже, когда двери закрыты, и о необходимости вентиляции при работе в гараже в течение продолжительных периодов времени.

.

Яма Гараж | RaceDepartment

Здравствуйте, мистер Р. Душа, Спасибо за ответ.

Я сделал треки для GTL-GTR2-R07, используя BTB Evo и 3d Simed для некоторых исправлений.
Я не очень хорош с 3d Simed, (newbee)

В этом случае экспортировал в GTL, есть несколько гусениц с рабочими дверями, например Imola, MagnyCours это оригинальные гусеницы. есть еще Imola88 от der Dumeklemmer. Я просматривал файлы AIW, но ничего особенного не нашел !?

Сейчас попробовали исправить позиции гаража в BTB, поближе к дверям, реэкспортируя и беря только новый файл AIW
, но ничего не работает, всегда то же самое.Найдите только этот небольшой учебник от No Grip:

(Путь A)
// две двери ямы на первую пит-точку, предположим две двери в одной ячейке
Instance = pdoor00
{
MeshFile = mygaragedoor00.gmt …… .
}

Путь B)
// две двери ямы на первую пит-точку, предположим, что две двери разделены двумя сетками — но это немного глупо, правильно, в большинстве случаев это не нужно
// хорошо, что объекты имеют объединенный pivot
Instance = pdoor00
{
MeshFile = mygaragedoor00a.gmt …..
MeshFile = mygaragedoor00b.gmt …..
}

А вот пример файла AIW для верхнего образца:

[Features]
….
garagespots = 2

[ PITS]
TeamIndex = 0
PitPos = (x, y, z)
PitOri = (x, y, z)
GarPos = (0, x, y, z)
GarOri = (0, x, y, z)
GarPos = (1, x, y, z)
GarOri = (1, x, y, z)

Я думаю, что это для GTR2 и мне не поможет!
Я заметил, что BTB представил это в AIW:

[Характеристики]
питлэйнов = 1
стартовой сети = 36
пит-лейн = 18
гаражных точек = 3 три гаражных места? Я установил только 2 на команду в BTB!

, а также:
[PITS]
TeamIndex = 0
PitPos = (407.7818,4.6544,198,1494)
PitOri = (0,1,5656, -0,0068)
GarPos = (0,417,0247,4,6515,194,4316)
GarOri = (0,0,3,1272,0)
GarPos = (1,410,9557,4,6505,194.4718)
ГарОри = (1,0.0019,3.1247,0)
ГарПо = (2,410,9557,4,6505,194,4718)?
ГарОри = (2,0.0019,3.1247,0)? Попробовали удалить эти две, и машины летают одна над другой !?

Также пробовали установить: garagespots = 2

У вас есть идея? Спасибо, Фрэнки

.

Подземный гараж Автоподъемник Вертикальная парковка

подземный гараж, автоподъемник, вертикальная парковка

Модернизированная отделка

Как сертифицированный поставщик оборудования для парковки в Китае, с 10 полностью автоматическими обрабатывающими центрами с ЧПУ и двумя станками для лазерной резки, все части наших продуктов для парковки на 100% обрабатываются лазером.

Описание продукта

Видео о вертикальной парковке для тяжелых условий эксплуатации

Производственное оборудование для подъемника для автостоянки Видео

Для получения дополнительных видеороликов свяжитесь со мной ^^

Наша система парковки внутри позволяет пользователям в любое время беспрепятственно получить доступ к своим автомобилям, не беспокоясь о перемещении других автомобилей в той же системе.IPS перемещается в яме вертикально. Когда пользователь хочет припарковать или забрать автомобиль, на землю поднимется только желаемая парковка. Остальные парковочные площадки будут либо над землей, либо внутри ямы.

IPS — это гидравлическая автоматизированная механическая система парковки автомобилей, она может иметь электрический или гидравлический привод в зависимости от требований клиентов. На данный момент система может достигать 4 этажей.

Ссылки на фотографии:

Параметры:

9 0013 Блок питания
Модель IPS-2 / IPS-3 / IPS-4
Оборудование

2000 кг — 4000 кг
Грузоподъемность 2000 кг — 3000 кг
Высота парковки 1,500 мм — 2 000 мм
Ширина парковки 2100 мм
Длина парковки 5,000 MM
Устройство защиты от падения Лестницы для защиты от падения
Дополнительное устройство безопасности Концевой выключатель
Дополнительное устройство безопасности Датчики с фотоэлементом
Контроллер Клавиатура / карта IC / Удаленный
Блок управления Управление ПЛК
5.Гидравлический блок питания 5 кВт — 7,5 кВт
Требования к электропитанию 220-450 В, 1/3 фазы, 50/60 Гц
Управляющая мощность 24 В
Защита от ржавчины Цинковое покрытие / порошковое покрытие /
Время извлечения 45-55 секунд на автомобиль

Отображение 1-15 из 15 записей

Характеристики:

  • 2000 кг Стандартная грузоподъемность для седанов (настраивается для Внедорожники)
  • с приводом от двигателя / с гидравлическим приводом
  • Платформа для парковки со свободным доступом
  • Несколько вариантов управления
  • Лестницы для защиты от падения с полным диапазоном
  • Кнопка аварийного останова
  • Несколько фотоэлементов закрывают все углы для обнаружения безопасности
  • Концевые выключатели
  • Различные варианты антикоррозионной обработки на выбор

Детали оборудования

Заводские изображения

Современное производственное оборудование, первоклассная международная обрабатывающая машина для парковочного оборудования.Каждое парковочное оборудование соответствует международным стандартам.

Гарантия

С начала этого года наша гарантийная политика на наши парковочные подъемники-штабелеры изменилась с 1 года на 3 года, тогда как другие производители могут предоставить только 1 год гарантии. Таким образом, мы можем гарантировать качество нашим дистрибьюторам и партнерам в долгосрочной перспективе.

Упаковка и доставка

Стальная рама с крышкой из полиэтиленовой пленки

Сведения о доставке: Доставка в течение 30 дней после оплаты

Стандартная экспортная парковка

Парковка для автомобилей

Как эксклюзивный бренд для продукты для парковки, Solid Parking уже много лет поставляет качественное парковочное оборудование и услуги OEM для зарубежных парковочных компаний.

Мы специализируемся на двухстоечных штабелеукладчиках, четырехстоечных штабелеукладчиках, подъемниках для приямков, многоуровневых парковочных подъемниках, подъемниках транспортных платформ и автоматических парковочных системах.

Чтобы гарантировать качество, на нашем производстве используется стандартная система контроля качества железнодорожной продукции и самые передовые технологии, включая лазерную резку и роботизированную сварку. Продукция разработана и изготовлена ​​для длительного использования в тяжелых условиях.

Наши услуги

Обеспечение высокого качества обслуживания клиентов и бесперебойной работы является для нас приоритетной задачей. По этой причине мы строго соблюдаем нашу политику обслуживания клиентов (Политика TT и Политика ROT). Мы предлагаем как предпродажное, так и послепродажное обслуживание, чтобы наши покупатели не беспокоились о покупке.

Предпродажное обслуживание

  • Быстрый ответ по электронной почте
  • Полная техническая поддержка
  • Услуга бесплатного рисования
  • Финансовое обслуживание

Послепродажное обслуживание

  • Отчет о ходе проверки производства
  • Отчет о доставке Поддержка установки и обслуживания
  • Большая гарантия

FAQ:

1.В: А как насчет частей конструкции?

A: Детали со 100% структурой используют процесс лазерной резки. Мы являемся единственным производителем в Китае, который занимается таким производством, когда наши конкуренты используют обычный процесс резки или процесс частичной лазерной резки.

2.Q Каков срок гарантии?

A: На все наши продукты распространяется гарантия не менее 1 года на детали и 10 лет гарантии на конструкцию.

3. В: Как клиенты узнают наш отчет о доставке?

A: Наш клиент имеет право знать, как будут выглядеть получаемые им пакеты и как они будут отправлены.В наш отчет об упаковке и отгрузке включены видео и фотографии, чтобы наглядно продемонстрировать покупателям их продукцию.

4. В: Если покупатели не знают, как установить продукты?

A: Вся продукция поставляется с подробной инструкцией по установке и обслуживанию. В случае, если заказчику потребуется дополнительная помощь в установке, мы можем отправить наших инженеров на строительную площадку для надзора и инструктирования на месте.

5.Q: Есть ли у клиентов бесплатные услуги рисования?

A: Да.Вы даете нам макет; мы предоставим вам готовый рисунок. Теперь для наших постоянных клиентов услуги по рисованию абсолютно бесплатны.

6.Q Какие решения мы можем предложить нашим клиентам?

A: Наши торговые представители и инженеры могут помочь клиенту определить наиболее подходящее парковочное оборудование и решения, исходя из его спроса, бюджета и состояния рабочей площадки. Они полностью готовы ответить на любой технический вопрос наших клиентов.

Два года гарантии на запчасти автостоянка система подземный автоподъемник цена

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
