Чем осевой вентилятор отличается от центробежного

Отличие осевого вентилятора от центробежного

Вентиляторы используются для проветривания помещений, однако их применение не сводится только к приточно-вытяжной вентиляции. Вентиляторы могут использоваться для подачи воздуха в промышленных линиях или, например, для пневматической транспортировки сухих сыпучих материалов. У каждого вида применений есть свои требования, которым соответствует тот, или иной тип вентилятора. В данной статье мы рассмотрим различие двух наиболее распространённых видов вентиляторов: Центробежных и Осевых.

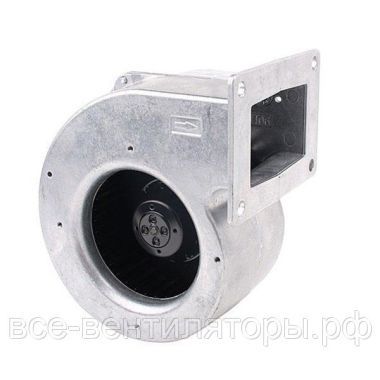

Центробежные вентиляторы

Конструкция центробежного вентилятора, который также часто называют радиальным, включает в себя два основных элемента – электродвигатель и крыльчатку, имеющую ряд лопастей. Визуально он похож на колесо, а при исполнении в спиральном корпусе центробежный вентилятор выглядит как улитка. Такое простое устройство обеспечивает бесперебойное движение воздушных масс в относительно тихом режиме. Лопасти такого вентилятора могут быть загнутыми вперед, назад и прямыми. В центробежных вентиляторах принято использовать двигатели высокой мощности, но, в последнее время тренд на экологичные технологии заставляет производителей использовать энергоэффективные электронно–коммутируемые (EC) двигатели, что позволяет сводить к минимуму потребляемую энергию. Ввиду этих особенностей, центробежные вентиляторы чаще используются в промышленных целях, для работы с большими объёмами воздуха.

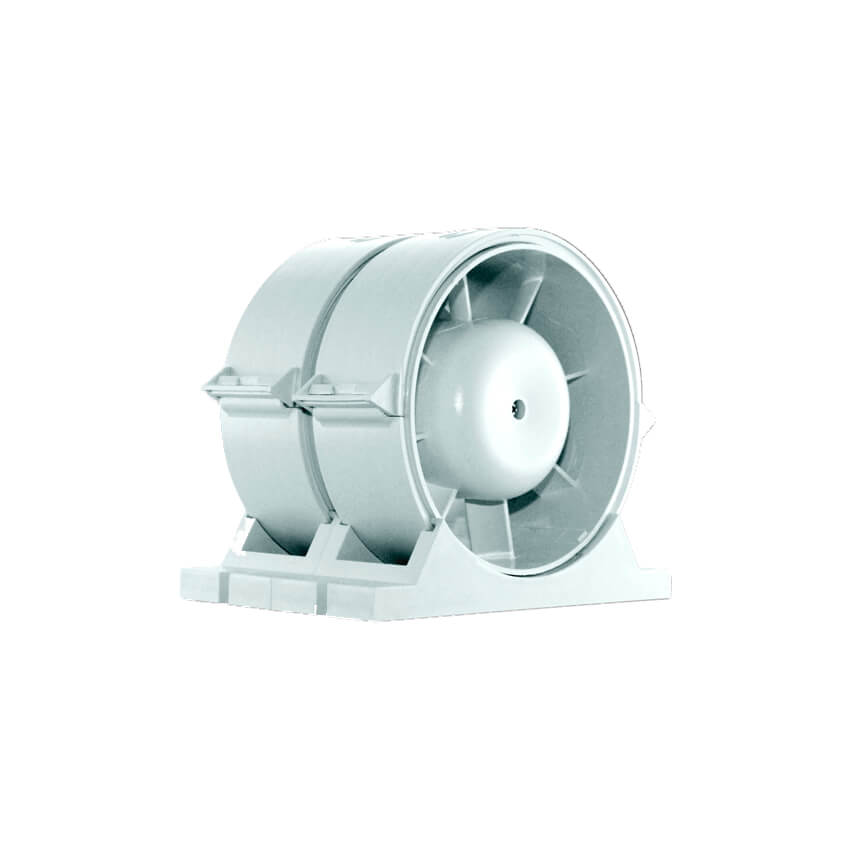

Осевые вентиляторы

Осевые вентиляторы еще называют аксиальными, поскольку они перемещают воздух параллельно оси рабочего колеса, в отличие от центробежных, которые перемещают воздух перпендикулярно оси. Устройство представляет собой двигать с крыльчаткой, лопасти которой напоминают пропеллер. Крыльчатка и корпус вентилятора могут быть изготовлены как из пластика (например, в случае встраиваемых или канальных вентиляторов), так и из металла. Осевые вентиляторы имеют множество различных исполнений, в том числе в круглом или квадратном корпусе, с защитной решеткой или вообще без корпуса. Широкий спектр применения позволяет осевым вентиляторам охлаждать, проветривать и даже прогревать жилые и технические помещения.

Отличие центробежного вентилятора от осевого

Относительно центробежных вентиляторов, осевые делают куда больше оборотов, за счёт особенностей своей конструкции и характеристик, однако они неприменимы в условиях с высоким аэродинамическим сопротивлением и более шумные на средних частотах. Но несмотря на это, осевые вентиляторы имеют ряд преимуществ, такие как компактность, удобство эксплуатации, простая конструкция и реверсивность. Они высокопроизводительны и их легче ремонтировать.

Центробежные вентиляторы уверенно работают при значительных давлениях, — например, в системах охлаждения или пароснабжения, однако они более шумные на низких частотах и часто нуждаются в мерах дополнительной шумоизоляции.  Все вышеизложенные факты говорят о том, что выбор конструкции вентилятора должен основываться на данных об условиях и особенностях эксплуатации, а также предусматривать потребности в каждом конкретном виде его применения.

В чем разница между осевыми и радиальными вентиляторами

Климатическое оборудование широко используется в промышленности и быту. В зависимости  от  целей и условий установки вентиляции выбирается агрегат. Существуют центробежные и осевые приборы. И те, и другие приводят в движение воздушные массы, но с разной направленностью, мощностью и давлением. Рассмотрим подробнее, в чем заключается разница между радиальными вентиляторами и осевыми агрегатами.

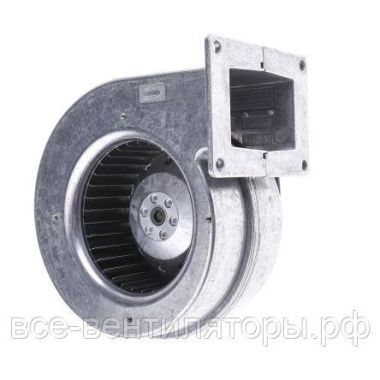

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

Радиальное устройство способно обслужить протяженные магистральные каналы, так как за счет создания высокого давления быстро перемещает большие объемы воздушных масс.

Механизм осевых вентиляторов

Осевой вентилятор отличается от радиального несложной конструкцией и невысокой стоимостью. Механизм состоит из сквозного цилиндрического кольца, внутри которого расположены под углом лопасти. Такое расположение внутренних деталей позволяет винту захватывать воздух, и рассеивать его в пространстве.

Несмотря на простой механизм, устройство очень эффективное. Существенные изменения режима в процессе работы вентилятора оказывают незначительное влияние на нагрузку двигателя. В радиальных устройствах такого преимущества нет. Осевой вентилятор за счет реверсивности может менять направление распространения воздушного потока при изменении рабочего положения колеса.

Отсутствие центробежной силы в приборе не позволяют создать большое давление. Если есть необходимость в усилении потока воздуха, конструкция дополняется ступенями и частотой вращения лопастей, но при этом увеличится шум в системе вентиляции.

Как сделать выбор между приборами

В большинстве случаев, выбор вентиляционного устройства диктует область его применения. Как показывает практика, радиальный вентилятор больше эксплуатируется в промышленности, осевой агрегат активно используется в установке системы вентиляции в помещениях, применяется в качестве охлаждения двигателя (мотора) в бытовой технике и транспорте.

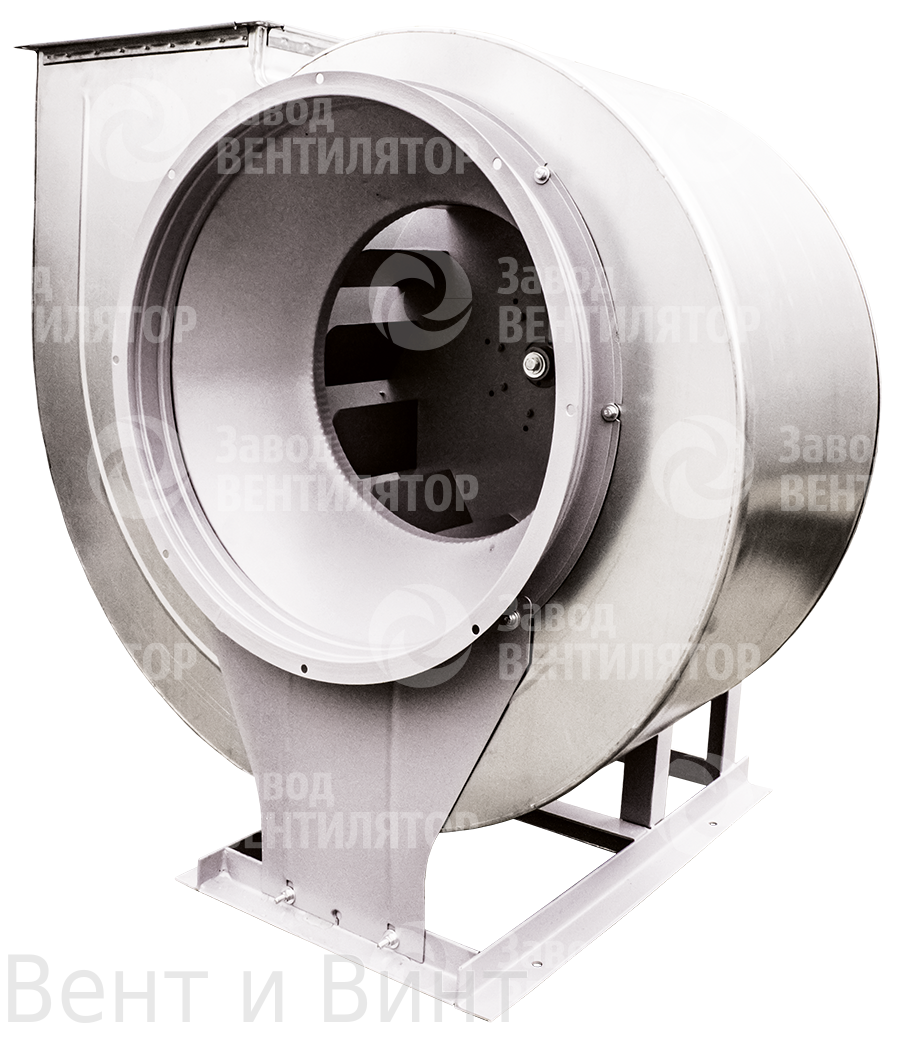

Радиальный вентилятор в лакокрасочном цехе

Основные факторы, на которых базируется выбор модели вентилятора, следующие:

• объем вентилируемого воздуха;
• форма воздуховода и его площадь;
• длина вентиляционной системы;
• максимальный и минимальный уровень предполагаемой температуры воздуха.

Разделение применения механизмов связано с работой воздухоотвода. Отличием осевого прибора является распространение воздушного потока от оси в пространство по окружности. Радиальный вентилятор, наоборот, создает направление воздуха от периметра окружности и направляет его в центр.Можно сказать, что разница этих двух приборов в их конструкции и рециркуляции воздуха.

Учитывая область применения, может быть необходимость в воздушном потоке высокого давления. Для сложных промышленных тягодутьевых установок больше подойдут радиальные вентиляторы. Осевые устройства больше ориентированы на работу в местах для простого и быстрого проветривания.

Вентиляторы осевые промышленные

При создании приточно-вытяжной вентиляционной системы используются также канальные вентиляторы. Они могут выступать в виде самостоятельной установки внутри воздухоотвода или дополнительного звена в вентиляционном механизме.

Данный прибор компактный и легко устанавливается своими руками, отличается пониженным уровнем шумности.

Для обеспечения принудительной воздушной циркуляции подбирается определенный механизм, способный ее обеспечить. Технические параметры должны соответствовать требованиям установки вентиляции для определенных условий.

Центробежные и осевые вентиляторы: какие лучше?

Правильно организованная вентиляция обеспечит комфорт времяпровождение в вашем доме или квартире. Эффективный воздухообмен избавит от неприятных запахов, предотвратит появление плесени и сырости в ванной комнате и санузле, чистый воздух наполнит спальню и детскую, а друзья будут наслаждаться свежестью в гостиной. Прекрасно, ведь так?

Чтобы достигнуть такого эффекта нужно заблаговременно в проекте вентиляции дома предусмотреть использование бытовых вентиляторов или прямо сейчас установить эти мощные вытяжные устройства.

Бытовые вентиляторы бывают двух типов: центробежные и осевые. Чтобы решить какое именно устройство стоит смонтировать у себя дома, мы расскажем подробнее о принципиальных отличиях, недостатках и преимуществах этих типов вентиляционного оборудования.

Строение и принцип работы

Осевые вентиляторы – это устройства для вытяжки воздуха из помещений бытового назначения. Конструкция прибора включает переднюю панель и корпус из плотного пластика, внутри которого находятся технические элементы: экономичный двигатель, ось с лопастями, которые передвигают воздушные потоки, обратного клапана-бабочки. Конвейер, передвигая воздух, уменьшает турбулентность и оптимизирует работу вентилятора. Высокоэффективная крыльчатка обеспечивает высокую производительность для расхода и давления воздуха.

Держатель двигателя состоит из термопластического материала и уменьшает уровень шума. Встроенный обратный клапан предотвращает возврат отработанного воздуха внутрь помещения из воздуховода. Пластиковые решетки в некоторых моделях выполняют защитную функцию, позволяя избежать механических повреждений.

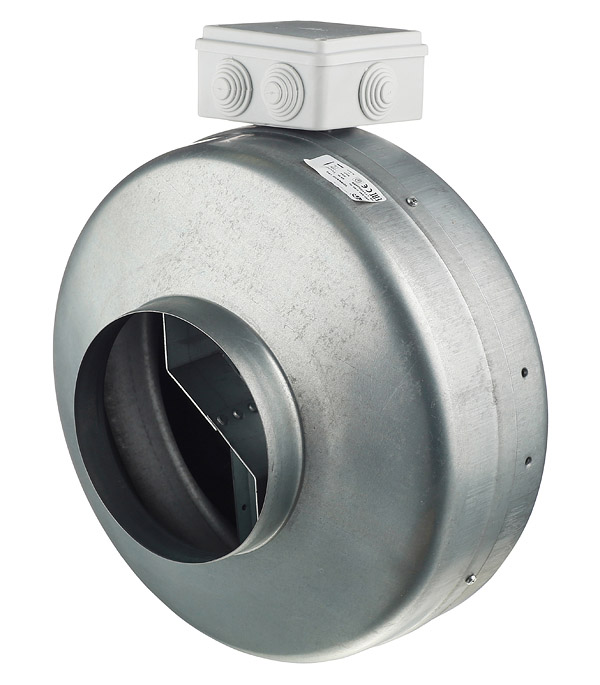

Центробежные вентиляторы – извлекают отработанный воздух из помещения с помощью прочной конструкции, которая своей формой напоминает улитку. Она комплектуется ротором, который, вращаясь, передвигают воздух загнутыми на краях лопастями, расположенными спирально.

ЕС-двигатель с пусковым конденсатором поддерживает два режима работы и потребляет мало электрической энергии, поэтому. Он экономичный и оснащен защитой от тепловой перегрузки. А резиновые втулки и шариковые подшипники отвечают за тихую работу устройства.

Технические и другие сравнительные характеристики центробежных и осевых вентиляторов

Монтаж

Чтобы смонтировать осевой вентилятор нужно установить его в воздуховод , размер которого будет соотносится с диаметром патрубка вентилятора (он составляет, как правило от 80 до 150 мм, в зависимости от модели).

Монтаж центробежного вентилятора предполагает встройку корпуса внутрь стены либо потолка. Ширины стены должна составлять минимум 80 мм. Упрощает установку возможность поворота патрубка в нужную сторону: вверх, влево или вправо.

Производительность

Производительность вентилятора напрямую зависит от расхода воздуха. В этом параметре преуспевают центробежные агрегаты, у которых объёмный расход воздуха достигает 370м3/час, как, например, в Vortice Vort Max S. В осевых устройствах максимальное значение расхода воздуха составляет 335 м3/час, но и потребляемая мощность ниже (Vortice Punto M 150/6, Vortice Punto Filo MF 150/6).

Безопасность

Высокая степень защиты от влажности и водных струй – IP X4 – свойственна как центробежным, так и осевым вентиляторам. А обезопасить конструкцию от механических повреждений внутренних деталей, попадания твердых предметов помогает глянцевая или матовая пластиковая панель. Она может быть сплошной и в виде специальных решеток.

Шумовые характеристики

Если рассматривать новые модели центробежных (Vortice VORT Quadro Micro 100 I) и осевых (Vortice Punto Four MFO 100/4) вентиляторов, то уровень их шума в интенсивном режиме работы не превышает 34 дБ(А). То есть, отвечает нормам для жилых помещений в ночное время и по звуку, сравнительно, как шепот или тиканье настенных часов. Таким образом, оба типа вентиляционных агрегата работают очень тихо. Функционал Центробежные и осевые вентиляторы в зависимости от модификации могут выполнять дополнительные функции и работать в различных режимах. Этому способствуют, например, датчики влажности (реагируют на уровень влаги, пыли, дыма в помещении) или регуляторы скорости (поддерживают несколько режимов интенсивный и обычный).

Таким образом, каждый тип вентиляторов и центробежные, и осевые имею свои преимущества и недостатки. Тем не менее, они являются проводным вентиляционным оборудованием, установка которого способна решить проблемы воздухообмена в любом бытовом помещении.

Центробежные или осевые вентиляторы? Что выбрать?

В современном мире климатическое оборудование активно используется во всех сферах жизнедеятельности, начиная с повседневных бытовых нужд и заканчивая масштабным использованием в промышленности. Именно поэтому существует большая масса разновидностей этих агрегатов.

Они распределяются по различным классификационным признакам:

• в зависимости от целей использования
• условий установки климатического оборудования
• сферы применения

Исходя из этих характеристик в мировой практике есть четкое распределения климатических агрегатов на следующие виды: центробежные (радиальные) и осевые. Оба вида вентиляторов двигают воздушные массы, однако с характерной разницей направленности этого воздуха, мощности и давления.

Но этих поверхностных фактов недостаточно, чтобы понять механизм действия оборудования, поэтому необходимо выделить особенности и разницу между радиальными (центробежными) и осевыми вентиляторами.

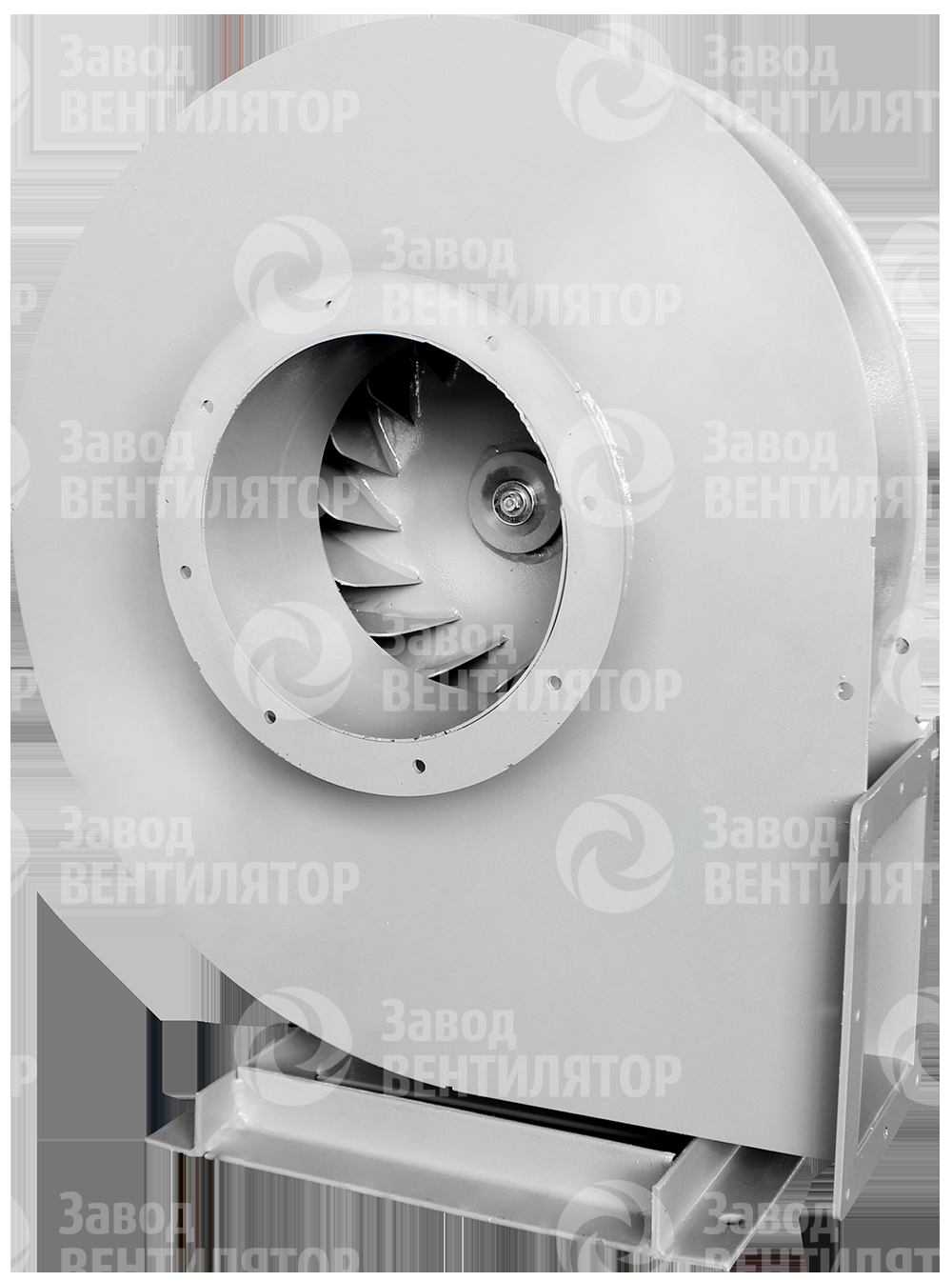

Особенности центробежных (радиальных) вентиляторов

Центробежный вентилятор — это механическое устройство для перемещения воздуха или других газов. Впервые он был запущен в 1835 году и использовался для кондиционирования алтайского рудника.

Он состоит из следующих основных частей:

• рабочее колесо с лопатками
• спиральный корпус

Работа радиального вентилятора достаточно простая. Благодаря влиянию центробежных сил от периферии он вытесняет воздух, изменяя направление (обычно на 90°) воздушного потока. Данный вид кондиционирования способен создавать достаточно высокое общее давления воздуха за счет формы рабочего колеса и лопаток, что идеально подходит для использования его в промышленности.

Радиальный вентилятор довольно крепкий, надежный, способен работать в широком диапазоне условий. Именно благодаря таким плюсам, его часто используют в подземных туннелях. Лопатки в рабочем колесе могут размещаться параллельно и перпендикулярно. При параллельном расположении вентилятор работает почти бесшумно с достаточной мощностью. Если же лопатки расположены под углом 90°, то это помогает уменьшить в размерах само оборудования, что влечет за собой и снижение производственной мощности!

Кроме стандартных возможностей кондиционирования модели радиальных вентиляторов могут быть оборудованы дополнительными системами, в зависимости от сферы и области использования. Например, предприятия которые в промышленных масштабах используют водные ресурсы, предпочитают вентиляторы из влагостойких материалов, не поддающихся коррозии.

Особенности осевых вентиляторов

Вентиляторы, что вытесняют воздух через ось линейно, получили название осевых. Впервые данный вид кондиционирования был использован в Англии в 1734 году. Осевые вентиляторы в отличии от радиальных приобрели более широкое распространение, ведь они просты в проектировании, дешевле при изготовлении и меньше по размерам. Такой вид оборудования подходит для компактных помещений с ограниченной квадратурой.

Данный вид климатического оборудования состоит из сквозного цилиндрического кольца, внутри которого расположены под углом лопасти. Одним из главных плюсов осевых вентиляторов является образование мощного концентрированного потока вместо распространения воздуха, как это происходит в радиальных кондиционерах. Кроме того, изогнутая серповидная форма лопастей значительно снижает уровень шума приборов. Использование осевых вентиляторов гарантирует экономию электроэнергии и большую продолжительность срока службы. Отсутствие центробежной силы не создает большое давление. Также данный вид вентилятора можно эксплуатировать при низких температурах (до — 40°). Его используют как в промышленных масштабах, так и в быту (для ванных комнат, кухонь).

Как выбрать систему кондиционирования

От правильного выбора вентиляционного оборудования зависит качество работы системы, экономичность использования и срок эксплуатации. Поэтому прежде чем заказать один из видов вентиляторов необходимо учесть область его использования и проконсультироваться со специалистом. В 80% из 100% крупные промышленные предприятия останавливают свой выбор на радиальных вентиляторах, а вот осевые вентиляционные системы подходят для малых предприятий, административных зданий и бытовых нужд.

Кроме общих факторов, при выборе агрегатов нужно обращать внимание и на специфические характеристики:

• длина вентиляционной системы
• принцип действия
• объем вентилируемого воздуха
• форма систем металлических труб и его площадь
• тип вращающегося колеса
• состав среды

Итак, вентиляционные системы необходимы в любом помещении. И радиальные и центробежные вентиляторы имеют повышенное качество и минимальные потери производительности. Но все же, какой из них выбрать? Ответ на этот вопрос зависит от выше указанных факторов, при учете которых система кондиционирования прослужит не один десяток лет.

Осевые вентиляторы, их конструкции — Студопедия

Осевые вентиляторы, их конструкции

Колесо осевого вентилятора (рис. 7.21) состоит из лопастей 1, укрепленных» на втулке 2. Обычно» «колесо устанавливается в обечайке или в цилиндрическом кожухе 3. При вращении колеса поток газа или воздуха, поступая через отверстие 4, проходит сквозь колесо и выходит через выходное отверстие 5.

Чаще всего лопастное колесо осевого вентилятора устанавливается непосредственно на выступающем конце вала электро­двигателя. Однако при больших размерах вентиляторов или при несовпадении чисел оборотов колеса вентилятора и электродвигателя предусматривается привод. В этом случае лопастное ко­лесо укрепляется навалу, удерживаемой двумя подшипниками, а на конец вала насаживается шкив под плоские или клиновые ремни.

Рис. 7.21. Осевой вентилятор типа МЦ (размер в % диаметра колеса).

По назначению осевые вентиляторы делятся на вентиляторы общепромышленного типа и специальные.

Вентиляторы общепромышленного типа предназначены для перемещения воздуха, не содержащего твердых примесей и взрывоопасных веществ. Температура перемещаемого воздуха или газа воздействует не столько на колесо вентилятора, сколько на электродвигатель, поэтому предельная температура перемещаемой среды определяется практически нагревом обмо­ток двигателя и не должна превышать 50—60°С.

В тех случаях, когда в воздухе содержатся взрывоопасные примеси, устанавливаются осевые вентиляторы во взрывобезопасном исполнении. При этом колесо вентилятора вы­полняется из металла, не дающего искр при трении, — латуни, меди, алюминия. Кроме того, обечайка выполняется из этого же ме­талла или обкладывается мягким листовым металлом.

При перемещении воздуха, содержащего вещества, способные вызвать коррозию, устанавливают вентиляторы в антикорро­зионном исполнении. Колесо и обечайку либо выполняют из материалов, не подверженных коррозии (например, из нержавеющей стали, меди), либо покрывают лаками и красками (см. выше).

К специальным осевым вентиляторам относятся вентиляторы, не используемые для обычной вентиляции промышленных в гражданских зданий.

Сюда могут быть отнесены шахтные вентиляторы местного проветривания, устанавливаемые в сетях воздухопроводов, прокладываемых для проветривания забоев в шахтах и горных выработках. Особенностью этих вентиляторов является обязательное взрывобезопасное исполнение агрегата двигатель—вентилятор, так как в воздухе шахт часто присутствует взрывоопасный газ метан. Иногда в качестве вентиляторов главного проветривания шахт также применяются осевые машины большого диаметра и производительности. Обычно агрегат состоит из двух последовательно установленных колес с промежуточным спрямляющим аппаратом, исключающим вращение (крутку) потока за первым колесом, и направляющим аппаратом на выходе воздуха из колеса второй ступени.

Специальные осевые вентиляторы (также большого размера и производительности) используются для вентиляции градирен — устройств, предназначенных для охлаждения воды на электростанциях и водопотребляющих предприятиях.

Вентиляторы специального типа чрезвычайно широко приме­няются для воздушного охлаждения электродвигателей, прососа воздуха через автомобильные и тракторные радиаторы и т. п.

Простота и компактность осевых вентиляторов позволяют включать их непосредственно в конструкцию ряда машин и аппаратов.

Рис.7.22. Зазор в осевом вентиляторе (а) и правильное направление вращения колеса осевого вентилятора (б).

1- направление потока воздуха; 2- направление вращения.

Широко используются осевые вентиляторы и в бытовых усло­виях в виде простейших настольных аппаратов.

Конструкция осевых вентиляторов. Лопатки колеса изготов­ляются обычно из листовой стали и крепятся к втулке клепкой, сваркой или на болтах. Втулки вентиляторов выполняются точеными из литой или кованой стали (реже из чугуна). В центре втулки протачивается отверстие по диаметру вала электродвига­теля для посадки колеса. Втулка крепится к валу чаще всего с помощью шпонки, для чего, во втулке предусматривается шпоночная канавка.

Выпускаемые заводами, осевые вентиляторы обычно смонтированы в обечайке вместе с комплектующим вентилятор электродвигателем. Последний крепится на специальной площадке, приваренной к обечайке. Вентиляторы крупного размера, рассчитанные на ременную передачу от электродвигателя, поставляются вместе с валом, подшипниками и приводным шкивом.

При монтаже осевых вентиляторов следует обращать внимание на величину зазора между обечайкой и кромками лопаток колеса. Разность давлений в потоках воздуха перед вентилятором и после него (рис. 7.22,а) создает переток воздуха через зазор в обратном направлении. Это вызывает непроизводительные потери давления, ведет к уменьшению объема подаваемого вентилятором воздуха, а также к снижению его к. п. д. Поэтому нормируемая величина зазора недолжна превышать 1,5% длины лопатки.

Типоразмеры осевых вентиля­торов. По направлению враще­ния осевые вентиляторы могут быть правыми или левыми. Правым считается вращение колеса по часовой стрелке при движении потока воздуха на наблюдателя.

Для определения направле­ния вращения надо обратить внимание на лопатки. Одна сторона лопатки из листовой стали вогнута, другая —выпукла. При полых лопатках одна сторона — плоская, другая—выпуклая. Пра­вильным является такое направ­ление вращения, при котором вогнутая или плоская сторона лопатки движется вперед (см. рис. 7.22.6). При обратном направлении вращения вентилятор, обладая свойством менять направление потока (реверсивностью), будет также подавать воздух. Однако при неправильном направлении вращения объем перемещаемого воздуха и к. п. д. вентилятора снизятся на 30—40% при практически постоянной мощности. В этом случае необходимо снять колесо с вала электродвигателя, повернуть обратной стороной и вновь закрепить на валу.

Учитывая простоту такой перестановки колеса, заводы выпускают осевые вентиляторы, как правило, правого вращения.

Размеры осевых вентиляторов определяются номером, выражающим диаметр колеса в дцм. Осевые вентиляторы, выпуска­емые промышленностью, имеют № 3, 4, 5, 6, 7, 8, 10, 12, 16 и т. д.

В отличие от центробежных осевые вентиляторы имеют более простую маркировку, предусмотренную ГОСТ.

Номенклатура осевых вентиляторов, выпускаемых промышленностью для потребностей промышленной вентиляции и систем кондиционирования воздуха, довольно ограничена и охватывает типы МЦ, ОБ 06-320; У и ЦЗ-04.

Как указано выше, отличительной особенностью осевых вентиляторов является их высокая быстроходность, т. е. небольшой, коэффициент давления. Для того чтобы развивать давление, одинаковое с центробежным вентилятором (низкого давления), осевой вентилятор при одинаковом диаметре колеса должен иметь окружную скорость, в 2—2,5 раза большую, чем центробежный. Поэтому осевые вентиляторы предназначены для перемещения относительно больших объемов воздуха или газа при незначительных давлениях, обычно не превышающих 20— 30 кГ/м².

Вентилятор типа МЦ—модернизированный ЦАГИ (см. рис. 7.21) имеет колесо с четырьмя лопатками. Лопатки выполнены из листовой стали, штампованы (двоякой кривизны) и приварены ко втулке. Втулка для приварки лопаток имеет приварной диск из толстой листовой стали. Выпускаются вентиляторы № 4, 5, 6, 7, 8,10 и 12 с максимальной окружной скоростью 60 м/сек и раз­виваемым при этом в оптимальном режиме давлением 30 r.f м². Максимальный к. п. д. вентилятора составляет 0,58 (для МЦ № 4—0,45). Диаметр втулки вентилятора около 0,2 D.

Вентилятор типа ОВ 06-320 (по маркировке, принятой для центробежных машин) с коэффициентом давления 0,06 и быстроходностью 320 имеет почти аналогичную конструкцию.

Вентилятор ЦЗ-04 имеет лучшие показатели, чем вентилятор типа МЦ. Вентилятор оборудован четырехлопастным колесом с короткими лопатками длиной 0,3 D и втулкой диаметром около 0,4 D. Рабочие параметры те же, что и у вентилятора МЦ (ок­ружные скорости колеса до 60 м/сек при развиваемом статиче­ском давлении 28—30 кГ/м²). Однако к. п. д. этого вентилятора, снабженного на выходе за колесом обтекателем и имеющего улучшенную форму лопаток, до­стигает 0,76.
