Виды фасадного остекления – преимущества, недостатки и основные отличия

Фасадное остекление из алюминиевого профиля представлено на российском рынке несколькими модификациями, благодаря чему расширились возможности как у заказчиков при выборе, так и у строителей в процессе реализации архитектурных проектов. Кроме того, базовый модельный ряд дополнен еще одной системой, за основу для которой взята альтернативная технология остекления. Широкий ассортимент и богатый выбор профильных конструкций позволяет их использовать при возведении или ремонте жилых, муниципальных, включая медицинские и учебные заведения, коммерческих, производственных и спортивных объектов.

Закрытое стоечно-ригельное остекление

Эта простая в монтаже система считается классикой фасадного остекления. Ее технология основана на возведении внутреннего каркаса с ячейками для стеклопакетов, которые после установки на свое место прижимаются и надежно удерживаются специальными профилями.

Преимуществами этой системы являются:

• высокая скорость монтажа;
• универсальность – походит для горизонтальных и вертикальных объектов;
• возможность интегрировать в конструкцию открывающиеся створки и двери;
• хорошая термоизоляция;
• простая и быстрая замена фасадного остекления на теплое при недостаточном уровне термоизоляции у прежней конструкции;
• богатый выбор декоров;
• простая технология замены поврежденных стеклопакетов.

Для заполнения закрытых стоечно-ригельных систем годится не только стекло, но и сэндвич-панели. Эта конструкция может монтироваться тремя способами – внахлест, встык и внахлест с фрезеровкой. Условным недостатком закрытой системы является деление прижимными планками остекления на отдельные секции. Такой эффект ячеек можно визуально уменьшить за счет применения миндалевидных и полукруглых прижимных профилей из алюминия.

Полузакрытое стоечно-ригельное остекление

Этот вид фасадного остекления разработан на базе закрытой стоечно-ригельной системы. От своего прототипа полузакрытая модификация отличается лишь тем, что наружные прижимные профили используются только в одной плоскости – вертикальной или горизонтальной. В тех местах соединений, где нет прижимных планок, применяется либо структурный герметичный силикон, либо специальные уплотнители. Во всем остальном системы идентичны. С эстетической точки зрения полузакрытая модификации является более предпочтительным вариантом.

Структурное остекление

Несмотря на относительную сложность эта технология считается одной из наиболее перспективных. При структурном остеклении фасадов с внешней стороны отсутствуют металлические профильные планки, благодаря чему создается эффект целостной поверхности. Стеклянные элементы конструкции удерживаются на внутреннем несущем каркасе при помощи специальных силиконовых герметиков, которые помимо выполнения своей основной функции склеивают между собой панели. Структурное остекление позволяет реализовывать потрясающе смелые архитектурные проекты и обладает несколькими индивидуальными преимуществами:

• долговечность – высокопрочный силиконовый герметик за 35 лет эксплуатации теряет всего 5% свойств;
• конструкция этого типа способна выдерживать без структурных изменений температурные перепады в диапазоне от -60 до +150 °C;
• способность фасадной плоскости выдерживать ощутимые сдвиги, давление и силу тяги.

Технология структурного остекления также основана на использовании внутреннего каркаса из алюминиевых профилей. Однако благодаря способу фиксации стеклянных панелей и использованию силиконового герметика такие конструкции не являются абсолютно жесткими, что и позволяет им выдерживать внешние нагрузки.

Для этой технологии разработаны 2 способа монтажа стеклопакетов – двух и четырехстороннее крепление. В первом случае для фиксации помимо герметика используются металлические элементы, поддерживающие панели, а во втором задействован только силиконовый клей. Выбор способа монтажа зависит от проекта и расчетных нагрузок.

По основным эксплуатационным характеристикам (герметичность, тепло- и звукоизоляция) структурное остекление ничуть не уступает классическим конструкциям.

Полуструктурное остекление

От структурного этот вид фасадного остекления отличается тем, что панели фиксируются при помощи малозаметных прижимных планок. Такая технология считается более надежной и позволяет использовать массивные стеклопакеты. Профиль для фасадного остекления, который используется при возведении полуструктурных конструкций, внешне напоминает аккуратные штапики. С расстояния это остекление почти неотличимо от структурного, за счет чего и получило такое название.

Спайдерное (планарное) остекление

У этой оригинальной системы остекления в качестве несущей конструкции используются каркасы из металлических балок, арок и других элементов. Также могут использоваться вантовые стойки из толстого стекла, тросы и стержни. В целом эта технология дает безграничный простор для мысли инженерам и архитекторам при проектировании. Фиксация стекла в таких конструкциях осуществляется при помощи специальных элементов – спайдеров. Этот крепеж представляет собой кронштейн с ответвлениями, напоминающими лапки паука. Отсюда и название системы, ставшее основным. Спайдеры обеспечивают высокую прочность соединений, выполняемых по специальной технологии. Такое остекление еще может называться планарным и пользуется популярностью благодаря:

• возможности при необходимости быстро выполнить ремонт конструкции и замену стеклянных панелей;
• высокой скорости реализации даже сложных проектов;
• неординарности, а также визуальной «легкости» и «воздушности» конструкций, возведенных с использованием этой технологии;
• высокой надежности соединений, выполненных с учетом температурных расширений.

Почти две трети бюджета планарной системы составляет стоимость элементов из стекла, которые изготавливаются преимущественно из многослойного триплекса или толстых закаленных стекол. Помимо спайдеров для крепежа используются и другие элементы – коннекторы и рутели. Для надежной герметизации всей конструкции швы заделываются специальным составом на основе силикона. Основными недостатками планарных систем является дефицит квалифицированных кадров для монтажа такого остекления и отсутствие выверенных и проверенных временем методик расчета конструкций.

Модульное остекление

Такие конструкции могут еще называться элементными. Эта технология основана на монтаже собранных в заводских условиях стеклянных блоков. При выполнении остекления отдельные модули фиксируются на специальных кронштейнах, а затем изнутри здания утепляются и состыковываются с соседними элементами. Такая технология пользуется популярностью, так как обладает важными достоинствами:

• высокое качество заводской сборки стеклянных блоков;
• возможность выполнять установку модулей при любых погодных условиях;
• минимальное количество технологических операций непосредственно на объекте;
• высокая скорость выполнения работ.

Модульная система стоит дороже стоечно-ригельной, однако разница в цене полностью компенсируется практически полным отсутствием отходов и экономией на оплате услуг монтажников. В конечном итоге заказчики выигрывают в скорости.

Витражное остекление фасадов

Название этой конструкции говорит само за себя – для остекления фасадной плоскости используются различные витражи, более подробно о которых можно узнать на ОкнаТрейд. Этот вид остекления может быть выполнен на базе любой существующей системы. Витражные фасады стоят дороже базовых конструкций не только из-за цены художественных стекол – их проектирование и монтаж являются более трудоемкими процессами, которые требуют концентрации внимания и высокого уровня профессионализма.

Разновидности фасадного остекления и его особенности

Фасадное остекление является не только модной тенденцией стиля, но и несет массу полезных функций, в первую очередь защищая фасад здания. Внутри помещения при этом будет светло. Такое решение подходит как для квартир, так и коттеджей.

к содержанию ↑

Какое бывает остекление?

Фасадное остекление зданий отличается разнообразием. Чаще всего встречаются следующие типы:

к содержанию ↑

Прозрачные фасады

Имеют достаточно много систем строения, однако чаще всего применяется стоечно-ригельная система, так как она считается наиболее простой и надежной. Конструкция имеет вертикальные стойки, к ним прикрепляются горизонтально расположенные ригели, которые несут основную нагрузку. Особенностью конструкции является то, что каркас находится внутри здания. С внешней стороны он кажется полностью стеклянным.

Применяется чаще всего алюминиевый профиль. Он имеет небольшую массу, может быть установлен на здании любой конструкции. Он может иметь разнообразные формы, что позволяет сделать дизайн окон оригинальным. Пропускная способность света у таких каркасов высокая. При необходимости можно оснастить фасад открывающимися элементами, вставить двери.

Монтаж такой конструкции несложен, занимает относительно мало времени, потому широко применяется для обустройства офисных зданий, где требуется быстро закрыть большую площадь.

к содержанию ↑

Закрытая система

Остекление фасадов может осуществляться при помощи закрытой стоечно-ригельной системы. Стойки изготавливаются из алюминия. Также имеются внешние профили, которые прижимают стекла. Соединяться стойки могут по-разному, чаще всего снаружи видны только декоративные крышки. Они могут иметь разную форму и размер, отличаться цветом, что позволяет создать индивидуальное оформление фасада.

Самое распространенное остекление фасадов – это алюминиевые стеклянные фасады. Такой каркас легкий, для того чтобы он был герметичным, его снабжают уплотнителями из резины. Они позволяют плотно прижать стеклопакет, не пропускают воздух и влагу. Внешне конструкция выглядит как сплошной стеклянный экран, при этом стекло разделяют узкие, малозаметные планки, на которых оно держится. Если крыша у здания металлическая, фасад смотрится особенно гармонично.

к содержанию ↑

Полузакрытая система

Остекление фасадов зданий такого типа отличается тем, что с внешней стороны видны только вертикальные или горизонтальные ригели, которые прикрывают декоративными крышками. Остекление удерживается при помощи штапиков. Чаще всего применяют специальный профиль, замаскированный под основную конструкцию, что позволяет добиться цельного облика фасада. Прохожим будет казаться, что он состоит из одного большого стекла.

Эта конструкция отличается высокой прочностью, крышки можно оформить в любом стиле, так как существует большой выбор форм, размеров, цветов. Пространство между планками обычно закрывают при помощи герметика или уплотнителя, это позволяет добиться герметичности конструкции и защитить здание от холода.

к содержанию ↑

Иные виды конструкций

Структурное фасадное остекление дома создается на основе алюминиевого профиля. Этот тип остекления является теплым, стеклопакет удерживается при помощи специального клея. Система считается прочной, не имеет лишних элементов, которые будет бросаться в глаза. От ригельной системы структурная отличается следующим:

• Стена выглядит единым целым.
• Клей подбирается того же оттенка, что и стекло, поэтому он незаметен.
• Слой герметика небольшой.
• Для монтажа системы на фасаде здания требуется разместить каркас, на котором она будет держаться.
• Элементы фасада не должны прогибаться, их структура должна быть жесткой.
• Можно установить толстый стеклопакет, способный отвечать высоким требованиям безопасности.
• Применяется закаленное стекло.
• В качестве герметика можно применять составы на основе силикона. Этот материал стоек к воздействию ультрафиолета, отталкивает влагу.
• С внутренней стороны стекло держится на профиле, а с внешней – на герметике, поэтому крепления незаметны.

Структурное фасадное остекление дома

к содержанию ↑

Спайдерное остекление

Фасадные системы остекления этого типа имеют следующие особенности:

• Крепление стеклопакета происходит на специальные спайдеры. Они представляют собой крепежи, способные закрепить стеклопакет, соединив его с несущей конструкцией. Отличаются спайдеры высокой прочностью и надежностью, так как изготавливаются из высоколегированной стали.
• Спайдеры могут быть разной конструкции, оформлены разными цветами.

Конструкция включает следующие элементы:

• Крепления.
• Стеклопакеты.
• Болты для соединения.

Применяемые стеклопакеты чаще всего изготавливают из триплекса. Это значительно увеличивает срок службы фасада, а также делает его более теплым. Стекло многослойное, скрепляет его пленка, поэтому разбить его тяжело, но если это случится, стекло не высыпается мелкими осколками.

• Крепежи достаточно легко собираются и разбираются.
• Рамные детали отсутствуют.
• Несущая конструкция может иметь разную форму. Для ее крепления используют имеющиеся колонны или перекрытия, кроме этого, возможен монтаж специальных тросов.

О стоимости светопрозрачных конструкций фасадного типа узнайте из статьи «Сколько стоит входная группа из стекла»

Узнайте у нас на сайте сколько стоят стеклянные стены. А также узнайте об интернет-магазинах, которые торгуют стеклянными стенами высокого качества.

Интересует стоимость остекления балкона или лоджии? Узнайте об этом по ссылке https://oknanagoda.com/balkony-lodzhii/osteklenie/holodnoe.html

к содержанию ↑

Панорамное остекление

Монтаж фасадного остекления панорамного типа – достаточно дорогое удовольствие, поэтому применяется не всегда. Такой тип остекления имеет следующие особенности:

• Оно поднимается от пола до потолка, представляя собой полностью прозрачную стену.
• Для организации такого остекления необходимо использование особого стекла, более прочного, так как на него ложится большая нагрузка. Могут применяться закаленные, армированные, покрытие специальной пленкой или ламинированные стекла.
• Важно учесть такое остекление, пока здание проектируется, иначе сделать его не всегда возможно.
• Нельзя устанавливать на месте несущих стен.
• Достаточно сложно утеплить такую конструкцию.

Панорамное остекление имеет более широкое применение, так как годится не только для отделки фасадов, но и для остекления балконов, лоджий, установки в качестве окон.
Помещение делается светлым, кажется просторным. С внешней стороны панорамное остекление кажется единым стеклом, оно не имеет перекладин или и рамок. Для крепления стекла может использоваться конструкция из ПВХ или алюминиевый профиль. За счет этого конструкцию можно оснастить открывающимися элементами. Удобнее всего применять сдвижные, но возможен монтаж любых других систем открывания.

Существует большое количество типов остекления фасадов. Все они внешне похожи, но имеют свои особенности, которые стоит учитывать при выборе отделки.

Виды фасадного остекления

Фасадное остекление все чаще применяется не только в коммерческом, но и частном строительстве. Возросшая популярность этих систем связана не только с новшествами в современных архитектурных стилях, но и с отличными эксплуатационными характеристиками этих конструкций. За последнее десятилетие разработчики и производители смогли устранить большинство недостатков, которые имелись у базовых модификаций систем фасадного остекления. Помимо применения современных профильных систем, в основном из отлично зарекомендовавшего себя алюминия, существенно расширился модельный ряд этих конструкций, благодаря чему заказчики имеют возможность без проблем подобрать оптимальный вариант.

Преимущества и недостатки фасадного остекления

Часто в качестве преимуществ систем фасадного остекления приводят сомнительные достоинства. Например, экономию на электроэнергии, затрачиваемую на освещение внутренних помещений. Это полуправда, так как при таком остеклении требуется дополнительный обогрев. Ведь, несмотря на использование энергоэффективных технологий, теплопотери через такие конструкции до сих пор ощутимы. Однако необходимость пользоваться сомнительными аргументами почти никогда не возникает, так как у фасадного остекления достаточно много реальных преимуществ:

• визуальное расширение пространства за счет использования прозрачных конструкций с большой площадью;
• возможность постоянно транслировать рекламу благодаря установке в отдельных зонах интерактивных стеклопакетов;
• поступление внутрь большего количества солнечного света, что принципиально важно для многолюдных помещений;
• безграничные архитектурные возможности;
• отличный обзор из внутренних помещений;
• долговечность и неприхотливость в эксплуатации;
• пожаробезопасность;
• способность отлично переносить любые погодные условия;
• возможность расширить полезную площадь.

К основным недостаткам фасадного остекления относят хрупкость конструкций. Увеличение их прочности возможно, но это неизбежно приводит к их удорожанию. Проблемой считается уход за такими конструкциями, если объект высотный. В таких случаях в смету имеет смысл заложить расходы, связанные с услугами промышленных альпинистов. Теплопотери – тоже существенный минус, но с ними ведут борьбу не только путем установки дорогостоящих энергоэффективных стеклопакетов, но и при помощи специальных полимерных пленок, более подробно о которых можно прочитать на ОкнаТрейд.

Виды фасадного остекления

Бывает холодное и теплое фасадное остекление. В современном строительстве используется в основном второй вариант, поскольку эта технология актуальна преимущественно на отапливаемых объектах. Сегодня для теплого остекления применяется несколько типов фасадных систем:

1. Закрытая стоечно-ригельная – классическая конструкция, состоящая из внутреннего каркаса, который обеспечивает фиксацию стекол при помощи внешних прижимных профилей. Благодаря простоте монтажа эта система пользуется популярностью и является одной из самых распространенных. Пригодна как для вертикального, так и наклонного остекления. Замена фасадного остекления у таких систем в случае необходимости не вызывает никаких проблем, поскольку система легко разбирается в любом месте.




2. Структурная – система, в которой не предусмотрено применение внешних профилей и прижимных планок для фиксации стеклопакетов. Все стеклянные элементы конструкции закрепляются посредством комбинированного клея-герметика. Выбор этой системы обеспечивает визуальную целостность фасадных плоскостей. По эксплуатационным характеристикам и надежности эта конструкция ничем не уступает классическим модификациям.




3. Полузакрытая стоечно-ригельная – разработанная на базе закрытой системы, но отличается от прототипа тем, что у нее используются только вертикальные или горизонтальные прижимные профили. Отсутствие лишних перемычек положительно сказывается на эстетике конструкции, которая подходит для остекления горизонтальных и вертикальных плоскостей. В этих конструкциях часто используются миндалевидные или полукруглые крышки, что делает фасад более привлекательным.




4. Полуструктурная – это система, технология монтажа которой предусматривает фиксацию стеклопакетов при помощи их дистанционных рамок и соединительных профилей. Этот вариант остекления обходится дешевле структурной системы. Технология монтажа позволяет встраивать в фасадную плоскость скрытые створки. Благодаря использованию для фиксации структурного силикона при использовании этой конструкции удается добиться эффекта гладкой стеклянной поверхности.




5. Спайдерная – называется еще планарной системой. Возведенные по этой технологии конструкции отличаются высокой прочностью и эстетической привлекательностью. Это оригинальное остекление имеет отличный от всех предыдущих способ крепления и способно выдерживать большие нагрузки. Такие системы обеспечивают возможность регуляции температурных режимов, а также защищают от солнца. Они считаются огнестойкими конструкциями.

При выборе типа системы принципиально важно правильно рассчитать нагрузку, иначе помимо масштабных убытков возможны катастрофические последствия. Сегодня для этих целей создано специальное ПО, но, в любом случае, расчетами должны заниматься специально обученные профильные специалисты.

Область применения фасадного остекления

Алюминиевое фасадное остекление и спайдерные системы используются при строительстве или модернизации коммерческих, муниципальных и жилых объектов. Они встречаются повсюду – от небоскребов и стадионов до небольших коттеджей. В частном строительстве такие системы используют для остекления веранд, террас, зимних садов лестничных подъемов и жилых комнат.

пошаговая инструкция как установить остекление

Фасад здания — его визитная карточка. Заявка на уникальность. Эстетически выверенная, актуальная фасадная сторона с первого взгляда подтверждает значимость и состоятельность владельца. Остекление фасадов зданий помогает найти красивое и выгодное архитектурное решение для реконструкций.

Внешний вид даже старого здания будет на уровне настоящего времени после реконструкции. Использование современных технологий позволяет провести остекление без изменения фасада.

Остекление давно занимает передовые позиции в создание современного имиджа зданий города. Применение стекла делает воздушными, лёгкими бетонные башни мегаполиса.

Стеклянные конструкции несмотря на внешнюю хрупкость благодаря современный инновационным технологии и материалом обладает большим запасом прочности. Остекление фасадов зданий обладает несколькими неоспоримыми преимуществами.

• 50 лет — это минимальный срок эксплуатации фасадов. Алюминий инертен к скачкам температура. Имеет высокую стойкость к механическим воздействиям.
• Высокая герметичность прослойки между поверхностью в здания отделочных материалов. Это служит щитом от проникновения шума и снижает уровень теплопотерь.
• Стеклянный фасад обладает высокой способностью пропускать свет. Достигается наилучшее освещение комнат и кабинетов здания. Хорошее освещение помогает сделать помещения более комфортными к эксплуатации.
• Использование жаростойких материалов фасады из алюминия повышает пожарную безопасность здания.

Для наглядности несколько фото красивого остекления фасада.

Краткое содержимое статьи:

Холодное остекление фасадов

Холодным остекление назвали из-за свойств алюминиевого профиля, который и используют при остеклении данного типа. Алюминиевое остекление фасадов более холодное по сравнению с пластиковым.

В случае остекления по этому типу используют либо стеклопакет, либо одинарное стекло. Именно по этой причине гораздо ниже коэффициент теплопередачи, чем у теплого остекления. Температура лишь немного выше уличной.

Используют оконный профиль меньше 5 см. Сам профиль содержит не более 4 камеры, чаще всего стоит 3. От теплого остекления его отличает меньшее число контуров утеплителя.

Благодаря легкости алюминия конструкции, которые используют в холодном остеклении имеют очень малый вес. Если вы добиваетесь простой защиты от снега, дождя и ветра, то этот вариант остекления вам подходит. Оно прекрасно защищает шума и пыли. Прекрасно подходит для остекления лоджий и балконов.

Теплое остекление фасадов

В этом остеклении используют рамный пластиковый профиль шириной 5-10 см. Такой профиль содержит более 5 камер. В случае применения алюминиевого профиля, используют профиль с терморазрывом, уменьшая теплопотери.

Такой тип остекления применяют для возведения офисных и производственных помещений. Также он очень удобен при строительстве домов. Сохранение тепла способствует созданию комфортных условий проживания и работы.

Витражное (рамное) остекление

Витражная отделка внешней стороны здания создает неповторимый уникальный образ. Благодаря высокотехнологическим свойствам материалов остекление фасадов позволяет решать многие архитектурные задачи очень легко.

Ригельно-стоечное

Профессионалами эта технология остекления признается, как надежная. Возможность придать стоечно-ригельной системе остекления любую форму позволяет устанавливать ее на фасадах любой сложности. Названия системе дал вида крепления. Механическое крепление максимально надежно и безопасно держит стеклопакеты в рамной конструкции.

Основным элементом каркаса являются несущие вертикальные стойки, на которые крепятся горизонтальные балки, держащие основную нагрузку.

Металлокаркас находится с внутренней стороны стены, поэтому внешне он практически не виден. Система удобна в эксплуатации, очень безопасно. Экономична в эксплуатации и уходе.

Дают оптимальное соотношение качества и привлекательности. Профили соединяются между собой несколькими способами, что позволяет удовлетворять самые высокие требования заказчика.

По требованию можно заполнить фасад открывающимися элементами. Легко встраивается окно или дверь любого типа. Отличается легкостью установки и относительно невысокой стоимостью.

Ригельно-стоечная система в свою очередь делятся на два основных типа: структурное и полуструктурное.

Структурное

Относится к теплому остеклению. Наружная часть остекления смотрится как единый стеклянный холст. Расположение несущего каркаса подразумевается с внутри здания. Стеклопакеты в наружной плоскости удерживаются и крепятся герметиками. Используется герметик одинакового со стеклом тона.

Силиконовый герметик прекрасно справляется с герметизацией конструкции. Хорошо переносит перепады температур. Работа герметика заключается в том, чтобы зафиксировать наружное стекло. Защищает его от сдвигов, противостоит воздействию атмосферы.

Именно герметик берет на себя основную нагрузку. Герметик соответствует самым высоким требованиям к стойкости и надежности.

Стеклопакет из изготавливают из заклеенного стекла. И толщину стекла берут большую по сравнению с применяемым обычно, что увеличивает показатели прочности и несущей способности конструкции. Система фасадного остекления отвечает всем требованиям безопасности.

Полуструктурное

Это тоже ригельно-стоечного остекления. Полуструктурное остекление отличается тем, что стекло или стеклопакет крепится к структуре фасада при помощи небольших штапиков.

Внешний каркас у полуструктурного остекления намного тоньше, что создает впечатление единства всей строения стеклянного полотна. Прижимы окружают лит по периметру. Далее они закрашиваются в черный цвет, имитируя структурное остекление.

Модульное

Модульное фасадное остекление – измененная версия стоечно – ригельного остекления. В случае модульного остекления используют готовые блоки, изготовленные в заводских условия, что существенно сократит время монтажа.

Этот вид проектирование работают не с независимыми витражами, а с модулями, которые состоят из нескольких витражей.

Панорамное (безрамное) остекление

Этот вид остекления особенно эффективен для визуального расширения площади помещения. Окна проходят по всех площади вешней стены здания. Освещение днем в комнатах такое яркое, что можно не использовать дополнительное освещение.

Спайдерное

Для крепления в системе использованы крепежи из высоколегированной стали крепежи, по виду похожие на паука. Главная работа спайдеров – соединение между собой стеклопакетов между собой и укрепление их к основному каркасу при помощи специальных анкеров и болтов.

Высоколегированная сталь работает в крепежных ножках спайдера действительно эффективно, обеспечивая большой срок эксплуатации.

Спайдерную систему причисляют к холодному остекления. Используют закаленное стекло или многослойное (триплекс). Вес триплекса на много больше веса обычного стекла. Но это компенсируется высоким уровнем защиты и прочности.

Вантовое

Это версия спайдерного остекления. Их отличает лишь нюансы в системе крепления. Основанием для каркаса является система натяжных тросов.

Вантовое остекление труднее поддается проектированию. Сложность расчетов каркаса заключается в том, что он должен удерживать стеклопакет и выдерживать различного вида нагрузки.

Фото остекления фасадов

Характеристики фасадного остекления зданий и его виды

Фасадное остекление современных домов считается творческим занятием. С этой целью используются самые разнообразные материалы. Оригинальным вариантом является стекло. Применение светопрозрачных конструкций, обладающих массой достоинств, позволяет создавать изысканные и практичные фасады из стекла.

Достоинства светопрозрачных конструкций

Применение стекла одновременно с алюминиевым профилем гарантирует максимальную защиту от влияния влаги, температурных перепадов и ультрафиолетового излучения. Монтаж фасадных систем производится с использованием различных видов высокопрочного стекла. К примеру, оно зачастую бывает прозрачным, суперпрозрачным либо тонированным. Эти современные виды стекла невозможно разбить.

Панорамный способ фасадных систем остекления используется при создании различных направлений дизайна. Применение стеклопакетов в необходимой степени должно обеспечивать фасаду тепло— и шумоизоляцию. Стекло для фасада соответствует повышенному уровню противопожарной безопасности здания.

Для утепления домов и снижения теплопотерь в холодное время года подходит стеклосетка фасадная.

Зачастую жильцам квартир приходится менять холодное остекление на теплое без утепляющей сетки. Сделать замену такого стеклопакета технически несложно, поэтому проводить теплое остекление загородного домадостаточно удобно. Фасады со стеклом представляют собой оригинальные по внешнему виду светопрозрачные конструкции. При этом может применяться разная цветовая гамма, включая любые виды прочного стекла. Этому способствует технология, подразумевающая витражное остекление облицовываемой поверхности фасадов.

Виды остекления фасадов домов

Существует несколько популярных технологий фасадного остекления:

1. Классическая (стоечно-ригельная система).
2. Структурная и полуструктурная.
3. Планарная (ленточная облицовка строений высотой до 6 м).
4. Спайдерная (точечное крепление стеклопакета).
5. Комбинированная.
6. Витражный способ (с использованием стеклопакетов разного типа).

Виды фасадного остекления часто отличаются друг от друга из-за разнообразия размеров строений:

1. Частное строительство (оформление зданий на основе индивидуальных архитектурных проектов).
2. Коммерческое (оформление торгово-развлекательных комплексов, бизнес-центров, офисов банков и др.).
3. Остекление эркеров, лоджий, балконов многоэтажных домов, осуществляемое безрамным способом.

Частичное остекление фасадов зданий отличается от панорамного способа масштабностью выполняемых работ. Если последний способ способен охватить всю поверхность фасада дома с каждой стороны, то вариант частичной или витражной системы осуществляется только на участках, предусмотренных проектом. Витражное остекление фасадов будет идеально гармонировать с отделкой внешних стен здания, возведенного из кирпича, камня, плитки, фасадных панелей и т. д.

Классика при оформлении фасадов домов

Современное классическое алюминиевое фасадное остекление является стоечно-ригельной системой с внешним прижимом и декоративной крышкой. Стекло должно зажиматься посредством резиновых уплотнителей.

Варианты толщины заполнения могут составлять 4–50 мм, что зависит от предназначения фасада здания и его особенностей.

Среди основных достоинств классического оформления фасадов алюминием со светопрозрачными конструкциями можно выделить:

• легкость монтажа;
• наименьшее расходование ресурсов;
• предназначение системы для наклонных и вертикальных типов фасадов.

Стоечно-ригельная технология является чрезвычайно популярной, поэтому она применяется в большинстве проектов. Предварительно осуществляется монтаж металлического алюминиевого каркаса повышенной прочности. После этого в него выполняется установка панелей из стекла. Монтаж алюминиевого фасадного остекления является наименее затратным вариантом.

Конструктивными элементами стоечно-ригельной системы считаются вертикальные несущие стойки. К ним укрепляются горизонтальные ригели на основе механического способа монтажа. Расположение несущего каркаса стоечно-ригельной системы должно соблюдаться с внутренней поверхности фасадной стены.

Дом со стеклянным фасадом обычно имеет двери и окна скрытого типа, поэтому их не должно быть видно с внешней стороны здания. Для закрытия прижимных планок светопрозрачных конструкций применяются декоративные профили из алюминия. Выбор их ширины является индивидуальным для каждого конкретного случая. В качестве альтернативного варианта для плоской декоративной крышки могут использоваться крышки круглой или миндалеобразной формы. Они позволяют придать внешнему виду здания интересный и яркий вид.

Отличие системы остекления полузакрытого типа от стоечно-ригельной системы для закрытого фасада заключается в применении только единственной декоративной крышки. Она может быть горизонтальной либо вертикальной.

Соединения без декоративной крышки предполагают применение уплотнителей либо структурного силикона.

Полуструктурный вариант оформления фасадов

Полуструктурное фасадное остекление зданий отличается от классического типа отсутствием элементов из алюминия с внешней стороны, то есть прижимов и декоративных крышек. Со стороны фасада здания при структурном остеклении можно увидеть только цельный стеклопакет без внешних элементов каркаса. В последнем случае крепление стеклопакета осуществляется с образованием кассет, зазор между которыми заполняется герметиком.

Поскольку использовать структурную систему остекления фасадов довольно накладно, то ее можно заменить полуструктурным вариантом. Здесь массивные накладки, характерные при монтаже стоечно-ригельной системы, заменяются малозаметными лицевыми штапиками толщиной не больше 2 см. Они имеют вид тонкого шва и позволяют окантовать стеклопакет по всему периметру. Остекление фасада дома при этом напоминает классический способ, связанный с применением элементов каркаса.

Сборка отдельных панелей на структурном силиконе позволяет гидроизолировать стеклянный фасад дома. После установки основной части стеклопакета в раму образуется система с гладкой поверхностью, имеющая силиконовые швы, ширина которых составляет 20 мм. Монтаж фасадного остекления полуструктурным способом предполагает встраивание скрытых створок, которых не должно быть видно с внешней стороны фасада. Крепление стеклопакета к несущему профилю производится с применением дистанционной рамки с соединительным профилем.

Использование полуструктурного остекления фасадов коттеджей основано на сочетании высокой надежности с эстетичным внешним видом стеклопакета.

Основным преимуществом системы является доступная цена.

Структурная система для отделки фасадов

Структурная облицовка стеклом является наиболее сложным и перспективным направлением остекления фасадов. Этот способ предполагает крепление стеклопакета с использованием герметика (силикона). Он представляет собой несущий элемент всей светопрозрачной конструкции. Декоративные функции стеклянного фасада дома дополняются термоизолирующими свойствами. Вся система имеет повышенные характеристики термоизоляции благодаря применению полиамидного термобарьера.

Структурный вариант фасадного остекления коттеджей представляет собой современную технологию, позволяющую придать зданию неповторимый облик. Швы зачастую имеют одинаковый цвет со стеклопакетом, поэтому их невозможно разглядеть. Они могут сливаться в едином гармоничном сочетании и не способны отвлекать от общего вида.

Герметизирующий состав, который применяется при структурном оформлении частных домов, не такой, как это предусмотрено в других вариантах. Силикон в этом случае обладает особой прочностью, что обеспечивает крепкое удержание стеклопакета. Для крепления стекла используется только герметик, который не способен разрушаться под влиянием солнечного излучения.

Структурное остекление в случае необходимости предполагает установку створок для окон скрытого типа. Они в большей степени способны усиливать эффект цельности фасада, поскольку не отличаются от других элементов и являются практически незаметными.

Достижение эффекта обеспечивается только при плотно закрытых створках.

Структурное остекление фасадов требует применения стекла, обработанного специальной кромкой. Это необходимо для снятия появляющегося внутреннего напряжения внутри стеклопакета. Эта технология не отличается от каких-либо других способов. Теплое остекление структурным способом является водонепроницаемым. Оно обеспечивает шумо— и звукоизоляцию, позволяет сохранить постоянный уровень температуры в здании, делает фасад долговечным. Достоинства структурной системы:

• эстетичный вид гладких стен из стекла без специальной обработки силиконовым герметиком;
• высокая скорость проведения монтажа;
• отсутствие необходимости использования дополнительных профилей при открывании.

Структурная система — это единая поверхность из стеклопакета с отсутствием термоизоляции, без видимых планок снаружи.

Виды и преимущества спайдерной конструкции

При использовании спайдерной системы для фасада остекление является безопасным. Она имеет вид большого стекла без каких-либо перегородок. Стекла укрепляются между собой с использованием нержавеющих коннекторов. Для заделки швов применяется силиконовый герметик. Существуют следующие основные виды спайдерной системы:

1. На базе плит перекрытия, несущих труб и колонн.
2. На опорах жесткости, когда стекло является ребром жесткости.
3. Тросовая система, предполагающая крепление по тросам.

Достоинства спайдерной системы на базе несущих труб, имеющихся колонн или плит перекрытия заключаются в следующем:

• быстрота монтажа;
• экономичный способ остекления;
• применение межэтажных перекрытий.

В качестве соединительных элементов выступают спайдер и рутель.

Среди основных преимуществ спайдерной системы на ребрах жесткости выделяются следующие:

• надежность системы остекления;
• оптимальная транспарентность с использованием наибольшего количества стекла;
• создание сложнейших архитектурных форм.

Спайдерный фасад из стекла на основе тросов требует проведения сложных расчетов перед монтажом. Тросовая система стеклянного фасада дома считается наиболее привлекательной по своему внешнему виду, но ее недостатком является высокая стоимость. Фасадное остекление коттеджей требует соблюдения точности при соединении элементов конструкции. Это оказывает непосредственное влияние на качество монтажных работ. В целом спайдерные системы обладают следующими преимуществами:

1. Максимальной транспарентностью.
2. Внешним видом, сочетающимся с различными архитектурными направлениями.
3. Используется для создания архитектурных форм различной сложности.
4. Повышенной устойчивостью к негативным атмосферным явлениям.
5. Равномерной нагрузкой на спайдеры.
6. Долгим сроком службы.
7. Повышенным светопропусканием.
8. Надежностью и безопасностью.

Элементы в системе спайдерного остекления крепятся так, чтобы они могли выдержать максимальный уровень нагрузки, который может на них приходиться. Облицовка стен стеклом будет иметь долгий срок службы, если монтаж выполнен качественно. Снаружи строение имеет вид стеклянной поверхности, которая выполнена без определенных изъянов.

Стекло для спайдерного остекления

При спайдерном остеклении потребность в алюминиевом профиле отсутствует в отличие от структурного способа. Благодаря спайдерной системе появляется возможность полного остекления стен, крыши здания, которому придается эффект воздушности. Фасадное остекление из алюминиевого профиля заменяется закаленным стеклом, укрепляемым на металлический каркас либо стену здания за счет точечного использования изделий крепежа. Для их изготовления применяется высокопрочная нержавеющая сталь — так называемые «пауки» (spider).

Повышенные прочностные характеристики светопрозрачной конструкции обеспечивают ровную светоотражающую поверхность.

Стеклянный фасад частного дома монтируется из стекла светотеплозащитного типа. Оно является энергосберегающим, закаленным, многослойным.

Поскольку многим заказчикам требуется теплое остекление фасада, то к спайдерной системе предъявляются жесткие требования в плане теплозащиты и механической прочности стеклопакетов. Алюминиевое остеклениев конструкции заменяется нержавеющей сталью, что придает фасаду долговечность и возможность противостояния негативному влиянию окружающей среды. Крепление спайдеров несущей конструкции производится за счет просверливания специальных отверстий.

Теплое остекление спайдерным способом требует использования устойчивого стекла, способного взаимодействовать с внешними природными условиями. Закаленное стекло обладает дополнительными свойствами, что достигается после нанесения специальных пленок. Спайдерное остекление отличается применением многослойного и закаленного стекла «триплекс». Фасадное стекло должно обеспечивать звукоизоляцию, безопасность, регуляцию перепадов температур внутри здания, защиту от ультрафиолетового излучения, а также случайных возгораний.

Сплошное остекление фасадов спайдерным способом дает следующие возможности:

• застекление огромных площадей, включая все строение целиком по периметру, то есть его стены и крышу;
• применение стеклянных секций крупных размеров, обеспечивающих беспрепятственную видимость;
• использования усложненных архитектурных вариантов для фасадов.

Вариант комбинированной системы

Современное холодное фасадное остекление можно заменить комбинированным. Это имиджевый тип фасадной системы, позволяющий создать индивидуальное облицовочное покрытие со стеклопакетом любого цвета. Для крепления конструкции применяется алюминиевый профиль. Стеклопакет не приклеивается к раме, а укрепляется специальным наружным прижимным штапиком, заменяющим метизы.

Комбинирование элементов — это замена фасадного остекления структурного типа термоизолированной системой.

В ней применяется полиамидный термический барьер, обеспечивающий эстетичность и выразительность фасада. Комбинированное остекление с утеплителем пользуется особой популярностью в российских климатических условиях. Комбинированное утепление фасадного остекления осуществляется в условиях сокращения времени на проведение монтажных работ. Технология связана с установкой алюминиево-пластиковой конструкции, имеющей ряд недостатков:

• водопроницаемость;
• отсутствие плотного прилегания створок;
• отсутствие жесткости конструкции;
• незащищенность системы от загрязнений.

Замененные алюминиевые элементы на профиль рамы остекления и трубчатое соединение, придающее особую жесткость стеклопакету, сделали комбинированную систему популярной и менее дорогой.

Витражный способ остекления

Капитальный ремонт фасадного остекления может стоить очень дорого. Если потребовалось обновить внешний вид старого здания, можно воспользоваться фальш-остеклением. Этот способ предполагает использование витражной технологии, а также частичную замену остекления фасада. Только правильное проведение работ позволит обеспечить защиту внешней стороне от негативного воздействия атмосферных явлений.

Широкое применение витражного способа остекления фасадов ресторанов, галерей или торговых центров объясняется возможностью видеть все пространство снаружи здания без каких-либо помех.

Витражное остекление фасадов связано с сюжетной или орнаментальной композицией, созданной с применением разноцветного стекла либо материала другого вида, способного пропускать дневной свет. Солнечные лучи, проходящие через витражное стекло, преломляются, а затем становятся разноцветными. После этого можно наблюдать яркую игру стеклянного фасада дома разными красками.

Изготовление витражей происходит посредством соединения разноцветных стекол, которые заранее вырезаны по определенному рисунку. Одновременно применяется свинцовый, медный или латунный профиль. Роспись витража осуществляется специальной краской с обжигом, которая не способна стираться или выцветать в течение долгих лет. Развитие и удешевление технологий строительства позволяет экономно оформлять стеклянные фасады зданий владельцам домов с разными финансовыми возможностями.

Разновидности фасадных стекл | Строительные материалы

Остекление зданий — это безупречные формы, неповторимая изысканность и выразительность. В стильных, чистых формах скрыт целый ряд бесспорных преимуществ стеклянного фасада. Прочность конструкции, износостойкость, долговечность, длительный безремонтный срок службы — многочисленные достоинства остекления зданий, с точки зрения эксплуатационных свойств, невозможно переоценить.

Высокая тепло- и звукоизоляция помещений, абсолютная экологичность, существенное снижение затрат на освещение, высокая скорость возведения конструкции — можно составить довольно внушительный перечень аргументов в пользу фасадного остекления зданий.

И конечно самое главное — это правильно подобрать необходимое стекло, учитывая все его недостатки и достоинства. В своей работе я описала основные виды стекла, применяемые для фасадного остекления.

Безопасное стекло

Коэффициент светопропускания: от 85%.

Толщина от 4 до 120 мм.

«Безопасные стекла» по сути — это общее название различных (по способу изготовления, комплексу составляющих, техническим характеристикам и даже по назначению) стеклянных конструкций. Общее у них одно — все они так или иначе защищают человека от агрессивных внешних воздействий и при этом, если что, сами не ранят его своими осколками.

Безопасное стекло — многоуровневая защита фасадного остекления:

от агрессивного внешнего воздействия

преграда оружию в зависимости от прочности

не ранит осколками при повреждении

обеспечивает различные степени и виды защиты в зависимости от прочности, способов обработки, толщины пакетов основа большинства современных фасадных стеклянных материалов вне зависимости от их структуры, способа изготовления и обработки

Безопасные стекла имеют различные уровни защиты: ударопрочные, взломостойкие, пулестойкие, огнестойкие.

К категории безопасные относятся закаленные, ламинированные (триплекс), пожаростойкие и другие виды стекол.

Закаленное стекло — это стекло подвергнутое специальной термической обработке с медленным нагревом до температуры близкой к точке размягчения (650-700⁰С) и последующим быстрым охлаждением. В процессе закалки наружные слои стекла приходят в состояние сильного сжатия, а внутренние — в состояние растяжения, образуя систему напряжений в стекле, обеспечивающую его высокую механическую и термическую прочность. Закаленное стекло используется достаточно широко, поскольку оно соответствует существующим нормам безопасности, не требует серьезных технологических усилий в изготовлении, а также имеет короткий технологический цикл изготовления, по сравнению с другими типами безопасного стекла. Безопасным оно называется из-за того, что разбиваясь, такое стекло разрушается на множество мелких осколков (площадь одного осколка менее 3 кв. см), кромки которых притуплены, не способные причинить серьезные травмы. Это особенно важно, когда речь идет о крупногабаритных стеклах. В таких условиях обычное стекло разбивается на большие сегменты с образованием множества острых осколков, которые представляют серьезную угрозу здоровью людей. Применяется в конструкциях остекления, к которым предъявляются требования безопасности, например, в детских садах, школах, местах общественного пользования. Закаленное стекло не может быть подвергнуто последующей механической обработке — оно разрушается. Поэтому, перед закалкой листы стекла должны быть предварительно обработаны. При эксплуатации подразделяется на четыре класса защиты — СМ1, СМ2, СМ3, СМ4. Эти классы относятся к безопасным стеклам при испытании так называемым «мягким телом» (кожаный мешок, заполненный свинцовой дробью, весом 45кг). Закаленное стекло примерно в пять раз прочнее, чем незакаленное или ламинированное стекло, поэтому в состоянии выдерживать значительные статические или ударные нагрузки с большими прогибами без разрушения. Поэтому изделия из закаленного стекла используют для эксплуатации в условиях определенных нагрузок, которые должны выдерживать снеговую нагрузку и падение случайных предметов.

Устойчивость к перепаду температур.

Так как сегодня прослеживается явная тенденция увеличения форматов стекла при остеклении фасадов современных зданий, это свойство становится особенно актуальным. Благодаря тому, что стекла больших форматов подвергаются большему температурному воздействию прямого солнечного излучения, всегда существует повышенный риск самопроизвольного разрушения стекла из-за образования критической разницы значений растягивающих и сжимающих напряжений. Такая опасность, как правило, возникает в межсезонный период, при больших колебаниях дневной и ночной температур. Учитывая это, на практике рекомендуется применять конструкции, в которых используется безопасное закаленное стекло, прекрасно выдерживающее большие температурные перепады. Это свойство позволяет использовать изделия из закаленного стекла при значительных изменениях температур эксплуатации, например, в духовых шкафах газовых и электроплит с температурой до 300°С, тогда как обычное стекло может треснуть при перепаде в 40°C.

Экологичность — это ещё одно важное свойство стекла. Основой стекла является кремний. Его соединения, силикаты, распространены в природе в огромном количестве минералов. Ни сырье, ни сам продукт — стекло, не наносит природе ни какого вреда. Оптические свойства стекла (коэффициенты пропускания, поглощения, отражения) после закаливания практически не изменяются.

В настоящее время в строительстве популярно использование стекол больших размеров. Учитывая же тот факт, что чем больше площадь остекления, тем больше вероятность разрушения стекла от различных условий внешней среды, теплового удара и возможных механических воздействий. В таких проектах рекомендуется использовать только закаленное стекло. Конструкции из закаленного стекла меньше подвержены разрушениям.

1 — лист полированного стекла;

2 – поливинилбутиральная пленка или фотоотверждаемая композиция

Триплекс (ламинированное стекло) — стекло, которое состоит из двух или более стекол (из бесцветных, тонированных или отражающих слоев стекла). Между стеклянными слоями, с прозрачной, цветной, белой либо бесцветной, полимерной пленкой или специальная поливинилбутиловой жидкостью, которая спекаясь со стеклом, становится единым однородным материалом высокой прочности.

Процесс ламинирования сложный, выполняется с помощью автоматизированной линии в несколько стадий. Последний этап проводится в автоклаве под воздействием тепла и давления. Или определенный химический состав заливают между слоями, в дальнейшем он спекается со стеклом, образуя однородное тело. Стекла «триплекс» достаточно большой толщины. Поэтому у ламинированного стекла в некоторой степени страдает качество светопропускания и уровень возможны нагрузок на определенных участках светопрозрачных конструкций.

Сочетание стекла с эластичной прокладкой обеспечивает триплексу свойство безосколочности, т.е. способность изделия не давать отлетающих или отделяющихся осколков при разрушении стекла от ударов или толчков. При ударах — даже значительной силы — все осколки хрупкого растрескавшегося стекла прочно удерживаются на внутренней эластичной прокладке триплекса, сохранившей полностью свою целость, или же получившей лишь разрывы в отдельных местах. Триплекс хорошего качества в целом состоянии трудно отличить по внешнему виду его поля от обыкновенного однослойного или же закаленного стекла. За счет применения различных видов стекла (закаленное, бронированное, взломостойкое, пулестойкое, тонированное, моллированное) и пленок (огнеупорной, звукоизолирующей, изменяющей прозрачность), возможно изготовление триплекса с любыми нужными Вам свойствами и практически любой формы и многообразной цветовой гаммой. При этом без ущерба для естественной освещенности и прозрачности помещений, будет обеспечиваться физическая безопасность людей.

Строительный триплекс препятствует проникновению в помещение и легко заменяет решетки:

Многослойное взломостойкое стекло: многослойное стекло, которое выдерживает многократные механические удары без образования сквозного отверстия, через которое может проникнуть человек

Многослойное пулестойкое стекло: многослойное стекло, обеспечивающее защиту от выстрелов из огнестрельного оружия

Многослойное ударостойкое стекло: многослойное стекло, выдерживающее без разрушения удар твердым предметом

Строительный триплекс возможно изготовить из закаленного стекла. У триплекса из закаленного стекла прочностные характеристики гораздо выше, чем у триплекса из обычного листового стекла. Такой триплекс сочетает в себе все плюсы закаленного безопасного стекла и ламинированного стекла (триплекса).

Существуют специальные триплексы с повышенными шумопоглощающими свойствами (снижает уровень уличного шума от 32 до 44 дБ и выше), цветной, зеркальный и т.п. Также ламинированное стекло способствуют защите помещения от вредного воздействия ультрафиолетовых лучей (предохраняют от выгорания мебель, обои и др.). Будучи слоистым изделием, триплекс обладает большей гибкостью, чем обыкновенные стекла той же толщины

Триплекс возможно обработать придав ему практически любую форму, сделать отверстия и вырезы. Достаточно часто перед ламинацией в триплексе обрабатывают кромку стекол.

Пожаростойкое стекло, представляет собой огнестойкое, специальное многослойное стекло, состоящее из нескольких пластин стекла с проложенными между ними слоями противопожарного геля, образующего при пожаре непрозрачную, высокоэффективную теплоизолирующую пену. Из прозрачного остекления при пожаре получается практически непрозрачный брандмауэр. Через непрозрачное стекло тепло проходит значительно медленнее. В течение 30-минутного контакта с огнем на обратной стороне стекла температура по стандартам не превышает +180-200^оС. Для сравнения — обычное стекло за это время нагрелось бы уже до 550. В таких условиях в помещении с противопожарным стеклом температура — всего 45 градусов, а с обычным — до 300^оС. Даже во время сильного пожара стекло не рассыпается из-за того, что гель при высокой температуре сплавляется с лопнувшим ближним к огню слоем стекла и удерживает его.

Функции: целостность (не проникновение пламени) и полная термоизоляция (не проникновение теплового излучения) Продолжительность действия 630 минут.

Во всех случаях когда строительными нормами предусматривается высокий уровень пожарной безопасности при сохранении естественного освещения и хорошей обзорности, например: больницы, школы, отели, рестораны, магазины, торговые центры, бизнес центры, компьютерные залы, промышленные здания, склады, аэропорты, лаборатории.

Боросиликатное стекло

Технология получения обычного боросиликатного стекла заключается в замене в исходном сырьевом составе щелочных компонентов на окись бора. Включение оксида бора вместо щелочных составляющих шихты придаёт этому стеклу свойства тугоплавкости, стойкости к резким температурным скачкам и агрессивным средам. Коэффициент термического расширения становится низким, в результате материал способен выдерживать высокие температуры. Есть еще один плюс — хорошая химическая стойкость к различным агрессивным средам, поэтому такое стекло используют в производстве бытовой техники, термостойкой и лабораторной посуды.

Коэффициент светопропускания: около 90%.

Максимальный размер панели — 160х300 см, минимальный — 13х27 см; толщина — 5, 6, 8 мм. Размеры определяются заказчиком.

Особенности: однослойное безопасное флоат-стекло, способно пропускать тепловое излучение и задерживать распространение огня и дыма

Кроме того, путем дополнительной термической обработки можно получить «специальное противопожарное боросиликатное стекло» с еще лучшими характеристиками. Такая разновидность стекла было создана специально для обеспечения противопожарной защиты и используется во многих странах уже более 25 лет как при строительстве новых зданий, так и при обновлении существующих. При этом его способность пропускать свет не хуже, чем у обычных оконных стекол, и узнать, что какое-либо стекло является именно противопожарным, можно только по логотипам фирмы-производителя, нанесенных на каждой стороне.

Из склеенных встык листов боросиликатного стекла изготавливаются сплошные, без вертикальных профилей, стеклянные перегородки высотой до 2,2 м, которые могут ограждать от огня и дыма в течение 50 минут.

Огнезащитные свойства противопожарное боросиликатное стекло зависят от толщины — как правило, перегородки рассчитаны на защиту помещения от огня и дыма в течение 30, 60 и 120 минут. Достоинством боросиликатного стекла является то, что при воздействии огня оно сохраняет прозрачность, а это позволяет находящимся в зоне пожара и пожарным хорошо ориентироваться в помещении. Но имеется и недостаток — способность перегородки пропускать не только свет, но и тепловое излучение.

Противопожарное боросиликатное стекло является однолистовым безопасным, т.е. его характер разрушения таков, что образуется множество мелких осколков с тупыми краями.

Поскольку готовое стекло не подлежит дальнейшей обработке, оно изготавливается только в соответствие с заданными заказчико

Фасадное Остекление Домов, Коттеджей и Других Конструкций, Виды и Системы

Современное строительство благодаря технологическому прогрессу не стоит на месте. Тому пример фасадное остекление, которое придает строительным объектам неповторимое очарование. Здания выглядят по-особому красиво, кроме того создается впечатление невесомости и легкости сооружения. Строительство такой сложной конструкции является достаточно трудоемким процессом, и доверить его можно только профессионалам.

Красота и пленительность остекленного фасада, который так и переливается на солнце, выгодно выделяясь на фоне серости бетонных зданий, стоит того, чтобы воплотить его в жизнь.

Стеклянный фасад наделен особой сверхспособностью светопропускания. С помощью фасадного остекления в строительстве можно достичь максимального дневного светопроникновения во внутренние помещения, благодаря чему комнаты будут казаться еще более просторными и уютными.

Виды остекления

Холодное

• Материал для холодного остекления, а именно для рамных конструкций, используют как пвх, так и алюминий. Но чаще в таких системах используют именно алюминиевые конструкции. Как известно, по сравнению с пластиком алюминий более холодный материал, отсюда и название.
• В холодном остеклении, как правило, используется одно стекло или стеклопакет, поэтому у него коэффициент сопротивления теплопередачи гораздо ниже, чем у теплого остекления.
• Ширина рамного профиля меньше 5 см. Сам профиль содержит 3, максимум 4 камеры, не более, а также в отличие от теплого остекления у него меньшее количество контуров утеплителя.

В основном система рассчитана на ограждение внутренней постройки здания от различных погодных условий: дождя, снега, ветра. Ну и конечно для придания зданию дизайнерской завершенности и целостности. Сплошной, пусть и холодный тип остекления способен поддерживать определенную температуру в здании. К примеру, если на улице -22 градуса, то в помещении будет сохраняться приблизительно +12 градусов.

Теплое

• Рамный профиль от 5 см до 10 см.
• Если это пластик, то профиль может содержать 5,6 и больше камер.
• Если алюминий, то используется профиль с терморазрывом, благодаря которому уменьшается теплопроводность.

Теплая система остекления позволяет строить здания для торговых и бизнес–центров, жилых и офисных зданий, где постоянно живут или работают люди, не боясь, что они могут замерзнуть.

Типы фасадного остекления

Прозрачные фасады на сегодняшний день имеют несколько систем остекления. Существуют варианты рамного или безрамного остекления.

К витражному (рамному) остеклению относятся следующие системы:

• Ригельно-стоечная
• Структурная, полуструктурная
• Модульная

К панорамному (безрамному) остеклению относится такие системы как:

• Спайдерная
• Вантовая

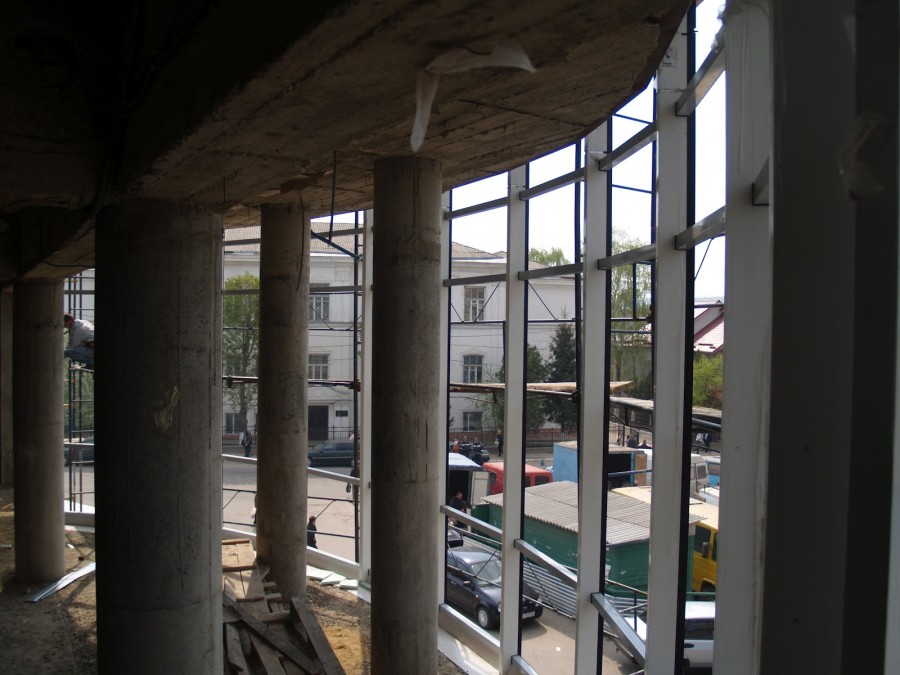

Ригельно-стоечное остекление

Самая популярная система остекления — классическая, самая надежная и практичная — стоечно-ригельная система. Благодаря своим уникальным способностям СРС устанавливается в самых различных по форме сооружениях. Механизм системы максимально надежно и безопасно фиксирует стеклопакет в рамной конструкции. СРС получила свое название за счет крепления.

Основным элементом построения являются несущие вертикальные стойки, на которые и крепятся горизонтальные балки, берущие на себя основное бремя нагрузки. Металлокаркас находится с внутренней стороны стены, поэтому внешне он практически незаметен.

Преимущества СРС

• Энергоэффективна, прочна, безопасна и удобна в эксплуатации.
• Экономична в уходе и использовании.
• Оптимальное соотношение качества (максимальная светонепроницаемость, качественная термоизоляция) и эстетической привлекательности.
• Профили соединяются между собой несколькими способам, что позволяет удовлетворить самые разные пожелания клиентов.
• При необходимости дополнения фасада открывающимися элементами, легко встраивается окно или дверь любого типа.
• Система отличается легкостью процесса установки и относительно невысокой стоимостью.

Стоечно-ригельная система бывает 2 основных типов:

• Закрытая
• Полузакрытая

Структурное остекление

Структурным называется тип остекления, при котором алюминиевый профиль на наружной стене постройки, как и любой другой каркас априори не нужен. Хотя структурная система и относится к рамной группе остекления, с наружной стороны здания никаких рам не видно. Каркас расположен с внутренней стороны здания. Наружная его часть выглядит как цельное полотно из стекла. По сути это СРС только с некоторыми видоизменениями, которые коснулись фасадной части здания. Считается теплой системой фасадного остекления. Стеклопакет в нужной плоскости удерживается с помощью клея-герметика, который по цвету выбирается под тон стекла. Состав клея позволяет противостоять разрушительной способности ультрафиолетовых лучей, не боится влаги и температурных перепадов. Функция герметика состоит в том, чтобы закрепить наружное стекло, внутреннее удерживается профильным каркасом. Как не странно звучит, но именно силиконовый герметик выступает несущим элементом системы. Обладает повышенной стойкостью и надежностью.

Стеклопакет в системе структурного остекления должен отвечать всем требованиям безопасности и соответствовать самым высоким критериям качества. Фасадное стекло обычно по ширине делается толще внутреннего и обязательно закаленным, что позволяет повысить его несущие способности и увеличивает уровень прочности.

Полуструктурное остекление

Это тоже ригельно-стоечное остекление с одной лишь разницей — внешний каркас у полуструктурной системы гораздо тоньше, что визуально создает эффект целостности всей структуре стеклянного полотна. Прижимы, держащие стеклопакет, удерживают его классическим способом. Затем они выкрашиваются в черный цвет, с целью имитации структурного остекления.

Модульное остекление

Модульный вид является модифицированным вариантом стоечно-ригельной системы остекления. Только лишь благодаря отдельному подходу к монтажу и проектированию, выделяется в отдельную категорию. Составные компоненты такие же, только модульная система гораздо практичней и позволяет значительно сократить потерю времени, потому что изначально проектируются не автономными частями-витражами, а системой модулей или блоков, которые уже состоят из нескольких витражей.

Спайдерное остекление

Свое название система остекления получила благодаря высокопрочным стальным крепежам, которые внешне напоминают лапки паука. А известно, что английское слово «spider» в переводе на русский язык означает «паук». Основная функция спайдеров — соединение стеклопакетов между собой и крепление их к основному несущему каркасу. Только с виду они кажутся такими небезупречными и слабыми. На самом деле высоколегированная сталь делает их по-настоящему прочными и неуязвимыми. Деталь способна прослужить долгие годы.

Спайдерную систему относят к холодному виду фасадного остекления. Стекло ставят в такие стеклопакеты либо закаленное, либо многослойное (триплекс). Пусть по весу триплекс явно превышает вес обычного стекла, но уровень защиты и прочности благодаря функции противоударности будет тоже на порядок выше.

Вантовое фасадное остекление

Вантовая система является вариацией спайдерного остекления. Система крепления практически идентична, но есть нюансы. Каркас в данном случае — не стальная основа, а система натяжных тросов. Вантовую систему намного трудней спроектировать. Учитывая, что вантовый каркас должен с честью и достоинством удерживать стеклопакет, помимо этого обладать способностью к сопротивлению разного рода нагрузкам.

Виды структурного остекления

Существует множество видов и систем структурного остекления. Эти системы характеризуются использованием структурного силиконового герметика для швов для структурного крепления стекла или других материалов к конструкционным элементам здания.

• Структурное остекление 4-х стороннее

Самая распространенная и экономичная система структурного остекления. Стекло поддерживается с 4 сторон структурным силиконом.Эти системы обычно собираются предварительно, а затем устанавливаются на строительной площадке.

• Двухстороннее структурное остекление

В этих системах силикон используется только с двух сторон стеклянной панели. Две другие стороны стекла поддерживаются механической рамой или другим неструктурным методом. Эти системы изготавливаются заводским способом или собираются на строительной площадке.

Наклонное остекление — это остекление, применяемое не на вертикальных фасадах (например, на застекленных крышах).В этом случае большое значение имеет вес стекла. Согласно европейским стандартам в этих системах можно использовать только многослойное стекло, устойчивое к осколкам. Также возможно использование остекления с отрицательным понижением.

В этих системах стеклопакеты производятся поэтапно: сначала внешняя панель, затем внутренняя. Конструкционный шов монтируется на внутренней поверхности внутренней панели стеклопакета.

• Системы с П-образным профилем

В стандартных системах стеклопакеты крепятся к зданию с помощью П-образного профиля.В зависимости от конструкции системы силиконовый герметик для швов может использоваться в качестве прокладок или структурных герметиков.

• Системы с панорамным обзором

Эти системы обычно монтируются на фасаде, чтобы расширить обзорную панораму. Стеклянные выступы используются для структурной поддержки смотрового стекла. Силикон используется в области стыка между стеклянной панелью и выступами.

Другие системы остекления

В этих системах силиконовые герметики для швов играют важную роль в защите швов, подверженных атмосферным воздействиям, а также от проникновения влаги и для изоляции стеклянных панелей.

• Системы безрамного остекления

Эти системы часто называют «паук-системами» или системами с болтовым креплением. Они не являются системами структурного остекления, несмотря на схожий вид. В некоторых конструкциях светильники-пауки служат только для крепления внутренних панелей стеклопакета. В таких конструкциях герметик для швов выполняет структурную функцию.

• Конструкционные связи из не стеклянных материалов

Конструкционный силиконовый герметик для швов может использоваться не только для крепления стеклянных материалов.Также может применяться для крепления алюминиевых композитов, металлических панелей, тонких покрытых эпоксидной смолой панелей из галечного гравия.

Конструкционный силиконовый герметик для швов прочно фиксирует многослойное стекло в раме при неблагоприятных условиях окружающей среды (взрыв, шторм, землетрясение, природные катаклизмы).

.

Остекленные фасады и крыши на стальных опорах

Сталь является наиболее подходящим материалом для поддержки фасадов в условиях, когда остекление должно поддерживаться на расстоянии более четырех метров. Прочность и жесткость стали таковы, что опорные элементы имеют меньшее сечение и, следовательно, менее заметны, чем в случае с другими широко используемыми материалами, такими как алюминий.

Трубчатые и натяжные элементы используются в крышах атриумов и вертикальных фасадах для создания элегантной и минимально навязчивой опоры для остекления.С большими прогибами можно справиться путем тщательной детализации креплений к стеклу, чтобы избежать локального изгиба стекла.

[наверх] Крыши атриумов и небесное освещение

Atria — это общие черты офисных зданий, в планировке которых используются большие перекрытия. В торговых центрах на внешних стенах обычно мало окон, а магазины обычно выходят на внутреннюю «улицу», которая широко застеклена на уровне крыши.Остекление крыши позволяет естественному свету проникать глубоко внутрь здания на благо пользователей и сокращать потребление энергии искусственным освещением.

Структурные системы, используемые для поддержки этих крыш, предназначены для максимального увеличения количества света, проникающего в здание, с использованием элементов минимально возможной ширины. Часто используются трубчатые элементы, окрашенные в светлый цвет, чтобы поглощать как можно меньше света.

[вверх] Системы остекления с прижимными пластинами

Прогон с прижимной пластиной

Небесные светильники, состоящие из областей наклонного остекления в одной плоскости и крыш атриумов, могут иметь систему наклонных стропил с ортогональными прогонами, которые предназначены для удержания остекления за счет приложения усилия зажима. Стеклянные панели могут быть монолитными или изолированными, а в простых световых огнях обычно зажимаются со всех четырех сторон с помощью прижимной пластины, которая ввинчивается в стропилину или прогон.Установочные блоки предусмотрены на нижнем крае стекла, чтобы противостоять компоненту веса, действующему в плоскости стекла.

Управление водными ресурсами имеет основополагающее значение для правильного функционирования системы светового остекления. Наклон крыши должен быть достаточным, чтобы предотвратить отклонение стекла и опорных элементов от образования луж и обеспечить достаточную скорость потока для смывания грязи. Дождевая вода неизбежно будет предотвращена от свободного стекания с помощью прижимных пластин обрешетки, но на стыках между стропильными и прижимными пластинами обрешетки должны быть предусмотрены зазоры, чтобы позволить стечь большей части воды.Заглушки, которые пристегиваются к прижимной пластине, придают остекленным планкам эстетичный внешний вид.

Стропила и прогоны спроектированы с дренажными каналами, которые соединяются между собой в качестве вторичного дренажного пути, так что любая вода, которая проходит через прокладки на краю оконного стекла, собирается и направляется вниз по крыше, чтобы слить в нижнюю часть стропила. Вторичным потенциальным источником воды является конденсат на внутренней поверхности стекла, который также предназначены для сбора опорных элементов.Каналы отвода конденсата на прогонах отводятся в аналогичные каналы на стропилах и отводятся наружу по низу крыши. Элементы для этого типа кровли обычно изготавливаются из алюминия, потому что профили, необходимые для размещения карманов для прокладок и образования каналов отвода конденсата, легко выдавливаются.

Стропила-прогон

[вверху] Стальные стропила, поддерживающие алюминиевые профили

Стропила стальная

Для создания застекленных крыш с длинным пролетом могут быть предусмотрены стропильные конструкции для поддержки алюминиевых профилей, имеющих форму, обеспечивающую водоотведение и функции поддержки остекления.Между этими стропилами простираются прогоны, чтобы обеспечить соединительные дренажные и конденсатные каналы. В этом случае геометрия обрамления определяется размером стеклопакета, который, в свою очередь, может определяться максимальным весом, с которым можно справиться в случае замены стеклопакета после поломки.

Соединения между стропилами из конструкционной стали и алюминиевыми профилями должны иметь соответствующую регулировку, чтобы можно было установить остекление с допусками на проектирование фасада, которые часто составляют около +/- 2 мм.

[вверх] Силиконовое остекление

Дерево опоры крыши

Внешнему остеклению можно придать частично ровную поверхность, исключив прижимную пластину и заглушки на прогонах и заменив их силиконовым наконечником. Это обеспечивает непрерывную поверхность между стропилами, устраняя задержку воды за прижимной пластиной прогона, и в результате получается более чистая поверхность, поскольку дождевая вода стекает быстрее и уносит с собой грязь.

• Силикон, указывающий на прогоны

• Силиконовое остекление с накладками

Этот тип остекления может использоваться для более пологого ската крыши, чем прогоны с прижимными пластинами, за которыми может скапливаться вода, что приведет к скоплению грязи. Остекление является односторонним против подъемных сил (от стропил к стропилам), но поддерживается с четырех сторон против внутреннего давления.

Остекление можно удерживать с помощью дискретных креплений через определенные промежутки по краям стекол.Эти «заплата фитинги» болты через стыки между стеклопакетами в опорной металлоконструкцию. Они изолированы от стекла пластиковой шайбой и втулкой на основе нейлона, а соединения заострены силиконом для обеспечения герметичности. Ровная поверхность может быть прервана только накладками, которые удерживают остекление от подъемных сил.

На изображенной крыше треугольные стеклопакеты образуют граненую поверхность, следующую за несущими стальными конструкциями. При таком расположении остекления крыши крыша герметизирована и не имеет вторичного пути для воды в случае разрушения силиконового шва, а также средств борьбы с конденсацией, как это видно из внутреннего вида крыши ниже.

• Стыки между стропильными стропилами оболочки

Стыки между элементами оболочки стальной решетки свариваются с использованием разделительных пластин для облегчения производственных допусков, как это видно на фотографии. Оболочка решетки поддерживается в этом случае «деревьями» из полых круглых профилей. Штифты используются для создания простых и эстетичных соединений между сеткой и опорными деревьями.

[вверх] Вертикальные фасады со стальными стойками

Стойка стальная с прижимной пластиной

Стальные элементы обеспечивают большую гибкость выбора, когда стеклопакеты требуются для поддержки большой площади фасада. Например, в пространстве с двойной высотой стойки могут быть расположены на расстоянии нескольких метров друг от друга (например, четыре метра или более), поддерживая горизонтальные фрамуги для обеспечения прозрачности при просмотре под углом.

Прокладки, закрепленные на стальных стойках, обеспечивают поддержку внутренней поверхности остекления. Прижимная пластина, прикрепленная болтами к стальному элементу, используется для фиксации стекла на месте.

Прогиб часто является ограничивающим критерием для конструкции несущей конструкции, а более высокий модуль упругости стали по сравнению с алюминием означает, что для длинных пролетов в качестве материала стоек предпочтительно используется первая. Элемент стойки может иметь самые разные формы: показаны тройник и правая часть (слева).

RHS стойки и стропила

В проиллюстрированном застекленном корпусе (справа и внизу) используются «крестовины» с четырьмя и двумя болтами для обеспечения гравитации и боковой поддержки остеклению. Соответствующие допуски на строительные допуски обычно должны делаться при соединении крестовин со стойками. В креплениях к стеклу на болтах предусмотрены поправки на относительное тепловое движение.Эти припуски должны быть сохранены для этой цели и не должны учитываться в строительных допусках.

• Кронштейн с четырьмя болтами из нержавеющей стали
  (Изображение предоставлено Arup)

Стойки фермы с горизонтальными плечами используются для обеспечения боковой и вертикальной поддержки застекленного входа. Фитинги из нержавеющей стали с болтовым креплением используются с восемью болтами на каждую панель на рисунке (ниже).

Стойки фермы с горизонтальными рычагами

Изготовленные стальные стойки различной глубины вдоль элемента просты в изготовлении, поэтому стойки не нужно ограничивать призматическими секциями, в отличие от экструдированных алюминиевых элементов, где процесс экструзии обязательно приводит к такой форме.

Здание Western Morning News имеет конические изогнутые стальные колонны, которые поддерживают конструкцию крыши и образуют стойки для наклонного наружу остекления.Стекло поддерживается боковыми кронштейнами, прикрепленными к колоннам, а вертикально — тросами, подвешенными к вершинам колонн. Пауки из нержавеющей стали обеспечивают соединение между стеклом и опорными элементами.

• Здание Western Morning News, Плимут

Вантовые опоры

Повышенная жесткость на изгиб в стойках может быть достигнута за счет использования тросов малого диаметра.Столбы также могут быть сформированы только из кабелей, как показано (справа и ниже).

Тросы натянуты, чтобы сохранить жесткость элемента при изменении нагрузки. Если этого не сделать, нагрузка, приводящая к сжатию кабеля, приведет к провисанию кабеля и получению более гибкого элемента для этого случая нагрузки.

Стойки кабеля в аэропорту Чанги
(Изображение любезно предоставлено Arup)

[вверх] Точечное остекление

Остекление с точечной фиксацией впервые было применено в Les Serres, Parc de La Villette.Стеклянные панели, используемые в этом проекте, имеют площадь около 2 квадратных метров и подвешены на вторичной стальной раме.

Остекление с точечной фиксацией, Le Serres
(Изображение предоставлено RFR)

Стекла соединяются по углам, образуя стеклянный корпус. Стена поддерживается сбоку кабельными фермами по горизонтальным краям оконных стекол с помощью шарнирных болтов на каждом углу.В стыках в середине стены четыре стекла соединяются вместе, а опоры имеют четыре шарнирных болта.

Жесткий стержень присоединяется к кабельной ферме. Силиконовый наконечник герметизирует стык между стеклами.

В приведенном ниже примере остекление поддерживается стойками RHS с точечным креплением.

Стержень с резьбой из нержавеющей стали обеспечивает регулировку вне плоскости, а напряжения изгиба в стекле устраняются за счет использования шарнирного соединения, как показано. Позиционный допуск достигается за счет использования отверстий увеличенного размера в стеклопакете.

• Кронштейн для крепления остекления La Villette
  (Изображение предоставлено Arup)

• Остекление с точечным креплением к стойке RHS

Стеклянные ребра можно использовать вместо стальных или алюминиевых стоек для увеличения прозрачности застекленного шкафа, как показано ниже. Стеклянные ребра обеспечивают боковую поддержку остеклению так же, как и столбы. Точечные опоры из нержавеющей стали соединяют фасадное остекление со стеклянными оребрениями.

• Стеклянное ребро с резьбовыми соединениями

• Остекление на стеклянных ребрах с керамической фриттой
  (Изображение любезно предоставлено Arup)

Этот подход можно распространить на весь фасад, как показано. Пауки из нержавеющей стали прикреплены к ребрам с помощью патч-фитингов. На остекление в уровне пола наносится обожженная керамическая фритта. Это обеспечивает особенность и скрывает конструкционную глубину на уровне пола.Он также придает оттенок интерьеру.

Nokia Building, Пекин
(Изображение любезно предоставлено Arup)

[вверх] Фасады с опорой на кабель

Beijing Poly Plaza
(Изображение любезно предоставлено Tim Griffiths, Skidmore, Owings & Merrill LLP)

Фасады с кабельной опорой используются там, где требуется большая площадь остекления для ограждения больших объемов с ограниченным проникновением со стороны несущей конструкции.Ранним примером фасада, поддерживаемого кабельной сетью, является отель «Кемпински» в Мюнхене. Стеклянная стена размером 25 x 40 м, поддерживаемая сеткой кабелей с центрами 1,5 м в каждом направлении, поддерживает стену. Горизонтальные тросы натягиваются на соседние здания, а вертикальные — между конструкцией крыши и землей. Крепления, прикрепленные к кабелям на каждом пересечении, поддерживают стеклянные панели. Центр стеклянной стены отклоняется до 900 мм при максимальной ветровой нагрузке. Дополнительные сведения об этом здании приведены в Руководстве Института инженеров-строителей «Использование стекла в зданиях» ^[1] .

Более свежим примером является здание Beijing Poly Plaza, где стеклянная стена высотой 90 м и шириной 60 м, спроектированная Skidmore Owings и Merrill, поддерживается ортогональной сеткой из кабелей с тросами из нержавеющей стали, расположенными на расстоянии 1333 мм по горизонтали и 1375 мм по вертикали. Стеклянные панели немного меньшего размера (для размещения стыков) фиксируются на месте с помощью фитингов из нержавеющей стали, прикрепленных к кабелям в местах их пересечения.

• Пекин Поли Плаза

• Кабельная сетка
  (Изображение любезно предоставлено Skidmore, Owings & Merrill LLP)

• Кабели большого диаметра
  (Изображение любезно предоставлено Skidmore, Owings & Merrill LLP)

Стенка кабельной сети разделена на три части, которые не являются копланарными, как это видно на иллюстрации, предварительно напряженными тросами большого диаметра из нержавеющей стали, к которым зажимается ортогональная кабельная сеть.Эти большие кабели определяют границы подсекций и уменьшают максимальный прогиб стены до 900 мм. Более подробная информация об этой стене из кабельной сети представлена ​​в публикации SCI P396.

Значительные прогибы кабельных сетей Beijing Poly Plaza и Kempinski Hotel достижимы, потому что деформации стекол и уплотнений на стыках между ними небольшие. Нагрузки, вызывающие деформации, — это ветровые нагрузки, приложенные к большим площадям фасада.Это означает, что резких угловых изменений кабельной сети, которые могут возникнуть в результате точечной нагрузки, не возникает. Края и особенно углы стены кабельной сети, где она упирается в жесткую опорную конструкцию, требуют тщательной детализации, чтобы убедиться, что деформации могут возникать без недопустимых напряжений в стекле.

Еще одним примером стеклянной стены, поддерживаемой кабелями, является ограждение на Тауэр-Плейс в Лондоне. Ряд горизонтальных тросов, натянутых между конструкциями здания на каждом конце, обеспечивает боковую поддержку застекленному экрану.Пролет горизонтальных тросов уменьшен за счет предварительно напряженных стеклянных трубок, соединенных с колоннами. Вес стекла переносится на балки на крыше ограждения за счет вертикальных натяжных элементов в стыках между стеклами. Патч-фитинги используются для крепления стекла к натяжным элементам.

Кабели, образующие кабельную сеть, несут значительные натяжения и должны быть подключены к конструкциям, которые достаточно жесткие и прочные, чтобы противостоять этим силам.Стена из кабельной сети Beijing Poly Plaza ограничена жесткими железобетонными стержнями с двух вертикальных сторон и трехэтажной стальной фермой наверху. Эти существенные ограничивающие элементы необходимы для противодействия натяжению кабелей.

Сообщается, что стеклянная стена в отеле Кемпински испытывает предварительное напряжение в горизонтальных кабелях по 85 кН каждый. Одиннадцать тросов проходят через всю ширину стены, поэтому они создают общую боковую нагрузку 935 кН (95 тонн) на поддерживающие здания.

Совершенно очевидно, что этот тип застекленной стены необходимо выбрать на ранней стадии проекта, чтобы обеспечить соответствующую прочность и жесткость ограждающих конструкций.

[вверх] Список литературы

1. ↑ Конструктивное использование стекла в зданиях. 2-е издание (с поправками), 2015 г. Институт инженеров-строителей

[вверх] Ресурсы

[вверху] См. Также

[вверх] Внешние ссылки

.

Фасадные опоры и структурные перемещения

Интерфейс между фасадом и структурой является неотъемлемой частью облицованного здания. Правильное функционирование соединений между ними, несомненно, имеет решающее значение для качества облицовки и здания в целом.

В этой статье обсуждаются опорные конструкции для различных типов фасадов, используемых в зданиях со стальным каркасом, типы кронштейнов и их функции, движения конструкции и их влияние на облицовку здания.Относится к зданиям в два и более этажа.

[вверх] Опоры ограждающих конструкций зданий

Практически для всех различных типов фасадов вес ограждающей конструкции и прикладываемые к ней боковые нагрузки воспринимаются основной конструкцией здания. Исключением являются малоэтажные здания с облицовкой из кирпича, в которых ограждающая конструкция может опираться на землю и каркас здания воспринимает только боковую нагрузку.Облицовка каменной кладкой, дождевики и изоляционная штукатурка обычно опираются на нижнюю часть. Сборная облицовка может иметь опору снизу или подвешиваться сверху. Навесные стены обычно навешиваются сверху.

Для всех типов облицовки основная конструкция несет вес, а опорная конструкция допускает относительное перемещение, так что отклонения основной конструкции не создают непреднамеренных нагрузок на систему облицовки.

снизу поддерживаются облицовка должна принять отклонение опорной конструкции, размещение вертикального перемещения луча выше в то время как он обеспечивает боковую выдержку и позволяют боковое перемещение здания в плоскости оболочки.Топ-хун оболочки (например, занавес стеновые) должен принять отклонение несущей конструкции выше, приспособить вертикальное перемещение конструкции ниже, обеспечивая при этом боковую выдержку и позволяют боковое движение в плоскости оболочки.

Перемещения подлежат размещению

Если фасадный элемент ограничен структурой, например: на уровне промежуточного этажа двухэтажной стойки соединение также должно допускать вертикальное перемещение.

Отсутствие достаточного допуска для рабочих движений в соединениях между фасадом и конструкцией неизбежно приведет к передаче нагрузки через элементы ограждающей конструкции здания, на которые они не рассчитаны. Это может привести к протечкам, трещинам в хрупких элементах, нарушению соединений, короблению стоек и разрушению стекла.

Для того, чтобы постоянно избегать этих потенциальных проблем, проектировщики зданий должны взаимодействовать с проектировщиками подрядчика по фасаду, чтобы понять их требования и ограничения их креплений.Конструкционные элементы должны быть выбраны таким образом, чтобы перемещения, которые должна выдерживать облицовка, были разумными, а необычные требования к перемещению не предъявлялись к облицовке, что могло бы привести к непредвиденным расходам. Они могли возникнуть, если бы перемещения были такими, что нужно было спроектировать новые профили транца, чтобы приспособить их, а группа проектировщиков здания и консультант по стоимости предположили, что применяется обычное решение.

Обычно подробные данные о перемещениях в здании предоставляются инженером-строителем в отчете, который может использоваться проектировщиками других элементов здания.Этот отчет имеет наибольшую ценность, если необходимо дать реалистичные оценки движения здания.

[вверху] Крепления к первичной конструкции

Поддерживаемые снизу ограждающие конструкции зданий, поддерживаемые на каждом уровне, передают вертикальные и поперечные нагрузки на основную конструкцию на уровнях пола как линейные нагрузки. Боковые нагрузки также применяются к нижней стороне перекрытия над полом, но эти нагрузки могут быть дискретными точечными нагрузками, приложенными через кронштейны.

Гравитационные нагрузки на ненесущие стены обычно прикладываются как дискретные точечные нагрузки через кронштейны, подвешенные к полу выше.Боковые нагрузки также применяются как точечные нагрузки на уровне пола.

Некоторые малоэтажные здания облицованы каменной кладкой, поддерживаемой на уровне земли, и, следовательно, на основную раму на верхних этажах не действуют гравитационные нагрузки. Однако на этих уровнях на основную раму передаются боковые нагрузки.

Боковые нагрузки передаются через горизонтальные ограничительные скобы, которые не оказывают сопротивления вертикальному перемещению.

[вверху] Кронштейны и прочие крепления

Гравитационные нагрузки, прикладываемые в качестве линейных нагрузок, либо поддерживаются непосредственно от плиты перекрытия, либо непрерывный угол выступа прикрепляется к краю плиты.Литые каналы часто используются для удержания болтов.

Направляющая в перекрытии стены из легкой стальной засыпки обычно укладывается непосредственно на верхнюю часть плиты и прикрепляется к ней с помощью дробеструйных креплений, передающих поперечные нагрузки. Дорожку можно установить в правильном положении относительно разметочной сетки, установленной на полу.

• Кирпичная облицовка поддерживается на непрерывном выступе под углом
  (Изображение любезно предоставлено Хальфеном Деха)

• Стальная опора для филенки

Кронштейны силы тяжести навесной стены прикладывают точечные нагрузки и обычно прикрепляются к верхней части плиты на краю пола и скрыты под полом с фальш-доступом.Как вариант, кронштейны можно прикрепить к краям пола. Производители навесных стен обычно имеют собственную систему кронштейнов, которую можно регулировать в трех ортогональных направлениях.

Горизонтальная регулировка в плоскости и перпендикулярно плоскости навесной стены достигается с помощью литых каналов и зубчатых кронштейнов с прорезями и зубчатыми шайбами ​​соответственно или другими подобными средствами. Длина залитых каналов и продольных отверстий обеспечивает достаточную регулировку для получения точной линии.Допуски на установку облицовки могут быть в пределах плюс или минус 2 мм для сохранения внешнего вида стыков между панелями.

Боковые нагрузки передаются на гравитационные кронштейны с помощью клиньев или тройников в соответствующих пазах, которые обычно допускают вертикальную регулировку винтами.

Кронштейн с прорезями и зубчатыми шайбами ​​
(Изображение © Yuanda Europe)

[вверху] Ограничители

Удерживающие кронштейны обеспечивают боковую фиксацию облицовки здания и противостоят силам, нормальным к поверхности (давление и всасывание), но допускают относительное вертикальное перемещение между облицовкой и конструкцией.

Стены с заполнением из легкой стали имеют фиксированные пальцы ступней, направленной вниз, к потолку этажа выше. Вертикальные стойки поддерживаются поперечно направляющей для головы, но зазор между верхними частями стоек и перегородкой канала позволяет вертикальное отклонение верхнего этажа относительно нижнего.

В навесных ограждениях сдерживание неплоскостных нагрузок обеспечивается в нижней части стойки с помощью выступа, закрепленного в полости в профиле, который входит в зацепление с выступом внизу.Это обеспечивает передачу силы сдвига при осевом перемещении.

В тех случаях, когда стойки для навесных стен проходят непрерывно за полом, кронштейны на уровнях промежуточного пола обеспечивают сдерживание горизонтальных нагрузок, но допускают вертикальные перемещения, например, посредством вертикальных продольных отверстий.

[вверх] Влияние строительных допусков NSSS

Национальные технические условия на стальные конструкции (NSSS) устанавливают допустимые отклонения для стальных конструкций.Регулировка, необходимая для установки облицовки с учетом допустимых отклонений, вытекает из значений NSSS и определяет длину продольных отверстий и залитых каналов. Общий отвес многоэтажных колонн дает максимально допустимое отклонение центральной линии колонны относительно центра колонны в ее основании. Строка колонн на краю пола также может быть отклонена от вертикали и находится в пределах допустимого отклонения. Если также предполагается, что положение края пола может изменяться относительно положения колонн, это также следует учитывать.

При определении максимального комбинированного отклонения следует учитывать, разумно ли предположить, что максимальные значения отдельных разрешенных отклонений могут сосуществовать. Если это так, следует добавить максимумы. Если это не так, например, потому что отклонения независимы и применяются к одному и тому же элементу, можно использовать другое средство комбинирования, такое как правило квадратного корня из суммы:

Где:

• D — комбинированное отклонение
• d _i — это индивидуальные отклонения
• n — количество индивидуальных отклонений

Если предполагается, что максимальное отклонение края пола между колоннами может сосуществовать с максимальным отклонением от вертикали здания и что допустимое отклонение края пола составляет то же значение, что и для положения луча в NSSS, таблица показывает требуемую регулировку.

Необходима регулировка как внутрь, так и наружу (плюс и минус), как показано на диаграмме.

Необходимость регулировки внутрь и наружу

[наверх] Воздействие движения зданий

Монтаж облицовочной панели
(Изображение © Arup)

Движения здания, влияющие на облицовку, можно разделить на два класса:

• Движение, которое происходит один раз в процессе строительства;
• Движения, происходящие в течение срока службы здания.

Очевидно, что движения первого класса происходят только один раз, и в целом можно предположить, что они не являются обратимыми.

[вверху] Вертикальные перемещения

Монтаж навесной стены выполняется после заливки бетонного пола, так что залитые каналы находятся на месте. Кронштейны гравитации крепятся к линии и приблизительному уровню. Допуски на установку по линии и отвесу не превышают 2 мм. Первая панель устанавливается и выравнивается с помощью регулировочных винтов в креплении кронштейна.Последующие панели возводятся так, чтобы разделенные стойки входили в контакт друг с другом, и выравниваются по уровню, постепенно огибая здание.

Закрывающая панель сдвигается вертикально вниз между уже установленными панелями с обеих сторон.

После установки облицовка должна выдерживать движения здания и продолжать действовать. Перемещения возникают в результате укорачивания колонны, прогиба балки из-за наложения статических и динамических нагрузок и тепловых эффектов. Расчетные значения перемещений были разделены на те, которые происходят во время строительства после установки облицовки, и те, которые возникают при эксплуатации, и приведены в таблицах.

Опора сборных панелей

Предполагается, что колонны из стали марки S355 с рейтингом 4.Высота этажа 0м по сетке 9м. Значения прогиба балки основаны на пролете / 360, предлагаемом пределе, приведенном в национальном приложении Великобритании к BS EN 1993-1-1 ^[1] для расчетных вертикальных прогибов при характерных сочетаниях нагрузок из-за переменных нагрузок.

Для жестких панелей с опорой снизу, таких как сборный железобетон или каменная кладка, должны быть предусмотрены деформационные швы в верхней части панели между панелью и конструкцией, расположенной выше, чтобы обеспечить прогиб балки.

[вверх] Боковые перемещения в эксплуатации

Боковое смещение здания из-за ветровой нагрузки приводит к деформации сдвига панелей облицовки по бокам здания параллельно направлению ветра.Если принять боковое смещение H / 500, то боковое смещение для этажа 4,0 м составит 8 мм.

[вверху] Возможное влияние отклонения балки

Движения открытия и закрытия

Потенциальный эффект отклонения краевых балок исследуется на примере модульных навесных стен. Аналогичные эффекты применимы и к другим системам облицовки. В модульных навесных стенах и блокирующие фрамуги, и соединения стоек требуются для того, чтобы приспособиться к движениям рамы в процессе эксплуатации и поддерживать водонепроницаемость.Там, где занятые этажи находятся рядом с незанятыми этажами, будут происходить движения открытия и закрытия.

Чрезмерные закрывающие движения приведут к передаче нагрузки через элементы облицовки, не предназначенные для ее выдерживания; чрезмерное открывание может привести к нарушению герметичности фрамуги. Допуски в навесной стене, рассчитанные на перемещение в процессе эксплуатации, не должны использоваться для размещения элементов каркаса, выходящих за пределы согласованных допусков.

Отклонения от динамических нагрузок в краевой балке толщиной 25 мм можно компенсировать панелями навесных стен двумя различными способами.В модульной навесной стене с разделенными, блокированными стойками, где стеклопакет прикреплен к раме с помощью структурного силикона, нагрузка передается на кронштейн на одной стороне панели, когда балка принимает свою отклоненную форму. Смежные панели скользят друг относительно друга вертикально, образуя ступеньки между соседними панелями.

Деформация панели из-за прогиба балки

В ограждающих конструкциях из оконных занавесей и единичных навесных стен, где остекление не склеено силиконом, панели деформируются при сдвиге, и ступенек между соседними панелями не возникает.Остекление обычно опирается на вертикальные края стеклопакета. Поэтому сдвиговая деформация панели наружной стены приведет к вращению остекления следовать наклону опорного транца с потенциалом для разрушения стекла, если происходит контакт между блоком остекления и стойками.

[вверху] Влияние деформации панели на фальц остекления

Фальц остекления — это канал, в котором находится стеклопакет и который полностью перекрывает его.Зазор между стеклопакетом и задней частью фальца остекления, а также размер перекрытия учитывают перемещение стекла относительно обрамляющих его стоек и фрамуг.

Фальц на остекление

Влияние деформации панели на стеклопакет

Величина относительного перемещения и, следовательно, теоретически необходимая глубина фальца остекления зависит от пропорций стеклопакета и деформации панели.

На схеме (справа) d — минимальный зазор между стеклопакетом и рамой и минимальное перекрытие для предотвращения расцепления и

d = δ _v (h / b) + δ _h (h / h _s )

Для теоретических перемещений уже рассмотренных величин (максимальное относительное отклонение на панели шириной 1500 мм: δ _v = 14 мм и горизонтальное отклонение на одном этаже: δ _h = 8 мм) и остекление во всю высоту размером 2,6 м x 1 .3 м на высоте 4,0 м:

d = 14 x (2,6 / 1,3) + 8 x (2,6 / 4,0) ≈ 33 мм

Таким образом, фальц остекления должен иметь глубину не менее 66 мм.

Для стеклопакетов площадью 1,3 м потребуется фальц остекления глубиной не менее 34 мм.

На практике фальцы остекления намного меньше, но стекла ломаются очень редко, что позволяет предположить, что деформации панели также намного меньше.

[вверху] Влияние смены владельца на теоретический прогиб краевой балки

Ниже приведен пример изменения арендатора, включающего установку нового арендатора на одном этаже здания с использованием значений перемещений во время строительства и в процессе эксплуатации, приведенных в таблице выше.Движение закрытия было показано как положительное; открытия были показаны как отрицательные. Прогибы балки на основе пролета / 1000 также приведены в таблицу.

Эти движения происходят при опорожнении и разборке пола и меняются местами при установке и повторном заселении. Закрывающие движения из-за укорачивания колонны под отделку и временные нагрузки 2,5 мм уже произошли. Показанные случаи возникают, если максимальные тепловые движения совпадают с изменением занятости.

Максимальное закрытие относительно установки составляет 32,0 + 2,5 = 34,5 мм для балок пролета 9 м с пределом прогиба пролета / 360. Как и ожидалось, отклонение краевой балки является доминирующим компонентом, составляющим около 82% движения в этом случае.

Максимальный прогиб в раздельных фрамугах
(Изображение любезно предоставлено Arup)

Разделенные фрамуги в единых панелях навесных стен должны выдерживать вертикальное движение, сохраняя при этом непроницаемость для погодных условий.Верхняя и нижняя части фрамуг сцепляются. Прокладки в карманах обеспечивают герметичность. Как видно из эскиза на чертеже, чрезмерное закрытие приводит к контакту между верхним и нижним ригелями, что делает возможным нежелательную прямую вертикальную передачу нагрузки через контактирующие поверхности. Чрезмерное открывание приводит к разъединению верхнего и нижнего фрамуг и прямой путь от экстерьера внутрь здания.

Максимальный прогиб, который может быть умещен в типичных модульных панелях навесных стен, установленных с правильными допусками и зазорами, составляет около 15 мм, как показано на рисунке (справа), а в системах настенных навесных конструкций он еще ниже — около 8 мм.

Подобные вопросы актуальны и для других типов облицовки. Мастичные герметики часто используются в деформационных швах в кирпичной кладке и сборном железобетоне. Уплотнения должны оставаться работоспособными как при открытии, так и при закрытии.

[вверху] Реалистичные отклонения луча

Из вышеизложенного следует, что навесная стена с остеклением, которое не приклеивается силиконом к раме, не способна выдерживать деформации, возникающие в результате теоретических максимальных перемещений краевых балок из-за временных нагрузок.Кажется очевидным, что предел прогиба пролета / 360 нереален для краевых балок, поддерживающих облицовку, и что прогибы такой величины на практике не возникают. Для этого есть две возможные причины:

• Фактические временные нагрузки в зданиях меньше указанных временных нагрузок.
• Балки с номинальной простой опорой обеспечивают достаточную концевую фиксацию для значительного уменьшения прогиба балки.

Хорошо известно, что фактические временные нагрузки в офисных зданиях часто меньше заданных временных нагрузок, и этот факт является одной из причин того, что здания, облицованные навесными стенами с конструкцией, аналогичной показанной на иллюстрации, по-видимому, не испытывают проблем.Также известно, что на практике балки с номинальной простой опорой в традиционной конструкции могут обеспечивать такую ​​степень фиксации концов, которая будет достаточной для значительного уменьшения отклонения балки. Полная фиксация приведет к прогибу в середине пролета, составляющему одну пятую от прогиба с простой опорой; фактический прогиб будет где-то между этими двумя значениями. Публикация SCI 183 обсуждает этот вопрос.

Эти два эффекта явно приводят к значительному уменьшению прогибов, которые могут составлять примерно пролет / 1000 для единичной навесной стены для балки пролета 9 м.Этот факт, несомненно, является причиной того, что было немного случаев, когда чрезмерные прогибы несущей конструкции вызывали проблемы с навесными стенами.

[вверх] Список литературы

1. ↑ NA + A1: 2014 по BS EN 1993-1-1: 2005 + A1: 2014. Национальное приложение Великобритании к Еврокоду 3: Проектирование стальных конструкций Общие правила и правила для зданий, BSI

[вверх] Ресурсы

[вверху] См. Также

.

Безрамное фасадное остекление — Ergo

Остекление фасадов. Цельностеклянные фасады (безрамное остекление) и входы

Безрамное остекление имеет четкую конструкцию, устанавливается без стоек, без рамы, на основе алюминиевых профилей с закаленным стеклом толщиной 10-12 мм. В некоторых случаях закаленный триплекс.

Для остекления магазинов и торговых центров используется безрамная конструкция с входными дверями или автоматическими дверями. Для улучшения теплоизоляции все стыки обработаны специальным герметиком.Такая конструкция обеспечивает дополнительное освещение в дневное время и дает отличную видимость, свет и прозрачность помещения, придавая такому фасаду ультрасовременный вид.

Остекление паук

Паук (планарный) остекления достадочно появился недавно, но их уже называют будущей архитектурой больших городов. Технология такого безрамного фасадного остекления заключается в том, что большие листы стекла не крепятся к стоечно-ригельной системе, а с помощью специальных кронштейнов из нержавеющей стали крепятся к несущим конструкциям здания.Эти соединительные элементы напоминают по форме пауков (англ. Spider), отсюда и название системы. Из-за отсутствия элементов каркаса стена кажется сплошной из стекла, увеличивая приток солнечного света, а помещения кажутся более просторными, поскольку ограждающие конструкции здания менее массивны.

Для остекления «паук» могут использоваться различные виды стекла: многослойное, солнцезащитное, энергосберегающее и др.
Остекление «паук» может быть «холодным» — из закаленного стекла, или «теплым» — из стеклопакетов

Гарантии ERGO:

— Тщательная проработка технических параметров фасада здания, особенностей расположения, ветровых нагрузок и климатических условий эксплуатации;
— Разработка инженерного и архитектурного проекта на основе реальных измерений, выполненных с помощью сверхточных измерительных инструментов;
— Подбор оптимального типа фасадной системы по предварительному техническому анализу;
— Создание электронной модели фасада на основе утвержденных заказчиком данных и общего дизайна функциональной концепции.
— Предоставление предложений и смет на материалы и монтажные работы;
— Изготовление элементов фасадной системы с доставкой продукции непосредственно на строительную площадку.
— Выполнение строительных работ на основе многолетнего опыта;
— Шеф-надзор в течение всего периода реализации проекта, а также гарантийное обслуживание;
— Ввод объекта в установленный срок с подписанием акта сдачи-приемки выполненных работ.

.
