Виды обжимных контактов: что важно знать про опрессовку кабельных наконечников?

Содержание

что важно знать про опрессовку кабельных наконечников?

Содержание:

  • Что такое опрессовка наконечников и в чём её преимущество
  • Типы кабельных наконечников
  • Клеммные кабельные наконечник типа «открытый цилиндр»
  • Втулочные кабельные наконечники
  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Штыревые Turned Pin контакты (D-SUB)
  • Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
  • Оптоволоконные коннекторы
  • Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
  • Универсальный кримпер и сменные матрицы для обжима
  • Площадь поперечного сечения провода, перевод AWG в мм и мм2

1. Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

  • Испытан и проверен — используется во всех отраслях промышленности во всем мире.
  • Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
  • Надежный — проверено на протяжении более чем 100 лет.
  • Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
  • Доступный — разъемы изготавливаются практически для любой области применения.
  • Простой контроль и проверка — от визуальных до лабораторных методов.
  • Не требует нагрева или химикатов — более безопасный метод.
  • Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
  • Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.

Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

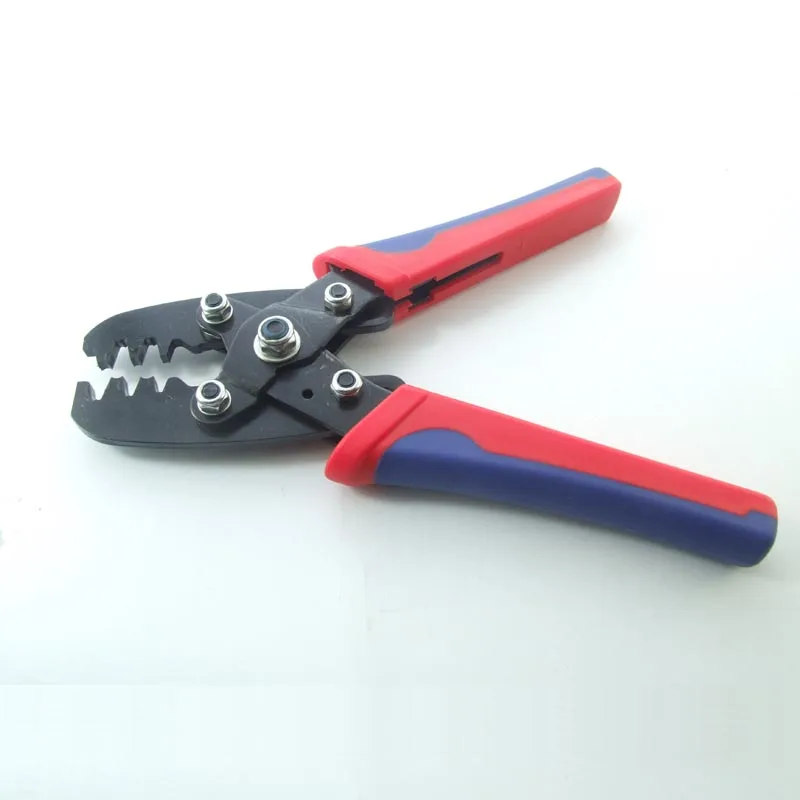

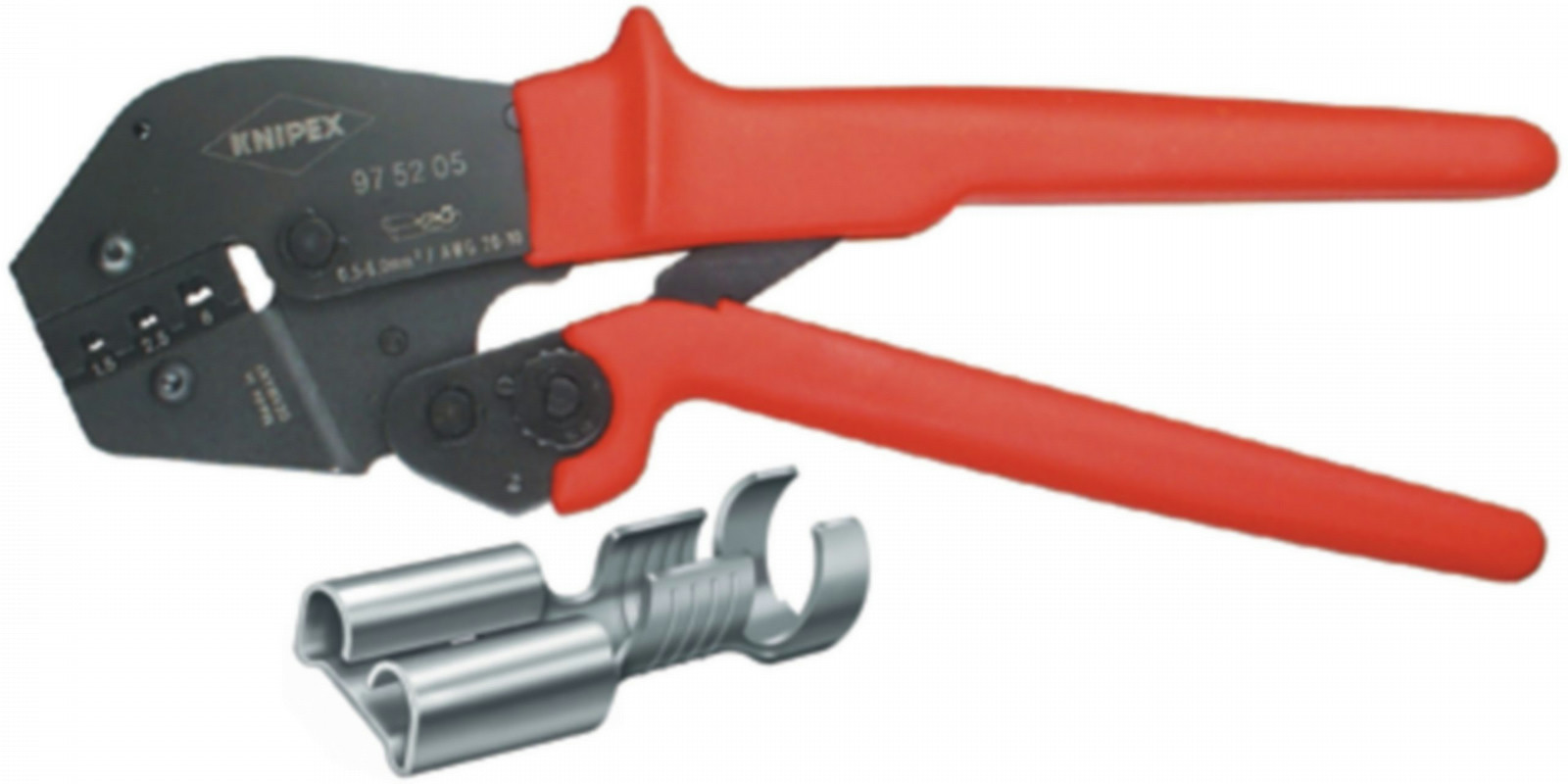

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4. Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку

Профили обжима

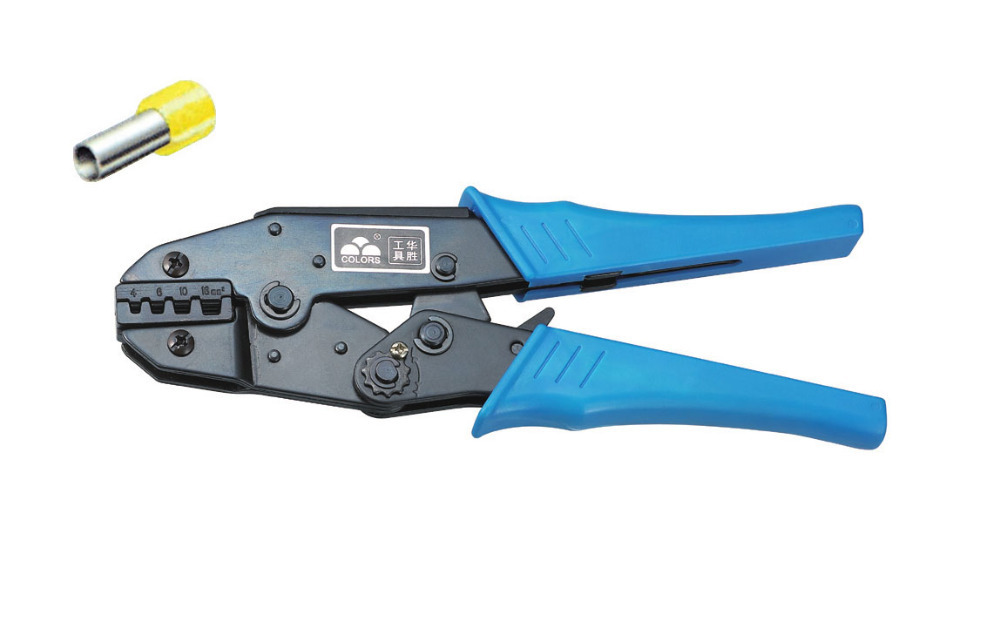

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.

Наконечники кабельные медные луженые под опрессовку

Профили обжима

  1. кольцевой медный луженый наконечник
  2. вилочный медный луженый наконечник
  3. плоский медный луженый наконечник
  4. штыревой медный луженый наконечник

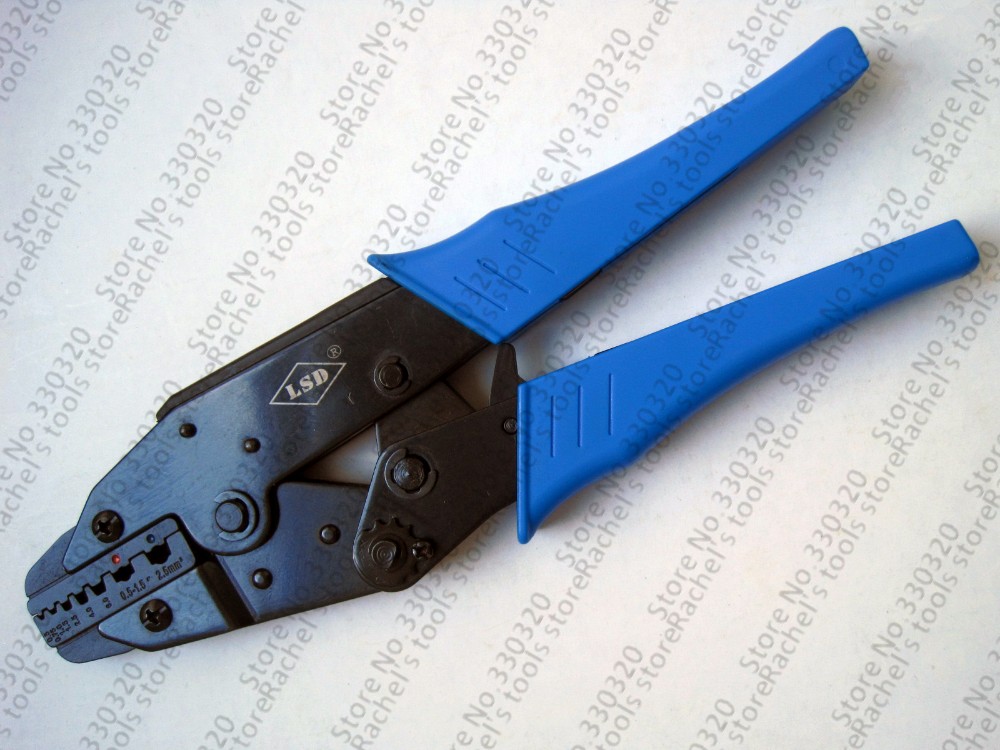

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0.5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

Трубчатые изолированные кабельные наконечники под опрессовку

  1. Штекерный изолированный коннектор «папа»
  2. Вилочный изолированный коннектор
  3. Кольцевой изолированный коннектор
  4. Плоский полностью изолированный коннектор «мама»
  5. Плоский изолированный коннектор «мама»
  6. Плоский изолированный коннектор «папа»
  7. Штекерный изолированный коннектор «мама»
  8. Соединительная трубка изолированная
  9. Соединительная трубка изолированная термоусадочная

Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7. Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.

Штыревые Turned Pin / D-Sub контакты

Профиль обжима

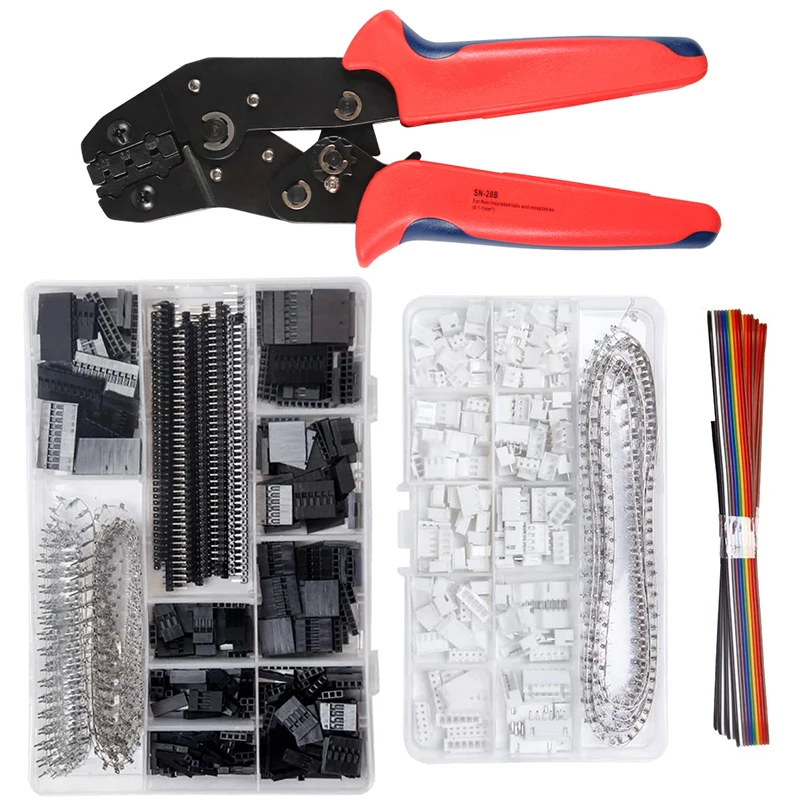

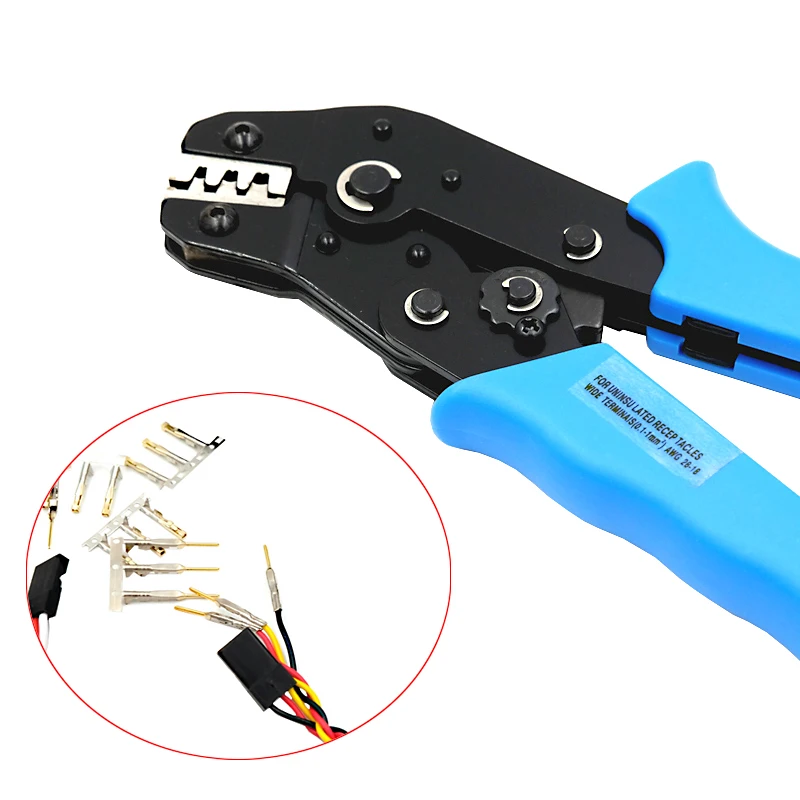

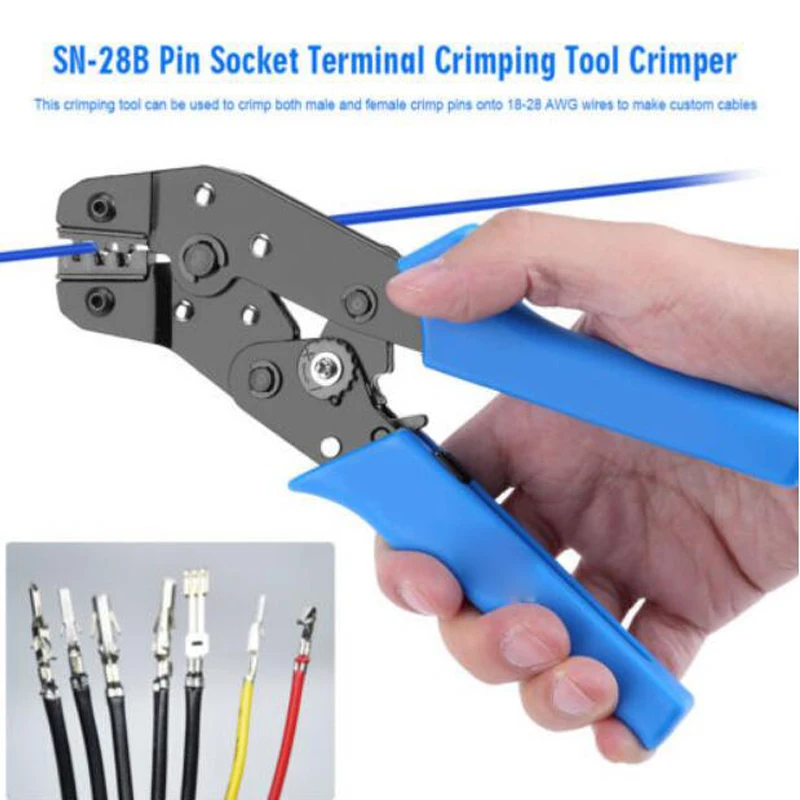

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,

10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).

Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.

Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).

Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).

Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.

Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.

Обжимные коаксиальные коннекторы F-типа

Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики




































Марка кабеля Диаметр кабеля,

мм
Сопротивление

волновое, Ом
Ёмкость погонная,

пФ/м
RG-S 8.4 52.5 93.5
RG-SB 8. 4 50 96.78
RG-6A 8.4 75 65.62
RG-8A 10.3 50 100.07
RG-9 10.7 51 98.42
RG-9B 10.8 50 100.07
RG-10A 12.1 50 100.07
RG-11A 10.3 75 67.26
RG-12A 12.1 75 67.26
RG-13A 10.8 75 67.26
RG-14A 13.8 50 98.42
RG-16 16 52 96. 78
RG-17A 23 50 98.42
RG-18A 24 50 100.07
RG-19A 28.4 50 100.07
RG-20A 30.4 50 100.07
RG-21A 8.4 50 98.42
RG-29 4.7 53.5 93.5
RG-34A 16 75 67.26
RG-34B 16 75 70.54
RG-3SA 24 74 67.26
RG-54A 6.4 58 86.94
RG-5SA 5. 5 50 96.78
RG-55B 5.2 53 93.5
RG-S8 5 53.5 93.5
RG-58C 5 50 98.42
RG-59A 6.1 75 67.26
RG-S9B 6.1 75 68.9
RG-62A 6.1 93 44.29
RG-74A 15.6 50 98.42
RG-83 10.3 35 144.36
RG-213 10.3 50 96.78
RG-218 23 50 96.78
RG-220 28. 4 50 96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.

Клеевые оптические коннекторы под опрессовку

Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.

Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:










Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов.
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения локально вычислительных сетей (ЛВС)
RJ45S 8P4C с ключом Используется для подключения модемов.

P — количество мест для проводников.

С — количество проводников в разъёме.

* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C

* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)

* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C

* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

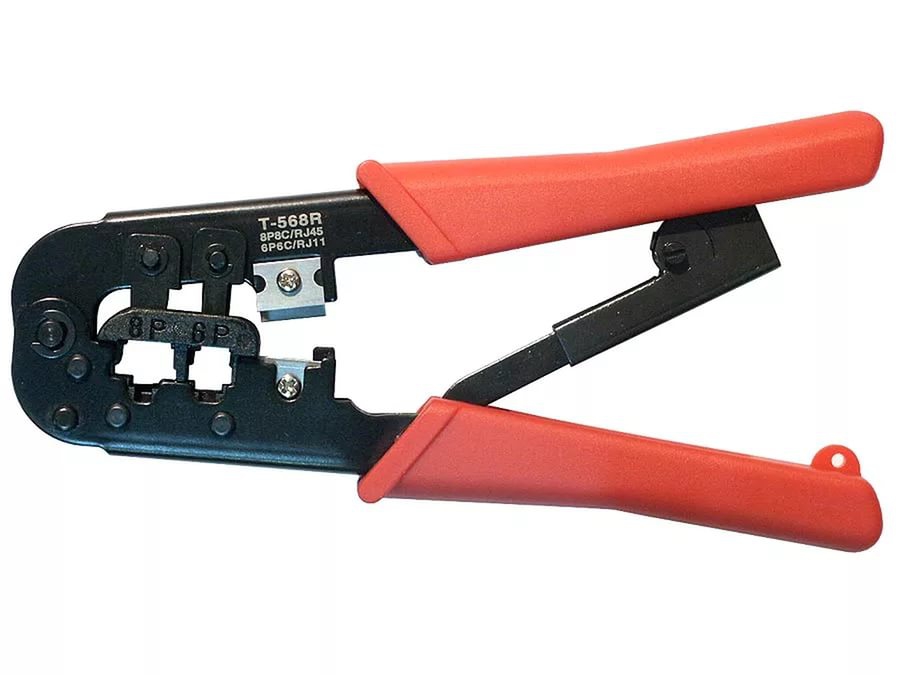

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11. Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.

Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм2










































AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

виды, применение, советы по выбору

Для правильного и качественного подключения к электрическим приборам или другим бытовым устройствам проводки необходимо использовать такой инструмент, как клещи обжимные. Пресс клещи нужны для того, чтобы приготовить наконечники контактов ведущих жил для обжима.

Используется данный инструмент чаще всего электромонтёрами, автомеханиками и любителями радиотехники. Клещи применяются для пресса контактов обычной проводки, а также специфических коннекторов для нестандартных разъемов и различных клемм.

Клещи обжимные считаются одним из самых нужных инструментов для выполнения такого рода работы. Этот инструмент доступен для приобретения, так как дешев в производстве, и весьма эффективен.

Применение клещей, за счёт их конструкции, позволяет сделать качественное прессование наконечников кабеля без особых усилий. В следствии чего создаётся прочный контакт между всеми проводниками и основной конструкцией. На ценовую политику инструмента по обжиму наконечников могут повлиять такие факторы, как производитель, конструкция, уровень качества материалов готового изделия.

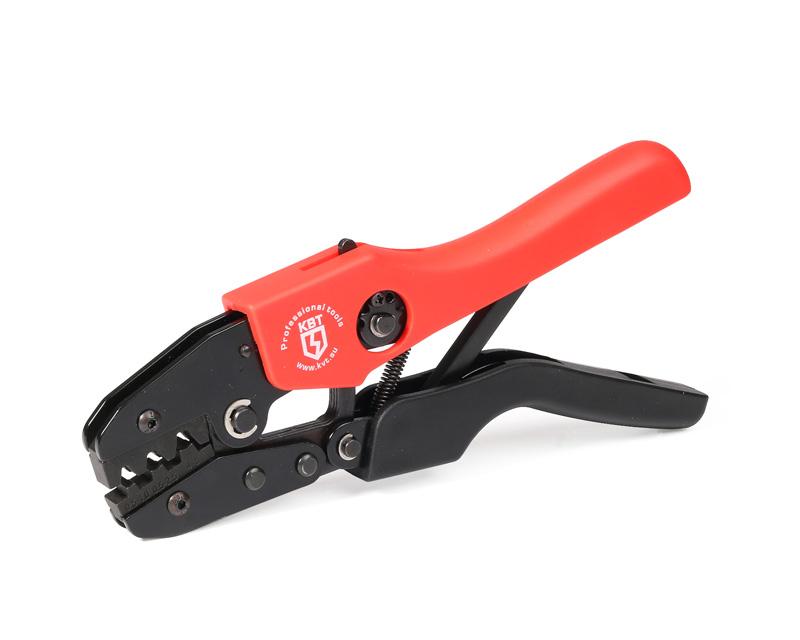

Конструкция и характеристики обжимных клещей

На сегодня пресс клещи производит множество заводов. Особенностью конструкции инструмента считается точечный обжим, который ещё называют «точечной опрессовкой». Что касается наибольшего удобства данного устройства для обжима наконечников проводов, то это храповый механизм, благодаря которому ручки не разжимаются до тех пор, пока цикл обжима не пройдет до конца. Этот механизм также имеет боковое колёсико, и может быть полезен в том случае, если не удаётся прожать полностью гильзу.

Для оптимального рабочего процесса с наконечником губки клещей имеют специальные профилированные зоны, которые различаются стандартами сечения. Обозначается это сечение на рабочей поверхности устройства. По окончанию опрессовочного процесса отпечаток клейма остаётся на корпусе гильзы.
Эти клещи для обжима наконечников имеют самый обычный дизайн, но при этом очень удобные рукоятки, которые существенно облегчают рабочий процесс. Довольно длинные ручки, за счёт которых применяется меньше усилий для опрессовки проводов.

Инструмент для обжимки наконечников можно отнести к бюджетному устройству, которое может позволить абсолютно любой человек. Ценовая политика довольно низкая, но если нужно приобрести модель для обжимки гильз большого размера, тогда нужно обратить внимание на клещи с большим диаметром.

Виды и комплектация

По своей конструкции обжимные клещи можно разделить на два основных типа – действующие по принципу пассатижей или диафрагменные. Первые из которых более популярны и работают по принципу сдавливания только с двух сторон, но в сравнении с пассатижами имеют в «губках» специальные вырезы, которые являются направляющими, что позволяет выполнять качественное крепление на жиле кабеля наконечников, основание которых в сечении имеет «П»-образную форму. Основной недостаток такого инструмента в том, что нужно иметь при себе несколько таких устройств, на «губках» можно разместить до 3-4 размеров гильз. Для удобства можно приобрести универсальную модель кримпера для обжима со сменными матрицами.

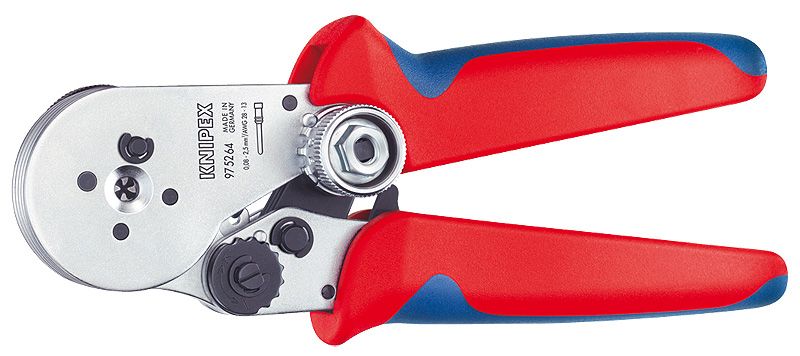

Диафрагменные инструменты способны делать обжим гильзы с 4-х или 6-ти сторон, что зависит напрямую от механизма диафрагмы. За счёт такого обхвата они делают более качественный и плотный обжим конца кабеля, а также устройство подстраивается под любую толщину гильзы.

Также выделяют категорию клещей, которые применяют для обжима компьютерного кабеля «витая пара». Принцип работы данного устройства такой же, как и в двухгубочных клещах, но вместо металлических втулок их матрицы «заточены» для работы со штекерами для компьютерной техники.

Применение

Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.

Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.

И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

Для снятия изоляции с кабеля

Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

Для пресса конечных гильз

Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

Для опрессовки изолированных наконечников кабеля

При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.

Для обжима неизолированных наконечников кабеля

Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.

Как пользоваться обжимными клещами

Для человека столкнувшегося с задачей научиться пользоваться этим инструментом нужна практика и только. Казалось бы, гильза и наконечник надеваются на кабель, к которому подводится матрица клещей, рукоятка смыкается и всё готово. Но, на самом деле, есть нюансы, которым стоит следовать. Обязательно должна выдерживаться форма клемм, скручивание многопроволочных жил перед обжимкой также должно быть выполнено правильно, от этого зависит качество полученного результата, и не стоит забывать о цветной маркировке гильз и матриц, которые между собой должны совпадать.

Как выбрать качественные клещи для опрессовки

Подбирая инструмент обязательно нужно попробовать подержать его в руках и понять на сколько он удобен и комфортно ли с ним работать. Качественные клещи изготавливаются из прочного металла, который умеренно отягощает руку. Лёгкий инструмент стоит сразу отодвинуть в сторону, вероятней всего такое устройство может преподнести неприятный подарок в разгаре рабочего процесса. Рукоятку лучше всего подбирать прорезиненную с углублениями для пальцев, тогда руки не будут скользить, что обезопасит работу. Ручки должны находиться в одной плоскости, без смещений, во время движения не должно быть заеданий. Также обратить внимание на щипцы для ровной обрезки кабеля, чтобы лезвия были острыми и без заусениц.

Обжимные клещи для ответных частей (BLS) штырьевых контактов (PLS)

Один из самых ходовых разъемов это PLS пара BLS




Их я пихаю везде где только можно. Они дешевые, удобные, надежные. Одно только парило — оконцовка BLS делается с помощью спец клещей, а я их нигде найти не мог. Гугление клещей под такой разъем ничего вразумительного не давало, а то что продавалось не подходило. Решал вопрос обжима этих контактов простой пайкой. Не очень быстро, зато надежно.


И вот таки мне удалось найти подходящие клещи:


Зовутся они YAC 13(MOLEX).




Вот шли в такой упаковке:








Проблема найти нужные клещи была еще в том, что я понятия не имел какой формы должны быть обжимающие губки. Везде в интернете, где встречал описание таких клещей, об этом было ни слова, ни фотографии. Мол вот купил клещи, жмут клево, выглядят так и фотка общим планом. Зашибись.


Губки выглядят так:




Обратите внимание на то, что они двухуровневые. Первый для зажима проводника, а второй для изоляции. И как бы такие В-образные. Закругленные, чтобы края контакта развернулись кругом и воткнулись в жилу.


Ответная часть тоже двух ярусная. Но не столь заметно.




Работать ими просто.


Зачищаем чуть чуть проводок:




Вставляем контакт и чуть сжимаем. Трещетка не даст рукояткам разойтись.




При этом видим, что лапки контакта пошли по окружности. Потом они развернутся и врежутся в изоляцию.




Вставляем провод до упора.




И жмем что есть силы:




Дальше остается натянуть на него либо обойму пластиковую, либо термоусадку. Я для одиночных выводов предпочитаю термоусадку. Удобней, можно взять белую и что-нибудь на ней маркером чиркать. Обсаживаю зажигалкой. Главное совать не в пламя, а держать повыше, над жаром.




В среднем у меня уходит около 20 секунд на один контакт.


▌Допилка доделка клещей
Изначально то ли подходили они плохо, то ли качество не очень. Но контакт дожимался не до конца, можно было проводок выдернуть из обжатого контакта. Для этого я взял надфиль и чуток подточил соприкасающиеся части. В результате дожимать стало глубже, контакт стал нормальный.


Да, и не возьмите по ошибке YAC12 это клещи для других коннекторов. BLS они тоже жмут, но со второго раза. Т.к. у них губки уже:


Спасибо Goron Dekar’y за это дополнение и фотку.


В общем, рекомендую. Цена вопроса около 1500р. Если часто работаете с такими или похожими контактами, то вещь из разряда необходимых.

28-092018 Пневматическое оборудование для обжима контактов с цилиндрическим трубчатым хвостовиком

Изначально для многоконтактных  электрических соединителей использовались наконечники с припаянными к ним проводами. Однако применение разъемов в области высоких температур и сложность процесса пайки контактов привели к выводу о необходимости создания более надежного и технологически простого соединении. Одним из видов такого соединения является обжим, а одним из видов электрических контактов, которые необходимо устанавливать на провод  являются  контакты с цилиндрическим трубчатым хвостовиком.

Рис. №1

Обжим контакта это метод прочного присоединение контакта к проводу путем формирования давления на область хвостовика контакта с вставленным в него зачищенным проводом.

Качество обжатия зависит от правильного подбора размеров провода, контакта и обжимного инструмента.

Для исключения путаницы и облегчения процедуры подбора инструмента, наконечников, проводов необходимого сечения, а также обеспечения высокого качества обжима был разработан стандарт MIL, в первую очередь отвечающий требованиям военной промышленности.

Существует множество видов обжима, некоторые из которых представлены на рисунке №2.

Рис. №2

Контакты с цилиндрическим трубчатым хвостовиком  широко применяются для установки  их в многоконтактные электрические соединители, вид которых представлен на рисунке №3.

Рис. №3

Для обжима контактов с цилиндрическим трубчатым хвостовиком применяется специальный ручной или пневматический инструмент.

Пневматический обжимной инструмент является модификацией хорошо себя зарекомендовавшего ручного обжимного  инструмента, который уже нашел успешное применение в России многими крупнейшими предприятиями военной, авиационной и гражданской промышленности.

Основным преимуществом пневматического инструмента является:

  • Простота в использовании: — простота конструкции позволяет осуществлять работу без какого-либо дополнительного обучения.

  • Удобство применения инструмента оператором: Благодаря наличию пневматической системы процесс обжима стал более удобным и легким. Оператор за смену гораздо меньше устает от рабочего процесса.

  • Высокая производительность: — отсутствие необходимости применять физическую силу человека и конструкция инструмента позволяет достигать более высокой производительности в сравнении с ручным инструментом.

  • Высокая надежность.

В пневматическом обжимном инструменте реализован  метод четырехсторнего восьмиточечного обжима.   Обжим хвостовика наконечника производится путем выдвижения из корпуса  инструмента восьми обжимных индентеров, расположенных с четырех сторон вокруг хвостовика.

Пневматический инструмент компании Precisetool разработан в соответствии с MIL стандартом, и предназначен для обжима наконечников с цилиндрическим трубчатым хвостовиком таких ведущих мировых производителей, как: Harting, Glenair, Souriau, Amphenol и др. Наряду с зарубежными наконечниками инструмент прекрасно справляется с качественным обжимом наконечников российского производства, таких как СНЦ23, СНЦ144 и других.

На каждом этапе создания инструмента, будь то дизайн, выбор материала, производство или сервис, компанией Precisetool предъявляются самые высокие требования. В итоге заказчик получает инструмент отличного качества. Кроме того, компания Precisetool имеет возможность изготовить инструмент специально под индивидуальные требования конкретного заказчика.

Пневматический инструмент компании Precisetool устанавливается на подставку с поворотным механизмом крепления, что позволяет настраивать его положение для удобства работы. Запуск процесса обжима осуществляется от ножной педали. При необходимости можно перевести управление обжимом через ручной рычаг на корпусе инструмента. Пневмопитание осуществляется через воздушный фильтр, с установленным на него манометром для контроля рабочего давления воздуха.

Пневматический инструмент имеет восемь рабочих режимов обжима. Необходимый режим устанавливается при помощи селектора на корпусе инструмента.

Для пневматического обжимного инструмента компанией Precisetool предоставляется большой выбор позиционеров, как MIL – стандарта, так и в соответствии с индивидуальными техническими условиями заказчика.

Для контроля точности обжима инструмента используются проверочные калибры. Проверочным калибром контролируется рабочий диаметр зоны обжима инструмента, тем самым определяется исправность инструмента.

Клещи обжимные. виды и работа. применение и как выбрать

Типы инструментов

В первую очередь нужно отметить, что сейчас существует множество производителей клещей для обжимания, которые изготавливают их по различным стандартам. В конечном итоге должен получиться инструмент, который может иметь узкое назначение (прессовка только определенного вида проводов), так и более широкое (универсальные клещи для бытовых конструкций и производства). По этой причине потребитель сразу должен иметь представление о том, какой тип инструмента для прессовки жил ему понадобится.

Прессовочные клещи обеспечивают качественное и безопасное соединение электрического и механического характера. Обычно разделение на типы данного инструмента делается исходя из их. Клещи для обжимания наконечников относятся к категории прессовочного оборудования. Зачастую они необходимы для работы с системами слабого тока для закрепления контактов.

Так сам инструмент можно разделить на несколько видов в зависимости от его назначения. Для снятия оболочки с кабеля и его изоляции. Такой тип клещей позволяет быстро и точно отрезать необходимый участок изоляции на проводе, не повредив при этом саму жилу. Их можно настраивать на определенный диаметр, который следует удалить с жилы. Настройку можно сделать вручную или же выбрать автоматическую.

При ручной настройке все таки будет существовать вероятность повредить сам провод, а автоматическая позволит сделать удаление оплетки под последствий для сечения шнура. Зачастую такой тип используется при работе с распределительными и ответвительными коробками. Режущая кромка всегда должна быть острой, чтобы срезание внешней изоляции делалось за одно действие, не «зажевывая» провод в инструменте.

Для пресса конечных гильз. Для такого типа клещей также существует несколько видов, в зависимости от формы их гнезд и формы. Гнезда могут иметь пластиковые фланцы, а также изготавливаться без них. Способны быть трапециевидной формы или же предназначаться для квадратной прессовки. Те, которые имеют в своей конструкции гнезда с пластиковыми фланцами, позволяют эффективно обжимать наконечники многожильного провода, а их квадратная форма способна обеспечить надежный контакт всех жил. С такими клещами очень удобно делать монтаж или центрирование для любого типа сечения. Для более надежного и точного пресса контактов клещи должны подбираться по соответствующему диаметру (для них есть цветовая маркировка).

Для изолированных наконечников кабеля. Работа с изолированными контактами должна проходить с инструментом овальной формы. Обычно в их матрице должны быть расположены 3 стандартные формы для пресса, которые можно отличить по цветам – красный, синий и желтый. Соответственно для каждого из этих цветов выпускают наконечник, гильзы и другие разъемы с таким же цветовым индикатором.

Применяя во время работ с изолированными проводами такие клещи, обязательно нужно следить за тем, чтобы положение стыковой кромки было правильным. Стыковая кромка располагается посередине верхнего профиля клещей. Такая конструкция продиктована тем, что при ее боковом размещении, кромка способна будет нарушать надежность и герметичность закрепления самого кабеля.

Для пресса неизолированных наконечников кабеля. Используются для неизолированного типа провода, а также для открытых, сделанных из латуни. Для пресса в таких клещах сделан специальный стержень. Поэтому саму гильзу обжимают по центру, а стержень нужно посадить на разделительный шов. Клещи для пресса открытых наконечников, которые изготовлены из латуни, могут иметь для отдельных вида зажимов. Один из них для провода, а другой для изоляции. Чтобы пресс открытых контактов был надежным, стоит прикрепить к ним локатор. Такое приспособление позволит обеспечить точное позиционирование. При необходимости обжать клеммы лучше использовать подходящие клещи для пресса штекеров.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Типы гильз

Перед опрессовкой жил проводов и кабелей необходимо правильно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте вкратце их рассмотрим. Гильзы для опрессовки проводов бывают :

Как вы догадались, медные гильзы применяются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.

Аббревиатура ГМ расшифровывается как «гильза медная». Это обычная медная гильза, ни чем не покрыта и не обработана (внешне напоминает обычный кусок трубки медного цвета).

Аббревиатура ГМЛ расшифровывается как «гильза медная луженая ». Гильзы ГМЛ проходят лужение, их поверхность покрывается специальным олово-висмутовым слоем. Этот слой защищает гильзу от коррозии и окислений. Все мы знаем, что медь имеет свойство окислятся, а лужение это предотвращает. Таким образом, при опрессовке медные провода и луженная гильза не вступают в реакцию друг с другом (не окисляются).

В своей практике я встречал мастеров, которые соединяли алюминиевые провода при помощи гильз ГМЛ. На вопрос, почему вы так делаете, они отвечали «ну так гильза луженая». По их мнению, за счет оловянного слоя нет прямого контакта меди с алюминием. Я все же не советую так делать, потому что при деформации верхний слой гильзы нарушается, и коррозия в этом случае дело времени. Ходи потом, ищи, где пропал контакт, скрутку еще можно как то осмотреть, а гильзу придется только откусывать.

Алюминиевые гильзы в документации обозначаются как ГА «гильза алюминиевая », их нужно использовать, если соединяются алюминиевые провода.

Комбинированные гильзы или как их еще называют алюмомедные, предназначены для соединения встык медного и алюминиевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные ». Очень удобно, когда допустим, нужно нарастить провода со старой проводкой.

С одной стороны в гильзу вставляется алюминиевый провод с другой медный. У комбинированной гильзы медная часть соединена с алюминиевой при помощи фрикционной сварки (не пытайтесь повторить такое в домашних условиях).

Еще один тип гильз ГСИ. аббревиатура расшифровывается как «гильза соединительная изолированная ». ГСИ представляют собой обычную луженую гильзу, покрытую поливинилхлоридной (ПВХ) изоляцией. С помощью таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не нужно, клещи одеваются поверх изоляции и делается жим.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

О видах инструмента

Теперь поговорим более подробно о том, какие виды обжимного инструмента бывают. Всего есть такие виды инструмента:

  • пресс-клещи;
  • кримперы.

При этом кримперы бывают автоматическими и ручными. Рассмотрим каждый из этих инструментов более детально.

Пресс-клещи

Итак, первыми рассмотрим пресс-клещи. Главное их предназначение заключается в том, чтобы выполнять опрессовку наконечников и гильз для кабелей. Они могут быть разного типа и различного сечения. Есть такие модели опрессовочных клещей, которые дополнительно оснащены усилителем. Это может быть рычаг или гидравлический механизм. За счет такого дополнительного элемента степень затрачиваемых сил на выполнение качественной опрессовки существенно уменьшается.

Все пресс-клещи, как правило, оснащены контролем качества выполненной работы, который позволяет невелировать расхождение рукояток до тех пор, пока работа не будет окончена

Конечно, очень важно использовать для опрессовки инструмент высокого качества. Префессиональные пресс-клещи имеют храповый механизм, который позволяет блокировать обратный ход до окончания цикла опрессовки

За счет этого недопрессовка полностью исключается, виной которой может быть сам электромонтажник.

Стоит отметить, что от уровня опрессовки напрямую зависит то, насколько прочным получится в итоге механизм и будет ли элеткрическое сопротивление соединения контактов качественным.

Кримпер

Теперь разберемся, что представляют собой кримперы. Как уже упоминалось выше, они бывают двух типов – автоматическими и ручными. В целом же кримпер – это инструмент, который используется при выполнении электромонтажных работ. Он предназначен для того, чтобы соединять провода друг с другом или же с контактами разъема во время проведения работ. Использование инструмента позволяет полностью исключить необходимость использования сварки или пайки.

Бывают такие ситуации, когда процесс обжимки кабеля выполняется довольно редко. В таких случаях разумнее подобрать инструмент, который будет сочетать в себе кусачки и несколько калиброванных пазов. Больше того, в некоторых моделях кримперов имеются специальные комплектующие детали, которые позволяют выполнить зачистку кабеля.

Если же требуется приобрести инструмент для обжимки одного вида провода, то в данном случае стоит подобрать модель с возможностью регулировки. У такого инструмента лезвия автоматически настраиваются до требуемого диаметра с помощью винта или кулачка, который и отвечает за регулировку. Это позволяет существенно облегчить процесс зачистки и пользователю не придется беспокоиться по поводу того, в какой паз попал провод.

Что же касается различий между ручными и автоматическими кримперами, то автоматические модели отличаются высокой производительностью. С их помощью можно без проблем зачистить провод, выполнить установку наконечника и его обжим в разных режимах автомата или полуавтомата. Автоматический кримпер включает в свою конструкцию электрический пресс и аппликатор кримпера. Стоит отметить, что аппликаторы бывают разных типов под различные виды наконечников.

Если говорить о ручных кримперах, то они предназначены под отдельный вид контактов или наконечников. В данном случае все предельно ясно, так как инструмент запускается под воздействием силы, прилаживаемой пользователем. Естественно, что он не обладает высоким уровнем производительности.

Краткое описание

Длительная эксплуатация электрических сетей во многом зависит от того, насколько качественно были сделаны все соединения между проводниками. Именно поэтому широкое распространение получили изделия опрессовки, с помощью которых можно добиться наиболее надёжных соединений неразъёмного типа. Во время этой процедуры жилы подготовленных проводов аккуратно сжимаются в специальных гильзах из алюминия или же меди. Чтобы результат был качественным, мастер должен приложить большое усилие на сжатие, обеспечиваемое опрессовочными клещами.

Такой инструмент ещё часто называют кримпером, так как многие производители укомплектовывают агрегат сменными матрицами с профилями, сочетающимися как с жилами, так и с изоляцией. В продаже можно встретить довольно большие наборы таких приспособлений, где каждый мастер найдёт всё необходимое для качественной работы.

Чаще всего современные профессионалы используют опрессовочный инструмент с механическим приводом. Такие агрегаты одинаково эффективны как в промышленных, так и в бытовых отраслях. Конечно, в случае необходимости можно приобрести и более мощные пресс-клещи, где основную работу выполняет гидравлический привод. С их помощью можно обрабатывать кабели с большим диаметром и площадью сечения от 120 мм².

Универсальные пресс-клещи для опрессовки гильз и наконечников состоят из двух базовых частей:

  1. Неподвижный элемент — это матрица, которая представлена в виде фигурной скобки, обеспечивающей необходимую деформацию материала.
  2. Подвижная деталь — специфический пуансон, без которого не может произойти качественное выдавливание на гильзе.

В съёмных моделях клещей огромное значение имеет именно правильный выбор рабочей зоны, в которую обязательно входит матрица, а также пуансон. Если же мастер допустил какую-либо ошибку, то итоговое соединение получится крайне низким, а нормальный контакт будет просто недоступен. Помимо этого, усилие на сжатие тоже нужно уметь соизмерять. Ведь чрезмерное давление порвёт гильзу, что сделает её непригодной для дальнейшей эксплуатации. А вот слабый обжим, наоборот, не сможет обеспечить качественного соприкосновения, итоговый контакт будет крайне ненадёжным.

Стоит отметить, что в последнее время мастера активно используют ручные пресс-клещи марки ПК-16, которые изготовляются компанией КВТ. Всё дело в том, что такие приспособления имеют самую простую конструкцию, высокую степень выносливости, а также они очень удобны в использовании. В инструменте полностью отсутствуют ненужные вспомогательные функции, за счёт чего он входит в список самых востребованных бюджетных вариантов.

Применение

Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.

Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.

И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

Для снятия изоляции с кабеля

Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

Для пресса конечных гильз

Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

Для опрессовки изолированных наконечников кабеля

При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.

Для обжима неизолированных наконечников кабеля

Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

  • с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
  • под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

  • без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
  • с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв. мм сечением, опрессовываются они специальным инструментом.

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

  • выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
  • на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв. мм. Сечение юбки — до 2,5 кв.мм.

Инструмент, объединивший профессии и века

Что может объединять труд врача-стоматолога или ювелира и кузнеца или, скажем, шпалоукладчика? Безусловно, это их рабочие инструменты. Конечно же, они отличаются и своим внешним видом, и размерами, и изготовлены они будут из различных материалов, но тем не менее большая их часть будет принадлежать к одной инструментальной группе – шарнирно-губцевой. Название двойное, смысл тоже, да и само орудие состоит из двух в большинстве случаев одинаковых половинок.

Эти части-«близнецы» соединяются при помощи шарнира, отсюда родом и первый кусок наименования. В этих половинах, в свою очередь, различают рабочую часть и ручку, соотношение которых друг с другом может быть разным, в зависимости от сферы применения и задач, перед ними стоящих. Их рабочие части, независимо от размера, принято называть губками – этим они обязаны некоторой схожести с живыми существами: также смыкаются и размыкаются. Так появился второй кусок наименования.

Интересно, что, пройдя через века своего существования, эти инструменты не изменили своей сути, не утратили ни одну сферу применения, как раз наоборот: развитие научно-технической мысли повлекло появление для них все новых и новых заданий. Единственное, пожалуй, что поменялось, так это внешний вид стал более презентабельным. Да и некоторые отрасли использования, например, та же медицина или сложный электромонтаж, требуют особого изготовления. А так, ни дать, ни взять, клещи – инструмент, объединивший разные профессии и целые века.

Виды и комплектация

По своей конструкции обжимные клещи можно разделить на два основных типа – действующие по принципу пассатижей или диафрагменные. Первые из которых более популярны и работают по принципу сдавливания только с двух сторон, но в сравнении с пассатижами имеют в «губках» специальные вырезы, которые являются направляющими, что позволяет выполнять качественное крепление на жиле кабеля наконечников, основание которых в сечении имеет «П»-образную форму. Основной недостаток такого инструмента в том, что нужно иметь при себе несколько таких устройств, на «губках» можно разместить до 3-4 размеров гильз. Для удобства можно приобрести универсальную модель кримпера для обжима со сменными матрицами.

Диафрагменные инструменты способны делать обжим гильзы с 4-х или 6-ти сторон, что зависит напрямую от механизма диафрагмы. За счёт такого обхвата они делают более качественный и плотный обжим конца кабеля, а также устройство подстраивается под любую толщину гильзы.

Также выделяют категорию клещей, которые применяют для обжима компьютерного кабеля «витая пара». Принцип работы данного устройства такой же, как и в двухгубочных клещах, но вместо металлических втулок их матрицы «заточены» для работы со штекерами для компьютерной техники.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке

Обратите внимание на высоковольтную линию электропередач или оборудование подстанций

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

Особенности выбора клещей для опрессовки наконечников: описание, виды, применение

Для качественной коммутации электрической проводки и кабельных трасс с вводно-распределительными, заземляющими и другими устройствами важно использовать кабельные наконечники. Ими обжимают концы проводов. Делается это не голыми руками, а при помощи специального инструмента.

Кримперы, или клещи для обжима наконечников проводов, гарантируют качественный контакт и надежное соединение. Их можно применять для опрессовки наконечников различного типа — изолированных и неизолированных, втулочных и гильзовых. Также прибор позволяет обжать автомобильные клеммы.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали.

Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие.

Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией.

Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45.

Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Для многожильных проводов и тонкостенных наконечников

Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.

Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.

Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.

Для многожильных проводов и толстостенных наконечников

Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной.

Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм.

После опрессовки на тыльной части втулки остается специальное клеймо.

Важно! Многие инструменты, включая ПК-16, используют для обжима исключительно многожильного кабеля. Если пытаться сделать это с одножильным проводом, то из-за чрезмерного усилия жила может преломиться.

Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри.

Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке.

Это очень важно, поскольку от данного критерия зависит качество будущего обжима.

Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.

Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки. Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс.

Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать.

В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Для сжатия матрицы нужно приложить большое усилие на рычаг. Если клапан немного приоткрыт, то шток начинает медленно отдаляться. Полностью открытый клапан обеспечивает быстрое удаление штока до самого упора. Во время полного сжатия матриц происходит блокировка. При этом нет вероятности образования избыточного давления, которое могло бы повредить механизм.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц.

Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают.

На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Для последовательного обжатия проводов

Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы. Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода.

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории.

Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45.

Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

Как правильно работать обжимными клещами

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт.

На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Качество выполняемых работ зависит от материала, используемого для производства гильзы, и толщины втулок и наконечников. Плотные клеммы намного проще обжать: они способны выдерживать форму лучше, чем при эксплуатации изделий из мягкого материала.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности.

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников.

Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами.

Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее.

Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода.

Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

Источник: https://mebelshopufa.ru/podelki/kleshchi-dlya-opressovki-nakonechnikov-opisanie-vidy-princip-raboty.html

Клещи для обжима наконечников проводов

Содержание:

Современная электротехника постоянно совершенствуется, в том числе и в области соединения проводов и кабелей различного назначения, мощности и проводимости. Качество электропроводки во многом зависит от того, насколько хорошо будут подготовлены ведущие жилы и их контакты.

Они должны быть обжаты определенным способом, и эту задачу полностью решают специальные клещи для обжима наконечников проводов. Они получили широкое распространение среди электриков.

С помощью инструмента выполняется опрессовка не только обычных кабелей, но и различных коннекторов, применяющихся в нестандартных разъемах.

Применение обжимных клещей

Все пресс-клещи, независимо от их размеров, предназначены для выполнения двух основных задач. В первом случае несколько проводов надежно закрепляются между собой, а во втором – токоведущие жилы подготавливаются для их последующего закрепления в клеммах различных электротехнических устройств.

В первую очередь опрессовка требуется при соединении многожильных проводов. Если их вставить в контактные клеммы неподготовленными, то постепенно под влиянием микровибраций, создаваемых электрическим током, отдельные жилы будут уплотняться.

Между ними образуется свободное пространство, в связи с чем контакт станет значительно слабее. По этой причине силовая электропроводка ранее всегда прокладывалась одножильными проводами.

Однако, после того как появились пресс-клещи, эта рекомендация потеряла свою актуальность.

Соединение кабелей большого сечения методом опрессовки применялось еще с давних пор, когда бытовых инструментов еще не было.

Качество таких операций обеспечивалось применением специальных мощных прессов, способных создать необходимое усилие.

Эти устройства работают по принципу домкрата, а многие из них имеют отдельный гидравлический привод. С помощью таких прессов надежно соединяется даже самые толстые кабели.

Метод опрессовки хорошо зарекомендовал себя при выполнении соединения двух и более проводов. С этой целью используются клещи для обжима наконечников и проводов.

На их концы, собранные вместе, надевается специальная втулка, после чего производится обжим. В зависимости от типа соединения, провода вставляются с одной или с двух сторон втулки.

Первый вариант позволяет получить надежную скрутку, а второй – качественную муфту.

Основные типы и разновидности клещей

Конструктивно все обжимные клещи – кримперы могут быть двух типов. Первые работают как пассатижи, а вторые относятся к диафрагменным. Первый вариант получил наиболее широкое распространение.

В этом случае сдавливание выполняется лишь с двух сторон. Основным отличием от пассатижей служат вырезы специальной формы, расположенные в губках.

Они выполняют функцию направляющих и обеспечивают качественное крепление наконечников на жиле провода.

Подобные клещи для опрессовки считаются в определенной степени универсальными, поскольку могут захватывать наконечники со всех сторон. Основным недостатком таких клещей является наличие на губках всего лишь 3-4 вырезов под разные размеры гильз.

Поэтому во время работ приходится пользоваться несколькими инструментами. Наиболее оптимальным вариантом считается использование универсального кримпера, в комплект которого входят сменные матрицы, закрепленные на специальной кассете.

Для того чтобы обжать провод выбирается наиболее подходящий наконечник, а ненужный вставляется в кассету на его место и фиксируется.

Диафрагменными клещами можно выполнить четырех- или шестистороннее обжатие гильз, в зависимости от конструкции рабочего механизма. Полный обхват со всех сторон позволяет добиться максимально плотного обжима концов кабеля.

В процессе работы выполняется автоматическая подстройка клещей под конкретный диаметр гильзы. Основным недостатком такого инструмента является возможность опрессовки гильз лишь с одной стороны по причине замкнутой головки.

В отдельную категорию можно включить кримперы, предназначенные для обжима компьютерных кабелей. Они работают так же, как и клещи с двумя губками, за исключением самих матриц, имеющих специфическую конфигурацию под компьютерные и телефонные штекеры. В этом случае суть обжима заключается в смещении контактов, прорезающих изоляцию провода и плотно прижатых к его жилам.

В зависимости от назначения, весь обжимной инструмент разделяется на следующие категории:

  • Снятие с проводов и кабелей изоляции и оболочки. С помощью этих клещей участок изоляции отрезается без повреждения жил. Они могут быть настроены на нужный диаметр вручную или автоматически. Необходимо обязательно следить за остротой режущей кромки, чтобы внешняя изоляция срезалась за одно движение.
  • Опрессовка конечных гильз. Инструмент для опрессовки наконечников имеет гнезда трапециевидной или квадратной формы. Они могут быть с фланцами или без них. Чтобы зажим контактов был надежным и точным, клещи нужно выбирать по цветовой маркировке, которая соответствует определенному диаметру.
  • Клещи для обжима изолированных наконечников. Инструмент имеет овальную форму, а в матрице расположены гнезда для пресса в количестве трех. Они промаркированы красным, синим и желтым цветом. Этим цветам соответствуют гильзы, наконечники и другие виды разъемов с аналогичной цветовой индикацией. Такая маркировка выполняет соединение изолированных наконечников, расположив их в нужном гнезде.
  • Опрессовка неизолированных наконечников. Основным рабочим элементом служит специальный стержень, расположенный по разделительному шву и обжимающий гильзу по центру.

Обжим гидравлическим инструментом

Качественное выполнение опрессовки существенно улучшает проводимость тока в местах соединений, предотвращает перегрев и аварийные ситуации из-за плохого контакта. В домашних условиях для этих целей используются обычные бытовые клещи, рассчитанные на работу с проводами сечением до 4 мм2.

Для сплошного или комбинированного обжатия кабеля сечением 4-400 мм2 необходимо использовать более мощные инструменты, обеспечивающие высокое рабочее давление. К этой категории относятся гидравлические клещи или гидравлические прессы.

В конструкции использованы цилиндры различного диаметра, связанные между собой и представляющие систему сообщающихся сосудов. В каждом из них расположен поршень. Внутренняя полость цилиндров заполняется водой, маслом или другой подходящей жидкостью, поэтому такой инструмент – гидравлический.

В соответствии с законом Паскаля, усилие, воздействующее на любую точку жидкости, находящейся в состоянии покоя, равномерно распределяется по всему объему. Таким образом, если к поршню меньшего диаметра приложить определенную силу, то при передаче на большой поршень, она будет увеличиваться. Чем больше разница между площадями поршней, тем сильнее будет усилие, возникающее на большом поршне.

Каждый гидравлический инструмент этого типа обладает простым, двойным или тройным действием. Аппаратура простого действия оборудована одним рабочим органом – подвижной перегородкой.

В прессах двойного или тройного действия имеется соответственно два или три рабочих органа.

Их рабочие процессы согласованы между собой, а общее управление осуществляется с помощью специальной распределительной аппаратуры.

Конструктивно гидравлический пресс может быть вертикальным или горизонтальным, закрытого или открытого типа. С помощью этого инструмента можно обжимать не только металлические, но и другие материалы.

При выборе гидравлического инструмента, необходимо учитывать наличие клапана ограничения давления. Данный элемент обеспечивает дополнительную надежность, исключая перегрузки из-за давления.

Следует обращать внимание на типы прессующих головок, которые бывают открытыми или закрытыми, а также на диаметры рабочих сечений.

Все гидравлические инструменты состоят из подгрупп, каждая из которых выполняет действия с кабелями сечением до 70, 120 300 и 400 мм2.

Как правильно работать обжимными клещами

Каждые клещи используются в соответствии с их предназначением. Тем не менее, существуют общие принципы, касающиеся любого инструмента. При выполнении каждой операции потребуется провод или кабель определенного сечения, сами клещи, а также трубки гильзы или другие соединительные элементы.

Для примера можно взять интернет провода.

  1. Концы проводов очищаются от внешней изоляции. Для этой операции потребуются клещи с полукруглой выемкой снизу и режущей кромкой сверху. В выемку укладывается провод, после чего его верхняя сторона прижимается лезвием. Вокруг кабеля делается 1-2 оборота, изоляция становится надрезанной и снимается без каких-либо усилий. Для нормальной опрессовки потребуется зачищенный участок, длиной 3-5 см.
  2. Жилы кабельных проводников выравниваются и размещаются в нужной последовательности по типу коннектора. Они тесно прижимаются друг к другу и обрезаются таким образом, чтобы оставалось 1-1,5 см для соединения.
  3. Провода заводятся в соединительное устройство с сохранением последовательности. При этом нижняя выемка коннектора должна доставать до изоляции кабеля, чтобы не нанести повреждений, когда совершаются обжимающие действия.
  4. Все устройство помещается в посадочное место клещей. После повторной проверки правильного расположения цветов выполняется опрессовка.
  5. По завершении проверяется целостность коннектора и прочность соединения.

Наконечники для проводов под опрессовку

Источник: https://electric-220.ru/news/kleshhi_dlja_obzhima_nakonechnikov_provodov/2018-01-18-1435

Пресс-клещи для обжима наконечников проводов: особенности и разновидности

Пресс-клещи для обжима наконечников проводов – это механический ручной инструмент, основная задача которого – обеспечить надежное соединение между гильзой или наконечником и электрическим проводом. Визуально у него много сходств с обыкновенными плоскогубцами, только вместо ровных губок он оснащен рельефными матрицами. Используется во всех отраслях промышленности, а также бытовых условиях.

Особенности и конструктивные отличия

Пресс-клещи для обжима гильз и наконечников проводов

Существует три вида пресс-клещей, которые отличаются друг от друга по форме и размерам матрицы, но все они имеют одно предназначение. Особенность такого инструмента – точечный обжим, который еще носит название «точечная опрессовка».

Для удобства использования оборудование было дополнительно оснащено храповым механизмом, особенность работы которого заключается в том, что ручки не будут разжиматься до тех пор, пока цикл обжима не будет выполнен полностью.

Также это устройство оснащено боковым колесиком, которое приходится очень кстати, если не удается прожать гильзу до конца.

На корпусе гильзы после окончания процесса опрессовки остается отпечаток клейма. Дизайн инструмента прост, однако он имеет функциональные и удобные рукоятки, которые облегчают работу по максимуму. Ручки достаточно длинные, что позволяет прилагать меньше усилий для опрессовки проводов.

Область применения пресс-клещей

Обжимка для наконечников электрического кабеля имеет обширную область применения, поскольку только он качественно и правильно подключает электрические приборы.

Чаще всего применяется пресс для проводов радиотехниками, автомеханиками и электромонтерами. Эксплуатируются для пресса контактов не только обычных кабелей, но и нестандартных коннекторов с разными клеммами и разъемами.

Обжимник для проводов считается одним из самых востребованных и полезных инструментов для выполнения подобных задач. Стоимость его приемлема и доступна каждому. Однако на цену влияет качество используемых материалов и производитель.

Благодаря уникальной конструкции инструмента удается без особых усилий сделать качественное прессование наконечников – создать надежный контакт между основным электрическим оборудованием и всеми проводниками.

Для многожильных проводов и тонкостенных наконечников

Пресс-клещи для обжимки многожильных проводов

Такие кримперы применяют для обжима проводов с небольшой площадью сечения (от 0,5 мм), оснащенные кабельными наконечниками – втулочными, штыревыми. Обжимка должна проводиться до максимального усилия, чтобы человек ощутил, как сработал пружинный механизм.

Необходимость опрессовки возникает, когда многожильные кабели требуется подключать к распределительным щиткам, коробкам и прочим электрическим приборам. Если работа была проведена качественно, вероятность растрепывания жилок кабеля исключена.

Для многожильных проводов и толстостенных наконечников

Для надежного обжима толстостенных наконечников используются пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальностью своей рабочей зоны. Каждую зону обозначают отметками, расположенными на губках инструмента. Диапазон обжима может колебаться в пределах 1,5-16 мм. После окончания опрессовки на тыльной стороне гильзы остается клеймо.

Перед процедурой выполняют все подготовительные мероприятия. Для начала зачищают концы кабеля вплоть до упора в гильзу. Гильзу подбирают таким образом, чтобы она беспрепятственно входила внутрь, но не вращалась. Этот момент важен, поскольку от него во многом зависит качество будущего обжима. Все торчащие жилы откусывают.

Для кабеля большого сечения

Если используется силовой провод с большой площадью сечения, требуется использовать не стандартные клещи, а большой гидравлический пресс. Такая разновидность инструмента появилась значительно раньше пресс-клеща. В быту такое оборудование не используется, зато востребовано в разных отраслях строительства.

Матрицы выбирают в зависимости от габаритов гильз и проводов, поэтому, как правило, в комплекте с инструментом прилагаются несколько видов кассет с матрицами разных форм и размеров. Верхняя часть устройства намагничена, поэтому всегда без сторонней помощи возвращается в исходное положение. Нижний элемент пресса изменяется.

Последовательное обжатие проводов

Этот способ имеет одно весомое преимущество – опрессовка гильзы полностью исключает вероятность попадания в нее воздуха, влаги и прочих негативных факторов, способствующих активному окислению материала.

Обжимка компьютерных кабелей

Инструмент для обжима интернет-кабеля

Кримперы, предназначенные для обжима витой пары, относятся к отдельной группе. Принцип их действия аналогичен принципу работы пресс-клеща с двумя губками. Отличие конструкции заключается в том, что используется матрица специальной формы, а не металлические втулки. Такой подход позволил монтировать на телефонный или компьютерный провод штекер типа RJ45. Такой инструмент не обжимает контакты, а смещает их, путем прорезания изоляции на отдельных участках и плотно прижимая к жилам.

Виды обжимки для проводов

По принципу действия оборудования делится на следующие виды:

  • двухгранные;
  • четырехгранные;
  • шестигранные.

Конструкция имеет незначительные отличия, но принцип действия одинаков. Самой примитивной моделью считаются двухгубочные пресс-клещи. Визуально они очень похожи на плоскогубцы, но с рельефной матрицей губок. Они могут быть неотъемлемой частью корпуса или съемными. Применяется для подсоединения друг к другу клеммных наконечников и гильз.

Четырех- и шестиггранные пресс-клещи оснащены несколькими губками, которые создают захват круглой формы при сдавливании ручек.

Это приводит к тому, что на сжимающийся элемент воздействует давление с четырех или шести сторон. Сжатая гильза приобретает квадратную или шестигранную форму сечения.

Они создают надежное соединение с плотным прилеганием требуемых поверхностей, это предупреждает попадание на контакты влаги и воздуха.

Двухгранные Шестигранные Четырехгранные

Как правильно работать гидравлической обжимкой для наконечников электрокабеля

Важно правильно подобрать размер гильзы

Первое использование обжимного инструмента часто сопровождается созданием некачественного и ненадежного соединения наконечника или гильзы с проводом. Также распространенная проблема – правильно выполненный обжим скрывает плохой контакт. Существует две распространенные причины данного явления.

Не выдерживается форма клемм

Несовпадение размеров проемов между губками устройства и размером гильзы, наконечника сопровождается неизбежным перекосом сдавливаемого сегмента. Прежде ем приступать к выполнению работы, требуется провести примерку. Также стоит внимательно следить за плотным вхождением оголенной и зачищенной жилы в отверстия гильзы или хвостовика наконечника.

Одиночная жила или их группа должны входить в соединительную часть с небольшим натяжением. Если есть сомнения в качестве выполняемой работы, рекомендуется потренироваться на небольших кусочках кабеля. После обжима руками проверяется прочность соединения. Если наблюдаются даже незначительные отклонения от нормы, опрессовку следует повторить вновь.

Скручивание многожильных проводов перед обжимом

Такая проблема может возникнуть, если у человека осталась привычка скручивать жилы. Делают это, как правило, перед ручной пайкой соединительных элементов или изолированием провода. Но стоит принять к сведению, что делать это нельзя.

Убедиться в негативных влияниях скручивания можно простым способом. Достаточно плоскогубцами сжать небольшую скрутку многожильных кабелей и воочию убедиться в деформации и повреждении целостности каждого провода.

Основные преимущества обжимника

Преимущество использования инструмента заключается в том, что матрицы клещей обеспечивают настолько плотное прилегание к жиле наконечника, что в него не способны проникать влага и воздух. Это препятствует окислению.

Отдельного внимания заслуживает большой ассортимент инструмента во всех строительных магазинах по приемлемой стоимости. В зависимости от конфигурации и возможности менять губки цена будет изменяться. В долгосрочной перспективе рекомендуется отдавать предпочтение пресс-клещам со сменными губками.

Источник: https://StrojDvor.ru/elektrosnabzhenie/press-klesi-dla-obzima-nakonecnikov-provodov/

Как выбрать клещи для обжима кабельных наконечников и как ими пользоваться

При работе с кабельной продукцией постоянно есть
необходимость в соединении кабелей между собой и подсоединении его к
оборудованию, промышленным станкам и установкам. Для этих целей используют
специальные кабельные оконцеватели в виде кабельных гильз и наконечников, для
закрепления которых на жилах кабелей требуется специальное устройство в виде
кабельных пресс-клещей.

Пресс-клещи в нашем интернет-магазине:

С развитием технологий усовершенствуются и техники соединения,
и подключения кабелей, становясь более надежными. Для качественного соединения
кабелей требуется качественно произвести их обжатие, что с легкостью можно
сделать, применяя современные пресс-клещи для обжатия кабельных наконечников и
гильз.

Разновидности пресс-клещей для опрессовки кабельных наконечников и гильз

Важную роль при соединении кабелей имеет площадь контакта,
что сильно влияет на величину контактного сопротивления между проводниками. Чем
больше площадь контакта, тем качественнее будет соединение.

Большинство
инструментов для опрессовки кабельных наконечников работает по одному и тому же
принципу, поэтому в первую очередь при подборе инструмента для обжатия кабелей
нужно обращать внимание на сечение провода и наконечника.

В процессе опрессовки
оголенная жила кабеля зажимается внутри гильзы кабельного наконечника, за счет
чего и создается большая площадь контакта с прочным соединением.

С помощью пресс-клещей можно обжать следующие виды
наконечников:

  • вилочные, штыревые и кольцевые наконечники;
  • наконечники штекерного и плоского типа;
  • соединительные гильзы и разветвители.

Конструктивно весь инструмент для опрессовки кабелей делится
на две модификации: пресс-клещи по типу пассатижей и диафрагменные клещи. Рассмотрим
наиболее востребованные разновидности инструмента для опрессовки кабельных
наконечников.

Клещи для снятия изоляции с кабеля. При зачистке
кабелей очень важно не повредить токоведущие жилы кабелей режущим инструментом.
Иначе в процессе эксплуатации в этом месте кабель может переломиться.
Специально предназначенные для этого клещи отлично справляются с такой задачей
и будут просто незаменимы при монтаже распределительных коробок и щитков.

Пресс-клещи для опрессовки кабельных гильз. При
опрессовке кабельных гильз важно довести опрессовку до конца, чтобы гильза
максимально плотно обжимала жилу кабеля. Клещи для этих целей обязательно
подбираются с учетом сечения кабеля и отличаются формой и размером гнезда.

Клещи для наконечников с изоляцией. Клещи для обжатия
наконечников в изоляции отличаются от других закругленной конструкцией и
классификацией по цветовому признаку. Пресс-формы таких клещей имеют цветовую
маркировку, что помогает не ошибиться опрессовке наконечника определенного
сечения.

Пресс-клещи для опрессовки наконечников без изоляции.
Профессиональные пресс-клещи помимо качественно подогнанных матриц оснащаются
дополнительными системами регулируемой разблокировки, гарантирующей
качественное завершение обжатия наконечников. Такие клещи не разжимаются, пока
процесс опрессовки не завершен.

Пресс-клещи кримперы для витой пары. Такие пресс-клещи
применяются только для опрессовки определенного вида кабеля — витой пары. Такой
кабель используют для подключения интернета и телефонной связи. Кримперы есть
для 4-х и 8-ми жильных проводов, так и для двух видов проводов одновременно.

Гидравлические пресс-клещи. Такие клещи предназначены
для создания больших усилий при обжатии кабельных наконечников и гильз большого
сечения. Они значительно дороже, но и намного удобнее в сравнении с
механическими, и оправдывают приобретение при проведении электромонтажных
работ, так как значительно сокращают время на опрессовку кабелей.

Выбор обжимных пресс-клещей

Пресс-клещи должны подбираться исходя из задач, которые на
них будут возложены. Существую клещи, которые предназначены для работы только с
определенным типом кабельных наконечников некоторого диапазона сечений.

Очень
часто при проведении монтажных работ приходится иметь дело с разными типами
наконечников и постоянно зачищать провода, в этом случае лучше приобрести
универсальные многофункциональные пресс-клещи со сменными губками, которые с легкостью
заменят собой целый набор инструментов.

При постоянной работе с медными и алюминиевыми наконечниками
большого сечения, лучше приобрести гидравлические пресс-клещи, с помощью
которых довольно просто создать необходимое усилие для качественного обжатия и
получения надежного контакта.

Как пользоваться пресс-клещами

Наличие качественного инструмента для опрессовки кабелей еще
не гарантирует качественное обжатие кабельных наконечников. Инструментом еще
нужно уметь правильно пользоваться. Для правильного проведения процесса
опрессовки кабелей существуют различные инструкции, придерживаясь которых довольно
просто произвести качественное обжатие кабельных наконечников.

Последовательность действий для опрессовки кабелей
пресс-клещами:

  • зачистка края кабеля с помощью специального инструмента;
  • обрезка токоведущей жилы кабеля до необходимой
    длины;
  • разравнивание жилы кабеля и размещение внутри гильзы
    наконечника;
  • опрессовка кабельного наконечника и проверка
    качества проведенной процедуры.

Получение некачественного соединения в результате опрессовки
может быть причиной неправильно подобранной матрицы для определенного сечения и
материала кабельного наконечника.

Источник: https://termousadka.com.ua/obzhimnoj-instrument/kak-vybrat-kleshhi-dlya-obzhima-kabelnyh-nakonechnikov-i-kak-imi-polzovatsya.html

Пресс клещи для обжима наконечников проводов

В процессе работы с различными кабелями возникает необходимость их подсоединения к электронным и бытовым приборам. С данной целью для обжима наконечников провода используются клещи для обжима различных конфигураций и типоразмеров.

Поскольку в ходе развития техники разрабатывались новые виды соединения проводов различного предназначения, с разной степенью мощности и проводимости, конструкция соединения кабелей также подлежала изменениям. Для подготовки контактов ведущих жил их наконечники должны быть соответствующим образом обжаты при помощи клещей.

Применение обжимных клещей

Клещи обжимные широко используются радиолюбителями, автомеханиками и электриками в процессе работы. Применение клещей незаменимо для опрессовки контактов стандартных кабелей и специфических коннекторов нестандартного разъема (к примеру, сетевой кабель для ПК). Сегодня пресс клещи стандартного размера для опрессовки контактов являются оптимальным вариантом для выполнения данной задачи.

Конструкция кримперов дает возможность легко и быстро выполнить опрессовку, а принцип функционирования обеспечивает надежное и плотное обжимание. Благодаря этому обеспечивается сильная связь между проводниками и соединительным элементом. Цена клещей для наконечников проводов определяется изготовителем, типом конструкции, качеством и используемым материалом.

Клещи для опрессовки разработаны для выполнения опрессовки изолированных проводов:

  • наконечников НКИ кольцевого типа;
  • наконечников НВИ вилочного типа;
  • штыревых круглых наконечников НШКИ;
  • плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М;
  • ответвителей прокалывающего типа ОВ
  • соединительных гильз ГСИ.

Клещи для опрессовки гильз широко используются для гибких жил проводов в процессе подсоединения автоматических выключателей, розеток, люстр и светильников.

  Как выбрать термоусадочную трубку для проводов?

Обжатие соединительных гильз в промышленности осуществляется при помощи гидравлических опрессовочных клещей, которые рассчитаны на жилы кабелей сечением от 16 до 240 кв.мм.

Далее в материале расскажем, как пользоваться обжимными клещами ручного и гидравлического типа, приведем принципы их работы и особенности применения. Выбирать клещи следует, ориентируясь на сечение жилы кабеля.

Основные типы и разновидности клещей

На сегодняшний день множество производителей изготовляют клещи для обжимания на базе различных стандартов. Покупателям предлагаются клещи с узкой сферой применения (прессовка конкретного типа кабелей) или широким назначением (универсальные производственные клещи). Поэтому перед покупкой необходимо определиться с необходимым типом инструмента.

При использовании в быту инструмент может иметь многопрофильное назначение для обжима многожильных проводов розеток, выключателей, люстр.

Благодаря прессовочным клещам создается прочное и безопасное соединение электрического и механического характера. Клещи для обжима причисляются к виду прессовочного оборудования, часто они требуются для фиксации контактов в системах слабого тока. Инструменты разделяются на несколько разновидностей.

Для снятия изоляции с провода

При помощи данного инструмента можно снять участок изоляции, не повредив жилу. Допускается ручная и автоматическая установка необходимого диаметра, который требуется снять с жилы.

В случае ручной настройки диаметра остается риск повреждения провода, а автоматическая позволяет четко удалить весь слой изоляции. В большинстве случаев данный тип применяется для распределительных и ответвительных коробок.

Причем следует обращать внимание на остроту режущего края, чтобы он не зажевывал провод.

Для пресса гильз

Клещи для опрессовки конечных гильз различаются по гнездам и их форме. Гнезда могут быть оснащены пластиковыми фланцами или быть без них.

При наличии пластиковых наконечников обеспечивается максимальная эффективность обжима, а квадратная конфигурация обеспечивает прочный контакт всех жил.

Данный тип устройства позволяет легко справиться с монтажом или центрированием при любых типах сечения кабеля. Для предельно плотной фиксации контактов клещи выбираются по диаметру в соответствии с цветовыми пометками.

  Что такое амперметр и как им проводить измерения?

Для изолированных наконечников провода

Клещи для обжима изолированных наконечников характеризуются овальной конфигурацией. По стандарту в матрице предусмотрено три стандартные формы для пресса, которые отличаются по цветам – красный, синий и желтый.

Соответственно для них предусмотрены наконечники, гильзы и прочие разъемы с аналогичными цветами. При работе с инструментом необходимо следить за правильным расположением кромки стыка, она должна быть посередине верхней кромки клещей.

Данная конструкция предусмотрена таким образом, что при ее расположении сбоку кромка нарушает плотность фиксации кабеля или провода.

Для опрессовки неизолированных наконечников кабеля

Такие пресс клещи для опрессовки применяются на неизолированном проводе, и на латунных проводах. Для пресса в инструменте предусмотрен специальный стержень, который необходимо поместить на разделительном шве.

Инструменты для опрессовки открытого кабеля из латуни могут быть предусмотрены для отдельных зажимов – один для жилы, а второй для обмотки.

Для укрепления пресса рекомендуется использовать локатор, который обеспечит четкое позиционирование.

Клещи для опрессовки витой пары

Клещи для обжима витой пары предусмотрены на 8 или 4 жилы, используются для вставки проводов в коннектор. К примеру, витая пара используется при подключении кабеля для скоростного интернет-соединения.

Обжим гидравлическим инструментом

Клещи для обжима с гидравлическим механизмом предназначены для опрессовки кабеля с большим диаметром более 120 кв. мм в промышленных целях.

Гидравлические пресс клещи для опрессовки схожи с кусачками или плоскогубцами, где ручки в виде рычагов приводят в движение обжимные губки для придания требуемой конфигурации пластиковому разъему.

В результате обеспечивается плотное безопасное соединение.

Благодаря наличию гидравлического механизма существенно сокращается усилие для приведения инструмента в действие. Появляется возможность зажатия разъема за несколько подходов, постепенно увеличивая усилие. Большинство профессиональных инструментов оснащены гидравлическим механизмом.

Как правильно работать обжимными клещами

Клещи для опрессовки наконечников и гильз предполагают, что принцип их использования для пресса контактов в кабеле можно легко понять по рабочему процессу на практике.

Для выполнения задачи потребуется конкретный провод, клещи и соединительный компонент, который нужно расположить на конце контактов.

Приведем пошаговую инструкцию и правила использования пресс клещей для выполнения опрессовки:

  • снимите внешнюю обмотку с кабеля при помощи клещей, на которых сверху расположена полукруглая впадина, а сверху режущий край;
  • в выемку положите кабель и прижмите режущей стороной верхнюю кромку;
  • после проведения нескольких вращения вокруг провода изоляция надрезается по всей окружности и ее можно легко удалить;
  • для правильного соединения с надежным контактом допускается зачистка на 4 см;
  • выровняйте и расположите все жилы в необходимой последовательности в соответствии с типом коннектора и обозначенными маркировками по цветам;
  • когда все провода расправлены, зажмите их и обрежьте, оставив 1,5 см контактов для дальнейшего подсоединения;
  • вложите контакты в коннектор, сохранив их расположение. Скручивание многопроволочных жил осуществляется строго на основании указанных цветов по схеме. Заведите жилы так, чтобы нижняя выемка соединителя касалась обмотки кабеля. Данная мера необходима для минимизации риска повреждения провода в процессе обжима;
  • поместите устройство в клещи, предварительно проверив правильность по цветам. После проверки выполните прессовку;
  • на последней стадии проверьте безопасность и надежность фиксации, а также целостность коннектора.

Пресс клещи являются незаменимым инструментом для обжима витой пары, опрессовки изолированных наконечников и кабелей без изоляции. Инструменты предлагаются в различных типоразмерах, с ручным или гидравлическим обжимом для промышленного применения и большого диаметра провода.

Источник: https://odinelectric.ru/wiring/tools/press-kleshhi-dlya-obzhima-nakonechnikov

Виды и типы коннекторов RJ



Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

  • для одножильных проводников
  • для многожильных
  • универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов



Таким образом коннектор RJ-45 8Р8C выглядит вот так:



Исходя из данных параметров, виды коннекторов RJ можно разделить на:

  • RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
  • RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
  • RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные



Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.  Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

  • RJ-45 — категория 5е, 6
  • RJ-11, RJ-12 — категория 3

Все что нужно знать о сетевых категориях — здесь



Перейти в раздел коннекторы



Выбор контактов: припой против обжима?

Выбрать правильные контакты не всегда легко, особенно если у вас нет инженеров, специализирующихся на проектировании межсоединений. Быстрый ответ на вопрос: ни то, ни другое. В некоторых случаях один будет более подходящим, а в других — нет. В этом руководстве объясняются ключевые факторы, которые следует учитывать при выборе решения, наиболее подходящего для вашего дизайна.

СЦЕНАРИЙ 1: Когда у вас нет выбора

Вероятно, самый простой случай, во многих ситуациях вам не нужно выбирать, потому что выбор будет навязчивым.Это относится к аэрокосмическим и оборонным стандартам, где большую часть времени необходимо обжимать контакты.

Обжимные контакты можно обрабатывать или штамповать и формировать

Примеры:

MIL-DTL-38999 : Этот военный стандарт указывает прямо в заголовке, что разъемы должны иметь съемные обжимные контакты (за исключением герметичных контактов, которые припаиваются).

ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЕДИНИТЕЛИ, ЭЛЕКТРИЧЕСКИЕ, ЦИРКУЛЯРНЫЕ, МИНИАТЮРНЫЕ, ВЫСОКОЙ ПЛОТНОСТИ, БЫСТРОЕ РАЗЪЕДИНЕНИЕ (РАЗЪЕМ, РЕЗЬБОВАЯ И РАЗЪЕМНАЯ МУФТА), ЭКОЛОГИЧЕСКАЯ УСТОЙЧИВОСТЬ, СЪЕМНАЯ ЗАЖИМНАЯ ПРОКЛАДКА ДЛЯ ПРОДАЖИ ПРОМЫШЛЕННОЙ ПРОМЫШЛЕННОСТИ И ГЕРМЕТИКА

MIL-DTL-26482 : этот стандарт охватывает две разные версии: серию 1 и серию 2. Оба разделены на множество спецификаций, которые определяют, должен ли тип контакта быть пайкой или обжимом.

Серия 1, припой: MS3110, MS3111, MS3112, MS3113, MS3114, MS3116, MS3119

Серия 1, обжим: MS3120, MS3121, MS3122, MS3124, MS3126, MS3127, MS3128

Серия 2, пайка: MS3440, MS3442, MS3443, MS3449

Серия 2, обжим: MS3470, MS3471, MS3472, MS3473, MS3474, MS3475, MS34776, MS3477, MS3479

(источник: EverySpec.com)

Примечание. В случае герметичных разъемов паяные контакты являются стандартом, так как контакты являются несъемными (заключены в стекло).

Стандарты

часто могут определять, какой тип контакта вам нужен, и вполне вероятно, что если вы находитесь в такой ситуации, вы уже знаете, какие контакты и разъемы вам нужны. Они преобладают в аэрокосмической и оборонной промышленности, а также на железной дороге и в некоторых станках.

СЦЕНАРИЙ 2: Когда есть выбор

Контакты под пайку имеют небольшие углубления для припоя сзади. Обычно они предварительно нагружены в разъемах

Здесь все становится поинтереснее; если у вас есть выбор, это означает, что вам нужно будет выбрать тип прекращения контакта, который больше всего подходит для вашего приложения.Наша команда технической поддержки сравнивает различные преимущества и недостатки обоих вариантов, а также разъемов с винтовыми зажимами, которые доступны для определенных диапазонов продукции.

ПРЕИМУЩЕСТВА

НЕДОСТАТКИ

Припой

Требуется минимальный специальный инструмент (паяльник)

Может терминировать контакты, которые уже установлены в разъем

Достойная устойчивость к вибрации

Процесс нагревается в контактах, разъеме и даже в кабеле, что потенциально может вызвать проблемы (если температура поднимется выше рабочих пределов вставки).

Более чувствительный к коррозии (добавление другого металла)

Механически более чувствительны к вибрации и изгибу (более хрупкие)

Из-за качества пайки могут возникнуть множественные проблемы с качеством (например, холодный припой)

Требуется припой, соответствующий требованиям RoHS (большинство припоев содержат свинец, который запрещен RoHS)

Обжим

Высокая устойчивость к вибрации

Процесс обжима простой, быстрый и повторяемый

Может быть ручным или автоматическим (подается в опрессовочную машину)

Требуется специальный инструмент для контактов

Цилиндр и кабель должны совпадать по размеру и конструкции (мононить или многожильный).

Винтовой зажим

Сборка и заделка не требуют специальных инструментов

Можно собрать и разобрать для модификации или ремонта кабелей и компонентов.

Не подходит для работы в условиях сильной вибрации и ударов.

Цилиндр и кабель должны совпадать по размеру и конструкции (мононить или многожильный).

Обжим обычно предпочтительнее из-за его высокой надежности, особенно в суровых условиях.Паяные контакты будут более уязвимы для коррозии и будут менее гибкими, когда дело доходит до вибрации и изгиба. Обжим также можно автоматизировать очень быстро и эффективно, если у вас есть обжимные машины, в которые подаются контакты, или даже если это делается вручную. Однако установка стоит дорого и имеет смысл для больших объемов.

Для тяжелых условий эксплуатации, требующих меньших объемов (и герметичных емкостей), пайка предлагает более гибкий подход, хотя она менее удобна для индустриализации процесса.

Наконец, винтовой зажим — лучший вариант, если вам требуется установка в полевых условиях. Это менее надежный с механической точки зрения вариант, но для некоторых приложений, в которых нет требований, это решение является удобным и гибким.

Надеюсь, это руководство поможет вам выбрать, какой тип завершения контакта лучше всего подходит для вас. Если у вас возникнут дополнительные вопросы, свяжитесь с нашей службой технической поддержки, и мы свяжемся с вами в ближайшее время.

Обжимные соединители

Изображение предоставлено Instructables

Обжимные соединители — это тип беспаечных электрических соединителей, используемых для заделки многожильных проводов.В зависимости от типа, обжимные разъемы, иногда называемые обжимными клеммами, могут иметь различные конфигурации разъемов с плоскими ножками, сращивания проводов и винтовых клемм.

Первым шагом в установке обжимного соединителя является снятие электрической изоляции с конца многожильного провода с помощью инструмента для зачистки проводов. Обычно дюйма — это общий ориентир для зачистки провода, поскольку это довольно стандартно для бытовой электропроводки. Однако длина изоляции, которую необходимо удалить, действительно зависит от области применения и требует перекрестных ссылок с инструкциями производителя, особенно при промышленном использовании.

После снятия изоляции оголенный провод вставляется в разъем. Затем обжимной фитинг сжимают (обжимают) вокруг провода с помощью пары обжимных клещей. При правильном выполнении это соединение является механически прочным и газонепроницаемым.

Существует много различных типов обжимных соединителей, но наиболее распространенными являются цилиндрические и открытые цилиндрические. В соединителях цилиндрического типа многожильный провод вставляется в цилиндрическое металлическое отверстие (отсюда и «бочонок»), а затем обжимается.Это, пожалуй, наиболее часто встречающийся тип разъема.

Открытые цилиндрические соединители также удачно названы, так как «бочонки» имеют открытую форму V или U. Провод втыкается в разъем, а затем плотно обжимается. Поскольку провод можно уложить в соединитель, а не ввинчивать в него, как в цилиндрических соединителях, этот тип соединителя проще использовать в автоматизированных приложениях. Эти соединения обычно прочнее, чем соединения цилиндрических соединителей. Прочность и простота использования делают их обычными для автомобильного и промышленного использования.

Есть много споров о преимуществах и недостатках гофрированных и паяных соединений. Какое соединение имеет наибольший смысл, во многом зависит от конкретного размера и типа провода, а также от области применения.

Руководство по выбору обжимного инструмента Deutsch

Выбор подходящего обжимного инструмента

Выбор обжимного инструмента зависит от типа и размера используемого штифта или гнезда.

Обжимные инструменты доступны для штампованных и формованных (с открытым корпусом) штифтов и гнезд, а также для цельнолитых (с закрытым корпусом) штифтов и гнезд.Два разных типа обжимных инструментов не взаимозаменяемы.

Поиск подходящего обжимного инструмента

Если вы уже знаете номер детали для штифта или гнезда, которое вы используете , отлично, щелкните вкладку ниже и выберите его в меню. По ссылке вы найдете инструмент (ы) для обжима этого штифта или гнезда.

Найдите обжимной инструмент на штифте или гнезде Номер детали

Щелкните ссылку Pin или Socket, чтобы перейти к нужному обжимному инструменту.

Если вы не знаете или не решили, какой тип штыря или гнезда использовать , прочтите наше руководство по штырям и гнездам, чтобы помочь в принятии решения.

Если у вас есть штырь или розетка, но вы не знаете, какой номер детали , посмотрите на страницу «Контакты и разъемы», где указано семейство разъемов, которые вы используете.

Если вам все еще нужна помощь , не беспокойтесь, напишите нам по адресу info @ deutschconnector.com

На что следует обратить внимание при покупке обжимного инструмента. HDT-48-00 работает с цельнометаллическими штифтами и гнездами и является вершиной в линейке обжимных инструментов от Deutsch TE. Он также стоит на дешевле, чем любой из штампованных и формованных обжимных инструментов. Он также обжимает контакты и гнезда серии DT, DTM, DTP и размер 12 DTHD. ни один из штампованных и формованных обжимных инструментов не может этого сделать.

ВАЖНО — Штыри и гнезда цельного типа можно использовать вместе с штырями и гнездами штампованного и формованного типа в пределах серии соединителей.Например, если вы ремонтируете существующий разъем, и разъем имеет штампованные и сформированные штыри в нем, вы можете использовать любой штифт из той же серии разъемов для ремонта. Ремонт DT04-2P может быть выполнен с помощью любого из контактов на странице контактов и разъемов серии DT. Не имеет значения, твердые они или штампованные, никелевые или золотые, если они подходят для используемого сечения проводов и диаметра изоляции.

СОВЕТ — Штифты и гнезда сплошного типа — самые простые в работе.

Электрические контакты — Glenair

Контакты электрического разъема , используемые в многоконтактных разъемах военного стандарта и эквивалентных коммерческих разъемах (MIL-DTL-38999, MIL-DTL-24308 и др.), Контролируются спецификацией MIL-DTL-39029 (теперь SAE AS39029), которая регулирует материалы , размеры, толщина покрытия, электрические свойства и другие ключевые параметры. Типы контактов включают обжимные, коаксиальные, термопарные и проволочные варианты, все они производятся в строгом соответствии со строгими требованиями M39029.Стандартные разъемы Mil обычно поставляются со свободными контактами как в конфигурации контактов, так и в конфигурации гнезда для широкого диапазона калибров проводов.

Glenair открывает новые перспективы для поставки высокопроизводительных электрических контактов Mil-Spec и коммерческих электрических контактов: Высокая доступность! Независимо от того, нужен ли вам стандартный гнездовой контакт для разъема MIL-DTL-28840 или небольшая партия экранированного Quadrax, мы предоставим вам продукты, которые всегда есть в наличии — без минимальных затрат, количества или длины.Мы также поставляем множество специальных и нестандартных конструкций контактов, включая пневматические контакты, контакты Octaxial 10Gbit Ethernet и многое другое.

Главная> Электрические контакты

Контакты для коммерческого высокопроизводительного разъема AS39029 QPL и Glenair

Презентация слайд-шоу

Контакты оптоэлектронного передатчика и приемника с полостью 8 размер

1,25 мм ARINC 801, 2,5 мм ELIO ® и 1.25 мм LuxCis ® интегрированные решения для полых вставок размера 8
Патент заявлен

ВЧ, СВЧ и высокоскоростные контакты

Для MIL-DTL-38999, Series 23 SuperNine ® , Series 80 Mighty Mouse и Series 79 Micro-Crimp ® Разъемы
Series 85

Презентация слайд-шоу

SAE-AS39029 Обжимные контакты

Высокопроизводительные обжимные контакты для штифтов и гнезд

Презентация слайд-шоу

Высокопроизводительные контакты специального назначения

Термопара, Пневматика, Хвост ПК, Высокая мощность, Припой и многое другое

Презентация слайд-шоу

El Ochito ® Octaxial Контакты

Ethernet, SuperSpeed ​​USB, HDMI, DisplayPort, SATA

Высоковольтные контакты Seal ™ кВ

15 кВ постоянного тока — 33 кВ постоянного тока высоковольтные вставные / съемные контакты с низким током для цепей высокого напряжения постоянного тока

Контакты разъема — Glenair

Промышленная прочность — для разъемов типов MIL-DTL-5015 (VG95234) и MIL-DTL-26482 (VG95328)

Контакты

из этой главы можно использовать для следующих серий круглых разъемов: IT, ITZ, ITS и ITS RG.

Резьбовые IT серии были разработаны, чтобы полностью соответствовать всем требованиям к материалам и характеристикам спецификации MIL-DTL-5015. Круглые разъемы IT, разработанные и используемые на военном рынке, находят широкое применение в современной промышленности, где прочность, надежность и простота доступности в других странах имеют важное значение.

ITZ обладает теми же характеристиками, что и серия IT, за исключением специальной трапециевидной системы нарезания резьбы, обеспечиваемой резиновым уплотнительным кольцом, что делает его отличным выбором для военных амфибий и железнодорожных применений.

Серии соединителей Glenair Series ITS и ITS-RG основаны на стандарте MIL-DTL-5015, но имеют улучшенную технологию обратного байонетного соединения вместо резьбового соединения, используемого в MIL-DTL-5015. Механизм 3-точечного байонетного соединения сокращает время соединения и обеспечивает более легкое соединение, когда соединитель находится в неудобном положении. Надежная фиксация трех штифтов из нержавеющей стали обеспечивает надежную устойчивость к вибрации и ударам и предотвращает отсоединение разъема даже в самых тяжелых условиях, таких как локомотивы, общественные вагоны и военные автомобили.

Модель ITS-RG серии имеет прочное внешнее резиновое покрытие для дополнительной механической прочности и предотвращения повреждения корпуса из-за грубого обращения.

Поддерживаемые типы контактов включают версии для пайки, обжима и печатной платы с золотым или серебряным покрытием. Стандартными материалами являются медные сплавы (латунь) или медные сплавы с высокой проводимостью (например, CuTe), в зависимости от допустимой нагрузки или запроса заказчика. Специальные части из них также изготавливаются из специального материала, а для специальных применений мы разрабатываем специальные покрытия.Также доступны контакты для термопар.

Номер ссылки

Интернет-магазин обжимных клемм

| Future Electronics

Что такое обжимной терминал?

Обжимной зажим представляет собой электрическое соединение без пайки и используется для заделки многожильного провода путем вставки зачищенного конца провода в часть зажима. Затем этот зажим сжимается вокруг провода, что делает его газонепроницаемым. Обжимные соединения цилиндрического типа имеют овальную форму, тогда как в обжимных соединениях открытого типа обжимаемая часть имеет V- или U-образную форму.

Типы обжимных клемм

Существует несколько различных типов обжимных клемм. В Future Electronics мы предлагаем многие из наиболее распространенных типов, разделенных по стилям, калибру проводов, размеру, типу и типу упаковки. Параметрические фильтры на нашем веб-сайте могут помочь уточнить результаты поиска в зависимости от требуемых характеристик.

Наиболее распространенными размерами калибра проводов являются AWG 16-14, AWG 22-16 и AWG 22-18. Мы также производим обжимные клеммы с калибром проводов до AWG 26-22.Доступно несколько типов, включая типы розетки, кольца и лопаты.

Обжимные клеммы от Future Electronics

Компания Future Electronics предлагает полный набор обжимных клемм от нескольких производителей, которые можно использовать в качестве электрических обжимных соединителей или кабельных обжимных зажимов, обжимных штифтов или любых других типов обжимных клемм. Просто выберите одну из технических характеристик обжимных клемм ниже, и результаты поиска будут быстро сужены в соответствии с вашими конкретными потребностями в области обжимных клемм.

Вы можете легко уточнить результаты поиска по продукции обжимных клемм, щелкнув ниже предпочитаемую марку обжимных клемм в нашем списке производителей.

Применения для обжимных клемм:

Обжимные клеммы позволяют легко подсоединять провода к винтовым клеммам, быстроразъемным клеммам / клеммам с лопаткой / быстрым подключением, соединениям проводов и различным типам комбинаций.

Выбор правильного обжимного зажима:

Когда вы ищете подходящие обжимные зажимы, вы можете фильтровать результаты по различным атрибутам с помощью FutureElectronics.com параметрический поиск: по стилю (полностью изолированный, неизолированный, неизолированный конец,…), типу (цилиндр, лопата, выступ,…) и калибру провода (AWG 1/0, AWG 16-14, AWG 22- 16, AWG 22-18,…), и это лишь некоторые из них. Вы сможете найти подходящий электрический обжимной соединитель, обжимные штифты, кабельные зажимы и другие обжимные клеммы.

Обжимные клеммы в готовой к производству упаковке или в количестве для НИОКР

Если необходимое количество обжимных клемм меньше полной катушки, мы предлагаем клиентам многие из наших продуктов в трубках, лотках или отдельных количествах, которые помогут вам избежать ненужных излишек.

Кроме того, Future Electronics предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, содержащих необработанные металлы, и продуктов с длительными или нестабильными сроками поставки. Поговорите с ближайшим к вам отделением Future Electronics, чтобы узнать больше о том, как избежать возможного дефицита.

Почему незакрепленные контакты? | Schleuniger

Технология обжима незакрепленных частей

Существует два основных типа электрических клемм — клеммы с катушкой и клеммы со съемным элементом, обычно известные как контакты со свободным разъемом (LPC).Оба типа обжимаются на концах зачищенных проводов для образования механического и электрического соединения, но на этом сходство заканчивается. Существуют существенные различия в том, как автоматизировать процессы обжима и контроля качества.

Намотанные клеммы поставляются на катушке и подключаются к несущей полосе, причем все клеммы имеют одинаковое расстояние или шаг между ними. Это упрощает автоматизацию намотанных терминалов, чем LPC, потому что инструмент для аппликатора включает в себя систему подачи, которая питает каждый терминал на фиксированное расстояние, равное шагу терминала.Они доступны в конфигурации с открытым или закрытым стволом.
LPC упаковываются по частям и отправляются оптом. Они также известны как «токарные контакты» или «винтовые контакты», что относится к способу их изготовления. Они изготовлены из цельного стержня и всегда относятся к типу «закрытого цилиндра», что означает, что область, в которую будет вставляться проволока, образует непрерывный цилиндр на 360 градусов. LPC бывают различных форм и размеров и в основном используются там, где требования к качеству очень высоки, например, на военном, аэрокосмическом и медицинском рынках.

Преимущества токарных вставных клемм

Из-за большой площади контакта LPC имеют более низкое электрическое сопротивление, чем штампованные и формованные клеммы. При сопоставимых сечениях проводов и электрических токах тепло, выделяемое в LPC, значительно меньше, чем в других типах клемм. Падение напряжения между проводником и контактом также меньше. Благодаря этому можно использовать контакты LPC меньшего размера по сравнению с штампованными и формованными клеммами, что позволяет сэкономить ценный вес и место во многих различных продуктах.

Круглость обеспечивает идеальную посадку

Еще одним преимуществом LPC является их точная цилиндрическая геометрия. Штекерные и розеточные разъемы идеально сочетаются друг с другом, образуя очень надежное газонепроницаемое и искробезопасное соединение. Такая точная посадка делает LPC устойчивым к прерывистым соединениям, вызванным вибрацией. Стандартные испытания на растяжение почти всегда показывают, что жилы провода обрываются до того, как их выдергивают из обжатого соединения. Тип обжима, который обычно используется для завершения LPC, известен как обжим с 4 выемками, где 4 выступа сделаны под углом 90 градусов друг к другу.Технические характеристики и требования к качеству такого обжима с 4 зубьями можно найти в стандарте SAE (также известном как «Mil-spec»), который в основном используется в военной и аэрокосмической промышленности.

Автоматизация процессов

LPC значительно сложнее автоматизировать, чем намотанные терминалы. Для точной и надежной обработки LPC необходимо, чтобы они автоматически сортировались и ориентировались в нужное положение перед обжимом на проводе. Вставка зачищенного провода в закрытый цилиндрический LPC требует дополнительной оси движения и направляющей системы, чтобы гарантировать, что все отдельные жилы провода надежно находятся внутри контакта перед обжимом.

Как полуавтоматические, так и полностью автоматические системы требуют ряда автоматизированных этапов процесса для надежного обжима LPC:

  • Сортировка и ориентация
  • Подача и позиционирование в инструмент для обжима
  • Зачистка конца провода и его вставка в контакт который уже размещен внутри обжимного инструмента.
  • Обжим (обжим с четырьмя углублениями), включая контроль качества
  • Извлечение готового провода и сборки LPC из машины без ее повреждения

Настольные машины объединяют все процессы

Для каждого этапа требуется техническое решение, которое сильно отличается от используемых при опрессовке намотанных клемм.Высокоточные настольные машины, такие как показанная на рис. 3, объединяют все процессы, включая обеспечение качества, в одной машине. Машина сортирует и подает контакты, используя комбинированную систему барабан / гусеница. Интегрированный блок зачистки с датчиком срабатывания зачищает конец провода. Для обрезки проволоки можно использовать дополнительную функцию «повторной обрезки», чтобы обеспечить точную длину зачистки и положение конца проволоки.

Короткое время цикла в сочетании с прецизионной механикой обеспечивает эффективную и точную обработку, что делает автоматический стриппер-обжимной станок предпочтительным выбором для требовательных клиентов, особенно в военной и аэрокосмической отраслях.В зависимости от производственных требований LPC можно обрабатывать и на полностью автоматических системах.

Сортировка

Во время сортировки LPC приводятся в определенное положение для дальнейшей обработки. Проверенный процесс — использование вращающегося барабана, который опускает контакты на вибрирующую подающую дорожку. Дорожка специально разработана для формы данного контакта, так что они могут «падать» на дорожку только определенным образом и автоматически выстраиваются для дальнейшей обработки. Затем захват помещает каждую клемму в обжимной аппликатор.

Тип контакта

Тип контакта определяет способ выполнения линейной подачи и позиционирования. Существует 3 основных типа контактов, которые различаются по центру тяжести и форме. Подача осуществляется либо вертикально (зона обжима вверх или вниз), либо горизонтально.

Можно обрабатывать много разных типов контактов. Системы быстрой смены инструментов сокращают время переналадки до минимума — для высокой производительности даже при частой смене приложений.

Три наиболее распространенных типа контактов:

Тип 1: Вертикальная подача с зоной обжима вверх

Этот тип контакта имеет «буртик» (или выступ) между областью соединения и зоной обжима.Его центр тяжести находится ниже «воротника» в области соединения.

Тип 2: Горизонтальная подача

Контакты типа 2 не имеют «воротника», и их центр тяжести четко не определен. Поэтому вертикальная подача невозможна, поэтому клемма должна подаваться горизонтально.

Тип 3: Вертикальная подача с зоной обжатия вниз

Этот тип контакта также имеет «воротник», но его центр тяжести требует подачи «вверх дном» с зоной обжима вниз.

Подача и позиционирование: контакт

Контакты перемещаются вдоль вибрирующей подачи следите за позиционирующим устройством.Конструкция блока позиционирования зависит от типа обрабатываемого контакта. Узел позиционирования состоит из комбинированного поворотно-поворотного модуля с захватом. Блок захвата захватывает контакт после правильной ориентации и помещает его внутрь обжимной головки.

Контакты типа 2 сложнее всего подавать и ориентировать, поскольку зона обжима может располагаться на переднем или заднем конце при их движении по дорожке. Станок должен точно определять положение зоны обжима и ориентировать его в правильное положение для дальнейшей обработки.

Подача и позиционирование: провод

После того, как контакт правильно расположен внутри обжимного аппликатора, его можно обжать на зачищенном проводе. Оператор вставляет проволоку в машину до тех пор, пока конец проволоки не коснется датчика спускового крючка. Захват автоматически закрывается и удерживает проволоку в течение всего цикла обработки. Полуавтоматический обжимной инструмент для зачистки направляет жилы проволоки в контакт и гарантирует, что конец проволоки находится на запрограммированной глубине ввода.

Обжим и контроль качества

Для обеспечения качества каждого обжима современные устройства для снятия изоляции имеют встроенную систему контроля силы обжима (CFM).CFM измеряет силу в зависимости от времени при обжиме контакта на проводе. Оператор обучает CFM некоторым «хорошим» обжимам, и контрольная кривая сохраняется в памяти CFM. Во время каждого цикла обжима фактическая кривая зависимости силы от времени сравнивается с сохраненной эталонной кривой. Любые обжимы, которые не соответствуют эталонной кривой в пределах заданных допусков, помечаются как плохие, и CFM останавливает машину, чтобы оператор мог исследовать и исправить проблему. Обжимную головку очень просто отрегулировать и откалибровать, так как необходимо отрегулировать только глубину обжима.

Дополнительные методы обеспечения качества и процедуры испытаний, известные из «обычного» обжима, такие как испытание на растяжение или визуальный анализ с использованием видов поперечного сечения, известных как микрофотографии, также применимы к обжимам с вдавливанием.
