Винтовая лестница своими руками
Существует достаточно много видов домашних лестниц, отличающиеся друг от друга конструкцией, дизайном, размером и удобством эксплуатации. Винтовые лестницы выглядят очень оригинально, а так же имеют немало достоинств:
- Винтовые лестницы превосходят маршевые своей компактностью. Она занимает не больше 2м², при этом конструкция удобна и безопасна;
- Следующий плюс данной лестницы – это стоимость конструкции. Ее возведение требует намного меньше материалов, чем на прямую лестницу привычного типа;
- Винтовая лестница украсит и придаст индивидуальности вашему интерьеру.
Недостатком такой лестницы является то, что по ней будет неудобно перенести мебель и другие предметы, большого размера. Поэтому важно, сначала продумать количество и ширину ступеней и позаботиться о наличии надежных и удобных перил.
Основные типы конструкции винтовой лестницы
Лестницы, примыкающие к стене – повторяют конфигурацию стен, имеют угловатую форму;
- Лестницы, закрепленные к вертикальной стойке – имеют круглую форму. Перила придают вспомогательную прочность конструкции.
Необходимые материалы для винтовой лестницы:
- Ступени лучше изготовить из крепких пород древесины (клен, дуб, бук, ясень). Можно так же использовать металл, мрамор, керамику, искусственный гранит, каленое стекло и пластик высокой прочности.
- Перила можно сделать металлические или из древесины.
- Центральную стойку можно изготовить из дерева, камня или металла. Выгоднее и надежнее будет стальная труба.
Изготовление винтовой лестницы своими руками
Сначала необходимо сделать точные расчеты лестницы.
Идеальная ширина винтовой лестницы от 0.8 до 0.9 м. Общий диаметр конструкции ровняется двойной ширине лестницы + объему опорной стойки. К полученной окружности плюсуем окружность, по которой будет двигаться понимающийся человек. Ее радиус составляет половина ширины ступеней + радиус центральной стойки.
Наилучшая ширина ступеней от 30 до 35 см. Но в данном случае мы делаем лестницу, ширина которой будет увеличиваться при отдалении от центра винтовой лестницы, поэтому будем использовать ступени, шириной 20 см.
Число ступеней определяем, поделив длину окружности, по которой движется человек, на ширину ступени и округляем результат до целого числа.
Чтобы определить высоту ступеней нужно поделить окружность на число ступеней с помощью радиальных линий.
Ступени можно купить уже готовые прямоугольной формы и сделать из них заготовки необходимой формы. Стандарт продающихся ступеней 4 см толщиной и величиной 40 на 80 см или 30 на 110см. Такие ступени можно по диагонали распилить, закруглить края, придавая необходимую форму, кромки ступеней нужно отшлифовать, а затем покрыть лаком или покрасить готовые ступени. Втулки, соединяющие ступени с центральной стойкой, крепятся к ступеням.
Балясины можно сделать из металлических или деревянных стержней. Поручни изготавливают из пластика или клееного бруса.
Перила бывают:
- Состоящие, из прямых, ровных брусков;
- Криволинейной формы, что смотрится эффектнее, но реализовать тяжелее.
Сборка винтовой лестницы
Сначала нужно нанизать ступени на центральную стойку, после чего установить в специально-приготовленном месте и надежно закрепить к полу и к перекрытию. Ступени нужно расположить так, чтобы она перекрывали друг друга примерно на 6 см, затем зафиксировать их с помощью больцев. Балясины прикручиваем к широкому участку ступеней, а балясинам прикрепляем перила. На первой ступени балясина получается большей величины и прикрепляется к полу. Выполнение винтовой лестницы таким путем, обеспечит большую прочность конструкции.
размеры и чертеж онлайн, как рассчитать своими руками, калькулятор и фото, минимальная
Расчет винтовой лестницы можно провести самостоятельно
Конструкции в виде винтовой лестницы можно встретить достаточно часто, так как они могут быть в частном доме, офисе и даже местах общественного пользования. Стоит заметить, что популярность этих сооружений растет буквально поминутно, и все это благодаря их компактности, практичности, доступности по цене, стильному виду.
Содержание материала:
Основные размеры винтовой лестницы
Чтобы сделать своими руками винтовую лестницу на второй этаж, стоит подготовить чертеж, просчитать размеры и нарисовать проект. Стоит заметить, что существуют стандартные параметры, по которым можно сделать винтовую конструкцию, и при этом она отлично впишется в интерьер.
Основными размерами считают:
- Ширину лестничного марша в 530-1430 мм;
- Диаметр отверстий в перекрытии между этажами в 1400-3400 мм;
- Диаметр лестниц по контуру наружного края в 1300-3300 мм;
- Диаметр прохода по контуру внутреннего края 1200-3200 мм;
- Расстояние между каждым витком или высотой прохода в 1900-2300 мм;
- Поворотный угол лестницы в 270-360ᵒ.
Для того чтобы сделать винтовую лестницу своими руками, в первую очередь необходимо подготовить чертеж
Ширину проступей в месте движения принимают в 200 мм, на расстоянии от места расположения стойки – в 150 мм, а оптимальной шириной считается 280 мм. Высоту подъема каждой ступеньки берут 150-200 мм, а количество ступеней – 12-13 шт., высоту перил в 900-1200 мм.
Составление чертежей винтовой лестницы своими руками
Проект будущей винтовой лестницы и расчет ее параметров можно вполне проводить своими руками. Стоит заметить, что рассчитать необходимые данные, можно используя онлайн-калькулятор, или же стандартные формулы.
Стандартными формулами можно рассчитать необходимые данные для лестницы
Независимо от модели и ее конфигурации, винтовая лестница должна быть:
- Устойчивая;
- Прочная;
- Безопасная;
- Соответствовать нормам и стандартам ГОСТ.
Помимо этого, прежде чем составляется схема на проектирование, требуется определиться с рядом моментов – место расположения проема в перекрытии, его размер, материал, из которого будет изготавливаться лестница, направление вращения конструкции. Следует отметить место начала конструкции и ее окончание, выбирается угол поворота витков и вид перил, и способ их монтажа.
Как рассчитать винтовую лестницу методом подбора
Самостоятельно создавая проект винтовой лестницы, а также основываясь на индивидуальных параметрах дома, сооружаемого объекта и самое главное, личных предпочтениях, достаточно сложно уложиться в стандартные параметры. Что делать в такой ситуации, и как отметить в плане таки параметры, как высота и ширина?
Чтобы рассчитать габариты лестницы винтового типа, и то, какую площадь она будет занимать в пространстве, возможно использование таких приспособлений, как:
- Программа;
- Образцы готовых изделий;
- Способ подбора.
Рассчитать габариты лестницы винтового типа можно с помощью способа подбора
Очень жесткие требования предъявляются именно к выбору ступеней и тому, какие должны быть разрезы между ними. У каждого человека своя траектория спуска и подъема, так как одни предпочитают спускаться по краю конструкции, а другие по центральной части, а потому подобрать идеальный вариант сооружения попросту невозможно.
Специалисты рекомендуют создавать несколько вариаций одной конструкции, а потом выбирать наиболее подходящую и соответствующую нормам.
Только таким образом можно уложиться и в рамки, и в нормы безопасности и в личные предпочтения относительно размеров и удобства эксплуатации. Помимо этого, важно учесть, что лестница, независимо от ее вида и размера, это часть интерьера, а потому нужно учесть стиль оформления, дизайн конструкции и то, как грамотно она будет вписана в общий вид помещения, чтобы стала отличным дополнением, а не акцентом, вызывающим раздражение и недовольство.
Нюансы на чертежах винтовой лестницы
Рисунок или чертеж винтовой конструкции должен быть четким, правильно продуманным, без изъянов. Минимальный % погрешности может стать причиной того, что сооружение никак не будет соответствовать проекту, иметь неправильный уровень наклона, слишком крутой поворот или же вовсе неравномерную установку.
В среднем винтовые лестницы бывают с вращением в 360ᵒ, а диаметр, как проема, так и сооружения составляет 2,2 м с высотой в 3 м.
Рисунки таких конструкций, как круглые лестницы изготавливаются в формат 3Д в Автокаде (AutoCad, формат dwg) или же в сечении, чтобы можно было наглядно, но на бумаге отметить каждый нужный параметр, как ступенек, так и стоек, балясин, основной опоры и не только.
Вычисление проекта начинается с того, какая будет длина окружности, которая по правилам геометрии вычисляется по формуле L = 2πR. Чтобы высчитать параметр протяженности линии, по которой будет проводиться движение, используется формула L = 2πr, в которой r = 2R/3, так как проекция для движения расположена на расстоянии 2/3 радиуса окружности. Следуя таким расчетам можно получить протяженность лестницы.
После того как выявлена протяженность одного марша лестницы можно высчитывать то, сколько нужно ступеней. Если конструкция обладает высотой в 3 м, то оптимальным вариантом будет установить ступени на расстоянии в 17 см +-3. В данном случае, при высоте в 3 м, удобнее взять за основу 20 ступеней, и тогда можно без труда высчитать количество нужных элементов. В силу того, что ступеньки таких лестниц обладают трапециевидной формой, то расчет их параметров проводится в несколько этапов. Сначала высчитывается их глубина по пути движения. Для этого за основу берется параметр протяженности окружности, описание высчитывания которой есть выше. Для этого нужно разделить полученное значение на количество ступеней, но меньше на 1, так как последняя устанавливается на площадке. Так как получаемая глубина больше стандарта, то можно увеличить их количество до 17, а 18-я будет на площадке. Если на момент деления чисел образуется остаток, то его можно исключить, корректируя размер и высоту расположения самой первой ступени.
Чертеж винтовой конструкции должен быть четким и правильно продуманным
Далее высчитывается глубина проступи в том месте, где будет крепиться ступень на центральную опору лестницы. Точка опоры – это в основном столб из металла, диаметр которого составляет 50 мм. На него нанизываются ступени, причем для их монтажа нужно сделать отверстия того же размера, что и размер трубы и 50 мм кромки. Именно потому глубина трапециевидных ступенек в той части, где они сужены, составляет 50х3. Расчет проводится в мм. Расчет параметров проступи в той части, где ступени широкие, проводится по формуле, в которой длина окружности сооружения делится на количество подъемов, в данном случае 17. Расчет ведется в мм.
Далее нужно обратить внимание на расположение сооружения наверху, то есть на то, где будет установлена верхняя ступень и площадка. В данном случае придется брать за основу план второго этажа и смотреть место, наиболее подходящее для монтажа проема, который, как уже было отмечено, в среднем составляет 2,2 м. Стоит заметить, что проем в перекрытии должен превышать параметры лестницы как минимум на 22 см и быть огороженным со всех сторон и иметь своеобразную калитку. Это поможет избежать травмирования детей, если они есть в доме.
Онлайн расчет винтовой лестницы (видео)
Помимо того, что должны проводиться правильные расчеты, крайне необходимо то, чтобы процесс монтажа был максимально качественным и без оплошностей. Специалисты рекомендуют тем, кто предпочитает самостоятельно проектировать лестницы и потом их строить своими руками, обратиться к опытному мастеру, чтобы он просчитал правильность проекта и параметров изделия. Лестница – это не только стильный предмет интерьера, но и изделие, которое при минимальной оплошности может быть крайне небезопасным, а потому к ее строительству нужно подходить с правильной стороны.
Примеры винтовых лестниц (фото)
Расчет для сооружения винтовой лестницы на второй этаж своими руками
Сегодня мы подготовили статью на тему: «расчет для сооружения винтовой лестницы на второй этаж своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

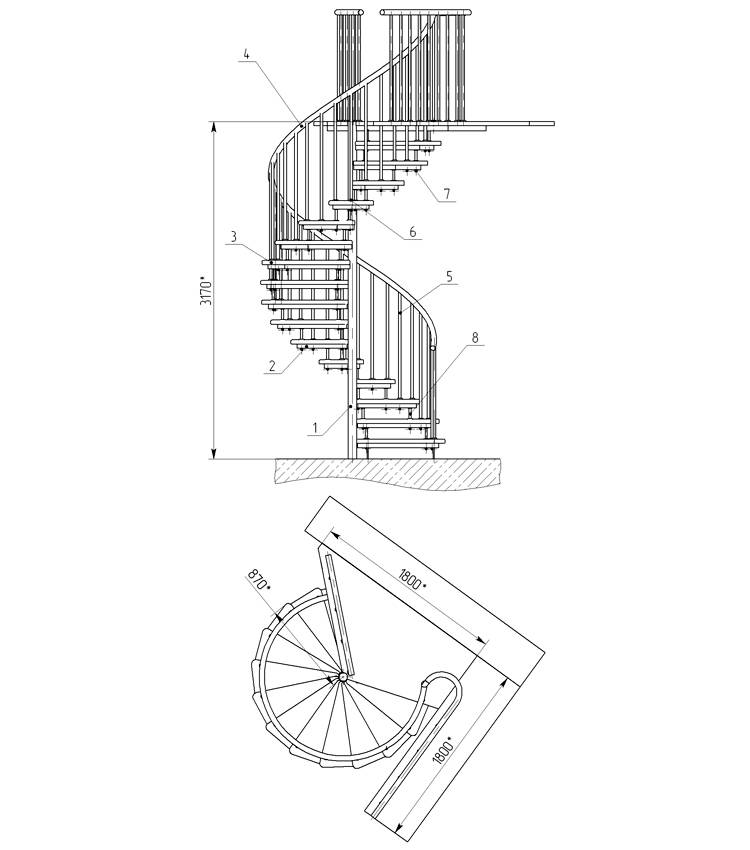

Рис. 1 Общий чертеж лестницы
- H — высота лестницы — как правило определяется высотой этажей Вашего дома
- D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
- A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
Рис. 2 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.
По этому чертежу изготавливаются детали, из которых собирается конструкция.
Рис. 3 Пример чертежа ступени
Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения). |
Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.
Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.
Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.
Такая стильная винтовая лестница прекрасно впишется в современный дизайн.
Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.
Непростая конструкция винтовой лестницы.
Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:
- Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.
Такая лестница займет минимум места в Вашем доме.
Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.
Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.
Проект винтовой лестницы.
Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.
Разметка проема проводится параллельно к полу.
Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.
Проектирование винтовой лестницы в компьютерной программе.
Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2. 2 м, при высоте 3 метра.
- Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения). |
Окружность винтовой лестницы.
На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.
Расчет ступеней винтовой лестницы.
Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605_17=271 мм и высотой 3000_18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.
Учет человеческого шага при расчете ступеней.
Расчет глубины проступи винтовой лестницы.
Верхняя площадка винтовой лестницы.
Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.
Размеры проема винтовой лестницы.
Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.
Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.
Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.
Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.
Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:
- С центральным опорным столбом, к которому различными способами крепят ступени.
- С креплением ступеней на тетиве без центральной опоры.
- Комбинированное крепление ступеней на тетивах и опорном столбе.
В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.
Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.
Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.
План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.
Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.
Чертеж лестницы с размерами.
В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.
На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.
Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.
Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.
Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.
Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.
Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.
Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.
Расчет высоты ступеней и их необходимого количества
Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.
Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.
Возьмем высоту ступени s=20 см.
Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.
Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.
В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.
Расчет размеров ступенек производится поэтапно:
- Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
- Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
- Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
- Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.
Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.
Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.
После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.
Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.
Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.
Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).
В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.
Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.
Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.
Как сделать винтовую лестницу на второй этаж, чердак
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;
- системы на кронштейнах, больцах, косоурах;
- трансформеры и переносные конструкции;
- внутренние либо наружные системы;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
Ширину проступи рассчитываем по формуле:
w= r* sinα= (2R*sinα)/3
Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.
При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.
О минусах винтовых систем.
- По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
- Неудобство подъема мебели.
- Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.
Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.
Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:
- криволинейные;
- полуоборотные;
- четверть оборотные;
- изогнутые.
Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.
Существует определенная последовательность сборки лестничной спиралевидной конструкции:
- сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
- выбирается место размещения основного стержня, крепится нижний опорный фланец;
- первая ступень крепится к полу, она входит во фланец;
- строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
- на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
- комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
- вверху закрепляют опорный стержень;
- подбирают и устанавливают поручни и защитные ограждения.
Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.
- Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
- Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
- Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
- Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.
Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:
Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.
Укажите необходимые размеры
H – высота лестницы
D1 – наружный диаметр
D2 – внутренний диаметр
C – количество ступеней
Z – толщина ступеней
A – угол поворота лестницы
Длина ступеней в винтовых лестницах не должна быть менее 80 см.
Ширина ступени в центральной части должна быть не меньше 20-25 см, в самой широкой части – не больше 40 см. Высота ступеней винтовой лестницы может быть больше чем высота, рекомендуемая для маршевых лестниц. Нормальной высотой ступеней для маршевых лестниц считается 16 см, для винтовых – 18 см.
В том месте, где наступает нога, ступень винтовой лестницы должна быть около 25-30 см, по краю – не меньше 30-35 см. Такая глубина ступени будет достаточно удобна. Тогда ступня человека встанет на ступень полностью, не свисая за край.
Размеры ступени винтовых лестниц.
h – длина ступени
W1 – ширина ступени в широкой части
W2 – ширина заготовки ступени
α – расчетный угол ступени
Как построить винтовую лестницу – устройство спиральной конструкции между этажами дома
Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.
Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.
Винтовая лестница своими руками
- Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
- Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.
- В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
- В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.
Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).
По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:
- Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
- Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
- Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.
Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.
Деревянная винтовая лестница своими руками
Какие материалы использовать для изготовления винтовых лестниц?
От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.
Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.
В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:
Как сделать винтовую лестницу своими руками
Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.
Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы – чертеж и схема Монтаж деревянной винтовой лестницы – чертеж и схема Многоугольная винтовая лестница – чертеж и схема
Винтовая лестница своими руками – видео инструкция по сборке
Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой
Автор статьи: Анатолий Беляков
Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.
✔ Обо мне ✉ Обратная связь Оцените статью:
Оценка 3.7 проголосовавших: 10
чертежи, на второй этаж, фото, из дерева, металла, как сделать, видео, схема, расчеты, пошаговая инструкция
Навигация по странице
Маршевая лестница, особенности расчета параметровМатериал для лестницМонтаж одномаршевой деревянной лестницы своими рукамиВинтовая лестница на второй этаж своими руками, особенности монтажа
Своими силами вы сможете сделать довольно привлекательную лестницу.Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.
Винтовая лестница из металла своими руками
При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.
Как красиво выполнить отделку
Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.
В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!
В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.
Выбор конструкции для монтажа
Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.
Варианты винтовых металлических лестниц:
Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.
Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.
Классификация
До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.
Место расположения
По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.
Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.
Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.
Способ устройства
По способу устройства бетонная лестница для дома может быть двух вариантов:
сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.
Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.
По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.
Форма и конструктив
По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.
Виды пролетов по конструктиву:
- Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
- С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
- С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.
youtube.com/embed/8Dy27XTGDqs?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Варианты соединений
Монтаж может быть выполнен несколькими способами:
- Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.
- Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.
- Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.
Виды и особенности
Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.
Такое винтовое сооружение обладает рядом преимуществ перед остальными видами таких сооружений:
- Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
- Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
- Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.
Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.
Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.
Винтовые и спиральные
Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади.
Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.
Крепление на ограждение и опорный винт (столб)
— в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.
Фиксация ступеней консольным способом
— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.
Крепление ступеней к изогнутой тетиве и ограждению
— подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.
Крепление узкой части к основной трубе
— самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.
Маршевые
Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.
На больцах
Также в отдельную категорию стоит выделить больца – особые крепления, устанавливаемые вдоль стены и служащие основой для последующего размещения ступеней. В сооружении такого типа отсутствуют громоздкие массивы элементов, а сама конструкция лестницы визуально воспринимается более лёгкой, ненавязчивой.
Это достаточно интересное и новаторское решение для жилья современного типа. Необычный стиль интерьера всегда будет привлекать внимание.
Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.
Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.
Проектирование и расчеты
Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:
- Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
- В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
- Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
- Глубина ступени по средней линии подъема составляет около 200 мм.
- Угол подъема не должен превышать 45 градусов.
- Необходимо предусмотреть ограждения для комфортного и безопасного использования.
- Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.
После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.
Какие материалы используются
При изготовлении лестничных систем могут быть задействованы разнообразные материалы. В таком вопросе выбор стоит основывать на будущем стиле комнаты и интерьере всего дома в целом. Немаловажной будет финансовая сторона вопроса. Не секрет, что чем более качественный материал вы захотите использовать, тем дороже он может стоить.
Именно из-за этого вопрос выбора материала и считается сложным, к его решению стоит подходить комплексно и взвешенно. Тем не менее, наиболее распространены:
- металл — нержавеющая сталь, легированная сталь, латунь, обработанный алюминий, чугун;
- дерево — орех, дуб, тик, клен, венге, лиственница, ясень, сосна и другие;
- комбинированные материалы — камень, кирпич, керамика, стекло, мрамор.
Для создания лестничных систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и нетипичные конструкции.
Совет!
Известно, что такие древесные породы, как лиственница, вишня и груша имеют высокий уровень сопротивления влаге. Они не только с честью выдерживают критическое сравнение с более дорогими деревьями, но и смогут прекрасно переносить повышенную влажность.
Подготовка материалов и пошаговая инструкция — как сварить лестницу?
Подготовьте следующие материалы, прежде чем приступить к работе:
- Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
- Трубу немного большего диаметра, чем предыдущая.
- Трубу круглую или квадратного маленького размера для больц.
- Уголок для ступеней.
Пошаговый алгоритм изготовления металлической лестницы своими руками:
- Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
- В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
- Из уголка сделать по шаблону одинаковые каркасы ступеней.
- Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
- Устанавливаем центральную опору.
- Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
- Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
- Начиная с нижней, соединяем между собой все ступени.
- После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
- Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.
Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.
Способы крепления ступеней
Чаще всего используют один из двух способов крепления ступеней:
- Своим узким концом ступени крепятся к опорной стойке лестницы, а широким — к стене. Лестница, установленная возле стены, а ещё лучше в углу – удобная и безопасная постройка для здоровья человека, ведь она имеет двойное крепление;
- Второй способ предполагает крепление исключительно к опорной стойке. Это не так удобно, зато позволяет расположить лестницу в любом месте, хоть посреди комнаты.
Существует некий промежуточный вариант между первыми двумя – крепление ступеней к опорной стойке и к лестничному ограждению, т.е, перилам.
Возможно, Вам окажется полезной информация о том, как сделать погреб своими руками. А в этой статье — инструкция создания тёплых полов в бане.
Покраска металлической лестницы
Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.
Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.
В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».
Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.
После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.
Что необходимо знать перед началом проведения работ
Смотреть галерею
Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.
Особенности винтовой лестницы
Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.
У данной лестнице имеется ряд нюансов
В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:
- лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
- лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
- лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.
Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.
Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.
В данном видео вы узнаете, как сделать винтовую лестницу:
Преимущества и недостатки
Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.
Преимущества винтовой конструкции:
- Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
- Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
- Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.
Недостатки винтовых лестниц:
- Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
- Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.
Главным преимуществом винтовой конструкции является её компактность
Проектирование и расчет основных размеров винтовой лестницы
Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:
- высоту;
- диаметр;
- количество ступеней;
- ширину проступи;
- высоту подступенка.
Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.
Высота лестницы
Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.
youtube.com/embed/Jiox9osqwE0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Диаметр лестницы
Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.
Количество ступеней и высота проступка
Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.
Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.
Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.
Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).
Ширина ступеней
Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.
Не забываем рассчитать ширину ступеней
Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).
Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.
Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.
Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.
Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
youtube.com/embed/iMthE_vVAMI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Проектирование
Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.
Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.
Используемые материалы и инструменты
Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.
Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:
Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.
Выбор металла
Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.
Заготовка деталей
Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:
- две или три трубы разного диаметра;
- готовые ступени из металла или уголок под облицовку.
Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.
Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.
Монтаж.
Пошаговое руководство
Для создания лестничных конструкций в частный дом в основном пользуются услугами специалистов. Это решение помогает не тратить ваше время и силы не только на расчёты и приобретение будущего сооружения, но и на его сборку. Если вам необходимо перед установкой создать отверстие в полу и потолке, то команда специалистов, знающих своё дело, справится с этим на отлично.
Но иногда ситуация складывается таким образом, что вам нужно лично участвовать или как минимум курировать этот процесс от начала до конца. Именно для таких случаев мы постараемся максимально доступно расписать пошаговый процесс сборки и установки винтовой лестницы на второй этаж.
Какие инструменты понадобятся
В случае приобретения готовой конструкции, в комплекте уже могут находиться необходимые инструменты. Для каждого конкретного комплекта список инструментов может несколько варьироваться, но незначительно. Вам понадобятся:
- валик,
- шпатель для гипсокартона,
- шпатель обычный,
- кисть,
- угольник,
- рубанок,
- молоток,
- наждачная бумага,
- набор ключей,
- щетки,
- электроножовка,
- сварочный аппарат,
- дрель и свёрла,
- набор шестигранных гаечных ключей.
Список относительно небольшой, но стоит заранее обдумать его и приобрести недостающие виды инструментов.
Типовой набор винтовых лестниц обычно состоит из таких деталей:
- стальная опора 3,5 дюйма типоразмера Schedule 40;
- древесина для ступеней, подступенков, основной рамы и каркаса;
- соединительные стойки;
- стойки перил;
- перила;
- абразивная губка;
- металлические основы ступеней.
Особенности расчетов
Как рассчитать количество и ширину ступеней исходя из лестничного пролета.
Наиважнейший этап конструирования винтовой лестницы – вычисления и замеры. При монтаже лестницы на второй этаж своими руками – это первоочередная задача, которая должна быть выполнена безукоризненно.
Первым шагом станет замер расстояния от пола до пола. Ожидается, что место под проём для лестницы уже расчищено. В противном случае необходимо приступить к расчистке такого места и создании проёма. Если у вас ограничено место, и вы задумываетесь о том, как сделать винтовую лестницу, если мало места, то стоит основательнее подойти к расчётам.
Будем считать этот замер от точки пола 1 этажа до точки пола 2 этажа равным 300 см. Для определения числа ступеней, разделим на 18 (подъем на ступеньку равный 18 см считается наилучшим). 300 ÷ 18 ~ 17 ступеней. Верхняя платформа пола считается 17 ступенью, в итоге нужно собрать всего 16 ступеней. Следом рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Эти расчёты позволили вычислить оптимальную высоту ступеней и их количество. Ширина ступени с внутренней стороны составит 10 см, этого хватит с учётом шва от сварочного аппарата.
Для вычисления размера ступенек с наружного края нужно использовать диаметр сооружения. Центральная опора вместе с двумя ступенями образуют диаметр в 172 см. Определим длину окружности, взяв диаметр лестницы и умножив на число π. Так как мы будем делать 17 ступеней, 2100 ÷ 17 = 320 мм. Чтобы сделать перекрытие верхней ступени над нижней на 2.5 см, мы посчитаем ширину ступеней с наружного края как 35 см.
Подготовка элементов и деталей
После всех расчётов у вас на руках будут данные о количестве ступенек, их размерах, величине перекрытия. После этого стоит начинать подготовку отдельных элементов.
Ступени изготавливаются самостоятельно из стальных настильных листов безопасности (рифленые пластины). Чаще ступени вырезаются из клееной доски, мебельного щита.
Целесообразно применять массив (без повреждений, обезвоженный до 10-13%). Наиболее долговечной принято считать склеенную древесину: не поведет, не зайдётся трещинами при усушке.
Используем стальную трубу 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 100 мм. Необходимо отрезать 4000 мм этого материала. Из 400 см 300 рассчитаны для ступеней, 90 см – защитное ограждение вверху и 10 см сверху в роли “страховки”. Если центральная опора не вписывается в интерьер и не должна быть частью ограждения, то не отсчитывайте 90 см. После завершения сборки, при желании, можно покрыть металлическую опору деревянными декоративными элементами.
Особенности монтажа
Установка лестницы будет проходить в строгом порядке. Верно выполненные предыдущие этапы облегчат процесс монтажа. Вам не придётся возвращаться к расчётам и изменению готовых материалов.
Размещение несущих опор
Перед непосредственной установкой опоры разумно разметить столб в областях, к которым будет производиться крепление ступеней, каждые 176,4 мм. Нижняя оконечность столба будет помещена в квадратную опору высотой 10 мм и габаритами 300 на 300 мм, обварена с каждой стороны. После этого в каждом углу необходимо просверлить отверстия. Через эти отверстия опора будет крепиться к фундаменту здания.
Присоединение площадки
Часто производители рекомендуют устанавливать верхнюю лестничную площадку и ступени на центральную опору, и после этого поднимать опору и устанавливать в нужную позицию. Последуем их совету: установите верхнюю площадку, следом закрепите нижнюю сторону несущей опоры.
Установка перил
Присоедините перила шурупами к лестнице в соответствующих местах.
Если перила из алюминия, отверстия проделайте заранее.
Установите сначала верхние перила. Лишние части изогнутых перил удалите, место среза обработайте
Регулярно следите, не забываете ли вы закрепить соединяющую стойку.
В противном случае может возникнуть масса проблем по разборке изделия и добавления отсутствующей части. Зазор составляет не более 100 мм.
Установка ступеней
Установите основания ступеней и приварите их к опоре. Следом можно крепить деревянные ступени, накладывая их на основание из металла.
Совет!
Прикрепляйте ступени к основной опоре в размеченных областях строго перпендикулярно. Ступенька должна “накрываться ” следующей примерно на 2.5 см, чтобы вы смогли закрепить соединяющие стойки.
Установка винтовой лестницы завершена.
Монтаж конструкции
Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.
В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.
Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.
Последовательность монтажа
Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.
Окончательная отделка
После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.
Часть конструкции можно обшить
Проверка комфортности и безопасности
На этапе планирования всегда присутствуют неуверенность и страх совершить ошибку. В вопросе выбора лестницы такие ошибки могут повлиять на безопасность, комфортность конструкции. Мы боимся сделать неверный выбор, упустить из поля зрения важные детали, влияющие на конечный результат.
Для проверки комфортности и безопасности будущего сооружения лестничного типа, существуют как формулы, так и негласные правила, выведенные нашими предками на основе их опыта.
Вот некоторые из них:
- Если здание имеет несколько этажей (больше двух), необходим один большой проём для лестницы, а не несколько в разных местах.
- Ширина прохода в жилом помещении для одного человека – не менее 80 см. Для двух – не менее 120 см. Для трёх и более – от 150 см.
- В служебных помещениях для прохода одного человека – не менее 120 см.
- Переносные и складные лестницы могут быть использованы только для прохода на чердачные или подвальные помещения.
- Расстояние от потолка до лестницы должно составлять не менее 190 см.
Как построить винтовую лестницу своими руками
Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.
Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.
Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.
Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.
Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.
Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.
» data-lazy-type=»iframe» data-src=»https://www.youtube.com/embed/Bf0jqhAyMnA?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Делаем перила – соблюдаем безопасность
Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:
- мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
- более крупные (они монтируются по углам лестницы).
Установка ограждения происходит так:
- Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
- На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
- Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
- Ставите по всему периметру лестничного сооружения балясины.
- Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
- Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
- Наносите на ограждение защитные составы для древесины.
Ваша винтовая лестница готова!
Источник
(Visited 460 times, 1 visits today)
Винтовая лестница своими руками
Винтовая лестница, как следует из названия, — это лестница, ступени которой расположены по кругу. Поскольку на сегодняшний день такая лестница – скорее исключение, ее можно считать альтернативным дизайнерским решением. Если сравнить ее со стандартными конструкциями, в некоторых отношениях она вполне может дать им фору. Например, стоимость винтовой лестницы намного ниже, чем, например, стандартной бетонной. Еще одно преимущество – небольшие размеры. Для ее установки требуется минимум места, так как конструкция представляет собой центральную ось, к которой крепятся ступени. Небольшим недостатком такой лестницы считается невысокий уровень безопасности при ее эксплуатации в сравнении с обычными лестницами. Ширина ступеней винтовой лестницы переменная и увеличивается от основания к противоположной стороне, что нужно учитывать при подъеме или спуске. Также для людей со слабым вестибулярным аппаратом будет немного неудобно ходить по кругу, у них может возникнуть головокружение.
Но все эти мелкие недостатки можно обойти при грамотном проектировании лестницы, правильно подобранной ширине ступеней, наличии прочных поручней и надежных ограждений. В целом же винтовая лестница – прекрасное решение для помещений, где практически нет лишней площади для установки габаритных конструкций. Да и по внешнему виду она прекрасно впишется в любой интерьер.
Делаем винтовую лестницу своими руками
Изготовление винтовой лестницы не составит труда для опытных строителей, но даже для начинающих мастеров эта задача вполне по силам. Главное – соблюдать некоторые несложные правила при проектировании и монтаже, а также следовать советам, приведенным ниже.
Для начала нужно выбрать размеры лестницы. Ее высота соответствует перепаду высот между этажами, а вот диаметр зависит от того, как часто она будет использоваться. В соответствии со строительными нормами ширина пролета не должна быть меньше 1 м, а диаметр соответственно 2-2,2 м. Но если лестница не является основной или ею будут редко пользоваться, ширину ее пролета можно уменьшить до 60 см, а диаметр – до 1,4 м.
Винтовые лестницы могут быть с центральной осью или без нее. При самостоятельном изготовлении конструкции лучше отдать предпочтение первому варианту, поскольку он более простой в исполнении и дешевый. При этом отдельные ступени крепятся к центральной оси и поручням с балясинами. Второй вариант предполагает крепление ступеней к гнуто-клееным поручням, что значительно осложняет процесс монтажа.
Винтовая лестница может быть расположена как по центру помещения, так и упираться в стены. Во втором случае ступени крепятся к поверхности стены, в которую они упираются, путем вхождения пазов в специальные накладки.
Материалы для изготовления винтовой лестницы
В качестве материалов для изготовления винтовых лестниц можно использовать металл, дерево, пластик и другие материалы. Для центральной оси идеально подойдет стальная или асбоцементная труба нужной длины. Ступени в этом случае можно прикрепить к ней сваркой, болтами или креплением с помощью муфт. Можно также в качестве основы использовать металлическую, деревянную конструкцию или другие материалы.
Перила для винтовых лестниц изготавливаются чаще всего из металла или дерева. При выборе древесины для перил нужно отдавать предпочтение твердым породам, поскольку они будут воспринимать нагрузки при эксплуатации. Это же касается и ступеней, которые тоже могут быть выполнены из древесины. Современные технологии и дизайнерские решения также рассматривают возможности использования в качестве материалов для ступеней стекла, пластика, металла, камня и т.д.
Решения по проектированию и монтажу винтовой лестницы
Для того, чтобы конструкция винтовой лестницы была максимально надежной и безопасной, необходимо знать несколько секретов ее проектирования и монтажа, о чем и пойдет речь дальше.
Проектирование
1. Ступени винтовой лестницы лучше делать без подступенка. Поскольку ширина ступеней переменная и ближе к оси сужается, есть опасность того, что при движении по лестнице нога может соскользнуть. Если же ступени сделаны без подступенка, нога фиксируется более надежно, что повышает безопасность.
2. Ширина ступени в центре пролета не должна быть меньше 20 см, потому что именно здесь проходит линия основного движения. Ширина на расстоянии 15 см от оси не должна быть меньше 10 см.
3. При оборудовании винтовой лестницы не нужно забывать о том, что перепад высоты между соседними витками не должен мешать свободному передвижению человека и составлять от 2 м.
Монтаж
В качестве центральной оси наиболее простым вариантом считается использование стальной трубы, диаметр которой от 50 мм. Труба устанавливается между этажами строго вертикально, что проверяется с помощью строительного уровня. Основание трубы крепится к полу. В зависимости от материала, из которого выполнен пол, крепления могут отличаться. Для деревянного пола подойдут анкерные болты и изделия для крепежа. Если же пол цементный, центральная ось бетонируется с применением растяжек.
Перед тем, как приступить к установке ступеней, в их узкой части делается отверстие диаметром, равным диаметру оси. Для того, чтобы ступени находились на одинаковом расстоянии друг от друга между ними монтируются специальные втулки нужной высоты. В местах стыков втулок и ступеней между ними устанавливаются шайбы. При расчете количества ступеней и перепада высот между ними нужно учитывать толщины самих ступеней, высоты втулок и шайб.
Длины ступеней зависят от места расположения лестницы, выбранного диаметра, а также от проема в междуэтажном перекрытии. Количество ступеней определяется путем деления перепада высот между этажами на высоту одной ступени. По нормам высота ступени с учетом ее толщины не должна превышать значения 18-20 cм.
Ступени должны монтироваться внахлест одна относительно другой, частично перекрывая друг друга, что дает возможность укрепить всю конструкцию за счет кронштейнов, расположенных между кромками более широкой части ступеней.
Последовательность монтажа винтовой лестницы следующая. Сначала проводится установка центральной оси и ее крепление к полу с помощью соответствующих крепежей. На ось в нужном порядке нанизываются по очереди ступени и втулки между ними. Не нужно забывать о том, что между втулками и ступенями должны устанавливаться шайбы. Нанизанные ступени располагают в соответствии с предварительными чертежами и закрепляют кронштейнами. Верхняя ступень закрепляется непосредственно на перекрытии с помощью крепежных изделий. Последний этап – установка подготовленных заранее перил и закрепление на них поручней.
Винтовая лестница | Строительный справочник | материалы — конструкции
Проектирование винтовых лестниц. Сравнительные характеристики площадей винтовой и прямой лестниц. Ширина проступи забежной ступени. Винтовая лестница «самба» с проступями «утиный шаг». Винтовая лестница на изогнутых тетивах. Винтовая лестница без центральной стойки и тетив. Винтовая лестница с центральной опорной стойкой. Фланец для крепления центральной стойки к полу. Расположение элементов винтовой лестницы на центральной стойке. Схема построения проступей для винтовой лестницы. Взаиморасположение и крепление соседних проступей винтовой лестницы. Вариант конструкции ограждения винтовой лестницы.
Главным элементом лестницы, который позволяет достичь основной цели – перемещения по вертикали, – является ступень. Форма и взаиморасположение ступеней обуславливают два основных типа конструкций лестниц – прямую и винтовую лестницы. Ступени, ширина которых увеличивается от одного конца к другому, установленные на центральной стойке или иным способом и расположенные по кругу, образуют винтовую лестницу.
Конструкция винтовой лестницы имеет как достоинства, так и определённые недостатки. Основным преимуществом винтовой лестницы является меньшая (по сравнению с лестницей прямой) площадь, ею занимаемая.
В большинстве случаев винтовая лестница умещается в окружность, центром которой служит опорная стойка, а радиус определяется длиной ступени. При длине ступени 1000 мм и одинаковой высоте подступенка (даже без учёта возможной промежуточной площадки) винтовая лестница занимает места примерно в полтора раза меньше, чем прямая (см. рис. 1).
Но уже при длине ступени 1500 мм, при равных прочих характеристиках, площади, занимаемые винтовой и прямой лестницами, сравниваются. Дальнейшее увеличение длины ступени приводит к значительному увеличению площади, на которой располагается винтовая лестница.
Следует также учитывать, что оптимальный путь передвижения по винтовой лестнице проходит примерно по середине марша, при этом должна быть обеспечена возможность опоры на перила. Из этого следует, что длина ступени в винтовой лестнице имеет конечные размеры.
В связи с этим выявляется главный недостаток винтовой лестницы – слишком малая ширина проступи на линии движения. Именно этим определяется распространённая практика выполнения ступеней без подступенков. Надо учитывать, что ширина проступи винтовой лестницы неодинакова в местах опоры на неё левой и правой ноги (см. рис. 2).
Для ноги, которая расположена ближе к центральной стойке винтовой лестницы и, соответственно, опирается на участок проступи меньшей ширины, повышается опасность соскальзывания, особенно при движении вниз.
Отсутствие подступенка позволяет части ступни размещаться за внутренней кромкой проступи по ходу движения вверх. Именно в связи с вышеперечисленными обстоятельствами винтовые лестницы чаще применяются в качестве дополнительных и декоративных и значительно реже – в роли основных.
Оригинальная конструкция винтовой лестницы, которая позволяет устранить проблему недостаточной ширины проступи и связанные с этим неудобства, известна под названием «самба» (см. рис. 3). В такой винтовой лестнице используются проступи со сложной конфигурацией «утиный шаг». Обычно эти проступи применяются в прямых лестницах с большим углом наклона.
Поскольку в данном случае проступи имеют неодинаковую на своем протяжении ширину, то они в некотором роде являются забежными, причём поочередно противоположно направленными. Использование проступей «утиный шаг» в конструкции винтовой лестницы, где все ступени по определению являются забежными, требует остроумного проектного решения.
При проектировании винтовых лестниц следует исходить из того, что ширина проступи на линии движения (т. е. по середине марша) не может составлять менее 200 мм, а на расстоянии 150 мм от центральной стойки должна быть не меньше 100 мм.
При использовании винтовой лестницы в качестве основной проступь выполняется длиной не менее 800 мм, а проём в перекрытии должен иметь диаметр от 2000 мм.
Если винтовая лестница играет роль дополнительной, то длина проступи в 550–600 мм вполне достаточна и требует проёма до 1400 мм. Такая конструкция винтовой лестницы является компактной, и основная область её применения – обеспечение доступа в чердачное помещение.
Кроме этого, параметром, определяющим удобство винтовой лестницы в эксплуатации, является высота прохода, которая не может быть меньше 2000 мм.
Существует несколько видов несущих конструкций для винтовых лестниц и, соответственно, способов крепления ступеней на них. Можно выполнить винтовую лестницу на основе тетив (опорных балок, расположенных по бокам от ступеней).
В этом случае тетивы имеют изогнутую спиралевидную форму и выполняются из склеенных деревянных элементов (см. рис. 4). Надо заметить, что изготовление таких опорных конструкций связано с большими трудностями и требует специальных навыков.
Кроме того, можно выполнить винтовую лестницу вообще без опорных балок (см. рис. 5). В такой конструкции забежные ступени соединяются друг с другом, а также с перилами, которые в свою очередь крепятся к балясинам (начальным и заключительным стойкам перил).
Также к балясинам крепятся первая и последняя ступени. Последняя ступень в свою очередь фиксируется на перекрытии. Нагрузки в такой винтовой лестнице определённым образом распределяются по всей конструкции.
Наиболее традиционный и часто используемый тип винтовой лестницы – это конструкция с центральной опорной стойкой (см. рис. 6). Поскольку такая стойка является несущей конструктивной основой винтовой лестницы, наиболее рационально выполнить её из толстостенной металлической трубы диаметром 50 мм.
Центральная стойка винтовой лестницы должна располагаться строго вертикально – это контролируется с помощью строительного отвеса. Особое внимание необходимо уделить креплению центральной стойки к полу, поскольку место крепления воспринимает нагрузки от веса самой винтовой лестницы и перемещающихся по ней людей.
Опорная стойка может быть забетонирована в пол (с использованием растяжек) или зафиксирована с помощью анкерных болтов.
Анкерные крепёжные изделия можно использовать и в случае крепления опорной стойки к деревянному полу. Для применения анкеров нижний конец стойки должен быть оборудован фланцем с отверстиями (см. рис. 7). На укреплённые в полу анкерные болты устанавливается фланец, и затем на болтах затягиваются гайки.
Для размещения ступеней винтовой лестницы на центральной стойке в них заранее высверливаются отверстия, которые находятся в узкой части проступи и имеют диаметр, соответствующий диаметру центральной стойки.
Теперь необходимо разместить проступи на должном расстоянии друг от друга по вертикали. Это расстояние определяется высотой подступенка.
Для решения такой задачи применяются втулки, имеющие размер, соответствующий высоте подступенка за вычетом толщины доски, из которой выполняется проступь (см. рис. 8). Кроме того, между втулкой и проступью располагается металлическая шайба, которая служит прослойкой между деревянными деталями винтовой лестницы и предохраняет их от деформации в местах соприкосновения.
Толщину шайб следует учитывать при изготовлении втулок. Если этого не сделать, то реальная высота винтовой лестницы может превысить проектную на несколько сантиметров.
Втулки выполняются из древесины и имеют внутренние отверстия диаметром, соответствующим диаметру центральной стойки. Все втулки выполняются одинаковыми, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу.
Обычно высота подступенка в конструкции винтовой лестницы составляет 180–200 мм, что несколько превышает подобный размер для прямой лестницы. На практике эта величина может слегка изменяться в ту или другую сторону. Это зависит от расстояния между перекрытиями (от уровня чистого пола одного этажа до уровня чистого пола следующего этажа) и количества ступеней.
Главная трудность при проектировании винтовой лестницы состоит в определении формы и размеров проступей. В отличие от прямой лестницы, где проступи имеют одинаковую ширину и прямоугольны в плане, винтовая лестница подразумевает использование забежных ступеней, а ширина подобных ступеней увеличивается по направлению от центральной стойки к наружному контуру.
Прежде всего следует определить габариты проёма в перекрытии (от этого зависит длина проступи) и расстояние между этажами (это определяет количество ступеней). Также необходимо установить угол поворота винтовой лестницы.
Предположим, что мы проектируем винтовую лестницу с углом поворота 360о, т. е. окончание марша параллельно его началу.
Длину проступи определим в 1000 мм. Определив количество ступеней (допустим, их будет 16), делим соответствующим числом радиусов окружность на чертеже (чертёж выполняется в соответствующем масштабе). На первый взгляд мы имеем перед собой изображение нашей винтовой лестницы сверху, однако это не так.
Не следует забывать, что в конструкции винтовой лестницы проступи располагаются «внахлёст» и в плане перекрывают друг друга. При выбранных нами показателях ширина проступи, если её определять на чертеже от одного радиуса до соседнего, будет меньше необходимых 200 мм.
Радиусы, которые делят окружность на чертеже, мы условно обозначим как центральные линии (ось симметрии) проступи и от одной из них будем строить проекцию данного элемента винтовой лестницы (см. рис. 9). Эту линию следует разделить пополам (точка А) и через указанную точку провести перпендикулярный линии отрезок.
Данный отрезок с центром в точке А будет обозначать середину проступи, где её ширина должна быть не менее 200 мм. Оптимальная ширина проступи в нашем случае будет составлять 220 мм. Длина отрезка должна в масштабе соответствовать требуемой в этом месте ширине проступи. Концы отрезка обозначим как А1 и А2.
Далее от центра окружности отложим на центральной линии проступи расстояние, соответствующее в масштабе регламентированным 150 мм, и обозначим это как точку В. В этом месте ширина проступи не может быть меньше 100 мм.
Проведём перпендикулярный отрезок с центром в точке В. Длина этого отрезка соответствует в масштабе ширине проступи. Концы отрезка обозначим как В1 и В2. Теперь проведём две прямые через точки А1, В1 и А2, В2.
Не следует забывать, что проступь в узкой части должна быть оборудована отверстием для центральной стойки, при этом прочность ступени не может быть снижена. Для этого проступь выполняется по форме, напоминающей классическую замочную скважину.
Вокруг опорной стойки расположен круглый участок проступи радиусом 80–100 мм. Построим на чертеже соответствующую окружность (в масштабе), при этом её центр будет совпадать с центром основной окружности. Обозначим точки пересечения прямых, проходящих через точки А1, В1 и А2, В2, и обеих окружностей как С1, С2, D1, D2.
Таким образом необходимый контур проступи складывается из отрезков С1-D1, С2-D2, малой дуги С1-С2 и большой дуги D1-D2. Теперь можно перевести получившиеся размеры в реальный масштаб и изготовить правильно построенную проступь.
Проступь выполняется из прочной древесины и имеет толщину, как правило, 50 мм. Существуют конструкции с проступями, толщина которых уменьшается по мере удаления от центральной стойки, однако выполнение подобных элементов весьма трудоёмко. Обычно проступи располагаются внахлёст и при взгляде сверху частично перекрывают друг друга.
Это позволяет устанавливать между задней кромкой широкой части нижней проступи и передней кромкой широкой части верхней проступи опорные кронштейны, что увеличивает надёжность конструкции (см. рис. 10). Кроме того, на широких концах проступи предварительно высверливаются отверстия для установки ограждений.
Работы по сборке винтовой лестницы следует выполнять в определённом порядке. После установки и закрепления центральной стойки на неё поочередно устанавливаются втулки и проступи, перемежающиеся металлическими шайбами. Затем нанизанные на стойку проступи разворачивают веером, и они занимают свои места по окружности.
Винтовая лестница может иметь направление подъёма как против, так и по часовой стрелке, но наиболее часто встречается последнее. Следует уделить особое внимание правильной ориентации в помещении первой и последней ступеней.
Далее между широкими частями проступей устанавливаются и закрепляются опорные кронштейны. После этого на верхнее окончание центральной стойки (оборудованной резьбой) надевается и затягивается гайкой последняя втулка.
Эту гайку целесообразно дополнить декоративным оголовком. Последняя ступень винтовой лестницы фиксируется на перекрытии с помощью крепёжных изделий и металлических элементов.
И, наконец, устанавливаются стойки перил и поручни винтовой лестницы. Конструкция поручней может иметь криволинейное очертание (что достаточно трудоёмко в исполнении) или состоять из прямых брусков (см. рис. 11).
Получившаяся в итоге винтовая лестница вполне способна нести соответствующие нагрузки и выполнять своё предназначение.
Винтовые лестницы: что следует знать?
Винтовая лестница способна гармонично вписаться в компактное помещение и придать изящность и необычность даже самому простому интерьеру. На что еще стоит обратить внимание, делая выбор в ее пользу?
На фото:
Что такое винтовая лестница?
Стойка+ступени. Конструкция винтовой лестницы довольно проста: бетонная, деревянная или металлическая несущая стойка, к которой прикреплены ступени клиновидной формы, заходящие одна на другую. Оптимальное расстояние при «нанизывании» ступеней 15-20 см. Если винтовые лестницы не задуманы исключительно как предмет декора, ширина ступени в самом широком месте должна быть около 30 см, в самом узком 8-12 см. Иначе по ней будет очень неудобно ходить.
Схема устройства винтовой лестницы
1) центральная стойка, 2) верхняя площадка, 3) стойки перил, 4) поручень, 5) консольные ступени, 6) опорный пятак
Достоинства
- Компактность. Винтовые лестницы необычайно компактны, что позволяет легко поместить их даже в самые небольшие помещения. Оптимальный диаметр всего сооружения в среднем 150 см, минимальный 110 см.
- Эстетичность. Второе очевидное достоинство: выразительная декоративность и эстетичность. Что еще так непринужденно украсит интерьер дома, если не легкая конструкция со ступенями по спирали?
На фото:
Недостатки
- Небольшая функциональность. В идеале винтовые лестницы в доме должны играть роли второго плана, уступая первое место более надежным, устойчивым и функциональным конструкциям, за которые можно не переживать, например, перенося мебель или другие тяжелые предметы.
- Неудобство. Подниматься и спускаться по винтовой лестнице интересно только первый раз. При всей эстетичности и изящности винтовые лестницы сложно назвать удобными для ходьбы, тем более быстрой.
Материал ступеней
Древесина. Сосна, дуб, бук, привычные или экзотические породы дерева — наиболее распространенный вариант для изготовления ступеней. Клееные листы фанеры толщиной 4 см — приемлемая альтернатива древесине, ничуть не уступающие ей в плане функциональности, а по цене процентов на 20 ниже.
Прозрачный пластик, металл, стекло. Варианты на любителя. И в любом случае ради собственной безопасности на каждую из ступеней стоит прикрепить противоскользящий коврик.
На фото:
Примеры необычных винтовых лестниц, изготовленных для интерьерных проектов российских дизайнеров.
Более 50 уникальных идей винтовых лестниц для вашего дома
Don Pedro Brooklyn поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Выучить больше
Винтовая лестница является наиболее предпочтительным вариантом среди других типов лестниц, благодаря тому, что они могут иметь множество различных видов.
Они могут быть высокими и тонкими и лучше всего подходят для небольших помещений. Однако в то же время они также могут быть большими, грандиозными и скульптурными, чтобы добавить креативный интерьер в дом.
Винтовая лестница хорошо известна своей роскошью и художественным стилем, и на протяжении всей истории архитектуры они встречались в церквях, замках, поместьях и многих других местах.
И теперь мы можем иметь их и в повседневных домах, от самых больших до самых маленьких.
Вот 56 примеров винтовых лестниц от дизайнеров лестниц со всего мира, которые улучшат внешний вид вашего дома с инновационным и футуристическим дизайном.
Компактный дизайн
Эта компактная винтовая лестница с деревянными лопатками меньшего размера может поместиться как в домах-студиях, так и в самых крошечных двухэтажных домах благодаря своему дизайну. Это не означает, что концепция не может быть доведена до совершенно новых высот на большей площади.
Красно-жирный дизайн
Мы определенно в восторге от этой яркой красной винтовой лестницы. На самом деле, эта винтовая лестница была сделана для небольшой площади и создана для творческого фокуса.И это абсолютно точно делает это в этом доме.
Простой и тонкий
В этом современном дизайне есть легкость, которая делает его простым дополнением к простому дому. Он не занимает лишней площади, что соответствует более современному, чистому видению и дизайну.
Двухцветная винтовая лестница
Взгляните на этот ультрасовременный дизайн с двухцветным затвором. Черный, белый и красный также будут нестареющим, неподвластным времени цветовым трио, и особенно приятно видеть лестницу, включающую цвет.
Стеклянная лестница
Как шумит стекло при разработке лестницы? Это стильно, современно и может быть смело. Представьте себе прогулку на повышенном уровне, когда вы можете видеть прямо на пол внизу.
Черная металлическая лестница
Эта гладкая черная лестница, расположенная в углах этой большой гостиной, хорошо сочетается с интерьером, но в то же время служит эффектным, потрясающим структурным элементом помещения. Без него вы бы не получили ту самую драму и привлекательность.
Впечатляющая винтовая лестница
Этот дизайн производит четкое впечатление, что делает его очаровательным предметом интерьера. Он отлично подходит для чрезвычайно современного видения, в отличие от более традиционных или семейных домов.
Многоцветная винтовая лестница
Если вы действительно хотите, чтобы на вас повлияли, взгляните на эту радужную лестницу, обнаруженную внутри лондонского дома. Дизайн может быть современным, но цветовая гамма и смелость абсолютно подходят для более разнообразного мышления.
Железная винтовая лестница
Вот винтажная, железная винтовая лестница, которая вызовет у вас слабость в коленях или, по крайней мере, тех, кто любит немного отчетливую детализацию и старину в дизайне своего дома.
Винтовая лестница в испанском стиле
А теперь у нас есть прекрасный пример более стандартного фойе, состоящего из винтовой лестницы в винтажном стиле. Этот дом, уравновешенный деревянной дверью и люстрой, подходит для семейного отдыха, но в то же время довольно превосходен.
Красивая винтовая лестница белого цвета
Есть что-то довольно красивое и женственное в этой потрясающей винтовой лестнице. На первый взгляд он не такой уж и хрупкий, в его детализации мы обнаруживаем красоту и девичью привлекательность.
Бирюзовая винтовая лестница
В этом сине-зеленом дизайне есть чем насладиться. Он свежий, изобретательный и современный, но из-за своего цвета он также имеет прохладную и молодую привлекательность.Идеально подходит для игровых комнат, рабочих мест и так далее.
Оригинальная винтовая лестница
Белый и очень изобретательный, этот дизайн служит не только способом перехода к следующему полу, но и произведением искусства для всего пространства. Возможность увидеть, что именно находится за лестницей, является дополнительной наградой.
Элемент Воды
Если вы хотите чувствовать себя по-настоящему элегантно, выберите винтовую лестницу, ведущую прямо в бассейн, как в этом сингапурском доме.Это определенно способствует современному дизайну всей локации.
Эклектичный дизайн
Даже если лестница находится в углу дома, она все равно может произвести фурор. Просто взгляните на это место в эклектичном стиле, спираль все еще вырывается из угла таким образом, что сочетания, однако, также вызывают гораздо больший интерес.
Элегантная винтовая лестница
Мало что можно сказать об этом наборе, кроме как отвлечь ваше внимание от его полного шика и стильных штрихов.Нам нравится, как минималистичная винтовая лестница с легкостью переходит прямо в современный и женственный офис.
Отдельностоящая винтовая лестница
Это одна из наиболее отличных функций в списке домашних винтовых лестниц. Это отдельно стоящая конструкция с довольно продуманным европейским дизайном.
Гладкий деревянный материал
Для тех, кто живет в более традиционном домашнем доме, вы можете взглянуть на этот деревянный дизайн.Он довольно современный по своей форме, но прекрасно сочетается с деревянным напольным покрытием и приятной атмосферой помещения.
Компактная лестница
В конструкции лестницы этой каюты есть простая обмотка. Он деревенский, простой и подходит для множества различных стилей оформления интерьера, к которым вы, возможно, захотите его добавить, и нам нравится такая адаптируемость.
Винтовая лестница на палубе
Если бы на вашей задней палубе была подключена винтовая лестница, разве вы не получили бы от этого большего удовольствия, чем если бы обычные действия были связаны? Они гораздо более хрупкие, чем более короткие варианты, и занимают меньше места.
Безопасная винтовая лестница
Вот еще один дизайн, который выглядит как произведение искусства до того, как он стал лестницей. Это современно, но также придает интерес и текстуру более чистому и легкому пространству.
Кремовый
Нам нравится простота этой современной лестницы. И кремовый цвет соответствует плавности дизайна, которому трудно не понравиться вещи и акценты, которые кажутся движущимися.
Ближневосточный дизайн
Детализация этой лестницы — это то, что действительно впечатляет. Его сложная металлическая конструкция является изюминкой этой области, и мы наслаждаемся его сочетанием мужественности и искусства.
Яркий цвет
Наличие винтовой лестницы в вашем доме действительно может стать сильным переселением и важной функцией. Если вы хотите добавить драматизма, выберите металлический или насыщенный цвет, который будет выделяться. Черный всегда фантастическая концепция.
Старая деревенская лестница
Если у вас есть лестница, которая действительно из прошлого, сделайте ее работой для своего дома или реставрации. Обновите их, чтобы сделать их пригодными для использования, и вся семья наслаждается их старинным классическим дизайном.
Просто элегантная винтовая лестница
Поместите лестницу прямо в центр комнаты, чтобы сделать ее центром внимания. Не стесняйтесь делать это, пока это поддерживает видение и ощущение, которое вы хотите для своего дома.
Лестница из мелиорированного дерева
Когда вы выбираете дерево, вы можете соответствовать целому ряду стилей и уровней правил. С этим дизайном вы получаете точно настроенный, мужественный дизайн, который хорошо сочетается с офисом, спальней и стандартной гостиной.
Винтовая лестница для небольшого дома
Вам также не обязательно использовать солидный грандиозный дизайн. Скорее, небольшая кривая или слишком может быть именно тем, что вам нужно, и именно тем, что поместится в вашем доме.Просто взгляните на эту красивую бархатистую лестницу.
Средиземноморский стиль
В этом дизайне чувствуется средиземноморская привлекательность. И нам это нравится, поскольку она сочетает в себе легкость обычной лестницы с изгибом и плавностью спирали.
Винтовая лестница в библиотеке
Если вам посчастливилось иметь библиотеку в своем доме, мы приветствуем вас. Если вам повезло, что винтовая лестница проходит между двумя этажами этой библиотеки, то мы влюблены.
Минималистская винтовая лестница
Даже если лестница белая, это не значит, что она появляется. Просто взгляните на информацию об этом модном дизайне! Он хрупкий, однако прекрасно сочетается с модным и футуристическим видением интерьера.
Золотой поручень
Один из способов сделать вашу лестницу особенной – включить в нее золото. Вы не часто видите это в доме, поэтому, когда вы включаете это время обнажения и перил, у вас будет что-то совершенно свое.
Сталь Черный
Эта стальная конструкция, привлекающая внимание и включающая в себя архитектурный элемент, делает эту лестницу изюминкой этого небольшого двухэтажного помещения. И нам нравится естественное освещение, которое играет на металле!
Массивный тонкий дизайн
Эта лестница необычайно элегантна и опрятна, а также довольно массивна, что говорит о том, что она должна быть в доме, который обеспечивает идеальное количество пространства, чтобы позволить ему дышать.Конечно, белый тон помогает увеличить впечатление от площади.
Подходит для детей
Вы даже можете привнести немного детской энергии в оформление своей винтовой лестницы. Этот железный дизайн был акцентом с некоторой яркой привлекательностью, учитывая, что он попал прямо в игровую комнату!
Винтовая лестница серого цвета
Индивидуальный фаворит группы, этот серый и стеклянный дизайн прекрасно смотрится в этом современном районе и как оригинальный способ развить внимание и функциональность в домашнем доме.
Соединение двух комнат
В этом уютном и большом доме есть много чего приятного. Который состоит из изысканного метода, который они выбрали, чтобы соединить оба открытых этажа в этом месте, а именно хрупкая винтовая лестница, которая прекрасно сочетается с деревенским стилем.
Уникальная винтовая лестница
Эта лестница цвета зефира хорошо вписывается в эту маленькую библиотечную зону. Нам нравится его современная смесь с викторианской информацией и то, как элегантно выглядит его дополнение к двухэтажному пространству.
Бетонный материал
Взгляните на эту винтовую лестницу из бетона! Он более хрупкий, чем можно было бы подумать, когда речь идет об этом продукте, но также довольно стильный и идеально подходит для минималистского стиля.
Естественное освещение
Лестница этого грандиозного дома — скорее завораживающее очарование, не правда ли? На самом деле, что действительно делает его уникальным, так это естественное освещение из окна, которое подчеркивает каждый уголок и каждый изгиб его дизайна.
Современный и роскошный
Эта большая деревянно-винтовая лестница не только связывает многочисленные уровни дома, но и разделяет пространство, выполняя функцию скульптурной композиции.
Бело-деревянная винтовая лестница
Эта современная винтовая лестница из белого дерева и дерева полностью открыта в интерьере и обеспечивает доступ на второй этаж вашего дома.
Дерево и металл
Дерево фактически было объединено с белым металлом, чтобы создать эту современную винтовую лестницу, которая соответствует цветам, используемым в остальной части дома.
Маленький современный стиль
Эта маленькая деревянная винтовая лестница представляет собой спиральный тип лестницы и позволяет легко переходить с одного этажа на другой, не занимая лишней площади.
Гладкий и потрясающий
Гладкий внешний вид этой современной винтовой лестницы из белого и дерева создает впечатление, будто она просто изгибается под потолком.
Идеальное освещение винтовой лестницы
Эта винтовая лестница из светлого дерева вращается вокруг главной шахты, а белые поручни помогают лестнице гармонировать с окружающим интерьером.
Современный дизайн
Эта маленькая современная винтовая лестница сделана из полированного металла с деревянными ступенями, обвивающими ее. Лестница ведет через дыру в потолке на верхний этаж.
Дизайн роскошной винтовой лестницы
Ступени этой величественной винтовой лестницы покрыты черным ковром, который контрастирует с белым повсюду и делает их еще более примечательными.
Большой и вычурный
Действия этой винтовой лестницы из дерева и металла начинаются большими и имитируют небольшую посадку, но становятся немного меньше по мере того, как вы поднимаетесь по ним.
Скульптурная винтовая лестница
Эта большая скульптурная винтовая лестница, которая поднимается из подвала на первый этаж дома, имеет деревянные ступени и стеклянные защитные перила, которые пропускают свет, чтобы помещения выглядели ослепительно.
Матовая отделка
Основная матовая черная металлическая винтовая лестница с решетчатыми выступами соединяет 2 основных этажа этого современного дома и позволяет свету быстро проходить, создавая ощущение интенсивного и воздушного пространства.
Коряги
Большая винтовая лестница, образованная деревянными ступенями между двумя белыми сторонами, поднимается на следующий этаж и приглашает людей войти в дом.
Белый цвет
Эта белая современная винтовая лестница включает в себя белые перила и деревянные элементы, чтобы сохранить дизайн аккуратным и простым.
Современный дизайн
Эта скульптурная и современная винтовая лестница из черного металла больше похожа на птичью клетку с черными металлическими стержнями, изгибающимися вокруг спиралевидных действий.
Креативное дерево
№
Эта креативная деревянная винтовая лестница служит скульптурной композицией, которой можно наслаждаться и ценить во многих частях современного дома.
Белый и серый
Бело-серая наружная винтовая лестница этого современного дома поднимается вверх по всей длине от нижнего этажа дома до крыши.
План дома с эффектной винтовой лестницей
Купить этот план
Об этом плане
Планы этажей
Детали планаРазбивка квадратных метров
Кровати/ванны
Тип фундамента
Наружные стеныРазмеры
Гараж
Высота потолков
Крыша
|
20 потрясающих спален с винтовой лестницей
Некоторое время назад мы составили список красивых спален с лестницей – некоторые из них были спальнями в стиле лофт, в некоторых были декоративные лестницы, а в большинстве из них действительно были функциональные. По большей части спальни, в которых есть лестницы или лестницы, могут означать, что над ними есть пространство — может быть, патио, веранда или даже небольшой домашний офис, иногда это может означать, что сама спальня находится на более низком уровне. часть дома — может быть, подвал или что-то другое, просто нижний уровень в доме.
На сегодняшний день у нас есть список, который охватывает большинство дизайнов, которые можно пожелать для спальни, расположенной под землей, или пространств, которые могут иметь функциональные пространства! Для некоторых фотографий здесь даже возможно, что в них есть секретные логовища, потому что пользователь спальни действительно хотел его — кто знает? Но давайте продолжим и проверим места сами!
1.Бикон Хилл Хаус
Архитекторы Рул Уокер
Эта спальня заслуживает того, чтобы быть в начале этого списка! Пространство в белом цвете — оно выглядит божественно и действительно завораживает! Я знаю, что поддерживать спальню в такой чистоте — это большой труд, но я думаю, что никто не будет возражать, потому что она выглядит чудесно и уютно!
2.
Кортни Серкл
Эд Салога Дизайн Сборка
Увидев сделанный логотип мира на стене, вы можете предположить, что владелец этой спальни какой-то хиппи или что-то в этом роде.Конечно, это то, что могут предположить только сумасшедшие, потому что это место выглядит невероятно! Дизайн довольно комфортный и действительно потрясающий!
3. Дом В
Хоумстейджинг Тегернзее
О, я обожаю дизайн винтовой лестницы в этой спальне! Детали на металлических ступенях просто сказочные и причудливые! Он сочетает в себе класс, винтаж и изысканность! То, что может понадобиться этой спальне!
4. Гостевой коттедж Литл-Рок
Паркер энд Ассошиэйтс Архитекторы
В этой милой спальне наверняка много чего происходит.Можно с уверенностью сказать, что это пространство очень похоже на квартиру или подворье, в котором не очень много перегородок, но есть все, что вам может понадобиться – столовая и кухня, ванная, гостиная и даже дополнительные помещения. место на чердаке.
5. Городской лофт
Полумесяц строит
У этого городского лофта довольно приятный и уютный вид. В этой спальне, конечно, не так уж много всего происходит, но кажется, что этого действительно достаточно, чтобы вы действительно захотели отдохнуть и остаться в этой комнате и провести долгий расслабляющий сон.Заниматься йогой или физическими упражнениями тоже может быть здорово!
6. 8-я Западная резиденция
Архитектура Родоса + Свет
Что ж, похоже, в этом доме есть такое очарование белого цвета, поскольку похоже, что они действительно выбрали белый цвет для стен и потолка; конечно, это не плохо или что-то в этом роде, просто приятно, что они включили сюда другие цвета, такие как коричневые — как видно на полу и на двери, и намек на оранжевый, как видно на кровати.
7. Гостевой коттедж Бивер-Лейк
Паркер энд Ассошиэйтс Архитекторы
Взгляните на каркас кровати здесь — это, безусловно, довольно круто, не так уж и необычно, поскольку это то, что есть у некоторых людей с летними домами, хижинами или бревенчатыми домиками; Конечно, есть хижины, которые более современны, чем другие. Этот гостевой дом, с другой стороны, привносит ощущение хижины в современный дом у озера.
8. Дом у озера в Северной Каролине
RJohnston Interiors, Inc.
Эта спальня может находиться в подвале или на нижнем этаже дома — например, под жилым помещением чего-то, и это выглядит совершенно потрясающе! Деревянная работа прекрасна, мебель и украшения выглядят по-особенному.
9. Белсайз Парк Флэт
Купедевиль
Это потрясающая квартира в парке Белсайз. В нем чувствуется лофт, который довольно удобен и уютен, даже просто глядя на него! Белые стены, шкафы и потолок имеют эти крутые текстуры, что делает их интересными и довольно крутыми.Без сомнения, лестница здесь сделана из дерева, и, судя по тому, что видно на этой фотографии, она выглядит очень красиво.
10. Лофт «Кросстаун»
Студия Леки
В этом лофте точно есть одно большое пространство внизу! Я думаю, что этому пространству нужно немного больше сцены, но если цель минималистична, то я думаю, что дизайнеры уже прикрыли это пространство! Мне нравятся блестящие полы и большие окна, а также тот факт, что на винтовой лестнице есть приподнятая ступенька — на самом деле, это здорово!
11.
Резиденция Французской Нормандии
Чарльз Хилтон Архитекторы
Это потрясающее место, в котором живут богатые люди. У него французский внешний вид, в котором могут комфортно жить только классные люди. Я имею в виду, что я был бы не против жить в таком красивом доме, как этот, но я думаю, что это слишком много, чтобы поддерживать.
12. Бревенчатый дом Литтлтон
Настоящие бревенчатые дома
Этот дом-хижина выглядит как дом, в котором живут три медведя из Златовласки.С бревенчатыми стенами и большим количеством деревянных изделий на верхней палубе этой спальни — и даже с кроватью и полом, я думаю, что это место определенно удобно, особенно в холодное время года.
13. Lynch Burg Contemporary
Томми Милаччи Фото, ООО
Деревянная винтовая лестница на самом деле выглядит очень красиво, и мне это нравится! Цвет лестницы не совсем соответствует цвету кровати с балдахином, но все равно выглядит круто и по-домашнему. Современные пространства, которые каким-то образом выглядят традиционными, — это потрясающие пространства, на которые люди действительно обращают внимание!
14.Долина Ноэ — Реконструкция Liberty Heights
Архитектор DNM
Это одна из тех спален, о которых я говорил вам в начале, о том, что над вашей спальной зоной есть места, где вы действительно можете проводить время. С этого ракурса я могу частично сказать, что верхняя палуба выглядит как площадка, выходящая на балкон или что-то в этом роде — это действительно хорошее место, чтобы посмотреть на красивые огни ночного города!
15. Пентхаус Yaletown Loft
Витрина Интерьеры ООО
Пребывание в спальне, которая выглядит так потрясающе, может означать много ленивых утра; с удобной кроватью, мягким ковром и отличным освещением, сон по вечерам будет чем-то, чего действительно хочется ждать каждый день после работы!
16. Ремонт озера Миннетонка
Компания MSI Custom Homes, LLC
В этой спальне действительно не помешали бы некоторые шторы, но опять же, стеклянные окна — отличный сигнал тревоги, когда вам действительно нужно просыпаться утром! Спальня выглядит очень уютной, поэтому я не думаю, что поспать по вечерам будет сложно.
17. Реконструкция спальни Детройт
Д.А. Хейг Констракшн, ООО
Вот одно фото, которое могло бы отлично смотреться на этом фото, если бы фотограф уделил время тому, чтобы действительно убедиться, что эта спальня будет выглядеть по-настоящему идеально. Винтовая лестница выглядит уникально по материалу и дизайну, который на самом деле выглядит красиво, а цвет самой спальни выглядит потрясающе!
18. Преобразование лофта в Торонто
ООО «Интерьеры витрин»
Когда я увидел это фото, я немного запутался из-за того, под каким углом оно было сделано.Хотя совершенно очевидно, что они хотели, чтобы мы (зрители) видели все пространство, кроме зоны спальни, винтовой лестницы и небольшого домашнего офиса с той стороны, где стоит красное кресло.
19. Современный взгляд на традиционный дом
Garabedian Properties Строитель дома на заказ
Я бы хотел, чтобы этой спальне уделили больше внимания, чем это было сделано в то время, когда была сделана эта фотография. Освещение выглядит немного плохо, и цвет всей этой спальни мог бы быть красивее, если бы они использовали теплый свет, когда делали фото.Очень жаль, но мы видим, как много места, потому что они выбрали кровать поменьше.
20. Поместье Оринда
SoYoung Mack Design, доц. АИА
В этой маленькой спальне очень удобно спать. С тоннами драпировок и, возможно, ночных занавесок, подобные спальни отлично подходят для людей, которые работают ночью и спят днем. Изголовье этой кровати выглядит как легкая перегородка для спальни и, возможно, жилого помещения!
Если вы спросите меня, я думаю, что этот список был невероятно идеальным для домов, в которых есть чердаки — вы, вероятно, могли бы соединить свои спальни с чердаком и создать небольшое уютное пространство для себя, или для игровых площадок ваших детей.Есть много вещей, которые вы могли бы сделать со своим пространством, и эта мысль просто захватывающая! Чтобы получить больше вдохновения для спальни, посмотрите 20 красивых спален с лестницей и поделитесь ими со своими друзьями!
Как спроектировать круговую лестницу | Главная Справочники
Круглые лестницы имеют то преимущество, что требуют меньше места на полу и на стенах, чем их более традиционные аналоги. С точки зрения строителя своими руками, на этом преимущества заканчиваются.Для традиционной лестницы расчет подъема и расстояния — простая задача. Так определяется ширина, высота и глубина подступенков и ступеней. Математика становится немного сложнее, когда вы скручиваете эти факторы в спираль и добавляете клиновидные ступени.
Определите расположение верхней и нижней ступеней. Круговая лестница должна вращаться примерно на 360 градусов между этажами, чтобы обеспечить достаточный зазор для головы. Обратите особое внимание на легкость доступа к лестнице как для входа, так и для выхода.
Измерьте расстояние между поверхностями первого и второго этажа.
Разделите расстояние между этажами на желаемую высоту подъема каждой ступени. Количество шагов, необходимых для общего подъема на 108 дюймов с подъемом на шаг на 7 дюймов, составляет 15,43. Создание доли шага не является практичной идеей, но этот метод позволяет легко получить приблизительное представление о том, как приблизиться к желаемой высоте подступенка. Как только вы приблизитесь, разделите высоту на количество шагов, чтобы получить точный ответ.В этом примере 108 дюймов, разделенных на 15 ступеней, дают высоту отдельного подступенка 7,2 дюйма.
Измерьте ширину доступного пространства для лестницы. Возможная ширина и глубина ступеней увеличиваются пропорционально увеличению общей ширины.
Умножьте имеющуюся ширину на пи, 3,14, чтобы определить окружность лестницы. Окружность лестницы шириной 72 дюйма будет равна 226,08 дюйма.
Разделите длину окружности на количество ступеней, чтобы определить их ширину по внешнему краю лестницы.В этом случае деление окружности 226,08 на 15 дает размер внешней ширины 15,07 дюйма. Теоретический внутренний размер каждого протектора равен нулю. Фактический размер определяется размером и типом точки крепления к центральной опоре.
Винтовая лестница Kloe | Комплект винтовой лестницы Arke
Винтовая лестница Kloe — выше серебристого и темного цвета
Деталь поручня на лестнице kloe использует провода, а не вертикальные балясины, как на винтовой лестнице klan. Эта деталь поручня не соответствует строительным нормам Великобритании, но с комплектами винтовой лестницы, не отвечающими строительным нормам Великобритании во многих областях, это может не соответствовать быть проблемой в вашей установке.
Винтовая лестница Клоэ
Винтовая лестница kloe белого цвета с ступенями из светлого или натурального дерева.
В винтовой лестнице Kloe из линейки Arke используются простые прокладки между ступенями для регулировки высоты.
Лестницы
KLOE характеризуются площадкой, которая при установке адаптируется к проемам любой формы и размера.KLOE’ имеет регулируемую высоту от 2530 до 3060 мм.
Диаметры лестницы 1200, 1400 и 1600 мм. Рекомендуемый проем в потолке не менее чем на 50 мм больше диаметра лестницы. Пример: Ø лестницы 1200 мм = Ø проема 1250 мм.
Стандартная доставка для них составляет от 2 до 3 недель
Доступны диаметры 1200, 1400 и 1600 мм.
Стандартный комплект включает 12 ступеней и универсальную платформу, что дает вам в общей сложности 13 подступенков.
Также доступны балюстрады для лестничных площадок
.
Определение места начала и окончания спирали
Посмотрите на следующие изображения макета
План винтовой лестницы Klan, 1200 мм
План винтовой лестницы Klan, 1400 мм
План винтовой лестницы Klan, 1600 мм
Когда дело доходит до расчета необходимого количества подступенков, комплекты итальянских винтовых лестниц лучше всего работают с индивидуальной высотой подъема от 210 мм до 235 мм. Строительные нормы Великобритании требуют, чтобы высота подъема не превышала 220 мм. вам придется преодолеть эту высоту подъема. Помните, что эти винтовые лестницы предназначены для европейского рынка в целом, а не только для рынка Великобритании. Если ваш сотрудник по надзору за строительством не предлагает никакой снисходительности, я предлагаю забыть о винтовой лестнице и выбрать лестницу с двойным забежным механизмом.
Реверсивный
Направление вращения, по часовой стрелке или против часовой стрелки, можно выбрать во время установки.
Добавление дополнительных стояков
При покупке одного или нескольких дополнительных ПОДЪЕМОВ высота лестницы может достигать 3770 мм. Дополнительные подъемы состоят из конструкции, проступей и балясин.Если вы добавляете или убираете подъемы к лестнице, необходимо приобрести дополнительные модули КОЛОНН 820 мм
.
Если к лестнице добавляются два и более подъема, необходимо приобрести дополнительные модули ПОРУЧНИ 1200 мм. Если к лестнице добавляются два или более подъема, необходимо будет приобрести дополнительный КАБЕЛЬ. Он изготовлен из нержавеющей стали и имеет длину 11 метров. Дополнительная БАЛЮСТРАДА необходима для защиты проема верхнего этажа.Он поставляется в виде масштабируемых модулей размером 1200 мм, состоящих из 5 балясин, тросов, перил и креплений. Балюстрада также может иметь круглую форму.
Выбор цветов
Выбор между винтовой и прямой лестницей iStairs
Прямые или винтовые лестницы? Какой дизайн лучше всего подходит для вашего дома
Если вы переезжаете в новый дом или переделываете свой дом, есть вероятность, что вы уже подумали о том, насколько важна лестница для завершения вашего дома.А поскольку существует множество конструкций лестниц и материалов, из которых можно выбрать, вы хотите убедиться, что вы найдете лестницу, которая соответствует стилю вашего дома и потребностям вашей семьи.
Две наиболее популярные конструкции лестниц — прямые и винтовые лестницы, каждая из которых имеет свои плюсы и минусы. Чтобы помочь вам узнать больше о прямых и винтовых лестницах, а также о преимуществах и недостатках обоих типов, мы сравнили некоторые их особенности ниже.
Плюсы винтовых лестниц:
- Винтовые лестницы представляют собой современную и компактную альтернативу неэффективной планировке других традиционных лестниц, обеспечивая более эффективный доступ к этажам, чем обычная планировка.
- Традиционный марш прямой или винтовой лестницы может занимать много места в комнате, что затрудняет выполнение всего спектра действий, которые вы хотели бы выполнять в своем доме. С другой стороны, винтовая лестница практически вдвое сокращает пространство, занимаемое настоящей лестницей, благодаря конструкции штопора.
- Винтовая лестница может быть размещена в любом уголке вашего дома, в отличие от традиционной лестницы, которая имеет ограниченное количество вариантов размещения.
- Кроме того, конструкция винтовой лестницы безопасна и всегда привлекательна. Винтовая лестница может быть реализована практически в любом небольшом пространстве, как внутри, так и снаружи.
Плюсы прямых лестниц:
- Прямые лестницы могут быть разработаны для любого стиля интерьера; 3 конструкции прямых лестниц, изготовленных в основном из металла, включают:
— Одинарные косоуры (также известные как цельные лестницы): прямые лестницы с одинарными косоурами, как правило, наиболее популярны среди прямых лестниц, и на то есть веские причины, поскольку лестницы с одинарными косоурами невероятно прочны и точно спроектированы.
— Двойная балка: эта конструкция лестницы идеально подходит для создания открытого, уникального вида, который также является экономически выгодным вариантом для домовладельцев.
— Сводчатая лестница: конструкция сводчатой лестницы может быть разработана как архитектурное дополнение к вашему дому или просто использоваться в качестве промышленного набора лестниц для гаража или мастерской, и может быть заполнена каменными, цементными или плиточными ступенями.
Дополнительные факторы, которые необходимо учитывать:
- Материалы: В то время как профессиональный строитель лестниц может спроектировать лестницу из большинства строительных материалов, современные винтовые лестницы обычно изготавливаются из стали или фанеры, а прямые лестницы чаще всего изготавливаются из твердой древесины с ковровым покрытием на ступенях.Ключ в том, чтобы выбрать материал для лестницы, который будет соответствовать вашему дизайну интерьера, вашему бюджету и потребностям вашей семьи.
- Безопасность: винтовые лестницы ни в коем случае не опасны, и, когда они спроектированы и установлены профессиональной компанией, занимающейся лестницами, они так же безопасны и надежны, как и любая другая конструкция лестницы; однако в домах с маленькими детьми или людьми с ограниченными физическими возможностями прямая лестница может лучше подойти для их нужд.
- Пространство: как упоминалось ранее, винтовая лестница особенно эффективна, когда речь идет об экономии места, поэтому всегда рекомендуется убедиться, что у вас есть необходимая площадь и план, прежде чем приступать к дизайну прямой лестницы.
Если у вас есть дополнительные вопросы о различиях между прямыми и винтовыми лестницами, свяжитесь с вашим поставщиком лестниц в Сакраменто, iStairs.
Винтовые или винтовые лестницы | Знай разницу
Винтовые и винтовые лестницы часто путают, потому что на первый взгляд они очень похожи. Однако на самом деле их структуры совершенно разные.
Три наши винтовые лестницы, которые часто принимают за спирали
Сообщение или пустота?
Простой способ определить разницу между ними — наличие центральной стойки или колонны.Винтовая лестница будет иметь ступени, вьющиеся вокруг центральной колонны, тогда как спиральные вьются вокруг пустоты.
Винтовые лестницы спроектированы вокруг пустоты, а центральная колонна служит опорой для спирали
Форма
Винтовые лестницы не всегда круглые в плане. Квадратная лестница может иметь спираль, в которой ступени расширяются, чтобы соответствовать квадратному пространству. Винтовая лестница может быть овальной, эллиптической или криволинейной в плане.
Космос
Многие люди думают, что спираль — их единственный вариант из-за ограниченного пространства.Это не всегда так, и Bisca предоставит варианты планировки в зависимости от доступной площади.
Примеры компоновочных планов Bisca, подготовленных на этапе концептуального проектирования
Смотреть
Винтовая лестница может выглядеть более скульптурно, чем винтовая, хотя хорошо спроектированная винтовая лестница может быть и красивой. Если вы хотите включить в свой дизайн определенные материалы, возможно, чтобы связать их с другими элементами в комнате или собственности, лучшим вариантом будет дизайнер лестницы на заказ.
Все лестницы Bisca изготавливаются на заказ, поэтому винтовая или спиральная конструкция придаст вам желаемый вид с использованием указанных вами материалов
Почувствуй
Винтовая лестница обычно занимает большую площадь, что делает ее более неторопливой, чем спиральная. Полезная ширина винтовой лестницы, вероятно, будет уже, чем у винтовой.
Любой, кто когда-либо нес корзину для белья, маленького ребенка или поднос с фарфоровой посудой вверх или вниз по винтовой лестнице, вероятно, подтвердит, насколько это было неловко.
Даже если у вас мало места и единственным вариантом является компактная спираль, Bisca спроектирует ее максимально удобной в использовании.
Компактная винтовая лестница, соединяющая два этажа лондонской квартиры
Выбор правильной лестницы для вашего помещения
Во времена Средневековья фехтовальщики-правши защищали замки сверху вниз и по этой причине спирали накручивались по часовой стрелке. Было легко повиснуть на центральной колонне левой рукой и защитить лестницу внизу с мечом в правой.Не так просто для захватчика, поднимающегося по лестнице с колонной, блокирующей его полезную руку.
Сегодня компания Bisca разрабатывает индивидуальные спирали/спирали с направлением протектора, соответствующим потоку движения в окружающем пространстве и подходящим для левой или правой руки. Обычно у него будет один поручень на внешнем крае; тем не менее, мы можем спроектировать вашу спираль со вторым поручнем со стороны колонны, если вы предпочитаете.
Чтобы максимально эффективно использовать имеющееся у вас пространство, вам всегда следует при первой же возможности проконсультироваться со специалистом по лестницам, таким как Bisca.
В идеале, вы должны привлекать нас на этапе планирования и, конечно же, до того, как ваш строитель приступит к работе со стенами, полом и лестничными площадками.
Если вы переделываете свой дом и работаете с существующими помещениями, индивидуальное решение, разработанное с учетом структуры здания, даст вам наилучшие результаты.
Винтовая лестница – овальный план
Bisca осмотрит пространство и предложит несколько вариантов планировки, принимая во внимание то, как вы используете площадь, направление движения и материалы, которые вы хотите включить в лестницу.
Наша служба концептуального дизайна предоставляет визуальные изображения того, как реальная лестница будет выглядеть в пространстве, и предоставляет образцы материалов, которые мы предлагаем использовать.
