Ворота из профнастила забор: Ворота из профнастила своими руками: фото и видео

Содержание

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на воротоа

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила с калиткой

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Как сделать забор и ворота из профнастила своими руками – фото

Сегодня статья  о том, как построить забор из профнастила с воротами и калиткой своими руками. Забор для частного дома из профнастила очень популярен в наше время, потому что быстро устанавливается, достаточно долго служит при надлежащем уходе и неплохо выглядит. Установка забора из профнастила своими руками — дело трудоёмкое, но не сложное, если хозяин участка владеет приёмами работы с металлом, в том числе сварочными работами.

Забор у дома готовЗабор готов

Расскажу вам, как строим забор из профнастила мы с мужем. Забор вокруг участка стоял из деревянного штакетника, но он пришёл в негодность. Периметр участка у нас большой, а границ с соседями нет, поэтому мы частями устанавливаем сплошной забор из профнастила, постепенно заменяя старый забор. По этой же причине ленточный фундамент делать не стали, слишком большие затраты. Мы решили ставить зелёный забор из профнастила высотой 2 метра.

Столбы и перемычки для забораСтолбы и перемычки

Не знаю, как строят заборы профессионалы, но по нормам столбы закапываются и бетонируются на глубину промерзания грунта в данном регионе (в Тульской области глубина промерзания 1 м 20 см). Это важно особенно в зонах с пучинистыми грунтами (с большим содержанием глины). В прошлую зиму у нас в декабре была оттепель, очень высоко стояли грунтовые воды, некоторые районы даже подтапливало. Потом ударили сильные морозы. После этого ситуация с заборами была удручающая — у многих перекосились столбы, даже местами смялся профнастил в результате выдавливания столбов из земли мёрзлым грунтом. Правда, когда земля оттаяла, столбы вернулись на место, возможно, некоторые с помощью хозяев.

Цена забора из профнастила без учёта стоимости работы складывается из стоимости столбов, поперечин (прожилин), электродов для сварки, краски, листов профнастила, саморезов и заклёпок, цемента, песка и гравия для бетонирования. Кроме того, понадобятся петли для забора и калитки, окантовочная планка для отделки верха, низа и боковых сторон ворот и калитки, засов для забора и замок для калитки.

Верх столба для забораВерх столба

Столбы для забора из профнастила должны быть прочными, желательно из металла более 2 мм, ведь ветровая нагрузка на сплошной забор очень большая. Да и срок службы столбов немаловажен. Чаще применяются столбы 60 мм на 60 мм, но мы для столбов использовали трубы, которые  были у нас в наличии, круглого и квадратного сечения, сваривая до нужной длины. Длина столба при высоте забора 2 метра должна быть около 3 метров. Длина столба рассчитывается самостоятельно в зависимости от зоны проживания и расположения верхней поперечины.

Поперечины (прожилины, лаги, планки) для забора из профнастила изготавливаются из профильной трубы прямоугольного сечения. Мы использовали трубу 20 на 40 мм из металла 1,5 мм.

Столбы для забора установленыСтолбы установлены

Какой профнастил для забора лучше? Можно использовать профнастил любой толщины и любого профиля, оцинкованный или с полимерным покрытием любого цвета, а также с любым рисунком, в том числе под дерево и камень (декоративный профнастил для забора). Всё зависит от предпочтений хозяев и количества денег, выделяемых на строительство забора из бюджета семьи.

Чаще всего люди покупают самый дешёвый профнастил С8 толщиной 0,4 мм (0,35 мм). Но при таком профиле (8 мм) лист металла легко деформируется при любой нагрузке. Мы решили построить забор из профнастила С20 — этот профиль выше (20 мм), то есть при той же толщине жёстче, поэтому деформируется меньше. Высота профнастила для забора выбирается по желанию, мы покупали стандартные листы 2 метра высотой.

Саморезы в заборе у домаСаморезы в заборе

Некоторые люди спрашивают, где можно купить профнастил для забора. Профнастил продаётся в крупных строительных супермаркетах (Леруа Мерлен, Караута, Данила Мастер и др.), на металлобазах, в строительных магазинах. Только большой разброс цен. Некоторые магазины пишут цену за метр профнастила, а некоторые за двухметровый лист. Опять же, толщина профнастила разная, чем толще, тем дороже.

Итак, как поставить забор из профнастила своими рукам — поэтапно

Для работы нужны инструменты: ручной бур диаметром 200-300 мм, сварочный аппарат, струбцины, уровень любой длины, шуруповёрт и заклёпочник, если используются заклёпки для крепления профнастила. Кроме того, нужны ведра и ёмкость для замешивания бетона, если не используете бетономешалку.

Ручной бур для земляных работРучной бур

Начинаем работу с натягивания шнура и разметки ям для столбов, чтобы забор был ровным. Пролёт забора из профлиста можно делать 2-3 метра, соответственно, расстояние между столбами отмечаем от 2 до 3 метров. Мы выбрали среднюю величину – 2,5 метра.

Бур, нижняя частьБур

Далее бурим отверстия в грунте под столбы ручным буром, устанавливаем столбы по уровню и по шнуру и бетонируем столбы в ямах. Если есть лёгкая передвижная бетономешалка, которую можно поставить рядом с рабочим местом, замешиваете бетон и заливаете. Мы делаем по-другому. Устанавливаем столб в яме, засыпаем треть ямы гравием или битым кирпичом, замешиваем 300-ю пескоцементную смесь достаточно жидко и заливаем в яму, потом ещё треть и ещё таким же образом, заглаживая вровень с землёй.

Забор из профнастила со стороны домаЗабор со стороны дома

Далее привариваем к столбам с наружной стороны участка нижние и верхние поперечины по уровню, прижимая их струбцинами к столбам. Если есть желание и возможность, можно сделать 3 поперечины, но мы делаем 2. Зачищаем металл шкуркой или болгаркой с диском, если есть необходимость очистить от ржавчины, и красим краской по ржавчине.

Вкручиваем саморез в лист железаВкручиваем саморез

Каркас для забора из профнастила готов. Далее прикручиваем листы профнастила  к поперечинам саморезами. Саморезы для профнастила на забор используем стандартные, цветные или оцинкованные, они выпускаются тех же цветов, что и профнастил. Только вот качество саморезов на развес часто бывает плохим – не вкручиваются, не вставляются в шуруповёрт – очень неприятно. Мы покупали вначале саморезы в маленьких упаковках, их качество было хорошим, вкручивались в металл, как в масло. Будем искать именно такие саморезы для дальнейшей работы.

Саморезы вкручиваем через одну волну, то есть на один лист С20 забора из профнастила требуется 8 саморезов – 4 сверху и 4 снизу. Нахлёст делаем минимальный, это ведь не крыша.

Ворота и калитка со стороны домаВорота и калитка изнутри

Ворота и калитка для забора из профнастила

Отдельно хочу рассказать, как мы делали ворота и калитку. Технология такая: устанавливаются столбы, измеряется расстояние между ними, сваривается каркас для ворот, привариваются петли сначала на полотно ворот,  потом на столбы, выставив полотно ворот. Калитка делается аналогично.

Петля на воротах и столбеПетля на воротах

Каркасы  для ворот и калитки муж сваривал из той же трубы профилированной 20 на 40 мм, что и поперечины для забора. Для ворот особенно важна жёсткость и правильная геометрия.

Ворота и калитка из профлистаВорота и калитка

Трубы выкладываем на ровную поверхность по уровню, измеряем рулеткой диагонали (должны быть абсолютно одинаковые, до 1 мм), прихватываем сваркой, опять измеряем диагонали и проверяем длинным уровнем плоскость полотна ворот. Если всё ровно и точно, обвариваем швы сваркой. На том уровне, где планируется засов на воротах, привариваем дополнительные горизонтальные планки, увеличивающие жёсткость ворот. Кроме того, муж ещё для жёсткости к воротам приварил косынки из металла 2 мм толщиной.

Калитка снаружи участкаКалитка снаружи

Профнастил на ворота и калитку муж крепил заклёпками, что увеличило жёсткость ворот. Саморезами на ворота крепить профнастил нельзя – конструкция получится недостаточно жесткой.

Потом мы установили окантовочные планки по периметру ворот и калитки с помощью заклёпок. Ворота и калитка готовы. А забор мы делаем понемногу до сих пор.

Верх ворот из профнастилаВерх ворот

Автор Ольга Богач   https://svoimirukamivdome.ru/

Читайте ещё на сайте статьи из разных рубрик:

Если статья полезна, подписывайтесь на обновления сайта в форме ниже. Или добавьте сайт в закладки. И не забудьте поделиться информацией с друзьями в соцсетях.



Вы можете ещё почитать в этой рубрике:

как сделать распашные ворота из профлиста, изготовление, установка (фото+видео)

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины. Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают. На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель. Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Ворота готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Монтаж ворот из профнастила | Профнастил для ворот

Ворота из профлиста своими руками

Профнастил – материал, который часто используют для изготовления разных конструкций. Он отличается износостойкостью, универсальностью, практичностью. Ворота, выполненные из него, будут служить долго. Забор выглядит привлекательно, а также он надежно защищает территорию.

Сегодня разберемся, как своими руками сделать распашные или откатные сооружения. Как выбрать материал? А также обратим внимание на преимущества и недостатки конструкции.

Особенности материала

Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.

Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.

Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.

Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.

В зависимости от области применения листы делятся на:

  • Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
  • Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
  • Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.

На практике чаще всего используются стеновые профлисты.

Преимущества и недостатки

7 плюсов:

  1. Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
  2. Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
  3. Широкий диапазон цветов, в которые можно окрасить профлист;
  4. Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
  5. Относительно невысокая стоимость;
  6. Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
  7. Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;

4 минуса:

  1. Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
  2. Плохо изолирует шум, звуки;
  3. Тонкие листы легко деформируются при внешних воздействиях. Поэтому лучше выбирать полотна потолще;
  4. Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.

Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.

Конструкции ворот и их особенности

В зависимости от конструкции ворота на дачу, ограду или гараж бывают распашными, откатными. Оба типа, в свою очередь, подразделяются еще на несколько категорий. Все они обладают особенностями.

Ворота распашного типа

Это самый популярный, востребованный тип конструкции. Они бывают одностворчатыми, двух- и многостворчатыми. Механизм открывания может быть внутренним или наружным.

При небольшом весе профлиста нагрузка на каркас конструкции и опорные стойки оказывается минимальная. Для фиксации створок открытыми, придется использовать пружинные или простые фиксаторы. Чтобы предотвратить провисание ворот, следует поглубже вкопать бетонную часть опорных стоек.

Откатные ворота

Это неплохая альтернатива распахивающему каркасу. Откатные ограждения имеют несколько особенностей:

  • Необходимо пространство для перемещения створки при открывании;
  • Сооружение надежное, прочное и устойчивое;
  • Свободное пространство не влияет на установку;
  • Конструкция не провисает.

Недостатки:

  • Дорого;
  • Трудно справиться без специалиста;
  • Требует сделать хорошую бетонную заливку опор;
  • Постоянный уход за роликовым механизмом.

Разновидности откатных:

  • С одной или двумя створками;
  • Крепятся с одной или двух сторон;
  • С калиткой или без;
  • Механическое открывание или автоматическое с помощью электропривода.

Чтобы сэкономить свободное пространство, изготавливают складные ворота:

  • Подвесные;
  • Рельсовые;
  • Консольные;
  • Телескопические.

Как выбрать профилированный лист

Чтобы выбрать качественный, подходящий профлист, следует учитывать следующие моменты:

  • Толщину полотна. Рекомендуется использовать стеновое полотно с маркировкой «С»;
  • Размеры;
  • Волны. Информацию о их форме и высоте можно узнать из маркировки;
  • Цвет. Выбирайте материал так, чтобы он сочетался с общим дизайном.

Основные материалы для изготовления листов: цинк, алюцинк, полиэстер, платсизол или пурал.

Цветовое разнообразие

Неокрашенные листы прослужат меньше. Поэтому покраска влияет на качество полотна. При этом нельзя забывать про эстетическое предназначение. Забор должен гармонировать с общим дизайном территории.

При выборе цвета соблюдайте три правила:

  1. Сочетание с общим оформлением. Обратите внимание на крышу здания, а потом уже планируйте цвет будущего забора;
  2. Если вы занимаетесь изготовлением полотна, то учитывайте мнение вашего заказчика;
  3. При использовании каменных столбов выбор сужается. С такими опорами лучше гармонирует бежевый или коричневый.

Процесс изготовление распашных ворот своими руками

С рабочему процессу следует подходить обдуманно. Без опыта, определенных знаний, навыков, лучше отказаться от идеи сделать ворота самостоятельно. Лучшее решение – поручить дело специалистам в этой области. При работе понадобится умение работать со сварочным аппаратом.

Расходные материалы и инструменты

Перед приобретением материалов, следует продумать и создать проект. Для этого нужно провести расчеты, сделать замеры. А после можно отправиться в магазин за покупками.

Пригодится инструментарий:

  • Лопата;
  • Бетономешалка;
  • Ведра;
  • Строительный уровень;
  • Сварочный аппарат;
  • Болгарка;
  • Дрель;
  • Метизы.

Строительные материалы:

  • Профильные полотна;
  • Опорные стойки;
  • Стальные петли;
  • Крепежи;
  • Краска;
  • Песок, щебенка, цемент.

Размеры ворот и калитки

Не бывает стандартных размеров для всех ворот, потому что их рассчитывают в каждому случае индивидуально. Габариты зависят от разных факторов.

Гаражный каркас сильно отличается от объемов парадной. А если говорить о высоте, то только здесь гораздо проще. Поэтому именно на высоту лучше равняться. Она может быть от 2 до 2,5 метров.

С калиткой придется работать иначе. Ее ширина не должна быть меньше 80 см. Это принято считать стандартом для прохода взрослого человека. Как правило, нужно учитывать, что войти в калитку могут с тележкой, сумками и другими переносными предметами. В итоге ширина должна быть примерно 1,2-1,5 м.

Чертеж ворот

При создании каркаса важным этапом является планирование чертежа – графического изображения. На схеме отображают размеры, точки соединения. С помощью проекта рабочие точно рассчитывают количество нужного материала и создают воротные сооружения в кратчайшие сроки.

Монтируем опоры для ворот

Перед этапом монтажа рекомендуется подготовить территорию. Необходимо убрать мусор, сделать разметку.

Как выполнить установку:

  • Выкопать ямы с помощью лопаты или бура. Глубина должна составлять примерно 1-1,5 м. Ширина – 50 см. Опорные стойки должны быть устойчивыми;
  • Дно засыпать песком и щебнем, утрамбовать;
  • Установить опорные столбы и расклинить их кирпичами;
  • Выставить, проверить с помощью строительного уровня;
  • Замешать раствор, залить его в углубления.

Чтобы бетон равномерно просыхал, схватывался, рекомендуется время от времени смачивать поверхность.

Изготавливаем каркас и раму ворот

Повторно замеряют дистанцию между столбами, а только потом собирают каркас. Если сможете обнаружить даже малейшие недочеты, лучше исправить их, внеся изменения в чертежный проект.

Алгоритм сборки:

  • Нарезать трубы необходимой длины, учитывая заявленные в проекте размеры. Габариты могут отличаться из-за способа соединения элементов;
  • Зачистить покрытие от ржавчины;
  • Положить трубы на ровную площадку, собирая каркас;
  • Проверить размеры и прихватить временными крепежами конструкцию;
  • Проверить строительным уровнем углы;
  • Убедиться, что сооружение точно войдет в пространство между столбами;
  • Приварить соединительные швы;
  • Усилить ворота ребрами жесткости.

Крепление створок к опорам и изготовление фурнитуры

Створки в столбам прикрепляют с помощью петель. Их количество зависит от габаритом и массы исходной конструкции. Чтобы установить стандартные ворота, достаточно будет пары навесов с обеих сторон.

Монтаж:

  • Установить столбики из кирпича между столбами. Поверх них положить доску. Оставить щель в 2 см между доской и нижней точкой створки;
  • Поставить каркас рамы;
  • Приложить петли, прихватить их к створкам и столбам;
  • Проверить открывание створок;
  • Приварить соединительные швы;
  • Прикрепить ручки, засовы и другие крепежи.

Грунтовка и покраска конструкции

Для грунтовки и покраски необходимо сначала очистить поверхность конструкции от загрязнения и коррозии. Далее рекомендуется обезжирить покрытие с помощью уайт-спирита. И наконец, приступить к покраске. Для этого вам понадобится кисть. Тщательно нужно прокрашивать в местах соединения и на уголках.

После покраски конструкция должна сохнуть не меньше суток.

Обшивка профлистом

Алгоритм действий:

  • Снять створки ворот и положить их на ровную площадку;
  • Сверху уложить профилированные полотна;
  • С помощью дрели высверлить углубления в волне, которая примыкает к трубе;
  • Профлисты зафиксировать с помощью саморезов;
  • Нельзя затягивать метиза до упора;
  • Устанавливая следующее полотно, нужно класть его так, чтобы оно шло внахлест на другое.

При креплении профлистов их фиксируют метизами к каждой перемычке, расположенной по горизонтали, вертикали и даже диагонали. А к самому каркасу полотно прикрепляют через одну волну внизу. Между собой листы соединяются в верхней части.

Калитку устанавливают с помощью петель, приваренных к трубам. Этот участок нуждается в дополнительном усилении. Если калитка состоит из отдельного каркаса, то ее петли приваривают к отдельным опорным столбикам.

Снаружи устанавливают задвижку, а внутри – засов. Они могут представлять собой обыкновенные защелки или замки. Последние бывают накладными, навесными или врезными. В последнее время набирает популярность еще один вид – автоматический.

Неплохой альтернативой служат остатки труб или арматуры. Из них можно сделать хороший засов. Его прикрепляют с внутренней стороны на метизные изделия. Для калитки обычно обустраивают замок.

Ворота из профнастила давно пользуются популярностью во многих сферах. Они отличаются легкостью конструкции, быстрым монтажом, относительно доступной стоимостью. Богатый выбор оттенков позволяет подобрать дизайн ворот под любой экстерьер вашего участка. Обшивать ворота может любой человек самостоятельно. Особых хлопот не предвидится. А если у вас есть опыт сварочных работ, тогда вы можете собрать конструкцию полностью своими руками.

Под рукой для грамотного монтажа должны быть все необходимые инструменты, материалы. Ворота из профнастила прослужат длительное время, если при их сборке соблюдать технологию и проверять вертикальность опорных столбов.

Ворота из профнастила своими руками (70 фото): как сделать, красивые идеи

Ворота из профнастила своими руками: 70 фото и идей

К хорошему и надежному забору вокруг участка нужны такие же ворота. Из всего разнообразия материалов проще всего работать с профнастилом, ведь кроме него тебе понадобится всего лишь несколько труб, фурнитура и крепежи. Тем более, ты точно справишься своими руками. Рассказываем подробнее!

Преимущества и недостатки ворот из профнастила

Легкий профнастил не требует мощной опоры и с ним проще работать. Из него можно делать любые формы, очертания и конфигурации с помощью обычных ножниц по металлу. По цене такие ворота обойдутся дешевле большинства аналогов, но при этом они могут быть любых цветов и фактур.

Профнастил не нуждается в сложном уходе, регулярной обработке или окрашивании. Средний срок службы – около 25 лет, а поврежденный фрагмент легко заменить на новый. За счет разнообразия профнастил легко сочетается с другими строительными и отделочными материалами.

Но металл довольно тонкий, так что воротами нужно будет аккуратно пользоваться и избегать механических повреждений. Явно страдает шумопоглощение, особенно – в дождливые и ветренные дни. Резать профнастил нужно очень осторожно, чтобы не повредить защитный слой по срезу.

Преимущества и недостатки ворот из профнастила

Как выбрать профнастил

По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.

Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.

Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить. Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.

Как выбрать профнастил - Ворота из профнастила своими руками

Размеры ворот из профнастила

Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.

Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.

Размеры - Ворота из профнастила своими руками

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Каркас - Ворота из профнастила своими руками

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Укрепление каркаса - Ворота из профнастила своими руками

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Монтаж петель - Ворота из профнастила своими руками

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Обшивка профнастилом - Ворота из профнастила своими руками

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Установка замка - Ворота из профнастила своими руками

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Автоматика для ворот из профнастила своими руками

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи Ворота с калиткой из профнастила своими руками - фото и идеи

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика. Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления.

Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи Подъемно-поворотные ворота из профнастила своими руками - фото и идеи

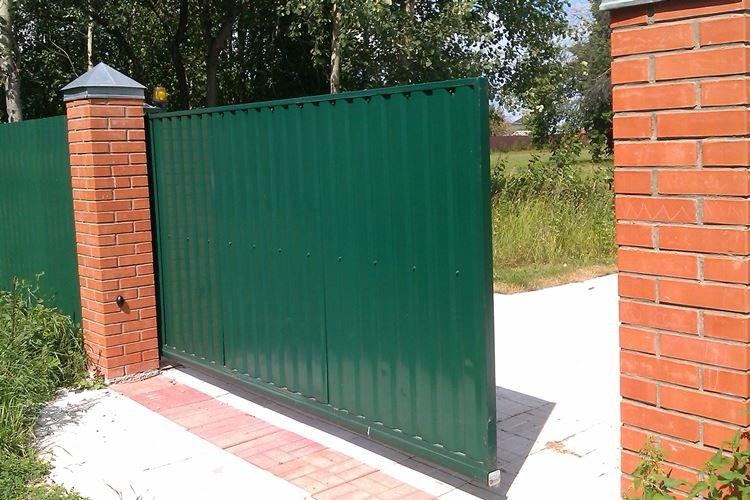

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи Откатные ворота из профнастила своими руками - фото и идеи

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи Откатные ворота из профнастила с верхним подвесом своими руками - фото и идеи

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи Раздвижные ворота из профнастила своими руками - фото и идеи

95 фото создания распашных вариантов

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.


Конструкция ворот из профнастила может быть нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.


В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

  • Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
  • Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Фиксируем петли или навесы.
  • Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Фото ворот из профнастила


Также рекомендуем посетить:

Забор из профнастила своими руками

Выбирая изготовление забора из профнастила своими руками, владелец загородного или частного дома защищает свою территорию от постороннего доступа и чужих взглядов, одновременно сэкономив на услугах мастеров-строителей. Отличающийся доступной ценой, неплохой прочностью и высокой долговечностью материал устанавливается без привлечения сторонних специалистов – хотя для этого и придётся воспользоваться специальной инструкцией. Выполнение основных и подготовительных работ требует от исполнителя определённого опыта и временных затрат. Зато их результатом становится сокращение расходов на благоустройство и возможность контролировать все этапы, убеждаясь в качестве их выполнения.

Содержание статьи

Преимущества забора из профлиста

Перед тем, как сделать забор из профнастила своими руками, стоит познакомиться со списком основных преимуществ материала. Тем более что список достаточно большой, что делает профлисты одним из самых популярных материалов для устройства ограждений. И главным плюсом можно назвать высокую скорость возведения. Даже при использовании бетонных фундаментов строительство занимает в несколько раз меньше времени, чем при выборе бетонных, кирпичных или кованых оград.

забор из профнастилаТак выглядит забор из профнастила на ленточном фундаменте

К другим преимуществам ограждений из профлиста относят:
1. Отсутствие необходимости в серьёзном опыте выполнения таких работ. Самым сложным этапом в процессе сооружения будет сварка – но даже без неё, при желании, можно обойтись.
2. Сравнительно невысокую стоимость используемых при строительстве материалов. Создать забор из профлиста могут позволить себе даже семьи с небольшим доходом.
3. Надёжную защиту от посторонних взглядов. Сплошная конструкция закрывает территорию лучше сетки или штакетника – особенно, если выбрать высоту от 2 и более метров.
4. Неплохую прочность профильного листа, создающего серьёзное препятствие для злоумышленников, если оставить незакрытой верхнюю острую кромку материала.
5. Длительный срок эксплуатации. Выбирая качественные профлисты и придерживаясь всех требований к монтажу, можно рассчитывать на 25-30 лет использования ограждения.
6. Эстетичный вид конструкции, которая может отлично вписаться в ландшафт участка, если подобрать ограждение в тон к другим конструкциям – стенам или крыше дома.
7. Простой уход за забором. Профлисты легко отмываются, не боясь использования бытовой химии, и даже могут самоочищаться во время дождя.
Дополнительный плюс такого забора – незначительное снижение уровня шума. Поэтому ограждение станет неплохим вариантом для защиты от звуков шумной автострады. Хотя для полной звукоизоляции стоит предусмотреть специальные шумозащитные экраны вдоль прилегающей к источнику шума границы участка или качественные стеклопакеты в доме.

Как рассчитать забор из профнастила

Работы по созданию ограждения из профлиста стоит начинать с определения расходов и точного количества используемых в процессе строительства материалов. Перед расчётом требуется измерить длины отдельных участков будущего забора и разметить его на территории расположение опор. Также стоит определиться с высотой ограды и глубиной, на которую будут закапываться столбы.

забор из профнастила схема с размерамиЗабор из профнастила схема с размерами

Основной расчёт состоит из определения количества таких элементов:
1. Листов профнастила. Для получения расчётного значения длину ограждения делят на полезную (с учётом нахлёста для соединения) ширину профлиста.
2. Опор, число которых зависит от расстояния между ними. Опоры обычно устанавливают не дальше 2,5-3 м друг от друга. Дистанция должна быть примерно одинаковой для всей ограды.
3. Поперечных лаг. Специалисты советуют определять количество этих элементов по высоте забора из профнастила. Для 2 м достаточно располагать лаги в 2 полосы. При высоте больше 2 м желательно выбирать 3 лаги. Общая длина получается умножением периметра на число полос.
Заглушек будет столько же, сколько и опор, а пластин держателей – в 2-3 раза больше (в зависимости от количества полос лаг, которые должны крепиться к столбам). Объёмы краски определяются по площади поверхности – на 1 кв. м уходит 50-70 г. При расчёте количества саморезов по металлу для забора из профнастила учитывается число полос – если их 2, на каждый лист понадобится 6 шурупов, для трёхполосной конструкции принимают по 9. Если в качестве крепления для забора из профнастила без сварки применяются заклёпки, их следует приобрести вдвое больше, чем расчётное число шурупов.

Как построить забор из профнастила своими руками

схема забора из профнастилаСхема забора из профнастила

Одним из основных этапов проектирования ограждения является выбор, какой профнастил лучше для забора. В большинстве случаев, предпочтение отдаётся листам, тип которых начинается на литеру C. Эти материалы предназначены специально для сооружения оград, в отличие от кровельных типов Н и НС. Можно применять и листы с маркировкой A, хотя встречаются они намного реже.
Продолжая выбирать подходящий вариант, переходят к определению более точных параметров:
• Цифры в маркировке обозначают высоту ребёр листа в миллиметрах. Например, профнастил С8 показывает, что волны выступают за осевую линию на 8 мм – этот тип считается оптимальным для ограждения.

профильный лист профнастил с8

Хотя на открытых территориях, для которых характернее сильный ветер, рекомендуется выбирать модель C10 или даже профнастил С21 с очень жёсткой поверхностью.

профильный лист профнастил с21

• Высота листа принимается в пределах 2-2,5 м. Ширина может быть до 12 м, в зависимости от выбранного варианта.
• Оптимальная и рекомендуемая толщина профнастила для забора – от 0,45 до 0,5 мм. Для высокого забора стоит принимать этот параметр не меньше 0,6 мм.
• Для защиты листов может использоваться краска или оцинковка. Порошковая окраска считается лучшим выбором для ограды, но и обходится дороже. Ещё один неплохой вариант – листы, покрашенные с одной стороны и оцинкованные с другой.
Перед монтажом ограды следует подготовить и все необходимые инструменты – болгарку для резки и зачистки материалов, ножницы по металлу, лопату для выкапывания ямок под опоры. Бетон для фундамента можно замешивать вручную или использовать для этого небольшую бетономешалку. Замеры проводятся с помощью рулетки, а разметку на опорах и листах стоит выполнять с помощью маркера. Отверстия сверлятся шуруповёртом с насадкой M8, а для крепления поперечин к столбам можно использовать и крепёж, и сварку.

Монтаж забора из профнастила

До начала работ исполнителю стоит определиться с конструкцией ограждения. Самыми прочными опорами считаются кирпичные столбы – однако из-за высокой стоимости и сложности изготовления чаще всего выбирают металлические столбы. Выбирая фундамент, обращают внимание на предполагаемый срок службы ограждения. Для заборов, рассчитанных на несколько лет, подойдёт отдельные основания на каждый столб. Конструкции, которые должны простоять не меньше 20-30 лет рекомендуется устанавливать на ленточных фундаментах.
После выбора подходящих вариантов опор и основания определяется и покупается необходимое количество материалов. Для расчётов принимается расстояние между столбами для забора из профнастила 2,5-3 м. Все опоры отмечаются на местности – для этого достаточно использовать небольшие деревянные колья, которые соединяют с помощью капронового шнура. Размечается на территории и место для установки ворот, и углы, и дополнительные калитки (не стоит оставлять только один вход на большую территорию).

Фундамент под забор из профнастила

Для установки столбов выбирают один из трёх вариантов основания:
• установка забора из профнастила на ленточном фундаменте, для которого понадобится выкапывать по периметру траншею;
• монтаж на отдельных фундаментах под каждой опорой;

расстояние столбов для забора из профнастилаНеправильная установка столбов

• закапывание столбов в землю без основания (рекомендуется только для невысоких заборов).
Выбирая, как сделать фундамент под забор из профнастила, учитывают его вертикальные размеры, которые зависят от типа грунтов. Для глинистой почвы глубина ямы под основания должна быть не меньше 0,9 м, для рыхлой почвы– 1,2 метра.

Подробней о том, как устраивать ленточный фундамент, можно узнать, познакомившись с материалами статьи «Ленточный фундамент: как рассчитать и сделать самостоятельно».

Какие столбы нужны для забора из профнастила

Опоры, на которых будут крепиться профлисты, должны иметь такие характеристики:
• высокую прочность, способную компенсировать парусность профнастила и предотвратить падение ограждения;
• долговечность – желательно, чтобы опоры не нужно было менять даже при ремонте забора;
• внешний вид, который не должен нарушать стиль всей конструкции.
При определении, какие столбы нужны для забора из профнастила, в основном отдают предпочтение стальным трубам – прочным, долговечным и соответствующим дизайну ограждения. Не совсем подходят для такой ограды бетонные опоры, а кирпичные будут слишком дорогими и требуют больше времени на установку. Деревянные столбы отличаются невысокой прочностью и со временем теряют внешний вид.
Оптимальный вариант опоры для ограждения – профильная труба с сечением 80х80 мм и стенкой 3-миллиметровой толщины. Для высоких оград размер столбов для забора из профнастила может быть и 100х100 мм. Допускается устанавливать и круглые опоры. Рекомендуемый диаметр труб для забора из профнастила  – 60-80  мм.

Установка столбов для забора из профнастила

В тех случаях, когда опоры устанавливаются на ленточных фундаментах, выполняют следующие действия:
1. Выкапывается траншея по периметру участка. Глубина выбирается в зависимости от климата и грунтов (0,8-1,2 м), ширина – около 0,3-0,5 м.
2. Насыпается на дно траншеи щебень и песок.
3. Устанавливается опалубка (в качестве материала для которой можно использовать доски), возвышающуюся над землёй на 15-20 см, и делается гидроизоляция.
4. Далее выполняют обвязку траншеи арматурой – прутками диаметром 10 мм, которые соединяются сваркой или связывают между собой проволокой.
5. Устанавливают столбы и связывают их с арматурой с помощью той же сварки.
6. Готовится бетонный раствор, которым заливают опалубку до нужного уровня.
Для ограждений, которые предполагается использовать не больше 10-15 лет, допускается устанавливать опоры без фундамента, прямо в почву. Способ монтажа столбов зависит от характера почв и грунтовых вод. Обычно пользуются забивкой, частичным или полным бетонированием и бутованием.

Заглушки для столбовПосле установки столбов сверху одеваются заглушки

Поперечные лаги для забора из профнастила

В качестве поперечин на забор из профнастила допускается применение квадратных или прямоугольных металлических труб с сечением 20х20, 30х20 или 30х30 мм. Количество полос рассчитывается заранее. Для обычного забора достаточно двух поперечин, для высокой ограды желательно предусмотреть три. Расстояние от крайних лаг до верха ограждения или земли не должно быть меньше 200-300 мм.
Трубы нарезают на части нужной длины и крепят к столбам под углом 90 градусов с помощью х-кронштейнов.

Х-кронштейн для крепления без сварки забора из профнастилаХ-кронштейн для крепления без сварки забора из профнастила

Для проверки перпендикулярности пользуются уголком и уровнем – чтобы лаги сходились друг с другом, рекомендуется делать это по всему периметру.

Забор с х-кронштейнами, собранный без сваркиЗабор с х-кронштейнами, собранный без сварки

До начала установки листов рекомендуется покрасить лаги полностью со всех сторон, защищая металл от воздействия осадков и влажности.

Как крепить профнастил на забор

Соблюдение правил крепления профнастила позволяет уменьшить риск появления ржавчины и повысить эксплуатационный срок ограждения.

Крепление для забора из профнастила без сваркиКрепление для забора из профнастила с резиновой прокладкой

Порядок действий следующий:
1. Сначала монтируется первый лист – так, чтобы его крайняя (накрывная) волна накрыла первую волну следующего профлиста. Рекомендованная длина стыка – 50 мм.
2. Следующие листы устанавливаются и соединяются таким же способом.
3. Профнастил крепится на поперечных лагах – по три самореза на каждую полосу. Шурупы вкручивают шуруповёртом со специальной насадкой по краям листа и в середине. Для ветреного региона рекомендуется вкручивать саморезы через 1 волну.
При креплении профлиста к лагам саморезы вкручиваются в нижние волны. Если соединяются два листа, крепёж должен располагаться в верхних точках изгибов поверхности. Шурупы не следует закручивать до упора – это может привести к повреждению самого крепежа и его уплотнительной резинки.

саморезы для профнастила на заборКак правильно затянуть саморез по профнастилу

Кроме того, соскочивший шуруп может поцарапать поверхность профнастила, увеличив риск коррозии и ухудшения декоративных характеристик материала.

Верхняя планка для забора из профнастила

Фактически, этап установки листов можно назвать последним – ограждение считается законченным и готовым к эксплуатации. Однако если в задачи владельца участка не входит повышение безопасности территории путём оставления незакрытой сверху острой кромки, желательно закрыть её специальной заборной планкой.

декоративная планка на забор из профнастилаВерхняя планка для забора из профнастила

Элемент имеет П-образный профиль и позволяет сделать конструкцию не только более эстетичной, но и менее травмоопасной.
Для установки планок не требуется специальный крепёж – она легко одевается на лист и фиксируется за счёт точного соответствия размерам волн. Поэтому при покупке этих деталей следует обратить внимание на маркировку и наличие завальцовки. Так, для профлиста с 8-миллиметровыми изгибами понадобится планка шириной 8 мм. При наличии завальцовки та же ограда потребует покупки 10-миллиметрового элемента.

Подведение итогов

Монтаж заборов из профлистов требует правильного выбора материалов, подготовки подходящих инструментов и выполнения подготовительных работ. Немало времени придётся потратить на установку фундаментов и опор. Исполнитель должен будет правильно закрепить поперечины и установить сами профлисты, потратив на ограждение всего участка не один день, а для большой территории – даже несколько недель. Однако результатом этой работы станет надёжная защита от лишнего внимания и проникновения. Притом, что из расходов на строительство ограждения будет исключена статья оплаты услуг специалистов – важный момент для людей, которые предпочитают не только экономить, но и получать определённый опыт, не лишний для владельца загородного дома.

1331 фотография гофрированных ворот — бесплатные и лицензионные фотографии из Dreamstime

Старые проржавевшие гофрированные ворота. Старые заржавевшие гофрированные синие ворота, шероховатая текстура или фон. Ворота закрывающиеся с замком

Ворота металлические гофрированные белые. Ворота металлические рифленые белые с малым замком

Зеленые ворота из гофрированного листового металла. Янгон, Мьянма

Ворота из окрашенного гофрированного металла закрываются на навесной замок.Окрашенные гофрированные металлические ворота закрываются навесным замком с ржавой сверхпрочной металлической цепью

Гофрированные ворота из черного железа. городской темный фон, рольставни. Гофрированные ворота из черного железа. Городской темный фон, рольставни

Забор из гофрированного железа и ворота возле дома в деревне Гватемала. Сан-Хуан-дель-Обиспо, Гватемала — 25 июня 2017: забор из рифленого железа и ворота возле дома в

Ржавый гофрированный металл красная стена и ворота.Фон и текстура для текста или изображения

Фасадная стена склада с металлическими гофрированными воротами. Фасадная стена склада с серыми гофрированными металлическими воротами

Закрытые гаражные ворота из коричневого рифленого металла с дверным проемом и окнами на гипсовой стене. Закрытые гаражные ворота из профнастила коричневого цвета с дверным проемом и двумя окнами на

Гнутый профнастил ворот ворот с направляющими.Близко, Мятый, Металл, текстура, Гранж, Поверхность, старый, Металлический, задний план, грубый, дизайн, железо, Ржавый

Ворота гофрированные. Самодельные ворота из рифленого железа

Ворота из гофрированного металла закрываются на навесной замок. Окрашенные гофрированные металлические ворота закрываются навесным замком с ржавой сверхпрочной металлической цепью

.

Забор и ворота из листов синего профнастила. Стоковое изображение

Похожие изображения

Металлический забор, окрашенный в темно-синий цвет.

Длинный металлический забор со стороны улицы.

Ворота забор белые

Ворота для забора рабицы

Забор ворот в зимний лес

Парадные ворота и забор

Нижний Новгород, Россия.- 13 октября 2016 г. Детская площадка огорожена забором с закрытой калиткой.

Вход в веселый дом из желтого дерева с белым частоколом и воротами с беседкой, над которой растут дикие розы

Деревянный забор на заднем дворе дома с воротами

Старый железный забор с закрытыми ржавыми воротами запрещает проезд на территорию заброшенной технической станции

Металлический декоративный забор с дверью и воротами в стиле модерн Идеи металлического забора

Установка из камня и забора с дверью и воротами для автомобиля.На стене кирпичного дома установлена ​​охранная камера видеонаблюдения.

Богато украшенный и красивый кованый широкий забор — ворота, выкрашенные в алый сине-черный цвет. Фотография естественных старых ворот для использования в качестве

Электрические ворота для ограждения защищают зеленую траву пастбища

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
