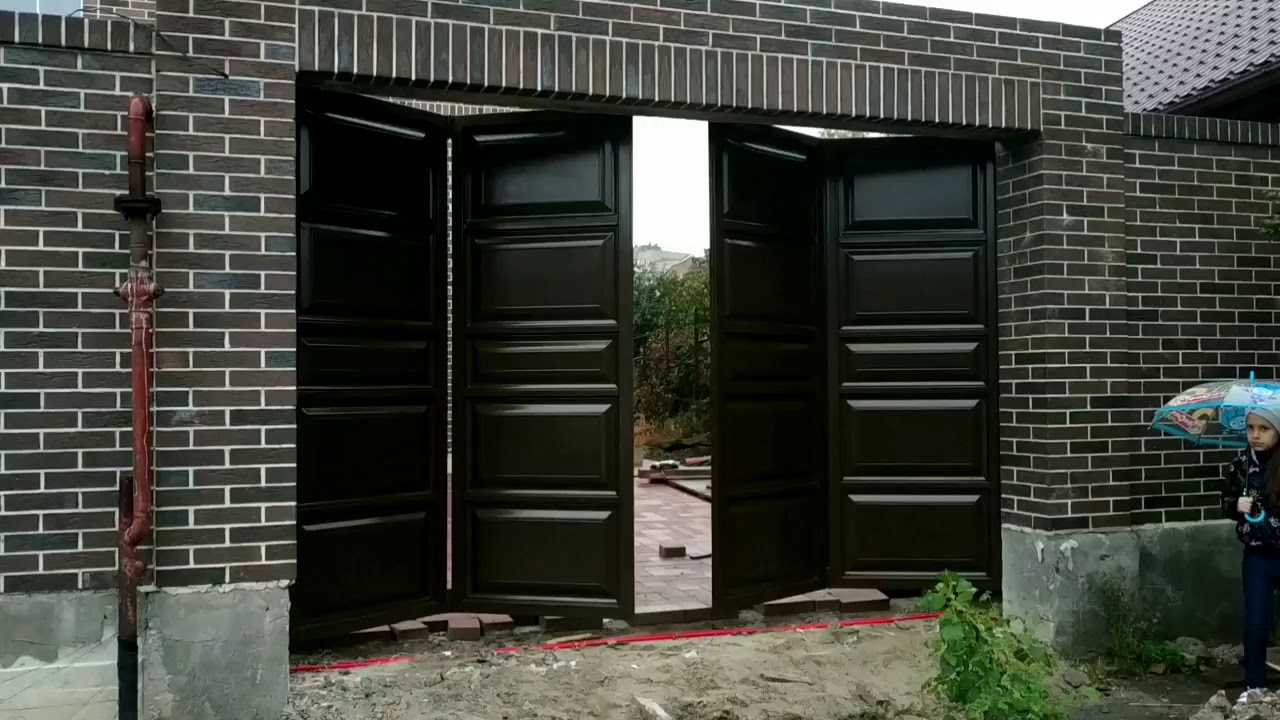

Складные ворота гармошка для дачи. Ворота для гаража на даче своими руками

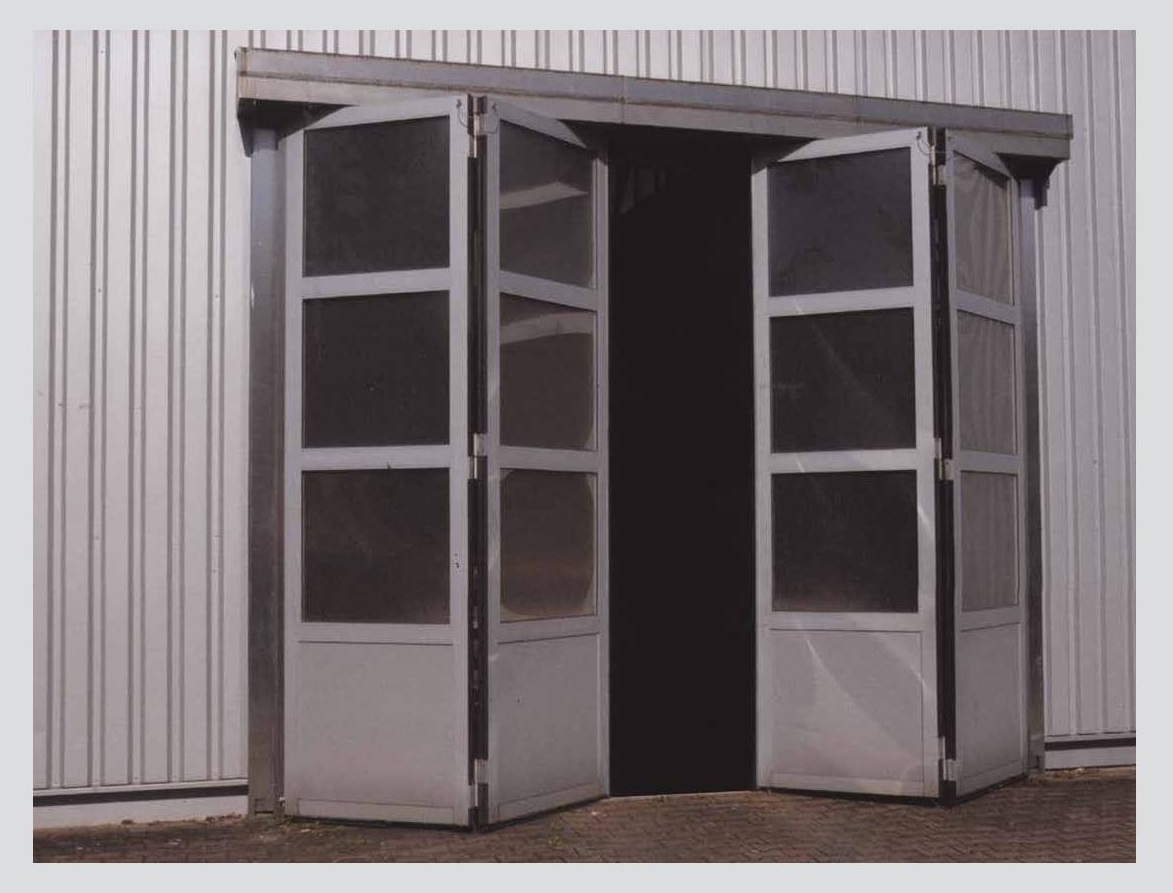

Ворота складные в определенном приближении можно рассматривать, как разновидность ворот секционного типа с вертикальным расположением секций.

Такое размещение створок практически не ограничивает длину перекрываемого воротами проема, хотя и имеет ограничения по высоте, обусловленные конструктивной прочностью секций. Отчасти это, хотя в большей степени ограниченные теплоизоляционные свойства и сложность использования систем автоматики на должном уровне определили приоритетное применение складывающихся ворот в промышленном секторе.

Конструктивно ворота складные могут состоять из разных по высоте и ширине секций, каждая из которых выполняется в виде жесткого каркаса из стальных/алюминиевых профилей, обшитого с двух сторон металлом с/без утеплением внутри или заполненного в зависимости от предпочтений заказчика и возможностей производителя сэндвич панелями, панорамным или частичным остеклением из стекла или поликарбоната и т. д.

Между собой секции скрепляются петлями шарнирного типа, чаще всего изготовленными из нержавеющей стали. Подвес створок ворот верхний с движением по направляющим посредством роликовых секций.

Большая «парусность» ворот и ограниченная жесткость общей конструкции заставляет производителей монтировать в створки вертикальные ригеля, фиксирующие секции в закрытом состоянии.

Попутно это позволяет вручную регулировать количество открываемых створок. Каждая секция по периметру оборудуется резиновым или иным полимерным уплотнением, обеспечивающим при закрывании ворот определенную степень герметичности. В ворота складные довольно просто встраивается калитка шириной, не превышающей ширину секции.

В притвор калитка обычно интегрируется датчик, блокирующий электромеханический привод складывания створок при открытом положении калитки.

Ворота складные часто позиционируют как абсолютно атравматичные конструкции в контексте защемлений пальцев при закрывании створок. Подобное утверждение может быть верным только в случае значительных технологических зазоров между секциями, что само по себе абсурдно, поскольку существенно снижает степень герметичности соединений и теплоизоляционные ости к уровню взломостойкости ролловых в отличии от классической конструкции секционных ворот.

Наиболее часто ворота складные изготавливаются из стали, окрашенной порошковыми составами, оцинкованной или покрытой полимерами. Некоторые западные производители поставляют на отечественный рынок ворота складные, каркасы секций в которых выполнены из алюминиевого профиля. Пространство внутри створок может заполняться любым теплоизолирующим материалом, хотя чаще всего используется огнестойкое базальтовое волокно или пенополиуретановые плиты. Аналогично вспененным пенополиуретаном заполняются вставляемые в секции сэндвич панели. Все это создает определенные сложности с гидроизоляцией утеплителя, свойства которого существенно снижаются при насыщении материала атмосферной влагой.

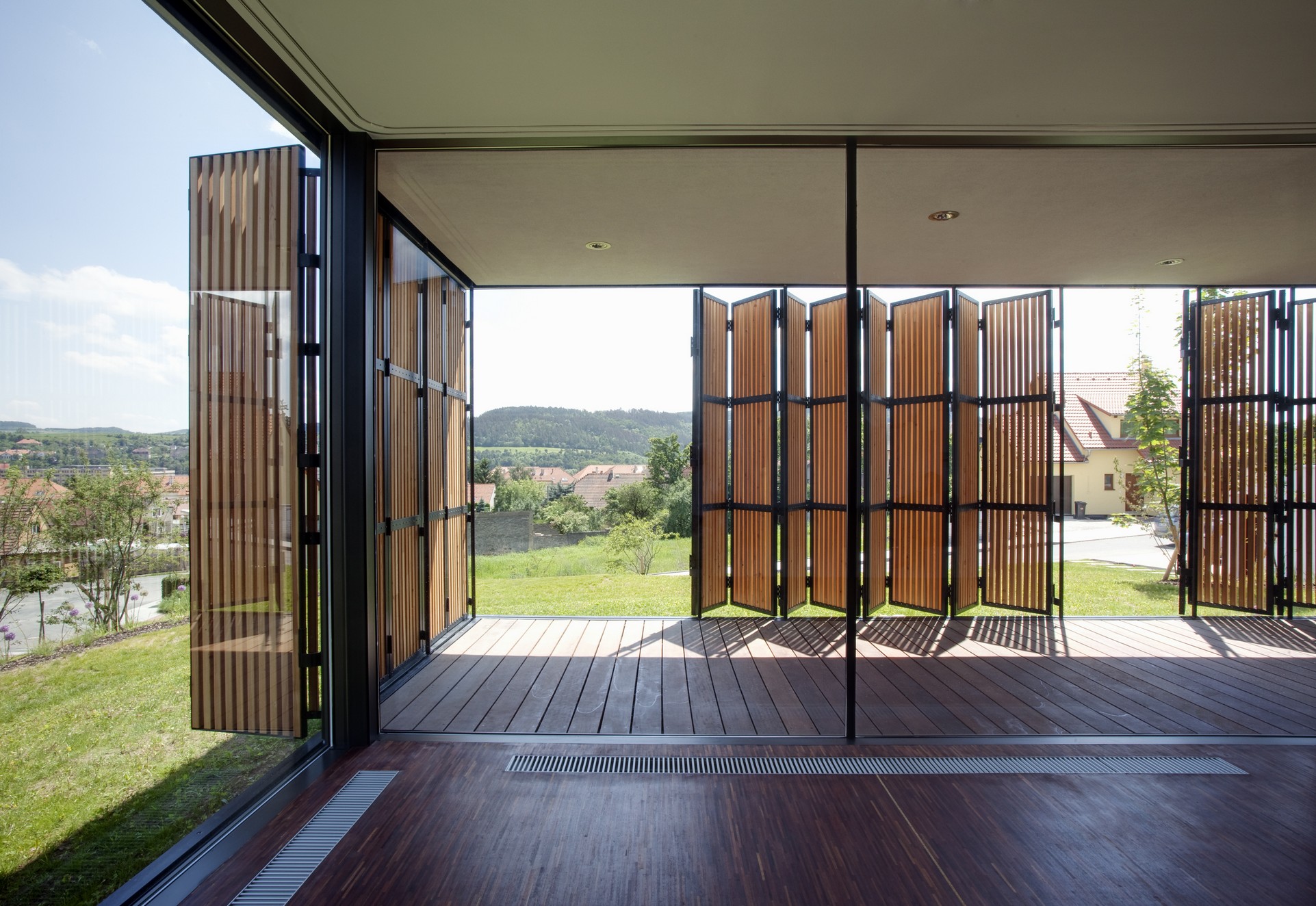

Иногда ворота складные выполняют с полным панорамным остеклением створок, одинарным для неотапливаемых помещений или двойным.

Здесь нужно отметить, что двойное панорамное остекление в условиях больших отрицательных температур средней полосы и северных районов России не может даже теоретически обеспечить теплоизоляцию закрытого складными воротами помещения и лучшим для нашей страны можно считать вариант исполнения секций с частичным остеклением или полностью глухих.

Ворота складные зачастую оборудуются довольно простой автоматикой, поскольку конструктивное исполнение не позволяет использовать такого количества разнообразных опций, как в случае секционных, откатных или распашных ворот , но и здесь нужно учитывать что автоматика для складных ворот, как и сама конструкция не сильно распространена на отечественном рынке что соответственно ведет к очередному минусу. Сам по себе механизм открывания ворот типичен, может быть как односторонним, так и двухсторонним, но обеспечить уровень шума, сравнимый с тихим открыванием ворот другого типа технически очень сложно из-за специфики конструкции.

Следует отметить, что выбирая ворота складные для конкретного помещения, нужно помнить об уменьшении светового проема в полностью раскрытом положении ворот на толщину сложенного пакета или пакетов секций. Это неизбежные «издержки» применения складных ворот, причем существующие конструкции с возможностью поворота пакетов внутрь или наружу помещения только осложняют эксплуатацию, а существенного эффекта экономии пространства не дают. Цена складных ворот зависит от многих факторов и может существенно отличаться у разных производителей в зависимости от комплектации секций. По среднему уровню цен ворота складные не намного дороже секционных ворот.

Остались вопросы звоните или заполняйте форму обратной связи, мы поможем подобрать верное решение согласно Ваших нужд.

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Складные ворота используются для перекрытия проемов промышленных помещений больших размеров.

Конструкция ворот делится по типу открытия: по схеме «2+2», когда две створки открываются в одну сторону, а две другие в другую и по схеме «книжка», открывание осуществляется в одну сторону. Открывание ворот может быть в проеме (как для схемы «2+2», так и для схемы «книжка»), т.е. створки складываются и остаются в сложенном виде в проеме и за проем, в этом случае нужно место за проемом, куда будут складываться ворота, причем для схемы «книжка» нужно свободного расстояния в два раза больше, чем для схемы «2+2».

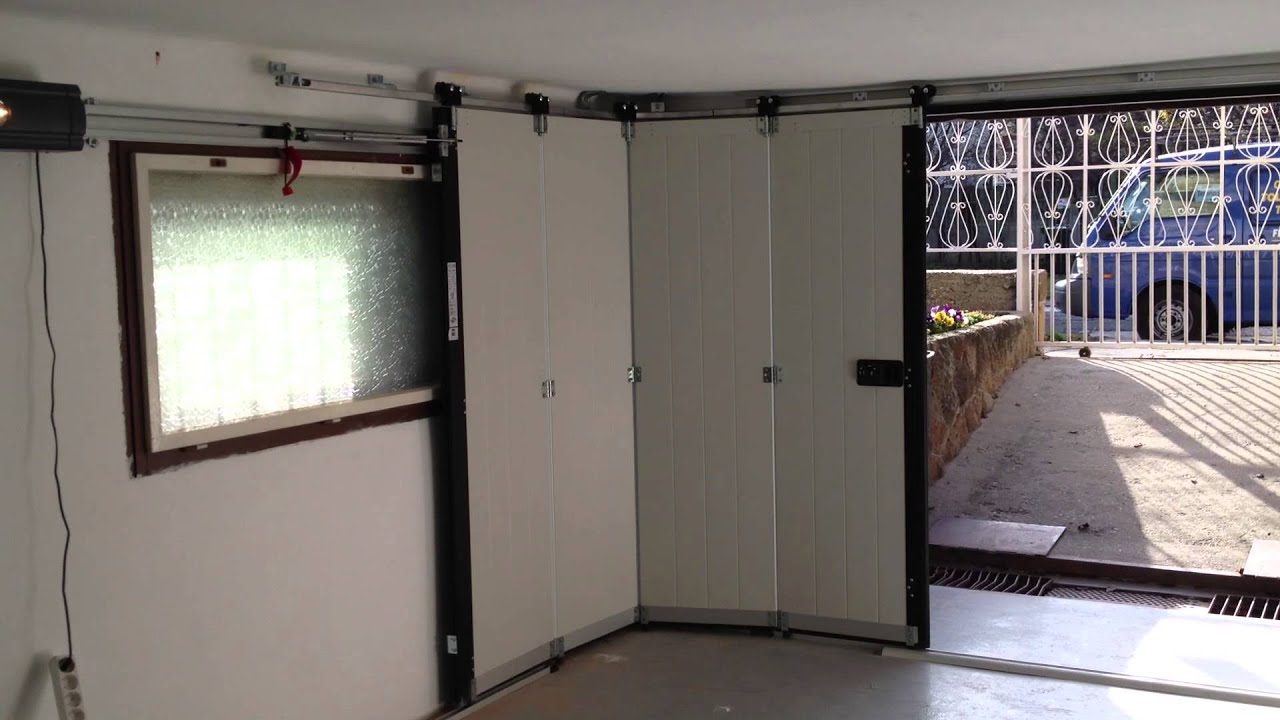

Складные ворота монтируются внутри помещения. С помощью кронштейнов (арт.32 G), роликовых тележек (арт. СА4RD), и балки (арт. GIPI4RG) полотно ворот монтируется к внутренней стороне притолоки (расстояние от верха проема до потолка)
, а с каждой стороны внутри помещения с помощью столбов и петель. Ворота снабжены ручкой для открывания (арт.М20P) и комплектом ригельных замков для закрывания. Ворота легко открываются в ручном и автоматическом режимах.

Полотно ворот состоит из сэндвич-панелей, толщиной 40 мм, обрамленных Альфа-профилем, на вертикальных сторонах каждой панели монтируется уплотнитель, а на горизонтальных сторонах, то есть сверху и снизу ворот, щетки. Такая конструкция имеет достаточную теплоизоляцию и низкую теплопроводность, что обеспечивает в помещении частичное сохранение тепла.
Коэфициент теплопроводности панелей — 0,5 Вт/м кв. С.

Во время постройки своего дома или коттеджа, многие люди стараются сделать все конструкции максимально простыми и удобными. Таким же принципом руководствуются компании и предприятия, в процессе строительства складов и других больших помещений. Одной из важных деталей, как в частном доме, так и в складском помещение являются ворота, от конструкции которых зависит очень многое. Как правило, выбор делается в пользу простых и недорогих конструкций.

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «2+2»

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «КНИЖКА»

Огромную популярность завоевали складные ворота
позволяющие открывать их в считанные секунды. Выбирая складные ворота для гаража
, вы всегда сможете без лишних проблем выехать из дома, не потратив на это лишнего времени. Так же, огромное удобство и легкость использования обеспечивают промышленные складные ворота
. Довольно часто требуется быстро разгрузить или загрузить товар и тратить время на проблемы с воротами будет просто неуместным.

Особенности складных вертикальных и горизонтальных ворот.

Многие люди выбирают эти ворота и не рассматривают никаких других. Каждый хочет добиться максимальной эффективности от приобретаемой им продукции. Все ворота складные
имеют свои уникальные особенности, к которым в первую очередь можно отнести:

Простоту, легкость и комфортность использования;
Надежность ворот и конструктивную грамотность;
Возможность ручного и механического управления;
Оптимальную цену.

Как правило, ворота складные вертикальные
используются для гаражей. Материал, из которого изготавливаются ворота довольно прочен и может обеспечить всю необходимую безопасность вам и вашему автомобилю. В большинстве случаев, гаражные ворота складные
открываются и закрываются вручную, но при желании на них можно установить автоматическую систему, которая упростит эту задачу.

Любые складные подъемные ворота
открываются и закрываются по принципу гармошки. Основу составляют вертикальные панели, которые соединены между собой специальными петлями. Для механического управления используется специальный двигатель, который может управляться различными вариантами.

Не одни складные ворота гармошка
не представляют собой ничего особенно-сложного. Простота всей конструкции так же обеспечивает небольшую цену, которую себе может позволить каждый человек. В настоящий момент, массивные конструкции стали заменятся на более гибкие, легкие и прочные. Люди научились делать более простые конструкции не теряя при этом всех основных и главных качеств.

Так же, широкую популярность получили ворота складные горизонтальные
, которые часто применяются для складских помещений. Их конструкция построена на такой же основе, что и у вертикальных. Самым главным различием между ними является область применения, так как под многие огромные склады, будет довольно неудобно использовать вертикальные ворота.

Заказ и приобретение складных ворот.

В последнее время, подъемно складные ворота
начали массово приобретать в интернет-магазинах. Интернет открыл перед нами новые возможности, которым просто необходимо пользоваться. Большинство компаний, которые предлагают своим клиентам складные ворота, имеют собственные сайты, на которых можно не только ознакомиться с продукцией, но и заказать ее. Перед покупкой, с любым товаром необходимо как следует ознакомиться. Как правило, стандартного описания часто не хватает для полного ознакомления. В этом случае, на помощь приходят специалисты, которые готовы ответить на все ваши вопросы. Связаться с ними можно по телефону и многим другим способам, как правило, они указаны на сайте.

Всех покупателей приятно порадует на складные ворота цена
. Именно эта конструкция может похвастаться небольшой стоимостью, связанной с ее простотой. Это еще одна причина, по которой люди и целые предприятия делают выбор в пользу складных ворот. В мире существует масса продукции, которая заслуживает нашего внимания. К такой продукции относятся именно складные ворота, помогающие сделать ваш гараж или склад более удобным и безопасным. Возможность приобретения таких ворот в интернете делает все гораздо проще. Человеку не придется выходить из дома или офиса для изучения, а так же покупки товара, что очень радует.

Для крупных объектов вне зависимости от их назначения, необходимо использование отдельного типа ворот, к которым относятся промышленные ворота
. К сооружениям, которым гарантированно необходимы промышленные ворота цена
которых рассчитывается отдельно на каждый объект, относятся склады, ангары для различной техники, автомойки и так далее. Конструкционные особенности таких ворот подразумевают частое и интенсивное использование. И потому не удивительно, что их выбору уделяется огромное внимание.

Например, сегодня существуют объекты, которые могут открываться до нескольких десятков раз за день. Решив ворота промышленные купить
, помните, что их необходимо подбирать в зависимости от назначения помещения, которое будет охраняться с их помощью.

Интересно, что промышленные ворота стоимость
которых рассчитывается отдельно для каждого объекта, имеют ряд существенных отличий от обычных бытовых ворот, так как они гораздо шире и выше по размерам. Соответственно, вес такого изделия также достаточно велик. И потому не удивительно, что для установки подобных ворот необходимы дополнительные укрепления. Сегодня конструкции промышленных ворот
подразумевают приводы для промышленных ворот
, с помощью которых данные ворота можно закрывать и открывать. Необходимо, чтобы в процессе эксплуатации автоматические ворота промышленные
имели высокую работоспособность и обеспечивали полную безопасность. На сегодняшний день технологии таковы, что существует возможность выпускать ворота различных видов, как с использованием промышленных материалов, которые имеют светопропускную способность, так и без них.

Что касается конструкционных особенностей, то среди промышленных ворот принято выделять секционные промышленные ворота
, распашные промышленные ворота
и автоматические ворота распашные для промышленных зданий
.

Распашные ворота промышленных зданий
знакомы всем, так как традиционно использовались в наше стране еще до того как появились остальные виды. Принцип действия таких ворот простой и понятный — они открываются как обычные двери, расположенные на петлях. Стоит отметить, что монтаж промышленных ворот
должны проводить специалисты, от мастерства которых во многом зависит их полноценное функционирование. Сегодня те, которые не имеют электропривода, практически не используются. Что касается такого вопроса, как изготовление промышленных ворот
, открываемых вручную, то ими занимаются те же компании, которые производят автоматические модели. Однако спрос на них сегодня не слишком велик. Для изготовления распашных ворот широко применяется алюминиевый либо стальной материал. Что касается каркаса, то для его производства используется уголок, трубы, а также швеллеры. Качество исполнения напрямую зависти от качества сварки. Навешивание распашных ворот на проем производится при помощи петель. Что касается механизмов открытия, то они постоянно развиваются, и сегодня составит труда подобрать даже самый высокотехничный вариант.

В свою очередь, установка промышленных ворот

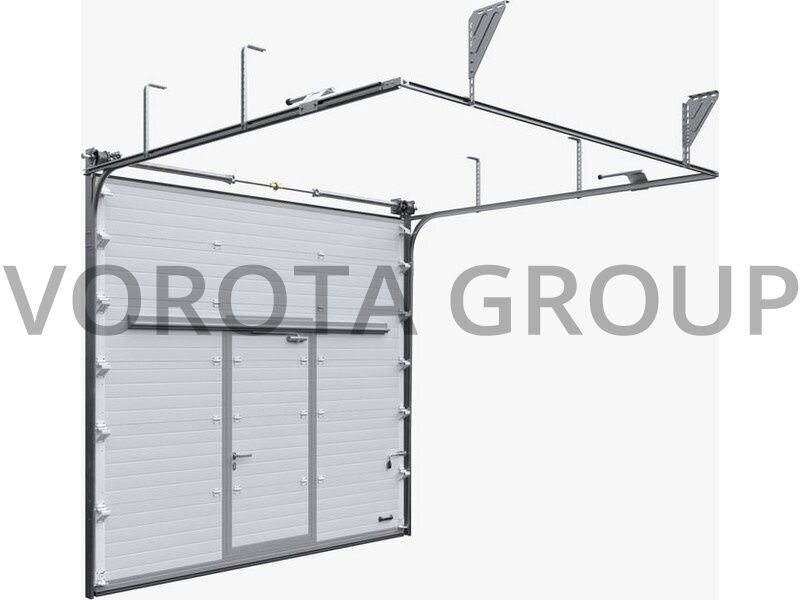

секционного типа также очень распространена. Эти ворота относятся к более современным вариантам, а конструкция их выполняется с использованием сендвич-панелей, которые позволяют достичь полной герметичности. Также можно быть уверенны в том, что помещение будет защищено от влияния окружающей среды. Качественное производство промышленных ворот
позволяет выпускать морозостойкие материалы, которые не допускают примерзания нижней части ворот в местах контакта с покрытием.

Откатные промышленные ворота также достаточно популярны. Такие ворота имеют цельную конструкцию, и, как правило, они выполняются подвесными на специальных роликах. Ролики приводятся в действие при помощи специального механизма.

Рулонные промышленные ворота у нас в стране не сильно распространены, тем не менее, они также могут использоваться в промышленных масштабах. Такие ворота могут иметь самые разнообразные конструкционные размеры, и могут использоваться для открытия внутренних проемов зданий.

Выбор типа ворот осуществляется в индивидуальном порядке в зависимости от запросов клиента.

Складные ворота — отличное решение при выборе для гаража, ведь далеко не всегда обычные распашные гаражные ворота могут полноценно функционировать из-за малой площади помещения и пространства перед ним. В этих случаях у многих возникает вопрос, как сделать ворота-«гармошка» своими руками.

Такая конструкция — достойная альтернатива обыкновенным гаражным воротам. Также можно использовать складные ворота-«гармошка» для дачи или собственного дома.

Конструкция экономит значительное пространство благодаря своему функционалу. Обычно отмечают несколько главных ее преимуществ:

Компактность. Складывающиеся ворота совершенно не требуют дополнительного места как внутри, так и снаружи гаражного помещения.
Удобная установка. Ее можно производить с любой стороны проема.
Продуманная конструкция. Система построена так, чтобы нагрузка главным образом приходилась на стены, крыша же практически не нагружается.
Простота в эксплуатации. Особенно ярко виден этот плюс в зимнее время: раздвижная система откроется без особых трудностей даже при больших объемах снега, ведь они совершенно не требовательны к уборке территории.
Эргономичность. Складные ворота являются эстетически привлекательными и высокофункциональными. Это дает возможность использовать их в промышленных постройках.

Принцип работы конструкции

Главной особенностью конструкции является присутствие в конструкции особых панелей, соединение которых происходит с помощью гибкого материала, такого как резина или же плотная ткань.

Створки двигаются с помощью роликов, которые находятся на вертикальных концах и движутся вдоль направляющих.

Нынешний рынок предлагает богатый ассортимент готовых конструкций, возможно, и производство ворот по индивидуальному заказу. Наиболее популярным материалом, который используется при изготовлении, бывает сэндвич-панель. Конструкция с их использованием получится наиболее дешевой, а также имеет такие преимущества, как хорошие звуко- и теплоизоляция.

Важным преимуществом панели перед другими является простота монтажа, благодаря чему можно сделать ворота своими руками. Это позволяет значительно уменьшить затраты и выполнить конструкцию, которая идеально подходит под ваши требования, ведь сделана она будет лично вами.

Инструменты, которые понадобятся для того, чтобы сделать въездные ворота своими руками:

сварочный аппарат;
шуруповерт;
дрель;
кисть (для грунтовки металлических деталей).

Для того чтобы изготовить такие ворота своими руками, нужны и материалы:

уголки;
труба квадратного сечения;
металлопрофиль;
грунтовка;
петли;
ролики;
двутавр (необходим для крепления ворот к стенам).

Порядок выполнения работ

Начинать монтировать складчатые ворота необходимо с монтажа швеллера, который будет основой всей конструкции, ведь к нему она будет крепиться. Во время установки стоит учесть, что швеллер устанавливается не на всю высоту проема.

Необходимо отнять габариты несущего рельса, который служит как пространство для роликов.

Далее подсчитываются и подготавливаются секции. Их точное количество необходимо узнать заранее, а зависеть оно будет напрямую от выбранного вида ворот. Самым хорошим вариантом будет набросок всей структуры механизма на бумаге. Сильно утруждать себя не стоит, наброска хватит и схематического, зато далее это сильно облегчит вам процесс монтажа.

Одной из важнейших деталей ворот являются ролики. Они обеспечивают плавное движение створок.

После этого необходимо собрать каркас. Для этого необходимо использовать трубы, которые вы приготовите заранее. Их следует нарезать в точности с размерами панелей. Сваривание каркаса желательно делать, укладывая на горизонтальные ровные поверхности, ведь тогда меньше риск получить перекос. Вы же не хотите получить кривые ворота.

Для того чтобы придать конструкции необходимую жесткость, необходимо в процессе сварочных работ наварить по диагонали и поперек отрезки.

Стоит учесть, что на последней панели необходимо место для врезного замка или же ушки для навесного.

После выполнения всех вышеперечисленных работ выбираем навесы для створок, причем главным критерием для выбора будет вес, который они могут выдержать. Лучшим вариантом будет подшипниковый навес. Он крепится в месте сочленения створок.

Складывающиеся ворота почти готовы. Последний этап монтажа — установка роликов. Как направляющую чаще всего используется уголок.

Его необходимо приварить к поперечной балке.

Все основные работы по монтажу раздвижной системы выполнены. Теперь необходима финишная доработка — обшивка и утепление. Выбрать материал для обшивки вам помогут многочисленные каталоги и личные предпочтения. Крепится обшивка с помощью саморезов. Важно не оставлять никаких щелей, ведь вы не хотите, чтобы погодные факторы постепенно приводили ваши складчатые ворота в негодность.

Отдельно стоит выделить утепление складывающихся ворот. К этому вопросу нельзя относиться халатно, ведь немаловажно сохранить в помещении правильный микроклимат. Для утепления можно взять минеральную вату либо пенопласт. В целом этими двумя материалами выбор не ограничивается — рынок полнится новейшими материалами. Выбранный материал располагается с внутренней стороны и закрывается с помощью листа ДВП.

Но останавливать выбор на ДВП не обязательно, вы можете взять любой облицовочный материал на свой вкус.

Грамотному работнику, который предварительно подготовился, выполнить такую работу не составит труда. Плюс ко всему такие работы не занимают много времени и сил и их можно выполнить единолично.

Автоматика для ворот

Последним, но от этого не менее важным моментом является автоматика для ворот. Это более дорогой, но удобный вариант, ведь ворота будут складываться как книжка автоматически, после команды с пульта управления. Такие модели оборудуют электромеханическими приводами. На сегодняшний день производители предлагают 2 основных вида приводов:

Привод с верхней подвеской. Этот вариант необходимо монтировать в верхней части створок. Несомненным плюсом является то, что для установки этого привода не требуется дополнительного фундамента. Но минус данного выбора — ограничение ворот по высоте. Высота таких ворот не может быть более 4,5 метра.
Привод, который имеет нижний упор. С таким можно не переживать о габаритах — ими он не ограничивается. Но для монтажа такого привода необходимо провести дополнительные работы, ведь для установки требуется дополнительный фундамент по всей ширине, а это увеличивает стоимость всей конструкции.

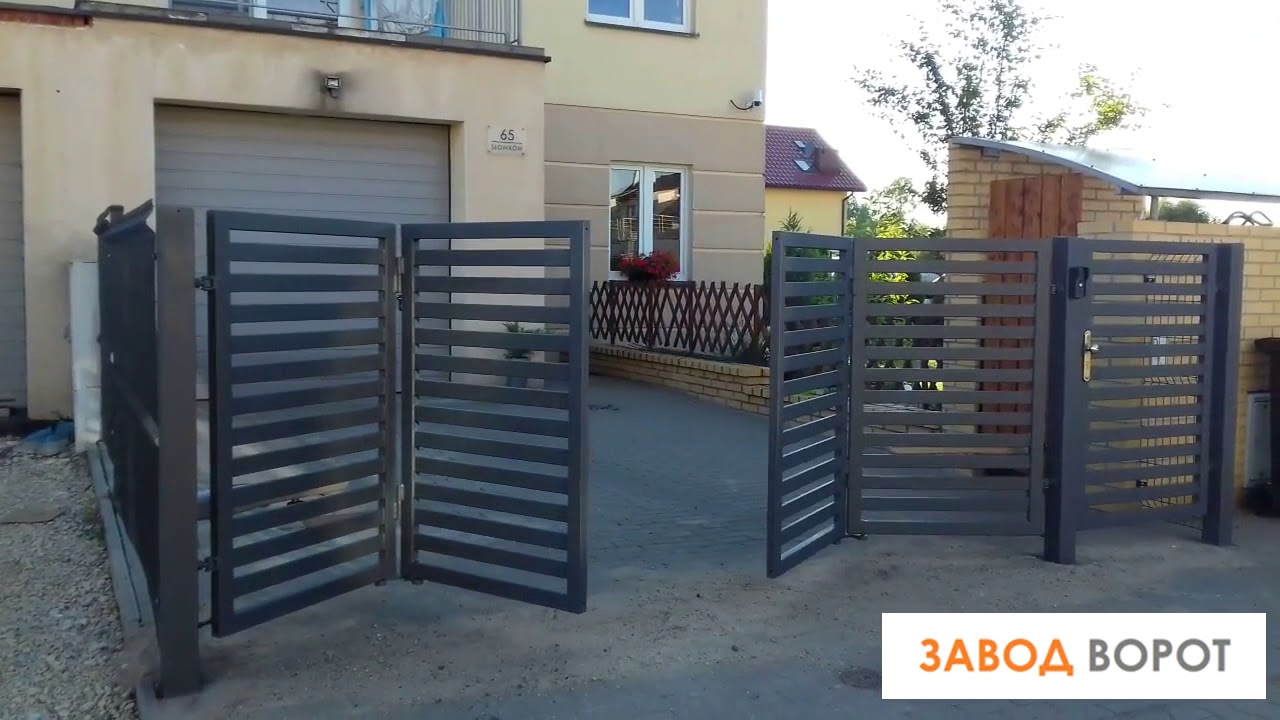

Конструкцию, складывающуюся по принципу «гармошки», считают идеальным решением в стесненных обстоятельствах. А автоматизация системы будет весьма практичным решением, поскольку для открытия гаража хватит одного нажатия кнопки.

Также нельзя оставить без внимания то, что это наиболее подходящий вариант для дачных участков.

Такие ворота для дачи часто не обходятся без калитки, ведь это значительно облегчает процесс открытия гаража — не нужно будет открывать всю конструкции, хоть ворота и легко складываются, но не стоит себя утруждать лишний раз.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Складные и откатные ворота

	Наиболее рациональным способом перекрытия больших по размеру проемов является установка складных или откатных ворот. Данный вид ограждающих конструкций активно используется на таких объектах как авиационные ангары, локомотивные депо, склады, корабельные доки и т. д. Монтаж складных или откатных ворот позволяет полностью задействовать площадь помещения. Их современная конструкция, несмотря на габариты, легко приводится в движение вручную и безопасна для персонала.
Изготовленные из сэндвич-панелей складные и откатные ангарные ворота обеспечат хорошую звукоизоляцию и термозащиту помещений. Их герметичная конструкция с системой многокамерных уплотнителей исключит появление сквозняков и промерзание полотна ворот по периметру.
Складные ангарные ворота представляют собой соединение вертикальных секций (из сэндвич-панелей или из сэндвич-панелей с окнами), которые при открытии складываются в гармошку и отъезжают в сторону. Также возможен заказ ворот, состоящих из двух полотен, которые при открытии разъезжаются в противоположные стороны. Складные ворота изготавливаются под заказ. Допустимые размеры полотна ворот – от 2 до 12 м в высоту и от 2 до 40 м в ширину.
Откатные промышленные ворота для склада также представляют собой соединенные петлями вертикальные панели. Полотно ворот при открытии отодвигается в сторону и располагается вдоль пристенков или боковых стен здания. На выбор заказчику предоставляется два вида конструкции откатных ворот – подвесные (с верхней и нижней направляющими или без нижней направляющей) и опорные. Откатные промышленные ворота изготавливаются под заказ. Допустимые размеры полотна откатных ворот – от 2 до 12 м в высоту и от 2 до 40 м в ширину. Откатные и складные ворота могут быть выполнены и других более крупных размеров по параметрам заказчика с учетом специфики места их установки и требований, заданных проектировщиками.

Наши специалисты бесплатно и оперативно выезжают в города: Долгопрудный, Лобня, Дмитров, Химки, Зеленоград, Солнечногорск, Клин, Красногорск, Истра, Мытищи, Пушкино, Сергиев Посад, Королев, Ивантеевка, Щелково, Фрязино, Балашиха, Ногинск и др.

Как называются складные ворота — Сервисное обслуживание — Мариуполь сервис

Складные ворота

Мы предлагаем вашему вниманию складные ворота производства Doorhan. Это, в достаточной мере специфическая конструкция, область применения которой, относится к индустриальным объектам. Вы можете встретить данные конструкции на заводах, в дэпо, на аэродромах в ангарах, т.е там, где есть необходимость перекрытия значительных по протяженности проемов и есть ограничения по длинне створок в открытом положении.

В одном из разделов нашего сайта, мы уже говорили о воротах, открываемых как гармошка и тогда, это были подъемно складные ворота. Но воротные щиты, бывают не только подъемные горизонтальные, но и вертикальные. Принципиально, подъемно складные ворота, которые называются секционными, отличаются направлением раскрытия, т.е в первом случае, расположенные горизонтально щиты поднимаются под потолок или вверх, над проемом, а во втором, отъезжают в сторону или в обе стороны, в зависимости от типа выбранного открытия. Обусловленно это, как правило, количеством подвижных створок и длинной (шириной) проема. В зависимости от этого, вы можете расположить их симметрично относительно центра(если их четное количество) или сдвинув в одну из сторон. Что важно в данной конструкции, так это то, что конструкция позволяет оставлять полный габаритный размер проема и при этом, вылет створок в открытом положении, как правило не превышает 1-1.2м.

Очевидно, что подобную конструкцию очень сложно сделать своими руками и по этой причине, история применения подобного вида ворот, не столь велика. Однако и сейчас, мы встречаем объекты, когда исполненная гармошка своими руками и весящая, при этом, пару тонн, верой и правдой служит на заброшенных цехах, склада старой постройки или закрывает построенные в середине прошлого века депо. Если углубиться в корни данной конструкции, то все мы вспомним ширмы или состоящие из нескольких подвижных частей жалюзи на окнах, именно они и стали прообразом складных ворот. Дальнейшее развитие и преображение изящных, скорее декоративных, элементов интерьера и экстерьера в уверенно противодействующие взлому конструкции, стало следствием приспособления удачной конструкции к условиям эксплуатации.

Покупка такой конструкции для жилого дома, представляется маловероятной, т. к есть масса других достойных внимания вариантов ворот, таких как секционные, рулонные или распашные ворота. Носуществуют варианты. Когда без них необойтись и среди них, те случаи, когда нет возможности использовать нижнюю направляющую(рельсы, заезд грузовых машин и т.п), широкие въезды в авиационные ангары, где ширина проема, может составлять 10-ки метров и в этих случаях, данная конструкция не заменима.

складные ворота

Автоматические ворота промышленного типа — складные ворота

Складные ворота предназначены для установки в помещения промышленного назначения, где необходимо перекрыть большие проемы, с минимальной высотой перемычки (от 170 до 300мм) и без нагрузки на конструкцию крыши.

Складные ворота — общее описание продукции

Складные ворота открывается по принципу «гармошки» — складываются при открытии и раскладываются при закрытии. Складные ворота состоят из вертикальных панелей, которые соединены между собой специальными петлями, утепленные уплотнителями для исключения температурных потерь, и внешней рамы.

В зависимости от потребности они могут устанавливаться позади цехового проема, в нем самом или перед ним. При этом створки устанавливаются на одной или двух сторонах вертикально к плоскости замыкания (угол открывания 90&deg) позади фасада или перед ним. Возможна и установка параллельно к фасаду (угол открывания 180&deg).

Сэндвич-панели, толщиной 55мм, из которых изготовлены полотна складных ворот. состоят из стальных листов толщиной 0,8мм, утеплителя — пенополиуретана и интегрированного несущего профиля толщиной 2мм.

В профиль сендвич-панели устанавливаются петли и многокамерное резиновое уплотнение по всему периметру, которое устойчиво к ультрафиолетовому излучению, низким температурам и влаге. Использование интегрированного несущего профиля позволяет сделать конструкцию ворот более жесткой и надежной.

Полотна складных ворот могут быть выполнены с двумя типами поверхности — гладкой или текстурной и окрашены в 7 базовых цветов по карте RAL (белый 9002, коричневый 8012, синий 5010, зеленый 6005, красный 3000, серебро 9006, серый 7016 и 1 цвет под дерево (золотой дуб). По желанию Заказчика и за дополнительную плату, ворота могут быть окрашены в любой цвет по карте RAL.

Складные ворота изготавливаются высотой от 2 до 12 м и шириной от 2 до 40 м. Кроме того, они могут быть выполнены нестандартного размера по параметрам, заданным спецификацией заказчика и требованиями проекта.

Во все складные ворота можно установить калитку, выполненную в том же дизайнерском решении, что и ворота. Она позволяет обеспечить вход и выход из помещения при закрытых воротах. Система уплотнителей и специальные профили в конструкции калитки позволяют избежать потери жесткости полотна ворот и сохранить их теплосберегающие свойства.

В случае необходимости обеспечить обзор внутреннего пространства при закрытых воротах в них врезаются окна. В складные ворота можно врезать два типа окон — в пластиковой и алюминиевой окантовках. Окна в алюминиевых окантовках могут быть оснащены стеклопакетом, что позволяет открывать и закрывать их. Пластиковые и алюминиевые окантовки изготавливаются в черном цвете, по желанию Заказчика и за дополнительную плату могут быть выполнены в любом цвете согласно RAL-карте.

Складные ворота могут поставляться в ручном исполнении и автоматизированные.

Для автоматизации складных ворот поставляются два типа электроприводов — цепной привод, рычажный привод. Складные ворота с нижней направляющей автоматизируются

цепным электроприводом. Рычажный электропривод предназначен для складных ворот без нижней направляющей. Со всеми типами приводов поставляется расцепитель. Он крепится выносным монтажом и служит для разблокировки ворот в случае отключения электричества.

Все электропривода поставляются в комплекте с блоком управления и трехпозиционной кнопочной панелью управления. Могут быть укомплектованы дистанционным управлением, фотоэлементами, светофором, датчиком открытой калитки.

Советы по постройке гаража

Гаражи могут быть деревянными, металлическими, кирпичными.

Самыми нежелательными являются деревянные гаражи — они не отвечают требованиям противопожарной безопасности в металлических гаражах нет оптимальных условий для автомашины: летом жарко, зимой и осенью образуется конденсат, что является причиной коррозии.

Оборудование для гаража

В оборудование гаража входит: освещение, вентиляция, стеллажи для хранения всевозможных деталей, очень желателен водопровод. Гараж должен быть сухим, оптимальная температура +5°С, относительная влажность 50-70%.

Выбор места для гаража и возведение фундамента под гараж

Если место для гаража определено, необходимо подготовить рабочую площадку. Для начала удаляют почву на глубину 10—15 см, проводят разметку, соблюдая прямоуголь-ность углов: забивают колышки у всех углов, натягивают разбивочные шнуры. По разметке роют котлован для фундамента.

В сухом песчаном грунте глубина 60 см в глинистом — 80 см. Для закладки цоколя поверху котлована для фундамента снаружи и внутри его укладывают доски или брусья по размеру гаража. В котлован закладывают бетон и тщательно утрамбовывают. Крепежные элементы устанавливаются до затвердевания бетона. В бетон можно добавить битый кирпич, щебень. Когда фундамент возведен — можно делать пол.

Деревяный гараж

Пол

На площадку насыпают слой песка толщиной 10 см и утрамбовывают сверху накладывают слой толи или промасленной бумаги. Если предполагается бетонный пол, Бетон распределяют равномерным слоем, толщиной 10-12 см. Чтобы поверхность была равномерной толщины и ровная с уклоном в сторону ворот, рекомендуется в продольном направлении от стены, на расстоянии 60 см уложить 2 деревянные планки с нужным наклоном. По этим планкам (поставленной на ребро доской) выравнивают бетонированную поверхность. Затем планки убирают и бетонированную поверхность затирают теркой.

Лучше всего строить гараж на уровне земли, но можно ниже.

Стены

Стены гаража складывают в 1/2 кирпича с угловыми и промежуточными столбами в 1 кирпич. Преимущества такой кладки втом, что ниши между столбами внутри гаража можно использовать для оборудования полок и стеллажей.

Крыша

Крышу лучше всего сделать односкатной, пологой, из деревянных балок, поставленных на ребро и опирающихся на столбы, со сплошной обшивкой из 40-50 мм досок.

Гидроизоляция крыши

Для гидроизоляции крыши применяется обычный рубероид в 3 слоя и проливкаего горячим битумом с последующей обсыпкой песком.

Окна. Вентиляция

В боковых стенах имеются окна с заполнением из стеклоблоков. Вентиляция обеспечивается вытяжной асбоцементной трубой, диаметром 150 мм с насадками и колпаком. Насадок прикреплен к трубе стяжным хомутом колпак в виде двойного конуса — к насадку на 3-х лапах. Дефлектор изготавливают из листового оцинкованного железа. Нижний конец вентиляционной трубы должен быть расположен близко к полу.

Смотровой яма

Ширина смотровой ямы должна быть на 20-25 см меньше расстояния между колесами автомобиля, а глубина такой, чтобы человек, не сгибаясь, мог в ней работать. Стены и пол бетонируют, а по верхним краям крепят металлические уголки, чтобы колеса машины не соскальзывали.

Пол в гараже должен длительное время выдерживать механические воздействия, быть стойким против масла и бензина.

Устройство смотровой ямы оправдано вместностяхс уровнем фунтовых вод ниже 2,5-3 метров. В таком случае под гаражом целесообразно строить и подвал для хранения продуктов.

Но спланировать гараж желательно так, чтобы стоянка машины не находилась прямо над смотровой ямой и люком в подвал.

Въездная рампа имеет большое значение, в частности для заглубленного гаража. Уклон рампы 10-12%, но не больше 15%.

Площадка перед воротами имеет уклон наружу не более 1 метра. В самом низком месте устраивают сток для воды с отводом в канализационную сеть. По верхней части рампы можно сделать откос и укрепить его, что улучшит обзорность.

Навеса

Хранить машину на приусадебном участке можно под навесом (потому что строить капитальный гараж на сезон не имеет смысла). Высота навеса 22,5 метра. Крыша односкатная.

Брусья или балки опираются на стойки, расположенные по периметру площадки с шагом 1,5 метра. Для балок годятся бревна диаметром 10-12 см, брусья 10×10 см, металлические трубы диаметром 30-40 мм, асбестоцементные трубы диаметром 100-150 см. Стойки закапывают на глубину 80 см или 1 метр, уплотняют и укрепляют бетоном.

Перед установкой концы стоек обмазывают битумом и обертывают толью. Долговечны стойки из металлических труб для крепления обвязок в них сверлят сквозные отверстия под болты. Если же вы все-таки хотите навес заменить на более защищенный от непогоды гараж, то стойки можно обшить досками, а снаружи обить листовой сталью. Ворота также лучше делать из досок и обить металлическими уголками. Доски подшивают под углом 45 градусов.

Ворота

Если позволяют размеры участка, можно сделать гараж с двумя парами створчатых деревянных ворот. 2-я пара ворот служит для выезда на расположенную со стороны двора площадку для мойки и профилактики машины. Внутренние размеры гаража должны быть порядка 9,5×5,2 м, что позволяет рационально использовать пространство вдоль стен.

Створки зорот делаются из каркаса, обшитого досками в фальц (вагонкой).

Со стороны двора, в одной из створок, находится калитка с внутренним запором. Выездные ворота для удобства пользования оборудованы съемной доской, что дает возможность легко открывать и закрывать их в непогоду. Для удобства, наряду с обычными распашными воротами, делают опрокидывающиеся и шторные ворота, которые за*, ают меньше места.

Ворота для гаражей и аналогичных сооружений могут быть:

3. сворачивающимися.

Гаражные ворота оборудуются механическими тягами, бетонными порогами, фотоэлементами, магнитным или радиоуправлением с электро- или пневмоприводом.

Подъемные ворота

Принцип конструкции таких ворот заключается в поднятии цельного или секционного полотна, убирающегося под покрытие гаража и закрепляющегося под потолком. Полотно ворот движется по направляющим, расположенным по бокам. Также возможна конструкция подъемных ворот, когда полотно уходит вверх и конструкция имеет ограниченное применение из-за своей громоздкости и съедании части фасада, расположенной над въездом в гараж.

Складывающиеся ворота

Наиболее часто применяемый тип складывающихся ворот представляет собой складчатое полотно, которое при открывании складывается по направлению вверх и закрепляется под въездным проемом. Реже применяются ворота, складывающиеся в стороны от въездного проема, так как они съедают ширину проезда в гараж. Правда, сегодня существует еще один подвид складывающихся ворот. Такие ворота выполняются трех— или четырехстворчатым и. Средние створки откидываются на 180° на крайние и крепятся к ним промежуточными фиксаторами (держателями створки). Обе сложенные створки совместно также поворачиваются в открытое положение на 180° и, в отличие от раздвижных складывающихся ворот, полностью освобождают проем ворот. Такое открытое положение обусловливает специальную конструкцию наружных воротных навесок. При закрепленных наружных створках средние створки в такой конструкции могут играть роль обычных распашных ворот.

Складывающиеся ворота с электроприводом открываются всегда внутрь. Они навешиваются не сбоку, а сверху к ходовым роликам и имеют нижние направляющие. Справа и слева закрытые створки упираются в вертикальные щеточные уплотнители. Ходовые ролики ворот в пролете движутся по пря мой линии и лишь в конце входят благодаря складным роликам в укороченные направляющие.

Боковые воротные камеры должны иметь по возможности такие размеры, чтобы между сложенным пакетом створок и проемом ворот оставалось пространство не менее 500 мм во избежание слишком плотной укладки сложенных звеньев.

Раздвижные складывающиеся ворота по ширине не связаны ни с какими ограничениями, регламентируется лишь высота. Обычные раздвижные ворота имеют высоту до 18 м начиная примерно с высоты 5м и более, они могут выполняться с ходовой частью вверху и с направляющими внизу.

Такие ворота состоят из трех или более створок. Наиболее распространены ворота с тремя, четырьмя, пятью и шестью створками. Эти ворота могут выполняться с открыванием на 90 и 180°. При повороте на 90° открытые створки ворот занимают, помимо фальцев, часть открытого пролета, что нужно учитывать при проектировании желаемого размера проезда.

Для широких ворот возникает опасность нежелательного хлопка от ветра. Следует всегда предусматривать приспособление для закрепления створок в открытом положении.

Сворачивающиеся ворота

Такие ворота не занимают площадь при открывании и запирании. Свернутые ворота лежат на перемычке проема и могут быть скрытыми внутри сооружения, либо находиться в специальном пенале, видимом на фасаде. Элементы привода надежно укрыты от повреждения за перемычкой. При втопленных в стену рельсовых направляющих жалюзийные ворота освобождают весь проем.

Гараж на две машины с мастерской

Промышленные ворота

Проектирование, изготовление, монтаж и сервисное обслуживание промышленных ворот для ангаров осуществляется совместно с проектно-конструкторским институтом.

Заказать промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Конструкция промышленных ворот может быть самой разнообразной по своим конструктивным особенностям:

Опорной откатной по фасаду здания
Опорной откатной вдоль одной из стен корпуса
Складной или ангарного типа
Секционного типа
Подъемные ворота
Состоять из роллетных профилей
Консольного типа
С раздвижными створками
С распашными створками
С использованием противопожарного утеплителя
С ручным или автоматическим открыванием
Прочие конструкторские решения.

Размеры ворот могут быть практически любыми. Выбор конструкции ворот осуществляется при проектировании корпуса.

Ангарные

В определенных случаях могут потребоваться очень широкие или высокие ворота. Ангарные ворота — это как раз такая конструкция, которая не имеет столь жестких рамок по размерам, как другие.

Заказать ангарные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

В свою очередь, ангарные ворота подразделяются на несколько разновидностей. Они могут быть подъемными, складными, опорно-откатными по фасаду или вдоль стен.

По своим функциям ангарные ворота похожи на обычные: теплоизоляция, защита и так далее. Также ангарные ворота позволяют сделать лучше внешний вид фасада объекта, где речь идет о нестандартных габаритах.

Для производства ангарных ворот производятся необходимые измерения, которые учитывают силу ветра и его направление.

К надежности работы ангарных ворот, по понятным причинам, предъявляются особые требования, и, конечно, при производстве мы их выполняем, в полной мере осознавая ответственность за результат.

Компания «Новостройка» производит, продает и устанавливает все типы ангарных ворот. Мы предлагаем весь спектр услуг, который касается ангарных ворот, и надеемся на плодотворное сотрудничество.

Складные

Складные ворота работают по так называемому «принципу гармошки». Благодаря этому, можно перекрывать достаточно широкие проемы и экономить большие площади. Если ворота находятся в открытом состоянии, это не составляет проблемы, поскольку ворота не занимают много пространства.

Заказать складные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Именно поэтому складные ворота считаются самым лучшим решением для помещений и сооружений промышленного типа, где необходимо перемещение крупной по габаритам техники. Это, в частности, железнодорожные, трамвайные депо, авиационные ангары, склады и так далее.

Обычно по размерам складные ворота не превышают 18 м в ширину и 6 м в высоту. Устанавливают конструкцию внутри и снаружи здания. Однако при необходимости по индивидуальному запросу может быть создана конструкция больших размеров.

В состав складных ворот входят сэндвич-панели, профилированный лист из оцинкованной стали, пенополиуретан, а также полиэфирная краска, которая служит покрытием. Конструкция должна быть достаточно жесткой, в чем помогают угловые элементы, соединенные с альфа-профилем по всему периметру.

Створки так называемой «гармошки» соединяются друг с другом при помощи петель. Наша компания производит и реализует складные ворота разной расцветки палитры RAL.

Секционные

Ворота, которые мы предлагаем, могут использоваться на сельскохозяйственных и промышленных объектах, автомойках, станциях техобслуживания, сооружениях общественного значения, складах и пожарных частях.

Заказать секционные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

У этих объектов, как легко заметить, могут быть совершенно разные особенности проемов. При любом типе проема, возможно, подобрать подходящий для вас вариант.

Объекты могут иметь наклонную крышу, низкую перемычку или, например, высокие потолки. Секционные промышленные ворота должны обеспечивать надежную эксплуатацию на протяжении долгого времени и безопасность помещения. Именно поэтому они имеют усиленную конструкцию.

Интенсивность использования таких ворот измеряется в циклах открывания-закрывания. Показатель до 100 000 циклов считается достаточно высоким. Управление секционными воротами может быть ручным и автоматическим. Второй вариант подходит для тех случаев, когда комфорт ставится во главу угла. Автоматизируются электрическими приводами навальными. рассчитанными на вес полотна и интенсивность использования.

Иногда необходимо обеспечить комфортную температуру внутри производственного помещения. Секционные ворота тоже способны решить такую задачу. Для этого по их периметру используются панели и уплотнения, а также герметизаторы проемов — докшелтеры.

Подвесные откатные

Склады, гаражи, доки, ангары — все эти и многие другие объекты могут быть снабжены подвесными откатными воротами. Преимущественно это промышленные здания.

Заказать подвесные откатные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Суть работы таких ворот подобна принципу функционированию всех остальных. Главное отличие — это закрепленная над проемом направляющая.

Подвесные откатные ворота тоже являются прекрасным способом украсить и защитить территорию, непосредственно прилегающую к зданию. Если они сделаны оригинально, то способны сыграть еще и эстетическую роль. И таким образом у хозяина дома или предприятия создается репутация грамотного и ответственного человека с хорошим вкусом.

Прочность и красота наших ворот обеспечат вам если и не завистливые, то по крайней мере уважительные взгляды прохожих. А ваша репутация — это, в конечном итоге, и наша репутация тоже.

Мы предлагаем жителям Ростова-на-Дону и Ростовской области металлические ворота, которые прекрасно вписываются в любой дизайн. Ассортимент компании «Новостройка», доступный для заказа на этом сайте, позволяет сделать выбор на долгие годы и не переживать о безопасности промышленных зданий. Сварная конструкция или кованая, сплошная или же решетчатая — всё это вопрос вкуса и бюджета клиента.

Распашные

Промышленные ворота нужны для того, чтобы ограничить въезд на территорию, куда не должны быть допущены посторонние лица. Они подходят и для средних, и для крупных проемов. Интенсивность использования может быть обычной или повышенной.

Заказать распашные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Для особых задач применяется усиленная комплектация, позволяющая выдерживать более высокие нагрузки, около 150 циклов открывания и закрывания за сутки.

Распашные ворота могут быть особенно полезными в тех случаях, когда по техническим причинам невозможно установить откатные ворота. Хотя нельзя сказать, что это всего лишь запасной вариант на крайний случай.

У таких ворот тоже есть несколько несомненных преимуществ. Так, при их изготовлении мы учитывали климатические условия в Ростовской области России.

Независимо от температурных колебаний, в любое время года, распашные ворота работают корректно, без сбоев.

Во многом, это возможно благодаря качественным комплектующим и многослойному антикоррозийному покрытию. Вы легко заметите стильный дизайн наших ворот.

Прекрасный внешний вид, простота в эксплуатации ремонте и уходе — вот еще некоторые из отличительных особенностей промышленных распашных ворот от компании «Новостройка».

Рулонные

Рулонные промышленные ворота — это прекрасное решение для объектов, где не предполагается их интенсивное использование. Сегодня они широко применяются в самых разных помещениях, поскольку сочетают в себе надежность и привлекательный внешний вид.

Заказать рулонные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Ворота рулонные, которые мы предлагаем, являются очень хорошей защитой от злоумышленников. Взломать их — это непростая задача, поэтому владельцы таких ворот могут быть спокойны за сохранность своего имущества.

Конструкция рулонных ворот проста и совершена, что обеспечивает их долгую эксплуатацию. Благодаря наличию полимерного покрытия, они выдерживают перепады температур и повышенную влажность вследствие осадков.

Для рулонных ворот не нужно много места, так как они монтируются в проем любой конструкции, даже тогда, когда установить ворота других типов не представляется возможным.

В снежное время рулонные автоматические ворота обладают огромным преимуществом, поскольку не требуют очистки территории перед ними и открываются дистанционно пультом ДУ.

Вот еще некоторые особенности ворот рулонных от нашей компании: стильный дизайн, экономичность, высокий уровень комфорта. Их качество подтверждено многочисленными испытаниями, а универсальность приятно удивляет наших клиентов.

Роллетные

Прекрасно подходят для гаражей, производственных помещений, складов и торговых центров. Компактность этой разновидности ворот играет важную роль для тех объектов, где сверху находятся инженерные коммуникации, например водопровод или электропроводка.

Заказать промышленные роллетные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Такие ворота можно монтировать на проем или прямо в него — с внутренней, либо с внешнй естороны.

Такие ворота используются на проемах шириной около 7 метров или меньше и площадью приблизительно до 21 квадратного метра.

Основным конструктивным элементом данных типов ворот являются алюминиевые профили, сворачиваемые в защитный короб, который относительно самих ворот находится вверху. Алюминий как материал изготовления имеет ряд значительных преимуществ.

Так, он обеспечивает хороший уровень надежности, прочности и коррозионной стойкости. Воздействие атмосферных осадков и перепадов температур при этом сводится к минимуму.

И, конечно, не забывайте о компактности, которая в некоторых случаях играет решающую роль при выборе.

Скоростные рулонные

В согласии со своим названием, скоростные рулонные ворота работают быстрее обычных, благодаря повышенной скорости движения рабочего полотна.

Заказать скоростные рулонные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Они незаменимы на складских и производственных помещениях, где очень важно сократить время погрузочных и разгрузочных работ. Благодаря им, возможна также экономия энергии.

Скоростные ворота надежно защищают от шума, пыли и сквозняков.

Данные конструкции используются не только как въездные, но и как разграничитель между отделениями с разным назначением внутри здания. Особенно уместно это в том случае, если в этих внутренних помещениях разная среда.

Скоростные рулонные ворота очень хорошо сочетаются с другими типами: подвесными, секционными и так далее. Это обеспечивает еще более высокий уровень защиты от несанкционированного проникновения посторонних лиц.

Также функция скоростных ворот в том, чтобы сохранять как можно большее количество тепла внутри помещения там, где транспортный поток особенно интенсивный. Это достигается за счет того, что время, которое проем остается открытым, сводится к минимуму.

Воротная конструкция может управляться при помощи кнопочных панелей, магнитных петель и микроволновых радаров.

Источники:
www.nashi-stavni.ru, zaschita2007.ru, mainstro.ru, doma-kupola.ru

Складные. Ворота складные Складные ворота конструкция и монтаж

С развитием технологий строительства и производства для частных домовладений приходят новые идеи и конструкции, появляются устройства, используемые ранее только в промышленном секторе и объектах государственного значения. Речь идет об очень интересной откатной системе ворот, избавляющей хозяев от необходимости открывать и распахивать неудобные распашные створки классических конструкций.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

Въездные ворота в виде откатной конструкции.
При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
Складные или секционные системы.
По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

К сведению!
Все перечисленные варианты значительно сложнее в сборке и установке ворот своими руками, чем классические распашные из двух створок.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Строим консольные ворота своими руками

В основе конструкции консольных ворот используется стандартный принцип «задвижки». По сути, вся конструкция состоит из четырех узлов:

Подвижная панель, установленная на направляющей планке;
Опоры-столбы из кирпича или металла и неподвижная панель ворот или забора, образующая «карман», в который убираются подвижная панель и привод;
Система фиксаторов и направляющих, по которым перемещается панель ворот;
Электромотор с датчиками положения подвижной створки и блокирующими механизмами.

Важно!
Устройство консольных воротных конструкций не сложнее любых других типов ворот, но прежде чем собирать своими руками, следует разобраться в устройстве консольных систем промышленного изготовления.

Особенности устройства ворот

Наиболее важной частью конструкции консольных ворот является электромеханический привод, состоящий из электродвигателя с планетарным редуктором и приводной шестерней, и зубчатой рейки, закрепленной на нижней несущей балке подвижной панели. Вся конструкция привода устанавливается на массивном бетонном основании, армированном стальным прутом. Зачастую конструкцию привода с бетонной «подушкой» выносят ближе к «карману» ворот, чтобы не создавать помех для движения автомобиля.

Подвижная часть конструкции изготавливается в виде панели или рамы, установленной на роликах. При подаче сигнала на закрытие электромотор через редуктор приводит в движение зубчатую планку, и панель плавно выезжает из «кармана» ворот по роликовым опорам до соприкосновения с ловушками -фиксаторами, расположенными с противоположной стороны.

Строим основание и опоры под консольные ворота

Конструкция основания консольных ворот несколько отличается от привычных распашных или складных схем. Все устройство делится на две основные части: управляющую и принимающую. В конструкцию первой половинки входит неподвижная часть ворот или забора, образующая с электрическим приводом, столбчатой опорой и направляющими планками так называемый «карман» — место, куда заезжает подвижная панель при открытии проезда. Вторая часть представляет собой столб с упорами- фиксаторами. Его функция — захватить и зафиксировать панель в неподвижном состоянии.

Специфика работы воротной конструкции требует изготовления под первой половинкой мощного бетонного основания, компенсирующего опрокидывающий момент, возникающий при открытии створок. Для этого изготавливается бетонная подушка, армированная стальным прутом, глубиной не менее полутора метров и длиной около двух метров, как показано на схеме и фото.

При заливке раствора в бетонное основание подушки необходимо уложить закладной элемент, изготовленный из швеллера №20 с арматурными стойками. После этого можно выкладывать из кирпича или отливать из бетона вертикальные несущие столбы на высоту будущей воротной конструкции. В процессе постройки столбов с внутренней стороны закладываются усиливающие металлические пластины.

Установка проводки и сварка рамы консольных ворот

Для нормального функционирования ворот конструкцию потребуется дополнить сигнальной системой и схемой из двух фотоэлементов, управляющих положением подвижной створки ворот в закрытом и открытом состоянии. Проводку необходимо уложить по схеме, приведенной на фото.

Чуть более сложным,чем укладка проводки, является изготовление подвижной рамы с балансиром. Чертеж рамы приведен ниже. Каркас подвижной панели сваривается из профилированной трубы 60х40 мм по указанным размерам. Чтобы увеличить жесткость рамы, внутри по периметру трубы сначала приваривается трубчатый профиль меньшего сечения 30х20 мм, и устанавливаются диагональные подкосы. Как сделать роликовую опору можно узнать на видео:

В некоторых случаях специалисты рекомендуют изготовить подвижную панель на ворота из уголка своими руками, а потом обварить толстым профилем 60х40 мм. В этом случае на раме получается готовая привалочная плоскость из полок уголка, на которую легко можно закрепить облицовку из профнастила или листового железа.

После сварки раму подвергают обработке пескоструйкой или наждаком, обрабатывают антикоррозионным составом и красят автомобильной эмалью под цвет ворот и забора. В нижней и верхней части столба потребуется установить запоры на ворота своими руками, на которые крепятся дужки для навесных замков. При этом специалисты рекомендуют верхний запор оснащать щеколдой, а замок вешать на нижний стопор. Верхний запор относительно просто открыть руками, а вот к нижнему замку дотянуться из-за ограды практически невозможно.

Ворота гармошка своими руками

Если на участке недостаточно места для установки обычных распашных или современных откаточных воротных систем, можно воспользоваться оригинальной конструкцией складных или раздвижных ворот. Оба варианта позволяют максимально экономить место внутри участка и территорию перед проездом, что особенно важно, если проезжая часть дороги проходит практически вплотную к воротам.

Конструкция работает по принципу гармошки- соединенные между собой дверными петлями отдельные панели.

Каждая панель представляет собой сварную раму из профилированной трубы размером 60х20 мм или уголка с шириной полки не менее 50 мм. На верхней и нижней торцевых поверхностях рам приваривают направляющие штифты или оси, с помощью которых панели устанавливаются в две направляющие планки проема ворот.

Рамы панелей изготавливают сваркой на сбитом из досок коробе- кондукторе. Таким образом, можно добиться максимального совпадения всех панелей по размерам и форме. Остается соединить панели дверными навесами и установить на направляющие планки.

Одну из панелей, чаще всего крайнюю слева или справа, изготавливают в виде двойной рамы. Делается это для навешивания дверей калитки, как на фото. Для этого сначала на внутренней поверхности профилированной трубы каркаса приваривают дверные навесы, после чего устанавливают сваренную заранее раму калитки и фиксируют расположение ответных половинок на каркасе дверей.

Каркасы секций или панелей чаще всего облицовывают профнастилом или поликарбонатом, материал принципиально на работу ворот не влияет. Остается покрасить и установить запоры.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

При строительстве ограды на даче или вокруг загородного дома рано или поздно возникает необходимость строительства ворот. На нашем сайте рассмотрены различные варианты их конструкций. Вот некоторые из статей, касающиеся это темы:

На возникающие вопросы можно получить ответ при помощи сервиса «Поиск по сайту». Если поиски не увенчались успехом, то вопрос можно задать в разделе «Комментарии» и администрация сайта даст ответ в ближайшее время.

Как установить широкие ворота

В ограде дачи или загородного дома всегда хочется (потому, что удобно) иметь широкие ворота. Поэтому, самыми популярными являются откатные и распашные конструкции. Но, бывает ситуация, когда нет возможности в проёме ограждения установить необходимые механизмы:

для распашных — нет свободной территории перед или за воротами;
для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

В этой статье мы расскажем, как устранить возникшую проблему — установить складные ворота «гармошка» на даче (далее — «складные ворота»).

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;
Сайт: http://setka-55.ru/;
Адрес: г. Омск, 25 линия, дом № 41а/2;
Телефон: 8-961-88-22-086;
Почта: [email protected]

Компания выполняет «под ключ» установку складных ворот «гармошка» в ограде на даче и загородного дома с заполнением полотен сеткой «Рабица».

В заключение, предлагаем вашему вниманию видеоролик, демонстрирующий простейшие складные ворота «гармошка» на даче с заполнением полотен листовой сталью.

В производственных корпусах часто встречается необходимость перекрытия больших проемов. При этом не оказывая дополнительной нагрузки на конструкцию крыши. Для решения такой задачи, оптимальным вариантом будет применение складных ворот, на которые в нашей компании установлена привлекательная цена.

Особенности конструкции

Складные ворота представляют собой соединенные вертикальные секции. Для обеспечения их движения и складывания на них применяют петли. При открывании таких ворот они складываются по принципу гармошки. Они могут раздвигаться в разные стороны, но для максимального освобождения проема, они могут смещаться в одну сторону. Для удобства эксплуатации, например, для движения пешеходов, створками можно управлять по отдельности.

Такая конструкция занимает минимальное количество места. Для этого складные промышленные ворота
, закрепляют по краю проема.

Виды складных ворот

Горизонтальные
складные ворота

Гаражные
складные ворота

Складные
ворота для дачи

Достоинства данного типа ворот.

Складные ворота могут быть выпущенными с различным типом филенки, в створки могут быть установлены окна и калитки. Автоматические складные промышленные ворота можно смело считать оптимальным вариантом для использования в производственных корпусах.

Складные ворота обладают рядом существенных достоинств, среди них можно назвать:

Высокие изоляционные способности. Они прекрасно защищают помещения от холода в зимнее время.
Механизм складных гаражных и промышленных ворот спроектирован таким образом, что ему обеспечена высокая изностойкость. Створки ворот не провисают и не меняют с течением времени свою форму.
Складные гаражные ворота
и промышленные обладают высокой стойкостью к ветровым нагрузкам.
Размеры поставляемых ворот позволяют перекрывать с их помощью проемы любых размеров.
Складные гаражные ворота, как и промышленные обладают малой рабочей зоной, в отличии, например, от распашных.
Ворота такого типа просты в эксплуатации и не требуют сложного обслуживания.
Поставляемые ворота отвечают всем требованиям по качеству и отличаются от других конструкций привлекательной ценой!

При заказе ворот можно подобрать их цвет, фактуру. Кроме того, заказчик имеет возможность выбрать различные варианты отделки, вставки.

Преимущества и недостатки гаражных откидных ворот

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Складные ворота гармошка для дачи своими руками. Как сделать складные ворота своими руками Складные ворота гармошка для дачи своими руками

Особенности конструкции

Виды складных ворот

Горизонтальные
складные ворота

Гаражные
складные ворота

Складные
ворота для дачи

Достоинства данного типа ворот.

Складные ворота обладают рядом существенных достоинств, среди них можно назвать:

Высокие изоляционные способности. Они прекрасно защищают помещения от холода в зимнее время.
Механизм складных гаражных и промышленных ворот спроектирован таким образом, что ему обеспечена высокая изностойкость. Створки ворот не провисают и не меняют с течением времени свою форму.
Складные гаражные ворота
и промышленные обладают высокой стойкостью к ветровым нагрузкам.
Размеры поставляемых ворот позволяют перекрывать с их помощью проемы любых размеров.
Складные гаражные ворота, как и промышленные обладают малой рабочей зоной, в отличии, например, от распашных.
Ворота такого типа просты в эксплуатации и не требуют сложного обслуживания.
Поставляемые ворота отвечают всем требованиям по качеству и отличаются от других конструкций привлекательной ценой!

Как установить широкие ворота

для распашных — нет свободной территории перед или за воротами;
для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;
Сайт: http://setka-55.ru/;
Адрес: г. Омск, 25 линия, дом № 41а/2;
Телефон: 8-961-88-22-086;
Почта: [email protected]

Компактность. Складывающиеся ворота совершенно не требуют дополнительного места как внутри, так и снаружи гаражного помещения.
Удобная установка. Ее можно производить с любой стороны проема.
Продуманная конструкция. Система построена так, чтобы нагрузка главным образом приходилась на стены, крыша же практически не нагружается.
Простота в эксплуатации. Особенно ярко виден этот плюс в зимнее время: раздвижная система откроется без особых трудностей даже при больших объемах снега, ведь они совершенно не требовательны к уборке территории.
Эргономичность. Складные ворота являются эстетически привлекательными и высокофункциональными. Это дает возможность использовать их в промышленных постройках.

Принцип работы конструкции

Створки двигаются с помощью роликов, которые находятся на вертикальных концах и движутся вдоль направляющих.

Инструменты, которые понадобятся для того, чтобы сделать въездные ворота своими руками:

сварочный аппарат;
шуруповерт;
дрель;
кисть (для грунтовки металлических деталей).

Для того чтобы изготовить такие ворота своими руками, нужны и материалы:

уголки;
труба квадратного сечения;
металлопрофиль;
грунтовка;
петли;
ролики;
двутавр (необходим для крепления ворот к стенам).

Порядок выполнения работ

Необходимо отнять габариты несущего рельса, который служит как пространство для роликов.

Одной из важнейших деталей ворот являются ролики. Они обеспечивают плавное движение створок.

Стоит учесть, что на последней панели необходимо место для врезного замка или же ушки для навесного.

Его необходимо приварить к поперечной балке.

Но останавливать выбор на ДВП не обязательно, вы можете взять любой облицовочный материал на свой вкус.

Автоматика для ворот

Привод с верхней подвеской. Этот вариант необходимо монтировать в верхней части створок. Несомненным плюсом является то, что для установки этого привода не требуется дополнительного фундамента. Но минус данного выбора — ограничение ворот по высоте. Высота таких ворот не может быть более 4,5 метра.
Привод, который имеет нижний упор. С таким можно не переживать о габаритах — ими он не ограничивается. Но для монтажа такого привода необходимо провести дополнительные работы, ведь для установки требуется дополнительный фундамент по всей ширине, а это увеличивает стоимость всей конструкции.

Также нельзя оставить без внимания то, что это наиболее подходящий вариант для дачных участков.

Отправим материал вам на e-mail

С
ущественно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Недостатков у схем автоматизации распашных створок гораздо больше:

при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалиста
м.

Важно!
Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Статья по теме:

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Преимущества секционных конструкций следующие:

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Экономьте время: отборные статьи каждую неделю по почте

Спешите! Складные ворота станут дешевле на 30%! —

Лучшее становится доступным! Компания DoorHan сообщает о снижении цен в размере 30% на складные ворота промышленного назначения (без нижней направляющей). У нас действует специальная система скидок на покупку данного вида ворот. Теперь купить ворота ангарного типа можно по цене секционных. В зависимости от объема заказа на них можно получить скидку, которая варьируется в пределах от 10 до 15%.

Выбирая качественные ангарные ворота компании DoorHan, можете не сомневаться в надежном перекрытии больших проемов промышленных помещений. Вертикальные секции, из которых состоят ворота – компактны и удобны в использовании. Их функциональность уже оценена по достоинству. Все виды промышленных ворот совместно с высокопрофессиональными сотрудниками, проектируются с учетом особенностей помещения (ветер, снег и прочее). Ангарные ворота могут изготавливаться по индивидуальному заказу.

Благодаря системе «гармошка» проем становится полностью свободным, а надежная фиксация их внутри помещения не допустит их самовольного закрывания. Складные ворота можно открывать вручную, однако рекомендуется установить различные системы автоматизации: с помощью пульта или панели управления. Вся автоматическая часть изготовлена с расчетом использования ее в разных температурных режимах, а также при различных перепадах напряжения, поэтому гарантирована безотказная и стабильная работа складных ворот.

К производству ангарных ворот компания DoorHan относится серьезно и ответственно, применяя только качественные материалы, чтобы складные ворота всем требованиям отвечали на высоком уровне.

Оснащение системой защиты против взлома позволяет избежать проникновения посторонних людей. Высокая тепло и звукоизоляция, высокая степень эксплуатации, отличная система уплотнителей (которые при износе легко заменяются на новые) – вся совокупность факторов представляет продукцию лучшей среди конкурентов. В процессе работы они способны выдержать до 20 000 циклов работы. Все изготавливаемые складные ворота соответствуют требованиям пожарной безопасности. При возникновении аварийных ситуаций предусмотрена автоматическая разблокировка ворот. А эстетичный внешний вид создает положительное впечатление.

Снижение цены на ворот компании DoorHan свидетельствует о том, что теперь качественный товар может позволить себе каждый!

← Вернуться к новостям

Складные ворота-гармошка своими руками. Ворота складные на даче («гармошка») Складные ворота гармошка для дачи

Когда вы собираетесь купить складные ворота, нужно учитывать всего несколько основных нюансов для того, чтобы выбор был правильным. В первую очередь, это размеры будущей конструкции. Самостоятельно сделать правильные замеры достаточно сложно, всегда есть риск ошибиться, поэтому лучше вызвать для этого специалиста. Обычно компании предлагают замеры выполнить бесплатно, что вдвойне выгодно для клиента.

Также рекомендуем изучить основные преимущества имеющихся конструкций и уже исходить из того, какие цели вы преследуете. Важно, чтобы изделия соответствовали необходимому уровню прочности, надежности и долговечности. Не менее важный момент – выбор автоматики. Она должна выдерживать предельный уровень нагрузки в вашем случае, а также служить продолжительное время. В зависимости от бюджета можно выбирать как импортные, так и отечественные марки. Этого уже хватит, чтобы подобрать качественные система типа «гармошка», а обо всем остальном вас проконсультируют специалисты.

Отправим материал вам на e-mail

Виды гаражных ворот

распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Статья по теме:

Принцип работы системы, схемы

Распашные ворота

подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Недостатков у схем автоматизации распашных створок гораздо больше:

при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Сдвижные ворота

Подъемно-поворотные ворота

Важно!
Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Статья по теме:

Секционные ворота

Преимущества секционных конструкций следующие:

Роллетные ворота (рольставни)

Электропривод рольставней

Складные ворота «гармошка»

Экономьте время: отборные статьи каждую неделю по почте

Принцип работы

Принцип работы.

Материалы и инструменты

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Складные ворота используются для перекрытия проемов промышленных помещений больших размеров.

Конструкция ворот делится по типу открытия: по схеме «2+2», когда две створки открываются в одну сторону, а две другие в другую и по схеме «книжка», открывание осуществляется в одну сторону. Открывание ворот может быть в проеме (как для схемы «2+2», так и для схемы «книжка»), т.е. створки складываются и остаются в сложенном виде в проеме и за проем, в этом случае нужно место за проемом, куда будут складываться ворота, причем для схемы «книжка» нужно свободного расстояния в два раза больше, чем для схемы «2+2».

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «2+2»

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «КНИЖКА»

Особенности складных вертикальных и горизонтальных ворот.

Простоту, легкость и комфортность использования;
Надежность ворот и конструктивную грамотность;
Возможность ручного и механического управления;
Оптимальную цену.

Заказ и приобретение складных ворот.

Выбор типа ворот осуществляется в индивидуальном порядке в зависимости от запросов клиента.

VERTIGO — Вертикальная складная дверь

Основные технические данные:
Электропитание: 400 В, 50 Гц
Двигатель: 2800 или 2830 об/мин.
Мощность: 750 (до 20 м ² поверхности ворот) или 1500 Вт (более 20 м² поверхности ворот)
Потребление: 1,3 или 3,2 А в зависимости от типа двигателя
Скорость вращения вала: 11 об/мин
Защита: IP54

Дверные полотна: самонесущие моноконструкции (переменные размеры)
Толщина дверного полотна: 55 мм
Высота одинарных створок: 1200 мм макс.
Максимальная длина дверного полотна:
мм Конфигурация: 4 дверных полотна
Максимальный и минимальный размеры закрываемого прохода: 6000 x 5000 H.Минимальная высота проема в стене 2700 мм

Воздухо/водонепроницаемость:
– Черные прокладки из EPDM, предотвращающие раздавливание/защиту от старения, между панелями
– Черные прокладки из EPDM, предотвращающие старение, между дверными панелями, верхней перемычкой и боковыми выступами
– Черные противоизносные прокладки из EPDM /антивозрастные прокладки на пол

Изоляция:
полная самозатухающая полиуретановая изоляция класса B2, не содержащая фреонов (хлор, фторид, карбиды). Цикл вспенивания под высоким давлением с минимальной плотностью > 40 кг/м ³

Каркас по периметру: профиль «ласточкин хвост», толщина 2 мм
Двойное покрытие из оцинкованного предварительно окрашенного стального листа с обработкой Сендзимира
с горизонтальными планками, шаг 160 мм

3 – гладкая. 8 + 0,8 мм
– рельефный, толщина 0,5 + 0,5 мм

Крепежная система:
Боковые направляющие из анодированного серебряного алюминиевого профиля, снабженные скобами с прорезями, обеспечивающими максимальную регулировку по 2 осям, для крепления к стене с помощью болтов

Система перемещения:
с использованием цепей, вставленных в боковые направляющие. Электромеханический трехфазный двигатель, расположенный сбоку дверного блока, с концевым выключателем и встроенным устройством защиты от падения, аварийной разблокировкой и ручным управлением.Система защиты от падения на случай обрыва цепи использует 2 парашюта с клещами, воздействующими на боковые направляющие.

Закрытие/открытие:
– блок управления с низковольтным управлением и встроенной кнопочной панелью, логика мертвеца
– с автоматическим движением (опция)

Данные маркировки СЕ:
– сопротивление ветровой нагрузке, класс 4 (100 кг/м², ок. 140 км/ч)
– тепловое сопротивление, 1,53 Вт/м²·К (расчетное значение для 4-створчатой двери 5000× 5000 мм)
– среднее шумоподавление, 22 дБ (несертифицируемый)
– огнестойкость, B-S1, d0
– долговечность 20 000 циклов

Дополнительно:
– пешеходная дверь с нижним порогом В 120 мм (макс. проход 100 Ш x 2100 В): возможно только на дверях высотой более 4200 мм; черная алюминиевая рама, не подлежащая окраске (по запросу).Пешеходная дверь выполнена на 2-х нижних панелях и расположена в центральной или децентрализованной части (при условии соблюдения расстояния 800 мм от бокового края. Дверь с уменьшенным до 30 мм нижним порогом по запросу.
– осмотр Окно с периметральным профилем из черного алюминия с углами 90° и вставкой из двойного или многослойного стекла толщиной до 40 мм Минимальное расстояние между смотровыми окнами 500 мм
– вентиляционная решетка с фиксированными ламелями.Размеры 600 x 300 В или 1000 x 600 В
– Закрывается одноточечным замком с цилиндром и черными ручками.

Применение:
– внутри
– снаружи
– внутри стены

Цвета:
Рифленая панель (горизонтальные ребра, шаг 160 мм)
– Гладкий металлический лист: белый RAL 9002, серый RAL 9006, зеленый RAL 6005, синий RAL 5010, красный RAL 3000, коричневый RAL 8019, серый RAL 7016 . Оттенок дерева SL 65
– Листовой металл с тиснением: белый RAL 9002, серый RAL 9006, зеленый RAL 6005

Сделано в США… с 1925 г.

Ворота серии

LT спроектированы так, чтобы удовлетворить потребности самого экономного покупателя.Качественная конструкция достигается за счет использования диагональных стальных решетчатых каналов в ромбовидном узоре, склепанных между собой через гальванические прокладки для плавной работы.

Напольные ролики, могут быть одинарными или двусоставными, в открытом состоянии поворачиваются в сторону.
Самый популярный выбор для погрузочно-разгрузочных платформ и систем контроля пешеходов.

Ворота серии EG спроектированы таким образом, чтобы обеспечить баланс между безопасностью и экономичностью. Вертикальные элементы представляют собой одиночные стальные каналы, переходящие в верхнюю и нижнюю направляющие, чередующиеся со стальными плоскими стержнями и соединенные с одиночными рядами стальных решетчатых стержней, перемещающихся по формованным стальным направляющим для беззаботной работы.

Верхнеподвесной или нижнеповоротный, может быть одинарным или раздвоенным, с возможностью поворота.
Обычно используется на витринах магазинов и в других розничных и коммерческих целях.

Ворота серии DC разработаны для обеспечения максимальной надежности и безопасности. Двойные стальные швеллеры, которые входят в верхнюю и нижнюю направляющие, склепаны вместе, образуя каждый вертикальный элемент. Каналы соединены двойными рядами стальных решетчатых стержней, перемещающихся на нейлоновых подшипниках и шайбах, что позволяет работать с минимальными усилиями.

Доступны практически любого размера, верхнеподвесные или нижнеподвесные, одинарные или двустворчатые, с возможностью поворота.
Идеально подходит для школ, банков и других мест с повышенным риском.

Просмотрите или загрузите документы в формате PDF по ссылкам ниже или воспользуйтесь вкладками вверху, чтобы получить дополнительную информацию об этом продукте.

Компания Lawrence Roll-Up Doors, Inc. оставляет за собой право изменять спецификации без предварительного уведомления.Полную информацию о продукте см. в таблицах стандартных спецификаций (доступны по запросу).
© 2022 Lawrence Roll-Up Doors, Inc.

Bi складных ворот с порошковым покрытием

Bi складных ворот с порошковым покрытием

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

ДОСТАВКА ПО ВСЕЙ РОССИИ

Покрытие материковой части Великобритании

УСЛУГИ ПО УСТАНОВКЕ

Доступно на Северо-Западе

БЕЗОПАСНАЯ КАССА

Безопасная проверка SSL

1 ЧАС НАЖМИТЕ И ЗАБЕРИТЕ

Доступно для большинства продуктов

Двустворчатые ворота с порошковым покрытием доступны для покупки в количестве 1

Пожалуйста, позвоните по телефону для нестандартных размеров и цветов

Двухстворчатые ворота доступны в следующих вариантах: —

Все сетчатые системы и палисады – W-образное или D-образное сечение / вершины с тройным или закругленным вырезом

Отделка:-

с порошковым покрытием

Возможна высота до 3 м (цена уточняйте по телефону)

Двустворчатые ворота

— идеальный вариант для объектов с ограниченным пространством. Двухстворчатая конструкция ворот означает, что вы получаете двойной пролет на половине площади.

Дверные ворота, Дверные ворота, Складные ворота, Складные дверные ворота

Назад к категории продуктов


Складной Дверные ворота идеально подходят для обеспечения контроля доступа и безопасности для подъезды шириной до 4 м.

		Только складные дверные ворота, изготовленные из сверхпрочной оцинкованной стали Стали. Они выдержат любую погоду, например, жару, дождь. и снег. Они также выдерживают агрессивные промышленные химикаты и чистящие средства.

		Мы Заклепайте наши ворота спиной к спине с авиационным качеством Алюминиевые заклепки. Они выдержат большие нагрузки, не заржавеют — никогда — и они не треснут, и паутина не разорвется.

		Складной Дверные ворота на петлях и могут быть установлены слева или справа — они складываются и полностью откидываются в сторону, обеспечивая сейф дверные проемы, 100% свободные от препятствий.

		Мы Изготовление ворот на заказ! В какой бы ситуации вы ни находились, мы Изготовим ворота по вашим размерам.

		Складной Дверные ворота можно установить в любой дверной проем шириной до 48 дюймов, внутри или снаружи косяка.


		А их легко установить. Вы можете установить наши ворота менее чем за 30 минут!
	Все Складные дверные ворота поставляются с запорной планкой что при навесном замке обеспечивает максимум безопасность.

		Складной Дверные ворота идеально подходят для защиты коридоров с интенсивным движением или подъезды в любом типе бизнеса или отрасли.Эти ворота поворачиваются на петли, поэтому они открываются внутрь или наружу, как дверь, но также обеспечивают улучшенная циркуляция воздуха и видимость стандартных стальных откидных ворот.


		Автор при условии дополнительного освещения и лучшей циркуляции воздуха вы сэкономите на воздухе затраты на кондиционирование.Плюс повышенная безопасность распашных ворот означает меньше краж и снижение затрат на предотвращение убытков. А это значит более здоровое рабочее место, более безопасная школа и более безопасный склад.


			Когда не используется, дверные ворота убраны полностью вывернуться из дверного проема, что позволяет свободный и легкий доступ.


			Технические характеристики Складные дверные ворота

			• Оцинкованная отделка.
			• Сверхпрочная стальная U-образная лямка 3/4 x 3/8 дюйма.
				Клепаный спина к спине с заклепками из авиационного алюминия.
			• Сверхпрочные вертикальные уголки 1-1/2”x 1-1/2”.
			• Ворота закрываются на стену с помощью висячего замка, входящего в комплект.
				Замок заказывайте отдельно.
			• Доступны индивидуальные ворота, размеры и цвета порошковой окраски.
			• 1 год гарантии.

Соответствие существующие цветовые схемы в вашем учреждении очень просты

А отделка из оцинкованной стали является стандартной для одиночных, парных, дверных и портативных Ворота. Желтое и черное порошковое покрытие отделка стандартная для барьерных ворот. Также возможно индивидуальное порошковое покрытие для всех ворот в более чем 300 цветах DuPont.

	Гальваническое покрытие	Порошковое покрытие Готово


			Заказ Онлайн, по телефону или по электронной почте
			~ Добавить товаров в корзину ~ Щелкните номер модели . предмета, который вы хотите покупать.

ЦЕНЫ
ДЛЯ ВОРОТ

Модель №	Максимум Ширина	Максимум Высота	Сложенный Ширина	Вес (фунты.)	Цена
Д31	48 дюймов	31″	11 дюймов	16	202,60 $
Д33	48 дюймов	33 дюйма	11 дюймов	18	207 долларов. 10
Д37	48 дюймов	37 дюймов	11 дюймов	20	213,20 $
Д40	48 дюймов	40 дюймов	11 дюймов	22	217 долларов.70
Д43	48 дюймов	43 дюйма	11 дюймов	23	223,80 $
Д46	48 дюймов	46 дюймов	11 дюймов	24	231 доллар. 30
Д49	48 дюймов	49 дюймов	11 дюймов	25	235,90 $
Д51	48 дюймов	51 дюйм	11 дюймов	26	241 доллар.90
Д59	48 дюймов	59 дюймов	11 дюймов	28	246,50 $
D61	48 дюймов	61″	11 дюймов	32	252 доллара. 50
Д63	48 дюймов	63 дюйма	11 дюймов	34	260,10 $
Д66	48 дюймов	66 дюймов	11 дюймов	35	264 доллара.60
Д71	48 дюймов	71″	11 дюймов	45	270,60 $
Д73	48 дюймов	73 дюйма	11 дюймов	46	275 долларов. 20
Д76	48 дюймов	76 дюймов	11 дюймов	47	282,70 $
Д79	48 дюймов	79 дюймов	11 дюймов	49	288 долларов.80
D81	48 дюймов	81″	11 дюймов	50	293,30 $
Д83	48 дюймов	83 дюйма	11 дюймов	52	299 долларов. 40

Дверные ворота, Дверные ворота, Складные
Ворота, складные ворота, складные дверные ворота, складные дверные ворота, выдвижные
Безопасность

Ворота, ножничные ворота, защитные дверные ворота и стальные складные ворота от
ваш полный источник для обработки материалов
оборудование.

Назад к категории продуктов

Прочные одинарные складные ворота безопасности – Illinois Engineered Products

Одинарные стальные складные ворота предназначены для защиты причальных, приемных, гаражных и служебных дверей, коридоров и входов шириной до 12 футов без ущерба для видимости или циркуляции воздуха. Для больших проемов используйте складные ворота Pair .

» показать еще

Наши складные ворота из оцинкованной стали поворачиваются на своих креплениях на 180 градусов, полностью выходя из проема и полностью освобождая его от препятствий.Складные ворота Illinois Engineered Products могут быть установлены практически в любом месте и любым способом, который вам нужен, включая, помимо прочего, внутренние дверные косяки, внешние дверные косяки, между столбами или столбами, прикрепленными к стеллажам для поддонов, между стенами и даже на окна! Устанавливается менее чем за 30 минут!

Технические характеристики

Прочная стальная U-образная стропа 14-го калибра, склепанная встык с оцинкованными заклепками
Прочная вертикальная угловая рама 12-го калибра из стали 1-1/2”x1-1/2”
Гальванизированное покрытие
Прочные стальные ролики
Запирающая планка
Стандарт: замки справа; Дополнительно: замок слева
Установка в дверной косяк или на лицевую панель

Вес	Зависит от размера
Размеры	Зависит от размера
Канал	3/8″ x 3/4″, калибр 14, оцинкованный
Рама	1-1/2″ x 1-1/2″, стальной уголок 12 калибра, оцинкованный
Ролик	2-дюймовый металлический ролик, приваренный к раме, оцинкованный
Заглушка	Заглушка 3/16″, приваренная к раме
Опускные и опорные штифты	5/8″ диам. Приварен к раме, оцинкованный
П-образный кронштейн	3/16″ Сталь, приваренная к раме сверху и снизу
Запирающая планка	1-1/2″ x 1-1/2″, стальной уголок 12 калибра, оцинкованный
Стандартный монтажный блок	2-1/2″ x 7″ Стальной L-образный кронштейн, оцинкованный
Заклепки	3/16″ x 1/2″ Сталь, оцинкованная

» скрыть

СКАЧАТЬ ИНФОРМАЦИЮ О ПРОДУКТЕ ЗДЕСЬ.

Складные ворота: учебник для начинающих — Тамис

Стальные складные ворота используются на различных объектах для защиты таких территорий, как коридоры, двери или подъезды. Их иногда называют «воротами-ножницами» или «воротами-аккордеонами» из-за их внешнего вида и того, как они расширяются и сжимаются. С помощью складных ворот можно закрыть или заблокировать территорию, сохраняя при этом видимость в этой области и циркуляцию воздуха по всей этой области.

Качественные ворота будут изготовлены из оцинкованной стали.Существует шесть основных стилей складных защитных ворот:

Портативные складные ворота

Эти ворота типа «ножницы» опираются на три колеса, так что сложенные ворота могут легко катиться туда, где их нужно использовать. Эти ворота могут охватывать проемы до 12 футов и запираться на стены с помощью навесного замка и засова.

Одностворчатые складные ворота

Эти ворота обычно используются для стандартных проемов, таких как двери патио, гаражи, а также промышленные и коммерческие объекты.Он может закрывать отверстия до 12 футов. Ворота вмонтированы в пол. Вертикальные направляющие ворот монтируются и полностью поворачивают ворота из проема.

Двойные фиксированные складные ворота

Двойные фиксированные ворота, как правило, объединяют две одинарные ворота, при этом ворота запираются посередине с помощью стандартного навесного замка. Они закроют проемы до 24 футов. Эти ворота могут поворачиваться на 180 градусов. Верхний кронштейн надежно удерживает ворота в верхней части, а центральный штифт обеспечивает максимальную защиту в нижней части ворот.

Ворота для складных дверей

Складные дверные ворота прикрепляются к любому дверному проему и закрывают проемы шириной до 4 футов. Дверные ворота могут быть установлены с левой или правой стороны двери, либо в наличнике двери, либо снаружи двери.

Складывающиеся ворота с герметичным замком

Эти ворота также на колесах и предназначены для коридоров шириной от 3 до 18 футов. Они легко перекатываются с места на место. Каждая каретка ворот оснащена поворотными роликами на шарикоподшипниках.

Низкие переносные складные ворота

Каждая единица этих коротких (высотой четыре фута) ворот загораживает территорию до 12 футов. Легкие и легко перемещаемые (на колесиках), они специально разработаны для защиты участков во время работ по техническому обслуживанию, очистке или ремонту. Низкие ворота можно соединять друг с другом, образуя линии, периметры или углы любой длины. В большинстве случаев невысокие ворота окрашиваются порошковой краской желтого и черного цветов.

Дополнительные детали

Наиболее опытные поставщики стальных складных защитных ворот предлагают широкий выбор цветов, так как ворота могут быть окрашены на заказ в соответствии с цветовой гаммой объекта.Оборудование, такое как запирающие стержни, штифты, ролики и ручки ворот, также должно быть доступно в качестве запасных частей.

Каждый из описанных выше стилей ворот, как правило, прост в установке, но поставщик должен предоставить подробные инструкции. Никаких специальных инструментов не требуется, но инструкции по установке и демонтажу будут несколько различаться для каждого типа ворот.

Перед покупкой

Прежде чем заказывать складные защитные ворота, тщательно измерьте площадь, на которой будут использоваться ваши ворота, чтобы выбрать правильный размер (учитывая как высоту, так и ширину). Кроме того, определите, что вам нужно оборудование, такое как L-образные кронштейны или напольные анкеры.

Заключение

Складные защитные ворота, изготовленные из стали, обеспечивают экономичный способ защиты коридоров, комнат, дверей или других помещений. В отличие от закрытой двери, ворота обеспечивают обзор в заблокированную зону, а также вентиляцию. Ворота различных стилей могут закрывать (по отдельности или в сочетании) проемы практически любого размера.

Складные ворота безопасности

Измерение окна:

Измерение ширины и высоты проема в дюймах для каждого окна

Требования: 1 складная дверь соответствующего размера, колесико, замок, опорный кронштейн замка (для крепления на лицевой стороне рамы)

Измерение дверей коммерческого назначения:

Измерьте ширину проема от рамы до рамы и высоту от пола до низа дверного доводчика.(Если есть дверной доводчик сверху установленной двери, измерьте ниже дверного доводчика, чтобы установить ворота ниже дверного доводчика. ).

Для двух ворот, закрывающихся посередине : 2 складывающихся ворот соответствующего размера, 2 ролика, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна для ножек, 1 глубокий U-образный кронштейн, 1 глубокий T-образный кронштейн Кронштейн, 1 шпингалет, 1 гнездо для шпингалета
Для одностороннего закрытия ворот : 1 ворота соответствующего размера, 1 поворотное колесо, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна на ножках

Установка дверных ворот с опорными кронштейнами: Если ручка выступает из дверной коробки, то необходимо установить ворота на стойку с опорным кронштейном.

Требования для одностворчатых коммерческих ворот:

1 складная дверь соответствующего размера, 1 колесико, 1 замок или стопорная стойка (рекомендуется), 1 кронштейн стойки замка, 2 стойки, 2 кронштейна для ножек, 2 угловых кронштейна (если у вас есть дверная ручка, выступающая наружу, затем стойка, угловой кронштейн и кронштейн для ног удерживают ворота подальше от двери).

Требования для двустворчатых коммерческих ворот:

1.Для двух ворот, закрывающихся посередине: 2 складывающихся ворот соответствующего размера, 2 ролика, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна для ног, 2 уголка Кронштейны (неподвижные), 1 глубокий U-образный кронштейн, 1 глубокий T-образный кронштейн, 1 болт, 1 гнездо для болтаДля одиночных ворот, закрывающихся с одной стороны : 1 складная дверь соответствующего размера, 1 колесико, 1 замок или стопорная стойка (рекомендуется), 1 скоба для стойки замка, 2 стойки, 2 кронштейна для ножек, 2 угловых скобы

Измерение для свободного открывания Площадь (вход в перегородку):

Ширина и высота проема

Требуемые детали для свободного пространства в проеме (вход в перегородку):

Колеса, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна для ножек, 1 глубокий U-образный кронштейн, 1 глубокий T-образный кронштейн, 1 ригель, 1 гнездо для ригеля

Для одностороннего закрытия ворот с одной стороны : 1 ворота подходящего размера, 1 колесико, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна для ножек

Детали, необходимые для открывания двери патио: 1 ворота соответствующего размера, 1 колесико, 1 замок или стопорная стойка (рекомендуется), 2 стойки, 2 кронштейна для ножек, 1 опорный кронштейн замка

Измерение мобильного барьера (для разделение на две области):

Ширина проема, высота проема

Требуемые детали для мобильного барьера:

Для стационарной системы с обеих сторон: 2 стойки, ворота, передвижная тележка, засов, нажимной замок, гнездо для навесного замка Замки (количество всего оборудования зависит от общей ширины системы)

Для подвижной системы с обеих сторон: 2 стойки, ворота, передвижная тележка, гнездо для болта, накладной замок, нажимные замки (количество всего оборудования зависит от общей ширины системы)

Детали для специального типа установки:

Вам может понадобиться дополнительное оборудование и аксессуары.

Ворота складные вертикальные: цепной привод для ворот «гармошка», вертикальные складывающиеся автоматические конструкции, складчатые и раскладные варианты

Складные ворота гармошка для дачи. Ворота для гаража на даче своими руками

Принцип работы

Материалы и инструменты

Несущая конструкция ворот

Изготовление панелей и сбор каркаса

Принцип работы конструкции

Порядок выполнения работ

Автоматика для ворот

Преимущества и недостатки гаражных откидных ворот

Строим откидные ворота для гаража своими руками

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Складные и откатные ворота

Как называются складные ворота — Сервисное обслуживание — Мариуполь сервис

Складные ворота

складные ворота

Советы по постройке гаража

Оборудование для гаража

Выбор места для гаража и возведение фундамента под гараж

Пол

Стены

Крыша

Гидроизоляция крыши

Окна. Вентиляция

Смотровой яма

Навеса

Ворота

Подъемные ворота

Складывающиеся ворота

Сворачивающиеся ворота

Промышленные ворота

Заказать промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Ангарные

Заказать ангарные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Складные

Заказать складные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Секционные

Заказать секционные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Подвесные откатные

Заказать подвесные откатные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Распашные

Заказать распашные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Рулонные

Заказать рулонные промышленные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Роллетные

Заказать промышленные роллетные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Скоростные рулонные

Заказать скоростные рулонные ворота в Ростове-на-Дону можно ТУТ&gt&gt&gt или по телефону — 8(961)283-89-71

Складные. Ворота складные Складные ворота конструкция и монтаж

Выбираем, как сделать ворота только своими руками

Строим консольные ворота своими руками

Особенности устройства ворот

Строим основание и опоры под консольные ворота

Установка проводки и сварка рамы консольных ворот

Ворота гармошка своими руками

Заключение

Как установить широкие ворота

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;

Особенности конструкции

Виды складных ворот

Достоинства данного типа ворот.

Складные ворота обладают рядом существенных достоинств, среди них можно назвать:

Преимущества и недостатки гаражных откидных ворот

Строим откидные ворота для гаража своими руками

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Складные ворота гармошка для дачи своими руками. Как сделать складные ворота своими руками Складные ворота гармошка для дачи своими руками

Особенности конструкции

Виды складных ворот

Достоинства данного типа ворот.

Складные ворота обладают рядом существенных достоинств, среди них можно назвать:

Как установить широкие ворота

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;

Принцип работы конструкции

Порядок выполнения работ

Дверные ворота, Дверные ворота, Складные
Ворота, складные ворота, складные дверные ворота, складные дверные ворота, выдвижные
Безопасность

Leave A Reply
Отменить ответ
