Воздуховод от вытяжки до вентиляционного отверстия —

Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

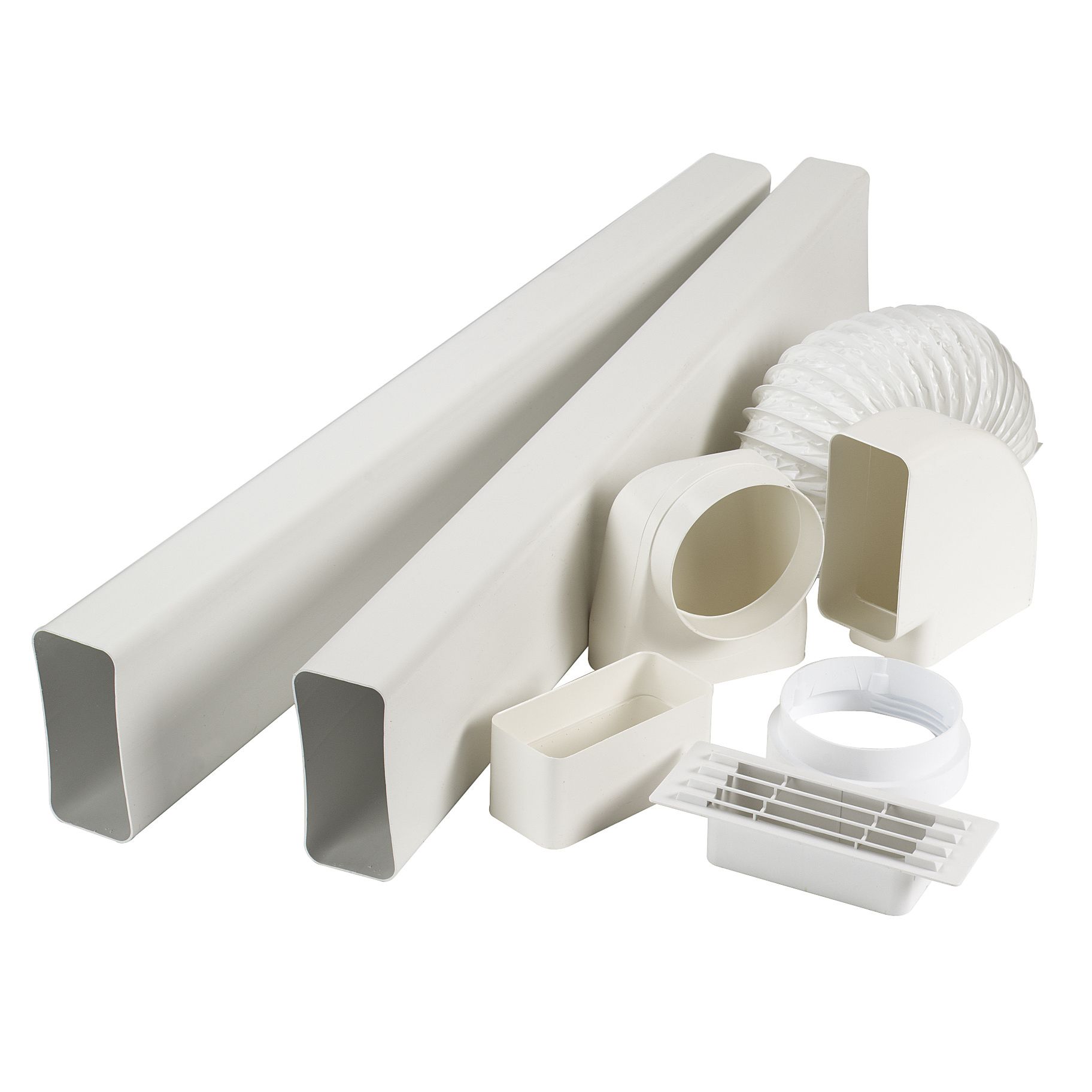

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Как правильно подобрать и установить воздуховод для вытяжки?

Выбрать и правильно установить воздуховод для вытяжки – важный момент в обустройстве кухни. От этого будет зависеть качество воздуха в помещении, уровень шума, эстетический вид кухни. И в конечном итоге здоровье всей семьи.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню.
Обратный клапан может быть в виде:

• плёнки,
• диска из пластика на оси,
• цельной перегородки.

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды воздуховодов для вытяжки. Достоинства и недостатки

Воздуховод к вытяжке можно присоединить гибкий или жёсткий. Наиболее популярные модели – из пластика и алюминия. Выбор покупателя также зависит от финансовых возможностей и общего стиля оформления кухни.

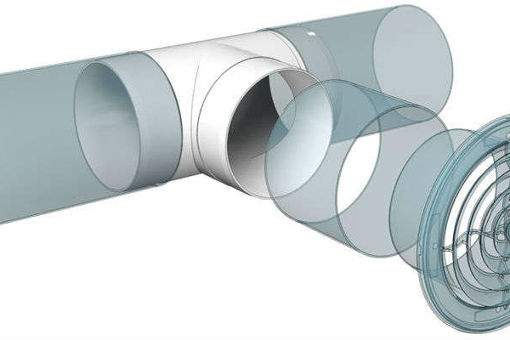

Пластиковые воздуховоды для вытяжки

Они имеют аккуратный внешний вид, вписываются практически в любой интерьер кухни. Ровные поверхности меньше загрязняются и легче поддаются очистке, не ржавеют. Меньше создаётся шума при прохождении воздуха по трубе. Так как это жёсткое изделие, требуется более точный расчёт размеров. При монтаже воздуховода из пластика для кухонной вытяжки обязательно использование переходников и соединительных элементов. Повороты более резкие, чем у гибких изделий. Стоит дороже.

Пластик не так устойчив к высоким температурам, как металл. В случае необходимости его можно покрыть влагонепроницаемой и термостойкой краской в тон кухонной мебели.

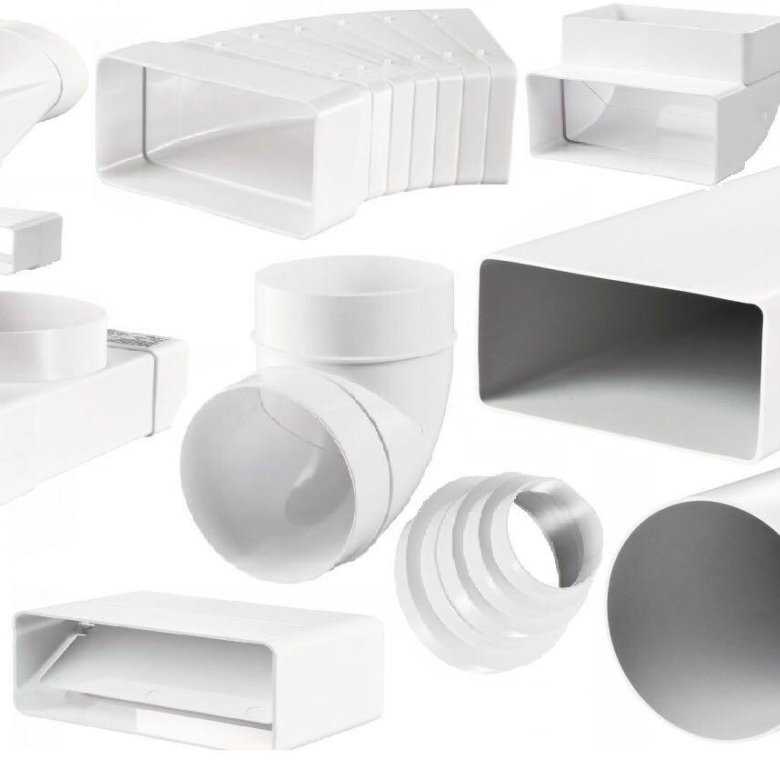

По форме бывают:

• круглые – в этом случае не нужен переходник для присоединения к вытяжке;
• овальные;
• квадратные;
• прямоугольные воздуховоды. Их удобно проводить вдоль стены над кухонной мебелью. Можно собрать конструкцию любой траектории. Одним из вариантов прямоугольных являются плоские воздуховоды, которые занимают очень мало места и практически незаметны.

Возможны переходы с круглых изделий на прямоугольные и наоборот.

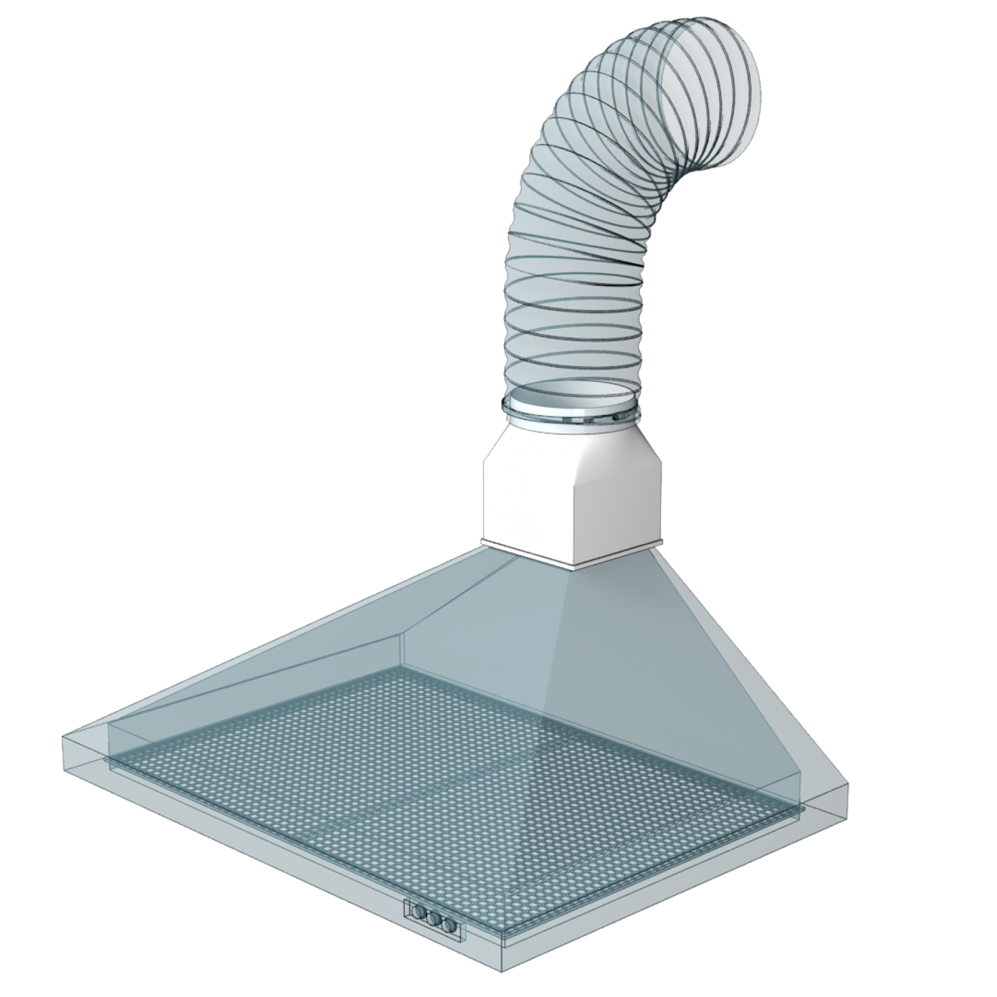

Воздуховод из гофры

Гофр изготавливается из разных материалов: алюминия, стали, пластика. Самый распространенный – гофр из алюминия. Этот металл лёгкий, выдерживает высокие температуры. Гофр должен устанавливаться в максимально растянутом состоянии. Тогда меньше будет сопротивление проходящему воздуху, ниже уровень шума. Правда, растянув, его уже нельзя сжать обратно. Он легко деформируется, поэтому нужна аккуратность при его монтаже.

Воздуховод из алюминия – гибкая конструкция, просто устанавливается, стоит дешевле. Монтаж осуществляется при помощи хомутов: к вытяжке присоединяется за фланец зонта, к вентиляционной трубе за решётку с обратным клапаном. Места соединений обрабатывают герметиком (силиконом) или укрепляют алюминиевым скотчем. Нельзя использовать суперклей.

Внешний вид не очень привлекательный, поэтому гофр часто маскируют. Сверху устанавливают специальные готовые короба из поливинилхлорида, алюминия, нержавеющей стали или дерева. Выбор зависит от интерьера кухни. Некоторые воздуховоды сразу продаются в комплекте с кожухами.
Делают конструкцию и из гипсокартона. Её шпаклюют, грунтуют и красят в нужный цвет. Одновременно устанавливают местное освещение. Встроенные воздуховоды проводят внутри кухонного шкафа. Если монтаж вытяжной системы проводится на этапе ремонта в кухне, можно скрыть его за натяжным потолком.

Недостатки такого воздуховода: выше уровень шума, в складках гофра задерживается копоть, грязь, масло. Алюминий характеризуется хорошей теплопроводностью, поэтому иногда в кухне может скапливаться конденсат.

Стальные воздуховоды гладкие, прочные, не деформируются и устойчивы к высоким температурам. Стоят недорого. Бывают оцинкованные варианты и воздуховоды из нержавейки. Из недостатков нужно отметить большой вес конструкции, что требует надёжной фиксации к стенам, для герметизации нужны специальные средства. При работе вытяжной системы создаётся много шума.

Расчёт диаметра воздуховода

Диаметр воздуховода должен совпадать с диаметром входа в вентиляционную шахту. Если площадь поперечного сечения воздуховода меньше, чем вентиляционного канала, снижается эффективность работы вытяжки.

Вентиляционные ходы в зданиях имеют диаметр 14 см, есть квадратные, размером 13 * 13 см или прямоугольные 10 * 15 см. Их пропускная способность около 300 – 400 кубометров в час. Нет смысла ставить более мощную вытяжку, может произойти эффект опрокидывания тяги.

При выборе гибких изделий рекомендуют делать не более 3 поворотов по ходу следования. Также нельзя ставить несколько поворотов подряд без участков для разгона воздуха. Общая длина воздуховода на вытяжку для кухни не должна превышать 3 м. В противном случае будет сильно увеличиваться сопротивление при прохождении воздуха, а эффективность работы всей системы снижаться.

В инструкции к вытяжке, как правило, указаны технические требования к воздуховоду, в том числе рекомендуемый диаметр. Большинство вытяжек имеют диаметр выхода 125 мм, реже – 100 мм. Нельзя делать диаметр воздуховода намного меньше, чем диаметр выходного патрубка на вытяжке. Это приведёт к значительной вибрации и шуму. Наиболее распространённые диаметры 125, 150, 160, 200 мм.

Для прямоугольных воздуховодов подходят такие параметры:

• размеры 110 * 55 мм требуются для вытяжек с мощностью до 300 кубометров в час,
• 120 * 60 мм при мощности более 350 кубометров в час,
• 204 * 60 мм для аппаратов мощностью до 1000 кубометров в час.

Можно ли обойтись без воздуховода?

В качестве альтернативы можно устанавливать вытяжки, работающие по принципу рециркуляции. Обычно их мощность и эффективность ниже. Установка воздуховода для такой вытяжки не требуется.
Иногда организуют отведение воздуха на улицу. В стене делают отверстие после согласования с БТИ и ЖКХ. По СНиПам расстояние до ближайшего окна должно быть не менее 8 м. Как правило, это возможно только на верхних этажах.

Либо устанавливают наружный короб, по которому воздух поднимается до уровня крыши. Это нужно, чтобы отработанный воздух из кухни не поступал к соседям верхних этажей через окна. Такой вариант часто используют владельцы кафе и ресторанов, которые находятся на 1 этаже многоэтажного дома.

Итак, нужно грамотно подключать вытяжку к вентиляции, чтобы не нарушать воздухообмен в помещении. Это важно в первую очередь для здоровья. Во многих современных проектах домов сразу предусмотрены несколько каналов: один для вентиляции с естественным током, другой для подключения вытяжки. Разгонные шахты у них разделены. Если же дом уже построен, важно учесть все нюансы: объём помещения, частоту приготовления пищи, размеры и пропускную способность вентиляционных ходов. Только после этого приобретать вытяжку и воздуховоды к ней, заранее продумав, как эстетично их оформить.

Выбор воздуховода для вытяжки

После приобретения вытяжного устройства на кухню, его нужно установить к отверстию вентиляционного колодца, согласно санитарным нормам и соблюдением эстетики. Для выполнения этих задач должна быть установлена труба для вытяжки. Далее в статье рассмотрим все нюансы при выборе и монтаже воздуховода при подсоединении кухонной вытяжки.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

• непроницаемость трубы;
• наименьшие утечки воздуха;
• скорость удаляемого воздуха с соответствием СНиП;
• уровень шума не выше санитарных норм;
• теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Установка воздуховода от вытяжки на кухне

После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.

Рассмотрим пошагово весь алгоритм действий:

Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.

Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.

Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.

Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.

Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.

Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.

Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.

Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.

В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.

В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

В каких случаях врез в общедомовой вентиляционный канал невозможен

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

• Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
• Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
• Нельзя выводить систему в стояк на нижних этажах.
• Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Выбор оборудования

Составные части вытяжки

• Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
• Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

• Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
• Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
• Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

• Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
• Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
• Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
• Конструкция в форме перевернутой буквы «Т».
• Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

• Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
• Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм 2 . Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Установка и выбор воздуховода для вытяжки на кухне

Содержание статьи:

Каждая хозяйка мечтает оборудовать свою кухню по последнему слову техники. Естественно вытяжка на кухню с воздуховодом будет обязательным компонентом, обеспечивающим своевременный отток запахов приготавливаемой пищи.

Кухонные вытяжки состоят из нескольких конструкционных элементов. Одним из них является воздуховод, основной функцией которого является обеспечение отвода воздуха из зоны кухни. Это специальный канал или труба, доставляющая воздух от заборного вытяжного устройства к месту его вывода (например, вентиляционной шахте).

Можно с уверенностью утверждать, что без воздуховода вся вентиляционная система не сможет функционировать. Однако на современном рынке уже появились устройства, не требующие наличия воздуховодов. Воздух очищается напрямую в вытяжке с помощью специальных угольных фильтров. Данная система пока не пользуется большой популярностью из-за необходимости частой замены очищающих картриджей.

Отличия кухонной вытяжной системы от вентиляции

Схема кухонной вытяжной системы

Для жилых помещений установлены специальные санитарные нормы, определяющие воздухообмен в помещении. Для выполнения этих требований во всех квартирах устанавливается вентиляция, способная обеспечивать циркуляцию воздуха. Однако, для локализации сильных запахов, гари и дыма эта система непригодна, так как работает за счет естественного воздухообмена.

Именно наличие кухонной вытяжки, обеспечивает локальный интенсивный отвод воздуха. Она устанавливается в местах повышенного скопления неприятных запахов.

Виды воздуховодов для кухонной вытяжки

Существует несколько видов классификации воздуховодов для вытяжки.

Их подразделяют:

• по форме;
• по материалу, из которого они изготовлены;
• по конфигурации.

При выборе воздуховода в кухню необходимо учитывать всю совокупность параметров данного приспособления.

Форма воздуховодов

По форме сечения их подразделяют на следующие виды:

• прямоугольные. Такие воздуховоды удобно располагаются за шкафами. В продаже они существуют в виде отдельных секций и переходников между ними. Это позволяет проложить любую траекторию от вытяжного устройства к вентиляционной шахте. Подходят для кухонь с любой высотой потолка. Обладают весьма эстетичным видом. Однако они обладают меньшей производительностью, чем воздуховоды другой формы;
• круглые. Не подходят для кухонь с низкими потолками, так как очень громоздки. Если выпускное отверстие прямоугольное, то требуется специальные переходники с прямоугольного сечения на круглое;
• овальные. Обладают плюсами и минусами круглых воздуховодов.

Одной из разновидностей прямоугольных воздуховодов являются плоские конструкции. Они компактны и их легко скрыть от глаз. Выпускаются в трех стандартных размерах:

• 110х55 мм. Применяются для вытяжек производительностью не более 300 м3/ч;
• 120х60 мм. Такие воздуховоды способны пропускать через себя уже больший объем воздуха, но не более 350 м3/ч;
• 206х60 мм. Самые крупноразмерные воздуховоды. Они устанавливаются к высокопроизводительным вытяжкам, когда требуется высокая степень очистки воздуха от запахов.

Материал, для изготовления воздуховодов

Для изготовления воздуховодов в наше время принято использовать следующие материалы.

Пластик (полиэтилен, ПВХ и стеклопластик)

Виды пластиковых воздуховодов и переходников.

Самый популярный материал. Обычно выпускаются с круглым или прямоугольным сечением.

И если прямоугольные выглядят более красиво, то легкость установки отличительная черта именно круглых систем (для них обычно не требуется специальных переходников для присоединения к вытяжке и вентиляционной решетки).

Плюсы пластиковых воздуховодов:

• гладкая внутренняя поверхность препятствует скапливанию грязи и жира внутри системы;
• пластиковые трубы не способны ржаветь;
• малый вес;
• легкость сборки. Большое разнообразие деталей позволяет собирать воздуховоды любой конфигурации и протяженности;
• при работе отсутствуют сильная вибрация и шум;
• небольшая цена.

Минусы:

• для монтажа требуются разнообразные переходники и соединительные детали;
• нестойкие к повышению температуры. При высокой температуре способны выделять токсичные соединения в пространство кухни.

Алюминий

Достаточно популярный материал. Из него делают гофрированные трубы для воздуховодов. К его плюсам можно отнести:

• легкость в установке. Универсальный материал для почти всех случаев;
• хорошо переносит нагревание;
• низкая цена.

Недостатки:

• не эстетичный внешний вид. Для придания презентабельности, трубу такого типа прячут в специальный короб или прокладывают внутри шкафа;
• механически непрочный материал, неустойчивый к внешним воздействиям и деформациям;
• так как алюминий хорошо проводит тепло, то в помещении, где установлены воздуховоды из данного материала, возможно накопление конденсата.

Сталь

Изготавливаются из оцинкованной или нержавеющей стали. Но в домашнем применении на кухне нашли себя именно оцинкованные модели. Однако этот тип воздуховодов постепенно изживает себя и с каждым годом становится все менее и менее востребованным.

К достоинствам воздуховодов из данного материала относят:

• гладкая поверхность. Скорость потока воздуха не снижается при прохождении по трубам этого типа. В них не застревает нагар, пыль и прочие загрязнения;
• легко выдерживают повышенную температуру, без каких-либо последствий для себя и окружающей среды;
• относятся к бюджетной ценовой категории.

Недостатки:

• по сравнению с теми же пластиковыми трубами, имеют значительный вес. Соответственно требуются дополнительные крепления при монтаже на стену;
• для герметизации каналов требуются дополнительные смеси или составы;
• если требуется собрать воздуховод сложной формы, может необходимость резки металлических труб;
• при работе издают достаточно громкий звук.

Конфигурации воздуховодов

Воздуховод из полиолефина, армированный стальной проволокой

В данной классификации трубы воздуховода делятся на:

• гибкие. К ним относятся гофрированные каналы, чаще всего выполняемые из алюминия, но в настоящее время появились модели изготовленные из пластика. Их можно размещать под любым углом. Возможность растяжения или сжатия является дополнительным плюсом. Однако, важно учитывать, что плохо растянутый короб сильно препятствует свободному движению воздуха, что сильно уменьшает производительность системы. К еще одному недостатку можно отнести то, что гофрированный короб не рекомендуют делать более трех метров длинной. Так как каждый дополнительный метр уменьшает производительность на 5-10%;
• жесткие. Их выполняют из всех трех материалов. Удобство в сборке и гладкая внутренняя поверхность, препятствующая накоплению грязи – основные из преимущества. Цена несколько выше, чем у гибких воздуховодов, но удобство использования компенсирует этот недостаток.

Основные правила монтажа воздуховода

Перед началом сборки воздуховода необходимо в первую очередь определиться с его размерами. Для оптимального подбора короба необходимо, чтобы выполнялись следующие требования:

• размер сечения воздуховода должен совпадать с выпускным отверстием вытяжки. Меньший диаметр трубы приведет к излишнему шуму при работе системы и вызовет перегрузку мотора;
• если выходное отверстие отличается по форме от формы сечения воздуховода, требуется приобрести специальный переходник.

Нюансы монтажа

При монтаже воздуховода для вытяжки требуется учитывать следующие моменты:

1. Количество поворотов воздуховода следует делать как можно меньше, так как каждый изгиб снижает эффективность работы вытяжной системы на 10%. Рекомендован монтаж не более трех колен.
2. Так как воздуховод следует периодически очищать, то рекомендуется сделать его разборным.
3. При монтаже гофрированного алюминиевого короба допускается его крепление к вытяжке обычными хомутами.
4. Недопустимо глухое крепление воздуховода к вентиляционной решетке кухни. При плотном прилегании короба, в то время, когда вентиляционная система не работает, нарушается естественная циркуляция воздуха. Для того чтобы этого избежать, требуется монтаж специальной вентиляционной решетки с отверстиями и встроенным обратным клапаном.
5. Нежелательно использование каналов разного размера. Это потребует использования специальных переходников, что сильно снижает эффективность работы всей системы.
6. Самый эстетичный вид имеет плоский прямоугольный короб.

Способы, позволяющие спрятать воздуховод

Способ монтажа воздуховода за подвесным потолком

Для более презентабельного вида кухни рекомендуется маскировать систему каналов. Для этого используются следующие методы:

• убираются за подвесной потолок. При его наличии все горизонтальные трубы легко туда убираются. Для вертикальных участков делаются специальные кожухи, обтянутые тем же материалом, что и потолок;
• декоративный короб. Существует много модификаций такого кожуха, отличающихся по форме, цвету и способу исполнения. Допускается даже встроить в него точечные светильники;
• при одновременной покупке мебели прокладка воздуховода возможна внутри шкафов или по их «крышке»;
• возможно и самостоятельное изготовление короба из гипсокартона. Далее, в соответствии с дизайном самой кухни, конструкция или окрашивается в определенный цвет или оклеивается обоями.

В настоящее время на рынке представлено огромное количество моделей воздуховода для создания кухонной вытяжной системы. И вопрос выбора того или иного типа определяется не только его конструктивными характеристиками, но и личным предпочтением, удобством монтажа, внешним видом. А правильный монтаж выбранной системы обеспечит хороший отток воздуха в требуемой зоне и избавит кухню от неприятных запахов.

Воздуховод для вытяжки

Воздуховод для вытяжки

Установить сегодня у себя на кухне проточную вытяжку достаточно просто. Но как действовать, если вентиляционное отверстие находится далеко от плиты? Всё просто. Нужно смонтировать воздуховод.

Воздуховод для проточной вытяжки – это главная артерия. Без его качественного монтажа невозможна полноценная работа воздухоочистителя. В этой статье рассмотрим, какие виды воздуховодов бывают, их особенности. А также некоторые моменты монтажа проточной системы.

Вентиляция и вытяжка с воздуховодом – это одно и то же?

Бытует мнение, что хорошая вытяжка может полностью заменить систему вентиляции и даже будет полезнее. Но это утверждение в корне неверно. По нормативам воздух в помещении должен постоянно обновляться, что обеспечивается за счёт централизованной системы вентиляции.

Устанавливая же в квартире проточную вытяжку, можно легко нарушить систему обеспечения постоянной замены воздуха. Для того чтобы не испортить уже сделанное в момент создания чего-то нового, при монтаже следует соблюдать некоторые правила. К примеру, монтируя трубу для оттока воздуха, обязательно устанавливают решётку с обратным клапаном. Иначе путь проникновения воздуха наружу будет отсечён.

Существуют две основные причины того, что воздуховод для вытяжки не способен заменить вентиляционную систему:

1. Проходное сечение данных конструкций, как правило, недостаточно велико. А часть полезной площади загораживается лопастями вентилятора. Это сокращает пропускную способность, заложенную архитекторами изначально.
2. Зонт вытяжки располагается достаточно низко (на уровне 1,5–1,7 м от пола). Это приводит к длительному застою того объёма воздуха, который находится выше точки его забора. То есть примерно треть пространства не вентилируется вовсе. Именно по этой причине необходимо устанавливать решётку с обратным клапаном, которая и обеспечит работу вентиляции в моменты, когда вытяжка находится в нерабочем состоянии.

Характеристики воздуховодов для вытяжек

Материал воздуховода

Воздуховоды обычно изготавливаются из стали, пластика или алюминия. Первый материал очень прочен, но более сложен при монтаже, последний – лёгок и подвижен. Пластик же сочетает в себе положительные свойства обоих металлических материалов. Плюсом к этому при необходимости достаточно легко получить герметичные швы путём склеивания пластиковых частей.

Геометрическая форма воздуховода

Существуют разные формы конструкций: круглые и прямоугольные. Что касается последних, на рынке представлена размерная линейка изделий с шагом в 50, начиная со стороны в 100 мм. Конструкцию легко завуалировать в кухонном пространстве, но от подобной системы не стоит ждать большой производительности.

Оптимальным вариантом считается круглая конструкция. Стандартные варианты диаметра, предлагаемые потребителю – 125, 150, а также 160 и 200 мм.

Нюансы установки воздуховода для вытяжки

Алюминиевые воздуховоды

Из алюминия производят гофрированные воздуховоды. Такие изделия легко согнуть под нужным углом, причём любым, а в случае необходимости растянуть на достаточно большое расстояние или, наоборот, сжать. Можно и узлом завязать, если будет нужно. Такие свойства гофры существенно облегчают монтаж всей конструкции.

Но некоторые специалисты утверждают, что у гофрированной трубы есть одна особенность. Чтобы производительность смонтированной системы была полной, гофру требуется максимально растянуть. А лишнюю часть трубы лучше отрезать, переклеив хомутики в нужное место с помощью холодной сварки. Иначе алюминиевые складки будут усиливать сопротивление проходящих сквозь неё воздушных масс.

Гофрированный воздуховод монтируется при помощи хомутов. Для лучшей производительности специалисты рекомендуют прокладывать его единым куском трубы. Если же потребовалось стыковать куски, места соединения дополнительно рекомендуется промазывать герметиком. Гофра прикрепляется к вентиляционной решётке с обратным клапаном с одной стороны и за хомут к фланцу зонта с другой.

Стальные и пластиковые воздуховоды

Из стали и пластика изготавливают воздуховоды круглой и прямоугольной формы. Преимуществом конструкций является то, что их можно легко незаметно разместить за навесными шкафами. Прямоугольные воздуховоды изготавливаются из секционных элементов, поэтому можно собрать конструкцию «на все случаи жизни». А инструкция подскажет, как правильно это сделать.

Общие требования для воздуховодов

При выборе воздуховода необходимо учитывать следующие особенности конструкции:

• Диаметр трубы должен соответствовать диаметру вытяжки или быть больше. В противном случае при работе прибор будет сильно шуметь, нагрузка на него возрастёт, но при этом эффективность работы системы будет существенно снижена.
• Обязательно нужно учесть, что каждый поворот снижает КПД электроприбора приблизительно на 10%. Поэтому в процессе монтажа воздуховода важно стараться, чтобы изгибов было как можно меньше, а в идеале не было совсем.
• С максимальной эффективностью будет работать только воздуховод, длина которого не превышает трёх метров. В противном случае его эффективность снижается с каждым дополнительным метром примерно на 5–10%.
• При монтаже устанавливаются плёнчатые или пластиковые клапаны. Это нужно для того, чтобы воздушный поток извне не проникал в систему вентиляции. Стоит знать, что пластиковый клапан устанавливают только вертикально, иначе появится дополнительный шум.

В стандартной вытяжке предусмотрено отверстие диаметром в 100–150 мм для монтажа круглого воздуховода. При установке иногда используют гофру в сочетании с прямоугольной трубой, применяя для соединения Г-образный переходник. Но стоит принять к сведению, что подобная схема совершенно невыгодна с энергетической точки зрения. Используя такой переход, мы остаёмся в проигрыше из-за изменения формы хода и его поперечного сечения. Также здесь мы дополнительно теряем на повороте в 90 градусов не меньше 10% тяги.

Мы выяснили, что воздуховоды бывают разными. И у каждого вида есть свои особенности. Главное, понять, какой подойдёт для конкретного помещения и учесть все моменты, чтобы в итоге смонтировать эффективную систему.

Автор статьи: Маркова Е.

Возможно, Вас заинтересует:

Метки страницы: Воздуховод для вытяжки

Вам понравилась эта статья? Поделитесь ею с друзьями!

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Содержание статьи

Воздуховод, устанавливаемый для кухонной вытяжки, необходим для вывода отработанного воздуха. Он позволяет не допустить оседание жира, примесей на кухне, выводит все запахи, образующиеся при приготовлении еды. Для того чтобы воздуховод, предназначенный для вытяжки, работал наиболее эффективно, требуется правильно его выбрать и установить.

Воздуховод для кухни

Вернуться к содержанию ↑

Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

• Круглый тип конструкции;
• Прямоугольный;
• Овальный.

По материалу, используемому при изготовлении:

• Металлические;
• Пластиковые.

По конфигурации различают:

• Жесткие;
• Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

• Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
• Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
• Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Вернуться к содержанию ↑

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

• Низкий уровень шума;
• Отсутствие зазоров, куда набивается грязь;
• Низкое сопротивление;
• Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

• Простота установки;
• Не требуются переходники;
• Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Вернуться к содержанию ↑

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

• Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
• Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
• Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Вернуться к содержанию ↑

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

• Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
• Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
• Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
• Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Вернуться к содержанию ↑

Установка воздуховода для кухонной вытяжки

Интересное по теме:

монтаж пластиковой кухонной трубы своими руками

Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.

Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.

Разновидности

Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:

• по материалу изготовления: пластиковые и гофра;
• по размеру сечений;
• по формам сечения: прямоугольные, круглые, плоские;
• по уровню гибкости.

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.

Преимущества труб из пластика:

• в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
• не копится жир, копоть и грязь за счет гладкой поверхности;
• срок службы изделий составляет более 10 лет;
• трубы из пластика не нуждаются в дополнительном уходе;
• за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

• легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
• в такой трубе нет резонансного гула;
• данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
• за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
• выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

• гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
• изделия способны выдержать воздействие высокой температуры;
• низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

• тяжелый вес. При установке потребуются дополнительные крепления;
• чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
• если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
• громкий шум при работе.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

• 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
• 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
• 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Чем отличается вытяжка от вентиляции

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

• плоская;
• встраиваемая;
• купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
2. Делайте воздуховод разборным, так как его периодически требуется чистить.
3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

• при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
• используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
• если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
• некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Как выбрать воздуховод для вытяжки на кухню?

Дата публикации: 26.07.2020 08:01

Воздуховоды для вытяжек – важный компонент вентиляционных систем в кухнях. По этим каналам загрязнённый воздух направляют в шахту домовой вентиляции, избавляя комнату от дыма и неприятных запахов. Приобретая вытяжку, нужно обратить внимание на конструкцию воздуховода, соединяющего вытяжку с вентиляцией.

Из какого материала выбрать воздуховодов на кухню?

Выбирая трубу для вытяжек, учитывают не только стоимость материала, но и диаметр изделия, возможность органично совместить трубу с вытяжкой и вентиляционными шахтами, особенности монтажа и маскировки конструкции в интерьере. Также важны технические характеристики, включающие шумоизоляцию и стойкость к загрязнениям. Гармоничное сочетание описываемых выше факторов – гарантия покупки самого удачного варианта трубы для кухонной вытяжки.

Пластиковый воздуховод

Он обладает необходимой жесткостью и гладкой поверхностью. Изделие обычно выпускают в прямоугольном либо цилиндрическом вариантах. Чаще потребители выбирают круглое сечение из-за хорошей тяги. Прямоугольные модели легче вписать в интерьер: такой воздуховод можно без труда скрыть за кухонной мебелью.

Монтаж пластиковых конструкций требует закупки специальных переходников и фиксаторов. Мастер, выполняющий установку, должен герметично соединить все комплектующие. Работать с пластиком легко, труба отлично режется обычным ножом.

Преимущества пластиковых вентиляционных каналов:

• Великолепный внешний вид, эстетичность конструкции, устойчивость к любым загрязнениям, простота чистки всех частей трубы. Если необходимо, трубу можно окрасить подходящей краской и вписать в интерьер комнаты.
• Низкий уровень шумовых показателей, долговечность эксплуатации, а также хорошая способность переносить воздействие влаги, нагрев либо механические повреждения.

Возможные минусы:

• высокая цена;
• относительная сложность установки;
• потребность в профессиональной работе специалиста;
• наличие полного спектра комплектующих.

Воздуховод из гофротрубы

Он выполнен из легкого и практичного алюминия, представляет собой отрезок мягкой металлической гармошки. Такая модель может при установке растягиваться до нужных габаритов. Гофротрубу легко уложить под изгибом, что практически не влияет на ее способность вытягивать воздух из вытяжки.

Преимущества воздуховода из гофры:

• приемлемая цена;
• возможность придать изделию необходимую конфигурацию;
• простота монтажа;
• легкость работы с материалом;
• отсутствие в изделии углов, задерживающих потоки воздуха.

Среди недостатков установки труб из гофрированного металла

• низкая эстетичность, поэтому после монтажа остро встает вопрос маскировки конструкций в интерьере кухни;
• необходимость в тщательной очистке трубы, поскольку жир и загрязнения легко откладываются на стенках гофры;
• требует внимательности работа с материалом. При растяжке изделия вернуть ему первоначальный вид невозможно.

Как рассчитать диаметр воздуховода?

Помимо выбора материала при покупке систем вентиляции следует учитывать и правильный расчёт диаметра модели. Одно из требований к воздуховоду – необходимость плотной и герметичной установки, свободный выход загрязнённого воздуха.

Установку воздуховодов начинают с выбора точного диаметра трубы. Учитываются размеры патрубка кухонной вытяжки и диаметр домашних вентиляционных каналов. Оптимальный размер сечения труб совпадает с диаметром выходного отверстия. Неправильно подобранный воздуховод потребует дополнительной закупки комплектующих для достижения герметичности.

Согласно стандартным габаритам сеток для труб вентиляции, чаще всего используют модели с круглым сечением и минимальным диаметром 8 см. Максимальным будет диаметр 30 см. Наиболее востребованными в стандартных квартирах стали воздуховоды с диаметром 180 и 200 мм.

Изделие прямоугольной формы рассчитано на присоединение к Т-образным вытяжкам. При его установке используют специальные переходники.

Неточности в подсчёте диаметра трубы снижают эффективность работы вытяжки. Работа прибора может сопровождаться неприятными звуками. Помимо снижения КПД увеличится нагрузка в точках соединения конструкции. В таких условиях система быстро выйдет из строя и будет нуждаться в замене. Чтобы избежать проблем при монтаже, установку вентиляционных систем доверяют профессионалам.

Как произвести монтаж кухонной вентиляционной системы?

При установке воздуховодов для кухонных вытяжек основная задача заключается в герметичном соединении труб с патрубками и отверстиями вентиляционных шахт. Иногда есть потребность в дополнительной фиксации воздуховода на стене при помощи подходящих креплений.

Чтобы смонтированный воздуховод был максимально эффективным, трубу под вытяжку необходимо разместить на минимальном расстоянии к входу в вентиляционную шахту. Обычно приборы располагают на месте выхода к каналу воздуховода. Особенности современных моделей таковы, что вытяжки можно устанавливать в любом удобном месте помещения с минимальной потерей КПД конструкции.

При расчете параметров вентиляционных каналов стоит остановиться на оптимальной длине. В случае, если невозможно зафиксировать агрегат непосредственно под решеткой, нужно по максимуму сократить это расстояние. Чем длиннее труба воздуховода, тем ниже качество работы вытяжной системы. Каждый дополнительный метр трубы отнимает до 10% от КПД конструкции.

Выполняя монтаж, избегают изгибов в пластиковых системах: деформация трубы негативно влияет на тягу воздуха. Установщики чётко соблюдают требование: при размещении трубы не делать угол наклона в соединениях больше 90°. В соединениях с острыми углами воздух будет встречать препятствия на пути, оказывая дополнительную нагрузку на систему.

А также при установке конструкций учитывают и наличие естественного притока воздуха, поскольку плотно прилегающая к шахте труба займёт весь диаметр вентиляционного отверстия. Чтобы избежать потери эффективности системой, вход в шахту защищается специальной решеткой, имеющей отдельный клапан. Благодаря клапану в систему будет постоянно поступать свежий воздух.

Как вписать воздуховод в интерьер кухни?

• Не все модели вентиляционных каналов органично смотрятся в кухонном интерьере. Вопрос эстетичности стоит рассматривать на этапе работы над дизайн-проектом.
• Самыми простыми и не требующими маскировки вариантами станут практичные пластиковые трубы. Поверхность пластика легко окрасить под преобладающий оттенок мебели или отделки комнаты.
• Гофрированный воздуховод замаскировать под обстановку помещения сложнее, поэтому такие каналы закрывают декоративными гипсокартонными коробами. Прочный металлический каркас обшивают гипсокартоном, оформляя в контексте дизайна кухни.
  Использование гипсокартона оправдано, если на кухне предусмотрен дизайнерский подвесной потолок. Многоуровневые конструкции не только скрывают вентиляционную систему, но и попутно придают обстановке эксклюзивность. Преимуществом метода является гармоничная маскировка вентиляционных каналов и вытяжек, особенно просто скрыть встраиваемые конструкции. Вентиляцию оформляют при помощи отделки краской либо декоративной штукатуркой, наклеивают на поверхность короба обои или плитку.
• Иногда рационально скрыть конструкцию за натяжным потолком. Это потребует помощи квалифицированных мастеров, которые подойдут к решению этой проблемы комплексно и креативно.
• Часто вместо гипсокартонных коробов используют пластиковые профили. Такие варианты не привлекут внимание в интерьере. Они органично сочетаются с пластиковыми элементами декора.
• Наиболее удачным техническим решением станет монтаж отдельного кухонного шкафчика: это надежный способ замаскировать и вытяжку, и все остальные коммуникации.
• Также легко скрыть приборы вентиляции внутри верхних шкафов гарнитура. Это мебель с козырьками в верхней части: выступающая конструкция создает необходимую тень и скрывает видимую часть трубы.

Комплексный подход к дизайн-проекту кухни позволит полностью решить вопросы установки и маскировки воздуховода.

Вытяжка для кухни с воздуховодом

Трудно представить современную кухню без вытяжки, которая очищает воздух и защищает поверхность стен, потолков и мебели от оседания копоти. На рынке представлен широкий спектр моделей различных брендов в большинстве своем имеющих комбинированную конструкцию.

Чтобы использовать их в качестве проточных вытяжных устройств, вытяжка для кухни с воздуховодом должна быть правильно установлена и грамотно подключена к вытяжной системе.

Проточные вытяжки — особенности

Все вытяжки по принципу действия можно разбить на два больших класса: проточные и рециркуляционные.

Рециркуляционные вытяжки оставляют старый воздух в кухне после его очистки фильтрами, проточные отводят загрязнённый воздух через воздуховоды за пространство кухни и имеют свои особенности:

В зависимости от материала изготовления, их можно разбить на следующие группы:

Пластиковые воздуховоды

Изготавливаются из разнообразных синтетических материалов в зависимости от сферы использования, основой может служить полиэтилен, силикон, полипропилен, стеклопластик, металлопластик, ПВХ.

Последний вид труб является наиболее часто используемым при проведении воздуховодной магистрали в обычной кухне и имеет следующие особенности:

Также пластиковые тубы бывают прямоугольного и круглого сечения, в последнее время повышенным спросом пользуется пластиковая гофра.

Достаточно распространенный материал при изготовлении гофрированных труб для воздуховодов, имеет следующие особенности:

Воздуховоды могут изготавливаться из нержавейки или оцинкованной стали. Последние более широко распространены при монтаже воздуховодов в силу меньшей стоимости, но в последние годы данный материал становится менее популярным и востребованным. Особенности:

Монтаж воздуховода для проточной вытяжки

Монтаж обычно производится по верхнему краю кухонных шкафчиков, поверхности стены или потолка. В любом случае воздуховод прокладывается от корпуса вытяжки к общедомовому вентиляционному отверстию. В частном домовладении выходное отверстие заблаговременно вырезается во внешней стене или в потолочном перекрытии.

В быту наиболее часто используются два вида воздуховодов: мягкие наподобие алюминиевой гофры и жесткие из пластика.

Монтаж пластикового воздуховода

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

Монтаж алюминиевого гофрированного воздуховода

Практически все рекомендации по монтажу жестких пластиковых воздухопроводов можно отнести и к гибким гофрированным воздуховодам. Правда в этом случае монтаж происходит намного проще — покупается труба необходимой длины с учетом дальнейшего растяжения и через переходники крепится к отверстию в вытяжке и к кухонной решетке.

Монтаж воздуховода для вытяжки не является сверхсложной задачей, он не требует наличия специального инструмента, профессиональных навыков и вполне по силам каждому домовладельцу. Для этого необходимо соблюсти всего лишь несколько простых условий.

Разница между возвратным и отработанным воздухом

Это краткая статья, чтобы пролить свет на проблему. Проблема в семантике, но последствия действительно реальны. Слишком часто термины возврат и выхлоп используются взаимозаменяемо, но это не одно и то же.

Возврат воздуха

«Возвратный воздух», обычно измеряемый в кубических футах в минуту (CFM) или в его метрическом эквиваленте кубических метрах в час (CMH), — это весь воздух, который втягивается в установку осушения из нататория.В идеальном мире весь воздух в нататории будет хорошо циркулировать и в конечном итоге будет возвращен через блок осушения бассейна (PDU) для фильтрации и кондиционирования. На самом деле, однако, в комнате обычно есть мертвые зоны, поэтому возврат просто втягивает постоянный объем воздуха.

Объем воздуха в помещении рассчитывается инженером-механиком, а система осушения предназначена для циркуляции этого объема воздуха определенное количество раз в час; обычно 4-6 оборотов в час для закрытых бассейнов.

Таким образом, возвратный воздух — это все, что проходит через возвратный канал на пути к PDU.

Вытяжной воздух

«Вытяжной воздух», также измеряемый по объему в CFM или CMH, — это воздух, выбрасываемый из помещения. В нататориях это часто осуществляется через специальный вытяжной вентилятор (ы) и / или вытяжной вентилятор, расположенный внутри самого возвратного канала . Повторим это. Во многих нататориях первичный вытяжной вентилятор расположен в обратном канале или в первой камере PDU.Вероятно, это причина путаницы между этими двумя терминами, потому что и возвратный, и отработанный воздух могут проходить через одни и те же вентиляционные отверстия в нататории.

Выхлоп и Возврат — это не одно и то же, и их нельзя использовать взаимозаменяемо … особенно для использования в закрытых бассейнах.

Одним из основных отличий осушителей воздуха для бассейнов от обычных кондиционеров является энергоэффективность. PDU специально разработаны для обработки больших нагрузок по удалению влаги, а также рекуперации энергии (обычно тепла). Мы иногда называем эту приоритизацию рекуперации энергии «замыканием энергетического контура». В противном случае мы бы просто изнуряли теплый кондиционированный воздух наружу и теряли бы всю его энергию. В настоящее время PDU могут использовать регенерированное тепло и нагревать воду из бассейна или просто предварительно нагреть наружный воздух, который втягивается, чтобы заменить только что выброшенный.

Для обеспечения оптимальной энергоэффективности большинство инженеров стремятся к минимальному стандарту внешнего воздуха ASHRAE 62.1 (в кубических футах в минуту). Поскольку качество воздуха является проблемой, системы часто увеличиваются в размерах и мощности, чтобы обрабатывать на больше, чем на наружного воздуха, чем требуется ASHRAE.Минимальный объем наружного воздуха означает меньшие затраты энергии на его кондиционирование.

Связано: пять распространенных ошибок в дизайне Natatorium

Таким образом, на протяжении десятилетий PDU становились все более эффективными в рекуперации тепла, и для этого они сделали вытяжной воздух частью пути нормальной циркуляции после того, как его тепло было рекуперировано. Другими словами, фактический сброс воздуха происходит внутри самого блока PDU и забирается из возвратного воздушного потока. С энергетической точки зрения это имеет смысл. Однако с точки зрения качества воздуха это может стать проблематичным.

Диаграмма от Desert Aire Corp., используется с разрешением

На приведенной выше диаграмме показан возвратный воздух, проходящий через PDU, а затем выпускаемый (E / A) из самого PDU. Хотя эта диаграмма не показывает подробностей, многие подобные PDU иногда пропускают возвратный воздух через набор катушек для рекуперации тепла до того, как воздух будет выпущен. Но мы не об этом пытаемся донести. Дело в том, что на механических чертежах и чертежах возвратный воздуховод будет обозначен просто как «возврат». Несмотря на то, что этот канал также служит каналом для выхлопных газов.

Вот почему семантика так важна: если мы перепутаем возвратный воздух с отработанным воздухом, нататории будут по-прежнему проектироваться неправильно. У нас может быть низкая отдача, когда нам действительно нужен низкий уровень выхлопа, или наоборот. А поскольку все хотят энергоэффективности, дизайнеры и производители в конечном итоге находят точки соприкосновения … но часто за счет здоровья и благополучия клиентов. Пловцы, спасатели и тренеры вынуждены вдыхать вредные пары хлорамина и другие побочные продукты дезинфекции (ППД) в воздухе.

Расслоение хлорамина и рециркуляция

Проблемы качества воздуха в помещении Natatorium, как правило, относятся к одной из следующих категорий: проблема стратификации или проблема рециркуляции. Стратификация — это когда трихлорамины, тригалометаны и другие ДАД, которые тяжелее кислорода, накапливаются в нижней части комнаты, начиная с зоны дыхания пловцов. Из-за плохой циркуляции и движения воздуха пузырь хлорамина накапливается и накапливается. Нататории с проблемой стратификации имеют постоянный запах лужи, постоянное раздражение и, если достаточно плохо, ржавчину и коррозию в нататории. Эти помещения обычно имеют высокую доходность, и пузырь хлорамина должен расти достаточно высоко, чтобы его можно было разбавить. Это беспорядок.

Противоположная проблема, рециркуляция хлорамина, на самом деле может быть хуже. Низкая отдача втягивает пузырь хлорамина в циркуляцию и все перемешивает. Это может быть приятнее при легком использовании, но когда команда по плаванию входит, качество воздуха может измениться от приличного до ужасного за один воздухообмен (обычно 10-15 минут). Эта проблема продолжает усугубляться. Когда производительность DBP превышает скорость разбавления системы кондиционирования воздуха, качество воздуха может быстро выйти из-под контроля.

Бассейны с проблемами рециркуляции хлорамина, как правило, имеют ржавчину и коррозию повсюду, а не только внизу в помещении. Мы говорим о потолке, внутри PDU, компьютерном оборудовании, табло, другой электронике и обо всем, что между ними.

Обе эти проблемы можно предотвратить.

Отдельный возврат и выпуск

Семантика — не единственная проблема этой традиционной энергоэффективной конструкции бассейна. Спросите себя: как вы думаете, вытяжной вентилятор может определить, какой воздух хороший, а какой плохой? Может ли вытяжной вентилятор отделять хлорамины от свежего воздуха в обратном потоке воздуха? Конечно, нет.Но выхлоп с улавливанием источников может отделить плохой воздух от хорошего и предотвратить циркуляцию плохого воздуха через основной PDU, разъедая все на своем пути.

Вы не поверите, но самый свежий воздух в нататории обычно находится наверху комнаты, к потолку. Конечно, это теплый и влажный воздух, но хлорамины тяжелые и остаются низкими в комнате. Если мы действительно хотим оптимизировать осушение бассейна и качество воздуха в помещении, мы должны отделить выхлопные газы от возврата.

Учитывайте как высокую, так и среднюю высоту возвратного воздуховода, чтобы утилизировать самый теплый и влажный воздух, проходящий через PDU. В полностью отдельном воздушном потоке низкий уровень выхлопа с технологией захвата источника. Если вы хотите пойти дальше, есть опция рекуперации энергии, разработанная специально для выхлопа с улавливанием источника, и она полностью отделена от основного PDU и его циркуляции свежего воздуха.

Компания Chloramine Consulting уделяет первоочередное внимание здоровью и комфорту крытого бассейна.В первую очередь мы заботимся о качестве воздуха. Энергоэффективность является второстепенным приоритетом, но по-прежнему важна. Хорошая новость заключается в том, что количество выделенных выхлопных газов для улавливания источников, необходимых для обеспечения высокого качества воздуха в помещении, составляет небольшой процент от общего объема возвратного воздуха.

Поэтому, когда вы смотрите на механические чертежи и видите воздуховоды с пометкой «возврат» или «выхлоп», внимательно посмотрите и сложите CFM каждого вентилятора и системы. Дизайнер может ввести в заблуждение термин или использовать его для обозначения того и другого.Это проблема с семантикой, но это семантика, которая в конечном итоге может очень дорого обойтись нататориуму.

Знаете ли вы, как определить воздушный поток вытяжного вентилятора HVAC?

В то время как отраслевые стандарты, определяющие интенсивность вентиляции, исходят из деревянных конструкций, трудно найти практический стандарт, описывающий, как измерять вентиляционные потоки воздуха, который может применяться в полевых условиях. Давайте посмотрим, как можно определить расход воздуха от вытяжного вентилятора в жилых и коммерческих помещениях в полевых условиях.

Вентиляторы на любом конце воздуховода

Это может быть очевидно, но это хорошее место для начала обсуждения.Хотя линейные вытяжные вентиляторы существуют, большинство вытяжных вентиляторов находится либо в начале воздуховода, либо в конце воздуховода. Это определяющая характеристика некоторых вытяжных вентиляторов, которая влияет на способ определения воздушного потока вентилятора по сравнению с системой принудительного воздуха, в которой вентиляторы расположены между приточным и возвратным каналами.

Опасное предположение

Большинство стандартов написано, чтобы убедить проектировщиков указать необходимый воздушный поток или скорость воздухообмена. Эти стандарты требуют расчета и спецификации, требующей, чтобы вентилятор выполнял свою работу.После выполнения этих задач большая часть инженеров считает, что стандарт соблюден и потребности в вентиляции обеспечены; мечтать о ребятах.

Предположение, что указанные вентилятор и воздуховод будут выполнять эту работу, далеко не реализовано. Конструкция и спецификация должны требовать, чтобы система вентиляции также проходила этап проверки измерения, регулировки и балансировки воздушного потока квалифицированным воздушным балансиром. Без этого шага дизайн — это всего лишь желание.

Типовые методы измерения

Существует много различных типов вентиляционных систем, и не все необходимые методы измерения можно обсудить в короткой статье, поэтому мы рассмотрим наиболее распространенные методы испытаний.

Метод 1 — Измерение кожуха балансировки воздуха

Измерение вытяжного шкафа для балансировки воздуха

Если вам повезло, и воздушный поток вытяжного вентилятора вытягивается из комнаты через решетку, которая прилегает к потолку или стене, а объем воздушного потока составляет от 30 до 2000 кубических футов в минуту, используйте калиброванную систему балансировки воздуха. капот. Настройте балансировочный кожух для считывания в режиме вытяжки, надежно поместите кожух над решеткой, чтобы захватить весь воздушный поток вентилятора, проходящий через решетку. Затем прочтите и запишите расход воздуха.

Характеристики воздушного потока составляют плюс-минус 10% от расчетного воздушного потока. Для большинства вентиляторов меньшего размера этой спецификации вполне достаточно. Если вы все погрязли в точности, забудьте об этом. Если вас беспокоит определение точной величины утечки в воздуховоде, лучше потратить усилия на установку воздуховода, чтобы он не протекал.

Метод второй — Пересечение воздушного потока в выпускном канале

Если воздушный поток невозможно измерить напрямую с помощью балансировочного кожуха, воздушный поток можно измерить в вытяжном канале, выполнив пересечение воздушного потока.

Траверса для воздушного потока в вытяжном канале

Для прохождения воздушного потока требуется не менее 5 отрезков прямого вытяжного воздуховода. Затем в воздуховоде просверливаются два или более испытательных отверстия диаметром 3/8 дюйма. Анемометр, испытательный прибор, который измеряет скорость воздуха, используется для определения средней скорости воздуха в воздуховоде. Затем среднее значение в футах в минуту умножается на площадь воздуховода в квадратных футах, чтобы определить воздушный поток, проходящий через воздуховод.

Пример : У вас есть вытяжной вентилятор для ванной, рассчитанный на 200 кубических футов в минуту.Система имеет вытяжной канал диаметром 8 дюймов. Площадь 8-дюймового воздуховода составляет 0,35 квадратных фута. Вы измеряете скорость в определенных точках воздуховода и обнаруживаете, что средняя скорость в вытяжном воздуховоде составляет 400 футов в минуту. Умножьте 400 футов в минуту на площадь воздуховода, которая составляет 0,35 квадратных футов, чтобы найти воздушный поток вытяжного вентилятора 140 кубических футов в минуту.

Метод третий — График расхода воздуха вентилятора

Каждый производитель вентиляторов публикует таблицы производительности каждого вентилятора. Обычно эти вентиляторные столики поставляются вместе с вентилятором, или информацию можно легко найти в Интернете на веб-сайте производителя.Чтобы интерпретировать воздушный поток вытяжного вентилятора, необходимо измерить рабочее статическое давление вентилятора и скорость вентилятора или число оборотов в минуту. Эти полевые данные затем используются для построения графика воздушного потока вентилятора.

Вентиляторы меньшего размера часто бывают с постоянной или односкоростной скоростью. С этими вентиляторами вам не нужно измерять скорость вращения вентилятора. Для более крупных вентиляторов необходимо измерять скорость вращения вентилятора. Обычно это делается с помощью бесконтактного тахометра, который считывает число оборотов в минуту с отражающей ленты, прикрепленной к вентилятору.

Статическое давление вентилятора измеряется с помощью манометра (манометра), шланга или трубки и наконечника статического давления.(См. Технические характеристики комплекта статического давления в конце статьи. )

Поскольку многие вентиляторы расположены на обоих концах воздуховода, статическое давление рабочего вентилятора измеряется при входе или выходе воздуха из вытяжного вентилятора. Просверлите контрольное отверстие в воздуховоде, снимите показания статического давления вентилятора и запишите его.

Получив рабочее статическое давление и скорость вентилятора, перейдите к таблице производителей вентиляторов, соответствующей измеряемому вентилятору, и постройте график воздушного потока.

Нарисуйте линию, пересекающую скорость вентилятора и рабочее статическое давление вентилятора, чтобы показать, что вентилятор работает с CFM.

График производительности вытяжного вентилятора

Метод 4 — Комбинация одного или нескольких методов испытаний выше

Поскольку некоторые вентиляторы не установлены, подходящие для измерения воздушного потока вентилятора, и поскольку вы являетесь судьей и жюри, ответственными за определение воздушного потока вентилятора, вы найдете моменты, когда вы можете использовать два или более из вышеперечисленных методов тестирования, чтобы собрать достаточно данных, чтобы вынести свое суждение. воздушного потока рабочего вентилятора. Чем больше данных вы соберете, тем точнее будет ваше решение о воздушном потоке.

Осведомленность о воздушном потоке

Простое осознание того, что воздушный поток должен и может быть измерен, позволит вам познакомиться с контролируемой зоной систем, которые вы проектируете, устанавливаете и обслуживаете.

Регулярно просматривая спецификации вентиляторов, которые вы используете, вы узнаете об ограничениях, которые имеет каждый вентилятор, и об условиях установки, при которых вентиляторы могут работать на 50% от ожидаемой мощности.

Роб «Док» Фальке, президент Национального института комфорта

Основная причина измерения воздушного потока — выявить проблемы с вентиляцией, с которыми ваши клиенты страдали в течение многих лет.Измерение потока вытяжного воздуха дает вашим клиентам возможность получить улучшенную вентиляцию и комфорт. Возможности появляются благодаря предоставлению более качественных услуг и увеличению доходов.

Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, обучающей компании и членской организации, работающей в сфере HVAC. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в спецификации бесплатного комплекта для статического давления, свяжитесь с Доком по адресу [email protected] или позвоните ему по телефону 800-633-7058.Посетите веб-сайт NCI для получения бесплатной информации, статей и загрузок.

Канальные вентиляторы коммерческого и промышленного назначения | Канальные вытяжные вентиляторы

Канальные вытяжные вентиляторы

и трубчатые осевые канальные вентиляторы, вероятно, являются наиболее универсальными вентиляторами для использования в воздуховодах, доступными для жилых, коммерческих и промышленных применений. Эти вентиляторы являются подходящим выбором там, где пространство ограничено. Канальный встроенный вентилятор может быть установлен в любом положении, необходимом для удовлетворения потребностей вашего здания, и может использоваться либо для вытяжного, либо для приточного воздуха в зависимости от того, что требуется. .. Подробнее

Канальные вытяжные вентиляторы

и трубчатые осевые канальные вентиляторы, вероятно, являются наиболее универсальными вентиляторами для использования в воздуховодах, доступными для жилых, коммерческих и промышленных применений. Эти вентиляторы являются подходящим выбором там, где пространство ограничено. Канальный вентилятор может быть установлен в любом положении, необходимом для удовлетворения потребностей вашего здания, и может использоваться либо для вытяжного, либо для приточного воздуха в зависимости от того, что требуется. Итак, пытаетесь ли вы отвести тепло, дым, пыль, дым или принудительно охладить, чистый воздух в ваше здание. Промышленные вентиляторы Direct имеют правильное канальное вентиляционное оборудование, соответствующее вашим потребностям.Вытяжные вентиляторы с осевым каналом, которые имеют размеры от 12 до 60 дюймов и перемещаются от 1000 до 75000 + CFM, применяются в закрытых гаражах, покрасочных камерах (обычно используются взрывозащищенные вентиляторы), торговых центрах, складских помещениях, офисных зданиях , вентиляция и охлаждение оборудования, производственные процессы или любое пространство, в котором воздух движется по воздуховодам. Вентиляторы Square Inline Duct, в которых обычно используется центробежное колесо, а не осевые лопасти для перемещения воздуха, могут использоваться там, где пространство ограничено.Канальный вентилятор квадратного типа обеспечивает обмен воздуха со скоростью от 400 кубических футов в минуту до более 22000 кубических футов в минуту, что можно увидеть в больницах, школах, библиотеках, фитнес-центрах, офисных зданиях, лабораториях и других помещениях, где используется более тихий способ перемещения воздуха внутрь или из помещения. желательно, если не нужно. Многоцелевые канальные вентиляторы чаще всего изготавливаются из пластикового или полиуретанового корпуса, в них используются пластиковые, металлические или полимерные лопасти, а также лопасти осевого или смешанного типа. Размеры этих вентиляторов варьируются от 4 до 16 дюймов и могут двигаться от 75 до 1000 кубических футов в минуту.Области применения этих универсальных вентиляторов включают: ванные комнаты, вытяжки на кухне, подсобные помещения, кафетерии, офисы, вытяжку сварочного дыма, охлаждение оборудования, мастерские, автомастерские для удаления выхлопных газов автомобилей и места для курения. Industrial Fans Direct предлагает подходящие вентиляторы канального типа для большинства коммерческих и промышленных применений от ведущих брендов, таких как Canarm, National Fan Co., Soler & Palau, Vents-US и Continental Fan

Подробнее
Проектирование вентиляционных систем

— Блог Uponor

В этом блоге будут рассмотрены вопросы проектирования систем вентиляции и их применения.Вот несколько определений, которые будут часто использоваться в этом сообщении в блоге:

• • Канал свежего воздуха — подает свежий воздух в вентиляционную установку.
  • Приточные воздуховоды — распределяют свежий воздух от агрегата по комнатам.

• Выхлопные воздуховоды — направляют воздух в помещении к вентиляционной установке, которая при необходимости использует тепловую мощность для нагрева поступающего свежего воздуха.
• Канал для отработанного воздуха — удаляет отработанный воздух, направляя его от вентиляционной установки к вытяжной трубе на крышах.
• Минеральная вата — относится как к стекловате, так и к минеральной вате. Минеральная вата не горит и не гниет.

Рекомендуемой отправной точкой при проектировании любой системы вентиляции и выбора размера воздуховода является использование относительно низкой скорости воздуха в воздуховодах, то есть менее 3 м / с.

Применения для вентиляционных каналов Uponor

Вентиляционные каналы Uponor используются в соответствии с разделом E1 Национального строительного кодекса Финляндии для вентиляции отдельных квартир отдельно стоящих, террасных или двухквартирных домов, за исключением местных вытяжных вентиляционных каналов на кухнях.

Кухонная вытяжка / вытяжной вентилятор

Вытяжные каналы кухонных вытяжек или вентиляторов изготавливаются из негорючего стального листа толщиной не менее 0,5 мм. Противопожарная изоляция канала в чердачных и чердачных полостях должна быть подготовлена ​​изоляцией, имеющей класс огнестойкости EI30. Местный вытяжной канал не подключен к системе вентиляции остальной части дома; вместо этого он отдельно отводится на крышу и оборудован отдельным вытяжным вентилятором.

Расположение воздуховода

Воздуховоды приточного и вытяжного воздуха обычно устанавливаются в:

• встраивается в изоляцию крыши над потолком,
• на чердаке,
• внутри промежуточного этажа / потолка,
• над подвесным потолком, или
• под потолком, внутри корпуса.

Клапаны приточного воздуха устанавливаются в основном в гостиных и спальнях для постоянной подачи свежего воздуха в помещения.Поскольку клапаны вытяжного воздуха предназначены для осушения и удаления запаха в дополнение к циркуляции воздуха, они расположены в ванных комнатах, саунах и подсобных помещениях, гардеробных, кухнях, тамбурах и туалетах.

Отработанный воздух проходит через дверные щели (мин. 15 мм) из помещений с клапанами подачи воздуха в помещения с клапанами выпуска воздуха. Приточные и вытяжные воздуховоды снабжены глушителями (1000 мм) непосредственно за вентиляционной установкой для предотвращения попадания шума оборудования в помещения.Дополнительно можно установить глушители длиной 300 мм для спален.

Изоляция воздуховода

Тепловая, конденсационная и противопожарная изоляция воздуховодов указаны в плане вентиляции. Изоляция должна быть отмечена на чертеже со ссылкой на коды, например,

.

• LE1: теплоизоляция, минеральная вата, 50 мм
• LE2: теплоизоляция, минеральная вата 50 + 50 мм.
• LE3: теплоизоляция, минеральная вата, 50 + рыхлая минеральная вата или аналогичный материал толщиной не менее 100 мм поверх изолированного канала
• LE4: В теплых помещениях, конденсация и теплоизоляция, пенополиэтилен, 15 мм.При установке внутри теплоизоляции потолка, не менее 100 мм рыхлой ваты на основе минеральной ваты или аналогичной минеральной ваты поверх канала, изолированного полиэтиленом толщиной 15 мм.
• LE5: конденсация и теплоизоляция, пенополиэтилен, 15 мм + минеральная вата, 50 мм
• PE: огнестойкая изоляция, минеральная вата EI30.

Для облегчения изоляционных работ на объекте рекомендуется использовать изолированные воздуховоды и компоненты с изоляцией из вспененного полиэтилена толщиной 15 мм.

Вентиляция сауны

При проектировании вентиляции сауны необходимо соблюдать температурные ограничения. Воздуховод либо встраивается в изоляцию сауны, либо устанавливается над слоем изоляции.

В других случаях, например, сразу за обшивкой, воздуховод должен быть теплоизолирован 50 мм минеральной ватой. Воздуховод и рама потолочных клапанов должны быть надежно закреплены на потолочных конструкциях винтами.

Используйте только специальные термостойкие вентили для сауны под потолком в сауне. Клапан приточного воздуха отмечен красной этикеткой, а клапан выпуска отработанного воздуха имеет деревянную ручку. Клапаны для сауны всегда следует устанавливать вместе с монтажной рамой. Монтажную раму необходимо прикрепить к деревянному потолочному материалу шурупами, после чего клапан можно установить на место. Запрещается устанавливать клапан непосредственно на печь для сауны.

Шаг 6.Дизайн воздуховодов | Группа систем жилых зданий

Проектирование системы воздуховодов

Раздел 24 Требование

ASHRAE 62.2-2007 и ASHRAE 62.2-2010

При проектировании воздуховодов для местной вытяжной вентиляции используйте Таблицу воздуховодов. Размеры вентиляторов для ванн и кухонных вытяжек могут быть заданы заранее. Если вы выполняете требования к местной вытяжной вентиляции (шаг 2), устанавливая вентилятор и воздуховоды подходящего размера, требования к местной вытяжной вентиляции выполняются.

Раздел 24 Требование

ASHRAE 62.2-2007

Если воздухообрабатывающий агрегат или возвратный канал расположены в гараже , воздуховоды системы отопления, вентиляции и кондиционирования воздуха должны быть герметизированы, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего агрегата при измерении при 0,1 дюйма вод. Ст. (25 Па, независимо от того, используется ли воздухообрабатывающий агрегат для вентиляции .

ASHRAE 62.2-2010

Когда воздухоочиститель или возвратный воздуховод расположен за пределами границы давления , воздуховоды для системы HVAC должны быть герметизированы, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухоподготовителя при измерении при 0.1 дюйм вод. Ст. (25 Па), независимо от того, используется ли кондиционер для вентиляции .

Передовая практика

Рекомендации

Если у вас есть оборудование для проверки потока, рекомендуется измерить воздушный поток всех вентиляторов, даже если код этого не требует. Тестирование потока позволяет выявить и решить проблемы с расходом воздуха и установкой.

Герметизируйте все воздуховоды для оборудования HVAC, независимо от того, где оно находится.

При установке вентиляционного оборудования важно использовать достаточно большой воздуховод, чтобы обеспечить номинальный поток системы вентиляции, которую вы спроектировали. Если система воздуховодов неадекватна или плохо спроектирована, ни один вентилятор не будет обеспечивать свой номинальный воздушный поток. Возможно, вам придется использовать воздуховод большего размера, чем раньше, чтобы получить желаемый воздушный поток. Практически все вентиляторы обеспечивают больший воздушный поток с меньшим шумом, когда воздуховод увеличен на дюйм или два, когда используется гладкий воздуховод и когда воздуховод максимально прямой.

• Чем больше диаметр воздуховода, тем больше воздушный поток. Замените 3-дюймовый воздуховод на 4 или 6 дюймов.
• Гладкий жесткий воздуховод обеспечивает лучший воздушный поток, чем металлический гибкий воздуховод.Металлический гибкий воздуховод работает лучше, чем пластиковый гибкий воздуховод.
• По возможности избегайте создания изгиба или изгиба в пределах двух футов от вентилятора, чтобы минимизировать статическое давление и шум вентилятора.
• Для металлических воздуховодов используйте широкие колена или изгибы, чтобы уменьшить сопротивление воздушному потоку.
• Вентилятор с подключением к воздуховоду 4 дюйма будет работать намного лучше с адаптером и воздуховодом 6 дюймов. По возможности одновременно замените настенный колпак или кровельный домкрат на более крупный.

При проектировании воздуховодов для системы вентиляции всего здания важно быть консервативным.После того, как вентилятор и воздуховоды установлены, вентилятор всего здания должен обеспечивать, по крайней мере, воздушный поток, требуемый стандартом ASHRAE 62.2 (шаг 3), поэтому сделайте все возможное, чтобы обеспечить хороший воздушный поток. Попытка использовать существующий вентилятор и воздуховоды может быть затруднена, поскольку большинство старых вентиляторов рассчитаны на более низкое статическое давление: 0,1 дюйма вод. Ст. вместо 0,25 дюйма вод. ст. Кроме того, многие старые вентиляторы были оснащены воздуховодами диаметром 3 или 4 дюйма, что обычно снижает производительность вентилятора. Ниже приведены способы обеспечения хорошего воздушного потока в системе вентиляции всего здания:

• Используйте воздуховод максимально возможного диаметра, предпочтительно в гладком жестком воздуховоде, а не в гибком.
• Используйте Таблицу воздуховодов с предписаниями, чтобы оценить максимальную длину воздуховодов, которые будут обеспечивать требуемый воздушный поток.
• Выберите вентилятор, сертифицированный на 0,25 дюйма вод. Ст. (не 0,1 дюйма вод. ст., который был старым стандартом сертификации вентиляторов).
• Избегайте длинных участков воздуховода, а также узких или многократных поворотов.

Стандарт ASHRAE 62.2 предоставляет таблицу максимальной длины воздуховода, которую можно использовать для создания не более 0,25 дюйма вод. Ст. статического давления, которое является номинальным значением для сертифицированных вентиляторов.Обычно использование этой таблицы и надлежащей практики установки обеспечивает необходимый воздушный поток. В таблице 5.3 показано максимальное сочетание типа, размера и фитингов воздуховода с использованием метода эквивалентной длины воздуховода (EDL). Обратите внимание, что вы должны вычесть 15 футов для каждого колена в системе воздуховодов. Предполагается, что настенная заглушка одна, поэтому вычет для оконечного устройства не производится.

Воздуховоды могут распространять загрязняющие вещества по всему дому

Иногда оборудование или воздуховоды HVAC располагаются в местах с загрязненным воздухом. Если соединения и воздуховоды не герметичны, вредные загрязнители могут попасть в негерметичные воздуховоды и распространиться по всему дому. Убедитесь, что все каналы отопления, охлаждения и вентиляции хорошо герметизированы, особенно в таких местах, как:

• гараж, в котором хранятся простаивающие машины или отравляющие химические вещества
• Чердак с неплотной изоляцией, испарения битумной черепицы или присутствие грызунов
• влажный подол
• подвальное помещение для занятий хобби

Тщательно найдите воздухозаборники наружного воздуха

Если воздухозаборники для наружного воздуха расположены рядом с источниками загрязняющих веществ, поступающий в дом вентиляционный воздух может ухудшить качество воздуха в помещении.Расположите воздухозаборники наружного воздуха на расстоянии не менее 10 футов от источников загрязняющих веществ, таких как:

• барбекю
• урны
• собака бежит
• оживленные улицы
• Отверстия для топочных устройств или сушилки для одежды
• форточки от вентиляторов
• мест простаивает

Все тонкости правильной установки воздуховодов

Повороты правильной установки воздуховодов

Автор: Реми Керн — Полевой консультант — Уровень 4
25 января 2017 г.

Воздуховоды служат для распределения воздуха, кондиционированного системами отопления, вентиляции и кондиционирования (HVAC) по всему зданию.Если не правильно спроектировать или установить, последствия могут оказаться дорогостоящими и потенциально опасными для вашего здоровья. Негерметичные воздуховоды могут привести к ухудшению качества воздуха в помещении (IAQ). Фактически, «в последние годы сравнительные исследования рисков, проведенные EPA и его Научно-консультативным советом (SAB), неизменно относят загрязнение воздуха внутри помещений к пяти основным экологическим рискам для здоровья населения» (epa.gov). Помимо проблем с качеством воздуха в помещении, неправильно установленные воздуховоды могут привести к потере энергии, чрезмерному износу системы отопления, вентиляции и кондиционирования воздуха и увеличению дискомфорта для жителей здания.

Системы воздуховодов включают системы возврата, приточного и вытяжного воздуха:

· Возврат: Передает воздух в систему HVAC для кондиционирования воздуха.

· Поставка: Распределяет кондиционированный воздух по всему зданию.

· Выхлоп: Обеспечивает вентиляцию системы.

Приточный, возвратный и вытяжной каналы имеют как общие, так и специфические особенности, которые часто игнорируются при установке.Значительная часть проблем с воздушным потоком в воздуховоде является результатом неправильного толкования или игнорирования применимых норм, стандартов или спецификаций производителя, поскольку они применяются к интеграции воздуховодов в системы подачи, возврата и вытяжки HVAC. Цель этой статьи — обучить вас и помочь предотвратить некоторые из наиболее распространенных несоответствий в конструкции и установке в полевых условиях, которые наши инспекторы наблюдают в полевых условиях. К ним относятся:

· Плотные изгибы и загибы вокруг ближайшего строительного материала для достижения соединений компонентов.

· Чрезмерная длина воздуховода.

· Крепление и герметизация каналов на соединениях с компонентами.

· Изменения в размере или направлении воздуховода.

Неправильное толкование или игнорирование применимых норм, стандартов или спецификаций производителя для установки воздуховодов — не единственные факторы, которые могут способствовать неправильной установке системы воздуховодов. Часто наши инспекторы наблюдают, как подрядчики-электрики возлагают ответственность за вытяжной вентилятор и установку корпуса в рамках их объема работ, поскольку вентиляторы являются устройствами с электрическим приводом.Большинство электриков недостаточно хорошо осведомлены о требованиях к воздушному потоку или установке вытяжных каналов. Наши инспекторы также наблюдали, как другие производители повреждают воздуховоды или изменяют пропускную способность при строительстве других систем вокруг воздуховодов.

1. Изгиб и опрессовка

Воздуховод для кондиционированного воздуха и вытяжной воздуховод страдают от общей проблемы монтажа: воздушный поток в воздуховоде уменьшается при установке с гибкими воздуховодами. Два наиболее распространенных нарушителя тесно связаны: резкие изгибы при изменении направления и обжатие каналов на других компонентах торговли.Изгибы в воздуховоде должны быть плавными, чтобы предотвратить потерю воздушного потока из-за турбулентности, возникающей в результате резкого изменения направления.

Нарушение воздушного потока на поворотах в открытых чердачных помещениях обычно происходит там, где изменение направления на 90 градусов резко установлено или когда имеется только одна опора, обычно расположенная на самом повороте. В других случаях это может произойти, когда прямая соединительная манжета на пыльнике (определяемая как переход между внутренней сердцевиной воздуховода и регистром) используется вместо 45- или 90-градусного соединения манжеты, встроенного в пыльник в таких областях, как концы. возле неглубокого чердака в конце стены.Это может значительно уменьшить воздушный поток, поскольку он заканчивается в регистре. Если спираль проволоки (см. Рис. 1), которая поддерживает воздуховод, будет повреждена или изогнута, состояние обжатия со временем ухудшится, поскольку проволока поддается силе тяжести. Следующие фотографии иллюстрируют эти типичные неправильные условия:

Воздуховод, показанный на Приложении 3 (справа), представлял собой канал с радиусом 10 дюймов, однако выдувная изоляция сверху сжала воздуховод до менее 7 дюймов по мере приближения к башмаку.Это создавало «узкое место» для воздушного потока, а также создавало турбулентность из-за изменения формы в воздуховоде, что еще больше уменьшало эффективный воздушный поток.

Жизнеспособным, хотя и немного менее «экономичным» средством для решения этой проблемы является изменение стиля башмака или использование колена из листового металла, чтобы приспособиться к ограничениям труднодоступных мест с одновременным максимальным потоком воздуха из воздуховода и пыльника к регистру, поскольку показано в примерах ниже:

Ниже приведены дополнительные примеры крутых изгибов, вызванных неправильной установкой и неправильно выбранными компонентами:

Отраслевые решения для гибок

Совет по воздуховодам (ADC), ранее известный как Совет по диффузии воздуха, является признанным органом отраслевых стандартов HVAC для распространения сведений об установке гибких воздуховодов и показателей эффективности для эффективности и качества (на которые регулярно ссылаются правительственные учреждения, архитекторы, инженеры производители и подрядчики HVAC). Что касается изгибов, диаметр часто меняется, в результате чего установщик должен тщательно определять диаметр на каждом изгибе. ADC рекомендует для изгибов не меньше диаметра одного воздуховода с опорами до и после изгибов (см. Приложение 8 ниже). Такая практика уменьшит проблему падения давления, вызванную сужением и турбулентностью, а также улучшит воздушный поток.

The Air Conditioning Contractors of America (ACCA) — еще одна ассоциация по стандартизации, которая создает стандарты для проектирования, обслуживания, установки, тестирования и производительности внутренних экологических систем . На иллюстрации ниже показан отрывок из таблицы ACCA «Понимание трения », где резкий и крутой изгиб создает чрезмерную турбулентность, влияющую на пропускную способность воздушного потока за пределами этой точки:

Изгибы на вытяжных каналах

Приточные и возвратные воздуховоды — не единственные воздуховоды, в которых может наблюдаться падение давления в результате резких изгибов и обжимов. Вытяжные воздуховоды регулируются теми же принципами движения воздуха, что и для кондиционированных воздуховодов в рекомендациях ADC, и возникают те же проблемы, возникающие в результате неправильной установки.Распространенное заблуждение состоит в том, что вытяжной вентилятор «может справиться» с потерей давления, возникающей при резких поворотах сразу после выхода из вентиляторного блока. При этом не учитывается возникающая турбулентность, которая требует избыточного давления для полного открытия обратного клапана (устройство, которое позволяет потоку воздуха в одном направлении и предотвращает обратный поток воздуха), и, как следствие, дополнительно уменьшает отрегулированную длину пробега. Кроме того, вытяжные вентиляторы часто устанавливаются направленными в сторону от внешнего вентиляционного отверстия, создавая ненужные изгибы (и длину, о которых мы расскажем позже в этой статье).Как упоминалось ранее в этой статье, неправильная установка вытяжных вентиляторов и соединений воздуховодов часто является результатом того, что подрядчик по электрике несет ответственность за вытяжной вентилятор и установку корпуса в рамках его / ее объема работ из-за того, что вентиляторы работают от электричества. устройство. В то время как общее расположение вентилятора часто можно проверить на чертежах, направление выхода вентилятора обычно невозможно (если не указано в механических схемах).

В дополнение к перечисленным на данный момент отраслевым стандартам, большинство производителей вытяжного оборудования используют свои собственные методы установки воздуховодов, которые совпадают с отраслевыми стандартами или превосходят их.Например, Broan ^® и NuTone ^® указывают в Руководстве по надлежащим воздуховодам для максимальной производительности вытяжного вентилятора как «Ориентируйте корпус вентилятора так, чтобы выходное отверстие вентилятора было направлено в направлении точки выхода. Самая важная часть воздуховода — это первые 24 дюйма из корпуса, в этом первоначальном воздуховоде не должно быть изгибов ». К сожалению, стремление обеспечить своевременную доставку готового продукта часто не позволяет выделить время для чтения каких-либо инструкций и руководств, предоставленных конкретными производителями. На фотографиях ниже показан пример неправильной установки и выдержки из Руководства по надлежащим воздуховодам:

Обжим

Обжим происходит, когда воздуховод изгибается или иным образом деформируется из-за промышленных компонентов, таких как каркас, водопровод, электричество и даже воздуховоды из листового металла. Это не только препятствует потоку и увеличивает трение, но и часто нарушает способность внутреннего сердечника воздуховода сохранять целостность своей формы из-за плоского изгиба или перекручивания проволоки (спирали), которая поддерживает круглую форму воздуховода.Это еще больше необратимо уменьшит пропускную способность воздуховода в течение нескольких лет, прежде чем потеря потока станет заметной. ADC подчеркивает необходимость избегать обжима в своих рекомендациях: «Воздуховоды не должны обжиматься относительно балок или элементов фермы, труб, проводов и т. Д., Поскольку это увеличивает потерю давления и уменьшает поток воздуха». , как показано ниже:

На фотографиях ниже показано несколько примеров опрессовки, которая может значительно уменьшить поток воздуха, подаваемого из воздуховодов в регистр:

Во избежание обжима рекомендуется правильное планирование пути и размещения стволов и ответвлений воздуховодов на чердаках на этапе проектирования механической части, а также во время установки.Дополнительное внимание необходимо уделить всем компонентам (в частности, воздуховодам), которые устанавливаются в пролетах балок перекрытия и стенных желобах. Настоятельно рекомендуется проверять изометрические детали на планах расположения систем отопления, вентиляции и кондиционирования воздуха, водопровода, электрических компонентов и непроницаемых элементов каркаса и сравнивать их друг с другом, чтобы убедиться, что для всех компонентов предусмотрено достаточно места и путей. Для удовлетворения потребностей компонентов может потребоваться изменение расположения и / или увеличение глубины балок. Отсеки балок предоставляют ограниченное пространство для интеграции нескольких компонентов, включая другие воздуховоды, и могут создавать значительные проблемы с обжимом, как показано на фотографии ниже:

2. Чрезмерная длина

Еще одним распространенным явлением, которое увеличивает трение и уменьшает поток воздуха, является установка слишком длинного гибкого воздуховода как в кондиционированных, так и в вытяжных системах. Длина воздуховода должна быть достаточной только для подачи кондиционированного воздуха в определенное место или комнату или для вывода отработанного воздуха наружу при первой возможности.Более длинные воздуховоды могут увеличить размер воздухообрабатывающего устройства, необходимого для подачи тех же кубических футов в минуту (кубических футов в минуту), или система HVAC может не обеспечить подачу рассчитанных кубических футов в минуту во все места. Когда-то для размещения регистров в местах, испытывающих наибольший кондуктивный обмен тепловой энергии с внешней средой, как правило, около одинарных окон и дверей, когда-то обычно использовались слишком длинные участки подающего воздуховода. Этим проходам в местах наружных стен не хватало изоляционных качеств, которые обычно присущи современным компонентам и рекомендуемым методам установки.Для приточных и возвратных воздуховодов использование коротких ответвлений воздуховодов от расположенных в центре магистральных воздуховодов является практикой, рекомендованной отраслевыми стандартами HVAC. Агентство по охране окружающей среды (EPA) заявляет в своем документе Energy Star® «Правильные / компактные воздуховоды», : «Основная цель конструкции воздуховодов — обеспечить надлежащее распределение воздуха по всему дому. Чтобы достичь этого энергоэффективным способом, воздуховоды должны иметь такие размеры и планировку, чтобы облегчить воздушный поток и минимизировать трение, турбулентность, а также потерю и усиление тепла.Оптимальная система распределения воздуха имеет воздуховоды «правильного размера», минимальное количество участков, максимально гладкие внутренние поверхности и наименьшее количество изменений направления и размера ».

Мало того, что излишне длинные участки уменьшают воздушный поток из-за увеличенной длины, установщики часто не вытягиваются полностью, натягивая эти участки туго (растягивая или затягивая), что создает продольное сжатие и приводит к потере воздушного потока из-за трение. Это сжатие воздуховода увеличивает коэффициент трения в 2-4 раза в соответствии с ADC, как показано ниже:

Далее в ADC указано: «Тщательно учитывать длину воздуховода, потери на изгибе, ожидаемые провисания или трассировку, потери при установке и т. Д.Поскольку все гибкие воздуховоды не похожи друг на друга, используйте данные производителя гибких воздуховодов о потерях на трение для определения размеров воздуховодов, когда это возможно. Если данные недоступны, используйте общую диаграмму потерь на трение в гибком воздуховоде в Руководстве ACCA D. » Довольно часто избыток воздуховода приводит к «змейке»; сочетание чрезмерных изгибов и длины воздуховода, что значительно увеличивает отрегулированную «эквивалентную» длину воздуховода. Это часто происходит из-за того, что воздуховод проложен вокруг препятствий, а также из-за того, что установщик не может удалить лишний материал, особенно когда предварительно отрезанные отрезки поставляются подрядчиком HVAC своим установщикам, как показано в примере ниже:

3.Крепление и пломбирование

Еще одна упускаемая из виду и часто неправильно понимаемая часть установки гибких воздуховодов — это крепление и герметизация. В текущих и прошлых редакциях Единого механического кодекса (UMC) и Международного механического кодекса (IMC) говорится, что крепежные детали и компоненты герметика должны: « соответствовать UL 181 и должны устанавливаться в соответствии с Национальными требованиями Подрядчика по листовым металлу и кондиционированию воздуха. Ассоциация (SMACNA) — Стандарты конструкции воздуховодов для систем отопления, вентиляции и кондиционирования воздуха — металлические и гибкие » руководство.

Компоненты герметика, включенные в список UL 181A и B / FX, должны быть нанесены на ленту с максимальным интервалом в 6 дюймов, или, в случае мастики, на контейнере. Лента, внесенная в список UL, имеет надлежащую адгезию и исключительную прочность на сдвиг, необходимые для эффективного удержания на месте в течение всего срока службы системы HVAC. Тем не менее, нет ничего необычного в том, что некоторые подрядчики HVAC пытаются срезать углы в финансовом отношении из-за повышения стоимости ленты, внесенной в списки UL. В приведенном ниже примере разница в стоимости была причиной использования ленты, не указанной в списке:

Крепежные детали для гибких неметаллических воздуховодов необходимо устанавливать путем их герметизации, а затем механического закрепления с помощью стяжной ленты, как указано в SMACNA в подразделе S3.33, в котором говорится: «Неметаллический гибкий воздуховод должен быть прикреплен к рукаву или воротнику с помощью стяжной ленты. Если диаметр манжеты канала превышает 12 дюймов (305 мм), вытяжная лента должна быть расположена за бортом металлической манжеты ». Эти натяжные ленты лучше всего закрепить на месте с помощью инструмента для натяжения нейлоновых стяжек.

К сожалению, установщики нередко закрепляют только внешнюю сердцевину гибкого кондиционированного воздуховода тяговой лентой, оставляя только внутреннюю сердцевину герметичной и неэффективно соединенной лентой или мастикой.Кроме того, гибкие вытяжные каналы часто остаются незакрепленными или неправильно закрепляются одним винтом, хотя и регулируются теми же правилами и отраслевыми рекомендациями, что и приточный и возвратный каналы. Как кондиционированные воздуховоды, так и вытяжные каналы, которые не герметизированы или не закреплены должным образом, в конечном итоге будут иметь проблемы с утечкой.

Эти проблемы, уже присутствующие на ранней стадии грубого строительства, могут не проявиться во время испытаний воздуховодов и вытяжек на регистрах и вытяжных вентиляторах на заключительных этапах строительства — за исключением самых тяжелых случаев.Обеспечение кондиционированного и вытяжного воздушного потока с помощью механических компонентов увеличенного размера может позволить начальное окно приемлемых испытаний, но отказы могут произойти спустя годы. Воздуховод будет продолжать разрушаться в тех точках, где изначально была нарушена структурная стабильность формы воздуховода, в сочетании с уменьшенным потоком воздуха из-за стареющего механического оборудования, а также из-за разъединения и утечки неэффективных соединений. Сторонняя программа обеспечения качества может легко выявить такие проблемы для строителя.

Заключение

Полагаться исключительно на ваши профессиональные навыки и знания или на представителей вашей местной юрисдикции при оценке этих условий и каждого соединения и пересечения компонентов нереально. Хотя нанятые вами торговые подрядчики могут быть хорошо осведомлены, большинство из них не проверяет каждую установку своих сотрудников с помощью внутренней гарантии качества. Строительные отделы несут ответственность только за наблюдение на основе минимального соответствия нормам и правилам для очень небольшой выборки.

Лучшее место для снижения риска — это еще до начала вертикального строительства. Технический обзор вашей строительной документации на предмет повторяющихся «горячих точек», проблем с конструктивностью и производительностью — это настоятельно рекомендуемый первый шаг. Еще один способ минимизировать этот риск и решить такие проблемы до того, как они станут проблемой, — заключить договор с независимой сторонней консультационной фирмой для проверки согласованности методов строительства, таких как размещение, герметизация и крепление воздуховодов, а также предоставление уведомления для эти недостатки наблюдались вовлеченными сторонами.Компания Quality Built настоятельно рекомендует всем строителям и ремонтникам нового строительства обращаться за независимой оценкой применяемых методов и компонентов, установленных на их объектах, независимо от того, кого вы выберете для оказания этих услуг.

Программа обзора технического плана

Quality Built. ^TM и программы обзора объема работ предоставляют нашим клиентам всесторонний анализ их проектной документации; поиск ошибок, полноты спецификаций, противоречивых и / или отсутствующих деталей и многого другого. Компания Quality Built также проверяет методы строительства для наших клиентов с помощью проверенной временем программы обеспечения качества QB Builder Link ^® . Мы также можем предоставить этот бесценный ресурс нашим клиентам в виде настраиваемой внутренней программы контроля качества с использованием того же проприетарного приложения, которое используют наши собственные инспекторы (поддерживается на платформах мобильных устройств IOS и Android). Кроме того, мы также можем предоставить нашим клиентам «общую картину» всех систем в рамках отдельных проектов и подразделений, используя нашу программу оценки рисков.Наша команда криминалистов также может составить краткий отчет путем анализа на месте условий, вызывающих озабоченность как в готовой, так и в необработанной продукции. Чтобы еще больше проверить эффективность конструкции HVAC, мы также проводим полевую проверку HERS на соответствие стандартам. Сертифицированная система оценки энергопотребления качественно построенного дома (HERS ^® ) оценщик посетит объект для проведения полевых проверок и диагностических испытаний, чтобы заполнить соответствующие сертификаты полевых и диагностических испытаний системы отопления и охлаждения (CF3R). CalGreen Compliance — еще одна услуга, которую мы можем предложить нашим клиентам из Калифорнии.

Об авторе

Реми Керн — старший специалист по оценке рисков, рецензент технического плана и полевой консультант четвертого уровня в компании Quality Built.

Remi обладает высокой квалификацией и имеет аккредитацию в строительной отрасли. Он был сертифицированным экспертом по планам Международного совета кодексов, инспектором строительства, инспектором по сантехнике и механике более десяти лет.Кроме того, с 2011 года он является сертифицированным инспектором по устранению плесени, сертифицированным MICRO. Реми — разносторонний профессионал, имеющий практический опыт работы в различных отраслях с конца 1980-х годов. В настоящее время он проводит консультации на местах по оценке рисков, связанных с качеством, на национальном уровне и с 2005 года работает в компании Quality Built на различных должностях. Реми является эффективным коммуникатором и стремится предоставлять нашим клиентам услуги высочайшего качества.

Вы можете связаться с Реми по телефону [адрес электронной почты]

.

Ссылки
Hart and Cooley — http: // www.hartandcooley.com/flex-duct (изображение в поперечном сечении)
Совет по диффузии воздуха — Гибкие воздуховоды и стандарты установки, 5-е издание — Глава 4
Совет по диффузии воздуха — http://www.f flexibleduct.org/ADC_Info.asp
Подрядчики по кондиционированию воздуха Америки (ACCA) — Понимание диаграммы трения Рис. 3
Подрядчики по кондиционированию воздуха Америки (ACCA) — Руководство D (Проектирование воздуховодов в жилых помещениях)
Подрядчики по кондиционированию воздуха Америки (ACCA) — http: // www .acca.org / about-acca
Broan® и NuTone® — Руководство по правильным каналам для повышения производительности вытяжного вентилятора
Агентство по охране окружающей среды (EPA) — Energy Star® подходящие / компактные воздуховоды
Единый механический код
Международный механический код

Проверка кухонной вытяжки — InterNACHI®

Ник Громико, CMI® и Бен Громицко

Домашние инспекторы должны знать, как проверять вытяжную систему кухни. Независимо от того, какая система вентиляции установлена ​​для остальной части дома, на кухне должен быть установлен вытяжной вентилятор для отвода влаги и запахов, связанных с приготовлением пищи. Вытяжной вентилятор обычно монтируется в вытяжке или шкафу или на стене над кухонной плитой. Локальный вытяжной вентилятор периодического действия на кухне должен снизить уровень загрязнения и влажности на кухне. Минимальная передовая практика для местного прерывистого вытяжного вентилятора на кухне — это вытяжка вентилятора за пределы дома, а не на чердак.

Рециркуляционные вентиляторы, которые всасывают воздух через фильтр и выпускают его обратно в комнату, недопустимы. Открывающиеся окна — отличная особенность, но не следует полагаться на них для постоянной вентиляции. Следует выбирать вытяжные вентиляторы с рейтингом

ENERGY STAR, которые имеют низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и постоянной вентиляции.

Хотя одноточечный вытяжной вентилятор, такой как кухонный вентилятор, можно использовать для обеспечения необходимой вентиляции всего дома, эта стратегия не рекомендуется.

Кухонные вытяжные вентиляторы могут быть установлены подрядчиком систем отопления, вентиляции и кондиционирования воздуха или установщиком кухонного оборудования, если они являются частью этой системы.

Для выполнения требований современных строительных стандартов к потоку местного вытяжного воздуха кухонные вентиляторы могут работать с перерывами (с контролем людей) или непрерывно. Кухонные вентиляторы, работающие с перебоями, должны иметь скорость потока 100 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 25 кубических футов в минуту. Если вентилятор настроен на непрерывную работу и скорость потока составляет менее 400 кубических футов в минуту, уровень шума не должен превышать 3 сона.Вытяжные вентиляторы, работающие со скоростью более 400 кубических футов в минуту, должны быть оснащены системами подпиточного воздуха, которые автоматически запускаются и работают одновременно с вытяжной системой и обеспечивают подачу подпиточного воздуха со скоростью, эквивалентной вытяжке.

Вытяжные шкафы без воздуховодов

В перечисленных и маркированных вытяжках без воздуховодов может быть разрешена рециркуляция, но только там, где они установлены в соответствии с инструкциями производителя по установке, и где механическая или естественная вентиляция предусмотрена иным образом в соответствии с требованиями к потоку воздуха .

Размер

Для непрерывной скорости ≥ 5 ACH (воздухообмена в час) ENERGY STAR рекомендует вентилятор, который обеспечивает более 5 ACH для отвода необходимого количества воздуха. Для кратковременной скорости ≥ 100 кубических футов в минуту ENERGY STAR рекомендует вентилятор с мощностью от 150 до 200 кубических футов в минуту. Вентиляторы с рейтингом ENERGY STAR энергоэффективны и имеют низкий уровень шума.

Расположение вентилятора

Вентилятор следует устанавливать в вытяжке, шкафу над плитой или на стене над плитой. При установке следует соблюдать инструкции производителя. Вентилятор может быть встроен в микроволновую печь, установленную в шкафу над плитой. В потолке может быть отверстие для вентилятора или вытяжного канала. Он не должен быть шире, чем необходимо для вентилятора или воздуховода. В отверстии следует следить за воздушным уплотнением, например, герметиком или аэрозольной пеной. Вытяжной воздуховод должен быть соединен с вентиляторной коробкой с помощью механических креплений, металлической ленты и / или мастики, а не обычной изолентой на тканевой основе.

Вентиляция

Вытяжной вентилятор на кухне должен вытягиваться непосредственно наружу, а не на чердак, в подполье или в пространство между этажами. Воздуховод должен быть ровным и прямым, с минимальным количеством изгибов. В инструкциях по установке вентилятора должен быть указан диаметр воздуховода; Воздуховоды малого диаметра могут задерживать жир, создавая опасность возгорания. Воздуховод должен быть металлическим, а все швы должны быть скреплены и заделаны, желательно мастикой. Он должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке, и следует позаботиться о том, чтобы на нем не было вмятин или раздавливания во время или после установки.

Это из IRC 2009:

СЕКЦИЯ M1503
ДИАПАЗОН ВЫТЯЖКИ

M1503.1 Общие. Вытяжки должны выводиться наружу через одностенный воздуховод. Воздуховод, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым и иметь обратный клапан. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или внутри здания.

Исключение: Если они установлены в соответствии с инструкциями производителя по установке, и если механическая или естественная вентиляция предусмотрена иным образом, перечисленные и промаркированные бесканальные вытяжки не должны выпускаться наружу.

Мастика

Все вытяжные каналы кухни должны быть герметичными, закрепленными и загерметизированными. Воздуховоды должны быть герметизированы канальной мастикой и / или металлической лентой, соответствующей требованиям UL-181, UL-181A или 181B Лаборатории страховщиков, или системами аэрозольных герметиков, которые соответствуют требованиям UL 723 (CEC 2005). Не следует использовать обычную клейкую ленту на тканевой основе, поскольку она может быстро высохнуть и выйти из строя. В системах воздуховодов не следует использовать клейкую ленту на тканевой основе независимо от обозначения UL, если она не устанавливается в сочетании с мастикой и зажимами.Вверху: мастика (густая липкая субстанция) наносится на швы и стыки воздуховода. (Источник фото: Habitat for Humanity, Лейкленд, Флорида)

Материал воздуховода

За некоторыми исключениями, одностенные воздуховоды, обслуживающие вытяжки, должны быть изготовлены из оцинкованной стали, меди или нержавеющей стали.

Расположение наружных вентиляционных отверстий

Выходные вентиляционные отверстия вытяжного канала снаружи дома должны располагаться на расстоянии не менее 10 футов от любого входа воздуха. Внешний задел должен быть закрыт жалюзи, экраном или решеткой. Отработанный воздух не следует направлять на дорожку. Канал вытяжки должен иметь гладкую внутреннюю отделку, быть герметичным и иметь обратный клапан (2009 IRC M1503). Если вентилятор встроен в микроволновую печь, установленную над плитой, его следует устанавливать в соответствии с инструкциями производителя и разделом M1504 IRC от 2009 года. Вытяжные колпаки, устанавливаемые над домашними бройлерами с открытым верхом, должны устанавливаться с минимальным зазором над варочной панелью 24 дюйма, при этом вытяжка должна расширять всю ширину и глубину варочной панели и соответствовать другим требованиям 2009 IRC M1505.

Осмотр

Осмотрите вентилятор и установку в воздуховоде, а также проверьте работоспособность вентилятора и расход воздуха.

Также:

• Убедитесь, что вентилятор выходит наружу, а не на чердак.
• Убедитесь, что он настроен на выпуск, а не на рециркуляцию.
