Воздуховоды пластиковые для вытяжки размеры: пластиковые вентиляционные каналы на кухне, вентиляция из пластика, как установить гофрированный отвод

Содержание

пластиковые вентиляционные каналы на кухне, вентиляция из пластика, как установить гофрированный отвод

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

  1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
  2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
  3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

  • Шумоизоляция;
  • Плотность крепления, дабы грязь не забивалась в зазоры;
  • Низкое сопротивление;
  • Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

  • вентиляторы;
  • шумоизоляционные материалы;
  • приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

  • специальный разъем для присоединения кабелей;
  • изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

  • Подключение воздуховода.
  • Вешаем шкаф с гофрой на стену.
  • Закрепляем самодельный короб на шкаф.
  • Закрепляем вытяжку в шкаф.
  • Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
  • При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
  • В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

  1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.
  1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
  2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
  3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

≡ Воздуховоды пластиковые VENTS | Круглые и плоские ПВХ каналы

Пластиковые воздуховодные каналы для систем вентиляции это одно из наиболее передовых, действенных и экономичных вариантов в плане создания наиболее комфортных условий внутри помещений бытовой или общественной направленности, а также для удаления спертого или отработанного воздуха. Благодаря усовершенствованной и во многом компактной конструкции, а главное широкому модельному ряду, воздуховоды пластиковые помогли в том, что  создание индивидуальной вентиляционной системы стало еще более упрощенным процессом.

Пластиковые воздуховоды ВЕНТС сфера применения

Главные преимущества комплектующих для систем круглых и плоских ПВХ каналов является их конструкция из высокопрочного пластика. Такое исполнение позволяет беспрепятственно перемещать не только обычный, но и влажный воздуха, и вам не будут страшны коррозийные образования, что в несколько раз продлевает срок эксплуатации таких вентиляционных систем. Кроме того, их компактная и легкая форма позволят проводить установку в помещениях жилой или общественной направленности, под подвесным потолком или за другими декоративными элементами интерьера. ПВХ воздуховоды подойдут для квартир, частных домов, офисных помещений, кафе, ресторанов, отелей, больниц, детских садов, школ и других комплексов.

В нашем Интернет магазине «ОВК Комплект» представлен широкий выбор моделей ПВХ каналов, для разнообразных по сложности и протяженности вентиляционных систем. Вы найдете не только воздуховод пластиковый и каналы, но и соединители для каналов, соединительное колено плоских и круглых каналов, редукторы, тройники, настенные пластины, для крепления воздуховодов и т.д. В зависимости от модели пластиковые воздуховоды для вытяжки могут комплектоваться обратным клапаном, для предотвращения обратного хода воздуха в системе. Если вы хотите купить ПВХ каналы по доступным ценам, то необходимо обратиться к профессиональным менеджерам нашей компании.

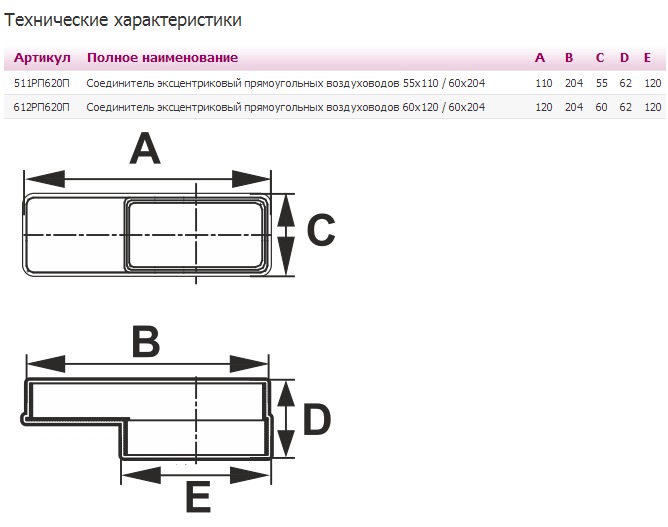

Основное назначение соединителей плоских и круглых воздуховодов

  • Вы можете использовать пластиковый воздуховод для вытяжки с целью создания качественной системы приточно-вытяжной вентиляции, для удаления отработанного, спертого или влажного воздуха;
  • ПВХ комплектующие используются в качестве соединительных элементов между вентиляционным оборудованием и системой пластиковых каналов;
  • Создание сложных вентиляционных систем в зависимости от направленности помещения и его площади.

Главные преимущества систем круглых и плоских ПВХ каналов

  • Пластиковый воздуховод прост в монтаже. Конструкция всех комплектующих изготовлена таким образом, что для их соединения не требуются дополнительные инструменты;
  • Все элементы изготавливаются из прочного ПВХ пластика белого цвета, который гарантирует продолжительный срок эксплуатации, а главное он не подвержен горению;
  • Воздуховодные каналы и соединители имеют широкий рабочий температурный диапазон от -30°С до +70°С, что позволяет применять их в разнообразных условиях;
  • Благодаря гладкой внутренней поверхности таких каналов, проходящий воздух движется намного быстрее, что в несколько раз снижает динамическое сопротивление и улучшает производительные характеристики;
  • Даже вопреки тому, что пластиковые стенки таких каналов достаточно тонкие, всё равно вы получите относительно низкий уровень шума в системе;
  • Грамотное использование пространства во время монтажа. Конструкция всех комплектующих сделана таким образом, что система не будет занимать много места и захламлять пространство;
  • Широкий выбор диаметров воздуховодных плоских и круглых каналов, что позволяет использовать их с разнообразным климатическим оборудованием.

Пластиковые воздуховоды ВЕНТС это не только практично, но и красиво!

Пластиковые воздуховоды Пластивент производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество ПВХ воздуховодов соответствует европейским и международным стандартам, что подтверждается соответствующими сертификатами.

Компания ОВК КОМПЛЕКТ — официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.

Воздуховоды пластиковые VENTS поддерживаются в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить пластиковый воздуховод и соединительно монтажные элементы — звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту [email protected] Если Вам понадобится консультация — наши специалисты с радостью помогут!

Характеристика пластиковых воздуховодов для вентиляции

Без вентиляции не обходится ни одно помещение, а сама вентиляция не обходится без воздуховодов. В их роли могут выступать специальные воздушные каналы (пустоты) в толще стен. Но такие вентиляционные шахты делают только на этапе проектирования и в процессе постройки здания.

Если же система вентиляции делается в процессе ремонта, то чаще всего используются пластиковые воздуховоды для вентиляции. Обусловлено это простотой монтажа конструкции, доступной ценой и большим ассортиментом с множеством форм и размеров.

Срок службы пластиковых воздуховодов может достигать 50 лет, без изменения цвета и эксплуатационных характеристик.

Если ваш воздуховод забился, то о том как его прочистить можно прочесть тут.

Воздуховоды пластиковые для вентиляции

Данная статья поможет разобраться, как правильно подобрать размер пластикового воздуховода для вентиляции, его форму и сферу применения.

Материал изделия

Материал для воздуховода выбирается исходя из назначения помещения:

  • ПНД (ПЭНД) – особыми свойствами не обладает. Представляет собой гибкий полиэтилен.
  • ПВДФ – устойчивый к воздействию кислот фторопласт. Может эксплуатироваться в температурном режиме от -40 оС до +140 оС.
  • ПВХ – термостойкий поливинилхлорид. Выдерживает температурную нагрузку до +180 оС. Их него выпускаются, как гибкие гофры, так и жесткие гладкие трубы.
  • ПП – пропилен. Этот материал устойчив к химическим воздействиям. Он инертен практически ко всем средам: кислотным, щелочным, органическим.

Стоит учитывать, что ни один из вышеперечисленных видов не подходит для эксплуатации в вытяжках нагревательных приборов. Температурного диапазона пластика для этого не хватает.

Самые популярные виды пластиковых воздуховодов для вентиляции имеют круглую или прямоугольную форму (в сечении). Диаметр в зависимости от модели или производителя может находиться в промежутке от 100 мм до 1250 мм.

Выбор формы и диаметра

Основным плюсом прямоугольных воздуховодов является их компактность. Именно их выбирают, если вентиляционную систему прячут за подвесным или двухуровневым потолком.

Круглую трубу спрятать гораздо сложнее, но ее аэродинамические характеристики гораздо лучше. Также в круглой трубе меньше скапливается пыль и паутина, а они будут в любом случае, так как уличный воздух редко отличается достаточной чистотой. Помимо этого в круглой трубе можно разместить канальный вентилятор, а в воздуховоде с прямоугольным сечением это сделать невозможно.

Пластиковый прямоугольный воздуховод

Необходимый диаметр выбирается исходя из потребностей помещения и нормативов СНиП.

Так при организации бытовой (домашней) вентиляции нормальной считается система, которая обеспечивает полную смену воздушных масс 1 раз в час. Дополнительно учитывается количество проживающих людей. По нормативам на каждого человека должно приходиться 30 м3/ч.

Помимо необходимого объема нужно учитывать и скорость воздушных масс. В идеале она не должна превышать 0,5 м/с. Все, что выше этой скорости, считается сквозняком, а их следует избегать при организации вентиляции.

Произвести правильный расчет системы вентиляции довольно сложно. Слишком много нюансов, которые нужно учесть. Поэтому эту работу лучше доверить профессионалам, предварительно обсудив с ними все элементы, из которых будет состоять вентиляционная система.

Размеры труб для пластиковых воздуховодов

Плюс такой системы в том, что все ее элементы стандартизированы, а это значит, что они взаимозаменяемы. Можно с легкостью состыковать составляющие от разных производителей.

Используя пластиковые воздуховоды для бытовой вентиляции, следует учитывать, что они не подходят для организации кухонной вытяжки. Пластик не выдержит высокой температуры, поэтому эту часть системы лучше выполнить из оцинкованной трубы.

Дополнительная информация в этом видео.

Воздуховоды пластиковые для вытяжки размеры

Главная » Блог » Воздуховоды пластиковые для вытяжки размеры

Пластиковые воздуховоды для вентиляции — советы по использованию!

Время чтения: 6 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Недорогой альтернативой жестким оцинкованным воздуховодам являются пластиковые воздуховоды для вентиляции приточного, вытяжного, комбинированного типа. Для упрощения интеграции инженерных систем в интерьеры, силовые каркасы зданий производители выпускают полимерные воздуховоды разных сечений, размеров.

Пластиковые воздуховоды и фитинги для вентиляции

Видео: применение пластиковых воздуховодов

Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в вытяжках нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

  • ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

Фторопластовые вентиляционные короба

  • ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

Полимерные ПВХ трубы и фитинги

  • ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

Полиэтиленовые трубы и фитинги ПНД

  • ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Пропиленовые фасонные части

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к вентиляторам, калориферам фланцами с уплотнительными прокладками.

Фасонные части пластиковых воздуховодов

Прямоугольные пластиковые воздуховоды для вентиляции имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

Пример типоразмерного ряда прямоугольных пластиковых воздуховодов для вентиляции

Пример типоразмеров воздуховодов круглого сечения

Устройство вентиляции из пластика

Для частных жилищ достаточно одинарной смены всего объема воздуха в помещениях ежечасно. Поэтому необходимы пластиковые воздуховоды для вентиляции такого сечения, чтобы при естественной тяге или при помощи вентиляторов обеспечить это условие либо подать/удалить из комнаты 30 кубов ежечасно для каждого члена семьи.

Нормы воздухообмена для разных типов помещений

При этом следует исключить сквозняки, сохранить скорость потока в самом помещении в пределах 0,5 м/с.

Зависимость расхода и скорости воздуха от сечения воздуховода

Естественная вентиляция

Без дополнительных затрат обустраивается только естественная вентиляция, по умолчанию присутствующая в квартирах многоэтажных зданий:

  • оконные блоки жилых комнат оснащаются приточными клапанами;
  • в несущих внутренних стенах кухни скрывается шахта вентканала, выходящая над кровлей;
  • поступивший из оконных клапанов воздух проветривает помещение, устремляется в зону разряженного давления (на кухню), вентилируя попутно коридор.

Схема естественной вентиляции дома

В коттеджах про вентканалы забывают или используются материалы, технологии строительства, не позволяющие провести вентканалы в несущих внутренних стенах. Например в венцах сруба невозможно прорубить сплошные вертикальные каналы. Толщина СИП-панелей меньше, чем сечение воздуховодов.

Поэтому проектируется бюджетная естественная вентиляция, осуществляется закупка и монтаж пластиковых воздуховодов для вентиляции и соединительных, специальных фитингов. Примерная схема разводки воздуховодов из полимера приведена на нижней схеме.

Вариант разводки полимерных коробов для обеспечения естественной вентиляции

Приточная система

В малоэтажной застройке в чистом виде приточные вентканалы применяются очень редко. Комнат в здании мало, рабочая площадь каждой из них невелика, объемы воздухообмена незначительны. Поэтому по мере необходимости в наружные стены врезаются приточные вентиляторы, внутри кухни создается встраиваемый вентканал или сборная конструкция из полимерных коробов.

Пример разводки пластиковых труб приточной вентсистемы

Врезка в стену приточно-вытяжной установки

Чаще встречается рекуперативная вентиляция в частном доме из пластиковых труб, внутри которой холодный поступающий в коттедж воздух подогревается выходящими теплыми потоками. Эта система относится к приточно-вытяжным, однако ошибочно называется некоторыми индивидуальными застройщиками, как вытяжная.

Приточно-вытяжная вентиляция с рекуператором

Вытяжная система

Вытяжка требуется чаще, так как каналы естественной вентиляции часто не справляются с объемами воздуха. Либо в кухнях монтируются отдельные вытяжки над плитами, от которых нужно протянуть трубы выше конька.

Воздуховоды, выведенные на кровлю

Производительность естественной вентсистемы можно повысить за счет установки осевого или центробежного вентилятора. При этом необходимо учесть:

  • вытяжная вентиляция из пластиковых труб своими руками создает зону разряженного давления;
  • в отсутствие принудительной подачи приточного воздуха возникают сквозняки.

Пластиковая вытяжная вентиляция с осевым вентилятором

Поэтому необходимо проектирование и расчет оборудования, сечений воздуховодов. Кроме того, с отработанным влажным воздухом из дома удаляется тепло. Поэтому системы рекуперации предпочтительнее приточных, вытяжных вентсистем.

Варианты прокладки пластиковых вытяжных воздуховодов

Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки

Советы и рекомендации

Основными нюансами сооружения вентсистем из полимерных труб являются:

  • обработка коробов, фитингов, доборных элементов антистатиком перед монтажом позволит снизить эксплуатационный бюджет, пыль не будет задерживаться в каналах, ее не нужно убирать;
  • при составлении сметы нужен запас фитингов, метраж коробов, крепежные хомуты, кронштейны рекомендуется закупать на 15% больше;
  • гибкие гофры должны монтироваться без запаса, чтобы труба не растягивалась в процессе эксплуатации, изменяя сечение, повышая сопротивление внутри системы;

Пластиковая ПВХ гофра для вентсистемы

  • прямоугольные короба минимально снижают высоту подвесных, натяжных, уровневых потолков, однако могут шуметь во время эксплуатации, повышают сопротивление потоку по умолчанию.

Полезная информация! Фановая труба, являющаяся продолжением канализации, необходимая для отвода газов, получившихся при разложении нечистот анаэробными бактериями, к системам вентиляции не относится. Ее собирают из канализационных ПВХ труб, пропускают через кровлю или монтируют на ее оголовке внутри дома вакуумный клапан, позволяющий сбрасывать давление в системе водоотведения жилища.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Таким образом, полимерные короба и трубы удобнее для самостоятельного изготовления вентсистем, чем оцинковка, нержавейка. Герметичность соединений обеспечивается раструбами, уплотнителями фланцев. Воздуховоды практически бесшумны, не собирают пыль после соответствующей обработки.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Загрузка…

homemyhome.ru

Пластиковые воздуховоды — критерии выбора и расчет оптимальных размеров (110 фото)

Строительные возможности человечества постоянно растут и появляется что-то новое, позволяющее улучшить качество жизни. От недавнего времени это коснулось воздухопроводов, поскольку появились пластиковые версии обеспечивающие: надежность, эстетичность и простоту монтирования. Различные размеры пластиковых воздуховодов позволяют использовать их для множества помещений, что считается заметным преимуществом.

Но многие люди думают, что пластик способен выделить опасные вещества и отрицательно воздействовать на здоровье лиц, находящихся в помещении. И еще он может загореться! Так ли все плохо? Далее разберемся в его эксплуатационных характеристиках и нюансах монтирования.

Виды

Для проведения воздухопровода на основе пластиковых труб применяются различные короба. Рассмотрим их эксплуатационные возможности:

Поливинилхлорид (ПВХ) обладает рядом выгодных особенностей, поскольку его можно использовать на основе температуры начиная от — 30 и заканчивая + 70 градусов Цельсия. Воздуховоды на основе этого пластика можно проводить в помещениях без отопления.

Фторопласт (ПВДФ) обладает устойчивостью к кислотам, и его можно эксплуатировать на основе температуры в — 40 и до +140 по Цельсию.

Полипропилен (ПП) предложит устойчивость к воздействию различных химических элементов. Легко справляется с воздействием кислоты, щелочей и органики.

Полиэтилен на основе низкого давления (ПНД) отличается увеличенной гибкостью за счет чего обладает устойчивостью к механическому воздействию. Но его нельзя использовать в условиях низких температур.

Теперь вы знаете особенности различных пластмасс и сможете подобрать подходящий воздуховод на основе пластика. Для вытяжки на кухне рекомендуем использовать воздуховод из полипропилена. Если необходимо отводить разогретый воздух, обладающий высокой температурой подойдет ПВХ либо ПВДХ версия пластика.

Для использования в жилых либо других помещениях можно опираться на полиэтиленовые воздухопроводы. Теперь ознакомьтесь с фото пластиковых воздуховодов, чтобы вы понимали, как они выглядят и чем внешне отличаются. Это поможет не ошибиться во время выбора. Хотя стоит дополнительно проконсультироваться с продавцом.

Где использовать

Специалисты советуют применять воздуховоды из пластика на основе вентканалов. Но для притока он не всегда подходит, поскольку температура здесь выше, но если речь идет об особенном пластике с повышенной устойчивостью к возгоранию, тогда можно использовать его и для этой цели.

Но необходимо учитывать наличие подогрева либо рекуперации у притока воздуха, поскольку возможности даже самого термостойкого пластика весьма ограничены.

Иногда пожарный инспектор запрещает использовать газовое оснащение в помещении с воздуховодом из пластика, поскольку он подвержен возгоранию. Чтобы этого избежать необходимо проконсультироваться с ним перед установкой подобного воздуховода особенно, если речь идет о каркасном доме.

Важно: На основе законодательства РФ воздуховоды на основе пластика разрешается использовать в малоэтажных зданиях различного назначения. Но на площадях чердаков, подполий, подвалов, технических этажах или других помещений с особыми нормами пожарной безопасности их проводить нельзя.

Достоинства

К ним относится большой перечень характеристик. Именно он предопределил, возросшую популярность воздухопроводов из пластика:

  • Облегченный процесс монтажа и возможность использования фитингов наряду с фасонными элементами, позволяющих сформировать систему воздухопровода различной конфигурации. Это достигается за счет простоты обрезания пластика и его маленького веса;
  • Идеальные стенки, обеспечивают небольшое сопротивление для движения воздуха;
  • На основе пластика легко создается необходимая герметичность. Надежность стыков создается с помощью обмазывания герметиком;
  • Обеспечивается почти бесшумное движение потоков воздуха;
  • Отсутствует коррозия.

Недостатки

Они тоже есть, но их можно считать не значительными и легко преодолимыми. Главное правильно использовать пластик для проведения воздуховода на его основе.

Рассмотрим недостатки:

Высокий уровень горючести. Понятно, что пластик, может, загореться, но если правильно его эксплуатировать этого можно избежать. Важно знать характеристики пластика, чтобы использовать его в правильном месте. И не стоит забывать, что существуют виды пластика с повышенной термостойкостью. Хотя они стоят довольно дорого.

На пластике легко скапливается статистический заряд, позволяющий собирать большое количество пыли. В некоторых случаях пыль, может, воспламениться, что считается очень опасным из-за этого рекомендуется монтировать воздуховод из этого материала после завершения остальных строительных работ, образующих много пыли.

Также можно использовать фильтр, обработку труб с помощью специального состава. Он создаст пленку, предотвращающую образование статического заряда.

Если качество пластика низкое у него тонкие стенки и крупное сечение, тогда в местах стыковки могут появиться зазоры. Но это легко исправляется хотя не стоит оставлять без решения такую проблему.

Виды сечений и размеров пластиковых коробов для вентиляции

На самом деле их не так много. Речь идет о двух основных разновидностях, но мы отметим и другие:

Круглые воздуховоды отличаются улучшенными аэродинамическими возможностями. В них собирается значительно меньше пыли, и можно устанавливать канальную версию вентилятора;

Прямоугольные воздуховоды отличаются гибкостью, поскольку предлагаются на основе гофры. Они обладают каркасом на основе проволоки покрытой слоем пластика. За счет этого их легко гнуть в различные стороны и это помогает в процессе монтирования;

Квадратные версии воздуховодов обладают слишком шумными углами из-за этого необходимо добавлять звукоизоляцию;

Плоско-овальные варианты воздуховодов встречаются редко, поскольку они отличаются повышенной ценой. Но они обладают повышенной компактностью в сравнении с круглыми версиями поэтому их можно считать идеальным вариантом для различных систем воздухопровода.

Как монтировать

В принципе можно нанять специалистов и они все сделают за деньги либо можно опираться на собственные усилия. Чтобы осуществить монтаж пластиковых воздуховодов своими руками придется составить схему системы вентиляции:

  • Отметьте место установки вытяжки, поскольку она потребуется для любых систем вентиляции;
  • Отметьте место для создания отверстий в вытяжных каналах, чтобы избавляться от конденсата;
  • Чтобы усилить напор в протяженных системах рекомендуется добавить вентилятор;
  • Для улучшения эффективности вентиляторов потребуются обратные каналы.

Но, как вы уже поняли воздуховод на основе пластика нельзя назвать идеальным решением. Хотя облегченный монтаж и удобные характеристики эксплуатации способны затмить некоторые сложности в процессе его использования.

Фото пластиковых воздуховодов

Также рекомендуем посетить:

mojdominfo.ru

Как работают пластиковые воздуховоды в системах вентиляции?

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

  • антикоррозийные свойства,
  • небольшой коэффициент теплопотери,
  • меньшая шумность пластика, по сравнению с металлом,
  • малый вес конструкции,
  • простота монтажа и возможность воплотить сложные системы трубопроводов,
  • эстетический внешний вид,
  • отсутствие потребности в дополнительной покраске изделий,
  • длительный срок эксплуатации,
  • невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

  1. По количеству людей.
  2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • N – число людей в помещении.
  • Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
  • S – площадь помещения (в м²).
  • H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

  • Sc – размер сечения провода, который необходимо использовать (в см²).
  • L – мощность вентиляции, расход воздуха (в м³/ч).
  • V – скорость воздуха в воздуховоде (в м/с).
  • 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100 80х90 72
63х125 79
63х140 88
110 90х100 90
80х140 112
125 100х125 125
100х140 140
140 125х125 156
90х200 180
160 100х200 200
90х250 225
180 160х160 256
90х315 283
200 100х315 315
100х355 355
225 160х250 400
125х355 443
250 125х400 500
200х315 630
300 200х355 710
160х450 720
315 250х315 787
350х355 887
350 200х500 1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системыПрямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость. Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами. Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия. Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения. Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

  1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
  2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
  3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
  4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

  1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
  2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

infotruby.ru






Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел. +7 495 268-02-32

Пластиковые воздуховоды POLEX VENT круглой и прямоугольной формы из полипропилена и полиэтилена (нержавеющие, химстойкие)

Круглые воздуховоды пластиковые — вентиляционные трубы круглого сечения Polex Vent

Пластиковые круглые воздуховоды и вентиляционные трубы круглого сечения изготавливаются из химически устойчивого полипропилена толщиной от 2 до 15 мм. Служат основным элементом вентиляции, с помощью прямых вентиляционных труб и фасонных частей (соединительных) элементов формируется общая вентиляционная система для удаления загрязненного воздуха (газа) из помещений.

Преимущество в использовании круглых пластиковых воздуховодов для проектирования и устройства промышленной вентиляции действующих производств и цехов позволяет существенно снизить эксплуатационные расходы и сократить потерю воздушного давления в системе.

Для соединения круглых вентиляционных труб используются фасонные части представляющие из себя различные отводы и полуотводы, коллекторы, заглушки, переходы и утки.

Круглые воздуховоды производятся из полипропилена и других марок химически устойчивых полимеров любого диаметра по требованию проекта диаметром до 2000 мм.

Вентиляционные трубы из пластика круглые поставляются целыми отрезками длиной 500, 1000, 1500, 2000, 3000 мм, с раструбным или фланцевым соединением.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.

Воздуховоды круглые обладают небольшим весом что обеспечивает быстрый монтаж, малой теплопроводностью, высоким сроком эксплуатации, низкой шумностью при работе вентиляционных агрегатов.

Прямые вентиляционные каналы круглой формы изготавливаются с фланцем, раструбом для соединения с вентиляционными элементами общей системы.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента
















Диаметр воздуховода, мм Материал изготовления  Длина L, мм Диаметр D1, мм Толщина S1, мм Тип соединения

Цена розница, руб с НДС

Круглый воздуховод 100 PP 1000 100 3 Раструб/Фланец 1100/1200
Круглый воздуховод 150 PP  1000 150 3 Раструб/Фланец 1400/1500
Круглый воздуховод 200 PP 1000 200 3 Раструб/Фланец 1600/1700
Круглый воздуховод 250 PP 1000 250 3 Раструб/Фланец 1800/1900
Круглый воздуховод 315 PP 1000 315 3 Раструб/Фланец 2200/2300
Круглый воздуховод 400 PP 1000 400 3 Раструб/Фланец 3000/3400
Круглый воздуховод 450 PP 1000 450 3 Раструб/Фланец 3500/4000
Круглый воздуховод 500 PP 1000 500 3 Раструб/Фланец 3800/4400
Канал круглый 560 PP 1000 560 3 Раструб/Фланец 4500/5500
Канал круглый 630 PP 1000 630 5 Раструб/Фланец 5200/6500
Канал круглый 710 PP 1000 710 5 Раструб/Фланец 5600/7200
Канал круглый 800 PP 1000 800 5 Раструб/Фланец 7800/9100
Канал круглый 900 PP 1000 900 5 Раструб/Фланец 8500/9900
Более 1000 PP 1000 1000 8 Раструб/Фланец По запросу

*Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры.

Фотографии

Прямоугольные воздуховоды пластиковые — вентиляционные трубы прямоугольного сечения Polex Vent

Воздуховоды пластиковые прямоугольные поставляются целыми отрезками длиной 500, 1000, 1500, 2000 мм, с раструбным или фланцевым соединением.

Прямоугольные воздуховоды обладают высокой химической стойкостью к агрессивным средам, парам и газам. В 80% случаев выполнены из полипропилена которые и обладают вышеперечисленными свойствами.

В отличие от металлической (оцинкованной) вентиляции, прямоугольные пластиковые воздуховоды из полипропилена обладают долгим сроком эксплуатации, не ржавеют и могут быть использованы и смонтированы на улице и в производственных помещениях и цехах в любой сфере деятельности. Такие воздуховоды не нуждаются в обслуживании.

Соединяются прямоугольные воздуховоды между собой и с фасонными частями через уплотнительные резиновые прокладки и герметики во избежании утечек загрязненных паров из общей вентиляционной системы.

Крепятся к стене с помощью специальных крепежных элементов, к потолку с помощью подвесов и тросов.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.
Прямые вентиляционные каналы и трубы производятся с фланцем, раструбом.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента
















































Сечение канала, (мм) Материал (тип) Длина L, (мм) Толщина S1,(мм) Толщина фланца S2, (мм) Тип соединения Цена, за 1 п. м, (руб с НДС)
Воздуховод прямоугольный 100х100 PP 1000 3  5 Фланец/ Раструб 1150/1300
Воздуховод прямоугольный  125х100 PP 1000 3  5 1300/ 1500
Воздуховод прямоугольный  125х125 PP 1000 3  5 1400/ 1700
Воздуховод прямоугольный  160х100 PP 1000 3  5 1500/ 1800
Воздуховод прямоугольный  160х125 PP 1000 3  5 1650/ 1950
Воздуховод прямоугольный  160х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х125 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х200 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х125 PP 1000 3  5  По запросу
Канал прямоугольный 250х160 PP 1000 3  5  По запросу
Канал прямоугольный 250х200 PP 1000 3  5  По запросу
Канал прямоугольный 250х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х100 PP 1000 3  5  По запросу
Канал прямоугольный 315х125 PP 1000 3  5  По запросу
Канал прямоугольный 315х160 PP 1000 3  5  По запросу
Канал прямоугольный 315х200 PP 1000 3  5  По запросу
Канал прямоугольный 315х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х315 PP 1000 3  5  По запросу
Канал прямоугольный 350х200 PP 1000 3  5  По запросу
Канал прямоугольный 350х250 PP 1000 3  5  По запросу
Канал прямоугольный 350х350 PP 1000 3  5  По запросу
Канал прямоугольный 400х200 PP 1000 5  8  По запросу
Канал прямоугольный 400х300 PP 1000 5  8  По запросу
Канал прямоугольный 400х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х300 PP 1000 5  8  По запросу
Канал прямоугольный 500х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х300 PP 1000 5  8  По запросу
Канал прямоугольный 600х400 PP 1000 5  8  По запросу
Канал прямоугольный 600х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х600 PP 1000 5  8  По запросу
Канал прямоугольный 800х300 PP 1000 8  8  По запросу
Канал прямоугольный 800х400 PP 1000 8  8  По запросу
Канал прямоугольный 800х500 PP 1000 8  8  По запросу
Канал прямоугольный 800х600 PP 1000 8  8  По запросу
Канал прямоугольный 800х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х300 PP 1000 8  8  По запросу
Канал прямоугольный 1000х400 PP 1000 8  8  По запросу
Канал прямоугольный 1000х500 PP 1000 8  8  По запросу
Канал прямоугольный 1000х600 PP 1000 8  8  По запросу
Канал прямоугольный 1000х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х1000 PP 1000 8  8  По запросу
Более 1000 мм PP       Цена по запросу

 *Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры техническим отделом компании может быть предложен альтернативный материал полипропилену.

Фотографии

Производственная компания «POLEX VENT» предлагает Вам все необходимые сертифицированные воздуховоды и различные фасонные изделия для проектирования и монтажа химстойкой пластиковой вентиляции для помещений и цехов любого типа.

На складе компании всегда имеется в наличии прямой участок воздуховода — вентиляционная труба круглого или прямоугольного сечения, выполненный из высококачественного листового полипропилена или полиэтилена белого, серого и синего цветов.

Богатый опыт работы на рынке вентиляционных систем России!

Компания на протяжении 10 лет выпускает различные пластиковые воздуховоды типовых и индивидуальных размеров на заказ из полипропилена, ПВХ, ПНД,ПВДФ.

Производство воздуховод осуществляется на современном европейском оборудовании самого высокого качества. Все этапы производства вентиляционных систем сопровождаются контролем качества с поступления листовых пластиков до их раскроя и сварки, отгрузке потребителю собственным автомобильным транспортом.

80% общего объема производства приходится на воздуховоды из полипропилена. Полипропиленовая вентиляция обладает множеством положительных свойств с универсальностью для применения в разных отраслях промышленности. Данный вид полимерных воздуховодов уже более 10 лет активно применяются на многих предприятиях России вытеснив свои металлические аналоги из -за высоких эксплуатационных характеристик с длительным сроком службы и превосходной химической стойкостью.

Воздуховоды Polex Vent поставляются на многие промышленные предприятия России, в страны ближнего зарубежья.

Прямые участки воздуховода представляют собой основные элементы пластиковой вентиляционной системы. В зависимости от типа самой системы могут иметь круглое или прямоугольное сечение длиной от 500 до 3000 мм. При этом последняя модель позволит Вам рационально разместить элементы вентиляции в помещении, а потому идеально подходит для ограниченных пространств и сложных условий монтажа. Однако, считается более шумной по сравнению с воздуховодами круглого сечения.

Производятся такие изделия обычно из листовых пластиков современного поколения, особо устойчивых к внешнему агрессивному воздействию, в том числе высоким температурам и возникновению коррозии. Идеальными материалами для этого являются полипропилен и полиэтилен, однако в отдельных случаях могут также использоваться ПВХ и ПВДФ. При этом подбор материала должен осуществляться специалистом, который занимается проектированием вентиляции, исходя из особенностей использования Вашей системы, а также самого помещения, в котором она будет располагаться.

Купить воздуховоды без посредников напрямую от производителя № 1 в России!

Купить качественные пластиковые воздуховоды для создания надежной вентиляционной системы цеха или производственного помещения Вы можете в нашей компании по самым выгодным ценам в России.

Компания обладает своими собственными производственными и складскими площадками и не использует для изготовления арендованные помещения, что значительно влияет на конечную стоимость заказа.

А постоянное наличие сырья на складе и круглосуточная работа предприятия гарантирует сжатые сроки выполнения заказа.

50% предоплата и ваш заказ в производстве!

Для всех клиентов с разных уголков России и ближнего зарубежья, мы предоставляем выгодные условия для размещения заказа на нашем производстве с предоплатой в 50 и 70%.

Приобретая подобные изделия в производственной компании «POLEX VENT», Вы можете быть уверены в том, что вся продукция, которую мы предлагаем:

  • изготавливается нами на современном высокотехнологичном оборудовании немецкого производства;
  • специалистами с опытом работы в данной сфере более 10 лет;
  • отличается высоким качеством и имеет все необходимые сертификаты;
  • может иметь раструбное или фланцевое соединение;
    а также может быть представлена стандартными моделями или выполнена на заказ в соответствии с предоставленной Вами технической документацией;
  • кроме того, ввиду особенностей самого материала, вся она характеризуется высокими показателями антикоррозийности и химстойкости, прочна и долговечна (срок службы таких изделий может достигать до 50 лет), удобна и проста в монтаже, эксплуатации и ремонте, а значит, может одинаково успешно использоваться не только при проектировании бытовой вентиляции, но и промышленной, в том числе, на предприятиях гальванической, пищевой, химической и другой особо вредной промышленности;
  • при этом сварка прямых участков воздуховодов при проектировании и монтаже вентиляционных систем специалистами нашей компании осуществляется на стыковочном оборудовании, благодаря чему достигается высокое качество получаемого шва и герметичность всей Вашей вентиляции.

Воздуховоды пластиковые «POLEX VENT» — это гарантия эффективной и бесперебойной работы Вашей вентиляционной системы!

%PDF-1.4
%
1493 0 объект
>
эндообъект

внешняя ссылка
1493 362
0000000016 00000 н
0000009925 00000 н
0000010062 00000 н
0000012903 00000 н
0000013617 00000 н
0000014063 00000 н
0000014681 00000 н
0000014732 00000 н
0000014785 00000 н
0000014837 00000 н
0000014889 00000 н
0000014941 00000 н
0000014994 00000 н
0000015047 00000 н
0000015432 00000 н
0000015545 00000 н
0000015660 00000 н
0000015792 00000 н
0000016289 00000 н
0000016895 00000 н
0000017553 00000 н
0000017806 00000 н
0000021140 00000 н
0000021556 00000 н
0000022094 00000 н
0000049482 00000 н
0000076583 00000 н
0000101445 00000 н
0000126105 00000 н
0000151309 00000 н
0000176906 00000 н
0000203694 00000 н
0000226686 00000 н
0000243803 00000 н
0000266734 00000 н
0000283141 00000 н
0000299689 00000 н
0000313603 00000 н
0000327809 00000 н
0000328515 00000 н
0000332405 00000 н
0000358432 00000 н
0000358487 00000 н
0000364348 00000 н
0000364792 00000 н
0000365218 00000 н
0000401136 00000 н
0000401177 00000 н
0000404816 00000 н
0000404917 00000 н
0000449128 00000 н
0000449246 00000 н
0000449600 00000 н
0000449799 00000 н
0000450023 00000 н
0000450169 00000 н
0000450464 00000 н
0000450986 00000 н
0000451022 00000 н
0000451101 00000 н
0000459494 00000 н
0000459827 00000 н
0000459896 00000 н
0000460014 00000 н
0000466665 00000 н
0000466706 00000 н
0000493049 00000 н
0000493090 00000 н
0000519433 00000 н
0000519474 00000 н
0000521281 00000 н
0000521322 00000 н
0000521468 00000 н
0000521617 00000 н
0000521768 00000 н
0000521916 00000 н
0000522061 00000 н
0000522263 00000 н
0000522414 00000 н
0000522553 00000 н
0000522693 00000 н
0000522813 00000 н
0000522933 00000 н
0000523073 00000 н
0000523213 00000 н
0000523441 00000 н
0000523592 00000 н
0000523840 00000 н
0000524183 00000 н
0000524527 00000 н
0000524705 00000 н
0000524856 00000 н
0000525104 00000 н
0000525403 00000 н
0000525703 00000 н
0000525881 00000 н
0000526032 00000 н
0000526152 00000 н
0000526275 00000 н
0000526394 00000 н
0000526545 00000 н
0000526685 00000 н
0000526824 00000 н
0000526961 00000 н
0000527099 00000 н
0000527239 00000 н
0000527379 00000 н
0000527609 00000 н
0000527760 00000 н
0000527883 00000 н
0000528020 00000 н
0000528170 00000 н
0000528321 00000 н
0000528445 00000 н
0000528583 00000 н
0000528733 00000 н
0000528884 00000 н
0000529024 00000 н
0000529174 00000 н
0000529325 00000 н
0000529437 00000 н
0000529548 00000 н
0000529668 00000 н
0000529798 00000 н
0000529913 00000 н
0000530015 00000 н
0000530119 00000 н
0000530374 00000 н
0000530525 00000 н
0000530665 00000 н
0000530809 00000 н
0000531011 00000 н
0000531162 00000 н
0000531302 00000 н
0000531442 00000 н
0000531566 00000 н
0000531717 00000 н
0000531857 00000 н
0000531997 00000 н
0000532199 00000 н
0000532350 00000 н
0000532486 00000 н
0000532622 00000 н
0000532762 00000 н
0000532990 00000 н
0000533141 00000 н
0000533281 00000 н
0000533483 00000 н
0000533634 00000 н
0000533774 00000 н
0000533914 00000 н
0000534064 00000 н
0000534215 00000 н
0000534419 00000 н
0000534570 00000 н
0000534772 00000 н
0000534923 00000 н
0000535125 00000 н
0000535276 00000 н
0000535405 00000 н
0000535534 00000 н
0000535815 00000 н
0000535966 00000 н
0000536106 00000 н
0000536250 00000 н
0000536390 00000 н
0000536530 00000 н
0000536670 00000 н
0000536875 00000 н
0000537026 00000 н
0000537166 00000 н
0000537303 00000 н
0000537453 00000 н
0000537604 00000 н
0000537744 00000 н
0000537864 00000 н
0000537988 00000 н
0000538126 00000 н
0000538304 00000 н
0000538455 00000 н
0000538703 00000 н
0000539109 00000 н
0000539515 00000 н
0000539693 00000 н
0000539844 00000 н
0000539989 00000 н
0000540135 00000 н
0000540282 00000 н
0000540428 00000 н
0000540574 00000 н
0000540775 00000 н
0000540926 00000 н
0000541130 00000 н
0000541281 00000 н
0000541417 00000 н
0000541553 00000 н
0000541781 00000 н
0000541932 00000 н
0000542072 00000 н
0000542274 00000 н
0000542425 00000 н
0000542565 00000 н
0000542769 00000 н
0000542920 00000 н
0000543040 00000 н
0000543160 00000 н
0000543310 00000 н
0000543461 00000 н
0000543611 00000 н
0000543762 00000 н
0000543905 00000 н
0000544048 00000 н
0000544250 00000 н
0000544401 00000 н
0000544603 00000 н
0000544754 00000 н
0000544894 00000 н
0000545034 00000 н
0000545184 00000 н
0000545335 00000 н
0000545494 00000 н
0000545638 00000 н
0000545778 00000 н
0000545902 00000 н
0000546053 00000 н
0000546229 00000 н
0000546380 00000 н
0000546500 00000 н
0000546604 00000 н
0000546728 00000 н
0000546879 00000 н
0000547017 00000 н
0000547154 00000 н
0000547290 00000 н
0000547441 00000 н
0000547592 00000 н
0000547732 00000 н
0000547868 00000 н
0000548003 00000 н
0000548207 00000 н
0000548358 00000 н
0000548498 00000 н
0000548700 00000 н
0000548851 00000 н
0000548991 00000 н
0000549115 00000 н
0000549266 00000 н
0000549402 00000 н
0000549538 00000 н
0000549678 00000 н
0000549960 00000 н
0000550111 00000 н
0000550251 00000 н
0000550376 00000 н
0000550506 00000 н
0000550650 00000 н
0000550828 00000 н
0000550979 00000 н
0000551101 00000 н
0000551253 00000 н
0000551404 00000 н
0000551632 00000 н
0000551783 00000 н
0000551923 00000 н
0000552059 00000 н
0000552285 00000 н
0000552444 00000 н
0000552674 00000 н
0000552825 00000 н
0000552965 00000 н
0000553090 00000 н
0000553219 00000 н
0000553359 00000 н
0000553537 00000 н
0000553688 00000 н
0000553830 00000 н
0000553972 00000 н
0000554113 00000 н
0000554255 00000 н
0000554400 00000 н
0000554546 00000 н
0000554689 00000 н
0000554830 00000 н
0000555112 00000 н
0000555263 00000 н
0000555422 00000 н
0000555581 00000 н
0000555713 00000 н
0000555865 00000 н
0000556016 00000 н
0000556264 00000 н
0000556628 00000 н
0000556990 00000 н
0000557168 00000 н
0000557319 00000 н
0000557442 00000 н
0000557579 00000 н
0000557757 00000 н
0000557908 00000 н
0000558048 00000 н
0000558184 00000 н
0000558318 00000 н
0000558456 00000 н
0000558634 00000 н
0000558785 00000 н
0000558987 00000 н
0000559138 00000 н
0000559262 00000 н
0000559440 00000 н
0000559591 00000 н
0000559750 00000 н
0000559882 00000 н
0000560028 00000 н
0000560206 00000 н
0000560357 00000 н
0000560505 00000 н
0000560647 00000 н
0000560785 00000 н
0000560936 00000 н
0000561087 00000 н
0000561265 00000 н
0000561416 00000 н
0000561552 00000 н
0000561688 00000 н
0000561864 00000 н
0000562015 00000 н
0000562263 00000 н
0000562597 00000 н
0000562930 00000 н
0000563108 00000 н
0000563259 00000 н
0000563400 00000 н
0000563546 00000 н
0000563691 00000 н
0000563836 00000 н
0000563977 00000 н
0000564179 00000 н
0000564330 00000 н
0000564409 00000 н
0000564677 00000 н
0000565209 00000 н
0000565549 00000 н
0000566025 00000 н
0000566369 00000 н
0000567612 00000 н
0000567864 00000 н
0000568134 00000 н
0000569132 00000 н
0000570129 00000 н
0000570664 00000 н
0000571624 00000 н
0000571860 00000 н
0000572125 00000 н
0000572377 00000 н
0000573623 00000 н
0000574612 00000 н
0000575601 00000 н
0000576595 00000 н
0000576847 00000 н
0000577801 00000 н
0000578762 00000 н
0000007536 00000 н
трейлер
]/предыдущая 8979251>>
startxref
0
%%EOF

1854 0 объект
>поток
ччW
T~o A`_#[email protected][ʑѵ»!3(?jPJ
UQ7h[6)Cku{ʶ 9;=>{K

Защита от осушителя — InterNACHI®

Ник Громико, CMI® и Кентон Шепард



Сушилки для белья испаряют воду с мокрой одежды, обдувая ее горячим воздухом, пока она кувыркается во вращающемся барабане. Тепло обеспечивается электрическим нагревательным элементом или газовой горелкой. Некоторые тяжелые предметы одежды могут содержать более галлона воды, которая в процессе сушки будет превращаться в водяной пар в воздухе и покидать сушилку и дом через вытяжной канал (более известный как вентиляционное отверстие сушилки).Вентиляционное отверстие, выбрасывающее влажный воздух наружу дома, имеет ряд требований:

  1. Оно должно быть подключено. Соединение обычно находится за осушителем, но может быть и под ним. Посмотрите внимательно, чтобы убедиться, что он действительно подключен.
  2. Не следует ограничивать. Вентиляционные отверстия сушилки часто изготавливаются из гибких пластиковых или металлических воздуховодов, которые можно легко перегнуть или раздавить в месте выхода из сушилки и входа в стену или пол. Это часто является проблемой, поскольку сушилки, как правило, спрятаны на небольших площадях, где мало места для работы.Доступны вентиляционные колена, которые предназначены для поворота на 90 ° в ограниченном пространстве без ограничения потока отработанного воздуха. Ограничения должны быть отмечены в отчете инспектора. Ограничения воздушного потока представляют собой потенциальную опасность возгорания.
  3. Одной из причин потенциальной пожароопасности ограничений является то, что вместе с парами воды, испаряющимися с мокрой одежды, выхлопной поток уносит ворсинки – легко воспламеняющиеся частицы одежды из хлопка и полиэстера. Ворс может скапливаться в вытяжном канале, снижая способность сушилки удалять нагретый водяной пар, который затем накапливается в машине в виде тепловой энергии.Когда сушилка перегревается, механические неисправности могут вызвать искры, из-за которых ворс, попавший в вентиляционное отверстие сушилки, может воспламениться. Это состояние может привести к тому, что весь дом загорится. Пожары, как правило, возникают внутри сушилки, но распространяются путем выхода через вентиляционный канал, сжигания захваченного ворса и следования по его пути в стену здания.

InterNACHI считает, что пожары в домах, вызванные сушилками, происходят гораздо чаще, чем принято считать, и этот факт можно оценить, ознакомившись со статистикой Национального агентства противопожарной защиты. Пожары, вызванные сушилками в 2005 году, стали причиной примерно 13 775 пожаров в домах, 418 травм, 15 смертей и материального ущерба на сумму 196 миллионов долларов. Большинство из этих инцидентов происходят в жилых помещениях и являются результатом неправильной очистки и ухода за ворсом. К счастью, такие пожары очень легко предотвратить.

Приведенные ниже рекомендации соответствуют требованиям Международного Жилищного Кодекса (IRC). РАЗДЕЛ M1502 СУШИЛЬНАЯ МАШИНА ДЛЯ ОДЕЖДЫ:

M1502.5 Конструкция воздуховода.
Вытяжные каналы должны быть изготовлены из жестких металлических каналов толщиной не менее 0,016 дюйма (0,4 мм) с гладкими внутренними поверхностями и соединениями, идущими в направлении потока воздуха. Вытяжные каналы не должны соединяться винтами для листового металла или крепежными средствами, которые входят в канал.

Это означает, что гибкие ребристые вентиляционные отверстия, которые использовались в прошлом, больше не должны использоваться. Их следует отметить как потенциальную опасность пожара, если они будут обнаружены во время проверки.

M1502.6 Длина воздуховода.

Максимальная развернутая длина вытяжного канала сушилки для белья не должна превышать 35 футов от места расположения сушилки до конца стены или крыши. Максимальная длина воздуховода должна быть уменьшена на 2,5 фута для каждого изгиба на 45 градусов (0,8 рад) и на 5 футов для каждого изгиба на 90 градусов (1,6 рад). Максимальная длина вытяжного канала не включает переходный канал.

Это означает, что вентиляционные отверстия также должны быть максимально прямыми и не должны быть длиннее 35 футов.Любые повороты вентиляционного отверстия на 90 градусов уменьшают это 35-футовое число на 5 футов, поскольку эти повороты ограничивают поток воздуха.

 Существует несколько исключений:

  1. IRC будет полагаться на инструкции производителя, поэтому, если рекомендация производителя допускает более длинный выпускной клапан, это приемлемо. У инспектора, вероятно, не будет рекомендаций производителя, а даже если они есть, подтверждение их соответствия выходит за рамки Общей домашней инспекции.
  2. IRC позволит устанавливать изгибы большого радиуса, чтобы уменьшить ограничения на поворотах, но для подтверждения соответствия требуется выполнение инженерных расчетов в соответствии со Справочником по основам ASHRAE, что определенно выходит за рамки общей проверки дома.

M1502.2 Заделка воздуховода.
Вытяжные каналы должны выходить за пределы здания или должны соответствовать инструкциям производителя осушителя по установке. Вытяжные воздуховоды должны заканчиваться на расстоянии не менее 3 футов в любом направлении от отверстий в зданиях. На концах дымохода должен быть установлен обратный клапан. Экраны не должны устанавливаться на конце воздуховода .

Инспекторы увидят, что многие вентиляционные отверстия сушилок заканчиваются в подвальных помещениях или на чердаках, где они осаждают влагу, что может способствовать росту плесени, гниению древесины или другим проблемам с материалами. Иногда они заканчиваются прямо под чердачными вентиляторами. Это дефектная установка. Они должны заканчиваться снаружи и вдали от двери или окна. Кроме того, на конце воздуховода могут находиться экраны, которые могут накапливать ворсинки, и их следует отметить как неподходящие.

M1502.3 Размер воздуховода.
 Диаметр вытяжного канала должен соответствовать спецификации сушилки для белья и инструкциям производителя по установке.

Размер выхлопного канала указан на заводской табличке.

M1502.4 Переходные каналы.
Переходные каналы не должны быть скрыты внутри конструкции. Длина гибких переходных воздуховодов, используемых для соединения осушителя с системой вытяжных воздуховодов, не должна превышать 8 футов, и они должны быть перечислены и маркированы в соответствии с UL 2158A.

Необходимая опора для длинных воздуховодов описана в следующем разделе:

M1502. 4.2 Воздуховод
установка.
Выхлопные трубы должны поддерживаться с интервалами, не превышающими 12 футов, и должны быть закреплены на месте. Вставной конец воздуховода должен заходить в
примыкающий воздуховод или фитинг в направлении потока воздуха. Соединения выхлопных каналов
должны быть опломбированы в соответствии с Разделом M1601.4.1 и механически
пристегнут. Воздуховоды не должны соединяться винтами или подобными крепежными элементами, которые
выступают внутрь воздуховода более чем на 1/8 дюйма
.

Кроме того, добавочный воздух для прачечной в количестве, равном сумме в кубических футах в минуту (куб. футов в минуту) вентилятора осушителя и любых вентиляторов прачечной, должен подаваться, когда оба вентилятора работают.В зависимости от размера прачечной это может достигать 300 кубических футов в минуту. Компенсационный воздух необходимо будет подавать из какого-либо источника. Если дверь закрыта, а окна нет, это может создать проблему, в том числе увеличить время сушки и уменьшить поток вентиляционного отверстия сушилки, что может привести к избыточному скоплению ворса в вытяжном вентиляционном отверстии, что может привести к пожару.

Как правило, инспектор не будет знать конкретных рекомендаций производителя или применимых местных норм и правил и не сможет подтвердить соответствие им вентиляционного отверстия осушителя, но сможет указать на проблемы, которые, возможно, необходимо исправить.









Жалюзи на крыше — Air Vent, Inc.

Описание

Эти крытые отверстия позволяют воздуху выходить на чердак. Для правильной вентиляции чердака обычно требуется несколько таких вентиляционных отверстий. Они должны быть размещены равномерно по всей крыше. Выбирайте из металла или пластика круглой, квадратной или наклонной формы.


Наклонные металлические крышные вентиляционные отверстия

  • Прочная алюминиевая конструкция
  • Большой фланец для легкой установки
  • Обеспечьте 50 квадратных дюймов свободной площади на каждую деталь
  • Для крыши с уклоном от 3/12 до 12/12
  • Цвета: серый, коричневый, черный, погодное дерево и оцинкованный

SLA Наклонный алюминий

  • Цельное основание и горловина герметичны и прочны
  • Большой фланец для легкой установки
  • Обеспечьте 50 квадратных дюймов свободной площади на каждую деталь
  • NFA (квадратный дюйм): 50 шт.
  • Доступен дополнительный фильтр



RVG40 с наклоном назад

  • Оцинкованный
  • Низкопрофильный, компактный вентиляционный клапан
  • NFA (квадратный дюйм): 40 шт.
  • Круглое отверстие 7 1/2 дюйма

RVG55 наклонная оцинкованная

  • Прочная оцинкованная конструкция
  • NFA (квадратный дюйм): 50 шт.
  • Круглое отверстие 9 дюймов
  • Доступен дополнительный фильтр

RVA 50 / RVG 50 с наклоном назад

  • Алюминий или оцинкованный
  • NFA (квадратный дюйм): 50 шт.
  • Круглое отверстие 8″
  • Доступен дополнительный фильтр

Наклонные пластиковые вентиляционные отверстия на крыше

  • Изготовлен из ударопрочного пластика с УФ-ингибиторами
  • Размеры оклада: 17 x 18 дюймов
  • Обеспечьте 61 кв. дюйм чистой свободной площади на каждую деталь
  • Для крыши с уклоном от 3/12 до 12/12
  • Полностью экранированный с отводом дождя
  • Цвета: коричневый, черный, белый, серый и атмосферное дерево

SLP150 Наклонная задняя часть Пластик

  • 24″ x 24″ планка
  • NFA (квадратный дюйм): 150 шт.
  • Квадратное отверстие 13″ x 13″
  • Цельный литой экран
  • Подходит для крыши с уклоном от 3/12 до 12/12
  • Цвета: Черный и Weatherwood



SLP61 Наклонная задняя часть Пластик

  • 16,5″ x 19,5″ планка
  • NFA (квадратный дюйм): 61 шт.
  • Круглое отверстие 9″

  • Капюшон и горловина предназначены для максимального потока воздуха
  • Полностью алюминиевая или оцинкованная стальная коррозионностойкая конструкция
  • Для крыши с уклоном от 3/12 до 12/12
  • Тяжелый встроенный экран из нержавеющей стали
  • Обеспечьте 50 квадратных дюймов свободной площади на каждую деталь
  • Цвета: мельница, коричневый, черный, погодное дерево и оцинкованный

Высокий воротник RVG53

  • Вентиляционный клапан из оцинкованной стали с высоким воротником для использования с черепичными крышами или деревянной черепицей
  • NFA (квадратный дюйм): 50 шт.

RVA51 / RVG51 Квадрат

  • Алюминий или оцинкованный
  • Капюшон и горловина предназначены для максимального потока воздуха
  • Тяжелый встроенный экран из нержавеющей стали
  • NFA (квадратный дюйм): 50 шт.

Круглые металлические и пластиковые вентиляционные отверстия на крыше

  • Купол из оцинкованной стали; также доступен с ударопрочным пластиковым куполом
  • Размер проема в крыше диаметром 15 дюймов
  • Размеры оклада: 24 x 24 дюйма
  • Для крыши с уклоном от 3/12 до 8/12
  • Обеспечьте 144 квадратных дюйма чистой свободной площади на каждую деталь
  • Цвета: Mill, Black, Brown и Weatherwood (оцинкованная сталь) и Grey (пластик)

Металлический купол B-144

  • Оцинкованная сталь
  • 24″ x 24″ оклад
  • NFA (квадратный дюйм): 144 шт.

Пластиковый купол B-144

  • Круглый пластик
  • 24″ x 24″ оклад
  • NFA (квадратный дюйм): 144 шт.

Квадратные пластиковые вентиляционные отверстия на крыше

  • Изготовлен из сверхпрочного пластика
  • Очень большая квадратная вытяжка
  • Размеры оклада: 17 x 18 дюймов
  • Обеспечьте 61 кв. дюйм чистой свободной площади на каждую деталь
  • Для крыши с уклоном от 3/12 до 8/12
  • Погодозащитный отражатель помогает предотвратить проникновение дождя и снега
  • Цвета: коричневый, черный, белый, серый и атмосферное дерево


  • NFA: 72 кв.дюймов / шт. — Конкуренция составляет примерно 26 NFA на основе аккредитованного стороннего тестирования
  • .

  • Применение: выпускной или впускной клапан
  • Низкий профиль с возможностью покрытия гонтом
  • Внутренний погодный фильтр и экран для дополнительной защиты
  • Возможность установки на нескольких сторонах крыши
  • Внешний ветрозащитный экран для улучшенной вытяжки
  • Изготовлен из оцинкованной стали




СОПУТСТВУЮЩИЕ ДОКУМЕНТЫ



Технические характеристики

ХАРАКТЕРИСТИКИ

КАК ОПРЕДЕЛИТЬ КРЫШНЫЕ ВЕНТИЛЯТОРЫ БЕЗ ПРИВОДА

Ознакомьтесь с широкой гаммой цветов нашей продукции в нашем pdf

цветовая диаграмма
(12 КБ).



крыши

  Цвет Модель Деталь № Шт/уп Коробки/поддон
Airhawk RVG 55 наклонный оцинкованный Мельница РВГ55МЛ РВГ55006 6 12
  Черный РВГ55БЛ РВГ55016 6 12
  Коричневый РВГ55БР РВГ55086 6 12
  Уэзервуд РВГ55WW РВГ550Г6 6 12

Airhawk RVG 51 квадратный оцинкованный Мельница РВГ51МЛ РВГ5100 9 15
  Черный РВГ51БЛ РВГ51010 9 15
  Коричневый РВГ51БР РВГ51080 9 15
  Уэзервуд РВГ51WW РВГ510Г0 9 15

Airhawk RVG 53 Квадратный высокий воротник, оцинкованный Мельница РВГ53ХСО РВГ53ХК00 6 12

Airhawk RVG 40 наклонный оцинкованный Мельница РВГ40МЛ РВГ40000 9 24
  Черный РВГ40БЛ РВГ40010 9 24
  Коричневый РВГ40БР РВГ40080 9 24
  Уэзервуд РВГ40WW РВГ400Г0 9 24

Airhawk RVG 50 наклонный оцинкованный Мельница РВГЛМФ РВГЛ50Ф00 10 16
 Отфильтровано Черный РВГЛФБЛ РВГЛ50Ф10 10 16
  Коричневый РВГЛФБР РВГЛ50Ф80 10 16
  Уэзервуд RVGLFWW РВГЛ50ФГ0 10 16

 Airhawk B-144 Купол из оцинкованного металла Мельница Б144МФ 97690 30
  Черный Б144БК 97692 30
  Коричневый Б144БР 97693 30
  Везервуд B144WW 97691 30

 Airhawk SLA Slant Алюминий Серый  СЛАГР 85281 12
  Черный СЛЭБЛ  85282 12
  Коричневый СЛАБР 85283 12
  Везервуд СЛАБОВЫЙ 85284 12
  Белый  СЛАВ 85285 12

 Airhawk RVA 51 Square Vent, алюминий Мельница РВА51МЛ РВА510000 12 15
  Черный РВА51БЛ РВА510100 12 15
  Коричневый РВА51BR РВА510800 12 15
  Уэзервуд  RVA51WW РВА510G00 12 15

 Airhawk RVAL Slant Back Алюминий Мельница RVA50ML РВАЛ5000 10 16
  Черный РВА50БЛ РВАЛ5010 10 16
  Коричневый РВА50BR РВАЛ5080 10 16
  Уэзервуд RVA50WW РВАЛ50Г0 10 16


  Airhawk SLP61 Slant Back Пластик Черный SLP61BL
6 24
  Коричневый SLP61BR 6 24
  Серый SLP61GR 6 24
  Уэзервуд SLP61WW 6 24

  Airhawk SLP150 Slant Back Пластик Черный SLP150BL



2 21
  Уэзервуд SLP150WW

2 21

  Пластиковый купол Airhawk B-144 Серый  Б144ГР 97695 1 30

квадратных верхних пластиковых жалюзи RVP61 Черный РВП61БЛ 10 16
  Коричневый РВП61БР 10 16
  Серый РВП61ГР 10 16
  Уэзервуд РВП61WW 10 16

Низкопрофильная вентиляция ShadowHawk Мельница ЛПГ72МЛ 85401 2 24
  Черный ЛПГ72БЛ 85402 2 24
  Коричневый ЛПГ72БР 85403 2 24
  Уэзервуд LPG72WW 85404 2 24



В соответствии с федеральными правилами, домам требуется 1 квадратный фут чистой свободной площади (общая беспрепятственная площадь, через которую воздух может входить или выбрасываться через вентиляцию без электропитания) на каждые 150 квадратных футов площади чердака. При балансировке между впускными и вытяжными вентиляционными отверстиями требуется 1 квадратный фут чистой свободной площади на каждые 300 квадратных футов площади чердачного этажа.



КРЫШНЫЕ ВЕНТСЫ БЕЗ ПРИВОДА

Тип Чистая свободная площадь
(кв. дюйм)
Уклон крыши
Квадратный металлический люк 50 шт. с 12 марта по 12 августа
Квадратный пластиковый люк 61 шт. с 12 марта по 12 августа
Круглый вентиляционный канал из оцинкованной стали 144 шт. с 12 марта по 12 августа
Круглый пластиковый люк 144 шт. с 12 марта по 12 августа
Наклонная металлическая кровельная вентиляция 50 шт. с 12 марта по 12 декабря
Наклонный пластиковый люк 61 шт. с 12 марта по 12 декабря
Большой наклонный пластиковый люк 150 шт. с 12 марта по 12 декабря
Ветряные турбины Турбина 95/12″
Турбина 132/14″
3/12 до 12/12
3/12 до 12/12
Низкопрофильный ShadowHawk 72 с 12 марта по 12 декабря

НЕОБХОДИМОЕ МИНИМАЛЬНОЕ КОЛИЧЕСТВО ВЕНТИЛЯТОРОВ БЕЗ ПРИВОДА
(Если вентиляция разделена между потолком и коньком)

Требуемая свободная площадь нетто (квадратные дюймы)
  240 480 720 960 1200 1440
Площадь чердака Тип вентиляционного отверстия
  500 1000 1500 2000 2500 3000
ВЫХЛОПНЫЕ ПРОДУКТЫ
  3 5 8 10 12 15 крышный люк
(50 кв. дюймов чистой свободной площади на штуку)
  2 4 6 8 10 12 Вентиляционное отверстие на крыше
(чистая свободная площадь 61 кв. дюйм на штуку)
  1 3 4 5 6 7 12-дюймовая ветряная турбина
  1 2 3 4 4 5 14-дюймовая ветряная турбина
ПРОДУКТЫ ДЛЯ ПРИЕМА
  5 9 13 18 22 26 16 x 4 дюйма под карнизом
  3 6 9 12 15 18 16 x 6 дюймов под карнизом
  3 5 7 9 11 13 16 x 8 дюймов под карнизом
  2 4 5 7 9 10 8-футовый непрерывный вентиляционный потолок
  2 3 4 6 7 8 Вентилируемый капельник 10 футов





Фото товара

ФОТОГРАФИИ ПРОДУКТА

Щелкните изображение для увеличения:



Видео о продуктах

Видео о продуктах



Жалюзи SLP150 для наклонной крыши

Самые большие жалюзи на крыше Air Vent

успешно справляются с ветром и дождем со скоростью от 35 до 110 миль в час.





  Скачать видео





Встраиваемые/боковые канальные вентиляторы | S&P USA Ventilation Systems, LLC

ТД-МИКСВЕНТ

Прямоточный канальный вентилятор со смешанным потоком

Серия TD-MIXVENT — это встроенные канальные вентиляторы, специально разработанные для обеспечения максимальной производительности воздушного потока.
с минимальным уровнем шума в небольшом компактном корпусе.Это делает серию TD-MIXVENT идеальной
решение для вентиляционных установок малого и среднего размера, требующих высокого расхода воздуха до давления
соотношение и занимают минимум места (например, пустоты подвесного потолка, шкафы и многие другие ограниченные пространства
среды).

ТД-САЙЛЕНТ

Прямоточный канальный вентилятор смешанного типа (предназначен для жестких воздуховодов)

Вентиляторы TD-SILENT — чрезвычайно тихие низкопрофильные вентиляторы, изготовленные из прочного армированного пластика.
материал.Звуковые волны направляются через перфорированную внутреннюю обшивку и поглощаются слоем
звукопоглощающая изоляция. Эти вентиляторы снабжены резиновыми прокладками на входе и выходе.
облегчают установку, поглощают вибрации и обеспечивают практически герметичное уплотнение.

ПВ-ДЭДПВ

Вентилятор выхлопного канала осушителя

PV-DEDPV — это вентилятор с вытяжным воздуховодом, внесенный в список UL 705.Он эффективно помогает бытовым сушилкам для белья преодолевать высокое статическое давление, вызванное длинными участками воздуховодов между сушилкой и стеной или крышей.

PV-POWERVENT

Прямоточный центробежный канальный вентилятор

Серия центробежных канальных вентиляторов с прямым приводом PV-POWERVENT состоит из шести моделей
размеры 4″, 5″, 6″, 8″, 10″ и 12.4″ соответственно. Все модели рассчитаны на прямое подключение в линию
с круглыми воздуховодами стандартного диаметра. Значения производительности воздушного потока варьируются от 153 кубических футов в минуту (PV-100X) до 943 кубических футов в минуту (PV-100X).
ЦФМ (PV-315X).

ПРФ

Вентилятор для защиты от радона

Вентиляторы

PRF специально разработаны для защиты от радона. Полностью герметичные пластиковые вентиляторы имеют обратную сторону.
наклонные центробежные вентиляторы/двигатели, способные выдерживать статическое давление до 1 дюйма. В серии PRF есть
Кромки воздуховода имеют размер, обеспечивающий простоту соединения со стандартными муфтами из ПВХ, обычно используемыми для снижения содержания радона.
Приложения. Кроме того, PRF был спроектирован с большими, легко доступными, водонепроницаемыми электрическими
коробки для беспрепятственного процесса электромонтажа.

SWF-БОКОВАЯ СТЕНКА

Боковой центробежный вентилятор

В серии боковых вентиляторов используется такой же мощный высокостатический двигатель, как и в популярной серии PV.
вентиляторы, но серия SWF заключена во внешний корпус.Внешний корпус для наружного применения
обеспечивает легкий доступ снаружи здания или жилого помещения. Это делает SWF отличным решением для
установки, где пространство на чердаке или легкий доступ в помещение затруднены и не подходят для традиционных фотоэлектрических систем.
монтаж в линию. Серия центробежных вентиляторов с прямым приводом SWF состоит из пяти
размеры моделей от 4 до 8 дюймов. Все модели предназначены для прямого соединения в линию со стандартными
воздуховод круглого диаметра.Значения производительности воздушного потока варьируются от 119 до 416 кубических футов в минуту.

SMXD

Смешанный вентилятор с прямым приводом

Серия

SMXD представляет собой вентиляторы смешанного типа с прямым приводом, специально разработанные для максимизации производительности воздушного потока за счет
действует как гибрид осевого и центробежного вентилятора. Они производят большое количество воздуха, будучи
способны выдерживать более высокие давления.Он более эффективен и тише, чем сопоставимые трубчатые центробежные насосы.
фанаты. Эти вентиляторы могут использоваться для вытяжки, подачи или возврата воздуха.

SMXD-HT

Смешанный вентилятор с прямым приводом

Серия

SMXD-HT представляет собой вентилятор смешанного типа с прямым приводом, специально разработанный для обеспечения максимальной производительности воздушного потока за счет гибридного сочетания осевого и центробежного вентиляторов.Эта модель HT (высокотемпературная) может обеспечить аварийное отопление и вентиляцию дыма в случае пожара, что может сэкономить драгоценное время людям, выходящим или аварийному персоналу. SMXD-HT сертифицирован UL для отвода тепла и дыма в аварийных ситуациях [500 ℉ (260 ℃) в течение 6 часов и 572 ℉ (300 ℃) в течение 2 часов].

СКВ

Центробежный канальный вентилятор квадратного сечения с ременным приводом

Квадратные канальные вентиляторы SQB доступны в размерах от 7 до 42, а также от 100 до более
24 000 CFM, с возможностью высокого статического давления до 3-1/2″. Блоки SQB — идеальный выбор для
применения с чистым воздухом, где пространство является ведущим соображением. Компактный корпус со съемным доступом
двери и боковая разгрузка могут быть установлены в любом положении. Производительность по лицензии AMCA и листинг UL
убедитесь, что вы сделали надежный выбор.

SQD и eSQD

Квадратные центробежные канальные вентиляторы с прямым приводом

Квадратный канальный вентилятор SQD доступен в размерах от 6 до 15, с производительностью до 2800 куб.
возможность статического давления до 1 дюйма.eSQD с двигателями с электронной коммутацией (EC) прямоугольного сечения.
Вентиляторы, монтируемые в воздуховоде, доступны в размерах 8, 10 и 12. Блоки SQD идеально подходят для чистого воздуха.
приложений, где пространство является ведущим соображением. Компактный корпус со съемными дверцами и
Возможность бокового выброса может быть установлена ​​в любом положении.

СТВ и CTBRHUL

Канальные трубчатые центробежные вентиляторы

Серия встроенных трубчатых центрифуг (CTB) предлагает один из самых широких диапазонов размеров, мощности и производительности.
производительность в отрасли.Модели CTB представляют собой высокопроизводительные трубчатые центробежные вентиляторы с ременным приводом, рассчитанные на
От 300 до 20 000 CFM, со статическим давлением до 2-1/2 дюйма. Эти вентиляторы предназначены для коммерческого использования.
и промышленные поточные установки, требующие бесшумного, эффективного и надежного движения воздуха. Они есть
используется для отвода воздуха или подачи воздуха в коммерческие и промышленные объекты, такие как общие
вентиляция зданий, закрытые гаражи, покрасочные камеры, системы вентиляции тепла и дыма,
вытяжная вентиляция ресторана и кухни, исторические здания с ограниченным пространством под крышей и
длины воздуховодов и других применений, где воздух перемещается по системе воздуховодов против умеренного статического электричества.
давление.

CFD

Прямоточный канальный воздуходув с ременным приводом с загнутыми вперед лопатками

Канальные воздуходувки с загнутым вперед ременным приводом (CFD) предназначены для подачи, вытяжки или возврата воздуховодов.
Приложения. CFD — это экономичная модель вентилятора, предназначенная для тихой и эффективной работы при охлаждении.
применения в системах отопления и вентиляции.

Что такое ЭКОВАТТ? Компания S&P разработала стандарт Ecowatt® для классификации энергоэффективных продуктов, в которых используются двигатели с электронной коммутацией (EC) или двигатели постоянного тока (DC).Модели, соответствующие этому стандарту, сертифицированы AMCA (Международная ассоциация воздушного движения и управления, Inc. ) или HVI (Институт домашней вентиляции). Если изделия предназначены для жилых помещений, модель должна соответствовать требованиям ENERGY STAR®.

Подгонка воздуховода вытяжки к меньшему отверстию вентиляционного отверстия?

(a) Изменения: Единственное, что я бы изменил, предполагая, что остаюсь с бытовыми материалами, это то, что я бы отбалансировал диск вентилятора перед установкой его на крышу.(Не то, чтобы он был недоступен, но без некоторой разборки неясно, возможна ли простая разборка. Кроме того, продолжающаяся депрессия вывела из бизнеса множество балансировочных мастерских, что делает неясным, насколько легко или быстро можно вернуть воздуходувку обратно. В качестве альтернативы можно было бы приобрести новый диск и отбалансировать его, допуская простую замену.) Или я мог бы поставить коммерческий нагнетатель с восходящим потоком воздуха, который, благодаря своей непрямой конструкции, мог бы (!) быть лучше сбалансирован, но Я не пробовал, так что кто знает.

(К этому вопросу есть связанная часть. Оглядываясь назад, я бы оценил для большей глубины анализа электрический обогрев МУА вместо водяного отопления через теплообменник. Причина в том, что стоимость установки может быть сопоставима (стоимость энергии будет больше), но потеря давления будет меньше, и, следовательно, может работать меньший нагнетатель MUA. Обратите внимание, что я не закончил эту часть проекта из-за того, что другие проекты накладываются друг на друга.)

(b) VaH Конкурентоспособность: Я не уверен, что существует VaH такого размера, как этот капюшон.

У меня инстинктивное отвращение к слову магия, если оно не связано с фантазией.

Я уверен, что снятие воздуходувок с короткозамкнутым ротором и их очистка, а также всего листового металла в зоне выброса — это больше работы, чем очистка дефлекторов и протирка внутренней части колпака. У меня нет и никогда не было VaH, поэтому некоторые мои взгляды неизбежно носят спекулятивный характер, если только они не подтверждаются другими экспериментальными данными.

При одинаковом размере капюшона захват должен быть эквивалентным.При достаточной скорости воздуха в апертуре колпака в каждом случае защитная оболочка должна быть эквивалентной. Однако это может означать, что воздуходувки с номинальной мощностью CFM различаются из-за разных потерь давления и различных кривых вентилятора для соответствующих воздуходувок.

Нет никаких сомнений (и более ранние измерения clinresga подтверждают это), что система VaH будет более шумной, чем система выносной перегородки вентилятора с промежуточным глушителем Fantech. Новые модели VaH могут быть тише, чем старые версии, и, по крайней мере, быть конкурентоспособными с точки зрения шума, с системами воздуходувки внутри капота с перегородками.

(c) Внешний шум: В редких случаях, например, в узких пространствах между зданиями или в неудобных местах выхода вытяжного воздуховода, может потребоваться подавление внешнего шума. Это можно сделать с помощью осевой встроенной воздуходувки (опять же Fantech) и глушителя на выходе между воздуходувкой и крышкой крыши или стены. Это подразумевает два глушителя, один также для снижения шума на кухне. Если два глушителя не подходят, но удаление внешнего шума имеет решающее значение, а другие варианты окончания воздуховода недоступны, то можно использовать вентилятор в капоте и один глушитель.Даже воздуходувка капота без глушителя может быть заглушена достаточно длинным воздуховодом. При наличии достаточных средств, чтобы потратить на это, внешний коммерческий вентилятор, работающий с низкой скоростью вращения лопастей, может стать еще одним возможным решением проблемы шумового загрязнения.

1926.57 — Вентиляция. | Управление по охране труда и здоровья

Крышки шлифовальных и полировальных лент должны быть сконструированы как можно ближе к рабочему месту. Капюшон должен доходить почти до пояса, а с обеих сторон должны быть предусмотрены отверстия шириной 1 дюйм (2,54 см).На рис. D-57.8 показан типичный кожух для работы с ремнем.

Рисунок D-57.1 – Вытяжной колпак дискового шлифовального станка с вертикальным шпинделем и соединения патрубков

____________________________________________________________________
                            | | |
     Диаметр  D  дюймов (см) | Выхлоп  E  | Объем |
____________________________|__________________| Исчерпаны | Примечание
                 | | | | на 4500 |
      Мин. | Максимум. | Нет | | фут/мин |
                 | | Трубы | Диаметр | футов  3  /мин |
_________________|__________|_______|__________|___________|________
                 | | | | |
.................| 20 | 1 | 4 ¼ | 500 | Когда
                 | (50,8) | | (10.795) | | одна половина
                 | | | | | или больше
                 | | | | | принадлежащий
                 | | | | | диск может
                 | | | | | быть с капюшоном,
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | воздуховоды как
                 | | | | | показано в
                 | | | | | слева.Более 20 (50,8)...| 30 | 2 | 4 | 780 |
                 | (76,2) | | (10.16) | |
Более 30 (76,2)...| 72 | 2 | 6 | 1770 |
                 | (182,88) | | (15.24) | |
Старше 53 (134,62).| 72 | 2 | 8 | 3140 |
                 | (182,88) | | (20.32) | |
_________________|__________|_______|__________|___________|__________
                 | | | | |
                 | 20 | 2 | 4 | 780 | Когда нет
                 | (50. 8) | | (10.16) | | капюшон может
                 | | | | | использоваться
                 | | | | | над
                 | | | | | диск,
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | воздуховоды
                 | | | | | в виде
                 | | | | | показано
                 | | | | | слева.Более 20 (50,8)...| 20 | 2 | 4 | 780 |
                 | (50,8) | | (10.16) | |
Более 30 (76,2)...| 30 | 2 | 5 ½ | 1480 |
                 | (76,2) | | (13,97) | |
Старше 53 (134,62).| 53 | 4 | 6 | 3530 |
                 | (134,62) | | (15.24) | |
                 | 72 | 5 | 7 | 6 010 |
                 | (182,88) | | (17.78) | |
_________________|__________|_______|__________|___________|__________


Потери на входе = 1,0 скоростного давления паза + 0,5 скоростного давления ответвления.

Минимальная скорость паза = 2000 футов/мин — ширина паза ½ дюйма (1,27 см).

Рисунок D-57. 2 — Стандартный кожух измельчителя

_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________| Ширина, Макс. | (сантиметры) | 4500
                 | | |  Е  | фут/мин
  Мин=  д  | Макс=  D  | | |
_________________|____________|______________|_______________|_______
                 | | | |
                 | 9 (22.86) | 1½ (3,81) | 3 | 220
Больше 9 (22,86)...| 16 (40,64) | 2 (5.08) | 4 | 390
Старше 16 (40,64)..| 19 (48,26) | 3 (7,62) | 4½ | 500
старше 19 лет (48,26)..| 24 (60,96) | 4 (10.16) | 5 | 610
Старше 24 лет (60,96)..| 30 (76,2) | 5 (12,7) | 6 | 880
Более 30 (76,2)...| 36 (91,44) | 6 (15.24) | 7 | 1200
_________________|____________|______________|_______________|_______


Входная потеря = 0. 45 скоростных давлений для конусообразного взлета 0,65 скоростных давлений для прямого взлета.

Рисунок D-57.3 – Способ установки выхлопного кожуха на шлифовальные машины с поворотной рамой

Примечание. Перегородка для максимально возможного уменьшения переднего проема.

Рисунок D-57.4 Стандартный кожух для полировки и полировки

_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________| Ширина, Макс. |  Е  | 4500
                 | | | | фут/мин
  Мин=  д  | Макс=  D  | | |
_________________|____________|______________|_______________|________
                 | | | |
                 | 9 (22.86) | 2 (5. 08) | 3½ (3,81) | 300
Больше 9 (22,86)...| 16 (40,64) | 3 (5.08) | 4 | 500
Старше 16 (40,64)..| 19 (48,26) | 4 (11.43) | 5 | 610
старше 19 лет (48,26)..| 24 (60,96) | 5 (12,7) | 5½ | 740
Старше 24 лет (60,96)..| 30 (76,2) | 6 (15.24) | 6½ | 1040
Более 30 (76,2)...| 36 (91,44) | 6 (15.24) | 7 | 1200
_________________|____________|______________|_______________|_______





Входная потеря = 0.15 скоростное давление для конусообразного взлета; Давление скорости 0,65 для прямого взлета.

Рисунок D-57.5 — Корпус для полировки или шлифовки люльки

Входная потеря = 0,45 скоростного давления для конусообразного взлета.

Рисунок D-57.6 – Горизонтальный одношпиндельный дисковый шлифовальный станок, вытяжной колпак и соединения отводных труб

____________________________________________________________
                                     | |
     Диаметр  D , дюймы (сантиметры) | Выхлоп  E  ,| Объем
__________________________________________| диам. | измученный
                     | | дюймы | в 4500
      Мин. | Максимум. | (см) | фут/мин
                     | | | фут  3  /мин
_____________________|_______________|___________|_____________
                     | | |
                     | 12 (30,48) | 3 (7,6) | 220
Старше 12 (30,48)......| 19 (48,26) | 4 (10.16) | 390
старше 19 (48,26)......| 30 (76,2) | 5 (12,7) | 610
старше 30 лет (76,2).......| 36 (91,44) | 6 (15.24) | 880
_____________________|_______________|___________|_____________


ПРИМЕЧАНИЕ. Если для шлифования дисков используются шлифовальные круги, кожухи должны соответствовать конструкционной прочности и материалам, как описано в 9.1.

Входная потеря = 0,45 скоростного давления для конусообразного взлета.

Рисунок D-57.7 – Горизонтальный двухшпиндельный дисковый шлифовальный станок, вытяжной колпак и соединения отводных труб

_____________________________________________________________________
                            | | |
      Диаметр дискадюймы | | Объем |
       (сантиметры) | Выхлоп Е | истощенный |
____________________________|__________________| в | Примечание
                 | | | | 4500 |
      Мин.  | Максимум. | Нет | | футов/мин. |
                 | | Трубы | Диаметр | футов  3  /мин |
_________________|__________|_______|__________|___________|_________
                 | | | | |
                 | 19 | 1 | 5 | 610 |
                 | (48.26) | | | |
старше 19 лет (48,26)..| 25 | 1 | 6 | 880 | Когда
                 | (63,5) | | | | ширина "Ш"
                 | | | | | разрешения,
                 | | | | | выхлоп
                 | | | | | воздуховоды
                 | | | | | должен
                 | | | | | быть как
                 | | | | | около
                 | | | | | самый тяжелый
                 | | | | | шлифовка
                 | | | | | в виде
                 | | | | | возможный.Более 25 (63,5)...| 30 | 1 | 7 | 1200 |
                 | (76,2) | | | |
Более 30 (76,2)...| 53 | 2 | 6 | 1770 |
                 | (134,62) | | | |
Старше 53 (134,62).| 72 | 4 | 8 | 6 280 |
                 | (182,88) | | | |
_________________|__________|_______|__________|___________|________


Входная потеря = 0. Давление скорости 45 для конусообразного взлета.

Рисунок D-57.8 — Типовой кожух для работы с ремнем

Входная потеря = 0,45 скоростного давления для конусообразного взлета.

                                       |
                                       | Объем выхлопа
 Ширина ремня W. дюймы (сантиметры) | футов  1  /мин
_______________________________________|__________________
                                       |
До 3 (7.62).................................| 220
от 3 до 5 (от 7,62 до 12,7)..........| 300
от 5 до 7 (от 12,7 до 17,78).................| 390
от 7 до 9 (от 17,78 до 22,86) ................| 500
от 9 до 11 (от 22,86 до 27,94) ........................| 610
с 11 по 13 (с 27,94 по 33,02).............| 740
_______________________________________|_________________


Минимальная скорость воздуховода = ответвление 4500 фут/мин, главный трубопровод 3500 фут/мин.

Входная потеря = 0,45 скоростного давления для конусообразного взлета; 0. Давление скорости 65 для прямого взлета.

Как обеспечить вентиляцию переносного кондиционера

Чтобы охлаждать помещение, все переносные кондиционеры должны быть правильно установлены и выпускать горячий воздух при охлаждении. Этот теплый воздух обычно выбрасывается наружу с помощью входящего в комплект оконного комплекта, но традиционные окна не всегда доступны.

Читайте дальше, чтобы узнать больше о том, где вы можете установить и как вентилировать портативный кондиционер:

Зачем вам нужно вентилировать портативный кондиционер?

Портативные кондиционеры охлаждают помещение, удаляя горячий воздух из помещения.Чтобы эффективно и эффективно охлаждать, горячее должно выйти из помещения. Если теплый воздух не выводится наружу, он останется в вашей комнате, сводя на нет холодный воздух, который входит в ваше пространство.

Как установить портативный кондиционер с оконным комплектом

Большинство портативных кондиционеров легко установить и вентилировать с помощью оконного комплекта, предоставленного производителем. Всего за несколько шагов вы окажетесь на пути к более комфортному внутреннему пространству. Посмотрите следующее видео, чтобы увидеть, как это просто!

Стандартный оконный комплект включает оконный кронштейн, один или два вентиляционных шланга и переходники для вентиляционных шлангов.Средний вентиляционный шланг имеет длину от 4 до 5 футов, поэтому вам нужно установить свой рядом с окном. Выполните следующие шаги, чтобы быстро настроить портативный кондиционер:

Шаги 1–3:  При вентиляции портативного кондиционера подсоедините все соединители/адаптеры шлангов и вставьте шланг (или шланги).

Шаги 4-5: Расширьте комплект регулируемого окна по длине вашего окна. При необходимости подрежьте оконный кронштейн, чтобы он плотно прилегал к окну. Ваша конкретная модель может поставляться с винтами, чтобы удерживать оконный комплект на месте.Затем закройте окно, чтобы закрепить комплект на месте.

Шаг 6: Затем подсоедините вентиляционный шланг к оконному комплекту. Если ваша модель правильно установлена ​​и вентилируется, вы можете немедленно начать охлаждение. Просто подключите его и запрограммируйте свои настройки. Это так просто!

Примечание. Клиенты часто спрашивают, нужно ли им снимать оконную сетку, чтобы установить переносной кондиционер. Чаще всего вам не нужно снимать экран.

Замена оконных комплектов портативных кондиционеров

Если вы хотите заменить оконный комплект для своей модели, посетите нашу страницу аксессуаров для портативных кондиционеров.Лучше всего получить его у производителя кондиционера, но есть вероятность, что вы сможете найти тот, который соответствует вашим потребностям.

Один из самых популярных оконных комплектов — сменный комплект Honeywell Portable AC. Он подходит для стандартных двустворчатых окон шириной от 20 до 47,25 дюймов, а диаметр выпускного шланга составляет 5 дюймов. Перед покупкой всегда проверяйте, подходит ли сменный оконный комплект к вашей модели и окну. Если вам нужна помощь, звоните нам по телефону 1-800-934-9194.

Вентиляция для раздвижных окон и раздвижных дверей

Стандартные оконные кронштейны предназначены для горизонтальной установки в нижней части окон, но их можно установить и вертикально, чтобы они подходили к раздвижным окнам и раздвижным дверям.Могут потребоваться некоторые модификации оконного кронштейна для установки кондиционеров на раздвижные окна.

Для раздвижных окон необходимо убедиться, что кронштейн будет достаточно длинным, чтобы соответствовать проему. Блоки с двойными оконными кронштейнами обычно хорошо подходят для раздвижных окон. Двойной кронштейн включает в себя стандартный оконный кронштейн и дополнительный кронштейн-заполнитель. После установки кронштейна, если в нем все еще есть отверстие, вы можете заполнить его деревом, плексигласом, изоляцией или другим типом наполнителя.

При работе с кондиционерами для раздвижных окон оконные кронштейны не будут достаточно длинными, чтобы заполнить вертикальный проем, поэтому вам потребуется заполнить дополнительное пространство каким-либо другим материалом, например фанерой или оргстеклом.

Створчатые окна

Поскольку створчатые и поворотные окна открываются как двери, стандартные оконные комплекты к ним не подходят. Но это не остановило наших находчивых клиентов. Многие покупатели, у которых окна распашные, просто закрывают весь оконный проем оргстеклом и вырезают отверстие для вытяжного шланга.

Вентиляция с подвесным потолком

Электронное оборудование может выделять много тепла, но чувствительное оборудование должно постоянно охлаждаться. Портативные кондиционеры чрезвычайно популярны для компьютерных серверных, поскольку они могут охлаждать теплое оборудование, чтобы избежать перегрева и других проблем. Единственная проблема заключается в том, что серверные комнаты редко имеют окна и обычно находятся вдали от наружных стен.

К счастью, большинство офисных зданий имеют подвесные или панельные потолки. Многие портативные кондиционеры, например, от KwiKool, можно настроить для вентиляции в помещения с подвесным потолком.

Настенная вентиляция

Некоторые люди предпочитают выводить горячий воздух через стенную вентиляцию прямо на улицу или в другое помещение, например, в гараж или кладовую. Вы можете использовать лобзик, чтобы вырезать в стене отверстие нужного размера, но убедитесь, что там, где вы хотите вырезать отверстие, нет проводки или водопровода. Края отверстия можно заделать силиконовым герметиком.

Подключение к вентиляционным отверстиям осушителя

В большинстве случаев не рекомендуется использовать вентиляционное отверстие осушителя для выпуска воздуха из портативного кондиционера.Вентиляционные отверстия осушителя имеют диаметр 4 дюйма, а диаметр большинства выпускных шлангов немного больше. С другой стороны, портативные кондиционеры DeLonghi оснащены 4-дюймовыми выхлопными шлангами, поэтому они подходят для большинства вентиляционных отверстий сушилок. Однако, если внешнее отверстие вентиляционного отверстия осушителя содержит заслонку, то выход горячего воздуха из устройства не будет достаточно сильным, чтобы толкнуть ее. В этом случае вам нужно будет снять крышку и заменить ее экраном.

Какой длины портативные выхлопные шланги переменного тока?

Длина выпускного шланга зависит от модели, но обычно составляет 4-7 футов.

Не удлиняйте вентиляционные шланги

Не следует пытаться удлинить вентиляционный шланг во время вентиляции переносного кондиционера, поскольку это приведет к снижению эффективности, и это также может привести к аннулированию гарантии.

Сможет ли кто-нибудь открыть мое окно и проникнуть в мой дом?

В целом, ваш дом должен быть безопасным с установленным портативным кондиционером. Однако после установки вентиляционного комплекта вы больше не сможете использовать замок на окне. Некоторые клиенты выбирают безопасный оконный замок для своих переносных кондиционеров. Замки позволяют запирать и запирать окно, несмотря на наличие вентиляционного комплекта.

Вкратце

Вентилировать переносной кондиционер легко. Просто подсоедините любой соединитель/адаптер для шланга и вставьте шланг.Установите оконный комплект по длине окна и закрепите его на месте.

Остались вопросы?

Приложив немного творчества и изобретательности, вы можете заставить портативный кондиционер работать практически в любом месте вашего дома или офиса.
