Выключатели элегазовые принцип действия: Элегазовые выключатели: принцип работы и характеристики

Содержание

что это такое, типы, принцип работы

Функционирование любой энергосистемы напрямую зависит от надежности коммутационных аппаратов, обеспечивающих (в зависимости от состояния) беспрепятственное прохождение токов нагрузки и должный уровень изоляции разомкнутых сегментов электрической цепи. В системах с высоким классом напряжения, наряду с другими высоковольтными коммутаторами, широко применяются воздушные выключатели. О том, что представляют собой эти устройства можно узнать и материалов нашей статьи.

Специфика коммутации

Процесс «разрыва» высоковольтных электроцепей сопровождается образованием мощного дугового разряда. В некоторых случаях, например при отключении линии 100 кВ с большим током нагрузки, температура плазмы внутри электродуги может достигать 15000°С, что вполне достаточно для вывода из строя не только контактной группы, а и всей несущей конструкции выключателя нагрузки.

Чтобы не допустить такого развития событий, коммутаторы высокого напряжения должны обладать возможностью гашения дугового разряда, в противном случае их срабатывание будет одноразовым. По этой причине дугогасительные камеры считаются самым важным элементом автоматических выключателей. Их конструкция стала критерием при разделении выключателей на следующие типы:

  • Элегазовые, в таких выключателях используются специальные камеры, наполненные газовым составом на основе фтористой серы.
  • Вакуумные аппараты. Гасят электрическую дугу в камерах с откаченным воздухом.
  • Масляные и маломасленые выключатели, где в качестве дугогасящего наполнителя используется трансформаторное масло.
  • Воздушные. Разряд гасится воздушным потоком.

Поскольку наша тема посвящена последним, рассмотрим подробно, что они из себя представляют.

Что такое “воздушный выключатель”?

Такой термин применяется к высоковольтным коммутационным устройствам, использующим воздушные потоки для подавления разряда, проявляющегося при рабочем или аварийном срабатывании.

Воздушные выключатели на атомной электростанции Salem (США)

Для нормального функционирования таких устройств необходимо дополнительное оборудование, куда входят:

  • Компрессорные установки для нагнетания необходимого давления воздуха.
  • Ресиверы (емкости для хранения воздушной смеси под давлением).
  • Пневмопроводы, по которым подается сжатый воздух в дугогасительные модули и пневматический привод (если таковой используется для разрыва цепи).

Подробно конструкция воздушного выключателя будет рассматриваться отдельно.

Структура условного обозначения

Ниже на рисунке приведена структура обозначений электрических коммутационных аппаратов в соответствии с номами ГОСТ 687 78.

Структура маркировки выключателей

Обозначения:

  1. Может быть от двух до пяти литер. Первая указывает на тип изделия, для выключателей это «В». Остальные характеризуют конструктивные особенности и другие существенные характеристики, такие как исполнение, тип установки и т.д. Например, выключатели серии ВВБ: первая буква говорит, что это выключатель (В), вторая указывает категорию – воздушный (В), третья на тип исполнения – баковый (Б). Также можно привести серию ВВШ, где «Ш» указывает на применение в электрической схеме выключателя шунтированных резисторов.
  2. Отображение номинального напряжения прибора (кВ).
  3. Для выключателей с 1-й категорией размещения указывается группа утечки изоляции (буквы «А», «Б», «В»).
  4. Номинальное значение тока отключения (кА).
  5. Отображение номинального тока коммутатора (А).
  6. Вариант климатического исполнения.
  7. Обозначение категории размещения.

Для примера расшифруем обозначение выключателя ВВБК-110-35/2000 У2. Исходя из маркировки это воздушный выключатель бакового типа в крупномодульном исполнении (литера «К» в обозначении модели). Устройство предназначено для коммутации цепей на 110,0 кВ с током отключения 35,0 кА и рабочим — 2000,0 А. Может эксплуатироваться в климатических условиях близких к умеренным.

Выключатели серии ВВБК

Классификация и типы воздушных выключателей

Силовые выключатели, в том числе и воздушные, в первую очередь принято классифицировать по типу конструкции и назначению, после чего уже рассматриваются технические характеристики. Начнем с более приоритетного критерия классификации.

По назначению

В зависимости от назначения воздушные коммутаторы разделяют на следующие виды:

  • Сетевая группа, в нее входят электромеханические аппараты, с номинальным напряжением начиная от 6,0 кВ. Могут использоваться как для оперативной коммутации цепей, так и аварийного отключения, например, при КЗ.
  • Генераторная группа. Она включает в себя электроаппараты, рассчитанные на 6,0-20,0 кВ. Данные приборы могут коммутировать цепь, как при нормальных условиях, так и в случае КЗ или наличия пусковых токов.
  • Категория для работы с энергоемкими потребителями (дуговые, руднотермические, сталеплавильные печи и т.д.).
  • Группа особого назначения. Она включает в себя следующие подвиды:
  1. Воздушные коммутаторы сверхвысокой категории напряжения, служащие для подсоединения к ЛЭП реакторов шунтирующего действия, если в линии произошло перенапряжение.
  2. Выключатели цепей с ударными генераторами (используются при стендовых испытаниях), рассчитанные на коммутацию в нормальном режиме работы и при возникновении нештатных ситуаций.
  3. Аппараты в цепях 110,0-500,0 кВ, обеспечивающих прохождение, как при нормальных условиях работы, так и определенное время при КЗ.
  4. Воздушные коммутаторы, входящие в комплект распределительных устройств.

По конструктивному исполнению

Особенности конструкции выключателей определяют их тип установки. В зависимости от этого различают следующие виды аппаратов:

  • Входящие в комплект к РУ (встраиваемые).
  • Снабженные специальными устройствами выкатки из ячеек РУ относятся к выкатному типу.
    Выкатной воздушный выключатель Metasol
  • Настенное исполнение. Приборы, устанавливаемые на стены в РУ закрытого типа.
  • Подвесные и опорные (отличаются типом изоляции на «землю»).

Устройство и конструкция воздушного выключателя

Рассмотрим, как устроен воздушный выключатель на примере силового коммутатора ВВБ, его упрощенная конструктивная схема представлена ниже.

Типовая конструкция воздушных выключателей серии ВВБ

Обозначения:

  • A – Ресивер, резервуар в который накачивается воздух пока не образуется уровень давления соответствующим номинальному.
  • В – Металлический бак дугогасительной камеры.
  • С – Торцевой фланец.
  • D – Конденсатор делителя напряжения (в современных конструкциях выключателей не применяется).
  • E — Штанга крепления подвижной контактной группы.
  • F – Фарфоровый изолятор.
  • G – Дополнительный дугогасительный контакт для шунтирования.
  • H – Шунтирующий резистор.
  • I – Клапан подачи струи воздуха.
  • J – Труба импульсного воздуховода.
  • K – Основной подвод воздушной смеси.
  • L – Группа клапанов.

Как видим, в данной серии контактная группа (Е, G), механизм подключения/отключения и дутьевой клапан (I) заключены в металлической емкости (В). Сам бак наполнен сжатой воздушной смесью. Полюсы выключателя разделяет промежуточный изолятор. Поскольку на емкости присутствует высокое напряжение, защите опорной колоны придается особое значение. Она выполнена с помощью изоляционных фарфоровых «рубашек».

Подача воздушной смеси осуществляется по двум воздуховодам К и J. Первый основной, используется для нагнетания воздуха в бак, второй работает в импульсном режиме (подает воздушную смесь, когда отключаются контакты выключателя и сбрасывает при замыкании).

Принцип действия

В основу работы выключателя положен принцип гашения электродуги скоростным потоком сжатой воздушной смеси, подаваемого в дутьевые каналы. Под воздействием воздушного потока столб разряда растягивается и направляется в дутьевые каналы, где окончательно гасится.

Конструкции дугогасительных камер отличаются как взаимным расположением дутьевых каналов, так и размыкающихся контактов. По этому признаку следующие схемы дутья:

  1. Продольная продувка через металлический канал.
  2. Продольная продувка через изоляционный канал.
  3. Двухстороння симметричная продувка.
  4. Двухсторонняя ассиметричная.

Схемы дутья

Из представленных вариантов наиболее эффективен последний.

Область применения и процесс эксплуатации

Сфера применения выключателей данного типа довольно обширна. В перспективе, за счет применения новых технологий, ситуация может несколько измениться, но сейчас воздушные коммутаторы остаются востребованными для решения следующих задач:

  • Коммутация цепей от 35,0 кВ и токами отключения до 100,0 кА.
  • Быстрого отключения цепи, например, при испытаниях электрооборудования ударным генератором. Скорость срабатывания некоторых моделей воздушных выключателей может достигать одного периода (за основу взята рабочая частота переменного тока – 50 Гц).
  • Эксплуатация в суровых климатических условиях. При морозе у елегазовых аналогов возникают проблемы с прогревом, в то время как вакуумным выключателям сложно сохранить герметичность.
  • Отключение мощного источника с высокой апериодической составляющей тока КЗ, может произвести только воздушный коммутатор.

В процессе эксплуатации важно уделять должное внимание обслуживанию воздушных коммутаторов, которое включает в себя следующие регулярные процедуры:

  1. Вентиляция внутренней поверхности фарфоровых изоляторов, для этого предусмотрен специальный клапан для стравливания сжатого воздуха.
  2. Тестирование пневматической системы, проверяется по сбросу давления при отдельной операции. Показания сравниваются с нормировочными таблицами.
  3. Осуществляется проверка привода поршня. Процедура зависит от типа механизма.
  4. Проверяется герметичность дугогасящей камеры.
  5. Тестируются контакты (вначале главные токоведущие, потом дополнительные) путем измерения сопротивления
  6. Измеряется изоляция при разомкнутом отделителе.
  7. Тестируется схема управления и цепь включения.

Регламент проведения обслуживания в процессе эксплуатации приведен в технической документации.

Преимущества и недостатки

У воздушных выключателей есть много преимуществ перед альтернативными аппаратами с аналогичными функциями. Приведем несомненные плюсы:

  • Высокая скорость срабатывания.
  • Хорошие показатели отключающей способности.
  • Длительный срок эксплуатации.
  • Высокий уровень пожаробезопасности.

Теперь перечислим основные недостатки:

  • Высокая стоимость оборудования и дорогой монтаж.
  • Необходимость в компрессорном оборудовании и его регулярном обслуживании.

Список использованной литературы

  • Родштейн Л.П. «Электрические аппараты» 1989
  • Афанасьев В.В., Вишневский Ю.И. «Воздушные выключатели» 1981
  • В.С.Дьянков «Воздушные выключатели 110-220 кВ с воздухонаполненным отделителем» 1993
  • Усенко А.Ф. «Воздушные выключатели с воздухонаполненными отделителями» 1986

Вакуумные выключатели: устройство, принцип работы, установка

Для повышения качества поставляемой от электрических сетей энергии, распределительные устройства комплектуются современными высоковольтными выключателями с вакуумной дугогасительной средой. Благодаря качественному отличию от устаревших автоматических выключателей, вакуумная аппаратура используется и для вновь возводимых подстанций, и для замены коммутационного оборудования на уже существующих.

Ряд преимуществ вакуумных дугогасительных устройств обуславливается более эффективным принципом гашения дуги, создает предпосылки для предотвращения аварийных режимов энергосистемы и позволяет существенно сократить затраты на обслуживание.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

Общий вид вакуумного автоматического выключателя

Устройство вакуумного выключателя.

Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.

Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

Конструкция вакуумного выключателя

Принцип гашения электрической дуги.

При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.

Различные этапы образования плазмы

Начало разведения контактов

Развитие ионизации

Заключительные процессы

Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Типы вакуумных выключателей

Как и любая другая электротехническая продукция, вакуумные выключатели подразделяются на несколько типов, в зависимости от класса напряжения, для которого предназначен аппарат. Поэтому условно их можно подразделить на:

  • Устройства на 6 – 10 кВ;
  • Устройства на 35 кВ;
  • Устройства на 110 – 220 кВ.

Вторым критерием является мощность отключаемого потребителя, в соответствии с которой модели отличаются по максимальному рабочему току или по мощности.

Сфера применения

Если первые модели, выпущенные еще в СССР, обеспечивали отключение, сравнительно небольших нагрузок из-за конструктивного несовершенства вакуумной камеры и технических характеристик контактов, то современные модели могут похвастаться куда более термоустойчивым и прочным материалом поверхности. Это обуславливает возможность  установки таких коммутационных агрегатов практически во всех отраслях промышленности и народного хозяйства. Сегодня вакуумные выключатели используются в таких сферах:

  • В распределительных электроустановках как электрических станций, так и распределительных подстанций;
  • В металлургии для питания печных трансформаторов, снабжающих сталеплавильное оборудование;
  • В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях;
  • Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей;
  • На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.

В любой, из вышеперечисленных отраслей народного хозяйствования, вакуумные выключатели повсеместно вытесняют устаревшие масляные и воздушные модели.

Особенности установки выключателя

Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.

Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.

Ошиновка производиться металлическими шинами из меди или алюминия, которые перед монтажом предварительно зачищаются для получения минимальных показателей переходного сопротивления.

После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:

  • Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
  • Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
  • Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
  • Измерение величины переходного сопротивления между контактами;

В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.

Как осуществляется эксплуатация устройства?

После ввода в эксплуатацию вакуумный выключатель обязательно проходит периодические осмотры и испытания – текущий и капитальный ремонт, профконтроль, осмотр. Которые устанавливаются правилами технической эксплуатации, а также заводскими инструкциями.

Помимо регламентных работ коммутационный агрегат может отключаться от аварийных нагрузок, что может существенно повредить рабочую поверхность контактов. Поэтому после срабатывания в аварийном режиме, обслуживающий персонал обязан произвести внеплановый осмотр коммутационного устройства на предмет выявления подгаров, оплавлений, пятен выброса металла и прочих дефектов, свидетельствующих о возможном снижении проводимости или изоляционных свойств, номинальных характеристик и т.д. Результаты осмотров вакуумного выключателя после аварийных отключений должны заноситься в соответствующий журнал.

Особенности контроля и управления вакуумными выключателями?

Управление может осуществляться как дистанционно, так и вручную. Все коммутационные операции производятся через управленческий блок, который перерабатывает команды и передает их на привод устройства. Универсальный электромагнитный привод позволяет удерживать рабочие контакты в заданном положении. Все современные модели обеспечиваются магнитной защелкой, обеспечивающей четкую фиксацию положения вне зависимости от его исправности.

Информация о работе коммутационного аппарата отображается на блоке управления или передается через управленческие сети на пульт оперативного персонала. Поэтому функции контроля могут осуществляться диспетчерским персоналом через систему телемеханики, где все команды посылаются через оперативные токи и не требуют личного присутствия.

Ручное отключение напрямую воздействует на привод, но требует личного присутствия работников возле ячейки или шкафа выкатного типа.

Пример схемы конструкции привода вакуумного выключателя VF12

Критерии выбора ВВ

При выборе конкретной модели обязательно учитываются следующие параметры:

  • Напряжение электроустановки – в соответствии с которым определяется тип изоляции;
  • Электродинамическая стойкость, в случае возникновения тока короткого замыкания;
  • Термическая стойкость, при удаленных от места установки вакуумного выключателя авариях;
  • Климатическое исполнение.

Производители и распространенные модели

Наиболее известными производителями вакуумных выключателей являются отечественные компании: «Таврида электрик», «НПП Контакт», ОАО «Самарский трансформатор», «ПО ЭЛКО», «РЗВА» и другие. Из зарубежных: Siemens, ABB, HEAG.

В таблице ниже можно увидеть сравнительные характеристики некоторых наиболее популярных вакуумных выключателей.

Выключатель серии Номинальное напряжение, кВ. Номинальный ток, А Ток отключения, А Термическая стойкость, кА Динамическая стойкость, кА
ВВЭ-М-10 10 – 11 630, 1000, 1600, 2000, 2500, 3150 20; 31,5; 31,5; 40 20; 31,5; 31,5; 40 51, 81, 81, 128
BB/AST 10-12,5/1000 10 — 12 1000 12,5 12,5 32
BB/TEL-10-12,5/1000 У2 10 1000 12,5 12,5 32
15ADV20 AA3F1 13,8 — 15 1200 20 20 38
ВВЭЛ-110-20/1600 110 — 126 1600 20 20 41

Преимущества и недостатки вакуумных выключателей

К преимуществам данного вида коммутационных аппаратов следует отнести:

  • Сравнительно небольшие габариты, в отличии от масляных и воздушных;
  • Отличаются малыми габаритами и возможностью быстрой замены, особенно в выкатных ячейках;
  • Не производят такого большого шума при переключениях;
  • Отлично выполняют свои функции не зависимо от положения камер в пространстве;
  • Полностью экологичны и безопасны для здоровья в отличии от элегазовых выключателей;
  • Не требуют дозаправки и содержания отдельного хозяйства для этой цели;
  • Отличаются высокой надежностью.

К недостаткам вакуумных выключателей относят:

  • Неспособность выдерживать большие токи короткого замыкания;
  • Возникновение перенапряжения при отсекании малых индуктивных токов;
  • Малый коммутационный ресурс отключения аварийных токов.

Список использованной литературы

  • Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. «Теория и конструкции выключателей» 1982.
  • Кравченко А. Н., Метельский В. П., Рассальский А.Н. «Высоковольтные выключатели 6—10 кВ»  2006
  • К.А. Набатов, В.В. Афонин «Высоковольтные вакуумные выключатели распределительных устройств» 2010

Элегазовые выключатели: устройство, принцип действия, назначение

Для того чтобы погасить электрическую дугу очень часто используют множество различных газовых смесей. По такому принципу работает оборудование, заполненное элегазом, которое применяют для работ в аварийной ситуации. В этой статье мы рассмотрим устройство, принцип работы и назначение элегазовых выключателей.

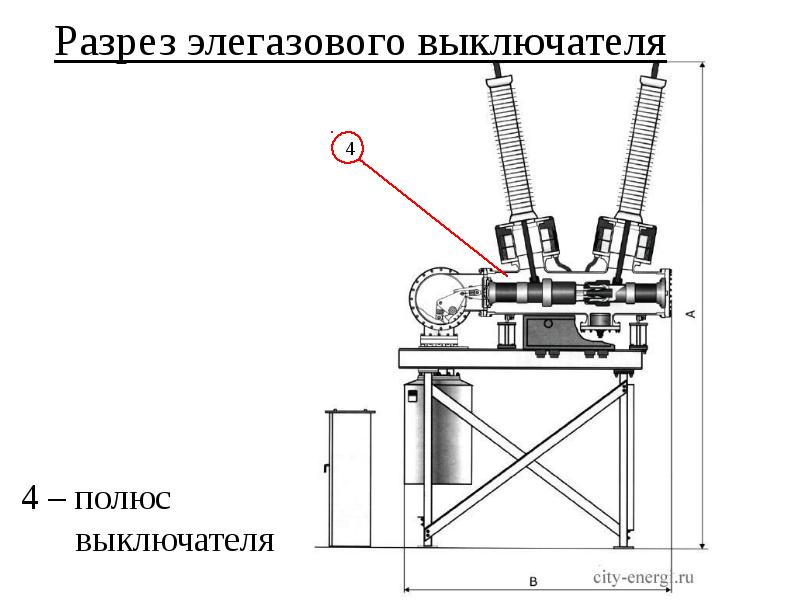

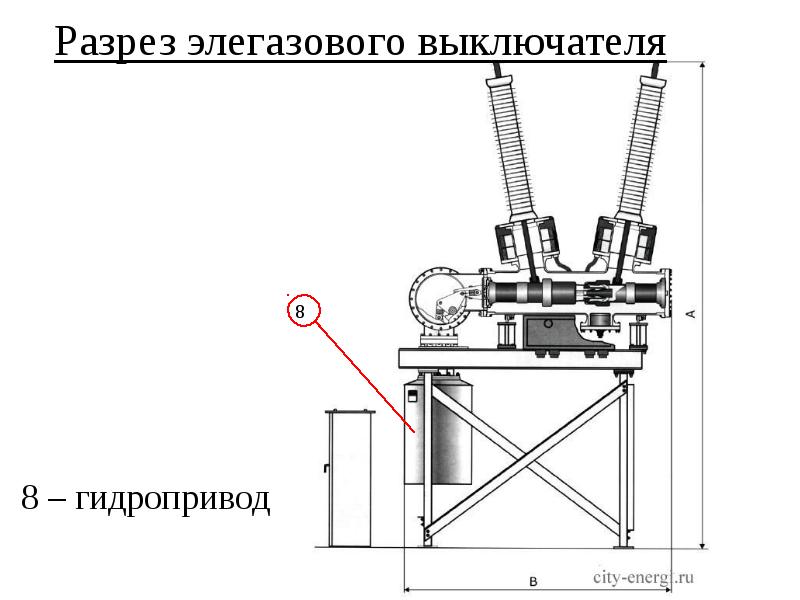

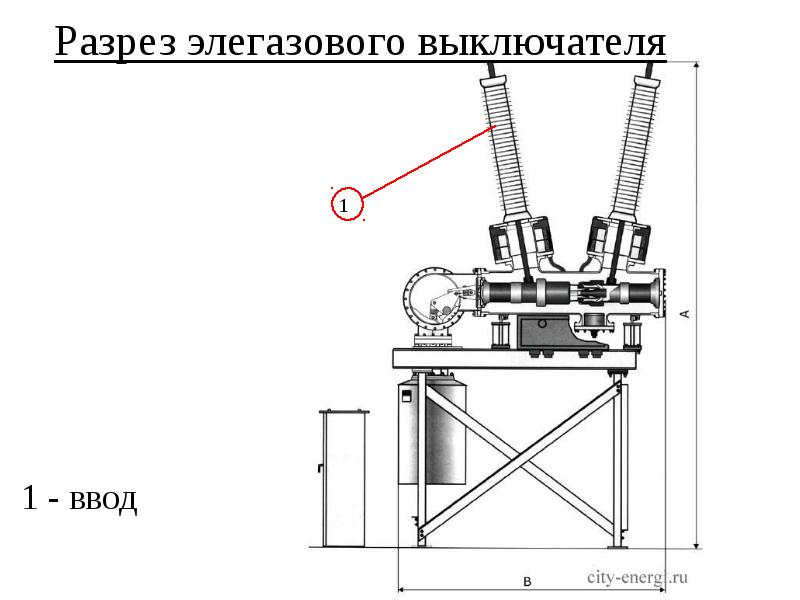

Из чего состоит оборудование и какие бывают конструкции?

Элегазовый высоковольтный выключатель – это устройство, назначение которого управлять и осуществлять контроль над высоковольтной линией энергоснабжения. Конструкция такого оборудования напоминает механизм масляного устройства, только для гашения применяется соединение газов вместо масляной смеси. Как правило, используется сера. В отличие от масляного прибора, элегазовый не требует особого ухода. Его главным достоинством считается долговечность.

Элегазовые выключатели делятся на:

  1. Колонковый. Применение такого строения оптимальное только для сети 220 кВ. Это отключающее устройство работает на одну фазу. В конструкцию входит две системы, которые размещаются в емкости с элегазом. Это контактная и дугогасительная система. Также они могут быть как ручными, так и дистанционными. Это считается основной причиной их больших размеров.
  2. Баковый. По габаритам меньше, чем колонковые. В конструкции имеется дополнительный привод, который имеет несколько фаз. Благодаря этому можно плавно и мягко регулировать включение и выключение напряжения. А из-за того, что в систему встроен трансформатор тока, механизм способен переносить большие нагрузки.

По методу гашения электрической дуги элегазовые силовые выключатели делятся на:

  • воздушный, его еще называют автокомпрессионный;
  • вращающий;
  • продольного дутья.

Принцип действия и область применения

За счет чего работает элегазовый выключатель большого напряжения? За счет изолированности фаз между собой посредством элегаза. Принцип работы механизма следующий: при поступлении сигнала об отключении электрического оборудования, контакты каждой камеры размыкаются. Встроенные контакты создают электрическую дугу, которая размещается в газовой среде.

Эта среда разделяет газ на отдельные частицы и компоненты, а из-за высокого давления в резервуаре, сама среда снижается. Возможное применение дополнительных компрессоров, если система работает на низком давлении. Тогда компрессоры усиливают давление и образовывают газовое дутье. Также используется шунтирование, применение которого необходимо для выравнивания тока.

Обозначение на схеме ниже указывает расположения каждого элемента в механизме выключателя:

Что касается моделей бакового вида, так в них контроль осуществляется с помощью приводов и трансформаторов. Для чего нужен привод? Его механизм является регулятором и его назначение заключается в том, чтобы включать или выключать электроэнергию и, если необходимо, удерживать дугу на установленном уровне.

Приводы делятся на пружинные и пружинно-гидравлические. Пружинные обладают большой степенью надежности и имеют простой принцип работы: вся работа делается благодаря механическим деталям. Пружина способна под действием специального рычага сжимать и разжиматься, а также фиксироваться на установленном уровне.

Пружинно-гидравлические приводы выключателей дополнительно имеют в конструкции гидравлическую систему управления. Такой привод считается более эффективным и надежным, ведь пружинное устройство может само изменить уровень фиксатора.

Достоинства и недостатки оборудования

Как и в любых конструкциях и механизмах в элегазовых выключателях существуют свои преимущества и недостатки. К достоинствам устройства относят:

  1. Многофункциональность. Назначение и применение такого механизма возможно для любого напряжения в сети.
  2. Скорость действия. Элегаз реагирует на присутствие электрической дуги за считанные секунды. Благодаря этому в случае аварийной ситуации есть возможность быстро отключить подконтрольную систему.
  3. Возможное использование при вибрациях и в условиях пожарной опасности.
  4. Долголетие. Нет необходимости заменять газовые смеси. Контакты, что соприкасаются со смесями, почти не подлежат изнашиванию, а внешний корпус обладает большими показателями защиты.
  5. Могут применяться на сетях высокого напряжения. Их аналоги, такие как вакуумные приборы, этого делать не способны.

Но у этих выключателей есть и свои недостатки. Например:

  1. Так как производство приборов очень сложное и элегазовые смеси стоят дорого, то и цена самой конструкции высокая.
  2. Не работают прибор при низкой температуре.
  3. При требуемом обслуживании следует применять определенное оборудование.
  4. Прибор следует устанавливать на специальную платформу или фундамент, а для этого следует обладать опытом и специальными инструкциями.

Напоследок рекомендуем просмотреть видео, в котором подробно рассказывается о том, как работает оборудование, заполненное элегазом, и для чего оно применяется:

Вот мы и рассмотрели устройство, назначение и принцип действия элегазовых выключателей. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

виды + правила и особенности эксплуатации

Функционирование высоковольтных электрических сетей по токовым характеристикам не сопоставимо с работой бытовых аналогов. Соответственно, при возникновении аварийной ситуации для отключения оборудования и гашения электродуги необходимы более мощные устройства, чем стандартные автоматические приборы.

В качестве защитных конструкций применяют элегазовые выключатели (ЭВ), которыми можно управлять как в ручном режиме, так и с помощью автоматики. Мы детально описали конструктивные особенности и принцип действия устройств. Привели рекомендации по установке, подключению и обслуживанию.

Содержание статьи:

Определение и применение элегаза

Элегаз – это шестифтористая сера, которую относят к электротехническим газам. Благодаря изоляционным свойствам ее активно применяют при производстве электротехнических устройств.

В нейтральном состоянии элегаз представляет собой негорючий газ без цвета и запаха. Если его сравнивать с воздухом, то можно отметить высокую плотность (6,7) и молекулярную массу, превышающую воздушную в 5 раз.

Одно из преимуществ элегаза – устойчивость к внешним проявлениям. Он не меняет характеристик при любых условиях. Если происходит распад во время электроразряда, то вскоре наступает полноценное, необходимое для работы восстановление.

Секрет в том, что молекулы элегаза связывают электроны и образуют отрицательные ионы. Качество «электроотрицания» наделило 6-фтористую серу такой характеристикой, как электрическая прочность.

На практике электропрочность воздуха в 2-3 раза слабее, чем то же свойство элегаза. Кроме прочего, он пожаробезопасен, так как относится к негорючим веществам, и обладает охлаждающей способностью.

Когда возникла необходимость отыскать газ для гашения электродуги, стали изучать свойства SF6 (шестифтористой серы), 4-хлористого углерода и фреона. В испытаниях победила SF6

Перечисленные характеристики сделали элегаз максимально подходящим для применения в электротехнической сфере, в частности, в следующих устройствах:

  • силовые трансформаторы, работающие по принципу магнитной индукции;
  • распределительные устройства комплектного типа;
  • линии высокого напряжения, связывающие удаленные установки;
  • высоковольтные выключатели.

Но некоторые свойства элегаза привели к тому, что пришлось усовершенствовать конструкцию выключателя. Основной недостаток касается перехода газообразной фазы в жидкую, а это возможно при определенных соотношениях параметров давления и температуры.

Чтобы оборудование работало без перебоев, необходимо обеспечить комфортные условия. Предположим, для функционирования элегазовых устройств при -40º необходимо давление не более 0,4 МПа и плотность менее 0,03 г/см³. На практике при необходимости газ подогревают, что препятствует переходу в жидкую фазу.

Конструкция элегазового выключателя

Если сравнивать элегазовые устройства с аналогами других видов, то по конструкции они ближе всего к масляным приборам. Разница заключается в наполнении камер для гашения дуги.

В качестве наполнителя у используется масляная смесь, а у элегазовых – 6-фтористая сера. Преимущество второго варианта в долговечности и минимуме технического обслуживания.

Схема элегазового устройства колонкового типа. Дугогасительные модули, закрепленные на высокой стойке, находятся в верхней части, шкаф управления – в нижней

Способы гашения электродуги зависят от многих факторов, среди которых решающими являются номинальный ток и напряжение, а также условия использования устройства.

Всего выделяют четыре вида ЭВ:

  • с электромагнитным дутьем;
  • с дутьем в элегазе – с 1 ступенью давления;
  • с продольным дутьем – с 2-мя ступенями давления;
  • с автогенерирующим дутьем.

Если в воздушных приборах в процессе гашения дуги газ поступает в атмосферу, то в элегазовых он остается в замкнутом пространстве, наполненном газовой смесью. При этом сохраняется небольшое избыточное давление.

Колонковые и баковые устройства

На практике применяются два вида элегазовых установок:

  • баковые;
  • колонковые.

Отличия касаются как конструкционных особенностей, так и принципа гашения электродуги. По внешнему устройству колонковые напоминают маломасляные аналоги: состоят из двух функциональных частей – дугогасительной и контактной, имеют одинаково объемные размеры.

Отключающие устройства рассчитаны на работу от сети 220 В и относятся к однофазному оборудованию. Пример элегазового выключателя колонкового типа – LF 10 Schneider Electric.

Управление оборудованием может производиться двумя различными способами: вручную, когда регулировка и контроль осуществляются с помощью механических устройств, и дистанционно, автоматически

Баковые элегазовые приборы меньше по размерам и оснащены приводом с несколькими фазами. Такое распределение позволяет лучше контролировать и плавно регулировать параметры напряжения.

Одно из преимуществ баковых ЭВ – способность выдерживать увеличенные нагрузки. Такое качество обеспечивает внедренный в конструкцию трансформатор тока

Образцом бакового устройства является элегазовая установка DT2-550 F3 Alstom Grid. Подобные устройства положительно зарекомендовали себя в электросистемах с напряжением 500 кВ.

Конструкция собрана и оснащена таким образом, что функционирует без сбоев при низких температурах (критических), повышенной влажности, а также в регионах с сейсмической активностью и превышенной загрязненностью атмосферы.

Принцип гашения дуги

Как срабатывает устройство, рассмотрим на примере выключателя LW36 китайского производителя CHINT.

При отключении пружина действует на динамические элементы цилиндра, и они опускаются вниз. Все контакты, кроме дугогасительных, размыкаются. Когда отсоединяются и дугогасительные контакты, по которым проходит ток, возникает электрическая дуга.

Горячий газ перемещается в тепловую камеру, срабатывает обратный клапан. Когда газ из тепловой камеры выдувается в промежуток, происходит гашение дуги.

Если происходит отключение небольших по величине токов, то давления в тепловой камере недостаточно, поэтому привлекается давление из компрессионной камеры (оно всегда выше). Открывается обратный клапан, газ беспрепятственно поступает в промежуток и при переходе через ноль гасит дугу.

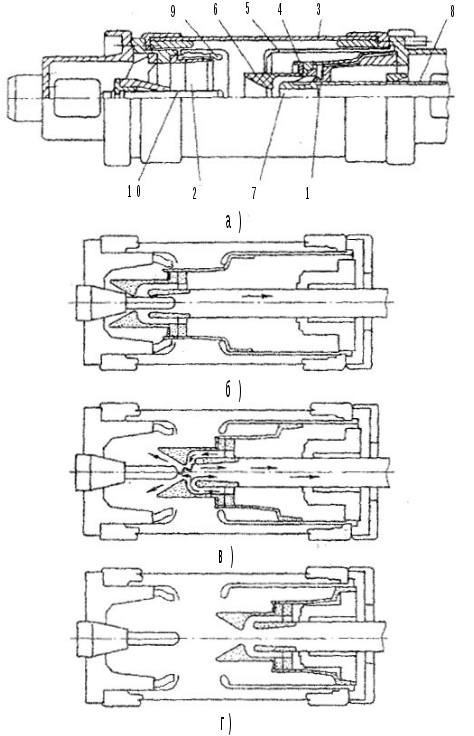

Схема внутреннего расположения и работы подвижных, неподвижных клапанов, декомпрессионных, обратных клапанов. Позиция 1 – включение; позиция 2 – отключение больших токов; позиция 3 – отключение малых токов; позиция 4 – отключение прибора

Современные колонковые установки обладают улучшенными характеристиками. Техническое обслуживание снижено до минимума, коммутационный ресурс увеличен. Элегазовые выключатели отличаются низким уровнем шума, надежной механикой, простотой монтажных и испытательных работ.

Регулировка баковых моделей производится с помощью привода и трансформаторов. Пружинный или пружинно-гидравлический привод контролирует процессы включения/отключения, уровень удержания электродуги.

Для чего нужен привод?

Привод призван выполнять все операции, связанные с включением/выключением или удержанием установки в определенном положении. На схеме показано, где именно может располагаться привод. Обычно это поверхность земли или невысокая опора, обеспечивающая обслуживающему персоналу легкий доступ к регулирующим устройствам.

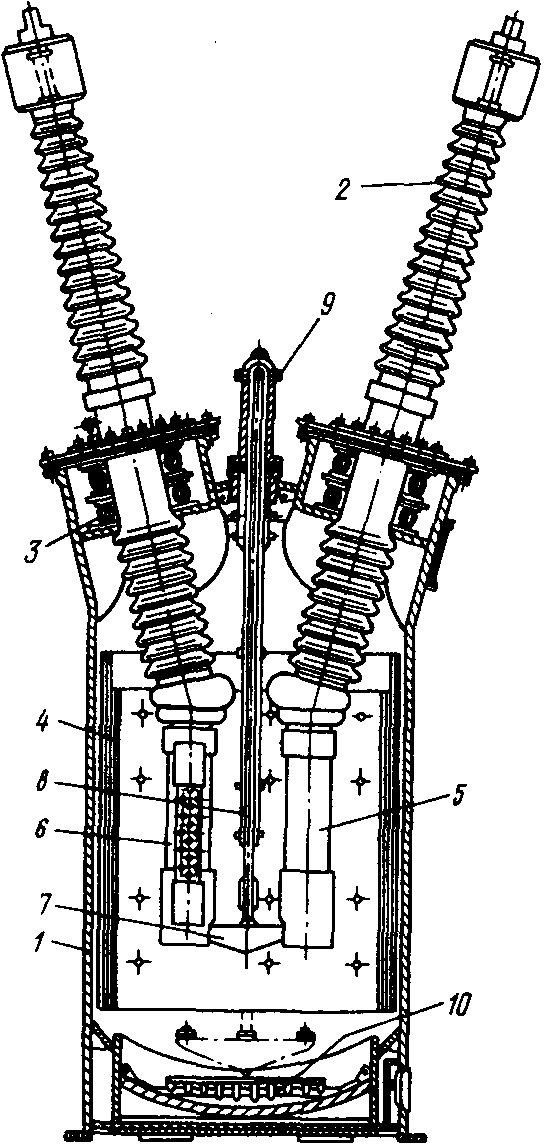

Схема конструкции бакового выключателя: 1 – фарфоровые или полимерные модули; 2 – трансформаторы; 3 – бак с газогасительным устройством; 4 – камера с газом; 5 – привод гидравлического типа; 6 – металлическая рама; 7 – разъем для введения элегаза

Привод состоит из механизма включения, фиксирующего устройства – защелки, расцепляющего механизма. Процесс включения должен происходить максимально быстро, что избежать приваривания контактов.

Во время включения прилагают большие усилия для преодоления силы трения всех задействованных элементов. Отключение производится проще и заключается в обратном движении защелки, которая обеспечивает включение и его удержание.

Способов включения/отключения несколько:

  • механический;
  • пружинный;
  • грузовой;
  • пневматический;
  • электромагнитный.

Для маломощных систем используют ручное управление. В этом случае достаточно силы одного оператора. Выключение ручных механизмов обычно осуществляется в автоматическом режиме. Пружинный привод также приводится в действие вручную, но иногда привлекаются маломощные электродвигатели.

Традиционное расположение привода – около монтажной металлической рамы. Целостность и функционирование механизма обеспечивает прочный металлический кожух – ящик с удобной дверцей для операторской работы

Для применения электромагнитного привода требуется больше энергии, поэтому необходим постоянный источник тока примерно 58 А с напряжением 220 В. В качестве резервного механизма отключения имеется ручной рычаг. отличаются надежностью, поэтому их успешно эксплуатируют в зонах с суровыми зимами. Минус – потребность в мощном аккумуляторе.

Пневматический привод отличается тем, что вместо электромагнита главным рабочим элементом является пара цилиндр/поршень. Благодаря сжатому воздуху скорость включения намного выше, чем у предыдущих моделей.

Преимущества и недостатки использования ЭВ

Элегазовые выключатели, как и другие типы электрораспределительных устройств, имеют ряд преимуществ и недостатков. При выборе установки производят необходимые расчеты и, кроме технических характеристик и конструкционных особенностей, учитывают плюсы и минусы моделей.

Галерея изображений

Фото из

Универсальное применение в высоковольтных системах

Оперативность выполнения рабочих функций

Надежность и долговечность конструкции

Работают с током высокого напряжения

Выключатели элегазового типа функционируют в сложных условиях с периодическими вибрациями, низкими температурами (с подогревом), в пожароопасных зонах.

К недостаткам относят высокую стоимость наполнителя – элегаза, специфику монтажа на щит или фундамент, необходимость определенной квалификации операторского состава.

Правила подключения и обслуживания ЭВ

Все действия, касающиеся монтажа, включения/выключения, ремонта и обслуживания элегазовых устройств, подчиняются строгим правилам, которые регламентированы ПУЭ 1.8.21.

Для подключения установки необходимо проверить наличие минимального давления в газонаполненной камере, иначе выключатель выйдет из строя. Чтобы предотвратить повреждения, установлена сигнализация, которая срабатывает при критическом понижении параметров давления. Уровень давления можно отследить с помощью манометра.

В шкафу привода установлены нагревательные элементы, эффективно препятствующие возникновению конденсата на элементах механизма. Оператору необходимо следить, чтобы нагреватели постоянно находились во включенном состоянии.

Осмотр установки производится каждый день в светлое время суток и примерно 2 раза в месяц в темное время суток. Если произошло аварийное отключение по одной из причин, требуется внеплановый осмотр

В процессе осмотра выключателя необходимо проверить наружную защиту, удалить загрязнения, исправить повреждения. Если нагреваются контакты, следует выяснить причину.

При наличии треска, подозрительного шума нужно выявить источник. Металлическая монтажная конструкция одновременно является частью , поэтому следует проверять ее целостность.

Обязательно снимаются показатели манометра. Давление должно соответственно норме, рассчитанной производителем. Необходимо проверить исправность регулирующих и контролирующих приборов, а при выходе из строя одного или нескольких элементов принять меры – совершить замену или отправить в ремонт.

Если давление газа уменьшилось, следует пополнить камеру элегазом. Изоляция в чистке не нуждается, так как конструкция полностью герметична.

Выводы и полезное видео по теме

Как устроены элегазовые выключатели, по какому принципу происходит гашение дуги и какие бывают виды устройств, вы можете узнать из полезного и информативного видео.

Видео #1. Обзор элегазовых выключателей с описанием устройства и принципа работы:

Видео #2. Особенности конструкции установок:

Видео #3. Как производится монтаж выключателя:

Элегазовые выключатели выходят с заводского конвейера в полной эксплуатационной готовности и предназначены для работы в разнообразных климатических зонах, от тропической до холодной, поэтому активно применяются промышленными компаниями различных стран.

Элегазовые выключатели: принцип действия, конструктивные освобенности

Для того чтобы безопасно отключать электропотребителя или нагрузку от сети переменного тока при высоких напряжениях нужны специальные надёжные устройства одни из них называется выключатель элегазовый. Он разработан специально для того, чтобы разрывать большие токи, и возникшую при этом дугу, для того чтобы она не смогла стать причиной пожара или же разрушения. Более техническими словами это коммутационный аппарат, для оперативного дистанционного управления, который может отключать линию от сети в аварийных случаях, чаще всего короткого замыкания или же перегрузки. Особое отличие, с часто применяемыми на подстанциях выключателями с маслинным наполнением, заключается в том что внутри элегазового выключателя нет масла, а значит, отсутствует вероятности возгорания и взрыва. Для коммутации в сетях низкого напряжения такие выключатели не используются, так как в них достаточно и обычных дугогасящих камер.

Принцип действия

Основная особенность этого выключателя это надёжная изоляция каждой из фаз с высоким напряжением, которое считается от 1000 Вольт, за счёт применения специального диэлектрического вещества элегаза. Что же это такое? Элегаз — это электротехнический газ, представляющий собой смесь химических элементов, а точнее, шестифтористую серу (шестифтор).

При обычной рабочей температуре он представляет собой газ:

  1. без цвета;
  2. без запаха;
  3. не поддающийся горению;
  4. не меняющий свои свойства и структуру со временем;
  5. химически не активен, а также не агрессивен к металлу;
  6. распадающийся при возникновении электрической дуги, и быстро восстанавливающийся при её исчезновении.

Высокая электрическая прочность обусловлена особенностью газа захватывать электроны, поэтому даже небольшие расстояния между силовыми контактами дают отличный разрыв электрической цепи, а значит и отключения данного участка от высокого напряжения.

Принцип работы самого механизма разрыва довольно прост. После поступления сигнала на привод, который работает за счёт пружинно-гидравлического механизма, контактная подвижная часть увеличивает расстояние между замкнутыми ранее элементами, возникает, естественно, электрическая дуга которая в среде такого газа быстро тухнет.

Конструктивные особенности и виды выключателей

По конструктивным особенностям элегазовые выключатели делятся на:

  • Колонковые. Они не отличаются от масляных не по размерам ни по внешним признакам, однако, имеют только один разрыв на фазу.
  • Баковые. Имеют значительно меньшие размеры, один общий привод на все три полюса, а также встроенные внутрь устройства трансформаторы тока.

Все данные элегазовые выключатели также можно разделить по способу гашения электрической дуги, возникающей при разрыве цепи. Этот способ зависит от следующих факторов:

  1. Номинального напряжения аппарата;
  2. Номинального тока отключения;
  3. Особенностей мест установки и эксплуатации.

Для гашения дуги используются следующие способы гашения дуги:

  1. Автокомпрессионные с дутьём в элегазе. Имеют одну степень давления, которое создаётся компрессорным механизмом;
  2. С электромагнитным дутьём. Гашение дуги выполняется вращением её по кольцевым контактам под воздействием поперечного магнитного поля, которое создано самим током отключения;
  3. Двухступенчатое давление. В них сжатый предварительно газ поступает из специальной ёмкости где он находится под относительно высоким давлением. Имеет две ступени давления;
  4. Автоматически генерирующимся дутьём. Как и предыдущий вариант имеет продольное дутьё, но теперь повышение давление газа происходит непосредственно за счёт разогрева самой электрической дугой.

Привод данного выключателя должен надёжно удерживать контакты во включенном положении, а также в случае получения сигнала на отключение выполнить его. Вал выключателя и вал самого привода соединяются между собой посредством целой системы рычагов и тяг. Оттого как эта связка работает, зависит надёжность, а также быстрота срабатывания.

Здесь могут применяться два типа приводов:

  • Пружинный. Управляется он за счёт кинематической системы кулачков, валов, а также рычагов;
  • Пружинно-гидравлический, управляется системой, основанной на работе гидравлического механизма.

Преимущества и недостатки

Среди основных преимуществ выключателей с элегазовым наполнением выделяются:

  1. Широкий спектр применения на всевозможные напряжения выше 1000 В;
  2. Сам процесс гашения дуги происходит в замкнутом изолированном пространстве поэтому нет выхлопа в атмосферу;
  3. Небольшие габариты, соответственно и вес;
  4. Быстродействие;
  5. Взрывобезопасен, а также не вызывает не контролируемого горения, то есть пожара;
  6. Высокая отключающая способность;
  7. Надёжность отключения небольших индуктивных, а также емкостных переменных токов в момент перехода тока через нулевую отметку без появления перенапряжений и среза;
  8. Низкий износ контактов, участвующих в дугогашении;
  9. При работе не производит большого шума;
  10. Пригоден как для наружной, так и для внутренней электроустановки;
  11. Можно эксплуатировать в различных климатических условиях даже очень суровых для человека;
  12. Возможно изготовление серийных устройств с идентичными унифицированными узлами.

Как и любое устройство элегазовые выключатели имеют свои недостатки:

  1. Требуется очень высокая точность при изготовлении, что влечёт за собой высокую стоимость продукции.
  2. Нельзя использовать некачественный или низкокачественный газ;
  3. Нужны дополнительные устройства для перекачки, наполнения, а также очистки элегаза;
  4. Относительная дороговизна самого элегаза, без которого устройство работает не эффективно.

Особенности обслуживания и эксплуатации

В процессе эксплуатации таких коммутационных устройств на ОРУ (открытых распределительных устройствах) нужно учитывать что в шкафах приводов выключателей может скапливаться конденсат, который приводит к коррозии систем механизма, а также вторичных цепей управления и сигнализации. Для этого внутри шкафов заводом изготовителем предусмотрены нагревательные резисторы, работающие постоянно.

Все действия по включению или же отключению аппаратов возможны только, если давление газа не меньше допустимого, если пренебречь этим то появляется высокая вероятность повреждения и выхода со строя относительно дорого выключателя. Для этих целей должна быть налажена сигнализация минимального давления, а также блокировка управляющих цепей. Если же персонал заметил что давление упало, аппарат нужно вывести в ремонт и приступить к поиску причин снижения этого жизненно важного для него показателя. Естественно, что вывод его из работы должен выполняться со всеми необходимыми требованиями безопасности, предъявляемыми к данной электроустановке и изложенных в местных инструкциях. Для контроля давления должен быть обязательно исправный манометр, а после устранения утечки газа стоит дополнить его через специальное присоединение, которое расположено внутри приводного механизма.

Осмотр элегазовых выключателей выполняется ежедневно, а также один раз за две недели в ночное время суток. В сырую влажную погоду нужно обращать внимание на возникновение электрической коронации. Если величина отключаемого тока была предельно допустимая (при коротких замыканиях), то следует обеспечить качественное техническое обслуживание. Количество отключений как плановых, так и аварийных фиксируется в специально выделенных для этих нужд журналах.

Несмотря на существующие недостатки, элегазовый выключатель имеет свои сильные стороны поэтому является достойной заменой не только масляных, но и воздушных выключателей высокого напряжения.

Видео о высоковольтном элегзовом выключателе

Воздушные выключатели: принцип работы, классификация

Воздушный выключатель — это особый коммутационный аппарат, который применяется только в высоковольтных цепях. Гашение дуги, перемещение контактной силовой группы выполняется сильным потоком сжатого воздуха, нагнетаемого отдельным механизмом. Так как этот аппарат должен выполнять операции с высоким напряжением, то его надёжность и изоляционные свойства должны быть всегда на высоком уровне. Конструкция его выполняется согласно ГОСТа Р52565–2006. В мировой практике они используются в основном в постсоветском пространстве в цепях от 35 кВ и выше. После того как были изобретены элегазовые и вакуумные выключатели высокого напряжения, презентация и внедрение которых, состоялись ещё в 60-е годы прошлого века, этот тип выключателей начал исчезать постепенно с распределительных устройств самых развитых стран.

В современной электротехнике применяется на данный момент только воздушный автоматический выключатель способный производить действия по коммутации, а также надёжно защищать электроприёмники от аварийных режимов короткого замыкания или же перегрузок. В принципе это тот же обычный автомат, только очень редко выпускается он на напряжение выше 1000 Вольт.

Принцип действия

Принцип действия воздушных выключателей основан на гашении электрической дуги, появляющейся при разрыве нагрузки. Этот процесс может происходить двумя типа движения воздуха:

  1. Продольный;
  2. Поперечный.

Воздушный выключатель может иметь несколько контактных разрывов, и это зависит от номинального напряжения, на которое он рассчитан. Для облегчения гашения особо больших типов дуги к дугогасящим контактам подключается шунтирующее сопротивление. Автоматические воздушные выключатели, работающие по принципу гашения дуги в обычных камерах, без наличия сжатого воздуха не имеют таких элементов. Камера гашения дуги у них состоит из перегородок, которые разбивают дугу на мелкие части, и она поэтому не разгорается и быстро тухнет. В этой статье речь пойдёт больше о работе высоковольтных (выше 1000 Вольт) выключателей, не оснащённых встроенной, а имеют управление в схему которой заведены релейные защиты.

Принцип работы высоковольтного выключателя со сжатым воздухом отличается друг от друга конструктивными особенностями, а в частности, с отделителем и без него.

В выключателях, которые оснащены отделителями силовые контакты соединены с специальными поршнями и составляют один контактно-поршневой механизм. Отделитель же включен последовательно к контактам дугогашения. То есть отделитель с дугогасящими контактами образует один полюс выключателя. При замкнутом положении и дугогасящие контакты и отделитель находятся в одном замкнутом состоянии. Во время подачи отключающего сигнала, срабатывает механический пневмоклапан, который в свою очередь открывает пневмопривод, при этом воздух с расширителя воздействует на контакты дугогашения. Расширитель, кстати, также специалисты называют ресивером. При этом силовые контакты размыкаются, а возникшая вследствие этого дуга гасится потоком сжатого воздуха. После чего отключается и сам разделитель, разрывая ток, который остался. Подача воздуха должна быть чётко отрегулирована, чтобы её хватило на уверенное гашение дуги. После прекращения подачи воздуха дугогасительные контакты принимают включенное положение, а разрыв цепи обеспечивается только разомкнутым выключателем. Поэтому при работе на электроустановках, которые питаются от таких выключателей обязательно необходимо выполнять размыкание разъединителей для безопасного проведения работ. Одного отключения пневмовыключателя мало! Чаще всего в цепях до 35 кВ применяется конструкция с открытыми отделителями, а если напряжение, при котором, работает выключатель выше то отделители уже изготавливаются в виде специальных воздухонаполненных камер. Выключатели с отделителем, например, выпускались в советском союзе под маркой ВВГ-20.

Если выключатель воздушный высоковольтный не имеет отделителя, то дугогосящие контакты его выполняют также роль и разрывания цепи и гашения возникшей дуги. Привод в них отделён от среды, в которой происходит гашение, а контакты могут иметь одну или даже две ступени работы.

Классификация устройств

Все воздушные высоковольтные выключатели, кроме как, по конструкции (с отделителем и без) отличаются, также и по назначению:

  • Сетевые. Они рассчитаны на напряжение 6000 вольт и выше и используются в цепях переменного тока для включения и выключения потребителей в нормальных неаварийных режимах работы, а также отключение при возникших коротких замыканиях;
  • Генераторные. Применяются в сетях с рабочим напряжением от 6 до 24 тысяч Вольт, для подключения в эти цепи генераторов. Выдерживают пусковые токи, а также режимы К.З.;
  • Для электротермических установок. Рабочее напряжение, при котором возможна нормальная коммутация, составляет 6–220 кВ. Может работать также и в аварийных режимах.
  • Специального назначения. Они выпускаются не серийно, а под заказ и изготавливаются с учётом местных условий эксплуатации.

И также выключатели, имеющие пневмоустановку для работы, разделяются по виду и расположению этого механизма, нагнетающего воздух аппарата:

  1. Опорные;
  2. Подвесные. Имеют подвешивающую к порталу, установленному на ОРУ, конструкцию;
  3. Выкатные. Оснащены механизмом для выкатывания из распредустройства;
  4. Встраиваемые в КРУ (комплектные распределительные устройства).

Преимущества и недостатки

Преимуществ таких устаревших устройств немного вот основные из них:

  1. В связи с давним применением имеется большой опыт как эксплуатации, так и ремонта;
  2. В отличие от других более современных собратьев (особенно элегазовых) данные выключатели поддаются ремонту.

Из недостатков хотелось бы выделить следующие:

  1. Наличие для работы дополнительной пневмоаппаратуры или же компрессоров;
  2. Повышенный шум при отключении, особенно при аварийных режимах короткого замыкания;
  3. Крупные несовременные габариты, что вызывает увеличение территории выделяемой для ОРУ;
  4. Боятся влажного воздуха и запылённости. Поэтому для воздушных систем применяются дополнительные меры, устанавливается направленное на уменьшение этих вредных факторов оборудование.

Дополнительные элементы для воздушных выключателей

Сам выключатель не может создавать поток сжатого воздуха, на котором основана его работа, поэтому для его эксплуатации необходимы следующие основные компоненты:

  1. Компрессор для создания сжатого воздуха;
  2. Герметичную систему пневматических приводов;
  3. Ресивер для хранения уже готового сжатого воздуха.

В связи с применением этих компонентов также согласно ГОСТа необходимы:

  • Манометры. Они показывают реальное давление в резервуаре выключателя;
  • Реле минимального давления контакты которого обеспечат подачу сигнала в случае снижения определённого давления которое нормируется. Эту же роль может играть и манометр, содержащий электроконтактную часть;
  • Запорный общий клапан, который устанавливается на воздухопроводе;
  • Обратный клапан, обеспечивающий надёжное перекрывание выхода сжатого воздуха с резервуара при понижении давления в подводящем воздухопроводе;
  • Фильтр очищающий воздух от различной, токопроводящей и не только, пыли;
  • Устройство для спускания воздуха или воды из самой нижней точки резервуара.

Подготовка воздуха

Если распределительная подстанция оборудован этим типом выключатели то к воздуху, подаваемому в них тоже предъявляться ряд требований, направленных на подготовку воздуха его очистку и удаление влаги. Пыль, имеющаяся в воздухе, даже очень мелкая снижает разрядное напряжение, а также засоряет клапаны. Особую опасность вызывает влажность, которая при изменениях в окружающей среде может конденсироваться в воздуховоде. Из-за этого зимой, возможно, обледенение клапанов и труб, и нарушение проходимости воздуха под давлением. Стальные же элементы быстро ржавеют и изнашиваются. Появление конденсата на внутренней поверхности изоляторов, приводит к ухудшению электрической прочности и даже к пробоям.
Для очистки воздуха используются масляные фильтры, которые установлены на всасывающих патрубках. Чистка их должна быть регулярной, и чем выше запыленность тем меньше период между ними. Уменьшение влаги в воздухе производится путём подвергания его сжатию выше номинального давления в два раза. Влага, улавливаемая в змеевике, спускается, а сжатый воздух проходит через редуктор, который и снижает его давление. Дополнительная осушка выполнятся может с помощью абсорбентов, улавливающих воду из воздуха. Эти две беспрецедентные меры позволяют добиться значительного снижения влаги почти до нулевого значения.

Типы выпускаемых высоковольтных воздушных выключателей

Выключатели серии ВВБ

Они выпускаются ПО «Электроаппарат», рассчитаны на работы с U от 110 до 750 кВ. Их ключевые элементы устанавливаются на колонны, сделанные из фарфоровых надёжных изоляторов. Рабочее давление, которое должен создать компрессор от 2 до 2, 6 МПа этот фактор зависит от того на какое напряжение будет эксплуатироваться аппарат.

Выключатели серии ВВБК

Они предназначены для работы в сетях с напряжением 110–500 Кв. В их системах давление сжатого воздуха не должно быть меньше 4 МПа. Для улучшения гашения дуги при таких напряжениях применяется двухсторонняя подача очищенного воздуха. Простая пневматическая система, была заменена более усовершенствованной пневмомеханической, именно это позволило значительно уменьшить время срабатывания при отключениях, что важно в таких цепях.

Выключатели серии ВВГ-20

Они исключительно используются для генераторов. Они разработаны для работы с номинальным напряжением 20 кВ и номинальный ток 20 кА, а ток отключения составляет 160 кА. Давление воздуха в районе 2 МПа. При включении коммутатора сначала происходит срабатывание отделителя, а затем уже и сам дугогасящий механизм. Они предназначены только для внутренней установки.

При работе со сжатым воздухом и опасным высоким напряжением стоит быть особо осторожным, так как эти два вида энергии могут привести не только к травмам, но и к лишению жизни.

Видео об устройстве и назначении частей выключателя

Что такое автоматический выключатель SF6? Конструкция, принцип работы, преимущества и недостатки элегазового выключателя

Автоматический выключатель, в котором для гашения дуги используется газ SF 6 под давлением, называется автоматическим выключателем SF 6 . Газ SF 6 (гексафторид серы) обладает отличными диэлектрическими, гашением дуги, химическими и другими физическими свойствами, которые доказали его превосходство над другими средами для гашения дуги, такими как масло или воздух. Автоматический выключатель SF 6 в основном делится на три типа

  • Автоматический выключатель поршневой без нагнетания
  • Однопоршневой автоматический выключатель.
  • Двухконтурный поршневой выключатель.

В автоматическом выключателе, в котором в качестве изолирующей среды использовались воздух и масло, сила гашения дуги нарастала относительно медленно после перемещения контакта. В высоковольтных выключателях используются свойства быстрого гашения дуги, которые требуют меньше времени для быстрого восстановления, нарастания напряжения. В этом отношении автоматические выключатели SF 6 обладают хорошими свойствами по сравнению с масляными или воздушными выключателями.Так в высоковольтных сетях до 760 кВ используются выключатели SF 6 .

Свойства автоматического выключателя на основе гексафторида серы

Гексафторид серы обладает очень хорошими изоляционными свойствами и гашением дуги. Эти свойства:

  • Это бесцветный, без запаха, нетоксичный и негорючий газ.
  • SF 6 Газ чрезвычайно стабилен и инертен, а его плотность в пять раз больше плотности воздуха.
  • Он имеет более высокую теплопроводность, чем у воздуха, и способствует лучшему охлаждению токоведущих частей.
  • SF 6 Газ сильно электроотрицателен, что означает, что свободные электроны легко удаляются из разряда за счет образования отрицательных ионов.
  • Обладает уникальным свойством быстрой рекомбинации после удаления искры, возбуждающей источник. Он в 100 раз более эффективен по сравнению со средой для гашения дуги.
  • Его электрическая прочность в 2,5 раза выше, чем у воздуха, и на 30% меньше, чем у диэлектрического масла. При высоком давлении диэлектрическая прочность газа увеличивается.
  • Влага очень опасна для выключателя SF 6 . Из-за сочетания влажности и газа SF 6 образуется фтористый водород (при прерывании дуги), который может повредить части выключателей.

Конструкция SF 6 Автоматические выключатели

SF 6 Выключатели в основном состоят из двух частей, а именно (а) блока прерывателя и (б) газовой системы.

Блок прерывателя — Этот блок состоит из подвижных и неподвижных контактов, состоящих из набора токоведущих частей и датчика дуги.Он соединен с газовым резервуаром SF 6 . Этот блок состоит из скользящих отверстий в подвижных контактах, которые пропускают газ под высоким давлением в основной резервуар.

Газовая система — Замкнутая газовая система используется в автоматических выключателях SF 6 . Газ SF 6 стоит дорого, поэтому его утилизируют после каждой операции. Этот блок состоит из камер низкого и высокого давления с аварийной сигнализацией низкого давления и переключателями аварийной сигнализации. Когда давление газа очень низкое, из-за чего снижается диэлектрическая прочность газов и снижается способность гашения дуги выключателей, эта система подает предупреждающий сигнал.2 таким образом; он хранится в резервуаре низкого давления. Этот газ низкого давления возвращается в резервуар высокого давления для повторного использования.

Теперь давление поршня дневного вытяжного вентилятора используется для создания давления гашения дуги во время операции размыкания с помощью поршня, прикрепленного к подвижным контактам.

Преимущество выключателя SF 6

SF 6 Автоматические выключатели имеют следующие преимущества перед обычными выключателями

  1. SF 6 Газ обладает отличными изоляционными, дугогасящими и многими другими свойствами, которые являются важнейшими преимуществами автоматических выключателей SF 6 .
  2. Газ негорючий и химически устойчивый. Продукты их разложения невзрывоопасны, поэтому нет риска возгорания или взрыва.
  3. Электрический зазор значительно уменьшен из-за высокой диэлектрической прочности SF 6 .
  4. На его производительность не влияют колебания атмосферных условий.
  5. Он обеспечивает бесшумную работу и отсутствие проблем с перенапряжением, поскольку дуга гаснет при нулевом естественном токе.
  6. Нет снижения диэлектрической прочности, поскольку во время дуги не образуются частицы углерода.
  7. Требуется меньше обслуживания и не требуется дорогостоящая система сжатого воздуха.
  8. SF 6 выполняет различные функции, такие как устранение коротких замыканий на линии, переключение, отключение ненагруженных линий электропередачи, реактора трансформатора и т. Д. Без каких-либо проблем.

Недостатки выключателей SF 6

  1. SF 6 газ в некоторой степени удушает.В случае утечки в баке прерывателя газ SF 6 тяжелее воздуха и, следовательно, SF 6 оседает в окружающей среде и приводит к удушению обслуживающего персонала.
  2. Попадание влаги в бак выключателя SF 6 очень вредно для выключателя и вызывает несколько отказов.
  3. Внутренние части нуждаются в чистке во время периодического обслуживания в чистой и сухой среде.
  4. Требуется специальное сооружение для транспортировки и поддержания качества газа.

Что такое масляный автоматический выключатель? — Принцип работы, конструкция и обслуживание

Масляный выключатель — это выключатель такого типа, в котором масло используется в качестве диэлектрика или изолирующей среды для гашения дуги. В масляном выключателе контакты выключателя разделены изолирующим маслом. Когда в системе возникает неисправность, контакты выключателя размыкаются под изоляционным маслом, и между ними возникает дуга, и тепло дуги испаряется в окружающем масле.Масляный выключатель делится на две категории

Конструкция масляного выключателя

Масляный выключатель

очень прост в конструкции. Он состоит из токоведущих контактов, заключенных в прочный, устойчивый к атмосферным воздействиям металлический резервуар с заземлением, и резервуар заполнен трансформаторным маслом. Масло одновременно действует как средство гашения дуги и как изолятор между токоведущей частью и землей.

В верхней части масляного резервуара воздух заполняется в резервуаре, который действует как подушка для управления вытесненным маслом при образовании газа вокруг дуги, а также для поглощения механического удара, возникающего при движении масла вверх.Бак прерывателя надежно закреплен болтами, чтобы выдерживать вибрацию, вызываемую прерыванием очень высокого тока. Масляный выключатель состоит из выхода газа, который установлен в крышке бака для отвода газов.

Принцип работы масляного выключателя

В нормальных условиях эксплуатации контакт масляного выключателя замкнут и пропускает ток. Когда в системе происходит короткое замыкание, контакты выключателя раздвигаются, и между контактами возникает дуга.

Из-за этой дуги выделяется большое количество тепла и достигается очень высокая температура, при которой окружающее масло превращается в газ. Освободившийся таким образом газ окружает дугу, и его взрывной рост вокруг нее резко вытесняет масло. Дуга гаснет, когда расстояние между неподвижным и подвижным контактами достигает определенного критического значения, зависящего от тока дуги и восстанавливающегося напряжения.

Масляный выключатель очень надежен в эксплуатации и стоит очень дешево.Наиболее важной особенностью масляного выключателя является то, что не используются специальные устройства для управления дугой, вызванной подвижным контактом. Масло как средство гашения дуги имеет определенные преимущества и недостатки

Преимущества масла для гашения дуги

  1. Масло обладает высокой диэлектрической прочностью и обеспечивает изоляцию между контактами после гашения дуги.
  2. Масло, используемое в автоматическом выключателе, обеспечивает небольшой зазор между проводниками и заземляющими элементами.
  3. В резервуаре образуется газообразный водород, который имеет высокую скорость диффузии и хорошие охлаждающие свойства.

Недостатки масла для гашения дуги

  1. Масло, используемое в масляном автоматическом выключателе, легко воспламеняется и, следовательно, может вызвать пожар.
  2. Существует опасность образования взрывоопасной смеси с воздухом.
  3. Из-за разложения масла в дуге образуются частицы углерода, которые загрязняют масло и, следовательно, диэлектрическая прочность масла снижается.

Обслуживание масляного выключателя

После отключения автоматического выключателя током короткого замыкания иногда их контакты могут сгореть из-за дуги. Кроме того, диэлектрическое масло обугливается в области контактов, тем самым теряя свою электрическую прочность. Это приводит к снижению отключающей способности выключателя. Поэтому обслуживание масляного выключателя необходимо для проверки и замены масла и контактов.

SF 6 ВЫКЛЮЧАТЕЛИ ТИПА VF

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ 1.ВВЕДЕНИЕ Для обеспечения безопасности людей, защиты оборудования и, в определенной степени, бесперебойного снабжения, координация изоляции направлена ​​на снижение вероятности.

Подробнее

Аксессуары серии Vario

Аксессуары и запасные части для аналоговых панельных счетчиков и контроллеров GMW Трансформаторы тока стр. 2-9 Шунтирующие резисторы 10-11 Делители напряжения 12 Источник питания для индикаторов / контроллеров 13 Заглушки

Подробнее

Реле измерения тока и напряжения

Реле измерения тока и напряжения RXIK 1, RXEEB 1 и Страница 1 Выпущено в июне 1999 г. Изменено с июля 1998 г. Данные могут быть изменены без предварительного уведомления RXIK 1 RXEEB 1 (SE980082) (SE980081) (SE970869) Возможности Применение

Подробнее

Тестер целостности вакуума PowlVac

Инструкции IB-60025B PowlVac Vacuum Integrity Tester POWELL ELECTRICAL MANUFACTURING COMPANY 8550 MOSLEY DRIVE HOUSTON, TEXAS 77075 США ТЕЛЕФОН (713) 944-6900 ФАКС (713) 947-4453 www.powellelectric.com

Подробнее

6 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

6 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Для силовых кабелей, кабелей низкого и среднего напряжения номинальные площади поперечного сечения рассчитываются с учетом следующих параметров: допустимая допустимая нагрузка по току

Подробнее

Термисторная защита двигателя

Термисторная защита двигателя Серия CM-E Термисторная защита двигателя Термисторная защита двигателя Реле защиты двигателя Преимущества и преимущества Таблица выбора Принцип действия и области применения термистора

Подробнее

Т У Р Б И Н Е Г А С М Е Т Е Р

ТУРБИННЫЙ ГАЗОСЧЕТЧИК ТУРБИННЫЙ ГАЗОСЧЕТЧИК CGT 1 2 3 4 5 6 7 Конструкция и принцип действия стр. 2 Общие технические данные стр. 3 Результаты измерений стр. 4 Размеры и вес стр. 5 Рабочие характеристики стр. 7 Потери давления

Подробнее

Зажим сопротивления заземления на тестере

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Зажим сопротивления заземления на тестере МОДЕЛЬ 382357 Введение Поздравляем вас с покупкой тестера сопротивления заземления Extech s 382357.Этот зажим на устройстве позволяет пользователю измерять землю

Подробнее

Герконовые реле высокого напряжения K-551H, K-552H K-553H, K-554H, K-555H, K-556H контакт формы A (нормально открытый) для печатных плат

50-5 Вроцлав, ул. Краковская 6, Польша тел. (+8) 7 / -65-5, факс (+8) 7 / -58-59 Герконовые реле ВН К-55Н, К-55Н К-55Н, К-55Н, К-555Н, К-556Н К-55Н K-55H K-55H K-55H K-555H K-556H.КОНТАКТ 0 Напряжение пробоя мин.

Подробнее

EFC 3600.Преобразователи частоты

2 Документация по электроприводам и элементам управления Bosch Rexroth AG Компактность и полная комплектация: компактная установка рядом, вставные клеммы ввода-вывода, тормозной прерыватель и сетевой фильтр для сверхпростой установки

Подробнее

Кольцевой основной блок CAS 36

Распределительные сети Каталог основных кольцевых блоков 2008 Новый путь для достижения ваших электрических установок Комплексное предложение Ассортимент является частью всеобъемлющего предложения продуктов, которые идеально соответствуют

Подробнее

Серия технических примечаний

Техническое примечание Серия ДАТЧИК ПРОВОДИМОСТИ КОЖИ (SA9309M) S TN0 0 0 8-0 0 S k i n C o n d u c t a n c e s e n s o r Page 2 ВАЖНАЯ ИНФОРМАЦИЯ ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ Оборудование типа BF Оборудование с внутренним питанием

Подробнее

Трехфазное реле контроля CM-PFE

Техническое описание Трехфазное реле контроля CM-PFE CM-PFE — это трехфазное контрольное реле, которое контролирует фазовый параметр, последовательность фаз и обрыв фазы в трехфазной сети.2CDC 251005 S0012 Характеристики

Подробнее

Введение

В энергосистемах автоматические выключатели используются для коммутации электрического оборудования и сетей в нормальных и аварийных условиях. Основная функция автоматического выключателя — прервать прохождение тока (нагрузки или короткого замыкания) путем размыкания его контактов и, таким образом, изоляции коммутируемых частей системы.Конструкция и работа автоматического выключателя зависят от его применения и номинального напряжения. Технология литого корпуса (с воздухом при атмосферном давлении) используется при низком напряжении ( воздушный и вакуумные выключатели преобладают при средних напряжениях ( SF 6 автоматических выключателей обычно используются в высоковольтных системах (> 72 кВ).

Отключение нагрузки при отказе

SF 6 Газ

SF 6 В автоматических выключателях гексафторид серы (SF 6 ) используется газ в качестве окружающей изолирующей среды для гашения дуги, возникающей между подвижными контактами выключателя. Он обладает множеством хороших характеристик, которые делают его идеальным кандидатом для изоляции в современном распределительном устройстве высокого напряжения :

  • Высокая диэлектрическая прочность (примерно в 8–9 раз больше, чем у воздуха при давлении 5 бар).
  • Электроотрицательный по своей природе, т.е. улавливает свободные электроны, образуя тяжелые ионы с низкой подвижностью, что предотвращает лавинообразный пробой.
  • Хорошо способность теплопередачи , высокая энергия ионизации и низкая температура диссоциации , что приводит к отличным свойствам гашения дуги .
  • Очень высокая электропроводность при повышенных температурах, подтверждающих низкое напряжение дуги
  • Бесцветный , без запаха , инертный и неядовитый .

Некоторые из недостатков газа SF 6 — это его высокая стоимость , его склонность к образованию коррозионных фторидов металлов

Применение автоматических выключателей — MCQ с ответами

Применение автоматических выключателей — MCQ с ответами

Q1. Выключатель тепловой защиты обеспечивает защиту от чего?

а. Перегрузка
б.Температура.
с. Короткое замыкание.
г. Перенапряжение

Посмотреть ответ / Скрыть ответ

Q2. Какие из следующих автоматических выключателей используются для электрификации железных дорог?

а. Автоматический выключатель воздушной струи
b. SF 6 автоматический выключатель
c. Масляный выключатель наливной магистрали
d. Автоматический выключатель минимального уровня масла

Посмотреть ответ / Скрыть ответ

ОТВЕТ: a. Воздушный выключатель

Q3.Какой автоматический выключатель рекомендуется устанавливать в системе переменного тока сверхвысокого напряжения?

а. Автоматический выключатель масляного типа
b. Автоматический выключатель воздушной струи
c. SF 6 выключатель
d. Вакуумный выключатель

Посмотреть ответ / Скрыть ответ

ОТВЕТ: c. SF 6 выключатель

Q4. Какой из этих автоматических выключателей производит наименьшую энергию дуги?

а. Простое масло
б. Минимум масла
c.Воздушный удар
d. Воздушный перерыв

Посмотреть ответ / Скрыть ответ

Q5. Номинал автоматического выключателя обычно определяется на основании неисправности ____________.

а. Симметричный.
г. Строка к строке
c. Однопроводная линия на землю
d. Двойная линия на массу

Посмотреть ответ / Скрыть ответ

Q6. Какой из следующих автоматических выключателей имеет самое низкое рабочее напряжение?

а. SF 6 автоматический выключатель
б.Воздушный перерыв
c. Воздушный удар
d. Автоматический выключатель минимального уровня масла

Посмотреть ответ / Скрыть ответ

Q7. Какой из следующих автоматических выключателей отличается высокой надежностью и требует минимального обслуживания?

а. Масляные выключатели
b. Воздушная волна
c. Вакуумные выключатели
d. SF 6 автоматические выключатели

Посмотреть ответ / Скрыть ответ

ОТВЕТ: d. SF 6 автоматические выключатели

Q8.Автоматические выключатели обычно работают под номером

a. Постоянный ток короткого замыкания
б. Переходное состояние тока короткого замыкания
c. Переходное состояние тока короткого замыкания
d. Ни один из этих

Посмотреть ответ / Скрыть ответ

ОТВЕТ: b. Переходное состояние тока короткого замыкания

HTTP / 1.1 404 Not Found

HTTP / 1.1 404 Not Found

Запрошенный ресурс недоступен.

трассировка стека

 ком.sapportals.wcm.protocol.webdav.server.WDServletException
в com.sapportals.wcm.protocol.webdav.server.WDObject.throwNotFoundIf (WDObject.java:54)
в com.sapportals.wcm.protocol.webdav.server.WDGetHandler.handle (WDGetHandler.java:176)
в com.sapportals.wcm.protocol.webdav.server.WDServlet.doGet (WDServlet.java:791)
в com.sapportals.wcm.protocol.webdav.server.WDServlet.service (WDServlet.java:483)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
на com.sapportals.wcm.portal.proxy.PCProxyServlet.service (PCProxyServlet.java:322)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sapportals.portal.prt.core.broker.ServletComponentItem $ ServletWrapperComponent.doContent (ServletComponentItem.java:110)
на com.sapportals.portal.prt.component.AbstractPortalComponent.serviceDeprecated (AbstractPortalComponent.java:209)
в com.sapportals.portal.prt.component.AbstractPortalComponent.service (AbstractPortalComponent.java:114)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java:328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:189)
в com.sapportals.portal.prt.component.PortalComponentResponse.include (PortalComponentResponse.java:215)
в com.sapportals.portal.prt.pom.PortalNode.service (PortalNode.java:645)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java: 328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:189)
в com.sapportals.portal.prt.core.PortalRequestManager.runRequestCycle (PortalRequestManager.java:753)
в com.sapportals.portal.prt.connection.ServletConnection.handleRequest (ServletConnection.java:235)
в com.sapportals.wcm.portal.connection.KmConnection.handleRequest (KmConnection.java: 63)
в com.sapportals.portal.prt.dispatcher.Dispatcher $ doService.run (Dispatcher.java:557)
в java.security.AccessController.doPrivileged (собственный метод)
в com.sapportals.portal.prt.dispatcher.Dispatcher.service (Dispatcher.java:430)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.runServlet (HttpHandlerImpl.java:401)
в com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.handleRequest (HttpHandlerImpl.java:266)
на ком.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:386)
в com.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:364)
в com.sap.engine.services.httpserver.server.RequestAnalizer.invokeWebContainer (RequestAnalizer.java:1060)
в com.sap.engine.services.httpserver.server.RequestAnalizer.handle (RequestAnalizer.java:265)
в com.sap.engine.services.httpserver.server.Client.handle (Client.java:95)
на com.sap.engine.services.httpserver.server.Processor.request (Processor.java:175)
в com.sap.engine.core.service630.context.cluster.session.ApplicationSessionMessageListener.process (ApplicationSessionMessageListener.java:33)
в com.sap.engine.core.cluster.impl6.session.MessageRunner.run (MessageRunner.java:41)
в com.sap.engine.core.thread.impl3.ActionObject.run (ActionObject.java:37)
в java.security.AccessController.doPrivileged (собственный метод)
в com.
