Высота от пола установки выключателя: Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Содержание

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.


Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Высота установки и расположение розеток и выключателей освещения

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схему расположения розеток и выключателей, рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.


Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0.6 метра от дверного проема душевой кабины и обязательно розетка должна быть подключена через защитный аппарат (УЗО).

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:


7. 1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.


7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50 ).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Высота установки бра от пола до светильника в разных помещениях

При организации освещения жилого дома не последнее место занимают настенные лампы — бра. При покупке такого светильника обычно опираются на эстетические предпочтения. Однако не стоит забывать и о таком параметре, как высота установки бра. Только при правильном расположении светильников освещение будет комфортным.

Высота для бра в разных помещениях

Спальня

Для спального помещения оптимальная высота установки плафона над кроватью колеблется между 120-160 см. Разница в приведенных цифрах велика, и тому есть ряд причин. При выборе места установки светильника в спальне нужно принять во внимание ряд факторов:

  1. Высота спинки кровати. Светильник должен располагаться в 20-30 см над спинкой. Однако здесь речь идет о стандартном изголовье. Иногда эта деталь настолько высока, что лампу не получается установить даже на 160-сантиметровой высоте. Поступить следует так: подвесить светильник чуть выше края спинки, оснастив его шнурком. Можно не вешать лампу выше кровати, а вмонтировать ее прямо в спинку.
  2. Рост человека. Выбирая высоту монтажа лампы, нужно учитывать человеческий рост. Выключатель должен располагаться так, чтобы доставать до него, не вставая с кровати.
  3. Вид светильника. Размещение плафона зависит от направленности светового потока. Если кверху, плафон ставят ниже. Если же свет направлен вниз — плафон устанавливают выше обычного.

При наличии туалетного столика, над ним часто размещают бра. Рекомендуемая высота — верхняя треть зеркала. При таком положении освещения будет достаточно как в кровати, так и возле зеркала.

Обратите внимание! Осветительные приборы должны не только занимать правильное положение, но и стилистически соответствовать окружающей обстановке.

к содержанию ↑

Детская комната

В комнате для детей местоположение лампы обычно выбирают так же, как и в спальне, — над кроватью. Если освещение предназначено для детских нужд, надо позаботиться, чтобы ребенку было не сложно достать до выключателя. Оптимальное расстояние от кровати до осветительного прибора — на 15-20 см выше роста ребенка с учетом вытянутой руки.

При выборе источника света для детской следует, прежде всего, исходить из соображений безопасности. Плафон нужен прочный, желательно небьющийся.

Для детей постарше оптимальное расположение осветительного прибора — 60-80 см над уровнем кровати.

к содержанию ↑

Гостиная

В гостиной бра устанавливают в качестве дополнительного света в зоне отдыха. Рядом обычно располагают диван или кресло. Место установки светильника над диваном определяется высотой сиденья: доставать до выключателя рукой нужно, не вставая.

Обратите внимание! Если поблизости находятся два светильника, их лучше установить на одном уровне, чтобы соблюсти гармонию.


к содержанию ↑

Коридор и лестница

В коридоре дистанция между осветительным устройством и полом зависит от функционального предназначения освещения. Для подсветки зеркала принято значение — 180 см. В некоторых случаях оптимальное решение — 185-190 см (если члены семьи отличаются особенно высоким ростом).

В коридорах, прихожих, на лестничных клетках частных домов нередко располагают картины с подсветкой. Лампочки следует вмонтировать выше рамы. Обычно речь идет о высоте 210-230 см над уровнем пола.

Лестницы на второй этаж почти всегда оснащены настенными осветительными приборами. Их нужно несколько для хорошей освещенности. Однако главное — не переусердствовать: светильники не должны создавать препятствий при движении. Лампочки следует располагать на уровне немного выше головы. Если такая возможность отсутствует — не ниже уровня плеч.

к содержанию ↑

Кухня

Какого бы размера ни была кухня, ее стараются зонировать хотя бы на два участка — столовую и кухонное пространство. Освещение — отличный способ зонирования. Рядом с обеденным столом размещают две настенные лампы, а над зоной приготовления пищи устанавливают точечные светильники.

Приемлемая высота размещения бра — от 70 до 80 см над столом.

Ванная комната

В санузле осветительные устройства должны находиться неподалеку от зеркала. Бра устанавливают над зеркалом или по бокам. В первом случае положение светильника определяется местонахождением зеркала. Если же бра находятся сбоку, их устанавливают выше средней части зеркала. Другой подход предполагает учет роста человека: идеально положение — на уровне глаз. При этом желательно приобрести матовые плафоны, так как они не слепят.

Некоторые дизайнерские решения предусматривают наличие множества маленьких плафонов по обе стороны зеркала. В этом случае приборы освещения устанавливают симметрично.

к содержанию ↑

Балкон

Чтобы сделать балкон или лоджию местом приятного времяпрепровождения, необходимо создать уютное освещение. Плафон обычно размещают над креслом — в 100-150 см от пола.

Высота установки бра от пола до светильника в разных помещениях

На какой высоте устанавливается выключатель: практические советы

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

Высота выключателя от пола. Стандартные значения или индивидуальные

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.

Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

  • Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
  • Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
  • Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
  • Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
  • Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления) Высота установки Достоинства
Клавишные 1.       Стандартная 1,5-1,6 м

2.       По евростандарту 0,8-0,9 м

Просты в использовании и установке, недороги
Сенсорные 1.       Стандартная

2.       На расстоянии около 1 м от поверхности пола

Эстетичны, удобны, современны
С датчиком движения 1.       Настенные 2-2,5 м

2.       Потолочные

Современны, удобны, оригинальны
Акустические 1.       Стандартная

2.       Любая удобная высота

Необычны, современны, комфортное использование
Поворотные  такая же, как и у клавишных Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Высота выключателя от пола — твойдомстройсервис.рф

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский — выключатель на высоте 160-180 см, розетки — 90 см,

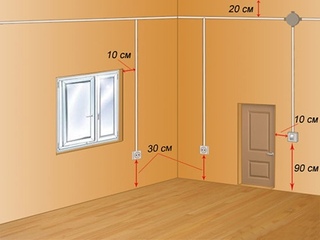

  • европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

  • розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
  • расстояние между ними — 180 см, считая от дверного проема.

Рекомендации ПУЭ

Правила устройства электроустановок рекомендуют размещать выключатели на высоте не более метра. Если нужно установить его выше, желательно предусмотреть возможность управления им с помощью шнура.

ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.

  • От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
  • Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
  • От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
  • Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
  • Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв. м площади.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Рекомендации для разных комнат

Кухня

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

Для разных приборов рекомендуется высота:

  • 1 м — для стиральной машины,
  • 1,8 м — для электрического водонагревателя,
  • 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.

В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.

Схема размещения

Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.

На плане нужно указать

  • места, где проходят водо- и газопроводы,
  • окна и двери,
  • расстановку всей мебели,
  • расположение бытовой техники с наименованиями,
  • пути прохождения электропроводки по стенам,
  • все розетки, в том числе телефонные, кабель интернет.
  • Все это необходимо распланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях — розетки и выключатели на высоте от 1,8 м.
  • В других помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — в большей степени дело удобства. Расстояние от пола не нормируется строго, но рег

Какую выбрать высоту установки от пола для розеток и выключателей

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Стандарты высоты установки электрофурнитуры

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

  • Накладные.
  • Встроенные.
Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

  1. Клавишные.
  2. Поворотные.
  3. Кнопочные.
  4. Датчики движения.
  5. Сенсорные.
  6. Беспроводные.
  7. Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Полезные советы

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты соприкасаются друг с другом и пропускают ток в нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, сцепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии плечи автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Чтобы размыкать автоматический выключатель, требуется только давление на спусковой крючок.

Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на гашении дуги. К таким типам автоматических выключателей относятся: —

  1. Масляный автоматический выключатель
  2. Автоматический выключатель минимального уровня
  3. Воздушный прерыватель цепи
  4. Автоматический выключатель на основе гексафторида серы
  5. Вакуумный выключатель
  6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

Все о судовых главных автоматических выключателях

Низковольтная генераторная цепь — Выключатели и другие крупные распределительные автоматические выключатели (600-6000 А) на борту судна традиционно относятся к типу воздушного выключателя, называемого ACB (воздушный выключатель).

Это означает, что контакты выключателя разделены по воздуху.

Высоковольтные установки , например, при 6,6 кВ и 11 кВ обычно используют вакуумный прерыватель типа или газонаполненный прерыватель (гексафторид серы — SF6).

В вакуумном выключателе контакты должны быть разделены всего на несколько миллиметров, поскольку уровень изоляции вакуума чрезвычайно высок. Качество вакуума в герметичной камере прерывателя проверяется путем подачи короткого импульса высокого напряжения (например, 10 кВ для прерывателя 6,6 кВ) на открытые контакты в газовом прерывателе. Контакты разделяются в специальной камере прерывателя, содержащей газ SF6, обычно при 500 кПа (5 бар) при 20 ° C.
Рабочий механизм для вакуумных выключателей и выключателей SF6 аналогичен тому, который используется для автоматического выключателя.

Могут быть установлены различные типы механизмов включения выключателя:

Независимый ручной пружинный тормоз на корабле

Пружинный заряд прикладывается непосредственно путем нажатия закрывающей ручки вручную. Последние несколько сантиметров движения ручки освобождают пружину, чтобы закрыть выключатель. Скорость закрытия не зависит от оператора

Моторный тормозной механизм с накопительной пружиной (наиболее распространенный тип для морских применений) на корабле

Пружины включения приводятся в действие мотор-редуктором.Перезарядка пружины происходит автоматически после закрытия выключателя, которое запускается кнопкой.
Это может быть прямое механическое срабатывание заряженной пружины или, чаще, срабатывание электрического тока через соленоидную защелку.

Ручной пружинный тормоз с хранением заряда на корабле

Аналогичен описанному выше методу, но с вручную взведенными замыкающими пружинами.

Электромагнитный тормозной механизм на корабле

Выключатель замыкается постоянным током. соленоид, запитанный от генератора или шин через блок трансформатора / выпрямителя, контактор, кнопку и, иногда, реле времени.

ПРЕДУПРЕЖДЕНИЕ : Автоматические выключатели сохраняют энергию в своих пружинах для:

Магазинные механизмы в замыкающих пружинах.

Пружины контакта и отталкивания.

Следует проявлять особую осторожность при обращении с автоматическими выключателями с взведенными замыкающими пружинами или когда автоматический выключатель находится в положении ВКЛ.

Изолированные автоматические выключатели, выдвинутые для обслуживания, должны оставаться с разряженными замыкающими пружинами и в положении ВЫКЛ.

Автоматические выключатели удерживаются в замкнутом или включенном положении механической защелкой. Прерыватель срабатывает, освобождая эту защелку, позволяя отталкивающим пружинам и контактному давлению заставить контакты размыкаться.

Отключение может быть инициировано:

Вручную срабатывает нажимная кнопка с механической тягой.

Катушка или реле отключения при пониженном напряжении (срабатывает при обесточивании).

Устройство или реле расцепителя максимального тока / короткого замыкания (срабатывает при подаче напряжения).

Электромагнитная катушка отключения — при возбуждении от удаленной кнопки или реле (например, электронного реле максимального тока).

Механические блокировки установлены на главных автоматических выключателях для предотвращения выкатывания, если они все еще находятся в положении ВКЛ. Необходимо соблюдать осторожность, чтобы не прилагать чрезмерных усилий, чтобы выключатель не сдвинулся с места, в противном случае возможно повреждение блокировок и других механических частей.
Выключатели электрической блокировки подключены к цепям управления выключателем для предотвращения неправильной последовательности операций.
Когда выключатель берегового питания включен на распределительный щит .
Выключатели судовых генераторов обычно отключены, чтобы предотвратить параллельную работу судового генератора и берегового источника питания.

Профессиональный инструмент для Электротехника (ETO)

STANLEY Изолированная магнитная отвертка 1000 В

Положение выключателя и пояснения к индикации

Есть три основных признака, связанных с выкатными выключателями, которые должен знать каждый специалист по испытанию.Фотография: EMSCO.

Выкатные автоматические выключатели

оснащены тремя важными флажками, указывающими рабочее состояние электрической цепи.

Тщательное знание этих индикаций и связанных с ними способов сборки имеет решающее значение для правильной эксплуатации и обслуживания автоматических выключателей.

Важные органы управления и индикаторы сгруппированы на передней панели выключателя по функциям. Каждый флаг представляет собой отдельный механизм, который управляет установкой, подключением или удалением автоматического выключателя.

Каждый квалифицированный специалист должен знать три основных показателя, связанных с выкатными выключателями:


1. Индикатор стеллажа

В отличие от автоматических выключателей с болтовым креплением, выкатные выключатели предназначены для установки на удлинительных направляющих и оснащены стеллажными механизмами для облегчения взаимозаменяемости. Эти автоматические выключатели имеют 4 положения в стойке:

Выкатные выключатели предназначены для установки на удлинительных направляющих и оснащены стеллажными механизмами для облегчения взаимозаменяемости.Фотография: EATON

  1. Выведено — Автоматический выключатель находится за пределами отсека или распределительного устройства на направляющих. На первичных и вторичных контактах не выполняются электрические соединения. Механизм стеллажа не задействован. Также называется позицией «Удалить» или «Осмотр».
  2. Отключено — Типичное положение для хранения, автоматический выключатель полностью вставлен за переднюю дверцу отсека. Выполняется только заземление; первичные и вторичные соединения не выполняются.Механизм выкатывания включен, и автоматический выключатель готов к вкатыванию. При выкатывании автоматических выключателей рабочие пружины должны автоматически отпускаться, если они заряжены.
  3. Тест — позиция, используемая для проверки выключателя и расцепителя. Автоматический выключатель частично вставлен в отсек. Выполняются только вторичные и заземляющие соединения; первичные подключения не производятся. Автоматический выключатель может заряжаться электрически в этом положении, если он разряжен и оборудован электрическим приводом.
  4. Подключено — Автоматический выключатель полностью вставлен в отсек и готов к работе. Выполнены первичные, вторичные и заземляющие соединения.

Примечание: Стеллажные механизмы иногда называют «рычажными» механизмами . Установка автоматического выключателя, вне зависимости от того, вставлен он или нет, представляет наибольшую опасность возникновения дуги для персонала.


2. Пружинный индикатор

Выключатели

Power оснащены двухступенчатым механизмом накопления энергии для облегчения размыкания или замыкания главных контактов путем растяжения или сжатия мощных пружин.

Двухэтапный процесс накопления энергии обеспечивает рабочий цикл «открыть-закрыть-открыть», который достигается за счет накопления заряженной энергии в отдельной замыкающей пружине. Пружинный индикатор имеет два положения:

  1. Заряжено — В включающих пружинах присутствует накопленная энергия, и автоматический выключатель готов к включению, если это необходимо. Пружины можно заряжать сразу после включения автоматического выключателя и до его отключения.
  2. Разряжено — В замыкающих пружинах отсутствует накопленная энергия.Перед включением автоматического выключателя необходимо сначала взвести замыкающие пружины. Сохраненная энергия все еще присутствует в размыкающих пружинах, если выключатель включен.

В автоматическом выключателе с ручным приводом включающая пружина может быть взведена только вручную. В автоматических выключателях с электрическим приводом пружины обычно заряжаются с помощью электрического привода, но также могут заряжаться вручную.

Важные органы управления и индикаторы сгруппированы на передней панели выключателя по функциям.Фотография: EMSCO.


3. Контактный индикатор

Каждый узел подвижных первичных контактов выключателя состоит из нескольких отдельных медных контактных пальцев, соединенных с проводником нагрузки посредством поворотного или гибкого соединения. Количество используемых пальцев зависит от номинального постоянного тока выключателя и тока короткого замыкания.

Есть три позиции для первичных контактов:

  1. Обрыв — Главные контакты не подключены, что препятствует прохождению тока через цепь.
  2. Замкнут — Главные контакты подключены, позволяя току течь через цепь.
  3. Сработал — Главные контакты разъединены защитным устройством автоматического выключателя. Перед повторным включением выключатель необходимо правильно сбросить, иначе он отключится.

Список литературы

Комментарии

Всего комментариев 2

Сингапур покончил с автоматическим выключателем Covid-19: как это повлияет на вас со 2 июня, Singapore News & Top Stories

Понедельник (1 июня) станет последним днём восьминедельного отключения выключателя Covid-19 в Сингапуре.Ограничения будут постепенно снижаться в три этапа.

Вот список того, что разрешено в рамках Фазы 1, которая начинается во вторник. Правительство рассмотрит вопрос в середине июня, чтобы узнать, когда может начаться Фаза 2.

РАБОЧЕЕ МЕСТО

— Режим работы по умолчанию для всех компаний, включая те, которым разрешено возобновить работу на этапе 1 и позже на этапе 2, работает из дома, сообщает Министерство трудовых ресурсов (MOM).

— Сотрудники, которые сейчас работают из дома, должны продолжать это делать.Они должны идти в офис только там, где нет альтернативы, например, если им нужно специальное оборудование, которое невозможно оценить из дома. Проверки будут проводиться, — говорит мама.

— Для тех, кто находится на рабочем месте, необходимо соблюдать меры безопасного дистанцирования.

— Для офисов это включает ношение масок внутри помещений, запрет на собрания с коллегами во время еды или перерывов, а также запрет на перекрестное размещение сотрудников.

— Для производства, среди прочего, необходимо активизировать очистку и дезинфекцию всего оборудования.

— Для магазинов должна быть установлена ​​цифровая система регистрации SafeEntry, этажи должны быть помечены, чтобы показывать очереди, а общие помещения и предметы должны регулярно дезинфицироваться.

— Компании должны быть в состоянии показать, почему возвращающиеся сотрудники не могут работать из дома.

ДОШКОЛЬНЫЕ ОБРАЗОВАНИЯ

Министр социального и семейного развития Десмонд Ли 29 мая посетил My First Skool @ Blk 491 Admiralty Link, чтобы понаблюдать за введением мер по защите от вирусов Covid.ФОТО: DESMOND LEE / FACEBOOK

— Дошкольные учреждения будут открываться поэтапно со вторника (2 июня), и разные группы вернутся в разные даты.

— Будут приняты меры по безопасному дистанцированию. Например, сотрудники не могут размещать сотрудников в разных центрах, и использование мест общего пользования и помещений разными классами должно быть поэтапным.

— Родители, которым требуется помощь по уходу, могут обратиться в дошкольное учреждение, чтобы договориться о договоренности.

— Персонал и дети могут носить маску для лица или маску для лица.Детям младше двух лет ношение маски не требуется.

ШКОЛЫ

Все ученики и учителя должны носить маску или защитную маску. ФОТО: МИНИСТЕРСТВО ОБРАЗОВАНИЯ

— Все учащиеся начальной, средней школы, неполных колледжей (JC) и Millennium Institute (MI) вернутся в школу со вторника (2 июня).

— Большинство учащихся начальных и средних школ будут еженедельно чередовать физическое обучение в школе и обучение на дому.

— Будет установлено ограничение на количество учащихся JC и MI, которым разрешено посещать школу одновременно, с системой ротации, чтобы гарантировать, что все учащиеся имеют достаточно времени для общения с учителями. Это будет как минимум несколько недель.

— Возвращение в школу обязательно, если у учащегося нет особых заболеваний.

— В школах будут введены меры безопасного дистанцирования. Например, все ученики и учителя должны носить маску. Но учителя могут носить защитную маску, когда они разговаривают с группой в классе или в лекционной обстановке, где они могут сохранять безопасное расстояние от других людей.

— После использования мытье рук будет активнее, а поверхности протереть. Столы будут размещены отдельно друг от друга в рассадке в стиле экзамена. Время заездов, отчислений и перерывов будет изменено.

УНИВЕРСИТЕТЫ

— Студенты Сингапурского технологического института и Сингапурского университета технологии и дизайна продолжат читать лекции и учебные пособия в Интернете и будут возвращаться в основном для практических и лабораторных занятий, в том числе для завершающих проектов и проектов последнего года обучения.

— У других автономных университетов, включая Национальный университет Сингапура, будут каникулы, и они возобновят семестр примерно в августе или сентябре.

КЛАССЫ ОБУЧЕНИЯ И ОБОГАЩЕНИЯ

— Центры остаются закрытыми на этапе 1; онлайн-уроки можно продолжить.

— Личные уроки частных репетиторов по-прежнему запрещены. Онлайн-уроки можно продолжить.

ТРАНСПОРТ

В автобусах и поездах следует носить маски, а не защитные маски, поскольку может быть сложно обеспечить безопасное дистанцирование внутри.ST ФОТО: KELVIN CHNG

— Каждый должен надевать маску, когда выходит из дома. Правонарушителям, впервые совершившим правонарушение, грозит штраф в размере 300 долларов США и 1000 долларов США, если они сделают это снова. В случае судебного преследования их могут посадить в тюрьму на срок до шести месяцев и оштрафовать на сумму до 10 000 долларов.

— Маски, а не защитные маски, следует носить в автобусах и поездах, поскольку может быть трудно обеспечить безопасное дистанцирование внутри.

— По возможности следует соблюдать безопасное дистанцирование. По заявлению LTA, пассажиры автобусов и поездов MRT должны соблюдать правила личной гигиены и воздерживаться от разговоров и использования телефонов.

— Все услуги автомастерской будут возобновлены.

— Если вы хотите купить машину, обратите внимание, что автосалоны будут закрыты, а тест-драйвы также не разрешены. Но автомобили по-прежнему могут быть доставлены вам, если вы решите купить их в Интернете.

— Уроки вождения по-прежнему запрещены.

СТОЛОВАЯ

По-прежнему запрещено есть в уличных торговцах, ресторанах и большинстве столовых. ST ФОТО: BENJAMIN SEETOR

— По-прежнему запрещено есть в уличных торговцах, ресторанах и большинстве столовых.

— Эти торговые точки, а также предприятия общественного питания могут продолжать работу, предлагая услуги на вынос и доставку.

— Торговые точки, в которых продаются в основном напитки, такие как алкоголь и пузырьковый чай, остаются закрытыми.

МАГАЗИНЫ И УСЛУГИ

— Большинство торговых точек, таких как универмаги и магазины в торговых центрах и центральных районах, останутся закрытыми. Они могут продолжать вести бизнес в Интернете. Розничным торговцам следует попытаться выбрать бесконтактный прием, когда товары размещаются в определенных местах, чтобы их могли забрать сотрудники доставки.

— Влажные рынки, супермаркеты, пекарни, аптеки, медицинские залы традиционной китайской медицины (ТКМ) и парикмахерские остаются открытыми.

— В открытых магазинах должны быть предусмотрены меры безопасности, такие как SafeEntry.

— откроются школьные книжные магазины и магазины школьной формы.

— Откроются новые отделения банка.

— Обменные пункты могут работать, если они принимают меры по безопасному удалению и получают необходимые разрешения.

— Обслуживание / ремонт кондиционеров разрешено.

ЗДРАВООХРАНЕНИЕ

Иглоукалывание иглой традиционной китайской медицины будет разрешено. ST ФОТО: WANG HUI FEN

— Будет открыто больше медицинских услуг с приоритетом для пациентов с более острыми медицинскими потребностями.

— Будет разрешено лечение катаракты на поздних стадиях, хирургия кисти, чистка и полировка зубов, пломбы, коронки, зубные протезы и ортодонтическое лечение.

— Разрешены вакцинация против гриппа и предварительный скрининг.Но скрининг на хронические заболевания и рак в рамках программы Screen For Life Совета по укреплению здоровья возобновится на этапе 2.

— Разрешены иглоукалывание иглой традиционной китайской медицины, аюрведа, хиропрактика, остеопатия и другие формы традиционных и дополнительных услуг для лечения заболеваний и облегчения симптомов.

— Процедуры, изменяющие только внешний вид, такие как ботокс и филлеры, по-прежнему запрещены.

— В больницах к пациентам допускаются посетители из двух семей.Однако предварительно зарегистрироваться будет разрешено не более пяти посетителям, и только один человек сможет посещать одновременно. Больницы могут принять дополнительные меры, чтобы сократить время посещений и избежать скопления людей.

— Посещение домов престарелых, в том числе домов престарелых, по-прежнему приостанавливается.

СТАРШИЕ

Пожилые люди должны оставаться дома, но их дети и внуки могут посещать их в определенных пределах. ST ФОТО: GAVIN FOO

— Пожилые люди должны оставаться дома, но их дети и внуки могут посещать их в определенных пределах.

— Пенсионеры могут принимать до двух посетителей один раз в день. Оба посетителя должны быть из одного домохозяйства.

— Пожилые люди, не имеющие детей, могут обратиться в Министерство здравоохранения с просьбой посетить их братьев и сестер, племянниц и племянников.

ГОСУДАРСТВЕННЫЕ УСЛУГИ

— Будет открыто больше сервисных центров / стоек, но только по предварительной записи. Среди них:

  • Концентратор HDB, ответвления HDB
  • Центральный резервный фонд
  • Центр обслуживания талонов на работу для мам

— Библиотеки остаются закрытыми.

— Общественные клубы (КК) остаются закрытыми. Но люди по-прежнему могут подать заявку на финансовую помощь во всех КЦ и сбросить свой SingPass в некоторых из них.

ДОМ

Большинство работ по ремонту дома, которые были приостановлены из-за срабатывания выключателя, могут быть возобновлены при условии утверждения властями. ФОТО: СТ ФАЙЛ

— Уборщикам, работающим неполный рабочий день, по-прежнему не разрешается входить в дома.

— Большинство работ по ремонту дома, которые были приостановлены из-за выключателя, могут быть возобновлены при условии одобрения властями.

— Новые проекты ремонта сейчас не допускаются.

— Просмотр недвижимости может производиться только виртуально.

— Агенты по недвижимости, а также страховые агенты не могут встречаться с клиентами лицом к лицу, кроме случаев, когда это требуется по закону для завершения сделки. Встреча должна быть в офисе компании по недвижимости или страховщика.

СПОРТИВНАЯ И НАРУЖНАЯ ДЕЯТЕЛЬНОСТЬ

Теперь вы можете заниматься спортом с членами семьи. ST ФОТО: ДЖИН ТАЙ

— Если вам нужно заниматься спортом (ходить, бегать трусцой, ездить на велосипеде), вы все равно должны делать это только в вашем районе.

— Теперь вы можете заниматься с членами семьи. Но вы не можете собираться для занятий спортом с другими людьми, не являющимися членами вашей семьи.

— Вы должны носить маску, когда отправляетесь в путь, и хотя вы можете снять ее при выполнении напряженных упражнений, вы должны надеть ее снова, как только это будет сделано.

— Рыболовные зоны, фитнес-уголки и детские площадки в парках остаются закрытыми.

— Пляжи в парке Восточного побережья, парке Чанги Бич, парке Пасир Рис, мысе Пунггол, парке Сембаванг и парке Западного побережья остаются закрытыми.

— Стадионы, общественные бассейны, игровые площадки и другие фитнес-центры закрыты.

— Бассейны и фитнес-центры в кондоминиумах закрыты.

— Частные тренажерные залы закрыты.

— Объекты загородного клуба, такие как бассейны и поля для гольфа, остаются закрытыми.

РЕЛИГИЯ

Группа людей молится у храма у Собора Доброго Пастыря 10 марта 2020 года. ST ФОТО: ALPHONSUS CHERN

— Частное богослужение теперь будет разрешено небольшими группами не более пяти человек в семье и не более пяти семей одновременно.

— Религиозные обряды и церемонии по-прежнему не разрешены, за исключением свадебных церемоний и мероприятий, связанных с похоронами. В них могут участвовать до 10 человек, не считая торжественных и религиозных деятелей.

— Семьи могут продолжать устанавливать ниши в колумбариях в местах поклонения.

— Все колумбарии, управляемые государством, в том числе колумбарий Мандаи, пока будут закрыты.

ОТДЫХ И ДРУГАЯ СОЦИАЛЬНАЯ ДЕЯТЕЛЬНОСТЬ

ВЫКЛЮЧАТЕЛИ.- ppt видео онлайн скачать

Презентация на тему: «АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ». — Расшифровка презентации:

1

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

2

СОДЕРЖАНИЕ Введение История Базовый элемент автоматического выключателя
Тип автоматических выключателей Преимущества Заключение Ссылки

3

ВВЕДЕНИЕ Автоматические выключатели — это стражи энергосистемы.Они необходимы для включения цепи как в нормальных, так и в ненормальных условиях. Автоматический выключатель — это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в обнаружении неисправности и немедленном прекращении электрического тока путем прерывания цепи.

4

ИСТОРИЯ Автоматический выключатель, вдохновленный трудами американского ученого Джозефа Генри и английского ученого Майкла Фарадея, был изобретен в 1836 году американцем Чарльзом Графтоном.Ранняя форма автоматического выключателя была описана Томасом Альва Эдисоном в заявке на патент 1879 года, хотя в его коммерческой системе распределения энергии использовались предохранители. Его цель заключалась в защите проводки цепи освещения от случайных коротких замыканий и перегрузок. Современный миниатюрный автоматический выключатель, подобный используемым сейчас, был запатентован компанией Brown, Boveri & Cie в 1924 году.

5

ОСНОВНОЙ ЭЛЕМЕНТ ВЫКЛЮЧАТЕЛЯ: —
1.Связаться. Механизм. 3. Работа 4. Дуга гасит среду. 2. Изоляция.

6

ВИДЫ ВЫКЛЮЧАТЕЛЕЙ: —
Воздушный выключатель низкого напряжения. Масляный выключатель. Автоматический выключатель воздушной струи. Автоматический выключатель SF6. Вакуумный выключатель.

7

Автоматические выключатели низкого напряжения
Автоматический выключатель (автоматический выключатель) — номинальный ток не более 100 А.Характеристики срабатывания обычно не регулируются. Тепловой или термомагнитный режим. Вышеупомянутые выключатели относятся к этой категории MCCB (автоматический выключатель в литом корпусе) — номинальный ток до 2500 A. Тепловой или термомагнитный режим. Ток отключения можно регулировать в больших номиналах.

8

Автоматический выключатель наливного масла (BOCB) Автоматический выключатель минимального уровня масла (MOCB)
Содержит больше масла. С развитием устройств управления дугой конструкция BOCB постепенно сокращается.Масляный автоматический выключатель 115 кВ МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ НАЛИВНОГО МАСЛА 115 кВ Автоматический выключатель минимального уровня масла (MOCB) Содержит меньше масла. Концепция дизайна сохранилась. МИНИМАЛЬНЫЙ масляный автоматический выключатель 33кВ

9

ВОЗДУШНЫЙ ВЫКЛЮЧАТЕЛЬ (ABCB)
Некоторые преимущества перед OCB: — Высокая скорость работы. Способность выдерживать частые переключения. Возможность высокоскоростного повторного замыкания.

10

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ
Его можно использовать до 132 кВ; но широко используется для 11 кВ и 33 кВ. VCB обычно очень дороги из-за обработки материалов и техники. ПРЕИМУЩЕСТВА: — Не требует обслуживания и негорючий по своей природе. Для работы требуется относительно меньше механической энергии. Они работают бесшумно. Скорость восстановления диэлектрика выше.

11

ВЫКЛЮЧАТЕЛИ СИГНАЛИЗАЦИИ SF6 ВЫКЛЮЧАТЕЛИ НАЗНАЧЕНИЯ SF6 400 кВ Резервные автоматические выключатели с элегазом под напряжением SF6 Некоторые из выдающихся свойств газа SF6: электрические и тепловые свойства: высокая диэлектрическая прочность; отличная способность гашения дуги; отличная термическая стабильность; хорошая теплопроводность; физические и химические свойства: химически инертный; нетоксичный. Невоспламеняющийся Некоррозионный Преимущества SF6: Повышенная безопасность Уменьшение размеров и упрощенная конструкция Уменьшение веса и надежность работы и бесшумная работа Простота установки и обслуживания

Устройство остаточного тока — Простая английская Википедия, бесплатная энциклопедия

Розетка GFCI с красной кнопкой для проверки и черной кнопкой для сброса

Прерыватель цепи замыкания на землю (GFCI) или Устройство остаточного тока (УЗО) — это тип автоматического выключателя, который отключает подачу электроэнергии при обнаружении дисбаланса между исходящим и входящим токами.Основная цель — защитить людей от поражения электрическим током, вызванного тем, что часть тока проходит через тело человека из-за электрического сбоя, такого как короткое замыкание, нарушение изоляции или неисправность оборудования. Стандартные автоматические выключатели отключают питание при слишком высоком токе, например, 10, 15 или 20 ампер, но всего 0,030 ампер через тело может вызвать паралич скелетных мышц и остановить человеческое сердце. GFCI / RCD разрывает цепь, когда обнаруживает дисбаланс всего 0,005 ампер (0.030 ампер в Австралии и некоторых странах Европы / Азии.)

Автоматический выключатель защищает домашние провода и розетки от перегрева и возможного пожара. GFCI / RCD защищает людей и часто встречается в ванных комнатах или на кухнях, где используются электрические устройства, и голое тело людей может контактировать с полом или металлическими приспособлениями, которые обеспечивают альтернативный путь для прохождения тока в случае электрического сбоя.

A GFCI / RCD также может предотвратить возгорание от коротких замыканий и других электрических неисправностей, которые не затрагивают людей, например, короткое замыкание с низким током, когда ток никогда не достигает точки срабатывания выключателя, напримерграмм. провод под напряжением падает в ванну с водой или влажной почвой, и ток течет только 1-2 ампера.

Электрические розетки подают ток, который выходит из одного контакта розетки, называемого «живым», проходит через электрическое устройство и возвращается через другой контакт, «нейтральный». Во многих странах, таких как США, Индия и другие, «нейтраль» также подключается к земле (через стержень, вбитый в почву). Если человек касается оголенного «живого» провода, ток может пройти через тело к любой части (например, другой руке или босой ноге), прямо или косвенно связанной с землей, например, через металл, такой как водопроводные трубы, или через влажную плитку или ванна, полная воды, где вода действует как проводник.Чистая вода — плохой проводник, но на кухне или в ванной она обычно соленая или мыльная, что увеличивает проводимость; но неважно, так как для убийства человека требуется очень мало тока, даже плохой проводник может привести к смертельному шоку.

Устройство GFCI использует дифференциальный трансформатор для сравнения тока, «уходящего» на горячую ногу, с током, «возвращающегося» на нейтраль. Если между ними есть достаточно большая разница, обычно 5 миллиампер (в некоторых местах 30), это считается дисбалансом, и внутренний соленоид механически отключает встроенный автоматический выключатель, прерывая соединение как с контактами под напряжением, так и с нейтралью. .

Предполагается, что часть исходящего тока проходит через человека или объект и направляется альтернативным путем обратно к нейтрали.

Смерть от электричества (поражение электрическим током) может произойти, когда через сердце протекает всего лишь 30 миллиампер тока, всего за долю секунды. Устройство GFCI защищает на уровне, который намного ниже того, который необходим для причинения вреда.

Если устройство GFCI отключается и неисправность позже устраняется, пользователь сбрасывает устройство GFCI, нажимая кнопку сброса.Если проблема не устранена, GFCI отключает цепь и не выполняет сброс. Также есть тестовая кнопка, которая приведет к срабатыванию GFCI, если он работает правильно. Торговые точки GFCI следует проверять не реже одного раза в месяц. [1]

Устройства GFCI используют стандарт синхронизации для предотвращения ложных «ложных» срабатываний, а также могут защищать от неправильного подключения нейтрали к земле.

Несколько стандартных (не GFCI) розеток можно защитить, подключив их цепочкой к выходу одной настенной розетки GFCI, хотя проводку необходимо выполнять с осторожностью, учитывая максимальную нагрузку и предотвращая ложное «мешающее» срабатывание.

Доступны два типа GFCI

: автоматический выключатель, который устанавливается в электрическую панель, и тип розетки, который устанавливается в электрическую коробку. Также доступны GFCI, которые прикрепляются к шнурам устройства или встроены в удлинители. В более новых фенах они также могут быть в виде небольшой коробки на конце шнура питания или на самой ручке.

Поскольку GFCI контролирует ток только на горячей ноге по сравнению с нейтралью, GFCI можно использовать для модернизации старых двухконтактных (незаземленных) розеток до трехконтактных (заземленных / заземленных) без установки нового провода.Схема с устройством GFCI без заземления намного безопаснее, чем двухконтактная розетка без заземления. Установленный таким образом GFCI должен иметь маркировку «Нет заземления оборудования».

Когда GFCI устанавливается в электрическую коробку без присоединения винта заземления (поскольку нет заземляющего провода), на выходе GFCI и всех последующих выходах размещается этикетка с надписью «Нет заземления оборудования». Некоторые из этих меток обычно включены в GFCI. В некоторых частях света «землю» называют «землей».

GFCI являются подходящей заменой двухконтактных розеток без заземленного провода. Национальный электротехнический кодекс требует защиты от GFCI в жилых помещениях на кухонных столешницах, в ванных комнатах, недостроенных подвалах, не предназначенных для проживания, в местах для прогулок, в гаражах, раковинах, где розетки устанавливаются в пределах 6 футов от верхнего края чаши раковины, лодочных домах. , ванны или душевые кабины, в которых емкости установлены в пределах 6 футов от края ванны или душа, зоны стирки, на открытом воздухе, за исключением приемников, которые труднодоступны и питаются от ответвленной цепи, предназначенной для электрического таяния снега, устранения обледенения или оборудование для обогрева трубопроводов и сосудов должно быть установлено в соответствии с NEC 426.
