Для чего нужен мембранный расширительные бак в системе отопления?

Главная >
Статьи >
Для чего нужен мембранный расширительные бак в системе отопления?

03.02.2014

Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:

Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении — уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.

Внутри бака находится мембрана.

Работа расширительного бака:

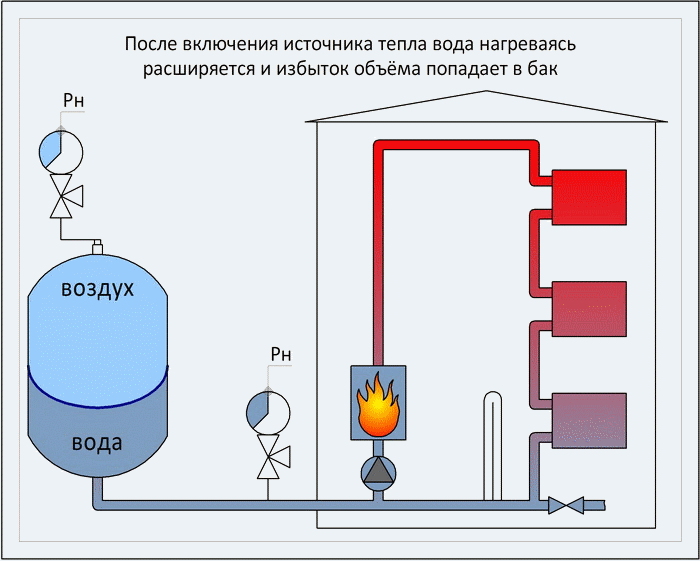

Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.

При нагреве воды, она начинает поступать в полость между корпусом и мембраной.

При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:

Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.

В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.

Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:

Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:

Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.

Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап — Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:

Теплоноситель: вода

Объем теплоносителя в системе = 600 литров

Коэффициент температурного расширения воды при температуре 85 С = 0,034

Начальное давление = 1,5 атм.

Максимально давление = 4 атм.

Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5

V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра

Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.

Vполный 65,2 х 1,25 = 81,5 литра.

Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

 Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?

 Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?

Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.


Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?

При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.

Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.

Зачем нужен расширительный бак в системе отопления?

Наличие такого устройства как расширительный бак требуется для компенсации расширения теплоносителя при нагревании, выравнивания давления и недопущения образования воздушных пробок и гидроударов в отопительной системе.

Бывают расширительные баки двух типов – открытого и закрытого. Первый представляет собой открытую ёмкость с возможностью долива теплоносителя. Можно сказать, что бак такого типа – это изжитки прошлого века, потому как неудобство монтажа, необходимость постоянного контроля жидкости и непрерывного пополнения резервуара отнюдь не добавляют комфорта при пользовании таким устройством. Закрытый бак, или попросту «мембранник», называемый так за наличие мембраны, – это герметичная ёмкость, устанавливаемая в системах, где циркуляция теплоносителя обеспечивается насосом.

Как определить, какой объём нужен для расширительного бака

Существует несколько способов определить объём, необходимый расширительному устройству. Для расчёта, как правило, пользуются формулой:

VL – суммарная ёмкость отопительной системы (котла, труб, водонагревателя, радиаторов и пр.). Вычислить значение полной ёмкости – достаточно сложная задача, поэтому для упрощения используют соотношение: на 1 кВт требуется 15 л. К примеру, при мощности котла в 20 кВт примерную ёмкость считают следующим образом: V = 20 х 15 = 300 л. Использование этого соотношения является приблизительным и расчёт с его применением больше подходит для предварительного ориентирования в ценовой категории оборудования.

Е – коэффициент, определяющий расширение жидкости-теплоносителя, %. Зависит от типа теплоносителя и рабочей температуры. Для систем отопления, теплоносителем в которых является водогликолевая смесь, коэффициент расширения определяют исходя из нижеприведённой таблицы. Например, если теплоноситель – вода с температурой нагрева до 95°C, коэффициент считают равным примерно 4%.

Коэффициент увеличения объёма жидкости в зависимости от температуры:

D – эффективность мембранного бака, для вычисления которой пользуются следующей формулой:

РV – это максимальное давление системы, для частного дома это значение обычно равно 2,5 бар.

PS – давление зарядки расширительного бачка (0,5 бар = 5 метров), которое, как правило, равняется статическому давлению системы.

После проведения расчёта между меньшим и большим значениями лучше выбрать больший объём расширительного бака. Для упрощения процесса можно прибегнуть к помощи он-лайн калькуляторов. Принцип их работы основан на приведённых выше формулах, достаточно только задать значения величин – программа посчитает всё сама. Ну и конечно, самый верный (но и дорогостоящий) способ – это прибегнуть к помощи профессионалов, которые для максимально точного расчёта используют специальные программы, учитывающие все факторы вплоть до самых второстепенных. Если не учесть параметры, которые могут влиять на работу отопления, работа системы может стать нестабильной и неэкономичной.

Зачем нужен расширительный бак для системы отопления?

Расширительные баки от https://piramida24.com.ua/rasshiritelnye-baki/ созданы для выполнения двух значимых функций. Во-первых, они обеспечивают компенсацию теплового расширения в отопительной системе. Это означает, что в процессе нагрева увеличивается объем теплоносителя.

При этом, для защиты котла от повреждений и используется расширительный бак, поскольку без данного агрегата избыток тепловой энергии стал бы искать иной путь к выходу, отчего росло бы давление в системе, и в уязвимом месте появилась бы течь.

Во-вторых, расширительный бак обеспечивает защиту от гидроударов в отопительной системе, работая как защитный буфер. Это связано с тем, что циркуляционный автоматический насос можно как включать, так и выключать в зависимости от потребности. В момент включения насоса давление резко повышается на короткий промежуток времени, это и есть так называемый гидравлический удар. Для исключения пагубного влияния такого удара на всю систему отопления и применяется расширительный бак, способствующий компенсации избытка давления.

Какие расширительные баки бывают?

Расширительные баки в широком ассортименте представлены на сайте https://piramida24. com.ua/. Раньше в старых отопительных системах баки, как правило, устанавливали в самой верхней точки, туда уходили все излишки тепла. Однако, если система представлена закрытым типом, этим излишкам деваться некуда. Для этого и были изобретены современные виды расширительных баков.

Все баки для отопительных систем окрашиваются в красный цвет. Их вы можете также найти на сайте Пирамида24. Если бак имеет синюю окраску, значит, он предназначен для систем водоснабжения. Такие баки мало чем отличаются от агрегатов для отопления. Единственной разницей является наличие диафрагмы из пищевой резины, в баках для отопления диафрагма изготавливается из технической резины.

Если бак используется для монтажа настенных газовых котлов, он должен иметь плоскую форму, он устанавливается внутри самого котла на задней стенке либо сбоку рядом с котлом.

Также существуют баки белого цвета. Производители таких устройств утверждают, что их можно использовать и для горячего, и для холодного водоснабжения. Как правило, таки баки монтируются вкупе с бойлерами косвенного нагрева, а их основная функция — компенсация расширения воды внутри бойлера.

31 октября, Рекламная статья

Зачем нужен, как работает и как подобрать расширительный бак для водяного отопления.

Современное частное домостроение в нашей стране, расположенной на широтах, где температурные колебания, в течение года, составляют более 50 градусов, предполагает наличие качественного и продуманного отопления. Раньше, для сельских изб, состоящих из одного — двух помещений, в большинстве случаев, хватало традиционной печи. Сейчас, когда размеры домов выросли, а количество отдельных комнат даже в небольшом доме, редко бывает меньше трех – четырех, современная концепция комфортного проживания, предусматривает обязательное наличие водяного отопления.

Виды и специфика расширительных бачков

Такой способ нагрева дома, в отличие от печного, может обеспечить одинаково комфортную температуру во всех помещениях. Жидкостное отопление, предполагает наличие производящей тепло установки – котла и теплоносителя, который циркулирует по трубопроводам между котлом и радиаторами, расположенными в каждом из отапливаемых помещений. Когда котел отключен, теплоноситель не нагревается и, за короткое время, его температура опускается до комнатной. Таким образом, получается, что температура теплоносителя периодически изменяется. Как хорошо известно, из курса физики, свойством любых тел является их расширение, при увеличении температуры. При нагревании теплоноситель увеличивает свой объем. Но, в замкнутом контуре, ему некуда деться, и тогда начинает расти его давление. Частые перепады давления «расшатывают» систему и быстрее приводят к нарушению герметичности её важных узлов. Решение – применять расширительный бак в системе отопления.

По своей сути, расширительный бачок это емкость, где жидкость имеет возможность увеличить или уменьшить свой объем. Его установка, позволяет избежать повышения, и понижения давления теплоносителя, при изменении его температуры. Установка расширительного бака обязательно производится при монтаже любой системы жидкостного отопления дома. Однако виды расширительных бачков отличаются, в зависимости от типа системы, которая спроектирована в каждом конкретном случае. Фактически, существуют два возможных варианта жидкостного отопления помещений: открытый и закрытый.

Что выбрать — открытую или закрытую систему

Открытая система отопления, представляет собой не полностью герметичную систему, с открытым верхом. Давление жидкости, зависит от места расположения емкости и уровне теплоносителя в нем. Чтобы было понятнее, открытую систему можно сравнить с наполненной на две трети кастрюлей воды без крышки, которая стоит на плите. Стенки и дно нашей кастрюли непроницаемы для жидкости и не дают ей вылиться, а верх открыт.

При нагреве нашей кастрюли, вода в ней увеличивает свой объем, и занимает уже не две трети, а, например, три четверти её объема, но оставшейся высоты её стенок все еще достаточно, чтобы не дать воде разлиться. В открытой схеме, роль верхней части нашей воображаемой кастрюли выполняет, как раз, емкость открытого типа. Такая емкость имеет негерметичный верх (как правило, прикрытый крышкой). Он располагается выше всего, чаще на чердаке, или в самом верхнем помещении строения.

Если не применяется принудительная циркуляция теплоносителя, открытый расширительный бак, устанавливается в верхней точке, сразу после котла. В этом случае максимально нагретый котлом теплоноситель, в соответствии с законами физики устремляется вверх и попадает в расширительную емкость, откуда уже изливается через трубы к радиаторам и, постепенно теряя тепло, возвращается назад к котлу. Такая конструкция имеет два штуцера – вход и выход, и открытый верх (прикрытый негерметичной крышкой). При использовании принудительной циркуляции, бачок может располагаться в любом её месте (соблюдая принцип того, что он располагается выше всех остальных узлов). В этом случае, к емкости достаточно подвести один штуцер снизу, чтобы жидкость имела выход в объем достаточной для её расширения при нагреве. Но такие схемы встречаются редко.

Открытые системы отопления создаются, в основном, для независимости от принудительной циркуляции и не требуют электрического питания для котлов и насосов для циркуляции воды. Их главный плюс — они работают, не зависимо от наличия, или отсутствия электроэнергии в доме.

Минус данных систем в том, что теплоноситель циркулирует относительно медленно, и очень трудно спроектировать и сбалансировать такую систему так, чтобы во всех помещениях дома можно было бы поддерживать одну заданную температуру. Преимуществом расширительной емкости открытого типа является возможность использовать её, для добавления в систему теплоносителя (воды), который можно просто заливать в емкость через его верхнюю крышку. Недостатком такой емкости является то, что через неё происходит неэффективный теплообмен, между теплоносителем и окружающей средой, как раз в том месте (вверху строения), где нагрев помещения меньше всего нужен. Расширительным баком открытого типа может служить любая емкость из подходящего материала, которую можно приобрести готовой, или заказать у сварщиков.

Закрытая система отопления — это замкнутый контур, в котором жидкость всегда находиться под определенным, заданным при её заливе, давлении. В такой системе уже применяется расширительный бак для отопления закрытого типа. Он имеет один штуцер, которым и присоединяется к трубе. Такой бачок представляет собой герметичный замкнутый сосуд, разделенный на две части — одну для газа, другую, для жидкости. Хорошо известно, что газ при увеличении давления, уменьшается в объеме сильнее, чем жидкость. Этот принцип и используется в расширительном баке закрытого типа. Когда, например, вода нагревается, её объем увеличивается за счет сокращения объема воздушной части емкости, и наоборот, когда температура падает — объем уменьшается, за счет вытеснения излишков жидкости из расширительного бака за счет давления воздуха.

Расширительные баки для закрытой системы бывают двух видов. Бак одного типа состоит как бы из двух разделенных водонепроницаемой мембраной частей. В одной части, располагается газ — атмосферный воздух, давление которого можно менять через обычный золотник. К другой части прикреплен штуцер, с помощью которого устройство присоединяется к трубе. При повышении температуры, мембрана изгибается в сторону воздушной части увеличивая объем бака и компенсируя рост давления.

Такая конструкция не разборная, и, в случае повреждения мембраны, подлежит замене целиком. У устройства другого типа, роль мембраны выполняет воздушная камера, которая работает по такому же принципу, сокращая свой объем при росте температуры жидкости и увеличивая при её падении. Но в такой конструкции, поврежденную мембрану уже можно заменить новой, без замены всего бака. Необходимо заметить, что оба типа баков весьма надежны и очень редко ломаются. Но устройство с мембраной, лучше всего располагать заливным штуцером кверху, чтобы при наполнении труб теплоносителем, исключить формирования в его водяной части воздушного кармана. Расширительная емкость в системе закрытого типа служит для регулирования давления.

За счет нагнетания воздуха в «газовую» часть бака давление теплоносителя растет, а стравливанием воздуха, давление можно уменьшить. Например, при монтаже отопления, залитый теплоноситель имеет атмосферное давление, которое зависит от того, на какой высоте располагается верхний уровень теплоносителя (от этажности дома и высоты расположения верхней точки системы). Располагается бачок в закрытой схеме, как правило, недалеко от входа уже потерявшей часть тепла жидкости в котел. Многие котлы производятся уже со встроенным расширительным баком, и, дублировать его дополнительным, не имеет смысла.

Сравнив все «за» и «против»…

Рассуждать какой расширительный бак лучше, открытый, или закрытый бессмысленно, т.к. их применение обусловлено, выбором соответствующего типа отопительной системы. Но следует заметить, что бачок закрытого типа занимает меньше места, его удобнее обслуживать, т.к. он находиться вблизи котлового оборудования, как правило, в бойлерной и он теряет меньше тепла, чем бачок открытого типа. Кроме того, само присутствие в верхней части строения емкости с жидкостью представляет потенциальную опасность в плане протечки и порчи интерьера помещений дома. Сама закрытая система отопления выглядит привлекательнее открытой, т.к. циркуляции жидкости происходит без соприкосновения с воздухом, который, насыщая воду кислородом, способствует коррозии ключевых узлов.

Месторасположения расширительных баков так же зависит от выбранного типа отопления. Расширительная емкость открытого типа, как уже говорилось выше, располагается в самой верхней части, как правило, на чердаке дома, бачок закрытого типа – рядом с котлом, перед входом в него труб с остывшим теплоносителем.

Рассчитать объем достаточного расширительного бака можно по формуле: Объем расширительного бака = объем теплоносителя в литрах умноженный на 0,07. Также поможет в подсчетах онлайн калькулятор, который с максимальной точностью выдаст вам нужное значение сразу же после того, как вами будут вписаны соответствующие параметры.

Если Вы используете емкость большего, чем нужно, объема — хуже точно не будет, если меньшего, он полностью не сможет компенсировать изменение давления, при нагреве теплоносителя, и оно будет колебаться.

Важно помнить:

При эксплуатации систем закрытого типа необходимо следить за давлением. Если, во время нагрева теплоносителя котлом, приборы контроля показывают увеличение давления, требуется регулировка давления в расширительном баке. Сильный рост давления при нагреве, означает, что воздушная часть бака потеряла давление и требуется определить, почему это произошло. Может быть, пропускает воздух золотник, или нарушилась герметичность камеры (или мембраны) — тогда требуется ремонт бака.
Лучше всего использовать расширительную емкость с системой автоматического сброса давления в случае превышения его пороговых значений.
При монтаже бака в систему отопления обязательно предусмотрите перед ним запорный кран, чтобы можно было отключить устройство от трубы для его ремонта, или замены, без слива всего теплоносителя из системы.

Расширительный бачок для отопления: особенности установки и эксплуатации

Автономные отопительные системы пользуются большой популярностью при загородном строительстве. Их создание позволяет владельцу жилища чувствовать себя независимым от коммунальных служб, значительно экономить на счетах за отопление. Более того, в ряде случаев, подключение к магистральной системы теплоснабжения является попросту невозможным. В общих чертах индивидуальная отопительная система в частном доме с жидким теплоносителем состоит из устройства, нагревающего воду (оно может работать на разных типах топлива) и системы оборота горячего теплоносителя.

Проектирование и строительство системы оборота воды играет важную роль в создании качественной системы автономного отопления. Она состоит из нескольких составных частей, а среди них расширительный бачок для отопления играет не самую последнюю роль, если не решающую! Для полноценного функционирования системы бачок просто необходим, он делает систему более целостной и без него функционирование невозможно в принципе! Это как автомобиль, который может ехать только в том случае, если все его узлы и агрегаты настроены и нормально функционируют!

Внешний вид расширительного бачка для отопления

Основные функции расширительного бачка для отопления или зачем он вообще нужен?

На расширительный бачок в индивидуальных системах отопления возложена важная роль приема излишней части воды-теплоносителя. При нагреве вода может изменять свой объем, а в системах отопления температура теплоносителя не является постоянной величиной. Таким образом, при создании полностью замкнутой герметичной системы оборота горячей воды возникает существенный риск разрыва соединительных элементов в следствии повышения давления. Вода является практически несжимаемым веществом и перед ее напором не может устоять даже самое надежное соединение из паянного пластика, а также из любых металлов.

Рассмотрим, как работает в системе индивидуального отопления расширительный бачок, какие бывают типы расширительных бачков, как правильно выбрать данное оборудование и какие тонкости необходимо учесть при его установке в частном доме.

Принципы работы расширительного бачка

Приведем простой физический пример. Допустим температура жидкого теплоносителя-воды в нашей системе отопления поднялась всего лишь на 10 градусов. Это может быть связано с более интенсивной работой нагревающего устройства, вызванного пониженной температурой на улице. После такого подъема температуры объем воды, циркулирующей в замкнутой системе увеличиться на 0,3 процента.

Казалось бы – не очень-то большая величина. Однако вода (или антифриз, используемый в качестве теплоносителя) несжимаема, то-есть в системе постепенно возникает сильное избыточное давление. Чтобы такое давление не разрушило соединительные элементы отопительной системы – воде необходимо дать пространство для расширения. Таким пространством и будет расширительный бачок. При холодном теплоносителе он заполнен не полностью, а вот при нагреве уровень воды в нем увеличивается, что сохраняет давление в системе оборота воды на нормальном уровне.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

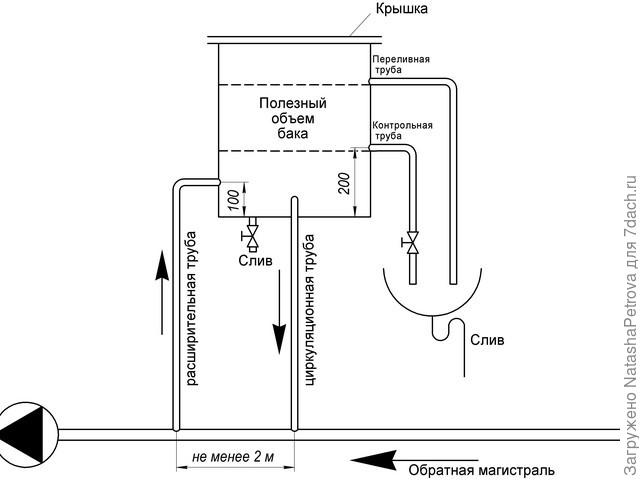

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

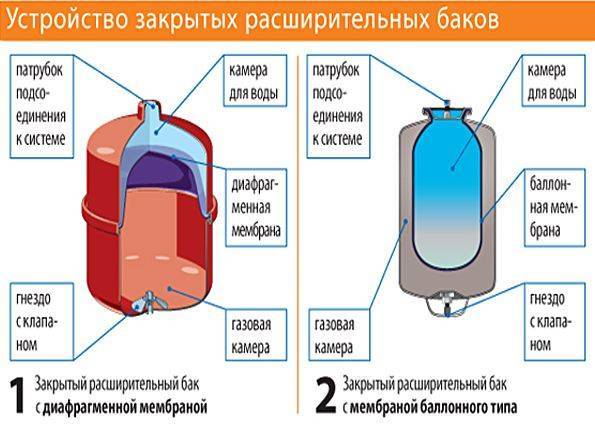

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе. Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю.

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе. Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

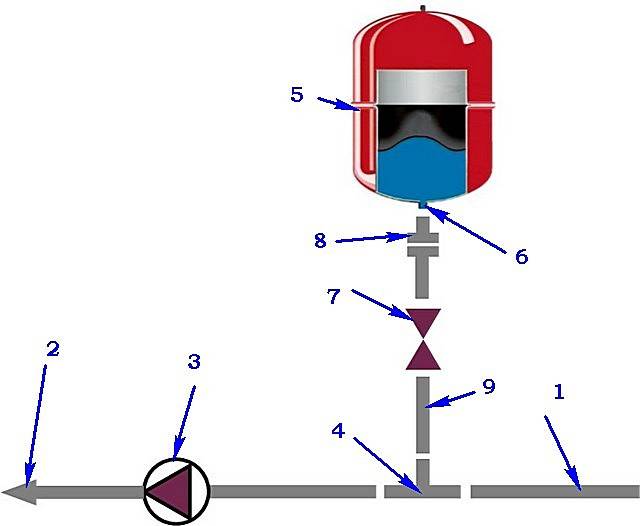

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной.

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Обучающее видео по работе расширительного бачка для отопления в частном доме

Зачем нужен расширительный бак в системе отопления | Автомотический полив, системы ливневой канализации в Ставрополе

Для компенсации расширения теплоносителя в системе отопления есть экспанзомат. Он принимает избыток жидкости при нагревании и отдает – при охлаждении. Вот зачем нужен расширительный бак в системе отопления.

Также, открытый бак пополняет жидкость, если в системе есть утечка, и отводит воздух из нее. Закрытый же еще защищает систему от аварийного роста давления. Конечно, этим необходимость расширительного бака в системе отопления не ограничивается.

Виды экспанзоматов

Открытые сейчас почти не встречаются. Их заменили закрытые виды (безмембранные и мембранные), не связанные с атмосферой. Первые применяли раньше, когда мембраны были низкого качества. В них также постоянно приходилось поддерживать давление.

Сегодня в ходу закрытый расширительный бак с мембраной (диафрагменной и баллонной), по одну сторону которой – газ, по другую – жидкость.

Диафрагменные, похожие на полусферу, в функции от температуры воды прогибаются в ту или иную сторону. Баллонные копируют сосуд и крепятся по его концам. В них нет контакта жидкости со стенками и возможна замена мембраны.

 Основные характеристики

Расширительный бак должен принимать объем прироста жидкости при ее максимальном нагреве. Важной частью закрытого бака служит мембрана с ее:

• перепадом температур и давлений;
• материалом;
• диффузионной стойкостью;
• ресурсом и т. д.

Бренды и варианты их заказа

Экспанзоматы выпускают многие компании. Поэтому покупка расширительного бака в Ставрополе – не проблема. Хороши по качеству изделия Hidroferra серии ET от 8 до 80 л.

Отметим и гидроаккумулятор Hidroferra серии STH и STV на 24-500 л. Популярны также баки Wester на 8-18 л и давление до 7 бар.

Купить расширительный бак в Ставрополе можно на сайте stavstroy.ru, как указанные, так и другие.

назначение, виды, установка, обслуживание и ремонт

В водяной системе отопления один из компонентов — расширительный бак. Это небольшой резервуар, который отвечает за стабилизацию давления. Без него возможны повреждения труб, радиаторов и других элементов системы. О том, что такое расширительный бак для отопления и как он регулирует давление и поговорим дальше.

Назначение и виды

В системе отопления температура теплоносителя постоянно изменяется, что приводит к изменениям его объема. Ведь известно, что жидкости при нагревании расширяются, при остывании сжимаются. Расширительный бак для отопления как раз и предназначен для того, чтобы принимать на себя излишки жидкости при нагреве (расширении), и возвращать их в систему при остывании. Таким образом он поддерживает стабильное давление в системе отопления.

Расширительный бак для отопления окрашен в красный цвет

Открытого типа

Есть два типа расширительных бачков: открытого и закрытого. Емкости открытого типа используется обычно в самотечных системах (с естественной циркуляцией). Так он называется потому, что представляет собой негерметичную емкость. Это может быть бочка, кастрюля, специально сваренный резервуар. Для того чтобы теплоноситель меньше испарялся, устанавливают крышку, но сама емкость негерметична. Принцип работы открытого расширительного бака прост: это емкость, в которую вытесняется излишек теплоносителя при повышении температуры и подается обратно при остывании.

Расширительный бак открытого типа — любая емкость, например, пластиковая канистра

При расчете баков открытого типа берут солидный запас по объему: можно долить теплоноситель и некоторое время не проверять его уровень. Емкость негерметична, так что идет постоянное испарение жидкости и запас не помешает. В случае недостатка теплоносителя, в систему попадет воздух, что может ее остановить. Последствия могут быть печальными — если сработает автоматика котла (если она есть) — есть вероятность разморозки. Если автоматики нет, котел от перегрева может разорваться. В общем, это тот случай, когда запас действительно оправдан.

Если в систему отопления залита вода, можно сделать автоматической пополнение на основе поплавка от бачка унитаза. Принцип работы точно такой же: при понижении уровня ниже определенной точки открывается подача воды. При достижении нужного уровня, подача перекрывается.

Расширительный бак для отопления открытого типа с поплавком

Плюс такого решения в том, что нет необходимости контролировать количество теплоносителя, возможность завоздушивания минимальна. Минус — надо тянуть водопроводную трубу. Так как открытые систем обычно работают на естественной циркуляции, расширительный бак для отопления ставят в самой верхней точке системы. Очень часто это — чердак, так что трасса получается длинной.

И это еще не все возможные аварийные ситуации. Поплавки, случается, не перекрывают подачу воды. Если такое произойдет с унитазом, вода просто бежит в канализацию. В случае с отоплением вода польется на чердак, затопит дом… Чтобы избежать подобной ситуации, надо сделать контроль перелива. В самом простом случае это ввареный/приделанный на нужном уровне патрубок с подключенным к нему шлангом. Шланг можно вывести в канализацию, но тогда надо придумать еще и сигнализацию переполнения емкости (заодно тогда и снижение уровня ниже критического). Можно шланг просто вывести на метр от дома или запустить в систему водостока. В этом случае видны будут «следы» переполнения и можно будет своевременно отреагировать и без сигнализации. Так что открытый расширительный бак для отопления требует некоторого дооборудования.

Закрытого типа

Расширительный бак для отопления закрытого типа ставится в системы с принудительным движением теплоносителя. В них движение теплоносителя активизируется при помощи циркуляционного насоса. Такие системы работают при повышенном (относительно атмосферного) давлении. Для сохранения этого давления, емкость должна быть герметичной.

Одна из главных функций расширительного бака для закрытой системы отопления — поддержание стабильного давления. Для этого емкость делят на две части. В одной находится воздух или закачанный на заводе инертный газ (обычно аргон). Эта часть герметична, есть выход малого диаметра, в котором установлен золотник (принцип работы такой же, как у велосипедного или автомобильного).   Другая камера пуста и имеет выход какого-то сечения. Через этот выход расширительный бак для отопления подключается к трубопроводу. При расширении в эту камеру поступает теплоноситель.

Виды мембранных расширительных баков

Расширительный бак закрытого типа делится на камеры при помощи эластичной резиновой перегородки — мембраны. Бывает она двух видов: в виде диафрагмы (диска) или груши. Разницы особой нет, за исключением того, что грушу проще менять. Так что емкости с грушей более популярны, чем с диафрагмой.

Принцип работы мембранного расширительного бака сложнее, чем открытого. В «сухой» камере создается определенное давление. Оно подбирается в зависимости от рабочего давления в системе, а стандартная заводская настройка —  1,5 Бар. Пока давление в системе ниже чем в расширительном баке, «водяная» часть емкости остается пустой.

Когда оно становится выше, жидкость начинает поступать, мембрана растягивается, повышая давление в «газовой» части бака. Этот процесс происходит до тех пор, пока либо давление в системе не начинает падать (теплоноситель остывает), либо емкость заполняется полностью. Первый случай — это нормальная работа системы отопления, второй — аварийная.

Второй вариант означает, что объема расширительного бака не хватает. И такая ситуация возникает при неправильно подобранном размере (слишком маленький) или при перегреве котла. Чтобы сохранить работоспособность системы в таких ситуациях, ставят аварийные клапана.

Устройство и работа мембранного расширительного бака

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

• Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
• Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.

Объем теплоносителя в трубах разного диаметра

Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй. Важно чтобы суммарная емкость их была не менее расчетного значения.

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

• 10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
• 20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления

После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Расширительный бак

— Боб Вила

Схема расширительного бака

: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и ожидаемый срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть завершен менее чем за час с помощью ручного мастера. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным департаментом, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Стоимость расширительного бака

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие бытовые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную, бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система.Закрытая водопроводная система не позволяет воде течь в обратном направлении (т. Е. Вода не будет течь обратно в городские сети, когда она попадет в трубы вашего дома).

Поскольку большинство новых домов построено с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бак. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

• Зачем вам нужен расширительный бак с замкнутой системой
• Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутой системой

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ …

Как мы упоминали в начале, замкнутая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако при нагревании воды ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабнет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад — в конце концов, она сломается).

И здесь появляется расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка дополнительный объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бачка.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как сказать, если у вас есть закрытая дренажная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционного клапан), подключенный к основному воде запорного вентилю, то у вас есть замкнутая система слесарной.

Примечание. Устройства предотвращения обратного потока могут различаться по конструкции, но большинство из них будут похожи на устройство , подобное этому устройству .

Ваша вода отсечной клапан обычно находится:

Если у вас возникли проблемы, определяя местонахождение вашего главного ВОДОИЗОЛЯЦИОННЫХ клапана, или вы не можете определить предотвращения обратного потока устройства, обратитесь в водопроводчика. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Свяжитесь с сантехником Тампы.

Расширительный бак водонагревателя — Нужен ли мне расширительный бак?

«Что это за странный резервуар над моим водонагревателем?»

«Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?»

«Когда я впервые включаю кран, давление воды у меня странно колеблется.В чем дело?»

Если любой из этих вопросов у вас, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают.

Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Вы получаете доступ, используете и полагаетесь на любую информацию, представленную на нашем веб-сайте, исключительно на свой страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый бак. Самые распространенные цвета — кремовый или синий.

Сверху у него есть воздушный клапан, как и на большинстве шин, который называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник воды на плите, в конце концов чайник начнет свистеть, так как давление, возникающее внутри него, выдувает пар.

Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением.

Это дополнительное давление будет просто поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.

Вот здесь и появляется расширительный бак. Правильно установленный, он поглощает это избыточное давление. Половина бака заполнена водой из основной водопроводной системы вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух с другой стороны.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.

Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и электромагнитные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо чаще выходят из строя преждевременно при воздействии высокого давления воды.

Если у вас избыточное давление более 80 P.S.I. Если в ваш дом поступает вода из городского водопровода, то сам по себе расширительный бачок ничего не исправит. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе.

В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, для прохождения проверки сантехники — например, при установке нового водонагревателя. Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры оснащены обратными клапанами, которые образуют замкнутую систему.

Проконсультируйтесь с инспектором по сантехнике в вашем городе, чтобы узнать, какие правила водоснабжения действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, подходящее по размеру для вашей водопроводной системы.

Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас более одного нагревателя в одной или подключенной системе, вы можете использовать расширительный бак для каждого нагревателя или один расширительный бак большего размера.Опять же, сверьтесь с местными поправками к правилам водоснабжения и со спецификациями производителя расширительного бачка, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.

Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного бака, качество воды и надлежащее наполнение бака — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше.В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения срока гарантии производителя.

На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации.

Обычно они выходят из строя двумя способами. Во-первых, резиновый баллон внутри них изнашивается, и резервуар перестает функционировать как средство уменьшения теплового расширения.Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать протекать.

Единственное, что вы можете сделать, чтобы предотвратить повреждение расширительного бачка, — это поручить ему установить его надлежащим образом квалифицированным водопроводчиком. Хороший сантехник установит резервуар, убедившись, что он имеет надлежащую опору и хорошее соединение. Он также разместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки.

Еще одна вещь, которую вы можете сделать для увеличения срока службы вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя.Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.

Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда баки стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ. Перед началом проверки убедитесь, что перед расширительным бачком работает запорный клапан.Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование у лицензированного специалиста. Если вы видите какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста. Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или отказом фитингов во время тестирования.

Есть несколько вещей, которые вы можете сделать, чтобы определить, находится ли ваш расширительный бачок в рабочем состоянии.

Контроль давления: Easy

Самый простой — визуально контролировать давление воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приведет к повышению давления в системе.

Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет опускаться.Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный контрольный тест, это очень простой способ проверить. Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома.Верх заполнен сжатым воздухом.

При попеременном постукивании металлическим предметом по верхней и нижней части резервуара должна быть четкая разница в издаваемых звуках. Там, где есть воздух, должно быть больше полого кольца, а не лязга. Если нет разницы в звуке, возможно, у вас поврежденный расширительный бачок.

Проверьте клапан: Easy

Еще один, гораздо более надежный способ определить, не поврежден ли ваш расширительный бачок, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенный

Наконец, после того, как вы попробовали предыдущие тесты и ваш расширительный бачок прошел успешно, есть надежный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы используете для автомобильных шин.

1. Включите наружный водопроводный кран с помощью шланга и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое настроен ваш PRV.
2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
3. Выключите воду в ваш дом с основным запорным клапаном.
4. Откройте кран и слейте все давление из вашей системы.
5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
6. Манометр на вашем насосе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как и в предыдущем показании давления воды, которое вы получили на шаге 2.
7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью насоса до нужного P.S.I.
8. После отключения помпы вы можете восстановить подачу воды в свой дом и дважды проверить герметичность.

После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) состоит в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если бак еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы с расширительными баками и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады вам помочь.

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвращение необратимых повреждений водонагревателя с помощью расширительного бачка

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ, пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения. и повышение давления внутри бака.Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он поглощает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки помогают снизить вероятность гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что продлевает срок службы бака.Для выполнения своей работы эти резервуары должны быть правильно расположены, иметь размеры, подключаться к общей системе и проверяться ежегодно.

Наши специалисты по отоплению и охлаждению будут следить за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Связанная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает эти проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта.Обратный клапан и трубы упоминаются лицензированными специалистами в сантехнической отрасли как «закрытая система». Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по водопроводным трубам, что предотвращает попадание возможных загрязнений в водопроводную сеть.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если в вашем водонагревателе есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда исключительных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только комфортным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов.Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом будет безопасным и комфортным в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

Зачем нужен расширительный бачок

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

То есть расширительный бак, установленный на трубе подачи воды к водонагревателю. Его цель — бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды.Если давление воды станет достаточно высоким, это может повредить клапаны в сантехнической арматуре, стыки в подающих трубопроводах и даже водонагреватель.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании.В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома — в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина — обратные клапаны. Обратный клапан — это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении. Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель — не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение водопровода в доме или на предприятии от загрязнения водопровода на улице. Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере того, как водонагреватель нагревается.

Вот здесь и вступают в игру расширительные бачки. В расширительном баке содержится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды.Давление воды в системе существенно не повышается.

В большинстве домов, где есть обратный клапан на водопроводной трубе — обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды — нет расширительного бака, поскольку до недавнего времени он не требовался. Это может вызвать или не вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются, или если вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка.Стоимость относительно скромная.

Расширительный бак водонагревателя | Как работают баки расширения

Вода расширяется при нагревании, и, если ей некуда деваться, это может создать опасную ситуацию. Представьте, что внутри вашего дома водонагреватель находится под слишком высоким давлением.

Раньше скопившаяся вода под давлением просто стекала обратно в городскую систему водоснабжения. Но это не всегда возможно. Если есть что-то, чтобы предотвратить эту утечку, вам понадобится еще одна защита, которая подводит нас к расширительному бачку водонагревателя.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — дополнительная маленькая благодарность, которая крепится к вашему водонагревателю. Он разработан, чтобы справиться с накопившейся избыточной водой. Таким образом, когда давление воды становится слишком высоким, она перетекает в расширительный бак, а не повреждает водопроводные клапаны, арматуру и соединения в вашем доме и потенциально может вызвать разрыв линии с неизмеримыми повреждениями и затратами.

Когда вода термически расширяется, расширительный бак водонагревателя предотвращает нежелательное повышение давления.Вода расширяется примерно на 2% при нагревании от 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак по линии от впускного клапана, по которому горячая вода подается в ваш дом. Бак состоит из двух секций, разделенных резиновым клапаном. Вода протекает через верхнюю часть, а внизу находится сжатый воздух.

Именно это давление воздуха позволяет резервуару поглощать избыточное давление от вашего водонагревателя, что удерживает его вдали от других систем вашего дома.

Кому нужен расширительный бачок водонагревателя?

Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволяет воде стекать обратно в водопровод, тепловое расширение приведет к значительному повышению давления в водопроводной системе вашего дома.

В таких условиях у вас должен быть не только расширительный бак, но и некоторые муниципалитеты. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и не будет обеспечена эта гарантия.

Вам не нужен расширительный бак водонагревателя, если у вас есть водонагреватель без бака, так как в нем нет бака и нет повышения давления. Точно так же, если в вашем доме работает открытая система водоснабжения, где избыток воды возвращается в городское водоснабжение, это не окажет никакой нагрузки на водопроводную систему вашего дома.

Общие вопросы о расширительных баках водонагревателя:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на вашу сантехнику, включая водонагреватель, и сократить срок их службы.

Нужно ли устанавливать расширительный бачок на холодной стороне?

Несмотря на то, расширительные баки могут быть установлены на горячей стороне, настоятельно рекомендуется их устанавливать на холодной линии, ниже по потоку от запорного клапана.

Где установить расширительный бак по отношению к водонагревателю?

Расширительный бак может быть в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего он устанавливается с помощью тройника на входе холодной воды в водонагреватель. Но функционально его можно установить в любом месте на линии холодного входа.

Можно ли установить расширительный бачок под любым углом?

Расширительный бачок можно установить под любым углом.Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. В инструкциях по установке, прилагаемых к расширительным бачкам для розничной торговли, сказано, что бак должен быть установлен в вертикальном положении.

Когда вы выбираете расширительный бачок для розничной торговли, он поставляется с «седлом». Это позволяет избежать пайки и упрощает установку расширительного бачка для обычного человека. Седельный штуцер просто зажимается на трубе и имеет резьбу, позволяющую прикрепить резервуар.

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее закрепляется хомут так, чтобы отверстие совпало с входным отверстием для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем эти фитинги по нескольким причинам. Они позволяют размещать резервуар только в одном положении (вертикальном), и они ненадежны.

Вместо этого мы рекомендуем впаивать соответствующие фитинги в систему или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

Расширительный бак — жизненно важная часть водопровода и системы водяного отопления.Хотя традиционный водонагреватель может прослужить 10-15 лет, ваш расширительный бак может выйти из строя до этого момента. Во-первых, вы можете продлить срок службы расширительного бака за счет правильной установки, которая гарантирует, что давление воздуха в баке соответствует давлению воды в вашем доме.

Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите капающую воду под баком или рядом с фитингами, возможно, клапан заблокирован. Это может произойти из-за мусора, например, из-за отложений полезных ископаемых.

У вас также должен быть механизм для проверки давления, такой как манометр воды, который может сказать вам, правильно ли работает бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Отличная компания. У меня было установлено два водонагревателя и одно последующее гарантийное обслуживание, которое, как мне кажется, прошло очень хорошо. Оба специалиста по обслуживанию, которых я встречал, и все, с кем я разговаривал, также очень профессиональны. Я могу порекомендовать эту компанию с полной уверенностью. — Сьюзан Х. через Yelp. Нам нужна была замена (и быстро!). Компания FAST Water Heater Co. была здесь через 1 час, предоставила оценку, точно сказала мне, что потребуется для соблюдения действующих норм, и выполнила работу очень быстро и профессионально.Никаких сюрпризов … теперь я могу принять душ! Я бы порекомендовал FAST Water Heater Co. без колебаний. Джефф Х. через GoogleMatt Smith выполнил выдающуюся работу по установке водонагревателя / расширительного бака под лестницей. Он смог изготовить установку, так что я все еще мог получить доступ к складскому помещению за водонагревателем. Я ставлю ему 5+ звезд. — Том Дж. Через Facebook: здесь главное слово «Fast». Я позвонил, чтобы заменить мой водонагреватель, и они были у меня дома в течение 1 часа.При замене бака возникли некоторые проблемы, и Дэн с уверенностью предложил мои варианты. Вход и выход за пару часов без каких-либо неудобств! Дэн был супер-представительным и очень заслуживающим доверия! — Анонимно через SuperPages

Информация о расширительном баке водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды.Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению. С водопроводной системой расширительный бак водонагревателя может помочь минимизировать риск повреждения водопроводной системы давлением. (Обычно это не проблема для современных безбаквальных водонагревателей по требованию — этой проблеме подвержены только традиционные водонагреватели в виде резервуара.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком).Это сливной резервуар, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду.Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вытолкнуть обратно в городское водоснабжение, редко возникают какие-либо проблемы.Однако во многих домах есть закрытая система водоснабжения, которая оборудована односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан. В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение, и поэтому ему некуда деваться.

Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя.Узнайте местные строительные нормы и правила или позвоните в отдел строительства и безопасности, чтобы узнать.

Как устанавливается расширительный бак водонагревателя

Если у вас нет одностороннего клапана, установленного на основной водопроводной линии, и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя. Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель.Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не давая избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара. Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма.Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо было бы одновременно узнать цену за установку расширительного бачка. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно. Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.
