Замена люминесцентных ламп своими руками

Лампы дневного света широко распространились в течение последних нескольких десятилетий. Хотя на рынке появились более продвинутые источники света, люминесцентные лампочки по-прежнему популярны благодаря своей экономичности и качественному освещению. Однако любая техника ломается, поэтому со временем понадобится замена люминесцентных ламп. О том, как поменять лампу дневного света, пойдет речь ниже.

Необходимые компоненты

Чтобы заменить источник света, понадобится следующий набор компонентов и инструментов:

• дроссель;
• стартер;
• 1–2 лампочки.

Прежде чем менять лампу, следует отключить электропитание. Работа под напряжением недопустима, так как это опасно для жизни. Ремонт рекомендуется выполнять в защитных перчатках — это предупредит травмирование кожи рук об острые элементы прибора.

к содержанию ↑

Виды цоколей

Составным компонентом прибора освещения является цоколь. Эта деталь используется для закрепления лампочки в патроне и подвода к ней электричества.

В люминесцентных источниках света используются такие виды патронов:

1. E14. Эти резьбовые патроны называются миньон.
2. E27. Среднеразмерные цоколи с резьбой. Отличаются от E14 только размером.
3. Штырьковый цоколь G. Существует несколько разновидностей патронов (отличаются расстояниями между контактами) — G5, G13, G53. Также название иногда содержит вторую букву, указывающую на конкретную модель (например, GU10).

к содержанию ↑

Лампы с цоколем G5 и G13

Наиболее популярные лампочки в потолочных светильниках оснащены цоколями G5 и G13. Особенно часто используются эти цоколи для светильников кухонь, ванных комнат, локальной подсветки (например, зеркал).

Самая распространенная причина неисправности люминесцентного светильника — лампа. Иногда причиной поломки является дроссель или стартер. Перегоревшую лампочку несложно идентифицировать по темному кольцу вокруг колбы.

Инструкция по замене:

1. Приобретаем лампу нужного размера и мощности. При возникновении сложностей с определением характеристик светильника, берем его с собой в магазин. Это поможет продавцу правильно подобрать лампочку.
2. Отключаем электроприбор. Для обеспечения безопасности рекомендуется полностью обесточить помещение, отключив электричество в щитке.
3. Демонтируем плафон (решетку осветительного прибора). Плафон на потолке крепится к корпусу светильника с помощью защелок или винтов. Порой плафон держится на самой лампе. Для демонтажа плафона достаточно потянуть за любой из его краев.
4. Выкручиваем лампочку. Охватываем обеими руками лампу (ближе к краям колбы) и проворачиваем ее по оси на 90 градусов. Вытягиваем лампочку осторожно, но с небольшим усилием, чтобы контактные штыри вышли из направляющих патрона.

5. Монтируем лампу в светильник. Заводим ее в патрон до упора, а затем поворачиваем вокруг оси на 90 градусов. Направление вкручивания значения не имеет.
6. Проверяем работу светильника. Если все сделано правильно, возвращаем плафон на место. Если свет не появился, выключаем освещение и аккуратно шевелим лампочку (слегка проворачиваем ее). При безуспешности этих попыток обращаем внимание на дроссель или стартер — вероятнее всего проблема в них. Замена дросселя и стартера — довольно сложная операция, и ее лучше доверить специалисту. В этом случае рекомендуют поставить новый светильник, поскольку стоимость ремонтных работ перекроет затраты на покупку нового прибора освещения.

к содержанию ↑

Лампы с цоколем G23

Цоколи подвидов G23, 2G11 и GX23 используют чаще всего для локального освещения — в настольных и настенных светильниках. Цоколи отличаются размерами и формой, но принцип контакта лампочки с патроном везде единообразен.

Замена лампы осуществляется в следующем порядке:

1. Покупаем лампочку.
2. Отключаем электричество.
3. Откручиваем лампу из патрона. Осторожно тянем ее за край колбы в сторону плафона. Движение должно быть отгибающим, чтобы извлечь лампочку из фиксирующего зажима. Сделать это нужно аккуратно, не повредив скобу-фиксатор. Когда лампочка освобождена из зажима, вытягиваем ее, слегка раскачивая по направлению, обратному патрону.
4. Установка лампочки в светильник производится в обратном порядке. Нужно вставить лампу в патрон и прижать торец колбы, чтобы затолкнуть ее вовнутрь. Об успешности установки говорит щелчок запорного механизма. Движения должны быть уверенными, но осторожными. Важно не повредить пластиковый фиксатор, поскольку постепенно он изнашивается и легко ломается.

Обратите внимание! В составе лампы дневного света имеется 3–5 миллиграммов ртути. Данный элемент чрезвычайно токсичен. Недопустимо выбрасывать люминесцентные источники света вместе с прочим мусором.

Замена люминесцентной лампы — простейшая операция, с которой справится даже начинающий домашний мастер. Чтобы выполнить задачу, понадобятся лишь внимательность и аккуратность.

Замена люминесцентных ламп на светодиодные

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

• G- означает, что в качестве контактов используются штырьки

• 13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

• экономию электроэнергии (в 2 раза)

• большую освещенность

• меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

• отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

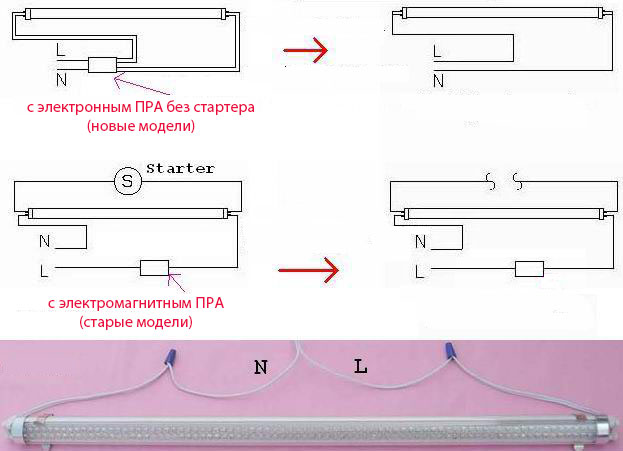

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

• 300мм (используется в настольных светильниках)

• 600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

• контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

• без демонтажа патронов

• с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

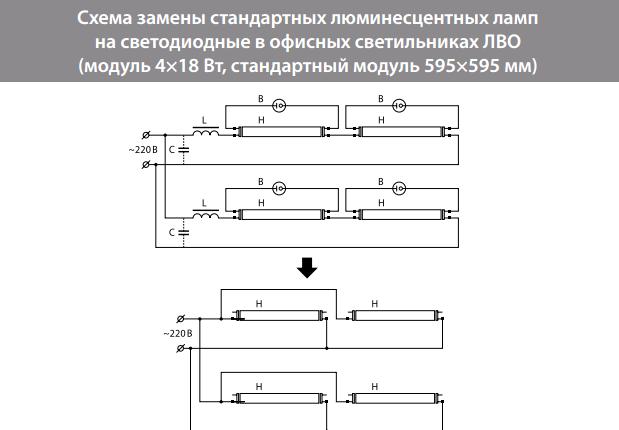

Люминесцентные светильники на две, четыре и более ламп

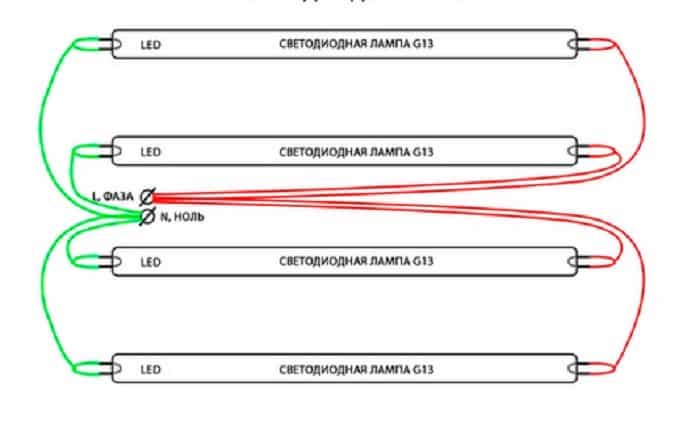

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Замена ламп на светодиодные — 7 глупых ошибок при освещении квартиры.

Задумались наконец заменить свои старые лампочки Ильича на современные
экономичные светодиодные? Не торопитесь с обновлением.

Сначала внимательно изучите популярные ошибки при такой модернизации и узнайте, с чем вы реально можете столкнуться. Как говорится – “Дизайн казался безупречным, пока мы не включили свет.”

Ошибка №1

Точечные светильники

Да, согласен, еще несколько лет назад освещение в квартире при помощи
точечных светильников на потолке было вполне себе актуально и в моде.

Люди массово переходили на такое освещение, особенно при наличии подвесных
потолков.

Однако на сегодняшний день, те кто реально сделал такой ремонт уже жалеют
об этом и с удовольствием бы всё изменили. Про все недостатки такого освещения,
а также реальную альтернативу ему читайте в отдельной статье.

Поэтому, если вы всерьез задумались о капитальном ремонте у себя дома, то забудьте про точечные светильники раз и навсегда.

Ошибка №2

Пульсации

Почему-то многие забывают, что светодиодные лампы помимо экономии могут
оказаться очень вредным источником освещения.

Нередко бывало, что человек, поменяв у себя в комнате лампочки накаливания
на современные Led, начинал испытывать дискомфорт и чаще
болеть. И дело здесь вовсе не в недостатке количества света, а в его качестве!

Речь идет о вредных пульсациях.

Их очень легко выявить еще на стадии покупки лампы в магазине. Просто
попросите продавца включить светильник и посмотрите на него через экран
мобильного телефона.

Обратите внимание, многие светодиодные лампы начинают усиленно пульсировать
только после уменьшения их яркости диммером.

В обычном режиме вы этого можете и не заметить.

Ошибка №3

Несовместимость с диммером

Если лампочки накаливания без проблем диммируются и свободно работают с любым диммером, то у светодиодных с этим делом могут возникнуть реальные проблемы.

Они либо вообще не поддаются диммированию, либо на низких уровнях напряжения
начинают моргать и мерцать. Это связано с особенностями их блоков питания.

Лампы Ильича или галогенки для диммера воспринимаются всего лишь как
резистивная нагрузка. А вот со светодиодными все гораздо сложнее.

Не хотите попасть в просак, ищите на упаковке специальный значок.

Если вы уже купили Led лампу, которая не поддается такой регулировке и поменять ее нет возможности, то можете параллельно светодиодной подключить одну лампу накаливания.

В этом случае все заработает как надо.

Ошибка №4

Другой угол рассеивания

Об этом забывают чаще всего. Светодиодные лампы, как правило имеют ограниченный
угол распространения света.

Это вам не привычная “груша”, которая светит практически на 360 градусов
вокруг себя. Обычно угол рассеивания у светодиодов не превышает 120 градусов.

А если такие лампочки поместить в светильники с узконаправленным корпусом,
то выйдет еще меньше. В итоге в определенных местах комнаты вы получите
недостаточное количество света.

Более того, почти 1/3 часть верха стены окажется в затемнении. Да и другие
предметы интерьера начнут отбрасывать совершенно другие тени, которых не было
ранее.

Как этого избежать? Для начала купите всего один образец и испытайте его вечером на своих светильниках по всем комнатам.

Если результат вас устроит, то можно смело закупать всю партию на целый дом. Если же нет, присмотритесь к филаментным лампочкам.

Они как раз и создавались как альтернатива лампам накаливания.

Ошибка №5

Выбор мощности

Светодиодные лампы по мощности отличаются от обычных. Для того, чтобы правильно подобрать аналоги используют сравнительные таблицы.

На многих упаковках сразу указывают эти данные.

Чтобы долго не париться с вычислениями, запомните оптимальное соотношение по мощности между Led и простыми лампами — 1:8

Однако чаще всего заводские параметры дешевых брендов завышены, и по факту вы не получите тех люмен, которые у них заявлены. В итоге, сделав вроде бы верные расчеты, получите у себя дома темные комнаты.

Единственный способ не попасть на обманку – покупать не на али-экспрессе
ноу-нэйм модели, а выбирать проверенные бренды, которые дорожат своей репутацией.

Ошибка №6

Цветовая температура и индекс цветопередачи

Простая лампа накаливания имеет цветовую температуру — 2700К. Наши глаза
уже привыкли видеть предметы именно в таком свете.

Если вы купите светодиодную лампочку с Т>5000К, то получите не уютную обстановку в доме, а некое подобие хирургического кабинета.

Самыми популярными и приятными по ощущениям являются модели с Т=4000-4500К,
что соответствует нейтральному или белому естественному свету.

Еще не забывайте про индекс цветопередачи. Это способность света отображать
реальные цвета предмета.

Измеряется этот параметр индексом CRI.

Относительно хороший источник света должен иметь CRI>80.
Качественные модели обладают CRI>90.

Не покупайте лампочки в жилые помещения с меньшими параметрами. Особенно
эта величина важна в продовольственных магазинах и картинных галереях.

При неправильном освещении из сочных и вкусных продуктов можно получить
совсем не привлекательного вида товар.
Либо одной единственно неправильно подобранной лампочкой испортить всю
работу художника.

Впрочем, данное правило одинаково действует и в обратную сторону.

Ошибка №7

Запасные лампочки

Всегда покупайте про запас светодиодные лампочки той модели, которую вы
изначально выбрали.

Дело в том, что в нашем быстроизменяющемся мире, всего через год-два вы
просто не сможете приобрести в точности те же самые экземпляры. Производители в
погоне за тенденциями и дабы не потерять растущие рынки, очень быстро
модернизируют всю линейку.

В итоге через год вы приходите в магазин, чтобы заменить сгоревшие лампочки, а вам говорят: “Извините, поставщик больше не производит данную модель. Но мы вам можем предложить наши последние умные разработки!”

А зачем это вам, если они не подходят по параметрам или дизайну к
существующим светильникам?

Поэтому лучший способ избежать проблем на несколько лет вперед, это заранее купить запасные экземпляры.

3 схемы подключения люминесцентной лампы без дросселя и стартера.

Лампы
дневного света несмотря на всю их «живучесть», по сравнению с
обычными лампочками накаливания, в один прекрасный момент также выходят из
строя и перестают светить.

Конечно,
срок их службы не сравнить со светодиодными моделями, но как оказывается, даже
при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить
без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

• сама люминесцентная лампочка

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из
наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство
при этом считают такой люминесцентный светильник полностью негодным и
выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней
используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на
некоторые преимущества (возможность запуска сгоревших ламп дневного света), все
эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый
светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам
понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно,
схему с ее использованием нельзя считать абсолютно бездроссельной, так как на
плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам
гораздо меньше, так как экономка работает на частотах до нескольких десятков
килогерц.

Этот
минидроссель ограничивает ток через лампу и дает высоковольтный импульс для
зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была
большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня
уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому
некоторые сознательные и бережливые граждане, которые еще не сдали их в
специальные пункты приема, хранят подобные изделия у себя на полках в
шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас
должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и
естественно не забываем про питание 220В. Это те самые жилки, которые идут от
цоколя.

Все что
нужно сделать далее, это припаять по два проводника к каждому контакту на плате
(от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного
света.

То есть, отдельно два провода справа и два провода слева. После чего, остается

Замена люминесцентных ламп на светодиодные: схема подключения, как переделать

LED лампы по многим параметрам соответствуют люминесцентным: размеры и внешний вид, яркость свечения, одинаковый цоколь. Отличаются светодиоды от ламп дневного света длительным сроком службы, источником света и отсутствием надобности в специальной утилизации.
Благодаря такой схожести появилась возможность сэкономить — заменить в вышедших из строя или устаревших светильниках только источник света, оставив прежний каркас.

Замена люминесцентных ламп на светодиодные не требует особых навыков — при наличии алгоритма действий с переделкой самостоятельно справится и домашний мастер.

Преимущества переделки

Минимальное значение продолжительности работы LED лампы, заявленное производителями, — 30 000 часов. Многое зависит от светоэлементов и электронного балласта. Но выгода переделки люминесцентного прибора освещения очевидна по ряду причин.

Рассмотрим, что лучше — LED светильники или лампы дневного света:

1. Главное отличие люминесцентных ламп от светодиодных — энергозатратность. Люминесцентные приборы затрачивают на 60% больше электричества.
2. Светодиодные осветительные приборы более долговечны в работе. Среднее значение продолжительности службы — 40-45 тысяч часов.
3. Светодиоды не нуждаются в обслуживании и ревизировании, достаточно убирать пыль и иногда менять трубки.
4. LED трубки не мигают, их целесообразно устанавливать в детских учреждениях.
5. Трубки не содержат ядовитых веществ, не требуют утилизации после окончания срока службы.
6. Светодиодные аналоги люминесцентных ламп работают и при перепадах напряжения в сети.
7. Следующее преимущество светодиодов — наличие моделей, рассчитанных на работу от напряжения питания от 85 В до 265 В. Для лампы дневного света требуется беспрерывное питание в 220 В или близко к этому.
8. LED аналоги практически не имеют недостатков, исключение — высокая стоимость премиум моделей.

Светильники с электромагнитным ПРА

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется.

Первый шаг — вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода — в среднем 0,15 А; деталь будет служить в роли перемычки.

После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.

Переделка светильника с электронным ПРА

Если модель осветителя более современная — электронный ПРА дроссель и нет стартера — придется приложить усилия и изменить схему подключения светодиодных трубок.
Составляющие светильника до замены:

• дроссель;
• провода;
• колодки-патроны, расположенные по обоим бокам корпуса.

От дросселя избавляемся в первую очередь, т.к. без этого элемента конструкция станет легче. Откручиваете крепление и отсоединяете провода питания. Воспользуйтесь для этого отверткой с узким наконечником или пассатижами.

Главное — подключить 220 В на концы трубки: фазу подать на один конец, а ноль — на другой.

У светодиодов есть особенность — 2 контакта на цоколе в виде штырьков соединены между собой жестко. А у люминесцентных трубок контакты соединяются нитью накала, которая при раскалении зажигает пары ртути.

В осветительных приборах с электронным ПРА не используется нить накала, и между контактами пробивается импульс напряжения.

Между контактами с жестким соединением не так просто подать 220 В.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром. Настройте прибор на режим измерения сопротивления, дотроньтесь измерительными щупами до двух контактов и сделайте замеры. Табло мультиметра должно показать нулевое значение или близкое к нему.

У ЛЭД светильников между выводящим контактами находится нить накала, у которой есть свое сопротивление. После подачи напряжения через нее нить накаляется и приводит лампу в работу.
Дальнейшее подключение светодиодной лампы рекомендуется делать 2 методами:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между контактами.

Без демонтажа

Отказаться от демонтажа патрона — более простой способ: нет необходимости разбираться в схеме, мастерить перемычки, лезть в середину патрона и возиться с контактами. До демонтажа нужно купить несколько зажимов Wago. Уберите провода, ведущие к патрону, на расстояние 1-2 см. Заводите их в зажим Wago.

Аналогичные действия проделайте с другой стороны осветительного прибора. Остается подать в клеммник с одной стороны фазу, с другой — ноль. Если не удалось приобрести зажимы, скрутите провода под колпачок СИЗ.

С демонтажем патронов и установкой перемычек

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей.
Алгоритм действий:

1. Снимаем осторожно крышки с боков светильника.
2. Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
3. К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием. Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
4. Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
5. Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
6. Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
7. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
8. Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку — вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону.
Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

• способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
• экономичнее расход электроэнергии;
• освещенность выше, чем у люминесцентных приборов.

Продлевайте жизнь устаревшим светильникам и получайте наслаждение и пользу от яркого, доступного освещения.

Для чего нужна и как происходит замена люминесцентных ламп на светодиодные

Приборы света постоянно совершенствуются. Этот процесс легко прослеживается, начиная от момента появления «лампочки Ильича». В результате модернизации кроме ламп прямого накала появились люминесцентные варианты, а в современных условиях замена люминесцентных ламп на светодиодные приборы является довольно актуальной задачей.

Общество стремится к лучшему, и это очевидно. Главные критерии стремлений – удобство, комфорт и, конечно же, экономия. Но как правильно выполнить замену и о чем следует помнить? Эти вопросы мы детально рассмотрим в нашей статье, разберемся с особенностями светодиодных и люминесцентных лампочек, их плюсами и минусами.

Также приведем рекомендации по выбору подходящей лампочки и пошаговую инструкцию по замене прибора.

Содержание статьи:

Особенности устройства люминесцентной лампы

Чтобы отчётливее понимать стремление общества к замене люминесцентных ламп светодиодными приборами, логично ближе ознакомиться с газовой конструкцией.

Действительно, прибор света с люминесцентным покрытием – это стеклянная герметичная трубка, заполненная, как правило, парами ртути.

Люминесцентные светильники с лампами, наполненными газовой средой, «питаются» электричеством через дроссельный элемент. Более совершенные конструкции оснащаются электронной схемой без наличия дросселей и считаются несколько улучшенными в плане эксплуатации

Выпускаются две модификации таких приборов:

1. Для уличной инсталляции (с колбами высокого давления).
2. Для бытовой установки (с колбами низкого давления).

Фактически внутри баллона люминесцентной лампы присутствует смесь газов, состоящая из паров ртути и аргона. Изнутри стенки стеклянной колбы покрываются специальным составом – люминофором. Когда в газовой среде образуется электрический разряд, формируется свечение газа, а за счёт люминофора это свечение трансформируется в свет видимого диапазона.

Подробнее об устройстве люминесцентов мы писали .

Преимущества люминесцентных светильников

Разработка и производство светильников подобного типа, прежде всего, явились результатом постоянного запроса на экономию энергоресурсов. Следует отдать должное – люминесцентные лампы позволяют существенно экономить.

Энергосберегающий прибор света и традиционный источник с нитью прямого накала. Если сравнивать по энергетическим параметрам, разница отмечается существенная в пользу первого прибора, где потребление тока снижено в разы

При этом экономить можно за счёт более высокой светоотдачи приборов, размещая меньшее число приборов на единицу площади по сравнению с лампами прямого накала.

Целесообразность применения газоразрядных ламп отмечается не столько для бытовой сферы, сколько для промышленно-хозяйственных структур, то есть там, где необходимо освещать значительные площади с минимальными издержками в плане энергопотребления.

Среди преимуществ люминесцентных светильников выделяется приличная эксплуатационная наработка. В среднем эксплуатационная наработка для газовых конструкций составляет 10000 часов.

Сравнительная картография, где отмечаются электрические преимущества приборов света разного периода использования. Как видно из сравнительных параметров, традиционная лампа прямого накала является самым «расточительным» прибором света

Если люминесцентные лампы приравнивать к аналогам прямого накала, где максимум наработки – 1000 часов, преимущественная разница становится более чем очевидной.

Недостатки приборов света с напылением люминофора

Однако имеющиеся преимущества люминесцентных ламп, к сожалению, не скрывают явно выраженных недостатков этих же приборов. И главный негатив здесь – повышенная химическая опасность.

Структура люминесцентного источника света: 1 – стеклянная герметичная трубка; 2 – слой люминофора; 3 – нить накала; 4 – световой поток, видимый для людей; 5 – атом ртути

Баллон каждого светильника содержит как минимум 2 мг ртути, а этот химический элемент относится к разряду крайне опасных для живого организма. Конечно, пока колба находится в герметичном состоянии, химическая опасность сводится к нулю.

Тем не менее, случаи боя стеклянных баллонов люминесцентных ламп – это практика вполне обыденная. Поэтому важно сразу же задуматься о правильной .

Также из недостатков следует отметить «холодный» свет и эффект «стробирования». Оба эффекта оказывают неблагоприятное действие на зрение. Именно поэтому люминесцентные светильники не нашли широкого применения в бытовой сфере. Одним словом, нашлись все основания, чтобы поставить ребром вопрос о замене люминесцентных светильников. Подходящая альтернатива нашлась быстро.

Светильники на основе светодиодов

Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.

Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный

Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам

Структура не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.

Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.

Сравнение по техническому направлению

Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.

Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.

Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы

А вот если сравнивать устройства по степени энергопотребления (), лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.

Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.

Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения

Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27 ºС).

Недостатки светодиодных конструкций

Перечень недостатков обычно состоит из трёх основных пунктов:

• стробирование;
• низкое качество сборки;
• применение некондиционных деталей.

Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.

Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ

Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.

Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.

На вид эта четверка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала

Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.

Рекомендуем ознакомиться с рейтингом ведущих производителей светотехнической продукции на рынке.

Инструкция по замене на led-лампочки

Итак, если технико-эксплуатационная характеристика светодиодных линейных ламп пришлась пользователю по вкусу и назрел вариант замены люминесцентных приборов, как это сделать?

Условно можно разделить замену на два варианта:

1. Полный демонтаж старого светильника и монтаж нового.
2. Использовать шасси галогена под установку светодиода.

С первым вариантом понятно – придётся снять старые лампочки (светильники), а взамен установить новые, работающие на светодиодах.

Для чего предстоит выполнить последовательно следующие работы:

• отключить электропитание светильника;
• аккуратно снять люминесцентные лампы и утилизировать по правилам;
• отключить линию подвода электропитания;
• демонтировать шасси;
• установить шасси под светодиодные лампы;
• подключить линию электропитания.

Для второго варианта характерной особенностью является подбор светодиодных приборов света, соответствующих габаритам люминесцентных ламп, которые предполагается заменить. Чрезвычайно важно, чтобы светодиодных ламп также соответствовал (обычно тип цоколя G13).

Линейные светодиодные лампы по конфигурации ничем не отличаются от традиционных люминесцентных светильников. Как правило, цокольная часть оптимально подходит под установку на шасси, где ранее стояли газовые приборы

Далее на старом шасси необходимо удалить весь вспомогательный схемный набор: (ЭМПРА), ЭПРА (в модифицированных конструкциях), колодку стартера, сглаживающий конденсатор.

Линии питания этих элементов попросту замыкаются. То есть питание к цокольной колодке светодиодной лампы подводят прямиком от сети, минуя какие-либо дополнительные элементы.

Схема включения светодиодных линейных ламп. Как видно из рисунка, подключение здесь выглядит даже проще, чем у люминесцентных приборов. Отсутствует периферийная арматура в виде ЭМПРА, ЭПРА, стартерных элементов

Если устанавливается шасси на два или более светодиодных элемента, в этом случае цокольные колодки под каждый прибор соединяются с другими по схеме параллельного включения.

Какие лампы лучше выбрать на замену?

Рекомендуется использовать стандартный, проверенный неоднократно личным опытом многих пользователей принцип. Первая рекомендация – выбирать приборы из ассортимента известных производителей, гарантирующих высокое качество продукта. Такие устройства обычно выделяются высокой стоимостью, но быстро окупаются за счёт экономичного энергопотребления.

Второй принцип подбора – количество светодиодных элементов на единицу площади рабочей поверхности лампы. Чем больше на поверхности размещено светодиодных элементов, тем выше рассеивающая способность светильника. Поэтому, если необходимо освещать большую площадь помещения, следует выбирать изделия с максимально возможным числом светодиодов.

Вот такая светодиодная лампа, где размещение рабочих элементов отмечается в трёхрядном исполнении, по уровню рассеивания света приближается к люминесцентным устройствам

По привычке потенциальный покупатель выбирает приборы света с оглядкой на параметр мощности. В данном случае мощность определяется несколько иначе – с учётом соотношения 1 к 10, если сравнивать с обычной лампой прямого накала. К примеру, если мощность обычного прибора 100 Вт, тогда светодиодный аналог будет соответствовать 10 ваттам.

Также важно ориентироваться на цветовую температуру осветительного прибора. Подробнее об этом параметре мы писали .

Исходя из условий эксплуатации, подбирают светильники по классу защиты. Для эксплуатации в бытовых условиях обычно удовлетворительным вариантом является класс IP40. Для помещений с более высокими требованиями – класс защиты от 50 и выше. Подробнее о классе защиты и расшифровке значений .

Высокие параметры защиты необходимы для светильников, устанавливаемых в специальных помещениях со взрывоопасной окружающей средой.

Выводы и полезное видео по теме

В видеоматериале наглядно демонстрируется практика замены одного вида светильника другим. Последовательные действия по демонтажу и монтажу рабочих элементов.

Пример, который обязательно пригодится для применения на практике:

Если оценивать технические характеристики, условия эксплуатации и функционирование приборов в быту, выигрывают светодиодные источники света. Они также имеют свои недостатки, но даже при их наличии позволяют экономить электроэнергию и долго служат.

В промышленных масштабах экономия весьма значительна, если выбрать надежные лампочки от проверенных производителей с хорошим гарантийным сроком.

Имеете опыт замены люминисцентов светодиодными лампочками? Поделитесь, пожалуйста, своим мнением в блоке комментариев. А может у вас остались вопросы после прочтения нашего материала? Спрашивайте совет у наших экспертов и других посетителей сайта – компетентные пользователи с удовольствием поделятся свои опытом с вами.

Люминесцентные лампы T8 и светодиодные лампы T8

В течение многих лет освещение внутренних коммерческих помещений было простой задачей. Большинство людей просто использовали линейные люминесцентные лампы (LFL) — и не зря. Они имеют качественный световой поток, являются одними из самых эффективных доступных источников света и имеют приличный срок службы. Это особенно верно для ламп T8, которые потребляют примерно на 40% меньше энергии, чем более старые, ныне снятые с производства лампы T12. При этом теперь на арене коммерческого освещения появился новый игрок, обещающий еще лучшую эффективность: линейная замена светодиодов (T8 LED).

Расскажите о своем применении для люминесцентного освещения, и мы предложим альтернативу светодиодам!

Действительно ли у T8 LED есть все необходимое, чтобы заменить ваши проверенные LFL? Чтобы помочь вам определиться, ознакомьтесь с некоторыми преимуществами светодиодов T8:

Без ртути — В отличие от люминесцентных ламп, светодиоды не содержат ртути. Это делает их безопасными для окружающей среды.

Регулируемая яркость — Многие светодиоды имеют возможность полного затемнения, тогда как флуоресцентные лампы имеют дорогое снижение яркости и делают это плохо.

Направленное освещение — светодиоды предлагают направленный свет (освещение именно там, где это необходимо). С другой стороны, флуоресцентные лампы имеют разнонаправленный свет, что означает, что часть света теряется в приборе и других ненужных местах.

Хорошо работает с элементами управления — Люминесцентные лампы имеют тенденцию выгорать быстрее, если они объединены с датчиками присутствия и другими элементами управления. Напротив, светодиоды отлично работают с системами управления, поскольку их включение / выключение не влияет на их срок службы.

Лучшая эффективность — Новейшие светодиоды T8 примерно на 30% эффективнее, чем LFL T8.

Качественный свет — Современные светодиоды излучают свет с различными цветовыми температурами, подобными флуоресцентным, но не имеют проблем с мерцанием, которые могут возникнуть с флуоресцентными лампами.

Срок службы — Средний срок службы светодиода T8 составляет 50 000 часов по сравнению с 30 000 часов для среднего T8 LFL.

Shatterproof (потенциально) — Большинство светодиодных трубок T8 сделаны с небьющимся покрытием.Для линейных люминесцентных ламп приходилось либо специально заказывать небьющиеся люминесцентные лампы, либо использовать защитную решетку для трубки, что было дорогостоящим.

Единственным серьезным недостатком светодиодов T8 является первоначальная стоимость, но с учетом скидок, налоговых льгот и экономии энергии вы можете увидеть окупаемость инвестиций быстрее, чем вы ожидали. Важно рассчитать цифры для вашей конкретной ситуации, чтобы понять, имеют ли первоначальные расходы смысл для вашего бизнеса. Premier Lighting может помочь вам с анализом затрат и выгод и убедиться, что вы учитываете все факторы при выборе между LFL и LED.

Если вы обнаружите, что склоняетесь к модернизации линейных люминесцентных ламп с помощью светодиодов T8, у вас есть несколько различных вариантов…

Варианты линейных светодиодных трубок

На рынке представлены три основных типа светодиодных T8, подходящих для модернизации, и один тип, представляющий собой комбинацию двух типов. В первую очередь они различаются тем, как они взаимодействуют с существующими флуоресцентными балластами. Для работы всех люминесцентных ламп необходимы балласты, но не все светодиоды. Люминесцентным лампам для запуска требуется импульс высокого напряжения, а затем что-то, что регулирует мощность, которая поступает в лампу — обо всем этом позаботится балласт.С другой стороны, светодиоды используют драйвер, который бывает разных размеров, что делает доступным несколько вариантов.

Стремясь приспособить LED T8 к существующим линейным люминесцентным светильникам (для целей модернизации), производители придумали несколько различных способов работы с ненужными балластами. Эти решения включают обход существующего балласта, его удаление или работу с ним.

Чтобы определить, какой тип светодиода T8 может работать для y

Замена светодиода для люминесцентных ламп T8: Краткий отчет по оценке рынка и тестированию

Светодиодная трубчатая лампа / руководство по комплекту

Светодиодная трубчатая лампа / руководство по комплекту Светодиодные осветительные приборы обладают большим потенциалом для замены существующего люминесцентного освещения, сокращения энергопотребления и улучшения качества освещения во многих коммерческих помещениях.

Подробнее

Инновационный. Lum. Поток ** [лм]

www.osram.com SubstiTUBE Advanced ST8A-0.6m-8.9W-840-HF Техническое описание Инновационная светодиодная лампа, простая и безопасная в использовании в установках ЭКГ в качестве прямой модернизации. Потенциал энергосбережения до 35% при замене 0,6

Подробнее

Светодиодные светильники для освещения

Светодиодные светильники GE Lighting Lumination Даунлайты серии RX Надежные даунлайты Новые светильники GE Lumination RX — это экономичный выбор для преобразования существующих розеток CFL в превосходные характеристики

Подробнее

OSRAM DULUX SUPERSTAR MICRO TWIST

OSRAM DULUX SUPERSTAR MICRO TWIST Компактные интегрированные люминесцентные лампы спиральной формы Области применения _ Там, где требуются компактные и эффективные лампы _ Высококачественные домашние и профессиональные условия

Подробнее

Светодиодные светильники

С зелеными технологиями к вашим услугам Светодиодные осветительные приборы с 3-летней гарантией позволяют сэкономить до 70% энергии при одновременном увеличении яркости! tisztaled.hu [email protected] Список продуктов Светодиодные трубки 3 светодиода

Подробнее

Заявка на получение скидки на энергию для бизнеса

Приложение Business Energy Rebates Business Energy Rebates позволяет легко и доступно выбирать энергоэффективные продукты для вашего бизнеса. и скидки по почте доступны для энергоэффективных

Подробнее

Светодиодные светильники для освещения

GE Lighting Solutions Светодиодные светильники для освещения Встраиваемые светодиодные светильники Troffer серии ET Thin Is In Ультратонкий Светодиодный светильник для освещения направляет свет точно туда, где он требуется.

Подробнее

ОСВЕЩЕНИЕ И ОСВЕЩЕНИЕ

ОСВЕЩЕНИЕ и СИСТЕМЫ ОСВЕЩЕНИЯ Введение Освещение — важная область возможностей для экономии энергии, поскольку на него приходится значительная часть электроэнергии в жилых и коммерческих зданиях.Освещение

Подробнее

Высокий поток для наружного применения

Общее освещение LUXEON R Высокий световой поток для наружного применения LUXEON R предлагает светодиодные источники света для наружного и промышленного освещения и упрощает проектирование

Подробнее

Светодиодные светильники для освещения

Светодиодные светильники GE Lighting Lumination Даунлайнеры серии RI Повышенная эффективность Теперь практически любой встраиваемый даунлайт может получить выгоду от усовершенствованных светодиодных светильников GE.Новые светодиодные даунлайты GE Lumination RI Series

Подробнее

Итоговый отчет Селавика

Программа мер по повышению энергоэффективности Village End 05 06 Грант AEA № 2195225 Администрируется Сетью строительных наук Аляски Селавик Заключительный отчет Резюме сообщества 5 общественных зданий и 12 домов для учителей

Подробнее

Сессия 15 Основы освещения

Сессия 15 Основы освещения Уровни освещенности — Примеры уровней освещенности (продолж.) Источники освещения в мире Лампа накаливания: -40 ° C (-40 ° F) Флуоресцентная лампа: -20 ° C (-4⁰ F) минимум

Подробнее

DuroSite TM High Bay Освещение

Брошюра по светодиодному белому освещению DuroSite TM High Bay для промышленного применения Версия CE Применение: Первый в своем роде светильник Dialight DuroSite TM LED High Bay был разработан специально

Подробнее

ПОЛЕЗНОЕ РУКОВОДСТВО ПО ЗАТЕМНЕНИЮ СВЕТОДИОДОВ…

ПОЛЕЗНОЕ РУКОВОДСТВО ПО УМЕНЬШЕНИЮ СВЕТОДИОДОВ … Введение В этом документе описаны пять типов интерфейсов управления затемнением: 2-проводная прямая фаза, 2-проводная обратная фаза, 3-проводная (Lutron), 4-проводная (0 10 В) и

Подробнее

SAMSUNG ELECTRONICS LED

ВВЕДЕНИЕ: Светодиодные лампы SAMSUNG ELECTRONICS Технический паспорт [art 4_2013 2Q] Маркетинговая группа по освещению [EU_Q2 2013] _ Er reparation Зажгите свое воображение новым светодиодным освещением! Новый свет с

Подробнее

Прочный и водонепроницаемый

K2 1 2 Безопасность в общественных помещениях Безопасно в средах с высоким уровнем влажности и высокой концентрацией пыли Безопасно для наружных работ 3 Прочный и водонепроницаемый K2 — пыле- и водонепроницаемый (IP65) светильник

Подробнее

T5 LongLast.ПАСПОРТ GE Lighting

GE Lighting T5 LongLast ТЕХНИЧЕСКИЙ ЛИСТ Линейные люминесцентные лампы T5 LongLast с высокой эффективностью 14 Вт, 21 Вт, 28 Вт, 35 Вт T5 LongLast High Output 24 Вт, 39 Вт, 49 Вт, 54 Вт, 8 Вт Информация о продукте Лампы T5 LongLast трифосфорные

Подробнее

Энергия встречает эффективность

203, 9 января Энергия и эффективность Лампы MASTER LElamps imtone Лампы MASTER LElamps imtone излучают теплый четкий луч и переход к более теплым цветам во время затемнения, обеспечиваемый галогеном и GLS, а

Подробнее

Коммерческое светодиодное осветительное оборудование

ПРИМЕНЕНИЕ СКИДКИ 2010 Коммерческое светодиодное осветительное оборудование ЧТО НОВОГО Скидки на уличное оборудование для парковки / парковки и проезжей части, в том числе декоративные, увеличились до.Скидки на парковку

Подробнее

Серия Bridgelux ES Array

Лист технических данных серии Bridgelux ES Array Введение Семейство светодиодных матричных продуктов Bridgelux обеспечивает высокопроизводительные, компактные и экономичные твердотельные осветительные решения для общего обслуживания

Подробнее

CHM-27 COB Массивы Белый светодиод

CHM-27 COB Массивы с белыми светодиодами Характеристики: Содержание Обзор технологии…2 Технические требования к испытаниям … 2 Ячейки для определения цветности … 3 Номера для заказа и доставки продуктов … 4 Типичный диапазон потока продукта. 5

Подробнее

КАТАЛОГ ЭНЕРГОСБЕРЕЖЕНИЯ

КАТАЛОГ ЭНЕРГОСБЕРЕЖЕНИЯ Отсканируйте, чтобы посетить наш интернет-магазин. Важная информация: полные условия и положения печатаются в счетах-фактурах. Примечание: L&H Group постоянно работает над улучшением и добавлением новых продуктов.

Подробнее

Руководство по проектированию светодиодных светильников

Примечание по применению CLD-AP15 ред. 0D Содержание Введение… 1 Подход к проектированию … 2 Процесс проектирования … 3 1. Определите требования к освещению … 4 2. Определите цели проектирования … 5 3. Оцените эффективность

Подробнее

Технические характеристики светодиодов Cree XLamp MX-6

Технические характеристики светодиодов Cree XLamp MX-6 Светодиод Cree XLamp MX-6 обеспечивает проверенные характеристики и надежность светодиода Cree XLamp в корпусе PLCC с плоским верхом. Светодиод XLamp MX-6 продолжает Cree s

Подробнее

Внимательно посмотрите на экономию энергии.

www.osram.com Внимательно посмотрите на экономию энергии. Прямые энергосберегающие альтернативы лампам в существующих светильниках с ЭПРА или обычными балластами, а также для обычных T5, T8 и компактных люминесцентных ламп

Подробнее

Колорлюкс. ПАСПОРТ GE Lighting

GE Lighting Kolorlux Ртутные лампы высокого давления Kolorlux Standard 50 Вт, 80 Вт, 125 Вт, 250 Вт и 400 Вт Kolorlux Deluxe 50 Вт, 80 Вт, 125 Вт, 250 Вт и 400 Вт ТЕХНИЧЕСКИЙ ЛИСТ Информация о продукте Лампы на ртутных парах Kolorlux

Подробнее

Энергоэффективное освещение

Энергоэффективное освещение Для вашего дома 1204 01/14 Puget Sound Energy P.O. Box 97034 Bellevue, WA 98009-9734 pse.com/myrebates В этом руководстве 4 Будьте в курсе, когда покупаете 5 Знайте свои источники света 6 Ваш

Подробнее

% PDF-1.6
%
2921 0 объект
>
endobj

xref
2921 94
0000000016 00000 н.
0000003926 00000 н.
0000004321 00000 н.
0000004375 00000 н.
0000004505 00000 н.
0000004695 00000 н.
0000004885 00000 н.
0000005433 00000 п.
0000005838 00000 н.
0000006221 00000 н.
0000006605 00000 н.
0000025599 00000 п.
0000042289 00000 п.
0000064147 00000 п.
0000084966 00000 п.
0000085146 00000 п.
0000107067 00000 н.
0000127471 00000 н.
0000127873 00000 н.
0000128012 00000 н.
0000147949 00000 п.
0000172125 00000 н.
0000216589 00000 н.
0000216846 00000 н.
0000217270 00000 н.
0000237665 00000 н.
0000237920 00000 н.
0000238318 00000 н.
0000239313 00000 п.
0000239588 00000 н.
0000239955 00000 н.
0000240870 00000 н.
0000241143 00000 н.
0000241491 00000 н.
0000261065 00000 н.
0000261319 00000 н.
0000261390 00000 н.
0000261666 00000 н.
0000261695 00000 н.
0000262084 00000 н.
0000268965 00000 н.
0000346400 00000 н.
0000346513 00000 н.
0000346628 00000 н.
0000346703 00000 п.
0000346864 00000 н.
0000347001 00000 н.
0000347045 00000 н.
0000347157 00000 н.
0000347214 00000 н.
0000347324 00000 н.
0000347381 00000 п.
0000347593 00000 п.
0000347650 00000 н.
0000347895 00000 п.
0000347979 00000 н.
0000348036 00000 н.
0000348182 00000 п.
0000348412 00000 н.
0000348469 00000 н.
0000348649 00000 н.
0000348706 00000 н.
0000348913 00000 н.
0000349051 00000 н.
0000349108 00000 п.
0000349242 00000 п.
0000349354 00000 п.
0000349411 00000 н.
0000349511 00000 п.
0000349568 00000 н.
0000349670 00000 н.
0000349727 00000 н.
0000349831 00000 н.
0000349888 00000 н.
0000349944 00000 н.
0000350060 00000 н.
0000350116 00000 н.
0000350172 00000 н.
0000350228 00000 п.
0000350326 00000 н.
0000350382 00000 н.
0000350512 00000 н.
0000350568 00000 н.
0000350766 00000 н.
