Замена сливного механизма сливного бачка: Замена сливного механизма в бачке унитаза: как поменять слив

Содержание

Как поменять сливной механизм в бачке унитаза

Поменять сливной механизм в бачке унитаза может потребоваться, если вы заметили, что жидкость набирается медленно или слишком быстро и подтекает в чашу устройства.

Основные причины замены

Устройство сливного механизма бачка унитазаУстройство сливного механизма бачка унитазаВсе элементы сливного механизма взаимосвязаны между собой, и сбой одного из них может привести к нарушению работы всей системы

После продолжительной эксплуатации унитаза качество работы спускового механизма может снижаться из-за загрязнений, жёсткой воды и износа деталей. Нарушение функционирования сливной системы в бачке происходит по разным причинам:

  • Постоянный набор воды и слив её избыточной массы в унитаз. Следует проверить поплавок или клапан запорной арматуры. В процессе эксплуатации пластиковый поплавковый механизм изнашивается и трескается, поэтому всплывать он будет медленнее, чем нужно, а вода будет непрерывно набираться — требуется замена.
  • Ещё причинами, когда жидкость беспрерывно набирается, могут быть: загиб металлической скрутки или поломка трещотки. Первую можно выправить, а пластмассовую деталь требуется заменить. А если не срабатывает клапан (большой напор воды), то устанавливают дополнительную поплавковую заслонку.
  • Если жидкость не поступает в сливной бак. Происходит это из-за следующих факторов:
    • Засор в гибком шланге — можно проверить, перекрыв воду, отсоедив этот элемент от бачка, направив его конец в унитаз. Если после открытия вентиля вода не льётся — трубка забилась и требуется её замена.
    • Произошёл засор отверстия запорного клапана — прочищается с помощью толстой проволоки или спицы.
    • Неисправен сам клапан.

Налёт и слизь, скапливающиеся на запорном элементе, могут также нарушить герметичность сливной системы.

Необходимые инструменты

Разбор бачка унитазаРазбор бачка унитазаНекоторые детали сливного механизма довольно хрупкие, поэтому следует аккуратно выполнять все работы по демонтажу, не применяя излишнюю силу

Для замены внутренней арматуры сливного бачка потребуются следующие инструменты:

  • плоскогубцы;
  • разводной или гаечный ключ.

Пошаговая инструкция

Устройство сливной системы двойного действия для унитазаУстройство сливной системы двойного действия для унитазаПолная замена всей системы слива сэкономит время поиска причины неисправности и позволит избежать возможных поломок старых деталей в будущем

В устройстве сливной системы унитаза может быть выявлено сразу несколько неисправностей, чтобы не менять несколько деталей, целесообразнее установить полностью новую внутреннюю арматуру бачка. Алгоритм замены следующий:

  1. Закрывают вентиль подачи воды в бак и производят слив оставшейся жидкости.
  2. Убирают крышку, если унитаз с кнопкой, сначала демонтируют её — откручивают либо снимают клипсы.
  3. С помощью разводного ключа удаляют шланг, подающий воду.
  4. Поворачивают верхнюю часть механизма на угол 90° и вынимают.
  5. Откручивают крепёжные болты, служащие для соединения бачка и чаши унитаза, бак осторожно укладывают на пол.
  6. Выкручивают крепёж от сливного и впускного клапанов, достают старую арматуру и подготавливают новую.
  7. В промытый подготовленный бак помещают сначала спусковой механизм, снизу бачка он фиксируется манжетой с резьбой. Затем под отверстие укладывают мягкую прокладку и устанавливают бачок на унитаз.
  8. Выравнивают положение и с помощью крепёжных болтов прикручивают бак, делают это равномерно, чтобы не образовался перекос.
  9. На подающий клапан одевают уплотнительную резиновую прокладку, вставляют его в бачок и закрепляют снизу манжетой с резьбой.
  10. Перед присоединением водного шланга пропускают жидкость, (держа его над тазом) во избежание попадания частиц окалины.
  11. Уровень воды регулируют поводком на подающем клапане.
  12. Устанавливают крышку и наворачивают спускную гайку с кнопкой.

При выборе новой арматуры для сливного бачка следует учесть конструктивные особенности: штуцер может устанавливаться сбоку или снизу, слева или справа, размер технологических отверстий может отличаться. А также нужно обратить внимание на качество материала, лучше покупать детали у проверенных производителей. Если замена сливной арматуры вызывает сложности или не хватает навыков, то лучше обратиться в службу сантехнического обслуживания.

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

как поставить новый бачок правильно

Наиболее уязвимый компонент унитаза – емкость для набора воды. Чаще всего именно ее приходится менять. Замена бачка унитаза намного дешевле и гораздо практичней приобретения нового сантехнического комплекта. К тому же можно неплохо сэкономить, если найти подходящий бак и установить его собственными руками. Согласны?

Мы расскажем, как грамотно подобрать бачок для восстановления функционала важного сантехнического объекта. У нас вы узнаете, как производится демонтаж отслужившей емкости и установка нового оборудования. С учетом наших рекомендаций мероприятия по замене пройдут без проблем.

Мы предлагаем проверенные на практике способы, предоставляем подробно изложенный инструктаж. Наглядное восприятие информации обеспечат иллюстрации, фото- и видео-руководства.

Содержание статьи:

Типы унитазов и сливных бачков

За столетия существования унитазов принцип их инженерного устройства изменился слабо. Нынешние производители выпускают сантехнические изделия для туалетов четырех видов.

Компакт. В этом варианте унитаза сзади чаши имеется площадка для установки съёмного бачка, крепление которого производится с помощью двух длинных болтов. Преимуществом компакта является удобство ремонта сливной арматуры в случае поломки.

Унитаз типа «Компакт»Унитаз типа «Компакт»

Недостатком «Компакта» является конструкционная угловатость, из-за которой на его задней поверхности постоянно скапливается труднодоступная грязь и грибок

Моноблок. Унитаз этого типа имеет вид единого керамического блока, совмещающего чашу и расположенную сзади емкость для воды. Такую конструкцию легко монтировать, и имеется возможность облокотиться на унитаз во время сидения.

Монолитная модель унитазаМонолитная модель унитаза

Выбирая монолитный унитаз, рекомендуется покупать модели, которые имеют стандартизированную спусковую арматуру, иначе при поломке одного сливного клапана может возникнуть необходимость в полной замене сантехники

Раздельный. Такая конструкция унитаза предполагает расположение бачка на определённой высоте и соединение его с чашей с помощью шланга или трубы. Раздельная сантехника характерна для общественных мест, где велика вероятность смещения бачка и появления течи.

Раздельный тип унитазаРаздельный тип унитаза

Раздельные унитазы удобны, если нет возможности подведения водопроводящего шланга вблизи чаши, ведь повесить бачок можно даже сбоку от сиденья унитаза

Скрытый. Данный вид унитаза называют ещё подвесным, он монтируется на скрытую за обшивкой раму – инсталляцию. На виду находится лишь чаша, а сливной бачок и другие элементы конструкции спрятаны в декоративном коробе или за стеной.

Подвесной унитаз на инсталляцииПодвесной унитаз на инсталляции

Проверять работоспособность бачка унитаза желательно до обшивки инсталляции, потому что заложенное плиткой оборудование ремонтировать будет очень непросто

Бак в инсталляции отдельно практически никогда не заменяется, поэтому в случае поломки внутреннего механизма основной проблемой становится демонтаж стены или гипсокартонного короба для доступа к раме.

Наиболее сложным является демонтаж сливного бака унитаза типа «Компакт». Это связано с особенностями расположения сантехники и минимумом свободного места для работы.

Схема бачка унитаза

Стандартный домашний сливной бачок состоит из:

  • корпуса;
  • поплавкового механизма;
  • спускового механизма.

Бак может крепиться к унитазу различными способами. Производители обычно не размещают крепеж непосредственно на отверстии слива, а располагают фиксирующие болты по бокам от него.

Крепление бачка изнутриКрепление бачка изнутри

Пластиковые и латунные болты являются предпочтительными для фиксации, потому что сталь быстро ржавеет, и впоследствии могут возникнуть проблемы с откручиванием гаек

Для герметизации бака между ним и чашей унитаза ложится резиновая прокладка, которая затем просто прижимается боковым крепежом.

Внутренняя отличается в разных моделях. Механизм может представлять собой как элементарную пробку с поплавком, так и картридж, включающий в себя одновременно все необходимые инструменты для слива.

Картриджная схема устройства сливной арматурыКартриджная схема устройства сливной арматуры

Картридж не требует настройки и легко монтируется, но при поломке любой внутренней детали потребуется покупка нового устройства

Крышку фиксирует снаружи зажимная декоративная гайка около кнопки слива, о которой может не знать начинающий сантехник.

При замене сливного бачка схема его работы не так важна, потому что внутренние механизмы в новом изделии обычно уже либо установлены внутри, либо к ним прилагается индивидуальная инструкция по монтажу.

Причины замены сливного бачка

Непосредственная поломка сливного бачка редко служит причиной его замены из-за того, что он состоит только из керамической емкости с крышкой и крепежом. Там просто нечему выходить из строя.

Людей заставляют сменить сливной бачок, оставив на месте старую чашу унитаза, такие причины:

  1. Механические повреждения, приведшие к разрушению сливного бачка или несущие опасность последующего травмирования людей.
  2. Устаревание дизайна. Раздельные бачки по этой причине сменить проще всего, потому что они обычно не требуют конструкционной совместимости с чашей унитаза.
  3. Поломка внутреннего сливного механизма с невозможностью его замены. Это досадная причина характерна для эксклюзивных моделей унитазов, чьи комплектующие трудно найти даже в интернете.

Замена сливного бачка на унитазе всегда выходит дешевле, чем приобретение нового полного комплекта сантехники. Единственной проблемой может стать поиск модели, совместимой со старой чашей унитаза.

Галерея изображений

Фото из

Герметичный накопитель для воды

Трещина на корпусе и крышке сантехники

Повреждение функциональных отверстий емкости

Внешне незаметные микротрещины

Нередко бывает, что вместо установки новой смывной емкости достаточно только . Ознакомьтесь с вариантами поломок, устраняемых путем ремонта. Не исключено, что там описан именно ваш вариант.

Выбор нового сливного бачка

Места крепления сливного бака к чаше не стандартизированы, поэтому нет гарантии, что удастся найти необходимый бачок на старый унитаз. Можно подобрать аналогичную модель такой же фирмы, но за годы эксплуатации обычно все этикетки стираются, и определить название устройства невозможно.

Но найти наименование компании можно на декоративной шайбе около сливной кнопки. В крайнем случае, потребуется сначала демонтировать сливной бачок, сфотографировать полочку чаши унитаза, снять размеры, а потом со всем этим идти в магазин и пытаться подобрать необходимую модель.

Также требуется измерить расстояние между осями двух отверстий для крепления бака к чаше унитаза.

Замена сливного бака типа «Компакт»

Унитазы с приставным сливным бачком наиболее распространены из-за дешевизны и простоты крепления. Они могут быть установлены на любом участке туалета, где есть возможность организовать подвод воды и слив канализации.

Этап #1. Подбор инструментов и материалов

Для самостоятельной смены сливного бачка человек должен позаботиться о наличии таких инструментов и материалов:

  • новый бачок с внутренним сливным механизмом;
  • прокладки и крепеж;
  • гаечные ключи;
  • силиконовый герметик;
  • набор отверток;
  • новые гибкие шланги;
  • ножовка по металлу (при необходимости).

Предложенный перечень является минимальным и не предполагает наличия серьезных проблем при демонтаже оборудования.

Этап #2. Демонтаж бачка на «Компакте»

Снятие сливного бака с керамической чаши начинается с его осушения и отключения подачи воды. Для этого перекрывается водоподводящая труба или шланг и производится полный слив. На дне бачка остается немного воды, которую можно впоследствии промокнуть тряпкой.

Откручивание фиксирующей кнопки сливаОткручивание фиксирующей кнопки слива

Вторым этапом необходимо снять крышку, которая фиксируется декоративной гайкой-кнопкой. Она не выполняет функции герметизации, поэтому должна откручиваться руками без усилий

После снятия крышки следует открутить водопроводный шланг. Его месторасположение может быть совершенно различным. Патрубок сливного механизма может располагаться сбоку, внизу или сзади сливного бачка.

При откручивании гайки ключом второй рукой необходимо придерживать подающий воду механизм внутри унитаза.

Откручивание водопроводного шлангаОткручивание водопроводного шланга

Использовать старые шланги опасно, потому что их резиновые трубки недолговечны и могут дать течь в неожиданный момент

Затем необходимо открутить крепежные гайки под чашей унитаза. Если сантехника стоит в туалете много лет и в комнате постоянно сыро, то болты с гайкой могут проржаветь настолько, что их откручивание станет невозможным.

В этом случае остается только аккуратно спилить болты. Иного способа демонтировать бачок не существует.

Откручивание фиксирующей бачок гайкиОткручивание фиксирующей бачок гайки

При полном съедании граней гайки ржавчиной можно смочить соединение специальной растворяющей жидкостью, а затем попытаться открутить крепление плоскогубцами

После откручивания фиксирующих болтов сливной бак можно поднять вверх и снять. На чаше унитаза должна остаться резиновая прокладка, которую рекомендуется заменить на новую. Комплект резинок обычно прилагается к покупаемому сливному бачку.

Обязательно необходимо оттереть полочку унитаза от грязи, грибка и ржавчины.

Протирание полочки чаши унитазаПротирание полочки чаши унитаза

Хорошая чистка ложа для резиновой прокладки предотвратит потенциальное протекание воды при последующей установке сливного бака на унитаз

После монтажа и к корпусу унитаза удобной возможности протереть это место больше не будет.

Этап #3. Установка нового сливного бака

После выбора и приобретения нового подходящего сливного бачка можно приступать к его установке.

Комплектация сливного бачкаКомплектация сливного бачка

В сливном баке унитаза имеется два отверстия: для заливного клапана (А) и для сливного клапанного механизма (В)

Перед монтированием в бачок поплавкового и спускового механизмов желательно проверить конструкционную совместимость нижнего выходного отверстия с прокладкой и чашей унитаза.

Если все элементы совместимы и бак устойчиво и плотно стоит на унитазе, то можно приступать к его пошаговой установке.

Шаг первый. Установка сливного клапанного механизма. Для этого необходимо одеть на патрубок клапана уплотнительное кольцо и просунуть устройство в нижнее отверстие бачка.

Всовывание картриджа в отверстие бачкаВсовывание картриджа в отверстие бачка

Затем требуется одеть ещё одну уплотнительную резинку снаружи и зафиксировать сливной механизм к бачку унитаза пластиковой гайкой

Крепление спускового картриджа к бачкуКрепление спускового картриджа к бачку

Окончательное зажимание пластиковой гайки нужно проводить в вертикальном положении сливного бачка, чтобы избежать перекосов и последующего протекания воды

Зажимать её сильно ключом не нужно, будет достаточно ручного усилия.

Шаг второй. Установка заливного клапана. Его патрубок может выходить с любой стороны бачка, в зависимости от модели.

Резиновая прокладка водоподводящего патрубкаРезиновая прокладка водоподводящего патрубка

Фиксация происходит по тому же методу, что и сливного клапанного механизма: патрубок с уплотнителем высовывают в отверстие и фиксируют специальной гайкой

Установка водоподводящего патрубкаУстановка водоподводящего патрубка

Выходящий из унитаза патрубок выполнен из пластмассы, поэтому не следует его чрезмерно сильно зажимать – можно слизать резьбовое соединение

Если подвод воды будет происходить снизу, то есть риск протекания воды. Поэтому рекомендуется смазать силиконом наружную прокладку и резьбовое соединение перед закручиванием.

Шаг третий. Установка уплотнителя. На выходящий патрубок сливного клапана одевается резиновая манжета. В ряде моделей её удобнее класть в паз на полочке чаши унитаза. Хотя этот большой уплотнитель не будет находиться под давлением, его рекомендуется смазать с обеих сторон тонким слоем герметика.

Одевание резиновой манжетыОдевание резиновой манжеты

Перед установкой прокладки во входное отверстие чаши унитаза можно установить удлинители потока, которые способствуют равномерному распределению воды по периметру сиденья

Шаг четвертый. Фиксация сливного бачка к чаше. Необходимо ровно и четко совместить выходное отверстие бака с соответствующим отверстием чаши унитаза. Отличным ориентиром правильного расположения могут служить сквозные каналы для фиксирующих болтов: если смотреть в них ровно сверху вниз, то должен быть виден пол.

Всовываем в крепёжные отверстия пластиковые или металлические болты и плавно затягиваем их снизу гайками.

Фиксация сливного бачкаФиксация сливного бачка

Затягивать гайки необходимо, чередуя усилия с обеих сторон сливного бачка. Малейший перекос может привести к смещению резиновой манжеты и возникновению течи

Не забываем одеть на болты конусовидные прокладки с внутренней стороны сливного бака.

Шаг пятый. Прикручивание гибкого шланга к заливному клапану.

Прикручивание водопроводного шлангаПрикручивание водопроводного шланга

В новом бачке расположение патрубка заливного клапана может быть другим, поэтому выбирать длину гибких шлангов необходимо с учетом изменившегося расстояния между бачком и водопроводной системой

После прикрепления шлангов можно открыть воду и посмотреть на работу с открытой крышкой бачка. Если поплавок нормально сработал, то следует провести пробный слив воды.

Шаг шестой. Прикручивание крышки и кнопки слива. Сливной клапанный механизм приводится в действие кнопкой, которая обычно вкручивается в его верхнюю часть. В результате корпус клапана оказывается в растяжке между сливным отверстием внизу и кнопкой вверху.

Механизм фиксации крышки может отличаться от вышеописанного, поэтому внимательно читайте приложенную к бачку инструкцию. На установке крышки бачка его монтаж заканчивается. Впоследствии можно установить стульчак, прибраться в санузле и с комфортом пользоваться новым оборудованием.

Фото-руководство по установке бачка унитаза PORTA

Процесс установки сливного бачка начнем с ознакомлением с комплектующими и со сборки сливного клапана. Его особенностью является неразборный кнопочный механизм, который придется полностью менять в случае поломки, и наличие груши в системе набора воды.

Сборка сливного клапана перед работойСборка сливного клапана перед работой

Перед началом работ по установке нового сливного бачка нужно ознакомиться с комплектацией, проверить наличие всех требующихся деталей и собрать сливной клапан

Успешно завершив действия по сборке клапана, приступаем к установке бачка и его креплению к унитазу:

Галерея изображений

Фото из

Шаг 1: Установка уплотняющего конусного кольца

Шаг 2: Установка спускного клапана в бачок

Шаг 3: Подготовка крепежа для фиксации бачка

Шаг 4: Фиксация сливного бачка болтами

Проверяем, насколько ровно установлен бачок. Его фиксацию производим, равномерно закручивая гайки. Чтобы не было осложнений по ходу установки арматуры, изучаем комплектующие:

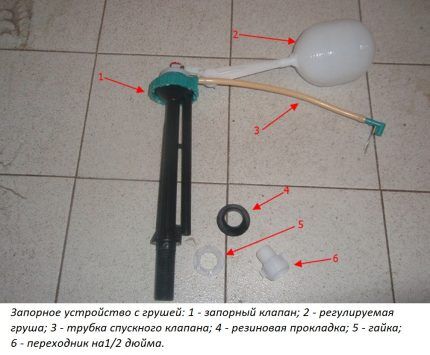

Детали выпускного клапанаДетали выпускного клапана

Для грамотной установки запорного устройства знакомимся с его конструктивными деталями

Затем приступаем к установке арматуры:

Галерея изображений

Фото из

От механизма слива воды откручиваем кнопку, чтобы после установки в бачок арматуры можно было надеть крышку и закрепить сверху кнопку

Погружаем кнопочный механизм в бачок, вставляем его в кронштейн, имеющийся у спускного клапана. Подсоединяем цепочку к одному из трех отверстий в рычаге так, чтобы она свободно провисала

Расположив конусообразную резиновую прокладку сужением вниз, надеваем ее на резьбу и заводим в отверстие

Под бачком, снизу, затягиваем установленный клапан штатной гайкой. Подсоединяем полудюймовый переходник и подключаем воду

Теперь отрегулируем высоту столба воды в бачке. Для этого сначала на груше ослабим барашек. Затем грушу поднимем вверх до тех пор, пока вода не перестанет поступать в бачок. Зафиксируем гайку

Если был выставлен слишком высокий или слишком низкий уровень, изменяем положение груши как в предыдущем этапе. Оптимальным объемом воды считается 6/7 полного бака

Проверяем, подходит ли длина трубки запорного клапана, не разбрызгивается ли из-за нее вода во время слива и наполнения бачка унитаза. При необходимости подрезаем ее по факту

Убедившись в нормальной работе арматуры, закрываем бачок унитаза крышкой и прикручиваем к штоку кнопочного механизма кнопку

Шаг 5: Откручивание кнопки слива от механизма

Шаг 6: Установка кнопочного механизма

Шаг 7: Установка очередной конусообразной прокладки

Шаг 8: Затягивание клапана гайкой снизу бачка

Шаг 9: Регулировка уровня подачи воды в бачок

Шаг 10: Установка точного уровня воды в бачке

Шаг 11: Проверяем длину трубки запорного клапана

Шаг 12: Устанавка крышки и прикручивание кнопки слива

Замена сливного бачка раздельного унитаза

Замена сливного бачка на раздельных унитазах намного проще, чем на «Компактах». Оборудование либо фиксируется к стене на специальные крепления, либо корпус прикручивается непосредственно к вертикальной бетонной плите.

Откручивание бачка раздельного унитазаОткручивание бачка раздельного унитаза

Откручивать шурупы или болты необходимо аккуратно, потому что отверстия в стене могут пригодиться для крепежа нового сливного бачка

После снятия старого бачка необходимо, согласно инструкции, собрать новый.

Схема бака раздельного унитазаСхема бака раздельного унитаза

В магазине можно попросить продавцов установить все внутренности сливного бачка, чтобы дома просто повесить его на стену и подключить к коммуникациям

В уже собранном виде купленный навесной бак крепится на стену и подключается к водопроводному шлангу. Сливная трубка вставляется в соответствующее отверстие чаши унитаза и на этом монтаж бачка для раздельного унитаза заканчивается.

Ввиду шумности и внешней непривлекательности данные виды сливных баков практически не встречаются в домах и квартирах.

Если замена бачка была лишь частичным решением проблемы, и чашу тоже необходимо менять, то полезную информацию и подробный , вы то же найдете на нашем сайте.

Монтаж нового бака на инсталляцию

Серьёзная поломка сливного бака на инсталляции является очень неприятной проблемой. Для её устранения требуется демонтаж декоративного короба или плитки в санузле.

Демонтаж обшивки инсталляции для унитазаДемонтаж обшивки инсталляции для унитаза

Избежать обширных ремонтных работ при демонтаже обшивки можно, если сделать её из разборных деревянных панелей. Но поверхность дерева должна быть защищена от влаги в санузле

Фиксация пластикового корпуса к металлической раме происходит обычно с помощью защёлок.

Фиксация сливного бачка на рамеФиксация сливного бачка на раме

При замене сливного бачка на инсталляции придется или покупать оборудование той же фирмы, или полностью заменять сантехническую конструкцию

После разборки инсталляции потребуется только лишь снять старый и зафиксировать на раме новый бачок. Установка новой емкости производится после осмотра опорной рамы подвесного унитаза и в случае обнаружения поломок.

Далее инсталляцию крепят к стене, после чего к бачку присоединяют водопроводный шланг.

Затем можно вновь маскировать опорную раму и на зафиксированные в ней монтажные шпильки. В навесных унитазах сливной бак является лишь блочным комплектующим элементом, замена которого длиться несколько минут. А вот демонтаж и монтаж декоративного короба может затянуться на недели.

Выводы и полезное видео по теме

Представленные видеоматериалы дополнят понимание последовательности действий при замене сливного бачка и познакомят с нюансами этого процесса.

Видео #1. Установка сливного бачка:

Видео #2. Демонтаж и сборка унитазного бачка:

Видео #3. Монтаж сливного бака навесного унитаза:

Процесс замены сливного бака на унитазе довольно прост и не требует специфических знаний. Основной сложностью является поиск подходящей модели оборудования в магазине. Решить остальные проблемы поможет внимательное следование вышеописанным рекомендациям.

Рассказать об опыте замены смывного бачка и поделиться интересными тонкостями вы сможете в расположенном ниже блоке. Здесь же задавайте вопросы и комментируйте предложенную нами информацию.

Как заменить (отремонтировать) арматуру бачка, когда она не работает?

Вам могут понадобиться следующие инструменты:

 Плоскогубцы.

 Плоская и крестовая отвертка.

 Газовый и разводной ключ.

 Полотно по металлу или болгарка.

 Пистолет для выдавливания силикона.


Совет:

Хорошие сантехники работающие в Мастеровом, рекомендуют арматуры бачков фирм Алькапласт (Чехия) и Iddis.


Проблема №1 — постоянно протекает вода в унитаз оставляя ржавый след:


Причина:


Не работает впускной клапан унитаза, он не перекрывает воду поступающую в унитаз.


Что нужно сделать Вам?
  • Открыть крышку бачка.Сделать это довольно легко. Для того чтобы Вам было понятно, объясню о существующих конструкциях смывных арматур.

Конструкции смывных арматур можно подразделить на 2 типа:

Кнопочные сливные арматуры (при нажимании кнопки поднимается клапан).

Штоковые ( тянете за шток).



Кнопочный вариант:

Для того, чтобы открыть крышку бачка с кнопочным вариантом арматуры, необходимо пальцами открутить кнопку против часовой стрелки, удобнее будет, если кнопку вдавить вовнутрь и, цепляясь за края, повернуть.

Если у Вас не получается выкрутить таким способом, то можно попробовать поднять крышку унитаза — есть варианты арматур с независимой кнопкой. После поднятия крышки можно просунуть руку под крышку и найти там элемент в который вкручена кнопка, а затем можно выкрутить второй рукой кнопку, предварительно вдавив её.

Также существуют варианты с кнопкой, которая крепится пластиковым болтом (кнопка обычно от «Двух-режимного» слива).


Совет:


Не прилагайте к  этому действию усилий — можно все сломать.


Рассмотрим тезисно каждый вариант в отдельности:

Кнопка слива арматуры бачка с приводом:

Как демонтировать сливной механизм с приводом?

  • Крышку бачка приподнять вверх, а затем положить её перпендикулярно бачку, а потом открутить клапан от седла. Также можно, придерживая часть с привода, открутить кнопку, но первый способ мне больше нравится.

Кнопка Двух-режимного слива:

Как снять кнопку Двух-режимного слива?


    Вам необходимо подцепить кнопку малого слива, например, плоской отверткой или ножом и аккуратно вытащить её, а затем уже вытащить кнопку большого слива. Потом нужно открутить пластиковый болт плоской отверткой или крестовой отверткой. Смотрите картинки.


Штоковый вариант:

Вариант более примитивный,  он уже не так часто используется производителями унитазов.

Для того чтобы снять крышку бачка нужно приподнять за ручку шток и, придерживая его пальцами, открутить ручку от штока, поворачивая его против часовой стрелки.

Вы сняли крышку бачка своими руками, что дальше?


Не работает наливной клапан унитаза — проблема№1:

  • На данном фото видно, что вода утекает через перелив. Если происходит такое, в этом виноват наливной клапан — он не работает или неправильно отрегулирован.

Чтобы убедиться в работоспособности наливного клапана, нужно: перевести при помощи руки поплавок в самое верхнее положение.

При поднятии поплавка вода не течет из клапана, то тогда отрегулируйте высоту срабатывания наливного клапана.

Необходимо подкрутить пластиковый шток, на котором болтается поплавок или перецепить зажим пониже от того места, на котором он находился (зависит от варианта).

Что делать, когда не работает наливной клапан в бачке унитаза?

  1. Попытаться отремонтировать нерабочий клапан своими руками.

  2. Купить в магазине новый клапан и поставить взамен старого.


Совет:


Чтобы не было ошибок, обязательно сфотографируйте клапан перед походом в сантехнический магазин, также можете взять его с собой.

Ремонт наливного клапана:


  • Очень частая причина несрабатывания клапана — его загрязнение.


Для прочистки наливного клапана бачка унитаза своими руками Вам сделайте следующее:


  1. Закрыть воду подачи в бачок унитаза.


  2. Снять клапан с бачка.


  3. Разобрать клапан и прочистить его внутренности


  4. Собираете в обратной последовательности.


  5. Устанавливаете.


  6. Испытываете.


Совет:

Как демонтировать (снять) наливной клапан с бачка унитаза?


Как прочистить наливной клапан?


Не срабатывает сливной клапан бачка унитаза — проблема №1:


Наиболее часто встречающиеся проблемы несрабатывания сливного клапана:


  1. Загрязнение резинки или седла, на который ложится резинка .

  2. Изношенность резинового клапана и его эластичность (затвердение).
  3. Смещение клапана или плохой контакт по кругу на седле.


Загрязнение сливного клапана:


Демонтаж и прочистка под струёй воды.


Монтаж клапана на место и гидроиспытания.

Плохое качество клапана:

Замена резинки на новую. Необходимо снять резинку и купить аналогичную.

Заменить клапан полностью.

Смещение или частичное отсутствие герметичности :

Поправить крышку бачка.

Понять почему происходит смещение.

При неплотном контакте прокладки с седлом, необходима регулировка/замена/настройка.


Совет:


Если данная процедуры не помогают, то лучше поменять на новый.

Как происходит замена сливного клапана бачка унитаза?

Перед заменой обязательно сходите в магазин и купите:

Аналогичный сливной клапан.
Болты для крепления бачка к унитазу.
Прокладка — которая ставится между бачком и унитазом.
Герметик силиконовый.


Совет:


Чтобы не было ошибок возьмите клапан, прокладку и открученные болты с собой в магазин.

Снимаем бачок унитаза:

  • Закрываем отсечной кран холодной воды и сливаем остатки воды.
  • Откручиваем гайки на болтах. При прокручивании необходимо держать гайку болта сверху.


Советы:


  1. Когда крепежные болты не откручиваются, нужно смазать резьбы обычным растительным маслом или вэдэшкой.


  2. Когда болты заржавели напрочь, то здесь поможет болгарка полотно по металлу, которым нужно будет эти болты спилить.

  • Снимаем осторожно и аккуратно, кладем на пол и начинаем демонтаж старой арматуры.


Совет:

После демонтажа сливного и наливного клапана и крепежных болтов, в местах установки нового клапана и крепежных болтов с внутренней стороны бачка унитаза, поверхность необходимо начисто протереть сухой ветошью или туалетной бумагой.

  • Берем новый впускной клапан, разбираем для облегчения последующего монтажа.
  • Откручиваем гайку и снимаем шайбу с резьбы нижней части клапана.


Совет:


Для герметичности соединения между прокладкой и корпусом бачка унитаза, намажьте прокладку силиконовым герметиком.

  • Вставляем нижнюю часть клапана в отверстие бачка.
  • Надеваем шайбочку (если она есть). Накручиваем крепежную гайку и несильно затягиваем.


Совет:


Верхнюю часть сливного клапана устанавливать пока не нужно. Она будет Вам мешать!

  • Достаем наливной клапан.


Аналогично его разбираем, на прокладку наносим тонкий слой герметика по кругу.


  • Ставим его место и продеваем шайбу.
  • Накручиваем гайку и немного её подтягиваем.


Советы:


  1. При этом действии надо определиться с конкретными координатами положения заливного клапана в бачке.


  2. При неправильном положении заливной клапан может некорректно срабатывать, задевая своими частями заливной клапан или внутренние стенки бачка.


Совет:


Резиновые прокладки на крепежных болтах, перед установкой на место, проходим герметиком. На импортных унитазах делать это не нужно, ибо прокладки хорошие, но… .

  • Ставим крепежные болты на свое место.
  • Надеваем прокладку на крепежную гайку сливного клапана.


Совет:


Прокладка неплотно надевается на выпирающую нижнюю часть и спадывает, то нужно её немного смазать герметиком. Нижнюю часть не надо (к унитазу) — она будет соскальзывать и это усложнит монтаж бачка.


  • Аккуратно ставим бачок на место, чтобы попасть болтами в отверстие, которое находится в унитазе, бачок нужно ставит на вытянутых руках, смотря на отверстия.


  • После установки бачка начинаем накручивать гайки и затягиваем их поочередно.


  • После некоторой затяжки, бачок поверните для правильного позиционирования его на унитазе.

  • Прежде чем поставить верхнюю часть сливного клапан на место, вкручиваем кнопку.
  • Устанавливаем сверху крышку бачка и накручиваем, если это возможно, кнопку.
  • Кнопка занимает положение выше или ниже необходимой высоты, то опять снимаем крышку, отделяем верхнюю часть сливного клапан и регулируем.
  • Регулируем необходимую высоту перелива и положения кнопки.


Совет:

С первого раза попасть на нужную величину высоты клапана трудно даже опытным сантехникам — не отчаивайтесь, с нескольких попыток у Вас обязательно получится!

Присоединяем гибкую подводку к наливному клапану.
Включаем плавно воду.
Начинаем испытания новой арматуры бачка.
Регулируем уровень воды в бачке путем поворачивания штока на заливном клапане.
Смотрим положение перелива (должен быть выше максимального уровня воды в бачке).


  • Устанавливаем назад крышку и накручиваем кнопку.


  • Проверяем работоспособность, смывая раз 5.


P.S.
Желаю Вам, здоровья, всех благ и семейного счастья!

Ремонт унитаза: инструкция для тех, кто вообще не сантехник

Как устроен унитаз

Унитаз состоит из туалетной чаши, сливного бачка и сиденья с крышкой. Чаша служит основанием и крепится к полу винтами. В ней располагается сифон, который соединяется через манжету или гибкую гофру с канализацией. Главная функция сифона — быстрый смыв за счёт гравитации потока и разности давлений. Эта деталь постоянно заполнена водой и работает как гидрозатвор, не давая распространяться неприятным запахам.

Бачок для смыва устанавливается либо на полке чаши — в унитазах‑компактах, либо крепится к стене — в сантехнике старого образца. Сбоку или снизу ёмкость подключается к водопроводу гибкой подводкой, которая соединяется с заливной арматурой. Последняя, в свою очередь, оборудована поплавковым клапаном, управляющим заполнением бачка водой до нужного уровня.

Там же, внутри, размещается сливная арматура, отвечающая за спуск воды. Именно к ней через специальный механизм присоединяется кнопка, с помощью которой мы управляем смывом. Для защиты от переполнения сливная арматура имеет патрубок перелива. Через него в случае неисправности поплавкового клапана вода стекает в унитаз, а не на пол.

Сейчас читают
🔥

Как разобрать унитаз для ремонта

Большинство неисправностей связано с механизмами слива и наполнения. Чтобы устранить такие поломки, нужно разобрать бачок. Поэтому сначала рассмотрим, как это делается.

Как снять крышку

В унитазах старого образца с пластиковым бачком крышка держится на защёлках и снимается движением вверх. Иногда дополнительно приходится поддеть её края отвёрткой или другим острым предметом.

В современных унитазах‑компактах крышка просто лежит на бачке и зафиксирована только за счёт кнопки. Поэтому, чтобы снять деталь, нужно сначала выкрутить против часовой стрелки ободок кнопки и извлечь её.

В некоторых моделях унитазов механизм с кнопкой крепится винтом, который спрятан внутри. В таком случае следует поддеть верхушку кнопки острым ножом или тонкой отвёрткой, а затем выкрутить винт и извлечь кнопку.

Также есть механизмы слива, оборудованные штоком с рукояткой, которая поднимается вверх. Для её извлечения необходимо поднять шарик и открутить его против часовой стрелки, придерживая за шток.

Как снять сливную арматуру

Сначала следует перекрыть воду на входе в бачок унитаза, а затем взяться за сливной механизм рукой и, немного повернув его против часовой стрелки до щелчка, поднять вверх. Иногда на арматуре есть фиксатор, который нужно отодвинуть перед снятием механизма.

Для замены сливного клапана на фурнитуру другой конструкции или производителя нужно полностью извлечь механизм, включая посадочное гнездо. Для это необходимо снять бачок и выкрутить большую гайку снизу.

Заливной клапан с боковым подключением снимается очень просто. Достаточно убрать крышку и отсоединить гибкую подводку, а потом открутить крепёжную гайку снаружи и вытащить механизм.

С арматурой нижнего подключения сложнее. Сначала снимают гибкую подводку и крышку бачка. Затем смывают воду и извлекают сливной клапан. Далее откручивают гайку, которой заливной клапан крепится снизу, и достают его. Если вода слилась не полностью, лучше подставить таз или другую ёмкость, чтобы не пролить всё на пол.

Как снять бачок

В унитазах старого образца он пластиковый и снимается достаточно просто. Сначала перекрывают подачу воды и смывают остаток, а затем поднимают крышку и отворачивают винты, которыми бак крепится к стене. После этого откручивают шланг гибкой подводки и гайку сливного раструба внизу бачка.

На унитазах‑компактах бак крепится к полке чаши, поэтому разбирается иначе. Первым делом стоит перекрыть воду и нажать смыв. Затем снять крышку, извлечь сливную и заливную арматуру и убрать остатки воды губкой или тряпкой. Далее откручивается гибкая подводка, а также крепёжные винты бачка снизу унитаза.

Как устранить общие поломки унитазов

Течь по раструбу канализации

Если в районе подключения к раструбу канализации или на выходе самого унитаза образуется лужа, причина кроется в пересыхании манжеты или изломе фланца гибкой гофрированной трубы. С жёстким соединением на пластиковых трубах таких проблем практически не бывает.

Исправляют это заменой гофры на новую, при этом важно аккуратно установить её без перегибов и изломов. В качестве временного решения можно обработать стык вокруг трубы силиконовым герметиком, предварительно вытерев и просушив это место.

Вода не набирается в бачок

Причин такой неполадки может быть несколько, но все они сводятся к тому, что есть какая‑то преграда, не дающая воде поступать в бак. Начинать поиски лучше с самых простых вариантов и постепенно продвигаться к сложным.

Первым делом необходимо перекрыть воду и снять гибкую подводку сбоку или снизу унитаза. При наличии засора следует прочистить его и проверить напор, открыв воду и опустив шланг в таз или другую ёмкость. Если струя хорошая, следующим шагом проверяют фильтр внутри клапана подачи.

Тот имеет вид пластиковой вставки с сеточкой. Нужно достать фильтр, очистить при наличии грязи и промыть под краном. Затем деталь устанавливают на место и проверяют, изменилась ли ситуация. Стоит учитывать, что в некоторых клапанах такого фильтра может не быть.

Если прочистка не помогла, нужно снять крышку бачка, извлечь заливной механизм и, отвернув гайку клапана, внимательно осмотреть загрязнение под струёй воды, прочистить канал тонкой проволокой, убрать налёт с резиновой мембраны. После этого всё собирается в обратном порядке и устанавливается на место.

Если вода по‑прежнему не набирается — скорее всего, неисправен сам клапан и его придётся заменить новым.

Вода набирается с большим шумом

Проблеме шумного наполнения подвержены, как правило, бачки с боковым подключением. Из‑за особенностей конструкции клапан находится сверху и струя воды, падая на дно пустого бачка, создаёт шум. Для его снижения на выходе клапана устанавливают специальные трубки‑глушители, доходящие до дна, по которым стекает поток.

Часто такие трубки слетают, а иногда и вовсе отсутствуют. Поэтому в качестве решения нужно вернуть их на место или подобрать и установить на выход клапана новые подходящего диаметра. Длина шланга должна доходить до самого дна или даже ложиться на него.

Как устранить поломки унитазов-компактов

Постоянная утечка в унитаз

Если вода тонкой струйкой всё время течёт в чашу, значит, не работает заливной или сливной клапан. При поломке первого после наполнения бачка вода не перекрывается, если же неисправен второй — набранная вода не удерживается клапаном.

Чтобы определить, какой именно клапан не работает, нужно нажать слив и понаблюдать:

  • Если при наборе воды протечки нет, а струйка появляется уже после того, как бачок наполнится, — значит, неисправна заливная арматура.
  • Если вода начинает течь сразу после нажатия на кнопку смыва — причина в сливном клапане.

В очень редких случаях не работают оба механизма одновременно. Также перелив может происходить из‑за неправильной настройки заливного клапана — о том, как отрегулировать его, описано в конце статьи.

Что делать при поломке заливного клапана

Для устранения неисправности нужно снять крышку бачка и извлечь заливной механизм. Далее необходимо отвернуть гайку клапана и аккуратно достать из него резиновую мембрану. С неё, а также с седла клапана удалите ржавчину и налёт окалины зубной щёткой, после чего хорошо промойте водой. Если канал внутри засорён, прочистите его тонкой проволокой.

В бачках старого образца следует снять с клапана колпачок, вытащить ось коромысла и извлечь проблемную деталь. Тонкой спицей или проволокой нужно прочистить канал, а затем промыть водой.

После очистки и сборки всё должно заработать. Если этого не произойдёт, придётся заменить мембрану или весь заливной клапан в сборе.

Прокладки этого механизма редко продаются отдельно. Поэтому попробуйте просто перевернуть старую обратной стороной: она ещё послужит какое‑то время. Как вариант, можно отшлифовать наждачной бумагой, а затем наклеить поверх кружок из велосипедной камеры или другой тонкой резины.

Что делать при поломке сливного клапана

Прежде всего нужно перекрыть воду, слить жидкость из бачка и, убрав остатки губкой или тряпкой, извлечь сливную арматуру. Далее необходимо снять прокладку и очистить её от налёта ржавчины. По возможности лучше заменить прокладку новой.

Если не удастся найти такую же, попробуйте перевернуть её другой стороной или положить сверху клапана какой‑то груз вроде большой гайки, чтобы мембрана лучше прижималась к седлу. Если ничего не помогает, придётся поменять весь сливной механизм целиком.

Бачок наполняется недостаточно

Иногда в заливных механизмах с поплавком внутри стакана из‑за ржавчины заклинивает клапан‑заглушка. Это приводит к тому, что при наполнении бачка вода попадает в стакан снизу, а не переливаясь через его край. В результате клапан перекрывается раньше времени и бачок не наполняется до нужного уровня.

Для решения проблемы нужно перекрыть воду, смыть остаток и снять заливной механизм. Далее следует извлечь кронштейн и вытащить из стакана клапан‑заглушку. Затем необходимо очистить деталь и её посадочное место от налёта, а также убедиться, что заглушка хорошо прилегает к стакану и свободно двигается.

Течь из‑под бачка

Протечка воды снизу бака может происходить, если из строя вышли конусные прокладки крепёжных болтов или большое резиновое кольцо между полкой унитаза и бачком.

В обоих случаях нужно перекрыть воду и нажать смыв, а затем снять крышку, извлечь заливную и сливную арматуру. Устранив остатки воды, открутите крепёжные болты и внимательно осмотрите все уплотнения на предмет трещин.

Желательно заменить прокладки новыми. Если не удастся найти такие же, можно хорошенько очистить их, просушить и установить на место, предварительно смазав все стыки силиконовым герметиком.

Заедает или западает кнопка

Проблема с кнопкой смыва обычно вызвана тем, что при полном нажатии шток цепляется за механизм клапана и заклинивает. При этом часто замена самой кнопки ничего не даёт. Есть несколько решений.

Самое простое — это выкрутить кнопку, немного нажать на неё, утопив на пару миллиметров, а затем установить на место, удерживая в таком слегка нажатом положении. Так деталь выглядит немного утопленной, зато благодаря уменьшенному ходу не будет заклинивать в крайней точке.

С той же целью можно вырезать из крышки от пластиковой бутылки кольцо высотой 2–3 мм и подложить под кнопку. Для этого следует отвёрткой нажать на фиксаторы по бокам механизма и вытащить кнопку из корпуса.

Как устранить поломки унитазов с пластиковым бачком

Течь по манжете сливной трубы

Резиновая манжета, которая соединяет трубу бачка с выходом унитаза, со временем пересыхает, теряет свою эластичность и начинает подтекать. Ремонт унитаза в таком случае заключается в замене проблемной детали. Предварительно нужно перекрыть воду и смыть.

Если новую деталь найти не удаётся, можно установить вместо неё резиновую редукцию 50/40 мм. В отличие от манжеты она вставляется внутрь раструба унитаза, а не надевается на него сверху. В остальном же разницы нет, и на работу механизма это никак не повлияет.

В качестве временного решения можно аккуратно снять старую манжету, очистить и просушить её, а затем установить, обработав стыки силиконовым герметиком.

Течь по гайке бачка

Вода подтекает по гайке сливной трубы из‑за прокладки, которая устанавливается изнутри бачка. Часто она прорезается заусенцами от дефектов литья на патрубке или смещается в сторону при закручивании. Также мембрана сама по себе может быть некачественной.

Для устранения дефекта следует перекрыть кран на входе в бачок, смыть воду и снять сливной клапан, открутив сначала декоративную гайку на раструбе, а затем прижимную. Далее необходимо зачистить острым ножом заусенцы по всей плоскости прилегания прокладки и собрать всё в обратной последовательности, надёжно удерживая патрубок рукой при закручивании гайки.

Если это не поможет — скорее всего, прокладка некачественная сама по себе. В этом случае нужно вырезать новую из подходящего куска резины толщиной 2–2,5 мм, использовав старую деталь как шаблон или обведя карандашом патрубок.

Течь по стыку сливной трубы

Протечка воды в месте соединения патрубка и слива возникает из‑за плохого прилегания или деформации конусной прокладки. И её необходимо заменить новой. Если такой прокладки нет под рукой, можно на время уплотнить стык ФУМ‑лентой.

Для этого следует закрыть подачу воды на бачок и спустить его. Далее открутите декоративную гайку, немного сдвиньте вниз конусную прокладку и подмотайте в образовавшийся зазор три‑четыре витка ФУМ‑ленты. Затем прокладку необходимо поднять вверх, поджать намотанную ленту, а потом закрутить декоративную гайку, придерживая рукой за патрубок, чтобы он не провернулся.

Как отрегулировать арматуру унитаза

Для нормальной работы унитаза сливной и заливной клапаны должны быть правильно настроены. В противном случае смыв будет плохим, из‑за того что бачок недостаточно наполняется или вода сливается не так, как следует.

Как настроить заливной механизм унитаза‑компакта

В клапанах с поплавком внутри стакана необходимо снять крышку бачка, перекрыть и спустить воду. Нажав на фиксатор стакана, следует установить его на такой высоте, чтобы верхний край детали соответствовал метке на переливной трубе (обычно это около 2 сантиметров от её верха). Потом отщёлкните регулировочную тягу, опустите поплавок на дно стакана, убедитесь, что кронштейн упирается в дно, а затем защёлкните тягу, чтобы зафиксировать положение поплавка.

В механизмах без стакана всё гораздо проще. Высота поплавка и, соответственно, количество воды в бачке настраивается закручиванием и выкручиванием длинной шпильки с резьбой. Чем выше поплавок, тем больше воды набирается, чем ниже — тем меньше.

Как настроить сливной механизм унитаза‑компакта

Для регулировки следует выкрутить кнопку, снять крышку и извлечь сливную арматуру, предварительно смыв воду и перекрыв кран на входе. Далее необходимо вернуть крышку на место и измерить рулеткой расстояние от её верха до дна бачка.

Снова снимите крышку и поставьте сливной клапан на место. Затем закрутите кнопку, освободите фиксатор тяги и подгоните высоту механизма таким образом, чтобы расстояние до низа кнопки соответствовало замеренному ранее. Недостающие миллиметры легко поймать за счёт резьбы кнопки, не заворачивая её до конца.

Следующим шагом необходимо установить рамку механизма под углом вниз и закрепить в таком положении с помощью фиксатора тяги. Кнопка при этом свободно перемещается в направляющих, а толкатель не поднимает рамку, чтобы клапан не приоткрывался.

В нейтральном положении сливной клапан закрыт, а при нажатии на кнопку должен полностью подниматься. Если регулировочная тяга упирается в дно бачка, её следует обрезать.

И наконец, важно убедиться, что рамка механизма не задевает трубку перелива при нажатии кнопки. Если это происходит, нужно извлечь механизм и опустить рамку ниже. Для этого отверните гайку, аккуратно сдвиньте кольцевую прокладку и, утопив трубку на несколько миллиметров, закрутите гайку.

Как настроить поплавковый клапан бачка старого образца

В старых унитаза с пластиковым бачком уровень воды регулируется предельно просто. Если это коромысло из проволоки, достаточно изогнуть его, чтобы приподнять или опустить клапан до нужной высоты. В более современных версиях с пластиковым шарниром необходимо ослабить винт, соединяющий две половинки коромысла, и придать ему ту или иную форму.

Читайте также
🛠🚽🚿

видео-инструкция по ремонту своими руками, как снять, заменить, отремонтировать, если сломался, замена в бачке, фото и цена





Сливной механизм для унитаза представляет собой многокомпонентную конструкцию, которая размещается внутри бачка. От функционирования этого узла напрямую зависит, насколько комфортно нам будет пользоваться устройством, и насколько качественно будет осуществляться смыв.

Современные механизмы обычно производятся с достаточным запасом прочности, но все же иногда и им требуется ремонт и замена. А чтобы мы могли выполнить эту задачу своими руками на должном уровне качества, стоит сначала разобраться в общих принципах функционирования системы.

За смыв отходов в канализацию отвечает достаточно сложный механизм, который необходимо периодически обслуживать

За смыв отходов в канализацию отвечает достаточно сложный механизм, который необходимо периодически обслуживать

Конструкция слива

Принцип работы

Сливной бачок в современном унитазе представляет собой емкость, внутри которой находится несложный механизм.

Этот узел отвечает за дозированное поступление воды, и работает в автоматическом режиме:

  • Вода из трубопровода по шлангу поступает в ёмкость через наливной клапан.
  • Постепенно заполняя бачок, жидкость воздействует на контрольные устройства (об их конструкции мы поговорим ниже), что при достижении определенного уровня приводит к блокировке наливного клапана.
  • При нажатии кнопки на крышке бачка открывается второй клапан – сливной. Вода уходит из емкости, и наливной клапан снова открывается.

Схемы изделий старой конструкции

Схемы изделий старой конструкции

Такое поочередное действие запорной арматуры весьма удобно: нам не нужно следить ни за тем, чтобы бачок был постоянно заполнен, ни за тем, чтобы жидкость не переливалась через край. Естественно, для обеспечения бесперебойной работы должны правильно функционировать все детали системы.

Основные элементы

Механизм для сливного бачка унитаза может иметь самую разную конфигурацию, но практически в любом случае в него входит три элемента:

  • Клапан для заполнения ёмкости.
  • Поплавок для регулировки уровня воды.
  • Система перелива (сливной клапан).

Обратите внимание! Инструкция к сливному механизму для унитаза обычно содержит чертеж запорной арматуры с указанием размеров и конфигурации этих элементов и вспомогательных деталей. Данный документ окажет нам неоценимую помощь при выполнении ремонтных работ.

Одна из схем конструкции

Одна из схем конструкции

Упомянутые детали взаимодействуют так:

  • Наливной клапан представляет собой патрубок, встроенный в днище или боковую стенку сливного бачка. Снаружи на патрубок нарезается резьба, к которой с помощью фиксирующей гайки или другого фитинга крепится труба с холодной водой.
  • С внутренней стороны клапана размещается запорный механизм, соединённый с коромыслом. К другому концу коромысла крепится поплавок – пластиковая емкость, которая поднимается при повышении уровня воды.
  • Когда поплавок опущен, отверстие наливного клапана открывается. При поднятии поплавка коромысло постепенно смещается, и по достижению определенного уровня блокирует запорный механизм, прерывающий ток воды.
  • Отдельно расположен механизм слива, который по нажатию кнопки открывает отверстие в нижней части бачка. Вода, поступая в чашу унитаза с большой скоростью, смывает ее содержимое в канализацию.

Фото запорной арматуры

Фото запорной арматуры

Обратите внимание! Современные модели оснащены системой двойного слива: нажимая на одну кнопку, мы выпускаем всю воду, нажимая на другую – только ее часть.

  • Сливной клапан обычно комплектуется так называемым переливом. Этот узел страхует нас от переполнения бачка: если запорный механизм по тем или иным причинам не срабатывает, вода не выливается наружу, а просто попадает в канализацию через приоткрытую нижнюю заслонку.

Несмотря на кажущуюся сложность, ремонт сливного механизма для унитаза может осуществить даже новичок. Для этого необходимо разобраться в особенностях установленной у вас конструкции и приобрести соответствующую деталь для замены. Ну, а чтобы вы не терялись в типичных ситуациях, ниже мы приведем ряд полезных рекомендаций.

Ремонт и обслуживание

Устранение неисправностей

В этом разделе мы расскажем, как отремонтировать сливной механизм в унитазе. Как правило, починка не вызывает особых сложностей, однако в ряде случаев приходится выполнять полную замену сливной арматуры.

Поплавок должен быть герметичным, иначе система не будет работать

Поплавок должен быть герметичным, иначе система не будет работать

Если же проблема носит локальный характер, то действовать нужно по простой схеме:

Описание неисправности Алгоритм ремонтных работ
Заполнение поплавка водой
  • Обычно это происходит в результате износа или механического повреждения.
  • В качестве временной меры поплавок можно вынуть, тщательно просушить и заклеить влагостойким составом.
  • При первой же возможности деталь нужно заменить, благо, цена ее минимальна.
Протечка в выпускном клапане
  • Чаще всего герметичность снижается с течением времени в результате утраты эластичности уплотняющими прокладками.
  • На начальных этапах можно подрегулировать прижим клапана, но в дельнейшем понадобится либо замена прокладок, либо установка новой детали.
Неполадки в работе кнопки слива
  • В большинстве случаев подобные проблемы вызываются перекосом коромысла.
  • Если эта деталь изготовлена из металла, то ее необходимо подогнуть таким образом, чтобы клапан открывался правильно.
  • Пластиковое коромысло проще заменить.



Не поступает вода в бачок
  • Перед тем как снять крышку с бачка, перекрываем воду.
  • Затем демонтируем подающий шланг и прочищаем его, удаляя загрязнения.
  • Точно так же поступаем с впускным клапаном.
  • Если данные манипуляции не помогли, проверяем работоспособность самого клапана и при необходимости выполняем его замену.

Регулировка осуществляется довольно просто

Регулировка осуществляется довольно просто

Замена механизма

Если же сломался сливной механизм в унитазе (т.е. описанные методы уже не помогают), то его всегда можно заменить.

Делаем это так:

  • Приобретаем сливную арматуру той же модели, что и установленная у вас. Здесь очень важно точное совпадение, поскольку даже малейшие различия в габаритах могут привести к неработоспособности механизма.
  • Перед тем как заменить сливной механизм в унитазе, перекрываем воду и опустошаем бачок.
  • Снимаем крышку с бачка, предварительно вывинтив кнопку слива.
  • Затем отсоединяем все шланги и демонтируем внутреннюю часть арматуры.
  • Снизу отвинчиваем болты, которыми бачок крепится к основанию.
  • Снимаем бачок, после чего извлекаем из него нижнюю часть сливного механизма.

В ряде случаев для замены механизма приходится снимать весь бачок

В ряде случаев для замены механизма приходится снимать весь бачок

Обратите внимание! Можно воспользоваться возможностью и провести очистку внутренних поверхностей унитаза, к которым в собранном виде очень сложно получить доступ.

  • Далее в освободившееся отверстие устанавливаем новые детали.
  • Возвращаем бачок на место, закрепляя его с помощью тех же болтов. Если крепеж за время эксплуатации проржавел, его стоит заменить.
  • Продолжаем сборку механизма, а после ее завершения – присоединяем подводящие краны.

Далее подаем воду, следя за тем, чтобы не было протечек. Первый слив осуществляем со снятой крышкой, чтобы проверить работоспособность системы.

Устанавливаем все детали сливной арматуры

Устанавливаем все детали сливной арматуры

Если все в порядке – возвращаем крышку на место и фиксируем ее с помощью кнопки.

Заключение

Полная замена сливного механизма в бачке унитаза требуется сравнительно нечасто: в большинстве случаев работоспособность можно восстановить, исправив одну или несколько деталей. Но даже если система полностью вышла из строя, починить ее может и неопытный сантехник.

Видео в этой статье содержит более подробные рекомендации на этот счет, так что новичкам определенно стоит его изучить.

как самостоятельно сменить старый бачок

Часто в туалетной комнате можно увидеть потеки воды, которые образовались в результате изнашивания комплектующих деталей. Наиболее уязвимым узлом в сантехническом оборудовании является сливной бачок из-за находящейся в нем воды, так как под ее влиянием арматура выходит из строя.

Поэтому ее нужно регулярно ремонтировать, при этом часто приходится менять комплектующие детали.

Но иногда по ряду причин требуется замена всего бачка унитаза, причем эту проблему можно решить самостоятельно, не вызывая мастера. Для этого надо представить себе схематичную работу бачка, взаимодействие сопрягаемых деталей и, конечно, как поменять резервуар.

Схема бачка унитаза

схема бачка

схема бачка

Внутренние механизмы резервуаров для слива в различных изделиях отличаются друг от друга и выглядят они следующим образом:

  • Рычажная система.
  • Фурнитура с кнопкой.
  • Механизм слива с двумя кнопками (двухрежимный).

Арматура последнего вида появилась сравнительно недавно, и вызвано это было для экономичного расходования воды. Независимо от модели резервуара, система подачи воды состоит из впускного клапана с регулируемым поплавком, а сливной механизм представляет собой рычаг и грушу с клапаном спуска.

На заметку! У всех современных бачков, в отличие от старых моделей, имеется труба перелива, по которой вытекают излишки жидкости в случае переполнения емкости.

Причины замены бачка

снятие бака

снятие бака

Резервуары для слива, как правило, сделаны из керамики, фаянса или пластмассы, и на эти материалы не может повлиять вода.

Поменять эти сантехнические изделия необходимо в следующих случаях:

  • Когда поврежден корпус (скол, трещина).
  • По причине устаревшей модели. Раздельные емкости в таких случаях можно менять, так как не требуется совместимость с унитазом.
  • Поломка механизма без возможности его отремонтировать. Это может случиться у эксклюзивных изделий, когда детали, подлежащие замене, трудно найти.

Поменять сливной бачок унитаза получится дешевле, чем установить полный сантехнический комплект, разве что не сразу удастся найти подходящую модель, совместимую с унитазом.

Выбор нового сливного бачка

Среди всего разнообразия сантехнического оборудования, бачки для сброса воды по конструкции являются самыми сложными. На рынке представлены разнообразные модели, которые порой приводят в растерянность покупателя.

Приведем несколько рекомендаций по выбору этого непростого сантехнического изделия.

Моноблок

Это унитаз с установленным резервуаром внутри корпуса. Это простое решение при выборе, так как монтаж требует подсоединить лишь две трубы – для подачи воды и ее слива. Такая установка – достоинство таких систем. Однако при случившейся серьезной поломке в одном из модулей требуется поменять все монолитное изделие.

Навесной бачок

Самый востребованный вариант устройства, позволяющий комбинировать всевозможные сливные бачки и унитазы.

Он предполагает три вида расположения емкостей:

  1. Высокое. Унитаз и бак для смыва соединены длинной трубой, и такое расположение обеспечивает сильный напор воды в трубе. Сейчас эти системы изживают себя ввиду малопривлекательного вида, несовершенной фурнитуры и значительного шума при спуске жидкости.
  2. Низкое. Сливная емкость крепится к стене и соединяется с унитазом короткой трубой.
  3. Компакт-бачок. Хотя внешне он похож на моноблочную модель, но это две разные части, собранные в одну конструкцию.

На заметку! Изделия компакт-бака могут быть спрятанными в нише стены или выполнены треугольной формы в угловом исполнении. Такое расположение и конфигурация экономят площадь, и поэтому рекомендуются в маленьких туалетных комнатах, при этом не нарушая интерьера.

Арматура

арматура

арматура

Внешне похожие эти сантехнические приборы имеют кардинально отличающееся конструкции внутри бачков. Они имеют отличие по устройствам смыва и поступления воды в бачок.

Механизм бачка для слива воды также состоит из разных модулей:

  • Рычажный. Такой способ слива воды применяется в отдельно установленных накопительных емкостях (при верхнем и нижнем расположении).
  • Штоковый. При такой схеме подъем спускного клапана и слив воды происходит за счет поднятия штока за выходящую наружу кнопку.
  • Кнопочный. Жидкость вытекает от кнопки слива, утопленной в крышке бачка. После нажатия на нее через сопрягаемую систему рычагов происходит подъем клапана и вода выходит в унитаз.
  • Двухкнопочный. Современные модели бачков, позволяющие выбирать между полным и половинным спуском воды. Такие емкости значительно снижают расход воды.

Существуют также пневматические системы бачков унитаза, но они не нашли широкого применения из-за сложной фурнитуры.

Подача и перелив воды

Сливные бачки подразделяются по способу подачи воды и предохранению от перелива.

В зависимости от расположения подающей трубы они бывают:

  • С боковой подводкой. Классическое подсоединение – имеющее возможность правого или левого подключения. Недостатком является шумовой эффект при наборе воды и расположение труб на виду.
  • С нижней подачей. Характеризуется бесшумной работой и скрытностью подводящей магистрали.

В системе подачи и предохранения емкости от перелива основную роль играет поплавок, который выделяется по своему действию и конструктивному исполнению.

Материал корпусов

Бачки также различаются по материалу корпуса:

  • Чугунные. Такие емкости отдельно установлены на стене и соединяются с унитазом длинной трубой.
  • Эмалированные. Бачки низкого расположения. Ввиду нарушения целостности покрытия и коррозии не нашли широкого применения.
  • Пластиковые. Бюджетный вариант. Основные недостатки: теряется облицовка из-за загрязнений, налета и царапин; небольшая стойкость к биологическому воздействию.
  • Фаянсовые. Самые востребованные и практичные изделия из этого ряда. Легко моются, с большим сроком эксплуатации и имеющие прекрасный внешний вид.

Количество сливных изделий и разнообразие внутренней фурнитуры впечатляет. Кроме этих разновидностей существуют резервуары, выполненные в эксклюзивном варианте по заказу: из бронзы и с программным управлением, работающие от пульта. Но поменять такие приборы могут люди с довольно высокими доходами.

материалы корпусов бака

материалы корпусов бака

Подбираем инструменты и материалы

Для замены сливного компакт-бачка понадобятся следующие материалы и инструменты:

  • Накопительный бак.
  • Внутренняя фурнитура.
  • Герметик.
  • Прокладки и метизы для крепления (при их отсутствии в комплекте).
  • Новые шланги.
  • Если крепление емкости с унитазом произведено обычными, а не фигурными гайками, то понадобится раздвижной ключ или пассатижи.

Демонтаж бачка на унитазе-компакт

Во-первых, нужно отключить подачу воды в бачок, перекрыв кран в магистрали водопровода. Затем открыть крышку бачка. Здесь у некоторых моделей есть свои особенности:

У пластиковых емкостей крепление крышек на защелках и, чтобы освободиться от них, нужно с небольшим усилием потянуть вверх одну сторону крышки и тогда она должна полностью сняться.

демонтаж бака

демонтаж бака

Некоторые изделия из керамики снабжены крышками, фиксирующимися болтом через прокладку.

У современных баков нужно просто открутить кнопку сверху и затем убрать крышку.

После снятия крышки:

  • Необходимо вылить жидкость из емкости в унитаз, подтереть ее излишки, оставшиеся внизу.
  • Отвернуть накидную гайку у наливного патрубка и отделить от емкости шланг.
  • Открутить болты, фиксирующие бачок с подставкой. В случае если болты заржавели и пришли в негодность, их нужно срезать болгаркой или ножовкой.
  • Снять бачок с полочки.

На этом разборка емкости унитаза закончена.

Установка нового резервуара

Рассмотрим монтаж нового бачка с поднимающейся кнопкой для слива воды, поскольку кнопочные емкости с нажатием поступают обычно с установленной арматурой. Перед монтажом нужно проверить совместимость деталей. Если окажется, что какая-то из них с браком, ее нужно поменять на качественное изделие.

После этого можно производить пошаговую установку:

  • Шаг №1. Монтаж клапанного устройства для слива. Для этого вместо старой прокладки на патрубок установить новое уплотнение, и после этого завести его снизу через отверстие в дне бака. Затем необходимо поменять еще одно уплотнительное кольцо внутри бака и закрепить патрубок на резервуаре пластиковой гайкой.
  • Шаг № 2. Монтаж впускного клапана. Он производится по тому же принципу, что и выпускной клапанный механизм: надеть прокладку, просунуть в бачок, поменять второе уплотнение и закрепить весь комплект накидной пластмассовой гайкой. Для предохранения от утечек воды перед наложением уплотнительных прокладок, рекомендуется на них нанести слой герметика.
  • Шаг № 3. Установка уплотнительной прокладки. В некоторых изделиях ее устанавливают на прилив унитаза в специальный паз, а на каких-то – манжета одевается на патрубок при выходе. В любом случае, во избежание протечек уплотнение рекомендуется поменять на новое и смазать герметиком с обеих сторон.
  • Шаг № 4. Крепление бака к унитазу. Вначале необходимо установить пластмассовое сиденье унитаза, выровнять его относительно бачка и совместить отверстия. Затем установить сверху крепежные пластмассовые или металлические с резиновыми прокладками болты и осторожно затянуть их гайками. Во время фиксации следить за положением манжеты, чтобы не было ее сдвижки.

Установка арматуры

После того как смывной патрубок поставлен на дно бачка и соединен с унитазом, очередным этапом будет монтаж внутреннего сливного механизма, который рекомендуется поменять вместе с бачком:

  • Для этого нужно подсоединить верхнюю часть сливного клапана с установленным заранее нижним патрубком.
  • Затем установить загнутый конец рычага поплавка в гнездо впускного клапана и соединить его через отверстие, используя для этого штырек диаметром 3,5 мм.
  • Подсоединить шланг к пластмассовому патрубку наливного клапана.

После этого можно приступать к настройке арматуры сливного бачка.

регулировка арматуры

регулировка арматуры

Регулировка арматуры

Проверить работу поплавкового механизма, несколько раз набирая и спуская воду. В случае переполнения бака водой или, наоборот, недостаточного количества, поплавок нужно опустить или поднять, соответственно уровню жидкости. Делается это простым подгибанием рычага из проволоки в ту или иную сторону.

Если вместо металлической проволоки в качестве рычага используется рейка из пластмассы, то в таком случае нужно двигать поплавок в бачке унитаза по направляющей, тем самым изменяя точку равновесия.

Чтобы увеличить объем воды, его нужно передвинуть ближе к сливному клапану и, соответственно, для уменьшения количества жидкости в баке, поплавок нужно отодвинуть от сливного патрубка. Крепится поплавок на направляющей винтом или защелкой, которую перед настройкой нужно ослабить.

Механизмы с нижней подачей воды настраивать нужно следующим образом: удлинять или укорачивать пластиковый ограничитель, отвернув гайку. Тем самым поплавок будет раньше или позже перекрывать отверстие впуска воды.

Замена сливного бачка раздельного унитаза

Поменять бачок раздельно от унитаза гораздо проще, чем на приборах компактного типа. Изделие вывешивается на специальные кронштейны либо прикрепляется непосредственно к стене. Если посадочные отверстия одинаковые у баков, то есть смысл сохранить старые гнезда для установки нового резервуара.

Вешать и крепить его надо после того, как будет собрана арматура внутри бака. После фиксации на стене, останется поменять шланг и подключить воду. Сливную трубу нужно вставить в отверстие унитаза и на этом крепление бачка можно считать законченным.

Надо отметить, что ввиду шумного набора воды и непривлекательного вида эти емкости постепенно «изживают» себя и уходят в прошлое.

Монтаж встроенного бачка на инсталляцию

До того как установить сливной бачок унитаза на каркасную инсталляцию, необходимо подобрать место и сделать разметку.

Процесс пошаговой установки накопительного бака выглядит так:

  • Разметить расположение рамы на полу и стене одновременно, с использованием уровня и отвеса.
  • Просверлить отверстия и разместить в них анкерные болты. Крепление каркаса.
  • Установить бачок по размеченным отверстиям на раме, и временно поставить унитаз для тестирования.
  • Поменять шланг на металопластиковую трубу от водопровода к бачку, а выходной патрубок унитаза соединить с канализационной трубой.
  • Проверить работу подачи и слива воды.
  • В случае корректной работы, закрепить унитаз.

Внимание! Минусом такой установки бачка в инсталляции является то, что в случае поломки будет затруднен ремонт из-за недоступности к корпусу. А для замены надо устанавливать такую же модель во избежание переделки облицовки стены.

поменять бак на инсталляции

поменять бак на инсталляции

Начать декоративную отделку стен, для чего по периметру фальш-стены установить уголок, к которому монтировать гипсокартон или плиты ДСП. Кроме этого материала, стену можно выложить кирпичом, но при этом оставлять люки, необходимые для профилактического осмотра сантехнического изделия. После этих процедур можно приступать к укладке кафельной плитки в санузле.

Полезные рекомендации

Чтобы знать, как поменять бачок унитаза и после его замены не возникало проблем при эксплуатации, нужно следовать следующим рекомендациям:

  • Применять при замене только новые комплектующие детали, шланги и метизы.
  • При установке сливного бачка нужно учитывать модель унитаза и менять на такое же изделие.
  • При демонтаже бачка в случае ржавления соединительных болтов пользоваться противокоррозийными спреями, которые нужно предварительно нанести на пораженные места.
  • Монтаж бачка будет легче производить с помощью шлангов вместо труб (исключением является монтаж на инсталляцию).
  • Для более надежного соединения бачка с унитазом рекомендуется использовать металлические болты с резиновыми прокладками. А если в комплекте прилагаются пластмассовые метизы, то их нужно менять на болты из стали.

Подводя итог, можно отметить, что установка сливного бачка не требует каких-то особых навыков и поменять его можно самостоятельно.

Как разобрать сливной бачок унитаза: инструктаж по разборке

Бачок унитаза – герметичная ёмкость, в которую поступает водопроводная вода, чтобы в нужный момент осуществить смыв. Благодаря предельно простой конструкции легкий ремонт этого сантехнического устройства можно сделать собственноручно. А для этого нужно знать, как правильно проводить разборку и сборку. Согласны?

Мы в тончайших подробностях расскажем, как разобрать сливной бачок унитаза, в каком порядке производится демонтаж емкости и извлечение из него функциональных механизмов. Обозначим, в каких ситуациях его необходимо снимать, а в каких достаточно произвести действия без разборки.

В представленной к ознакомлению статье перечислены типичные неисправности и случаи, требующие обязательного вмешательства. Мы разобрали варианты ремонта старых и новых моделей. Для наглядного восприятия информацию дополнили фото-подборками, схемами, видео.

Содержание статьи:

Демонтаж и разборка сливного бачка

Система контроля набора и уровня воды есть в каждом бачке унитаза. Современные же унитазы оснащаются механизмами достаточно сложной конструкции.

Владельцы квартир эксплуатируют (и разбирают при необходимости ремонта) как устаревшие модели, так и технически совершенные. Процесс разборки может выполняться непосредственно на месте – без съёма бачка или же после демонтажа последнего. Какой вариант будет применён, зависит от разных факторов.

Современный бачок унитазаСовременный бачок унитаза

Сливной бачок унитаза современной конструкции. Такие изделия наделены более совершенными механизмами набора и слива воды. В качестве материалов под элементы технической арматуры здесь применяются цветные металлы и пластик. Используется кнопочная система управления

Обычно демонтаж выполняют с целью вместе с механизмом на модель более продвинутую. Снимать накопитель приходится также в случае протечки воды в местах соединения с унитазом. К примеру, по причине износа уплотнительных прокладок, обрыва крепёжных болтов, появления микротрещин в корпусе.

Рассмотрим, как снимается бачок унитаза в любой из таких ситуаций.

Съём накопителя воды на унитазе

Классическая конструкция предусматривает крепление бачка унитаза всего на двух шпильках или болтах (d = 5-7 мм). Обычно в качестве крепежа применяются металлические (бронзовые, латунные, стальные) шпильки с двусторонней резьбой под гайки.

Стальной крепёж использовался на устаревших моделях. Срок службы стального крепежа относительно невелик. Иной раз такие шпильки «сгорают» от ржавчины уже после года эксплуатации прибора.

Система крепления бачка унитазаСистема крепления бачка унитаза

Обычно закрепляются сливные бачки на корпусе унитаза в области задней части. Для установки бачка предназначена специально выступающая полочка. На поверхности полочки имеются два отверстия, которые точно совпадают по осям с отверстиями в днище бачка. Большинство конструкций поддерживают крепеж в двух точках

Крепление к основанию унитаза обычно выполняется через два отверстия (или через 3), сделанных в днище бачка. Такие же два отверстия, в тех же осях, есть на задней приставной полочке прибора.

Через совмещённые отверстия пропускаются крепёжные шпильки, на них с двух сторон надеваются прокладки и выполняется стяжка гайками. Полости бачка и унитазной чаши объединяются общим патрубком, изолированным в месте стыковки резиновым уплотнительным кольцом.

Крепление бачка на трёх винтахКрепление бачка на трёх винтах

Вариант крепления накопителя по схеме на три точки. Такое решение считается более надежным, так как обеспечивает лучшую устойчивость ёмкости. К тому же крепление бачка в трёх точках способствует лучшему прилеганию уплотнительной прокладки. Снижается риск образования течи в этом месте, а это значит, разбирать бачок придётся реже

Задача, каким образом снять бачок с приставной полочки унитаза, решается так:

  1. Перекрыть вентиль централизованной подачи воды.
  2. Отсоединить шланг подачи воды.
  3. Освободить накопитель нажатием кнопки слива.
  4. Отвернуть головку спускной кнопки и снять верхнюю крышку бачка.
  5. Собрать остаток влаги внутри бачка с помощь губки.
  6. Отвернуть гайки на шпильках крепления (на болтах) под приставной полочкой.

Теперь останется аккуратно приподнять бачок, отделяя его от места установки (возможно, с некоторым усилием, т.к. иногда прокладка прикипает) и затем переместить на то место, где планируется выполнить дальнейшие работы.

Демонтированный бачок унитазаДемонтированный бачок унитаза

Вид снизу на сливной бачок унитаза после его демонтажа с приставной полочки. В центре видна резиновая уплотнительная прокладка, охватывающая пластиковую гайку крепления сливного механизма. По бокам две шпильки крепления накопителя. Чуть ниже справа видна резьбовая часть под шланг модуля набора воды и пластиковая крепежная гайка

Далее выясним, как быстро разобрать , оснащающий все виды смывных сантехнических устройств.

Разборка механизма слива

На современных моделях среднего ценового сегмента, как правило, используется кнопочный механизм двойного слива воды (3/6 литра). Одним нажатием любой из кнопок включается режим работы . Наткнуться можно на самые разные варианты исполнения таких механизмов.

Однако сборочная конфигурация для них однотипная:

  • головка с кнопками и резьбовой частью под клапанный механизм;
  • клапанный механизм с нижней резьбовой частью;
  • прокладка уплотнительная;
  • гайка крепления клапанного механизма.

При снятой верхней крышке головка с кнопками уже будет скручена. Останется снять уплотнительную прокладку с крепежной гайки. Прокладка (резиновое кольцо) имеет внутреннюю область в форме пятиугольника или круглую.

Такую же форму имеет по внешней границе крепежная гайка (не всегда). В собранном состоянии уплотняющее резиновое кольцо надето на гайку. Его удаляют и гайку отворачивают. Освобождённый механизм легко снимается. Таким же методом крепится наливная система.

Сливной механизм бачка унитазаСливной механизм бачка унитаза

Схема большинства сливных механизмов иностранного и отечественного производства. Конструкция однокнопочного управления, которую можно встретить практически на всех унитазах бюджетного исполнения.

Материал изготовления арматуры – пластик. При необходимости ремонта механизм разбирается, но проще купить на замену новый.

О том, как правильно провести разборку бачка для ухода за арматурой, подробно “расскажет” ролик:

Демонтаж крышки бачка

Опять же возвращаясь к моделям унитазов современного образца, следует отметить, что пред пользователями нередко встаёт проблема – как снимаются крышки на таких моделях?

Действительно, эти конструкции несколько отличаются от устаревших унитазов в том плане, что сделаны более технично, включая крепёж крышки. Но в целом принцип остался старый – крышка прижимается гайкой, входящей в комплект клапанного механизма.

Снятие кнопки сливного бачкаСнятие кнопки сливного бачка

Технология, показывающая, как разобрать современный сливной бачок унитаза, начиная с демонтажа крышки. Главная задача – аккуратно вывернуть и отделить кнопочную головку. После этой операции производится съём крышки и действия по ремонту (замене) механизма слива

На новых моделях в качестве прижимной гайки выступают головки с кнопками, однокнопочные и двухкнопочные.

Чтобы убрать однокнопочный крепёж и снять крышку, выполняются следующие шаги:

  1. Кнопку нажимают как при сливе воды и удерживают в таком положении.
  2. Аккуратно поворачивают головку с кнопкой против часовой стрелки.
  3. Окончательно выворачивают головку с кнопкой из втулки клапанного механизма.

На разных моделях резьбовое соединение может отличаться. Есть широкополая наружная втулочная резьба, как на картинке ниже и также встречается внутренняя втулочная резьба под шток малого диаметра.

Выкрученная кнопка бачка унитазаВыкрученная кнопка бачка унитаза

Так выглядит демонтированная головка одинарной кнопки управления. Это лишь одна из возможных конфигураций. На практике встречаются разные конструкции кнопочных головок. Этот момент нужно учитывать, начиная разборку бачка унитаза

Наряду с одинарными кнопками управления, головка которых просто выкручивается, существуют конструкции более сложные для разборки, сделанные с фиксаторами. Часто такое решение имеют двухкнопочные механизмы.

Видео-руководство наглядно демонстрирует процедуру съема крышки бачка:

Разборка бачка с двумя кнопками

На бачках унитаза, где внедрён механизм слива с двумя кнопками, встречаются разные методы крепления. При такой конфигурации просто вывернуть головку с кнопками иногда не получается.

В подобных ситуациях технология разборки заключается в следующем:

  1. Нужно вдавить в корпус головки только одну из кнопок (малую).
  2. На открывшейся внутренней стенке в нижней части откроется небольшой паз.
  3. Аккуратно отжать отверткой фиксатор через этот паз.
  4. Извлечь одну кнопку (большую) из корпуса и следом таким же образом другую.
  5. Отвернуть фиксирующий винт, что располагается под кнопками.

После этих операций крышка бачка с двумя кнопками снимается без каких-либо затруднений.

Двойная кнопка бачка унитазаДвойная кнопка бачка унитаза

Процесс демонтажа головки с двумя кнопками управления начинается с нажатия малой кнопки. Так открывается доступ к монтажному проёму сбоку корпуса головки. Через этот проём легким нажимом отвертки снимается блокировка, после чего кнопки можно извлечь и добраться до винта крепления

Ещё попадаются конструкции бачков, где в первую очередь нужно открутить декоративную никелированную шайбу, затем развернуть крышку на 90 градусов – то есть установить её поперёк ёмкости. В таком положении отжать фиксирующие скобы, расположенные внутри чаши кнопочной головки. После этих манипуляций крышка полностью освобождается от крепежа.

Удачно завершив процедуру освобождения бачка от крышки, нужно выяснить причину и устранить неполадки.

Съём бачка унитаза старой конструкции

Всё ещё продолжают эксплуатировать некоторое количество устаревших моделей унитазов. Заниматься ремонтом видавших виды изделий приходится чаще в силу значительного износа их компонентов. Но владельцам таких конструкций не приходится много думать на тот счёт, как починить или снять , по причине максимально упрощенной конструкции.

Устаревшая модель бачка унитазаУстаревшая модель бачка унитаза

Вид механизма внутри сливного бачка устаревшей модели унитаза. Поплавковая система контроля набора и тяговое управление сливом. Бачок крепится также снизу на двух болтах. Верхняя крышка снимается проще и быстрее, чем на новых моделях

Так, чтобы демонтировать ту же крышку, достаточно скрутить рукоятку на штоке сливного механизма и отвернуть пластмассовую (или металлическую) шайбированную гайку.

Под крышкой внутри бачка установлен поплавковый механизм набора воды и рычажно-клапанный механизм слива. Клапанная система такого механизма обычно крепится к бачку через два дополнительных отверстия в донной части.

Сам бачок старой конструкции снимается аналогично тому, как это делается применительно к новым моделям. Нужно развинтить два болтовых соединения в области днища бачка.

Проходная зона для воды от накопителя к чаше на старых унитазах изолируется уплотнительным кольцом эллипсовидной формы. Часто в старых системах стоят переливные трубки, закрепленные снизу бачка пластмассовой гайкой.

Снятие устаревшей модели бачкаСнятие устаревшей модели бачка

Некоторые модели сливных бачков оснащаются крепёжными винтами с головками под отвертку. Но разъединять такой крепёж рекомендуется традиционно отворачиванием гаек снизу. Так не деформируются прокладки. Отвертка используется только для блокировки винта от проворачивания

Чтобы демонтировать рычажно-клапанный механизм слива, потребуется раскрутить ещё два болтовых соединения, которыми крепится коромысло сливного механизма. Демонтаж модуля набора воды производится путём отворачивания всего одной гайки с внешней стороны корпуса бачка.

Предварительно от клапана-накопителя нужно отключить шланг подачи воды. Следует отметить: есть модели бачков с рычагами спуска воды, врезанными в боковую стенку. На таких приборах крышка унитаза не закреплена вовсе – просто лежит, опираясь на стенки корпуса.

Ремонт без разборки сантехники

Распространенной причиной для проведения с боковой рукояткой является выход из строя именно ее – устройства, запускающего сливной механизм в действие. Для ремонта рукоятки бачок не снимают с посадочного места, а восстановление функции производят путем замены.

Работы по замене ручки выполняют в следующем порядке:

Галерея изображений

Фото из

Шаг 1: Подготовка бачка к замене сломанной ручки

Шаг 2: Демонтаж сломанной ручки унитаза

Шаг 3: Отделение цепочки клапана от рычага

Шаг 4: Извлечение рычага рукоятки

Успешно завершив действия по демонтажу сломанного устройства, приступаем к установке новой рукоятки:

Галерея изображений

Фото из

Шаг 5: Заведение штока ручки в отверстие бачка

Шаг 6: Установка прокладки на шток-рычаг

Шаг 7: Крепление ручки в отверстии бачка

Шаг 8: Выравнивание рычага рукоятки

Шаг 9: Регулировка длины цепочки сливного клапана

Шаг 10 : Крепление цепочки клапана к рычагу ручки

Шаг 11: Проверка действия ручки с закрепленной цепочкой

Шаг 12: Проверка работоспособности рукоятки

Неисправности – причина разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

  • протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
  • протечка в местах крепежа накопителя к полочке унитаза;
  • нарушение функций сливного механизма;
  • нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Галерея изображений

Фото из

Шаг 1: Поиск гайки, соединяющей бачок с полкой унитаза

Шаг 2: Затягивание ослабленных гаек

Шаг 3: Откручивание болтов для замены уплотнителей

Шаг 4: Замена уплотняющей шайбы

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из бачка в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка).

Если наполнение бачка водой происходит не в штатном порядке, выполняем следующие действия:

Галерея изображений

Фото из

Проверка положения поплавкового устройства

Регулировка водозаборного устройства

Регулировка выпускного клапана

Проверка переливной трубы

После замены арматуры на новый комплект необходимо произвести его настройку, пошаговый инструктаж по ее выполнению приведен в одной из нашего сайта.

Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.

Несколько практичных советов помогут вам справиться с самостоятельной регулировкой арматуры.

Правила ухода за сантехникой

Занимаясь разборкой сантехнических приборов, каждый пользователь должен помнить о принципах ухода за керамикой. К ремонтным работам это имеет самое непосредственное отношение.

Керамические изделия стойки к воздействиям химических веществ, но легко повреждаются от чистки металлической сеткой, абразивами и прочими подобными веществами. Очистку бытовой сантехники после ремонта следует выполнять мягкими веществами и материалами.

Выводы и полезное видео по теме

Все проблемы, связанные с бачком, и способы их устранения продемонстрированы в следующем видео:

Инструктаж перед исполнением работ, связанных с ремонтом бытовой техники своими руками – дело добровольное. Однако лишняя информация никогда не вредит в любых начинаниях. Чем больше имеется сведений о конкретном объекте, тем проще и легче выполнять все действия.

Разборка современных унитазов, несмотря на простоту действий, тоже не исключает обращения к инструкциям.

Хотите рассказать о том, как собственноручно ремонтировали смывной бачок? У вас есть сведения, которыми стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в ниже расположенном блоке.

PPT — Презентация PowerPoint по мозговым цистернам, скачать бесплатно

  • Мозговые цистерны Доктор Ясер Абдулгани Аль-Касими, радиологический демонстратор MBBS, KAU

  • Мозговые оболочки • Трехслойная система мембран, окружающая центральную нервную систему. • Слои: • Твердая мозговая оболочка • Арахноидальная оболочка • Мягкая оболочка

  • Цистерны • Цистерны — это отверстия в субарахноидальном пространстве мозга, образованные разделением паутинной и мягкой мозговой оболочки.Эти пространства заполнены CSF.

  • Цистерны головного мозга В головном мозге много цистерн, но наиболее заметными из них являются: • Большая цистерна (мозжечковая мозговая оболочка). • Cisterna pontis (мостовидная цистерна). • Межгедерная цистерна. • Цистерна четверохолмия (верхняя цистерна). • Бачок для окружающей среды. • Цистерна межположительной velum. • Супраселлярная / хиазматическая цистерна. • Цистерна lamina terminalis. • Супракаллозальная цистерна. • Сильвийская цистерна.

  • Цистерны головного мозга

  • Цистерны мозга

  • Цистерны мозга

  • Великая цистерна полушария и ниже мозгового вещества.• Континуум с 4-м желудочком через срединное отверстие Мажанди. • Его боковая часть содержит позвоночную артерию и ее заднюю нижнюю ветвь мозжечка.

  • Цистерна Магна

  • Цистерна Магна

  • Цистерна Магна

  • Понтин Цистерна м. • Получает спинномозговую жидкость из боковых отверстий 4-го желудочка (Luschka). • Сплошной сверху с межподъязычной цистерной.• Он содержит базилярную артерию и ее мостовидные и лабиринтные ветви.

  • Цистерна Понтине

  • Цистерна Понтина

  • Цистерна Понтине

  • Межподъюнктивная цистерна церебральной кости. • Сплошной снизу с мостовой цистерной, сбоку с окружающими цистернами и вверху с надселлярной цистерной. • Содержит заднюю часть Уиллисова артериального круга.

  • Межпедункулярная цистерна

  • Межпеднечная цистерна

  • Межпединулярная цистерна

  • задняя четвертично-ребристая цистерна и верхняя часть грудинно-реберного позвонка Цистерна лж . • Он переходит в межпедонную цистерну кпереди через окружающие цистерны. • Содержит большую мозговую вену Галена.

  • Цистерна четверохолмия

  • Цистерна четверохолмия

  • Цистерна четверохолмия

  • Промежуточная цистерна между внутренней частью цистерны, как межпозвоночная, между двумя сторонами, как внутренняя часть цистерны. четвертичная цистерна сзади. • задняя мозговая артерия и базальная вена лежат в передней части каждой окружающей цистерны.

  • Амбиентная цистерна

  • Амбиентная цистерна

  • Амбиентная цистерна

  • Надпочечник надпочечниковой и приподнятой цистерны надпочечниково-приподнятой кисты и сбоку от сильвиевой цистерны.• Он содержит переднюю часть виллизиева круга и зрительный нерв, проходящий к перекрестному хиазму. • Хиазматическая цистерна — это часть супраселлярной цистерны, которая находится впереди зрительного нерва.

  • Супраселлярные / хиазматические цистерны

  • Супраселлярные / хиазматические цистерны

  • Сильвийская цистерна • Это область сильвийской трещины.

  • Цистерна Сильвиана

  • Цистерна Сильвиана

  • Цистерна терминальной пластинки / перикаллозальная цистерна • Цистерна верхней части цистерны ламины и верхней конечной пластинки надводной пластинки является мозолистого тела как периклозальная (супракаллозальная) цистерна.• Периклозальная цистерна переходит к задней части четверохолмия. • Содержит ветви передней мозговой артерии.

  • Цистерна lamina terminalis / периклозальная цистерна

  • Цистерна lamina terminalis / перикалозальная цистерна

  • Цистерна lamina terminalis Цистерна

  • Спасибо

  • .

    Обнаружен специальный мозговой механизм для хранения связанных со стрессом бессознательных воспоминаний — ScienceDaily

    Некоторые стрессовые переживания, такие как хроническое насилие в детстве, настолько ошеломляют и травмируют, что воспоминания прячутся в мозгу, как тень.

    Сначала скрытые воспоминания, к которым нельзя получить доступ сознательно, могут защитить человека от эмоциональной боли при воспоминании о событии. Но в конечном итоге эти подавленные воспоминания могут вызвать изнурительные психологические проблемы, такие как тревога, депрессия, посттравматическое стрессовое расстройство или диссоциативные расстройства.

    Считается, что процесс, известный как зависимое от состояния обучение, способствует формированию воспоминаний, недоступных для нормального сознания. Таким образом, воспоминания, сформированные в определенном настроении, возбуждении или состоянии, вызванном наркотиками, лучше всего можно восстановить, когда мозг вернется в это состояние.

    В новом исследовании на мышах ученые Северо-Западной медицины впервые обнаружили механизм, с помощью которого зависимое от состояния обучение делает стрессовые воспоминания, связанные со страхом, сознательно недоступными.

    «Результаты показывают, что существует несколько путей к хранению вызывающих страх воспоминаний, и мы определили один из важных путей для воспоминаний, связанных со страхом», — сказала главный исследователь доктор Елена Радулович, профессор Данбара по биполярным заболеваниям в школе Файнберга Северо-Западного университета. Лекарство. «Это может в конечном итоге привести к новым методам лечения пациентов с психическими расстройствами, которым необходим сознательный доступ к их травмирующим воспоминаниям, если они хотят выздороветь».

    Терапевтам трудно помочь этим пациентам, сказал Радулович, потому что сами пациенты не могут вспомнить свои травматические переживания, которые являются основной причиной их симптомов.

    Как показало исследование, лучший способ получить доступ к воспоминаниям в этой системе — это вернуть мозг в то же состояние сознания, которое было при кодировании памяти.

    Исследование будет опубликовано 17 августа в журнале Nature Neuroscience .

    Изменение радиочастоты мозга

    Две аминокислоты, глутамат и ГАМК, являются инь и янь мозга, управляя его эмоциональными потоками и контролируя, возбуждены или подавлены нервные клетки (спокойствие).В нормальных условиях система сбалансирована. Но когда мы возбуждены и бдительны, уровень глутамата увеличивается. Глутамат также является основным химическим веществом, которое помогает хранить воспоминания в наших нейронных сетях таким образом, чтобы их было легко запомнить.

    ГАМК, с другой стороны, успокаивает нас и помогает уснуть, блокируя действие возбудимого глутамата. Наиболее часто используемый транквилизатор, бензодиазепин, активирует рецепторы ГАМК в нашем мозгу.

    Есть два типа рецепторов ГАМК.Один из них, синаптические рецепторы ГАМК, работают в тандеме с рецепторами глутамата, чтобы сбалансировать возбуждение мозга в ответ на внешние события, такие как стресс.

    Другая популяция, внесинаптические рецепторы ГАМК, являются независимыми агентами. Они игнорируют бодрый глутамат. Вместо этого их работа сосредоточена на внутреннем уровне, регулируя мозговые волны и психические состояния в соответствии с уровнями внутренних химических веществ, таких как ГАМК, половые гормоны и микро-РНК. Внесинаптические рецепторы ГАМК изменяют состояние мозга, делая нас возбужденными, сонными, бдительными, седативными, пьяными или даже психотическими.Однако ученые Северо-Запада обнаружили еще одну важную роль; эти рецепторы также помогают кодировать воспоминания о вызывающем страх событии, а затем хранить их, скрытые от сознания.

    «Мозг функционирует в разных состояниях, как радио работает в диапазонах AM и FM», — сказал Радулович. «Это как если бы мозг обычно настроен на FM-станции для доступа к воспоминаниям, но должен быть настроен на AM-станции для доступа к подсознательным воспоминаниям. Если происходит травматическое событие, когда эти внесинаптические рецепторы GABA активируются, память об этом событии не может быть доступным, если эти рецепторы снова не активируются, по существу настраивая мозг на AM-станции.«

    Восстановление стрессовых воспоминаний у мышей

    В ходе эксперимента ученые ввели в гиппокамп мышей габоксадол — препарат, который стимулирует внесинаптические рецепторы ГАМК. «Как будто мы немного опьянили их, ровно настолько, чтобы изменить состояние их мозга», — сказал Радулович.

    Затем мышей поместили в ящик и подвергли короткому мягкому электрошоку. Когда на следующий день мышей вернули в тот же ящик, они передвигались свободно и не боялись, что указывало на то, что они не помнили предыдущий шок в пространстве.Однако, когда ученые снова вернули мышам препарат и вернули их в коробку, они замерзли, опасаясь нового шока.

    «Это означает, что когда мыши были возвращены в то же состояние мозга, что и лекарство, они вспомнили стрессовый опыт шока», — сказал Радулович.

    Эксперимент показал, что когда внесинаптические рецепторы ГАМК были активированы лекарством, они изменили способ кодирования стрессового события. В состоянии, вызванном лекарством, мозг использовал совершенно другие молекулярные пути и нейронные цепи для хранения памяти.

    «Это совершенно другая система даже на генетическом и молекулярном уровне, чем та, которая кодирует нормальные воспоминания», — сказал ведущий автор исследования Владимир Йовашевич, который работал над исследованием, когда он был научным сотрудником в лаборатории Радуловича.

    Эта другая система регулируется небольшой микроРНК, miR-33, и может быть защитным механизмом мозга, когда опыт чрезвычайно стрессовый.

    Полученные данные предполагают, что в ответ на травматический стресс некоторые люди вместо активации глутаматной системы для хранения воспоминаний активируют внесинаптическую систему ГАМК и формируют недоступные травматические воспоминания.

    Перенаправленные и скрытые травматические воспоминания

    Воспоминания обычно хранятся в распределенных сетях мозга, включая кору, и поэтому к ним можно легко получить доступ, чтобы сознательно вспомнить событие. Но когда мыши находились в другом состоянии мозга, вызванном габоксадолом, стрессовое событие в первую очередь активировало подкорковые области памяти мозга. Препарат перенаправил обработку связанных со стрессом воспоминаний в мозговые цепи, чтобы к ним нельзя было сознательно получить доступ.

    .

    Анатомия мозга, Анатомия человеческого мозга

    Обзор

    Мозг — удивительный трехфунтовый орган, который контролирует все функции тела, интерпретирует информацию из внешнего мира и воплощает сущность разума и души. Интеллект, креативность, эмоции и память — вот лишь некоторые из многих вещей, которыми управляет мозг. Защищенный черепом, мозг состоит из головного мозга, мозжечка и ствола мозга.

    Мозг получает информацию через наши пять органов чувств: зрение, обоняние, осязание, вкус и слух — часто их много одновременно.Он собирает сообщения таким образом, который имеет для нас значение, и может хранить эту информацию в нашей памяти. Мозг контролирует наши мысли, память и речь, движение рук и ног, а также функции многих органов нашего тела.

    Центральная нервная система (ЦНС) состоит из головного и спинного мозга. Периферическая нервная система (ПНС) состоит из спинномозговых нервов, ответвляющихся от спинного мозга, и черепных нервов, ответвляющихся от головного мозга.

    Мозг

    Мозг состоит из головного мозга, мозжечка и ствола головного мозга (рис.1).

    Рисунок 1. Мозг состоит из трех основных частей: большого мозга, мозжечка и ствола мозга.

    Головной мозг: — самая большая часть мозга, состоящая из правого и левого полушарий. Он выполняет более высокие функции, такие как интерпретация прикосновений, зрения и слуха, а также речи, рассуждений, эмоций, обучения и точного контроля движений.

    Мозжечок: расположен под головным мозгом. Его функция — координировать движения мышц, поддерживать осанку и баланс.

    Ствол мозга: действует как ретрансляционный центр, соединяющий головной мозг и мозжечок со спинным мозгом. Он выполняет множество автоматических функций, таких как дыхание, частота сердечных сокращений, температура тела, циклы бодрствования и сна, пищеварение, чихание, кашель, рвота и глотание.

    Правое полушарие — левое полушарие

    Головной мозг разделен на две половины: правое и левое полушария (рис. 2). Они соединены пучком волокон, называемым мозолистым телом, который передает сообщения от одной стороны к другой.Каждое полушарие контролирует противоположную сторону тела. Если инсульт происходит в правом полушарии мозга, ваша левая рука или нога может быть слабой или парализованной.

    Не все функции полушарий являются общими. В целом левое полушарие контролирует речь, понимание, арифметику и письмо. Правое полушарие контролирует творческие способности, пространственные способности, артистические и музыкальные навыки. Левое полушарие является доминирующим в использовании рук и речи примерно у 92% людей.

    Фигура 2.Головной мозг делится на левое и правое полушария. Две стороны соединены нервными волокнами мозолистого тела.

    Доли головного мозга

    Полушария головного мозга имеют отчетливые трещины, которые разделяют мозг на доли. Каждое полушарие имеет 4 доли: лобную, височную, теменную и затылочную (рис. 3). Каждую долю можно снова разделить на области, которые выполняют очень определенные функции. Важно понимать, что каждая доля мозга не работает в одиночку. Между долями мозга и между правым и левым полушариями существуют очень сложные отношения.

    Рисунок 3. Головной мозг делится на четыре доли: лобную, теменную, затылочную и височную.

    Лобная доля

    • Личность, поведение, эмоции
    • Оценка, планирование, решение проблем
    • Речь: устная и письменная речь (область Брока)
    • Кузовное движение (моторная полоса)
    • Интеллект, концентрация, самосознание

    Теменная доля

    • Переводит язык, слова
    • Ощущение прикосновения, боли, температуры (сенсорная полоска)
    • Интерпретирует сигналы зрения, слуха, моторики, органов чувств и памяти
    • Пространственно-зрительное восприятие

    Затылочная доля

    • Интерпретирует зрение (цвет, свет, движение)

    Височная доля

    • Понимание языка (зона Вернике)
    • Память
    • Слух
    • Секвенирование и организация

    Язык

    В общем, левое полушарие мозга отвечает за язык и речь и называется «доминантным» полушарием.Правое полушарие играет большую роль в интерпретации визуальной информации и пространственной обработке. Примерно у одной трети левшей речевая функция может располагаться в правом полушарии мозга. Людям-левшам может потребоваться специальное обследование, чтобы определить, находится ли их речевой центр с левой или с правой стороны, до какой-либо операции в этой области.

    Афазия — это нарушение языка, влияющее на выработку речи, понимание, чтение или письмо, вызванное травмой головного мозга — чаще всего в результате инсульта или травмы.Тип афазии зависит от пораженного участка мозга.

    Область Брока: находится в левой лобной доле (рис. 3). Если эта область повреждена, человеку может быть трудно двигать языком или лицевыми мышцами, чтобы воспроизводить звуки речи. Человек все еще может читать и понимать разговорный язык, но испытывает трудности с речью и письмом (т. Е. Формирует буквы и слова, не пишет внутри строк) — это называется афазией Брока.

    Область Вернике: лежит в левой височной доле (рис. 3).Повреждение этой области вызывает афазию Вернике. Человек может говорить длинными предложениями, не имеющими смысла, добавлять ненужные слова и даже создавать новые слова. Они могут издавать звуки речи, однако им трудно понимать речь, и поэтому они не осознают своих ошибок.

    Cortex

    Поверхность головного мозга называется корой. Он имеет складчатый вид с холмами и долинами. Кора головного мозга содержит 16 миллиардов нейронов (в мозжечке их 70 миллиардов = 86 миллиардов всего), которые расположены в определенных слоях.Тела нервных клеток окрашивают кору в серо-коричневый цвет, отсюда и название — серое вещество (рис. 4). Под корой находятся длинные нервные волокна (аксоны), которые соединяют области мозга друг с другом — это белое вещество.

    Рисунок 4. Кора головного мозга содержит нейроны (серое вещество), которые связаны с другими областями мозга аксонами (белое вещество). Кора имеет складчатый вид. Складка называется извилиной, а впадина между ней — бороздой.

    Сворачивание коры увеличивает площадь поверхности мозга, позволяя большему количеству нейронов поместиться внутри черепа и обеспечивая высшие функции.Каждая складка называется извилиной, а каждая бороздка между складками — бороздой. Есть названия складок и бороздок, которые помогают определить определенные области мозга.

    Глубинные сооружения

    Проводящие пути, называемые трактами белого вещества, соединяют области коры друг с другом. Сообщения могут передаваться из одной извилины в другую, из одной доли в другую, из одной части мозга в другую и к структурам глубоко в мозгу (рис. 5).

    Рис. 5. Корональный разрез базальных ганглиев.

    Гипоталамус: расположен в дне третьего желудочка и является главным регулятором вегетативной системы. Он играет роль в управлении таким поведением, как голод, жажда, сон и сексуальная реакция. Он также регулирует температуру тела, кровяное давление, эмоции и секрецию гормонов.

    Гипофиз: находится в небольшом костном кармане у основания черепа, который называется турецким седлом. Гипофиз соединен с гипоталамусом головного мозга ножкой гипофиза.Известная как «главная железа», она контролирует другие эндокринные железы в организме. Он выделяет гормоны, которые контролируют половое развитие, способствуют росту костей и мышц и реагируют на стресс.

    Шишковидная железа :
    расположен за третьим желудочком. Он помогает регулировать внутренние часы организма и циркадные ритмы, выделяя мелатонин. Он играет определенную роль в половом развитии.

    Thalamus : служит ретрансляционной станцией для почти всей информации, которая приходит и отправляется в кору.Он играет роль в болевых ощущениях, внимании, настороженности и памяти.

    Базальные ганглии: включают хвостатое ядро, скорлупу и бледный шар. Эти ядра работают с мозжечком, чтобы координировать мелкие движения, такие как движения кончиков пальцев.

    Лимбическая система: — это центр наших эмоций, обучения и памяти. В эту систему входят поясная извилина, гипоталамус, миндалевидное тело (эмоциональные реакции) и гиппокамп (память).

    Память

    Память — это сложный процесс, который включает три фазы: кодирование (определение того, какая информация важна), хранение и вызов.Различные области мозга задействованы в разных типах памяти (рис. 6). Ваш мозг должен уделять внимание и репетировать, чтобы событие перешло из кратковременной памяти в долговременную — это называется кодированием.

    Рисунок 6. Структуры лимбической системы, участвующие в формировании памяти. Префронтальная кора головного мозга кратковременно хранит недавние события в краткосрочной памяти. Гиппокамп отвечает за кодирование долговременной памяти.

    • Кратковременная память , также называемая рабочей памятью, возникает в префронтальной коре.Он хранит информацию около одной минуты, а его емкость ограничена примерно 7 элементами. Например, он позволяет вам набрать номер телефона, который вам только что сказал. Он также вмешивается во время чтения, чтобы запомнить только что прочитанное предложение, чтобы следующее имело смысл.
    • Долговременная память обрабатывается в гиппокампе височной доли и активируется, когда вы хотите что-то запомнить на более длительное время. Эта память имеет неограниченное количество содержимого и продолжительности.Он содержит личные воспоминания, а также факты и цифры.
    • Память навыков обрабатывается в мозжечке, который передает информацию в базальные ганглии. Он сохраняет автоматически выученные воспоминания, такие как завязывание обуви, игра на музыкальном инструменте или езда на велосипеде.

    Желудочки и спинномозговая жидкость

    В головном мозге есть полые полости, заполненные жидкостью, называемые желудочками (рис. 7). Внутри желудочков находится ленточная структура, называемая сосудистым сплетением, которая дает прозрачную бесцветную спинномозговую жидкость (CSF).ЦСЖ течет внутри и вокруг головного и спинного мозга, чтобы защитить его от травм. Эта циркулирующая жидкость постоянно всасывается и пополняется.

    Рис. 7. ЦСЖ вырабатывается в желудочках глубоко в головном мозге. Жидкость спинномозговой жидкости циркулирует внутри головного и спинного мозга, а затем выходит за пределы субарахноидального пространства. Типичные места обструкции: 1) отверстие Монро, 2) акведук Сильвия и 3) обекс.

    Есть два желудочка в глубине полушарий головного мозга, которые называются боковыми желудочками.Оба они соединяются с третьим желудочком через отдельное отверстие, называемое отверстием Монро. Третий желудочек соединяется с четвертым желудочком через длинную узкую трубку, называемую акведуком Сильвия. Из четвертого желудочка спинномозговая жидкость течет в субарахноидальное пространство, где омывает и смягчает мозг. ЦСЖ перерабатывается (или абсорбируется) специальными структурами в верхнем сагиттальном синусе, называемыми паутинными ворсинками.

    Поддерживается баланс между количеством абсорбированного и производимого CSF.Нарушение или закупорка системы может вызвать накопление спинномозговой жидкости, что может вызвать увеличение желудочков (гидроцефалия) или скопление жидкости в спинном мозге (сирингомиелия).

    Череп

    Костный череп предназначен для защиты мозга от травм. Череп состоит из 8 костей, которые срастаются по линиям швов. К этим костям относятся лобная, теменная (2), височная (2), клиновидная, затылочная и решетчатая (рис. 8). Лицо состоит из 14 парных костей, включая верхнюю, скуловую, носовую, небную, слезную, нижние носовые раковины, нижнюю челюсть и сошник.

    Рис. 8. Мозг защищен черепом. Череп образован из восьми костей.

    Внутри черепа есть три отдельные области: передняя ямка, средняя ямка и задняя ямка (рис. 9). Врачи иногда используют эти термины для определения локализации опухоли, например, менингиома средней ямки.

    Рис. 9. Вид черепных нервов у основания черепа с удаленным мозгом. Черепные нервы берут свое начало в стволе мозга, выходят из черепа через отверстия, называемые отверстиями, и проходят к иннервируемым частям тела.Ствол мозга выходит из черепа через большое затылочное отверстие. Основание черепа разделено на 3 области: переднюю, среднюю и заднюю ямки.

    Подобно кабелям, выходящим через заднюю часть компьютера, все артерии, вены и нервы выходят из основания черепа через отверстия, называемые отверстиями. Большое отверстие в середине (foramen magnum) — это место, где выходит спинной мозг.

    Черепные нервы

    Мозг сообщается с телом через спинной мозг и двенадцать пар черепных нервов (рис.9). Десять из двенадцати пар черепных нервов, которые контролируют слух, движение глаз, лицевые ощущения, вкус, глотание и движение мышц лица, шеи, плеч и языка, берут начало в стволе мозга. Черепные нервы обоняния и зрения берут начало в головном мозге.

    Римская цифра, название и основная функция двенадцати черепных нервов:

    .

    Номер
    Имя
    Функция

    I

    обонятельные

    запах

    II

    оптика

    прицел

    III

    окуломотор

    движется глаз, зрачок

    IV

    трохлеарный

    перемещает глаз

    В

    тройничного нерва

    ощущение лица

    VI

    похищает

    перемещает глаз

    VII

    лицевая

    движется лицом, слюна

    VIII

    вестибулокохлеарный

    слух, баланс

    IX

    языкоглоточный

    вкус, глотать

    X

    вагус

    пульс, пищеварение

    XI

    принадлежность

    перемещает головку

    XII

    подъязычный

    перемещает язычок

    Менинги

    Головной и спинной мозг покрыт и защищен тремя слоями ткани, называемыми мозговыми оболочками.С самого внешнего слоя внутрь это твердая мозговая оболочка, паутинная оболочка и мягкая мозговая оболочка.

    Dura mater: представляет собой прочную толстую оболочку, которая плотно прилегает к внутренней части черепа; его два слоя, надкостничная и твердая мозговая оболочка, сливаются и разделяются только для образования венозных синусов. На твердой мозговой оболочке образуются небольшие складки или отсеки. Есть две особые дюралюминиевые складки — фалькс и тенториум. Соколов разделяет правое и левое полушария головного мозга, а тенториум отделяет головной мозг от мозжечка.

    Арахноидальная ткань: представляет собой тонкую перепончатую оболочку, покрывающую весь мозг. Паутинная оболочка состоит из эластичной ткани. Пространство между твердой мозговой оболочкой и паутинной оболочкой называется субдуральным пространством.

    Pia mater: обнимает поверхность мозга, следуя его складкам и бороздкам. В мягкой мозговой оболочке много кровеносных сосудов, которые проникают глубоко в мозг. Пространство между паутинной оболочкой и мягкой мозговой оболочкой называется субарахноидальным пространством. Именно здесь спинномозговая жидкость омывает мозг и смягчает его.

    Кровоснабжение

    Кровь поступает в мозг по двум парным артериям, внутренним сонным артериям и позвоночным артериям (рис. 10). Внутренние сонные артерии снабжают большую часть головного мозга.

    Рисунок 10. Общая сонная артерия проходит вверх по шее и разделяется на внутреннюю и внешнюю сонную артерии. Переднее кровообращение головного мозга питается внутренними сонными артериями (ВСА), а заднее кровообращение — позвоночными артериями (ВА).Две системы соединяются в Уиллисском круге (зеленый кружок).

    Позвоночные артерии снабжают мозжечок, ствол головного мозга и нижнюю часть головного мозга. Пройдя через череп, правая и левая позвоночные артерии соединяются вместе, образуя базилярную артерию. Базилярная артерия и внутренние сонные артерии «сообщаются» друг с другом в основании мозга, которое называется Виллизиевым кругом (рис. 11). Связь между внутренней сонной и вертебрально-базилярной системами является важным элементом безопасности мозга.Если один из основных сосудов блокируется, возможно, что побочный кровоток пересечет Вилилисовский круг и предотвратит повреждение мозга.

    Рис. 11. Вид сверху на Уиллисовский круг. К внутренней сонной и позвоночно-базилярной системам присоединяются передняя коммуникативная (Acom) и задняя коммуникативная (Pcom) артерии.

    Венозное кровообращение в головном мозге сильно отличается от кровообращения в остальном теле. Обычно артерии и вены сливаются, поскольку они снабжают и дренируют определенные области тела.Можно подумать, что это пара позвоночных вен и внутренние сонные вены. Однако в мозгу это не так. Коллекторы основных вен интегрированы в твердую мозговую оболочку и образуют венозные синусы — не путать с воздушными синусами на лице и в области носа. Венозные синусы собирают кровь из головного мозга и передают ее во внутренние яремные вены. Верхние и нижние сагиттальные пазухи дренируют головной мозг, кавернозные пазухи дренируют переднее основание черепа. Все пазухи в конечном итоге стекают в сигмовидные пазухи, которые выходят из черепа и образуют яремные вены.Эти две яремные вены, по сути, являются единственным дренажем мозга.

    Клетки головного мозга

    Мозг состоит из двух типов клеток: нервных клеток (нейронов) и глиальных клеток.

    Нервные клетки

    Нейроны бывают разных размеров и форм, но все они состоят из тела клетки, дендритов и аксона. Нейрон передает информацию посредством электрических и химических сигналов. Попробуйте представить себе электропроводку в доме. Электрическая цепь состоит из множества проводов, соединенных таким образом, что при включении выключателя зажигается лампочка.Возбужденный нейрон будет передавать свою энергию находящимся поблизости нейронам.

    Нейроны передают свою энергию или «разговаривают» друг с другом через крошечный промежуток, называемый синапсом (рис. 12). У нейрона есть множество плеч, называемых дендритами, которые действуют как антенны, принимающие сообщения от других нервных клеток. Эти сообщения передаются в тело ячейки, которое определяет, следует ли передать сообщение. Важные сообщения передаются в конец аксона, где мешочки, содержащие нейротрансмиттеры, открываются в синапс.Молекулы нейротрансмиттера проходят через синапс и попадают в специальные рецепторы принимающей нервной клетки, что стимулирует эту клетку передавать сообщение.

    Рисунок 12. Нервные клетки состоят из тела клетки, дендритов и аксона. Нейроны общаются друг с другом, обмениваясь нейротрансмиттерами через крошечный промежуток, называемый синапсом.

    Клетки глии

    Глия (греческое слово, означающее клей) — это клетки головного мозга, обеспечивающие нейроны питанием, защитой и структурной поддержкой.Глии в 10-50 раз больше, чем нервных клеток, и они являются наиболее распространенным типом клеток, участвующих в опухолях мозга.

    • Астроглия или астроциты заботятся о нас — они регулируют гематоэнцефалический барьер, позволяя питательным веществам и молекулам взаимодействовать с нейронами. Они контролируют гомеостаз, защиту и восстановление нейронов, образование рубцов, а также влияют на электрические импульсы.
    • Клетки олигодендроглии создают жировое вещество, называемое миелином, которое изолирует аксоны, позволяя электрическим сообщениям перемещаться быстрее.
    • Эпендимные клетки выстилают желудочки и секретируют спинномозговую жидкость (CSF).
    • Микроглия — это иммунные клетки мозга, защищающие его от захватчиков и убирающие мусор. Они также обрезают синапсы.

    Источники и ссылки

    Если у вас возникнут дополнительные вопросы, свяжитесь с Mayfield Brain & Spine по телефону 800-325-7787 или 513-221-1100.

    Ссылки

    brainfacts.org

    мозг.mcgill.ca

    обновлено> 4.2018 Обзор
    > Тоня Хайнс, CMI, клиника Мэйфилд, Цинциннати, Огайо

    Сертифицированная медицинская информация Mayfield материалов написаны и разработаны клиникой Mayfield Clinic. Мы соблюдаем стандарт HONcode в отношении достоверной информации о здоровье. Эта информация не предназначена для замены медицинских рекомендаций вашего поставщика медицинских услуг.

    .

    Результаты показывают, что его метод может быть актуален для лечения некоторых аутоиммунных и психических расстройств — ScienceDaily

    Голландский авантюрист Вим Хоф не зря известен как «Ледяной человек». Хоф установил несколько мировых рекордов по длительной устойчивости к холоду, способности, которую он приписывает самостоятельно разработанному набору техник дыхания и медитации, известному как метод Вим Хофа, которые были освещены BBC, CNN, National Geographic. и другие глобальные СМИ.Тем не менее, как его мозг реагирует на воздействие холода и какие мозговые механизмы могут наделить его этим сопротивлением, не изучалось — до сих пор.

    Профессора медицинского факультета Государственного университета Уэйна Отто Музик, доктор философии, и Вайбхав Дивадкар, доктор философии, изменили это положение. Их публикация «Мозг над телом: исследование преднамеренного регулирования вегетативной функции во время воздействия холода», опубликованная в журнале NeuroImage , является первой, в которой изучается, как мозг ледяного человека реагирует на экспериментально контролируемое воздействие холода на все тело.Эти исследования являются частью серии плодотворных исследований ученых, начатых в 2014 году и посвященных тому, как человеческий мозг реагирует на проблемы терморегуляции. Результаты документируют неотразимые мозговые процессы в «Ледяном человеке» и представляют интригующие возможности того, как его методы могут оказывать положительное влияние на расстройства иммунной системы и даже психиатрии.

    В течение трех дней Музик и Дивадкар изучали функции мозга и тела Хофа с помощью двух различных методов визуализации, включая функциональную магнитно-резонансную томографию (фМРТ) для изучения его мозга и позитронно-эмиссионную томографию (ПЭТ) для изучения его тела.Во время исследований Хоф носил специально разработанный костюм для всего тела, который исследователи могли наполнить водой с контролируемой температурой, пока собирались данные изображений, чтобы связать изменения в его биологии с воздействием холода.

    Результаты Iceman по сравнению с группой здоровых участников сравнения были поразительными.

    Практика метода Вим Хофа сделала температуру кожи Хофа относительно инвариантной к воздействию холода — открытие, которое исследователи приписывают его повышенной симпатической иннервации и потреблению глюкозы в межреберных мышцах, выявленных с помощью ПЭТ.Похоже, этот метод позволял ему генерировать тепло, которое рассеивается в легочной ткани и нагревает циркулирующую кровь в легочных капиллярах.

    «Сознательное регулирование температуры кожи — и, как следствие, внутренней температуры тела, даже когда тело подвергается стрессу от холода — является необычным явлением и может объяснить его устойчивость к обморожениям», — сказал Музик, профессор педиатрии. неврологии и радиологии.

    «Исходя из наших предыдущих исследований, мы ожидали, что Iceman покажет значительную активацию мозга в области, известной как передний островок, где расположены высшие центры терморегуляции мозга.Однако мы наблюдали более существенные различия в области, называемой периакведуктальным серым веществом, расположенной в верхнем стволе мозга. Эта область связана с мозговыми механизмами контроля сенсорной боли и, как полагают, реализует этот контроль посредством высвобождения опиоидов и каннабиноидов », — добавил Музик.

    Эти последние результаты поразительны — не только тем, что они раскрывают о «Ледяном человеке», но еще больше в отношении значимости метода Вим Хофа для поведенческого и физического здоровья.Исследователи предполагают, что, вызывая вызванный стрессом анальгетический ответ в периакведуктальном сером веществе, метод Вим Хофа может способствовать спонтанному высвобождению опиоидов и каннабиноидов в головном мозге. Этот эффект может вызвать ощущение благополучия, контроля настроения и снижения беспокойства.

    «Практика метода Вим Хофа может привести к тоническим изменениям в автономных мозговых механизмах, предположение, которое имеет значение для управления медицинскими состояниями, начиная от заболеваний иммунной системы и заканчивая более интригующими психическими состояниями, такими как расстройства настроения и тревожные расстройства», — сказал Дивадкар , профессор психиатрии и поведенческой нейробиологии.«Мы находимся в процессе проведения интервенционных исследований, которые будут оценивать эти вопросы с использованием поведенческих и биологических оценок. Эти возможности слишком интригуют, чтобы их игнорировать».

    «Нет ничего удивительного в том, чтобы представить, что то, что мы практикуем, может изменить нашу физиологию. Цель нашего исследования — установить механизмы, лежащие в основе этих изменений, с помощью объективного и научного анализа, и оценить их актуальность для медицины», — добавил Музик.

    .

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
