Змеевик на дымоход: виды и конструкции (воздушный, водяной), установка теплосъемника своими руками

Содержание

Теплообменник на трубу дымохода своими руками

Содержание:

Экономия и бережливость – качества присущие только человеку, именно они на протяжении веков двигают технический прогресс, создавая устройства призванные не только облегчать жизнь, но и использовать все доступные ресурсы по максимуму.

Если касаться бытовой, или точнее говоря, коммунальной сферы, то расходы на отопление дома по праву считаются самыми высокими, но и тут прогресс и народная смекалка нашли своё применение.

Один из самых доступных способов экономии тепла в доме с печным отоплением – это теплообменник на трубу дымохода, и именно об этом устройстве мы бы хотели поговорить в этой статье.

Зачем он нужен

На фото выше видно, что через дымоход теряется, примерено 14 % тепла, которое могло бы сохраняться в доме. Конечно, не самая большая цифра, но если перевести потери в киловатты энергии и умножить на количество дней, в течение которых производилось отопление, то результат получается довольно весомый.

Естественно, сохранить все 14 % внутри не получится, но если установить теплообменник для дымохода, можно значительно увеличить КПД печи, без ущерба её основным функциям.

Основное назначение трубы дымохода – это, конечно, отведение отработанных газов. Именно они раскаляют трубу до огромной температуры.

Если посмотреть на печь через тепловизор, видно, что температура дымохода может быть, как и в самой топке. Проблема в том, что теплоотдача дымохода никак не аккумулируется, но ведь её можно пустить в дело. И о том, как это сделать, пойдёт речь ниже.

Виды теплообменников

Главная задача теплообменника состоит в том, чтобы переносить тепло, излучаемое дымоходом на расстояние, но при этом не переостужать его поверхность, так как это приведёт к повышенному образованию конденсата и соответственно скоплению нагара на внутренней части трубы.

Именно сохранение этого баланса является самой существенной сложностью, особенно если решено изготовить теплообменник на дымоход своими руками.

По конструктивным особенностям теплообменники могут быть двух видов:

  1. Водяные, когда тепло переносится посредством естественной циркуляции жидкости в замкнутой системе.
  2. Воздушные, когда прогретый воздух принудительно переносится в нужном направлении.

Выбор конструкции напрямую зависит от индивидуальных особенностей дома и печи, а также от целей, которые преследуются его установкой. Но обо всём по порядку.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

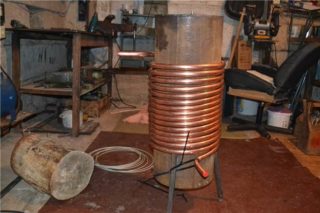

Самодельный змеевик

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Совет! лучше всего для змеевика подойдёт медная трубка. Она легко накручивается на дымоход и имеет высокий коэффициент теплопроводимости.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Важно! Некоторым «народным умельцам приходит в голову мысль о том, что теплообменник в дымоходе будет значительно эффективнее, ведь температура там выше. Делать этого ни в коем случае нельзя, посторонние предметы внутри трубы препятствуют свободному прохождению газов, в результате чего они могут пойти в помещение.

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

  • Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
  • Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Важно! К каждому заводскому теплообменнику прилагается подробная инструкция по его установке. Чтобы добиться максимальной производительности и не столкнуться с непредвиденными проблемами, необходимо её внимательно изучить и следовать всем рекомендациям производителя.

Воздушные теплообменники

Принцип действия такого устройства в том, что горячие газы внутри дымохода обтекают трубки теплообменника, за счёт чего они нагреваются и отдают энергию наружу. По сути, он не создаёт дополнительного нагрева, а просто направляет горячий в воздух в заданном направлении.

Воздушный теплообменник на дымоход может быть как самостоятельным, так и с принудительной тягой. Чтобы ускорить распространение горячего воздуха в помещении, часто используют обычный вентилятор, этого вполне достаточно для циркуляции воздуха, и в то же время не переостужает дымоход.

Собрать такой теплообменник можно самостоятельно, а все этапы показаны на видео в этой статье

Теплообменник «Кузнецова»

Это самый оптимальный теплообменник на дымоход для отопления холодной мансарды или чердака. Горячие газы всегда стремятся вверх, а так, как выход располагается ниже уровня входа, они сначала нагревают теплообменник, и уже после этого, остывая, попадают в трубу, откуда и выходят на улицу.

Дымоход с теплообменником Кузнецова не сможет полностью обогреть помещение, но он практически полностью исключает потери тепла, выпуская через трубу только остывшие газы.

в системе отопления, в бане, воздушный радиатор, регистр на дымовую трубу


Содержание:


Одним из обязательных элементов банной или отопительной систем является печь, которая может служить не только источником тепла в доме, но и подогревать воду для бытовых нужд. В данной статье мы расскажем, зачем нужен теплообменник на трубу дымохода, какие бывают разновидности такой конструкции, а также каким образом его можно установить.


Механизм функционирования


Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.


Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.



По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.


Воздушный радиатор на трубу дымохода имеет аналогичный принцип работы. Холодный воздух поступает внутрь теплообменника снизу, а после нагревания поднимается вверх и через трубопровод подается в отапливаемые помещения. Кроме того, пластины радиатора также отдают тепло. Воздушный теплообменник оптимален для отопления мансард на даче или предбанников бани, если такие помещения протапливаются лишь время от времени. В них нецелесообразно организовывать водяное отопление, поскольку придется постоянно заливать и сливать воду из системы.

Накопительный бак с водяным контуром


Установить бак-теплообменник на трубу дымохода в баню можно из оцинкованной жести либо из нержавеющей стали. На выбор материала будет в значительной степени влиять строение печи. Если в вашем распоряжении двухкамерный котел, в котором оборудована система дожигания газов, следовательно, выходящий в трубу дым будет уже не слишком горячим – не более 200 ℃. В таком случае материал для бака не имеет решающего значения. Читайте также: «Как сделать и установить бак на трубу для бани – практические рекомендации».



А вот в обычных конструкциях печей, где горячий угарный газ выходит непосредственно в дымоход, температура дыма может подниматься до 500 ℃. В такой ситуации единственный вариант – нержавеющая сталь, ведь оцинковка будет выделять токсины от сильного нагрева.


Как правило, устанавливают такой тип регистра на трубу – в баню, где необходимо постоянное снабжение большим количеством горячей воды. При этом сам бак устанавливают на печке внутри парилки или моечной, а вокруг трубы оборачивают нагревательный контур. В бачке предусматривают входной и выходной штуцеры для циркуляции воды в системе. Как вариант, подобный тип отопления можно использовать для гаража или подсобок. Читайте также: «Как сделать дымоход из трубы своими руками – пошаговое руководство».

Инструкция по изготовлению бака


Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.


Потребуются такие материалы:

  • листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
  • штуцеры на 1″ или 3/4″, чтобы подключить водяной контур к системе отопления;
  • большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
  • гибкие шланги или трубы из меди или стали для горячей воды;
  • кран для слива воды из системы.



Работы по сборке теплообменника с баком состоят из таких этапов:

  1. Разработка чертежа. Исходя из вида печки и диаметра дымовой трубы, определяют габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень сильно нагреваются, так что теплообменник может быть довольно крупным – около 50 см высотой.
  2. Внутренний диаметр стенок накопительного бака нужно выбрать так, чтобы он плотно сел на патрубок дымохода. Внешний диаметр бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень горячие, то лучше ставить теплообменник на трубу дымохода для отопления меньших размеров, чтобы не скапливался конденсат и была хорошая тяга.
  3. Сварочным аппаратом нужно скрепить все элементы конструкции, проследив, чтобы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и внизу бака.
  4. Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В верхней части на баке точно так же крепится переходник на утепленную трубу, которую через потолок или стенку выводят наружу.
  5. Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с горячей водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При этом сам накопитель монтируют выше теплообменника.
  6. В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора горячей воды.
  7. Прежде чем растапливать печь, в систему заливают воду, чтобы металлические элементы не перегрелись, а швы не полопались.
  8. Заполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если производится залив воды вручную, нужно установить на наружной стенке прозрачную трубку, чтобы следить за уровнем воды.


Стоит отметить, что от контура до бака не должно быть более 3 метров расстояния, а диаметр трубы лучше брать не уже 3/4″.

Теплообменник в виде змеевика


Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.



По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.


Как правило, змеевики применяют для нагрева воды, хотя, иногда и для отопления маленьких комнат. Лучше всего себя показывают змеевики, закрепленные на дымовых трубах металлической печи с очень высокой температурой угарных газов.

Способ монтажа змеевика


Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.


Для работы потребуется:

  • алюминиевая или медная трубка длиной до 3 м;
  • 2 штуцера 3/4″ и гибкий шланг для горячей воды;
  • котел с поплавковым краном для заполнения водой и клапаном для ее использования;
  • кран для слива теплоносителя из системы.



Технология монтажа системы выглядит так:

  1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
  2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
  3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
  4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
  5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.


Отметим, что для безопасного и долговременного использования змеевика для отопления, нужна установка насоса, обеспечивающего циркуляцию воды в системе и препятствующего перегреву.

Регистр воздушного типа


Использовать на благо излучаемое дымоходом тепло и увеличить тем самым КПД буржуйки или печи для бани можно, установив воздушный бак-теплообменник. Он выглядит как корпус в форме цилиндра, сквозь который проходят несколько полых трубок. Снизу в них попадает холодный воздух, нагревается внутри теплообменника, поднимается вверх, откуда попадает в помещение. Такой тепловой поток можно направить в соседние комнаты, чтобы обогреть большее количество помещений. Читайте также: «Виды регистров из гладких труб, характеристики и особенности использования в системах отопления».


Существуют специальные конструкции печей с теплообменниками воздушного типа, которыми обогревают не только гаражи, но и большие теплицы или прочие постройки.

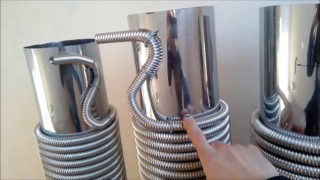

Теплообменник из гофра


Гофрированные канализационные трубы могут с успехом быть использованы для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, чтобы воздух, находящийся внутри них, быстрее нагрелся и распространился в соседние помещения. А если обернуть такую трубу и дымоход фольгированным материалом, то прогрев будет происходить быстрее.



Оптимально использовать гофру для буржуйки, установленной в гараже (прочитайте также: «Как установить трубу для буржуйки в качестве дымохода»). Выведя отверстия воздуховодов пониже к полу, можно добиться равномерного распределения теплого воздуха во всем гараже и создать вполне комфортные условия.

Колпаковый теплообменник


Если нужно организовать отопление второго этажа и мансарды дома, то удобно использовать теплообменник в виде колпака. Он позволяет задержать теплый воздух, который скапливается возле потолка, внутри комнаты. Постепенно остывая, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.


Изготовить такой колпак можно из огнеупорного гипсокартона, листа оцинковки или другого материала, после чего вывести воздуховоды к месту назначения. Для красоты колпак можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.

Негативные моменты


Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.


Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться. Кроме того, важно обеспечить герметичность швов.



В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.

Изготавливаем своими руками теплообменник на трубу дымохода

Современные россияне мало чем отличаются от своих предков, мы все также пытаемся на чем-то сэкономить, сохранить крохи, но «схалявить». Поэтому не редко, что на частном доме, бане, гараже можно заметить интересное приспособление в виде цилиндра. Этот прибор называется – теплообменник на трубу дымохода. Зачем он нужен и какое его главное предназначение узнаем далее. Также определим, какие разновидностей бывают, и какие правила монтажа.

Теплообменник

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Какие бывают теплообменники

В зависимости от того, какой теплоноситель используется в данной цепи, различают:

  • Воздушный;
  • Водяной.

Водяные намного эффективней, учитывая, что коэффициент теплопередачи выше.

Водяной теплообменник

Водяной теплообменник с баком

В том случае, когда речь идет об установке теплообменника на трубу дымохода в баню или дом, и она выводится наружу, то стоит выбирать первый тип – воздушный. Потому как монтаж полноценной системы с водяной теплопередачей, будет сопровождаться определенными трудностями в конструктивных решениях. Воздушный теплообменник на дымоход идеальное решение для самостоятельной установки, серьезных навыков от вас не потребуется.

Учитывая характер работы, использовать лучше материалы из медной трубки для отопления. Можно установить полноценный змеевик на дымоход, в таком случае теплообменник на дымоход самостоятельно, своими руками удастся сделать в кратчайшие сроки, без дополнительной пайки или сварки трубы.

Воздушный теплообменник

Воздушный теплообменник

Кстати, если вы планируете использовать эту энергию не для отопления дома, а в качестве бойлера, то есть использовать воду для мытья посуды, купания и прочие, то лучше установить для бани, сауны бак накопительный.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

  • Змеевик.
  • Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
  • Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

  1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
  2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
  3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Изготовление теплообменника

Приведем пошаговую инструкцию, как изготовить самостоятельно такое устройство.

  1. Вырежьте два круга диаметром 30 см. (Заглушки). Размеры учитывайте исходя из вашего дымохода.
  2. Разметьте на каждом листе места размещения труб, самая большая должна проходить в центре. Средняя трубка 58 мм, восемь маленьких по 32 мм.
  3. Поочередно приваривайте трубы к заглушкам
  4. Приварите вторую заглушку к трубам.
  5. Изготовьте бак.
  6. Сбоку металлического кожуха проделайте два отверстия, по противоположным сторонам.
  7. На стенках теплообменника сделать выход под патрубки.
  8. Готовую сердцевину вставьте в кожух. Закрепите с помощью сварки.
  9. Приварите теплообменник к дымоходу.
  10. Обработайте конструкцию термостойкой краской.

Самодельный теплообменник

Самодельный теплообменник

Особенности монтажа

Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:

  • Корпус, то есть, грубо говоря, обшивку печи или котла.
  • Непосредственно накопитель.
  • Патрубки холодной и горячей подачи.
  • Сливные краны теплообменника.

Схема подключения теплообменника

Схема подключения

Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.

Теплообменник на трубу дымохода для отопления или банной печи

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

  • листовой металл размером 350х350 мм два куска;
  • восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
  • труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
  • металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

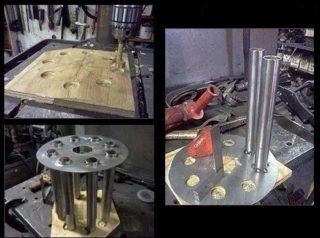

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в кот

модели, свойства, требования, принцип работы

Содержание статьи:

Особенность печного отопления — большое количество тепла, выделяющегося в атмосферу. Сократить расходы на покупку дров и угля можно, установив теплообменник на трубу дымохода. В специализированных магазинах предлагают рекуператоры, подходящие для разных условий эксплуатации. Простые устройства изготавливают своими руками.

Назначение устройства

Теплообменник на трубе помогает избежать перегрева конструкции и экономит тепло

До 40% тепла, выделяемого при сгорании топлива в печах, не выполняет своего назначения. Посредством тяги горячие газы через дымоход попадают в атмосферу. При этом металлические каналы отвода сильно разогреваются.

Корпус рекуператора, который разогревается не так сильно, защищает от ожогов при случайном прикосновении.

Используя теплообменник, часть энергии пускают в дело, нагревая воздух, воду или антифриз в системе отопления.

Принципы работы

Эффективным считают только теплообменник, установленный на металлической трубе. Наружная поверхность кирпичных дымоходов не нагревается выше 40 градусов, поэтому много тепла от них не получить.

Алгоритм работы устройств прост:

  • горячие газы, проходя по трубе, нагревают её;
  • от наружной поверхности дымохода тепло передаётся теплоносителю — воде, воздуху, антифризу;
  • теплоноситель отдаёт тепло в помещение.

Рекуператоры различных конструкций передают тепловую энергию от продуктов сгорания к теплоносителю.

Производители и продавцы делят аппараты на два типа в зависимости от физической среды, которая переносит энергию: воздушные и водяные. Устройства используют естественную и принудительную циркуляцию теплоносителя.

Воздушные теплообменники

С помощью воздушного теплообменника можно обогревать часть помещений

В работе используется принцип конвекции.

Существует несколько разновидностей аппаратов.

  • Поток продуктов сгорания разделяется и поднимается по нескольким трубкам. Большая площадь поверхности ускоряет теплообменные процессы.
  • К главному каналу приварены несколько трубок. За счёт конвекции воздух в помещении проходит сквозь теплообменник, нагреваясь, поднимается по трубкам.
  • Вокруг основной установлена труба большего диаметра, к которой крепят подводящий и выходной каналы. С помощью устройства можно обогревать помещения, находящиеся по соседству с тем, где расположена печь.
  • К центральной трубе приварены металлические рёбра, образующие каналы. Таким способом повышают площадь, участвующую в теплообмене и ускоряющую конвекцию.
  • Вариант «колпаковой» печи. Горячие газы поднимаются по теплообменнику и нагревают воздух. Охлаждаясь, пары опускаются вниз колпака и отводятся в атмосферу.

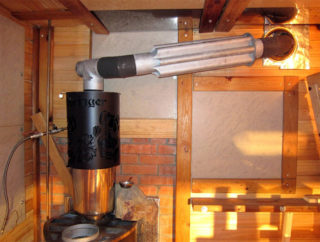

Изготовленные промышленным способом воздушные теплообменники легко приобрести в специализированных торговых точках. Изделия выпускают со стандартными посадочными диаметрами. Устанавливают такие аппараты вместо одной секции дымохода.

Воздушный теплообменник устанавливают вместо одной секции дымохода или вокруг трубы

Если вытяжная труба изготовлена по нестандартным размерам, теплообменник на дымоход можно легко изготовить самостоятельно. Работа по силам любому домашнему мастеру.

Цена заводских приспособлений высока — это второй довод в пользу самостоятельного изготовления теплообменника.

Для работы понадобятся инструменты:

  • сварочный аппарат и защитная маска:
  • углошлифовальная машинка (болгарка) с отрезными и зачистными кругами;
  • дрель с набором свёрл и коронок для металла;
  • рулетка, линейка, средства защиты (перчатки, очки).

В зависимости от выбранной конструкции подбирают из имеющихся запасов или приобретают металлические полосы или уголки, пластины стали.

Для работы нежелательно использовать оцинкованную сталь. При нагревании до высоких температур в воздух выделяется вредные соединения цинка.

Простые самодельные конструкции

Самым простым и доступным вариантом воздушного теплообменника на дымоход являются приваренные к основной трубе рёбра. Работа займёт не больше часа.

В качестве материала подойдут:

  • отрезки уголка или пластины из металла;
  • профильная или круглая труба.

В самодельных устройствах качество сварки должно быть высоким, чтобы не просачивался угарный газ

Весь процесс заключается в нарезании одинаковых по длине деталей и приваривании их к трубе дымохода.

Теплообменник не должен «забирать» всё неиспользуемое тепло — в недостаточно горячей трубе образуется конденсат, нагар, а тяга снижается.

Ограничивает использование самодельных моделей малопривлекательный внешний вид. Если дизайнерские решения не требуются (гараж, мастерская, баня) модели успешно справляются с поставленной задачей.

Для более сложных вариантов, когда поток газов разделяется на несколько трубок, необходимо иметь профессиональные навыки сварщика — утечка угарного газа через непроваренные места смертельно опасна, дым не позволит с комфортом находиться в помещении.

В случаях, когда требуются аккуратные и красивые конструкции, лучше обратиться в торговые организации и приобрести готовое изделие.

Для изготовления никелированных деталей или теплообменников из нержавейки понадобится дорогостоящий материал, навыки работы и специальное оборудование для точечной сварки.

Водяные модели

В водяных теплообменниках средой передачи энергии от трубы являются жидкости — вода или антифриз в системах отопления или чистая вода для хозяйственных нужд.

Различают две конструкции:

  • в виде змеевика, подключённого к накопительному баку;
  • «самоварные» конструкции.

Устранение большого количество тепла может привести к снижению тяги и образованию конденсата

В первом случае вокруг трубы обвивают несколько витков медной, алюминиевой или нержавеющей трубки, которые подводят к накопителю.

Змеевик может находиться в воздушном пространстве или внутри дополнительного бака. Второй вариант подразумевает герметичную ёмкость, расположенную вокруг металлического дымохода. К бачку приварены штуцеры подвода и отвода нагретой жидкости.

Нагретая в теплообменнике вода за счёт законов физики поднимается в выносной накопительный бак. Обязательно устраивают контур циркуляции. Если его не сделать, вода нагреваясь разорвёт рекуператор.

Тёплую воду забирают из бака. Сливной кран нужен для удаления воды, если помещение не отапливается постоянно. При отрицательной температуре может произойти разморозка всех частей конструкции.

Добавив в схему циркуляционный насос и группу безопасности, к теплообменнику подключают один, максимум два радиатора отопления. Такой конструкции достаточно для отопления однокомнатного помещения.

Теплообменник твердотопливной печи не обогреет загородный дом. Большой теплосъём приводит к охлаждению трубы и снижению тяги.

Как сделать самому

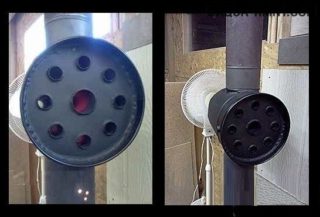

Сборка воздушного теплообменника

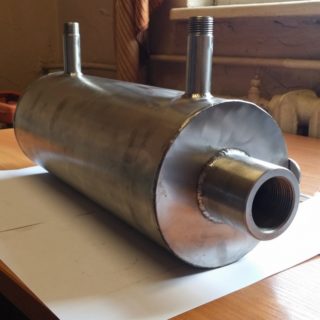

Изготовление «самоварной» конструкции доверяют профессионалам или покупают готовое изделие в магазине.

Чтобы не было течи в швах, нужны навыки в сварных работах.

Варят металл газосваркой — электросварные швы непригодны для долговечной работы в системах, заполненных жидкостями.

Самостоятельно изготавливают теплообменник в виде змеевика для горячего теплоснабжения.

Из материалов понадобятся:

  • медная или алюминиевая трубка диаметром до 25 мм;
  • бак с поплавковым механизмом для подачи жидкости из трубопровода водоснабжения;
  • гибкая подводка;
  • шаровой кран.

Полная длина трубки для естественной циркуляции воды не должна превышать 3-х метров. Если деталь получилась длиннее, устанавливают циркуляционный насос перед теплообменником.

Полная длина трубы не должна превышать 3 метра

Последовательность работы:

  1. На концах трубки нарезают резьбу для подключения штуцеров.
  2. Трубу навивают вокруг формы того же радиуса, что и дымоход. Если сечение трубки небольшое её заполняют песком. Это предотвратит заломы и перекрытия внутреннего сечения.
  3. Устанавливают готовый змеевик на дымоход.
  4. Вешают теплообменный бак на стену, но не выше, чем в 50 см от штуцера отвода горячей воды от змеевика.
  5. Проводят подключения.

Проще по исполнению, но дороже вариант, когда для изготовления спирали используют гибкую гофрированную нержавеющую трубку. Покупают гофру с уже смонтированными штуцерами. Это облегчит монтаж, для установки разъёмов не придётся приобретать специнструмент.

Купленный или изготовленный своими руками теплообменник на дымоход сэкономит денежные средства на покупку топлива и добавит комфорта в загородный дом, баню, гараж. Устройства быстро окупаются, а самодельные стоят недорого. Для монтажа не потребуются большие навыки, при этом польза от устройства велика.

Теплообменник для банной печи на дымоход: виды и назначение, установка

Содержание статьи:

Стандартный теплообменник для банной печи на дымоход помогает сэкономить на покупке нагревательного прибора и использовать энергию тепла для подогревания воды или отопления дополнительных помещений. При выборе прибора лучше заранее изучить его назначение и принцип работы, доступные разновидности и методы установки. Изготовить такое устройство также можно самостоятельно, следуя пошаговой инструкции.

Необходимость установки теплообменника на дымоход и принцип работы

Чтобы теплый воздух не расходовался впустую, на дымоход монтируют теплообменник

Современные печки для бани создаются так, чтобы устройства могли достигать предельной температуры внутри топки за короткий срок и удерживать ее на этом уровне в течение длительного срока. В процессе эксплуатации значительное количество неизрасходованного тепла выходит наружу при помощи трубы от дымохода. Энергия тепла такого плана подходит для подогревания воды либо отопления комнат, находящихся рядом с парилкой. Лучше всего применять тепло, которое выделяется во время сжигания древесины, и дополнять прибор заводским либо самодельным теплообменником. Такие элементы для подогревания воды разделяют на три разновидности:

  • змеевик на стандартный дымоход, встраиваемый внутрь отопительного прибора;
  • теплообменник для наружного дымохода, нагреваемый от печной стенки;
  • водяной контур, забирающий тепловую энергию у дымовых газов.

Змеевик встраивают в топливник и располагают так, чтобы на трубку не воздействовало прямое пламя. Этот элемент должен быть размещен на пути выходящих продуктов сгорания, в таком случае он будет служить максимально долго и не начнет прогорать. В конструкциях такого типа вода будет нагреваться достаточно быстро, но одновременно прибор начнет снижать мощность прибора для отопления. Устройство наружного назначения отличается простой конструкцией и доступностью, при этом оно не слишком удобно в обслуживании и требует постоянного пополнения запасов воды. Такие баки подвешивают к поверхностям топливника сбоку и нагревают благодаря инфракрасному излучению от него.

Лучшим вариантом считаются печи банной категории с тепловыми обменниками на дымоходе, представляющими собой проточные нагреватели с вместительностью в пределах 5-10 литров. К элементу этого типа можно присоединить деталь с выносным накопителем, объем которого колеблется в пределах 60-120 литров с учетом мощностных характеристик прибора. В процессе протапливания вода внутри бака достигает нужной температуры.

Методы установки

Внутреннее строение теплообменника для печи на дымоход

Монтаж теплообменного прибора проще всего проводить, если элемент поставляется в комплекте с приобретаемым печным оборудованием. В таком случае достаточно изучить инструктаж по обслуживанию агрегата и провести сборку с учетом схемы. При установке водяного контура внутрь газохода или печной топки из кирпича регистр изготавливают заранее из нержавеющей стали либо толстостенной трубки, после его встраивают в соответствии с чертежом отопительного прибора.

Если элемент изготавливают в домашних условиях, лучше ориентироваться на модели аналогичных устройств, найдя их технические характеристики и рассчитав нужную площадь детали. Теплообменник на дымоход своими руками, работающий по типу водяного экономайзера, приобретают в готовом виде либо сваривают из труб с различным диаметром. Чем длиннее контур, тем эффективнее он будет отдавать тепловую энергию дымоходной трубке.

Классификация теплообменников и назначение

Приборы делятся на несколько разновидностей с учетом их главных конструктивных характеристик и назначения.

По месту размещения бака для теплой воды

Воздушный теплообменник для дымохода без нагрева воды

Баки можно устанавливать в парной, душевой или в чердачном помещении, у каждой локации есть свои достоинства и минусы. В первом случае можно заметно сократить габариты водопровода и ускорить процесс нагрева воды, одновременно необходимо учитывать площадь помещения. Наиболее оптимальным вариантом считается установка емкости в душевой, лишь незначительно увеличивающая длину трубопровода. Чтобы решить проблему с низким напором водяной струи, лучше вынести емкость на чердак. Этот способ требует увеличения количества труб и провоцирует потери тепла, если бак не оснащен утеплителем.

По месту размещения самого нагревателя

Теплосъемник на банный дымоход может быть размещен в печке либо недалеко от агрегата, оба варианта полностью доступны, но при этом имеют характерные особенности. Внутренний элемент дает возможность быстро нагревать воду, единственным минусом является ее быстрое закипание. Если такой прибор понадобится срочно заменить, для этой цели потребуется разбирать печное оборудование. Очистка внутреннего теплового обменника тоже доставляет проблемы из-за скопления толстого слоя накипи на его стенках. Деталь, размещенная возле дымохода, не имеет таких недочетов, поскольку температуры трубки недостаточно для нагрева воды возле стенок устройства. Нужно учитывать, что в подобной ситуации нагрев будет занимать больше времени.

Правила подбора

Перед тем как выбрать стандартный либо воздушный теплообменник на трубу дымохода, понадобится учесть все плюсы и недостатки каждого вида. На подбор подходящего прибора влияет его предназначение и степень производительности. Самым простым вариантом считается змеевик, изготовленный из согнутой в кольцо трубки, которая расположена в баке. Чаще для банного печного оборудования используют более сложные варианты, состоящие из двух емкостей, соединенных друг с другом с помощью трубок.

В таком случае топливо прогревает нижнюю емкость, после чего тепло переходит в верхний резервуар. Такой способ дает возможность нагревать воду, но в то же время отапливать пространство предбанника и парилки. Печные агрегаты с встроенными тепловыми обменниками заполняют антифризом либо водой. Они функционируют за счет естественного циркулирования жидкости по причине температурной разницы. При этом существуют варианты, обустроенные электрическими насосами.

Дымоходы, оснащенные коробом, помогают расходовать тепловую энергию выбрасываемых газов, не расходуя ту, которая выделяется в процессе обогрева печки. Благодаря увеличению объема устройства жидкость в баке прогревается предельно быстро, а ее температура удерживается на высокой отметке.

Изготовление теплового обменника своими руками

Теплообменник из гибких труб, которые монтируются на трубу из нержавейки

При необходимости теплообменник на трубу дымохода делают своими руками по несложной пошаговой инструкции. В процессе важно выполнять все условия и правила безопасности, а также создавать конструкцию с максимальным запасом прочности.

Необходимые материалы и инструменты

Для создания стандартного теплового обменника по типу змеевика потребуется набор стандартных труб, металлические листы для емкости, а также трубы для подведения и отвода воды к баку. В перечень инструментов, которые следует подготовить, входят тиски, пассатижи, гаечный ключ, ножницы по металлу, инструмент для развальцовки и сварочный аппарат для обеспечения герметичности швов.

Расчеты

Провести правильные расчеты для устройства, сделанного своими руками, достаточно сложно из-за отсутствия возможности регулировать подачу воздуха. Также причиной является неоднородное качество топлива, даже если печь отапливается древесиной только одного вида, и резкое уменьшение теплоотдачи дров в конце отопительного процесса. По этой причине все тепловые обменники изготавливаются с дополнительным запасом прочностных условий. Если речь идет о самостоятельном монтаже, для топки используют стальные трубы с диаметром не более 3/4, для змеевиков их медные аналоги, диаметр которых составляет 10 мм. Приблизительная длина элемента составляет 1 метр, для труб из стали выделяют расстояние в 10-15 см, для вариантов из меди оно должно быть гораздо меньше.

Изготовление

Медные трубы больше подходят для изготовления теплообменника

Сделать теплообменник для банной печи на дымоход размером 115 мм можно с помощью поэтапной инструкции, включающей следующие шаги:

  1. Создание змеевика из медной трубки с диаметром до 10 мм.
  2. Развальцовка элемента на концах для образования перехода к диаметру выбранной трубки.
  3. Вырезание отводящих отверстий в отрезке дымовой детали.
  4. Установка отводов и змеевика.
  5. Монтаж трубки и остальных деталей к дымоходу.

При необходимости сделать внутренний тепловой обменник в печи монтируют стальные трубы, для которых подходят прямые отводы. Чтобы предотвратить нагревание воды в них, между каждым поворотом делают отступ. Дополнительно рекомендуется ставить циркуляционный насос во время монтажа змеевика. В топке устройство держится за счет кладки из кирпича, в дымоходе – при помощи отводов, которые должны иметь предельно минимальную длину.

Перед подключением систему в обязательном порядке тестируют при помощи холодной воды, заполняя ее полностью и проводя осмотр каждого элемента. Даже минимальное отверстие способно превратиться во внушительную течь, поэтому такие проблемы стоит устранять на этапе монтажа.

Какой выбрать теплообменник для трубы дымохода в баню: виды, устройство, установка

Чтобы проводить банные процедуры по всем правилам, вы должны решить вопрос с нагревом воды для помывки. Владельцы, которые остаются верны традициям, не особо задумываются над этим и еще на этапе проектирования бани предусматривают в ней каменку. Однако вы можете избежать трудоёмкой работы по ее топке, если выберите современное решение — электробойлер. Правда, и здесь есть свои сложности.

Вам придется выбрать подходящую модель отопителя с теплообменником. Но вы можете сэкономить, если решите сделать его своими руками. Но для того чтобы это устройство хорошо выполняло свои функции, вам не помешает вначале узнать о назначении теплообменника и о правилах его установки.

Для чего нужен теплообменник?

Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными. И причина такой расточительности связана с требованиями, которым они должны удовлетворять:

  • Банная печь должна достаточно быстро нагревать парную до высокой температуры;
  • Каменка должна иметь компактные размеры;
  • Для любой бани печь – обязательный элемент;
  • Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.

Учитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.

Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат. При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.

Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

  • Змеевик, установленный внутри отопителя;
  • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
  • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

  • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
  • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Заключение

Обычно при строительстве бани владельцы не особо задумываются о конструкции печи. Однако каменка является не очень экономичным отопителем, но при правильном подходе к ее сооружению можно добиться повышения КПД. Эту проблему можно решить с помощью теплообменника, который можно приобрести или же сделать самому.

Но и здесь вы должны учесть следующий момент — в теплообменниках для бани используется резервуар, в котором вода очень быстро нагревается и испаряется, а это требует постоянного залива в него новой порции холодной воды. Поэтому перед выбором варианта теплообменника вам необходимо тщательно изучить особенности его конструкции, чтобы не столкнуться с другими проблемами.

Микрокойл (Microcoil) — что это, виды микрокойлов, как мотать?

Микрокойл, пожалуй, самый простой и популярный способ намотки спиралей в парении. Популярный, как раз и-за простоты создания.

В этой статье рассказано про

Виды микрокойлов в электронных сигаретах

  • Простой
  • Бриллиант
  • Дракон
  • Начало

Что такое микрокойл в электронных сигаретах?

Микрокойл, или микрокатушка с английского это «маленькая спираль», но в случае с парением, к малым стоит относить расстояния между витками спирали, иначе говоря микрокойл — это спираль с максимально приближенными друг к другу витками.

Много где в интернете акцентируют внимание на кантале, нихроме или других материалов, но микрокойл — это способ намотки проволоки и никак он не привязан к материалу.

Как мотать микрокойл?

Чтобы намотать нам понадобится:

  1. Неупругая проволока — например 0.3 кантал прекрасно наматывается и держит форму
  2. Оправа для намотки — есть койлмастеры, есть отвёртки, зубочистки, ушные палочки — на что только не мотают. Подбирается под атомайзер индивидуально.
  3. Плоскогубцы, пассатижи — хоть большинством работы и проводится руками, надо будет сильнее затягивать нашрокойл на оправе.

Итак, теперь действия для намотки микрокойла:

  1. Начинаем обматывать оправу проволокой
  2. Расстояния между витками должны быть максимально малы
  3. После каждого витка необходимо подтягивать концы спирали и прижимать витки друг к другу

Конечно лучше посмотреть видео, где наглядно показан процесс намотки Здесь микрокойла.Надеюсь владелец канала не будет против 🙂

Плюсы и минусы микрокойла

Тут достаточно субъективная оценка, так как виды намоток надо сравнивать между собой и выявлять сильные и слабые стороны каждой в сравнении с другим.

Однако в общих чертах можно получить плюсы данного вида намотки:

  1. Простота. Проще мотать только спейскойл.
  2. Малый расход материала. На одну спираль уходит очень мало проволоки.
  3. Малый расход жижи.
  4. Универсальный способ — использовать, как правило, в небольших бачках, куда не уместить жирные спирали.

Минусы назвать достаточно сложно, так как вкусопередача и навал зависит от прямоты рук и качества устройства, но соревноваться с микрокойлом против клэптона во вкусе и паре нет смысла однозначно.

.

Койлы для вейпа. Какие койлы выбрать?

В современном мире вейпинга существует бесчисленное множество вариантов форм, материалов и койлов, мы поговмем о базовых вариантах. Купить эти и другие вкусные койлы по низкой цене в нашем Интернет-магазине намотки.рф

Будем рады видеть вас в нашем комьюнити вконтакте

Сегодня поговорим о том, какие койлы выбрать, какие у них есть нюансы, плюсы и минусы.Я выбрал основные виды койлов, которые используются активно и по сей день. Данная статья адресована как для новичков в мире парения, так и для опытных вейперов. Итак, поехали.

Содержание

  • Microcoil / Микрокоил
  • Клэптон / Клэптон
  • Fused Clapton Coil / Фьюзед, фьюз
  • Катушка Клэптона с тройным предохранителем / Трипл фьюз
  • Катушка Клэптона Quadro Fused / Квад фьюз
  • Corugated Staple Coil / Коругейтид стейпл, гофрушка
  • Fralien / Фралиен
  • Катушка Клэптона со скобами в рамке / Фрейм
  • Катушка Клэптона в шахматном порядке / Стаггерет
  • Катушка

  • Alien Clapton / Алиен, алиенкоил
  • Diesel Alien / Дизель
  • Катушка Стагертона / Стагертон
  • Скоба со скрепкой, гофрированная, Stagered / Коругейтид стейпл стаггеред
  • Microcoil / Микрокоил

    Микрокоил

    Сложность: легко
    Плюсы: интенсивно испаряет жидкость, чем спейс коил, легко чистить
    Минусы: посредственные вкусопередача и впитываемость

    Если спейс коил был «отцом намотки», то вариант данный смело можно назвать как минимум его сыном или полноправным преемником.Данный билд и по сей день прочно засел как в сигаретных «мтльниках», так и в дорогих дрипках на американских мехмодах. В отличие от предыдущего варианта, здесь витки нужно наматывать максимально близко друг к другу. Это даёт более быстрый нагрев и интенсивное испарение с ваты, и такую ​​намотку уже смело можно корректировать над обдувом. Американцы же используют более толстое сечение провода (от 0,8 до 1,0 мм и даже больше) на оправу от 3,5 мм до максимальной вместимости испарительной камеры. Данный вариант даёт бешеное количество пара, но не отличается яркой вкусопередачей.Возможно, именно поэтому американские производители жидкости льют вёдра ароматизаторов и усилителей вкуса в свои продукты.

    Катушка Клэптона / Клэптон

    Сложность: легко
    Плюсы: раскрытие вкуса, впитываемую жидкость
    Минусы: морально устарел

    Идея данной намотки взята из строения басовых струн гитары, где используется простой принцип: толстую жилу оборачивают более тонкой оплёткой.Какательно возникнет конструкция еще и замечательно впитывает в себя жидкость. В случае со струнами это не есть хорошо, так как струны с потом от руки начинают быстро ржаветь, тогда как вариант для вейпинга — это именно тот эффект, который нам нужен. В случае с клэптоном, жидкость моментально впитывается в намотку, при этом более ярко раскрывая вкус жидкости и те нотки, вы не замечали при использовании голой проволоки, а вкус получается более полным и насыщенным. Таким чудесным образом клэптон задал вектор нового направления в парении.На момент написания статьи использования чистого клэптона встречается крайне редко.

    Fused Clapton Coil / Фьюзед, фьюз

    Сложность: средняя
    Плюсы: Имеет какую-никакую вкусопередачу
    Минусы: хот-споты при первичном прожиге

    Незаметно поселился во многих атомах, начиная с навалистых дрипок и заканчивая стелс- и MTL-девайсами, плавно вытеснив клэптон и «параллельку» из обихода и вобрав в себя всё лучшее от обоих.По сути берем две проволоки и оборачиваем их более тонкой, стараясь максимально плотно укладывать витки оплётки.

    Triple Fused Clapton Coil / Трипл фьюз

    Тот же фьюз, но плюс еще одна жила.Как следствие, быстрей стартует (отсылка к учебнику физики), большая площадь испарения при меньшем сопротивлении. Всё просто.

    Катушка Клэптона

    Quadro Fused Clapton Coil / Квад фьюз

    Сложность: сложный трипла
    Плюсы: отличный навал, средний вкус
    Минусы: хот-споты при первичном прожиге, при намотке жилы постоянно норовят сложиться домиком и уйти с горизонтальной плоскости еще настойчивей

    Принцип тот же, но добавляем четвертую жилу.Главное — не передавить оплёткой плоскость из жилого пучка и не сложить их в аккуратный пучок.

    Coruagted Staple / Коругейтид стейпл

    Сложность: сложно
    Плюсы: отличный навал, хороший вкус и быстрый старт
    Минусы: При установке оплетка постоянно норовит сбрасывать со спирали

    Принцип намотки такой же, как у фреймда, однако перед процессом намотки плоские жилы нужно гофрировать специальным инструментом.За счет гофрированной жилы койлы максимально хорошо впитывают жидкость, как следствие дают массу пара и вкуса. Двигаемся дальше.

    Fralien / Фралиен

    Сложность: сложно
    Плюсы: Вкусно, навалисто,
    Минусы: Требует много энергии от аккумулятора

    Коллаборация алиена и фреймда. Обладает еще большей впитываемостью чем фреймд и еще более резким стартом чем алиен. Отличная намотка на каждый день!

    Катушка Клэптона со скобами в рамке / Фреймд

    Сложность: сложно
    Плюсы: хорошо передаёт вкус, увеличенная площадь испарения
    Минусы: хот-споты при первичном прожиге

    Хорошо подойдет как в механику, так и в современные платы.Основу составляют две круглые жилы по бокам для придания жесткости и 6-8-10 плоской проволоки между ними по центру. Всё это оплетается сверху тонкой проволокой по принципу трипла или квадрика. Получается огромная полезная площадь при очень низком сопротивлении, дополнительн чего имеем быстрый старт и очень низкая интенсивность испарения.

    Катушка Клэптона в шахматном порядке / Стаггерет

    Сложность: сложно
    Плюсы: хорошо передаёт вкус, увеличенная площадь испарения
    Минусы: хот-споты при первичном прожиге, сложный в изготовлении, иногда плюется, сложно чистить от нагара

    Тоже достоин внимания, как красивый и вкусный вариант намотки.Делаем несколько клэптонов с шагом, который должен быть ровно под размер вашей оплётки. Складываем заготовки вместе и в оставшееся пространство запускаем оплётку, чтобы захватить все жилы. Очень хорошо кипятит жижу, но иногда может поплёвывать, намотка без ваты держит в себе 2-5 капель жидкости и имеет хорошую гигроскопичность.

    Катушка Alien Clapton / Алиен, алиенки

    Сложность: сложно
    Плюсы: хорошо передаёт вкус, большая площадь испарения, здорово хрустит
    Минусы: хот-споты при первичном прожиге, сложный в изготовлении, отмотать оплётку при ошибке

    Рецепт прост: делаем классический клэптон, затем с клэптона аккуратно снимаем оплётку методом вытягивания.Жилу, на которую мы мотали клэптона, делим на три части.
    Растягиваем заготовленную оплётку-пружинку до момента, пока она не перестанет пружинить. У нас в руках оказывается волнообразная проволока, ее нужно растянуть до такой степени, чтобы в изгиб волны помещались все три части вашей жилы. В итоге у нас получается что-то наподобие рыбьей чешуи или кожи «пришельца». При наматывании на оправу эти чешуйки слегка раскрываются, давая эффект косички, только более продолжительный. Держит в себе 3-7 капель жидкости.Главная проблема — если оплётка пошла наискосок или зашла сама на себя, отмотать и исправить это уже не получится, придётся начинать всё сначала.

    Diesel Alien / Дизель

    Сложность: сложнее стандартного алиена
    Плюсы: Очень сочный и насыщенный вкус
    Минусы: Те же, что у собрата

    Модернизированный вариант стандартного алиена. При изготовлении дизеля используются множетсов различных диаметров для достижения большего количества микрованночек.В следствии чего вкус и насыщенность у него — отличная.

    Катушка Стагертона / Стагертон

    Сложность: сложно
    Плюсы: Проще чистить
    Минусы: уменьшается впитываемость

    Отличается от стейпл стаггерта дополнительная оплеткой центральной жилы, которая кладётся в свободные пазы относительно боковых жил, увеличенная в общей плотности намотки. Это немного уменьшает впитываемость, но упрощает очистку от нагара при прожиге и замене ваты, соответственно увеличивает «живучесть» билда.

    Coruagted Staple Staggered / Коругейтид стейпл стагеред

    Сложность: ОЧЕНЬ сложно
    Плюсы: Великолепный вкус, огромная площадь испраения, долгоживучий
    Минусы: хот-споты при первичном прожиге, сложный в изготовлении, сложно чистить

    Дитя коругейта и стаггереда, делается так же, ка

    .
