Антенна для дачи

 Эта антенна подойдет и не «для дачи», просто на даче итак на всем экономим (воткнем провод в штекер и все), и это как раз нам на руку. Так как, материал для антенны что не на есть сподручный: деревянная рейка — 180 см (1.8 м), проволка — 6 мм.

 Надеюсь, у вас не такая антенна.

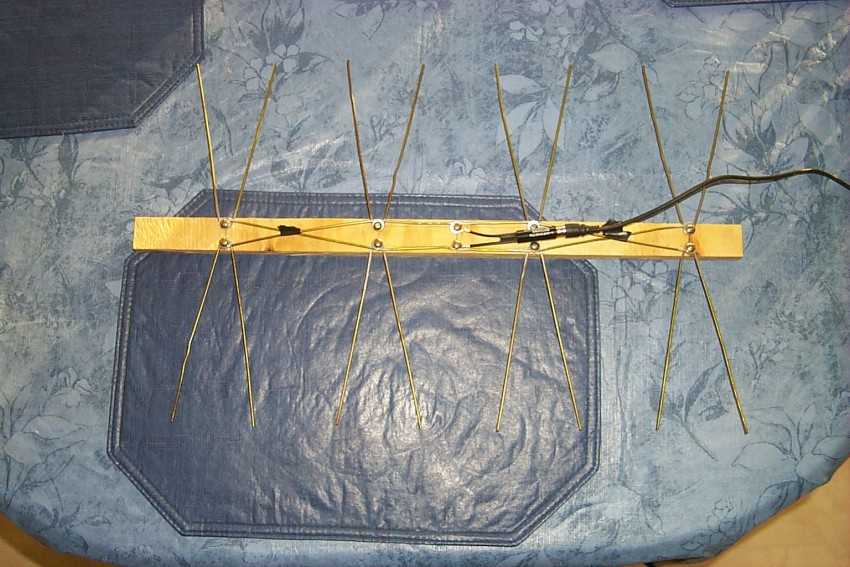

Наша антенна будет выглядеть так:

Вибратор симметричный, желательно алюминевый:

Так как, вибратор симметричный, то «петли» (U-колено) вообще не нужно.

Нарежьте остальные элементы:

Размеры:

 Поясняю:

• Reflector — это «экран» он будет стоять самый первый на Boom.
• Boom — несущая штанга антенны (рейка в нашем случае).
• Directors — это остальные прямые элементы.
• Length — длина самого элемента в мм.
• Spaced — расстояние между следующим элементом.
• Boom position — расстояние от начала штанги (рейки).

Например:

REFLECTOR

230.3 mm long at boom position = 30 mm

Это значит, что рефлектор должен находится от начала штанги на расстоянии — 30 мм (3 см оставляется для крепления стойки — мачты).

 Думаю, вы разберетесь…

Крепить элемент, нужно в заранее просверленные отверстия сверлом 5 мм, для тугого входа элементов (можно подмотать изоленты). Можно сверху закрепить шурупами, только штангу выбирайте шире, чтобы завернуть по два шурупа.

Антенный кабель (в нашем случае RG-58), перед креплением нужно пропихнуть сквозь штангу:

 В принципе, все.

Dacia Lodgy

Могу посоветовать антенну для дачи, только комнатную, найдете тут

Антенна для дачи — установка и настройка

— в Ленобласти и пригороде СПб

Если нужна ТВ антенна для дачи — установка и настройка нашими специалистами это самое быстрое и простое решение. Хотите в любое время наслаждаться любимыми телепередачами, тогда бесплатное государственное цифровое телевидение – лучший вариант для вас. Вы сможете смотреть множество телеканалов на даче в отличном качестве. Все, что требуется – это наличие эфирной антенны. Сегодня эти устройства делают прием эфирных сигналов самым доступным и востребованным методом просмотра телевизионных каналов. Мы сможем установить эфирную антенну в любом районе Ленинградской области. В том случае, если ваша дача расположена в таком месте, что сигнал является слабым, то мы поставим усилитель приема сигнала и выведем вам яркую качественную картинку на ТВ

От 1 до 3 телевизоров — дачный вариант «Эконом»

Наша компания предлагает несколько вариантов монтажа антенны на дачах в Ленобласти. Окончательная цена на установку, комплектация и возможное количество абонентов индивидуальны.

Существует два основных варианта установки эфирной антенны

1-й способ — на кронштейн:

• сборка антенны,
• монтаж кронштейна,
• настройка,
• измерение уровня сигнала,
• монтаж кабеля с закреплением скобами и сверлением необходимых отверстий.

2-й способ — на мачту:

• сборка антенны,
• установка мачты,
• настройка,
• измерение уровня сигнала,
• монтаж кабеля и разводка на 2 телевизора с закреплением скобами и сверлением необходимых отверстий.

Подробности про антенны в видео

Посмотрев видео, вы узнаете почему антенна на даче может плохо ловить и что нужно учитывать при установке внешней антенны на крышу частного загородного дома. Когда подойдет комнатная антенна, а когда наружная и т. д.

Бесплатные цифровые каналы в отличном качестве

При этом вы сможете наслаждаться на даче 17-ю телевизионными каналами и 20-ю эфирными цифровыми каналами. Помимо этого, возможно объединение спутниковых и эфирных антенн в единую сеть.

Подключаем дачи Ленинградской области

Наши специалисты выезжают на дачные участки Ленобласти по предварительной договоренности. Вам необходимо связаться с нами и согласовать время приезда. Список населенных пунктов, где мы часто устанавливаем антенны в частном секторе. Но если вы хотите сами разобраться в дачных антеннах — читайте:

[40+] антенна для цифрового тв для дачи

Get Images Library Photos and Pictures. Антенна для дачи своими руками | Строительный портал Какую антенну купить для цифрового ТВ? Сравниваем варианты Лучшая антенна для дачи с усилителем и без усилителя. — Статья — Журнал — FORUMHOUSE Антенна и усилитель для телевизора на дачу, какое оборудование выбрать и купить — Спектр-ТВ

. Антенны для цифрового ТВ на даче: как выбрать и установить Берем «цифру» за рога: лучшие комнатные антенны для цифрового ТВ Какую антенну купить для дачи — Chip Stock

Антенна на дачу для цифрового тв с установкой купить в Москве | Бытовая электроника | Авито

Антенна на дачу для цифрового тв с установкой купить в Москве | Бытовая электроника | Авито

Дед клуб: Эфирное цифровое телевидение на даче и в деревне.

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Антенны для цифрового ТВ своими руками

Телевизионные антенны для DVB-T2 — подборка из 20 антенн от профи

Рекомендации по выбору антенны для цифрового телевидения

МОЩНАЯ КОМНАТНАЯ ЦИФРОВАЯ АКТИВНАЯ НАПРАВЛЕННАЯ ТЕЛЕВИЗИОННАЯ АНТЕННА Т-3310/antenna. ru. Сделано в РФ, СПБ

ТВ антенна своими руками: для цифрового, эфирного TV

Как настроить цифровое телевидение на даче — Муниципальные новости — Новости, объявления, события — Холмогорский муниципальный район

Телевизионная антенна для дачи: выбор, установка, производители

Прием цифрового ТВ на даче — как подключить телевидение в загородный дом — Altclick

Как настроить цифровое телевидение на даче · Новости Архангельска и Архангельской области. Сетевое издание DVINANEWS

Как сделать антенну цифрового телевидения своими руками для дачи и дома | Дизайн и ремонт квартир своими руками

Антенна для цифрового телевидения

Рекомендации по выбору антенны для цифрового телевидения

Антенна для дачи своими руками | Строительный портал

Антенны для дачи 100-120 км от Москвы — мощные цифровые телевизионные DVB-T2 антенны — Спектр-ТВ

Антенны для цифрового ТВ на даче: как выбрать и установить

Антенна для цифрового телевидения: вопросы и ответы | Цифровое телевидение

Комнатная антенна для телевизора

Цифровое телевидение в Минске, цифровые приставки и антенны.

Антенна из кабеля для цифрового ТВ за 5 минут | Мастер-класс своими руками

Телевизионная антенна ДЕЛЬТА Н111-02 пассивная дециметровая купить в Самаре

Настройся на «цифру»! Для приема цифрового ТВ необходима дециметровая антенна — Региональные новости — Новости, объявления, события — Приводинское городское поселение

Комплект для цифрового ТВ DVB-T2. Готовая сборка эфирного цифрового телевидения. — Телевидение для дома

Смотрицифру.рф — официальный сайт РТРС | Всё для приема | Цифровое эфирное телевидение | Российская телевизионная и радиовещательная сеть

Как заземлить мачту для антенны. Заземление антенны на даче своими руками

• » win2 return false >
  Печать

Грозы на нашей планете случаются непрерывно. Специалисты под­считали: каждую секунду в землю вонзается около ста молний. Каждая из них — мощный сгусток энергии, с током порой до 200000 А. По этой причине горят леса, разрушаются дома, гибнут люди…

По сути своей молния — это огромная электрическая искра, которая проскакивает между небом и землей из-за того, что образовалась про­тивоположная заряженность облаков и поверхности. Совсем как при коротком замыкании в электропроводке.

Искра «пробивает» на том участке, где расстояние между «плю­сом» и «минусом» короче. Поэтому молния, как правило, ударяет в отдельно стоящие объекты, которые поближе к небу, вроде высокого дерева или антенны вашего дома.

Замечу также, что есть у электричества природная любовь к металлу. Если небесной искре предоставить выбор между стальным или деревянным столбом, при прочих равных условиях ее потянет «на железненькое».

В принципе система молниезащиты на удивление проста. Стоит задача — встретить молнию на подлете к вашей антенне (крыше) и сделать так, чтобы она изменила свое первоначальное направление и, скользнув вдоль стены, ушла в землю рядом. Поэтому молниезащита состоит из трех основных частей:

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Молниеприемник получает удар молнии, передает его токоотводу, а тот — заземлителю, который гасит разряд в толще грунта.

Теперь рассмотрим случай, если рядом с антенной нет молние­отвода. Комнатные телевизионные антенны в грозозащите не нуж­даются. Что касается наружных антенн, то необходимость в защите определяется местом их установки.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Т. е. если наружная антенна находится вблизи высоких зданий и сооружений, оборудованных молниеотводом (например, возле фабрич­ной трубы, высокого дома, мачты передающей радиостанции и т. п.), устройство защиты от молнии устанавливать не обязательно. Если антенна установлена на крыше отдельно стоящего (даже одноэтажного) дома или на здании, которое выше окружающих домов, молниезащита необходима.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

Лучшая молниезащита — металлический заостренный штырь, установленный на вер­шине мачты (острие штыря должно хотя бы на 1,5 м быть выше антенны). Штанга телевизион­ной антенны, подключенная к контуру молниезащиты, изображена на рис. 1.

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Все соединения в системе грозозащиты необходимо выполнять максимально надежно: с помощью сварки, пайки или в крайнем случае с помощью резьбовых сое­динений.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

Случай 1. Антенна располагается на заземленной металлической крыше. Ее заземление обеспечивается соединением нижней части металлической мачты с кровлей.

Случай 2. В антенне применяется в качестве УСС петлевой вибратор. Он в своей средней точке соединен с металлической стре­лой, а стрела с металлической мачтой, поэтому необходимо зазем­лить мачту. Провод токоотвода должен подключается к точке нуле­вого потенциала антенны, которой могут быть:

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

При отсутствии точки нулевого потенциала в схему антенны нужно включать дроссель большой индуктивности, который подсоединя­ется к специальным клеммам антенны. В этом случае середина отвода дросселя будет точкой нулевого потенциала.

Случай 3. Мачта антенны деревянная, стоит на земле. По ней необ­ходимо проложить толстый медный (можно стальной) провод токоотвода или металлическую шину диаметром не менее 5 мм. Экран кабеля снижения также должен быть соединен с точкой нулевого потенциала антенны. Второй конец провода заземления должен быть соединен с заземлителем, в качестве которого может быть использован как сам провод или шина, так и специально закопанные в землю металличе­ские детали.

Случай 4. Антенна устанавливается на неметаллическую крышу. В этом случае металлическую мачту нужно соединить в ее верхней части с экранами кабелей и с точкой нулевого потенциала антенны. К нижней части мачты нужно подключить провод токоотвода, про­ложив его вдоль стены дома, и заземлить, уложив по дну траншеи на глубине 1 м. При этом длина горизонтального заземляющего отвода должна быть:

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

Рис. 2. Варианты заземления антенн в сельской местности

Здесь следует отме­тить, что заземлять необходимо только металлические части антенны. Нельзя заземлять электроприборы и электроизделия, у которых шасси соединено с одним из проводов питающей сети переменного тока.

Внимание.

Если такое изделие окажется соединенным с незаземленным про­водом сети, то присоединение внешнего заземления приведет к короткому замыканию.

Простейшими заземлителями могут быть металлические листы, предметы, использовавшийся в хозяйстве (тазы, ведра и т. д.), трубы, толстый металлический провод и др. Для устройства заземления вблизи дома или места, где установлена антенна, вырывается яма глубиной до 2 м, в нее помещается заземлитель, к которому предвари­тельно уже приварен стальной проводник диаметром не менее 5 мм. Если в качестве заземлителя используется стальной провод, то необходимо закопать его в виде мотка диаметром 1 м на глубину 2 м. Длина провода в мотке должна быть не менее 20-25 м.

Лучшим заземлителем можно считать отрезок толстостенной трубы длиной 1,5-2 м, закопанный на глубину 2-3 м. Во всех слу­чаях конец проводника от заземлителя, закопанного в землю, можно укрепить на стене дома с помощью скоб, к нему в дальнейшем при­соединяется провод заземления от антенны.

О том, какой способ будет лучшим в вашем случае, лучше поинтересоваться у знающих людей.

Заземление антенны — как организовать

Здесь мы приведем самый элементарный, но эффективный способ. Итак, рядом с окном, через которое будут выводиться провода, стоит вырыть неглубокую ямку. Обратите внимание, ее глубина не должна быть ниже линии промерзания грунта.

Туда стоит положить лист оцинкованной стали либо любой другой металлический предмет, который не подвержен коррозии. К этому предмету обязательно должна быть припаяна проволока. Предмет осторожно засыпаем землей, чтобы не повредить проволоку, которую мы крепим по стене дома. Если позволяет обстановка, то в качестве заземления могут выступать и водопроводные трубы.

В принципе на этом и все. Но хотим заметить, что какой бы простой не казалась организация заземления для антенн, не стоит это делать самостоятельно. Вместе с тем, самым оптимальным решением станет покупка профессионального заземления.

Несмотря на то, что организовать его можно и из подручных материалов, они прослужат едва ли несколько лет. И лучше не представлять, каким образом вы узнаете о том, что требуется замена некоторых составляющих.

Именно поэтому, чтобы быть уверенным в качестве заземления свей антенны и обеспечить высокий уровень защиты своего имущество, здоровья и жизни своих близких, стоит сразу обращаться к квалифицированным людям.

*Фидером обычно называют электрическую сеть со всеми вспомогательными устройствами, при помощи которых проводится радиочастотный сигнал.

Часто дачники стремятся установить телевизионные антенны на своих домиках, чтобы с комфортом смотреть телевизор во время отдыха. Для безопасной эксплуатации этого устройства нужно обязательно заземление. Хозяева загородной недвижимости часто спрашивают, как заземлить ее своими руками? Конечно, можно и самому сделать заземление антенны, но к этой работе надо подойти очень ответственно.

Что нужно знать об особенностях заземления

Многие ТВ-антенны просто невозможно заземлить, соединив один из проводов с контуром, потому что это может нарушить симметрию антенны. Вследствие этого исказится диаграмма направленности, возрастет влияние помех на телевизор и другую бытовую технику в здании. Поэтому перед началом работы по заземлению телевизионной антенны важно знать следующее:

1. Обязательно изучить правила устройства электроустановок (ПУЭ).
2. Основой должны стать уже проверенные схемы по монтажу заземляющих контуров, рекомендованные специалистами.

Также следует подготовить комплект необходимых инструментов. В процессе работы могут понадобиться:

• тяжелая кувалда или массивный молоток для забивания штырей;
• готовый комплект или самодельная конструкция из металла;
• ручка с разными насадками или отвертки;
• крепеж и прочий расходный материал;
• круглогубцы и плоскогубцы;
• сварочное оборудование;
• материал для изоляции;
• гаечные ключи;
• пробник;
• провод.

Порядок самостоятельного выполнения

Оптимальный вариант, если заземление сделают все-таки квалифицированные электромонтеры. Но если хозяева дома решили сэкономить и сделать сами, они должны знать некоторые нюансы:

Чтобы этот защитный механизм выполнял свою функцию, в частном доме нужно проложить провод с заземляющей жилой. Его подключают к заземлению, которое находится в грунте, а также подсоединяют к клеммам всех розеток в доме.

Другая сторона контактов будет подключена к электрощиту и к внешнему оборудованию, то есть непосредственно к самой антенне. Готовые комплекты сейчас продаются в магазинах, но некоторые умельцы изготавливают аналогичное оборудование своими руками.

Необходимость процедуры

Любая ТВ-антенна, которая установлена на кровле дома, неважно, спутниковая или «рогатая», обязана быть с заземлением. Молния притягивается в самые высокие металлические предметы, а значит, антенна – это идеальный вариант для удара молнии.

Если молния ударит в незаземленную антенну, испортится не только она, но и бытовая техника в доме. Разряд молнии, ударив в такую антенну, проникнет по печатной плате ТВ до сетевого фильтра, а вызванный импульс в электросети выведет из строя всю подключенную технику в доме.

Готовые заводские комплекты

Вполне можно подключить ТВ-антенну самостоятельно на даче. Готовый заводской комплект устанавливают на мачту по инструкции или руководству. Соблюдение рекомендаций инженеров-разработчиков позволит минимизировать непредвиденные ситуации. Готовые комплекты очень эффективны, при их изготовлении соблюдаются все нормы. Все они обязательно проходят сертификацию качества и тестирование. Самые популярные готовые комплекты:

Маркировка этих комплектов также указывает вид почвы, на которой можно применить готовое оборудование.

Наружная ТВ-антенна «Дельта»

В 2000 году на ЗАО «НПП ОСТ» была запущена в массовое производство наружная всеволновая ТВ-антенна «Дельта» Н311-01. Эта широкополосная телевизионная антенна сразу стала «народной любимицей». Качественная и недорогая «Дельта», усиленная в МВ и ДМВ диапазонах, прекрасно подойдет для загородного дома. Ее обычно устанавливают на высокую мачту.

Если рядом с дачей есть другие высокие капитальные строения, надо помнить, что происходит отражение волн диапазона МВ от сооружений из кирпича и бетона. Чтобы избежать отражения сигнала, ТВ-антенна «Дельта» должна «смотреть» в противоположную сторону от транслирующего центра. Но так как у этой всеволновой антенны совмещены диапазоны, в том же направлении разворачиваются и ДМВ-антенны «Дельта». Следовательно, волны ДМВ диапазона будут приниматься значительно хуже.

Разносим диапазоны по отдельным мачтам

Чтобы сделать прием сигналов качественным, совместную сборку ТВ-антенны разъединяют, а диапазоны МВ и ДМВ устанавливают отдельно каждую на своей мачте. Как это сделать?

1. Вместо антенн МВ диапазона некоторые домашние мастера успешно применяют дешевые телескопические «рога», иногда их еще называют «усы». Сигналы с «рогов» сначала подают на сумматор МВ-ДМВ, а потом на усилитель, который находится в цилиндрическом СУ ТВ-антенны «Дельта».
2. От точки А нужно отсоединить преобразователь СТ1, а затем также СТ2. Важно, чтобы не было штатных вибраторов МВ диапазона, которые закреплены на коробке. Их надо удалить. Есть модели с сетевыми трансформаторами СТ1 и СТ2, размещенными на одной монтажной плате вместе с сумматором МВ-ДМВ, а усилитель при этом располагается на другой. Обычно эти платы соединяются в цилиндре.
3. «Рога» соединяют кабельным проводом РК 75-2-11 с точкой А (вход сумматора МВ-ДМВ) через кабель, который входит в комплект антенны, согласующе-симметрирующий штекер 300/75 Ом и антенный разъем.
4. Кабельный провод через отверстие, просверленное в задней шайбе, заводят в цилиндрическую трубку. Затем шайбу нужно надеть на свое место и закрепить на цилиндре гайкой.
5. После этого ТВ-антенну надо подключить к телеприемнику и к сети. Затем антенны надо установить на отдельных мачтах и отрегулировать направление по азимуту.

Имеет смысл сделать заземление для антенны на тот же стержень, на который заземлен и молниеотвод, но вкопать его отдельно от основного контура. Для этого надо вывести на крышу проволоку из стали 6 мм в диаметре, а к ней по очереди в разных местах приварить разветвления к громоотводу и антенне. Антенну с заземлением можно соединить двумя способами:

1. Антенну хрупкой конструкции можно подключить к заземляющей конструкции сваркой. При этом проволоку приваривают к металлическому штырю, на который крепится антенна.
2. Также можно использовать болтовой зажим с антикоррозийным покрытием, чтобы соединить стальную проволоку с корпусом антенны.

Заземляющий контур поможет в случае удара молнии увести высоковольтный заряд в грунт. Защита станет более эффективной, если использовать такой контур вместе с заземленной антенной. Тогда дому будут не страшны скачки напряжения и блуждающие токи.

При отсутствии громоотвода, надо обязательно заземлить ТВ-антенну, находящуюся на крыше, чтобы во время грозы в нее не попала молния. Это обезопасит технику на даче от последствий грозы.

Заземляем контур

Заземление контура в загородном доме можно выполнить и самостоятельно. Это несложно, надо просто знать некоторые детали:

1. Заземляющая конструкция представляет собой три электрода из стали, вбитые в грунт на 1,5-2 м в глубину.
2. Их соединяют между собой балкой из металла.
3. Разносят электроды на расстояние от 1 до 3 м. Чем суше грунт, тем большее расстояние между ними надо делать.

Сейчас продаются готовые комплекты заземления для частных домов, в них есть электроды из стали, сделанные на резьбовых соединениях.

Подготовка земли для контура

Если земля обладает плохой электропроводностью, есть очень легкий способ повысить ее:

1. Делают несколько скважин в грунте, чтобы электроды не забивать в грунт кувалдой, а просто вставлять в готовые пробуренные скважины.
2. Скважины заполняют крепким раствором соли. Иногда после монтажа заполняют скважины суглинком с солью.

После этого электропроводность повышается, а заземление на даче становится намного эффективнее.

Что будет, если не сделать заземление

Иногда владельцы частных домов недооценивают необходимость заземления. Даже если по всему дому проложены новые электрические провода, где-нибудь найдется уязвимое место с самым слабым сопротивлением.

К чему это может привести:

1. При включении в сеть обычных бытовых приборов или оборудования, например, телевизора, электрического котла, компьютера образуется цепь, в которой есть слабое место. В бытовой технике где-то может быть плохая изоляция, возникшая в результате производственного брака или повреждения.
2. Если такую технику включить в сеть, ток в поисках наиболее слабого места найдет в системе уязвимость с сопротивлением, стремящимся к нулю. Эта техника будет искрить во время эксплуатации и бить током, если прикоснуться к ней.
3. Если есть автоматы, обесточивающие сеть, замыкание может и не произойти. Если процесс довольно медленный, автомат не будет реагировать на постепенное тление контактов с низким сопротивлением, так как в сети будет стабильное напряжение. Но спустя какое-то время в слабом, уязвимом месте провод начнет искриться.
4. Незаземленный контур представляет опасность также для людей, живущих в этом доме. В ванной, как и в кухне, бывает довольно большая влажность. Ситуация в ванной усугубляется еще тем, что там подключены к сети бойлер, стиральная машинка, а иногда какие-нибудь еще приборы вроде фена и электробритвы. Поэтому в ванной опасность поражения током очень велика, особенно если техника окажется неисправной.
5. После душа люди стоят мокрыми ногами на полу, а он может быть проводником тока. Мокрая кожа обладает во много раз большей электропроводимостью, чем сухая, поэтому последствия удара током могут угрожать здоровью и даже жизни человека.

Благодаря заземляющему контуру блуждающие токи в сети будут направлены в грунт. Земля, обладающая маленьким сопротивлением, легко поглотит опасный заряд. Конечно, сопротивление зависит еще от типа почвы. Считается, что самое плохое заземление получается при контакте с песком.

Когда все работы по сделаны, надо обязательно проверить контур.

Проверка выполненных работ

Кто сталкивался с самостоятельной проверкой заземления, уже знают, какие разделители существуют. Они бывают двух видов: выносные и контурные:

1. Выносное заземление расположено за пределами строения, именно поэтому его так и называют. Оно состоит из зажимов, которые соединены с заземляемыми приборами. Проверку этого заземления надо делать раз в три или четыре месяца.
2. Контурные разделители распределены по периметру дома, чаще всего их прокладывают по стенам здания. Проверять контурные разделители надо раз в десять лет или после серьезного ремонта, когда есть вероятность смещений или повреждений.

Во время проверки надо внимательно отследить надежность соединений между заземлением и разделителями. Чтобы проверить заземление, нужно иметь молоток и омметр. Проверяют заземление следующим образом:

1. Маленьким молоточком нужно простучать по местам всех соединений, чтобы проверить есть ли разрывы.
2. Затем надо измерить сопротивление омметром. Нормальным сопротивлением считается 0,05 Ом.

Если все работы по обустройству заземления в загородном доме сделать правильно, то риск удара током от электрических приборов сведется к минимуму.

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее — для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

• конструкции опоры для установки тв-антенны
• вида кровли
• места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

• устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
• устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
• заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

• пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
• внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

• простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
• измерить уровень сопротивления (он должен равняться 0,05 Ом
  )

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

• вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
• заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию
. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления
— соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя
.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

• место подключения
• высота установки
• мощность тв-передатчика
• уровень помех
• удаленность от источника трансляции
• рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

• крепить мачту тв-антенны к вентиляционному каналу, дымоходу
• крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
• выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Рекомендации по выбору антенны для цифрового телевидения

Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Не знаете, какую поставить, есть проблемы и неясности с цифровым телевидением за городом? Эта статья – для вас, потому что антенна – самый действенный, самый лучший способ решения этих проблем, а очень часто и единственный.

Если прием цифрового телевидения у вас оказался плохим, и у вас нет практического опыта для обеспечения хорошего приема, то внимательно прочтите статью, а главное, пробуйте выполнять прочитанные рекомендации.

Виды антенн

Что самое главное для уверенного, устойчивого приема цифрового телевидения? Антенна. Не важно, где находится ваша загородная усадьба, для приема цифрового сигнала вам придется потрудиться с выбором телевизионной антенны для дачи. Нет работы более бестолковой и ненужной, чем пробовать принимать цифровой сигнал за городом комнатной антенной. Только везучие счастливчики без проблем будут смотреть цифровое телевидение на комнатную антенну, и только при условии, что она, будет находится в зоне уверенного приема, вблизи телевышки или ретранслятора.

Активные и пассивные аналоговые антенны

Антенна для телевизора на дачу может быть активной и пассивной. Если на традиционной внешней есть коробочка, в которую входит антенный кабель, а в самой коробочке установлена плата согласования (симметризатор), тогда она является пассивной. Если вы используете антенну для дачи с усилителем, к которому подведено электропитание, то она – активного типа.

Блок питания платы усиления 12 В 0,5 А

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Антенна для дальнего приема

Параметры ТВ сигнала

Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

Уровень сигнала на приставке

Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием  может сильно измениться. Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

• не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
• не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
• не стоит максимально укорачивать кабель;
• не делайте острых заломов кабеля;
• лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны. Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

• ему требуется питание;
• он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
• электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
• усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

А нужен ли усилитель для антенны

Антенный усилитель бессилен или вреден, если:

• сигнал сильнее, чем нужно для усилителя;
• антенна, кроме нужного сигнала, ловит также сильный мешающий сигнал, и его влияние резко увеличится после усилителя;
• антенный сигнал критически низок.

Надежность

Говоря о надежности, нужно сказать, что это – промышленно изготовленная антенна. Она должна быть хорошо закреплена на мачте и кабель, подходящий к ней, не должен болтаться на ветру. Если усилитель установлен не на самой антенне, то жестко прикрепите его к какой-то неподвижной опоре. Хорошо заклейте коробку с усилителем от влаги или залейте силиконом. Все это делайте только после окончательной настройки.

Если антенну с симетризатором поставить над крышей, а усилитель поставить ниже, под крышей, то это дает дополнительное удобство в обслуживании, потому что периодически в усилитель нужно заглядывать, зачищать соединения, убирать паутину из коробочки.

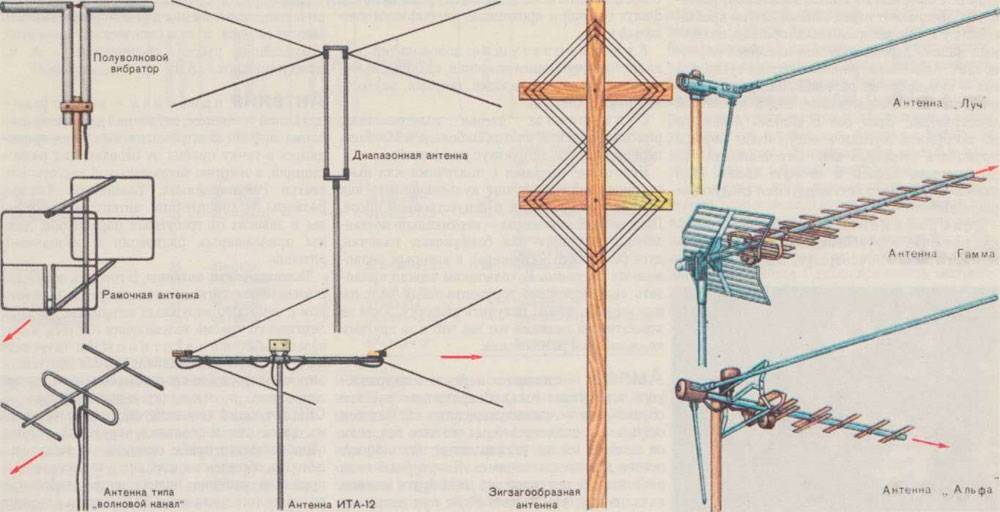

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

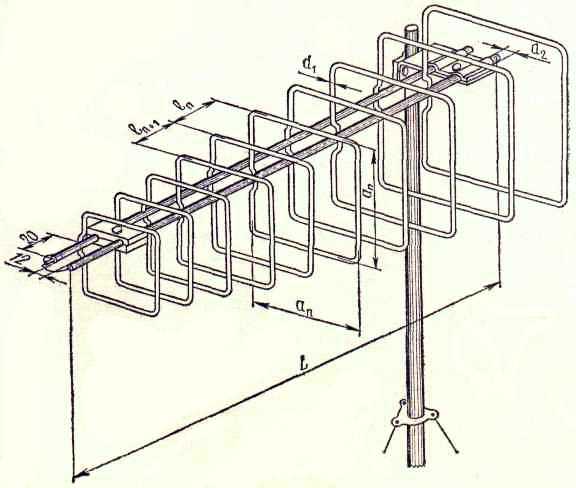

Волновой канал

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.

В целом,  для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

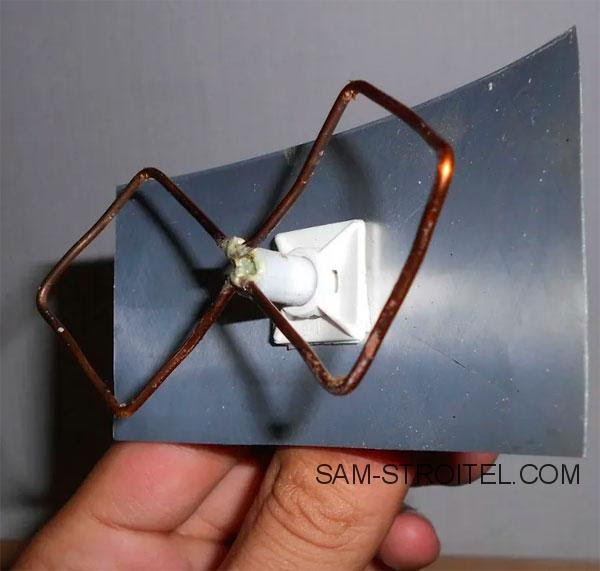

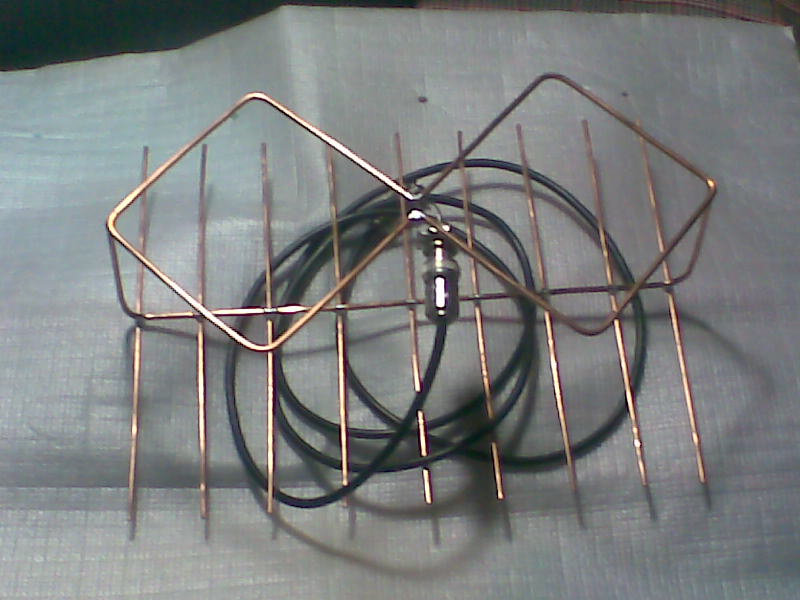

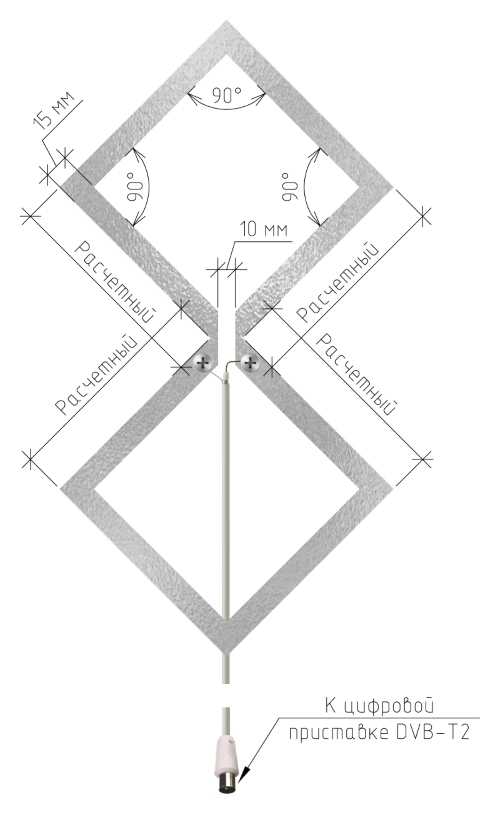

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Спутниковая

Помните? Мы говорим об эфирном цифровом телевидении Т2, так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к спутниковой «тарелке». Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».

Похожие статьи

Антенна для дачи – разновидности антенн, критерии выбора, характеристики, особенности и способы установки

Просмотр новостей, любимых передач, фильмов и прочего видеоконтента – неотъемлемый атрибут современного человека. Чтобы не лишить себя этого во время поездки в загородный дом на выходные или в отпуск, требуется заранее подвести все необходимое техническое обеспечение для полноценного телевещания. Поэтому рассмотрим, по каким параметрам выбирается антенна для дачи, какие разновидности её существуют сегодня, в чем их особенности, какими доступными способами их можно установить.

Дачная ТВ антеннаИсточник insales.ru

Принцип действия

Знание о том, по какому принципу работает телевещание, даёт понять, как выбрать антенну для дачи. Однако потребителю нет необходимости вдаваться в технические подробности. Достаточно иметь лишь общие представления о видах существующих на сегодня технологиях ТВ-передачи. Это прежде всего следующие 4-ре разновидности:

1. Цифровое (аналоговое). Даёт возможность просмотра порядка 2-х десятков бесплатных каналов.
2. Спутниковое. В основе применяется платное подключение.
3. Интернет-ТВ. Распространяется через конкретного провайдера интернета. Каталог составляет до нескольких сотен каналов.
4. Кабельное. Как правило, в списке каналов всегда есть несколько федеральных.

Установка антенны в частном доме необходима только для первых двух вариантов. В первом случае вещание осуществляется посредством ретранслятора, а приём устройством пользователя. При этом электромагнитные волны заданной частоты свободно распространяются в атмосфере в пределах охватываемой территории, поступают на приёмник, преобразуются и выдают картинку на экране.

Принцип телевещанияИсточник kunegin.com

Аналогичным образом происходит вещание со спутника. Разница лишь в технологии приёма, обработке сигнала и частоте, а также конструкции и особенности антенны. Преимущество второго способа заключается в независимости силы получаемого сигнала от расстояния до крупного города. Если в первом варианте его мощность ослабевает обратно пропорционально квадрату расстояния, то во втором она неизменна – так как ретранслятор в космосе всегда находится примерно на одинаковом расстоянии – независимо от местоположения приёмника по всей площади земного шара.

Обратите внимание! Для кабельного и ip-телевидения не требуется установка антенны на даче, равно как и в любом другом месте. Однако тянуть кабель в удалённое загородное место невыгодно и иногда просто технически невозможно. Сигнал интернета также может быть очень слабым. Поэтому эти две технологии пока остаются прерогативой крупных городов.

Антенна на загородном домеИсточник vashtehnik.ru

Разновидности

Лучшая антенна для дачи та, которая не только обеспечивает максимальную чувствительность принимаемого сигнала, но также удобна в эксплуатации. По месту расположения устройства разделяются на следующие три категории:

Антенна находится в корпусе телевизора и оснащена парой выдвижных усиков телескопической конструкции. Главное её преимущество – компактность. Она всегда рядом, её не требуется устанавливать и демонтировать. Это особенно удобно для тех, кто ненадолго приезжает в загородный дом и всю бытовую технику возит с собой. Недостаток – низкая чувствительность.

Антенна переносного типа может устанавливаться как на телевизоре, так и в непосредственной близости к нему – благодаря подключению через провод. Поэтому качество настройки улучшается, а необходимость монтажа на возвышенном месте устраняется.

Наиболее чувствительный вариант. Так как антенна устанавливается на улице, габариты её не ограничены. В отличие от выше описанных приборов данная модификация может монтироваться на любой доступной пользователю высоте – коньке крыше, фасаде, специальной мачте или дереве.

Уличная спутниковая антеннаИсточник proroofer.ru

Наружная дачная антенна к тому же может быть спутниковой или эфирной. В первом случае устройство выполнено в форме эллиптической тарелки с приёмником в точке фокусировки. Высокое качество изображения, звука и других параметров обработки телесигнала обуславливается тем фактом, что приём волн осуществляется со спутника, минуя наземные препятствия (рельеф местности, леса и т. д.). Минусы – более высокая стоимость по сравнению со стандартным аналогом, а также вероятность образования помех во время непогоды.

Эфирные модели ловят наземные сигналы с ретрансляторов. В зависимости от высоты расположения и чувствительности приёмника они могут качественно передавать вещание на удалённости от телевышки от 30 до 80 км. По типу принимаемого сигнала они могут быть как аналоговыми, так и цифровыми. Приборы значительно дешевле спутниковых модификаций и проще устанавливаются. Однако нередко в них ломается встроенный модуль усилителя. Кроме того, их функциональность также зависит от погодных условий и для поиска разных каналов их часто требуется разворачивать.

Антенна на фасаде домаИсточник spektr-tv.ru

Совет! Комнатные дачные антенны с усилителем – лучший вариант для большинства пользователей. Чтобы устройство начало полноценно функционировать, ему необходимо задать верное положение. Направление определяется экспериментальным путём. Однако нужно учесть, что металлические элементы в конструкции дома могут стать существенной помехой. Поэтому располагать приёмник нужно так, чтобы минимизировать их влияние.

Усиление сотовой связи и 4G сигнала интернета с помощью антенны, репитера и роутера

Критерии выбора

Знание следующего ряда критериев позволяет понять, как выбрать антенну на дачу:

• Достаточное количество улавливающих элементов.

Чем больше расстояние от приёмника до ретранслятора, тем большее количество ответвлений должно быть на рабочей части.

• Приспособления для надёжной фиксации к поверхности.

Осознание того, как закрепить антенну на даче, должно исходить из реально существующих ветровых нагрузок местности и особенностей поверхности, к которой она будет монтироваться. Даже если устройство расположено низко от земли, это фактор часто имеет решающее значение для его долговечности.

• Спектр рабочих частот.

Прибор должен улавливать как можно более широкий диапазон микроволнового излучения. Только в таком случае ТВ будет выдавать максимальное количество каналов.

ТВ-антенна на специальном кронштейнеИсточник materialyinfo.ru

• С усилителем или без него.

Усиление сигнала требуется, когда ретранслятор находится далеко (от 30 км и дальше) или на пути перед ним есть большие препятствия.

• Возможности усилителя.

Вопрос о том, на основании какой главной функции характеризуются антенны для дачи с усилителем, как выбрать их, исходя из условий применения, должен в первую очередь решаться от фактора удалённости до теле-передающего центра. При расстоянии до него не более 45 км достаточно прибора с коэффициентом 10-20 dBi, в рамках 60 км – не более 30 dBi, а для 80 км и свыше – до 45 dBi.

• Способ установки.

При прямом доступе к вышке подходит комнатный или встроенный вариант, при наличии препятствий или в низкой местности – на высоту около 6-8 метров.

• Поперечник отражающей тарелки.

Диаметр спутниковых антенн стандартно варьируется в рамках 0,5-1,5 метров. Выбор осуществляется, исходя из погодных условий и рекомендаций при подключении конкретного пакета.

• Антикоррозионная защита.

При эксплуатации в сухом и теплом климате применяются приёмники, покрытые слоем цинка, в холодном и сыром – с порошковым налётом.

Большая дачная антеннаИсточник hdinterior.ru

Гипсокартонная ниша под телевизор: дизайн конструкции

• Возможность подключения радио.

Модели некоторых производителей способны помимо ТВ-диапазона, улавливать и передавать на приёмник УКВ и ФМ-частоты.

• Антенны для подключения нескольких пользователей одновременно.

Телевизоры в соседних комнатах или ближайших домах.

Необходимо знать! В решении задачи, как установить наружную антенну на даче, прежде всего необходимо иметь представление о том, в какой части находится теле-передающая вышка. Условно проведённая прямая линия между ними должна иметь на пути как можно меньше преград – домов, гор, лесов, промышленных объектов и проч. Ориентиром могут служить уже установленные антенны на соседних домах.

Способы монтажа

Существует несколько способов, как установить антенну на даче. Наиболее популярные из них следующие два:

• На фасад или крышу.
• С помощью мачты.

Первый способ подразумевает использование специальных кронштейнов. Для фиксации должны применяться соответствующие материалу поверхности крепления элементы. От этого будет зависеть степень надёжности, стойкость конструкции к снегопаду и ветру. Для цифрового вещания высота расположения прибора не имеет значения. Поэтому его можно установить на стене дома, для аналогового – как можно выше.

Смотрите в этом видео, как правильно установить антенну на дачный дом:

Мачтовый способ монтажа применяется, когда высота расположения антенны имеет принципиально важное значение. Это может быть низкий рельеф местности, большое количество препятствий перед ретранслятором, не предназначенный для надёжной фиксации материал стен (сайдинг, пенобетон и т. д.). Мачты могут быть как специально выпущенными производителем, преимущественно из металла, так и изготовленными строительными бригадами – из бревна, бруса, трубы.

Совет! Знание о том, в каком диапазоне длин волн идёт вещание с основных ретрансляторов города или региона, позволяет понять, какую антенну поставить на даче. Так как существуют модели, предназначенные для приёма конкретных длин волн.

Подбираем полку для телевизора в ваш дом: советы, нюансы, дизайнерские идеи

Коротко о главном

Антенна для частного дома изготавливается в трёх основных модификациях:

• Встроенной.
• Комнатной.
• Уличной.

При этом технология телевещания для них подразделяется на две разновидности – спутниковая и эфирная (цифровое и аналоговое ТВ). Устанавливаются антенны на фасад дома или специальную высокую мачту. При выборе устройства для конкретных условий применения необходимо учитывать ряд факторов – количество улавливающих элементов, прочность креплений для фиксации, диапазон улавливаемых частот, наличие усилителя и его возможности или его полное отсутствие, способ монтажа, диаметр тарелки для спутниковой модификации, защита от коррозии, возможность подключения нескольких телевизоров и приём радио.

Изготовление коаксиальной дипольной антенны из 6 элементов за 8 простых шагов

Вы, несомненно, сталкивались с ситуациями, когда вам нужно убрать антенну передатчика от тела таланта или когда вы могли бы использовать еще несколько футов досягаемости для вашего получатель. Мы производим и продаем эти коаксиальные антенны как ACOAXTX, а также доступна версия BNC — ACOAXBNC.

Тем не менее, если у вас есть руки и вы немного поработали с проводкой, вы можете сделать свой собственный! В сегодняшнем списке мы объясним, как сделать коаксиальную дипольную антенну, используя несколько доступных инструментов и готовый кабель.

6 вещей, которые вам понадобятся:

1. Кусок термоусадочной трубки длиной не менее фута. Это будет использоваться для придания законченного вида антенне.
2. Пара кусачек
3. Кабель с разъемом SMA на одном или обоих концах, как этот кабель от Fairview Microwave. Необязательно, но полезно: колпачки с цветовой маркировкой для завершения конца антенны

8 шагов:

1. Сложите кабель пополам и разрежьте его посередине.В результате у вас останется два кабеля с разъемами на одном конце. Теперь у каждого кабеля есть антенна на обрезанном конце, так что вы можете сделать два диполя из этого кабеля.
2. Чем выше частота, тем короче антенна. Чтобы выяснить, какой длины должна быть ваша антенна, загрузите и распечатайте наше руководство по набору антенн, чтобы использовать его в качестве шаблона, или используйте размеры, указанные в таблице листов, чтобы найти нужный размер блока. Положите провод ровно и измерьте наружу от разъема. Не перерезайте провод.
3. В точке, до которой вы измерили, слегка надрежьте внешнюю изоляцию (покрытие резинового шнура), не разрезая экран или провод внутри. То, что вы хотите сделать, это отделить изоляцию/внешнее покрытие на кабеле, не отрезая его полностью. Возможно, вам будет проще использовать для этого X-Acto/канцелярский нож/бритвенное лезвие, а не кусачки, и надрезать материал понемногу за раз.
4. Осторожно вытащите экранированные провода из изоляции, согнув провод в месте разреза, сделав петлю и вытащив его.Провод выходит легко, как только вы его начали.
5. Выпрямите экранированный провод, отогнув изоляцию в сторону.
6. Возьмите термоусадочную трубку и осторожно наденьте ее на изоляцию и экранированный провод. Сдвиньте его вниз к разъему, оставив конец провода открытым.
7. Используйте тепловой пистолет или фен, чтобы усадить трубку. Это скрывает изоляцию и придает вашему диполю более профессиональный вид.
8. Колпачки с цветовой маркировкой завершают конец антенны и позволяют легко отличить ее от других, которые могут быть у вас или изготовлены.Всегда хорошо иметь несколько штук под рукой. Мы предлагаем 10 различных цветов в нашем комплекте A8U. Вы можете приклеить крышку для большей безопасности.

В результате этого процесса создается универсальная дипольная антенна, которую теперь можно использовать с любым из наших передатчиков с разъемами SMA. Они отлично подходят для того, чтобы прятаться внутри или снимать костюмы в тех случаях, когда вам нужна немного лучшая передача. Эта же процедура работает для изготовления антенн приемника (длина не имеет значения). Если у вас есть необходимые предметы в сумке, вы сможете создать любой диполь, который вам нужен, на лету.
Если вы предпочитаете наглядность, посмотрите обучающее видео на нашем канале YouTube.

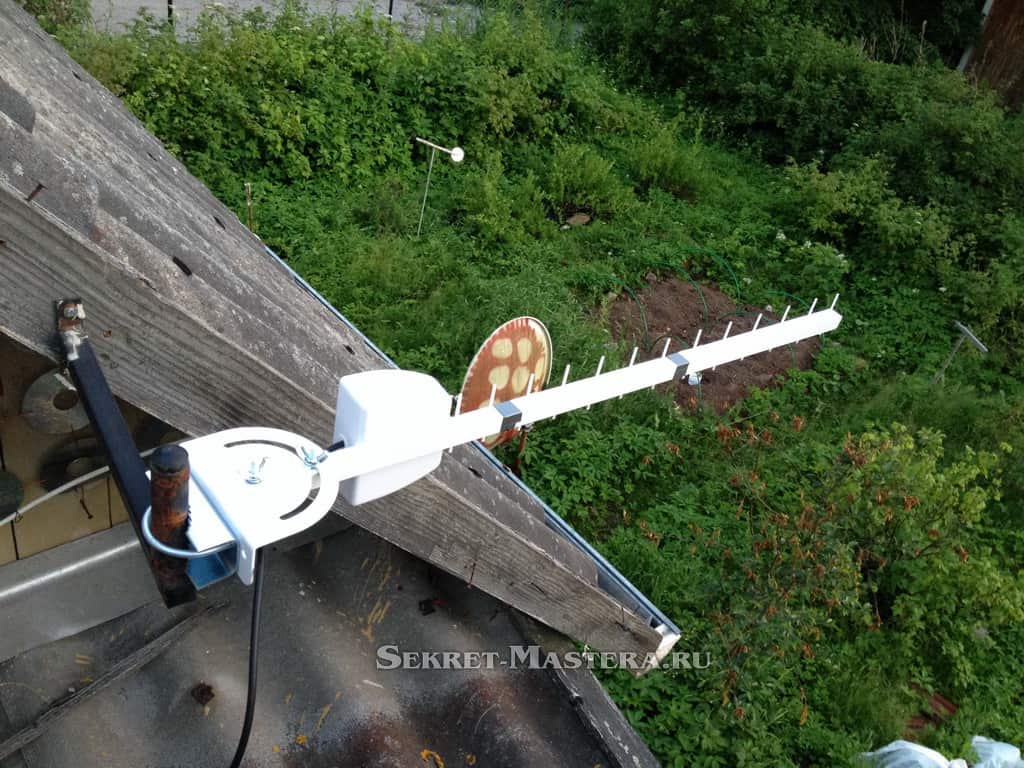

Настройка антенны 4G LTE | Блог NetXL

Проблемы с производительностью антенны 4G могут быть затруднены. Когда ваша LTE-антенна не работает так, как вы ожидаете, становится совершенно ясно, что вы работаете с невидимыми силами. Большинство людей будут пытаться решить проблему методом проб и ошибок, пока их производительность не станет приемлемой, только для того, чтобы потом забыть, что они сделали для решения проблемы.

В этой статье мы укажем вам правильное направление. Воспользовавшись несколькими удобными бесплатными инструментами и проявив некоторое терпение, вы сможете оптимизировать производительность своей антенны 4G и получить то качество подключения, которого вы заслуживаете.

Направление вашей антенны на ближайшую к вам мачту местной сотовой связи является важным первым шагом.

В нашем видео-руководстве по настройке антенны 4G, приведенном ниже, мы обсуждаем важность определения местоположения локальных мачт сотовой связи, прежде чем переходить к дальнейшей оптимизации антенны.

Ваша антенна работает, связываясь с вышками сотовой связи в вашем районе. Если у вас направленная антенна, то она может отправлять и получать радиочастотную энергию только в том направлении, в котором она указывает. Следовательно, если ваша антенна не ориентирована на мачту местной сотовой связи, она не сможет эффективно с ней связываться. Конечно, это негативно повлияет на работу вашей антенны. Даже если ваша антенна всенаправленная, вы, скорее всего, заметите повышение производительности, переместив ее на сторону дома, ближайшую к ближайшей мачте сотовой связи.

Cell Mapper — это онлайн-инструмент, который вы можете использовать, чтобы найти все мачты сотовой связи в вашем районе. После обнаружения обратите внимание на то, какие антенны вещают для каких провайдеров. Если контракт на ваши сотовые данные заключен с провайдером, который плохо представлен сотовыми вышками в вашем районе, вам следует подумать о переходе на более широко представленного провайдера. Придерживаясь поставщика, который плохо представлен в вашем регионе, у вас остается меньше вариантов и меньше права на ошибку, когда дело доходит до ориентации вашей антенны.

Как только вы узнаете, где находятся местные мачты сотовой связи, и поймете, что у вас лучший поставщик данных в вашем регионе, вы захотите рассмотреть различные варианты монтажа антенны 4G.

При монтаже антенны необходимо учитывать ряд соображений, но следующие рекомендации помогут упростить процесс.

Если вы разместите антенну в помещении, ей придется связываться с мачтой сотовой связи через препятствия (в данном случае стены).Неудивительно, что это негативно повлияет на работу антенны. Установите антенну снаружи и проложите кабель к модему 4G в помещении, чтобы воспользоваться преимуществами производительности.

Если по какой-либо причине вы не можете установить антенну снаружи, то оптимальным вариантом будет установка на внутренней стороне окна на верхнем этаже вашего дома. Большинство антенн поставляются с присосками в качестве варианта крепления, поэтому их можно прикрепить к окну. Стекло будет препятствовать приему сигнала меньше, чем сплошная стена, поэтому это лучший вариант для установки внутри дома.

Если вы определили местонахождение ближайших вышек сотовой связи и у вас есть хороший провайдер в вашем районе, этот шаг должен быть довольно простым. При использовании направленных антенн, чем дальше вы находитесь от мачты сотовой связи, тем сложнее будет ее правильно сориентировать. Небольшие изменения угла ориентации могут привести к большим колебаниям производительности, поэтому вносите изменения медленно и поэтапно, измеряя производительность по ходу работы с помощью простого инструмента, такого как speedtest.org, чтобы определить наилучшую ориентацию.

Антенны

часто поставляются с возможностью крепления на опоре.Если вы сможете закрепить антенну на столбе, вы поможете придать ей дополнительную высоту. Чем выше ваша антенна, тем меньше (в целом) препятствий будет служить возможными препятствиями.

Как только ваша антенна принимает сигнал, этот сигнал должен пройти к модему для модуляции в двоичный код, что делает его доступным для чтения в вашей локальной сети. Для такой транспортировки вам понадобится кабель, и, если ваша антенна не поставляется с установленным на заводе кабелем, вы можете выбрать кабель самостоятельно. Здесь вы получаете то, за что платите, поэтому используйте высококачественный коаксиальный кабель.

Поскольку коаксиальный кабель относительно дорог и толст, существует множество преимуществ использования его как можно меньшего количества, помимо минимизации ухудшения сигнала.

Хотя сами антенны 4G (обычно) имеют класс защиты IP для различных уровней защиты от атмосферных воздействий, многие модемы 4G не имеют такой защиты.

Однако, если вы можете разместить модем 4G снаружи и как можно ближе к антенне, вы можете значительно сэкономить.Вам нужно будет только приобрести кабель Ethernet с экранированной витой парой (STP). Более высокая категория будет предлагать более высокие скорости, а большее экранирование обеспечит большую защиту от затухания.

Прочтите нашу запись в блоге о структурированных кабельных системах, чтобы узнать больше о кабелях Ethernet и их категоризации, чтобы выбрать правильный продукт.

Узнайте больше о кабелях Ethernet с неэкранированной витой парой (UTP), а также о других типах, в нашей специальной записи в блоге.

Приведенные выше рекомендации решат большинство проблем с производительностью антенны 4G и могут рассматриваться как 20 % усилий, приносящих 80 % результатов.Помимо уже упомянутых шагов, вы можете сделать еще несколько вещей, которые могут еще больше повысить производительность.

Несмотря на все усилия, направленные на то, чтобы работать в гармонии с физикой антенн 4G, по-прежнему существует множество факторов, не зависящих от нас, которые влияют на производительность. По этой причине, если вы перепробовали все, что мы уже упоминали, и все еще не получили ожидаемых результатов, возможно, пришло время мыслить нестандартно.

Эти вышеупомянутые факторы являются причинами того, что настройка антенны кажется скорее искусством, чем наукой.Иногда вы обнаружите, что на самом деле достигаете большей производительности с местами, которые не имеют интуитивного смысла. С вашей антенной на противоположной стороне здания от мачты сотовой связи вы можете добиться лучших результатов. В большинстве случаев, конечно, этого не будет, но это случается достаточно часто, чтобы упомянуть об этом здесь.

Обычный потребитель обычно покупает антенну, исходя только из ее максимального усиления. У нас есть сообщение в блоге о завышенной важности усиления антенны, когда речь идет о производительности, и о недооценке сильных диаграмм направленности.

Короче говоря, высокий коэффициент усиления будет преувеличивать существующую диаграмму направленности антенны.

Диаграмма направленности антенны — это форма радиочастотного (РЧ) поля, которое она распределяет в трехмерном пространстве.

При изготовлении антенны ее диаграмма направленности может изменяться в соответствии с конструкцией, чтобы преувеличить ее мощность в определенных плоскостях и/или направлениях (именно так изготавливаются направленные антенны и они отличаются от всенаправленных антенн).

Плохая диаграмма направленности лишь слегка преувеличивает силу в определенном направлении или плоскости, что приводит к напрасной трате энергии.

Большее усиление антенны увеличивает диаграмму направленности, поэтому большее усиление антенны с неэффективной диаграммой направленности просто увеличивает радиочастотное поле в бесполезных направлениях.

Антенны Poynting

известны во всем мире благодаря своей превосходной диаграмме направленности и настоятельно рекомендуются. Вы можете быть уверены, что с антенной Poynting ее диаграмма направленности не будет слабым звеном в цепочке производительности антенны, как это часто бывает с антеннами LTE других производителей.

Направленная LTE-антенна Poynting XPOL-2-5G

Две антенны можно настроить для совместной работы, объединяя их возможности для получения лучших результатов.

IO (вход/выход) одной антенны будет объединен с сигналом другой для создания так называемого MIMO (множественный ввод/вывод). Имея в два раза больше приемных/передающих узлов, антенна способна достигать значительно более высоких скоростей передачи данных.

Многие современные антенны, такие как Poynting XPOL-1-5G, изготавливаются с предварительно установленными возможностями MIMO и содержат два антенных узла в одном корпусе. Такие антенны превосходят свои аналоги SISO, что подводит нас к нашему последнему пункту.

В крайнем случае, но если вы перепробовали все из этого списка и по-прежнему не получаете никакого удовольствия, возможно, модель антенны 4G, которая у вас есть, не подходит для вашего приложения.

Вскоре у нас будет готово руководство по покупке антенны, которое поможет вам сделать осознанную покупку и выбрать лучшую антенну для вас. До тех пор обязательно свяжитесь с нами напрямую, чтобы получить персональный совет по выбору антенны.

Если вы еще не приобрели антенну, подумайте о покупке антенны MIMO с сильной диаграммой направленности, такой как Poynting XPOL-1-5G, если вы ищете всенаправленную антенну, или Poynting XPOL-2- 5G, если вам нужна направленная антенна. Помните, что если вам нужна антенна, которая может усилить ваш сигнал WiFi, вам нужно искать антенну, которая перекрывает частоты WiFi и указана как антенна WiFi, а не как антенна 4G/LTE.

Если производительность вашей антенны 4G вас не устраивает, попробуйте приведенные выше советы. Мы уверены, что они помогут.

Если все, что здесь обсуждается, заставляет вас чувствовать себя немного ошеломленным, мы будем рады, если вы обратитесь к нам напрямую за персональным советом о том, какую антенну 4G купить, а также о том, какие из вышеперечисленных настроек, скорее всего, будут самыми большими, самыми немедленный эффект для вас.

Антенна для сотового телефона Часто задаваемые вопросы | AlternativeWireless.com

Антенна для сотового телефона Часто задаваемые вопросы (FAQ)

Много информации (а об антеннах сотовых телефонов много) иногда может быть слишком много информации.Часто выбор правильной антенны и аксессуаров напоминает игру в угадайку. Существует так много переменных, что, если вы не наймете инженера по беспроводной связи, чтобы посетить ваше точное местоположение, трудно определить, что будет работать лучше всего во всех местах, где вы живете, работаете и путешествуете. Будьте уверены и прочитайте наш раздел «Помогите мне улучшить мой сотовый сигнал».

Много раз просто выбирая антенну, удобную для того, как вы планируете ее использовать (скрытая, переносная, магнитное крепление в автомобиле, крепление на стекло, крепление на столб и т. д.).) работает нормально. Большинство клиентов используют несколько советов, которые мы здесь приводим, и выбирают антенну, которая им подходит, с первой попытки. Несколько клиентов перепробовали несколько вариантов, прежде чем нашли то, что им подходит, в то время как другие находятся в местах, где ничего не поможет. Мы предоставили эту информацию, чтобы помочь вам сделать обоснованное предположение о том, какой тип антенны вам подойдет.

Является ли антенна WiFi такой же, как антенна сотовой связи?

WiFi — это общий термин, используемый для беспроводных локальных сетей или WLAN.Это обычные сети, которые можно найти в домах, офисах, кафе, ресторанах и практически везде. Антенны Wi-Fi настроены на другие частоты, чем антенны сотовой связи. Антенны WiFi используют частоты 2,4 ГГц или 5,8 ГГц, в то время как сотовые могут работать на частотах 800 МГц, 900 МГц, 1800 МГц, 1900 МГц или 2100 МГц.

Могу ли я улучшить свой сигнал, не подключая к телефону внешнюю антенну?

Подключение внешней антенны к вашему мобильному телефону — это самый дешевый способ улучшить качество сигнала и сотовой связи.К сожалению, многие из современных сотовых телефонов не имеют пригодных для использования РЧ-портов, которые позволяют подключаться к ним напрямую. Однако современные усилители сотового сигнала работают и без прямого подключения к телефону. Мы предлагаем усилители малого радиуса действия для небольших площадей, таких как легковые и грузовые автомобили, и усилители для больших площадей в зданиях.

В чем разница между усилением 0 дБ (единица), 3 дБ, 5 дБ?

Антенна с коэффициентом усиления 0 дБд излучает больше энергии выше в вертикальной плоскости для достижения станций сотовой связи радиосвязи, которые расположены на возвышенностях.Поэтому они более полезны в горных и городских районах с высокими зданиями. Антенна с коэффициентом усиления 3 дБд является компромиссом в пригородных и обычных условиях. Антенна с коэффициентом усиления 5 дБд излучает больше энергии в сторону горизонта по сравнению с антеннами с коэффициентом усиления 0 и 3 дБд, что позволяет достигать удаленных друг от друга и менее закрытых объектов радиосвязи. Поэтому их лучше всего использовать в пустынях, равнинах, равнинах и открытых сельскохозяйственных угодьях.

Всенаправленные антенны

Мой цифровой телефон показывает 1 полосу, но я все равно не могу позвонить.Почему?

В цифровых сетях для установления соединения требуется более сильный сигнал. Слабый сигнал, который мог позволить вам подключиться к аналоговому телефону (хотя и с худшим качеством звука), может оказаться недостаточным для того, чтобы вообще подключить цифровой телефон. Хотя телефон показывает некоторый сигнал, он недостаточно силен, чтобы установить соединение.

У меня трехрежимный/двухдиапазонный телефон. Какая антенна мне подходит?

Большинство сотовых телефонов в наши дни могут работать в нескольких сетях, однако обычно вы одновременно находитесь в одном частотном диапазоне. Двухдиапазонная антенна (800 МГц и 1900 МГц) будет охватывать большинство операторов в США и Канаде. Антенны с более высоким коэффициентом усиления, такие как направленная антенна сотовой связи Yagi, зависят от частоты. Многие из современных сотовых антенн охватывают несколько диапазонов, включая новые используемые частоты, такие как 700 МГц, используемые для 4G LTE.

Иногда я могу позвонить, а иногда вообще не могу подключиться. Что вы порекомендуете?

Вам может понадобиться небольшая помощь. Попробуйте небольшую антенну. Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.

Я живу в сельской местности и мне нужно проехать милю или две от дома, чтобы позвонить по телефону, поможет ли мне антенна?

Может помочь антенна. Если вы находитесь в местности с большими холмами или горами, то, скорее всего, антенны будет недостаточно. Рассмотрите возможность добавления усилителя мощности с прямым подключением. Антенны с более высоким коэффициентом усиления, такие как направленные антенны Yagi, будут работать лучше, если у вас есть прямая линия связи с ближайшей вышкой сотовой связи.

Мне нужно портативное устройство, которое улучшит уровень сигнала и которое я смогу использовать дома или в офисе.

Попробуйте двухдиапазонную мини-антенну (MicroMag). Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.

Мне нужна антенна, которую можно спрятать. Что вы порекомендуете?

Низкопрофильная антенна Wilson используется многими нашими клиентами, которые хотят добавить антенну, но сделать ее менее заметной.

Как подключить к телефону внешнюю антенну?

Большинство телефонов можно подключить к внешней антенне с помощью устанавливаемого комплекта громкой связи, который поставляется с адаптером для внешней антенны.Вы также можете приобрести адаптер для внешней антенны, который позволяет подключать антенну непосредственно к телефону. Некоторые телефоны имеют порт для внешней антенны. Другие телефоны требуют, чтобы вы сняли стационарную антенну и вставили адаптер внешней антенны в этот порт. У других телефонов вообще нет возможности подключить к нему внешнюю антенну. Подробнее о подключении антенны сотового телефона здесь…

Плохой прием в моем доме или офисе. Могу ли я использовать антенну, предназначенную для установки на автомобиле?

Да, большинство сотовых и цифровых антенн предназначены для использования в легковых и грузовых автомобилях.Металл в кузове автомобиля или грузовика служит заземляющим слоем для антенны. Чтобы получить максимальную отдачу от вашей антенны, вы должны обеспечить поверхность земли, если используете антенну вдали от автомобиля. Многие из наших клиентов успешно использовали эти автомобильные антенны в своих домах без заземляющей пластины, но мы рекомендуем предусмотреть заземляющую пластину, например, поместив антенну поверх куска металла (3 дюйма x 3 дюйма для меньших оснований антенны и 8 дюймов x 8 дюймов для более крупных магнитных антенн) и размещение снаружи или рядом с окном. (Примечание: из-за различной конструкции здания не все могут улучшить качество приема за счет размещения антенны внутри.) Мы также предлагаем антенны со встроенной заземляющей пластиной, такие как сотовая антенна Wilson Trucker или морская сотовая антенна Wilson, которые можно установить на полюс за пределами вашего дома или офиса.

Я в подвале без окон и без сотовой связи. Каковы мои варианты?

Некоторые из наших клиентов заметили усиление сигнала, просто подключив антенну к своим телефонам и расположив антенну как можно выше.Мы рекомендуем расположить его как можно ближе к внешней стороне, не увеличивая длину кабеля. (Примечание: из-за различной конструкции здания не все могут улучшить качество приема за счет размещения антенны внутри). Другие варианты включают в себя системы усилителей In Building Cellular или усилители мощности сотовой связи с прямым подключением.

Мне нужна антенна со 100-футовым кабелем?

Увеличение длины кабеля значительно уменьшит попадание сигнала на ваш телефон. Как правило, вы потеряете около .Усиление 1 дБ на каждый дополнительный фут кабеля в аналоговых сетях и усиление 0,15 дБ в цифровых. Вы также потеряете около 0,1 дБ усиления для каждого дополнительного разъема, который вы используете. Кабель длиной 100 футов, скорее всего, потребует усилителя.

Могу ли я самостоятельно установить антенну на стекле?

Поскольку антенны для крепления на стекле приклеены к стеклу вашего автомобиля (что делает их невозвратным товаром), а кабель антенны немного сложнее незаметно проложить в салоне автомобиля, мы настоятельно рекомендуем профессиональную установку антенн с креплением на стекло.Вам также необходимо учитывать особенности окон, которые могут блокировать ваш сигнал, такие как тонировка, провода антиобледенителя и пассивированное стекло (стекло, пропитанное мельчайшими металлическими частицами, которые делают стекло неспособным передавать РЧ между внутренними и внешними ответвителями).

Как узнать, подходит ли стекло моего автомобиля для антенн на стекле?

Во-первых, посмотрите в угол окна на слова, которые означают «солнце», относятся к солнцу или относятся к ультрафиолетовому или другим формам излучения. Если вы встретите такие термины, как «Soft-Ray», «EZE-Cool», «Solar-Coat», «Solar-Cool» или подобные термины, ваше стекло, вероятно, пассивировано и не будет работать с антеннами на стекле.Если вы хотите быть на 100 % уверены и не найдете полезных слов на стекле, попросите техника двусторонней связи или сотовой связи проверить ваше стекло с помощью измерителя емкости.

Как антенна для крепления на стекле крепится к стеклу?

Одна часть антенны приклеена к внешней стороне стекла, а другая приклеена сразу за ней на внутренней стороне стекла. Сигнал передается через стекло.

Поскольку антенна на стекле должна передавать сигнал через стекло, означает ли это, что она не такая мощная, как антенна на магнитном креплении?

Нет, стеклянные антенны рассчитаны на передачу сигнала через стекло.

У меня тонировка на заднем стекле. Не помешает ли это антенне?

Если для тонировки стекол использовать металл, он будет мешать. Многие профессиональные установщики отрезают кусок тонировки, чтобы он не мешал антенне.

Что вы порекомендуете для домашнего и/или офисного использования?

У нас есть различные антенны для улучшения приема дома или в офисе. Наши самые популярные антенны для дома/офиса:

• Антенна Wilson с магнитным креплением.Эту автомобильную антенну также можно использовать в стационарном месте, поместив ее за окном на какую-либо металлическую пластину или предмет. Он имеет 10 футов кабеля и 1 фут в высоту. У вас будут дополнительные потери сигнала с удлинителем, и максимальное удлинение, которое мы рекомендуем для этой антенны, составляет 10 футов.
• Антенна Wilson Trucker с креплением на зеркало. Эту антенну можно закрепить на столбе или прикрутить болтами к стене дома. Поскольку он имеет встроенную заземляющую пластину, его не нужно устанавливать на что-либо металлическое.В некоторых случаях антенна с креплением на зеркало водителя грузовика превосходит магнитное крепление 3 дБ из-за своей конструкции. Антенна для крепления на зеркало грузовика имеет высоту 36 дюймов и кабель длиной 10,5 футов. Вы также можете использовать тот же 10-футовый удлинитель, упомянутый выше. У нас также есть 15-футовый удлинитель. Если вы хотите проложить кабель длиннее 15 футов, вам понадобится один из наших более дорогих кабелей 9913 для 20 футов.Этот кабель очень толстый и имеет гораздо меньшие потери.
• Направленная антенна Yagi компании Wilson совместима только с мачтами, работающими на частоте 800 МГц.Вам нужно будет уточнить у своего поставщика услуг частоту сети в том районе, где вы хотите использовать антенну. Доступны кабели другой длины, включая 30, 50 и 100 футов. Однако кабель, используемый для большей длины, имеет меньшие потери и значительно дороже. (Если вы подключаетесь к вышкам 1900 МГц, у нас есть направленная панельная антенна или антенна Wilson 1900 МГц Yagi, которая совместима с вышками 1900 МГц.

Обратите внимание, что для подключения любой из этих антенн к телефону вам понадобится адаптер внешней антенны.

Дополнительную информацию о наших внешних антеннах можно найти на нашем веб-сайте по следующей ссылке: Антенны для мобильных телефонов

Таким образом, большинство клиентов успешно используют двухдиапазонное магнитное крепление 3 дБ для улучшения приема. В тех случаях, когда это не дает необходимого улучшения, проблема обычно решается креплением зеркала дальнобойщика. Yagi и усилители мощности предназначены для более отдаленных районов, где обычная антенна просто не дает необходимого улучшения.

Общая информация об антенне

Внешние антенны, подключенные к портативным сотовым телефонам (AMPS, E-AMPS, CDMA, TDMA, GSM, PCS), значительно увеличивают выходной сигнал или его распространение на вышку сотовой связи.Улучшения в структуре сигнала, мощности и эффективной дальности могут быть значительными. Использование адаптера внешней антенны позволит подключить любую внешнюю антенну. Портативный телефон можно подключить к антенне на крыше автомобиля, внедорожника или даже к картотеке в офисе. Или подключитесь к морской антенне на высоте 20 футов на лодке. Или подключитесь к направленной антенне Yagi за пределами дома или фабрики, чтобы направить сигнал на удаленную сотовую станцию. Кроме того, мощность батареи увеличивается, а излучение не попадает на пользователя. Ниже в различных абзацах приведены детали, которые нужны пользователям, чтобы они также могли улучшить характеристики своей антенны.

Характеристики антенны со стандартной антенной

Большинство телефонов на рынке сегодня могут иметь очень хорошо спроектированную антенну поверх них, но они обычно работают с коэффициентом усиления от -3 до -15, что составляет минус от 3 до 15 дБд с использованием диполя или четвертьволнового как грубого ориентир. Меньшее число может быть телефоном как отдельным предметом, а самые высокие отрицательные числа приходятся на то, когда телефон находится в вашей руке и на расстоянии одного дюйма от вашей головы.Не говоря уже о том, что диаграмма направленности далека от всенаправленной, ПЛЮС поляризация не вертикальная, что предпочитает сотовый сайт. И не забывайте, вдобавок ко всему, вы можете оказаться внутри автомобиля с металлической крышей! Как мы видим, распространение сигнала от верхней части портативного телефона может быть довольно плохим. К счастью, хотя большинство пользователей хорошо работают с телефонными антеннами из-за превосходного покрытия сотовой связи в США и некоторых других высокоразвитых странах. Сегодня сотовые сайты покрывают землю и обеспечивают хорошее покрытие сигнала.НО, есть много исключений из этого хорошего покрытия.

Преимущества внешних антенн

Антенна, размещенная вдали от телефона и на открытом воздухе, обеспечит достаточную производительность, чтобы увеличить используемое расстояние от 2 до 50 миль. Маленькие магнитные антенны высотой 3 дюйма (усиление 0 дБ) находятся в нижней части этой оценки расстояния, а 8-элементная направленная антенна Yagi (10 дБд) может быть в верхней части. Яги или панельные антенны предназначены для фиксированных мест и обеспечивают потрясающее усиление в одном направлении. Популярная внешняя антенна представляет собой антенну на магнитной основе или на стекле автомобиля.Этот тип будет адресован здесь.

Мы никогда не будем указывать точное увеличение расстояния, потому что все очень зависит от условий, которые постоянно меняются. Например, расстояние до вышки сотовой связи, высота антенны, конструкция, тип местности, размещение и эффективность внешней антенны. Можно с уверенностью сказать, что внешняя антенна будет обеспечивать вертикально поляризованный всенаправленный сигнал с коэффициентом усиления 0 (ноль или единица) до 7 дБи (5 дБд), что будет заметным и эффективным усилением сигнала.В зависимости от телефона и антенны, используемой вне автомобиля, усиление сигнала должно быть порядка 6–20 дБ за вычетом примерно 1 дБ потерь в кабеле до антенны. Это равно от трехкратной до пятикратной мощности (на горизонте), излучаемой телефонной антенной!

Внешние антенны Дополнительные преимущества

Использование внешней антенны или усилителя сигнала позволяет сотовому телефону потреблять меньше энергии. Ваша батарея будет работать дольше, и у вас будет меньше радиации рядом с вашим телом.Вместо излучения в 1 дюйм от вашей головы (искажающего структуру сигнала) вы будете посылать сигнал туда, где он работает лучше всего.

Использование внешней антенны может значительно увеличить срок службы батареи! Ваш телефон имеет 7 ступеней выходной мощности. На сайте сотовой связи указано, какую мощность выдавать примерно от 1/20 ватта до полной мощности 6/10 ватта. Если вы используете внешнюю антенну в зоне покрытия от умеренной до хорошей, ваш телефон отключится из-за повышенной эффективности антенны.

Соединения внешних антенн

Наилучший способ вывести сигнал из портативных телефонов — это использовать автомобильный комплект или комплект «Hands Free» производителя, выбрав модель с РЧ-выходом или РЧ-интерфейсом для антенн. Иногда RF-версия стоит существенно дороже или не предлагается, или пользователь хочет полной свободы вместо того, чтобы класть телефон в кредл или держатель. AlternativeWireless.com предлагает кабели (адаптеры для внешних антенн), которые можно напрямую подключать к телефону. Эти кабели представляют собой тонкий кабель длиной от 8 до 24 дюймов, один конец которого подключается к антенне телефона, а другой конец представляет собой популярную коаксиальную розетку (например, TNC, FME, Mini-UHF), позволяющую использовать более толстый кабель с меньшими потерями. сотовая антенна, которая должна быть подключена.Более тонкий кабель 1/8 дюйма (RG-174) рядом с телефоном обеспечивает свободу движений и не так ограничивает пространство, как кабель 3/16 дюйма (RG-58), поставляемый с большинством антенн.

Внешние антенны Доступные соединения

Некоторые телефоны имеют крошечный «коаксиальный» разъем как часть многоштырькового блока разъемов в нижней части телефона. Наш разъем подключается к нему и использует только коаксиальный контакт, а остальные контакты пусты и не используются. В этом случае вы не сможете подключить еще один для доступа к контактам аудио, зарядки или данных.Для некоторых телефонов мы предлагаем комбинированный разъем для зарядки и антенны в комплекте. Но помните, что внешняя антенна обычно означает более длительный срок службы батареи из-за более низкой выходной мощности РЧ в зонах со средним и хорошим покрытием.

Другой тип выхода на телефонах размещает разъем RF отдельно, как правило, на задней панели ближе к верхней части, но он может быть внизу или сбоку внизу. Этот автономный RF-разъем не будет мешать многоконтактному разъему внизу.

Полное руководство [издание 2022 г.]

Это расстраивает: зона покрытия на улице отличная, но ваши строительные материалы препятствуют проникновению сигнала в ваш дом или офис.Но не о чем беспокоиться — именно в такой ситуации лучше всего работают усилители сигнала сотовой связи.

При сильном внешнем сигнале усилитель сигнала сотовой связи действует аналогично акустической системе, на которую подается сильный сигнал с микрофона. Неважно, насколько усилен ваш голос – гораздо важнее максимальная громкость установленной вами акустической системы.

Мощность динамика измеряется в ваттах, но для усилителей сигнала сотовых телефонов общая выходная мощность нисходящего канала измеряется в децибел-милливаттах (дБм).Наиболее важной характеристикой усилителя сотовой связи при выборе усилителя для использования в ситуации с сильным наружным сигналом является выходная мощность нисходящей линии связи в дБм. Усиление усилителя — мера его усиления — имеет меньшее значение.

Максимально допустимая выходная мощность нисходящего канала для всех усилителей сотовой связи, установленная FCC, составляет 12 дБм. В приведенных ниже рекомендациях мы рекомендуем проверенные нами усилители сигнала сотовой связи иметь число, близкое к этому максимальному.

Примечание по выбору антенны: скорее всего, вы сможете обойтись без всенаправленной наружной антенны.Это упрощает установку, поскольку вам не нужно беспокоиться о том, чтобы направить антенну в направлении ближайших вышек.

Как и любая технология, усилители сигнала сотовой связи могут быть довольно сложными. Наша цель в этом разделе руководства — помочь объяснить ключевую информацию о том, как работают усилители сигнала, как выбрать правильные аксессуары и как установить усилитель сигнала, чтобы получить максимальную производительность.

Мы начнем с основ, но по мере того, как вы будете читать дальше, мы углубимся в детали того, как выбрать правильный усилитель и правильно его установить.

Содержимое:

1. 2G, 3G, 4G LTE (и 5G?)
2. Передача голоса по сети LTE (VoLTE)
3. Понимание баров: они не просто сила сигнала
4. Понимание баров: причины слабого и зашумленного сигнала
5. Диапазоны частот сотовой связи
6. Как работает усилитель сигнала сотового телефона
7. Измерение мощности и качества сигнала

Характеристики усилителя

8. : усиление и мощность нисходящего канала
9. Правила FCC для усилителей сигнала
10. Усилители внутри зданий: выбор наружной антенны-донора
11. Усилители внутри зданий: сколько внутренних антенн нужно приобрести
12. Усилители внутри здания: какой тип внутренней антенны использовать
13. Это руководство слишком длинное, не могли бы вы его кратко изложить?
14. Терминология усилителя сигнала

1 2G, 3G, 4G LTE (и 5G?)

Технология сотовых телефонов обычно выпускается поколениями; 2G, 3G и 4G относятся к сотовым технологиям, выпущенным за последние 30 лет. Хотя раньше 4G LTE использовался только для передачи данных, все чаще операторы связи используют 4G LTE как для передачи голоса, так и для передачи данных. Вот краткое изложение каждой технологии:

• 2G: Сотовые сети 2-го поколения были запущены в начале 1990-х годов. Существует два типа технологии 2G: CDMA и GSM. Verizon и Sprint решили использовать технологию CDMA, а AT&T и T-Mobile выбрали технологию GSM. 2G поддерживает только очень минимальную передачу данных.
• 3G: Технология сотовой связи 3-го поколения была развернута операторами с 1998 года. Опять же, существует два типа технологии 3G: CDMA2000 (и EVDO) и UMTS/WCDMA/HSPA. Опять же, Verizon и Sprint решили использовать технологию CDMA2000/EVDO, а AT&T и T-Mobile выбрали технологию UMTS/WCDMA/HSPA.
• 4G: Когда появилось 4-е поколение сотовых сетей, операторы объединились вокруг единой технологии: LTE. LTE обеспечивает значительно более высокую скорость соединения и первоначально использовалась только для передачи данных, а более старые технологии 2G и 3G использовались для передачи голоса. В последние несколько лет 4G LTE стала преобладающей технологией как для передачи голоса, так и для передачи данных.
• 5G: Спецификации для 5G еще не доработаны, поэтому никто точно не знает, что повлечет за собой эта технология. Однако вполне вероятно, что 5G будет включать сигналы «миллиметрового диапазона» на более высоких частотах и ​​даже с более высокой скоростью передачи данных.

2 Передача голоса по LTE (VoLTE)

За последние три года операторы связи начали внедрять технологию «Voice over LTE».Это позволяет телефонам совершать звонки полностью через сеть 4G LTE, даже не подключаясь к старым сетям 2G и 3G. Разные операторы связи находятся на разных этапах развертывания:

.

• AT&T запустила передачу голоса по сети LTE по всей стране. Любое устройство, выпущенное с 2014 года (например, iPhone 6 и выше), будет совершать звонки через LTE при наличии сигнала. AT&T также закрыла свою сеть 2G GSM и использует только сети 3G и 4G LTE.
• Verizon также запустила передачу голоса по сети LTE по всей стране.Любое устройство, выпущенное за последние 3 года (например, iPhone 6 и выше), будет совершать звонки через LTE при наличии сигнала. Verizon планирует закрыть свою сеть 2G в 2019 году.
• Компания Sprint не развернула передачу голоса по LTE и в настоящее время использует для вызовов свою сеть 3G CDMA2000.
• T-Mobile был первым, кто развернул передачу голоса по сети LTE по всей стране. Любое устройство, выпущенное за последние 3 года (например, iPhone 6 и выше), будет совершать звонки через LTE при наличии сигнала.

3 Пояснения к полосам: они не просто сила сигнала

Большинство людей думают, что полоски на их телефонах представляют силу сигнала. Но на самом деле это не так — полоски сигналов показывают две вещи:

.

• Сила сигнала: Мера силы сотового сигнала, когда он достигает вашего телефона (измеряется в дБм)
• Качество сигнала: Отношение фактического исходного сигнала к шуму и помехам, также получаемым вашим телефоном (измеряется в дБ)

Качество сигнала может ограничивать количество полос так же, как и мощность. Понимание этого факта очень важно для правильной установки усилителя сигнала.

Как мы упоминали выше, большинство сотовых сетей используют LTE как для вызовов, так и для передачи данных. В сетях LTE сила и качество сигнала обычно называются «RSRP» и «SINR».

• Принятая мощность опорного сигнала (RSRP): RSRP — это мера мощности сигнала LTE. Сильный сигнал составляет около -70 дБм RSRP, а слабый сигнал составляет около -100 дБм RSRP.
• Отношение сигнал/помеха плюс шум (SINR): SINR — это мера качества сигнала LTE.Чистый сигнал имеет SINR более 10 дБ, в то время как сигнал низкого качества имеет SINR менее 5 дБ.

Мы покажем вам, как измерить каждый из них, в разделе «Измерение силы и качества сигнала» ниже.

4 Понимание полос: причины слабого и зашумленного сигнала

Есть четыре причины, которые могут привести к тому, что вы увидите меньше полос, потеряете вызовы и понизите скорость передачи данных. Часто это не просто один из этих факторов, а их комбинация, которая вызывает слабый прием в любом конкретном месте.

1 – Межсотовые помехи

Современные технологии сотовой связи, такие как 4G LTE, используют одни и те же полосы частот для передачи сигнала со всех вышек. Если ваш телефон расположен между двумя или более вышками с примерно одинаковым уровнем сигнала, другие сигнальные вышки будут действовать как «мешающие» для вышки, к которой вы пытаетесь подключиться, вызывая более низкое качество сигнала (в LTE это измеряется как RSRQ). и ОСШ). Помехи между вышками являются одной из основных распространенных причин, по которым мы видим слабый сигнал в городских и пригородных районах.

2 – Расстояние от ближайшей вышки сотовой связи

Сотовый сигнал ослабевает при прохождении через космос. Если вы находитесь очень далеко от ближайшей вышки сотовой связи, ваш сигнал, вероятно, будет довольно слабым. Внутреннее радио сотового телефона будет с трудом «слышать» сигнал вышки сотовой связи (сигнал «нисходящей линии связи»), и аналогичным образом вышка сотовой связи будет с трудом «слышать» ваш мобильный телефон (сигнал «восходящей линии связи»).

3 – Строительные материалы/конструкция транспортных средств

Даже если сигнал снаружи здания или автомобиля сильный, такие материалы, как гипсокартон, дерево, бетон, металл и низкоэмиссионное стекло, могут ослаблять сигнал, делая его слабее внутри дома, офиса и транспортных средств.

4 – География и близлежащие здания

Точно так же, как строительные материалы блокируют сигнал, прием вашего сигнала может быть ограничен затуханием в зданиях между вами и ближайшей вышкой сотовой связи. Свою роль играет и естественная география: в долинах или за холмами и горами сигнал часто не принимается.

Усилитель сигнала может помочь независимо от того, что из этого вызывает плохой прием сотовой связи. Но в каждом случае есть несколько разных нюансов, которые помогут вам выбрать правильное оборудование.

5 диапазонов частот сотовой связи

Сотовая связь работает в нескольких различных диапазонах, которые лицензированы для операторов связи Федеральной комиссией по связи (FCC). В США операторы связи используют 4 основных диапазона частот. Эти четыре диапазона поддерживаются почти всеми бустерами, которые мы продаем:

• Диапазон 700 МГц (номера диапазонов LTE 12, 13 и 17): Используется AT&T, Verizon и T-Mobile только для службы 4G LTE.
• 850 МГц «Сотовый диапазон» (диапазон LTE 5): номера диапазонов LTE, используемые только AT&T и Verizon, в основном для услуг 2G и 3G, хотя обе компании начинают переходить на LTE в этом диапазоне.
• 1900 МГц «Диапазон PCS» (диапазон LTE 2): Используется всеми четырьмя основными операторами связи для смешанных услуг 2G, 3G и 4G LTE.
• 2100 МГц «AWS Band» (диапазон LTE 4): Используется T-Mobile, AT&T и Verizon только для услуги 4G LTE.

Есть еще три диапазона, которые используются более избирательно и не усиливаются большинством усилителей широкополосного сигнала:

• Диапазон расширения 850 МГц (диапазон LTE 26): Используется только Sprint.
• 2300 МГц (LTE Band 30): Используется AT&T только в некоторых регионах.
• 2500 МГц (диапазон LTE 41): Используется Sprint только для службы LTE.

Ни одна из несущих не использует только одну полосу частот в какой-либо конкретной области. Ваш телефон будет автоматически переключаться между различными диапазонами в зависимости от того, какой диапазон обеспечивает самый четкий и сильный сигнал.

Самое важное, что нужно знать о частоте, это то, что чем выше частота, тем легче ослабляется сигнал . Так, например, сигналу 2500 МГц гораздо труднее проникнуть в здание, чем сигналу 700 МГц.Однако стоит отметить, что более высокие частоты способны передавать больше данных.

Как это влияет на установку бустера? Даже после того, как вы установите усилитель сигнала, более высокие частоты будут легче ослабляться. В результате усиление сигнала в диапазоне 700 МГц внутри здания обычно проще, чем усиление сигнала в более высоком диапазоне частот.

6 Как работает усилитель сигнала сотового телефона

Усилитель сигнала сотовой связи (также известный как повторитель сотовой связи) работает путем усиления сигнала сотового телефона, отправляемого с вашего телефона на ближайшую вышку.Есть три основных компонента:

• Донорская антенна: Донорская антенна устанавливается на крыше и передает и принимает сигнал с вышки. Для некоторых зданий имеет смысл использовать направленную антенну. Использование направленной антенны позволяет вам нацеливаться на конкретную вышку, что одновременно усиливает этот сигнал и снижает межсотовые помехи.
• Усилитель: Усилитель (иногда называемый усилителем двунаправленного усилителя (BDA) или повторителем) усиливает как сигналы, поступающие с вышки на ваш мобильный телефон, так и сигнал, возвращающийся на вышку.Усилитель подключается к донорной антенне и комнатным антеннам коаксиальным кабелем.
• Комнатные антенны: Комнатные антенны передают сигнал на ваш мобильный телефон и принимают его от него. Двумя наиболее распространенными типами комнатных антенн являются панельные антенны и купольные антенны.

7 Измерение мощности и качества сигнала

Как мы объяснили в разделе «Пояснения к полосам», мощность и качество сигнала влияют на количество полос, которые вы видите на своем телефоне.Взгляните на наше подробное руководство по тестированию сигналов или вот краткий обзор::

Сила сигнала LTE (RSRP):

• На телефоны Android загрузите приложение SignalStream. Уровень сигнала в децибел-милливаттах (дБм) отображается как при измерении сигнала на вкладке «Измерение», так и на вкладке «Информация о сигнале».
• На iPhone вам потребуется войти в «Режим полевых испытаний», чтобы увидеть силу сигнала. На некоторых новых моделях iPhone Verizon и Sprint в настоящее время невозможно использовать режим полевых испытаний для измерения уровня сигнала.Ознакомьтесь с нашим руководством по режиму полевого тестирования iPhone для получения дополнительной информации — вам может понадобиться найти телефон Android для тестирования, если ваш телефон не поддерживает измерения уровня сигнала.

Качество сигнала LTE (SINR):

• На некоторых телефонах сложнее получить доступ к информации о качестве сигнала.
• На телефонах Android: на некоторых моделях одно и то же приложение SignalStream будет показывать качество сигнала. Качество сигнала, измеренное в децибелах (дБ), отображается как при измерении сигнала на вкладке «Измерение», так и на вкладке «Информация о сигнале».Некоторые телефоны не показывают SINR и вместо этого используют RSRQ, аналогичную меру с немного другим масштабом.
• На iPhone вам снова потребуется доступ к режиму полевых испытаний вашего iPhone, чтобы найти эту информацию. Опять же, SINR не отображается на некоторых новых iPhone Verizon и Sprint.

8 Характеристики усилителя: усиление и мощность нисходящего канала

Две основные характеристики усилителя, на которые, как мы думаем, вам следует обратить внимание, это «усиление» и «мощность нисходящего канала». Немного подробнее о каждом:

• Усиление — это мера усиления сигнала, измеряемая в дБ.Чем больше значение усиления, тем больше усиливается сигнал от антенны-донора.
• Выходная мощность нисходящего канала , измеренная в дБм, представляет собой максимальный сигнал, который усилитель может ретранслировать внутри здания или транспортного средства. Максимальная выходная мощность нисходящего канала устанавливает максимальную зону покрытия системы, когда усилитель имеет достаточно сигнала.

Каждая из этих спецификаций важна, но в разных ситуациях:

• Если у вас слабый наружный сигнал (-80 дБм RSRP или меньше), ваш усилитель будет ограничен по усилению: -80 дБм RSRP), наиболее важным фактором является коэффициент усиления усилителя.Даже при всем коэффициенте усиления усилителя вы вряд ли достигнете его максимальной выходной мощности в нисходящем канале. Поскольку предел выходной мощности нисходящего канала никогда не будет достигнут, вашей главной целью должно быть получение усилителя с максимально возможным коэффициентом усиления.
• Если у вас есть сильный наружный сигнал (-70 дБм RSRP или выше), ваш усилитель будет ограничен по мощности нисходящей линии связи: Если сигнал на месте расположения донорной антенны сильный, наиболее важной характеристикой является выходная мощность нисходящей линии связи.В этой ситуации вы, скорее всего, достигнете максимальной выходной мощности усилителя, поэтому наиболее важным фактором является сосредоточение внимания на спецификации выходной мощности усилителя в нисходящем направлении.

9 Правила FCC для усилителей сигнала

Федеральная комиссия по связи (FCC) — организация, регулирующая использование частот сотовой связи в США. В 2014 году FCC ввела новые правила, которые применяются ко всем усилителям сигнала, продаваемым в США. FCC создала два набора правил: один набор для «широкополосных» устройств, которые усиливают все сотовые сигналы от всех операторов, и другой набор для усилителей «для конкретного оператора», которые одновременно усиливают сигнал только одного оператора.

Регламент бустера «Широкополосный»:

• Коэффициент усиления может быть не более:
  • 64 дБ для диапазона 700 МГц
  • 65 дБ для диапазона 850 МГц
  • 72 дБ для диапазона PCS 1900 МГц
  • 71,2 дБ для диапазона AWS 2100 МГц.
• Выходная мощность всей системы усилителя на нисходящем канале, включая потери в кабеле, не может превышать 12 дБм.

Регламент бустеров «для конкретного перевозчика»:

• Коэффициент усиления усилителя не может превышать 100 дБ на любом диапазоне.
• Выходная мощность всей системы усилителя на нисходящем канале, включая потери в кабеле, не может превышать 12 дБм на блок 5 МГц.

Поскольку усиление широкополосных усилителей ограничено Федеральной комиссией по связи, мы рекомендуем по возможности использовать усилитель для конкретного оператора, если у вас слабый сигнал в месте расположения наружной донорной антенны. На данный момент единственные бустеры для конкретных операторов производятся компанией Cel-Fi. Их продукция включает линейки Duo и Pro, а также GO X, GO M, Quatra и Quatra 2000.

10 Усилители внутри здания: выбор наружной антенны-донора

Правильный выбор наружной антенны и ее правильное наведение — один из основных способов повысить производительность усилителя сигнала. Правильная донорная антенна может помочь двумя способами:

• Большинство антенн-доноров имеют некоторое усиление (измеряется в дБи). Усиление антенны добавляется к общему усилению устанавливаемой вами системы усиления сигнала. Если у вас слабый наружный сигнал, наружная антенна с высоким коэффициентом усиления может увеличить выходную мощность нисходящей линии связи системы и увеличить зону покрытия внутри помещения.
• Некоторые донорские антенны являются направленными. Это позволяет сфокусироваться в одном направлении и улучшить четкость сигнала, принимаемого системой усиления сигнала. Это помогает улучшить покрытие и количество полос, которые вы видите.

Всенаправленные антенны

Антенны

«всенаправленные», как их часто называют, лучше всего работают при наличии сильного и четкого наружного сигнала. Их значительно проще установить, чем направленные антенны, поскольку их не нужно наводить, но вы должны убедиться, что у вас есть 3 или более полосок сигнала в месте установки всенаправленной антенны.

Направленные антенны

Хотя для наведения и установки направленных антенн требуется немного больше усилий, мы обычно рекомендуем их всем, у кого более слабый наружный сигнал, или в случаях, когда сигнал сильный, но шумный (низкие SINR и RSRQ).

Наведение направленной антенны требует немного усилий, но дает тройные преимущества:

• Коэффициент усиления антенны добавляется к коэффициенту усиления вашего усилителя сигнала — если сигнал снаружи слабый, вы можете получить до 12 дБ дополнительного сигнала, используя узконаправленную антенну.
• Если наружный сигнал зашумлен, это обычно происходит из-за межсотовых помех — на одних и тех же частотах вещают несколько близлежащих вышек. Направленная антенна позволяет сфокусироваться на одной из вышек и улучшить покрытие в помещении.
• В некоторых случаях на производительность широкополосного усилителя с несколькими несущими может влиять «эффект ближнего и дальнего зарубежья», когда сигнал ближайшей вышки насыщает усилитель и препятствует усилению сигнала более слабой несущей. Направленная антенна позволяет сфокусировать усилитель на более удаленной вышке и лучше сбалансировать входящий сигнал.

Некоторые люди обеспокоены тем, что установка и наведение направленной антенны означает, что вы улучшаете сигнал для одной несущей, жертвуя сигналом для других несущих. Однако это происходит очень редко: вышки сотовой связи обычно группируются в одном районе (или даже на одном полюсе), и, как правило, для всех операторов лучше всего использовать одно и то же направление. И использование направленной антенны не означает, что вы не принимаете сигнал с других направлений: просто немного меньше. Вы по-прежнему можете получить отличное покрытие от двух вышек на разных носителях, которые находятся в противоположных направлениях, при использовании направленной антенны — один из этих сигналов обычно будет несколько сильнее, а использование направленной антенны позволяет нацеливать и выравнивать сигнал, исходящий от каждой из них.

Как нацелить направленную антенну

Для наведения направленного сигнала для большинства широкополосных усилителей с несколькими несущими требуются два человека: один человек на крыше, направляющий антенну, и другой человек, стоящий в помещении, рядом с антенной усилителя сигнала, и измеряющий сигнал при каждом новом местоположении и направлении. Хотя поиск правильного местоположения и направления антенны занимает немного времени, он может оказать огромное влияние на производительность вашего усилителя сигнала.

Линейка продуктов

Cel-Fi, включая Quatra и GO X, делает наведение направленной антенны относительно безболезненным.Устройства дадут вам показания сигнала, которые включают в себя как RSRP (мощность сигнала), так и SINR (четкость сигнала), что упрощает пробу различных положений и направлений антенны и поиск наилучшего сигнала.

11 усилителей внутри зданий: сколько внутренних антенн нужно приобрести

Многие из наших усилителей сигнала в здании поставляются с дополнительными антеннами. Итак, сколько антенн вам на самом деле нужно? Ответ немного сложен, но в целом: чем больше антенн вы используете, тем лучше.Сигнал гораздо легче проходит по коаксиальному кабелю, чем по воздуху или через стены и двери. Распределяя сигнал по всему зданию по коаксиальному кабелю, вы получите гораздо более стабильное покрытие.

Теперь, очевидно, вы не хотите устанавливать сотни антенн — в какой-то момент количество антенн становится неподъемным. Как правило, мы рекомендуем устанавливать одну антенну на 1000 квадратных футов покрытия для домашних и небольших офисных приложений.

Более точный ответ должен учитывать мощность и четкость сигнала в месте расположения донорной антенны, используемый вами усилитель, а также является ли пространство, которое вы охватываете, большим и открытым или разделено стенами.Как правило, если ваш наружный сигнал слабый или вы используете более слабый усилитель, вам следует использовать больше антенн. Если пространство более открытое и стен меньше, можно использовать меньшее количество антенн.

12 усилителей внутри здания: какой тип внутренней антенны использовать

Существует два основных типа комнатных антенн: купольные антенны и панельные антенны. Многие из наших наборов доступны с возможностью выбора того, что вы хотите.

Купольные антенны

Купольные антенны следует использовать в следующих случаях:

• Область, которую вы хотите покрыть , , а не тонкая и узкая (например, ).г. коридор).
• Вы можете получить доступ к пространству за потолком.

Поскольку кабель купольной антенны выходит из задней части устройства, вам необходимо иметь доступ к области над местом установки купола. Например, если вы устанавливаете антенну в офисном помещении со съемными потолочными плитами, лучше всего подойдут купольные антенны. Точно так же, если вы устанавливаете антенну на верхнем этаже дома с доступным подпольем или чердаком наверху, можно легко установить купольные антенны.

Купольные антенны

равномерно распределяют сигнал во всех направлениях и должны устанавливаться по центру области, которую вы хотите охватить. Если пространство длинное и узкое, то лучше выбрать панельную антенну

Панельные антенны

Панельные антенны следует использовать в следующих случаях:

• Область, которую вы хотите покрыть, длинная и тонкая.
• Вы не можете попасть в пространство за потолком.

Панельные антенны обычно крепятся на стены.Пигтейл коаксиального кабеля обычно выходит из нижней части антенны, а это означает, что вам не нужно делать отверстие в стене, чтобы установить антенну и подключить кабель. По этой причине мы рекомендуем использовать панели, когда у вас нет доступа к пространству за потолком.

Панельные антенны фокусируют сигнал в луче. Обычно луч относительно широкий (около 45 градусов), но некоторые специальные антенны уже. Как правило, панельные антенны формируют лучи, что делает их идеальными, когда вы пытаетесь охватить длинную и тонкую область.

13 Это руководство слишком длинное. Не могли бы вы вкратце изложить его для меня?

Конечно 🙂

• Если вам нужна помощь, возьмите трубку и позвоните нам. Мы поможем вам получить комплект, адаптированный для вашего приложения. Наш номер телефона: 1-800-761-3041. Мы доступны с 7:30 до 16:30 по тихоокеанскому стандартному времени с понедельника по пятницу.
• Большинство вызовов (кроме Sprint) теперь выполняются через LTE, а не через 2G или 3G. Вы должны купить бустер, который поддерживает 4G LTE. Подробнее здесь.
• Индикаторы сигнала, которые вы видите в углу вашего телефона, показывают не только уровень сигнала, но и его качество.Прежде чем покупать усилитель, вы должны выяснить, какие значения мощности сигнала (RSRP) и качества сигнала (SINR) у вас на крыше. Подробнее здесь.
• Каждый оператор сотовой связи использует комбинацию диапазонов в разных областях. Полосы низких частот (700 МГц и 850 МГц) легче проникают в здания, поэтому мы рекомендуем сосредоточиться на их усилении. Подробнее здесь.
• Двумя наиболее важными характеристиками усилителя являются коэффициент усиления и выходная мощность нисходящего канала.
• Если ваш наружный сигнал очень слабый (менее -80 дБм), вам следует сосредоточиться на спецификации усиления.
• Если наружный сигнал сильный (выше -70 дБмВт), вам следует сосредоточиться на спецификации выходной мощности нисходящего канала.
• Федеральная комиссия по связи устанавливает ограничения на допустимую выходную мощность и коэффициент усиления нисходящего канала для усилителей сигнала.
• Максимальное усиление для «широкополосных» усилителей с несколькими несущими (продукты Wilson, weBoost (ранее Wilson Electronics), SureCall и т. д.) составляет от 64 дБ до 72 дБ (в зависимости от частоты) для стационарного использования или использования внутри здания. и 50 дБ для мобильного или автомобильного использования.
• Максимальное усиление для усилителей с одной несущей (продукты Cel-Fi) составляет 100 дБ для стационарного использования или использования в здании и 65 дБ для мобильного или автомобильного использования.
• Если у вас слабый наружный сигнал (менее -80 дБм), вам следует использовать усилитель с одной несущей от Cel-Fi, если он доступен.
• Если у вас сильный наружный сигнал (выше -70 дБм), лучшим выбором будет «широкополосный» усилитель с несколькими несущими от Wilson, weBoost или SureCall.
• Наружные антенны (для зданий):
• Если сигнал на крыше одновременно сильный и качественный (вы должны видеть три или более полос) на всех несущих, которые вы хотите усилить, «всенаправленная антенна» вполне подойдет.
• Если сигнал слабый или низкого качества, лучше всего использовать «направленную» антенну, такую ​​как Yagi или логопериодическую антенну. Их немного сложнее установить, но они того стоят.
• Комнатные антенны (для зданий):
• Если сигнал снаружи хороший, вам следует установить примерно 1 антенну на 1000 квадратных футов покрытия. Если у вас несколько этажей, убедитесь, что на каждом этаже есть свои антенны.
• Панельные и купольные антенны: Панельная антенна может быть установлена ​​на стене.Купольные антенны должны быть установлены на потолке. Если у вас есть потолочная плитка или подполье, вы можете использовать купольные антенны. В противном случае используйте панельные антенны.

14 Терминология усилителя сигнала

• Радиочастота (РЧ) — Радиочастота — это любая частота, используемая для передачи беспроводного радиосигнала, включая сигнал сотовой связи, сигнал Wi-Fi и обычное радио FM и AM.
• Сигнал нисходящего канала – сигнал, передаваемый с вышки сотовой связи на ваш телефон.
• Сигнал восходящей линии связи – сигнал, отправленный с вашего мобильного телефона обратно на вышку.
• FCC — Федеральная комиссия по связи, правительственная организация, отвечающая за регулирование использования радиоволн (и усилителей сигнала) в США.
• Усиление (дБ) – Усиление является мерой усиления. Чем выше коэффициент усиления, тем больше усиливается сигнал. Усиление обычно представляет собой положительное число дБ и измеряется в логарифмической шкале. Усиление 0 дБ означает отсутствие усиления.Усиление 10 дБ соответствует 10-кратному усилению сигнала, но усиление 20 дБ соответствует усилению сигнала в 100 раз, а усиление 30 дБ соответствует усилению сигнала в 1000 раз.
• Коэффициент усиления антенны (дБи) – Антенны также имеют коэффициент усиления, но не «усиляют» сигнал. Вместо этого они фокусируются на отправке и получении сигнала в определенном направлении. дБи также является логарифмической шкалой. Антенна с сигналом 0 дБи вообще не фокусирует сигнал, тогда как антенна с сигналом 10 дБи принимает и передает в 10 раз больше сигнала с определенного направления, чем с других направлений.
• Затухание (дБ) – Затухание – это ослабление сигнала на расстоянии или при его прохождении через строительные материалы. Затухание измеряется в дБ и обычно имеет отрицательное значение (сигнал становится слабее). Ослабление -10 дБ в 10 раз слабее сигнала. Затухание -20 дБ в 100 раз слабее сигнала.
• 3 дБ – Как упоминалось выше, дБ – это логарифмическая шкала, а 3 дБ – это ровно половина мощности. Большинство разветвителей имеют затухание около 3 дБ — они делят мощность, поступающую по коаксиальному кабелю, пополам.
• Мощность сигнала (дБм) — мощность беспроводного сигнала измеряется в дБм. Подобно усилению, сигнал является логарифмическим. 0 дБм соответствует 1 милливатт или 0,001 Вт; 30 дБм – это 1 Вт; -10 дБм составляет 0,0001 Вт или 0,1 милливатт.
• Коаксиальный кабель – Коаксиальный кабель представляет собой особый тип кабеля, предназначенный для передачи радиочастотного (РЧ) сигнала. Обычно он имеет медный центральный проводник, своего рода экранирование и внешний проводник.
• Антенна-донор – Антенна-донор в системе усиления сигнала представляет собой антенну, обычно размещаемую снаружи здания или транспортного средства и связанную с вышкой сотовой связи.
• Комнатная антенна — Комнатная антенна в системе усиления сигнала — это антенна, которая устанавливается внутри здания или транспортного средства и связывается с вашим мобильным телефоном.
• Всенаправленная антенна – Всенаправленная антенна представляет собой антенну с низким коэффициентом усиления, которая одинаково принимает и передает сигнал практически во всех направлениях.
• Направленная антенна – Направленная антенна представляет собой антенну с большим коэффициентом усиления, которая фокусирует приемную и приемную антенны в определенном направлении.Существует три основных типа направленных антенн: «панельные», «яги» и «логопериодические».
• Купольная антенна – Купольная антенна представляет собой тип внутренней антенны, которая обычно устанавливается на потолке здания и передает сигнал вниз.
• Панельная антенна — Панельная антенна — это тип антенны, которую можно установить в качестве донорной антенны снаружи или внутри помещения на стене и которая передает сигнал наружу в том направлении, в котором она обращена.
• Грозозащитный фильтр — устройство, защищающее ваш дом и оборудование для усиления сигнала в случае попадания молнии в донорную антенну.

Объединение двух HD-антенн для лучшего приема

Последнее обновление: вторник, 13 апреля 2021 г.

Время от времени вы были разочарованы приемом HD-антенны? Некоторые каналы приходят и уходят и не так сильны, как должны быть? Также может быть несколько каналов, недоступных для вашей текущей настройки антенны. Объединив две HD-антенны вместе, вы можете увеличить текущую мощность сигнала и охват канала. В этой статье я объясню, как это настроить и каковы преимущества системы с двумя воздушными антеннами.

Как я уже говорил ранее, объединение двух HD-антенн может оказать положительное влияние на покрытие вашего сигнала. Во многих случаях это может улучшить слабый сигнал. Давайте рассмотрим три способа объединения ваших HD-антенн. Один метод будет использоваться для увеличения текущего уровня сигнала. Другой метод используется для получения каналов от вышек, расположенных в разных направлениях, и последний метод, называемый стекированием антенн, может помочь с труднодоступными станциями. Во всех случаях ваше местоположение относительно вышек вещания будет иметь значение.В некоторых случаях башни могут быть слишком далеко, чтобы получить какие-либо каналы. Вы можете использовать наш инструмент определения местоположения станций, щелкнув значок ниже, чтобы определить, насколько далеко от вашего местоположения находятся радиовышки.

Прокладка кабелей, длина кабеля и повторное сканирование

Во всех этих конфигурациях очень важны длина кабеля и стиль подключения. Убедитесь, что кабели, идущие от антенн к объединителю или соединительному устройству, имеют одинаковую длину и идентичны. В противном случае могут возникнуть проблемы с фазированием, поскольку сигнал от антенны не будет одновременно поступать на сумматор. Это может привести к неправильному захвату канала тюнером. Убедитесь, что вы повторно сканируете тюнер каждый раз, когда вносите изменения в настройку антенны. Это гарантирует, что вы принимаете правильные каналы. Это также может помочь использовать инструмент мощности сигнала, который есть в меню большинства телевизоров и тюнеров. Это полезно, чтобы увидеть, какой уровень сигнала у вас есть для каждого канала.

Две HD-антенны, направленные в одном направлении

Этот метод можно использовать для увеличения текущего уровня сигнала существующих каналов, исходящих от вещательных вышек в том же направлении. Добавив вторую антенну OTA, вы можете увеличить мощность сигнала. Если у вас уже есть усилитель для усиления сигнала, вторая антенна может помочь увеличить стабильность покрытия. В зависимости от того, как сигнал отправляется, препятствия могут мешать доставке сигнала.Добавление второй антенны может увеличить зону покрытия пути прохождения сигнала и обеспечить более стабильный сигнал. Для этого вам понадобится объединитель или ответвитель, который может объединить две антенны вместе. Я бы порекомендовал вам использовать две одинаковые антенны. Это обеспечит сбалансированный путь прохождения сигнала и покрытие. Попробуйте поэкспериментировать с размещением и правильным указанием направления.

Антенный соединитель Winegard CC-7870

Антенный соединитель Winegard CC-7870 объединяет любые две антенны HDTV с сопротивлением 75 Ом в одну.Имеет низкие вносимые потери -3,5.

eBay:

Антенный соединитель Winegard CC-7870

Амазонка:

Антенный соединитель Winegard CC-7870

Готовые двойные антенны

Если вы не хотите делать свою собственную установку с двумя антеннами, многие компании продают готовые установки. Вот несколько вариантов для рассмотрения.

Антенны Прямая 8-элементная бабочка Внутренняя/наружная антенна HDTV

Антенны Прямая 8-элементная антенна типа «бабочка» для использования внутри/вне помещений HDTV имеет запатентованные элементы и специально разработанные кронштейны, которые позволяют двум панелям поворачиваться в разных направлениях для нацеливания на широко расставленные радиовещательные башни.Рефлектор фокусирует мощность антенны для увеличения дальности, а также обеспечивает защиту от многолучевых помех.

Антенны Прямые:

Антенны Прямая 8-элементная бабочка Внутренняя/наружная антенна HDTV

Амазонка:

Антенны Прямая 8-элементная бабочка Внутренняя/наружная антенна HDTV

Xtreme Signal HDB8X 8-Bay VHF/UHF HDTV Антенна Bowtie

Антенна-бабочка Xtreme Signal HDB8X VHF/UHF HDTV представляет собой наружную телевизионную антенну-бабочку с 8 отсеками.Он принимает сигналы от станций на расстоянии до 65 миль в одном направлении. Эта антенна позволяет вам указывать каждую сторону в другом направлении

eBay:

Xtreme Signal HDB8X 8-Bay VHF/UHF HDTV Антенна Bowtie

Амазонка:

Xtreme Signal HDB8X 8-Bay VHF/UHF HDTV Антенна Bowtie

Две HD-антенны, направленные в противоположные стороны

Этот способ поможет, если вещательные вышки находятся в разных направлениях. Если вы не уверены, где находятся ваши вещательные башни, вы можете использовать наш инструмент поиска станций, чтобы найти вещательные башни в вашем районе.Основная идея состоит в том, чтобы каждая антенна была направлена ​​на разные радиовышки. Это может помочь вам получить те каналы, которые не может достичь одна антенна. Вы можете использовать поворотную антенну, чтобы решить эту проблему, но если вы разделяете сигнал на несколько телевизоров, это может быть проблемой. Это не позволит другим смотреть разные станции одновременно. Установка с двумя антеннами может решить эту проблему. Снова применяются те же правила. Потребуется антенный соединитель или соединитель. Ниже приведена диаграмма от Channel Master, объясняющая настройку с использованием их столяра.Может потребоваться некоторая настройка, чтобы антенны были направлены в правильном направлении. Просто наберитесь терпения и повторно просканируйте свой тюнер, чтобы увидеть, какие каналы вы получили.

Изображения предоставлены: Channel Master

Создайте свой собственный, используя эти компоненты.

Используя эти компоненты, вы можете создать собственную установку. Установите на столб две наружные антенны 1byone, направленные в противоположные стороны. Затем используйте Channel Master JOINtenna, чтобы объединить их.

1byone Наружная цифровая антенна HDTV с усилителем

Наружная антенна HDTV с усилителем 1byone готова к установке.Он поставляется с монтажной стойкой и усилителем мощности. Он имеет дальность 85 миль.

eBay:

1byone Наружная цифровая антенна HDTV с усилителем

Амазонка:

Наружная цифровая антенна HDTV с усилителем 1byone

Channel Master CM-0500 JOINtenna ТВ антенный объединитель

Мастер каналов JOINtenna позволяет объединить две антенны OTA в одну. Это идеально для двух антенн, направленных на вещательные вышки в разных направлениях.

eBay:

Channel Master CM-0500 JOINtenna TV Антенный объединитель

Амазонка:

Channel Master CM-0500 Комбинатор телевизионных антенн JOINtenna

У ​​Дуга Холла ниже есть отличное видео, объясняющее его настройку башен в разных местах.

Стек HD-антенн

Стекирование антенн — это процесс размещения двух HD-антенн сверху или рядом друг с другом. Это может улучшить прием вашей антенны для вышек дальней связи.Важно правильно подобрать интервал и фазировку для обеих антенн. Лучше всего использовать два разных стиля антенн, которые будут дополнять друг друга. Вы можете попробовать поэкспериментировать и построить его самостоятельно. В приведенном ниже примере показаны кроличьи уши в сочетании с антенной в виде галстука-бабочки для лучшего захвата диапазонов УВЧ и ОВЧ. Комбинируя эти два типа антенн OTA, вы можете увеличить общий охват. Эта установка работает довольно хорошо и эффективно использует множество каналов.

Ушная антенна кролика

Антенна с галстуком-бабочкой

Fairpoint Farms демонстрирует свои HD-антенны на видео ниже.Это позволило ему получить много станций издалека.

Готовые многослойные антенны

Антенна ClearStream 4V состоит из двух антенн, установленных друг на друга. Каждая антенна предназначена для частот UHF и VHF. Это позволяет увеличить охват в далеко не идеальных местах. Его можно установить на чердаке или на крыше.

Антенна ClearStream 4V для внутреннего/наружного ТВЧ

Комнатная/наружная антенна HDTV ClearStream 4V обеспечивает кристально чистый сигнал высокой четкости.Благодаря быстроразъемному узлу эта антенна имеет уникальный встроенный диплексер для надежного многонаправленного приема УВЧ и ОВЧ. Идеально подходит для сельской местности. Включает 20-дюймовую мачту, монтажное оборудование и регулируемый зажим мачты.

Антенны Прямые:

Антенна ClearStream 4V для внутреннего/наружного HDTV

Амазонка:

Антенна ClearStream 4V для внутреннего/наружного HDTV

Вы также можете купить его в Denny’s TV Antenna Service. Они изготавливают штабелеры на заказ и производят их уже много лет с большим успехом.Вот несколько примеров пользовательских сборщиков антенн, которые они построили (показаны ниже). Опять же, каждая антенна дополняет друг друга, обеспечивая хорошее общее покрытие диапазонов UHF и VHF.

Изображения предоставлены: Denny’s TV Antenna Service

Заключение

Сочетание двух HD-антенн может оказать положительное влияние на общий охват канала и качество приема. Если вы хотите увеличить охват сигнала, возможно, стоит поэкспериментировать. Пожалуйста, не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы или если вы экспериментировали с любым из этих типов настроек. Каковы были ваши результаты? Вы также можете задавать вопросы на странице нашего форума.

Как собрать несколько простых антенн для радиолюбителей

Лучшее обновление радиолюбительской антенны для BaoFeng UV-5R и BF-F8HP

Портативные радиолюбительские радиостанции хороши тем, что они маленькие и портативные, но вам может понадобиться увеличить радиус их действия .

A Модернизация антенны BaoFeng может быть именно тем, что вам нужно.

Как работают антенны для радиолюбителей

Существующая антенна вашего Baofeng составляет всего около 5 дюймов. Небольшое устройство связи и короткая антенна хороши с точки зрения портативности.

Однако диапазон, в котором вы можете общаться, скомпрометирован. На дальность действия влияют несколько переменных, таких как использование в помещении или на улице, погода или местность.

По мере того, как вы будете лучше пользоваться своим радиолюбителем, вы поймете, что его потенциал не может быть использован в полной мере без хорошей антенны. Антенна — это кусок металла, подключенный к вашему радиоприемнику, который проводит электричество. Его основная цель — принимать сигнал, который вы хотите услышать, и излучать сигнал с вашего радио.

Чтобы повысить качество сигнала радиолюбителя, рекомендуется обновить антенну. Модернизация улучшит сигнал вашей радиостанции даже на больших расстояниях и позволит вам обеспечивать более четкую связь без ненужного стресса.

Длина антенны Baofeng — какой длины должна быть ваша антенна?

Теперь мы установили, что более длинные антенны дают больше шансов на передачу и прием хорошего сигнала. Оптимальная длина антенны Baofeng зависит от того, как и где вы будете ее использовать. Ознакомьтесь с доступными антеннами разной длины и выберите наиболее подходящую для ваших нужд:

Заводская антенна Baofeng

Антенна, которая поставляется с радиостанцией Baofeng при покупке, обычно называется «резиновой уткой» .Антенны этого типа обычно изготавливаются для любительских радиодиапазонов 136–174 МГц и 400–480 МГц. Обычно это около 5 дюймов и длина. С полной батареей и если ваше радио находится в режиме полной мощности, эта антенна будет работать для вас, если вам нужно всего около 5 км в диапазоне в зависимости от препятствий.

Модернизация 7,5-дюймовой антенны

7,5-дюймовая антенна обычно имеет частоту 144–146 МГц и 430–440 МГц. В зависимости от препятствий и других факторов, эта антенна может удовлетворить ваши потребности, если вы хотите дальность действия до 10 км.

Обновление 14,5-дюймовой антенны

Эта длина антенны также может иметь частоту 144-146МГц и 430-440МГц. Обновление до 14,5-дюймовой антенны может охватывать диапазон разговора около 15 км.

Мой тест обновления антенны BaoFeng

Если вы читали какие-либо наши радиолюбительские или коммуникационные сообщения, то вы знаете, какими мы фанатами портативных радиостанций BaoFeng. Они могут охватывать диапазоны 2 метра, 70 см, MURS, GMRS, FRS, Weather, Marine и другие диапазоны.

Стандартная антенна подходит для большинства, особенно если вы смотрите прямо на ретрансляционную вышку (хорошо, я преувеличиваю, я получил довольно приличное расстояние от штатной антенны).Тем не менее, бывают случаи, когда я хотел бы немного лучше улавливать удаленные сигналы или просто получить немного больше доступа к кому-то, с кем я пытаюсь общаться, или к ретранслятору.

Наконец-то я решил посмотреть, решит ли эти проблемы простое обновление антенны.

Антенна

У меня была антенна ExpertPower 14,5″ DUAL BAND 144/430Mhz U/V SMA-F в моем списке желаний Amazon целую вечность, и, поскольку она стоит так дешево, я не могу понять, почему я ее не купил до сих пор.

Решил открыть свою копилку, чтобы купить антенну ExpertPower 14.5″.

Вверху: двухдиапазонная антенна ExpertPower 14,5″; В центре: двухдиапазонная антенна ExpertPower 7,5″; Внизу: Стандартная 5-дюймовая антенна BaoFeng

По сравнению со стандартной 5-дюймовой антенной BaoFeng, 14,5-дюймовая антенна ExpertPower огромна. Это должно обеспечить лучший сигнал, чем крошечная резиновая антенна в виде уточки.

Процедура замены антенн заняла 30 секунд и не требовала инструментов. Если вы можете повернуть ручку, вы можете изменить антенну!

Сработало?

ExpertPower XP-669C 7.5-дюймовая двухдиапазонная антенна SMA-F для радиостанций Baofeng

Я вынес свой BaoFeng на улицу и попробовал несколько частот, которые смог уловить, но не очень четко.

Эта Антенна позволяла мне слышать некоторых из них, как будто я стоял рядом с ними. Теперь это не исправило все частоты, с которыми у меня были проблемы, но на многих из них произошло заметное улучшение.

Отмечу, и как видно по картинкам, эта антенна длинная, так что я могу оставить резиновую уточку для общего пользования.

Или я могу использовать двухдиапазонную антенну ExpertPower 7,5″ DUAL BAND 144/430Mhz U/V SMA-F, которую я заказал после того, как добился успеха с ее старшей версией 14,5″, и оставить антенну ExpertPower 14,5″ в рюкзаке ( или привязаны сбоку, если пространство ограничено).

Таким образом, если мне нужно использовать связь, а мне не повезло, я могу переключиться на более длинную антенну по мере необходимости.

Стоило ли это обновление затрат

ExpertPower 14,5″ DUAL BAND 144/430Mhz U/V SMA-F Антенна

Я думаю, что ExpertPower 14.5″ DUAL BAND 144/430Mhz U/V SMA-F антенна стоила каждой копейки, так же как я уверен, что 7,5″ DUAL BAND 144/430Mhz U/V SMA-F антенна ExpertPower будет стоить той цены, которую я заплатил для этого.

Обновление

7,5-дюймовая двухдиапазонная антенна SMA-F ExpertPower XP-669C для радиостанций Baofeng

Моя антенна ExpertPower 7,5″ DUAL BAND 144/430 МГц U/V SMA-F прибыла сегодня, и хотя она всего на 2″ длиннее стандартной BaoFeng 5″ антенна, вы можете сказать, что она намного лучше, чем стандартная антенна.Я еще не использовал ее для передачи, но если передача имеет такое же преимущество, как и прием, то теперь вместо штатной антенны будет использоваться ExpertPower 7.5″!

Любое усовершенствование, которое позволяет мне улучшить мои коммуникативные способности, не может быть оценено только деньгами или затратами, потому что, если бы мне пришлось использовать это радио в чрезвычайной ситуации, это могло бы иметь достаточное значение, чтобы спасти жизнь.

Я доволен приростом производительности, так что да, я бы купил эту Антенну снова!

Дополнительные рекомендуемые антенны Baofeng

Ищете другие варианты? Ознакомьтесь с некоторыми из этих дополнительных рекомендаций по продукту:

1.Складная тактическая антенна Mirkit 18,7 дюйма

Эта антенна имеет гнездовой разъем SMA, двухдиапазонный VHF/UHF (136–174 МГц, 400–520 МГц) для: UV-5R, UV-82, BF-F8HP, UV-5R V2+ Plus, BF-F9 V2+ Two Way Радио.

Если вы планируете отправиться в поход, поход или другие мероприятия на свежем воздухе, вам подойдет складная тактическая антенна Mirkit. Его диапазон разговора составляет> 6,5 миль, и вам не придется беспокоиться о его громоздкости или о дополнительном пространстве, которое он может занять, потому что он имеет регулируемую гусиную шею, которую можно регулировать и складывать.Вы также можете легко привязать его к внешней части сумки.

2. Retevis RHD-771 Удлинитель двухполосной радиоантенны Двухдиапазонная антенна VHF UHF SMA-F

Вы можете использовать эту антенну на Retevis H-777 RT5R Baofeng UV-5R 888S Kenwood Walkie Talkies.

Retells RHD-771 изготовлен из материала ABS и использует термоусадочные втулки. Он гибкий и складной, что позволяет легко спрятать его в рюкзаке или пристегнуть снаружи. Его длина составляет примерно 39 см/15,4 дюйма, что дает вашему радио усиление 2.15 дБ и максимальная мощность 20 Вт. Эти функции помогают значительно повысить способность вашего радиоприемника передавать и принимать сигналы.

Он хорошо работает с большинством марок радиостанций, представленных на рынке, так что проблем с совместимостью, скорее всего, не возникнет. Максимальный частотный диапазон, который он может дать, составляет 144–430 МГц, что делает его также хорошим вариантом для активного отдыха.

3. Антенна Walkie Talkie 15,6-дюймовая штыревая двухдиапазонная антенна UV VHF/UHF 144/430 МГц SMA-F

Эта антенна является обновленной моделью.Это почти 16 дюймов в длину и идеально подходит для использования на открытом воздухе. Как и в случае с первыми двумя рекомендованными продуктами, эта антенна прочная, но гибкая, что также упрощает ее упаковку и переноску во время путешествий.

Он поставляется с резиновой прокладкой (на всякий случай) и удлиненной крышкой антенны, которая защитит основание вашей радиостанции от внешних воздействий. Максимальный частотный диапазон, который он может дать, составляет 144-430 МГц. Эта антенна совместима с сериями UV-5R, 888s plus и UV-82.

4. ABBREE SMA-Female Dual Band VHF/UHF 144/430MHz High Gain Soft Whip Складная тактическая антенна CS

ABBREE SMA-Female Dual Band совместим с радиолюбительской двусторонней радиостанцией Baofeng UV-5R UV-82 BF-F8HP. Его тип разъема SMA-Female обеспечивает усиление 2,15 дБи и частоту 144–430 МГц.

Это более новая версия предыдущей модели того же бренда. Он поставляется с новой упаковкой и улучшенным качеством с точки зрения дополнительной гибкости, что также позволяет увеличить изгиб и улучшить сигнал.

Эта антенна доступна в шести вариантах длины: 13 дюймов, 18,8 дюймов, 23,6 дюймов, 28,3 дюймов, 39,3 дюймов и 42,5 дюймов.

5. Оригинальная Nagoya NA-771 15,6-дюймовая штыревая антенна VHF/UHF SMA-Female

Антенна Nagoya NA-771 совместима с радиостанциями Baofeng и BTECH. Это почти 16 дюймов в длину, и это также хорошая альтернатива для улучшения вашего радиосигнала во время активного отдыха. Как и ранее упомянутая антенна ABBREE, эта марка также имеет резиновую прокладку и удлиненную крышку антенны, входящие в комплект.

Эта гибкая, но прочная антенна может выдерживать более жесткие условия эксплуатации, чем стандартная антенна, которая сейчас используется в вашей радиостанции Baofeng. Его максимальная частота составляет 144-430 МГц при максимальной мощности 10 Вт. Эта антенна Nagoya может дать вашему радио усиление 2,15 дБи и совместима практически со всеми моделями BTECH и Baofeng.

Как далеко может передавать ваш Baofeng UV-5R?

BaoFeng BF-F8HP (UV-5R)

Существует множество факторов, которые могут повлиять на дальность действия вашего передатчика. Тем не менее, с полной батареей и при использовании в режиме полной мощности вы сможете получить приличную дальность от 10 до 20 километров.Если вы находитесь в большом городе, вы, вероятно, получите меньше.

Если вы хотите как-то увеличить дальность передачи, вы можете рассмотреть возможность использования повторителя. Диапазон, который вы получите от этого, будет зависеть от наличия различных препятствий.

Является ли владение Baofeng UV-5R незаконным?

Если у вас еще нет Baofeng UV-5R и вы изучаете, стоит ли оно ваших денег, то вы, вероятно, видели пару статей о том, что эти устройства незаконны.
