Циклон для стружки своими руками: стружкоотсос своими руками Самодельный пылесос для опилок

Содержание

Дом, дизайн, ремонт, декор. Двор и сад. Своими руками

Самодельный циклон для мастерской. Пылесос для мастерской Как устроен циклон для сбора опилок чертежи

Это видео канала “Адвокат Егоров” про то, как за пять минут из ведра и двух уголков фановой трубы собрать самодельный полноценный циклон. Другими словами сепаратор для стружки, опилок и другого мусора.

Если в мастерской либо при ремонте квартиры использовали бытовой пылесос, то его пылесборник быстро заполнится и работу придется прервать. Но используя Циклон, о замене мешка для пыли можно забыть на годы. Этот сепаратор служит второй год, и ему автор разработки не нарадуется. Всего через две минуты убедитесь в том, что в названии этого видео не преувеличено, и полноценный сепаратор возможно собрать у себя в гараже всего за пару минут.

Для пущего удобства использования в мастерской Циклона, его можно установить на самодельной платформе в форме-тележки, на изготовление которой потребуется не менее получаса. Но сепаратор можно использовать и без неё. В случае, когда он подключен к стружко-отводу стационарно установленного фрезера, пилы рейсмуса и прочего оборудования, производящего опилки, тележка совсем не нужна. Но она весьма удобна при уборке мастерской. Ведро, два обрезка шланга и пылесос легко поместятся под любым бытовым станком. Кстати, если планируете своими руками организовать в маленькой домашней мастерской единую систему пылеудаления, возможно, подключение к каждому станку такого отдельного стружко-отсоса избавит вас от лишних на решение очевидных инженерно-технических трудностей.

Из циркулярного стола, оборудованного Циклоном, опилки почти не вылетают. Рекомендуется питать инструмент и подключенный к нему стружко-отсос через один тумблер. Тогда при включении станка сразу заработает и пылесос. При изготовлении своего лука использовал фрезер, и пыль от него летела во все стороны. По этой причине пока не сделал свой Циклон, фрезер старался не использовать. Теперь от фрезера мусора меньше. Для рейсмуса лучше уголок из шланга большего диаметра.

Поместив камеру внутрь самодельного работающего Циклона можно увидеть, как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос. Идея сепаратора циклонного типа в том, чтобы заставить засасываемую в емкость крупно-дисперсную пыль, падать на дно ёмкости, не допускать эту пыль в зону, из которой происходит откачка воздуха. Гравитация, трение и центробежная сила заставляют опилки вращаться внутри ведра, прижимаясь к его стенкам, и падать по спирали на дно емкости. Как видите, идея сепаратора чрезвычайно проста и в этой примитивной конструкции просто нечему ломаться.

Все привыкли, что такая емкость имеет форму конуса, но как показала практика, сепаратор может быть и цилиндрическим. Преимущество предложенной конструкции в том, чтобы вход в сепаратор тангенциального потока воздуха осуществить не через криволинейную боковую стенку, что совсем непросто, а через плоскую крышку. А это сделать на порядок проще и быстрее. Вдобавок уменьшает габариты конструкции. Вся конструкция Циклона помещена на одной крышке, что позволяет переносить Циклон, просто снимая крышку с одного ведра и накрывая ею другое.

Налицо непревзойденная мобильность. Так можно последовательно заполнять опилками ведро за ведром, а потом избавиться от опилок разом. Например, засыпать их в компостную кучу, отапливаться ими, загружая их в печь длительного горения, либо использовать их любым другим способом.

Как самодельный циклон был изготовлен

Описал свой Циклон более чем подробно. Настало время показать, как его сделал. Итак, просверлил в крышке два отверстия. Одно в центре крышки, другое – с краю, вплотную к ребру жесткости. Это сделал короночным сверлом чуть меньшего диаметра, чем полипропиленовый уголок фановой трубы. В этой конструкции использовал уголки диаметром сорок миллиметров. Удалить заусенцы и одновременно расточить отверстия под плотную посадку уголка, удобно намотав на трубку лист шкурки. Тут важно вовремя остановиться. Не расточить отверстие сверх необходимого. Осталось вставить в отверстие два полипропиленовых уголка, и полноценный Циклон готов. Как заметили, даже герметизировать стыки не стал. Вставил шланги от пылесоса в уголки, благо в уголках присутствуют уплотнительные кольца по размеру гофро-шланга пылесоса, и сразу начал пользоваться сепаратором. Все операции не заняли более двух минут.

Для удобства использования Циклона и увеличения его мобильности собрал Т-образную тележку. Собирал более получаса, но при многократном использовании этот труд окупается. Тележку собрал из отходов кривой негодной фанеры. Разметил платформу по месту. Поставил на лист фанеры ведро и пылесос, пометив габариты карандашом.

Распиловочный стол выглядит неказисто, так как собран он из мусора на скорую руку и это все временные решения. В качестве параллельного упора используется кусок квадратной трубы и две струбцины. Но, несмотря на примитивность конструкции, работать на этом самоделке можно. Глубину пропила выставлять по толщине фанеры…

Обсуждение

  1. Все пылесосы (кроме одного вида) имеют два,как минимум,существенных недостатка. Первый-они выбрасывают опять в помещение самую мелкую (и самую опасную!) пыль (даже водяные-выбрасывают обратно в помещение самую мелкую пыль вместе с мельчайшими каплями воды). Второй-при работе -эти выбросы поднимают в воздух пыль, имеющуюся в помещении.В интернете специалисты указывают,что мелкая пыль оседает в течение многих часов,и даже дней!И эта мелкая пыль,практически,не выводится организмом.
    Но имеется вид пылесосов,не имеющих этих недостатков-это центральные (или-встроенные) пылесосы.Эти пылесосы,засасывая воздух,обратно в помещение его не подают совершенно,а после очистки,выбрасывают его из помещения (обычно-за пределы здания).При этом,сам пылесос не нужно таскать,возить за собой,т.к. он стационарно устанавливается в другом (подсобном) помещении,а в обрабатываемых помещениях устанавливаются специальные розетки,которые пластмассовыми трубами связаны с центральным пылесосом,и уже к этим розеткам подсоединяется гибкий шланг с наконечником-насадкой для сбора пыли.У меня объем накопительного пылесборника-литров 14 (большое прочное пластмассовое “ведро”),а его очистка заключается в очень удобном отсоединении этой емкости и ее опорожнение-обычно-раз в месяц. Такие пылесосы уже давно применяются в гостиницах,детских учреждениях и больницах.Они сертифицированы и для использования в быту.(Такой пылесос я с удовольствием использую у себя на даче уже года 4).
  2. Проделал опыт по изготовлению такого циклона. Оказывается, что подходит не любое ведро. Во-первых, ведро должно быть достаточно глубоким. Верхняя часть высотой примерно 15-20 см – это зона вихря. Если гора мусора достигнет её, то дальше мусор полетит прямо в вытяжку. Так что 12-литровые вёдра из-под краски малопригодны, они банально заполняются наполовину (а стружка, например, из-под рейсмуса – очень объёмная) за минуту. Во-вторых, ведро должно быть жёстким. Если впускную трубу заткнуть, то вакуум схлопнет ведро, деформировав его стенку, и вихрь уже перестанет быть цилиндрическим, – мусор опять полетит в вытяжку. Я взял два ведра из-под краски, чуть разного диаметра. Вырезал днище у бОльшего, оставив узенький бортик – это получилось ребро жёсткости. И вставил одно в другое. Двойная стенка и бортик обеспечивают приемлемую жёсткость, а суммарная высота даёт больший объём – нижнее ведро заполняется полностью. В-третьих, крышка должна легко сниматься. У ведра из-под краски крышка самоуплотняющаяся, да ещё её вакуум присасывает. Потом приходится отвёрткой поддевать – разбортовывать. Нужно как-то расшатать крышку или посадочное место, возможно, срезать или отогнуть фрагменты уплотнительного бортика. Герметичность всё равно будет обеспечена разрежением, крышку очень плотно присосёт.
  3. Хотелось бы посмотреть как этот пылесос избавляется от мелкодисперстной строительной пыли и на сколько хватит его? Еще вопрос?? Бывает трудно найти такое железное пустое ведро? допустим у нас ни в одном хозяйственном магазине нет, да и спрашивать у каждого знакомого есть ли у него такое)) ну на десятом человеке, который говорит что нет такого ведра! уже поиски превращаются в какую то мороку. И еще без реального пылесоса этот девайс не будет работать. Одним словом итог нужно найти ненужный хороший пылесос, который работает более менее, затем найти злополучное железное ведро хрен знает где купить две сан тех трубки сложить все это в дипломат и закинуть куда подальше! Потому как сходить и купить промышленный за 6 руб и не заниматься самодеятельностью. Согласна для опилок эта чудотележка сгодится!!!
  4. Хорошее видео. Все показано с толком, без лишних длинных пояснений. Я мучаюсь с домашним сухим пылесосом Стальт 1600W. Как только включаю для очистки – из него вылетает облако мелкой пыли, потом он уже работает нормально. Но не пригоден для большой уборки помещения, коридора или еще чего-то объемного. Мешок у него моментально заполняется, мешок не очень удобен, т.к. забивается сам пылью, а выбивание и выколупывание из него веточек – процесс неприятный. У вас мне понравилась идея с ведром. Я мечтала, чтобы в ведре на дне была вода, которая поглощала бы пыльцу. Не опасно ли налить в него немного воды? Не замкнет ли систему на себя?

С недавних пор увлёкся работой с деревом и весьма остро встал вопрос удаления стружки и опилок. Пока что вопрос уборки рабочего места решается домашним пылесосом, но он быстро забивается и перестаёт всасывать. Приходится часто вытряхивать мешок. В поисках решения проблемы пересмотрел множество страниц в интернете и кое что нашёл. Как оказалось, из подручных материалов можно изготовить вполне работоспособные пыле сборники.

Мини пылесос из пластиковой бутылки

Вот ещё одна идея мини-пылесоса основанного на эффекте Вентури
работает такой пылесос от нагнетаемого воздуха.

Эффект Вентури

Эффект Вентури заключается в падении давления, когда поток жидкости или газа протекает через суженную часть трубы. Этот эффект назван в честь итальянского физика Джованни Вентури (1746—1822).

Обоснование

Эффект Вентури является следствием действия закона Бернулли, которому соответствует уравнение Бернулли, определяющее связь между скоростью v
жидкости, давлением p
в ней и высотой h
, на которой находится рассматриваемый элемент жидкости, над уровнем отсчёта:

где — плотность жидкости, а — ускорение свободного падения.

Если уравнение Бернулли записать для двух сечений потока, то будем иметь:

Для горизонтального потока средние члены в левой и правой частях уравнения равны между собой, и потому сокращаются, и равенство принимает вид:

то есть при установившемся горизонтальном течении идеальной несжимаемой жидкости в каждом её сечении сумма пьезометрического и динамического напоров будет постоянной. Для выполнения этого условия в тех местах потока, где средняя скорость жидкости выше (то есть, в узких сечениях), её динамический напор увеличивается, а гидростатический напор уменьшается (и значит, уменьшается давление).

Применение

Эффект Вентури наблюдается или используется в следующих объектах:

  • в гидроструйных насосах, в частности, в танкерах для продуктов нефтяной и химической промышленности;
  • в горелках, которые смешивают воздух и горючие газы в гриле, газовой плите, горелке Бунзена и аэрографах;
  • в трубках Вентури — сужающих элементах расходомеров Вентури;
  • в расходомерах Вентури;
  • в водяных аспираторах эжекторного типа, которые создают небольшие разрежения с использованием кинетической энергии водопроводной воды;
  • пульверизаторах (опрыскивателях) для распыления краски, воды или ароматизации воздуха.
  • карбюраторах, где эффект Вентури используется для всасывания бензина во входной воздушный поток двигателя внутреннего сгорания;
  • в автоматизированных очистителях плавательных бассейнов, которые используют давление воды для собирания осадка и мусора;
  • в кислородных масках для кислородной терапии и др.

А теперь посмотрим на образцы которые смогут занять достойное место в мастерской.

В идеале хотелось бы получить нечто похожее на циклонный фильтр, но из подручных материалов:

Самодельный стружкоотделитель.

Принцип тот же, но изготовлен гораздо проще:

А вот этот вариант мне больше всех приглянулся, так как является уменьшенным аналогом промышленного циклона:

ч1

Поскольку дорожного конуса у меня нет, то решил всё-таки остановиться на вот такой конструкции, собранной из пластиковых труб для канализации. Несомненный плюс — доступность и дешевизна материала для сборки конструкции:

Самодельный циклон из пластиковых канализационных труб

Прошу обратить внимание на ошибку которую допустил мастер. Труба для забора мусора должна располагаться вот так:

В этом случае будет создаваться нужный вихрь.
На следующем видео показана подобная конструкция в работе:

Ну и напоследок немножко изменённый вариант:

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

  • Масляный фильтр. Он фильтрует мелкую пыль.
  • Ведро с плотно прилегающей крышкой 20 л.
  • Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
  • Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
  • Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

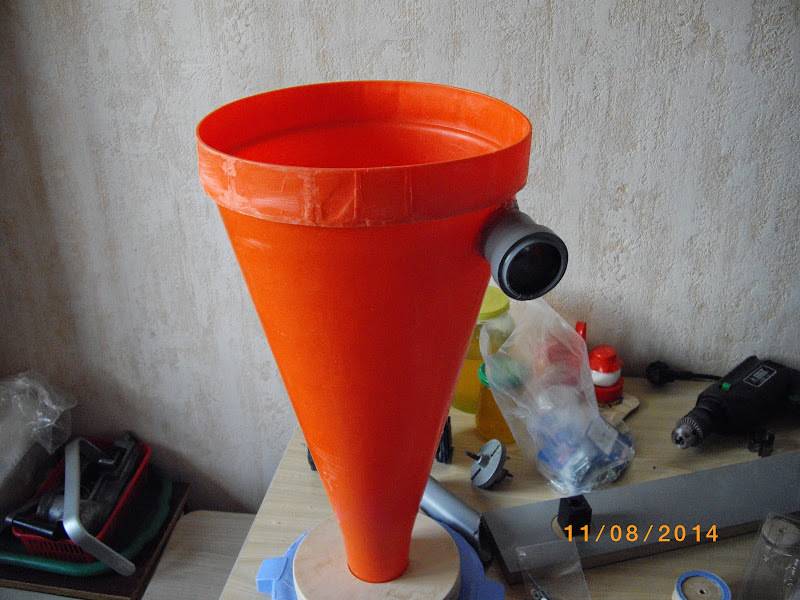

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

  • Конус дорожный (можно приобрести в автомагазине).
  • Два метровых стержня 8 мм.
  • Шайбы, гайки и гроверные шайбы 8 мм.
  • Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

  1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
  2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
  3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
  4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
  5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
  6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену
. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы
.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Чтобы сделать пылесос своими руками, необходимо:

  • В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
  • Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
  • Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра)
.

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

  • Текстолит (размер подбирается индивидуально под каждый пылесос).
  • Любой текстильный плотный мешок (многие используют мешки из-под обуви).
  • Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном
и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

как сделать из ведра, чертежи

Сделать полноценный строительный пылесос в домашних условиях из обычного бытового – сегодня не большая проблема. Для этого надо просто установить дополнительный большой пылесборник. А самый простой – это устройство циклонного типа. Один из несложных вариантов – использовать для этих целей ведро, лучше из-под краски, потому что оно идет с плотно прилегающей крышкой.

Содержание статьи

Циклон для пылесоса своими руками

Чтобы сделать циклон для пылесоса своими руками из ведра, необходимо подобрать последний. Здесь значение имеет объем емкости. И, чем она больше, тем реже приходится чистить пылесборник.

Второе – это грамотно подобрать соотношение мощности бытового пылесоса с объемом ведра. Для мощной техники придется приобретать емкость побольше, потому что сила всасывания высокая. Это обязательно приведет к попаданию пыли внутрь бытового прибора, что само по себе нежелательно.

Изготовление фильтра из пластмассовых ведер

Самодельный строительный пылесос циклонного типа можно изготовить из разных устройств, где ведро – самый простейший вариант. Оно уже представляет собой циклон, то есть имеет конусообразную форму. И, хотя угол уклона стенок небольшой, этого достаточно, чтобы создать внутри вихревое движение воздуха.

Какие материалы и инструменты понадобятся

Для изготовления выбирается пластиковое ведро. Можно железное, если в конструкции используется мощный бытовой пылесос. Все дело в том, что мощная всасывающая сила может втянуть в себя тонкие стенки пластмассового изделия.

В этом же случае лучше укрепить крышку. Для этого из фанерного листа толщиною 5 мм вырезается блин под размеры горловины. Крышку и фанеру приклеивают друг к другу, для этого потребуется любой клеевой состав.

Так как в крышке и в ведре надо сделать несколько сквозных отверстий, то понадобится дрель с коронкой, диаметр которой будет равен сечению вырезаемых дыр. Нет дрели, можно воспользоваться строительным ножом.

Также необходимы один пластиковый патрубок и отвод на 45° или 90°. Плюс – силиконовый герметик.

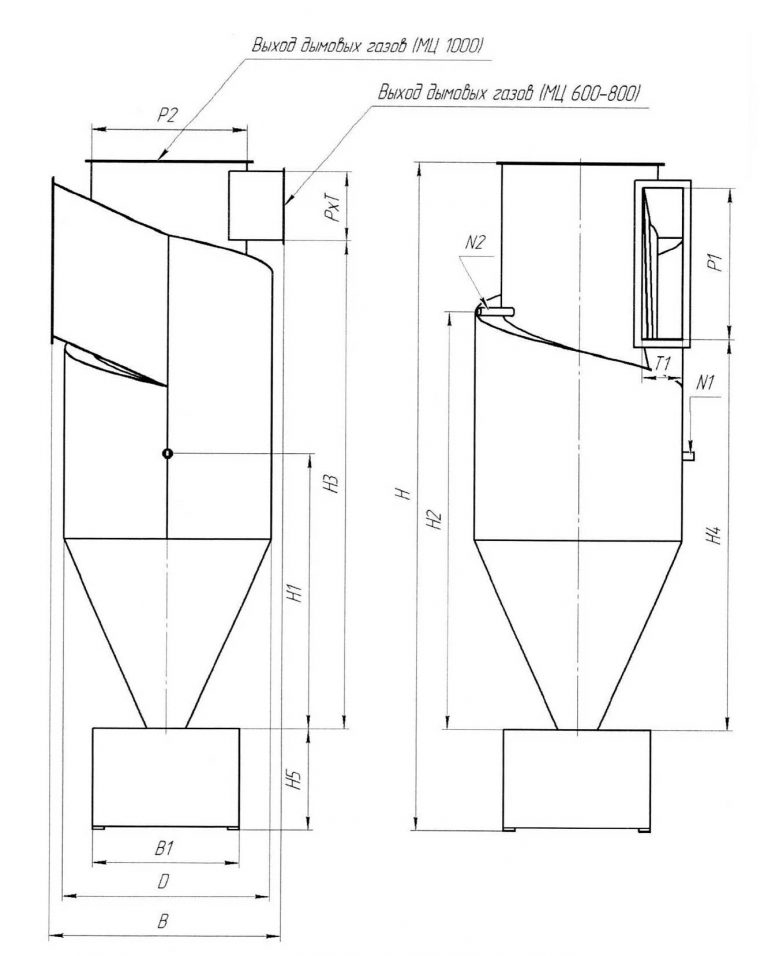

Варианты конструкций, чертежи

Вариантов конструкций циклонов для пылесоса из ведра немного. Обычно мастера используют два вида:

  • с одним ведром;
  • с двумя.

Одноведерный пылесборник применяют, если нужно очистить поверхности небольших площадей. Циклон из двух используют мастера, которые проводят большой объем строительных работ, где присутствует значительное количество пыли. К примеру, в процессе проведения электромонтажных работ, а точнее, когда штробят стены.

Здесь подойдет и циклон из одной емкости, но ее придется часто очищать от мусора, что увеличит время проведения работ в целом. Плюс – неудобство самой операции очистки пылесборника.

Процесс создания циклонного фильтра своими руками

Рассмотрим процесс изготовления каждой конструкции циклонного пылесоса по отдельности. Одноведерный вариант – это два вида, в которых соединение шлангов можно провести по-разному.

Вариант №1

Здесь сверлят отверстие по центру крышки и в боковой части самого ведра ближе к горловине. Далее:

  • в крышку устанавливается патрубок, глубина установки в пределах 5 см;
  • стык герметизируется силиконом;
  • в отверстие в ведре вставляют патрубок, направляя его вдоль стенки емкости;
  • глубина установки в пределах 10 см;
  • стык заполняют силиконовым герметиком.

Циклон готов, его устанавливают в конструкцию самодельного строительного пылесоса.

Вариант №2

Здесь сверлят отверстия только в крышке. Одно по центру, второе ближе к краю. В первое вставляется прямой патрубок, к нему впоследствии будет подсоединяться шланг, ведущий к бытовому пылесосу. Во второе вставляется отвод. К нему будет подсоединена гофра с насадкой для сбора пыли.

Внутреннюю часть отвода надо направить вдоль стенки пылесборника. Можно вместо отвода установить прямой парубок, укладывая его под наклоном так, чтобы входящий внутрь емкости воздушный поток создавал вихревое движение.

Двухведерный вариант

Это более сложная конструкция, где два ведра устанавливаются друг на друга. Здесь важно хорошо соединить между собой две емкости. Обычно для этого используют клей. Но есть и другие варианты. Обязательно стык между ними промазывается силиконовым герметиком.

У этой конструкции есть свои особенности:

  1. Крышка нижнего ведра не устанавливается.
  2. Дно верхнего вырезается, но оставляется кромка шириною 1-2 см.

Все остальное точно так же, как и в двух первых вариантах. То есть отверстия под патрубки можно вырезать только в крышке устройства или одно сбоку.

Внимание! Увеличить эффективность сбора пыли можно, если залить внутрь самодельного циклона немного воды. Примерно на высоту 2-3 см. Плюс – уложить поверх водной глади ткань или синтетическую сетку. Последние не дадут образовываться внутри пылесборника взвешенным каплям воды.

Пошаговое описание сборки стружкоотсоса

Изготавливать циклон своими руками с домашним пылесосом из ведра в виде стружкоотсоса не стоит. Или необходим очень мощный бытовой прибор. Плюс – несколько ведер, соединенных в большую емкость. Поэтому мастера стружкоотсос собирают из разных деталей: готовых или изготавливаемых своими руками. А в качестве пылесборника используют мешок, пластиковую бочку или фанерный короб.

Самый простой вариант – использовать в конструкции готовый канальный вентилятор. Бывший в употреблении не подойдет, у него может быть разбалансированная крыльчатка, которая в процессе работы просто разнесет всю конструкцию. Цена нового высока. Можно собрать вентилятор самостоятельно.

Один канадский мастер придумал стружкоотсос, в состав которого входит домашний пылесос. При этом работает устройство очень эффективно. Но используют его только для удаления мелкой стружки в небольших количествах. Отличительная деталь конструкции – крышка, которая изготовлена из фанеры. Она состоит из двух блинов, нижний вырезан так, что внутри емкости образуется по большей части периметра зазор. В него стружка и падает.

Все остальное ничем не отличается от выше предлагаемых вариантов. Просто сам пылесборник делают большим объемом. Для этого используют или два ведра, установленных друг на друга, или большую пластиковую бочку.

Два фанерных блина располагаются на расстоянии 10-15 см друг от друга. Разъединяют их деревянные упоры, которые крепятся к самим блинам саморезами. Пространство между блинами – это камера, где создается разрежение воздуха. Стружка двигается по стенкам пылесборника, падая в него через образованный зазор.

Все остальные элементы, а это патрубки, крепятся к крышке шурупами. Обязательное условие – полная герметичность стыков.

Изготовление циклонов для строительных пылесосов своими руками – дело несложное. Главная задача – выбрать необходимую конструкцию, которая бы работала эффективно в предполагаемых условиях эксплуатации. Все необходимые материалы и изделия можно найти в доме или приобрести за копейки на ближайшем строительном рынке. Стружкоотсос – более сложная разновидность, но и ее можно сделать самостоятельно.

Стружкоотсос «Циклон» своими руками — принцип работы и сборка

Механическая обработка деревянных материалов — это всегда большое количество стружки. Вручную убирать ее довольно тяжело. Вся мастерская бывает покрыта пылью и отходами производства. Чтобы упростить процедуру уборки, используются специальные стружкоотсосы. Они поглощают весь отходный материал, что упрощает уборку и увеличивает производительность работ. Стоимость такого оборудования может быть очень большой. Она складывается из мощности, надежности и бренда. При желании стружкоотсос можно сделать своими руками. Сегодня будем разбираться как.

Содержание статьи:

Как работает приспособление?

Чтобы понять как именно работает данное оборудование, рассмотрим несколько принципов, по которым оно действует:

  • Стружка и пыль всасывается в основную емкость, а затем оседает. Воздух выводится через патрубок, с фильтром грубой очистки.
  • К корпусу отсоса подключается шланг с небольшим сечением. С его помощью усиливается тяга.
  • Тяга образуется за счёт двигателя, расположенного в верхней части конструкции. Он связан с крыльчаткой, при вращении которой воздух внутри разряжается.
  • На выходном патрубке устанавливается фильтр тонкой очистки, задерживающий пыль и другие мелкие частицы.

Виды отсосов

Классификация конкретного фильтра определяется по типу установленного двигателя или самой системы “циклон”. У разных устройств может различаться мощность и производительность. Все они делятся на 3 категории:

  • бытовые;
  • универсальные;
  • профессиональные.

Если стружкоотсос нужен для домашнего использования, обратите внимание на 2 первые категории. Они будут иметь меньшую стоимость и мощность, достаточную для бытовых работ.

Если же работы ведутся в профессиональной мастерской и в большом объеме, тогда стоит рассмотреть оборудование профессионального типа. Оно будет отличаться большей производительностью и надежностью. Профессиональные аппараты могут работать в течение долгого времени, не теряя при этом в эффективности.

Как устроен “циклон”?

На самом деле все очень просто. Принцип работы фильтра, такой же как у обычного пылесоса. Крупная и мелкая стружка с большой силой втягивается внутрь. Однако использование бытовых пылесосов, даже с большой мощностью, недопустимо. Главными элементами системы “циклон” являются:

  • Фланцевый двигатель, мощностью до 3,5 кВт.
  • Вентилятор с большой крыльчаткой из крепкого, надежного материала. Чем больше размер, тем больше будет тяга.
  • “Циклон” необходим для очистки воздуха от крупных отходов.
  • Для эффективной очистки используется многоступенчатый фильтр. На первом этапе отделяются крупные элементы, потом мелкие. Такой способ очистки позволяет не только хорошо очищать воздух, но и продлевает срок службы.
  • Нижний циклон используется только для сбора стружки.
  • Сборный мешок используется для временного сбора отходного материала.

Лучшие модели стружкоотсосов имеют герметичный корпус, обшитый звукопоглощающими панелями. Управление производится с помощью электрического или механического блока. Гофрированный шланг подключается в специальное отверстие.

Изготовление стружкоотсоса своими руками

Для большинства самодельных моделей фильтров используются двигатели с небольшой и средней производительностью, которые могут подключаться к стандартной сети 220 В. Более мощные двигатели используют трехфазное питание, организовать которое в бытовых условиях достаточно сложно.

Подготовка к изготовлению

Делая фильтр самостоятельно, вы значительно сэкономите, однако есть элементы, которые собрать самостоятельно не получится. Это двигатель и крыльчатка. Их нужно подобрать и проверить работоспособность заранее, чтобы не возникло проблем при эксплуатации.

После этого нужно составить примерный чертеж стружкоотсоса. Он будет иметь подобный вид:

Какие потребуются инструменты?

Набор инструментов, требуемых для изготовления отсоса будет зависеть от типа аппарата, который вы собираетесь сделать. Корпус легче всего собрать из дерева. К нему будут соединяться остальные элементы. Какие инструменты потребуются с обязательном порядке?

  • индикатор и мультиметр;
  • стамеска, наждачка, шлиф машина и т. д;
  • шуруповерт, молоток, отвертки.

Чем проще конструкция, тем больше шанс изготовить ее в бытовых условиях.

Материалы

Аппарат должен получиться легким и герметичным. При этом он должен справляться с давлением, образуемым завихрениями воздуха от крыльчатки. Из чего его можно сделать:

  • Корпус можно сделать из фанеры, толщиной 4 мм. Изделие получится легким и прочным.
  • Другие детали будем делать из брусков различной толщины.
  • Понадобится поликарбонат.
  • В качестве фильтра может использоваться элемент от инжекторного двигателя ВАЗ. Он стоит дешево и проработает достаточно долго.
  • Двигатель можно взять от старого пылесоса. Крыльчатка будет крепиться на выходном валу.
  • Чтобы соединять все элементы, понадобятся болты, саморезы и герметик.

Посадочное место для фильтра

Сделать фильтр самостоятельно довольно сложно, поэтому лучше купить готовую деталь. Посадочное место для него будет делаться из дерева. Важно правильно подобрать диаметр. Слишком маленькое отверстие снизит эффективность. Крепить фильтр не потребуется, достаточно сделать блок для него, в котором он будет плотно подходить по размеру.

Крепления для поликарбоната

Листы будут крепиться на деревянные кольца, внутренний радиус которых должен соответствовать объему будущего бака. Между фиксирующими кольцами следует прикрепить вертикальные планки, на которых будет держаться поликарбонат.

Кольца можно легко сделать в мастерской, при наличии навыков и оборудования.

Установка фиксирующего кольца

Изготовление корпуса начинается с крепления колец и поликарбоната. Листы крепятся с обеих сторон планками на саморезы. Соединения и швы нужно заделать герметиком, чтобы повысить герметичность.

Когда корпус собран, можно подсоединять к нему остальные элементы.

Боковой патрубок

Этот элемент нужен, чтобы снизить риск разрыва конструкции от внутреннего давления после засорения фильтра. Он будет иметь предохранительный клапан. В листе поликарбоната делается отверстие, которое закрывается патрубком.

Чтобы увеличить герметизацию, между стенками бака и планками, надо уложить герметик. Патрубок крепится при помощи болтов и гаек.

Верхний ввод

Стружка и пыль всасываются в верхней части конструкции. Чтобы разместить верхний ввод, делается небольшой корпус, в котором устанавливается патрубок от старого пылесоса. К нему будет подключаться всасывающий шланг. Фиксация получится надежной, но при этом шланг можно будет быстро снять. Так что самостоятельно изготавливать этот элемент не стоит.

Фигурная вставка

Этот элемент требуется для соединения входного патрубка. Он располагается так, чтобы воздух мог поступать в фильтр без затруднений.

Вставка располагается напротив вентилятора. Все швы нужно также обработать герметиком.

Сборка фильтра

Когда корпус под фильтр сделан, его надо разместить на своем месте. Помимо него, внутри будут находиться электронные элементы, обеспечивающие питание двигателя.

От наружной части фильтра надо отвести еще один патрубок, через который будет отводиться воздух.

Заключение

Сделать стружкоотсос своими руками достаточно просто. Однако при отсутствии навыков и требуемого оборудования, все-таки лучше отдать предпочтение покупному оборудованию с хорошей мощностью и большим сроком службы.

выбираем столярный пылесос для мастерской или промышленный вариант. Как сделать стружкоотсос своими руками для сбора опилок?

Бытовой пылесос – вполне привычный и удобный инструмент для наведения порядка в доме. Но если прибраться бытовым пылесосом в гараже, результат может оказаться плачевным. И мусор останется на полу, и пылесос сломается.

Проблема в том, что бытовой пылесос рассчитан только на уборку пыли и совсем мелкого мусора. В мастерской отходы состоят из довольно крупных опилок, камушков, щепок и металлической стружки. С таким мусором домашнему аппарату не справиться.

Особенности

Обычно поток воздуха очищают от мусора, пропуская его через матерчатый фильтр или ёмкость с водой. Этого вполне достаточно для удержания пыли и мелкого бытового мусора.

Пылесос для стружки и опилок имеет иную конструкцию. Матерчатого фильтра в нём нет, потому что тот лишь создаёт лишнее сопротивление потоку воздуха. Пыль, стружки и опилки удаляются из воздушного потока в аппарате центробежной фильтрации, так называемом циклоне.

На крупных производствах для отсоса стружки и опилок из рабочей зоны деревообрабатывающего станка используют промышленные пылесосы-стружкоотсосы. Это большие мощные аппараты, но они устроены так же, как маленькие столярные пылесосы.

Принцип работы

Циклон устроен на первый взгляд примитивно. Это просто большая круглая ёмкость (ведро или бочка). Входящий поток воздуха поступает в верхнюю часть ёмкости, причём струя воздуха направлена горизонтально вдоль стенки. За счёт этого поток спирально закручивается.

Центробежная сила отбрасывает все твёрдые частицы мусора к стенке и они постепенно собираются на дне ёмкости. Воздух лёгкий, поэтому очищенный воздушный поток постепенно успокаивается и собирается в центре ёмкости.

Разрежение в корпусе циклона создаётся отсосом воздуха из патрубка, расположенного строго по оси ёмкости. Воздух в этой части циклона уже очищен от пыли, стружки и опилок, а потому может отсасываться любым насосом подходящей производительности. В качестве насоса часто используют обычный бытовой пылесос.

В конструкциях промышленных пылесосов на основе циклона, как правило, применяется специальный насос. Обычно используют насосы центробежной конструкции. Выглядит такой насос как «беличье колесо» с поперечными лопатками, вместо спиц.

Колесо размещается в корпусе, формой напоминающем улитку. Приводимое в движение электромотором центробежное колесо разгоняет массу воздуха по кольцу и с силой выбрасывает через выхлопной патрубок, расположенный на наружной стенке насоса. При этом в центре центробежного колеса образуется разрежение.

Насосы центробежной конструкции отличаются хорошей производительностью и неприхотливостью.

Такие агрегаты способны отсасывать даже сильнозагрязнённый воздух, что делает их незаменимыми в конструкции промышленных пылесосов на основе циклонной очистки.

Как выбрать?

Выбирая для мастерской пылесос для удаления стружек и опилок, необходимо в первую очередь определиться, какого рода загрязнения мы будем удалять.

Если обычно ведутся работы по металлу, придётся озаботиться покупкой или конструированием мощного стружкоотсоса стационарной конструкции.

В качестве столярного пылесоса для отсасывания древесной стружки и деревянной пыли обычно используют компактные передвижные агрегаты с длинным гибким шлангом стружкоотсоса.

В большинстве конструкций ручного инструмента для деревообработки уже предусмотрены патрубки для подключения отсасывающего шланга стандартного диаметра 34 мм, что точно соответствует размеру шланга бытового пылесоса.

Как сделать?

Итак, промышленный пылесос для удаления пыли и стружки, состоит из следующих основных частей:

  • вакуумный насос;
  • воздуховоды;
  • циклонный фильтр;
  • рабочая насадка.

Задавшись целью сделать стружкоотсос своими руками, рассмотрим, какие узлы и агрегаты мы можем применить готовые, а какие придётся сделать из подручных материалов.

Насос

Если нам нужно сделать мощный и производительный пылесос для удаления металлической стружки в слесарной мастерской, нам придётся подыскать или сделать мощный центробежный насос. При достаточной аккуратности узел улитки и центробежного колеса вполне можно изготовить своими руками из фанеры и металлических уголков. Для привода насоса надо использовать электродвигатель мощностью 1,5-2,5 кВт.

Если же планируется работа в столярной мастерской, в качестве насоса проще использовать обычный бытовой пылесос. Учитывая, что стружка гораздо тяжелее бытовой пыли, надо выбирать самый мощный пылесос из доступных.

Воздуховоды

Если мы конструируем для мастерской стружкоотсос высокой производительности, надо внимательно отнестись к выбору размеров и материалов, из которых будут изготовлены воздушные соединения.

Чем больше диаметр воздуховодов, тем меньше потери мощности. В трубе малого диаметра не только сильно тормозится воздушный поток, но и могут со временем образовываться заторы из скоплений мелкой стружки и остатков древесной пыли.

Сегодня в продаже есть готовые гофрированные рукава для воздуховодов самых разных диаметров. Спиральный каркас из пружинящей стали обеспечивает таким воздуховодам достаточную прочность. При сборке воздуховодов из таких гофрированных рукавов следует внимательно отнестись к заделке стыков и соединений. Малейшая щель приводит к подсосу воздуха и снижению эффективности всего стружкоотсоса.

Очень удобно для сборки стационарных воздуховодов использовать полипропиленовые канализационные трубы. Они уже имеют манжеты и муфты. Это обеспечивает лёгкость сборки и разборки, гарантируя при этом надёжное и герметичное соединение.

Если мы конструируем столярный стружкоотсос на базе бытового пылесоса, можно использовать для воздуховодов полипропиленовые трубы и патрубки диаметром 32 или 40 мм.

Это наиболее распространённые размеры, широкий ассортимент арматуры позволит без проблем собрать хитроумную конструкцию. Полипропиленовые детали пригодятся и для изготовления циклонного фильтра.

Циклонный фильтр

Самый интересный и сложный агрегат в конструкции стружкоотсоса. Разумеется, можно купить готовый циклон. Циклонные агрегаты воздухоочистки промышленным способом изготавливаются самых разных размеров и производительности. Они обеспечивают высокую эффективность очистки и удобство обслуживания.

Но гораздо дешевле и интереснее собрать самодельный агрегат. В сети нетрудно найти готовые чертежи и технологии сборки циклонных фильтров из подручных материалов. Но размеры и конструкция циклонного фильтра будут зависеть от того, что именно окажется у вас в мастерской.

Для того чтобы время от времени удалять скопившиеся отходы, ёмкость должна иметь съёмную крышку или люк. При этом крышка должна прилегать очень плотно, не допуская ни малейшего подсоса воздуха.

В качестве рабочей ёмкости можно использовать:

  • самодельную ёмкость;
  • большое пластиковое ведро из-под краски;
  • пластиковый бочонок ёмкостью несколько десятков литров.

Своими руками ёмкость для сбора стружки и пыли можно изготовить, например, из фанеры. При изготовлении деревянной ёмкости стыки следует тщательно промазывать герметиком и соединять отдельные детали предельно жёстко.

Самым сложным будет предусмотреть в конструкции плотно закрывающееся отверстие для удаления отходов. Можно использовать, например, вырезанный верх жестяной банки из-под краски. Такая крышка легко открывается, но в то же время плотно укупоривает лючок выгрузки мусора.

Удобно использовать для корпуса циклонного фильтра плотно закрывающееся пластиковое ведро. В такой таре продаются разнообразные краски, шпаклёвки и строительные смеси. Из ведра ёмкостью 15-20 литров можно сделать компактный и мобильный фильтр для столярного стружкоотсоса на базе бытового пылесоса.

Лучшие циклонные фильтры для мастерской получаются из пластиковой бочки с плотно закручивающейся крышкой. Такие бочки есть самой разнообразной ёмкости — от 20 до 150 литров. Только имейте в виду, что бочка квадратной формы для изготовления циклона не подойдёт. Обязательно нужна круглая.

Ключевая деталь циклона — устройство отсоса из ёмкости воздуха и подачи «грязного» воздушного потока от рабочей насадки. Отсос воздуха производится вертикально по оси фильтра. Патрубок отсоса можно закрепить прямо по центру крышки нашей бочки или ведра.

Только надо учитывать, что лучшие результаты получаются, если отсасывать воздух не прямо из-под крышки, а на высоте примерно от половины до двух третей размера ёмкости. Поэтому сквозь крышку будет проходить не короткий патрубок, а трубка подходящей длины.

Подвод грязного воздушного потока осуществляется также сверху, но горизонтально. И вот тут-то заключена хитрость. Для того чтобы воздушный поток закручивался вдоль стенки циклона, впускной патрубок должен быть направлен вдоль стенки.

Самым простым способом организовать такой поток будет установка в качестве входного патрубка уголка. Воздух, поступив в патрубок, повернёт свой поток на 90° и направится вдоль стенки циклона. Но в угловом патрубке воздушный поток сильно тормозится. К тому же в углу обязательно будут скапливаться пыль и стружка.

Более качественным решением является установка входного патрубка в виде прямой трубки, вмонтированной наискось как можно ближе к стенке бака. Такой патрубок позволит загрязнениям без помех попасть внутрь циклона и хорошо разогнаться вдоль стенки. Таким образом будет сформирован мощный спиральный поток.

Все соединения должны выполняться как можно более жёсткими. При работе стружкоотсоса корпус циклона заметно вибрирует. Обязательно следует обеспечить наилучшую герметичность, для чего лучше всего использовать эластичные герметики, применяемые при монтаже окон и сантехники.

Рабочая насадка

Если конструируется стационарный стружкоотсос для металлорежущего станка, вполне допустимо собрать жёсткую конструкцию воздуховода, закреплённую непосредственно на станине станка.

Если стружкоотсос используется в столярной мастерской, шланг рабочей насадки должен быть довольно длинным и гибким. Как нельзя лучше для этого подходят обычные шланги бытовых пылесосов.

Особенно удобно то, что пылесосные шланги обычно легко стыкуются друг за другом. А также из комплекта бытового пылесоса для отсоса стружки и пыли очень хорошо подходит «щелевая» насадка на шланг. А без насадки бытовой шланг, как правило, плотно стыкуется с патрубком отсоса ручного электролобзика или ленточной шлифовальной машинки.

Особенности эксплуатации

Воздух после циклонного фильтра всё-таки не до конца очищен от древесной стружки и металлической пыли. Поэтому воздуховоды время от времени необходимо чистить.

Поэтому же выхлопной патрубок промышленного пылесоса нежелательно размещать внутри мастерской. Лучше всего от воздушного насоса (или пылесоса, если используется он) вывести воздуховод из мастерской наружу.

Следите за заполнением корпуса циклона. Накопившиеся отходы не должны подступать к центральному (отсасывающему) патрубку ближе, чем на 100-150 мм. Поэтому своевременно опорожняйте бункер.

О том, какие существуют особенности пылесосов для стружки и опилок, смотрите в следующем видео.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление.

Ремонт. Строительство

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену
. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы
.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Чтобы сделать пылесос своими руками, необходимо:

  • В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
  • Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
  • Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра)
.

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

  • Текстолит (размер подбирается индивидуально под каждый пылесос).
  • Любой текстильный плотный мешок (многие используют мешки из-под обуви).
  • Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном
и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

С недавних пор увлёкся работой с деревом и весьма остро встал вопрос удаления стружки и опилок. Пока что вопрос уборки рабочего места решается домашним пылесосом, но он быстро забивается и перестаёт всасывать. Приходится часто вытряхивать мешок. В поисках решения проблемы пересмотрел множество страниц в интернете и кое что нашёл. Как оказалось, из подручных материалов можно изготовить вполне работоспособные пыле сборники.

Мини пылесос из пластиковой бутылки

Вот ещё одна идея мини-пылесоса основанного на эффекте Вентури
работает такой пылесос от нагнетаемого воздуха.

Эффект Вентури

Эффект Вентури заключается в падении давления, когда поток жидкости или газа протекает через суженную часть трубы. Этот эффект назван в честь итальянского физика Джованни Вентури (1746—1822).

Обоснование

Эффект Вентури является следствием действия закона Бернулли, которому соответствует уравнение Бернулли, определяющее связь между скоростью v
жидкости, давлением p
в ней и высотой h
, на которой находится рассматриваемый элемент жидкости, над уровнем отсчёта:

где — плотность жидкости, а — ускорение свободного падения.

Если уравнение Бернулли записать для двух сечений потока, то будем иметь:

Для горизонтального потока средние члены в левой и правой частях уравнения равны между собой, и потому сокращаются, и равенство принимает вид:

то есть при установившемся горизонтальном течении идеальной несжимаемой жидкости в каждом её сечении сумма пьезометрического и динамического напоров будет постоянной. Для выполнения этого условия в тех местах потока, где средняя скорость жидкости выше (то есть, в узких сечениях), её динамический напор увеличивается, а гидростатический напор уменьшается (и значит, уменьшается давление).

Применение

Эффект Вентури наблюдается или используется в следующих объектах:

  • в гидроструйных насосах, в частности, в танкерах для продуктов нефтяной и химической промышленности;
  • в горелках, которые смешивают воздух и горючие газы в гриле, газовой плите, горелке Бунзена и аэрографах;
  • в трубках Вентури — сужающих элементах расходомеров Вентури;
  • в расходомерах Вентури;
  • в водяных аспираторах эжекторного типа, которые создают небольшие разрежения с использованием кинетической энергии водопроводной воды;
  • пульверизаторах (опрыскивателях) для распыления краски, воды или ароматизации воздуха.
  • карбюраторах, где эффект Вентури используется для всасывания бензина во входной воздушный поток двигателя внутреннего сгорания;
  • в автоматизированных очистителях плавательных бассейнов, которые используют давление воды для собирания осадка и мусора;
  • в кислородных масках для кислородной терапии и др.

А теперь посмотрим на образцы которые смогут занять достойное место в мастерской.

В идеале хотелось бы получить нечто похожее на циклонный фильтр, но из подручных материалов:

Самодельный стружкоотделитель.

Принцип тот же, но изготовлен гораздо проще:

А вот этот вариант мне больше всех приглянулся, так как является уменьшенным аналогом промышленного циклона:

ч1

Поскольку дорожного конуса у меня нет, то решил всё-таки остановиться на вот такой конструкции, собранной из пластиковых труб для канализации. Несомненный плюс — доступность и дешевизна материала для сборки конструкции:

Самодельный циклон из пластиковых канализационных труб

Прошу обратить внимание на ошибку которую допустил мастер. Труба для забора мусора должна располагаться вот так:

В этом случае будет создаваться нужный вихрь.
На следующем видео показана подобная конструкция в работе:

Ну и напоследок немножко изменённый вариант:

Установки типа «циклон» применяются в промышленности для очистки газов и жидкостей. Принцип работы фильтра основан на физических законах инерции и гравитации. Через верхнюю часть фильтра из аппарат отсасывается воздух (вода). В фильтре создается вихревой поток. Вследствие этого загрязненный продукт поступает в фильтр через патрубок находящийся сбоку верхней части. Так как частицы мусора тяжелее, то они оседают в нижней части фильтр, а очищенный продукт выводиться через верхнюю часть. Именно такой фильтр, сделанный для мастерской, рассмотрим сегодня вместе с автором самоделки .

Инструменты и материалы:

Емкость для мусора на 76 л;
Фанера;
Поликарбонат;
Пластиковая труба;
Муфта;
Крепеж;
Малярный скотч:
Ручной фрезер;
Электрический лобзик;
Дрель;
Клеевой пистолет;
Ленточнопильный станок;
Шлифовальная машинка.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.

Место прореза склеивает, шлифует.

В круге диаметром 40 см, который остался от вырезания нижней крышке, вырезает середину по диаметру пластиковой трубы. Эта заготовка будет установлена в верхней части устройства.

Для боковой стенки автор использовал прозрачный поликарбонат. Это позволит контролировать работу фильтр и заполняемость мусорного бака. Свернув из поликарбоната цилиндр, вставил его во внутреннее отверстие нижней крышки. Наметил и обрезал по стыку. Получил цилиндр с диаметром 40 см и высотой 15 см.

Вставив цилиндр поликарбоната во внутреннее кольцо нижней крышки, сверлит отверстия с шагом 10 см. Фиксирует цилиндр саморезами. Что бы ни раздавить поликарбонат нижняя часть саморезов должна быть плоской.

В другую часть цилиндра вставляет верхнюю крышку. Фиксирует скотчем. Просверлив отверстия, крепит поликарбонат саморезами.

Jpg

Для входного и выходного отверстия автор использовал пластиковую трубу диаметром 7.6 см, а также две муфты для нее.
Сначала изготавливает входное отверстие. Отрезает от трубы кусок 23 см. Разрезает пополам муфту. Из фанеры вырезает прямоугольник со сторонами 12.5 и 15 см. Посередине вырезает отверстие 8.9 см (наружный диаметр муфты). Вставив в отверстие трубу, с двух сторон фиксирует ее муфтой. Герметизирует шов термоклеем.

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.

Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Приложив конструкцию к месту установки, делает измерения для изготовления вертикальной подпорки. Вырезав ее, крепит к корпусу. Крепит там, где идет шов цилиндра, таким образом, закрывает его.

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.

Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Дальше делает выходной патрубок. Отрезает кусок трубы 15 см. Вставляет её в отверстие в верхней крышке. С двух сторон устанавливает муфту. Обрабатывает термоклеем.

Нижний экран автор изготовил из МДФ. Размер экрана 46 см в диаметре, толщина 3 мм. На расстоянии 5 см от края рисует круг. Отмеряет угол 120 градусов. Обрезает полосу между сторонами угла. Прикручивает экран к нижней крышке таким образом, что бы вырез начинался сразу за входной трубой.

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется , фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса
. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой , чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

  • Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
  • Емкость на 20-25 л с плотно привинченной крышкой.
  • Полипропиленовое колено с углами 45° и 90°.
  • Труба длиной около метра.
  • Гофрированный шланг длиной 2 метра.
  1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
  2. Имеющиеся щели закрыть с помощью герметика.
  3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
  4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
  5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
  6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали
. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

  1. Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
  2. Компактность.
  3. Бесшумная работа.
  4. Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
  5. Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и .

Сегодня мы расскажем вам о циклонном фильтре для пылесоса в мастерской, ведь одна из проблем, с которой приходится бороться при деревообработке — пылеудаление. Промышленное оборудование достаточно дорого, поэтому будем делать циклон своими руками — это совершенно несложно.

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

Такого рода фильтры входят в комплект многих промышленных пылесосов , но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80-100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

  1. Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
  2. С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10-15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

  1. Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
  2. Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
  3. Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
  4. Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

Почему чипы обходят мой циклон? [Архив]


Просмотр полной версии : Почему чипы обходят мой циклон?


Майк Чалмерс

28-03-2015, 15:48

Машина King Canada 3HP Cyclone (аналогично Laguna 3HP с ручной очисткой) (огромный размер)

Я использую комбинацию воздуховода и гибкости, и я уже знаю, что это не оптимальная настройка. Вот так

6 — 6-дюймовый переходник.6 дюймов T. Две линии.

Линия 1 — 10 футов изгиба на переходник 6-4 дюйма. 4-дюймовая звездочка. Одна ветвь к 4-дюймовому отверстию на фуганке, другая к 4-дюймовому отверстию на моей настольной пиле. Обе ветви имеют 4-дюймовые противовзрывные заслонки.

Линия 2 — 2 фута гибкого трубопровода до 6-дюймового колена. 6 футов 6-дюймового воздуховода до другого колена. 4 фута 6-дюймового воздуховода. 10 футов 6-дюймового изгиба к переходнику 6-4 дюйма. 4-дюймовые взрывозащитные ворота. Этот филиал обслуживает мой 20-дюймовый рубанок и мой барабанный шлифовальный станок.

Я знаю, что этот станок не так эффективен, как SDD, однако я не ожидал, что количество стружки минует барабан, как я вижу.Это не так уж плохо, пока у меня открыты только одни взрывные ворота. Если у меня два открытых, даже два на одной линии, мешочек на фильтре быстро заполняется чипсами. Я затянул хомуты, удерживающие крышку бочки, и не чувствую там никаких признаков протечки.

Я планирую заменить T на Wye и использовать два колена в каждом углу, каждое под углом 45 вместо одного под углом 90.

Что может быть причиной этой проблемы?


Ken Fitzgerald

28-03-2015, 15:59 PM

Наиболее распространенной причиной попадания стружки в обход бункера/бочки на фильтр является утечка воздуха в стволе или в соединениях между «воронкой». /циклон» и ствол.

Принцип работы циклона заключается в том, что воздух и пыль втягиваются в камеру циклона и вниз. В какой-то момент воздух меняет направление и направляется вверх в центральную трубу в циклонной части. Когда он меняет направление, воздух на мгновение теряет скорость и, таким образом, теряет свою несущую способность. Затем берет верх гравитация, и опилки падают в бочку/контейнер. Если у вас есть утечка воздуха в бочке/контейнере или в любом из соединений между бочкой и циклоном, небольшой утечки воздуха достаточно, чтобы опилки попали в центральную трубу и попали в фильтр.

Тщательно проверьте наличие утечек воздуха в бочке/бункере и соединениях между бочкой/бункером и дном циклона. Небольшие утечки в этот момент могут вызвать проблему.


Mike Chalmers

28-03-2015, 16:56 PM

Наиболее распространенной причиной попадания стружки в обход бункера/бочки на фильтр является утечка воздуха в стволе или в соединениях между «воронкой». /циклон» и ствол.

Принцип работы циклона заключается в том, что воздух и пыль втягиваются в камеру циклона и вниз.В какой-то момент воздух меняет направление и направляется вверх в центральную трубу в циклонной части. Когда он меняет направление, воздух на мгновение теряет скорость и, таким образом, теряет свою несущую способность. Затем берет верх гравитация, и опилки падают в бочку/контейнер. Если у вас есть утечка воздуха в бочке/контейнере или в любом из соединений между бочкой и циклоном, небольшой утечки воздуха достаточно, чтобы опилки попали в центральную трубу и попали в фильтр.

Тщательно проверьте наличие утечек воздуха в бочке/бункере и соединениях между бочкой/бункером и дном циклона.Небольшие утечки в этот момент могут вызвать проблему.

Подойдет. Спасибо.


Phil Thien

28-03-2015, 17:20

Внимательно проверьте на наличие утечек воздуха в бочке/бункере и соединениях между бочкой/баком и нижней частью циклона. Небольшие утечки в этот момент могут вызвать проблему.

Вы можете попробовать обернуть весь барабан в полиэтиленовый пакет, если найдете достаточно большой. Как можно лучше загерметизируйте верхнюю часть шланга от циклона. Теперь включите устройство, и если мешок всасывается в барабан или если точка рядом с точкой мешка/шланга всасывает дым из дымовой палочки, у вас есть утечка.


Джим Эндрю

29-03-2015, 10:49

Я наклеил слой пенопласта на верхний край барабана, а затем с помощью пружинных зажимов удержал крышку. У меня была такая же проблема, пока я не устранил течь. Один находился между плитой двигателя и верхней частью циклона. Различные марки циклонов.


Майк Чалмерс

29-03-2015, 17:28

Я провел некоторое время, переделывая уплотнения на гибком шланге между барабаном и циклоном. Я даже использовал немного замазки чеканки на одном из суставов.Я вполне уверен, что позаботился о любых возможных утечках. Моим следующим шагом будет более закрытопористая пена для защиты от атмосферных воздействий между стволом и крышкой. Я также заказал звезду, чтобы убрать Т-образный переход из уравнения. Я полагаю, что тот, что рядом с циклоном, может мешать воздушному потоку. Я планирую не оставлять камня на камне, пока не убедюсь, что он работает как можно лучше.


Michael W. Clark

30-03-2015, 14:49

Это крупная стружка или мелкая фракция (мука), которую пропускают?
Майк


Майк Чалмерс

30-03-2015, 14:58

Оба.На самом деле не беспокойтесь о штрафах, фильтр позаботится о них. Это щепа, так как фильтр-мешок заполнялся очень быстро, бочка была заполнена менее чем наполовину, и мне пришлось опорожнить фильтр-мешок.


Michael W. Clark

30-03-2015, 20:52

Иногда более крупные частицы могут переноситься с неровной поверхности внутрь. Это может быть грубый сварной шов, уступ и т. д.


Mike Chalmers

30-03-2015, 21:03

Иногда более крупные частицы могут переноситься с неровной поверхности внутрь.Это может быть грубый сварной шов, уступ и т. д.

Так где ты предлагаешь мне искать что-то подобное?


Michael W. Clark

30-03-2015, 21:19

Вам нужно будет заглянуть внутрь после того, как вы исправите расположение впускных отверстий. Имейте в виду, что это может быть и эффективность циклона, поскольку вы пропускаете как мелкие, так и крупные частицы.


mike mcilroy

30-03-2015, 22:21

Иногда более крупные частицы могут переноситься с неровной поверхности внутрь.Это может быть грубый сварной шов, уступ и т. д.

Мой циклон имеет впускное отверстие для вакуумного шланга, которое соединено шлангом с бочкой для сбора, не вызовет ли это ту же проблему?


Майк Чалмерс

31-03-2015, 4:38

Мой циклон имеет впускное отверстие для вакуумного шланга, которое соединено шлангом с бочкой для сбора, не вызовет ли это ту же проблему?

Я бы хотел, чтобы моя использовала эту систему. Я так и думал, когда заказывал.

Нет, не будет. Предлагаемые причины могут привести к попаданию воздуха в ствол, ваша линия отсасывает воздух, чтобы удержать мешок.


Майкл В. Кларк

01-04-2015, 11:23

Итак, где вы предлагаете мне искать что-то подобное?

Майк, извините за краткий ответ выше. Как вы знаете, циклон работает по кривой эффективности, он улавливает более высокий процент более крупных частиц и меньший процент более мелких частиц. У нас были циклоны, которые улавливали мелкие частицы, но пропускали более крупную стружку. Первое, что необходимо проверить, это герметичность циклона в месте выброса пыли.

После этого, если проблема не устранена, вы смотрите на впускное устройство, чтобы увидеть, не может ли проблема быть в воздуховоде (вызывающем турбулентность при входе воздуха в циклон).Иногда это не так просто улучшить. Главное, чтобы у вас не было локтей, заставляющих воздух поворачиваться против циклона (если смотреть сверху). В идеале вам нужно около 6 диаметров прямого воздуховода на входе в циклон.

Если проблема не устранена, проверьте внутреннюю часть циклона. Если криволинейные поверхности не гладкие (большие зазоры сварки, недостаточное количество разрывов на изогнутых частях, несовпадение между корпусом и конусом, создающее уступ, наросты, вмятины от пользователей, пытающихся освободить заглушки и т. д.), крупные частицы будут сталкиваться эти места, когда они вращаются и отбрасываются обратно в вихрь чистого газа и выходят наверх.

Поскольку вы меняли циклоны и направляли на фильтры как мелкие частицы, так и стружку, я подозреваю, что это может быть связано с эффективностью самого циклона. Если это более короткая модель Laguna по сравнению с блоком Oneida, блок Oneida может быть более эффективным. Эффективность циклона зависит не только от перепада давления, но и от пропорций и размера (последние два имеют гораздо большее влияние на мелкие частицы).

Надеюсь, это поможет.Как может труба диаметром 1 1/4 дюйма, входящая в циклон, не вызвать такого же разрушения, как неровный сварной шов или уступ, я знаю, почему вход шланга там для мешка для сбора, но все же этот вход намного больше, чем самый плохой сварной шов.


Майк Чалмерс

01-04-2015, 20:06

Майк, извините за краткий ответ выше.Как вы знаете, циклон работает по кривой эффективности, он захватывает более высокий процент более крупных частиц и меньший процент Более мелкие частицы У нас были циклоны, которые улавливали мелкие частицы, но пропускали более крупную стружку.Первое, что необходимо проверить, это герметичность циклона в месте выброса пыли.

После этого, если проблема не устранена, вы смотрите на впускное устройство, чтобы увидеть, не может ли проблема быть в воздуховоде (вызывающем турбулентность при входе воздуха в циклон). Иногда это не так просто улучшить. Главное, чтобы у вас не было локтей, заставляющих воздух поворачиваться против циклона (если смотреть сверху). В идеале вам нужно около 6 диаметров прямого воздуховода на входе в циклон.

Если проблема не устранена, проверьте внутреннюю часть циклона.Если криволинейные поверхности не гладкие (большие зазоры сварки, недостаточное количество разрывов на изогнутых частях, несовпадение между корпусом и конусом, создающее уступ, наросты, вмятины от пользователей, пытающихся освободить заглушки и т. д.), крупные частицы будут сталкиваться эти места, когда они вращаются и отбрасываются обратно в вихрь чистого газа и выходят наверх.

Поскольку вы меняли циклоны и направляли на фильтры как мелкие частицы, так и стружку, я подозреваю, что это может быть связано с эффективностью самого циклона. Если это более короткая модель Laguna по сравнению с блоком Oneida, блок Oneida может быть более эффективным.Эффективность циклона зависит не только от перепада давления, но и от пропорций и размера (последние два имеют гораздо большее влияние на мелкие частицы).

Надеюсь, это поможет.
Майк

Спасибо за исчерпывающий ответ. Ты уверен, что говоришь так, как будто знаешь, о чем говоришь.

Не уверен, что понимаю, что Вы имеете в виду под «выбросом пыли».


Michael W. Clark

01-04-2015, 22:59

Не уверен, что понимаю, что вы имеете в виду под «выбросом пыли».

Внизу, откуда выходит пыль. Это нижняя часть конуса на большинстве устройств для хобби.


Майкл В. Кларк

01-04-2015, 23:04

Просто любопытно. Как может труба диаметром 1 1/4 дюйма, входящая в циклон, не вызвать такого же разрушения, как неровный сварной шов или уступ, я знаю, почему вход шланга там для мешка для сбора, но все же этот вход намного больше, чем самый плохой сварной шов.

Я с вами согласен Она не должна выступать внутрь, она должна быть заподлицо


Chris Parks

01-04-2015, 23:21

Длина трубы между дном конуса и барабаном будет также иметь эффект, если он слишком длинный.Дает ли производитель такую ​​длину? если нет, вам, возможно, придется поэкспериментировать, или у Майкла С. может быть предложение.


Майк Чалмерс

02-04-2015, 6:12

Длина трубы между нижней частью конуса и барабаном также имеет значение, если она слишком длинная. Дает ли производитель такую ​​длину? если нет, вам, возможно, придется поэкспериментировать, или у Майкла С. может быть предложение.

О чем ты вообще говоришь? Это ответвление моей первоначальной темы относится к шлангу, который выходит из камеры циклона в нижнюю часть ствола, чтобы создать отрицательное давление, которое удерживает мешок. Был ли этот комментарий связан с каким-то другим аспектом?


Крис Паркс

02-04-2015, 8:37

Я говорю о длине соединения от циклона до сборного барабана. Майкл Си должен был быть Майклом Кларком, а не собой. Внешний шланг не нужен, если соединение с бочкой герметичное и в бочке нет утечек. Устранение проблемы лучше, чем накладывать на нее лейкопластырь.


Phil Thien

02-04-2015, 10:08

Всякий раз, когда я имею дело с протекающим контейнером, я просто силиконирую все соединения.Набираю маленькую бусину и втыкаю ее пальцем везде, где есть шов.

Я не уверен, что сами фибровые барабаны не протекают. Сам субстрат. Я предполагаю, что большой циклон не будет создавать достаточный вакуум, но вы можете создать вакуум прямо через МДФ. Так что лично я бы предпочел пластиковый или стальной барабан. И пластик хорош тем, что он достаточно прозрачен, вы можете осветить внутреннюю часть одним светодиодом и довольно легко увидеть уровень мусора.


Майкл В. Clark

02-04-2015, 11:48

Длина трубы между нижней частью конуса и барабаном также имеет значение, если она слишком длинная. Дает ли производитель такую ​​длину? если нет, вам, возможно, придется поэкспериментировать, или у Майкла С. может быть предложение.

Я бы предпочел здесь более длинную трубу, чем слишком короткую. Чем длиннее труба, тем выше можно заполнить барабан без повторного уноса. Если барабан находится прямо под конусом, и вы его заполните, вы заберете материал из барабана и перенесете его.Если в центре материала в верхней части барабана, когда вы опорожняете его, есть углубление (утопленное место), возможно, вы вытягиваете материал из барабана.

Мне не известны какие-либо негативные последствия слишком длинной трубы на дне конуса с точки зрения эффективности. Это делается довольно часто на некоторых промышленных приложениях.

Майк


Майк Чалмерс

02-04-2015, 15:59

Итак, сегодня я заменил тройник на тройник. Это сделало заметную разницу в количестве воздуха, которое, как я чувствую, движется в системе. Не улучшил мою проблему. тем не мение.

Чтобы было ясно, моя система не наполняет фильтр-мешок так быстро, как раньше. Я бы оценил количество стружки, проходящей через циклон, примерно в 15%. Неплохо, и, возможно, лучшее, что я получу с таким устройством.


Майк Макилрой

02-04-2015, 16:06

Я согласен с вами. Он не должен выступать внутрь, он должен заподлицо.

В циклоне Grizzly впускное отверстие проходит внутрь циклона примерно на 3 дюйма. Я не слышу, чтобы стружка не пропускалась, но я замечаю, что если в циклон попадает больший кусок, я слышу, как он вращается вечно, что, вероятно, означает, что часть стружки проходит в обход но это не очень большая сумма.Я просто закрыл крышку бочки и все в порядке. Я думаю, что следующим шагом будет замазать стык между двигателем/корпусом крыльчатки, корпусом крыльчатки/впускной рампой и впускной рампой/корпусом циклона.
Я думаю, что резиновые уплотнители не справляются со своей задачей.


mike mcilroy

06-04-2015, 23:36

Добавляя сменный канистровый фильтр, я заметил, что отверстия для крепления вакуумного шланга мешка на циклоне и бочке имеют некоторые зазоры, поэтому ударьте по ним зачеканка. Надеюсь на этом закончится бесконечное вращение мусора в циклоне.


roger wiegand

07-04-2015, 11:28

У меня давно была похожая проблема с бывшим в употреблении коллектором Pistorius, который я выпрашивал. И вот однажды в порыве вдохновения я поменял направление мотора на противоположное. Поток сразу увеличился примерно в 2 раза, и, вуаля, в мешке больше нет пыли или стружки. Заставил меня задаться вопросом, как долго он работал «неправильным» путем в своей предыдущей жизни. На машине нет индикации правильного направления вращения.Удивительно, как хорошо он работал, идя не в ту сторону. Стоит проверить…


Майк Чалмерс

07.04.2015, 21:14

Сегодня установил контакт с King Canada. Объяснил, что происходит. Вопросы, которые мне задавали, показывают, что представитель, по крайней мере, знаком с пылесборниками.

Нет немедленного ответа, они рассмотрят это и свяжутся со мной. Вот где резина отправляется в путь. Надеюсь, они вернутся ко мне с некоторыми полезными предложениями. Я готов потребовать, чтобы они забрали этот аппарат и вернули мне мои деньги. Затем я вернусь к своему блоку мощностью 2 л.с. с SDD и буду плакать каждый раз, когда смотрю на все 6-дюймовые воздуховоды, шланги и фитинги, которые я купил. PM

Сегодня установил контакт с королем Канады. Объяснил, что происходит. Вопросы, которые мне задавали, показывают, что представитель по крайней мере знаком с пылесборниками.

Нет немедленного ответа, они собираются изучить это и вернуться ко мне. .Вот где резина отправляется в путь. Надеюсь, они вернутся ко мне с некоторыми полезными предложениями. Я готов потребовать, чтобы они забрали этот аппарат и вернули мне мои деньги. Затем я вернусь к своему 2-сильному блоку с SDD и буду плакать каждый раз, когда смотрю на все 6-дюймовые воздуховоды, шланги и фитинги, которые я купил. пустой барабан? Я предполагаю, что ваше устройство похоже на более короткие циклоны Laguna с картриджным фильтром? Если это так, я ожидаю, что перенос ухудшится по мере того, как уровень пыли в барабане становится выше. Я думаю, что с этим циклоном было бы хуже, учитывая короткий конус и большее отверстие в нижней части конуса по сравнению с другими циклонами для хобби, которые, как правило, стандартизированы на 6-дюймовом конусном выпуске. -07-2015, 22:30

Да, вынос ухудшается по мере заполнения бочки.Это устройство такое же, как и ручная очистительная установка Laguna.Есть видео, на которых видно, как засасывается полная бочка пыли и стружки. почти ничего не лезет в сумку.Кроме того, есть несколько видеороликов, сделанных владельцами версии Laguna мощностью 2 л.с., которые очень хвалебны. В то время как короткий конус может быть не столь эффективным для мелких частиц и пыли, в линии стружки, попадающей в рукавный фильтр, должно быть немного.
Я провел исследование перед покупкой. Я считаю, что что-то не так с этой конкретной машиной.


mike mcilroy

07-04-2015, 23:40

У меня также возникают проблемы с большими кусками размером 1/4 x 1/4 x 1 дюйм, которые будут вращаться вокруг циклона, пока я его не выключу. .Также используются фуганок и рубанок и обход стружки. Я заметил, что, когда я открывал крышку, было несколько складок, которые содержали пыль на губе, так что, очевидно, были небольшие утечки. Я запускал его без мешка после добавления пенопластового изолятора вокруг края ствола. Было очень туго, а проблема осталась та же. Я отправил электронное письмо в службу технической поддержки Grizzly, посмотрим, что они скажут. Я загерметизировал все возможные соединения, а также ручки и ролики на барабане. Остались только головки болтов и шайбы, соединяющие детали.


Майк Макилрой

08-04-2015, 00:15

Кажется, я сам ответил на свой вопрос о микросхемах.
Когда я вынул мешок, чтобы попробовать, я должен был перекрыть вакуумный шланг мешка, он вытягивает щепу прямо из бочки. Тем не менее, все еще не уверен, что большие куски вращаются бесконечно.


Джим Эндрю

08-04-2015, 10:36

У вас есть фланец на крышке бочки? Когда я устанавливал свой, я загерметизировал край с внутренней стороны фланца и вокруг отверстий под болты, поэтому я загерметизировал его. Немного резиновых шайб не помешало бы. Я могу смотреть на свой шланг, и пыль просто стекает в ствол, как бы совершая вращательное движение. Когда у меня была утечка, стружка заполнила бочку конусом, маленьким концом вверх, и теперь она заполняет бочку плотно снаружи.


mike mcilroy

08-04-2015, 15:49

Мой ствол заполняет кольцо вокруг внешней части и полость под гибким шлангом. Я думал о добавлении уплотнителя из пенопласта к крышке бочки, так что, возможно, пена запечатает любые морщины в сумке.


Michael W. Clark

08-04-2015, 20:41

Моя бочка заполняет кольцо вокруг внешней части и полость под гибким шлангом. Я думал о добавлении уплотнителя из пенопласта к крышке бочки, так что, возможно, пена запечатает любые морщины в сумке.

Этот паттерн обычно указывает на повторный унос. Вращающийся воздух меняет направление в нижней части конуса и возвращается к центру циклона. Когда он меняет направление, пыль выпадает, но воздух часто оставляет в пыли ямку. Чем выше уровень запыленности (приближаясь к нижней части конуса), тем более выражена дерна.

Вот почему я предпочитаю более длинную сливную трубу/шланг вместо установки сборного барабана непосредственно на дно циклона. Часто высокоэффективные промышленные циклоны имеют отдельную камеру под конусом, позволяющую пыли отделяться от воронки, а затем падать в сборный барабан, воздушный шлюз или какое-либо другое герметизирующее устройство. Камера должна быть правильно спроектирована с учетом воздушного потока и геометрии циклона.


Майкл В. Кларк

08-04-2015, 20:43

Да, перенос становится хуже по мере заполнения бочки. Это устройство такое же, как и устройство для ручной уборки Laguna. Существуют видеоролики, на которых видно, как всасывается полная бочка пыли и стружки, а в мешок почти ничего не попадает. Кроме того, есть несколько видеороликов, сделанных владельцами версии Laguna мощностью 2 л.с., которые очень хвалебны. В то время как короткий конус может быть не столь эффективным для мелких частиц и пыли, в линии стружки, попадающей в рукавный фильтр, должно быть немного.
Я провел исследование перед покупкой. Я считаю, что что-то не так с этой конкретной машиной.

Сообщите нам, что говорит вам производитель и улучшает ли это производительность.

Редактировать: Я вижу, у вас есть версия 3HP и что-то вроде минимального воздуховода. Одна ветвь длиннее и имеет больше потерь, чем другая. Вы используете обе ветки одновременно? Длинный выстрел, но вы, возможно, вытягиваете слишком большой поток и ухудшаете перенос (более сильный вихрь в нижней части конуса достигает ствола дальше).Если эта теория верна, вы увидите меньше уноса на ответвлении с большим количеством шлангов, потому что поток будет меньше из-за большего сопротивления (при условии, что размер пыли в основном одинаков). Унос усугубляется по мере заполнения бочки любого циклона, когда уровень пыли находится слишком близко к нижней части конуса.


Lee Reep

08-04-2015, 21:07

У меня Laguna 2HP, и большая часть мусора попадает в ствол. и очень мало в меньший фильтровальный мешок. И уж точно не чипсы.Я предполагаю, что блоки 2HP и 3HP Laguna очень похожи по своей работе (и похожи на ваш циклон).


Майк Чалмерс

09-04-2015, 18:47

Я отправил King фотографии моей установки и видео о проблеме. Они пытаются выяснить, в чем дело. Я надеюсь, что они могут решить эту проблему, и это не проблема с самой машиной. Какая боль вернуть машину и забрать новую будет. Честно говоря, мне жаль, что я не застрял со своими 2 л.с. с SDD.


Майк Чалмерс

10.04.2015, 17:56

Итак, ответ от Кинга. Две части.

1. Звезда расположена слишком близко к входу. Хорошо, я мог бы купить это. Проблема в том, что то же самое происходит, даже когда я перехожу к настройкам по умолчанию, с которыми машина поставлялась, т. е. переходнику с 8 дюймов на 3 X 4 дюйма и куску 4-дюймового шланга.

2. Это потому, что я с использованием сосны. Правда?

Разве многие люди не используют сосну? Означает ли это, что инструменты оправдывают низкую производительность, потому что кто-то использует сосну? Почему у моего SDD нет таких проблем.

Неприемлемый ответ. Сейчас ищу возврат. Я не помню, чтобы я читал что-нибудь в литературе, предупреждающее, что это не будет работать с сосной.

Какая шайба!


Фил Тьен

04-10-2015, 18:23

Итак, ответ от Кинга. Две части.

1. Звезда расположена слишком близко к входу. Хорошо, я мог бы купить это. Проблема в том, что то же самое происходит, даже когда я перехожу к настройке по умолчанию, с которой поставляется машина, то есть к переходнику с 8 дюймов на 3 X 4 дюйма и куску 4-дюймового шланга.

2. Это потому, что я использую сосну. Действительно?

Разве многие люди не используют сосну? Означает ли это, что плохая производительность инструментов оправдывается тем, что кто-то использует сосну? Почему у моего SDD нет таких проблем.

Неприемлемый ответ. Сейчас ищу возврат. Я не помню, чтобы я читал что-нибудь в литературе, предупреждающее, что это не будет работать с сосной.

Какая шайба!

О, вы не сказали нам, что используете сосну.

Да, в этом проблема.

Шучу.

Я думаю, что конусы на них слишком короткие.

Были некоторые ребята, которые модифицировали их с помощью перегородок/разрушителей вихрей.

Лично я бы вернулся к SDD.


Майк Чалмерс

04-10-2015, 19:35

Я участвую в возврате и возмещении, поэтому я могу сделать только это, вернуть на свой SDD. Я приму ванну за 300 долларов +, которые я потратил на 6-дюймовый шланг и воздуховод, поскольку SDD использует 5-дюймовый, но это лучше, чем то, что происходит прямо сейчас.


Майкл В. Кларк

04-10-2015, 21:22

Я думаю, есть вероятность, что конусы на них слишком короткие

Майк, извини за новости. Похоже, у вас есть кто-то, кто может не знать, что они делают. Комментарий Фила — это именно то, о чем я подумал, когда впервые увидел эти устройства.

Не знаю, при чем здесь сосна, кроме того, что она легче некоторых пород дерева. Я предполагаю, что это не будет работать с древесиной тополя или баса и, возможно, с другими. Сосна известна длинной волокнистой стружкой, но это было бы проблемой в любом циклоне для хобби, если бы возникала проблема с засорением.

Надо было спросить у них, для какой древесины он предназначен и где список в инструкции! Ха!

В любом случае, извините за вашу удачу и надеюсь, что они разрешат это мирным путем.

П.С. Не беспокойтесь о 6″. Вы можете найти ему применение или продать его.

Майк


Майк Чалмерс

поставить переходник с 5 на 6 дюймов на SDD?


Майк Чалмерс

16-04-2015, 18:14

King Canada, в немалой степени благодаря моему местному дистрибьютору, согласился классифицировать мое устройство как дефектное и принять его обратно.Кроме того, я решил вернуться к своей старой системе и использовать кредит, чтобы купить новую шлифовальную машину для кромок и большую шпиндельную шлифовальную машину. Победа для меня по всем фронтам. Все это упражнение показало мне, насколько хорошо работала моя старая система.


Майкл В. Кларк

16.04.2015, 22:46

Я рад, что у тебя все получилось, Майк.


Джеймс Ганнинг

10.05.2015, 23:13

Майк Чалмерс,

Только что увидел эту тему. У меня есть SDD, и я использовал переходник с 5 на 6 дюймов и гибкий шланг на 6 дюймов оттуда.Я использую его только на одной машине за раз. Я запитываю свой с помощью небольшого нагнетателя Penn State мощностью 1 л.с., и он отлично работает только с 6-дюймовым гибким шлангом. С блоком мощностью 2 л.с., питающим ваш SDD, вы сможете без проблем использовать 6-дюймовую трубу в хорошо спроектированной схеме. . Адаптация ваших машин к большим 6-дюймовым портам будет сложной задачей, но вы будете рады, что сделали это. Я бы никогда не вернулся к 4-дюймовым воздуховодам.


Работает на vBulletin® Версия 4.2.5 Copyright © 2022 vBulletin Solutions Inc. Все права защищены.

Циклон для пылесоса своими руками

Домашний пылесос настолько привычен в хозяйстве, что никто не задумывается над принципом его действия. С момента изобретения этого помощника по уборке помещений он использовался единственно возможным способом отделения пыли от чистого воздушного фильтра.

С годами фильтрующий элемент совершенствовался, из банального мешка из плотного брезента он превратился в высокотехнологичные мембраны, задерживающие мельчайшие частицы мусора.В то же время от основного недостатка избавиться не удалось.

Разработчики фильтров постоянно ищут компромисс между плотностью ячеек и пропускной способностью воздуха. Кроме того, чем грязнее мембрана, тем хуже через нее проходит воздух.
30 лет назад физик Джеймс Дайсон совершил прорыв в технологии удаления пыли.

Он изобрел компактный пылеуловитель, работающий по принципу центробежной силы. Надо сказать, что эта идея была не нова. Промышленные лесопильные заводы уже давно используют центробежные сборники опала и стружки циклонного типа.

Но никто не додумался применить это физическое явление в домашних условиях. В 1986 году был зарегистрирован патент на первый пылесос циклонного типа, получивший название G-Force.

В целом существует три способа отделения пыли от чистого воздуха:

  1. Фильтрующая мембрана. Самый массовый и дешевый способ удаления пыли. Используется в большинстве современных пылесосов;
  2. Фильтр для воды. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, а на выход поступает идеально чистый поток воздуха.Такие устройства завоевали популярность, но их применение не получило широкого распространения из-за высокой стоимости.
  3. Сухой центробежный фильтр «Циклон». Это компромисс по стоимости и качеству очистки по сравнению с мембраной и фильтром для воды. Остановимся на этой модели подробнее.

Как работает циклон

На рисунке показаны процессы, происходящие в фильтрующей камере циклона.

Загрязненный воздух по патрубку (1) поступает в корпус фильтра (2) цилиндрический… Патрубок расположен тангенциально к стенкам корпуса, благодаря чему воздушный поток (3) закручивается в спираль вдоль стенок цилиндра.

Под действием центробежной силы частицы пыли (4) прижимаются к внутренним стенкам корпуса, а под действием силы тяжести оседают в пылесборнике (5). Воздух с мельчайшими частицами мусора (на которые не действует центробежная сила) поступает в камеру (6) с обычным мембранным фильтром… После окончательной очистки они выходят во всасывающий вентилятор (7).

С самого начала работы в мастерской столкнулся с проблемой удаления пыли после работы. Единственным способом очистить пол было подмести его. Но из-за этого в воздух поднялось невероятное количество пыли, которая осела заметным слоем на мебели, на станках, на инструментах, в волосах и в легких. Бетонный пол в мастерской усугублял проблему. Некоторым решением было распыление воды перед подметанием и использование респиратора.Однако это лишь полумеры. Зимой в неотапливаемом помещении вода замерзает и ее приходится носить с собой, к тому же водно-пылевая смесь на полу трудно собирается и это тоже не способствует гигиене рабочего места. Респиратор, во-первых, не задерживает 100% пыли, какая-то часть все равно вдыхается, во-вторых, не защищает от оседания пыли на окружающую среду. Да и не все закоулки можно пролезть веником, чтобы выковырять оттуда мелкий мусор и опилки.

В такой ситуации самым эффективным решением будет пропылесосить комнату.

Однако использовать бытовой пылесос не получится. Во-первых, его придется чистить каждые 10-15 минут работы (особенно если вы работаете на фрезерном столе). Во-вторых, по мере заполнения пылесборника эффективность всасывания снижается. В-третьих, количество пыли, которое сильно превышает расчетные значения, сильно скажется на ресурсе пылесоса. Здесь нужно что-то более специализированное.

Есть много готовых решений для обеспыливания в мастерской, однако их стоимость, особенно в свете кризиса 2014 года, не делает их слишком доступными. На тематических форумах нашел интересное решение- использовать циклонный фильтр совместно с обычным бытовым пылесосом. Все вышеперечисленные проблемы бытовых пылесосов решаются удалением грязи и пыли из воздуха в стандартный пылесборник пылесоса. Одни собирают циклонные фильтры из дорожных конусов, другие из канализационных труб, третьи — из фанеры и всего, на что хватит фантазии.Но я решил купить готовый фильтр с креплениями.

Принцип работы прост — поток воздуха закручивается в конусообразном корпусе фильтра и центробежной силой из воздуха удаляется пыль. В этом случае пыль через нижнее отверстие попадает в контейнер под фильтр, а очищенный воздух выходит через верхнее отверстие в пылесос.

Одной из самых распространенных проблем в работе циклонов является так называемая «карусель».Это ситуация, когда грязь и опилки не попадают в пылесборник, а бесконечно крутятся внутри фильтра. Такая ситуация возникает из-за слишком высокой скорости воздушного потока, создаваемого турбиной пылесоса. Нужно немного снизить скорость и «карусель» исчезнет. В принципе, не мешает — следующая порция мусора заталкивает в контейнер большую часть «карусели» и занимает свое место. А во второй модели пластиковых циклонов этой карусели практически нет. Чтобы исключить подсос воздуха, место соединения фильтра с крышкой я промазал термоклеем.

Решил взять контейнер для сбора пыли побольше, чтобы реже приходилось выносить мусор. Купил бочку на 127 литров, производства, кажется, в Самаре — размер то что нужно! Собираюсь нести бочку на помойку, как бабушкину авоську — на другой тележке, чтобы не надорваться.

Далее идет выбор раскладки.Некоторые устанавливают пылесборник стационарно и подводят воздуховоды к машинам. Другие просто ставят пылесос и бочку рядом друг с другом и перетаскивают их в нужное место. Захотелось сделать мобильную установку на колесах, чтобы перемещать все по мастерской одним блоком.
Мастерская у меня довольно маленькая и вопрос экономии места очень актуален. Поэтому я решил выбрать компоновку, при которой бочка, фильтр и пылесос расположены друг над другом, занимая минимальную площадь.Было решено варить корпус установки из металла. Каркас из профильной трубы определяет размеры будущей установки.

При вертикальном расположении есть вероятность опрокидывания. Чтобы уменьшить эту вероятность, нужно максимально утяжелить основание. Для этого в качестве материала для основания был выбран уголок 50х50х5, на который ушло почти 3,5 метра.

Ощутимый вес тележки компенсируется наличием поворотных колес.Были мысли, если конструкция недостаточно устойчива, засыпать в полость рамы свинцовую дробь или песок. Но этого не требовалось.

Чтобы добиться вертикальности стержней, пришлось проявить смекалку. Пригодились недавно купленные тиски. Благодаря такому простому оборудованию удалось добиться точной выверки углов.

Тележку удобно передвигать, держась за вертикальные стержни, поэтому усилены места их крепления.К тому же это дополнительное, хоть и не большое, утяжеление основания. Я вообще люблю надежные вещи с запасом прочности.

Ствол фиксируется в монтажной раме струбцинами.

В верхней части штанги есть площадка для пылесоса. Далее по углам внизу будут просверлены отверстия и саморезами будут закреплены деревянные планки.

Вот, собственно, и весь кадр.Вроде бы ничего сложного, но на сборку почему-то ушло четыре вечера. С одной стороны, я вроде никуда не торопился, работал в своем темпе, стараясь выполнить каждый этап качественно. Но с другой стороны, низкая производительность связана с отсутствием отопления в цехе. Защитные очки и сварная маска быстро запотевают, ухудшая видимость, а громоздкая верхняя одежда сковывает движения. Но задача выполнена. К тому же до весны осталось всего пару недель.

Очень не хотелось оставлять кадр в таком виде. Я хотел покрасить его. Но на всех баллончиках с краской, которые я нашел в магазине, написано, что их можно использовать при температуре не ниже +5, а на некоторых даже не ниже +15. Термометр в мастерской показывает -3. Как быть?
Читаю тематические форумы. Люди пишут, что можно смело красить даже в мороз, лишь бы краска была не на водной основе и не было конденсата на деталях. А если краска с отвердителем, то вообще не париться.
Нашла в загашниках старую, немного потолстевшую банку Хаммерайт, которой красила турник на даче — . Краска достаточно дорогая, поэтому я решил протестировать ее в экстремальных условиях… Вместо дорогого оригинального растворителя Хаммерайт добавил в нее обычный обезжириватель, чтобы сделать ее немного жиже, размешал до нужной консистенции и начал красить.
Летом эта краска высыхала за час. Трудно сказать, сколько она высохла зимой, но когда я вернулся в мастерскую на следующий вечер, краска была уже высохла.Правда без обещанного молоткового эффекта. Вероятно, виноват обезжириватель, а не отрицательная температура. В остальном других проблем не обнаружено. Отделка выглядит надежной. Возможно, не зря эта краска стоит в магазине почти 2500 рублей.

Корпус циклона выполнен из хорошего пластика и имеет достаточно толстые стенки. А вот крепление фильтра к крышке бочки довольно хлипкое — четыре самореза вкручены в пластик. В этом случае могут возникать значительные боковые нагрузки на шланг, который крепится непосредственно к фильтру. Поэтому крепление фильтра к бочке необходимо усилить. У людей разные подходы к решению этой проблемы. В основном собирают дополнительную жесткость каркаса для фильтра. Дизайны самые разнообразные, но идея примерно такая:

Я подошел к этому немного по-другому. На один из стержней был приварен держатель для труб подходящего диаметра.

В этот держатель зажимаю шланг, который отвечает за все скручивания и рывки. Таким образом, корпус фильтра защищен от любых нагрузок. Теперь устройство можно тянуть прямо за шлангом, не опасаясь повреждения.

Решил зафиксировать ствол стяжными ремнями. Выбирая замки в строительном магазине, я сделал интересное наблюдение. Пятиметровый привязной ремень с трещоточным замком иностранного производства обошелся мне в 180 рублей, а лежащий рядом с ним голый замок типа «лягушка» российского производства обойдется мне в 250 рублей. В этом и заключается торжество отечественного машиностроения и высоких технологий.

Опыт показал, что этот метод монтажа имеет важное преимущество. Дело в том, что на форумах, посвященных этим фильтрам, пишут, что бочки, как и у меня, при подключении мощного пылесоса могут раздавиться из-за разрежения, возникающего при засорении наливного шланга. Поэтому при тестировании я намеренно перекрыл отверстие в шланге и ствол сжался под действием вакуума.Но благодаря очень тугому сжатию хомутов ствол не усадился полностью, а только в одном месте ниже обруча осталась вмятина. А когда я выключил пылесос, вмятина сама выпрямилась со щелчком.

В верхней части блока есть площадка для пылесоса

В качестве бытового пылесоса приобрел безмешкового, почти двухкиловаттного монстра. Я как раз думал, а дома мне это пригодится.
Покупка пылесоса по объявлению натолкнулась на какую-то необъяснимую человеческую глупость и жадность.Народ продает б/у вещи без гарантии, с выработанной частью ресурса, недостатками внешнего вида по ценам ниже магазинных процентов на 15-20. И ладно бы какие-то бытовые вещи, но бывшие в употреблении пылесосы! Судя по сроку размещения объявлений, эта торговля иногда затягивается на годы. И стоит только начать торговаться и назвать адекватную цену, как натыкаешься на хамство и непонимание.
В итоге через пару дней я все-таки нашел для себя отличный вариант за 800 руб.Известный бренд, 1900 Вт, встроенный циклонный фильтр (уже второй в моей системе) и еще один фильтр тонкой очистки.
Я не мог придумать ничего более изящного, чтобы закрепить его, чем прижать его стяжным ремнем. В принципе держит надежно.

Пришлось немного помудрить с подключением шлангов. В итоге имеем вот такую ​​установку. И это работает!

Обычно, когда читаешь отзывы о первом использовании таких штуковин, люди давятся от восторга.Вот что-то похожее и я испытал при первом включении. Шутка ли — пылесосим в мастерской! Где все ходят в уличной обуви, где повсюду летит металлическая стружка и опилки!

Я никогда не видел этот бетонный пол, который невозможно подмести из-за застрявшей в порах пыли, такой чистый. Настойчивые попытки его подмести приводят лишь к увеличению плотности пыли в воздухе. И такая чистота мне далась за пару легких движений! Мне даже не пришлось надевать респиратор!

Нам удалось собрать в бочке то, что осталось после предыдущей уборки веником.Во время работы устройства, благодаря полупрозрачности фильтра, можно наблюдать клубящиеся внутри потоки пыли. В пылесборнике пылесоса тоже была пыль, но ее было незначительное количество и это были особенно легкие и летучие фракции.

Очень доволен результатом. В мастерской больше не будет пыльных бурь. Можно сказать, что я вступаю в новую эру.

Преимущества моего дизайна:
1.Занимает минимальную площадь, за счет только диаметра ствола.
2. Устройство можно тянуть и тянуть за шланг, не опасаясь вытащить фильтр.
3. Барабан защищен от раздавливания при закупорке входного отверстия.

Спустя некоторое время использования установки я все же столкнулся с проблемой недостаточной жесткости ствола.
У меня появился более мощный пылесос. Бытовой, но сосет как зверь — засасывает камни, гайки, шурупы, срывает штукатурку и вытаскивает кирпичи из кладки))
Этот пылесос захлопнул синюю бочку даже не забив наливной шланг ! Тугая обхватка ствола хомутами не помогла.У меня не было с собой фотоаппарата, жаль. Но выглядит это так:

На тематических форумах предупреждают о такой возможности, но все равно я такого не ожидал. С большим трудом он расправил бочку и отправил ее, изрядно помятую, на дачу для запаса воды. На большее она не способна.

Выхода из этой ситуации было два:
1. Купить вместо пластиковой бочки металлическую. Но мне нужно найти бочку вполне определенного размера, чтобы она точно подходила под мой сетап — диаметр 480, высота 800.Поверхностный поиск в Интернете не дал никакого результата.
2. Самостоятельная сборка ящика нужного размера из фанеры 15 мм. Это более реально.

Коробка собрана на саморезы. Стыки заклеил двухсторонним вспененным скотчем.

Тележку пришлось немного переделать — переварить задний хомут под квадратный бак.

Новый бак, помимо прочности и увеличенного объема за счет прямых углов, имеет еще одно важное преимущество — широкое горлышко.Это позволяет поместить мешок для отходов в бак. Сильно упрощает разгрузку и делает на порядок чище (завязал мешок прямо в баке и вынул-выкинул без пыли). Старый ствол не позволял.

Крышка загерметизирована вспененным утеплителем для окон

Крышка удерживается на месте четырьмя лягушачьими замками. Они создают необходимые помехи для герметизации крышки на поролоновой прокладке. Чуть выше я писал о ценовой политике этих замков-лягушек.Но пришлось раскошелиться.

Сработало хорошо. Красиво, функционально, надежно. Как я люблю.

Планируя самостоятельное производство стружколома, для максимальной экономии денежных средств в первую очередь стоит рассмотреть решение на базе обычного бытового пылесоса.

Сам по себе пылесос бесполезен для использования в качестве всасывателя стружки, так как имеет небольшой объем для хранения. Именно эту проблему необходимо решить с помощью контейнера для стружки и пыли, а также циклонного элемента.

Самодельный стружкоотсос должен состоять из трех основных частей:

  1. Привод, в нашем случае пылесос
  2. Резервуар для стружки
  3. Циклонный элемент

Тяга пылесоса создает разрежение в баке циклона, за счет разности давлений снаружи и внутри нашего всасывания стружки стружка и пыль засасываются внутрь элемента циклона. Внутри циклона действуют силы инерции и гравитации, под действием которых тяжелая фракция отходов отделяется от воздушного потока и падает вниз.

Для накопительного бака хорошо подойдет пластиковая тара, например, бочка на 65 литров по цене около 1000 рублей

Циклонный элемент можно сделать из канализационных труб, например

К водопроводной трубе конструкция крепится к крышка бочки. Сооружение труб, отводов (муфт) с манжетами также не превысит 1000 руб.

Дополнительно потребуются:

  • гайки, винты, шайбы для крепления впускного патрубка
  • пистолет с монтажным клеем.

При покупке в этом, вы можете начать собирать структуру всасывания стружки.

  1. Сделайте отверстие для входа в боковой части водопроводной трубы, которая должна располагаться по касательной к корпусу. Он должен быть установлен в верхней части циклонного элемента, чтобы получить максимальную степень очистки. Обязательно заполнить зазоры между патрубком и стенкой трубы монтажным герметиком. Рис. 3
  2. Сделайте отверстие для выпуска в крышке трубы. Инжир.3
  3. Соберите часть циклона, как показано на рис. 4

Шланг можно использовать от пылесоса, желательно со встроенным металлическим заземляющим проводником.

Можно использовать любой пылесос, чем мощнее, тем лучше.

Производительность такого самодельного стружкоотсоса будет не высока, максимум на один станок, а вот экономия денег будет очень существенной!

Для мобильности можно соорудить подставку для колес из куска толстой фанеры и мебельных колесиков, установить на нее наш самодельный стружкоотсос и легко катать по мастерской.

Если вы ищете профессиональную, недорогую, рассмотрите возможность приобретения этого надежного и простого в использовании стружкоотсоса проверенного российского производителя ЗАО «Консар» .

Отличный способ сэкономить на удалении стружки – изготовить самодельный отсос для стружки в мастерской. Его стоимость сегодня начинается примерно от 9000 рублей, так что экономия немалая. Такой проект нам предложил мастер из Дзержинска Сергей Юркевич.

Все началось с того, что возникла проблема оснастить толщиномер отводом кокиля, так как мастерская маленькая и опилки под ногами сильно нервируют, поначалу так и сделал, под что даже украл последний советский пылесос Ракета очиститель от свекрови)) Но ненадолго, сгорел.Но времени хватило, чтобы сделать вывод: это не лучший вариант удаления стружки.

Идея и ее реализация найдены на ютубе. А именно изготовление улитки без пылесоса.. Чертежей я не делал, вся работа по оформлению шла прямо по ходу, примерно как рассказали создатели видео. ..

Первым делом был изготовлен сам диск-вентилятор. Делал из фанеры 9 мм диаметром 300 мм…. Нижний круг сплошной — с отверстием под шпиндель.В этот момент желательно наклеить один-два круга арматуры, чтобы вал не болтался. Верхний круг с отверстием для «подсоса»

Такие круги сделать несложно с помощью, например, фрезерного стола, есть приемы и с помощью кругового…

Потом нужно было сделать корпус, использовалось то, что было под рукой. На листе старого ДСП я скрутил коробку, предварительно разметив на ней расположение вентилятора, вставил внутрь коробки изогнутую полоску ДВП, заделал углы поролоном и швы на ПУР-клее.. Чтобы полоска ДВП не прокручивалась, я усилил ее клиньями по углам коробки.

Вибрации при вращении практически отсутствуют, балансировка производилась путем сверления канавок на более тяжелой стороне до тех пор, пока крыльчатка не стала легко останавливаться в разных местах на своем весе…

Сначала этот барабан ставился на асинхронный двигатель мощностью 500Вт при 2800 об/мин. Для нормальной работы требуется не менее 3000 об/мин. Но, двигатель оказался слабым, слишком большое сопротивление.. — быстро перегрелся… Поставил двигатель от стиралки но и то 10 минут работы и термозащита вырубается, но это через маленький вал на подшипниках..

Сбоку положил старую бочку из алюминия, которую уже нашел) Нужно куда-то стружку подложить)) Это как в заводских стружкососах.. Дно бочки сняли, а на нем вырезали отверстие сторона для выхода из улитки. При этом поток воздуха закручивается вдоль стены, как циклон, осыпая опилки.

Полученная трубка крепится к корпусу всасывающего стружки парой болтов. На дно этой емкости с помощью хомута крепится мешок для опилок, а сверху — тканевый фильтр-мешок.

Потом сделал основную крышку для улитки, вход стружки — труба диаметром 80 мм (опять же позаимствовал у жены на кухне от всякой крупы))

На испытаниях всасывание показало такую ​​мощность, что спокойно держало планку.

Ну вот, так как есть проблемы с двигателем, плюнул на всё самоделкой 2,2 киловатта через конденсаторы с пусковым.. Стало вполне нормально..

Нужно было поставить сверху какой-то воздушный фильтр, все спрашивали, что за ткань для этого используется, но внятного ответа я не нашел, решение подсказала теща! Наволочка от подушки, не знаю как ткань называется, но пыль не пропускает.. Так что оно того стоит))

Стружкоотсос пока используется только на рейсмусовом станке Makita 2010NB… Необходимо сделать распределитель для другого оборудования, но это пока в проекте.

Распределитель нужен не только для того, чтобы разогнать поток на несколько устройств. При работе рейсмусовым станком 30 мм может забиваться стружка. Вот его принципиальная схема.

Конструкция, конечно, получается более громоздкой, но и более универсальной.

При обработке деревянных заготовок наверное каждый сталкивался с тем, что все вокруг покрыто большим количеством стружки, опилок и древесной пыли. Чтобы избавиться от них хотя бы частично, используют различные пылесборники, экстракторы стружки, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а другие имеют специальные розетки для подключения пылесоса.

В домашних мастерских лучше использовать спец. пылесос, чем бытовой. Во-первых, двигатель в спец. пылесос рассчитан на более чем длительную работу, а во-вторых, как правило, он комплектуется шлангом длиной 3 м, что значительно упрощает его использование с электроинструментом.И все же недостаток каждого пылесоса – это маленький контейнер для мусора.

Как сделать циклонный фильтр своими руками

С целью хоть как-то упростить работу по уборке пылесоса и удешевить мешки, стал собирать информацию по этому вопросу… Нашел описание в интернете разные виды простых приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылесборники в виде мини-циклона.Они хорошо собирают пыль в отдельный контейнер, не давая ей попасть в пылесос, что увеличивает срок службы мешков в десятки раз. Облегчается и процесс очистки пылесборника от мусора. Готовые светильники продаются через интернет-магазины, но их стоимость довольно высока при очень простой конструкции.

Дизайн. Решил сам сделать мини пылесборник циклонного типа. Автором и разработчиком данной конструкции считается Билл Пентц из Калифорнии.Заработав себе серьезную аллергию на мелкую древесную пыль, он впоследствии много сил и времени отдавал борьбе как с самой болезнью, так и с ее причинами.

Пылеуловитель — устройство, основным элементом которого является перевернутый усеченный конус, вставляемый нижней частью в емкость для сбора пыли. В верхней части в пылесборник вставлена ​​трубка для подключения к пылесосу, а сбоку по касательной вставлена ​​трубка для подключения шланга от инструмента.

При всасывании пылесосом воздуха внутри аппарата образуются вихри, и мусор, двигаясь вместе с воздухом, центробежными силами отбрасывается к внутренним стенкам фильтра, где продолжает свое движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляются и под действием силы тяжести падают в нижний контейнер. А частично очищенный воздух меняет направление и выходит через вертикально установленную трубу и попадает в пылесос.

К данной конструкции предъявляются два обязательных требования. Это, во-первых, его герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жесткость контейнера и самого корпуса циклона — иначе он так и норовит расплющиться.

В интернете есть таблицы с чертежами циклонов для частиц разных размеров. Корпус циклона можно сделать из оцинковки или пластика, а можно выбрать готовую емкость аналогичной формы.Например, я видел циклоны, сделанные на основе дорожного конуса (обязательно жесткого), пластиковой вазы для цветов, жестяного рожка, большой трубки с тонером от ксерокса и т.д. Все зависит от того, какого размера нужен циклон . Чем крупнее частицы мусора, тем больше диаметр трубок для подсоединяемых шлангов и тем массивнее сам циклон.

Билл Пентц указывает на некоторые конструктивные особенности. Так, чем меньше циклон в диаметре, тем больше нагрузка на пылесос.А если приемник низкий и плоский, то есть вероятность, что мусор высосется из приемника и попадет в пылесос. При использовании контейнера любой формы его нельзя доверху заполнять мусором.

Выбор материала. Решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, создать из них полноценный конус не получится, но я был не первым, кто пытался использовать их для этой цели.Преимуществом такого выбора является жесткость деталей и герметичность их соединений за счет уплотнителей. Еще один плюс в том, что есть различные резиновые вставки для патрубков, позволяющие легко и плотно подсоединить шланг пылесоса. Кроме того, при необходимости конструкцию можно легко разобрать.

Для собственного сбора крупных опилок и стружки изготовил циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить ваше внимание, что эксцентриковый переходник с трубы ∅110 мм на ∅160 мм обязательно должен быть воронкообразным.Я видел плоские, но они не подходят — не будут работать, и мусор застрянет.

Ход работ по циклону своими руками

Порядок работы. В заглушке под трубу ∅160 мм и трубу корпуса сделал отверстия под отводы под шланги. Затем с помощью термопистолета вклеил в заглушку кусок трубы ∅50 мм. Он должен располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому более длинную трубку лучше сначала вклеить в заглушку, а затем при сборке обрезать ее по месту.

В интернете нашел жалобы на то, что клей-расплав не прилипает к трубе ПВХ, и совет сваривать детали паяльником и куски самой трубы. Я пробовал, но не стал. Во-первых, мой клей прилипал идеально, а, во-вторых, запах расплавленного пластика отбил всякое желание сваривать что-либо таким образом, хотя соединение может быть более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, а шов при отсутствии навыков получается не очень ровным. Был у меня такой печальный опыт — чтобы выровнять шов, решил прогреть феном. У меня получилась гладкая поверхность валика клея, но при этом сам пластиковый тюбик деформировался, и его пришлось выбросить.

Следующим этапом я приклеил к внутренней поверхности корпуса спираль, которая должна направлять поток воздуха вниз к пылесборнику. Это решение рекомендовал сам Билл Пентц — по его словам, оно почти вдвое увеличивает эффективность циклона. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного патрубка.

В качестве материала для него я использовал пластиковый стержень, который нагрел феном и согнул в виде спирали (фото 1) а затем вклеил в корпус (фото 2) с помощью термопистолет. Затем вклеил боковую трубку (фото 3) , внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал вертикальную выпускную трубу так, чтобы она была на 2-3 см ниже края боковой трубы, и окончательно собрал всю конструкцию.

Мусорный контейнер сделал из жесткой пластиковой бочки, к днищу которой прикрепил колеса — оказалось очень удобно его чистить (фото 4) … Сбоку вырезал смотровое окошко ствол и закрыл его акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за наполнением контейнера.

Крышки от бочки у меня не было, и я сделал ее из куска столешницы, которая долго ждала своего часа после мойки на кухне (фото 5) … На нижней стороне столешницы фрезой выбрал паз для кромок бочки и вклеил в него оконный уплотнитель для герметичного соединения (фото 6) … По правилам отверстие в крышке надо сделать по центру, но тогда у меня были бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке защелками от давно сломанного пылесоса. Он также использовал шланг для подключения циклона. Хочу обратить ваше внимание на то, что шланги лучше брать от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, то при включении пылесоса появляется свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к прибору. Не все инструменты имеют выход для пылесоса. Поэтому я решил сделать простой регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры (фото 7) сделал заготовки для рычагов… Держатель дополнен канализационным хомутом для крепления шланга (фото 8) …Стойка была специально сделана больших размеров, чтобы можно было закрепить ее струбциной или удерживать с грузом. Держатель оказался удобным — использую его не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддерживаю длинную заготовку в горизонтальном положении.

После сборки циклона я провел несколько экспериментов, чтобы определить его эффективность. Для этого я набрал в стакан мелкой пыли, после чего измерил ее объем, попавший в емкость пылесборника.В итоге убедился, что в бочку попадает около 95% всего мусора, а в мешок пылесоса попадает только очень мелкая пыль, да и то небольшое ее количество. Меня такой результат вполне устраивает — теперь я чищу мешок в 20 раз реже и только от мелкой пыли, что намного проще. И это при том, что моя конструкция далека от совершенства по форме и пропорциям, что, конечно, снижает КПД.

Электропроводка. Проверив работоспособность циклона, решил сделать стационарную разводку шлангов по цеху, так как трехметрового шланга конечно маловато, а пылесос с циклоном громоздкий и неповоротливый, передвигать их неудобно вокруг мастерской каждый раз.

Благодаря тому, что использовались стандартные трубы, смонтировать такую ​​проводку удалось за час. Задвинул пылесос и циклон в самый дальний угол, и проложил трубы ∅50 мм через мастерскую (фото 9) .

В мастерской использую специализированный пылесос BOSCH зеленой серии. После четырех месяцев эксплуатации в паре с циклоном, могу сказать, что в целом со своей задачей они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе лобзиком приходится подводить шланг практически вплотную к зоне реза) и снизить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея сделать более мощную крыльчатку и вынести ее за пределы мастерской на улицу.

Еще могу сказать, что немного упала мощность всасывания пылесоса при использовании его с циклоном, но при работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция пластиковая, но этого практически не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Конечно, при использовании профессиональных трубопроводов с большими отводами этого диаметра недостаточно. Лучше брать ∅110 мм и больше, но тогда и пылесос, и циклон должны быть мощнее. Впрочем, для моей домашней работы этого вполне достаточно.

Шланг пылесоса был жестко закреплен на маленьком отводе трубы ∅50 мм и вставлен в нужное место проводки. При этом остальные выходы проводки закрываются заглушками, жестко надетыми на короткие изгибы. Переместить шланг совсем несложно.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает мелкий камешек (мои бетонные полы давно не ремонтировались) или другой мелкий, но тяжелый предмет, он перемещается по трубам в вертикальный участок перед циклоном и остается там. Когда такие частицы накапливаются, к ним прилипает другой мусор и может образоваться засор. Поэтому перед вертикальным участком проводки вырезал камеру из трубы ∅110 мм со смотровым окошком. Теперь туда собирается весь тяжелый мусор, и, открутив крышку, его легко достать.Это очень удобно, когда в пылесос случайно попадает крепеж или мелкая деталь… тут все просто — откручиваю крышку, включаю пылесос и рукой перемешиваю все что осталось в ревизии. Мелкие частицы сразу улетают в бак циклона, а крупные остаются и легко удаляются. Количество их обычно невелико, но недавно я нашел в таком мусоре недостающую биту отвертки.

Также ревизионное отверстие можно использовать для временного подключения шланга 100 мм.Достаточно открутить крышку — и у нас получится готовое отверстие ∅100 мм. Естественно, в этом случае необходимо заглушить все остальные вводы проводки. Для упрощения подключения можно использовать гибкий переходник (фото 10) .

Для дистанционного включения пылесоса рядом с хомутом установил выключатель (фото 11) и доп. Его можно использовать для подключения электроинструмента, тогда вы точно не забудете включить пылесос перед использованием инструмента — у меня такое часто бывает.

Я регулярно использую все эти устройства. Результатом доволен — пыли в мастерской заметно меньше, чистить легче. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу испытать циклон для сбора мелкого садового мусора и пыли при уборке бетонного пола.

Считаю эту конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская область, г. Новочеркасск

Cyclone Anaya’s Tex-Mex Cantina – Жизнь – прекрасное приключение, не присоединишься ли ты ко мне?

Привет, Любовь! Вы ищете, чем заняться на Синко-де-Майо в Остине? Позвольте мне помочь вам составить план игры вместе.

У меня есть краткий список вещей, которые я буду делать, и я хотел бы видеть ваши прекрасные лица во время поездки.

Я начну свой Cinco в Cisco’s Restaurant Bakery and Bar for Brunch. Я по уши влюбился в Cisco, и я знаю, что вы тоже. С того момента, как вы входите в их двери, вы чувствуете себя как дома и являетесь частью семьи, но есть и еда. Предложения Cisco скромные, без излишеств, потрясающие, техасско-мексиканские, которые я мог бы есть каждый день.Совет для профессионалов: ПОЛУЧИТЕ ПОДЖАРЕННОЕ ПЕЧЕНЬЕ!! На «Cisco De Mayo» с 11:00 до 13:00 будут маргариты за 4 доллара и живая музыка мариачи в исполнении Мариачи Корбетас. Звучит как идеальный план позднего завтрака для меня.

Далее следует частная дегустация , организованная известным рестораном Taco Cabana, где можно отведать вкусные тако и повеселиться с моей семьей гурманов из Austin Food Bloggers Alliance.

Перейдем к другому, одному из моих любимых, расположенному в Домене, техасско-мексиканской кантине Циклона Анайи. А вы знали, что Синко де Майо и Кентукки Дерби в этом году выпадают на один и тот же день?! Ура, в Cyclone Anaya’s будет празднование «Дерби де Майо» 😉! Так что вам не придется выбирать между Мятным джулепом или Маргаритой… вам просто нужно решить, что попробовать первым! а вкусных номов не захочешь, потому что ничего плохого я здесь никогда не ел, да и что может быть лучше домашней лепешки?! НИЧЕГО, правильный ответ НИЧЕГО 😉

Моя следующая остановка — Габриелас Даунтаун, где подают вкусные и веселые ананасовые маргариты и латиноамериканскую музыку в исполнении Dj GirlfriendATX за 4 доллара.00 Маргарит и Палома за 4 доллара в течение «счастливого часа» с 15:00 до 19:00

Теперь мы отправляемся на торжественное открытие нового офиса Austin Daily Press по адресу 4620 East Cesar Chavez. Меню предлагает вкусные торты, тапас, домашнюю выпечку, местные шашлыки и живую музыку. Я был настолько впечатлен тем, что я попробовал на мероприятии для СМИ, которое я посетил несколько недель назад, что мне не терпится вернуться к ним. Сделайте себе одолжение и приобретите печенье с шоколадной крошкой, не пожалеете!

Давайте немного отвлечемся от маргариты, чтобы насладиться потрясающим сотрудничеством между Austin Eastciders и моей любимой местной текилой Dulce Vida.Сидр Austin Eastciders Tequila Barrel-Aged — это 100% горько-сладкий и горько-острый яблочный сидр, выдержанный в течение четырех месяцев в бочках из-под текилы Dulce Vida. Мягкий сидр с кактусовыми и растительными нотами и гладким послевкусием. Отправляйтесь в бар Austin Eastciders Collaboratory по адресу 979 Springdale Road и по всему Техасу. Приходите за пинтой (6 долларов) и наполните свой гроулер (9 долларов за 32 унции и 18 долларов за 64 унции). Доступно, пока есть запасы, которые, я уверен, не продлятся долго. Отпразднуйте Чико Де Майо в коллаборатории с 12:00 до 17:00 с особыми предложениями гроулера, призовыми пиньятами и музыкой группы Afroknotts.

И последнее, но не менее важное: я закончу свой Cinco De Mayo в Мальверде, пространстве для мероприятий над La Condesa, они будут открыты для публики в этот праздничный день со специальными предложениями «счастливый час», ди-джеями и многим другим. Это мероприятие бесплатное и открыто для публики с 17:00 до 2:00 на Синко-де-Майо. Те, кто хочет пообщаться со мной, могут ответить на приглашение, нажав на ссылку здесь: https://goo.gl/ERfzw9. RSVP не гарантирует вход, и как только вместимость будет достигнута, будет 1 вход, 1 выход. Хочешь устроить танцевальную вечеринку!!?

Вот он, ребята, мой список из вещей, которые нужно сделать на Синко де Майо. Я хотел бы услышать ваши планы, отправьте мне сообщение, может быть, мы сможем вместе посмеяться над маргаритой 😉

Спасибо за прочтение!

ХОКСОХО,

Пока вы здесь, почему бы не заглянуть в мой блог? и не забудьте нажать эту кнопку подписаться!

Пылеуловитель для небольшого деревообрабатывающего цеха

Пылеуловитель для небольшого деревообрабатывающего цеха — SoloWoodworker

SoloWoodworker
Индивидуальное предприятие по деревообработке и другим ремеслам
  Последнее обновление страницы
© 2013 Charles Plesums
Austin Texas USA

Мы получаем небольшую комиссию, если вы нажимаете на объявления (выбранные Google) или если вы ссылаетесь на продукт, рекомендованный нами.

Немногие темы вызывают столько споров на форумах по деревообработке и столь убедительных, но противоречивых ответов, как проблема сбора пыли. Возможно, это потому, что это не весело … это может стоить больше, чем новая настольная пила, но покупать или эксплуатировать ее неинтересно. Это не «показывает» в работе, которую вы создаете. Но это может спасти вам жизнь.

Билл Пентц — профессор инженерного дела и столяр, который много занимался сбором пыли. (Это началось, когда он был госпитализирован десять лет назад с потерей половины функции легких после установки пылесборника, который оставил его магазин чистым, но с огромным количеством вредной, но невидимой пыли.) Во многих отношениях он лучший эксперт, но его ответы подробны (больше информации, чем мы хотим знать, и часто не то, что мы хотим услышать), но я настоятельно рекомендую его веб-сайт www.billpentz.com. Каждый раз, когда моя информация отличается от информации Билла, предполагайте, что он прав. А поскольку он вложил целое состояние в исследования пылесборников, подумайте над тем, чтобы внести свой вклад в его усилия. Но я собираюсь продолжать писать, чтобы, надеюсь, направить людей на правильный путь.

Типы пыли

Как и многие авторы, я делю мир на три категории, включая пыль из столярных мастерских.

  1. Первый вид – это стружка, например, создаваемая фуганками и строгальными станками. Те большие, легко заметаются, не вдыхаются. Из-за них наш магазин выглядит грязным, но они не представляют большого риска для здоровья, пока их не станет так много, что мы поскользнемся или споткнемся.
  2. Следующая категория – это пыль от пил и шлифовальных машин, которая оседает повсюду в наших магазинах и разрушает нашу чистую лакировку. Мы можем вдыхать эту пыль, но наши тела справляются с относительно крупными частицами в воздухе, возможно, при кашле, чихании и раздражении глаз.Для справки: размер этих частиц составляет 10 микрон или меньше.
  3. Третья категория — это пыль, которая настолько мелкая, что отдельные частицы не видны, за исключением, возможно, легкого облачка, когда луч света просвечивает воздух — это не то вещество, из-за которого наши магазины выглядят грязными или портят отделку. . Даже когда мы режем древесину острым инструментом, таким как рубанок, хрупкие волокна древесины ломаются и создают эту мелкую пыль (в некоторых источниках они называются частицами кремнезема, но более вероятным кажется целлюлоза).Когда мы вдыхаем его, он прилипает к влажным поверхностям наших легких. Он настолько мал, менее 2,5 микрон, что организму трудно его удалить, и поэтому он может нанести необратимый ущерб.

Инструменты для сбора пыли

Магазинный пылесос

Зачем мне пылесборник? У меня есть пылесос для магазина, и он довольно хорошо убирает мой магазин. Конечно, он собирает стружку и может даже собирать более крупные частицы пыли. Большинство магазинных пылесосов должны работать после того, как пыль осядет.. они не перемещают объем воздуха, чтобы не отставать от стружки и пыли, производимых нашими электроинструментами. Чтобы воздух двигался быстро с помощью небольшого (шумного) двигателя, воздушный поток не может ограничиваться «тяжелым» фильтром. «Легкий» фильтр не сдерживает поток воздуха, а также пропускает мелкую (а может быть и среднюю) пыль и выдувает ее обратно в помещение. С точки зрения здоровья, вы, вероятно, хуже, чем вы были с грязным магазином.

Для магазинных пылесосов был изобретен аксессуар стоимостью менее 100 долларов. Это циклон, который забирает большую часть стружки и пыли из воздушного потока, прежде чем они попадут в цеховой пылесос.Тогда фильтр в цеховом пылесосе остается относительно чистым и работает с высокой эффективностью, не затрачивая много времени на очистку фильтра или пылесоса. Количество примеров быстро растет, в том числе Вихрь Заместителя Пыли из Онейды и другие. Они являются отличной идеей для улучшения вакуума в магазине, но не заменяют пылесборник, подключенный непосредственно к пылепроизводящим машинам. Они хорошо убирают крупную и среднюю пыль, но плохо улавливают действительно мелкую пыль.Некоторые промышленные пылесосы оснащены дорогими HEPA-фильтрами, которые собирают вредную мелкую пыль, но использование одноразовых HEPA-фильтров для ежедневной уборки становится дорогим — подход с дополнительным циклоном может значительно продлить срок службы фильтровальных мешков HEPA, что делает его хорошим. подход. (Мое предположение, поскольку я не знаю, как долго прослужат фильтры HEPA, если они должны собирать ТОЛЬКО мелкую пыль.)

Одноступенчатый пылесборник

Да, я виноват. Я не мог вынести мысли о том, что придется потратиться на циклон, поэтому я купил обычный пылесборник.Типа с парой сумок.

Первоначальная система имела очень хороший поток воздуха, но я, наконец, понял, почему… мешки собирали стружку, но пропускали пыль обратно — воздушный поток не фильтровался мешками. Угол цеха с пылесборником покрывался слоем пыли. И с большим количеством пыли, которую я мог видеть, он также смешивал мелкую пыль (которую я не мог видеть) с воздухом, чтобы я мог дышать.

Первым решением было получить пакеты 0,3 микрона. Поставщик настаивал на том, что у меня не будет достаточного потока воздуха, если у меня не будет этих мешков сверху и снизу, поэтому я установил два.Система отлично работала в течение нескольких минут, но затем пакеты заткнулись. Стружка и пыль попали в нижний мешок, а мелкая пыль забила верхний мешок. Давайте посмотрим, работа по дереву в течение 15 минут, затем 30 минут с магазинным пылесосом, работа в облаке пыли, попытка очистить мешки настолько, чтобы их можно было снова использовать в течение еще 10-15 минут. Не имело смысла.

Интернет-форумы предложили мне поговорить с American Fabric Filter — AFF — они производят более эффективные мешки… но они большие.Нестандартная сумка, которую они сделали для моего коллекционера мощностью 2 л.с., имеет диаметр около 3 футов и достигает моего 10-футового потолка. Нижний мешок мог быть пластиковым — воздух выходил через верхний мешок, а скопившаяся сверху стружка и пыль попадали в нижний мешок. Производительность большого войлочного мешка зависит от «лепешки» мелкой пыли внутри мешка, обеспечивающей тонкую фильтрацию. Поэтому для обеспечения достаточного потока воздуха через лепешку и войлок требуется большой мешок. Это было большое улучшение, но не окончательный ответ.

Еще одно решение выглядело неплохо, но я не пробовал. .. картриджный фильтр «сверху». Гофрированный бумажный фильтр имеет довольно большую площадь, поэтому может начинаться как мой гигантский тканевый фильтр, но может быть поврежден стружкой и может быть засорен, как и любой другой фильтр. Часто в комплект входит стержень, чтобы стряхивать пыль со складок внутри фильтра, но это приводит к значительному износу относительно дорогого фильтрующего картриджа. Срочные новости: если установлена ​​перегородка, удерживающая стружку от картриджа, например, сепаратор Thein, описанный ниже, это продлевает срок службы картриджа.Я также узнал, что удары по верхней части картриджа, где нет складок, могут выбить из фильтра больше грязи, чем лопатка, которую некоторые системы используют для ударов по внутренней стороне складок картриджа.

Еще пара проблем с одноступенчатым коллектором. Сначала пыль и стружка проходят через вентилятор. Лучше надейтесь, что вы не подберете гвоздь или шуруп (и, конечно же, не используйте дополнительную функцию «подметание пола»), потому что этот металлический предмет может вызвать искру при ударе вентилятора, и эта искра может тлеть в воздухе. пыли в течение нескольких часов, прежде чем загореться посреди ночи.Во-вторых, воздух и мусор вдуваются в фильтры, прежде чем они упадут… так что стружка и другие материалы будут изнашивать или повреждать фильтры.

Циклонный пылесборник

Иногда его называют двухступенчатым пылеуловителем. Большой объем быстро движущегося воздуха может переносить не только мелкую пыль, но и тяжелую стружку. Воздух от машин закручивается вокруг воронкообразного «Циклона», и по мере того, как воздух вращается вокруг и вниз по постепенно сужающейся трубе, он замедляется, сбрасывая пыль и стружку в бункер внизу (первая ступень).В идеальном циклоне воздух останавливается в тот момент, когда он меняет направление со круга и вниз на всасывание в центр, через вентилятор и наружу. Если он останавливается полностью, вся пыль сбрасывается. Если просто тормозит, стружка плюс большая часть пыли сбрасывается. При наличии подсоса воздуха на дне циклона (часто на уплотнении мусорного бака) поток воздуха нарушается и в воздухе остается много пыли. Обратите внимание, что обычно большая часть мусора уходит до того, как он пройдет через вентилятор и попадет в фильтр.Фильтр после вентилятора обычно представляет собой большой очень тонкий фильтр, часто в виде гофрированного картриджа (вторая ступень). Однако поскольку в воздушном потоке остается мало пыли, фильтры практически не загрязняются, поэтому фильтры остаются очень эффективными. (Если у вас есть циклон и фильтр часто забивается, что-то не так с вашей настройкой — вероятно, утечка воздуха в сборном бункере, или вам следует связаться с продавцом.)

Проходят масштабные сражения по разным типам циклонов. Почти любой круглый контейнер будет сбрасывать стружку и «хорошо выглядеть», но небольшая турбулентность в воздухе из-за не идеальной формы или утечки воздуха, и эффективность резко падает — мелкая пыль не сбрасывается.Довольно высокие циклоны, которые лучше всего сбрасывают пыль и стружку, не помещаются в типичный потолок небольшого цеха. Более короткие циклоны либо требуют гораздо большей мощности, либо становятся менее эффективными — не отделяют опасную мелкую пыль.

Билл Пентц спроектировал циклон для достижения оптимальной производительности и опубликовал планы на своем веб-сайте, чтобы позволить столярам свободно (без лицензионных отчислений) построить циклон для личного, некоммерческого использования. Части дизайна были украдены поставщиками (которые не платили гонорары за дизайн, необходимые для коммерческого использования), а другие части должны были быть украдены — Билл может продемонстрировать, что многие из высоко оцененных циклонов не очень хорошо отделяют очень мелкие частицы. (опасная, но невидимая) пыль.Эксперты (которые не пытаются продать конкурирующий продукт) в целом согласны с тем, что дизайн Билла превосходен. ClearVue Cyclones — единственный поставщик, имеющий в настоящее время лицензию на использование конструкции Билла в коммерчески доступных циклонах. Основатель ClearVue Эд Моргано вышел на пенсию, и когда 1 мая 2010 года он перестал принимать заказы, я испугался гибели хорошей компании. Пару месяцев спустя (июль 2010 г. ) его купили три брата Bushey Enterprises, которые перенесли производство в Сиэтл с офисом в Берлингтоне, штат Вермонт.В августе 2013 года производство возвращается в Южную Каролину. Где бы они ни были, бизнес продолжается.

Какой циклон купить? Я слышал как минимум столько же плохих отзывов, сколько и хороших о пылесборниках JDS. Penn State Industries продает пылесборники Tempest, но не занимается их проектированием и производством. Характеристики Grizzly выглядят хорошо, но энтузиазм пользователей на форумах по деревообработке неубедителен — пользователи циклонов Grizzly довольны, но гораздо менее восторженны, чем пользователи некоторых других станков Grizzly.Shop Fox — близкий корпоративный родственник Grizzly. Отзывы пользователей ClearVue всегда положительные. Oneida, кажется, имеет хорошие отзывы пользователей. Все эти заметки основаны на обсуждениях из вторых рук, а не на личном опыте. Я помог другу из коммерческого магазина выбрать и установить систему Oneida. Для собственного использования моя оценка была сосредоточена на ClearVue и Oneida, и в конечном итоге я установил ClearVue.

Битва Титанов
Билл Пентц Онейда Эйр

21 июня 2010 года я получил электронное письмо от Билла Пентца.Он очень хорошо отзывался об этой веб-странице, пока я не порекомендовал Oneida. Билл сказал: «Пожалуйста, переосмыслите эту рекомендацию. Я думаю, что циклоны Oneida Air System, вероятно, являются худшим выбором, который кто-либо может сделать сегодня из-за ужасного разделения, плохой фильтрации и слишком малого воздушного потока во всех, кроме их 5 л.с. и больше ».

16 сентября 2011 года я получил электронное письмо от Лизы Бароне из Oneida Air Systems. Она очень дополняла эту веб-страницу и необходимость сбора пыли у источника.Далее она говорит: «Мне жаль видеть, что вы предоставили форум Биллу Пентцу и его риторике против Онейды. Я бы попросила вас удалить его негативные комментарии и понять, что у него нет для них оснований».

Пытаясь понять суть битвы, я провел еще одно исследование… еще в конце 1990-х Билл Пентц, профессор инженерного дела и столяр-любитель, купил циклон, чтобы содержать свою мастерскую в чистоте. Несмотря на чистый внешний вид, он попал в больницу с повреждением легких и сердца, которое было связано с пылью в магазине, настолько тяжелым, что ему требовался постоянный кислород.Будучи профессором, он начал исследовать проблему (будучи бывшим профессором, я знаю, что это вполне естественно). Он стал экспертом и обнаружил, что большинство коммерческих разработок не достигают цели. Он предлагал консультационные услуги поставщикам и услуги тестирования журналам. Он указал, что большинство заявлений о продажах и журнальных тестов на практике не имеют смысла. Его тестирование показало, что большинство коммерческих проектов уступали тому, что он считал необходимым. Он спроектировал циклон для нужд небольшого магазина и бесплатно предложил чертежи частным лицам, чтобы они могли сделать их для собственного использования. Сегодня только ClearVue производит циклон по проекту Билла (и платит ему гонорар за дизайн), но вы можете построить его самостоятельно для личного использования без гонорара (звучит как профессор).

Я не знаю подробностей битвы Онейда — Пентц. Я не знаю, кто был прав или виноват. Я не уверен, что смогу судить об этом деле по существу, поэтому все, что я могу сделать, это сообщить о битве между Биллом Пентцем, одним из ведущих мировых экспертов по сбору древесной пыли, и Онейдой, одним из ведущих поставщиков в этой области.

На протяжении многих лет я разговаривал с многочисленными пользователями циклонов Билла Пентца, изготовленных своими руками или купленных в ClearVue, и все они остались довольны. За последние несколько лет я разговаривал со многими клиентами Oneida, многие из которых дали хорошие отзывы как пользователи Oneida мощностью 2 и 3 л.с., а также 5 л.с. (но не ожидайте, что крошечные системы Oneida с маленькими шлангами будут конкурировать с «настоящая» система). Недавно я разговаривал с парой пользователей из крупных магазинов и небольших циклонов Oneida, которые добились не очень хороших результатов, поэтому не покупайте устройство, которое слишком мало для вашего магазина, ни у Oneida, ни у кого-либо еще.Хотя я по-прежнему считаю, что Oneida может быть отличным поставщиком, если вы приобретете достаточно большую систему, недавно я выбрал ClearVue для своего собственного магазина.

Эффективный сбор пыли и стружки зависит от очень большого потока воздуха. Для этого требуются большие трубы (у меня значительно улучшился сбор пыли, когда я перешел с 4-дюймовых на 6-дюймовые воздуховоды). Вы можете быть шокированы, потратив на воздуховод столько же, сколько и на циклон.

Для такого большого воздушного потока требуется большой вентилятор (крыльчатка), приводимый в движение мощным двигателем.Вентиляторы с короткозамкнутым ротором, часто извлекаемые из старых печей, вероятно, не будут адекватными — я не думаю, что они будут поддерживать необходимую скорость и объем, чтобы пропускать относительно тяжелую стружку по трубам. Двигатель вашего пылеуловителя может быть самым тяжелым двигателем в мастерской — 3-5 л.с. или более, работающий под полной нагрузкой (перемещение большого количества воздуха) в течение нескольких часов, а не только с кратковременными периодами высокой нагрузки во время резки инструмента. . (Будьте осторожны… если у вас большая крыльчатка и двигатель, не запускайте их без воздуховодов и фильтров — вентилятор может переместить слишком много воздуха и перегрузить двигатель.) А циклон мощностью 5 л.с. создает очень много тепла — не только от мотора и шума, но и от перемешивания большого объема воздуха через воздуховоды, вентиляторы и фильтры.

Сепараторы для мусорных баков

В основном это низкоэффективные циклоны, которые устанавливаются «в линию» перед первичным (одноступенчатым или циклонным) пылеуловителем. Любой сепаратор, подобный этому, сужает воздушный поток, понижая давление, что уменьшает объем воздуха, поэтому эксперты обычно говорят, что их НЕЛЬЗЯ использовать. Тем не менее, я продолжаю использовать свой на моем фуганке/строгальном станке по простой причине… он изолирует большой объем относительно чистой стружки и пропускает пыль в первичный пылеуловитель. (Здесь помогает неэффективность простого мусорного сепаратора — крупная стружка отбрасывается, а мелкая дуэтка уходит в основной блок). В результате люди часто готовы использовать щепу в качестве садовой мульчи или подстилки для животных. Действительно некрасивую пыль в пылесборнике приходится выбрасывать гораздо реже.

Когда у меня был одноступенчатый улавливатель, я прилагал все усилия, чтобы не открывать пластиковый пакет больше, чем необходимо, чтобы вытащить его — это действительно уродливая мелкая (опасная) пыль.Я, наверное, получил более 20 мешков чипсов на каждый мешок пыли. Теперь, когда у меня есть более мощный циклон, он собирает стружку среднего размера в циклон и отбрасывает только самую крупную в сепаратор, поэтому я получаю только около 5 мешков стружки на каждый мешок в пылесборнике. (Я экспериментирую с открытием дополнительных заслонок, чтобы уменьшить всасывание в сепараторе, чтобы больше стружки оставалось в сепараторе, а не попадало в циклон). Также при одноступенчатом мешке на сборный мешок оказывается положительное давление (он надувается).При использовании циклона на коллекторе создается отрицательное давление (на всасывании), поэтому я не могу собирать непосредственно в мешок, не прибегая к исключительным мерам — мне нужно опорожнить сборную емкость.

Парень по имени Дж. Фил Тьен попробовал обычные крышки мусорных баков Rockler, Woodcraft и Lee Valley в качестве сепараторов, и ему не понравились результаты — через них прошло слишком много стружки, а щепки, которые уже были брошены, иногда поднимались и осуществляется из сепаратора (так называемая очистка). У него также есть небольшой магазин, и он использует магазинный пылесос для сбора пыли.Но его конструкция Сепаратора Тиен кажется очень эффективной. (Если вы смотрите 5-минутную версию его видео, пропустите первые 2,5 минуты. ) За несколько минут я могу наделать столько же пыли, сколько он использовал в своей демонстрации «недельной ценности» пыли и стружки, так что я не ожидайте вернуться к магазину с вакуумным пылеуловителем. Его конструкция была расширена до версий, которые работают с обычными пылесборниками (или внутри них). Он также поддерживает форум для обсуждения своего дизайна, доступ к которому можно получить по ссылке выше.

Еще о чипсах: Древесная щепа грецкого ореха содержит химическое вещество, которое предотвращает прорастание семян и, как сообщается, может убить лошадей при смешивании с лошадиной мочой (не используйте его для подстилки для лошадей).Не подходит для мульчи? Напротив. У меня есть люди, которые просят ореховую стружку для своих клумб. По моему опыту, слой толщиной 1/2 дюйма (возможно, покрытый другой мульчей, чтобы ее не сдуло ветром) снижает прорастание семян на несколько лет. Так как большинство сорняков распространяются семенами, и это ничего не делает с укоренившимися растениями, оно отлично подходит для борьбы с сорняками. Другие чипсы (которые не содержат грецких орехов) берут люди, которые делают компост, который, как сообщается, идеально смешивается со скошенной травой.

Теперь все в порядке?

Вы покупаете мощный циклон и подключаете его к своим машинам с помощью больших и эффективных воздуховодов. Теперь все в порядке? Извините, но ответ — нет. Вы, безусловно, стали намного лучше, чем были до установки хорошего циклонного пылеуловителя с фильтрами тонкой очистки, но испытания показывают, что слишком много мелкой пыли остается неубранной – летучей пыли. Чтобы быть действительно безопасным, вы все равно должны носить респиратор и постоянно обменивать воздух в магазине с наружным воздухом.Живя сейчас на юге, а раньше живя на севере, я люблю отопление и кондиционирование воздуха — лично я собираюсь пожертвовать некоторой долей здоровья ради комфорта. Много лет назад у меня был «здоровый» врач, который тщательно проанализировал мою диету, вес, занятия и т. д. и предупредил меня, что я могу жить дольше, если перестану пить, есть жирную пищу и больше заниматься спортом. Сколько еще? Его анализ сказал, что на 4 месяца дольше. Я принял решение продолжать свою дикую жизнь. Я начинаю с очень хорошего уровня, но я все же вложил значительные средства в сбор как можно большего количества пыли в моем магазине у источника с помощью специальных пылесосов и большого эффективного циклона.

Удаление пыли

В большом профессиональном магазине могут быть грузовики с пылью и чипсами, но не у меня. Маленьким магазинам обычно приходится упаковывать пыль и щепки, даже если они отправляются в мусорный контейнер. Если разделить стружку (см. выше), то общий объем пыли резко уменьшится, но избавиться от некрасивого все равно придется. Многие продавцы предлагают полиэтиленовые пакеты весом 6 миллионов по «выгодной цене» в 2 доллара за штуку. Но я нашел 3-миллионные «мешки для уборки стройплощадки» в Home Depot (и других магазинах) вполне адекватными по цене около 35 центов каждый.

Внешний воздуховод

Можете ли вы просто выдуть пыль из своего магазина и забыть обо всех воздуховодах и фильтрах? И да и нет. Куда выходит наружу? Рядом с вашим магазином, где он взорвется или будет отслежен обратно? Во двор соседей? Вероятно, не очень хорошие варианты, если только вы не делаете это только с воздухом, выходящим из циклона, после того, как большая часть стружки и пыли будет удалена.

Другая очень реальная проблема с вентиляцией наружу — это «подпиточный» воздух. Если ваш пылесборник движется со скоростью 1000 кубических футов в минуту, весь воздух в обычном магазине, где работает один человек, будет удален за несколько минут.Замещающий или «подпиточный» воздух должен поступать откуда-то, в конечном счете, с улицы. Возможно, его нужно нагреть или охладить. И должен быть обеспечен хороший приток — выдувание некоторого количества воздуха может засосать вытесняющий воздух (и пары) в дымоход печи или водонагревателя, или пары, скопившиеся в гараже. Как пишется ядовитый угарный газ? Один читатель даже предположил, что пониженное давление воздуха в подвальном цехе, вызванное вытяжкой пыли, потенциально может увеличить количество радона, всасываемого через фундамент. Я не специалист по радону, но меня гораздо больше беспокоит плохой воздух, подсасываемый через форточки и окна, чем минутное повышение через фундамент.

Воздушные фильтры

Некоторые люди клянутся магазинными воздушными фильтрами, либо от продавцов инструментов, либо самодельными из старого печного вентилятора и различных печных фильтров. Обычно они собирают изрядное количество видимой пыли и делают магазин более чистым. Однако относительно открытые фильтры в системе этого типа не собирают опасные мелкие частицы пыли.Некоторые эксперты утверждают, что они поднимают мелкую пыль и ухудшают состояние здоровья.

Если у вас есть хороший (циклонный) пылеуловитель, который перемещает 1000 или более кубических футов в минуту и ​​удаляет мелкую пыль, это означает, что он фильтрует количество воздуха, равное всему воздуху в вашем магазине каждые несколько минут. Вместо того, чтобы использовать отдельный воздушный фильтр, как насчет того, чтобы просто включить ваш эффективный (циклонный) пылесборник, даже после того, как вы выключите основные инструменты?

Если вы все еще чувствуете необходимость в отдельном воздушном фильтре, у Билла Пентца есть дизайн и для этого.

Сбор на каждом инструменте

В идеале улавливать пыль по мере ее образования на каждом инструменте до того, как она попадет в воздух. Некоторые люди вложили средства в несколько небольших пылесборников, прикрепленных непосредственно к машине, что снизило стоимость и потери в воздуховоде. В некоторых случаях это может быть наиболее эффективным решением, но для того, чтобы получить максимальную отдачу от него, вы должны использовать фильтр высокого качества, и вы должны получить большой сбор в источнике. Проблема с высококачественными фильтрами на одноступенчатом коллекторе заключается в том, что они, как правило, повреждаются древесной стружкой, крупнее пыли, и их необходимо часто чистить, чтобы перепад давления на фильтре не стал настолько большим, что поток воздуха упал. , или мелкая пыль проталкивается через фильтрующий материал, повреждая его на микроскопическом уровне.

Я видел один магазин, который стал намного чище после перехода от распределенного коллектора на каждой машине к мощной центральной системе. В самой чистой мастерской на одного человека, которую я когда-либо видел, есть циклон Oneida мощностью 5 л. В обоих этих случаях центральная система казалась намного лучше.

Некоторые ручные инструменты (особенно ручные инструменты со шнуром питания, такие как шлифовальные машины) были разработаны «с нуля» для эффективного сбора пыли, особенно линейка Festool.У меня есть пылесос, прикрепленный к моим шлифовальным машинам Festool (и другим). Я использую промышленный пылесос большой мощности для шлифовальных машин и других ручных инструментов; это большая помощь, но не полное решение. Кроме того, моя ручная шлифовка все еще оставляет мою работу и мою одежду покрытой мелкой пылью. В некоторых магазинах используется стол с нисходящим потоком … стол с отверстиями или экраном на поверхности, воздух всасывается через стол (с помощью пылесборника или отдельного вентилятора печного типа) для улавливания пыли от ручного шлифования. Хорошая идея, но сбор не очень эффективен и занимает много места.

Самый опасный инструмент

Какой самый опасный инструмент в вашем магазине? Пила, которой можно отрезать палец? Токарный станок, который может бросить в вас большую чашу? Я полагаю, что это небольшой воздушный пистолет, который вы подключаете к воздушному компрессору. Выдуйте пыль в воздух — очень хорошо перемешайте ее, чтобы вы могли ею дышать. Этот инструмент может убить вас.

Средства индивидуальной защиты

Поскольку ни один из этих подходов не является полностью удовлетворительным, некоторые люди используют средства индивидуальной защиты.Одноразовые маски от «неприятной пыли» не особо эффективны. Респираторы, такие как маска-респиратор с двойным картриджем серии 3M 7500, намного лучше, но их неудобно использовать в течение нескольких часов. Капюшоны, пропускающие отфильтрованный воздух внутрь лицевого щитка, дороги, но кажутся полезными.

Магазинные халаты, фартуки, головные уборы и другая одежда, оставленная в магазине, может сильно помочь в уменьшении загрязнения автомобиля или дома.

Если ваш дом подключен к вашей мастерской (только опытный плотник скажет, что дом был подключен к мастерской, а не другой заказ), то разумно поддерживать «отрицательное давление» в мастерской.Небольшой вытяжной вентилятор, такой как вентилятор для ванной комнаты, может удалить достаточно воздуха из магазина, чтобы любой воздух, просачивающийся между домом и магазином, попадал в магазин, а не из магазина в дом.

Заключение

Какая система сбора пыли самая дешевая? Не то, что я сделал!

  • Почините старинный магазинный пылесос с однослойным бумажным мешочным фильтром
  • Купить новый магазинный пылесос с принадлежностями и складчатым фильтром
  • Купить одноступенчатый пылесборник, установить 4-дюймовые трубы (умеренно дорого)
  • Купить 0.Мешки 3 микрона для пылесборника
  • Купить индивидуальный мешок для пылесборника
  • Переход на 6-дюймовые трубы (намного дороже, чем 4-дюймовые)
  • Купите высокопроизводительный, тихий, автоматический пылесос для подключения таких инструментов, как орбитальные шлифовальные машины
  • Купите циклон , как я должен был купить в первую очередь. Тот, который намного больше, чем я думаю, что могу обойтись (например, 5 л.с., а не 3 л.с.), поэтому он работает очень хорошо, и мне не нужно обновлять его.Все, с кем я разговаривал, у кого есть ClearVue, довольны. Я видел множество чистых магазинов и счастливых пользователей с циклонами Oneida (Gorilla или Pro), если они достаточно велики для магазина.

И пока вы этим занимаетесь…

Не забудьте наушники. Я заменил свои дешевые наушники Home Depot на хорошие из оружейного магазина. И один из моих давних друзей напомнил мне, что у него есть коллекция шумоподавляющих наушников со сломанными пластиковыми оголовьями — убедитесь, что «хорошие» наушники также имеют хорошее стальное оголовье.Он использует и рекомендует
Howard Leight Leightning L1 от Honeywell с рейтингом 25 дБ.

Я также нашел наушники 3M Peltor h20A Optime 105 с рейтингом 30 дБ всего за немного большую цену.

И не забудьте поблагодарить Билла Пенца за многолетние исследования в этой области

Этот сайт (макет и содержание) защищен ©2008-2018 Charles A. Plesums. Материал бесплатен для личного использования. Вопросы? связаться с нами.

Циклонный пылеуловитель для цехового пылесоса – Atterberry.сеть

Опубликовано: 31.01.2010

Пытаясь решить проблему с быстро забивающимся опилками фильтром пылесоса, я наткнулся на запись в блоге SimonSKL на Lumberjocks.com. В своем посте он описывает циклонный пылесборник своими руками. В этом устройстве используется циклонный эффект (похожий на пылесос Dyson), благодаря которому пыль и стружка выпадают из воздушного потока до того, как они достигнут самого пылесоса.

Я не беру на себя ответственность за дизайн, но вот моя версия его творения:

На сборку этого пылеотделителя у меня ушло около 3-4 часов, а материалы стоят около 25 долларов.

Вкратце, это устройство состоит из металлического конуса, впускной и выпускной труб, а также ведра на дне для сбора материала. Воздух и пыль попадают в установленную сбоку трубу и закручиваются внутри конуса. Когда воздух замедляется, пыль и древесная стружка падают в ведро, а воздух продолжает поступать в вакуум через выпускную трубу, установленную вверху. Пост Саймона довольно хорошо описывает конструкцию, поэтому я просто кратко опишу специфику своей сборки.

Я начал с куска воздуховода размером 8 на 24 дюйма и сформировал из него сегмент конуса шириной около 8 дюймов вверху и шириной около трех дюймов внизу.Я скрепил его кучей шурупов для листового металла.

Верх конуса закрыт 9-дюймовым кругом из 3/4-дюймовой фанеры. Используя фрезер и круглое приспособление, я начертил 1/4-дюймовую канавку диаметром 8 дюймов в нижней части крышки. Эта канавка должна поместиться в верхнюю часть конуса. Я просверлил отверстие в центре, достаточное для того, чтобы пройти кусок 2-дюймовой трубы из ПВХ.

Нижняя часть конуса держится за фланец из ПВХ, который я нашел возле стоков в полу в Menards.Я использовал винты с полукруглой головкой, чтобы прикрепить конус к фланцу. Я прикрепил этот фланец к другому 9-дюймовому фанерному кругу с прорезанным в нем отверстием, затем я прикрепил фанерный круг к крышке ведра, также с отверстием в нем. Я использовал винты, чтобы скрепить его вместе, и силиконовый герметик, чтобы сделать соединения практически герметичными.

Сложность заключается в установке впускной трубы сбоку от конуса. Несмотря на возможности нарисовать шаблон и во всем разобраться, я в основном просто смотрел на эту часть.Труба обрезается под углом и монтируется примерно на 1-1/2″ дюйма от вершины конуса. Идея состоит в том, чтобы воздух входил в конус и двигался вдоль стены, поэтому постарайтесь, чтобы он входил как можно ближе к касательной.

Благодаря Билли Мэйсу я нашел немного Might Putty (эпоксидная замазка), чтобы прикрепить эту входную трубку к металлическому конусу. Это сработало хорошо, потому что мне нужно было заполнить довольно большой пробел, так как я просто угадал размер отверстия, которое нужно вырезать. Точно так же я смонтировал выпускную трубу в крышке.Выпускная труба проходит чуть ниже нижней части впускной трубы.

Наконец, я запечатал верхнюю крышку на конусе, а затем загерметизировал оставшиеся швы, чтобы предотвратить утечку воздуха.

Для стандартного 2-1/2-дюймового шланга промышленного пылесоса я нашел несколько 2-дюймовых резиновых «муфт без ступиц», которые довольно хорошо подходят как к 2-дюймовому шлангу из ПВХ, так и к шлангу промышленного пылесоса. Они поставляются с хомутами, поэтому я, вероятно, буду крепить их плотно, но и без них они подходят довольно хорошо.

Первое испытание меня очень разочаровало.Только около половины материала было захвачено в ковше, остальное попадало в сам цеховой пылесос. К счастью, исправление было простым: подключите его правильно! Шланг к магазинному пылесосу крепится сверху, а шланг к вашему инструменту или палочке крепится сбоку. После правильной настройки почти вся щепа и опилки остались в ведре. Звук стружки, ударяющейся о металлический конус, звучит как музыка для моих ушей, давая мне понять, что я сэкономлю на магазинных фильтрах и мешках для пылесосов!

Крышка циклонного сепаратора J. Phil Thien с перегородкой циклонного сепаратора Thien


Крышка циклонного сепаратора Thien

с крышкой
Дефлектор циклонного сепаратора Thien

После просмотра
один сексуальный циклон за другим (на различных форумах по деревообработке),
и с пониманием того, что крышки циклонов не являются настоящими циклонами и
не предлагают полный опыт циклона, тем не менее, я решил попробовать их.

Мой магазин
маленький, и я использую магазинный пылесос для «сбора пыли».
Не начав дискуссию о том, что представляет собой пыль или стружка
коллекция, я просто хочу сказать, что мои инструменты действительно были разработаны
для всасывания с помощью магазинного пылесоса вместо пылесборника. я
есть крошечная ленточная пила Inca с 1,25-дюймовым портом, настольная пила с
2,5-дюймовый порт, и вытяжная коробка моего стола маршрутизатора работает лучше
с большим статическим подъемом магазинного вакуума, чем с
больший объем воздуха «настоящего» пылесборника.Таким образом, для
пока решил наклеить модели крышек циклонов, предназначенные
для использования с магазинными пылесосами.

я начал с
переделываю свой магазин и устанавливаю 2,5-дюймовый гибкий шланг в качестве
сеть сбора пыли. Я использовал несколько Y и взрывных ворот и
обнаружил это, потому что мой магазин был довольно маленьким и гибким
труба очень короткая (общая длина 9 футов от одного конца до
другое), гибкий шланг работал отлично.

Далее я попытался
три различных имеющихся в продаже крышки циклона. я был
разочарован количеством мусора, который все еще вернулся к моему
магазин вак. Крупные фишки, а не просто штрафы! Еще хуже, даже когда
Я больше не занимался резкой (строганием или соединением), управлял магазином
вакуум приводил к постоянной очистке (исходу материала из
«Циклонный» бункер обратно в цех пылесос. Это просто
не сделал бы!

Так что я провел
ок.последние два года разрабатываю и совершенствую свои собственные
дизайн. Я перепробовал около пятидесяти дизайнов/вариаций.
Теперь я нахожусь с крышкой циклона, которая приближается к настоящим циклонам.
в эффективности разделения, и который не восприимчив к
очистки, от которой пострадали все коммерческие предложения, которые я тестировал.

Трюк
мой дизайн — перегородка, которую я добавил. Это специально сформированное
перегородка создает отдельную циклонную камеру в верхней части
Блок.Перегородка уменьшает количество турбулентности, которая поражает
уже осевший мусор на дне мусорного ведра. Более того,
перегородка гарантирует, что любой мусор, который БЫЛ реактивирован
турбулентность должна будет снова войти в циклоническое движение, прежде чем
шанс выйти из выходной трубы (и обломки, которые были достаточно тяжелыми, чтобы
уладить один раз, скорее всего, уладится снова).

Наконец,
перегородка позволяет заполнить устройство в пределах 3 дюймов от верхней части
банка (нижняя часть перегородки) без каких-либо штрафов с точки зрения
разделения или очистки.На самом деле, я немного
несколько раз переполнял мое устройство небольшими
последствие. Все три коммерческих устройства, которые я тестировал, имели
производительность, которая была обратно пропорциональна используемому объему
(становится все хуже после 1/4 полной).

я загрузил
краткий демонстрационный фильм о моей крышке циклона в действии (да, ДА, я
нужно отредактировать его — это будет сделано в ближайшее время).Более того,
Я включил сюда несколько фотографий, на которых показаны верхняя, нижняя и боковая стороны.
вид на циклон. Я работаю над документированием дизайна
дальше и разместит этот материал как можно быстрее для
те, которые могут быть интересны в создании собственных. Если там
достаточный интерес к этому дизайну, я добавлю видео с интервальной съемкой
что демонстрирует превосходную стойкость к очистке и резервному копированию моих
претензии по емкости.

Кстати, пока мой
демонстрационная модель предназначена только для использования с магазинным пылесосом.
масштабировать хорошо. Я сделал блоки для использования с пылесборниками и
В настоящее время я создаю модель с двумя 4-дюймовыми входами и
один 6-дюймовый выход, который будет просто потрясающим. У меня также есть
модифицированные одноступенчатые пылесборники с моей перегородкой (это позволяет агрегатам
с картриджными фильтрами сверху, чтобы дольше оставаться чистыми).я буду
разместите несколько фотографий и деталей, как только у меня будет время (EOY
всегда особенно занят для меня).

Я создал
дискуссионный форум, где я
с радостью ответит на вопросы и где (надеюсь) любые ответы могут
приносить пользу и другим.

Ссылки
Демонстрация
видео (требуется проигрыватель, совместимый с Microsoft Media Player)
Обсуждение
Форум


Верхняя часть крышки
показываю два 2.5-дюймовые пылезащитные порты, которые я купил либо в Rockler, либо
Вудкрафт. Выходной порт находится в верхней мертвой точке. Вход
порт расположен так, что колено находится прибл. 0,75 дюйма от края
банка.


Дно
вид на перегородку. Перегородка вырезана таким образом, что она большая
диаметр такой же, как внутренний диаметр банки, измеренный в
ок.3 дюйма вниз от обода. 120 градусов перегородки
остался на этом большем диаметре, в то время как 240 градусов перегородки
уменьшен в диаметре на 2,25 дюйма (с образованием «прорези» диаметром 1,125 дюйма).


Кишки
крышка. Колено было немного изменено, чтобы оно могло сидеть заподлицо.
верхней части крышки, чтобы она могла облегать боковую часть банки.
маленький.Эти проставки сделаны из 1/2-дюймового АБС-пластика, который я вырезал.
длина и резьба для крепежного винта 1/4 дюйма.
Портовая трубка представляет собой муфту из ПВХ. Фитинги из ПВХ просто горячие
приклеивается расплавом к верхней части фанеры.


Другой вид
кишок, показывающих отношение локтя к перегородке
расширенное (120 градусов) сечение.Тестирование показало, что это
конструкция сводит к минимуму турбулентность.

—Фил
[email protected]

На этой странице есть
просмотрено раз.

Изготовление самодельного циклонного сепаратора пыли

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

Добавление пылевого циклона в мою мастерскую было одним из самых простых и эффективных проектов, которые я когда-либо делал.

Циклонный пылеуловитель имеет два основных преимущества. Во-первых, он удерживает 99% опилок и мусора от попадания в пылесос, а это означает, что ваши фильтры дольше остаются чистыми, и вам не нужно менять мешки так часто. Во-вторых, он обеспечивает более равномерную мощность всасывания, независимо от того, насколько заполнен мусоросборник.

Мой новый циклон «Заместитель пыли» определенно улучшил мою способность контролировать сбор пыли и уборку в моей мастерской. Это настоятельно рекомендуемое дополнение, и его можно построить всего за ~ 100 долларов.(Дополнение к циклонному сепаратору роликами или другими надстройками увеличивает общую стоимость.)

Существует множество различных готовых к употреблению продуктов и продуктов, которые можно сделать своими руками. Я пошел с формованным циклоном для пыли DIY от Oneida. Они также делают комплект с таким же циклоном.

Выбор корзины

При выборе пути «сделай сам» ключевое решение, которое вам нужно принять, — это выбрать контейнер для сбора мусора, на который вы установите циклон. Вы можете найти множество различных подходов, от 5-галлонного ведра Home Depot до 50-галлонных бочек.

Очень важно убедиться, что мусоросборник, бочка или другое устройство для сбора достаточно прочны, чтобы выдержать всасывание пылесоса или пылеудаляющего аппарата в вашем магазине. Если поискать, можно найти фотографии мусорных баков и ведер, которые рухнули или подверглись структурным нарушениям после того, как поддались вакуумному давлению.

Я хотел что-то достаточно большое, чтобы мне не приходилось опорожнять его слишком часто, и я остановился на 20-галлонной бочке Eagle на Amazon. Я явно был не единственным, у кого была эта идея, потому что большинство обзоров написано людьми, которые делают подобные сборки.

Примечание Стюарта: они делают баки разной формы – вот высокая и узкая бочка на 14 галлонов .

Создание топа

Проведя исследование, я заметил, что большинство людей закрывают свои мусорные баки жестким верхом. Это помогает повысить жесткость бункера и обеспечивает прочную точку крепления циклона. Привинчивание циклона непосредственно к пластиковой крышке обычно не обеспечивает особенно прочной установки.

Я вырезал столешницу из куска МДФ с помощью моего M.Фрезерный станок Power CRB7. Это был первый раз, когда я вырезал круг, и это было намного проще, чем я ожидал, не говоря уже о том, что я очень доволен!

Затем я использовал кольцевую пилу, чтобы вырезать 3-дюймовое отверстие посередине. На всякий случай я покрыл верх ламинатом.

В конце концов я взял немного резинового прокладочного материала и вырезал из него круг, чтобы улучшить уплотнение между Дасти Заместителем и моим верхом. Я также вставил кусок между верхней частью МДФ и верхней частью мусорного ведра, хотя я не думаю, что это было действительно необходимо.

Соединение всего вместе

Когда верхняя часть готова, вам просто нужно просверлить соответствующие отверстия и скрепить все болтами. Это немного неудобно, потому что пластиковая верхняя часть не совсем плоская, из-за чего было трудно все выровнять.

Заместитель пыли поставляется с болтами, но мне пришлось найти свои собственные болты 1-1 / 4 ″, чтобы пройти через верхнюю часть и крышку.

Соединение шлангов

Циклон имеет две точки подключения. Вверху вы подключаете шланг к вашему магазинному пылесосу.В настоящее время я использую Dewalt DWV012, в котором используется их фирменный Universal Quick Connector. Чтобы обойти это, я купил один из их адаптеров, а затем приклеил его к верхнему порту Dust Vice.

Для бокового порта вам понадобится гнездовое соединение со шлангом, который подключается к вашим инструментам. Я купил универсальный разъем Dewalt DWV9000 и на скорую руку подключил его к пылезащитному устройству с помощью сантехнической детали, которую нашел в Home Depot.

Добавление ступней

Моя первая попытка добавить колеса закончилась неудачей.
