Циркулярная пила из ручной дисковой пилы своими руками видео: Стол для дисковой пилы: дизайн, чертежи, процесс изготовления

Содержание

Стол для циркулярной пилы своими руками, инструкция, видео

Большинство плотников и деревообрабатывающих мастеров, желают иметь в хозяйстве универсальный агрегат, но как смастерить такое устройство самостоятельно, многие не знают. В этом руководстве, вы узнаете, как смастерить универсальный фрезерный стол своими руками.
Плюсы универсального станка по дереву в том, что не нужно иметь несколько агрегатов и ходить с заготовкой от одного к другому во время работы. Единственный и универсальный, будет находиться на одном столе, и выполнять действия нескольких агрегатов. Разумеется, ограничения такого устройства присутствуют, и смастерить абсолютно-универсальный станок по дереву не представляется возможным. Но сделать стол для фрезера своими руками, в котором будет присутствовать электрорубанок и циркуляционная пила, вполне реально.
Для воплощения затеи в реальность, нужно позаботиться о расходных материалах, а также инструментах, которые понадобятся для создания точного и ровного стола, на котором будут закреплены устройства. Поскольку устройство на столе будет не одно, требуется сделать более широкий и длинный стол. Чтобы не испортить материалы зря, для начала нужно на листе бумаги нарисовать схему и расположение будущих устройств. Это чрезвычайно существенный аргумент, поскольку эффективность станка напрямую зависит от грамотного расположения всех элементов. Заблаговременно побеспокойтесь о положении каждого узла. Если задание кажется сильно сложным, можно использовать готовые схемы и чертежи. Таким образом, умельцы изготовляют стол для циркулярной пилы своими руками, без помощи экспертов.



Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

  • Капитальной жесткостью и устойчивостью.
  • Идеально ровной поверхностью.
  • Заземлением.
  • Свободным местом для опилок.
  • Легкой доступностью к отходам для их ликвидации.
  • Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

Большинство умельцев, выполняют чертежи фрезерного стола своими руками, а если нет уверенности, лучше провести работу со слесарем, или человеком сделавшим подобное устройство.

Конструкция циркуляционной пилы, станок из дисковой пилы Байкал

Обычный стол, который можно приобрести в комплектации с плитой циркуляционной, выполняют в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков. Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи. В плите находится разрез для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости используемых дисков.Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может сыграть плохую шутку.

Видео:

Расчет параметров

Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо учитывать мощность электродвигателей, которые будут применены. Если вы собираете стол для ручного фрезера своими руками также необходимо учитывать производительность мотора.

Для более глубокого понимания конструкции и схемы изделия, просмотрите сюжет про столярный стол своими руками видео которого выложено на сайте.
При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной. Выполняют умельцы чертежи стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах. Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, поскольку большинство мастеров, сделав универсальный стол, работают на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.

Расчет мощности

Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно совершить правильный расчет мощности, при соотношении силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт. Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. При должном подходе, многие умельцы создают стол для ручного фрезера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.

Для более точного понимания, просмотрите сюжет, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра.
Индустриальные станки, как указывалось выше, полностью выполнены из металла, а нижняя часть, дополнена бетонной плитой, для большей надежности крепления агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.

Важно учитывать фактор, если больше агрегатов будет интегрировано на деревообрабатывающем столе, и чем мощнее требуется номинальная производительность, тем крепче и массивнее необходимо делать столярный стол своими руками.

Небольшой столик для ручных станков деревообработки

Для изготовления небольшой деревообрабатывающей установки, можно не использовать металл. Достаточно будет таких материалов:
– текстолитовой плиты.
– ласта фанеры диаметром 20 или 50 мм.
– оргстекло.

Многие делают чертежи распиловочного стола своими руками или вовсе обходятся без них, но как показывает практика, лучше использовать предварительно подготовленные схемы, поскольку это упрощает и облегчает процесс изготовления.
Для большего удобства и возможностей обработки заготовок, плотники изготовляют поворотный стол для фрезерного станка своими руками, что делает работу гораздо удобней, приятней, а деревянные изделия более качественными и совершенными. Таким образом, мастера или авантюристы, изготовляют стол для пилы своими руками.




Многие задаются вопросом, как сделать фрезерный стол? Во-первых, материал изготовления зависит от величины и мощности устройства применяемого на нем. Из этого можно уяснить, что, если станок большой, то нужен металл, а если ручной, то пластиковые и деревянные элементы. Таким образом, пильный стол своими руками сделать можно в условиях гаража или частной мастерской
.
Обработка дерева, очень щепетильный и ответственный процесс, поэтому весьма актуально сделать стол для ручной дисковой пилы своими руками. Очень выгодно делать инструмент самостоятельно, поскольку готовое изделие гораздо дороже, чем материалы для изготовления. Качественно сделанный стол для ручной циркулярки своими руками, можно использовать при работе с другими переносными деревообрабатывающими инструментами. Чтобы ремесло плотника доставляло не только удовольствие, но и удобство, можно изготовить стол для рубанка своими руками. Такой столик можно выполнить абсолютно из дерева, главное рассчитать параметры.

Иногда нужно сделать отдельный стол для электрорубанка своими руками, что не доставит хлопот мастеру, поскольку основу конструкции и материалы используют те же, что и для стола ручной циркулярки. Когда деревообрабатывающий инструмент некуда складывать, это сигнал, что нужно изготовить стол для инструментов своими руками. Здесь, для каждого мастера нет преград творчества, поскольку делают их металлическими, пластиковыми, деревянными, с применением различных карманов и полочек. Стол под инструменты – это основной элемент для поддержания порядка и чистоты в мастерской.

Посмотрите видео циркулярный стол своими руками, в котором изложены все подробности о процессе изготовления.

Видео:



Видео:

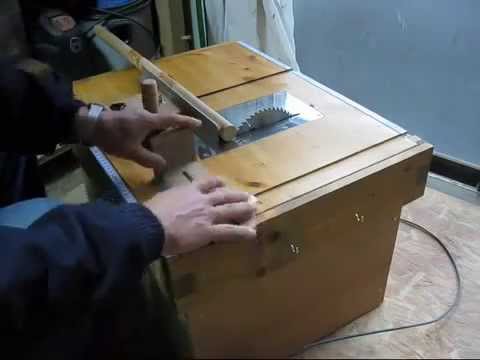

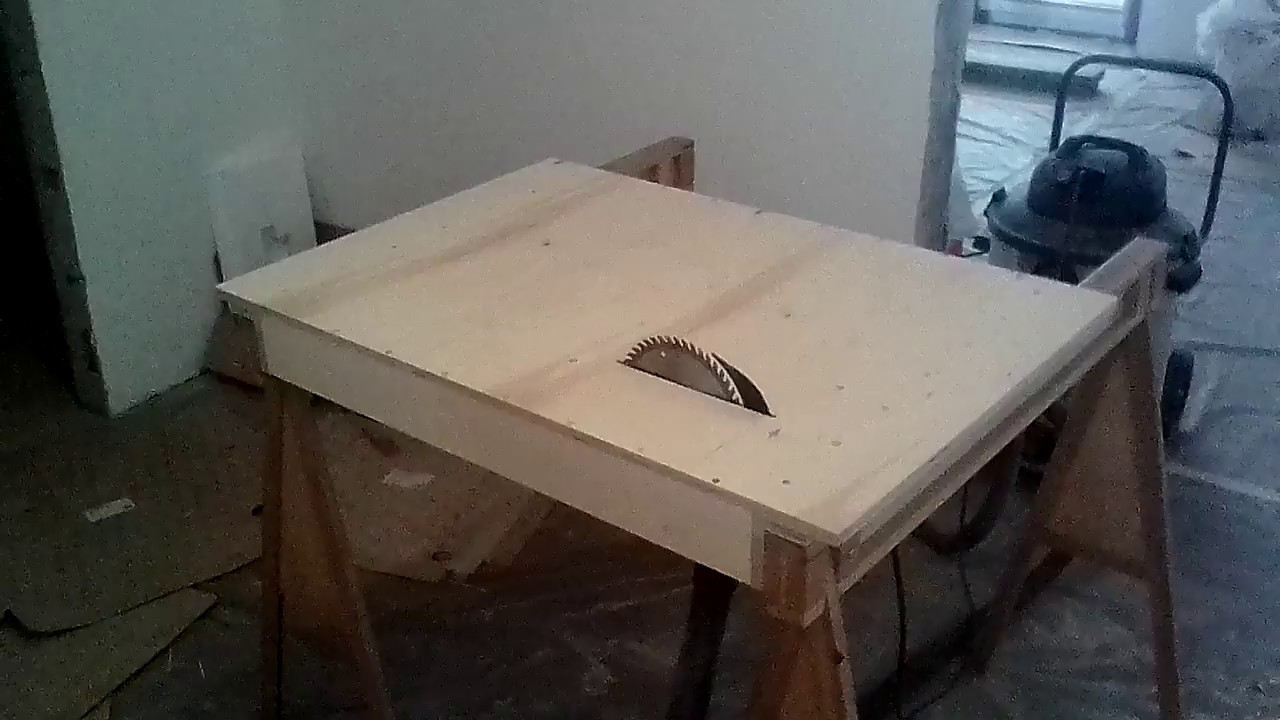

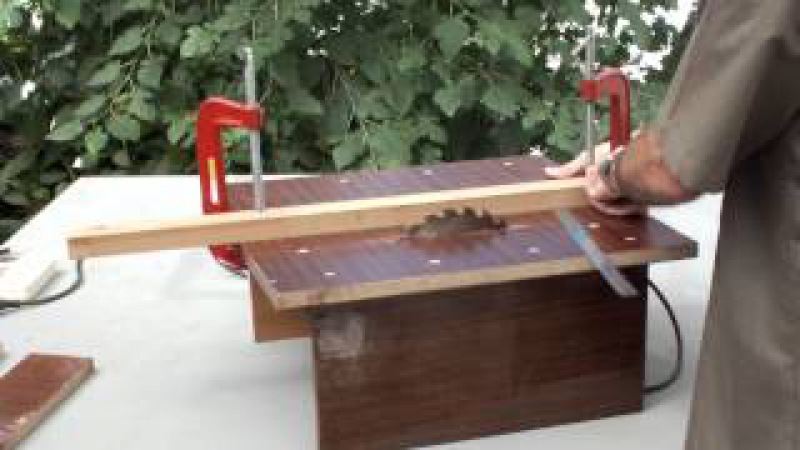

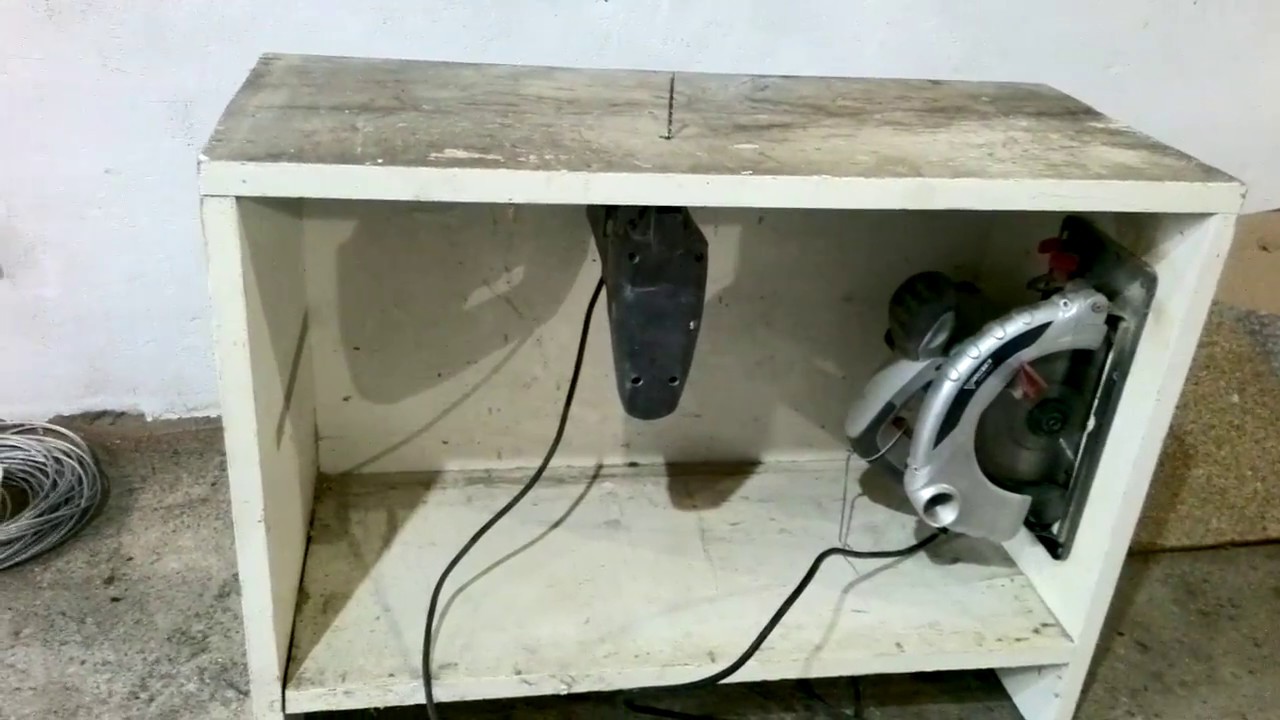

Cтол для ручной циркулярной пилы своими руками

Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Упор для продольного пиления.

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90o. На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

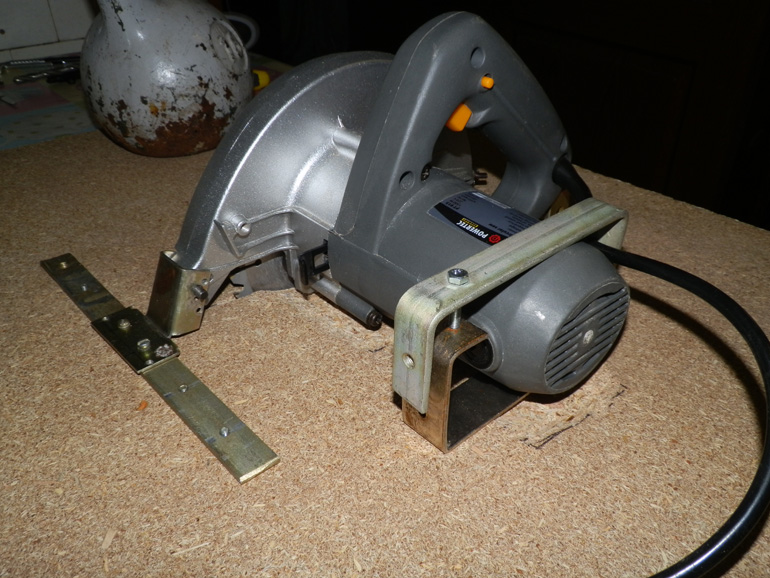

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.

Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола 🙂 )

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

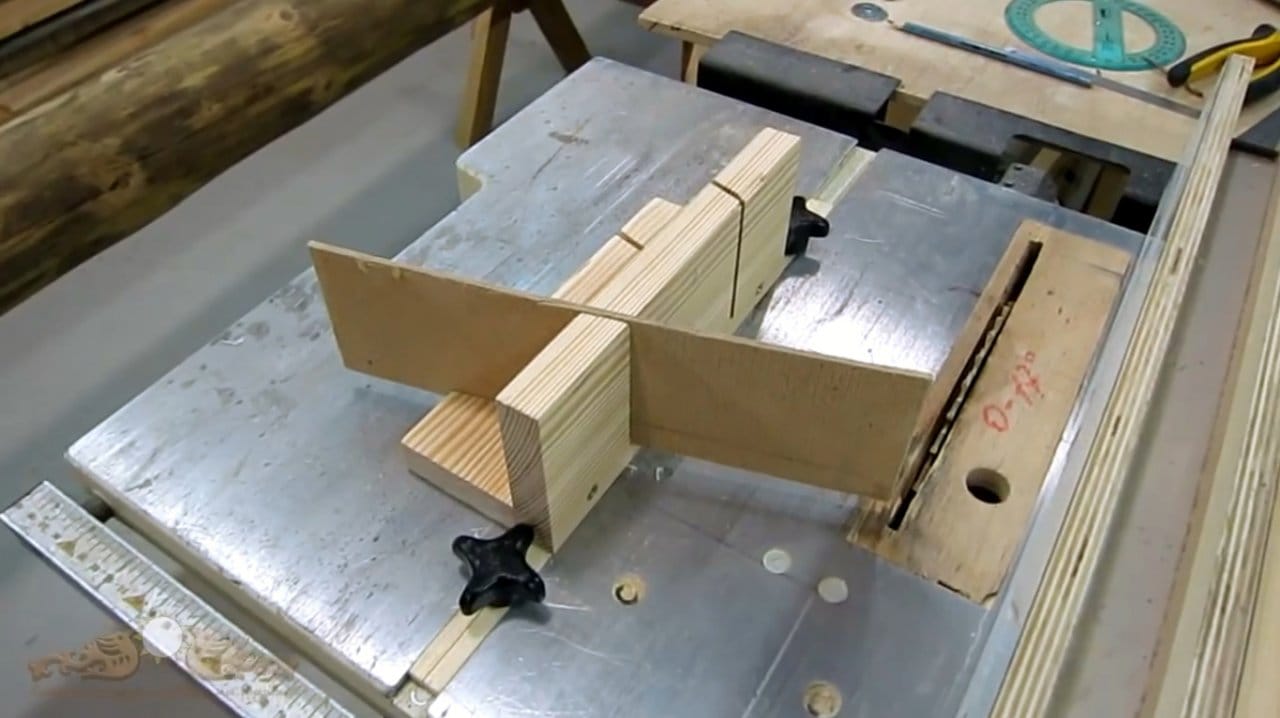

Для поперечного пиления сделал вот такие салазки .

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90о. Тонкие деревяшки можно класть внутрь салазок.

Вид снизу.

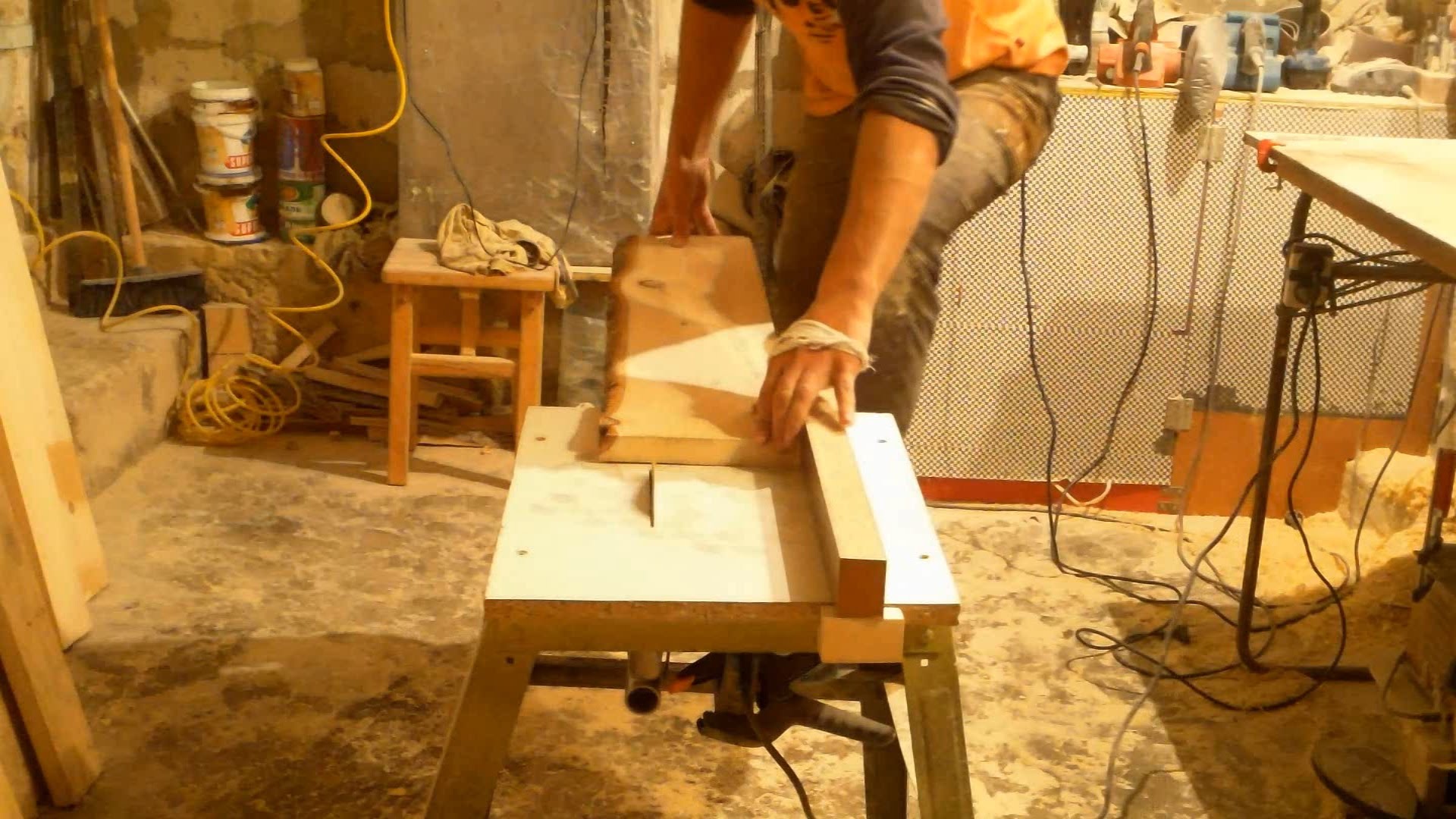

Вот так пилится рейка.

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный.

Вцепляется в края мертвой хваткой.

У него есть только один недостаток — каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

И напоследок мелочь.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Другие интересные посты о моих самодельных инструментах:
+ Фрезерный стол.
+ Контейнер-ловушка для стружки.
+ Направляющая для циркулярной пилы.

Как сделать простой циркулярный станок из ручной дисковой пилы

Здравствуйте, уважаемые читатели и самоделкины!

Далеко не в каждой мастерской имеется циркулярный станок. А в ситуациях, когда нужно нарезать много одинаковых деталей, обойтись без него весьма сложно.

В данной статье автор YouTube канала «izzy swan» расскажет Вам, как за несколько минут превратить ручную (портативную) циркулярную пилу в стационарный циркулярный станок.

Эта самоделка легко повторяется с помощью той же дисковой пилы, для которой и предназначена.

Материалы, необходимые для самоделки.
— Листовая фанера 20 мм толщиной
— Саморезы по дереву с потайной головкой
— Пластиковый хомут
— Столярный клей Titebond, наждачная бумага.

Инструменты, использованные автором.
— Ручная дисковая пила
— Направляющая для циркулярной пилы,
— F-струбцины
— Шуруповерт, сверла по дереву с зенковкой
— Комбинированная угловая линейка
— Угольник Свенсона, рулетка, карандаш.

Процесс изготовления.
Итак, материалом для такого стола послужит листовая фанера толщиной 20 мм. Первой из него вырезается прямоугольная столешница. Следует подобрать самую ровную часть, ведь это рабочая поверхность станка.

Лист большей толщины брать не следует, иначе уменьшится максимально возможный вылет диска, и соответственно толщина обрабатываемой детали.

При распиловке мастер выставляет направляющую с помощью угольника Свенсона перпендикулярно краю. Такое приспособление Вы также можете сделать сами, ознакомившись с недавней статьей.

Вместо направляющей можно использовать ровную доску или правило, прижав его к заготовке парой струбцин.

Затем из оставшегося обрезка (параллельно только что отрезанному краю) автор вырезает две дощечки одинакового размера, из которых будет сделан параллельный упор.

Чтобы точно выставить направляющую по всей ширине, Иззи использует комбинированную угловую линейку.

Ширина одной из полос и есть будущая высота упора. Ее следует подбирать в зависимости от толщины обрабатываемого материала на станке.

Торец одной дощечки промазывается клеем, после чего обе доски соединяются продольно под прямым углом. При этом их нижние грани должны образовать одну плоскость.

Для усиления соединения, нужно вкрутить несколько саморезов.

Итак, размеры распиловочного стола у автора составили 24Х21 дюйма (60X53 см).

На нижней стороне стола, параллельно короткой его стороне, используя Т-образную линейку, автор размечает прямую линию. На ней будет располагаться прорезь под диск циркулярной пилы.

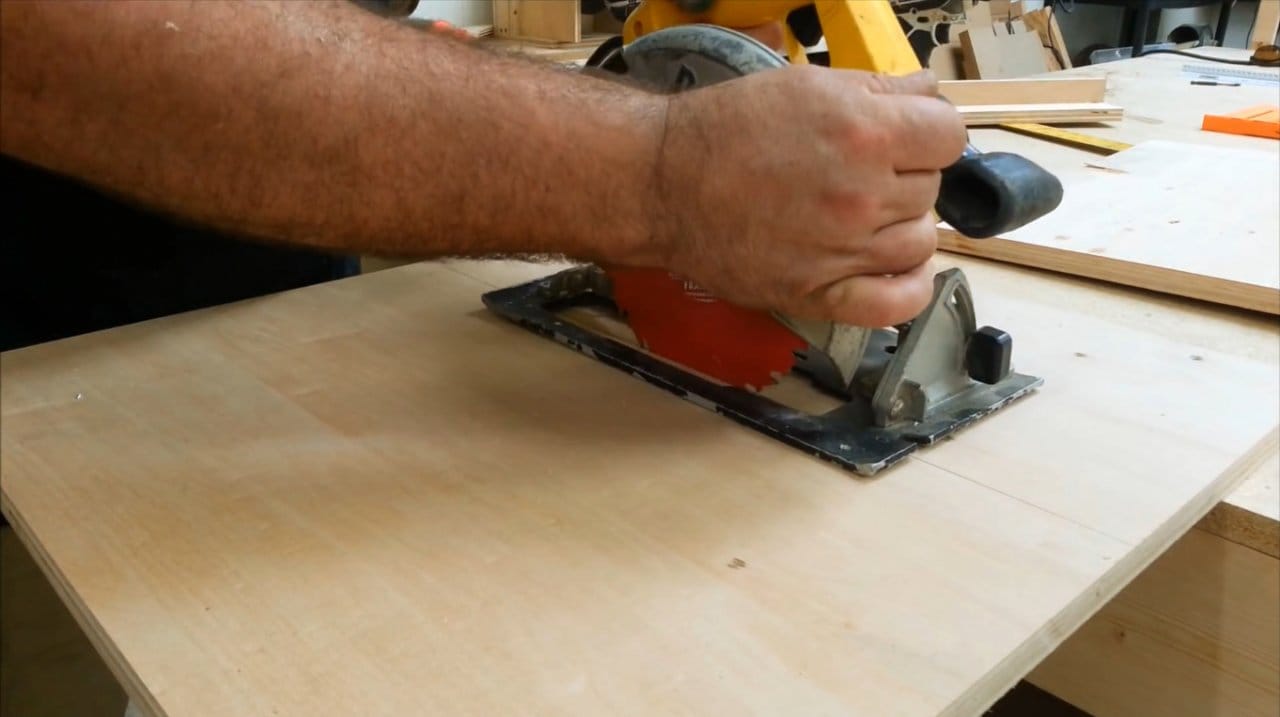

На следующем этапе в фанере делается прорезь. Здесь важно очень внимательно разместить портативную машинку так, чтобы её пильный диск оказался в точности над отмеченной линией. При этом подошва станочка должна располагаться строго параллельно данной линии.

Успех всей операции будет зависеть от того, насколько неподвижно Вам удастся держать пилу во время пропила, не смещая её ни в одну из сторон.

Когда сделан первичный пропил, следует сдвинуть подошву на миллиметр в сторону, и зайти в материал ещё раз, чтобы немного расширить прорезь. Тогда обе стороны пильного диска не будут задевать стенки прорези.

Следующей задачей следует закрепить портативную пилу на рабочей поверхности. Для этого 4-мм сверлом в каждом углу подошвы сверлятся отверстия.

Пильный диск выставляется строго над прорезью и параллельно ей, после чего пила закрепляется в этом положении сначала только на один саморез. В этом случае у машинки сохраняется относительная подвижность для корректировки положения.

Теперь автор проверяет угольником, что пильный диск стоит чётко под углом в 90 градусов к переднему краю будущего рабочего стола.

И только после этого вкручивайте оставшиеся три шурупа.

Затем кабельной стяжкой автор блокирует кнопку пуска и вставляет шнур циркулярной пилы в блок розеток с переключателем. Последний как раз и будет использоваться как кнопка пуска.

Далее фанерный лист с прикреплённой к нему пилой переворачивается вверх дном и крепится несколькими саморезами к верстаку. Как вариант, его можно также установить на козлах. В этом случае, в целях безопасности, рекомендуется как следует закрепить основание на опорах, чтобы не допустить смещения или раскачивания фанерной плиты.

У мастера, к сожалению, не нашлось коротких саморезов (менее 20 мм), и они прошли материал насквозь. Острые концы шурупов стачиваются болгаркой со шлифовальным диском, или напильником.

Теперь мастер возвращается к той самой детали, которая была изготовлена в самом начале и имеет L-образный профиль. Она и будет выполнять функцию параллельного упора.

Для его окончательной сборки направляющая прижимается вплотную к пильному диску, и притягивается к нему F-образной струбциной.

К нижней поверхности упора мастер приклеивает прямоугольный фанерный блок, который должен упереться в край столешницы. С помощью этой детали будет удобно выставлять упор параллельно пильному диску.

Получившаяся конструкция вполне удовлетворяет требованиям, предъявляемым к упору.

Выставив нужную дистанцию от упора до пильного диска, автор дополнительно прикрутил его к основанию на два самореза.
При распиловке обязательно нужно использовать толкатели, прижимы, и средства защиты.

Такой импровизированный станочек, конечно, далёк от совершенства.
В первую очередь требуется доработка конструкции параллельного упора для быстрой и удобной смены его положения. Также следует видоизменить прорезь для пильного диска в основании, ведь ее форма не позволяет выставлять диск под углом.

Если такой стол будет использоваться не очень часто, то его следует защитить от воздействия влаги, пропитав льняным маслом.

Благодарю автора за простой способ изготовления временного циркулярного стола для небольшой мастерской, или работы на выезде.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Стол для циркулярной пилы своими руками

Станки и инструменты /21-окт,2018,20;57 /
8713

Циркулярная пила – очень популярный инструмент благодаря сочетанию удобства и высокой производительности, в народе его называют просто циркуляркой.

С этой пилой можно выполнять очень многие столярные работы. Те, кто уже являются обладателями такого инструмента или собираются его приобрести, возможно, знают, что с этим приспособлением распиливать материал в больших партиях – весьма тяжелый труд.

Для облегчения процесса рекомендуется использовать специальный распиловочный стол – тем, более, что его можно изготовить своими руками. При чем эту идею реализовать проще, чем можно показаться на первый взгляд. Для начала следует подготовить рабочий материал – доски и фанеру.

В таком случае ручная пила будет находиться снизу рабочей поверхности, тогда как рабочий диск расположится в прорези. Когда мы включаем пилу, диск начинает вращение, и при подаче материала проходит процесс его раскроя. Выбор толщины заготовок, которые планируется обрабатывать, зависит от того, какую мощность имеет пила, и диск какого размера установлен на ней. Выбирая инструмент, стоит обращать внимание на толщину столешницы, на которой он будет установлен.

Процесс изготовления распиловочного станка по дереву

Прежде, чем появился этот стол для циркулярной пилы своими руками, были опробованы три разных варианта, но они по разным причинам для работы не подошли.

После этих трех попыток автор в результате пришел к наиболее оптимальному на его взгляд решению.

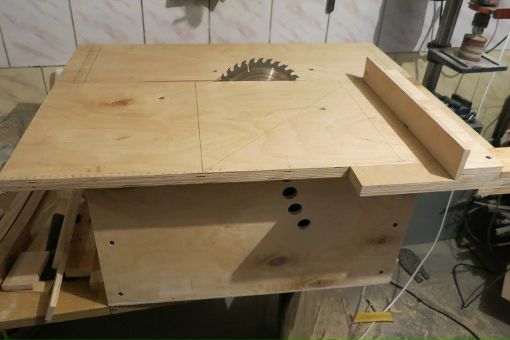

Результат работы – на фото:

Были воплощены такие идеи:

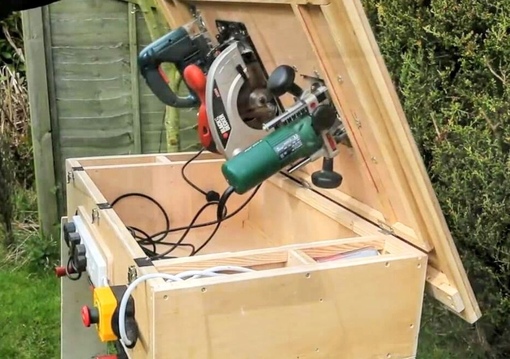

1) чтобы пилу можно было легко установить в стол и так само легко ее снять, чтобы пользоваться как ручным инструментом.
2) чтобы можно было зафиксировать кнопку пилы в нажатом положении.
3) чтобы можно было удобно работать благодаря сделанному простому параллельному упору, который просто и надежно фиксируется.

Стол для ручной циркулярной пилы своими руками: видео

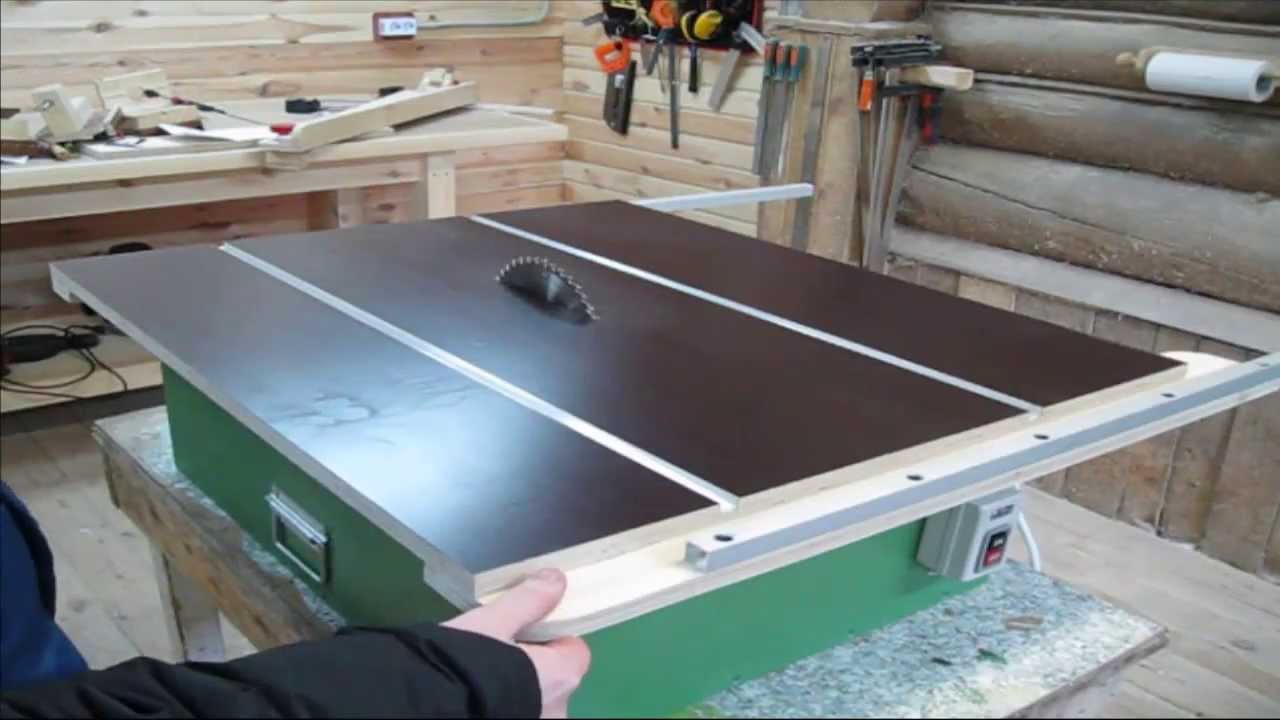

Примеры готовых столов для ручной циркулярной пилы: фото

Как сконструировать стол для циркулярной пилы своими руками с механизмом подъёма

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

  • Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
  • Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
  • Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
  • Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики.  3–4 тыс. оборотов в минуту будет достаточно.

Стол для циркулярной пилы своими руками, установка, крепление

Для изготовления самого пильного стола нужно будет обзавестись материалами, которые продаются в любом строительном магазине.

Нам понадобится:

  • фанера толщиной 15–20 мм;
  • брус 50*50 мм;
  • доски, примерно 50*100 мм;
  • выключатель;
  • розетка;
  • саморезы;
  • лак;
  • клей ПВА;
  • ролики;
  • металлические уголки.

Изготовление верстака

  1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
  2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
  3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
  4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
  5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
  6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
  7. Фиксируем пилу снизу.
  8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
  9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Чертежи стола для циркулярной пилы

Есть и другие способы сделать станину для ручной дисковой пилы своими руками. Вот еще два примера.

Чертежи

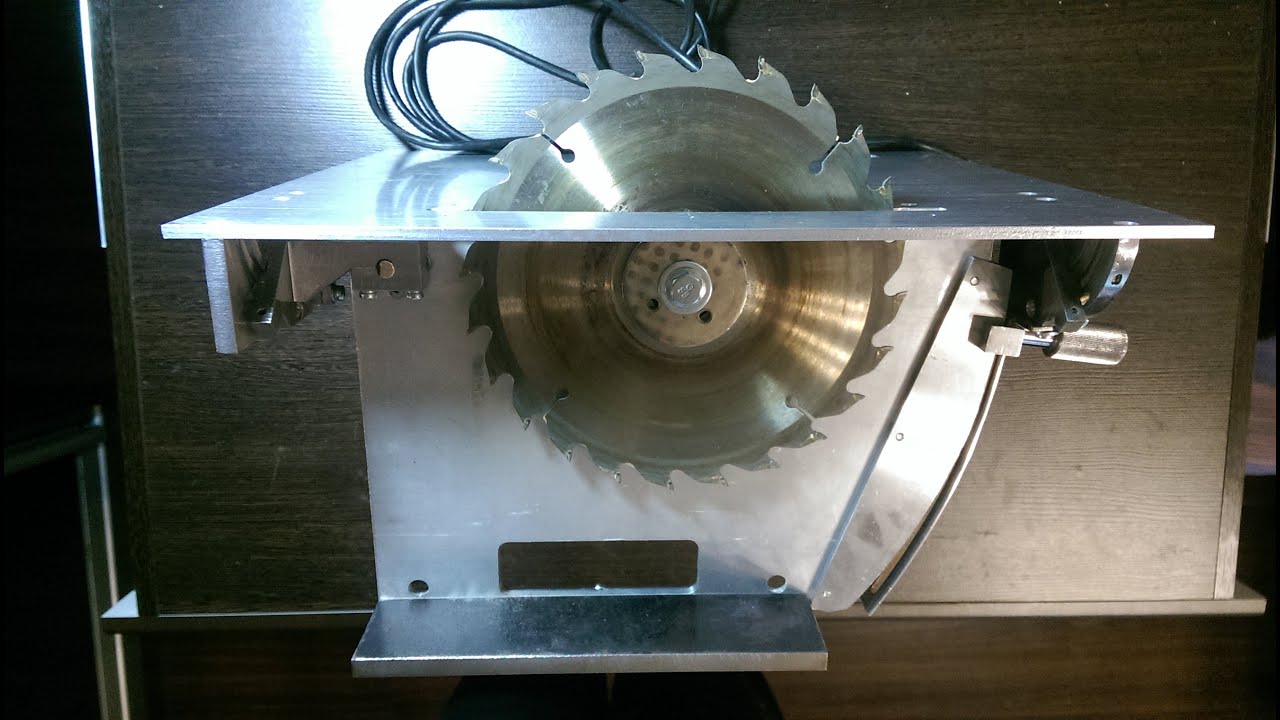

Стол для ручной циркулярной пилы с механизмом подъема

Для изменения глубины прореза можно дополнительно установить механизм подъема (лифт).

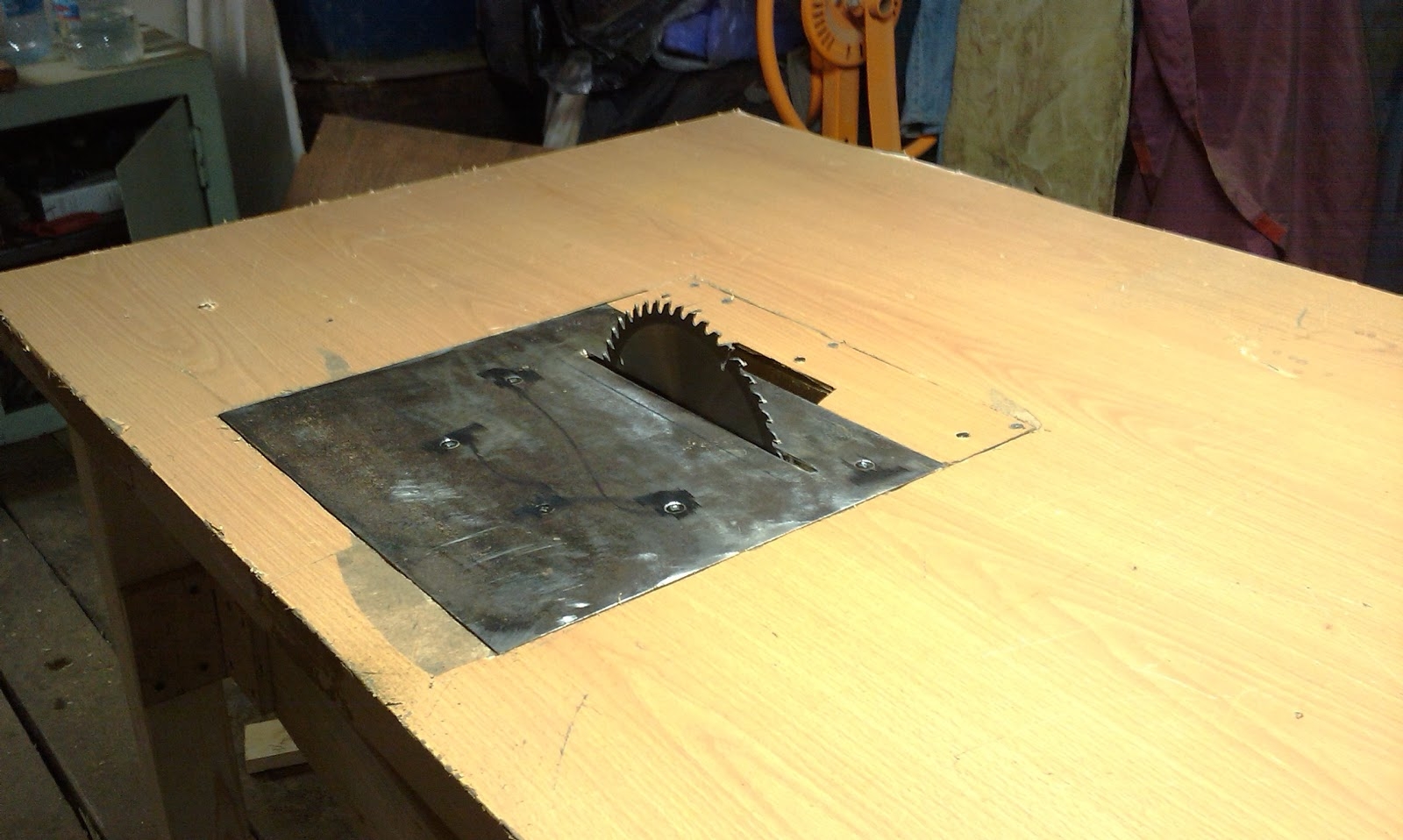

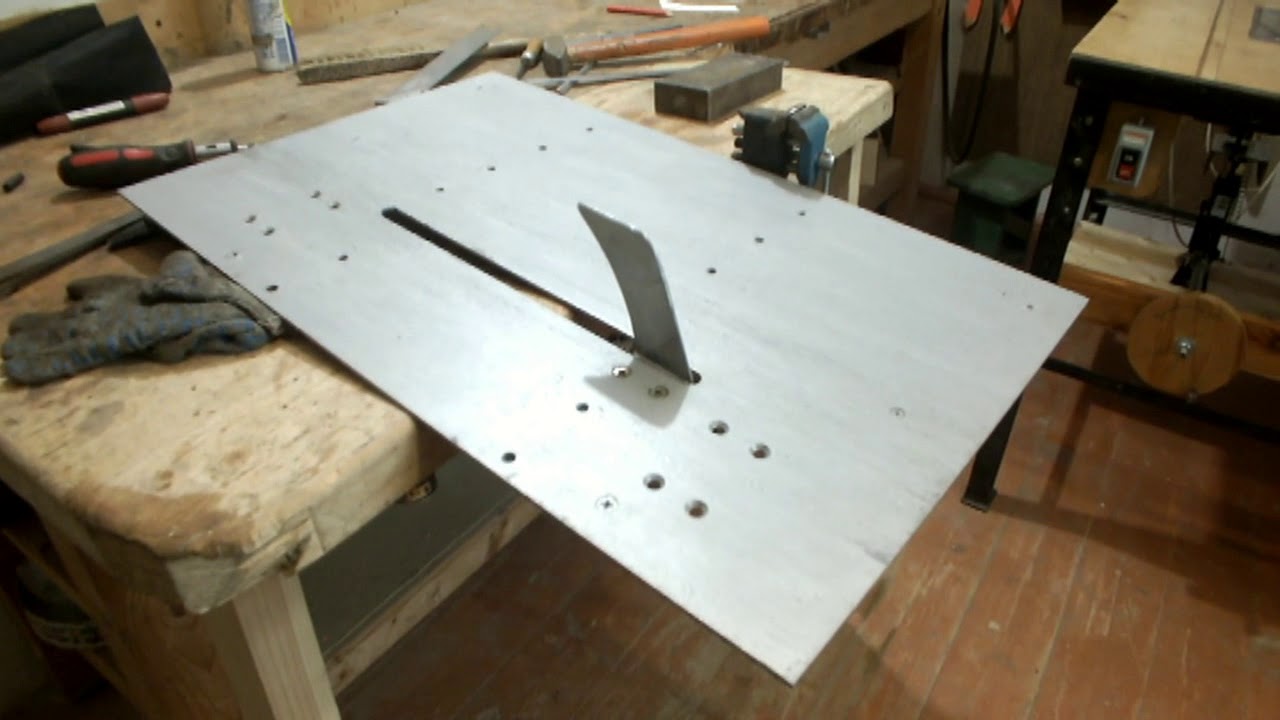

Сам подъемный механизм монтируем с металлического листа, что крепится к раме на станке. Подъем будет происходить вдоль направляющих методом подкручивания болтов.

Один из способов – установка регулировочной штанги гайками фиксации. Вместо штанг, используем шпильки. Рукоятку регулировки делаем из пластины, приваренной к концу шпильки. На расстоянии 4–5 мм от центра делаем дыры под саморезы. На край пластины привариваем стержень, которым будем вращать конструкцию.

Заключение

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Интерскол, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

Ручная циркулярная пила по дереву

Если забрать у человечества пилу, прогресс остановится. Без инструмента, который способен резать дерево и металл, не будут функционировать промышленные предприятия и прочие области производства. В домашнем хозяйстве также не обойтись без пилы. У любого мужчины есть, по меньшей мере, одна ножовка, а у любителя работать своими руками найдется целый арсенал «зубастых помощников». В этой статье мы расскажем о том, что такое циркулярная пила по дереву, как выбрать это устройство в магазине, а также о том, как этот аппарат работает.

Циркулярная пила

Дисковая или циркулярная пила является инструментом, который имеет множество зубьев для резки (распила) твёрдых материалов, таких как дерево или пластик. Такое устройство отличается высокой производительностью. У циркулярок можно менять глубину и угол пропила. Циркулярная пила является чем-то средним между обычным электролобзиком и мощной бензопилой. При помощи циркулярки можно сделать прямой точный и быстрый пропил в древесине различной толщины.

Циркулярные пилы по дереву имеют довольно простую конструкцию. Основными узлами и деталями этого инструмента являются:

  • корпус, в котором содержится двигатель, редуктор, электроника управления и патрубок для отвода опилок
  • шпиндель, имеющий крепление для пильного диска
  • опорная плита. В ней есть вырез, откидной защитный кожух, параллельный упор и расклинивающий нож
  • две рукоятки – главная и дополнительная
  • шнур питания.

В качестве дополнительных деталей можно встретить:

  • лазерный указатель линии реза. Бывают модели с точечным указателем или линейным
  • подсветку
  • константную электронику и/или цепь плавного пуска
  • размыкающую муфту скольжения или электродинамический тормоз
  • крепление для стационарного устройства
  • на аккумуляторном инструменте присутствует шкала уровня заряда.

Корпус чаще всего выполнен из пластика. В нем находится коллекторный силовой агрегат, который вращает посредством редуктора шпиндель для крепления пильного диска. Редуктор и шпиндель может быть разделен размыкающей муфтой скольжения, которая срабатывает во время опасного превышения крутящего момента, к примеру, если диск заклинило. Большинство моделей циркулярных пил имеют ориентированный на правшей корпус. Однако встречаются и варианты для левшей.

Охлаждение двигателя осуществляется через отверстия, при этом ось двигателя имеет крыльчатку, которая создает напор воздуха. Воздушный поток применяется и для сдувания из зоны распила опилок, которые направляются в отводящий патрубок. К этому патрубку подключается строительный пылесос. Главная рукоятка, расположена в задней части устройства, оснащена кнопочным выключателем, который производители часто совмещают с платой константной электроники и цепью плавного пуска.

Чтобы избежать преждевременного износа шнура питания часто применяется подвижное шаровое сочленение или длинная и упругая входная гильза. Для более удобного использования пилы, передней части корпуса имеется вторая рукоятка, которая меньше по размерам.

Опорная подошва прикреплена к низу корпуса шарнирно, пильный диск проходит сквозь ее продольное отверстие. При смене угла поворота подошвы в продольной плоскости устройства, можно регулировать максимальную глубину реза. При повороте в поперечной плоскости возможна настройка реза под углом от 45 до 90° к плоскости обрабатываемого материала. Подошва выполняется методом штамповки из стали или льется из алюминиевого сплава. Алюминиевый сплав отличается более высокой жесткостью. На подошве имеется боковой упор, который облегчает процесс распила.

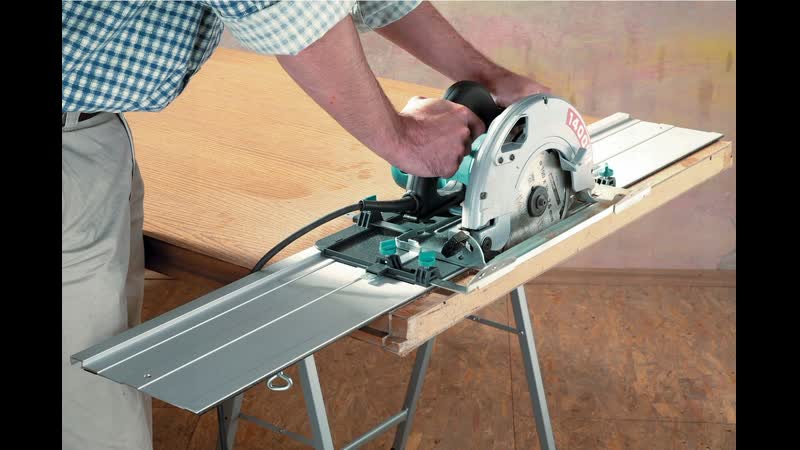

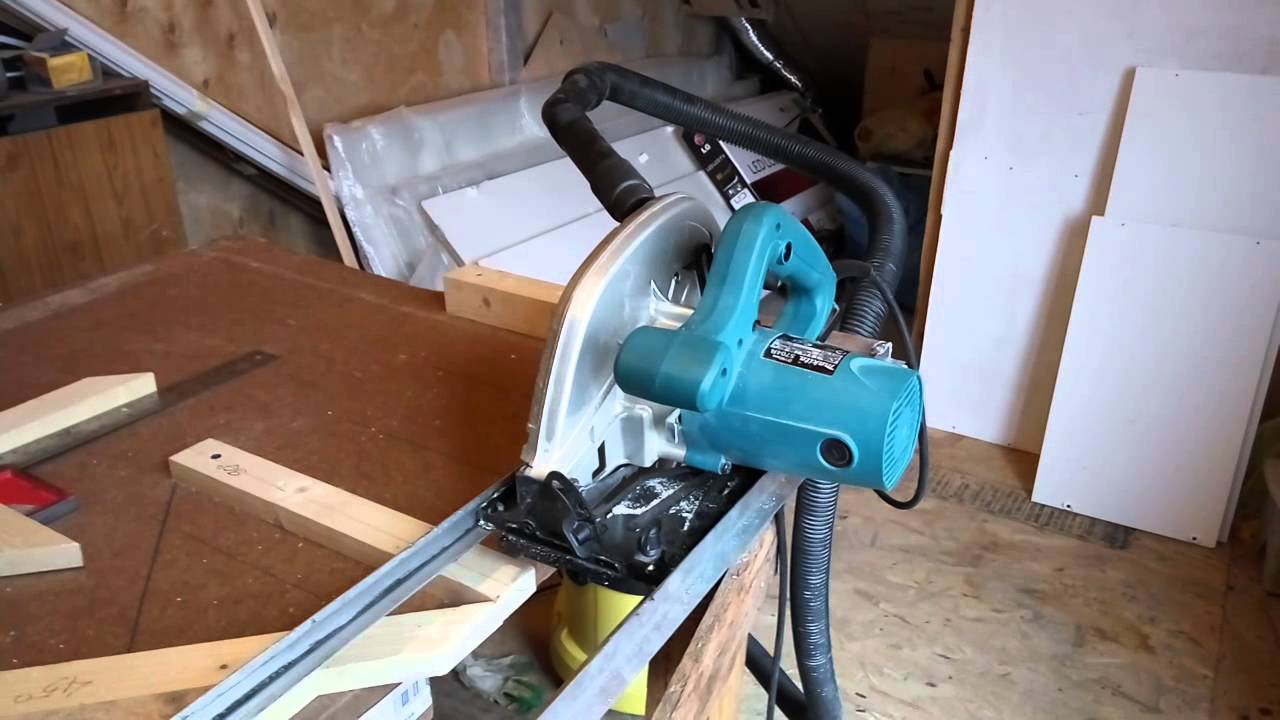

Кроме этого можно купить направляющую шину, ее длина может составлять от 800 до 2100 мм. Она предназначена для совершения аккуратного и точного пропила заготовки.

Как правильно выбрать циркулярную пилу?

Домашний мастер может выбрать подходящую циркулярную пилу, как по стоимости, так и по варианту использования. В магазинах продаются циркулярки для сетевого подключения с мощностью мотора от 360 до 2200 Вт, а также ручные дисковые пилы, функционирующие от аккумуляторной батареи. Это дает возможность работать на любом объекте не зависимо от наличия стационарного источника тока. Циркулярные пилы, мощность которых менее 1000 Вт, можно подключать к переносному электрогенератору. Это очень удобно, когда отсутствуют условия для оперативного заряда аккумуляторной батареи.

Перед покупкой стоит обратить внимание на такие факторы:

  • регулируемый угол распила. Чаще всего он составляет от 0° до 45° и достигается при помощи изменения наклона платформы
  • регулируемая глубина. Ее характеристики зависят от габаритов диска
  • регулировка оборотов. Эта функция есть не у всех моделей. Она нужна тогда, когда необходимо работать с различными материалами. Если вы планируете работать только с деревом, то эта функция вам не понадобится
  • лазерный указатель. Он поможет осуществить пропил точно по прямой
  • стопор шпинделя. Благодаря ему очень быстро меняется пильный диск
  • параллельный упор (часто идет в комплекте) — удобен для серийного производства материалов.

Ручная циркулярная пила по дереву

Существует три разновидности моделей циркулярок:

  • ручная
  • стационарная
  • комбинированная.

Ручные циркулярные пилы легкие и компактные. Ими обрабатывают неподвижные деревянные поверхности. Ручное устройство предназначено для прямого пропила деревянных заготовок. К, сожалению, по кривой резать ручной циркулярной пилой не получится.

Учитывая все характеристики ручные электрические пилы бывают:

  • любительскими
  • полупрофессиональными
  • профессиональными.

Основной инструмент электрической пилы – это диск (круг), который двигается при помощи электрического мотора. Диски состоят из металлического сплава с разной формой зубцов. Форма зубьев подбирается исходя из используемого материала, к примеру, МДФ, фанера, дерево мягких или твердых пород.

Существуют диски 6 основных типов:

  • А – имеют большое количество переменных зубьев. Их применяют для распила древесно-стружечных плит и алюминиевых сплавов
  • В – универсальные диски. С их помощью можно осуществить распил различных сортов лесоматериалов. Они гарантируют высококачественный пропил
  • С. У таких дисков меньшее число зубьев в сравнении с предыдущими моделями. Применяют их при работе с ДСП и древесиной мягких и твердых сортов
  • D. Обладают малым количеством плоских зубцов. После пропила наблюдается грубый рез. Используются, главным образом, для быстрой резки
  • Е. Диски обладают множеством зубьев. Они предназначены для тонкого резания мягких сортов лесоматериалов
  • Р – отличаются малым числом зубьев. Предназначены для грубого распила мягких сортов лесоматериалов.

В качестве гарантии безопасности пильный круг закрыт защитным коробом. Самыми популярными являются модели короба с недвижимой верхней крышкой кожуха и подвижной нижней. Силовой агрегат спрятан в корпусе из металла или твердого пластика. Корпус из металла делает устройство тяжелее, по этой причине такие пилы продаются редко. Мастер держит пилу за прорезиненную рукоятку, которая находится вверху или в задней части инструмента. На рукоятке расположена кнопка пуска электромотора.

Погружные дисковые пилы могут начать резать с любого места заготовки, а не от края, как большинство моделей. Такая функция возможна вследствие наличия подвижных креплений режущего круга, на которых его можно поднимать и опускать относительно платформы и корпуса. Санок похож на штроборез и может вырезать части из центра плиты МДФ, доски из перекрытий или обшивки.

Циркулярные пилы по дереву стационарные применяются для выполнения большого объема работ, поэтому их относят к профессиональной категории инструментов.

Комбинированные инструменты используются в тех случаях, когда нужно осуществлять операции с переменной нагрузкой. Предназначены они главным образом для ручного раскроя. На корпусе присутствуют специальные крепления, при помощи которых устройство можно закреплять на горизонтальной рабочей поверхности.

Работа с циркулярной пилой

При работе с таким инструментом очень важно соблюдать основные правила безопасности. Соблюдение всех правил поможет вам избежать удара током, предотвратить возгорание или получение прочих повреждений. К основным правилам относят:

  • обязательная защита рук и глаз. Необходимо приобрести специальные очки и респиратор
  • пилу нужно использовать только вместе с системой отвода стружки
  • очистку заготовок и инструмента проводить исключительно специальной щеткой
  • нужно постоянно внимательно следить за соотношением высоты расклинивающего ножа и пильного полотна. Первая должна быть выше второй более чем на 5 мм
  • перед заменой пильного диска, обязательно убедитесь в том, что прибор выключен из сети
  • регулярно наводите порядок на рабочем месте
  • недопустимо работать в свободной одежде, она может попасть в движущийся механизм и стать причиной травмы
  • нельзя применять пилу для реализации задач, превышающих ее возможности. Например, осуществлять распил толстого твердого бревна при помощи недорогой любительской пилы
  • нужно обеспечить хорошее освещение для рабочего места
  • если есть возможность, то заготовку стоит закрепить в тисках. Такой вариант более правильный и безопасный, чем держать заготовку в руках
  • шнур питания должен находиться на максимальном расстоянии от пильного диска.

Категорически запрещено осуществлять следующие действия:

  • совершать пропил деформированными пильными дисками
  • ставить на инструмент диски несоответствующего диаметра
  • в заготовке не должно быть гвоздей, скоб и прочих металлических изделий
  • нельзя применять пилу без защитного кожуха
  • пользоваться инструментом с неисправной пусковой кнопкой
  • тормозить диск при помощи бокового давления.

Ремонт циркулярной пилы лучше доверить специалистам в сертифицированных центрах. Если вы будете соблюдать все несложные правила и рекомендации работа с циркулярной пилой будет самой безопасной и эффективной.

Таблица сравнительных характеристик циркулярных пил












Циркулярные станкиМощностьЧастота вращения

пильного диска

Диаметр

пильного диска

Глубина

пропила 90°

Глубина

пропила 45°

ВесСтрана

производитель

Scheppach HS100S2 кВт4200 об/мин250 мм85 мм65 мм20 кгГермания
Einhell TC-TS 12001,2 кВт4800 об/мин210 мм45 мм27 мм13,1 кгГермания
Scheppach HS801,2 кВт4800 об/мин210 мм48 мм45 мм16 кгГермания
Metabo TKHS 315 C-2. 8 DNB2,8 кВт2990 об/мин315 мм85 мм60 мм62 кгГермания
Einhell TC-TS 2025 U1,8 кВт5000 об/мин250 мм85 мм65 мм20 кгГермания
Scheppach HS 1202,8 кВт2800 об/мин315 мм83 мм49 мм74 кгГермания
JET JBTS-101,7 кВт5000 об/мин254 мм76 мм64 мм35 кгШвейцария
FOX Machines F36-5231,5 кВт4500 об/мин250 мм85 мм60 мм38 кгИталия
Bosch PTS 101,4 кВт5000 об/мин254 мм75 мм63 мм23,5 кгГермания
Stark TS 20002 кВт4500 об/мин254 мм80 мм55 мм27 кгГермания

Циркулярка из болгарки своими руками: чертежи и сборка

Требуемые материалы и рабочие инструменты

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

  • рабочая болгарка;
  • диск для циркулярной пилы;
  • гайки, болты и другие крепежные элементы;
  • электрическая дрель со сверлами;
  • отвертки, гаечные ключи, плоскогубцы;
  • прямоугольная металлическая труба;
  • уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.



Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.


Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в качестве направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

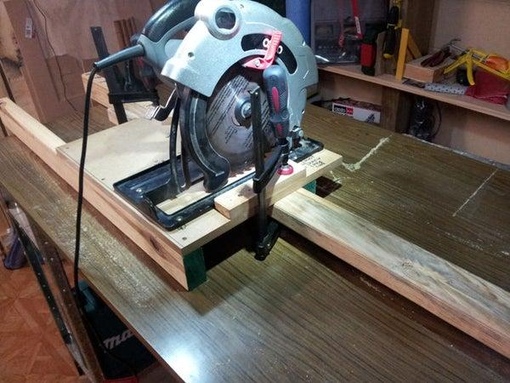

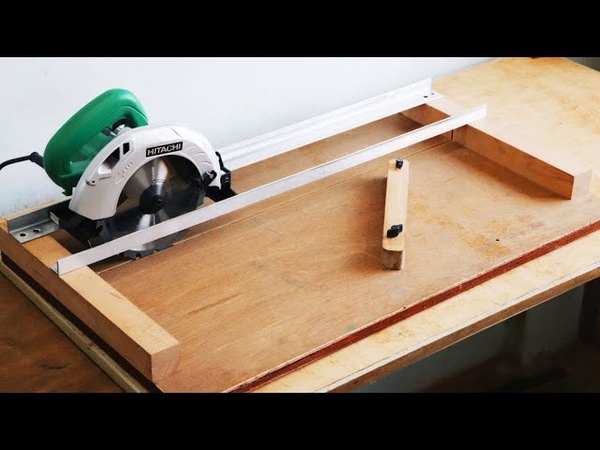

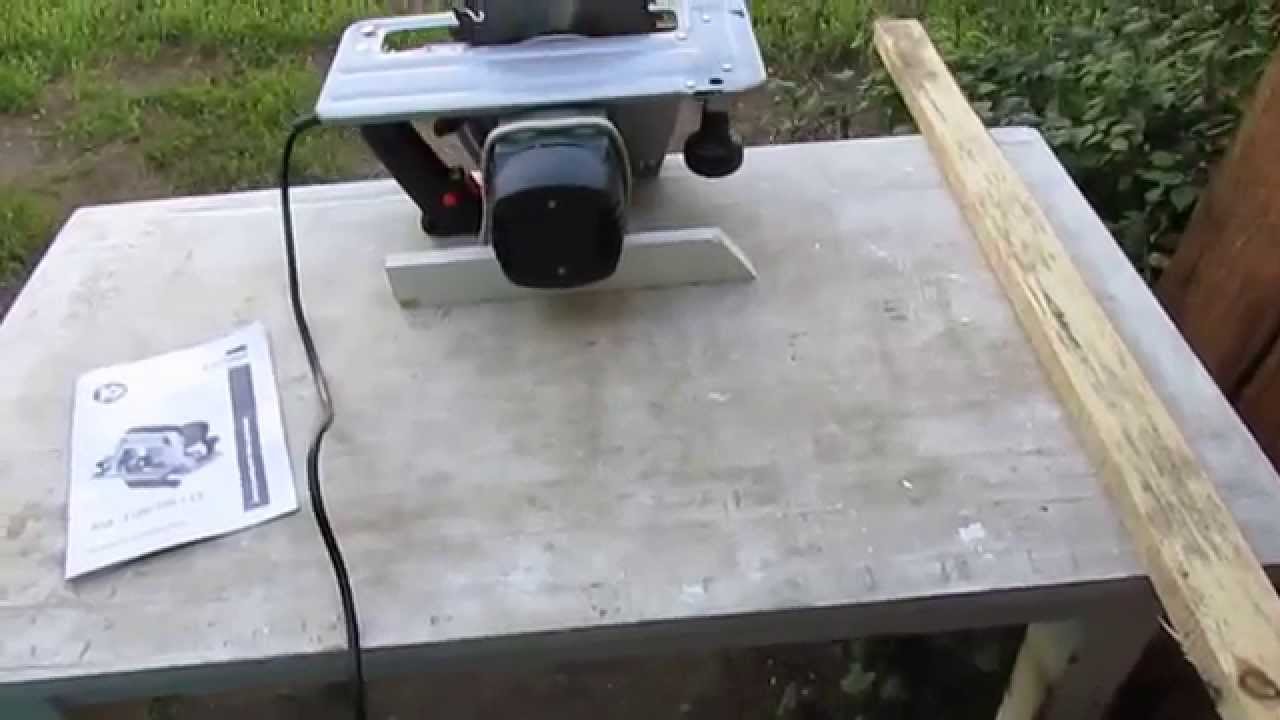

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

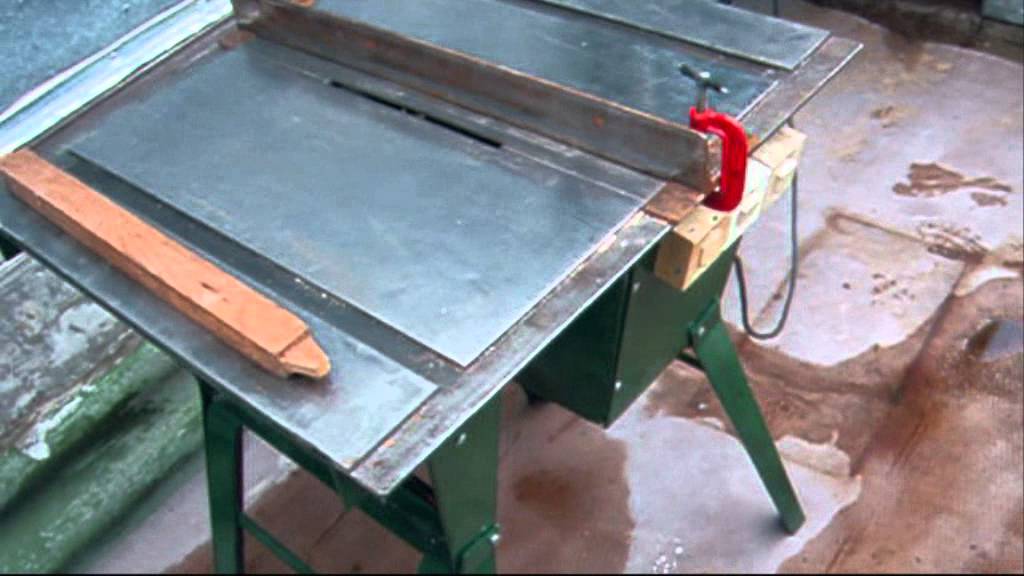

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто. Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом. Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме

Создание фрезерно-копировального станка в домашних условиях

Варианты изготовления фрезера из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Пила ручная электрическая дисковая по дереву.

Характеристики выбора

Дисковая электрическая пила сегодня среди инструмента занимает особое место. Простое, легкое и удобное приспособление для работы в различных условиях, кроме всего прочего, является и самым сложным в техническом плане, сочетающее в себе:

  1. высокую функциональность;
  2. большую надежность;
  3. отличную безопасность.

И поэтому, при выборе циркулярной пилы всегда будут возникать трудности с выбором наиболее подходящих параметров для инструмента.

Устройство

Дисковая монтажная пила имеет в своем составе следующие составляющие части:

  • основание;
  • корпус двигателя;
  • кожух защитный неподвижный;
  • пильный диск;
  • защитный подвижный кожух;
  • регулировочные приспособления;
  • рукоять с клавишей включения и блокировки;
  • упорной передней ручки;
  • параллельной направляющей;

Параметры оборудования

Классификация дисковых пил сегодня в основном хотя и условна, но позволяет более четко классифицировать инструмент относительно задач, выполнение которых возможно с помощью этого инструмента.

Основным показателем при классификации этого оборудования является диаметр пильного круга, применяемого в пиле и, следовательно, толщина распиливаемого материала:

  • малый класс (40–50 мм) — листовые материалы, работа «по месту»;
  • средний класс (50–65 мм) — самый распространённый, универсальный;
  • профессиональное оборудование класс (65–140 мм)

В зависимости от глубины пропила, для инструмента подбирается и мощность двигателя, и электронная начинка инструмента.

Немаловажным моментом при выборе является вес оборудования, ведь часто приходится удерживать инструмент одной рукой, при этом для получения ровного реза, необходимо кроме прочего соблюдать и правила техники безопасности, ведь высокие обороты пилы при неправильном удержании могут сыграть роковую роль.

Виды оборудования по функциональности

Рассматривая ручную электропилу как универсальный инструмент нужно понимать, что наибольшую роль в функциональности этого вида инструмента играет опорная плита.

Для практически всех видом моделей пил, сегодня присущи такие функции, идущие в базовой комплектации:

  • регулировка глубины пропила пилы;
  • регулировка угла наклона пилы.

Эти основные параметры во многом схожи для всех видов как бытовых экземпляров, так и для тяжелых профессиональных моделей, однако здесь следует учитывать, что:

  1. регулировка глубины пропила требует жесткой фиксации, и при условии поднятия двигателя и пилы высоко над поверхностью плиты возникает вибрация, требующая больших усилий при удержании инструмента;
  2. возможность реза под углом в профессиональных моделях реализована в более точной шкале градусов, с более жесткой фиксацией выбранного параметра;
  3. функциональность профессиональных моделей выражается и в возможности стационарного крепления пилы к какой-либо поверхности, с получением полноценной циркулярной пилы.
  4. выбирая оборудование примерного одного класса и близких по техническим параметрам, предпочтение следует обдавать моделям с платформой из алюминиевого литья, такие платформы более устойчивы, и менее подвержены деформации;
  5. следующим критерием выбора должны стать узлы фиксации положения пилы, именно от качества этих узлов во многом будет зависеть качество результатов работы.

Детали

Очень важным без преувеличения местом в любой циркулярной пиле является узел крепления дисковой пилы к валу. Реализованные в различных моделях различные варианты крепления в основном сводятся к использованию различного рода гаек – как обычной шестигранной формы, так и специальных, под специальный ключ.

В процессе замены диска, однозначно положительной деталью будет являться стопор вала, применяемый для фиксации вала во время зажима гайки, подобно тому ,что имеется в болгарках.

Виды в зависимости от мощности

В зависимости от диаметра пильного диска рассчитывается и мощность двигателя пилы. Условно, сегодня модели разделяются на следующие классы:

  • малой мощности до 800 Вт;
  • средней мощности от 800 до 1200 Вт;
  • большой мощности более 1200 Вт.

Такая классификация позволяет не только подобрать необходимый пильный диск, но и обеспечить правильную работу оборудования – для небольшой глубины реза, для некоторых видов материалов, прежде всего пластика, требуются пилы с небольшим количеством оборотов или модели, снабженные регулятором частоты оборотов.

Дополнительные функции пил

Для профессионалов, умеющих выполнять сложные работы, ручная циркулярка по дереву кроме обычных видов работ и материалов может с успехом применяется:

  • для раскроя листового материала большого формата;
  • для пропила пазов, на определенную глубину;
  • для пиления различных материалов, в том числе и листового металла;
  • для получения заготовок одного размера с использование дополнительного упора.

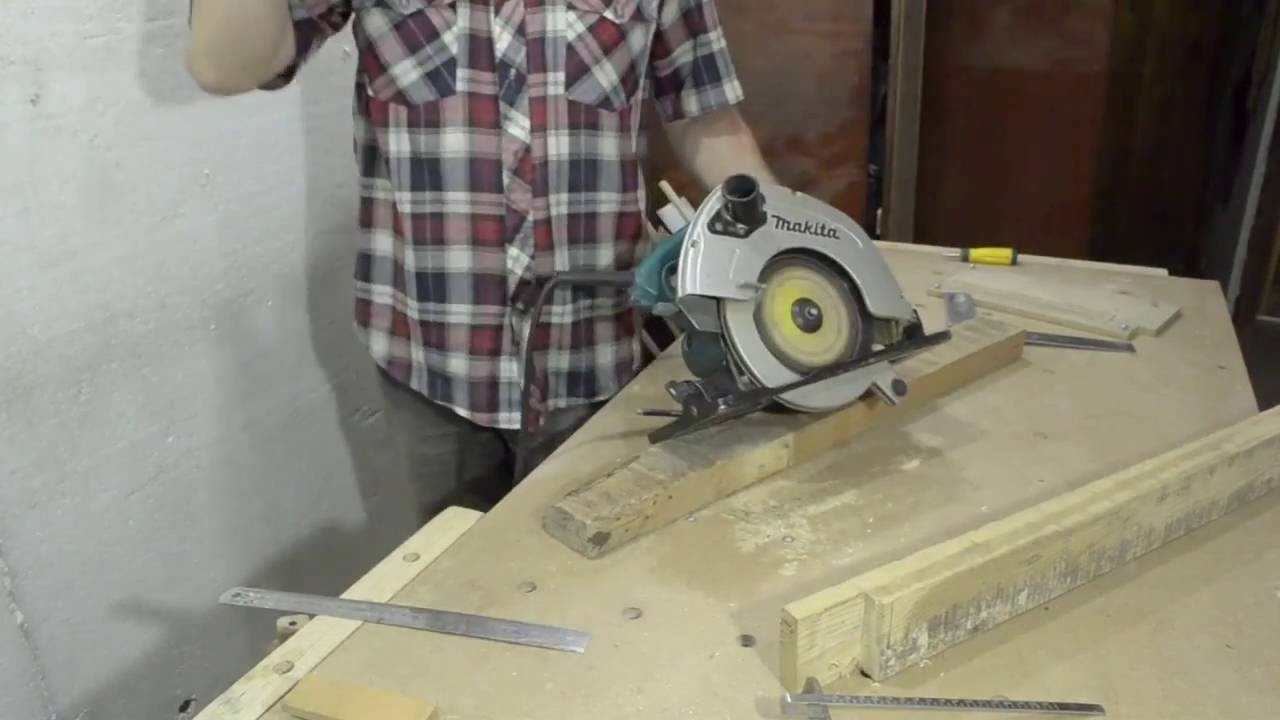

Как пользоваться циркулярной пилой (Инструменты для начинающих)

Вы когда-нибудь задумывались, как пользоваться циркулярной пилой? Что ж, сегодня ваш счастливый день — мы поговорим о циркулярной пиле, о том, для чего она используется и как ею пользоваться.

Вы готовы изучить новый инструмент ?!

В течение последних нескольких месяцев я делал забавных видео + серию сообщений , в которых я учу вас пользоваться различными электроинструментами… и я учусь вместе с вами, потому что я новичок в этом целом электроинструмент вещь тоже.

По сути, блайнд ведет блайнда. Совершенно весело.

Шучу. Я знаю, что я делаю. По крайней мере, вроде.

Anywho. Поговорим о циркулярной пиле.

Этот пост содержит партнерские ссылки. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Итак, что такое циркулярная пила?

Это переносная пила, которую можно использовать для распиливания древесины и уменьшения ее длины ( аналогично торцовочной пиле ), а также для продольной распиловки, при которой более широкие куски дерева делают ее на уже .Он как бы сочетает в себе функции торцовочной и настольной пил в одном портативном маленьком инструменте, и это довольно мощный инструмент. Это циркулярная пила, которая есть у нас и LOVE, и вы можете просмотреть некоторые другие варианты здесь .

По сути, если вы только начинаете заниматься своими руками и хотите изучить электроинструмент, это один из первых инструментов, который вы захотите купить. Это намного доступнее, чем покупка пилы большего размера, и идеально подходит, если у вас мало места для хранения инструментов.Очевидно, что он менее точен, чем торцовочная или настольная пила, но после некоторой подготовки и практики он определенно может стать отличной заменой, если у вас нет бюджета или места для большой пилы.

Как пользоваться циркулярной пилой?

Это действительно простой в использовании инструмент. В основном, нажимаем на курок, режем доску!

Ладно, может не , а просто. Но почти.

Вот видео со всеми подробностями о циркулярной пиле и о том, как она используется (плюс несколько бонусных ляпов, если вы останетесь до конца, потому что я не смог устоять).

Но, если вы не можете — или не хотите — смотреть, продолжайте прокручивать, чтобы найти всю необходимую информацию! Если хотите, можете посмотреть видео на YouTube прямо здесь !

Хорошо, давайте поговорим о циркулярной пиле.

Инструмент состоит из лезвия (очевидно), спускового крючка для включения инструмента и некоторых регулировок для изменения положения лезвия. Однако начинающему мастеру своими руками вам действительно нужно знать, где находится спусковой крючок — все остальное можно сделать в подготовительной части!

Для чего нужна циркулярная пила?

Мы используем нашу циркулярную пилу в основном, когда работаем над проектом, в котором нам нужно иметь возможность быстро распилить древесину, не таща ее обратно в мастерскую и настраивая настольную пилу — она ​​100% портативна и гораздо легче таскать с собой, чем большую пилу, поэтому она отлично подходит для небольших работ или вещей, где вам просто нужно в спешке разрезать несколько досок.

Прекрасным примером этого является домик Джексона — мы не хотели постоянно таскать доски взад и вперед из мастерской, когда нам просто нужно было быстро резать, поэтому мы схватили циркулярную пилу и использовали ее, чтобы распилить большую часть из нашей древесины, особенно для полов.

Другой пример? Новая стойка в ванной Джексона! Мой отец подошел и помог мне поработать над этим (скоро будет целая публикация по этому проекту), и мы вырубили прилавок в гараже — настольная пила, вероятно, сработала бы, но циркулярная пила была намного легче и быстрее.

Как вы можете видеть на обеих фотографиях выше, когда вы работаете с циркулярной пилой, вам, как правило, понадобится прикрепить к доске какой-нибудь прямой край, который поможет вам двигаться по прямой линии — без это, вы, вероятно, немного сдвинетесь, когда будете разрезать доску, и в конечном итоге линия будет не идеальной. Все, что вам нужно сделать, это измерить расстояние от лезвия до конца пилы и расположить линейку на таком расстоянии от линии, по которой вам нужно разрезать (вы можете увидеть, как это выглядит на фотографии выше).

Когда Кори и я готовились к этому видео, он сказал, что, по его мнению, если у начинающего домашнего мастера есть циркулярная пила, дрель / шуруповерт и лобзик, он сможет выполнить практически любой проект, за который он захочет. . По мере того, как вы углубитесь в это, вы, вероятно, захотите добавить еще несколько инструментов в свой список (на ум приходят такие вещи, как шлифовальный станок, пистолет для гвоздей и торцовочная пила), но с этими тремя инструментами для начинающих вы ‘ смогу сделать совсем немного!

Я получил столько удовольствия, за последние несколько месяцев, изучая эти инструменты, и теперь у меня может появиться легкая зависимость.Кори только что научил меня следующему инструменту из нашей серии, и я готовлюсь к тому, чтобы начать строить свой первый предмет мебели самостоятельно. Пожелайте мне удачи — я надеюсь выбить его на этой неделе!

Вы когда-нибудь пользовались циркулярной пилой? Есть вопросы, о чем мы должны поговорить в следующих нескольких видео?!

ИНСТРУМЕНТЫ ДЛЯ НАЧИНАЮЩИХ СЕРИИ

РУКОВОДСТВА ДЛЯ СДЕЛКИ

Выбор и использование циркулярной пилы

Хорошая циркулярная пила должна иметь достаточно мощности, чтобы разрезать все, от влажных пиломатериалов до плотных твердых пород дерева, без увязания. «Когда двигатель замедляется, лезвие быстро нагревается и затупляется», — объясняет Том Сильва, генеральный подрядчик This Old House. Это не только приводит к плохому резанию, но и опасно, потому что лезвие может вылезти из пропила и толкнуть пилу обратно к пользователю.

Однако оценка мощности по номинальным характеристикам двигателя может ввести в заблуждение. Ампер показывает только количество электроэнергии, потребляемой двигателем, а не мощность, которую он посылает на лезвие. В лошадиных силах учитывается крутящий момент (сила вращения), но не обязательно в рабочих условиях.

В конце концов, самой надежной оценкой может быть цена. Надежный боковой обмотчик — более компактная конструкция, в которой двигатель расположен рядом с лезвием — стоит от 100 долларов. На рынке есть много пил по этой цене, но они не такие мощные и не рассчитаны на всю жизнь. Боковые намотчики профессионального уровня, которые работают тише и лучше режут плотную древесину, стоят от 125 до 150 долларов. Мастер-плотник TOH Норм Абрам предпочитает этот инструмент, отмечая, что покупатели должны выбирать один, исходя из баланса и маневренности.«Я бы никогда не купил пилу, которую не успел бы сначала подержать», — говорит он.

С другой стороны, хорошая пила с червячным приводом, которую Том выбрал для обрамления из-за ее высокого крутящего момента (ее массивная спиральная шестерня передает мощность на лезвие более эффективно), обойдется вам как минимум в 200 долларов. В любом случае, первоклассная пила при осторожном обращении должна хорошо резать, когда вы будете готовы ее передать.

Червячный привод

Фото Даррина Хаддада

Стили пил

Червячный привод

Двигатель расположен на одной линии с лезвием, обеспечивая крутящий момент, достаточный для разрезания мокрого пиломатериала или пропиливания бетона, что делает червячный привод идеальным вариантом для каркасных работ или крупных ремонтных работ. Когда рукоятка находится дальше назад, пользователь может лучше противостоять отдаче и вести 16-фунтовую пилу через длинные разрывы. Как и на большинстве полноразмерных пил с червячным приводом, у Skil HD77 лезвие расположено слева от двигателя, что удобно для правшей.

Сайдвиндер

Двигатель расположен рядом с полотном, что делает пилу более легкой (11 фунтов или меньше), которая более маневренна в течение долгого дня, чем червячный привод. Цилиндрическая зубчатая передача на высокопроизводительных боковых намотчиках, таких как Milwaukee 6390-20, увеличивает крутящий момент, что делает эти модели достойной конкуренцией червячным приводам.

Малый Sidewinder

Вес, баланс и размер рукоятки — все это ключевые характеристики, которые следует учитывать при выборе подходящей пилы. Для худощавого человека небольшая профессиональная модель, такая как эта 7,7-фунтовая Makita 5740NB, может быть более подходящей, чем полноразмерный сайдвиндер.

Беспроводной

Модели с батарейным питанием увеличились в размерах по мере того, как их блоки питания получили повышенное напряжение, что делает их удобными инструментами в полевых условиях или при отключении электричества.Этот Bosch 1660K оснащен лезвием диаметром 6 ½ дюйма и аккумулятором на 24 В — крупнейшим в своем классе. Однако аккумуляторные модели по-прежнему имеют ограниченное время работы и создают меньший крутящий момент, чем пилы с сетевым питанием.

Торцовочная пила

Для отделочных работ или обшивки панелей Norm Abram предпочитает небольшую обрезную пилу; лезвия варьируются от 3½ до 412 дюймов. Этот Porter-Cable 314 с лезвием 4½ дюйма — единственный червячный привод на рынке, а все остальные — боковые.

Sidewinder

Фото Даррина Хаддада

Характеристики

Простота настройки

Большие рычажные фиксаторы с гладкими углами и круглые ручки, которые можно затягивать всей рукой, как эта на DeWalt 364, позволяют быстрее и легче изменять глубину резания и настройки скоса, чем маленькие жесткие. за рычаги и барашковые гайки.

Стили обуви

«Что бы вы ни делали, вы уроните пилу», — предупреждает Том Сильва. Литые металлические башмаки с выступающими ребрами жесткости на верхней поверхности, как показано здесь, на Porter-Cable 347, не гнутся, как плоские алюминиевые башмаки, если пила ударится о землю. С другой стороны, башмак из литого металла увеличивает вес пилы.

Small Sidewinder

Фото Даррина Хаддада

Основы циркулярной пилы Norm

Безопасность прежде всего

Циркулярные пилы могут быть опасны.Всегда надевайте защитные очки и соблюдайте инструкции по технике безопасности, указанные в руководстве пользователя пилы

.

Установка глубины лезвия

Установите лезвие так, чтобы его нижний зуб находился на 1/8 — ¼ дюйма ниже обрабатываемой детали. Перед выполнением любых регулировок пилы всегда проверяйте, отключен ли источник питания от сети.

Настройка

Поставьте материал на скамейку или две крепкие козлы, достаточно свисающие, чтобы отрезанный кусок упал. Никогда не подпирайте этот обрез, иначе материал изогнется и заедет лезвие, что приведет к опасной отдаче.

Торцовка

Для точного разреза отметьте сторону материала, которая станет ненужной, затем выровняйте лезвие, чтобы оставалась линия карандаша на боковой стороне. Чтобы сделать рез, поддержите переднюю часть башмака пилы на обрабатываемой детали, но держите лезвие примерно в дюйме от материала. Затем запустите пилу, дайте ей набрать полную скорость, прежде чем постепенно проталкивать ее через дерево.

СОВЕТ: Для поперечной резки под углом 90 градусов используйте скоростной угольник для направления пилы (ниже).

Копирование *

Поместите большие листы фанеры на 2×4, уложенные поперек козловых козлов, так, чтобы они поддерживали обе стороны разреза. Прикрепите полосу фанеры или другого прямого материала к заготовке на нужном расстоянии, чтобы направлять башмак пилы при обрезке лески. Во время резки идите вдоль фанеры, придерживая шнур, чтобы он не зацепился.

* пиление зерном

СОВЕТ: Для узких надрезов держите пилу прямо, придерживая башмак свободной рукой и упираясь указательным пальцем в край древесины.Вы также можете использовать плоскогубцы (ниже) или насадку для параллельной планки.

Беспроводной

Фото Даррина Хаддада

Другие советы Норма

Чистовая обработка

Когда диск циркулярной пилы прорезает древесину, верхние волокна отслаиваются, что называется отрывом (обычно хуже при поперечной резке). Если внешний вид важен, при резке кладите хорошую сторону вниз.Если вам необходимо разрезать доску лицевой стороной вверх или если видны обе стороны, надрежьте линию разреза канцелярским ножом перед резкой.

СОВЕТ: При резке готовой детали, например, окрашенной двери, заклейте изолентой нижнюю часть башмака пилы, чтобы он не поцарапал поверхность.

Врезная резка *

Пильный диск, проходящий сквозь поверхность доски, может «пройти» обратно по поверхности, поэтому убедитесь, что никакая часть вашего тела или шнур не находится на одной линии с лезвием. Отпустите рычаг регулировки глубины и опустите башмак под нож.Затем слегка затяните рычаг, чтобы лезвие не упало, но не блокируйте его полностью. Разгоните пилу до полной скорости, поднимите ограждение и медленно опустите корпус пилы, чтобы начать рез.

* начало пропила в середине доски

СОВЕТ: Убедитесь, что вы начали достаточно далеко назад, чтобы вы толкали пилу только вперед; никогда не тащите вращающуюся пилу назад.

Распиловка широкого пиломатериала

Если доска слишком широка для того, чтобы башмак пилы мог свисать с края во время продольного пропила, удерживайте узкий кусок дерева между большим и указательным пальцами, удерживая палец вдоль края доски, и прижмите башмак пилы к краю. древесного лома, когда вы проталкиваете их по доске.

Боевая резка

При резке более одного куска фанеры одного размера, складывайте их друг на друга (или бок о бок в случае габаритных пиломатериалов), крепко скрепите их и разрежьте партию за один проход для экономии времени и обеспечить согласованность.

Снятие фаски

Защитные кожухи лезвия имеют тенденцию заклинивать на крутых скосах, поэтому осторожно подтолкните рычаг защиты одним пальцем, чтобы переместить его через край. Как только рез будет начат, отпустите рычаг.Никогда не снимайте ограждение и не закрепляйте его так, чтобы оно оставалось постоянно вверху.

Обрезная пила

Фото Даррина Хаддада

Где найти

Червячный привод:

Skil HD77

Компания электроинструментов S-B

Чикаго, Иллинойс

877-754-5999

www. skil.com

Сайдвиндер

Милуоки 6390-20

Милуоки Электроинструментальная компания

Broofield, WI

800-414-6527

www.mil-electric-tool.com

Малый сайдвиндер:

Макита 5740NB

Makita USA Inc.

Ла Мирада, Калифорния

800-462-5482

www.makitatools.com

Беспроводной:

Bosch 1660

Bosch Power Tool Company

Чикаго, Иллинойс

877-267-2499

www.boschtools.com

Накладка:

Кабель Портера 314

Корпорация Портер-Кейбл

Джексон, TN

800-487-8665

www.porter-cable.com

Круглые ручки:

DeWalt 364

DeWalt Industrial Tool Co.

Балтимор, Мэриленд

800-433-9258

www.dewalt.com

Башмак из литого металла:

Портер-кабель 347

Корпорация Портер-Кейбл

Советы и рекомендации по использованию циркулярной пилы

Циркулярная пила может стать действительно сложным инструментом для любого домашнего мастера. В какой-то момент вам нужно будет сломать большие листы или вычистить восстановленный кусок дерева, и самый простой способ сделать это, вероятно, будет с помощью циркулярной пилы. Следуйте этим советам для получения более качественных, быстрых и точных результатов от вашей надежной пилы.

Знайте направляющие знаки для своей пилы

У каждой циркулярной пилы есть направляющий прицел, врезанный в башмак, прямо перед полотном. И почти каждый производитель пил счел нужным сделать так, чтобы все они выглядели немного иначе.Хотя они могут выглядеть по-разному, их функции по-прежнему основаны на том же принципе. Одна сторона направляющей предназначена для внешнего края полотна, когда пила установлена ​​на 90 градусов. Противоположная сторона направляющей отмечает внешний край полотна, когда пила установлена ​​на 45 градусов. У вашей пилы может быть больше линий, или лазер, или любое количество других наворотов. Или это может быть так просто, как два показанных. Как бы то ни было, принцип все тот же.

Поддержите вашу работу

При использовании циркулярной пилы иногда бывает трудно удержать работу устойчиво и не врезаться в рабочую поверхность.Попытки избежать резки козлов или верстаков могут привести к разного рода опасным ситуациям. Найдите толстый кусок пенопласта или большой лист жесткой изоляции, чтобы положить его на рабочую поверхность. Это даст вашему материалу место, где будет лежать ровно, обеспечит некоторое сцепление и значительно упростит разрушение листовых материалов, таких как фанера.

Не заходите слишком глубоко

После поддержки вашей работы установка глубины лезвия является следующим по важности фактором безопасности и точности.Глубина пильного полотна должна быть установлена ​​так, чтобы он проходил только через нижнюю часть детали на расстоянии от 1/8 дюйма до 1/4 дюйма. Открытие слишком большого количества лезвия не только опасно, но и увеличивает вероятность грязного пореза.

Начинайте резку прямо

Скоростной угольник — лучший способ выровнять ваши разрезы, когда вам просто нужно быстро, коротко или от руки. Совместите направляющую отметку с линией и поместите квадрат с левой стороны от башмака пилы, как показано.Держите ее в качестве ориентира, когда другой рукой проталкиваете пилу через пропил. Сосредоточьтесь на том, чтобы с помощью локтя протолкнуть руку прямо через разрез и следовать по краю квадрата, используйте направляющую метку пилы, и вы всегда будете получать прямые разрезы.

Выполнение погружной резки

Вы можете использовать циркулярную пилу, чтобы вырезать отверстия в середине листа дерева, но это требует твердой руки и небольшой практики.Установите лезвие на правильную глубину и совместите направляющую метку с линией реза. Слегка удерживайте щиток лезвия назад, наклоняя пилу вперед на носке ее башмака. Включите пилу и медленно опустите пилу и защитный кожух в заготовку. Продвиньте пилу вперед до своей отметки и остановитесь. После того, как вы повторите этот шаг для всех четырех сторон, вам нужно будет закончить последний дюйм или два с помощью небольшой ручной пилы. Не пытайтесь прорезать каждый угол, это испортит вашу работу.

Смещение блока упрощает работу

Одна из самых сложных задач при использовании циркулярной пилы — это помнить, насколько далеко лезвие смещено от левой стороны башмака.Когда вам нужно использовать линейку для длинного реза, наличие смещенного блока — отличный способ ускорить процесс. Отрежьте небольшой деревянный брусок той же ширины, что и у вашей пилы. Затем, когда вы нарисовали свою начальную линию реза, поместите смещенный блок на линию, а другой край — это место, где ваша направляющая пилы должна быть зажата. Держите смещенный блок внизу корпуса пилы, чтобы он всегда был у вас под рукой.

Рифленый забор делает его безупречным

Что, если бы вы могли комбинировать смещенный блок с линейкой? Вы можете, и это не будет стоить вам больше 10 долларов.Вам понадобится кусок фанеры и красивый прямой 1 x 2 x 4 фута. Не беспокойтесь, если у обрезков фанеры некрасивые края, вам просто нужно, чтобы они были шире вашей пилы и не менее 48 дюймов в длину. Приклейте и прикрутите 1×2 к середине фанеры, затем выровняйте пилу по ее краю и прорежьте фанеру от одного конца до другого. Затем сделайте то же самое с другой стороны, используя противоположный край пилы. Теперь у вас есть прямая направляющая, которую можно зажать вдоль линии реза. Это учтет смещение вашей пилы и позволит вам быстро и точно делать длинные пропилы.

Советы по безопасности для циркулярной пилы | Вест Фрейзер

20 мая 2020
/ Рубрика: Строители, Дилеры, Сделай сам, Разработчики

Если вы опытный профессионал или новичок в строительном бизнесе, регулярный анализ того, как вы используете оборудование, может помочь уменьшить количество несчастных случаев. Независимо от вашего стиля циркулярной пилы, тот факт, что они используются так близко к рукам и телу, означает, что они представляют реальную угрозу для вас и вашей безопасности. Вот несколько советов от OSHA, которые помогут вам сохранить безопасность на стройплощадке.

  • Всегда надевайте защитные очки при работе с циркулярной пилой. Если ситуация требует, наденьте респиратор и средства защиты органов слуха.
  • Избегайте свободной одежды, волос или украшений, которые могут быть затянуты в пилу.
  • Во время резки стойте в стороне, чтобы избежать возможных отдач. Не растягивайтесь слишком сильно — двигайте ногами так, чтобы вы всегда были в равновесии и полностью контролировали ситуацию.
  • Проверьте лезвие на остроту — острые лезвия работают лучше и безопаснее. Убедитесь, что режущая гайка полотна не затянута слишком сильно.Меняйте полотна только тогда, когда пила отключена от источника питания.
  • Проверьте режущую поверхность на наличие металлических предметов, таких как гвозди или винты.
  • Установите минимальную глубину реза и не допускайте, чтобы лезвие выступало более чем немного ниже разрезаемого материала.
  • Хотя вы можете использовать циркулярную пилу только одной рукой, всегда используйте обе руки для максимального контроля. Это также требует, чтобы вы зажимали заготовки, чтобы они не двигались, пока вы их режете.
  • Всегда проверяйте циркулярную пилу перед использованием, чтобы убедиться, что она находится в безупречном рабочем состоянии.
  • При замене оборудования всегда обращайтесь к новому руководству. Производители электроинструментов постоянно повышают стандарты безопасности, и они будут эффективными только в том случае, если вы и ваша команда будете их правильно использовать.
  • Некоторые рабочие переделывают нижнее ограждение, завязывая или расклинивая его. Не делайте этого — лучше оставьте защитный кожух вращаться, чтобы лезвие всегда было в безопасности.
  • Если ваше полотно циркулярной пилы застревает на разрезах тонкого бритья или под углом, поверните и удерживайте его открытым кончиком пальца, продолжая удерживать пилу обеими руками.
  • Всегда ждите, пока полотно перестанет двигаться, прежде чем класть пилу на рабочую поверхность. Если вы приобретете циркулярную пилу с тормозом полотна, время ожидания сократится.

Теги: безопасность циркулярной пилы, советы циркулярной пилы, управление строительством, советы по управлению строительством, советы Norbord по строительству, правила OSHA, советы по безопасности OSHA

Циркулярные пилы 101: Руководство для новичков

Когда дело доходит до основных электроинструментов для серьезного подрядчика или энтузиаста своими руками, циркулярная пила является абсолютной необходимостью во всех отношениях.

Эти универсальные пилы считаются основой электрических пил, и их можно использовать во всем, от крупных строительных проектов до простых работ в доме и за его пределами.

Циркулярная пила относительно проста, но способна обрабатывать множество различных материалов ls , которые выходят далеко за рамки только дерева. В зависимости от лезвий и типов, которые вы используете, эти пилы могут обрабатывать все, от кирпичной кладки до металла.

Вы немного не знакомы с возможностями, конструкцией и применением дисковых пил?

Вы не одиноки.В этом руководстве мы расскажем вам всю важную информацию, которую нужно знать, чтобы лучше понять, как работают эти пилы и чем они могут помочь вам, независимо от ваших способностей.

Если вы хотите купить циркулярную пилу, но чувствуете, что немного не подготовлены, мы вам поможем. Читайте дальше, чтобы узнать все, что вам нужно знать.

Что такое циркулярная пила?

По самому простому определению, циркулярная пила — это любая механическая пила, в которой используется зубчатый или абразивный диск / лезвие, которое может резать, используя вращательное движение, которое вращается вокруг оправки.

Концепция проста, но в ней задействовано много движущихся частей.

Циркулярные пилы можно использовать для резки различных материалов, включая дерево, кирпич, пластик или металлы. Эти пилы могут быть как ручными, так и прикрепленными к какой-либо машине, и могут быть разного размера, но не намного.

Термин «циркулярная пила» применительно к деревообработке относится только к ручному типу , хотя настольные и отрезные пилы по-прежнему являются распространенными формами, с которыми вы можете встретиться.Название «Skil saw» теперь стало общим термином для любых обычных ручных циркулярных пил.

Хотя дисковые пилы могут обрабатывать различные материалы при резке, все зависит от типа лезвия, используемого для каждого материала. Лезвия, предназначенные для резки дерева, специально созданы для продольной, поперечной резки или их комбинации.

Подавляющее большинство циркулярных пил работают от электричества, но есть некоторые версии с бензиновым двигателем и даже с гидравлическим приводом.По большей части средний подрядчик или домовладелец использует версию с электрическим приводом, обычно со шнуром.

История циркулярной пилы

Циркулярные пилы имеют долгую и легендарную историю, которая восходит к концу 18 века, когда они впервые были изобретены как продольные пилы, которые использовались для преобразования бревен в пиломатериалы на лесопильных заводах.

До того, как появились циркулярные пилы, бревна пилили вручную с помощью карьерной пилы или механических пил с помощью подъемно-опускной пилы с возвратно-поступательным движением.Несмотря на свою эффективность, эти пилы были не так эффективны, как следовало бы для данного вида работ. На видео ниже вы можете увидеть один из примеров этой исторической дисковой пилы.

Это привело к изобретению циркулярной пилы, поскольку она режет быстрее, потому что зубья находятся в постоянном движении при токарной обработке, а не при возвратно-поступательном движении других пил. Звук циркулярной пилы принес ей прозвище «Buzz-saw» за постоянный гудящий звук, который она издавала при резке древесины.

Лесопильные заводы впервые использовали эти новые циркулярные пилы меньшего диаметра для повторной распиловки пиломатериалов больших размеров, таких как рейка и шпильки, которые использовались для обрезных досок и т.п.

По мере совершенствования и развития технологии в головных пилах стали использоваться пильные полотна большего диаметра для резки обшивки.

Теперь, возвращаясь к настоящему изобретателю первой функциональной циркулярной пилы, существует множество требований.

Наиболее важные претензии включают :

  • Малоизвестный парусный мастер Samuel Miller из Саутгемптона, Англия. Он получил патент на лесопилку в 1777 году. Однако в спецификации упоминается только форма пилы, так что он, вероятно, не является ее настоящим изобретателем.
  • Гервинус из Германии иногда приписывают изобретение циркулярной пилы в 1780 году.
  • Уолтер Тейлор из Саутгемптона построил лесопильный завод, на котором он обрабатывал блоки в 1762 году. В 1781 году он был заменен новой конструкцией. Фактические описания его станков показывают, что у него действительно были циркулярные пилы. По каким-то причинам Тейлор запатентовал два других усовершенствования для изготовления блоков, , но не сам дисковую пилу . Это показывает, что либо он его не изобретал, либо опубликовал свое изобретение, не запатентовав его. Кажется странным, что у него были эти пилы без каких-либо объяснений, откуда они взялись, так что есть большая вероятность, что это его дизайн.
  • Табита Бэббит , изобретательница шейкер, как полагают некоторые, внедрила циркулярные пилы на лесопильном заводе примерно в 1813 году после того, как она отметила неэффективность традиционных лесопильных карьеров
  • Barringer , фабрика Manners and Wallis в Рок-Вэлли Мэнсфилд, Ноттингемшир, также заявляет, что является местом изобретения.

Итак, кто был первым, кто по праву изобрел циркулярную пилу?

Исходя из приведенной выше информации, весьма вероятно, что многие люди пришли к этой идее самостоятельно, поскольку потребность в более эффективном и быстром способе распиловки не ограничивалась только одной частью мира.

Почему циркулярная пила должна быть у каждого мастера и энтузиаста DIY?

На самом деле это довольно просто. Каждый мастер, будь то профессионал или просто человек, который предпочитает выполнять многие домашние проекты самостоятельно, испытывает постоянную потребность резать вещи .

Это неизбежная необходимость. Кусочки дерева, металла, пластика или даже камня — ни один из них обычно не бывает идеального размера или формы для того, что вам нужно.

И если вы знакомы с домашними проектами, вы знаете, что все дело в точности, особенно когда вы строите конструкции или небольшие вещи, такие как ящики шкафа и тому подобное.

Теперь, если вы не предпочитаете подход пещерного человека и не используете ножовку или что-то еще, вам понадобится пила, которая быстрая, эффективная и точная, но также обладающая хорошей портативностью и универсальностью.Это будет циркулярная пила. Конкретно ручная версия.

Размер и портативность — не единственная причина, по которой вам нужна циркулярная пила, это также способ пропила, который она может выполнять.

Циркулярные пилы могут делать поперечные пропилы (поперек деревянного дождя) продольные пропилы (с волокном) и менее используемые погружные пропилы (запуск лезвия над предметом и опускание его в него). Возможность делать все из эти разрезы превращают циркулярную пилу в гаечный ключ режущих инструментов.

Обычная циркулярная пила также не требует много места, и у вас всегда есть возможность взять ее с собой, независимо от того, стоите ли вы в наполовину собранном домике вашего ребенка или сидите на крыше.

Итак, циркулярная пила может справиться с большими и небольшими задачами и не требует большого опыта или дополнительного оборудования для работы. Даже если в вашей мастерской нет чего-то вроде лобзика или торцовочной пилы, циркулярная пила должна быть необязательной. Всегда начинайте здесь.

Анатомия циркулярной пилы

Чтобы лучше понять, как работает циркулярная пила, лучше всего знать обо всех ее частях и о том, для чего они нужны.

Регулировка наклона

Регулировка наклона расположена ближе к передней части пилы и немного сбоку.Он отвечает за за регулировку угла скоса при резке, что позволяет пользователю легко изменять углы на объекте. Часто это делается с помощью ручки, прикрепленной к пластине.

Пластина

Пластина расположена посередине пилы и окружает ее с каждой стороны. Пластина позволяет пользователю сажать пилу на объект во время пиления, помогая сохранять его устойчивым и ровным. Это также может служить ориентиром для пилы при ее перемещении по объекту.

Крышка лезвия

Крышка лезвия плотно прилегает к лезвию сверху и снизу, с небольшим отверстием в передней части лезвия, где оно предназначено для проведения резки.

Как вы уже догадались, это обеспечивает защиту от случайного контакта лезвия, будь то пользователь или другие объекты поблизости.

Покрытие также предотвращает разлет мусора , что-то вроде брызговика для велосипедной шины.

В этом замечательном коротком видео наши друзья из Expertvillage.com покажут вам, как установить фаску на вашей циркулярной пиле, не волнуйтесь, это 20-секундная работа, и вы готовы к резке, и мы все любим резать 🙂

Зажим для болта

Зажим для болта используется для крепления полотна к корпусу пилы.

Лезвие

Лезвие пилы отвечает за всю резку. Лезвие должно быть определенного размера для корпуса пилы, и его можно заменить, сняв зажим для болта. Существуют разные пильные полотна для разных материалов, о которых мы поговорим ниже.

Шнур

Понятно. Если у вас есть пила со шнуром, шнур будет расположен сзади и часто снимается для хранения.

Рукоятка

Рукоятка используется для маневрирования пилы во время работы.Модели более высокого класса будут иметь эргономичный дизайн, благодаря которому их будет немного удобнее держать во время пиления, а также будет немного больше стабильности.

Выключатель питания и спусковой крючок

Включает и выключает пилу, что по понятным причинам довольно удобно при использовании пилы. После включения пилу можно включать и выключать с помощью спускового крючка под ручкой. Некоторые дисковые пилы оснащены электрическим тормозом.

Типы циркулярных пил

Доступен ряд различных дисковых пил. Мы рассмотрим три основных из них, которые обычно используются дома и в домашних условиях.

Sidewinder

Самая популярная циркулярная пила, которую иногда называют продольной пилой, является, пожалуй, самой популярной циркулярной пилой. Мотор устанавливается сбоку от пилы, что делает ее более компактной.

Это также позволяет двигателю опираться на твердую заготовку, а не на отрезанную часть.

Боковой намотчик обычно весит намного меньше , чем другие типы дисковых пил, поэтому он отлично подходит для резки материалов над головой.Он также может вращаться на более высокой скорости, поскольку двигатель находится прямо у лезвия.

Пилы Sidewinder широко доступны в виде аккумуляторных моделей и часто не нуждаются в регулярной смазке. Так что по удобству, весу, скорости и обслуживанию они самые идеальные.

Червячный привод

При червячном приводе двигатель пилы установлен по направлению к задней части инструмента, что делает его более длинным и узким, чем у бокового намотчика.

Режущая сила пилы передается на полотно двумя шестернями, расположенными под углом 90 градусов.Эта конфигурация действительно снижает скорость лопасти, но, с другой стороны, она обеспечивает больший крутящий момент.

Почему это удобно?

Длина пилы облегчает резку более широких досок, а также облегчает врезание. Эта пила требует дополнительного обслуживания, включая добавление масла время от времени.

Hypoid

Внешне они похожи на червячные пилы, из-за чего время от времени они ошибаются. Хотя внешне гипоидные пилы похожи, они имеют другую трансмиссию и коробку передач.

Название относится к гипоидной передаче, которую использует пила, которая представляет собой тип спирально-конической шестерни, ось которой не совпадает с осью зацепляющей шестерни. Гипоидная конструкция улучшает контакт лезвия , одновременно повышая мощность и эффективность, а также уменьшая габариты двигателя и уровень шума.

Гипоидные пилы имеют герметичную систему двигателя, поэтому нет необходимости добавлять масло. Как и пила с прямым приводом, гипоидные пилы тяжелее и лучше подходят для резки длинных кусков дерева и особенно полезны, если древесина влажная или влажная.

Итак, чтобы резюмировать, мы проанализировали плюсы и минусы этих трех типов и суммировали их в таблице ниже.

Sidewinder

Червячный привод

Гипоид

2

1

Резка влажной древесины

Плюсы:

Портативность, универсальность

Радиус действия, мощность

Мощность, регулируемость

Недостаток мощности для более глубоких резов.

Техническое обслуживание

Вес, цена

Пильные полотна для циркулярных пил

Как мы уже упоминали ранее, существует ряд различных типов пильных полотен, каждый из которых соответствует тому, для чего они предназначены.

Стандартные полотна по дереву

Полотна для продольной пилы — Эти полотна предназначены в первую очередь для получения гладкого, чистого и безопасного пропила при продольной распиловке древесины или резке в одном направлении с текстурой древесины.

У них ограниченное количество больших и прямых зубцов, что позволяет более эффективно удалять пыль от пропила. Качественный с легкостью прорежет практически любую древесину.

Пильные полотна для комбинированных пил — Самый распространенный тип полотна, они предназначены для резки как продольных, так и поперечных разрезов. Комбинированное лезвие позволяет резать в обоих направлениях и может иметь различное количество зубьев.

Комбинированные пильные полотна отлично подходят для дисковых пил, которым не хватает мощности.Потери материала минимальны. Чем больше зубцов, тем ровнее рез.

Их также называют универсальными пильными дисками, поэтому неудивительно, что они есть почти на каждой циркулярной пиле.

Полотна для торцовочной пилы — Эти полотна обеспечивают гладкий, чистый и безопасный рез при резке перпендикулярно волокну древесины. Лезвия для поперечной резки имеют прорезанные зубья, что означает, что они попеременно наклоняются влево и вправо.

Большинство пил для торцовки имеют твердосплавные наконечники, и вам придется менять их быстрее, чем у других двух типов пил для деревообработки.

Поэтому используйте его с осторожностью.

Другие лезвия

Каменная кладка — Режущее лезвие по каменной кладке предназначено для резки твердых материалов, таких как бетон и природный камень. Лезвия для каменной кладки не имеют зубьев и сделаны из абразива из карбида кремния, армированного стекловолокном, который является тем же материалом, который обычно используется в наждачной бумаге.

Существует два разных типа ножей для каменной кладки: более грубая версия для более мягких материалов, таких как бетонный блок, кирпич и известняк, и другая для более твердых материалов, таких как бетон, мрамор, гранит и все типы глазурованной керамической плитки.

Лезвия для резки металла — Абразивные лезвия для резки металла также беззубые и часто имеют прорези для теплового расширения, вырезанные в лезвии, которые предназначены для рассеивания тепла, образующегося при резке металла.

Эти лезвия можно использовать для резки медных труб, алюминиевого оклада, алюминиевого сайдинга и большинства других типов черных и цветных металлов, включая латунь, бронзу и тонкую листовую сталь.

Быстрорежущая сталь — Эти лезвия тверже стальных и могут оставаться острее в течение длительного периода времени.

с твердосплавными напайками (лезвия TCT) — Лезвия с твердосплавными напайками обычно изготавливаются из бора, кальция и / или кремния или металлов, таких как кобальт, тантал, титан или вольфрам. Это делает их чрезвычайно твердыми и легко выдерживает воздействие других твердых материалов.

Эти лезвия отлично подходят для легкой резки фанеры, алюминия, пластика и меламина и очень популярны среди краснодеревщиков и изготовителей вывесок, поскольку лезвия могут разрезать и акрил.

Плиткорезы — лезвия специально разработаны для резки керамической плитки. Лезвия для резки плитки более высокого уровня имеют алмазные наконечники.

Опции электропитания циркулярной пилы

При работе со стандартными циркулярными пилами у вас есть два основных варианта.

Cordless

Аккумуляторные дисковые пилы, безусловно, наиболее удобны, поскольку они не требуют, чтобы вы оставались около источника питания.

Они лучше всего подходят для резки дерева и изделий из дерева из-за ограниченного заряда аккумуляторов. Другие материалы требуют большей мощности и могут быстрее изнашивать батареи. Они могут работать при резке более твердых материалов, но необходимая мощность быстро разряжает батареи.

Сетевой

Циркулярные пилы со шнуром не зависят от батарей для питания, что делает их лучше приспособленными для длительных работ по пилению и / или более твердых материалов. Сетевые пилы бывают разных размеров, наиболее распространенными из которых являются 7-1 / 4 дюйма.

Имейте в виду, что для дисковых пил с сетевым приводом требуется совместимый удлинитель, поэтому обязательно следуйте инструкциям производителя.

5 наиболее важных характеристик циркулярной пилы

  • Мощность: При измерении доступной мощности для сетевых пил используется ток, а для аккумуляторных пил — вольт. Чем выше ток, тем выше мощность резания.
  • Вместимость полотна: Указывает максимальную глубину пропила, которую может предложить пила. Таким образом, чем больше размер лезвия, тем глубже будет разрез. Самый распространенный диаметр лезвия — 7-1 / 4 дюйма. Имейте в виду, что пилы с меньшей емкостью полотна обычно меньше весят, а также их легче контролировать.
  • Тормоза: Электрические тормоза используются для реверсирования электрического тока в двигателе пилы при отпускании курка. Изменение направления тока останавливает лезвие быстрее, чем просто позволяя ему вращаться самостоятельно, пока не остановится импульс. Эти тормоза обычно останавливают лезвие всего за две секунды.

Без электрического тормоза циркулярная пила будет вращаться до 15 секунд.

  • Замена лезвия: Замки шпинделя и вала позволяют намного легче и быстрее менять лезвие.Замок вала блокирует вал и лезвие. Обязательно прочтите наше подробное руководство по замене пильных полотен.
  • Допустимая ширина скоса и лазерное наведение: Допустимая ширина скоса указывает на максимальный срез / угол наклона, который может выполнить пила. Ограничители наклона относятся к предварительным настройкам, которые обеспечивают быструю регулировку любых разрезов под углом. С другой стороны, лазерные направляющие могут обеспечить точную резку, поскольку они защищают направляющий луч на предмет, который вы режете, показывая вам точный путь перед лезвием.

Рекомендации по безопасности для циркулярной пилы

Пилы используются для резки, что создает для них аспект опасности, которого необходимо избегать как можно лучше. Чтобы быть безопасным и успешным с дисковыми пилами, есть ряд советов, которым вы должны следовать, чтобы все прошло хорошо и без происшествий.

Перед началом пиления необходимо убедиться в том, что:

  • Всегда носите защитные очки или защитные очки или маску, закрывающую все лицо.
  • Надевайте одобренный респиратор или респиратор для защиты от пыли при контакте с опасной пылью и мусором с материала.
  • В шумных местах используйте соответствующие средства защиты органов слуха.
  • Проверьте убирающийся нижний кожух лезвия, чтобы убедиться, что он работает свободно.
  • Проверьте лезвие, чтобы убедиться, что оно достаточно острое. Чем острее лезвие, тем менее оно подвержено скольжению, что делает его более безопасным.
  • Проверьте правильность вращения полотна пилы, убедитесь, что все ровно и выровнено.
  • Установите глубину полотна, когда пила отключена от сети, и зафиксируйте ее на такой глубине, чтобы нижний зуб не выступал более чем на 0,3 см (1/8 дюйма) под древесину.
  • Держите шнуры подальше от участков резки.
  • Циркулярные пилы предназначены для работы правой рукой; Поэтому, если вы левша, вам нужно проявлять особую осторожность.

Рекомендации по использованию пилы :

  • Перед тем, как положить пилу, убедитесь, что убирающийся нижний защитный кожух диска вернулся в исходное положение.
  • Следите за чистотой верхнего и убирающегося нижнего ограждения диска, а также без каких-либо опилок, которые могут им мешать.
  • Полностью отключите электропитание перед регулировкой или заменой полотна пилы.
  • Дайте пиле набрать полную скорость и мощность, прежде чем начать резку.
  • При использовании пилы для резки используйте обе руки — одна на пусковом переключателе, а другая на рукоятке передней ручки.
  • Не допускайте попадания на двигатель мусора или скоплений опилок.
  • Всегда используйте лезвие, подходящее для материала. Не пытайтесь заставить что-то, что не должно работать.
  • Полностью закрепите разрезаемый материал, чтобы избежать его движения.

Вот некоторые вещи, которые НЕ следует делать во время пиления:

  • Никогда не заставляйте убирающийся нижний щиток в открытом положении.
  • Никогда не кладите руку под башмак или защитный кожух пилы.
  • Никогда не поворачивайте пилу, чтобы изменить, разрезать или проверить ее выравнивание.
  • раз-прямоугольник Не используйте пилу, которая вибрирует или кажется нестабильной.
  • раз-прямоугольник Не начинайте резать какой-либо материал, не проверив предварительно, нет ли препятствий, таких как гвозди или винты.
  • раз-прямоугольник Не переусердствуйте. Сохраняйте правильную опору и баланс и двигайтесь соответственно во время резки.

Как использовать циркулярную пилу

Большинство циркулярных пил имеют боковую намотку, поэтому полотно устанавливается с правой стороны двигателя пилы.Если вы правша, вам нужно будет наклониться над пилой, чтобы увидеть линию разреза.

Если вы используете пилу с червячным приводом, полотно часто устанавливают с левой стороны корпуса пилы, , чтобы вам было легче видеть полотна во время резки.

Теперь, прежде чем начать резку, поместите разрезаемый материал на устойчивую поверхность, убедившись, что элемент надежно закреплен и что отрезанная часть не заедает во время резки.

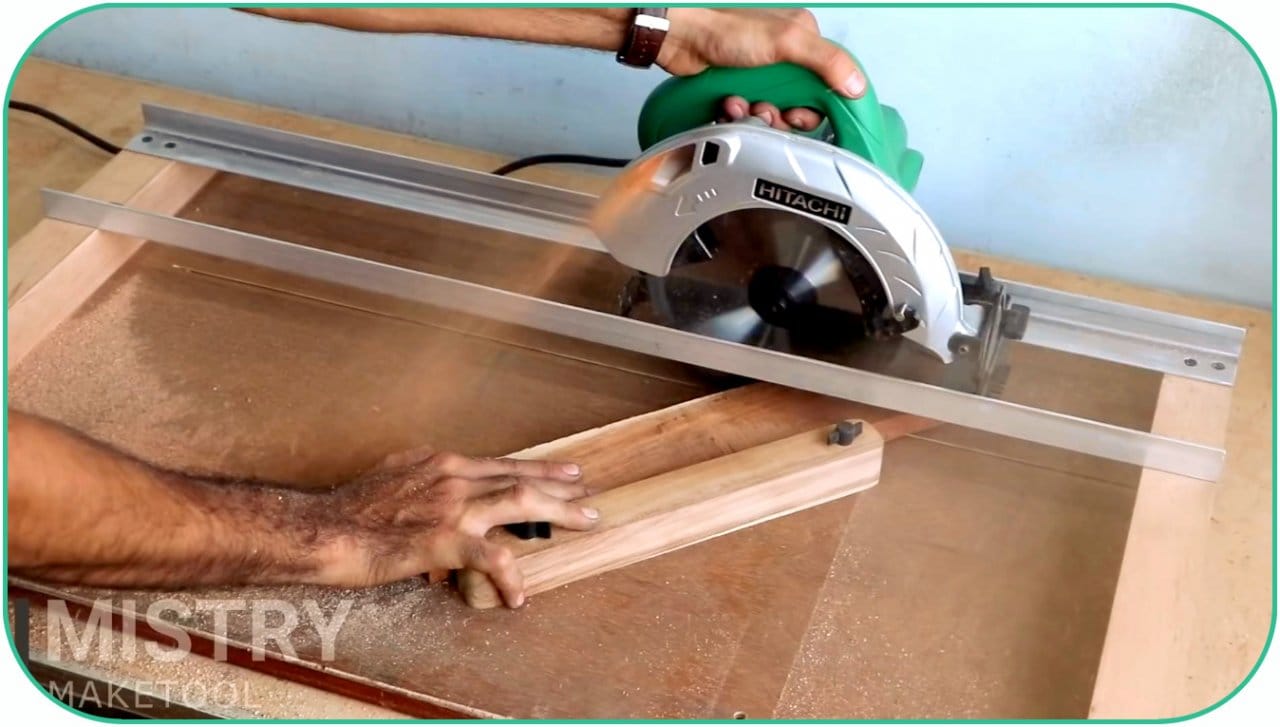

Использование направляющей при резке

При резке используйте прямую кромку для длинных резов или комбинированный угольник для коротких резов в качестве направляющих.

Чтобы использовать угольник, совместите полотно пилы с линией реза, а затем расположите комбинированный угольник так, чтобы его край был плотно прижат к дальнему краю отрезанной детали, перпендикулярно к краю квадрата, который совмещен со стороной база пилы.

Когда вы начнете резать, держите край основания пилы прижатым к стороне квадрата, , который будет держать ваш пропил прямым .

Если вы делаете более длинные пропилы на фанере, используйте металлическую линейку и пару зажимов, чтобы удерживать линейку на месте — вы можете использовать ее в качестве направляющей для циркулярной пилы.

После того, как вы закончите рез, отпустите спусковой крючок пилы, удерживая основание пилы в контакте с отрезанной деталью, пока пильный диск не перестанет вращаться. Как только полотно будет готово, вы можете положить пилу. Будьте осторожны со шнуром.

Резка от руки

Бывают случаи, когда вам нужно отрезать от руки без какой-либо направляющей.

Имейте в виду, что это не означает, что вы можете просто держать доску в одной руке, а другой резать. Это хороший способ отправить доску в полет или потерять контроль над пилой.

Лучше всего работать с червячной пилой . Поместите доску плоско поперек двух козлов, а затем равномерно выровняйте основание его червячной пилы с вершиной 2 × 4 дюйма, чтобы сделать пропил, позволяя отрезку упасть. Это намного безопаснее, чем альтернатива.

Популярные производители циркулярных пил

Хотя существует масса производителей, производящих циркулярные пилы, четыре из перечисленных ниже являются одними из самых популярных, надежных и хорошо известных… и не зря.

Это не означает, что другие компании неспособны производить качественную продукцию, но трудно ошибиться с этим.

DeWalt

DeWalt — одно из самых узнаваемых в мире производителей электроинструментов и любимая марка бесчисленных профессионалов в самых разных отраслях промышленности. DeWalt имеет долгую историю производства пиломатериалов, поэтому неудивительно, что сегодня на них так полагаются.

Первоначальная компания была основана в 1923 году Раймондом Э. ДеУолтом, который фактически был изобретателем пилы с радиальным рычагом.Компания быстро росла и была реорганизована и повторно зарегистрирована в 1947 году под названием DeWalt Inc.

В конечном итоге компания была куплена American Machine & Foundry Co., Inc., которая позже продала ее Black & Decker в 1960 году. Сегодня DeWalt продолжает свое существование. выпускать одни из лучших дисковых пил на рынке, продолжая внедрять новые технологии, сохраняя при этом цены на приемлемом уровне.

Porter Cable

Циркулярные пилы Porter Cable — еще один фаворит среди профессионалов и любителей, и у компании на самом деле прочные связи с DeWalt.

Известная как первопроходец портативной ленточно-шлифовальной машины , дисковой пилы с винтовой передачей и портативной ленточной пилы, Porter Cable является дочерней компанией Stanley Black & Decker, владеющей DeWalt. Изначально компания была основана в 1906 году, когда они начали заниматься электроинструментами, такими как токарные станки.

Компания Porter-Cable начала осваивать нишу портативных электроинструментов в 1926 году с портативной электрической ленточной шлифовальной машинкой Take-About Sander. В 1929 году компания изобрела дисковую пилу с винтовым приводом, компактную и легкую конструкцию, которая до сих пор остается наиболее широко используемой конструкцией дисковой пилы в производстве.

Makita

Makita — японская компания по производству электроинструментов, специализирующаяся на пилах. Компания была основана в марте 1915 года Сабуро Макита в Нагое, Айти, и первоначально занималась ремонтом осветительного оборудования, двигателей и трансформаторов.

В течение следующих нескольких десятилетий Makita стала известна своей линейкой электродрелей, прежде чем в конечном итоге переориентировала свои усилия на различные пилы. Циркулярные пилы Makita известны своей универсальностью и доступностью. .

Ryobi

Ryobi — еще один пример известного японского производителя циркулярных пил. Компания была основана в 1943 году, а производство электроинструментов началось в 1968 году.

Большинство циркулярных пил Ryobi ориентировано на любителей DIY , которым нужна высокая производительность, но при этом они не тратят деньги на коммерческие модели.

Уход и очистка циркулярной пилы

Циркулярная пила на самом деле довольно проста в уходе, и большая часть этой работы связана с уходом за полотном.

Что касается самого корпуса пилы, то лучше протирать его после каждого использования и не забывать о любых опилках или мусоре, которые застряли в любом месте. Баллончики с воздухом, которые обычно используются для очистки компьютерных клавиатур, эффективно удаляют налет.

Пильные полотна необходимо регулярно чистить . Для этого сначала снимите лезвие, а затем протрите его бумажным полотенцем или влажной тряпкой.

При чрезмерном скоплении можно использовать обезжириватель на основе цитрусовых или что-то вроде Simple Green.Протрите полотно, не забывая о зубах, промокните насухо и дайте ему выйти, прежде чем снова установить на корпус пилы.

Заключение

Циркулярные пилы — не самые сложные инструменты, но они требуют некоторой практики для освоения, и это, безусловно, помогает узнать о них как можно больше, чтобы вы могли не только безопасно использовать их, но и получить большинство из них.

Как один из наиболее полезных и универсальных электроинструментов , циркулярная пила — одно из самых важных приобретений, которое вы можете сделать.Готовы перейти к выбору новой циркулярной пилы? Обязательно ознакомьтесь с нашим руководством по покупке лучших дисковых пил, доступных для различных бюджетов, а также с нашими подробными обзорами продукции.

 ресурсов
SafetyCulture.com.au
AskToolTalk.com
Ronin-Group.org
FamilyHandyman.com
CCOHS.ca

Наконечники для циркулярной пилы | Как использовать циркулярную пилу

Лейн Кеннеди Getty Images

С правильным лезвием циркулярная пила может использоваться для резки пиломатериалов, листовых материалов, кровли, металла, кирпичной кладки и т. Д.Мощная пила также может существенно сэкономить время во время сноса. Как только вы привыкнете к работе с циркулярной пилой, вы сможете даже использовать ее для резки кривых, как я делал на своей террасе на заднем дворе.

У любого мастера по дому должна быть циркулярная пила (и вот наши любимые). Если у вас есть один из этих замечательных инструментов, вот что вам нужно знать, чтобы извлечь из него максимальную пользу.

5 Основы для создания гладкого реза

1. Если тестовый пропил показывает, что вы не получаете гладкую кромку с фанерным лезвием, обратите внимание на некоторые из новых специализированных лезвий. Лезвие Freud Hi-ATB с 60 зубьями (55 долларов США) обеспечивает результаты профессионального качества с узким режущим каналом. Вы также можете получить его стандартный блейд ATB полной ширины за 20 долларов.

2. Не толкайте пилу слишком сильно в работу.

3. Положите так называемую хорошую сторону лицевой стороной вниз — это та сторона, которую вы хотите оставить видимой при построении проекта. Поскольку полотно циркулярной пилы вращается вверх, сторона, на которую входит полотно, будет иметь более гладкую кромку, чем сторона, на которой оно выходит.Для настольных пил все наоборот. Хорошая сторона смотрит вверх.

4. Направляйте пилу с помощью линейки, зажатой или привинченной на месте, или используйте дополнительные принадлежности, такие как Kreg Rip-Cut.

5. Прижмите слой малярной ленты к линии разреза, чтобы уменьшить сколы при выходе лезвия из дерева.

Виды отруба

Популярная механика

Поперечные распилы: Практически идеальные поперечные пропилы можно получить, используя угольник для направления ножки пилы.Вы должны крепко держать угольник, иначе пила может соскользнуть.

Продольные распилы: Точные продольные распилы могут быть выполнены с помощью параллельного упора. Это устройство вставляется в ножку пилы и крепится винтами.

Глубокие пропилы: Эти пропилы необходимы, когда лезвие не может начинаться с края доски. Чтобы сделать этот разрез, приложите переднюю часть обуви к заготовке. Затем включите пилу и медленно опустите лезвие в материал.

4 лучших циркулярных пилы

Выбор редакции

DWE575SB

DEWALT
амазонка.com

123,96 $

Эта пила профессионального уровня отличается невероятной мощностью и прочным резиновым шнуром, прикрепленным к двигателю.

Лучшее соотношение цены и качества

SPT67WM-22

ПИЛА
amazon.com

$ 119,98

Пила Skilsaw с плавным ходом обеспечивает высокую производительность за деньги.

Самый прочный

HS7600

Эта компактная пила проста в обращении, отличается превосходным балансом и отличным обзором.

Самый компактный

R3204

РИДГИД
homedepot.com

77,24 $

Для рамной пилы Ridgid чрезвычайно компактен, что упрощает обращение с ним.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

9 Самодельные чертежи лобзиков для циркулярной пилы, которые можно легко сделать своими руками

Циркулярные пилы — невероятно полезный инструмент и незаменимый предмет в любом профессиональном наборе инструментов для деревообработки, а также в любой домашней мастерской DIY.

Циркулярные пилы отлично подходят для выполнения ряда прямых пропилов, но не всегда легко резать с идеальной точностью, даже с многолетним опытом — и здесь приходит на помощь приспособление.

С помощью приспособления вы можете повышайте точность резки, обеспечивая раз за разом одну и ту же линию.И самое лучшее, что вам даже не нужно тратить много времени или денег, потому что большинство из них невероятно легко сделать. Вот наши любимые 9 схем расположения приспособлений для циркулярной пилы, которые мы нашли во время работы в сети.

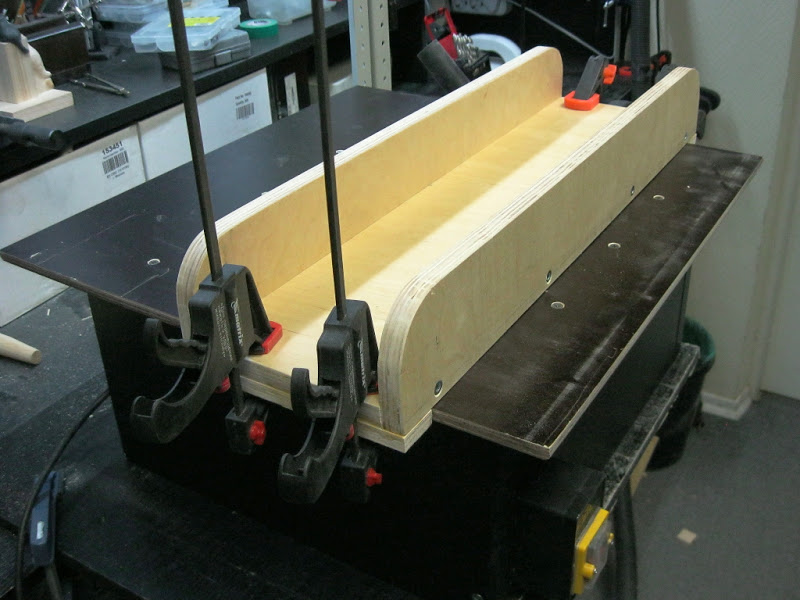

1. Приспособление для поперечной резки и фрезерования

Циркулярная пила с простым приспособлением может найти множество новых применений, и это именно то, что этот план показывает вам, как это сделать. Как объясняет автор, вы можете использовать это приспособление, чтобы вырезать углы, дадо, стыки внахлест и многое другое.Фактически, хотя он и не заменяет эти инструменты, он позволяет выполнять множество работ, которые в противном случае вам потребовалась бы настольная пила или торцовочная пила для правильной резки.

Это очень четкий и информативный план. Каждый шаг подробно описан, и есть много полезных фотографий, чтобы проиллюстрировать, что вам нужно сделать. Также есть хорошо сделанное видео, в котором домашний мастер объясняет, что он сделал и почему, позволяя вам адаптировать его планы к вашим потребностям.

Этот план является очень полезным ресурсом — и, как вы можете видеть, результат выглядит очень профессионально — он, вероятно, лучше всего подойдет для циркулярной пилы с проводом, а не с аккумуляторной циркулярной пилой пилой или циркулярная мини-пила .Если вы амбициозны, почему бы не пойти домой?

Ознакомьтесь с подробностями

2. Поперечное и угловое приспособление

Если вы были впечатлены вышеприведенным планом, вам понравится этот — потому что он был сделан тот же человек. В нем рассказывается, как сделать косилку и косилку, и в нем представлены все сильные стороны плана, о котором мы говорили выше.

Есть объяснения, есть фотографии, есть все подсказки и подсказки.Также есть полезный раздел со ссылками, где вы можете раздобыть все необходимые материалы, если не знаете, где все купить.

Нам нравится энтузиазм этого парня, но мы также очень ценим его мастерство. Он явно талантливый мастер-мастер. Поиск планов и видео такого качества всегда доставляет удовольствие, поскольку практически каждый может узнать что-то новое. Отличная работа!

Ознакомьтесь с деталями

3. Простое приспособление для торцовки

Циркулярные пилы незаменимые инструменты, но они отлично падают в процессе прямые разрезы.Даже самый опытный оператор не всегда может провести по-настоящему прямую линию, а для новичков это может быть практически невозможно.

Чтобы решить эту проблему и убедиться, что вы можете время от времени делать максимально прямые разрезы, посмотрите это видео, которое мы обнаружили, в котором показано, как сделать самодельный простой приспособление для поперечной резки.

В видео нет слов — это просто покадровая видеозапись, на которой кто-то строит приспособление перед камерой. Однако вы можете ясно видеть все, что он делает, и это очень легко воспроизвести дома.

На странице YouTube также есть ссылка на планы, так что вы можете найти там еще больше информации.

Ой, и знаете что? Это снова тот же парень!

4. Приспособление для прямой и поперечной резки

Итак, мы нашли кое-что, сделанное другим мастером DIY, и с этим вы получаете два плана по цене одного.

Во-первых, на сайте представлены планы изготовления приспособления для правильной линейки для вашей циркулярной пилы из древесных отходов, которые, вероятно, лежат у вас дома.Вам нужно выполнить четыре простых шага, каждый из которых четко проиллюстрирован фотографиями того, что вам следует делать.

После этого есть еще один план изготовления приспособления для поперечной резки из аналогичных материалов. Вы найдете такое же внимание к деталям, четкие инструкции и информативные фотографии. Оба этих приспособления невероятно легко сделать дома — и оба помогут вам максимально эффективно использовать вашу циркулярную пилу.

Два очень хороших плана, которые стоит попробовать повторить дома.

Подробности

5. Направляющая для квадратной резки и направляющая для линейки

Эта страница, на которой мы нашли подробную информацию о том, как изготовить кондуктор для циркулярной пилы, является одной из самых понятных и профессиональных, с которыми мы когда-либо сталкивались. Объяснения предельно ясны и по существу, а фотографии, используемые для иллюстрации каждого шага, качественные и профессиональные. Нам также нравится, как фотографии четко обозначены, чтобы точно указать, на что вы должны смотреть.

С помощью этих планов вы можете узнать, как сделать направляющую для квадратной резки для вашей циркулярной пилы, а также линейку .Вы найдете подробную информацию обо всех инструментах и ​​материалах, необходимых для завершения проекта, а также пару полезных иллюстраций.

Еще один очень хорошо составленный план, который должно быть легко воспроизвести в домашних условиях, и тот, который поможет вам улучшить качество вашей работы при пилении дисковой пилой.

Ознакомьтесь с подробностями

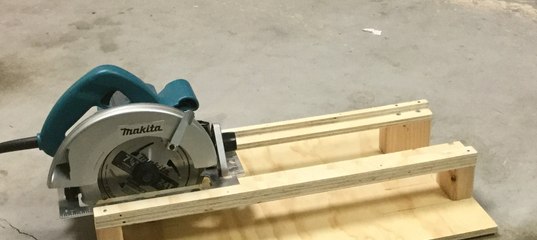

6. Циркулярная пила для гусеничной пилы

Это видео на YouTube демонстрирует, как преобразовать вашу циркулярную пилу в гусеничную пилу, что позволит вам чтобы снова и снова делать идеально прямые разрезы.

Наблюдать за работой этого парня очень увлекательно. Это еще одно ускоренное покадровое видео, но он также дает вам комментарии, пока вы смотрите, как он работает. Видео движется в живом темпе — у вас нет ни минуты, чтобы заскучать, и пока вы смотрите, джиг, который он делает, обретает форму прямо у вас на глазах.

Это еще один мастер DIY с невероятным вниманием к деталям — и кто угодно может чему-то научиться. В конце, когда он закончил демонстрировать, как это сделать, он также дает несколько дополнительных советов, которые помогут вам добиться успеха, когда придет ваша очередь пытаться.

Это очень качественное видео, и мы впечатлены продемонстрированными навыками и знаниями.

7. Приспособление для поперечной резки

Здесь у нас есть еще одно демонстрационное видео, которое мы нашли на YouTube, а все планы и дополнительную информацию можно найти на странице YouTube .

Для нас это идеальный проект «сделай сам», потому что результаты достигаются с использованием чрезвычайно дешевых материалов, которые будут доступны многим людям, поэтому нет необходимости тратить много денег.Однако то, что это не дорого, не означает, что результаты менее впечатляющие.

Это еще одно из тех видео, которые просто интересно смотреть. Шаг за шагом вы можете увидеть, как он работает над проектом по мере того, как он обретает форму — и для многих людей найдется множество полезных советов, которые можно использовать.

Очень простое, но чрезвычайно эффективное приспособление для циркулярной пилы, которое даже новички должны уметь опробовать дома.

8. Колея пилы менее чем за 30 минут

Вот немного другая предпосылка.Вместо того, чтобы завершить проект своими руками, потратив наименьшее количество денег на материалы, этому парню удается изготовить простую пилу менее чем за полчаса.

Как объясняется в видео, идея заключалась в том, чтобы сделать что-то, что предотвращает смещение дисковой пилы в любом направлении, оставаясь при этом как можно более простым. Как вы увидите из видео, он, безусловно, добился своей цели.

Видео длится всего пять минут, объяснения и демонстрации ясны, и это должно быть легким проектом для любого, чтобы воссоздать его дома.

9. Приспособление из обрезков

Идея сделать что-нибудь из обрезков, которые вы можете найти дома, сразу же привлекает нас, и, как объясняет мастер в этом видео, это приспособление обманчиво простое. Для нас это суть DIY.

Видео начинается с объяснения проблемы, связанной с попыткой сделать надрезы свободными и без направляющей, или с помощью зажима. Затем он продолжает говорить о том, как можно добиться лучших результатов, сконструировав чрезвычайно простое приспособление, которое ничего не стоит и позволяет выполнять работу быстро и легко.

Важным моментом, о котором он упоминает, является то, что его приспособление — и многие другие самодельные приспособления, которые вы можете попробовать сделать — созданы для работы с одной конкретной пилой. Поскольку размер приспособления измеряется для одной пилы, вы не можете использовать его с другой.
