Как сделать дефлектор своими руками и увеличить тягу вытяжки защитив от осадков
Для улучшения работы естественной вытяжной вентиляции и защиты от осадков, на нее устанавливается дефлектор. Этот прибор усиливает тягу, обеспечивая отток воздуха с такой интенсивностью, как вентилятор. При этом он не потребляет электричество. Собрать подобное устройство можно своими руками.
Материалы:
- Жесть оцинкованная 0,4 мм;
- заклепки.
Процесс изготовления дефлектора
Из жести вырезается полоса 900х150 мм.
Также потребуется вырезать диск радиусов 110 мм.
Он режется до центра, и скручивается в конус. Затем его края скрепляются заклепками.
Из такого же диска изготавливается крепление дефлектора к трубе. Он распиливается от центра для образования треугольных зазубрин, которые выгибаются наружу. Здесь все рассчитывается так, чтобы получить отверстие под используемую на вытяжке трубу. Оставшуюся по окружности полосу металла нужно разрезать, и стянуть заклепками под конус.
Из жести вырезается 3 полосы 200х40 мм.
Для повышения жесткости, их продольные края подгибаются на 10 мм и сворачиваются внутрь. В итоге получается двухслойные жесткие полоски.
Полосы необходимо приклепать на крепление под трубу, и выгнуть. Первый изгиб вверх делается с вылетом 25 мм за край крепления. В итоге должны получиться стойки высотой по 70 мм. Остальная часть сгибается внутрь под углом, для крепления козырька в виде конуса. Последний устанавливается сверху на заклепки.
В завершение закрепляется экран из полосы, сделанной первой. Он накручивается вокруг дефлектора, и фиксируется на стойках заклепками.
Сам дефлектор затягивается хомутом на вершине трубы вытяжной вентиляции.
Прибор работает при наличии малейшего ветра, так как тяга усиливается за счет создаваемых завихрений. Если же порывы на улице сильные, то вытяжка всасывает буквально как пылесос.
Смотрите видео
Как соорудить дефлектор для вентиляции своими руками
Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах. Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор. Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.
Дефлектор вентиляционный: что это такое и как он работает
Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.
Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.
Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.
Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.
Конструкция дефлектора ЦАГИ
Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:
- Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
- Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
- Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
- Патрубка, монтируемого на оголовке вентиляционного канала.
- Кронштейнов для крепления колпака.
Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.
В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.
Чертеж конструкции дефлектора ЦАГИ
- d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
- 1,25 d – расчетная величина диффузора в широкой части;
- 1,7 d – значение ширины зонта;
- 2 d – требуемый диаметр кольца;
- 1,2 d – значение высоты кольца;
- d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.
На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.
- Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
- Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
- По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
- Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
- Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.
Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.
Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.
Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.
Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.
Вентиляционный дефлектор своими руками: чертежи турбодефлекторов
Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора
Дефлекторы крепят на выходы труб естественной вентиляции над крышами небольших предприятий, общественных зданий, жилых домов. Используя напор ветра, дефлекторы побуждают тягу в вертикальных вентканалах. Вторая важная функция дефлекторов это защита от попадания в вентиляционные шахты дождя и снега. Разработаны десятки моделей вентиляционных дефлекторов, устройство некоторых описывается ниже. Простейшие варианты дефлекторов можно сделать своими руками.
Устройство вентиляционного дефлектора
Н-образная конструкция эффективна в местах с сильными порывистыми ветрами
Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.
Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.
Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.
Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.
Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.
Принцип действия дефлектора вентиляции
Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.
Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.
Правильно подобранный дефлектор может повысить коэффициент полезного действия вентиляции до 20%.
Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.
Виды дефлекторов
Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.
Наиболее распространенные сегодня виды дефлекторов вентиляции:
- ЦАГИ;
- Григоровича;
- в форме звезды «Шенард»;
- ASTATO открытый;
- шарообразный «Волпер»;
- Н-образный.
Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.
Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.
Дефлектор ASTATO
Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).
Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

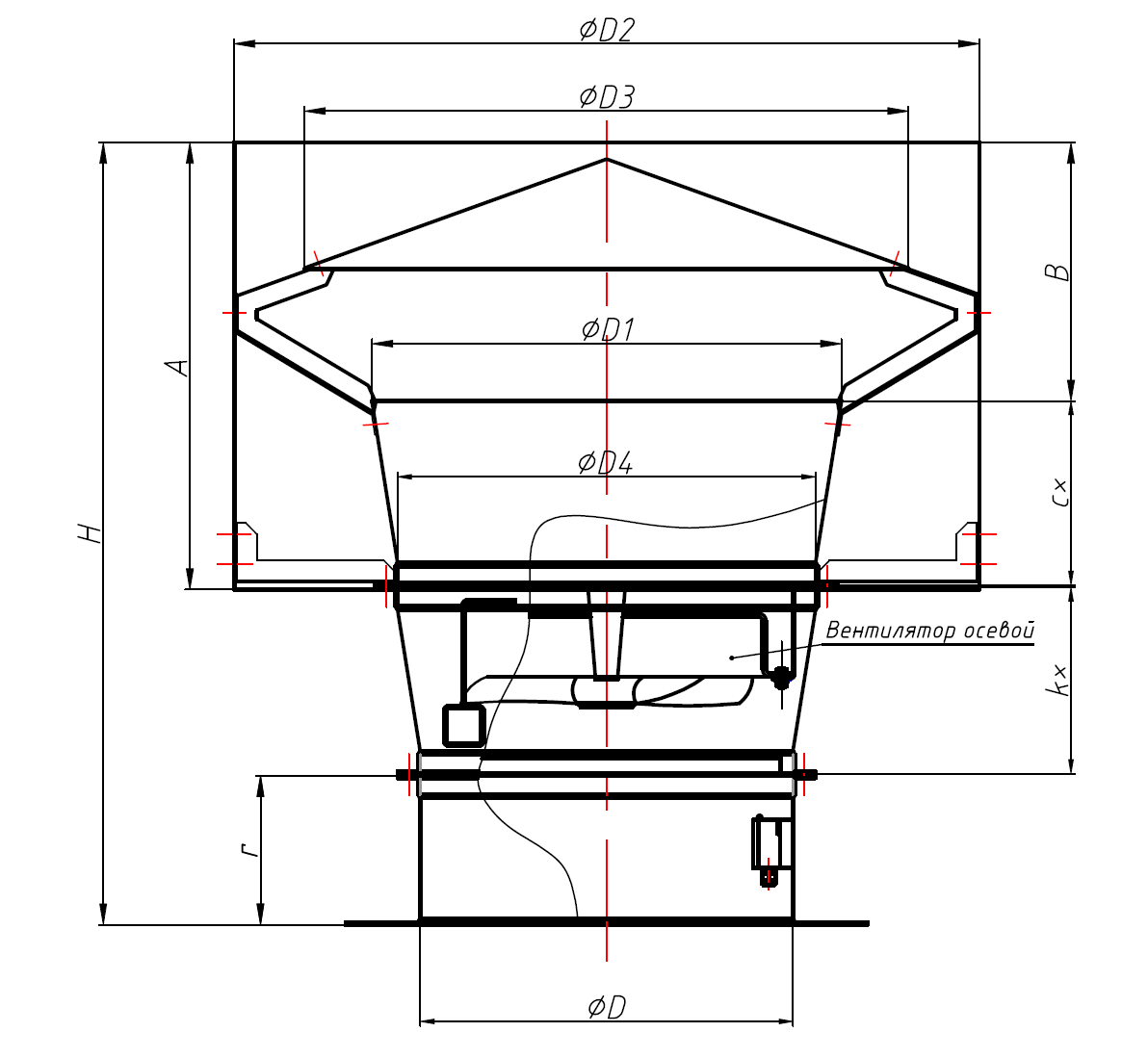

Статический дефлектор с эжектирующим вентилятором
Статический дефлектор с эжектирующим осевым вентилятором
Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.
Дефлектор-флюгер
Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.
Ротационная турбина
В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.
Вентиляционный дефлектор своими руками
дефлектор Григоровича, сделанный самостоятельно
Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.
Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:
- оцинкованная или листовая нержавейка;
- заклепки, гайки, болты, хомут;
- электродрель;
- ножницы по металлу;
- чертилка;
- линейка;
- карандаш;
- циркуль;
- несколько листов картона;
- ножницы по бумаге.
Шаг 1. Расчет параметров дефлектора
размеры устройства легко подобрать в таблице
На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные расчеты основываются на диаметре вентиляционного канала.
где Н – высота дефлектора, D – диаметр дымохода.
где Z – ширина колпака,
d – ширина диффузора.
На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.
Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонном макете.
Шаг 2. Изготовление дефлектора
Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.
Шаг 3. Монтаж дефлектора
На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.
Выбор дефлектора вентиляции
Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.
Лучшими моделями дефлекторов вытяжной вентиляции считаются:
Работа дефлектора при расчетах определяется двумя параметрами:
- коэффициент разряжения;
- коэффициент местных потерь.
Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.
Например, для ДС коэффициент местных потерь составляет 1,4.
На коэффициент разряжения влияет скорость ветра.
Расчет дефлектора для вентиляции типа ДС.
http://strojdvor.ru
Добавление дефлектора в напольные регистры
В доме, где есть система принудительного воздушного отопления, напольные регистры можно найти по всему дому. Напольный регистр обычно устанавливается по краям стены комнаты так, чтобы он не мешал прохождению. По большей части это предметы домашнего обихода «с глаз долой». Однако бывают случаи, когда предмет мебели располагается над регистром. Чтобы по-прежнему получать максимальный поток воздуха от напольного регистра, необходимо использовать дефлектор воздуха.
Дефлектор воздуха — это прекрасное приспособление, которое можно добавить к любому напольному регистру и направлять горячий воздух в комнату, а не на нижнюю часть предмета мебели. Многие люди используют эту недорогую альтернативу изменению положения своего реестра. Если вы обнаружите, что не можете разместить мебель в определенных местах из-за напольных регистров, вот несколько шагов, которые нужно предпринять, чтобы добавить дефлектор воздуха.
Шаг 1: Измерьте регистр пола
Большинство журналов, которые сегодня можно найти в современных домах, имеют универсальный размер.Вариации могут возникать в регистрах, которые можно найти в больших или старых домах. Лучше всего потратить несколько минут, чтобы измерить размер реестра, чтобы убедиться, что вы покупаете правильный. После того, как у вас есть размеры, перейдите в центр оборудования и найдите правильный размер, форму и стиль дефлектора воздуха, который будет соответствовать вашему интерьеру и вашим потребностям.
Шаг 2: Снимите напольные регистры
Чтобы установить воздушный дефлектор на напольный регистр, вам необходимо снять его. Это легко сделать с помощью отвертки.Просто ослабьте винты и снимите их. Отложите их в сторону, так как они понадобятся вам снова через несколько минут. Поднимите регистр из его положения на полу.
Шаг 3: Очистите журнал
Когда журнал снят с пола, самое время почистить его. Используйте тряпку и немного воды, чтобы удалить пыль и грязь. Подкрасьте немного краской, если в этом есть необходимость. Воспользуйтесь магазинным пылесосом или обычным домашним пылесосом и очистите воздуховод до упора.
Шаг 4: Установите воздушный дефлектор
Воздушный дефлектор будет включен в ваш реестр одним из двух способов. Во-первых, он будет просто закреплен за счет использования более длинных винтов, удерживающих дефлектор и напольную регистру. Во-вторых, он будет прикреплен к регистрам с помощью клейкой ленты. Если вы используете полоску, снимите подложку и приклейте ее к регистрам. Если вы используете винты, установите тонкий кусок герметика, который будет служить уплотнением между двумя элементами.
Шаг 5. Переустановите напольный регистр
Установите регистр на место и закрутите винты. Если вы используете более длинные, просто вставьте их с помощью отвертки.Держитесь за старые винты, возможно, вы захотите использовать их снова в будущем.
Работают ли дефлекторы камней и жуков?
Действительно ли работают дефлекторы от камней и насекомых? Скептическое отношение к их эффективности вполне объяснимо. Один взгляд на эти вещи, вероятно, заставит вас задаться вопросом, как один маленький кусочек пластика может защитить ваш капот и лобовое стекло от брызг насекомых и поднятых камней, камней и другого дорожного мусора. В конце концов, дефлектор не закрывает весь капот и лобовое стекло.Но что, если не пришлось?
Ответ на вопрос, поставленный в первом предложении, — твердое да! Дефлекторы камней и жуков работают, изменяя фактическую аэродинамику вашего автомобиля. Полоса акрила, которая крепится к передней части вашего автомобиля, создает восходящий поток воздуха перед вашим автомобилем, когда вы едете. Это вверх по течению подметает жуков, небольшие камни и другой мусор вверх и над вашим автомобилем. Хотя дефлектор не сможет отвести все предметы от вашего капота и лобового стекла, он гарантирует, что большая часть мусора даже не коснется вашего автомобиля.
WeatherTech предлагает несколько различных вариантов таких продуктов. Продолжайте читать ниже, чтобы узнать о различиях между защитным кожухом и защитой от камней и насекомых.
Дефлектор камней и жуков WeatherTech изготовлен из аэрокосмического акрила, поэтому его практически невозможно разрушить! И это отличная новость, так как он будет страдать от всех камней, камней и другого дорожного мусора. Этот дефлектор подходит для конкретных марок и моделей и защищает капот и лобовое стекло вашего автомобиля от брызг насекомых, сколов, вмятин и вмятин.Дефлекторы от камней и жуков легко крепятся к большинству автомобилей с помощью автомобильной клейкой ленты марки 3M или крепежных деталей, которые используют имеющиеся отверстия в капоте вашего автомобиля.
Гладкая и стильная защитная накидка WeatherTech изготовлена из сверхпрочного гибкого акрилового материала, который выдерживает все виды износа при ежедневном вождении. Благодаря индивидуальному дизайну защитная накладка на капот плотно прилегает к вашему автомобилю; следуя контурам капота вашего автомобиля.Это придает изделию изысканный и стильный вид. Не позволяйте низкопрофильному дизайну обмануть вас, защитный капюшон не только для галочки. Защита капота WeatherTech помогает создать барьер от насекомых и мусора, защищая отделку и краску вашего автомобиля. Это сведет к минимуму любые царапины, потертости, вмятины и вмятины на передней части вашего автомобиля, которые могут появиться во время ваших путешествий. Быстро и легко крепится на капот вашего автомобиля с помощью сверхпрочной автомобильной ленты марки 3M. Нет необходимости в сверлении или сложных процедурах монтажа.
Эти продукты защитят переднюю часть вашего автомобиля от всех видов дорожного мусора и пикирующих насекомых-бомбардировщиков. Если вы часто оказываетесь в дороге, дефлектор, безусловно, является стоящей инвестицией. Не говоря уже о том, что оба продукта просты в установке, на них распространяется пожизненная ограниченная гарантия WeatherTech, и оба они сделаны в США!
Ветровой дефлектор Часто задаваемые вопросы
1. Действительно ли ветрозащитные экраны экономят топливо и увеличивают расход топлива?
Безусловно! Довольно часто мы слышим от наших клиентов, что они получают на 1-2 мили больше на галлон, чем раньше.Иногда есть клиенты, которые видят улучшение на 3 мили на галлон. В одном случае было даже увеличение на 4 мили на галлон!
Ознакомьтесь с отзывами наших клиентов, чтобы убедиться в том, что наши ветрозащитные экраны действительно работают. Результаты могут отличаться для продуктов-подражателей более низкого качества, поэтому обязательно приобретите ветрозащитный экран AeroShield высшего качества.
2. Нужно ли сверлить отверстия в крыше?
Вам не нужно сверлить отверстия в крыше или каким-либо образом модифицировать автомобиль.Крыша вашего автомобиля защищена, потому что ветрозащитные экраны стоят на резиновых присосках. Высота присоски в сжатом состоянии составляет ~1 дюйм, поэтому основание дефлектора будет находиться примерно на такой высоте над плоской крышей.
3. Как ветровой щиток крепится к моему автомобилю?
Ветрозащитный экран надежно крепится к крыше четырьмя нейлоновыми ремнями и крючками с виниловым покрытием, которые крепятся между дверью и крышей. Посмотрите видео по установке, чтобы узнать, как установить ветрозащитный экран AeroShield.
4. Подходит ли этот продукт для багажа/верхнего багажника?
Да, наши дефлекторы подходят для багажников. Если боковые поручни вашей багажной полки не очень высокие, то обычная установка подойдет для большинства автомобилей.
Если боковые поручни вашей багажной полки выше и между ними достаточно места, то вы можете установить ветрозащитный экран серии WD500 между поручнями. Чтобы установить любой из этих ветрозащитных экранов непосредственно на крышу, между направляющими должно быть не менее 48 дюймов.
На автомобилях с расстоянием между направляющими менее 43 3/4 дюйма можно установить любой из ветрозащитных экранов с основанием поверх направляющих. Свяжитесь с нами, если вам нужна помощь.
5. Эффективны ли дефлекторы ветра для туристических прицепов, а также для прицепов с 5-ю колесами?
Любой прицеп, который выше тягача, получит защиту от ветра. Сюда входят туристические прицепы, 5-е колеса, игрушечные самосвалы, грузовые прицепы, закрытые грузовые прицепы, прицепы для лошадей и т. д. Отзывы клиентов от людей, которые буксируют все типы прицепов.
6. Где я должен расположить дефлектор и под каким углом должен быть установлен экран?
Чем ближе дефлектор к прицепу, тем эффективнее он будет. Независимо от того, где установлен ветрозащитный экран, вы должны установить угол наклона экрана так, чтобы он был направлен на верхнюю часть прицепа. Вы заметите меньше ошибок в передней части вашего прицепа, если угол установлен правильно.
7. У вас разные размеры?
Да, у нас есть 2 размера на выбор. Ниже сравнение размеров.
Ветрозащитный экран AeroShield серии WD600
- Размер экрана: 56 x 22 дюйма
- Базовый размер: 43 3/4 дюйма x 21 3/4 дюйма x 2 1/2 дюйма в высоту
- Фундамент, ширина по кабине: от 38 1/2″ макс. до 24 1/2″ мин.
- Фундамент, высота над кабиной: макс. 14 дюймов (установка внутренней опоры) до мин. 12 3/4 дюйма (установка внешней опоры)
- Подходит для: полноразмерных тягачей
- Цвета: черный (WD600), полярно-белый (WD610)
Ветрозащитный экран AeroShield серии WD500
- Размер экрана: 48″ x 22″
- Базовый размер: высота 43 3/4″ x 21 3/4″ x 2 1/2″
- Фундамент, ширина по кабине: от 38 1/2″ макс. до 24 1/2″ мин.
- Фундамент, высота над кабиной: макс. 14 дюймов (установка внутренней опоры) до мин. 12 3/4 дюйма (установка внешней опоры)
- Подходит для: промежуточных тягачей
- Цвета: черный (WD500), полярно-белый (WD510)
* Все размеры указаны в дюймах.Общая высота в сложенном виде составляет около 6 1/2 дюйма для серий WD600 и WD500.
8. Как узнать, какой размер мне нужен?
Необходимый размер зависит от того, какой у вас тягач. Серия WD600 предназначена для полноразмерных тягачей, а серия WD500 – для промежуточных тягачей. Если вы не уверены, какой размер вам нужен, свяжитесь с нами.
9. Могу ли я покрасить щиток в цвет моего автомобиля?
Да, вы можете покрасить ветрозащитные экраны серий WD600 и WD500 в цвет вашего автомобиля.
10. Крыша моей кабины ребристая. Как дефлектор подходит для этого?
Каждый угол основания дефлектора имеет 6 позиций, в которых можно установить ножки-присоски. Вы хотите, чтобы ветровой дефлектор располагался как можно ниже к крыше, чтобы основание ветрового дефлектора не касалось крыши. Выбор отверстий позволит вам расположить их так, чтобы ноги опирались на «пики» или «впадины» — в зависимости от того, что лучше всего подходит для крыши вашего грузовика.
От центра к центру каждой позиции: 38 1/2″ > 35 3/4″ > 33″ > 30″ > 27 1/4″ > 24 1/5″
Если у вас есть другие вопросы, свяжитесь с нами.
Не уверены, что это действительно работает? Не верьте нам на слово, ознакомьтесь с нашими отзывами клиентов.
Готовы ощутить преимущества на себе? Закажите ветровой дефлектор прямо сейчас!
4 Воздушные заслонки и ветрозащитные экраны для кемперов
Пространство между кабиной грузовика и кабиной кемпера печально известно тем, что в нем задерживается воздух.Этот дующий ветер может быть громким или тихим, но он всегда губителен для экономии топлива. С одной из этих четырех воздушных заслонок и дефлекторов вы можете проехать мимо этой заправки и позволить ей разорваться.
1. Воздушная заслонка для уменьшения шума, воздуха и насекомых
Представлено: Jim Bennett, Ram 3500, 2014 г., Lance 1050S, 2011 г.
под кабиной кемпера. Я также хотел свести к минимуму разбрызгивание насекомых под кабиной кемпера.Этот мод, возможно, мог бы улучшить аэродинамику, предотвратив попадание воздуха между свесом кемпера грузовика и кабиной грузовика, в надежде немного увеличить количество миль на галлон моей установки.
Я изучил другие аэродинамические профили на веб-сайте RV.net и хотел построить один из них, который был бы немного прочнее, чем пластиковый водосточный желоб, который использовали другие владельцы кемперов. Мой близкий друг работает на производственном предприятии, где используются тонкие материалы из нержавеющей стали. На объекте есть оборудование для любых операций с металлом.
Вверху: воздушная заслонка Джима расположена между кабиной грузовика и кабиной кемпера
Я нарисовал планы с размерами на своем компьютере и отнес их в магазин. С его помощью мы разрезали и согнули нержавеющую сталь в форму, которую я нарисовал. Мы измерили расположение отверстий для винтов в кемпере грузовика, где крышка соединяется со стекловолоконным листом под свесом, и просверлили отверстия в уже сформированной воздушной заслонке. Я прикрепил воздушную заслонку с помощью существующих винтов.
Вверху: Если вы присмотритесь, вы увидите прорези и их названия, прорезанные в воздушной заслонке. Так же под кабиной жучков нет, а вот на носу жуков куча!
Я также вырезал несколько прорезей и вырезал наши имена в передней части воздушной заслонки, чтобы уменьшить возникающие перепады давления. Большие жуки, попавшие в прорези, превращаются в более мелкие кусочки, которые в основном не прилипают к кемперу грузовика. Воздушная заслонка из нержавеющей стали хорошо очищается.
Воздушная заслонка очень хорошо зарекомендовала себя в снижении шума, уменьшении количества захваченного воздуха и устранении почти всех насекомых, которые скапливаются в передней части под свесом кемпера. Я не делал записи «миль на галлон» до и после, поэтому могу только догадываться, что может быть улучшение.
Работа заняла у меня три часа и стоила 250 долларов, включая гидроабразивную резку прорезей и наших имен. На мой взгляд, уровень мастерства этого мода жесткий.
2. Отвод воздуха под бескапотным кузовом
Представлено: Tom Fitch, 2002 г. Toyota Tacoma, 2016 г. Outfitter Caribou Lite 6.5
Этот мод предназначен для сглаживания воздушного потока вокруг нашего кемпера и, возможно, для экономии топлива.У меня было около 7 дюймов пространства между грузовиком и бескапотной секцией. Пока я ехал, ветер ударил в плоскую стену. Я подумал, что могу улучшить ситуацию.
Меня вдохновила статья журнала Truck Camper о Стивене О’Ниле. Стивен установил свой кемпер на бортовой грузовик и сделал ряд очень впечатляющих улучшений. Моим выводом была металл-воздушная диверсия, которую он сфабриковал. Понятно, что у меня нет навыков или инструментов, которые есть у него, поэтому мне пришлось импровизировать.
Я купил лист гофрированного полипропилена толщиной 10 мил, который вы можете купить (или заказать) в компании, занимающейся производством или распространением пластика.Это недешево — около 70 долларов за простыню размером 4 на 8 футов, но я использую этот материал для самых разных вещей по дому.
Материал очень прочный для своего веса и поставляется в различных цветах, поэтому вам не нужно заниматься покраской. Я также купил несколько 5-дюймовых кронштейнов для полок, винты, болты, шайбы, стяжки и нейлоковые гайки. Полипропилен можно резать канцелярским ножом. На моем кемпере нижняя сторона бескапотного автомобиля была хорошей покупкой для винтов, которые его держат.
В прошлом месяце я совершил свою первую поездку в этом сезоне и проехал в общей сложности около 750 миль. Я считаю, что эта модификация несколько уменьшила тряску от ветра.
Первую треть пути у меня был приятный попутный ветер, вторую треть пути был безветренный день, а последнюю треть был встречный ветер. Я чувствую, что у меня было среднее значение всех типичных условий вождения, за исключением сильного бокового ветра.
Общее количество миль на галлон за поездку составило 17.3. Это примерно на одну милю на галлон лучше, чем обычно. Конечно, условия никогда не бывают одинаковыми, но я подозреваю, что с этим модом пробег немного лучше. Я также думаю, что грузовик выглядит лучше без этого 7-дюймового зазора, вот и все!
Эта модификация заняла около двух часов и стоила менее 100 долларов. У меня также осталась большая часть полипропилена. На мой взгляд, уровень мастерства этой модификации находится где-то между легким и средним.
3. Camper Cabover Wind Dam
Представлено: Traci Hill-Duncan, Ford Bronco 1996 г., Lite Craft 1996 г.
хлопающие звуки.В дальних поездках мы могли ехать не быстрее 60 миль в час, чтобы избежать шума.
Чтобы уменьшить шум ветра, улучшить управляемость автомобиля и повысить экономию топлива, мы установили бампер на нижнюю часть кабины выдвижного кемпера.
Наш Ford Bronco имеет большой пластиковый бампер. Учитывая его форму и простоту монтажа, мы подумали, что это будет хорошим решением нашей проблемы. Кроме того, стоимость валентности была менее 25 долларов, так что это был бы дешевый и красивый вариант.
Из-за нехватки места мы обрезали обшивку бампера примерно на 1,5 дюйма и установили 5-футовый алюминиевый Г-образный угол за обшивкой. Мы использовали заклепки, чтобы прикрепить валентность к алюминиевой скобе.
Форма алюминия соответствует контурам валентности. Мы прикрутили валентность к нижней стороне кабины кемпера. Готовый проект имеет профессиональный вид и отлично работает.
Мы взяли кемпер на тест-драйв и смогли разогнать его до скорости 75 и 80 миль в час без хлопков крыши.Шум ветра стал намного лучше, а управляемость кемпера также улучшилась.
Эта модификация заняла у меня 3 часа и обошлась мне в 24 доллара. На мой взгляд, уровень мастерства этой модификации средний. Мы использовали нож, отвертку, дрель и заклепочный пистолет, чтобы построить и установить его. Бампер был заказан в магазине автозапчастей.
4. 15-градусный ветрозащитный экран
Прислал: Руди Дрекслер, Chevy Silverado 3500 2006 г., Arctic Fox 1150 2012 г.Между моим кемпером Arctic Fox и крышей Chevy Silverado большой зазор.
Большое количество воздуха попадает между кемпером и грузовиком. Это создает некоторый подъем кемпера, консервирование масла и шум.
Чтобы устранить обе проблемы и уменьшить количество ошибок на стене кемпера, я просто сделал ветровой дефлектор с углом в пятнадцать градусов и высотой 4 дюйма, прикрутив болтами к нижней стороне свеса кемпера в показанном положении, и «Вуаля»! , результатом стала четкая бесшумная езда.
Отказ от ответственности: Вышеуказанные модификации представлены читателями журнала Truck Camper. Вы несете ответственность за то, чтобы любой проект самостоятельной модификации, который вы предпринимаете, был безопасным, эффективным и законным для вашей ситуации.
Дефлектор вентиляции: лучший способ улучшить циркуляцию воздуха
Для того чтобы человеку было комфортно находиться в помещении необходимо обеспечить нормальную циркуляцию воздуха. Непрерывный воздухообмен создает правильно организованная система вентиляции, но ее эффективность зависит от внутренней тяги.Если не установить вентиляционный дефлектор, есть риск, что воздуховод забьется мусором и перестанет функционировать.
Что такое воздушный дефлектор?
На эффективную работу системы вентиляции в первую очередь влияет сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, и из-за того, что воздух нагревается, уменьшается тяга и, соответственно, уменьшается циркуляция воздуха. Чтобы уменьшить влияние таких негативных воздействий, устанавливаются такие устройства, как дефлекторы.Использование конструкций считается обязательным при организации дымохода, ведь дефлектор – это в первую очередь устройство, нормализующее работу вентиляционной системы.
Купол, шар или другая конструкция, устанавливаемая на крышу и выполняющая роль дефлектора
Факт! Чтобы понять, что такое дефлектор, обратитесь к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, является дефлектором. Основной задачей устройства является обеспечение нормальной вентиляции различного рода помещений за счет использования ветровых нагрузок.
По большому счету, дефлектор – это достаточно простое устройство, которое раньше применялось только при оборудовании дымоходов, а теперь является венцом вентиляционной системы. В то же время не следует думать, что единственная роль устройства — защитная.
По сути, дефлекторы – это аэродинамические устройства, снижающие негативное влияние погодных факторов на вентиляцию. Работает по принципу эффекта Бернулли. Основная задача вентиляционных дефлекторов — обеспечить лучшую тягу внутри системы, регулируя поток воздуха.
Поэтому устройства устанавливаются в самой высокой точке трубы. Гаджеты можно увидеть в большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или подвалов. К тому же дефлекторы расположены почти повсеместно на крышах домов.
Основная задача дефлекторов – обеспечить лучшую тягу внутри вентиляционной системы.
Что делает вентиляционный дефлектор?
Как уже отмечалось, после установки дефлектора воздуховода значительно увеличивается тяга.Это происходит потому, что конструкция отклоняет воздушные потоки и образует зону пониженного давления на выходе из вентиляции. Именно по этой причине воздушные массы внутри поднимаются по трубе и компенсируют недостаток давления.
На торговых площадках можно найти большое количество разновидностей дизайна, но, несмотря на это, все они работают по схожему принципу. Некоторые производители выпускают дефлекторы с более узкими каналами для увеличения скорости прохождения воздуха над оголовком трубы. В этом случае срабатывает «принцип аэрографа», и эффект тяги становится в несколько раз больше.
Дефлекторы дымохода увеличивают тягу и выполняют защитную функцию
Выбор правильного дефлектора воздуха может значительно повысить эффективность вентиляции. Иногда производительность увеличивается на 20%. Лучше всего работают устройства, устанавливаемые на вентиляционных каналах, отличающихся большим количеством горизонтальных и извилистых участков.
Основной задачей, которую выполняют дефлекторы, устанавливаемые на крышу, считается укрытие вентиляционных каналов от проникновения загрязнений, а также птиц и прочей живности извне.Даже за короткое время на стенках трубы скапливается мелкий мусор, опавшие листья, пыль и другие частицы, что приводит к сужению ее диаметра. По этим причинам вся система может дать сбой. Другие функции прибора:
- защита от атмосферных осадков;
- повышенная тяга;
- повышает эффективность вентиляции до 20%;
- искрогашение и обеспечение пожарной безопасности;
- , предотвращающий появление обратной тяги, так называемый опрокидывающий эффект вентиляции.
Элементы дефлектора вентиляции
Чтобы лучше понять, как работают дефлекторы вентиляционных систем, необходимо знать, из чего состоит конструкция и как выглядит схема устройства. Итак, основными комплектующими вентиляционной насадки являются:
- Диффузор. Представляет собой конусообразную основу с усеченным дном. Нижняя часть цилиндрической колбы присоединена к верхней части вентиляционного канала, выходящего на крышу, что приводит к замедлению воздушного потока и повышению давления.
- Зонт. Деталь, препятствующая проникновению мусора в вентиляционный канал. Он выглядит как защитный кожух, прикрепленный к верхней части диффузора.
- Корпус. Видна деталь дефлектора. Он представлен обечайкой или кольцами, которые соединяются с диффузором при помощи двух или трех скоб. Именно за счет того, что элементы корпуса отсекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.
Для предотвращения попадания осадков в систему диаметр диффузора должен быть больше размера впускного отверстия. Корпус установлен таким образом, что воздух создает так называемый подсос через углубления соседних колец. В этом случае можно будет ускорить удаление воздушных масс из вентиляционной системы.
Для предотвращения попадания осадков в систему установлен защитный зонт
Интересно! Дефлектор вентиляции устроен таким образом, что потоки воздуха, поднимающиеся снизу вверх, отражаются от кровли, а затем снова начинают опускаться.Чаще всего это происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше установить двухконусную конструкцию, где элементы соединяются одним основанием.
Также надо понимать, что если на улице боковой ветер, то поток воздуха будет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу. Вкратце принцип работы установленного на капот дефлектора выглядит так:
- потоки ветра улавливаются устройством;
- поток воздуха поступает в диффузор, раздваивается и приводит к тому, что давление в верхней части воздуховода снижается;
- отработанный воздух из помещения устремляется вверх – туда, где образовалась разряженная пустота и выбрасывается на улицу.
Если правильно подобрать размер дефлектора и правильно установить конструкцию на верхнюю часть вытяжного канала, перепад давления будет оптимальным, в результате чего нормализуется скорость воздухообмена.
Диффузор замедляет поток воздуха и увеличивает напор
Типы и характеристики дефлекторов
Если вы посмотрите на фото дефлекторов, то заметите, что все они выглядят по-разному, но тем не менее выполняют одни и те же функции.Поэтому, прежде чем отдать предпочтение одной из моделей, стоит обратить внимание на следующие критерии:
- материал изготовления;
- принцип работы;
- конструктивных особенностей.
В основном все модели изготавливаются из следующих материалов:
- алюминий;
- из нержавеющей стали;
- оцинкованный;
- ;
- пластик;
- керамика.
медь
Проверено! Специалисты по вентиляции считают оптимальными по соотношению цена/качество дефлекторы из стали или алюминия. Медные приборы тоже хороши, но из-за дороговизны используются редко.
Устройства делятся на следующие типы:
Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика
- Рассеиватель
- ;
- Вольпер цилиндрический вентиляционный грибок;
- колпак флюгера;
- Дефлектор Н-образной трубы;
- , представляющий собой сферическое поворотное сопло;
- Устройство статико-динамическое открытого типа Астато.
турборефлектор
Некоторые также включают в себя обычные зонтики в верхней части канала. Следует понимать, что такие приспособления лишь помогают прикрыть вентиляцию от дождя, но никак не влияют на тягу.
Открытые конструкции также различаются по форме, основными считаются следующие устройства:
- плоский;
- полукруглый;
- с открывающейся крышкой;
- фронтон.
Помимо того, что устройства делятся по типу флюгера, их также классифицируют по принципу действия:
- поворотный;
- дефлектор;
- турбина.
Устройство по принципу действия может быть роторным, дефлекторным и турбинным
Дефлекторы дымоходов в первую очередь устанавливаются для улучшения тяги, удаляющей дым и угарный газ наружу. Кроме того, после установки устройства повышается теплоотдача, и топливо лучше прогорает. Различные фото дефлекторов на дымоход также дают понять, что с помощью устройства труба защищена от атмосферных осадков и прочего мусора, приносимого извне.
В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Эта конструкция представляет собой рефлекторный экран, который перераспределяет поток воздуха. В результате пучок холодного воздуха направлен не прямо, а параллельно потолку. Несмотря на то, что воздух рассеивается, давление от этого не меняется.
Дефлектор и другие конструкции
Дефлектор подвальный предназначен в первую очередь для проветривания подвалов и нижних этажей. После монтажа налаживается не только циркуляция свежего воздуха, но и испаряется лишняя влага с поверхностей. Удобным считается то, что устройства можно монтировать как при принудительной, так и при естественной вентиляции.
Кроме того, достоинством дефлектора является то, что он защищает подвалы и подвалы от проникновения грызунов и других мелких вредителей, а также от атмосферных осадков. При установке лучше брать трубу с запасом по длине, ведь ее всегда можно уменьшить до нужной высоты, а вот нарастить не получится.
дефлектор состоит из стекла, цилиндрического корпуса, зонтикообразной крышки и монтажных стоек
. Конструкция разработана еще во времена Советского Союза и с успехом используется до сих пор. Если обратиться к чертежу дефлектора, то видно, что он состоит из следующих элементов:
- стакан, расположенный внизу конструкции с надставкой на конце;
- цилиндрический корпус, представленный стальной оболочкой;
- чехол в виде зонтика;
- крепление стоек из металлических полос.
Принцип работы следующий: за счет обдува корпуса создается зона разрежения, расположенная над открытым диффузором. Отработанный воздух, смешанный с окисью углерода и другими компонентами, поднимается по воздуховоду в район образовавшейся зоны пониженного давления и выходит наружу. Здесь она подхвачена ветром и полностью убрана.
Важно! Производительность дефлектора вентиляции крыши зависит от сопротивления системы воздуховодов, пересекающих крышу.Фактический объем устройства определяется высотой отвода трубы. Также на показатель влияет разница температур воздуха в помещении и на улице.
Несмотря на то, что устройство разработано очень давно, оно до сих пор считается лучшим вентиляционным дефлектором для увеличения тяги. Высокий рейтинг устройства обусловлен большим количеством преимуществ:
- обеспечивающий максимальную защиту от проникновения осадков;
- предотвращение опрокидывания тяги, то есть отвод отработанного воздуха обратно в систему;
- отсутствие динамических деталей;
- надежность;
- минимальный коэффициент сопротивления, не превышающий 0. 6.
Среди достоинств также выделяется тот факт, что сделать дефлектор своими руками довольно просто. И самое главное, на производительность установки совершенно не влияют ветровые потоки, хотя следует отметить, что устройство неэффективно работает при малых скоростях ветра. Так, если внешний воздушный поток движется со скоростью менее 2 м/с, эффективность дефлектора стремится к нулю. Справедливости ради нужно отметить, что в безветренную погоду большинство этих устройств работают плохо.
Со временем конструкция устройства все же совершенствовалась, так как при изготовлении последних серийных моделей нижнее стекло утеплялось (в тех случаях, когда колпак крепился к сэндвич-трубе на крыше).
Дефлектор правильного размера обеспечит оптимальный перепад давления
Другие варианты вентиляционных дефлекторов серии 5.904 51
Статический зонт Volper
— это скорее защита от ветра, чем усилитель сцепления. Несмотря на это, насадка успешно компенсирует потери давления на выходе из струи. Согласно чертежам конструкции состоят из следующих элементов:
- нижний стакан или патрубок;
- верхнее стекло цилиндрической формы, отличающееся вогнутыми стенками;
- зонт в виде конуса;
- соединительные планки.
Сопло монтируется на воздуховод с круглым сечением, а при наличии прямоугольного вала используется специальный переходник. Принцип работы зонта Volper:
- Прямые потоки ветра отражаются вверх и вниз благодаря вогнутой поверхности верхней оболочки.
- Воздушные массы, проходящие между зонтом и плоскостью среза стекла, образуют внутри сопла область пониженного давления.
- Воздух из вытяжки меняет направление движения, то есть выходит через щель, расположенную под «грибком».
По эффективности зонт Volper значительно уступает работе дефлектора, но при этом более надежно защищает воздуховод от резких порывов ветра. Поскольку сделать вытяжной зонт с гнутым стеклом своими руками технически сложно, многие упрощают конструкцию и придают ей форму конуса. Для повышения производительности в зеркальном отображении устанавливается аналогичное стекло, которое размещается под зонтом.
Дефлектор Н-образный представлен в виде трубчатого узла и имеет форму буквы «Н». В этом случае капот соединяется со средней частью ригеля. После установки такой конструкции становится неважно, с какой стороны ветер дует в открытую трубу, ведь поток в любом случае будет выбрасывать, проще говоря, уносить поток загрязненного воздуха из вентиляционного стояка.
Среди преимуществ дефлектора для Н-образной вентиляционной трубы:
- почти 100% защита от проникновения ветра;
- предотвращение эффекта обратной тяги;
- отсутствие возможности проникновения влаги или замерзания системы.
Помимо преимуществ есть и недостатки установки насадки:
- Нарушение аэродинамики. Для выхода наружу потоку отработанного воздуха необходимо преодолеть 2 поворота, расположенных под углом 90 градусов.Несмотря на то, что ветровой поток компенсирует этот недостаток, сила тяги все равно увеличивается минимально, из-за чего производительность вытяжки снижается.
- Большой размер конструкции. В связи с тем, что устройство достаточно громоздкое, в процессе установки могут возникнуть трудности.
- Не слишком привлекательный внешний вид. Выведенная на крышу объемная конструкция характеризуется наличием 2-3 швеллеров, которые увенчаны вот такими шапками, которые издалека могут выглядеть странно.
Основное преимущество Н-образного дефлектора – 100% защита от ветра
Полезный совет! Чтобы собрать дефлектор вентиляции своими руками, потребуется взять несколько готовых тройников и соединить их между собой. Такой прибор подойдет для вентиляции как бани, так и теплого сарая.
Что такое турбодефлекторы и флюгер
Конструкции смело можно объединять в одну группу, так как они не только похожи друг на друга, но и имеют схожий принцип действия.Если рассматривать чертежи турбодефлекторов, то можно обратить внимание на то, что отличительной особенностью устройств является сферическая форма поворотных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. При этом внутри сферы над головкой трубы образуется разреженный воздух, повышающий эффективность вытяжки.
Производительность флюгера обеспечивается тем, что лопасти устройства всегда поворачиваются «спиной» к ветру, тем самым предотвращая попадание воздушных потоков в канал.За корпусом конструкции образуется зона пониженного давления, так называемая аэродинамическая тень, что способствует быстрому удалению загрязненного воздуха из вертикального канала.
Среди преимуществ вентиляционного турбодефлектора:
- защита вентканала от перегрева летом, что позволяет снизить затраты на охлаждение помещения в жаркие дни;
- предотвращение образования конденсата под кровлей за счет регулирования температуры в жару;
- нет необходимости подключать устройство к электрической сети;
- , обеспечивающий эффективную работу, ведь производительность турборефлектора в некоторых случаях на 200% выше, чем у статических моделей.
Главное преимущество турбодефлектора в том, что нет необходимости подключать устройство к электросети.
Кроме того, отдельно можно отметить тот факт, что насадка имеет привлекательный внешний вид. В отличие от других моделей, устройство выглядит как элегантная бленда шарообразной формы. После установки дефлектора избыточное тепло, влага, мелкая грязь, пары угарного газа самостоятельно отводятся из шахты и подкровельного пространства. Это увеличивает срок службы важных строительных элементов.
Перед приобретением вентиляционного турбодефлектора также следует ознакомиться с основными отрицательными сторонами устройства:
- если на улице нет ветра, лопасти конструкции не будут вращаться и соответственно не улучшится тяга;
- требуют постоянного обслуживания, как минимум регулярной смазки;
- если вовремя не заметить возможно полное или частичное замерзание форсунки;
- не позволяют устройству надежно защитить вентиляцию от проникновения осадков, особенно в ветреные дни;
- при сильном ветре есть вероятность того, что заклинивший флюгер потеряет свою целостность.
узлы вращения дефлектора
особенности конструкции
К относительным недостаткам можно отнести то, что цена дефлекторов динамического типа выше стоимости статических моделей. Например, стоимость зонтов и дефлекторов систем вентиляции 5.904 51 не превышает 20-30 долларов, а турбодефлекторы можно приобрести не менее чем за 35-40 долларов, при этом оборудование требует постоянного обслуживания.
Производительность флюгера обеспечивают лопасти, которые всегда поворачивают прибор «спиной» к ветру
Что такое дефлектор крышной вентиляции Astato?
Важным преимуществом дефлектора является продуктивная работа в любую погоду, даже при полном отсутствии ветра.Если изучить чертежи дефлектора, то можно обратить внимание на то, что конструкция представляет собой насадку из двух усеченных конусов, которые повернуты вершинами друг к другу. В верхней части устройства находится зонт и осевой электровентилятор. Боковое отверстие алюминиевой сеткой закрыто от птиц и других животных. Среди особенностей устройства выделяются следующие пункты:
- При сильном ветре насадка действует как усилитель статического электричества. Даже если вентилятор выключен, поток отработанного воздуха, проходящий между зеркальными конусами, подхватывается уличным воздухом и удаляется.
- В безветренную погоду или при слабом ветре автоматически срабатывает датчик давления, так называемое реле давления, которое передает сигнал на блок управления EOL. После этого контроллер включает вентилятор, начинается принудительное удаление загрязненного воздуха из шахты.
Интересно! Порог срабатывания контроллера определяется и настраивается пользователем самостоятельно. Универсальный статодинамический дефлектор может срабатывать без дорогостоящей автоматики, т. к. доступна функция включения вручную или от термореле.
Дефлектор кровельной вентиляции Astato – одно из самых дорогих устройств такого типа.
Существенным недостатком является высокая цена вентиляционного дефлектора: даже насадка с минимальным диаметром 16 см обойдется пользователю в 1300-1400$. Если вы хотите, чтобы устройство автоматически реагировало на изменения в окружающем воздухе, вам необходимо добавить к этой цене стоимость блока EOL, которая составляет 1520$.
Как выбрать дефлектор вентиляции?
Если вам нужно выбрать усилитель тяги с минимальными финансовыми затратами и не думать о дополнительном обслуживании, стоит остановить свой выбор на дефлекторах статики: это может быть колпачок Вольпера или насадка.Главное преимущество второго варианта в том, что такой дефлектор своими руками сконструировать достаточно просто.
Основные рекомендации по выбору вытяжного устройства:
- Если нет доверия, лучше выбирать динамические модели вытяжек – это может быть поворотный дефлектор или флюгер.
- Нет необходимости экономить при покупке конструкции с вращающимся лезвием. В дешевых моделях часто устанавливается открытая петля, которая зимой замерзнет.При выборе турбодефлектора или флюгера убедитесь, что подшипник закрыт.
- Если усилитель планируется установить в районе с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если, наоборот, часто стоит безветренная погода, вариант выбора – дефлектор.
- Форсунка Astato, хотя и работает в любых погодных условиях, требует регулярного обслуживания. И это при том, что стоимость строительства очень высока.
При недостатке доверия лучше отдать предпочтение динамическим моделям дефлекторов.
Особенности установки устройства и полезные советы по правильной установке
Чтобы правильно рассчитать дефлектор, нужно измерить диаметр выпускного вала. При наличии прямоугольного вытяжного канала следует выбирать устройство с круглым сечением, величина которого эквивалентна размеру канала. То есть нужно рассчитать сечение прямоугольника и взять круг аналогичной площади. Также следует помнить, что в этом случае для установки потребуется дополнительно использовать переходник.
Итак, в первую очередь нужно обратить внимание на высоту вентиляционной трубы и вытяжки, которая определяется в зависимости от расположения на крыше:
- Высота 50 см, если воздуховод расположен ближе 1,5 м от края крыши.
- На одном уровне с коньком или чуть выше, при расстоянии от парапета до вентиляционной шахты от 1,5 до 3 метров.
- При удалении трубы более чем на 3 метра высоту выбирают так, чтобы вершина дефлектора была не ниже линии прогиба, проведенной от конька вниз к краю кровли под углом 10°.
Важно! Если здание имеет плоскую крышу, устройство должно быть установлено на высоте не менее 50 см.
Оптимально, когда дефлектор устанавливается еще на этапе монтажа крыши
Дополнительные моменты, которые необходимо учитывать при монтаже:
- Не устанавливайте дефлектор в зоне, покрытой аэродинамической тенью других зданий.
- Устройство следует устанавливать в местах со свободной циркуляцией воздуха.Лучше всего, когда вытяжка является самой высокой точкой крыши.
При организации системы вентиляции также не следует забывать о том, как правильно установить вентиляционную решетку – вверх или вниз. Большинство мастеров акцентируют внимание на том, что при наличии принудительной вентиляции так или иначе в шахту будет поступать воздух, поэтому при монтаже лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли бросаться в глаза прорези решетки.
25 Лучший дефлектор дефлектора кондиционера февраль 2022 г.
После нескольких часов изучения и сравнения всех моделей, представленных на рынке, мы нашли лучший дефлектор дефлектора кондиционера 2022 года.Проверьте наш рейтинг ниже.
2 291 Отсканировано отзывов
Ранг № 1
Home Intuition Регулируемый магнитный дефлектор тепла и воздуха для вентиляционных отверстий, боковых стен и потолочных регистров, 2 шт. в упаковке
- 5-ЛЕТНЯЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ. Вам не о чем беспокоиться, потому что мы вас прикроем. Наша гарантия возврата денег обеспечивает вам комфорт, которого вы заслуживаете, чтобы убедиться, что ваши деньги были потрачены не зря, и самое приятное то, что если вы не удовлетворены, мы вернем
- 5-ЛЕТНЯЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ. Вам не о чем беспокоиться, потому что мы вас прикроем. Наша гарантия возврата денег обеспечивает вам комфорт, которого вы заслуживаете, чтобы убедиться, что ваши деньги были потрачены не зря, и самое приятное, что если вы не удовлетворены, мы вернем
- ШИРОКИЙ ДИАПАЗОН ДВИЖЕНИЯ. Мы предоставляем вам возможность выдвигаться и втягиваться на расстояние от 10 до 14 дюймов, чтобы убедиться, что у вас все еще есть правильная ширина и посадка, что обеспечивает максимальную эффективность.
- ДОЛГОВЕЧНОСТЬ И ЭКОНОМИЯ ДЕНЕГ. Наши дефлекторы теплого и холодного воздуха изготовлены из сверхпрочного пластика и имеют сверхсильные магниты, обеспечивающие качество и производительность, которых вы заслуживаете при любой покупке.Равномерно отапливаемое или охлаждаемое помещение сэкономит вам деньги и избавит вас от чрезмерного обращения с вашими устройствами, убедившись, что вы не доводите свою систему HVAC до такой степени, что она перегружается, что может привести к перегреву и большим затратам на обслуживание.
- ПРОСТОЙ КЛАССИЧЕСКИЙ ДИЗАЙН. Сочетание прозрачного материала и низкопрофильного дизайна гарантирует, что в вашем доме, офисе или личном пространстве не будет лишних украшений, свисающих с вентиляционных отверстий, что позволит вам сохранить чистоту и порядок
Ранг №#4
Home Intuition Регулируемый магнитный дефлектор тепла и воздуха для вентиляционных отверстий, боковых стен и потолочных регистров, 2 шт. в упаковке
- 5-ЛЕТНЯЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ. Вам не о чем беспокоиться, потому что мы вас прикроем. Наша гарантия возврата денег обеспечивает вам комфорт, которого вы заслуживаете, чтобы убедиться, что ваши деньги были потрачены не зря, и самое приятное то, что если вы не удовлетворены, мы вернем
- 5-ЛЕТНЯЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ. Вам не о чем беспокоиться, потому что мы вас прикроем. Наша гарантия возврата денег обеспечивает вам комфорт, которого вы заслуживаете, чтобы убедиться, что ваши деньги были потрачены не зря, и самое приятное, что если вы не удовлетворены, мы вернем
- ШИРОКИЙ ДИАПАЗОН ДВИЖЕНИЯ. Мы предоставляем вам возможность выдвигаться и втягиваться на расстояние от 10 до 14 дюймов, чтобы убедиться, что у вас все еще есть правильная ширина и посадка, что обеспечивает максимальную эффективность.
- ДОЛГОВЕЧНОСТЬ И ЭКОНОМИЯ ДЕНЕГ. Наши дефлекторы теплого и холодного воздуха изготовлены из сверхпрочного пластика и имеют сверхсильные магниты, обеспечивающие качество и производительность, которых вы заслуживаете при любой покупке. Равномерно отапливаемое или охлаждаемое помещение сэкономит вам деньги и избавит вас от чрезмерного обращения с вашими устройствами, убедившись, что вы не доводите свою систему HVAC до такой степени, что она перегружается, что может привести к перегреву и большим затратам на обслуживание.
- ПРОСТОЙ КЛАССИЧЕСКИЙ ДИЗАЙН. Сочетание прозрачного материала и низкопрофильного дизайна гарантирует, что в вашем доме, офисе или личном пространстве не будет лишних украшений, свисающих с вентиляционных отверстий, что позволит вам сохранить чистоту и порядок
№ 5 в рейтинге продаж
Дефлектор воздуха Deflecto для бокового регистра, регулируемый от 10 до 16 дюймов в ширину, прозрачный (51)
- Устали от настенных вентиляционных отверстий, обдувающих лицо холодным или горячим воздухом? Наш воздушный дефлектор для настенного регистра эффективно перенаправляет принудительный поток воздуха, чтобы обеспечить более равномерное покрытие вокруг дома
- Обновите свою игру «Сделай сам» до Pro It Yourself; Легко прикрепите этот воздушный дефлектор к регистру с помощью прилагаемых металлических магнитов или отлитых винтовых пазов
- Ширину дефлектора можно отрегулировать от 10 до 16 дюймов для достижения идеального соответствия регистрам любого размера
- Работает как для центральных приложения для воздушного отопления и охлаждения; Сочетайте это с нашим напольным регистром для оптимального потока воздуха и энергоэффективности
- Этот гибкий воздушный дефлектор изготовлен из легкого прозрачного пластика, что упрощает обращение и установку
Ранг №#6
FILTERWOW Небьющийся прозрачный пластиковый дефлектор тепловых и вентиляционных отверстий — магнитный и регулируемый 10-14 дюймов для использования на вентиляционных отверстиях в полу, боковых стенах и потолочных регистрах 2 шт. в упаковке
- ЭНЕРГОЭФФЕКТИВНОСТЬ. Сэкономьте на затратах на электроэнергию с помощью этих регистровых дефлекторов. Направляет воздух из-под диванов, комодов, кроватей, шкафов, кресел и другой мебели.
- ПРОЧНЫЙ И ДОЛГОВЕЧНЫЙ. Этот воздушный дефлектор изготовлен из небьющегося пластика, что экономит ваши деньги на замену в случае возможных аварий, и его безопасно использовать с детьми и домашними животными.
- БЫСТРО И ПРОСТО. Независимо от того, используете ли вы в качестве крышки потолочного регистра или дефлектора вентиляционного отверстия в полу, установка выполняется очень просто. Просто отрегулируйте расширяемый дефлектор до нужного размера и прикрепите магниты к решетке.
- УНИВЕРСАЛЬНОСТЬ — это не просто дефлектор вентиляции кондиционера для пола, его можно использовать по всему дому на любом вентиляционном отверстии для перенаправления холодного или горячего воздуха. поток в нужном вам направлении
- РАСШИРЯЕМЫЙ блок можно отрегулировать в диапазоне от 10 до 14 дюймов, чтобы он подходил для различных металлических вентиляционных крышек и регистров.
Ранг № 7
Небьющийся воздушный дефлектор DGQ От 10 до 14 дюймов Регулируемый тепловой и вентиляционный дефлектор Магнитный для напольных регистров, также подходит для вентиляционных отверстий, боковых стен и потолочных регистров
- Небьющийся и прочный — Дефлекторы тепла и холода DGQ изготовлены из качественного поликарбонатного материала, высокопрозрачного, небьющегося и прочного, термостойкого до температуры 212°F / 100°C.
- Регулируемая ширина от 10 до 14 дюймов — высота 2–3/4 дюйма, этот воздушный дефлектор можно регулировать в диапазоне от 10 до 14 дюймов, чтобы он подходил к различным металлическим вентиляционным крышкам и регистрам.
- Мощные магниты. Крепятся над вентиляционным отверстием с помощью мощных магнитов, что позволяет легко устанавливать их на любые металлические вентиляционные решетки, например, на стальные напольные вентиляционные отверстия.
- Экономия энергии и денег. Круглый год экономьте на расходах на отопление и охлаждение с помощью этого регистрового дефлектора, который перенаправляет холодный и теплый вентиляционный воздух из-под кровати, стула или дивана в комнату для вашего комфорта.
- Широкое использование — прозрачный материал делает его подходящим для любой сцены, воздушный дефлектор DGQ работает как вентиляционный дефлектор для вентиляционных отверстий в полу, боковых стенах, потолочных регистрах и может использоваться повсюду в доме, офисе, на рабочем месте, в супермаркете и т. д.
Ранг № 9
Дефлекторы вентиляционных отверстий (4 шт., 4,3 дюйма x 10-14 дюймов) Дефлектор вентиляционных отверстий переменного тока для потолков и боковых стен с регулируемой длиной. Вентиляционный отвод системы кондиционирования воздуха и перенаправитель тепла с магнитным креплением
- Полностью регулируемый — Наш вентиляционный дефлектор, магнитное крепление полностью регулируется [4 шт., Д 10–14 дюймов, В 3,5 дюйма, Г 2,5 дюйма] для настенных вентиляционных отверстий HVAC, что перенаправляет распределение воздушного потока. Идеальный вентиляционный дефлектор, магнитный перенаправитель напольного регистра, для вентиляционных отверстий от 10 до 14 дюймов.
- Сильные магниты – дефлектор вентиляционных отверстий Очень сильные магниты позволяют легко прикрепить дефлектор воздуха к вентиляционным отверстиям на полу или стене без использования инструментов. (прилипает только к металлическим вентиляционным отверстиям)
- Перенаправление воздушного потока — наши дефлекторы Register чрезвычайно универсальны и позволяют перенаправлять поток воздуха к полу или потолку для оптимального обогрева и охлаждения. Крышка вентиляционного отверстия Deflector также пригодится для разблокирования потока воздуха за мебелью.
- Сверхпрочный пластик. Наши перенаправители вентиляционных отверстий рассчитаны на экстремальные температуры и не изнашиваются со временем.Устанавливайте с умом и наслаждайтесь длительными результатами. (При нагревании не образуется запах или дым)
- Незаметный и незаметный – наш магнитный вентиляционный дефлектор имеет низкопрофильный прозрачный внешний вид, который подойдет к любой домашней мебели и декору. Мы искренне верим, что наши дефлекторы переменного тока являются лучшими на рынке, и мы придерживаемся этого мнения. Если вам жарко или холодно из-за наших магнитных дефлекторов вентиляционных отверстий, мы ПОЛНОСТЬЮ ВЕРНИМ ВАМ ДЕНЬГИ. Итак, нажмите «Добавить в корзину» сейчас и покупайте с уверенностью.
Номер рейтинга продаж#10
Удлинитель вентиляционного отверстия для мебели Deflecto, соединительные зажимы и лента в комплекте, для использования с напольными регистрами шириной до 11 дюймов, прозрачный (UFAD), белый
- На диване холодно, а тебе все равно жарко? Обновите вентиляционные отверстия в полу с помощью удлинителя вентиляционного отверстия для мебели, который перенаправляет воздух из-под мебели для обеспечения постоянной температуры
- В комплект поставки входит вентиляционный дефлектор, разработанный специально для длинных и низких пространств под диванами, столами или другими предметами мебели; Соединительные зажимы и защитная лента прилагаются
- Идеально подходит для вентиляционных отверстий шириной до 11 дюймов, размер дефлектора составляет 11 дюймов. Ширина 5 дюймов, длина может быть увеличена до 35 дюймов
- Подходит только для систем центрального принудительного воздушного отопления и охлаждения; В сочетании с нашими регистрами и другими дефлекторами вы получите оптимальную температуру воздуха
- Изготовлен из прозрачного поликарбонатного материала, он органично вписывается в комнату и не портит внешний вид вашего дома
Последнее обновление от 05.01.2022 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Как купить лучший дефлектор вентиляционного отверстия кондиционера?
Вы испытываете стресс, думая о покупке отличного вентиляционного дефлектора кондиционера? Сомнения продолжают закрадываться в ваш разум? Мы понимаем, потому что мы уже прошли весь процесс исследования дефлектора вентиляционного отверстия кондиционера, поэтому мы собрали исчерпывающий список лучших дефлекторов вентиляционного отверстия кондиционера, доступных на текущем рынке. Мы также составили список вопросов, которые наверняка возникнут у вас.
Мы сделали все, что могли, с нашими мыслями и рекомендациями, но по-прежнему крайне важно, чтобы вы самостоятельно провели тщательное исследование дефлектора вентиляционного отверстия кондиционера, который вы рассматриваете для покупки. Ваши вопросы могут включать следующее:
- Стоит ли покупать дефлектор дефлектора кондиционера ?
- Какие преимущества дает покупка вентиляционного дефлектора кондиционера ?
- Какие факторы заслуживают внимания при покупке эффективного дефлектора вентиляции кондиционера?
- Почему так важно инвестировать в любой вентиляционный дефлектор кондиционера , а тем более в лучший?
- Какие вентиляционные дефлекторы кондиционера хороши на текущем рынке?
- Где можно найти подобную информацию о дефлекторе вентиляции кондиционера?
Мы убеждены, что у вас, вероятно, есть гораздо больше вопросов, чем только эти, касающиеся дефлектора вентиляционного отверстия кондиционера, и единственный реальный способ удовлетворить вашу потребность в знаниях — получить информацию из как можно большего количества авторитетных онлайн-источников.
Потенциальные источники могут включать руководства по покупке дефлектора вентиляционного отверстия кондиционера , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение для того, чтобы убедиться, что вы получили наилучший вентиляционный дефлектор кондиционера. Убедитесь, что вы используете только надежные и заслуживающие доверия веб-сайты и источники.
Мы предоставляем руководство по покупке вентиляционного дефлектора кондиционера, и информация полностью объективна и достоверна.Мы используем как искусственный интеллект, так и большие данные для проверки собранной информации. Как мы создали это руководство по покупке? Мы сделали это, используя специально созданный набор алгоритмов, который позволяет нам составить список из 10 лучших дефлекторов вентиляции кондиционера, доступных в настоящее время на рынке.
Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:
- Стоимость марки : Каждая марка дефлектора вентиляции кондиционера имеет собственную ценность. Большинство брендов предлагают какое-то уникальное торговое предложение, которое должно привнести на стол что-то отличное от конкурентов.
- Особенности: Какие навороты важны для дефлектора вентиляционного отверстия кондиционера?
- Технические характеристики : Можно измерить их мощность.
- Product Value : Это просто то, сколько денег вы получаете от дефлектора вентиляции вашего кондиционера.
- Рейтинги покупателей : Число рейтингов дефлектора вентиляционных отверстий кондиционера объективно.
- Отзывы покупателей : Тесно связанные с рейтингами, эти параграфы дают вам подробную информацию из первых рук от реальных пользователей об их вентиляционном дефлекторе кондиционера.
- Качество продукта : Вы не всегда получаете то, за что платите, приобретая дефлектор вентиляции кондиционера, иногда меньше, а иногда больше.
- Надежность продукта : Насколько прочным и долговечным является вентиляционный дефлектор кондиционера, должно быть показателем того, как долго он прослужит вам.
Мы всегда помним, что актуальность информации о дефлекторах вентиляционных отверстий кондиционеров является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты. Узнайте больше о нас, используя онлайн-источники.
Если вы считаете, что все, что мы представляем здесь относительно дефлектора вентиляционного отверстия кондиционера, не имеет отношения к делу, неверно, вводит в заблуждение или ошибочно, немедленно сообщите нам об этом! Мы здесь для вас все время. Свяжитесь с нами здесь. Или Вы можете прочитать больше о нас, чтобы увидеть наше видение.
Связанное сообщение:
Кэрол Оуэнс: Противодействие нарциссу/дефлектору | Колумнисты
СТОКБРИДЖ — В нынешнем политическом климате некоторые чувствуют безотлагательность, даже угрозу. В ужасных обстоятельствах нам нужен комплект для выживания. Учитывая характер опасности в 2017 году, нужен не пистолет или противогаз, а информация.
1. Что такое отклонение? Отклонение — это обвинение другого в том, в чем виноваты вы сами. Виновная сторона делает это, чтобы избежать расследования или последствий своего собственного поведения.Рефлекторная реакция на отклонение общественного деятеля двояка: обвиняемый отрицает и защищает; репортеры усердно работают, чтобы найти и опубликовать правду. Не беспокойтесь. Дефлектор обвиняет кого-то еще, чтобы избежать проверки. Поэтому, если вы знаете, что кто-то является уклонистом, исследуйте его обвинение, а не человека, которого он обвиняет. Вы узнаете, что он сделал.
2. Кто такой нарцисс? Клиническое определение нарцисса — это не тот, кто любит себя, а тот, у кого завышенное чувство собственной важности, глубокая потребность в восхищении и отсутствие сочувствия.То есть нарцисс думает, что все дело в нем, не понимает и не заботится о других, и ему нужно приписывать себе все «хорошее» и отрицать ответственность за любые неудачи. Под видимой уверенностью в себе — даже дерзостью — скрывается хрупкая самооценка, которой угрожает даже малейшая критика. Поэтому ежедневно он будет отклонять вину и обвинять других.
3. Что такое рассказывание историй? Необходимость защитить хрупкое эго оправдывает рассказывание историй, даже ложь. Это оправдывает признание того, что сделали другие, и обвинение других в том, что сделал он.Он включает в себя склонность предсказывать будущее и говорить в превосходной степени: величайший, самый легкий, самый сильный, самый большой и лучший. И предсказания, и превосходная степень демонстрируют превосходные знания и положение в сознании рассказчика.
Одно плохое яблоко
4. Группа контролируется ее самым невротичным членом. Было бы полезно узнать, почему, но сначала, что такое группа? Это группа людей — от трех до 535 членов Конгресса, более 100 сотрудников Белого дома или 318 000 000 граждан Соединенных Штатов — с общей идентичностью и общей целью.Чтобы приступить к работе, группа должна согласиться с групповыми нормами — допустимым языком и поведением и общей целью (целями).
Самый невротичный участник контролирует, потому что он не согласен с условиями. Его язык и поведение остаются вне нормы. Он не изменится, но будет использовать следующие средства защиты: мой предшественник делал то же самое; другие участники делают это, но вы относитесь к нему лучше, и вам это может не нравиться, но это не противозаконно. Вся энергия всех остальных участников сосредоточена на попытках убедить или контролировать невротического члена, поэтому работа никогда не начинается.
Предположим, что эти четыре бита информации верны и актуальны. Великий вопрос: ну и что? Если они помогают определить проблему или основную причину: что вы делаете с информацией?
Не пытайтесь установить истину и убедить других, вместо этого учитесь на истории. Когда все нью-йоркские газеты попытались разоблачить Босса Твида, потекла река чернил, и ничего не вышло. Твид объяснил: «Мои избиратели не умеют читать».
Избиратели Твида не умели читать; сторонники нарцисса не будут слушать.Так что же можно сделать? Твид объяснил, цитируя карикатуры Conde Nast: «Они не могут не видеть эти проклятые картинки!»
То есть доверяйте юмористам и мультипликаторам. Истинно верующих невозможно убедить, но они могут смеяться. Когда обвинения, преувеличения и откровенная ложь становятся видны ежедневно, позаимствуйте реплику Рональда Рейгана, улыбнитесь и скажите: «Вот он снова».
Вы пытаетесь выяснить, является ли дефлектор и разрушитель групп блестящим человеком со скрытыми планами и бессовестностью, тупым или сумасшедшим? Возможно, ничего из вышеперечисленного.По его мнению, он волшебник. Он тот, кто знает, как делается трюк. Он любит это делать, потому что это демонстрирует оскорбительное сравнение: какой он умный и как легко вас одурачить. Он постоянный боец, тот, кто должен ежедневно, если не ежеминутно, доказывать свое превосходство. Ему нужна аудитория и спарринг-партнер.
Вы не можете изменить нарцисса, но для тех, кто хочет уменьшить его силу, вспомните Уильяма Джеймса, психолога и брата романиста Генри Джеймса, который писал: «Нельзя придумать более жестокого наказания, чем то, что человека следует отпустить в общество». и остаются абсолютно незамеченными его членами.
