Своими руками

Двухскатная кровля своими руками: Двускатная крыша дома: пошаговое строительство своими руками

Содержание

Двускатная крыша. Устройство двускатной крыши

Эта статья расскажет вам об устройстве двускатной крыши. Что такое крыша в общепринятом понимании? Многие скажут, что крыша — защищает дом от атмосферных осадков (дождь, снег). Действительно это ее основная роль. Крыша является финальным этапом строительства дома и логическим завершением облика здания. Крыша также может рассказать о вкусе хозяина, его финансовом положении.

Если сейчас пройти или проехать по улицам коттеджных поселков, или по малым городам, то редко увидишь крыши одинаковой формы и типоразмера, как это было лет 20-30 назад. Стандартные дома, стандартные крыши и никакого разнообразия.

Теория: немного о крышах

Крыша — несущая конструкция, передающая внешние нагрузки на стены дома. Если раньше, чердачное помещение в основном использовалось для хранения различной рухляди, которую было жалко выбросить, то сейчас это помещение используют под жилую зону, таким образом, получая драгоценные метражи поддополнительные комнаты и кабинеты. Такая зона называется — мансарда.

Какие бывают крыши?

  • Односкатные. В основном их применяют в подсобных строениях. Редко на домах.

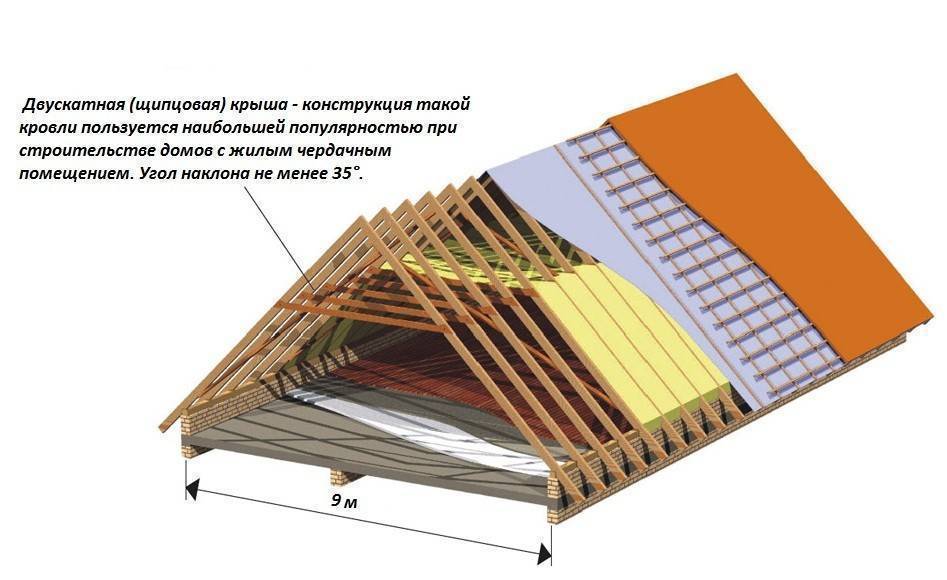

  • Двускатные. Самый распространенный вариант крыши, используемой в малоэтажном строительстве.

  • Четырехскатные (вальмовые). Самая конструкционно-сложная крыша.

Это малая часть из существующих форм крыш (подробнее см. в статье «Типы крыш»).

Остановимся на двускатных крышах с акцентом на каркасное строение (о том, как построить каркасный дом своими руками, читайте в серии наших статей). Как известно, каркасный дом — это легкая конструкция, соответственно, крыша и кровля у таких домов должна быть легкой, с перераспределением нагрузок на несущие стойки.

Для изготовления двускатной крыши нам потребуется

  • доска обрезная 50×150 мм.
  • брус 150×150 мм.

Порядок работ

1. Когда стены дома уже готовы, то следующим этапом будет установка переводов (балок перекрытия). Если вы в дальнейшем не планируете использовать чердачное помещении, то в качестве переводов можно использовать доску 50×150 мм. В нашем случае чердачное помещение будет использовано под жилую зону. Для переводов применим брус 150×150 мм. Укладку бруса следует производить строго на стойки стен дома. При таком расположении прочность конструкции гарантирована.

2. Переводы укладываем с выпуском от наружного края стены не менее 400 мм, что обеспечит защиту стены дома от дождя, стекающего с крыши.
3. На переводы укладываем доску 50×150 мм, вдоль всего дома. Доски будут служить основанием стоек стен мансардного этажа. Доску крепим к перекрытию при помощи гвоздей.
4. Установку стоек и верхней обвязки, смотрим в статье — «Конструкционные особенности каркасного дома».
5. После установки стоек, приступаем к сборке и установке стропил. В первую очередь устанавливаются фронтоны. Фронтон — продолжение стены дома, в верхней точке образующий вершину треугольника, конек. На верхнюю обвязку мансарды выставляем доски 150×50 мм. Ставим их на ребро.
6. Чтобы добиться полного прилегания стропил и перевода, необходимо нижнюю часть доски отпилить. Делается это таким образом: берется дощечка шириной 100 мм, укладывается ребром на перевод, вплотную к стропильной ноге и проводится черта. Затем по черте производится распил. Получился скошенный «подпятник», который плотно ляжет на плоскость перевода (узел III).

7. Затем стропила опять устанавливаем в месте пересечения двух стропил. Проводим черту для обрезки лишней части доски и черту для запила «в полдерева».
8. По разметкам производим распиловку лишней части стропил и запилы, для плотного скрепления вершины (узел I).

9. Устанавливаем стропила окончательно. Скрепляем их в верхней части накладкой (простой обрезок доски), которую берем из отходов от стропил. Иногда накладку называют «бабкой». По верхней обвязке мансарды, стропила скрепляем ригелем (узел II). Который в дальнейшем будет служить потолочным перекрытием мансарды.

10. Для придания жесткости конструкции, стропила можно дополнительно закрепить при помощи металлических накладок. Коих в продаже огромное количество. Но их так же можно изготовить и самому, из листа оцинкованного железа, при помощи электроножниц или электролобзика.
11. Укрепив стропильную ферму, проверяем при помощи отвеса вертикальность фронтонов. Если все в норме, производим капитальное крепление стропильной фермы при помощи гвоздей, скоб и мягкой проволоки, как показано на рисунке.
12. Когда фронтоны будут установлены, необходимо через верхнюю точку обоих фронтонов натянуть бечевку, чтобы при установке средних стропил, все вершины находились на одном уровне.
13. Установка средних стропил производится по аналогии с установкой фронтонов.
14. По завершению монтажа стропил, для предупреждения провисания и увеличения жесткости, усиливаем их подкосами (узел V). Подкос одним концом упирается в стойку мансарды, другой конец крепится к середине стропильной ноги. Для этого на конце, который будет крепиться к стропильной ноге, выпиливаем паз, как показано на рисунке. Затем через стропильную ногу прибиваем гвоздями (200 мм), концы которых загибаем.

15. Закончив монтаж стропил, укладываем обрешетку, из доски 25 мм (второго сорта). Обрешетку необходимо укладывать вразбежку во избежание разрывов кровельного материала после усушки и коробления пиломатериала. Для создания карниза, обрешетка должна укладываться с выпуском над фронтоном — на 300-400 мм.
16. Работа по данному проекту, доступна трем работникам, в трехдневный срок.

Важно: При проектировании крыши дома необходимо учитывать парусность и розу ветров.

Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Двухскатная крыша своими руками

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45о – 50о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

  • величина поперечного сечения;
  • фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

  • коньки и подкосы;
  • стропильная система;

  • кровельный материал;

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

  • под металлочерепицу – 350 мм;
  • под мягкую кровлю настилается сплошная обрешетка;
  • под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

  1. Карандаш или маркер.
  2. Рулетка.
  3. Шнурка (отбивка).
  4. Молоток.
  5. Шпатель.
  6. Ножницы для кровельного материала.
  7. Нож кровельный.
  8. Ножовка.
  9. Строительный скотч.
  10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

Возможно Вам будет также интерестно:

Двускатная крыша своими руками: конструкция, монтаж, расчет

Для строительства двускатной крыши своими руками Вам даже не придётся обращаться за помощью к профессионалам, Вы сможете сделать все своими силами. Двускатная крыша своими руками — лучшая из кровель для рационального использования внутреннего пространства.

Далее из этой статьи вы узнаете, как построить двускатную крышу своими руками, о ее преимуществах и особенностях внутреннего обустройства.

Преимущества строительства двускатных крыш

Стойкая народная любовь к двускатным крышам объясняется множеством преимуществ, которые они несут владельцу:

  1. Простое устройство без сложных изломов позволяет построить двускатную крышу своими руками, без помощи специалистов;
  2. Невысокая стоимость и доступность материалов, необходимых для ее возведения;
  3. За счет хорошего угла уклона, с ее поверхности легко удаляется влага, снежные массы и лед;
  4. Конструкция такой крыши очень функциональна: под ней можно без усилий обустроить дополнительное жилое помещение – мансарду.

Нужно отметить, что для такой кровли несложно продумать эксклюзивный дизайн: современные проекты предоставляют большой выбор разнообразнейших архитектурных форм плоскостей-скатов: выпуклых или вогнутых, в виде арок или других интересных форм.

Внешний вид и конструкция двускатной крыши

Для того, чтобы лучше представить себе нюансы конструктивных особенностей данного типа крыш, разберем, что же собой представляет двускатная кровля. Если объяснять просто — это 2 плоские поверхности, размещающиеся под углом друг к другу и опирающиеся на построенные на одном уровне капитальные стены. Сверху у этих поверхностей, которые называются скатами, находится конек, а по бокам — треугольные и переходящие дальше на стены фронтоны. Двускатные крыши широко используются для возведения дач, коттеджей и малоэтажных индивидуальных домов.

Ширина и длина скатов кровли построенной своими руками бывает различной, эти значения зависят от желания владельца и указываются в расчетах двускатной кровли в проекте ее строительства. Углы ее наклона могут быть практически любыми, как и размеры кровельных свесов.

Для загородной застройки чаще всего используется более сложная кровельная конструкция, позволяющая разместить под крышей дома мансарду – жилую комнату или чердак. В этом случае сводятся друг с другом 4 плоскости, из которых составляется кровля. Однако возведение мансарды потребует от кровли усиления надежности и герметичности.

Непосредственный монтаж двускатной кровли производят в несколько этапов:

  • Размещение несущих балок;
  • Создание обрешетки;
  • Укладка покрытия кровли.

Расчет проекта двускатной крыши

На первоначальном этапе чрезвычайно важно грамотно и верно составить, и обсчитать строительный проект. Обустройство двускатной крыши своими руками потребует составления правильных расчетов, особенно при проектировании кровли, и дальше, при возведении стропильной системы. От правильного обустройства зависит ее надежность и внешний вид. Не нужно экономить на материалах! Самой подходящей для создания стропил считается древесина хвойных пород, особенно, древесина сосны – устойчивая к действию внешних неблагоприятных условий и очень прочная.

В последние годы развитие технологий строительства позволяет возводить скатные системы двухскатной кровли из стального профиля, который обеспечивает крыше продолжительный срок эксплуатации. Он вполне способен выдерживать значительные нагрузки на кровлю извне.

Очень важно при возведении двускатной крыши правильно изготовить стропильные ноги. Их изготавливают только из ровных частей дерева со строго прямоугольным профилем, без малейшего намека на наличие растрескивания или гнили.

Двускатная крыша своими руками — монтаж

На каком этапе строительства производится кровля крыши? К обустройству двускатной кровли приступают сразу после окончания строительства капитальных стен домостроения. Чтобы процесс строительства был максимально комфортным, материалы и комплектующие лучше заготовить заранее. Для обустройства этой кровли требуются: деревянная обрезная доска с профилем 5х15 см и брусья с сечением 15х15 см.

Вдоль внешних стен дома на начальном этапе возведения кровли укладывается фундамент всей будущей ее конструкции – мауэрлат. Для его монтажа используется брус. При этом зазор между брусьями и капитальными стенами должно быть не меньше 40 см. Такой зазор необходим для обеспечения хорошей защиты мауэрлата от разрушающего действия осадков и порывов ветра.

Затем на переводы вдоль домостроения укладывается обрезная доска (использующаяся затем как основа для установки стоек). Крепеж доски к перекрытиям проводится с помощью саморезов или гвоздей, затем размещаются стойки, и проводится обвязка (соединение) верхней части. Далее осуществляется непосредственный монтаж стропил: устанавливаются самые крайние стропила, которые (после обшивки) станут фронтонами, являющимися продолжением боковых стен.

На кровлях с обустраивающейся мансардой проводится ее обвязка с закреплением досок ребром вверху.

Для более плотного прилегания стропильных досок к переводам проводят отрезание ножовкой нижней части доски. Для чего ее укладывают (на 1 см) ребром на перевод, очень крепко прижимают к поверхности стропила, проводят линию и по ней осуществляют распил.

В результате получают подпятник со скосом, плотно прилегающий к переводу по всей его длине. После чего размещают на своих местах стропила, на которых отмечают линиями места, где будут отрезаны излишки древесины и осуществлены распилы на половину бруса («в полдерева»). После крепежа между собой верхних частей стропил с помощью накладок их окончательно устанавливают на свои места. На всем протяжении верхнего края обвязки стропильные элементы скрепляются ригелями.

Дополнительно, для усиления места крепления рекомендуют воспользоваться стальными накладками, закрепленными саморезами (или гвоздями).

Обязательным является контроль за качеством работ: после окончательной установки и монтажа фронтонов, необходимо провести замер правильности монтажа, чтобы вершины всех стропильных элементов размещались на одном уровне. Для этого протягивают бечевку или нить между верхними точками фронтонов и проверяют их расположение с помощью уровня.

В такой же последовательности устанавливают остальные стропила конструкции. После размещения всех элементов, чтобы избежать провисаний стропил, их усиливают с помощью установки подкосов.

Порядок установки подкосов следующий: одной стороной подкос упирается в стойку, а второй стороной закрепляется в специальном пазе, сделанном посередине стропила. Закрепляют подкосы, пробивая насквозь стропила (с установленным в них концом подкоса) 20 см гвоздями. Наружные концы гвоздей, появившиеся с обратной стороны стропила, загибают.

Карнизы такой крыши обустраивают во время монтажных работ по обрешетке, когда выше ее фронтонов предусматривают выпуски на 30-40 см. Поверх стропильной конструкции размещают обрешетку. Шаг между ее элементами рассчитывают, используя данные о характеристиках материала кровли – его жесткости, фактических размеров и способа укладки. Если будет укладываться гибкое покрытие (мягкая черепица либо  рулонные материалы), необходимо обустроить ровный сплошной настил.

Важно: при возведении под кровлей жилой мансарды, чтобы создать безопасное и комфортное для проживания людей помещение, обязательно осуществляется усиление стропил.

Утепление двускатной крыши и укладка кровельного покрытия

Особенности климата с затяжными зимами и прохладной весной и осенью требуют от домовладельца максимально ответственно отнестись и к утеплению кровли. Такой вид крыши обязательно утепляют, иначе у дома будут существенными теплопотери. Обычно двускатная крыша сразу возводится с учетом применения определенных утеплительных материалов. При самостоятельном обустройстве системы стропил, на стадии проведения расчетов по определению межстропильного расстояния необходимо учитывать ширину одного элемента (листа) утеплительного материала. Это позволит минимизировать финансовые расходы на создание крыши: утеплитель не нужно будет резать и подгонять под имеющиеся параметры стропильной конструкции. Кроме этого, такой подход упрощает и ускоряет укладку пароизоляции и утеплителя.

Схема утепления двускатной крыши

Завершающий этап строительства двускатной крыши – укладка на ее поверхности предварительно выбранного кровельного покрытия – шифера, профнастила, металлочерепицы, мягкой черепицы, ондулина.

При этом необходимо учесть, что каждый из этих материалов имеет свой вес, поэтому расчет кровли нужно провести так, чтобы она выдержала:

  1. Массу собственной конструкции;
  2. Массу всех укладываемых материалов, включая, непосредственно, вес самого кровельного покрытия и дополнительных элементов;
  3. Другие нагрузки: от выпавшего на ее поверхность снега, ледяной корки или дождя.

Важно правильно и грамотно составить проект, включая предварительные расчеты ключевых параметров двускатной кровли при самостоятельном строительстве, чтобы учесть все важные нюансы обустройства. На этапе расчетов разумным будет привлечь специалистов для составления либо корректировки проекта.

Стропильная система двускатной крыши своими руками

    Двускатная крыша – это конструкция с двумя скатами,
наклонными к наружным стенам. Она считается лучшей из трех форм крыш и потому
достаточно распространена и проста в монтаже.

    Хоть и стропильная система крыши с двумя
скатами не очень сложна в ее создании, но и в процессе строительства ее есть
свои особенности.



    Крыша с двумя скатами в разрезе представляет
треугольник с равными либо различными по длине сторонами. Треугольник крыши
опирается на стены дома. Каркас двускатной крыши делается из того же материала
что и основная часть дома.

    Крыша с двумя скатами очень удобна и популярна
в строительстве, так как чердачное помещение можно сделать жилым,
переоборудовать в комнату, если хорошо утеплить кровлю. Такая крыша получается
цельной и прочной, и очень долго прослужит вам без ремонта. Также двускатная
крыша обойдется вам гораздо дешевле, чем, например, шатровая.

    Угол наклона крыши с двумя скатами обычно около
40 градусов. Если в вашем регионе большое количество осадков, то угол наклона
необходимо сделать больше. Но в этом случае следует обратить особое внимание на
укрепление кровельного материала и самой конструкции крыши, так как ветер может
повредить конструкцию.

С чего же следует начать строительство крыши?

    Сначала нужно произвести расчеты для
материалов, которые понадобятся для крыши, чтобы не было излишков. Ну и,
конечно, чтобы в процессе строительства не было необходимости вновь ехать за
материалами. Допустим, что размеры вашей крыши составляют 8 на 12 метров. Скаты
делаются по стене большей длины, и поэтому будут равны 12 метрам. Также нужно
измерить высоту ската. Измеряем высоту самого треугольника коробки посередине и
получаем примерно 4 метра. Далее делаем расчеты, применяя Теорему Пифагора. То
есть, если разделим треугольник конструкции посередине напополам, получим 2
треугольника, 2 стороны которых составляют по 4 метра. Затем вычисляем квадрат
этих сторон и получаем 16 и 16. По формуле их нужно сложить и вычислить
квадратный корень из суммы. При данных значениях получается скат высотой в 5,6
метра. Затем длину ската (12 метров) умножаем на 5,6. Получаем площадь одного
ската 67,2 метра. Поэтому площадь всей крыши равна 134,4 метра. При покупке
кровельного материала необходимо учитывать нахлест его, и следует делать
расчеты с учетом минимум 10 процентов запаса от площади всей крыши, то есть к
134,4 нужно прибавить 10 процентов. Также из этого расчета известна стала длина
стропил, она такая же, как и высота ската (5,6 метра). Стропила укладываются
через 1 метр, то есть на крышу длиной в 12 метров понадобится 12 стропил плюс 1
балка; в итоге по 13 штук с каждой стороны.

    Теперь время делать саму стропильную систему.
Сначала необходимо установить мауэрлат (опорный брус). В доме из дерева им
послужит брус размером не меньше чем 10 на 10 см. А в доме из камня послужит
швеллер и другие конструкции. Если крыша двускатная, то необходимости
укладывать мауэрлат со всех сторон нет. Он укладывается только с двух сторон,
которые будут опорными для крыши. Только изначально нужно между стеной и
опорными брусьями нужно положить гидроизоляцию.

    Особое внимание уделите выбору досок для
стропильной системы. Они не должны быть влажными, допустимо около 15 процентов
влажности, максимально ровными, количество сучков не превышать 3 на погонном
метре. И обязательно доски нужно обработать защитным средством. Если на эти
свойства древесины не обратить внимания, то крышу, возможно, «перекосит».

    Чтобы каркас было удобнее устанавливать,
смонтируйте заранее стропильные фермы. У опорного бруса на стропилах делается
зарезка для максимально крепкого фиксирования. Также у конька делаем зарезку на
стропиле, чтобы получилась единая конструкция. Прикручиваем все болтами или
приколачиваем. Далее устанавливаются промежуточные стропила. Если необходимо
усилить крышу, то следует установить дополнительные фиксирующие элементы.

    Теперь к стропилам необходимо строительным
степлером прикрепить гидроизоляцию. Крепится она снизу вверх. Причем не должно
образовываться каких-либо провисаний материала. Он должен быть плотно натянут.
Гидроизоляционный материал защитит от влаги. Теперь можно устанавливать
контробрешетку из бруска 5х5 см. Затем необходимо приколотить обрешетку – доски
2,5 на 15 см крепят на определенном равном расстоянии (около 30 см). Крайняя
доска обрешетки должна быть толще, чем все, подойдет 4 на 15 см. От крайней
доски и начните приколачивать обрешетку гвоздями около 2 раз длиннее ширины
доски. К коньку доски должны быть приколочены плотнее друг к другу. Расстояние
между досками уменьшите в два раза.

    Если вы планируете сделать чердачное помещение
жилой комнатой, то перед укладкой кровли необходимо дополнительно утеплить
крышу. Затем укрепите кровельный материал. Изнутри дома также нужно будет
уложить пароизоляционную пленку с вентзазором, чтобы не было дополнительной
влаги и отсыревания внутренней отделки помещения.

    Расчет стоимости кровельных материалов можно
рассчитать при помощи калькулятора кровли.

Двускатная крыша своими руками

Двускатная крыша является самой популярной и наиболее востребованной кровельной конструкцией. Такая крыша наиболее часто обустраивается в частном строительстве домов, коттеджей, дач, разных бытовых и хозяйственных строений. Конструкция двускатной крыши состоит из двух поверхностей, которые от конька расходятся в разные стороны. Опираются скаты данной системы на несущие стены здания.

Достоинства двухскатных крыш

  • Двускатная крыша идеально подходит для установки на основании почти любой формы;
  • Потребность в материалах не требует существенных финансовых затрат;
  • Простота конструкции позволяет без особых проблем выполнять строительство и ремонт крыши;
  • При желании двускатную крышу можно сделать индивидуальной, добавив в ее конструкцию какие-либо декоративные элементы в виде арок, башенок, слуховых окон и т. п.;
  • Наклон скатов способствует эффективному отводу осадков с крыши.

Конструкция двускатной крыши

  1. Конек – горизонтальная деталь, выполняющая функцию соединения двух скатов.
  2. Мауэрлат – деревянный брус, который проходит по всему периметру дома и при помощи анкеров крепится к несущим стенам. Его задача заключается в переносе нагрузки на стены, которая приходится на стропильные ноги.
  3. Стропильные ноги – создают контур крыши в форме треугольника. С помощью стропильных ног нагрузка от воздействия погодных факторов равномерно передается на мауэрлат, и уже от него на несущие стены.
  4. Лежень – горизонтальный брус, который крепится к внутренней несущей стене и принимает на себя нагрузку от стоек.
  5. Подкосы – устанавливаются под углом и выступают передатчиками нагрузки, передавая ее от стропильных ног вниз.
  6. Обрешетка – это брусья или доски, которые крепятся к стропильным ногам в горизонтальном положении, обеспечивая тем самым равномерное распределение нагрузки.
  7. Стойки — на них возложена задача смягчения нагрузки и передача ее от конька вниз. Стойки устанавливаются вертикально.
  8. Затяжка – маленький вспомогательный элемент, с помощью которого соединяются стропильные ноги, и их расхождение, таким образом, прекращается.
  9. Кобылки – завершение стропильных ног. Это доски, выходящие за границы крыши. Они используются для того, чтобы можно было брать короткие стропильные ноги – тогда при строительстве крыши устанавливать их будет существенно легче.

Устройство двускатной крыши

Монтаж мауэрлата

Мауэрлат представляет собой основание, на которое опираются стропила. Обычно он изготавливается из деревянного бруса с сечением 15 на 15 см. Мауэрлат устанавливают под стропильной ногой вдоль ската кровли. Внешняя часть мауэрлата располагается заподлицо с плоскостью стен, а дополнительную прочность ему придает кладка из кирпича. Обязательным моментом при монтаже мауэрлата является создание гидроизоляции. Наиболее часто для этого используют рубероид, который укладывается в два слоя.

Для того чтобы избежать неприятных ситуаций, связанных с сильным ветром, рекомендуется надежно крепить мауэрлат. Для решения этой проблемы существует несколько способов:

  1. Шпильки. Установка данных элементов производится, когда кладка стен почти завершена. Диаметр шпилек составляет от 12 до 15 мм, а глубина монтажа не меньше нескольких рядов. Расстояние между креплениями выбирается от 150 до 200 см.
  2. Бруски. Такие крепления замуровываются за несколько рядов до завершения возведения стен. Удерживается мауэрлат при помощи скоб, которые в них вбиваются.
  3. Железобетонный пояс – наилучшее решение для газосиликатных блоков, пенобетона и прочих материалов, которые имеют аналогичные свойства. Крепление осуществляется через специальные резьбовые шпильки, которые устанавливаются в опалубку еще до заливки.
  4. 4-миллиметровая стальная проволока. Ее устанавливают в кладку за несколько рядов до завершения строительства стен.  Такая проволока должна иметь концы, которые позволяют надежно обвязывать мауэрлат. Количество таких вкладок должно быть больше, чем стропильных ног.

Теплоизоляция

Задача теплоизоляционного материала заключается в том, чтобы поддерживать тепло внутри дома и препятствовать его утечке. На данную роль, как правило, выбирают комбинированные утеплители, которые выполнены на основе минеральной ваты. Теплоизоляция обычно производится в комплексе с укладкой пароизоляционного материала и создания гидроизоляционного слоя.

Гидроизоляционный слой представляет собой специальную мембрану, фиксирующуюся сверху стропил таким образом, чтобы между кровельным материалом и этим слоем было определенное расстояние. Ширина зазора в полной мере зависит от от кровельного материала и выбранной технологии.

После выполнения гидроизоляции укладывается утеплитель. Он фиксируется между стропилами кровли, после чего осуществляется монтаж пароизоляционной мембраны, которая крепится с помощью скоб, и должна находиться с внутренней стороны помещения. Мембрану укладывают внахлест, а соединения проклеивают клейкой лентой. Сверху пароизоляции укладывается материал, которым будет осуществляться внутренняя отделка.

Обрешетка

Обрешетка монтируется на брус, который находится вдоль стропил. Основная задача данного элемента состоит в том, что он позволяет создать между гидроизоляционным и кровельным материалом воздушный промежуток, который необходим, чтобы выводить влагу, которая выходит в виде паров снизу или  попадает на гидроизоляцию сверху. При создании надежной вентиляции гидроизоляционный материал всегда будет сухим

Завершающим этапом монтажа двускатной крыши служит укладка кровельного материала.

Полезные советы

  • Раскрой всех элементов рекомендуется выполнять на твердой опоре;
  • Все строительные заготовки следует обработать противопожарными и антисептическими составами;
  • Крепление стропил к брусьям конька выполняется с помощью длинных гвоздей, а к периметру мауэрлата – посредством анкерных болтов.
  • Все стропильные ноги в обязательном порядке должны быть цельными, без сучков, трещин и прочих повреждений.

Похожие материалы по теме:



Двухскатная крыша своими руками пошаговая инструкция

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Виды двускатных крыш

Симметричная двускатная крыша

 Традиционная разновидность, отличительной особенностью которой является равный угол наклона скатов крыши. Наиболее проста в монтаже и расчете распределения нагрузки на несущие стены. Угол наклона скатов, в среднем варьируется от 30 до 60 Градусов. Требует меньшего расхода материала и трудозатрат, потому является наиболее популярной конструкцией в частном строительстве. Единственным минусом такой конструкции является малая площадь чердачного пространства, что не позволят создать дополнительную комнату с достаточной полезной площадью.

симметричная двускатная крыша

симметричная двускатная крыша

Не симметричная двускатная крыша

  Конструкция, состоящая из двух скатов смонтированных по такой же схеме, только углы наклона в горизонте несимметричны. Коньковый брус проходит не по центру дома, а смещен в ту или иную сторону, в зависимости от проекта. Достоинствами конструкции является необычность конструкции, за частую, такие кровли монтируются чтобы придать оригинальности проекту, а так же для возможности получить комнату в чердачном пространстве с необычной геометрией. Недостатками асимметричной крыши является неравномерное распределение нагрузки на несущие стены, что необходимо учитывать при проектировании дома и расчете несущей способности стен.

не симметричная двускатная крыша

не симметричная двускатная крыша

Ломаная двускатная крыша

 Состоит из двух преломленных скатов по одной линии. По сути получается четыре ската но с двух сторон здания. Скаты ниже линии преломления, дополняют внешний вид  фасада, а иногда сливаются с ним, в зависимости от дизайна. Такая крыша требует большего количества материала и затрат, как материальных так и трудовых. Достоинствами и целью монтажа ломаной кровли является получение дополнительной жилой площади. Комнаты в таких мансардах получаются с высокими потолками и большой площадью.

ломаная двускатная крыша

Комбинированная двускатная крыша

  Это разновидность уже относится к сложной крыше. Может включать в одной конструкции два и более видов двускатных крыш, а так же может быть смонтирована в несколько уровней. Нередко можно встретить, когда вместо одной двускатной конструкции над всей коробкой дома, обустраивается несколько, три и более симметричных двускатных конструкций, которые составляют единый кровельный комплекс. Как эстетической дополнение, по такой же технологии перекрываются козырьки, веранды и пристройки. На общем фоне, такое разнообразие придает особый внешний вид всему дому. Недостатками является сложность составления проекта и трудоемкость монтажа, большой расход средств на материалы и работу. Преимуществом комбинированной крыши является максимальная защищенность здания, надежность и эстетичный внешний вид.

комбинированная двускатная крыша

  Кроме трех базовых разновидностей, каждая из них может различаться по углу монтажа  скатов. Проектируются двускатки как с развернутым ( плоским) углом так и остроугольные, достигающие 60-70 Градусов. Такая кровля является отличительной особенностью домов в стиле шале, де еще добавляют низкий скат. Подробней про дома в стиле шале. По длине ската, так же фантазия не ограничена, часто один из скатов значительно опускают к основанию здания, для создания дополнительного навеса или дополнительной защиты здания.

комбинированная двускатная крыша

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

    • крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
    • крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
    • привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Источник

Простая двускатная кровля

Проекты домов с двускатной крышей обычно подразумевают строительство прямоугольных форм. В регионах России такие дома обладают целым рядом значимых преимуществ на фоне других конструктивных решений.


Простая двускатная крышаИсточник proekt-sam.ru

К основным достоинствам этого профильного решения относится:

  • аккуратность и привлекательность внешнего вида;
  • достаточно простое устройство и незамысловатая стропильная система;
  • широкий выбор кровельного материала вследствие значительной надежности крепления;
  • качественная вентиляция чердачных помещений;
  • легкое освобождение поверхностей крыши от любого вида осадков по причине высоты углового ската, что к тому же значительно продлевает срок службы кровельных покрытий.

В зависимости от вида кровельного материала определяется уклон и высота коньковой опоры.

Небольшой одноэтажный дом с двускатной кровлей

Широким полем деятельности для предоставления проектов одноэтажного дома с двускатной крышей являются застройки садовых товариществ. Для временного проживания не требуется большая квадратура жилой площади и сравнительно недорогие проекты этих домов пользуются вполне заслуженным спросом, как оптимальный вариант решения проблемы.


Одноэтажный дом с двускатной крышейИсточник ek-dom.com

Представленный типовой вариант обладает минимальным количеством дополнительной площади, но весьма уютен. Одноэтажная постройка запроектирована на монолитном ленточном фундаменте:

  • с большим чердачным пространством;
  • с наружными и внутренними несущими стенами из ячеисто-бетонных блоков и утеплением минераловатой;
  • перегородками из пустотелого керамического кирпича;
  • с кровельными перекрытиями из деревянных балок, предназначенными под метеллочерепицу.

Загородный дом с простой крышей и террасой

Достаточно непродолжительным летом в регионах России лучше всего наслаждаться в уюте крытых дополнительных пристроек своего дома. Варианты проектов одноэтажного дома с двускатной крышей и террасой предлагают весьма комфортные планировки с оригинальным архитектурным решением.


Одноэтажный дом с террасой и двускатной крышейИсточник cusok.rumebas. ru.net

В подавляющем большинстве проектировка одноэтажного дома с прилегающей террасой включает второй выход из кухонного помещения, что создает дополнительные удобства. Расположение террасы одноэтажного строения, как правило, планируется с «глухой» стороны дома, противоположной главному въезду.

Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Двухэтажные дома с красивыми двускатными крышами

Кровля двухэтажного дома должна пропорционально соответствовать всей постройке и не представлять собой массивную «шляпку» гриба-гиганта. Красивые крыши 2-х этажного дома с двумя скатами имеют дополнительное название щипцовых, и являются самым простым вариантом скатной конструкции. Простота монтажных работ значительно понижает цену строительства.

Двухэтажный дом с эффектной двускатной крышейИсточник veecart.ru

К плюсам установки двускатной крыши относится:

  • внушительность площади мансарды, где можно разместить кладовые пространства, предметы технологического оборудования или просто обустроить вариант жилого этажа;

  • качественная теплоизоляция нижних жилых помещений.

Вариант двускатной крыши двухэтажного домаИсточник m.realtai.ru

К минусовому варианту можно отнести значительную фундаментальную площадь строения, что, естественно, увеличит площадку кровельного покрытия.

Виды двускатных крыш

  • Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.
  • Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
  • Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Подробнее о видах крыш вы можете прочитать здесь.

Фото двухскатной крыши ниже:

Симметричная крыша

Асимметричная крыша

Ломаная крыша

Размеры

Расчет высоты кровли очень важен, и если ошибиться с определением габаритов конька, можно столкнуться с проблемами при использовании.

Будет ли крыша низкая или большая, зависит от множества тонкостей и нюансов:

  • климатических параметров местности;
  • организации чердака под кровлей или его отсутствия;
  • типа настилаемого материала.

Чем тяжелее создаваемое покрытие, тем более крутым должен быть его монтаж. При уменьшении размера единичного элемента конек поднимается выше. Но нельзя забывать, что поднятие конька неизбежно влечет расходы, причем сумма затрат нарастает стремительно. Жилая мансарда либо активно эксплуатируемый чердак по санитарным нормам не могут быть менее 150 см по высоте и 120 см по длине. Исключение делается только для очень сложных по составу конструкций.

Нельзя забывать о различного рода регламентирующих документах – они могут быть полезны даже частным строителям. Перед выполнением расчета размеров нужно будет обследовать всю поверхность крыши и стен, отмерить необходимые участки рулеткой – ведь не всегда можно положиться на точность документации по дому.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

Ломаная мансардная крыша

Такой вариант как ломаная мансардная конструкция вызывает некоторое расхождение мнений в целесообразности ее использования.

Ломаная конструкция двускатной крыши мансардного этажаИсточник blues-dev.ru

Она достаточно сложна в разработке проектов и сооружении, однако, при грамотном инженерно-строительном решении, преимущества такого строения не вызывают сомнений:

  • образование дополнительного этажного помещения с жилыми комнатами;

  • уменьшенная нагрузка на конструкцию во время зимних снегопадов;

  • возможность творческих решений с созданием террасовых площадок и небольших лоджий или балконов, которые придадут дому некую индивидуальность.

Монтажный вариант работ проходит поэтапно, часть которого проводится на земле. Заказ и выбор кровельных материалов происходит по желанию заказчика и почти не ограничен.

Простота возведения и универсальность в эксплуатации – причина популярности двускатной кровлиИсточник homerenovates.com

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.


Ломаная мансардная крышаИсточник nkkconsult. ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Крыша двускатная своими руками — особенности установкаа, схема и устройство

Одним из самых важных этапов строительства дома является возведение крыши. К наиболее распространенным конструкциям относятся двускатные кровли. Если вы решили заняться обустройством такой крыши, то должны изучить инструкцию. А вот функциональные параметры будут зависеть не только от соблюдения технологии, но и от того, какие материалы были использованы при утеплении, а также на этапе финишного покрытия.

Важно определиться на этапе строительства не только с проектом, но и с типом стропильной системы. Она может быть висячей или наслонной. При этом вы должны решить вопрос, который заключается в нивелировании распорной силы.

Проведение расчета угла наклона

Расчет двускатной крыши должен сопровождаться определением угла наклона. Осуществление расчетов — довольно простой этап. Он может предусматривать еще и определение количества материала. Этот этап необходимо преодолеть еще в процессе проектирования дома. Уклон будет зависеть от кровельного покрытия, типа чердачного помещения и климатических условий. Если дом будет стоять в месте сильной ветровой нагрузки, то угол следует делать небольшим, чтобы снизить нагрузку на кровлю. Когда здание строится в регионе с обильными осадками, уклон делается значительным и может достигать 60˚. Это позволяет снизить нагрузки от дождевой воды, а также снега.

Особенности расчетов

Но случается и так, что величина угла уклона определяется на уже возведенной кровлей. При этом следует использовать тригонометрические формулы и уклономер. Если ширина дома с двускатной крышей составляет 8 м, а длина стропильной ноги равна 10 м, то уклон можно найти, воспользовавшись следующей формулой: cos A = c ÷ b, в ней угол уклона обозначается буквой А, с — половина ширины здания, а b – это длина стропилины.

Расчет уклона ведется следующим образом: cos A = 4 ÷ 10 = 0,4. В этом примере 1/2 ширины постройки составляет 4 м, это значение можно получить, разделив 8 на 2. Теперь можно осуществить расчет уклона. Это значение — радианная мера угла. Для перевода радиан в градусы следует воспользоваться таблицей Брадиса, которая доступна строителям. Из нее вы сможете узнать, что искомый уклон составляет 66˚.

Определение высоты

Высота двускатной крыши определяется на следующем этапе. Если вам знакома величина высоты конька, то с помощью тригонометрических выражений вы сможете определить длину ската, что и является длиной стропилины. Высота рассчитывается одним из двух способов. Первый предусматривает использование прямоугольного треугольника, тогда как второй — таблицы соотношения угла к процентам.

Прежде чем выстроить двускатную крышу своими руками, вы должны рассчитать высоту. На основе первого способа расчет ведется с помощью значений угла и половины ширины здания. Для наглядности можно рассмотреть конкретный пример. Если ширина дома составляет 12 м, а уклон равен 40˚, то половина ширины дома равна 6 м. Высота конька рассчитывается по формуле для прямоугольного треугольника: а = с×tg A = 6 × tg 40° = 6 × 0,84 = 5,05 м. Для того чтобы найти тангенс 40˚, следует использовать таблицу Брадиса.

Советы специалиста

Прежде чем выстроить двускатную крышу дома, имеющую в основании прямоугольник, вы должны будете рассчитать высоту кровли. Некоторые строители и вовсе не используют для этого таблицу Брадиса, вы тоже можете воспользоваться инженерным калькулятором, установленным в операционной системе. Еще один вариант, с помощью которого вы сможете определить высоту конька, — это использование таблицы соотношений.

Каждому углу наклона в ней соответствует относительная величина. Она выражена в процентах. Высоту можно найти, перемножив половину ширины пролета на относительную величину. Если вы имеете дом, ширина пролета которого равна 7 м, а угол наклона составляет 27˚, то высота конька будет равна 1,78 м, что можно определить, воспользовавшись следующими расчетами: (7 ÷ 2) × 0,509 = 3,5 × 0,509.

Используемые стропильные системы

Стропильная система двускатной крыши может состоять из наслонных элементов. Такая конструкция предусматривает монтаж дополнительной опорной балки, располагающейся в центре между двумя несущими стенами. Стропила в этом случае наслоняются на балку или внутренние перегородки, передавая нагрузку от крыши. Этот способ актуален для тяжелых перекрытий или для того случая, когда дом обладает внушительной площадью, а шаг от стены до стены больше 10 м.

Двускатная мансардная крыша может состоять из висячих стропил. Они имеют отличия от наслонных, ведь опираются на боковые перекрытия. Этот метод организации стропил создает распирающий эффект, но ликвидировать его можно затяжками. В качестве них часто выступают балки перекрытия. Затяжки бывают нижними или верхними. Устанавливая верхнюю затяжку, вы должны будете отступить от конька 500 мм или больше.

Довольно часто застройщики сегодня выбирают двускатную крышу. Стропильную систему для нее можно сделать из висячих или наслонных элементов. Они одинаково надежны, а мансардная кровля предусматривает их совместное использование. Профессионалы до проведения работ создают чертеж, который является планом, отражающим расположение всех элементов.

Создание дизайна и проекта

Рассматривая дизайны двускатной крыши, вы сможете понять, какая конструкция подойдет вам. Например, данная часть здания может предусматривать наличие люкарн. Если вы хотите еще и сэкономить, то для покрытия лучше использовать металлочерепицу, так как она укладывается с минимальным количеством отходов. Подобную конструкцию можно использовать для построек с прямоугольником в основе.

Двускатная кровля лучше подходит для домов с мансардой. Окна можно расположить во фронтонах, что обеспечит не только вентиляцию, но и освещенность. Составляя проект дома с двускатной крышей, вы можете обратить внимание на здания, которые предусматривают ломаную конструкцию с увеличенным углом наклона нижнего полотна. Это значение может варьироваться от 65 до 80˚. Верхняя часть имеет угол наклона в пределах от 25 до 30˚. Подобный прием — отличный способ увеличить пространство мансарды.

К таким конструкциям можно отнести крышу сводчатого типа, форма которой обладает окружностью в основе. Такая крыша украсит выступающие части здания. Если же вы хотите получить недорогой дом, то следует выбирать готовые проекты без люкарн (фасадных окон на мансарде). Иногда первые заменяются вторыми. Подобные окна смотрятся привлекательно, но делают монтаж кровли более дорогим.

Подготовка

Двускатная крыша должна выстраиваться с учетом снеговой и ветровой нагрузок в определенных климатических условиях. С уменьшением угла наклона конструкция лучше противостоит нагрузкам. Однако малый угол, который не превышает 40 ˚, не позволяет использовать чердачное помещение в полной мере. Конструкция и форма крыши разрабатываются с учетом проекта дома. Например, главные точки опоры стропильной системы должны совпадать с точками и линиями расположения несущих конструкций этажа, что находится под крышей.

Важно учитывать и ширину постройки, а также наличие несущей стены, которая располагается вдоль по центру. Если чердак вы не планируете использовать в роли дополнительной площади для сезонного или постоянного проживания, вы можете выполнить крышу с использованием наслонных стропил. Они будут фиксироваться к коньковому прогону, поддерживаемому стойками. Они опираются на внутреннюю несущую стену.

Двускатная крыша может иметь висячие стропила, которые являются наиболее экономичными и практичными для легких зданий. Стропильные ноги в этом случае попарно связываются ригелями, они представляют собой горизонтальные перемычки и обеспечивают жесткость. Система с такими стропилами опирается на боковые стены дома.

Если ширина здания больше 6 м, то осуществляется монтаж стоек и прогонов. Последние представляют собой горизонтальные брусья, выполняющие роль дополнительной опоры для стропил. Установка прогона предусматривает использование стоек. Они опираются на лежни — брусья, располагающиеся вдоль ската. Они вместе со стойками выполняют роль каркаса стен чердака. Подобная наклонная конструкция позволяет сделать просторную мансарду или чердак, используемый для хозяйственных нужд.

Если крыша должна быть надежной и простой, то лучше использовать двускатную конструкцию с уклоном 50˚. Подобная стропильная система может использоваться для установки на жилых домах и зданиях разного назначения. При расчете материалов следует учитывать, что стропильная система должна быть легкой, ведь только в этом случае она не будет оказывать чрезмерной нагрузки на фундамент, однако будет оставаться довольно прочной. Сечение материалов подбирается с учетом размеров стропильной системы.

Установка мауэрлата

Двускатная крыша предполагает наличие мауэрлата. Именно с него следует начать установку верхней обвязки, которая располагается на продольных стенах здания. Эта часть крыши будет воспринимать давление кровельной системы и передаст его строительным конструкциям — фундаменту и стенам. В основе мауэрлата — брус, его сечение может составить 50 x 150 или 150 x 150 мм. Материал обрабатывается защитными средствами для исключения возгорания и гниения.

Сделать мауэрлат для двускатной крыши можно разными способами. Первый предусматривает установку катаной проволоки в кирпичную кладку. С помощью нее брус можно будет зафиксировать на стене. Проволоку продевают сквозь специальные отверстия и закручивают. Еще один способ установки мауэрлата заключается в использовании длинных стальных шпилек, которые вмуровываются в кладку. Их диаметр составляет 12 мм или больше.

В верхней части стены необходимо установить монолитную балку из бетона со вмурованными металлическими шпильками. Расстояние между ними составляет 120 мм. Выступающий конец должен иметь высоту, которая на 20 мм больше толщины бруса и гидроизоляции. В брусе предварительно проделываются отверстия, сам элемент надевается на шпильки и притягивается гайками с широкими шайбами.

Работа над стропильной системой

Мансарда с двускатной крышей — это конструкция, которая имеет в основе стропильную систему. Она состоит из элементов, объединенных в единое целое. Ферма имеет форму буквы А и представляет собой жесткую конструкцию, работающую на распор. Если дом возведен из бруса, то строительство крыши осуществляется таким образом, чтобы противоположные стены были укреплены стяжками. Они располагаются на уровне балок потолочного перекрытия. Стены при этом не будут раздвигаться под нагрузкой.

Работа над перекрытием

Выполняя мансарду с двускатной крышей, на потолочное перекрытие вы должны монтировать лежни. Они представляют собой элементы из бруса квадратного сечения со стороной 150 мм. Этот параметр может быть больше. Лежни выполняют роль опоры для стоек, они перераспределяют нагрузку на поверхность перекрытия. Монтаж лежней осуществляется по линиям расположения стен помещения мансарды. Если чердачное помещение использовать вы не планируете, то лежень укладывается под коньком для установки опорных стоек. Можно произвести сращивание бруса, но сделать это необходимо лишь в тех местах, где стык будет располагаться на балке. С помощью стальной пластины или скобы можно будет осуществить шиповое соединение.

Методика проведения работ

Выстраивая двускатную крышу, имеющую в основании прямоугольник, вы должны будете использовать повторяющиеся детали стропильной системы, идентичные друг другу. Это позволит построить равнобедренную крышу, а ее вес будет распределяться равномерно и под атмосферными нагрузками. Для этого изготавливаются шаблоны одинаковых деталей. На перекрытие здания раскладываются доски, это позволит изготовить треугольник с заданной высотой. В его основе будут лежать стропильные ноги и доски стойки.

Соединение осуществляется гвоздем. Конструкцию следует поднять наверх, заручившись помощью одного или двух человек. На центральной оси перекрытия устанавливается стойка. На мауэрлате будут располагаться стропила.

Двускатная крыша, имеющая в основании прямоугольник, может иметь разную высоту, которая изменяется при удлинении элементов шаблона. Как только вы определились с размерами, следует сделать фигурные запилы на стропилах. Они выполняются в тех местах, где конструкция будет контактировать с обвязкой. Стропильная нога жестко упирается в мауэрлат. Для крепления можно использовать несколько способов, вы выберите наиболее надежный и удобный. Специалисты чаще используют металлические накладки.

Устанавливая висячие стропила, на заключительном этапе вы должны будете убрать временные стойки. Такие стропила заканчиваются на уровне мауэрлата, поэтому к ней необходимо зафиксировать кобылки, они будут формировать свесы. После этого можно начинать обшивку фронтонов и фиксацию ветровых и карнизных планок. Важно не забыть об утеплении покрытия, которое осуществляется перед настилом финишного материала.

В заключение

Описываемая в статье крыша состоит из наклонных плоскостей, которые называются скатами. Они соединяются в области конька и располагаются под углом друг к другу. Этот угол и составляет угол наклона. От него зависят механические характеристики кровли, функциональность и выбор кровельного покрытия.

С торцевых сторон скаты образуют треугольники, называемые фронтонами. Как только все расчеты выполнены, вы можете переходить к практической части. На первом ее этапе нужно будет установить мауэрлат, который представляет собой фундамент для кровли.

Как построить навес с двускатной крышей

Навес с двускатной крышей — прекрасное дополнение к любому дому, к которому нет пристроенного гаража. Строительство навеса с двускатной крышей важно, потому что это предотвратит скопление воды и снега, как это было бы с плоской крышей. Двускатная крыша также проще в строительстве и монтаже. Это идеальный проект для тех, кто проявляет интерес к строительству, но не готов браться за что-то более сложное, например, за пристройку комнаты.Если у вас есть минимальные знания в области строительства и некоторые простые инструменты, вы можете построить двускатную крышу самостоятельно.

Этап 1 — Планирование

Определите размер навеса или его размеры. Можно измерить участок рулеткой. Вам нужно будет определить длину и ширину навеса. Двускатная крыша будет такого же размера. Вы можете, если хотите, чтобы края двускатной крыши нависали над каркасом крыши. Будьте максимально точны в своих измерениях.Вам также нужно будет знать высоту навеса для машины и обрезать пиломатериалы столба до этой высоты.

Шаг 2 — Столбы

Используйте копатель отверстий для столбов, чтобы сделать четыре отверстия, по одному в каждом углу. Смешайте бетон в соответствии с пакетом и заполните отверстие на 75 процентов. Вставьте столб и заполните отверстие гравием, чтобы создать прочную связь. Проделайте это со всеми четырьмя столбиками. Убедитесь, что столбы стоят вертикально.

Этап 3. Каркас

Каркас состоит из четырех деревянных брусков, длина и ширина которых соответствует навесу для машины.Прибейте их к стойкам, используя металлические скобы для дополнительной устойчивости. Выровняйте край с верхней частью столба и прикрепите его к внешней стороне столбов.

Этап 4 — Стропила

Стропила определяются шириной двускатной крыши, а также углом наклона. Отметьте выемки, которые вы будете резать, чтобы стропила подходили к раме.

Этап 5. Коньковая доска

Коньковая доска укладывается горизонтально вверху крыши. Отметьте положение каждого стропила на коньковой доске.

Этап 6. Сборка навеса с двускатной крышей

Чтобы построить правильную двускатную крышу, вам необходимо разместить стропила в каркасе. Чтобы навес для двускатной крыши был устойчивым, важно разместить по одному стропилу на каждом конце. Расставьте стропила равномерно, чередуя их с каждого конца. Прибейте их на место, а затем прикрепите доски, которые будут поддерживать крышу. Используйте скобы между рамой фронтона и гвоздем на месте.

Поместите фанеру поверх угловых опор.Используйте гвозди, чтобы прикрепить фанеру к стропилам двускатной крыши. Вы можете добавить защиту от атмосферных воздействий под двускатной крышей.

Завершите двускатную крышу, прикрепив черепицу к фанере с помощью кровельных гвоздей.

Строительство двускатной крыши над настилом

Знание того, как построить двускатную крышу над настилом, не только сэкономит ваши деньги, но и украсит ваш дом. Сделайте свою палубу роскошным жилым пространством, защищенным от непогоды.Хотя этот проект может показаться настоящим испытанием, при наличии правильных инструментов, материалов и некоторых базовых строительных навыков его можно выполнить за 2 или 3 выходных.

Шаг 1: Измерьте расположение стоек

Отметьте соответствующие области и вырежьте промежутки для установки фундамента для опорных стоек. В земле под настилом выкопайте ямы глубиной примерно 18 дюймов и шириной 18 дюймов. В них будут размещены бетонные формы, которые будут поддерживать каждое место столба.

Этап 2: Анкерные стойки

Поместите формы для опалубки в отверстия для опорных стоек.Смешайте товарный бетон и аккуратно заполните формы. Обязательно поместите каждый из анкеров опорных стоек поверх опалубки, прочно установив их на место до полного высыхания бетона. Обязательно подождите не менее 24 часов, пока готовая бетонная смесь полностью высохнет и прочно закрепит анкерные болты.

Шаг 3: Установка опорных стоек

С помощью рулетки тщательно измерьте размеры крыши и необходимые размеры для каждой опорной стойки. Отметьте стойки и аккуратно обрежьте их по размеру, убедившись, что каждый конец обрезан под прямым углом.Поместите опорные стойки 4×4 в анкерные стойки и свободно прикрепите их болтами 10 x 5/8 дюйма, шайбами ​​и гайками. Используйте отвес, чтобы убедиться, что стойки стоят вертикально. Затяните гайки и болты, чтобы временно удерживать опору 4×4 на месте.

Этап 4: Прикрепление каркаса к фермам

Измерьте, отрежьте и прикрепите два бруска каркаса размером 2×8 между центрами опорных стоек с каждой стороны. Либо прибейте, либо временно закрепите эти детали с каждой стороны опорных стоек 4×4.С помощью 10-дюймовых болтов прикрепите каждую из этих частей 2×8 к опорным стойкам 4×4, убедившись, что они выровнены по верху и выровнены с опорами. Затяните эти болты и болты внизу каждой из опор 4×4.

Этап 5: Отметьте и прикрепите фермы

Начиная с более короткой стороны палубной крыши, отметьте места для ферм крыши через каждые 24 дюйма в центре верхней части брусков 2×8. Аккуратно разместите фермы точно по сделанным отметкам и прибейте их гвоздями по одной.

Этап 6. Прикрепите кровельные материалы

Для устройства настила крыши прибейте к фермам листы 3/4-дюймовой фанеры. Прикрепите рубероид к фанере с помощью гвоздей. Обязательно перекрывайте толь на 4 дюйма по всем краям. Затем установите кровельный отлив и уложите кровельную черепицу. Покрасьте двускатную крышу по мере необходимости.

Двускатные крыши и односкатные крыши для экранированных веранд

Одним из самых важных вопросов для начинающих владельцев экранных залов является крыша, которую они хотят построить.Хотя размер, материалы и эстетика в конечном итоге будут влиять на их окончательную стоимость, можно ожидать, что за стандартную крышу крыльца придется заплатить не менее 12 000 долларов.

Для экранированных веранд на выбор предлагается два типа крыш: двускатная и односкатная. Хотя последний обычно на 10-15% дешевле, анализ плюсов и минусов обоих вариантов ясно показывает, что один из них лучше другого.



Гейбл более способный

Двускатные крыши

Когда вы думаете о крыше, скорее всего, первое, что приходит вам в голову, это двускатная крыша. Это обычная перевернутая V-образная крыша, которую вы видите повсюду. Технически «фронтонная» часть представляет собой треугольную часть стены, которая образуется между краями двухскатной крыши. Этот тип кровли сужается вверху и скатывается с обеих сторон.

Для двускатных крыш требуется центральная коньковая балка для поддержки, а также несколько желобов и водосточных труб. Однако они, как правило, кажутся более просторными, чем комнаты с односкатной крышей, потому что потолок внутри чаще всего плоский и относительно высокий.Эта функция также делает их более практичными: листья и другие естественные препятствия не накапливаются быстро, в то время как дождевая вода направляется в другое место благодаря интегрированным дренажным мерам.

Односкатные крыши

Эта разновидность кровли характеризуется одной плоскостью с пологим уклоном. Чтобы максимизировать вертикальное пространство в интерьере застекленной веранды, потолок имитирует этот наклонный рисунок, так что одна часть комнаты кажется более просторной, но не маленькой.

Хотя можно построить отдельно стоящую односкатную крышу, это не рекомендуется, так как в большинстве случаев требуется поддержка принимающих домов. Они также, как правило, требуют редкого внимания в местах с большим количеством мусора, потому что листья, ветки и другие предметы легко скапливаются на их обычно минимальных склонах. Снег может нанести ущерб по той же причине, если его накопление не остановить, поскольку вес утрамбованного снега может в конечном итоге повредить целостность односкатной крыши, если она спроектирована неправильно.

Еще один фактор, который следует учитывать при выборе односкатных крыш, заключается в том, что они могут блокировать попадание солнечного света в ваш дом. Это может привести к тому, что некоторые комнаты будут казаться темнее и, следовательно, меньше.

Есть ли чехол для односкатных крыш? Или двускатные крыши преобладают?

Честно говоря, это зависит от ситуации. Объективно двускатные крыши прочнее, универсальнее (с точки зрения дизайна) и требуют меньше обслуживания. Они являются оптимальным выбором для большинства домовладельцев, стремящихся создать открытое пространство как функциональное, так и эстетически приятное.Тем не менее, в некоторых домах есть надстройка над крышей сарая, как на картинке выше. Непрерывность имеет решающее значение для визуального успеха пристройки к дому, и многие комнаты с приподнятыми экранами, например, лучше смотрятся с односкатными крышами как частью дизайна дома.

Для домовладельцев, работающих с более ограниченным бюджетом, «скидка» от 1000 до 1500 долларов может быть значительной, если крыша гипотетически будет стоить 10 000 долларов. Тем не менее, эта разница в стоимости не менее важна для домовладельцев, стремящихся создать превосходный продукт. Двускатные крыши требуют дополнительных средств для оплаты большего количества стропил, черепицы и водосточных элементов, отсутствующих в односкатных крышах, а также коньковой балки, которая их поддерживает.

Односкатные крыши не являются «плохими» или чем-то, чего следует избегать . В конечном счете, домовладелец должен работать с подрядчиком, чтобы определить правильное направление для своего проекта. Если вы строите экранную комнату и не знаете, какой вариант выбрать, спросите себя: какие ощущения я хочу получить? Буду ли я выполнять регулярный уход, необходимый для сохранения односкатной крыши? Какая крыша будет лучше сочетаться с существующей эстетикой моего дома? Следуйте своей интуиции, но убедитесь, что ваш кошелек может последовать ее примеру.

Как построить двускатную крышу навеса | Мои планы на открытом воздухе

Этот пошаговый проект своими руками примерно как построить двускатную крышу навеса планы . Это ЧАСТЬ 2 проекта навеса шириной 12 футов, где я покажу вам, как построить свесы двускатной крыши и как установить отделочные детали. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.





Проекты, сделанные из этих планов





Как построить двускатную крышу навеса

Строительство навеса для одной машины



  • E – 8 шт. фанеры 3/4″ – длина 48″x96″, 4 шт. – длина 48″x48″, 2 шт. – длина 14″x48″, 4 шт. – длина 14″x96″, 4 шт. – 18 3/4″x96″ в длину, 4 шт. – 14″x18 3/4″ в длину КРЫША
  • F  – 8 шт. пиломатериалов 2×6 – длина 113 3/4 ″, 28 шт. – длина 15 ″ КОНСТРУКЦИИ
  • G  – 2 куска пиломатериала 1 × 8 – длина 277 1/2″, 4 куска – длина 116″ ОБИВКИ
  • H — 500 кв. футов толя, 500 футов битумной черепицы КРОВЛЯ

 Один уик-энд





Строительство двускатной крыши для одного навеса

Устройство навесных стропил

Первым этапом проекта является изготовление стропил для свесов.Обрежьте оба конца компонентов 2×6 под углом 55 градусов, сделав надрезы под углом 35 градусов. Отшлифуйте края среза наждачной бумагой 120-220.

Строительство навесов

Продолжите проект, скрепив компоненты вместе винтами 2 1/2″. Просверлите направляющие отверстия в стропилах и вставьте винты 2 1/2″ в блоки 2×6. Разместите блоки на равном расстоянии друг от друга и убедитесь, что углы прямые.

Монтаж свесов

После сборки свесов необходимо зафиксировать их на торцах фронтона.Внимательно выровняйте края, просверлите направляющие отверстия и вставьте 3-дюймовые винты, чтобы надежно закрепить их на месте. Повторите процесс для противоположного конца навеса.

Монтаж кровельных листов

Продолжите проект, установив листы фанеры толщиной 3/4″ на стропила. Не оставляйте зазоров между составляющими и начинайте монтаж листов снизу. Просверлите направляющие отверстия и прикрепите листы к стропилам через каждые 8 ​​дюймов с помощью шурупов 1 5/8 дюйма. Повторите процесс для противоположной стороны большого навеса.

Передняя и задняя обшивка двускатной крыши

Изготовьте планки для фронтонов из бруса 1×8. Обрежьте оба конца планок под углом 55 градусов, сделав надрезы под углом 35 градусов. Отшлифуйте края наждачной бумагой с зернистостью 120-220.

Установка накладок

Прикрепите планки к передней и задней части навеса для одной машины. Кроме того, установите планки 1×8 по бокам навеса, как показано на схеме. Используйте гвозди диаметром 1 1/2″, чтобы зафиксировать планки на концах стропил.

Монтаж кровли

Покройте крышу навеса толем, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. Прочтите инструкции, указанные на упаковках битумной черепицы, прежде чем плотно укладывать их на место. Начните с нижней левой стороны крыши и установите их до самого верха.

План навеса для одной машины

После монтажа кровли необходимо позаботиться о последних штрихах.Поэтому заполните отверстия шпаклевкой по дереву и дайте ей высохнуть в течение нескольких дней. Выровняйте поверхность наждачной бумагой 120-220 и нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид проекта и защитить компоненты от разрушения.

Строительство навеса



Этот навес шириной 12 футов идеально подходит для грузовика или автомобиля большего размера, чем обычный. В качестве альтернативы вы можете использовать его для своего компактного автомобиля и иметь достаточно места со всех сторон для легкого доступа. Обязательно ознакомьтесь с ЧАСТЬЮ 1 проекта, чтобы узнать, как создать навес для машины, и посмотрите другие мои проекты навесов (двойные, тройные и пристроенные навесы).





Этот проект по деревообработке был о как построить крышу навеса бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





Фронтон

против вальмовой крыши: в чем разница?

Битва двух самых популярных стилей крыш в мире. Фронтон против вальмовой крыши. Кто победит? У них обоих есть свои сильные и слабые стороны, и если вы не планируете строить новый дом, у вас, вероятно, есть тот, с которым вы застряли, нравится вам это или нет.

«Я бы рассказал тебе анекдот про крышу, но она была бы над твоей головой».

-Some Dad

Знание различий между двускатной и четырехскатной крышей может помочь вам получить скидки на страхование домовладельцев, лучше утеплить и успешно спланировать реконструкцию чердака, поэтому давайте углубимся в тему, чтобы вы действительно знали разницу между двускатной и двускатной крышей. вальмовая крыша.

Что такое вальмовая крыша?

Самая старая конструкция с шатровой крышей, которая до сих пор стоит в США, — это Блок-Хаус в Клеймонте, штат Делавэр.Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикального пространства стены, доходящего до пиков крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша наклонена со всех сторон и образует гребень между соседними скатами, называемый вальмой. Базовый дом с шатровой крышей будет иметь 4 наклонных стороны и один горизонтальный гребень сверху.

Вальмовая крыша может иметь несколько вариаций. Некоторые примеры — крестообразные, мансардные, капотные, вальмовые, пирамидальные, и большинство беседок, которые вы видите, используют конструкцию вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первое использование остроконечной крыши появилось в США вместе с колонистами в начале 1600-х годов. Большинство самых старых зданий Америки имеют двускатную крышу. Двускатная крыша является наиболее распространенной крышей в Украине.С.

Вы узнаете его по крайней мере по двум склонам и 2 фронтонам с коньком, идущим от вершины к вершине. Фронтон представляет собой вертикальную, не наклонную сторону крыши и иногда содержит окно или вентиляционное отверстие. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Так же, как и вальмовая крыша, двускатная крыша может иметь такие вариации, как открытая, коробчатая, крестообразная, вальмовая, двускатная и голландская двускатная. И рывковая, и голландская двускатная крыши представляют собой гибрид двускатной и вальмовой крыш.

Крыша с приподнятой головой наклоняет концы верхнего конька частично во фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижняя часть которой наклонена со всех сторон.

Простая двускатная крыша

Фронтон против вальмовой крыши

Есть причина, по которой оба дизайна все еще используются сегодня, хотя у них есть свои плюсы и минусы. Есть несколько факторов, которые следует учитывать при выборе одного из них для новой постройки крыши или при покупке дома.Какая погода в регионе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

Шатровые и двускатные крыши хорошо себя чувствуют в снежных и дождливых регионах. Прочность конструкции вальмовой крыши может выдержать вес снега сверху, а наклон двускатной крыши может легко пролить дождь и снег. Однако, если вы строите или покупаете дом в регионе с сильным ветром или там, где присутствуют штормы, такие как ураганы, лучшим вариантом будет четырехскатная крыша.

Шатровые крыши

изготавливаются из самоподдерживающейся, структурно прочной конструкции, с меньшим уклоном и обычно имеют меньшую площадь поверхности, которая может улавливать разрушительные ветры. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а фронтонная сторона может вести себя как воздушный змей, что может привести к обрушению или отслоению крыши. Важно, чтобы двускатная кровля была установлена ​​правильно и с надлежащими креплениями.

Если вам нужно больше места для хранения или жилой площади, выберите двускатную крышу.Шатровые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не оставляют жилого пространства. Их лучше всего использовать в качестве небольшого чердака для хранения. Двускатная крыша может иметь много места для хранения и проживания. Добавляя окна к фронтонам, вы также можете добавить света в пространство.

У вас также есть возможность добавить мансардные окна к любому типу крыши, но мансардные окна, установленные на двускатной крыше, создают наилучшую планировку жилого чердачного пространства.

Хотите сэкономить на электроэнергии? Ну, действительно трудно сказать, какой вариант лучше. Есть несколько факторов, которые следует учитывать, например, местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двускатную крышу вентилировать дешевле, чем вальмовую, но если вы используете чердачное пространство под двускатной крышей для проживания и добавляете кондиционер, общая экономия улетучивается.

Решение о дизайне крыши на основе других факторов, таких как эстетика, региональные ветры или жилая площадь, может быть лучшим началом, а затем, в последнюю очередь, работать над планом энергоэффективности.

Если вы строите дом с ограниченным бюджетом, вам следует выбрать двускатную крышу, а не вальмовую, если это возможно в вашем регионе. Двускатная крыша представляет собой простую конструкцию с простой конструкцией и обычно использует меньше материалов. Шатровые крыши сложны в изготовлении и, следовательно, являются более дорогим вариантом. Тем не менее, вальмовые крыши имеют меньшие затраты на страхование.

Что касается затрат на замену кровли, то они действительно зависят от сложности крыши. Квадрат за квадратом, простая двускатная крыша будет дешевле по сравнению со сложной конструкцией вальмовой крыши с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, с добавлением слуховых окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение вальмовой и двускатной кровли.

Фронтон Бедро
Дешевле стоимость строительства?
Дешевле Стоимость перекрытий? ✔*
Страхование жилья дешевле?
Повышенная прочность и долговечность?
Повышение энергоэффективности? ✔*
Лучшее место для хранения или жилое?

*Сложные конструкции крыши или жилого помещения могут изменить это.

вывод

И вальмовая, и двускатная кровля — отличные варианты дизайна крыши. Если вы собираетесь строить, просто не забудьте сделать домашнее задание по местному климату и погоде, прежде чем принимать решение о дебатах о двускатной или вальмовой крыше.

Теперь, когда вы знаете разницу между двускатной и вальмовой крышей, это меняет ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите что-то изменить? Дайте мне знать ваши мысли в комментариях ниже.

Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

Марк — мастер и дизайнер продукции, имеющий опыт сохранения исторических памятников, архитектурных сборных конструкций и жилищного строительства.

Он жил и реставрировал дома рубежа веков в дома середины века почти 20 лет.

Как построить крышу над существующей верандой

Пусть лето и закончилось, но самое время начать строить крышу над верандой к солнечному сезону следующего года. Если вы хотите наслаждаться прекрасным видом на свежем воздухе прямо со своего заднего двора, при этом получая некоторое убежище от солнца или дождя, крыша над вашей верандой или патио — идеальное решение.



Итак, как вы это делаете? Вы можете просто покончить с этим и сделать это самостоятельно, но иногда лучше нанять профессионала, который может сделать это эффективно.В этом блоге мы расскажем о преимуществах строительства крыши над террасой, о том, как это сделать, и о средних затратах. Здесь, в Legacy Service, мы сделаем все возможное, чтобы помочь вам усовершенствовать внешний вид вашего дома. Если у вас есть какие-либо вопросы или вы хотите назначить встречу с нами для замены крыши, позвоните нам по телефону 215-798-9790 или заполните контактную форму здесь.

Причины построить крышу над террасой

Как вы понимаете, строительство крыши над террасой дает множество преимуществ.Вот основные причины, по которым вам нужна крыша для вашего дома:

Защита от солнца и дождя

Наиболее распространенная причина, по которой люди строят крыши над палубами, — это защита от солнца и дождя. Покрытие позволяет сидеть на улице и наслаждаться природой даже в самые солнечные и дождливые дни. В разгар лета, когда солнце в самом разгаре, устроиться в тени на террасе — это отличный шанс расслабиться для вас и ваших близких.

Барбекю в течение всего года

Если вы накроете террасу крышей, сезон барбекю не обязательно закончится с появлением последних светлячков.Вы сможете наслаждаться барбекю в течение всего года, даже когда не тепло и не сухо. В холодные месяцы приготовление пищи может занять немного больше времени, но вкусные гамбургеры, ребрышки или овощи на гриле того стоят.

Сушка одежды на улице

Если вы предпочитаете сушить одежду на улице, а не сушить ее в сушилке, крыша над террасой станет идеальным решением в дождливые дни. Вы сможете сэкономить деньги на электричестве, если будете сушить их на улице под крышей.

Помогайте растениям расти

Зеленоглазым также понравится крытая терраса, когда наступит весна. Вы сможете адаптировать саженцы и растения к условиям, поместив их в защищенное место и обеспечив им ежедневное солнечное освещение.

Как построить односкатную крышу над моим существующим настилом

Если у вас нет опыта в строительстве жилых крыш, вы, вероятно, не захотите строить крышу самостоятельно. Тем не менее, вы можете захотеть узнать, как это делается.Взгляните на наше пошаговое руководство по строительству односкатной крыши над существующим настилом:

  1. Шаг 1: Прежде чем начать, убедитесь, что угол наклона крыши дома и свес совпадают с вашей крышей.
  2. Шаг 2: Установите соединители основания стойки. Они используются для крепления опорных стоек к раме настила. Для прочного соединения вам необходимо убедиться, что рама имеет соответствующую блокировку.
  3. Шаг 3: Установите опорные стойки на соединители основания стойки.
  4. Шаг 4. Оставьте опорные стойки на месте, установив временные распорки.Верх опорных стоек должен быть зазубрен, чтобы удерживать перекладину.
  5. Шаг 5: Установите перемычки на опорные стойки. Мы рекомендуем использовать сквозные болты для прочного соединения.
  6. Шаг 6: Установите ригельную доску, которая будет поддерживать стропила. Вы можете установить его, прошив и прикрепив болтами к стене дома.
  7. Шаг 7: Отметьте и отрежьте угол стропила к скату крыши, а затем разложите стропила. Прибейте стропила к обрешетке.
  8. Шаг 8: Прикрепите стропила к перекрытию с помощью гвоздей.
  9. Шаг 9: Создайте подкрышу, установив обшивку крыши поверх стропил.

Если у вас есть какие-либо вопросы о процессе строительства крыши над настилом, вы можете связаться с местным кровельщиком, чтобы узнать больше. На самом деле, они будут рады ответить на любые ваши вопросы, касающиеся любой части экстерьера вашего дома, от кровли и сайдинга до окон и дверей. Мы заботимся о том, чтобы вы и ваша семья были в безопасности, тепле и сухости.

Средняя стоимость строительства крыши над палубой

Террасы и террасы улучшают жилое и развлекательное пространство любого дома, а добавление крыши к этой пристройке может еще больше повысить их функциональность и ценность. Тем не менее, мы уверены, что вы хотели бы знать среднюю стоимость строительства крыши над настилом, прежде чем принимать какие-либо решения.

К сожалению, мы не сможем сказать вам, сколько именно будет стоить добавить крышу к вашей террасе, не назначив консультацию и не приехав к вам домой. Но мы можем дать вам средний диапазон цен, в который он, скорее всего, попадет. Они включают в себя:

  • Добавление любого палубного покрытия или ограждения обычно стоит от 1000 до 10 000 долларов США.
  • Добавление крытой крыши к вашей террасе обычно стоит от 3000 до 10 000 долларов.

Стоимость будет варьироваться в зависимости от нанятых специалистов, используемых материалов, квадратных метров и погодных условий.

Фотографии крыш над террасами

Еще одна замечательная особенность установки крыши над террасой заключается в том, что вы можете персонализировать ее в соответствии со своим стилем и вкусами. Изображения, которые мы показываем ниже, — это лишь некоторые из способов, которыми вы можете построить крышу своей террасы. Некоторым домовладельцам нравится иметь в виду идею, прежде чем назначать встречу со строительной компанией, в то время как другим нравится слушать рекомендации экспертов, прежде чем они начнут принимать какое-либо решение.Взгляните на фотографии ниже, чтобы увидеть, какие из них вам нравятся. Тогда позвоните нам, чтобы записаться на консультацию.

Эти домовладельцы строят плоскую крышу над отдельно стоящим настилом. Мы не можем дождаться, чтобы увидеть, как это получится!

Этот домовладелец выбрал короткую крышу с подсветкой под ней. Огни не только добавят функциональности в ночное время, но и будут эстетически привлекательными.

Этот домовладелец выбрал лучшее из обоих миров, добавив на террасу крышу, которая по-прежнему пропускает свет.

Нам нравится, как выглядит эта двускатная крыша над патио на их заднем дворе. Он идеально подходит для прогулок днем ​​и ночью, в дождь или в сияющую погоду.

Эта плоская крыша действует как покрытие для части террасы первого этажа, а также как балкон для второго этажа дома. Это то, что мы называем эффективным.

Варианты оформления крыши над настилом

Сообщите нам, если вам понравился какой-либо из стилей, представленных на изображениях в разделе выше. Что касается дизайна, то существует три основных типа кровли, которые вы можете выбрать для своей террасы.К ним относятся:

  • Двускатная – Двухскатные крыши легче построить, так как они не требуют сложного каркаса крыши. У них есть фронтоны на каждом конце и наклонные стороны.
  • Вальмовая – Вальмовые крыши похожи на двускатные, поскольку имеют наклонные стороны, однако соединяются без фронтонов. На палубной крыше опоры должны иметь законченный вид, так как они будут выставлены напоказ, а не скрыты.
  • Сарай — это наиболее распространенный вариант палубной кровли, потому что он единственный, который подходит для архитектуры многих домов.

Часто задаваемые вопросы о строительстве крыши над настилом

Вот вопросы, которые нам чаще всего задают о строительстве крыши над существующим настилом.

Сколько стоит построить крышу над настилом?

Стоимость покрытия палубы зависит от ряда факторов. Эти факторы включают тип материала, размер крыши и сложность ее строительства. В настоящее время стоимость добавления крыши над вашим патио будет начинаться с 2000 долларов и увеличиваться оттуда.Свяжитесь с местной кровельной компанией, чтобы начать работу и составить смету для вашего проекта.

Как называется крыша над палубой?

Крышу над настилом обычно называют покрытием патио. Эта прикрепленная конструкция обеспечивает защиту от солнца и дождя и может иметь сплошную или открытую крышу. Пергола – это другое название террасной или террасной крыши. Обычно это открытая крыша, поддерживаемая стойками или колоннами. Они обеспечивают отфильтрованную тень для жилых помещений на открытом воздухе.

Могу ли я накрыть террасу крышей?

В большинстве случаев да! Если вы хотите добавить крышу на террасу, вы можете сделать это, установив дополнительные опоры. Если у вас нет опыта строительства, лучше нанять профессионалов, которые сделают это за вас.

Сколько стоит построить односкатную крышу над настилом?

Односкатная крыша определяется как односкатная крыша, которая обычно имеет крутой уклон. Односкатные крыши часто используются для террас и террас. Как и в случае с другими строительными проектами, стоимость будет зависеть от различных факторов, но обычно они составляют от 1000 до 10 000 долларов США за материалы и рабочую силу.

Стоит ли делать настилы на крыше?

Большинство домовладельцев согласятся, что настил на крыше стоит своих денег.Он не только защитит вас от непогоды, когда вы находитесь на улице, но также улучшит привлекательность вашего дома и его стоимость при перепродаже, если вы захотите продать его в будущем. Обратитесь к местному подрядчику по кровельным работам, чтобы узнать, чем они могут вам помочь.

Сколько стоит покрыть вашу террасу?

Если вы планируете добавить крышу на террасу, то, вероятно, вам нужен ценовой диапазон. Стоимость покрытия вашей террасы зависит от множества факторов, от используемых вами материалов до размера и формы крыши, которую вы строите.Во многих случаях это будет стоить от 1000 до 10 000 долларов.

Чем покрыть колоду?

Если вы ищете в Интернете «как построить крышу над террасой», это поможет вам определить, что использовать для покрытия террасы. Три основных варианта включают двускатную крышу, шатровую крышу и односкатную крышу. После того, как вы определитесь с типом крыши, которую вы хотите для своей террасы, вам нужно будет выбрать тип материала. Мы предлагаем связаться с вашей местной кровельной компанией, которая строит кровельные настилы, чтобы назначить консультацию.

Какой вес выдержит дека?

Поскольку все колоды разные, дать универсальный ответ на этот вопрос невозможно. Тем не менее, есть одна вещь, о которой следует помнить, когда вам интересно, какой вес выдержит колода: правильно спроектированная колода будет рассчитана на нагрузку 50 фунтов на квадратный фут. Итак, если бы у вас была палуба площадью 100 квадратных футов, она могла бы выдержать 5000 фунтов.

Какой настил лучше всего подходит для крыши?

Два наиболее распространенных материала, которые домовладельцы используют для настила крыши, включают OSB (ориентированно-стружечная плита) и фанеру.OSB дешевле, чем фанера, но она более восприимчива к улавливанию и хранению влаги. Выбор материала обычно зависит от того, готовы ли вы платить больше за более высокое качество.

Должен ли я накрыть свою колоду?

Хорошо иметь покрытие для террасы, будь то крыша или брезент. Многие домовладельцы предпочитают постоянную крышу, потому что она не только защитит вас, вашу семью и террасу от непогоды, но также улучшит привлекательность вашего дома и его стоимость при перепродаже.

Нужно ли накрывать террасу зимой?

Очень важно накрывать террасу зимой, чтобы защитить ее от суровой зимней погоды. Вы можете выбрать между постоянной крышей и временным брезентом, но вы можете построить крышу, чтобы инвестировать в нее в долгосрочной перспективе. Если вам интересно, как положить крышу на существующую террасу, свяжитесь с вашими местными экспертами по кровле. Они могут дать вам совет или выполнить работу за вас.

Добавляет ли колода ценность дому?

Хотя настил может помочь увеличить стоимость дома при перепродаже, многие домовладельцы не решаются на его установку по чисто финансовым причинам.Палубы повышают ценность и другими способами, в том числе тем, что считается фактором «радости», который помогает улучшить условия жизни в домах. Установка новой колоды может показаться большой затратой, но в долгосрочной перспективе она может того стоить.

Итак, что вы думаете?

Вы все еще хотите построить крышу над террасой? Если это так, обратитесь к местному специалисту по кровле. Они будут рады обсудить все, что вам нужно, от стиля до дизайна и стоимости. Вскоре вы снова будете наслаждаться своей палубой с друзьями и семьей, на этот раз защищенной от солнца и дождя.Чтобы узнать больше о наших кровельных услугах, позвоните нам по телефону 215-798-9790.

Двускатная крыша своими руками – пошаговая инструкция

В строительстве частного дома одним из важнейших этапов, наряду с устройством фундамента, является устройство кровельной системы. Самый распространенный вариант, благодаря своей простоте и надежности, – установка.

В последнее время появились крыши различной конфигурации, но широко распространенной и общепризнанной кровельной конструкцией остается двускатная крыша. Достоинства и достоинства такой системы:

  1. Экономичный — не требует больших затрат на стройматериалы.
  2. Подходит к любому зданию.
  3. Благодаря правильному уклону скатов на нем не собираются осадки и он легко улетучивается.
  4. Довольно не трудоемкие монтажные работы данной конструкции.
  5. Такую крышу можно сделать оригинальной и необычной.
  6. С работой можно справиться самостоятельно, не привлекая специалистов.

Что нужно знать и делать перед тем, как приступить к самостоятельному проектированию? Необходимо знать, как рассчитать уклон скатов. Давайте разберемся, как рассчитывается уклон существующей крыши, позже вы поймете, как этим пользоваться:

Если ширина дома, например, 8 м, а длина стропильной ноги на крыше 10 м:

  • А — угол наклона;
  • с — половина ширины дома;
  • б — длина стропильной ноги.

Понятно, что половина ширины дома будет 4 метра — c = 8 ÷ 2 = 4. Теперь нужно вычислить радиальную меру угла — cos A = 4 ÷ 10 = 0,4. Чтобы закончить и перевести значение в градусы, нужна таблица Брадиса (воспользуйтесь интернетом), но в данном примере наклон равен 66°.

Форма выбирается в зависимости от размеров дома, только после проведения всех основных расчетов можно приступать к созданию чертежей и эскизов. В конструкции двускатная крыша своими руками вся технология отработана поэтапно до мельчайших нюансов.При использовании любого кровельного материала вся последовательность операций остается неизменной.

В рамках этой статьи мы расскажем, как строится двухскатная крыша в пошаговой инструкции. Но сначала давайте разберемся, какие типы конфигураций двускатной кровли существуют, и какие стропильные системы используются.

Симметричная крыша

Самое распространенное кровельное устройство, благодаря своей простоте и надежности вполне подходит для строительства двускатной крыши своими руками … За счет симметрии достигается достаточно равномерное распределение нагрузок на основные несущие стены и мауэрлат.

Чем больше сечение бруса, тем больше запас несущей способности конструкции. Как и при устройстве всех видов двускатных крыш, большое значение при проектировании симметричной крыши имеет уклон. Рекомендуется — в регионах с ветреным поясом и повышенной влажностью устраивать уклон 60 градусов.

Симметричная крыша имеет недостаток.Как известно, строение имеет форму треугольника и в острых углах крыши образуются «слепые зоны», что исключает возведение полноценного мансардного этажа.

Асимметричная крыша

Конструкция по сути такая же симметричная, но отличается расположением конька, вследствие чего стороны асимметричной крыши различаются по уклону и размеру. Монтажные работы довольно сложны, в основном из-за смещенного гребня. Но такая крыша, несмотря на сложность монтажа, в итоге компенсируется оригинальным и красивым внешним видом.

Преимущества и недостатки асимметричной двускатной крыши

Несомненно, есть возможность значительно увеличить жилплощадь. Но при этом нагрузка будет неравномерной, и требует тщательного предварительного расчета.

Сломанная конструкция

Имеет, в отличие от обычной двускатной конструкции, форму пятиугольника. Он имеет верхнюю часть в форме треугольника, а основная, условно напоминающая трапецию, расположена внизу.Таким образом, она разделена на две части, снег обычно не задерживается на боковых нижних откосах, чего нельзя сказать о верхней части конструкции.

Преимущества ломаной конструкции крыши:

  1. Может быть установлен на любом достаточно прочном здании.
  2. Дополнительная площадь этажа увеличивается за счет пристроенного пола.
  3. Привлекательный внешний вид здания.
  4. Возможна постройка двухуровневой мансарды.
  5. Снижение расхода тепла за счет кровельного покрытия и снижения расходов на отопление в зимний период.
  6. Вы можете выполнять работы, не выходя из дома, и не привлекая профессионалов и спецтехнику.

Типы стропильной системы

На самом деле систем в принципе всего две: висячая и наслонная стропила. Они различаются между собой использованием оснований для стропил. Но есть и гибридный вариант, включающий обе стропильные системы – этот способ особенно подходит, когда дом разделен колоннами, а не несущими стенами.

Во-первых, их устанавливают, если боковые опорные стены отстоят друг от друга на расстояние до 8 метров, а во-вторых, между опорами не должно быть несущей стены, иначе необходимо возводить многоуровневую систему. По сути, это самый простой способ монтажа: фермы собираются внизу, в результате чего должен получиться жесткий треугольник, выдерживающий нагрузки. Чтобы конструкция была прочной, между стропилами крепятся затяжки.

В этой системе положительным моментом считается то, что можно обойтись без мауэрлата, но для строительства мансардного помещения рекомендуется использовать не только мауэрлат, но и балки перекрытия.Поэтому специалисты не советуют использовать этот тип стропильной системы для строительства мансарды.

В этой конструкции вертикальная стойка обычно устанавливается ровно посередине. Опорой верхнего края стропил может быть такое же противолежащее стропило (распорное) или прогонное (безраспорное). Таким образом, они делятся на спейсерные и безспейсерные слоистые системы.

Существует несколько вариантов устройства этого типа, см. схему. В первом случае опорой для стропильных лаг служит мауэрлат.Стропильные ноги подвергаются нагрузке (изгибу), тем самым не вдавливая и не расталкивая стены.

Настенный или подвесной — что выгоднее?

При устройстве наслонной конструкции для возведения стропил — брус идет с малым сечением, т. к. под ним имеются дополнительные опоры.

В устройстве висячей конструкции, наоборот, сечение стропил больше, чем в наслонном варианте. Даже сечение затяжек специалисты рекомендуют делать стропила аналогичным сечению.Даже если мауэрлат не будет установлен, все равно экономические потери будут больше при висячем способе.

Чертежи и эскизы

Отличие в структуре систем:

Конструктивные расчеты

Чтобы возвести двускатную крышу своими руками , нужно рассчитать массу конструкции, правильный угол, площадь и даже количество необходимого материала, а это довольно сложная задача. При проведении расчетов учитываются следующие важные моменты:

  • ширина и длина основания;
  • высота подъема конька;
  • длина переднего, заднего и боковых свесов;
  • Шаг стропил

  • , марка стропильной древесины;
  • тип материала, который вы хотите использовать для покрытия;
  • толщина досок обрешетки;
  • расстояние между досками в обрешетке;
  • Тип местности — регион.

Можно было бы обратиться к помощи специалистов, как они обычно и делают — выезжают на ближайшую стройку и находят прораба, так как от правильно выполненного расчета зависит надежность, а значит и безопасность вашей конструкции. Но все не так уж и сложно. Для этого в Интернете существуют сервисы онлайн-платежей.

В нашем случае наиболее удобным и разумным вариантом будет выбор онлайн-сервиса расчета двускатных крыш, где вам останется только ввести заданные параметры.

Расчет онлайн происходит моментально, но самое главное вам помогут рассчитать нагрузку, количество обрешетки, а также необходимое количество материала, например, шифера, плитки, профиля в вашем регионе. Все расчеты по таким услугам производятся с учетом СНиП — «Нагрузки и воздействия».

Конструкции описанных крыш

Асимметричная крыша

Монтаж стропильной системы двускатной крыши своими руками – пошаговая инструкция

  1. Проверьте диагональ и ровность поверхности. Устранить недостатки. Некоторые элементы, в том числе мауэрлат, станина, прогон должны быть строго горизонтальными, но располагать их в одной плоскости не обязательно.
  2. Деревянные элементы необходимо обработать антисептиком.
  3. Перед укладкой мауэрлата следует положить гидроизоляцию, также соблюдая четкую диагональ.
  4. Мауэрлат является основой кровли и при установке каркаса, кроме крепления посредством косых срубов дублируется скобами и болтами.
  5. Установить лежень на гидроизоляцию. Закрепите болтами. Отметьте на ней места для опорных стоек, которые будут держать прогон.
  6. Так как соблюдается четкое горизонтальное положение, стойки заготавливают в одном размере, скрепляют, а сверху устанавливают прогон. Закрепляем прогон с помощью специальных металлических пластин.
  7. Отметьте точки крепления стропильных ног. Опытные кровельщики, не усложняя процесс, используют рейку, длина которой равна расстоянию между стропилами.
  8. Стропила крепятся к мауэрлату, а уже потом сверху друг к другу или к прогону.
  9. Проверить конструкцию простым способом, с помощью веревки потянув за одну сторону и при необходимости отрегулировать положение стропил.

Если следовать данной инструкции, то вы легко справитесь с конструкцией двускатной крыши своими руками . После проделанной работы приступайте к обрешетке. Монтаж обрешетки – процесс несложный, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Выбирайте качественный материал, например, необработанный пиломатериал после высыхания деформируется, поэтому не подходит. Также выбирайте пиломатериалы без сучков, такой материал может не выдержать нагрузки.

Обратите внимание, если вы строите обрешетку из шифера, то каждый лист должен иметь опору не менее чем из трех брусков.
