Делаем двускатную крышу своими руками пошагово с видео

Двускатная крыша является одним из наиболее простых видов крыш. Даже новички, вооружившись нужной информацией, вполне могут справиться с её сооружением своими руками.
Конструктивные элементы двускатной крыши

Несущими конструкциями любой крыши, в том числе и двускатной, являются  стропила, которые чаще всего бывают деревянными.
Двускатная крыша  с наслонными стропилами

Крыши дома своими руками с наслонными стропилами устраиваются в домах, имеющих средние опорные стены. Такие крыши экономичны и относительно просты в изготовлении. При таком способе сооружении двускатной крыши верхние концы стропильных ног опираются на прогон, уложенный по стойкам, установленным по средине крыши на несущую стену. В некоторых случаях роль стоек может выполнять опорная стенка из кирпича или другого строительного материала. Особенно часто это бывает при сооружении крыши в разных уровнях.

При сооружении такой крыши дома своими руками, для наслонных стропил можно использовать доски или брус сечением 50…100х180…220 мм или круглый лес диаметром 130-180 мм.

Конструкция крыши определяется с учётом  уклона кровли, длины перекрываемого пролёта, сечения стропил и обрешётки и вида кровельного материала.

Шаг стропил обычно выбирают 70-120 см и зависит он от их сечения,  расстояния между опорами и угла наклона кровли.
Двускатная крыша  с висячими стропилами

  Двускатная крыша с висячими стропилами отличается с тем, что вверху стропильные ноги опираются друг на друга и крепятся между собой без необходимости монтажа стоек и прогона посредине крыши.

Крыши дома с висячими стропилами или стропильными фермами требуют более тщательного изготовления узлов, особенно затяжек. При неправильном изготовлении висячих стропил или ферм сила горизонтального распора может опрокинуть стены.

Достоинством крыш с висячими стропилами является  их способность перекрывать пролёты более 6 метров без промежуточных опор, что обеспечивает свободную планировку дома и позволяет уменьшить затраты на устройство крыши.
При устройстве крыши дома в двух уровнях стропильные фермы с промежуточной опорой позволяют более полно использовать чердачное пространство. При этом затяжка входит в состав междуэтажного перекрытия.

Для изготовления своими руками висячих стропил (стропильных ферм) используют доски или брусья, кругляк для этой цели менее пригоден.

Длину стропил определяют по чертежу, а вырезают вместе с их опорными  частями по заготовленному шаблону.

Для устройства свеса крыши — выступа элементов крыши за пределы опорных наружных стен, чаще всего, используют «кобылки» из досок сечением 40-50х100 мм. Длина «кобылки» должна быть равна планируемой величине свеса плюс 0.5-0,6 м для стыка её со стропильной ногой.

Затяжки делают того же сечения, что и стропила и крепятся к ним гвоздями.

Стропила в коньке могут стыковаться в торец и соединяться при этом, дощатыми накладками на гвоздях. Можно также соединять стропильные ноги внахлёст или в «лапу» — с выборкой половины толщины, с последующим креплением гвоздями.

При сборке стропил их положение закрепляют с помощью постоянных или временных связей или раскосов из досок для придания всей конструкции крыши жёсткости. Для временных связей используют бруски или доски обрешётки.

При строительстве крыши своими руками монтаж стропил  начинают с установки мауэрлатов, которые укладывают на стены по гидроизоляции. Их изготавливают из брусьев сечением от 100х100 мм до 100х150 мм.  Мауэрлаты крепят в трёх – четырёх точках по длине  стены анкерами. При этом важно следить, чтобы верхняя плоскость мауэрлата была строго горизонтальной.

По мауэрлату размечают положение стропил и готовят гнёзда для их опоры.

Двускатная крыша своими руками — монтаж стропил

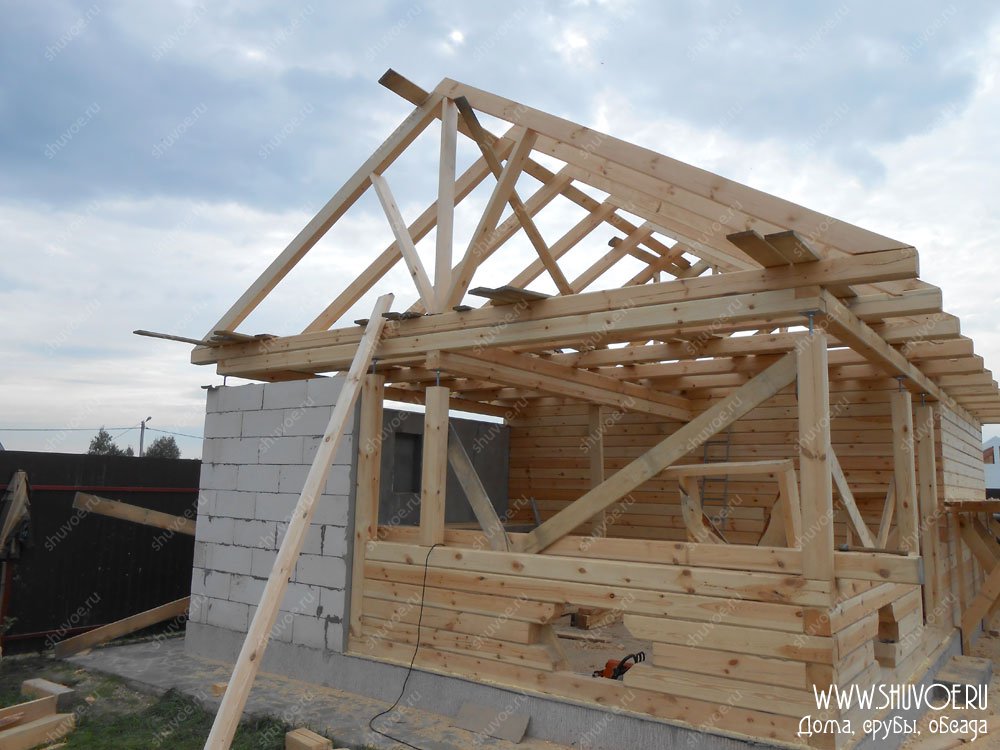

Висячие стропила двускатной крыши (стропильные фермы) — первый способ

Висячие стропила подают на перекрытие дома в собранном виде с затяжками или ригелями, выверяют по отвесу и прикрепляют к мауэрлату с помощью скоб или скруток из мягкой проволоки диаметром 3-4 мм. Хомут из проволоки крепят с помощью костыля к наружной стене. Чтобы увеличить площадь опоры , к стропильной ноге прибивают бобышку из брусков высотой 50-60 мм. Длина свеса принимается не менее 55 см. По «кобылкам» устраивают сплошной настил.

В принципе, можно, обойтись и без «кобылок», а использовать для свеса нижнюю часть стропильной ноги, но тогда и стропила будут необходимы более длинные и монтировать их будет не совсем удобно.
Второй способ крепления висячих стропил двускатной крыши к мауэрлату

Возможен иной способ решения нижнего узла крепления стропил двускатной крыши без «кобылок». В этом случае стена сооружается вверху с утолщением (карнизом). Величина свеса крыши, при этом, будет определяться шириной карниза. В этом случае, низ стропильной ноги укладывается на мауэрлат так, чтобы окончание стропильной ноги совпадало с верхним углом карниза, как показано на рис.5.

Рис. 5 Нижний узел крепления стропил двускатной крыши  на стене с карнизом: 1 — балка перекрытия; 2 — стропильная нога; 3 — стальная скоба; 4 — обрешетка; 5 — гвоздь 200 мм; 6 — мауэрлат; 7 — карниз; 8 — стена.

Недостатком такого способа можно считать то, что свес крыши получается небольшой и его величина привязана к ширине карниза.
Двускатная крыша с висячими стропилами — третий способ

Существует ещё один способ монтажа висячих стропил двускатой крыши, при котором свес крыши формируется без «кобылок», правда его можно использовать только при устройстве перекрытий по деревянным балкам. При этом способе каждая стропильная ногаа опирается на соответствующую деревянную балку перекрытия, которая, в свою очередь, при укладке выпускается наружу, на величину необходимого свеса крыши. В этом случае шаг установки стропил будет соответствовать шагу укладки балок перекрытия. При этом способе сооружения двускатной крыши при той же ширине здания увеличивается ширина чердака.

Рис. 7 Двускатная крыша с висячими стропилами — 2-й вариант: 1 — деревянная балка перекрытия; 2 — стропильная нога; 3 — накладка; 4 — опорная стена.

Рис. 8 Нижний узел крепления стропил  на балки перекрытия: 1 — стропильная нога; 2 — балка перекрытия; 3 — стена; 4 — обрешетка; 5 — стальная скоба; 6 — лобовая доска; 7- подшивка свеса; 8 — гвозди 200 мм.

Сопряжение стропил вверху

Сопряжение стропильных ног вверху может быть выполнено встык, внахлест или «в лапу»(с выборкой половины толщины места стыка стропил), как показано на рис.6.

Рис. 6 Варианты решения верхнего узла крепления стропил двускатной крыши: а — встык; b — внахлест; c — «в лапу».

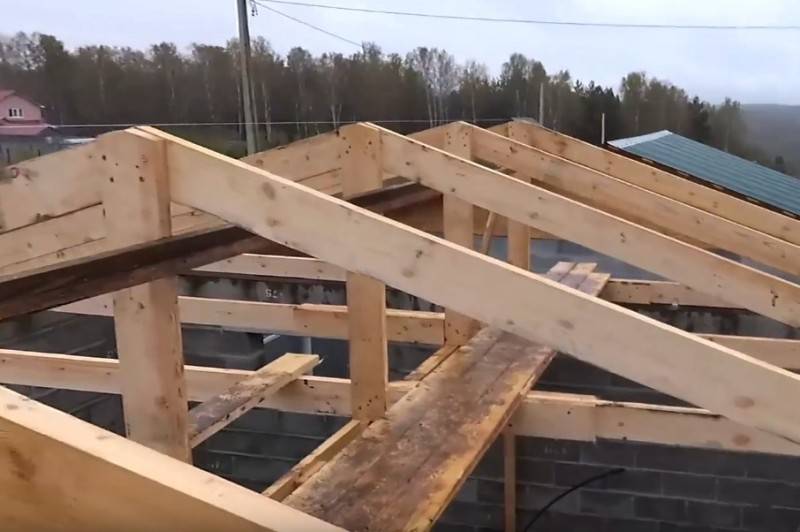

Наслонные стропила двускатной крыши

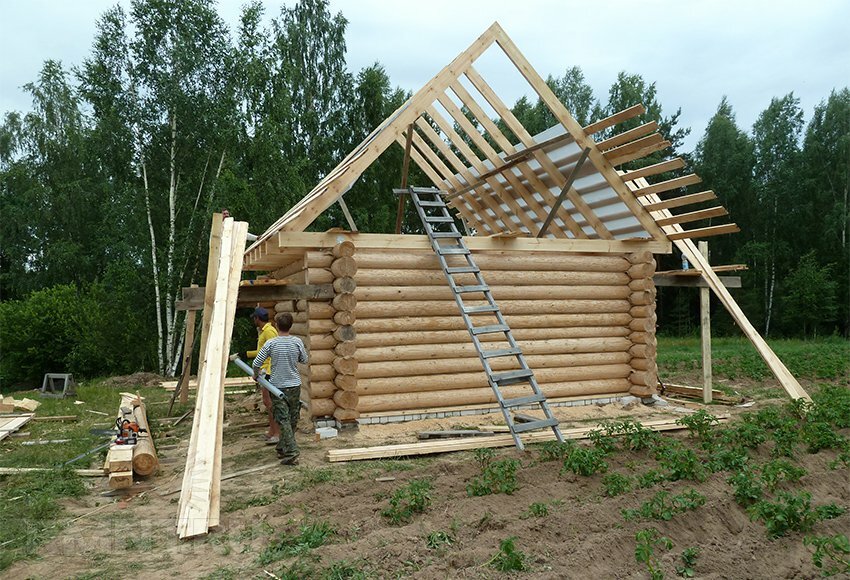

Монтаж двускатной крыши своими руками с наслонными стропилами начинается с установки и крепления стоек. Под стойку укладывают, по слою гидроизоляции, подкладку из доски для распределения нагрузки  на стену. Стойки делают из того же материала, что и мауэрлаты.

После установки и закрепления стоек на них укладывается и крепится прогон.
Для прогонов используют спаренные доски или бруски. Стойки и прогоны закрепляют временными связями и раскосами, после чего устанавливают стропила в проектное положение и прибивают их к мауэрлате и прогону.

Нижние узлы крепления наслонных стропил двускатной кровли могут быть выполнены также, как и при монтаже висячих.

Монтаж стропил двускатной крыши при большой длине ската

При длине стропил более 4,5 м, для их усиления, желательно, установить раскосы или вертикальные поддерживающие стойки. Это относится как к висячим так и наслонным стропилам. Особенно это актуально при небольших углах наклона крыши.

Рис. 2 Двускатная крыша с висячими стропилами при длине ската более 4,5 м: 1 — стропильная нога; 2 — накладка; 3 — балка перекрытия; 4 — верхний прогон; 5 — стойка.

В том случае, если стропильные ноги крепятся к деревянным балкам перекрытия, то и раскосы или стойки крепят внизу также к балкам.

Если же стропильные ноги крепятся к мауэрлатам, то для установки и крепления раскосов или стоек внизу по перекрытию необходимо уложить горизонтальный брус (прогон) параллельно мауэрлату.

Вертикальные стойки могут устанавливаться не под каждую стропильную ногу, а реже, но тогда сверху стоек необходимо укладывать верхний прогон (брус) на который и будут опираться стропила. Для этого, ещё до монтажа стропильных ног устраивается каркас из вертикальных стоек и горизонтальных прогонов. Чтобы каркас был устойчивым его укрепляют раскосами.

Рис. 3 Двускатная крыша с висячими стропилами длинной более 4,5 м: a — с поддерживающими стойками; b — с раскосами; 1 — стропильная нога; 2 — верхний  прогон; 3 — мауэрлат; 4 — стойка; 5 — нижний прогон; 6 — перекрытие; 7 — балка перекрытия; 8 — раскос; 9 — стропильная нога; 10 — несущая стена.
Устройство обрешетки крыши своими руками

После монтажа стропил или ферм  к стропильным ногам прибивается обрешётка из брусков сечением 50х50-60 мм или досок 30-40х120 мм. Расстояние между брусками или досками обрешётки выбирается в зависимости от материала кровли.

Если под кровельный материал планируется укладка гидроизоляционной плёнки, то она крепится непосредственно к стропилам — с нахлёстом поперёк стропил, начиная от свеса карниза. Сверху гидроизоляционной плёнки, вдоль стропил, прибиваются бруски сечением 40-50х50 мм, а уже к ним крепится обрешётка. Это делается для получения вентиляционного зазора между кровлей и гидроизоляцией.

Теперь остаётся смонтировать кровельный материал и крыша своими руками — готова.

Деревянные элементы крыши должны быть обработаны антисептиком до её сборки, а после сборки – огнезащитным составом.

Стройка дома видео можно посмотреть в разделе видео

Как соорудить мансардную крышу своими руками

Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:Кровля. Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

• Обрешетка. Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

• Коньковый прогон. Верхняя часть всей стропильной конструкции.

• Стропила. Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

• Мауэрлат. Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

• Диагональные связи. Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

• Внутренние опоры. Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

• Изоляционный слой. В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.
Технология строительства мансардной крыши

При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

•     толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
•     в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
•     между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
•     с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
•     с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.
•

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

• Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.
• Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.
•
• Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.
•
• Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.
• Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.
• Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.

Как произвести утепление крыши своими руками

Сразу стоит определиться, что именно Вы будете утеплять. Если Вам необходимо уберечь тепло на верхних этажах дома, то есть в помещениях, находящихся ниже чердачных перекрытий, то утепляют именно перекрытия, а кровельную систему оставляют без изменения. Таким образом, температура на чердаке будет примерно такой же, как снаружи. Плюсом такого чердака является естественное проветривание, в результате чего не будет образовываться сырость. Если возникла необходимость сделать из чердака жилую комнату, то никак не обойтись без дополнительных технологий. В этом случае утепление крыши предусматривает создание кровельного пирога.

Рекомендуем стройка дома своими руками видео

Технология утепления крыши состоит из следующих этапов:

Прокладка гидроизоляции. Утепление начинается с укладки гидроизоляционного слоя. Если не проложить гидроизолятор, то утеплитель будет сыреть;

Укладка утеплителя. На следующем этапе утепляющий материал прокладывают в ячейки кровельной обрешетки. Цена утепление крыши во многом зависит от используемого материала: можно использовать плиты из минеральной ваты на основе стекловолокна или базальтового волокна, а можно выполнить утепление крыши пенопластом. Теплоизоляционные материалы укладывают в один или несколько слоев. Толщина слоя зависит от типа утеплителя. Самое важное – чем меньше коэффициент теплопроводности утеплителя, тем выше его способность сохранять тепло, поэтому можно делать слой менее толстым. Коэффициент теплопроводности всегда указан на упаковке буквой «n». При укладке утеплителя необходимо соблюдать определенные правила. Все пространство ячеек должно быть плотно заполнено утеплителем, не должно быть никаких полостей и впадин, иначе сквозь них будет попадать холодный воздух. Утеплитель обрезается так, чтобы он не выгибался. Остатки утепляющего материала используют для утепления оконных и дверных проемов, коньков, дымовых труб и так далее;

Пароизоляция. На следующем этапе утепления крыши прокладывают пароизоляционный слой. В качестве пароизоляционного слоя используют рубероид, полиэтиленовую пленку, фольгированные материалы или пергамин. Пароизоляцию прикрепляют внахлест 10 сантиметров, а все швы тщательно проклеивают скотчем. При использовании фольгированных материалов их укладывают блестящей поверхностью в сторону помещения, она будет отражать тепло и снизит теплопотери. Между пароизоляционным слоем и внутренней отделкой необходимо оставить небольшой зазор;

Внутренняя отделка. На заключительном этапе утепление крыши своими руками предполагает обшивку стен и потолка мансарды отделочными материалами. В качестве отделочного материала можно использовать пластиковые панели, гипсокартон или деревянную вагонку. Чаще всего для отделки мансарды используют именно деревянную вагонку, поскольку дерево само по себе является «теплым материалом».

Сегодня все чаше стали пользоваться услугой стройка домов под ключ, что значительно экономит время и деньги заказчиков.

Статистика Видео:  0

Двускатная крыша своими руками

Особенности устройства двускатных крыш

Двускатные кровли представляют собой две наклонные плоскости прямоугольной формы (скаты), которые опираются на стропильную систему. Боковые части делаются глухими либо на них устанавливают окна и обшивку. Основными параметрами такой кровли являются: угол наклона и расположение конька относительно осевой линии, проходящей через стены, перпендикулярные скатам. То есть двускатная конструкция не обязательно должна иметь одинаковый наклон скатов или иметь симметричный вид.

Несимметричная двускатная кровля

Множество оригинальных проектов применяют несимметричную конструкцию скатов для учёта некоторых особенностей климата, либо в целях улучшения дизайна фасада. Стоит заметить, что такие решения весьма оригинальны, но на практике их реализовать достаточно сложно. Связано это со следующими причинами:

• Возрастает нагрузка на стены и фундамент в месте смещения конька кровли. В результате расчёты могут значительно усложняться, особенно при условии применения тяжёлых кровельных материалов, таких как шифер или керамическая черепица.
• Требуется изготавливать для каждого ската отдельные конструктивные элементы, что может значительно увеличить сроки строительства.
• На кровлю при больших углах наклона скатов могут оказывать существенное влияние давление ветровых потоков. Поэтому потребуется учитывать преимущественное направление ветров при расчётах.

Основные элементы скатной системы крыши

Перед тем как сделать стропила на двухскатную крышу нужно создать проект, а также изучить все элементы конструкции. Потребуется спроектировать такие основные узлы:

• Мауэрлат. Обеспечивает передачу нагрузки кровельной конструкции на несущие стены объекта, создавая её равномерное распределение. Брус изготавливается из лиственных пород древесины, таких как лиственница, дуб, ясень. Минимально допустимое сечение составляет 100х100 мм. Допускается применение не только цельного бруса, а и клееного, но с сечением 100х150 мм.
• Стропила. Основной элемент конструкции, который предназначен для формирования несущего каркаса, восприятия нагрузки кровельного материала через обрешётку и передачи нагрузки на мауэрлат. Расстояние между стропилами двухскатной крыши составляет от 0,6 до 1,2 м, в зависимости от веса кровельного материала и количества осадков в конкретной области.
• Затяжка. Специальная конструкция, применяемая для фиксации двух наклонных балок скатов под заданным углом наклона, которая крепится на уровне чуть выше балок либо немного ниже конька. Применяется в наслонных типах кровель.
• Стойка. Представляет собой вертикально устанавливаемый и прочно закрепляемый элемент, выполняющий несущие функции кровли. Устанавливается обычно на стены здания для частичной передачи нагрузки кровли. Придаёт дополнительную жёсткость конструкции.
• Прогон. Бывает двух типов: боковой и коньковый. Боковой представляет собой брус, опирающийся на стойки и расположенный параллельно коньковой балке. Позволяет предотвратить прогибание ската под значительными нагрузками. Коньковый прогон устанавливается вдоль линии примыкания одного ската к другому и служит опорой для конька.
• Подкос. Представляет собой вспомогательные опоры для стоек, которые располагаются под углом 450 к несущим балкам скатов в целях увеличения площади контакта со стойками и снижения риска деформации ската.
• Лежень. Служит точкой опоры для подкоса и стойки.
• Обрешётка. Используется для фиксации стропильной системы в поперечном направлении, передачи нагрузки кровельного материала и его крепления, а также обеспечения стойкости к нагрузкам в прогонах между несущими балками.

Полезная информация! Подкосы для северных регионов из-за повышенных снежных и ледяных нагрузок на кровли допускается устанавливать не только продольно, а и по диагонали. Таким образом, значительную часть нагрузки воспринимают именно стойки, а не стены здания.

Конструктивные элементы двускатной кровли

Типы двускатных каркасных систем

Стропила для двускатной крыши своими руками могут быть висячими или наслонными. Висячая конструкция опирается только на боковые стены. Поэтому её применяют только для установки на здания с расстоянием между стенами не более 12 м. Для предотвращения схлопывания конструкции применяют вспомогательные горизонтальные или вертикальные элементы, позволяющие повысить прочность и надёжность конструкции. Наиболее удачными элементами являются: подкос, ригель или затяжка. Они могут быть закреплены не только к коньковой балке, а и непосредственно к самим скатным балкам под определёнными углами.

Висячая конструкция

Полезная информация! Если планируется использовать чердак в качестве жилого помещения, то в качестве опор рекомендуется использовать затяжки, которые позволят сохранить максимум пространства.

Для зданий с несущими внутренними стенами допускается установка наслонных скатных балок за счёт возможности установки дополнительных опор. В результате можно избегать ограничения висячей системы и устанавливать несущие балки даже при расстоянии между стенами более 10 м. Интервал между опорами выбирается для каждой конструкции индивидуально с учётом назначения здания и использования чердачного пространства.

Стропильная система наслонного типа

Статья по теме:

Односкатная крыша своими руками пошагово. В отдельной публикации представлено практическое руководство по монтажу конструкции с полезными советами и фото.

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

• из стропильной системы;
• мауэрлата;
• ригеля;
• подкосов;
• стоек;
• стяжек;
• обрешеток;
• упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

• есть различные варианты конструкции;
• просто рассчитать и установить;
• вода стекает естественным образом;
• протечки маловероятны, так как система целостная;
• экономия средств и материалов;
• есть возможность обустроить мансарду или чердак;
• легко поддается ремонту;
• прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Типы систем:

• Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
• Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.
• Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Подготовительные работы

Стропила для двухскатной крыши своими руками устанавливать следует только после того, как были проведены подготовительные работы. Они заключаются в проектировании скатной конструкции, создании сметы затрат, подборе необходимых материалов и инструментов. Однако же основной частью работ, несомненно, является грамотный расчёт всех параметров.

Расчёт нагрузок на стропила для двухскатной крыши своими руками

При выполнении расчётов важно правильно вычислить нагрузку на каркас кровли. Существует три типа нагрузок:

• Постоянные. В них включён вес всех используемых материалов: утеплителя, обрешётки, изоляционных плёнок, кровельного материала, доборных элементов, системы отливов и снегозадержания, отделки, мансардных элементов и т. д. Примерные нагрузки при использовании некоторых кровельных материалов указаны в Таблице 1.

Таблица 1. Нагрузка на стропила с зависимости от материала кровли

Внимание! Рекомендуется, чтобы при проектировании конструкции на 1 м2 приходилась нагрузка до 50 кг, так как в противном случае возрастёт нагрузка на стены и придётся закладывать заглублённый фундамент.

• Переменные. Действуют только при определённых условиях, например, при выпадении осадков, ремонте или обслуживании кровли, ветровых нагрузках и т. д. При расчётах следует использовать максимальные значения искомых величин.

Расчёт типичных переменных нагрузок на кровлю в зависимости от угла наклона

Полезная информация! Монтаж стропила для двускатной крыши своими руками должен учитывать ветровые нагрузки. Для их расчёта следует брать усреднённые по региону показатели и умножать на поправочный коэффициент, который можно найти в СП 2.01.13330.2011. Дополнительно следует учитывать и расположение здания, например, если дом отдельно стоящий, то он испытывает максимальные нагрузки.

Согласно СП 2.01.13330.2011 нагрузка снега определяется как полная снеговая нагрузка, умноженная на поправочный коэффициент, который определяет ветровое и аэродинамическое давления. Вес снега на 1 м2 может составлять от 80 до 320 кг.

Расчёт нагрузки снега на погонный метр балок скатов для деревянного и кирпичного дома

Важно! Если угол наклона скатов составляет более 600, то снеговую нагрузку учитывать не следует.

• Особые нагрузки. Определяются сейсмическими и/или штормовыми природными явлениями. Для средней полосы ими можно пренебречь, сделав запас по общей прочности 10-15%.

Расчёт нагрузок для наслонной кровли

Определение угла наклона скатов

Угол наклона кровли определяется в первую очередь кровельным материалом. Обычно он выбирается на основе следующих критериев:

• для мягкой кровли – 50-250;
• для жёсткой – 200-450.

Определение угла наклона ската крыши в зависимости от типа материала

Также стоит руководствоваться тем, что чем меньше угол наклона, тем лучше обтекаемость кровли. При больших углах обеспечивается быстрый отвод осадков со скатов, а также появляется возможность создания мансарды.

Расчёт длины и шага стропил

Устанавливая стропила для двускатной крыши своими руками, нужно соблюдать шаг их закрепления 0,6-1 м. Выбор зависит от расчётных нагрузок с учётом запаса прочности. Чем меньше шаг, тем прочнее конструкция и больше расход строительных материалов. Большой интервал 0,8-1 м допускается использовать только при укладке лёгких кровельных листов и углах наклона 150-200. Рекомендуется выбирать шаг в пределах 0,6-0,8 м.

Схема стропильной конструкции под укладку лёгких кровельных материалов

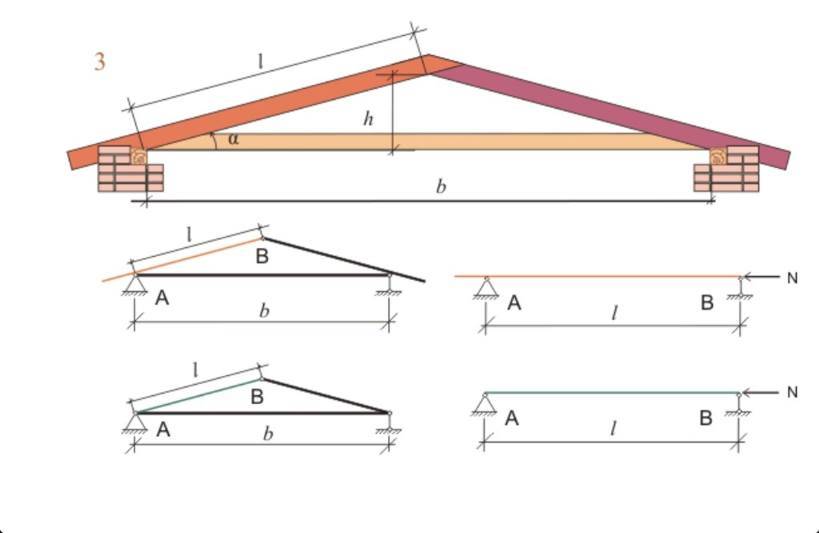

Длину балок, зная угол наклона скатов и расстояние между двумя стенами объекта, рассчитать достаточно просто по теореме Пифагора. Однако реальную длину нужно увеличить на 60-70 см, которая пойдёт на их стыковку, а также на свес скатов примерно 0,5-0,6 м.

Калькулятор расчета длины стропильных ног

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Полезная информация! Поскольку стандартная длина бруса составляет до 6 м, то для кровель с большими площадями можно применять их наращивание, стыковку или соединение.

Способы наращивания балок

Определение сечения стропильных пар

Расчёт сечения стропила для двухскатной крыши играет важную роль для выполнения монтажа кровельной конструкции своими руками, так как от этого будет напрямую зависеть надёжность и долговечность кровли. При расчётах важно учитывать следующие факторы:

• тип древесины, применяемой при строительстве стропильной системы;
• вид применяемого бруса: цельный или клеёный;
• длину и шаг скатных балок;
• общую нагрузку.

Для определения сечения балок с учётом их шага и длины необходимо использовать Таблицу 2.

Таблица 2. Зависимость сечения бруса, применяемого для скатных балок, от длины,шага установки и нагрузки

Важная информация! Чем больше шаг несущих балок, тем большее деформирующее усилие они воспринимают и возрастает необходимость увеличения сечения несущей конструкции.

На основе расчётных данных требуется составить чертёж и провести оценку финансовых затрат путём составления сметы. После этого следует провести закупку необходимых стройматериалов.

Как рассчитать угол наклона двускатной крыши для бани

Углом наклона крыши с двумя склонами в строительстве бани необходимо понимать градус между горизонтальным уровнем, который совпадает со стеной и линией стропильной ноги.

В зависимости от угла наклона, крыши подразделяются на следующие виды, указанные в таблице:

Классические двускатные крыши выполняются под углом 45 °. Важно понимать, что подобная конструкция нуждается в надежном креплении, так как она не предназначена для любой местности. Наиболее распространенный вариант наклона кровли составляет 0-45 °.

Внимание! Нередко владельцы бань устанавливают уклон «на глаз». Но это рискованно, так как может привести к преждевременному износу.

К тому же подобный подход к строительству не позволяет правильно рассчитать стоимость материалов, а также произвести оптимизацию полезной площади в подкровельном пространстве.

Для надежного проектирования конструкции бани с двускатной крышей особое внимание нужно уделить выбору уклона. При этом нужно учесть ряд факторов:

1. Какие материалы выбраны для кровли. Для рубероида и других рулонных покрытий минимальный угол наклона должен составлять не меньше 25 °. Для мягкой кровли из битума – не более 15, для шифера – не менее 20, а для черепицы – от 22 °.
2. Как будет использоваться подкровельное пространство. Если планируется создание чердака, то оптимальный склон будет в диапазоне 30-45 °.
3. Каков показатель среднестатистической снеговой нагрузки. Если обильные снегопады не редкость в районе строительства, чтобы понизить вероятность обрушения, необходимо устанавливать кровлю под углом 35-40 °.
4. Какие ветровые метеоусловия присущи для местности, на которой будет стоять баня. Если строение будет находиться на открытой территории с сильным ветром, угол конструкции должен быть снижен, чтобы обезопасить баню от срыва кровли. Но и слишком маленький уклон способен привести к отрыву стропильной системы. Поэтому, оптимальным вариантом считается угол в 30-42 °.

Расчет уклона крыши для бани можно рассчитать при помощи высоты конька и ширины фронтона по формуле:

Вк=Шф/3

Где:

Вк – высота до конька крыши, м;

Шф – ширина стены бани, м.

Например:

Если ширина стены составляет 9,50 м, то высота конька будет составлять:

Вк = 9,5 м /3 = 3,17 м

Tg угла наклона = Вк/(Шф/2) = 3,17/4,75 = 0,667

При помощи таблицы Брадиса необходимо найти значение тангенса угла. Или для этих целей можно использовать инженерный калькулятор. Его значение будет равно 34 °.

Этому способу расчета более 50 лет. Многие кровельщики до сих пор используют этот способ при проектировании крыши.

Этап установки стропил двускатной крыши своими руками: видео и фото всех этапов работ

Установка стропил двухскатной крыши выполняется только после проведения всех этапов подготовительных работ и расчётов. Пошагово инструкция монтажа содержит следующие этапы:

• крепление мауэрлата;
• подготовка конструктивных элементов;
• установка стропильных ног;
• монтаж обрешётки.

Способы крепления мауэрлата

Методы закрепления мауэрлата отличаются в зависимости от основного материала стены. При возведении бревенчатых или деревянных домов венцовая обвязка может выполнять функцию мауэрлата. Если стены сделаны из пенобетона или кирпича, то крепление мауэрлата осуществляется на специально устанавливаемые стальные штыри по всему периметру внешних стен со смещением к центру здания или по центру. При этом он в любом варианте крепления должен быть удалён от внешнего края на 50 мм.

Крепления мауэрлата к стене из пористых бетонных блоков на болты

В большинстве случаев возникает необходимость наращивания длины балок. Наиболее удобным способом является крепление «в лапу». Оно делается под углом 900 или 1800. Для этого срезают половину толщины балки на расстояние, равное удвоенному размеру большей стороны её сечения, затем прикладывают их друг к другу, просверливают отверстия под несколько болтов подходящего диаметра, расположенных в один ряд, а затем соединяют на болты.

Крепление мауэрлата к кирпичной стене на стальные штыри

После установки мауэрлата следует обеспечить защиту древесины от попадания влаги. Для этого её обмазывают битумом или укладывают гидроизоляционный материал внахлёст с расстоянием 10-15 см.

Внимание! Устанавливая стропила для двускатной крыши своими руками необходимо учитывать, что в древесине остаётся определённое количество влаги, которое при прямом контакте с металлом вызывает протекание коррозионных процессов. Чтобы их предотвратить, нужно на металл наносить защитное покрытие.

К стене мауэрлат крепится на анкеры, стальные скобы, деревянные нагели, шпильки, шарниры или обвязывают проволокой.

Способы закрепления балок между собой

Процесс изготовления стропильных пар

Для того чтобы обеспечить надёжное крепление балок скатов, нужно идеально подогнать их пары по размерам. Выполнять подгонку можно на земле или непосредственно на месте монтажа. Первый вариант является предпочтительным для небольших по площади и весу конструкций. Стропила для двускатной крыши своими руками изготавливаются на ровной поверхности с применением любых удобных инструментов. Это позволит обеспечить высокую точность их изготовления и практически идеальную стыковку пар. Для их подъёма наверх применяют подручные средства или специальные подъёмники.

Способы закрепления стропильных пар

Подготовленная часть конструкции стропил

Установка непосредственно на месте применяется достаточно редко, из-за нехватки места и невозможности применения специальных инструментов. Поэтому его рекомендуется использовать только специалистам.

Изготовление элементов конструкции прямо на крыше с установкой

Перед проведением распила балок нужно разметить их маркером и провести замеры длины. Желательно изготовить одну пару, которая будет служить в качестве шаблона. Затем следует собрать балки попарно в единые части конструкции.Их соединение друг с другом выполняется «в лапу» с креплением на болты или ригель. В качестве альтернативы можно использовать стальные пластины и гвозди, забивая их под разным углом к поверхности, чтобы они не пересекались внутри древесины.

Устанавливаем стропила для двускатной крыши

Чтобы грамотно выполнить установку стропил двухскатной крыши своими руками, видео или фото процесса следует изучать заранее. Перед монтажом устанавливают балки перекрытия с креплением встык к мауэрлату. Интервал их размещения аналогичен шагу скатных балок. Для этих целей применяют брус с сечением 120х120 мм или 150х150 мм. Крепление выполняется «в лапу» или на анкеры.

Способ крепления скатных балок к мауэрлату

Для упрощения монтажных работ можно выполнить настил потолка или хотя-бы уложить временно доски. Подготовленная площадка позволит упростить размещение и крепление подготовленных частей конструкции.

Балки могут быть зафиксированы на мауэрлате путём срезания части касающихся балок на глубину до 1/3 их сечения. При этом важно соблюдать угол касания, чтобы они плотно зацеплялись друг за друга. Второй способ крепления – установка стальных крепёжных пластин по бокам примыкания, апо центру — ригеля.

Способ крепления стропильных пар на стальные скобы

Сначала устанавливают конструктивные элементы, собранные на земле, с двух сторон скатов, скрепляют их временно вдоль конька досками, а затем монтируют промежуточные. Важно выполнить установку таким образом, чтобы образовались две ровные поверхности скатов. Если тип кровли наслонный, то необходимо установить опоры.

Установка конькового бруса

В месте стыка двух наклонных балок устанавливают коньковый брус. Затем устанавливают затяжки. Для наслонной кровли монтируют подкосы. Со стороны скатов настилают обрешётку с шагом и толщиной досок, которые соответствуют требованиям установки конкретного кровельного материала. После этого стропила для двускатной крыши своими руками полностью установлены.

Все стропила установлены

Укладка сплошной обрешётки

Как сделать двускатную крышу бани своими руками

Работа по построению двускатной крыши своими руками должна проводиться поэтапно. Установка каждого элемента не требует особых навыков и умений, главное – нужно внимательно следить за качественным соединением элементов.

Для строительства своими руками крыши для бани 5*5 м понадобятся следующие материалы и инструменты:

• профнастил или металлочерепица;
• материал для гидроизоляции;
• рейки – 2*5 см;
• для обрешетки: необрезанные доски или клееная фанера;
• саморезы, болты и шайбы;
• бруски – 5*5 см;
• пластинки металлические – толщиной 2 мм;
• уголки металлические;
• доски обрезные длиной 3 м – 2*10 см;
• необрезные доски для промежуточной поддержки стропил;
• еловые или сосновые доски – 5*15 см;
• антисептик для пропитки древесины;
• шуруповерт;
• нож;
• саморезы;
• ножовка по металлу;
• ножницы для металлопрофиля
• рулетка;
• молоток;
• лобзик;
• болгарка;
• степлер.

Весь этап работы можно разделить на следующие важные шаги:

1. Для построения правильной кровли своими руками вначале требуется установить мауэрлат. Стены, на которые он будет укладываться, необходимо гидроизолировать рубероидом. Для крепления в брусе следует сделать отверстия, а в качестве крепежного инструмента использовать болты.
2. Вторым шагом нужно провести под проектным углом монтаж стропил. Используя металлические накладки, необходимо скрепить между собой стропильные ноги, затем приколотить затяжку. Вначале следует произвести установку крайних ферм, после чего натянуть между ними веревку, именно по ней можно будет с легкостью проверить ровность дальнейшего построения.
3. Для сохранения вертикального положения конструкции до обрешетки, ее нужно подпереть временными балками.
4. Требуется сделать монтаж гидроизоляции. Для этого полосы материала укладывают друг на друга внахлест, фиксируя гвоздями или степлером.
5. Затем к стропильным ногам прибивают обрешетку при помощи гвоздей.
6. Необходимо своими руками произвести монтаж нижней обрешетки, затем установить кровельное покрытие. Полосы и листы необходимо укладывать нахлестом 15-20 см.
7. Заключительным этапом работы является возведение дымохода.

После того как крыша бани будет сделана, требуется проверить основные узлы «скелета», важно, чтобы технология была выполнена правильно.

Монтаж стропильной системы двухскатной крыши

После того, как рассчитаны стропила двускатной крыши, можно приступать к монтажу. Процесс разобьем на этапы и дадим характеристику каждому из них. Получится своеобразная пошаговая инструкция, содержащая дополнительные сведения по каждому этапу.

Крепление мауэрлата к стене

Брус устанавливается по длине стены, на которую будут опираться стропила.

В срубах из бревна роль мауэрлата играет верхний венец. В зданиях, построенных из пористого материала (газобетон, пенобетон) или кирпича, мауэрлат устанавливается по всей длине несущей стены. В других случаях его можно устанавливать между стропильными ногами.

Материал подготовлен для сайта www.moydomik.net

Сращивание мауэрлата друг с другом (прямым замком с болтами)Поскольку длина мауэрлата превышает стандартные размеры пиломатериалов, его приходится сращивать.

Соединение мауэрлата друг с другом делается как показано на рисунке.

Как соединить мауэрлат?

Запил брусьев производится только под углом в 90°. Соединения происходит с применением болтов. Гвозди, проволока, деревянные нагели не используются.

Как крепить мауэрлат?

Установка мауэрлата выполняется на верху стены. Технология монтажа предусматривает несколько способов крепления мауэрлата:

• строго по центру несущей стены;
• со смещением в одну из сторон.

Совет. Мауэрлат не может размещаться ближе, чем 5 см. до наружного края стены.

Чтобы защитить брус для мауэрлата от повреждения его укладывают на слой гидроизоляционного материала, в качестве которого чаще всего выступает обычный рубероид.

Надежность крепления мауэрлата важный аспект строительства. Это связано с тем, что скат крыши подобен парусу. Т.е., он испытывает сильную ветровую нагрузку. Следовательно, мауэрлат нужно крепко зафиксировать на стене.

Способы крепления мауэрлата к стене и стропилам

Крепления мауэрлата анкерамиАнкерные болты. Идеальны для монолитного строения.

Крепления мауэрлата деревянными нагелямиДеревянные нагели. Используются для срубов из бревна и бруса. Но, они всегда используются с дополнительными крепежами.

Крепления мауэрлата скобамиСкобы.

Крепления мауэрлата на шпильки или арматуруШпилька или арматура. Применяется в том случае, если коттедж построен из пористых материалов (газобетон, пенобетон).

Крепления мауэрлата скользящим креплениемСкользящее крепление (шарнирное). Связка таким способом позволяет обеспечить смещение стропильных ног при усадке дома.

Крепления мауэрлата проволокойОтожженная проволока (вязальная, стальная). Используется как дополнительное крепление в большинстве случаев.

Изготовление стропильных ферм или пар

Монтаж выполняется двумя способами:

• установка брусьев непосредственно на крыше. Используется не часто, поскольку выполнять все работы, замеры, подрезки на высоте проблематично. Зато позволяет полностью выполнить монтаж своими руками;

• сборка на земле. Т.е., отдельные элементы (треугольники или пары) для стропильной системы можно собрать внизу, а затем поднять их на крышу. Преимущество такой системы в более быстром выполнении высотных работ. А недостаток – в том, что вес собранной конструкции стропильной фермы может быть значительным. Чтобы ее поднять потребуется специальное оборудование.

Совет. Прежде чем собирать стропильные ноги, нужно нанести разметку. Очень удобно использовать для этих целей шаблоны. Собранные по шаблону стропильные пары будут абсолютно одинаковы. Для изготовления шаблона нужно взять две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

Установка стропильных ног

Собранные пары поднимаются наверх и устанавливаются на мауэрлат. Для этого внизу стропильных ног нужно сделать запил.

Совет. Поскольку прорези на мауэрлате ослабят его, можно делать запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию нужно использовать шаблон. Его вырезают из фанеры.

Способы крепления стропильной ноги показано на рисунке.

Способы крепления стропильной ноги

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Совет. Чтобы правильно установить стропильные ноги, лучше использовать временные подкосы и распорки.

Между стропильными парами натягивается бечевкаМежду закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар. А также, обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

Если стропильная система монтируется непосредственно на крыше дома, то после установки двух крайних стропильных ног устанавливается опора конька. Далее к нему крепят половины стропильный пар.

Стоит отметить, что в этом вопросе мнения профессионалов расходятся. Одни советуют использовать шахматный порядок крепления, что позволит равномерно распределить увеличивающуюся нагрузку на стены и фундамент более равномерно. Такой порядок предполагает установку одного стропила в шахматном порядке. После того, как часть стропильных ног установлена, монтируют недостающие части пары. Другие, настаивают на том, что нужно делать последовательный монтаж каждой пары. В зависимости от размера конструкции и конфигурации фермы, усиление стропильных ног выполняется подпорками и стойками.

Фиксация стропильными скобамиНюанс. Соединяются дополнительные элементы конструкции с помощью вырубки. Фиксировать их предпочтительно строительными скобами.

При необходимости можно удлинить стропильную ногу.

Способы сращивания стропильных ног показаны на фото.

Способы сращивания стропильных ног

Совет. Способ, которым удлиняется мауэрлат (запил под 90°) в данном случае применять нельзя. Это ослабит стропило.

Установка конька двускатной крыши

Коньковый узел кровли изготавливается путем соединения стропильных ног вверху.

Устройство конька крыши:

• Способ без использования опорного бруса (см. рис.).

Установка конька крыши без использования опорного бруса

• Способ с использованием стропильного бруса. Брус нужен для больших крыш. В дальнейшем он может стать опорой для стойки.

• Метод накладки на брус.

Установка конька крыши методом накладки на брусУстановка конька крыши способом накладки на брус

• Более современной разновидностью изготовления конькового узла можно считать способ, показанный на фото.

Способ изготовления конькового узла

Установка конька крыши методом врубки

После того, как установлена стропильная система делаем капитальное закрепление всех конструктивных элементов.

Монтаж обрешетки крыши

Монтируется обрешетка в любом случае, и предназначена для более удобного перемещения по крыше в процессе выполнения работ, а также для крепления кровельного материала.

Шаг обрешетки зависит от вида кровельного материала, например:

• под металлочерепицу – 350 мм (расстояние между двумя нижними досками обрешетки должно составлять 300 мм).
• под профнастил и шифер – 440 мм.
• под мягкую кровлю настилаем сплошную обрешетку.

Стропильная система двухскатной крыши с мансардой — видео:

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2

Элементы стропильной системы двухскатной крыши — схема 3

• Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.
  Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

• Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.

• Затяжка — соединяет стропильные ноги и придает им жесткость.

• Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

• Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

• Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

• Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

• Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

• Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет. Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы. Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Двухскатная крыша своими руками: фото, как сделать, устройство

Двухскатная крыша чаще всего применяется при возведении частных жилых домов. Выбор кровли этого типа объясняется ее надежностью и технологичностью.

Двухскатная конструкция крыши используется, как правило, в климатических зонах с резкой сменой времен года, там, где выпадает большой объем осадков.

Значительную часть работ по монтажу и обустройству крыши можно выполнить самостоятельно, без привлечения специалистов со стороны.

Особенности двухскатных кровель

Строительство индивидуального дома на отдельном земельном участке требует системного подхода.

Исходя из простых житейских соображений, владельцу необходимо выполнить два условия.

Во-первых, дом должен гармонично вписываться в окружающий ландшафт. Во-вторых, выбирая проект дома, нужно минимизировать затраты на его возведение.

Учитывая накопленный опыт, архитекторы и дизайнеры рекомендуют отдать предпочтение двухскатной крыше.

Сегодня на практике монтируются следующие виды двухскатных крыш:

• симметричная;
• ломанная;
• асимметричная.

Принимая решение, застройщику необходимо учитывать местные климатические условия, розу ветров и свое финансовое состояние.

Симметричные крыши частных домов получили широкое распространение благодаря оптимальному соотношению затрат и полученного качества.

Кровля в форме равнобедренного треугольника обладает максимальной прочностью. Каждому плотнику и монтажнику известно, что треугольник – фигура жесткая.

Это элементарное правило из геометрии практически подтверждается при монтаже кровельной системы.

Фото:

Крыша асимметричной формы используется в том случае, когда домовладелец стремится рационально использовать внутреннее пространство чердака.

При этом общая площадь кровли может оставаться такой же, как и в симметричном варианте.

Двухскатную крышу ломаной формы также используют в том случае, когда имеется необходимость увеличить полезную площадь.

Вопреки расхожему мнению о том, что данная конструкция сложна в реализации, ее можно собрать своими руками без особых затруднений.

Двускатный вариант крыши ломаного типа выбирают для того, чтобы в доме имелся второй этаж или мансарда.

Выполняя предварительные расчеты, необходимо брать во внимание тот факт, что общая площадь ломаной крыши будет больше, чем у классической симметричной.

Это значит, что ветровые нагрузки на нее будут действовать сильнее.

Любой вид двухскатной крыши включает в себя несущие элементы и ограждающие. К несущим элементам относятся стропила и мауэрлат, а к ограждающим — обрешетка и кровельный материал.

Неправильный выбор материала может существенно снизить надежность всей конструкции.

Чтобы не допустить такой ситуации при выполнении работ своими руками чертежи, необходимо изучить заранее.

Угол наклона кровельной плоскости к стене дома должен быть не менее 5 градусов. Это требование содержится в Строительных Нормах и Правилах (СНиП).

Если уклон окажется меньше зафиксированного значения, то естественный сток воды с крыши будет затруднен.

Оптимальный угол наклона двухскатной крыши рассчитывается исходя из следующих условий:

• вид кровельного материала;
• размеры дома;
• специфика климата в регионе.

Видео:

Легкий кровельный материал в сочетании с большим углом наклона скатов используется в тех местах, где сильных ветров в течение года не наблюдается.

Большая парусность кровли в таких условиях не является серьезной проблемой и не требует дополнительных мер по усилению конструкции.

Высокими эксплуатационными параметрами обладает крутая крыша при больших количествах атмосферных осадков.

Дождевая вода легко стекает и даже снег в зимний период на скатах не задерживается.

Составляющие элементы двухскатной крыши

По многолетней практике для частных домов угол наклона двухскатной крыши выбирается от 40 до 60 градусов. Это не значит, что при конкретных условиях от этих значений нельзя отступать.

Технология возведения стен и монтаж двухскатной крыши на сегодняшний день отработаны до мелочей.

Фото:

Каждый элемент конструкции имеет свое наименование и выполняет определенную функцию.

Исходя из житейского опыта, перед монтажом двухскатной крыши своими руками следует внимательно ознакомиться с номенклатурой составляющих изделий, которые собираются в одну конструкцию. Ничего сложного для понимания в этом процессе нет.

Начинающие строители иногда не понимают назначение мауэрлата. Внешне он представляет собой брус квадратного сечения, который укладывают на стены дома по периметру.

Очень важно чтобы мауэрлат располагался строго горизонтально. В зависимости от габаритов строения сечение бруса выбирается в пределах от 10 до 20 см.

Устройство двухскатной крыши выполняется таким образом, чтобы нагрузка кровельной системы равномерно распределялась на стены.

Назначение мауэрлата заключается как раз в том, чтобы обеспечить эту равномерность. И поэтому кровельная конструкция не оказывает разрушительного давления на отдельные участки стен.

Стропильная нога представляет собой брус прямоугольного сечения и является главным элементом стропильной системы.

В свою очередь, сама система служит основой двухскатной крыши. Для придания жесткости всей конструкции применяются стойки и подкосы.

Предназначение обрешетки заключается в креплении кровельного материала. Собранный из отдельных элементов кровельный каркас должен обладать достаточной жесткостью.

Расчет двухскатной крыши нужно выполнить с высокой точностью, иначе при недостатке материалов придется применять такие элементы как кобылки.

Они применяются в том случае, когда длина стропильной ноги оказалась недостаточной для монтажа свеса.

Видео:

Виды стропильной системы

Стропильная система является основным несущим элементом двухскатной крыши. При строительстве дома своими руками нужно знать, что стропильные системы бывают двух типов – висячего и наслонного типа.

Стропила висячего типа применяются для домов небольшой площади. В таком случае стропильные ноги опираются непосредственно на стены дома. Расстояние между стенами не должно превышать 10 м.

Наслонные стропила имеют дополнительные точки опоры. Такое решение придает кровельной системе необходимую прочность.

Для конкретного вида крыши схема монтажа имеет некоторые особенности непринципиального характера.

Висячие стропила

Главной особенностью висячей системы является то, что она опирается на стены дома. Согласно законам механики, при такой схеме возникает распирающее усилие.

Его величина определяется пропорционально весу двухскатной крыши.

Чтобы компенсировать распирающие усилия, используется горизонтальная перемычка между стропильными ногами, которая называется затяжкой.

За один прием рекомендуется собирать необходимое количество треугольников из двух стропильных ног и затяжки.

Это должно делаться для того, чтобы обеспечить минимальные отклонения в габаритных размерах.

Стропильную конструкцию висячего типа можно устанавливать и без мауэрлата.

Этот факт считается важным преимуществом перед другими конструкциями, особенно в тех ситуациях, когда владельцу приходится самому заниматься монтажом двухскатной крыши.

При этом следует подчеркнуть, что подобные решения реализуются для небольших строениях, таких как баня, летняя кухня или гараж на усадьбе.

Застройщик перед началом работ должен четко представлять себе, как сделать двухскатную крышу своими руками.

На стадии проектирования и подготовки необходимо определить, будет ли использоваться чердачное помещение в качестве жилого или нет.

Наслонные стропила

При возведении дома большой площади с двухскатной крышей применяется стропильная система наслонного вида.

Если висячие стропила целиком опираются на стены, то в наслонной конструкции стропильная нога имеет еще одну дополнительную опору.

В качестве этой опоры используется стена, разделяющая помещение на две равные части, или специально возведенные колонны.

На практике данная конструкция применяется при ширине дома более 10 метров. Когда возводится дом с габаритами, превышающими это значение, то количество опорных колонн можно увеличить.

Расчет прочности конструктивных элементов выполняется при разработке проекта.

Если сделанный расчет окажется не точным, то придется переделывать всю конструкцию двухскатной крыши.

Стропильная система наслонного типа считается более простой и технологичной, чем висячая. В этом положении стропильные ноги прислонены одна к другой, благодаря чему конструкция и получила свое наименование.

По причине такого расположения нагрузка на все элементы распределяется более равномерно. Именно поэтому все узлы обладают равным уровнем надежности.

Единственный недостаток, который отмечают плотники-профессионалы — это наличие стойки для поддержки стропильной ноги.

Видео:

Установка двухскатной крыши

Строительство индивидуального дома с двухскатной крышей выполняется в несколько этапов.

Работы на каждом этапе необходимо проводить качественно, в соответствии с требованиями СНиП.

Когда подходит очередь возведения кровельной системы, работы выполняются в следующем порядке:

• крепится мауэрлат;
• устанавливается стропильная система;
• фиксируется обрешетка и кровельный материал.

После чего оформляются карнизы и фронтоны, отливы и водосточные трубы. Построенный дом невозможно эксплуатировать до тех пор, пока стены не подведены под крышу.

Темп кровельных работ определяется состоянием проектных документов и качеством материалов.

Видео:

Установка мауэрлата

Для крепления двухскатной крыши в качестве мауэрлата используется брус. Величина сечения этого бруса должна быть близкой к толщине стен.

Для домов, возведенных из обожженного кирпича или пенобетонных блоков, будет достаточно сечения 15 х 15 см.

Внешнюю часть бруса укладывают заподлицо с внешней поверхностью стены. Между мауэрлатом и стеной обязательно прокладывается гидроизоляционный материал.

Чаще всего для этих целей используется рубероид или толь. На следующем шаге нужно надежно прикрепить брус к стене.

В качестве крепежных элементов берутся шпильки, один конец которых заранее замурован в стену.

Применяются и другие способы крепления мауэрлата к стене.

При выкладке кирпича за несколько рядов до завершения в стену закладывается стальная проволока.

Ее длины должно хватать для обвязки бруса. Число таких закладок должно быть больше, чем количество стропил.

Делая приспособления для надежной фиксации мауэрлата, нужно соблюдать технологию укладки кирпичей.

В домах, возведенных из бревен или бруса, функцию мауэрлата выполняет завершающий венец.

Согласно действующим правилам, точки крепления бруса к стене не должны совпадать с точками расположения стропил. Их необходимо разнести как минимум на полметра.

Монтаж стропил

Установка и крепление стропильной конструкции для двухскатной крыши — процедура простая, но ответственная.

При монтаже очень важно выдерживать установочные расстояния между стропилами. Если для дома выбрана висячая система, то изготовление треугольных ферм выполняется заранее.

Необходимое количество элементов собирается на земле, после чего изделия поднимаются наверх и закрепляются в обозначенных точках.

Сначала устанавливаются конструкции по краям сруба, выравниваются и закрепляются. Между ними натягивается один шнур по линии конька и два внизу -по нижним точкам стропильных ног.

Натянутые шнуры необходимы для того, чтобы выдержать геометрические размеры двухскатной крыши. Процедура монтажа выполняется пошагово в определенной последовательности.

Следующие элементы стропильной конструкции устанавливаются на свои размеченные места и закрепляются.

О том, как правильно выполнить крепление, должно быть продумано заранее — еще на этапе проектирования.

Чтобы обеспечить жесткость конструкции в процессе монтажа, стропила соединяются между собой временным крепежом.

После того как установлены распорки и укосы, временный крепеж удаляется. На следующем этапе на стропильную систему накладывается обрешетка.

Крепление кровельного материала

После того как стропильная система двухскатной крыши закреплена, на нее фиксируется обрешетка, которая бывает двух типов.

Каждый застройщик выбирает свой вариант, выбор которого определяется видом кровельного материала.

Если проектом предусмотрено использование мягкой кровли, то обрешетку делают сплошной.

Битумная черепица, плоская мембранная пленка, при всех положительных характеристиках требует прочного основания при укладке.

Под такую кровлю обрешетка изготовляется из фанеры, плит ДСП и OSB. Можно использовать и плотно подогнанную половую рейку.

Обрешетку для жестких кровельных материалов, таких как шифер или металлочерепица, делают решетчатой.

Опытный плотник знает как построить двухскатную крышу и всегда найдет оптимальное решение при монтаже обрешетки.

Во время использования листовой кровли шаг крепления брусьев под обрешетку выбирается с учетом размеров листового материала.

Если проектом предусмотрено утепление кровли, то выполняются дополнительные работы по монтажу пароизоляции и укладке утеплителя.

Видео:

Любой тип двухскатной крыши будет смотреться незавершенным до тех пор, пока не оформлены фронтоны.

В тех регионах, где часто стоит ветреная погода, рекомендуется зашивать фронтон сразу же после установки стропильной системы.

Если строительные работы выполняются самостоятельно, то необходимо следовать этой рекомендации.

Опасность заключается в том, что при шквалистом ветре недостроенную крышу может просто снести.

После оформления фронтона работы по монтажу двухскатной крыши считаются завершенными.

Шаг 22: Отделка фронтона: серия видеоинсталляций

Это шаг 22 из серии видеороликов из 24 шагов, в которых показано, как установить отделку фронтона на стальной строительный комплект.

Фронтонная накладка предназначена для отделки стыков на фронтонах здания между кровлей и торцевыми стеновыми панелями. Наряду с приданием этим областям красивого законченного вида, отделка фронтона предотвращает попадание элементов в здание между панелями крыши и торцевых стен. Он предназначен для прохождения от конца панелей крыши к центру пика.

Поместите отделку фронтона заподлицо с концом панелей крыши. Это означает, что если вы навешиваете панели крыши за боковую стенку, отделка фронтона идет до конца панели крыши. Теперь, если длины одной планки фронтона недостаточно, чтобы добраться до пика, то, что я собираюсь указать, относится и к вашей второй части. На пике используйте уровень, чтобы отметить центр пика на отделке фронтона. Обрежьте отделку примерно на ¼ дюйма дальше этой линии с помощью авиационных ножниц — вы делаете это для того, чтобы было достаточно места для нахлеста отделки фронтона с другой стороны.

Теперь, прежде чем прикрутить накладку фронтона, убедитесь, что одно основное ребро панели крыши находится под приподнятым фланцем накладки фронтона. Если вы это сделаете, что обычно и бывает, вам не понадобится бутиловая лента под краем отделки фронтона, которая идет на панель крыши. Если у вас нет основного ребра панели крыши под приподнятым фланцем отделки фронтона, вам нужно будет проложить немного узкой бутиловой ленты между краем отделки фронтона и панелью крыши. Это узкое применение бутиловой ленты выполняет ту же функцию, что и одно из основных ребер на панели крыши, — оно удерживает элементы от попадания в ваше здание.

Прикрепляя накладку, держите ее на одном уровне с фасадом здания, а верхнюю часть держите на одном уровне с крышей. Используйте согласованные по цвету винты # 14 x 7/8 и спереди, прикрепите к каждому второму основному ребру и вдоль крыши, вставьте винт примерно через каждые 24 дюйма.

Шаг 23: Заглушка конька

Индекс видео:

Как преобразовать в двускатную крышу

Если вы хотите преобразовать свою старую вальмовую крышу в двускатную , то вы должны быть готовы к некоторым серьезным изменениям в вашей крыше. Шатровая крыша не будет иметь достаточной опоры для преобразования в двускатную, поэтому вам необходимо добавить дополнительные опорные конструкции, чтобы сделать преобразование возможным. Прежде чем вы сможете начать, вам нужно будет определить, сколько места вам нужно, а затем выяснить, где вам нужно разместить опорные стены, чтобы превратить один вид крыши в другой. Затем вы можете начать преобразовывать вальмовую крышу в двускатную, не создавая слишком большой нагрузки на остальную часть здания.

Этап 1. Получите разрешение

Замена вальмовой крыши на двускатную влечет за собой серьезные структурные изменения в вашей крыше.Для этого вам потребуется разрешение местных органов власти. Прежде чем вы начнете снимать старую вальмовую крышу, составьте план того, как вы собираетесь снимать крышу, как вы будете строить новую и где будут располагаться внутренние опоры. Вам нужно будет иметь несколько очень точных планов, чтобы показать их строительному инспектору, прежде чем вам будет разрешено продолжить. Не начинайте строить новую крышу без этого разрешения, так как местное правительство может потребовать, чтобы вы ее сняли.

Этап 2. Снятие вальмовой крыши

Для переоборудования вам придется снять часть крыши. Решите, где вы хотите, чтобы фронтонная часть крыши проходила, и отметьте это на своих планах. С помощью стремянки снимите с крыши все желоба, кровельную черепицу и любую другую кровельную мебель. Обнажить стену под крышей. Войдите внутрь и удалите все деревянные и внутренние опоры, которые поддерживали крышу. Вам нужно будет заменить их на более прочную опору.

Шаг 3. Постройте стену

Теперь вам нужно построить стену, которая будет поддерживать крышу. Стена должна быть построена на высоте верхней точки старой крыши и в идеале должна быть треугольной формы, чтобы вы могли поддерживать двускатную крышу. Когда кирпичи будут установлены, убедитесь, что вы покрыли поверхность кирпичной кладки небольшим количеством герметика, а затем покройте внутреннюю часть подходящей штукатуркой. Оставьте поверхность сохнуть.

Этап 4. Установка крыши

После того, как стена будет установлена, соорудите деревянные опоры для черепицы.Возьмите бревно с верхней точки вашей старой крыши, а затем перенесите его, пока оно не коснется верхней части стены. Опустите деревянные опоры и прибейте гвоздями к краям опорных стен. Затем вы можете покрыть крышу черепицей, как если бы вы использовали обычную сменную крышу. Убедитесь, что крыша немного нависает над стеной, чтобы не было доступа для воды, а затем установите слой бруса между стеной и крышей, чтобы дождь не попадал на стену.

Установка софита для двускатной крыши

Софит

обычно изготавливается из винила, дерева или алюминия и устанавливается на нижней стороне свесов крыши и карнизов.Софиты создают законченный вид дома и экстерьера здания.

Для простоты и удобства перед установкой сайдинга установите софит на дом. Если это невозможно, установите F-профиль перед остальной частью сайдинга. Это облегчит доступ к софиту для установки.

Софит относительно легко установить, но делать это следует с осторожностью из-за высоты двускатных крыш.

Этап 1 — Измерьте

Измерьте ширину нижней облицовки (пространство на нижней стороне карниза от стены до внешней доски карниза).Как правило, выступ будет примерно 12 дюймов, но тщательно измерьте, поскольку для каждого дома существуют свои различия.

Шаг 2. Установка F-канала

Надев защитные перчатки и защитные очки, поместите форму F-канала вдоль нижней стороны основания. Этот канал будет проходить по всей длине фронтона, от нижней части фронтона до верхнего конца фронтона, в том числе вдоль другой стороны. F-профиль будет удерживать софит на месте и скрывать его от глаз снаружи дома.

Этап 3. Планирование установки софита

Софит представляет собой длинную полосу, но по всей ее длине имеются выступы. Эти коньки будут располагаться перпендикулярно дому при установке софита. На одной стороне софита есть канавка, которая будет использоваться для стабилизации стыковочных частей вырезанного софита.

Разрежьте софит на части такой же ширины, как и нижняя панель, вычитая 1/8 дюйма. Это обеспечит пространство для расширения и сжатия софита в холодную и жаркую погоду и предотвратит коробление.

Шаг 4. Установка софита

Начиная с нижнего края фронтона, вставьте софит в F-образный профиль. Прежде чем прибить софит на место, вытащите небольшое количество софита из задней части F-профиля. Это предотвратит искривление софита.

Этап 5. Крепление с помощью гвоздей

Прибейте ближний край софита к лицевой панели, начиная с размещения кровельного гвоздя в центре секции.

Шаг 6. Установка следующей секции

Начните установку следующей части софита, следуя той же процедуре, что и раньше. Однако вставьте гладкий край новой части софита в канавку первой части софита. Шаг 7. Продолжение установки

Шаг 8. Завершите верхнюю часть

Согните верхнюю часть софита, а не отрезайте ее. Это позволит создать ровный угол. Прибейте обе стороны, чтобы держать его на месте.

Шаг 9. Повторите процесс

Продолжайте установку софита с другой стороны фронтона, повторяя те же шаги, что и выше. Отрежьте последнюю часть софита по размеру с помощью ножниц по металлу.

Крыши

Используйте директивы для крыши, чтобы автоматически генерировать условия вальма, фронтона, навеса, навеса, крыла чайки, полувальма или голландского фронтона. Создайте полутораэтажную структуру и установите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, позволяя программе выполнять расчеты за вас.

Основы крыши

Узнайте, как создавать крыши в Chief Architect с помощью инструмента автоматического построения крыши, и как использовать инструменты ручной сборки крыши для создания и редактирования плоскостей крыши, изменения свойств стен для двускатных и вальмовых крыш, узнайте о вальмовых, навесных и других стилях крыш.

Видео № 5447

Шатровая крыша

Создайте скатную вальмовую крышу с помощью диалогового окна «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр Стена фронтона в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте настройку High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельную односкатную крышу, или только настройку Full Gable Wall, чтобы создать односкатную односкатную крышу.

Видео № 6125

Гамбральная крыша

Используйте параметр «Верхний уклон» в спецификации стены, чтобы задать параметры верхнего и нижнего уклона для создания крыши в виде вальма.

Видео № 6126

Крыша «Крыло чайки»

Используйте настройку «Верхний шаг» в спецификации стены с уклоном, противоположным уклону вальмовой крыши, чтобы создать крышу типа «крыло чайки».

Видео № 6127

Полувальмовая крыша

Использование параметра «Верхний уклон» на стене с фронтоном позволяет создать стиль полувальмового или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены, чтобы автоматически создать такую ​​крышу.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

Видео № 6130

Автоматические слуховые окна

Требования к инструменту Auto Dormer отличаются от требований к инструменту Auto Floating Dormer.

Видео № 6131

Веб-семинар с советами и рекомендациями по крыше

Крыши могут быть одним из самых сложных компонентов дома — их проектировать не следует. Мы рассмотрим, как с помощью кровельных инструментов главного архитектора можно создать крышу любого стиля. Если вы корректируете или создаете крыши вручную, особенно для проектов реконструкции, проецирование точек пересечения крыш может сэкономить вам много времени.На этом занятии мы рассмотрим советы и приемы, позволяющие сэкономить время при создании идеальной крыши.

Видео № 10202

Поиск пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение» для автоматического размещения точек пересечения крыш, чтобы программа создавала временные точки САПР, соответствующие точкам пересечения плоскостей крыши.

Видео № 728

Строительство мансардных окон

Инструменты автоматического слухового окна — это быстрый метод создания этих элементов дизайна.

Видео № 26

Молдинг фриза

Фризовые молдинги, также известные как фризовые доски, монтируются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Увеличить наклон вниз

Установите флажок «Продлить уклон вниз», чтобы расширить плоскость крыши вниз над выступом вместо создания дополнительных плоскостей крыши.

Видео № 714

Базовые линии наклонной плоскости крыши

Направление уклона и начальная высота любой плоскости крыши, ручной или автоматической, определяются ее базовой линией.

Видео № 733

Расклешенная крыша

Создайте расклешенный карниз, скопировав план крыши и используя настройки кривой крыши.

Видео № 1956

Составная криволинейная крыша

Создайте составную кривую, используя несколько плоскостей крыши и изгибая их в противоположных направлениях.

Видео № 709

Использование инструмента линии двускатной крыши

Инструмент Линия фронтона/крыши можно использовать для автоматического создания фронтона над несущей стеной плоскости вальмовой крыши. Его лучше всего использовать только в ситуациях, когда директивы крыши в стенах невозможны.

Видео №1503

Крышные группы

Программа рассматривает разные группы крыш как отдельные здания с целью автоматического создания крыш, предотвращая влияние их крыш друг на друга.

Видео № 1512

Соответствие отметкам конька крыши

Измените плоскости крыши, используя настройки в их диалоговом окне «Спецификация» в сочетании с инструментами редактирования, чтобы они соответствовали отметкам конька крыши.

Видео № 1514

Рисование голландской двускатной крыши вручную

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию стилей вальмовой и двускатной крыш, в которой фронтон расположен на конце конька, в верхней части плоскости вальмовой крыши.

Видео №1517

Мансардные окна с чертежом вручную

Во многих случаях вы можете захотеть создать свои собственные слуховые окна вручную. Вот советы о том, как их заполнить.

Видео № 1521

Усовершенствованные крыши — надстройка с тремя фронтонами

Третья двускатная крыша присоединяется к основной крыше в ситуации перестройки.Демонстрируется использование стропил, ферм и полилинии основания фермы

Видео № 1955

Планы сарая 10×12 двускатного сарая — шаг за шагом

План сарая 10х12, с двускатной крышей. Планы включают в себя бесплатную загрузку в формате PDF, пошаговые инструкции, чертежи, размеры, список покупок и список раскроя.

Планы сарая с двускатной крышей 10×12 — обзор

Планы сарая с двускатной крышей 10×12 – Список материалов

Список покупок

Список покупок

(материал для дверей и окон не указан ниже)

Этаж

2 – обработка давлением 2×6 – 12′

10 – обработка давлением 2×6 – 10′

3 – обработка давлением 4×4 – 12′

4 – 3/4″ шпунтованная фанера – лист 4’x8’

Настенные рамы

6 – 2×4 – 12′

46 – 2×4 – 8′

6 – 2×4 – 10′

Каркас крыши – стропила/ферма

28 – 2×4 – 8′

10 – 2×4 – 10′

Сайдинг

13 – Внешний сайдинг 5/8″ t1-11 – лист 4’x8’

Отделка крыши

4 – 2×6 – 8′

Настил крыши

8 – фанера 1/2″ – лист 4’x8’

Угловая накладка

4 – 1×4 – 8′

4 – 1×4 – 10′

Оборудование

Оцинкованные гвозди 3 1/2″

Винты для настила 2″

2-дюймовые оцинкованные гвозди

Оцинкованные отделочные гвозди 1 1/4″

черепица

прихватки

рубероид

скобы

капельник

Список вырезов

Список вырезов

(материал для дверей и окон не указан ниже)

Этаж

2 – обработка давлением 2×6 – 12′

10 – обработка давлением 2×6 – 9′ 9″

3 – обработка давлением 4×4 – 12′

4 – 3/4″ шпунтованная фанера – лист 4’x8’ (нарезанный по размеру)

Настенные рамы

4 – 2×4 – 12 футов

2 – 2×4 – 11 футов 5 дюймов

46 – 2×4 – 7 футов 6 дюймов

4 – 2×4 – 9 футов 5 дюймов

2 – 2×4 – 10 футов

Стропила/ферма

20 – 2×4 – 6 футов 7 5/16″

10 – 2×4 – 2’ 2 7/16″

10 – 2×4 – 10′

12 – 2×4 – 2’ 1 3/4″

Сайдинг

13 — Наружный сайдинг 5/8 t1-11 — лист 4’x8’ (нарезанный по размеру)

Отделка крыши

4 – 2×6 – 6 футов 7 5/16″

Настил крыши

8 — фанера 1/2″ — листы 4’x8’ (нарезанные по размеру)

Угловая накладка

4 – 1×4 – 8 футов (нарезка по размеру)

4 – 1×4 – 10 футов (нарезка по размеру)

Пол сарая построен из обработанных под давлением пиломатериалов 2×6 и обработанных под давлением 4×4.

Отрежьте две ленты 2×6 длиной 12 футов для ленты. Отрежьте десять брусков 2 × 6 длиной 9 футов 9 дюймов для балки пола. Прибейте 3 1/2 ″ гвоздя через ленту 2 × 6 и в балку пола. Пространственная балка пола 16″ O.C.

Прикрепите обработанные давлением полозья 4×4 длиной 12 футов к нижней части рамы пола. Выровняйте раму пола, измеряя по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4×4, забив 3 1/2″ гвозди через раму пола в полозья 4×4.

Отрежьте по размеру и установите 3/4″ шпунтованную фанеру на раму пола.Закрепите фанерный настил пола 2-дюймовыми шурупами.

Каркас передней и задней стенок изготовлен из бруса 2×4.

Стеновые стойки расположены на расстоянии 16″ O.C.

Соберите раму задней стенки, как показано на рисунке выше (см. рисунок ниже, где показан крупный план).

Каркас передней стены будет иметь дверь и окно, инструкции по обрамлению двери и окна см. на страницах ниже:

Соберите раму передней и задней стенки, используя 3 1/2″ гвозди.

Вот торцы передней и задней стенок крупным планом.

Отрежьте боковые стенки 2×4, как показано на рисунке выше.

Настенные шпильки расположены на расстоянии 16″ O.C.

Если вы собираетесь добавить двойную дверь к боковой стене сарая, см. информацию о дверях на этой странице: Планы дверей сарая

Соберите раму боковой стенки, используя 3 1/2″ гвозди.

Детали ферм и стропил.

Ферма построена из бруса 2×4.

Отрежьте 2×4, как показано на рисунке выше. Ферма собирается с использованием фанерных косынок 1/2″. Вбейте 2-дюймовые гвозди через косынку в ферму.

Прикрепите ферму к навесу 16″ O.C. Toenail 3 1/2″ гвозди через ферму и в каркас стены.

Отрежьте по размеру и установите сайдинг, используя отделочные гвозди 1 1/4″. Установить двери, окна.

Чтобы построить 1 фут, отрежьте аутригеры 2 × 4, как показано выше. Сделайте надрезы, как показано на рисунке выше, и установите выносные опоры, используя 3 1/2″ гвозди.

После того, как выносные опоры будут установлены, обрежьте доски размером 2 × 6 для отделки крыши, как показано на рисунке выше, и закрепите их гвоздями 3 1/2″.

Вырежьте блоки 2×4 по размеру и установите между стропилами с помощью гвоздей 3 1/2″.

Обрежьте сайдинг t1-11 по размеру и установите между стропилами, как показано на рисунке выше.Для установки используйте отделочные гвозди диаметром 1 1/4 дюйма.

Измерьте, отрежьте и установите 1/2-дюймовую фанеру для настила крыши.

Установите рубероид, капельник и черепицу.

Установите угловую накладку накладки 1×4.

Нравятся эти планы сарая 10 × 12 ? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

Construct101 предлагает бесплатные планы онлайн-версии.Эти бесплатные планы также имеют бесплатную загружаемую версию в формате PDF для печати без рекламы. Нажмите сюда для того, чтобы скачать.

План двускатной крыши 20×20 | Мои планы на открытом воздухе

Этот пошаговый самодельный проект примерно 20×20 планов двускатной крыши сарая . Эта статья является ЧАСТЬЮ 2 проекта сарая 20×20, где я покажу вам, как построить двускатную крышу. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальные мои чертежи по деревообработке , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.

Проекты, сделанные из этих планов

План двускатной крыши 20×20

Дом-20×20-фронтон-сарай

• G  – 4 шт. сайдинга T1-11 – длина 25 3/4″x48″, 2 шт. – длина 45 3/4″x48″, 1 шт. – 48″x55 3/4″ длина  ТОРЦЕВЫЕ ПАНЕЛИ
• I  – 2 шт. бруса 2×6 – длина 144″, 1 шт. – длина 240″, 2 шт. бруса 2×4 – длина 20″, 1 шт. – длина 44 1/4″, 2 шт. – 60 ″ длинный 11x ФЕРМА
• J  – 8 шт. пиломатериалов 2×6 – длина 144″, 28 шт. – длина 8 1/2″ КОНСТРУКЦИИ
• K — 12 штук фанеры 3/4″ — длина 48″x96″, 6 штук — длина 48″x48″, 4 штуки — длина 12″x96″, 4 штуки — длина 12″x48″ КРЫША

1

1

• L – 550 кв. м толя, 550 кв.м битумной черепицы КРОВЛЯ
• M  – 2 шт. пиломатериала 1×8 – длина 264 ″, 4 шт. – длина 145 ″ ТРИМ

 Один день

Как построить двускатную односкатную крышу 20х20

Стропила

Первым этапом проекта является строительство ферм для сарая.Как вы можете легко заметить на схеме, вам нужно сделать разрезы под углом к ​​балкам 2×6. Выровняйте края заподлицо для профессионального результата.

Диагональные опоры фермы

Из бруса 2х4 построить опоры диагональной фермы. Отметьте линии разреза на балках, а затем выполните работу с помощью пилы.

Сборка ферм

Положите стропила, вертикальные и диагональные опоры на ровную поверхность. Не оставляйте зазоров между компонентами и выровняйте края заподлицо.Установите соединители с металлическими пластинами на стыки, чтобы плотно зафиксировать компоненты вместе.

Монтаж ферм

Прикрепите фермы к верхней части сарая. Используйте спиртовой уровень, чтобы точно отвесить фермы вертикально. Используйте стропильные стяжки, чтобы зафиксировать фермы к боковым стенам. Кроме того, вы можете установить блоки между фермами, чтобы вы могли плотно закрыть навес.

Торцевые панели фронтона

Вырежьте торцевые панели фронтона из сайдинга T1-11 по размеру и форме, показанным на схеме.Выровняйте края заподлицо и вставьте гвозди 6d через каждые 8 ​​дюймов вдоль каркаса.

Сборка свесов

Построить навесы для сарая из бруса 2х6. После обрезки стропил необходимо прикрепить бруски. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Вы можете отрегулировать размер выступов в соответствии с вашими потребностями.

Установка выступов

Установите навесы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте.

Монтаж листов крыши

Установите 3/4-дюймовые фанерные листы на верхнюю часть сарая. Выровняйте края заподлицо и не оставляйте зазоров между компонентами. Просверлите направляющие отверстия и вставьте шурупы 1 5/8″ каждые 8″ вдоль стропил.

Боковые накладки на крышу

Установите планки 1×8 по бокам навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Передние накладки на крышу

Установите накладки на переднюю и заднюю часть односкатной крыши.Выровняйте края заподлицо и вставьте гвозди, чтобы вы могли плотно зафиксировать их на месте.

Монтаж кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

Прочтите инструкции на упаковках битумной черепицы, прежде чем плотно их укладывать на место. Начните с нижней левой стороны крыши и установите их до самого верха.

Планы сарая 20×20 — вид спереди

Обязательно просмотрите ЧАСТЬ 1 проекта, чтобы узнать, как построить каркас сарая. Взгляните на ЧАСТЬ 3 проекта, чтобы узнать, как обрамлять двойные двери и как устанавливать декоративные планки.

Планы сарая 20×20 – вид сбоку

Если да, я рекомендую вам ознакомиться с остальными планами моего сарая ЗДЕСЬ.Я спроектировал много навесов, начиная с двускатных, заканчивая односкатными и двускатными. Кроме того, у меня есть много размеров на выбор.

Этот проект по деревообработке был около 20×20 планы фронтона сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Утепленное здание с двускатной крышей 13×10

Набор анкерных болтов (включает 9 шт. ) количество	1	Пакет анкерных болтов (включает 9 шт.)	S14	3 доллара.00 100 шт. в наличии
Шестнадцатеричный Количество в упаковке с завинчивающимися крышками (включает 45 шт.)	2	Шестнадцатеричный Упаковка винтовых крышек (включает 45 шт.)	S16	3,00 $ 100 шт. в наличии
Набор винтов, длинный (включает 31 шт.), количество	3	Набор длинных винтов (включает 31 шт.)	S15	3 доллара.00 100 шт. в наличии
Количество Винтовые пакеты, длинные (включает 45 шт.)	4	Набор длинных винтов (включает 45 шт.)	S20	3,00 $ 100 шт. в наличии
Набор винтов, длинный (включает 46 шт.), количество	5	Набор длинных винтов (включает 46 шт. )	S21	3 доллара.00 100 шт. в наличии
Силиконовый прозрачный количество	6	Силиконовый прозрачный	SIL	6,00 $ 100 шт. в наличии
Количество адаптеров с внутренней резьбой	7	Адаптеры с внутренней резьбой	ФЭ	2 доллара.00 100 шт. в наличии
Количество желобов	8	Водосточный стык	G03E	2,00 $ 100 шт. в наличии
Количество опор желоба	9	Поддержка желоба	G04E	2 доллара.00 100 шт. в наличии
Количество петель	10	Петли	ХК	2,00 $ 100 шт. в наличии
Количество Переходники с наружной резьбой (внутренний диаметр трубы 38 мм (1 1/2 дюйма))	11	Переходники с наружной резьбой (внутренний диаметр трубы 38 мм (1 1/2 дюйма))	МЭ	2 доллара. 00 100 шт. в наличии
Базовый U-образный канал, передний левый и задний правый, количество	12	Базовый U-образный канал, передний левый и задний правый	B01E	4,00 $ 100 шт. в наличии
Базовый U-образный канал, передний правый и задний левый количество	13	Базовый U-образный канал, передний правый и задний левый	Б02Е	4 доллара.00 100 шт. в наличии
База U-образная сторона канала (LF/R.B) количество	14	База U-образная сторона канала (L.F/R.B)	Б03Е	4,00 $ 100 шт. в наличии
База U-образная сторона канала (L.B/R.F) количество	15	База U-образная сторона канала (L.Б/Р.Ф)	Б04Е	4,00 $ 100 шт. в наличии
Количество Угловая крышка	16	Угловая крышка	C01E	3,00 $ 100 шт. в наличии
Угловая крышка Количество внутри	17	Угловая крышка внутри	C02E	3 доллара.00 100 шт. в наличии
Колонка дверная левая количество	18	Дверная колонна слева	D01E	5,00 $ 100 шт. в наличии
Дверная колонна Правое количество	19	Колонка двери правая	D02E	5 долларов.00 100 шт. в наличии
Количество дверных замков	20	Замок	ЛЭ	20,00 $ 100 шт. в наличии
Дверной стопор Нижнее количество	21	Нижняя часть дверного стопора	Д03Е	2 доллара.00 100 шт. в наличии
Дверной ограничитель Верх количество	22	Верх стопора двери	Д04Е	2,00 $ 100 шт. в наличии
Количество каналов Foundation ‘U’	23	Фонд «Ю» Канал	F01E	2 доллара.00 100 шт. в наличии
Количество каналов Foundation ‘U’	24	Фонд «Ю» Канал	F02E	2,00 $ 100 шт. в наличии
Количество каналов Foundation ‘U’	25	Фонд «Ю» Канал	F03E	2 доллара.00 100 шт. в наличии
Количество каналов Foundation ‘U’	26	Фонд «Ю» Канал	F04E	2,00 $ 100 шт. в наличии
Количество каналов Foundation ‘U’	27	Фонд «Ю» Канал	F05E	2 доллара.00 100 шт. в наличии
Количество каналов Foundation ‘U’	28	Фонд «Ю» Канал	F06E	2,00 $ 100 шт. в наличии
Количество каналов Foundation ‘U’	29	Фонд «Ю» Канал	F07E	2 доллара.00 100 шт. в наличии
Количество каналов Foundation ‘U’	30	Фонд «Ю» Канал	F08E	2,00 $ 100 шт. в наличии
Количество каналов Foundation ‘U’	31	Фонд «Ю» Канал	F09E	2 доллара.00 100 шт. в наличии
Количество Foundation ‘U’ Channel Joint	32	Фонд «Ю» Канал Джойнт	F10E	2,00 $ 100 шт. в наличии
Количество фундаментных анкеров	33	Анкер фундамента	F11E	2 доллара.00 100 шт. в наличии
Верхний U-образный канал, задний левый и передний правый количество	34	Верхний U-образный канал, задний левый и передний правый	Т01Е	5,00 $ 100 шт. в наличии
Верхний U-образный задний правый и передний левый канал количество	35	Верхний U-образный канал, задний правый и передний левый	Т02Е	5 долларов.00 100 шт. в наличии
Количество верхних U-образных держателей канала	36	Верхний U-образный держатель канала	Т07Е	5,00 $ 100 шт. в наличии
Верхний U-образный канал, левая сторона, задняя и правая передняя часть, количество	37	Верхний U-образный канал, левая сторона, задняя и правая передняя стороны	Т03Е	5 долларов.00 100 шт. в наличии
Верхний U-образный канал, левая сторона, передняя и правая задняя часть	38	Верхний U-образный канал Левая сторона спереди и справа сзади	Т04Е	5,00 $ 100 шт. в наличии
Верхний U-образный средний канал	39	Верхний канал ‘U’ Средний	Т05Е	5 долларов.00 100 шт. в наличии
Количество верхней средней опоры U-образного канала	40	Верхняя средняя опора U-образного канала	Т06Е	5,00 $ 100 шт. в наличии
Желоб передний левый и задний правый количество	41	Желоб спереди слева и сзади справа	G01E	15 долларов.00 100 шт. в наличии
Желоб передний правый и задний левый количество	42	Желоб спереди справа и сзади слева	G02E	15,00 $ 100 шт. в наличии
Количество Оклад крыши Левая сторона сзади	43	Мигание крыши Левая сторона сзади	R04E	5 долларов. 00 100 шт. в наличии
Количество Оклад крыши левый передний	44	Проблеск крыши с левой стороны спереди	R05E	5,00 $ 100 шт. в наличии
количество оклада крыши справа сзади	45	Обшивка крыши с правой стороны сзади	R07E	5 долларов.00 100 шт. в наличии
Количество Отлив крыши с правой стороны спереди	46	Облицовка крыши с правой стороны спереди	R06E	5,00 $ 100 шт. в наличии
Количество опор для гидроизоляции крыши	47	Поддержка кровли	R08E	5 долларов.00 100 шт. в наличии
Количество Фартук крыши Верхний левый	48	Отлив крыши вверху слева	R03E	5,00 $ 100 шт. в наличии
Количество Верхний правый оклад крыши	49	Мигание крыши вверху справа	R02E	5 долларов.00 100 шт. в наличии
Количество окон	50	Окно	ВЫИГРЫШ	40,00 $ 99 в наличии
Количество оконных рам	51	Оконная рама	ВФМ	20 долларов.00 99 в наличии
Количество Панель крыши справа сзади	52	Панель крыши справа сзади	РП16Е	15,00 $ 100 шт. в наличии
Количество Передняя панель крыши посередине	53	Панель крыши Передняя Средняя	РП12Э	15 долларов.00 100 шт. в наличии
Количество Панель крыши передняя правая	54	Панель крыши передняя правая	РП13Э	15,00 $ 100 шт. в наличии
Количество Панель крыши слева сзади	55	Панель крыши слева сзади	РП14Э	15 долларов.00 100 шт. в наличии
Количество Панель крыши левая передняя	56	Панель крыши, левая передняя	РП11Э	15,00 $ 100 шт. в наличии
Крыша Структура Центр Нижняя часть количество	57	Структура крыши Центр Низ	R01E	15 долларов.00 100 шт. в наличии
Количество Панель крыши Средняя задняя часть	58	Панель крыши посередине сзади	РП15Э	75,00 $ 100 шт. в наличии
Количество дверных панелей	59	Дверная панель	DC1E	75 долларов.00 100 шт. в наличии
Количество стеновых панелей	60	Настенная панель	W01E	75,00 $ 100 шт. в наличии
Настенная панель Левая сторона Задняя часть количество	61	Настенная панель Левая сторона Задняя сторона	W06E	75 долларов.00 100 шт. в наличии
Количество Стеновая панель Правая сторона Задняя сторона	62	Настенная панель Правая сторона Задняя сторона	W03E	75,00 $ 100 шт. в наличии
Настенная панель Левая сторона Среднее количество	63	Настенная панель Левая сторона Средняя	W07E	75 долларов.00 100 шт. в наличии
Настенная панель Левая сторона Количество фасадов	64	Стеновая панель Левая сторона Передняя панель	W08E	75,00 $ 100 шт. Leave A Reply Отменить ответ
