Самотечная система отопления из полипропилена

Система отопления с естественной циркуляцией: принцип работы и варианты реализации

Как работает система водяного отопления с естественной циркуляцией? Каковы основные принципы ее монтажа?

Какие основные схемы можно реализовать, не прибегая к помощи циркуляционного насоса? Давайте постараемся выяснить.

А если выбросить из этой схемы насос?

Что это такое

Если для системы с принудительной циркуляций нужен перепад давлений, создаваемый циркуляционным насосом или обеспеченный подключением к теплотрассе, то здесь картина иная. Отопление естественной циркуляцией использует простой физический эффект — расширение жидкости при нагреве.

Если отбросить технические тонкости, принципиальная схема работы такова:

  • Котел нагревает некий объем воды. Так, понятное дело, расширяется и, благодаря меньшей плотности, вытесняется более холодной массой теплоносителя вверх.
  • Поднявшись в верхнюю точку отопительной системы, вода, постепенно остывая, самотеком описывает круг по системе отопления и возвращается к котлу. При этом она отдает тепло отопительным приборам и к тому моменту, когда снова оказывается у теплообменника, имеет большую плотность, чем вначале. Далее цикл повторяется.

Полезно: понятное дело, ничто не мешает включить в схему циркуляционный насос. В штатном режиме он будет обеспечивать более быструю циркуляцию воды и равномерный прогрев, а при отсутствии электричества отопительная система будет работать с естественной циркуляцией.

Работа насоса в естественной системе циркуляции.

На фото видно, как решена проблема взаимодействия насоса и системы естественной циркуляции. При работе насоса срабатывает обратный клапан, и вся вода идет через насос. Стоит его выключить — клапан открывается, и по более толстой трубе вода циркулирует за счет теплового расширения.

Общая информация

Основные моменты

  • Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека.
  • Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна.
  • Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно.
  • Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением. Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый.

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

  • Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

  • Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

  • Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
  • Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
  • Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
  • Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Расчет мощности

Эффективная тепловая мощность котла рассчитывается теми же способами, что и во всех других случаях.

По площади

Простейший способ — рекомендованный СНиП расчет по площади помещения. 1 КВт тепловой мощности должен приходиться на 10 м2 площади помещения. Для южных районов берется коэффициент 0,7 — 0,9, для средней полосы страны — 1,2 — 1,3, для районов Крайнего Севера — 1,5-2,0.

Как и любой грубый подсчет, этот способ пренебрегает многими факторами:

  • Высотой потолков. Она далеко не везде составляет стандартные 2,5 метра.
  • Утечками тепла через проемы.
  • Расположением помещения внутри дома или у внешних стен.

Все способы расчетов дают большие погрешности, поэтому тепловая мощность обычно закладывается в проект с некоторым запасом.

По объему с учетом дополнительных факторов

Более точную картину даст другой способ расчета.

  • За основу берется тепловая мощность в 40 ватт на кубический метр объема воздуха в помещении.
  • Районные коэффициенты действуют и в этом случае.
  • Каждое окно стандартного размера прибавляет к нашим подсчетам 100 ватт. Каждая дверь — 200.
  • Расположение комнаты у внешней стены даст в зависимости от ее толщины и материала коэффициент 1,1 — 1,3.
  • Частный дом, у которого внизу и вверху — не теплые соседние квартиры, а улица, рассчитывается с коэффициентом 1,5.

Однако: и этот расчет будет ОЧЕНЬ приблизительным. Достаточно сказать, что в частных домах, построенных по энергосберегающим технологиям, в проект закладывается мощность обогрева в 50-60 ватт на КВАДРАТНЫЙ метр. Слишком многое определяется утечками тепла через стены и перекрытия.

Схемы разводки

Конкретных примеров и схем того, как может быть реализовано отопление с естественной циркуляцией своими руками, ОЧЕНЬ много. Мы приведем по одному примеру простейших решений для двухтрубной и однотрубной разводки.

Двухтрубная

Разводка двухтрубного отопления с естественной циркуляцией.

Обозначения на схеме:

  1. Отопительный котел.
  2. Расширительный бак, который служит для компенсации изменения объема теплоносителя при колебаниях температуры и собирает вытесненный воздух.
  3. Отопительные приборы — конвектора или радиаторы.

Т1 — нагретая котлом вода, Т2 — остывшая. Красными и синими стрелками показано направление движения теплоносителя.

Здесь при разводке актуальны те же основные принципы, которые были перечислены выше:

  • Котел устанавливается по возможности ниже радиаторов.
  • По току воды делается уклон в 5-7 градусов.
  • Розливы там, где от них запитаны несколько радиаторов, выполняются трубой не ниже ДУ32 мм. Желательно — полимерной или металлопластиковой. Подводки к радиаторам традиционно выполняются трубой ДУ20.

Важно: не путайте ДУ, примерно равной внутреннему сечению трубы, с ее внешним диаметром. В случае полипропилена внешний диаметр 32 миллиметра соответствует всего-то ДУ20.

Двухтрубное отопление частного дома с естественной циркуляцией при правильно подобранных диаметрах труб не требует балансировки, однако дроссели на подводках к радиаторам не помешают.

Наличие двух контуров по всему периметру дома будет довольно накладным: цена полипропиленовых армированных труб не так уж мала, да и сам монтаж займет значительное время. Поэтому для большинства одноэтажных домов применяется однотрубная разводка.

Однотрубная

Простейшая однотрубная схема барачного типа — Ленинградка.

Уклон и диаметр труб здесь такие же. Есть несколько нюансов, важных именно для этой схемы.

  • Радиаторы не разрывают основное кольцо, а врезаются параллельно ему. Не переживайте, что в отопительных приборах не будет циркуляции — опыт доказывает обратное.
  • Помимо расширительного бачка, воздушником снабжается каждый радиатор. Собственно, если не стравливать воздух полностью из одного отопительного прибора — без расширительного бачка и вовсе прекрасно можно обойтись. Если, конечно, система отопления закрытого типа (изолированная от атмосферного воздуха).
  • Дроссели или термоголовки помогут выровнять температуру ближних к котлу и дальних радиаторов.

Вариант однотрубной схемы для двухэтажного дома с котлом в подвале.

Заключение

Дополнительная информация о системах отопления с естественной циркуляцией, как всегда, в видео в конце статьи. Теплых зим!

Самотечная система отопления для частного дома: простая и недорогая схема с естественной циркуляцией

Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.

Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.

Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Используемые радиаторы отопления

Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы. но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.

Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.

Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Особенности систем самотеком

Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского. поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм. на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм. в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т. п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

  1. Минимальный угол уклонов.
  2. Тип и диаметр труб, используемых для водяного контура.
  3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре. Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СНиП 41-01-2003 «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

  • Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
  • Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

    Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

    Какой теплоноситель лучше для систем с самоциркуляцией

    Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

    За использование незамерзающей жидкости, в качестве довода можно привести два довода:

    1. Высокая текучесть материала, улучшающая циркуляцию.
    2. Способность сохранять текучесть при достижении -10°С, -15°С.

    Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

    Какое отопление лучше выбрать – естественное или принудительное?

    Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя. Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

    • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
    • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
    • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
    • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
    • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

    Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

    Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

    Расчет мощности и температуры тёплого водяного пола

    Источники: http://otoplenie-gid. ru/cirkulyaciya/estestvennaya/113-sistema-otopleniya-s-estestvennoj-cirkulyaciej, http://teplo.guru/sistemy/shema-s-estestvennoy-tsirkulyatsiey.html, http://avtonomnoeteplo.ru/armatura/696-sistema-otopleniya-s-estestvennoy-cirkulyaciey.html

  • Как паять полипропиленовые трубы правильно – инструкция по шагам


    На чтение 11 мин.
    Обновлено

    Пластиковые водопроводы из полипропилена все более популярны, в том числе и потому, что технология монтажа очень проста и доступна для самостоятельного исполнения.

    Но для этого нужно знать, как правильно паять полипропиленовые трубы, ведь это основная операция, определяющая долговечность всей системы.

    Монтаж пластиковых труб внутренней разводки представляет собой довольно простой, но достаточно трудоемкий процесс, поэтому, прежде всего, нужно понять, как правильно паять полипропилен.

    Свойства полипропилена

    Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

    Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

    • рабочий диапазон температур от -10 до +90 градусов;
    • плавление пластика начинается при 149 градусах;
    • номинальное давление от 1,5 до 2,5 атмосфер.

    Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

    Одним из них является армирование стенок стекловолокном или алюминием. Для этого поверх готовой трубы накладывается слой нитей из стекловолокна или алюминиевой фольги, а затем наносится еще один слой полипропилена.

    Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

    Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

    Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

    Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

    Какие полипропиленовые изделия  выбрать

    Для мало напорных сетей холодного водоснабжения наиболее практичными являются изделия PN16. Они легко выдерживают давление до 2 атмосфер при температуре до +40 градусов. Этого вполне достаточно, чтобы выдержать нагрузки водопровода в частном доме или поливочной системы в теплице или на огороде.

    Смотреть видео

    Кроме того, одной из основных задач этих мероприятий является просчет реальной потребности в элементах водопровода.

    Выбор схемы подключения

    В настоящее время распространены две основные схемы монтажа трубных разводок:

    Тройниковая – при ней каждый потребитель воды подключается к центральной трубе, соединенной со стояком. Для этого используются тройники.

    Недостатком такой схемы является то обстоятельство, что при одновременном открытии нескольких кранов давление в питающей трубе резко снижается и поступление воды в каждом из них снижается. Особенно страдают точки разбора, удаленные от стояка.

    Второй отрицательный момент заключается в том, что при возникновении необходимости в текущем ремонте приходится отключать всю схему водоснабжения на это время.

    Тройниковые схемы применяются в квартирах или небольших частных домах. Из преимуществ можно назвать простоту монтажа и сравнительно небольшой расход материалов.

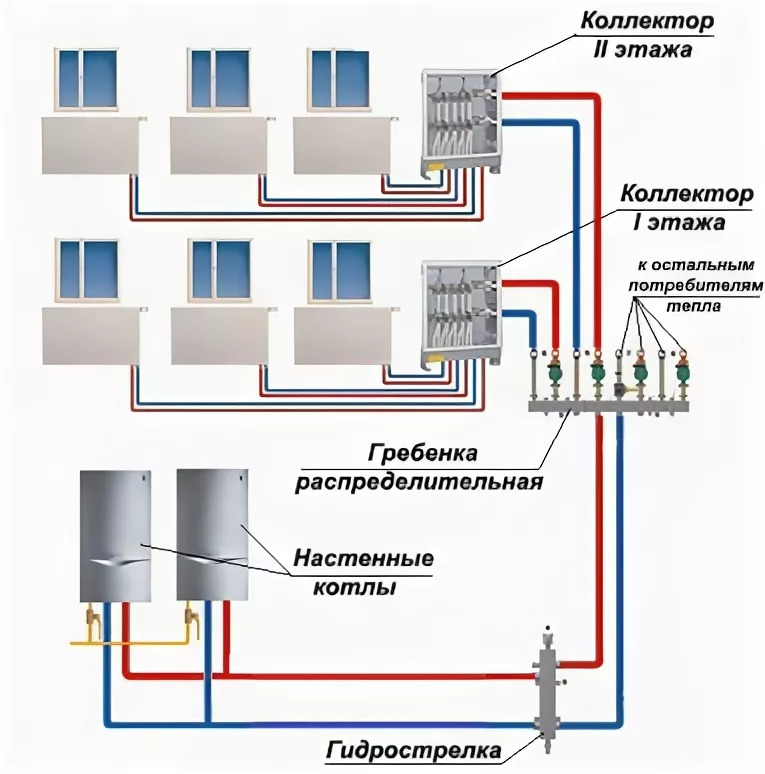

    Коллекторная схема разводки. Такой способ формирования водопроводной сети заключается в том, что от стояка питающая труба проводится к топографическому центру водопроводной системы и оканчивается установкой гребенки.

    Гребенка представляет собой короткий патрубок с установленными на нем отводами с резьбой под шаровый кран. Таким образом, формируется распределительный узел, от которого выполняется разводка к точкам потребления.

    В итоге имеется возможность перекрытия любой точки водопотребления отдельно. Остальная система продолжает функционировать в обычном режиме с одинаковым расходом воды.

    Температурные режимы эксплуатации

    Производители продукции для водопроводов декларируют максимальную температуру теплоносителя в 95 градусов. Однако физические свойства материала несколько отличаются от этого показателя.

    Размягчение полипропилена начинает проявляться при температуре порядка 140 градусов, плавление происходит при 175. Учитывая эти параметры, можно сделать вывод, что этот материал пригоден для любых водопроводов отопления, за исключением парового.

    Рабочая температура в паропроводах составляет именно 175 градусов.

    Казалось бы, что может быть лучше? Но особенность материала заключается в том, что от температуры в 135 градусов он начинает размягчаться. Разводки начинают провисать, утончаться и в конечном итоге наступает разрыв.

    Производители полипропиленовых труб официально декларируют значительно более низкую допустимую температуру, желая застраховать свои изделия и сделать их более долговечными.

    Нужно заметить, что в правильно обустроенном жилище с достаточной тепловой защитой стен, такой рабочей температуры вполне достаточно.

    Следует заметить, что в системах отопления целесообразно использовать армированные полипропиленовые трубы, обладающих рядом преимуществ:

    1. Стабильность линейного расширения элементов водопровода под воздействием тепловых и механических нагрузок. Они без заметных изменений выдерживают давление до 10 атмосфер.
    2. Срок службы армированного трубопровода, постоянно находящегося под давлением при повышенной температуре в разы превышает аналогичный показатель неармированной продукции.
    3. Температура плавления в тех и других изделиях одинакова, но при равных условиях труба без армирования разрушается, а армированная нет.

    Как паять трубы из полипропилена своими руками

    Процесс пайки полипропиленовых изделий несложен и поэтому получил широкое распространение в технологии монтажа водопроводов холодного и горячего водоснабжения и систем отопления.

    Тем не менее, имеются некоторые тонкости, который надо знать и учитывать в работе.

    Как правильно паять диффузионным методом – инструкция по шагам

    Процесс пайки основан на расплавлении поверхности детали на определенную глубину. Если в таком состоянии соединить две детали и остудить их, то материал возвращается в исходное состояние и принимает первоначальную структуру.

    Смотреть видео
    [sociallocker]

    [/sociallocker]

    За это время расплав успевает перемешаться, создавая монолитные материал на глубину проникновения. В физике это называется диффузионной сваркой.

    Выполнение стыка предполагает производство следующих технологических операций:

    1. Отрезать специальными ножницами трубу необходимой длины.
    2. Снять фаски под углом 45 градусов на обоих концах.
    3. Очистить от загрязнений и обезжирить свариваемые поверхности на заготовке снаружи и фитинге внутри.
    4. Установить на паяльник насадки необходимого размера.
    5. Включить паяльник и прогреть сопрягаемы детали в течение времени, указанного в инструкции.
    6. Снять детали с паяльника и состыковать их в нужном положении. Удерживать до полного охлаждения.

    Необходимо уделить пристальное внимание соблюдению времени нагрева. Для получения качественного соединения необходимо, чтобы под слоем расплавленного пластика оставалось твердое основание. Это позволит деталям состыковаться соосно. Если детали перегреты и пластик размягчится на всю толщину, соединить их будет невозможно, они просто сомнутся.

    Поэтому производителями инструмента рекомендуются временные отрезки для каждого размера отдельно.

    Из приведенной таблицы видно, сколько времени нужно для качественного прохождения каждой стадии сборки. Как видно, условия достаточно жесткие.

    При исполнении пайки своими руками важно перед началом работы произвести сборку нескольких пробных стыков, чтобы прочувствовать длительность временных материалов.

    Нужно также обратить внимание на точность установки в осевом направлении при сопряжении деталей. Времени на контроль и исправление останется считанные секунды.

    Смотреть видео

    При какой температуре паять полипропиленовые трубы, установлено в конструкции сварочного аппарата, важно соблюдать рекомендации по времени нагрева деталей. Этот показатель зависит от мощности инструмента, которая в разных моделях может отличаться.

    Как паять муфтовым (раструбным) способом

    Такой способ соединения применяется для соединения изделий с целью удлинения прямых участков. Для этого используется муфтовый фитинг.

    Смотреть видео
    [sociallocker]

    [/sociallocker]

    Его устанавливают на конец трубы пайкой, после чего припаивают, вторю деталь. Пайка производится в соответствии с описанной выше технологией.

    Паять торцевым методом

    Ее чаще называют сваркой. Принцип действия при этом остается таким же – расплавление материала, сжатие двух торцов в специальном механизме, охлаждение. Такой способ стыковки применяется для изделий диаметром более 63 миллиметров.

    Торцевая стыковка по такой технологии может успешно использоваться и в полевых условиях. Как ровно паять полипропиленовые трубы встык?

    Для этого нужно произвести предварительную механическую обработку торцов, обеспечивая абсолютную параллельность стыкуемых концов.

    Смотреть видео

    Как правильно паять армированный полипропилен

    Армирующий слой, укрепляя структуру полипропиленовой трубы. Создает определенное препятствие для стыковки отдельных частей. Армирующая вставка препятствует диффузии материала, в результате чего соединение становится ненадежным.

    Смотреть видео

    Единственным способом обеспечить надежное соединение является удаление армированного слоя. Удаление наружного и армирующего слоя производится специальным инструментом – шайвером.

    После зачистки верхнего слоя нужно тщательно удалить заусенцы и очистить поверхность от загрязнений, после чего можно выполнять пайку по указанной выше технологии.

    Чтобы понять, при какой температуре паять армированный полипропилен, нужно учитывать, что его структура ничем не отличается от обычных труб и режимы пайки те же.

    «Холодная сварка» в соединениях полипропилена

    Двухкомпонентный эпоксидный состав под таким названием приобрел определенную популярность по причине своей эффективности. Привлекает простота в использовании – достаточно размять комок состава и нанести на склеиваемые поверхности. Время отвердения смеси составляет порядка 10 минут, полное схватывание – около часа.

    Физические свойства клеевого состава не позволяет использовать его на водопроводах горячего водоснабжения или отопления. Он пригоден только для монтажа водопровода.

    Соединение полипропиленовых труб электрофитингами

    Этот способ монтажа находит широкое применение в промышленности. Для выполнения стыков в данном случае применяются электрофитинги. В корпусе детали в процессе ее изготовления устанавливается нагревательный элемент.

    Монтаж системы производится без пайки, но каждый фитинг подключается к силовой электросети. Только по окончании выполнения разводки на нее подается напряжение.

    Под воздействием тока нагревательные элементы расплавляют сопрягаемые детали до необходимого состояния, отключение производится автоматически. После остывания деталей вся сеть или ее локальный участок готовы к эксплуатации.

    Смотреть видео

    Использование такого способа монтажа значительно увеличивает производительность труда и устраняет личностный фактор при выполнении работ. Поэтому качество соединений стабильно для всей водопроводной сети.

    Такая технология позволяет качественно производить сборку элементов трубопровода в труднодоступных местах.

    Пайка труб на сложных участках

    При сборке водопровода или системы отопления сложной конфигурации могут возникнуть проблемы с доступом к месту пайки. Как паять полипропиленовые трубы в труднодоступных местах?

    Смотреть видео

    В процессе подготовки требуется условно разбить всю сеть на отдельные узлы, которые можно соединить на верстаке, после чего готовые ветви ввариваются в систему в двух-трех точках. Сложными для монтажа участками можно считать следующие:

    • трубопроводы, размещаемые под потолком;
    • в местах, где невозможно поместить паяльник.

    Лучший способ избежать трудностей в данном случае является недопущение их возникновения. Для этого нужно продумать порядок сборки, изготавливая сложные узлы на верстаке, а не на руках. Если это сделать невозможно, лучше использовать электрофитинги.

    Вообще, возникновение затруднений такого рода является следствием ошибок проектирования. Технологичность монтажа является основным условием для проектировщика.

    Монтируем седла в водопроводную систему

    Этот элемент трубопровода используется для создания дополнительного отвода, и необходимость его установки возникает, как правило, при ремонте действующих разводок.

    Смотреть видео
    [sociallocker]

    [/sociallocker]

    В трубу большего диаметра впаивается фитинг меньшего размера, позволяющий установить ответвление от действующей разводки под углом 90 градусов.

    Для этого нужно:

    • В стенке действующей трубы мастеру нужно просверлить отверстие нужного диаметра, удалить заусенцы и выполнить фаски.

    • Сопрягаемые детали прогреваются паяльником по традиционной технологии.

    • Седло (фитинг) плотно устанавливается в отверстие в трубе.

    Такой способ создания дополнительных разветвлений в водопроводе из полипропиленовых труб позволяет с наименьшей трудоемкостью продолжить развития сети.

    Знание того, как правильно паять полипропилен позволит без затруднений монтировать трубопроводы любой длины и степени сложности.

    Видео как выбрать аппарат для сварки полипропилена

    Смотреть видео

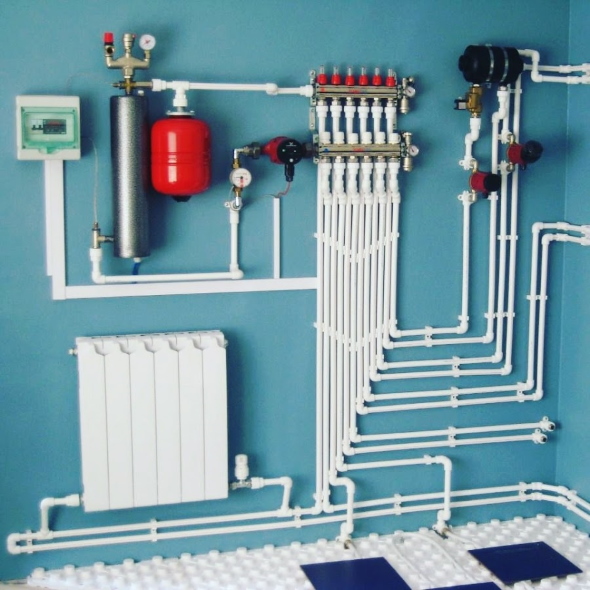

    Схема монтажа отопления из полипропиленовых труб – Ремонт своими руками на m-stone.ru

    Желая сделать свой дом комфортнее и уютнее, хозяева часто сталкиваются с проблемой создания или модернизации системы отопления своими руками. Эта задача вполне под силу каждому. Давайте подробно разберемся, с чего начинать и как действовать, чтоб ваше водяное отопление надежно служило долгие годы.

    Большинство владельцев сегодня выбирают полипропиленовые трубы и фитинги для отопления частного дома. И это вполне закономерно, так как полипропилен имеет большое количество преимуществ по сравнению с другими материалами при сравнительно низкой стоимости и простоте монтажа.

    Полипропиленовые трубы и фитинги

    Водяное отопление характеризуется относительно высокой температурой теплоносителя, которая может вызвать значительные тепловые удлинения трубопроводов. В связи с этим обычный полипропилен использовать нельзя, применяются исключительно армированные полипропиленовые трубы для отопления. Для усиления полипропилена используется стекловолокно либо алюминий.

    Полипропиленовая труба со стекловолокном

    Армирующий слой имеет значительно меньшую степень линейного расширения, чем полипропилен, и препятствует появлению таких нежелательных явлений как изгибание и провисание трубопроводов при нагреве.

    Провисание нагретых трубороводов

    Кроме неприглядного вида с эстетической точки зрения, температурные деформации способны создать серьезные напряжения в трубопроводах и стать причиной появления трещин в строительных конструкциях либо утечек теплоносителя.

    Усиление полипропиленовых труб для отопления с введением внутреннего алюминиевого слоя может выполняться 3 различными способами:

    Слой сплошного металла находится внутри полипропиленовой трубы;
    Слой сплошного металла находится у самой поверхности;
    У поверхности материала располагается перфорированный слой алюминия.

    Для соединения полипропиленовых элементов применяется пайка. Торец трубы и необходимый фитинг нагреваются с помощью паяльника, а затем жестко соединяются между собой, создавая после застывания надежный однородный стык.

    Армирующая алюминиевая фольга удаляется в месте соединения. Если металл у поверхности, то его счищают с помощью специальной зачистки либо ножа, а если внутри, то вычищается внутренний слой с помощью торцевателя. Это обеспечивает надежность соединения торца трубы с фитингом и защищает алюминий от возможного повреждения и расслаивания в процессе эксплуатации.

    Перед тем, как приступать к самостоятельному монтажу системы отопления полипропиленовыми трубами, обязательно внимательно изучите все рекомендации и выполните несколько тренировочных паек!

    Начинающему монтажнику лучше выбрать полипропиленовые трубы армированные стекловолокном для отопления своего дома, так как они не нуждаются в обработке перед пайкой, что ускоряет работу и избавляет от необходимости покупки дополнительного инструмента.

    К тому же они явно выигрывают по соотношению стоимость-качество. Следует лишь учесть небольшое увеличение длины при нагревании у труб со стекловолоконной фиброй. При пересечении стен трубы заключают в гильзы, которые позволяют полипропиленовой трубе свободно перемещаться, а между внутренними углами стен и поворотами трубопровода оставляют пространство для компенсационного хода при тепловом удлинении.

    Не имея профессиональных навыков, довольно сложно разобраться в широком ассортименте торговых марок и определиться, из чего же лучше монтировать свое водяное отопление. Поэтому, как показывает практика, лучше довериться опыту большинства и отдать предпочтение наиболее распространенным известным брендам. Более дорогие трубы кроме повышенной надежности обладают также очень важным плюсом для новичка — обычно их легче паять, они прощают незначительные огрехи при стыковке элементов.

    Таким образом, полипропиленовая труба армированная стекловолокном известного производителя является идеальным решением для монтажа системы отопления частного дома своими руками.

    В маркировке трубы обязательно должна присутствовать надпись PN 25. Диаметр полипропиленовых труб для отопления выбирается по расчету, пропорционально требуемому расходу теплоносителя согласно тепловой нагрузке и выбранной схемы системы отопления.

    Достоинства и недостатки полипропиленовых труб

    Система отопления из полипропиленовых труб имеет следующие достоинства:

    Доступная цена и качество.
    Гладкая внутренняя поверхность трубы позволяет пропускать теплоноситель с минимальными потерями давления.
    Надежность.
    Стойкость к коррозии и гидроударам.
    Хорошая ремонтопригодность.
    Высокая тепло- и звукоизоляция.
    Большая упругость, обеспечивающая устойчивость к замерзанию воды в системе.
    Экологичность.
    Рабочее давление до 10 атмосфер.
    Температура транспортируемой жидкости до 95 °С.
    Расчетный срок службы более 50 лет.
    Возможность скрытой прокладки в стенах и полах.
    Простота сборки позволяет быстро и легко осуществить монтаж системы отопления частного дома своими руками.

    Справедливости ради стоит отметить и незначительные недостатки, характерные для полипропиленовых труб:

    Высокий коэффициент линейного расширения;
    Необходимость защиты от солнечных лучей, т.к. они негативно влияют на структуру полимера;
    При нагреве до 175 °С происходит плавление полипропилена;
    Покупка у непроверенного производителя может привести к неожиданным сюрпризам в связи с существенным снижением всех показателей из-за низкокачественного сырья и нарушения технологии производства.

    Схемы отопительных систем

    Если в квартирах обычно используется зависимая схема отопления, работающая от тепловой сети, то в частном доме приходится задумываться об установке собственного котла отопления и о том, как его обвязывать. За независимость от внешних факторов и возможность самостоятельно задавать комфортную температуру в помещениях приходится платить дополнительными хлопотами при обустройстве системы отопления и затратами на котельное оборудование плюс комплектующие.

    Независимая схема организации обогрева частного дома подразумевает кроме прокладки труб еще и установку котла отопления. Наиболее экономным вариантом на сегодня является комбинирование электрического с твердотопливным котлом. В связи со спецификой этого оборудования должны быть приняты следующие меры предосторожности:

    В виду выделения большого количества тепла при сгорании дров для обвязки напольного котла на твердом топливе желательно использовать металлические трубы с последующим переходом на полипропилен с помощью специальных муфт.
    Для надежной работы электрического котла необходимо обеспечить постоянное напряжение в сети.
    Схема обвязки напольного котла на твердом топливе обязательно должна включать наличие расширительного бака и группы безопасности.

    В зависимости от герметичности система отопления может быть открытая либо закрытого типа. Первая подразумевает наличие на чердаке открытой емкости для расширяющегося при нагреве теплоносителя, вторая имеет возле котла отопления специальный закрытый бак с мембраной.

    Открытая система может быть использована только при естественном движении теплоносителя. В этом случае он перемещается самотеком за счет гравитационного давления. В системе закрытого типа перенос рабочей жидкости обеспечивается с помощью циркуляционного насоса.

    Несмотря на кажущуюся дешевизну отопления без насоса, самотечная схема потребует существенных затрат на трубы, так как она хорошо работает только при больших диаметрах и соответственно требует значительных капитальных затрат на трубы. При этом возможна только открытая прокладка.

    Схемы отопления с принудительной циркуляцией на практике оказываются экономичнее и эстетичнее, лучше поддаются регулировке и обеспечивают более высокий КПД. Система водяного отопления закрытого типа с насосом работает стабильнее, чем самотечная. Она обеспечивает всегда постоянное давление и хорошую циркуляцию, а соответственно и равномерное распределение тепла.

    Открытая система может быть оправдана лишь для небольших домов и в районах с перебоями подачи электроэнергии. Перед тем, как создавать водяное отопление частного дома своими руками, необходимо определиться с принципиальной схемой, способом циркуляции и схемой разводки труб, тщательно все спроектировать и составить необходимые чертежи.

    От правильного выбора на этапе проектирования зависит эффективность работы схем отопления, удобство эксплуатации и комфорт жильцов.

    Исходя из типа применяемой разводки, различают 3 основные схемы отопления из полипропиленовых труб в частном доме: однотрубная, коллекторная и двухтрубная.

    Однотрубная схема

    Самая дешевая и простая в выполнении схема разводки отопления. Теплоноситель в системе однотрубного отопления последовательно заполняет все отопительные приборы. При этом каждый последующий радиатор получает все более охлажденную воду, тепло распределяется не равномерно. В системах закрытого типа, где насос обеспечивает хорошую циркуляцию, этот недостаток почти незаметен.

    Однотрубная система отопления схема закрытого типа

    Как показывает практика, при определенных условиях возможно полное остывание воды еще до входа в последние батареи отопления и как результат – удаленные от котла помещения остаются холодными.

    Если вам нужно надежное водяное отопление, которое стабильно работает и комфортная температура во всех комнатах, то однотрубной схемы системы отопления следует избегать. Она может быть оправдана лишь для маленьких домов, при этом первыми по ходу движения теплоносителя подключают жилые комнаты, а потом помещения технического назначения.

    Коллекторная схема

    Более сложная и затратная по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, удобство эксплуатации и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллекторная гребенка, к которой подключаются горизонтальные ветки либо отдельные приборы.

    Наиболее актуально применение этой схемы подключения приборов в больших коттеджах со сложными разветвленными системами. Она позволяет регулировать параметры температуры и давления для каждой ветки или прибора отдельно.

    Если в вашем доме будет использоваться схема комбинированного отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы однозначно сделаете правильный выбор, остановившись на коллекторной схеме.

    Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводу. Каждый радиатор независимый от других и получает на входе теплоноситель практически одинаковой температуры.

    При аварийной ситуации можно отключить один или несколько приборов без ущерба для работоспособности системы. Двухтрубная схема монтажа позволяет применить скрытую прокладку и легко спрятать трубопроводы в пол. В большинстве случаев именно эта схема отопления частного дома является наиболее оптимальной.

    Двухтрубная схема отопления с нижней разводкой

    В частном доме может применяться как горизонтальная, так и вертикальная разводка трубопроводов. Вертикальная разводка применяется в домах с количеством этажей 2 и более. Она наиболее характерна для больших коттеджей.

    Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней разводкой и с верхней в зависимости от расположения подающего трубопровода относительно радиаторов. Схема отопления двухэтажного дома может выполняться также и с горизонтальной разводкой, когда от одного стояка расходятся по дому горизонтальные ветки на каждом этаже. Схема отопления одноэтажного дома однозначно будет горизонтальной.

    Горизонтальная разводка

    Горизонтальная схема подключения радиаторов в современных частных домах является наиболее распространенной. Она позволяет сделать отапливаемый дом комфортным как по тепловому режиму, так и эстетике. Отдельные приборы и ветки могут отключаться без ущерба для основной системы и регулироваться по необходимости.

    Принципиальная схема отопления может быть однотрубная либо двухтрубная. В зависимости от способа прокладки бывает периметральная и лучевая.

    Периметральная разводка

    Периметральная разводка предусматривает прокладку труб вдоль стен по периметру квартиры, возможна также скрытая прокладка в конструкции пола. Такую систему водяного отопления удобно монтировать как при новом строительстве, так и при реконструкции. Основной недостаток – значительная длина трубопроводов и сложность обеспечить возможность слива воды с системы.

    Схема отопления с горизонтальной периметральной разводкой

    Лучевая разводка предусматривает отдельное подключение каждого радиатора к общему коллектору кратчайшим путем, схема подключения приборов напоминает солнечные лучи. Она позволяет пользователю осуществлять индивидуальную настройку каждого прибора, и обеспечивает легкую гидравлическую балансировку.

    Эта схема системы отопления удобна при новом строительстве, трубы укладываются на черновую поверхность пола и заливаются стяжкой. К недостаткам можно отнести сложность ремонта, так как в случае аварийной ситуации весьма затруднительно добраться до трубопроводов. Расход труб при лучевой разводке больше, чем в других вариантах, но это компенсируется снижением их диаметров. Именно эта схема разводки трубопроводов является типовой для большинства современных коттеджей.

    Выводы

    Приступая к монтажу системы отопления из полипропиленовых труб в частном доме, внимательно изучите технологию пайки полипропилена, проанализируйте все возможные схемы водяного отопления, определите необходимые тепловые нагрузки, составьте планы и трехмерные чертежи.

    Постарайтесь предварительно проконсультироваться со специалистом в области теплотехники и согласовать с ним проект будущей системы. Заручившись поддержкой опытного человека в технических вопросах и тщательно подготовившись, вы легко справитесь с устройством системы водяного отопления частного дома своими руками.

    Источник: homeframe.ru

    Это интересно: Установка мансардных окон своими руками — пошаговая инструкция

    Водяное отопление частного дома своими руками: схемы и советы

    Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

    Водяное отопление: создаем комфортные условия в частном доме

    Читайте в статье

    Преимущества и недостатки водяных систем отопления

    Для водяного отопления характерен ряд преимуществ:

    1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
    2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
    3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
    4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
    5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

    Схема разводки труб прорабатывается индивидуально

    К недостаткам водяного отопления следует отнести:

    1. Низкий КПД.
    2. Неравномерный прогрев теплоносителя в трубопроводе.
    3. Необходимость установки расширительного бачка.

    Для расширительного бачка требуется место

    Теплоноситель и его свойства

    В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

    Вода не способна оказать вредного влияния на человека

    К недостаткам воды следует отнести:

    • замерзание при нулевой температуре;
    • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
    • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

    Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

    Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

    Нормы и требования к автономному отоплению

    Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

    Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

    Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

    • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

    Открытое исполнение является более предпочтительным

    • Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

    Внимание! Открытый способ прокладки является приоритетным.

    Скрытая должна иметь достаточный срок службы

    Особенности водяной отопительной системы

    Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

    Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

    Нагрев воды осуществляется в котле

    Основные элементы водяной системы отопления

    Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

    Элементы и их характеристики заслуживают особого внимания

    Котел

    Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

    1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
    2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
    3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
    4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

    Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

    Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

    Котлы на твердом топливе экономичны в эксплуатации

    Статья по теме:

    Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



    Калькулятор расчета необходимой мощности котла



    Трубы

    Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

    • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

    Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

    Стальные трубы стоит защитить от коррозии

    • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

    Трубы из меди способны прослужить много лет

    • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

    Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

    Полимерные трубы предъявляют требования к условиям эксплуатации

    Радиаторы

    Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

    • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
    • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
    • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
    • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

    Дизайн радиатором может отличаться

    Водяные насосы для отопления частного дома

    Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

    Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

    Циркуляционный насос нагнетает давление

    Калькулятор расчета производительности циркуляционного насоса



    Калькулятор расчета необходимого напора циркуляционного насоса

    Монтаж отопления в частном доме своими руками

    Здесь вы узнаете:

    Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

    Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

    ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

    Схемы монтажа системы отопления в частном доме

    На практике применяются два вида систем – схем (или видов разводки труб), а именно:

    • однотрубная;
    • двухтрубная.

    Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

    Однотрубная система

    Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

    Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

    Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

    Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

    Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

    • насос стоит денег, а значит, растут затраты на установку системы;
    • увеличивается потребление электроэнергии, так как насос работает от электричества;
    • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

    Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

    Двухтрубная система

    Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

    Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

    Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

    Двухтрубная система может работать по двум схемам:

    • коллекторной;
    • лучевой.

    Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

    Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

    В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

    Выбираем оборудование для отопления частного дома

    В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

    На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

    Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

    Составляем проект отопления

    Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект. Его нужно составлять в следующем порядке:

    1. Сначала сделайте эскиз дома.
    2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
    3. Вычислите теплопотери для всех комнат по отдельности.
    4. Спроектируйте размещение батарей в каждом помещении.
    5. Определите количество необходимых секций для каждого радиатора.
    6. Выберите схему отопления.
    7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

    Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

    ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому.

    Зонируем помещения

    Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

    Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

    1. Общая температура комфорта должна быть в пределах 20-24 градусов.
    2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
    3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
    4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
    5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

    Подсчитываем теплопотери

    Расчет можно упростить, не учитывая внутренний теплообмен между комнатами. При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены.

    По тепловому сопротивлению
    Материал и толщина стен Rt
    Кирпичная стена толщиной в 3 кирпича (79 см) 0,592
    Кирпичная стена толщиной в 2,5 кирпича (67 см) 0,502
    Кирпичная стена толщиной в 2 кирпича (54 см) 0,405
    Кирпичная стенатолщиной в 1 кирпич (25 см) 0,187
    Сруб из бревен диаметр 25 см 0,55
    Сруб из бревен диаметр 20 см 0,44
    Сруб из бруса толщиной 20 см 0,806
    Сруб из бруса толщиной 10 см 0,353
    Каркасная стена(доска+минвата+доска) 20 см 0,703
    Стена из пенобетона 20 см 0,476
    Стена из пенобетона 30 см 0,709
    Штукатурка 2-3 см 0,035
    Потолочное (чердачное) перекрытие 1,43
    Деревянные полы 1,85
    Двойные деревянные двери 0,21
    По приведенным теплопотерям

    Удельные теплопотери элементов ограждения здания (на 1 м2 по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году

    Характеристики ограждения Наружная температура, °C Тепловые потери, Вт/м2
    Окно с двойным остекление -24 117
    -26 126
    -28 131
    -30 135
    Сплошные деревянные двери (двойные) -24 204
    -26 219
    -28 228
    -30 234
    Чердачное перекрытие -24 30
    -26 33
    -28 34
    -30 35
    Деревянные полы над подвалом -24 22
    -26 25
    -28 26
    -30 26

    ВАЖНО! Большое количество тепла уходит через окна.

    Батареи

    Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

    • чугунные;
    • стальные;
    • алюминиевые;
    • биметаллические.

    Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

    Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы. Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи. Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

    Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

    На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

    Принцип работы «экрана» для батареи.

    Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому мы рекомендуем на стенку, где установлен радиатор, монтировать «экран». Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

    После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

    Расчет мощности котла

    Стоит отметить, что параметр мощности лучше брать с небольшим запасом, так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

    Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

    Последние заготовки

    Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

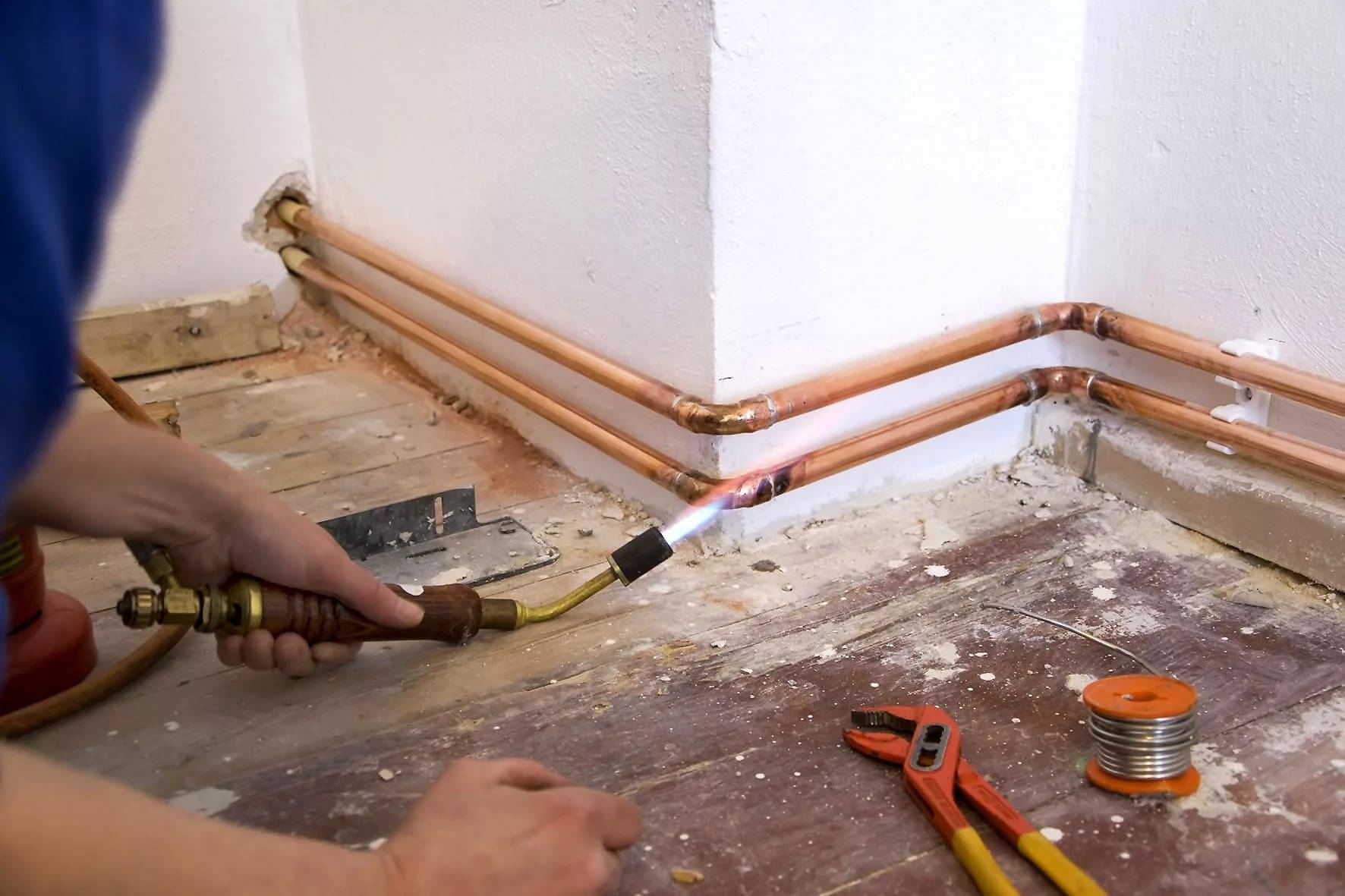

    Проводим монтаж отопления в частном доме

    Один из вариантов правильно спланированного котельного помещения.

    Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

    После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

    Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу.

    Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

    Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

    Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

    На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

    Правила опрессовки системы отопления своими руками — как правильно проводится процесс, пошаговый порядок действий

    В осенне-зимний сезон одной из наиболее важных бытовых задач является профилактика отопительной системы для обеспечения ее дальнейшей бесперебойной работы. С этой целью проводится так называемая опрессовка — испытание прочности трубопровода и соединенного с ним оборудования гидравлическим или пневматическим способом. Процедура эта необходима и в многоквартирных домах с централизованной системой отопления, и в частных особняках.

    Чтобы узнать, как провести опрессовку системы отопления, можно обратиться к специалистам, однако приведенное ниже описание позволит вам обойтись и без их помощи — точное выполнение рекомендаций гарантирует получение того же результата, что и при участии мастера.

    Что такое опрессовка системы отопления и водоснабжения

    Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

    Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

    Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

    Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

    Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

    Оборудование и периодичность испытаний

    Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

    Ручной опрессововчный аппарат

    Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

    Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.

    Вызывать спецов или делать своими руками

    Если вам для каких-то целей требуется акт опрессовки системы отопления или горячего водоснабжения, у вас только один выход — заказать эту услугу в специализированной организации. Стоимость опрессовки отопления вам могут озвучить только индивидуально. Она зависит от объема системы, ее строения, наличия запорных кранов и их состояния. Вообще, считают стоимость исходя из тарифа за 1 час работы, а она колеблется от 1000 руб/час до 2500 руб/час. Придется звонить в разные организации и справляться у них.

    У фирм, занимающихся гидравлическими проверками систем, оборудование более профессиональное

    Если вы модернизировали отопление или горячее водоснабжение собственного дома, и точно знаете, что трубы и оборудование у вас в нормальном состоянии, в них нет солей и отложений, можете проводить опрессовку самостоятельно. Никто у вас требовать акты проведения гидравлических испытаний не будет. Даже если вы увидели, что трубы и радиаторы у вас засорены, вы можете промыть все самостоятельно, после чего опять-таки протестировать. Если же вам просто не хочется заниматься этим, можно вызвать специалистов. Они сразу и почистят систему и проведут ее опрессовку, да еще выдадут вам акт.

    Акт гидростатического испытания системы (опрессовки)

    Процесс опрессовки

    Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

    Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

    Есть два важных момента: опрессовка может проводиться при температуре воздуха не ниже +5°C, заполняется система водой с температурой не выше +45 °C.

    Далее процесс такой:

    • Если система была в эксплуатации, сливается теплоноситель.
    • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
    • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

      Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно
    • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
    • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
    • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
    • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

    Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

    Таблица испытываемого оборудования

    Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см²).

    Таблица соответствия разных единиц измерения давления

    С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

    • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
    • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

    Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

    Опрессовка воздухом

    Не везде и не всегда есть возможность взять в аренду опрессовщик, как и купить его. Например, надо протестировать отопление на даче. Оборудование специфичное и шансов на то, что у знакомых оно есть очень малы. В таком случае опрессовка системы отопления производится воздухом. Для его нагнетания можно использовать любой компрессор, хоть автомобильный. За давлением следят по подключенному манометру.

    Такая опрессовка менее удобна и не совсем корректна. Отопление и водопровод рассчитаны на транспортировку жидкостей, а они намного плотнее воздуха. Там, где вода не будет даже сочиться, воздух выйдет. Потому, с большой долей уверенности можно сказать, что утечка воздуха у вас будет — где-то да найдется неплотное соединение. Причем, определить место утечки при таком тестировании сложно. Используют для этого мыльный раствор, которым промазывают все стыки и соединения, все места, где воздух может выходить. В месте утечки появляются пузыри. Порой искать приходится долго. Именно потому и не очень популярна такая опрессовка системы отопления.

    Опрессовка теплого пола имеет свои особенности — надо сначала проверить гребенку и все приборы, закрепленные на ней. Для этого закрывают все клапана подачи и обратки петель, заполняя только коллектор теплого пола, проверяют его поднимая давление. Сбросив его до нормального, по очереди заполняют петли теплого пола, и только потом создается избыточное давление. Более подробно процесс описан в видео.

    Из чего сделать водосточную систему частного дома — установка своими руками | Своими руками

    Необходимость водоснабжения для загородного дома очевидна: уровень грунтовых вод позволяет собирать и отводить дождь и воду с крыши, тем самым защищая от чрезмерного высыхания и разрушения доски, кровли из гранита, а также фасад и цоколь здания. В ЗАГОРОДНОМ ДОМЕ, СТРОИТЕЛЬСТВУЮЩИЕ ГИДРОИЗОЛЯТОРЫ ИЗ ЦИНКОВОЙ СТАЛИ, ОБЫЧНОЙ С ПОЛИМЕРНЫМ ПОКРЫТИЕМ ИЛИ ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ).КАК ИХ ПРАВО НА МОБИЛЬНУЮ?

    СТАЛЬ ИЛИ ПЛАСТИК?

    Организованная водосточная система предполагает, что вода стекает по скату крыши к свесу карниза, откуда она направляется в желоба, которые направляют ее за пределы дома — в поверхностную водосточную систему, канализацию или другое место. Наиболее распространенные диаметры желобов — 125,132,150,170,180 мм, диаметры труб — 75, 82, 87, 90, 100,110 мм.

    Стандартная длина водостоков и труб — до 4 м.Помимо этих элементов, водосточная система включает в себя набор аксессуаров: монтажные кронштейны для желобов, воронки, заглушки, внутренние и внешние углы, фитинги для водостоков и труб, колена, хомуты, тройники и др.

    В качестве материалов для изготовления водостоков, труб и фурнитуры чаще всего используется оцинкованная сталь (для качественных изделий с полимерным покрытием) или поливинилхлорид (ПВХ, «пластик»). Сталь отличается хорошей прочностью и износостойкостью, особенно если речь идет о желобах с полимерным покрытием.Однако их потребительские свойства во многом зависят от типа покрытия. Качественные покрытия (например, пурал) обладают высокой устойчивостью к коррозии, УФ-излучению. механические нагрузки, экстремальные температуры и т. д. Однако при установке существует опасность поцарапать или погнуть стальные желоба и трубы.

    Водостоки из ПВХ не подвержены коррозии и не выгорают под воздействием УФ-излучения (при условии наличия качественной продукции). По сравнению со сталью пластик сложнее повредить при установке, а появившиеся на нем царапины хоть и влияют на внешний вид слива, но на сроке службы не отражаются.

    Да и пластика шумов под дождем чуть меньше. Однако у них есть и недостаток — значительное изменение размеров при изменении температуры. В связи с этим при их установке необходимо предусмотреть специальные элементы термокомпенсации и конструктивные меры, позволяющие стокам расширяться и сжиматься без деформации. В большинстве случаев поперечное сечение желобов в стальных и пластиковых системах бывает полукруглым или прямоугольным.


    Смотрите также: Водосточная система крыши — что лучше и как установить


    УСТАНОВКА БАКОВ СВОИМИ РУКАМИ

    При покупке водоотвода стоит внимательно отнестись к способу крепления желобов на карнизе.

    Дело в том, что желоба можно крепить как к лицевой доске, так и к первому ряду обрешетки (а в случае сплошной обрешетки — к ее краю).

    Для каждого варианта крепления предусмотрены специальные кронштейны (также называемые держателями или крючками). И не у всех производителей в ассортименте есть кронштейны обоих типов, поэтому стоит обратить на это внимание при выборе водоотводящей системы. В каком случае лучше крепить держатели к передней панели?

    Прежде всего, когда карнизный свес обшивается перфорированными софитами, через которые подается воздух для вентиляции подкровельного пространства (что особенно важно для утепленной кровли).

    При этом фасадную доску обычно располагают таким образом, чтобы на ней было удобно закрепить водостоки на необходимом расстоянии от края рубероида. Однако перфорированные точечные светильники не всегда способны обеспечить необходимый воздушный поток. Более эффективный способ вентиляции конструкции крыши — это зазор, образованный брусками контррешетки, прибитыми к стропилам.

    Но этот способ предполагает, что фасадная доска расположена довольно низко относительно рубероида, поэтому кронштейны для желобов можно закрепить только на обрешетке.Отметим еще такой нюанс: зимой на желобах большая масса снега и льда, и под такой нагрузкой доска может сломаться. Поэтому рекомендуется крепить водостоки только к доскам толщиной не менее 40 мм, хотя в этом случае крепление водостоков к доске менее надежно, чем к обрешетке. При этом крепеж к фасадной доске полностью оправдал себя, когда домовладелец решил дополнить крышу водосточной системой после возведения здания.Ведь если бы в этой ситуации стояла задача закрепить кронштейны на обрешетке, необходимо было бы демонтировать рубероид на свесе карниза.

    По тем же причинам крепление к лобовому стеклу становится лучшим вариантом, когда вам нужно заменить старый сток на новый. Добавим, что некоторые производители стальных водостоков предлагают нестандартные кронштейны для крепления к лобовому стеклу — с регулируемым углом наклона относительно него в пределах 45 °. Такие держатели существенно упрощают процесс установки слива.

    На что обращать внимание при установке водостоков?

    В первую очередь этап установки кронштейнов. Вне зависимости от дренажного материала шаг, рекомендуемый производителями, как правило, составляет не более 600 мм. Если установить держатели на большем расстоянии, есть риск провисания желобов, что может привести к протечкам. Расстояние до ближайшего кронштейна от торца заглушки для торцевой части желоба, а также от края уголка должно составлять 100-200 мм.

    Таким образом, для пандуса длиной, например, 10 м потребуется 18 крюков (10 м / 0,6 м + 1 = 18). Размышляя о количестве и расположении держателей, следует учитывать, что технология монтажа многих стальных желобов предусматривает дополнительные кронштейны до и после стыка различных элементов системы: двух желобов, воронки с воронкой или уголка. . На каком расстоянии от края крыши должен быть желоб? Так, чтобы край кровельного материала не перекрывал более трети его диаметра, тогда можно будет гарантировать сбор всей воды, стекающей со склона.

    Высота желоба должна быть установлена ​​так, чтобы его внешний край находился на 10-20 мм ниже края аппарели, что, помимо прочего, минимизирует возможность отрыва желоба при сходе снега с крыши. (надо добавить, что для защиты от снега система снегозадержания в виде труб, сеток, уголков).

    Для эффективного отвода воды и лучшего удаления грязи желоба монтируются с уклоном к трубе вдоль карниза.Если на крыше есть ендовы, то направление потока воды по желобам задается от ендов к фронтонам. Рекомендации по величине уклона различаются в зависимости от производителя водоотводящей системы — от 1 до 3 мм на 1 изгиб. м желоб.

    Многие мастера предпочитают делать крутой уклон, считая, что при его увеличении вода из водостока быстро попадет в трубу и будет быстро отводиться. При этом специалисты предостерегают от подобной «самодеятельности», поскольку эффективность отвода воды по трубам возрастает, когда в них образуется водоворот (турбулентность), и для этого трубу необходимо заполнить водой с небольшим расходом. ставка в корыте, что, собственно, и соответствует рекомендуемому смещению.

    Добавляем, что при чрезмерном наклоне желобов возникают трудности с правильным размещением фартука карниза (капельницы). Фартук (обычно металлический) предназначен для защиты деревянных элементов карниза и стропильной конструкции крыши от воды, стекающей с кровли в водосточный желоб (в том числе при обдувании капель ветром).

    Он также служит препятствием, не позволяющим воде, особенно во время сильного дождя, перетекать через край водостока и намокать фасад здания.К обрешетке крепится капельница таким образом, что ее нижний край опускается в желоб (верхний край покрывается рубероидом). Однако, если желоб будет установлен со слишком большим уклоном, то на участке карниза, где желоб будет располагаться на значительном удалении от крыши, необходимо будет опускать сифон слишком низко, а это создаст проблемы. для закрепления фартука на обрешетке и испортить внешний вид кровли.

    Технология стыковки водостоков между собой уголками, заглушками несколько отличается в зависимости от материала, из которого изготовлен желоб.Например, дренажные элементы из ПВХ соединяются либо специальным клеем (молекулярная, «холодная» сварка), либо муфтами, имеющими уплотнения из EPDM на обоих концах (такие муфты могут быть снабжены защелками). При строительстве водостоков из ПВХ необходимо предусмотреть меры по компенсации расширения / сжатия водостоков при изменении температуры.

    В частности, можно свободно перемещать желоба в кронштейнах. В этом случае стык желобов должен находиться на расстоянии не менее 90 мм от кронштейна (это необходимо учитывать при выборе длины желоба).Кроме того, между краями соседних желобов, соединенных гильзой, оставляется зазор не менее 50 мм для расширения пластика при нагревании.

    Наконец, некоторые производители предлагают разрывать линию водостока через каждые 10 м и устанавливать специальный расширительный элемент в виде двух частей, которые можно смещать относительно друг друга по направляющим. Что касается стальных систем, то они часто снабжены соединительными деталями с уплотнениями из EPDM, обычно снабженными замками-защелками.

    Проблема, которая возникает на многих крышах с коньками, впадинами, многогранными выступами (эркерами), заключается в необходимости обустройства водостока нестандартными углами (90,125.135 ° являются стандартными). Ряд производителей ПВХ-систем предлагают готовые нестандартные уголки. Но можно расположить такие элементы на строительной площадке: срезать желоба под нужным углом и скрепить их между собой клеем. Для стальных желобов готовых нестандартных уголков, как правило, не бывает. Их придется проводить на месте: отрезать под углом желоба и перекрывать их (с учетом направления потока воды), либо замаскировав стык силиконовым герметиком (можно использовать заклепки для дополнения) или пайкой.

    Безусловно, угловые элементы изготовлены в условиях стройплощадки. будет иметь меньший срок службы, чем готовая продукция. Обратите внимание: не рекомендуется использовать угловые шлифовальные машины с отрезным диском для резки стальных желобов и труб во избежание повреждения нанесенного на сталь покрытия (в результате нагрева или пригорания горячей стружкой). Вместо ЭСМ следует использовать электрические или ручные ножницы по металлу или ножовку.


    Ссылка по теме: Водоотвод желоба своими руками для отвода дождевой воды с благом


    УСТАНОВКА КОРОН.КОЛЕН. ТРУБА

    Вода, стекающая с кровли, попадает в желоба, а оттуда — в приемные воронки. Чаще всего в желобе делают отверстие под воронку (например, при помощи дрели с коронкой), затем надевают желоб и закрепляют на нем.

    Способы крепления различаются в зависимости от материала и производителя слива. В частности, в случае желобов из ПВХ воронка может быть прикреплена к желобу с помощью клея, но есть и воронки в виде готовой детали, напоминающей муфту, к которой желоба присоединяются с двух сторон, что упрощает установку. .

    А в случае некоторых стальных желобов можно использовать воронки с защелками, обеспечивающие жесткое крепление к краю желоба. Для перехода от воронки к водосточной трубе предусмотрена конструкция из двух углей и промежуточной трубы. С помощью колен также выгибаются выступы на фасаде. Водосточная труба монтируется как можно ближе к стене, прежде всего, чтобы уменьшить ее колебания под действием ветровой нагрузки.

    Труба крепится к стене с помощью хомутов, а хомуты фиксируются с помощью метизов, которые выбираются с учетом рекомендаций производителя, формы хомута и материала стены.Так, для бетонных или кирпичных поверхностей можно использовать стальные шпильки с пластиковыми дюбелями. Для дерева можно использовать те же шпильки, костыли, шурупы и даже гвозди. Хомуты рекомендуется устанавливать не дальше 1-2 м друг от друга.

    Производители предлагают два варианта соединения труб между собой: либо с помощью специальных муфт с муфтами,

    или за счет раструбов, которые предусмотрены в самих трубах. Во втором случае на коленях, а иногда и на готовых воронках тоже есть гнезда для стыковки.В случае труб из ПВХ следует оставить зазор 4-6 мм во всех раструбных соединениях, чтобы компенсировать линейное расширение слива. Для этих же целей предусматривается жесткий обхват хомутами только верхней части трубы и относительно свободный — нижняя (ее задача — задать направление слива и исключить его колебания на ветру). Кроме того, жестко закреплены хомуты, удерживающие колено дренажа.

    В случае стальных систем все проще — все крепления жесткие.Отвести воду из канализации можно разными способами. Самый простой способ — от водоотводящего колена к бетонному покрытию, а затем в почву или в систему поверхностного водоотвода (ливневая канализация). Рекомендуется располагать нижний край водоотводящего колена на высоте менее 150 мм над уровнем земли, чтобы снизить риск замерзания воды в трубе зимой. Однако установка кабельной системы обогрева в желобе полностью исключит этот риск.

    КАК ОПРЕДЕЛИТЬ НЕОБХОДИМОСТЬ И КОЛИЧЕСТВО ТРУБ И ТРУБ?

    Дренажная способность водосточной системы зависит от конфигурации кровли (например, наличия / отсутствия торцов), длины и уклона пандуса, диаметра желобов и труб и т. Д.Примерный расчет предполагает определение площади кровли. Если он меньше 50 кв. м рекомендуется использовать желоб диаметром 100 и трубу диаметром 75 мм.

    Если площадь 50-100 кв. м, то подойдут водостоки диаметром 125 мм и трубы диаметром 87 мм. Если площадь больше 100 кв. м. вам потребуются водостоки диаметром не менее 150 мм и трубы диаметром не менее 100 мм. Одна воронка способна собирать воду из желоба длиной до 10 м.Если стена длиннее, следует установить две воронки.

    Монтаж водосточной системы своими руками — видео

    © Автор: Александр Левенко, замечательный специалист

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Чистка водостоков своими руками: приборы и приспособления
    Очистка водосточной системы и водостоков…
  • Водосточный желоб своими руками для отвода дождевой воды с пользой Как сделать водосточный желоб из …
  • Самостоятельный монтаж желобов после возведения кровли После строительства и возведения кровли …
  • Монтаж своими руками водостока от А до Я — мастер-класс КАК СДЕЛАТЬ УСТАНОВКУ СВОЕЙ ВОДЫ …
  • Собирать дождевую воду своими руками — это красиво, дешево и надежно. Устройство для сбора и хранения …
  • Водосточная система — что лучше и как установить
    Водостоки для крыши — какие…
  • Фасадная система АМК — установка и отзывы профессионалов УСТАНОВКА ФАСАДНОЙ СИСТЕМЫ АМК ТЕХНОЛОГИЯ КОТОРОЙ …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Как согреться дома в Японии

    В восточных и западных регионах Японии относительно мягкие зимы, но, поскольку в следующие несколько месяцев температура упадет, вы все еще можете почувствовать, как холод наступает ночью и даже днем.

    Читатели на севере Японии могут посмеяться над средней дневной температурой в декабре в Токио, равной 7,6 градусов по Цельсию (46 градусов по Фаренгейту), но если вы ищете способы согреться дома, вот несколько идей (традиционных и не очень), чтобы пытаться.

    Эффективное использование обогревателя

    Как часто отмечают, центральное отопление почти не используется в Японии. Многие арендные квартиры в Японии поставляются с настенными кондиционерами и обогревателями, подобными этой.

    Настенные кондиционеры и обогреватели — обычное дело в съемных квартирах в Японии.

    По мере того, как становится холоднее, вы, конечно, можете просто включить термостат, но увеличение потребления энергии также будет отражено в вашем счете за электроэнергию.

    Согласно государственной статистике, в регионе Канто (который включает Гунма, Точиги, Ибараки, Сайтама, Токио, Тиба и Канагава) средний счет за электроэнергию домохозяйства достигает пика в феврале и составляет около 13 977 иен (около 116 долларов США).

    В зависимости от размера вашей семьи и квартиры этот средний показатель может быть намного ниже или выше, но ваш счет за электроэнергию зимой легко может быть вдвое больше, чем весной и в начале лета.

    Официальная правительственная кампания по энергосбережению (setsuden.go.jp) рекомендует следующее, чтобы максимально использовать возможности вашего кондиционера / обогревателя:

    • Очищайте фильтр каждые две недели для повышения энергоэффективности. В противном случае в конце зимы внутренняя часть вашего кондиционера может выглядеть так, как показано ниже, поскольку он отчаянно пытается протолкнуть теплый воздух в вашу комнату через слой пыли и грязи.
      • Есть профессиональные компании, которые придут к вам домой, чтобы почистить ваш кондиционер / обогреватель, но они могут быть дорогими.Чтобы очистить фильтры самостоятельно, просто откройте крышку и выдвиньте фильтры. Осторожно потрите их теплой водой с мылом и дайте им высохнуть на воздухе, прежде чем заменять.

    Очищайте фильтры в блоке кондиционирования воздуха / обогрева примерно каждые две недели.

    • Направьте вентиляционные отверстия вниз. Поскольку теплый воздух поднимается вверх, вы не хотите, чтобы ценный теплый воздух дул над вашей головой, а не в сторону сидения и стоя.
    • Установите небольшой вентилятор под блоком кондиционирования / обогрева для циркуляции теплого воздуха по комнате.

    Утеплить окна и двери

    Одна жалоба, которую мы иногда слышим от иностранцев, проживающих в Японии, заключается в том, что их квартира или дом не так хорошо изолированы, как их жилище дома.

    На самом деле, в Японии доступно множество недорогих и простых в использовании продуктов для изоляции вашего дома.

    Делая покупки в местном магазине товаров для дома или на Amazon.co.jp, используйте в поиске слово 断 熱 (dan-netsu) или изоляцию.

    Например, алюминиевые изоляционные шторы значительно сокращают теплопотери зимой (и предотвращают потерю прохладного воздуха летом), хотя, по общему признанию, они не самая привлекательная вещь для размещения в гостиной.

    Много тепла теряется и через входные двери квартир. Решение состоит в том, чтобы установить большой пластиковый или алюминиевый изоляционный лист, чтобы теплый воздух не выходил через входную дверь, но вы опять же жертвуете эстетикой ради энергоэффективности, так как ваш генкан (фойе) может выглядеть так:

    Используйте высоковольтную опору и большой пластиковый или алюминиевый лист для недорогой изоляции входной двери.

    Щелкните здесь, чтобы увидеть изоляционные шторы, и здесь, чтобы увидеть изоляционную ленту 3M для герметизации входной двери на Amazon.co.jp.

    Котацу

    Котацу (火 燵) — низкий деревянный каркас стола, покрытый тяжелым одеялом, под которым находится источник тепла. Так многие семьи в Японии согреваются зимой. На фото вверху статьи — современный котацу.

    Котацу нагревает все ваше тело с минимальными потерями тепла, поскольку большая часть тепла удерживается под одеялом. Обратной стороной котацу, конечно же, является то, что как только вы удобно устроитесь, вы, возможно, даже не захотите вставать.

    Котята наслаждаются теплом котацу. Фото: buzz-netnews.com

    Обустройство на зимовку в котацу. Фото bellemaison.com

    Приготовьте набэ на ужин

    Убейте двух зайцев одним выстрелом, приготовив набэ (鍋 или набэмоно 鍋 物, традиционное японское горячее блюдо) на ужин. Есть много видов набэ, но какой бы вид вы ни приготовили, пар из кипящего котла поможет согреть ваш дом, пока вы наслаждаетесь сытной едой.

    Согрейте свое тело и свой дом тянко набэ (который обычно содержит фрикадельки, курицу, овощи и пекинскую капусту).Чанконабэ был разработан, чтобы помочь борцам сумо набрать вес. Фото: Неснад — Собственная работа. Под лицензией GFDL через Commons

    Спальный мешок для домашних животных

    На днях мы услышали, что, если вы задумались об этом, уже существует японская компания, продающая это. Этот для читателей с кошачьим или собачьим компаньоном. Побалуйте своего питомца этим спальным мешком, который можно купить на Amazon.co.jp за 2380 йен (20 долларов).

    Спальный мешок для домашних животных. Фото: ottostyle.jp

    Сохраняйте тепло всех и наслаждайтесь праздниками в конце года!

    Как удалить припой из отверстия печатной платы

    Есть несколько эффективных методов удаления припоя из отверстия печатной платы.Избыточное заполнение отверстия припоем случается довольно часто.
    Обычно засорение — это остаточный припой, который возникает при распайке и удалении существующего электронного компонента.

    Отверстие на печатной плате случайно забито при пайке

    Демонтажная лампа

    Мой любимый инструмент для демонтажа — это лампа для снятия припоя, которую также называют присосой для припоя.

    Лампа для демонтажа

    Чтобы удалить излишки припоя из отверстия:

    1. Печатная плата удерживается в тисках или держателе печатной платы
    2. Наконечник лампы для демонтажа находится за отверстием, и лампа сжимается
    3. Наконечник нагретого паяльника прижимается к отверстию, чтобы расплавить припой
    4. Прижимая лампу к отверстию, она освобождается (не сжимается) либо с паяльником на месте, либо сразу после извлечения паяльника.Я считаю, что оба метода полезны в зависимости от размера отверстия и количества оставшегося припоя.
      В любом случае расплавленный припой втягивается в колбу для демонтажа.

    Отверстие для распайки с паяльником и лампочкой для распайки

    К сожалению, под действием вакуума лампочка также удаляет припой с наконечника паяльника.
    Чтобы предотвратить повреждение и обеспечить максимальную передачу тепла к следующему забитому отверстию, регулярно повторно наносите слой свежего припоя на наконечник паяльника.(Это называется «лужением».)

    дрель

    Другой эффективный метод — использование небольшой ручной дрели или штифтовых тисков (McMaster-Carr № 8455A31 или № 8455A16) с миниатюрным сверлом.

    Штифтовые тиски, используемые как ручная дрель

    Для многих программ компоновки печатных плат размер отверстия по умолчанию составляет 0,029 дюйма, что соответствует сверлу №69 (McMaster-Carr № 2912A247).
    Конечно, вы захотите приобрести различные сверла в зависимости от размеров отверстий, которые вам нужно прочистить.

    Быть осторожен.
    Использование сверла увеличенного диаметра позволит удалить покрытие сквозного отверстия, которое соединяет след от одного слоя платы к другому слою.
    Потеря электрического соединения может помешать работе схемы.

    Выбирайте сверла из углеродистой, кобальтовой или быстрорежущей стали, но не из карбида.
    Карбид дольше остается острее, но он хрупкий.
    Следовательно, карбид подходит только для промышленного многократного сверления в жесткой установке, а не для ручной дрели.

    Сверло для удаления излишков припоя из отверстия

    Только кончик сверла имеет режущие лезвия.
    По бокам сверла тупые каналы для материала.
    Поэтому, если необходимо, вставьте наконечник несколько раз, вместо того, чтобы вращать стороны сверла на месте.

    Я считаю, что отсос припоя с помощью лампы для распайки и последующее высверливание оставшегося припоя — отличная комбинация.

    Оплетка для демонтажа

    По другую сторону прохода есть люди, которые клянутся распаиванием кос.Он состоит из крошечных плетеных медных проводов, которые при нагревании впитывают соседний припой.

    Оплетка для демонтажа

    Идея состоит в том, чтобы поместить свежую оплетку для распайки поверх отверстия (или где-нибудь с избытком припоя),
    а затем нагрейте оплетку кончиком паяльника.
    Когда оплетка пропитается старым припоем, вы просто отрезаете конец.

    Грифель для карандаша, игла из нержавеющей стали или зубочистка

    Другие рекомендуют вдавливать тонкий стержень в забитое припоем отверстие, нагревая его с другой стороны паяльником.
