Как построить каркасный дом своими руками пошаговая инструкция видео: Каркасный дом своими руками. Пошаговая инструкция

Содержание

Каркасный дом своими руками: вся пошаговая инструкция строительства.

Каркасное строительство  стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, которое позволит в самые короткие сроки с минимально возможными затратами построить одноэтажный или двухэтажный каркасный дом.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией каркасного строительства, благо информация сегодня доступна в статьях и на видео.

Следующим этапом приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить современный каркасный дом своими руками, и получите за доступную цену надежный индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций, чтобы избежать просчетов при строительстве. Пользуясь технологией, вы сможете построить каркасный дом  своими руками (пошаговая инструкция, 6х6 м2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.



Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

  • Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
  • Сбор каркаса стен из вертикальных стоек и обвязок.
  • Монтаж межэтажных перекрытий.
  • Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
  • Сооружение стен, которые надо обшивать листами плитного материала.
  • Монтирование чернового пола и потолка.
  • Наружные двери, окна, простенки и перегородки.
  • Разводка коммуникаций внутри стен дома.
  • Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом  своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

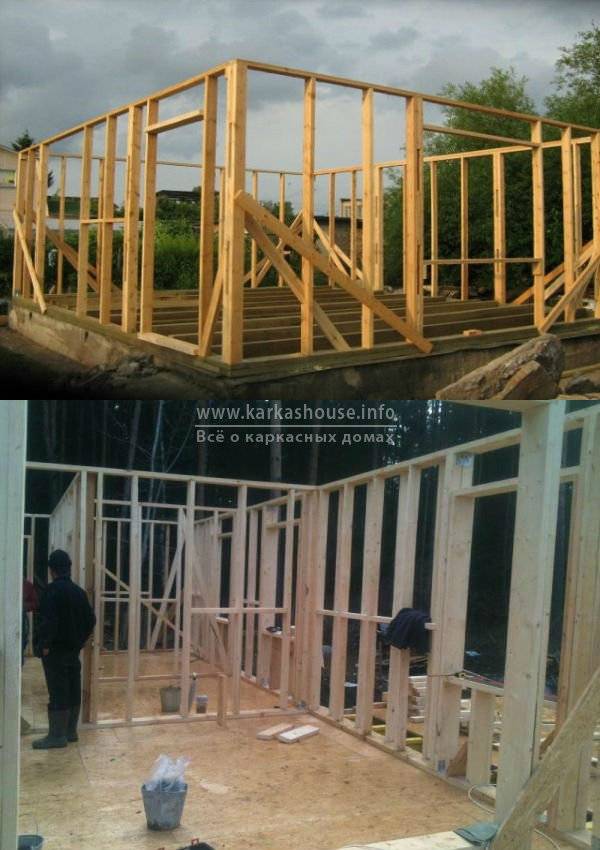

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

  • Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
  • Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

  • Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
  • Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
  • Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку

Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками пошаговое фото.

Набор свай для винтового фундамента



Вкручивание свай для фундамента вручную



Соединение винтовых свай фундамента между собой



Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.





Варианты соединения в полдерева

Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  • Укладывают нижнюю обвязку.
  • Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  • Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.

ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

  • Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
  • Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  • Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  • Непосредственное выполнение стеновой отделки — наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели, то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал. Также внутренние стены каркасного дома обшивают вагонкой, которая выглядит подходяще для загородного дома и имеет соответствующее качество..

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно, чтобы результат получился качественным. Если строю каркасный дом своими руками, то делаю всё надёжно и правильно. Не всегда есть возможность и силы строить дом своими силами. Тогда особое внимание надо обратить на выбор строительной бригады, чтобы создать прототип лучшего каркасного дома. Рекомендуется использовать контакты по крайней мере нескольких фирм, чтобы найти на самом деле отличных строителей, а не пользоваться методом проб и ошибок.

Как построить каркасный дом своими руками — пошаговая инструкция

Если вы планируете построить каркасный дом своими руками, то стоит знать основные «сильные» и «слабые» стороны таких строений. Прежде всего, стоит отметить, что здания подобного типа строятся довольно быстро. Поэтому построить недорогой каркасный дом своими руками возможно всего за пару месяцев. Подробнее о характеристиках и методике возведения подобных построек расскажем далее.

Характеристики каркасных построек

Из плюсов таких строений стоит отметить следующее:

  • Простота технологии. Для строительства не требуется приобретения дорогостоящей специализированной техники и оборудования. Материалы и инструменты для постройки каркасного дома своими руками недорого можно приобрести по весьма приемлемым ценам. Для сборки каркаса используется обычно массив дерева, а также ОСП и ЦСП. Такие материалы имеются в продаже в большом ассортименте. Ещё стоит отметить то, что каркасные дома имеют сравнительно небольшой вес. Поэтому их можно возводить практически на любом типе почвогрунта, даже на торфяном или илистом.
  • К сильным сторонам можно причислить ещё низкую стоимость нулевого цикла и базиса. По этой причине при строительстве можно сооружать простые и дешевые типы фундамента. Из-за небольшого веса процесс постройки подобного дома протекает быстрее, ведь ему не нужно давать несколько месяцев на усадку.
  • Кроме того, из-за простоты конструкции и постройки каркасный дом 6×6 легко может быть при необходимости отремонтирован. Так, в частности, если его надо будет приподнять, то это можно сделать домкратом или автокраном. Это может, например, понадобится при необходимости замены и укрепления базиса.
  • Ещё стоит отметить, что благодаря небольшой теплопроводности дом быстро прогревается после включения отопления. При правильном утеплении постройка сможет сохранять нормальную температуру около семи часов. Это, в свою очередь, позволяет снизить расходы на отопление.
  • Низкая пожароопасность. Это достигается благодаря специальной обработке древесины, после которой материал медленнее теряет прочность в огне, чем бетонные и металлические конструкции. Если пожар был потушен вовремя, то дом достаточно будет отремонтировать, и он снова будет пригоден для жилья.

Теперь рассмотрим основные недостатки каркасных построек:

  • Сразу следует сказать, что подобные здания из-за особенности их конструкции не могут быть многоэтажными. Если желаете построить дом необычной конструкции, то лучше отказаться от каркасной технологии, ведь максимум, что вы сможете сделать, это собственноручно пристроить к каркасному дому жилую мансарду. Каркасные здания в 2-3 этажа строятся только профессиональными строителями и то при благоприятных для этого условиях. Больше этажей в каркасном доме недопустимо.
  • Кроме того, каркасные технологии невозможно применить для возведения многоквартирных домов. Общая площадь строения не может быть больше 14-16 кв.м.
  • Недостатком можно назвать то, что не существует единых правил для постройки каркасно-щитового дома своими руками индивидуального типа. Поэтому нередко бывает сложно в соответствующих органах одобрить проект на возведение такого строения.
  • Данные постройки становятся весьма токсичными в случае их возгорания. Дело в том, что в случае пожара материалы, из которых возведен дом, начинают выделять большое количество токсичных газов.
  • Сравнительно небольшой срок эксплуатации. Обычно такие дома пригодны для жилья только на одно поколение жильцов.
  • Несомненным минусом каркасных домов является низкая стойкость их ко взлому.  Ведь стенку такого здания очень легко вскрыть.
  • Из-за простоты возведения дома и обустройства фундамента под ним, он не отличается высокой надежностью и износоустойчивостью. В результате форс-мажорных происшествий, стихийных бедствий, каркасная постройка может не выдержать и обрушиться.

Виды каркасных построек

По технологии сборки различают щитовые и рамочные каркасные здания. Для возведения первых из них используются готовые щиты. Для постройки домов второго типа в первую очередь изготавливается каркас (рама) из прутьев, после чего он обшивается и утепляется. Рамочная технология больше всего подходит для тех, кто желает самостоятельно построить дом, без привлечения профессиональных строителей. Конструкция рамочных каркасных подстроек представляет собой жесткую коробку с обшивкой. И самое главное – это каркас. При наличии мансарды её крыша выполняется в виде отдельного модуля, соединенного с коробкой. Кровля сооружается совместно с коробкой или может просто на ней держаться. Что касается каркасов, то их известно всего три – финский, канадский и старый немецкий.

При использовании финского каркаса все стороны коробки испытывают равномерную нагрузку. Стойки располагаются на расстоянии не менее 50 см друг от друга. При этом крыша сооружается совместно. По углам коробки делают подкосы. Этот тип каркаса нельзя применять для возведения больших и сложных построек. Максимум, что можно построить, это дом размером 10 на 12 метров. По этой технологии можно возвести одноэтажный, а также построить двухэтажный каркасный дом своими руками. Срок эксплуатации подобного здания-35-40 лет. Кроме того, такому дому нужна внутренняя обшивка. Поэтому есть определенные ограничения в возможности внутреннего ремонта и перепланировки подобных построек.

Канадские каркасы появились довольно давно —  в 50-е годы прошлого века. Они рассчитаны так, что основная нагрузка приходится на фундамент. Для укладки пола используются лаги. Несущими является крыша или обшивка. Канадская технология, в отличие от финской методики, позволяет возводить трехэтажные постройки. Максимальная площадь в плане должна быть не более 15 кв.м. Срок службы дома на канадском каркасе составляет около 60 лет. Этот вариант применим, если вы думаете, как построить каркасный дом 6х4 своими руками.

Старый немецкий каркас ещё называют «фахверк». Он составляет основу постройки. Технология его возведения довольно сложная. Для постройки требуется как большое количество материала, так и хорошие навыки плотника. Выполнить строительные работы такого объема под силу далеко не каждому. В таком доме крыша держит довольно большую нагрузку. Учитывая технологические особенности таких строений, их срок службы практически неограничен. Однако для возведения дома с этим каркасом требуются значительные финансовые вложения. Допустимые размеры таких домов — 20 на 30 м. Форма постройки может быть любой. Этажность здания — 3-5.

Как правильно построить каркасный дом своими руками

Перед постройкой выбирают подходящий участок. Почва должна быть не сухой, но и не слишком влажной. Далее следует определиться, как будете пользоваться будущей постройкой – только в определённый сезон или круглогодично. Исходя из этих данных, нужно составить проект.

Предварительно подготавливаются инструменты:

  • пила для разрезки плит,
  • электролобзик,
  • молоток,
  • крепежные элементы,
  • уровень для выравнивания,
  • гвоздодер,
  • шуруповерт,
  • ножовка,
  • рулетка для замеров,
  • топор,
  • бетономешалка,
  • антисептик для обработки,
  • арматурные прутья,
  • швеллер,
  • трубы,
  • доска 40×100 мм.

Для утепления постройки понадобится минеральная вата. Также потребуется материал для гидроизоляции, кровельный настил и бетон. Для обшивки чаще всего используется вагонка.

Важные подготовительные моменты:

  • Каркас обычно изготавливают из лиственницы или дуба. Углы соединяются с помощью технологии шип-паз.
  • Чтобы не образовалось зазоров, стройматериалы следует очень тщательно подгонять.
  • Металлические крепежи использовать не стоит из-за того, что древесина подвержена гниению. Лучше всего для крепления применять деревянные нагели.
  • Наружную сторону каркаса следует обшить досками, которые устанавливаются под углом для придания конструкции надежности.
  • Не стоит прибирать обшивку наглухо. Ведь дерево в течение первого года под воздействием климатических факторов будет менять свою форму.

Поэтапный порядок строительства:

  1. Первым возводится основание, т.е. фундамент. Для данного случая подойдут несколько вариантов — столбчатый, сборный или ленточный базис. Конструкционные особенности основания зависят от нескольких факторов: глубины залегания грунтовых вод, веса будущей постройки и типа почвогрунта. Глубина котлована под базис должна быть на 15-25 см больше уровня промерзания грунта.
  2. Далее должны быть определены размеры основных составных частей постройки, способ армирования и состав бетона. Если для строительства каркасного здания предполагается использовать столбчатый тип базиса, то он будет в основном состоять из ростверка и столбов. Опорные элементы в этом случае располагают так, чтобы между ними было около полутора метров.
  3. Определяем состава бетона. Он зависит от уровня грунтовых вод и температуры воздуха. Так, если температура выше +4…+6, то подойдет бетон марки B15-B25. Сухой раствор смешивается с песком и цементом в пропорции 3:1. В качестве заполнителя используется щебень. Воды нужно добавить при приготовлении столько, чтобы образовалась однородная масса. Если температура воздуха ниже +4…+6, то в состав бетонной смеси обычно добавляют специальный компонент, который не позволит смеси застынуть.
  4. После завершения работ по заливке нужно подождать как минимум неделю. После снятия опалубки следует убедиться, что на фундаменте нет дефектов. При обнаружении выбоин, сколов, неровностей, их нужно обязательно устранить. Перед постройкой самого дома следует провести гидроизоляционные работы. Для этой цели обычно укладывают пару слоев рубероида и начинают собирать каркас.
  5. Строительство самого дома начинается с выполнения обвязки. На опорный базис укладывается первый ряд брусьев, которые должны быть заранее обработаны антисептиком. Для крепления нижней обвязки используются штыри диаметром 12 мм. Их закрепляют по углам еще при заливке бетона. В брусе делают отверстия и крепят его на штыри посредством гайки. Ещё в качестве крепежных элементов иногда используют анкерные болты. Их забивают в базис примерно на 10 см уже после того, как он успел застыть.
  6. Когда обвязка будет закончена, укладывают лаги и устанавливают опоры каркаса. Для опоры лучше использовать доски размером 50 на 140 мм. В них делают пару отверстий, после чего их крепят к обвязке. Затем каркас пола из необрезанной доски. После чего пол застилается планками размером 40 на 150 мм. Их нужно уплотнить посредством клиньев или скоб, после чего они приколачиваются к лагам.
  7. Теперь можно заняться возведением стен. Работу начинают с выполнения нижней обвязки из брусьев с пазами. Затем готовят доски, их длина должна быть равна высоте потолка. Доски фиксируются в пазах, тем самым укрепляя каркас.
  8. Когда сборка каркасных досок будет завершена, можно начинать устанавливать доски на межкомнатные перегородки. Для верхней обвязки используются бруски с пазами, которые фиксируются к стойке с помощью гвоздей. Затем нужно укрепить каркас.
  9. После чего занимаются креплением потолочных балок. Для этой цели используется брус 50×15. Его фиксируют и совмещают с вертикальными стойками. Балки крепятся при помощи стальных кронштейнов и уголков. Конструкция укрепляется гвоздями.
  10. Теперь можно заниматься кровлей. Для этого сначала возводят стропила, которые делают из брусьев 50×150. Их соединяются торцами под углом. Затем занимаются облицовкой кровли. Крышу можно покрыть профнастилом или индулином. После чего каркас обшивают и облицовывают.

Как построить каркасный дом своими руками: видео


Каркасный дом своими руками: пошаговая инструкция возведения жилища

Проблема жилья всегда остро стояла в России. Возводились многоэтажные города, здания тянулись всё выше к небу. Однако люди всё чаще стали мечтать о собственной земле ближе к природе, чистому воздуху. Правда, бревенчатые срубы или бетонные строения имели высокую стоимость, да и времени на их возведение уходило немало. Мы не могли остаться в стороне от этой темы, а значит, сегодня речь пойдет о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы предоставим в статье, подробно объяснит начинающему мастеру технологию и алгоритм возведения недорогого, быстро строящегося жилища.

Каркасные дома, выстроенные своими руками, смотрятся прекрасно

Содержание статьи

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Важная информация! По нормам строительство дома должно производиться не ближе 3 м от края участка. Также в некоторых районах существуют нормы по расстоянию от дороги – не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты в администрации района.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

ИллюстрацияОписание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины. Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами. Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

ИллюстрацияОписание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними. Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей. Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа. Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Полезная информация! Сборка каркасов стенок на полу будущего дома производится не только потому что это удобно. Такой способ позволяет не ошибиться с длиной будущей стены.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Важная информация! Специалисты советуют изготавливать обрешётку самостоятельно – только тогда можно быть уверенным, что она будет одинакового размера (в отличие от покупной). Это очень важно для конечного результата, ведь она станет основой для финишного покрытия крыши.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Важно! Окна и двери в каркасных домах устанавливаются непосредственно после возведения кровли, когда внутренняя отделка ещё не началась.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Завершающая стадия строительства– внутренняя отделка

Что касается внутренней отделки, то здесь никаких особенностей нет. Все работы производятся в том же порядке, как и в любом доме или квартире. Материалы, дизайн интерьера, цветовая гамма – это всё ограничивается лишь фантазией и финансовыми возможностями хозяина. На страницах Homius.ru есть разделы, где Уважаемый читатель может найти всю необходимую информацию по этому вопросу.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

В заключение

Удобное, теплое жильё, возвести которое самостоятельно даже без опыта в строительстве вполне реально – это каркасные дома. Отзывы владельцев таких построек это подтверждают. Главное подойти к подобной работе с полной ответственностью. При должном отношении к работе и последующим уходом за жилищем такой дом будет согревать теплом и уютом Вас и Ваших близких очень долго и, возможно, в нём успеют пожить даже Ваши внуки.

Надеемся, что изложенная нами сегодня информация была полезна читателю. Если у Вас остались какие-либо вопросы, редакция Homius.ruс удовольствием на них ответит в максимально сжатые сроки. От вас требуется лишь изложить суть в обсуждениях ниже. Если у Вас есть опыт строительства подобных домов, просим поделиться им с начинающими домашними мастерами. Он им обязательно пригодится. Пишите, спрашивайте, общайтесь, делитесь. Напоследок предлагаем вам посмотреть небольшой, но весьма информативный видеоролик по сегодняшней теме.



Предыдущая

СтроительствоЕсть ли будущее у модульных домов для круглогодичного проживания: изучаем вопрос

Следующая

СтроительствоЧто можно сделать из ЛСТК: ещё один материал для быстрого возведения строений и сооружений

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Видео по каркасным домам: видеообзоры строительства каркасников

Можно много читать о канадской и финской технологиях домостроения, но так и не разобраться во всех нюансах. Чтобы закрепить теоретические знания, посмотрите, как построить каркасный дом своими руками, в видео, снятых строителями и владельцами каркасников. Такие видеоролики невозможно подделать, поэтому все действия, советы и отзывы в них реальны. В этой подборке вы найдете видео-уроки, которые помогут изучить принцип каркасного строительства от фундамента до кровли.

Фундамент – технологии и видеоинструкции

Для каркасного дома нет необходимости тратить деньги и время на мощный фундамент, так как он в два-три раза легче блочного, кирпичного или монолитно-бетонного. Выбор зависит типа грунта на участке, ландшафтных особенностей, наличия подвала, технологии каркасного строительства.

Как выбрать фундамент– видео от профессионала

Возможны варианты фундамента:

  • столбчатый – для легких строений на ровном участке;
  • свайный (свайно-винтовой) – не требует выравнивания участка;
  • ленточный – возводится по периметру дома;
  • монолитная плита – сплошное основание из армированного бетона.

Окончательно определиться можно только после утверждения проекта. Полезные советы в этом видео помогут выбрать фундамент для дома.

Видеоролик по сооружению ленточного фундамента

Чаще всего для каркасных домов выбирают мелкозаглубленный ленточный фундамент. В этом видеоролике вы познакомитесь с технологией его монтажа.

Свайный фундамент – за и против

Компании, ведущие строительство каркасных домов, как правило, включают в стоимость свайный фундамент. Его весомый плюс в скорости и простоте монтажа. Но стоит ли спешить и отказываться от привычного бетона? Внимательно изучите преимущества и недостатки этого современного метода, прежде чем подписывать договор.

Нижняя обвязка

Строительство дома начинается с нижней обвязки – конструкции из досок или бруса, закрепленной на фундаменте. Задача обвязки – зафиксировать каркас на фундаменте и стать опорой дома. Как правильно сделать обвязку из досок на столбчатом фундаменте, рассказано поэтапно в видео. Вариант подойдет для небольшого дачного домика.

Для более серьезных строений лучше делать обвязку из бруса. В следующем ролике рассмотрена технология монтажа для свай.

Видео: варианты и укладка пола

Если строительство дома из боков начинают со стен, в каркасном домостроении первым делают пол. Конструкция пола включает гидроизоляцию, ветрозащиту, утеплитель, пароизоляцию. Состав и материалы для «пирога» выбирают с учетом фундамента, климатической зоны, финишного напольного покрытия. В этом видео уроке – подробные инструкции по монтажу пола в каркасном строении.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

В качестве кровельного покрытия рекомендуется выбирать легкие материалы. Одним из подходящих вариантов является профнастил – он удобен в монтаже, привлекателен по цене и долговечен. Как сделать крышу просто и недорого, в этом видео рассказывает производитель кровельных материалов.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.

Что выбрать для отделки фасада

Для защиты и декора фасада каркасного дома можно выбрать практически любые материалы, которые не утяжеляют строение и не оказывают значительных нагрузок на стены. Определиться с отделкой нужно еще до сооружения фундамента, чтобы учесть потенциальную нагрузку.

Рекомендуемые материалы:

  • виниловый или металлосайдинг – дешевая и быстрая отделка;
  • фиброцементные доски – альтернатива капризному дереву;
  • фасадно-бетонная плитка с имитацией камня, кирпича, дерева;
  • блок-хаус – имитация бревна;
  • декоративная штукатурка;
  • клинкерные панели под кирпич – имитируют кирпичную кладку.

Посмотрите, как монтируют блок-хаус на каркасный дом профессионалы.

Инженерные системы

Отопление, принудительная вентиляция, водоснабжение, канализация – в жилом доме без этого не обойтись.

Внутренняя отделка в видео-экскурсии

Завершив строительство, можно переходить к внутренним отделочным работам и обустройству. О своем личном опыте внутренней отделки и разработке дизайна рассказывает владелец каркасника, построивший его своими силами.

Чтобы построить каркасный дом своими руками, видео и пошаговых инструкций может не хватить. Посетите строительные площадки в своем районе, понаблюдайте за работой мастеров, проконсультируйтесь с профессионалами.

Закладка Постоянная ссылка.

Каркасный дом 6х6 своими руками

При возведении дома из каркаса самые большие затраты необходимы для заливки фундамента. Для подобного типа постройки рекомендуется использовать свайный или столбчатый фундамент. Стоит знать, что дом с параметрами 6х6 имеет небольшой вес, поэтому конструкция не будет давать значительную нагрузку на почву. Каркасные здания можно сооружать на разных участках с любым типом грунта. Наиболее популярным материалом для строительства является дерево.

Каркасный дом размерами 6х6 своими руками

Технология возведения предполагает установку несущей конструкции, которую после обшивают панелями. Для такой постройки не нужно время для осадки дома, поэтому после строительства можно приступать к внутренним и внешним работам. Каркасный дом имеет отличные изоляционные свойства, что уменьшает растраты на отопление. Приблизительный срок сооружения конструкции составляет около двух месяцев.

Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться, скачав инструкцию по строительству каркасного дома.



Возведение объекта своими руками

Чтобы возвести каркасный дом 6х6 своими руками, необходимо ознакомиться с алгоритмом работ, приведенным ниже.

Фундамент

Для данного типа строения используют два вида фундаментов:

  • столбчатый;
  • ленточный.

При выборе основания следует учитывать такие моменты:

  • величину грунтовых вод;
  • глубину промерзания грунта;
  • вид почвы;
  • вес объекта.

После выбора фундамента, его обустраивают. Когда основание готово, переходят к следующему этапу строительства.

Обустройство пола

Алгоритм работ:

  • выполните нижнюю обвязку – доски установите на ребро и скрепите в углах;
  • к внутренним доскам присоедините материалы средней части обвязки, а на них зафиксируйте наружные доски;
  • с помощью уровня проверьте ровность конструкции и обрежьте выпирающие части, если таковые будут обнаружены;
  • сделайте разметку под лаги, вырежьте в этих местах пазы и вставьте в них лаги;
  • между лаг зафиксируйте деревянные рейки;
  • застелите пол материалом – рекомендуется использовать фанеру или другие подобные изделия;
  • положите гидроизоляционную пленку, застелите основание теплоизоляционным материалом, установите коммуникации;
  • закройте пол водонепроницаемой пленкой, проклейте стыки;
  • зафиксируйте доски на расстоянии друг от друга 40-60 см;
  • установите сверху шпунтованную доску и закрепите ее с помощью саморезов или других подобных элементов.

Каркас дома

Каркас дома выполняют из брусьев. Для фиксации материал рекомендуется использовать тип крепления – шип-паз и дополнительно применяют стальные уголки. Благодаря этому конструкция получится надежной и устойчивой.

Каркас выполняют по следующей схеме:

  • установите угловые стойки и усильте их укосинами;
  • зафиксируйте брусья фасада и внутренние перегородки на расстоянии 40-60 см друг от друга;
  • выполните верхнюю обвязку здания по аналогии с нижней;
  • уберите укосины.

Обустройство кровли

Для данного типа дома подходит крыша любой формы с любым количеством скатов. Кровлю обустраивают, как и для любого строения. Под крышей выполняют мансарду.

Отделка стен внутри и снаружи здания

Первое, что следует сделать – установить теплоизоляционный материал. Для этого чаще всего используют минеральную вату. Положите утеплитель между стоек и закрепите его монтажной пеной.

После этого можно делать обшивку каркаса. Сначала закрепите черновой материал. Чаще всего используют листы ОСП или фанеру. После этого выполните отделку. Выбирать материал можно на свое усмотрение.

Возвести каркасный дом 6х6 своими руками, сможет даже непрофессионал. Для этого нужно внимательно изучить порядок действий, и придерживаться инструкции.

Планы и чертежи сборки фундамента

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.

Стойки и стены

Для более точного расчета стен и стоек вашего строения, необходимо иметь данные о том, какова площадь вашего дома, высота (этажность), есть ли внутренние перегородки (комнаты) и какова общая нагрузка. Если строение предполагает более одного-двух этажей, стены необходимо сделать толще, а также крепче должны быть перекрытия и несущие конструкции.

Стойки — база каркасного строения, для их установки используется брус, несколько брусков, а также доски.

Брусок может быть различных стандартов, сечением 50-100 мм или 100-200 мм. Важным фактором при расчете стоимости бруска для стоек является влажность материала, качество и порода самого дерева. В зависимости от вида утеплителя и обшивки рассчитывается и количество стоек. Толщина и материал утеплителя напрямую влияет на сечение бруска для стойки.

Высота опор напрямую зависит от того, сколько этажей вы собираетесь строить, но, как правило, это не менее 2,5 м, в менее значимых помещениях, таких как кладовки или санузел, может составлять порядка 2 м. В зависимости от ширины утеплителя рассчитывается и шаг между опорами, на это также влияют и монтируемые панели.

При самостоятельном строительстве экономия средств может составлять до трети от той суммы, которую вам предложат подрядчики. Но для таких работ необходимо наличие дополнительных расходников:

  • Специальные саморезы;
  • Оцинкованный уголок;
  • Ножовка;
  • Сверла;
  • Гвозди;
  • Молоток.

Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

Пошаговые советы по закладке фундамента

Для каркасных домов пошаговая инструкция предусматривают один из следующих типов фундамента:

  • ленточно-столбчатый;
  • ленточный;
  • свайный;
  • монолитный.

Первый вариант фундамента каркасного дома 6х6 связан с вбиванием свай и применяется в местности, где летом появляются грунтовые воды, а зимой почва сильно промерзает. Устанавливайте этот тип фундамента в 3 этапа.

  1. Сделайте траншеи по всему периметру будущего дома.
  2. Поставьте железобетонные столбы с определённым интервалом, забивая их на всю глубину промерзания.
  3. Залейте траншеи цементом.

Если вы предпочли второй вариант, сделайте траншеи и укрепите их железными прутьями. Для третьего вида фундамента — монолитного — нужно установить цементную платформу.

Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

Рекомендации по строительству

По возведению каркасных домов существует несколько рекомендаций, способных облегчить возведение и эксплуатацию каркасного дома, помочь избежать некоторых ошибок при строительстве. При выборе материалов и выполнении строительных работ следует придерживаться следующих советов:

  • Чтобы построить каркасный дом правильно, необходимо использовать древесину влажностью не более 10-15%. Такая древесина практически не деформируется;
  • Стройматериалы лучше брать с небольшим запасом;
  • Столбчатый фундамент необходимо вбивать на 20-30 см глубже уровня промерзания;
  • Все деревянные строительные материалы необходимо обработать специальной пропиткой, для защиты от грызунов и возгорания;
  • Все работы необходимо проводить последовательно, по плану;
  • Прежде чем приступать к строительству, необходимо как можно тщательнее проработать проект дома, переделывать потом будет очень сложно и дорого.

Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

Проект строения

Чтобы возвести объект, требуется проект, включающий в себя:

  • расположение строения на участке;
  • тип фундамента;
  • форму каркаса, перегородок и кровли;
  • системы коммуникаций;
  • расположение помещений;
  • количество и стоимость материалов.

Рекомендуется заказать проект у профессионалов. Здесь представлены типовые проекты, из числа которых можно выбрать подходящий вариант. Преимущество – приемлемая стоимость. Недостаток – нельзя внести свои коррективы. Однако можно заказать индивидуальный проект дома. Он обойдется дороже, но будет выполнен с учетом пожеланий заказчика.

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т. д.

Применение металлических профилей для сборки каркаса

Дом из каркаса параметрами 6х6 м можно соорудить из специальных профилей, сделанных из оцинкованной стали. С их использованием каркас легко собирается по методу конструктора, даже без сварочного аппарата. Такое изделие имеет устойчивость к коррозии. Дом, возведенный из металлопрофиля, можно отделывать разными материалами, а также устанавливать большие проемы для окон и дверей. Особенность работ заключается в следующем:

  • Металлопрофиль необходимо нарезать и промаркировать.
  • На установленном фундаменте можно приступать к сборке каркаса, применяя только саморезы и шуруповерт.
  • В стены укладывается теплоизоляционный материал.

После этого делают кровельное покрытие и устанавливают стены, проводят коммуникационные системы и делают отделку стен.

Каркасный дом из металлопрофиля своими руками

Если вы планируете соорудить дом самостоятельно, то выбор параметров здания 6х6 будет вполне доступным. Для строительства не потребуется много времени и растрат, при этом возведенное здание будет прочным и надежным. Чтобы конечный результат работы был желаемым, важно следовать рекомендациям и инструкциям специалистов. Также рекомендуем посмотреть видео по ссылке, где отображены аспекты возведения дома:

Рекомендуем к прочтению

Собственный дом – исполнение мечты Установка армированного фундамента Технологии прокладки канализационных трубопроводов своими руками Нюансы в работе программы AutoCad

Внутренняя и внешняя отделка

Внешняя, как и внутренняя отделка каркасного дома, мало чем отличается от вариантов отделки обычного кирпичного. Фасад дома можно отделать кирпичом, сайдингом, вагонкой или искусственным камнем. В качестве материалов для внутренней отделки могут быть использованы: обои, декоративная штукатурка, керамическая плитка, ламинат и пр. отделочные материалы.

Стропильная система

Стропильная система – это несущая конструкция крыши. От того, насколько качественно она сделана, зависит устойчивость дома и качество кровли.

Возведение стропильной системы происходит по следующим этапам:

  1. Необходимо выбрать тип стропильной системы. Стропильная система состоит из двух стропильных ног. Каркас крыши может быть сооружен на основе двух типов стропильной системы: наклонной и висячей;
  2. Выбирают материалы, из которых будет собран каркас;
  3. Устанавливают мауэрлат. Мауэрлат – это деревянные бруски, которые укладываются по периметру на несущие стены дома, для равномерного распределения всей массы крыши, во избежание перекосов;
  4. Устанавливают стропила. В мауэрлате проделывают пазы на расстоянии не более 1,5 метра друг от друга. В пазы вставляют стропильные ноги, нижние части скрепляют обвязкой. При установке стропил необходимо учитывать, что они должны выступать за 30-40 см за периметр дома. Если ширина находится в пределах 6 метров, то висячие стропила соединяют поперечной балкой;
  5. Делают обрешетку кровли. Тип обрешетки зависит от того, какой тип кровельного материала будет использоваться.

Как построить каркасный дом своими руками

В стране с каждым годом возводится все больше каркасных домов. Для этого может использоваться канадская, финская и многие другие технологии. Такое строительство позволяет получить надежный и долговечный дом с применением минимума строительных материалов и усилий. Для возведения каркасного дома сегодня не обязательно обращаться в специализированные фирмы, ведь его легко можно сделать своими руками. Достаточно лишь придерживаться подробной пошаговой инструкции (см. видео), которая описана далее.

Основой для возведения каркасного дома является достаточно легкий каркас из дерева. Он представляет собой соединения вертикальных и горизонтальных стоек, между которыми выкладывается теплоизоляция. Для внутренней и внешней отделки такого сооружения могут применяться самые разные строительные материалы.

Пошаговая инструкция для тех, кто решил построить каркасный дом

Формирование фундамента

Каркасные дома в большинстве случаев являются одно- или двухэтажными. Поэтому для их возведения часто используются либо столбчатый, либо ленточный фундамент, либо основание из бетонных блоков (см. фото). Во время формирования ленточного фундамента желательно дополнительно использовать арматурный каркас, столбчатое основание требует обеспечения цельным ростверком, а бетонные блоки, согласно технологии строительства, должны присоединяться ко всей нижней обвязке.

Устройство каркаса

Чтобы построить каркас дома своими руками можно применять деревянные или металлические элементы. Стоит отметить, что металлический каркас обойдется несколько дороже, но при этом будет меньше весить, что поможет снизить расход денежных средств на организацию основания. Деревянный каркас обычно возводится из дуба. Если не реально эксплуатировать дубовую древесину, можно обойтись другими породами дерева, диаметр которых будет не менее 1,5 квадратных сантиметра (см. видео).

Мастера не рекомендуют во время возведения каркасного строения применять крепежи из металла, так как они со временем способствуют разрушительным процессам в древесине, что в итоге приведет к разрушению всего здания. Лучше всего крепление своими руками осуществлять при помощи деревянных нагелей. Согласно инструкции выбранный утеплитель выкладывается в стеновые промежутки. Наружная сторона стен обычно обшивается деревянными досками шириной около 6 сантиметров. Обшивка согласно технологии строительства проходит не горизонтально, а под углом 40 градусов.

Обустройство пола

После возведения каркаса дома переходят к организации пола. Для этого по периметру стен выкладывается брус сечением 15х15 сантиметров, под который предварительно кладется рубероид и наноситься влагостойкая пропитка. Закрепляются брусья при помощи специальных крепежных изделий с шагом не более 2 метра. Стоит отметить, что пол, стены и любые несущие конструкции в здании должны быть выполнены из одинакового материала. Иначе при тех или иных внешних условиях они будут по-разному себя вести, в результате чего сооружение может рушиться. На выложенные брусья кладется черновой пол, который может быть выполнен из необрезанных досок. Сверху такой пол может утепляться, после чего на него кладется чистовой пол в виде ламината, паркета или других материалов (см. фото).

Возведение стен

Следующим шагом в строительстве каркасного здания будет возведение стен. Чтобы построить стены необходимо для начала выбрать чистую поверхность без бугорков и впадин, где можно будет их собирать своими руками. Собираются стены из одинаковых по величине досок, расположенных вертикально, высота которых должна совпадать с высотой дома, которая обычно составляет от 227 до 240 сантиметров, а ширина совпадает с шириной выбранного обшивочного материала. Если хочется сэкономить на строительстве сооружения, можно обустраивать косые потолки, угол которых должен совпадать с углом наклона крыши.

Стены каркасного здания должны весить не более чем составляет допустимая нагрузка на пол. Балки для них устанавливаются с шагом от 20 до 60 сантиметров. Обшивать стены можно сайдингом (см. видео), тогда шаг должен составлять не более 30 сантиметров, так как это материал пластичный, ДСП или блок-хаусом, тогда расстояние между балками можно сделать от 40 до 60 сантиметров. Но самым, пожалуй, практичным и долговечным материалом для обшивки стен каркасного дома будет сайдинг. Его не обязательно покрывать дополнительными материалами, а также он не требует особого ухода. Главным недостатком сайдинга является ненатуральность.

Невозможно построить жилое сооружение без окон. Согласно технологии строительства они должны составлять не менее 17-19% от площади всех стен. Если здание будет эксплуатироваться только в теплое время года, достаточно будет использовать окна с одним стеклом, а если в сооружении будет жить семья круглый год, необходимо ставить окна минимум с двойным или тройным остеклением.

Монтаж кровли

Завершительным этапом строительства является сооружение крыши. Чтобы ее построить, можно использовать самые разные материалы: мягкую кровлю, ондулин, черепицу, профлисты и многое другое (см. фото). Во время строительства необходимо помнить, что каркасные дома сильно подвержены появлению сырости, поэтому их лучше возводить на возвышенных участках, а также дополнительно организовывать систему дренажа.

Как строить каркасный дом своими руками

Немного о технологии

Каркас – это скелет будущего строения, по подобию которого вы будете лепить жилой дом. И прежде всего он должен быть прочным и надежным. На его сборку понадобится 2-3 месяца, при условии работы двух человек. Соответственно, чем больше людей задействовано на площадке, тем лучше. После сборки остова, приходит очередь кровли, оконных и дверных конструкций. Наружная и внутренняя отделка производится на последнем этапе.

Перед началом расчета материала, определитесь с принадлежностью дома. Строения для летнего проживания не требуют дополнительного утепления, поэтому каркас можно собирать из досок меньшего сечения. Чтобы в зимнее время в помещении было тепло и на отопительные приборы оказывалась меньшая нагрузка, стены собирают из более толстых досок. Это позволит проложить двойной слой теплоизолятора.

Строить каркасный дом по плану из головы не получится. Даже обладая феноменальной памятью, вы не сможете ничего сделать без предварительного расчета и составления чертежа. Если у вас по черчению была пятерка, то пару дней помучавшись можно составить схематический план. Более надежный вариант – приобретение готового эскиза в компании. В этом случае получается двойная выгода. Обычно вместе с чертежом, предоставляется и полный расчет материала. Если у вас все это есть, приступаем к работе.

Основание или фундамент

От надежности фундамента, зависит финальный итог строительства дома по любой технологии. В канадском варианте, базой будет пол (черновой), уложенный на предварительно оборудованную основу. Для этого подойдут необрезные доски, отходы ДСП или ДВП. Главное, чтобы по полу можно было ходить и выполнять сопутствующие работы.

Особых рекомендаций к обустройству фундамента для каркасного дома нет. Подойдет любой вариант, используемый в обычном домостроении. Здесь даже можно немного сэкономить. Учитывая небольшой вес конструкции и то, что после возведения она не будет давать сильной нагрузки на основу, как вариант можно использовать свайно-винтовой фундамент. Допускается монтаж асбестовых труб с заливкой цемента. Но опять же руководствуйтесь общепринятыми правилами и вначале определитесь с грунтом на месте строительства. Основа готова? Приступаем к следующей процедуре.

Инструкция сборки по снипам

Пошаговая инструкция строительства каркасных домов — неотъемлемая часть проекта, которая связывает чертежи между собой, образуя четкий слаженный поэтапный процесс! Инструкция является нашей уникальной разработкой, несмотря на то, что отдельные элементы можно найти в открытом доступе. Пошаговая инструкция строительства каркасных домов условно разделена на 2 дополняющих друг друга этапа.
Первый из них — это требования и ссылки на СНИПЫ, СП, Платформу, Ларри Хона и другие источники конструктивных решений. В этом разделе можно понять откуда почему было принято то или иное конструктивное решение.

Я сталкиваюсь с многими строителями и зачастую при различных точках зрения доводы строителей бывают:»Мы всегда так строим», но, чтобы говорить на одном языке нам необходимо отталкиваться не от своих мнений, а от авторитетных источников. Разработанная нами пошаговая инструкция каркасных домов позволяет как раз ответить на вопрос: «Почему было выбрано именно это конструктивное решение».

Второй неотъемлемой частью пошаговой инструкции каркасных домов являются наши собственные рекомендации, полезные советы и предупреждения от ошибок. Не на все вопросы можно ответить ссылкой на Снипы, на некоторые необходимо просто посоветовать что-то из личного опыта.

Именно поэтому вторым этапом пошаговой инструкции каркасного дома являются наши собственные рекомендации. Они помогут Вам сэкономить деньги, получить минимальное количество остатков и обрезком материалов, а также избежать ошибок. Пошаговая инструкция в наших проектах поможет Вам значительно упростить ход работ и сэкономить Ваше время и деньги!

Монтаж пола

Вначале укладываются доски, обозначающие расположение комнат стен и перегородок в доме. Но предварительно весь фундамент прокладывается гидроизоляцией. Для основы используется доска сечением 20х50 мм. Ее ставят на ребро, шаг 50-60 мм. Этого достаточно чтобы не прогнулась половая доска, и было достаточно места для укладки утеплителя. Материалы теплоизолятора производятся примерно такой ширины, поэтому проблем с выбором не будет. Уложите его между поперечных досок, закройте гидроизоляцией и набейте черновой пол.

На заметку. От ровности укладки половых лаг на фундамент, зависит геометрическая точность при проведении остальных работ. Весь процесс контролируется строительным уровнем.

Кроме горизонтальной укладки дополнительно проверяется диагональ конструкции. Перекосы здесь совершенно нежелательны, максимум 4-7 мм. Отклонение по горизонтальной плоскости в пределах 10 мм, не больше. Выровняв все углы, доски фиксируют к фундаменту анкерными болтами. Минимальное расстояние между креплениями не менее 20 см и не более 2 метров.

Сборка стен

Начинать сооружение каркасных стен нужно с нижней обвязки – это основа для стоек. Для этого используется брус, укладываемый по всему периметру конструкции дома. Сверху по всей длине вырубаются пазы для крепления вертикальных стоек (прямые или скошенные), а по углам вырезается соединение «в четверть». Теперь необходимо подготовить доски для стенового каркаса. Здесь руководствуемся высотой потолка. Оптимальный вариант для частного дома – 2,7 метра. Комнаты с более высокими потолками будет сложнее протопить зимой. Низкие создадут некий дискомфорт и скованность, да и летом в доме с невысоким потолком будет душно. Длина досок рассчитывается с запасом на вырубку четверти для угловых стоек, и глубины пазов для поперечных.

Сборку начинают с угловых стоек каркаса. Установив, их необходимо зафиксировать временными укосинами и выровняв по вертикали, закрепить само соединение в четверть. Здесь понадобятся шурупы по дереву. На одно соединение не менее трех креплений. Промежуточные стойки вставляют в пазы нижней обвязки и крепят, при помощи металлических уголков, дополнительно усилив горизонтальными планками.

Верхняя обвязка

Это элемент крепления по типу нижней обвязки. Она фиксирует все вертикальные установленные доски сверху. Для этого нужен брус такого же сечения, как и для нижней обвязки. Перед установкой в нем также вырезаются посадочные места для вертикальных стоек. Верхняя обвязка по углам фиксируется саморезами. Закончив работу, проверяется полученный результат. Замеряется диагональ и горизонтальная укладка. Возможные неровности дорабатываются. В конце работ, демонтируются временные укосины и по необходимости заменяются постоянными.

Оконные конструкции и дверь

Их место определяется заранее, и на той стене где будет располагаться проем, вертикальные стойки устанавливаются в другом порядке. То есть изменяется частота крепления. Шаг каждой промежуточной балки 50-60 см, а в месте монтажа дверного или оконного проема, расстояние предусматривается согласно его ширине. На уровне высоты установки окна, монтируются горизонтальные балки, снизу и сверху. Нижняя дополнительно фиксируется короткими вертикальными стойками. Верхняя только крепится уголками, с наружной стороны, чтобы они не мешались при установке рамы.

Как установить потолочную балку?

На этом этапе часто ошибаются многие, кто решил самостоятельно собрать каркасный дом. Первая неточность заключается в использовании ненадлежащего материала. Например, для потолочной балки вполне достаточно бруса с сечением 50х150 мм. Некоторые, желая придать большую прочность, выкладываются по максимуму монтируя потолок из бруса 150х150 мм. Это создает дополнительную нагрузку на стены и скажется на их устойчивости и ровности. Вторая ошибка кроется в укладке. Доски ставят на ребро, как и в варианте с основой, а не по ширине.

Важно! Имея готовый проект и расчет материала для сборки каркасного дома, не нужно думать, что его готовили на коленке. Все соединения и размеры продуманы, поэтому инициатива с использованием более толстого бруса здесь не совсем кстати.

Балки монтируются на одной плоскости с промежуточными стойками стен. Это порядка 50-60 см. Дополнительно их укрепляют опорными брусьями. Впоследствии они демонтируются или устанавливаются в другом месте, где будут проходить перегородки между комнатами. Чтобы было удобнее выполнять последующую сборку кровли, можно сверху набить черновое покрытие.

Возведение стен каркасного дома

Устройство стен является очень важным этапом в процессе возведения дома. От того, насколько грамотно это сделать, будет зависеть:

Дальнейший внешний вид здания.

Его прочность.

Насколько дом получится тёплым и многое другое.

То есть, как в принципе, и любой этап строительства и ремонта своими руками

, правильное создание стен — крайне важное мероприятие. Стены могут делаться из разных материалов и, соответственно, по совершенно различным технологиям. В этой публикации мы поговорим о том, как пошагово происходит строительство
стен каркасного дома.
Конечно, об этом можно говорить только после того как у нас готово основание для будущего сооружения. Очень неплохим вариантом будет ленточный фундамент, о технологии возведения которого, мы рассказывали в этой статье.

А также рекомендуем сначала подготовить систему водопровода (как это сделать, смотрите здесь) и канализации (об этом читайте тут).

После этого начинаем монтаж стен каркасного дома. Обратите внимание на схему ниже. Мы будем придерживаться данной технологии.

рис.1 Схема стены каркасного дома

1. Фундамент застилается рубероидом (желательно в два слоя). Это делается в целях гидроизоляции.

2. Далее сверху нужно уложить и закрепить при помощи анкеров брусья размером 200Х200 мм для обустройства нижней обвязки. В углах они должны соединяться при помощи метода вырубки (либо в пол дерева, либо в лапу). Обязательно нужно зафиксировать конструкцию анкерами (в данном случае длиной не менее 350 мм) по углам и через одинаковое расстояние. Шаг должен быть от 1 до 1,5 м.

рис.2 Угол нижней обвязки стены каркасного дома

3. Укладываем лаги и закрепляем их к обвязке гвоздями, саморезами или специальными оцинкованными уголками. Для этого будем использовать доску 200Х50 мм. Для жёсткости класть лаги нужно вертикально, на ребро. О том, какое необходимо оставлять между ними расстояние, мы рассказывали в публикации Как сделать полы в доме с нуля.

рис.3 Нижняя обвязка стены каркасного дома

4. По углам выставляем стойки. Нам потребуется брус 200Х200 мм. При креплении к обвязке опять же используем уголки.

5. Устанавливаем временные укосы для жёсткости конструкции.

6. Затем мы установим все остальные стойки. Здесь также будем использовать доску размером 200Х50 мм, т.к. мы отталкиваемся от того, что толщина слоя утеплителя будет составлять 150 мм. Шаг установки будем делать таким же, как шаг укладки лаг. Не забывайте подготовить места для установки окон и дверей.

7. Закрепляем стойки снова временными укосами. Для этих целей применяются, как короткие бруски (по два на одну стойку), так и длинные (по одному на несколько).

рис.4 Стойки и укосы стены каркасного дома

8. Далее переходим к устройству верхней обвязки стены каркасного дома. Это делается следующим образом: на получившиеся вертикально-стоящие стойки, параллельно нижней обвязке и исходя из того, сколько будет этажей в строящемся доме, фиксируем либо брус 200Х200 мм (двухэтажный дом), либо доску 200Х50 мм (одноэтажный дом). Не забудьте перед фиксацией разметить точки дальнейшего крепления верхних лаг с верхней обвязкой.

рис.5 Верхняя обвязка стены каркасного дома

9. Монтируем верхние лаги перекрытия.

10. Проверяем получившуюся конструкцию на наличие перекосов и уклонов по горизонтали, вертикали и диагонали при помощи рулетки, уровня и отвеса.

11. Если все хорошо, ставим сверху и снизу у каждой стойки по два постоянных укоса. Если их ширина меньше ширины стоек, то устанавливать их рекомендуется ближе к внутренней части стены.

12. Теперь, когда каркас готов, покрываем всю конструкцию антисептиком.

13. Приступаем к утеплению. Сначала, для надёжности, можно вбить небольшие гвозди от верха до низа в каждую стойку на расстоянии 50 мм от внутренней ее части, тем самым создав упор для утеплителя, во избежание его выпадения из секций (т.к. их глубина на 50 мм больше толщины утеплителя). Следуя такому принципу, не придётся прибивать дополнительные бруски в целях создания пространства для естественной вентиляции с внутренней стороны. Мы это уже предусмотрели. После этого нужно закрепить пароизоляционную плёнку с внутренней стороны здания.

рис.6 Пароизоляция стены каркасного дома

14. С внешней стороны, утепляем стену каркасного дома минватой (ещё об утеплителях вы можете прочитать в этой статье) слоем в 150 мм. Сначала блоки толщиной 100 мм, затем в шахматном порядке блоки в 50 мм, чтобы перекрыть места стыков. Ширина утеплителя берется на 1-2 см больше ширины секций.

рис.7 Утепляем стену дома минватой

15. С улицы закрепляем степлером гидро-ветрозащитную мембрану.

рис.8 Гидро-ветрозащитная мембрана
стены каркасного дома
16. Сверху мембраны, на стойки, прибиваем бруски для создания внешнего вентиляционного слоя

17. Затем обиваем внешнюю часть стены. Можно использовать евровагонку, имитацию бруса, блок-хаус и т.д.

рис.9 Готовая стена каркасного дома

18. И, наконец, зашиваем внутреннюю часть конструкции. Можно использовать сразу отделочные материалы (вполне подойдут и такие же, как при обшивке внешней части стены), так и сначала черновой слой в виде ДСП, ДВП и т. п.

Это внешние стены каркасного дома. Внутренние — строятся по аналогии. Единственное, можно использовать доску 100Х50 мм и, соответственно, толщина утеплителя составит 100 мм. Как видите, строительство стен каркасного дома совсем нетрудное мероприятие.

Если следовать этой инструкции, то Ваш дом останется тёплым в любое время года и не потребует большого количества топлива или электричества для отопления. Тем самым, сохранит Ваши деньги.

Три этапа обустройства кровли

Минимальное сечение доски для стропил и конька – 50х100 мм, вертикальные стойки выполняются из бруса 100х100, обрешетка из любого обрезного или не обрезного пиломатериала. Для фиксации используется гвоздь.

Первый этап – сборка остова

С торцов дома устанавливаются два вертикальных столба, в качестве основы для коньковой планки, которая крепится к ним, на самом верху. Фиксация болтовая. Заранее проделываются отверстия, и устанавливается конек. Теперь монтируем, стропила, в форме буквы «А», от верхней обвязки к коньку. Длину досок можно не высчитывать, главное чтобы их хватило от конькового элемента, до бокового свеса, с выступом на 20 см. Сверху крепление саморезами, на обвязке металлическими пластинами.

Первыми монтируются крайние стропила. Они будут своеобразной основой. Установив их, проверяется ровность угла, а затем, крепят ригельную балку. После приступают к монтажу остальных стропил. Если дом большой и кровельная конструкция выделяется своими габаритами, дополнительно создать прочность позволит крепление бруса от середины стропила к основе кровли.

Этап второй – обрешетка

Доски набиваются с минимальным расстоянием друг от друга в 5 см. Максимальный выпуск по краям – 20 см. Свес по боковой линии не ниже 5 см. Обрешетку закрывают слоем пароизоляции, с фиксацией степлером, а затем стелется рубероид. Все стыки и сам ковер, прибивается к обрешетке гвоздем с прорезиненной шляпкой. Дополнительно швы прогреваются горелкой, или заливаются горячим битумом.

Третий этап – кровельный материал

Подбирая материал, предпочтение лучше отдать легким покрытиям. Если изначально задумывался вариант с битумной или керамической черепицей, то при сборке остова кровли позаботьтесь об усилении ригелей и стропильных ног. Начало укладки с тыльной стороны дома. В этом случае с лицевой части не будут заметны места соединения. Порядок выполнения работ снизу вверх, с нахлестом следующего листа на предыдущий. Не забывайте про правила шахматного порядка. Если первый ряд укладывается с целого листа, второй с половины.

Работы по внутренней и наружной обшивке проводятся после покрытия кровли и настила чистового пола. Вот и весь процесс. Осталось только закрепить знания на практике.

Каркасный дом своими руками. Пошаговая инструкция строительства

Самой доступной по цене и быстрой технологией строительства является возведение каркасного дома для постоянного проживания. Поэтому каркасные дома во всем мире так популярны. Строительство каркасного дома 6х6 своими руками, начиная с фундамента и заканчивая отделочными работами, под силу выполнить бригаде из трех человек в течение двух месяцев.

Строительство начинается с разработки грамотного проекта. Каркасный дом своими руками возвести можно, но проект лучше доверить профессионалам-проектировщикам. В нем должны быть отражены конструктивные, архитектурно-строительные, инженерные разделы и схемы каркасного дома. Своими руками воплотить инженерные задумки будет легко, строго выполняя все предписания.

Каркасные конструкции приобретают все большую популярность в области строительства домов

Фото каркасных домов, проекты которых разработаны проектирующими организациями, наглядно демонстрируют уровень профессионализма проектировщиков. В сети предлагается много роликов о том, как построить каркасные дома своими руками.

Подготовка и разметка участка под строительство

Приступая к постройке каркасного дома своими руками, начинают подготовку площадки под строительство. Для качественной разметки участок освобождают от деревьев, кустов, травы, камней и мусора. Если в своем рельефе участок содержит уклон или неровности, рекомендуется выровнять его. Все возвышенности срезаются до необходимого уровня, в углубления подсыпается грунт.

Разметка участка под фундамент

Начиная строительство каркасного дома своими руками с нуля, производят разметку под фундамент. Для перенесения данных с проекта в натуру необходимо с помощью деревянных колышков разметить внешние габариты дома, а также наметить внутренние стены. Все углы разметки должны быть строго выдержаны, так как от этого зависит будущее строения.

Как строится каркасный дом своими руками? Для ознакомления с технологией строительства рекомендуется к просмотру видео-урок.

Видео: каркасные дома своими руками, пошаговая инструкция

Закладка фундамента каркасного дома: инструкция

Процесс поэтапного строительства каркасного дома своими руками начинают с устройства фундамента. Учитывая легкость возводимой конструкции, нет необходимости закладывать под нее массивный фундамент. Для фундамента каркасного дома своими руками применяют столбчатый, ленточный (мелкозаглубленный, сборный, монолитный), свайный и другие виды легких фундаментов.

В нашем случае за основу возьмем столбчатый фундамент. Это система столбов, установленных в углах будущего дома, на пересечении перегородок и в других несущих точках. Столбы располагаются по периметру на расстоянии 2-2,5 м друг от друга. Для этого сначала устраивается неглубокий котлован и песчаная подушка. Когда котлован готов, проверяют правильность разметки диагональным методом.

3D-схема обустройства столбчатого фундамента

С помощью буровой установки (мотобура) или лопаты роются ямы для столбчатого фундамента. Устанавливается опалубка, прокладывается гидроизоляция и устраиваются столбы из кирпича. Для гидроизоляции можно использовать рубероид или пленку.

Если столбы будут возводиться из бетона или цемента, следует использовать армирование. Его можно обустроить с помощью укрепления столбов со всех сторон стержнями железной арматуры 12 мм в диаметре. Стержни арматуры должны выступать на 15 см над столбом — это обеспечит последующую связку столбов с ростверком. Армирование выполняется горизонтально и вертикально. Горизонтальные перемычки из проволоки (подойдет проволока диаметром 6 мм) располагают на расстоянии 20 см.

Столбчатый фундамент с бетонным ростверком

Каркас ростверка делают из прутьев, обвязанных стальной проволокой. Из досок собирают опалубку, размеры которой должны соответствовать параметрам траншеи. Далее приступают к заливке бетонного раствора, который замешивают самостоятельно или приобретают готовую смесь. Бетонирование производится поэтапно, каждый раз утрамбовывая смесь. По окончании работ в фундамент вставляют штыри-шпильки длиной 50 см, на которые будет крепиться остов деревянного каркасного дома.

Ознакомится с проведением работ по строительству фундамента можно из видео «Как построить каркасный дом своими руками».

Обвязка фундамента каркасного дома: пошаговая инструкция

После того, как работы по устройству фундамента будут закончены, требуется не меньше недели для качественного схватывания бетона. Далее обустраивают гидроизоляцию фундамента из рубероида или гидроизола, укладывая его в два слоя. Обвязку делают из бруса сечением 150х150 см.

Подготовленный брус укладывают на фундамент по периметру, контролируют длину стен, сверяя данные с проектом. Если длины бруса не хватает для укладки на одну из сторон периметра, необходимо их состыковать между собой. Брус обрезают и стыкуют так, чтобы стыковочные места приходились на столбы фундамента. Стыковку производят путем вырезания в концах бруса замков (напуск составляет 30 см). В углах брусья соединяются по такому же принципу.

Каркасный дом можно построить за два месяца

Далее крепят брус к фундаменту посредством шпилек или болтов. Просверливают отверстия в брусе и в оголовках фундамента. Выступающие места креплений по возможности углубляют. Места стыков закрепляют с помощью гвоздей. Обвязка фундамента под внутренними перегородками выполняется таким же способом. Для надежности рекомендуется места стыков укрепить металлическими уголками.

Наглядно ознакомиться с осуществлением обвязки фундамента можно из видео «Каркасные дома своими руками».

Устройство пола каркасного дома своими руками: пошаговая инструкция

Монтаж пола начинается с закрепления лаг к брусьям готовой обвязки. В качестве лаг используют брус с сечением 10х20 см. В этой роли может выступать и доска, но тогда придется для жесткости устанавливать две доски вместе, скрепленные между собой. Частота расположения лаг рассчитывается с учетом размеров плит утеплителя, которые должны плотно входить между лагами. К примеру, если для утепления будет использоваться минеральная вата с листом шириной 61 мм, шаг для лаг устанавливается 60 см.

Для крепления лаг используют гвозди и крепежные уголки. Лаги укладываются не заподлицо с брусом, а отступая от края бруса около 5 см, куда потом будут крепиться доски, закрывающие просвет между лагами. Когда все лаги будут смонтированы, для придания конструкции жесткости между ними прибивают по одной-две поперечные доски.

Схема обустройства пола каркасного дома

Следующим шагом будет укладка на обрешетку пола мембранного гидроизоляционного материала, которым застилается вся поверхность каркаса пола. Сверху на мембраны укладывают плиты утеплителя. Утеплитель располагают так, чтобы стыковая линия плит предыдущего слоя закрывалась серединой плиты следующего слоя.

Поверх утеплителя укладывают пароизоляционную пленку и только после этого застилают пол осб-плитами. Помимо плит можно использовать фанеру или доску.

Обрешетка деревянного каркаса дома на свайном фундаменте

Многочисленные фото каркасного дома своими руками с поэтапной фиксацией работ помогут детально разобраться в монтаже.

Устройство стен каркасного дома

Монтаж стен каркасного деревянного дома своими руками осуществляется путем сборки конструкции каркаса. Она может быть деревянной или металлической. Для деревянного каркаса чаще всего применяют дуб, но можно использовать и другие породы древесины. Каркас собирается согласно схеме постройки каркасного дома. Своими руками сначала на полу собирается пролет стены, а потом готовый элемент стены монтируется к полу.

Обустройство пола и стен каркасного дома

На этом этапе важно правильно произвести все замеры и расчеты длины и высоты будущих стен. Расстояние между стойками принимается исходя из ширины плит утеплителя, чтобы они четко входили между стойками. В случае использования в качестве утеплителя минеральной ваты шаг делают на 1-2 см меньше, чем ширина материала. Все вертикальные стойки прибивают гвоздями к верхнему и нижнему элементу каркаса. Для надежности также можно применить крепежные уголки.

При расчете длины каждой стены необходимо учитывать, что каждый пролет должен быть меньше на толщину стойки последующего пролета. Иногда длины бруса не хватает, чтобы охватить всю стену. В таком случае пролет стены формируют из нескольких частей, которые впоследствии соединяют между собой. Пролет стены, собранный из нескольких частей, легче монтировать, если работа выполняется одним человеком.

Элементы конструкции стены каркасного дома

Чтобы конструкция каркаса стен была более жесткой, между вертикальными стойками устанавливаются перемычки. Они, как правило, крепятся в шахматном порядке: в одном промежутке сверху, в другом — снизу. Перемычки можно крепить как на установленный каркас, так и когда конструкция еще на полу. Оконные и дверные проемы в каркасах стен обустраиваются согласно проекту.

Когда все пролеты стен готовы, приступают к их сборке. Первый пролет монтируется к полу, а снаружи устанавливаются подпорки. Так поочередно собирают все стены, соединяя их между собой гвоздями. При стыковке частей стен одного пролета, следят чтобы совпадали низ и верх конструкции. Чтобы зафиксировать вертикальный уровень стены, используют укосины (диагонально прибитые доски).

Установка стен каркасного дома

Чтобы подробно ознакомиться с тем, как сделан каркасный дом своими руками, используйте фото- и видео-материалы данной тематики.

Монтаж внутренних перегородок и потолка

Когда внешние стены смонтированы, приступают к установке внутренних перегородок. Принцип сборки внутренних стен ничем не отличается от монтажа основных стен, за исключением того, что толщина их может быть несколько меньше. Что касается теплоизоляционного слоя, то здесь он используется как звукоизоляция. Кроме того, устройство таких стен не предусматривает паро- и гидроизоляции.

Надежная фиксация элементов каркаса обеспечит прочность всей конструкции дома

Далее осуществляется обвязка всей конструкции по верхнему краю. Это будет способствовать жесткости всей собранной конструкции и качественной фиксации всех углов. Верхняя обвязка устраивается из досок, которые прибиваются гвоздями сверху по всей длине внешних и внутренних стен. Здесь важным моментом является, чтобы стыковочные линии частей стен накрывались сплошной доской не меньше чем на 30 см.

После этого поверхность всех стен с наружной или внутренней стороны зашивается осб-плитами. Это придаст окончательную жесткость всей конструкции каркаса стен.

Схема обустройства мансарды в каркасном доме

Потолок монтируют на брус верхней обвязки. Для этого в брусе делают пазы, в которые вставляют потолочные балки, дополнительно закрепив их гвоздями. В том месте, где проходят внутренние перегородки, монтируют опорные брусья, которые соединяют с нижней и верхней обвязкой. Прибивают потолочный щит, выполненный из шпунтованных досок.

Пароизоляционный слой укладывают поверх щита, им покрывают с напуском потолочные балки. Далее заподлицо с балками раскладывают материал теплоизоляции (минвата, пенопласт, керамзит). Слой утеплителя покрывают пленкой гидроизоляции и в поперечном к балкам направлении укладывают щит из досок. Далее собирается пол, как и на нижнем этаже.

Обустройство потолка с использованием гидро- и пароизоляции, а также с применением минеральной ваты в качестве утеплителя и звукоизолятора

В качестве дополнительной помощи используйте фото этапов строительства каркасного дома своими руками.

Устройство крыши

Крыша устраивается на этапе, когда все стены построены и закреплены. Определяется требуемый уклон и количество скатов крыши. Самой распространенной является двускатная крыша. Для увеличения полезной площади некоторые дома обустраивают верандой. Проектом каркасного дома с верандой может предусматриваться два типа конструкции крыши: над домом — двускатная, над верандой — односкатная. Такие типы крыши применяются также и для каркасного дома с мансардой и верандой. Для одноэтажных каркасных домов с плоской крышей применяется только односкатная конструкция.

Двускатная конструкция — популярное решения для обустройства крыши каркасного дома

Стропила подбираются с таким сечением, чтобы между ними можно было уложить утеплитель. Для образца берут две доски длиной 6 м и соединяют их в Л-образную конструкцию, поднимают их на крышу, опирают на брус обвязки так, чтобы свесы составляли 35-50 см. Получившуюся конструкцию закрепляют ригелем и используют, как макет для стропил. Их монтируют на расстоянии 70 см друг от друга.

Соединение стропил в коньке осуществляется по методу в «пол-лапы». Первыми устанавливаются стропила на фронтонах, а затем между ними протягивается нить, по уровню которой монтируются остальные промежуточные стропила. Далее устраивают обрешетку: прореженную или сплошную.

Каркас дома обшит ОСБ-плитами с внешней стороны

Для кровельного покрытия можно использовать металлочерепицу или плиты профнастила. Этот материал легок в монтаже, имеет небольшой вес и доступную стоимость. К тому же такая крыша всегда будет иметь привлекательный вид.

Более подробно ознакомиться с методикой устройства крыши можно, отыскав в сети видео «Как построен каркасный дом».

Устройство утепления каркасного дома своими руками: пошаговая инструкция

Чтобы знать, как правильно утеплять каркасный дом, необходимо ориентироваться на сезонность проживания в доме. Если в нем планируется постоянное проживание, то теплоизолирующий слой должен иметь толщину не менее 5 см. Для обустройства утепления каркасного дома своими руками применяют пенополистирол, пенопласт или минеральную вату.

Расстояние между стойками каркаса должно быть чуть меньше ширины утеплителя

С наружной стороны осб-плиты покрываются гидроизоляционной мембраной. После этого набивается решетка из реек для вентиляции в каркасном доме. Своими руками с внутренней стороны между вертикальными стойками укладывается необходимый слой утеплителя. Каждый последующий слой теплоизолятора должен перекрывать места стыка предыдущего слоя. Чтобы избежать попадания влаги изнутри помещения, поверх утеплителя набивают пленку пароизоляции и обшивают стены листами осб-плит.

Далее производят внешнюю отделку дома. Это может быть штукатурка, обшивка стен вагонной доской или сайдингом. Наиболее приемлемым для отделки является виниловый сайдинг, так как он легко монтируется и способен длительное время защищать стены от внешних атмосферных явлений.

Облицовка сайдингом — хорошее решение для финишной отделки каркасного дома

Изготовление формы и декеля для бумаги ручной работы — дешево, быстро и без грязи

Делайте бумагу ручной работы дешево! Возможно, вы видели наш урок по изготовлению бумаги для блендера из макулатуры и макулатуры. Итак, вот инструкция, как сделать форму и декель — это необходимое оборудование для ручного изготовления бумаги. Конечно, вы также можете приобрести профессиональную форму; ознакомьтесь с нашим списком поставщиков бумаги.

Эта форма и декель не то чтобы красивы — на самом деле они уродливы, — но они отлично справляются со своей задачей, когда у вас ограниченный бюджет!

В самом уменьшенном виде ручная форма и декель (в западном стиле изготовления бумаги) представляют собой просто две отдельные рамки одинакового размера.К одному из них прилагается какой-то экран (форма). Другая рама остается свободной (декель). Когда декель кладется поверх формы, он образует край листа бумаги.

Создайте форму и декель с помощью бесплатной памятки в формате PDF

Легко, правда?

Расходные материалы

  • 2 рамки для фотографий – одинакового размера, все удалено – у вас должны остаться только рамки
  • Ткань для фурнитуры — тип жесткой проволочной сетки, используемой для ограждений, дверей-сеток и т. д.
  • Оконная сетка – использовать алюминий, а не стекловолокно
  • Уплотнительная лента из вспененного материала – клейкая с одной стороны, обычно используется для дверей и окон
  • Степлер и скобы
  • Клейкая лента
  • Кусачки
  • Дополнительно: полиуретан и кисть

ШАГ 1: ВЫРЕЗАТЬ ПРОСЕТКУ

Разрежьте фурнитуру и оконную сетку с помощью кусачек и ненужных ножниц.Вы захотите сделать их одинакового размера, но немного больше, чем размер фоторамки.

ШАГ 2: СШИВАНИЕ

Найдите самую плоскую сторону одной фоторамки. Накройте раму тканью для фурнитуры и оконным скринингом. Оконная сетка должна быть сверху.

Прикрепите скрепленные слои к раме скобами. Прежде чем использовать степлер, убедитесь, что слои экрана плоские и натянуты.

Хороший прием — сначала поместить скобу в центр каждого края. Оттуда продолжайте двигаться из стороны в сторону, продвигаясь наружу от каждой центральной скобы.

ЭТАП 3: ОТДЕЛКА, ИЗЛУЧАТЕЛЬНАЯ ЛЕНТА И НАЩЕЛЬНАЯ ЛЕНТА

Обрежьте лишние края или любые агрессивные на вид провода.

А теперь время для всеми любимого решения — клейкой ленты! Закройте все четыре края, следя за тем, чтобы не заходить за внутренний край рамы.

И последнее, но не менее важное: сделайте декель! Возьмите вторую рамку для фотографии (которую вы еще не трогали) и приклейте уплотняющую ленту из вспененного материала.Это клей, и вам нужно будет нанести его на более плоскую заднюю сторону рамы по всему периметру. Это создает довольно плотное уплотнение и предотвращает просачивание целлюлозы между формой и декелем, когда вы формируете листы.

Это руководство подходит для небольших форм ручной работы. Для чего-то большего, чем примерно 8″ x 10″, центр формы может начать провисать, вызывая проблемы с формированием листа. Вы можете попробовать вырезать и приклеить кусок ящика для яиц с флуоресцентным освещением, чтобы он подходил к задней стороне формы для дополнительной поддержки.

Создайте форму и декель с помощью бесплатной памятки в формате PDF

Также, если это необходимо для ваших рам, вы можете покрыть древесину гидроизоляционным полиуретаном. Сделайте это перед тем, как приступить к этим шагам, убедившись, что полиуретан высох.

Для некоторых основных форм и декелей:

Как всегда,
— Мэй Бэбкок

Родственные

Классификация видео | Модель классификации видео в Python

Обзор

  • Узнайте, как использовать компьютерное зрение и методы глубокого обучения для работы с видеоданными
  • Мы создадим собственную модель классификации видео на Python
  • Это очень практическое руководство по классификации видео — так что подготовьте свои ноутбуки Jupyter



Введение

Я написал обширные статьи и руководства о том, как создавать модели компьютерного зрения с использованием данных изображений. Обнаружение объектов на изображениях, классификация этих объектов, создание меток из постеров фильмов — мы можем многое сделать с помощью компьютерного зрения и глубокого обучения.

На этот раз я решил обратить внимание на менее известный аспект компьютерного зрения — видео! Мы потребляем видеоконтент с беспрецедентной скоростью. Я чувствую, что эта область компьютерного зрения имеет большой потенциал для специалистов по данным.

Мне было любопытно применить те же алгоритмы компьютерного зрения к видеоданным.Подход, который я использовал для построения моделей классификации изображений, можно ли было обобщить?

Видео могут быть сложными для машин. Их динамический характер, в отличие от статического изображения, может усложнить построение этих моделей специалисту по данным.

Но не волнуйтесь, это не так уж отличается от работы с данными изображения. В этой статье мы создадим нашу собственную модель классификации видео на Python. Это очень практическое руководство, поэтому запустите свои блокноты Jupyter — это будет очень увлекательная поездка.

Если вы новичок в мире глубокого обучения и компьютерного зрения, у нас есть идеальный курс для начала вашего пути:



Что мы рассмотрим в этом видеоуроке по классификации

  1. Обзор классификации видео
  2. Шаги по созданию собственной модели классификации видео
  3. Изучение набора данных классификации видео
  4. Обучение нашей модели классификации видео
  5. Оценка нашей модели классификации видео



Обзор классификации видео

Если разобраться, как бы вы определили видео?

Можно сказать, что видео — это набор изображений, расположенных в определенном порядке.Эти наборы изображений также называются кадрами.

Вот почему задача классификации видео ничем не отличается от задачи классификации изображения. Для задачи классификации изображений мы берем изображения, используем экстракторы признаков (например, сверточные нейронные сети или CNN) для извлечения признаков из изображений, а затем классифицируем это изображение на основе этих извлеченных признаков. Классификация видео включает всего один дополнительный шаг.

Сначала мы извлекаем кадры из данного видео.Затем мы можем выполнить те же шаги, что и для задачи классификации изображений. Это самый простой способ работы с видеоданными.

На самом деле существует множество других способов работы с видео, и даже существует ниша видеоаналитики. Я настоятельно рекомендую прочитать приведенную ниже статью, чтобы понять, как работать с видео и извлекать кадры в Python:

.

Кроме того, мы будем использовать CNN для извлечения признаков из кадров видео. Если вам нужно быстро освежить в памяти, что такое CNN и как они работают, вам следует начать здесь:

.



Действия по созданию модели классификации видео

Хотите создать модель, способную классифицировать видео по соответствующим категориям? Мы будем работать над набором данных для распознавания действий UCF101, который состоит из 13 320 различных видеоклипов, принадлежащих к 101 отдельной категории.

Позвольте мне обобщить шаги, которые мы будем выполнять, чтобы построить нашу модель классификации видео:

  1. Изучите набор данных и создайте набор для обучения и проверки. Мы будем использовать обучающий набор для обучения модели и проверочный набор для оценки обученной модели
  2. .

  3. Извлечение кадров из всех обучающих видео, а также из проверочного набора
  4. Предварительно обработайте эти кадры, а затем обучите модель, используя кадры из обучающего набора. Оцените модель, используя кадры, присутствующие в наборе проверки
  5. .

  6. Как только мы будем удовлетворены производительностью на проверочном наборе, используем обученную модель для классификации новых видео

Теперь приступим к изучению данных!



Изучение набора данных классификации видео

Вы можете загрузить набор данных с официального сайта UCF101.Набор данных имеет формат .rar , поэтому сначала нам нужно извлечь из него видео. Создайте новую папку, скажем, «Видео» (вы также можете выбрать любое другое имя), а затем используйте следующую команду для извлечения всех загруженных видео:

 распаковать и UCF101. rar Видео/

В официальной документации UCF101 указано, что:

Очень важно, чтобы видео, принадлежащие к одной и той же группе, были разделены при обучении и тестировании. Поскольку видео в группе получаются из одного длинного видео, совместное использование видео из одной и той же группы в обучающих и тестовых наборах даст высокую производительность.

Итак, мы разделим набор данных на поезд и тестовый набор, как это предлагается в официальной документации. Вы можете скачать сплит поезд/тест отсюда. Имейте в виду, что поскольку мы имеем дело с большим набором данных, вам может потребоваться высокая вычислительная мощность.

Теперь у нас есть видео в одной папке и файл разделения поезда/теста в другой папке. Далее мы создадим набор данных. Откройте блокнот Jupyter и следуйте приведенному ниже блоку кода. Сначала мы импортируем необходимые библиотеки:

Теперь мы будем хранить названия видео в фрейме данных:

Так даются названия видео в . файл txt . Он не выровнен должным образом, и нам нужно будет его предварительно обработать. Перед этим создадим аналогичный датафрейм для тестовых видео:

.

Далее мы добавим тег каждого видео (как для обучающего, так и для тестового набора). Вы заметили, что вся часть перед «/» в названии видео представляет тег видео? Следовательно, мы разделим всю строку на «/» и выберем тег для всех видео:

.

Что дальше? Теперь мы извлечем кадры из обучающих видеороликов, которые будут использоваться для обучения модели.Я буду хранить все кадры в папке с именем train_1.

Итак, , прежде всего, создайте новую папку и переименуйте ее в «train_1» , а затем следуйте приведенному ниже коду для извлечения кадров:

Это займет некоторое время, так как в обучающем наборе более 9500 видео. После извлечения кадров мы сохраним имена этих кадров с соответствующим тегом в файле .csv . Создание этого файла поможет нам прочитать кадры, которые мы увидим в следующем разделе.

На данный момент мы извлекли кадры из всех обучающих видеороликов и сохранили их в файле .csv вместе с соответствующими тегами. Пришло время обучить нашу модель, которую мы будем использовать для прогнозирования тегов для видео в тестовом наборе.



Обучение модели классификации видео

Наконец-то пришло время обучить нашу модель классификации видео! Я уверен, что это самый ожидаемый раздел урока. Я разделил этот шаг на подшаги для простоты понимания:

  1. Прочитать все кадры, которые мы извлекли ранее для обучающих изображений
  2. Создайте проверочный набор, который поможет нам проверить, насколько хорошо наша модель будет работать с невидимыми данными
  3. Определить архитектуру нашей модели
  4. Наконец, обучите модель и сохраните ее веса



Чтение всех кадров видео

Итак, давайте начнем с первого шага, где мы будем извлекать кадры.Сначала мы импортируем библиотеки:

Помните, мы создали файл . csv , который содержит имена каждого кадра и соответствующий им тег? Давайте тоже прочитаем:

Так выглядят первые пять строк. У нас есть соответствующий класс или тег для каждого кадра. Теперь, используя этот файл .csv , мы прочитаем кадры, которые мы извлекли ранее, а затем сохраним эти кадры в виде массива NumPy:

Выход: (73844, 224, 224, 3)

У нас есть 73 844 изображения каждого размера (224, 224, 3).Далее мы создадим набор проверки.



Создание набора проверки

Чтобы создать проверочный набор, нам нужно убедиться, что распределение каждого класса одинаково как в обучающем, так и в проверочном наборах. Для этого мы можем использовать параметр stratify:

.

Здесь stratify = y (который является классом или тегами каждого кадра) сохраняет одинаковое распределение классов как в обучающем, так и в проверочном наборе.

Помните: видео можно классифицировать по 101 категории. Итак, нам нужно будет создать 101 различную колонку в таргете, по одной для каждой категории. Для этого мы будем использовать функцию get_dummies() :

Следующий шаг — определить архитектуру нашей модели классификации видео.



Определение архитектуры модели классификации видео

Поскольку у нас не очень большой набор данных, создание модели с нуля может оказаться неэффективным. Итак, мы будем использовать предварительно обученную модель и использовать ее знания для решения нашей проблемы.

Для этого конкретного набора данных мы будем использовать предварительно обученную модель VGG-16. Давайте создадим базовую модель предварительно обученной модели:

Эта модель была обучена на наборе данных, содержащем 1000 классов. Мы точно настроим эту модель в соответствии с нашими требованиями. include_top = False удалит последний слой этой модели, чтобы мы могли настроить его в соответствии с нашими потребностями.

Теперь мы извлечем функции из этой предварительно обученной модели для наших обучающих и проверочных изображений:

Вывод: (59075, 7, 7, 512)

У нас есть 59 075 изображений в обучающем наборе, и форма была изменена на (7, 7, 512), так как мы передали эти изображения через архитектуру VGG16. Точно так же мы будем извлекать признаки для кадров проверки:

Выход: (14769, 7, 7, 512)

В проверочном наборе 14 769 изображений, форма этих изображений также изменилась на (7, 7, 512). Теперь мы будем использовать полностью подключенную сеть для точной настройки модели. Эта полносвязная сеть принимает входные данные в одном измерении. Итак, мы преобразуем изображения в одно измерение:

.

Всегда рекомендуется нормализовать значения пикселей, т. е. поддерживать значения пикселей между 0 и 1.Это помогает модели быстрее сходиться.

Далее мы создадим архитектуру модели. Для этого мы должны определить входную форму. Итак, давайте проверим форму наших изображений:

Выход: (59075, 25088)

Входная форма будет 25 088. Давайте теперь создадим архитектуру:

У нас есть несколько полносвязных плотных слоев. Я также добавил выпадающие слои, чтобы модель не перестраивалась. Количество нейронов в последнем слое равно количеству классов, которые у нас есть, и, следовательно, количество нейронов здесь равно 101.



Обучение модели классификации видео

Теперь мы обучим нашу модель, используя обучающие кадры, и проверим модель, используя проверочные кадры. Мы сохраним веса модели, чтобы нам не приходилось переобучать модель снова и снова.

Итак, давайте определим функцию для сохранения весов модели:

Мы выберем оптимальную модель на основе потерь при проверке. Обратите внимание, что веса будут сохранены как веса .hdf5 . Вы можете переименовать файл, если хотите. Перед обучением модели мы должны ее скомпилировать:

Мы используем categorical_crossentropy в качестве функции потерь, а оптимизатором является Адам. Обучим модель:

Я обучил модель 200 эпох. Чтобы скачать веса, которые я получил после обучения модели, вы можете использовать эту ссылку .

Теперь у нас есть веса, которые мы будем использовать для прогнозирования новых видео.Итак, в следующем разделе мы увидим, насколько хорошо эта модель справится с задачей классификации видео!



Оценка нашей модели классификации видео

Давайте откроем новый блокнот Jupyter, чтобы оценить модель. Оценочную часть также можно разделить на несколько этапов, чтобы лучше понять процесс:

  1. Определение архитектуры модели и загрузка весов
  2. Создать тестовые данные
  3. Делайте прогнозы для тестовых видео
  4. Наконец, оцените модель



Определение архитектуры модели и загрузки весов

Вы уже знакомы с первым шагом — импортом необходимых библиотек:

Далее мы определим архитектуру модели, которая будет аналогична той, что была у нас при обучении модели:

Это предварительно обученная модель, и мы ее настроим дальше:

Теперь, когда мы определили архитектуру, мы теперь загрузим обученные веса, которые мы сохранили как веса .hdf5 :

Также скомпилируйте модель:

Убедитесь, что функция потерь, оптимизатор и метрики такие же, как мы использовали при обучении модели.



Создание тестовых данных

Вы должны были загрузить разделенные файлы обучения/тестирования в соответствии с официальной документацией набора данных UCF101. Если нет, скачайте отсюда. В загруженной папке есть файл с именем « testlist01.txt », который содержит список тестовых видео.Мы будем использовать это для создания тестовых данных:

Теперь у нас есть список всех видео, хранящихся в фрейме данных. Чтобы сопоставить прогнозируемые категории с фактическими категориями, мы будем использовать файл train_new.csv :

Теперь мы сделаем прогнозы для видео в тестовом наборе.



Генерация прогнозов для тестовых видео

Позвольте мне подытожить, что мы будем делать на этом шаге, прежде чем переходить к коду. Следующие шаги помогут вам понять часть предсказания:

  1. Сначала мы создадим два пустых списка — один для хранения прогнозов, а другой для хранения фактических тегов
  2. Затем мы возьмем каждое видео из тестового набора, извлечем кадры для этого видео и сохраним его в папке (создайте папку с именем temp в текущем каталоге для хранения кадров). Мы будем удалять все остальные файлы из этой папки на каждой итерации
  3. Далее мы прочитаем все кадры из папки temp , извлечем функции для этих кадров с помощью предварительно обученной модели, предскажем теги, а затем возьмем режим, чтобы назначить тег для этого конкретного видео и добавить его в список
  4. Мы добавим актуальные теги для каждого видео во втором списке

Давайте закодируем эти шаги и сгенерируем прогнозы:

Этот шаг займет некоторое время, так как в тестовом наборе около 3800 видео. Получив прогнозы, мы рассчитаем производительность модели.



Оценка модели

Пришло время оценить нашу модель и понять, из-за чего весь этот шум.

У нас есть фактические теги, а также теги, предсказанные нашей моделью. Мы будем использовать их, чтобы получить оценку точности. На странице официальной документации UCF101 текущая точность составляет 43,90%. Может ли наша модель превзойти это? Давай проверим!

Выход: 44. 80570975416337

Отлично! Точность нашей модели 44,8% сопоставима с официальной документацией (43,9%).

Вам может быть интересно, почему нас устраивает точность ниже 50%. Что ж, причина такой низкой точности в основном связана с отсутствием данных. У нас всего около 13 000 видеороликов, и то они очень короткие.



Конечные примечания

В этой статье мы рассмотрели одно из самых интересных приложений компьютерного зрения — классификацию видео.Сначала мы поняли, как работать с видео, затем извлекли кадры, обучили модель классификации видео и, наконец, получили сопоставимую точность 44,8% на тестовых видео.

Теперь мы можем попробовать разные подходы и попытаться улучшить производительность модели. Некоторые подходы, которые я могу придумать, заключаются в использовании 3D-сверток, которые могут напрямую работать с видео.

Поскольку видео представляет собой последовательность кадров, мы также можем решить ее как задачу о последовательности. Таким образом, может быть еще несколько решений для этого, и я предлагаю вам изучить их.Не стесняйтесь делиться своими выводами с сообществом.

Как всегда, если у вас есть какие-либо предложения или сомнения, связанные с этой статьей, оставляйте их в разделе комментариев ниже, и я буду рад ответить на них. И, как я упоминал ранее, обязательно ознакомьтесь с курсом компьютерного зрения, если вы новичок в этой области.

Родственные

Как я могу построить свою собственную рамку?

Создание собственной рамы для тафтинга — экономичный вариант для тафтеров, которые ищут раму большего размера или нестандартного размера.Посмотрите это видео, чтобы быстро увидеть процесс!

В дополнение к следующим материалам, доступным в большинстве хозяйственных магазинов, вам также понадобятся дрель и молоток.

Материалы для тафтинговой рамы 72 x 72 дюйма:

  • 5 кусков древесины, 2 x 3 x 96 дюймов
  • Прихватка для ковра длиной примерно 24 фута*
  • Винты длиной 2,5 дюйма для конструкции каркаса
  • 4
  • 4
  • длинные шурупы для распорок для ног
  • Клей для дерева и гвозди или степлер

* На рынке представлен широкий выбор прихваток для ковров в различных упаковках. Для этой рамы мы рекомендуем купить две упаковки по три 4-футовых полосы. Некоторые ковровые прихватки поставляются с предварительно установленными гвоздями (в этом случае мы также рекомендуем добавить столярный клей). Мы не рекомендуем ковровые прихватки с отклеивающейся обратной стороной.

1. Для рамы: Отрежьте концы четырех кусков пиломатериала под углом 45 градусов.

2. Для ножек рамы : Разделите пятую доску на два отрезка по 24 дюйма, два по 16 дюймов и два по 8 дюймов.8-дюймовые детали также должны иметь срезы под углом 45 градусов на обоих концах.

3. Разложите детали рамы на плоской поверхности. Используйте Т-образный угольник и ручную дрель, чтобы соединить четыре угла рамы с помощью восьми шурупов длиной 2,5 дюйма.

4. Создайте две Т-образные распорки для ног, используя шесть меньших отрезков пиломатериала и винты 1,25 дюйма. Прикрепите их к основанию рамы и поставьте раму вертикально.

5. С помощью ручной пилы и перчаток разрежьте прихватку для ковров на четыре полосы толщиной прибл.70-72». В зависимости от того, сколько у вас липкости, также можно использовать меньшие приращения. Если прихватка не покрывает каждую часть края рамы, мы рекомендуем, чтобы промежутки между полосами были меньше трех дюймов в длину.

6. То, как вы прикрепите прихватку для ковра, зависит от того, какую вы приобрели. Мы рекомендуем использовать либо скобы, либо столярный клей и гвозди, чтобы прикрепить полоски гвоздей к той стороне рамы, на которую вы хотите наклеить пучок. Прихватки должны быть обращены наружу (к вам), а — в сторону от центра рамы, чтобы надежно закрепить ткань.

Изготовление нитеводителя является дополнительным этапом и может быть выполнено разными способами. Подобно механизму подачи нити, который мы включаем в комплект Tuft the World Tufting Frame, мы рекомендуем сделать два расширения с одной стороны вашей рамы, одно внизу и одно вверху. Один или несколько вертикальных дюбелей, прикрепленных к нижнему удлинителю, будут удерживать конус(ы) пряжи на месте, а одно или несколько винтовых отверстий в верхнем удлинителе помогут подавать пряжу в вашу тафтинговую машину.

Но какой размер рамы мне построить? И сколько ткани влезет?

Мы рекомендуем строить каркас исходя из размера тафтинговой ткани, которую вы планируете использовать чаще всего. Это позволит вам максимально использовать ткань и предотвратить отходы.

Эта таблица основана на размерах нашей основной тафтинговой ткани.

Размер ткани

Пример размеров кадров

Количество голововерных кусочков из ткани на основе рамы размером

1 двор

36 «x 157» (91см x 4 m)

30 «x 30» (76 см х 76 см)

4

48 «x 30» (122см x 76см)

3

3

2 Yards

72 «x 157» (182 см х 4 м)

66 «x 30» (167см x 76 см)

4

4

66 «x 44» (167см х 111 см)

3

3 ярдов

108 «x 157» (274 см х 4 м)

96 «x 44» (244 см х 111 см)

3

3

96 x 72 дюйма (244 см x 183 см)

2

Как собрать дрон своими руками Пошаговое руководство 2020

Полет на дроне — это волнующий опыт! Острые ощущения от увеличения и уменьшения масштаба эпических локаций, полностью погруженных в поле зрения пилота, трудно превзойти . Это то, чем многие люди хотят заняться, однако часто не понимают, как построить дрон и с чего начать. Самым большим препятствием для многих является получение своего первого дрона, и многие любители предпочитают создавать свои собственные.

Подробнее…

Создание собственного дрона может показаться пугающей задачей , это было для меня, и есть масса информации, которую нужно просмотреть, прежде чем что-то начнет иметь смысл. К счастью, это не так сложно, как кажется, и с небольшим руководством вы будете в воздухе в мгновение ока, приобретая некоторые практические навыки! Поначалу эта идея может показаться пугающей, но я твердо верю, что любой, вооруженный нужной информацией, сможет сделать это относительно без проблем .

Краткая заметка о дронах RTF

Я часто слышу вопрос: «Зачем мне собирать собственный дрон с таким количеством отличных RTF (готовых к полету) и BNF (привязывать n летать) вариантов нет?»

Многие люди видели такие продукты, как Eachine Wizard и Emax Hawk 5 , которые, безусловно, являются отличными дронами по цене, которую вы платите. Проблема в том, что в этом увлечении вы разобьетесь, а когда я говорю «крах», я очень много имею в виду! Обычно за сеанс я разбиваюсь около десяти раз, и мне часто приходится чинить дрон, чтобы вернуться в воздух.

Сочетание высокой производительности, отличной динамики полета и простоты настройки делает Hawk 5 самым простым путем к конкурентоспособным гоночным дронам FPV.

Тем не менее, Hawk 5 и Sector 132 — отличные стартовые дроны, которые научат вас многому в хобби. Если вы относитесь к тому типу людей, которые просто хотят подняться в воздух и летать или у вас просто нет времени на сборку, то вот несколько замечательных вариантов, которые будут описаны в нашей статье о лучших дронах RTF.

HGLRC Sector 132 — один из крутых бюджетных дронов с киновупом.Его преформа подходит для полного новичка.

Если вы пропустите сборочную часть, вам будет намного сложнее диагностировать проблему и установить новые детали. Если вы полностью понимаете свою сборку, вы часто можете исправить ее без проблем и, вероятно, догадаться, что пошло не так.

АНАТОМИЯ Дрона

Инфографика, представляющая основные части квадроцикла, которые вам понадобятся для сборки дрона FPV. Мы рассмотрим каждую часть и объясним ее основные функции. Нажмите на изображение, чтобы увеличить!

НЕОБХОДИМЫЕ ОСНОВНЫЕ ИНСТРУМЕНТЫ

На начальном этапе вы можете обойтись всего несколькими основными инструментами.Этот список охватывает минимум , которые вам нужны. Наше руководство Подробное описание Инструменты для квадрокоптера Руководство охватывает все приятные мелочи, которые сделают процесс намного проще!

Инструменты

  • Набор шестигранных ключей или отверток (размеры зависят от выбранной вами рамы)
  • Гаечный ключ M5 (8 мм) или трещотка
  • Паяльник и припой
  • 9 00421 Инструмент для зачистки проводов

    Extra Bits и Bobs

    5

    • кабельные связи
    • термоусадость
    • термоусадость
    • Standoffs
    • Электрическая лента
    • Двухсторонняя лента
    • резьба шкафчик (Loctite)

    8 Какой тип дрона должен построить?

    Возможно, вы уже начали искать запчасти и обнаружили, что их можно найти самых разных форм и размеров. На самом деле лучше всего классифицировать их по размеру следующим образом:

    Quads

    2-дюймовая сборка класса

    Обычно очень маленькие и подходят для использования в помещении. Они отлично подходят для занятий дома или в плохую погоду! Эти маленькие ракеты становятся все более популярными, и некоторые из них могут развивать скорость до 100 миль в час!

    Пример сборки 2-дюймового класса

    Lizard — флагманский бесколлекторный микродрон от Eachine в категории до 100 мм. Он обладает высокой производительностью для этой категории.Подробности смотрите по ссылке.

    3-4-дюймовая модель Micro Class Build

    Самый маленький полноразмерный дрон, на котором вы действительно должны летать на открытом воздухе. Они летают так же, как и их старшие братья, и являются идеальным вариантом для ограниченного пространства. Ознакомьтесь с нашим подробным руководством по микродронам.

    Мы рассмотрели Diatone в разделе лучших микродронов. Он может работать от аккумуляторов 4S и легко может работать с 5-дюймовыми квадрокоптерами.

    Тестирование идеального 3-дюймового Quad — Diatone GT349

    R349 в основном похож на R249+, за исключением нескольких изменений.Изменения включают 135-миллиметровую колесную базу с такими же рычагами шириной 6 мм и толщиной 3 мм. R349 оснащен стеком Mamba, который включает в себя мини-контроллер полета F4 и регуляторы скорости 25A. R349 снова поставляется в виде версии PnP с поддерживаемыми приемниками PPM, SBUS и DSM.

    Двигатели стали больше, чтобы дополнить увеличенную раму двигателя 4000kv размером 1408. Двигатели определенно будут потреблять много энергии, что, в свою очередь, приведет к более быстрому квадроциклу. R349 задуман как 3-дюймовая гоночная камера, и, следовательно, из-за веса Diatone отказалась от Runcam Mini Split V2 в пользу микрокамеры Runcam с TX200U vTX.

    R349 определенно оправдывает ожидания. С батареей 3s коптер может показаться немного вялым и медленным, но с батареей 4s он справится. Штатные PID из коробки по-прежнему плохи, хотя на 3s вибрации не ощущаются, но на 4s батарея определенно показала колебания.

    F4 мини-контроллер полета STM32F405
    MPU6000 Гироскоп

    3K углеродного волокна
    Wheelbase- 135мм

    25А Непрерывная 3-4S Входное напряжение
    DShot600

    1408 4000kv
    Max Thrust- N / A

    700TVL CMOS, PAL / NTSC коммутатор

    TX200U, 25 мВт / 200 мВт
    48CH Переключаемые выходные мощности

    500-850 мАч 4S (не входит в комплект)

    5-дюймовая сборка Mini Class

    Самый распространенный тип дрона для гонок/фристайла. Их часто называют наиболее универсальными из-за того, что они обладают большой мощностью, но при этом обладают невероятной маневренностью и могут нести HD-камеру, такую ​​​​как GoPro, без существенного ущерба для летных характеристик. Девяносто процентов мини-квадроциклов на данный момент соответствуют этой категории. Из различных конфигураций вы можете выбрать рекомендуемые комплекты гоночных дронов, которые мы использовали и тестировали.

    My Armattan Chameleon

    Модель Mini Class 6 дюймов

    Более дальнобойный и эффективный вариант, отлично подходит для тех, кто предпочитает летать на скорости, а не гоняться, и выполнять быстрые трюки, такие как сальто и кувырки.Этот размер часто используется при установке на большие расстояния и используется для полетов над живописными местами, такими как горы.

    Масло Rotor Riot Kwad

    Сборка класса 7+

    С этим размером вы начинаете разбираться в фотографии/видеосъемке . Эти дроны достаточно велики, чтобы нести камеру с системой стабилизации и использовать другие функции, такие как GPS, позволяющие им удерживать свое положение и даже автоматически возвращаться домой.

    TBS Discovery Pro

    Это   , которые обычно летают в режиме самовыравнивания , а не в акрорежиме, используемом для небольших квадроциклов, и имеют большие батареи, позволяющие им летать намного дальше.

    Надеюсь, это дало вам представление о том, какого размера вы хотите построить.

    При выборе размера имейте в виду, что чем меньше размер, тем меньше места вам потребуется при сборке . С другой стороны, меньший квадроцикл часто дешевле, а меньший вес снижает вероятность повреждения во время аварии.

    Лично я рекомендую в качестве первого дрона — 5-дюймовый , поскольку его легко собрать и он обладает достаточной мощностью, чтобы поднять HD-камеру. 5-дюймовый дрон также имеет самый доступный запас деталей , что означает, что все настолько дешево, насколько это возможно, и легко достать.

    Конечно, вам не нужно ограничиваться одним дроном! Стью из беспилотных летательных аппаратов на стене квадроциклов! На его канале YouTube есть видео разборки и полетов почти каждого существующего дрона, чтобы помочь вам принять решение.

    ЧАСТИ ДРОНА — Выбор ПРАВИЛЬНЫХ компонентов

    Итак, теперь у вас есть хорошее представление о том, какой дрон вы хотели бы построить. Следующим шагом будет выбрать подходящие компоненты . Каждая сборка будет отличаться от человека к человеку, но почти все сборки будут следовать одним и тем же основным частям . Для каждого компонента я объясню, что он делает, выбор, который вам придется сделать, и минимум, который вы должны искать в спецификации.

    Погружаемся:

    Это ваша отправная точка! Это основная часть вашей сборки, где вы монтируете все свои детали и собираете все вместе.Рамы обычно изготавливаются из углеродного волокна и собираются с помощью различных монтажных приспособлений, таких как стойки или алюминиевые профили. Они могут быть самых разных форм и размеров, мы рассмотрели рамки для квадрокоптера в подробном руководстве.

    Вам предстоит сделать выбор:

    Легковесный гонщик или фристайлер? — Гоночные дроны, как правило, представляют собой минималистичные рамы, легкие и маневренные. Однако дроны для фристайла лучше летают с небольшим весом, поскольку это позволяет им выполнять различные трюки.Дрон Freestyle обычно требует большей защиты, поскольку он часто летает выше и над более твердыми поверхностями.

    Батарея, устанавливаемая сверху или снизу? — это повлияет на центр тяжести, но может сделать батарею более уязвимой. Чем ближе к центру вы сможете сделать его, тем плавнее будет летать ваш дрон.

    Есть ли место для установки HD-камеры? — Если вы хотите нести его, конечно! Гоночные дроны обычно не делают этого из-за лишнего веса. Для многих рам доступны варианты 3D-печати.

    Вам нужны сменные рукоятки или цельная конструкция? Сменные руки могут сократить время простоя, но также увеличить вес.

    Могу ли я разместить все свои компоненты в этом пространстве? Видите ли вы место для установки всех ваших компонентов, это может ограничить ваши возможности в будущем.

    Для размеров рамы 5 дюймов и более вам следует искать рычаги толщиной не менее 4 мм, для 3–4 дюймов вы можете уменьшить толщину до 3 мм, а для 2 дюймов — всего 2,5 мм. Любой, что тоньше этого, сломается слишком легко.

    Для размеров рамы 5 дюймов и более вам следует искать рычаги толщиной не менее 4 мм, для 3–4 дюймов вы можете уменьшить толщину до 3 мм, а для 2 дюймов — всего 2.5мм. Любой, что тоньше этого, сломается слишком легко.

    Вы можете увидеть рамы, размер которых зависит от расстояния между двигателями, например, 220 мм. В следующей таблице показано приблизительное преобразование того, что вы должны искать в зависимости от размера.

    Здесь есть над чем подумать! Если вы застряли или не уверены, взгляните на пилотов, чей стиль полета вам нравится, и узнайте, на чем они летают. У многих лучших пилотов есть видеоролики, в которых объясняются ключевые моменты их кадров и почему они выбирают их для полетов.

    Еще один полезный ресурс, который поможет вам выбрать детали, — Rotor Builds.На сайте представлены дроны, созданные пользователями, а также подробная информация, например, списки деталей и руководства по сборке! Это отличное место для поиска вдохновения.

    Бесщеточные двигатели для квадрокоптера

    Это силовые агрегаты, которые придают вашему квадроциклу тягу, достигающую безумных скоростей, которых достигают современные дроны. Существует множество вариантов бесколлекторных двигателей для коптеров, трудно определиться. При выборе двигателей ориентируйтесь на технические характеристики двигателя, предоставленные производителем.Вы сможете найти подробную информацию о весе, тяге, мощности, оборотах и ​​т. д.

    При сборке дрона обратите внимание на следующие характеристики двигателя:

    Размер двигателя

    Первая точка — это размер , размер двигателя обычно указывается в формате XXYY , где первые две цифры относятся к диаметру статора в мм, а вторые две — к высоте магниты . По сути, чем больше эти числа, тем выше крутящий момент, который может создать двигатель, думайте об этом как о размере двигателя, а недостатком больших размеров является вес.С точки зрения производительности, более высокий крутящий момент позволяет двигателю быстрее достигать заданной скорости, увеличивая ощущение и реакцию дрона. Это может быть полезно в случае более тяжелого квадроцикла или при использовании тяжелых винтов.

    KV

    Другим фактором, который следует учитывать, является kv , это означает постоянную скорости двигателя , что означает, сколько оборотов в минуту на вольт может дать ваш двигатель, например, двигатель 2300 кВ при полном дросселе при 10 В будет вращаться со скоростью 23000 об/мин. Выбор значения kv аналогичен выбору передачи в механической коробке передач. Низкий уровень дает вам больший крутящий момент, но меньшую максимальную скорость, а более высокий уровень увеличивает вашу максимальную скорость за счет крутящего момента . Вообще говоря, чтобы подняться выше, требуется либо большой мощный двигатель, либо невероятно легкая установка. Например, 3-дюймовая установка будет иметь гораздо более высокое значение kv по сравнению с 5-дюймовой конструкцией.

    Следующая таблица списки каких-то возможных вариантов для вас в зависимости от вашего SPORM Размер:

    9099

    8

    При ищете мотор, вы сможете найти таблицу спецификации, которая дает вам детали на тягу с разными реквизитами и усилителем, о которых нам нужно будет узнать позже.Как правило, с миникоптером вы должны стремиться к соотношению тяги к весу 10:1. В следующей таблице приведен пример двигателя Emax rs2205 Red Bottom, который в начале 2016 года был самым производительным 5-дюймовым двигателем. В наши дни он имеет среднюю производительность по сравнению с конкурентами, но отлично подходит для первой сборки.

    Дополнительная информация :

    Руководство по бесколлекторным двигателям квадрокоптера

    Отличным ресурсом для исследования и сравнения двигателей является испытательный стенд Miniquad, которым управляет Райан Харрелл.На сайте Райан дает отзывы о большинстве современных двигателей и предоставляет все данные для оценки и проведения собственных сравнений. Если вы не уверены, что у вас есть двигатель нужного размера, посмотрите, как вращается какой-то винт, и посмотрите, соответствует ли он вашим ожиданиям.

    Эти небольшие компоненты, известные как электронные регуляторы скорости , производят трехфазный переменный ток, необходимый для привода двигателей. Контроллер полета отправляет сигнал ESC, чтобы сообщить ему, как быстро он хочет, чтобы он вращал двигатель в данный момент времени.Вам понадобится по одному регулятору для каждого мотора. Вы можете либо приобрести , четыре отдельных регулятора , чтобы установить их на рычаги, либо получить , все в одной плате , которая находится внутри вашей рамы, если у вас есть место.

    На что следует обратить внимание:

    Усилитель вашей установки! Помните те моторные таблицы, на которые вы смотрели? Вы заметите, что есть колонка вывода усилителя. Вам нужно, чтобы ток выброса ваших регуляторов превышал это значение, иначе они могут загореться прямо в полете!

    ESC достаточно интеллектуальны и могут работать на различном программном обеспечении.На момент написания вы должны рассматривать только ESC с BlHeli_S или KISS ESC . Старое программное обеспечение BlHeli или Simon K устарело.

    ESC может общаться с полетным контроллером через различные протоколы (считайте их языками). Текущий стандартный протокол — Dshot , если ESC не поддерживает Dshot 600 или выше , в наши дни его не стоит рассматривать.

    Контроллер полета — это мозг вашего дрона , принимая во внимание угол вашего дрона и ваш управляющий ввод, он рассчитывает, насколько быстро должны вращаться двигатели, и отправляет сигналы на ESC.Контроллеры полета обычно создаются для определенного программного обеспечения, такого как Betaflight, KISS или Raceflight, поэтому выбор программного обеспечения может повлиять на ваше решение.

    Самым дешевым и популярным вариантом в настоящее время является Betaflight , KISS , говорят, что он более гладкий, но более дорогой, и, наконец, Raceflight является более новой и передовой разработкой.

    На что следует обратить внимание

    Процессор — в основе всех полетных контроллеров лежит микропроцессор, который усердно работает, чтобы удерживать вас в воздухе, мы действительно используем только чипы F3 или F4, поэтому Я бы порекомендовал выбрать полетный контроллер с одним из них.Чип F7 постепенно появляется, но пока мы его не используем. Старые чипы F1, присутствующие в платах CC3D и NAZE 32, теперь устарели и не будут поддерживаться будущими обновлениями программного обеспечения.

    Все в одном или отдельно — Многие современные полетные контроллеры включают PDB в сам полетный контроллер ! Это отлично подходит для более компактных сборок, так как вам нужна только одна плата в стеке, а проводка упрощается. Единственным недостатком является то, что они обычно более плотно заселены, что дает меньше места для пайки проводов и часто требует соединений с обеих сторон. Betaflight F3 — отличный пример полетного контроллера «все в одном».

    Экранное меню (экранное меню) — Контроллеры полета с чипом OSD на борту способны отображать в видеопотоке любую полезную информацию, такую ​​как напряжение батареи, потребление тока и даже искусственный горизонт. Я настоятельно рекомендую OSD, однако их также можно запускать отдельно от полетного контроллера или на борту самой PDB.

    Порты UART — Внешние устройства часто подключаются к полетному контроллеру через порты UART.Эти устройства включают в себя приемники, автономные OSD, системы телеметрии и управляемые видеопередатчики. Для первой сборки вам, возможно, не придется беспокоиться об этом, но для более многофункциональных дронов вам нужно убедиться, что у вас достаточно портов UART для того, чего вы хотите достичь. Я всегда рекомендую вам смотреть на распиновку выбранной вами платы, чтобы убедиться, что на ней есть соединения для всего, что вам нужно.

    PDB — Плата распределения питания

    Ваш PDB измеряет напряжение вашей батареи и предоставляет различные точки для подключения всей остальной электроники .Обычно PDB имеет регулятор для питания ваших низковольтных компонентов, таких как контроллер полета и камера. Из других вещей обратите внимание на требования к напряжению, расположение разъемов и максимальное потребление тока.

    На что следует обратить внимание:

    Требования к напряжению — Для работы таких компонентов, как полетный контроллер, чаще всего требуется 5 В, для некоторых камер может потребоваться 12 В. Если вы запитаете их напрямую от аккумулятора, они, скорее всего, загорятся! По этой причине PDB, который вы выбираете, должен содержать регуляторы напряжения или BECS (цепи выпрямителя батареи), чтобы обеспечить вам необходимую выходную мощность!​​​​

    Расположение разъемов четыре ESC, а затем различные пэды низкого напряжения (часто 5 В и 12 В).При планировании сборки постарайтесь визуализировать, где вы хотите разместить все, и действительно ли колодки находятся там, где вы хотите. Некоторые разъемы аккумулятора, например, выступают в сторону, что позволяет напрямую подключить разъем XT-60. Другие, однако, просто имеют две площадки, требующие прокладки провода батареи.

    Максимальное потребление тока — Это действительно необходимо, только если у вас невероятно мощная установка, потребляющая больше тока, чем большинство. PDB часто рассчитан на определенный ток (обычно более 100 А).То же самое следует сделать с любыми регуляторами, но, опять же, это действительно необходимо только для сложных, более энергоемких настроек, таких как те, которые работают с RunCam Split.

    Это глаз вашего дрона , все, что он может видеть, вы, надеюсь, увидите в своих очках! Здесь важно то, что мы можем ясно видеть при любых условиях освещения и что нет задержки в получении изображения, которая может привести к сбою. Здесь есть несколько очень похожих вариантов, и все они будут отлично работать. Большинство камер также поставляются с множеством креплений и чехлов, чтобы поместиться в любую раму.

    На что следует обратить внимание:

    Тип сенсора — Камеры FPV обычно имеют внутри датчик изображения CMOS или CCD. Обычно КМОП-камеры дешевле и легче, но не способны быстро реагировать на изменения освещения. Это совершенно необходимо в полете FPV, так как мы часто сталкиваемся с ярким солнцем, а затем с более темной землей, любое отсутствие видимости может привести к аварии!

    Вы можете летать с дешевой CMOS-камерой, однако ПЗС-камера даст вам лучшие результаты.Почти все камеры CCD используют датчик Sony Super HAD II, который является золотым стандартом для дронов FPV. Примеры этого включают варианты RunCam Swift или HS1177.

    Существуют также специальные камеры, которые лучше используют CMOS, такие как камеры Monster или Eagle с более высоким разрешением и камеры для слабого освещения, такие как Owl или Night Wolf.

    Разрешение и задержка — я сгруппировал эти два параметра вместе, так как они идут рука об руку, чем выше разрешение, тем больше задержка вы, вероятно, увидите! Аналоговые камеры оцениваются в TVL, который представляет собой количество горизонтальных строк на экране.

    Из-за дополнительной задержки я бы рекомендовал использовать камеру с тем же разрешением, что и ваши очки (обычно 600 твл). Другим соображением является то, хотите ли вы разрешение 4:3 или 16:9, причем 4:3 является наиболее распространенным.

    Функции камеры — Некоторые камеры имеют специальные функции, такие как возможность контролировать напряжение батареи и отображать его на экране. Другие варианты — это камеры для слабого освещения, которые могут видеть почти в полной темноте. Доступны мини- и даже микрокамеры, которые могут быть лучшим выбором для небольших сборок, в то время как некоторые камеры оснащены микрофоном для аудиопотоков.

    Линза — Линзы разных размеров дают разное поле зрения (FOV), что позволяет пилоту видеть больше вокруг себя. Чем выше поле зрения, тем с большим эффектом «рыбий глаз» вам придется иметь дело.

    2,8 мм — старый стандарт, очень узкое поле зрения
    2,5 мм — отличный универсальный объектив, такой же вид, как у GoPro!
    2,1 мм — широкоугольный объектив, обеспечивающий отличный обзор для фристайла, но может оказаться слишком широким для гонок.

    Сравнение объективов можно увидеть в этом видео.

    Видеопередатчик (VTX)

    Видеопередатчик принимает сигнал с камеры и посылает его через антенну.

    На что обратить внимание:

    Выходная мощность — Различные видеопередатчики выдают видео с разным уровнем мощности. Они часто варьируются от 25 мВт до 800 мВт, а некоторые предлагают средства переключения выходной мощности.

    Варианты каналов — Большинство современных видеопередатчиков могут работать в большинстве диапазонов каналов, включая Raceband.Пока список каналов VTX совместим с вашим ресивером, все будет в порядке!

    Качество сигнала — Это действительно зависит от того, с кем вы будете летать, вы заметите, что некоторые видеопередатчики предлагают ту же мощность и варианты каналов, но стоят в четыре раза дороже! Причина этого в том, что более дешевые видеопередатчики излучают шум в гораздо более широком диапазоне, чем выбранный канал, что может привести к помехам в видеопотоках других пилотов.

    Если вы собираетесь летать в одиночку, дешевый VTX отлично подойдет вам, однако, если вы собираетесь летать большими группами или участвовать в гонках, вам действительно нужен чистый передатчик, такой как TBS Unify Pro или IRC Tramp.

    Варианты переключения — Если вы собираетесь летать с другими людьми или участвовать в гонках, вам часто придется переключать каналы, чтобы все могли получать чистое видео. Традиционно видеопередатчики имеют небольшую кнопку, которую можно использовать для циклического переключения видеоканалов, диапазонов и уровней мощности. Затем канал отображается с помощью светодиодов на самом видеопередатчике.

    Более удобные для гонок передатчики фактически подключаются к вашему полетному контроллеру и позволяют переключать каналы через экранное меню или передатчик Taranis.Хотя это звучит как небольшая функция, она имеет огромное значение при полетах в группах из более чем трех пилотов, и я больше не могу без нее

    Обязательно проверьте, что является законным в вашей стране! Некоторые видеопередатчики имеют ограничение в 25 или 200 мВт

    Видеоантенны

    Лучший способ улучшить диапазон или четкость видео — это не обязательно увеличение выходной мощности видеопередатчика, а приобретение пары хороших антенн. Те черные дипольные антенны, которые вы получаете с дешевыми очками или видеопередатчиками, называемые «резиновыми уточками», действительно плохо работают, и их часто выбрасывают и заменяют антенной высокого класса.Для установки FPV требуются две антенны, одна для отправки видео, а другая для его приема.

    На что обратить внимание

    Тип антенны — Разные конструкции антенн имеют разные характеристики, не вдаваясь в подробности, диполи работают плохо, тогда как антенны с круговой поляризацией работают хорошо. Более инновационные современные антенны, такие как TBS Triumph или Pagoda, еще больше расширяют диапазон видеосигнала. Патч-антенна может использоваться для увеличения дальности, но только в одном направлении и должна использоваться только в качестве приемной антенны.

    Тип разъема — Антенны поставляются с двумя типами разъемов SMA и RP-SMA, оба могут нормально взаимодействовать друг с другом, но вы должны убедиться, что они соответствуют разъемам вашего видеопередатчика или очков. В случае отсутствия адаптеров.

    Поляризация — Сама антенна может поставляться в двух вариантах: RHCP и LHCP работают одинаково, но для приема сигнала они должны совпадать. Имея разные поляризации, можно одновременно поднять в воздух больше пилотов.

    Надежность — Очевидно, что антенна на дроне будет подвергаться гораздо большему риску, чем антенна на ваших очках! По этой причине я рекомендую использовать в качестве приемника вашу лучшую/самую тонкую антенну, а на дроне использовать прочную защищенную антенну.

    Надеюсь, вы уже выбрали размер дрона в дюймах, так что вы знаете размер пропеллера! Моя честная рекомендация для новичков: возьмите большую коробку дешёвого реквизита, так как вы их невероятно быстро сломаете . Стойки часто обозначаются как AxBxC, где A — размер в дюймах, B — шаг (угол стойки), а C — количество лопастей.

    Пропеллер 5x4x3, например, представляет собой 5-дюймовый винт с шагом 40 градусов и тремя лопастями (трехлопастный), его также можно назвать трехлопастным 5040, и по совпадению это отличное место для начала поиска 5-дюймового коптера.

    Что еще нужно учитывать

    Количество лезвий — Хотя мы начали использовать два лезвия, мы вскоре поняли, что добавление большего количества лезвий дает нам лучшее сцепление и контроль, предотвращая снос в поворотах. Реквизит бывает от двух до шести лопастей, причем наиболее распространенным вариантом являются трехлопастные. Увеличение количества лопастей увеличит потребляемый ток, увеличит вес винта и уменьшит максимально достижимую максимальную скорость.

    Потребляемый ток — Чем выше шаг винта, тем быстрее вы можете двигаться, но в то же время ваши двигатели будут потреблять больше тока, сильнее толкая вашу электронику и быстрее разряжая батарею! Добавление большего количества лезвий также является верным способом увеличить потребляемый ток.Если вы хотите использовать пропеллер с высоким шагом (45+), я бы посоветовал приобрести более крупные моторы с большим крутящим моментом и более мощные регуляторы скорости. (Вы можете проверить это с помощью испытательного стенда MiniQuad или спецификаций производителя!)

    Вес — Часто игнорируется вес вашего

    Жесткость — Эту информацию вы действительно найдете только при тестировании реквизита или чтении некоторых обзоров. . Некоторые винты, особенно тонкие, могут погнуться при вращении, что снижает их эффективность.Однако те, которые гнутся, могут пережить аварию лучше, чем более жесткие опоры, которые могут просто сломаться при ударе. Найти подходящую опору может быть непросто.

    Специальные профили . Обычно опора имеет изогнутую аэродинамическую поверхность, предназначенную для эффективного разрезания воздуха и создания максимально возможной подъемной силы. Некоторые реквизиты имеют немного другую форму, чтобы изменить их характеристики. Примеры этого включают:

    • Закругленные упоры — Закругленные упоры фактически представляют собой ширину и длину более крупного упора, урезанного до размера, для которого он предназначен (т.е. 6 дюймов, сокращенный до 5 дюймов). профиль с плоскими концами в отличие от круглых наконечников и обеспечивает большую мощность.
    • Стойки RaceKraft — Недавно разработанные стойки Racekraft имеют разный шаг по длине. Идея состоит в том, чтобы обеспечить максимальную эффективность на скорости примерно 60 миль в час, что делает их невероятно популярными среди гонщиков и любителей скорости!
    • 3D-реквизиты — 3D-реквизиты предназначены для тех, кто хочет иметь возможность останавливать свои двигатели в воздухе и изменять направление, позволяя им летать в перевернутом виде столько, сколько они хотят! Обычные винты очень неэффективны при работе в 3D-режиме, поэтому 3D-объекты обычно полностью плоские и работают под углом 45 градусов, чтобы они оставались одинаковыми при обоих вращениях.Полеты в 3D сложны и не рекомендуются для начинающих! Посмотрите Zoe FPV на YouTube, чтобы увидеть одни из лучших полетов в 3D! DJI Mavic Can’t Touch My 3D Dancin’

    Надеюсь, это дало вам представление о том, что искать. Это видео от Rotor Riot показывает некоторые различия между реквизитом и то, почему пилоты Чад Новак и мистер Стил летают на том, на чем летают.

    Я скажу вам то, что почти любой другой веб-сайт или форум по дронам расскажет вам о пультах дистанционного управления…. Если вы можете себе это позволить, купите FrSky Taranis ! За те деньги, которые вы платите, Taranis действительно является исключительным пультом дистанционного управления, который действительно может делать все, о чем вы только можете подумать.С точки зрения Taranis, вашими вариантами будут либо QX7, либо X9D, а также их варианты Deluxe Plus или специальные дополнения.

    Другими вариантами могут быть более дешевые модели FlySky i6, Spectrum или, если вы хардкорный геймер, Turnigy Evolution больше похожа на игровой контроллер.

    Передатчики могут быть долгой темой сами по себе, поэтому я просто попытаюсь перечислить несколько функций, которые вам следует рассмотреть в пульте дистанционного управления и приемнике: пока не знаю, как вы будете держать свое радио, и захотите попробовать кое-что, но в основном некоторые люди предпочитают использовать свои большие пальцы, чтобы держать стики, как контроллер PlayStation или Xbox, в то время как другие предпочитают зажимать стики между большими пальцами. и указательный палец.Неважно, что вы используете, однако некоторые радиостанции более естественно подходят друг к другу. Еще одним моментом является общее качество подвесов в пульте дистанционного управления, высококачественные подвесы с датчиком Холла будут чувствовать себя намного мягче, чем более дешевые версии.

    Батарейки — Некоторые пульты оснащены перезаряжаемыми батареями, в то время как другие используют батарейки типа АА. Я бы очень рекомендовал приобрести систему, которую можно заряжать, так как они будут работать дешевле и прослужат намного дольше. Мне пришлось модифицировать мой Taranis QX7, чтобы он мог работать с некоторыми батареями 18650, например:

    Протокол связи — Все радиостанции общаются с соответствующими приемниками на своем родном языке, причем некоторые из них общаются с вашими джойстиками быстрее, чем другие.Это означает, что у вас будет более быстрое время отклика и больший контроль над дроном. Вам нужны пульты/ресиверы, поддерживающие SBUS (FrSky), IBUS (FlySky), DSM2 и DSMX (Specktrum).

    Телеметрия — Дрон может фактически отправлять ключевую информацию обратно на пульт, позволяя вам знать, когда приземлиться и все такое. Для этого обе функции телеметрии должны быть как на передатчике, так и на приемнике. Многие пульты с этой функцией могут разговаривать с вами и могут зачитывать настраиваемые предупреждения, чтобы сообщить вам, когда приземляться или когда ваш сигнал становится слабым!

    Варианты приемника — При выборе пульта стоит посмотреть, какие приемники для него доступны.Например, некоторые из них слишком велики для использования в мини-квадроциклах, а некоторые слишком малы и им не хватает приличного диапазона. Ищите систему, которая поддерживает ваши потребности по цене. Если вы решите приобрести готовый к полету дрон с ресивером, убедитесь, что он совместим с вашим пультом дистанционного управления! Обычно вы получаете выбор между FrSky, FlySky и Spectrum.

    Индивидуальная настройка — Большинство пультов позволяют настраивать основные каналы и даже настраивать звуковые оповещения, однако некоторые из них могут предложить гораздо больше! Я говорю здесь об Open Tx, прошивке, работающей на Taranis и некоторых других радиостанциях.Эта прошивка имеет широкие возможности настройки и позволяет делать буквально все, что вы можете придумать. Конечно, для некоторых это может быть необязательно, но такие функции, как точное изменение настроек моего полетного контроллера и изменение моего видеоканала через пульт дистанционного управления, невероятно удобны!

    Обратите внимание, что для использования некоторых из этих функций передатчик и приемник должны их поддерживать.

    Как и очки-передатчики, очки — это огромная тема, поэтому мы подробно рассмотрели их в нашем руководстве по очкам FPV! Они могут стать самой дорогой частью вашей установки, и единственная спасительная мера заключается в том, что вы не сломаете и не сломаете их.

    Очки часто имеют очень высокую стоимость при перепродаже, если они вам не нравятся! Я часто советую людям либо приобрести очень дешевую пару с целью апгрейда позже, либо просто перейти на премиум-класс прямо с самого начала. Вот некоторые из основных вещей, на которые следует обратить внимание:

    Box Style или Visor — очки могут иметь две формы: стиль с гладким козырьком (например, FatSharks) с небольшим дисплеем для каждого глаза или большие очки в виде коробки. которые просто включают ЖК-экран в затемненную коробку, прикрепленную к вашему лицу.Очки Box могут быть в десять раз дешевле, чем некоторые FatShark, но предлагают разумную производительность, если вы не возражаете против форм-фактора.

    Разрешение . Как и в случае с большинством дисплеев, разрешение будет иметь наибольшее значение с точки зрения производительности и цены. Конечно, камеры FPV сами по себе не имеют HD-качества, однако для разумного полета вы должны стремиться к разрешению не ниже 640×480 пикселей. Как и в случае с камерами FPV, у вас могут быть варианты 4:3 или 16:9, и они должны действительно совпадать.

    FOV — это поле зрения и относится к тому, насколько большим изображение выглядит в ваших очках. Низкий FOV будет сравним с просмотром телевизора на расстоянии, тогда как более высокий будет подобен нахождению в кинотеатре Imax! Конечно, наступает момент, когда все становится слишком большим, и вам нужно найти золотую середину для себя! Я бы посоветовал посмотреть в диапазоне от 30 до 60 градусов, на следующем изображении из Flite Test показано сравнение между некоторыми предложениями FatShark.Обычно боксовые очки дают вам гораздо более высокое разрешение и поле зрения по более низкой цене.

    Приемник — Некоторые очки поставляются со встроенным приемником, тогда как для других он является дополнительным модулем. На что следует обратить внимание, так это на такие функции, как разнесение, которое позволяет использовать две отдельные антенны для максимизации сигнала. Другими функциями являются поиск каналов и OLED-дисплеи, эти функции могут вам не понадобиться, если вы планируете летать в одиночку или не слишком далеко.

    HDMI — Некоторые очки имеют вход HDMI, что позволяет использовать их для игры на симуляторе дрона или просмотра фильма.Ищите эту опцию, если вы цените эту функцию.

    Цифровой видеорегистратор — Цифровой видеорегистратор — это цифровой видеомагнитофон, который записывает отснятый материал и сохраняет его на карту памяти micro SD, чтобы вы могли просмотреть его позже. Это полезно, если вы не хотите носить с собой HD-камеру, однако качество DVR будет намного ниже, чем вы ожидаете.

    Посмотрите кадры DVR с микродрона, который не может нести камеру: ARMATTAN BUMPER — Maiden Flight RAW!

    Батарейки бывают разных форм и размеров, и очень важно найти те, которые подходят для вашей сборки.Большинство рам или двигателей рекомендуют аккумулятор определенного размера в своем списке рекомендуемых деталей. Когда дело доходит до батарей, их никогда не бывает достаточно, и я бы рекомендовал как минимум четыре для новичка.

    Типичные полеты длятся от 2,5 до 4 минут, поэтому наличие только одной батареи может быстро надоесть!

    Внимание! В дронах используются батареи LiPo (литий-полимерные), которые чрезвычайно энергозависимы и опасны при неправильном использовании. Обязательно узнайте о безопасности аккумуляторов перед зарядкой или использованием любых аккумуляторов LiPo.

    На что следует обратить внимание:

    Количество элементов . Как правило, аккумуляторные блоки описываются по количеству элементов, например, 4 элемента или только 4 элемента. Это относится к количеству последовательно соединенных ячеек, каждая из которых имеет максимальное напряжение 4,2 В. Общее напряжение батареи можно найти, умножив количество ячеек на 4,2, т.е. 4 элемента x 4,2 вольта = 16,8 вольта. Чем выше напряжение, тем больше мощности будет у дрона и тем быстрее он будет двигаться. Выбор напряжения выше, чем рассчитано на ваши компоненты, приведет к их перегоранию.

    Емкость — Емкость элемента измеряется в мАч, что означает миллиампер-часы. Это означает, что аккумулятор емкостью 1500 мАч может выдавать 1,5 А в течение нескольких часов, но, конечно, мы хотим тянуть гораздо больше, поэтому время полета уменьшится. Увеличение размера рюкзака увеличит время полета, но увеличит вес, и наступит момент, когда дрон не сможет поднять лишний вес батареи.

    Рейтинг C — Рейтинг C часто отличает хороший аккумулятор от плохого, он относится к тому, как быстро аккумулятор может разряжаться, и часто является ограничивающим фактором в высокопроизводительных дронах.Например, если у нас есть батарея емкостью 1500 мАч, рассчитанная на 10C, это означает, что она может выдать максимум 15A при разрядке, 10C относительно мало и не даст достаточной мощности для большинства дронов такого размера. Я бы порекомендовал рейтинг C не менее 45 для большинства гоночных или фристайловых настроек. Обратите внимание, что оценки C некоторых компаний не точны, и вам следует посмотреть обзоры, чтобы помочь выбрать батарею — в общем, вы получаете то, за что платите!

    Зарядные устройства​​​​

    Для зарядки липо-аккумуляторов потребуется специальное зарядное устройство .Их необходимо заряжать таким образом, чтобы их напряжение регулировалось, чтобы предотвратить катастрофу. К счастью, существует множество интеллектуальных зарядных устройств для липопротеидов, которые берут на себя большую часть тяжелой работы с ключевой функцией, которая вам нужна, — это сбалансированная зарядка.

    Я бы посоветовал не покупать дешевое относительно неизвестное зарядное устройство из-за риска того, что может случиться, если что-то пойдет не так.

    Внимание! Вы никогда не должны заряжать аккумуляторы без присмотра. НИКОГДА!

    На что следует обратить внимание:

    Напряжение . Важно убедиться, что зарядное устройство может работать с вашими батареями, это будет либо указано в спецификации количества ячеек или напряжения.

    Максимальный ток или мощность — Это определяет, насколько быстро вы можете заряжать свои батареи, при зарядке мы обычно должны выбирать ток для зарядки. Для большинства аккумуляторов это должно быть 1С, что означает, что аккумулятор емкостью 1500 мАч должен заряжаться током 1,5 А. Большинство зарядных устройств рассчитаны либо на максимальный ток (Ампер), либо на мощность (Ватт), которая равна току, умноженному на напряжение.

    Таким образом, для батареи 4s (16,8 В) емкостью 1500 мАч потребуется 16,8 В x 1,5 А = 25.2 Вт для зарядки за один час. Если наше зарядное устройство не может обеспечить такую ​​мощность, батарея будет заряжаться дольше. Если вы хотите заряжать четыре батареи одновременно с такой скоростью, вам понадобится зарядное устройство мощностью не менее 110 Вт с небольшим запасом. Мы можем заряжать аналогичные батареи одновременно, используя параллельную зарядную плату.

    Источник питания — Электричество, поступающее из розеток в вашем доме, является переменным (обычно 230 В переменного тока в Европе или 120 В переменного тока в США). Наши зарядные устройства и большинство электронных устройств работают от постоянного тока и требуют источника питания, чтобы преобразовать его, скажем, в 12 В.Некоторые зарядные устройства имеют встроенный блок питания, однако часто более дорогой, однако для некоторых потребуется внешний блок питания, который вам придется приобретать самостоятельно. Если вы этого не понимаете, я бы посоветовал вам приобрести зарядное устройство со встроенным источником питания, вы можете определить это, посмотрев на входное напряжение зарядного устройства и выбрав одно с входом 230–120 В переменного тока.

    Параллельная зарядка — Большинство зарядных устройств имеют только один выход, если вы хотите зарядить больше аккумуляторов, вам понадобится плата для параллельной зарядки.Я бы посоветовал со встроенным предохранителем.

    Внимание! Параллельная зарядка добавляет еще больше осложнений и рисков. Убедитесь, что вы прочитали и поняли, что вы делаете, прежде чем пытаться параллельно заряжать! Пожалуйста, посмотрите это видео Rotor Riot, в котором рассказывается об основах.

    HD-камера

    Это совершенно необязательно, но необходимо для записи отснятого материала в формате высокого качества для просмотра . Это почти необходимость, если вы хотите показать отснятый материал друзьям или опубликовать на YouTube.Недостатки добавления HD-камеры включают дополнительный вес и риск установки дорогой камеры на дрон, который может разбиться или потеряться.

    На что следует обратить внимание:

    Вес . Любая HD-камера, которую вы добавите в свой дрон, напрямую повлияет на его производительность. По этой причине вы должны попытаться выбрать максимально легкую камеру, которая обеспечит вам необходимое качество видео.

    Варианты крепления — Вам понадобится надежный способ крепления камеры к дрону, использование резиновых лент или кабельных стяжек может привести к дорогостоящим потерям! Либо ищите раму со встроенными вариантами крепления, либо выбирайте корпус, напечатанный на 3D-принтере.

    Качество видео . Очевидно, что это связано с ценой, поскольку GoPro Hero5 Session в настоящее время является золотым стандартом для пилотов мини-коптеров. Не все хотят рисковать камерой за 300 долларов на квадрокоптере, поэтому более дешевые и почти такие же функциональные варианты, как RunCam 3, Foxeer Legend и Xiaomi Yi, являются отличным выбором. Ищите камеры с более высокой частотой кадров (60 кадров в секунду) для HD-видео с широким полем зрения и динамическим диапазоном. На YouTube есть много сравнительных видеороликов, которые вы можете использовать, чтобы выбрать изображение, которое вам больше всего нравится.

    Надежность — Принимая во внимание, что эти вещи часто выходят из строя, камера высокого класса с механическим объективом, вероятно, не лучший выбор! Стиль экшн-камеры — это то, что нужно здесь, если вы хотите защитить свои инвестиции.

    Относительно новым вариантом является RunCam Split, который сочетает в себе камеру FPV и HD в одном устройстве. Split состоит из камеры FPV с дополнительной платой, которая крепится к вашему стеку и обеспечивает запись HD. Они относительно дешевы и решают проблемы с весом, обычно связанные с HD-камерами, однако не идеальны.Вот обзор от Джошуа Бардуэлла, чрезвычайно уважаемого рецензента и учителя в сообществе FPV.

    Это охватывает список деталей, надеюсь, теперь у вас есть представление о том, какие детали вы хотите использовать, и мы можем приступить к сборке вашего дрона! Для этого нет установленного правильного или неправильного порядка, однако я обнаружил, что мои сборки обычно начинаются с PDB и выходят наружу. Это позволяет вам систематически запускать и запускать все, а также дает вам место для легкого подключения каждого провода, когда это необходимо.Если какие-то компоненты не подходят к заказу, не стесняйтесь смешивать его, это только ориентир!

    Приступим к собственно сборке…

    Как собрать дрон с видом от первого лица – шаг за шагом

    Шаг 1: Сборка рамы

    Самое первое, что нужно сделать, это собрать раму его нижнюю часть). К сожалению, рамы часто поставляются в разобранном виде в виде набора деталей из углеродного волокна, а это означает, что вам придется приложить некоторые усилия, чтобы подготовить их! При этом позаботьтесь о том, чтобы отметить, куда идут все пластины, и помните, где вы собираетесь монтировать компоненты и прокладывать провода.

     Некоторым людям нравится шлифовать или наносить клей на край углеродного волокна, чтобы защитить края, однако это не обязательно для рамы хорошего качества.

    Внимание! Слишком сильное затягивание винтов сорвет головки винтов или внутреннюю резьбу любых алюминиевых деталей. Не применяйте силу сильнее, чем затягивайте вручную!

    Совет. На самом деле наши дроны очень подвержены вибрациям, и некоторые винты могут расшатываться! Этого можно избежать, нанеся на каждый винт небольшое количество фиксатора резьбы!

    Шаг 2: Установка PDB

    Первый компонент, который мне нравится монтировать, это PDB, потому что к нему подключается все, и он является центральным хабом для вашего дрона.Чтобы смонтировать PDB, вам нужно будет подумать о том, в каком направлении вы хотите его установить, основные соображения будут заключаться в том, где будет ваша батарея, и если у вас есть плата «все в одном», где вы хотите, чтобы ваш USB-разъем лицо. Для установки вашей PDB вы будете использовать нейлоновые или резиновые стойки, которые обычно крепятся через раму и позволяют вам собрать стопку досок.

    Совет

    . Вы должны припаять разъем аккумулятора и залудить контактные площадки перед монтажом PDB, это даст вам больше места для работы.

    Внимание! Каркас из углеродного волокна проводит электричество, поэтому важно, чтобы PDB располагался вдали от него, чтобы никакие компоненты, прокладки или провода не могли соприкасаться с каким-либо углеродным волокном. Это верно для всей электроники в вашей сборке.

    Шаг 3: Установка двигателей

    Следующим логическим шагом является установка двигателей. Если у вас есть двигатели с вращением по часовой стрелке и против часовой стрелки, вам необходимо обратить особое внимание на порядок двигателей. На приведенной ниже диаграмме показан макет Betaflight quad X, который широко используется в большинстве современных программ.

    Двигатели можно закрепить винтами, и опять же рекомендуется использовать фиксатор резьбы, а не затягивать их слишком сильно, поскольку здесь вы можете повредить сам двигатель.

    Внимание! Иногда болты, поставляемые с двигателями, могут быть слишком длинными. Если болт сможет коснуться обмотки, это создаст короткое замыкание и повредит ваши компоненты. Обязательно проверьте это перед включением.

    Шаг 4: Установка ESC

    Теперь, когда моторы установлены, мы можем установить PDB и приступить к подключению.Если у вас есть четыре отдельных регулятора скорости, лучшее место для их установки — на рычагах. Как и в случае с PDB, важно, чтобы ваши ESC не соприкасались с рамой. Лучший способ защититься от этого — защитить ESC термоусадкой. Чтобы установить их, я использую двухсторонний скотч, чтобы удерживать их на месте, а затем оборачиваю их изолентой после соединения.

    Если вы выбрали регулятор «четыре в одном», вам не придется обо всем этом беспокоиться, просто установите его на раму, как описано для PDB!

    Совет. Доступны крышки ESC, однако гораздо более дешевый вариант — взять старое лезвие винта и заклеить его лентой.Это защитит ESC от существ, разорванных вашим реквизитом в случае аварии. (Я предпочитаю добавлять их в последнюю очередь после того, как все протестирую!)

    Шаг 5: Подключение регуляторов к двигателям

    Когда регуляторы установлены, можно приступать к пайке! Моя первая точка вызова здесь — двигатели. Каждый двигатель имеет три провода, которые необходимо припаять к контактным площадкам ESC. С современными ESC порядок больше не имеет значения, так как мы можем изменить направление двигателя с помощью программного обеспечения! Вот основная процедура, которой я предпочитаю следовать:

    1: Отрежьте и зачистите провода двигателя до нужной длины

    Совет. Видите скручивание проводов моего двигателя? Мне нравится оставлять небольшой провис, так как при столкновении некоторые детали могут потянуться и повредиться.Сохранение дополнительной длины проводов дает мне больше возможностей, если я решу сделать их короче. Помните, что перерезать провода гораздо проще, чем удлинять их.

    2: Залудите контактные площадки ESC и концы мотора, это значительно упростит и ускорит их пайку.

    3: Припаяйте каждое соединение по одному. Вы должны поднести проволоку к подушке, быстро нагреть обе и держать их неподвижно, пока они остывают.

    4: Проверьте соединения. Самое главное, убедитесь, что соединения не перекрываются и не соприкасаются, так как это может привести к короткому замыканию.Надеюсь, у вас будут качественные блестящие стыки, а если нет, то не бойтесь их переделывать. Помните, что достаточно, чтобы один из этих шарниров вышел из строя, чтобы ваш дрон упал с неба!

    Эти же принципы будут использоваться для всех соединений пайки на вашем дроне!

    Шаг 6: Подключение ESC к PDB

    Мы наполовину закончили с ESC! Следующим шагом будет подключение их к вашей PDB! Здесь используется точно такой же принцип, как и раньше, однако вы подключаете положительные (красные) провода и отрицательные (черные) провода к соответствующим контактным площадкам.Опять же, как и в случае с проводами двигателя, я предпочитаю оставлять небольшой провис, чтобы не повредить вещи в случае аварии.

    Внимание! В отличие от проводов двигателя, их неправильное подключение приведет к тому, что ваш квадроцикл загорится! Перепроверьте все и не включайте, если не уверены в своей работе!

    Еще один отличный справочник по пайке для начинающих от Rotor Riot с участием единственного и неповторимого Чада Новака. В этом видео он подробно рассказывает об основах пайки ваших ESC к PDB, а также о некоторых вещах, на которые следует обратить внимание! Паяльные жала

    Шаг 7: Первый тест!!!

    Теперь, когда наша система питания настроена, мы готовы выполнить наш первый тест.Я рекомендую проверять и тестировать как можно больше по двум причинам:

    1. Вы можете предотвратить возгорание всей вашей установки! Если есть проблема, например, с проводкой вашего PDB, по крайней мере, это не поджарит ваш полетный контроллер и всю систему FPV!
    2. Эту информацию можно использовать позже для поиска неисправностей других компонентов. Устраняя возможные причины, мы можем гораздо быстрее решить будущие проблемы.

    Первый тест, который я всегда рекомендую вам сделать перед включением питания, это проверить наличие коротких замыканий с помощью мультиметра.Мы можем установить наш мультиметр в режим непрерывности, который будет издавать звук, если провода соприкасаются. Если мы проверим непрерывность на положительном и отрицательном контактах разъема вашей батареи, мы не увидим никакой непрерывности. Если мы получим звуковой сигнал, значит, произошло короткое замыкание, означающее, что что-то не так, и подключение батареи приведет к повреждению вас или дрона!

    FPV Знай все Джошуа Бардвелл создал для вас отличное видео, демонстрирующее, как выполнять эту проверку. На его канале есть более 1000 видео с бесценной информацией, которую я предлагаю вам посмотреть, чтобы лучше понять все, что связано с FPV.Я буду ссылаться на еще несколько его видео позже.

    Если вы прошли тест на непрерывность, теперь вы можете попробовать подключить аккумулятор. Надеюсь, вы услышите звуковой сигнал от каждого ESC и, возможно, увидите небольшое подергивание моторов. Если есть какие-либо признаки дыма или огня, немедленно отключите питание и осмотрите все проблемные области.

    Шаг 8: Монтаж системы FPV

    Когда система питания готова, следующее, что нужно сделать, это настроить нашу систему FPV, то есть нашу камеру и VTX.

    Внимание! Включение видеопередатчика без антенны поджарит его. Идите вперед и подключите антенну сейчас, чтобы предотвратить это позже! Я всегда оставляю старые дипольные антенны на запасных видеопередатчиках, чтобы не забыть.

    Прежде чем мы начнем включать эти компоненты, рекомендуется сначала их смонтировать. Обычно камеры и видеопередатчики поставляются с разъемами для проводов, поэтому мы можем просто подключить их после сортировки или пайки. Надеюсь, в вашей раме будет специальное место для установки камеры, если нет, вы можете использовать небольшой кронштейн, который поставляется с большинством камер.

    Совет. К большинству камер прилагается запасной футляр. Посмотрите на свою раму и попытайтесь определить, какой футляр подойдет для нее лучше всего.

    При установке камеры необходимо учитывать ее угол. По сути, чем круче угол, тем быстрее ваш дрон будет двигаться вперед, когда вы пытаетесь смотреть прямо вперед. Для начинающих я бы рекомендовал начальный угол камеры около 15 градусов. По мере продвижения вы можете увеличить его и найти свою золотую середину.

    Обычно для установки видеопередатчика требуется немного больше воображения.У большинства рам нет очевидного места для их установки, поэтому все зависит от того, где у вас есть место и с чем вам приходится работать. Я бы рекомендовал использовать кабельные стяжки или двусторонний скотч, чтобы закрепить его на верхней или нижней пластине рамы. Посмотрите это видео о том, как профессиональный пилот мистер Стил собирает свою верхнюю пластину для вдохновения. Я поделился им, начиная с момента времени VTX, но взгляните с самого начала, если хотите увидеть всю его сборку.

    Шаг 9: Подключение FPV-системы

    Лучший способ питания камеры и видеопередатчика — отключить PDB, поскольку это позволяет аккуратно подключиться к полетному контроллеру. Сейчас самое время проверить характеристики ваших компонентов, в частности напряжение. входы.Например, 12В или 5-19В

    Примечание. Некоторые видеопередатчики на самом деле имеют выходы питания для питания камер, в этом случае вы можете использовать их для более четкой схемы!

    Как камера, так и VTX должны иметь два провода для питания: положительный и отрицательный. Ваш PDB должен иметь несколько контактных площадок низкого напряжения, таких как 5 В или 12 В, которые вы, надеюсь, выбрали, чтобы они соответствовали другим вашим компонентам! Вы должны подключить положительный (красный) и отрицательный (черный) провода к соответствующим площадкам. Два провода могут иметь одну и ту же контактную площадку, поэтому они будут работать параллельно.

    Примечание. Если вы используете какое-либо OSD отдельно, на контроллере полета/PDB для наземных соединений будут назначены места для наземных соединений. Вы должны всегда использовать их, чтобы предотвратить шум, влияющий на видеосигнал.

    Последнее, что нужно сделать, это подключить видеосигнал. Этот провод (обычно желтый) должен выходить из видеовыхода камеры и напрямую входить в видеовход видеопередатчика. Для сигнальных проводов вам не нужно беспокоиться о напряжении, и вы можете соединить два провода вместе.

    Шаг 10. Проверка системы FPV

    Совет. Как и в случае с системой питания, используйте мультиметр для проверки правильности всех соединений и отсутствия коротких замыканий, прежде чем включать что-либо!

    Теперь мы можем приступить к тестированию системы FPV! Еще раз убедитесь, что ваша видеоантенна подключена! Я больше не могу это повторять, вас предупредили! Подключите аккумулятор, и на видеопередатчике должны загореться какие-то светодиоды.Теперь вы можете использовать свои очки и настроить их на один и тот же канал с помощью соответствующих элементов управления. Каналы описываются буквой, а затем числом, например R4. Буква описывает, на какой группе вы находитесь, а цифра описывает сам канал. На данный момент все, что важно, это то, что у нас есть совпадающие каналы и чтобы ваше изображение было четким и четким. Если это не так, вам, возможно, придется вернуться и проверить проводку.

    Надеюсь, все работает, и вы можете использовать это как возможность сфокусировать камеру, повернув объектив и используя гайку, чтобы зафиксировать его в нужном положении.Расположите дрон на расстоянии 2-3 м от диаграммы фокусировки, как показано ниже, поворачивая объектив, ищите точку, в которой можно разглядеть линии, ближайшие к центру.

    Шаг 11: Установка и питание приемника

    Теперь нам нужно установить и включить наш приемник. Обычно они работают от 5 В (кроме Spektrum) и подключаются к положительной и заземляющей клеммам 5 В на вашей PDB. Затем у нас будет сигнальный провод, который мы позже отправим на контроллер полета, если ваш приемник поддерживает телеметрию, у вас может быть другой провод для этого.

    Вы заметите, что у вашего приемника один или два антенных провода выходят с одного конца. Их размещение имеет решающее значение для обеспечения хорошего сигнала, а ваш коптер не потеряет сигнал и не упадет с неба (отказоустойчивость). Идеальное размещение двух антенн — под углом 90 градусов друг к другу в форме буквы V, вы должны стремиться держать их концы как можно дальше от углерода, чтобы предотвратить их блокировку.

    Я предпочитаю монтировать свою либо торчащей из рук, либо прямо сзади.Идеальным способом их установки является прокладка кабельной стяжки в нужном положении и помещение антенны в термоусадку, чтобы защитить ее.

    Предварительная термоусадка

    Последним шагом является привязка приемника. Это можно сделать в любое время, однако некоторые приемники имеют специальную кнопку привязки, доступ к которой впоследствии может быть затруднен. Различные передатчики имеют разные методы привязки, однако все они обычно включают в себя включение питания с удерживанием кнопки и сам передатчик в режиме привязки.Обратитесь к руководству вашего передатчика для получения подробной информации!

    Внимание! — Одним из наиболее важных шагов является настройка отказоустойчивости. Это не позволит дрону улететь, если он отключится от пульта дистанционного управления, и может предотвратить причинение вреда вам или другим людям. Они будут различаться для различных комбинаций передатчика/приемника.

    Некоторые передатчики требуют больше настроек, чем другие! В этом видео показано, как Джошуа Бардуэлл настраивает все в своем специальном выпуске Taranis. Как настроить FrSky Taranis и конфигурацию Betaflight/Cleanflight

    Шаг 12: Подключение контроллера полета

    Последний компонент, который необходимо установить, — это контроллер полета! Это мозг вашего дрона, и мы будем подключать сюда почти все наши сигнальные провода. Самая сложная часть подключения полетного контроллера — это знать, что куда идет, поскольку все полетные контроллеры имеют немного различную компоновку. Самое первое, что я предлагаю вам сделать, это найти схему выводов вашей платы , она должна выглядеть примерно так:

    Некоторые производители, такие как Matek, даже начали предоставлять пользователям полные электрические схемы , такие как приведенная ниже. Здесь показано, какие именно контактные площадки вы хотите припаять, что значительно облегчит вам задачу .Обратите внимание, что все красные и черные провода питания мы уже припаяли! Следующая диаграмма предназначена для плат, которые я использую, однако она немного уникальна, так как есть ленточный кабель, соединяющий PDB с полетным контроллером.

    Как правило, вам нужно будет подключить следующие провода к соответствующим контактным площадкам:

    Питание — Как и для всех других компонентов, которые нам нужны для их питания, почти все полетные контроллеры требуют 5 В, однако некоторые из них имеют собственный регулятор и отключаются. напряжение батареи.Вам нужно будет проверить, какой ввод требуется для этого вашему полетному контроллеру.

    Vbat — Если на вашем полетном контроллере разряжено 5 В, ему все равно потребуется считывать напряжение основной батареи, если вы хотите использовать такие функции, как экранное меню или звуковой сигнал. У вас часто будет положительный и отрицательный провод для подключения к Vbat и заземляющим контактам.

    Двигатели — Каждый из четырех двигателей будет иметь один сигнальный провод (обычно белый) и один круглый провод (черный). Для заказа см. схему расположения двигателя!

    Приемник — у вас будет один сигнал в проводе для подключения либо к порту UART RX, либо к выделенному порту SBUS и т. д.У вас также может быть провод телеметрии, который будет подключаться к другому UART TX!

    OSD — Если у вас есть OSD, у вас будут разъемы для видеовхода, видеовыхода, а затем заземления для обоих сигналов. Важно, чтобы вы использовали эти площадки как для камеры, так и для видеопередатчика, если хотите получить чистое видео.

    Некоторые дополнительные функции, которые вы также можете включить, могут быть такими:

    Зуммер . Он помогает найти потерянный дрон во время аварии или предупредить вас, если батарея разрядится. Полетные контроллеры обычно имеют + и — зуммер для использования здесь.

    Светодиоды — Вы можете использовать на своем квадрокоптере все виды светодиодов со всевозможными рисунками, которые отлично подходят для того, чтобы отличать ваш дрон во время гонок. Светодиодные ленты обычно питаются от любых контактных площадок + и — 5 В с сигнальным проводом, подключаемым к полетному контроллеру. Как и в случае с большинством других компонентов, я бы порекомендовал отключить светодиоды от PDB, если это возможно.

    Прежде чем что-либо делать, подумайте о своей сборке и спланируйте, что и где вы хотите подключить. Затем вы можете начать резать провода по длине и прокладывать их под полетным контроллером.Как только вы будете удовлетворены, вы можете установить полетный контроллер на свой стек, используя нейлоновые стойки, когда вы это сделаете, убедитесь, что у вас есть порт USB с одной стороны для легкого доступа позже.

    Совет

    . Вы можете использовать резиновые стойки или уплотнительные кольца для «мягкого крепления» вашего полетного контроллера! Это гасит некоторые вибрации, считываемые гироскопом, обеспечивая более плавную характеристику полета.

    Возможно, вы заметили, что на дроне есть какая-то стрелка или шеврон, который используется для обозначения передней части дрона.К счастью, с помощью программного обеспечения можно установить направление дрона, поэтому я бы рекомендовал установить доску под углом, который лучше всего подходит для вашей установки.

    Вот изображение, показывающее полностью установленный полетный контроллер. Обратите внимание, что USB находится сбоку, а все необходимые провода по возможности проложены под платой. Причина этого в том, чтобы защитить провода от натяжения ремня батареи, который сидит близко к моей раме. Провода моего двигателя скрыты на этом виде, но на самом деле они подключаются к PDB через ленточный кабель.

    Полностью установленный полетный контроллер

    К настоящему моменту вы должны быть хорошо знакомы с Джошуа Бардуэллом и, конечно же, у него есть целая серия информативных видеороликов о подключении полетных контроллеров, которые вам действительно стоит посмотреть! Ваш макет, скорее всего, будет отличаться от моего, поэтому лучше всего научиться понимать распиновку и подключать любой полетный контроллер в соответствии с вашими требованиями. Проводка полетного контроллера для начинающих

    Шаг 13. Завершение сборки

    Если вы дошли до этого места, ПОЗДРАВЛЯЕМ! Вы проделали всю тяжелую работу и на 99% выполнили свою сборку! Последними штрихами станут такие мелочи, как , такие как завершение рамы, термоусадка или приклеивание скотчем любых дополнительных компонентов и установка крепления камеры .В некоторых сборках вы можете сохранить этот шаг до завершения настройки программного обеспечения на случай, если доступ к некоторым компонентам затруднен.

    Совет

    . Как и в случае со всеми другими компонентами, вы должны воспользоваться этой возможностью, чтобы использовать мультиметр и проверить наличие короткого замыкания перед включением контроллера полета.

    Внимание! Мы еще не готовы поставить реквизит, мы хотим проверить, что все работает, вдруг что-то пойдет не так. Пропсы устанавливаются в последнюю очередь, если вы на 100% уверены во всем остальном.

    Шаг 14: Конфигурация программного обеспечения

    Конфигурация программного обеспечения сама по себе является огромной статьей, в которой нужно разобраться с огромным количеством компонентов в зависимости от ваших компонентов и предпочтений, которые будут разными почти для каждой сборки. Все, что я могу порекомендовать, это базовый контрольный список вещей, которые необходимо установить, пока мы не закончим полную статью . Убедитесь, что на вашем компьютере установлен программный конфигуратор, такой как Betaflight , и подключитесь к дрону через USB-кабель (возможно, вам потребуется установить соответствующие драйверы для вашего полетного контроллера)

    1. Прошить прошивку как компьютер работает под управлением Windows, OSX или Linux, контроллер полета работает с разными версиями программного обеспечения.Всегда лучше при настройке нового полетного контроллера обновить его до последней версии выбранной вами прошивки. Часто это делается с главного экрана конфигуратора.
    2. Настройка периферийных устройств — Когда вы подключили наш полетный контроллер, вы можете подключить что-то к одному из соединений UART, ваш приемник будет подключен к одному из них, помеченному как SBUS. Нам нужно настроить эти порты, чтобы сообщить полетному контроллеру, с чем он взаимодействует.
    3. Конфигурация дрона — Мы хотим сообщить дрону, под каким углом установлен полетный контроллер, какой приемник мы используем, как общаться с ESC и устанавливать различные ограничения, такие как минимальный дроссель. Здесь многое нужно установить, что будет лучше объяснено в будущем видео.
    4. Настройте режимы полета — Эти режимы должны быть назначены переключателям на вашем передатчике. Для новичков я бы рекомендовал установить переключатель Arm, а затем отдельный переключатель для автоматического уровня и режима acro.Дополнительные переключатели могут использоваться для таких функций, как зуммер.
    5. Установка скорости — Скорость определяет, насколько чувствительны ваши стики передатчика. Для новичков я бы рекомендовал оставить их по умолчанию и настраивать по мере роста вашей уверенности.

    Конечно, я не мог не поделиться с вами еще одним видео Джошуа Бардуэлла! Здесь он запускает полную настройку Betaflight 4.1, показывая вам каждый шаг, который вы можете предпринять.

    Шаг 15: Окончательный тест

    Совет. Как и в случае с системой питания, используйте мультиметр для проверки правильности всех соединений и отсутствия коротких замыканий, прежде чем включать что-либо!

    С настроенным программным обеспечением мы готовы к последнему тесту! Часы вашего времени привели к этому моменту, и легко взволноваться.

    Внимание! Это тесты, на которых мы собираемся запускать моторы, и может случиться все что угодно. Убедитесь, что у вас нет пропеллеров на дроне ни при каких обстоятельствах!

    В вашем конфигураторе необходимо протестировать следующие вещи:

    Тест 1 — Ориентация полетного контроллера.
    Нам нужно убедиться, что программа знает, где находится передняя часть дрона, мы должны настроить это раньше, но нужно проверить правильность. В вашем конфигураторе вы должны увидеть 3D-модель дрона, когда вы наклоняете дрон, модель должна обновляться в режиме реального времени.Убедитесь, что он вращается в правильном направлении для крена, тангажа и рыскания.

    Тест 2 — Каналы приемника
    Нам нужно убедиться, что наш полетный контроллер правильно общается с нашим приемником, для этого вам нужно будет подключить батарею. Когда дрон включен, вы должны иметь возможность просматривать любые входные данные стика на вкладке приемника, одновременно проверяя, соответствуют ли ваши переключатели вашим предполагаемым режимам полета. Если это не работает должным образом, это может быть связано с настройками на вашем пульте дистанционного управления.

    Тест 3. Вращение двигателя
    Здесь ваш дрон начнет оживать! С аккумулятором в голове перейдите на вкладку «Двигатели» и щелкните поле, чтобы подтвердить, что вы сняли все свои пропеллеры! У каждого двигателя должен быть ползунок, который теперь можно использовать для питания каждого двигателя.

    Вы должны перемещать его понемногу вверх, чтобы убедиться, что правильный двигатель вращается для каждого канала и что двигатели вращаются в правильном направлении. Если они ведут себя неправильно, вам нужно будет их изменить. Обратитесь к компоновке двигателя вашего программного обеспечения для правильного порядка.

    Тест 4 — Постановка на охрану

    Мы готовы проверить, что у дрона руки и что вы можете управлять двигателями с помощью пульта дистанционного управления! Подсоедините аккумулятор, включите передатчик и попробуйте щелкнуть переключателем на руке.Теперь вы можете попробовать пошевелить стиками, и, надеюсь, моторы заработают! Убедитесь, что ваш переключатель снятия с охраны работает, так как вам может понадобиться использовать его в случае чрезвычайной ситуации. Если вы не можете включить дрон, вот некоторые из возможных причин.

    Тест 5 — Failsafe
    Теперь мы хотим проверить, отключится ли дрон, если мы потеряем радиосигнал. Если вы не настроили это правильно, вы рискуете либо улететь, либо дрон причинит некоторый ущерб, если пульт дистанционного управления не включен.Чтобы проверить отказоустойчивость, вооружите дрон и увеличьте дроссель. Когда двигатели вращаются, выключите пульт и посмотрите, что произойдет, мы надеемся, что дрон отключится в течение секунды.

    Тест 6 — Все остальное!
    Теперь, когда все важные функции работают, вы можете протестировать что-либо еще, например экранное меню, звуковой сигнал или телеметрию, чтобы убедиться, что все работает на 100 % перед первым полетом.

    Тест 7 — Тестовое парение

    Если вы прошли все эти тесты, значит, вы это сделали! Вы готовы к своему первому пробному зависанию! Теперь вы можете прикрепить свои пропеллеры и отправиться на открытую площадку, где нет других людей, чтобы проверить, летает ли он! Следует отметить, что пропеллеры бывают по часовой стрелке и против часовой стрелки.

    Прикрепляя их, убедитесь, что вы поставили их правильно! Эта диаграмма из хоббирса хорошо показывает это, убедитесь, что ваш реквизит хорошо и плотно надет.

    Поместите дрон подальше от себя, взведите его и плавно увеличьте газ и попытайтесь зависнуть в нескольких футах от земли. Будьте готовы разоружить или опустить дроссельную заслонку, если она перевернется. Если что-то пойдет не так, посмотрите это видео: Переворот квадрокоптера при взлете: решено

    ПОЗДРАВЛЯЕМ! — Вы сделали это!

    Если вы дошли до этого места и закончили это подробное руководство по сборке дрона, значит, вы это сделали! Создание вашего первого дрона — это большой подвиг, вам нужно было пройти через кучу информации и, вероятно, столкнуться с кучей проблем на этом пути. Однако в результате получился дрон, отвечающий вашим требованиям, которым вы можете гордиться. Еще лучше, если что-то пойдет не так или сломается, вы точно будете знать, как это исправить! Будьте осторожны, управляя им, и ухаживайте за ним, нет ничего хуже, чем видеть, как ваша гордость и радость разбиваются на сотни крошечных кусочков!

    Спасибо, что остаетесь со мной, вы уже достаточно прочитали и должны быть взволнованы. Заряди батарейки и вперед! Имейте в виду, однако, создание и управление дронами — захватывающее хобби , вы всегда захотите еще одного! Надеюсь увидеть вас в ближайшее время.Наслаждаться!

    Если вы хотите собрать дрон из тех же деталей, что и у меня, ссылку на полную установку можно найти здесь.

    Как собрать обшивку на каркас каноэ. 16-футовый катер. Тканевая оболочка сочетается со скобами из нержавеющей стали и небольшим количеством ручной работы с иголкой и ниткой. Видео постройки каяков. Я обрезал кожу примерно на дюйм длиннее, чем верхние края (нижний, перевернутый) планшира — я знал, что мне нужна дополнительная ткань, чтобы сложить ее.При изготовлении каркаса важно, чтобы кожа и палочки располагались точно так же, как на изображении ниже. Особым типом каяков с обшивкой на раме являются складные каяки. Мы все видели обшивку, которую приятель построил в своем гараже, и, конечно, это отличная идея, но этот вспененный полиэтилен средней плотности имеет толщину 1/4 дюйма и прикреплен к обшивке каноэ ремнями на каждом конце, чтобы удерживать его. это в положении. Мы предоставляем планы прицепов, соответствующие ADR, которые позволят вашему проекту работать без задержек, экономя ваше время и деньги во время сборки.Постройте одно из этих простых, прочных и элегантных каноэ с двойным веслом от Russell Boats. ). Каяки поставляются с рамой и обшивкой из ПВХ. У них по одному острому углу (или скуле) с каждой стороны корпуса. Это не сложно, и вам не нужно уже иметь одно из этих простых, прочных и элегантных каноэ с двойным веслом от Russell Boats. Планы Морриса предлагают три различных стиля строительства в одном наборе планов. Идеально подходит для развлечения с семьей или рыбалки на озере.Ознакомьтесь с новейшими лодками здесь. Легкий вес каяка, скорость каноэ, лодка-проводник Adirondack с обшивкой на раме! Документальный фильм о путешествии на моей гребной/парусной лодке по Морю Кортеса. Нажмите здесь Kudzu Craft является ведущим новатором в области каяков с каркасом фюзеляжа. Самые популярные проекты включают Siskiwit LV, Siskiwit Bay, Iggy и Modern Malecite. В книге Морриса есть планы, списки инструментов и простые пошаговые инструкции. Палубные балки измеряются, шипы изготавливаются и устанавливаются с помощью деревянных дюбелей.Обшивка металлической лодки должна быть очень тонкой, иначе лодка будет слишком тяжелой. Некоторые из бесплатных планов теперь имеют загружаемую версию за 5 долларов, которая удобна для печати и не содержит рекламы. Иногда сетка отливается как часть лайнера и вставляется в корпус. Воскресенье мы использовали как день отдыха, а затем в понедельник на работе пришло в голову… «Каноэ 66» — это комплексная система сборки каноэ с обшивкой на раме, которая позволяет вам контролировать все переменные формы для создания индивидуального каноэ. к вашему гребному образу жизни.Узнайте больше об этой простой в сборке лодке и их изображениях в статье внутри. Когда каноэ упаковывается, пенопласт сворачивается вместе с кожей. Еще в апреле 2020 года мы написали статью с участием Тома Гротуизена. Чтобы получить невидимые рамки предметов, просто введите одну простую команду! /give @s item_frame {EntityTag: {Invisible:1}} Надеюсь, это поможет, но кратко, почему бы и нет. Простые в сборке модели каноэ и каяков. У нее такой же корпус каноэ, как у A и B, но для того, чтобы плавать на том же DWL, она имеет водоизмещение всего 9887 фунтов.Я с нетерпением жду возможности поделиться с вами магией этого процесса. Также доступны: материалы для строительства лодок, обучающие видеоролики по строительству лодок, онлайн-уроки по строительству лодок, отзывы и выдающиеся достижения… 5) Сборка непосредственно на лодке или на раме: мы предпочли построить раму бимини и выкройку прямо на лодке (по сравнению с 3). , Посмотрите видео, Я не видел никаких ссылок на длину поплавков, изготовленных по вашим чертежам (хотя в вашем pdf-файле «выносные опоры в Eureka версии b» ама указана примерно как половина длины лодки)… и я не видел функция длины ама обсуждается где угодно.Здесь я обмотал шнур вокруг комингса и туго привязал его к форштевню. Такие компании, как Klepper, Long Haul Folding Kayaks, Neris Kayaks, Pakboats и TRAK, производят деревянные и алюминиевые складные каяки. Большая дори всего из трех листов фанеры. Основная идея каноэ из кедровой доски состоит в том, чтобы сделать корпус из узких деревянных планок, приклеенных одна к другой обычным столярным клеем, а затем покрыть корпус стекловолокном внутри и снаружи. Дети69. Рама Ройкрофта с тремя палками.Итак, есть плюсы и минусы в… Сборке Wee Lassie II. G. Медвежий амулет в стиле ульчи. Уроки, полученные на семинаре Bear Mountain, были переданы строителям-любителям через их книги с практическими рекомендациями, включая классический ресурс Canoecraft, а также на занятиях и онлайн-форумах. Лодочное строительство. чтобы увидеть другую сборку. Chesapeake Light Craft — ваш источник комплектов для лодок, комплектов для каяков, чертежей лодок и материалов для постройки лодок. ДогезМС. Сложите в стопку… Прежде чем разрезать, убедитесь, что с каждой стороны осталось по 2 дюйма для рукава.Шесть футов в длину и 12 дюймов в ширину, это настоящая красота. У меня был Шаг 2: Переделать!. Великолепный проект, который можно превратить в сказочную люстру. В течение последних 15 лет он путешествовал по миру, документируя истории современных коренных народов и обучая жителей Запада, как строить байдарки с обшивкой на раме, технологии, которую он впервые узнал от западного возрожденец, строитель каяков. Вместо этого лодки строились с использованием легкого каркаса из коряги, который покрывали шкурами. B. Кроме того, если вы находитесь на сервере, на котором вы находитесь, и это В этом руководстве Minecraft объясняется, как создать надкрылья (называемые крыльями надкрылий в Pocket Edition и Windows 10 Edition) со скриншотами и пошаговыми инструкциями.9 раз Junior Ballistic Nylon и уретановое покрытие, кожаные лодки. В современных байдарках Skin on Frame обычно используется синтетическая ткань, такая как нейлон или дакрон. 4 м) дори. Планка на раме имитирует то, как был построен полноразмерный корабль, от конструкции рам до ширины и стыков каждой полосы, когда она обшита досками. Сборка полноразмерной геодезической аэролитовой лодки очень похожа на сборку модели, только вы действительно получите от этого удовольствие, когда закончите. Откройте для себя инновационные материалы, такие как хорошо известный «баллистический нейлон», который позволяет создавать прочные, но невероятно легкие и транспортабельные лодки с обшивкой на раме.Звоните, чтобы получить бесплатный каталог: 360-385-6143. Судя по фотографии, это… Каяк Cape Falcon — Создайте свой собственный каяк с обшивкой на раме Заказные байдарки, гребные лодки и парусники предлагаются в виде планов, комплектов и классов. Rev. Чертежи лодок / Комплекты лодок / Принадлежности и снаряжение для судостроения. Мы продаем кураторские планы от профессиональных дизайнеров, которые проводят время на воде. Создайте свой собственный каяк F1 с обшивкой на раме 12–17 марта 2022 г. | с 9:00 до 17:00, 7–12 августа 2022 г. | С 9:00 до 17:00 Инструктор Джон Ричер проведет студентов по строительству… Морская выдра — это каяк из фанеры в стиле «кожа на раме».Многие типы имеют воздушные спонсоны, встроенные в корпус, благодаря чему каяк остается на плаву, даже если он затоплен. Вкратце, складные каяки состоят из двух основных частей — рамы и обшивки корпуса. Также отличная работа на лодке, ваши крепления выглядят так же хорошо, как и Джеффс! Редактировать 1: я только что написал ему (в 2 часа ночи, ха-ха), сказав, что один из его комплектов попал на первую полосу, он может запрыгнуть и проверить каноэ OPs завтра ) Паровой изгиб комингса быстрый и яростный- с тремя отдельными слоями он укладывается на форму, а затем зажимается до затвердевания.Чтобы увеличить срок службы брезентовых каяков: Храните их в сухом закрытом помещении. Замена забора на старом понтоне может быть одной из самых дорогих частей проекта. Storer Kombi Sail and Paddle Canoe Kit — комплекты находятся в … Компания See Through Canoe совершенствует прозрачные гибриды каяка и каноэ с 2007 года. Наши планы теплиц/навесов с носовой крышей подскажут вам, как построить навес любой ширины от 10 до 20 футов. . Они рассчитаны на сильный ветер и большие снеговые нагрузки. Как сделать обшивку на раме байдарки — это поможет вызвать интерес у ваших читателей, возможно, они будут рады создать эти страницы.Роллин Терлоу годами строит и использует, пишет и обучает каноэ из дерева и парусины. Области вокруг кокпитов используются как для хранения, так и для плавучести. Потрясающий 94-дюймовый открытый канделябр Kayak! Много света для любой комнаты, коридора или лестницы. В Cape Falcon Kayak мы более десяти лет развиваем искусство обшивки на раме, чтобы создавать красивые, прочные, сверхлегкие, индивидуальные оснащенные лодки бескомпромиссного качества Мы предлагаем разнообразные учебные программы и возможности, которые вдохновляют навыки в области деревообработки, судостроения и строительства каноэ с кожей на раме.Каноэ-долбленка. После того, как ткань прикреплена к раме (часто с помощью термоклея), ее осторожно нагревают, чтобы она дала усадку и натянулась. Комплект баллистического нейлона 1250 Senior 48 дюймов (14 унций) 6 ярдов 840 Jr Ballistic Nylon (org-primo). Преимущества кожи на раме The Redwood Canoe. Введение — маркировка и врезка планширов каяка. Изготовлен из прочного, водонепроницаемого материала Aquatherm, Reed Chillcheater Морской носок имеет проклеенные швы Независимо от того, хотите ли вы купить свое первое каноэ или расширить свой флот, выбор материала всегда является важным шагом при выборе модели.Каноэ, о котором идет речь, может быть 100 лет. Опубликовано 20 августа 2021 г. Комплекты Ultralite Aluminium для Tiny… Весло для каяка Greenland может быть прекрасной вещью; практично, просто, красиво, тонко, эргономично, естественно. Бренды Wood For Skin On Frame Canoe предлагают некоторые уникальные особенности, которые выделяют их из толпы. 95 плюс 4 доллара. Большие берестяные каноэ, подобные тому, что изображено здесь в 1926 году, использовались северными группами коренных народов для достижения внутренних водных путей в поисках карибу. none Чтобы отпраздновать выпуск нашего нового курса по строительству каноэ с обшивкой на раме, я решил составить этот визуальный обзор всего процесса сборки.Вазнесенский. Укладка стрингеров на месте поверх пенопластовых заполнителей является трудоемким процессом и требует осторожности. Ткань накидывается на раму, затем скрепляется булавками и разрезается на концах. может масштабироваться для небольших гребцов. 4744 Welch Lane Anacortes, WA 98221 USA (360) 299-0804; Продает байдарки и каркасные байдарки «Гренландия». Обратите внимание на Tina 9 в категории «Парусники» — это наша непотопляемая лодка! Добавить в корзину. Натяните ткань из конца в конец, временно прикрепите ее вдоль киля, переверните каяк вправо и сшейте края вдоль палубы так, чтобы кожа была плотно натянута на весь каяк.Надевается обычно с распущенными 1. Три лодочки старинной конструкции. Джоан Барретт и Тед Мур уже 45 лет помогают людям строить собственные каноэ, байдарки и небольшие лодки. Установка выполняется быстро, несмотря на то, что рама прочная и жесткая. Надувные лодки Vanguard Эта последовательность сборки начинается с создания рамы лестницы, на которую мы установим формы, транец и вынос. Распределите это по холсту, и смесь впитается. Для получения дополнительной информации о сборке деревянного каяка перейдите на нашу страницу «Как сделать» и распечатайте наши советы по сборке.23 лучших комплекта деревянных каяков, каноэ и весельных лодок. Планы сборки своими руками от 10 фунтов стерлингов. Ткань из стекловолокна бывает разной плотности. White Canoe, Peterborough Canoe Company и Chestnut Canoe Company в Нью-Брансуике. Skin on Solo Skin On Frame Canoe : После моего предыдущего успеха в строительстве каноэ я не мог дождаться, чтобы получить трещину со следующим. С помощью концевых форм и распорок задаем углы планшира, ширину лодки и рокер. Перемешайте, пока он не растворится. Например, если каноэ имеет длину 14 футов, центр плавучести будет на высоте 7 футов.Байдарка (также пиш
