Как сделать двухскатную крышу | Строительный портал

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

  1. Устройство двухскатной крыши
  2. Строительство двухскатной крыши
  3. Двухскатная крыша своими руками: видео – инструкция



Устройство двухскатной крыши



Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

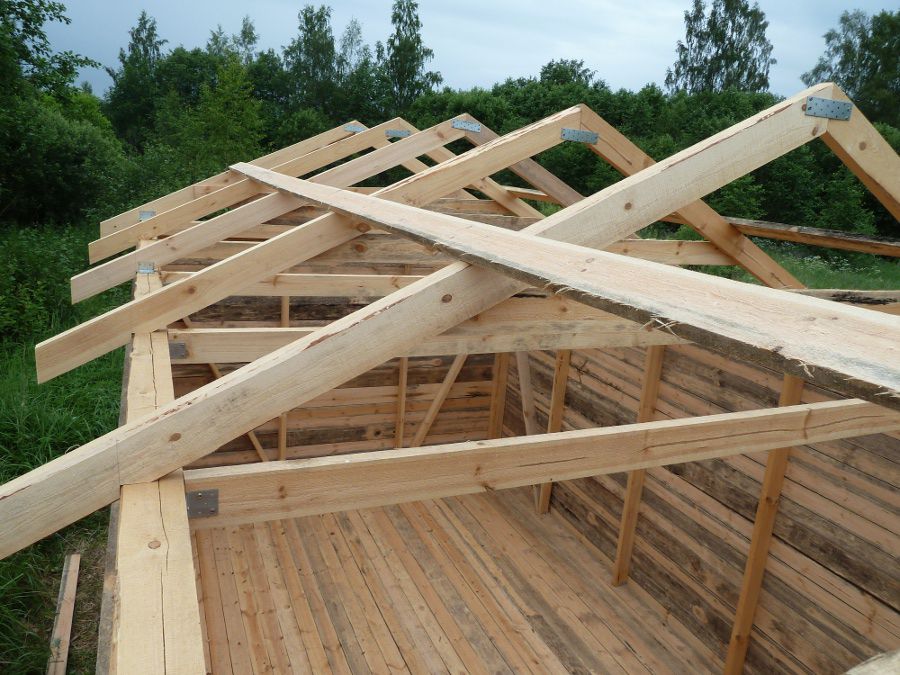

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

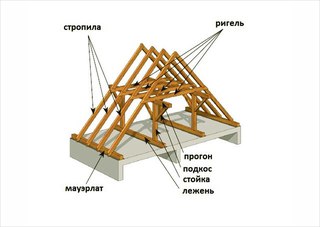

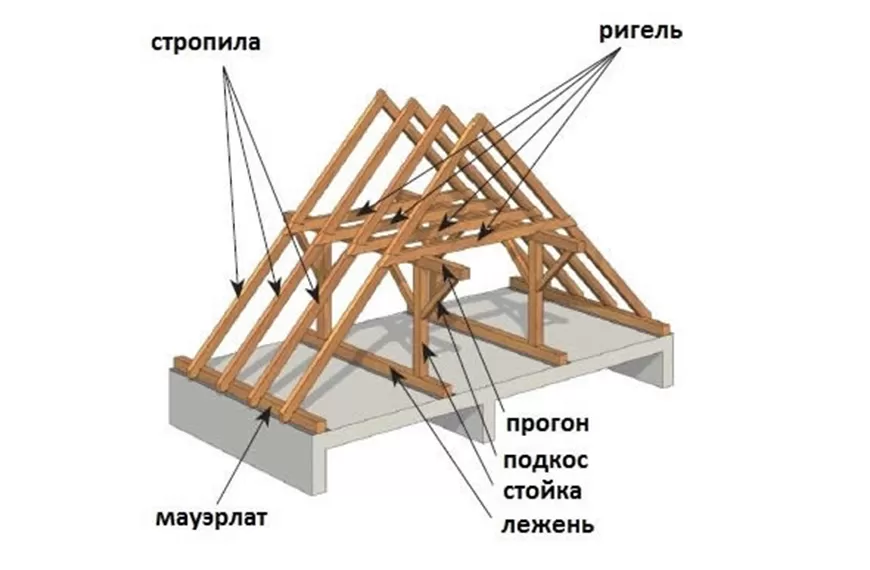

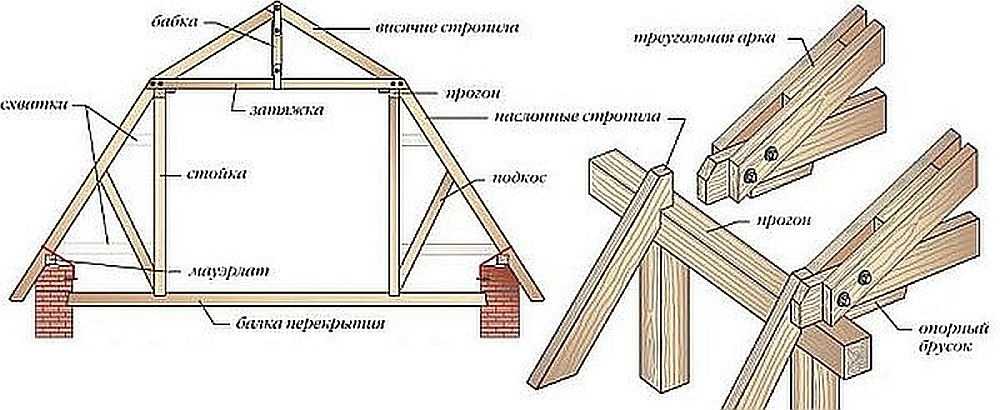

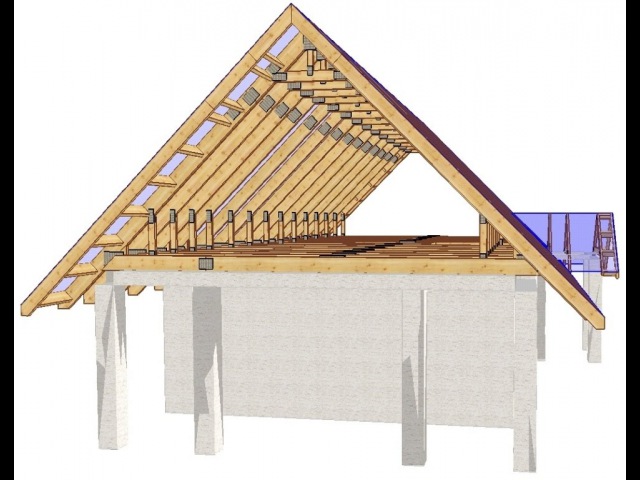

Конструкция двухскатной крыши состоит из следующих основных элементов:

  • Кровля.
  • Обрешетка и контробрешетка.
  • Коньковый прогон.
  • Стропила.
  • Мауэрлат.
  • Стойки.
  • Раскосы и диагональные связи.



Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

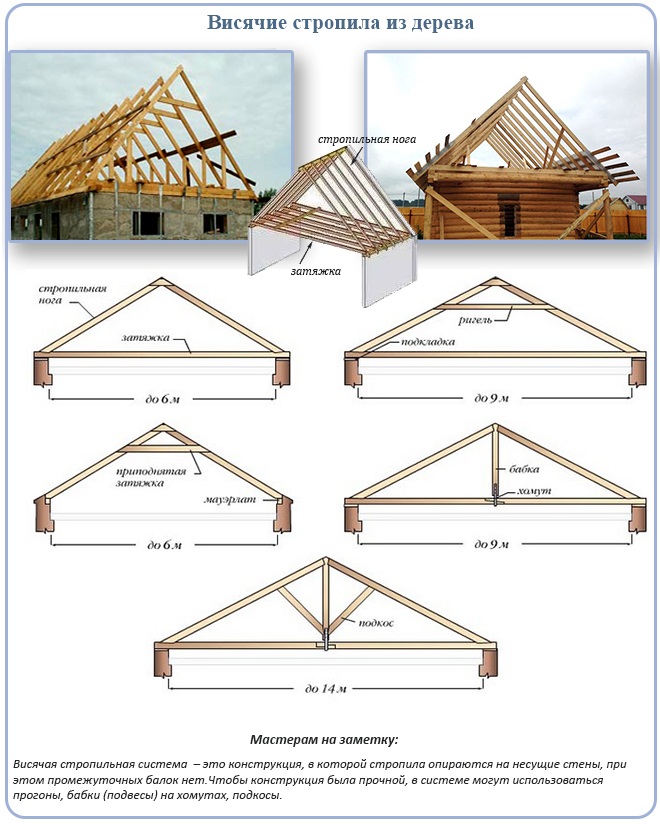

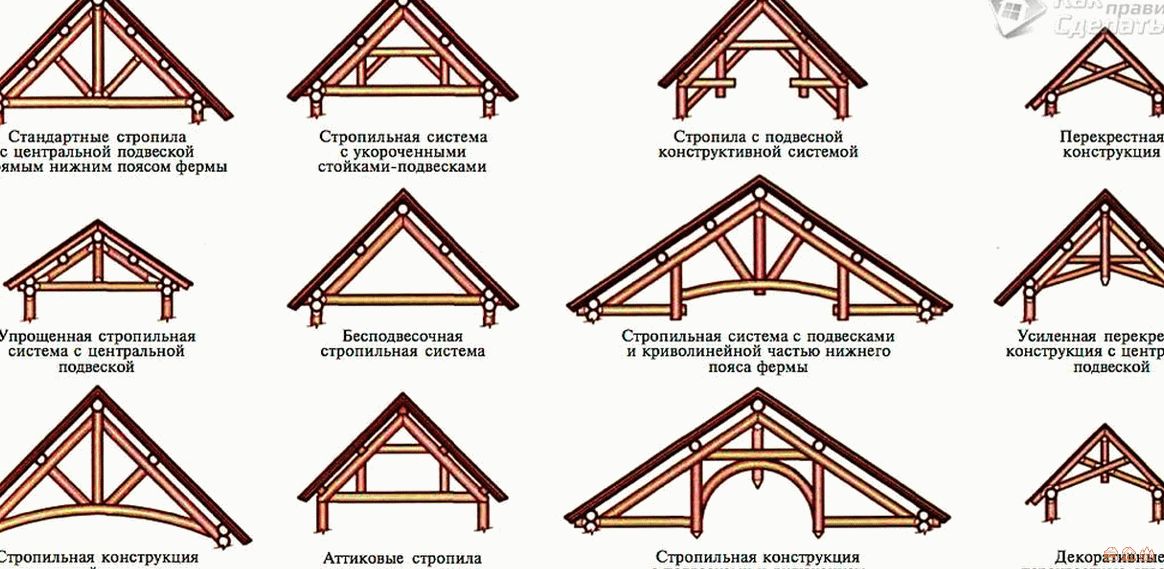

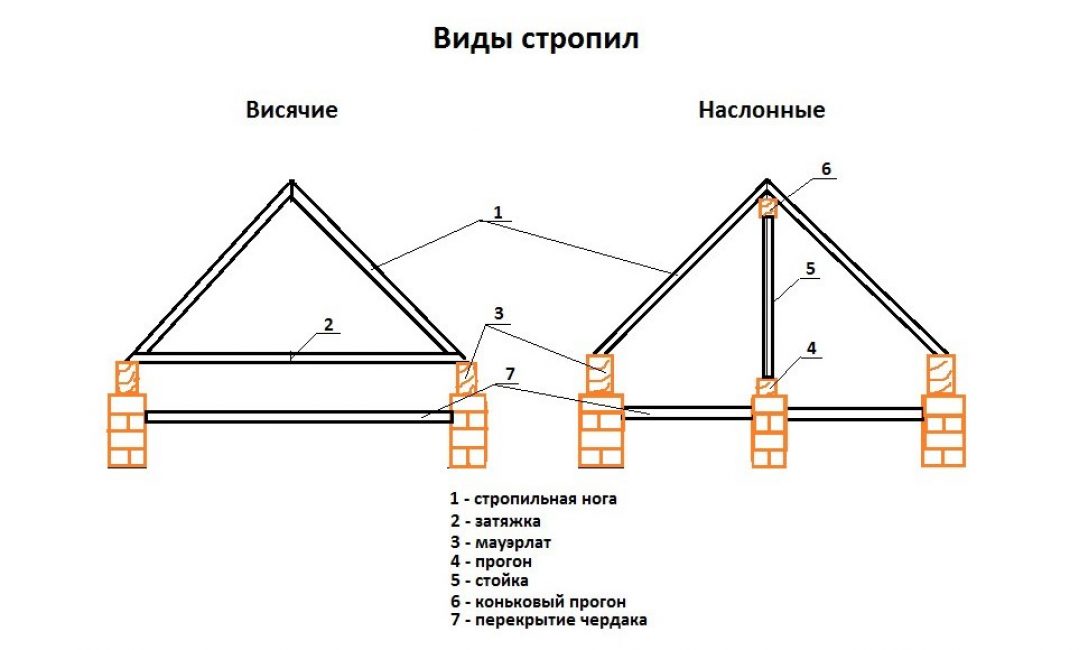

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

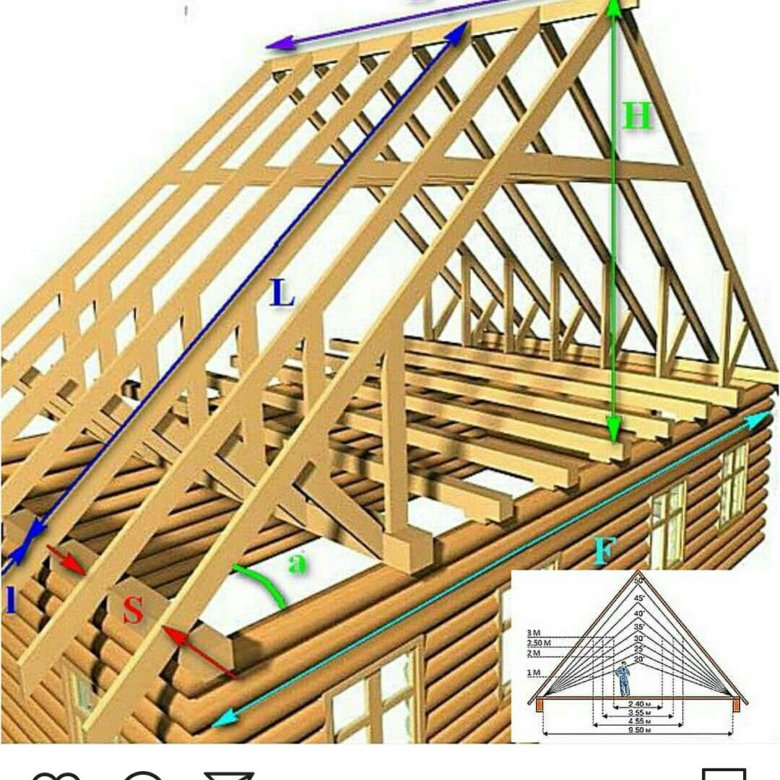

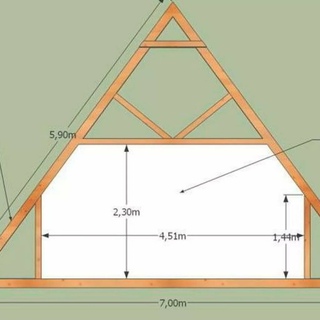

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли.  Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео



Строительство двухскатной крыши



Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.


Возведение стропильной конструкции



Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

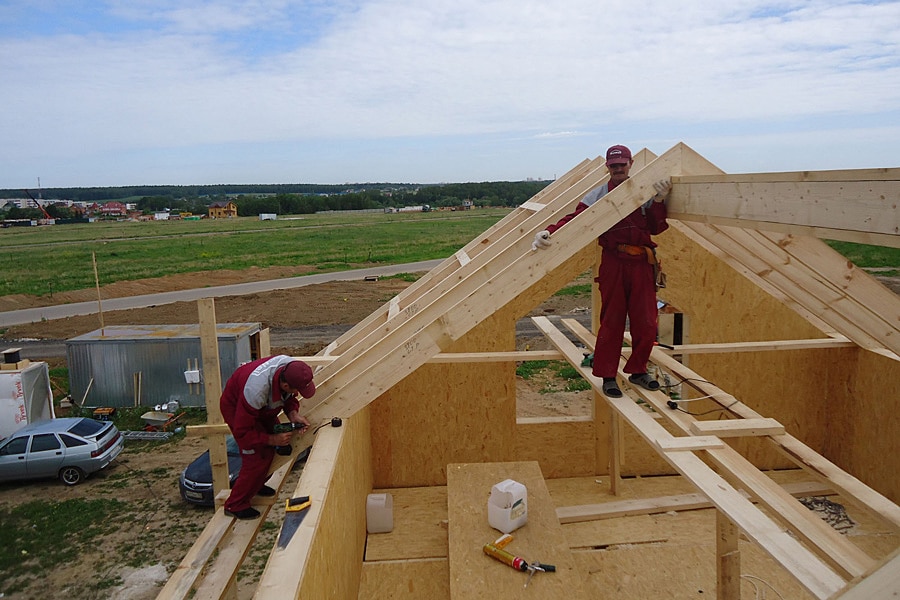

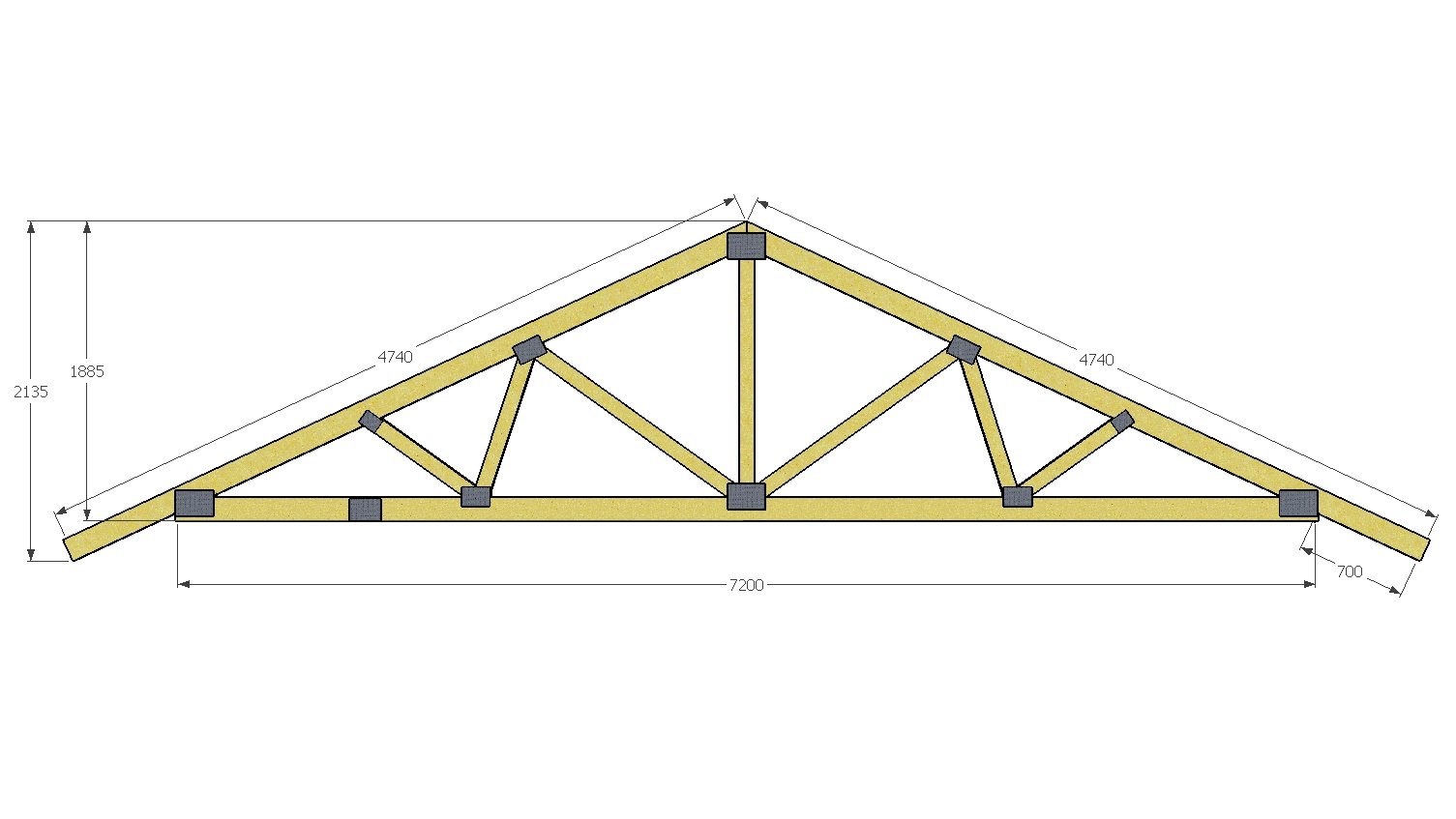

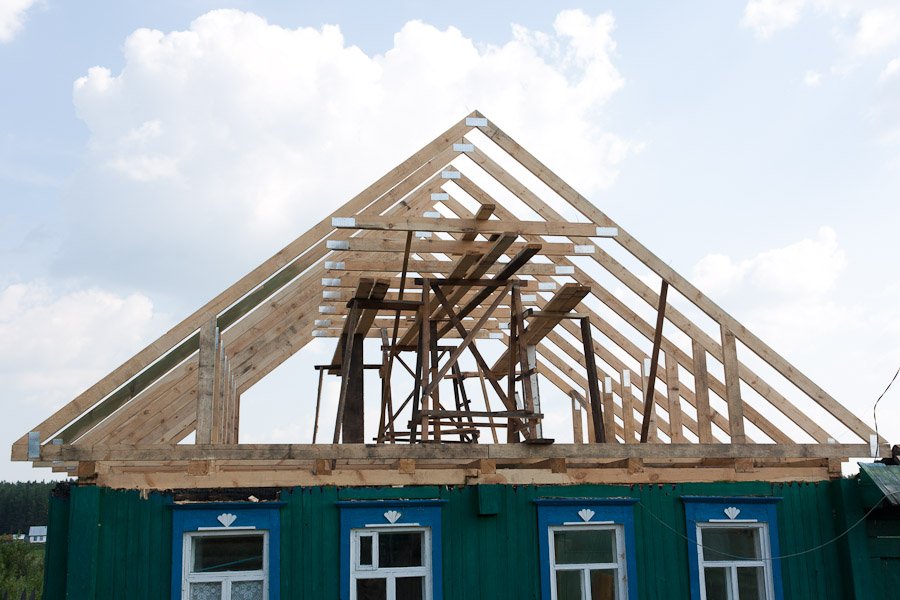

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.



Изоляция двухскатной крыши



После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем  укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

  • Теплопроводность должна быть, чем ниже, тем лучше.
  • Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
  • Устойчивость к влаге. Чем она выше, тем лучше.
  • А также на пожароопасность и экологичность материала.



Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.



Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.



Двухскатная крыша своими руками: видео – инструкция

чертежи и фото, пошаговая инструкция

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

  1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
  2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
  3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
  4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
  5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
  6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

  1. Снеговой покров.
  2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

  1. Масса кровельного материала.
  2. Масса утеплителя (если он предусмотрен).
  3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

  • S – величина нагрузки в кг/м2.
  • µ — коэффициент соответствующий углу уклона ската.
  • Sg —  норматив снеговой нагрузки в кг/м2.

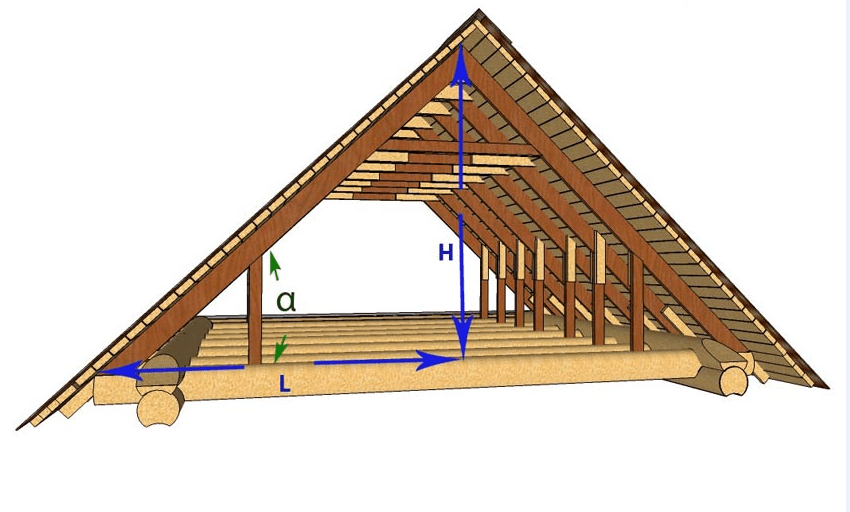

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

Значение частного H/L Угол α°
0.27 15°
0.36 20°
0.47 25°
0.58 30°
0.7 35°
0.84 40°
1 45°
1. 2 50°
1.4 55°
1.73 60°
2.14 65°

В тех случаях, когда:

  • α≤30⁰, µ=1;
  • α≥60⁰, µ=0;
  • 30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

  • I — 0.8 кПа = 80 кг/м2;
  • II — 1.2 кПа = 120 кг/м²;
  • III — 1.8 кПа = 180 кг/м²;
  • IV — 2.4 кПа = 240 кг/м²;
  • V — 3.2 кПа = 320 кг/м²;
  • VI — 4.0 кПа = 400 кг/м²;
  • VII — 4.8 кПа = 480 кг/м²;
  • VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

  • Wo – ветровое давление;
  • K – коэффициент изменения ветрового давления относительно высоты;
  • C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

№№ района Ia I II III IV V VI VII
Wo, кПа 0.17 0.23 0.30 0.38 0.48 0.60 0.73 0.85
Wo ,кг/м² 17 23 30 38 48 60 73 85

Нормативы ветрового давления по районам

Высота, м Открытая местность Пересечённая местность, с препятствиями более 10 м Городские районы, с высотой зданий более 20 м
до 5 0,75 0,5 0,4
5-10 1,0 0,65 0,4
10-20 1,25 0,85 0,53

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли
Кровельный материал Масса, кг/м2
Шифер 10-15
Ондулин 4-6
Черепица (керамика) 35-50
Черепица (цементно-песочная) 40-50
Черепица (битум) 8-12
Черепица (металл) 4-5
Профнастил 4-5

Масса кровли меняется в зависимости от материала

Составляющая Масса, кг/м2
Черновой настил 18-20
Обрешётка 8-10
Стропильная система 15-20

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

Вид нагрузки Масса кг/м2
Снеговая 189
Ветровая 24
Кровельный материал 50
Обрешётка стропильная система 20
Стропильная система 20
В сумме (Q) 303

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Вид нагрузки Масса кг/м2
Снеговая 189
Ветровая 24
Кровельный материал 5
Обрешётка стропильная система 20
Стропильная система 20
В сумме 258
Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Ширина сечения (по толщине доски), B Высота сечения (по ширине доски), H
16 75 100 125 150
19 75 100 125 150 175
22 75 100 125 150 175 200 225
25 75 100 125 150 175 200 225 250 275
32 75 100 125 150 175 200 225 250 275
40 75 100 125 150 175 200 225 250 275
44 75 100 125 150 175 200 225 250 275
50 75 100 125 150 175 200 225 250 275
60 75 100 125 150 175 200 225 250 275
75 75 100 125 150 175 200 225 250 275
100 100 125 150 175 200 225 250 275
125 125 150 175 200 225 250
150 150 175 200 225 250
175 175 200 225 250
200 200 225 250
250 250

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

  • H — высота сечения, см;
  • Lmax — стропильная нога максимальной длины, м;
  • Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
  • B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

  • I сорт – 140 кг/см²;
  • II сорт – 130 кг/см²;
  • III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

  • Qr — распределённая нагрузка кг/мпогонныйй;
  • Lmax — рабочий участок ноги максимальной длинны, м;
  • B — ширина сечения см;
  • H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

  • уклон α=35⁰;
  • шаг стропил А=0,8 м;
  • рабочий участок ноги Lmax=2,8 м;
  • сосновый брус 1-го сорта Rизгиба=140 кг/см2;
  • цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

  1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
  2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
  3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.



Двускатная крыша дома своими руками. Подготовка, расчёты и монтаж.

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Монтаж кровельного материала

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2—3 дня на работу.

Вам понравится

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

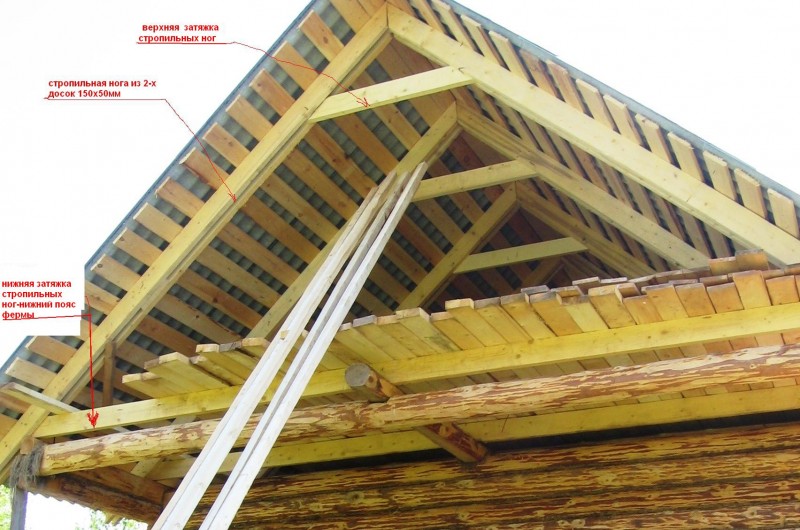

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

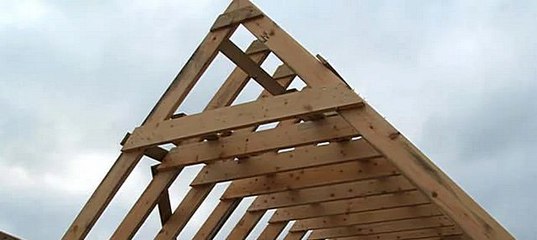

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см. , в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как сделать ломаную крышу своими руками

Особое значение в последнее время уделяется повышению функциональности зданий с сохранением привлекательного внешнего вида. Этим целям служит сделанная своими руками ломаная крыша, позволяющая создать дополнительное жилое пространство, с максимальным комфортом организовав мансардное помещение. Ломаная крыша — это вид кровли, который является одним из самых сложных для проектирования и строительства. Однако это не делает этот вид кровли менее популярным.

Содержание:

  1. Понятие ломаной крыши
  2. Устройство ломаной кровли
  3. Виды ломаных крыш
  4. Фигурная крыша
  5. Монтаж ломаной кровли
    • Выбор материала
    • Калибр
    • Защита древесины
    • Расположение балок перекрытия
    • Каркас боковых стенок
    • Установка верхних коньков
    • Гидроизоляция и изоляция кровли
    • Кровля
    • Водоотвод для крыши
    • Установка слуховых окон

Понятие ломаной крыши

Ломаной кровлей называют из-за своей формы и большого количества ломаных линий.По своей сути ломаная крыша представляет собой своеобразную двускатную крышу, которая позволяет получить большую площадь жилого помещения на мансардном этаже. Но для многих застройщиков организация дополнительного пространства не так уж и важна, просто им такая форма крыши нравится больше, чем традиционная двухэтажная.

Еще одним преимуществом строительства ломаной крыши является возможность получения в мансардном этаже высокого потолка. То есть эту конструкцию можно сделать выше обыкновенного фронтона, зачастую не выдерживающего ветровую нагрузку из-за слишком крутых углов наклона.Аналогичные возможности дает перелом на склоне: верхняя часть, более уязвимая из-за восприятия ветровой нагрузки, уклон небольшой, а нижняя часть резко спускается вниз.

Устройство ломаной кровли

Наибольшей популярностью пользуется четырехскатная ломаная крыша, ведь именно в этой конструкции отлично сочетаются невысокая сложность конструкции кровельных систем и максимально эффективное использование жилой площади. При таком подходе при минимальном вложении средств можно дополнительно получить полноценные комнаты, полностью подходящие для проживания в любой момент.

Устройство ломаной кровли подразумевает наличие достаточно габаритных стропильных конструкций, но так как при ее возведении принято использовать модульную технику монтажа, можно собрать всю систему без использования сложного подъемного оборудования. Стойки и стропила вырезают под определенным углом в месте излома коньков. Для крепления узлов всей системы используются фанерные «косынки», толщина которых не превышает 2 сантиметров.

Такая конструкция четырехскатной крыши отлично подходит для домов с относительно небольшими габаритами, где не получится сделать ломаную крышу сложной формы.А для больших построек обычно создают несколько иную систему стропил.

Типы ломаных крыш

В зависимости от количества коньков различают несколько типов ломаных крыш: односкатные, двухскатные, трех- и четырехскатные. Как правило, от такого параметра зависит комфортность проживания в доме, а также надежность конструкции.

Сломанная крыша включает 2 сломанных ската. Односкатная крыша — это разновидность наклонной плоскости, закрепленной на стенах разной высоты.Такое решение является наиболее распространенным, поскольку предполагает создание достаточно простой стропильной системы.

Двускатная крыша состоит из 2 скатов, направленных в диаметрально противоположные стороны. Большой популярностью пользуется и подобный вид организации мансарды. А все потому, что этот вид кровли очень качественный в эксплуатации. Сводчатые крыши характерны, как правило, для жилых домов прямоугольной формы.

Двускатная скатная крыша в конце имеет 1 вертикальную стенку, а второй конец выполнен с такими изломами профиля, как у боковых откосов крыши.Такая конструкция менее увесистая из-за отсутствия единой основной стены. Кроме того, двускатная крыша оборудуется при стыковке крыши мансарды с кровлей другой части жилого дома.

Четырехскатная крыша имеет в конструкции ломаные секции по всем 4 скатам стены. Это самый сложный с технической точки зрения вариант ломаной кровли. Но у них самый легкий вес.

Но если это важно для разработчика, то можно сделать семиугольник.Но проекты ломаных крыш с подобным изломом профиля на практике используются крайне редко из-за сложностей, возникающих при установке стропил и устройстве кровли.

Не только дома, но и балконы (лоджии) в квартире могут быть с крышей, в том числе с панорамной. Доверяйте установке лучше, чем специалистам. Уникальное остекление балконов с крышей любой сложности.

Фигурная форма крыши

Форма ломаной крыши совершенно разные.Такие крыши в большинстве случаев имеют форму параболы и встречаются чаще всего в частных прямоугольных домах. Коньки имеют трапециевидную форму по длинным сторонам и треугольную форму по коротким сторонам. Часто чертежи ломаной кровли и ее стропильной системы намного сложнее, и в них появляются диагональные стропила.

Полустенные конструкции считаются разновидностью четырехскатной ломаной кровли. Полувалхма — это разновидность торца, в котором торец двускатной крыши срезается не полностью, а только его нижняя и верхняя часть.

Крыша внизу имеет форму трапеции, а вверху — треугольника. К шатровым крышам относятся такие разновидности, как конические, куполообразные и пирамидальные конструкции. Часто такие ломаные крыши устанавливают для построек круглой и многоугольной формы.

Возведение ломаной кровли

При всей сложности ломаной кровли конструкцию можно построить своими руками. Определив габариты изделия и схему ломаной крыши, можно приступать к ее возведению.В конструкции мансарды есть множество особенностей, отличающих их от остальных крыш. При неправильной установке крыша может протекать, иметь плохую вентиляцию, сверху могут скапливаться дождевая вода, лед и снег.

Выбор материала

Стропильную конструкцию для ломаной кровли рекомендуется изготавливать из деревянных материалов, что позволяет значительно упростить несущую конструкцию. В этом случае использование железобетонных конструкций и металлических профилей нежелательно.

Для образования стропильной конструкции необходим деревянный брус, который отличается оптимальной влажностью.Для строительства в основном используются хвойные деревья, как недорогой и самый мягкий материал. Для формирования обрешетки понадобится обрезная доска.

Чем меньше вес крыши, тем надежнее будет вся сломанная крыша. К таким материалам относятся металлическая кровля, мягкая кровля, оцинкованное железо и тростниковые полотна. Соединение стропил производится с помощью металлических скоб и кронштейнов, закрепленных саморезами.

Калибровка

Перед возведением ломаной кровли следует произвести достаточно точный расчет.Малейшие погрешности в распределении нагрузок могут спровоцировать некачественное создание несущей конструкции, которая не выдержит весь вес кровли и стропильных ног. Чтобы произвести расчет правильно, вам нужно иметь под рукой: проект дизайна крыши, калькулятор и рулетку.

Точно измерьте все размеры ломаной крыши и перенесите их на эскиз. Крышу такого плана лучше разделить на несколько разных геометрических фигур — трапеции, прямоугольники и треугольники.Затем измерьте площадь каждой цифры, и путем их суммирования вы узнаете общую площадь мансардной крыши.

Чтобы избежать нехватки рубероида в процессе строительства, необходимо произвести его детальный расчет. Это тоже поможет сэкономить, не переплачивая за лишнее. Вам уже известна общая площадь кровли, поэтому вы легко сможете посчитать, сколько нужно на постройку листов рубероида. При расчетах необходимо учитывать все тонкости каркаса крыши и наличие карнизов с коньками.

Защита древесины

Перед тем, как сделать ломаную крышу и сформировать стропила, рекомендуется защитить древесину от чрезмерной сырости и позаботиться о предотвращении процессов, способствующих горению. Для этого все конструкции перед монтажом необходимо обработать антисептиками и противопожарными составами.

В арсенале средств защиты сегодня много составов, предотвращающих гниение деревянных конструкций. Составы наносят в несколько слоев широкой кистью так, чтобы они максимально глубоко проникли в древесину.При работе с такими активными веществами необходимо защищать руки и органы дыхания маской и специальными перчатками.

Расположение балок перекрытия

Перед тем, как приступить к укладке балок перекрытия, обязательно стоит посмотреть видео о ломаной крыше своими руками. Затем установите мауэрлат и балки. Сечение балок перекрытия выбираем 100 на 200 миллиметров. На двух линиях стойки установите вертикальные балки от перекладины строго вертикально, затем натяните шнурки и установите промежуточные балки.

Между ними допускается расстояние не более 3 метров. Все стойки принято фиксировать временными распорками. Высота стоек выбирается на 10 сантиметров больше планируемой высоты потолка в комнатах.

Хочу отметить, что когда делают новую крышу на старом доме, часто при взгляде на разложившиеся балки перекрытия не получается строгого прямоугольника. Чтобы облегчить работу, необходимо поставить стойки таким образом, чтобы они обязательно образовывали прямоугольник.

Каркас боковых стенок

Наденьте стойки на стойки доски и установите остальные стойки. Полученные конструкции будут выполнять функции будущего каркаса боковых стен мансарды. На балках установите и закрепите крепеж. На каждый из них по среднему пролету принято ставить временную опору, чтобы при установке стропил верхних коньков можно было спокойно ходить затяжками и не бояться, что они сломаются.

После установки всех затяжек закрепите их на плате, в результате конструкция станет более жесткой.Следуя инструкции, как построить ломаную крышу, необходимо установить боковые стропила и заглушки для утепления, после чего можно исправить установку стропил верхних коньков.

Установка верхних коньков

Для начала нужно сделать схему стропил. Возьмите требуемый отрезок доски и временно закрепите на глухом болте в вертикальном положении. Один из верхних углов доски должен точно совпадать с геометрическим центром ломаной крыши. Сделайте выкройку из 2-х стропил и установите их, закрепив подкос.

Далее нужно поставить все остальные стропила. Если вам интересно, как построить ломаную крышу по традиционному варианту, то помните, что на крышу достаточно установить 4 подкоса — 2 в разные стороны. Оставшиеся пары, пока не будет создана обрешетка, временно закрепите дюймовую доску. Согласно рисунку пришиты подвески, предотвращающие провисание при снятии временных опор.

После этого необходимо установить каркас фронтона и подрезать его, сделать карнизы, обрешетки, отливы и свесы фронтона.Дальше очередь кровельных работ. После соединения всех элементов конструкции их необходимо дополнительно обработать, чтобы предотвратить вредное воздействие влаги.

Гидроизоляция и утепление кровли

Для создания комфортной атмосферы в чердачном помещении и снижения энергозатрат на отопление здания необходимо позаботиться о гидроизоляции кровли. Желательно использовать специальный «кровельный пирог», позволяющий создать оптимальную влажность. Как он выглядит, вы сможете увидеть, посмотрев видео о сломанной крыше.

На обрешетку сначала установите специальную подложку или гидроизоляционную пленку. Сверху на него укладывают любой утеплитель — насыпной, рулонный или в маты. На него уложите слой рубероида, который необходимо закрепить к обрешетке с помощью дюбелей. Затем идет второй ряд обрешетки.

Кровля

После того, как сломана кровля и закончены строительные работы по утеплению и гидроизоляции кровли, пора выбирать кровельный материал. Несмотря на то, что кровля ломаной кровли имеет несколько углов в своей конструкции, кровельный материал принято монтировать по традиционной технологии.

В системе обрешетки применяются специальные стойки, позволяющие создать естественную вентиляцию кровли. Организуя обрешетку, нужно следить за строжайшим соблюдением геометрических размеров, чтобы облегчить монтаж рубероида, который следует проводить в соответствии с требованиями СНИП и технологией, которую рекомендуют производители.

Такие кровли покрывать медной черепицей или железом нежелательно, потому что в помещении летом становится очень жарко и жарко, несмотря на наличие большого количества окон.После установки кровли можно переходить к установке водостоков.

Водоотвод для крыши

Когда вы используете сломанную крышу, вам абсолютно необходим водоотвод. Их предназначение — отвод воды, льющейся с крыши, из фундамента и стен здания. Срок службы дома без обезвоживания будет крайне недолгим. Водоотвод для ломаной крыши может быть из пластика, цветных металлов или оцинкованной стали. Некоторые производители покрывают такое обезвоживание специальными полимерными покрытиями, повышающими устойчивость материала к коррозии.

Сегодня в продаже также пластиковое обезвоживание, которое отличается невысокой стоимостью, малым весом, низким уровнем шума при ветровой нагрузке, разнообразием цветов и вариантов оформления. Современные пластиковые системы для отвода воды устойчивы к перепадам температур.

Конечно, на картине ломаной кровли более привлекательно выглядит обезвоживание из цветных металлов — меди, алюминия или титана. Кроме того, они отличаются высокой устойчивостью к коррозии. Но их стоимость слишком высока для рядового разработчика.

Установка мансардных окон

Без естественного освещения мансарда не станет полноценной жилой комнатой. Мансардные окна необходимо устанавливать, чтобы у них были специальные рамы, к которым предъявляются довольно жесткие требования. Поскольку такие конструкции обычно устанавливают на кровле, их устройство должно означать отличную гидроизоляцию, ведь они сильно нагружены дождями.

Мансардные окна обычно изготавливаются из ПВХ или дерева. Стеклопакеты к таким конструкциям должны быть энергосберегающими, они покрыты специальной пленкой, которая способна защитить их от повреждений и загрязнения.Механизм открывания окон тоже должен быть удобным, ведь мыть их довольно сложно.

Остекление мансарды отличается своими особенностями. Площадь окна при вертикальном освещении должна составлять 1/8 площади крыши. Для встраиваемых окон это соотношение достигает 1/10. Окна могут быть установлены в один или несколько рядов, их можно комбинировать.

Важным моментом при установке мансардных окон является врезка откосов — они немного выступают над поверхностью ломаной крыши.Желательно установить специальные распорки, которые должны располагаться между пароизоляционной пленкой и гипсокартоном. Это предотвратит образование конденсата и создаст необходимый воздушный поток. Сама пароизоляционная пленка должна быть установлена ​​по всему контуру мансарды и окна, в ней не должно быть лишних отверстий и трещин.

Таким образом, строительство ломаной кровли — достаточно сложная технологическая операция, и при отсутствии соответствующих навыков эти задачи следует доверить специалистам.Но если вы настроены решительно, наши рекомендации и инструкции, которые касаются вопроса, как сделать ломаную крышу, помогут вам реализовать проект самостоятельно и позволят построить красивую ломаную крышу с минимальными вложениями.

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела.
Некоторые крыши настолько сложны, что требуют знаний и терпения
даже самые опытные кровельщики.Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, начертите прямоугольный треугольник, используйте квадрат для обрамления или скорость
квадрат, а с помощью циркулярной пилы можно обрамить двускатную крышу. После
вы освоили простую двускатную крышу и можете перейти к
сложные крыши.

Теория каркаса односкатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно
внешние стены. Верх общих стропил прибиваем к коньку.
доски и наклоните вниз к наружным стенам, где они прибиты к
потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши
это как учиться водить машину, вам не нужно знать, как
автомобиль работает, но вы станете лучшим водителем.Ты не
Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы,
скреплены, обшиты, а балки потолка прибиты в
локации. После того, как все это будет сделано, вам нужно будет построить прочный
платформа, с которой можно работать. Я обычно использую кровлю, уложенную плашмя
верх потолка балки.После того, как кровля будет обрамлена, можно обшить
затем будет передан для размещения поверх стропил.

Если скат крыши
крутой или большой пролет стропил вам нужно будет построить
какие-то строительные леса, чтобы прибить вершины общих
стропила. Постройте эти леса в центре пролета и на
высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа
коньковой доски. Такая высота подмостей облегчит установку
Коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил
необходимо вырезать еще два обычных стропила и проверить их соответствие деревянным
блок для временного представления коньковой доски. Тем меньше опыта вы
иметь при резке крыш более важные испытания
длина общих стропил становится. Вы, вероятно, будете прощены
из-за неправильного срезания пары стропил, но вся нагрузка на крышу
другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил.
достичь полной опоры, 2 х 4 стропила = 2 х 6 коньковая доска и т. д.Всегда используйте
хороший ровный брус для коньковой доски, это позволит установить
стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При оформлении
вмещает любую работу, которую можно выполнять, стоя на земле
должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше
При раскладке коньковой доски убедитесь, что она ровная с обоих концов.отметка
выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего
чем ширина фасции, чтобы она не мешала перекрытию, когда
применяется. Стропило фронтона должно быть выложено на внутренней стороне
торцевая стена, чтобы можно было прибить к ней шпильки без выемки
шпильки по размеру.

Разложите остальные стропила зеркально.
планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль
сторона. Если здание длиннее одной секции коньковой доски, вы
нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или
кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую по крайней мере трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши
Техника, которую я опишу здесь, использует обычные стропила для установки конька
доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве
угадай работу.

  • Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.
  • тянуть
    вверх по стропилу на одну отметку от торца фронтона и передайте его до
    человек в центре. Держите верх стропила рядом с тем местом, где оно будет идти, и
    Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее
    вниз к двойной верхней пластине. Не прибивайте стропило к потолку
    балки пока нет. Перейдите на другую сторону и проделайте то же самое с
    противоположное стропило.
  • Однажды внизу противостоящей
    к верхней плите прибиты стропила, они будут упираться друг в друга
    и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их,
    особенно если ветрено.
  • Спуститесь на одно стропило от конца коньковой доски и повторите процесс.
  • Сейчас
    вставьте коньковую доску между двумя комплектами стропил из
    снизу и прибейте стропила по правильным отметкам разметки. Это часто
    гвоздем за восемь пенни в верхней части стропила легче удерживать
    его на месте, пока не будут вставлены шестнадцать гвоздей за пенни.
  • К
    Выровняйте коньковую доску с балками потолка, нанять одного плотника
    стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.
  • отвес
    на шпильку фронтона и гвоздь на скобу, чтобы удерживать квадрат конька,
    не кладите его там, где в конечном итоге уйдет стропила. После хребта
    был закреплен, теперь вы можете прикрепить четыре стропила к потолку
    балки.
  • Вид с торца каркаса двускатной крыши

    Ниже представлено изображение каркаса двускатной крыши с прибитой гвоздями центральной шпильки.

  • После того, как первая коньковая доска установлена ​​и закреплена на месте
    Продолжайте укладывать оставшийся конек до другого конца здания
    достигнуто.
  • С помощью соединительного блока вы можете просто
    прибейте конец второго гребня к первому и сдвиньте другой конец вверх
    между двумя общими стропилами для установки высоты.
  • Как только вы дойдете до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.
  • После того, как вся коньковая доска будет поднята, можно залить остальные общие стропила.
  • Кому
    коньковая доска держится ровно, с одной стороны нужно положить два стропила
    а затем два на противоположной стороне, прибив их к верхней пластине,
    потолочные балки и конек по ходу.
  • страницы, относящиеся к обрамлению двускатной крыши


    Как построить двускатную крышу

    Крыша — неотъемлемый элемент любого здания и сооружения. От его правильного обустройства зависят не только технические характеристики, но и эстетические качества. Есть много форм конструкции крыши. Самый простой способ построить крышу самостоятельно — это двускатная крыша. Ее устройство требует минимум материалов и строительных навыков.

    Как самому построить двускатную крышу

    Этот тип кровельной конструкции известен с давних времен.Она самая оптимальная и простая. Такая крыша имеет две наклонные плоскости, расположенные под углом. Вы можете увидеть много фото скатных крыш различных конструкций, но все они делятся на 3 основных типа:

    1. Симметричный. Сечение имеет форму равнобедренного прямоугольника. Идеальный вариант — когда треугольник равносторонний, то есть наклоны расположены под углом 45 градусов к основанию.
    2. Асимметричный. Имеет пандусы разной длины. Решение оригинальное, но на чердаке остается мало места.
    3. Сломан. Эту крышу еще называют мансардой. Разрез выглядит как пятиугольник. Наклоны, как будто преломленные по отношению к основанию. Такая конструкция оставляет на чердаке большое пространство, что дает возможность установить мансардный этаж.

    Для строительства двускатной кровли любого из этих типов своими руками необходимо знать детали ее конструкции и представить схему подключения каждого элемента.

    Конструкция двускатной крыши

    Любая крыша состоит из 4-х основных элементов: стропильной системы, обрешетки, кровли и фронтонов.Что это за элементы конструкции?

    Стропильная система

    Это основные несущие элементы, составляющие каркас крыши. Стропильная система бывает слоистой и навесной. С планировки на устройстве, структура имеет центральные стойки, опирающиеся на балке, лежащей на опорной секции в центре структуры. На них пролегает гребень, идущий вдоль всего дома. На внешние несущие стены постройки укладывают мауэрлат параллельно гребню конька. Коньковый прогон и оба мауэрлата соединяются лагами, называемыми стропильными ногами. Для жесткости стропила крепят к центральным подкосам подкосами. Это хорошо видно на фото двускатной крыши.

    При навесном типе установки стропильной системы центральные стойки могут вообще отсутствовать. Это хорошо, когда на чердаке нужно открытое пространство. Таким способом изготавливают стропила при отсутствии внутренней несущей стены. Стропила в нижней части соединены между собой затяжкой бруса. В верхней части жесткость придает болт, удерживающий их вместе.

    Полезный совет! E Если цемент очень широкий, поместите под гребень в составную стойку стропил, называемую шпиндельной бабкой. Внизу он лежит в затяжке.

    Для возведения стропильной системы нужна качественная древесина, а именно: балки 150 × 150 и доски сечением 50 × 150 мм. Для строительства двускатной крыши своими руками помимо стропил нужно соорудить обрешетку.

    Массивная крыша — украшение дома

    Деревянная обрешетка, фронтоны и кровля

    Эта конструкция представляет собой не что иное, как плоскость всей рампы. Изготавливается из теса толщиной до 25 мм. Доски прибивают к стропилам параллельно гребню конька, начиная снизу. Типы мягкой кровли требуют сплошной обрешетки или укладки поверх нее слоя фанеры или другого листового материала. К обрешетке также крепят пароизоляцию и утеплитель при необходимости.

    Фронтонами называют боковые треугольники, образованные стропильными ногами и боковой стенкой или затяжкой. Они должны быть покрыты досками или другими материалами. В них можно прорезать проемы для окон или дверей.

    Кровля — последний верхний слой кровли, который предназначен для защиты всей конструкции от атмосферных осадков и ветра. Его монтируют на обрешетку поверх пароизоляции или утеплителя. Кровлю делают из различных кровельных материалов. Помимо этих основных элементов кровли существует множество мелких: коньковые и ветровые доски, карнизы и водосточные системы. Чтобы построить двускатную крышу своими руками, необходимо изучить пошаговую инструкцию этого процесса.

    Пошаговая инструкция по двускатной крыше

    Перед тем, как приступить к установке двускатной кровли своими руками, необходимо произвести все необходимые расчеты. Высота крыши зависит от региона постройки. В южных широтах, где нет большого снежного покрова, крыша может быть плоской. В районах, где требуется много осадков, для строительства высокой крыши. В этом случае необходимо учитывать скорость преобладающих ветров. В нормальных условиях выступ крыши должен быть близок к равностороннему треугольнику.

    Основные параметры кровли можно рассчитать по теореме Пифагора

    Полезный совет! Все расчеты производятся по теореме Пифагора.По нему можно рассчитать все основные параметры кровли.

    После приобретения необходимых материалов монтаж выполняется в следующем порядке:

    • На внешние стены устанавливаются бруски мауэрлата. Если дом деревянный, то в этом нет необходимости, так как мауэрлат — это верхняя балка внешних стен. Если стены завалены кирпичом или блоками, то мауэрлат к ним крепится на болты. В этом случае болты должны быть надежно ввинчены в кладку стены.Между мауэрлатом и стеной устраивают гидроизоляцию из рубероида;
    • если конструкция слоистая, то прогон аналогичным образом закрепляется на центральной несущей стене;
    • Установлены центральные стойки

    • и закреплены уголками или «в шип». Устанавливаются через каждые 2-3 метра;
    • на них надевают коньковый брус и надежно закрепляют. При этом необходимо строительным уровнем отдать стойки стойкам и горизонтальному коньковому брусу.Тогда идеально будет фото двускатной крыши;
    • К мауэрлату и коньковой балке прикрепляют

    • крайних стропильных ног. Они сделаны из досок. В нижней части на них делают надрезы, которыми стропила упираются в мауэрлат. Это не дает им съехать вниз. Монтаж крайних стропил — самый ответственный момент. Необходимо следить за тем, чтобы образованный ими треугольник фронтона лежал в одной плоскости. Нижняя часть стропил должна немного свешиваться за стены здания, образуя отвес.Если такой возможности нет, то к каждому стропила снизу прибивают свисающие со стен доски. Их называют кобылками. Затем прибиваются карнизные доски для защиты от дождя и ветра;
    • для дальнейшего монтажа двускатной кровли своими руками необходимо установить промежуточные стропильные ноги. Они устанавливаются аналогично напротив каждой стойки;
    • вся конструкция усилена подкосами;
    • в местах, где будут окна, армирование производится набивкой для жесткости.

    С подвесной конструкцией процедура аналогична, но с некоторыми особенностями. Так как часто центральные стойки могут отсутствовать, коньковый брус выполняется из досок. У него нет опоры, поэтому он прибивается к вершине стропил ниже их соединения. Сами стропила между собой крепятся перекладиной из доски. Заблаговременно крепят стропила по чертежу под необходимым углом. Только после этого установите на место. После завершения монтажа стропильной системы фронтоны зашивают.Если они уходят под сайдинг, то плотно зашивать нельзя.

    Утеплив крышу и обустроив чердак, можно получить полноценную гостиную

    Полезный совет! Сшивать фронтоны желательно еще до установки обрешетки, так как доски можно разрезать бензопилой строго по контуру треугольника. Это избавляет от необходимости измерять каждую доску.

    Устройство обрешетки начинается с нижней доски. Ее необходимо подрезать, чтобы можно было равномерно прикрепить к ней крючки водосточной системы. Первую доску укладывают строго параллельно мауэрлату на одинаковом расстоянии от него. Следующие доски укладываются параллельно ему с зазорами или без них. Это зависит от типа кровли.

    Качественная двускатная крыша прослужит долго

    Если крыша мансарда, то необходимо сделать ее утепление. Для этого под стропила подшиваются доски, на которые укладывается пароизоляция, а на ней утеплитель из минеральной ваты или пенополистирола. Только после этого делается основная обрешетка, на которую уже уложена крыша.Установка коньков и ветровых досок, а также дренажной системы завершает весь процесс.

    Двускатная крыша, сделанная своими руками по всем строительным правилам под углом, прослужит долго и без нареканий.

    Установка фасции на двускатной крыше

    Установка фасции на двускатной крыше

    Архитекторы используют стандартные конструкции, чтобы предложить более продвинутые варианты, такие как коробчатый фронтон, передний фронтон, поперечный фронтон, голландский фронтон и усовершенствованные двускатные крыши с дополнительными крышами . Какой бы тип двускатной крыши вы ни выбрали, установка фасада на двускатной крыше является обязательной.

    Двускатные крыши — это наиболее распространенные типы кровельных систем. Двускатная крыша имеет наклон в двух направлениях, но с отверстиями на концах. Современные двускатные крыши очень разнообразны по конструкции и конструкции.

    Понимание того, как установить фасции

    Фасции бывают разных профилей и толщин, и всего в нескольких щелчках мыши вы найдете идеальный для вашего стиля крыши.Однако наиболее рекомендуемые размеры — от 18 до 15 миллиметров. При замене облицовки крыши вы можете использовать облицовку размером от 10 мм. Это если вы добавляете облицовку поверх прочной древесины или у них есть задняя панель.

    Как установить фасадную доску на конце фермы фронтона?

    После этого руководства крепление облицовки на конце фермы фронтона может быть выполнено в течение нескольких часов.

    1. Начните с измерения глубины концов фермы с помощью рулетки. Полученное вами измерение будет точно соответствовать необходимой ширине фасции. Установите облицовку так, чтобы она выступала под конец фермы на случай, если вы планируете установить покрытие потолка. Измерьте длину крыши, чтобы определить длину и ассортимент фасадных досок, которые вам нужно будет установить. Одна доска не покрывает всю длину фермы фронтона.
    2. Дисковой пилой отрежьте квадратный край на любом из концов облицовки двускатной крыши. Нанесите отметки на противоположном конце облицовки так, чтобы он заканчивался в центре конца фермы.После того, как вы закончите, сделайте перекресток под углом 45 градусов. Отметка должна быть обращена к противоположной стороне фасада дома. Вы должны отметить его на фронтоне, чтобы он соединялся с прилегающей доской.
    3. С помощью 8-пенни гвоздей и молотка закрепите вместе концом траста до конца фасции. Удерживайте квадратный край на верхней части панели и на конце крыши, используя кровельную обшивку. Вставьте внутренний край скоса в облицовку вальмовой крыши на хвостовом конце угловой фермы. Попробуйте обратиться за помощью к друзьям или семье.У вас также должны быть лестницы, чтобы облегчить процесс установки. Поднимите противоположный конец доски и затем прикрепите его к центру фермы с помощью гвоздей. Вы можете забить два гвоздя через фасцию до конца каждой фермы.
    4. Следующим шагом является прорезание под углом 45 градусов поперечного сечения до конца следующей облицовки так, чтобы он перекрывал конец установленной облицовки. Сделайте точные измерения и сделайте разрез, который перейдет к другому концу фермы. Вы можете сделать квадратный надрез рядом с концом фермы для двускатной крыши.Ее следует промыть так, чтобы она располагалась под скосом для вальмовой крыши, а внутренний край скоса должен быть направлен наружу, глядя в стороны концевой фермы. Прибейте по два гвоздя к каждому торцу траста и по два гвоздя через две доски от косого стыка.
    5. Сделайте то же самое с другой стороной двускатной крыши. Убедитесь, что вы прорабатываете швы внахлест от задней части к передней, чтобы получился гладкий стык. Сделайте то же самое с последними тремя сторонами вальмовой крыши, убедившись, что скошенные концы образуют углы под углом 90 градусов.После этого вам следует прибить два гвоздя среднего размера через обе стороны митры, чтобы прочно удерживать угол.

    Как сделать процесс более быстрым и менее беспокойным?

    Если вы зашли так далеко, это просто означает, что вы прошли сложный процесс установки облицовки на двускатной крыше. Вам может быть интересно, как можно сделать все это самому, не имея базовых навыков или знаний по кровельным делам. Я действительно понимаю, что ты чувствуешь сейчас. Я был в похожей ситуации.

    Процесс установки облицовки на двускатной крыше можно упростить несколькими способами. Один из основных способов — изучить основы двускатной кровли. Если у вас нет базовых знаний о процессе установки двускатной крыши, процесс установки фасада на двускатной крыше будет сложной задачей.

    Следующая уловка, чтобы сделать процесс более быстрым и менее напряженным, — это иметь необходимое оборудование и материалы. Если у вас их нет, будет невозможно пройти первый этап установки облицовки на двускатной крыше.Соберите необходимые материалы и оборудование, прежде чем планировать дату установки фасада на двускатной крыше.

    Еще один способ упростить этот процесс и сделать его менее напряженным — спланировать свидание. Ничто не сделает этот процесс более сложным, чем рисковать своей жизнью. Чтобы спустить старую панель, вам нужно оказаться на вершине лестницы. Это означает, что вы не только рискуете получить травму от падающих частей фасции, но и рискуете повредить глаза падающими предметами.

    Последняя уловка — получить руку помощи. Установка облицовки на двускатную крышу — непростая задача, которую можно легко решить самостоятельно. Вам нужна помощь друга или члена семьи, чтобы выполнить некоторые задачи, которые не могут быть выполнены одним человеком.

    Заключение

    Теперь, когда у вас есть представление о том, как установить облицовку на двускатной крыше, почему бы вам не приготовиться заменить или отремонтировать провисшую или старую облицовку на двускатной крыше? Просто удивительно быть тем, кто всегда завершает этот небольшой ремонт дома и замену материалов.

    Само упражнение позволяет тренировать свое тело, одновременно тренируя ум. Это позволяет вам учиться и улучшать свои способности выполнять задачи на основе навыков. Не упустите возможность попробовать эти уловки, чтобы установить или заменить облицовку на двускатной крыше.

    Создание скатных и двускатных крыш вручную

    Информация в этой статье относится к:

    ВОПРОС

    Как создать вальмовые и двускатные крыши с помощью ручных кровельных инструментов?

    ОТВЕЧАТЬ

    Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные.Однако в некоторых ситуациях проще создать крышу вручную. В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

    Для создания вальмовой крыши

    1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

    2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

      Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к нарисованным вручную плоскостям крыши, так и к автоматическим крышам.

    3. На панели «Крыша» диалогового окна « Построить крышу »:

      • Установите для шага Шаг (12 дюймов) на желаемое значение.

        В этом примере используется шаг 6 из 12.

      • Здесь также можно установить свес крыши по умолчанию .

        В этом примере используется шаблон по умолчанию 18 дюймов.

      • Нажмите ОК , чтобы закрыть диалоговое окно.
    4. Выберите в меню Build> Roof> Roof Plane .
      • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
      • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскостей крыши к этой точке.

      • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

      • Повторите этот процесс с тремя оставшимися сторонами здания.

    5. Щелкните на верхней плоскости крыши справа, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

      • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.

    6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединение плоскостей крыши .
      • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.

    7. Щелкните по коньку плоскости крыши в правой части плана.

      • Нажмите кнопку редактирования Соединение плоскостей крыши .
      • Щелкните по правому краю верхней плоскости крыши.

    8. Повторите этот процесс для плоскости крыши с левой стороны здания.

    Для создания двускатной крыши

    1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. Опять же, в этом примере используется простой прямоугольник.
    2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

    3. Щелкните край конька нижней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.

    4. Выберите «Просмотр»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок. Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
    5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
      • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

      • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет собой желаемый выступ фронтона Как сделать каркас односкатной крыши

        Узнайте, как построить свой собственный каркас односкатной крыши …

        Любой, кто когда-либо стоял и наблюдал, как профессиональные плотники строят дом или крышу, вероятно, трепетал перед «удивительными» навыками, необходимыми для того, чтобы собрать все части на место прекрасно.

        Реальность такова, что каркас односкатной крыши далеко не так сложен, как вы думаете. Если вы похожи на меня, вы, вероятно, имеете достаточно хорошее представление о том, как построить большую часть своего сарая. Это за исключением венчающей славы, односкатной крыши.

        На самом деле обрамление фундамента и стен, добавление дверей и окон — все это относительно простые и простые задачи.

        • Для многих идея каркаса односкатной крыши кажется немного пугающей.
        • Какие фронтоны, крыши в стиле гамбрелей, как рассчитать угол для ферм и как насчет стропил?
        • Следует ли строить крышу с решетчатым каркасом, делать фермы своими руками или покупать их уже готовыми?
        • Какой тип кровли обеспечит необходимую прочность?
        • Чем различаются крыша с решетчатым и стропильным конструкции?

        Самая важная вещь, которую следует помнить, это то, что если вы можете обрамить фундамент и стены своего сарая, нет причин, по которым вы также не можете справиться с каркасом односкатной крыши.

        Чтобы быть уверенным, что использование готовых ферм — это самый простой способ, но немного попрактиковавшись, вы можете создать приспособление, которое можно разместить на полу вашего гаража или на задней панели, которое можно использовать для создания набора ферм для вашего сарая, который будет идеальным.

        Все начинается с правильных инструментов и оборудования

        Независимо от того, говорите ли вы о выпечке торта, замене масла в машине или устройстве односкатной крыши, все начинается с наличия подходящих инструментов и оборудования для работы.

        В большинстве случаев простые ручные инструменты подходят для большей части работы, но будет несколько электроинструментов, которые либо потребуются, либо сделают работу намного проще и быстрее.

        Давайте взглянем на инструменты, которые вам понадобятся:

        Защитное оборудование

        • Защитные очки или очки для каждого человека, работающего над проектом
        • Кожаные перчатки для защиты рук
        • Беруши для использования с электроинструментами
        • Наколенники

        Инструменты, которые НЕОБХОДИМО иметь

        Есть лишь некоторые инструменты, без которых вы не сможете ничего построить. Этот список предназначен только для хорошего начала, я уверен, что есть некоторые из них, которые я не перечислил, или у вас есть свои избранные, которые можно добавить в список.

        Самое важное, что нужно помнить, — это использовать наиболее удобные для вас инструменты, так как это значительно ускорит реализацию проекта.

        • Рулетка
        • Молоток
        • Уровень 4 или 6 футов
        • Циркулярная пила
        • Электродрель
        • Пильные лошади (минимум 2)
        • Набор гвоздей (пробойник)
        • Speed ​​Square
        • Удлинительная лестница
        • Ступенька лестница
        • Ножницы или ножницы для тяжелых условий эксплуатации

        Инструменты, которые было бы неплохо иметь

        Хотя ручные инструменты хороши и хороши, они не самый эффективный способ выполнять работу.Забивание всех гвоздей, необходимых для ухода за фундаментом, стенами и каркасом односкатной крыши, может занять несколько часов, не говоря уже о количестве волдырей, с которыми вы, вероятно, столкнетесь, если попытаетесь.

        Вы можете купить небольшой компрессор для блинов менее чем за сотню долларов на Amazon или в местном магазине товаров для дома со скидкой. Пистолеты для гвоздей для каркаса и кровли можно найти примерно по той же цене.

        Если вы собираетесь использовать пневматические пистолеты для гвоздей, обязательно прочтите все предупреждения и инструкции по безопасности перед их использованием.Вы никогда не должны использовать пневматический инструмент без надлежащего защитного снаряжения (защитные очки или защитные очки) и потратьте немного времени, чтобы узнать, как он работает с древесными отходами, прежде чем пытаться взяться за каркас односкатной крыши.

        • Воздушный компрессор
        • Пневматический пистолет для гвоздей
        • Пневматический пистолет для кровельных гвоздей
        • Пневматический пистолет для скоб
        • Электрическая торцовочная пила

        Материалы, которые вам понадобятся

        Хотя это может показаться очевидным, необходимы определенные материалы построить любой каркас односкатной крыши. По большей части планы сарая должны включать в себя список материалов, необходимых для каждой части сарая от фундамента до крыши.

        Одна из самых важных вещей, которые следует учитывать при покупке пиломатериалов, — это потратить немного больше времени и проверить каждую деталь на прямолинейность, наличие чрезмерных сучков, отверстий, сколов по краям и трещин, которые могут и будут иметь пагубное воздействие на ваша готовая крыша.

        Вот краткий список распространенных материалов, которые вы можете использовать при строительстве кровли:

        • 2 x 4
        • 2 x 6
        • Обшивка из фанеры или ДСП
        • Рубероид
        • Гонт или металлическая кровля
        • Капельная кромка
        • Коньковые или фронтальные вентиляционные отверстия
        • Пластины фермы (используются для соединения отдельных частей фермы)
        • Крепления для ураганов (металлические пластины, предназначенные для прочного соединения фермы со стенами)

        Различные типы крыш

        За пределами стандарта плоская крыша или односкатная крыша, наиболее распространенными стилями односкатной крыши являются двускатная крыша, двускатная крыша, скиллион и соляной ящик.

        Каждый из этих стилей имеет свои преимущества как в дизайне, так и в конструкции. Все они станут хорошим выбором для вашего садового сарая.

        Двускатная крыша

        Двускатная крыша считается самым простым в работе типом каркаса односкатной крыши.

        По сути, вы будете строить серию ферм треугольной формы в зависимости от наклона вашей крыши. Вам нужно будет построить несколько ферм в зависимости от длины вашей крыши.

        Этот тип крыши похож на те, что видны в обычном доме с одним пиком в центре и одним скатом с обеих сторон.

        Крыша в стиле гамбрел. .Он имеет два склона с каждой стороны пика.

        Основная идея этого типа крыши заключается в том, что она предоставляет вам огромное количество места для хранения вещей, особенно когда стены имеют высоту шесть футов.

        Это один из моих любимых стилей крыши, который также идеально подходит для добавления купола для дополнительной вентиляции и внешнего вида.

        Крыша в стиле «соляной ящик»

        Крыша в стиле «соляной ящик» также является двускатной крышей, как и стандартная двускатная крыша, поскольку имеет только два ската. Большая разница в том, что передний уклон короче заднего.Он добавит стиля и очарования вашему садовому сараю.

        Крыша в стиле Skillion

        Это односкатная крыша с козырьком в передней или задней части сарая. Он прост в изготовлении и считается довольно прочным.

        Это, как правило, самые простые в изготовлении типы крыш, требующие наименьшего количества материалов и времени. Посмотрите, как здесь строят скиллионную крышу.

        Для всех этих распространенных типов крыш требуется строительство фермы какой-либо формы, чтобы выдерживать покрытие и любую нагрузку, например, вес снега.

        Хорошо то, что после того, как вы определились с уклоном крыши, все, что вам нужно сделать, это построить первую ферму и использовать ее для создания приспособления, которое вы можете использовать для сборки остальных ферм, чтобы все они совпадали.

        Базовый пошаговый процесс строительства

        Если вы никогда раньше не строили сарай, не говоря уже о работе с любым типом каркаса односкатной крыши, вы можете быть удивлены тем, насколько это просто.

        Первый шаг — определить желаемый уклон односкатной крыши.Каким бы сложным это ни казалось и сколько мест будут пытаться сказать вам, что вам нужно полностью понимать сложную геометрию, в действительности все намного проще.

        Шаг крыши

        Уклон крыши — это угол наклона вашей крыши, основанный на величине подъема в зависимости от расстояния от края крыши до центра.

        Ваша крыша должна иметь минимальный уклон 3–12. Это означает, что на каждые 12 дюймов горизонтального пробега ваша крыша должна подниматься как минимум на 3 дюйма.

        Вы можете использовать калькулятор уклона крыши, чтобы определить угол наклона и внести необходимые корректировки в свой дизайн.

        Имейте в виду, что чем круче уклон, тем больше вероятность того, что ваша односкатная крыша сможет пролить дождь и снег.

        Постройте фермы

        Теперь, когда вы рассчитали уклон крыши, пора измерить пиломатериалы и построить вашу первую ферму.

        Здесь вам нужно понять основную тригонометрию: в равностороннем треугольнике есть 3 стороны, назовем их a, b и c. Основная теория Пифагора утверждает, что длина a² + b² = c². Таким образом, если сторона a составляет 3 фута, а сторона b — 4 фута, длина c должна быть 5 футов.

        Вы можете подставить любые числа в это уравнение и вычислить длину стороны c, которая является самой длинной пробегом.

        После того, как вы создали базовый образец фермы, вы можете вырезать и разложить первую ферму, которая будет использоваться в качестве образца для построения остальных.

        Есть два способа соединить части вместе. Первый — перекрыть доски внахлест и прикрутить или прибить их вместе.Другой — использовать металлические пластины, доступные в большинстве хозяйственных магазинов и магазинов товаров для дома, чтобы соединить их в единую плоскую ферму.

        Оба метода сделают свою работу, однако метод стыкового соединения металлических пластин имеет тенденцию быть более прочным и лучше подходит для участков с большим количеством снега или сильным ветром.

        Изображение предоставлено Wonder How To

        Это классное видео покажет вам, как построить каркас односкатной односкатной крыши.

        Как поддерживается вес

        Способ, которым поддерживается вес самой крыши и любая дождевая или снеговая нагрузка, зависит от конструкции вашей крыши и ферм.

        В кровле в стиле скиллион брус обеспечивает большую часть опоры с использованием распорок, размещаемых между длинной балкой крыши и стропилами. Эти крыши относительно прочные и недорогие в строительстве.

        В стандартной двускатной крыше вес можно распределять двумя способами. По большей части вес поддерживается треугольной формой, однако на одном конце есть опоры, идущие от балок или стропил до верхней наклонной доски фермы.

        То же самое можно сказать и о кровле в стиле барашка.Но стиль skillion использовал такие опоры по всей конструкции, что делало ее исключительно прочной.

        Что такое снеговая нагрузка

        По мнению специалистов по кровельным работам, снеговая нагрузка — это дополнительная сила или вес снега и льда, которые давят на крышу. При расчете снеговой нагрузки необходимо учитывать несколько факторов, в том числе:

        • Плотность
        • Накопление
        • Колебания температуры
        • Смешанная влажность

        Помните, что один дюйм снега может весить от 1/4 фунтадо 3/4 фунтов. за квадратный фут. Один дюйм льда составляет чуть менее 5 фунтов на квадратный фут, это примерно в 5 раз больше среднего веса того же количества снега.

        Выполнение расчетов может быть очень запутанным, если вы не являетесь экспертом в этой области. Человек, выполняющий расчет, должен учитывать несколько факторов:

        • Последние данные о снежном покрове, предоставленные Национальной метеорологической службой
        • Форма здания, включая крышу, и любые препятствия на крыше
        • Сильное воздействие ветра на крышу
        • Назначение здания и количество людей в нем
        • Тепловые характеристики здания

        Вы должны использовать калькулятор снеговой нагрузки, чтобы получить приблизительную оценку и убедиться, что каркас односкатной крыши будет достаточно прочным выдержать худшую зимнюю погоду.

        Установка ферм

        Все стропильные фермы должны быть правильно установлены, но не волнуйтесь, это не так сложно, как кажется. На этом видео мы видим, как устанавливаются стандартные фермы двускатной крыши.

        Самое важное, что нужно помнить, это то, что все фермы должны быть установлены строго вертикально, чтобы они были эффективными.

        Установка обшивки

        После того, как фермы построены и размещены, следующим шагом будет установка обшивки.

        Это делается путем установки нескольких листов фанеры или ДСП поверх ферм.Это не только дает вам место для крепления рубероида и черепицы, но и повышает структурную целостность односкатной крыши.

        Следуйте инструкциям в этом видео, чтобы узнать больше об установке оболочки.

        Наконец, битумная черепица

        Теперь вы готовы закончить односкатную крышу, используя стандартную битумную черепицу. Битумная черепица защищает от дождя и снега, помогает отражать солнечные ультрафиолетовые лучи и завершает ваш садовый сарай.

        В этом видео мы увидим, как установить кровельный фетр, водосточный край и черепицу, чтобы создать полноценную крышу, которая прослужит вам долгие годы.

        To Top It Off

        Надеюсь, вам понравилось это краткое руководство по обрамлению односкатной крыши, и что вы кое-что из него извлекли.

        Самое важное, что нужно помнить, это то, что вам нужно строго следовать плану навеса, все должно быть квадратным, использовать много гвоздей или шурупов и, прежде всего, быть уверенным в своей способности выполнить работу.

        Вам не нужно быть опытным плотником, чтобы построить стропильные фермы или установить прочную функциональную крышу для своего сарая, просто наберитесь терпения, чтобы не торопиться и выполнить свою работу.

        Я попытался дать вам информацию, которую я нашел полезной во время строительства моего садового сарая, большую часть которой я хотел бы получить, когда начал строить свой сарай. Некоторые из них я узнал методом проб и ошибок.

        Хорошая новость заключается в том, что в конечном итоге эта информация вместе с видео может помочь вам построить садовый сарай, который выдержит годы дождя и снега и будет хорошо вам служить.

        Надеюсь, вам понравилось это читать, и это помогло вам узнать, как построить наилучший каркас односкатной крыши для вашего сарая.

        Если вам понравилось то, что я собрал для вас, дайте мне знать.

        Сообщите всем, что вам понравилось это читать в Facebook, Twitter и Pinterest.

        Спасибо, что прочитали это.

        Статьи по теме:

        Как построить собственную двускатную крышу • Советы по дому

        Двускатная крыша, известная также как двускатная крыша, очень проста в конструкции. При этом стоит очень недорого. Полностью симметричная форма сбрасывает снег и дождевую воду, превращая ее в действительно эффективного менеджера, и она привлекательна.Максимальное пространство на чердаке легко достигается, и этот вариант вполне подходит для стольких различных климатических условий.

        Хорошая новость связана с тем, что столярные навыки могут легко помочь вам правильно построить двускатные крыши для различных прямоугольных конструкций, таких как навесы. Вот что тебе нужно сделать.

        Шаг 1 — Прибивание плит к наружным стенам

        Две доски подходящей ширины должны использоваться в качестве верхних плит и покрытий стен.

        Шаг 2 — Резка потолочных балок

        Балки потолка необходимо обрезать и измерить, и вам необходимо использовать обычные пиломатериалы 2 на 4.К каждой паре стропил необходимо прикрепить балки, чтобы противостоять давлению стропил на стены. Балки потолка должны быть установлены на верхней плите, чтобы конструкция могла быть проложена от длинной стены до следующей.

        Шаг 3 — Резка коньковых досок

        Используйте пиломатериалы 2 на 6 и обрезайте коньковые доски. Они образуют козырёк крыши и должны быть равны стене конструкции и параллельны им.

        Шаг 4 — Укладка досок

        Теперь нужно уложить доски на балки перекрытия.Это необходимо, так как вы можете стоять на чем-либо, пока крыша собрана. Позже доски можно переместить наружу.

        Шаг 5 — Расчет подъема

        Уклон должен быть от 25 до 45 градусов. По-настоящему простая теорема Пифагора может использоваться для расчета длины и уклона стропильной доски. Это возможно, если известно расстояние от внешней стены до коньковой доски и расстояние до подъема крыши. Есть также люди, которые не умеют делать необходимые математические вычисления.В этом случае вы всегда можете купить книгу, которая вам об этом скажет.

        Шаг 6 — Обрезка стропил после измерения

        Используйте пиломатериалы 2 на 4, чтобы распилить стропильные доски. Они должны быть прикреплены с интервалом от 40 до 60 см к коньковой доске и располагаться прямо на верхушках стен. Длина стропил зависит от высоты крыши и желаемого прироста. В месте, где стропила будут опираться на вершины стен, сделайте треугольные выемки. Концы хвостовиков должны быть скошены так, чтобы стропила подошли к одной подходящей точке.

        Шаг 7 — Изготовление завязок для воротника

        Это необходимо для двух стропил. Хомуты должны быть прикреплены к доскам в непосредственной близости от пиков крыши на внутренней стороне, чтобы можно было стабилизировать стропила. Для завязок воротника косые разрезы не требуются.

        Этап 8 — Сборка двускатной крыши

        Верхние стеновые панели должны правильно входить в пазы стропил. Это очень важно, и настоятельно рекомендуется использовать временные скобы вместе с руками помощи.

        Это важно, чтобы они проходили параллельно с досками конька.

        Шаг 10 — Использование скошенных досок для покрытия двускатной крыши

        Убедитесь, что достаточно места для установки вентиляционных отверстий. Теплый воздух должен улетучиваться, и из-за этого конструкция может оставаться прохладной.

        Шаг 11 — Добавление дегтярной бумаги

        Дегтярную бумагу нужно раскатать и затем прибить к доскам. Убедитесь, что вы начинаете снизу и перекрываете листы.Необходимо покрыть конекную доску большим количеством листов.

        Шаг 12 — Добавление битумной черепицы

        Необходимо добавить кровельные гвозди и битумную черепицу. Еще раз начнем снизу. Также важно смещение строк. Края черепицы должны быть выровнены по центру черепицы, размещенной сверху и снизу.
