Как сделать проводку в квартире своими руками схема: Электрик на дом Москва круглосуточно и недорого

Содержание

Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

схемы. Электрика в квартире и доме сделать самому своими руками

В статье мы расскажем о том, как делается электрика в доме своими руками, схемы разводки также будут рассмотрены. Если пару десятилетий назад на электрические сети городов и даже сел нагрузки были незначительные, то сегодня картина обратная. Очень много высокомощной бытовой техники – стиральные машинки, мультиварки, сплит-системы и прочее.

Нагрузка на электрические сети увеличилась во много раз. И если у городских имеется некоторый запас, то в проводке частного дома такого нет, следовательно, увеличение нагрузки приводит к тому, что провода не выдерживают и начинают разрушаться. Следовательно, стоит вопрос о том, что электрика в квартире и доме своими руками должна не только ремонтироваться, но и меняться полностью.

Раньше делали проводку в домах по самой простой схеме – по выключателю и розетке на каждую комнату, а в современных условиях этого оказывается слишком мало – хочется и три зарядника включить, и ноутбук, и телевизор, и так далее. Чтобы самостоятельно сделать в доме проводку, необходимо знать определенные правила и стандарты, которых следует придерживаться при проведении монтажа. Также вы узнаете как делается схема проводки, как развести своими руками ее правильно и требования к ней.

Нормативные документы

Стройматериалы и вся деятельность строителей регламентируется определенными правилами и требованиями, называются они ГОСТ и СНиП. К электрической проводке в домах и сооружениях применяются также Правила Устройства Электроустановок (в дальнейшем ПУЭ). Именно этот регламентирующий документ прописывает все требования к электрооборудованию, досконально указывая, что с ним делать и каким образом. Вся электрика в квартире и доме своими руками подключается к напряжению лишь после того, как проведены все проверки на наличие короткого замыкания.

Требования к электропроводке в частных домах и квартирах

В том случае, если вы решили самостоятельно изготовить электропроводку в своем доме, необходимо внимательно изучить все требования, предъявляемые к ней. Но основное внимание следует уделять следующим моментам:

  1. Основные компоненты электрической проводки (коробы распределительные, выключатели, розетки, счетчики) необходимо делать легкодоступными. Довольно просто монтируется проводка в доме своими руками. Электрика, правда, требовательна с точки зрения безопасности. Но все нормы можно без труда соблюсти.
  2. Выключатели по ПУЭ нужно выполнять на уровне 0,6-1,5 метра от поверхности пола. Причем нужно обращать внимание на то, что при открытии дверей они не должны создавать препятствие. Например, если дверь открывается вправо, то выключатель нужно располагать слева. А если дверь открывается влево, то выключатель монтируется справа. Кабель необходимо прокладывать к выключателю сверху.
  3. Розетки монтируются на уровне 0,5-0,8 метра от поверхности пола. Дело в том, что на таком уровне нужно ее располагать в целях безопасности при затоплении дома. Причем от газовой или электроплиты, радиаторов отопительных, труб (и иных предметов, имеющих заземление) должно выдерживаться расстояние не меньше 0,5 м. Ко всем розеткам провода идут снизу вверх. Именно так проводится монтаж электропроводки в квартире своими руками. Схемы разводки приведены в статье.
  4. На каждые 6 кв. м. площади комнаты должна быть одна розетка. Исключение – кухня, в которой монтируется столько розеток, сколько необходимо (исходя из количества бытовой техники, располагаемой в ней). В туалете запрещается монтаж розеток, а вот в ванной разрешен, только при условии, что имеется развязка через трансформатор (на первичную обмотку подается 220 Вольт, со вторичной снимается столько же). Установка трансформатора производится за пределами ванной комнаты.
  5. Перед началом проведения работ нужно сделать план электропроводки, четко обозначить ее расположение в стенах. Обратите внимание, что все провода должны располагаться либо горизонтально, либо вертикально – но не по диагонали или по ломаной. Так не должна делаться проводка в доме своими руками. Схема подключения всех приборов должна учитывать эту особенность.

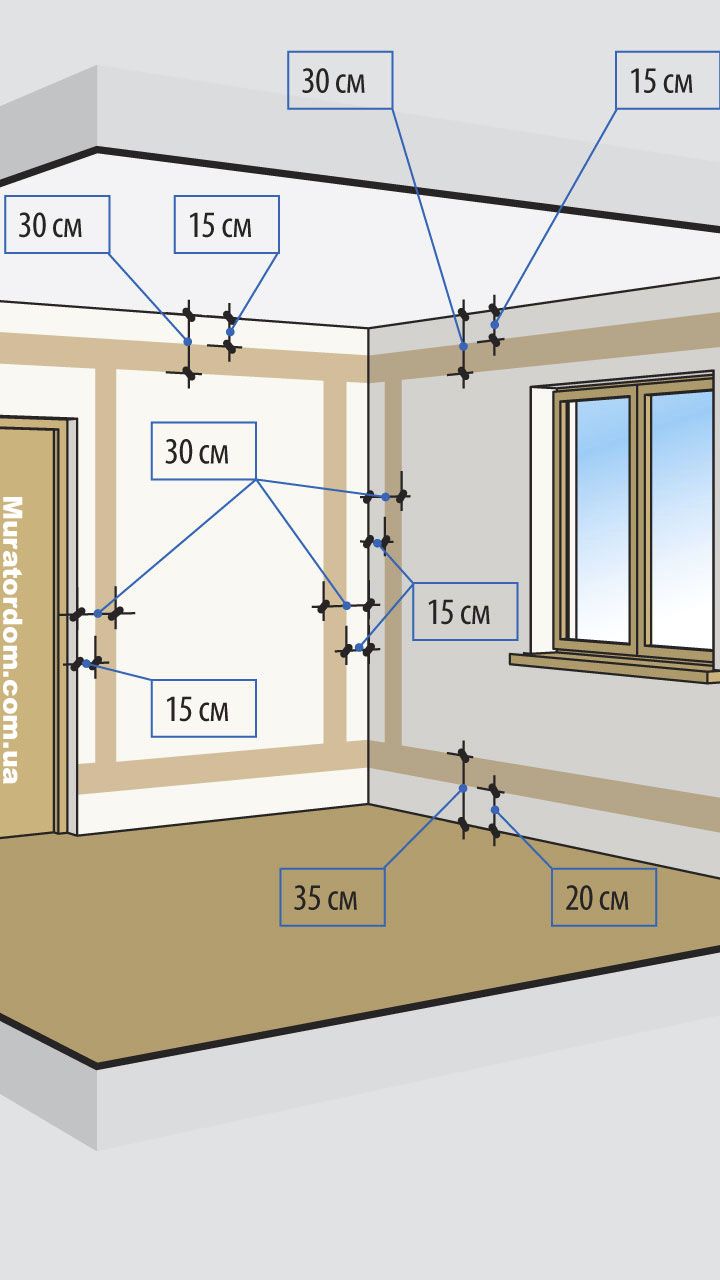

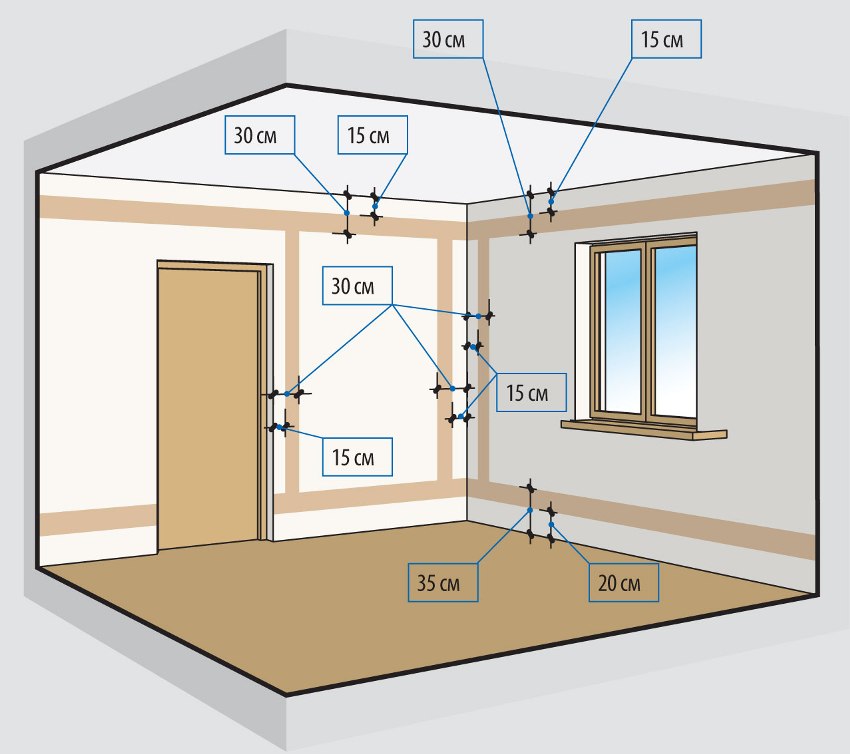

  6. От перекрытий, труб и прочих препятствий должно быть определенное расстояние. Например, от балок нужно выдерживать расстояние в 5-10 см, от карнизов — столько же. От потолка нужно выдерживать примерно 15 см, от пола — 15-20 см. Если речь идет о вертикальных поверхностях, то от дверных и оконных проемов как минимум 10 см должно быть. А вот между газовой трубой и проводкой нужно выдерживать расстояние свыше 0,4 м.
  7. Внешняя или скрытая проводка не должна прикасаться к металлическим частям каких-либо конструкций.
  8. В случае если несколько проводов идут параллельно, расстояние нужно выдерживать между ними свыше трех миллиметров. Альтернативный вариант – прятать каждый провод в защитный короб или гофру. Так монтируется электрика в доме своими руками. Схемы должны составляться с учетом этого.
  9. Соединять и разводить провода следует в специальных распределительных коробах. Все места соединений нужно тщательно изолировать, причем обязательно следует учитывать одну особенность – запрещается соединять медные и алюминиевые провода. Если делаете проводку из медного провода, то делаете ее всю из него, никаких участков из алюминия не должно быть.
  10. Заземление (провода нуля в том числе) необходимо закреплять ко всем приборам при помощи болтовых соединений.

Вот такие требования запрашивает вся электрика. Своими руками схемы соединений составить можно, только если учесть все эти правила и нормы.

Проект электропроводки в доме

Первым делом вам необходимо создать проект электропроводки, именно с него и начинается все. От него будете отталкиваться в дальнейшем при проведении монтажа. Конечно, будет намного лучше, если его вам сделают опытные техники, которые не один год занимаются этим делом. Но если у вас имеется опыт, дерзайте.

Но учтите, что от того, как сделан проект, зависит ваша же безопасность. Вам обязательно нужно знать, какие условные обозначения применяются при составлении схем и проектов. Стоит отметить, что российские стандарты довольно сильно отличаются от европейских или американских, поэтому не стоит использовать зарубежные схемы в условиях нашей страны. Проектируется вся электрика в доме своими руками (схемы приведены в статье) на начальном этапе.

Рисуете план дома или квартиры, отмечаете на нем места, в которых будут установлены розетки, выключатели, люстры и т. д. О количестве электроприборов было сказано немного ниже. На этом этапе главная цель – создать схему, на которой будут обозначены все места монтажа приборов. Вторая часть – наметить места прокладки проводов по квартире. Конечно же, вам нужно знать, в каких местах будет стоять бытовая техника.

Разводка проводов

Затем производите разводку всех проводов. И если создание схемы с расположением потребителей – простое дело, на этом этапе работ стоит более подробно остановиться. Можно использовать три типа подключений и разводки:

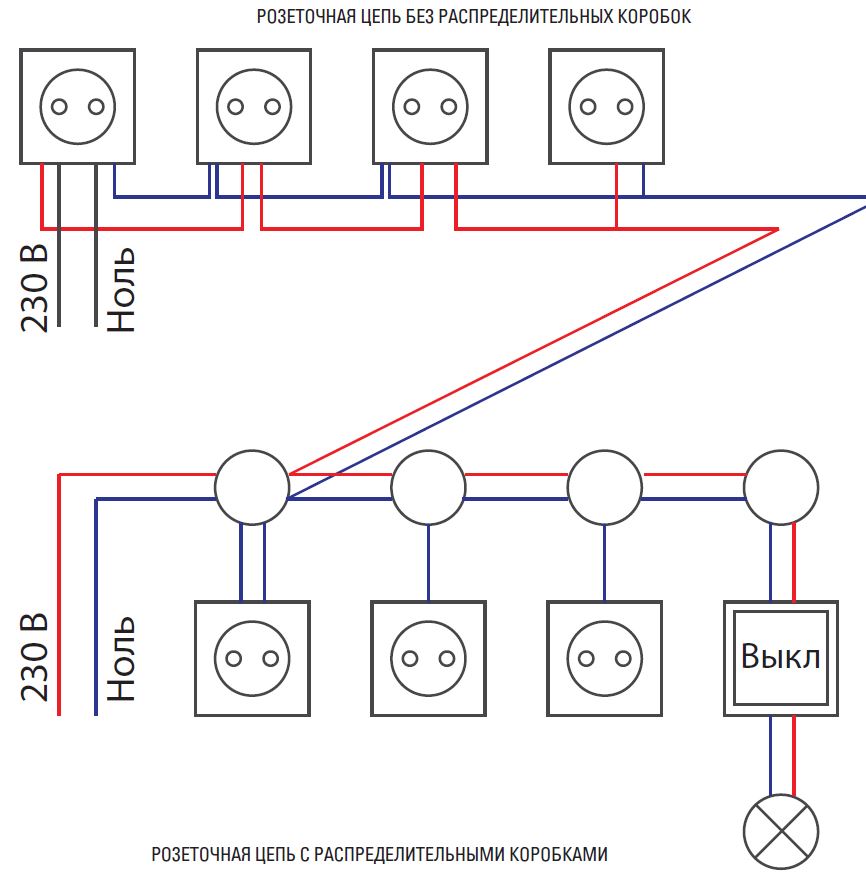

  1. Последовательный.
  2. Параллельный.
  3. Смешанный.

Наиболее привлекательным с точки зрения экономии материалов считается третий.

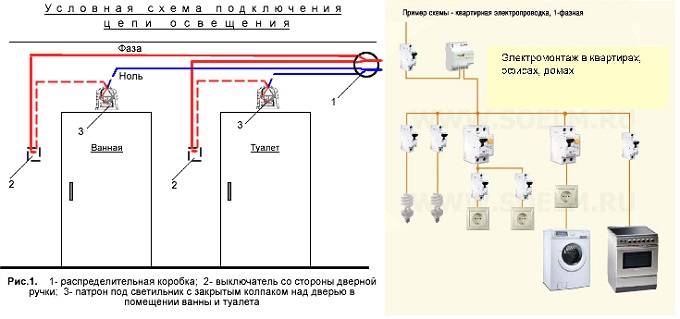

Делается электрика в доме своими руками (схемы смешанного типа) с максимально возможной эффективностью. Чтобы облегчить себе работу, проводите разгруппировку:

  1. Освещение коридоров, жилых помещений, кухни.
  2. Ванная и туалет (освещение).
  3. Розетки в жилых комнатах, коридорах.
  4. Розетки в кухне.
  5. Розетка электрической плиты (при необходимости).

Обратите внимание, что это простейший вариант группировки потребителей электроэнергии. Чем меньше групп, тем меньше материалов будет израсходовано. Вышеприведенный пример – самый простой и экономичный. Можно усложнить: буквально к каждой розетке, например, подводить электропроводку. О том, как провести электрику в частном доме своими руками, вы начинаете немного осознавать.

Чтобы упростить прокладку электропроводки, ее можно монтировать под полом (для розеток). В случае с верхним освещением можно проводить монтаж в плитах перекрытий. Идеально для «ленивого» способа – отпадает необходимость штробировать стены и потолок. Причем на план-схеме данный тип проводки нужно отмечать пунктирными линиями.

Расчет тока потребления

Обязательно нужно учитывать силу тока, которая будет протекать по сети. Для этого имеется простая формула: сила тока – это отношение суммарной мощности всех потребителей к напряжению (можно сказать, что это константа, так как стандарт напряжения в нашей стране 220 Вольт). Допустим, у вас следующие потребители:

  1. Электрический чайник мощностью 2000 Вт.
  2. Десяток ламп накаливания, каждая по 60 Вт (всего 600 Вт).
  3. Микроволновая печь мощностью 1000 Вт.
  4. Холодильник мощностью 400 Вт.

Напряжение в сети 220 В, суммарная мощность равна 2000+600+1000+400, то есть 4000 Вт. Разделив это значение на напряжение в сети, получаем 16,5 А. Но если взглянуть на практические данные, то в квартирах и домах максимальное потребление тока редко когда доходит до 25 Ампер.

По этому параметру необходимо выбирать все материалы для проведения монтажа. В частности, от силы тока зависит сечение проводов. Обратите внимание на то, что нужно брать всегда запас в 25%. Другими словами, если вы вычислили ток потребления 16 А, нельзя устанавливать предохранитель с таким же значением тока срабатывания. Нужно выбирать стандартное значение больше, нежели расчетное.

Марки проводов для использования в домах

Теперь о том, как монтируется электрика в доме. Кабель (правила ПУЭ регламентируют все его параметры) необходимо выбирать, исходя из токовых характеристик. Желательно, чтобы в доме или квартире проводка была сделана из таких материалов:

  1. Провод марки ВВГ-5Х6. Этот провод состоит из пяти жил, каждая имеет сечение 6 кв. мм. Он широко используется для домов, имеющих трехфазную сеть, чтобы соединить осветительный щиток с основным.
  2. ВВГ-2Х6 имеет две жилы сечением 6 кв. мм. Широко используется для домов с однофазным питанием, чтобы соединить осветительный щиток и основной.
  3. Провод марки ВВГ-3Х2,5 имеет три жилы, у каждой сечение 2,5 кв. мм. Применяется для соединения осветительных щитов с распределительными коробками. Также от коробов до розеток.
  4. Марка ВВГ-3Х1,5 имеет три жилы, у каждой сечение 1,5 кв. мм. Применяется для подключения выключателей и ламп освещения.
  5. Марка провода ВВГ-3Х4 трехжильный, сечение каждой жилы 4 кв. мм. Применяется для подключения электрических плит.

Подсчеты количества материалов

Теперь считаете, из каких компонентов (в том числе и мелких) состоит электропроводка в доме. Своими руками проект, разводка, монтаж, выполняется достаточно быстро. Правда, вам придется изрядно постараться как можно точнее сосчитать количество провода. Для этого, согласно плану, проходите по квартире с рулеткой. Проведя замеры, добавьте сверху метра четыре – запас лишним не будет.

На входе в дом ставится осветительный щит, все провода из дома подходят к нему. В нем производится установка автоматических выключателей. Обратите внимание на то, что автоматы должны иметь максимальный ток срабатывания 16 или 20 Ампер. Электрическая плитка должна подключаться через отдельный автоматический выключатель. При мощности до 7 кВт используется автомат на 32 А, при большей – на 63 А.

После считаете количество распределительных коробок и розеток, ничего сложного в этом деле нет, производится это по схеме, составленной ранее. В дальнейшем вам потребуются различные «мелочи», например, изоляционная лента, наконечники, трубки, кабель-каналы, коробки, термоизоляция, и прочие. Теперь стоит поговорить о том, какими инструментами проводится монтаж проводки в доме своими руками. Схема рассмотрена довольно подробно.

Инструменты для проведения работ

При проведении всегда придерживайтесь правил техники безопасности. Чтобы не запутаться, лучше выполнять самостоятельно, если же у вас есть напарник, то помощь должна быть минимальной – подай, принеси, не мешай. Вам потребуется следующий инструмент:

  1. Мультиметр.
  2. Перфоратор.
  3. Болгарка.
  4. Шуруповерт.
  5. Плоскогубцы.
  6. Кусачки.
  7. Фигурная и плоская отвертки.
  8. Уровень.

Если вы проводите ремонт в старой квартире и параллельно меняете проводку, необходимо все кабели вытянуть, чтобы они не мешали. Для этой работы пригодится специальный датчик обнаружения электропроводки.

Разметка расположения проводов

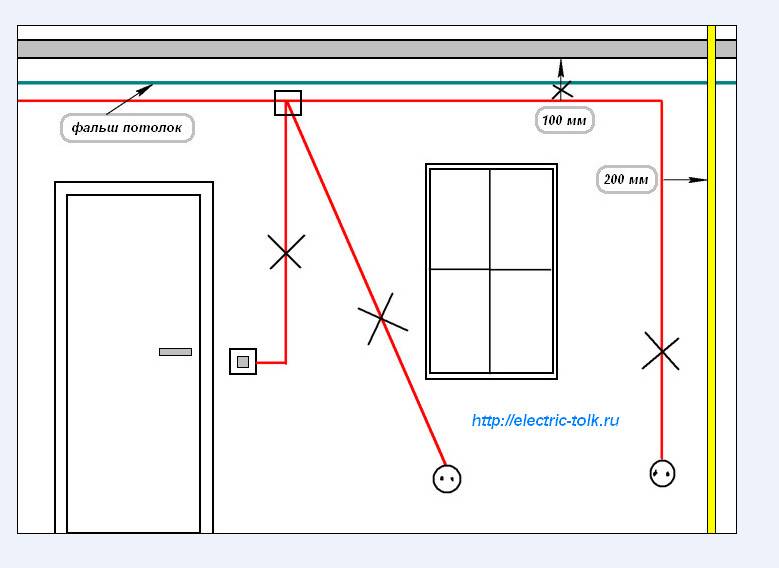

На стене наносите метки, по которым будете прокладывать провода. Обратите внимание на то, соответствует ли правилам положение проводов. После того как наметили места прохождения электрокабелей, можно обозначить розетки, коробки, щитки и выключатели. Обратите внимание на то, что в новых квартирах под установку щитка имеется ниша. А в старых домах щиты просто крепятся к стене.

Штробирование стен

Первым делом устанавливаете на перфораторе специальную насадку и высверливаете отверстия для установки распределительных коробов, выключателей и розеток. Чтобы прокладывать провода, необходимо сделать в стенах канавки – штробы. Они делаются при помощи болгарки или перфоратора. Какой бы способ ни выбрали, грязи и пыли будет достаточно. Канавка должна иметь глубину 2 см. Что касается ширины, то ее должно хватить, чтобы уложить все провода. Как вы понимаете, разводка электропроводки своими руками – дело нехитрое, сложнее с физической точки зрения сделать монтаж.

Отдельная история с потолком. Если планируете делать навесной, то все провода просто устанавливаете на перекрытии. Это самый простой способ. Немного сложнее – сделать неглубокую штробу. И еще один – спрятать в перекрытии. Например, в панельных домах применяются такие перекрытия, в которых имеются внутренние пустоты. Поэтому хватит двух отверстий, чтобы проложить провода. И последнее – это пробивание отверстий в углах комнат, чтобы вывести провода к центральному щитку. После приступаете к монтажу электропроводки закрытым (придется штробировать стены) или открытым способами.

Заключение

Самое главное в монтаже электрической проводки в домах и квартирах — придерживаться всех норм и правил по ГОСТу, СНиПу, ПУЭ. Так вы не только сможете добиться максимальной эффективности от электропроводки, но и надежности, долговечности, а самое главное — безопасности. И старайтесь применять при монтаже только качественные материалы. Например, провода желательно использовать медные — у них намного больше срок службы (лучше проводимость, меньше нагреваются).

Электропроводка в квартире своими руками: пошаговая инструкция

При переезде в новую квартиру или дом всегда очень остро встает вопрос о качественном монтаже электропроводки, зачастую в новых квартирах в целях удешевления квадратного метра площади застройщики оставляют работы по электрике будущим владельцам новых квартир. Все что вы можете увидеть переступив порог своего нового жилища, провод заведенный в квартиру с лестничной площадки.

С чего же начинать при монтаже электропроводки своими руками?

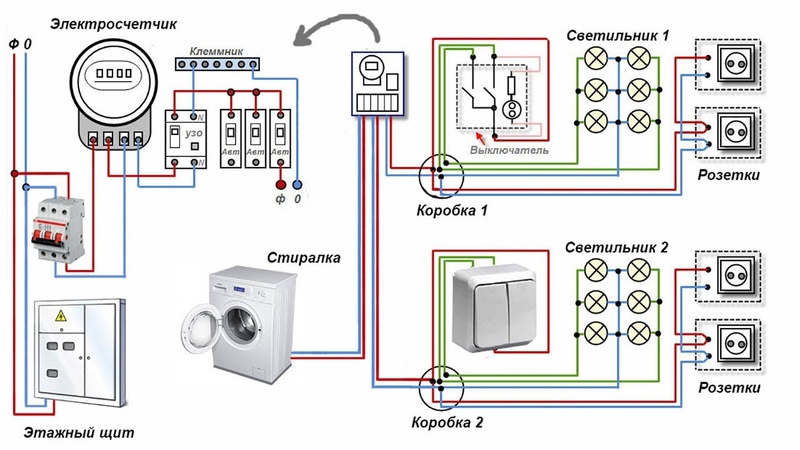

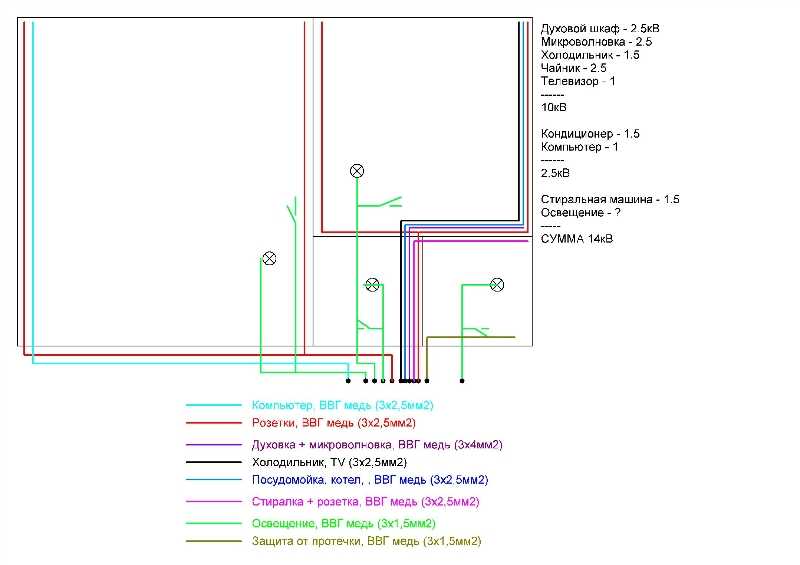

Схема электропроводки в квартире.

Любые строительные работы начинаются с проектно-изыскательских. В нашем случае нам понадобится составить схему монтажа электропроводки.

Составьте чертеж вашей квартиры в масштабе и разметьте на нем все точки подключения розеток, осветительных приборов и выключателей.

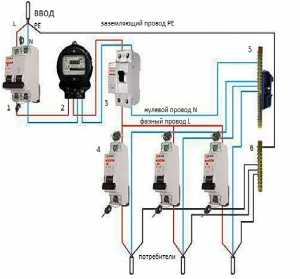

Начинать планировать схему монтажа лучше с распределительного щитка, именно через него электроэнергия попадает к вам в квартиру. В нем будут располагаться приборы учета электроэнергии и приборы защиты, которые уберегут вашу электрическую сеть от короткого замыкания. Электрический щит обычно располагается при входе в квартиру на стене, либо в специально сделанной для него нише, второй вариант подойдет для кирпичных стен, в панельках придется довольствоваться настенным щитком, если конечно строители не предусмотрели специальную нишу при строительстве дома. Если щиток находится за пределами квартиры, отличным вариантом будет провести в квартиру медный провод с сечением не меньше 6мм кв. и расположить в квартире еще один электрический щиток. Высота на которой устанавливается распределительный щит колеблется в пределах 1,5-2 метров от уровня пола, чтобы обеспечить удобный доступ к щиту для взрослых и недопустить свободный доступ для детей.

На следующем этапе вам необходимо будет подсчитать количество розеток, осветительных приборов и количество выключателей. Количество розеток в жилых комнатах обычно исходят из правила не меньше 1 розетки на 6 квадратных метров помещения. В кухне и ванной комнате заложите в проект большее количество розеток. Не менее 3-х для кухни  хотя лучше не менее 5-ти. Сами подумайте, сколько приборов сейчас используется современной хозяйкой: холодильник, микроволновка, посудомоечная машина, электрический чайник, блендер, хлебопечка, мультиварка и так далее. С ванной комнатой все несколько проще, обычно хватает 2 розеток. Для стиральной машинки, фена или электрической бритвы. Если планируете устанавливать электроводонагреватель, добавьте еще одну розетку. Только лучше запланировать для ванной комнаты отдельную линию и защитить ее УЗО. Для корридоров и прихожей будет достаточно по 1-2 розетки.

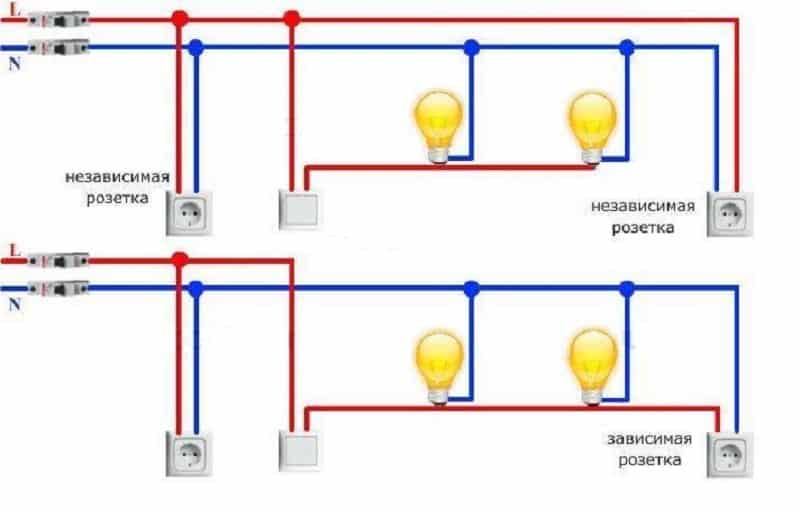

Под осветительные приборы обычно прокладывают отдельную линию. Вам лишь необходимо расчитать количество точек освещения и выключателей.

После того как количество розеток подсчитаноэтого нанесите разметку на стены квартиры. Розетки обычно устанавливаются на высоте 30-40 см от уровня пола, выключатели 1-1,5 метра. Раньше выключатели устанавливали на высоте 1,5 метра, но в современных квартирах все чаще, выключатели устанавливаются гораздо ниже, это становится особенно актуально, если в вашей семье есть маленькие дети, которые просто не достают до выключателей установленных на большой высоте. Планируйте, прокладку электрического кабеля строго вертикально или горизонтально, это убережет вас дальнейшем от случайного повреждения кабеля, при попытке просверлить стену или забить гвоздь.

Монтаж электропроводки в квартире.

Монтаж электропроводки делится на три вида:

1. Открытый — используется там, где невозможно применить скрытый монтаж электропроводки, вы можете наблюдать такую проводку в старых домах и квартирах, когда о скрытой проводке даже и не думали. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному монтажу.
2. Скрытый монтаж — провод укладывается в стены, широко применяется при монтажных работах в квартирах и коттеджах.
3. Комбинированный — проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки.

Поскольку ремонт мы с вами делаем в квартире , то разберем более подробно скрытый монтаж электропроводки.

Если дом в котором вы приобрели квартиру панельный, то наверняка строители позаботились о специальных каналах для электропроводки, как правило плиты используемые для стрительства уже имеют специальные каналы для проводки, вам останется лишь протянуть в них электрический кабель и установить розетки и выключатели на их законные места.

Если же стены вашего дома кирпичные то необходимо сделать штробы под проводку. Как альтернативу штроблению можно использовать штукатурку, на неоштукатуренных стенах. Слой штукатурки цементно-песчаным раствором легко скрывает проводку.

Для штробления стен вам необходимо будет использовать перфоратор или болгарку, также вы можете воспользоваться штроборезом, но его проще взять на прокат, чем покупать.

Перед тем как приступить к штроблению необходимо разметить стены под штробу, учтите, что проводить проводку нужно строго вертикально или горизонтально. Под розетки проводите разводку горизонтально на уровне розеток, под выключатели вертикально не доходя до потолка 10-15 сантиметров. Выше проводить проводку не стоит, если в вашей квартире запланированы натяжные потолки, высоко смонтированная проводка может стать препятствием для его монтажа.

Глубина штробы под проводку обычно 1,5-2 см, так что не переусердствуйте со штробой. Для штробления отверстий под розетки и выключатели воспользуйтесь специальной коронкой под розетки, если приобретать коронку нет желания, то просто разметьте отверстие под розетку, просверлите отверстия по окружности и выбейте середину с помощью зубила.

Проводку в штробе крепите с помощью пластиковых хомутиков или на алебастр. Подрозетники в отверстия также крепятся с помощью алебастра, при установке подрозетника делайте запас на толщину шпатлевки, если стена будет дополнительно выравниваться с помощью шпатлевки. После проведения всех отделочных работ подрозетники должны быть заподлицо со стеной.

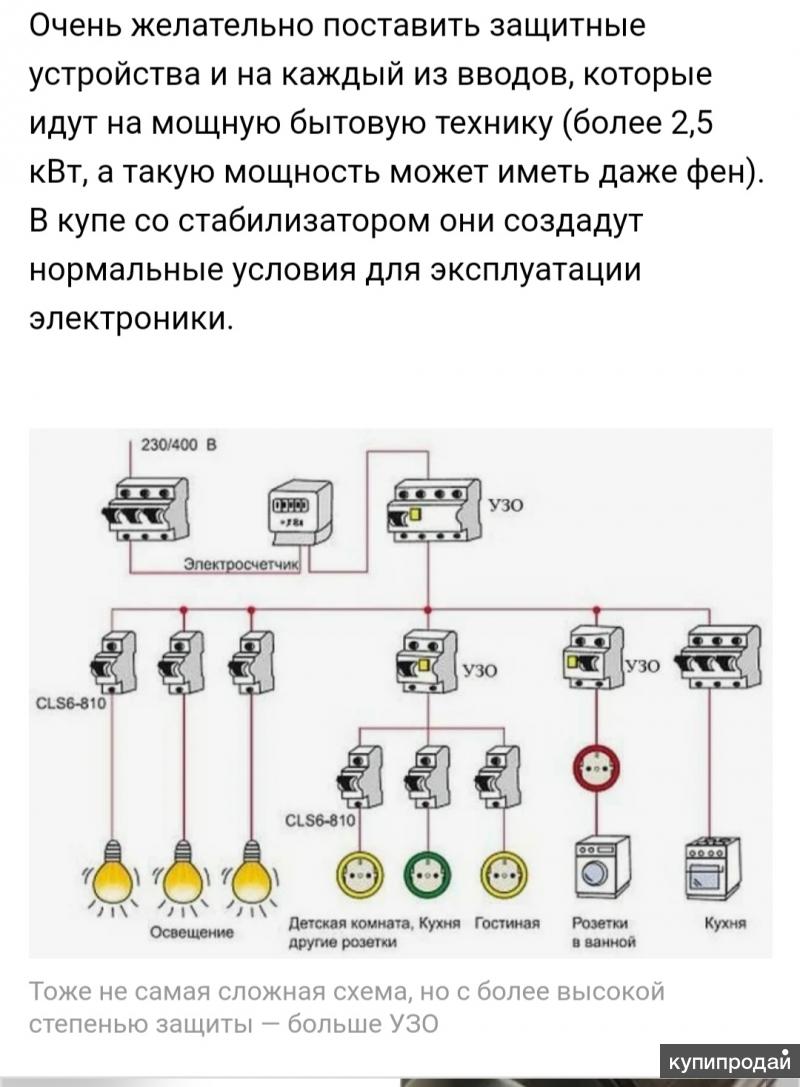

Выбор автоматов и УЗО для квартиры.

УЗО — устройство защитного отключения используется для защиты от токов утечки.

Обычно в ванных комнатах рекомендуется использовать УЗО до 30мА класса А.

Для розеточной группы рекомендуется использовать автомат на ток 25А типа В и УЗО на 30 мА.А для линии освещения будет достаточно автомата на 10 или 16А типа В.

Вы можете использовать дифференциальный автомат — этот прибор совмещает в себе функции автоматического выключателя и УЗО и защищает вас и от токов утечки и от коротких замыканий.

Выбор проводов для проводки квартиры.

Для монтажа электропроводки лучше использовать медный провод, т. к. он лучше проводит ток по сравнению с аллюминиевым проводом, более гибок и менее ломок. Монтировать медный провод гораздо удобнее, чем аллюминиевый.

Для разводки в квартире обычно используется двух и трехжильный провод ВВГ или ВВГ НГ с сечением не менее 2,5 кв.мм для розеток и 1,5 кв. мм. для освещения.

Если планируется использовать приборы с большой мощностью, например электрическая плита или стиральная машина, то сечение следует увеличить до 4 кв. мм.

Соединять проводаможно тремя разными способами: скруткой, пайкой и с помощью клемм. Третий вариант будет наиболее практичен в домашних условиях, клеммы надежно удерживают кабель. Скрутка использовалась раньше, но сейчас специалисты считают такой вид соединения самым не безопасным. Пайка намного надежнее скрутки, но отнимает много времени и требует специализированного оборудования. Как альтернативу обычной скрутке можно использовать бандажную скрутку, при которой два провода соединяются мягким медным проводом меньшего сечения.

Мы рассмотрели основные моменты монтажа электропроводки в квартире своими руками. Теперь можно приступить к практике. Следующее видео закрепит все прочитанное вами и ответит на некоторые вопросы, которые мы могли пропустить.

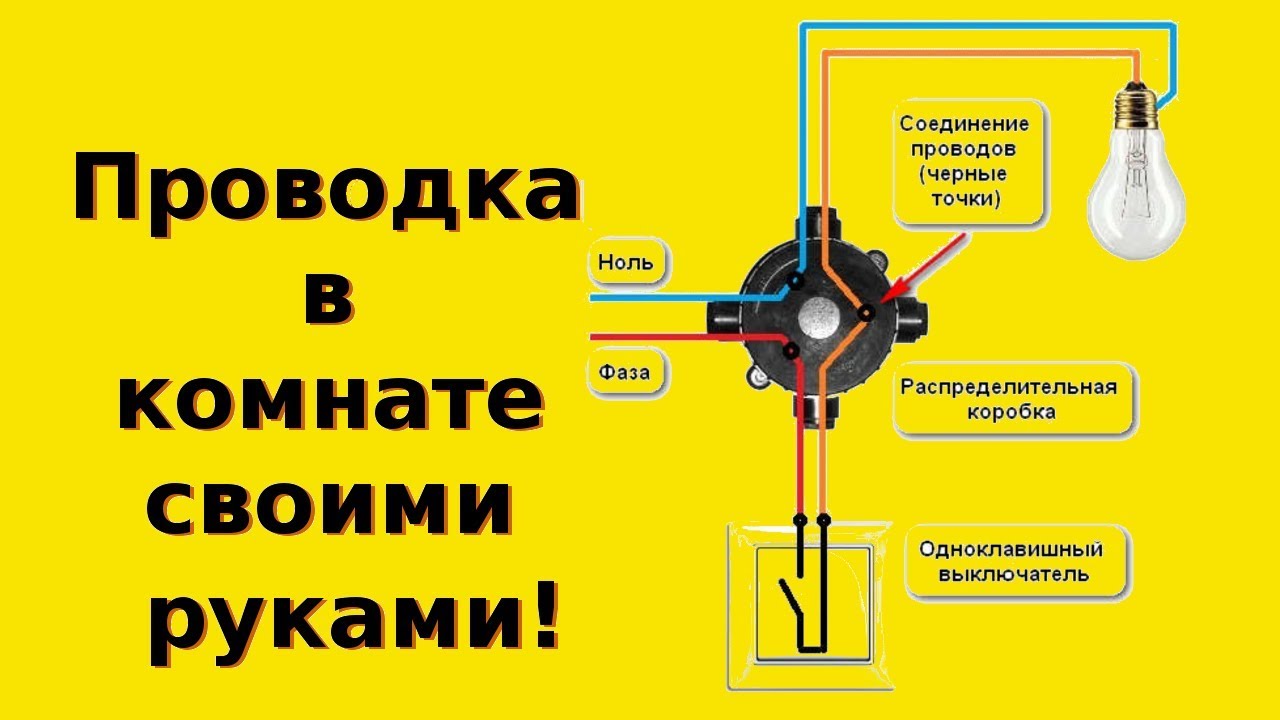

Видео о самостоятельной электропроводке в квартире

Только не забывайте о технике безопасности, все работу с электропроводкой проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов заизолированы и не пересекаются между собой.



Вконтакте

Facebook

Twitter

Google+

Одноклассники

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного — такого — чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант — это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах — хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно — это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они «художники» и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

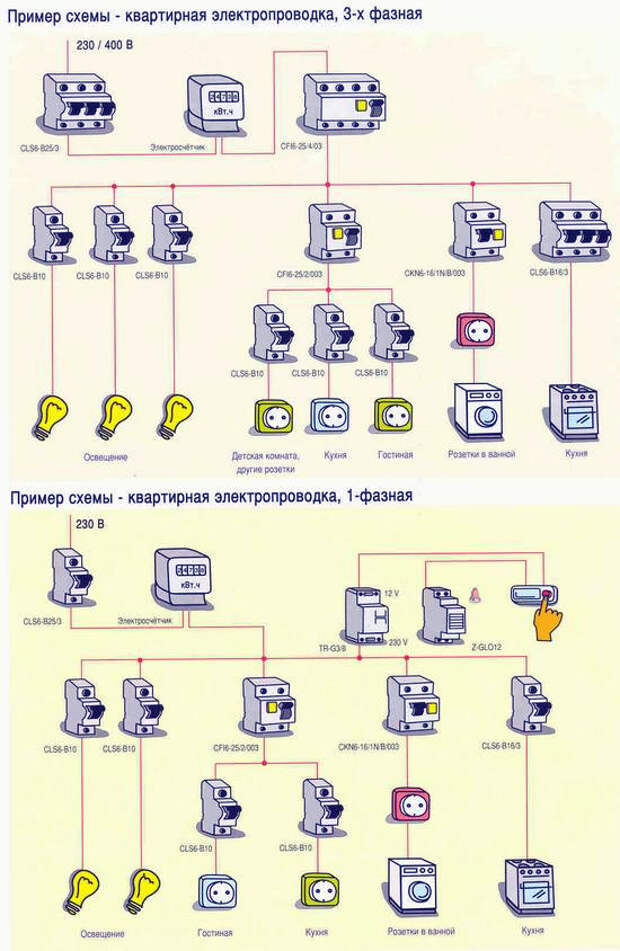

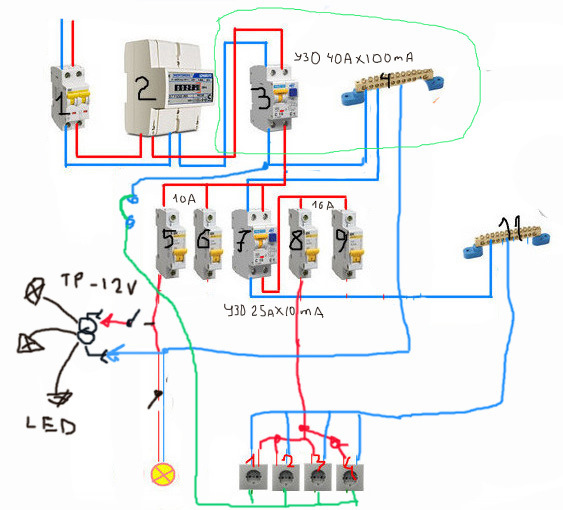

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют — подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки — это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик — это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники — электротехнические устройства, которые, наряду со своей основной функцией — освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Схема электропроводки в однокомнатной квартире. Фото и видео


Автор Alexey На чтение 6 мин. Просмотров 3.1k. Опубликовано
Обновлено

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

несчастный случай , сгоревшая розетка и электропроводка

Поэтапное формирование общей схемы электропроводки

Составляя план разводки кабелей, необходимо разделить черчение схемы проводки на четыре этапа, по одному для каждого помещения типичной однокомнатной квартиры (жилая комната, прихожая, кухня,санузел).

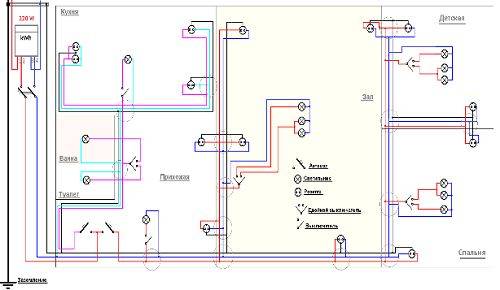

Пример схемы разводки электропроводки в однокомнатной квартире

Независимо от плана жилища, продумывать электропроводку необходимо для каждого помещения в отдельности, исходя из специфики предназначения каждой комнаты.

Под спецификой следует понимать использование электроприборов и оборудования, а также расположение розеток, выключателей, органов управления. Необходимо ознакомиться (информация имеется на данном ресурсе) со спецификой устройства электропроводки в каждом помещении квартиры, составляя своими руками общую схему.

Расчёт кабелей исходя из нагрузки

При составлении схемы разводки проводов для каждого помещения необходимо придерживаться основополагающей последовательности действий, которые исходят из логической цепочки понятий, объяснение которых выходит за рамки данной статьи:

  1. Каждый электроприбор потребляет ток, на который должна быть рассчитана электропроводка.
  2. При подключении на один кабель несколько электроприемников, их токи суммируются, а значит, поперечное сечение проводов должно быть рассчитано на данную сумму.

    Таблица выбора сечения провода по току и мощности

  3. Каждая линия проводки должна быть защищена автоматическим выключателем, рассчитанным на номинальный ток проводов в цепи с наименьшим сечением.

Поэтому необходимо правильно рассчитать сечение предполагаемых к установке проводов, и указать их на план схеме. Методику самостоятельного расчёта сечений по току или потребляемой мощности, можно найти на данном ресурсе, или взять у других заслуживающих доверия источников.

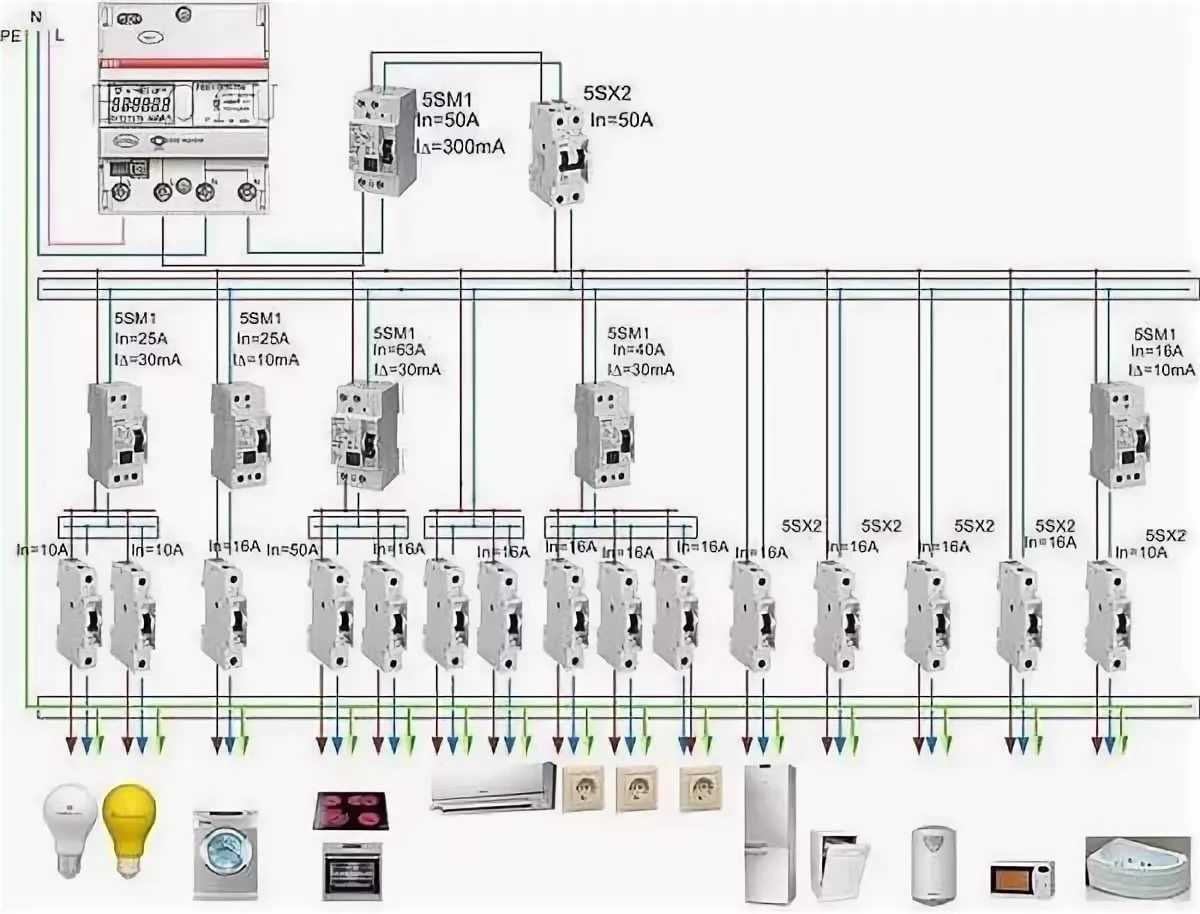

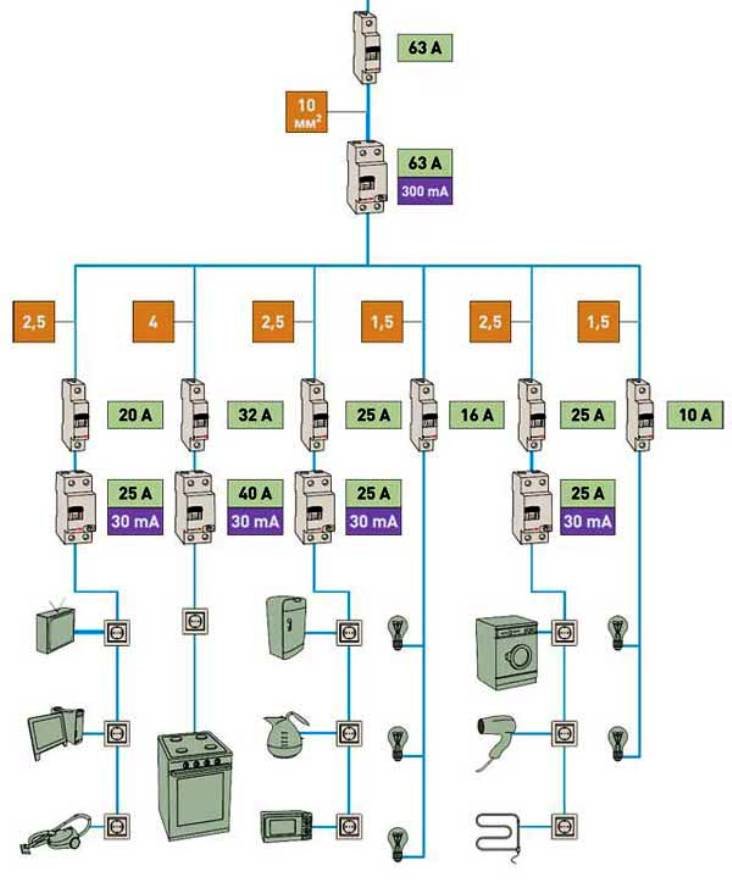

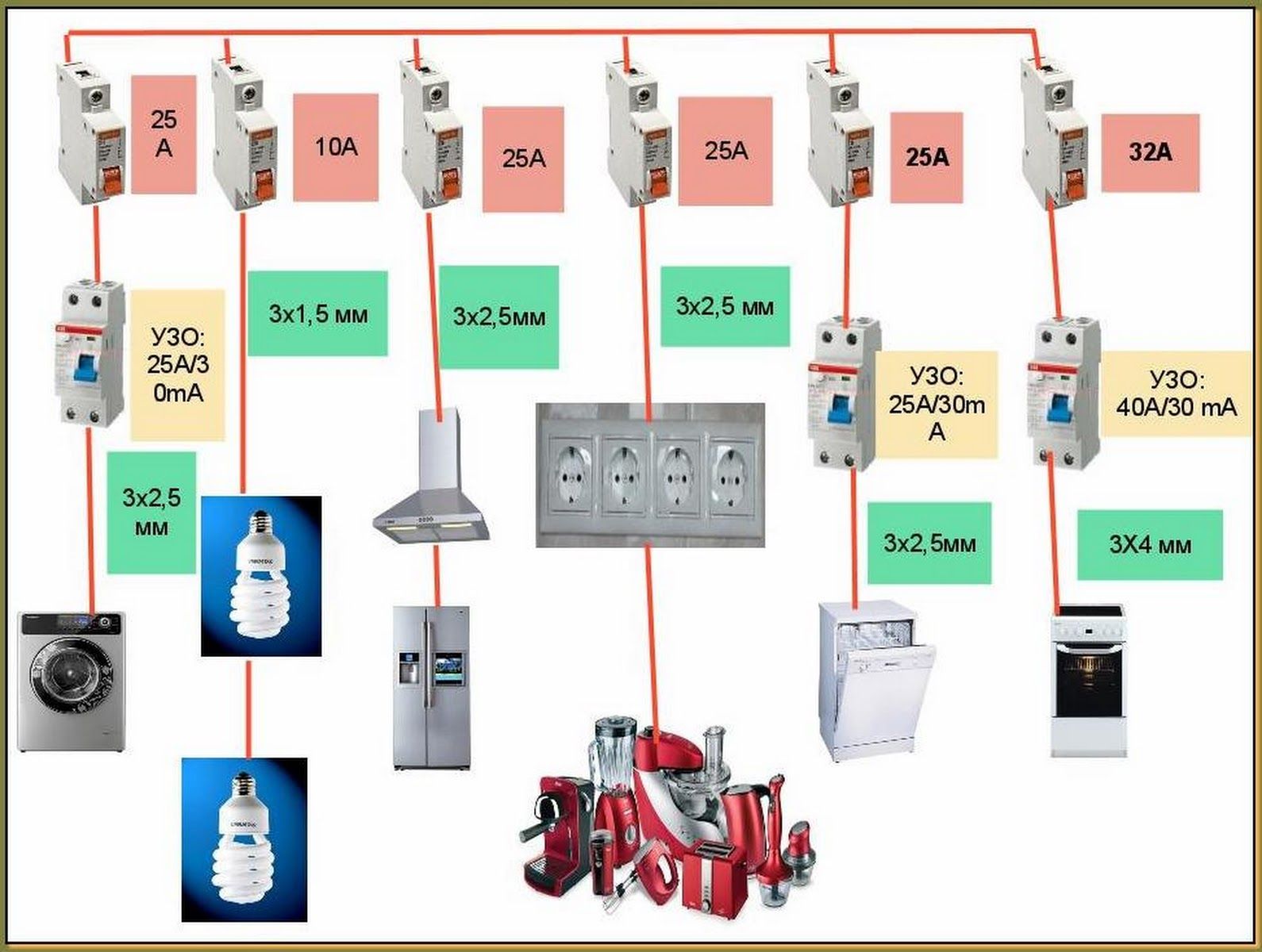

Пример схемы коммутационных аппаратов разделенных на группы и сечения кабелей для однокомнатной квартиры

Там же можно найти описание видов электропроводок, способы их укладки и типы используемых кабелей.

Разделение электропроводки на отдельные линии

Ещё один принцип, которого стоит придерживаться, независимо от предназначения помещения однокомнатной квартиры, составляя своими руками схему её электропроводки – это разделение потребителей на группы.

Пример схемы электропроводки в квартире

Минимальный вариант – группа розеток и освещения. Это означает, что от квартирного щитка должны идти отдельные защищённые автоматами кабели для розеток и электроосветительных приборов.

Помимо электробезопасности, такой подход выгодно отличается в плане удобства замены своими руками выключателя или розетки – будет возможность пользоваться электроосветительными приборами, не отключая электричество в квартире целиком.

Схема для ванной

Для мощных потребителей электроэнергии, таких как бойлер, электроплита, кондиционер, холодильник, необходимо прокладывать отдельную линию.

Схема электропроводки на кухне

Данное требование обосновано тем, что сечение проводов, обеспечивающих питание данных электроприборов должно быть большим, чем для кабелей, питающих менее мощное оборудование.

Соответственно, защитный автомат, рассчитанный под данное сечение, может не сработать, если в подключенном последовательно кабеле с более тонкими жилами появится сверхток, приводящий к перегреву, оплавлению и возгоранию изоляции.

Защита от поражения

Все группы розеток необходимо снабдить УЗО, реагирующими на утечки тока через тело человека или изоляцию. Таким способом реализуется защита от поражения при появлении опасного напряжения на корпусе электроприборов, и обеспечивается противопожарная безопасность. В отношении ванной комнаты, наличие УЗО является обязательным условием при установке розеток.

Желательно установить УЗО и на линию освещения тоже, особенно для ванной комнаты. Например, металлические части настенных светильников могут оказаться под напряжением и стать причиной поражения при их касании.

К тому же, в распределительной коробке, выключателе или клеммнике люстры может оказаться вода по вине соседей сверху. Попадание воды на токопроводящие поверхности не вызовет короткого замыкания и не заставит сработать автомат, но может стать причиной утечки, приводящей к порче изоляции и осветительного оборудования.

УЗО должны подключаться последовательно с защитным автоматом, причём номинальный ток УЗО должен быть на одно значение выше.

подключение УЗО

Схему УЗО + автомат можно заменить дифавтоматом, сочетающим в себе оба эти устройства, которые устанавливаются в квартирном распределительном щитке.

Сам щиток должен находиться в доступном месте на высоте, недосягаемой для маленьких детей.

Высота установки Распредщита в коридоре

Необходимость соблюдения правил и нормативов

При составлении схемы электропроводки, для того, чтобы не случайно не повредить при установке проводов другие коммуникации, необходимо иметь под рукой план их разводки в квартире.

Сверившись с расположением трубопроводов и различных кабельных линий, нужно провести электропроводку, по возможности избегая её пересечения с данными коммуникациями, придерживаясь правил прокладки электропроводки, которые детально описаны на данном ресурсе.

пример расположения проводки в комнате

Для удобства в данной статье выложены цитаты из правил устройства электроустановок (ПУЭ) и строительных норм и правил (СНиП).

Данные нормативы также включают расположение электропроводок, розеток и выключателей относительно дверей, стен, пола и потолка. Определяют точное местоположение проводки и электрических точек в квартире, указывая на плане расстояния в метрах или миллиметрах.

Поскольку к распределительным коробкам должен обеспечиваться доступ, то их количество можно уменьшить — планируя разводку проводов под розетки и выключатели, стоит планировать таким образом, чтобы осуществлять необходимые подключения в подрозетниках выключателей и розеток.

Условные обозначения на плане

Если для документации на квартиру нужен профессиональный чертёж схемы электропроводки, то лучше обратиться в соответствующие организации, обладающими квалифицированными специалистами, и имеющими право на составление подобных документов.

Но составляя монтажную схему для мастера, или планируя своими руками сделать все электромонтажные работы, нужно выучить минимальный набор условных обозначений различных часто встречающихся в квартире электрических точек и электроприемников.

условное обозначение выключателей и розеток на схеме

На плане электропроводки все три провода, необходимые для подключения розеток (фаза, ноль, заземление) можно обозначать одной линией для упрощения чтения схемы, а линии электропроводок для отдельных групп потребителей следует указывать различными цветами.

чертеж схемы квартиры от руки

Чертёж может быть начерчен от руки, главное соблюдать аккуратность и точность в обозначениях.

В сети интернет существует множество схем квартирных электропроводок, их можно использовать как шаблон, добавляя и изменяя по необходимости.

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

  1. стиральные и посудомоечные машины
  2. микроволновые печи
  3. электрические духовки
  4. электрические бойлеры
  5. системы кондиционирования
  6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

  1. Составление плана разводки электрической проводки всей квартиры.
  2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
  3. Демонтаж старой проводки и аксессуаров.
  4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
  5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

  1. тестер
  2. отвертки
  3. плоскогубцы
  4. кусачки
  5. монтажный нож
  6. рулетка
  7. изолирующая лента
  8. молотки
  9. перфоратор с различными сверлами и коронками разных размеров
  10. пассатижи
  11. уровень
  12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Разводка электропроводки — пошаговая схема электропроводки в квартире своими руками

Содержание

  1. Что нужно для устройства проводки
  2. Рекомендации по составлению схемы проводки
  3. Правила соединения проводов
  4. Особенности монтажа электропроводки

Электропроводка — это система распределения тока, состоящая из проводов, розеток, выключателей, распределительных щитов и прочих коммутационных и распределительных устройств. Весь процесс разводки электропроводки в квартире делится на несколько этапов:

  • Составление и расчет схемы электропроводки.
  • Разметка электропроводки в помещении.
  • Разводка проводов, монтаж щитка, счетчика.
  • Монтаж розеток, выключателей, подключение электротехнических приборов.

Что нужно для устройства проводки

Сама система состоит из проводов, которые могут быть одножильными и многожильными с наружной изоляцией (чаще всего из пластиката ПВХ). Для подключения бытовых и осветительных приборов нужны розетки (евростандарт) и выключатели (они бывают самые разные, выбрать можно на свой вкус и бюджет). Для коммутации проводов требуются распределительные коробки.

Цветовая маркировка проводов определяется нормами ПУЭ. Не обязательно следовать ей при подключении проводов, однако это исключает путаницу в дальнейшем.

В качестве дополнительных элементов могут потребоваться лотки, короба для укладки провода, тросы, струны, трубы различной длины и сечения. Для комфорта можно установить диммируемые выключатели света (требуют использования определенных ламп) и розетки с встроенными гнездами USB (идеально для зарядки смартфонов и прочих гаджетов).

Рекомендации по составлению схемы проводки

Планирование проводки включает в себя расположение проводов, расстояние от них до пола, расположение розеток, выключателей и прочих элементов. При составлении схемы стоит учесть расположение мебели и техники, направление открывания дверей и другие нюансы интерьера. Можно взять готовые примеры разводки электропроводки в квартире похожей планировки из интернета и внести изменения с учетом особенностей вашего помещения.

Кабели должны прокладываться только горизонтально и вертикально. Наиболее безопасное место монтажа проводов – под потолком.

Мощность энергопотребления — важный параметр, который поможет правильно выбрать тип кабеля, дифференциальные автоматы и прочие расходники для проводки. Посчитать нагрузку на электросеть можно так: сложите мощности всех приборов, которые могут быть одновременно включены в сеть во всем доме и, для обеспечения запаса прочности, прибавьте к полученной величине 20%. Например, если в квартире набирается бытовой техники на 5 кВт, оборудование должно быть рассчитано на мощность в 6-7 кВт.

Правила соединения проводов

Чтобы контакт проводов при внутренней разводке электропроводки был надежным, и проводка соответствовала требованиям пожарной безопасности, нужно соблюдать простые правила:

  • Провода из меди и алюминия вместе соединять запрещено, это может привести к короткому замыканию.
  • Место соединения должно быть качественно изолировано.
  • Если влажность в месте расположения проводки повышена, следует обеспечить усиленную гидроизоляцию.

Наиболее простой способ соединить два провода — выполнить скрутку с обжатием. Более надежный и современный способ соединения проводов — применение соединительных изолирующих зажимов СИЗ.

Скрутка медного провода с алюминиевым недопустимо. Эти материалы имеют разные характеристики, поэтому место контакта будет постоянно греться, что в итоге может привести к пожару.

Особенности монтажа электропроводки

Схема разводки электропроводки в комнате или квартире создается с учетом планировки помещения и расположения техники. При прокладке и сборке электропроводки учтите полезные рекомендации:

  • Штробы в стенах делают до оштукатуривания и поклейки обоев. Розетки и выключатели нужно ставить, когда финишная отделка полностью готова, либо после оштукатуривания.
  • Особое внимание уделите выбору провода. Для проводки в квартире или кирпичном коттедже подходит медный плоский провод с 2-3 жилами.
  • Подключайте мощные бытовые приборы (стиральная машина, водонагреватель, электропечь) на отдельные провода.

Схема электропроводки дома

— все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости.Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к ненужной трате дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, можно сказать, что без схемы электропроводки дома установка правильной электросистемы практически невозможна даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На схемах электропроводки используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера электрических схем дома: спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки в ванной. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Действия

  • Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
  • Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
  • Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
  • Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн



Создайте 280+ типов диаграмм онлайн



Доступ к диаграммам в любом месте и в любое время



Все на рабочем столе + Сообщество шаблонов



Управление командой и сотрудничество



Интеграция личного облака и Dropbox

EdrawMax Рабочий стол



Создайте более 280 типов диаграмм



Поддержка Windows, Mac, Linux



Полный доступ к ресурсам и шаблонам



Локальное программное обеспечение для бизнеса



Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома

  • Не забудьте сделать достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
  • Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
  • Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
  • Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и значение цветов проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цветов , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

Полное руководство по домашней электрической схеме

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме.Эта статья является окончательным руководством по схеме домашней электропроводки.

Обзор электрических схем дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

Схема электропроводки дома представляет собой схему, представляющую взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его.Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям.Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

  • Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения. Это сэкономит вам деньги.
  • Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
  • Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Простое начало построения диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

5 вещей, которые следует учитывать перед подключением проводки в вашем доме

Прежде чем составлять план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые будут стоить времени, денег, инструментов и т. д.Вы должны измерить все, прежде чем брать старт. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта.Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3.Спланируйте расположение розеток и разберитесь с системой электропроводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома.Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей.Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

Символы электрической схемы дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют.Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

Вещи, включенные в схему электропроводки дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты.Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

  • Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
  • Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
  • В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
  • Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
  • Добавьте переходы линии, где пересекаются ваши линии цепи.
  • Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
  • Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.
4 шага для создания электрической схемы дома
  1. Откройте новую страницу чертежа схемы соединений : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

  2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

  3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

  4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

  • Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
  • Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

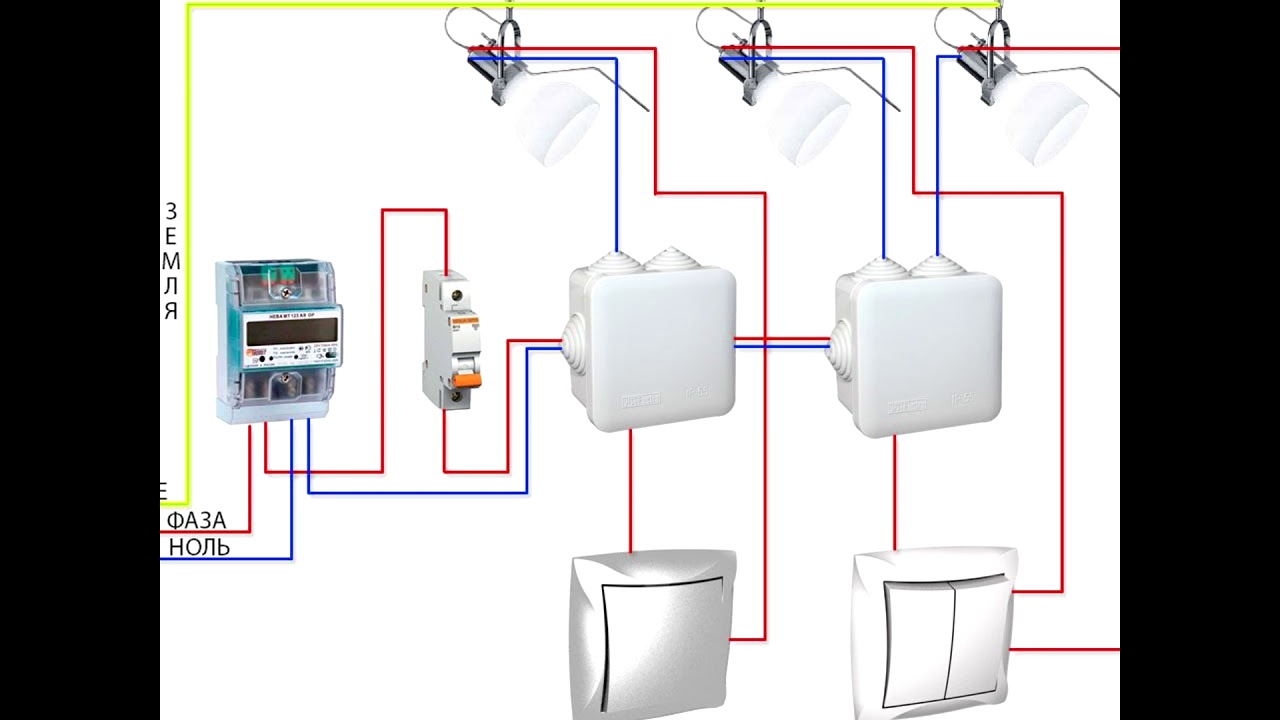

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в жизни, деньгах или времени вашего близкого человека.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Описание вашей домашней электрической системы

Предыстория: понимание вашей электрической системы

При устранении неполадок с электричеством в доме вы можете избежать большого разочарования, изучая или анализируя информацию о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для
Устранение этих проблем в вашем собственном доме.
Отказ от ответственности.

Меню страницы

См. также: Как дела идут не так

Ваша домашняя электрическая система: Электричество поступает к вашим светильникам и приборам от энергетической компании через вашу панель, ее выключатели, по вашим цепям и обратно. Вот схематическое изображение всех основных частей вашей домашней электросистемы.

На этих путях есть много соединений, которые могут быть нарушены или выйти из строя, и есть много путей, по которым электричество может попасть туда, куда вы не хотите.Смотрите мой
Загадочно ли электричество? статья и мой
Электрика как статья на втором языке.

Энергетическая компания: Ваша электроэнергетическая компания и ее распределительная система подают электроэнергию по проводам, через выключатели и трансформаторы от электростанции до точки подключения в вашем доме.

В самой системе коммунальных услуг могут возникнуть проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя отключить питание, но другие соединения, прерывистые линии, штормы, несовершенства или ошибки могут иногда допускать необычное напряжение в вашу систему, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас лучше осознать эту возможность, так что наше использование сетевых фильтров стало обычным явлением. Но от некоторых перенапряжений трудно защититься, и они по своим последствиям могут быть похожи на удары молнии.

На этой схеме более подробно показаны источники 120 и 240 вольт в трансформаторе компании.

Ваш главный щит: Ваш центральный щиток выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых вытекает из своего собственного выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Прерыватель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. Эта диаграмма сравнивает главную панель в том виде, в каком я ее изобразил до сих пор, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он может быть рядом со счетчиком энергетической компании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электроэнергию в вашем доме.

Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором уточнении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, то работу или неисправность цепи было бы легко понять. Но это не так просто. Эта диаграмма позволяет вам проследить путь одной цепи, когда она проходит через вашу систему:

Кодекс и соглашение определяют цепь в доме как имеющую источник в одном из домашних автоматических выключателей или предохранителей. Приняв это за отправную точку источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают подветви, подобные ветвям дерева.

В соответствии с Кодексом для каждого из большинства крупных бытовых приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка, используется отдельная цепь; они, а также электрические обогреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт, а не 120 вольт, которые используются большинством других предметов. Для каждой посудомоечной машины, утилизации отходов, газовой или жидкотопливной печи и стиральной машины обычно предусмотрена отдельная цепь на 120 вольт.Большинство других 120-вольтовых цепей, как правило, обслуживают несколько (от 2 до 20) ламп и штепсельных розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более толстый провод, рассчитанный на 20 ампер потока.

Цепи, обслуживающие более одной розетки или светильника, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой цепи есть много мест, через которые электричество может не пройти — — от выключателя и его соединений, через ряд соединений на устройствах и коробках, через выключатели и на контактах розетки, куда что-то втыкаешь.Устранение неполадок с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Хотите помочь по
Как маркировать цепи вашей панели?)

Иногда поведение электричества в доме объясняют сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу или насадку для душа определенного размера (сопротивление) может привести к определенной скорости потока (силе тока) и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что означает схема — с точки зрения сантехники? Давление воды заканчивается в раковине или выходит на газон за разбрызгивателем. Возврат воды обратно в водоем очень окольный. Электропроводка – это более герметичная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять функцию, которую играют разные провода в цепи, рассмотрим сначала использование терминов. Поскольку в дом подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в батареях и автомобилях.Вместо этого энергетическая компания поставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электричество проходит через трансформатор, с одной стороны, и работающие предметы быта, с другой, по непрерывным проводным дорожкам между ними.

Две клеммы трансформатора изолированы от земли, а третья соединена с землей. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), при прикосновении к горячему проводу создает вместе с землей случайный путь для протекания электричества между этим проводом и «заземленная» клемма трансформатора.(см. это очень хорошо
Изображение потрясений
по инженерному типу).

Горячий провод цепи — это, можно сказать, половина пути, по которому проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае 120-вольтовой цепи, является «нейтральным» проводом. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другая — от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою предназначенную работу.

Горячие провода распределяются в ваш дом от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, но никогда не зеленые и не оголенные. Заземляющие нулевые провода в вашем доме также распределяются от вашего щита, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, скорее всего, вызовет у вас шок.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут горячими, и отличить их от нейтрали и земли.

Помимо черного, красного и белого проводов, кабели в домах, проводившихся с 1960-х годов, также содержат оголенный или зеленый «заземляющий» провод. Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути потока по цепи. Вместо этого он предназначен для соединения с металлическими частями светильников и приборов, чтобы был обеспечен путь «к земле», если горячий провод соприкоснется с такими частями; в противном случае вы или я могли бы быть лучшим доступным путем.(Посмотрите на этой диаграмме, можете ли вы изобразить различные пути нормального тока и короткого замыкания на землю:)

Другими словами, когда провод заземления действительно пропускает ток, он заботится об опасной ситуации; на самом деле, он обычно внезапно пропускает такой большой поток, что вызывает срабатывание выключателя цепи, тем самым также предупреждая нас о том, что проблема требует внимания.

Коммутация: В соответствии с нормами, соглашением и вескими причинами должны коммутироваться только горячие провода, а не нейтраль или заземление.На этой диаграмме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое передает нагретый провод, скажем, на свет, или отключает этот нагрев. Таким образом, черный или красный провод между выключателем и его лампочкой не всегда на самом деле горячий; когда не жарко, его цвет все еще действителен, чтобы напомнить нам, что иногда будет жарко. Существует форма переключения, при которой каждый из двух или более переключателей может управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один переключатель продолжает работать с другим на одном или другом из двух «путешественников», которые проходят между переключателями; последний переключатель подключает либо горячего путешественника, либо негорячего путешественника к свету, таким образом активируя свет или нет. я даю больше
Обсуждение и схемы трехпозиционных переключателей.

Другие специализированные выключатели включают диммеры, датчики движения, фотоэлементы, выключатели с таймером, термостаты и переключатели «умный дом» (X-10). Вы можете получить мои советы по этому поводу на
Автоматическое управление.

Экскурсия по цепи: Здесь вы увидите электрическую схему дома, хотя и не всего дома. Есть схемы (вот
Предварительный просмотр) коммутируемой розетки, трехпозиционных выключателей, серии розеток и всех связанных с ними выключателей и источников света.Чтобы вы могли испытать на практике все входы и выходы схемы, возьмите
Тур. (Любители головоломок найдут в конце тура три задачи по устранению неполадок). Затем, чтобы сравнить эту же схему, как она соединяется в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к
Кабельная разводка цепи. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них вещи, похожие на то, что вы найдете в своем собственном доме.

Для более продвинутых. Работая над более сложной проблемой, вы можете улучшить свое образование с помощью этого
Учебник о соединениях в электрических коробках. И у меня есть эта страница, полная
Схемы соединений, которые должны показать большинство возможных способов соединения проводов в розетках, осветительных и распределительных коробках.

«Конечно, лучше [черт возьми] позвонить или прийти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет, что мне неудобно! Это не сильно отличается от того, чтобы зайти в ресторан с собственной ветчиной и яйца!!(LOL) Точно так же я не хочу платить «полный фрахт» за вызов службы, не потому что я скряга, а потому что я всегда ненавижу, когда меня «щипают» за то, что Я, вероятно, мог бы сделать это сам, имея немного внешних знаний и помощи!» -Rich

«Я думал, что наверняка в Интернете будет гора информации о базовой домашней электропроводке? Проблема в том, что гора информации ЕСТЬ, но она не вся в одном месте и недоступна для неспециалиста. По крайней мере, так мне казалось, пока я не нашел ваш сайт. Наконец-то я нашел место, где была вся информация, которую я искал, и она была представлена ​​в приятной логичной и легкой для понимания форме.» -Том

«Абсолютно лучший сайт по домашней электрике, который я смог найти в Интернете. Схема с пошаговым чтением помогла мне, наконец, понять основы домашней электропроводки», — Тодд, Висконсин,

.

© 2005-2020 Лоуренс Димок

Работа с проволокой — Learn.sparkfun.com

Введение

Когда кто-то упоминает слово «провод», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров.Провод может относиться либо к механическому, либо к электрическому применению. Примером механического провода может быть растяжка, но в этом руководстве основное внимание будет уделено электрической проводке.

Внутри многожильного провода

Электрический провод является основой нашего общества. В домах есть провода, чтобы включать свет, топить печь и даже разговаривать по телефону. Провод используется для того, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлического сердечника. Электрический изолятор — это материал, внутренние электрические заряды которого не протекают свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, обладающие высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует потому, что прикосновение к оголенному проводу может привести к непреднамеренному протеканию тока через тело человека (плохо) или в другой провод.

Рекомендуемое чтение

Вот некоторые темы, которые вы, возможно, захотите изучить, прежде чем читать о проводах:

Многожильный провод по сравнению со сплошным сердечником

Провод

может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известной как прядь. Один очень распространенный тип сплошной проволоки известен как проволочная обмотка.

Различные цвета одножильного провода

Многожильный сердечник

Многожильный провод состоит из множества отрезков сплошного провода, собранных в одну группу. Он гораздо более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод того же размера, его можно использовать, когда провод необходимо часто перемещать, например, в манипуляторе робота.И наоборот, сплошной провод используется, когда требуется небольшое движение или вообще не требуется, например, для прототипирования схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или в металлизированном сквозном отверстии может быть очень сложной в зависимости от толщины, поскольку жилы хотят отделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетным платам или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример с шаговым двигателем в Руководстве по подключению Stepoko. Концы проводов с завода выглядят довольно рыхлыми.

На изображении слева показаны жилы проволоки, скручиваемые примерно на 180 градусов по длине полосы. На изображении справа показаны луженые провода с припоем. Нанесите излишки припоя, чтобы флюс подействовал, и удалите лишний припой утюгом, чтобы получился сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может разрушиться при механическом воздействии, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения величины тока, который провод может безопасно выдержать. Калибр провода может относиться как к электрическому, так и к механическому. Этот учебник будет охватывать только электрические. Существуют две основные системы измерения калибра: американский калибр проводов (AWG) и стандартный калибр проводов (SWG). Различия между ними не являются критическими для этого руководства.

Приблизительная шкала нескольких различных калибров проволоки

Величина тока, которую может пропускать провод, зависит от нескольких различных факторов, например, состава провода, длины провода и состояния провода.Как правило, более толстый провод может нести больший ток.

Приблизительная таблица зависимости толщины провода от допустимого тока

В SparkFun мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макетной платы или печатной платы идеально подходит сплошной сердечник, поскольку он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — это № 1, просто следите за тем, чтобы не пропускать слишком большой ток через один провод. Он нагреется и может расплавиться!

SparkFun предлагает широкий выбор одножильных и многожильных проводов 22 AWG.

Нажмите, чтобы просмотреть дополнительные варианты проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно уменьшить размеры.

Совет: Проволочная обмотка впервые использовалась для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к небольшим контактам на компоненте поверхностного монтажа или печатной плате, проектах с небольшим пространством или ремонте плат (например, ремонт «зеленых» проводов). Работа с толстым проводом? сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с учебным пособием по созданию автономных транспортных средств.

Как зачистить провод

Безопасные и долговечные электрические соединения начинаются с чистой и аккуратной зачистки проводов. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.

Без зазубрин и выбоин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии

ТОЛ-14762

Это ваши базовые, заурядные клещи для зачистки проводов от Techni-Tool с удобной рукояткой, что делает их доступной опцией…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии

ТОЛ-15220

Это инструменты для зачистки проводов более высокого класса от Jonard Industries с удобной изогнутой рукояткой, что делает их доступным вариантом…

1

Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственных магазинах, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.

Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.

Подсказка:
Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электропроводки. Просто поместите электролюминесцентную проволоку посередине зубов и отрегулируйте ручку, чтобы уменьшить захват проволоки.Убедитесь, что коронирующие провода не находятся прямо под зубами при зачистке провода.
>

Инструмент для намотки проволоки

Если вы используете инструмент для намотки провода, чтобы намотать провод вокруг штифта, в середине может уже быть встроенное лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

28 доступно

ТОЛ-14915

Этот Wire Wrap Too наматывает, разматывает и даже зачищает провод соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода с помощью ручных инструментов для зачистки проводов

Просто сжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя правильную насечку на инструменте, а затем слегка повернув его, изоляция будет срезана.

Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов

Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочки и зачистку нескольких изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.

Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для обрезки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.

Вставьте кабель между губками. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Примечание: Обязательно поместите внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, провода вашего кабеля должны быть идеально зачищены!

Советы, хитрости и подсказки

Важно, чтобы размер провода соответствовал правильному вырезу в инструменте для зачистки.Если выемка слишком большая, провод не будет зачищен. Если надрез слишком мал, есть риск повредить провод. Использование выреза меньшего размера означает, что съемники закроются слишком далеко, впиваясь в провод под ним. При использовании многожильного провода инструмент отрезает внешнее кольцо проводов, уменьшая общий диаметр провода и снижая его прочность. Надрез в сплошной проволоке значительно снижает прочность и гибкость проволоки. Вероятность разрыва провода при изгибе значительно возрастает.

Этот провод не был должным образом зачищен, имеются выбоины и недостающие жилы

Если провод случайно надрезается, лучше всего отрезать поврежденную часть провода и повторить попытку.

Как сращивать провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудить кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Проденьте термоусадку через один из проводов. Убедитесь, что термоусадочная пленка снята с места, где вы будете сращивать.

Направьте клеммы проводов друг к другу и соедините их открытые концы.

Соедините провода, используя клейкую ленту, чтобы прикрепить провода к коврику для пайки.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажая провод.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и нанесите припой на провода. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку с помощью паяльника или паяльной станции с горячим воздухом.

Тепло от паяльника Тепло от ремонтной станции горячего воздуха

После завершения термоусадка должна надеть оголенный провод.

Советы: Ищете другие идеи и способы нарезки проволоки? Попробуйте скрутить провода между собой. Вы можете иметь скрученные провода, обращенные друг к другу (также известные как скрученная спираль) или в одном направлении.

Вы также можете попробовать соединить и скрутить провода вместе с помощью соединения Western Union (также известного как соединение Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для опытных пользователей вы также можете подключиться к проводу для западного Т-образного соединения вместо того, чтобы резать провод напрямую.Это полезно при добавлении компонента (компонентов) (например, подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и снизить затраты. Просто зачистите середину провода, снимите изоляцию с помощью канцелярского ножа/паяльника, намотайте отдельный провод/клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показано, как резистор и провод добавляются к середине двух проводов.

Западный метод Т-образного соединения, используемый для соединения 3 проводов-перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов или подключением проводов к штырьку? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичной встроенной в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический разъем — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни типов электрических разъемов. Соединители могут соединять два отрезка провода вместе или подключать провод к электрической клемме.

Ниже несколько типов разъемов. В крайнем верхнем левом углу у нас есть изолированный соединительный соединитель для соединения концов двух проводов. Справа разветвленный разъем (также известный как лопатка или разрезное кольцо) полезен для подключения провода к винтовым клеммам путем вставки вилки в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы в середине также полезны для подключения проводов к винтовым клеммам. Хотя кольцевая клемма обеспечивает более надежное соединение, перед установкой клеммы необходимо полностью удалить винт. В крайнем правом верхнем углу у нас есть штекерный разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лепестковый разъем (он же двойной обжим) , показанный внизу справа. В зависимости от конструкции и области применения эти соединители могут быть разных видов, например, с фланцевой вилкой или клеммой со стопорным кольцом.

Изолированное сращивание, вилочное, кольцевое, штекерное и гнездовое штыревые соединители

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лепестковый разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Для безопасного соединения вам понадобится одинаковый размер разъемов. На изображении ниже показаны лепестковые гнездовые разъемы 1/4 дюйма, подключаемые к вилочным лепестковым клеммам микропереключателя.

Что такое обжим?

Слово «опрессовка» в этом контексте означает соединение двух кусков металла вместе путем деформации одного или обоих из них для удерживания другого. Деформация называется извитостью.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима разъемов на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных инструментов.

Инструмент для обжима с трещоткой

Лучший обжимной инструмент имеет встроенную трещотку. Когда рукоятки сжимаются вместе, они будут храпеть и не дадут челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует достаточное давление. Этот тип обжимного инструмента также имеет широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «матрицы» (т. е. головка обжимного инструмента) будет иметь разный размер. В обжимном инструменте ниже используется другая матрица для обжима меньших обжимных контактов, которые вставляются в корпус штыревого разъема.

Обжимной инструмент с храповым механизмом для обжимных штифтов

На рисунках ниже показаны провода разного сечения, обжатые для вилочного соединителя, и обжимной штифт для поляризованного соединителя.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт, обжатый перед установкой в ​​пластиковый корпус
Ручной обжимной инструмент

Ручные обжимные инструменты могут дать почти такие же результаты, хотя и требуют от пользователя гораздо большей бдительности. Обжимной инструмент этого типа обычно менее прочный. Внимание должно быть уделено во время обжима, чтобы убедиться, что губки правильно выровнены на соединителе.Несоосность приведет к менее чем желаемому обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти отделятся и не закроются полностью. Как правило, достаточно сжать его как можно сильнее. Причудливый инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для резки и зачистки проводов/кабелей.

Ручной обжимной инструмент на саморегулирующемся инструменте для зачистки проводов для изолированных и неизолированных плоских разъемов

Хотя с саморегулирующимся инструментом для зачистки проводов немного сложнее работать, чем с трещоткой, он может зачищать, резать и обжимать быстроразъемные соединения.

Внимание! Плоскогубцы — это не кримперы! Также нельзя использовать молотки, тиски, острогубцы или плоские камни. Хороший кримпер при правильном использовании сделает холодный сварной шов между проводом и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели сплошную форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!

Зачем нужен этот уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют влаге собираться, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагрев и в конечном итоге может привести к поломке.

Обжим быстроразъемного разъема

Существует несколько аргументов за и против использования одножильных проводов с обжимными соединениями. Многие считают, что обжатие провода со сплошным сердечником создает слабое место в проводе, что может привести к его обрыву. Существует также большая вероятность того, что обжимное соединение ослабнет с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать правильный размер провода для размера клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжимному соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлического корпуса разъема, обычно около ¼ дюйма или около того. Если зачищенный провод входит в металлическую часть корпуса практически без свободного пространства, разъем имеет правильный размер.

Хорошее соотношение длины проволоки и ствола

Затем провод следует вставлять до тех пор, пока изоляция провода не коснется конца ствола.

Хорошо: проволока немного торчит из ствола

Затем провод и клемма вставляются в обжимной инструмент. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных инструментах. В качестве альтернативы, если обжимной инструмент не имеет цветовой маркировки, используйте маркировку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент держат перпендикулярно клемме и помещают над цилиндром, ближайшим к кольцу (или другому типу соединения). Для завершения обжима инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После завершения обжима провод и разъем должны держаться вместе после попытки разъединить их с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим не прошел сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица военных характеристик обжимных соединений.

Подсказка: Если провод не помещается в корпус или слишком свободно закреплен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости вы можете добавить паяное соединение между проводом и разъемом. Тем не менее, правильно обжатые провода создают газонепроницаемое холодное соединение и не требуют пайки.

Имейте в виду, что добавление припоя добавит нагрузку на соединение из-за механических вибраций и термоциклирования, что приведет к выходу соединения из строя.Пайка также может увеличить сопротивление в месте соединения. Для приложений с низким энергопотреблением пользователи не заметят существенной разницы.

Совет: В зависимости от применения два провода могут быть обжаты вместе в одном обжимном соединителе. Вам нужно убедиться, что комбинированный диаметр провода может поместиться в обжимное соединение, а обжимной соединитель способен выдержать силу тока проекта.

На изображении ниже показаны два провода, обжатые лепестковыми разъемами для средних соединений.В этом случае гофрированные провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы поместиться в пластиковый корпус. Вместо цилиндра, обжимающего провод, разъем может иметь два обжимных выступа (т. Е. Крылья) для обжима провода и его изоляции. Дополнительные обжимные лепестки для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь стопорный язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Примером могут служить соединительные провода премиум-класса с предварительной заделкой. Они используются для подключения к печатным платам с 0,1-дюймовыми контактными площадками PTH. Ниже приведено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки внутри поляризованного корпуса. В центре находится охватывающий штифт, используемый для соединения с вилочным штифтом справа.

Процесс немного утомительнее, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта, это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок провода. Убедитесь, что сечение провода соответствует спецификациям обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как это рекомендовано в техническом описании обжимного штифта.После извлечения обжимного штифта из его металлической полоски совместите жилы провода с выводом проводника, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется согнуть выступы изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, то на одной стороне челюсти прорезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжатия выступов. Кроме того, половина матрицы утоплена для язычка изолятора.

Обжимной инструмент с храповым механизмом, вид сбоку Крупный план обжимного инструмента с двумя канавками и углублением матрицы для выступа изолятора

Внимание! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет достаточно обжимать выступы.В результате провод может не полностью контактировать со штырем, и штырь будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный штифт прямо над ручкой.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам придется отрегулировать обжимной штифт так, чтобы его изолятор был на одном уровне с матрицей.

Когда все будет готово, медленно сожмите рукоятки сильнее, чтобы продолжить обжимать выступы.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный штифт прямо над рукояткой. Продолжайте сжимать рукоятку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые выступы. Вы должны увидеть что-то похожее на обжатые контакты ниже. При необходимости вам может потребоваться повторно вставить штифт обратно в губки, чтобы в достаточной степени обжать выступы. Обжимной штифт в крайнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый штырек с внутренней резьбой был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпал с отверстием в пластиковом корпусе.

Когда закончите, провод должен зафиксироваться в соответствующем гнезде. Ниже приведены несколько обжатых контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример обжимных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, обжатые контакты в красном корпусе используются для разъема JST RCY.

Распространенные неудачи

Ниже приведен список распространенных ошибок при обжиме быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Неправильный размер разъема для провода или неправильный размер провода для разъема.

Плохой обжим. Разъем был слишком мал для выбранного сечения провода.

Будьте осторожны, не снимайте изоляцию слишком сильно.

Снято слишком много изоляции, оголено слишком много оголенного провода

Также стоит отметить, что, хотя это и не обязательно вредно, проволока не должна выступать слишком далеко за пределы ствола. В этом случае рекомендуется обрезать провод.

Лишний оголенный провод следует обрезать

Внимание! Помните, что для намотки проволоки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, оно не может обрабатывать большую мощность из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните провод, чтобы снять изоляцию.

Не забудьте снять достаточное количество проводов, чтобы обернуть их вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Обязательно вставьте проволоку со стороны с выемкой и поместите проволоку в прорезь вдоль боковой стороны цилиндра.

Вставьте провод в контактный штифт (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты.

Примечание: Штыревые разъемы с разъемами для штабелирования можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обмотать провод вокруг штыревых штырьков.

Поверните инструмент по часовой стрелке, чтобы начать оборачивать провод вокруг квадратного штифта. Другой рукой удерживайте провод и штырьки. Продолжайте вращать инструмент, чтобы весь зачищенный провод намотался на штифт.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штыря. Для более прочного и надежного соединения добавьте немного припоя между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете сложить, зависит от длины штифта. Попробуйте использовать инструмент для намотки проводов, чтобы намотать провода на разъемы микроконтроллера, светодиода или резистора для прототипирования.

Удаление намотанных проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После ослабления обмотки провода вытащите провод из штифта.

Управление проводами

Скручивание проводов в косу

Рекомендуется сплетать длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • помогает организовать проект
  • предотвращает отрыв проводов от движущихся частей
  • укрепляет соединение

Ниже приведен пример плетения четырех соединительных проводов для неадресуемого светодиода. Чтобы сплести провода, скрутите пару проводов против часовой стрелки между указательным и большим пальцами обеих рук. В данном случае зеленый и красный провода были скручены первыми.

Скрутите другую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После того, как вы закончите, провода в вашем проекте станут управляемыми и простыми в обращении. Ниже приведены несколько примеров использования плетеных проводов в проектах.

Рукава и кабельные держатели

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны свободные провода на Shapeoko.

Ниже приведены изображения проводов в оболочке и держателе кабеля для защиты.

Маркировочный комплекс Электропроводка

Иногда бывает полезно маркировать провода с помощью стикеров, скотча или маркеров, чтобы отслеживать соединения с использованием проводов того же цвета, сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода из комплекта micro:arcade

Советы: Проверьте ссылки ниже для получения дополнительных идей.

Как оценить количество проводов, необходимых для замены электропроводки в среднем доме | Домашние руководства

Автор: SF Gate Contributor Обновлено 12 октября 2021 г.

Что касается проводки, то среднего дома не существует. Каждый дом не только имеет разную форму и размер, но и имеет разные потребности в электричестве. Чтобы получить реалистичную оценку количества электрического кабеля, которое потребуется для вашего проекта, вам понадобится план этажа и/или базовая схема проводки.Точность сметы зависит от точности поэтажного плана.

Важность электрической схемы

Все электрические цепи в типичном доме берут начало на главном щите, который обычно находится на первом этаже в точке, где электричество поступает от линий электропередач. Электрическая схема отображает информацию о каждой цепи, в том числе о каждом светильнике или розетке, которые в ней находятся, и, что наиболее важно для целей оценки, местоположении последнего устройства.

Расстояние от панели до последнего устройства приблизительно определяет количество проводов, необходимых для этой цепи, сообщает Structured Home Wiring. Проводу, возможно, придется следовать окольным маршрутом, чтобы достичь всех устройств на нем, но для целей оценки вы можете предположить, что он идет по наиболее прямому маршруту.

Информация о калибре проводов

В жилых цепях в Северной Америке напряжение составляет 120 или 240 В. При оценке потребностей в проводах необходимо различать их, поскольку для них требуются провода разного сечения.Кроме того, вам может понадобиться провод другого калибра для обслуживания вашей 240-вольтовой плиты, чем для вашего водонагревателя, а для 15-амперных и 120-вольтовых цепей требуется провод меньшего сечения, чем для 20-амперных цепей.

Изучая электрическую схему, обратите внимание на напряжение и силу тока в каждой цепи, чтобы вы могли составить список необходимого вам количества проводов каждого калибра, но оставьте установки на 240 В для профессионального электрика. Вы можете последовать совету некоторых строителей и использовать провод 12-го калибра для всех цепей на 120 В.Это упрощает установку и гарантирует, что все ваши схемы соответствуют коду, хотя это немного дороже.

Добавление всего

Теперь, когда у вас есть электрическая схема, соответствующие измерения расстояния до вашего дома и информация о калибре провода, необходимом для каждой цепи, у вас есть все, что вам нужно для оценки проводки. Вычислите длину каждой цепи, используя план этажа вашего дома, и добавьте эту длину ко всем другим длинам для этого провода.

Добавьте 10-процентную избыточность к окончательной сумме, чтобы учесть повороты, изгибы и возвраты.Вы покупаете проволоку в бухтах, поэтому в целях безопасности всегда округляйте до следующего большего количества мотков. Например, если ваши расчеты показывают, что вам нужно 7 1/4 50-футовых рулонов, купите восемь из них.

Потребность в специальных проводах

Толстый кабель на 240 В — это не единственный специальный провод, который вам понадобится. Если вы планируете установить трехпозиционные выключатели освещения, то есть систему, в которой два выключателя управляют одним и тем же светильником или вентилятором, вам понадобится трехжильный провод 12-го калибра с дополнительным горячим проводом, говорит Ask the Builder.Если вы планируете установить наружное освещение, вам понадобится внешний провод, который можно закопать.

Составьте дополнительный список этих специальных кабелей, чтобы всегда иметь их под рукой, когда они понадобятся. Если вы не уверены, какой тип провода вам нужен для конкретного применения, проконсультируйтесь с электриком. Вы не хотите устанавливать цепь с некачественным проводом, который не может выдержать нагрузку без перегрева.

Как сделать схему

Задумывались ли вы когда-нибудь о разнице между батареями и электричеством от настенных розеток или о том, как сделать электрическую цепь?

На этой странице вы узнаете об электронах и электрическом токе, батареях, цепях и многом другом!

Научные проекты схем

Построить схему

Как сделать схему? Цепь – это путь, по которому течет электричество.Он начинается от источника питания, такого как батарея, и течет по проводу к лампочке или другому объекту и обратно к другой стороне источника питания. Вы можете построить свою собственную схему и посмотреть, как она работает с этим проектом!

Что вам нужно:

*Чтобы использовать фольгу вместо проволоки, отрежьте 2 полоски длиной 6 дюймов и шириной 3 дюйма. Плотно согните каждую из них вдоль длинного края, чтобы получилась тонкая полоска.)
**Чтобы использовать скрепки вместо держателей батареи, прикрепите один конец скрепки к каждому концу батареи с помощью тонких полосок скотча.Затем подключите провода к скрепкам.

Часть 1 – Создание схемы:

1. Подсоедините один конец каждого провода к винтам на основании держателя лампочки. (Если вы используете фольгу, попросите взрослого помочь вам открутить каждый винт настолько, чтобы под него можно было поместить полоску фольги.)

2. Подсоедините свободный конец одного провода к отрицательному («-») концу одной батареи. Что-нибудь происходит?

3. Подсоедините свободный конец другого провода к положительному («+») концу батареи.Что теперь происходит?

Часть 2. Добавление мощности

1. Отключите аккумулятор от цепи. Поставьте одну батарею так, чтобы конец «+» был направлен вверх, затем установите рядом с ней другую батарею, чтобы плоский конец «-» был направлен вверх. Обмотайте середину батареек лентой, чтобы скрепить их.

2. Установите канцелярскую скрепку между батареями так, чтобы она соединила конец «+» одной батареи с концом «-» другой. Закрепите скрепку на месте узким куском ленты (не заклеивайте металлические концы батареи).

3. Переверните батареи и прикрепите один конец скрепки к каждой из батарей. Теперь вы можете подключить по одному проводу к каждой скрепке. (В нижней части батарейного блока должна быть только одна скрепка для бумаг — не подсоединяйте к ней провод.)

4. Подсоедините свободные концы проводов к лампочке.

(Примечание: вместо шагов 1-3 вы можете использовать две батареи в держателях батарей и соединить их вместе одним проводом.)

Что произошло:

В первой части вы узнали, как сделать цепь с батарейкой, чтобы зажечь лампочку.

Аккумуляторы снабжают электричеством. При правильном подключении они могут «запитывать» такие вещи, как фонарик, будильник, радио… даже робота!

Почему не загорелась лампочка, когда вы подключили ее к одному концу батареи проводом?

Электричество от батареи должно выходить с одного конца (отрицательный или «-») и обратно через положительный («+») конец, чтобы работать.

То, что вы построили из батареи, провода и лампочки на шаге 3, называется разомкнутой цепью .

Для того, чтобы электричество начало течь, нужен замкнутый контур . Электричество создается крошечными частицами с отрицательным зарядом, называемыми электронами .

Когда цепь замкнута или замкнута, электроны могут течь от одного конца батареи по всему периметру, через провода, к другому концу батареи. По пути он будет переносить электроны к подключенным к нему электрическим объектам, таким как лампочка, и заставлять их работать!

Во второй части вы добавили еще один аккумулятор.Это должно было заставить лампочку гореть ярче, потому что две батареи вместе могут дать больше электроэнергии, чем одна!

Скрепка на дне батарейного блока позволяла электричеству течь между батареями, усиливая поток электронов.

Вы видите, как работают замкнутые и разомкнутые цепи, чтобы позволить или остановить ток?

Изолятор или проводник?

Материалы, через которые может проходить электричество, называются проводниками вызова.Материалы, препятствующие протеканию электричества, называются изоляторами.

Вы можете узнать, какие предметы в вашем доме являются проводниками, а какие изоляторами, используя схему, которую вы сделали в последнем проекте, чтобы проверить их!

Что вам нужно:
  • Цепь с лампочкой и 2 батареями
  • Дополнительный провод с зажимом типа «крокодил» (или провод из алюминиевой фольги*)
  • Объекты для тестирования (из металла, стекла, бумаги, дерева и пластика)
  • Рабочий лист (дополнительно)
Что вы делаете:

1.Отсоедините один из проводов от аккумуляторной батареи. Подключите один конец нового провода к аккумулятору. У вас должно получиться два провода со свободными концами (между лампочкой и батарейным блоком).

2. Вы сделали обрыв цепи и лампочка не должна гореть. Затем вы проверите объекты, чтобы увидеть, являются ли они проводниками или изоляторами. Если объект является проводником, лампочка загорится. Это изолятор, он не загорится. Для каждого объекта угадайте, будет ли каждый объект замыкать цепь и зажигать лампочку или нет.

3. Подсоедините концы свободных проводов к объекту и посмотрите, что произойдет. Некоторые объекты, которые вы можете протестировать, — это скрепка для бумаги, ножницы (попробуйте лезвия и ручки отдельно), стакан, пластиковая посуда, деревянный брусок, ваша любимая игрушка или что-то еще, что вы можете придумать.

Что произошло:

Прежде чем протестировать каждый объект, угадайте, загорится ли от него лампочка или нет. Если это так, объект, к которому вы прикасаетесь проводами, является проводником.

Лампочка загорается, потому что провод замыкает или замыкает цепь, и электричество может течь от батареи к лампочке и обратно к батарее! Если он не загорается, объект является изолятором и останавливает поток электричества, как это делает разомкнутая цепь.

Когда вы настроили цепь на шаге 1, она была разомкнута. Электроны не могли течь по кругу, потому что два провода не соприкасались. Электроны были прерваны.

Когда вы помещаете металлический предмет между двумя проводами, металл замыкает или замыкает цепь — электроны могут течь через металлический предмет, переходя от одного провода к другому! Объекты, которые замыкали цепь, заставляли лампочку загораться. Эти объекты являются проводниками.Они проводят электричество.

Большинство других материалов, таких как пластик, дерево и стекло, являются изоляторами. Изолятор в разомкнутой цепи не замыкает цепь, потому что через него не могут протекать электроны! Лампочка не загорелась, когда между проводами вставил изолятор.

Если вы используете провода или зажимы типа «крокодил», обратите на них пристальное внимание. Внутри они металлические, а снаружи пластиковые. Металл — хороший проводник. Пластик — хороший изолятор.Пластик, обернутый вокруг провода, помогает поддерживать движение электронов по металлическому проводу, блокируя их передачу на другой объект за пределами проводов.


Урок схемотехники

Что такое электричество?

Все вокруг вас состоит из крошечных частиц, называемых атомами.

Внутри

атомов есть еще более мелкие частицы, называемые электронами . Электроны всегда имеют отрицательный заряд.

Когда электроны движутся, они производят электричество!

Электричество — это движение или поток электронов от одного атома к другому.Не волнуйтесь, если это кажется сложным. Это!

Электроны называются субатомными частицами , что означает, что то, что они делают, происходит внутри атомов, так что это довольно сложная наука.

Вы помните, что узнали о магнитах? Они имеют положительные и отрицательные заряды, а противоположные заряды (+” и “-“) притягиваются друг к другу. Ну, то же самое и с электрическими зарядами. Отрицательно заряженные электроны пытаются совпасть с положительными зарядами других объектов.

Как электроны переходят от одного атома к другому?

Они плавают вокруг своих атомов, пока не получат достаточно электрической энергии, чтобы их можно было толкнуть.

Энергия, которая заставляет их двигаться, исходит от источника питания, такого как батарея или электрическая розетка.

Это работает примерно так же, как вода течет по шлангу, когда вы включаете кран.

Когда вы включаете выключатель или подключаете электроприбор, электроны текут по проводам и выходят в виде электричества, которое мы иногда называем «мощностью».

Вы, наверное, знаете, что в некоторых электронных устройствах используются батарейки, а некоторые можно подключать к розетке.

Какая разница? Электричество, которое поступает из розеток в вашем доме, очень мощное — в нем много электронов, которые текут с большой энергией.

Называется переменным током , или переменным током. Электроны в переменном токе перемещаются туда и обратно очень быстро (так быстро, как может двигаться свет) по проводам на сотни миль от крупных электростанций до розеток, встроенных в стены домов и зданий.

Поскольку переменный ток очень мощный, он также может быть очень опасным. Никогда не прикасайтесь к линии электропередач и не втыкайте пальцы или какие-либо предметы, кроме электрических вилок, в розетки. Вы можете получить сильный удар током, который может повредить вам от сильных токов, протекающих по проводам и розеткам.

Аккумуляторы обеспечивают гораздо менее мощную форму электричества, называемую постоянным током или постоянным током. В постоянном токе электроны движутся только в одном направлении — от отрицательного (-) конца или клеммы к положительной (+) клемме, через батарею и снова обратно через «-» конец.

Ток, протекающий по проводам, подключенным к батареям, намного безопаснее, чем переменный ток.

Он также очень полезен для питания небольших устройств, таких как сотовые телефоны, радиоприемники, часы, игрушки и многое другое.

Все о схемах

Цепь — это путь, по которому течет электричество. Если путь разорван, это называется разомкнутой цепью, и электроны не могут течь по кругу. Если цепь завершена, это замкнутая цепь, и электроны могут течь от одного конца источника питания (например, батареи) через провод к другому концу источника питания.В цепи батареи положительный и отрицательный концы батареи необходимо соединить через цепь, чтобы разделить электроны с лампочкой или другим объектом, подключенным к цепи.

Переключатель — это то, что позволяет размыкать и замыкать цепь. Если вы включаете выключатель в своем доме, вы замыкаете или замыкаете цепь. Внутри стены выключатель замыкает цепь, и электричество течет к свету. Когда вы выключаете свет, цепь размыкается (теперь это разомкнутая цепь ), электроны перестают течь, и свет гаснет.

Отрицательно заряженные электроны, о которых мы говорили выше, не могут «прыгать», чтобы совпасть с положительными зарядами — они могут только перемещаться от одного атома к другому. Вот почему цепи должны быть завершены, чтобы работать.

Жизнь без электричества

В вашем доме когда-нибудь отключалось электричество?

Иногда сильный ветер и буря могут обрушить линии электропередач (высокие столбы, удерживающие толстые провода, по которым течет электричество), нарушив поток электричества.

Когда это происходит, электроны перестают течь и не могут добраться туда, куда направлялись. Когда в ваш дом не поступает электричество, ни свет, ни розетки не будут работать!

Если снаружи темно, то и внутри будет темно.

Компьютеры, телефоны, микроволновые печи, радиоприемники и другие устройства, которые должны быть подключены к сети, перестанут работать.

Если вы уже теряли силу, можете ли вы описать, на что это было похоже?

Вы делали что-то, что прерывалось?

Вам приходилось использовать свечи, чтобы видеть?

Если вы никогда раньше не сталкивались с отключением электроэнергии, попробуйте подумать обо всех повседневных делах, которые требуют электричества.

Как бы изменился ваш день, если бы у вас не было электричества? Есть ли вещи, которые вы могли бы использовать вместо батареек?

  • Посмотрите этот урок естествознания, чтобы узнать больше об энергии и различных видах электричества.

Слова науки

Электроны – мельчайшие частицы внутри атомов, всегда имеющие отрицательный заряд. Именно они вызывают электричество.

Ток – поток электронов для производства электричества.

Разомкнутая цепь – сломанный путь, по которому электроны не могут течь.

Замкнутая цепь – непрерывный путь, по которому электроны могут течь от источника питания обратно к другому концу источника питания.

Как сделать дезинфицирующее средство для рук своими руками

Правильное мытье рук — один из лучших способов остановить распространение микробов и вирусов и не заболеть. Но если у вас нет доступа к мылу и чистой воде или если вы находитесь далеко от раковины, вы должны носить с собой дезинфицирующее средство для рук, чтобы защитить свое здоровье.

Как вы, несомненно, знаете, бутылки с дезинфицирующим средством для рук (Purell, Wet Ones и т. п.) продолжают распродавать из-за продолжающейся пандемии Covid-19. Вы можете проверить эти списки Amazon и Walmart, чтобы узнать, есть ли они в наличии, но убедитесь, что вы не покупаете дезинфицирующее средство массового производства, в котором используется метанол или древесный спирт, которые могут быть токсичными при впитывании через кожу или проглатывании (проверьте здесь). чтобы увидеть марки дезинфицирующего средства для рук, которых следует избегать). Кроме того, не пейте дезинфицирующее средство или любые чистящие средства, включая отбеливатель.

Может быть трудно найти Purell, но сделать собственное дезинфицирующее средство очень просто. Вам просто нужно быть осторожным, чтобы не испортить его, и чтобы инструменты, которые вы используете для микширования, были должным образом продезинфицированы; в противном случае вы могли бы загрязнить все это. Кроме того, Всемирная организация здравоохранения рекомендует оставить смесь на 72 часа после того, как вы закончите. Таким образом, дезинфицирующее средство успевает убить любые бактерии, которые могли быть занесены в процессе смешивания.

У нас есть для вас два рецепта, а также ссылки для поиска ингредиентов.Первый можно сделать из того, что у вас, скорее всего, уже есть, поэтому он эффективен в экстренных ситуациях. Второй рецепт более сложен, но его легко приготовить, если вы сделаете покупки и спланируете заранее. Еще одно замечание: многие из этих товаров быстро исчезают из-за высокого спроса. Есть больше шансов найти их в местной аптеке, но ваш главный приоритет — оставаться в безопасности.

Обновлено 28 июля: мы добавили предупреждение FDA о метаноле и обновили ссылки и информацию в этом руководстве.

Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Выучить больше. Также рассмотрите возможность подписки на WIRED.

Potency Matters

Вам понадобится немного алкоголя. По данным Центров по контролю и профилактике заболеваний, ваша дезинфицирующая смесь должна содержать не менее 60 процентов спирта, чтобы быть эффективной.
