Уличная антенна для цифрового ТВ своими руками

Активный переход с аналогового телевидения на цифровое ТВ вынуждает устанавливать новый тип антенн, которые из-за ажиотажа продают значительно дороже реальной стоимости. Не желая тратиться на подобное оборудование, его можно сделать самостоятельно, используя при этом дешевые комплектующие из хозяйственного магазина.

Требуемые инструменты и материалы

Чтобы собрать цифровую антенну потребуется простейший набор инструментов, а именно отвертка, плоскогубцы, кусачки, ножовка по металлу, дрель, рулетка или линейка. Из материалов нужно приобрести:

• ПВХ трубку 40 мм – 80 см;
• оцинкованную проволоку сечением 2,7 мм;
• оцинкованную проволоку диаметром 0,8 мм;
• оцинкованную сетку с мелкой ячейкой;
• винты М4 30 мм – 8 шт.;
• винты М4 60 мм – 4 шт.;
• шпильки М6 140 мм – 2 шт.;
• гайки под винты М4 – 12 шт.;
• гайки под винты М6 – 8 шт.;
• шайбы под винты М4 – 12 шт.;
• шайбы под винты М6 – 8 шт.;
• антенный адаптер TS9, DVB-T RF или любой другой с проводками.

Также потребуется подобрать кусок пластика и сделать из него 4 пластинки примерно 7х3 см. Можно разрезать абсолютно любое пластиковые изделия достаточной толщины, хотя бы в 5-10 мм.

Сборка антенны для цифрового телевидения

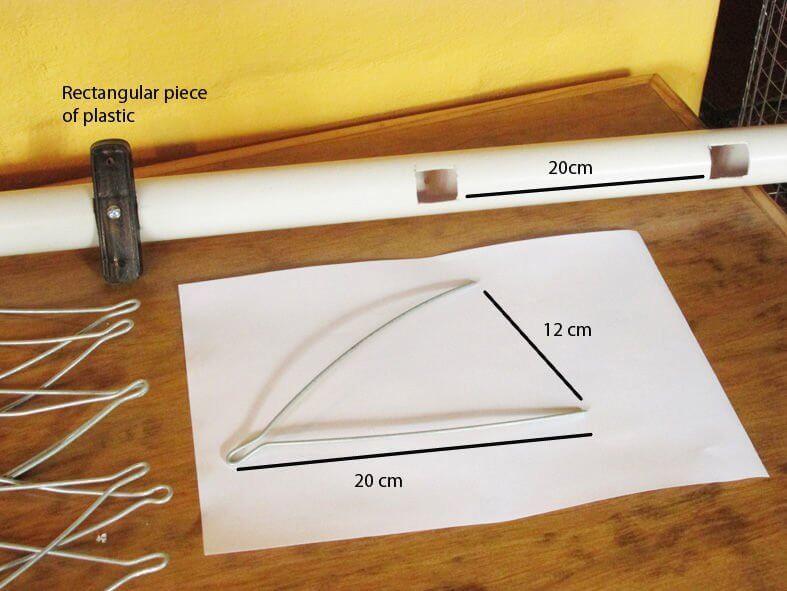

Для начала нужно врезать на ПВХ трубке окна для вставки пластиковых площадок. Крайние делаются с отступом от верха и низа трубки по 10 см, остальные 2 с соблюдением шага 20 см. Окна врезаются высотой 32 мм. После этого нужно просверлить отверстия, чтобы стянуть пластинки с трубкой. Для этого применяются винты длина 60 мм. Кроме этого потребуется на концах пластинок сделать отверстия, чтобы в дальнейшем закреплять усики.

Теперь нужно сделать сами усики. Их потребуется 8 штук. Усики сгибаются по форме буквы «V» из толстой оцинкованной проволоки сечением 2,7 мм. Длина каждой стороны должна составить 20 см. Концы нужно согнуть под таким углом, чтобы расстояние между ними составило 12 см. Готовые усики присоединяются к пластинам по 2 на каждую. Для этого нужно воспользоваться винтами длиной по 30 мм и шайбами.

Пришла очередь сборки экрана. Для этого нужно вырезать оцинкованную сетку под размер 66х48 см. Вверху и внизу сетки делается по креплению. Для этого потребуется завести через ячейку толстую проволоку сечением 2,7 мм. В ее центре делается петелька, которая в последующем будет использоваться для присоединения шпилькой.

Далее нужно выставить сетку по центру прямоугольника, созданного концами усиков. Напротив петель в трубке делаются сквозные отверстия. В них вставляются шпильки длиной 140 мм. Сначала каждая из них фиксируется на трубке с обеих сторон гайками и шайбами. После аналогичным способом к ней крепится сетка с петлями. Расстояние между началом сетки и трубкой должно составлять 80 мм.

Осталось соединить усики между собой. Для этого берется оцинкованная проволока сечением 0,8 мм. Соединение осуществляется по схеме. Для надежности прижимать проволоку нужно теми же шайбами, которыми закрепляются усики.

Для присоединения телевизионного коаксиального кабеля к антенне нужно взять любой адаптер с кабелем. Это может быть TS9, DVB-T RF или любой другой. Ненужная часть адаптера срезается, а оставшиеся проводки прикручиваются по схеме. После этого к имеющемуся адаптеру с помощью подходящего переходника присоединяется коаксиальный кабель, идущий к телевизору.

Это совершенно несложная в сборке антенна, которую можно сделать буквально за час. Она устанавливается на улице, как и обыкновенная аналоговая антенна. При использовании недлинного коаксиального кабеля можно обойтись без усилителя. Если телевизором поддерживает Т2, то не понадобиться и преобразователь сигнала.

Данная антенна является широкополосной и хорошо будет ловить каналы как аналогово телевидения, так и цифрового. Независимо хоть в метровом, хоть в дециметровом диапазоне частот.

Смотрите видео

ТВ антенна своими руками: для цифрового, эфирного TV

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости,  легко повторяется…

Содержание статьи

Для цифрового телевидения DVB-T2 — антенна «восьмерка»

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки

Можно на стекле прикрепить фольгу и получить неплохой сигнал….

Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Схема антенны Харченко

Также потребуется коаксиальный антенный кабель требуемой длины, штекер  подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

Если считать не хотите, можно делать по следующим размерам (обозначения взяты с :

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Вот так примерно должно получиться

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Как зачищать коаксиальный кабель

Ко второму краю подпаиваем штекер.  Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах,  где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Зачистить концы кабеля, припаять штекер

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

ТВ антенна своими руками для цифрового ТВ

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится.  Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема

Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

От чертежа до реализации

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Узкополосная антенна для приема слабых сигналов

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

Размеры двухрамочной антенны для приема аналоговых и цифровых ТВ каналов

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Размеры антенны три рамки для самостоятельного изготовления

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Симметрирующий шлейф для рамочных антенн

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф,  вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Вариант с настройкой без согласующего шлейфа

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Необходимо предварительно зачистить банку от краски

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54. 752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.
• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

  Этапы изготовления Wi-Fi антенны

• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.
• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

  Готовая она выглядит так

• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Как сделать антенну для радио FM своими руками дома ?

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Этот порог называется чувствительностью. Если уровень сигнала выше порога чувствительности, то устройство работает нормально, в ином случае прием пропадает полностью или резко ухудшается его качество.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h2 + √h3), где

r – расстояние прямой видимости;

h2 – высота передающей антенны;

h3 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные. Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками. В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый. Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

Вариантов самодельных антенн очень много: от самых простых до профессиональных. Следует только учитывать особенности распространения радиоволн в УКВ и FM диапазонах.

При этом нужно запомнить:

1. Уверенный прием возможен только в пределах прямой видимости.
2. В ночное и вечернее время дальний прием практически отсутствует.
3. Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

ФМ антенна для музыкального центра делается своими руками абсолютно аналогично антенне для ФМ радио, т.к. у этих радиоприёмников абсолютно аналогичная схема приёма сигнала.

Оцените статью:

FM-антенна своими руками — ElectrikTop.

ru

Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест – легким движением руки сменить радиостанцию.

Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.

Устранению этого недостатка поможет fm антенна, которую можно изготовить в домашних условиях.

Причины неуверенного приема радиостанций

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Выходом из положения является:

• усиление входного сигнала перед подачей на вход приемника;
• избирательный прием только с одного направления;
• подъем точки приема на некоторую высоту.

Всего этого поможет добиться антенна для радиоприемника, которую можно сделать своими руками.

Параметры антенн

Перед тем как сделать антенну для радио своими руками, нужно разобраться в минимуме теории. Каждая радиостанция вещает на своей несущей частоте, на которую и настраивается приемник. На нее должна быть рассчитана и антенна. Соседние станции она будет тоже захватывать, но сигнал будет немного слабее.

Этим и отличаются антенны для укв и диапазона fm. УКВ (ультракороткие волны) антенна принимает сигналы в диапазоне 66–74 МГц, а диапазон фм – 88–108 МГц. Но на ультракоротких волнах вещание практически не ведется, по той же причине стали не актуальны и КВ антенны. Поэтому сконцентрируемся на изготовлении приемных устройств для фм своими руками.

Главным параметром для конструирования любой самодельной антенны является длина волны принимаемого сигнала. От нее зависят геометрические размеры устройства. Длину волны можно подсчитать, поделив скорость света (в м/с) на частоту принимаемого сигнала, не забыв, конечно, перевести его в герцы. Результат получается в метрах.

Внутренние антенные устройства радиоприемников и некоторые внешние их модели одинаково принимают сигнал со всех сторон. Но есть конструкции, обладающие диаграммой направленности: максимальный уровень приема получается при точной настройке направления на станцию. Достоинством этих конструкций является способность усиливать сигнал, по сравнению с ненаправленными.

И еще один параметр радиоволны, важный для ее приема – поляризация. Сигналы в фм диапазоне поляризованы вертикально, то есть вектор изменения напряженности поля в ней расположен вертикально относительно направления распространения. Поэтому и антенны для приема должны быть ориентированы соответствующим образом.

Штыревая антенна

Простейшая антенная для радио своими руками выполняется буквально из подручных материалов. Она изготавливается в виде вертикального штыря из любого материала, проводящего электрический ток. Нижний конец штыря соединяется со входом радиоприемника и крепится к опорной поверхности через изолятор. Верхний остается свободным.

Главное требование к штыревой антенне – ее длина, выполняющаяся равной четверти длины волны принимаемого сигнала. Если предполагается использовать ее на всем диапазоне фм, то для расчетов берется длина волны центра диапазона.

А еще – она должна быть прочной и выдерживать внешние воздействия без изгибов. Но это не главное. Если в гнездо радиоприемника вставить кусок проволоки и свободный конец закрепить на ближайшем к нему окружающем предмете интерьера, то прием станет лучше. Это  простейший аналог штыревой антенны.

Второй ее аналог – телескопическая штанга, встроенная в приемник. Изменением ее длины настраивается центральная частота приема, изменением в пространстве добиваются лучшего качества для данного диапазона: вспомним про поляризацию.

Рамочная антенна

Рамочные антенны, напоминающие внешним видом катушку, посложнее в изготовлении. На любом доступном диэлектрическом основании, включая даже дерево, вплотную друг к другу наматываются витки провода в виде круга или рамки. Геометрические размеры получаемой фигуры зависят от длины волны. Суммарная же длина провода должна быть в 4–6 раз меньше ее.

Поэтому рамки с большим количеством витков характерны лишь для антенны кв диапазона. Для рамочной антенны fm диапазона достаточно одного витка. Главное, чтобы он сохранял свою форму.

Можно закрепить на пластиковом, гетинаксовом или текстолитовом основании толстый медный проводник любым доступным способом.

Еще более оригинальный способ изготовления такой антенны своими руками – наклеиванием фольги на основание. Монтажные размеры такого приемного устройства показаны на рисунке. Минимальные размеры указаны в скобках, максимальные – без скобок.

К рамке, согласно рисунку, припаивается коаксиальный кабель с волновым сопротивлением 50–75 Ом. Другой конец кабеля соединяется штекером с приемником сигнала. Только если вы не хотите изучать основы пайки по алюминию, фольгу лучше взять медную или латунную. Места пайки желательно защитить от атмосферных воздействий: покрыть лаком или покрасить. Припой плохо переносит влагу.

Как сделать антенну для радио своими руками

Самодельная антенна для работы радио в режиме FM – это хорошая возможность для улучшения качества приёма сигнала в диапазоне 88-108 МГц. Для начала мы рассмотрим, как заменить стандартную антенну на устройство другого типа – дипольную.

Многие типы приёмников имеют разъём для подключения простой внешней антенны – как правило, встроенной или телескопической штанги. Сделать хорошую FM-антенну своими руками вы сможете даже за небольшие деньги. Для этого достаточно одного визита в ближайший магазин хозяйственных товаров.

Необходимые средства

Набор инструментов и деталей будет таким:

1. Керамические изоляторы, а также соединительные элементы для них. Нельзя допустить замыкания антенного провода на близлежащие конструкции. Такие средства можно приобрести на рынке радиотоваров или найти в старых строениях.
2. Тонкий трос из стали для подсоединения изоляторов.
3. Роликовые блоки. Мы используем их с целью установки внешней T-образной антенны для радио в натянутом состоянии.
4. Штекер, чтобы подключить антенну.
5. Устройство для защиты от грозы. Двухпозиционный рубильник должен служить именно для такой цели. Хорошая наружная антенна способна быстро отключаться от аппаратуры и заземляться во время грозы.
6. Отрезок проволоки из меди. Диаметр – 1,5-2 мм. Также вы можете воспользоваться проволокой из стального материала в оболочке из цинка. Медь будет более удобна, чтобы сделать работы по монтажу.

Виды антенн

Антенны FM-диапазона можно условно разделить на три отдельных вида:

• бегущей поверхностной волны;
• линейные;
• апертурные.

Схема и принцип работы апертурных антенн

Апертурой называется разворот антенны. Волновые каналы – это, скорее, частный случай конструкций с бегущей волной. Директоры в их модулях расположены так, что они обладают вертикальной поляризацией. Именно на волновом канале ловится телевидение. Антенна FM позволяет учесть особенности будущего местоположения.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Схема установки опор

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей. Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке. Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Выводы

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Вам понравилась инструкция? Делитесь ею в социальных сетях и на страницах своих сайтов. Оставляйте в комментариях свои заметки и советы нашим пользователям.

FM-антенна своими руками.

Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов. Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат.

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается  центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна.

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника,  остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции. Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте. Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Как сделать антенну из кабеля для цифрового ТВ своими руками

Качественные антенны всегда было сложно достать – советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась – в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост – сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности – уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток – малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам – его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то  картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям – коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант – устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители – частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов – там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” – они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие – в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы – обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой  – он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке – она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками – 25-30 мм, расстояние между пластинами – не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные – высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой – этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 – практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм – вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска – 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски – по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой – возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля – к одному центральный, ко второму – оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной – она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны – можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Схема изобретения телевизионной антенны с автономными электродами. Изготовление и настройка комнатной антенны своими руками

Добрый день, В.Ю.
Гость в последних постах с опытом работы на антеннах FM-радио — это я. Антенна оказалась проста в изготовлении и решили повторить ее для приема ЧМ и сравнить с ранее изготовленными на слух, по приборам, по простоте использования. Целью было получить сигнал с минимумом помех для качественного звука радио в стерео.Сделал две антенны. Толщина первой проволоки 3 мм. Второй — металлопластиковый. Из металлопластика получилось чуть лучше по принимаемым сигналам. На слух в оркестре меньше низких, больше высоких и четкость каждого инструмента.
Метод измерения — есть приемник с индикатором уровня сигнала в децибелах. Пронумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в дБ, затем суммируем все значения.Получаем числовое значение антенны по параметру уровня принимаемого сигнала. Все антенны были размещены в одинаковых условиях направленности. Проволока на окне длиной 303 см в виде прямоугольника с зазором на большей стороне 2 см (51 см х 102 см) — имеет значение 491 дБ, направленная рамочная фазированная антенна из проволоки — 459 дБ, то же из металлопластика — 485 дБ. Как видно из представленных значений, металлопластиковая антенна сравнима с полноразмерной рамкой, равной длине волны середины FM-диапазона.
Теперь по технологии изготовления. он немного отличается от вашего и сделан без пайки. Основа — рейка (30 х 6 х 3 см). Осталось от ремонта (2 шт.). Проволочная антенна — окружность 75 см (четвертьволновая середина FM). Два круга одинаковой длины. Берем светлый саморез (не темный — у него головка под конус) с плоской головкой для отвертки Phillips. Проделываем отверстие в рейке дрелью или другим способом, чтобы проволока входила в отверстие с небольшим сопротивлением.Для этого можно немного загнуть концы проволоки. Вставляем два конца петли в отверстие рейки и не соединяем их между собой (между концами петли оставляем 5 мм). То же проделываем со второй петлей на другом конце рейки. Расстояние от конца рейки — 1 см. Вкручиваем саморезы сверху рейки так, чтобы конец самореза на конце входил в проволочную петлю. Это обеспечивает контакт коаксиала с рамой. Накручиваем центральную жилу коаксиала и тесьму с разных сторон рамки под саморезы.Например, центральная сердцевина находится слева, а коса — справа, от начала рейки до ее конца. Ставим коаксиал между рамками и прикручиваем на саморезы (накручиваем под головку винта). Второй шарнир тоже крепится, а концы коаксиала крепятся под саморезы второго шарнира. Спуск в виде коаксиала — у меня длина 7,5 метра, крепим одну из рамок под саморезы (центральная жила слева, а коса — справа.Закручиваем все — саморезы обеспечивают контакт проводов с головкой, а торец — с петлей. Расстояние между винтами — 2 см. Другой конец коаксиала подключается к ресиверу через нужный вам разъем.
Металлопласт отличается технологичностью. Труба 20 мм, тоже после ремонта. В кольцо согнулась без проблем. Длина петли 75 — 1,5 см (как рекомендовано в статье) = 73,5 см. Крепление петли к рейке тоже саморез, но большего размера, чтобы она проходила через металлопластик и хорошо фиксировалась к дереву, на 10-15 мм.Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем расстояние 2 см между саморезами одной петли. Между петлями прокладываем кусок металлопластика и прикручиваем саморезами к рейке, чтобы коаксиал можно было вставить внутрь. Коаксиал подключаем так же, как и в первом случае, к концам петли, центральной жилы и косы. Заземляем трубку между петлями антенны (подключаем к оплетке).Вставляем кусок коаксиала в трубу между петлями, соединяем центральную ж. и тесьма. Коаксиал редуктора также соединяем саморезами одной из петель (ц.ж. и тесьма). Сначала зачищаем концы петель от винила к алюминию, чтобы головка винта прижимала провода к алюминию и при этом фиксировала петлю к деревянной рейке.
С уважением, Андрей

Собираясь на отдых в загородный дом, иногда, помимо наслаждения прекрасным видом из окна и свежим воздухом, хочется порадовать себя любимой аналоговой телепрограммой, но для этого требуется антенна, которую можно сделать самостоятельно. Однако такой район, в отличие от города, не может похвастаться хорошим телесигналом. В таких случаях на помощь могут прийти доступные средства. В этой статье мы расскажем о том, как сделать телевизионную антенну в кустарных условиях своими руками.

Собрать антенну самому

Какие есть приспособления

Есть три типа устройств:

1. Дециметр. В хозяйстве часто используется более простая модель такого устройства, это тип Z. Он отлично работает и качество его сигнала не зависит от погодных условий.
2. Логопериодическая. Такое расположение довольно просто реализовать, поскольку оно идеально согласовано со всеми частотными диапазонами. Для реализации нет необходимости придерживаться каких-то определенных конкретных размеров, достаточно использовать средние технические размеры. Его можно использовать не только в квартире, но и в загородном доме.
3. Всеполновой. Это устройство также просто в исполнении; для таких целей подходят практически любые доступные металлические средства. Устройство отлично ловит ТВ-сигнал и достаточно устойчиво к помехам.Если поставить его рядом с телебашней, с его помощью можно будет смотреть аналоговое телевидение.

Также, в зависимости от локации, есть светильники для дома и для улицы. Внутренние устройства эффективны только в зоне активного сигнала; для частных построек лучше использовать телевизоры. Такие устройства бывают пассивными и активными. Пассивы не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет своей собственной геометрии. Активные устройства обязательно должны быть оснащены усилителем.

В этом видео мы рассмотрим, как сделать антенну для ТВ своими руками:

Как сделать ТВ антенну в домашних условиях

В этом абзаце мы рассмотрим, как сделать простую ТВ антенну своими руками.Комнатная телевизионная антенна представляет собой простой волновой приемник, поэтому сделать ее своими руками сможет любой дачник. Для этого вам понадобятся:

• металлических трубок — 2 штуки;
• ТВ кабель.

Примечание! Также для того, чтобы сделать телевизионную антенну своими руками из подручных средств, необходимо знать дальность действия телебашни, которая находится возле здания.

Обычно частота приема колеблется в пределах 50–230 МГц, в результате получается 12 каналов.В каждом канале используются трубки разного размера. Если прием осуществляется на частоте пятьдесят мегагерц, то расстояние между концами трубок должно быть равно 273 сантиметрам, допускается погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно быть 66 сантиметров.

Примечание! Подробную информацию о длине трубок, а также схемы телевизионных антенн своими руками можно найти в Интернете на специальных тематических сайтах.

Рассмотрим список возможных материалов для изготовления ТВ антенны своими руками:

• две металлические трубки диаметром 8-24 миллиметра, толщина стенок и диаметр таких устройств должны быть одинаковыми;
• также для изготовления антенны понадобится ТВ-кабель, сопротивление которого составляет 75 Ом, длина такого провода обрезается на расстояние подключения с учетом провисания;
• заготовка из гетинакса или текстолита, толщина которой не менее пяти миллиметров;
• крепежных элементов, с помощью которых трубки будут устанавливаться на держателе;
• кронштейн, форма такой детали должна быть угловатой, также можно использовать деревянную подставку, если она закреплена достаточно высоко;
• силикон, он понадобится для обработки материала от окисления;

Набор для пайки

• ;
• изолента.

Выбранную вами заготовку для изготовления всеволновой антенны для телевизора своими руками необходимо разделить на две части, трубки прижать с двух сторон. Далее нужно закрепить трубки на расстоянии друг от друга. Это расстояние должно быть около шести сантиметров. Концы трубок необходимо закрепить хомутами к заготовке печатной платы, а саму конструкцию закрепить вертикально стержнем.

Для подключения кабеля к самодельной ТВ-антенне необходимо проложить кольцо, рассчитанное на сопротивление 75 Ом.Жилы провода, которые расположены посередине, следует зачистить и скрутить концами трубок. Соединение оплетки осуществляется медным проводом, остальные соединения тоже.

Вывернувшееся кольцо и остальная часть проволоки должны быть хорошо закреплены на стойке. Высота установки самодельной телевизионной антенны зависит от дальности приема антенны.

ТВ-антенна из пивных банок

Эта конструкция представляет собой простейшую антенну для телевизора своими руками.

Чтобы сделать телевизионную антенну из пивных банок, вам понадобятся две банки по 0,5 или 0,75 литра. Однако прежде чем приступить непосредственно к изготовлению ТВ антенны своими руками из банок, следует учесть несколько нюансов этой процедуры. Главная особенность этого процесса — наличие качественного телевизионного провода сопротивлением около 75 Ом.

Также необходимо помнить, что чем длиннее кабель, тем лучше прибор будет улавливать сигнал, что особенно важно для метрового диапазона.Сигнал ТВ антенны ДМВ своими руками тоже зависит от длины провода, но не настолько.

Дополнительно потребуется подготовить саморезы, тремпель, паяльник и изоленту. Чертеж телевизионной антенны из пивных банок не понадобится, без него такой прибор легко сделать.

Используйте пивные банки для создания ТВ антенны

Пошаговая инструкция, как сделать антенну из пивных банок своими руками:

1. Первый шаг — подготовить кабель.Для этого отмерьте десять сантиметров проволоки и сделайте надрез. Затем зачистите небольшой кусок проволоки и скрутите его в катушку.
2. Зачистите внутреннюю жилу кабеля.
3. Подключите штекер к проводу, он нужен для подключения устройства к телевизору.
4. Далее закрепляем контакты к пивным банкам, к одной банке саморезами крепится сетка, а ко второй жилка.
5. Далее к ресиверу подключается кабель, для этого он должен быть хорошо закреплен.Для этого можно использовать деревянную доску.
6. Чтобы закрепить баночки, примените изоленту, на этом этапе важно убедиться, что банки стоят в одну линию.

ТВ антенна из пивных банок своими руками готова. Такое устройство способно принимать как метровый, так и дециметровый диапазоны частот.

Проволочная антенна

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Может. Антенна для телевизора из меди или латуни представляет собой довольно простую конструкцию.

Провод для самодельной конструкции телевизора необходимо хорошо очистить от изоляции и подключить один к батарее, а другой к ТВ-приемнику. Такое устройство способно принимать около пяти каналов. Подключение комнатной антенны своими руками к трубке аккумулятора необходимо для обеспечения более мощного приема сигнала.

Для изготовления самодельной проволочной антенны вам понадобится:

• два куска медной проволоки, ширина которой 4 миллиметра, а длина 180 сантиметров;
• кусок фанеры размером 150х150 мм;

Сверло

• ;

Усилитель

• ;
• проволока;
• фитингов;

Саморезы

• .

Сделать такую ​​ТВ антенну можно так:

1. Первым делом придаем проволоке форму двух ромбов со стороной 45 сантиметров.
2. Затем закрепите фигуры на основе. Для этого необходимо прикрутить сплющенный конец провода к месту крепления.
3. Если для основания используется металл, то для фиксации элементов конструкции потребуется сварка.
4. Далее следует закрепить усилитель и закрепить на нем провод.
5. Затем к мачте крепится вся конструкция, которую проще сделать из металлической трубы.
6. Последний этап изготовления телевизионной антенны из подручных средств — обработка всего устройства от коррозии.

Устройство HDTV

Когда перечисленные способы не помогают, многие задаются вопросом, как сделать более мощную антенну для телевизора. Для таких целей можно использовать устройство HDTV, такое устройство способно принимать сигнал порядка 490 мегагерц. Такую ТВ антенну можно сделать в домашних условиях из трансформатора. На вопрос, как это сделать, однозначно ответить нельзя, но лучше купить в магазине.Для этого вам понадобятся следующие реквизиты:

• изолента или изолента;

Картон

• ;

Клей

• ;
• степлер;
• фольга.

Для выполнения такой операции используется схема, по ней вырезаются все детали из картона. Далее эти детали нужно оклеить фольгой, согнуть и вырезать.

Примечание! Схему и шаблоны лучше заранее найти в Интернете, скачать и распечатать.

Первым этапом изготовления конструкции является изготовление отражателя, его длина должна быть 35 сантиметров.Отражатель необходимо накрыть фольгой. Далее посередине детали нужно вырезать два прямоугольника, они нужны для того, чтобы закрепить уловитель.

Далее переходим непосредственно к сборке конструкции. Сначала приклеиваем отражатель к пластине в форме бабочки. Это можно сделать с помощью степлера. Далее посередине каждой детали прорезается отверстие для проволоки. Затем подключаются вилка и трансформатор. Устройство готово.

Светильник для квартиры

Вы можете сделать устройство, которое будет размещено в комнате любым из вышеперечисленных способов.Если ни один из них не подходит из-за отсутствия необходимых деталей, то можно воспользоваться другим вариантом — сделать прибор из медной проволоки или проволоки с обмоткой из фольги. Эта конструкция способна не только улавливать телевизионные сигналы, но и работать как селективный фильтр, предотвращающий помехи.

Устройство закрепляется на подставке или вешается на стену. Для цифрового телевидения такое устройство наиболее эффективно.

Из всего вышесказанного можно сделать вывод, что сделать антенну для телевизора в домашних условиях довольно просто.Для этого не требуются специальные знания и сложные приготовления. Его можно сделать из подручных средств в короткие сроки, достаточно просто знать частотный диапазон ближе к телебашне.

Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задаешься вопросом, как сделать антенну для телевизора своими руками.

В контакте с

Одноклассники

Действительно, со старой антенной может случиться все, что угодно.Кабель был поврежден, пропал сигнал, оборвался провод, и вы остались без телевизора. Ситуация неприятная, но, как выясняется, вполне исправимая. Эта проблема решается, если вам удастся собрать комнатную антенну из имеющихся инструментов и, возможно, даже не прибегая к паяльнику.

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием телетрансляции. Но проблему можно решить быстро и качественно.Для этого нам понадобится медная проволока и нож. Оба конца провода зачищаем ножом и один из них привязываем к батарее отопления, а второй вставляем в розетку вашего телевизора.

Включаем и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым усиливая сигнал, поэтому сотню каналов мы конечно гарантировать не можем, но 5-7 такая антенна уловит и обеспечит довольно качественное отображение.

ТВ антенна из алюминиевых банок

Несведущий человек вряд ли подозревает, что комнатную антенну своими руками можно сделать из обычного пива или банок кока-колы.Причем этот метод известен очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевые банки.
2. Латунный, медный провод или старый ТВ-кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без).
5. Нож.
6. Изолента, скотч.

Процесс производства бандажной антенны

Банки промываем и тщательно просушиваем. Затем закрепляем края вешалки так, чтобы они прилегали к изнаночной стороне.Закрепляем банки, лучше всего, скотчем или изолентой, но можно и другими доступными средствами. Банки нужно держать хорошо.

Затем зачищаем концы проволоки или троса с двух сторон и продеваем их концы через ушки, которыми открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.

Примечание!

Для прочности конструкции провод можно припаять к банке и заизолировать эти места.

Для увеличения количества каналов нужно использовать банки большего диаметра.

Телевизионная антенна UHF и VHF

Если у вас мало навыков работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками в дециметровом и метровом диапазонах. Конструкция не требует инженерно-технических навыков и для ее создания нам понадобятся: 1. Медный провод длиной 80 см и диаметром до 3 мм. 2. Двусторонний ламинат из стекловолокна. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением 75 Ом.4. Заглушка.

Порядок изготовления антенны дециметрового диапазона

Для начала нужно найти медный провод диаметром 2-3 мм. Больше других для этого подходит одножильный кабель, применяемый при прокладке электропроводки. Если вы обнаружили многожильный провод, то нужно отделить одну жилу, не повредив изоляцию. В крайнем случае можно использовать алюминиевую проволоку. Если на проводке нет изоляции, то для эстетики ее можно вставить в трубку, например, из ПВХ.Затем сделайте из проволоки круг диаметром 22 см. Для удобства изготовления такого круга можно использовать любую емкость аналогичного диаметра.

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придется самому сделать плату. В этом нет ничего сложного. Берем кусок текстолита размером 2,5 * 3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медных проводов, как показано на схеме.

Схема сборки платы

Диаметр проволоки должен быть в пределах 0.4 мм. Его можно прикрепить к доске с помощью клея. Чтобы уменьшить воздействие снаружи и придать нашей конструкции красивый вид, прячем нашу плату в пластиковый или металлический ящик, предварительно просверлив отверстия для кольца и кабеля. После этих подготовительных работ приступаем к сборке конструкции.

Сборка конструкции ТВ антенны

Концы колец залуживаем припоем и кладем в нашу коробку с платой. Затем сгибаем их под прямым углом, подносим к доске и запаиваем.После этого поверните плату лицевой стороной ко дну коробки и приступайте к подготовке кабеля. Для этого на один конец кабеля устанавливаем заглушку, а другой отключаем и припаиваем к плате с тыльной стороны. Один из концов, центральную жилу, закрепляем к правому концу кольца, а другой припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем вилку в розетку телевизора и настраиваем каналы.

ТВ антенна для цифрового телевидения своими руками

Зная, как держать в руках паяльник и отвертку, в домашних условиях можно сделать антенну для цифрового телевидения, которая будет более качественной, чем многие китайские аналоги, заполонившие наш рынок, и, главное, практически бесплатно заряда.Для этого нам понадобятся следующие предметы: 1. Доска шириной 7 см и длиной 55 см. 2. Медный провод длиной 39 см и диаметром центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Заглушка.

Для начала берем доску необходимого размера и делаем разметку по схеме:

Заказ на строительство

Размеры указаны в дюймах. Чтобы преобразовать в сантиметры, умножьте на 2,5 и округлите до десятых.Например, 2 и 5/8 ″, при умножении получаем 6,56, округляем до 6,6 см. Затем нашу проволоку разрезаем на 8 частей и получаем кусочки по 37,5 см. На каждом кусочке делаем надрезы длиной 2 см, для соединений, зачищаем. После этого отрезаем еще два провода по 22 см и зачищаем их в местах, где будут производиться соединения. Загибаем предварительно нарезанные нами провода на 37,5 см буквой V так, чтобы расстояние между краями было 7,5 см.

Завершающий этап сборки антенны

Теперь, чтобы получить настоящую ТВ-антенну для цифрового ТВ, нам нужно правильно завершить сборку.Для этого нам нужно купить вилку с катушкой внутри и запустить процесс подключения катушки к кабелю. Кабель подключается к катушке через нижние контакты. После этого завершаем сборку антенны прикручиванием двух проводов длиной 22 см к центральным винтам. С другой стороны, прикрепляем эти провода к вилке с катушкой, которую, в свою очередь, предварительно нужно прикрепить к обратной стороне полосы. Вот и все, катушка готова к использованию.

Рамка волнового канала

Чтобы сделать такую ​​антенну, возьмите медный провод и согните из него каркас.Сторона рамки должна быть около 10 см. В месте соединения концов соединяем их методом «косичка». После этого через 2 см начинаем скручивать такую ​​же рамку, соединив концы аналогичным образом.

Примечание! Количество таких квадратов должно быть четыре, и все они находятся на одном проводе.

Получившаяся простая конструкция позволит заменить поврежденную антенну за пять минут и получить достаточно качественное изображение на экране телевизора.Все вышеперечисленные способы сборки антенн своими руками позволят не только воспользоваться неудобствами, возникшими за короткое время, но и использовать их долгое время, не тратя деньги на покупку новых устройств.

Посмотрите видео, как самому сделать антенну для телевизора:

В контакте с

Вы видите неточности, неполную или неверную информацию? Вы знаете, как сделать свою статью лучше?

Хотите предложить фотографии по теме для публикации?

Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Находясь в отпуске на своем пригороде, многие люди хотят провести вечер у телевизора и посмотреть любимое шоу или фильм.Но мало кто хочет покупать готовую антенну, которая стоит больших денег. Такие устройства можно конструировать без помощи извне, используя подручный материал. Как сделать своими руками антенну для цифрового телевидения, мы вам расскажем в статье ниже.

Типы антенн:

С физической точки зрения приемник считается сконструированным проводящим устройством, которое подключается к радиоприемнику или радиопередатчику.

Антенну для телевизора можно сделать своими руками, но нужно знать, что она работает в двух режимах:

• первый режим — передача;
• прием считается вторым режимом.

Чтобы разобраться с ними более подробно, рассмотрим их индивидуально.

Broadcast

Антенна в режиме передачи подает ток через специальное устройство, которое является передатчиком, благодаря чему в пространстве формируется переменное магнитное поле. После этого появляется волна, распространяющаяся от антенны в космос, и передается сигнал.

Прием

В режиме приема антенна принимает электромагнитные волны на проводящие элементы, которые являются составными частями устройства.С помощью своего поля они формируют токи, которые проходят в приемник теле- или радиоприемника и начинается трансляция.

Виды антенн по назначению

Мало знать, как сделать своими руками антенну для цифрового телевидения, ведь нужно уметь различать их по назначению:

• ул. Этот сорт в основном используется в отдаленных и сельских районах. Установка такого ресивера осуществляется прямо на открытой местности.
• комн. Этот вид используется в помещении, но только при наличии надежного и достаточного радиоволны в жилой зоне.

Различают антенны:

• Активные. Этот тип оборудован усилителем, который работает от электрической сети. Главной особенностью такой конструкции считается то, что включенный усилитель самостоятельно создает помехи и искажает изображение. Но это только в том случае, если для района выбран неправильный вариант.
• Пассивный. Эти виды принимают и усиливают сигналы, используя свою геометрию. Такие усилители осуществляют работу без источника питания. Также они не вносят в пространство помех и шумов при приеме электромагнитных волн.

Если вы уже знаете, как сделать антенну для телевизора своими руками, но не знаете, какой вид будет лучше, рекомендуется уделить больше внимания пассивным вариантам. Их гораздо проще сконструировать, но они не менее эффективны.

Многие знают, что телевещание ведется на метровых и дециметровых частотах. Следовательно, антенны также делятся по этим критериям:

• Диапазон. Если вам необходимо принимать сигналы метрового или дециметрового диапазона, то лучше использовать этот тип приемника. То есть антенна этого типа способна принимать только один из сигналов.
• Логопедические и всеволновые антенны. Эти виды способны принимать разные волны. Конструкции этого типа оснащены 10 вибраторами и 3-4 усилителями сигнала.

Второй вариант принимает сигналы с аналоговым и цифровым направлением. Но сделать антенну для телевизора своими руками проще именно этого типа

Варианты конструкции ТВ антенны

Изучая материал, о том, как сделать антенну своими руками, вы наверняка сталкивались с разнообразными чертежами, в связи с которому будет легче выполнять работу. Но чтобы их читать, нужны определенные навыки и примерная ориентация по высшей математике. Но не стоит расстраиваться, ведь сделать дизайн сможет даже новичок.Для этого потребуется усидчивость и подручные материалы.

Как сделать ТВ антенну своими руками из разного подручного материала, мы расскажем в статье ниже.

Используем пивные банки

Такую простую в изготовлении конструкцию можно установить на улице или в помещении. Но если антенна расположена на открытой местности, берега необходимо защищать от воздействия внешних погодных факторов. Для этого используются пластиковые емкости, которые необходимо разрезать и положить сверху.Перед тем, как начать пользоваться продуктом, необходимо подключить продукт к телевизору, в настройках выбрать автоматический поиск каналов.

Подобно спутниковой тарелке

Вы также можете сделать эту опцию как приемник спутникового сигнала.

Для этого вам понадобится:

Сейчас мы расскажем, как сделать эту ТВ антенну своими руками.

работа идет так:

• измерить расстояние между спицами старого зонтика;
• после замеров вырезаем фольгу нужного размера и вставляем в зазоры;
• прошиваем все вставки;
• устанавливаем в корпус зонта приемник сигнала, для этого нужно снять с кабеля пять сантиметров изоляции и закрепить очищенный край на корпусе;
• вырежьте из емкости овал, а в середине проделайте отверстие;
• проталкиваем оголенный медный провод и припаиваем к овалу;
• для защиты от коррозии и естественных воздействий места пайки должны быть закрыты; для этого можно использовать пластилин;
• подключаем усилитель и питание от блока к ресиверу;
• осуществляем автоматическую настройку каналов.

Для настройки качества изображения необходимо повернуть конструкцию в разные стороны. Более качественного изображения на телевизоре можно добиться только в том случае, если телебашня будет расположена на расстоянии не более 35 километров от площадки.

Использование проволоки

Простые конструкции включают изделия из проволоки. Медная или латунная проволока идеально подходит для создания антенны этого типа. Этот материал очень устойчив к окислению. Строительство антенны из такого материала осуществляется несколькими способами.

Первый вариант выполняется следующим образом:

• медный провод снимается с изоляции;
• один конец подключается к телевизору;
• другой конец к металлическому предмету в комнате;
• От этого металлического объекта на крышу выводится труба, которая будет служить усилителем приема.

Итак, антенна готова к работе, осталось только настроить каналы. Если вы делаете эту конструкцию в квартире, то конец, который будет ловить сигнал, можно прикрепить, например, к металлической сушилке для белья, она есть практически на каждом балконе.

Можно использовать другой метод проектирования, но он считается сложным.

• построена рама длиной 50 сантиметров и шириной 20 сантиметров;
• структура прокручивается так, чтобы получились ромбы; №
• изделие нарезается плоскогубцами и к нему прикрепляется тросик;
• К другому концу кабеля прикреплена вилка;
• закрепите конструкцию на диэлектрической основе.

Если изделие планируется установить вне дома, например, на балконе или на улице, в качестве материала рекомендуется брать провод сечением не менее 4 мм.Когда антенну планируется установить в комнате, подойдет материал толщиной 2 мм.

Создание цифровой антенны HDTV

Этот тип антенны считается мощным, поскольку он способен принимать сигналы на частоте 490 МГц. Основным элементом такого устройства считается трансформатор; лучше купить. Его схему и фото вы можете увидеть ниже.

антенный трансформатор для цифрового ТВ

Для изготовления еще потребуется:

• клей;
• отвертка;
• картон;
• фольга;
• скотч или изолента;
• ножницы.

Подобный дизайн создается по шаблону, который необходимо распечатать и вырезать ножницами.

В середине отражателя сделаны 2 одинаковых прямоугольника, в которые устанавливается уловитель.

Более надежной конструкцией комнатного типа можно считать ту, которая выполнена в форме ромба. Для лучшего приема к нему добавляются отражатели.

Аналогичная модель изготовлена ​​из трубок и пластин. В качестве материалов используются медь, латунь или алюминий.Вставки делают из картона, их нужно оклеить, для этого используйте жестяную или металлическую сетку. Вставки фиксируются пайкой. Затем к изделию подключаются кабель и вилка. К телевизору подключают антенну, настраиваются каналы. Рекомендуется настраивать прием с помощью автоматического поиска.

В поисках зашел на YouTube, где обнаружил, что лучшая антенна, которую можно сделать самому — это антенна Харченко (биквадрат), для ее изготовления нужен медный провод сечением 4мм и выше и это очень желательно сетку за антенной.У меня не было ничего из вышеперечисленного.
Решил поискать вариант еще попроще и нашел антенну, которая сделана просто из коаксиального кабеля.

Купил кусок 2 метра, заплатил 16 грн (40 российских рублей). Разъемы для телевизора
стоят еще 10 грн (25 российских рублей).

Для начала нам нужно узнать частоту, на которой телебашня передает сигнал.
Мы ищем эту информацию в Google, вводя частоту вещания T2 в строку поиска и ища нашу местность.
В моем городе работает 4 мультиплекса.
MX 1 — 26 каналов — 514 МГц
MX 2 — 35 каналов — 586 МГц
MX 3 — 25 каналов — 506 МГц
MX 5 — 40 каналов — 626 МГц

Для расчета антенны необходимо среднее значение, для у меня это 566 МГц.
Делим по формуле λ = 300000 / F, где F — частота передаваемого сигнала в МГц, 300000 — скорость света
Делим на 566 МГц, результат 530 мм. Это 53 см. Делим на 2 получаем 26.5 см. Это тот отрезок, который нам нужен.

Делаем антенну.
1. С торца отмеряем 50 мм и снимаем внешнюю изоляцию, загибаем оплетку и фольгу, а также снимаем оболочку вокруг центральной жилы. Оборачиваем тесьму вокруг центральной жилы.
2. Теперь измеряем отрезок, который мы получили расчетами выше на нужную нам среднюю частоту, это 265 мм.
3. После этого отмеряем отрезок 20 мм и снимаем с него внешнюю изоляцию и оплетку с фольгой (центральная жила должна оставаться целой)
4.Снова отмерьте 265 мм и сделайте отметку.
5. Отмерьте 10 мм и осторожно снимите внешнюю изоляцию, не касаясь оплетки.

Сгибаем конец кабеля в виде кольца и скручиваем оголенный кусок 50 мм вокруг участка, где изоляция 10 мм.

Вся антенна готова. Со стороны телевизора накручиваем вилку и воткнем в телевизор.

Мои результаты. Антенна находится сразу за телевизором. Я не искал для нее особенного места.Возможно, если вы разместите его возле окна или на улице, результат будет еще лучше. Но я не буду этого делать.
Все каналы показывают отлично.

Чтобы антенна не болталась, закрепил каналом (кусок валялся), откусил бока под кабелем сверху и снизу и закрепил антенну. Конец канального кабеля был прикручен к креплению VESA телевизора.

Общая стоимость изготовления антенны 1 доллар и 10 минут.

стр.С. В конце хотелось бы написать, что побудило меня написать этот пост.
На ютубе при изготовлении этой антенны авторы везде указывают отрезок в 22 см, без объяснения частот, что каждая имеет свою длину и т. Д. Собственно, сначала я купил 1 метр кабеля и сделал антенну со сторонами Мне показали 22 см и всего 8 каналов, то есть всего один мультиплекс. Более того, в комментариях к таким роликам было много положительных отзывов, которые все «поймали» и все показывают.Потом стал искать информацию. А после изготовления на собственные частоты второй вариант антенны поймал все 4 мультиплекса и в хорошем качестве. Добавить в избранное
Понравилось

+143

+300

Цифровая антенна своими руками

Основным показателем качества каждой антенны является ее взаимодействие с эфирным сигналом. Такой принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем вам ознакомиться с рекомендациями, как самому сделать антенну для цифрового ТВ.

Оглавление:

1. Особенности современного ТВ-эфира
2. Простая цифровая антенна своими руками: требования к устройству
3. Антенна для цифрового ТВ своими руками: характеристика приема
4. Антенна для цифрового ТВ своими руками: технология изготовления
5. Антенны эфирные цифровые своими руками из пивных банок
6. Антенна ДМВ для цифрового телевидения своими руками

Особенности современного ТВ-эфира

Если сравнить современное телевидение с эфиром, который был несколько лет назад, то можно найти некоторые отличия.В первую очередь, для трансляции вещания используется диапазон ДМВ. Таким образом, можно значительно сэкономить средства и прием сигнала антенной. Кроме того, в этом случае также отпадает необходимость в периодическом обслуживании антенн.

Кроме того, телевизионных датчиков стало намного больше, чем раньше, поэтому большинство телеканалов доступны практически во всех местах страны. Для обеспечения телевещания в населенных пунктах используются датчики маломощного типа.

В крупных городах радиоволны распространяются иначе. Из-за большого количества многоэтажных домов сигнал через них подается плохо. Кроме того, существует огромное количество телеканалов, для приема которых не хватает одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Эти типы антенн устойчивы к помехам, фазовым или кабельным искажениям, четкости изображения.

Простая цифровая антенна своими руками: требования к устройству

Поскольку изменились условия вещания, то и правила эксплуатации современных антенн изменились:

1.Один из основных параметров телевизионной антенны в виде коэффициента направленности и коэффициента защиты не имеет особого значения. Для борьбы с разного рода помехами используются различные электронные средства.

2. Фактор усиления антенн улучшает сигнал, очищает его от посторонних звуков и различного рода помех.

3. Еще одним важным качеством современной телевизионной антенны является дальность действия. Сохранение электрических параметров происходит автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно соответствовать кабелю, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в соотношении амплитуды и частоты.

Характеристика последних трех точек определяется свойствами приема телевизионного сигнала с помощью антенны. Антенна, работающая на одной частоте, способна принимать несколько волновых каналов.Однако для их согласования с фидером необходимо наличие SSA, сильно поглощающего сигналы.

Таким образом, существуют определенные версии цифровых антенн, которые можно изготовить в домашних условиях. Предлагаем ознакомиться с ними:

1. Всеволновой вариант антенны, такие устройства характеризуются частотной зависимостью, они дешевы, пользуются большой популярностью у потребителей. На изготовление такой антенны уходит один час. Эта антенна отлично подходит для городских квартир, но в поселке, несколько удаленном от телецентров, такая антенна будет работать хуже.

2. Вариант антенны логопедического диапазона — такая антенна улавливает определенные сигналы. Имеет простую конструкцию, хорошо подходит для различных диапазонов работы, не меняет параметры питателя. Характеризуется средними техническими параметрами, отлично подходит для загородных домов, коттеджей, квартир.

3. Z-образная антенна, которую еще называют зигзагом. На изготовление такой конструкции уходит много времени и сил. Имеет широкие характеристики приема. С помощью такой антенны можно расширить диапазон приема телеканалов.

Чтобы добиться точного согласования между антеннами, необходимо пропустить кабель через значение нулевого потенциала.

Антенна для цифрового ТВ своими руками: характеристика приема

Антенны Vibranton способны найти еще несколько цифровых на одной аналоговой дыне. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телебашен мест.

Самостоятельное изготовление спутниковой тарелки — процесс бессмысленный.Поскольку в этом процессе необходимо будет приобрести тюнер и голову, а установка зеркал должна быть очень точной, добиться этого в домашних условиях практически невозможно. Самостоятельно такую ​​антенну можно только настроить, но не ее изготовление.

Для изготовления указанных выше вариантов антенн необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых при производстве телевизионных антенн, отметим:

1.CU — мощность антенны, которая определяется отношением принимаемого сигнала антенны к ее главному лепестку.

2. CPR — отношение между сплошным кругом и телесным углом лепестков антенны. Если лепестки разные, они различаются по площади.

3. CPD — отношение принятого на главном лепестке сигнала к общей мощности антенны.

Обратите внимание, что если антенна является полосовой, мощность рассматривается по отношению к полезному сигналу.

Обратите внимание, что первые два члена не обязательно взаимозависимы. Существуют определенные варианты антенн с высокой направленностью, но с одним или меньшим усилением. Однако в зигзагообразной антенне значительное усиление сочетается с низким уровнем направленности.

Антенна для цифрового ТВ своими руками: технология изготовления

Каждый из антенных элементов, по которым движется ток, по которому подается полезный сигнал, необходимо соединить между собой пайкой или сваркой.Любая монтажная площадка, расположенная на улице, должна быть хорошо закреплена, так как разрушение электронного контакта на улице происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах возникают узлы напряжения, электрического тока на максимальной мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или жилы используется коаксиальный кабель из меди или недорогого сплава с антикоррозийными свойствами.Для пайки кабеля используется паяльный аппарат на 40 вольт, с плавким припоем и флюсовой пастой.

Внешняя цифровая антенна своими руками изготовлена ​​таким образом, что все составы устойчивы к влаге, перепадам температуры и другим воздействиям окружающей среды.

Для изготовления всеволновой антенны потребуются две пластины треугольной формы, две планки из дерева и эмалированного провода. В этом случае размер проволоки в диаметре практически не важен, а расстояние между их концами составляет примерно 2-3 см.Интервал между пластинами, на которых доступны концы проволоки, составляет 1 см. Замените две металлические пластины на одностороннюю пластину из стекловолокна с фольгированным покрытием. В этом случае следует вырезать медные треугольники.

Ширина антенны должна совпадать с высотой. Полотна открываются под прямым углом. Чтобы проложить кабель к этой антенне, необходимо соблюдать определенную схему. Оплетка кабеля не припаивается к точке, обозначающей нулевой потенциал. Она просто привязана к ней.

CHNA, растянутый внутри окна на 150 см, способен принимать большинство метровых и DTSM каналов любого направления.Преимущество этой антенны в том, что она имеет широкий диапазон приема каналов. Поэтому такие антенны популярны в крупных городах, где есть разные телецентры. Однако у такой антенны есть определенные недостатки — антенна ЦТ одинарная, а ПЗС — нулевая. Следовательно, при наличии сильных помех антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с КТА, например логарифмическая спираль из двух витков.Этот вариант антенны компактен и проще в изготовлении.

Цифровые эфирные антенны своими руками из пивных банок

Для изготовления цифровой антенны своими руками вам потребуются пивные банки из кабеля. Этот вариант антенны при правильном подходе к ее изготовлению обладает хорошими эксплуатационными характеристиками. К тому же такая антенна довольно проста в изготовлении.

Принцип работы такой антенны основан на увеличении диаметра плеч на обычном линейном вибраторе.При этом рабочая полоса расширяется, а остальные свойства не меняются.

Пивные банки в зависимости от их размера используются в качестве погон вибратора. В этом случае расширение плеч неограниченно. Этот вариант простого вибратора используется как комнатная цифровая антенна своими руками для приема телетрансляций путем подключения напрямую с помощью кабеля.

Если рассматривать вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, с шагом в половину волны, можно будет улучшить величину БУ антенны.Также на этом устройстве должен быть установлен усилитель от антенны, с помощью которого производится регулировка и настройка устройства.

Для усиления такой антенны к ней добавляются УЗИ, сзади устанавливаются экран и сетка, с интервалом в половину решетки. Для крепления пивной антенны требуется наличие диэлектрической мачты, при этом экран и мачта соединяются механической связью.

При этом на сетке располагаются примерно три-четыре ряда.Две сетки не могут дать большого выигрыша.

Антенна ДМВ для цифрового телевидения своими руками

Логопериодический вариант антенны называется сборной антенной, которая соединяется половинками на линейном диополе, интервал между ними варьируется, в зависимости от геометрические параметры прогрессии. Есть индивидуальные и бесплатные линии. Мы рекомендуем использовать более длинную и гладкую антенну.

Производство ALP требует наличия любого заранее определенного диапазона.Чем выше прогрессия, тем больше усиление антенны. Такой вариант антенны по эксплуатационным и техническим характеристикам идеален для изготовления в домашних условиях.

Главный принцип его нормального функционирования — проводить правильные расчеты. С увеличением прогрессии увеличивается усиление и открывается угол ориентации. Для этой антенны не нужен дополнительный экран. Поскольку это не зависит от его общих характеристик.

В процессе расчета цифровой антенны используйте следующие рекомендации:

• Второй по длине вибратор должен иметь запас мощности по частоте;
• Далее рассчитывается самый длинный диополь;
• затем добавляется еще один частотный диапазон.

Если самый короткий диополь выходит из линий, то он обрезается, так как это необходимо на антенне, только для расчетов. Общая длина антенны около 40 см.

Диаметр линий на антенне около 7-16 мм. Расстояние между осями 40 мм. Кабель к линии не привязывают внешним способом, так как это отрицательно скажется на технических свойствах антенны.

Внешняя антенна крепится к мачте с помощью центра тяжести.В противном случае антенна будет постоянно трястись под действием ветра. Однако металлическая мачта не присоединяется к линии прямолинейно, поскольку в этой точке должна быть предусмотрена диэлектрическая мачта длиной около 150 см. В качестве диэлектрического материала можно использовать деревянную балку, предварительно окрашенную или покрытую лаком.

Цифровая антенна своими руками видео:

Ciena — Как я построил свою собственную вышку мобильной сотовой связи

Что вы делаете, когда ваша любимая кабина для отдыха настолько удалена, что вы не можете получить хороший сигнал сотовой связи? Если вы представитель Ciena в Аль-Лаунсбери, вы строите собственную вышку мобильной сотовой связи прямо на крыше своей каюты.

Эл Лаунсбери находится в кампусе Ciena в Оттаве и является частью нашей команды цифрового маркетинга.

Есть ли у вас особое место, где вы любите расслабиться и расслабиться, но не можете этого сделать из-за отсутствия сотовой связи или мобильной передачи данных? Или, может быть, у вас проблемы с приемом сотовой связи в собственном доме, где расположен ваш второй офис. Для большинства людей ответ на эти проблемы — «разобраться с этим» или попробовать сменить провайдера.Но как заядлого мастера и инженера это было не в моем стиле. Моим решением было построить собственную вышку сотовой связи.

В моем случае у меня есть каюта в Северном Онтарио. Там красиво и тихо, но ближайший продуктовый магазин находится в 30 минутах езды в городе с населением менее 1000 человек. Покрытие сотовой связи в лучшем случае неравномерное. Если я буду на вершине холма в ясный день, я могу задействовать одну планку на своем мобильном телефоне. Фактически, многие арендаторы в этом районе ежедневно совершают прогулку на вершину близлежащего холма, чтобы получить свои текстовые сообщения и электронные письма.

Итак, моя инженерная задача заключалась в том, чтобы выяснить, как получить хорошее мобильное покрытие в моей каюте, позволяющее мне время от времени проводить там пятничный рабочий день, а не находиться в офисном кубе. Вот как я это сделал, используя обычные материалы, которые можно найти в Интернете или в местном магазине товаров для дома.

Изучение ваших потребностей

Шаг 1 в этом процессе — найти ближайшую к вашему местоположению вышку сотовой связи и выяснить, на каком частотном диапазоне она работает. Большинство систем 3G / 4G работают на частотах 800 (824–894) МГц или 1.Диапазон частот 9 (от 1,85 до 1,99) ГГц. Полоса 800 МГц будет иметь больший диапазон, чем полоса 1,9 ГГц из-за атмосферного ослабления, поэтому многие несущие предпочитают полосу 800 МГц для большей зоны покрытия.

Для моих коллег-канадцев, вот отличный веб-сайт, который отображает все башни в Канаде для нескольких операторов и предоставляет подробную информацию, в том числе их частотный диапазон. Вы также можете уточнить у своего оператора мобильной связи и узнать в отделе технической поддержки ближайшую вышку и ее частотный диапазон. Кроме того, вы можете выполнить поиск в магазине приложений вашего телефона по запросу «сигнал сотовой связи», и появится несколько приложений, которые могут помочь.На Android я использую приложение Open Signal, которое показывает направление ближайшей и самой сильной башни. В моем случае ближайшая вышка сотовой связи Rogers находится в провинциальном парке Бон Эхо и работает на частоте 850 МГц. Когда мое исследование было завершено, пришло время перейти к подготовке к сборке.

Покупка необходимых компонентов

Ваш основной список необходимых компонентов состоит из вышки, наружной антенны, внутренней антенны, двунаправленного усилителя и радиочастотных кабелей.Для достижения наилучших характеристик убедитесь, что ваша наружная антенна является сильно направленной, по сути, это узкий лазерный луч, направленный прямо на ближайшую вышку сотовой связи. Держа антенну высоко сфокусированной, мы гарантируем, что вся мощность сигнала будет направлена ​​на нашу целевую вышку, а не распыляется на большую площадь. Это называется усилением антенны, и чем выше коэффициент усиления, тем более сфокусированной будет мощность антенны. Я использовал антенну Yagi 800 МГц с усилением 13 дБи (рис. 1), которую можно найти здесь.

Следующая наша комнатная антенна. Мы хотим максимизировать покрытие внутри помещения, поэтому коэффициент усиления будет намного ниже, поскольку мы целимся широко, а не далеко. Кроме того, чтобы сохранить мир в доме с хозяйкой дома, установка уродливой антенны на стене была для меня «не» вариантом, но, к счастью, потолочное крепление было для меня. Используя антенну с двойной поляризацией (вертикальной и горизонтальной) для крепления к потолку, вы можете обеспечить охват вокруг антенны на 360 градусов с шириной луча по вертикали 150 градусов вниз от антенны до пола.Тот, который я использовал (рис. 5, деталь № 301123), можно найти здесь.

Имея в руках обе антенны, вам нужно выбрать двунаправленный усилитель. С вашим бустером все зависит от УСИЛЕНИЯ и обеспечения его соответствующей регулировки. В моем случае я взял усилитель с коэффициентом усиления 55 дБ (здесь рис. 6). Это сработало отлично, и моя кабина увеличилась до 4-5 бар при любых погодных условиях, включая СНЕГ! Тем не менее, если бюджет позволяет использовать усилитель с более высоким коэффициентом усиления, сделайте это.Усилитель с более высоким коэффициентом усиления обеспечит лучшее покрытие, в том числе возможность управлять более чем одной внутренней антенной, если требуется более широкая зона покрытия в помещении.

Теперь у нас есть все основные компоненты, и нам просто нужно соединить все вместе с помощью хорошего ВЧ-кабеля с малыми потерями, поскольку мы не хотим тратить драгоценную мощность сигнала на излучающие ВЧ-кабели с высокими потерями. У хорошего 20-футового кабеля с низкими потерями потери должны быть не более 1 дБ. И да, один db имеет значение. Для сравнения, потеря 3 дБ означает, что мощность сигнала снизилась на ПЯТЬДЕСЯТ процентов… да наполовину! Таким образом, на счету каждый дБ, и настоятельно рекомендуется использовать кабели со сверхнизкими потерями, если требуется максимальное покрытие (усиление).

Строительство башни

Имея наши компоненты в руках, нам нужно определить места размещения антенн. Поскольку внешняя антенна является сильно направленной, а комнатная антенна в основном сфокусирована прямо под наружной антенной, нам необходимо убедиться, что внешняя антенна не направлена ​​на комнатную антенну, обеспечивая примерно 15 футов вертикального разноса. Эти требования к разделению становятся намного более строгими, если ненаправленные наружные антенны используются с панельными комнатными антеннами.В этих случаях может потребоваться расстояние 20 футов по вертикали и 20 футов по горизонтали для предотвращения обратной связи по РЧ. Эта обратная связь аналогична звуковой обратной связи, которая возникает, когда микрофон (внутри антенны) приближается к выходным динамикам (наружная антенна). Если обратная связь все же произойдет, ваш усилитель выключится, поэтому убедитесь, что вы аккуратно разместили каждую антенну.

Саму башню построить несложно. И для меня поездка в Home Depot была всем, что требовалось. Я использовал оцинкованную трубу диаметром 1 ¼ ”в 6-футовых секциях для башни (рис.3) и более короткую трубу длиной 4 фута 2 дюйма (рис. 2) для закрепления в земле. Хотя стальная труба будет дешевле, она также требует покраски, чтобы гарантировать, что она не ржавеет, поэтому я отказался от этого варианта.

Вам нужно будет вогнать 2-дюймовую трубу в землю с помощью кувалды или задней части топора, чтобы труба 1 ¼ дюйма могла войти в нее, как показано на рис. 2. Разместите трубу подальше от фундамента дома вокруг на том же расстоянии, что и верхний ремешок, которым вы будете закреплять штангу на линии крыши. Это поможет убедиться, что ваша башня находится вертикально и не наклоняется в ту или иную сторону.Нехорошо иметь направленную антенну, направленную на 10 градусов вниз или вверх.

После закрепления мачты прикрепите антенну Yagi к опоре диаметром 1 ¼ ”с помощью монтажного оборудования, поставляемого с антенной. Не забудьте прикрепить кабель со сверхнизкими потерями и закрепить его изолентой на опоре, чтобы ветер не изнашивал кабель.

Чтобы получить необходимую высоту, просто добавьте дополнительные 6-дюймовые полюсные секции снизу вверх , используя соединители (показанные на рис. 3), чтобы подтолкнуть антенну выше, закрепляя кабель на боковой стороне опоры.Добавляя секции к основанию на уровне земли, вы держитесь подальше от крыши. В моем случае у меня есть пять 6-дюймовых секций, поддерживающих антенну на общей высоте 30 футов от земли. Используйте гальванизированную ленту (рис. 4) на линии крыши, чтобы закрепить стойку в таком положении, чтобы она не упала или не раскачивалась в одну или другую сторону.

На линии крыши найдите место (вентиляционное отверстие в потолке или просверлите отверстие), чтобы пропустить антенный кабель на чердак / дом, и направьте антенну примерно в направлении ближайшей вышки сотовой связи.Позже мы откорректируем размещение.

Что касается расположения внутренней антенны, то сейчас самое время посоветоваться с вашим супругом, как я это сделал с хозяйкой моей каюты. Единственные требования к размещению — это то, что она не может находиться на той же вертикальной линии, что и внешняя антенна, и должна находиться рядом с внутренней зоной, где больше всего требуется покрытие. Таким образом, лучшее место для меня было на потолке у входа в каюту, как показано на рисунке 5.

Теперь пора подняться на чердак, чтобы смонтировать усилитель и подключить все радиочастотные кабели.Усилитель должен быть размещен в удобном, легкодоступном месте на случай, если когда-либо потребуется техническое обслуживание. Я поместил свой на стропила, которая находится прямо возле чердака, как показано на рисунке 6.

Чтобы свести к минимуму энергопотребление, я уменьшил усиление диапазона 1,9 ГГц, насколько это возможно, так как мощность 1,9 ГГц мне не нужна. Затем я максимизировал усиление диапазона 850 МГц. В вашем случае может быть и обратное, но вам нужно использовать только одну полосу.

Вы почти закончили, но у меня есть пара окончательных рекомендаций.Во-первых, рекомендуется установить защиту от грозовых перенапряжений, как показано на рисунке 7, поскольку это электропроводящий металлический столб, который поднимается высоко в воздух. Этот сетевой фильтр устанавливается на внешней стороне антенны усилителя, и для него необходим хороший заземляющий провод, чтобы отводить любые молниеотводы на землю в безопасном удалении от усилителя. Важно знать, что всякий раз, когда удар молнии находится «рядом» с антенной, он вызывает всплеск. Защита от перенапряжения — отличное вложение, и она дает только 0.Потеря 2 дБ. Настоятельно рекомендуется правильно защитить свои инвестиции.

Во-вторых, рассмотрите возможность установки источника бесперебойного питания (ИБП) на усилитель, чтобы вы могли продолжать работать в сотовой сети даже в случае сбоя питания. Нет ничего лучше, чем потоковое воспроизведение хорошего фильма при отключенном электричестве и наличие телефона для экстренных вызовов — это ценно.

Когда все ВЧ кабели надежно подключены, пора включить усилитель. Индикаторы усилителя сначала начнут мигать зеленым светом, а через 15 минут они должны загореться, если все работает правильно.Если зеленый свет не горит, обратитесь к руководству по устранению неполадок усилителя, но для меня первая попытка дала мне зеленый свет!

После включения настало время для последнего шага: настройки антенны для максимального приема. Хотя полоски на сотовом телефоне могут быть полезны для случайного измерения приема, им не хватает точности и они обновляются только каждые 30 секунд — 2 минуты в зависимости от марки. Однако в каждом мобильном телефоне есть скрытый тестовый режим, в котором мощность сигнала обновляется каждую секунду.Многие из этих кодов можно найти, выполнив поиск в Google по запросу «<введите название бренда мобильного телефона> коды тестового режима». Вы будете искать последовательность набора для ввода, чтобы перейти в тестовый режим.

После ввода кода выберите UMTS, отладочную и базовую. Ключевыми числами являются RSCP (мощность с сильным кодированием) и Ec / lo, которое представляет собой отношение хорошей энергии к плохой, сродни отношению сигнал / шум. Получение Ec / lo -10 дБ и выше (то есть менее отрицательное) является идеальным. Наблюдая за номером RSCP, поверните антенну на пару градусов и дождитесь обновления номеров.Будет место, где RSCP и Ec / lo максимизируют себя, что представляет ваше оптимальное направление. На этом все готово!

К настоящему времени ваше удаленное местоположение должно иметь отличное покрытие сотовых сетей 3G / 4G и данных, что позволит вам использовать некоторые из современных технологических тонкостей. Например, теперь я могу управлять отоплением в своей каюте прямо с мобильного телефона. Подъезжая к хижине зимой (6 месяцев в Канаде), я запускаю приложение на своем телефоне и включаю обогреватель, чтобы было приятно и уютно, когда я приезжаю.У стабильного сигнала данных есть много преимуществ, но, конечно же, это отдельная отдельная запись в блоге.

Есть вопросы, как мне это удалось? Просто спросите в поле для комментариев ниже.

[Перед тем, как начать любой проект по усилению беспроводного сигнала, как описано выше, обязательно спросите производителя сотового усилителя о местных правилах как для вашего провайдера беспроводной связи, так и для вашего региона. Например, в США FCC недавно приняла правила для обеспечения надежности отдельных сотовых сетей, заставив людей, эксплуатирующих усилители сигнала сотовой связи, зарегистрировать их у своего оператора мобильной связи.На момент публикации в Канаде таких правил не существовало.]

Создание и использование приспособления для пайки «свободные руки»

Фото 1: Разъем SO239, вставленный в просверленное отверстие.

Удерживать небольшие компоненты и работать с ними может быть непросто, особенно при нанесении на них горячего припоя. Бывают моменты во время проекта, когда нам хочется, чтобы у нас была еще одна пара рук, чтобы устойчиво удерживать материалы.Чтобы удовлетворить эту потребность, существует множество вспомогательных инструментов, часто называемых «третьими руками», «приспособлениями» или «приспособлениями», которые вы можете купить, чтобы помочь удерживать материалы или компоненты на месте, пока вы выполняете тонкую работу с ними.

Старший инженер лаборатории ARRL Зак Лау, W1VT, разработал простое, эффективное приспособление для пайки без помощи рук для Январь / февраль 2020 г. Выпуск , статья о сборке проекта, «Расширьте диапазон вашего портативного устройства с помощью простой наземной антенны». . » Эта антенна — одна из самых простых, которую вы можете построить, и этот столь же простой инструмент, сборка которого занимает около 15 минут, будет удерживать для вас коаксиальный разъем SO239, пока вы припаиваете к нему провода антенны.Вот как это сделать.

Приспособление для пайки коаксиального разъема SO239

Материалы:

• Брус 2 × 4 длиной 8 дюймов
• Два 7-дюймовых куска №14, медный провод
• Сверло с долотами 1/8 «и 5/8». (Бита Форстнера 5/8 «идеальна, так как она создает отверстие с плоским дном, в которое будет опираться соединитель.)
• Пила

1. Используя сверло 5/8 «, просверлите отверстие на одном из узких отрезков дерева, примерно в 1 дюйме от конца дерева.Просверлите отверстие примерно на 5/8 дюйма.

2. С помощью сверла 1/8 дюйма просверлите отверстие в толщине дерева примерно на 1 дюйм ниже только что просверленного отверстия.

3. Пропустите один кусок медного провода №14 через отверстие 1/8 дюйма.

4. Используя пилу, прорежьте выемку на конце 2 × 4 примерно по центру.

5. Используя сверло 1/8 «, просверлите отверстие прямо перед отверстием 5/8» и проденьте его через вырез, который вы только что сделали.

6. Пропустите один кусок медного провода №14 через это отверстие 1/8 дюйма.

Чтобы использовать новое приспособление для пайки, когда вы будете готовы припаять радиальные провода к разъему на шаге 2 заземления. плоской антенны, просто вставьте разъем прямо в это отверстие диаметром 5/8 дюйма, и он не сдвинется с места, пока вы над ним работаете. Если вам нужна помощь в удерживании радиальных и элементных проводов на месте во время пайки, то вот для чего нужны провода, которые вы вставляете в древесину. Оберните их вокруг проводов, которые нужно припаять, чтобы при необходимости удерживать их на месте.

Фото 2: 2 × 4 с надрезом и просверленными отверстиями. Не то чтобы отверстие для провода, просверленное прямо перед большим отверстием для разъема SO239, также доходило до нижней части выемки.

Фото 3: Готовое приспособление со вставленными проводами. Оберните эти провода вокруг проводов, которые вы припаиваете к разъему, чтобы удерживать их неподвижно и в нужном месте.

Сделайте антенну своими руками из пивных банок. Антенна из банок своими руками

Отдыхая за городом, иногда, помимо наслаждения природой и свежим воздухом, иногда хочется посмотреть любимый сериал или важный футбольный матч.В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественного изображения.

Антенну можно собрать и лично, ведь дачный домик — лучшее место для экспериментов.

Самый простой вариант антенны

Как видно на фото, антенна — это простейший волновой приемник.Для изготовления потребуются две трубки и телевизионный кабель, а также знание дальности передачи ближайшей телебашни.

Обычно прием осуществляется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них используются трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 каналах расстояние 66 см.

Информацию о зависимости длины заготовки от частоты приема, а также схемы самодельных антенн легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из которого можно сделать антенну:

• Две трубки из стали, алюминия или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковыми по диаметру, материалу и толщине стенок.
• Наличие кабельного телевещания рассчитано на 75 Ом. Длину провода обрезают по месту подключения, учитывая запас на провисание 50 см.
• Заготовка из текстолита или материала geometax (толщиной не менее 5 мм).
• Крепеж для установки труб на держателе.
• Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке ресивера можно использовать подставку для дерева небольшой высоты.
• Набор для пайки, силиконовая жидкость для предотвращения окисления и изоляции.

Основная сборка

Отобранная по длине заготовка делится на две равные трубы, которые опрессовываются с одной из сторон. Трубки закрепляют на расстоянии 6-7 см друг от друга, а их концы зажимами прикрепляют к текстолитовой заготовке. Полученная конструкция фиксируется стержнем в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля очищаются и скручиваются с плоскими концевыми трубками, а соединение оплетки происходит с помощью медной проволоки.Подключение оставшейся части шлейфа и кабеля, идущего к телевизионному устройству, происходит по такому же принципу.

Получившуюся петлю и оставшуюся длину кабеля во избежание помех следует надежно прикрепить к вертикальной стойке. Необходимую высоту установки антенны регулируют по месту, наблюдая за изменением сигнала.

Корзина антенна

Одна из самых популярных идей самодельных приемников телевизионного сигнала.Вместо тюбиков при отсутствии материала можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие реквизиты:

• две пивные банки по 0,5 л;
• деревянная или пластиковая заготовка длиной 50 см;
• кабельное телевидение РГ-58;

Паяльник

• , флюс для пайки алюминия и припоя;

Чтобы выполнить приемник из пивных банок, выполните следующие инструкции:

• Через дно банки, по ее центру, продевается отверстие диаметром 5-6 мм.
• Через отверстие в банке продеваем трос и продеваем его через горловину.
• Банка равномерно закреплена с левой стороны заготовки в горизонтальном положении.
• Выводим через шейку кабель на расстояние 5 см, обрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем к поверхности банки.
• Выход кабеля припаять ко дну второй банки.
• Соединить вторую банку с первой на минимальном расстоянии с помощью ленты или другого липкого материала.

На другом конце кабеля устанавливается разъем для входа в телевизор. Такая антенна подходит для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или есть приставка, подходящая для старого телевизора, прием сигнала может осуществляться с ближайшей релейной вышки. При этом необходимо знать местонахождение ретранслятора, в сторону которого должна быть направлена ​​антенна для поиска сигнала.

Данная схема подходит для изготовления антенны, предназначенной для приема каналов метрового диапазона.Только вместо полулитровых банок используйте литровую тару.

Если у вас нет пайки, есть другой способ подключения. Две пивные банки крепятся на минимальном расстоянии от заготовки, удерживая всю конструкцию. На конце кабеля аккуратно снимите изоляцию на 3-5 см. Проволочную оплетку вкручиваем в жгут и, придавая форму ушку, надеваем саморез.

Таким же образом надеть глаз на язвочку второго проводника.Затем прикрепите провода с помощью саморезов к каждой банке. С точки зрения долговременного сохранения контакта, пайка гораздо лучше механического крепления. Перед пайкой желательно провести подвешивание поверхности.

Крепление самодельными затяжками хоть и надежное, но при попадании влаги в антенну возникают контакты самодельного устройства, что приведет к потере сигнала.

Фото инструкция как сделать антенну

Приобрел недавно по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавляться от хорошей техники из-за того, что он не принимает цифровые сигналы.Так как у меня есть телевизор, пробую разные методы Поймать сигнал.

Сначала хотел протянуть провод по стене дома, от подвала, но родителям запретили. Затем я попытался использовать канцелярские скрепки, чтобы поймать телевизионный сигнал, но результат был очень слабым.

Потом сделал своими руками антенну из пивных банок.
Теперь у меня бесплатное телевидение.

Шаг 1: Выбор модели антенны

Если вам не интересно объяснять принцип действия самодельной антенны из пивных банок, этот шаг можно пропустить.Его можно собрать и без понимания технических аспектов.

Когда идея с клипсой не дала результата, я всерьез подумал просто пойти и купить в магазине антенну. Но потом я решил, что нужно приложить все силы для решения этой задачи и все получится, поэтому начал поиск в сети. Судя по полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия утверждает, что «эта антенна является наиболее простой в практическом исполнении с теоретической точки зрения.«Просто — значит хорошо. Не буду вдаваться в подробности, для этого есть вики.

Путешествовал и узнал, что могу спокойно пропустить все расчеты, указанные в статье Википедии, и просто сделать антенну из алюминиевых банок.

Шаг 2: Материалы

Вам понадобится:

• Телевидение
• Коаксиальный кабель
• Алюминиевая банка из-под лимонада
• Скотч усиленный

инструментов:

• Лампы проводные
• Клещи изоляционные
• Паяльник
• Припой
• Изолента

Шаг 3: разрезать банк

Разрежьте банку по высоте на две половины.Затем промываем от остатков содержимого.
В основном действовала ножницами, в сложных местах пользовалась плоскогубцами.

Лучше резать над раковиной, так как капающие напитки разлетаются во все стороны. И будьте осторожны, не плюйте на край металла.

Шаг 4: Удалите изоляцию

Необходимо снять изоляцию с коаксиального кабеля, чтобы припаять провода к половинкам банок.

Удаление изоляции может быть довольно проблематичным. Сначала отрезаем конец кабеля и начинаем снимать изоляцию.На фото видно, что на сердечник наговаривать не надо, провода нужно держать вместе.

Шаг 5: Нанесите смазку на все компоненты

Сначала нужно проделать маленькие дырочки в каждой половине банки. В отверстие проделываем проволоку, так шип будет намного прочнее. Припаиваем провод к металлу.

Провод от одной половины банок припаивается к внешнему коаксиальному кабелю, а провод от другой половины к внутреннему коаксиальному кабелю.

После того, как все соединения пропаяны, заизолированы их лентой и термопрокладкой.

Шаг 6: Закрепите антенну на месте

После того, как антенна для цифрового ТВ из пивных банок сделана, остается только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для размещения антенны — на чердаке или у окна. Прекрасный вариант — мансардное окно. В общем, надо повесить высоко и чтоб сигналу ничего не мешало.

Выбрав подходящее место, скрепите обе половинки армированной лентой. Половинки телеаннонов из пивных банок должны быть выстроены в одну линию и между ними должно быть около 5 см.

Шаг 7: Завершенный проект

Теперь ваш проект завершен. Если бы все материалы у вас были под рукой, то теперь вы можете бесплатно смотреть телевизор, ничего не тратя на антенну.

Антенну конечно можно купить в магазине радиоприемников. Однако такая конструкция намного дешевле и проще будет изготовлена ​​самостоятельно. Для реализации идеи не нужно готовить чрезмерное количество материалов и инструментов. Будут приготовлены только пустые пивные банки. Можно будет получить простую, но достаточно эффективную антенну, имеющую круговое излучение на дальность 70 см.Если вам нужна антенна от пивных банок, то на процесс ее изготовления нужно будет потратить некоторое время.

Технология изготовления антенн

Антенна от пивных банок получится, если тара заранее подготовлена. Для этого вам нужно будет сначала взять первый банк; Внизу, а точнее в его центральной части, следует аккуратно проделать отверстие, диаметр которого составляет 6 миллиметров. После этих манипуляций через отверстие нужно провести кабель питания типа РГ-58.Затем через другое отверстие выводится этот кабель. Второе отверстие проделывается в крышке банки. Этот элемент будет составлять левую половину дизайна. При этом низ необходимо разместить справа.

Антенна от пивных банок — конструкция, которую очень часто изготавливают в домашних условиях. Положительной особенностью этого процесса является то, что рабочие продукты доступны, и с ними достаточно просто обращаться с ними. На изготовление конструкции потребуется потратить около 10 минут. Каналов у такой антенны (по сравнению со стационарной) будет больше.

Особенности работы

Антенна пивных банок сделана крепежом, что самодостаточно. Их нужно иметь в наличии в количестве двух штук. Также понадобится антенный кабель, две жестяные банки, а также изолента, которую в этом случае довольно часто заменяют на липкую. Подготовьте вилку, воткните так же, как и отвертку.

Если задумываться, как сделать антенну из пивных банок, то с помощью изоленты нужно прикрепить емкость к основанию палки, при этом должно быть обеспечено расстояние между элементами в пределах 7 сантиметров. , хотя длину следует подбирать экспериментальным путем.Если банка не была обделена открывающимися кольцами, трос можно закрепить с помощью шурупов. После того, как вы сможете установить винты на контейнер для пива, вам нужно очистить два конца кабеля и закрепить винт. К приклеиванию кабель прикрепляется липкой лентой: это необходимо для того, чтобы приемник имел стойкий сигнал. Взамен к палке допустимо применить обычную вешалку — это обеспечит более удобное использование конструкции.

Чтобы прибор не терял работоспособности из-за воздействия атмосферных осадков и ветра, банку необходимо защитить большой пластиковой бутылкой.Необходимо использовать 3-х литровую тару, которая предопределит дно и горлышко. Антенну от пивных банок стоит беречь своими руками. Для этого в центральной части бутылки нужно проделать отверстие, через которое протягивается трос. После подключения эту зону рекомендуется залить кипяченой водой. В этом случае пластик от воздействия значительной температуры изменит свои первоначальные размеры и обеспечит герметичность отверстия. Можно предположить, что антенна из пивных банок готова.Вам нужно только подключить его к телевизору, а затем настроить. Чтобы улучшить конструкцию, необходимо выполнить устройство из нескольких пивных банок, которые будут составлять отдельные секции.

Характеристики Настройки антенны

Антенну из пивных банок изготовит любой отечественный мастер. В качестве основного требования — параллельность расположения конструкции конструкции, в том числе необходимо обеспечить идеальную горизонтальность. Вы также можете использовать черенки лопаты в качестве основы, как и любой другой объект подходящего размера.

После изготовления антенны ее необходимо настроить на определенный канал. Здесь будет два фактора. Один из них — это волновое сопротивление линии и конструкции, второй фактор — симметричность. По той причине, что каналы цифрового телевидения запустили диапазон DMW, симметризация не имеет решающей роли. Что касается волнового сопротивления, то у полуволнового вибратора находится в пределах от 72 до 76 Ом. Хорошо сочетается с телевизионным кабелем. Для того, чтобы настроить антенну, потребуется отрегулировать шаг между банками.Если увеличить диаметр провода (в данном случае банка), полоса пропускания антенны вырастет.

Перед тем, как сделать антенну из пивных банок, необходимо помнить, что помимо указанных емкостей можно использовать любые другие емкости. Это могут быть трубы из картона, на поверхность которых нужно будет положить алюминиевую фольгу. В этом КПД продукта меньше не будет.

Что еще нужно знать мастеру по изготовлению антенны

После того, как антенна ТВ будет собрана, и будет подключен кабель, монтажная поверхность может быть окрашена с помощью диэлектрического состава, который наносится на несколько слои.Поверхность необходимо предварительно подготовить методом обезжиривания. Сопротивление антенны 292 Ом и сопротивление кабеля 75 Ом должны соответствовать петле. Не используйте при работе 50-й кабель, который некоторые пытаются заменить на кабель на 75 Ом. Расстояние между банками может составлять 7 см, как уже было сказано выше, но в этом вопросе все будет зависеть от конкретного объема банок. Выбирая емкость, необходимо обращать внимание на ту, которая имеет объем в пределах 0,5-1 литра. Выбирая вешалки, не стоит использовать модели, которые изготовлены из стали.

На хранении

Если вам понадобится антенна от пивных банок с усилителем, необходимо будет использовать емкость, установленную в несколько ярусов. В любом случае необходимо руководствоваться приведенными выше рекомендациями.

Несмотря на ускоренный рост кабельных сетей, по-прежнему существует потребность в телевизионных антеннах. Ведь в деревнях, коттеджах, частных домах эти сети появятся не скоро, и не у всех есть возможность установить себе спутниковые системы.Зачем нужно все усложнять, если рядом есть передающее телевидение? Достаточно приобрести подходящую антенну, и желаемая картинка появится на экране. Зачем что-то покупать, если антенну для телевизора можно сделать своими руками? Да еще и от подруги. Одна разновидность таких конструкций — антенна из пивных банок.

Вы, конечно, видели в магазинах телевизионные антенны. И вы не представляете, какие из используемых в них деталей можно заменить на такую ​​херню.А вот антенну из банок сделать можно, подойдет, но не везде и не всегда. Чтобы в результате не разочароваться, для начала рассмотрим, как работает антенна у телевизора, и какие требования к ней предъявляются.

Передача и прием телевизионных сигналов

В телевидении используются сигналы, передаваемые электромагнитными волнами в двух диапазонах: метровом и дециметровом. Каждый из диапазонов разделен на разделы, соответствующие телеканалам. Радиосигналы изображения и звука канала лежат строго в границах вашего сайта.

Телевизионные каналы с 1-го по 12-й транслируются в метровом диапазоне. В дециметрах — с 21 по 80. В том же диапазоне передаются и цифровые телеканалы. Какие частоты передаются цифровым каналом в вашем регионе, вы можете узнать на соответствующем сайте.

Сигналы действуют только в пределах прямой видимости. Именно поэтому передающие антенны так высоко подняты, а приемные иногда приходится ставить на высокую мачту. На границах зоны приема погодные условия влияют на ее качество — облачность, осадки.Из-за них радиоволны могут отклоняться вверх или вниз или рассеиваться, что приводит к ослаблению сигнала.

Принцип работы и конструкция приемных антенн

Теоретически для уверенного приема каждого телевизионного канала требуется антенна определенных геометрических размеров.

Чтобы понять, почему это происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне колеблется от 5.От 7 до 1,3 м. Поэтому его называют метровым. В дециметровом диапазоне длины волн лежат в диапазоне от 0,633 до 0,317 мкм. Нетрудно догадаться, почему он носит это имя.

Основной деталью, без которой не строится ни одна приемная антенна (и передающая тоже), является вибратор.

Изготовлен из труб или полос с использованием материалов, хорошо проводящих электричество. В основном используется в алюминиевых трубках, поскольку они сочетают в себе достаточную механическую прочность и хорошую электропроводность. Да и парусник в трубчатых конструкциях небольшой, что очень важно, когда антенна находится на мачте.

Самая простая конструкция — волновой вибратор. Это две трубки, расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым, потому что общая длина этой конструкции составляет половину длины волны, для приема которой она предназначена. Эта волна соответствует центральной частоте полосы, которая закреплена за принимаемой антенной телевизионного канала. И чем больше номер канала, тем меньше размер вибратора. А соответственно — и габариты антенны.

Более того: ТВ антенна не может принимать сигналы со всех сторон одинаково. Его необходимо сориентировать так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения резко блекнет. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направления.

Чем резче лепестки на этой диаграмме, тем точнее нужно ориентировать антенну. Но при точной настройке он имеет больший коэффициент усиления, чем тот, у которого больше сфер.

Петлевой вибратор — это развитие полуволны. Он имеет такие же размеры, но его трубка определенным образом изогнута. Такая конструкция позволяет получить более высокий уровень выходного сигнала.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а всей длине волны. При такой конструкции выходное сопротивление антенны увеличивается.

Кстати, по поводу сопротивления. Для того, чтобы вся мощность принимаемого сигнала полностью передавалась по кабелю на вход телевизионного приемника, необходимо выполнить одно условие.Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые значения. Поскольку они используются с сопротивлением 75 Ом, а входное сопротивление телевизора равно тому же значению, выходное сопротивление антенны должно быть таким же. Не путайте этот параметр с измеренным тестером сопротивлением, это вообще не то.

К согласованию антенна подключается определенным образом подключенным к ней выходным кабелем и шлейфом.Он называется координационной петлей и сделан из того же кабеля, что и выхлопная линия.

Габаритные размеры петель для каждого канала и каждого типа вибраторов свои. Их при желании можно найти в справочниках по антеннам.

Но там, где передающая станция не далеко от приема возможна и так называемая комнатная антенна. Имеет два телескопических ТСЭС (полуволновой вибратор). Их длину и положение в пространстве можно изменять, регулируя как частоту принимаемой программы, так и направление, откуда она приходит.Простая антенна из банок частично повторяет ее конструкцию.

Изготовление простой антенны из пивных банок

Простая антенна из пивных банок, сделанная вручную, будет соответствовать полуволновому вибратору без координационной петли. Для его изготовления потребуется:

• 2 пивные банки;
• плоская тарелка или стеллаж;
• винт саморез;
• пивоварен с баками и промывками для крепления проводников к банкам;
• лента или лента;
• антенный кабель необходимой длины.

Прежде чем делать антенну из пивных банок, нужно знать номер канала, который она займет, и определить его среднюю длину волны. Это можно сделать из таблиц.

Для наших целей нужны самые последние столбцы таблиц, которые содержат необходимый номер. Если разделить его пополам, то получим габаритные размеры полуволнового вибратора.

Теперь возьмем скип или стойку немного длиннее, чем вся цифра. У нас симметрично, у нас на нем пивные банки, чтобы они разошлись на дно.Устанавливаем расстояние между днищами, равное половине длины волны, берем банки на убой скотчем или скотчем. Вибратор из двух банок готов.

Теперь подключите к нему антенный кабель. Для этого разделяем его на необходимую длину. Центральное ядро ​​нужно прикрепить к язычку одной банки, экран — к другой. Если язычок отрезан, можно очистить край боковой поверхности, и подключить к нему кабель.

Перед подключением надо ошибиться ядром и экраном.Прямой контакт меди с алюминием при наличии влаги в воздухе приведет к появлению между ними оксида. Антенна из наших алюминиевых банок при малейшем окислении выйдет из строя. Монтаж Мы производим либо с помощью ножниц и шестеренок, либо путем вкручивания шурупов через банку в столе. Для этого напротив намеченного места крепления проделываем технологическое отверстие, вырезая поверхность банки ножом с ножом.

Желательно, чтобы кабель располагался по центру между банками.Там его нужно закрепить, чтобы в процессе настройки или эксплуатации не повредить контакты. К противоположному концу припаиваем вилку, вставляем в соответствующую розетку телевизора. Все, антенна из старых жестяных банок готова, теперь ее нужно проверить, а при необходимости доработать.

Настроить самодельную антенну

Включите телевизор, выберите бесплатную программу, настройте ее на среднюю частоту принимаемого сигнала. Так же выбирается из таблиц, нужная цифра в столбце FC, МГц.

Телевизионная антенна используется как приемник сигнала, который идет от ретранслятора к телевизору (или приемнику). Иногда вместе с заводскими антеннами на крышах домов можно встретить самодельные устройства. По мощности они не уступают оригинальным ресиверам. Ниже будет рассмотрена информация, которая поможет собрать антенну из пивных банок.

Передача и прием телевизионных сигналов

С точки зрения физики, антенны называют многополюсными проводниками, которые излучают и принимают радиоволны в разных частотных диапазонах.Благодаря этим свойствам они могут принимать большое количество сигналов, передаваемых с разной длинной волной и частотой. Скорость радиоволны составляет десятки тысяч километров в секунду. Это позволяет мгновенно передавать любую информацию на дальние расстояния.

Аналогичный принцип работы в телевизионных системах:

• Передатчик (ретранслятор) посылает в зону сигналы с разной частотой. Для каждого из них вещает определенный канал.
• Антенна Основная или цифровая для телевидения принимает входящий сигнал и передает его на устройство отображения.

Рассмотренные корпуса применяют дополнительные устройства:

• Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате принимаются слабые сигналы.
• Ресивер. Для передачи объемного изображения в высоком разрешении Информация декодируется в формате DVB-T2, который для просмотра цифрового телевизионного канала необходимо декодировать.

Вместе эти устройства обеспечивают телезрителю прямую трансляцию телевидения.

Рассмотрев принцип работы телевидения, можно сделать вывод — антенна — обязательный элемент и без него просмотр телеканалов невозможен.

Принцип работы и конструкция приемных антенн

В основе их работы лежат коэффициент усиления (KU) и коэффициент направленности (CBD), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и эффективность использования устройства.

Большинство заводских телевизионных антенн производятся с расчетом покрытия по всей окружности, CBD сравнит с коэффициентом полезного действия (КПД) и близким к единице. По типу конструкции антенны бывают двух типов:

• Плоские. Предназначен для поиска сигнала в горизонтальном направлении. Они проще в проектировании и изготовлении этих телевизионных антенн дешевле по затратам. Круговое покрытие горизонта в 99% случаев гарантирует качественный сигнал.
• Широкий. Ищем сигнал в горизонтальной и вертикальной плоскости. Работайте в двух плоскостях и ведите поиск сферического сигнала. Они дороги по цене и включают больше продуктов, но гарантируют надежную работу там, где плоские антенны (горные районы) не справляются.

Помимо направления приемной антенны важен еще один индикатор. Он определяет расстояние, на котором применяется эффективность антенны. Усиление измеряется в децибелах, т.е.е. Указывает, какой шум сигнала рассчитывается устройством. Если ретранслятор поставлен далеко, нужна более мощная антенна с низким ку. Также его установка рекомендуется для неблагоприятных климатических условий, которые заглушают и рассеивают радиоволны, снижая их шумность.

Изготовление антенны из пивных банок

Может сразу появится возможность — зачем собирать антенну из пивных банок своими руками? Ответ прост — может возникнуть ситуация, когда выйдет из строя штатная антенна и скоро начнется важная премьера или любимый футбольный матч.Нового времени на покупку и установку нового тайма нет, да и запасная антенна есть далеко не у всех. Антенна из банок — хороший проводник и подключается очень быстро, а для сборки нужны только инструменты для переодевания. Кстати, для изготовления не требуется никаких навыков установщика.

Обучение

Для начала работы необходимо подготовить все материалы и инструменты, а именно:

• Две пивные банки. Только жестяные баки на 0,33 литра. Можно использовать любого производителя, т.к. банки по составу материала одинаковые.
• Винты (самоотверженность).
• Отвертка. Нужна фигурная насадка. Используйте только ручную отвертку, отвертка не подойдет.
• маленькая деревянная палочка. Подойдут любые грабли. В качестве аналога допустимо использовать пластик, но не металл.
• Скотч с липкой лентой. Только тонкие материалы.
• Антенный кабель.
• Разъем для подключения.

Последние два пункта можно не указывать, т.к. штекер кабеля может быть снят с неисправной антенны.

По возможности вместо саморезов лучше использовать паяльник и соединить кабель пайкой.

Пошаговая инструкция

Когда приборы будут готовы, можно переходить к непосредственному изготовлению простейшей приемной антенны из пивных банок. Первый шаг — Подготовка продукта:

• прикрепите банки к доске, расположив их горлышком друг к другу.
• закрепить банки одним мотором Скотчи;

Конструкция будущей антенны готова, теперь нужно браться за кабель. Второй шаг — Кабельное соединение:

• на дне банок проделываем отверстия самотерчением;
• Очистить концы кабеля и пропустить сквозные отверстия.
• концы на саморез;
• прикрутить винтами к банкам через отверстия;
• подключите штекер к кабелю и выполните подключение к ТВ приставке или телевизору ..

Телевизионная антенна от пивных банок готова к работе.

Остался последний шаг — Настройка:

• Вам нужно походить на комнату и снаружи с антенной, пока не будет найдено наилучшее изображение;
• Удерживая банки, осторожно достаньте скотч.Теперь их нужно вынуть и прижать друг к другу параллельно флешке, чтобы получить хорошее изображение на телевизоре.
• Закрепите банки несколькими раковинами из ленты.

Если после подключения кабеля удастся получить идеальное изображение, банки можно не перемещать, а сразу их скреплять.

Модернизация самодельной антенны

При желании телевизионной антенны антенну от пивных банок можно улучшить или перепроектировать, в результате получится мощный приемник, к которому не нужен усилитель.

Если на дачу или в гараж требуется исправная антенна, а накладную купить в магазине (можно и украсть), лучше собрать сам. Чтобы не беспокоиться о климате и других условиях, которые могут ухудшить изображение, рекомендуется сделать антенну, которая будет улавливать сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 банок из-под пива и саморезы:

• Изготовление несущей конструкции. Вам нужно найти четыре брюк. Три из них прикрепить к четырем сверху, по центру и снизу.Получившуюся конструкцию закрепите скотчем в местах стыковки.
• Антенна в сборе. На верхнюю рейку устанавливаются две пивные банки, после чего выполняется предложенная выше процедура подключения кабеля.
• Сигнал поиска. Поймай комнату антенной и найди сигнал. При отсутствии качественного изображения возьмите банки по железной дороге, удаляя и сводя их друг к другу, пока не будет получен качественный сигнал.
• Завершение. Закрепите последние банки и повторите процедуру для двух нижних пар.Устанавливаются на таком же расстоянии друг от друга, что и верх.

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но оставался еще один момент — ее защита.

Чехол для установки на улице

Иногда бывает, что телеканалы хорошо показывают только когда антенна вынута. Это указывает на слабый сигнал на земле, который дополнительно рассеивается конструкцией. Единственный выход — установить антенну наружу.Как сделать антенну из пивных банок на улицу? Предварительно нужно защитить его от атмосферных осадков.

Отличный вариант крышки — полиэтиленовая пивная банка:

• горлашко и Дисышко отрезано;
• центр просверливается под кабель;

,

• антенна помещена в бутылку.

Чтобы осадок не попал в отверстие, он нагревается спичкой и под действием температуры деформируется. Расплавленный пластик «прилипает к кабелю, что приводит к натяжению».

Понравилась статья? Поделись с друзьями:

Facebook.

Твиттер.

Мой мир

В контакте с

Google+

Три способа практического дистанционного обучения — Michigan Engineer News Center

Занимает новаторские домашние лабораторные комплекты, виртуальное присутствие в лаборатории или пользуется преимуществом расстояния с помощью совместного проекта данных.| Среднее чтение

Дистанционное обучение во время пандемии заставило профессоров заново представить себе, как преподавать в лабораториях — без доступа к лаборатории. В Инженерном колледже Мичиганского университета к этой задаче подходят по-разному.

Вот несколько подходов: два финансируются новыми усилиями Колледжа по предоставлению лаборатории студентам с отправленными по почте наборами, третий дает студентам возможность виртуального присутствия в лаборатории, а четвертый дает студентам возможность создавать и анализировать совместные данные. набор.

Одно дело — заменить лекционный зал онлайн-обучением. Не то чтобы это было легко в кратчайшие сроки, поскольку профессорам по всему миру в марте пришлось сделать ставку, но есть масса проверенных и проверенных практик, из которых можно извлечь, а также новые идеи, которыми можно воспользоваться. Лаборатории — совсем другое дело.

Чтобы помочь профессорам настроить и создать высококачественный опыт для студентов по всему миру, Колледж выделил 500 000 долларов на эти усилия.Половина этой суммы ушла на разработку курсов с «гибридной» моделью, позволяющей одним студентам участвовать лично, а другим работать удаленно. Остальные 250 000 долларов пошли на материалы для 17 классов, которые рассылают комплекты студентам, чтобы они могли выполнять практические проекты дома.

«Идея заключалась в том, чтобы сказать нашим преподавателям:« Мы знаем, что осень будет проблемой. Вы знаете, что делаете со своим классом. Вот финансирование, которое поможет вам сделать это там, где оно должно быть », — сказала Джоанна Миллунчик, заместитель декана по программе бакалавриата, руководящая программой.

Наборы позволяют студентам делать пульсоксиметры дома

Увеличить

ИЗОБРАЖЕНИЕ: Модель пульсоксиметра, которую построят студенты секции COVID-19 ENGIN 100. Предоставлено: Кристиан Ривера, Лаборатория трансформации инженерного образования, Мичиганский университет.

Один из курсов по домашнему оборудованию ведет Эйлин Хуанг-Саад, доцент кафедры биомедицинской инженерии и исследований в области инженерного образования, а также группа инструкторов. Она является заместителем главного редактора нового журнала Biomedical Engineering Education, который публикует специальный выпуск о преподавании и обучении во время пандемии COVID-19.Один из документов для этого выпуска, выпущенный для раннего доступа в этом месяце, — это ее план курса ENGIN 100, который она структурировала вокруг COVID-19 на осенний семестр.

«Дистанционное обучение очень сложно. Если вы не можете пригласить студентов в лабораторию, вам нужно найти творческие способы помочь им сохранить мотивацию », — сказал Хуанг-Саад. «Помещая это в контекст COVID, очень реальной биомедицинской проблемы, мы обеспечиваем контекст реального мира, чтобы побудить их проявить самомотивацию и заняться изучением материала.”

Их курс был разработан на основе трех конкретных тематических исследований, имеющих отношение к COVID: диагностика, медицинские устройства и мониторинг пациентов. Студенты не только узнают о различных методах диагностики COVID, но и узнают, как проектировать медицинские устройства с помощью компьютерного проектирования, и им будет предложено построить пульсоксиметры в домашних условиях.

Комплекты схем и лабораторные усовершенствования в электротехнике

Обеспечивая более широкое сотрудничество в модели практического набора курсов, преподаватели курсов, связанных со схемами, EECS 215, 216 и 314 объединились в наборы для отправки студентам, а также гибридные обновления для своих лабораторий.EECS 215 и 216 вводят схемы и сигналы для специалистов в области электротехники. EECS 314 охватывает эти темы для всех остальных.

Наборы содержат элементы схемы, такие как резисторы, конденсаторы и усилители, которые студенты могут собрать для демонстрации основных концепций курса. Учащиеся дома будут полагаться на инструмент Analog Discovery 2 — компактный прибор, который генерирует входные сигналы для схем и измеряет их выходы — для проверки своих схем.

Доступ в лабораторию к стандартным устройствам обычно является отличительным признаком программы U-M по электротехнике.Эти инструменты оптимизированы для решения одной задачи — например, лабораторные анализаторы спектра, которые измеряют мощность электрических сигналов в соответствии с частотой каждого сигнала, охватывают более широкий диапазон частот, чем Analog Discovery 2. Чтобы удаленные студенты могли научиться интерпретировать инструменты, с которыми они столкнутся в промышленности, преподаватели будут предоставлять удаленным студентам снимки экрана с инструментов в лаборатории единой системы обмена сообщениями. Но даже студенты в лаборатории на территории кампуса будут иметь опыт работы с цифровым гибридом, так как инструкторам придется держаться на расстоянии 8 футов от каждой скамейки для студентов.

«Не верьте мне на слово», — сказал Александр Ганаго, адъюнкт-профессор и менеджер учебных лабораторий по электротехнике и информатике, который преподает EECS 314. «Положите свою кредитную карту на расстоянии восьми футов и попытайтесь прочитать ее номер. ”

Чтобы обеспечить лучшую обратную связь для студентов, несмотря на строгие требования к дистанции, Ganago устанавливает документ-камеру на скамейке инструктора, чтобы студенты в лаборатории могли четко видеть детали образцов схем и числовые данные, отображаемые на большом экране.Кроме того, студенты дома могут просматривать изображения в режиме реального времени или в любое время после занятия. Вторая документ-камера будет установлена ​​на запасной скамейке для студентов, чтобы помочь инструкторам устранять неполадки.

Управление роботом-манипулятором из дома

Но не все инновации происходят через программу, финансируемую Колледжем. Питер Гаскелл, преподаватель Института робототехники, следит за тем, чтобы студенты лаборатории Robotics 550, Лаборатория робототехнических систем, могли выполнять работу в лаборатории, не присутствуя физически.Установив камеры вокруг скамей, каждая с роботизированной рукой, установленной наверху, ученики могут отправлять свой код из дома роботу и видеть, насколько хорошо он выполняет такие задачи, как обнаружение, сбор и укладка блоков.

«Посылать каждому ученику робот-манипулятор для сборки слишком дорого и нецелесообразно. Вместо этого студенты могут отправлять свой код роботу, удаленно взаимодействовать с ним и удаленно отслеживать результат », — сказал Гаскелл.

Он также настроил экраны, чтобы студенты, работающие удаленно, могли виртуально присутствовать на скамейке.Камеры, экраны и сетевое оборудование были приобретены на средства Института робототехники.

Радиоантенны в студенческих дворах будут способствовать миссии НАСА

Джастин Каспер, профессор климатических и космических наук и инженерии, отправляет антенные решетки для студентов, участвующих в программе многопрофильного проектирования, которые работают над проектом NASA Sun Radio Interferometer Space Experiment (SunRISE) стоимостью 55 миллионов долларов, который он возглавляет. SunRISE стремится предоставить более точную информацию о корональных выбросах массы, самом сильном типе солнечной погоды и о том, какие из них будут производить излучение частиц высокой энергии, которое может нанести вред космическим кораблям или астронавтам.Запуск миссии запланирован на 2023 год.

Увеличить

ИЗОБРАЖЕНИЕ: Модель радиоантенны, которую Каспер намеревается отправить студентам проекта SunRISE для измерения радиоволн от Солнца. Изображение любезно предоставлено У. Ривом, Анкоридж, Аляска, США, авторское право 2013.

Студенты построят антенные решетки в своих дворах и будут измерять свои местные радиоволны, собирая данные по всей стране.

«Наш первоначальный план состоял в том, чтобы купить несколько антенн и установить их вокруг Анн-Арбора, поэтому после того, как нам пришлось сократить нашу лабораторную деятельность, мы пытались найти способ заполучить что-то физическое, а не просто писать код. — сказал Каспер.«Мы поняли, что перестановка антенн среди их домов окупилась за счет затрат на доставку».

Эти измерения позволят студентам наблюдать радиопомехи на Земле, а также записывать всплески радиоизлучения от Солнца. Атмосфера Земли искажает или блокирует частоты выше примерно 100 килогерц, и учащиеся смогут видеть эту границу. Это поможет им лучше понять программное обеспечение, которое они разрабатывают для SunRISE, которое будет регистрировать солнечное радиоизлучение из космоса.Каспер поддерживает проект наземной антенны из своих собственных средств.

Это лишь некоторые из многих инициатив, направленных на то, чтобы практическое обучение оставалось в центре инженерного образования в Мичиганском университете.

Другими членами группы преподавателей курса ENGIN 100, посвященного COVID, являются Рэйчел Шмедлен, преподаватель и доцент кафедры бакалавриата в области биомедицинской инженерии; Роб Сулевски, преподаватель бакалавриата; и Карен Спрингстин, преподаватель технических коммуникаций.

Другими профессорами, участвующими в сотрудничестве по схемам, являются Фред Терри и Дэвид Венцлофф, оба профессора электротехники и информатики, которые преподают два раздела EECS 215, и Ахиллеас Анастосопулос, адъюнкт-профессор инженерии, преподающий EECS 216.

Миллунчик также является профессором материаловедения и инженерии, профессором Артура Ф. Турно и двухсотлетним профессором.

Соседи борются с предложенным сотовым узлом Verizon в Северном Беркли — снова

Verizon подала заявку на размещение камеры на крыше дома престарелых Lawrence Moore Manor по адресу 1909 Cedar St.Фото: Complete Wireless Consulting

Три года назад группа жителей Северного Беркли праздновала отказ от планов по созданию сотовой сети Verizon в их районе.

Они боролись с заявкой на «средство беспроводной связи» с восемью антеннами на крыше многоквартирного дома по адресу Мартин Лютер Кинг-младший, 1615, с момента его первого предложения в 2014 году. Verizon отказалась от этого плана в 2017 году. после того, как городской совет по корректировке зонирования (ZAB) отклонил заявку.

Сегодня многие из тех же людей вернулись к этому. Verizon обратился в город за разрешением на установку 12 антенн (узел сотовой связи 4G) на вершине особняка Лоуренса Мура, жилого дома для престарелых на Седар-стрит, 1909, менее чем в квартале от его предыдущей попытки. Некоммерческая организация Satellite Affordable Senior Homes (SAHA) управляет объектом по контракту с городом.

«Они предлагают то же самое, только побольше, всего в нескольких шагах от того места, где мы с этим боролись», — сказала Юко Фуками, живущая на Бонита-стрит рядом с предполагаемым участком.

Подпишитесь на ежедневный брифинг

Не пропустите историю. Получите заголовки Berkeleyside на свой почтовый ящик.

Антенны будут размещены внутри стеновых панелей в двух местах на крыше здания и потребуют некоторого увеличения высоты.

«В Беркли мы устанавливаем небольшие соты 4G LTE для улучшения покрытия беспроводной сети и увеличения пропускной способности для обработки увеличивающегося трафика», — подтвердила Хайди Флато, представитель Verizon.

В заявке, поданной в декабре 2019 года, упоминается неудавшееся предыдущее предложение, по сути говоря, что компания пытается снова из-за «перегрузки» в сотовой сети Verizon, особенно в Северном Беркли.Эта перегрузка может «привести к неспособности беспроводных устройств получить доступ к сети, а также может привести к низкому качеству вызовов, превышению времени ожидания соединений, сбоям передачи обслуживания и сбросу вызовов», — говорится в сопроводительном письме приложения.

«Имея готовый арендодатель и больше архитектурных деталей на крыше, которые помогут скрыть предлагаемое Verizon оборудование, Verizon решила продолжить строительство здания на Сидар-стрит 1909 года, чтобы обеспечить покрытие и пропускную способность, необходимые в районе Северного Беркли», — говорится в сообщении.

Verizon планирует провести собрание сообщества по поводу своих планов в середине марта.

Большинство соседей сейчас и в связи с предыдущим предложением беспокоят потенциальные воздействия на здоровье, эстетику, шум и препятствия для обзора.

«Большинство причин для возражения против башни на 1615 MLK актуальны в этом новом месте, включая, помимо прочего, тот факт, что это жилой район, расположенный в нескольких кварталах от коммерческого района (Шаттук), который », — сообщила Элана Ауэрбах, живущая на Бонита-авеню, в электронном письме, — сказала Элана Ауэрбах, живущая на Бонита-авеню.

Города имеют ограниченные регулирующие полномочия

Однако местные юрисдикции, такие как города, имеют ограниченные полномочия на установку беспроводной связи.

Федеральная комиссия по связи (FCC) регулирует телекоммуникации, в том числе инфраструктуру беспроводной связи.

Местные юрисдикции, такие как города, имеют ограниченные полномочия на установку беспроводной связи.

Города не могут принимать решения о выдаче разрешений на основании воздействия на здоровье или окружающую среду, не могут проводить различие между поставщиками услуг и не могут принимать решения, которые фактически запрещают беспроводные услуги.Они также должны действовать в отношении приложений сотовой связи в определенные периоды времени — так называемые таймеры.

Однако муниципальный кодекс

Беркли регулирует некоторые аспекты использования беспроводных устройств в частной собственности. Это включает в себя соблюдение ограничений по высоте и шуму, а также требование экранирования или маскировки. Телекоммуникационные компании также должны задокументировать пробелы в покрытии или потребность в новом оборудовании, показать, что они изучали альтернативные участки и выбирают место с наименьшим негативным воздействием на окрестности.

В городе также действуют правила беспроводной связи, касающиеся оборудования на городской полосе отвода по сравнению с частной собственностью. Города обладают еще меньшим авторитетом в отношении сотовых станций на полосах отвода коммуникаций, таких как опоры электропередач PG&E.

В более раннем приложении Verizon для 1615 Мартина Лютера Кинга-младшего отказ ZAB был основан на парковке, видах, интенсивности использования и визуальных эффектах. Verizon не подал апелляцию.

В 2018 году FCC выпустила новые правила, дополнительно ограничивающие полномочия местных юрисдикций по регулированию беспроводного оборудования.Правила, среди прочего, ужесточают «таймер для выстрела» или время, в течение которого города должны отвечать на новые заявки, и ограничивают сборы, которые местные органы власти могут взимать за заявки.

Маттай Чакко, официальный представитель города Беркли, сказал, что город все еще оценивает эти изменения и планирует представить информацию в городской совет 17 марта.

«Так много всего меняется, — сказал Чакко. «Городские власти все еще занимаются анализом этих проблем».

Введите 5G и связанные с ним проблемы со здоровьем

Новые правила FCC призваны упростить компаниям обновление своих систем до 5G или сотовой беспроводной связи пятого поколения.

Развернувшись в основном в крупных городах, 5G обещает быть быстрее и мощнее, чем 4G, хотя еще слишком рано говорить о его полном влиянии на потребителей. Существуют разные версии 5G, и в ближайшие несколько лет ожидается много доработок и попыток уговорить клиентов.

5G вызывает большие споры, в основном из-за опасений по поводу воздействия электромагнитного излучения на здоровье. Он использует более высокую полосу частот (а также более низкие и средние уровни) в радиочастотном спектре.

Группы, выступающие против 5G, объединяются в местных сообществах, чтобы заблокировать установку, в том числе в районе залива. Милл-Вэлли и Севастополь входят в число местных городов, пытающихся заблокировать 5G, по крайней мере, до тех пор, пока не будут проведены дополнительные исследования. Сеть безопасности EMF — одна из организаций, возглавляющих массовую оппозицию. В то время как одни хвалят его работу, другие критикуют ее как шаткую с научной точки зрения.

Активисты в Беркли также организуют попытки ограничить 5G. Джоэл Московиц, профессор Школы общественного здравоохранения Калифорнийского университета в Беркли, широко известен в международных усилиях по ограничению 5G и является советником EMF Scientist, организации ученых, занимающихся электромагнитным излучением, которые призывают Организацию Объединенных Наций и другие органы пересмотреть пределы воздействия.Члены совета Беркли Бен Бартлетт и Шерил Дэвила провели в январе семинар по 5G.

Verizon, которой не требуется разрешение от Беркли для установки оборудования на полосе отчуждения, летом модернизировала опору электропередачи на Туннельной дороге. Домовладелец проснулся однажды утром, чтобы увидеть этот вид из окна спальни, и теперь работает с Verizon, чтобы минимизировать влияние вида. Фото: Citizen reporter

Ученые разделились во мнениях по поводу рисков.

FCC и Всемирная организация здравоохранения (ВОЗ) утверждают, что воздействие радиочастоты на разрешенных в настоящее время уровнях является безопасным, в том числе от сетей 5G.ВОЗ участвует в текущих исследованиях по этому вопросу.

Городской совет обсудит 5G на своем заседании 17 марта, особенно в свете развивающихся правил FCC, сказал Чакко.

«Это меняет ландшафт, и это часть того, на что мы отвечаем», — сказал он.

Verizon не объявила о планах по запуску 5G в Беркли, сообщила пресс-секретарь компании Флато. «Я обязательно дам вам знать, когда у нас появятся новости, — сказала она

.

В то же время в своем электронном письме она написала: «Стратегия Verizon для малых сот 4G LTE (уплотнение) по всей стране, которую мы начали внедрять много лет назад, прокладывает путь для добавления малых сот 5G в городских районах.«Малое сотовое оборудование также используется для 5G.

Берклисайд попросил Флато прислать список, показывающий, что Verizon хочет добавить небольшие ячейки в Беркли, но на момент публикации ничего не получил.

Изучение приложений для зонирования города показывает, что в разработке находятся несколько других приложений сотовой связи Verizon. Сюда входят заявки на строительство малых сот на крыше по адресу 2607 Ellsworth St. (2 февраля 2020 г. — ожидается) и 2398 Bancroft Way (20 декабря 2018 г. — утверждено).

Прошлым летом Совет по корректировке зонирования отказал в разрешении на строительство 50-футового.сотовая вышка Verizon в Берримэне водохранилище на Евклиде — еще один чрезвычайно спорное предложение. Verizon подал апелляцию, но затем потребовал отложить рассмотрение апелляции.

Некоторые противники нового предложения о поместье Лоуренса Мура говорили, что это вопрос социальной справедливости.

«Предлагаемые башни также разрушат мирное и тихое наслаждение жителями своего жилища», — написала Фиби Сорген в электронном письме. Зорген, активный член унитарной церкви рядом с предполагаемым участком, помог бороться с ранее поданной заявкой.

Это также вопрос социальной справедливости », — сказал Сорген.

«В настоящее время они наслаждаются прекрасным садом на крыше, откуда можно наблюдать закат над мостом Золотые Ворота. Зачем ставить антенны на жилье HUD, где живут только пожилые люди и где есть инвалиды, которые не могут позволить себе переехать? … Почему бы вместо этого не разместить их на крыше квартир англоговорящих богатых людей? Потому что богатые люди наняли бы адвоката и более эффективно с этим боролись ?! Это не честно!»

Помогите нам держать вас в курсе

Berkeleyside полагается на поддержку читателей, поэтому мы можем оставаться свободными для доступа для всех в нашем сообществе.
