Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

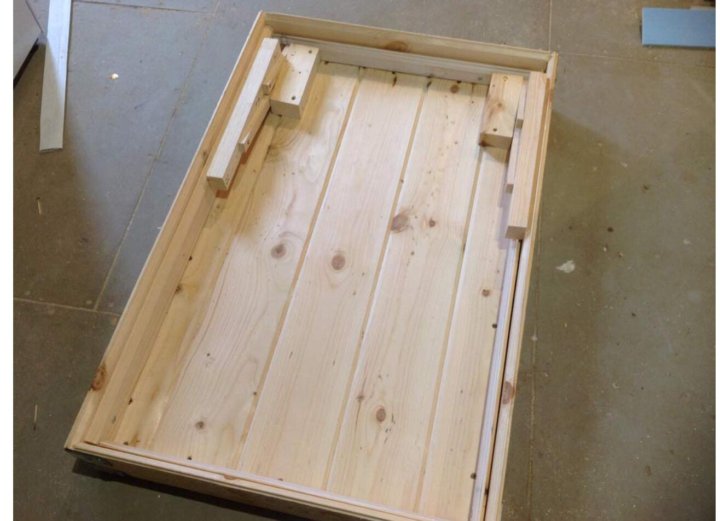

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

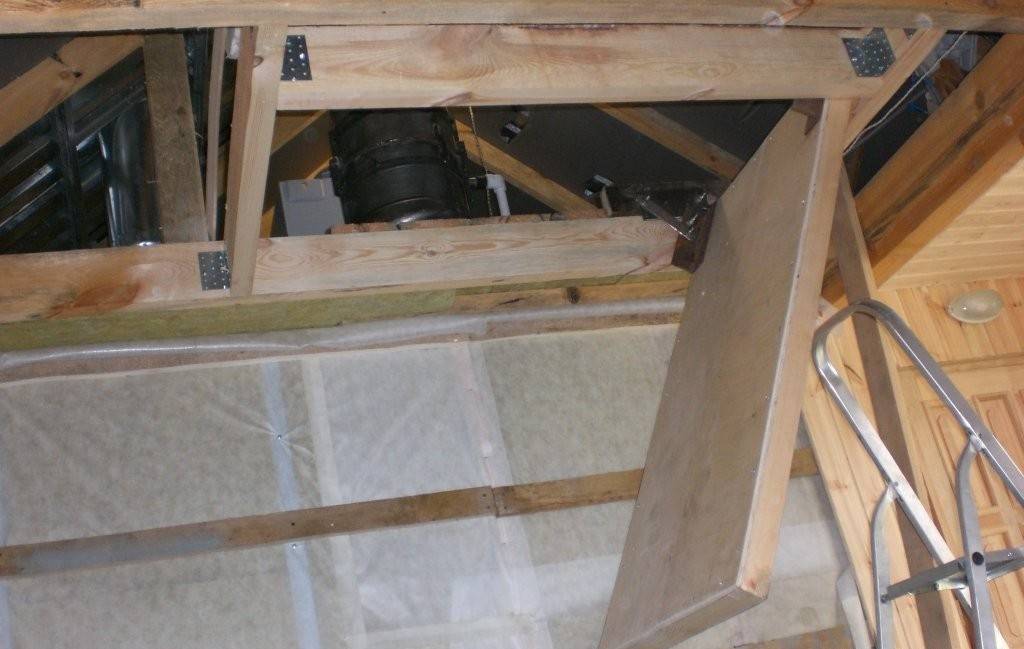

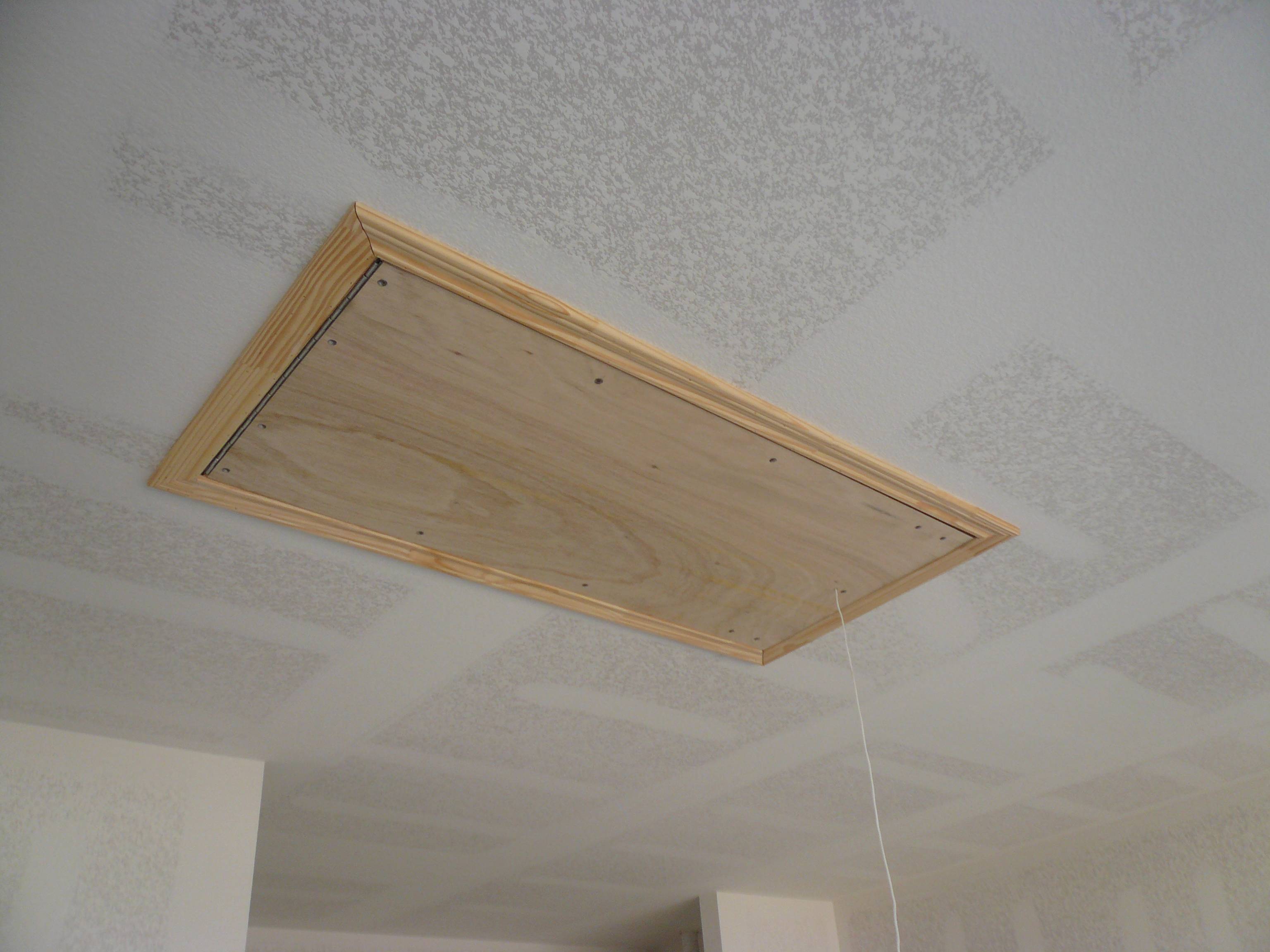

Вот так люк выглядит снизу

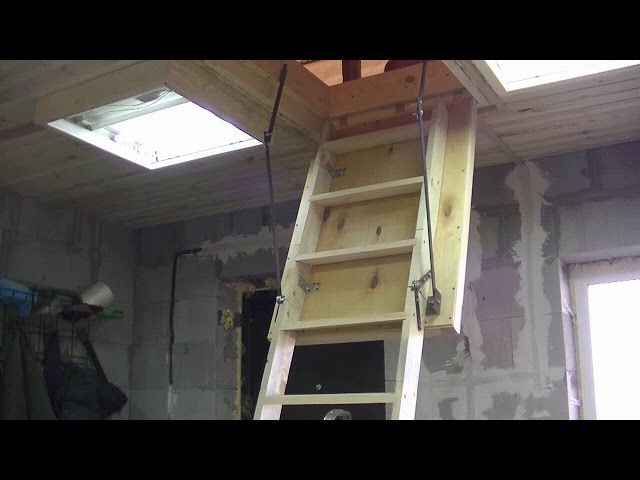

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

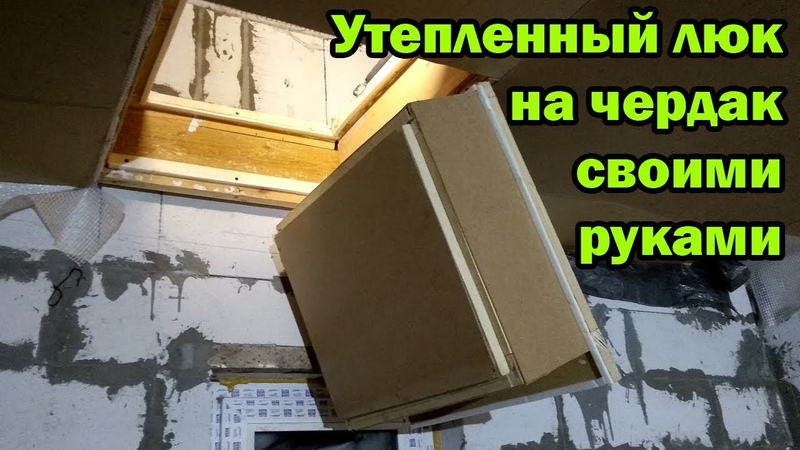

Таким образом получился теплый люк на чердак, сделанный своими руками.

Чердачный люк своими руками чертежи

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

• Теплоизоляция.
• Паробарьер для жилых помещений дома.
• Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
• Доступ к чердаку, а именно вход для него.
• Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

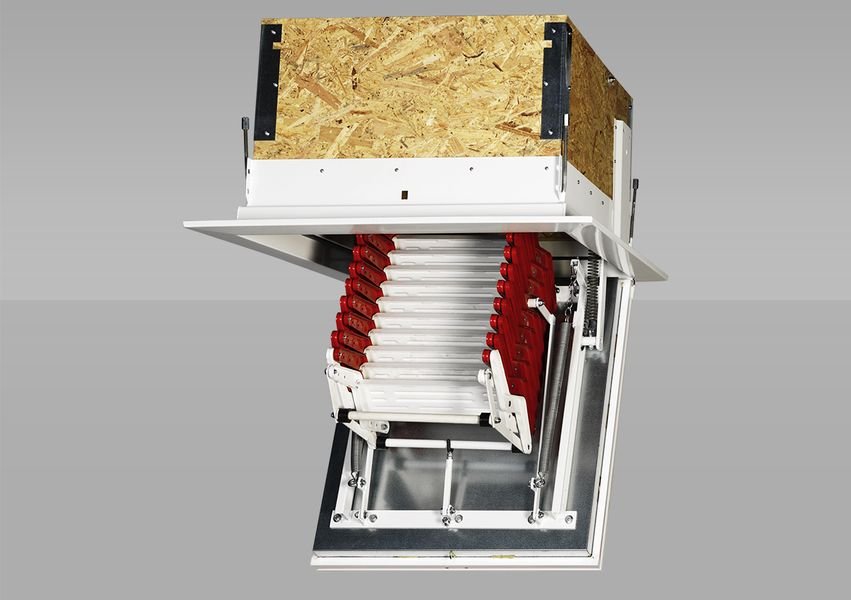

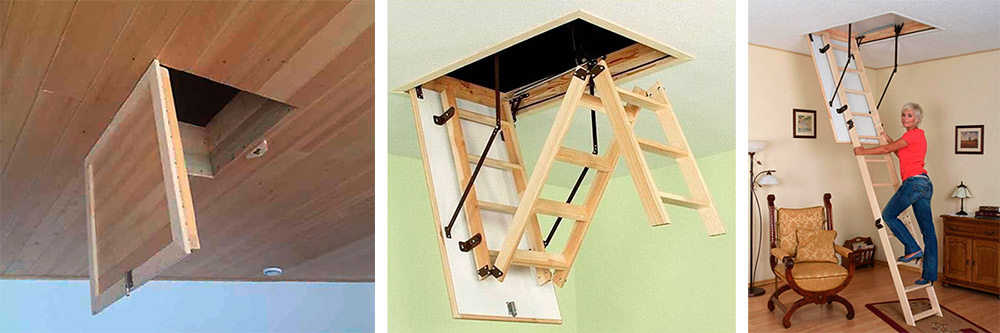

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

• Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
• Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
• Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
• Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии. Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
• Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
• Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
• Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

• Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
• Шаг 2. А теперь установите домкратные стойки.
• Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
• Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
• Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
• Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

• Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
• Шаг 2. На них крепим потолочный алюминиевый профиль.
• Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
• Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
• Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
• Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

• Шаг 1. Делаем замер проема чердачного люка.
• Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
• Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
• Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
• Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
• Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
• Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
• Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

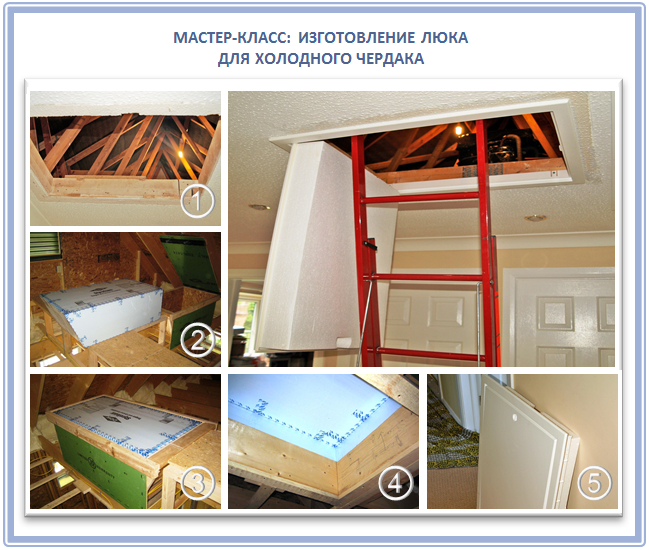

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

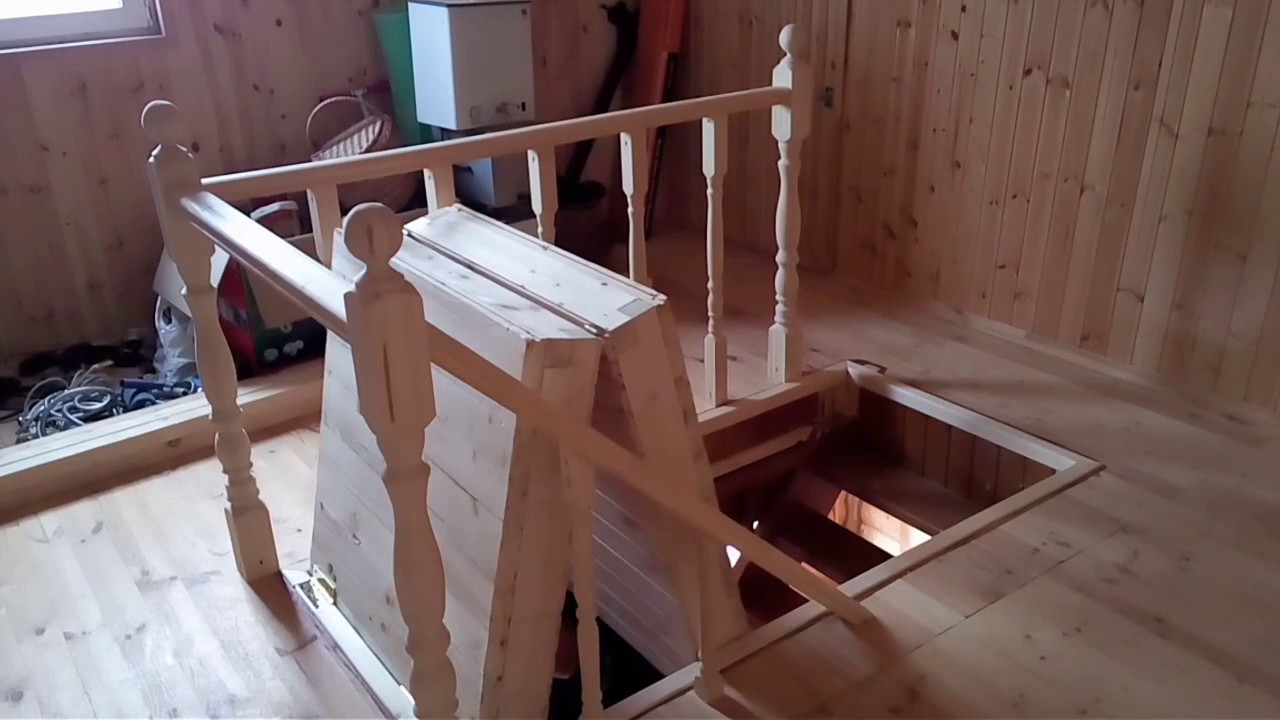

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Видео удалено.

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

[1]

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Читайте в этой публикации:

Чердачный люк: разновидности и их особенностиКак сделать чердачный люк: конструкция и устройствоМонтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

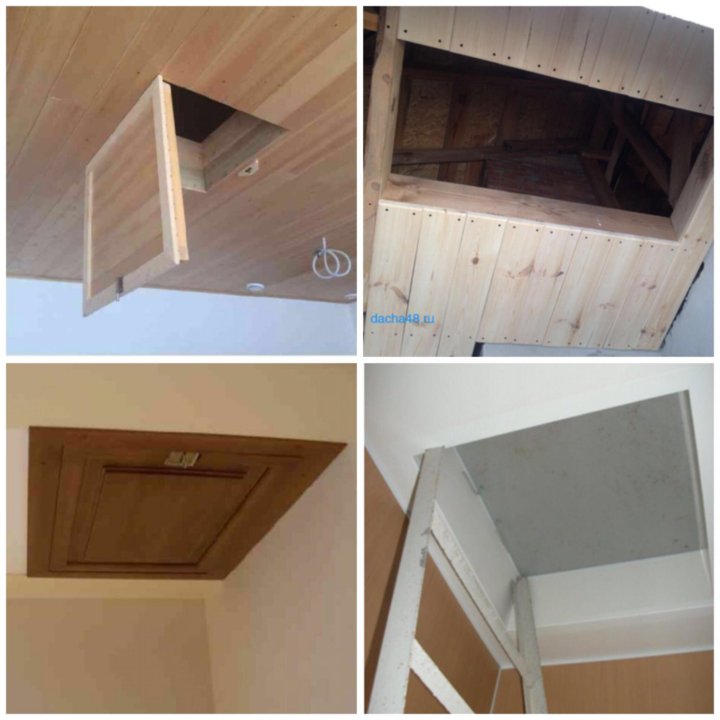

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

1. Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.

   Чердачный люк металлический фото

2. Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

1. Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.

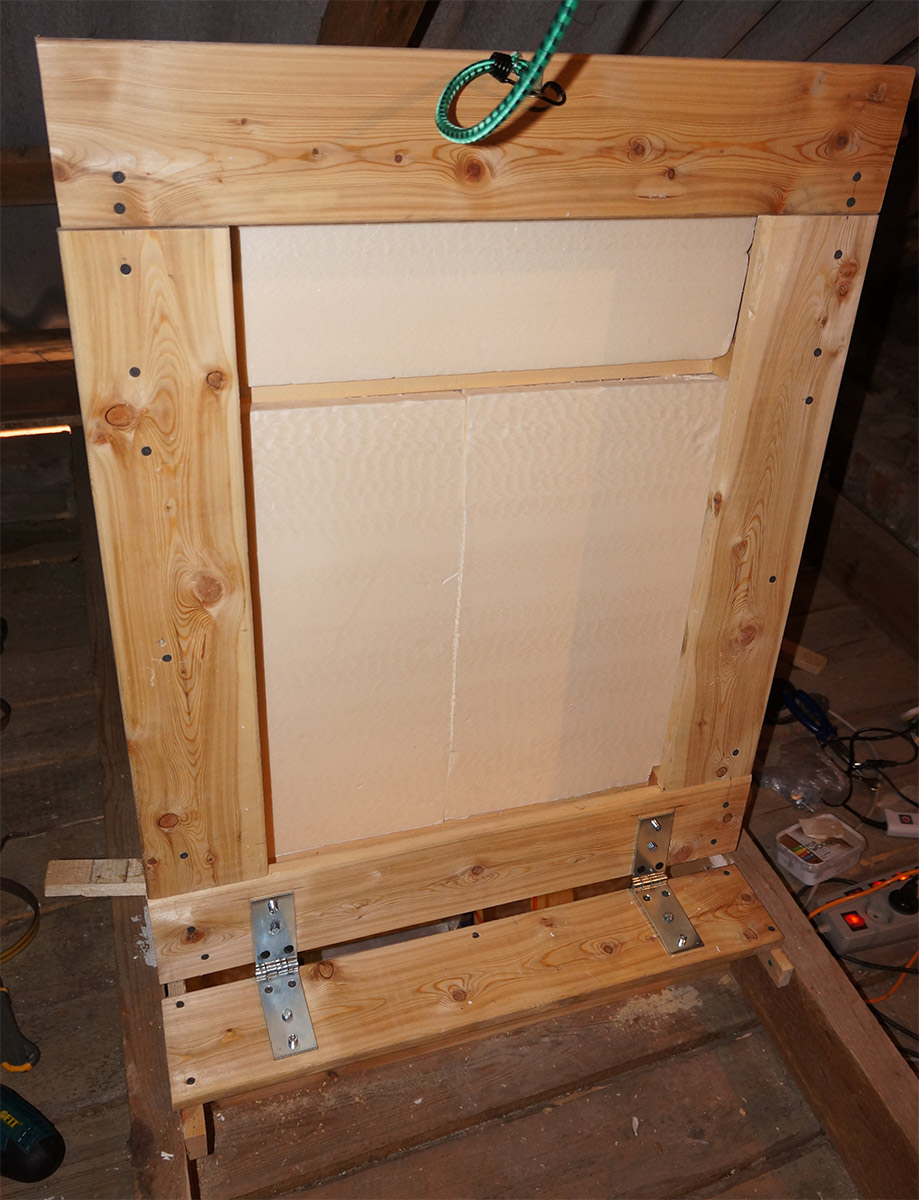

   Люк чердачный утепленный фото

2. Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

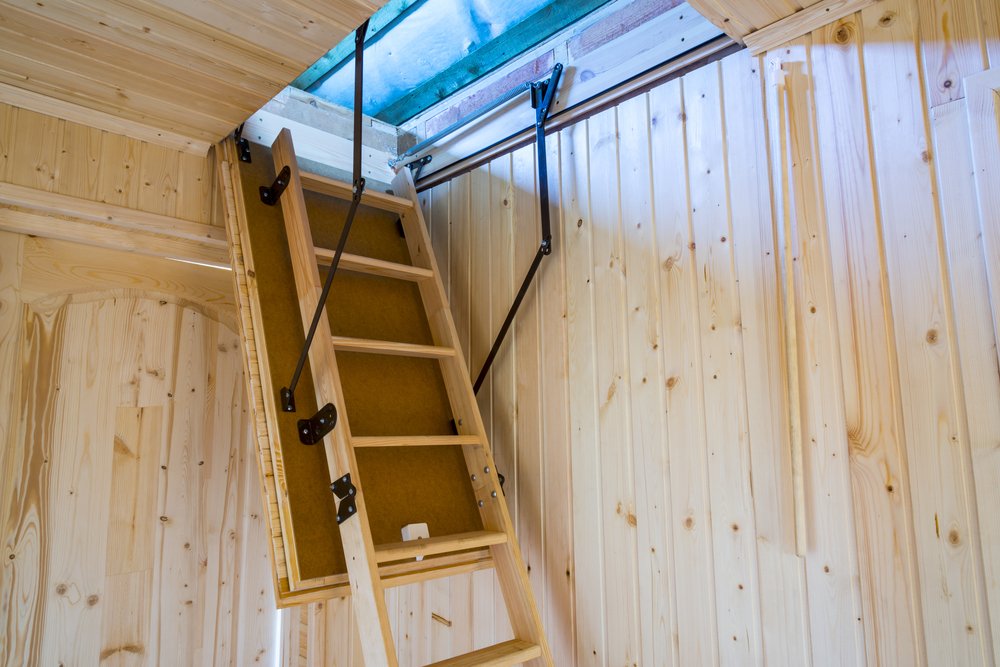

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

1. В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.

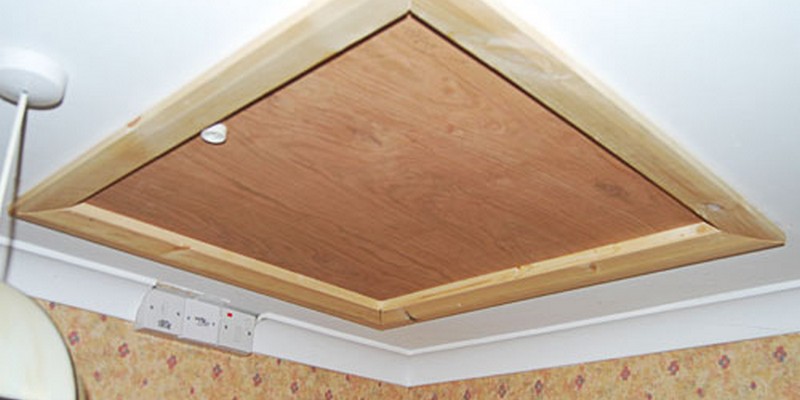

   Монтаж чердачного люка фото

2. Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

Видео удалено.

Источники:

1. Соколов, Г. К. Технология строительного производства / Г.К. Соколов. — М.: Academia, 2008. — 544 c.
2. Хозяйственная реформа в строительстве. Сборник официальных материалов. — M.: Стройиздат; Издание 3-е, перераб. и доп., 1976. — 445 c.

Чердачный люк своими руками чертежи

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Люк на чердак своими руками

Чердачное помещение является отличным местом для размещения на нем старых вещей, одежды и других принадлежностей. Однако, для его эксплуатации, необходимо обустройство люка, который поможет без труда попасть на чердак. О разновидностях люков для чердака и об особенностях их самостоятельного изготовления поговорим далее.

Оглавление:

1. Как сделать люк на чердак: выбор места и подготовка к работе
2. Люк на чердак: особенности и разновидности
3. Люк на чердак утепленный — технология изготовления
4. Установка люка на чердак: монтаж покупных конструкций
5. Как сделать люк на чердак своими руками
6. Люк на чердак фото и рекомендации по изготовлению
7. Особенности противопожарных люков на чердак

Как сделать люк на чердак: выбор места и подготовка к работе

Довольно частым назначением чердака является выполнение им функции кладового помещения. Там располагаются разного рода вещи, которые имеют сезонное или периодическое использование. Для того, чтобы достать их, необходимо иметь постоянный доступ к чердачному помещению. Для этих целей рекомендуется обустройство люка, который позволит достать из чердака, любую, необходимую вещь.

Существует два способа входа на чердак. Первый подразумевает проделывание на фронтонной части, специального входного отверстия, на котором устанавливается чердачная дверь. Данный способ хорош тем, что не нужно в потолке проделывать отверстие и нарушать его целостность. Хотя, при использовании двери, необходимо устанавливать дополнительную лестницу, а это требует материальных вложений. Второй, более легкий в изготовлении способ — обустройство люка на чердаке, который располагается на потолке.

В процессе выбора места, на котором будет располагаться люк, в первую очередь, необходимо учесть тот факт, что крышка люка должна свободно открываться, без всяких препятствий.

Кроме того, дизайн люка, должен гармонировать с общим стилем интерьера. Если планируется использование лестницы стационарного типа, то она также не должна мешать свободному перемещению по комнате.

Если на потолка располагаются балки, то следите за тем, чтобы люк не располагался непосредственно на них, так как прочность потолочного перекрытия значительно снижается.

Люк на чердак своими руками должен быть:

• привлекательным и отличаться наличием современного дизайна;
• отличаться простотой монтажа;
• быть надежным, прочным и безопасным;
• предпочтительнее выбирать или сооружать люки утепленного характера;
• дополнительная фурнитура: доводы и ручки помогут упростить процедуру использования люка.

Люк на чердак: особенности и разновидности

В соотношении с местом монтажа люка и его конструктивными особенностями, люка на чердаке бывают:

• горизонтальными;
• вертикальными;
• угловыми.

Первый вариант предполагает монтаж люка на поверхности потолка. Такие люки отличаются удобством использования и легкостью изготовления. Второй тип люков еще называется лазом. Угловой тип люка чаще всего монтируется на мансардном помещении, при наличии покатого типа кровли.

Кроме того, люки для чердака изготавливают из дерева, металла, пластика и других альтернативных вариантов. Чаще всего, при сооружении люков используется дерево.

Люк на чердак утепленный — технология изготовления

Чтобы соорудить люк с наличием утепления, рекомендуем использовать данную инструкцию:

1. Перед началом изготовления люка, следует сделать люка на чердак чертеж, в котором указывается его форма, размеры и дополнительные конструктивные особенности.

2. Чтобы соорудить каркас люка, подготовьте доски, толщина которых минимум 2 см. Постарайтесь соорудить прямоугольную конструкцию ранее определенного размера.

3. Учтите, что все углы должны быть абсолютно ровными. Стандартные люка на чердак размеры — 600х1200 мм. Хотя определение размера люка зависит от конституции людей, которые будут его использовать и от размера вещей, хранящихся на чердаке.

4. Следующий этап — вырезание проема на потолке, учтите, что проем должен быть на 5 см больше, чем размеры люка. Главная функция данного припуска — обшивка проема с помощью специальной рамки.

5. Если работы проводятся в деревянном доме, то для изготовления люка вполне подойдет то самое дерево, которое вырезается с потолка. В противном случае, необходимо приобрести древесину.

6. При выборе дерева, лучше отдать предпочтение лиственнице, так как данный сорт дерева отличается хорошими эксплуатационными и прочностными характеристиками.

7. Сторона фиксации петель на люке, зависит от индивидуальных предпочтений его хозяев.

8. Чтобы крышка приобрела дополнительную прочность, необходимо позаботиться об установке диагональной распорки, для фиксации которой используют саморезы или стальные уголки.

9. Для того, чтобы обеспечить теплоизоляцию люка, рекомендуется применение утеплителя. Чаще всего, используется такой же материал, как и при утеплении чердака, например, пенопласт или минеральная вата.

10. Учтите, что на дне крышки должна быть предварительно установлена пароизоляция, так как данные типы утеплителей восприимчивы к влаге.

11. На следующем этапе устанавливается фурнитура в виде защелок и доводчиков. Монтаж уплотнителя по периметру люка позволит предотвратить попадание холодного воздуха из чердака в помещение.

12. С внутренней стороны рама обшивается при помощи наличника, таким образом, улучшается внешний вид люка.

13. Завершает работу установка лестницы, которая поможет подниматься и спускаться к люку.

Установка люка на чердак: монтаж покупных конструкций

Установка люка, купленного в магазине немного проще, чем самостоятельное его изготовление. Однако, и в данном вопросе существуют нюансы, придерживаться которых следует обязательно.

Стоимость покупного люка напрямую зависит от материала, из которого он изготовлен. Цена на люки из металла, значительно выше, чем на деревянные.

Перед покупкой люка и лестницы для чердака, предварительно проведите замеры высоты потолка в помещении, оптимального размера для люка, места установки лестницы. Среди преимуществ покупных сдвижных лестниц для люков отмечают:

• компактность и легкость расположения даже в небольшой комнате;
• многофункциональность;
• простоту монтажа;
• привлекательный внешний вид.

Для раскладывания чердачной лестницы не потребуется прикладывать слишком больших усилий. Именно из-за этого, покупные модели более распространены, нежели самодельные. Для сборки люка и лестницы потребуется минимум два человека. Один из которых находится на чердаке, поднимает конструкцию на верх.

Перед фиксацией рамы, на нижней части устанавливаются две доски, именно на них производится укладка люка. Далее конструкция укладывается на них и выравнивается клиньями. Для контроля ровности угловых конструкций используйте уровень.

Таким образом, удастся избежать деформации люка в процессе его установки. После того как лестница зафиксирована на раме, люк закрепляется на нее шурупами. При образовании небольшого зазора, для его заполнения используйте монтажную пену. Далее снимите доски, которые страховали люк от перекоса, учтите, что пока пена полностью не застынет, эксплуатация люка не представляется возможной.

Боковые болты на лестнице ослабляются и она раскладывается до нужного размера. При наличии перекоса, следует отрегулировать лестницу таким образом, чтобы она стала ровной, делается это при помощи перекручивания болтов.

Как сделать люк на чердак своими руками

Если планируется обустройство люка для чердака на перекрытии из железобетона, то рекомендуется обустраивать люк в месте стыка двух плит. Таким образом, удастся предотвратить ослабление всей конструкции.

Для изготовления стандартных или противопожарных люков следует проделать отверстие, для бетонной плиты, работы займут минимум полтора часа. Чтобы проделать отверстие потребуется наличие болгарки, с насадками для работы с металлом, перфоратора, лома и кувалды.

Первым делом, сделайте разметку, размер отверстия на бетоне должен быть на несколько сантиметров больше, размера самого люка. Чтобы получить строго вертикальные торцевые участки люка, необходимо наличие перфоратора и сверла в нем, длина которого намного больше, чем толщина плиты.

Следите за тем, чтобы перфоратор находится строго вертикально по отношению к поверхности. В каждом из углов, ранее помеченной плиты просверлите по одному из отверстий.

С помощью алмазного диска прорежьте сначала одну из линий разметки. Следите за тем, чтобы диск не соприкасался с арматурой, так как существует риск его порчи. После подготовки прорезей, с помощью перфоратора найдите пустые участки плиты, просверлив ее насквозь.

Воспользовавшись кувалдой, разбейте плиту, в местах прикасания бетона с арматурой, используйте лом. После оббивки всего бетона, аккуратно срежьте арматуру, с помощью проведения нивелировки сгладьте все неровности, возникающие на поверхности металла. Учтите, что от ровности и гладкости проема зависит точность и качество монтажа люка.

Совет: Если планируется использовать покупное устройство, то размеры для проема должны быть указаны в технических характеристиках люка. При самостоятельном изготовлении люка для чердака, с каждой из сторон следует оставить минимум по одному сантиметру.

Для того, чтобы соорудить люк лестницу на чердак, следует изначально соорудить раму, которая закрепляется в проеме с помощью анкеров. Чтобы обеспечить плавное закрывание или открывание люка, необходимо приобрести доводчики. Кроме того, поверхность крышки должна быть схожей с отделкой потолка. Оптимальный вариант — применение пенополистирольных плит, которые сверху обшиваются ДСП.

Люк на чердак фото и рекомендации по изготовлению

Готовый люк должен быть оснащен с помощью уплотнителей и лицевых планок. Поэтому, отверстие под его установку должно быть проделанным с максимальной точностью.

Для проведения работ лучше взобраться на чердак и начинать именно с этой части. В соотношении с внешними размерами кожуха, необходимо разметить пол, на котором будет установлен люк.

Для снятия верхнего слоя перекрытия, лучше всего использовать болгарку. При наличии гидроизоляции и утеплителя на потолке, следует аккуратно их снять и подправить ножом. Чтобы увидеть периметр расположения люка в помещении, необходимо проделать несколько контрольных отверстий.

Далее, возьмите люк и приложите его на поверхность пола на чердаке, сопоставьте его размеры с периметром проделанных отверстий. Каркас люка должен располагаться в проеме как можно герметичнее. Если на нем присутствуют щели, то для из заделывания используйте монтажную пену. Работу с ней нужно начинать только после тщательного выравнивания и определения мета положения люка.

При наличии каждой из стороны стропил, зафиксируйте люк между ними. Для качественной чердачной лестницы требуется обустройство специального обрамления, помогающего обезопасить людей, проживающих в доме, от случайного падения.

При наличии стропил только с одной или двух сторон, необходимо с третьей стороны установить балку, на которой будет фиксироваться люк. Учтите, что работы по монтажу люка требуют особой ответственности от человека, который их выполняет. Минимальная нагрузка на лестницу и люк составляет 200 кг.

Непосредственный монтаж люка, требует выполнения таких действий:

• сборка каркаса и монтаж его в отверстие;
• фиксация обода на поверхности стропил сверху, при их отсутствии на балках;
• фиксация обода с нижней части помещения;
• закрепление крышки на люке;
• соединение лестницы с люком;
• проверка работоспособности всей системы.

Особенности противопожарных люков на чердак

Такие люки имеют очень простые конструктивные особенности, они состоят из стальной рамы, в качестве уплотнителя для которой применяется материал негорючего происхождения и стальной дверцы, которая автоматически защелкивается после закрывания.

Для входа на чердачное помещение на люке существует выдвижная лестница. Перед монтажом такого люка, предлагаем ознакомиться с особенностями его выбора:

1. Огнестойкость от 40 минут до одного часа.

2. Минимальная толщина стали, из которой он изготовлен 1 см. Возможен варианты покрытия люка таким же материалом, как и отделка помещение, чтобы обеспечить полную его гармонию в интерьере.

3. Наличие негорючего термоактивного уплотнителя, который при расширении блокирует попадание дыма на чердак или в помещение.

4. Внутреннее наполнение — минеральная вата или любой другой огнестойкий материал.

5. Наличие доводчиков, ручек, замков — высокого качества.

6. Если планируется устанавливать люк на перекрытие из дерева, то необходимо дополнительно приобрести материалы, устанавливаемые между отверстием для люка и самим люком.

7. Далее люк монтируется в соответствии с вышеприведенными рекомендациями. Кроме того, если устанавливается покупное устройство, то особенности его монтажа детально описаны в его технических характеристиках.

Люк на чердак видео:

Утепленный люк на чердак своими руками — Мансарды

Каждый человек, имея частный дом или дачу, хоть раз задумывался об использовании чердачного помещения под определенные нужды. Чердак удобен тем, что его пространство можно выгодно применить в качестве склада для хранения предметов различного назначения. Это могут быть предметы быта, не используемые в настоящее время, инструмент или другие вещи. Кроме того, чердак может служить дополнительной комнатой, если он утеплен.

Чтобы чердачное помещение могло выполнять свои функции, необходимо продумать простой в эксплуатации способ проникновения туда. Можно оборудовать вход непосредственно с улицы, соорудив капитальную лестницу. Но этот способ достаточно затратный и требует тщательного продумывания мер безопасности от вандализма или взлома. Гораздо экономичнее и практичнее является сооружение входа на чердак внутри дома. В этом случае речь идет о люке, который также может являться противопожарным люком.

Типичный люк на чердак

Это идеальный вариант для чердака, если он не используется слишком часто. А если в чердачном помещении отсутствует отопление, то стоит задуматься об утеплении люка.

Как изготовить и установить люк самостоятельно?

Перед установкой люка и его утеплением следует хорошо продумать все нюансы и сложности. В первую очередь определиться с местом его расположения. Для этого стоит учесть уклон крыши, расположение потолочных балок. Люк должен свободно функционировать, а лестница, спускающаяся от него, не загораживать пространство комнаты, мешая свободному передвижению.

Основные характеристики чердачного люка:

• простота в монтаже и эксплуатации,
• надежность,
• дизайн, соответствующий интерьеру помещения,
• теплоизоляция.

После того как место для люка выбрано, можно приступить к его изготовлению:

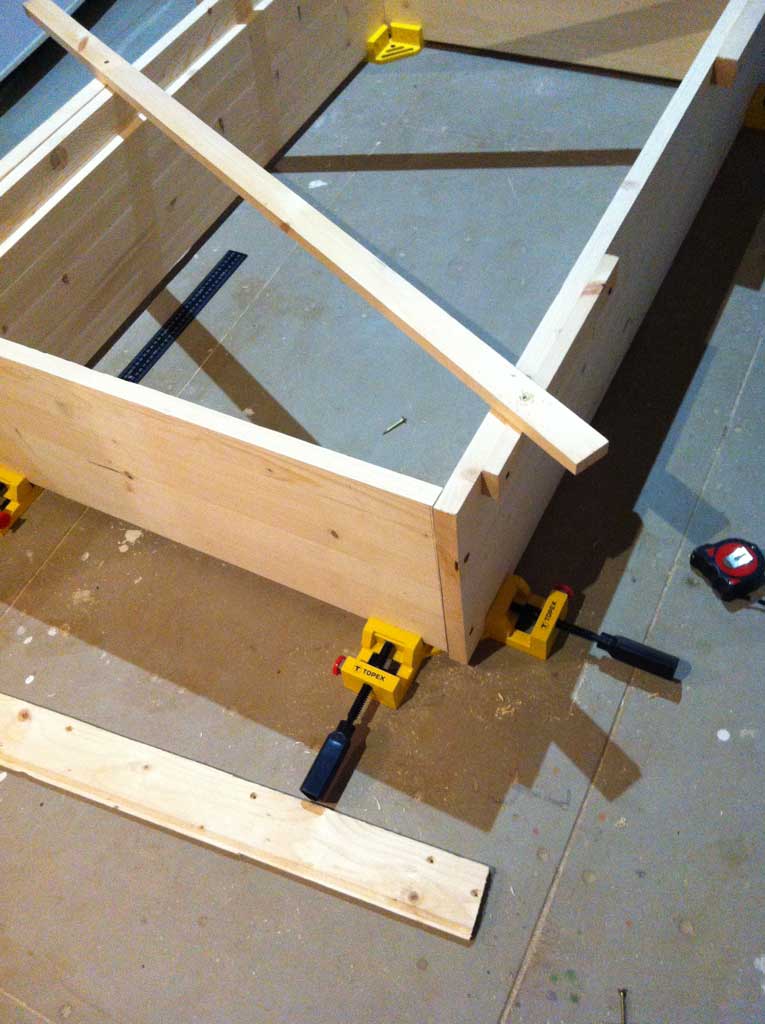

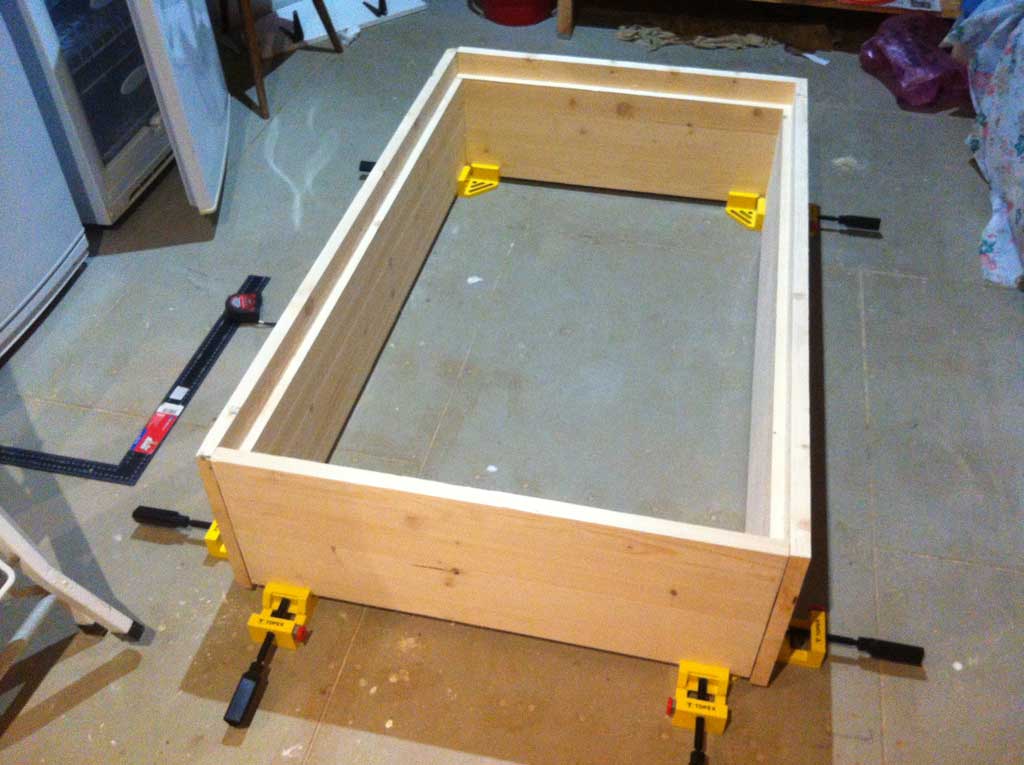

1. Первым делом следует собрать прямоугольную рамку с одинаковыми углами из досок толщиной 25-30 мм. Размеры можно подобрать удобные для себя или воспользоваться стандартными, обычно 600*1200 мм.
2. Дальше необходимо вырезать проем под рамку с припуском 40-50 мм от размеров люка. Это делается для того, чтобы потом можно было обшить проем в потолке рамкой, на которой будет держаться крышка.
3. Внутрь рамки можно закрепить фанеру или ДВП, предварительно покрасив ее в нужный цвет. Или использовать материал вырезанного люка, если потолок деревянный.
4. Для того чтобы утеплить чердачный люк, нужно внутрь крышки закрепить пароизоляционную пленку и проложить пенополистирол или минеральную вату. Следует закрепить материал клеем или деревянными планками.
5. Обратную сторону люка нужно изготовить по такому же принципу. После чего обшить фанерой или ДВП.
6. По всему периметру рамки необходимо прикрепить уплотнительную резинку.
7. С помощью саморезов закрепить петли на люк и установить его в вырезанный проем.
8. Для удобства открывания можно установить ручку. По желанию прикрепить защелку и доводчики.
9. Следующий этап – выбор лестницы. Она может быть алюминиевой, которая покупается отдельно, но для удобства лучше всего использовать складную или убирающуюся лестницу. Размер лестницы должен быть равен высоте потолка.

Простая схема построения утепленного люка на чердак

Самостоятельна установка готового люка

Чтобы сэкономить время на изготовлении люка можно купить уже готовое изделие в магазине. Выбор их разнообразен, а цены зависят от материалов, из которых они изготовлены. Причем металлические противопожарные люки стоят дороже деревянных аналогов.

Прежде чем купить готовый люк, нужно произвести некоторые расчеты: измерить высоту потолка, площадь комнаты, куда будет ставиться лестница в разобранном виде, измерить проем под люк, если он уже готов.

Также следует позаботиться о второй паре рук – найти помощника, так как в одиночку выполнить подобную работу достаточно тяжело.

1. Первым делом нужно поднять всю конструкцию на чердак.
2. Прежде чем закрепить рамку следует установить снизу две монтажные доски, на которые при монтаже положить люк.
3. Разместить конструкцию на досках и выровнять ее с помощью распорок. Внимательно следить за тем, чтобы не деформировать рамку люка в процессе монтажа. Закрепить шурупами переднюю и заднюю части рамки, а зазоры заполнить изолирующим материалом.
4. Снять страховочные доски. Чтобы избежать случайных травм, не рекомендуется пользоваться лестницей до полной установки люка.
5. Далее, следует ослабить болты на боковых элементах и, разложив лестницу, тщательно проверить, нет ли перекосов. Если есть, то отрегулировать с помощью болтов и затянуть их обратно.

Готовые люки с лестницами надежны, функциональны, просты в монтаже и эксплуатации, обладают привлекательным дизайном. Благодаря этому они довольно популярны. А установить их не составит труда, если пользоваться подробной инструкцией.

Современный люк на чердак со складной лестницей

Противопожарные люки. Комплектация и монтаж

Основное назначение такого люка – препятствие распространению пожара. Он не позволяет огню перейти на крышу или с чердака внутрь дома некоторое время.

Противопожарный люк состоит из стального полотна и коробки с огнестойким материалом внутри. По периметру его устанавливается уплотнитель, препятствующий проникновению дыма и защищающий от высокой температуры.

В качестве материала для противопожарного люка можно применять и древесину, но она должна быть пропитана антипиренами или пройти другую огнезащитную обработку.

При установке такого люка следует учесть некоторые правила:

• Люк должен монтироваться петлями вверх, крышка открываться вверх.
• Коробка должна быть усиленная, углового типа и укомплектованная специальными петлями.
• Во время монтажа нужно следить, чтобы зазоров было минимальное количество.

Выбирая себе подходящий вариант люка для чердака, нужно придерживаться определенных правил. Необходимо сделать его удобным в эксплуатации, простым в монтаже, прочным и функциональным. Крышка люка – иметь хорошее уплотнение и изоляцию, чтобы избежать ненужной теплопотери. Кроме того, вся конструкция должна гармонично вписываться в интерьер.

Люк на чердак — тестирование петель для открывания люка

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. «холодный чердак», то стационарная лестница не предполагалась с самого начала строительства.

Однако доступ на чердак необходим и для этого необходим люк на чердак.
Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками — это будет гораздо дешевле.
Складная лестница с люком на чердак стоит просто не реальных денег — по сравнению с ее себестоимостью это просто что то…

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело — в результатах поиска по запросам:
— люк на чердак своими руками,
— чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.
Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru — «Складная лестница на чердак своими руками» и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.
Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru, поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше…

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:
— он был утеплен (толщина люка от 50мм,
— чтобы люк имел притвор который бы заходил на четверть в колобке люка
— чтобы по периметру люка не было щелей, т.е. чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.

При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли — и размеры там не точные!

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:

Решил по экспериментировать с ними.
По идее получаются такие логические схемы работы петель:

Для проб я собрал несколько петель из оргалита и деревянных брусков.
Размеры можно посмотреть непосредственно на самих петлях.

1
В этом варианте крышка люка будет закусываться сразу — такая петля не годится…

2
Это вариант рассмотренный Alli58ru

3
Это вариант на котором я пока остановился

Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.
Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало — надо было все таки проверить в первую очередь работу петель.

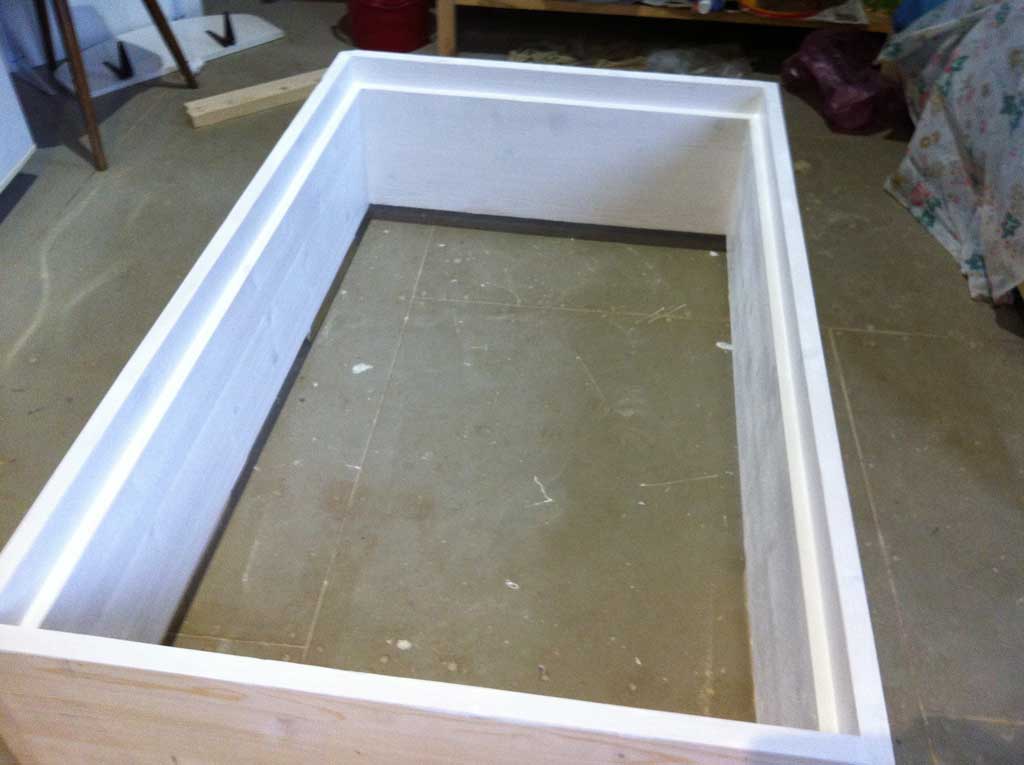

Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.
Заложил толщину люка в 60мм:

Петли для данного люка я также сделал из деревянных брусков вот такого типа:

Прикрутил эти петли к крышке люка и к боковинам короба саморезами:

Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см.

Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.
Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки.
[/center]

Полностью открытый люк:

Вид сбоку

Здесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.
Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.

Петля при полностью открытом люке

Вид спереди

Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли — все ли будет нормально открываться:

Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу.

В данной реализации обнаружил проблему, а именно:
При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.
Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.
На фото видно проблемное место:

Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то «играться» с петлей и искать выход…
Пока решения у меня нету — пришлось уехать с дачи.

Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.
Сделал пока такуго «журавля»:

В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.

Следующим шагом я изготовил данный вид петель из металла.
Получилось вот что:

Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:

Это тот же люк только уже с металлическими петлями (без звука):

Обновление:
Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного «поигрался» с картоном и размерами рычагов в петле и вроде как нашел решение.

Вот что получилось:

Здесь я использовал такой пирог люка:
— фанера 10-12мм
— на нее брусок высотой 40мм — туда потом утеплитель. ..
— на брусок набиваем внешнюю отделку
Также рассмотрел сразу вариант использования бруска 50мм вместо 40мм — вроде тоже должно работать так как надо.

При раскрытии чердачного люка получается так:

Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.
Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.
Для небольших люков это может быть критично.

Вид сбоку такой:

А это на картоне:

А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.

PS
А вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см — типа для дверей — не знаю пойдут они для люка или нет.

Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.
При тестировании внешняя отделка люка не задевает теперь за нижний край короба.
Вот видео:

Короб сделал из пары кусков фанеры 20-ки

Люк:
— Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм
— Далее брусок 30х40мм
— Затем внешняя отделка люка — имитация бруса.

Получилось так:

Поставил петлю и проверил как открывается. Теперь ничего не закусывает:

Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз — прикрепил временно удерживающую пружину.

Вот что с углом открытия:

Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:

Сам люк будет установлен в проеме 820х1300.
Прикинул как это будет выглядеть:

Кому надо, могу отдать старый комплект петель. .. только без болтиков и гаек.
Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская — пишите для координации времени/места

Как сделать люк на чердак своими руками

Как сделать люк на чердак своими руками

После того, как строительные работы над кровлей закончены, наступает время сделать люк на чердак и пользоваться данным помещением во благо.

И если раньше об этом мало к то задумывался, и чердачным помещением пользовались, приставив к нему лестницу снаружи дома, то на сегодняшнее время многие владельцы частных домов отдают предпочтение именно внутренним люкам на чердак.

О том, как сделать своими руками утепленный люк на чердак и будет рассказано в данной статье.

Основные требования к люку на чердак

1. Люк на чердак должен быть достаточных размеров. Размеры люка на чердак зависят от того, в каких целях будет использоваться чердачное помещение. Будет ли там расположена мебель и т.д. Это важно учитывать, поскольку после отделки чердака и установки люка на чердак изменить, что-то будет сложно.

2. Люк должен легко открываться и закрываться. Фурнитура люка на чердак должна быть максимально удобной в эксплуатации. Обязательно продумайте варианты открывания люка на чердак. Вниз или вверх должен открываться люк на чердак.

Здесь также важно учитывать для каких целей будет использоваться чердачное помещение. Если по люку будут после его установки ходить, то обязательно нужно предусмотреть его правильное открывание при установке, то есть вверх, а не вниз.

3. Люк должен быть утеплен. Вообще делать утепленный люк на чердак необходимо только в том случае, если чердачное помещение не будет отапливаться в дальнейшем, да и эксплуатироваться оно будет довольно редко. Для утепления люка на чердак можно использовать самые подходящие для этих целей материалы, например пенопластовые плиты, пумпан и т.д.

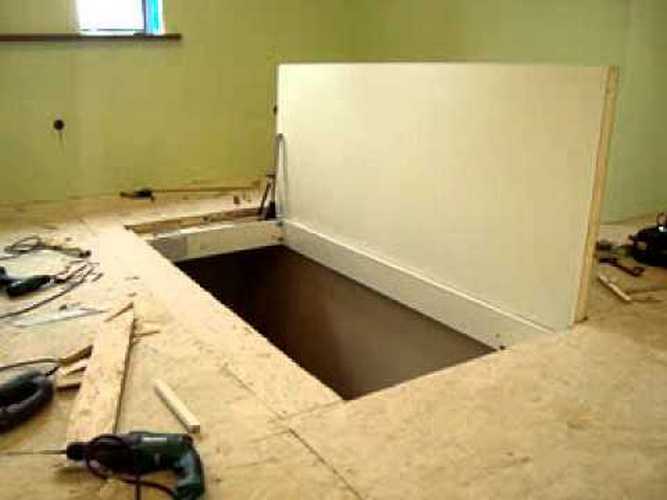

Как сделать люк на чердак своими руками?

Для того чтобы сделать люк на чердак можно использовать различные строительные материалы. В основном люки на чердак делаются из древесины. Если нужно максимально облегчить конструкцию люка на чердак, то можно сделать каркас из деревянных брусков, а с двух сторон затем обшить его листами ДСП или другой прочной фанерой.

В таком случае при изготовлении люка на чердак своими руками, даже получиться, утеплить его конструкцию, заложив в собранный из брусков каркас минеральную вату или разрезанные плиты пенопласта.

Также можно изготовить и металлический люк на чердак. Для этих целей используется металлический лист, не тоньше чем в 2 миллиметра. При этом, для создания максимально прочного люка на чердак из металла, к листу металла при изготовлении привариваются по диагонали куски уголка и петли, для того чтобы можно было открывать люк на чердак.

Как видно, материалов для изготовления люка на чердак достаточно, а технология выполнения таких работ не слишком сложная. Поэтому при правильном подходе сделать люк своими руками получиться абсолютно у каждого человека!

Оценить статью и поделиться ссылкой:

размеры на чердак, чертежи своими руками, утепленный Fakro

Чердачный люк с лестницей — залог комфортной эксплуатации конструкции

Во многих домах чердак – это не просто заполненная хламом комната, а вполне пригодное для отдыха или работы помещение, которое часто используется. В таком случае, остро встает вопрос о безопасном и удобном подъеме в эту самую комнату. Можно конечно использовать стремянки или иные приставные конструкции, но значительно проще и комфортнее в эксплуатации будет лестница, спрятанная в чердачном люке. Тем более, что сделать такую вещь своими руками не так уж и сложно.

Содержание материала:

Раскладные чердачные лестницы с люком: размеры и виды

Лестницы, которые ведут на чердак, делятся на три основных вида: стационарные (их нельзя двигать), переносные и раскладные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно двигать с места на место. А вот раскладушки – именно то, что нужно. Они компактные, в любой момент могут убраны и, как правило, вообще незаметны, если их спрятать в люке.

Чердачный люк, несмотря на всю простоту своей конструкции, может быть:

• Горизонтальным – самый распространенный типаж, монтируемый в потолок;
• Вертикальным – второе его название лаз, наиболее удобный в использовании;
• Мансардным – ведет еще и на крышу, имеет сложное устройство, поэтому его лучше заказать у специалистов;
• Ревизионным – предназначен больше для проверки помещения (обычно используется, если место совсем мало, а за комнатой следить нужно).

Размеры люка должны четко соответствовать размерам лестницы. Иначе будут трудности с ее эксплуатацией.

Раскладные чердачные лестницы бывают трех видов

Есть определенные рекомендации, касающиеся устройства и габаритов лестницы:

• Высота конструкции не должна превышать 3 метров, иначе становится под угрозой ее безопасность;
• Ширина лесенки может быть от 60 см до 1 м;
• Лестничные марши лучше делать в районе 60-65 см;
• Количество ступенек не должно быть больше 15, а их высота колеблется в пределах 20 см;
• Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
• Уголок наклона лестницы рекомендуется делать от 60 до 70 градусов.

Крышку люка можно делать цельной или из двух одинаковых половинок. Последний вариант очень удобен при широком проеме. В таком случае нет необходимости поднимать крышку полностью.

Можно, конечно же, прибегнуть к более простому варианту. А именно купить люк с лестницей в магазине. Например, в Оби. Ознакомиться с продукцией можно прямо в интернет – каталоге и выбрать именно то, что нужно для дома или дачи.

Надежная чердачная лестница с люком своими руками: чертежи и советы

Помимо размеров, важно определиться с материалом, из которого будет делаться люк. Для его создания может использоваться дерево или металл, как и для лестницы.

Прежде чем приступить к строительству, необходимо создать чертежи конструкций и выбрать место, где удобнее всего разместить люк.

Рекомендации по выбору местоположения люка гласят:

• Люк ни в коем случае не должен попадать на балку перекрытия;
• Стропила крыши желательно тоже не затрагивать;
• Направление люка и его местонахождение во многом зависит именно от направления стропил (на них нужно ориентироваться в первую очередь).

Чердачную лестницу с люком можно сделать своими руками, но перед этим необходимо создать чертежи конструкции

Размеры люка должны совпадать с размерами потолочного проема. Иначе люк может криво стать, что затруднит его эксплуатацию, а со временем может привести к появлению трещин в самом потолке.

То место, где будет размещен люк, потребует дополнительного укрепления во всех направлениях. При этом если чердак не отапливается, то необходимо подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступить к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Ничего сложного нет в том, чтобы сделать своими руками люк вместе с лестницей, ведущей на чердак. Нужно просто соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой уже готовую конструкцию с имеющимися уплотнителями с обеих сторон и с внешними планками по всему периметру. Учитывая это, процесс закрепления люка может упроститься.

Создать герметичный люк на чердак не так уж сложно, главное — придерживаться инструкций и последовательности

Итак, работа по креплению люка на чердак состоит из таких шагов:

1. Подготовка проема в потолке – все замеры можно сделать, находясь внутри комнаты на чердаке. Так будет удобнее. Можно используя электродрель, просверлить отверстия по периметру будущего люка. А само отверстие вырезать электролобзиком.
2. Примерка люка – сняв все имеющиеся на нем накладки и оставив только каркас, нужно прислонить люк к проему, и проверить плотность прилегания. Люк должен стать в отверстие как «влитой». На этом же этапе можно приделать к люку защелку.
3. Монтаж и фиксация – лучше делать эту работу вдвоем. Начинать нужно со стороны чердака. Непосредственно к люку крепится верхняя внешняя планка и фиксируется в отверстии. Затем со стороны комнаты крепится нижняя планка и фиксируется на потолке. Закрепляется крышка.
4. Проверка конструкции – не стоит давать сразу максимальную нагрузку на лестницу. Лучше это делать постепенно.

Если есть желание, можно сделать красивую отделку входа на чердак. Если нужно, чтобы люк не был заметен, лучше использовать те же материалы, что брались для потолка или же наоборот выделить его ярким пятном. Если люк состоит из металла – его можно покрасить.

Как сделать чердачный утепленный люк с лестницей

Для того, чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания утепленного люка своими руками выглядит так:

1. Из планок в 25 или 30 мм сбивается каркас прямоугольной формы на 40 – 50 мм меньше проема со всех сторон;
2. Сама рамка люка обшивается ДВП, деревянной обрешеткой или фанерой;
3. Для того, чтобы сделать люк теплым, на его основу кладется пленка пароизоляции, а сверху минеральная вата, пенополистирол или какой-либо другой утеплительный материал;
4. Далее утеплитель фиксируется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
5. Затем на уже утепленный люк и на потолок прикрепляются петли, а проем обшивается наличниками.

Дополнительно утепленный люк можно защитить специальной уплотнительной резинкой, чтобы он плотно «сидел».

Чердачный люк с лестницей можно дополнительно утеплить

Установка люка в отверстие осуществляется таким образом:

1. Устанавливаются две досточки, на которые будет крепиться конструкция;
2. Специальными распорками делается установка и выравнивается рамка;
3. Далее шурупы ввинчиваются в переднюю и заднюю часть рамки, а возможные щели заполняются теплоизоляцией;
4. Затем монтажные доски убираются и осуществляется проверка лестницы путем ее раскладки и осмотре на перекосы и неровности.

Можно также сэкономить себе время и сделать выбор в пользу лестниц, которые уже имеют в комплекте люк с утепленной крышкой и производятся известными фирмами.

Например, компания Fakro производит лестницы, которые славятся своей практичностью, надежностью и идут в комплекте с уже утепленной крышкой люка. Продаются они в уже собранном виде, поэтому их установка произойдет быстро и легко.

Кроме Факро, стоит отметить и фирму Велюкс. Благодаря неизменному качеству своей продукции она уже много лет удерживает лидирующие позиции на рынке своей отрасли. Ее изделия сумели по достоинству оценить жители России, Украины и Беларуси.

Все лестницы VELUX можно разделить на три группы:

1. «Эконом» – складная конструкция, состоящая из трех секций без утепления. Может сослужить хорошую службу в гараже или на даче.
2. «Базовая» – также имеет три секции и дополнительно утепленную крышку люка.
3. «Компакт» – состоит из четырех укороченных секций, имеет специальный утеплитель. Отлично подходит для маленьких помещений, где поставить обычную лестницу проблематично.

Как видно, есть выбор – сделать люк с лестницей самостоятельно и тем самым сократить свои расходы или купить уже готовую конструкцию.

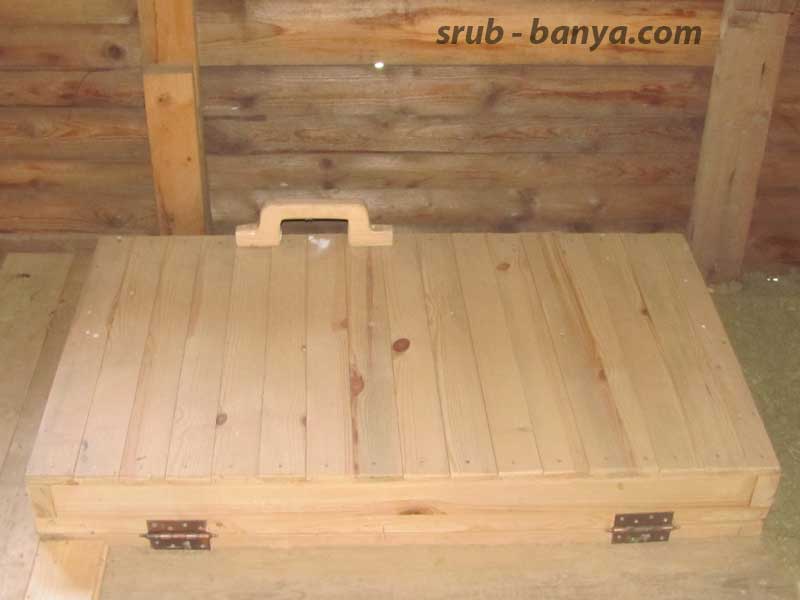

Стандартный люк для чердака без лестницы

Люк не обязательно должен быть с лестницей, он может быть и без нее. Он более прост по своей конструкции, но и менее удобен. Ведь лестницу все равно придется приставлять или каким-то образом фиксировать.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и свинчиваются по углам саморезами.

Стандартный люк без лестницы можно сделать самостоятельно, и без особых усилий

Монтаж чердачного люка в проем выглядит таким образом:

• Фиксация люка в проеме – сделать это можно положив его на досточки, уложенные поперек проема к потолку;
• Крепление люка – это нужно сделать так, чтобы расстояние со всех сторон между ним и проемом было одинаковое;
• Далее в щели вставляются деревянные вставки и с каждой стороны ввинчиваются не менее 3 саморезов;
• Пустое пространство между проемом и люком задувается пеной, а после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, вот и все работы. Сделать это несложно даже новичку. Главное, не бояться и смело браться за дело.

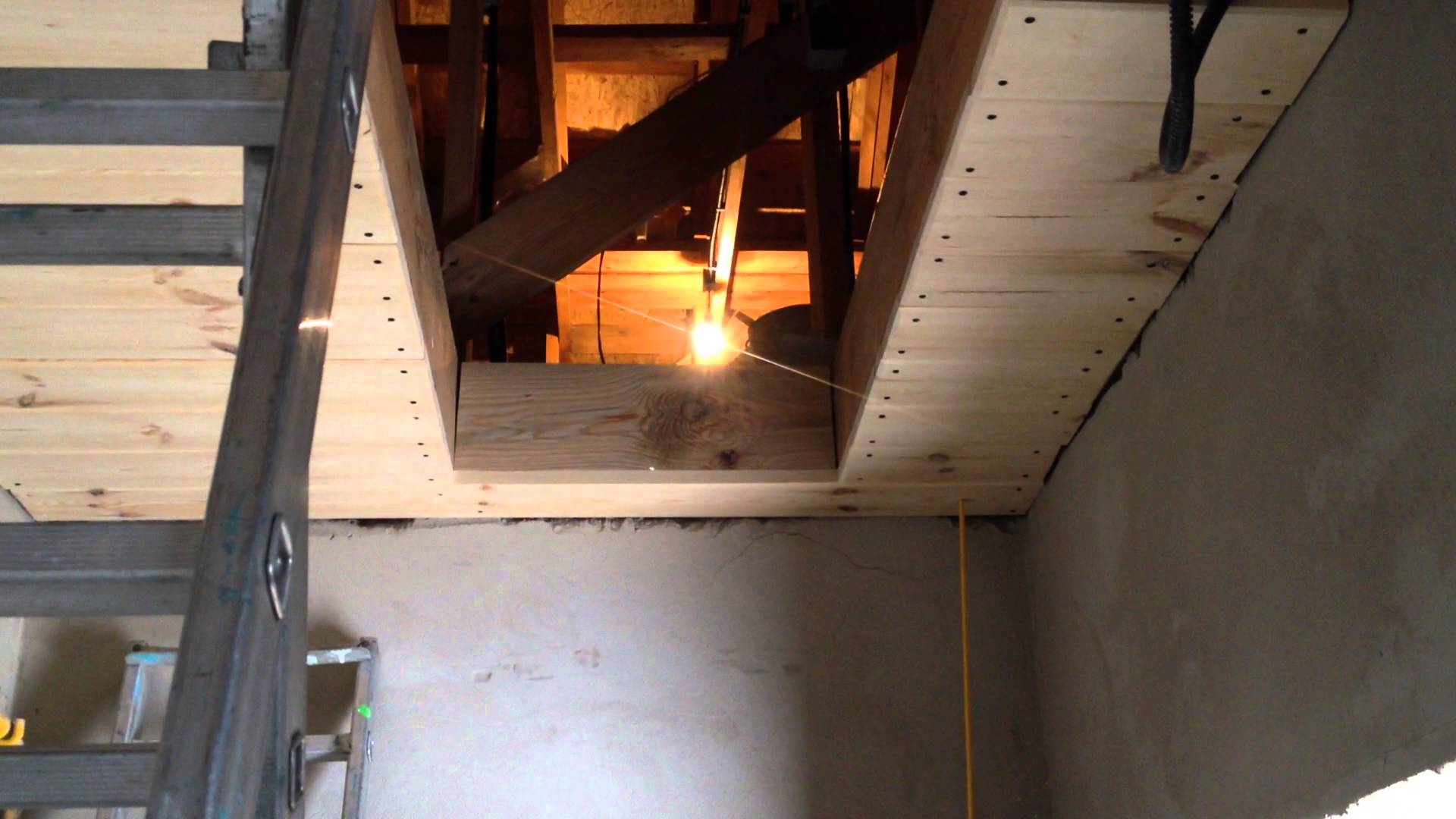

Как смонтировать чердачный люк собственноручно (видео)

Создание чердачного люка с лестницей или без – дело хлопотное, но несложное. Можно купить уже готовую конструкцию и просто ее собрать, а можно сделать самостоятельно, приобретя лишь материалы. Это выбор каждого. В любом случае, есть варианты, как сделать вход на чердак красивым, удобным и безопасным.

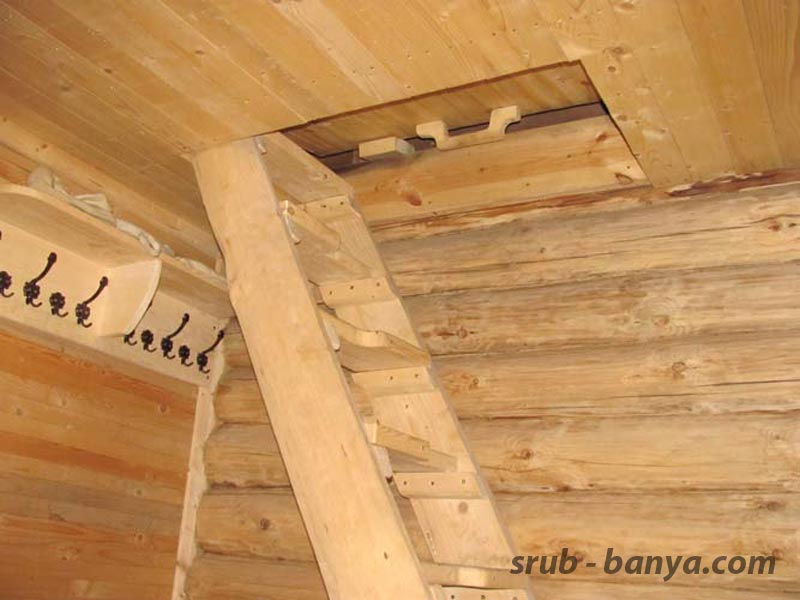

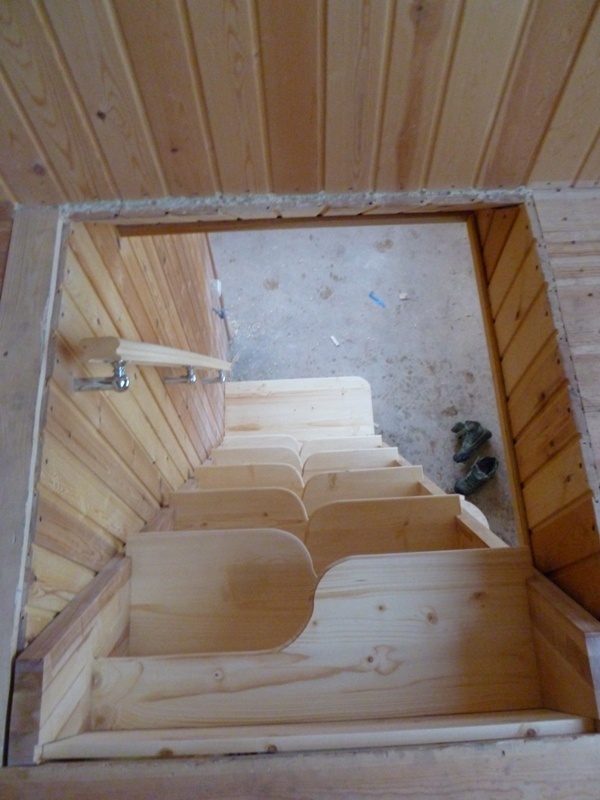

Каким может быть чердачный люк с лестницей (фото примеров)

Изоляция чердачного люка ⋆ 🌲 ThePlywood.com

Изоляция чердака дома важна, учитывая, что до 85% потерь тепла в доме происходит через чердак. Это основная функция физики, поскольку тепло имеет тенденцию к подъему. Чердачный люк или лестница составляют лишь небольшую часть общего потолка в доме, но могут вызвать значительные потери тепла, так как подрядчик редко их утепляет. Эта дыра, правильно называемая «люком», может быть расположена в любом месте на верхнем этаже дома, но обычно находится в потолке чулана или коридора.

Также возможно наличие чердачного люка в стене, если часть чердачного помещения переоборудована в полезную жилую площадь. Если часть чердака все еще остается незавершенной, можно добавить люк, обычно в чулане, чтобы обеспечить доступ к незавершенной части чердака; но это не распространено, так как большинство людей заканчивают весь чердак, если хотят его отделывать.

К счастью, для домовладельца не так уж сложно решить проблему неизолированного чердачного люка.Добавление изоляции к чердачному люку — это проект, который не должен занимать более пары часов, даже если для этого требуется подняться по лестнице.

Размер люка должен быть не менее 22 x 30 дюймов в соответствии со строительными нормами. Кроме того, от нижней части потолка до стропил должен быть зазор в 30 дюймов. В случае установки чердачной лестницы нормальный размер проема больше и составляет 22,5 x 54 дюйма. Существует также существенная разница в том, как крышка люка стыкуется с потолком и закрывает отверстие, в зависимости от того, установлена ​​ли чердачная лестница.

Обычно чердачный люк заполняет часть пространства между двумя соседними балками перекрытия. Нет особых требований к обрамлению этого проема, поэтому плотники обычно используют обрезки 2 x 4 дюйма или 2 дюйма x 6 дюймов, чтобы соответствовать размеру потолочных балок, прибитых между потолочными балками для двух других сторон. открытие. В случае, когда на чердаке уложена насыпная вдуваемая изоляция, вполне можно использовать запасные куски OSB, чтобы расширить это отверстие дальше на чердак в качестве меры предотвращения выпадения изоляции при открытии чердачного люка. открыт.

Большинство подрядчиков обрамляют потолок вокруг чердачного люка дверной коробкой, чтобы закрыть обрезанные края гипсокартона. Если нет чердачной лестницы, эта отделка будет немного перекрывать края люка, создавая уступ по всему периметру, на котором будет сидеть люк. Сам люк можно сделать из гипсокартона, хотя гораздо лучше использовать фанеру. Края люка из гипсокартона могут быть повреждены после многократного открывания и закрывания.

В случае чердачного люка, где установлена ​​чердачная лестница, отделка вокруг проема устанавливается после установки чердачной лестницы.Это позволяет отделке перекрыть зазор между краем гипсокартона и монтажной рамой лестницы, оставляя при этом достаточную часть монтажной рамы открытой для чердачного люка (обычно сделанного из фанеры), входящего в комплект лестницы, для прилегания.

Наилучшим материалом для изоляции одиночного люка чердака или люка чердака с установленной лестницей является жесткий утеплитель из полистирола. Следует использовать несколько слоев для повышения изоляционных свойств и увеличения веса, что поможет люку плотно прилегать к раме.

Изоляция люка без чердачной лестницы

Утеплить чердачный люк без установленной чердачной лестницы предельно просто. Но перед началом проверьте, из какого материала сделан чердачный люк и в каком состоянии обшивка. Если люк сделан из гипсокартона, лучше всего будет выпилить новый из фанеры. Это также означает нанести пару хороших слоев краски и дать ей высохнуть, прежде чем продолжить. Покрасьте обе стороны, чтобы фанера не покоробилась от влаги.

Если обшивка установлена ​​неправильно, могут остаться зазоры по краям люка, где люк фактически не прилегает к обшивке. Также возможно, что обшивка со временем ослабла. К сожалению, многие подрядчики рассматривают эту конкретную деталь в доме как запоздалую мысль и не измеряют должным образом отделку или не устанавливают ее с достаточным количеством отделочных гвоздей, чтобы удерживать ее на месте.

Также рекомендуется установить самоклеящийся уплотнитель на верхнюю часть обшивки, где на него будет садиться чердачный люк.Хотя может показаться, что люк сам сядет в поездке, закрывая любые щели, обычно он не стыкуется так аккуратно. Добавление уплотнителя может предотвратить утечку воздуха по краям люка.

Обрежьте полистироловую изоляцию на ½ дюйма меньше, чем чердачный люк по всему периметру. Поскольку изоляция не очень толстая (обычно всего ½ дюйма), лучше всего использовать несколько слоев; четыре обычно считаются достаточными, но большее количество даст вам дополнительную изоляцию, если для них есть место.Эти слои можно прикрепить друг к другу и к верхней стороне чердачного люка либо двусторонним скотчем, либо строительным клеем. С лентой легче работать, но клей обеспечивает больший вес, что является преимуществом. Если используется клей, дайте ему высохнуть перед установкой люка.

Установите люк в отверстие изоляционной стороной вверх и убедитесь, что он герметичен по всему периметру.

Изоляция люка с помощью чердачной лестницы

В случае чердачных люков, в которых установлена ​​чердачная лестница, основной процесс изоляции люка изменяется за счет работы с лестницей.Сам люк фактически прикреплен к лестнице, обычно с небольшим зазором между ними. Есть надежда, что между лестницей и защелкой можно поместить один 1/2-дюймовый слой полистироловой изоляции, но маловероятно, что это удастся сделать с большим количеством слоев.

Чтобы получить больше изоляции, можно разрезать еще пару слоев изоляции, чтобы они поместились внутри свободного пространства между перекладинами лестницы. Чтобы сделать это, не делая перекладины слишком мелкими для безопасности, обрежьте изоляцию примерно на два дюйма меньше доступного вертикального пространства.Затем установите эти куски изоляции так, чтобы они оставляли 2-дюймовый зазор прямо над перекладиной. Это даст место для того, чтобы ступить на ступеньку, и изолирует дополнительную область, куда ноги обычно не ходят. Участок снаружи лестницы также можно утеплить; но не позволяйте этой изоляции перекрывать поручни на лестнице.

Поскольку в этом случае люк опускается, а не поднимается, лучше всего прикрепить самоклеящийся уплотнитель по краям самого люка чердака, а не вокруг отверстия.Если она прикреплена вокруг отверстия, сила тяжести будет тянуть ее вниз всякий раз, когда лестница опускается.

Изоляция вертикальной чердачной двери

Вертикальные чердачные двери или люки можно утеплять так же, как и горизонтальные. Одно большое отличие заключается в том, что, поскольку дверь или люк расположены вертикально, гравитация с большей вероятностью со временем оторвет изоляцию от двери. Ключом к предотвращению этого является использование большого количества клея, будь то строительный клей или двусторонний скотч.

Как и в случае с другими вариантами, которые мы обсуждали, по краям люка или двери следует установить уплотнитель, чтобы воздух не просачивался. На самом деле может потребоваться больше уплотнителей, чем для люка в потолке, потому что гравитация или пружины не удерживают дверь закрытой.

Если в качестве выхода на чердак была установлена ​​обычная межкомнатная дверь, то она будет иметь петли и дверную защелку, удерживающую ее в закрытом состоянии. Но в случае, когда это не более чем люк, плотники обычно вкручивают в крышку люка шуруп, чтобы удерживать ее на месте.Это нормально, если чердак не используется, но если чердак будет использоваться для хранения вещей, может потребоваться добавить какие-то защелки и/или петли, чтобы гарантировать, что чердак будет правильно закрываться каждый раз, когда к нему обращаются.

Изолированный чердачный люк, S. Davis

Использование изоляционной палатки для чердачной двери

Самый простой способ утеплить чердачный люк — использовать изоляционное покрытие или тент для лестницы. Существует несколько различных их версий, почти все они сделаны из тонкого изоляционного материала с алюминиевым покрытием.Хотя они не обеспечивают такой хороший изоляционный слой, как изоляция из полистирола, они просты в установке и практически герметичны.

Теплоизоляционная палатка может быть установлена ​​либо стоя на чердачной лестнице, либо изнутри чердака. В любом случае процесс практически идентичен. Перед работой с теплоизоляционным тентом очистите верхние части потолочных балок или половиц чердака. Для этого может понадобиться обезжириватель.

Очистив и высушив область фланца, начните с раскрытия палатки и раскладывания ее над смотровым люком.Убедитесь, что он расположен так, что открытая сторона створки направлена ​​в сторону подъема по лестнице, чтобы створка не мешала при подъеме на чердак. Затем откройте клапан на молнии и отложите его в сторону.

На нижней стороне полки палатки должны быть клейкие полоски, покрытые бумагой. Начиная с одной из длинных сторон, снимите бумажную полоску и прижмите клей к верхней части потолочных балок или половиц чердака. Следите за тем, чтобы палатка плотно прилегала к краю смотрового отверстия и ровно наносила клей.Ни в коем случае нельзя его поднимать и перемещать. Продолжайте снимать бумажную защитную полосу и наклеивать клей по всему периметру.

Для дополнительной прочности рекомендуется также скрепить крепежный фланец изоляционной палатки степлером и скобами ½ дюйма. Скобы не должны располагаться на расстоянии более 6 дюймов друг от друга. Убедитесь, что они вошли до конца, и при необходимости постучите по ним молотком.

DIY – Герметизация люка на чердаке

на испанском языке

El Inglés es el idioma de control de esta página.En la medida en que haya algún конфликтный entre la traducción al inglés y la traducción, el inglés prevalece.

Al hacer clic en el enlace de traducción se activa un servicio de traducción gratuito para convertir la página al español. Al igual Que con cualquier traducción por Internet, la Conversion no es sensible al contexto y puede Que no traduzca el texto en su significado original. Расширение штата Северная Каролина не гарантирует точного перевода текста. Por благосклонность, tenga en cuenta que algunas aplicaciones y/o servicios pueden no funcionar como se espera cuando se traducen.

Английский является управляющим языком этой страницы. Если есть какие-либо противоречия между текстом на английском языке и переводом, английский язык имеет преимущественную силу.

Щелчок по ссылке перевода активирует бесплатную службу перевода для преобразования страницы на испанский язык. Как и при любом интернет-переводе, преобразование не зависит от контекста и может не привести текст к его первоначальному значению. Расширение штата Северная Каролина не гарантирует точности переведенного текста. Обратите внимание, что некоторые приложения и/или службы могут работать не так, как ожидалось, после перевода.

Estoy de Acuerdo / Я согласен
Свернуть ▲

Герметизация чердачного люка своими руками. Чердачные люки часто не герметизируются, что позволяет воздуху проходить между кондиционируемым помещением и чердаком. Кроме того, они обычно изготавливаются из тонкого дерева или гипсокартона, ни один из которых не обеспечивает заметного сопротивления потерям энергии. Эти проблемы приводят к сквознякам, потерям тепла зимой и притоку тепла летом. К счастью, вы можете легко загерметизировать и изолировать чердачный люк, сэкономив энергию и деньги.Другие источники.

Есть две проблемы, которые необходимо решить с чердачным люком —

Герметизация воздухом включает два этапа

• Уплотнение к потолку
• Создание воздухонепроницаемого уплотнения между люком и обивкой

Комфортный и стильный лофт с лестницей своими руками |

Чердачный люк с лестницей – залог комфортной эксплуатации конструкции Во многих домах мансарда – это не просто набитое помещение, а помещение, пригодное для отдыха или работы, которое часто используется. В таком случае встает вопрос безопасного и удобного апгрейда именно в эту комнату. Можно, конечно, использовать лестницы или другие приспособления, но гораздо проще и удобнее эксплуатировать лестницу, спрятанную на чердаке. Тем более, что сделать такую ​​вещь своими руками не так уж и сложно.

Складные чердачные лестницы с люком: размеры и виды

Лестницы, ведущие на чердак, делятся на три основных вида: стационарные (их нельзя передвигать), переносные и складные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно передвигать с места на место. Но детская кроватка именно то, что вам нужно. Они компактны, в любой момент могут быть сняты и, как правило, вообще незаметны, если спрятаны в люк.

Люк-чердак, несмотря на всю простоту своей конструкции, может быть:

• Горизонтальный — Самый распространенный тип, крепится к потолку;
• Вертикальный — его второе название лаз, самый удобный в использовании;
• Мансардный – ведет еще и на крышу, имеет сложное устройство, поэтому лучше заказывать у специалистов;
• Ревизия — больше для проверки помещения (обычно используется, если места очень мало, а нужно следить за помещением).

Размеры люка должны соответствовать размерам лестницы. В противном случае возникнут сложности с его эксплуатацией.

Складные чердачные лестницы бывают трех типов

Есть определенные рекомендации по конструкции и размерам лестницы:

• Высота конструкции не должна превышать 3 метров, в противном случае ее безопасность становится под угрозой;
• Ширина лестницы может быть от 60 см до 1 м;
• Лестничные марши лучше делать в районе 60-65 см;
• Количество ступенек не должно быть более 15, а их высота варьируется в пределах 20 см;
• Также ступени не должны скользить, а их расположение должно быть четко параллельно полу;
• Угол наклона лестницы рекомендуется от 60 до 70 градусов.

Крышка люка может быть выполнена цельной или из двух одинаковых половинок. Последний вариант очень удобен для широкого проема. В этом случае полностью поднимать крышку не нужно.

Конечно, можно прибегнуть к более простому варианту. А именно купить в магазине люк с лестницей. Например, в Оби. Вы можете ознакомиться с продукцией прямо в интернет-каталоге и выбрать именно то, что вам нужно для дома или дачи.

Надежная чердачная лестница с люком своими руками: чертежи и советы

Помимо размеров, важно определиться с материалом, из которого будет изготовлен люк.Для ее создания может использоваться дерево или металл, а также для лестницы.

Перед началом строительства необходимо создать чертежи конструкций и выбрать место, где наиболее удобно разместить люк.

Рекомендации по выбору расположения люка:

• Люк ни в коем случае нельзя ставить на потолочную балку;
• Стропила крыши также нельзя трогать;
• Направление люка и его расположение во многом зависит от направления стропил (их нужно ориентировать в первую очередь).

Чердачную лестницу с люком можно изготовить своими руками, но перед этим необходимо создать чертеж конструкции

Размеры люка должны соответствовать размерам потолочного проема. В противном случае люк может стать кривым, что затруднит его эксплуатацию, а со временем может привести к появлению трещин в самом потолке.

Место, где будет размещен люк, потребует дополнительного усиления по всем направлениям. В этом случае, если чердак не отапливается, то нужно подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступать к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Ничего сложного в том, чтобы сделать люк своими руками вместе с лестницей, ведущей на чердак. Вам просто нужно соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой готовую конструкцию с существующими уплотнителями с двух сторон и с наружными ламелями по всему периметру.Учитывая это, процесс крепления люка можно упростить.

Создать герметичный люк на чердаке не так уж и сложно, главное — следовать инструкции и последовательности

Итак, работа по креплению люка на чердак состоит из таких этапов:

1. Подготовка проема в потолке – все замеры можно производить, находясь внутри помещения на чердаке. Так будет удобнее. Можно воспользоваться электродрелью, просверлить отверстия по периметру будущего люка.А само отверстие вырезается электролобзиком.
2. Установка люка — сняв на нем все накладки и оставив только рамку, нужно прислонить люк к проему, и проверить плотность прилегания. Люк должен быть в проруби как «влитый». На этом же этапе можно прикрепить к люку защелку.
3. Установка и фиксация — эту работу лучше делать вдвоем. Начинать нужно со стороны чердака. Непосредственно к люку крепится верхняя наружная планка и фиксируется в отверстии.Затем со стороны помещения крепится и закрепляется на потолке нижняя планка. Крышка фиксируется.
4. Проверка конструкции — не давать сразу максимальную нагрузку на лестницу. Лучше делать это постепенно.

Если есть желание, можно сделать красивую отделку входа на чердак. Если необходимо, чтобы люка не было видно, лучше использовать те же материалы, что были взяты для потолка или, наоборот, выделить его ярким пятном. Если люк состоит из металла — его можно покрасить.

Как сделать утепленный люк с лестницей

Чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания люка своими руками выглядит так:

1. Из реек 25 или 30 мм сбивается прямоугольная рама на 40 — 50 мм меньше проема со всех сторон;
2. Сам каркас обшивается ДВП, деревянной обрешеткой или фанерой;
3. Чтобы сделать люк теплым, в его основе лежит пароизоляционная пленка, а сверху минеральная вата, пенополистирол или какой-либо другой утепляющий материал;
4. Далее утеплитель фиксируется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
5. Затем на уже утепленный люк и на потолок крепятся петли, а проем обшивается наличниками.

Кроме того, люк можно защитить специальной резинкой, чтобы он плотно прилегал.

Чердак с лестницей можно дополнительно утеплить

Установка люка в отверстие производится следующим образом:

1. Фиксируются две достички, на которые будет крепиться конструкция;
2. Специальные распорки производят установку и выравнивание рамы;
3. Затем в переднюю и заднюю части рамы вкручиваются шурупы, а возможные щели заполняются теплоизоляцией;
4. Затем снимают монтажные доски и осматривают лестницу, укладывая ее и осматривая перекосы и неровности.

Вы также можете сэкономить свое время и сделать выбор в пользу лестниц, которые уже имеют люк с утепленной крышкой и производятся известными фирмами.

Например, компания Fakro производит лестницы, которые славятся своей практичностью, надежностью и идут в комплекте с уже утепленной крышкой люка. Они продаются в уже собранном виде, поэтому их установка произойдет быстро и легко.

Помимо Fakro, стоит отметить и фирму Velux.Благодаря стабильному качеству своей продукции компания на протяжении многих лет сохраняет лидирующие позиции на рынке своей отрасли. Его продукцию по достоинству оценили жители России, Украины и Белоруссии.

Все лестницы VELUX можно разделить на три группы:

1. Эконом — Складная конструкция, состоящая из трех секций без утепления. Может неплохо поработать в гараже или на даче.
2. «Базовый» — Также имеет три секции и дополнительную утепленную крышку люка.
3. «Компактный» — состоит из четырех усеченных секций, имеет специальную изоляцию. Отлично подходит для небольших комнат, где проблематично поставить обычную лестницу.

Судя по всему, есть выбор — сделать люк с лестницей самому и тем самым сократить свои расходы или купить уже готовую конструкцию.

Стандартный чердак для чердака без лестницы

Люку не обязательно быть с лестницей, можно и без нее. Он проще по конструкции, но менее удобен.Ведь лестницу все равно придется крепить или как-то закреплять.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и прикручиваются саморезами по углам.

Стандартный люк без лестницы можно сделать самому, причем без особых усилий

Установка чердачного люка в проем выглядит так:

• Крепление люка в проеме — сделать это можно, поставив на досточку, проложенную поперек проема к потолку;
• Монтаж люка – это необходимо сделать так, чтобы расстояние со всех сторон между ним и проемом было одинаковым;
• Далее в прорези вставляются деревянные вставки и с каждой стороны вкручивается не менее 3 шурупов;
• Пустое пространство между проемом и люком вздуто пеной, и после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, вот и вся работа. Сделать это несложно даже новичку. Главное не бояться и смело браться за дело.

Как смонтировать чердачный люк своими руками (видео)

Создание мансарды с лестницей или без — дело хлопотное, но не сложное. Можно купить готовую конструкцию и просто собрать ее, а можно сделать самому, закупив только материалы. Это выбор каждого. В любом случае есть варианты, как сделать вход на чердак красивым, удобным и безопасным.

Какой может быть мансарда с лестницей (фото примеры)

Плотное сжатие » Денежная яма

Если вы не можете влезть в свой чердачный люк, вы знаете, что пришло время либо сесть на диету, либо переосмыслить размер чердачного проема.

ДИАГНОСТИКА
На самом деле, это смехотворно маленькое чердачное отверстие слишком тесно для любого взрослого, независимо от его роста или веса. Вполне возможно, что необходимое отверстие было вырезано первым, а спецификации размеров появились в гораздо более поздней версии строительных норм и правил. Здесь необходимо чердачное отверстие, достаточно широкое для удобного доступа и маневрирования, когда вы храните или извлекаете предметы сверху. Более того, расширенный чердачный люк может включать выдвижную лестницу для дополнительного удобства и безопасности.

RX
Фраза «сначала не навреди» определенно уместна в этой ситуации с проектом, потому что, чтобы сделать чердачный проем достаточно широким для удобного входа, вы будете касаться тех самых конструктивных элементов, которые держат потолок и крышу вашего дома. дом.Установка чердачного люка обычно требует, чтобы вы вырезали потолочные балки, и любые удаленные балки должны быть компенсированы путем удвоения каркаса по обе стороны от нового проема; в противном случае вы создадите большую структурную проблему, а не решение для безопасного доступа на чердак.

Плюс, если ваш чердак был обрамлен фермами, у вас НЕТ возможности расширения! Фермы рассчитаны на никогда разрезание; это может разрушить структурную целостность всей системы крыши.

Также важным фактором при планировании проекта является размер чердачной лестницы, которую вы планируете установить. Вам нужно знать размеры устройства в сложенном виде и правильную высоту для высоты вашего дома от пола до потолка. Разложенная лестница должна быть в состоянии сделать устойчивую, полностью развернутую площадку для безопасного перемещения вверх и вниз, и у нее должен быть достаточный зазор над чердаком, когда она убрана.

Чтобы завершить этот проект чердачной лестницы, сделайте несколько дополнительных шагов для обеспечения безопасности и энергонепроницаемости интерьера вашего дома.Вы не стали бы оставлять окно широко открытым, чтобы позволить нагретому или кондиционированному воздуху выходить, поэтому предотвратите то же самое явление с вашим новым чердачным проемом, оборудовав его простым в установке колпачком для изоляции чердачной лестницы. А для безопасного хранения и надежной опоры на самом чердаке рассмотрите возможность установки мансардного этажа. Варианты включают высокотехнологичную плитку для чердаков и традиционную фанерную обшивку.

Просто помните о структуре, чтобы, попав на чердак, не свалиться вниз через другое место в потолке!

Могу ли я лечить это самостоятельно?
Только если вам удобно переформулировать.Требуются продвинутые знания DIY.

Изолятор для чердачной лестницы Owens Corning — покрытие чердачной лестницы

4,0 из 5 звезд

Работает хорошо, с моими модификациями

Д. Уолтер, 2 апреля 2013 г.

ОБНОВЛЕНИЕ 18 сентября 2019 г.: спустя 7 лет я, наконец, отказался от этого одеяла. Фольга с годами ослабла, поэтому стала более хрупкой. Кроме того, после стольких лет было очень пыльно. Имейте в виду, что я очень часто поднимаюсь и спускаюсь по своей чердачной лестнице, и я получил 7 лет от этого очень экономичного и долговечного решения! ОБНОВЛЕНИЕ

12 октября 2017 г.: Прошло уже четыре года, прошло пять, а у меня до сих пор нет претензий к этому одеялу с моими модификациями. Я проткнул в нем дырки (заклеил скотчем) и несколько раз отодвинул его в сторону, вернул на место, полностью снял и убрал на чердак, и он все еще держится.Это отличное недорогое и простое решение для утепления чердачной лестницы.

ОБНОВЛЕНИЕ 31 августа 2014 г.: После использования этого одеяла с ноября 2012 г. я все еще могу полностью рекомендовать его с моими модами. Он выдержал все мои толкания и складывания в сторону, когда я забирался на чердак и выходил из него. И мои моды означают отсутствие стекловолокна на моем лице. Я очень доволен этим недорогим решением!

Как вы уже, наверное, догадались, это фигурное одеяло из стекловолокна, завернутое в фольгу. Что мне было неясно, так это то, что он открыт снизу, поэтому стекловолокно обнажается по всему нижнему краю, где оно должно прилегать к полу.Это может быть хорошо, если вы редко используете свой чердак. Я, однако, все время использую свой чердак, поэтому я не хочу, чтобы стекловолокно попадало мне в лицо всякий раз, когда мне приходится отодвигать палатку.

И, как и другие рецензенты, я обнаружил, что одеяло не очень хорошо прилегает к моему чердачному полу, оставляя щели.

Вот как я решил обе эти проблемы и заставил эту штуку отлично работать. Вам понадобятся две вещи: рулон ленты из фольги (например, Scotch Aluminium Foil Tape 3311) и рулон изоляции из пузырьков фольги (например, Reflectix BP48010).Нарежьте изоляцию из фольги на полоски шириной около 10 дюймов и длиной, равной сторонам палатки. Используйте полоски ленты из фольги, чтобы прикрепить пузырчатую изоляцию к внешней стороне палатки, закрепите пузырчатую изоляцию под палаткой (покрывая стекловолокно). и закрепите другой край внутри палатки дополнительными полосками ленты из фольги.

Вы можете использовать короткие кусочки ленты из фольги — нет необходимости покрывать весь край пузырчатой ​​изоляции. Убедитесь, что вы делаете свободные петли, чтобы осталось 2 дюйма. до 3 дюймов между нижней частью стекловолокна и нижней частью петли, если вы должны были прижать петлю плоско.По сути, вы расширяете основание палатки с помощью петель из пузырчатой ​​изоляции. Не заклеивайте углы скотчем: оставьте их открытыми, чтобы у вас получились «заслонки» из пузырчатой ​​изоляции. И кусайте пулю и используйте ленту из фольги, а не клейкую ленту; клейкая лента не останется на месте. Лента из фольги должна служить вечно.

После того, как вы приклеили пузырчатую изоляцию вокруг основания палатки, вы можете расположить палатку над проемом для лестницы и втянуть края пузырчатого пакета ВНУТРИ проема для лестницы, образуя своеобразную юбку.Петли для пузырчатой ​​упаковки позволяют установить палатку на место, а юбка позволяет закрыть все зазоры между палаткой и полом, добавляет изоляцию и закрывает открытые участки стекловолокна. Кроме того, вы можете надавить на пузырчатую изоляцию. Он тонкий, поэтому не мешает работе лестницы.

Я также сделал пару ручек, используя полоски пузырчатой ​​изоляции размером 8 x 4 дюйма, обклеенные фольгой внутри палатки, чтобы мне было за что взяться при перемещении палатки.Это была моя первая попытка улучшить палатку, когда я боялся, что могу продырявить ее, пытаясь передвигать. Вы тоже можете попробовать это, но я обнаружил, что не использую их сейчас, когда я могу просто схватить пузырчатую упаковку вокруг основания и использовать ее, чтобы установить палатку на место.

Надеюсь, это поможет!

Чердачные панели доступа/двери/лестницы Air Sealing

Вкладка «Соответствие» содержит как информацию о программе, так и информацию о кодах. Кодовый язык выдержки и обобщены ниже.Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

Национальный полевой контрольный список оценщиков

Тепловой корпус.
4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.10 Панели доступа на чердак, опускающиеся лестницы и общедомовые вентиляторы, оснащенные прочной крышкой ≥ R-10 с прокладкой (т. е. без герметика). Крышки вентиляторов устанавливаются либо со стороны дома, либо с механическим приводом. ²⁹

Сноска 29) Примеры прочных покрытий включают, помимо прочего, предварительно изготовленные покрытия со встроенной изоляцией, жестким пенопластом, приклеенным к покрытию с помощью клея, или войлочной изоляцией, механически прикрепленной к покрытию (например, с помощью болтов, металлической проволоки или металлическая обвязка).

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Готовый дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.

2009 Международный кодекс энергосбережения (IECC)

Раздел 402.2.3 Доступ к люкам и дверям. Входные двери, отделяющие кондиционируемое помещение от некондиционируемого, герметизируются и изолируются (без сжатия или повреждения изоляции) не ниже уровня изоляции на окружающих поверхностях.

2012, 2015, 2018 и 2021 МЭКС

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, потолок/чердак: Проемы для доступа, опускающиеся вниз лестницы или коленчатые двери в некондиционируемых чердачных помещениях изолируются и герметизируются. Изоляция в любом подвесном потолке/потолке должна быть выровнена с воздушным барьером.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

Международный жилищный кодекс 2009 (IRC)

Раздел N1102.2.3 Доступ к люкам и дверям. Входные двери, отделяющие кондиционируемое помещение от некондиционируемого, герметизируются и изолируются (без сжатия или повреждения изоляции) не ниже уровня изоляции на окружающих поверхностях.

2015, 2018 IRC и 2021 IRC

Раздел N1102. 2.4 Доступ к люкам и дверям. Входные двери, отделяющие кондиционируемое помещение от некондиционируемого, герметизируются и изолируются (без сжатия или повреждения изоляции) не ниже уровня изоляции на окружающих поверхностях.Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, потолок/чердак: Проемы для доступа, опускающиеся вниз лестницы или коленчатые двери в некондиционируемых чердачных помещениях изолируются и герметизируются.

В разделе R805.6

обсуждаются требования к пароизоляции и изоляции для невентилируемых чердаков и закрытых невентилируемых стропил в холодном климате.

В таблице R806.5 (R806.4 в IRC 2009 г.) указаны требования к изоляции крыши и потолка для контроля конденсации в зависимости от климатической зоны.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Уплотнение и изоляция чердака Phoenix AZ

Знаете ли вы, что около 25% потерь энергии в доме происходит на чердаке? Если вы похожи на многих жителей Феникса, это означает, что ваше недостроенное чердачное помещение может стоить вам денег.К счастью, у вас есть FOR Energy! Мы помогаем домовладельцам в Аризоне бороться с жарой, устраняя утечки воздуха на чердаке и устанавливая продуваемую изоляцию. В ходе этого процесса наши специалисты по энергетике будут использовать продукты, разработанные для обеспечения максимальной эффективности. Будем рады помочь вам снизить ежемесячные платежи и сделать дом более комфортным!

Модернизация дома, обеспечивающая максимальную эффективность

Когда дело доходит до повышения энергоэффективности дома, мы не хотим предлагать дорогие «решения» воображаемых проблем. Вот почему мы используем передовые технологии, такие как тепловизоры, для сбора данных до начала работы. Это позволяет нам выявить проблемные места в:

• Наколенники
• Заниженные софиты
• Чердачный люк
• Топочный дымоход
• Проход воздуховодов
• Встраиваемые светильники
• Сантехнические и трубные отверстия
• Отверстия для проводки

После того, как мы определили источники утечек воздуха и теплопередачи, мы нанесем высококачественный герметик и обновим изоляцию вашего продуваемого чердака.

Герметизация чердака без напряжения

Наши специалисты FOR Energy имеют большой опыт повышения эффективности дома. Поэтому, когда мы беремся за ваш проект герметизации чердака, вы можете быть спокойны, зная, что ваш дом в надежных руках. Наша команда не только сделает ваш дом максимально эффективным, но и позаботится о дымоходах печей и огнетушителях, чтобы обеспечить пожарную безопасность.
