Каркасный дом 6 на 4 своими руками: проекты, чертежи и его строительство своими руками

Содержание

проекты, чертежи и его строительство своими руками

Строительство каркасных домов в нашей стране очень популярно. Благодаря этой технологии можно обзавестись собственным жильем в короткие сроки и за небольшие деньги. Каркасный дом 4 х 6 с надстроенной мансардой считается очень популярным среди застройщиков, планирующих сделать на своем дачном участке 10 соток место для летнего отдыха.

Многие застройщики хотят сэкономить на постройке еще больше и занимаются строительством своими руками. Разберемся, насколько легко процесс возведения каркасных домов может быть произведен своими силами.

Проект каркасного дома 4×6 с мансардой

Вернуться к оглавлению

Содержание материала

Обустройство фундамента

Благодаря очень низкому весу каркасных построек с мансардой для них можно обустраивать не усиленные типы фундаментов. В проекты обычно закладывается либо столбчатое основание, либо ленточное. Эти типы фундаментов отлично справляются со своей силовой функцией и в то же время не требуют больших затрат.

Фундамент будет закладываться исходя из расположения стен и перегородок, поэтому планировка для обустройства основания под дом очень важна.

Вернуться к оглавлению

Монтаж каркаса

Силовая часть каркасного дачного дома выполняется из деревянных или металлических элементов, эти сведения должен отражать проект и чертеж каркасного дома. Металлические конструкции считаются более надежными, однако, значительно удорожают строительство. Кроме этого, для металлических каркасов необходимо сделать более прочный фундамент.

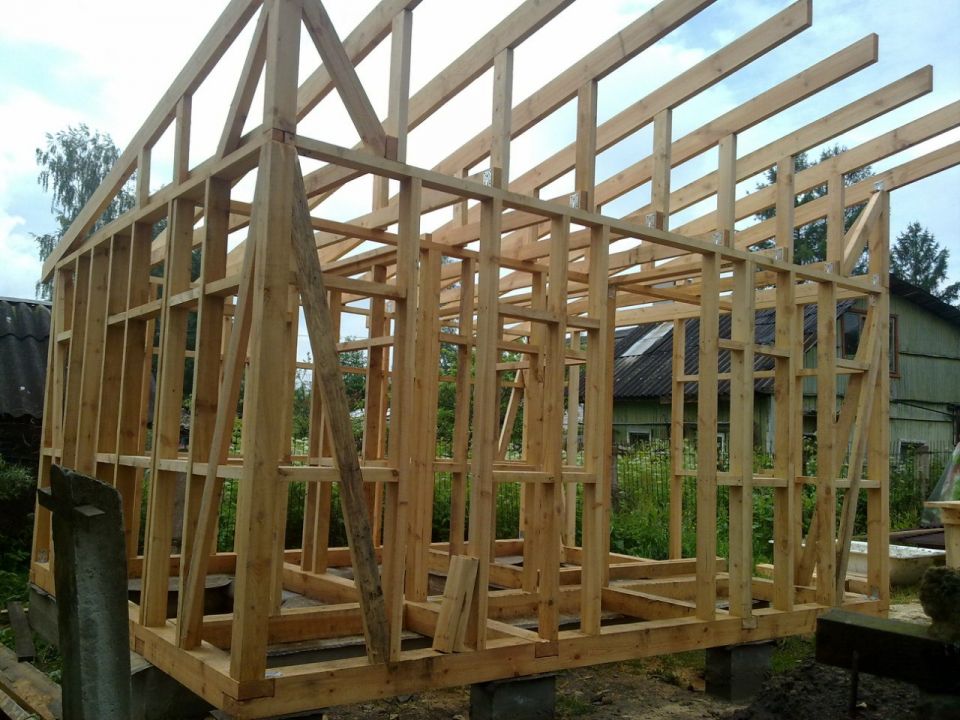

Процесс сборки каркасного коттеджа на столбчатом фундаменте

В случае строительства каркаса здания из дерева своими руками необходимо использовать брус сечением не менее 150 х 150, который крепится между собой методом шип-паз.

Для того чтобы построить каркас более крепким, необходимо закрепить на нем раскосы. Для этого обычно используют тот же материал, что и для строительства каркаса. Со стороны улицы он обшивается досками или вагонкой, в зависимости от того, что было заложено в проект или чертеж дачного дома 6х8 с мансардой.

Вариант планировки каркасного дома 4×6

Опытные монтажники советуют не крепить обшивку чрезмерно крепко, обеспечивая люфт. Делается это для того, чтобы по прошествии времени доски могут разбухнуть.

Вернуться к оглавлению

Устройство пола

Для начала необходимо изготовить лаги для пола из бруса сечением 150 х 50.

Схема устройства пола каркасного дома

Перед монтажом лагов своими руками необходимо уложить на фундамент рубероид. В работе может пригодиться строительный уровень. В промежуток между лагами необходимо уложить утеплитель, после чего укладывается либо черновой, либо чистовой пол, смотря, как указывает на это проект.

Вернуться к оглавлению

Монтаж стен дачного каркасного домика

После устройства пола можно начинать возводить конструкцию стен для дачного дома с мансардой своими руками. Для того чтобы не испортить его, можно производить работы на черновом полу, а чистовой положить позже. Стены рекомендуют подготавливать на сухой поверхности равной по габаритам будущему помещению. Расстояние между балками выбирается в 300, 400 или 600 миллиметров.

Планировка всех этажей каркасного коттеджа 4×6

При монтаже стен необходимо позаботиться об обустройстве окон, которые должны составлять как минимум 18 % от габаритов стен. Как правило, сейчас в каркасных домах устанавливаются стеклопакеты с двойными стеклами. Своими руками эту работу получится сделать не у многих, поэтому лучше всего обратиться к специалистам.

Планировка каркасных домов 4 х 6 с мансардой может выбираться исходя из пожеланий заказчика, главное, чтобы пространство в жилище было организовано эргономично.


Вернуться к оглавлению

Монтаж крыши

Форма и каркас крыши должен изготавливаться из качественного материала, потому что он будет воспринимать серьезные нагрузки. Крышу необходимо поставить как можно быстрее, для того, чтобы атмосферные осадки не успели повредить каркас строения. Если средства не позволяют спланировать и построить крышу сразу после того, как закончен монтаж стен, можно обустроить временную кровлю из подручных материалов своими руками. Кровельный материал выбирается исходя из пожеланий заказчика.

Вернуться к оглавлению

Утепление

Утепление каркасных домов — это очень важная процедура для тех, кто решил построить дом своими руками. Насколько серьезно подходить к этому процессу, зависит от того, какую функцию будет выполнять дом.

Схема утепления каркасного коттеджа

Если проект или чертеж предусматривает, что домик с мансардой будет использоваться только как место для летнего отдыха, то утепление может быть выполнено весьма посредственно. Для круглогодичного использования к утеплению необходимо подойти более ответственно.

Каркасный дом состоит из вертикальных стоек, между которыми крепятся горизонтальные бруски, в эти ячейки и будет закладываться утеплитель.

После этого производится обшивка стен, как указывает на это проект или чертеж строения. То, какой теплоизоляционный материал будет применяться, зависит от того, где планируется строительство. Если климат в регионе суровый, то к утеплению предъявляются более серьезные требования, и проект должен отражать это.

В интернете можно найти специальные таблицы, которые описывают теплопроводность того или иного теплоизоляционного материала. К примеру, пенополистирольные составы толщиной 40 миллиметров аналогичны 14 сантиметрам дерева или 86 сантиметрам кирпичной кладки.

Каркасный дом своими руками, проекты каркасных домов для самостоятельного строительства

Вы задумались о собственном доме, но вас пугает стоимость готовых домов? Выход есть — построить каркасный дом своими руками! Каркасные дома имеют отличное
соотношение цены и качества, и определенно лучше других подходят для самостоятельного строительства.

Покупая проект каркасного дома, адаптированный для строительства своими руками, вы получаете дом вашей мечты в 3-4 раза дешевле однокомнатной квартиры в Петербурге и аналогичных предложений на рынке строительства!

Проекты каркасных домов:

наши проекты помогают строить и экономить

Проекты каркасных домов от KarkasDom. info, адаптированы под самостоятельное строительство.
Покупая у нас проект каркасного дома, вы получаете не просто набор документов и сложных чертежей, вы получаете подробную пошаговую инструкцию по технологии сборки и
строительству, а также устройству инженерных коммуникаций (прокладке и подключению электрики, сантехники и вентиляции). Чтобы строить по нашим проектам необязательно быть
строителем, достаточно уметь держать в руках молоток!

Купив проект для самостоятельного строительства, вы так же получаете бесплатное информационное сопровождение, которое включает консультирование по всем возникающим
вопросам.

Строить с нами просто, быстро и недорого!

В разделе «Проекты» вы можете посмотреть и выбрать проект каркасного дома.

В соответствующих разделах сайта содержится вся необходимая информация по строительству каркасных домов своими руками.
По нашим проектам вы сможете осуществить строительство своими руками или наняв бригаду строителей проконтролировать качество выполненной ими работы, а также
оценить необходимый объем материалов. Тем самым значительно уменьшить стоимость и продолжительность стройки, что также приведёт к экономии и сокращению ваших расходов.

Подробнее об этом вы можете прочесть в разделе Описание каркасного дома с мансардой.

Преимущества каркасных домов

Технология строительства обусловливает целый ряд преимуществ каркасных домов перед домами, построенными по другим технологиям:

  • Простота технологии и монтажа. Строительные работы под силу даже неопытному в строительстве человеку. Строительство каркасного дома можно производить поэтапно и в любое время года, силами 1-2 человек.
  • Небольшой вес. Каркасные дома в 5-6 раз легче зданий из кирпича. Им не нужен массивный фундамент, а это бесспорно сокращает объём работы, сроки и стоимость строительства.
  • Высокая прочность. Срок службы каркасного дома достигает 100 лет, а при соответствующем уходе и качестве строительства и более 150 лет.
  • Отсутствие усадки. Технология строительства позволяет миновать этап продолжительной усадки, на который при строительстве бревенчатых и брусовых домов уходит до нескольких лет. Каркасный дом будет полностью готов к заселению уже через пару месяцев.
  • Низкая теплопроводность и экономичность. Благодаря отличным теплоизоляционным характеристикам, каркасные дома получаются очень теплыми. Каркасные дома самые экономичные из домов для всесезонного проживания. Благодаря этому преимуществу, вы сможете значительно сэкономить на отоплении и содержании.
  • Экологичность и эстетичность. Строительство каркасных домов — отличный вариант для тех, кто заботится о создании здорового микроклимата внутри помещений. Все тепло-, гидро- и пароизоляционные материалы подбираются с учетом установленных экологических норм. Отделка предоставляет неограниченные функциональные и эстетические возможности. Вы можете построить для себя дом в любом архитектурном стиле и цветовом решении.

Полезная информация

На сайте помимо сведений о строительстве, вы найдёте множество полезных материалов: по выбору и расчёту фундамента в зависимости от вида грунта; исчерпывающие данные об
утеплении и утеплителях; раздел OnLine Расчёты, в котором абсолютно бесплатно вы можете произвести расчёт теплопотерь и пирога утепления, несущей способности балок, сделать и распечатать проект любой лестницы с документацией, проект крыши, проект фундамента, подсчитать количество материалов для сруба или пола, стены и т. д.

Как построить каркасный дом своими руками за 1-2 месяца, вы можете прочитать в разделе Поэтапное описание строительства каркасного дома.
Также на сайте вы сможете увидеть цены на строительство каркасного дома од ключ нашими строителями.

Материалы и технология

Строительство каркасного дома своими руками осуществляется с помощью обрезной доски, частично высушенной до строительной влажности и обработанной антисептиком. Стойки стен, верхняя и нижняя обвязки делаются из доски 50х150 мм или 50х100 мм. Дополнительные стойки, укосы делаются из доски 25х100 мм, усиления – из сплоченной доски 50х100 мм или 50х150 мм. Лаги первого и второго этажа изготавливаются из доски 50х150 мм или 50х200 (250) мм, стропила – из доски 50х150 мм или 50х200 мм. Между фундаментом и каркасом прокладывается гидроизоляционный материал. С внутренней стороны каркаса закладывается базальтовый утеплитель (Knauf, Rockwool, Paroc, «Технониколь» и т.п.), затем осуществляется устройство парозащитной изоляции.

Наружная отделка

Внешняя сторона дома может быть отделана сайдингом, блок хаусом, вагонкой или другими современными материалами. Кроме того, её можно покрасить (а это даёт большие возможности для оформления вашего дома).

Внутренняя отделка

Можно использовать такие материалы, как фанера, ГКЛ, OSB, разнообразные декоративные панели, вагонка, блок хаус с имитацией бревна или бруса и т.д.

Покрытие кровли

Изоляция и материалы выбираются в соответствии с предпочтениями и финансовыми возможностями заказчика. Это может быть рубероид, шифер, ондулин, гибкая черепица, металлочерепица, профлист и т.д.

Строительство каркасных домов

Основное направление деятельности компании – это проекты каркасных домов для строительства своими руками. Но если по каким-то причинам самостоятельная сборка невозможна, то мы можем осуществить строительство дома под ключ быстро и качественно.

Если вы планируете постройку каркасного дома, обращайтесь в компанию KarkasDom.info. Выбирая опытных специалистов, вы экономите свое время и деньги!

Каркасный дом 4х6 под ключ по недорогой цене

Фундамент: не входит в стоимость дома, рассчитывается индивидуально, в зависимости от пожеланий Клиента и планировки проекта.
Высота помещений Высота 1 этажа — 2,5 м, высота 2 этажа — 2,4 м
Толщина каркаса 150 мм
Обвязка дома (Двойная) 1 ряд — брус 150х150 мм, 2 ряд — доска 40х150 мм
Лаги первого этажа Доска 40х150 мм (шаг 59 см)
Черновой пол Обрезная доска 20х100
Чистовой пол Шпунтованная доска, толщиной 36 мм, принудительной сушки
Наружные стены дома 1 этажа Доска 40х150 мм (шаг 59 см)
Перегородки 1 этажа Доска 40х100 мм (шаг 59 см)
Межэтажное перекрытие Доска 40х150 мм (шаг 59 см)
Каркас фронтонов Доска 40х150 мм (шаг 59 см)
Стропила Доска 40х150 мм (шаг 59 см)
Наружные стены 2 этажа (при наличии) Доска 40х150 мм (шаг 59 см)
Перегородки 2 этажа Доска 40х100 мм (шаг 59 см)
Подкровельная обрешетка Доска 20х100 мм (шаг не более 30-35 мм)
Вентиляционная контррейка Рейка 20х50 мм
Подкровельная пленка Мембранная пленка Изоспан АМ
Вентилируемый фасад дома Рейка 20х50 мм
Ветро-влагозащита наружных стен Мембранная пленка Ондутис А
Внешняя отделка Имитация бруса 20х135 мм, сорт В, камерной сушки
Пароизоляция Мембранная пленка Ондутис В
Внутренняя отделка Стены, перегородки — вагонка; потолок — вагонка (вагонка сорт В, камерной сушки)
Утепление: Пол 1 этажа Rockwool Лайтс Баттс 150 мм
Утепление: Внешний контур дома Rockwool Лайтс Баттс 150 мм
Потолок мансардного этажа Rockwool Лайтс Баттс 200 мм
Межэтажное перекрытие Rockwol Лайт Баттс 150 мм
Перегородки 1 и 2 этажей Rockwool Лайт Баттс 100 мм
Кровля Волнистые листы Ондулин (цвет: красный, коричневый, зеленый)
Поднебесники Имитация бруса 20х135 мм, ширина — 40 см
Окна Однокамерные окна ПВХ
Входная дверь Металлическая, производство Россия
Межкомнатные двери Деревянные, филенчатые
Лестница на второй этаж Тетива — строганный брус 100х150 мм, ступени — 30х200 мм, поручень — деревянный фигурный, балясины — точеные фигурные.

Каркасный дом своими руками — пошаговая инструкция 6х6

При возведении дома из каркаса самые большие затраты необходимы для заливки фундамента. Для подобного типа постройки рекомендуется использовать свайный или столбчатый фундамент. Стоит знать, что дом с параметрами 6х6 имеет небольшой вес, поэтому конструкция не будет давать значительную нагрузку на почву. Каркасные здания можно сооружать на разных участках с любым типом грунта. Наиболее популярным материалом для строительства является дерево.

Каркасный дом размерами 6х6 своими руками

Технология возведения предполагает установку несущей конструкции, которую после обшивают панелями. Для такой постройки не нужно время для осадки дома, поэтому после строительства можно приступать к внутренним и внешним работам. Каркасный дом имеет отличные изоляционные свойства, что уменьшает растраты на отопление. Приблизительный срок сооружения конструкции составляет около двух месяцев.

Варианты планировок

Строительство дома

Прежде чем приступить к сооружению каркасного дома, важно подобрать необходимые инструменты для проведения работ, которыми являются:

  • рулетка, строительный уровень;
  • болгарка, электрическая дрель,
  • перфоратор, лом;
  • молоток, отвертка, гвоздодер;
  • лестница.

Кроме используемых инструментов важно подобрать материалы нужных размеров:

  • трубы асбестовые, высота которых должна составлять 1,5 метра;
  • брусья параметрами 100х150х600 мм общей длиной 6 м, при этом они должны быть обработаны антисептическими средствами;
  • брус размерами 50х150 мм;
  • анкерные болты, нагели, гвозди;
  • бетон;
  • материалы для утепления и гидроизоляции, рубероид;
  • ДСП, плиты OSB;
  • доски;
  • металлочерепица;
  • гипсокартон;
  • коммуникации;
  • сайдинг, плиты.

При строительстве каркасного дома важно соблюдать подробную инструкцию, которая представлена ниже:

  1. Для столбового фундамента необходимо сделать отверстия в грунте для труб с расстоянием в 70 см. Трубы должны иметь диаметр около 20 см.
  1. Далее в отверстие ввертывают трубы, засыпают грунтом и утрамбовывают. В средину каждого изделия заливают бетонный раствор. Для основания каркаса используют брус. Его покрывают слоем рубероида, а прикрепляют с содействием анкерных болтов.

  1. После настилается черновой пол.
  1. На нем монтируют лаги, расстояние между которыми должно быть 50 см. Между ними укладывают маты.
  1. Из брусьев, которые соединяются в пазах, делают нижнюю обвязку.
  1. Для установки вертикальных стоек используют нагели, для которых образуют отверстия в пазах. На полученные штыри насаживают брусья, при этом все работы нужно начинать с углов дома. Брусья, размещенные по вертикали, важно скрепить для устойчивости временными укосинами.
  1. После монтажа стоек нужно сделать верхнюю обвязку по принципу нижней. Все детали скрепляют с помощью гвоздей, при этом их длина должна быть больше брусьев для обвязки. Далее вместо временных укосов необходимо поставить чистовые, которые скрепляют каркас и делают его более прочным.

Фактически основной каркас возведен, после чего можно приступать к отделке дома и строительству крыши. Все работы также имеют определенную последовательность:

  • Балки для потолка присоединяют к каркасу, при этом они должны располагаться над вертикальными стойками. В торцах угол стыка должен составлять 50 градусов. Стропильные ноги необходимо зафиксировать с помощью гвоздей.
  • Установленные детали важно скрепить доской в горизонтальном положении в А-образной форме.
  • Далее в доме устанавливаются перегородки, которые подпирают балки. Они станут границами для комнат.
  • К потолочным балкам нужно прикрепить доски с расстоянием в 10 сантиметров. Они предназначены для двускатной кровли, при этом их выступ за стропильную систему должен составлять 20 см.
  • На обрешетку укладывают слой гидроизоляции, а также плиты из древесной стружки и настилают кровельные изделия.
  • С фасадной стороны дома делается отделка из плит OSB. Далее настилают слой гидроизоляции и обшивают дом сайдингом.
  • Далее укладывают необходимые коммуникации для дома, утепляют и настилают пол.
  • После обустраивают чердак и вставляют окна.
  • В последнюю очередь проводится внутренняя отделка дома.

Фото готовых каркасных домов 6 на 6

Применение металлических профилей для сборки каркаса

Дом из каркаса параметрами 6х6 м можно соорудить из специальных профилей, сделанных из оцинкованной стали. С их использованием каркас легко собирается по методу конструктора, даже без сварочного аппарата. Такое изделие имеет устойчивость к коррозии. Дом, возведенный из металлопрофиля, можно отделывать разными материалами, а также устанавливать большие проемы для окон и дверей. Особенность работ заключается в следующем:

  • Металлопрофиль необходимо нарезать и промаркировать.
  • На установленном фундаменте можно приступать к сборке каркаса, применяя только саморезы и шуруповерт.
  • В стены укладывается теплоизоляционный материал.

После этого делают кровельное покрытие и устанавливают стены, проводят коммуникационные системы и делают отделку стен.

Каркасный дом из металлопрофиля своими руками

Если вы планируете соорудить дом самостоятельно, то выбор параметров здания 6х6 будет вполне доступным. Для строительства не потребуется много времени и растрат, при этом возведенное здание будет прочным и надежным. Чтобы конечный результат работы был желаемым, важно следовать рекомендациям и инструкциям специалистов. Также рекомендуем посмотреть видео по ссылке, где отображены аспекты возведения дома:

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека.  В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома.  Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

  1. Конструктивная надежность решений.
  2. Оптимальность по трудозатратам при возведении.
  3. Оптимальность по затратам материалов.
  4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом –  использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

  1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
  2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
  3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
  4. Сдвоенная верхняя обвязка из доски, никакого бруса.
  5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

  1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант.  Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
  2. Вариант 2 – закрытый угол. Также один из самых популярных.  Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
  3. Вариант 3 – “скандинавский” теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы?  Зачем делать сложно, если можно сделать проще?  Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже.   Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема.  Часто считают, что это нужно для некоего усиления проема для установки окна или двери.  На самом деле это не совсем так.  Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила?  Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов.  Чтобы края этих элементов не висели на гвоздях.  Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку.  Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”.  Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема.  Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент.  Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система.  А сама стена ослаблена на прогиб в районе проема.  Поэтому в проемах и делаются локальные усиления. По-американски это headers.  Фактически это доска, установленная на ребро над проемом.  Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные.   Причем сечение хэдера напрямую зависит от нагрузок и размеров проема.  Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки.  Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса?  И да, и нет.  Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

  1. Перехлест в углу – связываем вместе две перпендикулярных стены.
  2. Перехлест по центру – связываем вместе 2 участка одной стены.
  3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
  5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

  1. Во-первых – очень маленький угол наклона.
  2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
  3. В-третьих, зафиксировать к стене такую укосину сложно.
  4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

  1. Одинарная обвязка по верху стены.
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные”  каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно,  обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

  1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
  2. Брус в углах и на обвязках и даже на стойках –  это мостики холода и неудобство в дальнейшей работе.
  3. Отсутствие хэдеров и усилений проемов.
  4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
  5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”.  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов?  Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме.  Благо, что информации сейчас навалом.  А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат.  Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”.  То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 443 times, 1 visits today)

5 1 голос

Оцените статью

Схемы каркасных домов своими руками (проекты, чертежи, фото)

Современное строительство уже перешагнуло ту планку развития, когда для возведения жилого строения или объекта хозяйственного назначения требовалось бы применение специальной техники и большого расходования строительных материалов. СИП панели сегодня — один из самых лучших композитных материалов, которые могут сделать создание дома посильной задачей даже для людей, не обладающих специальными знаниями и навыками, строительство каркасного дома может быть вполне проведено своими руками.

Содержание статьи

Основные задачи перед началом строительства

Канадский каркасный дом, построенный из СИП панелей, гарантирует своему обладателю множество привлекательных эксплуатационных характеристик, а именно:

  • прочность постройки находится на высоком уровне, можно возводить здания в несколько этажей;
  • сборка стен и других элементов конструкции не представляет большой сложности, правильно строить дом можно и своими руками, поскольку масса различных деталей достаточно мала;
  • срок службы здания из СИП панелей пока не установлен, но совершенно точно можно утверждать, что сегодня существуют дома, построенные более 50 лет назад;
  • уровень сохранения тепла находится на очень высоком уровне, каркасный дом из СИП панелей позволяет организовать экономные, энергоэффективные отопление и систему кондиционирования.

Строить каркасный дом из СИП панелей можно без силового каркаса, однако на практике — он сооружается, это позволяет не только увеличить прочность, но и облегчить процесс сборки конструктивов своими руками.

Перед началом строительства требуется разработать или приобрести детальный проект. Он будет включать в себя не только схемы соединения отдельных конструктивов постройки между собой, но и расположение зон прокладки инженерных коммуникаций, места вывода вентиляционных каналов, канализации и других необходимых систем. Имея на руках детализированные проекты, строить дом легко, а точность планирования финансовых трат находится на самом высоком уровне.

Какие схемы необходимы

Если вести речь о готовых проектах каркасных домов разного размера, которые можно приобрести, в том числе в интернете — в составе документации обязательно присутствуют следующие схемы:

  • несколько вариантов фундамента, которые будут оптимальны для строительства здания рассчитанной массы, схемы включают расположение опорных точек, в случае ленточного фундамента — его конкретную конфигурацию, рисунок монтажа внутренней арматуры;
  • проекты обязательно включают в себя чертежи первого опорного уровня, фактически, настила пола первого этажа, или силового каркаса, опирающегося на столбчатый или свайный винтовой фундамент. Схемы содержат не только перечень конструктивов, но и подробные инструкции, касающиеся методик соединения своими руками;
  • обязательно в документацию по проекту включаются схемы и чертежи каждой стены, на которых указываются габаритные размеры, расположение окон, дверных блоков и другие необходимые данные;
  • отдельно предоставляются чертежи для строительства балочного каркаса, если таковой предусматривается.

В перечень документов также входят чертежи кровли домов, которая может быть как угодно сложной. На основании предоставленных проектных схем составляется смета, однако стоит отметить, что большинство проектов, которые можно купить в готовом виде, уже содержат перечень конструктивов и полное описание материалов, которые рекомендуется использовать при создании той или иной части конструкции дома.

Схема фундамента

Если для столбчатого или свайного винтового фундамента предоставляется схема расположения опорных точек относительно общей геометрии будущего каркасного дома, то структура конструкции ленточного типа гораздо сложнее. Она включает в себя:

  • рекомендации по глубине залегания;
  • подробные инструкции относительно создания фундамента;
  • схему раскладки арматуры (с указанием расположения каждого элемента с точностью до миллиметра) и рекомендации по ее типу, предоставляются вид структуры сверху, а также разрезы, показывающие обвязку в профиль;
  • чертежи соединений металлических отрезков арматуры между собой, а также рекомендации, как правильно сделать перевязку.

На основании подробных данных легко определить, сколько именно понадобится металлического прута для строительства. При этом легко монтировать арматуру без специальных знаний, на чертежах также указывается рекомендуемое расположение опалубки. Используя такие подробные сведения, легко провести все работы строительства домов своими руками.

Схема фронтона

В проектах домов, которые используют единый фронтон каркасного строения, схема данной зоны оформляется отдельно. На ней обязательно указывается:

  • размерность и конфигурация конструктивов из СИП панелей, которые необходимы для возведения. Если речь идет о проекте, для реализации которого можно заказать готовый набор деталей, на схеме могут указываться конкретные номерные обозначения элементов;
  • расположение и габаритные размеры оконных проемов;
  • с точностью до миллиметра – места, где необходимо правильно устанавливать балки силового каркаса.

Схемные чертежи фронтона каркасного дома обязательно содержат указание того, где расположена затяжка стропил двускатной кровли или же другие силовые элементы, необходимые для ее сооружения. Также, чертежи четко нормируют тип бруса, который рекомендуем для сооружения каркаса, а все размеры учитывают конкретную толщину СИП конструктива стен. На основании схем можно не только соорудить фронтон своими руками, но и понять, как на нем закрепить крышу в области верхней обвязки и в точке соединения силовых стоек со стропилами.

Чертежи стен

Для каждой стены каркасного дома, которая входит в проект, прилагается отдельная схема. На ней указывается:

  • расположение конструкции на фундаменте;
  • схема строительства силового каркаса из бруса;
  • рекомендации по монтажу и соединению элементов.

Самые хорошие проекты каркасного дома включают и данные по крепежу. Например, на схеме стены четко указывается, какими саморезами крепить тот или иной конструктив из СИП панелей, какими гвоздями соединять брус между собой, с каким шагом осуществлять крепеж. Такие подробности позволяют не только оптимизировать смету и снизить расходы на строительство, но и соорудить стену своими руками без обладания специальными знаниями.

Другие чертежи

В зависимости от сложности проекта, в него могут входить схемы сооружения кровли домов, междуэтажных перекрытий. В отдельную категорию всегда относятся дома, требующие строительства силовых элементов из кирпича или бетона. Это могут быть как опорные конструкции для санузлов, так и вентиляционные каналы или дымоходы.

Описание проектов каркасных домов, которые можно построить своими руками

Все схемы и чертежи, которые можно купить в готовом виде, гарантируют получение хорошего, современного, прочного и энергоэффективного дома. В зависимости от квалификации и умений будущего владельца, можно приобрести проекты любой сложности. Это могут быть как каркасные дома прямоугольной формы, так и имеющие такие элементы конструкции, как балконы, навесные террасы.

Можно получить проекты двухэтажных домов с мансардой, в этом случае будут прилагаться схемы междуэтажного перекрытия, где обязательно указываются все тонкости, касающиеся будущей прокладки проводки, других коммуникаций, сооружения финальной отделки. Вне зависимости от того, какой вариант дома будет выбран, чертежи и схемы готового проекта позволят провести работы своими руками, оптимизировать расходы, закупая нужное количество расходных материалов.

Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание!
Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание!
Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание!
Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание!
В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен

Пирог крыши каркасного дома

Обшивка внешних углов

Верхняя обвязка

Нижняя обвязка

Каркас межкомнтаных перегородок

Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома

Устройство каркасного дома

Устройство столбчатого фундамента

Схема фундамента каркасного дома

Вентиляционный зазор

Схема ветрозащиты в утеплении стен

Схема нижней обвязки

Схема черновой стяжки по грунту

Схема устройства полов

Схема пароизоляции

Основные конструктивные элементы каркасных домов

Элементы каркасного дома

Чертеж стены каркасного дома

Основание каркасного дома

Схема утепления стен

Стена в разрезе

4×6 Планы стрельбища | HowToSpecialist

Этот пошаговый проект по деревообработке составляет около бесплатных съемочных домов 4 × 6 . Я спроектировал этот небольшой, но прочный охотничий домик, чтобы вы могли иметь хорошее убежище во время сезона охоты. Вы можете внести множество изменений в мой дизайн, чтобы он соответствовал вашим потребностям. Вы даже можете построить приподнятую трибуну, а затем построить дом, чтобы лучше видеть поле. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам покупать лучшие материалы, которые вы можете себе позволить.Поэтому стоит покупать погодостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем настраивать размер компонентов до нужного размера. Перед установкой шурупов просверлите в компонентах направляющие отверстия, чтобы древесина не раскалывалась.

Сделано по плану

Планы стрельбища 4 × 6

Строительство стрелкового дома 4х6

Материалы

  • A — 2 куска пиломатериалов 2 × 4 — длиной 72 ″, 5 кусков — длиной 45 ″ РАМА ПОЛА
  • B — 1 кусок фанеры 3/4 ″ — длина 48 ″ x 72 ″ ЭТАЖ
  • C — 6 кусков пиломатериалов 2 × 4 — длиной 72 ″, 2 куска — длиной 65 ″, 4 куска — длиной 18 1/2 ″, 4 куска — длиной 36 1/2 ″ 2xSIDE WALL
  • D — 2 куска пиломатериалов 2 × 4 — длиной 41 ″, 3 куска — длиной 72 ″, 2 куска — длиной 14 ″ ЗАДНЯЯ СТЕНКА
  • E — 2 куска пиломатериалов 2 × 4 — длиной 41 ″, 2 куска — длиной 72 ″, 2 куска — длиной 38 ″, 2 куска — длиной 18 1/2 ″, 2 куска — длиной 36 1/2 ″ ПЕРЕДНЯЯ СТЕНКА

Инструменты

Время

Как построить штора оленя 4х6

Каркас пола

Первый этап проекта — возведение каркаса перекрытия.Вырежьте компоненты из бруса 2 × 4, предварительно сделав точные измерения. Выровняйте края заподлицо и убедитесь, что углы прямые. Просверлите пилотные отверстия в балках обода и вставьте винты 3 1/2 ″ в перпендикулярные компоненты.

Установка пола

Продолжите проект, прикрепив лист фанеры 3/4 ″ к каркасу пола. Совместите края и вставьте винты 1 5/8 ″ каждые 8 ​​″ вдоль балок.

Боковая стенка — Каркас

Постройте боковые стенки ящика для оленей из бруса 2 × 4.Вырежьте компоненты нужного размера и положите их на ровную поверхность. Просверлите пилотные отверстия в пластинах и вставьте винты 3 1/2 ″ в шпильки. Также обрамляйте оконный проем. Вы можете отрегулировать размер проема в соответствии со своими потребностями. Убедитесь, что углы квадратные, и выровняйте края заподлицо.

Передняя стенка — Каркас

Каркас передней стены стрелкового дома также из бруса 2х4. Просверлите пилотные отверстия в пластинах и вставьте винты 3 1/2 ″ в шпильки.Убедитесь, что углы квадратные, и выровняйте края заподлицо.

Задняя стенка — Каркас

Обрамляйте заднюю стенку для жалюзи, как описано выше.

Соберите каркас стрелкового домика

Прикрепите стенные рамы к полу стрелкового дома. Выровняйте стены спиртовым уровнем и убедитесь, что края ровные. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2 ″ в пол. Кроме того, после сверления пилотных отверстий плотно скрепите прилегающие стены винтами 3 1/2 ″.

Планы боксов 4 × 6 Deer

Вам нужно просмотреть ЧАСТЬ 2 плана оленьих слепых, где я покажу вам, как построить крышу и входную дверь.

Планы боксов 4 × 6 Deer

Я сконструировал этот прочный бокс для оленей 4 × 6, чтобы вы могли укрыться во время сезона охоты. Вы можете отрегулировать размер и форму стрельбища в соответствии с вашими потребностями.

Умный совет: Не забудьте поделиться со мной своими проектами, мне нравится смотреть, над чем вы работаете.Пришлите мне фото ЗДЕСЬ . Кроме того, ознакомьтесь с остальными моими проектами DIY ЗДЕСЬ .

Получить планы в формате PDF

Спасибо за то, что прочитали наш проект о бесплатных планах стрельбища 4 × 6 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, чтобы первым получать наши последние проекты.

<< Предыдущая | Вперед >>

Полное руководство по дому с А-образной рамой | 2021

Лучшие сборные комплекты с А-образной рамой

Наличие хорошо продуманных планов с использованием правильных материалов может устранить все стрессы, связанные с созданием вашей собственной А-образной рамы, но недостатком является меньшая возможность настроить вашу сборку, что может быть, а может и не быть приоритетом.К счастью, на рынке есть сборные комплекты от компаний, которые предлагают высококачественные, продуманные и доступные варианты. Вот некоторые из наших лучших выборов.

DEN — Нью-йоркская дизайн-студия делает один из наших любимых комплектов для кабины с А-образной рамой, который поставляется в разложенном виде со всем необходимым для сборки, всего за 21 000 долларов США.

BACKCOUNTRY HUTS — Британская Колумбия, канадская компания Backcountry Hut Company создала три различных модульных дизайна кабин — Системы 00, 01 и 02, каждая из которых может быть отправлена ​​предварительно разрезанной, собранной и собранной практически в любую точку Северной Америки.

AVRAME — Avrame предлагает 11 дизайнов комплектов А-образной рамы на выбор из серий Solo, Duo или Trio, каждый из которых масштабируется в соответствии с предлагаемым компанией использованием — от саун до гостевого дома, до семейных домов с тремя спальнями, слуховыми окнами и навесом. солнечные панели.

LUSHNA — Компания Lushna из Словении, специализирующаяся на поставках недорогих деревянных конструкций для эко-туристических глэмпингов, производит А-образные микрокабины и комплекты для сауны, которые можно легко установить практически в любом месте.

MADI — MADI Home — это невероятно продуманная модульная конструкция с А-образной рамой, которая поставляется в разобранном виде и может быть полностью установлена ​​всего за шесть часов.Серьезно, всего шесть часов.

EVERYWHERE SHELTER CO. AYFRAYM — То, чего не хватает AYFRAYM в настраиваемых параметрах, компенсируется несколькими вариантами для покупателей с различным финансовым положением. Самый дешевый маршрут — простой набор цифровых планов этажей за 1350 долларов. Оттуда вы можете купить полный комплект кабины DIY за 149 тысяч долларов, который будет доставлен в виде полностью упакованного транспортного контейнера размером 40 на 8 футов, готового к сборке.

NOLLA ZERO — Сборная кабина Nolla Zero работает на возобновляемых источниках энергии и руководствуется минимализмом, вырезающим поразительное изображение в окружающей обстановке, не влияя при этом на землю на площади всего 97 квадратных футов.

HELLO WOOD — Уникальная концепция расширяемой кабины от венгерской дизайн-студии Hello Wood скоро может быть доставлена ​​в США по цене около 70 тысяч долларов.

BIVVI — проектная компания из Портленда, штат Орегон, которая отстаивает доступность, устойчивость и мобильность с помощью сборной архитектуры. Их первая каюта достаточно велика, чтобы вместить кровать размера «queen-size», но есть множество вариантов, позволяющих настроить пространство в соответствии с вашими потребностями.

KLEIN A45 TINY HOUSE — Klein A45, спроектированный известным архитектором Бьярке Ингельсом, представляет собой небольшую элегантную кабину из экологически чистых материалов, подходящую для офиса, отдыха или убежища для художников.

Планы навесов 4×6 | MyOutdoorPlans

Этот пошаговый проект своими руками представляет собой примерно планов навесов 4 × 6 . Это ЧАСТЬ 1 проекта сарая, где я покажу вам, как построить пол и стены для небольшого садового сарая. Если вы хотите создать дополнительное место для хранения вещей в своем саду, ознакомьтесь с моими планами и также ознакомьтесь с ЧАСТЬЮ 2. Вы легко можете отрегулировать размер свесов. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Планы навесов 4 × 6

Корпус-4 × 6-склад-сарай

  • A — 2 куска пиломатериалов 2 × 6 — длиной 72 ″, 7 шт. — длиной 45 ″ РАМА
  • B — 2 куска пиломатериалов 4 × 4 — длина 72 ″ SKIDS
  • C — 1 кусок фанеры 3/4 ″ — длина 48 ″ x 72 ″ ЭТАЖ
  • D — 2 куска бруса 2 × 4 — длиной 65 ″, 4 куска — длиной 80 ″ 2x БОКОВЫЕ СТЕНЫ
  • E — 2 куска пиломатериалов 2 × 4 — длиной 48 ″, 6 кусков — длиной 80 ″ ЗАДНЯЯ СТЕНА
  • F — 6 кусков пиломатериалов 2 × 4 длиной ”80 ″, 1 шт. — длиной 48 ″, 2 шт. — длиной 36 ″, 2 шт. — длиной 6 ″ ПЕРЕДНЯЯ СТЕНА
  • G — 4 куска фанеры 1/2 ″ — длиной 48 ″ x 84 ″, 2 шт. — 24 ″ x 84 ″ длиной SIDING

Один день

Строительство двускатного навеса 4 × 6

Строительство-каркас перекрытия

Первым шагом проекта является строительство пола навеса 4 × 6 из бруса 2 × 6.Вырежьте компоненты в соответствии с размерами, показанными на планах. Просверлите направляющие отверстия в длинных планках 72 дюйма и вставьте винты 2 1/2 дюйма в перпендикулярные балки. Убедитесь, что углы прямоугольные, и выровняйте края заподлицо, прежде чем вставлять винты.

Крепление к полу

Прикрепите пол к балкам. Вырежьте пол размером 48 ″ x72 ″ из ​​фанеры 3/4 ″ и прикрепите его к раме. Выровняйте края внимательно и не оставляйте зазоров между деталями. Просверлите направляющие отверстия и прикрепите пол к стыкам винтами 1 5/8 ″.Вставьте винты через каждые 8 ​​дюймов вдоль балок.

Установка салазок

Переверните раму пола и прикрепите полозья 4 × 4, как показано на схеме. Просверлите пилотные отверстия и прикрепите полозья к балкам с помощью винтов 4 1/2 ″.

Пристройка боковых стен

Далее вам нужно построить стены для сарая 4х6. Начнем с боковых стенок. Вырежьте детали из бруса 2 × 4 по размерам, указанным на схеме. Просверлите пилотные отверстия в пластинах и вставьте винты 2 1/2 ″ в шпильки.Выровняйте края и убедитесь, что углы прямые.

Пристройка каркаса задней стенки

Продолжите проект, собрав заднюю стенку односкатного навеса. Как вы можете легко заметить на схеме, вам необходимо удвоить стойки, расположенные на обоих концах стены. Закрепите заднюю стенку винтами 2 1/2 ″.

Строительство каркаса фасадной стены

Соберите переднюю стенку навеса 4 × 6, используя информацию из схемы. Как вы можете заметить на планах, вам нужно установить двойной коллектор наверху стены.Перед установкой на место вставьте кусок фанеры размером 1/2 дюйма между коллектором 2 × 4.

Сборка каркаса сарая

Поднимите стены и положите их на пол сарая, как показано на планах. Выровняйте края внимательно, просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 ″ в раму пола. Перед ввинчиванием шурупов используйте спиртовой уровень, чтобы убедиться, что стены ровные. Кроме того, скрепите соседние стены винтами 2 1/2 ″.

Строительство передней стены

Используйте сайдинг 5/8 ″ или фанеру 1/2 ″ для наружных стен.Как видно на изображении, нужно вырезать дверной проем в передней стене. Тщательно выровняйте края и прикрепите панель к обрамлению с помощью гвоздей размером 1 1/2 дюйма.

Монтаж боковой и задней стенок

Прикрепите панели по бокам и сзади сарая. Выровняйте края панелей, прежде чем закрепить их на месте с помощью гвоздей.

Планы навесов 4 × 6

Этот небольшой навес идеально подходит для разглядывания инструментов или других мелких предметов в вашем дворе.Не забудьте просмотреть ЧАСТЬ 2 проекта, чтобы вы узнали, как построить крышу и входную дверь для сарая. Если вы их построите, я хотел бы увидеть ваш проект.

Этот деревообрабатывающий проект состоял из планов навесов 4 × 6 . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

6 наборов для дома с А-образной рамой, которые вы можете купить менее чем за 60 000 долларов

(Изображение предоставлено: любезно предоставлено Avrame)

Теперь, когда мы все провели много времени дома, многие из нас, вероятно, мечтают о доступном побег.Возможно, где-нибудь маленькое и тихое, чтобы пообщаться с природой и уйти от требований наших дней, проведенных в помещении.

Как оказалось, вам не нужно покупать деревенский бревенчатый домик или далекий фиксатор, чтобы достичь этого нового образа жизни. Комплект дома с А-образной рамой может быть вашим идеальным решением. Эти уютные сборные конструкции хорошо оборудованы, эстетичны и могут быть построены практически где угодно, поэтому они идеальны для тех, кто хочет уйти от электросети — будь то быстрый отпуск или навсегда.

Еще одним привлекательным аспектом сборных домов с А-образной рамой является то, что они, как правило, энергоэффективны и отличаются продуманными элементами дизайна, которые максимально используют естественный свет, тепло и холод, чтобы обеспечить комфорт жителям при минимальном потреблении энергии.

Еще лучше? Они не безумно дорогие. Мы нашли шесть комплектов домов с А-образной рамой на продажу по цене менее 60 000 долларов. Некоторые из них из Европы и Канады, а это означает, что их доставка в США может стоить дороже, поэтому просмотрите варианты ниже, чтобы найти свой идеальный вариант.

Стоимость: 21000 долларов
Размер: 115 квадратных футов

А-образные рамки DIY от американской компании Den бывают трех цветов и двух цветов. В них есть красивые окна от пола до потолка, так что вы можете быть наедине с природой. Вы можете настроить свой как в сети, так и вне сети.

Стоимость: От 24 800 долларов США
Размер: 435 квадратных футов

Avrame Duo 75 — небольшой, но удобный, идеально подходящий для летнего отпуска и краткосрочного пребывания.Созданная эстонской компанией одноэтажная конструкция из прочного бруса может быть собрана за три-шесть дней. Дополнительные дополнительные услуги включают слуховые окна, лестницу, террасу и многое другое.

Стоимость: От 52 750 долларов США
Площадь: 1300 квадратных футов

Avrame’s Trio 120 подходит для семей с шестью детьми и круглогодичного проживания, сообщает компания. В двухэтажном здании четыре спальни и две ванные комнаты. В нем также есть большие окна и двери, пропускающие естественный свет.

Стоимость: 15 990 долларов плюс дополнительно 1030 долларов за деревянную платформу для кровати со встроенными в нее розетками, если вы хотите
Площадь: 15,2 квадратных метра (164 квадратных фута)

Это для любителей кемпинга среди нас. Вилла Massive, созданная словенской компанией Lushna, гармонично сочетается с окружающей природой и без излишеств. Это простая спальня с большой стеклянной стеной, ведущей наружу. Она выполнена из необработанной древесины лиственницы и изготовлена ​​из необработанной древесины лиственницы и выдерживает все четыре сезона.

Стоимость: 36 400 долларов. Вы можете добавить кухню, ванную комнату и гостиную за дополнительные 9430 долларов. Вы также можете дополнить эти пространства аксессуарами и добавить балкон за дополнительную плату.
Площадь: 19 квадратных метров (205 квадратных футов)

Те, кто ищет немного больше места, предпочтут Lushna’s Suite Lux, включающий спальню с большой кроватью, ванную комнату и кухню. (Вы только посмотрите на эту деревянную переднюю террасу с деревенским ограждением из веревок!) Откройте стеклянную дверь, чтобы размыть границы между помещением и улицей.

Стоимость: 40 900 канадских долларов (32 708 долларов США)
Площадь: 107 квадратных футов

Компания Backcountry Hut, базирующаяся в Британской Колумбии, была создана в 2015 году заядлыми энтузиастами активного отдыха, ценившими простоту. Компания предлагает три модульные кабины. Система 00, самая новая и наименее дорогая, представляет собой однокомнатную А-образную раму, которую может собрать горстка людей менее чем за неделю.

Примечание. Перевод в долларах США был точным на момент публикации.

Планы крошечных домиков с 6 рамками для красивого и функционального отдыха

Представьте себе вневременной очаровательный домик, который идеально впишется на побережье или в горы. Вы изобразили крошечный дом в форме буквы А? Я с детства любил этот классический стиль.

Сейчас я живу в крошечном доме на колесах, но моя любовь к крошечным домам А-образной формы остается сильной. Их культовый вид излучает простоту. Неудивительно, что этот архитектурный стиль так сильно возрождается в разгар крошечного живого движения.

Чувствуешь себя пораженным? Создайте свой собственный с планами крошечных домов в форме буквы А.

Подобно выбору лучшего плана этажа крошечного дома на колесах, важным первым шагом является определение ваших потребностей и высших приоритетов, прежде чем вы сможете выбрать план крошечного дома своей мечты с А-образной рамой.

Однако есть одно большое различие между этими маленькими домашними стилями — это фирменные наклонные внутренние стены А-образной рамы. Это кардинально сказывается на расстановке мебели, встроенных хранилищах и вариантах декора.

В этой статье я поделюсь лучшими доступными планами крошечных домиков с А-образной рамой, а также расскажу о плюсах и минусах, которые помогут вам решить, подходит ли строительство для вас.

6 лучших планов крошечных домиков с А-образной рамой

1) Deek Diedricksen’s Преобразование планов крошечных домиков с А-образной рамой

  • Планы Цена: 29,95 долларов США
  • Размер: 100 квадратных футов
  • Приблизительная стоимость сборки своими руками: 700-1200 долларов США

Дик Дидриксен — создатель самого известного крошечного домика в форме буквы А. планы.Его каюта постоянно ослепляет основные средства массовой информации. Я понял. Все, что трансформируется, на самом деле является предметом детских фантазий.

В этом очаровательном крошечном доме А-образной формы вы сможете погрузиться в прикосновение к природе. Вся боковая стена открывается, образуя крытый дворик или вариант для сна наполовину на открытом воздухе. Разве все не хотят сбежать в лес на небольшом пространстве, которое приносит с собой природу?

Более того, эти планы крошечных домов с А-образной рамой идеально подходят для неопытных мастеров, которые делают все сами.Эта конструкция невероятно проста в сборке и доступна по цене. Первоначальная стоимость всего 1200 долларов. Однако с использованием утилизированных материалов его можно построить всего за 700 долларов.

Интересно, каково это внутри законченной модели? Хорошие новости. Вы можете лично испытать трансформирующуюся форму A-frame, используя доступные варианты аренды на Airbnb и Hipcamp.

Узнайте больше о трансформирующейся кабине Дика с А-образной рамой здесь.

2) Планы крошечных домов Alexis A-Frame

  • Планы Цена: 290 долларов
  • Размер: 306 квадратных футов
  • Приблизительная стоимость сборки своими руками: 11 500 долларов

Моя мечта сбылась.Проекты крошечного каркасного домика названы моим именем! Но в планах крошечных домиков Alexis с А-образной рамой есть больше достоинств. Мечтательная стена окон заливает пространство светом. Кроме того, как и классические крошечные домашние конструкции с А-образной рамой, Alexis открыт и просторен, в нем почти нет внутренних стен.

В целом создается уютная атмосфера салона, которая кажется больше, чем есть на самом деле.

Одно падение В крошечных домах с А-образной рамой часто тратится впустую пространство вдоль нижней части стены. Alexis решает эту проблему.

Несмотря на то, что это не постоянная высота рядом с наклонными стенами, это место используется для хранения вещей. Встроенные открытые и закрытые шкафы эффективно увеличивают площадь первого этажа, не создавая при этом загроможденного вида. Помогает и спальня на верхнем этаже.

Хотите построить свой собственный каркасный домик Alexis A? Хорошие новости. Планы крошечных домов с А-образной рамой сопровождаются пошаговым руководством по строительству. Узнайте больше здесь.

3) Планы крошечных домов Megan A-Frame

  • Планы Цена: 690 долларов США
  • Размер: 488 квадратных футов
  • Приблизительная стоимость строительства «сделай сам»: 33 400 долларов США

Вам нужен крошечный дом размером с семью? Планы крошечного домика Megan A-frame с двумя спальнями могут подойти вам.Наслаждайтесь функциями, подходящими для постоянного проживания с эффективным использованием пространства.

Большой просторный номер с зоной отдыха и обеденной зоной. Однако здесь нет открытых сводчатых потолков.

Мне нравится гибкость бонусной комнаты Меган. Хотя на планах это обозначено как комната для зимнего сада, ее можно легко использовать как пристройку или домашний офис.

Планировка

Меган включает внутренние стены без наклона внутри А-образной рамы. Это идеально подходит для подвешивания произведений искусства, установки телевизора и создания удобного хранилища.

Купите здесь план крошечного дома Меган в форме буквы А.

4) А-образная рама Weekender

  • Планы Цена: 199 долларов
  • Размер: 415 квадратных футов
  • Приблизительная стоимость сборки Pro: 63 495 долларов

Новая компания ворвалась в маленькую космическую сцену с новым взглядом на крошечную А-образную рамку. дом-каюты. Den предлагает множество залитых светом проектов крошечных домов с треугольной рамкой, в которых все будет на открытом воздухе.

Каждый сочетает в себе «японское мастерство, изящную скандинавскую эстетику и теплоту современного калифорнийского дизайна». Эта эстетика очевидна в их планах крошечных домов A Frame Weekender.

Это современный крошечный дом в форме буквы А с двумя захватывающими дух стеклянными стенами, образующими 14-футовый потолок. Один находится за пределами жилой зоны, а второй — в главной спальне. В отличие от других А-образных рам, спальня находится на первом этаже.

Минималистичные планы крошечных домов Weekender полны чистых линий и мало встроенных хранилищ.В зависимости от вашего отпуска или постоянного проживания, просмотрите множество планов Den, чтобы найти свой идеальный вариант.

5) Планы крошечных домиков Долорес с А-образной рамой

  • Планы Цена: 169 долларов
  • Размер: 183 квадратных фута
  • Приблизительная стоимость сборки своими руками: 7 400 долларов

Крошечный, но мощный. Это прекрасно подытоживает планы крошечного дома Долорес в форме буквы А. Постройте свой собственный недорогой, дорогой дом по цене подержанной машины!

На площади всего 183 квадратных фута имеется внушительный объем складских помещений.Помимо обширных встроенных модулей в каждой комнате, в отеле Dolores есть небольшое подсобное помещение, в котором можно разместить велосипед и туристическое снаряжение.

Следуйте вдохновению в дизайне от создателя, Pin-up Homes, чтобы добавить драматические всплески цвета всему крошечному дому Долорес в форме буквы А. Он не только восхитителен, но и добавляет контраста с натуральным деревом, что создает ощущение глубины в ультракрошечном пространстве.

Вы влюбились в Долорес? Постройте свой собственный с доступными планами крошечных домов в форме буквы А.

6) The Duo 100 A-Frame Tiny House Планы

Фото любезно предоставлено Avrame

  • Планы Цена: доступно только при покупке комплекта
  • Размер: 400 квадратных футов
  • Стоимость комплекта: 16 900–36 650 долларов США

Если вы серьезно настроены построить свой собственный крошечный дом в форме буквы А , Avrame — ваш универсальный магазин. Выбирайте из множества размеров и вариантов комплекта, от панциря до фабрики.

«Комплект AvrameUSA — это гибкая строительная система, которая предлагает вам настраиваемый подход к строительству, который является красиво доступным и эффективным, и позволяет вам добавлять все личные штрихи, которые делают его« полностью вашим ».”

Для максимальной ухоженности мой любимый проект крошечного каркасного дома Avrame A — Duo. Он включает в себя слуховое окно для дополнительной жилой площади и чердак для создания второй спальни.

Пожалуй, лучшая часть — это то, как он уравновешивает открытость и функциональность. Сводчатые потолки, наряду с внутренними стенами, представляют собой лучшее из обоих миров всех представленных в этой статье конструкций с А-образной рамой.

Готовы приступить к сборке А-образной рамы? Узнайте больше о наборах Avrame здесь.

Ищете другие варианты комплекта для крошечного дома? Посмотрите наш список из пяти невероятных наборов менее чем за 5000 долларов!

Преимущества А-образной рамы Планы крошечных домов

Планы крошечных домиков Weekender A Frame действительно восхитительны.

Почему так многих привлекает дизайн крошечного дома в форме буквы А? Дом, в котором внешние стены заменены гигантской крышей, выглядит нелепо. Но в симметричной форме есть магнетическое очарование, которое вызывает детское чудо, но как взрослую романтическую привлекательность.

Может быть, из-за того, что крошечные домики в форме буквы А похожи на вечнозеленые деревья, они так хорошо чувствуют себя в лесу. И ничто так не выделяет простую жизненную привлекательность, как домик в лесу.

Благодаря архитектурному стилю, благоприятствующему обширным окнам, планы крошечных домов с А-образной рамой создают ощущение связи с окружающей средой. Обильный естественный свет также способствует экономии энергии в домах.

Кроме того, простота прислонения структурных столбов друг к другу для образования А-образной формы восходит к ранним человеческим жилищам. В этом есть смысл. Конструкция с А-образной рамой относительно проста, особенно для менее опытного строителя.

К счастью, сейчас доступно больше планов и комплектов крошечных домов с А-образной рамой, чем когда-либо прежде.

Прочность в суровых погодных условиях — еще одно важное преимущество крошечных домов с А-образной рамой .В холодном климате снег не может накапливаться на крутой крыше. Однако в более теплом климате тепло поднимается до максимума, поддерживая прохладу основного пола.

Недостатки А-образной рамы Крошечные дома

Всем, кто знаком с дизайном крошечных домов, вы знаете, что творчество — это главное в игре по максимальному использованию каждого дюйма. Крошечные дома с А-образной рамой требуют столько же креативных решений для хранения крошечных домов, но, возможно, и большего количества встроенных модулей. Проблема в отсутствии вертикальных внутренних стен.

Кроме того, скошенные стены превращают декорирование в настоящую проблему. Возможно, вам придется передать висящие произведения искусства. Вместо этого используйте акцентные стены . Мой совет — просматривать Instagram и Pinterest в поисках удачного вдохновения для декора крохотного домика в форме буквы А.

Имейте в виду, что со всем этим пространством на крыше его замена может оказаться дорогостоящей. Планируйте вкладывать деньги в прочный кровельный материал, например, металл. Это обеспечит долговечную крышу без особой необходимости в ремонте, но первоначальная стоимость будет на высоком уровне.

Планы крошечных домиков в форме буквы А «Найди свою мечту»

Готовы построить собственный мечтательный крошечный дом в форме А-образной формы? Не экономьте на планировании, это на самом деле может быть довольно забавным. Отправляйтесь в исследовательский отпуск!

Забронируйте проживание в арендуемых А-образных рамах разного размера в живописных местах. Ощутить пространство лично — верный способ определить, что лучше всего подходит для вас.

После того, как вы определились с вашими предпочтениями в размере и планировке, пора выбрать план крошечного дома в форме буквы А своей мечты!

Другие истории крошечных домиков, которые стоит проверить!

Алексис и ее партнер Кристиан — кочевые крошечные домохозяйки.Вместе они четыре года путешествовали в рамках своего документального и образовательного проекта Tiny House Expedition — более 54 000 миль по 38 штатам и более чем 30 крошечным домам. Их документальная работа включает в себя образовательный сериал Living Tiny Legally. Алексис является членом совета директоров Tiny Home Industry Association и American Tiny House Association.

122 Планы теплиц «сделай сам», которые вы можете построить в эти выходные (бесплатно)

Нравится ли вам идея продлить вегетационный период?

Как насчет того, чтобы иметь большое пространство для посева семян немного раньше?

Тогда вам нужна теплица.

Они станут прекрасным дополнением любой усадьбы. Любые расходы, которые вы понесете на его создание, можно быстро окупить за счет дополнительного продукта, который они помогают производить.

Вот список лучших (и бесплатных!) Планов теплиц, которые помогут вам построить теплицу своей мечты. Некоторые из них больше для вдохновения, но для хитрых мастеров это все, что вам нужно.

1. Теплица «Сарай»

Эта теплица получила свое честное название. По форме он напоминает сарай. Его внешний вид отлично впишется в любую усадьбу.

На сайте представлены все планы теплицы (все бесплатно) о том, как построить эту теплицу. Он также включает в себя список всех инструментов.

Ана советует вам внимательно все прочитать, прежде чем прыгать в здание. Приятно, что плиты для медалей, которые используются для боковых сторон, не нужно обрезать по размеру сторон. Вы можете просто бросить их прямо вверх!

Судя по всему, эту теплицу легче построить, и она отлично выглядит.

Размеры (футы) 12 x 11.5
Сложность Сложная

Постройте эту теплицу

2. Большая теплица

«Большая» теплица будет большой конструкцией 10 × 16. Эти планы теплицы очень просты, но, безусловно, сделают свою работу.

Теплица представляет собой простую А-образную конструкцию. Это личное предпочтение, но вам, вероятно, придется построить внутри него стеллажи или надземные кровати. Однако вы можете просто посадить его прямо в землю, если захотите.

С этими планами у вас будет достаточно места, чтобы решить, как вы хотите расположить внутреннюю часть конструкции. У вас также будет достаточно места, чтобы вырастить практически все, что душе угодно.

Размеры (в футах) 16 x 10
Сложность Средний

Построить теплицу

3. Выдвижная теплица с кольцом

Эта конструкция позволяет давать растениям солнечный свет, когда они нуждаются в это, а в остальное время защищайте их от непогоды.

Их несложно построить, но они позволяют выращивать зелень даже зимой.

Размеры (футы) 8 x 10
Сложность Средний

Постройте эту теплицу

4. Теплица за 50 долларов

Мне нравится этот вариант недорогой теплицы. Они проявили большую изобретательность и построили структуру, которая будет выполнять свое предназначение без ущерба для банка.

В конце концов, это и есть хомстединг.

Все планы и инструменты теплицы перечислены вместе. Они также дадут вам пошаговое руководство с изображениями того, как построить эту структуру.

В нем заранее указано, что для того, чтобы построить эту теплицу примерно за 50 долларов, потребуется переработка вторичного сырья и поиск бесплатных предметов с вашей стороны.

Они предоставляют прайс-лист на то, что они действительно потратили, так что это дает вам хорошее представление о том, как и где найти эти предметы.

Размеры (футы) 15 x 8
Сложность Средний

Построить теплицу

5. GeoDome

Эта теплица напоминает мне часть игры в джунглях в парке в детстве. Это теплица круглой формы, на которую очень интересно смотреть.

Поскольку теплица имеет круглую форму, она лучше выдерживает сильный ветер.

Доступны планы и инструменты теплицы, а также фотографии этого строящегося проекта.

Это действительно крутая теплица. Говорят, что в нем больше места для выращивания по сравнению с большинством других доступных теплиц.

Единственное, что я замечаю, глядя на строящийся проект, — это то, что это отличный вариант для тех, у кого большие столярные навыки.

Кажется, не для новичков.

Размеры (футы) 18 (диаметр)
Сложность Сложная

Постройте эту теплицу

6.The Storm Windows Greenhouse

Возможно, вы не хотите выращивать массовые продукты в теплице. Может быть, вы просто хотите продлить жизнь растения или посеять несколько семян.

А как насчет вас?

Не беспокойтесь. Мы вас не забыли. Это теплица для вас.

Еще одна замечательная вещь в этой теплице — это то, что она может быть довольно дешевой.

Построен из старых штормовых окон. Если в вашем районе есть магазин подержанных товаров для дома, вы сможете найти материалы по разумной цене.

Если вы предпочитаете использовать новые окна, вы тоже можете это сделать. Она предоставит фотографии, планы теплиц и все предметы, которые вам понадобятся для создания этой маленькой красавицы.

Размеры (футы) 1 x 1
Сложность Очень просто

Постройте эту теплицу

7. Обновленная теплица из старых окон

Эта теплица во многом похожа на предыдущую. Однако здесь используются все старые окна.

Это отличный вариант для тех, кто хочет построить теплицу меньшего размера без дополнительных затрат.

При желании эту теплицу можно увеличить. Доступны все планы теплицы и перечисленные вместе с ними инструменты, которые вам понадобятся для ее строительства.

Мне нравится эта теплица, потому что она очень необычная. Его также потенциально можно построить бесплатно. Вы можете найти старые окна на таких сайтах, как Craigs List, время от времени бесплатно.

Размеры (футы) 10 x 6
Сложность Легко

Постройте эту теплицу

8.Теплица BuildEazy

Эта теплица выглядит действительно круто. Других слов для этого нет.

Вверху есть окна, которые можно открывать при необходимости вентиляции. Он также включает в себя двери спереди и сзади.

Эти функции могут быть необязательными, но это отличные функции, поэтому, если вы можете их добавить, я бы порекомендовал это.

Эти планы теплиц также бесплатны. Они не содержат изображений процесса строительства, как некоторые из упомянутых мною.

Поэтому обязательно внимательно прочтите их, прежде чем переходить к этому проекту.

Размеры (футы) 10 x 8
Сложность Средний

Постройте эту теплицу

9. Теплица из пластиковых бутылок

Если вы ненавидите или любите пластиковые бутылки, эта теплица для ты. Это еще одна теплица, которая потенциально может быть бесплатной, если вы знаете, где искать материалы.

Вы можете придать ей любую форму.На них изображены типичная теплица с А-образной рамой, а также теплица с обручем.

Фактических планов теплиц нет, но даются определенные советы, так как процесс строительства не требует пояснений.

Важно, чтобы бутылки были выровнены так, чтобы ваши стены были ровными.

Эта теплица должна эффективно справиться с любыми вашими потребностями. У вас также должно быть достаточно места для выращивания.

Фактический процесс может быть немного утомительным, но когда вы создаете что-то бесплатно, эти дополнительные усилия того стоят.

Размеры (футы) 8 x 6
Сложность Легко

Постройте эту теплицу

10. Подвальная теплица

Это еще одна действительно потрясающая теплица. Если у вас есть подвал, это теплица для вас!

На самом деле вы построите раму прямо за дверью в подвал. Это позволяет вам пройти прямо из дома в теплицу.

Доступны фотографии сборки, а также инструкции по ее сборке.Судя по фотографиям, это очень функциональная теплица. Нельзя сажать прямо в землю.

Однако вы можете разместить на полках внутри теплицы много семян. Вы также можете выращивать продукты в горшках и выращивать их круглый год в этой теплице.

Размеры (в футах) 10 x 6.5
Сложность Средний

Постройте эту теплицу

11. CD Case Greenhouse

Это самая дикая теплица, которую я когда-либо видел!

Этот талантливый человек взял старые футляры для компакт-дисков и использовал их, превратив в теплицу.

В начале своего урока она открыто заявляет, что есть много инструкций по постройке этой теплицы.

Однако она не хочет, чтобы вы испугались, пытаясь построить этот шедевр самостоятельно. Есть очень много мелких деталей, которые она хотела бы убедиться, что вы поняли.

Это теплица меньшего размера. На фото видно, что в нем всего около 3 крупных растений. Я уверен, что вы также можете изменить его в соответствии со своими индивидуальными потребностями.

Размеры (футы) 3.75 x 2,5
Сложность Очень просто

Постройте эту теплицу

12. IDEA Donna Greenhouse

Эта теплица — отличная теплица для новичка.

Он имеет прочный деревянный каркас, который должен способствовать его долговечности. Пока тоже просто строится.

Пластиковые стенки по-прежнему пропускают достаточное количество солнечного света, сохраняя тепло при более низких температурах.

Человек, который написал инструкции для этой теплицы, на самом деле почерпнул эту идею из другого блога.Единственная проблема заключалась в отсутствии инструкций.

Она решила эту проблему, построив теплицу из этих картинок и создав очень подробные инструкции (и картинки) для тех, кто хочет попробовать.

Подробности есть, функциональность есть, и бюджет тоже есть. Если у вас ограниченный бюджет и вам нужна теплица, это может быть для вас.

Размеры (футы) 8 x 8
Сложность Легко

Построй теплицу

13.Холодная рама

за 25 долларов Это еще одна недорогая теплица.

Это теплица поменьше. Его цель — охватить небольшие комнатные растения.

Имеет форму обруча, которая изготовлена ​​в основном из трубы ПВХ и пластика. Строительные материалы — вот что делает этот недорогой дизайн.

Сайт предлагает очень подробные инструкции по строительству теплицы и подробный список всех необходимых материалов.

Эта теплица могла помочь нуждающимся лишь для нескольких растений.Вы также можете построить множество таких теплиц вместо одной более крупной, поскольку они мобильны.

Размеры (футы) 5 x 12
Сложность Средний

Построй теплицу

14. Tomato Fort

Строительство этой теплицы стоит около 50 долларов. Это не комплект.

Чтобы построить эту маленькую оранжерею, нужно купить и собрать разные материалы.

Причина, по которой он назван «томатным фортом», заключается в том, что человек, создавший его, предназначил его для защиты своих помидоров от сильного дождя.

Помидоры не любят дождь. На самом деле лучше поливать их с земли.

Итак, она построила для своих помидоров небольшой форт, который можно открывать по бокам в более красивые дни и закрывать в дождливые дни.

Это обруч, который в основном изготавливается из трубы ПВХ и пластика.

На сайте представлен список всех необходимых материалов и подробные инструкции по сборке.В нем говорится, что на строительство уходит всего около часа.

Размеры (в футах) 8 x 3
Сложность Средний

Построить эту теплицу

15. Гаражная теплица

Я назвал ее «Гаражной теплицей», потому что она отчасти похожа работает как гараж. На самом деле это очень оригинальный и неповторимый дизайн.

Вы ставите все свои растения напротив своего дома. Вы даже можете разбить небольшой сад рядом с вашим домом и добавить стеллажи для горшечных растений.

Пусть растут в удобном месте. Однако, когда станет холодно, у вас будет теплица, которую можно надеть.

Это, очевидно, теплица с холодным каркасом, но она действительно удобна, поскольку ее можно сложить, когда она не используется.

Это будет отличный вариант для тех, у кого двор поменьше, и кому не нужно, чтобы теплица стояла круглый год и занимала ненужное пространство.

Размеры (футы) 8.25 x 5
Сложность Средний

Постройте эту теплицу

16. Теплица с мини-бутылками

Эта теплица — еще одна, которая перерабатывает старые бутылки с водой. Этот очень бюджетный и требует небольшой подготовки.

Идея в том, чтобы вы посадили свой сад. Затем обойдите и поставьте бутылки из-под переработанной воды над такими растениями, как помидоры.

Это позволяет сажать растения немного раньше и при этом выдерживать морозы.

Если вы когда-нибудь имели дело с помидорами и морозом, то знаете, что один морозец — и они кончились. Это очень уникальная идея, которая, как говорят, поднимает температуру на 10 градусов.

Это в основном бесплатная теплица. Так что, если у вас ограниченный бюджет, это отличный менее постоянный вариант для вас.

Они также дают советы, чтобы дать вам наибольшие шансы на успех с этой опцией.

Размеры (футы) НЕТ
Сложность Очень просто

Постройте эту теплицу

17.Instant Cloche

Это очень естественный и оригинальный дизайн теплицы с холодным каркасом для защиты рассады.

Они взяли ветви с хвойного дерева и заострили концы, чтобы их было легко забить в землю.

Затем они округлили их, чтобы из них можно было сделать форму обруча. Затем они обернули полиэтиленом верх этих веток, чтобы они образовали небольшую теплицу с холодным каркасом над саженцами.

Это защитит ваши саженцы от заморозков, если вы сажаете их в разгар неожиданного похолодания.

Отличный и недорогой вариант построить теплицу в мгновение ока.

Размеры (футы) 4 x 6
Сложность Легко

Постройте эту теплицу

18. Супер-дешевая цветочная палатка

Это отличная идея для ваших приподнятых грядок.

Не всем нужна большая теплица у себя во дворе или на ферме.

Некоторые люди просто хотят продлить жизнь своих растений осенью или начать сажать овощи весной.

Это отличный вариант для тех, кто относится к этой категории. Все, что вам нужно сделать, это использовать два куска трубы из ПВХ, чтобы создать рамку для обруча. Затем добавьте пластик и закрепите зажимами для пакетов для стружки.

Это очень бюджетный вариант, который можно легко снять, когда он не используется.

Размеры (в футах) 4 x 6
Сложность Средний

Построить теплицу

19. Батутная теплица

Вероятно, это одна из самых крутых теплиц из тех, что вы переработали. когда-либо увидеть.

Старый батут буквально превратили в теплицу.

Рама батута втягивается, и одна часть используется для придания формы передней части, а другая половина — для придания формы спине. Затем они покрывают теплицу пластиком.

Это очень недорогой и отличный способ переделать старый батут, на который дети больше не прыгают.

В качестве дополнительного бонуса они дают множество замечательных советов о том, как поддерживать температуру в теплице. Один из способов — выкрасить бутылки в черный цвет и наполнить их водой.

Днем черный притягивает тепло и согревает воду.

Ночью вода сливается и поддерживает температуру в теплице.

Размеры (футы) 10 x 8
Сложность Средний

Постройте эту теплицу

20. Большая дешевая красивая теплица своими руками

Эта теплица — прекрасное зрелище.

Они искали не только теплицу, которая не стоила бы руки и ноги, но и что-то, что выделялось бы и привносило красоту в центр их цветника.

Материалы нашли в цехе стеклопакетов. Это люди, которые ремонтируют старые окна, двери и т. Д.

В большинстве городов есть мастер по ремонту окон. Часто у них в магазине будут висеть старые двери и окна, которыми они больше не могут пользоваться.

Возможно, вы сможете приобрести их по чрезвычайно сниженной цене или, что еще лучше, получить несколько бесплатных предметов.

Затем следуйте инструкциям по использованию этих предметов для постройки этой красивой, полностью функциональной теплицы.

Размеры (футы) 10 x 14
Сложность Средний

Построй теплицу

21-44. Планы теплиц от LSU AgCenter

На этом сайте представлены различные планы теплиц.

У них есть планы временных теплиц. У них также есть планы на большие и маленькие теплицы.

Если вы ищете постоянный солярий, у них есть планы на это. У них также есть планы на холодные рамы.

По сути, любая традиционная теплица, которую вы можете представить на этом участке, имеет планы для начала.

У них также есть планы на теплицу, которая могла бы использоваться как складское здание.

Это отличная идея, потому что ее можно использовать как теплицу, когда это необходимо, и как хранилище, когда вы ничего не выращиваете.

Размеры (футы) Различные
Сложность Средний

Постройте теплицу

45.Теплица Wranglerstar

Эта теплица — довольно традиционная теплица.

На самом деле это видео из шести частей. Он дает вам подробные инструкции и наглядно демонстрирует, как физически устроена эта теплица.

Если вы тот, кто потенциально умеет строить вещи, это отличный вариант для вас.

Вы можете посмотреть, как этот человек строит теплицу, а затем воспроизвести ее для вашей собственной теплицы.

Оранжерея превращается в красивую оранжерею в форме сарая, которая подойдет для многих вещей, так как она довольно большая.

Размеры (футы) 12 x 10
Сложность Жесткий

Постройте эту теплицу

46. Мини-теплица

Это отличный вариант для тех, кто работает с ограниченным бюджетом и нуждается в что-то быстро.

Все, что вам нужно сделать, это взять клетку для помидоров и разместить ее вокруг вашего растения.

Затем вы оборачиваете клетку полиэтиленовой пленкой.

Это поможет удержать тепло и даст вашим растениям дополнительное повышение температуры, необходимое для успешного роста в более холодное начало весны.

Вы можете купить клетки для помидоров за несколько долларов, и полиэтиленовая пленка тоже не очень дорогая.

Вы потенциально можете позволить себе сделать это для всех ваших стартовых семян и дать им отличный старт.

Размеры (футы) НЕТ
Сложность Очень просто

Постройте эту теплицу

47. Кедровая теплица

Эта теплица просто великолепна!

На самом деле это комплект, упрощающий сборку.

Размер теплицы 8х8. Он имеет красивый внешний вид из кедра.

Внутри находится красивая скамейка для посадки растений.

Древесина кедра дает этой теплице много преимуществ, помимо красивого внешнего вида. Большинство строительных норм и правил США считают его очень прочным материалом.

Кедр — отличный вариант для утепления теплицы.

Целостный дизайн этой теплицы придаст красоту любому помещению, но при этом обладает функциональностью.

Размеры (футы) 8 x 8
Сложность Жесткий

Постройте эту теплицу

48. Бамбуковая теплица своими руками

Бамбуковая теплица — отличная идея для любого дома.

Бамбук — отличный строительный материал. Самое крутое, что вы можете вырастить его самостоятельно.

Это резко снижает стоимость строительства теплицы.

Сайт предлагает список материалов и инструментов, необходимых для его создания.

Вам нужно будет разметить размеры теплицы и вбить бамбук в землю, чтобы отметить размеры.

Затем вы закончите строительство конструкции из оставшихся кусков бамбука.

Затем вам нужно будет добавить пластик, который поможет изолировать ваши растения.

Это недорогой, но функциональный вариант.

Размеры (футы) 8 x 6
Сложность Средний

Построй теплицу

49.Теплица из поддонов

Это очень недорогая теплица. Кроме того, он предлагает немного деревенского шарма.

Это небольшая теплица, построенная из поддонов.

Вам нужно будет разобрать поддоны, чтобы построить эту конструкцию. Поэтому это будет немного более трудоемко, чем некоторые ранее упомянутые.

Однако, если вы не боитесь лишней смазки для локтей, вы можете сэкономить кучу материалов.

После постройки конструкции вам останется только добавить пластик.

Эта теплица — отличный вариант для установки посреди вашего сада, чтобы защитить ваши томаты и другие чувствительные к холоду овощи.

Размеры (в футах) 6 x 10
Сложность Средний

Построить эту теплицу

50. Дополнительная теплица

Эта теплица может быть добавлена ​​к в курятник или хозяйственную постройку. В нем также есть инструкции, как сделать из него отдельную теплицу, если вы этого хотите.

Он построен из массива дерева и не использует пластик для окон. Вместо этого окна сделаны из стекла.

Очень красивое дополнение к саду.

Кроме того, он больше, что дает достаточно места для выращивания большого количества растений, если вы хотите.

Дизайн очень уникален, так как он может быть дополнением к уже существующей конструкции.

Размеры (футы) 8 x 2
Сложность Средний

Построй теплицу

51.Настольная теплица

Если вы хотите разместить в доме небольшие растения или травы, эта теплица для вас.

Это действительно отличная идея, поскольку она полностью портативна.

По сути, вы строите маленькую коробку с деревянным каркасом. Вы вставляете стеклянные стенки, чтобы сквозь них проходило солнце.

Тем не менее, коробка останется хорошо изолированной.

Затем вы можете просто поместить свои небольшие растения или травы в коробку и наблюдать, как они растут.

Это не то, что должно занимать много места в вашем дворе.Его можно просто разместить на кухонном столе или даже на заднем дворике.

Размеры (футы) 1 x 1
Сложность Средний

Постройте теплицу

52. Дом с обручами площадью 300 квадратных футов

Это еще один вариант холодного каркаса. Самое замечательное, что это около 300 квадратных футов.

Это много места для выращивания.

Все, что вам нужно сделать, это уложить деревянный периметр.Затем используйте трубу из ПВХ, чтобы удерживать форму обруча. Вы поместите три больших столба в центр конструкции для поддержки.

После того, как вы закрепите конструкцию, вы добавите пластик снаружи для изоляции.

Затем вы можете создать грядки разной формы внутри домика для выращивания растений.

Я уже упоминал, что все это можно сделать менее чем за 500 долларов?

Это просто потрясающе!

Размеры (футы) 24 x 12
Сложность Сложный

Постройте эту теплицу

53.Теплица с замененным окном

Это еще одна теплица, в которой используются окна другого назначения.

Я должен признать, что испытываю слабость к этим теплицам из-за утонченной красоты, которую они добавляют даже самой деревенской усадьбе.

Сбор этих старых окон занимает много времени, но как только вы их получите, вы сможете сложить их вместе, как пазл.

На этом сайте предлагается идея связаться с оконными компаниями, у которых часто остаются старые окна, оставшиеся после недавней замены.

Затем вы можете покрасить окна, чтобы они совпадали, и поместите их вместе.

Эта теплица также имеет дополнительные холодные рамы снаружи.

Это красивая и экономная идея для теплицы.

Размеры (футы) 10 x 10
Сложность Жесткий

Постройте эту теплицу

54. Съемная холодная рама

Эта холодная рама напоминает мне крытую повозку.На самом деле это еще одна отличная и очень уникальная идея.

Может быть, вы просто садовник и не совсем влезли в огромный сад… .. пока.

Вам не нужна огромная теплица, потому что на самом деле у вас всего несколько надземных грядок.

Что вы сделаете для теплицы?

Этот вариант вам подходит как нельзя лучше.

Вы собираете эту съемную крышку с холодным каркасом для своей грядки.

Таким образом, когда вашим растениям потребуется дополнительная защита, вы можете накрыть их крышкой.

Когда температура хорошая и в ней нет необходимости, вы просто убираете ее обратно.

Размеры (футы) 8 x 4
Сложность Легко

Постройте эту теплицу

55. Теплица с маленьким окном

Я уже перечислял некоторые другие планы теплиц с отремонтированными окнами.

Все они имели классический вид или деревенский шарм.

Эта теплица другая.

Он намного меньше, требует мало окон и, кажется, намного проще собрать.

Очевидно, что он не вмещает столько растений, но, безусловно, добавит «милости» вашему двору, будучи полностью функциональным для нескольких небольших растений.

Все, что вам нужно сделать, это поставить несколько столбов в землю для основания. Затем вы добавите несколько окон среднего размера по бокам.

Наконец, вы добавите два окна для скатной крыши.

Это довольно просто и подойдет начинающему мастеру.

Размеры (в футах) 2 x 2
Сложность Легко

Построить теплицу

56. Теплица большего размера

Это теплица большего размера. Фактически это дает вам два варианта сборки.

Они рекомендуют, если у вас есть лишние деньги в вашем бюджете, купить комплект обручей из нержавеющей стали. Они утверждают, что он прочнее и, следовательно, стоит потраченных дополнительных денег.

Если вы этого не сделаете, они рекомендуют построить теплицу из трубы ПВХ с деревянным каркасом.

Эта теплица построена так же, как и большинство других теплиц с обручем из ПВХ-труб.

Обкладываете периметр теплицы деревом. Затем построить конструкцию из трубы ПВХ.

Наконец, покрыть конструкцию пластиком для изоляции.

Единственное, что они делают по-другому в этой теплице, — это кладут черную сетчатую ткань на дно теплицы и добавляют много столов для растений.

Это уникальное средство, препятствующее прорастанию травы. Там, где в теплицах много сажают прямо в землю.

Размеры (футы) 30 x 14
Сложность Сложный

Постройте эту теплицу

57. Складывающаяся теплица

Эта теплица требует немного больше ноу-хау. строительный отдел. Я говорю это, потому что для этого требуется несколько дополнительных инструментов.

Не беспокойтесь, сайт предлагает полный список необходимых материалов и планы по их созданию. Он также предлагает множество изображений, которые могут помочь в этом.

Однако, если вы разбираетесь в строительных проектах, это хороший вариант.

Если вы не хотите, чтобы оранжерея постоянно находилась в одном месте, или если вы не хотите, чтобы она работала круглый год, почему бы не построить теплицу, которую можно просто сложить и переместить?

Поговорим о удобстве хранения!

Он имеет стеклянные стенки и складывается на петлях, поэтому в любой момент, когда он вам не понадобится, вы можете просто сложить его и убрать.

Размеры (футы) 4 x 4
Сложность Средний

Построй теплицу

58.Теплица стоимостью менее 100 долларов

Эта теплица построена менее чем за 100 долларов.

Он имеет цельнодеревянный каркас и старые окна в стенах.

Это добавляет немного деревенского стиля, но с небольшим количеством краски может быть преобразовано в большую достопримечательность на вашем участке.

Деревянный каркас делает его прочной конструкцией, а окна обеспечивают отличную изоляцию.

На веб-сайте есть инструкции и список материалов, необходимых для упрощения строительства теплицы.

Они добавили несколько отличных полок нового назначения внутри и сделали все это примерно за 67 долларов.

Вы не сможете превзойти эту цену за полнофункциональную теплицу.

Размеры (футы) 8 x 8
Сложность Средний

Постройте эту теплицу

59. Настольная теплица

Звучит как теплица на столешнице, но она похожа на разные.

Она не такая портативная, как теплица на столешнице.

Вместо этого кто-то взял старый стол и построил на нем полностью функциональную теплицу.

Имеет сверху деревянную раму в качестве рамы. Затем у него есть деревянная А-образная рама для конструкции, которая удерживает окна на месте.

Вы должны заполнить стол грязью, но затем можете посадить прямо в него.

Очень функционально; по-прежнему мобильна и не занимает много места.

Также рассмотрите возможность создания салатного стола с этой адаптацией.

Размеры (в футах) 4 x 2
Сложность Средний

Построить эту теплицу

60. Теплица в сарае на выходных

Это может быть теплица в сарае, которая может быть теплицей на выходных. выходные, согласно плану на сайте.

Сайт предлагает подробный список необходимых инструкций и инструментов. Поскольку для этого требуется совсем немного материала. Сайт также предлагает отличную визуализацию планов строительства теплицы.

Должен получиться большого размера, чтобы выращивать самые разные растения. Вы также можете спроектировать внутреннюю часть в соответствии с любыми вашими потребностями.

Некоторые предпочитают делать отдельные грядки. Другие предпочитают оформлять стеллажи и столы. Хотя некоторые сажают прямо в землю.

Размеры (футы) 12 x 9,5
Сложность Жесткий

Постройте эту теплицу

61. Теплица Black + Decker

Это отличная теплица меньшего размера.Тем не менее, в нее все еще можно войти.

Это отличная форма А-образной рамы, к которой легко получить доступ ко всем вашим растениям. Он имеет прочный деревянный каркас и также покрыт пластиком.

Сайт отличный, так как он дает вам все инструменты и инструкции о том, как построить эту прекрасную маленькую теплицу. Он также предоставляет достаточное количество изображений вместе с инструкциями.

Они показывают строительные стеллажи для входа внутрь теплицы. В этой теплице можно сажать прямо в землю, но полки, вероятно, сделают ее наиболее функциональной.

Размеры (футы) 6 x 8
Сложность Средний

Построить теплицу

62-79. Планы теплиц Университета Теннесси

Этот сайт предлагает 18 различных бесплатных планов теплиц.

Они варьируются от теплиц для хобби до мини-теплиц. Вы также можете найти более крупные планы теплиц.

Некоторые планы более сложные с многостраничными инструкциями.В то время как другим проще с менее интенсивным обучением.

Это отличный сайт для опытного строителя, но он также подойдет для новичков в сфере DIY. Независимо от ваших намерений о теплице, вы обязательно найдете здесь план теплицы, который удовлетворит эту потребность.

Размеры (футы) Различные
Сложность Средний

Построй теплицу

80.Коробчатая теплица

Теплица имеет уникальный дизайн. На самом деле это похоже на большую коробку.

На сайте есть подробные инструкции, списки материалов и изображения, которые сопровождают инструкции. Это не похоже на сложный проект.

Его дизайн — самая большая его часть. Иногда создание теплиц с А-образной рамой может стать пугающим для новичков в сфере DIY.

Это убирает фактор запугивания из уравнения.Вы в основном строите 4 стены, дверь и плоскую крышу. Затем добавьте дверь. Похоже, что в нем достаточно места, чтобы делать в нем все, что вы пожелаете в своих начинаниях.

Отличная и функциональная теплица для всех.

Размеры (футы) 10 x 6
Сложность Средний

Построить эту теплицу

81. Теплица «Типа»

Автор этого творения сказал, что она не была Не знаю, называть ли это теплицей или атриумом.Поскольку он не предназначен для создания собственного климата и погоды, она решила назвать его теплицей.

Она не дает вам точных планов дизайна, поскольку они предназначались для уникальной ситуации в ее доме. Тем не менее, она дает свои дизайнерские идеи, чтобы вы могли преобразовать их в соответствии с вашим личным пространством.

Это аккуратная деревянная коробочка. У него стеклянные стенки и классная откидная дверца.

Эта теплица не подойдет людям, которые хотят выращивать большое количество растений. Однако, если вы хотите посадить в помещении только горстку или меньше растений, эта теплица подойдет.

Размеры (футы) 2,25 x 1,5
Сложность Легко

Постройте эту теплицу

Рамы внутренних стен здания — Do-it-yourself-help.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3, чтобы построить новую ненесущую внутреннюю стену. По коду, для этой цели можно использовать 2×3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приспособления на стене. Работать с 2×3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене. Дверной косяк обычно бывает слишком глубоким, чтобы поместиться заподлицо в доступное пространство, и будет выступать с одной или другой стороны.Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим. Кроме того, электрические коробки не поместятся в стене 2х3. Принимая во внимание размер используемых шпилек, лучше всего избежать подобных проблем, используя более крупные шипы 2х4.

Базовая рама

Базовая стеновая рама включает: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками.Обычно один 2×4 используется для формирования подошвы, а в случае несущих стен два 2×4 укладываются друг на друга, чтобы сформировать верхнюю пластину. В существующей конструкции внутренние стены, не являющиеся частью опорной системы, часто имеют цельную верхнюю пластину. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международных жилищных кодов R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемых пиломатериалов.Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2×4 и 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки находится на каждой отметке 16 дюймов. Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену.Дверная рама будет включать в себя шпильки типа «король» и «домкрат» для поддержки по бокам, а также шпильки для перемычки и упоры для поддержки веса над проемом.

Должна быть изготовлена ​​рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства. См. Эту ссылку для получения дополнительной информации об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое место, подходящее для ваших целей.Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхнюю пластину можно было прибить непосредственно к ней. В противном случае для параллельного размещения потребуется добавить блокировку 2×4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины. Для установки новой блокировки потребуется доступ к балкам перекрытия, что в некоторых случаях может быть затруднено.

Отметьте место для новой стены, измеряющее расстояние от существующей стены на другой стороне комнаты.Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживайте отвес за оба конца троса, чтобы найти соответствующие точки на полу. Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены.Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может немного отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов. Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовые пиломатериалы для шпилек.Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре длиной от 8 футов до более 20 футов, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь в стену, вам также нужно будет рассчитать стойку «царь» и «домкрат», а также построить перемычку при покупке пиломатериалов.

Строим каркас

Отрежьте верхнюю часть и подошву до измеренной длины новой стены.Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки нужной длины. Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен. Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по их длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты.Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой отметкой. Заколите пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к королевским шпилькам и пластинам.

Возведение стены

На отметке пола прибейте 2-х кубический блок к подошвам соседних стен, чтобы он действовал как скоба. Или, если пол не закончен, вы можете прибить пару блоков по меловой линии для подошвы.Используйте блоки, чтобы удерживать нижнюю часть новой рамы на месте, одновременно поднимая верхнюю пластину к потолку. Заклините конструкцию между потолком и полом, используя небольшую кувалду, чтобы постучать по пластинам по мере необходимости, чтобы вытянуть ее по вертикали.

Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек. Постучите по пластинам тем или иным способом, пока они не совпадут с отметками, а все гвоздики не будут считаться отвесными по центру пузыря на уровне. Если какая-либо точка вдоль новой стенной рамы не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под подошву, чтобы затянуть прилегание.

Убедитесь, что рама имеет квадратную форму на соседних стенах, используя квадрат для обрамления, а затем закрепите ее на месте с помощью гвоздей 16d, вбитых через две пластины в существующий каркас. Если вы не хотите использовать гвозди, вы также можете использовать трехдюймовые винты для настила, вбитые в пластины в балки. Завершите установку, прикрепив верхнюю пластину к балкам потолка или добавленным блокам 2×4 между балками.
