Своими руками

Котел медленного горения своими руками: Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи

Содержание

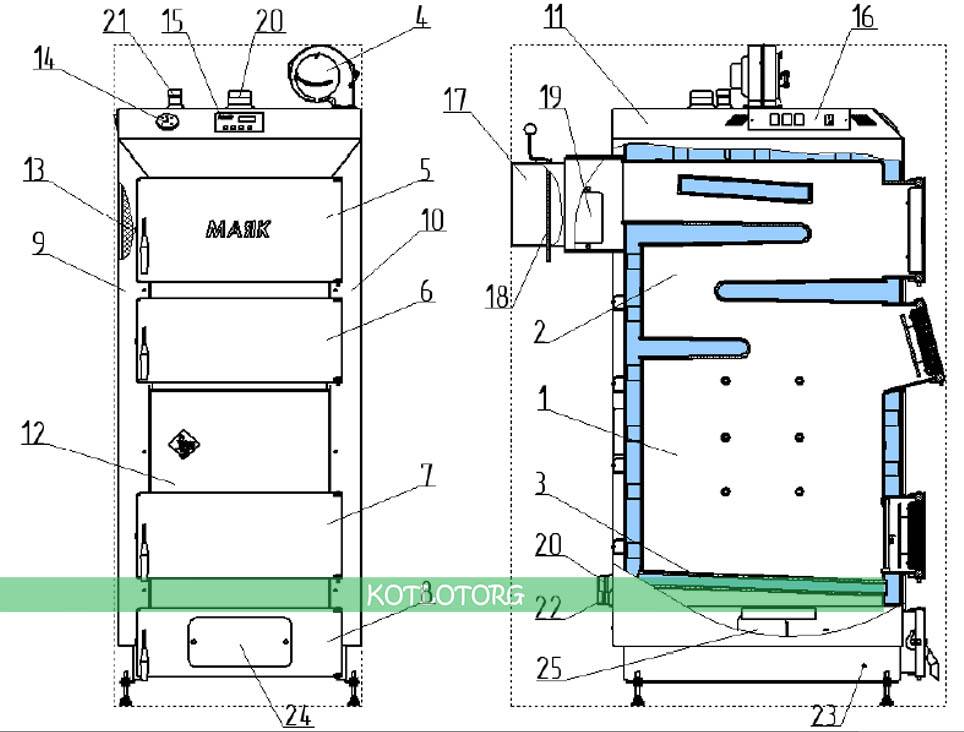

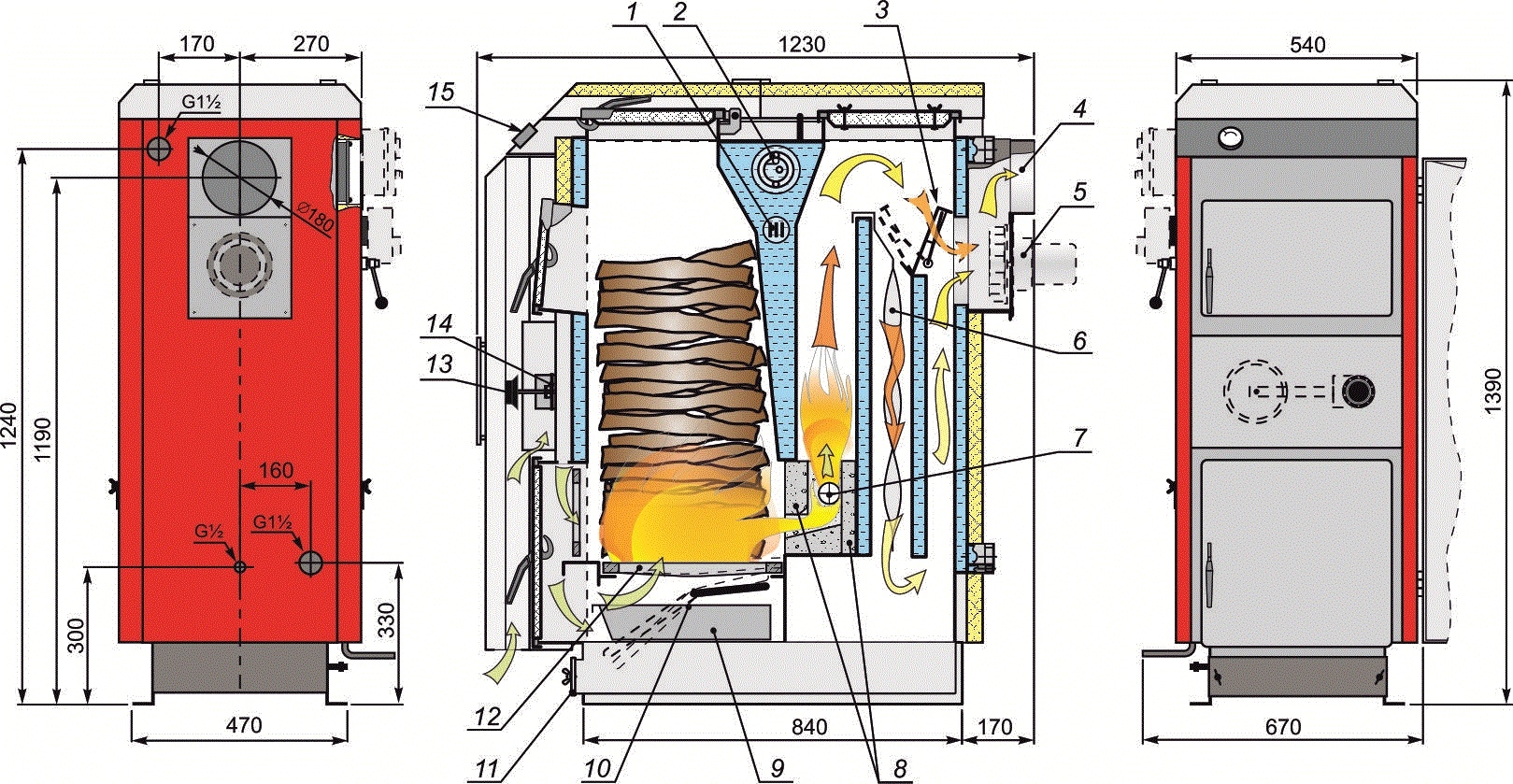

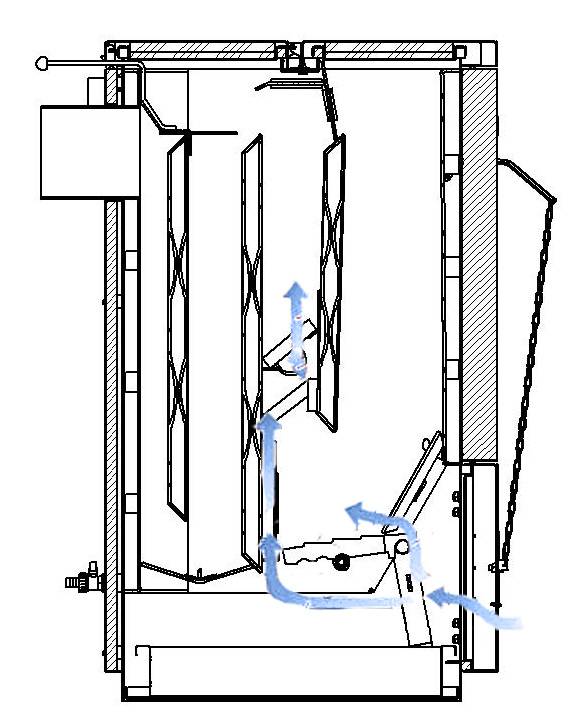

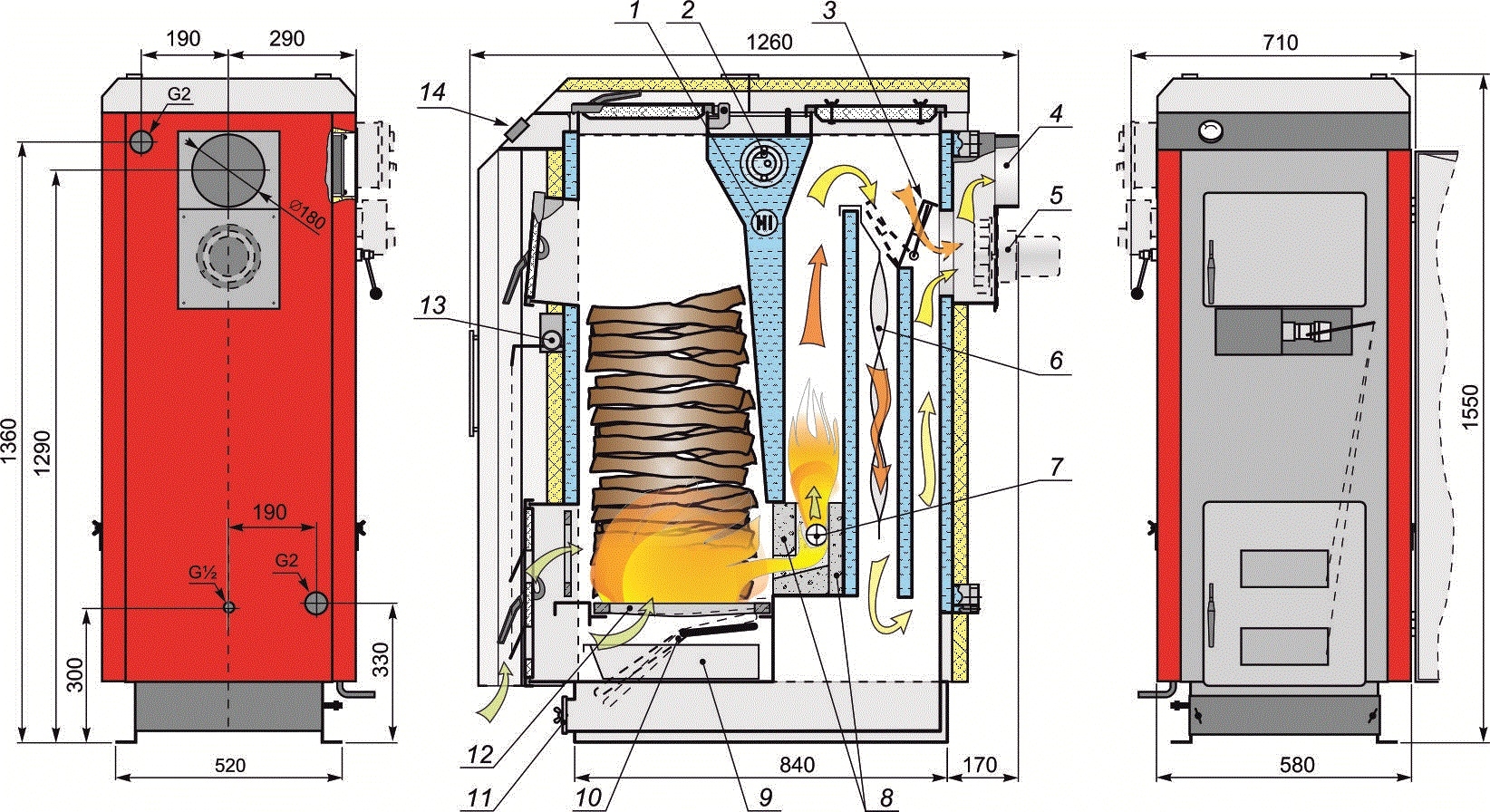

Чертежи твердотопливных котлов длительного горения своими руками

Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.

Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.

Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.

Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.

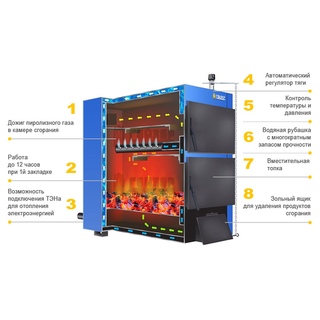

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

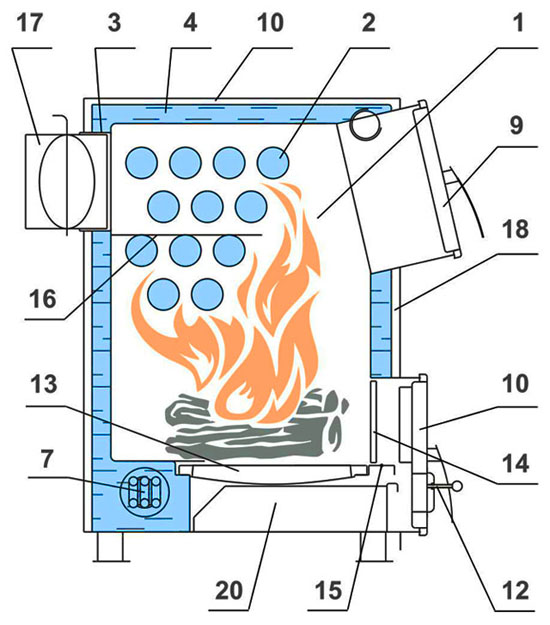

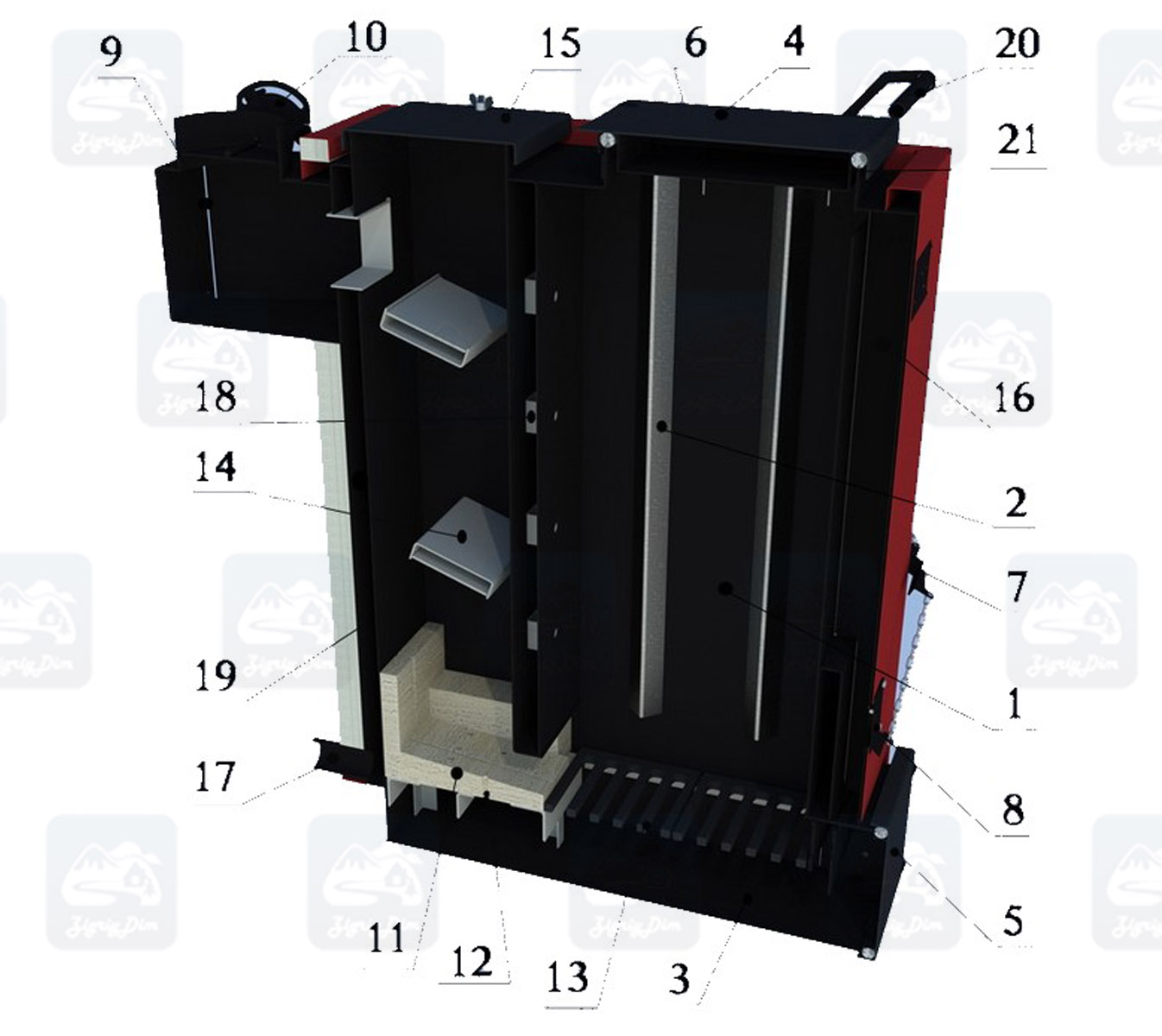

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

  • минимальное количество закладок топлива;
  • высокую эффективность работы;
  • использование различных видов твердого топлива;
  • небольшое количество сажи в трубах при эксплуатации;
  • надежность конструкции.

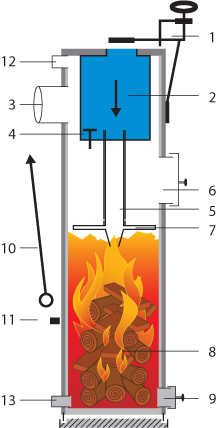

Принцип действия современной модели

Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

  • многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
  • антипылевые фильтры;
  • фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
  • приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

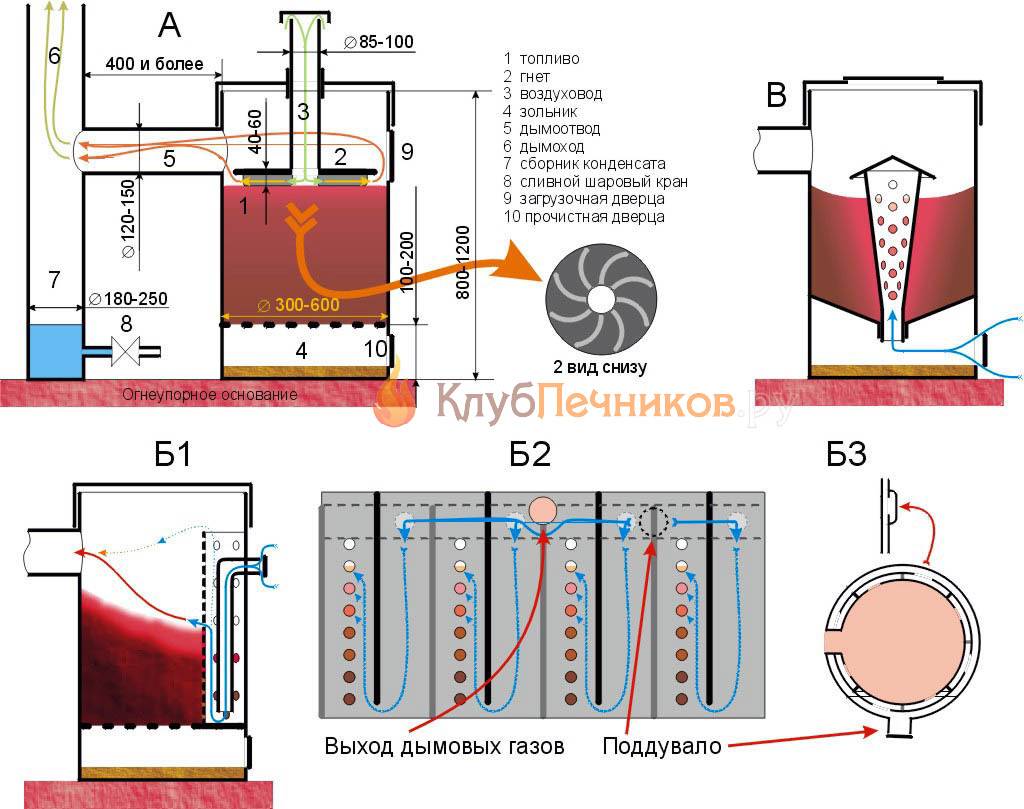

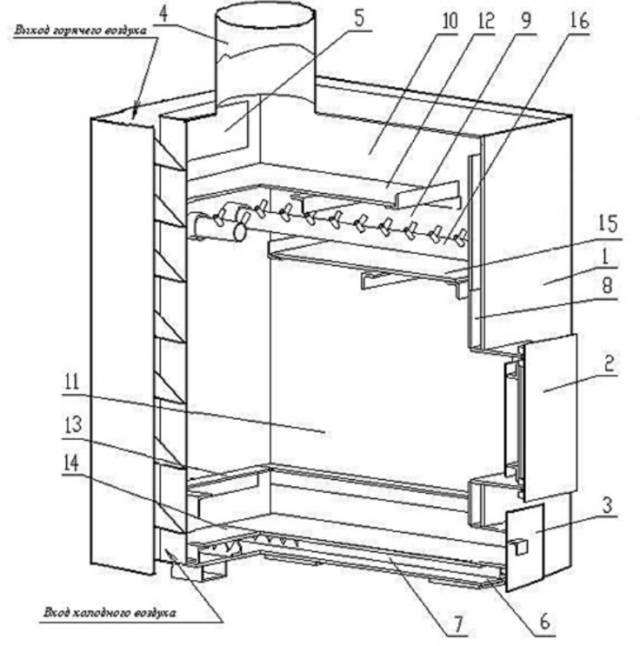

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

  • труба сечением 500 мм и длиной 1300 мм;
  • труба с диаметром 450 мм и длиной 1500 мм;
  • труба сечением 60 мм и протяженностью 1200 мм;
  • два кольца шириной 25 мм и диаметром 500 мм;
  • металлические уголки и куски швеллера;
  • лист металла;
  • асбестовое полотно;
  • петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

  1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.
  1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
  2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
  3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
  4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.
  1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
  2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.

Внешний вид самодельной конструкции с теплообменником

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.

Допускается использовать различные виды топлива

Выделить можно следующие недостатки:

  • для хранения топлива приходится использовать специальные помещения или сооружения;
  • топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
  • при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
  • регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.

Схема установки котла в водяной системе отопления

Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.

Загрузка топлива не может быть автоматизирована

Воздушный обогрев, комбинированный с вентиляцией

Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.

Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.

В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.

О стоимости готовых моделей для отопления твердым топливом

Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.

Можно оценить стильный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Модель Мощность в киловаттах Стоимость в рублях
S-8U 8 70 000
Stropuva S-8U
S-15U 15 116 000
Stropuva S-15U
S-20U 20 123 000
Stropuva S-20U
S-40U 40 142 000
Stropuva S-40U

Stropuva S-40U

Статья по теме:

Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.

Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.

Основные преимущества продукции Stropuva

Рекомендации по размещению и установке

Монтаж котла производят в соответствии со строительными нормами. Здесь главное — соблюдение правил пожарной безопасности.

Место для теплогенератора выбирают в частном доме из следующих соображений:

  • котёл должен находиться в центре здания, в углу стен, соседствующих с другими помещениями;
  • агрегат располагают близко к домовому дымоходу;
  • место установки теплогенератора (пол и стены) покрывают металлом или другим материалом, защищающим от возгорания.

Эти рекомендации сходны с теми, которые учитывают при установке дровяных печей.

Приведённые инструкции доказывают, что сделать твёрдотопливный котёл своими руками не так уж и сложно. Главное, необходима некоторая сноровка в слесарных делах. Также нужно уметь обращаться со сварочным аппаратом. В то же время сооружённый по всем правилам твёрдотопливный котёл практически не требует ухода. Достаточно лишь раз в сезон очищать его от золы.

Котел длительного горения своими руками

В населённых пунктах, в которые не подведены газовые магистрали, местным жителям, как правило, приходится обогревать свои дома при помощи твёрдого топлива. Обычные печи, функционирующие на угле, торфе и дровах постепенно уходят в прошлое – они не очень удобны в эксплуатации, имеют меньшую эффективность, чем современные отопительные приборы, требуют частой чистки от пепла и шлака. Поэтому всё чаще для обогрева домов в негазифицированной местности используют котлы длительного горения, работающие на твёрдом топливе.

По сравнению с классическими твердотопливными приборами, агрегаты длительного горения гораздо удобней в эксплуатации, более экономичны и эффективны.

Различают следующие разновидности котлов:

  • Устройство, работающее на дровах, пеллетах (специальных деревянных гранулах) и брикетах.
  • Устройство комбинированного типа, работающее также на угле, торфе, коксе и других разновидностях топлива.

Читайте также: про автоматическую подачу угля в котел.

Рассмотрим преимущества такого агрегата, делающие более удобным и выгодным, чем другие виды приборов отопления:

  • Длительный период горения позволяет реже наведываться к агрегату для загрузки новой порции дров.
  • Высокая экологичность – твердотопливный котёл функционирует на натуральных горючих веществах – они не загрязняют атмосферу продуктами сгорания.
  • Такое устройство может работать, как правило, на разных видах топлива – на дровах, пеллетах, коксе, торфе, брикетах, угле.
  • Высокий коэффициент полезного действия – у твердотопливного агрегата он составляет свыше 95 процентов.
  • Возможность автоматизации всех процессов.
  • Наличие водяного контура улучшает отопительный эффект.
  • Можно использовать дрова и брикеты любого размера, который помещается в топке – не нужно их дробить и измельчать.
  • Устройство не требует частого сервисного обслуживания и чистки от шлака и пепла.
  • Есть возможность сделать котел длительного горения своими руками.

Все вышеперечисленные факторы сумели сделать твердотопливный котёл длительного горения довольно популярным и широко используемым среди хозяев домов в негазифицированных местностях.

Однако устройство подобного типа имеет и свои недостатки. Рассмотрим их подробнее:

  • Высокая стоимость подобных приборов.
  • Использование принудительной тяги у приборов пиролизного типа – при отключении электроэнергии устройство не работает.
  • В водяной контур необходимо добавлять подогретую воду. В противном случае в контуре очень быстро образуется накипь и прибор раньше срока выходит из строя.
  • В процессе горения может образовываться дёготь – он забивает узлы и существенно снижает эффективность обогрева дома.
  • Котлы, работающие на отработке, выделяют вещества, вредные для человеческого организма.

Как вы сумели заметить, среди недостатков на первом месте стоит высокая стоимость твердотопливного котла. Однако сделать самодельный котёл длительного горения на дровах вполне по силам человеку, который дружит с инструментами и имеет понятие о простейшей механической обработке материалов.

Некоторые хозяева изготавливают приборы шахтного типа – они функционируют на таких материалах, как уголь, опилки, брикеты, дрова и торф. Камера загрузки может принять до 50 кг топлива. При максимальной мощности устройство обеспечивает 4-5 часов непрерывной работы, на самой маленькой мощности, будучи полностью загруженным топливом – 24 часа. Коэффициент полезного действия составляет до 75%.

Более удобным и экономичным является использование пиролизного агрегата – его также можно сделать своими руками и по всем показателям он более выгоден.

Твердотопливный агрегат пиролизного типа

Пиролизный твердотопливный котёл работает на принципе процесса пиролиза (или сухой перегонки). Он заключается в том, что дрова в процессе горения выделяют летучие вещества, которые, сгорая, выделяют большое количество теплоты.

Состоит такой агрегат из следующих элементов:

  • Камера загрузки дров.
  • Колосник.
  • Камера для сгорания летучих газов, которые образовываются в процессе тления.
  • Дымосос – средство принудительной тяги, работающее от электрической сети.
  • Водяной контур для усиления отопительного эффекта.

Схема работы такой установки выглядит следующим образом:

  • Дрова закладываются в загрузочную камеру, поджигаются и люк закрывается. Камера становится герметичной. Включается дымосос и начинает нагнетать воздух, создавая принудительную тягу.
  • В процессе сгорания образуются азот, углерод и водород – они попадают во вторую камеру, где сгорают, выделяя большое количество тепла.
  • Тепло передаётся водяному контуру и идёт на обогрев дома.

Время сгорания одной загрузки дров при сухой перегонке составляет около 12 часов.



Как сделать твердотопливный пиролизный котёл своими руками

Сделать пиролизный отопительный прибор длительного горения достаточно сложно, но вполне по силам человеку, обладающему навыками в сфере механической обработки материалов.

Как правило, пиролизные устройства работают на дровах, однако если его оборудовать транспортировочными шнеками, в них можно использовать использовать и пеллеты – специальные гранулы из древесных отходов.

Для того чтобы построить прибор такого типа, нам будут нужны сварочный аппарат и болгарка.

Из материалов будут необходимы:

  • Четырёхмиллиметровый листовой металл.
  • Трёхсотмиллиметровая металлическая труба с толщиной стенки 3 мм.
  • Металлические трубы диаметром 60 мм.
  • Металлические трубы диаметром 100 мм.

Выполняем все работы, сверяясь со схемой – на ней показано устройство пиролизного агрегата.

Сам процесс изготовления выглядит следующим образом:

  • Отрезаем из трёхсотмиллиметровой трубы участок длиной 1 м.
  • Привариваем к нему дно из металлического листа. Можно сделать ножки из металлического профиля.
  • Изготавливаем средство распределения воздуха. Из металлического листа вырезаем круг диаметром 280 мм. Просверливаем отверстие – его диаметр должен составлять 20 мм.
  • Приделываем с одной стороны вентилятор – размер лопастей выбираем не менее 5 см по ширине.
  • Привариваем трубку диаметром 60 мм длиной более 1 м. Наверху приделываем задвижку для того, чтобы регулировать поток воздуха.
  • В нижней части котла проделываем отверстие для топлива и приделываем к нему дверцу для герметичного закрывания.
  • Сверху приделываем трубу отвода продуктов сгорания. Она ставится вертикально на расстоянии 40 см, после чего её пропускают через водяной контур.

Работа изготовленного устройства длительного горения

Конструкция твердотопливного агрегата длительного горения предполагает, что воздух будет подаваться очень ограниченно. Сам процесс работы выглядит следующим образом:

  • Убираем верхнюю крышку с регулятором поступления воздуха.
  • По максимуму загружаем котёл топливом – дровами, коксом, торфом или углём.
  • Обрабатываем топливо сверху жидкостью для розжига.
  • Сверху устанавливаем крышку и открываем дверцу подачи воздуха на максимум.
  • При помощи фитиля разжигаем топливо и после того, как из дымохода появляется дым, прикрываем подачу воздуха на минимум.
  • По мере прогорания топлива верхняя крышка с трубой регулятора подачи воздуха будет опускаться всё ниже.

Заключение

Изготовление отопительного агрегата длительного горения, работающего на жидком топливе, является задачей трудоёмкой и кропотливой. Для её выполнения нужно уметь обращаться со сварочным аппаратом и другими инструментами для механической обработки материалов. Однако сооружение подобного прибора своими силами поможет вам существенно сэкономить финансы и обеспечить температурный комфорт в своём доме.

Котел на угле своими руками чертежи. Принцип работы котла длительного горения, изготовленного своими руками с использованием чертежей

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

  • 1. Классические;
  • 2. Пиролизные.

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

  • Дымоход — необходим для создания тяги, а также отвода угарного газа;
  • Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
  • Система заслонок — используется в качестве регулятора воздушной тяги;
  • Бак — его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

  1. Речной просеянный песок;
  2. Стальной лист толщиной не менее 5 мм;
  3. Две дверцы;
  4. Чугунная колосниковая решетка;
  5. Лист нержавеющей стали;
  6. Металлический уголок;
  7. Печные дроссельные заслонки;
  8. Отопительные трубы;
  9. Измерительные приборы: уголок, строительный уровень, рулетка;
  10. Сварочный аппарат инверторного типа;
  11. Электрическая дрель с набором сверл;
  12. Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

Из-за высокой металлоемкости готовый котел,
выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котелпочти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

  1. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
  2. Сварочный аппарат;
  3. Труба диаметром 60 и 100 мм;
  4. Металлический лист толщиной 4 мм.

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура . Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание!


Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Обратите внимание!
Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Изготовление котла длительного горения своими руками (видео)

Возможно Вам также будет интересно:

Коаксиальный дымоход для газового котла: нюансы монтажа и особенности конструкции

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах (исключительно твердого, разумеется).

Как устроен самодельный котел длительного горения

Принцип работы

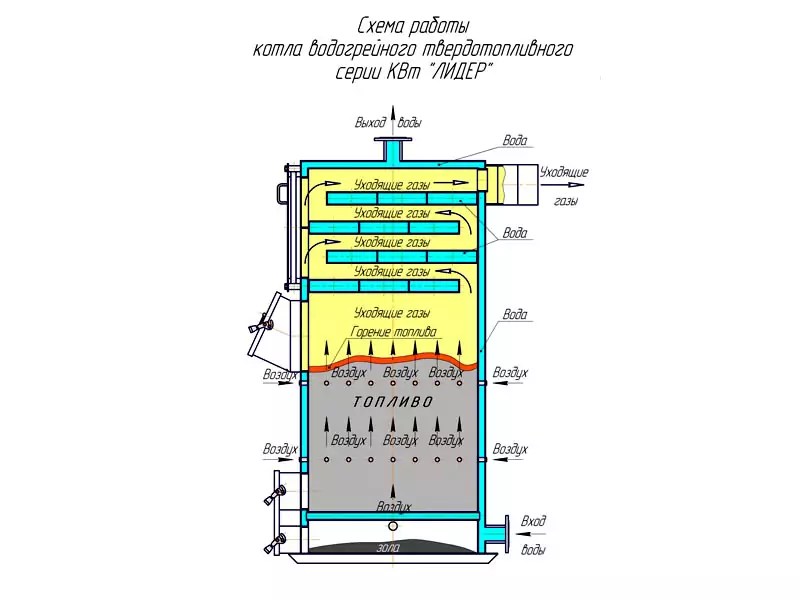

Схема работы таких котлов основывается на особенности тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

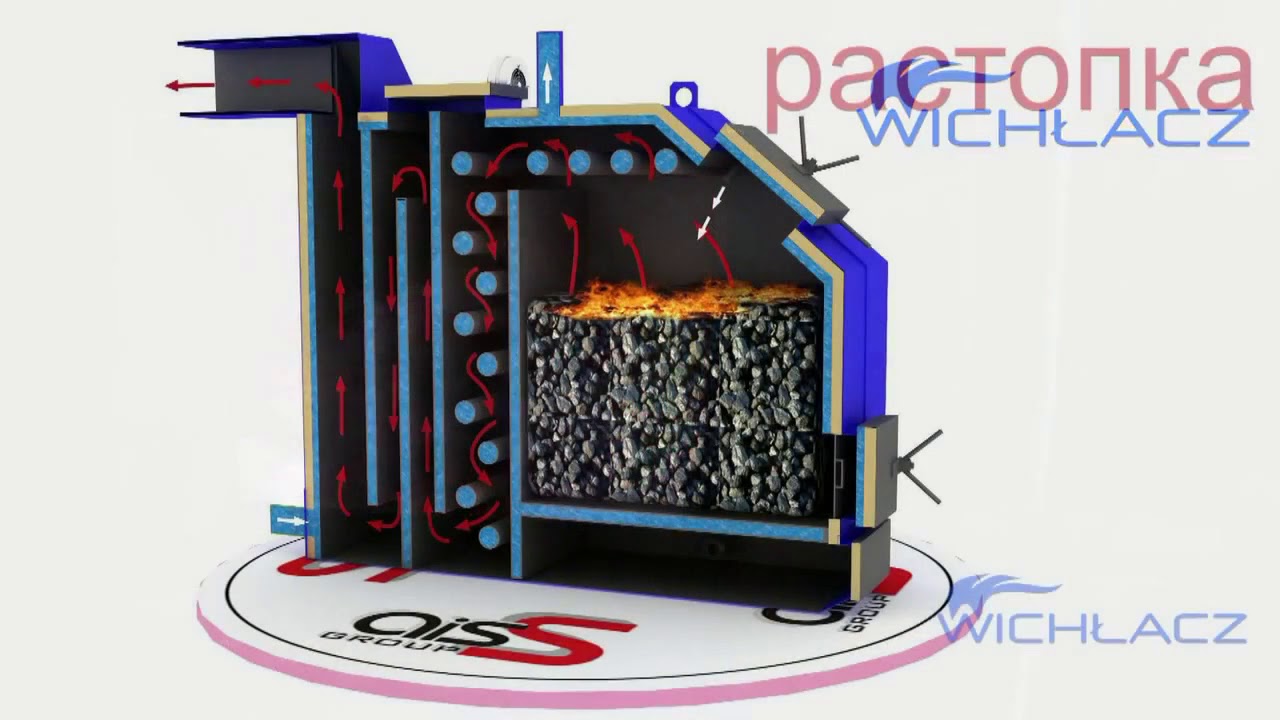

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1.
К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2
. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1.
Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2.
Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3.
Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4.
Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5.
Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательнос ти.

Шаг 1.
Снимается верхняя крышка конструкции.

Шаг 2.
Извлекается воздушный регулятор.

Шаг 3.
Котел загружается топливом по уровень дымоходной трубы.

Шаг 4.
Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5.
Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6.
Воздушная заслонка открывается до предела.

Шаг 7.
Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для , но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

ТОП-11 лучших твердотопливных котлов

Фото Название Рейтинг Цена
Лучшие твердотопливные котлы длительного горения
#1

Stropuva S40U ⭐ 99 / 100

#2

Candle S-18kW ⭐ 98 / 100

Лучший пиролизный твердотопливный котел
#1 Buderus Logano S171-50 W ⭐ 100 / 100

Лучшие классические твердотопливные котлы
#1

ZOTA Optima 20 ⭐ 99 / 100

#2

Sime SOLIDA EV 5 ⭐ 98 / 100

#3

Protherm Бобер 40 DLO ⭐ 97 / 100

1 — голос

#4

Bosch Solid 2000 B SFU 27 ⭐ 96 / 100

#5

Kentatsu ELEGANT-03 ⭐ 95 / 100

Лучший двухконтурный твердотопливный котел
#1

Kiturami KRM 30R ⭐ 99 / 100

Лучшие комбинированные твердотопливные котлы
#1

ZOTA Mix 20 ⭐ 98 / 100

#2

Теплодар Куппер ПРО 22 ⭐ 98 / 100

Stropuva S40U

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

  • высокий коэффициент полезного действия — 90%;
  • экономия топлива и электричества;
  • есть возможность использования различного сырья;
  • легок и прост в обслуживании;
  • полностью безопасен;
  • длительный срок службы.
  • выполнен из стали, а не из чугуна;
  • яркий окрас.

Твердотопливный котел Stropuva S40U

Candle S-18kW

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

  • энергонезависим;
  • имеет высокий коэффициент полезного действия;
  • экономичен;
  • компактный.
  • высокая стоимость.
Buderus Logano S171-50 W

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

  • наличие инновационной системы управления с множеством встроенных функций;
  • экологичен;
  • наличие трубчатого теплообменника с коэффициентом до 90%;
  • удобный в очистке.
  • нужен крепкий пол для установки;
  • энергозависимый.
ZOTA Optima 20

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

  • наличие бункера подачи, обеспечивающий длительную работу;
  • цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.
  • неидеальная механика;
  • энергозависим;
  • необходимо внимательно изучать инструкцию.
Sime SOLIDA EV 5

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

  • длительный срок службы;
  • удобно загружать и чистить котел.
  • для установки нужно усилить пол.
Protherm Бобер 40 DLO

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Твердотопливный котел Protherm Бобер 40 DLO

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.


Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают , как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

  1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
  2. Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
  3. Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
  4. Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
  5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.


Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

  • Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
  • Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. З
десь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун
. Причин этому много и основными считаются:

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2 . Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали
, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

  • Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
  • В случае увеличения мощности, необходимо создать специальный элеваторный узел . В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию
, то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия
. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала
зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи
. Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности
во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода
, а именно:

  • лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
  • соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
  • если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента
. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом
.

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Печь медленного горения своими руками

Многие современные люди отказываются от приобретения, постройки или использования печи в качестве обогревательного элемента только потому, что для этого нужно тратить слишком много времени. Современному человеку очень сложно несколько раз в день становиться кочегаром и следить за состоянием огня, приносить дрова, уносить золу, поддерживать пламя.  Даже понимая все преимущества и экономию средств, цена за время, потраченное на поддержание огня непомерно высока. Потому тем,  кто желает сэкономить время и деньги, можно сделать печь медленного горения своими руками.

Как работает печь медленного горения

Печь медленного горения – это модернизированное устройство нагревательной конструкции, которой предназначено для длительного горения топлива, а соответственно, для экономии вашего времени. (См. также: Печи на твердом топливе)

Обычные печи, в которых происходит интенсивное сгорание топлива, быстро прогреваются, после прекращения топки, так же быстро остывают. Это вынуждает жильцов постоянно следить за состоянием огня, постоянно быть на чеку и уделять много внимания этому процессу. Каждые два или три часа нужно подбрасывать дрова. Это неудобно не только в дневное время, но и ночью, ведь приходится просыпаться ночью, чтобы к утру дом не остыл. Кроме того, кислород в обычную печь поступает из помещения, в котором она находится, а это приводит к понижению температуры в нём. Принцип действия печи медленного горения сводится к тому, что в камеру сгорания понижается приток воздуха, а кислород подводится с верхней стороны топливного контейнера.  Такой процесс значительно понижает интенсивность сжигания топлива, другими словами, заставляет его подолгу тлеть. При этом и тепло сохраняется, и топливо не нужно подкладывать так часто.

Естественно, в отличие от обычных печей, такая конструкция не прогреет ваш дом в считанные минуты, зато сможет очень долго удерживать тепло. Если правильно эксплуатировать печь длительного горения, то подкладка топлива делается всего лишь два раза в сутки.

Центральное  отопление, как и местное отопление, системы которого работают на твёрдом топливе, имеют массу минусов. Не считая того, что они весьма затратные, коэффициент полезного действия (КПД)очень низкий. Так, например, в обычных печах, при интенсивном сгорании топлива вместе с дымовыми газами выходит и большая часть тепла. Причиной этому является неравномерное сгорание или, так званый «недожиг кислорода».  (См. также: Печь-камин из кирпича)

Каталитическая печь медленного горения по сравнению с обычной экономнее в десять (!) раз, для неё не обязательно использовать только качественное дорогое топливо, она вполне нормально функционирует на продуктах переработки сельхозпродуктов или дерева. Если говорить об обогреваемых сельхозпредприятиях, то такой вариант станет для них прекрасным способом безотходного производства. Ведь потенциальными пользователями таких конструкций могут быть и столярные цехи, и животноводческая ферма, и деревоперерабатывающие цехи, да много чего. Такие печи используют и для жилых помещений (дачи, частные дома, коттеджи), производственные цеха, цеха для сушки пиломатериалов, зерна, грибов, фруктов и так далее. Используют их также при установке теплиц, поскольку каталитические печи медленного горения являются самым экономным способом обогрева помещения из всех ныне существующих.

Преимущества печей медленного горения

Преимущества таких печей очевидны:

  • Топливо. Работают на любом виде дерева, стружке, отходах.
  • Дополнительные системы нагревания. Каталитические печи не нуждаются в использовании электричества, газа или нефти.
  • Мощность. Такие типы конструкций интенсивно греют воздушную и водяную систему отопления.
  • Разнообразные места использования.  Жилые дома, рабочие помещения, цеха, теплиц и т.д.
  • Высокий коэффициент полезного действия (80%).
  • Контроль интенсивности горения.
  • Экономичны. Работают на дешёвом топливе.
  • Простая эксплуатация.

Печь медленного горения: делаем сами

Сделать печь медленного горения не так уж и трудно, нужно обладать хотя бы начальными техническими знаниями. Как правило, для самодельных печей используют все подручные материалы. Выбор материалов довольно типичен для подобной конструкции и предполагает  металлическую ёмкость типа бочки (часто используют газовый баллон (естественно, без газа) или металлическую трубу нужного диаметра), объём её должен составлять приблизительно 200 литров. Также понадобятся: две металлические трубы (один отрезок подлинней, второй покороче), швеллер, топор, киянка, ножовка для металла, молоток, красный полнотелый кирпич (штук пятьдесят), отражатель (не обязательно), сварочный аппарат, электроды и  раствор для кладки. (См. также: Как эффективно использовать печи-камины для дачи)

Этапы строительства печи мед ленного горения:

  • Фундамент. Как и для обычной печи, фундамент должен быть капитальным. Корпус печи у нас металлический, потому конструкция будет очень горячей. Поэтому не поставить её на огнеупорное ровное место будет верхом неблагоразумия, даже с учётом того, что даже после обкладывания кирпичом сооружение остаётся довольно лёгким. Фундамент выполняем в виде плиты. Например, выкладываем на раствор кирпичи в один ряд. Проверяем уровнем, чтобы кладка не имела бугров.
  • Готовим бочку/баллон/труба. Верхняя часть удаляется (болгаркой или автогеном, кому как больше нравится), кромку необходимо выровнять. Сделать это надо очень аккуратно, так как верх бочки позже снова понадобится. Если вы используете металлическую трубу,  то вам необходимо приварить к ней дно. Вырезайте из стального листа круг соответствующего диаметра  приваривайте. Некоторые сразу приваривают к трубе квадратный лист, так труба сразу становится устойчивой бочкой.
  • Из стального листа вырезаем круг, который по диаметру будет чуть меньше, чем диаметр бочки. В этом же вырезанном кругу вырезаем ещё один круг. В него в последствие будем приваривать отрезок трубы. Так вот её диаметр должен быть таким же, как и на листе. Привариваем трубу к кругу.
  • (См. также: Простая печь своими руками)

  • Отрезки швеллера привариваем к кругу. Эти отрезки должны быть такой длинны, чтобы легко двигались внутри бочки. Они являются грузом, который будет придавливать топливо по мере того, как оно будет сгорать.
  • Сооружаем крышку печи. Используем отрезанную часть от бочки, или, если вы использовали трубу, стальной лист, в котором надо вырезать круг нужного диаметра. В крышке делаем отверстие под маленький отрезок трубы.
  • Дверца для топки. Вырезаем в очке/трубе/баллоне люк, к которому привариваем дверцу. По желанию её можно сделать самому. Если нет желания тратить на это время, её можно приобрести в отделах для каминов и печей. Если вы делаете дверцу самостоятельно, не забудьте о том, что у неё должна быть ручка. В противном случае открывать топку будет не очень удобно, особенно горячую.
  • (См. также: Отделка печи плиткой своими руками)

  • Дверца для золы делается немного ниже и размерами она поменьше.
  • Дымоход. Прямая часть дымовой трубы должна быть длиннее диаметра самой печи. Дымоход можно гнуть, но не более, чем под углом в 45 градусов. Чем меньше колен в дымоходе, тем лучше. Для него подойдёт труба, диаметром не более 15 см. она приваривается сверху, но немного смещена к краю.
  • Отражатель является не обязательным элементом конструкции, но лучше, когда он есть. Особенно это касается маленьких помещений, ведь печь будет очень разогреваться. Отражатели распределяют потоки тёплого воздуха, регулируют его подачу, соответственно, печь с отражателем будет менее затратной.
  • Обкладываем кирпичом. Это также зависит от желания и необходимости. Так, если печь стоит в подсобке или хозяйственном помещении, речь уже не идёт о каком-либо эстетическом виде. В другом случае, если вид печи вам важен, можете сделать прямую кладку полнотелым красным кирпичом.

Секреты строительства

Строительство печи медленного горения своими руками содержит множество нюансов. Так, в процессе монтажа печи нужно учесть, что когда фиксируется дымоотводная труба к конструкции печи, все детали её надо соединять в направление, противоположному направлению газов.

Пространство вокруг печи должно учитывать максимальное её нагревание, а это очень высокие температуры. Поэтому все легковоспламеняющиеся предметы или горючие материалы надо поставить как можно дальше. Это же касается конструкций и изделий, которые могут пострадать от огня или стать причиной пожара.

Чтобы ликвидировать ненужный приток воздуха, все стыки и швы должны быть герметичны. А чтобы повысить эффективность работы печи, внутри дымохода можно установить лопасти. Они будут создавать турбулентность потока  воздуха и, соответственно, повышать  коэффициент полезного действия.

Конструкция дымохода должна быть такой, чтобы легко разбиралась, поскольку время от времени дымоход необходимо чистить.

Перед тем, как эксплуатировать печь на полную катушку, нужно попробовать запустить оборудование в некоторых режимах. В процессе горения вы найдёте именно тот, в котором вам комфортней всего.

Чтобы дрова лучше разгорались при полной топке, полейте их горючим веществом типа бензина, керосина или специальной жидкостью для разжигания дров, приобрести которую можно в ближайшем хозяйственном магазине.

сборка сделать самому своими руками

К сожалению, не все могут похвастаться наличием голубого топлива в своем доме. По этой причине достаточно популярными становятся котлы длительного горения на дровах. Они имеют несложную конструкцию, обладают огромным количеством преимуществ и могут быть сконструированы собственноручно. Рассмотрим особенности представленного устройства подробнее.

Общие сведения об устройстве: как оно работает

Итак, котлы длительного горения на дровах — это отопительные приборы особой конструкции, которые позволяют полностью нагреть необходимую площадь и при этом значительно экономят топливо. Они могут устанавливаться как в жилых частных домах, так и на предприятиях. Главное — выбрать подходящие характеристики устройства.

Котлы длительного горения на дровах имеют достаточно простой принцип работы. В конструкцию аппарата включается теплообменник, камера для сгорания топлива, зольник. Также для этого типа аппаратов характерны дополнительные детали, которые обеспечивают приток воздуха извне. При этом топливо значительно экономится. Дело в том, что оно не горит, а очень медленно тлеет.

Характеристики устройства

Котлы длительного горения на твердом топливе или дровах обладают определенными техническими особенностями:

— Температурный режим работы составляет 70/50 или 60/45 градусов.

— Коэффициент полезного действия – до 80%.

— Функционирование без перерыва – 12-15 часов.

— Периодичность очистки зольника – раз в неделю (при постоянной работе).

Эти основные характеристики помогут вам разобраться в том, стоит ли покупать такое устройство. Естественно, следует также рассмотреть и плюсы агрегата.

Преимущества аппарата

Котлы длительного горения на дровах обладают некоторыми достоинствами:

1. Высокая эффективность и производительность. Устройство способно обеспечить хорошую тепловую отдачу. Они очень производительны даже на тех площадях, размер которых достигает 200 кв. м.

2. Простота конструкции. Вам не нужны особые знания, чтобы эксплуатировать устройство или ухаживать за ним.

3. Доступность топлива. Кроме дров, вы можете применять пеллеты, уголь или брикеты из опилок. Это дополнительно экономит ваши средства.

4. Экологическая безопасность. Для работы устройства применяется натуральный материал.

5. Экономичность.

6. Автономность. Многие модели устройств не требуют подключения к электрической сети или другому оборудованию.

7. Прочность и надежность.

8. Продолжительность непрерывной работы.

9. Долговечность. Подобная конструкция способна прослужить не менее 15 лет.

Недостатки

К сожалению, они тоже есть. Котел на дровах длительного горения «Буран» (или другая модель) обладает такими минусами:

— Достаточно большие габариты.

— Немаленький вес. Дело в том, что некоторые детали изготовлены из чугуна. Это делает котел боле прочным, но очень тяжелым. Естественно, в этом случае место установки ограничено.

— На сегодняшний день дрова становятся более дорогим топливом.

— Периодически топливную камеру нужно пополнять. То есть вы обязаны следить за сгоранием дров. В противном случае котел просто потухнет. Частота подсыпания твердого топлива в среднем составляет раз в 3 часа.

Настоящий котел длительного горения на дровах работает достаточно эффективно. Однако вам нужно выбрать именно ту модель, которая будет удовлетворять все ваши требования. Старайтесь обращать внимание на такие критерии:

1. Камера для загрузки. Если она большая, то вам придется реже загружать ее топливом.

2. Механизм подачи воздуха. Естественно, более эффективным является электродвигатель. Однако это делает котел энергозависимым.

3. Особенности конструкции. Вы можете выбрать устройство, которое будет дополнительно оснащено баком для воды.

4. Способ регулировки интенсивности тления дров. Чаще всего для этого используется механический термостат.

5. Тип собственной отопительной системы. От этого зависит, какие выходы должны быть в агрегате.

Естественно, перед покупкой следует внимательно изучить отзывы других пользователей о выбранной модели. Приобретать агрегат нужно только в лицензионных магазинах, которые смогут предъявить все необходимые документы на товар.

Особенности самостоятельного изготовления конструкции

Котел на дровах длительного горения своими руками смастерить сравнительно просто. Однако этот процесс обладает определенными особенностями. Прежде всего обязательно постарайтесь нарисовать точную схему вашего будущего творения на бумаге. Здесь же произведите все необходимые расчеты. На этом этапе желательно не ошибаться, ведь от правильно проведенных вычислений зависит эффективность средства. Естественно, вы можете воспользоваться уже готовыми чертежами.

Далее требуется собрать весь необходимый материал и инструмент. Учтите, что вы можете применять даже подручные средства. Однако есть детали, которые придется приобрести в магазине. Это касается системы подачи воздуха и других элементов. Естественно, обустраивать аппарат следует так, чтобы он был устойчив, находился в безопасном месте.

Какие материалы и инструменты необходимы для работы?

Котел на дровах длительного горения своими руками смастерить не трудно. Для начала нужно собрать все необходимые компоненты и приспособления:

1. Арматура, кирпичи и бетон (для изготовления фундамента).

2. Бак для воды из нержавейки или оцинковки.

3. Металлические трубы для подсоединения бака.

4. Дверцы для зольника и топки.

5. Бочка из металла или труба из стали. В первом случае объем сосуда должен составлять 200 л. Что касается трубы, то желательно выбирать изделие в 50-80 см диаметром, а также около 1 м длиной.

6. Металлические уголки и стальные листы, толщина которых составляет 5 мм.

7. Круг толщиной 5 см, который будет отделять зольник от топки.

8. Сварочный аппарат.

9. Дрель и шуруповерт.

10. Крепежные элементы (для дверок).

11. Ножницы по металлу.

12. Болгарка.

Возможно, придется подготовить еще какие-то инструменты. Об этом вы уже подумаете в ходе изготовления.

Особенности изготовления

Если вы решили соорудить котлы длительного горения на дровах, сборка своими руками предусматривает несколько этапов:

— Для начала подготовьте центральную часть. Разделите ее на несколько камер с использованием металлических кругов. Самой большой емкостью должна быть топка. Для крепления элементов используйте сварочный аппарат. В трубе должны располагаться такие камеры: горения, полного сгорания и зольник. Сразу вырежьте дверцы для первой и последней емкости.

— Для того чтобы на дрова осуществлялось планомерное давление, необходимо закрепить внутри камеры специальный диск, оснащенный лопастями. Учтите, что внутри него следует сделать отверстие диаметром в 4 см. Учтите, что объем ограничивающего круга должен быть меньше объема корпуса на несколько см.

— Стальную трубу меньшего диаметра следует закрепить в верхней части печки. Именно она будет служить в качестве дымохода.

— Теперь к печи можно приварить все патрубки и краны, посредством которых устройство будет подсоединено к системе отопления.

— Дополнительно вы можете оснастить котел специальной водяной «рубашкой», которая будет способствовать охлаждению камеры сгорания. Размещается она между стенками топки (если они двойные).

— В последнюю очередь установите на аппарате все необходимые приборы для управления мощностью изделия, подачей воздуха. Затем крепятся дверцы.

Теперь остается только правильно установить устройство.

Самостоятельная установка аппарата

Сделанная печь длительного горения своими руками водяная на дровах должна быть правильно монтирована. Для того чтобы все манипуляции произвести верно, нужно придерживаться определенных правил установки:

1. Прежде всего необходимо сделать основание для изделия. Естественно, место для установки должно быть подходящим. Старайтесь монтировать котел в помещении, где не хранятся горючие материалы. Оно должно хорошо проветриваться. Желательно, чтобы в это помещение не было доступа маленьким детям.

2. Для изготовления фундамента можно использовать кирпичи и качественный бетон. Основание необходимо для того чтобы конструкция была установлена ровно. Тем более что представленный котел имеет достаточно большой вес.

3. Все соединительные швы должны быть предварительно проверены.

4. После подключения системы отопления котел можно будет проверить. Если все в порядке, значит, установка произошла верно.

Если вы не уверены в своих силах, лучше доверить эту работу специалистам.

Полезные советы

Котел длительного горения на дровах – это уникальный отопительный прибор, достоинства которого мы уже рассмотрели. Однако перед изготовлением прочитайте некоторые полезные рекомендации, которые помогут вам сконструировать действительно эффективное устройство:

1. Все расчеты должны быть точными и правильными. Самая маленькая ошибка может привести к тому, что качество работы существенно снизится.

2. После закладки топлива в камеру и его поджигания дверцу обязательно надо закрыть. Это необходимо чтобы обеспечить не быстрое горение, а тление материала. Тепло при этом поступает в систему.

3. Котел длительного горения на дровах должен иметь большую загрузочную камеру, чтобы ее можно было плотно загрузить топливом.

4. Нельзя монтировать подобное устройство там, где хранятся взрывоопасные и горючие вещества.

Вот и все. Будьте внимательны и осторожны во время изготовления данного устройства.

ТТ-котлы длительного горения


ТТ-котлы обладают довольно простой конструкцией. Теплообменник можно выполнить с использованием листовой стали, придав заготовке вид водяной рубашки. Для того чтобы добиться максимальной эффективности теплоотдачи или увеличить площадь контакта с пламенем, а также подогретым газом, конструкция рубашки должна иметь два отражателя, они представляют собой выступы, обращенные внутрь.

далее

Твердотопливные котлы длительного горения: последние отзывы и практика использования

В связи с невероятным ростом тарифов на газ и электричество в последние годы все большую популярность у наших сограждан приобретает использование альтернативных способов отопления жилья. В частности, одним из них являются твердотопливные котлы длительного горения. Отзывы о них утверждают, что применение такого рода техники позволяет в несколько раз сократить расходы на отопление.

далее

Отопительные котлы Каракан: последние отзывы


Газовый котел «Каракан», отзывы о котором довольно часто помогают принять правильное решение, представляет собой устройство, которое, по мнению покупателей, является чрезвычайно простым. Стальной корпус, который защищен водяной рубашкой, вмещает топку.

далее

Пиролизная печь. Что это такое?


Пиролизные печи в своей работе используют принцип горения при недостатке кислорода с выделением так называемого древесного, или генераторного газа.

далее

Стропува (котлы): последние отзывы. Твердотопливные котлы Стропува: цены


Компания «Стропува» относительно недавно была создана. Ее основателем принято считать молодого бизнесмена Эдмундса Штрупайтеса, который родом из Литвы. В 2000 году им была запатентована абсолютно новая технология экономического горения.

далее

Котел длительного горения своими руками: фото, чертежи

Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения  на страницах этой статьи.

Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.

Делаем котел своими руками

Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.

Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.

Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.

Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.

В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

Тепло, образующееся при сгорании топлива может направляться для обогрева  жидкого теплоносителя, которым заполнена система отопления дома.  Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится  топливо, а между внутренней и наружной стенками циркулирует теплоноситель.

Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически  достаточно сложна в реализации и эксплуатации.   На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.

К баку присоединяются трубопроводы, по которым подается и отводится вода.

Принципиально схема работы самодельного  котла длительного горения выглядит следующим образом.

Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.

Для более полной информации по  изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.

Для увеличения нажмите на картинку

На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.

Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.

Теперь посмотрим процесс закладки дров и розжига такой печки.

Заключительные мысли

Дровяная печь может быть одним из лучших способов согреться в зимние месяцы. Чтобы печь горела всю ночь, используйте более толстые поленья, имеющие влажность 15-20%.Кроме того, сложите их правильно, чтобы облегчить воздушный поток.

Затем проверьте вентиляционные отверстия, убедившись, что дверца остается закрытой при использовании печи. Перед тем, как зажечь огонь, найдите время, чтобы убедиться, что это безопасно, убрав легковоспламеняющиеся предметы, держите поблизости огнетушитель и выполняйте ежегодные проверки. Если вы примените эти советы на практике, вы сможете создать теплый огонь, который будет гореть всю ночь.

Отравление угарным газом: симптомы, лечение, профилактика

Обзор

Что такое отравление угарным газом?

Отравление угарным газом (СО) происходит при вдыхании паров, содержащих СО. Вы можете серьезно заболеть или даже умереть, если будете дышать высоким уровнем CO даже в течение нескольких минут.

Что такое угарный газ?

Оксид углерода (СО) – это газ, образующийся при сгорании бензина и других видов топлива. Он невидим и бесцветен. Вы не можете чувствовать запах или вкус. CO может быстро накапливаться и опасен при высоких уровнях.

Откуда берется окись углерода?

Угарный газ находится в дыме (дыме) от:

  • Двигатели легковых и грузовых автомобилей.
  • Малые бензиновые двигатели.
  • Обогреватели помещений, работающие на топливе (не электрические).
  • Плиты газовые.
  • Фонари.
  • Системы отопления, включая бытовые печи.
  • Сжигание древесного угля, керосина, пропана или дерева.

Что происходит с организмом при отравлении угарным газом?

Красные кровяные тельца переносят кислород по всему телу. Ваши органы нуждаются в кислороде, чтобы жить. Но эритроциты поглощают угарный газ быстрее, чем кислород. При высоких уровнях CO вытесняет кислород из кровотока.

Если вы вдыхаете слишком много CO, такие органы, как мозг и сердце, не получают достаточного количества кислорода. Угарный газ также может соединяться с белками в организме и повреждать клетки и органы. Если вы вдохнете много CO, вы можете потерять сознание (отключиться) и задохнуться в течение нескольких минут.

Насколько распространено отравление угарным газом?

Каждый год в США случайное отравление угарным газом:

  • Убивает более 400 человек.
  • Отправляет дополнительно 20 000 человек в отделения неотложной помощи.
  • Госпитализировано более 4000 человек.

Кто наиболее подвержен риску отравления угарным газом?

Каждый человек подвержен риску отравления угарным газом. Зимой риски выше из-за неправильно обслуживаемых систем отопления или людей, прогревающих автомобили в гаражах. Наивысший риск:

  • Нерожденные дети.
  • Младенцы.
  • Пожилые люди. Большинство смертей от отравления угарным газом приходится на взрослых в возрасте 65 лет и старше.
  • Люди, живущие на больших высотах.
  • Люди с хроническими заболеваниями сердца, анемией или проблемами с дыханием.
  • Люди с уже высоким уровнем CO, например курильщики.

Люди, подвергающиеся воздействию угарного газа на работе, также подвергаются более высокому риску. Вредные уровни CO существуют в таких местах, как котельные, склады или нефтеперерабатывающие заводы. Профессии с высоким уровнем CO включают:

  • Пожарные.
  • Операторы вилочного погрузчика.
  • Гаражная механика.
  • Полицейские.
  • Таксисты.
  • Дежурные по взимаемой пошлине.
  • Сварщики.

Симптомы и причины

Что вызывает отравление угарным газом?

Многие приборы и транспортные средства сжигают топливо и выделяют (выделяют) окись углерода. Когда люди правильно используют и обслуживают эти приборы, уровни CO обычно не вредны.

Отравление угарным газом происходит, когда люди используют приборы, работающие на топливе, без надлежащей вентиляции или другими небезопасными способами. Например, это может быть опасно, если вы:

  • Оставьте свой автомобиль или грузовик в закрытом помещении, например в гараже.
  • Иметь автомобиль с засоренной выхлопной системой, например, снегом в выхлопной трубе.
  • Используйте в помещении керосиновый обогреватель или газовый гриль-барбекю.

Каковы симптомы отравления угарным газом?

Симптомы низких уровней воздействия CO аналогичны симптомам гриппа или пищевого отравления:

Умеренное воздействие угарного газа может вызвать такие симптомы, как:

Диагностика и тесты

Как диагностируется отравление угарным газом?

Ваш лечащий врач может сделать анализ крови вскоре после воздействия угарного газа, чтобы выявить отравление угарным газом. Тест не показывает, насколько серьезным было отравление или будут ли у вас долгосрочные проблемы со здоровьем.

Ваш врач подберет для вас наилучшее лечение на основе:

  • Как долго вы подвергались воздействию угарного газа.
  • Насколько концентрированным (густым) был газ.
  • Ваше общее состояние здоровья.

Управление и лечение

Как лечить отравление угарным газом?

Если вы подозреваете, что подверглись воздействию угарного газа, или у вас есть симптомы отравления угарным газом, позвоните по телефону 911 или обратитесь в отделение неотложной помощи как можно скорее.Вам дадут кислородную маску, чтобы дышать, чтобы обеспечить чистый кислород. Это компенсирует накопление угарного газа.

Профилактика

Как предотвратить отравление угарным газом?

Если вы подозреваете скопление углекислого газа или испытываете симптомы отравления угарным газом, немедленно покиньте помещение и выйдите на свежий воздух. Вы можете принять профилактические меры для защиты своего здоровья:

Проводите ежегодную проверку: В начале каждого отопительного сезона нанимайте квалифицированного специалиста для проверки вашего оборудования для сжигания топлива, в том числе:

  • Печи жидкотопливные и газовые.
  • Газовые водонагреватели.
  • Газовые плиты и духовки.
  • Осушители газа.
  • Газовые или керосиновые обогреватели.
  • Камины.
  • Дровяные печи.
  • Дымоходы и дымоходы (проверьте на наличие засоров и трещин).

Безопасное использование электроприборов: В дополнение к ежегодной проверке обязательно:

  • Выбирайте приборы с отводом дыма наружу. Они должны быть правильно установлены и обслуживаться.
  • Купите газовое оборудование с печатью национального испытательного агентства.
  • Следуйте инструкциям для любого устройства, работающего на топливе.
  • Используйте подходящее топливо для любых невентилируемых газовых или керосиновых обогревателей. Откройте двери и взломайте окно в остальной части дома.
  • Если вы почувствуете запах, вызовите специалиста для осмотра вашего газового холодильника.
  • Никогда не используйте газовую духовку или сушилку для белья в качестве источника тепла.
  • Никогда не спите в комнате с невентилируемым керосиновым или газовым обогревателем.

Установите детектор угарного газа: Установите у себя дома детектор угарного газа с батарейным питанием (или резервным аккумулятором).Вы должны:

  • Проверяйте детектор угарного газа при смене часов два раза в год, чтобы убедиться, что он все еще в хорошем рабочем состоянии. Заменяйте его каждые пять лет.
  • Разместите извещатель в таком месте, где вы услышите его, если он сработает.

Как еще я могу обезопасить себя и свою семью от отравления угарным газом?

Чтобы снизить риск отравления угарным газом, не делайте:

  • Остановить автомобиль или грузовик в гараже, даже если дверь гаража открыта. (Испарения быстро накапливаются и могут даже проникнуть в ваш дом, если он примыкает к гаражу.)
  • Используйте угольный гриль в помещении.
  • Используйте небольшие бензиновые двигатели в закрытых помещениях. К ним относятся газонокосилки, мойки с электроприводом, триммеры для сорняков, снегоуборщики, бензопилы или генераторы.

Перспективы/прогноз

Каковы перспективы для людей с отравлением угарным газом?

Своевременное лечение может обратить последствия отравления угарным газом. Однако существует риск необратимого повреждения головного мозга и сердца, которым необходимо много кислорода.

Отравление

угарным газом также может повредить репродуктивную систему и неродившегося ребенка. Оба имеют быстро делящиеся клетки, которые нуждаются в постоянном снабжении достаточным количеством кислорода.

Является ли отравление угарным газом смертельным?

Отравление угарным газом может привести к летальному исходу. Человек, находящийся во сне или по иной причине без сознания (например, после употребления слишком большого количества алкоголя), иногда может умереть до появления каких-либо симптомов. Важно иметь работающие датчики угарного газа в вашем доме, чтобы защитить вас во время сна.

Можно ли обратить последствия отравления угарным газом?

Если вы вовремя поймаете отравление угарным газом, лечение может обратить его последствия.Вы можете испытывать затяжные последствия, поэтому обязательно следуйте рекомендациям своего лечащего врача.

Жить с

Как мне лучше позаботиться о себе?

Никогда не игнорируйте аварийный сигнал CO. Когда звучит сигнал будильника:

  • Не пытайтесь найти источник газа.
  • Немедленно выйти наружу.
  • Позвоните в службу 911 или в службу экстренной помощи.
  • Аккаунт для всех в вашем доме.
  • Не возвращайтесь в свой дом, пока аварийно-спасательные службы не сообщат, что это безопасно.

Что еще я должен спросить у своего врача?

Если вы лечились от отравления угарным газом, обратитесь к своему лечащему врачу:

  • Повреждения постоянны или эффекты исчезнут со временем?
  • Потребуется ли мне последующее наблюдение?
  • Как предотвратить отравление угарным газом?
  • Нужно ли мне длительное лечение?
  • Есть ли какое-либо влияние на мою репродуктивную систему или фертильность?

Записка из клиники Кливленда

Отравление угарным газом (СО) может стать смертельным в течение нескольких минут.Если вы подозреваете отравление угарным газом, немедленно покиньте свой дом или здание и позвоните по номеру 911 или обратитесь в отделение неотложной помощи. При быстром лечении последствия отравления угарным газом можно обратить вспять.

Лучший способ избежать отравления угарным газом — следовать правилам безопасности. Разместите у себя дома детектор угарного газа и ежегодно проверяйте газовое оборудование. Соблюдая правильные меры предосторожности, вы можете сохранить себя и свою семью в безопасности и здоровье. Поговорите со своим врачом, если вы подверглись воздействию угарного газа.

Почему моя дровяная горелка дымит?

У вашей дровяной горелки проблемы с дымом? Если это так, не волнуйтесь — вы не одиноки.

Печи, находящиеся в надлежащем рабочем состоянии, обеспечивают эффективное тепло, которое редко вас подводит. Однако обстоятельства могут иногда создавать условия, которые не позволяют печи работать в лучшем виде. Это может привести к странной икоте, которая часто проявляется в виде нежелательного дыма.

Если вы обнаружите, что ваша дровяная горелка слишком сильно дымит, когда ее зажигают, или дым уходит в вашу комнату, вам необходимо выяснить причину и положить этому конец. Дым вреден не только для окружающей среды и вашего здоровья, но и может испортить процесс сжигания дров – никто не хочет сидеть в задымленном помещении!

Некоторые причины, по которым ваша дровяная горелка может дымить, включают:

  • Заблокированный дымоход
  • Проблема с тягой дымохода
  • Давление воздуха в вашей комнате не сбалансировано
  • Особенно холодная погода
  • Вы используете неправильное топливо

Читайте дальше, чтобы узнать, почему ваш дымоход дымит…

Почему моя дровяная горелка дымит?

Давайте быстро рассмотрим, как работает дровяная горелка и как она создает дым.

Дымоход — это основа вашей печи. Он отвечает за создание тяги, которая поднимает дым вверх и выталкивает его из вашего дома.

Работает по основному принципу подъема горячего воздуха. Когда огонь в вашей печи горит, горячий воздух может подняться вверх по дымоходу, унося с собой дым. Если по какой-то причине этого не происходит, дыму некуда больше деваться, кроме как обратно в вашу комнату.

Помните, если ваш костер горит правильно, вы все равно не должны видеть огромные столбы дыма.Ваш огонь должен быть небольшим и горячим, чтобы гореть эффективно — чем медленнее он горит, тем больше образуется дыма.

Из-за чего дымит дровяная горелка?

Здесь мы можем решить две проблемы. Во-первых, это чрезмерное количество дыма, создаваемое вашей горелкой. Второй — это дым, вырывающийся в вашу комнату. Последняя проблема часто означает, что вы не можете открыть дверцу печи или даже затрудняете зажигание огня.

Прежде всего, давайте посмотрим, почему ваша плита производит слишком много дыма.

Обычной причиной этого является неправильное сжигание топлива. Когда дело доходит до дров, вы должны использовать только топливо с влажностью 20% или меньше. Это связано с тем, что древесина с высоким содержанием влаги создает больше дыма, поскольку сжигает оставшуюся внутри воду. Это приводит к большему загрязнению воздуха, чем необходимо, чего можно избежать с помощью хорошо выдержанных бревен.

Связанный: Как приправить дрова

Как упоминалось выше, вам также необходимо убедиться, что ваш огонь горит правильно.Вам нужен устойчивый ожог, температура которого составляет около 110-250 градусов. Это генерирует достаточно тепла, чтобы унести дым, но не настолько, чтобы ваше топливо сгорало слишком быстро.

Дым от дровяной горелки в вашей комнате

Дым, вырывающийся в вашу комнату из вашей дровяной горелки, редко является ошибкой вашей печи. Скорее всего, это проблема с дымоходом или давлением воздуха в вашей комнате. Когда они не работают должным образом, это часто приводит к тому, что дым не поднимается вверх, как это необходимо.

Вот некоторые распространенные причины дыма, проникающего в вашу комнату…

Забитый дымоход

Во многих случаях причина дымления дровяной горелки так же проста, как засорение дымохода.

Если вы давно не чистили дымоход, пусть это будет предупреждением! Регулярная чистка дымохода позволяет избежать засоров. В то время как дымящаяся печь может быть неприятной, неспособность прочистить дымоход также может подвергнуть вас риску пожара в дымоходе, поэтому убедитесь, что вы проверяете свой дымоход не реже одного раза в год.

Связанный: Зачем нужно чистить дымоход

Если вы регулярно чистите дымоход, возможно, в него попал мусор. Возьмите фонарик и внимательно посмотрите вверх на внутреннюю часть дымохода от топки — вы можете обнаружить препятствие. Если вы не можете легко и безопасно удалить его самостоятельно, вызовите на помощь трубочиста.

Холодный дымоход

Как мы объясняли ранее, работа вашей печи зависит от того, достаточно ли горячий воздух внутри, чтобы создать восходящую тягу и вывести дым в дымоход.Если дымоход слишком холодный, воздух обратит эту тягу вниз, что вытолкнет дым обратно через дверь.

По иронии судьбы, это чаще всего происходит в особенно холодный день — как раз в то время, когда вы хотите, чтобы ваша дровяная печь работала!

К счастью, есть несколько простых способов решить эту проблему. Все, что вам нужно сделать, это сбалансировать давление, нагрев внутреннюю часть вашей печи — как только воздух станет достаточно теплым, вы сможете вернуть тягу в правильное движение.

Чтобы сделать это, убедитесь, что вы разогрели печь большим количеством растопки, прежде чем разводить огонь. Положите несколько плоских листов газеты поверх растопки и оставьте дверцу открытой, пока она горит. В качестве альтернативы сделайте факел из скрученной газеты. Затем осторожно подержите его у входа в дымоход, чтобы нагреть.

Если эта проблема не устранена, вы можете подумать о том, чтобы утеплить дымоход или оставить дверцу печи приоткрытой, чтобы внутрь проникал более теплый воздух.

Проблемы с вентиляцией

Правильная вентиляция в вашем доме или другом помещении жизненно важна для правильной работы вашей печи.У нас есть отличный пост в блоге о том, почему вашей печи нужна вентиляция, который должен помочь, если вы хотите узнать больше.

Недостаточная вентиляция является еще одной распространенной причиной дымления дровяных горелок в вашей комнате. Ваша печь нуждается в большом количестве воздуха, чтобы питать пламя и поддерживать стабильное давление потока воздуха.

Если у вас установлено вентиляционное отверстие, убедитесь, что оно не заблокировано. В противном случае попробуйте оставить окно открытым, когда зажигаете печь, и посмотрите, улучшится ли проблема с дымом. Если это так, возможно, ваша вентиляция не совсем правильная, поэтому обратитесь за советом к человеку, который устанавливал вашу печь.

Ветреная погода

Наряду с особенно холодной погодой сильный ветер также может быть причиной дыма внутри дровяной горелки.

Очень сильный и холодный ветер может затруднить выход дыма из трубы, что может привести к нисходящей тяге.

Если вы живете в очень незащищенном районе, где это становится общей проблемой, вы можете инвестировать в кожух дымохода с защитой от атмосферных воздействий или с защитой от нисходящей тяги. Они добавляют некоторую защиту от ветра, дождя и мусора, которые могут вызвать всевозможные проблемы, включая сырость в дымоходе.

Кожух дымохода с защитой от тяги

Неправильная высота дымохода

Наконец, если вы проверили все вышеперечисленное и не можете определить проблему, возможно, ваш дымоход слишком мал.

Правила установки печи гласят, что ваш дымоход должен выступать не менее чем на 4,5 метра от верхней части печи. Хотя это должно обеспечить достаточную тягу, если вы также боретесь с другими проблемами, такими как экстремальная погода, этого может быть недостаточно.

Точно так же, если у вас очень высокий дымоход, это тоже может быть проблемой.Чем длиннее ваш дымоход, тем выше должен подниматься воздух, а это означает, что он может слишком сильно остыть, прежде чем выйти наверх. Это означает, что дым может начать опускаться обратно в вашу печь.

Если вы подозреваете, что высота дымохода является причиной дымления вашей печи, рекомендуем обратиться к специалисту, который ее установил. Возможно, они смогут посоветовать вам, что пошло не так, и как это исправить.

Как мне остановить курение дровяной горелки?

В целом, чтобы ваша дровяная печь не дымила, вы должны убедиться, что у вас правильное давление воздуха, отсутствие засоров в дымоходе и правильное топливо для сжигания.

Дым от дровяной горелки может быть вреден для вашего здоровья, хотя при правильном сжигании дровяная горелка должна производить минимальное количество дыма, которое оседает на безопасном расстоянии. Лучше всего начать с использования печи Ecodesign с хорошо выдержанными дровами.

Мы надеемся, что это руководство помогло вам определить, почему ваша горелка дымит слишком много — загляните в блог Direct Stoves для получения дополнительных советов…

Полное руководство по дымоходам для вашей печи | Как правильно потушить огонь в горелке журнала » вики полезно Почему моя программа для записи журналов продолжает гаснуть

Покупайте дровяные горелки и многотопливные печи в Интернете с прямыми плитами

.
