Молния отвод своими руками: Как сделать громоотвод в частном доме своими руками

Содержание

Как сделать громоотвод в частном доме своими руками

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм² (если медь) либо 70 мм² (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.
Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Как сделать громоотвод в частном доме своими руками: материалы, устройство, этапы монтажа

Удар молнии в здание – достаточно распространённое явление. Стихия способна нанести непоправимый ущерб любому сооружению. При этом опасности подвергаются и животные, и люди, и техника. Единственный способ избежать этого – установить специальную защиту. Рассмотрим, как сделать громоотвод в частном доме своими руками: какие материалы, оборудование и компоненты для этого потребуются, как оптимальным образом выбрать подходящий под конкретные условия вариант, а также как самостоятельно выполнить его установку.

Громоотвод своими рукамиИсточник roof-tops.ru

Устройство и принцип работы

Молниеотвод предназначен для приёма и передачи в землю электростатического разряда, возникающего между грозовым облаком и приёмником на крыше дома. Устройство состоит из трёх частей:

Молниеприемник.
Токоотводящий проводник.
Заземляющий контур.

Возникающий во время грозы разряд молнии сразу же передаётся на молниеприемник. Затем посредством токопроводящего проводника электрический ток передаётся на заземляющий контур. После этого он уходит в грунт. По такой схеме электростатический молниевый заряд полностью передаётся в землю, нисколько не повреждая конструкцию здания.

При этом существует несколько вариантов, как сделать громоотвод в частном доме. Это может быть классический вариант – в виде металлического штыря, возвышающегося над крышей, или в форме специальной сетки поверх кровельного материала, а также в качестве отдельно стоящей конструкции рядом с сооружением.

Молниезащита на трубе домаИсточник izion.pro

Обратите внимание! Наличие громоотвода не препятствует попаданию молнии в дом. Однако он надёжно защищает оборудование, людей, животных и само здание от электрического разряда колоссального номинала. Наиболее частым последствием такого воздействия для сооружения является чрезмерный нагрев материалов и, как следствие, обширное их возгорание.

Основные компоненты

Чтобы узнать, как сделать молниеотвод в частном доме, прежде всего необходимо изучить его устройство и назначение основных узлов. Громоотвод включает приёмник, токоотвод и заземлитель. Рассмотрим особенного каждого из них более подробно.

Молниеприемник

Первым элементом системы защиты дома от молнии, куда непосредственно попадает грозовой разряд, является молниеприемник. Как правило, он выполнен в форме металлического стержня, возвышающегося на 2 метра над самой высокой точкой кровли (коньком). Он также может иметь линейную конструкцию – в виде троса или сетки, расположенной на кровельном материале.

Молниезащита кровлиИсточник buildup.ru

Основная задача молниеприёмника – это приём и передача электрического тока следующему по цепи элементу защиты. Напряжение в грозовом разряде может достигать 1 ГВ. Чтобы обеспечить сохранность материала и, главное, безопасность для всего окружения, к устройству предъявляются повышенные требования:

Стальной стержень должен иметь сечение не менее 70 мм², алюминиевый – от 50 мм², а медный – от 35 мм².
Возвышение стержня над самой высокой точкой крыши – от 0,5 до 2 метров.
При использовании троса на коньке, его толщина не должна быть меньше 5 мм.
Для приёмника в виде сетки должны использоваться стальные проводники диаметром от 6 мм.
Сеточный молниеотвод должен возвышаться над кровлей минимум на 15 см.

Важно! В качестве приёмника молнии могут применяться различные металлические элементы кровли – трубы, ограждения, части водостока. Однако толщина сечения их сплошного слоя для стали не должна быть менее 4 мм. При этом их конструкция должна быть целостной, а поверхность не иметь изоляционного слоя, за исключением антикоррозионного напыления.

Флюгер-молниеотводИсточник roof-tops.ru

Токоотвод

Часть молниеотвода, соединяющая приёмник с заземляющим контуром, называется токоотводом. Как и к выше рассмотренному элементу системы, к проводнику предъявляются не менее строгие требования:

Путь от приёмника до заземлителя должен быть минимальным.
Не допускается монтировать проводник с поворотами, острыми углами и прочими искривлениями – во избежание пробоя разряда на данных участках.
Площадь сечения провода должна быть не менее 16 мм² для меди, 25 мм² – алюминия, 50 мм² – стали.

Совет! В частных домах токоотводом часто выступают катаная проволока или металлические полосы. Проводники допустимо монтировать непосредственно внутрь стены – из негорючих материалов (кирпича, бетона). Для деревянных зданий лучше применять металлические скобы, позволяющие установить провод на расстоянии не менее 10 см. Кроме того, в небольших жилых домах для отведения грозового разряда можно использовать различные металлические конструкции – лестницы, рамы, элементы армирования железобетонных плит.

Токоотвод рядом с водостокомИсточник buildup.ru

Заземлитель

Пойманный разряд молнии передаётся через токоотвод на заземляющий контур. К его конструкции также предъявляются особые требования:

Минимальная площадь сечения для стали – не менее 80 мм², для меди – от 50мм².
Заземляющий стержень вбивается в грунт минимум на 0,8 м.
Расстояние от стены дома не менее 1 метра, а проходных зон – от 5 метров.

Заземляющий контур изготавливается либо в линейном виде – двух вбитых стержнях на расстоянии 3 метров и соединённых между собой шиной, либо в виде равностороннего треугольника – из трёх заглублённых проводников. Все соединения выполняются с помощью сварки. При этом всю конструкцию рекомендуется погружать на глубину около 0,5 метра от поверхности грунта.

Контур заземленияИсточник hotel-a.ru

Варианты громоотвода

Есть три варианта, как сделать молниеотвод в частном доме крытым профнастилом:

Вертикальный стержень.

Самый распространённый и эффективный громоотвод. В основном представляет собой стальной штырь диаметром около 10 мм, высотой до 2 метров. Нередко, особенно в самодельных версиях, в качестве основы берётся металлоконструкции различного проката – уголок, прямоугольник, круг. Может крепится как на самом доме, так и на отдельно стоящем столбу в непосредственной близости. Грозовой разряд принимается только в одной точке, поэтому стержень подходит для сооружений с металлической кровлей небольшой площади.

Трос по коньку.

Представляет собой трос, параллельно закреплённый на безопасной высоте (не менее 50 см) от конька с помощью небольших штырей на противоположных фронтонах. Хорошо подходит для кровли из шифера или иных не проводящих электричества материалов. При этом площадь сечения проводника-приёмника должна быть не менее 50 мм². Особенность такой системы в том, что с каждой стороны дома монтируется заземление. Однако плюс этого в том, что сектор защиты увеличивается – по всей длине крыши, а не в одной точке, как в первом случае.

Тросовый громоотводИсточник izion.pro

Правила производства молниезащиты двускатной кровли

Сетка по всей кровле.

Грозовой приёмник монтируется в виде сеточной структуры по всей площади крыши из проводника диаметром не менее 6 мм с величиной сторон ячейки от 3 до 12 метров. При этом высота конструкции небольшая – около 15 см от кровельного материала. Подобный вариант подходит для защиты кровли большой площади – коттеджей, многоквартирных домов, теплиц, оранжерей.

Интересная информация! Металлическая кровля сама по себе может эффективно выполнять функцию приёмника молниевого разряда. Однако обязательным условием этого должна стать минимальная его толщина – 0,4 мм. Кроме того, материал под кровлей не должен быть легковоспламеняемым. Это значит, что крыша с деревянной обрешёткой под такую задачу не предназначена. Другое дело, когда листы профнастила крепятся к стальным уголкам. В таком случае удаётся существенно сэкономить.

Фальцевая кровля в качестве громоотводаИсточник domstrousam.ru

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Смотрите на видео, как недорого сделать громоотвод своими руками:

Совет! Защитная область в пространстве представляет собой форму конуса с вершиной в точке пика приёмника и основанием в виде расчётного радиуса. Знание этого позволяет выбрать единственно верный способ, как установить громоотвод в частном доме, чтобы он защищал рядом расположенные постройки – теплицу, баню, гараж, сарай, беседку и т. д.

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

Стальной стержень для приёмника поперечником не менее 50 мм².
Медный провод для токоотвода сечением от 16 мм².
Асбестоцементную трубу подходящей высоты.
Медные штыри для заземляющего контура.
Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Как выбрать и установить огнеупорные материалы для защиты дома

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

Непосредственно на крыше.
На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
Выбирается материал.
Определяется место монтажа.
Выполняется закрепление молниеприёмника.
Проводится токоотвод.
Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
Токоотвод соединяется с заземляющим контуром.

Рекомендация! По завершении монтажа и соединения всех частей громоотвод рекомендуется проверить омметром. Сопротивление на приборе не должно быть больше, чем 10 Ом.

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Гидроудар в системе водоснабжения и отопления: суть угрозы, профилактика и защита

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче:

Стержень.
Трос.
Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Громоотвод своими руками – как сделать громоотвод на даче

Достаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, котДостаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, которые могут возникнуть при проведении данных работ, вы сможете, прочитав данную статью.

Содержание:

Устройство молниеотвода
Установка громоотвода
Громоотвод на даче своими руками
Видео

Наличие громоотвода на доме позволит вам защитить его от попадания грозы, а даже если это и случится, то отвести разряд в землю. При этом молниеотвод будет служить проводником, который не позволит произойти возгоранию здания.

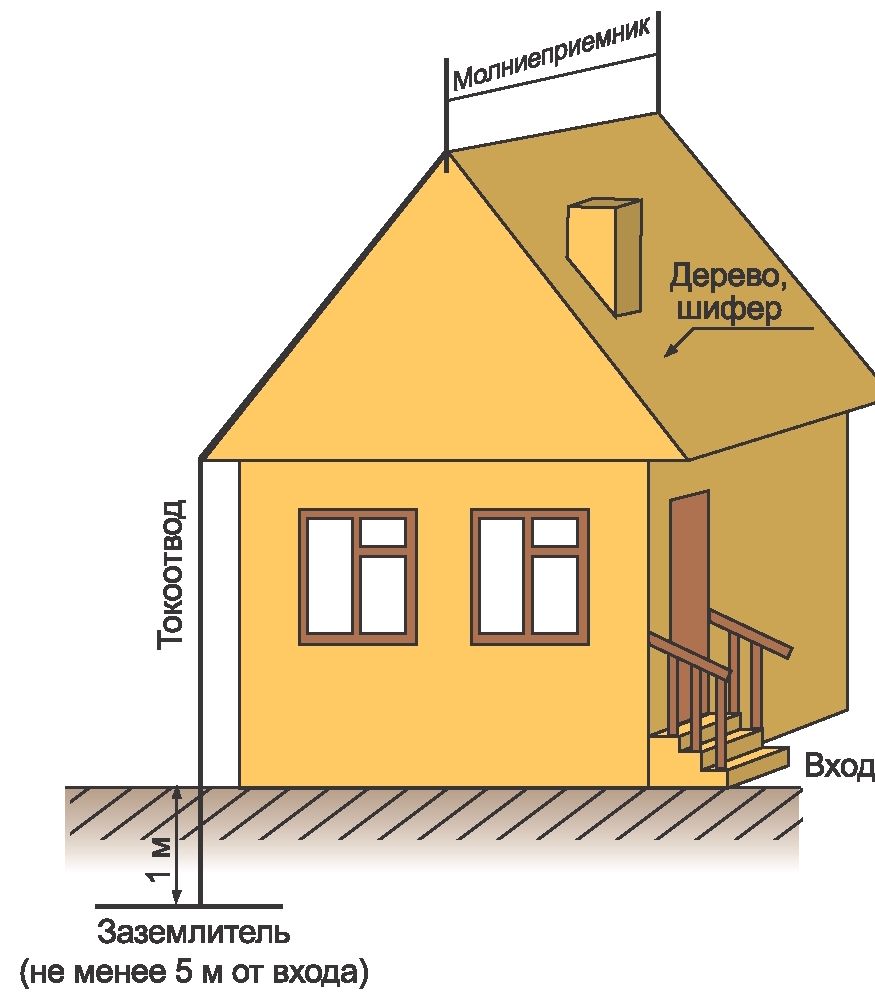

Устройство молниеотвода

Молниеотвод, в простонародье громоотвод, состоит из трех основных элементов – молниеприемника, токоотвода, заземлителя.

Правильная работа громоотвода будет зависеть от каждой детали в отдельности и от всей системы в целом. Все они должны отвечать заданным параметрам. Устанавливать громоотвод можно как на крыше дома, так и на рядом стоящих постройках.

Важно: все детали молниеотвода должны быть выполнены из одного вида металла.

Молниепримник

По своей конструкции молниеприемники разделяются на стержневые, тросовые. В качестве молниеприемника используется стержень из металла сечением не менее 50 мм или натягивается трос вдоль конька крыши. Он может быть изготовлен из железа, меди или алюминия.

Важно: чем выше сделать громоотвод, тем большая площадь будет защищена. Для частных домов достаточно конструкции высотой не более 30 метров.

Токоотвод

Токоотвод соединяет молниеприемник и заземлитель, в качестве крепления используют пайку и болтовое соединение. Для этого используют проволоку, диаметр ее должен быть не менее 6 миллиметров.

Важно: токоотвод не должен располагаться под острым углом, чтобы не было возникновения искрового заряда.

Необходимо сделать расстояние в 10-15 см между стеною и токоотводом. Для крепежа используют специальные металлические скобы. Это позволит избежать нагревания.

Заземление

Особое внимание следует уделить заземлению молниезащиты всего здания. Так как непосредственно через заземлитель будет гасится электрический заряд молнии. Заземлитель изготавливают из арматуры, которую закапывают в землю на глубину примерно двух метров.

Важно: заземление громоотвода должно быть отдельным от заземления дома. Оно должно быть отдалено от дома и мест где проходят люди.

Вид заземлителя громоотвода будет зависеть от типа грунта и высоты прилегания почвенных вод. Так для сухих грунтов с низким прилеганием почвенных вод в качестве заземлителя можно использовать два стержня длиной не менее двух метров, которые закапывают в землю на расстоянии полуметра друг от друга. Токоотвод в данном случае крепят непосредственно к перемычке, соединяющей стержни между собой. Во влажных грунтах заземлитель изготовляют из уголков или труб, которые соединяют в треугольник. Такой заземлитель закапывают на глубину не меньше метра.

Установка громоотвода

Тип громоотвода выбирается в соответствии с кровельным покрытием здания. Крыши, покрытые металлической кровлей не обязательно оборудовать дополнительным громоотводом. Достаточно будет прикрепить токоотводы к противоположным скатам крыши и соединить их с заземлителем. Если на кровле имеется дымоходная труба, то по ней прокладывают проволоку, которую соединяют с кровлей.

Важно: токоотвод следует располагать на противоположной стороне от входа в дом.

Для крыш, покрытых шифером устанавливают тросовый молниеотвод. Для этого устанавливают деревянные подпорки, на которые натягивают трос вдоль всего конька крыши. Токоотвод присоединяют непосредственно к тросу и спускают по стене дома к заземлителю. При этом токоотвод необходимо заизолировать, поместив его в трубу.

Если покрытие кровли выполнено из черепицы, то громоотвод имеет вид металлической сетки. Все стыки сетки между собой припаиваются. После чего присоединяется токоотвод и заземлитель.Так же если рядом с домом находятся высокие деревья или постройки, вы можете установить громоотвод на них.

Важно: если длина здания не превышает 10 метров, то токоотвод и заземлитель располагают, с одной стороны. Для больших зданий необходима установка токоотводов с двух сторон дома.

В качестве крепежей используют болтовое соединение или сварку.

Громоотвод на даче своими руками

Особое внимание следует уделить установке громоотвода на даче. Так как чаще всего дачные строения изготавливают из легковоспламеняющихся материалов на открытой местности. Важно обратить внимания на окна в крыше, коньки и фронтоны, которые в первую очередь страдают от попадания молнии. Сделать громоотвод своими руками вы можете в течении пару дней. Проведение этих работ не потребует от вас особых навыков.

На дачных постройках применяют стержневые или тросовые молниеприменики. Установить стержневой громоотвод на своей даче можно самостоятельно, для этого возьмите трубу или стержень и прикрепите к самой верхней точке на крыше, так чтоб он возвышался минимум на 1,5 — 2 метра над зданием. После чего к этой трубе подведите токоотвод. Тросовый громоотвод устанавливают на крышах, покрытых шифером. Для чего на противоположных фронтах крыши крепят вертикальные деревянные бруски, между которыми будет натянут металлический трос. Трос должен быть минимум на 25 выше конька. После чего присоединяют токоотвод.

Важно: токоотвод должен располагаться по наружной стене дома вдали от входных дверей и окон.

Токоотвод соединяют с заземлителем. От качества этого соединения будет зависеть работа всей установки. Каждый год перед периодом гроз, вам необходимо будет проверять громоотвод на работоспособность – целостность всех соединений. Если необходимо зачищать металл от коррозии, восстанавливать соединительную сварку. Сделать громоотвод не сложно, но необходимо соблюсти последовательность соединения всех элементов, чтобы защитить свой дом от возможных гроз.

Видео

Добавить комментарий

Можно ли сделать молниеотвод на даче своими руками?

Прямой удар молнии представляет серьезную опасность как для зданий и сооружений, так и для человеческой жизни. Своевременно приняв меры по молниезащите дачи, коттеджа или частного дома, можно оградить себя и свое имущество от множества проблем. Для того, чтобы избежать поражения электрическим током или пожара, следует заблаговременно предусмотреть систему молниезащиты и позаботиться об установке молниеотвода . Молниеотвод представляет собой совокупность проводников, принимающих электрический разряд при прямом ударе молнии и отводящих его в землю.

Во время грозы гром сам по себе лишь сопутствует ударам молнии, не являясь основной причиной разрушений. Несмотря на это, домовладельцы зачастую хотят рассчитать и установить громоотвод в частном доме, подразумевая под этим термином систему молниезащиты. Конструкция внешней молниезащиты предполагает наличие молниеприемника, проводника и заземлителя. В общем случае при ударе молнии металлический стержень на крыше дома принимает электрический заряд. По токоотводам из меди или из стали с защитным покрытием заряд передается на заземлитель, помещенный в грунт. Заземлителем выступает совокупность металлических штырей, задача которых – отвести ток в землю. Заземление молниезащиты играет большую роль в обеспечении работоспособности всей системы. Поэтому для его организации в ассортименте компании EZETEK предусмотрен широкий выбор оборудования, в том числе готовые комплекты заземления для самостоятельной установки.

Интересен и вопрос о том, возможна ли защита дома от удара молнии без помощи профессиональных монтажников. Безусловно, устройство молниезащиты зданий характеризуется множеством нюансов. Но разобраться, из каких основных частей состоит молниеотвод, и получить базовые знания о том, как выполнить монтаж молниезащиты, может каждый домовладелец. И если простой громоотвод своими руками установить вполне реально, то такой важный подготовительный этап, как расчет молниезащиты, всегда следует доверять квалифицированному инженеру-проектировщику. Выполненная в соответствии с проектом молниезащита всегда будет на порядок более надежной и долговечной.

При этом существует еще один из самых простых и удобных способов установить молниеотвод для частного дома своими руками – выбрать один из готовых комплектов молниезащиты EZETEK. Комплекты молниезащиты MZ – 8 Б (арт. 61615) и MZ – 8 Д (арт. 61625) на основе элементов из оцинкованной стали предназначены для защиты дома размером не более 8 х 8 метров, высотой также не более 8 метров. Первый можно установить на дом из негорючих материалов, например, с фасадом из бетона или кирпича и кровлей из шифера или профнастила. Второй комплект предназначен для защиты дома из горючих материалов, например, когда фасад выполнен из дерева или сайдинга, а кровля – из ондулина или мягкого материала. Готовый комплект MZ – 15 Д (арт. 61672) подойдет для монтажа системы молниезащиты дома из горючих материалов размером не более 15 х 18 метров и высотой не более 10 метров. Элементы молниезащиты в этом комплекте выполнены из меди. Вертикальные заземлители во всех комплектах выполнены из омедненной стали.

Таким образом, самостоятельная установка молниезащиты для частного дома без лишних затрат возможна после тщательной подготовки, выбора оборудования по индивидуальному расчету или готового комплекта, изучения инструкции по монтажу. Особенно удобно, когда у производителя можно не только купить молниезащиту, но и получить необходимые рекомендации. Для решения этих задач вы всегда можете обратиться в компанию EZETEK.

Молниезащита частного дома, громоотвод своими руками

Из школьного курса физики известно, что молния – это огромной величины электрический разряд, который в себе несет большую тепловую энергию. Последствия от удара молнии могут быть катастрофическими, поэтому во все времена человечество старалось создать устройства и приборы, которые бы защищали их от этой природной напасти. В современном мире молниезащита частного дома – это совокупность конструктивных особенностей здания и специальных устройств, предназначенных для отвода электричества в землю. Последний носит название молниеотвод, как работает он, какие к нему предъявляются требования?

Виды молниезащиты

Молниезащита дома делится на две категории: внутренняя и внешняя. Цель первой – это защитить от молнии, грозовой разряд которой попал не в сам дом. К примеру, он может попасть в линию электропередач, которая соединяется с внутренней электрической разводкой дома. В этом случае во внутренней электропроводке возникают высокие перенапряжения. Следствие – выход из строя большей части бытовой техники. Во всяком случае, той, которая в это время была включена в розетки. Могут прогореть провода, произойдет замыкание, наихудший вариант – пожар, если проводка была проведена по деревянным перекрытиям или дом был деревянным.

Решить данную проблему можно, установив в электрическую сеть специальные приборы, которые защитят ее от импульсных перенапряжений. К примеру, ограничители перенапряжения, всякого рода разрядники, УЗИП (устройство защиты от импульсного перенапряжения). Все приборы устанавливаются в распределительный щит дома.

Внешняя защита

Внешняя молниезащита – это молниеотвод, который состоит из трех основных элементов:

молниеприемник;
токоотвод;
контур заземления.

Основное требование ко всем трем элементам – надежное соединение их между собой. В зависимости от кровельного материала необходимо использовать и разные типы защиты от молний. Их три: штыревая, тросовая и сетчатая.

Штыревая

Ее обычно использует, если крыша дома покрыта металлическим кровельным материалом. К примеру, металлочерепицей, профнастилом или жестью. Для этого нужно установить на крыше металлический штырь, который будет возвышаться над коньком кровли дома, приблизительно на 1-2 м выше. Это и будет молниеприемник. Сделать его можно из металлического прутка диаметром 8-12 мм, можно использовать для этого и стальную полосу толщиною 4-5 мм и шириною 25-35 мм.

Такой молниеотвод может отводить электрические удары стихии вокруг дома с площадью, равной площади, где радиусом выступает высота молниеотвода. И чем выше устанавливается штырь, тем больше площадь, которую он защищает от ударов молний.

Отводящая способность молниеприемника основана не величине площади, которую он закрывает. Если учитывать, что вертикальная линия установки штыря – это высота равнобедренного треугольника, то основание этой фигуры будет два размера высоты. Получится, что на поверхности грунта может образоваться круг с радиусом, равным высоте установки штыря.

Тросовая

Для этого молниеотвода необходим трос, который натягивается по коньку кровли, и подвешивается он на высоте полметра над уровнем установки конька. Для этого лучше всего использовать трос из оцинкованных проволочек с общим минимальным сечением 5-7 мм. Данная защита от молний применяется, если крыша дома покрыта шифером.

Трос натягивают вдоль конька и крепят к деревянным стойкам, установленным по краям конькового бруса. Если крыша длинная, то стоек может быть больше, главное соблюсти небольшой провис троса. Сильный провис недопустим, потому что таким образом уменьшается расстояние от конька кровли до молниеприемника. А оно не должно быть меньше 1 м. Способ крепления разнообразный, здесь важна прочность установки. Можно крепление провести хомутами (металлическими или пластиковыми), если трос тонкий 5-8 мм, то можно его просто завязать и дополнительно обвязать проволокой.

Сетчатая

Это более сложная конструкция, которая устанавливается на кровли, покрытых черепицей. Сделать такой громоотвод своими руками непросто. Для этого используется стальная катанка сечением 6-8 мм, которая укладывается по всей поверхности скатов крыши в виде сетки с размерами ячеек 6х6 м и больше, все зависит от площади крыши. Все соединения – сварочные, крепление к крыше с помощью скоб.

Что касается токоотвода, то это линия, соединяющая молниеприемник с заземляющим контуром. Обычно для этого используют стальную катанку диаметром 6-8 мм. Здесь важно, чтобы токоотводящий элемент смог выдержать большую силу тока, которая нередко доходит до 200000 ампер. Если выбирается готовая защита, то ее токоотвод – это медная или алюминиевая проволока диаметром 6 мм.

Требования, предъявляемые к токоотводу.

Это должен быть самый короткий путь от молниеприемника до заземляющего контура.
Нельзя использовать при прокладке изгибы и заломы, которые станут в процессе отвода электричества местом появления искрового заряда, приводящему, как показывает практика, к воспламенениям.
Маршрут прокладки выбирается так, чтобы проволока не проходила вблизи окон и дверей.
Если производится устройство молниезащиты деревянного дома, то монтаж токоотвода производится на расстоянии 15-20 см от поверхностей деревянной конструкции. Для этого используются специальные скобы. Представляют они собой металлический зажим, основание которого сделано из жесткого и прочного пластика. Именно пластик ограждает токопроводящий элемент от соприкосновения с деревянными конструкциями дома. Крепится скоба на саморезы. Кстати, эти скобы используются и при сооружении сетчатого молниеприемника, где расстояние между ними 1,5-2,0 м.
Если защита зданий и сооружений от молний – это большая сетчатая конструкция, или длинный уложенный трос, или используются на крыше несколько штырей, то токоотводов должно быть тоже несколько, расстояние между которыми составляет 25 м (согласно СО 153-34. 21.122-2003).
Катанка проводится по стенам строения, по фронтонам и острым выступам кровли. То есть, по тем участкам, в которые может ударить молния.

Контур заземления

Контур защиты от молний в частном доме проводится по той же схеме и конструкции, как и заземление электрических сетей.

В одном метре от фундамента дома и в не менее пяти метрах от входной двери, дорожек, площадок выкапываются траншеи по форме равностороннего треугольника. Глубина траншей – 80 см, ширина – 60 см, длина 1,5-2 м.
В углах треугольника вбиваются штыри из стального уголка размерами 50х50х5 мм. Глубина заглубления – 2-3 м. Уголки не должны забиваться в грунт полностью, высота свободного торчащего отрезка 20-30 см.
Между собой штыри соединяются стальной полосой толщиною 4 мм, шириною 40 мм. Можно использовать для этих элементов те же уголки, что и для штырей.
Этот заземляющий контур грозозащиты соединяется с токоотводом.

Внимание! Все соединительные стыки необходимо крепить электрической сваркой. Болтовые соединения не приветствуются, потому что в процессе эксплуатации молниеотвода дачного дома они могут ослабиться, проржаветь и ослабить проводящие способности всей конструкции.

Сборка своими руками

Перед тем как сделать громоотвод в частном доме, необходимо определиться, какой тип молниеотвода выбрать. Если это штыревой вариант, то сам штырь необходимо установить не на кровельный материал, а на обрешетку.

После чего своими руками прокладывается токоотводящий провод. Если длины купленного куска проволоки или катанки не хватило, то можно провести соединение двух отрезков при помощи алюминиевого или медного контакта, который используется в воздушных линиях электропередачи. Расстояние между скобами – 1,5-2,0 м.

Сооружается заземляющий контур, к которому крепится токоотвод. Перед сваркой все стыки элементов нужно зачистить до металлического блеска. Если используется готовая молниезащита частного строения, то применяются в качестве соединения специальные приспособления на болтовых соединениях из цветного металла.

Внимание! Оптимальный вариант, если контур заземления и молниезащиты расположить недалеко друг от друга и соединить их между собой катанкой или полосой. Этим нормы устройства молниезащиты не нарушаются, к тому же контур становится в два раза больше.

Устанавливая молниезащиту в собственном частном доме своими руками, необходимо понимать, что это элемент безопасности не только строения, но и людей, проживающих в нем. Поэтому не стоит проведение его монтажа откладывать в долгий ящик. Идеальное время для установки –возведение частного дома своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Молниеотвод для частного дома: делаем сами

Владельцы частных жилых домов постоянно задаются вопросом об обеспечении их недвижимости различными видами защиты, в том числе и от молнии. Необходимость возведения поглощающего устройства обычно продиктовано климатом в определенном регионе, и если в конкретной местности наблюдается высокий уровень осадков с грозами, тогда установка громоотвода считается целесообразной. Так как покупки и установка этого приспособления может быть весьма дорогостоящей, то лучше сделать это своими руками.

Выбираем тип устройства

Выбор типа планируемой молниезащиты должен проходить не тогда, когда постройка частного жилого дома уже закончена, а на стадии разработки проекта. Это позволит сделать поглощающее устройство по всем правилам, а также сэкономить впоследствии время и финансовые ресурсы. Принцип работы громоотвода заключается в том, что попавший на приемник мощный электрический заряд направляется в землю для погашения, защищая сооружения от разрушений.

Если частный дом находится на открытом месте вдали от соседних сооружений, если он расположен на возвышенности или рядом есть даже небольшой водоем, то молниеотвод нужно делать обязательно. При этом само устройство должно быть надежным, с учетом всех факторов, которые могут повлиять на поглощение высокого электрического разряда. В данном случае можно сделать выбор в пользу вышки-громоотвода. Такой тип защиты от молний будет иметь наивысшую точку на достаточной высоте, и предотвратит удар молнии в сам дом. Такой тип устройства более затратный, но в его надежности можно не сомневаться.

Если дом будет располагаться возле высоких башен, зданий или возле линии электропередач, то это место в меньшей мере подвержено такому природному воздействию. В этом случае молниезащиту можно сделать на доме со специальным контуром и заземлением под домом. Оба типа сооружений можно сделать своими руками. Для этого нужно получить специальные познания о выполнении подобных видом работ, приобрести расходные материалы для возведения молниезащитного устройства, сделать схему его расположения и место заземления.

При выборе типа устройства для защиты здания от молнии следует учесть вид грунта, на котором стоит дом. Различные виды грунтов имеют разную проводимость электричества, а также уровень сопротивления. В зависимости от сопротивления почвы подбирается сечение металлического листа для заземления и размер заглубленного контура. Также тип молниезащиты будет зависеть от исходного состояния здания. Обычно молния попадает в наивысшую точку дома или ближайшее высокое дерево. Антенны, столбы, деревья служат экраном при ударе молнии. В таком случае в эту зону поражения могут попасть люди, автомобили или другие объекты.

Видео “Плюсы и минусы молниеотвода”

Как сделать самостоятельно

Полноценная система предохранения дома от высокого разряда состоит из внешней и внутренней защиты. Внутренняя нужна для предотвращения резкого скачка напряжения в электросети. Ограничитель перенапряжения может сработать даже в том случае, если молния ударила в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого здания и людей в нем. Для того чтобы сделать грозозащиту своими руками нужно знать, что эффективное приспособление должно состоять из обязательных элементов – молниеприемника, токоотвода, а также контур заземления. При необходимости можно использовать опору.

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм² при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Схема действия удара молнии

Токоотвод. Эта часть молниезащитной конструкции может представлять собою толстую проволоку от 5 мм в диаметре. Для проволоки хорошо подойдет оцинкованная сталь, так как имеет хорошие характеристики. Токоотвод размещается в месте, куда молния может ударить с наибольшей вероятностью. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Особенно осторожным нужно быть, если кровля или другие части здания выполнены из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, хомуты или скобы.

Заземление. Последний элемент молниезащиты необходим для того чтобы увести мощный электрический заряд в землю. Выбор материала должен быть сделан в пользу такого металла, который имеет хорошую проводимость электричества с низким значением сопротивления. Размещается заземление на расстоянии около 5 метров от стен дома или крыльца, не меньше. Не рекомендуется его устанавливать возле дорожек или других мест, где могут находиться люди. Это место можно оградить забором для большей безопасности (не менее 3 метров от заземлителя).

Затем нужно определить глубину, на которую будет помещено заземление. Это значение обычно более индивидуально, чем другие показатели. На это может влиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухую почву заземление нужно делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, и закрепить заготовку при помощи сварки на токоотводе. Затем закапать заземлитель в землю.
Во влажный или торфяной грунт заземление можно сделать на глубине от 80 см.

Решение соорудить отдельно расположенную вышку для защиты здания от удара молнии обычно принимают в том случае, если для этого есть место на территории, и в окружении нет подобных приспособлений. Этот метод может быть более затратным, но не менее эффективным. Также он достаточно прост в понимании конструкции.

Выбираем место под молниеотвод

Специалисты рекомендуют возводить громоотвод на расстоянии нескольких метров от дома. Например, окраина земельного участка. В этом месте он не будет мешать, но не потеряет своего предназначения. Не стоит размещать такой вид молниезащиты на расстоянии более 100 метров. Подобную проблему можно решить скооперировавшись с владельцами соседних участков, так как громоотвод может обеспечить защиту от молнии одновременно нескольким домам, а то и десятку сразу.
Молниеотвод должен размещаться так, чтобы его наивысшая точка возвышалась над домами минимум на 2 метра. В данной ситуации существует прямо-пропорциональная зависимость – чем выше, тем лучше. Но чтобы не притягивать лишние заряды, не стоит делать ее слишком высокой.

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Заземление

При монтаже вышки заземление делается несколько другим способом. На земле можно начертить условный равносторонний треугольник (сторона 1,2-1,5 м). На месте углов треугольника в землю должны входить вертикальные заземлители, нижний конец должен входить в землю на 2,5 метра и глубже, а верхний на полметра от поверхности земли. Заземлители могут быть из арматуры или медных стержней с ровной поверхностью (что очень дорого). Вертикальные элементы заземления соединяются между собой горизонтальными под землей. В центре этого треугольника устанавливается сама вышка.

Последний этап установки молниеотвода в частном доме – соединение контура с заземлением. Этот момент очень важен. Для того чтобы сам проводник не окислялся, его нужно покрыть гофрой. Это позволит снизить проходимость заряда. Стержень-приемник можно регулярно зачищать своими руками тогда, когда будут заметны признаки окисления его поверхности.

Видео “Громозащита своими руками”

Молниеотвод – это весьма полезный инструмент, который поможет защитить ваш дом от прямых ударов молнии. Как его построить самому – смотрите в ролике.

Делаем самый простой громоотвод с деревянным шестом. Создание громоотвода своими руками в частном доме. Монтируем молниезащиту своими руками

Если дом будет располагаться возле высоких башен, зданий или возле линии электропередач, то это место в меньшей мере подвержено такому природному воздействию. В этом случае молниезащиту можно сделать на доме со специальным контуром и заземлением под домом. Оба типа сооружений можно сделать своими руками.
Для этого нужно получить специальные познания о выполнении подобных видом работ, приобрести расходные материалы для возведения молниезащитного устройства, сделать схему его расположения и место заземления.

Видео “Плюсы и минусы молниеотвода”

Как сделать самостоятельно

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм 2 при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Решение соорудить отдельно расположенную вышку для защиты здания от удара молнии обычно принимают в том случае, если для этого есть место на территории, и в окружении нет подобных приспособлений. Этот метод может быть более затратным, но не менее эффективным. Также он достаточно прост в понимании конструкции.

Выбираем место под молниеотвод

Устанавливаем вышку

Заземление

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод — это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

наружного;
внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель , рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты
.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод , который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

молниезащитной сетки;
стержневые громоотводы;
тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

уровень защиты;
схема молниеотвода;
технические сложности реализации проекта;
вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Историческая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод) — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге, вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

штырь для молниеприемника;
металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
нержавеющая сталь для подготовки заземления;
сварочный аппарат;
пила с диском по металлу;
дрель- электрическая;
мультиметр;
кувалда или молоток;
лопата штыковая;
гаечные ключи;
болты М8 или М10;
дюбеля;
хомуты для крепежа;
мощный деревянный шест;
держатели.

Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует два типа конструкций:

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10 метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности , для эффективного выполнения функции защиты дома от молний.

Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:

Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

Установка конструкции

Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:

Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур
. Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты
зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта
, разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода
простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км
. Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник
— металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты
— 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка
— сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока
— трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник
представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод
служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление
. Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так
:

Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м
(можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии
при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов
. Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты.
Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

10 креативных язычков на молнии | Сделай сам

Все сообщения могут содержать партнерские ссылки.

После того, как вы поделились тем, как сделать язычок на молнии, многие из вас спрашивали, как сделать язычок. Итак, чтобы помочь вам запустить колеса, я собрал несколько забавных примеров того, как вы можете использовать креативные язычки на молнии в своем любимом проекте сумки.

Но прежде чем я начну с глазури, я подумал, что было бы неплохо освежить вашу память о том, как создать язычок на молнии.Эти простые язычки прикрепляются к концу ленты молнии, и их очень просто сделать. Они дают прекрасную возможность добавить ярких красок и укоротить молнию. Узнайте все о них здесь.

10 язычков с застежкой-молнией Creative

Теперь давайте приступим. Эти креативные язычки на молнии — идеальный способ оживить простой проект сумки на молнии. Давайте взглянем.

1. Язычки с застежкой-молнией

Сделайте мгновенный фокус с помощью суетливой резки.

2. Открытая сумка на широкой молнии от Элси Марли

Контрастная ткань и верхняя отстрочка — интересный способ добавить функциональности вашему проекту.

3. Кожаная кисточка с бахромой

Добавьте ярких красок в свой проект с помощью кожаной кисточки с бахромой, не требующей пришивания.

4. Фасонный язычок на молнии

Кусок шпагата, зажатый между двумя формами ткани, — это простой способ сделать язычок для молнии.

5. Металлическая застежка-молния

Добавьте блеска и блеска вашему следующему швейному проекту с помощью этого металлического язычка на молнии.

6. Молния с перекрестным узлом

Эта простая в изготовлении застежка-молния чрезвычайно прочна для тех, кто очень любит проекты.

7. Не пришиваемый кожаный язычок на молнии

Добавьте нотку роскоши с помощью этого простого в изготовлении язычка с застежкой-молнией.

8. Тканевый язычок молнии

Координируйте свои ткани с помощью этого простого в изготовлении язычка на молнии из ткани.

9. Язычок с бусинами

Если вы хотите выйти из коробки со своим оборудованием, это идеально! Это идеальное сочетание хрусталя и блесток.

10. Легкая кожаная застежка

Не выбрасывайте этот старый изношенный кожаный кошелек. Вместо этого разрежьте его и превратите во что-то прекрасное.

Теперь я знаю, что ваши творческие колеса крутятся и вам не терпится сделать несколько сумочек на молнии.Итак, не забудьте взглянуть на этот обзор из более чем 100 бесплатных моделей сумок на молнии .

Вам также могут быть интересны эти статьи.

Здравствуйте! Ты здесь новенький?
Хотите узнать больше о шитье? Если это так, не забудьте подписаться на нашу рассылку ЗДЕСЬ и никогда не пропустите ни одного стежка! Ежедневные советы по шитью, повседневные проекты и фантастическое вдохновение доставляются прямо в ваш почтовый ящик!
Бонус – бесплатных загрузок при подписке на рассылку новостей.
Не стесняйтесь связаться со мной через Facebook , Pinterest или Instagram . Я с нетерпением жду знакомства с вами и зашивания бури!

11 способов починить сломанную молнию

Знание того, как застегнуть молнию, возможно, является одним из самых полезных модных лайфхаков, которые вы когда-либо изучали. Причина в том, что почти каждое платье, пиджак, юбка и пара брюк в вашем гардеробе имеют хотя бы одну молнию. Но это не всегда легко исправить. На самом деле, сломанные застежки-молнии, пожалуй, самый неудобный модный предмет для ремонта, потому что, чем больше вы пытаетесь двигать ползунок вверх и вниз (в различных состояниях бедствия), тем чаще может сломаться молния.

Хотя вы можете отнести застежку-молнию в местный ремонтный магазин для замены, если вы собираетесь выйти из дома и ваше платье или сумка внезапно порвутся, вам нужно быстрое и простое решение. Кроме того, поскольку многие магазины закрыты до середины апреля, обращение к эксперту может быть даже не вариантом, поэтому у вас может быть и , чтобы починить молнию самостоятельно.

Здесь, в рамках нашей продолжающейся серии «Как сделать» Лаборатория стиля, мы собираем лучшие приемы ремонта молнии с использованием предметов домашнего обихода, таких как вазелин, карандаши и даже лак для ногтей — в зависимости от того, что у вас есть.

Прокрутите вниз, чтобы найти простые и быстрые решения, которые помогут вам снова встать на путь.

Причин поломки молнии может быть несколько. Во-первых, давайте удостоверимся, что мы знаем названия каждой части молнии (включая зубцы, ползунок и съемник), чтобы инструкции о том, как ее починить, были максимально понятными:

Гетти Изображений

Если молния отделяется или расстегивается после застегивания

Гетти Изображений

1.Используйте плоскогубцы

Ваша молния вроде бы работает нормально, но потом, как только она застегнута, все зубцы расстегиваются? Итак, проблема в ползунке (также известном как деталь, предназначенная для скрепления зубов). Со временем эти ползунки начинают ослабевать и зиять, что делает их менее эффективными при фиксации зубов на месте. Хотя вы можете отнести свою одежду к портному, чтобы заменить всю молнию, есть простой и более доступный способ, который вы можете попробовать в первую очередь (потому что никто не захочет раскошелиться на целую новую молнию, если вы можете легко починить ту, которая у вас уже есть). .

Пока бегунок все еще прикреплен к одежде, достаньте плоскогубцы. Часть ползунка, которая прикрепляется к съемнику (на внешней стороне одежды), называется верхней пластиной. Та часть ползунка, которая обращена внутрь стороны предмета одежды, называется нижней пластиной. Используйте пинцет, чтобы сжать верхнюю и нижнюю пластины вместе, чтобы вернуть слайдеру его первоначальную, более плотную форму. Простой способ проверить, работают ли плоскогубцы, — проверить, что зазор между двумя местами (где живут зубья) становится меньше.

Будьте осторожны, не нажимайте сразу слишком сильно, так как слишком сильное давление может сломать ползунок. Цель состоит в том, чтобы делать это постепенно, сжимая пластины с обеих сторон съемника, пока это не станет правильным.

Посмотрите это видео, чтобы увидеть весь процесс:

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Если ползунок сойдет с дорожки

Гетти Изображений

2.Возьмите отвертку

Если одна или обе стороны бегунка соскочат с направляющей, молнию не обязательно менять, достаточно просто пристегнуть бегунок. Для этого вам сначала нужно найти «дно» молнии. Нижняя часть молнии, как правило, находится ближе всего к полу, когда вы носите одежду. Если вы не можете сказать, какая сторона правая, найдите конец с квадратным язычком ткани после того, как застегнется молния.

Затем вставьте зубья с этого конца в ползунок.Если вам нужен дополнительный рычаг, чтобы вставить зубья на место, используйте отвертку с плоской головкой. Как только зубья окажутся внутри обеих сторон ползуна, используйте съемник, чтобы переместить его вверх и вниз по направляющей, чтобы зафиксировать его на месте.

Если молния застряла:

3. Воспользуйтесь пинцетом

Сначала проверьте, не застряло ли что-нибудь в молнии, например, другой предмет одежды или даже ненужные волокна. Если возможно, удалите эти препятствия вручную перед повторной попыткой застегивания.

Гетти Изображений

Если, однако, застрявший предмет по-прежнему не двигается, попробуйте пинцетом медленно вытащить засор из зубов.Иногда мягкое покачивание съемника вверх и вниз, когда вы дергаете ползунок, также может помочь сместить более жесткие предметы.

4. Используйте карандаш или жидкость для мытья посуды

Если молния по-прежнему не двигается, не теряйте веру. Возможно, вам придется оказать ему дополнительную помощь. Начните с карандаша, чтобы покрыть зубы, окружающие ложу, тонким слоем графита — это будет действовать как смазка, облегчая плавный ход. Если это не помогло, попробуйте небольшое количество жидкости для мытья посуды, чтобы еще больше помочь ползунку двигаться вверх и вниз по зубам.

5. Попробуйте Vas eline

Если карандаш и жидкость для мытья посуды не работают или вы опасаетесь, что они могут испачкать вашу одежду, попробуйте вазелин. Начните с того, что возьмите ватную палочку и нанесите на ее внешнюю сторону тонкий слой вазелина. Затем используйте ватную палочку, чтобы нанести желе на зубы, окружающие закупорку.Идея состоит в том, что вазелин поможет удалить любые мелкие предметы, которые могут застрять в молнии.

Если у вашей молнии отсутствуют зубцы:

Молнии с отсутствующими зубцами могут быть особенно хлопотными в ремонте, поэтому мы рекомендуем отдать вашу одежду портному для устранения этой конкретной проблемы. А пока прокрутите вниз, чтобы увидеть наши быстрые исправления, пока у вас не будет времени добраться до магазина изменений.

Если ваша молния не держится:

6. Используйте плоскогубцы

Если ваша молния продолжает спадать, это часто означает, что зубцы либо сместились, либо стерлись.Начните с внимательного осмотра самой молнии, чтобы определить, не выровнены ли какие-либо зубцы. Если это так, используйте набор плоскогубцев, чтобы медленно согнуть зубья мошенника обратно на место. В качестве альтернативы, если они все находятся в правильном месте, перейдите к следующему шагу.

7. Попробуйте лак для ногтей

Если вы подозреваете, что зубы стерлись из-за чрезмерного использования (да, такое случается), может сработать уловка, состоящая в том, чтобы покрасить зубы прозрачным лаком для ногтей. Это эффективно утолщает зубцы, что может помочь восстановить прежнюю работоспособность молнии.Если вы обнаружите, что молния все еще не застегивается после нанесения первого слоя лака, возможно, стоит попробовать еще один или два слоя.

Примечание. Прежде чем наносить поверх еще один слой, убедитесь, что у вас есть достаточно времени для надлежащего высыхания каждого слоя, иначе зубья станут липкими и шероховатыми.

Быстрое устранение неполадок

8. Используйте скрепку для бумаг

Если ничего не помогло и вы не можете заставить надоедливую молнию оставаться на месте, возможно, вам придется полностью заменить молнию.До тех пор краткосрочное исправление заключается в том, чтобы вставить скрепку в эту петлю на ползунке:

Гетти Изображений

Затем зацепите другую сторону скрепки за пуговицу или застежку в качестве верхней части молнии, чтобы зафиксировать все на месте.

9. Или английская булавка

В качестве альтернативы, если у вас есть под рукой английская булавка, застегните простую булавку с обеих сторон молнии, например:

Гетти Изображений

Это не долгосрочное решение, но может оказаться очень удобным, если ваш почтовый индекс сломается, когда вы находитесь вне дома, или если у вас нет времени, чтобы починить его.

Чтобы молния снова не порвалась, помните:

10. Не дергайте

Гетти Изображений

Лучший способ не сломать молнию — не прилагать слишком много усилий, чтобы застегнуть ее. Вместо этого используйте устойчивые последовательные движения, чтобы направлять ползунки вверх и вниз по молнии. Если вам нужно начать очень сильно тянуть, чтобы заставить съемник двигаться, остановитесь и повторите оценку.

11.Убедитесь, что молния не находится под слишком сильным давлением.

Если вы пытаетесь застегнуть сумку, которая переполняется, или джинсы, которые слишком малы, вполне возможно, что молния согнется, когда слишком сильное давление раздвинет зубцы. Хитрость здесь заключается в том, чтобы не форсировать застежку-молнию. Когда при закрытии молнии возникает значительное сопротивление, это часто является признаком того, что даже если вам удастся ее закрыть, молния все равно может сломаться. Вместо этого попробуйте опустошить сумку или отнести одежду в мастерскую, чтобы посмотреть, можно ли как-нибудь подогнать ее по размеру (скорее всего, если молния слишком тугая, чтобы застегнуть ее, одежда не особенно удобна). носить любой), который может поразить двух зайцев одним выстрелом.

Вот и все, наши советы и рекомендации по ремонту сломанной молнии.

Подписывайтесь на Наташу в Instagram.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Доска для молнии своими руками для детей

Я люблю делать игрушки своими руками. Моя коробка для перетаскивания своими руками и сенсорная доска для младенцев должны быть двумя из моих самых популярных постов на сайте Laughing Kids Learn.Не забудьте проверить их в конце этого поста.

Tossum (в возрасте 2,5 лет) очень поступил на сцену независимости и желая сделать все себя. Есть времена, которые она способна завершить вещи с большим успехом, однако мы часто можем обнаружить, что некоторые задачи немного за пределами ее нынешних способностей, и тогда мы входим на стадию крупных разочарований и территории тантурема. Я знаю, ты понимаешь, что я имею в виду. 🙂

Пытаясь одеться, Поссум заинтересовалась застежкой-молнией, которую она нашла на штанах.Я продемонстрировал ей, как работает молния, и она сама сделала несколько попыток. Именно с этого момента у меня родилась идея сделать сенсорную доску на молнии для детей своими руками! Простой, веселый и обучающий .

Что вам понадобится –

Кусок картона
Различные застежки-молнии (опционально разных размеров и цветов)
Пистолет для горячего клея
Ножницы

Как сделать своими руками доску для молнии для детей

Я начал с того, что вырезал кусок картона из старой коробки из-под подгузников. У меня было 10 цветных молний для этой сенсорной доски, поэтому я сделал размер доски подходящего размера, чтобы все молнии подходили. Это хорошая идея, чтобы сначала решить, как вы хотите, чтобы ваши молнии располагались на доске. Я думал, как эта доска будет использоваться во время игры, поэтому для меня было важно заставить их двигаться в разных направлениях.

Подготовка молний

Рекомендуется убедиться, что ваши молнии не могут полностью отделиться после использования. У тех, которые я использовал, были маленькие металлические скобы на конце, чтобы они не развалились.Если у вас нет этих металлических скоб, я бы посоветовал добавить скобу самостоятельно.
Я обнаружил, что мои молнии не сидят полностью ровно, когда их кладут на доску. Используя качественные ножницы, я отрезал концы застежек-молний, как четко показано выше .

Выполнение этого шага позволило каждой молнии лежать совершенно ровно и быть готовым к следующему шагу.

Крепление молний к плате

Здесь все немного сложнее, и я рекомендую выполнять этот шаг только взрослым.Используя пистолет для горячего клея, нанесите клей по обеим сторонам молнии, полностью избегая средней области, которая позже будет отделена при открытии молнии.

Важно помнить –

Используйте как можно меньше клея , так как клей будет растекаться при прикреплении к доске. Вы не хотите, чтобы он распространился на эту среднюю область молнии и заставил молнию не открываться!
Работайте быстро, но осторожно. Клей будет очень горячим, но быстро сохнет.Вам нужно знать о себе, и я рекомендую не делать этого, когда есть потенциальные отвлекающие факторы (если это вообще возможно).
Придерживайтесь плана и узнайте, где будет располагаться каждая молния, прежде чем добавлять клей.

После того, как вы добавили клей, нанесите его на картон и слегка прижмите молнию, чтобы она встала на место. Помните, что вы хотите, чтобы клей не попадал в середину молнии , поэтому нанесение/растекание клея по внешним краям – отличная идея.

Решение потенциальной проблемы

Из 10 застежек, которые я сделал, только один не позволил мне застегнуть его сверху вниз. Очевидно, что часть горячего клея попала в середину молнии и закрыла ее. Как мне удалось легко решить эту проблему, так это потянуть одну сторону молнии и снова попытаться застегнуть молнию. После нескольких попыток проблема была решена, и я снова смог закрепить молнию с помощью клея.

Обучение, достигнутое с этой доской на молнии

Поссум отлично провела время, играя со своей доской для застежек-молний, и делала это большую часть дня.На самом деле, она, кажется, играет со многими обучающими активами, такими как самодельная коробка для перетягивания, которую я делаю для нее. Возможно, потому что я улавливаю ее интересы и этапы развития. Ключевые баллы обучения, достигнутые с помощью этой доски на молнии, —

Мелкая моторика
Сенсорное осознание
Определение цветов
Обсуждение длины молнии и т. д.

Этот тип доски также был бы великолепен для тех детей, которые могли бы использовать их на этапе приучения к туалету , так как они будут достаточно заняты, чтобы сидеть спокойно.Также можно добавить в машину для дальних автомобильных поездок .

Честно говоря, это была простая доска для занятий, чтобы сделать . Вероятно, мне потребовалось около 15 минут, чтобы собрать его, и обучение и удовольствие, которые уже были получены от Possum с его использованием, были абсолютно бесценны. Я знаю, что она попросит поиграть с ним завтра и, несомненно, через несколько дней.

Мне также очень нравится, что эта идея действительно подходит для детей дошкольного возраста.

Ваш ребенок любит играть с доской на молнии?

Посмотрите, что еще мы сделали!

Доступны электронные книги с участием Laughing Kids Learn

Установка невидимой молнии (с видео) | Блог Колетт

Как пришить невидимую молнию от Colette Patterns на Vimeo.

Молнии могут быть пугающими даже для опытных швей. Причина? Молнии часто устанавливаются неправильно.

Происходит много швов и ругательств, особенно когда это простая ошибка. Больше не нужно бояться молний!

Мы здесь, чтобы помочь. С небольшой практикой у вас это получится. Помните, что нужно время, чтобы освоить что-то новое, и даже тогда легко сделать ошибку. Дайте себе передышку, если вы чувствуете себя подавленным, и вернитесь к этому позже.

Невидимые молнии — одни из самых красивых молний, потому что они (как следует из названия) невидимы.Мы любим использовать эту молнию в одежде, которую шьем для себя, и часто рекомендуем ее в наших выкройках. Они выглядят чисто и профессионально, и (что еще лучше) их, пожалуй, проще всего установить!

Необходимые предметы:

потайная молния
резьба
ножницы
булавки
лапка для потайной молнии
лапка для молнии
одежда

Прежде чем мы начнем, взгляните на заднюю часть вашей невидимой молнии. Вы заметили, как витки молнии загибаются назад? Именно поэтому молния менее заметна, чем обычная молния. Но для вшивания полезно сначала развернуть эти витки и прижать молнию. Это позволяет вам сшивать немного ближе к катушкам.

1) Расстегните молнию изнаночной стороной вверх. Установите утюг на теплый (или синтетический) режим. Пальцами расправьте зубцы молнии, одновременно прижимая ее кончиком утюга.Сделайте это с обеих сторон.

Лента молнии

обычно меньше 5/8″

2) Положите одежду лицевой стороной вверх, лицом к себе. Расположите молнию на ткани лицевой стороной вниз. Здесь мы оставили около 1/4 дюйма между лентой молнии и краем ткани, потому что лента молнии была тонкой. Используйте направитель для швов или измерительную ленту, чтобы убедиться, что спираль молнии совмещена с припуском на шов. В данном случае был использован припуск на шов 5/8″.

расположите булавки параллельно молнии

3) Приколите молнию к изделию. Обратите внимание, что молния на этой фотографии расположена лицевой стороной вниз, как и должно быть каждый раз, когда вы вшиваете невидимую молнию.

4) Вставив невидимую лапку для молнии в машину, опустите лапку на молнию. Убедитесь, что катушка молнии находится в левом желобке лапки.

медленное шитье помогает предотвратить сморщивание ткани

5) Втачать застегнутую молнию. Шейте медленно, удаляя булавки до того, как они достигнут лапки. Остановитесь, когда дойдете до конца молнии или отметки на одежде, где должна заканчиваться молния.Backstitch около 1/2 дюйма.

6) На противоположной стороне приколите молнию к изделию так, как показано на фото выше. Опять же, убедитесь, что правая сторона ткани обращена вверх. Таким образом, вы прикалываете молнию к лицевой стороне ткани.

дважды проверьте молнию перед пришиванием

7) Застегните молнию, чтобы убедиться, что вы правильно ее пристегнули. Эта часть может легко перекрутиться, поэтому лучше перепроверить перед тем, как приступить к шитью. После того, как вы проверили, распакуйте его перед шитьем.

не забудьте прострочить конец молнии

8) Вшейте молнию, как с другой стороны. Однако на этот раз убедитесь, что катушка молнии находится в правой боковой канавке лапки.

9) Теперь молния плотно прилегает к вашей одежде, вы это сделали! Осталось еще несколько шагов. Застегните молнию и слегка нажмите, прежде чем продолжить.

убедитесь, что припуски на швы совпадают

10) Вложите молнию в припуски на швы и тщательно закрепите остальную часть шва.Кончик молнии не должен мешать, иначе он застрянет в стежках, которые вы собираетесь делать.

держите линию шва ровно, чтобы избежать складок

11) Снимите невидимую лапку для молнии и замените ее стандартной лапкой. Поставьте лапку слева от молнии. Начиная примерно на 1/4″ или около того выше конца молнии, медленно прошейте вперед, затем сделайте небольшой задний стежок. Застежка-молния добавляет объем прямо здесь и будет пытаться оторваться от иглы. Вместо того, чтобы заставлять иглу находиться рядом с застежкой-молнией, просто медленно прошивайте как можно ближе к застежке-молнии.Сшейте оставшуюся часть одежды.

12) Вы можете видеть, что между линиями стежков есть расстояние примерно 1/8″. Хорошо, что они не совпадают! Если вы можете идеально совместить их, сделайте это. Даже с таким небольшим пространством ваша молния все равно будет хорошо выглядеть.

Вот оно! Прекрасная готовая невидимая молния.

Сумки на молнии «Сделай сам» — «Сделаем все своими руками» — с Крицын Меркли

Привет, друзья! Настало время школьных занятий, и сегодня у нас есть для вас простой мастер-класс по изготовлению сумочки на молнии своими руками.Эти простые в использовании инструкции покажут, как быстро приготовить эти пакеты в качестве простого проекта для начинающих.

Расходные материалы: ткань (внешняя и подкладочная ткань), застежка-молния 7″, швейная машина или игла с ниткой, булавки, ножницы, опционально: лапка для вшивания молнии.

1. Для начала вы разрежете ткань на 4 части размером 8″x6″. (2 детали снаружи и 2 ткани подкладки)

2. Сначала положите 1 внешнюю часть лицевой стороной вверх. Затем вы положите молнию лицевой стороной вниз так, чтобы они были лицевыми сторонами друг к другу, а молния должна быть выровнена с краем.Закрепить на месте. Сверху положите один из кусочков подкладочной ткани лицевой стороной вниз. Молния должна быть зажата между тканью.

№

3. Сшейте их все вместе, прострочив прямую строчку по краю, продев обе части ткани и молнию. (Возможно, вам придется поднять ногу над застежкой-молнией, так как она может затянуться.)

4. Теперь сложите подкладку, а затем заверните ее назад. Вы хотите, чтобы изнаночные стороны как подкладки, так и основной ткани соприкасались.

5. Повторите шаги 2–4 с двумя другими деталями внешней и подкладочной ткани. Поместите противоположный край вашей молнии (противоположный край от того места, где вы уже пришили ее к ткани) лицевой стороной вниз на другой кусок основной ткани и положите другой кусок подкладки лицевой стороной вниз сверху. Стачайте нижний край, прошивая ткань, подкладку и молнию. (Перед шитьем убедитесь, что молния и ткани расположены в правильном порядке).

6. Сложите его, как вы это делали с первыми деталями.

7. Убедившись, что молния пришита правильно, сложите один из основных кусков ткани так, чтобы он лежал на другом лицевой стороной вниз. Продолжайте таким же образом с подкладочной тканью. Прикрепите булавками, чтобы ткань оставалась ровной.

8. Убедитесь, что молния расстегнута примерно наполовину, прострочите по всему периметру, за исключением небольшого (около 2″) отверстия на стороне подкладки. Одно замечание: если вы хотите, чтобы молния лежала более плоской и квадратной после того, как она будет завершена, сложите молнию в сторону подкладки, чтобы большая часть молнии была обращена к стороне подкладки, пока вы сшиваете ее вместе.

Молния загнута в сторону подкладки.

9. Выверните его лицевой стороной наружу через отверстие. Прогладьте утюгом и зашейте отверстие.

И все! Очень легкие и симпатичные сумки на молнии, в которые можно положить школьные принадлежности, медикаменты, косметику и т. д.

Разве они не такие забавные?

Я решил сделать несколько простых браслетов-координаторов, вы можете найти туториал.

_____________________________

Из него получилась бы идеальная косметичка!

Большое спасибо, что поделились Мари!!

Чтобы узнать больше о проектах своими руками здесь, на сайте, ознакомьтесь с этими сообщениями:

Для всех DIY проектов и учебных пособий, перейдите ЗДЕСЬ.Все идеи подарков смотрите ЗДЕСЬ.

НАСЛАЖДАЙТЕСЬ!!

Как установить/пристегнуть молнию

Basic Застежка-молния

Я знаю… молнии могут показаться страшными.

Вы избегали их?

И чем заменить пуговицы, кнопки, крючок/петлю или липучку?

Если да, то тебе просто нужно показать этим маленьким козлам, что ты здесь главный.

Серьезно, они не такие уж сложные… Просто нужно немного потренироваться.

И они действительно могут быть очень полезными.

Вы можете использовать обычную молнию для одежды, отверстий для подушек, сумок, сумок и т. д.

Кроме того, маленькая веселая молния всегда может оживить проект.

Кроме того, если у вас есть только супердлинная молния, которая слишком длинна для вашего проекта……. не беги в магазин. Используйте то, что у вас есть.

Хотите узнать больше об основных молниях?

Прежде всего, молнии в магазине иногда могут быть дорогими.Взгляните на некоторые из этих недорогих молний , которые я нашел в Интернете….. с БЕСПЛАТНОЙ доставкой!

Теперь, чтобы пристегнуть молнии, вам, скорее всего, понадобится лапка для вшивания молнии. Они узкие по размеру и имеют насечку слева для иглы и насечку справа. Это делается для того, чтобы прижимная лапка могла встать прямо рядом с застежкой-молнией, делая шов очень близко к этой молнии.

Теперь, в зависимости от вашего проекта, схема крепления молнии может немного отличаться.Но вот основная идея.

Вот два куска ткани, которые я хочу соединить вместе.

Во-первых, я обработал два края, которые хотел соединить молнией, обметочным швом (зигзаг тоже подойдет), а затем сшил эти две стороны вместе (лицевыми сторонами вместе), используя припуски на швы 5/8 дюйма… …и большая длина стежка (наметочная строчка).

(Используйте любой припуск на шов, который вам дали или который вы позволили себе, если вы сделали свою собственную выкройку.)

Затем выверните на «изнаночную» сторону и прогладьте два открытых края.

Теперь у вас, скорее всего, есть начальная и конечная точки молнии на ткани. Это может быть верхний край ткани или 1/2 дюйма вниз и т. д. Где бы он ни находился, поместите конец там, где он должен начинаться, и поместите молнию лицевой стороной вниз. Затем выровняйте центр зубцов молнии по центру открытого шва. Наклейте немного скотча вдоль задней части молнии и, когда вы отцентрируете молнию, положите ее и закрепите лентой.

*Вы также можете использовать булавки, чтобы зафиксировать молнию на месте.Мне просто нравится скотч, потому что он менее громоздкий. Попробуйте, если никогда не пробовали. 🙂

Постепенно продвигайтесь вниз по молнии, проверяя, чтобы молния располагалась точно по центру шва…..и продолжайте размещать кусочки ленты.

( И для использования моей техники [в следующих нескольких шагах] не размещайте кусок ленты прямо там, где фактическая застежка-молния, и примерно на 2 дюйма ниже этого. Вы поймете в следующих шагах. )

Затем переверните ткань и вставьте булавку прямо над нижней частью молнии.Это просто покажет вам, где находится конец, потому что вы не хотите пришивать металлическую (или толстую пластиковую) деталь на конце молнии.

Я всегда начинаю с нижней части молнии и продвигаюсь вверх.

Итак, сначала переместите иглу полностью влево (чтобы не сломать иглу), и теперь вы готовы начать шить по правой стороне шва. Просуньте ткань (лицевой стороной вверх) под прижимную лапку и найдите булавку, которой вы отметили нижнюю часть молнии.Теперь у каждой молнии разная ширина… так что почувствуйте, как далеко выходят ваши зубцы молнии, и пришейте справа от них, а не на них. Какое бы расстояние от зубцов вы ни использовали, просто сделайте его одинаковым, когда будете пришивать молнию. Обратный шов раз или два, а затем начать шить.

Продолжайте шить по всей длине молнии, пока не останетесь примерно в 2 дюймах от конца.

Теперь, , держите иглу в ткани , а затем поднимите прижимную лапку и поднимите ткань.

И расстегните молнию так, чтобы она оказалась позади иглы и не мешала. (Вот почему вы не использовали ленту на спине прямо здесь, где была застежка-молния.) Расстегнув молнию, вы уберете эту короткую застежку-молнию во время шитья. Меня это просто раздражает при шитье….. но некоторые люди просто шьют вокруг него. Делайте то, что вам нравится больше всего.

Теперь снова выровняйте центральный шов ткани так, чтобы он был немного левее. Затем продолжайте шить и в конце отстрочите.

**Я делаю это, чтобы дать больше ткани, чтобы покрыть бегунок молнии после того, как она будет застегнута.Опять же, это просто предпочтение. Если вы не возражаете, просто выровняйте шов по центру молнии и прострочите до конца.

Теперь полностью переключите выравнивание иглы вправо.

Поверните ткань на четверть оборота, чтобы можно было прошить нижнюю часть молнии. Прошейте несколько раз вперед и назад, чтобы закрепить конец молнии на ткани.

Затем снова переверните ткань, чтобы можно было начать шить по другой стороне молнии. Прошейте справа вдоль левой стороны молнии, точно так же, как вы делали это вдоль правой… убедитесь, что вы прошиваете такое же расстояние от этого центрального шва.Снова остановитесь в 2 дюймах от конца, оставив иглу в ткани. Затем распорите этот центральный шов, пока он не выйдет за заднюю часть лапки для молнии.

Расстегните молнию так, чтобы она не мешала и сразу за лапкой для молнии…….а затем сдвиньте край ткани немного вправо, чтобы освободить место для головки молнии и с этой стороны. Продолжайте шить до самого конца и прострочите.

Теперь переверните ткань и потяните ленту.

Теперь распорите центральный шов.

Затем потяните за молнию, чтобы убедиться, что она работает.

Вот это да!

Теперь подогните верхний край и пришейте, добавьте тесьму, чтобы закрыть верхний необработанный край (как показано выше), или следуйте указаниям, которые вы используете.

Последний совет:

Вы работаете над проектом и вам нужна 8-дюймовая молния……но у вас только 22-дюймовая молния??

Не беспокойтесь…….просто вставьте эту молнию под обычную лапку для вшивания молнии на нужной вам длине молнии и используйте самый широкий зигзагообразный стежок (длина стежка установлена на «0») и прошейте несколько стежков прямо там, в том месте.Это зажмет молнию прямо в этом месте.

Теперь вы можете отрезать молнию прямо под этими стежками.

Теперь, когда вы профессионал в застегивании молний, вам нужны МОЛНИИ!!!! Проверьте эти доступные молнии с БЕСПЛАТНОЙ доставкой! Так много 🙂

. . . . .

Все еще не терпится узнать некоторые основные советы по шитью?

Попробуйте свои силы в этих уроках:

Сохраните

Как пришить молнию — самый простой способ для начинающих

Научись вшивать молнию ! Вы хотите освоить все основы, но последнее, за что вы чувствуете себя уверенно, это как вшить молнию? Почему мысль о вшивании молнии стоит последней в вашем списке навыков шитья? Познакомьтесь с застежкой-молнией поближе, и у вас будет другой взгляд.

Как вшить молнию

Как вшить молнию

Застежка-молния — действительно ценное дополнение к миру шитья, и после небольшой практики и нескольких полезных советов вы сможете с уверенностью освоить эту технику. Метод, который вы используете для вшивания молнии, будет зависеть от типа молнии, которую вы используете.

Типы молний

Начните со знакомства с различными типами застежек-молний, а затем с предлагаемых методов. Прежде чем вы это узнаете, вы будете «застегивать молнию» и вшивать молнии во все.

(1) Спиральная молния (2) Металлическая молния (3) Потайная молния

Спиральные молнии: Изготовлены из нейлона, спиральные молнии плоские с одной стороны и с зубцами с другой. Каждый зуб соединен с другим, чтобы легко связываться. Они легкие, термостойкие и водонепроницаемые. Идеально подходит для рюкзаков, спальных мешков, сумок и сумок. Это наиболее распространенный тип застежек-молний, и это то, о чем мы сегодня узнаем.
Молнии с зубцами: Изготовленные из металла или пластика, зубцы молнии видны с обеих сторон.Каждый зуб является отдельным, и эти молнии подходят для курток и туристического снаряжения.
Невидимые молнии: Эти молнии спрятаны в шве, и виден только язычок. Гибкие и прочные, они идеально подходят для пошива одежды и изготовления мягкой мебели, например, подушек.
Застежка-молния с открытым концом: Эта застежка-молния — отличная инновация для расстегивания и закрывания курток и предметов, которые расстегиваются в конце. Он имеет скользящий механизм, который проскальзывает перед закрытием молнии.

Если вы хотите узнать больше, посмотрите мою статью о типах застежек-молний.

Теперь без лишних слов скажите себе…..Zip-A-Dee-Do-Dah и научитесь вшивать молнию на место.

Как вшить молнию — другие типы

(1) Потайная молния (2) Открытая молния

Факты о молнии

Застежка-молния очень удобна и является профессиональным способом застегнуть многие изделия, которые вы делаете. Молнии используются для застегивания всех видов изделий. Сумки, кошельки, платья, юбки, куртки, мягкая мебель, туристическое и спортивное снаряжение и многое другое.
Молния получила свое название из-за звука, который она издает при застегивании.
Молнии стали популярны в 1930-х годах как способ поощрения детей быть более независимыми в одежде.
Молнии бывают разных цветов, ширины и длины. Число в названии молнии, например, #3, говорит вам о ширине цепного механизма, где #3 означает 3 мм. Вы можете увидеть этот код на бирке, которая подтягивается к некоторым застежкам-молниям. (прочитайте типы застежек)
Если вас не устраивает длина молнии, вы собираетесь вставить ее в пластиковую разновидность и обрезать.Вручную прострочите низ, на полдюйма от необходимой длины, и у вас есть молния идеальной длины для вас. (Прочитайте, как укоротить молнию)
Молнии измеряются от металла до металла или от ограничителя вверху до фиксирующей планки внизу. Это фактическая открытая часть готовой молнии. (Прочитайте, как измерить застежку-молнию)
Для аккуратного вшивания застежки-молнии к вашей машине необходима лапка для вшивания молнии.
Существуют различные способы вшивания молнии.Центральный метод иногда называют застежкой-молнией по центру железной дороги, открытой застежкой-молнией и методом невидимой застежки-молнии.

Как вшить молнию — видео

Посмотрите, как вшить молнию в чехол на подушку. На моем канале YouTube еженедельно публикуются уроки шитья и рукоделия, поэтому не забудьте подписаться.

Как вшить молнию в чехол для подушки

Как вшить молнию — центральный шов

Самый известный способ вшивания молнии — метод центрального шва. Это основные инструкции, которым нужно следовать, чтобы вставить эту молнию.

Расходные материалы

Чтобы научиться вшивать молнию нужно:

Ваша молния. Если ваша молния имеет неправильную длину для вашего проекта, вы можете укоротить ее. (Как укоротить молнию читайте)
Лапка для вшивания молнии
Подойдет канализационная лента или даже скотч.

Большинство машин поставляются с лапкой для молнии, но если вы потеряли свою, рассмотрите возможность приобретения набора лапок на Amazon или eBay.

Шаг 1 — обработка кромок

Начните с отделки краев ткани, которую нужно застегнуть на молнию. Я использовал оверлок, но если у вас есть обычная машина, то простой зигзаг будет работать хорошо. (Читать шов заканчивается без оверлока).

Если вы используете оверлок, будьте осторожны, не обрежьте слишком много припусков на швы, так как это сделает края слишком короткими, чтобы вставить молнию.

Как вшить молнию — Шаг 1

Шаг 2 — Сшивание краев

Сшейте две детали лицевыми сторонами друг к другу до места, где будет вставляться молния. Вы будете использовать стежок стандартной длины и припуски на швы, указанные в выкройке. Обычно это ½ дюйма (12 мм) или ⅝ дюйма (15 мм).

Прострочите конечные точки.

Как вшить молнию. Шаг 2

Шаг 3. Наметать зазор

Используйте длинную наметочную строчку (длина 4,0) на той части, которая будет открыта для молнии. Смотрите мою красную строчку. Не утруждайте себя сшиванием концов, так как это будет расстегнуто позже.

Как вшить молнию. Шаг 3

Шаг 4. Нажмите кнопку «Открыть»

Выверните на изнаночную сторону и разутюжьте припуск на шов.

Как вшить молнию — Шаг 4

Шаг 5 — Установка молнии

На изнаночной стороне вложите молнию лицевой стороной вниз вдоль наметочного шва (красная строчка). Всегда начинайте сверху, совмещая верхнюю часть молнии с верхним необработанным краем.

Синяя строчка — это конец моей молнии, так как я ее укоротила. Ваша молния, вероятно, будет иметь здесь металлическую деталь.

Как вшить молнию. Шаг 5

Шаг 6. Наметать молнию

Наклейте временную ленту на молнию сзади через определенные промежутки времени, чтобы она оставалась на месте.Для этого можно использовать скотч или канализационную ленту. Я предпочитаю ленту булавкам, так как она остается более плоской.

Обязательно закрепите концы скотчем, чтобы они оставались относительно прямыми. Они всегда немного расходятся из-за большого размера головки молнии. Если вы поместите головку молнии вниз, она будет немного менее громоздкой, чтобы пришить ее позже.

Как вшить молнию. Шаг 6

Шаг 7. Застежка-молния

Переверните ткань и вставьте булавку в конец сразу после металлической фиксирующей планки.Это дает нам ориентир для сшивания, чтобы вы не задели металл иглой.

Как вшить молнию. Шаг 7

Шаг 8. Втачать молнию

Теперь вы готовы к шитью. Перейдите на лапку для вшивания молнии и проверьте настройки иглы, чтобы игла находилась на правильной стороне для вшивания молнии.

Моя лапка для вшивания молнии находится справа, поэтому я могу начать с пришивания правой стороны молнии.

Как вшить молнию. Шаг 8

Как вшить молнию? 2 метода

Есть два рекомендуемых способа втачивания молнии:

Можно начать с одной стороны и пристрочить молнию к низу, повернуть и затем прострочить пару рядов друг над другом, чтобы закрепить конец.Сделайте стежки необходимой ширины внизу, прежде чем сшивать другую сторону вверх.
Другой способ заключается в том, чтобы сшить низ на месте нужной вам ширины, а затем пришить одну сторону к верху. Поднимите лапку и обрежьте нити, прежде чем сшивать другую сторону. Это хорошая идея, чтобы попрактиковаться на обрезке, пока вы не найдете метод, который вам больше всего нравится.

Шаг 9. Раскройте шов

Теперь используйте вспарыватель шва, чтобы распороть шов на необходимую длину, чтобы иметь возможность открывать и застегивать молнию.

Используйте вспарыватель швов, чтобы открыть наметку. Как вшить молнию

Еще один метод вшивания молнии – внахлест. Этот стиль застежки-молнии имеет клапан с одной стороны и обычно встречается в юбках и одежде с боковой молнией. Смотрите полную статью о том, как вшить молнию внахлест.

Молния внахлест

Как пришить молнию — Заключение

Обучение тому, как вшивать молнию, дает швеям настоящее чувство достижения.Поздравления и заслуженные аплодисменты!

Есть еще два метода застегивания молнии: открытая молния и невидимая молния. Я расскажу об этом в отдельных уроках.

Дополнительная литература: как вшить открытую молнию, как вшить потайную молнию
