Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

• Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
• I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

• при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;
• для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
• для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

• освещение;
• розеточная группа;
• силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

• светильники с деревянными элементами;
• керамическими абажурами;
• из ткани;
• люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

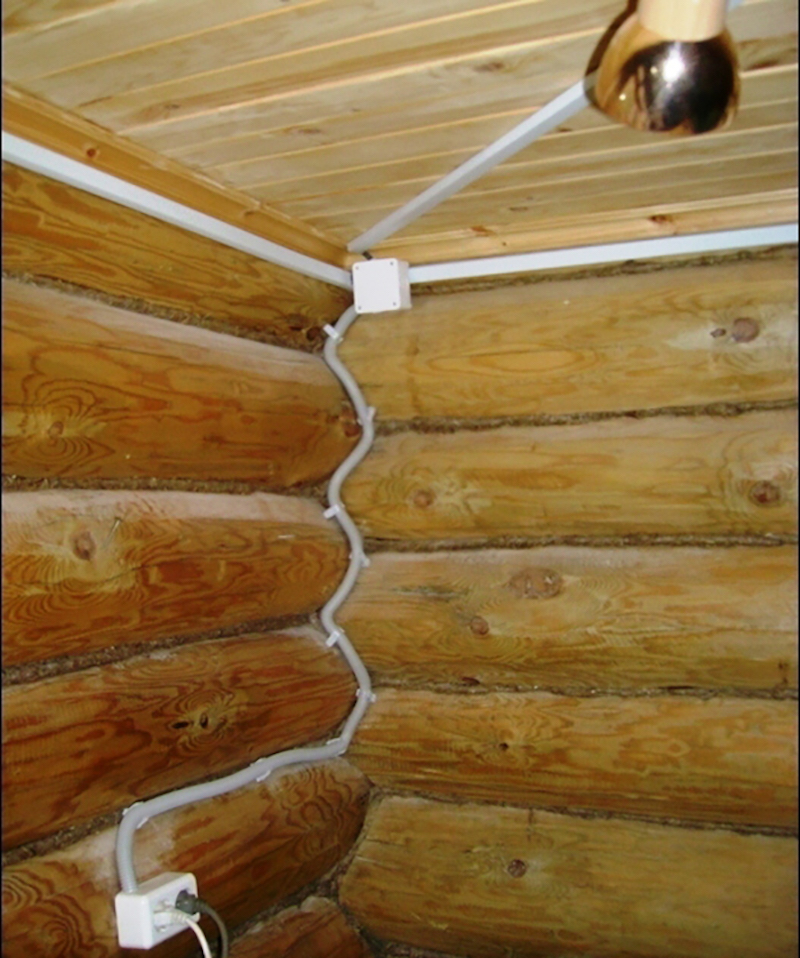

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

• воздушный;
• подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

• установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
• приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Устанавливаем распределительный щит.

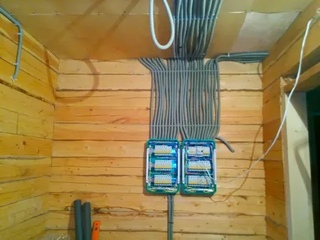

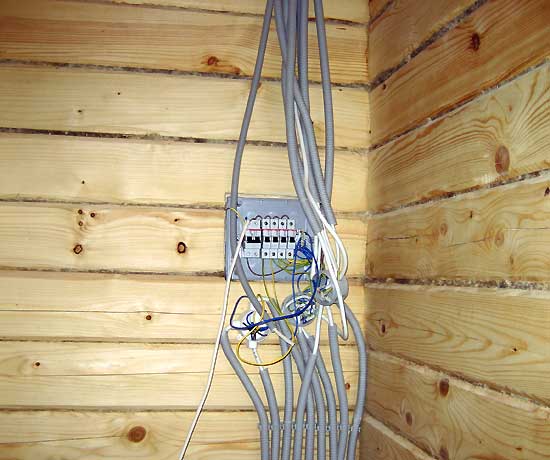

Электрощит.

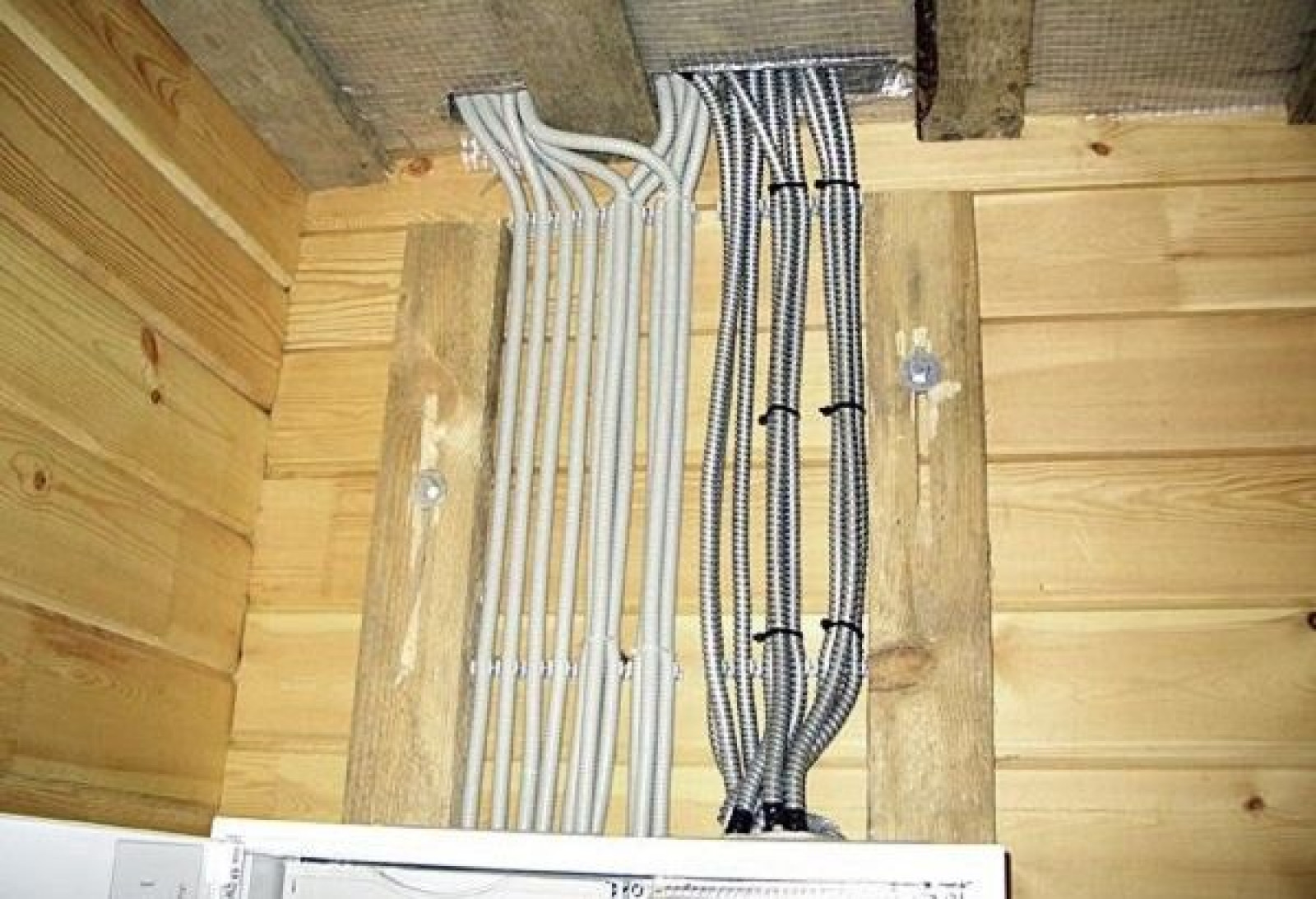

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

Делаем разметку.

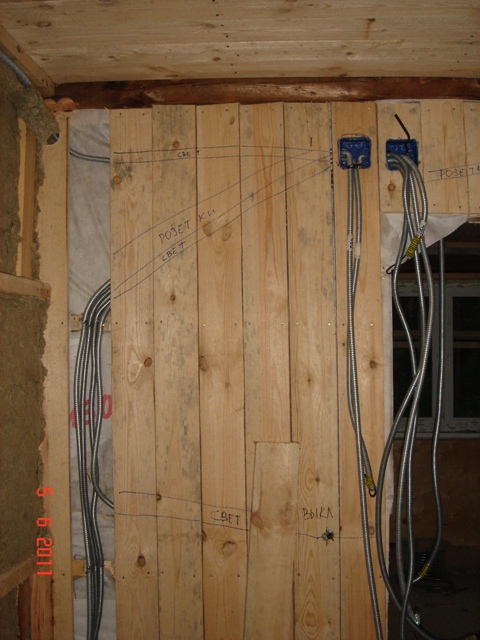

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

• провода на стене нужно монтировать только параллельно или перпендикулярно полу;
• горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
• на поворотах проводки необходимо соблюдать угол в 90 градусов;
• если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

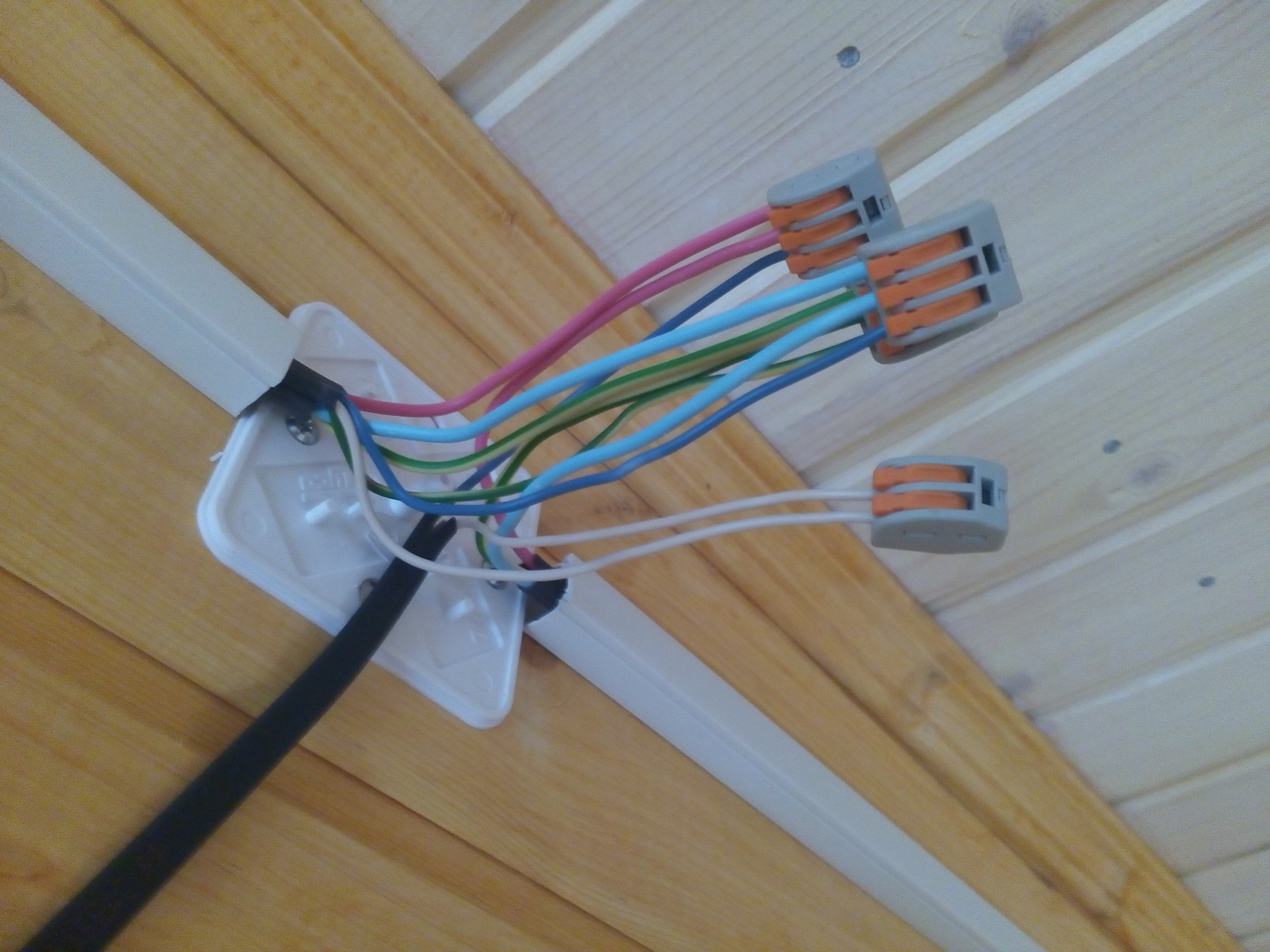

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

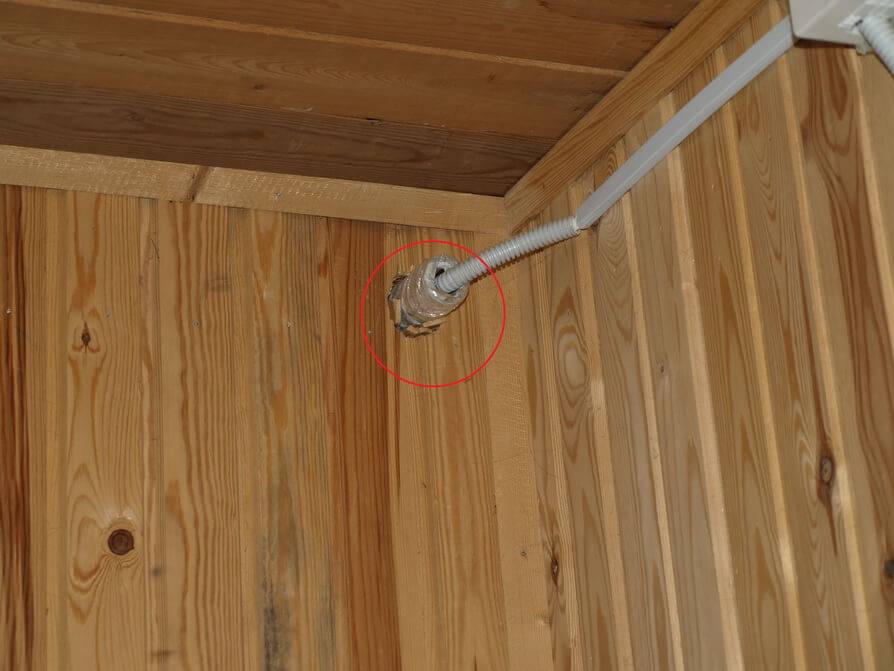

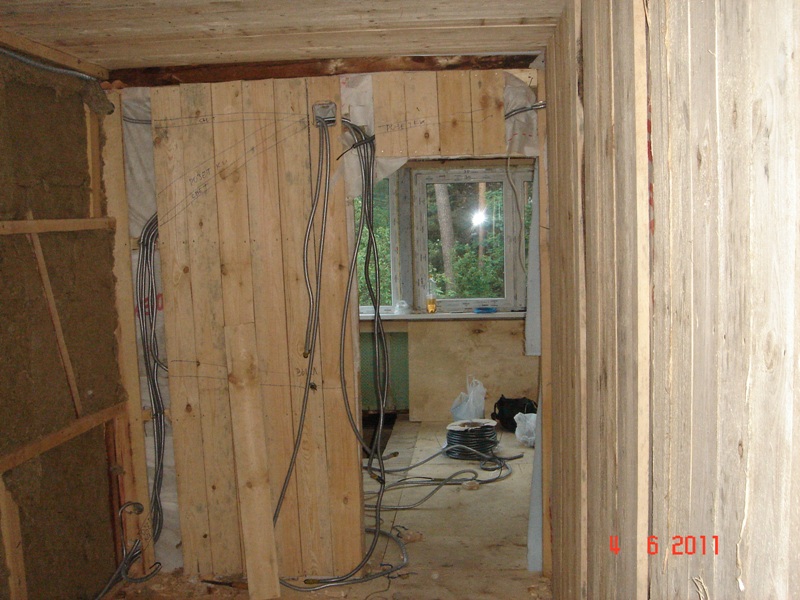

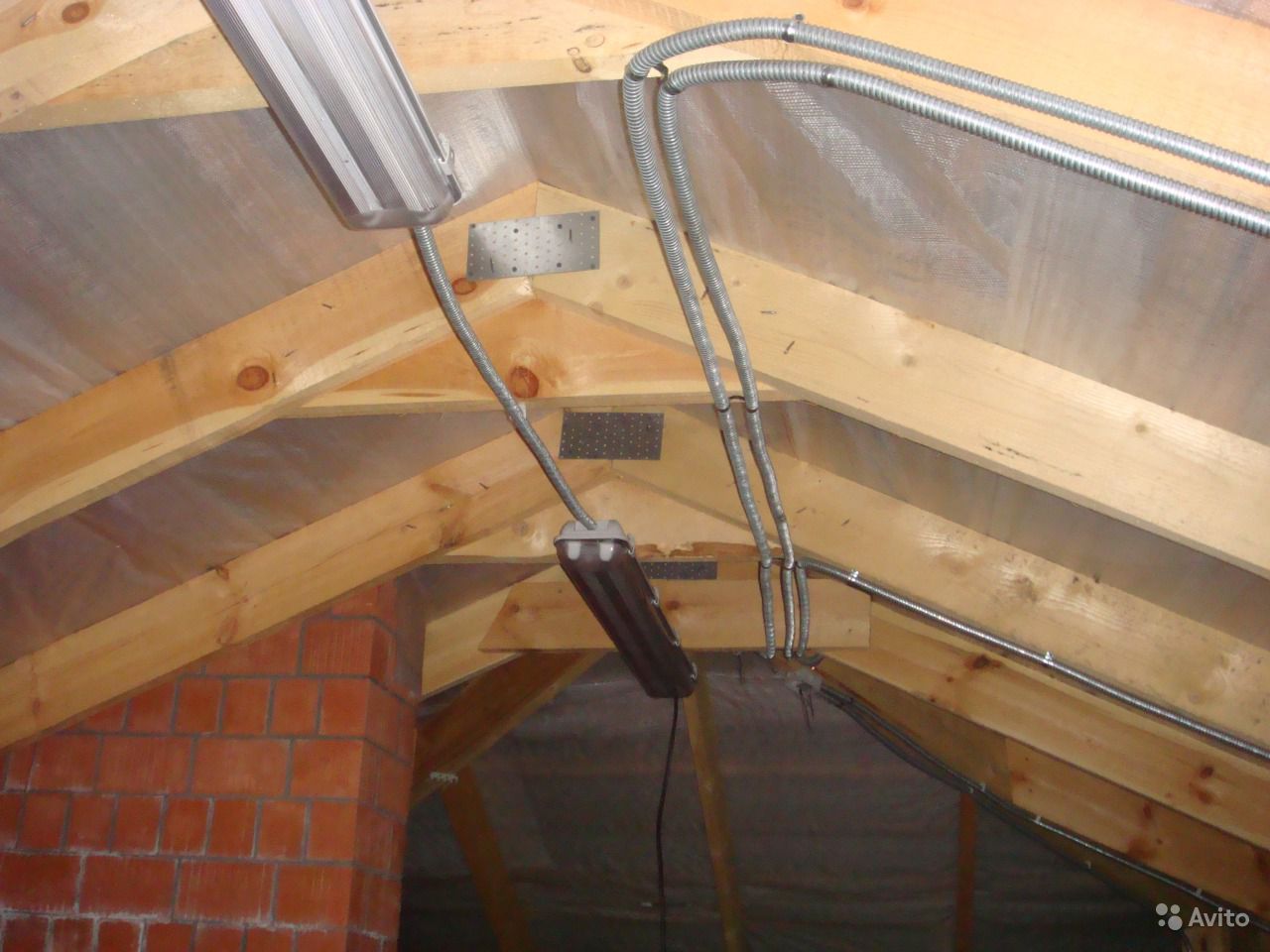

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

• размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
• при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
• участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
• в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством. Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

1. скрытый монтаж;
2. открытый в гофрированных трубах;
3. открытый в кабель-каналах;
4. проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

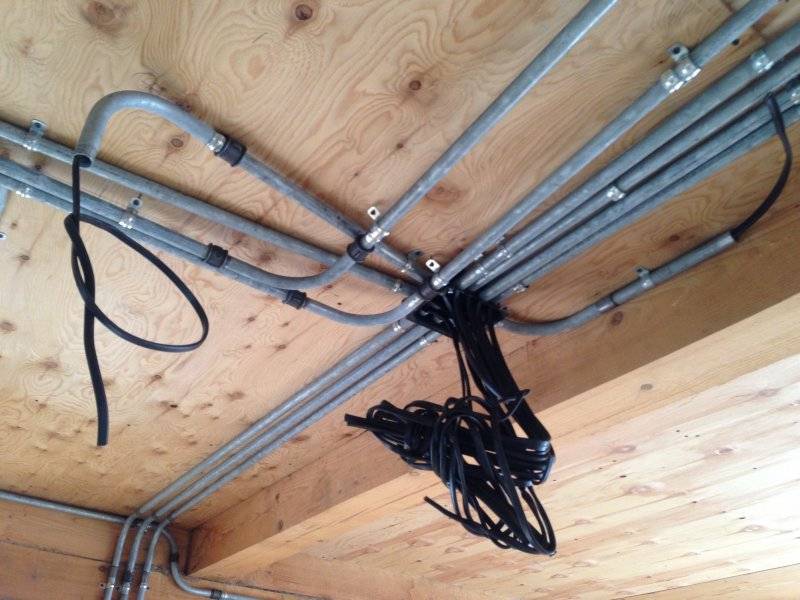

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

• изнутри все трубы должны быть покрашены или оцинкованы;
• проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
• труба монтируется под небольшим углом к плоскости пола;
• соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

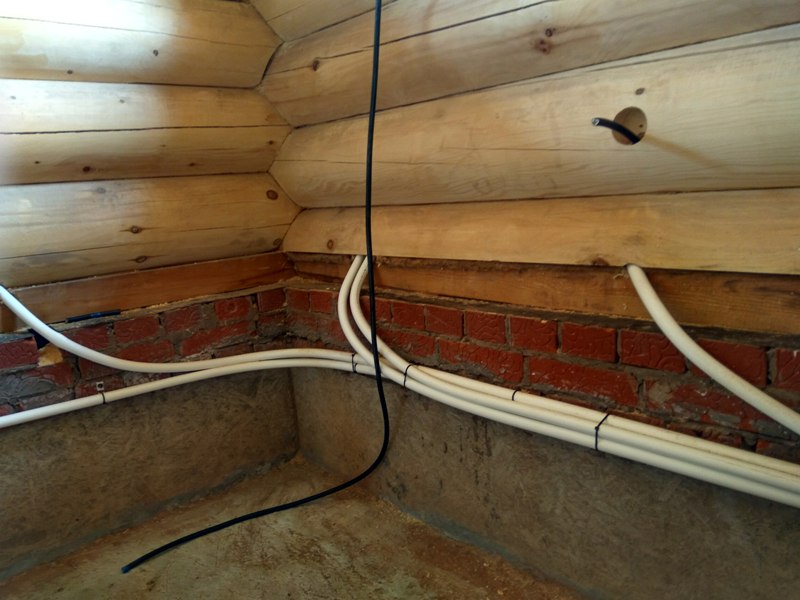

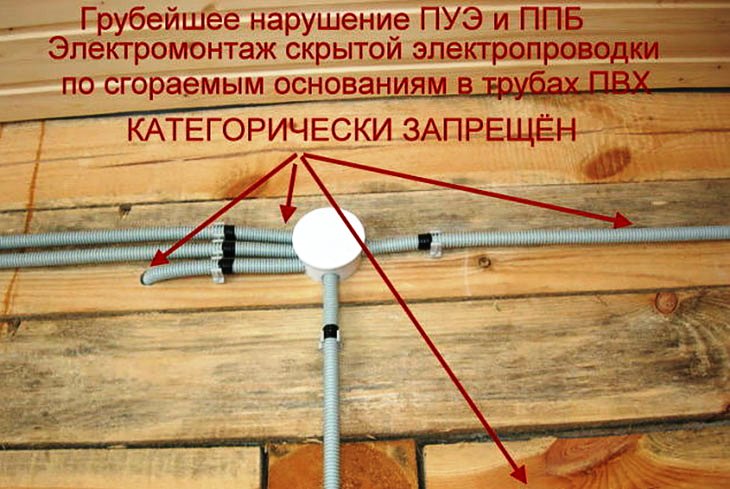

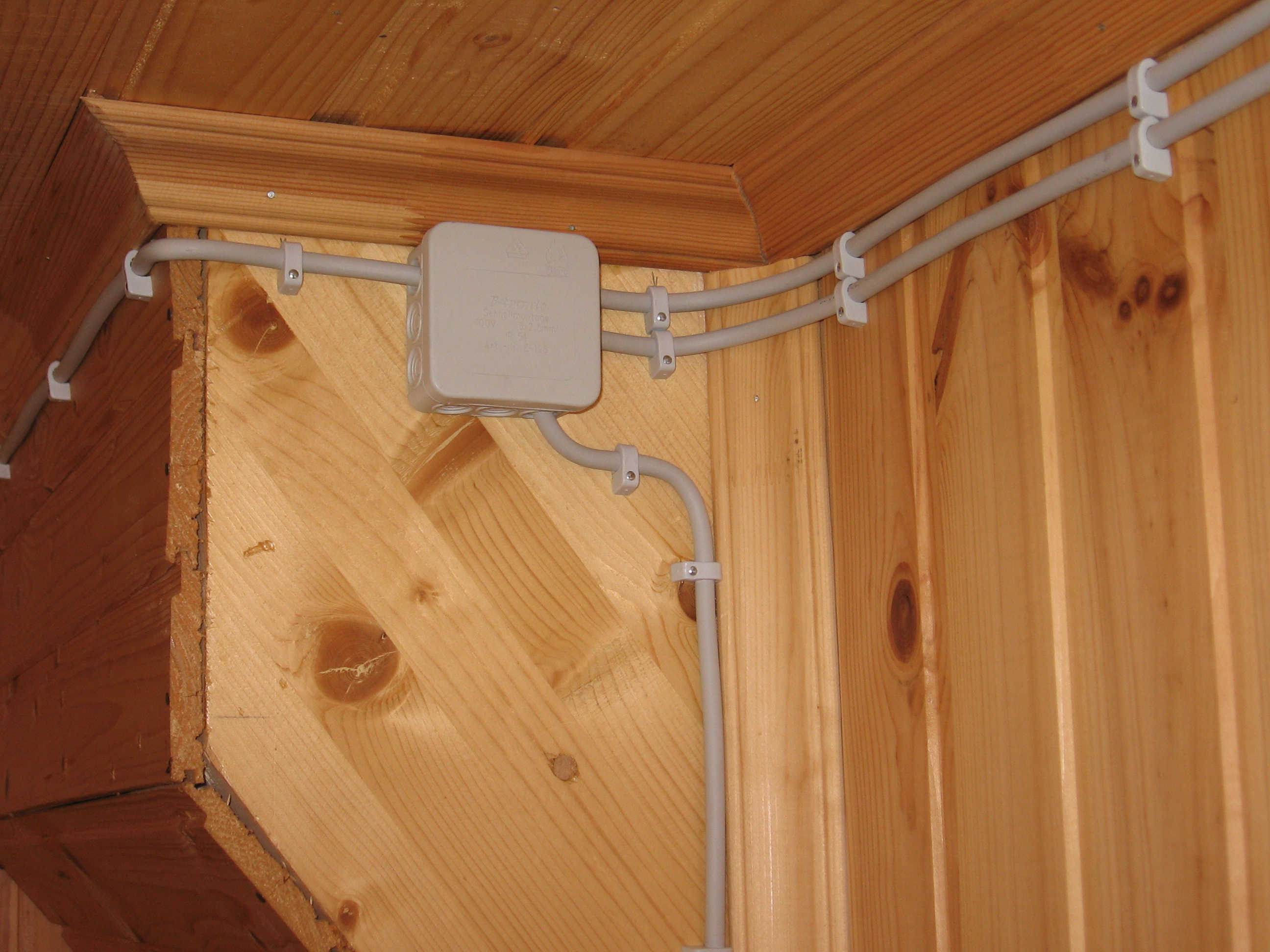

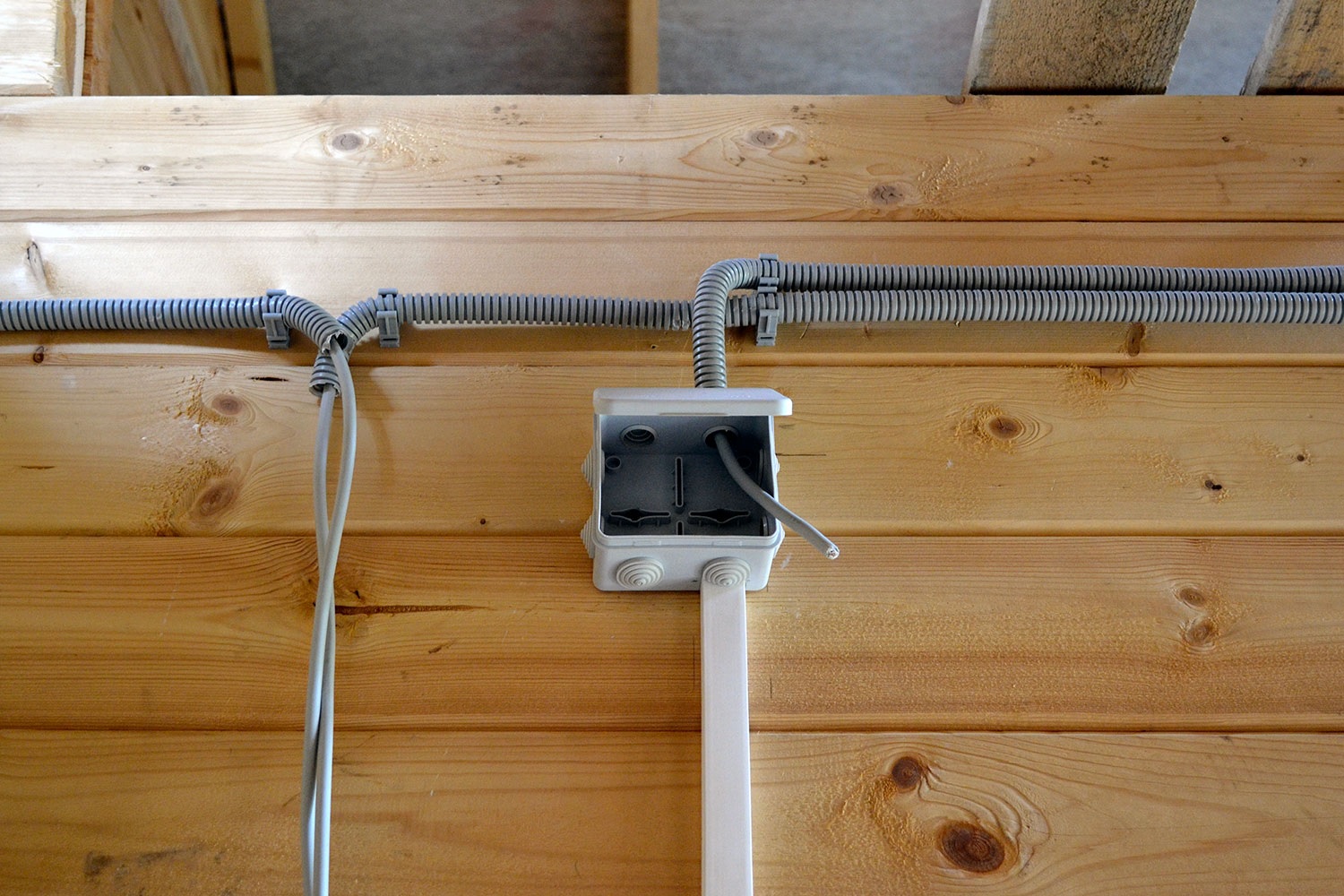

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

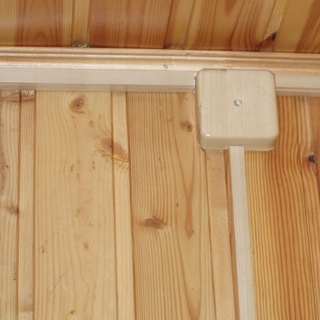

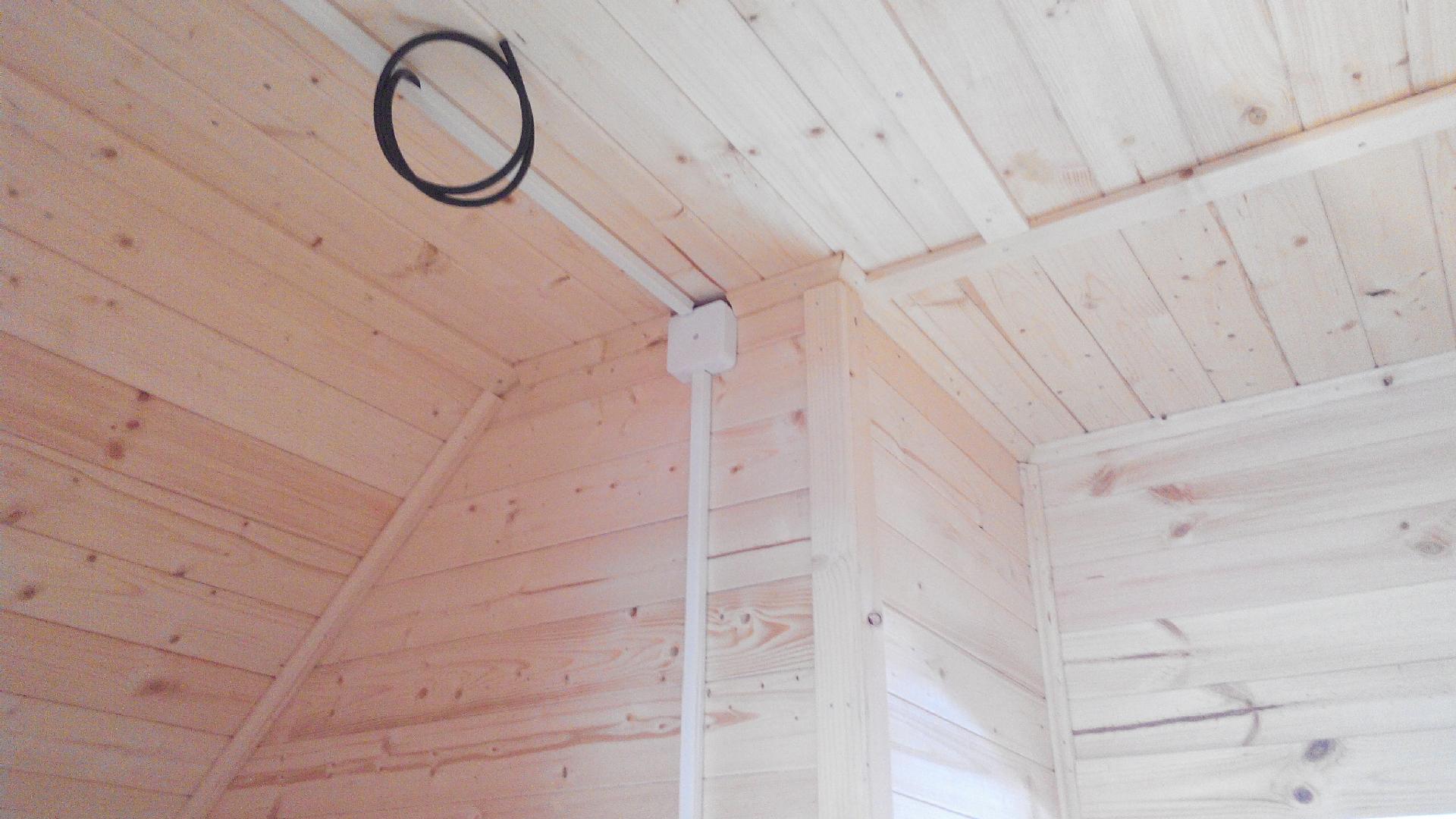

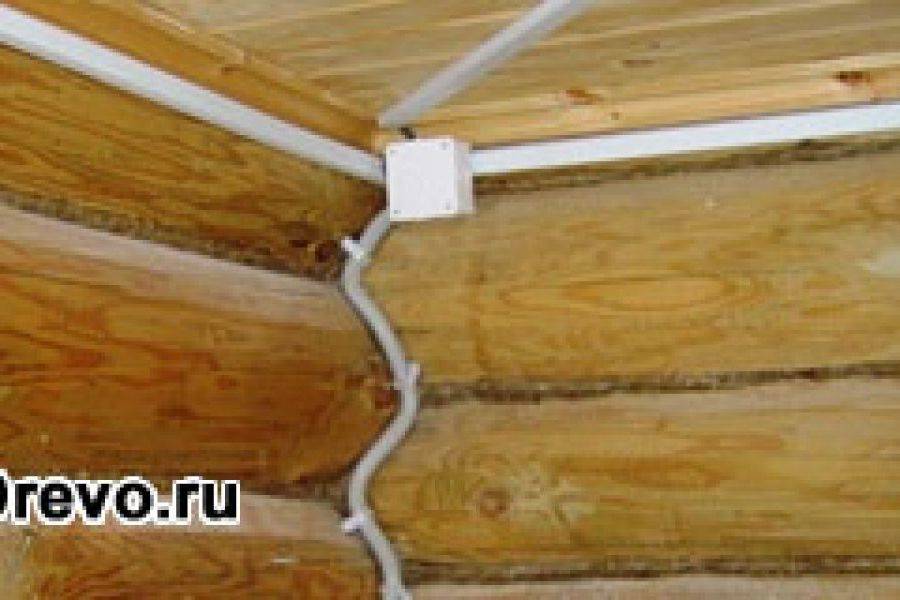

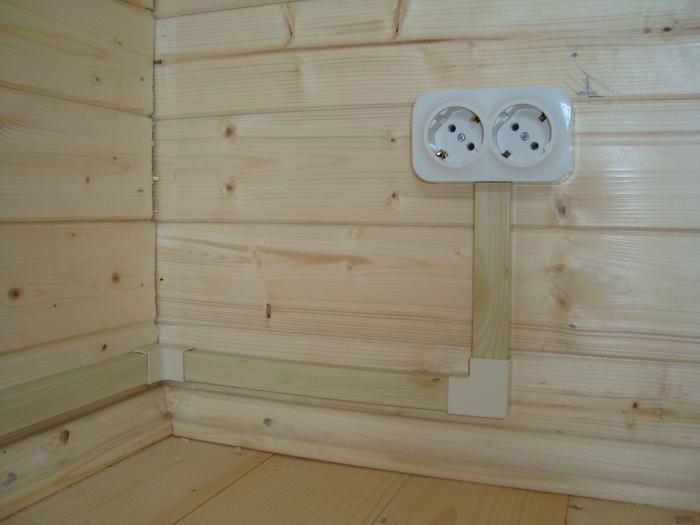

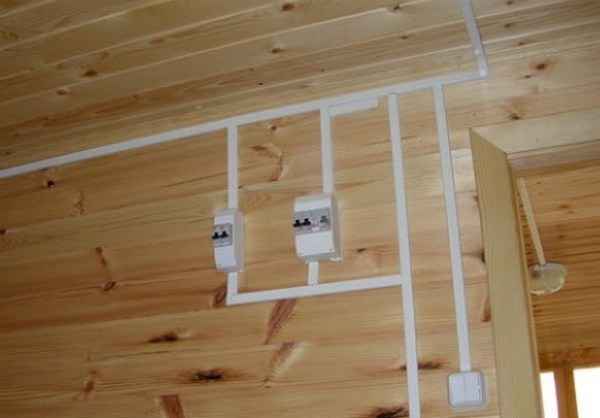

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

1. составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
2. монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
3. закладка проводов;
4. монтаж верхней части канала, закрывающей провод;
5. проверка системы, подключение электроприборов.

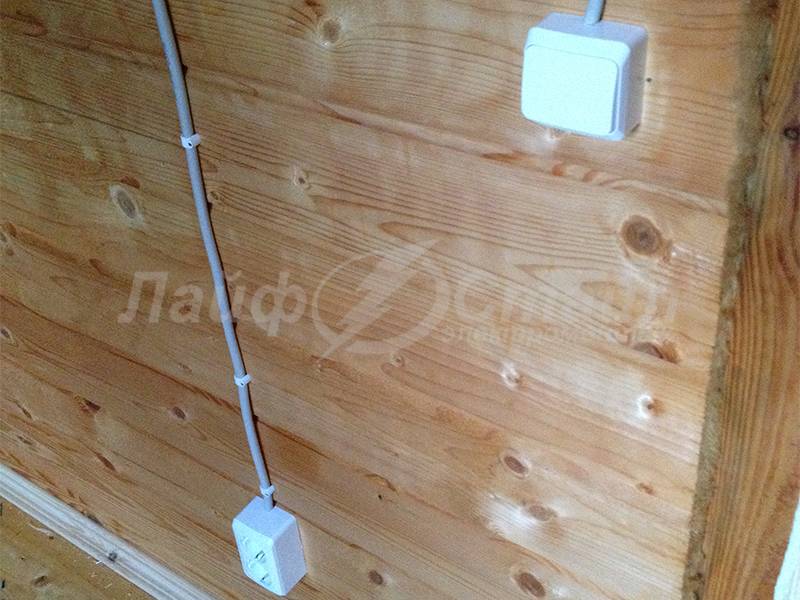

Как провести своими руками проводку в доме открытым кабелем?

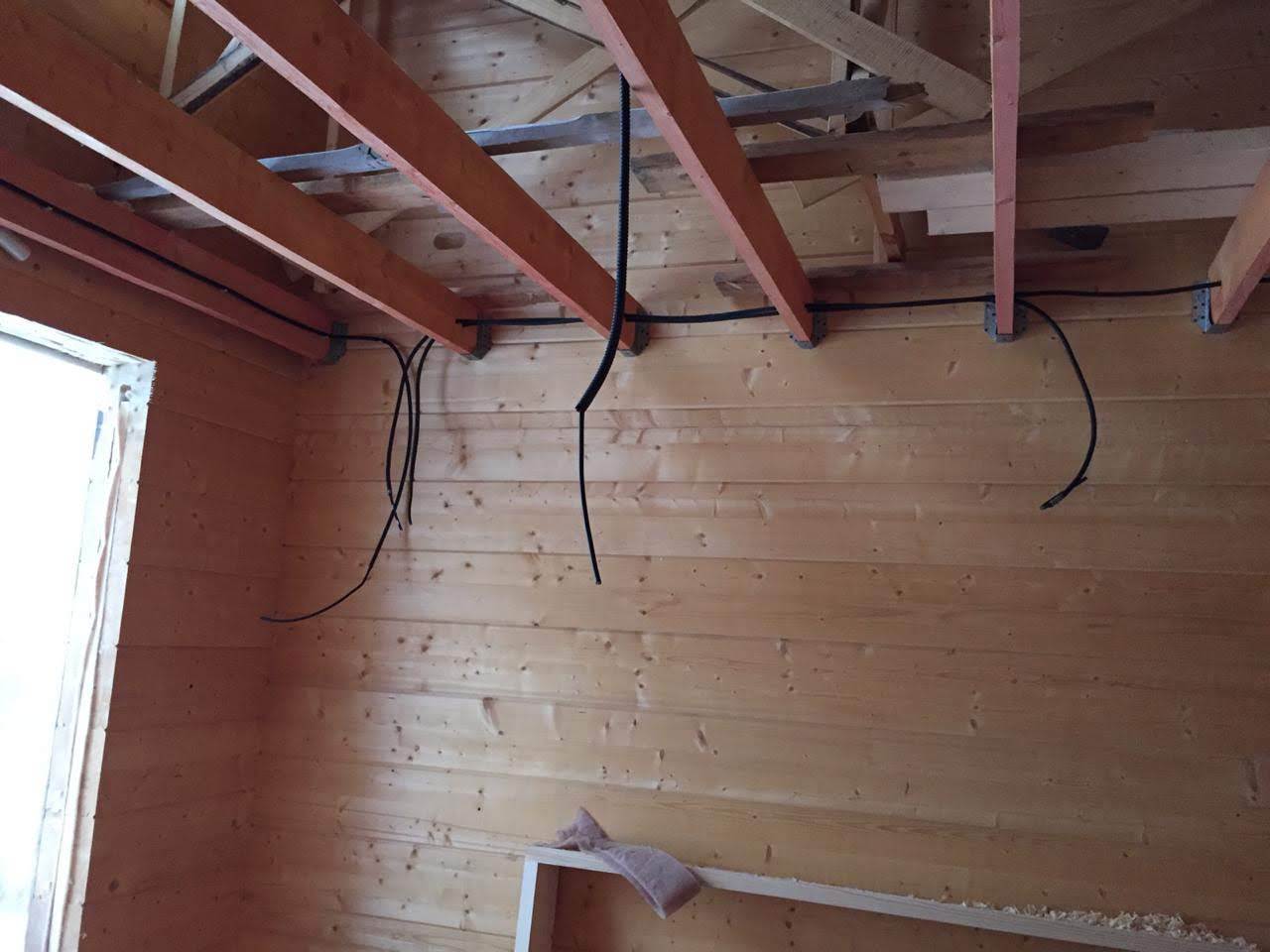

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

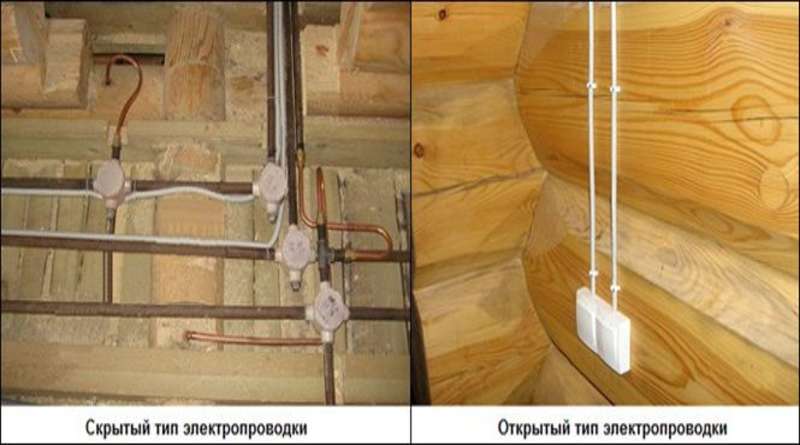

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

1. Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
2. Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
3. При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

как провести качественно и безопасно?

Сегодня загородные дома чаще всего возводят из дерева. Это объясняется экологичностью, экономичностью и простотой монтажа сооружения из такого материала. Одним из существенных недостатков деревянных построек является их высокая пожароопасность. Поэтому необходимо ответственно и внимательно подходить к вопросу электроснабжения. Если соблюдать все правила и рекомендации ПУЭ, проводку в интерьере получится провести своими руками качественно и безопасно. Электромонтажные работы и подробная инструкция по созданию электропроводки рассмотрена в статье.

Составление проекта электроснабжения деревянного дома

Чтобы проложить или поменять электропроводку правильно по фото, надо сначала оценить и составить индивидуальный проект. Для этого предварительно следует получить в электроснабжающей организации технические условия. Именно они будут основанием для выполнения работы.

Прежде всего, делают расчет и высчитывают сводную мощность общего числа используемого электрического оборудования. Затем разрабатывается схема электрики:

• На схеме отмечаются места расположения розеток, светильников, выключателей. Также фиксируются все электроприборы с отдельным подключением.
• Выбирается тип кабеля для каждой отмеченной электроточки.
• Указываются на плане места расположения распределительных коробов.
• Отображается мощность каждого электроприбора.
• Все устройства объединяются в группы, в зависимости от степени мощности.
• Отмечается на схеме расстояние от линии прохода провода до окон, дверного проема. Указывают также и расстояние от электроточек до потолка, пола.
• Рассчитывается максимальная мощность всех электроприборов при их одновременном включении в сеть.

Выбор кабелей, розеток и выключателей

Когда проект составлен, покупают трехфазные розетки, кабеля и выключатели. Для каждой группы электропитания подбирают кабель с сечением, которое соответствует величине потребляемой мощности. Для проводки обычно берут медный кабель марки NYM или ВВГнг-LS. Первый вид оснащен дополнительным изоляционным слоем, считается прочным и удобным при разделке. Вторая модель дешевле, но она менее надежна.

Алюминиевые изделия также можно купить. Но в этом случае надо брать варианты с большим сечением. Жилы такого кабеля при перегибах часто ломаются. Алюминиевые изделия считаются ненадежными. Поэтому медная проводка лучше всего.

Часто начинающие мастера не знают, какой провод выбрать для подключения розеток. Специалисты советуют выбирать трехжильные кабеля с заземляющим шнуром. Ведь большинство бытовых приборов нуждаются в защитном заземлении.

При выборе розеток и выключателей следует учитывать ряд параметров:

1. Тип монтажа: для внешней либо срытой проводки.
2. Электроток, на который они рассчитаны.
3. Выключатели выбирают по количеству нужных клавиш, а розетки – по числу мест. Если выключатели расположены рядом, их имеет смысл объединить в блок.

Установка вводного автомата

Прежде чем приступать к установке вводного автомата, требуется отключить электроэнергию. Наличие питания легко проверить при помощи индикаторной отвертки либо мультиметра. Монтируют автомат на специальную посадочную DIN-рейку, защелкивают фиксирующим элементом. Некоторые обходятся и без рейки, но тогда работа проходит менее удобно. Далее жилы исходящих и водных проводников зачищают примерно на 0,8-1 сантиметр.

В два верхних зажима подключают фазу и ноль, а в два нижних – фазу и исходящий ноль. Затем место соединения проверяют на надежность вручную. С этой целью проводник аккуратно берут и шевелят в разные стороны. Если жила остается на месте, это говорит о надежности подключения. В противном случае нужно подтянуть винт. Когда электромонтажные работы завершены, подают напряжение и проверяют изделие на работоспособность.

Приведенный выше алгоритм рассчитан на установку вводного автомата в однофазной цепи, если следовать правилам монтажа, работа пройдет быстро и качественно.

Пошаговая инструкция укладки проводки

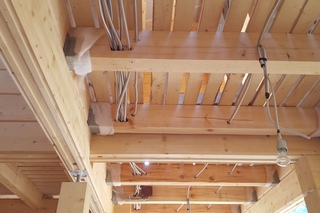

Многие не рискуют самостоятельно укладывать проводку по чердаку и доверяют эту работу специалистам. Но расценки на работу мастера под ключ высокие. Поэтому, если имеются хоть небольшие навыки и знания в сфере электромонтажа, стоит попытаться установить красивую проводку в перекрытии своими руками. Главное, знать, с чего начать ввод, изучить ПЭУ и СНиП, четко следовать инструкции.

Сначала делают прокладку в трубе либо металлорукаве. Потом выполняют монтаж внешней проводки на вагонку. Далее создают заземление в доме из дерева, УЗО. А когда все работы завершены, проверяют проводку на работоспособность, исправность. Аккуратность и внимательность – залог правильного монтажа электропроводки в деревянном доме.

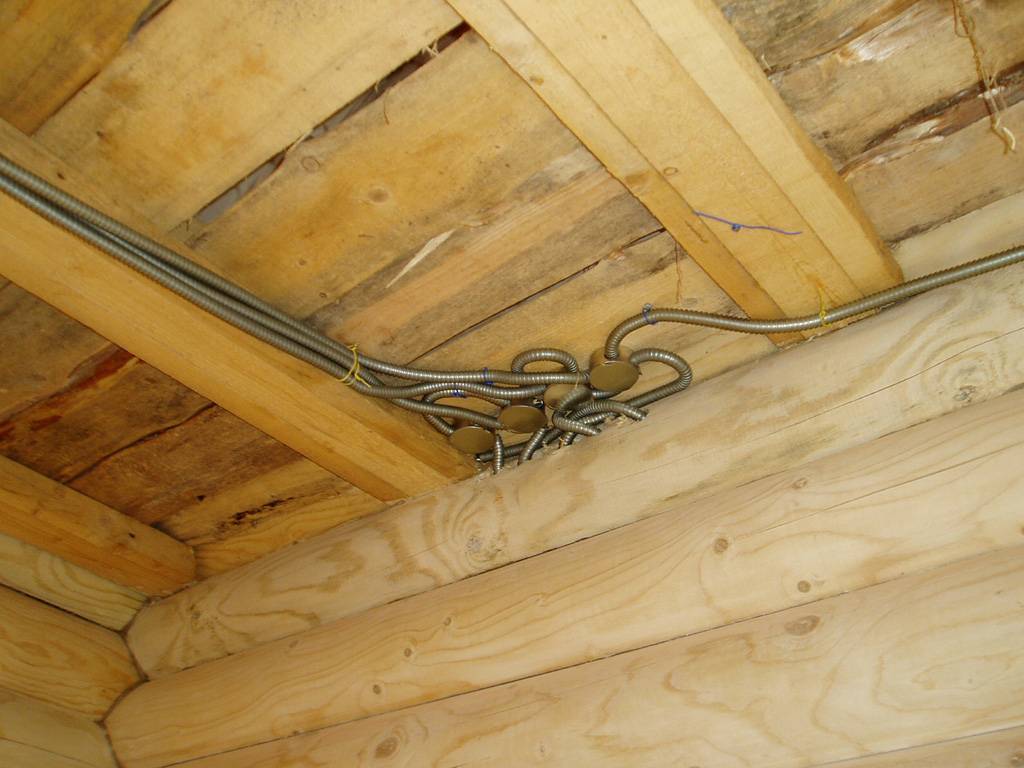

Прокладка в металлорукаве или трубе

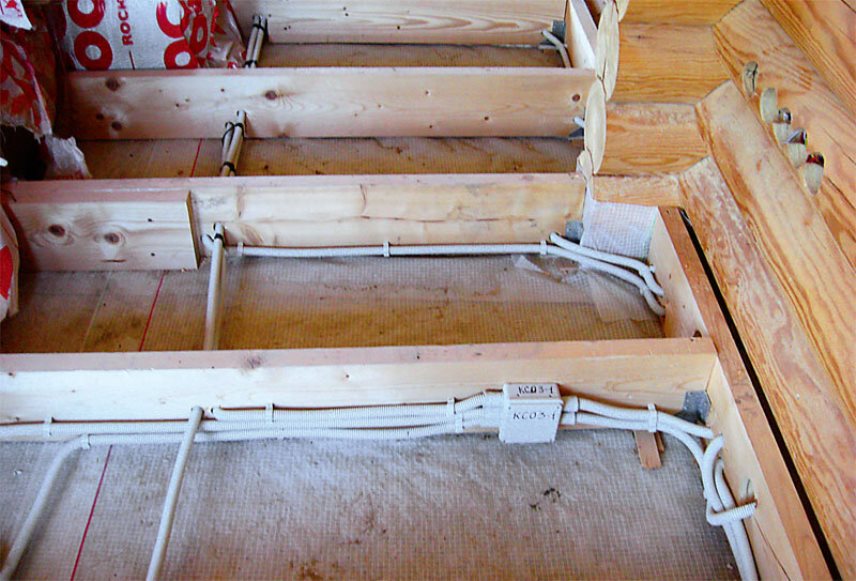

Есть разные способы пожаробезопасной прокладки проводки в полу в деревянном коттедже. Наиболее надежным и простым методом считается применение трубы (металлического рукава). Преимуществом является то, что при возгорании металлическая труба сможет защитить от огня все прилегающие конструкции.

Но в этом случае необходимо соблюсти ряд условий:

• Трубу следует выбирать оцинкованную либо окрасить изделие изнутри. Это защитит внутренние стенки от коррозии.
• На концы кабеля лучше одевать пластиковые заглушки. Так получится защитить изоляцию от острых кромок, которые образуются при нарезке трубы.
• В толще стен надо просверливать углубления в форме каналов. Именно в них и будут укладываться металлические трубы.

Трубы лучше выбирать медные. Они хорошо гнутся, и для их прокладки не требуется покупать специальные инструменты. Но цена таких изделий высокая. Укладывают трубы согласно правилам пожарной безопасности под небольшим уклоном. Это позволит появившемуся конденсату не скапливаться, а вытекать наружу. Важно учитывать тот факт, что проверка герметичности соединений, наклона труб проходит очень трудно.

На практике также часто применяется способ прокладки скрытой проводки под штукатурку. Слой штукатурки при этом должен быть не меньше сантиметра. Этот вариант дизайна выглядит красиво и аккуратно. Существуют разные способы того, как спрятать проводку. Некоторые устанавливают ее в полу, по потолку, в плинтусах и в коробах, скрывают под гипсокартоном. Открытая проводка снаружи выглядит менее декоративно и является более опасной. Поэтому по возможности ее лучше скрыть. О том, как штробить стены под проводку, читайте здесь.

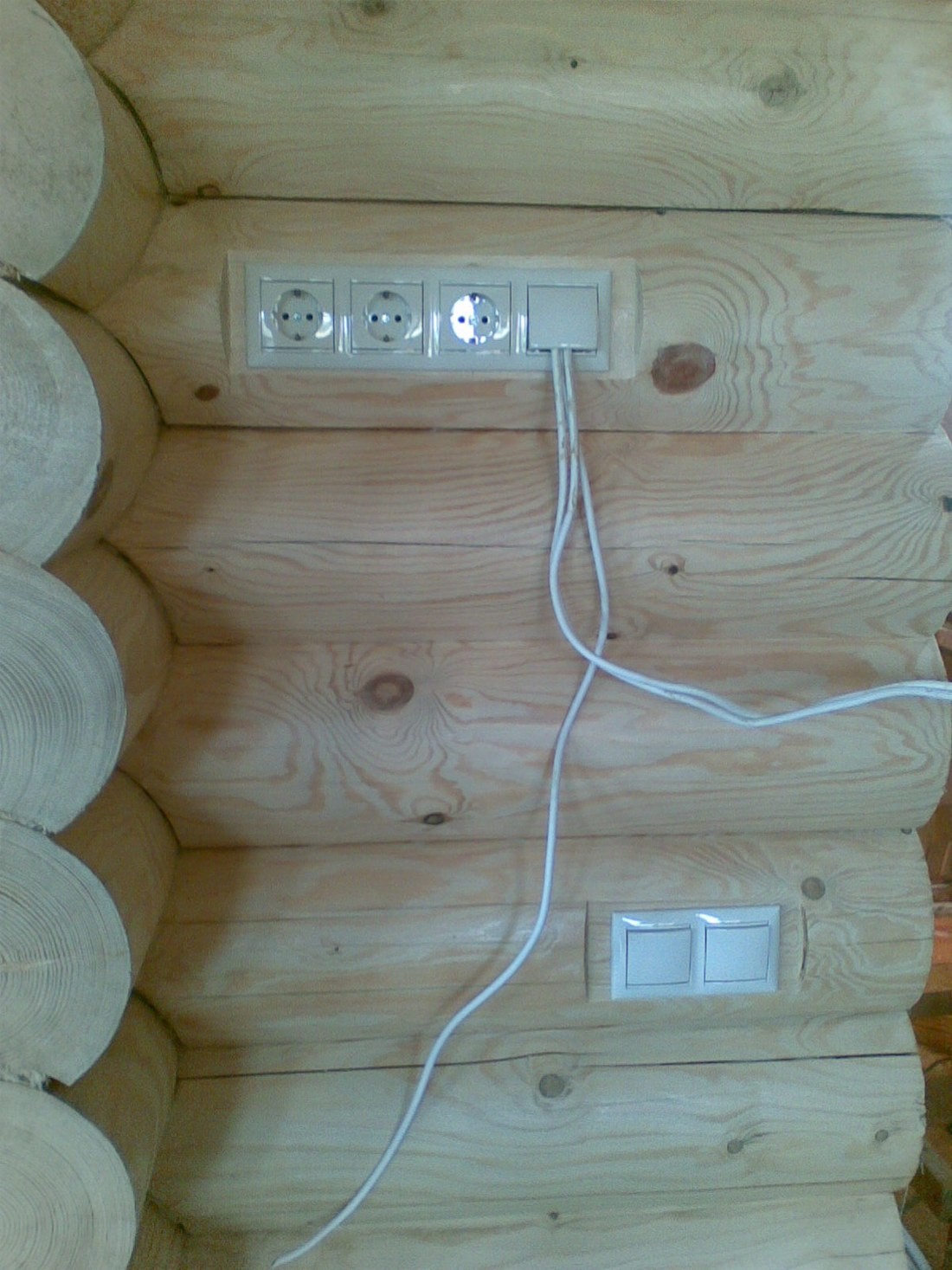

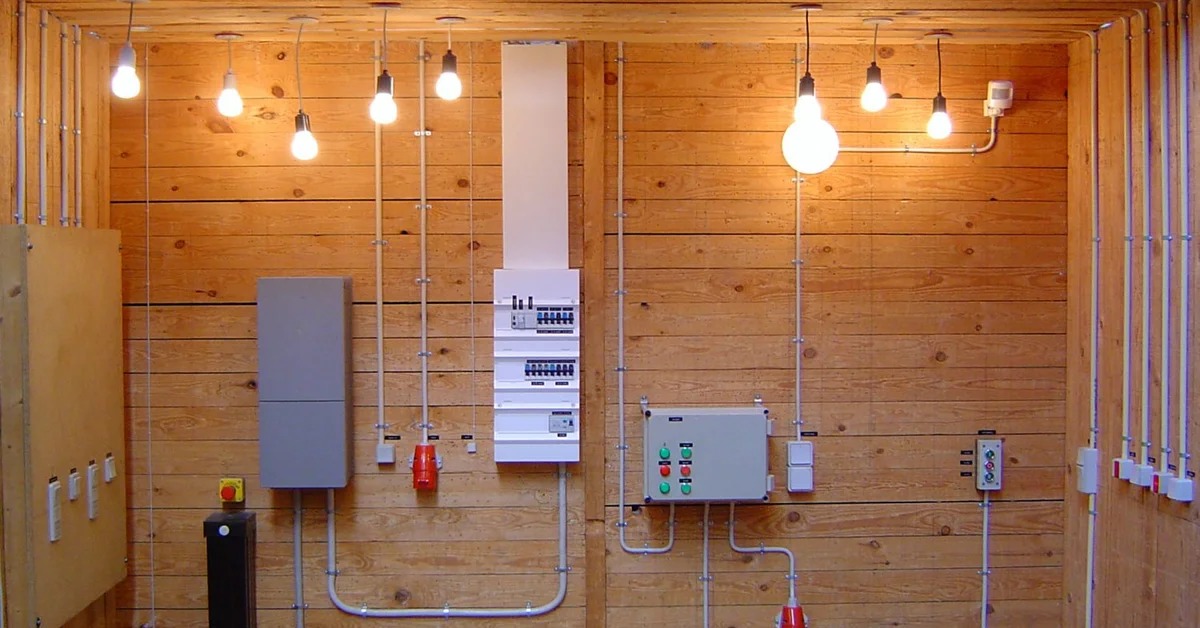

Монтаж внешней электропроводки

Внешняя или наружная накладная электропроводка служит для подачи электричества в деревянный дом из внешней электросети. Осуществляется это при помощи воздушной линии, которая выполнена из провода типа СИП либо провода, помещенного на натянутый трос. Вводят провод в помещение через металлическую трубу. Выполняют подсоединение к распределительному щитку.

На щите устанавливают следующие приборы:

1. главный выключатель электросети;
2. счетчик электричества;
3. распределительную шину;
4. УЗО;
5. автоматы выключения линий потребителей;
6. шину заземления;
7. нулевую шину.

Далее от распределительного щита прокладывают внутреннюю проводку. Другие способы прокладки внешней электропроводки предполагают применение жестких одножильных кабелей в двойной либо тройной изоляции. При этом кабель должен иметь медные жилы. Оптимальное сечение составляет 2,5 квадратных миллиметра для электрических розеток, 1,5 – для осветительных приборов. Монтируют провода к поверхности специальными электротехническими скобами.

Если планируется использовать более дешевый ПУНП кабель, тогда под него лучше устанавливать негорючую прокладку. Как правило, это асбест либо металл.

Ставится прокладка таким образом, чтобы был выступ от кабеля на один сантиметр с каждой стороны.

Наиболее предпочтительным вариантом прокладки проводки с точки зрения эстетики является использование гофры. Такие трубы механически защищают электрокабель, а также не поддерживают процесс горения. Крепят изделия к стенам деревянного дома при помощи пластмассовых либо металлических стяжек, клипс. В одну гофру разрешается затягивать не более 3-4 кабелей одновременно. Как протянуть внутри?

В деревянном доме открытая проводка реализуется по двум схемам:

• Классическая. Предполагает применение кабель каналов. В этом случае используют пластиковые короба. Их монтируют на потолок либо стены. Преимуществом данного способа является простота замены и возможность модернизации старой проводки.

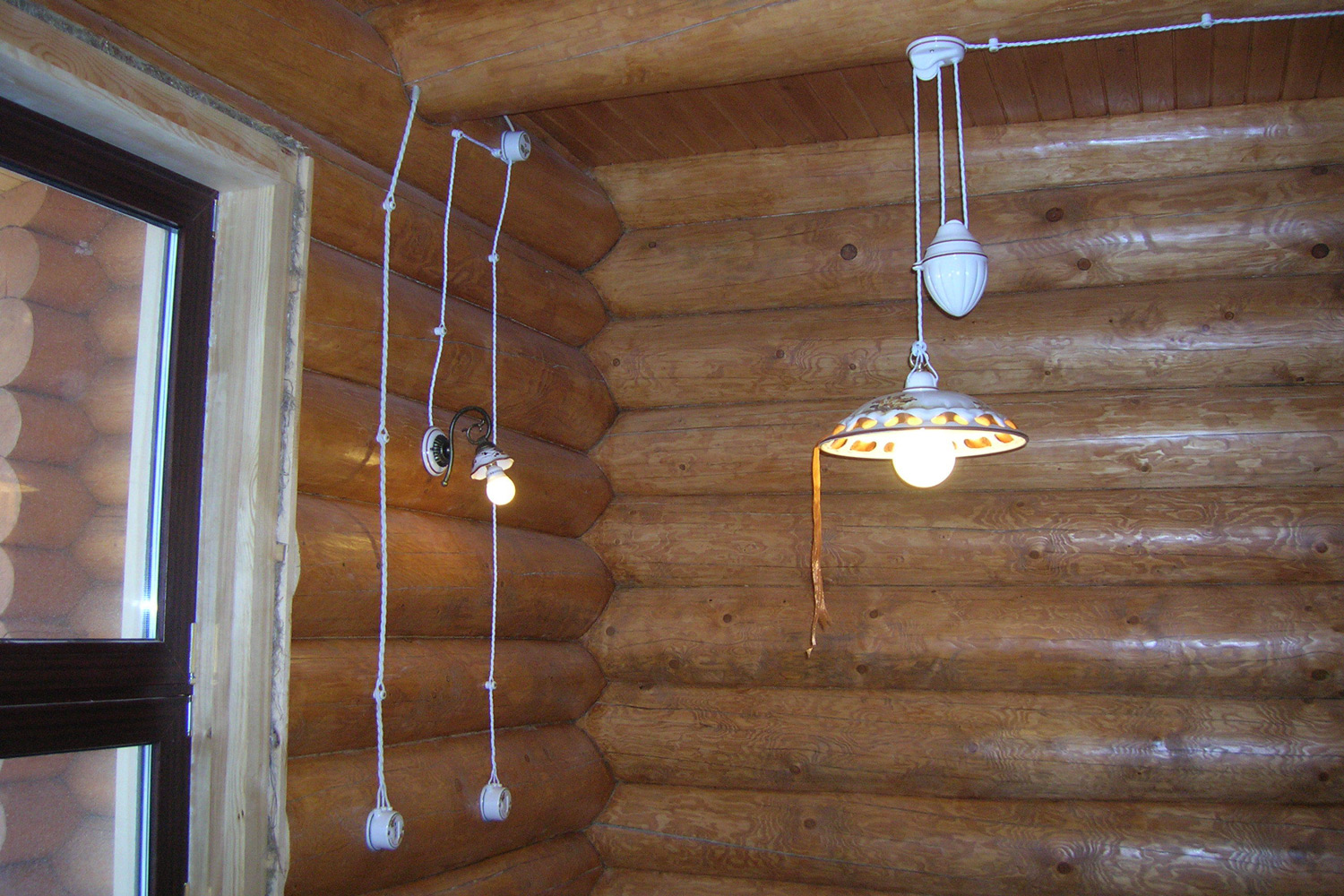

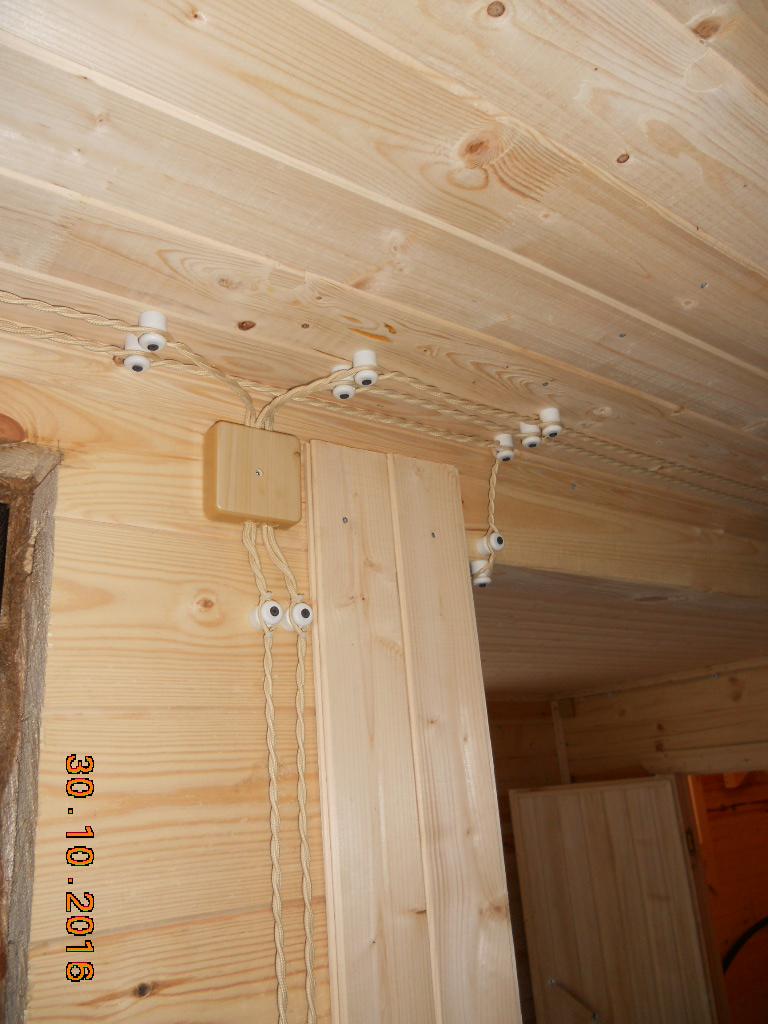

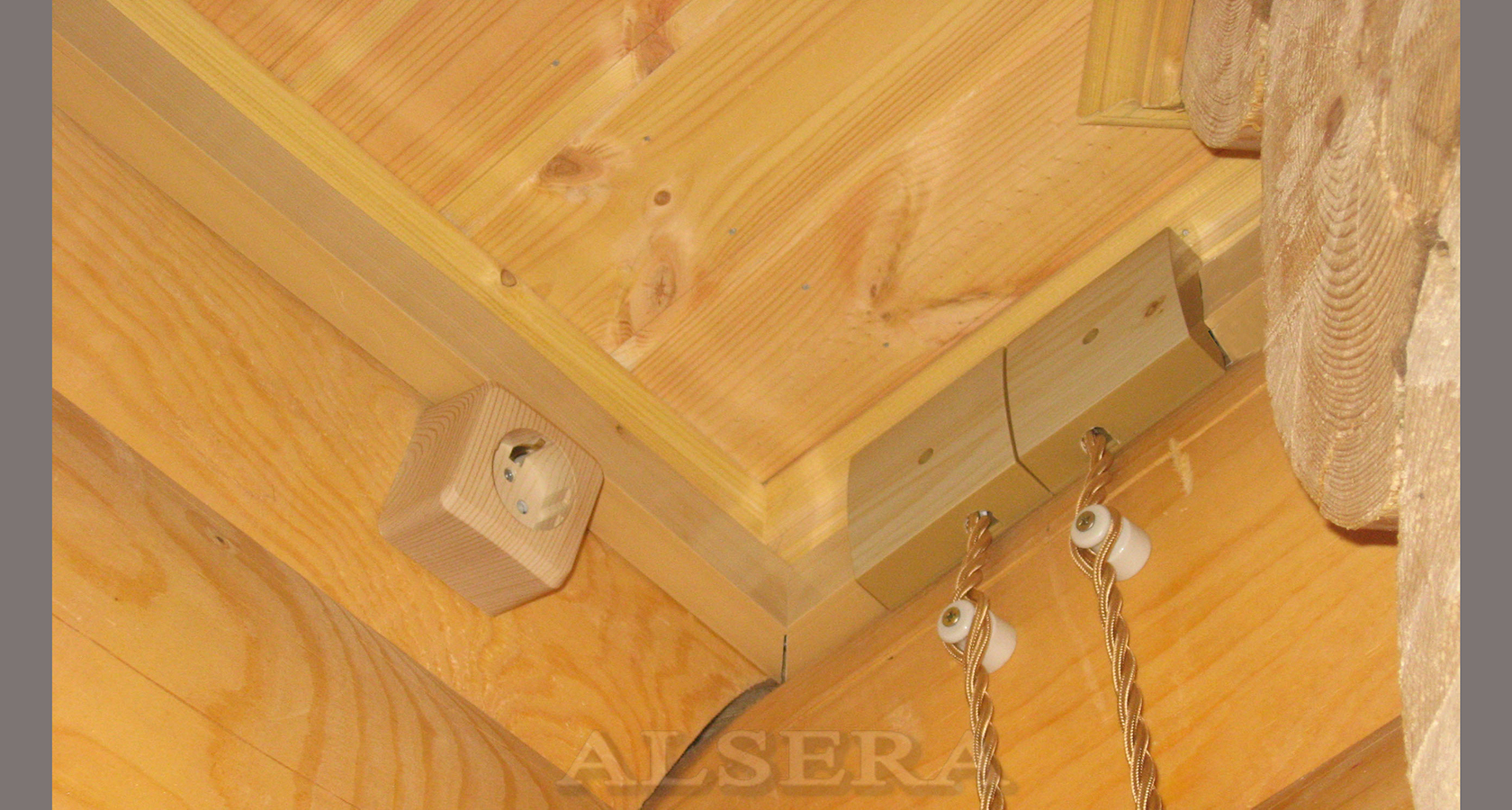

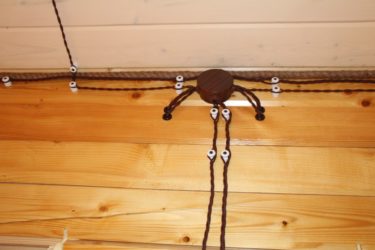

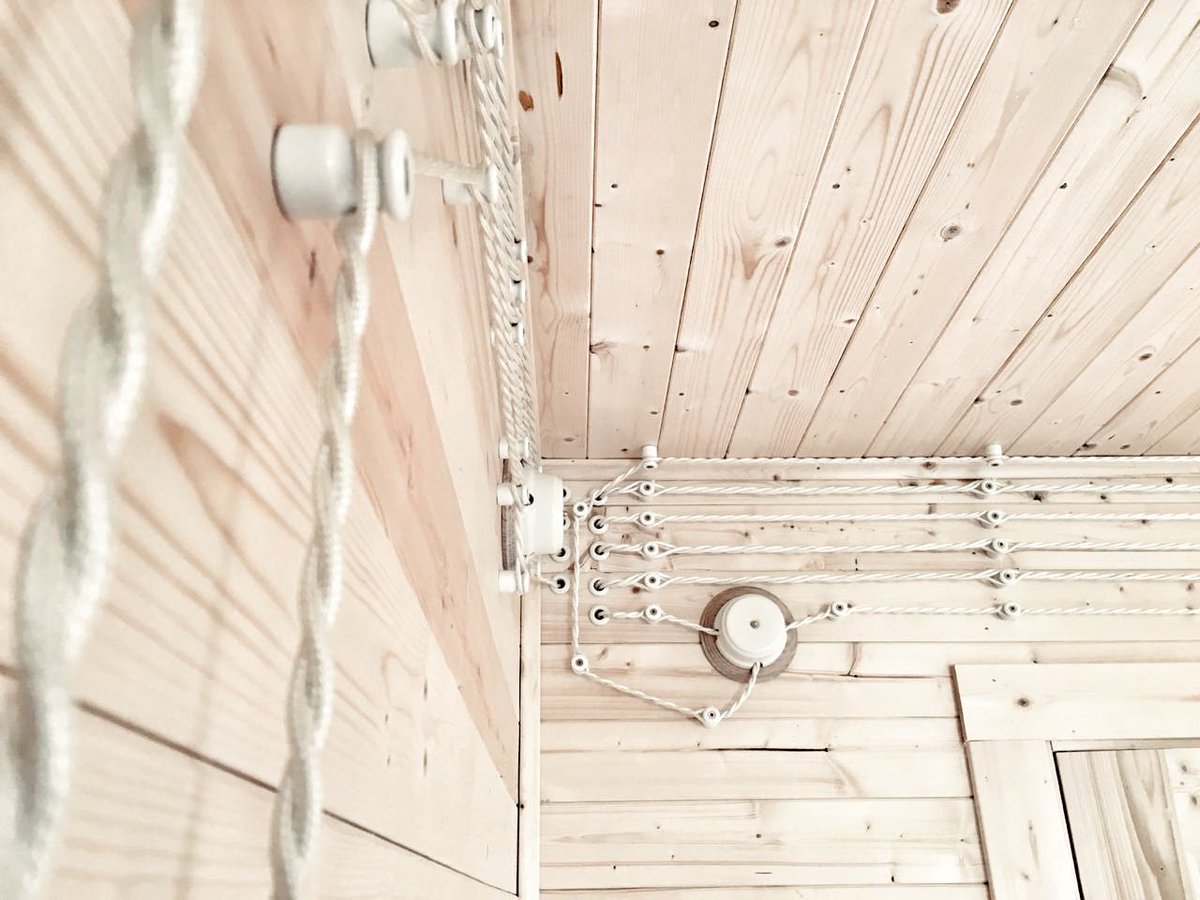

• Винтажная декоративная на изоляторах. Для этого нужен специальный витой кабель в диэлектрической оплетке. Также монтаж проводится на роликах, изоляторах. В постройках из дерева проводки ретро стиля дополняют стилевую направленность помещения.

Заземление в деревянном доме и УЗО

Если корпус бытовых приборов выполнен из металла, в обязательном порядке проводится заземление. В частном деревянном доме эту работу легко проделать своими руками. Для создания заземления пригодятся три металлических штыря, уголок длинной порядка трех метров, обрезки уголка около метра в длину.

Заземление делают по такой технологии:

1. Выкапывают треугольную траншею. Каждая сторона треугольника должна быть равна одному метру, а глубина – 30 сантиметрам.
2. По углам созданной траншеи вбивают трехметровые уголки либо штыри. Соединение выполняют при помощи коротких отрезков уголков, используя метод сварки.
3. В углу делают отверстие. Крепят заземляющий проводник при помощи гайки и болта.
4. Выводят проводник в щит распределения, присоединяют его к заземляющей шине.
5. К шине крепят жилы кабеля с желто-зеленым цветом изоляции.

УЗО предназначено для защиты человека от получения электротравм в случае утечки тока на корпус бытового прибора. УЗО сразу реагирует на несоответствие тока. Оно выявляет даже незначительную утечку. Выбирают изделие по двум параметрам: ток утечки и номинальный ток. Последнее значение должно быть на порядок выше, чем ток автовыключателя цепи. Ток утечки выбирают, исходя из типа помещения и используемого оборудования.

Проверка электропроводки после монтажа

Когда монтаж проводки в деревянном доме из оцилиндрованного бревна завершен, надо проверить ее на исправность. Для этого следует вызвать работников электролаборатории. Они сделают все необходимые замеры: определят сопротивление заземляющего проводника и изоляции, проверят петли «фаза-ноль», УЗО, выполнят прогрузку автоматов.

По окончании испытания, специалисты составят протокол. Этот документ подтверждает правильность выполнения электромонтажа. Протокол выдается заказчику и может пригодиться при опломбировании счетчика потребления электроэнергии.

Схему проводки со всеми замечаниями и поправками лучше наклеить на внутреннюю стенку распределительного щита. При возникновении неисправностей, такая схема обеспечит наглядность и позволит быстро составить алгоритм действий. В составленном плане рекомендуется указать то, какой автоматический выключатель питает каждую группу приборов, а также, что подключено к группе.

Таким образом, в деревянном доме можно легко своими руками развести закрытую электропроводку. Главное, знать особенности, нормы и требования, которые выдвигаются к электромонтажным работам, следовать рекомендациям специалистов. Если все выполнено грамотно, тогда проводка будет абсолютно безопасной и исправно прослужит долгое время. Видео процесса смотрите ниже.

Монтаж электропроводки в деревянном доме своими руками: правила и советы

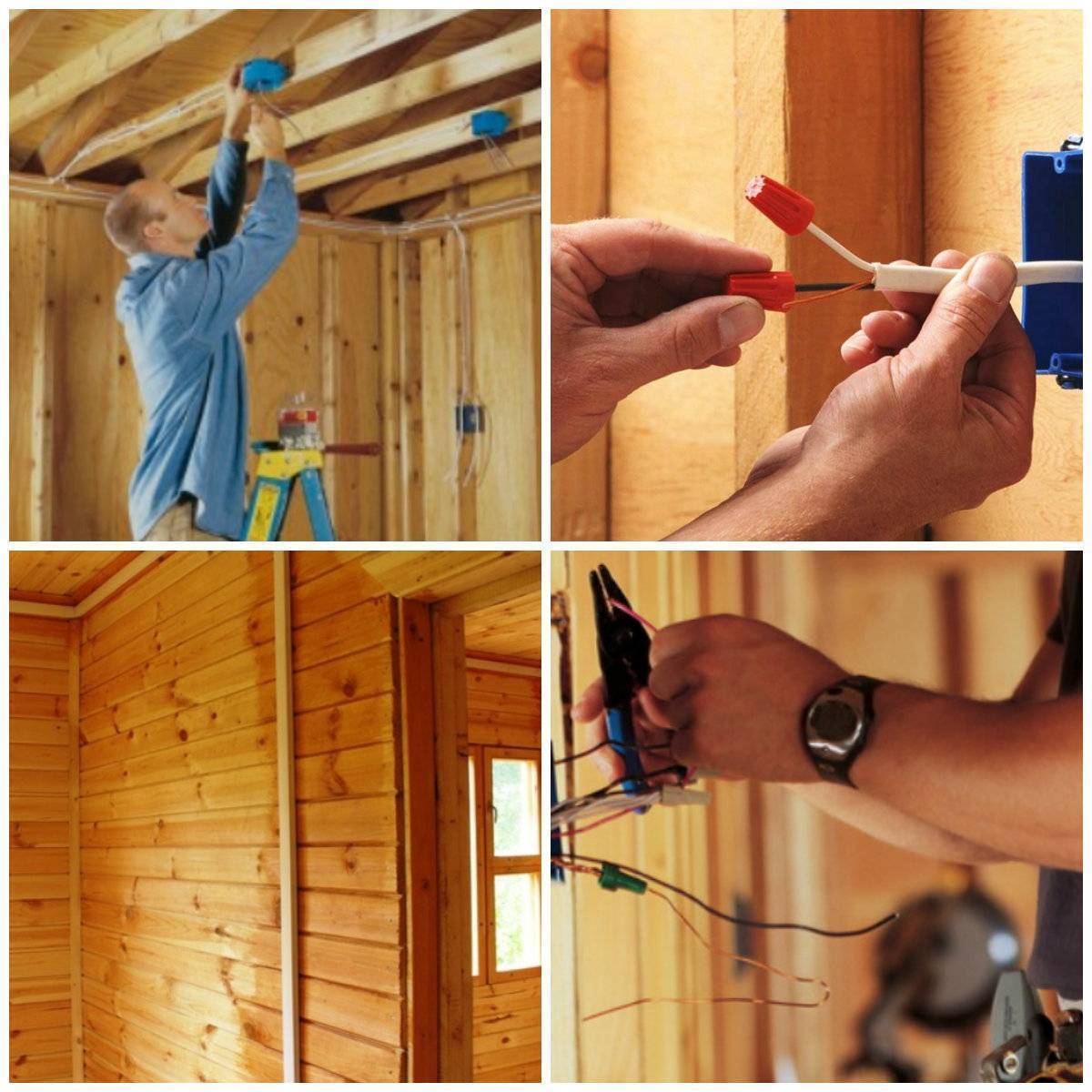

Осуществление монтажа электропроводки в деревянном доме своими руками требует серьезности и ответственного подхода.

Это означает, что нельзя не только игнорировать правила техники безопасности, но и наоборот, следует неукоснительно выполнять их.

Следует помнить, что дерево является легко возгораемым материалом и даже незначительная неточность, допущенная в процессе монтажа, способна сделать его причиной пожара.

Монтаж электропроводки в деревянном доме имеет свои особенности, что обусловлено именно спецификой материала, из которого построено здание.

К числу пожароопасных неисправностей относится:

• короткое замыкание;
• перегрузка кабельной линии и, как следствие, ее перегрев.

Чтобы сделать все правильно, лучше посоветоваться с профессионалами, а если такой возможности нет, то нужно тщательно изучить соответствующее техническое руководство или посмотреть видео.

Основные правила монтажных работ предусматривают такие этапы:

• проектирование — как правило, электромонтажные работы проводят по заранее составленной схеме, предварительно утвержденной соответствующими инстанциями;
• подготовка инструментов, материалов и комплектующих;
• разметка и прокладка кабельной линии;
• установка коробок распределения;
• монтаж: наружной проводки, скрытой проводки, розеток и выключателей, осветительных приборов, щитка, контура заземления;
• проверка качества работ.

Как составляют проект электропроводки?

Если вы не уверены, что можете сделать проект электропроводки своими руками и рассчитать точное количество материалов, то обратитесь за помощью к специалистам.

На этом этапе очень важна техническая грамотность, так как без соответствия проекта установленным нормативам не будет и разрешения на его осуществление.

Как правило, для создания проекта электропроводки используется план здания, в котором указываются следующие параметры: схема расположения всех электроточек, метод и место прокладки электропроводки.

Видео:

При составлении проекта электропроводки своими руками рекомендуется учитывать такие правила:

• Все электроточки схемы нужно устанавливать в доступных местах;
• Все выключатели рекомендуется располагать на одинаковой высоте, но не менее 1 м от пола и с одной стороны от двери, справа от входа. Нельзя, чтобы выключатели находились за мебелью или были закрыты предметами интерьера. Поэтому, специалисты рекомендуют заранее определиться с расстановкой мебели и техники;
• Расположение розеток должно быть удобным без использования удлинителей. Согласно нормативам, розетки устанавливают в пределах 40 см высоты от пола, но не ниже, чем 25 см. Рядом с металлическими конструкциями устанавливать розетки запрещено, минимальное расстояние между ними должно быть 50 см;
• Кабель располагают исключительно по прямым линиям, либо горизонтально, либо вертикально — на расстоянии 15 см от потолка, дверных и оконных проемов и пола. Поворот электролинии возможен только под прямым углом;
• Электрощиток устанавливают в коридоре на высоте не ниже 1,5 метра, чтобы дети не могли до него достать;
• Соединение проводов осуществляется только через соединительные коробки.

После того как проект электропроводки будет готов, его необходимо утвердить в Госэнергонадзоре. В случае одобрения проекта, подключение к электросети станет возможным в течение 5 дней.

Подготовка к монтажным работам, что понадобится

Определить, сколько комплектующих необходимо для электромонтажа своими руками, можно очень просто, ориентируясь по схеме электропроводки.

Как правило, это инструменты для осуществления монтажа электропроводки — отвертки различных видов, конфигураций и диаметра, пассатижи, а также нож, молоток и индикатор напряжения.

Ручки всех инструментов должны иметь защитно-изоляционное покрытие.

Трехжильный электрокабель. Для эксплуатации в деревянном доме применяют медный кабель марки ВВГ.

Цифры, указанные обычно после букв марки кабеля обозначают, соответственно, сколько в кабеле жил и какое его сечение.

Сечение кабеля рассчитывается, исходя из общей величины потребляемой мощности. Но если сечения на заявленную мощность не хватает, кабель кладут в 2 линии.

Электрощиток — в деревянном доме безопаснее всего использовать металлический электрощиток. Размер устройства зависит от того, сколько кабелей, будет к нему подключено.

Выключатели и розетки — нужное количество определяют по схеме электропроводки.

В выборе комплектующих необходимо ориентироваться на тип электропроводки — при скрытой применяют встроенные выключатели и розетки.

Видео:

А если проектом предусмотрена ретро проводка, то к ней подойдут комплектующие накладного типа.

Для деревянных домов специалисты рекомендуют обратить внимание на комплектующие в стиле «ретро», с керамическими основаниями и контактами из бронзы или латуни.

Согласно нормативам, в деревянных домах электропроводка не может быть скрытой, это запрещено. Но для кабеля наружной проводки можно применять специальные трубы.

Электросчетчик — оптимальный вариант — устройство двутарифного типа. И распределительные коробки, саморезы, изолента.

Электропроводка. С чего начинать монтаж?

Чтобы получить минимальное представление о предстоящем процессе, рекомендуем посмотреть тематическое видео.

Монтированию электропроводки в деревянном доме своими руками предшествует прокладка кабеля снаружи.

Для осуществления этого процесса используют способы воздушной и подземной скрытой проводки. После этих работ можно приступать к монтажу открытой электропроводки.

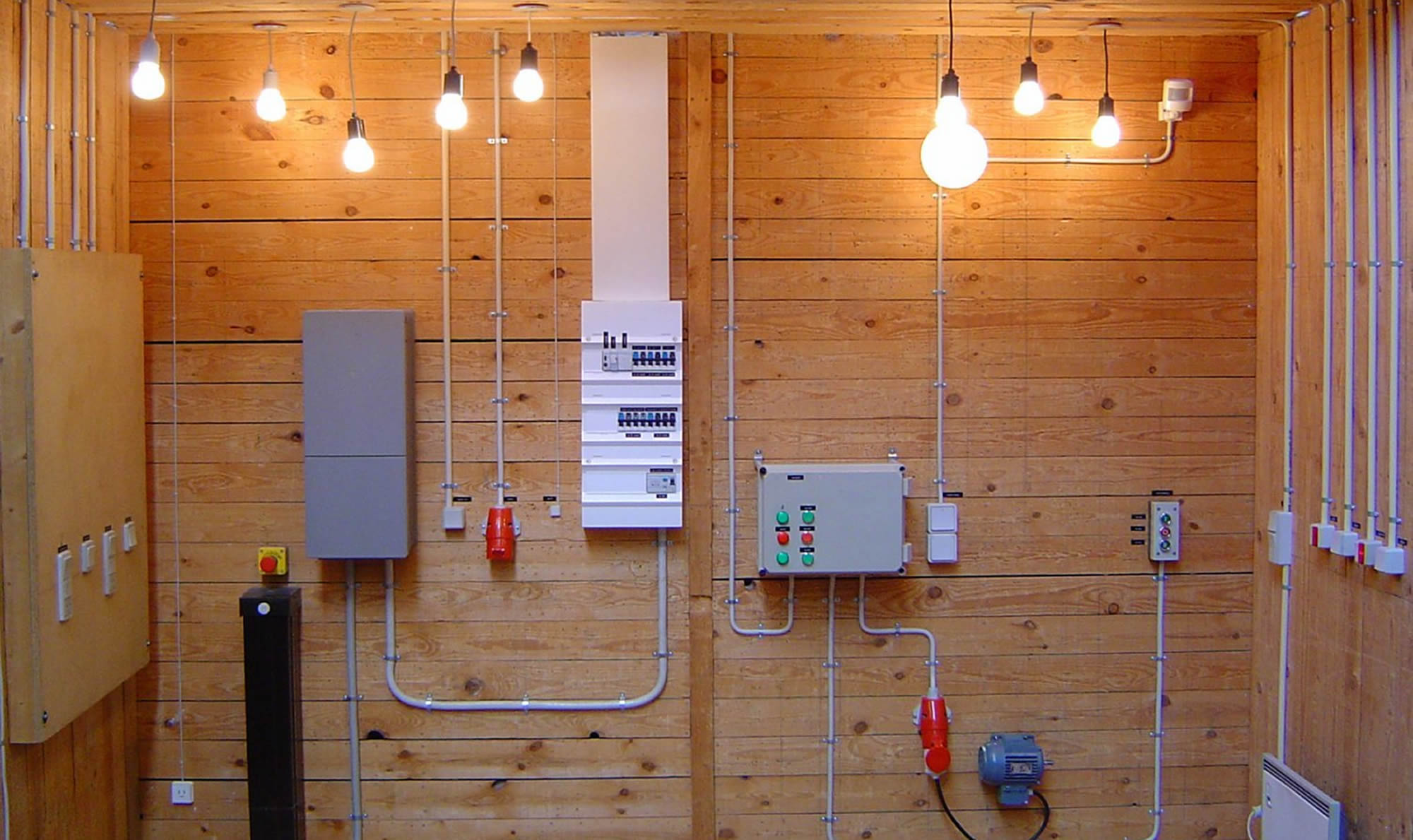

Прокладка основного кабеля в деревянном доме должна быть открытой настолько, насколько это возможно.

Поэтому, чтобы сохранить эстетику интерьера, специалисты применяют специальные кабельные каналы и плинтуса.

Несмотря на то, что электропроводка кажется скрытой, доступ к ней не представляет сложности. Для ввода кабеля в здание используют металлическую гильзу.

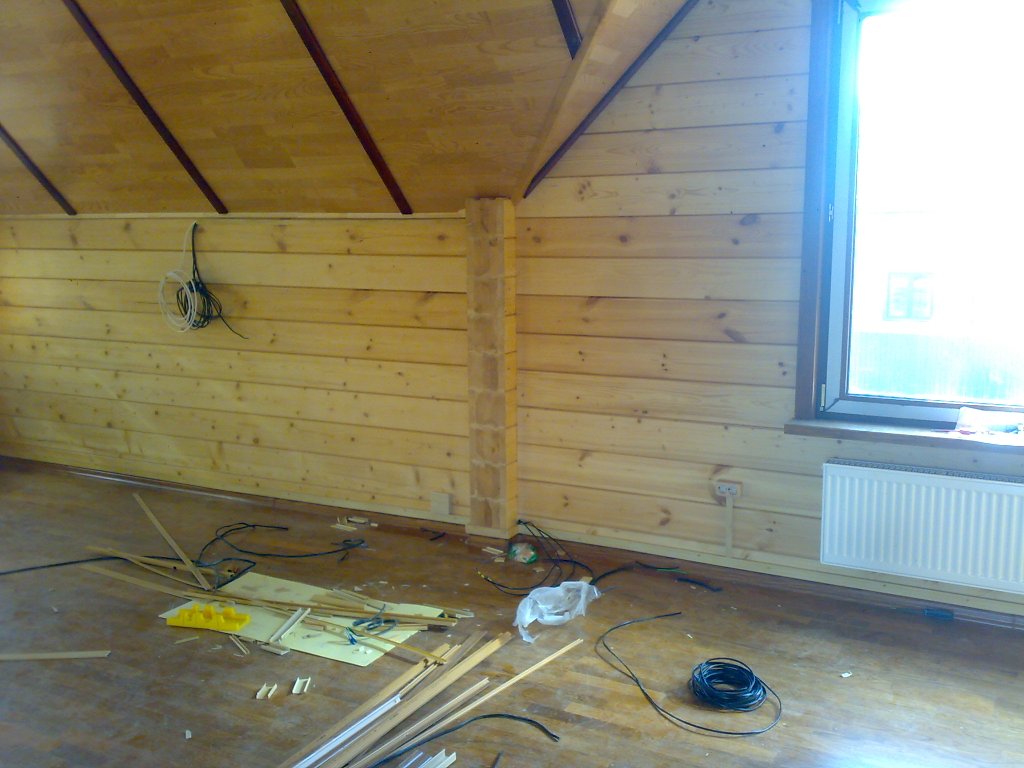

Перед началом монтажа и последующих работ кабель предварительно нарезают на отрезки, длина которых соответствует расстоянию между электроточками, но с запасом 15 см.

Затем провода укладывают в каналы и крепят на стены по разметке, так как указано в проекте. При этом кабель-каналы пока что остаются открытыми.

Видео:

Далее устанавливаются распределительные коробки. Их предназначение — равномерное распределение кабеля по всем помещениям в здании.

Поэтому распределители устанавливают в местах разветвлений основного кабеля.

Для соединения кабельных отрезков в распределительных коробках своими руками применяют несколько способов, но самый простой и безопасный из них — это колпачки СИЗ.

Их делают из пластика, не подверженного горению. Для этого концы кабеля зачищают и вкручивают в СИЗ.

В зависимости от суммарного количества скручиваемых жил и их сечения, колпачки различают по цвету и номеру, — чем больше номер, тем большее количество проводов можно соединить с его помощью.

Еще более простой способ соединения проводов — применение изоленты.

Последующие этапы монтажных работ

Чтобы установить розетки в деревянном доме, достаточно между стеной и корпусом розетки проложить изоляционный слой, на который сверху прикрепить розетку.

Если кабель трехжильный, то для подключения используют все жилы. Таким же способом устанавливают выключатели и светильники.

Для безопасности дальнейшей эксплуатации очень важно, чтобы крепление контактов было качественным.

Монтаж электрощитка и счетчика производят с учетом лимита электроэнергии потребляемой мощности.

Завершающий шаг — проверка цепи и сопротивления изоляции. Для этого используют мегомметр.

Видео:

Что такое декоративная электропроводка?

В связи с тем, что в деревянных домах прокладка скрытой проводки запрещена, многие владельцы прибегают к прокладке ретро проводки.

То есть, вместо всем известной скрытой электропроводки устанавливают своими руками оригинальную декоративную проводку в некогда забытом стиле ретро.

Классическая электропроводка ретро представляет собой скрученные между собой одножильные провода, которые в процессе монтажа присоединяются к изолятору.

В современном исполнении витые ретро провода имеют медные жилы и шелковую внешнюю оболочку, пропитанную защитным составом.

Этот метод открытой электропроводки не только полностью одобрен соответствующими инстанциями, но и вполне обоснован с точки зрения современных потребителей.

В отличие от скрытой электропроводки, монтаж в стиле «ретро» проводится уже после работ по отделке помещений.

Для ретро монтажа своими руками применяются вполне современные материалы — специальные ролики из пластика, которые устанавливаются по линии прокладки электропроводки через каждые 50 см.

К этим небольшим роликам и крепятся ретро провода.

С подробностями монтажа ретро электропроводки своими руками можно ознакомиться, посмотрев видео.в

Видео:

правила монтажа открытой и закрытой проводки

Проводка в деревянном доме монтируется перед введением его в эксплуатацию. Также в случае необходимости осуществляется замена старых проводов на новые. Все электромонтажные работы проводятся с учетом требований техники безопасности, чтобы избежать возгораний, а также связанных с ними материальных и человеческих потерь. В статье рассмотрены все аспекты планирования и монтажа современной проводки в деревянном доме.

Требования к монтажу электропроводки в деревянном доме своими руками

Безопасность эксплуатации электросистемы — это залог сохранения имущества и жизней людей, которые находятся в постройке. Базовые нормы осуществления монтажа следующие:

• правильный подбор кабелей. Суммарная мощность системы должна превышать все оборудование в доме примерно на 25-30 %, чтобы сохранялся определенный запас прочности. Раньше на этот момент не особо обращали внимание, так как в домах не было такого количества электроприборов, как сейчас;

Как подключается бойлер к электросистеме

• наличие защитной оболочки на кабелях, непосредственно проводящих электрический ток. Основная задача изоляции — сохранение медных кабелей от воздействия воды и механических повреждений;
• проводка не должна быть открытой. Монтажники могут использовать как метод создания проводки под штукатуркой, так и использовать специальные гофрированные трубки для укладки;
• максимальная доступность соединений проводов на случай проведения ремонта в доме;
• установка автоматов УЗО. Устройство будет отключать подачу тока на участок, где произошел перегруз системы. Также использование УЗО даст возможность проводить частичное обесточивание системы для замены лампочек накаливания в люстрах;
• кабели можно пропускать через строительные конструкции в специальных отверстиях. При этом после монтажа сами отверстия важно заделать негорючим раствором (цемент — песок, песок — глина). Пропорция составных частей раствора — 1:10.

Использование гофрированных труб для изоляции проводки

Какую проводку лучше выбрать для деревянного дома

Ниже рассмотрены конструктивные характеристики видов электропроводки с учетом требований техники безопасности.

Скрытая и открытая

Профессиональные электрики выделяют 2 способа монтажа скрытой проводки. Первый — в металлической трубке. Для сохранности провода и долговечности самой трубки её надо покрасить либо оцинковать изнутри.

Обратите внимание! На сгонах труб устанавливают металлические заглушки, чтобы не повредить провода при проходе.

Второй вариант заключается в следующем: на деревянную поверхность наносится слой штукатурки, потом кладется проводка, затем еще слой материала. Позитивные моменты скрытого настенного типа следующие:

• нет визуальных препятствий для поклейки обоев;
• выключатели и розетки выступают над поверхностью минимально;
• не видно огромное количество проводов.

Скрытая проводка выглядит эстетично

Отрицательные моменты таковы:

• проводка стареет и под прикрытием не видно, что с ней происходит;
• высыхание изоляционного материала приводит к повышению угрозы короткого замыкания в электросистеме;
• сложно подобрать расположение розеток и выключателей в случае перестановки мебели;
• непредсказуемость поведения штукатурки, прикрепленной к дереву, то есть угроза появления трещин, усыхания и т.  д. В таком случае вероятность повреждения проводов повышается в разы.

Что касается открытой проводки, то она прикрепляется к стенам с помощью металлических скоб или пластиковых кабель-каналов. Основные преимущества данного типа проводки таковы:

• легкость монтажа;
• возможность постоянного контроля состояния изоляции со стороны пользователя или профессиональных электриков;
• стены не повреждаются;
• возможность оперативной замены проводов в случае необходимости;
• оперативное осуществление перепланировки электросистемы.

Обратите внимание! Главный минус такой проводки заключается в том, что забирается часть пространства жилого помещения, а также портится эстетический вид некоторых комнат.

Наружную или внутреннюю

Подключение бревенчатого дома к центральной электросистеме осуществляется с помощью подведения наружной электропроводки двух типов: открытой и закрытой. Под открытой линией специалисты подразумевают провод, натянутый по воздуху между электроопорами с учетом следующих норм безопасности:

• высота линии над дорогой не менее 6 м;
• расстояние между горизонтальной поверхностью и неизолированными проводами 2,75 м и более;
• линия не может прокладываться по поверхности здания;
• провода находятся на расстоянии 1,5 м и более от балкона.

Кабель-канал как способ скрыть наружную проводку

Закрытая проводка наружного типа используется в городах. Это подземные изолированные линии, к которым подключаются многоэтажные дома. Применяется также и в частном секторе. Она выводится из трансформаторной подстанции, ведется до конкретной улицы, где выводится на поверхность и становится открытой, то есть провод подымается на бетонную или деревянную электроопору.

Самый надежный вариант электроввода в дом

К сведению! Внутренняя проводка в домах использовалась еще до революции 1917 г. Суть ее в том, что два скрученных медных проводника идут с каучуковым или стеклянным или керамическим изолятором.

Для деревянного дома можно использовать любой из видов наружной проводки для подключения к электросистеме.

Устройство электропроводки в деревянном доме

Любые монтажные работы начинаются с составления проекта. Безусловно, проект будет более качественным, если его сделают профессионалы. После проведения расчетов и планирования трассы, по которой будут проходить провода, станет ясно, сколько потребуется расходных материалов:

• проводов разных типов для входной части и внутридомовой;
• крепления;
• кабель-каналы;
• штукатурка;
• электросчетчик;
• количество автоматов;
• количество розеток, выключателей и т.  д.

Настенный способ крепления проводки в деревянном доме

Сначала монтируется провод от электроопоры до счетчика, который по современным требованиям располагается на улице. После этого мастера приступают к подготовке входного отверстия в дом (если его нет, то нужно просверлить). Выбор способа монтажа проводки происходит на этапе проектирования.

Обратите внимание! Как показывает практика, более популярен вариант с открытой проводкой и кабель-каналами. Если же хозяин является сторонником более популярного во второй половине 20 в. способа с закрытой проводкой под штукатуркой, то необходимо предварительно подготовить основу.

Итак, отверстие в дом готово. Теперь можно устанавливать коробку для автоматов. Разведение проводки по дому идет от коробки с автоматами. Принципы формирования маршрута провода таковы:

• выбирается максимально короткий путь для провода;
• на каждое помещение должна идти отдельная проводка;
• желательно выделять конкретный провод под такие приборы, как бойлер и стиральная машина.

После прокладки электропроводки в деревянном доме своими руками осуществляется:

1. Подсоединение к автоматам.
2. Установка розеток и выключателей.
3. Закрытие кабель-каналов.

Как провести электропроводку в деревянном доме своими руками

Соблюдая нормы безопасности, можно без проблем осуществить монтаж электропроводки и приборов в деревянном доме самостоятельно. На первом этапе важно получить технические разрешения в энергоснабжающей организации. Для этого хозяин объекта пишет заявление с предоставлением копии документов на дом.

Важно! Если есть возможность подключения к центральной электросистеме, техусловия выдаются без проблем.

Гофрированную трубку можно крепить на потолке

После этого начинается этап создания проекта по внутридомовой системе. Алгоритм проектирования следующий:

1. Расчет мощности всех электрических приборов, которые будут функционировать в доме.
2. Составление плана строения с указанием: расположения розеток и выключателей, распределительных приборов, типов кабелей. Например, если выключатели на две клавиши с заземлением, то необходимо вести трехжильный провод.
3. Указывается расстояние кабеля от оконных и дверных проемов.

Когда есть проект, можно начинать монтаж.

Определение типа проводки для дома

Варианты электропроводки для деревянного дома оговорены выше.

Обратите внимание! Внутренняя открытая проводка — это самый надежный вариант, так как в случае непредвиденных обстоятельств не составит труда найти поврежденное место и отключить нужный автомат. При окончательном выборе важно обращать внимание на эстетический вид, но соображения безопасности всегда должны быть на первом месте.

Как рассчитать проводку в деревянном доме

Для правильного монтажа важно провести расчет в двух аспектах:

• общая длина проводов;
• максимальная пропускная способность тока в каждом проводе.

Первый расчет довольно простой. Нужно взять план помещения в проекте. Там проставлены все основные размеры каждого помещения, указан масштаб. Считают длину каждого провода от автомата до финальной точки.

Вариант установки розетки при наружной проводке

Обратите внимание! Расчет сечения каждого провода также важно проводить, чтобы потом не было проблем с проводкой.

Как определить исходные данные:

• Р — мощность приборов, которые будут подключаться к проводу от конкретного автомата;
• U — напряжение 220 В;
• cosφ — стандартное значение косинуса 1, но для некоторых приборов (холодильники, станки и т. д. показатель уменьшается до 0,5-0,6).

Для расчета сечения применяется следующая формула: I = P/(U×cosφ).

Установка распределительного щитка

Установить щиток своими руками сложно, но реально. Алгоритм действий следующий:

1. Закрепить корпус на стенке.
2. Завести все провода (вводные и идущие по комнатам) в коробку.
3. Зачистить жилы на каждом проводе.
4. Прикрепить саморезами основу для автомата — специальную рейку.
5. Установить УЗО и все автоматы на эту основу. При установке происходит самостоятельное защелкивание, то есть не надо прилагать усилия.
6. Прикрепить 2 шины: 0 и заземление.
7. Прикрепить нарезанные соединительные провода к соответствующим автоматам с учетом того, что вводная фаза и ноль цепляются к верхним клеммам.
8. Заново подкрутить винты на каждом автомате.

Важно! Пробный запуск новой электросети производится после опломбировки счетчика представителем компании, поставляющей электрическую энергию.

Подготовка всех нужных инструментов для проводки

Какие инструменты понадобятся в процессе монтажа? Для штробления стен, а также крепления основ кабель-каналов используют дрель с набором сверл. Если в доме нет старой проводки, то есть не откуда брать питание, включают генератор тока. Длинная переноска понадобится для обеспечения работы дрели на расстоянии от генератора.

Обратите внимание! В процессе монтажа используются отвертка, устройство для зачистки жил (многие применяют обычный нож), мультиметр для прозвона проводки и шуруповерт (крепление корпуса для автоматов к стене).

Как правильно подобрать кабель для проводки и трубы

Жилы в современном кабеле бывают из меди и алюминия. Оба металла являются отличными проводниками. Если говорить о меди, то единственным минусом металла специалисты признают дороговизну материала. По поводу качества никаких замечаний нет, чего не скажешь про алюминий. Во-первых, в случае контакта открытой жилы с воздухом происходит реакция окисления. Во-вторых, после многоразового сгибания кабель становится ломким.

Выбор остается за заказчиком. Медь — дороже, но надежнее, алюминий ломается, но он дешевле.

Лучшие производители кабеля для электроустановок в России по состоянию на 2019 г.:

• «Москабельмет»;
• «Камкабель»;
• «Рыбинсккабель»;
• TITANEX;
• ARISTONCAVI.

Обратите внимание! Гофра для кабеля должна быть крепкой, но и одновременно гибкой. Полиамид, полипропилен, полиэтилен высокого и низкого давления, поливинхлорид — наиболее распространенные материалы для изготовления качественной гофры.

Монтаж проводки в деревянном доме

Пошаговый порядок действий по монтажу проводки в деревянном доме уже был описан выше. Ниже представлены незыблемые правила монтажа, соблюдение которых гарантирует пожарную безопасность на объекте. Правило № 1 — на кабеле для деревянных домов проставляется маркировка «н/г», то есть он имеет повышенную защиту от возгорания. Второй момент заключается в том, что для перехода кабеля через деревянные отверстия надо использовать металлические гильзы.

Важно! В деревянном доме можно ставить только внешние розетки и выключатели.

Выключатели должны монтироваться правильно

Как спрятать проводку в деревянном доме

Деревянные дома из бруса сейчас снова набирают популярность. Люди возвращаются к истокам. Количество используемых электроприборов по сравнению с началом 20 в. значительно увеличилось, поэтому мощность проводки также возросла. Для предотвращения угрозы пожара в доме важно проводить кабельный шнур по всем правилам. Открытая проводка считается более надежным вариантом в таком случае, но ведь важен и эстетический вид помещения. Самые популярные варианты, как скрыть проводку в деревянном доме:

• установка системы электротехнических плинтусов;
• монтаж гофрированной полимерной трубы;
• крепление кабель-каналов.

Как установить розетки в деревянном доме

Порядок монтажа розеток в частных деревянных домах отличается от аналогичных правил в других условиях только тем, что необходимо учитывать нормы пожаростойкости.

Монтаж розеток при скрытой проводке

Если используется открытая проводка с гофрой или кабель-каналами, то мастер действует следующим образом:

1. Устанавливает на место планируемой розетки алюминиевый или асбестовый лист, который обезопасит дерево от попадания на него искр из розетки.
2. Снимает заднюю стенку розетки и прикручивает её к листу саморезами.
3. Монтирует электроконструкцию.
4. Подсоединяет электрокабель.
5. Прикручивает крышку розетки.

Важно! Если в доме использована скрытая проводка, то принцип монтажа такой же, но розетку обязательно вставлять в металлический стакан.

Способ установки розеток в деревянном доме

Как заменить проводку в деревянном доме

Для полной замены проводки открытого типа проводится демонтаж старой с кабель-каналами и распределительным щитком.

Как осуществить частичную замену отдельного ответвления, если в доме установлена открытая проводка:

1. Отключить автомат, отвечающий за конкретный провод.
2. Отсоединить все проводки от клемм.
3. Снять крышку соответствующего кабельного канала.
4. Отсоединить розетки и выключатели от провода.
5. Вытащить старый и поставить новый кабель.

Обратите внимание! Замена скрытого кабеля проводится по-другому. Он обрезается от всех концов (автомата, люстр, розеток), затем снимается или захоранивается. Алгоритм работ по установке нового кабеля такой же, как и в случае начального монтажа системы.

Какие бывают ошибки при разводке проводки в деревянном доме и как их не допускать

Ошибки при разводке проводки случаются часто. Как правильно сделать электропроводку в деревянном доме? Есть конкретный совет: никогда не поступать так, как описано ниже.

Типичные монтажные ошибки системы подачи электроэнергии:

• не создана схема разводки;
• подобраны некачественные материалы;
• не добавлен запас к расчету количества материалов и сечения провода;
• розетки используются для подключения варочных панелей и других мощных приборов;
• прокладка линии близко к обшивке стен;
• соединение силовых и низковольтных проводов на щитке;
• нельзя соединять жилы из меди и алюминия;
• штробление стен выполнено неровно.

Электропроводка в доме из бруса монтируется профессионалами либо самостоятельно, но при этом обязательно соблюдение норм техники безопасности. Открытая электрическая проводка в доме из бруса с кабель-каналами и наружными розетками, выключателями — идеальный вариант. Подбор качественных материалов с учетом рассчитанных технических характеристик поможет проложить надежную безопасную проводку в доме.

способы прокладки проводов, пошаговая инструкция, советы мастеров

С каждым годом деревянные дома становятся все популярнее, поскольку они являются экологически чистыми, теплыми, уютными, простыми в возведении и недорогими. Однако данный материал относится к категории легковоспламеняющихся, поэтому в процессе строительства нужно учесть множество нюансов. Особенно это касается подключения здания к электрической сети, поскольку к данному типу работ предъявляется довольно много требований. Если у вас есть хоть какой-то опыт в строительстве, то особых проблем с этим у вас не возникнет, но, как показывает практика, у большинства среднестатистических граждан он отсутствует, поэтому они допускают огромное количество ошибок, которые в дальнейшем могут привести к очень серьезным последствиям. Чтобы этого не случилось, в данной статье будет подробно описан от начала и до конца монтаж проводки в деревянном доме своими руками.

Требования по безопасности

Итак, что они собой представляют? Безопасность — это очень важный аспект при подключении жилого здания к электрической сети. Если допустить хоть малейшую ошибку, то последствия могут быть просто катастрофическими. Согласно статистике, ежегодно в пожаре, возникшем в результате короткого замыкания в проводке и последующего возгорания, погибают тысячи людей по всей стране. Поэтому очень важно, чтобы проводка в деревянном доме (правила монтажа будут описаны далее) была надежной.

Основные нормы безопасности гласят, что:

1. Все провода и места их соединений должны быть изолированы при помощи негорючих материалов.
2. Жила должна быть изготовлена их качественного материала, лучше всего из меди, а также иметь изоляционный слой, не пропускающий электрический ток.
3. Наиболее безопасным является открытый способ монтажа, поскольку он предоставляет возможность следить за состоянием проводов.
4. При выборе электропроводки необходимо предварительно рассчитать оптимальное сечение кабеля, чтобы он мог выдержать создаваемую нагрузку.
5. Если у вас деревянный дом, электромонтаж должен в обязательном порядке осуществляться через распределительный щиток, оснащенный автоматической системой отключения подачи питания.
6. Для прокладки кабеля можно использовать исключительно металлические трубы. В случае если они будут стальными, нужно предусмотреть заземление.
7. Покупайте только качественные кабели от известных производителей. Они не только значительно дольше прослужат, но и вероятность возгорания будет намного ниже.

Если соблюдать все перечисленные выше правила монтажа, проводка в деревянном доме получится надежной и будет соответствовать всем нормам пожарной безопасности, поэтому нажитое вами имущество будет в полной целостности.

Способы прокладки электропроводки

Давайте на этом остановимся более подробно. Планируя самостоятельно выполнить монтаж проводки в деревянном доме (ПУЭ были подробно описаны выше), вам необходимо заранее определиться с тем, каким способом он будет выполняться. От этого зависит толщина сечения кабеля и необходимое количество расходных материалов.

На сегодняшний день существует два вида электропроводки:

• открытая;
• закрытая.

Последний вариант предполагает, что кабели будут прокладываться под обшивкой. Этот способ хорош своей эстетичностью, однако он значительно сложнее в реализации, поэтому проектировать разводку нужно еще на этапе заливки фундамента, поскольку если будут допущены какие-либо ошибки, то для их устранения придется демонтировать сайдинг и переделывать все с нуля.

Открытый вариант менее привлекателен, поскольку провода находятся на виду, зато он более простой и справиться с ним сможет любой человек, не обладающий подобным опытом. В этом случае кабель прокладывается вдоль стен, а установка осуществляется с использованием медных или алюминиевых прорезиненных проводов. При этом вам потребуется значительно меньше расходных материалов, поэтому вы сможете неплохо сэкономить. Что касается ее эстетичности, то эту проблему позволит легко решить ретро-проводка, обладающая привлекательным внешним видом и придающая помещению некую изюминку.

Открытый способ размещения электропроводки

В чем его особенность? Монтаж открытой проводки в деревянном доме является лучшим решением при возведении зданий из легковоспламеняющихся материалов, поскольку провода не будут контактировать с ними.

Его можно выполнять различными способами, среди которых наиболее распространенными являются следующие:

1. С использованием электротехнического проводника, который крепится прямо на стену. Кабель зажимается специальными клипсами, которые изготавливаются из негорючих материалов.
2. Электропроводка в специальных полимерных кабель-каналах. Этот вариант хорош тем, что все провода будут спрятаны от человеческих глаз, поэтому интерьер помещений будет выглядеть более привлекательно. Каналы фиксируются на стене при помощи обычных саморезов по дереву, после чего в них укладываются провода и закрываются крышкой.
3. Прокладка в металлической гофрированной трубе. Пожалуй, один из наиболее распространенных способов, поскольку данный расходный материал обладает невысокой стоимостью, хорошей прочностью и долговечностью, а также свободно вмещает в себя одновременно несколько кабелей.
4. Монтаж электропроводки в полимерных трубах. Является альтернативой описанному выше методу, однако с этим материалом сложнее работать, чем с гофрой.

Стоит отметить, что превосходным вариантом также станет монтаж ретро-проводки в деревянном доме. Она изначально обладает привлекательным внешним видом, поэтому прятать ее внутри полимерных или металлических труб совсем не обязательно.

Скрытый способ размещения электропроводки

Что он собой представляет? Монтаж скрытой проводки в деревянном доме не пользуется большой популярностью, поскольку является очень трудоемким и проблематичным. Помимо этого владельцы жилья не хотят обшивать стены, в результате чего данный метод попросту не может быть использован.

Если же вы серьезно настроились на данный способ прокладки кабеля внутри дома, то обязательно учитывайте следующие нюансы:

1. Электропроводка должна прокладываться в металлических трубах или гофре.
2. Чтобы внутри защиты не скапливалась вода, она должна размещаться не строго вертикально, а под небольшим углом.
3. Подрозетники и выключатели должны быть металлическими и обязательно заземлены.

Также стоит понимать, что, если выполнить такой монтаж проводки в деревянном доме, в случае возникновения каких-либо проблем с кабелем просто так добраться до него вы не сможете. Вам придется полностью снимать обшивку со стен в помещении. Это очень трудоемкий процесс, поэтому лучше всего будет остановиться на открытом способе размещения электропроводки.

Схемы проводки

Что об этом необходимо знать? Многие люди задумываются о том, как выполнить монтаж проводки в деревянном доме своими руками. Ничего сложного в этом нет, если заранее все хорошенько продумать. Чтобы не допустить ошибок, которые, как правило, совершают все новички, перед прокладкой электросети стоит составить схему с изображением подробного плана будущего строения и электропроводки. Это позволит не только более рационально все сделать, но и минимизировать вероятность повреждения проводов. На чертеже также следует обозначить расположение всех розеток и выключателей.

Чтобы схема получилась, как надо, придерживайтесь следующих правил:

1. Электрощиток следует монтировать на первом этаже, на уровне глаз, чтобы в него случайно не залезли маленькие дети.
2. Чтобы интерьер квартиры или дома выглядел более привлекательно, выключатели следует располагать на одинаковом уровне над полом. Как правило, выбирается расстояние от 80 до 100 сантиметров.
3. Независимо от того, по какому способу будет выполняться монтаж проводки в деревянном доме, провода должны находиться на высоте 20 сантиметров от пола или потолка.
4. Розетки можно устанавливать без привязки к месту, поскольку в ПУЭ о них не говорится ни слова. Главное, чтобы в каждой из комнат была хотя бы одна.

После того как чертеж будет закончен, можно отправляться в магазин для закупки расходных материалов.

Подготовительный этап к прокладке

Монтаж проводки в деревянном доме — это очень сложный процесс, при котором нужно учесть множество нюансов. Первым делом вам нужно обратиться в организацию, занимающуюся электроснабжением вашего региона, и получить у нее технические условия. Если же ваш участок уже подключен к общей сети, то этот шаг можно пропустить. Далее вам следует рассчитать необходимую мощность с учетом всех электрических приборов, которыми вы будете пользоваться. Как показывает практика, в среднем требуется мощность от 5 до 10 кВт.

Когда со всеми расчетами и формальностями будет покончено, нужно определиться с тем, какие кабели вы будете использовать для прокладки электросети. Это очень сложно, поскольку особенности возведения зданий из дерева накладывают различные ограничения. Если в помещении будут двойные розетки, то провод должен быть трехжильным. Помимо этого в каждом здании должна обязательно присутствовать распределительная коробка. Каждой из них следует уделить большое внимание, поскольку чаще всего возгорание происходит именно в местах соединения проводов. Поэтому все контакты должны быть хорошо изолированы.

Несколько слов о материалах

Разводка (электрик выполнит ее без проблем, следуя инструкции) сможет выдержать создаваемую на нее нагрузку только в том случае, если для нее будет правильно подобрано сечение кабеля. Но это вовсе не значит, что чем выше оно, тем лучше. В этом вопросе очень важна точность. При этом вам совершенно не обязательно самостоятельно что-то считать, поскольку вы можете воспользоваться уже готовой таблицей рекомендованной мощности.

Если кабель будет прокладываться внутри дома открытым или закрытым способом, то материал, из которого он изготовлен, принципиального значения не имеет. Но в случае если вы планируете выполнить монтаж наружной проводки в деревянном доме, делать это следует исключительно с использованием медных расходных материалов. Во-первых, они более долговечны, поэтому с ними возникает меньше всего проблем, а во-вторых, их проводимость значительно выше, благодаря чему достигаются лучшие эксплуатационные характеристики. Оптимальным вариантом станет медный кабель NYM, сочетающий в себе идеальное соотношение цены и качества. Роль изоляции в большинстве случаев выполняют металлические трубы или гофры из современных полимерных материалов. Последние обладают низкой возгораемостью, а в случае пожара самозатухают.

Процесс прокладки электросети в жилом здании

Итак, из чего он состоит? Подключение электропроводки должно осуществляться в строго определенной последовательности. Благодаря четкому плану справиться с ним сможет даже новичок, который раньше никогда не работал с электричеством. Когда у вас будет готов чертеж и закуплено все необходимое, то прежде всего необходимо провести кабель, который будет соединять жилое помещение с общей электролинией.

Далее пошаговый монтаж сечения проводки в деревянном доме выглядит следующим образом:

1. Кабель протягивается от щитка ко всем комнатам, где будет электричество.
2. Выполняется монтаж розеток, выключателей и коммутационных коробок.
3. Производится соединение проводов в единую сеть. Это один из самых сложных процессов, поскольку нужно убедиться в том, что контакт хороший, а также тщательно все заизолировать.
4. На последней стадии подключаются выключатели и розетки.

Когда все монтажные работы будут завершены, необходимо выполнить осмотр и тестирование электросети, чтобы убедиться в том, что все выполнено качественно и надежно работает.

Изоляция проводов

Для чего она необходима? Если вы выполняли монтаж ретро-проводки в деревянном доме, то данный этап можно пропустить, поскольку расходные материалы уже продаются с изоляцией. Во всех остальных случаях его ни в коем случае нельзя пропускать, поскольку это него зависит безопасность людей, проживающих в доме. Если в каком-то месте кабель не будет изолирован, то велика вероятность поражения электрическим током, что может привести к летальному исходу.

При выборе изоляции нужно учитывать множество параметров. Основным среди них является максимальный показатель мощности, которую способен выдержать кабель. Как правило, эта величина варьирует от 600 до 100 ватт, чего более чем достаточно для использования в жилых зданиях. Помимо этого хорошая изоляция должна обладать высокой морозостойкостью, поскольку в большинстве регионов нашей страны очень суровый климат.

Если электрические провода расположены вне здания, то изоляция должна быть устойчивой к воздействию ультрафиолетовых лучей, если вы, конечно, не хотите часто ее менять. Дешевые материалы очень быстро деформируются, в результате чего время их эксплуатации сокращается. Это же касается и высоких температур. По мере прохождения электрического тока по кабелям они нагреваются. Если при этом провод будет в каком-то месте поврежден или на него начнет создаваться большая нагрузка, то температура может подниматься до очень высоких значений, что создает большую вероятность возгорания.

Установка распределительного щитка

С чего стоит начать? После того как монтаж проводки в деревянном доме будет завершен, можно переходить к следующему процессу. Это будет установка щитка. Он не только отвечает за учет расхода электроэнергии, но и выполняет защитную функцию, если оснащен системой автоматики. При возникновении каких-либо проблем она будет самостоятельно отключать подачу электричества.

Прежде всего его нужно оснастить электросчетчиком. Далее производится монтаж вводного защитного устройства и подводится фаза и ноль, после чего прибор уже подключается к общей электросети и жилому зданию. В самом конце в щиток устанавливаются предохранители, реле контроля напряжения и автоматы для различных типов электрических приборов. Стоит отметить, что желательно оставить немного свободного пространства внутри щитка, чтобы в будущем в случае необходимости иметь возможность подключить дополнительное оборудование и автоматы. Если у вас в доме будет автономная система отопления, стиральная машина или любая другая бытовая техника, потребляющая много электроэнергии, то их рекомендуется подключать через отдельные автоматы, чтобы снизить создаваемую ими нагрузку на приборы и кабели.

Подключение здания к общей электросети

Итак, вы завершили электромонтажные работы, но света в вашем доме пока еще не будет, поскольку здание нужно подключить к общей электрической сети. В теории здесь нет ничего сложного, но на практике все далеко не так, поскольку многие люди сталкиваются при этом со множеством трудностей.

Прокладку кабеля в этом случае можно осуществлять двумя способами:

• по воздуху;
• под землей.

Каждый из вариантов обладает как преимуществами, так и недостатками, которые обязательно должны быть учтены. Первый способ значительно проще в реализации и требует небольших финансовых затрат. Для этого вам нужно купить самонесущие провода, обладающие хорошей изоляцией. Проводка кабеля внутрь здания осуществляется через несгорающую гильзу, которая устанавливается внутри стены.

Монтаж эл. проводки в деревянном доме в случае, когда кабель к помещению подается под землей, более сложен и финансово затратен. Во-первых, вам нужно закупить высокопрочный кабель, а во-вторых, металлические трубы, которые будут выполнять роль изоляции. Помимо этого вы должны учитывать, что если вы захотите использовать именно этот метод, то предварительно вам придется согласовать свои намерения с энергетическим предприятием, обслуживающим ваш регион.

Тестирование электросети

Итак, вы полностью закончили монтаж проводки и уже готовы начать пользоваться электричеством. Однако не спешите это делать, поскольку сперва нужно выполнить проверку системы коммуникации. Для этого вам понадобится точный измерительный прибор, используемый в электротехнических лабораториях, или обычный мультиметр.

Тестирование производится следующим образом:

1. Визуальный осмотр.
2. Замеры сопротивления на изоляционном слое электропровода и заземлении.
3. Проверка корректности работы цепи «фаза — ноль».
4. Испытание предохранителей и автоматической системы защиты.
5. Снятие показаний с заземления на щитке.

Если в процессе тестирования никаких дефектов и проблем выявлено не будет, то можно вызывать представителей управляющего органа для испытания электросети и ввода ее в эксплуатацию. Для этого подается заявление установленного образца в электрическую компанию, обслуживающую ваш регион.

Напоследок стоит отметить, что электрификация — это очень трудное занятие, требующее наличия определенных навыков и знаний, поэтому, прежде чем приступить к монтажу, вы должны хорошенько обо всем подумать. Если вы не уверены в собственных силах, то лучше всего будет доверить это квалифицированным специалистам. Помните, что работа с электричеством очень опасна, поэтому не рискуйте понапрасну своей жизнью.

Электропроводка в деревянном доме

Электропроводка в деревянном доме

На сегодняшний день в загородной застройке наблюдается увеличение доли деревянных построек, ведь они имеют много преимуществ. Однако помимо положительных качеств есть и отрицательные черты: быстрая воспламеняемость и горючесть. Поэтому качественная проводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Content

• Дизайн — это основа успеха
• Внешняя проводка, установка
• Установка оборудования в Щит
• Внутренняя сетевая макет

• Открытый метод установки
• Скрытая проводка

• Маркировка устройств , щиты, кабель
• Установка выключателей и розеток
• Проход через деревянные поверхности
• Как выбрать электрический кабель
• Измерение сопротивления проводки

Дизайн — основа успеха

Электропроводка в деревянном доме начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подходить к этому занятию нужно с большой ответственностью, ведь от выбранного способа прокладки проводки зависит дальнейшее безопасное проживание на даче.

Расположение электроустановочных устройств в деревянном сооружении должно быть заложено на этапе проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной организации, который осмотрит все помещения в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно решить, каким способом будет проложена проводка в деревянном доме. В таких зданиях допускается прокладка внутренней электропроводки в плинтусах с кабель-каналом, ПВХ-каналами, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлорукавами.

Наружная электропроводка, монтаж

После утверждения проектной документации проводятся электромонтажные работы. Задача первостепенной важности – прокладка кабеля от ЛЭП до установленного в доме щитка. Проложите кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.

Воздушный способ прокладки наружной электропроводки – самый эффективный и экономичный

Воздушный способ – быстрый и достаточно экономичный. В этом случае используется самонесущий изолированный кабель, который имеет разное сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземный способ более трудоемкий и дорогой, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как меньше вероятность его повреждения. Для подземного устройства линии при подводе электричества к деревянному дому применяют силовой медный провод. ввод кабеля через металлическую втулку в помещение.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Экран нельзя устанавливать в помещениях с повышенной влажностью.

В щите установлены устройства защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная проводка очень часто становится причиной пожаров. Существует два способа монтажа проводки внутри деревянной конструкции – открытый и скрытый. По этим названиям и понятно появление этих проводок..

Открытый способ монтажа

Из двух способов безопаснее открытая проводка в деревянном доме. Кроме того, выполнение таких электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности здания, крепятся к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в короб из ПВХ.

Открытая электропроводка в деревянном доме: кабель проложен в самозатухающих каналах

Электропроводка проложена в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать нужный цвет коробки, имитирующей дерево, под любой дизайн. Такие короба обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка на даче ретро-кабелем в оплётке – ещё один способ укладки материала снаружи.Кабель представляет собой витой шнур и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из поливинилхлоридного пластика. Основным преимуществом является зазор между поверхностью и кабелем. Кроме того, этот вид проволоки способен украсить любой сруб.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной труднодоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ. Однако львиная доля покупателей отдает предпочтение этому приему, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид отделкой своего дома электрощитами и проводами.

Скрытая электропроводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соблюдения всех норм безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателю и розетке выполнены в специальных отверстиях.

Скрытая проводка в деревянном доме очень сложный и дорогостоящий процесс, оправданный только эстетикой

При монтаже электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров . В перекрытиях деревянного здания кабель укладывают в трубы из негорючей пластмассы, при этом следят за тем, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая проводка может располагаться в заземленных металлических рукавах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не допуская влияния бревен на проводку в металлорукавах. Провод проходит сквозь стену через специальные металлические втулки. Оба способа монтажа электропроводки имеют свои преимущества и недостатки, поэтому часто практикуется комбинированный метод электромонтажа.

Маркировка приборов, щитков, кабеля

После выполнения проекта электроснабжения необходимо произвести разметку кабельных линий и мест для расположения выключателей, розеток, диммеров, распределительных щитов и светильников.Необходимо внимательно отнестись к маркировке, чтобы в дальнейшем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует планировать так, чтобы трассы кабелей не мешали установке мебели.

Наиболее гармонично и эстетично будет смотреться провод в кабель-каналах. Можно подобрать любую картину из любого оттенка дерева. К таким каналам сразу нужно купить тройники, заглушки, переходники. И хотя цена этих деталей в два раза выше самих коробок, экономить нецелесообразно, так как идеально несоответствующие места коробок никто не подгоняет.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенки и замок коробки. Осуществляя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические предприятия не задумываются о том, что в большинстве ситуаций обслуживание проводки в таких коробках провоцирует взлом замков при вскрытии крышки канала.

Для добавления кабеля в коробку придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, способного открыть крышку, но об этом задумываются абсолютно не все электрики. Коробку лучше выбирать с технологически выверенной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема электропроводки в деревянном доме изучена, и разметка кабельных линий выполнена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, цоколи бра и светильники должны иметь площадку из металла для крепления к потолку или стене электроустановочного изделия, т. к. электромонтаж электрооборудования на металлических площадках является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После установки всех узлов следует заняться установкой кабельных коробок. Каким бы точным ни был глаз специалиста, все электромонтажные работы необходимо выполнять с помощью уровня.

Проход через деревянные поверхности

Все проходы электропроводки через деревянные стены, перегородки, фундаменты должны выполняться через трубы из металла, которые называются втулками. Прежде чем приступить к электромонтажу провода через сгораемые стены, рекомендуется их просверлить, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон сгораемого основания.

Проход проводов через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие гильзы по краям были оснащены пластмассовыми гильзами, способными защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабель-канал необходимо смонтировать таким образом, чтобы конец металлической втулки входил в коробку.

Как выбрать электрический кабель

Для монтажа электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «НГ», что означает «кабель, не поддерживающий горение», и с обозначением «ЛС», что означает «пониженное дымовыделение». Для электропроводки в деревянном здании предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения электропроводки напрямую зависит от мощности, которую потребляет электрооборудование.В проектах освещения дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на группы розеток – 3 на 2,5 миллиметра. Для организации питания электроплит нужен провод сечением не менее 6 миллиметров квадратных. На кабеле лучше не экономить. Розетки должны рассчитываться с минимальным количеством розеток, находящихся в одной группе. Если от щитка к блоку проложен провод, состоящий из 4-х выводов, то подключать к нему что-либо еще не рекомендуется. Только тогда проводка прослужит долгие годы.Связь между сечением кабеля и мощностью электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу же измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция делается для того, чтобы убедиться, что изоляция проводника при монтаже не повреждена. Такие электрические замеры рекомендуется проводить раз в 3 года для защиты деревянного дома и его легковоспламеняющихся оснований от коротких замыканий в электропроводке.

Итак, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянном строении должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнить монтажные работы по вышеизложенной инструкции, электропроводка в вашем коттедже прослужит долгие годы.

it-self-help.com | Самодельный молдинг, электрическая проводка дома, ремонт стен и покраска

Как подготовить древесину к покраске

Если вам нужно покрасить деревянные молдинги вокруг стен и потолков, уделив время правильной подготовке поверхности, вы получите красивое и долговечное покрытие на долгие годы.

Независимо от того, сделана ли ваша отделка из чистого дерева или она была ранее окрашена, вам необходимо убедиться, что поверхность гладкая, а все отверстия и зазоры заполнены перед нанесением финишной эмали. Эта страница содержит этапы и методы подготовки необработанного и ранее окрашенного молдинга для внутренней отделки салона к покраске. Подробнее

Как обрамить перегородку

Согласно таблице R602. 3(5) Международного жилищного кодекса, расстояние между стойками в любой конкретной стене зависит от того, является она несущей или нет, ее высоты и размера используемых пиломатериалов.Расстояние между стойками в ненесущей стене может составлять до 24 дюймов для 2×4 и до 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой 16-дюймовой отметке. Требуемое расстояние в 24 и 16 дюймов обеспечивает необходимую поддержку стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера. Подробнее

Как рисовать губкой

Роспись губкой — одна из самых простых искусственных отделок для начинающих, она варьируется от ультрапростой до довольно сложной.Эти эффекты можно использовать для украшения стен, мебели или почти любой поверхности, которую можно покрасить, и они особенно хорошо подходят для скрытия шероховатых поверхностей стен.

Для создания этих эффектов можно использовать два основных метода: положительное и отрицательное. Позитивное нанесение губкой включает в себя нанесение глазури понемногу с помощью губки, чтобы нанести цвет на поверхность. Существует несколько степеней положительного намазывания губкой: использование только одного нанесения глазури для получения прозрачного эффекта, позволяющего просвечивать большей части основного цвета, и использование нескольких узоров, один поверх другого, для создания непрозрачного эффекта, который фактически покрывает основной цвет.Подробнее

Как чистить ковры и коврики

Если ваш ковер нуждается в капитальной чистке и вы хотите сделать это самостоятельно, у вас есть два основных метода на выбор. Вы можете использовать чистящее средство, которое наносится, а затем всасывается с помощью бытового пылесоса, или вы можете приобрести специальную машину, которая одновременно наносит чистящее средство и всасывает или извлекает его.

Средства для чистки ковров, используемые с вашим пылесосом, легко доступны в супермаркетах и ​​магазинах для дома. Это могут быть жидкости и пены, которые распыляются на ковер, и порошки, которые посыпаются. Порошки, безусловно, являются самыми простыми в использовании, но они могут не так хорошо проникать в основание ворса или очищать его, как пены и жидкости. Пена и жидкости могут привести к беспорядку при использовании, и ковру потребуется некоторое время, обычно в течение ночи, чтобы полностью высохнуть, прежде чем комнату можно будет использовать снова. Также есть опасения, что слишком много жидкости остается, потому что вакуум не извлекает ее эффективно. Это может привести к росту плесени на еще мокрой подложке ковра, набивке или полу, вызывая стойкие запахи в комнате или возможное повреждение пола.Подробнее

Как отремонтировать шнур оконной створки

На этой диаграмме показано устройство двустворчатого окна и система шкивов/грузов, используемая для подъема и опускания створок. Все эти виды окон работают одинаково, к обеим сторонам каждой створки шнуром крепится чугунный грузик. Шнур проходит вверх к оконному косяку, через канал шкива и вниз к весу внутри косяка. Когда створка движется вверх и вниз, противовес удерживает ее в равновесии и на месте.

Чтобы отремонтировать шнур на таком окне, внутренний противовес необходимо снова прикрепить к створке новым шнуром. Это было бы простой задачей, если бы не необходимость открывать косяк, чтобы добраться до чугунного груза внутри. К счастью, в большинстве старых двустворчатых деревянных окон именно для этой цели в нижнем канале створки вырезана панель доступа. Подробнее

Установка рамы для нового потолочного вентилятора

Работая в незавершенном чердачном помещении над новым местом крепления, измерьте расстояние между двумя ближайшими потолочными балками.Отрежьте 2×4 до этой длины и прикрепите новую выпускную коробку с вентилятором к средней точке с помощью шурупов.

Если доступ сверху недоступен, можно через выпускное отверстие установить специально изготовленную регулируемую опору вентилятора. Используя этот метод, может быть сложно закрепить опору и установить выпускную коробку на надлежащем готовом уровне. Более простой способ убедиться в правильности размещения — использовать описанный здесь метод для установки деревянной рамы. Для этого необходимо разрезать потолок, после чего повреждение можно залатать и/или прикрыть декоративным медальоном.Подробнее

Как установить угловую планку для гипсокартона

Внешние углы гипсокартона могут быть отделаны металлическими или бумажными валиками, но металл проще всего установить и, безусловно, является лучшим выбором для обеспечения долговечности и профессиональных результатов. Листы гипсокартона обычно не идеально соединяются в углах, металлический валик образует собственный угол, чтобы скрыть любые неровности в соединении. Бумажный уголок не может этого сделать, и после завершения отделка может выглядеть волнистой и неровной.

Для получения долговечной отделки используйте закрепляющую смесь для швов, также называемую раствором, в качестве первого слоя по металлу. Готовый состав можно использовать для второго и финишного слоев, но он слишком мягкий и склонен к усадке при нанесении толстым слоем, например, необходимом для покрытия металлического уголка. Работайте быстро при использовании фиксирующей массы, чтобы убедиться, что она не затвердеет до того, как вы закончите. Подробнее

Как заделать большие отверстия в гипсокартоне

Этот метод подходит для устранения больших отверстий в фут или более в потолках и стенах из гипсокартона и требует использования дополнительного деревянного каркаса, чтобы удерживать новую заплату на месте.Используйте пилу для гипсокартона, чтобы вырезать отверстие изнутри к каждому углу квадрата. Сделайте надрезы немного дальше отметки карандашом в каждом углу, чтобы убедиться, что новая заплатка для гипсокартона легко встанет без усилий. С помощью острого канцелярского ножа проведите карандашные линии вокруг отверстия. Вырежьте чуть-чуть за пределами линий, чтобы квадратное отверстие было достаточно большим, чтобы новый патч легко помещался.

Отломите стороны поврежденной стеновой панели, протолкнув ее в отверстие по линиям надрезов. Разрежьте бумагу-подложку и удалите поврежденные части вдоль каждой стороны квадратного отверстия.Подробнее

Ручка и проводка трубки | Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если в настоящее время в вашем доме есть проводка K&T, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) дает следующие рекомендации:

• Поручите квалифицированному электрику оценить систему. Только эксперт может подтвердить правильность установки и модификации системы.

• Не включайте в доме чрезмерное количество электроприборов, так как это может привести к пожару.

• Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.

• Если проводка ломкая или треснувшая, ее следует заменить. Правильное техническое обслуживание имеет решающее значение.

• Электропроводка K&T не должна использоваться в кухнях, ванных комнатах, прачечных или на открытом воздухе.Проводка должна быть заземлена для безопасного использования в этих местах.

• Замена электропроводки в доме может занять несколько недель и стоить тысячи долларов, но ненадежная электропроводка может вызвать пожар, осложнить сделки с недвижимостью и вызвать беспокойство у страховых компаний.

• Домовладельцы должны тщательно взвесить свои возможности, прежде чем принимать решение о переделке электропроводки в доме.

• Домовладелец или электрик должны тщательно удалить любую изоляцию вокруг проводов k&t.

• Потенциальные покупатели жилья должны получить оценку стоимости замены проводки k&t. Они могут использовать эту сумму, чтобы договориться о более низкой цене дома.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка

может прослужить до 100 лет. Ручка и трубка тоже могут прослужить долго, но одна из основных проблем с проводкой k&t, из всех вышеперечисленных, это проблема со старой, изношенной, изоляцией.Он имеет тенденцию становиться хрупким и может легко сломаться, оставив оголенные провода открытыми. Специалисты рекомендуют заменить проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества проводки k&t. Но это не возмутительно дорого, и может быть сделано довольно быстро и с минимальным ущербом. Конечным результатом будет более эффективный и безопасный дом, а также повысится стоимость перепродажи, если придет время, когда вы решите продать.

Что нужно знать вашей страховой компании?

Ваша страховая компания всегда захочет знать, какой тип электропроводки есть в вашем доме. Они захотят узнать, весь ли дом был подключен таким образом или часть дома была обновлена. Они могут потребовать от вас, чтобы электрик проверил проводку, прежде чем они смогут предложить вам страхование дома. Ряд проблем может возникнуть, когда проводка была заменена только в части дома, а в остальной части дома все еще есть ручка и трубка.Соединения между двумя системами могут расширяться и сужаться с разной скоростью, что приводит к ослаблению соединений.

Кроме того, проводка ручек и трубок проходит через сеть на 60 А, но большинство страховых компаний требуют, чтобы в вашем доме была панель обслуживания/выключателя на 100 А.

Есть компании, которые откажутся застраховать вас проводкой k&t, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами.Также может потребоваться проведение электрического осмотра профессионалом, прежде чем может быть предложено покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и свои проблемы. Необходимость справиться с проводкой ручки и трубки, безусловно, является одной из самых больших проблем, с которыми вы столкнетесь. Однако, если проводка в вашем доме находится в хорошем состоянии и находится в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страховки на жилье.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка заземлена надлежащим образом.Проводка с ручкой и трубкой не имеет третьего разъема, расположенного сразу под двумя другими, и, таким образом, не обеспечивает надлежащей защиты от поражения электрическим током в случае ослабления провода.

Однако, если вы пытаетесь выяснить, какой тип электропроводки в вашем доме в целом, простой проверки розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электропроводка с защитной оболочкой, также используются розетки с двумя контактами, вам необходимо провести более тщательное исследование, прежде чем прийти к окончательному диагнозу.

К сожалению, если вы надеетесь заземлить существующую систему k&t, вас ждет сильное разочарование. В интересах соблюдения правил — не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз — вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и проводки трубки?

Точная стоимость замены электропроводки в вашем доме может резко меняться в зависимости от размера, общего состояния, возраста объекта, доступа к электропроводке и других факторов, которые невозможно предсказать без непосредственного осмотра.Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, что вы можете ожидать к концу проекта.

Как узнать, есть ли в доме проводка с ручкой и трубкой?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр имущества, чтобы выяснить это. Самый простой метод заключается в проверке ключевых областей, таких как открытые стыки в подвале или на чердаке, на наличие белых керамических ручек, прибитых к балкам с проходящей через них электропроводкой.За исключением каких-либо непредсказуемых обстоятельств, наличие этих контрольных признаков почти наверняка будет означать, что ваш дом был подключен с использованием метода k&t.

Стоит также отметить, что в вашем доме все еще может быть электропроводка k&t, даже если вы не найдете ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме. В конце концов, вы почувствуете себя в безопасности и будете лучше осведомлены о своем доме в целом, и от этого выиграете и вы, и имущество.

Хотите узнать больше? Посетите наши ресурсные центры, чтобы найти сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, арендодателей и арендаторов. Затем менее чем за 5 минут получите онлайн-котировку и узнайте, насколько доступным может быть персонализированное страхование жилья.

Мой винтажный дом с ручкой и проводкой (с некоторыми проблемами безопасности!).

В моем 100-летнем доме была проводка с ручкой и трубкой

В начале 2018 года я купил дом «как есть».Это был дом, проданный через поместье, и в нем жили три поколения одной семьи. И хорошая, и плохая новость заключалась в том, что он не был обновлен. Меня больше всего беспокоило то, что у него была ручка и трубка. Повсюду.

Та же проводка, которая всегда кажется большой проблемой во многих шоу HGTV (Property Brothers, Love it or List it). В этих шоу HGTV они всегда казались удивленными, обнаружив проводку с ручкой и трубкой, но я точно не был. Продавцы, в том числе агент по недвижимости, были очень откровенны в отношении некоторых проблем с домом.А потом был отчет о проверке на 64 страницах…

Все выключатели выглядели так.

И было несколько самодельных проектов, таких как тот, что за холодильником. Я предполагаю, что это были проекты DIY! Я уверен, что электрик не стал бы использовать панель питания для подключения электроприборов!

Все выглядело намного лучше после того, как мой электрик установил нормальную электрическую розетку!

Думаю, вы понимаете, почему замена всей электрики была для меня огромным приоритетом!

Почему замена ручек и трубок была приоритетной задачей.

Причин было немало.

1. Я был удивлен, что у страховой компании моего домовладельца не было проблем с проводкой. Мне сказали, что, хотя у них не было проблем на тот момент, позже возникла потенциальная проблема со страховкой.
2. Знаете ли вы, что проводка ручки и трубки не имеет заземляющего провода? Таким образом, все эти приборы и т. д. не заземлены, когда они подключены к сети. Тот факт, что вы можете подключить вилку с тремя штырями, не всегда означает, что розетка заземлена — это просто выглядит так.Вид незаземленных розеток с тремя контактами заставил меня не доверять тому, что там было. Технический термин — отсутствие электрического заземляющего проводника.
3. На моем чердаке были видимые повреждения, вызванные грызунами. Провода под напряжением касались легковоспламеняющейся изоляции. Я бы никогда не смог заснуть, зная, что в моем доме есть проводка, которая в некоторых местах может быть пожароопасной!
4. Мой домашний инспектор сказал мне, что моя ручка и трубка были правильно установлены, и большая часть их была в безопасности.Но мне нужно было, чтобы лицензированный электрик провел тщательную электрическую проверку всего этого (что-то было в потолке, а что-то в стенах!).
5. Когда я купил свой дом, я был рад отметить, что в электрощите не было предохранителей. Однако, несмотря на наличие автоматических выключателей, считалось, что при современном использовании панель следует модернизировать.
6. В моем доме было несколько электрических розеток с прерывателем цепи замыкания на землю (GFCI). Это розетки, которые можно отключить по отдельности, и на каждой розетке есть маленькая кнопка сброса.Количество тех, кто в моем доме, заставило меня чувствовать себя неловко. Особенно, когда некоторые из них издавали гудящие звуки или не сбрасывались.
7. Электрические розетки (розетки) в санузлах и на кухне не были заземлены. Если бы я решил сохранить существующую проводку ручки и трубки, их все пришлось бы заменить на розетки GGFCI.

Но вернемся к ручке и трубке. Вот как они выглядят. Ручка находится слева, а затем есть три трубки.

Фарфоровые ручки были прибиты к дереву, чтобы они могли удерживать провода от дерева.Это было сделано для того, чтобы алюминиевая проволока подвергалась воздействию воздуха, чтобы она не нагревалась и не вызывала пожар. Ручки следили за тем, чтобы провода надежно удерживались в пустотах стен и не касались ничего легковоспламеняющегося.

На картинке ниже посмотрите под ручку, и вы увидите, как используется трубка. Алюминиевый электрический провод продет через 2 x 4, а трубка изолирует древесину от контакта с проводом.

Мои электрики вытащили всю старую проводку k&t, хотя она была отсоединена.Я не хотел, чтобы кто-нибудь, покупая дом (годы и годы спустя), видел его и думал, что там все еще живая ручка и трубка. К сожалению, я не могу найти коробку, в которой хранились все ручки и трубки!

Ремонт электропроводки был моим приоритетом номер один, когда я купил этот дом. Я даже уволил своего первого электрика, потому что он, похоже, не считал это столь важным, как я.

У меня есть выход на чердак. Однажды, когда я выиграю в лотерею, это будет действительно веселая комната для тусовок.Но не сейчас.

На чердаке был черновой деревянный пол, но его убрали, чтобы электрики заменили проводку на втором этаже. У меня был выбор: снести потолок второго этажа или мансардный этаж. Итак, слово пошло. Именно тогда мы обнаружили, что изоляция была плохой, и проводка касалась ее.

Проводку тоже погрызли какие-то мыши. Так что оголенный провод касался горючей изоляции.Так что да, я был рад, что решил перемонтировать весь дом. Это дало мне душевное спокойствие, зная, что я принял правильное решение заменить все, особенно когда я увидел, что я потенциально мог оставить в потолках.

Одной из самых захватывающих вещей, которые я сделал, было удаление кухонной стены, когда я делал полный ремонт кухни. Если вы хотите увидеть эти детали, взгляните на мой пост под названием «Ремонт моей кухни», я купил дом без кухни!

Кухня была затоплена за две недели до того, как ее должен был купить кто-то другой.Они отказались от закрытия, и я смог купить его.

Столовая выглядела так! Все из кухни, прачечной и уборной оказалось в столовой из-за наводнения на кухне.

Видите стену слева на картинке ниже? Это стена, которую мы сняли.

Вот стена, вплоть до стоек, оригинальной электрики и сантехники. Три поколения женщин в одной семье смотрели в стену, когда мыли посуду.Кухонную раковину перенесли под кухонное окно. Это было недешево, но так и должно было быть!

И когда остальную часть стены снесли, последние электрические провода были демонтированы.

Это была капитальная реконструкция. Видите новый заголовок на картинке выше? Я знаю гораздо больше о внутренней структуре моего дома, чем большинство людей когда-либо знали! К тому же у меня есть фотографии!

Фотография ниже — моя любимая фотография реконструкции.Это крупный план выключателей света для кухни и столовой. И в то время они еще работали!

К счастью для меня, я смог купить новые, безопасные копии кнопочных переключателей и внутреннего устройства этих ламп. Мой электрик настоял, чтобы я заменил старые выключатели, потому что не считал старые безопасными. Но новые, которые были установлены на первом этаже, выглядят так же! Это было разорение, которое я был рад, что я сделал.

Замена электрики в доме — это куча работы.Я также добавил несколько розеток, и им пришлось вырезать большие отверстия в стенах, чтобы они могли понять, что находится за токарным станком, и заштукатурить, чтобы они могли разместить розетки в соответствующих местах.

У меня был большой счет за гипсокартон в рамках этого проекта!

Я так благодарен, что у меня была отличная бригада по гипсокартону. Они проделали потрясающую работу, латая эти дыры. Вы бы никогда не догадались, что по всему моему дому были такие дыры. Как более 40 из них!

Замена электропроводки в доме стоила огромных денег, но сейчас самое подходящее время.

Мне также пришлось выпотрошить одну полную ванную комнату в доме, а затем добавить еще одну прямо за ней. Эту стену снесли, чтобы электрики и сантехники могли делать то, что им нужно. Это была стена после того, как снесли ванную комнату.

Тогда на картинке ниже была новая сантехника и новая электрика. Для двух ванных комнат вместо одной оригинальной. У меня есть пост о ремонте моей ванной в прихожей, если вам интересно его прочитать. Если вам нравятся детали ремонта ванной комнаты, взгляните на этот пост.

Новый стиль трубок показался мне забавным. Не нужно быть гением, чтобы понять, что красные трубы предназначены для горячей воды, а синие — для холодной. И, конечно же, вся эта новая электропроводка!

Снова на кухню! Электрики установили тонну проводки.

И вот такие красивые светильники я смог установить!

И это.

С отверстиями для размножения, как показано ниже. Поскольку люди спрашивали, вот ссылка на винтажный репродукционный переключатель и крышки винтажного переключателя.

К сожалению, я только что заметил, когда делал этот снимок, что нижний винт отсутствует. Это больше не так!

Спасибо, что заглянули, чтобы прочитать об обновлении моего дома от ручки и трубной проводки. Если вам понравилось видеть эти подробные изображения моего электрического ремонта ручки и трубки, взгляните на несколько других моих сообщений, показывающих подробные изображения ремонта / реконструкции.

***Обратите внимание, что я не электрик, и я использовал лицензированного электрика для выполнения всех электрических работ в моем доме.Я просто заинтересованный домовладелец с очень подробным отчетом об осмотре, который любит делиться информацией в своем блоге.***

Моя кухня переделывается. Я купил дом без кухни.

Мой ремонт ванной комнаты 5 x 8 — это было настоящее дерьмо!

Винтажные направляющие для картин — как они используются.

10 советов по ремонту электропроводки в старом доме

Компьютеры, блендеры, телевизоры, даже холодильники — ничего из этого не существовало, когда многие исторические дома были построены и впервые подключены к сети.Таким образом, модернизация электрических систем является важной задачей для многих старых домов. Тем не менее усилия по обновлению электрических систем часто могут привести к повреждению исторических зданий.

Беседы с лучшими электриками предоставили нам список шагов, которые необходимо предпринять, чтобы сделать замену электропроводки более плавной, с меньшим количеством отверстий в стенах, полах и потолках или, упаси господи, в несущих балках.

В старых домах часто требуется обновление электрических систем; дом автора 1903 года не стал исключением.Следуйте этим советам, чтобы сделать это, не причинив чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Этапы безопасной замены электропроводки в вашем доме

Проведите «электрическую инвентаризацию»

Составление списка всех устройств, которые вы будете использовать в доме, и их местонахождение. Ваша электрическая система должна соответствовать вашим потребностям; выяснение того, где и как вы будете использовать энергию, упрощает определение параметров работы.

Англо-японские паутины загораются при включении винтажного комбинированного газоэлектрического потолочного светильника.

William Wright

Ознакомьтесь с местными нормами и разрешениями на протяжку

Коды устанавливают стандарты для всего: от количества розеток, которые вы установите в каждой комнате, до того, какой провод вы будете использовать. Неполучение разрешений может привести к тому, что вам придется отказаться от готовой работы.

Решите, хотите ли вы использовать только электричество или данные, пожарную безопасность и безопасность.

Современная проводка не только передает электричество, а беспроводные системы становятся все дешевле и сложнее.

Используйте свой список для создания подробного плана действий

После того, как вы сделали свою начальную домашнюю работу, сядьте и создайте список задач, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите, чтобы это было выполнено; список должен быть основой ваших отношений с вашим электриком.

Панели выключателей со скоплением старых проводов (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов прогара или признаков дугового разряда, а также прочных соединений.

Джон Робертс/Предоставлено Perfect Electric Services, Inc.

Следите за существующей инфраструктурой

Чтобы избежать повреждений, нужно следить за тем, чтобы никто не проделывал отверстия в водопроводе или существующей проводке. Такая осведомленность должна быть главным приоритетом в любой работе по перемонтажу. «Семь раз спроси, один раз просверли» — кредо одного исторического электрика — это слова, которым нужно жить.

Всегда записывайте, но оставляйте гибкость

Сюрпризы всегда появляются, особенно когда вы копаетесь глубоко в структуре здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделать снос и реконструкцию неотъемлемой частью работы

 Если устранение повреждений, вызванных заменой проводки, не находится в верхней части вашего списка или рядом с ней, вы напрашиваетесь на неприятности.Сделайте очистку и восстановление такими же важными, как и сама проводка.

Стремитесь к «домашнему запуску» для ключевых областей и приборов — это когда провод проходит непосредственно от автоматического выключателя к розетке, без других устройств на этом выключателе. до минимума.

Кроме того, важно отслеживать, какие участки питаются от каких выключателей, где задействовано более одного выхода. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Интегрируйте выключатели и пластины в исторический вид дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям почти любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем старое оборудование.

Новые системы электропроводки часто могут быть проложены рядом со старыми — как в этом старинном доме, который был успешно переделан, с новой коробкой, расположенной возле ныне несуществующих керамических ручек на потолке подвала.

Питер Минс

Современные требования

Требования современных технологий могут усугубить ситуацию, и они рискуют делать это все время.Старые дома были построены в то время, когда 60 ампер считалось достаточным количеством электроэнергии для одного человека. Напротив, большинство новых домов строятся с питанием на 150 или 200 ампер, но 100 ампер было стандартом в течение многих лет, и большинство экспертов сходятся во мнении, что что-то меньшее, чем 100 ампер, вряд ли удовлетворит электрические потребности современного дома.

Прочтите исправление устаревшего электрического беспорядка

Я могу это подтвердить — в моем доме 100 ампер, и этого явно недостаточно. Служба разделена между основной панелью в подвале и вспомогательной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется сделать апгрейд, когда придет время доделывать кухню. А наши электромонтажные работы на сегодняшний день оставили неровные отверстия в наших стенах и потолках, которые оказалось трудно заделать.

Профилактика – ключ к успеху

Чистый разрез с помощью кольцевой пилы или тщательная работа (внизу) облегчит восстановление целостности стен и потолков. Неравномерные отверстия для доступа, подобные этой, пробитой в доме автора (вверху), трудно залатать.

Тони Сейдеман/Питер Минс

Прежде всего, очень важно понимать, что вы имеете дело со старым зданием, и если сохранение относительно неповрежденной конструкции этого здания является вашим главным приоритетом, вы должны заявить об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько долларов и часов на профилактику могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять сантехнику или электрику прорезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, укажите в спецификациях очень конкретные способы резки и исправления или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

Одна из самых больших ошибок, которую совершают многие реставраторы, заключается в попытке заменить каждый кусок старой проводки в системе, говорит Майкл Хедрик из Historic Electric Preservation во Фредериксбурге, штат Вирджиния. «Большинство усилий, как правило, носят деспотический характер и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были повреждены, все еще вполне пригодны для использования и достаточно безопасны», — говорит он. «Итог: после осмотра компетентным и квалифицированным электриком большую часть того, что вы найдете, оставьте на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые все еще обеспечивают безопасную и эффективную подачу электроэнергии».

Примечание редактора: многие страховые компании не будут предлагать страхование от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы можете платить страховой взнос и по-прежнему иметь недостаточную страховку. Обязательно сверьтесь с местными кодами и со своей страховой компанией.

Дополнительные ресурсы

Как заменить электропроводку в старом доме | Главная Руководства

Автор Charles W. St.Clair Обновлено 9 декабря 2018 г.

Замена электропроводки является частью того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и подполью, а также от разрешенного уровня сноса.Такой ремонт легче сделать в только что купленном доме, чем в хорошо обжитом. Не пытайтесь самостоятельно заменить электропроводку, если у вас нет опыта в электромонтажных работах.

Разрешения и коды

Для замены электропроводки в доме потребуется разрешение вашего местного строительного департамента. Домовладельцам разрешается производить ремонт электрооборудования в своих домах, но работа должна быть проверена. Вы можете подумать о найме электрика, который посоветует и поможет вам с планированием и исследованием, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом при замене электропроводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом только что куплен, прежде чем красить или въезжать, запланируйте прорезать многочисленные отверстия в стенах, чтобы упростить прокладку нового кабеля. Если в вашем доме живут или вы не хотите причинять серьезного беспокойства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить проводку в стенах нетронутой и заменить кабель только на чердаке или в подполье.

Расположение новых кабелей

Большая часть нового кабеля, скорее всего, будет проложена через чердак и подполье, прежде чем он войдет в стены. Место, где вы проложите кабель, зависит от вашей возможности получить доступ к помещениям, но обычно розетки подводятся снизу, а проводка для освещения — сверху. Будьте осторожны с такими опасностями, как изоляция из асбеста и стекловолокна, а также старая проводка. Убедитесь, что питание отключено, прежде чем сверлить новые отверстия и резать стены.

Замена проводки розетки

Чтобы заменить проводку, питающую розетку, необходимо снять старую розетку. Старый кабель можно протянуть обратно через отверстие, в котором он проходит. Однако, если он закреплен на месте, то это не вариант. Вам придется просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы повторно подключаете розетку или выключатель света и не можете повторно использовать отверстие для старого кабеля, необходимо новое отверстие. Хотя для этого требуется немало навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо получить доступ к подполью или чердаку и просверлить деревянную пластину.Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергетических потребностей современных приборов, освещения и техники. Прежде чем приступить к прокладке кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которым необходимо следовать, особенно для таких помещений, как кухня и ванная комната.Изучите электрические схемы дома, чтобы спланировать свою планировку, или наймите электрика в качестве консультанта.

Замена сервисного оборудования

Помимо замены электропроводки, вам также следует подумать о замене электрооборудования, включая главную панель и все дополнительные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных вами цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или если у вас есть предохранители вместо автоматических выключателей.Если вы модернизируете панель, вам, вероятно, придется заменить провода, которые питают дом. Эту работу лучше доверить профессиональному электрику.

Подключение бревенчатого дома к электричеству

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список недостатков, начиная с проводки нашего бревенчатого дома для электричества.

Управление электрическими системами бревенчатого дома — это то, что смущает многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрической части нашего дома мы с женой Бекки разработали объем работ, который хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и прибора, лампы безопасности на входе в подвал и на задней двери, очень большая панель с автоматическим выключателем, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. На графике подробно показано, где должен быть проложен каждый провод и где должен быть установлен каждый выключатель. График электроснабжения является важной дорожной картой при строительстве любой конструкции, но в бревенчатом доме его правильное выполнение жизненно важно. Как только пазы просверлены в бревнах, пути назад уже нет.

Поскольку часть проводки, скорее всего, придется прокладывать через предварительно просверленные отверстия либо в бревенчатых стенах, либо в потолке, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

По нашим электрическим схемам наш строитель просверлил и разметил отверстия для доступа к розеткам и выключателям через бревна в подвал. Это было сделано одновременно с возведением бревен. На втором этаже и чердаке была протянута вся проводка, необходимая для вентиляторов и потолочных светильников, спрятав провода в каркасных работах и ​​балках пола и потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам, чтобы все детекторы дыма и угарного газа были жестко подключены и установлены на одной цепи с резервным аккумулятором.Он также посоветовал нам убедиться, что наш подрядчик по электроснабжению устанавливает GFCI (прерыватели замыкания на землю) во всех влажных помещениях (кухня, ванные комнаты, прачечная и т. д.)

Пока я следил за ходом монтажа проводки, Бекки занялась самой интересной частью — подбором всех осветительных приборов, вентиляторов, выключателей и лицевых панелей. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на товарах, так и на их закупке. Единственными материалами, которые наш подрядчик по электротехнике должен был поставить, были проводка, коробки, панель выключателя, выключатели розеток и различные разъемы.

Вернувшись на строительную площадку, в обязанности подрядчика по электротехнике входило проложить проводку к электрической коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, бытовую технику, потолочные вентиляторы, выключатели и розетки, все в соответствии с Национальный электротехнический кодекс (NEC) или NFPA70.


 Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что упрощает прокладку проводки и установку выключателей и розеток.Но их можно установить и на бревенчатые стены.

К сожалению, электроустановка нашего бревенчатого дома пошла плохо — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первый электрик, которого мы наняли, был хорошо знаком с установкой бревенчатых домов, и поначалу он был очень пунктуален и работал много часов. Затем он сократился до трех дней в неделю, затем один раз в неделю. Когда мы рассказали ему об этой ситуации, мы узнали, что он не так авторитетен, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем значительную сумму денег.

Подрядчик, которого мы наняли вместо него, получил высокую оценку и обладал огромными знаниями в области электротехники. На самом деле он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверившись ему, мы отдали ему деньги. Мы больше никогда его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нашу электрическую систему на три четверти готовой, и мы понятия не имели, куда обратиться.Бекки и я смогли самостоятельно подключить несколько оставшихся потолочных светильников, но предстояла еще техническая работа. К счастью для нас, друг взялся за дело и закончил проект, не потребовав оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке, и никогда не позволяйте им удерживать вас от мечты о бревенчатом доме.

Руководство Гэри:

Предоставление отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая питание других помещений. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы.
