Пиролизный котел своими руками — изготовление и эксплуатация!
Пиролизный котел – одна из наиболее современных и экономичных разновидностей отопительных агрегатов. Для работы такого котла подходит самое разнообразное твердое топливо – от дров и прессованных гранул до торфа и бытового мусора.

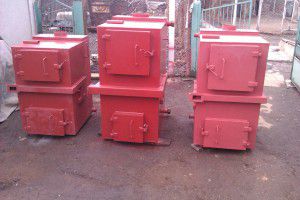

Пиролизный котел своими руками
Единственным существенным недостатком подобного оборудования является его высокая стоимость. Но при желании вы можете справиться с изготовлением котла своими руками. Для этого нужно досконально разобраться в схемах сборки и иметь навыки работы со сварочным оборудованием.
Пиролизный котел своими руками (характеристики такого котла представлены в таблице)
Таблица 1. Пиролизный, газогенераторный котел. Параметры при разных мощностях
Параметры | Ед.изм. | 15-25 кВт | 20-30 кВт | 40-50 кВт | 80-100 кВт |
---|---|---|---|---|---|
Теплопроизводительность | кВт | 15-25 | 20-30 | 40-50 | 80-100 |
Объем камеры загрузки (газообразования) | м3 | 0,13 | 0,15 | 0,22 | 0,52 |
Рабочее давление теплоносителя (не более) | МПа | 0,3 | 0,3 | 0,3 | 0,3 |
Рабочая температура воды. Максимальная / Минимальная | 0С | 90 / 65 | 90 / 65 | 90 / 65 | 90 / 65 |
КПД при влажности топлива:20% / 40% | % | 90 / 82 | 90 / 82 | 90 / 82 | 90 / 82 |
Номинальное разрежение за котлом | Па | 25 | 25 | 25 | 25 |
Температура исходящих газов | 0С | 140 | 140 | 140 | 150 |
Потребляемая электрическая мощность | Вт | 40 | 40 | 90 | 180 |
Напряжение питания | В | 220 | 220 | 220 | 220 |
Диаметр дымохода | мм | 194 | 200 | 200 | 219 |
Отапливаемая площадь (ориентировочно) | м2 | До 250 | До 300 | До 500 | До 1000 |
Максимальная длина дров | м | 0,45 | 0,45 | 0,58 | 0,92 |
Габаритные размеры Глубина * Ширина * Высота | мм | 810 / 740 / 1130 | 810 / 740 / 1220 | 950 / 760 / 1350 | 1300 / 1030 / 1440 |
Вес | кг | 350 | 400 | 450 | 650 |
Топливо | — | Дрова, топливные брикеты | Дрова, топливные брикеты | Дрова, топливные брикеты | Дрова, топливные брикеты |
Как работает пиролизный котел?
В основе работы котла лежит принцип пиролиза, суть которого заключается в термическом разложении твердого топлива при высокой температуре в условиях искусственно созданного дефицита кислорода. В результате топливо тлеет, разлагаясь на твердый остаток и пиролизный газ. Образующиеся газы также сгорают, что повышает теплоэффективность оборудования и делает расход топлива более рациональным.
Устройство котла
Дополнительным преимуществом рассматриваемых отопительных котлов является экологическая безопасность. В процессе пиролизного сжигания топлива выделяющиеся вредные компоненты смешиваются с углекислым газом и утилизируются. В результате в атмосферу выводится дым, не содержащий канцерогенов и прочих вредных веществ. Эта особенность позволяет топить котлы даже резиной, обрезками древесно-стружечных плит и прочими подобными материалами.
Как движется воздух в котле
Важно! Объем примесей типа резины и полимеров не должен превышать 20% от суммарного количества топлива.
Работа пиролизных котлов состоит из 4 основных этапов.
- На первом этапе топливо дополнительно сушится и разлагается на твердый остаток и газы.
- На втором этапе пиролизные газы сжигаются.
- На третьем этапе продувается пламя и тепло возвращается к топливу, что способствует выделению дополнительного количества тепла.
- На четвертом этапе оставшиеся продукты сгорания выводятся через дымоход.

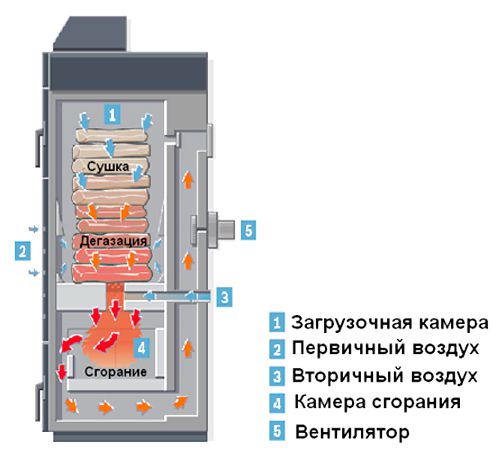

Пиролизный котел
Разобравшись в особенностях работы котла, приступаем к его изготовлению. Начнем с подготовки необходимых материалов и инструментов.
Котел пиролизный Viessman
Описание конструкции
Набор для работы
- Листовой металл толщиной от 0,8 мм.
- Огнестойкие кирпичи.
- Температурные датчики.
- Решетка колосника.
- Трубы диаметром 32 мм, 57 мм и 160 мм.
- Профилированные трубы в количестве 2 штук.
- Дверца зольника.
- Дверка для топливной камеры.
- Вентилятор.
- Гибкая пережженная проволока.
- Болгарка.
- Шлифовальные круги.
- Сварочный аппарат.
Порядок изготовления пиролизного котла
Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.
Полезные рекомендации
- Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
- Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
- Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
- Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.
Инструкция
Чертеж пиролизного котла
Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.
Второй шаг. Вырезаем отверстия для трубников и дымососа.
Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.
Стенки котла
Дверца
Зольник
Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.
Котел
Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.
Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.
Корпус пиролизного котла изнутри
Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.
Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.
Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.
Десятый шаг. Подключаем к агрегату водяной контур.
Одиннадцатый шаг. Устанавливаем дутьевой насос.
Котел
Пиролизный котел своими руками
Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.
Вытяжка около котла
Блок автоматики (подключен насос, вытяжка и датчики)
Техника безопасности
При установке самодельного котла соблюдаем следующие важные правила:
- для установки отопительного агрегата нужно выделить отдельную котельную;
- в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
- расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
- перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
- котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
- дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.
В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.
Чем топить пиролизный котел?
Пиролизный котел
Виды топлива
Для топки пиролизного котла можно использовать:
- дрова;
- торф в брикетах;
- антрацит;
- древесные гранулы и брикеты;
- бурый уголь;
- кокс.
Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

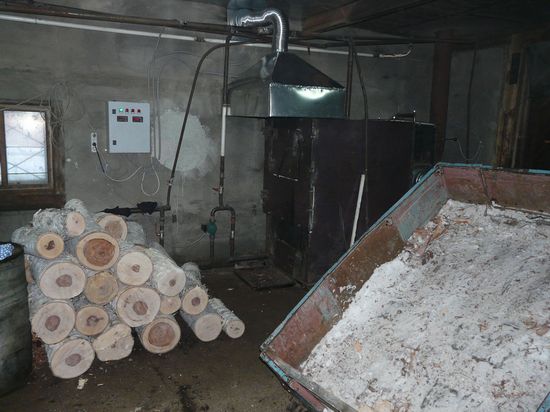

Чем топить котел
Чем топить котел
Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.
Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.
Нередко для топки пиролизных котлов используются дрова. Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%.
В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.
Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.
Котел пиролизный
Цены на брикеты топливные
Брикеты топливные
Советы специалистов по топке котла
Давайте посмотрим, что говорят профессионалы в отношении выбора оптимального вида топлива.
Так, при топке древесиной будет образовываться много дыма. Чтобы избавиться от сопутствующих этому неудобств, по краям загрузки нужно укладывать поленья более крупного размера, а в центр класть мелкую растопку.
В густонаселенных местностях рекомендуется воздерживаться от использования торфа, т.к. в процессе его сжигания выделяется большое количество углекислого газа и в атмосферу выводятся различные крупные частицы, что вряд ли понравится соседям.
Для эффективного использования антрацита нужен сильный очаг. Мощности пиролизного котла обычно не хватает для полного сжигания такого топлива. Чтобы уменьшить расходы, отсеивайте от пепла крупные уцелевшие фрагменты и используйте их повторно.
Таким образом, владея навыками работы со сваркой и следуя приведенным рекомендациям, вы сможете самостоятельно изготовить эффективный, надежный, безопасный и экономичный пиролизный котел.

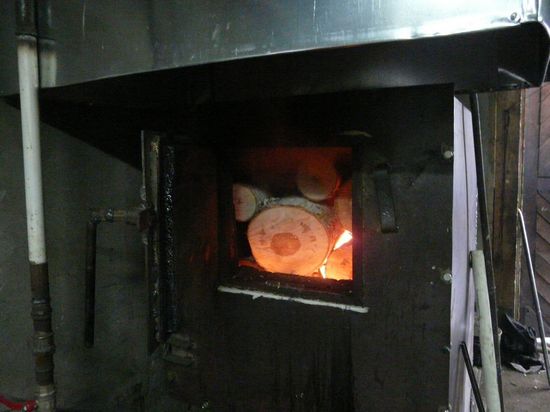

Работа котла
Удачной работы!
Видео – Пиролизный котел своими руками
Цены на модельный ряд твердотопливных котлов
Твердотопливные котлы
Пиролизный котел своими руками: чертежи + пошаговая инструкция
Говорят, что все новинки – это хорошо забытое старое. Не является исключением и создание отопительный систем на базе пиролизного горения. Первые заводы, использующие технологию пиролиза были построены еще в 70-е годы позапрошлого 19-го века.
Самодельный пиролизный котел
До сих пор эта технология широко применяется и у нас и за рубежом для переработки нефти. Собственно «пиролиз» — это процесс химического разложения органики под действием высокой температуры. В устройствах, использующих твердое органическое топливо (как правило, дрова) твердая часть и выделяющиеся из него при температурном разложении газы сгорают отдельно, что существенно повышает эффективность таких котлов.
Несмотря на сложное название и мудреное описание процесса вы вполне можете построить пиролизный котел своими руками, для этого вам потребуется листовая сталь, сварочный аппарат и чертежи, которые вы можете взять на нашем сайте.
Суть процесса пиролиза
В пиролизных котлах на твердом топливе используются такие типы органики, которые при температурном разложении дают большой выход летучих горючих веществ. Такие котлы работают не только на дровах (и всех видах топлива из древесины, таких как пеллеты или топливные брикеты), но и на угле, вплоть до коксующихся марок, температура горения которых достигает очень больших значений!
тление топлива
Топливо в пиролизных котлах размещается на колоснике. После поджига загруженной партии топлива, закрывается плотная дверка и начинает работать дымосос. Вследствие этого в камере сгорания поднимается высокая, до 800 градусов температура, однако в ней отсутствует кислород из воздуха для обычного интенсивного горения. Вместо этого органическое топливо тлеет и обугливается, при этом выделяются летучие газы, преимущественно углеводороды.
Под действием конвекции летучие горючие газ поступают в подколосниковое пространство. Вместе с ними мигрирует и азот, находящийся в первично имеющемся воздухе в топке. Под решеткой колосника к смеси газов подмешивается кислород из вторичного контура подачи воздуха. Получившая смесь уже имеет способность к сгоранию. Она сгорает, выполняя полезную функцию (например, нагревая воду в теплообменнике), а кроме того выделившееся тепло поступает обратно к органическому топливу и поддерживает процесс тления.
Основные характеристики пиролизных котлов
Основными чертами котлов, работающих на технологии пиролиза являются следующие:
- Возможность изготовления из недорогих конструкционных материалов.
- Длительное время одного цикла пиролиза, достигающего около 30 часов,
- Полная взрыво и пожаро-безопасность.
- Простота конструкции, доступная для самостоятельного изготовления.
- Широкий спектр используемого древесного топлива (от классических дров до пеллет).
- Высокая экологичность котлов, низкое количество продуктов сгорания.
Как часть нужно подкидывать дровишки?
В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.
А вот если ограничить приток кислорода, то период горения значительно увеличивается. При этом тепло выделяется не только при самом процессе тления-пиролиза, но и от сгорания выделившихся газов. Вследствие этого время работы от одной загрузки может увеличиваться до суток и более.
Процесс изготовления пиролизного котла своими руками
Сразу отметим, что пиролизные котлы можно использовать не только для отопления. Но и для прямого обогрева небольших помещений, например сарая с живностью или гаража.
Нюансы с топливом
Приятная новость для владельцев автомобилей: ваш котел можно будет «кормить» не только дровами, но и отработанным машинным маслом. Цена такого топлива просто смехотворная, а в пиролизном котле он будет гореть не хуже, чем обычные дрова. Но есть нюанс: котел, «питающийся» отработкой должен иметь специальную конструкцию.
Схема пиролизного котла на отработке
Создать такой котел очень просто. В нем имеется две емкости: нижняя, в которую загружается топливо и где собственно и проходит процесс пиролиза и верхнюю воздушную камеру.
Простейшая пиролизная печь на отработке
В нижнюю часть вваривается труба с толстыми стенками, в которой проделываются отверстия. Собственно в этой трубе и происходит дожигание паров из «отработки».
Схема пиролизной печи
В верхней воздушной камере монтируются перегородки, которые направляют горячий воздух по извилистому маршруту, этим достигается повышенная отдача тепла от верхней камеры в помещение.
Подробное описание конструкции пиролизного котла
Через приваренный к верхней камере дымоход продукты сгорания удаляются в атмосферу.
Такую печь можно несколько усовершенствовать. Для этого рядом с нижней емкостью монтируется дозаправочный бак, соединенные с ней трубой. Дозаправка происходит по принципу сообщающихся сосудов.
Но, обратите внимание, в такую печку категорически не допускается попадание воды. Ее нельзя размещать в месте, где возможно выпадение атмосферных осадков. При попадании воды тлеющее масло вспенивается и резко расширяется в объеме. Это может привести даже к разрывк окнструкции.
Также при создании такой печи обратите внимание, что высота дымохода должна составлять не менее двух метров.
Если вы оснастите верхнюю камеру такой печи водяной рубашкой, то она вполне может нагревать проходящий через нее поток воды. Также верхний бак может нагревать и проходящий воздух.
промышленные пиролизные котлы
Пиролизный котел для древесных отходов
Возможно, у вас на участке накопилось много древесных отходов: щепок, опилок, стружки. Для того, чтобы эффективно сжигать такой «мусор» можно построить специальный котел. Такое устройство также станет незаменимым помощником в деревообрабатывающих цехах.
самодельный пиролизный котел из бочки
Для создания такой печи тратится минимум материалов и а ее конструкция чрезвычайно проста.
Запасемся следующими материалами:
- Металлическая бочка емкостью в 200 литров, у которой нужно вырезать верхнюю крышку.
- Крышка с бортиком, точно подходящая к горловине бочки.
- Круглый поршень с сечением, чуть меньшим внутреннего сечения бочки. Его нужно изготовить из массивной заготовки или искусственно утяжелить.
- Труба с сечением 10 сантиметров и длиной, сантиметров на 20 больше, чем высота бочки.
- Дымоходная труба с сечением около 10 сантиметров и длиной не менее 40 сантиметров.
В плотно подогнанной по размеру наружной крышке вырезается отверстие с сечением, чуть большим, чем у трубы, обозначенной в п «4», она же – «воздуховодная труба». Дымоходная труба вваривается в верхнюю часть боковой поверхности бочки.
Схема пиролизного котла из бочки
Воздуховодная труба плотно приваривается к поршню. На верхнем торце воздуховодной трубы размещают подвижную заслонку, регулирующую объем подаваемого воздуха. К нижней части поршня привариваем ребра, которые будут утрамбовывать топливную массу.
подгонка верхней крышки
Закладываем в бочку любое сухое древесное топливо. Грузить можно все, что угодно, вплоть до бумаги и шишек. Стоит отметить, что сухость исходного топлива очень критична для пиролизных котлов. Наполняем бочку на 2\3 ее высоты. Сверху на дрова укладываем щепки или бумагу и поджигаем их. Не возбраняется плеснуть несколько капель бензина. После того, как топливо загорелось – вставляем поршень с воздуховодной трубой, закрываем бочку верхней крышкой. Топливо будет постепенно прогорать и под собственным весом поршень будет опускаться.
По тяжестью поршня и без достаточного доступа кислорода топливо в бочке будет медленно тлеть. Выделяемый при пиролизе газ будет проникать в верхнюю часть бочки, где также будет сгорать. Наиболее будет нагреваться как раз верхняя часть бочки, в этой части температура воздуха может достигать 900 градусов. Такая температура полностью выжигает даже сажу.
внешний вид поршня и воздуховода
При хорошей регулировке и сухом топливе такая пиролизная печка может непрерывно работать на одной закладке до 30 часов.
Горизонтальная версия пиролизного котла
200-литровую металлическую бочку можно превратить и в горизонтальный котел. Как и вертикальном варианте – в такой печи будут присутствовать камера тления и камера дожига выделяющихся газов.
горизонтальная пиролизная печь
В принципе, такой котел можно приобрести и в уже готовом виде. Современная промышленность предлагает массу вариантов таких устройств на любой вкус и кошелек.
промышленная пиролизная печь
Дополнительное оснащение пиролизных котлов
Помимо нагрева окружающего воздуха пиролизные котлы могут выполнять и много другой полезной работы. Прежде всего, конечно, они могут подключаться к системам отопления с воздушным или жидким теплоносителем.
пиролизный котел с конвекцией
Так, большой популярностью пользуются конвекционные печи. В них применяется принцип конвекции воздуха. Для этого на котле размещаются специальные изогнутые воздуховоды. Их нижние патрубки забирают холодный воздух, а через верхние патрубки выходит уже горячий.
самодельный пиролизный котел с конвекцией
Ну и конечно же, никто вам не мешает оборудовать любой котел трубопроводом-теплообменником, который будет нагревать воду для системы теплоснабжения или для система горячего бытового водоснабжения.
И в заключении можете посмотреть краткий видеоурок, описывающий изготовление и эксплуатацию пиролизного котла.
Видео: Пиролизный котел своими руками
для длительного горения, пошаговая инструкция, для древесины, чертежи
Если вам нужно сделать пиролизный котел, следует в точности придерживаться инструкции
Впервые конструкцию длительного горения изготовил литовский инженер, но отечественное производство сумело усовершенствовать твердотопливные котлы. Но такое изготовление пиролизного оборудования можно провести и своими руками. Это позволит сэкономить на приборе.
Особенности процесса пиролиза древесины
Во время горения дров не используется весь потенциал топлива, так как древесина сгорает достаточно быстро. Из-за этого процесс горения значительно утруднен, ведь постоянно приходится подкладывать дрова в котел или печь. С этой целью была сконструирована печь длительного горения Беляева, Попова и Холмова.
Пиролиз создает для топлива такие условия, когда сгорание древесины замедляется и выделяется намного больше тепла. Длительное горение достигается при понижении подачи кислорода. В результате образуется, природный кокс и горючий газ. Данный газ смешивается с кислородом и также сгорает под воздействием высоких температур, выделяя достаточно много тепла.
Этапы пиролиза:
- С минимальным доступом кислорода сгорает дерево и выделяет горючий газ;
- Сгорает горючий газ в камере догорания, выделяя тепло.
Пиролизное горение в двух этапах широко используется в печах длительного горения и в твердотопливных генераторах. Так можно устроить газогенераторный котел для автомобиля. Но важно правильно настроить работу котла.
Стоимость промышленных элементов может отличаться высокой стоимостью. Для устройства такого котла необходимые качественные и дорогие огнеупорные материалы. К тому же в промышленных котлах предусмотрена эффективная автоматическая система.
На скорость горения влияет температура прогрева дров и их влажность. Чем больше воды, тем длительнее будет она испаряться.
Контроль за горением происходит путем контроля подачи воздуха. Подача кислорода может происходить за счет вентилятора. Работает он за счет подключения к электросети. При обустройстве вентилятора получает установка, которая зависима от электрической сети.
Чертежи и принцип работы пиролизного котла своими руками
Принцип работы устройства зависит от конструкции системы. Для начала следует внимательно изучить схему и чертежи системы длительного горения. Это поможет лучше понять функции каждого элемента.
Схема пиролизной установки:
- Вход для кислорода;
- Топка;
- Дымоход;
- Трубопровод для подачи и отвода жидкости;
- Регуляторы;
- Место монтажа вентилятора.
Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. В нашей следующей статье вы узнаете, какие трубы лучше выбрать для монтажа дымохода: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda.
В систему могут входить и другие детали. Вся сложность конструкции разобрана в чертежах. Наиболее простая конструкция наблюдается в чертеже котла «Пиролиз71».
Для отопления частного дома достаточно мощности котла в 40 кВт. Для увеличения или уменьшения мощности прибора потребуется внести изменения в саму конструкцию оборудования. В этом случае учитывают пропорциональные размеры всех элементов котла.
Для устройства отопительной системы с помощью твердотопливного котла своими руками необходимо сделать правильный расчет с учетом габаритов всех деталей.
Для маленького дома вполне достаточно котла с показателем 25-30 кВт. Абсолютно бесплатно пиролизную систему отопления не устроишь. Но есть выполнять работы своими руками, то можно сэкономить.
Твердотопливный котел – это отопительное устройство, которое использует энергию горящего твердого топлива. В статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kotly-na-tverdom-toplive вы найдете описание и классификацию современных систем отопления длительного горения с использованием котлов на твердом топливе.
Принцип работы, плюсы и минусы пиролизного котла
Разобраться в принципе действия можно исходя из схем и чертежей. Но для самостоятельно изготовления понадобится больше углубиться в принцип работы устройства. Горелка работает благодаря сухой перегонке. При достижении температуры 500-600 градусов начинается разложение дерева. В итоге появляется горючий газ и натуральный кокс.
Горючий газ смешивается с воздухом. Именно это становится спусковым крючком для начала горения. Но для правильного процесса в камере должна поддерживаться оптимальная температура.
В результате пиролизного горения получается дым, который абсолютно безвредный для окружающей среды.
Устройство длительного горения позволяет максимально использовать твердое топливо. В итоге остается совсем мало отходов. Потенциал древесины раскрывается лучше, выделяется больше тепла и можно отопить большие площади.
Пиролиз относится к экзотермическим процессам. Это общее название класса, в результате деятельности которого образуется тепло. Но данное тепло используется для обогрева и сушки топлива.
Преимущества пиролизных котлов:
- Длительное время поддерживается стабильная температура;
- Вместительность загрузочного бункера;
- Высокий КПД;
- Можно использовать для утилизации продуктов древесной переработки.
Но самодельный пиролизник имеет свои недостатки. Среди минусов выделяют большие размеры конструкции, зависимость от электричества и выборочность топлива. При покупке готовой системы отмечают высокую стоимость оборудования. Для отопления дома нельзя использовать влажную древесину. Из-за высокой влажности пиролиз будет затрудненным.
Пошаговая инструкция, как сделать пиролизный котел своими руками
Для работы потребуется внушительный список инструментов. Потребуется дрель, сварочный аппарат, болгарка, вентилятор, термодатчик. Также понадобятся электроды, металлические листы, набор различных труб и стальных полос.
Толщина стали должна составлять 4 мм. Для экономии на корпус котла применяют более тонкий материал. Достаточно 3 мм толщины.
Для корпуса котла используется качественная и прочная сталь. Оптимальная толщина – не меньше 3 мм.
После изучения всех планов и чертежей можно изготовить гидролизный котел. Все детали системы вырезаются с помощью болгарки. Для их скрепления используется сварочный аппарат. Но выполнить работу правильно поможет пошаговая инструкция с учетом всех нюансов.
Рекомендации по оборудованию пиролизника:
- Загрузочный бункер необходимо разместить выше, чем у обычных топливных конструкциях;
- Горелка предусматривает наличие специального ограничителя для контроля подачи воздуха;
- Ограничитель делается из трубы сечением 70 мм, длина должна быть больше корпуса прибора;
- К нижнему отсеку ограничителя приваривают диск из стали, который создают со стенками трубы зазор в 4 см;
- Монтаж ограничителя предусматривает отверстие в крышке котла;
- Загрузочный бункер должен иметь прямоугольную форму;
- В качестве дверцы используется стальная накладка;
- Нижняя приставка имеет отверстие для удаления продуктов горения;
- Для улучшения теплоотдачи трубы внутри котла, ее выполняют с небольшим изгибом;
- Контроль количества теплоносителя проходит с помощью вентиля.
Правильность монтажа определяется после первого запуска котла. В продуктах горения не должен находиться угарный газ. Эксплуатация котла предусматривает регулярную проверку герметичности сварных швов. Также потребуется очищать печь на дровах или угле от золы и копоти.
Часто пиролизные котлы используются в комплексе с водяным отоплением. Но можно попробовать параллельное функционирование с системой обогрева воздуха. Воздух передвигается по трубам, а возвращается по полу.
Пиролизные котлы с водяным контуром и без – это высокоэффективное оборудование для качественного и быстрого прогрева помещений. В нашем следующем материале вы найдёте информацию об особенностях устройства агрегатов, а также ознакомитесь с популярными моделями: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/piroliznyj-kotel.
Эксплуатация пиролизного котла длительного горения своими руками
Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.
Последовательность включения котла:
- Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
- В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
- Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
- После разгорания дров форсунка перекрывается.
- Через нижний отсек сжигания выполняется контроль горения.
- После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.
Установка котла предусматривает соблюдения правил безопасности. Монтировать прибор лучше в отдельно котельной. Оборудуют прибор на основе из кирпича или бетона. Предусматривается интервал между котлом и стенами – от 20 см.
Пиролизный котел своими руками: чертежи (видео)
Пиролизный котел имеет множество преимуществ. Это надежная система, которая позволяет получить максимальное количество тепла от сгорания древесины. Можно приобрести заводской вариант или сделать котел самостоятельно в домашних условиях.
Оцените статью:
Поделитесь с друзьями!
Пиролизный котел своими руками: принцип работы, видео-уроки
Главная » Отопление » Как сделать котел пиролизного горения — видео уроки
На значительной территории России дрова по-прежнему самый доступный вид топлива и многие отапливаются дровяными котлами. Все бы ничего, но в обычных твердотопливных котлах закладка прогорает за 2-3 часа, что совсем неудобно — дом надолго не оставишь. Есть котлы длительного горения. В них одна закладка дров может гореть до 8-10 часов, но стоят они солидных денег. Однако, как обычно, выход есть — сделать пиролизный котел своими руками. Не сказать, что это простая работа — навыки сварки должны быть на высоком уровне, да и материалы стоят немало. Тем не менее, самодельных пиролизников много.
Принцип работы пиролизного котла
Содержание статьи
Применительно к отопительным котлам пиролизом называется горение топлива при недостаточном количестве кислорода. При этом топливо выделяет большое количество газов, практически все из них горючие. Эти газы направляются в специальную камеру сгорания и дожига, куда подается вторичный воздух. Газовоздушная смесь вспыхивает, выделяя большое количество тепла. Тепловой энергии выделяется намного больше, чем можно извлечь при обычном горении дров или угля. Дело в том, что многие из образовавшихся при горении топлива летучих веществ, имеют очень высокую температуру сгорания. В результате, из того же количества топлива, пиролизные котлы извлекают больше тепла.
Из-за особенностей процесса горения (выделения большого количества газов) такие установки называют еще газогенераторными котлами.
Конструктивная особенность пиролизных котлов — топка, состоящая из двух камер. В одну закладывается топливо (часто это верхняя часть топки), в ней же происходит выделение газов, и потому эта часть называется камерой газогенарации. Через неширокую горловину газы попадают во вторую камеру — дожига. Тут перемешиваются с вторичным воздухом, вспыхивают и сгорают практически без остатка.
Пиролизный котел с нижней камерой дожига
В среднем КПД пиролизников — выше 85%. Есть модели, способные выдавать 92% и даже немного больше. Но данные показатели возможны только и исключительно при использовании сухого топлива. Его влажность должна быть 5-8%. При 40% содержании влаги горение может полностью затухнуть, а при 20% просто буде неэффективным. И это — один из главных недостатков этой технологии: дрова и уголь приходится предварительно сушить, например, сделав площадку возле дымовой трубы. Просто дрова, просушенные в дровнике не пойдут, как и уголь, взятый из кучи на улице.
В видео продемонстрирован котел, в котором камера дожига находится вверху. Хотя котлы такого типа имеют более простое строение (образовавшиеся газы сами поднимаются вверх), самодельщики предпочитают камеру с нижним располодением камеры дожига (как на фото выше).
На что обратить внимание при изготовлении
Если вы собираетесь делать пиролизный котел своими руками, вам надо четко представлять не только механизм и принцип его работы, но и учитывать все неприятные моменты, которыми данные агрегаты обладают. В первую очередь необходимо сказать о том, что практически все пиролизные газы ядовиты. То есть, агрегат должен быть полностью герметичным, сварные швы должны быть высшего качества.
Кроме того, для обеспечения безопасности необходима система контроля за процессом горения (датчики температуры, дыма, наличия тяги) и автоматика, которая в зависимости от показаний датчиков регулирует процессы горения. Если самодельный пиролизный котел собираетесь делать на естественной тяге, автоматика может быть простейшей — энергонезависимой. При наличии вентилятора наддува для подачи воздуха в току, нужны уже более серьезные (и дорогие) устройства, а они питаются от сети 220 В. Работа котла такого типа без автоматики опасна, потому необходим источник бесперебойного питания, который обеспечит работу вентилятора и автоматики на 10-12 часов — время прогорания закладки.
Примерная компоновка пиролизного котла
Второй момент. В некоторых моделях пиролизников температура в активной фазе достигает 1000°C и выше. Обычная конструкционная сталь при таких условиях быстро прогорит. Чтобы котел существовал долго, необходима жаростойкая сталь и внутренняя футеровка самых термонагруженных частей. Если пиролизный котел делают своими руками, футеровку чаще всего делают из шамотного кирпича. В рабочей фазе шамот разогревается до малинового свечения и становится очень хрупким. Если, вдруг, вам придется в это время орудовать в печи, будьте аккуратны — повредить футеровку в данный момент легко, а ремонтировать — долго и сложно.
Сколько будут стоить материалы и запчасти
Сколько точно будет стоить пиролизный котел, сделанный своими руками, зависит от требуемой мощности и выбранной конструкции. Однако, если покупать жаростойкую сталь, колосники, делать футеровку, ставить автоматику (пусть и недорогую), сумма набегает 850-1200$. Это затраты на материалы и компоненты, но с самостоятельной сваркой. Они озвучены теми, кто уже пиролизник сварил и использует. Если за сварку придется платить, то расходы надо удвоить.
Как видим, в случае владения сваркой, экономия есть, но далеко не самая большая. Можно найти готовые варианты твердотопливный пиролизных котлов за 1500$. Хотя, как известно, дешевый товар имеет низкую цену не просто так. На чем-то там сэкономили. И даже можно предположить на чем: на футеровке. Именно секреты предохранения стенок топки от перегорания берегут производители больше всего, и тратят на исследования в этой области большие деньги. Потому качественное оборудование и стоит больших денег.
Видео-проект пиролизного кола, процесс сборки
<
Самодельный пиролизный котел своими руками: конструкция и расчет
Поскольку котлы, работающие на твердом топливе, стали пользоваться повышенным спросом, их стоимость начала возрастать. Это касается как классических простых агрегатов, так и пиролизных и пеллетных установок. Один из вариантов уменьшения стоимости – заказывать у мастеров либо самостоятельно изготовить пиролизный котел своими руками.
Чертеж пиролизного котла
Исходные данные для вычислений
Существенное понижение цены самодельного агрегата достигается за счет правильного подбора и закупки материалов и комплектующих. Это можно осуществить как с помощью опытного мастера, так и самостоятельно, имея в своем распоряжении чертеж пиролизного котла. По нему определяется количество и номенклатура материалов с таким расчетом, чтобы не покупать их с большим запасом. Дополнительно сэкономить средства позволяет и самостоятельное выполнение работ, единственное условие – умение производить заготовительные и сварочные работы на высоком уровне. Водяная рубашка установки представляет собой сосуд, работающий под давлением, поэтому качество сварных швов должно быть высоким.
Перед тем как сделать пиролизный котел, нужно выяснить, какими должны быть его параметры. Главный из них – тепловая мощность, необходимая для отопления дома. Ее можно высчитать по общей площади всех этажей здания по принципу: на каждые 10 м2 потребно 1 кВт тепловой энергии. Полученное значение умножается на коэффициент запаса, согласно нормативной документации он составляет 1.2. В реальной жизни лучше принимать коэффициент не менее 1.5, поскольку дрова разных пород имеет различную теплоту сгорания.
Пиролизные установки работают по одному принципу: газы, выделяющиеся из древесины при горении в топке, дожигаются во вторичной камере. А вот компоновка камер и расположение прочих элементов конструкции может быть разным, примеры конструктивных схем можно увидеть на рисунке.
Схема пиролизного котла
Конструктивные особенности
Чаще всего конструкция пиролизного котла, сделанного своими руками, предполагает устройство верхней топки, под которой находится вторичная камера. Такая компоновка наиболее проста в изготовлении и хорошо зарекомендовала себя на практике. Топка и камера сжигания газов облицованы изнутри огнеупорным кирпичом. Воздух подается принудительно вентилятором – нагнетателем через специальные отверстия, между камерами выполнен щелевидный проем, называемый рабочей форсункой. Габаритные размеры проема определяются мощностью установки.
Пиролизный газогенератор
Факел пламени из форсунки нагревает днище камеры, под которым находится водяная рубашка. Нагретая вода поднимается и омывает дымогарные трубы теплообменника, по которым уходят продукты сгорания. Таким образом, схема пиролизного котла данной конструкции предусматривает двойной подогрев теплоносителя.
Для розжига дров в задней стенке топки устанавливается клапан прямой тяги, открываемый вручную с помощью рукоятки, вынесенной наружу корпуса. После того как топливо разгорелось, заслонку клапана закрывают, включают нагнетатель, и установка переходит в рабочий режим. Чтобы вся система работала устойчиво и эффективно, вначале потребуется сделать расчет пиролизного котла. Исходить надо из потребной тепловой мощности агрегата.
Читайте также полезную статью про принцип работы пиролизного котла.
Выполнение вычислений
Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.
Таблица 1
Потребная мощность, кВт | 25 | 32 | 50 | 80 | 100 |
Длина проема, мм | 120 | 140 | 150 | 200 | 200 |
Ширина проема, мм | 30 | 30 | 30 | 30 | 40 |
Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:
- Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м3. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
- Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м3.
- Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
- Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м3. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.
Самодельный пиролизный котел
Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.
Таблица 2
Мощность установки, кВт | 25 | 32 | 50 | 80 | 90 | 100 |
Производительность нагнетателя, м3/ч | 98,5 | 195,9 | 242,2 | 253,2 | 284,8 | 316,5 |
Полезный объем топки, м3 | 0,22 | 0,24 | 0,35 | 0,42 | 0,47 | 0,52 |
Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:
- температуру теплоносителя в подающем и обратном трубопроводах t1 и t2;
- температуру дымовых газов на входе в теплообменник и на выходе из него Т1 и Т2.
Далее, определяется разность температур ∆t= t1 — t2 и ∆Т = Т1 — Т2. После этого можно посчитать величину температурного напора τ, ⁰С:
τ = (∆Т — ∆t) / ln (∆Т / ∆t)
Площадь поверхности теплообмена S(м2) находят по формуле:
S = Q / k / τ
В этой формуле:
- Q– потребная мощность котельной установки;
- k – коэффициент передачи теплового потока, принимается 30 Вт/м2 ⁰С.
Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.
Таблица 3
Мощность котла, кВт | 25 | 32 | 50 | 80 | 100 |
Smin, м2 | 4,5 | 6,3 | 8,5 | 14,5 | 16,5 |
Smax, м2 | 5,2 | 7,8 | 10,2 | 15,2 | 16,7 |
Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:
F = L / 3600ϑ
В этой формуле:
- ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
- L – расход газов, соответствует производительности вентилятора, м3/ч;
- F – площадь сечения трубы дымохода, м2.
Через формулу площади круга находят значение диаметра трубы.
Рекомендации по выбору материалов
Чтобы сделать надежный пиролизный котел своими руками, нужно для топки взять легированную жаропрочную сталь толщиной не менее 5 мм, нельзя использовать простой низкоуглеродистый металл, он быстро прогорит. Жаропрочные марки сталей легированы хромом и молибденом, для их сваривания лучше применять соответствующие марки электродов. Чтобы корпус топки служил дольше, в местах с самой высокой температурой его надо облицевать изнутри огнеупорным кирпичом. То же самое делается и во вторичной камере.
Конструкция пиролизного котла
Для водяной рубашки можно брать обычную углеродистую сталь марки СТ 20 толщиной не менее 3 мм. Между наружной поверхностью топки и внутренней поверхностью водяной рубашки необходимо точечно приваривать ребра жесткости через каждые 15–20 см. Это будет предохранять внешнюю оболочку от разрушения при повышении давления и температуры теплоносителя в экстремальном режиме работы агрегата.
Жаротрубный теплообменник, которым снабжается пиролизный газогенератор, сваривается из нескольких труб, чья площадь наружной поверхности должна соответствовать или быть немного больше расчетной. Материал трубы – углеродистая сталь СТ 20, но если удастся найти жаропрочную, то это будет только лучше. Дверцы обеих камер сваривают двухслойными, закладывая внутрь асбест или другой теплоизоляционный материал, стойкий к высокой температуре.
Качественную сборку котла своими руками лучше производить в заранее подготовленном месте, где сразу можно будет выполнить его испытания. Если в наличии есть компрессор, можно проверить качество сварных соединений без заливки водой. Достаточно создать в рубашке избыточное давление и при этом промазать все швы мыльной пеной. В противном случае придется залить в рубашку теплоноситель, разжечь котел и внимательно наблюдать за всеми соединениями.
Для управления производительностью вентилятора потребуется приобрести комплект автоматики: контроллер и датчики. С их помощью автоматически регулируется температура теплоносителя в рубашке. Изготавливать и регулировать пиролизные котлы отопления своими руками не столь уж сложно, если есть соответствующие умения и навыки, а экономию средств можно получить значительную.
Пиролизный котёл своими руками
Сэкономить на отоплении можно с помощью установки пиролизного котла. В данной статье мы расскажем как сделать пиролизный котел своими руками.
Технически наиболее совершенными считаются котлы, в которых происходит полное сжигание топлива с максимально возможным поглощением выделяемой теплоты. Поскольку схемы такого рода доступны широкому кругу людей — попробуем разобраться с самостоятельным изготовлением пиролизного котла для больших порций горючего.
За счёт чего возможна длительная работа
На открытом воздухе даже отчасти сырые дрова сгорают очень быстро — буквально за 1–1,5 часа. Причиной всему свободный доступ кислорода — в закрытой топке котла он отсутствует, с помощью заслонки поддува дозируется порция поступающего кислорода, и горение происходит менее интенсивно.
Одной из главных проблем такого способа сжигания органического горючего оказалась его способность «гореть» даже без доступа кислорода. При высоких температурах происходит пиролиз — термическое разложение твёрдого топлива на летучие газообразные соединения. Кислород для этого процесса не нужен, достаточно разогреть закладку до 400–500 °С. При этом происходят колоссальные потери теплотворности — наиболее энергетически ценная составляющая угля или дров попросту выносится остаточной тягой в дымоход, не успевая прогорать полностью.
Пиролизный котёл на дровах: 1 — поддувало; 2 — камера загрузки топлива и газификации; 3 — теплобменник; 4 — камера сгорания; 5 — камера дожигания; 6 — дымоход
В конструкции каждого современного котла на твёрдом топливе должна быть предусмотрена дополнительная подача воздуха для догорания выделившихся газов. При этом интенсивность и скорость сгорания закладки регулируется не объёмом поступающего кислорода, а температурой нагрева топлива. Действительно, если разогреть всю закладку сразу, то горючие газы выделятся очень быстро и о продолжительной работе котла придётся забыть. Однако если нагревать твёрдое топливо отдельными порциями, возможно постепенное его разложение в генераторной камере и эффективное полное сгорание во втором отделении топки. При этом поток газов инвертируется, они движутся сверху вниз под действием тяги, созданной эжекцией.
Конструкция пиролизного котла длительного горения: 1 — пиролиз твёрдого топлива; 2 — камера сгорания; 3 — нижняя дверца; 4 — подача вторичного воздуха; 5 — подача первичного воздуха; 6 — верхняя загрузочная дверца; 7 — камера газификации; 8 — дымосос
Материал изготовления
Пиролизные котлы характеризуются повышенной температурой рабочей зоны. В камере газификации горения не происходит, однако обратный поток тепла способен разогревать стенки до 500–600 °С. Наибольшему температурному воздействию подвергается низ газогенераторного отсека — именно эта часть контактирует с воспламеняющимися газами и испытывает серьёзную термическую нагрузку. Рекомендуется низ камеры закладки выполнять в виде чугунного колосника или специального огнеупорного изделия с тонкой прорезью либо рядом небольших отверстий.
Основная трудность в самостоятельном изготовлении котловой техники заключается в выборе подходящей марки стали, которая поддаётся обработке в домашних условиях без специального оборудования. Наиболее пригодными в этом плане считаются стали аустенитного и аустенито-ферритного класса с умеренным содержанием хрома и никеля. Примерами марок таких сталей можно назвать 12Х18Н9Т, 08Х22Н6Т или AISI 304.
Технология сварки таких металлов признаётся умеренно сложной, но воспроизводимой в кустарных условиях с применением дуговой сварки покрытыми электродами без защитной среды. Основным фактором, ухудшающим качество сварной конструкции, считается образование горячих и холодных трещин, обусловленное высокой разницей температур на относительно малом линейном участке металлического изделия.
Для устранения негативных факторов термического воздействия используют следующие технологические приёмы:
- Нарезка деталей с плавной подачей режущего инструмента, чем исключается перегрев кромок.
- Ограничение плотности сварочного тока на 20–25% по сравнению с конструкционной сталью, сварка в мягких режимах.
- Ограничение температуры сварочной ванны, выполнение многопроходного шва с высокой скоростью без боковых колебаний.
- Правильная разделка соединяемых кромок согласно ГОСТ 5264 и их зачистка металлической щёткой.
- Подкладка под изнанку шва металлического теплоотвода, поковка шва в процессе остывания.
И, конечно же, следует сделать правильный выбор содержания легирующих добавок в стержне электрода, чтобы обеспечить содержание феррита в структуре шва порядка 5–8%. К использованию рекомендованы электроды марок ЦТ-15 и ЦТ-16, а также специальные электроды 6816 MoLC или ROST 1913.
После сваривания конструкций рекомендуется их первичный отжиг при температуре не менее 700 °С в течение 2,5–3 часов. Достаточно загрузить внутренность сваренного корпуса каменным углём и разжечь горючее, обеспечив слабый принудительный поддув. Перед проведением отжига желательно протравить сварочные швы специальной пастой, соответствующей используемой марке стали.
Определение размеров и мощности
Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.
Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.
Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.
Сборка двухкамерной топки
Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.
Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.
Пример размеров пиролизного котла
Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.
Теплообменник для пиролизного котла
Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.
Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.
Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.
По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.
Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива. При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.
Дополнительное оборудование
К сожалению, пиролизные котлы не являются энергонезависимыми. Из-за реверсного потока газов требуется принудительный наддув. Для моделей мощностью до 15 кВт он реализуется дутьевым вентилятором, который монтируется на нижней дверце. При этом пополнение загрузки в процессе горения невозможно.
Более мощные котлы комплектуются вентилятором-дымососом, который устанавливается на верхней стенке корпуса на выходе дымоходного канала. При этом исключается появление обратной тяги и дверцу камеры газификации можно без последствий открывать даже в процессе горения.
Особое внимание нужно уделить температуре теплоносителя внутри рубашки. После выхода котла на режим она не должна быть меньше 60 °С для исключения образования конденсата. Эта задача решается путём установки узла автоматической рециркуляции, подмешивающей воду из подачи в обратку. Также требуется установка группы безопасности для закрытых отопительных систем и основного циркуляционного насоса. опубликовано econet.ru
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
Оборудование для пиролиза спрея для пиролиза отработанных покрышек генератора пиролизного газаa
— Сырье и выход нефти из различных материалов —
Наше оборудование для пиролиза отработанных покрышек с пиролизным газом может работать с различными обычными шинами в течение жизни, и разные шины имеют разный выход масла.
— Применение продукта DOING изношенных шин для установки пиролиза масла —
Из отработанных шин на установку пиролиза масла можно получить 4 вида продукции: мазут, катабонную сажу, стальную проволоку и неконденсируемый газ.Мазут широко используется в таких отраслях, как сталелитейный завод, производство мазута, цементный завод, котельное отопление и т. Д. Технический углерод можно превратить в гранулы для производства новых резиновых изделий. Стальную проволоку можно продать на станцию переработки или сталелитейный завод для переплавки. Неконденсирующийся газ рециркулирует для нагрева реактора пиролиза, что позволяет экономить энергию.
— Основной рабочий процесс изготовления отработанных шин на установку пиролиза масла —
1. Загрузите сырье в реактор с помощью автоподатчика, затем нагрейте реактор. Не прекращайте нагрев реактора, когда температура достигнет почти 250 градусов по Цельсию, отработанные шины будут переведены в нефтяной газ.
2. Жидкое масло будет охлаждаться конденсатором от нефтяного газа, а затем собираться масляным баком.
3. Отработавший газ, который не может быть охлажден при нормальном давлении, будет рециркулирован для нагрева реактора. Дым, образующийся при обработке шин, может соответствовать национальному стандарту выбросов за счет двойного устройства для удаления серы и пыли.
4. После того, как вы получите масло, температура будет низкой, в это время сажа будет сливаться автоматически.
— Анализ прибылей производства отработанных шин для установки пиролиза масла —
Анализ прибыли от DOING 10TPD Пиролизный газогенератор пиролизный агрегат изношенных шин Оборудование для распыления пиролизаa, сделанный нашим клиентом из Македонии | ||
Стоимость одной партии | ||
НЕТ. | Товар | Стоимость каждой партии |
1. | 10тонн отработанных шин | 10 т * 42,5 долл. США / т = 425 долл. США |
2. | 0,4т угля | 0,4 т * 70 долл. США / т = 28 |
3. | Электроэнергия и вода | 244 кВт · ч * 0,26 доллара США = 63,44 доллара США |
4. | Вокерс | 4 * 15 долларов США = 60 долларов США |
5. | Итого | долларов США 576,44 |
Доход от одной партии | ||
1. | Сырая нефть | 4,5 т * 960 долларов США = 4320 долларов США |
2. | Проволока стальная | 10 т * 15% * 350 долл. США / т = 525 долл. США |
3. | Технический углерод | 3T * 20 долларов США / T = 60 долларов США |
Итого доход | долл. США 4 905 | |
Прибыль | ||
1. | Дневная прибыль | долл. США 4328,56 |
2. | Прибыль за месяц | 4328,56 * 25 дней = 108 214 долларов США |
3. | Годовая прибыль | 108 214 долларов США * 10 месяцев = 1 082 140 долларов США |
— Основные преимущества использования отработанных шин для установки пиролиза масла —
1. Безопасность
Оборудование для пиролиза отработанных покрышек с пиролизным газом оборудование для пиролиза отработанных шинa бизнес оснащено зрелыми устройствами безопасности, такими как сигнализация для превышения температуры и давления, система автоматического сброса давления, дополнительная система рециркуляции газа и устройство пожаротушения, которое гарантирует 100% безопасность в процессе переработки шин и масел.
2. Энергосбережение
Благодаря дополнительной системе рециркуляции газа газ, который не может быть конденсирован, будет рециркулирован в камеру сгорания. Он может заменить топливный материал для нагрева реактора, что снизит дополнительный расход топлива.
3. Экологичность
В системе обеспыливания используются три ступени (распыление воды, керамический кольцевой фильтр, промывочная камера) для обеспыливания лишнего газа, при этом удаляется более 95% пыли. Выбрасываемый газ не загрязняет окружающую среду и может быть сброшен в воздух напрямую в соответствии с сертификатом ISO9001: 2008, CE.
4. Строгие требования к качеству
IQC: Входной контроль качества, основное сырье;
PQC: Контроль качества процесса. Все реакторы проходят рентгеновский контроль.
.
Новая технология Переработка мусора для малых пиролизных машин для шин для тестирования сырья
— Сырье и выход масла из различных исходных материалов —
Наша небольшая машина для пиролиза шин может обрабатывать множество отходов. общие шины в жизни, а разные шины имеют разный выход масла.
— Применение продукта Утилизация мусора в малых машинах для пиролиза шин DOING —
В результате утилизации мусора в небольших машинах для пиролиза шин можно получить 4 вида продукции: мазут, сажа, стальная проволока и неконденсируемый газ.Мазут широко используется в таких отраслях, как сталелитейный завод, производство мазута, цементный завод, котельное отопление и т. Д. Технический углерод можно превратить в гранулы для производства новых резиновых изделий. Стальную проволоку можно продать на станцию переработки или сталелитейный завод для переплавки. Неконденсирующийся газ рециркулирует для нагрева реактора пиролиза, что позволяет экономить энергию.
— Основной рабочий процесс ДЕЛАЯ переработку мусора пиролизной машины для малых шин —
1. Загрузите сырье в реактор с помощью автоподатчика, затем нагрейте реактор. Не прекращайте нагревание реактора, когда температура достигнет почти 250 градусов Цельсия, отработанные шины будут переведены на нефтяной газ.
2. Жидкая нефть будет охлаждаться конденсатором от нефтяного газа, а затем собираться масляным баком.
3. Отработавший газ, который не может быть охлажден при нормальном давлении, будет рециркулирован для нагрева реактора. Дым, образующийся при обработке шин, может соответствовать национальному стандарту выбросов за счет двойного устройства для удаления серы и пыли.
4. После того, как вы получите масло, температура будет низкой, в это время сажа будет сливаться автоматически.
— Анализ прибыли от утилизации мусора машины пиролиза шин DOING —
Анализ прибыли от утилизации мусора машины пиролиза шин DOING 10TPD, выполненный нашим клиентом из Македонии | ||
Стоимость одной партии | ||
NO. | Товар | Стоимость каждой партии |
1. | 10 тонн отработанных шин | 10 т * 42,5 долл. США / т = 425 долл. США |
2. | 0,4 тонны угля | 0,4T * 70 долларов США / T = 28 долларов США |
3. | Электроэнергия и вода | 244 кВт · ч * 0,26 доллара США = 63,44 доллара США |
4. | Wokers | 4 * 15 долларов США = 60 долларов США |
5. | Общая стоимость | 576 долларов США.44 |
Прибыль от одной партии | ||
1. | Сырая нефть | 4,5T * 960 долларов США = 4320 долларов США |
2. | Стальная проволока | 10T * 15% * 350 долларов США / T = 525 долларов США |
3. | Технический углерод | 3T * 20 долларов США / T = 60 долларов США |
Общий доход | USD 4 905 | |
Прибыль | ||
1. | Дневная прибыль | 4328,56 долларов США |
2. | Прибыль за месяц | 4328,56 * 25 дней = 108 214 долларов США |
3. | Годовая прибыль | 108 214 долларов США * 10 месяцев = 1 082 140 долларов США |
— Основные преимущества УТИЛИЗАЦИИ мусора с помощью небольших пиролизных машин для шин —
. устройства, такие как сигнализация о превышении температуры и давления, система автоматического сброса давления, дополнительная система рециркуляции газа и устройство пожаротушения, которые гарантируют 100% безопасность в процессе переработки шин в масло.
2. Энергосбережение
Благодаря дополнительной системе рециркуляции газа газ, который не может быть конденсирован, будет рециркулирован в камеру сгорания. Он может заменить топливный материал для нагрева реактора, что снизит дополнительный расход топлива.
3. Экологичность
В системе обеспыливания используются три ступени (распыление воды, керамический кольцевой фильтр, промывочная камера) для обеспыливания лишнего газа, при этом удаляется более 95% пыли. Выбрасываемый газ не загрязняет окружающую среду и может быть сброшен в воздух напрямую в соответствии с сертификатом ISO9001: 2008, CE.
4. Строгие требования к качеству
IQC: Входной контроль качества, основное сырье;
PQC: Контроль качества процесса. Все реакторы проходят рентгеновский контроль.
.Машина пиролиза автошины утиля Сгс
для Пмма покрышек пластиковая к мазуту
Описание продукта
Внедрение машины для пиролиза утильных шин DOING
Машина для пиролиза утильных шин может превратить отработанные шины в мазут с помощью новейшей технологии пиролиза. Пиролиз — это термическое разложение материалов в отсутствие кислорода. В случае пиролиза резиновых шин резина разлагается под воздействием высоких температур, и длинноцепочечные углеводороды в резине распадаются на соединения с более короткими углеродными цепями в реакторе, давая нефть, газ и технический углерод.
Сырье и выход масла из различных исходных материалов
Наша установка для пиролиза утильных шин может работать с различными обычными шинами в течение жизни, и разные шины имеют разный выход масла.
Применение машины для пиролиза утильных шин DOING
Из машины для пиролиза утильных шин можно получить 4 вида продукции: мазут, технический углерод, стальную проволоку и неконденсируемый газ.Мазут широко используется в таких отраслях, как сталелитейный завод, производство мазута, цементный завод, котельное отопление и т. Д. Технический углерод можно превратить в гранулы для производства новых резиновых изделий. Стальную проволоку можно продать на станцию переработки или сталелитейный завод для переплавки. Неконденсирующийся газ рециркулирует для нагрева реактора пиролиза, что позволяет экономить энергию.
Основной рабочий процесс установки для пиролиза утильных шин DOING
1. Загрузите сырье в реактор с помощью автоподатчика, затем нагрейте реактор. Не прекращайте нагревание реактора, когда температура достигнет почти 250 градусов Цельсия, отработанные шины будут переведены на нефтяной газ.
2. Жидкое масло будет охлаждаться конденсатором от нефтяного газа, а затем собираться масляным баком.
3. Отработавший газ, который не может быть охлажден при нормальном давлении, будет рециркулирован для нагрева реактора. Дым, образующийся при обработке шин, может соответствовать национальному стандарту выбросов за счет двойного устройства для удаления серы и пыли.
4. После получения масла температура будет низкой, в это время сажа будет сливаться автоматически.
Анализ прибыли установки для пиролиза утильных шин DOING
Анализ прибыли проекта установки пиролиза отработанных шин DOING 10TPD, выполненный нашим клиентом из Македонии | ||
Стоимость одной партии | ||
Нет. | Товар | Стоимость каждой партии |
1. | 10 тонн отработанных шин | 10 т * 42,5 долл. США / т = 425 долл. США |
2. | 0,4 т угля | 0,4T * 70 долларов США / T = 28 долларов США |
3. | Электроэнергия и вода | 244 кВт · ч * 0,26 доллара США = 63,44 доллара США |
4. | Wokers | 4 * 15 долларов США = 60 долларов США |
5. | Общая стоимость | 576 долларов США.44 |
Прибыль от одной партии | ||
1. | Сырая нефть | 4,5T * 960 долларов США = 4320 долларов США |
2. | Стальная проволока | 10T * 15% * 350 долларов США / T = 525 долларов США |
3. | Технический углерод | 3T * 20 долларов США / T = 60 долларов США |
Общий доход | 4 905 долларов США | |
Прибыль | ||
1. | Дневная прибыль | 4328,56 долларов США |
2. | Прибыль за месяц | 4328,56 * 25 дней = 108 214 долларов США |
3. | Годовая прибыль | 108 214 долларов США * 10 месяцев = 1 082 140 долларов США |
Основные преимущества машины для пиролиза утильных шин DOING
1. Безопасность
Оборудование для пиролиза утильных шин оснащено зрелыми устройствами безопасности, такими как сигнализация о превышении температуры и давления, автоматический сброс давления система, дополнительная система рециркуляции газа и устройство пожаротушения, которые гарантируют 100% безопасность в процессе рециркуляции шин и масла.
2. Энергосбережение
Благодаря дополнительной системе рециркуляции газа газ, который не может быть конденсирован, будет рециркулирован в камеру сгорания. Он может заменить топливный материал для нагрева реактора, что снизит дополнительный расход топлива.
3. Экологичность
В системе обеспыливания используются три этапа (распыление воды, керамический кольцевой фильтр, промывочная камера) для обеспыливания лишнего газа, при этом удаляется более 95% пыли. Выбрасываемый газ не загрязняет окружающую среду и может быть сброшен в воздух напрямую в соответствии с сертификатом ISO9001: 2008, CE.
4. Строгие требования к качеству
IQC: Входной контроль качества, основное сырье;
PQC: Контроль качества процесса. Все реакторы проходят рентгеновский контроль.
Упаковка и отгрузка
Упаковка и отгрузка машины для пиролиза утильных шин DOING
Проектный вариант машины для пиролиза шин DOING
К настоящему времени мы установили сотни единиц пиролиза шин. 60 стран:
Африка: Нигерия, Конго, Египет, Уганда;
Европа: Румыния, Польша, Италия, Македония, Албания, Турция;
Азия: Малайзия, Пакистан, Индия, Таиланд, Иран, Бангладеш, Ливан, Иордания;
Америка: Мексика, Эквадор, Гаити, Гватамала, Аруба, Панама, Ямайка и др.
Ниже показано изображение установки в некоторых странах.
Отзывы клиентов
Нашу установку для пиролиза утильных шин приветствует немало клиентов из дома и за рубежом, вот некоторые из отзывов:
Наши услуги
Послепродажное обслуживание лома машина для пиролиза шин
1. Срок поставки — 10-15 дней после получения депозита.
2.Гарантия -Гарантийный срок на реактор и другие детали, кроме запчастей, составляет 1 год.
Наша компания не несет ответственности за проблемы, вызванные неправильной работой рабочих.
3. Установка и обучение -Наша компания отправит по одному техническому специалисту на каждый комплект машины для руководства вашей установкой, тестирования машины и обучения вашего рабочего.
Информация о компании
Мы ДЕЛАЕМ Компания , как ведущий производитель в Китае, специализируется на всех видах оборудования для переработки отходов и вспомогательного оборудования около 10 лет, 5 лет опыта работы на внутреннем рынке и 5 лет внешней торговли.Теперь у нас есть машина для переработки отработанных шин / пластика, машина для переработки отработанного масла, машина для переработки отработанного кабеля, машина для переработки отходов алюминиевых пластиковых панелей, машина для переработки отходов PCB и машина для переработки бытовой техники, которые могут быть предоставлены вам.
FAQ
1. Сколько стоит установка для пиролиза утильных шин?
Машины для пиролиза утильных шин разной мощности имеют разную стоимость. А также разные конструкции машины для пиролиза утильных шин имеют разную стоимость.Например, новый проект пиролизной установки мощностью 10 тонн, это около 45000-55000 долларов США. Но если вы хотите немного сэкономить, наш инженер также может разработать для вас наиболее эффективные машинные решения. Чтобы узнать подробную стоимость вашего обращения, свяжитесь с нашей командой.
2. Где я могу продать пиролизное масло для шин?
Хорошие продажи, потому что нефть — это энергия, отели, рестораны, бани, дизельные печи, котлы, в основном использующие это масло в качестве топлива, другие электростанции, керамические заводы и многие другие предприятия используют больше этого топлива.Кроме того, это масло, прошедшее нефтепереработку и согласование национальных стандартов, может непосредственно использоваться в качестве топлива в двигателе.
3. Могу ли я посетить ваш завод по производству пиролизных машин для утильных шин?
Наш офис находится в городе Чжэнчжоу, провинция Хэнань, Китай. От международного аэропорта Чжэнчжоу до нашего офиса всего 30 минут. Мы несем ответственность за то, чтобы забрать клиента. У нас есть демонстрационная установка по переработке мусора и работающая машина на нашем заводе для вашего посещения. Приглашаем Вас в гости в любое время!
4.Почему выбирают компанию DOING?
1. Квалифицированный производитель и оборудование с сертификатом ISO и CE;
2. Профессиональная команда консультантов, предлагающая бесплатные расценки, анализ рынка и руководство проектом;
3. Технический отдел по технической поддержке, разработке проекта и чертежу макета;
4. Опытная бригада по монтажу, вводу в эксплуатацию и обучению эксплуатации;
5. Ответственное послепродажное обслуживание, чтобы уберечь клиентов от неприятностей во время повседневной эксплуатации.
.
