Ремонт дренажного насоса с поплавком: фото, видео пошаговая инструкция

Тяжело найти альтернативу дренажному насосу на частном подворье. Без него станет проблематично откачать подтопленный грунтовыми водами подвал, слить воду из бассейна, освободить затопленные дренажные коллекторы. Однако, техника не вечна, поэтому аппарат может сломаться, а до покупки нового необходимо будет как-то разбираться с решением проблем. В этой ситуации поможет ремонт дренажного насоса с поплавком либо без него.

Особенности конструкций безпоплавковых аппаратов

Примерная скорость откачки воды дренажником составляет около 180 л за минуту. Рабочая мощность зависит от таких факторов:

условия, в которых он эксплуатируется;

удаленность от источника воды;

степени погруженности в жидкость;

загрязненности откачиваемой жидкости.

Необходимо учитывать, что ремонт дренажных насосов может понадобится после откачки слишком горячей воды, ведь не все модели предназначены для работы в экстремальных условиях.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

входной, контактирующий с засасываемой поверхностью жидкости из резервуара;

выходной, отводящий воду в определенную владельцем область.

Во время процесса никакие капли жидкости не должны попадать в район электродвигателя, так как это способно привести к выходу его из строя. Для того чтобы не доводить до ремонта фекальных насосов или других дренажников, стоит позаботиться о том, чтобы откачка происходила быстрее притока в емкость.

К канализационным системам можно подключаться посредством патрубков, при этом необходимо очень четко устанавливать их в соотношении с диаметрами канализационных труб, практически исключая возможное появление зазоров.

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности. При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

С этой статьей читают: Что такое дренажный насос

Конструкция поплавковых аппаратов

Схемы с применением поплавков являются более защищенными. Относительно небольшая стоимость данных агрегатов также является положительным фактором. Поплавковый элемент, отвечающий за выключение, располагается, как правило, в отдельном пластиковом боксе.

Существуют два типа таких элементов:

легкие, актуальные для отвода воды и в водоснабжении;

тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

Наиболее часто встречающиеся неполадки

Если не работает фекальный насос либо требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

перегорела обмотка электродвигателя, при этом может появиться характерный запах;

поплавок может быть заклиненным ниже горизонтали пуска;

произошел выход из строя пускового конденсатора;

крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

произошел обрыв штока;

рабочий клапан поврежден;

разболталось крепление штокового амортизатора;

поврежден электрокабель.

Этот список включает наиболее популярные причины поломок, но случаются индивидуальные ситуации или же происходит одновременно несколько нештатных ситуаций.

Восстановительные работы

Ремонт насоса Джилекс своими руками или другого дренажного оборудования не всегда возможно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Наиболее популярными видами ремонта является высвобождение поплавка или удалить блокирующие вращение клетчатки частички. Также удастся самостоятельно зафиксировать амортизатор либо заменить кабель. Фиксация амортизатора проводится в разобранном корпусе. Затягивается резьба на монтажных болтах, и обязательно проводится контрение верхних гаек.

Для ремонта кабеля необходимо некоторое время, а замену сгоревшего конденсатора удастся выполнить не во всех моделях своими руками.

При обрыве штока данная деталь практически не подлежит восстановлению. Придется приобрести новое оборудование. Ремонт клапана относится также к нерентабельным операциям.

Если есть знания по электротехнике и присутствует достаточное количество провода для перемотки электродвигателя, то эта процедура осуществляется в домашних условиях. Некоторые ремонтные мастерские предлагают за относительно небольшую плату выполнить эту часть ремонта насосов Джилекс.

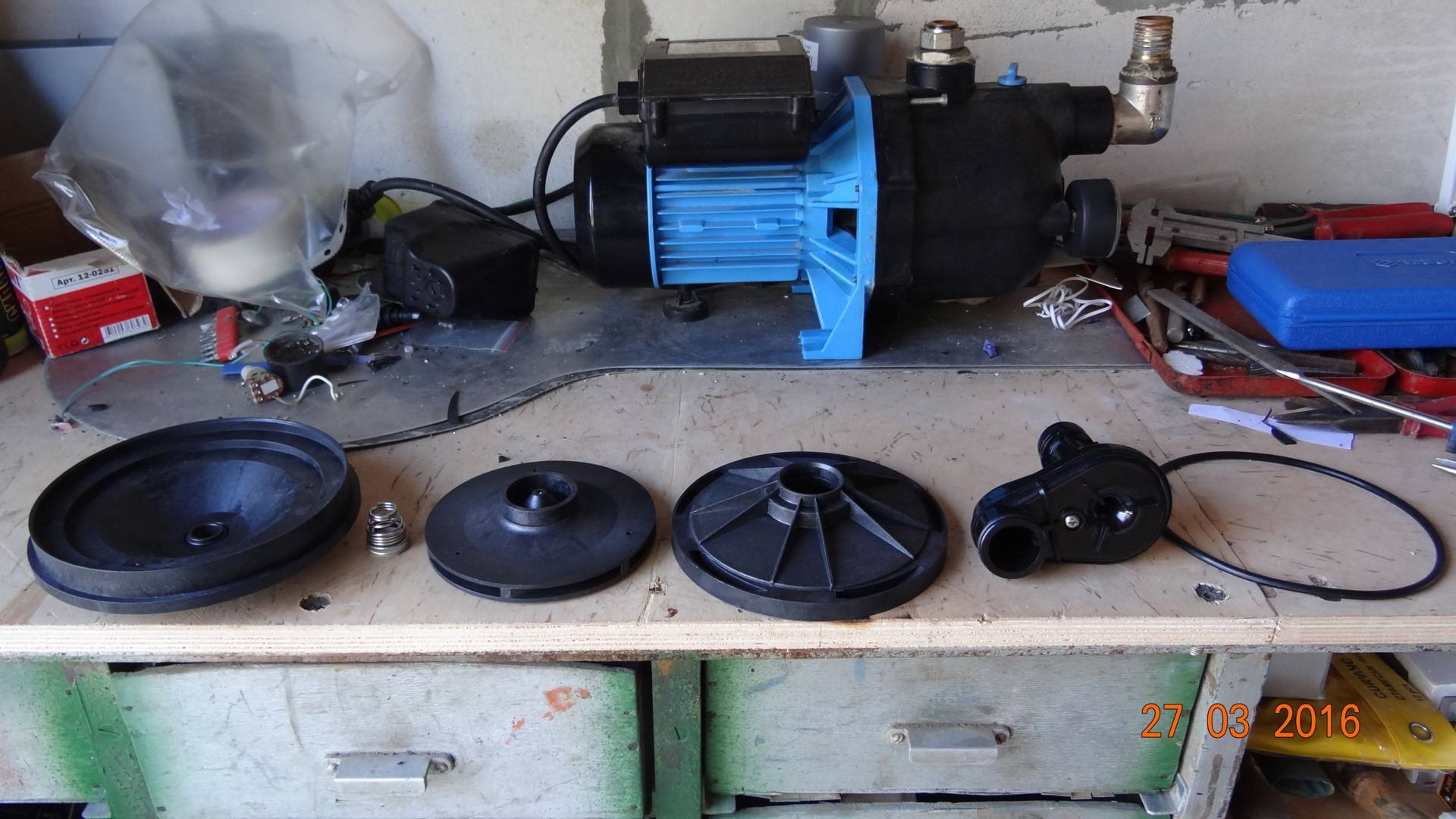

ВИДЕО: Разборка и ремонт дренажника

Восстановление поврежденного кабеля

Не во всех ситуациях можно заметить повреждение кабеля. Перетертую обмотку будет видно снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить точку, в которой произошла поломка. Одним из популярных мест является перегиб около вилки либо место входа кабеля в корпус насоса. В этой ситуации опытные специалисты действуют методом ручной проверки.

Для проведения восстановительных работ нужно будет разобрать корпус, но здесь могут ожидать неприятные сюрпризы, связанные с применением экзотических фигурных отверток. Часто это используется для защиты изделия от непрофессионального вмешательства.

С этой статьей читают: Советы по выбору дренажного насоса для грязной воды

При демонтаже крышки нужно проводить аккуратное покачивание, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Его, как правило, демонтируют, отвинтив 3 или 4 болта.

Кабель нужно достать и отрезать выше от места обрыва, после чего потребуется вернуть его обратно. Однако, данная операция не так проста, как кажется на первый взгляд. Разбухший от воды провод увеличится в диаметре и не станет возвращаться в отверстие или паз. На выручку придет небольшое количество машинного масла, облегчающего монтаж.

Муфту можно не вынимать, так как это способно повлечь повреждение детали.

Кабель устанавливается на свое место, при этом возвращается натяжитель и обеспечивается надежная изоляция. Во время монтажа крышки на свое место, необходимо проследить четкое совпадение фиксирующих пазов на корпусе, чтобы обеспечилась максимальная герметичность.

ВИДЕО: Почему не запускается дренажник

Почему не качает рабочий насос

Очень часто техника начинает сбоить не по какой-то конкретной причине, а, например, при критических перепадах напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. В норме это должно быть 220-240V. Если этот показатель правильный, тогда уже можно решать вопрос с ремонтом.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо устанавливать стабилизатор напряжения, который в процессе работы выравнивает вилку и вся техника работает корректно.

Схема погружения

Также визуально целый и работоспособный насос может не качать воду по следующим причинам:

в водозаборнике скопился воздух;

не хватает объема воды для работы – нужно опустить шланг глубже или сам насос, если речь идет о погружном;

водозаборник не погружен в воду;

если на насосе установлена т.н. «лягушка» — блокиратор холостого хода, она может застрять и обесточить оборудование.

Вышеперечисленные проблемы исправляются очень легко – достаточно либо полностью погрузить в воду водозаборную часть либо наклонить его, чтоб вышел весь воздух или достаточно просто отцепить застрявшую «лягушку». В целом необходимо отметить, что все неполадки надо устранять своевременно и доверять эту работу профессионалам.

ВИДЕО: Ремонт дренажного насоса

гудит, не качает, не включается

Содержание

Хороший хозяйственник дачного участка или владелец частного дома хотя бы один сталкивался с проблемой откачивания воды. Такая неприятность могла произойти в следствии затопления подвальных помещений после обильных дождей или таяния снега, необходимости откачки воды из бассейна на даче или частного дома, колодца или канализационного отстойника.

Для этих целей понадобится дренажный насос. Ответственные владельцы такого оборудования стараются следить за техническим состоянием и вовремя проводить ремонт дренажного насоса, чтобы избежать поломок насосного агрегата в неподходящий момент и чтобы он смог включаться как надо.

Назначение насосов

Под дренажным подразумевается насос, который предназначается для откачивания (дренажа) какой-либо жидкости или обеспечения работы канализации в нормальном режиме. Часто путают дренажный насос с фекальным. Это происходит по незнанию. Ведь при одинаковом принципе работы и назначению они похожи, но жидкости, которые они перекачивают разные.

Дренажный насос Гардена классик

Применение фекального насоса возможно для откачивания жидкости с примесями диаметром до 8 мм. Для предотвращения попадания во внутрь рабочей камеры лишних примесей устанавливают измельчитель. Возможность измельчения и удаления 98% мусора позволяет проводить крайне редко ремонт агрегата.

Дренажный насос не имеет измельчителя в своей компоновке. В защитных целях его оборудуют сетчатым фильтром, который собирает более крупные частицы примесей размером до 10 мм. Работа дренажного насоса осуществляется подачей жидкости при помощи крыльчатки, а так же других элементов системы. После этого жидкость, которая была нагнетенная насосом из емкости или источника воды, попадает в шланг. Освобожденное место внутри корпуса занимает новая жидкость, которая поступает из отверстия входа.
к меню ↑

Основные поломки и неисправности

Рассмотрим основные проблемы, с которыми связан ремонт дренажного насоса и которые встречаются чаще всего:

происходит гудение насоса, но при этом он не качает воду;
при включении агрегата выбивает автоматический выключатель сети или вылетают пробки;
сильная вибрация или перегрев;
слабое давление жидкости на выходе;
поломка реле давления или гидравлического аккумулятора;
размораживание агрегата.

к меню ↑

Гудит без создания давления жидкости

Часто встречается проблема, когда не качает дренажный насос, но при этом продолжает гудеть. В таком случае может создаваться слабое давление жидкости или вовсе отсутствовать.

Устройство дренажного насоса

Наиболее часто встречаемыми причинами почему насос гудит, но не качает воду являются:

малый уровень перекачиваемой жидкости;
межвитковое замыкание электродвигателя;
поломка по механической части;
проблемы, возникшие с воздушным клапаном.

Расположение дренажного насоса в водной среде обязательно, так как они считаются погружным насосным оборудованием. Для предотвращения использования дренажного агрегата без жидкости (в сухую), на него устанавливают дополнительную защиту в виде поплавкового выключателя. Поплавковый выключатель способен автоматически отключить агрегат если появился недостаточные уровень перекачиваемой жидкости.

Такое отключение возможно благодаря шарику, который расположен внутри поплавка. При смене уровня воды он меняет местоположение в поплавке и замыкает или размыкает контакты в электрической цепи. Иногда случается так, что двигатель гудит или работает, но при этом не выполняется перекачка жидкости. Такое связано с режимом кавитации. Кавитация возникает если у оборудования чрезмерная мощность, в связи с чем вода не всегда успевает просачиваться через лопасти крыльчатки. Для решения такой ситуации насос следует опустить поглубже.

Отсутствие движения у электродвигателя может быть связано с межвитковым замыканием. Эту электрическую поломку можно выявить если выполнить включение двигателя и он начнет гудеть, а при этом будет греться кабель питания. Межвитковое замыкание, в основном, происходит в связи с работой оборудования в сухой среде. Ведь охлаждение двигателя выполняется перекачиваемой водой. Без воды двигатель работает на холостом ходу и перегревается, чем вызывает нарушение изоляции его обмотки.

Сгоревшая обмотка насоса

Механическая неисправность проявляется при работе двигателя. Если он включается, но не крутится и гудит. Такое может случится при поломке лопастей рабочего колеса. Отломанные его части могут заклинить вращающийся вал. Или же при заклинивании вала может нарушиться работоспособность системы подшипников.

Все это при такой долговременной работе еще приведет к межвитковому замыканию и тогда придется выполнять ремонт дренажного насоса. Для того, чтобы убедиться в данной поломке, потребуется отключить питание и достать оборудование из водной среды. После этого необходимо прокрутить крыльчатку на валу. Если прокрутить крыльчатку не удается, то придется разбирать аппарат.

На некоторые насосы для дренажа устанавливают специальные клапана, которые спускают воздух. Расположенный в клапане шарик часто залипает. Это происходит при работе аппарата в сложной среде и попадании воды с примесями во внутрь агрегата. Залипание шарика нарушает постоянный отвод накапливающегося воздуха и двигатель начинает работать на холостом ходу. Для восстановления работоспособности иногда достаточно дать насосу поработать в чистой воде. Отверстие клапана немного очищается от налипшей грязи и налета.

При включении электродвигателя может выключаться автоматический выключатель или перегорают предохранители на пробках и плавиться кабель, питающий насос. Это происходит при заклинивании вала в подшипниках или при сгорании электродвигателя. Если сгорел электродвигатель, будет слышен характерный горелый запах.

Ремонт поплавкового выключателя

Произойти такое могло, когда было сделано неправильное подключение аппарата, выбрана не та сеть питания — 380 В вместо 220 В. Самому лучше не разбирать насос в этом случае, так как его все-равно придется относить дренажный насос в ремонт в сервисную мастерскую для дальнейшей перемотки обмоток якоря. Для убеждения в неисправности обмоток можно замерить их сопротивление изоляции.

Минимальное сопротивление изоляции для включения в работу агрегата должно составлять 0,2 МОм.

Как уже говорилось выше некоторые модели дренажников оснащаются термореле, которые отключают аппарат при перегреве. При его отсутствии приходится внимательно следить, что бы насос не находился длительное время вне перекачиваемой жидкости в рабочем состоянии. При длительной работе в сухую корпус аппарата будет перегреваться, что повлечет за собой смещение, закрепленного с помощью эпоксидного клея, магнита, который, в свою очередь, может заклинить перекачивающий поршень.

После отслоения магнита может начаться внутренняя вибрация и пойдет цепная реакция о насосу, что в итоге выводит из строя всю механику и электронику. В следствии этого весь аппарат становится грудой металлолома. Специалисты считают, что в большинстве случаев после таких поломок ремонт для дренажного насоса будет экономически не выгодным.

При своевременном обнаружении данного дефекта следует обратиться в сервисный центр. Там проведут соответствующие диагностики оборудования, заменят нарушенные детали и установят на место сам магнит. Самостоятельный ремонт может повлечь за собой череду неправильных действий, что скажется на работоспособности.

Ремонт насоса Джилекс

Сначала разбирается аппарат полностью и достается аккуратно магнит. После этого нанесите на корпус и магнит продольные насечки для лучшего сцепления. После чего наносится стекольный герметик или новый эпоксидный клей, замена поизносившихся деталей и сборка насоса в обратном порядке.

Дренажники, как поверхностные так и погружные, обладают поломкой в виде слабого давления на выходе. Существует несколько причин такой поломки:

Наиболее часто засоряется фильтр. Давление перекачиваемой жидкости через рукав (шланг) может резко упасть или прекратиться совсем. Основными симптомами этого являются перегрев мотора или перегруженная работа устройства и сильный его шум.У поверхностных станции при изнашивании повреждается рукав или ослабляется хомут, который затягивает крепление на рукав.

Это способствует подсасыванию ненужного воздуха в насосную систему и теряется способность поднимать воду с источника. Решение у этой проблемы простое — потребуется осмотреть все соединения на трубах и стяжных хомутах.

Бывает, что все вроде в порядке. В этом случае может быть малый ход у вибратора. Для устранения этой неисправности разбирается устройство и подлаживается дополнительная шайба вибрационный шток. Подкладка одной шайбы не всегда помогает. Может потребоваться еще несколько таких же, что определяется методом подбора. Уплотнители и мембраны должны обязательно находится в целостности и без повреждений.
к меню ↑

Ремонт (видео)

Ремонт

Перечисленные выше неисправности для дренажного насоса не всегда можно устранить самостоятельно. Самостоятельно можно закрепить ослабший амортизатор, освободить или заменить поплавок, устранить механические повреждения, который повлекли за собой заклинивание крыльчатки, выполнить замену питающего кабеля.

Самое простое из всего этого будет закрепление амортизатора. Для этого потребуется разобрать корпус устройства и затянуть разболтавшиеся гайки на крепежных болтах. Обязательно необходимо законтрить верхнюю гайку, чтобы не было дальнейшего разболчивания. Для замены кабеля питания потребуется некоторое время. Замена конденсатора возможна в некоторых моделях дренажников.

Остальные неисправности практически не возможно устранить без привлечения сервисных мастерских. Например, при оборванном штоке проще и порой дешевле приобрести новое оборудование, чем выполнить разборку и попытаться ремонтировать. Замена клапана — сложная и нерентабельная затея для самостоятельного решения проблемы. Замена сгоревшей обмотки должна выполняться в специализированных мастерских.

Разборка дренажного насоса Беламос DWP CS

к меню ↑

Наиболее частые причины поломок

При возникновении необходимости ремонта насосного оборудования необходимо выяснить вероятную причину его поломки, которыми часто являются:

Несоблюдения сроков периодического осмотра и ремонта оборудования.
Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
Длительное использование насоса в сухом режиме.
Монтаж оборудования был выполнен неправильно или не качественно.
Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства:
Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Поршень не должен иметь механических повреждений и дефектов, его состояние должно быть эластичное. Закрывающий входные отверстия клапан должен иметь зазор между корпусом от 0,7 до 0,8 мм. Воздух должен проходить свободно при вдувании на стороне забора. Часто случается, что плохая работа насоса не связана с его поломкой. Могут быть перепады электроэнергии в сети.

Поэтому, перед тем, как начинается разборка устройства убедитесь в соответствие сетевого напряжения, которое должно составлять 220-240 В. Следует отметить, что для долговременной и надежной работы насосного оборудования необходимо своевременно проводить технический осмотр и обслуживание устройства и следовать правилам технической эксплуатации.
Главная страница » Насосы

Ремонт дренажного насоса своими руками: видео и рекомендации

Ремонт дренажного насоса своими руками, увы, возможен не всегда. Определенные неисправности в состоянии устранить только специалисты в условиях специализированной мастерской. Некоторые поломки вовсе нельзя исправить — не спасет даже замена детали, придется покупать новое оборудование. Список самостоятельно устраняемых неисправностей короток, но рассмотрения все же достоин.

Дренажный насос работает просто:

мотор приводит в движение крыльчатку, закрепленную на валу;
пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
под действием центробежной силы жидкость поступает в выпускное отверстие;
освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Схема дренажного насоса

Видео: дренажные насосы Джилекс ↑

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Насос не работает, если:

Произошло замыкание по причине резкого перепада напряжения в электросети, сгорела обмотка.
Поплавок (если речь о приборе с поплавком) заклинило ниже уровня срабатывания (держат стенки колодца, шланги, кабель питания).
Крыльчатку заклинило механическими включениями, попавшими в корпус.
Вышел из строя конденсатор.

Насос не работает, но гудит, если:

Вышел из строя клапан.
Крепление амортизатора на штоке ослабло.
Шток оборвался.
Вышел из строя кабель питания (перетерлись провода внутри общего кабеля).

Перечислены основные неисправности. Для выявления индивидуальных поломок потребуется диагностика.

Важно! Прежде чем бить тревогу, первым делом проверьте сеть — может быть, проблемы с электричеством, а не с насосом.

Из всех перечисленных неисправностей дренажных насосов своими руками можно устранить лишь несколько. Реально освободить поплавок (тут инструкции вряд ли понадобятся), убрать заклинившие крыльчатку механические включения (нельзя стягивать крыльчатку, о чем в видео ниже), закрепить амортизатор, отремонтировать кабель. Для закрепления амортизатора нужно разобрать корпус и попросту подтянуть гайки на болтах крепления, законтрив верхнюю. Это самое простое из всего. Ремонт кабеля потребует времени, но это осуществимо. В отдельных моделях легко заменить конденсатор.

Все остальное не сделать без мастеров, а оборванный шток вообще исправить настолько трудно, что приобретение нового оборудования гораздо целесообразнее. Не удастся самостоятельно заменить клапан (сложно, нерентабельно) и отремонтировать обмотку — потребуется специализированный инструментарий. Впрочем, это не касается дешевых китайских насосов: их либо новые брать, либо самим чинить, так как высококвалифицированный ремонт обойдется дороже.

Видео: ремонт дренажного насоса своими руками ↑

Гражданин рассказывает нам, как починить прибор, и какие при этом он совершил ошибки — якорь повредил, крыльчатку сломал (ох, и крепки же китайские крыльчатки). Человек работает весело, на пару с телевизором, потому многое проблематично услышать, зато все прекрасно видно. Своими руками он ломал только в начале, а потом уже чинил.

Ремонт шнура питания дренажного насоса ↑

Если шнур питания вышел из строя, насос не включится (очевидно), но иной раз обнаружить неисправность невозможно визуально, то есть провода порвались внутри изолирующего кабеля.

Прежде чем пытаться отремонтировать кабель, надо понять, в каком месте он нарушен. Два наиболее вероятных — место подключения к насосу, отрезок у вилки — то есть наиболее часто перегибаемые участки. Тут понадобится медицинский метод — пальпация. То есть вам придется пальцами сжимать кабель, чтобы порванные провода соединились (с подводной лодки им все равно никуда не деться) — таким образом найдете место обрыва (если не забудете включить оборудование).

Чтобы исправить кабель, нарушенный в месте входа в корпус, его сначала нужно извлечь. Потребуется разборка. Здесь могут ждать сюрпризы: в некоторых ГНОМ-х болты не предназначены для закручивания нормальными отвертками — они сделаны под 3-лепестковую биту (встречается редко, сейчас уже шестиугольные отверстия чаще). Мотивация производителя неизвестна.

Важно! Снимая крышку, не тяните ее, не рвите резко — можно случайно оборвать провода, а они увлекут за собой обмотку мотора. Аккуратно раскачивайте, постепенно крышка ослабнет.

Внутри корпуса находится натяжное устройство. Его нужно снять, отвинтив 3 болта. Вынуть натяжную шайбу. Извлечь кабель. Обрезать его дальше места обрыва проводов и вставить обратно. Здесь может подстерегать очередной сюрприз — разбухший кабель не пройдет в предназначенное для него отверстие. Придется смазать его машинным маслом (вариант с извлечением муфты лучше не рассматривать: можете изуродовать деталь).

Все отсоединяемые провода нужно помечать, чтобы потом правильно соединить, не перепутав «землю», «ноль» и фазу (провод заземления, как правило, желто-зеленого цвета, «ноль» — голубого, но всякое бывает).

Вставив кабель, устанавливают на место натяжное устройство, закручивают болты, собирают схему, изолируют соединения. При установке крышки следите за тем, чтобы шип попал в паз. Не давите.

Мы рассказали о неработающих насосах. Бывает еще, что насос включается, но тут же отключается — он в состоянии работать, но почему-то не хочет. Подобное поведение прибора объясняется либо коротким замыканием в цепи, либо засором проточной области. Проверить цепь и устранить неисправность несложно (замыкание в цепи насосного оборудования ничем не отличается от любого другого замыкания). Если в процессе проверки цепи выявить неисправность не удалось, дело в засоре. Снимите фильтр, диафрагму, прочистите проточную область.

Если насос перестал качать так же весело, как раньше, скорее всего износилось рабочее колесо — надо менять. Расширившийся зазор между рабочим колесом и диафрагмой также может послужить причиной снижения производительности оборудования. Зазор нужно отрегулировать.

Схема оборудования

В целях профилактики и предупреждения засоров проточной области рекомендуется после работы насоса с загрязненными жидкостями запускать его в чистой воде — это поможет удалить пока еще не скопившиеся примеси.

Важно! Обязательно отключайте оборудование от сети, если собираетесь искать поломки — не забывайте о безопасности.

Самостоятельно мало что можно починить (даже болты подстраивают каверзы, даже замена провода окружена сложностями), а потому надо беречь оборудование. Здесь, как с преступлениями: лучший метод борьбы — профилактика.

Если дренажному насосу придется работать в неподобающих условиях, он выйдет из строя. Дренажный насос не справляется с крупными включениями (допустимые фракции указаны в инструкции). Если предполагается наличие таких включений, используйте фекальный насос с измельчителем.

Ремонт дренажных насосов своими руками по шагам на vodatyt.ru

На чтение 6 мин. Просмотров 981 Опубликовано 13.01.2019 Обновлено 02.12.2019

Рассмотрим, как произвести ремонт дренажных насосов своими руками, без привлечения профессиональных специалистов. Дренажные насосы – особая разновидность оборудования, предназначенного для перекачки воды. Внешне они схожи с обычными водяными насосами, однако, приспособлены для работы в гораздо более тяжёлых условиях. Они могут использоваться для откачки из скважин воды, насыщенной механическими включениями – взвесью песка, глины и т. д. Но, несмотря на всю свою износостойкость и неприхотливость, дренажная техника время от времени также может выходить из строя.

Самостоятельный ремонт дренажного насоса

Основное преимущество дренажных насосов состоит в простоте их устройства.

Они состоят из трёх основных конструктивных частей:

Электродвигатель – вращает вал и лопасти, создающие напор воды.
Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
Износ механических частей и узлов.
Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Ремонт своими руками джилекс фекальник

Самое подробное описание: ремонт своими руками джилекс фекальник от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Дренажный насос работает просто:

мотор приводит в движение крыльчатку, закрепленную на валу;
пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
под действием центробежной силы жидкость поступает в выпускное отверстие;
освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Видео (кликните для воспроизведения).

Произошло замыкание по причине резкого перепада напряжения в электросети, сгорела обмотка.
Поплавок (если речь о приборе с поплавком) заклинило ниже уровня срабатывания (держат стенки колодца, шланги, кабель питания).
Крыльчатку заклинило механическими включениями, попавшими в корпус.
Вышел из строя конденсатор.

Насос не работает, но гудит, если:

Вышел из строя клапан.
Крепление амортизатора на штоке ослабло.
Шток оборвался.
Вышел из строя кабель питания (перетерлись провода внутри общего кабеля).

Перечислены основные неисправности. Для выявления индивидуальных поломок потребуется диагностика.

Важно! Прежде чем бить тревогу, первым делом проверьте сеть — может быть, проблемы с электричеством, а не с насосом.

Важно! Снимая крышку, не тяните ее, не рвите резко — можно случайно оборвать провода, а они увлекут за собой обмотку мотора. Аккуратно раскачивайте, постепенно крышка ослабнет.

Важно! Обязательно отключайте оборудование от сети, если собираетесь искать поломки — не забывайте о безопасности.

Видео (кликните для воспроизведения).

условия, в которых он эксплуатируется;
удаленность от источника воды;
степени погруженности в жидкость;
загрязненности откачиваемой жидкости.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

входной, контактирующий с засасываемой поверхностью жидкости из резервуара;
выходной, отводящий воду в определенную владельцем область.

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности. При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

Существуют два типа таких элементов:

легкие, актуальные для отвода воды и в водоснабжении;
тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

перегорела обмотка электродвигателя, при этом может появиться характерный запах;
поплавок может быть заклиненным ниже горизонтали пуска;
произошел выход из строя пускового конденсатора;
крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

произошел обрыв штока;
рабочий клапан поврежден;
разболталось крепление штокового амортизатора;
поврежден электрокабель.

При обрыве штока данная деталь практически не подлежит восстановлению. Придется приобрести новое оборудование. Ремонт клапана относится также к нерентабельным операциям.

ВИДЕО: Разборка и ремонт дренажника

Муфту можно не вынимать, так как это способно повлечь повреждение детали.

ВИДЕО: Почему не запускается дренажник

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо устанавливать стабилизатор напряжения, который в процессе работы выравнивает вилку и вся техника работает корректно.

Также визуально целый и работоспособный насос может не качать воду по следующим причинам:

в водозаборнике скопился воздух;
не хватает объема воды для работы – нужно опустить шланг глубже или сам насос, если речь идет о погружном;
водозаборник не погружен в воду;
если на насосе установлена т.н. «лягушка» – блокиратор холостого хода, она может застрять и обесточить оборудование.

ВИДЕО: Ремонт дренажного насоса

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана. Часто поломки случаются по причине неумелого монтажа, если:

опустили агрегат на недостаточную глубину;
допустили попадание воздуха в отсек для забора воды;
водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Двигатель работает исправно, однако жидкость или вообще прекратила течь, или поступает мелкими неравномерными рывками. Причин странного явления может быть несколько:

Засорена часть подающей магистрали. Это отводящий патрубок или труба подачи. Возник своего рода засор из пучков водорослей и кусков глины. Необходимо отсоединить трубы и прочистить их. Возможно, длина трубы больше, чем рекомендовано производителем, и поэтому недостаточно давления для напора нужной мощности.
Износилось рабочее колесо. Изогнуты или повреждены лопасти. Следует разобрать устройство, заменить детали, для начала визуально (насколько это возможно) определив причину неисправности.
Жидкость перенасыщена грязью и мусором. Поэтому вода имеет густую консистенцию и с трудом перекачивается. Проблему решаем подъемом всасывающего отверстия на некоторое расстояние от дна, где скапливается осадок.
Заметно снизилась мощность двигателя. Что можно определить даже по звуку. Возможны неполадки в подаче электричества, выход из строя подшипников, разгерметизация масляного отсека. Необходима разборка корпуса, чтобы уточнить причину поломки и заменить изношенные детали.

Наиболее часто встречающейся проблемой является засорение фильтра. Чтобы прочистить сетку и всасывающее отверстие, можно попробовать пропустить через насос некоторое количество чистой воды. Если эта процедура не поможет, следует разобрать корпус и прочистить все камеры, удалив камушки, водоросли и щепки.

Разбирая агрегат, обязательно пользуйтесь схемами или инструкциями производителя. Они помогут последовательно снимать части, быстро находить места крепления болтов. В некоторых случаях износ крепежа или ослабление гаек вызывает смещение деталей, что также влияет на производительность аппарата.

Вы подключаете электропитание – а насос не работает, не издает шум и не качает воду. Приготовьтесь к тому, что придется обследовать все оборудование. Вот наиболее распространенные причины отказа двигателя:

Нарушение подачи электричества из-за обрыва проводов. Проверяем кабель на ощупь и находим место разрыва. Если аварийный участок в зоне подключения к насосу – действуем, как описано выше.
Вышла из строя обмотка статора. Случается по причине работы «всухую». Если самостоятельно заменить не сможете, обратитесь к специалистам.
Заклинило подшипник. Проверяем деталь на пригодность, по результатам диагностики чистим или меняем.
Всасывающее устройство забило мусором. Производим очистку лопастей и решетки, проверяем целостность действующих элементов и сетки.
Сломался поплавковый выключатель. Чтобы проверить его работоспособность, необходимо замкнуть реле. Возможно, проблема в проводе, соединяющем поплавок с насосом.

Если вышел из строя конденсатор – требуется замена. В некоторых моделях к нему предусмотрен специальный доступ, представляющий собой отдельное отверстие в корпусе.

При включении насоса в сеть он начинает работать, однако, спустя некоторое время, самопроизвольно останавливается. Скорее всего, срабатывает защитный механизм из-за перегрева двигателя.

Возможно, причиной является нагревающийся кабель. Стоит проверить соответствие напряжения сети и параметров, заданных производителем. При несовпадении данных нужно приобрести стабилизатор.

Отключение может происходить и по причине забивки лопастей мусором. В данном случае рекомендуем произвести полную процедуру очистки, то есть раскрыть корпус, прочистить внутренние камеры и рабочее колесо, проверить фильтр.

Если засоры происходят довольно часто, перечитайте инструкцию к изделию, чтобы уточнить размер фракций. Возможно, насос не рассчитан на перекачку жидкости с крупными частицами мусора – для измельчения подойдет только фекальный насос

При включении насоса в сеть вылетают пробки или сгорают провода. Причину стоит искать в деталях, непосредственно отвечающих за проводку электроэнергии – кабеле или обмотке статора. Исправность проводов можно проверить с помощью тестера, при обнаружении изношенного участка следует заменить весь кабель или (если разрыв около конца) укоротить его.

Ремонт обмотки – занятие трудоемкое и требующее специальных знаний. Даже при аккуратно проведенной вторичной обмотке не исключено короткое замыкание. Если вам некогда возиться с перегоревшей деталью, отнесите устройство в сервисный центр – возможно, после диагностики посоветуют купить новый насос.

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Насосами для скважин пользуются во всем мире. После их изобретения и появления на массовом рынке, популярность этого оборудования стала только расти.

Поверхностный насос Джилекс Джамбо для насосной станции

Однако насосам свойственно ломаться, и исправлять поломку придется в кратчайшие сроки. Не хотите же вы жить неделями без воды. Именно о ремонте насоса мы сейчас и поговорим, а для ближайшего примера возьмем продукцию от компании Джилекс.

Насос – это механизм достаточно простой. Его конструкция не отличается особенной сложностью, однако это только сравнительное суждение. Ведь в нем есть двигатель, контакты, крыльчатка, вал, уплотнители, корпус и т.д.

Все эти части взаимодействуют друг с другом, что приводит к их постепенному изнашиванию. В последствие, понадобится и ремонт насоса.

Плюс к этому стоит заметить, что работает насос в достаточно сложных условиях. Это не касается поверхностных насосов Джилекс, которые собирают вместе с гидроаккумуляторами и устанавливают в отдельных помещениях. Однако даже для такого оборудования часто необходим ремонт.

Что уже и говорить о погружных насосах, например, о представителях линейки Джилекс Водомет. Такое оборудование находите в скважине или колодце постоянно. Как правило, на зиму его не вынимают, что только осложняет ситуацию.

Стоит заметить, что из-за относительной простоты конструкции ремонт всего оборудования вполне реально произвести своими руками. Это конечно, не самый лучший вариант, так как при совершении ошибки вы не только не отремонтируете насос, но только усугубите положение.

Однако в некоторых ситуациях только своими руками можно и обойтись. Главное – это разобраться в особенностях конструкции погружных и поверхностных насосов, а также их типах подключений.

Существует несколько самых популярных и известных поломок насосов, которые следует выделить отдельно. Продиагностировать их тоже довольно легко. Например, если подключено электричество, но насос попросту не реагирует, значит что-то случилось с контактами или подающим проводом.

Погружной насос в разобранном виде, снят ограничитель с верхней части корпуса

Проверить это достаточно легко, если у вас есть возможность разобрать устройство и продиагностировать контакты тестером. Отсутствие сигнала на одном из контактов говорит о его повреждении. Не исключено, что он к этому моменту отсыреет, будет иметь неестественный цвет и т.д.

Если же не реагируют все механизмы, значит перебит кабель. Такое часто случается у погружных насосов типа Водомет, так как их кабель находится в подвешенном состоянии и слабо защищен.

Гул в движке, неравномерная работа, щелчки или «захлебывание» насоса – это все следствие проблем с двигателем или крыльчаткой. Проверить правильность теории можно, если разобрать устройство и осмотреть его самостоятельно. Не исключено, что крыльчатка треснула или же подшипники на вале вращения вышли из строя. Это самые распространенные проблемы.

Если же движок попросту отказывается работать, то проблема уже в нем. Причем с движком мы уже рекомендуем не связываться. Это довольно нежный механизм, особенно у погружных моделей. Например, движок насоса Водомет 50/25 вообще не поддается разборке, но это характерно лишь для некоторых моделей.

Чаще всего перегорает обмотка двигателя, заменить ее можно, но будет ли это выгодно – вопрос насущный. Не исключено, что проще будет попросту заменить его на новый. Тем более что компания Джилекс поставляет запчасти к своей продукции почти во все магазины страны.

В поверхностных насосах, например, в станциях Джилекс Джамбо, движок может вообще перегореть или очень сильно износиться. Все это происходит из-за сухого хода насоса. В отличие от погружных моделей, поверхностные образцы этому моменту очень подвержены, и страдают они от сухого хода порядочно.

Если разговор идет о насосных станциях Джилекс Джамбо, то здесь еще стоит отметить одну широкую поломку, которая встречается очень часто. Она заключается в проблемах с давлением в системе.

Причин этому может быть несколько:

Насосная станция Джилекс Джамбо в процессе ремонтирования

В первом случае сбивается само реле. Его проверить проще всего, так как реле легко настраивается и довольно примитивно. Если при настройке появляются неполадки, значит виновато реле.

В гидроаккумуляторах может разорваться или повредиться мембрана с воздухом. Это можно проверить только при полном или частичном разборе бака. Отсутствие достаточного количества воздуха в мембране приводит к разбалансированию всей системы и, как следствие, падению давления.

Насос тоже может реагировать негативно, но это случается крайне редко. Как правило, из строя выходят рабочие элементы, и устройство попросту не справляется с подкачкой. Но тогда вы бы заметили сопутствующие признаки поломки. Например, легкий гул, слабый напор, плохое вращение крыльчатки и т.д. Во всех иных случаях виновато либо реле, либо гидроаккумулятор.

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Вынимаем и просушиваем устройство.
Снимаем верхний корпус или крышку.
Снимаем водозаборные механизмы, придется использовать тиски. Но помните, что внутри корпус полый, а потому важно не переусердствовать.
Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
Аккуратно вытягиваем провода и оцениваем их состояние.
После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость.

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
Отвинчиваем заднюю часть корпуса.
Снимаем подвижные части корпуса.
Разбираем камеру насоса.
Убираем крыльчатку уплотнители.
Аккуратно вытягиваем двигатель.
Разбираем с проводами.
После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Произвести ремонт насоса Джилекс не всегда возможно своими силами, но встречается целый ряд мелких неисправностей, ради устранения которых необязательно обращаться в сервисный центр. Домовладельцам, эксплуатирующим насосные агрегаты этой торговой марки у себя дома, не помешает знать, как действовать в случае той или иной поломки. Ведь долго обходиться без водоснабжения крайне некомфортно, лучше попытаться разобрать и отремонтировать аппарат фирмы Джилекс своими руками. Если это не удастся, вы всегда можете отвезти его специалистам.

Главное — при попытке ремонта не нанести еще больший вред агрегату, поэтому действовать нужно аккуратно и начать с выяснения причин неисправности. Для обеспечения водоснабжением частных домашних хозяйств применяются 2 разновидности перекачивающих устройств:

погружные насосы Джилекс серии Водомет;
поверхностные насосные станции Джилекс Джамбо.

Первые используются для поднятия воды из глубоких скважин или колодцев глубиной от 20 м и подачи воды внутрь жилища. Они постоянно находятся под водой, будучи погруженными на дно скважины. Поверхностные станции располагают снаружи, в техническом помещении либо кессоне, и ставят для перекачивания воды из колодцев или емкостей, глубина которых не превышает 20 м.

Прежде чем думать, что неисправен сам погружной насос Джилекс, желательно убедиться в том, что скважина поставляет достаточно воды. Если ее производительность снизилась в силу разных причин (например заиливания), то при падении уровня автоматика агрегата не позволит ему включиться «на сухую». Поэтому периодические отказы бытового прибора говорят, скорее всего, о недостатке водных ресурсов.

Второй момент: невозможно определить поломку и ее причину, когда агрегат погружен в скважину, его в любом случае придется поднять на поверхность. Исключение — выход из строя автоматического выключателя, через который подается электричество на питание насоса Водомет. При таком раскладе извлекать его не придется.

Возможные причины отказа скважинного агрегата выглядят следующим образом:

выход из строя изоляции или механическое повреждение силового кабеля;
разрыв электрической цепи внутри насоса;
износ деталей крыльчатки;
износ подшипников двигателя;
истирание контактных щеток;
короткое замыкание в обмотке и, как следствие, ее перегорание.

Первые 3 причины можно обнаружить и устранить самостоятельно. Если агрегат при включении издает гул, но не качает, а при касании к нему следует удар током, то перегорел или пересох конденсатор. Что касается замены подшипников, щеток или перемотки двигателя, то за этим придется обращаться в сервисный центр.

Эти комплексные устройства довольно надежны в эксплуатации. Первые проблемы могут возникнуть спустя 4-5 лет после начала работы при условии, что не происходило никаких аварийных ситуаций, при которых насосу приходилось вращать крыльчатку без воды. И то эти неисправности редко возникают в двигателе агрегата, а появляются в других элементах станции:

мембранный гидравлический аккумулятор;
реле давления;
обратный клапан.

Самая распространенная неполадка, ведущая к полному выходу из строя двигателя насоса, — неисправность обратного клапана. Он начинает пропускать воду вследствие износа либо засорения, подающая труба опорожняется, и крыльчатка вращается «на сухую». Также может потерять герметичность резиновая «груша» (мембрана), установленная в бачке гидроаккумулятора. Случаются и неполадки с реле давления, тогда агрегат не включается при появлении водоразбора в доме.

Неисправности, связанные с прекращением подачи к насосу электричества, характеризуются отсутствием признаков «жизни» при включении питания.

Чтобы проверить целостность электрической цепи, необходимо воспользоваться тестером для прозвонки либо мультиметром, включенным в режим измерения сопротивления. Если силовой кабель цел, то надо переходить к внутренней части агрегата, для чего его придется разобрать.

Для разборки понадобится стандартный набор слесарных инструментов, имеющийся в каждом доме и включающий в себя:

отвертки;
пассатижи;
ключи разных размеров;
кусачки.

В качестве примера рассмотрим процесс разборки скважинного насоса Джилекс модели Водомет 60/52. Последовательность выполнения работ следующая:

Отключить агрегат от электрической сети и отсоединить подвесное устройство.
Поместить бытовой прибор в тиски, проложив между губками и корпусом толстые резиновые прокладки. Открутить винты крышки, в которой выполнены отверстия для водозабора, и снять ее.
Откроется доступ к валу с насаженными на нем крыльчатками, промежуточными шайбами и стаканами. Их необходимо открутить и снять, раскладывая на подготовленном месте в порядке очередности, чтобы не перепутать при сборке.
Поставить корпус в вертикальное положение таким образом, чтобы вал был направлен вниз. Для этого понадобится поверхность с отверстием либо подходящая подставка.
Легким ударом молотка по верхней крышке через деревянную наставку сдвинуть пластмассовое стопорное кольцо на несколько витков резьбы. Затем поддеть его отверткой, развернуть на 90° и вытащить плоскогубцами. При необходимости отверткой можно воспользоваться как наставкой, по которой надо ударить, чтобы повернуть кольцо.
Вслед за пластиковым стопорным кольцом вытащить двигатель агрегата. Обращайтесь с ним аккуратно, поскольку двигатель заполнен маслом. При необходимости его можно слить.
Демонтировать крышку отсека, куда подключаются провода. Она закреплена на резиновых уплотнителях и выбивается с помощью плоской отвертки.

Теперь, когда насос разобран, есть возможность проверить все электрические цепи, вплоть до обмоток электродвигателя. В ситуации, когда корпус бытового прибора бьет током, надо заменить конденсатор. Внимательно изучите состояние пластиковых рабочих колес, стаканов и промежуточных шайб. При износе они подлежат замене, для чего придется купить или заказать соответствующий ремонтный комплект. Изношенные детали ставить назад бессмысленно, поскольку при вращении вала они все равно не смогут создать необходимое давление в сети водоснабжения.

В отличие от погружных перекачивающих устройств, в насосной станции Джилекс Джамбо чаще всего выходят из строя гидроаккумулятор и реле давления. Могут износиться и щетки двигателя, но для их замены лучше обратиться к специалистам сервисной службы. О перегорании обмоток свидетельствует запах оплавленной изоляции и пластика, проблема, скорее всего, решится только путем замены двигателя.

Резиновая «груша» в бачке гидравлического аккумулятора замене не подлежит, и в случае потери герметичности необходимо поменять бачок целиком. Для проверки достаточно снять гидроаккумулятор, отсоединив его от станции, открутить боковую пробку и золотник, после чего наполнить водой со стороны закачки. Если вода побежит через золотник, аккумулятор следует заменить. Таким же образом поступают с реле давления, не поддающимся регулировке, — меняют элемент целиком.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 4.3 проголосовавших: 7

Ремонт дренажных насосов — не качает, гудит, не включается

Самостоятельный ремонт дренажного насоса позволяет:

заменить конденсатор, поплавок или крыльчатку;
восстановить целостность электрического кабеля;
избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Если требуется замена деталей, лидирующее значение будет иметь возможность приобрести их. Если таковые можно купить в свободной продаже, то особой проблемы нет. Но часто бывает, что в руках оказывается дренажный насос, ремонт которого невозможен, по причине отсутствия запчастей.

Замена шнура электропитания

Гибкий шнур часто выходит из строя ввиду того, что возможны заломы внутренних жил. Также возможно отсоединение в вилке или в местах прикрепления к обмотке двигателя. С вилкой понятно – разобрали, прикрутили, заизолировали. Если же речь идет о том, чтобы разобрать корпус, первое – отключаем прибор от сети.

Разборка должна производиться аккуратно, без рывков и особых усилий. В противном случае можно расколоть корпус. Перед тем как разбирать, прибор нужно вынуть на поверхность и просушить. Важно, чтобы вода не попала внутрь. Если же это произошло, перед сборкой просушиваются и все внутренности.

Вскрыв корпус, нужно отвинтить крепление контакта и освободить его от оставшегося в зажиме остатка кабеля. Оголив провод, фиксируем его на прежнем месте. После этого привинчиваем зажим и выполняем действия по сборке в порядке, обратном разборке.

Силовой кабель может иметь излом и в иных местах. Иногда это место можно выявить визуально. В таком случае с него снимают изоляцию (оголяют) и счаливают (скручивают) жилу. Это место должно быть заизолировано тщательным образом. Нужно помнить, что, упав в воду, электрический кабель может стать причиной несчастного случая.

Почему нет воды?

Двигатель работает исправно. Он не гудит, не вибрирует, не перегревается, но вода перестала перекачиваться. Это свидетельствует о нескольких причинах:

Ремонт дренажного насоса своими руками разбор вариантов

Частые причины поломки

Если при диагностике скважинного насоса выяснится, что с кабелем всё в порядке, значит, причина неисправности кроется в электродвигателе. В этом случае изделие придётся разбирать до самого моторного отсека, извлекать статор или ротор и перематывать обмотку

Что касается насосов «Водомёт» или агрегатов других марок, то часто причинами поломки могут быть:

заиливание крыльчатки;
разрыв питающего кабеля;
выход из строя ротора или статора.

Для диагностики проблемы своими руками стоит придерживаться следующих правил:

Для начала агрегат нужно извлечь из скважины и выполнить его тестовый запуск. Если вал вращается, значит, проблема кроется в крыльчатке. Её необходимо почистить от ила и агрегат можно собирать и эксплуатировать дальше.
Если насос «Водомёт» при тестовом запуске даже не включается, то сначала необходимо проверить тестером силовой кабель. Для этого проверяют напряжение на клеммах моторного отсека. Если оно есть, то кабель целый. В противном случае придётся заменить его новым кабелем.
Если при диагностике скважинного насоса выяснится, что с кабелем всё в порядке, значит, причина неисправности кроется в электродвигателе. В этом случае изделие придётся разбирать до самого моторного отсека, извлекать статор или ротор и перематывать обмотку.

Насос не работает

Причины могут быть такие: разгерметизация корпуса, перегорела обмотка двигателя, сломаны лопасти после попадания твердых крупных частиц. Проверьте отсутствие утечек, погрузив насос в ведро, проверьте также напряжение в розетках. Затем отвинтите болты и снимите корпус. Проверните вал двигателя на предмет наличия крупных частиц. Если двигатель заклинил из-за крупных включений, их следует удалить и по возможности заменить разрушенные рабочие кольца. Если разрушено рабочее колесо и лопасти, их следует заменить.

Далее проверьте электрику. Отсоедините от двигателя шнур питания и, если обнаружатся оплавленные части, замените весь шнур и вилку. Следует также проверить, нет ли обрыва обмотки двигателя. Если такое обнаружилось, ремонт лучше доверить специалисту.

Как разбирать насос для ремонта

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.

Дренажный насос может осушать даже водоем

Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования

Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.

Неисправности и ремонт

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

Слышен гул мотора, но агрегат не качает воду. Это значит, что прибор работает «на сухую» (без воды). Если вы уверены, что оборудование установлено правильно и проблема не связана с дебетом гидротехнического сооружения, то вероятной причиной неисправности может стать ослабление гаек, крепящих амортизатор, износ резиновых деталей (клапана) или обрыв штока. Для устранения неисправности делают следующее:
Найдите амортизатор насосного оборудования. На штоке есть две гайки, которые его фиксируют. Их необходимо закрутить до упора, а для большей надёжности самую верхнюю гайку лучше законтрить.
В случае износа клапана его нужно заменить новым изделием. Такая неисправность возникает, если агрегат качает сильно загрязнённую воду. Чтобы этого не происходило, используйте фильтр грубой очистки на входящем патрубке.
В случае обрыва штока починить прибор не получится, поэтому придётся покупать новый насос.

Во время запуска прибора выбивает пробки. Такое может происходить из-за сгорания обмотки или неисправности электрического кабеля. Поиск проблемы стоит начать с тестирования кабеля. В случае его неисправности кабель нужно заменить. Если же он в порядке, то проблема кроется в перегоревшей обмотке. Можно попробовать заменить старую катушку новым изделием или отнести агрегат в сервисный центр для перемотки обмотки.
Во время работы насос очень греется и вибрирует. Обе проблемы связаны с работой прибора «на сухую». Всё дело в том, что вода хорошо охлаждает корпус прибора, если же он работает вне этой среды, то быстро перегревается, что вызывает отслоение магнита и стопор поршня. Чтобы отремонтировать прибор, делают следующее:
Агрегат разбирают и, постукивая по корпусу, находят место установки магнита.
Затем из корпуса вынимаются все детали, а на внутренней поверхности при помощи болгарки делается насечка из вертикальных и горизонтальных полос глубиной 2 мм.
После этого место с насечкой смазывается хорошим влагостойким клеем или герметиком.
Магнит необходимо хорошо вдавить в этот клей.
Когда клеящее вещество высохнет, прибор можно собирать.

Низкое давление может быть связано с тем, что в вибраторе оставлен слишком маленький зазор. Чтобы его отрегулировать проделывают следующее:
Для начала нужно проверить плотность фиксации гаек на штоке, целостность резинового клапана, а также убедиться, что нет обрыва тяги.
Если всё в норме, то нужно увеличить зазор для проникновения воды. Для этого на вибратор прикручивают необходимое количество шайб. Их количество может быть разным и зависит от требуемого давления и хода насосного оборудования.

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Принцип работы дренажного насоса

Дренажный насос, откачивая стоки, отводит их от здания во внешнюю канализацию или в очистное сооружение, расположенное в стороне от дома. Зачастую местом для установки насосов становится углубление, откуда необходимо откачивание воды.

Для качественной работы насоса содержание волокнистых включений должно быть минимальным, а наибольший размер твердых частиц – не превышать 5 мм. Что касается глубины монтажа, то чем она меньше, тем лучше, ведь в экстренных случаях так легче организовать быстрый доступ к оборудованию.

Стоит заострить внимание на том, что работа дренажных насосов в сточных водах, для которых характерны повышенные температуры, ограничена определенным временем, так как охлаждение мотора происходит путем отдачи тепла в перекачиваемую жидкость. Многие изготовители агрегатов указывают температуру 50 С максимальной

Естественно, существует квалифицированное оборудование, предназначенное для функционирования в специальных, нестандартных условиях, но подробно на нем мы останавливаться не будем.

Принцип движения стоков внутри дренажного насоса

Что отличает дренажный насос от фекального

Дренажный насос способен работать в среде с твердыми частицами

Назначением дренажных насосов является откачивание и отведение воды и стоков с инородными примесями из различных резервуаров: котлованов, шахт, сливных ям, бытовых канализационных трубопроводов, промышленных систем и прочих очистных установок. С их помощью можно выкачивать и отводить фекальные стоки, обслуживая многоэтажные дома, а также воспользоваться оборудованием в случае подтопления подвалов.

Хотя и дренажный, и фекальный насос работают в похожих средах, между ними существует принципиальное отличие – для каждого вида определен допустимый размер твердых примесей в сточных водах. Для дренажных насосов это частицы с диаметром от 3 ÷ 12 мм (в зависимости от модели агрегата) и до 120 мм (данные насосы способны откачивать канализационные стоки больших объемов).

Фекальные насосы функционируют в жидкостях, где либо полностью отсутствуют твердые включения, либо размер их невелик. В связи с такой особенностью оборудование снабжается ножами и другими режущими механизмами, играющими роль измельчителя взвесей. Рабочее колесо насоса может быть полуоткрытым, моноканальным или вихревым.

Особенности конструкции и ремонта

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус. Именно в этом корпусе находится двигатель с крыльчаткой, надетой на его вал. При этом крыльчатка отделяется от отсека с двигателем посредством специального вкладыша. Через него и проходит вал.

Прежде чем приступать к ремонту скважинных глубинных насосов, необходимо оценить исправность работы его основных узлов. Для этого делают следующее:

Для начала проверяют поршень на наличие повреждений и деформаций. Он должен быть прямым и ровным.
Затем оценивают проходимость всасывающего отверстия. Оно считается исправным, если воздух, проникая со стороны всасывающего патрубка, свободно проходит с двух сторон.
Также стоит своими руками измерять расстояние между поршнем и магнитами катушек. В норме оно должно быть в пределах 0,4-0,5 см. Если эта величина будет больше, то катушки в приборе могут биться. При уменьшении просвета может возникнуть перегрев двигателя.
Кроме того, в агрегатах «Водомёт» и других подобных моделях нужно измерять расстояние от клапана, закрывающего впускное отверстие, до корпуса прибора. В норме оно должно быть от 0,7 до 0,8 см. Это позволит жидкости свободно вытекать из агрегата при отсутствии давления.
Также нужно убедиться, что неисправности в работе скважинного глубинного агрегата не вызваны критическими скачками напряжения. Поэтому при помощи специального прибора нужно измерять напряжение в сети. Оно должно быть в пределах 200-240 V.

Ремонт дренажных насосов

Разборка дренажного насоса Беламос DWP CS

Наиболее частые причины поломок

Несоблюдения сроков периодического осмотра и ремонта оборудования.
Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
Длительное использование насоса в сухом режиме.
Монтаж оборудования был выполнен неправильно или не качественно.
Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства:Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Тонкости ремонта агрегатов разных марок

Поскольку в продаже есть модели насосного оборудования разных производителей, отличающиеся прочностью и особенностями конструкции, то ремонт и эксплуатация таких приборов должны выполняться с учётом модели. Поскольку в качестве скважинного агрегата вы могли выбрать не «Водомёт» или «Вихрь», а модель другой марки, мы решили перечислить слабые стороны самых распространённых насосных изделий, а также особенности их ремонта:

Большинство моделей Grundfos имеет особую теплоизоляцию двигателя и встроенные клапаны. Поэтому иногда нужно менять теплоизоляционные уплотнители мотора. Эта работа под силу только профессионалу.
Насосы марки Джилекс часто сталкиваются с вытеканием жидкости из электродвигателя. Для ремонта необходимо заменить жидкость аналогичным продуктом. Сделать это можно только в специальном центре обслуживания.
Самой большой популярностью пользуется отечественный насос «Малыш». Хоть цена сервисного ремонта вполне приемлема, несложно отремонтировать этот прибор своими руками. Распространённая проблема – агрегат сильно шумит после включения, но воду не качает. Обычно такое происходит из-за разрыва центральной оси, на которой установлена мембрана и якорь. Обычно разборка агрегата позволяет быстро выявить проблему. Ось необходимо заменить. Более подробно о ремонте насоса «Малыш» вы можете узнать из предложенного видео:

Скважинный насос «Водолей» довольно часто перегревается во время работы. Особенно это касается агрегатов, установленных в неглубоких скважинах. Однако поскольку ремонт такого оборудования может составить около половины его стоимости, то при поломке недорогого насоса проще купить новый прибор.
Насосы «Водомёт» и «Вихрь» — это довольно надёжная техника, которая при правильном использовании может прослужить длительное время без поломок. При неправильной эксплуатации агрегаты могут засоряться илом и песком. Для ремонта потребуется менять насосную часть.
Насосное оборудование «Ручеёк» также славится своей способностью к перегреву. И это несмотря на конструкцию с соблюдением европейских стандартов. Согласно инструкции производителя прибор может проработать без остановки 7 часов, но на практике это вызовет перегрев. Поэтому насосу рекомендуется давать передышку после 2-3 часов работы.

Критерии выбора дренажных насосов

Есть несколько правил, которые следует соблюдать в случае выбора аппарата:Необходимо учитывать вид перекачиваемой жидкости – здесь обращают внимание на величину фракций в грязной воде. Нужно внимательно ознакомиться с основными параметрами дренажного агрегата, чтобы остановить свой выбор на определенной модели

напор – данная величина для оборудования средней производительности составляет 7-10 метров. В некоторых моделях она достигает более 30 метров. Данные относительно напора насоса зависят от расстояния, на которое планируется подавать жидкость;
производительность – выбор зависит от объема резервуара. Например, для емкости в 40 «кубов» достаточно аппарата с 10 кубовой производительностью в час. Для промышленных целей нужны более производительные насосы – около 100 м³ /час и более;
глубина погружения аппарата – максимальное данное значение достигает 5 -15 метров, а минимальное — 0,3 — 0,9 метра.

Следует помнить: когда агрегат работает, его насосная часть должна быть под водой.

Кроме этого, нужно знать, от каких моментов зависит продолжительность срока эксплуатации насоса:

качество материалов, из которых изготовлены элементы оборудования;
температура перекачиваемой грязной воды, она не должна быть более +50°С;
диаметр прохода стоков;
наличие защиты от возможного перегрева. Обычно в насос встраивают термореле (оно отключит питание, если температура жидкости становится критической) и поплавковый выключатель.

Виды дренажных насосов

Такие агрегаты для откачивания грязной воды и стоков по своему назначению бывают поверхностными и погружными (прочитайте: «Дренажный насос для грязной воды — какой лучше, поверхностный или погружной «).

Дренажный насос имеет две трубы:

входную — для забора грязной воды из сточного резервуара;
выходную – необходимую для слива жидкости за пределы емкости.

В процессе работы аппарата необходимо следить, чтобы в него не попала вода (прочитайте: «Как работает дренажный насос, для чего нужен и принцип его работы «). Иначе агрегат может выйти из строя и тогда потребуется ремонт дренажного насоса своими руками или при помощи специалиста. Выкачка стоков должна совершаться быстрее, чем поднимается их уровень в колодце. К канализационной системе насосы подсоединяют посредством патрубков. Для этого измеряют диаметр трубы канализации с точностью до одного миллиметра.

Преимущество поверхностных насосов заключается в мобильности – их легко и быстро можно переместить в другое место.

Насосы дренажные погружные. Такой вид аппаратов используют при необходимости очистить глубокие резервуары и в случае масштабных затоплений для откачки излишков воды. Агрегат опускают в колодец или емкость, откуда требуется выкачать жидкость (подробнее: «Дренажный насос для колодца: как выбрать «). Засасывание производится посредством отверстий в днище прибора, а не через входные шланги. Чтобы предотвратить попадание в импеллер аппарата крупных включений, в насосе имеются сетчатые фильтры.

Применение поплавковых выключателей позволяет при большом количестве стоков автоматически включать прибор. Избежать возможности замыкания при погружении аппарата в жидкость можно благодаря наличию качественной электроизоляции. Если необходимо откачать или перекачать жидкость с крупными фракциями, специалисты рекомендуют использовать фекальные (канализационные) насосы, имеющие специальные режущие и рубящие элементы. Они способны перекачивать и перерабатывать стоки, содержащие большие по размеру отходы. Наиболее оптимальным решением будет приобретение автоматической канализационной станции, которая позволит эксплуатировать санузлы, не имеющие подключения к централизованным сточным системам.

Ремонт винтовой помпы своими руками. Как самостоятельно отремонтировать погружной насос

Погружные насосы используются многими людьми, живущими в частных домах. Они практически незаменимы в хозяйстве и достаточно универсальны в применении. Их можно использовать как перекачку воды на хозяйственные нужды, полив сада, перекачку сточных вод и т. Д.

Тем не менее, насос, как и любое другое оборудование, подвержен износу, и в случае его выхода из строя необходимо будет произвести ремонт погружного насоса .Перед тем как проводить ремонт и возвращать оборудование в рабочее состояние, нужно внимательно осмотреть насосное устройство, чтобы понять причину поломки. В ситуации, когда водяной насос не работает, наиболее частые причины следующие:

1. Насос эксплуатировался с отклонением от требуемых эксплуатационных требований, например, объем перекачиваемой жидкости был больше допустимого, что создавало дополнительную нагрузку на оборудование, температура перекачиваемой жидкости превышала или была ниже допустимой. допустимые значения.Длительная непрерывная работа оборудования, что привело к быстрому износу деталей.

2. Отсутствие технического обслуживания насоса. Для любого оборудования требуется периодический осмотр и обслуживание. Его отсутствие со временем приводит к преждевременному выходу оборудования из строя.

3. Неправильная установка помпы. Установка насоса и ввод его в эксплуатацию с нарушением требований к установке со временем приведет к необходимости ремонта.

4. Производственные дефекты, если они не были обнаружены при покупке и проверке насоса, появятся после ввода оборудования в эксплуатацию, что приведет к необходимости их устранения.

Поэтому, если не работает водяной насос , либо начались проблемы в его работе, необходимо четко определить причины поломки и принять меры по их устранению.

В первую очередь проверяется состояние следующих элементов:

1. Электродвигатель. Проверяет состояние электродвигателя, его работоспособность. Если он не включается, значит электродвигатель отключается от основной части и разбирается. Распространенными причинами выхода из строя двигателя могут быть: попадание воды, перегрев агрегата, выход из строя подшипников, выход из строя двигателя из-за скачков напряжения, проблемы с обмоткой и т. Д.

2. При ухудшении производительности насоса необходимо проверить фильтр, мембраны, прокладки, очень часто в погружных насосах вместе с перекачиваемой водой бывает грязь, ил, песок, что приводит к засорению фильтра.

Ремонт скважинного насоса «ВОДОМЕТ»

Скважинные насосы «ВОДОМЕТ» — одна из лучших в своем классе продукции известного производителя компании Джилекс. В этой статье мы дадим не только описание этого продукта, но и познакомим с тем, как выполнить ремонт насоса .Jilex производит насосы различных модификаций и типов: погружные, поверхностные, колодезные, для перекачивания воды и фекальных жидкостей.

Насос «ВОДОМЕТ» представляет собой многоступенчатую установку для перекачивания воды. Имеет встроенный конденсатор и «плавающие» рабочие колеса. По сравнению с другими насосами он отличается высоким КПД, низким уровнем шума и надежной конструкцией. Корпус насоса «ВОДОМЕТ» представляет собой цилиндр, в котором установлен электродвигатель. На валу двигателя надета крыльчатка, которая состоит из набора чередующихся дисков.

Основными причинами выхода из строя являются:

1. Засорение (заиливание) крыльчатки.

2. Отказ электродвигателя.

Могут быть и другие причины, но по статистике именно эти две являются основными причинами необходимого ремонта.

В случае засорения илом, песком или грязью, ремонт скважинного насоса нужно начать со снятия крыльчатки. Выясните, где произошло засорение, очистите и соберите.

В случае проблем с электрикой сначала проверьте состояние кабеля.С помощью тестера «прозвоните» шнур питания на предмет обрыва. Если кабель не поврежден, то причина в самом моторе. Двигатель необходимо отсоединить и разобрать, чтобы снять и перемотать статор или ротор. Отвинтите цилиндр с конца насоса, это фильтр, защищающий рабочее колесо от грязи. Снимите шайбы и диски с вала. Чтобы не запутаться, снимите все элементы и положите их на стол по порядку, так вам будет легче, затем соберите двигатель. Отсоедините все провода, снимите осевое кольцо, для этого легко ударьте резиновым молотком по штуцеру.Когда привод немного сдвинется, вытащите его из корпуса. Промойте и просушите крыльчатку и верните двигатель в электрическую мастерскую. Соберите насос в обратном порядке.

Погружной насос есть в каждом третьем коттедже или в загородном доме. Без этой техники комфортное и полноценное использование водных ресурсов практически невозможно. Конечно, если вы предпочитаете классический колодец с лебедкой, вопросов нет, но польза от использования погружного насоса станет очевидной с наступлением первых заморозков.К сожалению, как и любое другое оборудование, насосы не застрахованы от поломок. А поскольку их занятие напрямую связано с нахождением в воде, значительно возрастает риск возникновения неисправностей. В этой статье мы расскажем об основных проблемах, возникающих при эксплуатации погружных насосов, и расскажем, как исправить поломки своими руками.

Любая, даже самая дорогая и качественная помпа рано или поздно может выйти из строя. Причем причин отказа часто бывает несколько.Поскольку погружной насос работает в прямом контакте с водой, он регулярно подвергается воздействию многих негативных факторов. Стоимость такого оборудования обычно не позволяет легко заменить вышедший из строя насос на новый, поэтому имеет смысл научиться ремонтировать его своими руками или хотя бы предотвратить и устранить основные неисправности.

Причины неисправностей различных деталей и агрегатов погружных насосов:

вода содержит более 50% взвешенных частиц;
устройство не касается воды и работает «всухую»;
насос включается с рабочей жидкостью, уровень которой превышает 40%;
насос работает при регулярных перепадах напряжения выше допустимого уровня;
кабельные соединения плохо закреплены;
кабель прибора неправильно закреплен в устье колодца;
: подводный кабель закреплен неправильно.

Также очень часто неисправности возникают в результате неправильной работы гидроаккумулятора, из-за отсутствия фильтра или нестабильной работы реле давления. Насос может сломаться из-за размораживания или отсутствия заземления. В последнем случае результатом будет быстрая коррозия металлических элементов оборудования. Чаще всего выходит из строя магнит, и о самостоятельном ремонте в этом случае не может быть и речи — устройство необходимо доставить в специализированную мастерскую.

Различают механические и электрические повреждения.Если после запуска вы слышите посторонние звуки, это свидетельствует о механической неисправности. В большинстве случаев такой ремонт погружного насоса можно сделать своими руками. Причины механических повреждений могут быть разными: слишком грязная вода в колодце, недостаток масла и т. Д. Что касается электрической составляющей устройства, то поломка одной из частей может привести к полной неработоспособности всей конструкции. В случае перегрузки сети может сработать автоматический выключатель, может оборваться фаза питания, могут выйти из строя обмотки и т. Д.

Методы ремонта насоса

Прежде чем приступить к ремонту погружного водяного насоса, необходимо оценить его состояние и определить, справитесь ли вы с ним самостоятельно или все же придется обращаться за помощью к специалисту.

Если устройство стало плохо работать, следует проверить состояние основных узлов:

поршень должен быть прямым без повреждений и деформаций;
воздух, поступающий со стороны забора воды, должен беспрепятственно проходить с обеих сторон;
между магнитами катушки и поршнем должно быть 4-5 мм. Если это расстояние больше, катушки будут биться, меньше — двигатель перегреется;
между корпусом и клапаном, закрывающим входные отверстия, должно быть расстояние 7-8 мм, чтобы вода свободно текла при отсутствии давления.

Полезный совет: Прежде чем приступить к поиску неисправной детали, необходимо убедиться, что перебои в работе не вызваны скачками напряжения. Для этого проверьте напряжение и убедитесь, что оно составляет 200-240В.

Практика эксплуатации и ремонта погружных дренажных насосов показала, что изделия разных производителей имеют свои отличительные особенности:

Grundfos — подавляющее большинство моделей имеют встроенные клапаны и специальную теплоизоляцию двигателя. Иногда необходимо снять его и заменить уплотнители. С этой работой может справиться только специалист.
Джилекс — течет жидкость от электродвигателя. Заменить ее можно только аналогичной жидкостью, что возможно только в сервисном центре. Бытует мнение, что в качестве альтернативы можно использовать трансформаторное масло или глицерин, но если вы не хотите раз и навсегда испортить оборудование, лучше такими советами не пользоваться.
«Малютка» — отечественная продукция, пользующаяся большой популярностью. Стоимость ремонта погружных насосов этой серии не слишком высока, но в большинстве случаев мастера могут справиться самостоятельно. Самая частая проблема с «Малышами» — это сильный шум при включении без откачки воды. Это означает, что центральная ось, на которой расположены мембраны с якорем, порвалась.Это сразу заметно при разборке устройства. Ось необходимо заменить, что сделать намного проще, чем найти ее в продаже. Ниже видео о ремонте погружного насоса «Малыш»:
«Водолей» — эти насосы также «славятся» способностью к перегреву, особенно при использовании в неглубоких колодцах. Если дешевая модель сломается, проще купить новую, чем отремонтировать, так как ремонт обойдется примерно в 50% стоимости.
«Водяная пушка» — довольно надежная техника, поэтому большинство поломок происходит из-за неправильного использования.Устройство может забиться илом или песком, в результате чего необходимо заменить насосную часть.
«Trickle» — такие насосы часто перегреваются, несмотря на то, что конструкция полностью соответствует высоким европейским стандартам. Предполагается, что Trickle может работать без перерыва 7 часов, но в большинстве случаев это приводит к перегреву, поэтому лучше давать устройству «отдыхать» каждые 2-3 часа.

Насос шумит, но не качает воду

Если после включения насос начинает шуметь, но не качает воду или делает это очень медленно, это свидетельствует о неисправности.Необходимо изучить его конструкцию по инструкции, которая идет в комплекте с устройством. Указывает на то, что поверх амортизатора вибронасоса на шток навинчены 2 гайки для его фиксации (амортизатора). Устройство начинает работать «на холостом ходу», если ослабить крепление гаек и немного сместить амортизатор.

Чтобы это исправить, необходимо разобрать насос и полностью затянуть гайки. Верх рекомендуется фиксировать. Бывает так, что помпу невозможно разобрать, так как прижимные винты на крышке успевают заржаветь и не поддаются.В этом случае их придется отрезать болгаркой, а после ремонта заменить на новые винты с шестигранной головкой.

Также погружные вибрационные насосы часто ломаются из-за сильного механического износа, что приводит к повреждению клапана. Особенно опасен для клапана песок, который застревает внутрь. Если устройство перестало работать, сначала проверьте целостность всех резиновых элементов. Если обнаруживается, что клапан сильно изношен или полностью порван, его необходимо заменить. Еще одна «популярная» неисправность — сломанный шток.К сожалению, если это произойдет, изменить или отремонтировать ложу невозможно, поэтому лучше регулярно следить за ее состоянием.

При подключении помпы выбивает пробки

Если после включения насоса в сеть выбиты все вилки, это говорит о том, что сгорела обмотка на якоре, либо неисправен сам кабель. Используйте специальный тестер для проверки работоспособности кабеля. Лучше всего начать с этого. Если прибор показывает, что с кабелем все в норме, то причина может кроется в перегоревшей обмотке якоря.Кстати, если кабель все-таки неисправен, его можно заменить далеко не всегда — для некоторых моделей такая функция не предусмотрена. Одна из них — знаменитая «Малышка», где кабель залит компаундом в корпусе.

При перегорании обмотки якоря можно сразу упаковать насос и отнести в сервисный центр, так как намотка якоря — задача не из легких. Такая работа потребует особых знаний, много времени и сил. Более того, даже если вы можете перемотать якорь самостоятельно, это не значит, что вы на 100% застрахованы от повторного закрытия.Теоретически сделать обмотку на напряжение 36В вполне возможно, но тогда катушки придется перематывать, четко соблюдая все необходимые параметры, в том числе марку и толщину провода, количество витков в зависимости от напряжения и т. д. Очевидно, проще старую катушку заменить на новую, чем браться за ремонт.

Насос перегревается и вибрирует

Ремонт центробежных погружных насосов неизбежен, если время от времени устройство работает «всухую», то есть без воды.Это приводит к сильному перегреву, что, в свою очередь, влечет выгорание электроники и механики. Когда вода не охлаждает корпус, он расширяется, и соединение, окружающее магнит, отходит от поверхности. Кульминация этого сценария — сильная вибрация агрегата.

Если оставить погружной насос работать без воды в течение длительного периода, заполнитель полностью отойдет от корпуса, в результате чего магнит отслоится и поршень остановится.Это одна из самых сложных неисправностей, устранение которой потребует много терпения и внимательности. Для начала нужно разобрать помпу, аккуратно отделив всю электрику. Затем легкими постукивающими движениями по корпусу определите положение магнита и действительно ли он отслаивается. Затем выньте насос из корпуса и с помощью болгарки сделайте в нем небольшие канавки глубиной 2 мм (по горизонтали и вертикали). На внутренней стороне корпуса произвольно проделайте такие же бороздки. Нанесите на корпус качественный водостойкий клей или герметик, а затем вдавите туда магнит.После высыхания связующего можно приступать к сборке аппарата.

Следует учитывать, что у некоторых моделей («Малыш», «Trickle») впускные отверстия находятся сверху. Это очень удобно, так как не только исключает риск попадания шлама, грязи и песка из воды, но и улучшает охлаждение корпуса. Если в погружной насос встроено тепловое реле (модель «Kid K»), можно не беспокоиться о перепадах напряжения или сильном перегреве — в случае опасности устройство отключится.

Слишком низкое давление

Если насос работает, но качает воду слишком медленно, это означает, что в вибраторе недостаточно зазора. Выньте устройство и осмотрите его — гайки на штоке должны быть плотно затянуты, клапан цел, в штоке нет поломки. В этом случае неисправность устраняется очень легко — достаточно лишь добавить к вибратору дополнительные шайбы. Таким простым способом вы не только увеличите зазор, через который проникает вода, но также увеличите давление и улучшите ход насоса.

В процессе ремонтных работ необходима обязательная наладка и регулярная проверка работоспособности оборудования. Сначала прикрутите одну шайбу, затем включите насос и проверьте, насколько улучшилась его производительность. При необходимости добавьте еще одну шайбу и повторите процедуру проверки. Таким экспериментальным способом вы определите оптимальное количество шайб.

Мы перечислили наиболее частые поломки и способы ремонта погружных насосов, которые можно провести без привлечения специалистов.Однако стоит упомянуть, что даже самый незначительный ремонт требует определенных навыков и понимания проблемы, поэтому, если вы все же решили заняться этим самостоятельно, внимательно изучите инструкцию и схему устройства. При первой разборке помпы запомните последовательность действий, чтобы потом можно было собрать ее в обратном порядке и не перепутать детали. Если вы имеете дело с недорогим оборудованием, вы можете без особых опасений «потренироваться» в ремонте.Что касается дорогих моделей европейских производителей, то, как правило, они имеют длительный гарантийный срок, поэтому не пренебрегайте возможностью отремонтировать технику бесплатно и качественно.

Ремонт погружного насоса: фото

Любую неисправность легче предотвратить, чем устранить.

Это может быть важно! Лучше всего проводить профилактический осмотр несколько раз в год.

В профилактических целях рекомендуется выполнить ряд действий.

Первым делом снимаем насос с колодца. Эту работу не всегда бывает легко выполнить. Поэтому снимать устройство лучше всего вместе с партнером;
После того, как вы получите прибор, необходимо внимательно осмотреть шланг для помпы, а также кабель;
Далее следует проверить корпус на предмет повреждений, а также загрязнения;
Насос следует запустить ненадолго и послушать его работу. Если есть посторонний звук, то это говорит о его поломке;
Если в аппарате есть песок, то в этом случае следует встряхнуть колодец, иначе засор может привести к поломке самого насоса, что исправить будет практически невозможно.

Ремонт

Устройство может выйти из строя по нескольким причинам:

Засорена вертушка;
Моторный отсек в сборе, вышел из строя статор;
Обрыв кабеля.

При диагностике причин нужно соблюдать несколько простых правил:

Если при проверке помпы вращается вал, то, скорее всего, проблема кроется в самой крыльчатке. Для ремонта достаточно его почистить, а устройство собрать обратно;
Если помпа вообще не включается, то причина кроется в кабеле питания.Если есть напряжение на выводах моторного отсека, значит кабель исправен, а если нет, то его нужно будет заменить;
Если кабель не порван, то проблема, скорее всего, в поломке мотора. В этом случае следует разобрать насос в моторный отсек, чтобы можно было снять статор;
Каждый ремонт устройства необходимо начинать с его полной разборки.

Разборка выглядит так:

Короткий баллон с перфорированным днищем необходимо прикрутить с торца насоса;
Необходимо снять с вала все шайбы, диски, а также стекла;
стопорное кольцо движется с легким ходом любого твердого объекта ближе к телу.Стопор коробится, в результате чего его можно вытащить;
Далее отсоединяем провода. Открыв крышку специального отсека, выбейте двигатель;
Элементы, попадающие в рабочее колесо, необходимо промыть и просушить;
Провести диагностику двигателя, при необходимости сдать прибор в СТО;
Устройство необходимо собрать.

Чтобы возобновить работу системы, чаще всего можно просто сделать ремонт, но если такой возможности нет, то лучше вернуть насос в мастерскую.

Важные моменты

Мастерам, только начинающим, будет полезно знать:

Перед разборкой двигателя установите его крышкой вверх. Иначе при разборке масло потечет;
Перед разборкой убедитесь, что насос отключен от источника питания.

Из-за постоянного взаимодействия с водой крепежные винты на этих насосах часто закисают. Это тоже важно учитывать.

Дачники используют специальное оборудование для обеспечения нормальной работы.Название функционального устройства — насос.

Насос Водомет один из самых популярных агрегатов у дачников

Это оборудование преобразует механическую энергию двигателя в энергию потока воды, создает и переносит поток жидкости.

Устройство выдерживает большие нагрузки. Весной или летом оборудование используется каждый день. Из-за этого изнашиваются отдельные детали и узлы, происходят поломки. Мастерам по наладке гидравлических машин рекомендуется регулярно осматривать и ремонтировать оборудование, чтобы не приходилось приобретать новые.

Забойные насосы джилекс предпочитают 70% дачников. Почему такая тенденция? Людей привлекает работа устройства без перебоев, показатель гидравлического КПД, приемлемая цена. В качественных данных есть помпа водомета jilex. Это не некачественная китайская продукция. О насосах марки Джилекс отзывы только положительные. Разработан российской компанией, расположенной в городе Климовск. Изобретено оборудование для подачи жидкости от:

водные объекты;
скважины;
емкости;
скважины диаметром от 10 см.

Изделие для полива земель. Если замечена неисправность, осмотрите и отремонтируйте.

Ненадлежащие ремонтные работы приводят к загрязнению. Очистить предмет от материи могут только мастера. Будьте осторожны при ремонте!

Отправляйтесь в сервисный центр jilex, чтобы быстро и профессионально отремонтировать любую модель агрегата! Нет возможности связаться с организацией? Ремонт подводной провести реально! Перед началом работы ознакомьтесь с конструкцией приспособления.

При разборке насоса пронумеруйте детали, чтобы не было проблем при сборке

Устройство оборудования

Скважинный насос укомплектован основными частями — насосным элементом и электродвигателем, заключенными в цельный корпус из нержавеющей стали. Остальные приводные элементы агрегата расположены в корпусе. Также используются задняя и передняя крышки. Конструкция оборудования такова, что плавающие колеса сближаются.

Двигатель гидромашины асинхронный, герметичный.Устройство снабжено ротором, установленным на подшипниках качения. Двигатель залит маслом. От перегрева ключевая часть агрегата защищена термозащитным устройством, расположенным в обмотке статора. Двигатель охлаждается за счет откачки воды. При отсутствии течения запрещается работа оборудования. Погрузите устройство под воду на 30 метров.

Водоструйные насосы маркируются иначе, количество ступеней другое. Внутренние компоненты делятся на четыре разновидности:

крыльчатка;
стекло;

Шайба антифрикционная

;
нижняя часть стакана.

Некоторые элементы выполнены из белоснежного пластика. Количество деталей равно. Внешне компоненты напоминают грибы. Цилиндрические стаканы изготовлены из полиамида черного цвета. Один «цилиндр» снабжен ремнем, который упирается в пластиковое кольцо. «Завиток» расположен близко к мотору. Дно стакана — это диск с отверстием в сердечнике. Между цилиндром и рабочим колесом расположена антифрикционная шайба. Элемент установлен на валу. Назначение детали — предотвратить трение элементов.При демонтаже оборудования маркируются изделия белого и синего цвета.

Разборка проводится аккуратно, в строгой последовательности. Рекомендуется размещать компоненты агрегата в той последовательности, в которой они были изначально установлены.

Не путайте верх и низ элементов. В противном случае после сборки деталей оборудование перестанет перекачивать воду.

Очень важно правильно собрать верхнюю и нижнюю части, это влияет на производительность насоса

Общие проблемы

После длительной эксплуатации агрегата «Водомет» заядлый дачник сталкивается с неисправностями из-за износа деталей.Требуется срочный ремонт помпы. Распространенная поломка оборудования — это отсутствие откачки воды. Часто ломается панель управления устройства или образуется воздушная пробка внутри устройства.

Погружной насос водяной пушки может работать неправильно из-за неправильной установки или установки клапана. В этом случае отмечается небольшой напор жидкости.

Ремонт проводится самостоятельно или с привлечением сотрудников спецслужб.

Агрегат не перекачивает воду? Оборудование гудит или не издает звуков? Прикасаясь к корпусу, пользователь получает удар электрическим током? Требуется срочный ремонт! Все признаки указывают на истирание крышек, которые ставятся между рабочими колесами и ступенями.Для решения проблемы агрегат разбирают, а поврежденные крышки, рабочие колеса заменяют. Конденсатор ломается из-за попадания воды в полость конденсаторного отсека через кабельный канал. Товар подлежит замене. Рекомендуется проверить целостность кабеля и наличие напряжения в сети.

Если сломалась панель управления устройством, то лучше обратиться за помощью к мастеру. Самостоятельно сделать ремонт сложно.

Устройство включается, но жидкость не закачивается? Убедитесь, что клапан находится в нужном месте.Внутри приспособления есть воздушная пробка — устраните проблему, погрузив насос еще глубже. Установите клапан на высоте 100 см и более.

Обратный клапан установлен неправильно? Снимите насос и установите элемент на место.

Аппарат включен, но подача воды частичная, давление падает? Возможно, установка долгое время эксплуатировалась без отключения. Слабый напор — результат засорения чистящего фильтра. Составную часть устройства следует разобрать и почистить или заменить.

ПОСМОТРЕТЬ ВИДЕО

В случае поломки насосы jilex подлежат ремонту. Это несложно, если вы ознакомитесь с конструкцией устройства.

Центробежные скважинные насосы «Водометы» производства российской компании «Джилекс» отлично справляются с подачей воды из различных конструкций, но время от времени все же ломаются. Самый быстрый способ решить проблему — отремонтировать помпу своими руками. Эту задачу нельзя назвать простой, но многие домашние умельцы с ней справляются более чем удовлетворительно.

Устройство центробежного насоса «Водяная пушка» несколько сложнее, чем у вибрирующего «Малыша» или «Ручейка». В нижней части агрегата находится герметичный маслонаполненный двигатель, на валу которого надеты своеобразные стекла — элементы с рабочими плавающими колесами.

В зависимости от производительности помпы таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды в водопровод и проушины для подвешивания насоса.

Насос «Вометомет» — надежное оборудование с высоким КПД. Его конструкция позволяет выполнять многие ремонтные работы в домашних условиях.

Плавающие рабочие колеса являются изюминкой этого агрегата. В самом начале работ притираются к конструкции путем шлифовки пластикового хомута. В результате между статичными и подвижными элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одним преимуществом плавающих колес насоса «Водомет» является способность пропускать частицы песка, попадающие в скважину в процессе естественного шлифования.Аналогично устроены модели насоса типа «Водоструйный А». Они дополнительно оснащены поплавковым выключателем, который предназначен для отключения устройства в случае аварии. Например, если в источнике по какой-то причине закончилась вода (низкий дебет, наводнение и т. Д.).

Если установка и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, то в преждевременном ремонте не будет необходимости (нажмите для увеличения)

Скважинный насос «Водомет», несмотря на отсутствие такая защита, работает неплохо.Его можно включать / выключать каждые три минуты без ущерба для структурной целостности. Чтобы предотвратить «сухой ход», который фатален для любого насоса, следует выбрать правильную модель, подвесить ее на нужной высоте и т. Д.

Дополнительный элемент продлевает срок службы устройства, но требует дополнительного места для размещения . По этой причине Water Launcher A »обычно используется не в колодцах, а в колодцах. Но ремонтировать эту модель нужно так же, как и скважинный насос. Еще одна особенность погружных насосов Водомет — нижний забор воды.Конструкция позволяет использовать насос в полупогруженном состоянии. Если вам нужно полностью опорожнить резервуар, «Водомёт» отлично справится с поставленной задачей.

Но в фильтрующем колодце такой насос не всегда полезен. Устройство будет постоянно собирать песок со дна. Это отрицательно сказывается как на качестве воды, так и на состоянии рабочих колес устройства. Чтобы не допустить проблемы такого характера, на дно помпы надевают самодельные насадки, чтобы песок не попал в устройство.

Агрегат должен располагаться в колодце таким образом, чтобы расстояние между дном и дном насоса составляло не менее 1 м. Водомет можно погружать так, чтобы между зеркалом воды и верхней частью устройства оставалось не более 30 м. Гидравлическая пушка предназначена для перекачивания воды с температурой от + 1º до + 35ºС. Не рекомендуется нарушать температурный режим для его нормальной эксплуатации. И нельзя включать агрегат более 20 раз в сутки.

Чтобы исключить преждевременный износ и поломку, Водолеям нельзя работать без воды.Устройство должно быть заземлено. Необходимо включить в сеть УЗО, которое отключает устройство при утечке тока более 30 мА.

Как разобрать «водомет»

Устройство помпы водомета нельзя назвать полностью простым и понятным. Перед разборкой рекомендуется ознакомиться с особенностями его конструкции. Не помешает зафиксировать правильное положение каждого элемента: записать, сфотографировать, снять на видео и т.д.

Также следует обратить внимание на правильное положение каждой детали по отношению к понятиям «верх» и «низ» .Если после ремонта колеса были установлены неправильно, насос все равно будет работать, но не слишком эффективно. Проблемы могут возникнуть после перемотки мотора. Не все владельцы помпы помнят правильное расположение контактов.

Для аккуратного снятия крышки насоса «Водомет» можно использовать так называемый съемник масляного фильтра или его мягкий аналог — скручивая их ткань (трос) с помощью рычага.

Перед разборкой насоса, из Конечно, следует отключить от источника питания и вынуть из колодца.Для облегчения работы лучше отсоединить водопроводную трубу от трубы и снять металлический трос. При рабочем положении насоса «Водомет» промываемый двигатель находится в верхней части, а насосная часть, состоящая из рабочих колес и стаканов с крышками — в нижней части. Но при разборке помпы удобнее держать вверх ногами т.е. двигатель выключен.

Первым делом при разборке помпы Водомет необходимо отвинтить нижнюю крышку. Выполняйте эту операцию с помощью достаточно длинной отвертки, вставленной в проушины для подвешивания кабеля.Отвинтите против часовой стрелки. Возможно, удобнее будет использовать другие устройства, например, газовый ключ номер три. Также подойдет хорошо известное автомобилистам приспособление для снятия крышки масляного фильтра или его аналог из полосы прочной ткани с рычагом для ее закручивания.

После этого необходимо осторожно извлечь камеры с крышками и крыльчаткой из корпуса насоса. Крышки стаканов пронумерованы от 1 до 3. Обычно на стержень сначала надеваются все стаканы с номером «1», затем с номером «2», затем с номером «3».При разборке водоструйного насоса эти элементы снимаются в обратном порядке. Порядок нумерации очков лучше записать, чтобы избежать ошибок при сборке.

На этом фото изображена насосная часть устройства в разобранном виде. Элементы выкладываются в том порядке, в котором они были собраны. Следует сразу запомнить, какая сторона верхняя (кликните для увеличения)

Не мешайте сразу определить направление движения вала. Для этого насос при снятых колесах просто включается на несколько секунд.Колесо должно стоять таким образом, чтобы вода всасывалась снизу по центру, а вода текла вверх по внешней стороне кольца. В правильном положении кольцо с лопастями должно быть установлено широкой частью к двигателю, то есть выступом вниз и гладкой стороной вверх.

Так выглядит двигатель помпы Водомет, вынутый из корпуса устройства. Вал фиксируется двумя зажимами, которые необходимо удерживать плоскогубцами для его снятия.

Вал насоса не перекручен, как в аналогичных моделях, а фиксируется двумя зажимами.Если необходимо его снять, зажмите зажимы плоскогубцами и снимите вал. При снятии чашек с крыльчатками может потребоваться снять и электродвигатель. Для этого потребуется некоторое усилие, так как в корпус он вдавливается достаточно плотно.

Чтобы не погнуть вал, поставьте корпус насоса на опору с отверстием, в которое можно вставить вал. После этого осторожно выбейте двигатель из корпуса молотком и доской. Они ударяют по торцу молотком, а пластина действует как амортизатор.

При изменении положения двигателя в корпусе необходимо сначала снять кольцевую стопорную прокладку. Его нужно повернуть внутри корпуса на 90 градусов, немного сжать и снять, чтобы не повредить внутреннюю резьбу корпуса. Сразу можно обратить внимание на положение этой прокладки.

На фото показаны элементы насосного двигателя «Водемет» в разобранном виде: 1 — вал гидравлической части; 2 — сальник пружины, 3 — сальник, 4 — передняя крышка; 5 — мембрана; 6 — фланец передний; 7 — ротор

Он должен быть обращен к двигателю со стороны снятия фаски.После этого можно вынимать двигатель из корпуса. Он закрыт верхней крышкой насоса, которая фиксируется двумя прочными уплотнительными резинками.

Чтобы снять крышку, положите двигатель набок. Затем аккуратно выбивают крышку из картера двигателя, ударяя по ней широкой отверткой и резиновым молотком. Для этого можно использовать другие подходящие инструменты. Под крышкой конденсатор. Иногда этот элемент выходит из строя, но заменить его несложно.

Соблюдайте осторожность при обращении с корпусом насоса. Иногда возникает необходимость закрепить устройство в тисках. Сначала рекомендуется обернуть корпус в месте фиксации амортизирующим материалом. Усилие должно быть умеренным, чтобы не деформировать изделие.

Галерея изображений

Процесс сборки

После завершения ремонта необходимо правильно собрать насос. Если на этом этапе допущены ошибки, устройству потребуется еще один ремонт. При повторной сборке необходимо выполнить следующие шаги:

Установите конденсатор на место.
Осторожно проложите провода внутри корпуса двигателя.
Вдавить верхнюю крышку насоса.
Вставьте двигатель в корпус насоса.
Запрессовать собранный двигатель так, чтобы он плотно прилегал к торцу корпуса.
Вставьте кольцевую стопорную прокладку и протолкните ее до конца с помощью подходящего инструмента.
Установите белое рабочее колесо на вал гладкой стороной к двигателю, т. Е. Вниз.
Наденьте на вал белую прокладку, а затем установите стакан крышкой «дном» (т. е. этой крышкой) вниз.
Наденьте синюю шайбу.
Установите на место рабочее колесо, белую шайбу, стекло и синюю шайбу.
Повторяйте, пока не будут установлены все элементы.
Накройте стопку стаканов крышкой и осторожно затяните ее газовым ключом или другим приспособлением.

Для облегчения установки двигателя в корпус при повторной сборке край корпуса можно обработать силиконовой смазкой. При установке необходимо обращать внимание на нумерацию очков и точно соблюдать последовательность их установки.Установите сверху прижимную колодку.

Рабочие кольца насоса Водомет быстро изнашиваются, особенно если они перекачивают воду, сильно загрязненную песком. Заменить эти элементы несложно, важно разобрать и затем собрать насосную часть устройства

Во избежание дальнейшего повреждения рекомендуется при сильном износе заменить этот элемент на новую прокладку. Как правило, новую прокладку можно купить у производителя или забрать в специализированных торговых точках. После того, как ремонт помпы закончен, нужно проверить ее работу.

Можно погрузить его в емкость с водой, например, в ведро, чтобы убедиться, что устройство включается и может перекачивать воду. Но представление о том, какое хорошее давление насос будет обеспечивать в системе, таким образом невозможно. Проверить насос на давление можно в сервисном центре, но сначала лучше проверить, возможно ли это.

Другой вариант проверки возможен, если у владельца насоса бак большой емкости.Конечно, вы можете проверить характеристики отремонтированного насоса прямо в колодце, но если при проверке будут обнаружены проблемы, то прибор придется брать с достаточно большой глубины. Избежать этого поможет предварительная проверка поверхности.

Типичные неисправности и ремонт

Если помпа Водомет находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, хозяева обычно предпочитают сэкономить и провести ремонт самостоятельно. Некоторые операции, например, замена изношенных рабочих колец, просты.

А вот если нужно перемотать двигатель, лучше доверить это дело специалистам. Что касается запчастей и аксессуаров, то их можно без проблем приобрести по очень разумной цене. Компания «Джилекс» охотно продает запчасти к своей продукции. Они продаются в специализированных магазинах и в сервисных центрах. Вы также можете напрямую связаться с производителем.

Похоже в результате попадания воды в моторный отсек, если по каким-то причинам корпус плохо запломбирован — конденсатор поврежден, его надо заменить

По характеру неисправности устройства вы приблизительно можно судить, какие ремонтные работы потребуются.Вот список типичных проблем, с которыми сталкиваются владельцы насосов Водомет:

Устройство не включается.
Корпус насоса бьет током.
Давление воды в системе заметно снизилось.
Насос работает неравномерно, издает звуки, не характерные для нормальной работы.

Вот список неисправностей, характерных для данных симптомов, и способы их устранения:

Перегорела обмотка двигателя. Придется полностью заменить.
Обрыв контакта или обрыва провода. Необходимо вскрыть корпус мотора, восстановить связь с контактами и / или целостность кабеля питания.
Нарушена целостность картера двигателя. В результате намок конденсатор, его необходимо заменить на новый аналог.
Изношены рабочие колеса. Необходимо разобрать помпу и заменить их новыми элементами.

Конечно, если помпа уже снята со скважины в ремонт, есть смысл провести полную диагностику агрегата. Разберите насос, осмотрите прокладки, шайбы, стаканы, рабочие колеса и другие элементы. Если заметны признаки износа, немедленно позаботьтесь о замене таких предметов.

Тогда есть смысл разобрать мотор, проверить состояние контактов и питающего провода. При необходимости найдите поврежденный кабель и подключите его заново. Иногда стоит полностью заменить шнур питания.

Проблемы с влажным конденсатором обычно очевидны даже внешне. Паять новый конденсатор обычно несложно, но при повторной сборке следует также устранить причину неисправности, т.е. обеспечить достаточную герметичность корпуса мотора.

Перегоревшая обмотка двигателя, как уже было сказано, будет сложно правильно выполнить в домашних условиях. Эту операцию можно заказать на заводе, а все остальные работы выполняются самостоятельно.Так ремонт будет дешевле. В некоторых случаях проще и надежнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом «эмульсия». Это означает, что вода попала в корпус двигателя и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость обычным моторным маслом. Единственная подходящая смазка для насосов Vodomet — чистый глицерин.Дело в том, что в случае поломки нефть может попасть в скважину и существенно испортить качество воды. Избавиться от таких загрязнений очень сложно.

Почему насос может сломаться

Основных причин поломки насосов Водомет всего две: ошибки, допущенные при изготовлении устройства, и тяжелые условия эксплуатации. Хозяин помпы бессилен повлиять на первую ситуацию. Если так не повезло, что вам достался неисправный агрегат, нужно настроиться на долгосрочное сотрудничество с сервисным центром в рамках гарантии.

При повреждении обмотки двигателя насос просто не включается. Правильно восстановить обмотку в домашней мастерской непросто, лучше обратиться на завод

Неаккуратное обращение с устройством или его неправильная установка — довольно распространенное явление. Не тяните насос за электрический кабель; это слабое место помпы. При неосторожном обращении на входе в корпус двигателя могут образоваться небольшие трещины.

Со временем они расширяются, в кузов попадает влага, и двигатель приходит в негодность.Таким же образом можно прервать контакт. Обрыв кабеля может быть вызван при установке насоса, если провод оборван или случайно сломан.

Правильная глубина подвески — важный фактор для бесперебойной работы насоса. Если устройство расположено слишком глубоко и постоянно работает при повышенной нагрузке, оно быстро сломается.

Износ рабочего колеса может быть вызван продолжительным контактом с загрязненным песком. Производитель, конечно, не рекомендует перекачивать воду из водомета, включая песчано-глиняную жижу до двух килограммов на каждый кубический метр воды в колодце.Однако в инструкциях не указывается, сколько воды может быть загрязнено и сколько времени потребуется для ее транспортировки, не влияя на конструкцию насоса.

Практика показывает, что водяные насосы можно использовать только в одном качестве. Либо для подачи воды в водопровод, либо для удаления песка из колодца. Прокачав песчаную конструкцию, владелец помпы с удивлением отмечает неравномерную работу помпы. Причина проста — рабочие колеса изношены и требуют замены.

Нетривиальный вариант защиты насоса Водомет от пескоструйной обработки, если подвеска слишком мала. Если нет возможности подвесить насос на нужной высоте, можно использовать такую защитную насадку

Исправить ситуацию несложно, но прокачать загрязненный колодец или откачать его после бурения можно более эффективно. способ: с помощью погружного вибрационного насоса типа «Малыш» или «Струйка». Такая техника дешевле и проще в ремонте.

Еще одна причина поломки помпы Водомет — неправильная подвеска помпы. Если глубина погружения устройства превышает показатель, указанный производителем, устройство работает при повышенных нагрузках, на которые оно не рассчитано. Часто в таких ситуациях наблюдается разгерметизация двигателя.

Разборка «Water-Jet»: полезное видео

Следующий материал очень наглядно демонстрирует, как правильно разобрать водоструйный насос, а также процесс сборки одной из моделей:

Для разборки и ремонта насосов Водомет требуется внимание к деталям и некоторые навыки. Со временем задача становится вполне посильной и привычной. Многие домашние мастера обслуживают и ремонтируют такие насосы, добиваясь при этом полного успеха.

Сделайте камин. Дымоходы. Камины. Консультации. Печь. Фальш-камины

Сделайте камин. Дымоходы. Камины. Консультации. Печь. Фальш камины

Выбираем автоматику для насоса
Советы по подключению гидроаккумулятора для водных систем
Особенности выбора, установки и эксплуатации джилекс автоматики
Особенности монтажа и эксплуатации джилекс автоматики
Яма под окно в цокольный этаж: устройство, виды конструкций
Металлический осветительный колодец
Световой колодец, осветительные приямки, светопропускающие приямки, водосточная яма, решетки колодцев, приямки в подвале, размеры приямка
Приямок для окна в подвал: устройство , типы конструкций
Особенности монтажа и эксплуатации джилекс автоматики
Выбираем автоматику для насоса
Советы по подключению гидроаккумулятора для водных систем
Особенности монтажа и эксплуатации джилекс автоматики
Советы по подключению аккумулятора для водные системы
Блок автоматики для насосов
Блок автоматики Jilex регулятор давления наладка
Особенности подбора, установки и эксплуатации автоматики джилекс
Схема подключения блока автоматики джилекс с гидроаккумулятором
Советы по подключению гидроаккумулятора для водных систем
Выбираем автоматику для насоса
Особенности установка и эксплуатация автоматики джилекс
Блок автоматики для насосов
Особенности выбора, установки и эксплуатации джилекс автоматики
Схема подключения блока автоматики джилекс с гидроаккумулятором
Блок автоматики для насосов
Джилекс автоматика давления регулировка регулировка
Столешницы Выбор столешницы для кухни
Столешницы Столешница для кухни — цена и варианты оформления
Модульная гостиная Диана (Заречье) Гостиная diana mdf
Гостиные в Туле Цветовое решение модульной мебели
Модульная гостиная D iana (Район) Цветовое решение модульной мебели
Модульная гостиная Диана (Район) Цветовое решение модульной мебели
Кухни Престиж Мебель Престиж Кухни
Мебель для кухни Престиж. Кухня Престиж. Что мы предлагаем
Кухни серии престиж. Кухня Престиж. Фасады для кухни
Преимущества наших столешниц
Выбор мебели для маленькой комнаты
Какие бывают шкафы-купе для одежды, и их особенности
Подбираем шкаф-купе для маленьких комнат
Шкаф-купе в коридор или другое малая комната
Шкафы-купе в малогабаритной квартире
Шкафы для маленькой спальни
Видео: выбор мебели для квартиры-студии
Какие размеры шкафов-купе существуют, на что смотреть
Существующие шкафы-купе и их особенности
Шкаф-купе маленький 1м 0
Шкафы-купе для маленькой комнаты
Шкафы для маленькой спальни
Подбираем шкаф-купе для маленьких комнат
Шкаф-купе на заказ
Какие бывают шкафы-купе для одежды, и их Характеристики
Элементы стропильной системы
Точки крепления стропильной системы
Лежен — картофель пирог с квашеной капустой (Пирог с квашеной капустой)
Расчеты и монтажные прокладки при строительстве крыши и подвала
Современные проблемы науки и образования
Рычаг (турник) Для достижения наилучшего результата
Элементы стропильной системы Зачем делать нужен прямой угол и как он применяется к горизонтальным балкам
Современные проблемы науки и образования Как соединить части стропильной системы
Леже — картофельный пирог с квашеной капустой (Квашеная капуста Potato Pie) Расчет горизонтальных балок для потолка и кровля
Таткин Клинья Монтаж горизонтальных балок при строительстве дома
Элементы стропильной системы
Современные проблемы науки и образования
Расчеты и монтажные прокладки при строительстве кровли и фундамента
Точки крепления кровли стропильная система
Современные проблемы науки и образования
Элементы стропильная система
Лежен — картофельный пирог с квашеной капустой (Квашеная капуста Potato Pie)
Расчеты и монтажные прокладки в конструкции кровли и обвязки подвала Не во всю длину лежак
Таткин грядки В каком направлении устанавливаются грядки?
Элементы стропильной системы
Постель (горизонтальная балка) В какую сторону установлены лежаки
Лежен — картофельный пирог с квашеной капустой (Квашеная капуста Potato Pie) В какую сторону устанавливаются лежаки
Точки крепления стропильной системы
Расчеты и монтажная кладка при строительстве кровли и цоколя
Современные проблемы науки и образования
Как сушить осеннюю листву
Готовим материал для поделок
Как я научился долго сохранять красивую осеннюю листву
Поделки из листьев: новые фото идеи, советы, инструкции
Как сушить листья и цветы для гербария и картин
Как сохранить осенние листья?
Как сохранить яркость и красоту осенних листьев надолго
Сушка осенних листьев для аппликаций и подготовка к работе
Как сохранить свежесть опавших листьев
Поделки из листьев: новые фото идеи, советы, инструкции
Как сделать сохранить осенние листья надолго
Как сохранить осенние листья?
Как сохранить засохшие листья
Как сушить листья и цветы для гербария и картин
Как сушить листья и цветы для гербария и картин
Поделки из листьев: новые фото идеи, советы, инструкции
Готовим листья для поделки
Как обработать осенние листья для поделок
Как сохранить свежесть опавших листьев
Как сохранить красоту осенних листьев
Как надолго сохранить осенние листья
Быстро и не очень сохнут листья для поделок и аппликаций — советы и рекомендации
Как сушить листья и цветы для детской поделки
Сохранение красоты осенних листьев
Как сохранить листья для поделки
Деревянная лестница своими руками — пошаговое описание работы от «а» до «и»
Конопатка сруба: как, когда и как делать?
Собираем мебель-трансформер своими руками по чертежам и схемам
Как удалить плесень с деревянных поверхностей: обзор самых эффективных методов
Правильные полочки для вашей ванны — и комфортный отдых обеспечен!
Деревянные балки на перекрытие для большого пролета
Как рассчитать количество бруса на дом, собирая дом из бруса
Искусственное старение дерева: виды и способы обработки
Искусственное старение дерева
Как искусственно состарить дерево своими руками — мастер-класс с фото и видео
Экономия места и удобства — шкаф-кровать своими руками, как самому сделать трансформер для маленькой квартиры
Шкаф-купе своими руками
Do- Шлифовка бревенчатого дома своими руками: шлифовально-шлифовальная машина
Шлифовка бани: пошаговая инструкция
Из какой древесины сделать настольную книжку
Как сделать настольную книжку своими руками за пять часов
ЦСП полы: нюансы укладки на лаг
Плиты ЦСП для пола: применение, свойства
Пошаговая инструкция, которая даст возможность сделать угловой шкаф-купе своими руками с учетом учесть характеристики жилья
Как сделать шкаф-купе своими руками: чертежи, этапы сборки и фото красивых работ
Четырехскатная крыша: устройство прочной стропильной системы
Стропильная кровельная система
Скатная кровля своими руками дома
Стропильная система четырехскатной кровли
Кровельная система двускатной крыши: устройство, расчет и установка своими руками
Подкормка смородины после уборки урожая, чем подкормка осенью
Какую систему отопления выбрать двухтрубную или одинарную -трубка
Драпировка потолка тканью — стильное решение для уютной комнаты, которое можно сделать самому
Декор стен своими руками
Потолок тканевый: мастерская своими руками
Декор стен: самые интересные идеи
Какая система отопления лучше — однотрубная или двухтрубная?
Как выровнять потолок штукатуркой: советы мастера и технология работы
Системы отопления: однотрубные, двухтрубные
Какая система отопления лучше однотрубная или двухтрубная?
Эпоксидная эмаль для ванны
Семь раз отмерь или Как рассчитать шкаф купе?
Изготовление теплицы из дерева своими руками: дизайнерские чертежи
Разработка индивидуальных дизайн-проектов двухкомнатных квартир
Как снизить теплопотребление дома
Натяжные потолки: пошаговая инструкция монтажа и демонтаж своими руками
Бюджетная кровать — кровать из поддонов своими руками: идеи и мастер-класс
Декоративные потолочные балки в интерьере
Ремонт детской комнаты для мальчика с фото
Размеры двухспальной кровати
Финишная шпатлевка по гипсокартону — все основные моменты
Как сделать самодельный земляной бур (Ямобур, землебур)
Тротуары на участке
Дизайн спальни-гостиной — секреты зонирования
Монтаж натяжных потолков: пошаговая инструкция
Защита древесины от гниения
Как правильно обработать древесину от влаги и гниения
Влагозащита для дерева

9006 3 Продлить срок службы древесины: обработка гнили и плесени

Обработка деревянных поверхностей от влаги, гнили и вредителей
q Фрески в интерьере различных комнат
Основные виды и характеристики
Дизайн — дело тонкое, но доступное каждому
Типы обоев Presence
Теплица с раздвижной крышей своими руками
Как сделать сдвижную крышу в теплице
Как самому сделать сдвижную крышу в теплице
Как самому сделать сдвижную крышу
Госстандарт СССР
Гипсово-глиноземный расширительный цемент
Что такое гипсово-глиноземный цемент
Гипсово-глиноземный расширительный цемент
Применение диафрагменных насосов
Как работает обратный осмос: принцип работы устройств тонкой очистки воды
Как устроен мембранный фильтр для воды Работа?
Что такое мембранная одежда
Изготовление еврозаборов для дома
Еврозаборы: особенности изготовления и монтажа, размеры и цены
Монтаж и установка еврозабора
Еврозаборы: Монтаж своими руками
Отделка стен на кухне: выбрать материал , чем лучше отделка
Можно ли обшить саманный дом деревом внутри
Выберите способ водоснабжения
Какой выбрать колодец или центральный водопровод?
Чертеж и размеры деревянной хлебницы своими руками
Какой выбрать колодец или центральный водопровод?
Сделать ящик для хранения вещей своими руками
Как покрасить мдф в домашних условиях
Способы строительства заборов из сварной сетки Как правильно смонтировать забор из сварной сетки
Строительные материалы для строительства дома
Как почистить мягкую мебель в домашних условиях
Уход за неполированной мебелью: правила и методы
Как почистить мебель в домашних условиях
Гипсовый уголок — как правильно выбрать и использовать
Отделка комнаты своими руками: идеи, поделки
Наружная краска для металл — правильно выбрать материал
Ламинат или ламинат?
Как самостоятельно установить люверсы на бумагу. Специфика монтажа в деревянную конструкцию
Размещение лепнины на стенах
Наружная краска по металлу — выбираем подходящий материал
Как обыграть опорную балку в интерьере Как спрятать балку на потолке
Хитрости, как отучить кота рвать обои и мебель Как оклеить стены кошками
Вешалка для одежды на колесах: удачное решение в интерьере
Как самому установить пластиковое окно Особенности монтажа в деревянных домах
Размеры и секреты установки стеклянной двери в сауну
Гидроизоляция кровли
Ламинированный пол: преимущества и недостатки напольного покрытия
Какие варианты обоев подходят для темной комнаты
Венецианские маски в истории и интерьере Карнавальные маски в интерьере
Сплит-система : что это такое, практическое руководство по выбору аквариума
в стене: технические вопросы его установки allation Как установить аквариум в нишу стены
Ступеньки для деревянной лестницы
Освещение подвала Схема подключения в подвале
Когда и зачем нужны декоративные балки на потолке?
Как самому сделать ящик из фанеры
Воздухоизоляция полов дома Как утеплить лестницу на второй этаж
Теплоизоляционные материалы для каминов
Ремонт мебели из ДСП: устранение сколов, царапин и трещины, восстановление изношенных поверхностей, использованные материалы и инструменты Как отремонтировать стол из ДСП своими руками
Пенопласт для потолка: плюсы и минусы, этапы поклейки
Акриловое средство по уходу за ванной выбрать
Как сделать фанерный ящик своими руками
Форум по устройству и эксплуатации бани Как сделать теплые заливные полы в бане
Банные печи Кузнецова: чертежи и заказ
Шпаклевка для наружных и внутренних бетонных работ Финишная шпатлевка сразу бетонная стена
Идеи для интерьера: что можно сделать самому?
Дизайн комнаты комнатными цветами
Композиция из цветов в квартире
Создаем декор комнаты своими руками из подручных материалов
Сад на крыше своими руками
Виды покрытий для прихожей
Какой пол лучше сделано в прихожей
Шведская стенка из дерева: фотообзор с подробным описанием самостоятельной сборки
Идеи украшения комнаты
Поделки для дома своими руками: идеи для отделки и интерьера
Лестница своими руками — шведская стена — своими руками
Советы по созданию уютной квартиры — оригинальные способы
Штукатурка стен: виды, способы, материалы, раствор, технология
Летнее настроение в детской комнате: как обновить дизайн интерьера к лету Смотреть как украсить страшную комнату лёгким способом
Украшать комнату летом
Плюсы и минусы плит потолка из пенопласта — подготовка к д экология: разметка, монтаж
Надежная защита вашего нового деревянного дома от внешних негативных факторов
Утепление деревянного дома: герметизация, теплый шов
Обзор материалов и способов внешней обработки сруба
Do-it- Самостоятельно утепление внутренней стены лоджии
Штукатурка стен своими руками
Обои-шторы: несколько простых способов изготовления (20 фото)
Ремонт бензинового триммера своими руками: советы и хитрости
Тропический душ своими руками: пошагово -шаговая инструкция, интересные идеи и отзывы Как устроен тропический душ
Диван своими руками (100 идей): стильный и комфортный интерьер без лишних затрат
Ремонт бензокоса своими руками: поломки и методы их устранения
Как убрать трещину в потолке
Дома из сэндвич-панелей Сэндвич-панели для жилищного строительства
Чем лучше утеплить дачный дом 9006 4
Качественный настил на плитах перекрытия
Защита профильных труб от коррозии Как защитить трубы забора от коррозии внутри
Защита труб от ржавчины Как обработать столбы от коррозии
Кухонные гардины в китайском стиле
Как сделать нишу из гипсокартон?
Как сделать смотровую яму в гараже
Конденсат в дымоходе — причины и способы устранения Конденсат собирается в дымоходе газового котла
Стены в квартире чем отделать, кроме обоев?
Коврики для ванны и душа нескользящие
Все об агроволокне: особенности нанесения укрывного материала Как сажать томаты под агроволокно
Как попасть на участок, если он проходит через канаву?
Правильное изготовление и установка теплового аккумулятора своими руками
Почему на натяжных потолках появляется конденсат?
Кабель заземления
Как проложить кабель в земле на даче
Что нужно проложить в первую очередь: ламинат или двери Как уложить ламинат возле дверей
Как сделать пластиковый водопровод на даче своими руками Руки?
Как правильно установить OSB на старый деревянный пол?
Как правильно установить OSB на старый деревянный пол?
Лепнина на стены — как способ декоративной отделки Как самому сделать гипсовую лепнину
Расчет мощности котла отопления
Дымоход из стальной трубы своими руками
Пол своими руками ваза: секреты, приемы и неожиданные решения
Изготовление бетонной столешницы своими руками: подробный мастер-класс
Как сделать декоративный забор для клумбы и клумбы
Геотермальное отопление дома Монтаж геотермального отопления
Как для нагрева воды в пластиковом водопроводе под землей
Как утеплить замерзшую водопроводную воду: обзор наиболее эффективных методов
Расчет мощности котла для отопления дома
Как сделать дымоход из стальной трубы своими руками Руки?
Конструкции раскладного дивана
Критерии выбора окон под оборудование квартиры
Монтаж деревянной вагонки на металлический профиль по ГП
Как прикрепить брус к металлу
Самый дешевый утеплитель дома
Как утеплить деревянный дом снаружи и как
Расчет отопления в многоквартирном доме Отопление внутри стены панельного дома
Стандартные размеры шлакоблоков: варианты использования в строительстве
Правила прокладки канализационных труб
Как выбрать цвет для акриловой краски?
Как покрасить оцинкованную крышу: выбираем и делаем правильно Ремонт оцинкованной кровли
Какой кран нужен для подземного монтажа
Потрясающая реконструкция старого дома — грамотная перепланировка помещения и утонченное чувство style
Светильники и люстры для дачи
Как выбрать входную дверь в частный дом или квартиру
Изучаем размер фракции щебня для бетона. Какой щебень нужен для бетона
Бетонный щебень: назначение, характеристики, применение Какой щебень нужен для бетона
Садовая мебель из поддонов: что можно сделать из деревянных поддонов?
Светодиодное новогоднее освещение
Как выбрать входную дверь в частный дом или квартиру
Отопление дома газовым (сжиженным) газом
Выполняем качественную выравнивание пола по советам профессионалов
Красивые поделки из пластиковых бутылок для дачи Практичные поделки из пластиковых бутылок для дачи — фото и описание
Инструкция по монтажу металла
Определить угол наклона канализационной трубы: монтаж труб
Необычные идеи горшков для цветов своими руками
Категория «Холодильное оборудование»
Устранение неисправностей и дефекты установки межкомнатной двери (регулировка дверного блока)
Способы промывки труб и радиаторов отопительной системы: описание способов, их преимущества и особенности
Что это за кран необходимо для подземной установки
Красивые аккуратные клумбы
Забор своими руками для м. сетка сетка Установить забор из сетки на даче
Наиболее эффективные способы удлинения кабеля в лицевой трубе
Искусственный водоем своими руками Откачка сточных вод с помощью спецтехники
Монтаж металлочерепицы — подборка обучающая видео-инструкция
Монтаж кровли из металлочерепицы
Жидкие обои: реальные отзывы, недостатки, преимущества и особенности применения
Как закрыть щель между ванной и стеной?
Пристройка к деревянному дому: проекты, технологии строительства, выбор лучшего варианта
Как сделать подвесную кашпо своими руками
Французские шторы: роскошный декор в интерьере с фото Шторы в гостиной Французский стиль
Промывка системы отопления в частном доме — правила и методы
Стеклянная мебель своими руками
Технология строительства деревянного дома из бруса Описание деревянного дома из бруса
Домостроение из бруса своими руками: Особенности технологии Особенности при строительстве дома из бруса
Внутренняя отделка дома: несколько важных нюансов чернового ремонта, о которых должен знать каждый.
Рольставни для дома и квартиры: правильно выбрать окно и дверь
Как и как самостоятельно убрать желтые пятна на потолке
Стеклянный стол своими руками — возможные варианты сборки

9 0063 Монтируем вагонку по гипсокартону — приемлемое решение или бред сумасшедшего

Обзор элементов кровли коттеджей с элементами пагоды в японском или китайском стиле
Сделай своими руками двери своими руками: советы специалистов
Планировка старого города
Какой лучше выбрать электрический теплый пол: пленка, кабель, коврики?
Как сделать фундамент из кирпича Можно ли бросить красный кирпич в бетон
Как правильно установить конструкции из стеклоблоков в интерьере своими руками Применение стеклоблоков в строительстве частного дома
Сфера применения и способы монтажа
Водяной теплый пол: плюсы и минусы технологии Водяной теплый пол минусы и плюсы
Модульные системы Модульный шкаф
Как лучше укрыть беседку от непогоды: рассмотрим варианты
Баня: планировка и удивительные решения для компактных постройки
Как легко установить аккумулятор своими руками и что для этого нужно?
Классическая прихожая — оформляем стильно и уютно (90 фото идей)
Сауна на даче: недорогой вариант (фото, видео)
Как сделать декоративный садовый мостик на даче?
Укладка линолеума на подкладку
Загородный дом своими руками: схемы и инструкция, как построить загородный дом
На каком домике лучше построить
Декор стен: самые интересные идеи
Дома из деревянных палочек : сделай сам
Свечи декоративные своими руками: учимся создавать красоту
Как битое стекло можно использовать в жизни человека и в народном хозяйстве?
Прихожая в классическом стиле
Двустворчатая конструкция по финской технологии Теплый дом
Монтаж роллет, их ремонт и регулировка
Материалы рамы велосипеда
Характеристики основных видов стеклобетона Что входит в состав бетон с использованием битого стекла
Какой должен быть диаметр газовой трубы
Как припаять пластиковый контейнер
Как построить курятник из поддонов
Экопаркинг — газонная решетка: выбираем и делаем Экопаркинг бетон своими руками
Из чего построить дачный дом?
Весенний уход за газоном
Как построить дом из бруса: разбираемся в этом процессе
Последовательность постройки дома из бруса своими руками
Плетеные беседки своими руками: выбор материала и плетение Как сделать беседку своими руками
Руководство по выбору: как выбрать идеальный ковролин в интерьере Как выбрать цвет ковролина
Какая крыша лучше плоская или скатная
Как сделать лестницу в загородном доме своими руками: способы и варианты Как сделать лестницу в загородном доме своими руками
Как построить деревянный дом своими руками и выбор материала
Как построить лестницу для дача своими руками
Как выбрать ковролин на пол для гостиной Как выбрать ковролин под обои с розами
Какой и как используется ремонтный состав для бетона Какие смеси применяют для ремонта
Основные правила реализации проектов: как построить дом из бруса своими руками, чтобы получилось дешево и красиво
Построим дом в английском стиле, с оплатой по окончании работ
Отделка санузла в деревянном доме. В частном доме ванны нет.
Как выбрать межкомнатные двери из всего многообразия
Использование бетонных ремонтных смесей Ремонтная бетонная смесь
Дизайн коттеджа своими руками из подручных материалов Как сделать дачу красивым своими руками
Обзор современных пиролизных отопительных котлов: какие из «животных» такие и как выбрать достойный вариант?
Как выбрать качественную и красивую искусственную траву?
Кирпичная выгребная яма: как выложить
Подготовка почвы для газона: пошаговые инструкции Как своими руками утрамбовать почву под газоном
Как построить деревянный дом своими руками
расстояние между стропилами: принципы и примеры расчета шага стропильной системы
Какой толщины должен быть утеплитель, сравнение теплопроводности материалов
Создать ванную комнату в деревянном доме Как установить ванную комнату в своем доме
Этапы строительства мансарды, применяемые материалы, нормы и правила
Ванная и туалет из пеноблоков: как сделать своими руками Укладка плитки на газосиликатные блоки
Как навсегда удалить плесень в ванной
Как вывести муравьев из дом?
Удобное приспособление для удобной и острой заточки ножниц. Зачем нужна шпилька на ножницы поварские
Как самому установить жалюзи на пластиковые окна
Как работает отопление крыши и водостока Монтаж нагревательного кабеля на крышу своими руками
Возведение мансарды своими руками в частном доме
Чердак своими руками — дополнительное место для вашего дома
Крыльцо из бетона своими руками
Виды тротуарной плитки — какую тротуарную плитку выбрать Какую плитку лучше выложить во дворе
Яма для бочки: пошагово мастер-класс по обустройству железной бочки для туалета на даче
Коттеджи: фото современного домостроения и креативные идеи ландшафта Коттедж из старых окон
Три способа изготовления искусственного мрамора своими руками
Привлекательные фахверковые дома Как построить Фахверковый дом
Самостоятельное строительство фахверкового дома Немецкая технология строительства фахверкового дома
Размер бревна для пола — рекомендации по устройство деревянного пола Какие размеры брусьев для бревен
Дом в стиле лофт: творческий беспорядок для творческих личностей Как сделать интерьер в стиле лофт
Забор рабица: виды на разные грунты и цели, как сделать и установить
Сборный дом своими руками
Установка полотенцесушителя: тонкости и нюансы
Законно ли взимать плату за домофон каждый месяц?
Плитка для маленькой ванной — Самая красивая кладка в интерьере!
Как сделать вентиляцию в подвале
Строительство домов с несъемной опалубкой Материалы для строительства домов с несъемной опалубкой
Наличники деревянные для окон своими руками, резные — виды и способы изготовления
Самодельные инструменты для заточки сверл — собираем машинку своими руками
Какая хорошая керамическая плитка, а на которую выкидывает деньги
Оконные рамы: красивые варианты оформления для вашего дома
Как определить марку бетона на глаз
Настоящее искусство: как изготовить резные наличники для окон своими руками
Выбор кирпича для столбов забора с лучшими декоративными и эксплуатационными свойствами. Силикатный кирпич для столбов забора
Правильное подключение полотенцесушителя
Подвесное кресло с крышкой
Как проверить качество бетона до и после заливки
Особенности строительства дома из панелей сип своими руками
Как оформить гостиную в бирюзовых тонах?
Фундамент своими руками: простые решения для установки опалубки Технология опалубки
Забор из кирпича своими руками: пошагово делаем забор и столбы для забора Круглый забор из кирпича
Чего боится кирпич (самый распространенный дефекты кирпича и кладки)
Дровяные котлы для отопления дома
Полы — как выбрать?
Полезные самоделки для дома — своими руками
Какие самоделки можно сделать самому
Цементно-стружечная плита: характеристики и применение
Плиты ЦСП: размеры и цены, основные характеристики и варианты использования
Расчет лестница: основы и правила
Как собрать мебель — пошаговая инструкция с фото примерами и видео Как собрать мебель
Что клеить в первую очередь — обои или натяжной потолок Что клеить в первую очередь
Как украсить ванную комнату своими руками (39 фото): добавить уюта
Как сделать москитную сетку своими руками — пошаговая инструкция по сборке и установке москитной сетки в домашних условиях
Как правильно убирать снег, чтобы не оторвать
Как утеплить углы дома из бруса снаружи?
Снег, как легко его убрать
Этим феноменальным приспособлением вы бесплатно обогреете всю квартиру!
Декупаж мебели — примеры использования обоев и подручных материалов (102 фото)
Декупажные столовые салфетки
Декупажные столовые салфетки
Топиарийное искусство — фигурки цветов и растений
Прячем и маскируем радиаторы отопления
Молния своими руками установка защиты в частном доме — требования и рекомендации
Как выбрать гипсокартон и штукатурку?
Как вытащить биту из шуруповерта
Подбираем и устанавливаем ворота для дачи
Технология кладки стен из пеноблоков
Самостоятельный ремонт газовых колонок в домашних условиях: разновидности типичных неисправностей и методы их устранения
Ремонт газовой колонки своими руками
Внутреннее устройство газовой колонки
Отопление в доме из сип-панелей
Дымоход для прочистки дымохода с помощью удобного погружного устройства Изготовление ерша для чистки дымохода своими руками руки
Самодельный ерш для чистки дымохода Ерш для чистки дымохода из металлической щетки
Подставка для цветов как модный элемент современного дизайна
Самодельный ерш для чистки дымохода Из чего сделать ершик для чистки дымохода
Инструкция как утеплить пол на даче
Подставка для цветов своими руками: изготовление
Из чего построить дешевый дом?
Обувница своими руками — широкое поле конструктивных возможностей
Правила и пошаговая инструкция по настройке реле давления гидроаккумулятора
Устанавливаем сетку на сварной металлический забор
Котел косвенного нагрева своими руками — экономичный вариант горячего водоснабжения
Как нагреть воду в бассейне: устройства и методы
Сейчас достраивают стены. Отделка стен на кухне. Фото стен в квартире
Наружная отделка глинобитного дома и устройство вентиляции Отделка наружных стен глинобитного дома профлистом
Автономное водоснабжение: что лучше колодец или колодец Что лучше колодец центральное водоснабжение
Проекты дома в стиле лофт Лофт в деревянном доме Дизайн интерьера
Основные виды и назначение крепежа (95 фото)
Собственный бизнес: порошковая окраска
Клей для плитки Eunice plus — качество и надежность проверенные временем Как реанимировать просроченную плитку клей
Как закрепить молнию на куртке, если она расходится снизу
Акт взятия проб и проб бетона Акт взятия проб бетона для испытаний

Насос погружной дренажный

Джилекс.

Дренажные насосы джилекс. Дренажный насос Джилекс: преимущества

Интернет-магазин Kuvalda.ru предлагает дренажные насосы Джилекс, соответствующие требованиям и стандартам качества. Здесь можно оплатить товар безналичным расчетом или наличными, а также картой. Каталог дренажных насосов Джилекс постоянно расширяется и дополняется последними моделями. Наш интернет-магазин предлагает удобную и быструю доставку по Москве и России. Для быстрого поиска товаров используйте функцию поиска по категориям, разделам и подразделам, а также в строке поиска по поисковому слову или номеру.Сориентироваться в представленных товарах помогут опытные менеджеры, которые подскажут технические детали и условия доставки. Благодаря широкому ассортименту дренажных насосов Джилекс вы найдете все необходимое. Мы будем рады ответить на ваши вопросы о наших ценах и ассортименте. Мы приветствуем ваши предложения и пожелания по улучшению нашего сервиса.

Погружные (дренажные) насосы «Джилекс»

, которые предлагаются для покупки в этом разделе каталога, хорошо зарекомендовали себя в своем сегменте рынка. Они представлены по доступным ценам и заслужили положительные отзывы покупателей благодаря качественной сборке, использованию при изготовлении прочных износостойких материалов. Важно, чтобы даже при длительном контакте с водой не выделялись токсичные вещества — просто из-за их отсутствия в материалах, используемых при производстве.

Насосы этого типа выполнены в пластиковых корпусах, что не только удешевляет, но и не боится коррозии. Дренажные насосы в основном состоят всего из двух элементов.Это электродвигатель, а также сама насосная часть, которая в свою очередь включает в себя корпус, центробежное колесо и основание со специальными «окнами» для забора воды. Обычно двигатель представляет собой однофазный асинхронный электродвигатель. Так что его можно подключать к стандартным бытовым розеткам. Обеспечивает защиту от перегрева и работы всухую — например, при резком падении уровня воды в колодце.

Приложение

Погружные насосы

Jileks находят самое широкое применение. Их основное предназначение — слив всевозможных жидкостей. Погружные насосы благодаря своим конструктивным особенностям могут применяться, в частности, для откачки из затопленных подвалов различных жидкостей, отвода воды из сточной ямы. Они используются для перекачивания чистой воды, например, для полива участка или для сбора воды для дальнейшего хранения в емкости, а также для многих других целей.

Важно правильно выбрать насосное оборудование. Ведь новичку довольно сложно сориентироваться во всем предложенном разнообразии.Основные факторы, которые следует учитывать:

, при каких условиях придется эксплуатировать насос;
плановых объемов жидкости, а также степень ее загрязнения;
мощность. В этом случае, вопреки распространенному мнению, больше не всегда означает лучше. Вам нужна оптимальная мощность, которую вы можете рассчитать самостоятельно, либо можете обратиться за помощью к специалистам нашего магазина;
наличие дополнительных опций.

Правильно определив потребности пользователя с учетом всех условий эксплуатации, можно будет сделать оптимальный выбор насоса.

Выгодная и удобная покупка с доставкой в компании Santech House

В нашем интернет-магазине вы можете заказать качественные насосы Джилекс с гарантией производителя с доставкой по Москве и области. Также предлагаем много других товаров для устройства колодцев и колодцев — оптом и в розницу. На все ваши вопросы всегда ответят наши квалифицированные консультанты по номерам телефонов, указанным на сайте.

Компания «Джилекс», предприятие по производству насосного оборудования в г. Климовске, производит электронасосы с 1993 г .; Сегодня это один из крупнейших поставщиков электронасосов и комплектующих к ним на российский рынок.

Скважинный электронасос серии Водомет и насосная станция Джамбо, представленные широким модельным рядом, давно известны потребителю, с 2008 года запущены в производство дренажные насосы с поплавковым выключателем, линейная серия которых рассчитана на бытовое и промышленное использование.

В серию Drainer вошли 6 моделей погружных дренажных электронасосов, которые различаются по конструкции, а также по объемным и напорным характеристикам.

Рисунок: 1 Сушилка Gilex — внешний вид

Конструктивные особенности электронасосов Drainer

Дренажный насос от Джилекс состоит из водозаборной части и блока с электродвигателем 2.Узел водозаборного насоса включает в себя часть корпуса 4 с основанием 5, на котором находится фильтрующая решетка для забора воды. Рабочее колесо 1 расположено под решеткой водозабора и закреплено на валу ротора гайкой.

Дренажный двигатель помещен в металлический корпус и состоит из статора и короткозамкнутого ротора, вал которого установлен на подшипнике в масляном щите со стороны, омываемой водой, и имеет торцевое уплотнение с другой. сторона.

Корпус электродвигателя помещен во внешний кожух из высокопрочного пластика, во время работы поднимаемая жидкость омывает электродвигатель и охлаждает его электрическую обмотку — это позволяет эксплуатировать дренаж в частично погруженном состоянии в течение долгое время.

Для предотвращения проветривания в полости пластикового корпуса расположен клапан.

Рисунок: 2 Погружной дренажный насос от Jileks Drainer — конструкция

Статор двигателя включает в себя пусковую и рабочую обмотки с подключенным термозащитным устройством, которое прерывает подачу напряжения при перегреве обмоток.

В верхней части корпуса находится конденсатор 6, включенный в цепь пусковой обмотки и имеющий разную емкость в зависимости от модификации дренажа.

Электронасос снабжен электрическим кабелем с вилкой 7 и предохранительным поплавковым выключателем 8, для подключения напорных труб или шлангов со стороны корпуса, выходным патрубком 9 с регулируемым диаметром наружной резьбы (зависит от дренажа). модель).

Основные параметры электронасосов Drainer

Насосы для грязной воды Устройство слива с поплавком предназначено для отвода дренажных, дождевых и грунтовых грязных вод из затопленных помещений, отвода серых сточных вод из канализационных ям. Сушилки могут использоваться для полива и подачи питьевой воды из колодцев и природных водоемов, для наполнения и откачки воды из прудов и бассейнов, для обслуживания загрязненных колодцев.

Рисунок: 3 Насосы для отвода грязной воды Джилекс — технические характеристики

В условном обозначении погружных дренажных электронасосов от Джилекс указывают название серии и максимальные значения объема подачи и напора.

Дренажные погружные электронасосы имеют следующие технические характеристики:

Устройства предназначены для работы с однофазным питающим напряжением в диапазоне 198 — 242 В.и частота 47,5 — 52,5 Гц.
Максимальный объем поставки в зависимости от модификации лежит в пределах от 6,6 до 33 кубометров в час.
Максимальный напор 6 — 14 метров.
Глубина погружения под водное зеркало не должна превышать 8 метров.
Допускается работа электронасосов с жидкостями, температура которых лежит в пределах 1-35 С.

Рисунок: 4 Дренажный насос Джилекс — напорные характеристики

Диаметр частиц в откачиваемой воде для всех моделей Джилекс Drainer не превышает 6 мм.

Исключение составляет Drainer 550/14, способный пропускать твердые частицы диаметром до 40 мм. Следовательно, его выпускное отверстие является самым большим из всех моделей и может достигать 2,5 дюймов в диаметре. Благодаря большому размеру частиц Drainer 550/14 может использоваться в качестве электрического фекального насоса для перекачивания сточных вод, не содержащих длинноволокнистых отходов (волос, тряпок, предметов гигиены).

Присоединяемый напорный шланг или трубы размером от 1 до 2,5 дюймов.
Электронасосы рассчитаны на длительный период непрерывной работы, при этом количество циклов включения и выключения не должно превышать 20 раз в час.
Потребляемая мощность устройств колеблется в пределах 200 — 2000 Вт.
Все агрегаты оснащены 10-метровым электрическим кабелем.

№

Рис. 5. Схема устройства дренажей Джилекс в водозабор

Производитель установил не слишком длительный гарантийный срок 1 год на электронасосы Джилекс серии Дренажник, которые могут использоваться для откачки загрязненной воды в повседневная жизнь и промышленность.

Благодаря встроенному поплавковому выключателю сливы могут работать в автоматическом режиме, а также возможность работы при частичном погружении (при этом двигатель омывается потоком перекачиваемой жидкости) и встроенной защите от перегрева обмотки. дальнейшее повышение безопасности агрегатов.

Дренажные насосы Джилекс отлично помогают справиться с перекачиваемой жидкостью, которая сильно загрязнена, содержит нежелательные примеси. Устройство не боится песка, ила, микроорганизмов. С его помощью можно осушить заболоченное место, откачать воду из подвала или гаража.Востребованное место использования — колодец, дачный домик, садовый участок … Основные технические характеристики: габариты, производительность, потребляемая мощность, вес и глубина погружения.

Дренажный насос Джилекс: преимущества

Эти агрегаты зарекомендовали себя на российском рынке, цена оправдывает качество и степень надежности. Не нужно быть экспертом, чтобы подключить и запустить насос. Простые меры предосторожности, минимальное обслуживание и соблюдение инструкций продлят срок службы этого устройства на десятилетия.

Дренажный насос Джилекс — это серьезный перечень достоинств:

Высокая производительность.
Пониженный уровень шума.
Выносливость.
Готовность к ремонту.
Наличие запчастей.
Прочность.
Защита от перегрузки.

Оборудование серии «Дренажник» легко перенесет природный негатив, оно не боится влаги, температурных перепадов, химической агрессивности рабочей среды.Отказ от скачка напряжения в сети — большая редкость. Насосы адаптированы к суровым российским условиям и климату, доступны для всех категорий граждан. Приняв решение о покупке Jilex, обращайтесь к нам, большой выбор мы гарантируем!

Дренажные насосы

ДЖИЛЕКС предназначены для перекачивания дренажных вод с низким уровнем загрязнения и фекалий. Также их можно использовать для подачи воды из различных водоемов, в том числе из колодцев. Данное оборудование делится на типы по функциональному назначению, о чем свидетельствует соответствующая маркировка на корпусе.

Купить дренажные насосы Джилекс в Москве

Дренажные насосы

ДЖИЛЕКС имеют разную цену в зависимости от конструкции, мощности и типа. Но стоимость такого оборудования общедоступна, что определяет его высокий уровень востребованности.

Компания производит широкий ассортимент насосного оборудования, среди которого вы всегда можете выбрать вариант, отвечающий вашим требованиям. Для скважин оптимально подходят погружные насосы серии Водомет с высоким уровнем мощности. Также в продаже имеется циркуляционное и наземное оборудование, входящее в состав автоматических насосных станций.

Купить дренажные насосы ДЖИЛЕКС в Москве вы можете в любой момент в нашем интернет-магазине. Они всегда в продаже и имеют доступную стоимость. Поэтому такие агрегаты очень часто используют для водоснабжения дачных и загородных участков. Оборудование отлично работает при температуре до + 1 ° С.

Видео: Как очистить насос Laguna Max-Flo в пруду на заднем дворе

Tyrant Farms поддерживается читателями. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.Узнать больше

Статья плюс обучающее видео для владельцев пруда на заднем дворе и родителей уток, показывающее, как именно разобрать и очистить водопад и фильтрующий насос Laguna MAX-FLO.

В предыдущих статьях мы приводили следующую информацию:

Пиппа Лакинбилл (одна из наших уток), Сид и Нэнси (две из наших рыбок) и куча осенних листьев в пруду для домашних уток на заднем дворе. Нашим двум насосам для прудов Laguna есть за что не отставать.

Новый вопрос об уменьшении расхода водопада в пруду

Недавно родитель-утенок, который использовал наши инструкции по созданию пруда своими руками, чтобы построить собственный пруд на заднем дворе, сообщил нам о своей проблеме. Их водопад превратился в струйку, и они не знали, что делать, чтобы это исправить…

Неужели им придется изгибать свои водопроводные линии? Разобрать их пруд с фильтром?

Краткий ответ: нет.

Поскольку наш пруд для уток на заднем дворе работает уже несколько лет, мы научились устранять множество проблем, в том числе быстро устранять неполадки, связанные с уменьшением расхода воды из наших водопадов и насоса MAX-FLO.

Не случайно для нас эта проблема обычно возникает, когда:

наши утки линяют и сбрасывают тонны перьев в пруд;

Осенью в наш пруд падает

много листьев.

Не позволяйте этим милым валлийским уткам-арлекинам обмануть вас … Когда они линяют, они могут быть жестокими с насосом для пруда.

Устранение проблем с потоком воды в пруду

Вот наш ответ на запрос человека:

Поначалу поток воды был нормальным, а теперь он замедлился? Или это проблема с первого дня? Если проблема возникла со временем, то мы тоже время от времени сталкиваемся с этим, особенно осенью, когда в пруд падают кучи листьев. Что происходит? Рабочее колесо забивается мусором. Это очень легко исправить, как только вы освоитесь.

Вы должны:

1. Отключите насос от источника питания и отсоедините насос от водопровода пруда.

2. Удалите весь мусор, прилипший к корпусу насоса снаружи.

3. Отсоедините кожух насоса от зажимов, затем очистите кожух насоса, а также внешнюю часть корпуса насоса и рабочего колеса.

4. Отвинтите крышку рабочего колеса, чтобы его можно было вытащить и быстро очистить. Будьте ОЧЕНЬ осторожны, чтобы не потерять винты и не уронить их в пруд во время этого шага — убедитесь, что вы делаете это за пределами пруда на земле, а не над прудом или прямо на краю.

5. Соберите детали насоса, снова подсоедините насос к водопроводу пруда и снова подключите к источнику питания.

Если это небольшое засорение / небольшое уменьшение объема воды, вы также можете просто отключить насос и дождаться обратного потока воды из вашего пруда с фильтром, чтобы (будем надеяться) вытеснить любой материал, забивающий клетку насоса. Это не работает при сильных засорах, но может быть хорошей отправной точкой…

Для читателей также важно отметить материалы, которые вам понадобятся для очистки помпы MAX-FLO:

Головка Phillips
отвертка с плоским шлицем
шланговый распылитель

Детали насоса Laguna MAX-FLO

Перед тем, как показать вам видео о том, как разобрать и почистить ваш водопад и фильтрующий насос Laguna MAX-FLO, мы должны сначала показать вам изображения конкретных частей насоса, упомянутых в этой статье, которые не так легко различить в компании. Руководство по установке и обслуживанию:

1.Муфта Click-fit — здесь помпа подключается к водопроводу. Существуют различные варианты муфты с защелкой, которые вы можете использовать в зависимости от вашей сантехнической установки. Однако все они отсоединяются от водопровода одинаково: вы нажимаете на кнопки (отсюда «защелкивается»), что позволяет насосу соскользнуть с водопроводной трубы.

Защелкивающаяся муфта помпы для прудов Laguna.

2. Кожух насоса — Пластиковая клетка, предотвращающая попадание листьев и крупного мусора в насос.Его необходимо удалить, открутив пластмассовые винты (так называемые «фиксаторы шарнирного пальца») с помощью отвертки с плоским шлицем.

Насосная клетка для пруда «Лагуна».

3. Крышка рабочего колеса — Пластиковый узел, закрывающий собственно рабочее колесо. Его нужно открутить с помощью отвертки с крестообразным шлицем. * Будьте очень осторожны, делая это ВНЕЕ пруда, чтобы не уронить винты в пруд и не потерять их!

Крышка крыльчатки помпы для пруда Лагуна.

4.Рабочее колесо / вал рабочего колеса — это вал с лопастями, который вращается для всасывания воды. Его необходимо очищать периодически или всякий раз, когда он забивается мусором, из-за которого он замедляется и всасывает меньше воды. В частности, вам необходимо очистить две части: а) лопасти (которые могут запутаться с мусором) и б) колодец крыльчатки, в котором находится крыльчатка (где может накапливаться грязь / водоросли).

Рабочее колесо насоса для пруда Лагуна и вал рабочего колеса.

Видео: Как разобрать и очистить насос для пруда MAX-FLO

Теперь, когда вы знаете: 1) почему и когда вам может потребоваться очистка водопада MAX-FLO и фильтрующего насоса, и 2) каковы особенности вашей помпы, пришло время показать вам , как чистить помпу для пруда Laguna. :

Надеюсь, это видео значительно упростит вам очистку помпы, чем это было для нас в первый раз, когда нам пришлось решать это самостоятельно!

Обслуживание пруда

Это может быть само собой разумеющимся, но мы все равно скажем: возобновление работы насоса для пруда MAX-FLO на полную мощность не принесет особой пользы, если вы не проводите техническое обслуживание пруда, чтобы предотвратить засорение насоса.

Например, если у вас осенью на дне пруда скапливаются тонны листьев, как это делаем мы, вы захотите вычистить их с помощью сети, иначе вам скоро придется снова прочищать помпу. Поскольку в нашем пруду тоже водится рыба, это немного сложнее для нас.

Когда мы делаем глубокую очистку пруда, мы начинаем с наполнения большого кулера и / или ведер прудовой водой (не водопроводной). По мере того как мы удаляем листья с помощью нашей сетки для удаления листьев, мы неизбежно собираем и часть нашей рыбы.Когда мы это делаем, мы бросаем их в наполненное ведро или холодильник. Затем, когда мы закончили удалять листья из пруда, мы кладем рыбу обратно.

Обратите внимание, что мы удаляем листья ПЕРЕД очисткой и сборкой нашего насоса, чтобы насос возвращался в чистый пруд без кружения листьев вокруг него.

КИГИ,

Вы действующий или начинающий утиный голик?

Вам понравятся другие наши статьи об утках!

Не забудьте подписаться на Tyrant Farms, чтобы узнавать, что сейчас на природе, получать свежие сезонные рецепты на свой почтовый ящик и получать полезные советы по органическому / пермакультуре, садоводству и содержанию уток.

Сьюзан фон Франк

Органический садовник, ботаник и наследница породы уток. Сьюзан получила степень бакалавра искусств. получил степень бакалавра биологии в Чарльстонском колледже, работал сертифицированным персональным тренером ACSM и научным сотрудником по психиатрии наркомании в Медицинском университете Южной Каролины (MUSC). Она использует свой большой опыт технических исследований для работы в Tyrant Farms (в блогах и в садах). Собирательство, кулинария, ферментация и миксология дополняют другие ее интересы.Помимо сотрудничества с Tyrant Farms, Сьюзен и ее муж Аарон являются соучредителями GrowJourney.com, сертифицированной USDA компании по обучению органическим семенам и садоводству.

Разборка дренажного насоса джилекс своими руками видео: Ремонт дренажного насоса своими руками: пошаговый инструктаж

Ремонт дренажного насоса с поплавком: фото, видео пошаговая инструкция

Особенности конструкций безпоплавковых аппаратов

Конструкция поплавковых аппаратов

Наиболее часто встречающиеся неполадки

Восстановительные работы

Восстановление поврежденного кабеля

Почему не качает рабочий насос

гудит, не качает, не включается

Назначение насосов

Основные поломки и неисправности

Гудит без создания давления жидкости

Ремонт (видео)

Ремонт

Наиболее частые причины поломок

Ремонт дренажного насоса своими руками: видео и рекомендации

Видео: дренажные насосы Джилекс ↑

Видео: ремонт дренажного насоса своими руками ↑

Ремонт шнура питания дренажного насоса ↑

Ремонт дренажных насосов своими руками по шагам на vodatyt.ru

Самостоятельный ремонт дренажного насоса

Диагностика

Насос работает но не качает воду

Как разобрать дренажный насос

Как разобрать поплавок

Как отключить поплавок на дренажном насосе

Ремонт своими руками джилекс фекальник

Ремонт дренажных насосов — не качает, гудит, не включается

Замена шнура электропитания

Ремонт дренажного насоса своими руками разбор вариантов

Частые причины поломки

Насос не работает

Как разбирать насос для ремонта

Критерии выбора дренажного насоса

Неисправности и ремонт

Принцип работы дренажного насоса

Что отличает дренажный насос от фекального

Особенности конструкции и ремонта

Ремонт дренажных насосов

Наиболее частые причины поломок

Тонкости ремонта агрегатов разных марок

Критерии выбора дренажных насосов

Виды дренажных насосов

Ремонт винтовой помпы своими руками. Как самостоятельно отремонтировать погружной насос

Ремонт скважинного насоса «ВОДОМЕТ»

Методы ремонта насоса

Насос шумит, но не качает воду

При подключении помпы выбивает пробки

Насос перегревается и вибрирует

Слишком низкое давление

Ремонт погружного насоса: фото

Ремонт

Важные моменты

Устройство оборудования

Общие проблемы

Как разобрать «водомет»

Процесс сборки

Типичные неисправности и ремонт

Почему насос может сломаться

Разборка «Water-Jet»: полезное видео

Сделайте камин. Дымоходы. Камины. Консультации. Печь. Фальш-камины

Джилекс.

Конструктивные особенности электронасосов Drainer

Основные параметры электронасосов Drainer

Дренажный насос Джилекс: преимущества

Купить дренажные насосы Джилекс в Москве

Видео: Как очистить насос Laguna Max-Flo в пруду на заднем дворе

Детали насоса Laguna MAX-FLO

Сьюзан фон Франк

Leave A Reply Отменить ответ

Leave A Reply

Leave A Reply
Отменить ответ
