Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы. Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

Основные составляющие части LED-лампы

1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп — угол рассеивания должен быть как можно больше).
2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них:

   Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые «превращают» его в свет. Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

В большинстве современных ламп — источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп — именно перегорание светодиодов. Чаще всего — одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

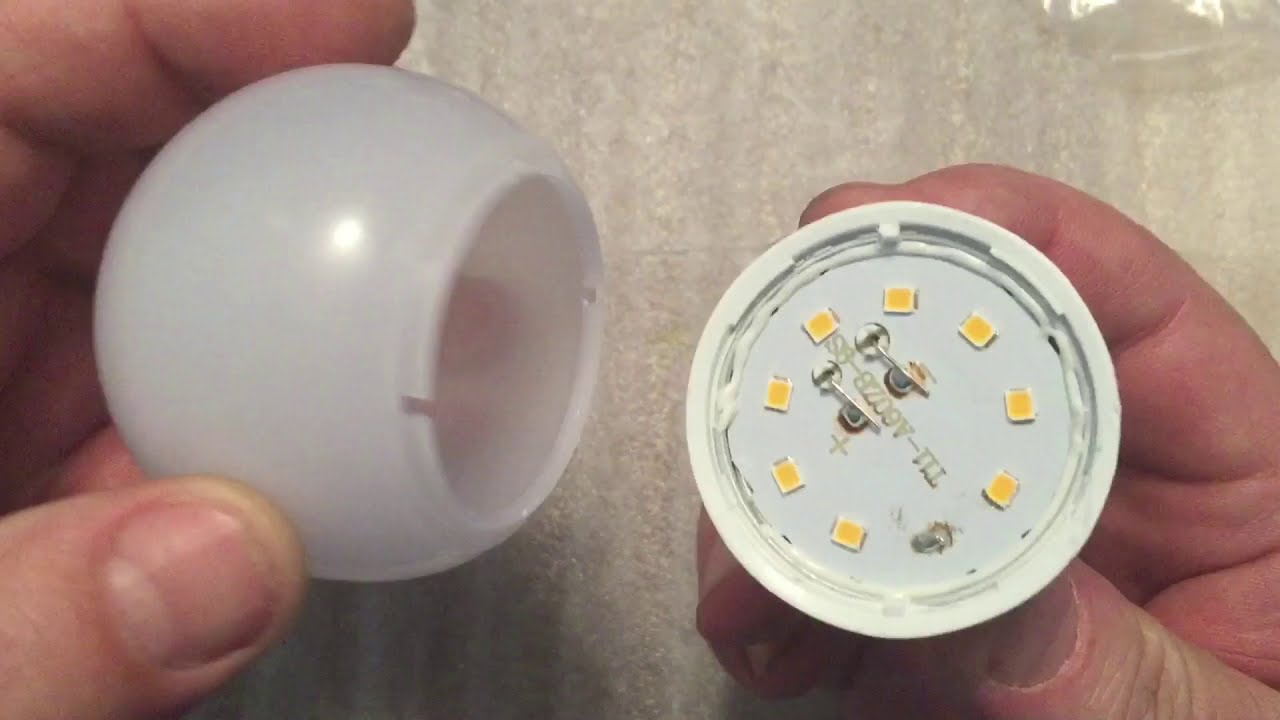

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

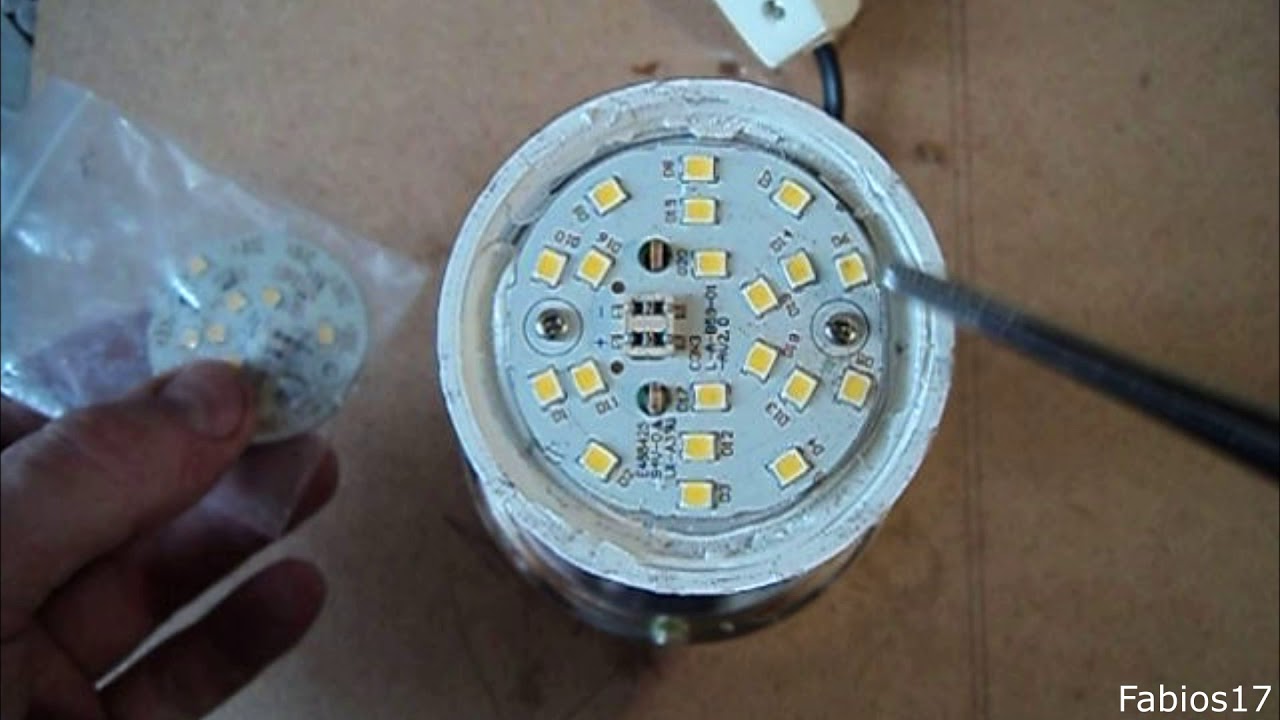

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

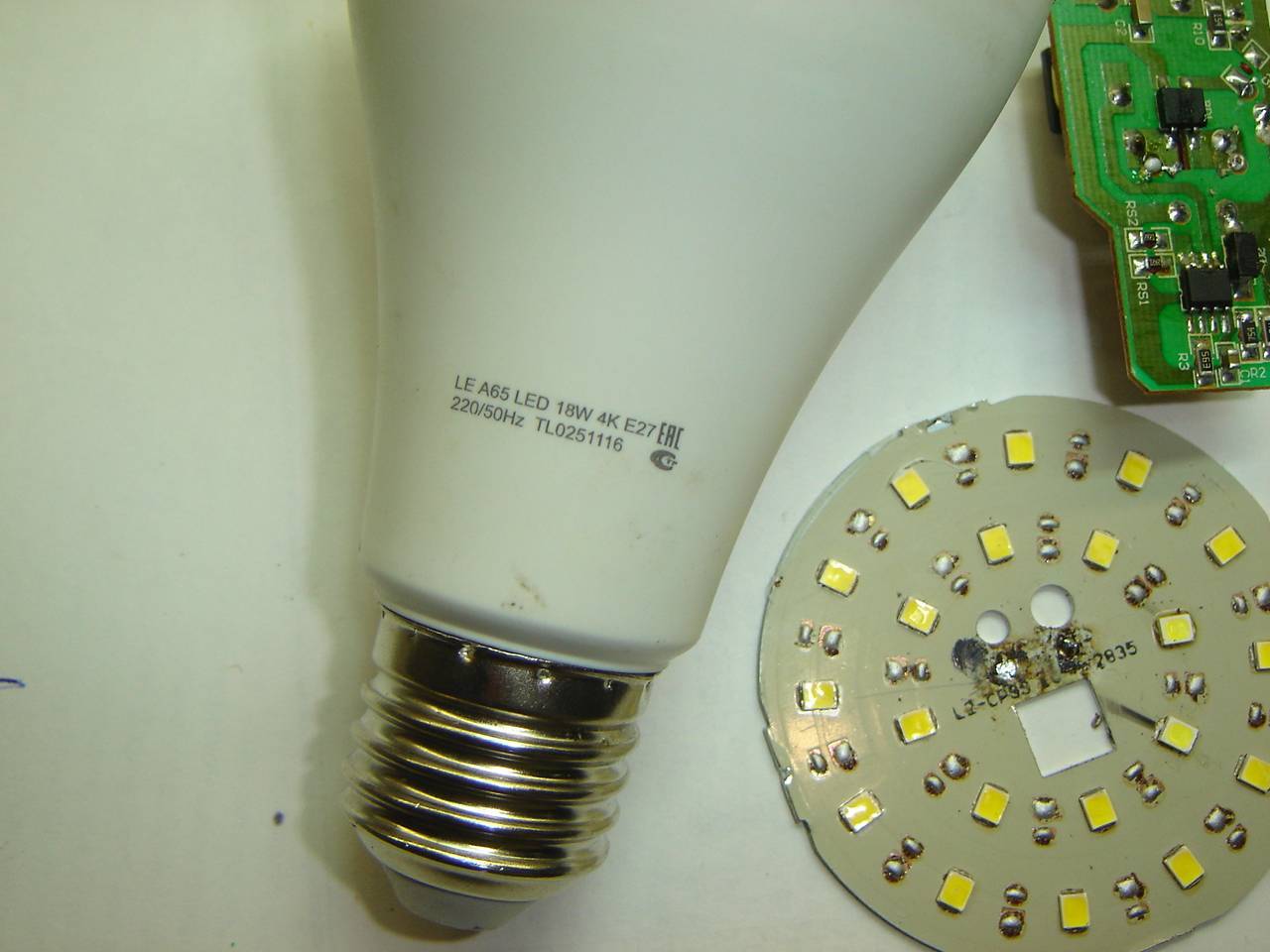

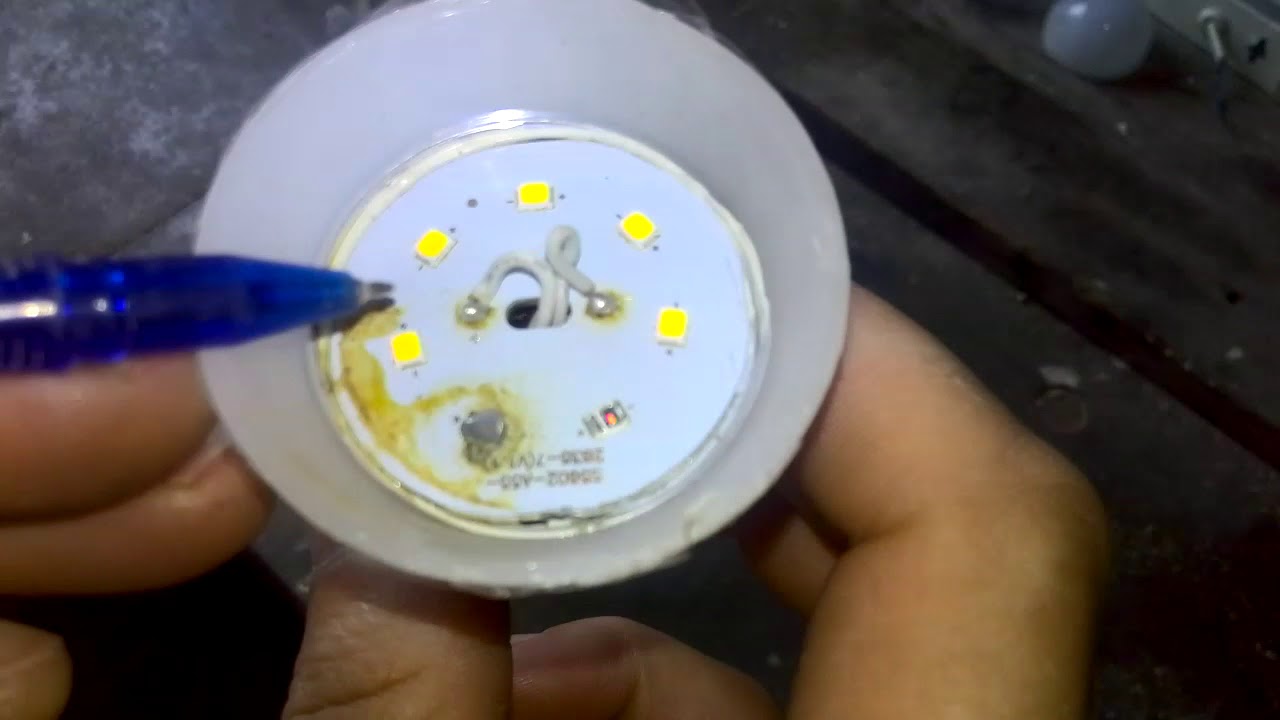

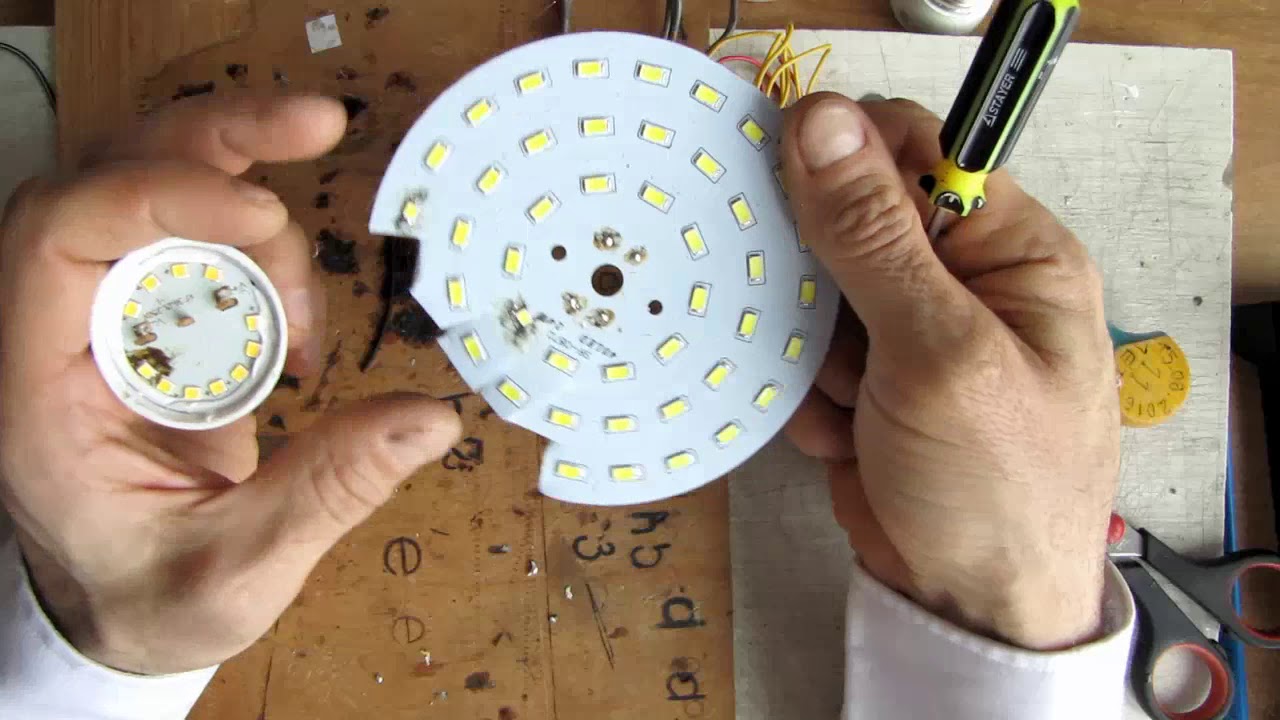

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов — на дисплее мультиметра будет только цифра «1», диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

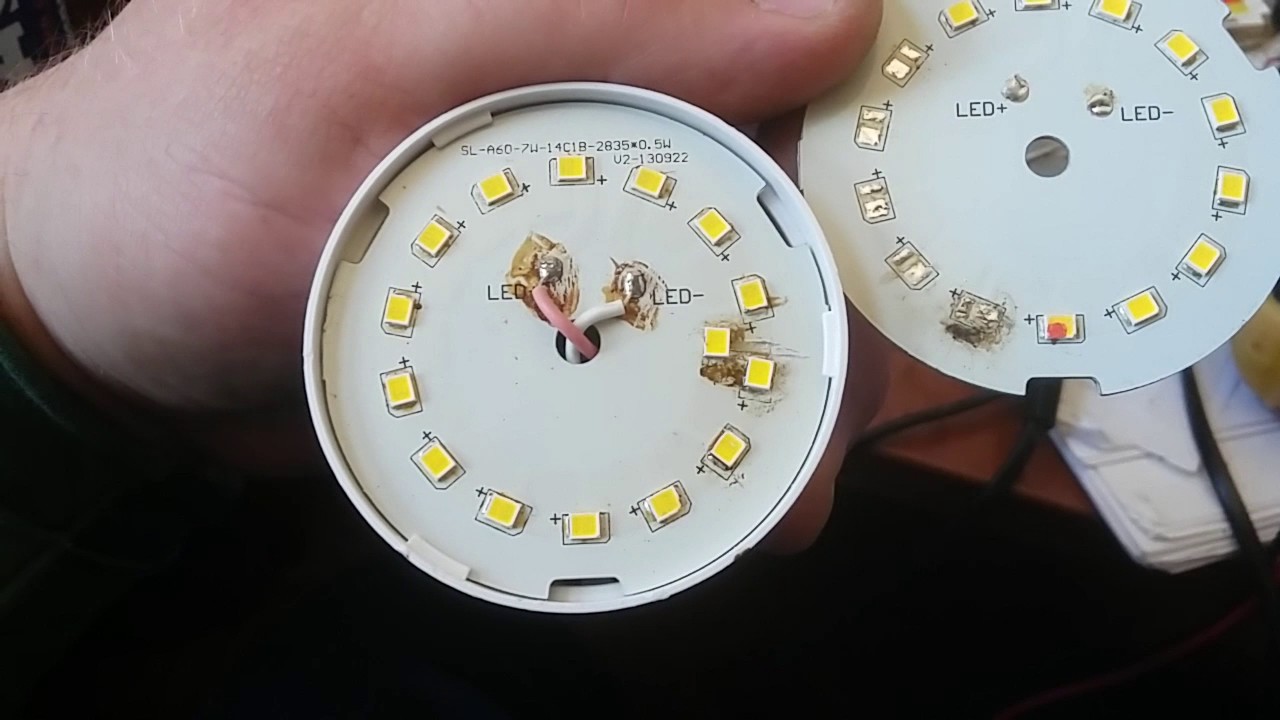

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока — температура пайки 260°С (в течение не более двух секунд).

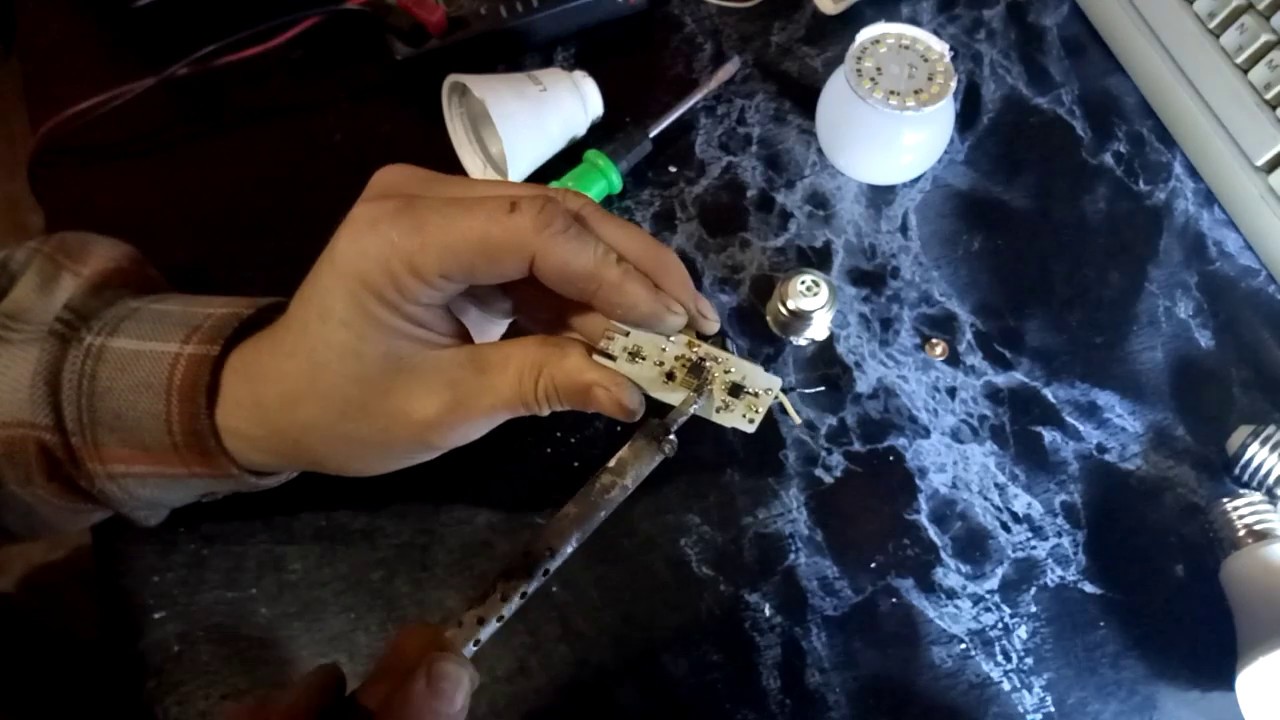

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить «живые» светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие «незначительные» поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или «холодной» пайки.

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция «модульного» ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов «Masteram» вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять «старую» отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Команда Toolboom

Копирование материалов с сайта toolboom.com разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Ремонт светодиодной лампы | Сделай сам своими руками

Светодиодные, или LED лампы в последнее время широко вошли в нашу жизнь. И в этом нет ничего удивительного, так как они обладают множеством плюсов по сравнению с другими источниками искусственного света.

Вот, несколько из них:

1. Экономичность.

2. Долговечность.

3. Безопасность.

Как цена, так и качество этих ламп могут отличатся, в зависимости от их производителя. По конструкции они не особо отличаются, компоненты одни и те же, но разница может быть в качестве.

Особо это касается самих светодиодов и системы охлаждения. Хоть лампа сильно не перегревается, но нагрев все таки присутствует, что пагубно влияет на электронику.

Поэтому, поломки этих приборов также встречаются. Это очень неприятно, тем более, когда лампа не прослужила и пару месяцев. Тем не менее не спешите ее выбрасывать, Есть способ отремонтировать лампу, тем самым сэкономив свои деньги.

Вот, на фото лампа среднего качества.

В один прекрасный день она перестала работать, хотя сам светильник был полностью исправным.

Ясно, что проблема состоит именно в лампе, точнее в одном из ее компонентов.

Ремонт светодиодной лампы своими руками

Итак, приступим к ремонту лампы.

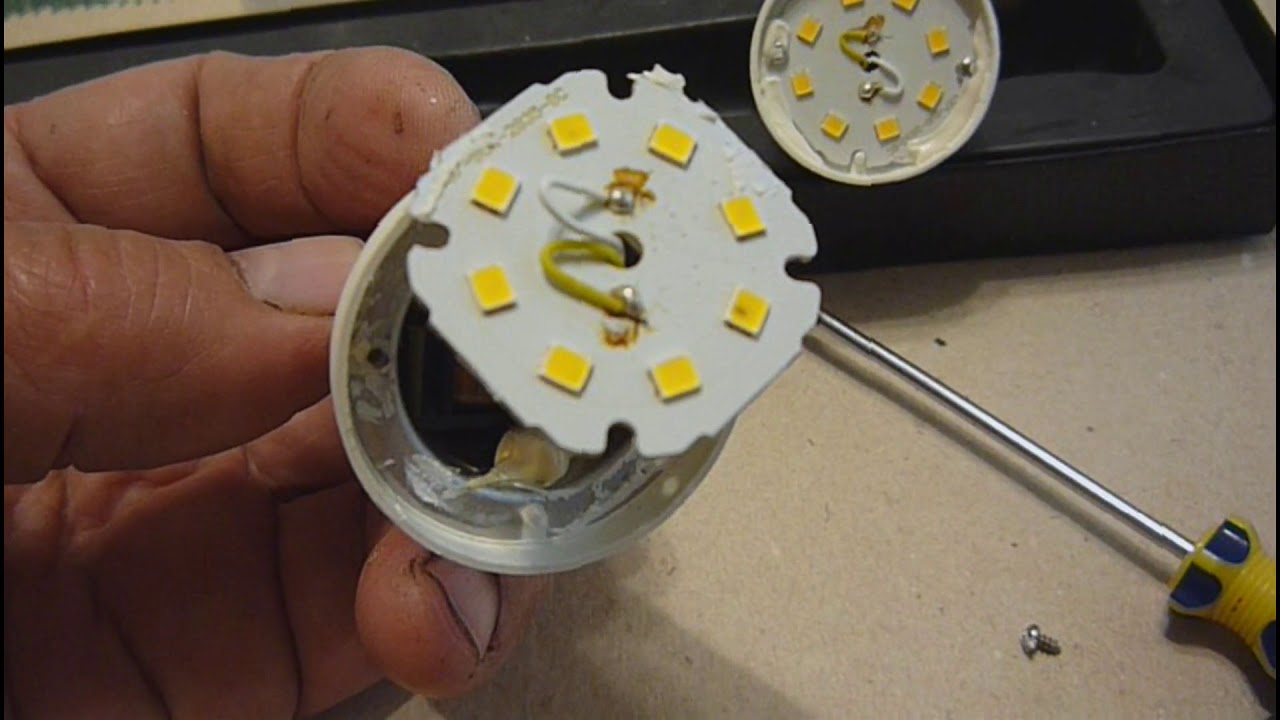

Чтобы ее разобрать, необходимо снять рассеиватель.

Под ним находится светодиодная панель и электронный преобразователь. Рассеиватель может быть на защелках или на резьбе.

В этой лампе применяется резьбовое соединение, и это наилучший вариант для возможности ремонта, так как не требует особых усилий и специальных инструментов для демонтажа.

Достаточно просто прокрутить его против часовой стрелки и матовый колпак без проблем снимется.

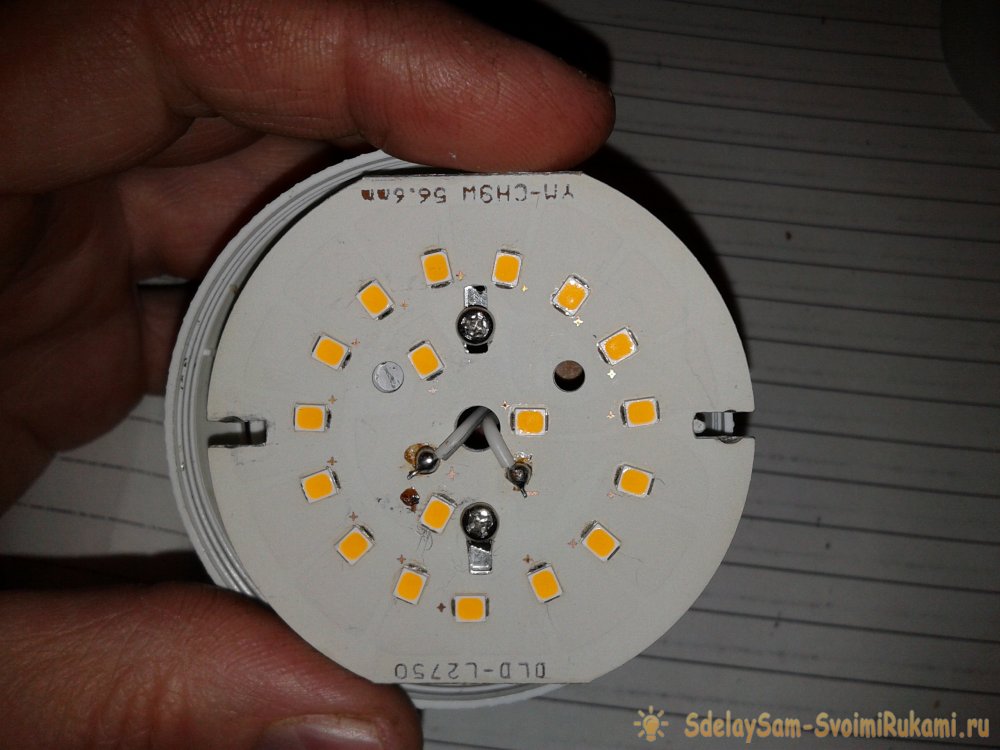

Под ним,- как уже было описано выше,- находиться панель с несколькими десятками светодиодных элементов.

Для начала, можно посмотреть на внешнее состояние каждого электронного компонента на самом преобразователе.

Иногда причина поломки может быть именно в нем. Чаще всего это вздутие электролитического конденсатора большой емкости. Если на его верхней или нижней части видны следы деформации, то однозначно нужно его менять.

Также, на этой плате может быть обычный предохранитель, который из-за перепада напряжения мог перегореть. Тогда проблема решается его заменой.

В случае, если внешних дефектов на преобразователе не обнаружено, замеряем напряжение на его выходе. Сделать это можно мультиметром или простым вольтметром постоянного тока.

Кстати, замерять напряжение на выходе преобразователя можно и не снимая светодиодной панели. Делать это следует на двух выходящих из отверстия проводах. Но вначале необходимо вставить лампу в патрон какого нибудь настольного, или другого светильника.

Как показывает вольтметр, выходное напряжение составляет примерно 132 вольта. И это значит, что сам преобразователь в исправном состоянии а проблема находится именно в светодиодах.

Так, как их соединение последовательное, выход из строя хотя бы одного из них, приведет к полной неработоспособности всей панели.

Как же найти тот, который неисправен? Если внешне этого не видно, есть действенный метод найти проблемный диод.

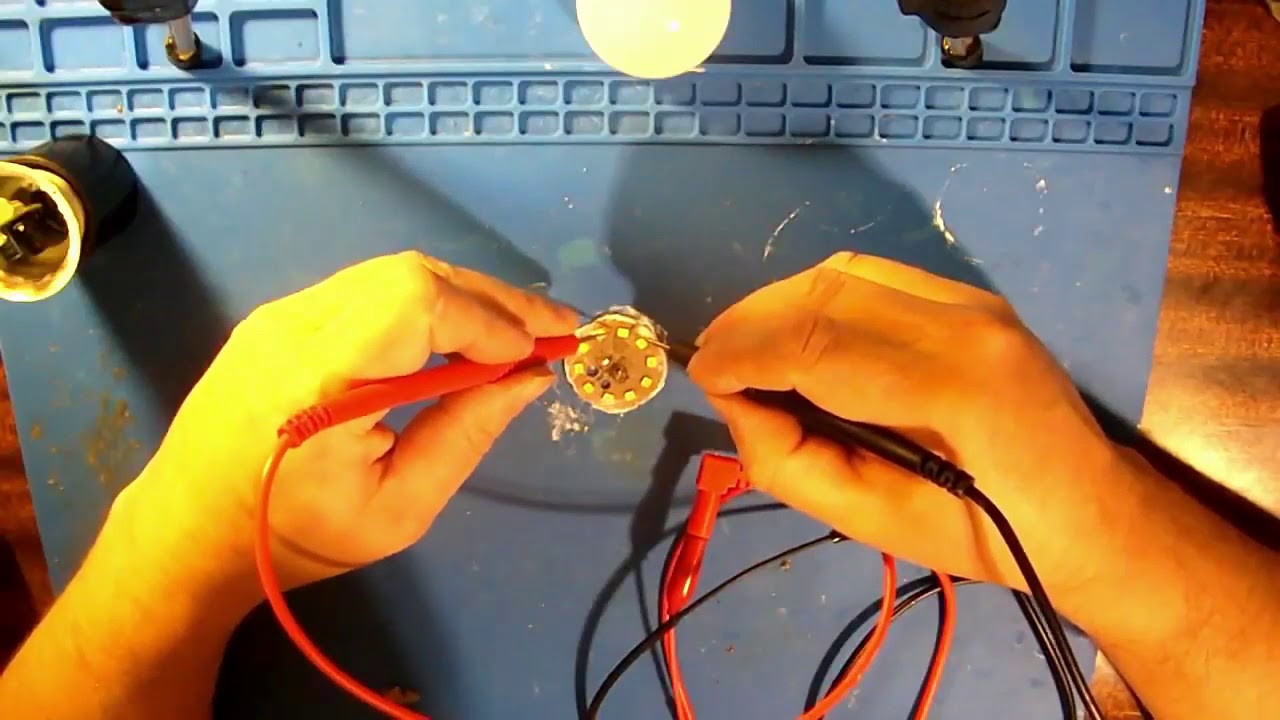

Переводим мультиметр в режим прозвонки и соединяем его щупы поочередно, параллельно с каждым светодиодом, притом плюсовой (красный) щуп прибора необходимо прикладывать к выводу «-».

На схеме панели «минус» не обозначается, маркируется только «плюс». Поэтому не маркированый, и есть катод.

Если светодиод исправный, при соединении к нему щупов, появляется слабое свечение. Тот элемент, который не засветится, и есть неисправный.

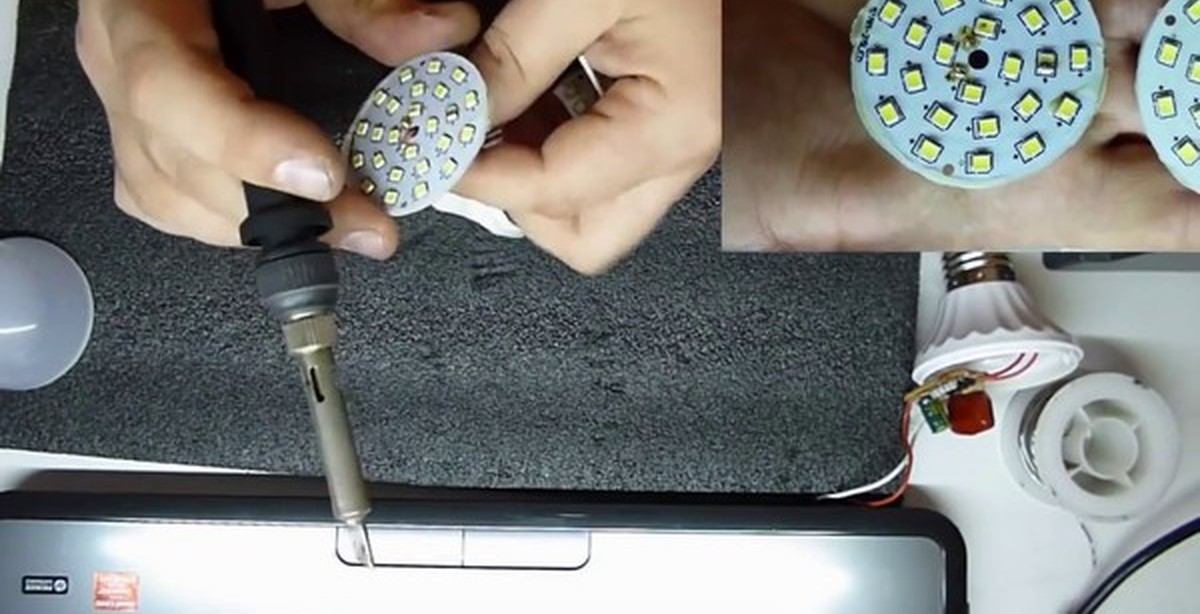

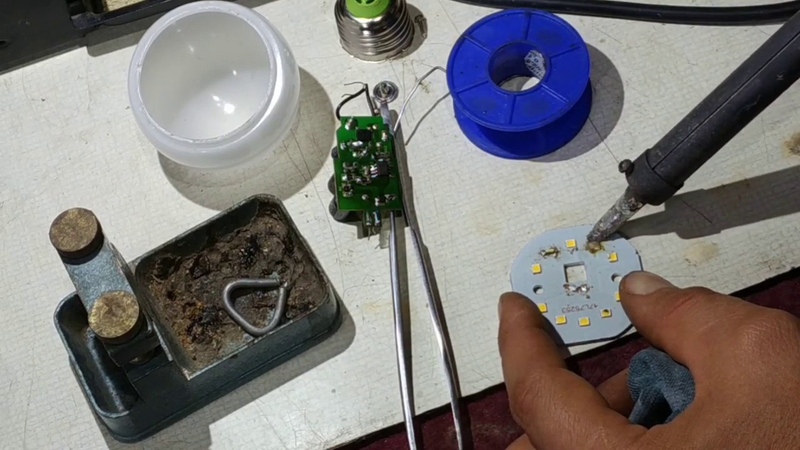

Далее, удаляем этот светодиод, подковырнув его тонкой отверткой.

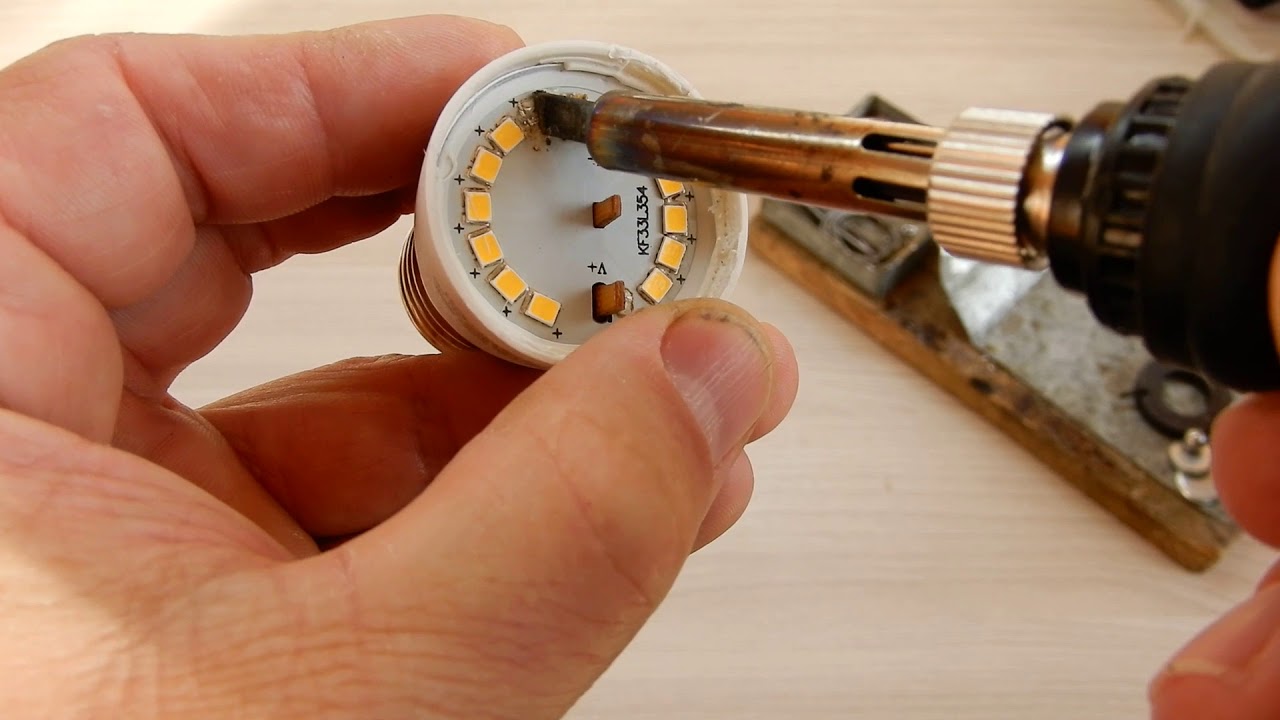

После, аккуратно залуживаем его посадочные места.

Теперь необходимо найти светодиод для замены сгоревшему.

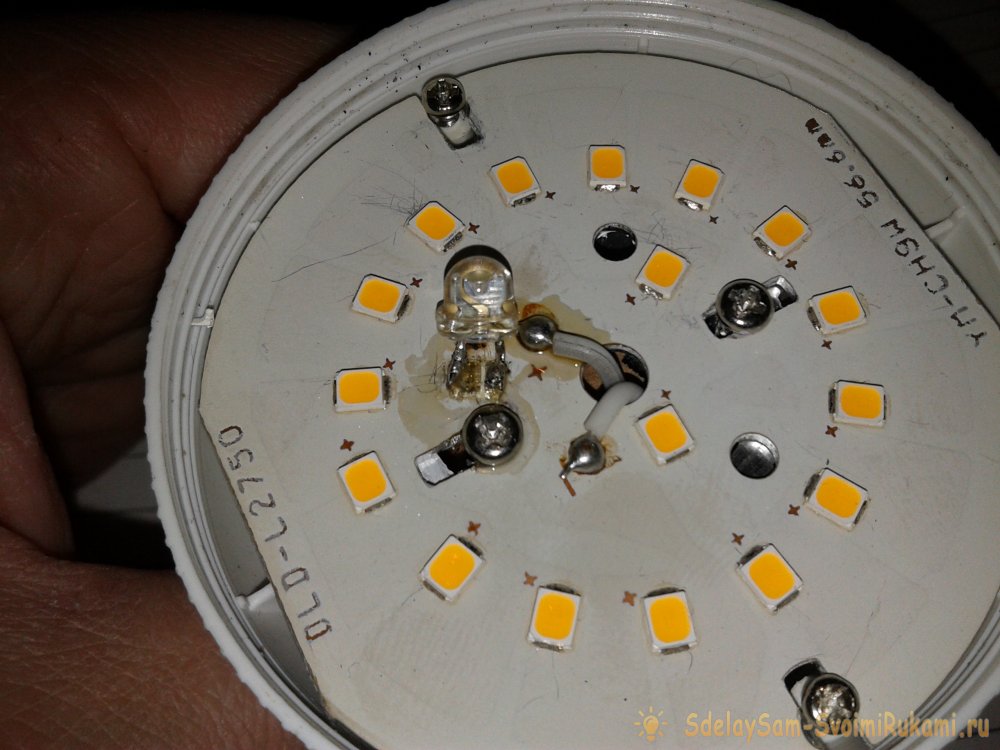

Для этого подойдет любой исправный элемент, например из фонаря с проблемным аккумулятором или даже с зажигалки с подсветкой.

Сейчас их где только не применяют, поэтому с этим проблем быть не должно.

Таким же образом, как при поиске неисправного, находим положительный и отрицательный выводы. Теперь припаиваем соответственно полярности на плату новый светодиод.

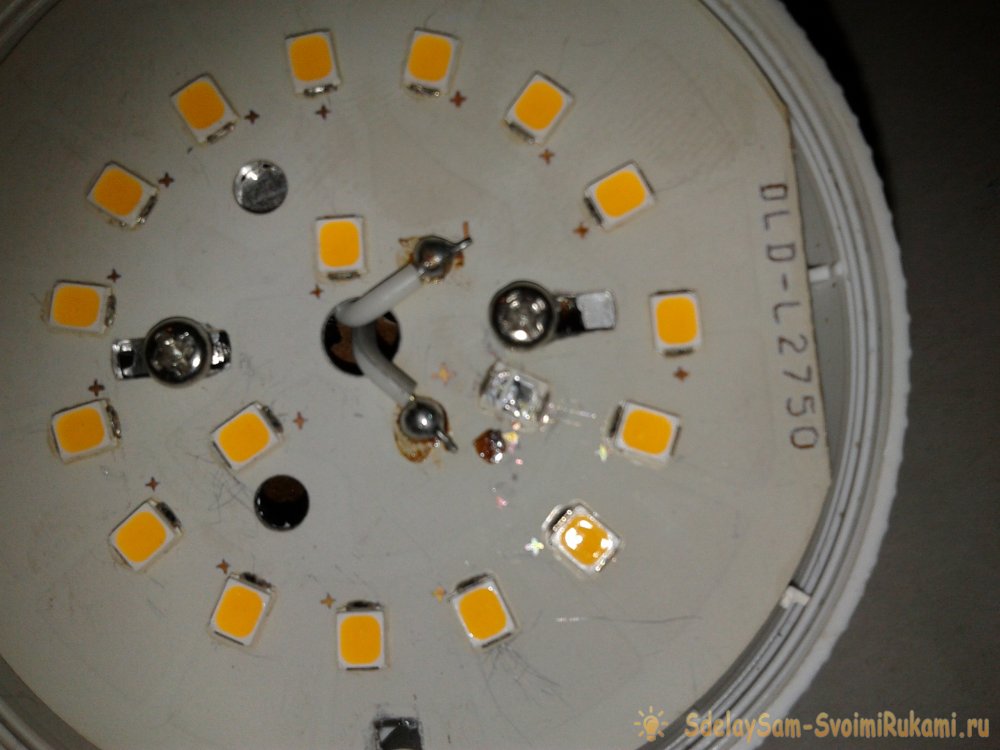

Видно, что при подаче на лампу напряжения, происходит ее свечение.

Таким образом ремонт получился удачным и лампа может прослужить еще несколько месяцев, а возможно и лет.

Ремонт светодиодных ламп своими руками.

 Я всегда говорил, что будущее за светодиодами. Это, прежде
всего, благодаря их долговечности и экономии электроэнергии. Однако, сегодня,
технология изготовления этих ламп ещё не совершенна, уже сама высокая цена
говорит об этом, и приобретать это новшество ещё рано. Но ведь не слушает
никто, и покупают, а потом с претензиями, — вот гляди, уже не работает.
 Но для
меня это было похоже на разминку, когда на      мой стол положили пару бракованных
ламп.

 Сказать по правде я
впервые разглядывал эти лампы, сделанные из толстого стекла, они казались
неразборными, что только подтверждало мою теорию об их несовершенстве, и пока я
вслух  рассуждал об этом, один из
слушателей взяв фен, просто нагрел по контуру стеклянный цилиндр и приклеенный
круг стекла сам вышел из объятий. При высокой температуре увеличиваются
линейные размеры, а клей становится эластичным.
В глаза сразу бросились два не запаянных светодиода (они были приподняты
с одной стороны, такое бывает при падении). В другой лампе взорвался
электролитический конденсатор. Но причина не только в нём, а в неисправности
одного светодиода, который разорвав цепь, тем самым превратил напряжение на
конденсаторе равное 100 вольтам в разность потенциалов 300 вольт, что и привело
к взрыву.

 Вот самая простая, а
потому наиболее распространённая
электрическая схема светодиодных ламп без трансформаторов.  С неё и начнём. Но сначала немного теории.

 Конденсатор С1 играет
роль гасящего резистора, поскольку на частоте переменного тока имеет
сопротивление, но в отличие от резистора не рассеивает тепло и служит для
уменьшения напряжения последовательной цепи. Иногда вместо одного конденсатора
ставят два в параллель, для достижения необходимой яркости свечения. Для
надёжной работы лампы их рабочее напряжение должно быть больше 450 вольт.

  Диодный мост служит
для преобразования переменного тока в постоянный.

 Конденсатор С2
сглаживает пульсации 100 Гц выпрямленного напряжения моста. Его рабочее напряжение
должно быть более 300 вольт.

Высокоомные резисторы R1, R2, параллельно конденсаторам С1 и С2,
служат цели электробезопасности, для снятия зарядов с этих конденсаторов, чтобы
не тряхнуло током, если коснуться цоколя только что снятой лампы.

Низкоомные резисторы R3, R4 — защитного назначения, ограничивающие
броски тока, в ряде случаев срабатывают как предохранители, перегреваясь и выходя
из строя, размыкая цепь питания при коротком замыкании.

 Из всех перечисленных
радиокомпонентов меньше всего выходят из строя высокоомные резисторы и
выпрямительные мосты.


Дедка за репку, бабка за дедку и т. д.

 Как правило чаще
выходит из строя один из светодиодов матрицы по причине короткого замыкания
конденсатора С1. При замыкании этого конденсатора, увеличивается напряжение и
ток на светодиодной матрице, и яркое свечение лампы длиться недолго, до
момента, пока не выйдет из строя самый слабый элемент матрицы. Вышедший из
строя светодиод, размыкает цепь, и напряжение на конденсаторе С2 достигает значения
300 вольт. Конденсатор С2 (его рабочее напряжение было 100 вольт) взрываясь,
закорачивает цепь питания и выводит из строя низкоомные резисторы R3, R4, которые от
предельно высокого тока моментально нагреваются, и их проводящий слой
трескается, разрывая цепь питания.

Наверно это самая худшая сказка из моего детства, но намёк
остаётся в силе – мало найти причину отсутствия свечения, необходимо также
отыскать следствие.

                                          Поиск неисправных компонентов

 Итак, лампа вскрыта.
Первое, что я сделал, тщательным образом посмотрел монтаж.

 1. Самое простое –
провод отвалился от цоколя лампы. Такое уже было с энергосберегающими лампами.  Сам провод можно нарастить, а вместо
паяного  или сварного соединения с
алюминиевым цоколем можно применить резьбовое соединение.

 2. Разбухший или
выгоревший электролитический конденсатор С2, я просто удалил. Для надёжности
использовал конденсатор  с рабочим
напряжением более 300 вольт. Лампа будет функционировать и без него.

 3. Тестером прозвонил
низкоомные резисторы R3, R4, показания должны быть в пределах                 100 – 560 Ом (101 – 561
обозначение чип-резисторов). Один из резисторов не показывал своего значения, и
я его  заменил.

 4. Теперь очередь конденсатора С1. Он
заблокирован защитным резистором R1 от 100 кОм (104) и выше 510 кОм, (514,
последняя цифра чип-резисторов подразумевает количество нолей) номинал которого
покажет омметр, что говорит об исправности самого конденсатора, по крайней мере
он не пробит. Этот конденсатор необходимо поставить на напряжение не менее 450 вольт.
Иногда, в целях уменьшения габаритов, производители ламп ставят конденсаторы на
меньшее рабочее напряжение, что приводит к их выходу из строя.

5. Теперь можно включить схему в
сеть и измерить тестером постоянное напряжение на конденсаторе С2 или на токопроводящих
площадках, где он стоял. Свечение отсутствовало, и при этом постоянное
напряжение было 1,4 раза больше переменного напряжения сети 220 вольт и
составило 308 вольт, что указывало на обрыв светодиодной матрицы, но на
исправность диодного моста.

 6. Поиск неисправного светодиода начинаю с
визуального осмотра, отключенной от сети лампы. Внешне такой элемент отличается
от других черной точкой на поверхности кристалла.  Итак, подозреваемый элемент найден, но для
уверенности можно воспользоваться тестером и сравнивать сопротивление перехода
каждого светодиода в прямом включении. Оно должно составлять около 30 кОм.

 Если все элементы матрицы показывают
одинаковое сопротивление, и при её подключении свечение отсутствует, а
постоянное напряжение на конденсаторе С2 резко упало до единиц вольт, то это
говорит о неисправности конденсатора С1. Скорее всего он будет в обрыве.

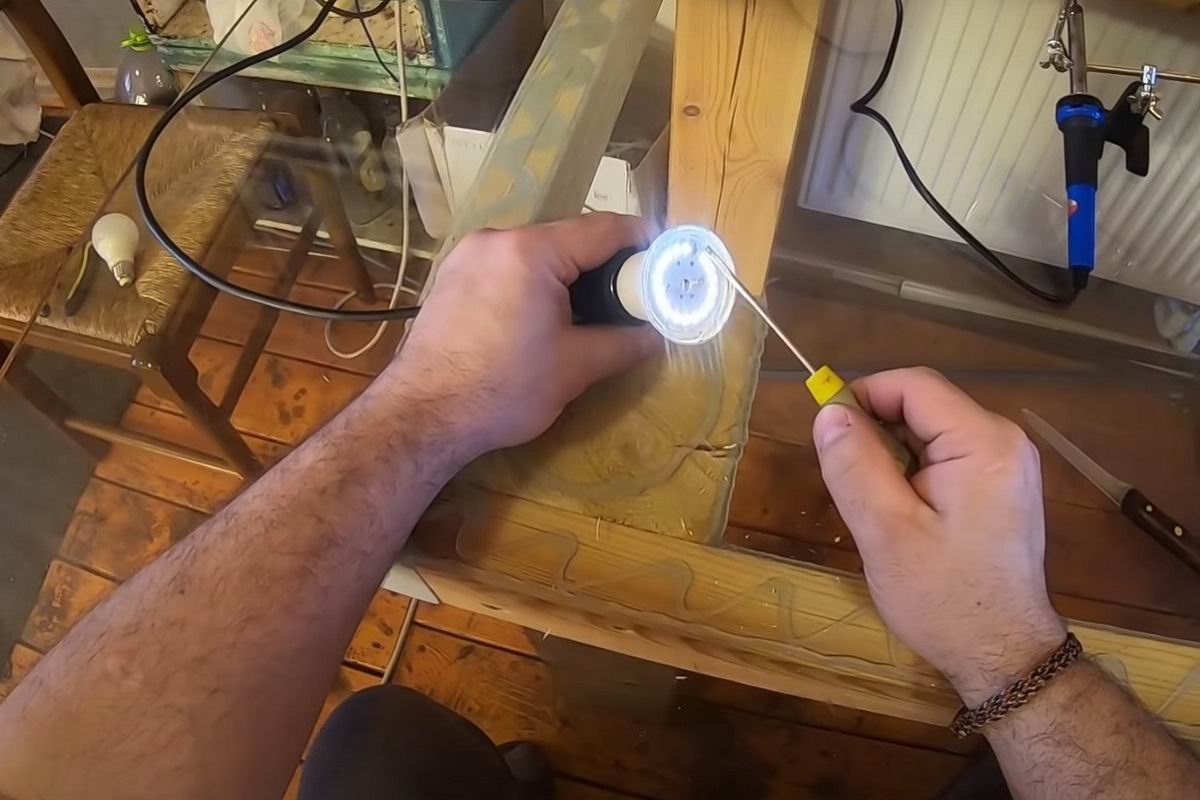

 Не советую делать так, как делал сам. Завернув
свободную руку за спину, другой рукой, острым пинцетом у включённой лампы
замыкал токопроводящие площадки каждого светодиода по очереди, до момента, пока
не загорится вся матрица. Так легко отыскать элемент, из-за которого лампа
будет тускло светить, моргать или включаться на непродолжительное время.
Возможно, сам элемент будет просто иметь плохой контакт с проводящей дорожкой
из-за плохой пайки.

 Есть ещё один способ проверки светодиодной
матрицы (рис. 4.).  С помощью питания от контейнера с двумя батарейками с общим
напряжением 3 вольта или от одной батарейки
с таким напряжением. С помощью последовательно соединённого резистора
R = 100 Ом подсоединяю выводы с напряжением 3 вольта в соответствующей полярности к
каждому светодиоду D, не выпаивая его из схемы и убеждаюсь в его свечении (он будет светиться только в
прямом включении).
                           Внимание!

 Прогресс не стоит на месте,

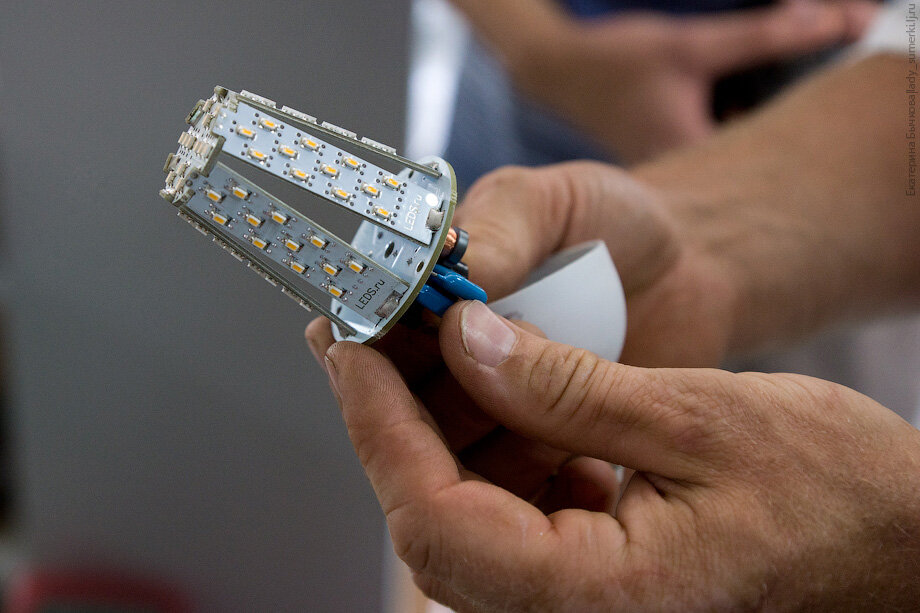

и мне попалась светодиодная лампа, в которой светодиоды представлены в виде двух
последовательно соединённых полупроводниковых кристаллов в одном корпусе, а это
значит, что от напряжения 3 вольта они не загорятся. Для проверки используется
та же схема (рис. 4), только с контейнером на 4-е батарейки, то есть необходимо
иметь напряжение 6 вольт и резистор 100 Ом, ограничивающий ток.



 Эта
лампа на 220 вольт выполнена с преобразователем на пониженное напряжение, что
не даёт ей полностью погаснуть при выходе из строя одного светодиода. Что
делать если её уровень освещённости упал и задрожал, словно от холода? Причина –
в избытке тепла внутри цоколя. Жару не любят электролитические конденсаторы и
сохнут от этого, их ёмкость падает, из-за чего и растёт пульсация выпрямленного
диодным мостом напряжения, которая и вызывает дрожание света. Просто необходимо
было заменить электролитический конденсатор.

                                                   Светодиодная лампа на 12 вольт.

            Мне попался такой вариант ее схемы.

                                                          Опять теория.

Диодный мост (D1-D4) на
клеммах лампы делает её универсальной, что позволяет подключаться к постоянному
напряжению, не беспокоясь о переполюсовке,  кроме того, даёт возможность использовать
лампу с низковольтным источником переменного напряжения с интервалом от 6 до 20
вольт, (для постоянного с интервалом от 8 до 30 вольт).

 За такой большой
разброс напряжения отвечает преобразователь (микросхема CL6807, R1, R2, L1, D5). Его задача ограничивать
ток с ростом напряжения. В отличие от ограничивающего тока резистора, данный преобразователь,
обладает высоким КПД = 95 процентам, он же экономит электроэнергию и, не
выделяя излишки тепла, занимает меньше места, чем резистор.

Сами светодиоды — D6 — D9.

 Всё вроде хорошо, но
лампы выходят из строя. Основная причина – некачественные светодиоды, (если
точнее, некачественная сварка кристалла полупроводника к отводам для распайки).
В этой схеме отключение будет парами, предварительно лампа будет подавать
сигналы миганием.  Нахожу неисправный
светодиод, поочерёдно подключаясь 3-х вольтовой конструкцией  (рис. 4) к каждому светодиоду отключенной лампы. Таким образом,
из двух ламп можно восстановить одну, оставив запчасти для лучших времён, (кстати,
красивые радиаторы для транзисторов).

Но как быть, если вы не смогли починить лампу? Не
расстраивайтесь. Из сломанной лампы можно сделать массу разнообразных поделок.

        Поделки из сломанных светодиодных ламп.

Как исправить черный экран LCD/LED телевизоров

Когда-нибудь ваш телевизор не показывал ничего, кроме черного экрана, даже если звук работал? К сожалению, в наши дни это распространенная проблема с жидкокристаллическими/светодиодными телевизорами низкого/среднего уровня… Что еще более неприятно, эта проблема часто связана с довольно маленьким и дешевым компонентом, который можно легко заменить. Наиболее распространенные проблемы:

• Неисправный конденсатор на плате блока питания
• Неисправный светодиод в системе подсветки

В этом посте мы рассмотрим последний и один из способов его устранения.

У одного из моих родственников внезапно появился именно этот симптом. Эта проблема на недорогих телевизорах часто возникает в течение первых двух лет. Поскольку стоимость ремонта такого телевизора довольно низкая, хорошей идеей может стать ремонт его самостоятельно!

Диагностика

Первый шаг к ремонту — найти основную причину проблемы. Поскольку неисправность подсветки является очень распространенной проблемой, это первое, что нужно проверить. Для этого проще всего включить экран, поднести к нему фонарик и проверить, видите ли вы изображение насквозь.Изображение было бы очень темным, как если бы яркость экрана была очень-очень низкой.

Теперь, когда само изображение в порядке, это означает, что основная плата, вероятно, тоже в порядке, поэтому мы собираемся протестировать саму систему подсветки.

Это подразумевает разборку телевизора для доступа к подсветке, которая находится между ЖК-экраном спереди и панелями сзади. В моем случае с Samsung F5000 мне пришлось обрабатывать следующим образом:

Разборка

Сначала мы должны снять заднюю часть корпуса, чтобы открыть платы (слева направо: основная плата, T-CON, блок питания) и отсоединить ЖК-панель от платы T-CON.

Отсоедините 2 ленты в нижней части экрана от платы

. Переверните телевизор, чтобы снять передний корпус и ЖК-панель. Будьте очень осторожны с панелью, так как она очень хрупкая!

Снимите передний корпус, затем ЖК-панель

Теперь, когда ЖК-панель снята, мы можем снять лицевую панель, поддерживающую рассеиватель подсветки, и получить доступ к самой подсветке.

• Передний диффузор подсветки
• Задний диффузор задней подсветки

Здесь мы видим, что система подсветки выполнена из светодиодов, которые довольно просто заменить, если они стали причиной неисправности.

Примечание. В старых телевизорах для подсветки используются неоновые трубки, которые толще и меньше подвержены такого рода поломкам. В наши дни светодиодная подсветка является наиболее распространенной вещью, но не путайте светодиодный телевизор с OLED-телевизором. Первая представляет собой классическую ЖК-панель со светодиодной подсветкой, а вторая — OLED-панель, которая не нуждается в подсветке, поскольку она встроена в каждый пиксель (кстати, делает запчасти намного дороже).

Итак, давайте снимем ту белую крышку, которая является частью рассеивателя света, чтобы хорошо рассмотреть подсветку.

Подсветка из светодиодных лент

Как мы видим, система подсветки выполнена из 5 светодиодных лент. Первое, что нужно сделать, это найти сгоревшие светодиоды. Большинство систем светодиодной подсветки имеют полосы, установленные последовательно, а это означает, что если одна из них выходит из строя, вся система отключается…

Примечание. Если вы присмотритесь, то увидите, что один выглядит иначе, чем другие! 3-я полоска сверху, 6-й светодиод слева. Скоро проверим!

Тестирование

С помощью мультиметра мы можем убедиться, что полоски действительно установлены последовательно, поэтому теперь нам нужно проверить каждую полоску по отдельности.Профессионалы используют светодиодные тестеры, такие как этот (около 40 долларов на Amazon), но, поскольку в то время у меня его не было, я решил сделать его в стиле МакГайвера! 🤓

Один светодиод, подобный этим, обычно требует входного напряжения от 2,5 до 3,6 В, чтобы загореться. Просматривая эту модель в Интернете, я обнаружил, что те, которые используются на этих полосах, требуют 3,6 В; так как на полосу приходится 9 светодиодов: 3,6 x 9 = входное напряжение 32,4 В, необходимое для освещения одной полосы. Это максимальное напряжение, которое мы НЕ хотим превышать, иначе светодиоды могут быть повреждены во время тестирования.

Итак, я взял 3 батарейки 9v, которые лежали в ящике, соединил их последовательно, чтобы получилась виртуальная батарея 27v (3 x 9v). Это меньше, чем требуемые оптимальные 32,4 В, но не намного ниже, возможно, он сможет немного зажечь полосу, чтобы мы могли определить, какая из них не работает. Вот посмотрите на настройку:

Самодельный тестер светодиодной ленты

Особенность 9-вольтовых аккумуляторов в том, что они предназначены для подключения друг к другу! Так что вам просто нужно подключить несколько кабелей на обоих концах, и все готово.

Теперь нам просто нужно проверить каждую полоску по отдельности, чтобы увидеть, загораются они или нет. Для каждого, который не полностью, это будет означать, что у него есть хотя бы один неисправный светодиод.

• Тестер светодиодной ленты
• Нижняя полоса в порядке

Повторив эту операцию на всех лентах, я обнаружил только 1 неисправный светодиод, тот самый, который, как мы думали, выглядел сгоревшим, когда мы впервые посмотрели на подсветку (3-я полоса сверху) , 6-й светодиод слева). Для лучшего понимания как выглядит сгоревший светодиод вот 2 фото сгоревшего и исправного.Обратите внимание на жареный цвет по сравнению с обычным цветом.

• Перегоревший светодиод
• Обычный светодиод

Ремонт

Теперь, когда мы определили, в чем проблема, у нас есть 3 варианта:

• Заменить всю полосу на новую
• Заменить светодиод на новый
• Обойти светодиод и скрестить пальцы, чтобы подсветка все равно была достаточно однородной

Для начала возьму третий один, просто чтобы убедиться, что нет других проблем с телевизором, но после этого лучше заменить светодиод на новый, иначе вы можете заметить более темное пятно на изображении.

Обычно нам нужен нагреватель, чтобы правильно снять светодиод, но у меня его не было. Поэтому, после нескольких попыток с феном, я запутался и припаял под ним провод. 🙈

Грязный не так ли?

После обхода светодиода мы можем включить телевизор. Осторожно! Высокое напряжение (200-300 В) проходит через телевизор при подключении, поэтому будьте очень осторожны в обращении с ним, чтобы не наэлектризоваться!

и Вуаля! вся подсветка должна снова загореться.

Подсветка снова работает, за исключением отключенного светодиода

Теперь нам просто нужно отключить телевизор , заменить светодиод на новый и собрать все обратно.Просто чтобы убедиться, мы должны снова включить телевизор и убедиться, что все в порядке.

Экран фиксированный

Вывод

Может быть много других основных причин для подобных симптомов, черный экран часто выглядит как что-то очень серьезное и, следовательно, дорогое в ремонте, но этот случай является прекрасным примером того, что поиск основной причины может иногда привести к хороший сюрприз: здесь исправление 1 $!

И самое главное, починить всегда лучше, чем выбросить! 😊

3 лучших способа справиться с ремонтом экрана компьютера

Когда экран вашего компьютера треснул или сломался, это может быть разрушительным, особенно если вы используете его для работы или учебы. Ваша интуиция может заключаться в том, чтобы начать искать доступные и дешевые сменные устройства, чтобы все было сдано вовремя. И вы можете нервничать из-за того, сколько денег вам может стоить ремонт экрана.

К счастью, есть несколько способов не тратить целое состояние на новый экран и ремонт, который может потребоваться. В зависимости от повреждения, вы можете вообще не обращаться в ремонтную мастерскую. Наем профессионала может быть необходим, если весь ваш компьютер не подлежит восстановлению, но во многих случаях вы можете найти способ починить экран самостоятельно, прежде чем нести его в ремонтную мастерскую.

Существует также вероятность того, что ваш ноутбук или монитор ПК не подлежат ремонту. В этом случае может быть важно знать знаки, чтобы не тратить дополнительные деньги на то, чтобы доставить его в магазин только для того, чтобы узнать, что его необходимо заменить. Есть несколько способов узнать, пора ли отказаться от старой модели и присмотреться к чему-то новому.

Вот несколько способов определить, что может потребоваться для ремонта экрана, и какой вариант следует выбрать, чтобы восстановить его работоспособность.

Симптомы повреждения экрана компьютера

В некоторых случаях будет совершенно очевидно, что вам нужно инвестировать в новый экран. У вас может быть несколько трещин или проблем со структурой вашего ноутбука или компьютерного монитора, что может ясно дать понять, что именно ваш экран вызывает проблемы, а не что-то еще.

Чаще всего это происходит после того, как компьютер упал или разбился. Если это так, вы должны немедленно узнать, является ли это основной проблемой, с которой вы столкнетесь.

Однако есть и менее очевидные признаки того, что у вас может быть проблема с экраном.Также может быть трудно понять, есть ли другая проблема, вызывающая аналогичные симптомы, или если работа по ремонту экрана заставит ваш ноутбук или дисплей снова работать.

Трещина? Или дефектный?

По сути, есть разница между разбитым или треснувшим экраном компьютера и «неисправным». Сломанный экран — это тот, на котором физически видны признаки повреждения, а неисправный может столкнуться с другими проблемами, такими как мерцание или зависание.

Разбитый экран может иметь несколько различных проблем.Он может быть очень заметным и иметь трещины или сколы, но могут быть и другие признаки, такие как черные пятна, которые означают, что экран отделился от корпуса.

В большинстве случаев отделение происходит в результате какого-либо сильного удара, но также может произойти при неправильном открытии крышки. В старых ноутбуках была блокировка, которая помогала пользователям избежать поломки экрана, но в новых моделях, как правило, нет, потому что компании стремятся предложить более гладкий дизайн.

Вздутие

Вот почему вздутие стало более распространенной проблемой в новых устройствах.Отек может быть одним из лучших показателей того, что ваш экран нуждается в ремонте. Обычно это вызвано каким-то физическим воздействием или даже колебаниями погоды.

Если вы перемещались с очень высокой температуры на холодную, из-за резкого изменения условий может возникнуть отек.

Вы узнаете, что экран неисправен, потому что нет никаких физических повреждений устройства, но также либо вообще не отображается изображение, либо есть обесцвечивание, неравномерная пикселизация или разрешение, либо проблемы с подсветкой.

Проблема в экране?

Может показаться, что основной проблемой является ваш экран, когда это происходит, но может быть более глубокая проблема, связанная с вашей видеокартой, другим оборудованием и даже вашим программным обеспечением. Лучший способ выяснить это — подключить компьютер к внешнему монитору.

Если на внешнем мониторе все выглядит четко, то проблема связана с экраном вашего ноутбука, а не с материнской платой или другим оборудованием. Если вы столкнулись с теми же внешними проблемами, возможно, вам придется отнести его в ремонтную мастерскую, чтобы вернуть компьютер в нужное русло.

Если вы разбираетесь в технологиях, то, возможно, вам удастся снова подключить смещенный видеокабель, но рекомендуется обратиться к специалисту.

Проверьте совместимость программного обеспечения

Возможно, проблема связана с вашим программным обеспечением. Если вы недавно установили новое приложение и заметили, что вскоре после этого начались проблемы с экраном, возможно, возникла проблема совместимости. На этом этапе вы можете восстановить свое устройство из последней резервной копии до установки нового программного обеспечения и посмотреть, решит ли это проблему.

После того, как вы определили проблему, вы можете предпринять ряд действий, чтобы ваш ноутбук снова заработал. Вот три способа ремонта экрана вашего компьютера.

1. Ремонт или замена экрана самостоятельно

Ремонт вашего ноутбука или монитора может показаться пугающим, но правда в том, что это может быть довольно просто, если у вас есть инструменты и время. Многие разбитые экраны не требуют работы профессионала, особенно если в дальнейшем не было повреждений корпуса ноутбука.Ремонт треснувшего экрана компьютера или ноутбука часто можно выполнить в домашних условиях, но для устранения дефекта может потребоваться больше опыта.

Сменные экраны почти для всех моделей компьютеров доступны в Интернете, и вы часто можете приобрести их по цене от 50 до 100 долларов. Прежде чем заказывать экран, дважды проверьте, чтобы убедиться, что он правильный, посмотрев серийный номер вашего устройства. Когда он прибудет, вы также захотите еще раз проверить, чтобы убедиться, что вы получили правильный, прежде чем приступить к удалению разбитого экрана.

После заказа экрана подготовьте свой ноутбук, чтобы максимально упростить процесс добавления нового экрана. Убедитесь, что у вас есть необходимые отвертки, запасная лента и другие предметы, чтобы вы могли качественно починить свой ноутбук. Поначалу это может показаться ошеломляющим, но в Интернете есть руководства, в которых описывается, как починить разбитый экран компьютера.

После того, как вы выполнили шаги по удалению и установке, ваш экран должен выглядеть и работать так же, как и раньше.Если вы заметили какие-либо проблемы после некоторого использования, возможно, вы пропустили какой-то шаг или случайно повредили видеокабель. В этом случае вам может потребоваться отнести устройство в ремонтную мастерскую.

2. Поиск мастерской по ремонту компьютеров

Вопреки тому, что вы можете подумать, услуги мастера по ремонту не обязательно должны быть невероятно дорогими. Хотя это может стоить больше, чем ремонт экрана самостоятельно, есть ряд мастерских, которые могут предоставить вам качественную работу, которая не будет стоить слишком дорого. Задача состоит в том, чтобы найти кого-то в вашем регионе, обладающего опытом работы с вашей конкретной моделью.

Найдите сертифицированного специалиста по ремонту

Важно найти кого-то, кто хорошо знает вашу марку компьютера и умеет работать с вашей или аналогичной маркой. Поскольку детали, которые необходимо заказывать для ремонта, могут относиться к вашей модели, вы не хотите нести свое устройство в магазин, где они заказывают неправильные детали и берут за это плату.

Один из способов убедиться, что выбранный вами бизнес может работать с вашей моделью, — это выбрать авторизованную мастерскую по ремонту экранов ноутбуков, санкционированную вашим брендом.От них часто требуется выполнить несколько задач, чтобы показать, что они знают ваш тип ноутбука, чтобы получить это отличие. Это может быть быстрый и простой способ узнать, что у вас есть под рукой эксперт, который может конкретно заняться ремонтом экрана компьютера HP.

Если вам сложно починить экран самостоятельно, то, скорее всего, вы столкнулись с проблемой внутреннего компонента, а это может означать, что вам нужен специалист с большим опытом. Конечно, ваш друг может много знать о ноутбуках, но он или она могут не знать некоторых деталей, которые профессионал может знать после многих лет работы с аналогичными моделями.

Правильный специалист также должен почти сразу знать, какие детали заказывать. Вот почему, если вы уверены, что собираетесь воспользоваться профессиональной услугой, вам следует заказать запчасти, а не делать это самостоятельно. Заказать сменный экран — это одно, а найти несколько компонентов, совместимых с вашей материнской платой, — совсем другое дело.

Посмотрите онлайн-обзоры

Быстрый поиск в Интернете должен дать вам довольно хорошее представление о ремонтных мастерских в вашем районе и их ценах.Стоит посетить обзорные сайты, чтобы отсеять те, которые не предоставляют качественные услуги или могут взимать с вас больше, чем необходимо.

Такие веб-сайты, как Yelp или YellowPages.com, могут быть особенно полезны, когда вы ищете место, где ремонтируют экраны ноутбуков в вашем районе. Имейте в виду, что вам, вероятно, придется заплатить за запчасти самостоятельно сверх стоимости ремонта.

Обязательно запросите расценки в выбранной вами ремонтной мастерской, прежде чем согласиться на ремонт экрана.Возможно, они не смогут назвать вам точную цену, но приблизительная цифра может помочь вам принять решение.

Может быть немного сложно узнать точный диапазон того, сколько это может стоить, потому что это может привести к дополнительному повреждению вашего ноутбука. Простой ремонт экрана может стоить всего 100 или 150 долларов, в то время как более сложный ремонт может обойтись вам в несколько сотен долларов.

3. Покупка нового компьютера

После того, как вы выбрали ремонтную мастерскую, которая может обслужить ваш компьютер, эксперт должен иметь достаточно четкое представление о том, сможет ли он или она восстановить работоспособность вашего ноутбука. После первоначального осмотра станет ясно, можно ли починить экран и будет ли ваш компьютер работать нормально после ремонта.

Однако существует вероятность того, что воздействие, вызвавшее проблемы с экраном, может быть настолько разрушительным, что вам придется подумать о покупке нового компьютера. Опять же, ваш бюджет играет здесь важную роль.

Сравните стоимость ремонта с возрастом и состоянием ноутбука.

Даже если вы можете отремонтировать свой ноутбук, иногда его ремонт может оказаться дороже, чем покупка новой модели.Вы можете взвесить это решение, как только у вас будет правильное представление о стоимости ремонта сломанного экрана компьютера по сравнению с покупкой нового компьютера.

Если ваш компьютер часто подвергается воздействию экстремальных погодных условий или вам нужно, чтобы он выдержал много путешествий или физической активности, возможно, стоит купить новую модель ноутбука, которая сможет соответствовать вашим требованиям. Это может помочь вам избежать таких проблем, как растрескивание или повреждение экрана в будущем. Приобретение прочной сумки или чехла для ноутбука также может помочь уменьшить некоторые повреждения, которым может быть подвержено ваше устройство.

Вкратце

Когда экран вашего компьютера разбивается, это может ощущаться как конец света. Тем не менее, есть несколько способов, с помощью которых вы можете снова заставить ваш дисплей работать должным образом, и это не должно стоить вам больших денег.

Связанные статьи по ремонту экрана компьютера:

• Ремонт экрана ноутбука своими руками
• 10 способов узнать, нужен ли вам ремонт ноутбука

Об авторе

Дэниел Горовиц является автором статей для HP® Tech Takes.Дэниел живет в Нью-Йорке и пишет для таких изданий, как USA Today, Digital Trends, Unwinnable Magazine и многих других СМИ.

Популярные мониторы HP

Как заменить световую стойку

Световой столб добавит элегантности вашему дому. Если элементы нанесли вам ущерб за годы или если вам просто нужно обновление стиля, его замена — это простая и недорогая работа, которую можно выполнить за один день.Вот что вам нужно для этого проекта среднего уровня.

ИНСТРУМЕНТЫ

• Зубило по бетону
• Пластиковый брезент
• Крестообразная отвертка
• 4-футовый уровень
• Лопата
• Инструмент для зачистки проводов

200029 0MATERIALS

• Осветительный столб
• Светильник
• Быстросхватывающийся бетон (один или два 50-фунтовых мешка)

Приступая к выполнению этой задачи своими руками, не забудьте вооружиться надлежащим защитным снаряжением.

ШАГ ПЕРВЫЙ

Выключите питание. Найдите автоматический выключатель для фонарного столба и выключите питание.

ШАГ ВТОРОЙ

Отсоедините старое крепление. Отвинтите винты в основании светильника и снимите его со стойки. Открутите проволочные гайки и снимите приспособление. Затем выпрямите кабель и вставьте его в стойку.

ЭТАП ТРЕТИЙ

Выкопать столб. Копайте вокруг столба и поддерживающего его бетона.Покачайте столб вперед и назад, чтобы освободить его. Поднимите его над землей, позволяя кабелю выскользнуть. Разбейте оставшийся бетон с помощью кувалды и зубила по бетону и удалите его, прежде чем продолжить.

ЭТАП ЧЕТВЕРТЫЙ

Вставьте новый кабель в стойку. Вставьте кабель в отверстие на нижнем конце стойки, пока он не появится наверху.

ШАГ ПЯТЫЙ

Установить пост. Разместите новую стойку и убедитесь, что она выровнена. Как только ваш столб будет правильно выровнен, залейте быстросхватывающейся бетонной смесью. Этот тип бетона не требует предварительного смешивания с водой. Просто всыпьте его в сухую и добавьте указанное количество воды.

ЭТАП ШЕСТОЙ

Отвесить столб. Бетон схватывается быстро, поэтому важно работать быстро. При необходимости утрамбуйте бетон вокруг столба лопатой. Когда он начнет застывать, отвесьте столб с помощью уровня.

ШАГ СЕДЬМОЙ

Зачистите провода.Отрежьте каждый изолированный провод и кабель и снимите изоляцию на полдюйма. Установите лампочки в новый светильник, пока он легко доступен.

ШАГ ВОСЬМОЙ

Подсоедините светильник. Следуйте инструкциям производителя по подключению светильника. Чтобы выполнить соединения, потяните зачищенные концы проводов бок о бок и закрутите проволочную гайку, поворачивая ее по часовой стрелке. Подсоедините черный провод на стойке к черному проводу на новом приспособлении. Проделайте то же самое с белыми проводами.Если есть заземляющий провод, подключите его таким же образом. Вставьте соединения в столб.

ШАГ ДЕВЯТЫЙ

Установите приспособление. Наденьте приспособление на стойку, вращая его вперед и назад, пока оно не будет установлено. Затяните установочные винты в основании приспособления. Установите верхнюю часть приспособления на место и закрепите винтами.

ШАГ ДЕСЯТЫЙ

Проверить приспособление. Восстановите питание на блоке выключателя и включите прибор.

Установка завершена! Сделайте шаг назад и наслаждайтесь своим новым световым постом.

Ищете отличные инструменты для реализации вашего проекта? Покупайте Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Лампа

, светодиод или лазер: что лучше для вас?

При всей шумихе вокруг новых твердотельных проекционных источников света, а именно лазеров и светодиодов, может показаться, что варианты использования проекционных ламп быстро исчезают в анналах истории.

Однако, несмотря на то, что светодиодные и лазерные проекторы предлагают значительные преимущества в плане обслуживания и долгосрочных затрат, их первоначальные более высокие затраты могут шокировать некоторых клиентов, хотя на рынке проекторов с яркостью менее 6000 люмен цены сейчас упали до точки что большинство сочтет лазерный проектор более экономичным выбором.

Давайте углубимся в то, что делает каждую технологию уникальной, и где вы можете выбрать одну из них.

Выступ лампы

Эта проверенная временем проекционная лампа существует уже несколько десятилетий и постоянно совершенствуется, в частности, благодаря более яркому свету и увеличенному сроку службы.Однако продолжительность жизни на протяжении большей части его истории измерялась сотнями часов; только в последние 10 лет или около того мы начали видеть проекционные лампы со сроком службы более 1000 часов.

Наряду с эволюцией ламп потребность в увеличении светового потока привела к внедрению двухламповых систем. Это дало желаемый эффект, но также увеличило текущие расходы на техническое обслуживание, чтобы поддерживать работоспособность установки.

С появлением полупроводниковых источников света в коммерческом секторе модели на основе ламп стали отличным выбором для ситуаций, требующих высокой яркости при ограниченном бюджете.Новый 4K550ST от Optoma с яркостью 4500 люмен и розничной ценой в 3999 долларов — лишь один из недавних примеров.

Более поздние модели проекторов теперь имеют срок службы лампы 5 000 часов и даже 10 000 часов расчетного срока службы, если проектор работает в режиме «Эко», который снижает мощность лампы для увеличения срока службы. С такими цифрами мне трудно сказать, что проекция на основе лампы близка к исчезновению.

Итак, где же выбрать ламповое решение вместо твердотельного? Простой ответ заключается в том, что ламповые проекторы лучше всего подходят для тех, кто использует проекцию только время от времени, например, раз в месяц на вечер кино или пару раз в неделю в классе. Можно легко возразить, что церкви, особенно небольшие церкви, в которых в течение недели почти ничего не происходит, все еще могут найти ценный вариант использования более дешевых ламповых проекторов.

Тем не менее, необходимо учитывать долгосрочные последствия необходимости замены ламп. Даже при длительном сроке службы в 5000 часов к тому времени, когда в небольшой церкви перегорит лампа для проектора, какая будет запасная лампа? Нужно ли будет искать эту замену через пять лет? Может быть, десять лет или больше?

Тем не менее, я бы сказал, что во многих случаях проецирование с помощью лампы все еще остается жизнеспособным и более доступным решением.

Светодиодная проекция

До недавнего времени большинство светодиодных проекторов не давали впечатляющих результатов: низкий световой поток, низкокачественные микросхемы формирования изображений, дающие менее желаемое изображение, и множество зарубежных производителей, не являющихся брендами, наводнивших рынок некачественной продукцией, оставили многие потребители осторожны, и на то есть веские причины.

Несмотря на то, что их срок службы такой же, как и у твердотельных лазеров, в прошлом светодиодные источники света ассоциировались с проекторами с низкой яркостью и более низким качеством.Это меняется, поскольку уважаемые производители продолжают раздвигать границы светодиодов. Например, грядущий InFocus IN1188HD (вверху) представляет собой компактный и легкий портативный бизнес-проектор с яркостью 3000 люмен, разрешением 1080p и необычайно широкой цветовой гаммой для своего класса продуктов и ожидаемой розничной ценой в 1199 долларов. Новый BenQ HT9060 стоимостью 8 999 долларов США представляет собой современный проектор для домашнего кинотеатра, использующий новейшую светодиодную технологию Philips для достижения высокой точности цветопередачи и широкой цветовой гаммы DCI-P3 с яркостью 2200 люмен.

Однако в 2017 году Hitachi первой анонсировала светодиодный проектор с яркостью 3500 люмен, что открыло двери большему количеству производителей, таких как Optoma, Panasonic, Epson и Casio, для выпуска полностью светодиодных или гибридных светодиодных/лазерных проекторов.

Как и в случае с лазерными двигателями, как правило, более доступные светодиодные модели могут похвастаться 20 000 или более часами работы и практически отсутствием технического обслуживания (большинство из них по-прежнему имеют фильтры, которые необходимо очищать через рекомендуемые интервалы времени). Эти проекторы могут очень помочь тем, у кого есть проекторы, установленные в труднодоступных местах, или кто использует проектор каждый день и, следовательно, быстрее прожигает лампу.В этом случае частое использование означает лучшую долгосрочную ценность. Еще одно преимущество, которое может быть не сразу очевидным, заключается в том, что использование твердотельного источника света может означать меньше выделяемого тепла, что может иметь существенное значение в небольших помещениях или в уникальных ориентациях, например, когда вы устанавливаете проектор под нестандартным углом. Музеи, художественные инсталляции и проекция окружающей среды сразу приходят на ум как потенциальные варианты использования этой функции.

Хотя гибридные светодиодные/лазерные проекторы встречаются реже, они стремятся использовать комбинацию этих технологий для повышения светоотдачи по сравнению с тем, что может сделать один светодиод, сохраняя при этом некоторые преимущества своего размера, веса и стоимости.Новый школьный проектор Casio XJ-S400UN использует этот подход для достижения рейтинга 4000 люмен с разрешением WUXGA в небольшом корпусе.

Светодиодные источники света уже давно используются в светотехнической промышленности, но являются относительно новым продуктом на рынке профессиональных проекторов, и поэтому им предстоит пройти долгий путь, прежде чем они сравняются с проекционными лампами и лазерными проекторами. Условия светоотдачи. Но, учитывая невероятную сумму денег, вложенную в исследования в области светодиодов, я не удивлюсь, если более яркие и долговечные светодиодные решения появятся на рынке уже в конце 2019 — начале 2020 года.На выставке CES 2019 и выставке ISE в этом году мы уже видели новые модели, представленные для сегментов домашних кинотеатров и бизнес-проекторов, которые имеют разрешение 4K, сверхкороткофокусный проектор и световой поток 3500 люмен.

Лазерный проектор

Лазерные проекторы, вероятно, являющиеся одним из самых быстрорастущих отраслевых сегментов профессионального аудио/видео, обладают такими же характеристиками, что и светодиодные проекторы, такими как срок службы 20 000 часов, практически не требующая обслуживания работа, меньшее тепловыделение, возможность монтажа под нестандартным углом и т. д.

Что в первую очередь отличает лазер от светодиода, так это то, что лазерные проекторы можно приобрести с более высоким световым потоком (до 30 000 люмен и потенциально выше), что означает, что большие площадки теперь могут воспользоваться преимуществом более низкой стоимости владения в долгосрочной перспективе по сравнению с твердотельными легкие двигатели приносят. В больших церквях, театрах, школах, экспозициях с проекцией на открытом воздухе и в других помещениях и приложениях, требующих широкоформатной проекции, можно использовать лазер для снижения затрат без ущерба для яркости, насыщенности цвета или качества изображения. Наряду с длительным сроком службы и отсутствием необходимости замены ламп, лазер отличается способностью достигать чрезвычайно высокой светоотдачи там, где это необходимо. Предстоящий Panasonic PT-RQ50K, проектор для больших помещений и сцен, представленный на выставке ISE 2019, претендует на звание первого в мире (и самого маленького) проектора с одним корпусом и яркостью 50 000 люмен ANSI с исходным разрешением 4K. Конечно, теперь лазер также появляется в широком диапазоне проекторов класса 5000-10000 люмен, предназначенных для более распространенных применений.

Кроме того, вы можете найти опциональный лазер практически во всех областях отрасли, будь то путешествия, бизнес, образование, инсталляция, туризм и т. д., в то время как специализированные варианты профессиональных светодиодных проекторов для некоторых сегментов не существуют или все еще появляются в сети.

По сути, лазерная проекционная технология опережает светодиодную в этих отношениях на данный момент, хотя я ожидаю, что это расстояние сократится в течение следующих двух лет.

Заключение

Что касается затрат, то мы наблюдаем снижение в масштабах всей отрасли, при этом лампы на основе проекторов находятся в самом низу списка. Почему сдвиг? На данном этапе истории отрасли мы наблюдаем, как производители уходят от модели, зависящей от замены фильтров и ламп клиентами, к простой замене блоков проектора в целом.

Какой правильный выбор для вас? Я бы сказал, что все зависит от того, сколько часов вы планируете использовать проектор каждую неделю, в сочетании с размером имеющегося у вас бюджета. Что касается моего собственного проектора, я лично остановился на модели на основе лампы со сроком службы лампы 5000 часов, потому что она соответствовала моему бюджету и варианту использования пару часов в неделю.

Однако, если проектор нужен вам несколько часов в неделю и/или его планируется установить в труднодоступном месте, лучшим решением для вас может стать лазерный или светодиодный проектор.Однако имейте в виду, что вам, вероятно, придется время от времени чистить фильтр, независимо от того, какую технологию вы выберете.

В конце концов, важно провести собственное исследование, поскольку покупка проектора для дома или предприятия/учреждения может потребовать больших финансовых затрат. При принятии решения будут учитываться и другие факторы: сколько люменов вам нужно, окружающее освещение в вашем помещении, требуемое разрешение, отображаемый контент (в основном текст, в основном изображения/фильмы или сочетание того и другого? ), насколько большой экран вам нужен, какой экранный материал вы используете или имеете в наличии, и как вы прогнозируете, что ваши потребности в проецировании могут измениться в течение следующих пяти лет.Это все вопросы, которые вам необходимо задать и ответить перед покупкой, чтобы избежать угрызений совести покупателя и убедиться, что вы довольны своей проекционной системой сейчас и в будущем.

Тим Адамс (Tim Adams) — президент и главный системный разработчик Timato Systems, компании по интеграции аудио/видео, специализирующейся на обслуживании потребностей в звуке, освещении, видео, проекции и прямых трансляциях церквей и других молитвенных домов. С ним можно связаться по адресу info@timatosystems.com.

Как часто следует заменять светодиодные лампы

Светодиодные лампы

— невероятное изобретение, предлагающее очень яркий источник света, который производится из самой маленькой из мыслимых лампочек.Оборудованные диодами, как они известны, в настоящее время являются передовым элементом персональных технологий освещения, от факелов и фонарей до автомобильных и домашних ламп. Существует несколько различных светодиодных ламп, самая популярная из которых известна как белая светодиодная лампа. Это руководство затрагивает один из менее обсуждаемых атрибутов светодиодной лампы — срок службы.

Срок службы светодиодов

Прежде всего, будьте уверены, что средняя светодиодная лампа будет производить 60% своей мощности (достаточно легко из-за ее мощного свечения) в течение 50 000 часов, прежде чем иссякнет.Это означает, что вам нужно будет только заменить светодиодную лампу, в зависимости от ее использования, в среднем каждые 5-10 лет. Очевидно, что эта цифра может снижаться в зависимости от уровня использования, а также из-за интенсивности лампы, если есть индивидуальная настройка мощности. Тем не менее, многие более мощные светодиодные лампы прослужат намного дольше тех применений, в которых они обитают, и вы можете вынуть их из своей настольной лампы через пятнадцать лет, чтобы они сияли в свете будущего.

Факторы окружающей среды

Как и следовало ожидать, светодиодная лампа без явных недостатков не совсем так.Они довольно восприимчивы к неблагоприятным условиям окружающей среды, таким как чрезмерное воздействие влаги и чрезмерное воздействие тепла. Температура кристалла, которая относится к теплу кристаллов, окружающих светодиод, чрезвычайно важна для общего срока службы лампы.

Другим фактором, снижающим этот срок службы, является температура окружающей среды, окружающей лампу; температура окружающей среды и влажность выше нормы способствуют значительному сокращению срока службы. Это связано с тепловыми нагрузками на светодиод при температурах, которые превышают стандартную температуру испытаний 25 градусов Цельсия.Помимо общего срока службы лампы, это по понятным причинам повлияет на яркость светодиодов и мощность их светового потока. Вам настоятельно рекомендуется не эксплуатировать светодиодные лампы при температурах, которые намного превышают средние 25 градусов, хотя немного более высокая температура приведет к риску замены лампы только каждые пять лет, а не десять.

Решения

Если вам требуется массив светодиодных ламп в районе с далеко не идеальной температурой окружающей среды, есть очень простое решение, которое позволит получить долговечный источник света. заменять каждые несколько лет.Просто используйте больше светодиодов, которые имеют большее количество диодов, обращенных к поверхности, что обычно приводит к тому, что светодиодный свет имеет слегка сплющенный вид, и меняйте их каждый год или около того. Это позволит обеспечить максимальное легкое осаждение и минимальное обслуживание при их замене. Спросите в местном хозяйственном магазине наборы для светодиодов, с которыми вы сможете значительно сэкономить при закупке нового светодиодного светильника.

Можно ли заменить лампы кольцевого прожектора?

Ring по-прежнему является одним из ведущих имен в области умных домашних технологий.Их камеры безопасности с датчиками движения являются одними из самых популярных продуктов. Камера Ring Floodlight Cam не только обеспечивает яркое освещение на улице с помощью двух ярких светодиодных ламп, но и обеспечивает дополнительный уровень безопасности по всему дому.

Так что же происходит, когда эти светодиоды начинают выходить из строя? Светодиодные лампы намного долговечнее традиционных ламп накаливания. Хотя они могут светить годами, даже светодиоды в камерах кольцевого прожектора могут выйти из строя. Когда это происходит, что вы можете сделать? Суть в том…

Лампы кулачкового прожектора Ring официально не подлежат замене — если вы сделаете это самостоятельно, ваша гарантия Ring станет недействительной. Так что лучше претендовать на гарантию, если она еще активна. Однако, если это не так, вы можете сделать его своими руками, если знаете, как паять провода вместе. Конечно, есть и другие способы обойти эту проблему, а также советы по поддержанию работоспособности кольцевых светодиодов в течение всего срока службы.

Что такое кольцевая прожекторная камера?

Это один из флагманских продуктов Ring для умного дома:

Настенный прожектор Ring Floodlight Cam — вид спереди

Это свет с датчиком движения и камера безопасности в одном флаконе.Прожектор Ring предлагает мощное светодиодное освещение и HD-камеру. Этот продукт для умного дома работает с большинством современных приложений и специально разработан для работы с экосистемой Amazon Alexa.

Этот прожектор стоит дороже, чем многие другие модели, представленные на рынке. Компания Ring хорошо известна качеством своей продукции, и эта репутация связана со значительной ценой. Добавьте дополнительные устройства Alexa, чтобы максимально использовать возможности камеры Ring, и вы получите специальную настройку.

Но когда светодиод на вашей кольцевой камере выходит из строя, вы хотите иметь параметры, которые могут защитить это значение.

Как долго служат кольцевые светодиоды прожекторов?

Почти навсегда. Эти светодиоды рассчитаны на 10-летний срок службы. Это при регулярном использовании и в нормальных условиях. Этот срок службы идеален для большинства пользователей. Вы сможете получить полную функциональность этих светодиодов, не беспокоясь об их перегорании.

На самом деле чаще всего эти светодиоды выходят из строя из-за повреждения или заводского брака. Светодиоды — очень эффективная технология, и они не так хрупки, как лампы накаливания.

Но если они сломаются, что поделаешь?

Можете ли вы заменить светодиодные лампы кольцевого прожектора?

Помните, как мы сказали, что ответ был в основном «нет» здесь?

Единственный реальный способ заменить светодиодные фонари на этих камерах — взломать их и выполнить небольшие электрические работы. Помимо этого, прожекторная камера «Кольцо» должна быть единым, защищенным от непогоды устройством, которое не подлежит ремонту .

Звучит не очень хорошо для нас, потребителей, после того, как мы потратили на него более 200 долларов, но у нас есть несколько вариантов, когда наши кольцевые светодиоды выходят из строя.Если у вашей кольцевой прожекторной камеры начинают возникать проблемы со светодиодами, есть надежда.

Что делать, если сломался светодиод кольцевого прожектора

Мы будем решать эту конкретную проблему в порядке от самого простого к самому сложному.

Первые несколько решений просто включают в себя отправку оборудования Ring обратно на завод и ожидание отправки модели на замену.

После этого мы рассмотрим альтернативы кольцевым прожекторам и способы обхода перегоревших светодиодов.

Нашей последней остановкой будет захватывающий мир DIY, где мы рассмотрим, как вы можете заменить кольцевые светодиоды, если хотите также приобрести некоторые базовые навыки работы с электричеством.

Вариант №1 — использование гарантии

В первую очередь следует воспользоваться гарантией.

Честно говоря, если ваша гарантия на продукт Ring все еще действительна и любые поломки светодиодов покрываются, то это самый простой способ . Гарантия — это уровень безопасности потребителей, предназначенный для защиты ваших инвестиций в технологии умного дома.

Настоящая гарантия распространяется на камеру Ring Floodlight Cam сроком до одного года с даты первоначальной покупки. Если у вас все еще есть покрытие, почему бы им не воспользоваться?

Гарантии отличные, и если у вас есть услуга подписки Ring, ваша гарантия может быть продлена еще больше.

Опция № 2 — Ring Protect Plus

Ring Protect Plus — это дополнительный уровень обслуживания ваших камер Ring и/или системы сигнализации, и подписка на него дает еще одно приятное преимущество — расширенную гарантию на ваши устройства Ring.

Эта программа стоит 10 долларов в месяц или 100 долларов в год. Продлевает срок действия всех активных гарантий, пока действует план.

Это означает, что вы можете защищать свои устройства Ring неограниченное время, пока вы готовы платить за продолжение обслуживания. Точная формулировка с сайта Ring:

.

Чтобы расширенная гарантия распространялась на ваше устройство Ring, на устройстве должен быть действующий гарантийный срок на момент подписки на Ring Protect Plus.По истечении первоначальной гарантии на устройство будет распространяться действие Ring Protect Plus до тех пор, пока вы не прекратите подписку. Расширенная гарантия не распространяется на устройства, не относящиеся к Ring, и устройства других сторонних производителей.

Опорные страницы для колец

Ring Protect Plus также имеет несколько других привилегий, которые некоторые пользователи могут счесть достойными денег в дополнение к расширенной гарантии:

• Скидки на товары при покупке через Ring. com
• Профессиональный мониторинг для системы Ring Alarm
• Также все функции базового плана Ring Protect (т.е. записи хранятся 30-60 дней, более качественные уведомления и многое другое).

Вариант №3 – Купить альтернативную модель

Большинство интеллектуальных камер прожекторов выполнены в виде закрытых блоков. Это означает, что, несмотря на то, что светодиоды очень долговечны, интеллектуальная прожекторная камера среднего бренда не требует, чтобы вы самостоятельно меняли эти лампочки.

Ring, Nest и другие крупные бренды созданы без простого способа для обычного пользователя умного дома самостоятельно заменить эти светодиоды.Если ваш интеллектуальный прожектор Ring сломался, вы всегда можете использовать это как возможность обновить свою модель или попробовать другой бренд — у Amazon есть ряд менее известных брендов, которые продают интеллектуальные прожекторы менее чем за 100 долларов.

Например, вы можете рассмотреть такой продукт, как комбинированная камера Sengled с интеллектуальной светодиодной лампочкой. Эти винты прямо в существующую световую розетку и обеспечивают функции прожектора и камеры в одном корпусе. Камера может не соответствовать Ring или Nest, но она открывает больше возможностей для энтузиастов умного дома.

Есть еще один вариант, который позволяет нам разбить комплект камеры умного прожектора на отдельные части.

Вариант №4 – Модульные решения для умного дома

Если вы беспокоитесь о том, что умные огни сгорят на вас, вы всегда можете попробовать разделить огни и камеру на две системы.

Вы можете легко и быстро сделать это, используя отдельные продукты: уличную смарт-камеру и отдельный прожектор. Этот подход работает даже со старомодными прожекторами с датчиками движения, в которые не встроены интеллектуальные технологии.

Например, можно просто купить более дешевый Ring Stick-up Cam, а потом использовать любой прожектор — умный или нет. Таким образом, вы получите свет, активируемый движением (от прожектора), а и получите интеллектуальную видеозапись через кольцевую камеру. В целом это, вероятно, обойдется дешевле, чем покупка кольцевой прожекторной камеры.

Таким образом, если светодиоды вашего Ring перегорели, этот подход позволяет создать более модульный умный дом, который можно легко отремонтировать без замены целых блоков.

Но, конечно, если вы разбираетесь в проводке и пайке, лучше всего будет сделать это своими руками.

Вариант № 5 — «Сделай сам» (также известный как «Почему вы можете нарушить гарантию на кольцевой прожектор!»)

Хотите продолжать использовать кольцевую камеру прожектора, но нужно починить эти светодиоды? Это решение «сделай сам» позволяет вам делать ремонт дома.

Как оказалось, многие компании продают сторонние детали для устройств Ring, Nest и других брендов умного дома. Тем не менее, использование этих самодельных решений означает освежение знаний об электробезопасности 101 и получение некоторых навыков самоделки.

В Интернете есть множество учебных пособий по ремонту кольцевой прожекторной камеры :

https://www. youtube.com/watch?v=wcq9O03ho2o&ab_channel=Надувные лодки

Это поможет вам снять сломанные светодиоды, прикрепить и подключить новые фары. Имейте в виду, что это определенно приведет к аннулированию вашей гарантии (план Protect Plus или другой). Но если гарантия не вызывает беспокойства, если вы будете следовать руководству и примете характер «сделай сам», то это может превратить любой сломанный умный свет в тот, который вы можете починить дома.

После того, как ваша кольцевая прожекторная камера будет полностью отремонтирована, есть ли способ предотвратить повторный отказ светодиодов?

Можете ли вы увеличить срок службы светодиодов кольцевого прожектора?

Абсолютно!

Все технологии поставляются с передовыми методами, которые позволят им работать на протяжении всего срока службы. Floodlight Cam от Ring ничем не отличается. Вот несколько советов, как сохранить эти огни на долгие годы.

Держите их сухими. Технологии, возможно, продвинулись далеко вперед со времен газового освещения, но вода по-прежнему остается врагом.Несмотря на то, что камера Floodlight Cam предназначена для защиты от атмосферных воздействий, а светодиодные фонари имеют небольшие «колпачки», если прожектор Ring подвергается воздействию слишком большого количества воды или вода попадает внутрь корпуса, то ваши светодиоды перегорают.

Не забывайте также о температуре. Если вы живете в пустынном климате, вы должны попытаться дать этим огням немного тени в течение дня. Обычно это можно сделать, расположив их под и навесом.

Наконец, важно также расположение камеры кольцевого прожектора:

1. Постарайтесь расположить прожекторы там, где они получат хоть какую-то защиту от непогоды .Град, сильный ветер или нахождение под местом стока воды на крыше быстро изнашивают эти светодиоды.
2. Если он расположен так, что события движения обнаруживаются все время , это также будет включать светодиоды все время , что неизбежно сократит срок службы лампочек . К счастью, вы также можете настроить это в приложении Ring — либо уменьшив чувствительность к движению, либо просто контролируя время суток, когда загорается свет Floodlight Cam.В крайнем случае, вы можете просто отключить свет при обнаружении движения (и вместо этого включать/выключать его только вручную через приложение, когда вам это нужно):

Приложение Ring — параметры освещения прожекторной камеры
Устранение неисправностей светодиодов

— проблемы с проводкой и проводкой

ДО

НЕОБХОДИМО использовать многожильный провод

Многожильный провод обеспечивает более тесный контакт, что снижает падение напряжения и потери мощности. Плохие соединения могут лишить систему значительной части производимой энергии.Многожильный провод будет сжиматься и сплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и минимизирует нагрев в месте соединения.

НЕОБХОДИМО использовать чистые прямые провода

Наличие чистых и прямых проводов важно для любой светодиодной установки. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы держать их вместе и знать, что вы получаете достаточный контакт в ваших соединениях.

DO Термоусадка или использование соединителей

При соединении двух проводов всегда лучше использовать соответствующие разъемы для проводов или спаять провода вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы соединители были изготовлены для используемого провода и надежно закреплены.

НЕОБХОДИМО использовать разделители проводов

Распространенная ошибка, которую люди совершают при подключении светодиодных осветительных приборов, заключается в том, что они пытаются упростить установку, втыкая 10 проводов в гайку или разъем типа «феникс».Вместо этого лучше использовать несколько разветвителей проводов, клеммных колодок или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить разъем провода, что может привести к серьезной пожарной опасности.

НЕОБХОДИМО использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить светильники параллельно контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном соединении, когда ваши светодиодные фонари независимо возвращаются к источнику питания, или протяните домашний провод к источнику питания и вставьте его в этот провод в разных местах проводки.Проверьте мультиметром, чтобы проверить падение напряжения.

НЕ ДЕЛАТЬ

НЕ ИСПОЛЬЗУЙТЕ сплошную проволоку

При использовании одножильного провода в системе низкого напряжения вы заметите, в лучшем случае, что у вас будет три небольших контактных площадки между одножильным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к силовым распределительным блокам или проволочным гайкам, где у вас есть только две контактные площадки, которые могут вызвать нагревание.

НЕ перетирайте провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить множество проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильных проводов имеют электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ ОСТАВЛЯЙТЕ оголенными места соединения проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять открытыми соединения проводов. Если оставить места соединения оголенных проводов открытыми, это может привести к короткому замыканию и возгоранию.Всегда используйте надлежащие соединители проводов и никогда не оставляйте оголенные соединения проводов открытыми.

НЕ перегружайте разъемы проводов

Перегрузка разъемов проводов — самая распространенная ошибка при установке светодиодных осветительных приборов. Если в разъеме, предназначенном для одного провода, слишком много проводов, это может привести к серьезным проблемам с пожарной опасностью, если произойдет короткое замыкание или провода начнут дуговать. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

В первый раз последовательные соединения светодиодных установщиков кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения у следующего в ряду. Таким образом, чем дольше вы включаете светодиодные фонари в серии, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете светильники на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

.
