Своими руками

Своими руками простой таймер: Простой электронный таймер своими руками

Содержание

Простой электронный таймер своими руками

До сих пор для отсчёта небольших промежутков времени некоторые люди используют песочные часы. Наблюдать за движением песчинок в таких часах весьма увлекательно, но использовать их в качестве таймера не всегда удобно. Поэтому на их смену приходит электронный таймер, схема которого представлена ниже.

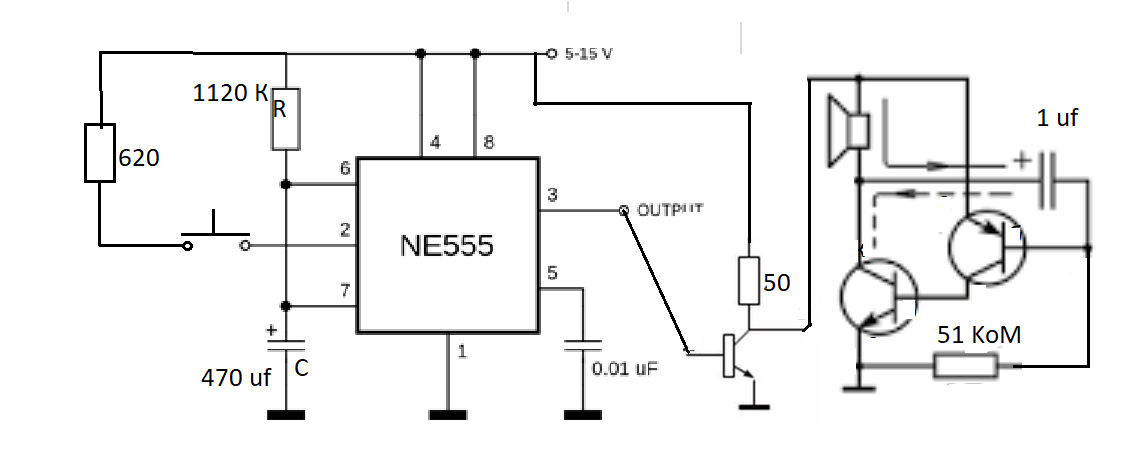

Схема таймера

В её основе лежит широко распространённая недорогая микросхема NE555. Алгоритм работы следующий — при кратковременном нажатии на кнопку S1 на выходе OUT появляется напряжение, равное напряжению питания схемы и загорается светодиод LED1. По истечению заданного промежутка времени светодиод погасает, напряжение на выходе становится равным нулю. Время работы таймера задаётся подстроечным резистором R1 и может изменяться в пределах от нуля до 3-4 минут. Если есть необходимость увеличить максимальное время задержки таймера, то можно поднять ёмкость конденсатора С1 до 100 мкФ, тогда оно будет составлять примерно 10 минут. В качестве транзистора Т1 можно применить любой биполярный транзистор средней или малой мощности структуры n-p-n, например, BC547, КТ315, BD139. В качестве кнопки S1 используется любая кнопка на замыкание без фиксации. Питается схема напряжением 9 – 12 вольт, ток потребления без нагрузки не превышает 10 мА.

Изготовление таймера

Схема собирается на печатной плате размерами 35х65, файл для программы Sprint Layout к статье прилагается. Подстроечный резистор можно установить прямо на плату, а можно вывести на проводах и для регулировки времени работы использовать потенциометр. Для подключения проводов питания и нагрузки на плате предусмотрены места под винтовые клеммники. Плата выполняется методом ЛУТ, несколько фотографий процесса:

Скачать плату:
shema.zip
[2.75 Kb] (cкачиваний: 504)

После впаивания всех деталей плату обязательно нужно отмыть от флюса, соседние дорожки прозвонить на замыкание. Собранный таймер в настройке не нуждается, остаётся лишь установить нужное время работы и нажать кнопку. К выходу OUT можно подключить реле, в этом случае таймер сможет управлять мощной нагрузкой. При установке реле параллельно его обмотке следует поставить диод для защиты транзистора. Область применения такого таймера очень широка и ограничивается лишь фантазией пользователя. Удачной сборки!

Таймер включения электроприборов своими руками. Простой электронный таймер. Как работает схема


Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером

Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему .

Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд. Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.

Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.

Вид сбоку на детали

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.

Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

Простейший таймер

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени — 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

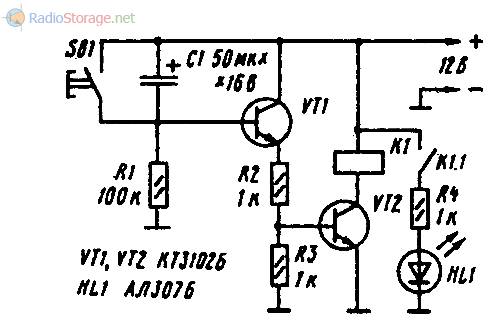

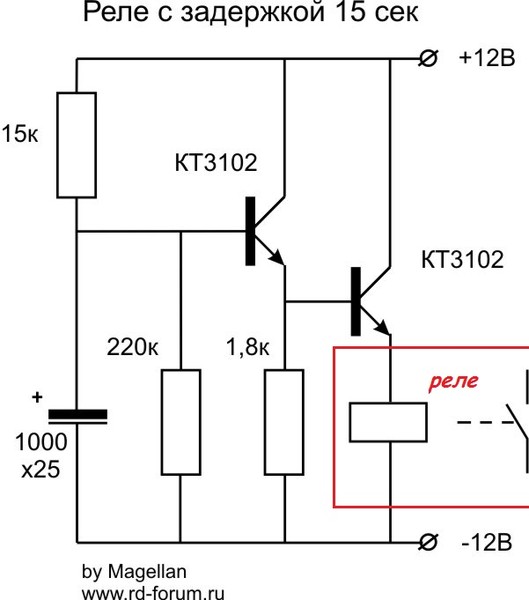

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

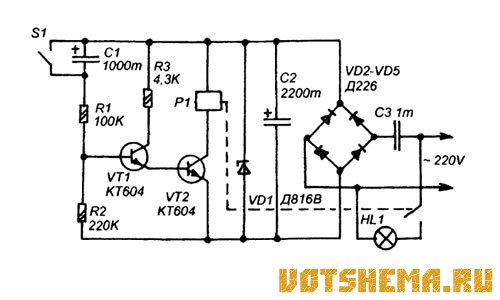

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

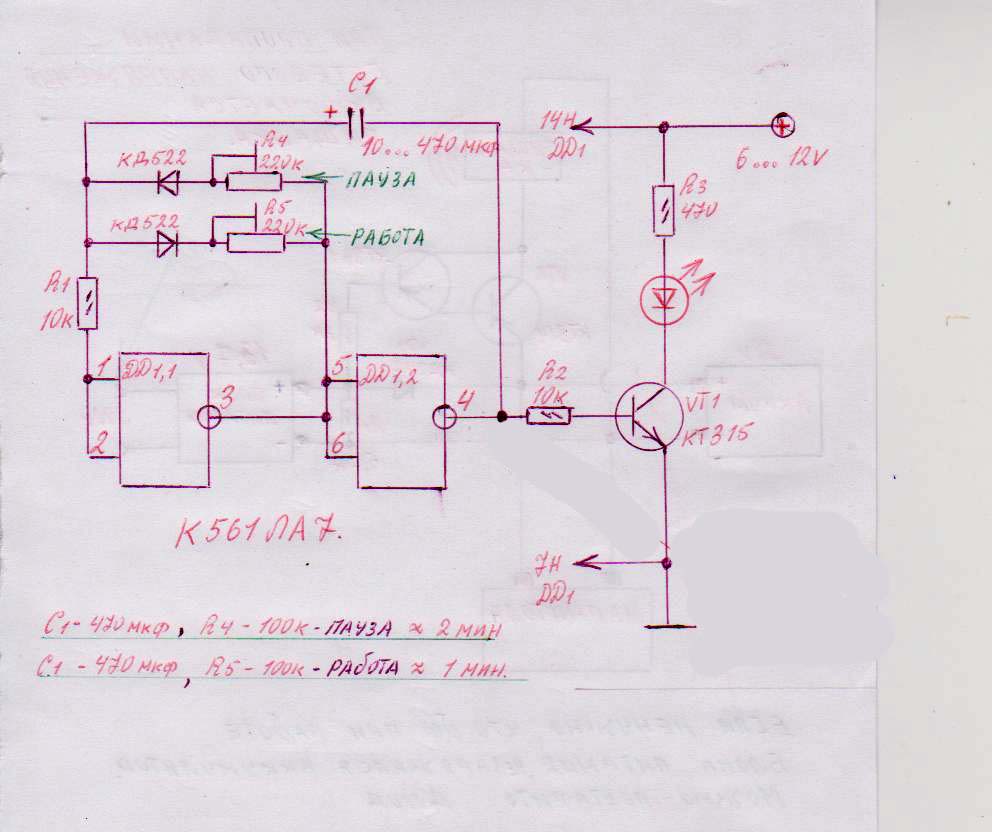

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: t и = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками
. Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер
, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения
.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

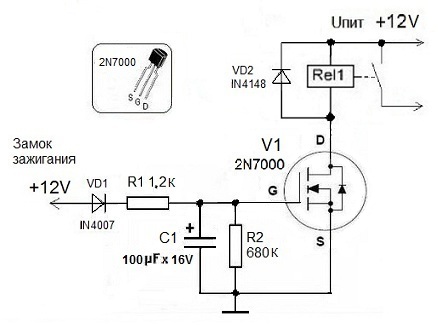

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт
. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод
VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика
, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов
, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса
(это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия
. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле
будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки
реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки
реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика Номер разряда счётчика Время выдержки
7 3 6 сек
5 4 11 сек
4 5 23 сек
6 6 45 сек
13 7 1. 5 мин
12 8 3 мин
14 9 6 мин 6 сек
15 10 12 мин 11 сек
1 11 24 мин 22 сек
2 12 48 мин 46 сек
3 13 1 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

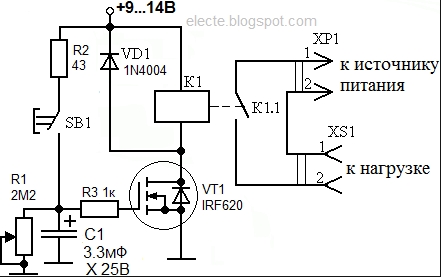

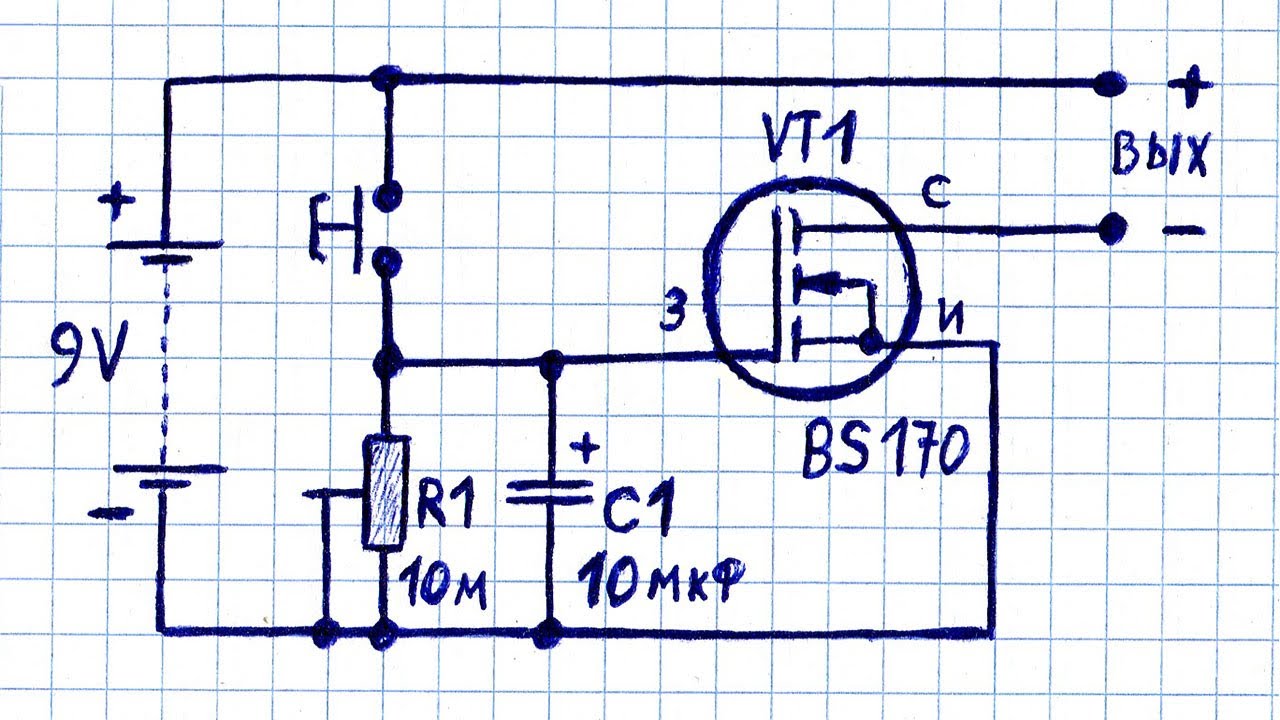

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле
K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме

Этот таймер проект может быть использован для включения-выключения любого устройства через заданное время, схема может быть использована во многих случаях, например, включить/выключить радио, телевизор, вентилятор, насос, освещение, электронагреватель.

Проект был разработан на базе двух КМОП микросхем CD4001
и CD4020
. Два элемента CD4001
образуют генератор, транзистор BC547
нужен чтоб управлять реле, которое, в свою очередь, включает и выключает нагрузку. Схема довольно проста, имеет перемычки для установки требуемого промежутка времени, Preset — регулятор установки частоты генератора в 1 Гц. SW1 — кнопка , SW2 — вкл/выкл схемы. Контакты переключателя реле могут обрабатывать нагрузку с 220 В 5 A. Рисунок печатной платы .

Параметры и детали таймера

  • Питание: 12 В постоянного напряжения
  • Потребление тока: 60 мА
  • D3: индикатор питания
  • D2: индикатор работы таймера
  • CN2: вход питания
  • J1-J7: Установка времени длительности вкл/выкл
  • CN1: выход реле
  • SW1: Кнопка запуска
  • SW2: Кнопка питания On/Off
  • PR1: Установка точности

Список деталей

Выше в таблице показано, какое положение джампера соответствует каким временным интервалам цикла. Можно сделать переключатель и вывести его наружу, а можно сразу припаять нужное положение, в зависимости от сферы применения. Максимальный период — 2 ч. Это значит что подключенный, допустим, электрический нагреватель, будет 2 часа работать и 2 отдыхать. Если необходимо ещё более увеличить цикл — потребуется понизить частоту генератора до 0,5 Гц. Тогда период пропорционально удлинится и станет 4 часа.

В видеоуроке канала «Обзоры посылок и самоделки от jakson» будем собирать схему реле времени на основе микросхемы таймера на NE555. Очень простая – мало деталей, что не составит труда спаять все своими руками. При этом многим она будет полезна.

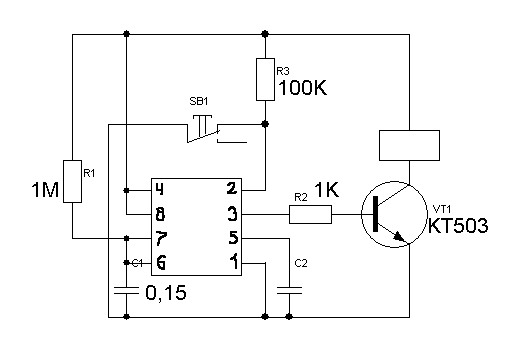

Радиодетали для реле времени

Понадобится сама микросхема, два простых резистора, конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод почти любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Купить радиодетали или готовое собранное реле времени можно в этом китайском магазине .

Схема очень простая.

Любой ее сможет осилить, при наличии необходимых деталей. Сборка на печатной макетной плате, что получится все компактно. В итоге часть платы придется отломать. Понадобится простая кнопка без фиксатора, она будет активировать реле. Также два переменных резистора, вместо одного, который требуется в схеме, поскольку у мастера нет необходимого номинала. 2 мегаома. Последовательно два резистора по 1 мегаому. Также реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.

После сборки в итоге таким образом выглядит реле времени на базе 555 таймера.

Все получилось компактно. Единственное, что визуально портит вид, диод, поскольку имеет такую форму, что его невозможно впаять иначе, поскольку у него ножки намного шире, чем отверстия в плате. Все равно получилось довольно неплохо.

Проверка устройства на 555 таймере

Проверим наше реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Проверим – нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле – 12,5 вольт. Напряжение сейчас по нулям, но почему то горят светодиоды – скорей всего неисправность реле. Оно старое, выпаяно из ненужной платы.

При изменении положения подстроечных резисторов мы можем регулировать время работы реле. Измерим максимальное и минимальное время. Оно почти сразу же выключается. И максимальное время. Прошло около 2-3 минут – вы сами видите.

Но такие показатели только в представленном случае. У вас они могут быть другие, поскольку зависит от переменного резистора, который вы будете использовать и от емкости электроконденсатора. Чем больше емкость – тем дольше будет работать ваше реле времени.

Заключение

Интересное устройство мы сегодня собрали на NE 555. Все работает отлично. Схема не очень сложная, без проблем многие ее смогут осилить. В Китае продаются некоторые аналоги подобных схем, но интересней собрать самому, так будет дешевле. Применение подобному устройству в быту сможет найти любой. Например, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, как раз, когда вы уже уйдете.

Смотрите все на видео про сборку схемы на 555 таймере.

Микроконтроллерный таймер для споттера своими руками

Микроконтроллерный таймер для споттера своими руками

 Под термином «споттер» в данной статье понимается установка точечной контактной сварки, используемая в первую очередь автомобилистами и кузовщиками, для быстрой точечной приварки к кузову различных вспомогательных элементов, таких как шайбы, крючки, проволока и прочее, для последующей вытяжки и выравнивания поверхности.





 Точечная сварка основана на принципе выделения тепла на переходном сопротивлении соприкасающихся свариваемых элементов. Поэтому задачей споттера является подача в место свариваемого контакта мощного импульса тока (I=800..1200А, U=5В) при нажатии соответствующей кнопки на «пистолете». При точечной сварке необходимо контролировать длительность импульса (обычно она не превышает 0,5 с). Далее в статье будут рассмотрен принцип работы силовой схемы, схема и принцип работы таймера.

 Довольно распространенной схемой силовой части самодельного трансформаторного споттера является схема, приведенная на рисунке 1.

Рисунок 1 — Схема силовой части.

 Как видно по схеме, коммутация производится тиристором на стороне первичной обмотки силового трансформатора. Можно использовать и симистор, тогда отпадет необходимость в диодном мосте. Для задания длительности импульса тока на выходе необходимо поддерживать напряжение на управляющем электроде тиристора в течение соответствующего времени (длительности выходного импульса). Но следует иметь ввиду, что даже если управляющее напряжение уже снято, обычный незапираемый тиристор не закроется пока ток, проходящий через него, не упадет ниже тока удержания (в данной схеме ток достигает нуля 100 раз в секунду). Самый простой способ управления тиристором — RC-цепочка с регулировочным резистором (для изменения постоянной времени) и подзарядкой конденсатора от дополнительного источника низкого напряжения. Но этот способ далее не рассматривается.

 Для более точного задания длительности разработан простой таймер на базе контроллера ATtiny2313. Длительность импульса регулируется двумя кнопками и может принималь значения от 0,01с до 0,5с с дискретостью 0,01с. На 7-сегментном индикаторе отображаются цифры, соответствующие заданной длительности в сотых долях секунды. Но, благодаря описанному выше свойству незапираемых тиристоров, реальная длительность выходного импульса может отличаться от заданой на время до 10мс (один полупериод). Схема споттера с микроконтроллерным управлением представлена на рисунке 2.

Рисунок 2 — Полная схема споттера.



 Элементы, помеченные * на ноге Reset не обязательны, но их желательно ставить для снижения вероятности ложных сбросов из-за возможных наводок на этой ноге. Так как разводка плат выполнена для однослойного текстолита, некоторые аноды одноименных сегментов двух цифр LED-индикатора соединены перемычками со стороны дорожек.
 Схема работает следующим образом. При подаче питания на схему управления выполнение программы контроллером начинается с момента, когда конденсатор на ноге Reset зарядится до напряжения логической единицы. После запуска контроллер выполняет функции динамической индикации и опроса кнопок. Опрос кнопок происходит по таймеру примерно 4 раза в секунду. При нажатии на кнопку подачи импульса на «пистолете» (обозначена пунктиром), на ноге PD2 появляется логическая единица (5В), единица снимается через заданное время, которое отображается на светодиодном индикаторе в виде сотых долей секунды. Сигнал с вывода микроконтроллера усиливается по току повторителем на КТ972, так как для управления используемым оптотиристором ТО142-80 необходимо подавать ток не менее 120 мА на его внутренний светодиод. Оптронный тип тиристора выбран из простоты организации гальванической развязки цепей управления от силовых. В прошивке контроллера реализованы два режима работы: импульсный (по умолчанию) и непрерывный. Выбор режима, установка длительности (больше/меньше) осуществляется тремя кнопками. В непрерывном режиме длительность подачи сигнала управления тиристором зависит от длительности нажатия кнопки на пистолете.

 Для пояснения работы силовой части на рисунке 3 приведена упрощенная схема. На рисунке 4 изображена временная диаграмма работы силовой схемы с активной нагрузкой и идеальным тиристором (время включения =0, падение напряжения в открытом состоянии =0).

Рисунок 3 — Схема силовой части.

Рисунок 4 — Временная диаграмма работы прерывателя.





Рисунок 5 — Модель прерывателя в Proteus’е.



Рисунок 6 — Фьюзы tiny2313 в PonyProg.



spotter_002.zip (35,8 кб) — печатные платы в формате SprintLayout, прошивка для tiny2313, модель в Proteus’е.

Видео:




Источник: whitearc.ru

Простой таймер на двух микросхемах

ТАЙМЕР на 2 — 15 минут

Данный таймер можно использовать как на кухне при готовке еды быстрого приготовления, варке яиц или  подогреве детского питания, так же и в других случаях, например, при фотопечати, когда нужно отработать любую выдержку от 2 до 15 минут, и при этом вполне допустима погрешность 5-10%.

Устройство представляет собой пластмассовую коробочку (это может быть коробочка из под мыльницы или корпус от зарядного) на крышке которой есть индикаторный светодиод, выключатель и ручка со стрелкой, которой устанавливается выдержка времени. Чтобы задать интервал нужно когда таймер выключен вращающуюся ручку с указателем повернуть на нужное число на шкале. Затем, когда нужно будет начать отсчет времени нужно будет только включить таймер выключателем. Начнет мигать индикаторный светодиод, а как только закончится заданное время включится прерывающийся звуковой сигнал, частоту которого можно будет отрегулировать по своему желанию цепочкой R4 и С4.

Таймер (см. схему ниже) сделан по широко известной схеме аналого-цифрового таймера, когда время задается регулировкой частоты задающего мультивибратора, а интервал формируется путем деления этой частоты многоразрядным двоичным счетчиком. Эта схема выполнена на двух микросхемах:

  • многоразрядном двоичном счетчике К561ИЕ16
  • микросхеме (2 И-НЕ) К561ЛА7.

На микросхеме D1 (К561ЛА7) сделано два мультивибратора, один (на элементах D1.1 и D1.2) регулируемый, с помощью которого устанавливают время, и второй тональный (на элементах D1.3 и D1.4), который служит для формирования основного тона звукового сигнала.

Запуск таймера происходит одновременно с подачей питания. Происходит это с помощью цепи C2-R1, которая сразу после включения питания формирует импульс на выводе 11 счетчика D2. После этого счетчик начинает считать импульсы, поступающие на его вход «С» с выхода мультивибратора на элементах D1.1 и D1.2. Частота мультивибратора устанавливается плавно переменным резистором R3. На корпусе вокруг ручки переменного резистора наклеена шкала, оцифрованная в значениях времени от 2 минут до 15 минут.

Начинает мигать светодиод индицируя ход отсчета времени. Спустя заданное время (зависящее от сопротивления R3) единица появляется на самом старшем выходе D2 (вывод 3) и это приводит к запуску тонального мультивибратора на элементах D1.3 и D1.4. Мультивибратор вырабатывает импульсы частотой около 1 кГц, которые поступают на транзисторный ключ на VT2. С коллектора VT2 импульсы тока проходят через VT1 на микродинамик В1, который издает прерывистые звуки. Прерывание создается ключом на VT1, на базу которого поступают прерывающие импульсы с одного из младших выходов счетчика D2. Частота прерывания зависит от величины заданного времени (чем больше заданное время, тем реже прерывания звука). Тон звука зависит от параметров цепи R4-C4, и может быть установлен подбором R4 так, чтобы получилось наиболее приятное звучание, или наиболее громкое (если найти вход в резонанс динамика В1).

Микросхемы серии К561 можно заменить аналогами других КМОП-серий. Например, микросхему К(КР)561ЛА7 можно заменить на К176ЛА7, К1561ЛА7. Микросхему К(КР)561ИЕ16 можно заменить на К1561ИЕ16. Или использовать микросхему К561ИЕ20. Но это требует соответствующего изменения схемы и понижения частоты мультивибратора на элементах D1.1 и D1.2 в четыре раза.



Светодиод — любой, но желательно сверх-яркий, чтобы его было хорошо заметно или красный, например АЛ-307Б.

 Транзисторы КТ3102 можно заменить аналогичными маломощными обратной проводимости транзисторами, например, КТ315 или КТ503.

 В качестве звукоизлучателя подходит любой микродинамик или акустический капсюль с индуктивностью (электромагнитный или динамический) сопротивлением обмотки не ниже 8 Ом. Можно использовать и пьезоэлектрический звукоизлучатель, но чтобы он звучал в такой схеме параллельно ему нужно включить какую-нибудь индуктивность, например, дроссель индуктивностью не менее 300 мкГн или сопротивление 50-100 Ом. А можно поступить иначе, — подключить его между одним из входов элемента D1.4 и его выходом. При этом, второй вход D1.4 отключить от выхода D1.3 и подключить к выводу 5 D2. В этом случае, ключи на VT1 и VT2 можно удалить.

 Налаживание таймера сводится к подбору сопротивления R3, 2 конденсатора СЗ, так чтобы получить нужные переделы установки выдержки. А так же, в градуировке шкалы переменного резистора R3.

Имеет смысл сначала установить R3 в максимальное положение, и подбором емкости СЗ установить максимальный размер выдержки. Затем R3 в минимальное положение и подбором R2 установить минимальную выдержку. Так как настройки взаимосвязаны эти операции нужно повторить несколько раз.

Желаемый тон звучания можно установить подбором сопротивления R11. Понизить громкость звучания можно включив последовательно В1 резистор, сопротивление которого подобрать.

 Автор — Горчук Н. В.

Источник: radioshema.ru

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

  • Вторая жизнь кеги HEINEKEN. Часть 1 — ведёрко
  • Применение первое — ведёрко для слива масла из двигателя

    Обретя в очередной раз пустую кегу Heineken и подивившись её функциональной законченности, прочности, лёгкости и вместимости, задумался о её новом использовании.

    Вариантов немного: ёмкость (ведёрко, бачок), корпус для какой-нибудь полезной самоделки или ресивер.

    В пищевых целях (для жидкостей) оно непригодно – ржавеет.

    Подробнее…

  • Как из воды сделать огонь?
  • Хорошим и нужным в хозяйстве мастера будет устройство, получающее высокотемпературное пламя (около 2000° С) из нескольких литров воды!

    В этом Вы можете убедиться, ознакомившись с описанием устройства разработанного мною электролизера.

    Предлагается очень простая конструкция, в которой нет баллонов, редукторов, вентилей и сложной горелки.

    Подробнее…

  • Схема электрического розжига газа
  • Нагревательные приборы, работающие на природном газе: газовые плиты, водонагреватели, отопительные котлы и т.д.  давно и прочно вошли в наш быт. Многие из них оснащены электрическими запальниками, а некоторые даже устройствами контроля пламени, но большинство газовых приборов мы зажигаем с помощью спички.

    К сожалению, промышленные устройства электрического поджига имеют одноискровый режим при нажатии кнопки «поджиг», что иногда затрудняет нормальное зажигание горелки. Достаточно сделать несложную доработку промышленного устройства электроподжига, чтобы при нажатии кнопки «поджиг» на разрядниках образовывался мощный набор искр, мгновенно вызывающий появление пламени.

    Подробнее…

Популярность: 8 845 просм.

ТАЙМЕР С НОУ-ХАУ | МОДЕЛИСТ-КОНСТРУКТОР

Большинство радиолюбителей, к сожалению, не публикуют свои устройства. Хотя иногда их конструкция оказывается новинкой, которую ещё никто не придумал и не сделал. В номере журнала «Радио» за май 2013 г. была помещена статья про таймер на микросхеме CD4060B, который управлял нагревом электроодеяла.

Таймеры на CD4060B, сделанные ранее, на мой взгляд, обладают одним недостатком, и притом существенным, а именно, отсутствием возможности регулирования паузой. При неисправности терморегулятора у холодильника его работой временно может управлять таймер. В продаже он есть, но, согласитесь, куда приятнее сделать таймер самому. Однозначно, что для работы холодильника важно управлять паузой и рабочим интервалом. И таймер должен удовлетворять этим требованиям. Расскажу о своей версии таймера. Смело могу утверждать, что я закрыл вопрос о том, как сделать таймер на CD4060B полноценным. Его схема простая и узел регулировки паузой тоже должен быть простым. Что, в итоге, и получилось.

Пауза возникает установкой второго Р2 реле на 12 вольт, рабочие контакты которого имеют два положения. Контакты включены в разрыв высокоомных резисторов и микросхемы. Один из этих резисторов управляет длительностью паузы, а другой — рабочим ходом. Итого, для таймера нужно заготовить два переменных высокоомных резистора около 5 МОм.

К тому же, благодаря таким резисторам, не потребуется ионистор. Можно, конечно, использовать ионисторы, если нет в наличии высокоомных резисторов. Но сейчас в магазинах можно найти всё. Если сравнить цены ионистора и двух высокоомных резисторов, то они примерно одинаковы.

Реле Р2 управляется транзисторным ключом Т2, который, в свою очередь, управляется транзистором Т1. Транзистор Т1 является ключом и силового реле Р1. Сигналы управления для Т1 поступают от микросхемы.

Мощность таймера зависит от типа и мощности реле Р1. Можно использовать реле от 10 до 100 А, что очень удобно. У «магазинных» максимальный ток обычно не превышает 10 А.

Питание таймера осуществляется через низковольтный трансформатор 220 — 14 В со схемой выпрямления, сглаживания пульсаций и стабилизатором напряжения 78L09. Обложки реле Р1 питаются непосредственно от диодного выпрямителя.

Резисторы — мощностью 0,25 -0,125 Вт. Конденсаторы: керамический С1, 50 В 1 мкФ, оксидные — С2 и С3 16 В — 500 мкФ. Транзисторы биполярные КТ816, КТ814 с любыми буквенными индексами. Футляр для таймера — это электрический короб подходящих размеров. Розетка и вилка — с защитными заземляющими контактами типа евро. Кабель марки ПВС 3×2,5 мм2 длиной 1 м.

На панели установлены два переменных резистора; светодиоды зелёного и красного свечения, сигнализирующие о паузе и рабочем ходе соответственно; микрокнопка, управляющая пуском таймера; первый тумблер управляет режимами таймера: один цикл и другое положение бесконечный цикл, второй тумблер управляет длительностью (первое положение — секунды, второе -минуты).

Под ручками регуляторов резисторов наклеены информационные таблички. Внутренние круги соответствуют секундам и минутам, а внешние — часам. Переход на тот или иной круг осуществляется тумблером № 2.

Ещё надо бы под ручками сделать надписи о том, что они означают, то есть какая из них является паузой, а какая рабочим ходом.

Используемые детали и запасные части при изготовлении таймера, наверняка, есть в закромах у любого радиолюбителя. Поэтому таймер получится почти бесплатным.

Ещё один плюс таймера — его ремонтопригодность, чего нельзя сказать почти про все продаваемые магазинные таймеры.

Калибровку изготовленного таймера осуществляют с помощью секундомера или другого тарированного таймера.

Такие функции имеются в любом сотовом телефоне. Диапазон можно установить от 1 секунды до 24 часов, с приемлемой точностью.

Если таймер нужен компактный, то, конечно, потребуется побольше времени для процесса компоновки и немного «поломать голову».

Первый таймер у меня получился компактным, и его я подарил знакомым детишкам. Второй — разместил в большой коробке, так как спешил — срочно нужно было запустить сломанный холодильник на даче.

А. ЛИ, г. Владивосток

Рекомендуем почитать

  • ПЛИТЫ
    Ежедневно мы пользуемся огромным количеством вещей и уже практически перестали их замечать. Но оказывается в производстве незначительных на первый взгляд вещей кроется масса…
  • НЕ ПОДНИМАЯ ПЫЛИ
    Чтобы веник не поднимал с пола пыль, его можно оборудовать собственным увлажнителем. Возьмите плоский пластмассовый флакон от шампуня, просверлите в его крышке несколько небольших…

Простой таймер-термометр на PIC16F628A — MBS Electronics

Бытовой таймер и термометр на микроконтроллере PIC16F628A, датчике температуры DS18B20 и ЖК индикаторе HT1613.

Этот небольшой таймер собран на основе дешевого восьмиразрядного микроконтроллера Mucrochip PIC16F628A. Питание устройства от четырех элементов типа AA или AAA. таймер потребляет совсем небольшой ток и поэтому комплект их четырех элементов AA можно использовать в течение нескольких лет. Экономичность таймера обусловлена еще и тем, что он отображает информацию на экономичном ЖК дисплее типа HT1613 (HT1611 он же КО-4В).

HT1613 — это очень простой дисплей, который управляется от микроконтроллера через простейший последовательный интерфейс. Описание дисплея и его работы вы можете почитать в этой статье. Такие дисплеи часто используются в стационарных телефонных аппаратах для индикации набираемого номера. Такой дисплей дешев и потребляет очень мало электроэнергии, поэтому его можно с успехом использовать в самодельных цифровых устройствах. Кроме того, для подключения к микроконтроллеру требуется всего 2 порта, поэтому дисплей удобно использовать с контроллерами, у которых небольшое число выводов.

Возможности таймера:

-Максимальная выдержка — 65536 секунд или немного более 18 часов
Шаг установки выдержки времени — 1 минута или 1 секунда
-Временное прерывание обратного отсчета (пауза)
Диапазон измерения температуры -55°C до +125° (датчик 18B20)
Точность измерения температуры 0. 1 ℃
-Звуковая сигнализация (двухтональная «трель»)
-Вывод для управления внешним устройством
Питание от батареи 6 вольт (4 элемента AA или AAA) . Работоспособность сохраняется при снижении напряжения питания примерно до 4.3 В

Основа таймера — микроконтроллер PIC16F628A. Это популярный восьмиразрядный микроконтроллер производства компании MICROCHIP. Для написания прошивки я использовал компилятор MikroC Pro for PIC сербской компании MiKroeleKtroniKa.

Микросхема имеет 2048 12-битных слов flash памяти программ, 224 байта оперативной памяти для и 128 байт энергонезависимой памяти пользователя (EEPROM) . Программа написана на С и занимает около 75 процентов памяти контроллера.

Я собрал таймер на макетной плате, но специально для этой статьи развел для него печатную плату в программе DipTrace. Если вы захотите повторить таймер, можете использовать печатную плату или собрать устройство навесным монтажом как это сделал я. Архив с прошивкой и проект для DipTrace вы можете скачать с моего GitHub.

Принципиальная схема печатной платы таймера

Видео: Схема соединения печатной платы и внешних элементов. Если ролик не начал проигрываться автоматически, то нажмите кнопку воспроизведения)



ISCP port — это контакты на плате, предназначенные для внутрисхемного программирования микроконтроллера. Можно прошить микроконтроллер в программаторе отдельно от печатной платы и потом установить его на печатную плату. Тогда можно не устанавливать ISCP port. Микроконтроллер желательно устанавливать на печатную плату на панельку.

Источник питания — четыре элемента напряжением 1.5 В, установленные в стандартный батарейный блок. Плюсовой провод батареи питания через выключатель POWER соединяем с пином BAT-6V (здесь символ «-» не полярность, а разделитель) печатной платы. Минусовой вывод батареи подключаем к контакту GNG1 на печатной плате.

Также соединяем выводы ЖК дисплея, кнопок, динамика — зуммера (пищалки) и термодатчика с соответствующими контактами на печатной плате так, как это показано в ролике выше.

Температурный датчик 18B20 можно установить внутри корпуса, но тогда термометр сможет измерять только температуру в вашей комнате. Можно соединить датчик кабелем из 3 проводов длиной до нескольких метров. Нужно припаять провода кабеля к выводам датчика и изолировать каждый вывод датчика отрезками тонкой термоусадочной трубки. затем на всю эту конструкцию одеваем отрезок термоусадки большего диаметра. Такой датчик несколько лет измеряет температуру воздуха на улице за окном. На корпусе таймера я установил стандартное 3.5 мм аудио гнездо а на кабель датчика припаял миниджек 3.5 мм (как на наушниках для мобильного телефона).

Если вам не нужно измерение температуры, то термодатчик можно не использовать. Функционирование в режиме таймера от этого не изменится.

Таймер умеет управлять каким либо внешним устройством. Это может быть электромотор, лампа для засветки фоторезиста или какое-то другое устройство, которое необходимо включить на заданное время. Для этого предусмотрен контакт CONTROL на печатной плате. При старте отсчета времени на контакте CONTROL появляется высокий уровень напряжения, а по завершении выдержки времени — низкий уровень.

Для подключения внешнего устройства необходимо использовать ключ на транзисторе и электромагнитное реле. Схема подключения изображена на рисунке ниже:

Каскад реле необходимо питать от внешнего источника питания. Напряжение источника должно соответствовать номинальному рабочему напряжению используемого реле.

Для программирования («прошивки») микроконтроллера PIC16F628 можно использовать клон программатора PicKit2, описанный в этой или этой статье.

Работа устройства

В момент включения устройство находится в режиме таймера. После первого включения питания (после прошивки контроллера) на экране мы увидим следующее:

00-00-00

мы видим три двузначных числа, разделенных символом .
Первое число — это часы, второе — минуты и третье — секунды, то есть можно записать так: ЧЧ-ММ-СС. В последствии после включения питания на экране будет восстановлена выдержка времени, которая была использована последний раз.

Установленная выдержка времени сохраняется в EEPROM памяти микроконтроллера. Это происходит при запуске таймера на отсчет времени. Иными словами, для того чтобы таймер запомнил установленную выдержку времени, нужно хотя бы один раз нажать кнопку S.

Таймер управляется четырьмя кнопками. Кнопки помечены буквами S, M, U, D

S — (Start/Stop) Старт и останов отсчета времени / установка с точностью секунда
M (Mode) — переключение режима работы таймер/термометр, в режиме отсчета — функция «Пауза».
U — (Up) Увеличение выдержки времени
D — (Down) Уменьшение выдержки времени

Для перехода в режим термометра нажимаем кнопку M.

Для перехода обратно в режим таймера нужно нажать кнопку M, удержать ее нажатой около секунды и отпустить. Устройство вернется в режим таймера.

Установка времени выдержки

Для увеличения выдержки времени на одну минуту нажимаем кнопку U.
Для уменьшения выдержки времени на одну минуту нажимаем кнопку D.

Для увеличения выдержки времени на одну секунду удерживаем нажатой кнопку S и нажимаем кнопку U.
Для уменьшения выдержки времени на одну секунду удерживаем нажатой кнопку S и нажимаем кнопку D.

Для быстрой установки удерживаем в нажатом состоянии кнопку U или D.

Для сброса времени (обнуления) нажимаем кнопку S и удерживая ее в нажатом состоянии нажимает кнопку M. Дисплей вернется в состояние 00-00-00.

Для старта выдержки времени нажимаем кнопку S. Нужно иметь в виду что старт отсчета времени произойдет в момент отпускания кнопки. Начнется обратный отсчет времени и включится высокий уровень на контакте платы CONTROL, который вы можете использовать для управления каким либо внешним устройством.

Для досрочной остановки таймера нужно еще раз нажать кнопку S. При этом отсечёт времени остановится и дисплей вернется к исходному состоянию (установленное время)

Для временного прерывания таймера в процессе отсчета нажмите кнопку M. Это — режим «Пауза«. Отсчет времени прекратится а на дисплее останется момент нажатия на кнопку M. Для продолжения отсчета еще раз нажмите кнопку M.

После окончания отсчета времени таймер подаст звуковой сигнал. Звуковой сигнал можно выключить, нажав кнопку S, иначе он будет продолжаться примерно 25 секунд.

Скачать файл прошивки, исходники и проект печатной платы для DipTrace

См. также:
Универсальный адаптер для программирования PIC контроллеров…
Клон программатора PicKit2 своими руками…
Программирование AVR контроллеров программатором PicKit2

Visits: 786 Total: 254015

Модуль таймера для точечной сварки своими руками | Лучшие самоделки своими руками

В статье об изготовлении точечной сварки из трансформатора от микроволновой печи был указан модуль таймера но не все знают где подобный таймер достать или же как можно его сделать самому. В этой статье мы покажем, как сделать точно такой модуль таймера для точечной сварки своими руками.

Как сделать модуль таймера для точечной сварки

Список радиоэлементов которые нужны для таймера:

  • Тиристор BTA16-600B (корпус TO220) – 1 шт;
  • Микросхема HEF4093 – 1 шт;
  • Резистор 390 к (0,25 Вт) – 1 шт;
  • Резистор 4,7 к (0,25 Вт) – 2 шт;
  • Резистор 1 к (0,25 Вт) – 3 шт;
  • Резистор 680 Ом (0,25 Вт) – 1 шт;
  • Резистор 330 Ом (0,25 Вт) – 2 шт;
  • Резистор 100 Ом (0,25 Вт) – 1 шт;
  • Светодиод на 3 В – 1 шт;
  • Оптрон MOC3041 – 1 шт;
  • Транзистор C1815 – 2 шт;
  • Переменный резистор 10 к – 1 шт;
  • Конденсатор 220uF/50V – 1 шт;
  • Конденсатор 1uF/50V – 1 шт;
  • Конденсатор 100uF/25V – 1 шт;
  • Конденсатор 220n/250V – 1 шт;
  • Кнопка без фиксации – 1 шт;
  • Диодный мост 2W08 – 1 шт (так как в точечной сварке используется отдельный блок питания постоянного напряжения то его ставить не надо, если таймер будет ставится в другую конструкцию то в этом случае оставьте).

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки, инструкция:

Сначала делаем плату, распечатываем рисунок печатной платы:

Как сделать модуль таймера для точечной сварки

По ЛУТ технологии (или другой удобной Вам) переносим рисунок на плату, травим, сверлим, лудим дорожки.

Запаиваем радиокомпоненты согласно схемы, на фото представлено расположение деталей на плате:

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Когда все элементы будут стоять на своих местах и запаяны то пришло время подключить наш таймер к нагрузке. В качестве временной нагрузки будем использовать лампу накаливания.

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Таймер будем подключать в разрыв цепи лампы, провода нагрузки подключаются к клемме на плате К1. Ко второму разъёму h2 подключена кнопка (без фиксации) запуска таймера. Вместо диодного моста я подключил отдельный блок питания, так как в аппарате точечной сварки я буду использовать адаптер питания на 12 В и 0,5 А, сама же схема может питаться от 6 до 12 В. Теперь нажимая кнопку будет на некоторое время зажигаться лампочка от доли секунд до 2-х секунд в зависимости от положения ручки потенциометра VR1.

Как сделать модуль таймера для точечной сварки

Если всё работает как надо то можно теперь устанавливать наш самодельный таймер в аппарат для точечной сварки.

Схема простого программируемого таймера — Проекты самодельных схем

Этот программируемый таймер может использоваться для включения и выключения нагрузки с двумя наборами временных задержек, которые программируются независимо от 2 секунд до 24 часов.

Время задержки настраивается в соответствии с личными спецификациями пользователя. Задержка включения и задержка выключения настраиваются независимо друг от друга, и эта возможность становится наиболее важной функцией программируемой схемы таймера.

Использование универсальной микросхемы 4060

На этой странице мы обсудим очень простую, но достаточно полезную принципиальную схему таймера, настройки времени включения и времени выключения которого регулируются независимо с помощью обычных потенциометров.

Идея становится настолько легко конфигурируемой благодаря универсальному IC 4060, который требует минимального количества компонентов для запуска устройства.

Глядя на СХЕМУ ниже, мы видим, что два недорогих IC 4060 были подключены как два независимых режима таймера.

Однако, несмотря на то, что настройки синхронизации для двух разделов независимы, они связаны с другими, так что их инициализация становится очень взаимосвязанной.

В основном обе конфигурации аналогичны и были настроены в стандартных режимах счета устройств IC 4060.


Вы также можете сделать эту программируемую схему таймера на базе Arduino


Принцип работы схемы как только выход верхней микросхемы становится высоким, он запускает нижний таймер.

Нижняя ИС затем начинает считать, и когда ее выход становится высоким, он останавливает счет верхних ИС и сбрасывает его в исходное состояние, и процесс начинается с самого начала.

Это просто означает, что до тех пор, пока время верхних ИС не истекает, нижняя ИС остается бездействующей, однако, как только время верхних ИС истекает и ее выход становится высоким, он переключает выходную нагрузку, а также работу нижних ИС.

Потенциометр, связанный с верхней ИС, может использоваться для определения того, через какое время нагрузка будет включена, а потенциометр, связанный с нижней ИС, используется для определения того, как долго нагрузка остается во включенном положении, или просто после чего время он должен быть выключен.

Обновление:

Положения светодиодов были изменены в следующих обновленных версиях, поскольку более ранние положения светодиодов конфликтовали с операциями реле, и поэтому положения были перемещены для обеспечения надежной работы.

Схема схема универсального программируемого таймера

PCB Layout

9002

2-ступенчатая программируемая цепь таймера со светодиодами

с использованием начальной кнопки

вышеуказанный дизайн может быть модернизирован с помощью кнопки для облегчения запуска кнопки.Это дополнительно гарантирует, что таймер полностью отключится в случае сбоя питания, когда цепь работает, что, в свою очередь, гарантирует, что критически важные нагрузки, такие как нагреватель или газовая колонка, будут полностью отключены в таких ситуациях.

Расчет компонентов синхронизации RC

Это можно сделать с помощью формулы, но ручной способ намного проще и точнее. Это можно сделать, как описано ниже:

  1. Подключите любой произвольно выбранный резистор выше 100K вместо P1/R2 в верхней цепи.
  2. Включите питание и внимательно запишите, через какое время контакт №3 верхнего IC 4060 станет ВЫСОКИМ. Это будет ваш « Sample delay «.
  3. Как только это будет отмечено, другие требуемые временные задержки могут быть рассчитаны с использованием следующего простого перекрестного умножения:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор

300 секунд, это становится значением задержки образца.

Теперь у нас есть задержка выборки и номинал резистора, отвечающий за эту задержку.

Следовательно, если мы предположим, что желаемая задержка составляет 1 час или 3600 секунд, мы можем рассчитать ее, подставив значения в предыдущее уравнение:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор = 100 / x (неизвестный резистор)

300x = 360000

x = 1200 кОм или 1,2 Мбит/с

Это показывает, что 1,2 Мбит вместо P1/R2 создадут требуемую задержку в 1 час на выводе 3 микросхемы IC 4060.

Обратите внимание, что приведенный выше расчет является лишь примером, и значения не отражают фактические результаты.

Настройка описанной выше концепции

Эта схема гибкого программируемого таймера, описанная в этой статье, была разработана мной в ответ на запрос г-на Амита. Давайте узнаем больше о запросе и деталях схемы.

Технические характеристики

«Мне нужна схема для моего аквариума, где он должен делать следующее

он должен выключать свет в 22:00 и включаться в 7:00 ежедневно + выключать свет в 12:00 вечера ежедневно и обратно в 18:00.

это поможет моим рыбкам жить дольше. 🙂

Заранее спасибо.

Amit desai»

Дизайн

Итак, вот схема, которую я придумал. Как следует из названия, таймер довольно гибкий и может быть настроен для получения любых желаемых периодов времени в соответствии с запрошенным выше форматом.

Схема состоит из четырех идентичных каскадов, составленных из конфигурации таймера IC 4060. Последовательность таймера начинается с IC в левом верхнем углу.

При включении питания эта микросхема начинает отсчет. В зависимости от настройки потенциометра, IC срабатывает через определенный период или временной интервал.

Это включает реле и управляющий транзистор BC547, который затем выключает подключенную лампу. Этап фиксируется с помощью диода, подключенного к его контактам 3 и 11.
Вышеупомянутое срабатывание также переключает другой транзистор BC547, который соединяет вывод сброса следующей IC 4060 с землей, что также запускает этот каскад.

Через заданное время эта ИС также запускает свой выход на контакте 3 и фиксируется соответствующим диодом, однако это действие посылает сигнал обратной связи на транзистор драйвера реле, мгновенно отключая его и восстанавливая питание лампы, чтобы она загорелась снова вверх.

Как и вышеописанные действия, последовательность продолжается дальше и включает третью IC 4060 в линии, которая отсчитывает установленный интервал времени и переводит реле обратно в положение OFF через диод, подключенный к коллектору его транзистора bc547, так что лампа снова выключается.

Как только происходит описанное выше срабатывание, последняя секция в правом нижнем углу переключается в действие и отсчитывается в соответствии с настройкой соответствующего потенциометра, пока выход ICs не станет высоким, этот высокий уровень сбрасывает первую IC и включает лампу. еще раз, чтобы процесс можно было перезапустить цикл заново.

Объем горшков может быть увеличен до 3 м3 для генерации периодов с более длительным интервалом времени, то же самое верно и для соответствующих конденсаторов.

Принципиальная схема

Как отрегулировать и настроить

Таймер можно настроить в соответствии с отправленным запросом следующим образом: Верхний левый таймер P1 необходимо отрегулировать так, чтобы он активировал реле и выключал реле ровно через 5 часов.

Чтобы оставить лампу выключенной в указанном выше положении и снова включить ее в 18:00, мы теперь настроим P1 верхней правой секции таймера так, чтобы ее выход срабатывал еще через 5 часов. Это снова включает лампу.

Вышеупомянутая ситуация должна сохраняться до 22:00 ночи, что составляет около 4 часов периода, поэтому мы настраиваем нижний правый таймер P1, чтобы он срабатывал через 4 часового интервала времени.

Наконец, для повторного запуска описанной выше процедуры на следующее утро в 7 утра, P1 последнего таймера в правом нижнем углу настраивается таким образом, чтобы он сбрасывал первый таймер через 9 часов….. и цикл повторяется.

Для того, чтобы схема работала в соответствии с указанной выше временной схемой, после настройки соответствующих часов устройство должно быть включено или включено ровно в 7 часов утра… отдых последует автоматически.

Схема таймера от 1 до 15 минут, работа и применение

Схема таймера от 1 до 15 минут, работа и применение

В эпоху технологий каждый прибегает к помощи машин, чтобы упростить себе жизнь.Схемы таймера во многом облегчают выполнение повседневных задач, инициируя или выполняя их через определенный интервал времени. Другими словами, если вы ищете автоматическое устройство, которое будет работать в течение определенного периода времени и выключаться по истечении желаемого времени, то эта схема таймера — лучший выбор.

В этом проекте мы используем микросхему таймера 555 для создания различных схем таймера, таких как 1-минутная схема таймера, 5-минутная схема таймера, 10-минутная схема таймера и 15-минутная схема таймера. Здесь, с помощью микросхемы таймера 555, мы избавляемся от необходимости вручную включать и выключать устройство.Кроме того, таймер 555 используется для генерации колебательного импульса. Это означает, что выходной контакт 3 микросхемы таймера 555 находится в состоянии «ВЫКЛ» в течение некоторого времени и снова переходит в состояние «ВКЛ» после заданного интервала времени. Мы можем использовать это колебательное поведение микросхемы таймера 555 для создания схемы таймера с различными временными задержками. Чтобы создать схему таймера на нужный временной интервал, просто измените номинал резистора R 1 или конденсатора C 1 .

Мы можем использовать разные схемы таймера с разной временной задержкой для управления сигналом тревоги, устройством, двигателем и т. д.через определенный интервал времени. Основную роль в этой схеме играет микросхема таймера 555. Мы будем обсуждать все схемы с четырьмя таймерами (1-минутный, 5-минутный, 10-минутный и 15-минутный таймер) одну за другой в этой статье. Перед этим давайте кратко рассмотрим микросхему таймера 555.

555 ИС таймера

ИС таймера

555 используется в таймерах, генераторах импульсов и генераторах. Микросхема таймера 555 в основном может быть сконфигурирована в трех различных состояниях, а именно: А-стабильный мультивибратор, моностабильный мультивибратор и бистабильный мультивибратор.

Давайте посмотрим на внутреннюю схему микросхемы таймера 555, чтобы лучше понять принцип ее работы:

Три резистора по 5 кОм соединены внутри. Это создает сеть делителя напряжения на выводах 8 и 1. Два компаратора создают выходное напряжение, которое зависит от разности напряжений на их входе. Разность напряжений определяется внешне подключенной RC-цепью. Выход обоих компараторов подключен к входу триггера для создания логического выхода «Высокий» или «Низкий» в зависимости от состояния входа.Выход триггера можно использовать для управления каскадом переключения сильноточного выхода, чтобы управлять подключенной нагрузкой, создавая высокий или низкий уровень на выходном контакте.

Выводы микросхемы таймера 555:

  • Штырь 1- масса
  • Контакт 2- Триггер
  • Контакт 3- Выход
  • Pin4- Сброс
  • Pin5-Управляющее напряжение
  • Pin6- Порог
  • Pin7- разрядка
  • Контакт 8 — источник питания (4,5–15 В)

Применение таймера 555 IC:

555 Таймер IC представляет собой полезное точное устройство синхронизации, генерирующее одиночные импульсы или генератор, генерирующий последовательность стабилизированных сигналов любых конкретных рабочих циклов.

  • Может использоваться в однократных таймерах или таймерах задержки для создания временной задержки.
  • Может использоваться в светодиодных или импульсных лампах для включения лампы на заданное время.
  • IT может использоваться в генераторах сигналов или логических тактовых генераторах
  • Может использоваться в источниках питания, преобразователях и т. д.

Необходимые компоненты

Соберите перечисленные ниже компоненты для разработки схемы таймера разной длительности:

  • 555 ИС таймера
  • Светодиод
  • Конденсатор (1000 мкФ)
  • Переменный резистор
  • Кнопка
  • Резистор
  • Блок питания
  • Соединительные провода

Принципиальная схема



Вышеприведенная электрическая схема относится к цепи 1-минутного таймера.Для 5 мин, 10 мин и 15 мин вам просто нужно изменить номинал резистора (R 1 ).

1-минутный таймер:

Мы должны настроить таймер 555 в моностабильном режиме, чтобы построить таймер. Таймер 555 начинает отсчет времени при включении. По истечении одной минуты светодиод автоматически включится. Как правило, время, в течение которого Pin3 таймера 555 IC будет оставаться высоким, может быть получено по данной формуле:

Т=1,1*R 1 1

Как обсуждалось выше, мы должны изменить номинал конденсатора или резистора.Теперь, для создания схемы таймера на 1 минуту, мы можем рассчитать сопротивление резистора, используя приведенную выше формулу:

.

60 с = 1,1 x R 1 x 1000 мкФ

R 1 = 60 / (1,1 x 1000 мкФ)

Р 1 = 55К

Следовательно, установите значение потенциометра на 55k, и ваш таймер будет установлен на 1 минуту. Теперь вы можете легко использовать приведенные выше формулы для определения значения резистора в 5-минутной, 10-минутной и 15-минутной схеме таймера.

Примечание. Вы также можете использовать формулу для создания схемы таймера, изменив значение конденсатора и сделав значение сопротивления постоянным.

Цепь 5-минутного таймера:

Точно так же в схеме 5-минутного таймера мы будем использовать приведенную выше формулу, чтобы получить точное сопротивление резистора.

Т= 1,1* Р 1 1

Теперь время составляет 5 минут и будет равно (5 x 60) секундам. Значение конденсатора останется одинаковым для всей схемы таймера.

Здесь,

Т= 5*60

С 1 = 1000 мкФ

5*60= 1,1*R 1 *1000 мкФ

Следовательно, R 1 = 272,7 кОм

Следовательно, чтобы разработать схему 5-минутного таймера, измените номинал резистора на 272,7 кОм. И через 5 минут загорится светодиод. Как только контакт 2 микросхемы таймера 555 сработает, таймер начнет отсчет времени, и светодиод погаснет. Через 5 минут на выводе 3 микросхемы таймера 555 снова будет низкий уровень и загорится светодиод.

Связанный проект: Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

Цепь 10-минутного таймера:

Опять же, как обсуждалось выше, вам нужно только изменить значение резистора R 1 , чтобы разработать схему 10-минутного таймера. Ниже приведен расчет для нахождения номинала резистора:

Т= 1,1* Р 1 1

Теперь время составляет 10 минут и будет равно (10 x 60) секундам.Значение конденсатора останется одинаковым для всей схемы таймера.

Здесь,

Т= 10*60

С 1 = 1000 мкФ

10*60= 1,1*R 1 *1000 мкФ

Следовательно, R 1 = 545,4 кОм

В этом случае на выводе 3 микросхемы таймера 555 снова будет низкий уровень, и светодиод включится через 10 минут.

Цепь 15-минутного таймера:

Для установки таймера на 15 минут измените значение резистора R 1 по следующей формуле:

Т= 1.1* Р 1 1

Теперь время составляет 15 минут и будет равно (15 x 60) секундам. Значение конденсатора останется одинаковым для всей схемы таймера.

Здесь,

Т= 15*60

С 1 = 1000 мкФ

15*60= 1,1*R 1 *1000 мкФ

Следовательно, R 1 = 818,2 кОм

Таким образом, заменив значение резистора на 818,2 кОм, светодиод включится через 15 минут.

Работа цепи таймера

555 Timer IC отлично работает для создания временной задержки для определенного интервала. Однако для создания временной задержки продолжительностью более 20 минут таймер 555 не очень подходит.

Здесь мы использовали обратную логику со светодиодом. Это означает, что каждый раз, когда выходной контакт 3 микросхемы таймера 555 имеет низкий уровень, светодиод будет гореть.

Аналогично, светодиод будет выключен, когда выходной контакт 3 микросхемы таймера 555 установлен на высокий уровень.В приведенных выше расчетах светодиод включается по истечении расчетного времени. Выходной контакт 3 таймера 55 изначально будет низким. Как только микросхема таймера 555 сработает, он начнет отсчет времени, и светодиод погаснет. По истечении заданного времени задержки светодиод снова включится, так как контакт 3 снова будет установлен на низкий уровень.

Выше мы рассчитали значение резистора для различных схем таймера, таких как 1 мин, 5 мин, 10 мин и 15 мин.

Применение

Схемы таймеров с различной выдержкой времени очень полезны в реальной жизни для автоматизации действия, которое должно быть выполнено в нужное время без участия человека.Просмотрите список применений схемы таймера в повседневной жизни.

  • Может использоваться в автомобилях для управления скоростью работы стеклоочистителя путем установки определенного времени работы стеклоочистителя
  • Может использоваться в устройствах для автоматической подачи сигнала тревоги через определенный интервал времени.
  • Может использоваться в диммере для автоматического включения светодиода через определенный интервал времени.
  • Может использоваться в схеме, где требуется произвести циклическую операцию
  • В воздушном охладителе постоянно подается вода насосом на мат.Мы можем использовать схему таймера для выключения насоса, когда коврики мокрые, и повторного включения, когда коврики высохнут.

Итог

В приведенном выше обсуждении мы разработали схемы таймеров с задержкой времени 1, 5, 10 и 15 минут с использованием микросхемы таймера 555. Устройства синхронизации широко используются в повседневной жизни и очень просты в проектировании. Мы можем положиться на микросхему таймера 555 для генерации временных задержек в 15-20 минут. Мы надеемся, что у вас есть хорошие знания об микросхеме таймера 555 и различных схемах таймера, использующих ее.Теперь вы можете легко спроектировать различные схемы таймера на 1 минуту, 5 минут, 10 минут и 15 минут, используя микросхему таймера 555.

Как это работает и его применение

Различные виды самодельных таймеров служат различным целям. Но, несмотря на разнообразие, основа все равно сводится к простой схеме таймера. Таким образом, вы можете использовать схему таймера для многих приложений, включая генерацию импульсов и генераторы.

Кроме того, дизайн довольно прост, и вы можете сделать это за короткое время.Однако это не значит, что его легко построить.

Вот почему мы создали эту статью — чтобы вам было проще.

Итак, если вам нужно знать, как сделать таймер своими руками, эта статья для вас; мы покажем вам, как работает схема таймера, и покажем, как сделать две простые схемы таймера своими руками.

Готов? Тогда давайте прыгать прямо!

Как работает схема таймера?

Как мы упоминали ранее, существуют разные типы таймеров для различных приложений.Тем не менее, мы подробно поговорим о простой, но полезной схеме таймера, которую можно настроить с помощью обычных потенциометров. Вот схема цепи:

Схема схемы самодельного таймера

Источник: Wikimedia Commons

Глядя на схему выше, вы увидите две микросхемы таймера 555, настроенные как независимые режимы таймера.

Хотя настройки времени различаются, конфигурация обоих таймеров 555 аналогична.

Итак, как это работает?

Вы можете соединить выход верхнего 555 с входом сброса нижнего 555 с помощью транзистора.Затем вы можете подключиться так, чтобы, когда верхний 555 становится высоким, он запускал работу нижнего таймера.

Таким образом, младший 555 начинает свой отсчет. Но когда выход становится высоким, он перестает считать, возвращается в нормальное состояние и перезапускает процесс.

Другими словами, если отсчет времени верхнего 555 не остановится, нижний 555 останется неактивным. Итак, как только верхний 555 останавливает свое время, его выход становится высоким, тем самым переключая выходную нагрузку и активируя нижний 555.

Кроме того, вы можете использовать потенциометр, подключенный к верхнему таймеру 555, чтобы определить, как долго вы хотите, чтобы нагрузка оставалась, в то время как потенциометр, подключенный к нижнему 555, определяет, когда вы хотите отключить нагрузку.

Кроме того, вы можете модернизировать вышеописанную схему с помощью кнопки — и по-прежнему включать/выключать таймер одним нажатием кнопки. Одним из преимуществ использования кнопочной конструкции является то, что она обеспечивает полное отключение таймера, особенно при отключении электроэнергии во время использования схемы.Это также гарантирует, что в таких случаях важные нагрузки, такие как газовые колонки или обогреватели, не будут отключены.

Как сделать простой таймер своими руками

Ранее мы говорили, что покажем вам, как сделать два простых таймера своими руками.

Итак, мы собираемся сделать таймер обратного отсчета своими руками и песочный таймер своими руками.

Самодельный таймер обратного отсчета

Вот как сделать простой таймер обратного отсчета своими руками:

Шаг 1. Подготовьте материалы

Первое, что вам нужно сделать перед началом любого проекта, это подготовить материалы.

Итак, для таймера обратного отсчета вам понадобятся материалы:

  • Светодиодная лента USB 5 В (1 метр)
  • Полистироловая упаковка (толщина 1 см)
  • Однополюсная кнопка (двойное включение/выключение)

Однополюсная кнопка (двойное включение/выключение) Провод

      Жесткая карта для задней панели дисплея
    Шаг 2. Изготовление световода

    Световоды формируют свечение светодиодов. Итак, убедитесь, что ваши светодиодные цифры на листе карты.Кроме того, вы можете выбрать для печати любой из доступных цифровых шрифтов.

    После этого вырежьте детали дисплея по вашему шаблону из полистирола. Кроме того, вы можете использовать большую ленту, чтобы прикрепить полистирол к карте. Затем острым ножом вырежьте каждую деталь из пенопласта.

    Шаг 3. Установите основание для светодиодов

    Затем установите основу для светодиодного дисплея. Вы можете использовать кусок картона или любого жесткого материала. Кроме того, используйте полистироловый световод из предыдущего шага, чтобы отметить положения светодиодов на основании.Как только это будет сделано, приклейте светодиодные ленты к сегментам.

    Шаг 4: Начало подключения

    Здесь все становится сложнее. Во-первых, вы должны припаять каждую светодиодную ленту к отдельному проводу, который будет подключаться к одному контакту Arduino.

    Убедитесь, что вы промаркировали каждый провод, чтобы не тратить часы, пытаясь отличить провода друг от друга. Кроме того, используемый вами Arduino определяет способ подключения контактов к проводам.

    Шаг 5. Используйте клей для световода из полистирола

    Прикрепите световод из полистирола к основанию с помощью клея, чтобы он закрывал проводку и светодиоды. Добавьте рассеиватель, чтобы отдельные светодиоды не были видны.

    Шаг 6. Исправьте кнопку «Пуск»

    Используйте кнопку с двумя соединениями. Одно соединение идет к контакту Arduino (+ve), а другое — к земле через резистор 100 м.

    Шаг 7. Используйте код для программирования таймера

    Наконец, вы можете использовать код, чтобы каждый сегмент необходимого числа загорался каждую секунду или минуту. Кроме того, здесь вы можете найти эффективный код для таймера обратного отсчета.

    Песочный таймер своими руками

    Песочный таймер своими руками — это старая и старинная технология.

    Итак, вот как сделать простой песочный таймер своими руками:

    Шаг 1. Разложите материалы

    Компоненты для этой конструкции легко достать. Итак, вам понадобится быстродействующий клей, маленькое пластиковое полотенце, песок и две бутылки с чем-нибудь, чтобы сделать отверстие.

    Шаг 2. Сделайте чистые отверстия на обеих крышках

    Затем сделайте ровные и ровные отверстия на обеих крышках бутылок.

    Шаг 3: соедините крышки клеем

    Используйте клей, чтобы соединить крышки от бутылок.

    Шаг 4: Добавьте кусок воронки в отверстие

    Вставьте кусок воронки в отверстия и будьте точны в этом шаге.

    Шаг 5. Положите сухой песок в бутылку

    Заполните половину одной бутылки сухим песком, используя оставшуюся воронку.

    Шаг 6. Поместите соединенные крышки на бутылки

    Установите крышки на бутылки и закрепите их скотчем.

    Итог

    Один из забавных фактов о схеме таймера заключается в том, что ее можно программировать.

    По сути, это означает, что вы можете установить то, что вы хотите, чтобы таймер делал. Кроме того, вы можете настроить время задержки в соответствии с вашими личными предпочтениями и независимо установить время задержки включения / выключения. Итак, это ключевая часть схемы таймера.

    Вот и все! Если у вас есть какие-либо вопросы или вам нужна дополнительная информация о таймерах DIY, не стесняйтесь обращаться к нам.

    Простая двухминутная схема таймера для самоделки

    В этом посте разработан простой таймер для включения света, который включает светодиод высокой мощности на определенное время.

    Таймер — это переключатель, управляемый системой таймера. Выключатель включается или выключается по таймеру только по истечении заданного времени. Одним из лучших примеров переключателя таймера является спящий режим в телевизорах и компьютерах. Если в течение определенного времени не нажимается ни одна клавиша, телевизор или компьютер автоматически переходят в спящий режим, при котором устройство переходит в режим низкого энергопотребления или даже может быть выключено.

    Идея схемы

    Необходимые компоненты

    1. Т1 – BC337
    2. Т2 – BC547
    3. Д1 – 1N4007
    4. Светодиод
    5. R1-270 Ом
    6. R2 -12 к
    7. Р3-10к
    8. R4 -220 Ом
    9. Р5 -1к
    10. VR1 — Горшок 100 тыс.
    11. С1 -1000 мкф
    12. Нажимной переключатель

    Схема

    Электронный таймер на основе транзистора. Конструкция таймера очень проста. Нажимной выключатель включает свет. Таймер основан на зарядке и разрядке конденсатора в RC-цепи. Схема очень проста и понятна.

    Как это работает

    Когда ключ замкнут, транзистор BC547 включен. Конденсатор емкостью 1000 мкФ будет одновременно заряжаться через резистор 220 Ом.

    Когда BC547 включен и его эмиттер подключен к базе BC337 через резистор 12K, он сработает BC337 и он начнет проводить.

    Поскольку светодиод подключен к коллектору BC337, он включается. R1 действует как токоограничивающий резистор для светодиода. Когда переключатель открыт или кнопка отпущена, BC547 останется включенным из-за заряда конденсатора. Время разряда конденсатора через резистор 10 кОм и потенциометр 100 кОм можно установить, регулируя переменный резистор.

    Резистор 1 кОм действует как защитный резистор, когда сопротивление переменного резистора полностью уменьшено.

    Переключатель таймера в этом проекте будет держать светодиод включенным в течение максимум приблизительно 2 минут.

    Нравится:

    Нравится Загрузка…

    Связанные

    555 Учебное пособие по таймеру и схемам

    В этом учебном пособии по таймеру 555 вы узнаете, как использовать таймер 555, чтобы делать забавные вещи.

    Одна из первых вещей, которую многие делают с ним, — это создание мигающего света. Но это всего лишь один простой пример того, что вы можете делать с этим чипом. Вы также можете управлять моторами, создавать сигнализацию, создавать музыкальные инструменты и многое другое.

    Начнем с обзора контактов.

    555 Распиновка таймера

    Контакт 1 Земля
    Этот контакт подключается к отрицательному полюсу батареи.

    Триггер вывода 2
    Когда на этом выводе устанавливается низкий уровень (менее одной трети VCC), на выходе устанавливается высокий уровень.

    Контакт 3, выход
    Выходное напряжение микросхемы примерно на 1,5 В ниже напряжения VCC при высоком уровне и около 0 В при низком уровне. Всего таймер 555 может выдать только 100-200 мА.Проверьте техническое описание вашего чипа, чтобы узнать точное значение.

    Контакт 4 Сброс
    Этот контакт сбрасывает всю схему. Это «перевернутый» контакт, что означает, что он сбрасывается, когда контакт становится низким. Это означает, что контакт должен быть в нормальном состоянии высоким, чтобы микросхема не находилась в состоянии «сброса».

    Контакт 5 Control Voltage
    Этот контакт используется для управления пороговым напряжением контакта Threshold. Это может быть полезно, когда вы хотите отрегулировать частоту цепи без изменения значений резисторов R1, R2 и C1.Иногда вы увидите, что этот контакт подключен к земле через конденсатор (0,01 мкФ/10 нФ); это способ предотвратить влияние шума на частоту. Иногда вы увидите, что он отключен.

    Примечание. Я слышал от людей, что их схема не может работать без этого конденсатора. Таким образом, вы можете попробовать добавить конденсатор между этим контактом и землей, если ваша схема не работает.

    Контакт 6 Threshold
    Этот контакт устанавливает выходной сигнал обратно в низкий уровень, когда напряжение становится высоким (выше двух третей VCC).

    Контакт 7, разряд
    Этот контакт не подключен, когда выход высокий, и подключен к земле, когда выход низкий.

    Контакт 8 питания VCC
    Это положительный контакт источника питания, на который может поступать напряжение от 5 до 15 В.

    Чтобы узнать больше о внутренней схеме, ознакомьтесь со статьей Как работает таймер 555?

    Нестабильный режим

    Когда таймер 555 находится в нестабильном режиме, это означает, что выход никогда не будет стабильным.Выход будет постоянно переключаться между ВЫСОКИМ и НИЗКИМ. Это означает, что он работает как осциллятор.

    Вы можете использовать это, чтобы мигать светом, создавать звук, управлять моторами и многое другое!

    555 Пример нестабильной цепи таймера

    Наш первый пример — мигание светодиода с помощью таймера 555. Это похоже на «привет мир» эквивалент этой IC.

    Список компонентов

    Эту схему достаточно просто построить на макетной плате. Для его сборки вам понадобятся следующие компоненты:

    • Батарея 9 В
    • 555 Таймер IC
    • R1-R3: Резистор, 1 кОм
    • LED1: Красный светодиод 5 мм или аналогичный
    • C1: Конденсатор, 1000 мкФ
    • C2: )

    Вам не нужны точные значения для резисторов и конденсаторов.Но если вы используете значения, перечисленные выше, ваш светодиод должен мигать примерно раз в две секунды. Используйте калькулятор таймера 555, чтобы найти частоту мигания для других значений.

    Моностабильный режим

    Monostable означает, что выход стабилен в одном состоянии и всегда будет возвращаться в это состояние. Вы можете вывести его из этого состояния, но через определенное время он всегда вернется в стабильное состояние.

    Выходной сигнал таймера 555 в моностабильном режиме обычно НИЗКИЙ. Когда вы запускаете схему, выход становится ВЫСОКИМ на определенное время, прежде чем он снова вернется к НИЗКОМУ уровню.

    Это иногда называют однократной схемой .

    Время, в течение которого он остается ВЫСОКИМ, определяется размерами резистора и конденсатора. Чем выше значение, тем дольше оно остается ВЫСОКИМ.

    Если к выходу подключить зуммер, можно создать цепь сигнализации, которая срабатывает, например, при открытии окна.

    555 Пример схемы моностабильного таймера

    Следующая схема включает светодиод при нажатии кнопки.Примерно через 10 секунд светодиод гаснет.

    Список компонентов
    • Батарея 9 В
    • 555 Таймер IC
    • R1: Резистор, 100 кОм
    • R2: Резистор, от 5 кОм до 1 МОм (это нагрузочный резистор)
    • R3: Резистор, 1 кОм
    • Светодиод или аналогичный
    • C1: Конденсатор, 100 мкФ
    • C2: Конденсатор, 10 нФ
    • S1: Кнопка, нормально разомкнутая

    Для увеличения задержки увеличьте C1 и/или R1. Если вам нужна регулируемая задержка, замените R1 потенциометром.Используйте калькулятор таймера 555, чтобы найти нужные значения.

    Выход подключен для управления светодиодом, но его можно легко модифицировать для управления мотором, лампой, кофеваркой или чем-то еще. Просто замените R3 и светодиод на транзистор. Узнайте, как это сделать, в разделе «Движение с более высокими нагрузками» ниже.

    Бистабильный (триггерный) режим

    Bistable означает, что выход стабилен в обоих состояниях (HIGH и LOW). Он будет оставаться в одном состоянии, пока вы не переведете его в другое состояние.Затем он остается в другом состоянии. Вы переводите его из одного состояния в другое с помощью контактов Trigger и Threshold.

    Этот режим вообще не является функцией таймера, и это не совсем обычный способ использования таймера 555. В этом режиме таймер 555 работает как триггер.

    Вы можете, например, использовать его, чтобы изменить направление движения робота, когда он врезается в стену. Или разделите выключатель ON и OFF для машины.

    Пример схемы бистабильного таймера 555

    В следующем примере показан таймер 555 в бистабильном режиме.Здесь у вас есть отдельные кнопки ON и OFF для управления светодиодом.

    Список компонентов
    • Батарея 9 В
    • 555 Таймер IC
    • S1, S2: Кнопка, нормально открытая
    • R1, R2: Резистор, от 5 кОм до 1 МОм (это нагрузочные резисторы) Красный светодиод 5 мм или аналогичный
    • Конденсатор (C1): 10 нФ

    Выход подключается для управления светодиодом, но его можно легко модифицировать для управления двигателем, лампой или чем-либо еще, подключив транзистор.Примеры см. в разделе «Движение с более высокими нагрузками» ниже.

    555 Выходной ток таймера

    Выход таймера 555 может поглощать и давать ток до 200 мА.

    Источник — это когда на выходе ВЫСОКИЙ уровень, и вы подключили что-то от выхода к земле:

    В приведенной выше схеме светодиод включается, когда на выходе ВЫСОКИЙ уровень.

    Понижение — это когда на выходе НИЗКИЙ уровень, и вы подключили что-то от V CC к выходу:

    В приведенной выше схеме светодиод включается, когда на выходе НИЗКИЙ уровень.

    Если вы используете в своей цепи как источник, так и приемник, вы можете создать классный световой эффект аварийного автомобиля, подключив два светодиода; синий, который потребляет ток, и красный, который потребляет ток.

    Или как насчет подключения двух зуммеров с разными частотами для создания сирены?

    Пример цепи: аварийное освещение полицейской машины

    Список компонентов
    • 9V батарея
    • 555 таймер IC
    • R1-R2: резистор, 1 кОм
    • R3: резистор, 470 ω
    • R4: резистор, 330 Ω
    • LED1: красный светодиод
    • LED2: синий светодиод
    • C1 : Конденсатор, 1000 мкФ
    • C2: Конденсатор, 10 нФ (обычно работает без него)

    R1, R2 и C1 регулируют скорость мигания. R3 и R4 задают яркость светодиодов.

    Вождение с более высокими нагрузками

    Если вы хотите управлять двигателями, светодиодными лентами или другими вещами, которым требуется ток более 200 мА, вы можете подключить к выходу транзистор.

    Если вы хотите использовать транзистор NPN, вам нужно подключить резистор между выходом и базой, чтобы ограничить ток базы. 1 кОм, вероятно, подойдет в качестве отправной точки.

    Управление более высокими нагрузками от таймера 555 с транзистором NPN

    Если вы хотите использовать МОП-транзистор на выходе, убедитесь, что вы используете МОП-транзистор с V GS , которое ниже выходного напряжения вашего таймера 555.

    Резистор предназначен для защиты выходного контакта от высоких всплесков тока при включении полевого МОП-транзистора. Но учитывая, что таймер 555 поддерживает 200 мА, скорее всего, в большинстве случаев он будет работать и без него.

    Управление более высокими нагрузками от таймера 555 с полевым МОП-транзистором

    Следующий шаг: сборка цепей

    Чтобы действительно изучить таймер 555, вам нужно построить несколько схем. Ознакомьтесь с этими 555 схемами таймера, чтобы освоиться с чипом:

    У вас есть вопросы? Дайте мне знать в разделе комментариев ниже!

    555 Основы таймера — моностабильный режим

    Таймер 555 легко может быть наиболее распространенным чипом, используемым в проектах по созданию электроники своими руками, потому что он маленький, недорогой и очень полезный.

    Он считается таймером, поскольку может выдавать импульсы электрического тока в течение точного времени. Например, его можно использовать для выключения светодиода ровно через 5 секунд после нажатия кнопки. Он также может включать и выключать светодиод или генерировать импульсы более высокой частоты, которые будут издавать звук при подключении к динамику.

    Это первая статья из серии, в которой мы рассмотрим три разных режима таймера 555 — моностабильный, бистабильный и нестабильный. Каждый режим имеет разные характеристики, которые определяют, как таймер 555 выдает ток.В этом руководстве я расскажу о моностабильном режиме, но также ознакомьтесь с нашими статьями об нестабильном и бистабильном режимах.

    БОНУС: я сделал краткое руководство для этого урока, которое вы можете скачать и вернуться к нему позже, если не можете настроить его прямо сейчас. Он включает в себя все схемы подключения и инструкции, необходимые для начала работы.

    Вот техническое описание таймера 555 для получения подробной технической информации:

     555 Таймер Техническое описание

    Моностабильный режим таймера 555

    В моностабильном режиме таймер 555 выдает одиночный импульс тока в течение определенного промежутка времени.Иногда это называют однократным импульсом. Пример этого можно увидеть со светодиодом и кнопкой. Одним нажатием кнопки светодиод загорается, а затем автоматически выключается через заданный промежуток времени. Время, в течение которого светодиод остается включенным, зависит от значений резистора и конденсатора, подключенных к таймеру 555. Время можно рассчитать по уравнению:

    Где t – продолжительность выходной электрической мощности в секундах, R – сопротивление резистора в Омах, а C – емкость конденсатора в фарадах.

    Как видно из уравнения, длину электрического выхода можно увеличить, используя резисторы или конденсаторы большего номинала. Обратное тоже верно. Вы можете получить более короткий выходной импульс с меньшими значениями резистора или конденсатора.

    Однократный светодиодный таймер

    Чтобы наблюдать за моностабильным режимом таймера 555, давайте создадим простой однократный таймер, который выключит светодиод через определенный промежуток времени. Используйте схему ниже для подключения цепи:

    • R1: 10 кОм
    • R2: 10 кОм
    • R3: 470 Ом
    • С1: 470 мкФ
    • С2: 0.01 мкФ

    В этой схеме после однократного нажатия кнопки светодиод загорается, а затем выключается примерно через 5 секунд. Значения R1 и C1 определяют, как долго светодиод остается включенным:

    Как работает моностабильный режим

    • Контакт 1 — Земля : подключен к 0 В
    • Контакт 2 — триггер : включает выход, когда подаваемое на него напряжение падает ниже 1/3 Vcc.
    • Контакт 3 — выход : Выдает ток до 200 мА при 1.5 В.
    • Контакт 4 — Сброс : Сбрасывает временную операцию выхода, когда он подключен к земле (0 В).
    • Штырь 5 — Управление : Управляет синхронизирующим выходом независимо от RC-цепи, когда подаваемое на нее напряжение превышает 2/3 В пост. тока. Когда он не используется, он обычно подключается к земле через конденсатор емкостью 0,01 мкФ, чтобы предотвратить колебания времени RC-цепи.
    • Контакт 6 — пороговое значение : выход отключается, когда подаваемое на него напряжение превышает 2/3 В постоянного тока.
    • Контакт 7 — разрядка : Когда выходное напряжение низкое, он разряжает конденсатор в RC-цепи на землю.
    • Контакт 8 — Vcc (напряжение питания) : может варьироваться от 4,5 В до 15 В.

    Перед нажатием кнопки напряжение на триггерном контакте высокое. Всякий раз, когда напряжение триггерного контакта высокое, разрядный контакт позволяет току течь на землю и предотвращает накопление заряда на конденсаторе C1.

    При нажатии кнопки напряжение на пусковом контакте падает до минимума.Всякий раз, когда напряжение триггерного контакта низкое, выходной контакт включается. В то же время разрядный контакт останавливает поток тока от C1 к земле, позволяя ему заряжаться.

    Однако для зарядки

    C1 требуется время, и пока напряжение на нем ниже 2/3 В пост. тока, пороговый контакт остается низким, поэтому выходной контакт остается включенным. Когда заряд, наконец, достигает уровня, достаточного для того, чтобы напряжение на C1 превышало 2/3 В пост. тока, пороговый контакт отключает выходной контакт. В то же время разрядный контакт снова включается и предотвращает зарядку конденсатора до тех пор, пока кнопка не будет нажата снова.

    Продолжительность времени, в течение которого светодиод остается включенным, зависит от времени, необходимого для зарядки конденсатора до 2/3 В пост. тока. Это также определяется резистором R1, поскольку резистор препятствует протеканию тока к конденсатору и, таким образом, увеличивает время, необходимое для того, чтобы напряжение на нем достигло 2/3 В пост. тока.

    Вы можете посмотреть это видео, чтобы увидеть схему выше в действии:

    Переменный однократный светодиодный таймер

    Хороший способ наблюдать зависимость времени от сопротивления в этой цепи — заменить R1 переменным резистором (потенциометром):

    Если вы отрегулируете потенциометр, вы должны увидеть, что светодиод начинает мигать быстрее или медленнее.Эффект весьма драматичен. Большой ресурс по таймеру 555, операционным усилителям и другим микросхемам см. в Мини-ноутбуке инженера: таймер, операционный усилитель и оптоэлектронные схемы и проекты. В этой книге 24 различных схемы таймера 555!

    Нажмите здесь, чтобы перейти ко второй части этой серии, 555 Основы таймера — бистабильный режим.

    Если у вас есть какие-либо вопросы об этой схеме или у вас возникли проблемы с ее работой, оставьте комментарий ниже. И не забудьте подписаться, чтобы получать уведомления по электронной почте, когда мы публикуем новые статьи!

    Как сделать схему таймера задержки включения/выключения с помощью таймера 555 IC

    Что такое таймер задержки включения/выключения?

    Таймер задержки включения/выключения Схемы представляют собой простые электронные схемы, которые могут либо включать, либо выключать цепь по истечении заданного периода времени.Использование таймеров в электротехнике и электронике в основном направлено на создание контролируемых задержек в работе схемы. Таймеры можно разделить на три основных типа. Таймер задержки включения, таймер задержки выключения и звездный дельта-таймер. В сегодняшнем уроке мы рассмотрим пошаговый процесс создания схемы таймера задержки включения / выключения с использованием микросхемы точного таймера NE555.

    555 ИС таймера

    NE555 представляет собой прецизионную синхронизирующую схему, способную создавать точные временные задержки или колебания.NE555 имеет три основных режима работы. В режиме временной задержки или моностабильном режиме работы временной интервал управляется одним внешним резистором и цепью конденсаторов. В бистабильном режиме выход может быть настроен на фиксацию определенного уровня напряжения в течение неопределенного периода времени и может быть возвращен в нулевое состояние путем сброса микросхемы. Для стабильного режима работы частота и рабочий цикл могут регулироваться независимо друг от друга с помощью двух внешних резисторов и одного внешнего конденсатора.

    Здесь таймер NE555 действует как моностабильный мультивибратор. Моностабильный мультивибратор (MMV), часто называемый одновибратором ,  , представляет собой схему генератора импульсов, в которой длительность импульса определяется цепью RC, подключенной извне к таймерам 555. В таком вибраторе одно состояние выхода устойчиво, а другое квазиустойчиво (неустойчиво). Для автопереключения выхода из квазистабильного состояния в стабильное, энергия запасается внешне подключенным конденсатором до опорного уровня.Время хранения определяет ширину импульса.

    Аппаратный компонент

    Вам понадобятся следующие детали для сборки этого проекта

    NE555 Распиновка

    Полезные шаги

    1) Припаяйте микросхему времени NE555 к плате.

    2) После этого припаяйте резистор 10К между контактом 6 микросхемы и потенциометром 10К. После этого припаяйте потенциометр 10К между контактом 7 микросхемы и потенциометром 10К.

    3) После этого припаяйте еще один резистор 10К к контактам 7, 4 и 8 микросхемы.

    4) Замкните контакты 2 и 6 микросхемы.

    5) После этого впаяйте конденсатор 100 нФ между выводами 5 и 1 микросхемы.

    6) После этого припаяйте контакт +ve конденсатора 10 мкФ к контакту 6 микросхемы и контакт -ve с контактом 1 микросхемы таймера 555.

    7) Припаяйте отрицательный контакт светодиода к выводу 3 микросхемы таймера и положительный контакт к контактам 4 и 8 микросхемы.

    8) После этого припаяйте минусовой контакт зажима батареи к контакту 1 микросхемы, а положительный контакт — к контакту 8 микросхемы.

    9) Включите питание и проверьте схему с помощью 9-вольтовой батареи.

    Рабочее объяснение

    Работа этой схемы на самом деле довольно проста. Здесь мы используем таймер NE555 в режиме моностабильного мультивибратора. Чтобы установить продолжительность включения / выключения цепи, мы можем установить предустановленный потенциометр 10K на желаемое значение сопротивления. Это позволит нам установить длительность триггера и пороговое напряжение для таймера 555.

    ON при подаче питания на цепь, константа RC связывает установленное значение с триггерным выводом таймера 555.Когда значение срабатывания таймера значительно превышает пороговое значение, таймер 555 либо останавливается, либо открывает выход на светодиод индикации.
