Тепловой насос своими руками + фото

Хорошей альтернативой традиционному отоплению загородного дома, особенно если нет возможности подвести газ, может явиться тепловой насос. Действие такого насоса основано на использовании новейших научных разработок в области использования различных альтернативных источников энергии. Требуемое тепло получается извлечением из земли, воздуха и воды.

У нас в России тепловые насосы пока новинка, но в других развитых странах они выпускаются и успешно применяются уже более тридцати лет. На нашем рынке низкий спрос можно объяснить двумя основными причинами:

• незнание населением принципов действия и свойств тепловых насосов из-за практически полного отсутствия сведений об этом в средствах массовой информации и печати;
• высокой стоимостью тепловых насосов.

Перед тем как сделать тепловой насос своими руками, необходимо остановиться на двух моментах: что это за агрегат и каковы принципы работы такого насоса.

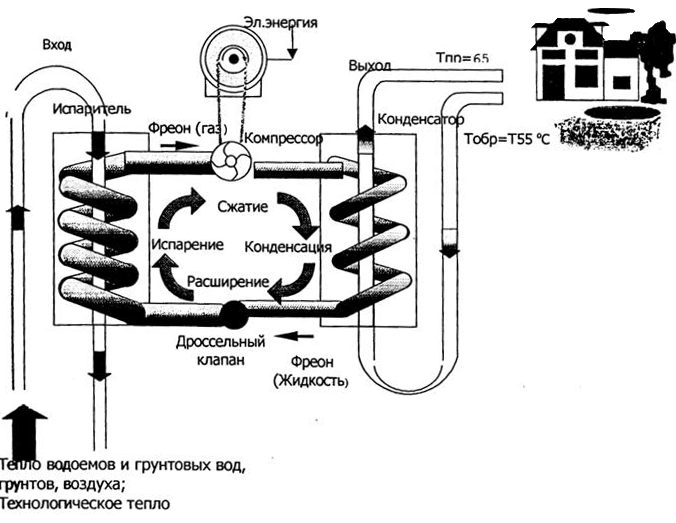

Схема работы теплового насоса

Тепловой насос — это машина, которая поглощая из окружающей среды (земля, воздух, вода) низко потенциальную тепловую энергию может передавать её в системы теплового снабжения в виде нагретого воздуха или воды. Рабочим телом для теплопередачи является фреон.

Практически, тепловой насос — это холодильник с обратным действием, вместо холода вырабатывается тепло. Электроэнергия затрачивается только для перемещения фреона по внутреннему контуру насоса, поэтому затраты на неё относительно невелики.

Вся система работает при отоплении как котёл, а при охлаждении как кондиционер.

Принцип действия

Контур хладагента теплового насоса

1. Фреон, имеющий низкую температуру кипения, при прохождении через испаритель переходит из своего жидкого состояния в газообразное. Данный процесс происходит при температуре около минус пяти градусов и низком давлении в системе.
2. Из испарителя фреон в газообразном состоянии поступает в компрессор, в котором происходит его сжатие до создания высоких показателей давления и температуры.
3. Потом горячий газ проходит во второй теплообменник, конденсатор, в котором осуществляется процесс теплообмена между теплоносителем из обратки отопления и горячим газом.

4. Производительность теплового насоса
   Фреон, отдав тепловую энергию системе отопления, охлаждается и вновь переходит в своё жидкое состояние, а теплоноситель, получивший тепло, поступает в систему отопления.

5. Давление фреона по-прежнему ещё высокое, но при прохождении через редукционный клапан, оно снижается.
6. Далее фреон вновь поступает в испаритель и снова повторяется весь цикл.
7. Использование теплового насоса вместо традиционных источников получения тепла имеет следующие несомненные преимущества:
8. Отпадает необходимость денежных затрат на приобретение топлива, доставку и хранение.
9. Высвобождается довольно значительная территория, занимаемая под котельную, помещения склада топлива и подъезда к нему.
10. Занимает минимум места, не нарушая интерьер дома и внешний вид фасада.
11. Для работы установки нет необходимости в проводке дополнительно никаких коммуникаций, достаточно обычной электрической бытовой сети.
12. При работе насоса не происходит выделение никаких вредных веществ, нет возможности отравления ядовитым газом или возгорания.
13. Тепловые насосы пожаро- и взрывобезопасны при эксплуатации.
14. Установка обеспечивает полноценное отопление дома зимой и заменяет кондиционер летом, работая в отличие от кондиционера, полностью бесшумно.

Обратите внимание!
Выделяемое в летнее время тепло можно успешно использовать для подогрева бассейна.

Изготовление

Тепловой насос

Тепловой насос может быть изготовлен из имеющихся в хозяйстве деталей или путем приобретения дешёвых бывших в употреблении запасных частей. Порядок изготовления установки следующий:

1. Приобретаем готовый компрессор в специализированных магазинах или используем компрессор от обычного кондиционера. Закрепляем его к стене, где будет располагаться наша установка. Надёжность крепления обеспечивается двумя кронштейнами L-300.
2. Изготавливаем конденсатор. Для этого из нержавеющей стали бак с объемом около ста литров разрезаем пополам. Устанавливаем в бак змеевик из тонкой медной трубки с толщиной стенки не менее 1 мм. Для змеевика можно приобрести сантехническую трубку или применить медную трубку от старого холодильника. Змеевик изготавливаем следующим образом:
1. на кислородный или газовый баллон наматывается медная трубка, важно выдержать небольшое расстояние между витками, которое должно быть одинаковым;
2. для фиксации положения витков трубки берём два перфорированных алюминиевых уголка и прикрепляем их к змеевику таким образом, чтобы каждый виток нашей трубки был расположен напротив отверстия в уголке. Уголки обеспечат одинаковый шаг расположения витков и придадут геометрическую неизменяемость всей конструкции змеевика.

3. После установки змеевика, половинки бака свариваем между собой, предварительно вварив необходимые резьбовые соединения.
4. Изготавливаем испаритель. Берем обычную закрытую ёмкость из пластмассы объёмом 60 или 80 литров. В неё вмонтируем змеевик из трубки диаметром в ¾ дюйма и резьбовые соединения для труб слива и поступления воды (допускаются обычные водопроводные трубы). Готовый испаритель также закрепляем на стене при помощи L -кронштейнов необходимого размера.
5. Приглашаем мастера для сборки системы, сварки медных трубок и закачки фреона. Не имея опыта работы с холодильным оборудованием, не надо пробовать выполнить эту работу самостоятельно. Это может привести к выходу из строя всей конструкции и чревато получением тяжёлых травм.

После готовности основной части нашей системы, необходимо выполнить её подсоединение к устройствам распределения и забора тепла.

Сборка установки забора тепла зависит от типа насоса и источника тепла.

Видео

В следующем видеоматериале подробно рассказано об особенностях тепловых насосов:

Подробнее об устройстве самодельного насоса в следующем ниже видео:

Фото

Устройство теплового насоса

Установка теплового насоса

Тепловой насос вода-вода

Тепловой насос в системе коммуникаций

Система отопления тепловым насосом вода-вода

Схема теплового насоса воздух-воздух

Принцип работы воздушного теплового насоса

Использование воды как источника тепла

Геотермальное отопление с помощью теплового насоса

Тепловой насос своими руками рабочие варианты схемы на перелив

На просторах интернета в целом, и в YouTube в частности можно найти описание различных видов самодельных тепловых насосов. Не может не радовать, что несмотря на наличие промышленных высокоэффективных образцов, интерес людей к самостоятельной сборке тепловых насосов не угасает.

Возможно причина тому, наследие со времен Советского Союза воспитанное такими журналами как «Mоделист-конструктор», «Юный техник» и др. Возможно также высокие цены на тепловые насосы, отсутствие государственных субсидий и компенсаций затрат на внедрение экологичных энергосберегающих решений которые применяются для развития альтернативного отопления в Европе. Также, возможно причина к стремлению сделать тепловой насос своими руками,- это неточные подсчеты. Часто, когда человек увлеченно занимается сборкой теплового насоса, и несет небольшие расходы в больших количествах, он забывает отследить себестоимость сборки и подключения теплового насоса в целом под ключ. Реальность заключается в том, что при промышленной сборке в том виде, который задумывается воплотить в самоделке, себестоимость будет всегда дешевле, если не использовать бесплатные комплектующие, которые шли в мусорное ведро, но им дали вторую жизнь. Какова бы ни была мотивация человека (любознательность или материальная мотивация), собирающего тепловой насос своими руками в любом случае это хороший опыт, который влечет за собой развитие темы тепловых насосов в России в целом.

Одним из наиболее распространенных способов использование низкопотенциального тепла в самостоятельно изготовленных тепловых насосах. Это различные схемы на «перелив воды». Вода берется из скважины или водоемов или другого источника низкопотенциального тепла, и скачивается или переливается в другую емкость, при этом, с помощью установленного по пути ее движения теплообменника, в котором кипит фреон, отбирается тепло с низкой температурой, для его последующего преобразования в высокотемпературный нагрев (при помощи обратного холодильника т.е. теплового насоса). В этой схеме есть как свои плюсы так и минусы. Плюсом может служить то, что при наличии хорошего водоносного слоя и дебита скважины нет необходимости делать длинный геотермальный контур теплосборника, а можно обойтись лишь двумя скважинами, одну из которых в любом случае нужно делать для водоснабжения дома. Вторым плюсом схем на перелив является то, что при наличии хорошего дебита воды в скважинах мощность теплового насоса, установленного по этой схеме фактически не ограничена. Вода перемешивается в водоносном слое под землей и вступает в теплообмен с фактически неограниченным объемом грунта и воды. Там где нужно было бы перекопать многие кубометры грунта размещая горизонтальные теплосборники или пробурить также километровые вертикальные геотермальные зонды, там достаточно всего лишь 2-х труб для забора из слива воды соответственно. В целом на этом основные преимущества данной схемой заканчивается.

• Главным недостатком является надежность, которая прежде всего зависит от качества и физических свойств воды как теплоносителя. Если в схеме используются пластинчатые теплообменники, то они будут нуждаться в обязательном техническом обслуживании. На пластинах могут осаждаться загрязнения: известковый налет что будет блокировать теплосъем, увеличивать температурное сопротивление, уменьшать эффективность всего теплового насоса в целом и привести к его поломке. Кожухотрубные испарители или самодельные теплообменники конструкции типа «труба в трубе» более неприхотливые к загрязнениям и могут выдержать даже небольшое обмораживание. При сравнимый эффективности и мощности обходятся существенно дороже пластинчатых теплообменников.
• 2-й недостаток данной системы, это большие энергозатраты на перекачку воды. Безусловно вода является одной из самой теплоемкой жидкостью на Земле. Однако теплообмен с водой при низких температурах ограничен фазовым переходом воды в твердое состояние. А также аномалией воды (когда в твердом состоянии вода занимает больший объем, чем при жидком состоянии), что сопровождается разрывом труб и повреждением теплообменной аппаратуры. Для решения этих проблем нужно устанавливать дополнительные датчики протока, а также специальную защитную автоматику. Один куб/час прокаченной воды, остуженной на 1°С позволяет извлечь порядка 1,16кВт*час тепла.
• 3-е,- это меньшая экологичность по сравнению с другими альтернативными источниками низкопотенциальной энергии, это прежде всего в сравнении с ДХ-геотермальным контуром или гликолевым контуром с промежуточным теплоносителем в различных вариантах. Это связано с возможным загрязнением воды при соприкосновении с воздухом в открытых системах, после чего вода сливается под землю не фильтруясь через многометровый слой песка и грунта. Конечно можно сделать надежное оборудование исключающие все возможные загрязнения водоносного слоя. Однако есть риски все же остаются.

Самодельный тепловой насос показанный на видео берёт низкопотенциальное тепло подземных вод при помощи самодельного теплообменника «труба в трубе» длиной порядка 20 м. Тепловая мощность является сильно завышенной для места установки. Поэтому проверить, как будет работать этот тепловой насос при стопроцентной загруженной мощности в течение 3 дней или недели не было никакой возможности. Проверка работы данного теплового насоса проходила при температуре на улице близкой -30°С, но в доме был дополнительный источник нагрева (газовый котел).

Температура воды в скважине при столь низких температурах на улице была +8..+9°С градусов тепла. Циркуляционные насосы (второй был поставлен на всякий запасной случай) по 50 Вт потребления каждый. Две скважины в данном случае являются сообщающимися сосудами. Но вся система при таком решении должна находиться под вакуумом. Иначе вода «упадет» в скважину под собственным весом, что является недостатком такого рода решения, так как при потере вакуума исчезает проток и возникает риск замораживания и поломки системы. Более того под своим собственным весом равным около 10 метров водного столба, вода закипает и разрывается, соответственно применимо такое решение только в индивидуальных случаях, где воду можно поднимать поверхностными водяными насосами.

Комната порядка 40 квадратных метров площади, в которой установлен внутренний блок разогревалась до 30 градусов тепла в течение 30 минут. При работе теплового насоса в режиме кондиционирования июльской жаре 2011 года (около 30 градусов) комната остывала до 20 градусов менее чем за 30 минут…

Тепловой насос своими руками — Здания высоких технологий — Инженерные системы

Тепловой насос своими руками

Николай Пастухов

Полезные советы. Как сделать тепловой насос.

Тепловой насос – это устройство для передачи тепловой энергии от источника к потребителю. Источником служит низкопотенциальная тепловая энергия с низкой температурой, например вода, земля, воздух.

Тепловой насос состоит из следующих элементов: конденсатор, компрессор (повышает давление), испаритель, расширительный вентиль (понижает давление), элементы соединены между собой замкнутым трубопроводом. В трубопроводе циркулирует хладагент, который в одной части цикла представляет собой жидкость, а в другой газ.

Принцип работы теплового насоса заключается в следующем:

1. Хладагентом отбирается теплота поставляемая коллектором из окружающей среды.

2. Путём регулирования давления расширительным вентилем настраивается поток хладагента в испаритель, который обеспечивает температуры кипения.

3. Газ, в который превратился хладагент, всасывается в компрессор, где сжимается и нагретый попадает в конденсатор.

4. Конденсатор является теплоотдающим элементом теплового насоса, теплота переходит на воду системы отопления и горячего водоснабжения.

5. Хладагент подвергается разряжению в расширительном вентиле и возвращается в испаритель.

6. Рабочий цикл начинается заново.

СТАТЬИ ПО ТЕМЕ:

Тепловые насосы системы отопления ЖК «Первомайское»

Тепловые пункты для школы в Дилижане

Кольцевые теплонасосные системы

 Классификация тепловых насосов

 Вертикальный тепловой насос грунт/вода

Для работы теплового насоса необходимо просверлить скважины
глубиной от 50 до 150 м, опустить в них геотермальные зонты и подключить к системе отопления и горячего водоснабжения.

Горизонтальные тепловые насосы грунт/вода

Коллектор из пластиковых труб располагают в грунте ниже уровня промерзания. Глубина зависит от климатической зоны и, как правило, составляет 1,0-1,5 м. Морозостойкая жидкость циркулирует в трубе и передаёт теплоту в тепловой насос,
и далее в систему отопления и горячего водоснабжения.

Тепловой насос вода/вода

Коллектор из пластиковых труб заполняется теплоносителем,
переносится и погружается на дно водоёма.

Тепловой насос воздух/вода

Тепловой насос извлекает теплоту из окружающей среды.
Достаточно выбрать удобное место для установки коллектора и подсоединить его к системе отопления и горячего водоснабжения.
Устройство теплового насоса не требует больших капиталовложений, но ограничено по температуре.
Температура окружающей среды не должна быть не ниже -20 °С.

Зная, как работает тепловой насос, его можно собрать своими руками. Что для этого понадобится?

1. Понадобится компрессор (можно взять компрессор, предназначенный для кондиционера).
2.  Конденсатор можно изготовить самостоятельно, для этого потребуются медные трубы (толщиной не менее 1 мм), сделать змеевик и поместить его в корпус из металла или пластика.
3.  Выполняется сварка бака и монтаж необходимых сварных соединений.
4.  После закачки фреона конструкция подключается к системе отопления и горячего водоснабжения.
5. Последним этапом выполняется подключение наружного контура, но это зависит от вида насоса.

Помните, что монтаж и закачку фреона должен выполнять специалист при соблюдении техники безопасности.

Тепловой насос. Отопление оборудованием KAUKORA OY Jaspi Matrix и NIBE Industrier AB (Nibe Heating)

Отопление от тепловых насосов — это не только инновации в отрасли, а качественно новый шаг в развитии эффективных систем отопления для тех, кто ценит и поддерживает экологию страны.

Тепловой насос забирает тепловую энергию солнца и использует ее для отопления и нагрева воды.

Затраты на приобретение и установку теплового насоса считаются достаточно высокими. После повышения цен на энергию тепловыми насосами заметно заинтересовались и они стали более популярны в последнее время в качестве систем отопления как в новых домах, так и на объектах реконструкций. Причина кроется в том, что тепловым насосом возможно снизить расход первичной энергии (например, электричество, дизель), а в дальнейшем и уменьшить потребность в отоплении, например, при использовании твердого топлива. Эффективность тепловых насосов выражается теплoвым коэффициентом (СОР). На величину коэффициента влияют источник тепла и тип насоса.

В широком модельном ряду тепловых насосов JAMA компании KAUKORA OY обязательно найдется подходящее Вам решение. В модельный ряд входят геотермальные тепловой (JAMA Star и Star RST), тепловые нaсосы воздух-вода (JAMA Moon) и тепловые нaсосы воздух-воздух (JAMA Jupiter, Mars и Saturnus).

Отопление тепловым насосом – природное тепло для вашего дома.

Тепловой насос — отопление, которому не будет альтернативы в будущем.

Тепловые насосы – новое слово в старой, как мир, проблеме домашнего отопления. В Европе все большее число владельцев загородных домов обращается к альтернативным способам обогрева жилья. В качестве источника тепловой энергии нередко используется геотермальный насос, аккумулирующий тепло из земли. В отличие от других отопительных систем, работающих на газе, электроэнергии или твердом топливе, применение теплового насоса позволяет не только повысить эффективность обогрева, но и снижает зависимость от таких внешних факторов как проектирование дополнительного помещения (для котельной) или эксплуатация с обязательной профилактикой для газовых котлов. Современное производство тепловых насосов включает в себя полный природный цикл: земля – воздух, вода-воздух, воздух – вода, воздух – воздух, вода – вода.

Принцип теплового насоса

Не представляет особой сложности, поскольку тепловые насосы работают по принципу сбора тепла из воды, грунта или воздуха, сжатия его и последующей передачи в отопительные системы здания. Вне зависимости от того, откуда поступает энергия, необходимая для обогрева дома, монтаж теплового насоса подразумевает обязательное использование труб с незамерзающей жидкостью. «Хладоген» собирает из своего ближайшего окружения всю возможную тепловую мощность, передает ее в тепловой насос, после чего снова приступает к сбору тепла. Так работает и геотермальный, и воздушный, и водяной тепловой насос. Разница между ними будет лишь в том, что водяные тепловые насосы будут извлекать энергию из воды, в то время как воздушные – из окружающих их теплых потоков воздуха. С точки зрения эксплуатационной характеристики, тепловые насосы – многофункциональны: зимой их установка позволяет обогреть дом, летом – остудить помещения, используя их как кондиционер. Тепловой насос на частной территории можно использовать и для бассейна, как отличный подогреватель воды.

Стоимость теплового насоса берет в расчет не только его характер (промышленный или частный), но и степень известности фирмы-изготовителя, поставляющей это устройство на рыночный форум. Как показывает практика: при выборе теплового насоса лучше не скупиться, поскольку для обогрева дома нужны не самодельные, а изготовленные по высшему разряду устройства, продажа которых осуществляется давно работающими на рынке компаниями. Оптимальным вариантом применения тепловых насосов является потребность обогрева жилых помещений, общей площадью в 300 кв. метров и выше. В противном случае финансовые затраты просто не окупятся. Стоимость тепловых насосов в настоящее время достаточно высока, но это не повод для отказа от такого инновационного устройства. В наше время купить тепловой насос – это то же самое, что вложиться в свое будущее: стабильное, теплое, экономичное. Крупные города, такие как Москва, давно уже держат курс на проживание в частном областном секторе, а там такой обогрев будет, ой, как выгоден. И пусть схемы и стоимость работы других производителей тепловой энергии пока еще более привычны, и предпочтения тепловым насосам отдают не так часто по сравнению с последними, они все равно не выдерживают.

Работа теплового насоса или как все это происходит на самом деле?

Расчет и схема теплового насоса могут быть разными, нокакая бы схема подключения теплового насоса не использовалась в обогреве помещения, можно с уверенностью сказать, что мы имеем дело с новым альтернативным способом получения энергии из естественного тепла, выделяемого окружающей нас природой. К примеру, геотермальный тепловой насос – это изначальная скважина, в которую для извлечения грунтового тепла вводятся специальные трубы. Текущая по ним жидкость вбирает в себя окружающую энергию и отдает ее во внутренний контур устройства. Здесь при низком давлении и температуре (5°С) происходит превращение жидкости в газ, последний поступает в компрессор, где под воздействием высокого давления и температуры происходит тепловой обмен между горячим газом и теплоносителем, связанным с трубопроводной системой дома. Отдав свое тепло зданию, газ охлаждается, превращается в жидкость и отправляется за новой порцией домашнего тепла.

Поставка тепловых насосов ведущего бренда на рынке отопления.

Тепловые насосы воздух/вода

Тепловой насос и возобновляемые источники энергии

Воздух, вода и земля являются источниками  большого количества возобновляемой энергии, благодаря солнечному свету и дождю. Тепловой насос извлекает тепло из окружающей среды (воздух, вода, земля) и передает его вам с целью обогрева или охлаждения с небольшими энергетическими затратами.

Преимущества тепловых насосов

Экономия энергии до 70 %

На 1 кВт потребляемой энергии тепловой насос производит в среднем до 4 кВт тепла, таким образом 3 кВт вы получаете бесплатно (коэффициент преобразования КОП — в среднем равен 4 ).

Отопление и охлаждение: две функции в одном устройстве

Такой тепловой насос называется реверсивным. Зимой тепловой насос вас согревает, а летом приносит приятную прохладу, а система регулирования гарантирует оптимальный комфорт, отвечающий вашим потребностям.

Защита окружающей среды

Использование энергии наружного воздуха для отопления – это выбор в пользу защиты окружающей среды. Отказ от использования ископаемых видов топлива помогает избежать парникового эффекта и сохранить природные ресурсы.

Как это работает?

Тепловой насос извлекает тепло, присутствующее в воздухе, земле или подземных водах для отопления или охлаждения вашего дома. Он производит в 4 раза больше энергии, чем потребляет для своей работы.

Aэротермальный тепловой насос (воздух-вода)

Используя принцип аэротермии, тепловой насос извлекает природное тепло воздуха (даже зимой).

Преимущество теплового насоса воздух/вода

• Работа в режимах отопления и охлаждения
• Идеальное использование для небольших помещений
• Простая установка не требующая дополнительной площади или скважин
• Высокая производительность (КОП от 3,5 до 4,2)

Геотермальный тепловой насос (земля-вода, вода-вода)

Геотермальные тепловые насосы используют энергию, присутствующую в недрах земли, для отопления, горячего водоснабжения и охлаждения летом.

Преимущество теплового насоса вода/вода и земля-вода

• Работа в режимах отопления и охлаждения
• Принцип геотермии  не требует обязательно большой площади поверхности земли, если выбор
  сделан в пользу бурения или использования тепла грунтовых вод.
• Установка незаметная визуально, а также акустически
• Высокая производительность (КОП до 5,6 при 10°C.)

Термодинамический водонагреватель

В предложении De Dietrich на Российском рынке 2 тепловых насоса для ГВС — Kaliko и Kaliko ESSENTIEL
Термодинамический водонагреватель работает по принципу аэротермического теплового насоса и получает энергию из воздуха.
Установленный, в идеале, в подвальном помещении, он с максимальной эффективностью в течение всего года использует тепло комнатного или наружного воздуха

Тепловой насос для отопления собственными руками

Проблема отопления и горячего водоснабжения зачастую решается традиционными способами, а именно установкой газовых, дизельных, электрических котлов. Безусловно, данный вариант проверенный и надежный, однако имеет ряд минусов по сравнению с тепловым насосом. Далеко не всегда рядом с домом, дачей, коттеджем проходит газовая магистраль. Для использования солярки необходимо устанавливать дополнительные резервуары, электричество – слишком расточительно, уголь и дрова помимо неудобства применения, требуют специального хранилища и особого оборудования.

Что вы узнаете

Но главное, каждый из перечисленных котлов работает по принципу вырабатывания тепла из газа, электричества, дизельного топлива и т.д. Другими словами, чем больше сгорит «солярки», например, тем теплее будет в доме. С экономической точки зрения такой подход нельзя назвать рациональным и выгодным, особенно в условиях сложного климата России и нестабильных цен на топливо.

Читайте также Геотермальная система отопления дома

Тепловой насос для работы использует более дешевые источники энергии, которые окружают нас – вода, грунт, воздух. Более того, устройство не вырабатывает тепло, а лишь переносит его в помещение, затрачивая при этом минимум электричества.

Для наглядности. Один киловатт потребляемого электричества, преобразуется в пять, а иногда и шесть киловатт тепловой мощности. Эффективность использования очевидна!

Тепловой насос (ТН): принцип действия

Система отопления с использованием ТН включает две основные составляющие:

• Сам тепловой насос.
• Источник тепла или низкопотенциальное тепло.

Принцип действия во многом напоминает работу холодильника, но только в обратном направлении. Т.е. тепло забирается извне, проходит через ТН и перенаправляется в дом.

Конструктивно тепловой насос состоит:

• Компрессор
• Испаритель
• Конденсатор
• Дроссельный клапан.

Более подробно работа теплового насоса представлена на рисунке

• В испаритель попадает низкопотенциальное тепло передаваемое по трубам. В качестве носителя используется любая незамерзающая жидкость, способная выдерживать низкие температуры снаружи помещения.
• Далее в испарителе поступающее тепло передается хладагенту (фреону) циркулирующему по замкнутой системе. Учитывая низкую температуру кипения фреона, он превращается в пар.
• Проходя через компрессор, хладагент подвергается воздействию высокого давления, и его температура резко увеличивается (согласно законам физики).
• Газообразный фреон попадает в конденсатор, где и происходит теплообмен с контуром отопительной системы здания. Тепло уходит в помещение, а хладагент остывает и вновь приобретает жидкое состояние.
• Проходя через дроссельный (редукционный) клапан, давление фреона снижается, он опять попадает в испаритель и цикл работы ТН повторяется.

Как видно из схемы, электроэнергия тратится лишь на работу компрессора, что объясняет экономическую целесообразность использования тепловых насосов для отопления помещений.

Виды тепловых насосов

Классификация ТН зависит от теплового источника. Различают три основных вида тепловых насосов:

• Грунтовые (геотермальный тепловой насос).
• Использующие воду в качестве теплообменного вещества.
• Воздушные.
• Грунтовые ТН

В течение лета земля интенсивного накапливает тепло, которое сохраняет на протяжении года. Данный вид энергии прекрасно подойдет для отопления и горячего водоснабжения.

Как это работает?

• На участке земли расположенном рядом с домом выкапываются траншеи, в которые укладываются полиэтиленовые трубы (можно использовать обычные тонкостенные Ø40 мм).
• Трубы заполняются незамерзающей жидкостью (например антифризом), проводится опрессовка на предмет выявления протечек и траншеи закапываются.
• Концы коллектора заводятся в дом и подключаются к тепловому насосу.

Важно! Труба должна пролегать ниже зоны промерзания. На этом уровне теплообменная жидкость всегда будет сохранять положительную температуру.

Забирая низкопотенциальное тепло из грунта, антифриз или другой носитель передает его в ТН, где происходит преобразование (через испаритель, компрессор, конденсатор) в высокотемпературное тепло.

Насосы, извлекающие тепловую энергию из грунта, считаются максимально эффективными. Ведь даже в сильные морозы, температура на глубине неизменна и энергозатраты на отопление не увеличиваются.

Для устройства земляного контура потребуется на 1м2 площади дома, примерно 5 п.м. трубы. Это не много и за несколько дней можно выполнить все работы самостоятельно.

Тепловые насосы – вода

Использовать тепловую энергию воды можно двумя способами:

• Устройство коллектора (по принципу грунтового) в близлежащем водоеме. Однако следует учитывать, что глубина его должна быть достаточно для незамерзания в сильные морозы.
• Бурение скважин. В этом случае низкопотенциальное тепло «отбирается» у грунтовых вод. Бурится две скважины: первая – для забора тепла, вторая – сброс воды. Может показаться, что данный вариант сопряжен с большими затратами. Совсем не обязательно. Ведь если дом не подключен к централизованной системе подачи воды, то бурить скважину придется в любом случае.

Читайте также Водяной теплой насос

Тепловой насос с использованием водных ресурсов из скважины, позволяет устраивать эффективную систему ГС и отопления на небольших по площади участках, без привязки к озерам, рекам и другим водоемам

Воздушный тепловой насос

Атмосферный воздух – самый доступный и дешевый источник тепла. Но как забрать из него необходимую тепловую энергию? Все достаточно просто. Необходимо установить на улице (наземное или настенное положение) большой радиатор. У него должен быть встроенный вентилятор, выполняющий функции обдува и развитое оребрение.

Работа теплового насоса напоминает действие кондиционера. Только последний выводит тепло наружу, а ТН наоборот перемещает его внутрь помещения.

Читайте также Воздушный тепловой насос

Сегодня потребителю предлагаются тепловые воздушные насосы по принципу мультисплитсистем, когда от одного внешнего блока,/ тепловая энергия обеспечивает несколько внутренних. Ярким примером служат кондиционеры, работающие не только на охлаждение, но и отопление.

Следует помнить, что эффективность воздушного ТН уменьшается по мере снижения температуры за пределами помещения. Обычно высокое КПД поддерживается при температуре окружающего воздуха до -15 градусов.

Горячее водоснабжение и отопление

Используя тепловые насосы, обеспечивается функционирование систем:

• Отопления (традиционное радиаторное, а также «теплый пол»).
• Горячего водоснабжения – для любых потребителей (нет необходимости установки бойлеров и других устройств).

В зависимости от теплоносителя во входном/выходном контуре различают тепловые насосы: «грунт-воздух», «грунт-вода», «воздух-воздух», «воздух-вода», «вода-вода», «вода-воздух». Другими словами, тепло может нагревать внутри дома воздух или системы с циркулирующей в них водой.

Преимущества использования тепловых насосов

Следует выделить ряд основных преимущественных характеристик:

• Стабильный источник тепловой энергии (вода, воздух, грунт).
• Экологичность – отсутствие продуктов сгорания и пр., которые являются обязательными в случае использования дизельного, твердотопливного, газового оборудования.
• Простая эксплуатация, не требующая постоянного вмешательства.
• Безопасность использования. Тепловой насос для отопления дома не загорится, не взорвется и т.д.

Но главное достоинство – экономичность. Безусловно, на тепловые насосы цена немаленькая, плюс временные/финансовые затраты на установку, но все это быстро окупится. Можно привести пример. Установленная система в новый дом около 100м2. окупается уже через пару лет, а дальше «чистая экономия».

Читайте также Смысл установки теплового насоса

Можно ли сделать тепловой насос своими руками

Проложить земляной контур, соорудить коллектор в воде или скважине, установить радиатор для забора воздуха – под силу каждому. Что касается непосредственно ТН, то лучше приобретать готовое оборудование. Однако если появилось желание экспериментировать, то вот пример сборки теплового насоса из подручных материалов:

• Компрессор – его придется купить в одной из фирм или сервисных центров занимающихся холодильным оборудованием/кондиционированием.
• Для испарителя подойдет пластиковая бочка, около 60 литров с вмонтированным змеевиком. Для поставки и слива теплоносителя применяют обычные трубы для водопровода.
• Конденсатор можно выполнить из нержавеющего бака. Он режется пополам, в него вставляется змеевик, после чего бак сваривается. Также необходимо сделать резьбовые соединения для вывода контура, который «пойдет» в помещение.
• Змеевики и фреоновый контур лучше изготавливать из медной трубки.

На этом изготовление теплового насоса своими руками закончено. Далее необходимо вызывать специалиста, который грамотно соединит (сварит) медные трубки и заполнит систему фреоном.

Читайте также Как выбрать тепловую пушку

Но все-таки лучше сразу купить тепловой насос в сборе, а вот уже системы подачи низкопотенциального тепла из грунта и воды, выполнить самостоятельно.

Самодельный геотермальный источник

Многие задаются вопросом, почему геотермальные системы так
дорого? Ну они не должны быть. Это своими руками
Геотермальный веб-сайт покажет вам, как сделать это своими руками и получить
геотермальная система, которая работает не хуже профессионалов
будет строить для вас на долю стоимости. Все, что тебе нужно
некоторые базовые сантехнические навыки и помощь экскаватора, и вы можете
Сделай это.

Общие сведения о геотермальной энергии

Геотермальное отопление и охлаждение становятся все более популярными
в У.S. из-за его высокой эффективности и недавнего государственного налога
кредиты. Даже в районах без высокотемпературной геотермальной
ресурсы, геотермальный тепловой насос все еще может обеспечивать отопление и подачу воздуха.
кондиционирование в доме. Похож на холодильник или воздух
кондиционер, эти системы используют тепловой насос для подачи или передачи тепла
от земли до вашего дома. Геотермальный тепловой насос использует
неглубокая земля (обычно стабильная 50-55F) в качестве источника тепла.
В более холодном климате это намного эффективнее.
чем тепловой насос с воздушным источником, поскольку он черпает тепло из сильно холодного воздуха.
требует больше энергии.

Геотермальные тепловые насосы с замкнутым контуром циркулируют воду/антифриз
смешивать через трубы, закопанные в землю. По мере циркуляции жидкости
в земле он поглощает тепло от земли, повышая свою температуру
скажем, 45F. Эта жидкость возвращается к тепловому насосу в доме.
где тепло извлекается из жидкости. Переохлажденная жидкость
(примерно 20-25F) отправляется обратно через заземляющий контур, продолжая
цикл. Тепло, извлекаемое из жидкости, используется
чтобы утеплить дом.Использование контура обогрева грунта в
Уравнение энергии означает, что выделяется больше тепла, чем если бы
только электричество использовалось непосредственно для отопления. Фактически,
в зависимости от эффективности теплового насоса (рассматривается как рейтинг COP)
вы можете производить в 3,5-5 раз больше тепла на киловатт
электроэнергии, чем чистый электрический нагреватель. Переключение
направление холодильного цикла в тепловом насосе и точное
та же система может быть использована для очень эффективного кондиционирования воздуха в
летние месяцы.Тепло отводится в то же относительно
охлаждать почву, а не доставлять ее на горячий наружный воздух, как
типичные кондиционеры делают. Чем выше температура
разница приводит к более высокой эффективности и меньшему потреблению энергии.

Анимированная демонстрация геотермальной системы
Анимированная демонстрация

Короткое видео о геотермальных системах (~3 мин.)
Гео Видео

Геотермальное отопление и охлаждение привлекли большое внимание
недавно от Зеленого сообщества.По данным Агентства по охране окружающей среды США,
Системы геообмена экономят домовладельцам 30-70% затрат на отопление и
20-50% затрат на охлаждение по сравнению с обычными системами. Поэтому
Геотермальная система DIY так привлекательна!
Эти системы рассчитаны на десятилетия и могут значительно увеличить
к стоимости дома при перепродаже.

Сравнение топлива для геотермального отопления

Потенциальную экономию затрат на топливо можно увидеть, используя
следующую таблицу.Этот калькулятор позволяет настроить
для местных тарифов на коммунальные услуги, а также рейтинг COP для вашего теплового насоса
чтобы увидеть, как геотермальная энергия сочетается с другими вариантами топлива.
Для кабины, в которой мы установили геотермальную систему своими руками, у нас действительно было три варианта: пропан, электрический элемент.
обогреватель или геотермальный тепловой насос. Геотермальная энергия явно шла
чтобы быть наиболее эффективным… поэтому, проведя небольшое исследование, мы разработали
эту систему сами и приступили к работе.

 Отопление
Расчет топлива 2009 (xls) — 51 КБ

Самодельная геотермальная установка (замкнутая система)

1.Закапывание геотермальной трубы

Для системы с замкнутым контуром часто используется труба 3/4 дюйма из ПЭВП.
закопан в траншею. Также можно просверлить серию
глубокие шахты похожи на бурение скважины и последующую вставку труб
вертикально в отверстия, а не используя траншеи. В нашем
Вырыть траншеи было выгоднее. Это
на самом деле, где профессиональные геотермальные установщики могут набрать
серьезный счет и где DIY геотермальная экономит так много денег.
Бурение вертикальных стволов для геотермальной трубы аналогично бурению
скважина 150 футов.Это не дешево..и тогда стоимость умножается на 5
или 6, так как вам обычно нужно столько отверстий, чтобы похоронить всю вашу трубу. Поддерживать
5-тонный тепловой насос для нашей кабины мы использовали шесть 600-футовых мотков трубы для
в общей сложности 3600 футов. Я искал эту трубу на месте и закончил
купить трубу онлайн у розничного продавца под названием Geo-hydro Supply
(www.geohydrosupply.com). Цена составляла 143 доллара за 600-футовую катушку.
Труба 3/4 дюйма. Ниже приведены фотографии того, как мы закапываем трубу.

Катушки 3/4-дюймовых труб из полиэтилена высокой плотности для самодельных геотермальных источников.

Большая гусеничная мотыга помогает копать траншеи. Этот
мы арендовали, у нас было ведро шириной более 3 футов, и оно шло очень быстро.
Строительство лутца в Гарден-Сити сделало свое дело, и на это ушло около
полдня, чтобы вырыть и засыпать все нужные нам траншеи. Мы
заставили их копать, пока они не наткнулись на твердый панцирь, который находился примерно на 5 футов в глубине.
большую часть двора. Длина каждой траншеи составляла 125-150 футов.
обрабатывать 600 футов трубы. На этом этапе геотермальная энергия своими руками
это, вероятно, не 100% сделай сам.Вы, вероятно, либо
нужно арендовать гусеничную лопату или просто заплатить кому-то, чтобы он копал для вас. я
думаю, мы заплатили около 1000 долларов, чтобы вырыть все наши траншеи и
засыпан.

После того, как первая траншея была вырыта, мы начали разматывать трубу.
начиная с дальнего конца траншеи и возвращаясь к
салон самолета. Мы использовали хомуты, чтобы удерживать размотанную трубу на месте.
мы пошли. Нам удалось проложить всю траншею трубы в
примерно в то же время они копали следующую траншею, поэтому мы двинулись
ко второй траншеи и заставили засыпать эту.

В верхней части нашего двора был большой оросительный канал.
Когда мы окопались рядом с ним, наша траншея начала наполняться водой.
как вы можете видеть на этой картинке. Несмотря на то, что это был беспорядок
работать, он обеспечивает хорошую теплопередачу в летнее время.

Еще одна область, на которой зацикливаются любители геотермальной
создать коллектор для геотермальной трубы из полиэтилена высокой плотности? В
профессиональных установках, полиэтилен высокой плотности обычно сплавляется с подземным
многообразие.Это требует специальных инструментов, а также не позволяет вам
гибкость в управлении потоком для каждого из ваших циклов. Наш
решение состояло в том, чтобы оба конца трубных петель были проведены через фундамент в
в подвале, чтобы избежать сварки или других операций.
фитинги снаружи, которые могут протекать. Вы можете видеть здесь на 6 петель у нас было 12 отверстий
через фундамент. Мы арендовали большой перфоратор с
сверло на 1 1/8 дюйма. Обязательно сверлите перфоратором изнутри, так как
бетон, естественно, немного вырывается наружу.Также,
это гарантирует, что отверстия будут правильными, если они вам нужны в
внутри, чтобы спариваться с вами многообразием.

2. Геотермальный коллектор своими руками

Самодельный геотермальный коллектор можно изготовить из фитингов из ПВХ диаметром 1 1/4 дюйма.
На каждой линии подачи установлены отдельные регулирующие клапаны, что позволяет нам
для балансировки потока охлаждающей жидкости.

Вот урок о фурнитуре. Первоначально мы
попробовал фитинги PEX 1 «x1», потому что они, казалось, подходили как раз, но
они не закроются, как только мы начнем циркулировать жидкость.
В итоге мы перешли на более длинные фитинги из оцинкованной стали.
колючки. Использование их в сочетании с двойными хомутами на
каждая линия устранила утечки.

3. Самодельная геотермальная циркуляционная система

Мы выбираем QT Flow Center с двумя насосами для циркуляции
жидкости в нашей самодельной геотермальной системе. Мы купили это у
гео-гидроснабжение, которое обошлось нам в 699 долларов. Ниже приведен
изображение QT Flow Center. Я также дал ссылки здесь
для брошюры производителя и установки проточного центра QT
гид.Я не мог найти руководство по установке в другом месте
в Интернете, поэтому я отсканировал его. Это действительно очень полезно.

Проточный центр QT
брошюра (pdf) — 1801кб

КТ
Руководство по установке Flow Center (pdf) — 357 КБ

4. Самодельный геотермальный тепловой насос

Мы решили использовать 5-тонный тепловой насос McQuay для нашей самодельной геотермальной
система. Мы купили онлайн за 4566 долларов с доставкой. Номер модели был VFW1060.
с вентилятором ECM, пароохладителем и дополнительным источником тепла мощностью 20 кВт.
полоска.Вы можете получить более качественные тепловые насосы от Bryant или Carrier.
которые включают 2-этапную операцию, но котировки, которые мы получили для них, были
около 7500 долларов только за тепловой насос. ClimateMaster популярен, если
не самый популярный, 2-х ступенчатый геотермальный агрегат для самодельщиков. Если бы я ставил один из
эти системы в моем основном доме я бы доплачивал за
2-ступенчатая эффективность, но поскольку это была кабина, которую мы использовали в основном на
по выходным McQuay был идеальным. Ниже фото и
данные о производительности установки McQuay.

Краткое описание теплового насоса McQuay (pdf) — 87 КБ

Полный каталог McQuay (pdf) — 2147 КБ

5. Геотермальная сантехника своими руками

Геотермальный источник своими руками
Сантехническая схема (PDF, 57кб)

На приведенной выше схеме показана основная сантехника.
для нашей самодельной геотермальной системы, включая систему горячего водоснабжения.

Выше показана насосная станция QT Flowcenter.
что мы использовали. Мы смешали 10 галлонов антифриза (этилен
гликоль) водой для заполнения системы. На основе инсайда
диаметром 0,86 дюйма для 3600 футов труб из ПЭВП, всего
мощность нашей системы была чуть более 100 галлонов. Это дало нам
10% смесь антифриза с водой с температурой замерзания
приблизительно 23 градуса по Фаренгейту. При нормальных условиях эксплуатации
ваша система никогда не должна приближаться к этим температурам.

Мы подобрали дешевый электрический водонагреватель, чтобы
служить резервуаром для нашей бытовой горячей воды (ГВС), вырабатываемой
пароохладитель в нашем геотермальном тепловом насосе. Водонагреватель есть
не подключен к источнику питания, хотя может служить резервным
Ваша система горячего водоснабжения. Теплая вода из этого резервуара затем
подается на входы дежурных водонагревателей, где вода
довел до полной температуры и подал по всему салону. Вариант пароохладителя действительно выделяет массу тепла, трубка PEX
поступающая от теплового насоса в резервуар для воды, быстро нагревается до
коснитесь после того, как тепловой насос поработает некоторое время. Часто
раз водонагреватели по запросу требуются только для повышения
температура воды на 10-20 градусов, что делает ваш нагрев горячей воды очень
эффективный.

Изображение электрических водонагревателей по требованию привязано
в резервуар для хранения предварительно подогретой воды.

6. Воздуховод

Мы арендовали воздуховод для нашей каюты, который оказался
огромный бардак. Они изменили цену, которую изначально нам озвучили.
и в итоге взял с нас более 3 тысяч долларов.Вдобавок ко всему они были
не желая заделывать швы воздуховодов, которые мы закончили
приходится делать самим. Кроме того, мы обнаружили, что они имеют неправильный размер
воздуховоды для 5-тонного теплового насоса после его последующего исследования.
Это закончилось тем, что возникла проблема с вентилятором ECM, где он мог
постоянно ищите правильную скорость. Это закончилось созданием
раздражающий шум при работе вентилятора. Мы
в итоге решил эту проблему, заблокировав скорость вращения вентилятора на более низком уровне
параметр. То
вся причина, по которой мы обратились к подрядчику по HVAC, заключалась в том, что
мы не знали, как правильно подобрать размер всех воздуховодов, но, поскольку
оказалось, я уверен, что мы могли бы сделать лучше сами.
Эта часть проекта еще раз подтвердила, почему мне нравится заниматься проектами.
себя, а не сдавать вещи напрокат.

7. Налоговые кредиты на геотермальную энергию

Установка геотермального отопления и
система охлаждения, и эти преимущества применимы к геотермальным проектам DIY
также.Федералы предлагают единовременный налоговый кредит в размере 30% от
общие инвестиции для всех жилых контуров заземления или грунтовых вод
геотермальные теплонасосные установки. Ограничения максимального предела нет.
на расходы по установке.

Требования Energy Star должны быть выполнены или превышены, чтобы претендовать на этот налог
кредит. Чтобы подать заявку на получение кредита, владельцы должны заполнить Renewable
подраздел Energy Credits в своих формах налоговой декларации или поговорите с
профессиональный налоговый юрист. Подтверждение покупки не требуется;
тем не менее, владельцам рекомендуется вести записи о покупке и
установка.Налоговый кредит доступен до 31 декабря
2016.

Этот налоговый кредит действительно помогает компенсировать стоимость
вашей геотермальной системы своими руками и была одной из основных причин, по которой мы решили
попробовать. Вся наша геотермальная система стоит 11 тысяч долларов.
включая трубы, траншеи, тепловые насосы, воздуховоды, циркуляционные насосы и т. д.
После налоговых льгот мы потеряли около 7500 долларов. Неплохо и сейчас
началась настоящая экономия. У нас была наша система в течение
уже пару лет и счета за отопление и охлаждение для всего салона
меньше $100/мес.Я знаю каюты в том же районе
100 долларов в неделю или больше на их пропановом отоплении. Это своими руками
Геотермальная система окупится всего за пару лет.

Вернуться к началу — Геотермальная энергия своими руками
Отопление/охлаждение

Геотермальная энергия —
Часто задаваемые вопросы

Как работают тепловые насосы | HowStuffWorks

Если в вашем доме нет воздуховодов для распределения тепла, не беспокойтесь. Потенциально вы могли бы использовать специальный вид теплового насоса, называемый мини-сплит-тепловым насосом .Он соединяет наружный блок с источником воздуха с несколькими внутренними блоками. Эти внутренние блоки подключаются к водонагревателям или обогревателям помещений. Эти мини-сплит-системы без воздуховодов полезны для модернизации дома с помощью системы теплового насоса, поскольку их расположение снаружи и внутри дома является гибким.

Еще одним плюсом является то, что для установки требуется только 3-дюймовый (7,6 см) кабельный канал, который проходит через стену, что довольно незаметно. Они также универсальны. Внутренние кондиционеры могут быть установлены в стенах, потолках или на полу, и они очень маленькие.Одним из недостатков, однако, является то, что установка также должна занимать некоторое внутреннее пространство для работы. Они также не будут перемещать столько воздуха, сколько более крупные тепловые насосы, поэтому лучше всего подходят для небольших жилых и коммерческих помещений.

В то время как большинство тепловых насосов используют воздух, чиллер с обратным циклом (RCC) вместо этого перекачивает воду, что позволяет ему более эффективно работать при отрицательных температурах. В системе RCC тепловой насос подключается к изолированному резервуару для воды, который либо нагревается, либо охлаждается. Затем система вентиляторов и змеевиков откачивает нагретый или охлажденный воздух из резервуара и через воздуховоды в одну или несколько зон нагрева.Система RCC также может перекачивать горячую воду через систему лучистого обогрева пола, поэтому, когда этой зимой босым ногам будет удобно на теплом кафельном полу, вы можете поблагодарить свой RCC.

В типичном воздушном тепловом насосе требуется резервная горелка для подачи временного тепла, когда система переключается на реверс для размораживания змеевиков. Эта резервная горелка не позволяет системе пропускать холодный воздух через регистры, пока змеевики размораживаются, что является ключевым моментом, если ваша цель — оставаться в тепле.

Некоторые могут сказать, что система RCC лучше, поскольку она использует горячую воду из бака для размораживания змеевиков, поэтому резервная горелка не требуется.Это также означает, что система никогда не дует холодным воздухом, когда этого не следует делать, и в результате вы сохраняете тепло и тепло.

Более поздним дополнением является тепловой насос для холодного климата , названный так потому, что он может эффективно работать в более холодную погоду, чем большинство других конструкций, даже ниже 0 градусов по Фаренгейту (-18 градусов по Цельсию). Тепловой насос для холодного климата определяет минимальное количество энергии, необходимое для обеспечения желаемого уровня нагрева или охлаждения, и регулирует свою мощность в сторону увеличения или уменьшения, чтобы никогда не тратить энергию впустую.

В холодные зимы Миннесоты эти тепловые насосы показали себя примерно в два раза более энергоэффективными, чем обычные газовые печи, что делает их чрезвычайно экологичной альтернативой. По состоянию на ноябрь 2021 года Министерство энергетики США надеется установить эти насосы в зданиях в рамках более масштабного плана администрации Байдена по инфраструктуре.

Даже специальные тепловые насосы имеют ограничения. Читайте дальше, чтобы узнать о плюсах и минусах тепловых насосов и о том, что вам нужно знать перед их покупкой.

Воздушные тепловые насосы | Министерство энергетики

Каждый бытовой тепловой насос, продаваемый в этой стране, имеет этикетку EnergyGuide, на которой указан рейтинг эффективности обогрева и охлаждения теплового насоса в сравнении с другими доступными производителями и моделями.

Тепловая эффективность электрических тепловых насосов с воздушным источником определяется коэффициентом полезного действия отопительного сезона (HSPF), который представляет собой меру за средний отопительный сезон общего количества тепла, подаваемого в кондиционируемое помещение, выраженного в БТЕ, деленного на общую электрическую мощность. энергия, потребляемая системой теплового насоса, выраженная в ватт-часах.

Эффективность охлаждения определяется сезонным коэффициентом энергоэффективности (SEER), который представляет собой меру за средний сезон охлаждения общего количества тепла, отводимого из кондиционируемого помещения, выраженного в БТЕ, деленного на общую электрическую энергию, потребляемую тепловым насосом, выражается в ватт-часах.

Как правило, чем выше HSPF и SEER, тем выше стоимость устройства. Тем не менее, экономия энергии может окупить более высокие первоначальные инвестиции несколько раз в течение срока службы теплового насоса.Новый центральный тепловой насос, заменяющий старый агрегат, будет потреблять гораздо меньше энергии, что существенно снизит затраты на кондиционирование воздуха и отопление.

Чтобы выбрать воздушный электрический тепловой насос, обратите внимание на этикетку ENERGY STAR®. В более теплом климате SEER важнее, чем HSPF. В более холодном климате сосредоточьтесь на получении максимально возможного HSPF.

Вот некоторые другие факторы, которые следует учитывать при выборе и установке воздушных тепловых насосов:

• Выберите тепловой насос с управлением оттайкой по запросу.Это сведет к минимуму количество циклов оттаивания, тем самым уменьшив потребление дополнительной энергии и энергии теплового насоса.
• Вентиляторы и компрессоры шумят. Расположите наружный блок вдали от окон и соседних зданий и выберите тепловой насос с более низким рейтингом наружного шума (децибелы). Вы также можете уменьшить этот шум, установив устройство на шумопоглощающее основание.
• Расположение наружного блока может повлиять на его эффективность. Наружные блоки должны быть защищены от сильного ветра, который может вызвать проблемы с оттаиванием.Вы можете стратегически разместить куст или забор с наветренной стороны от катушек, чтобы защитить устройство от сильного ветра.

Успешный воздушный тепловой насос своими руками

Мы купили наш дом в Саффолке в 2007 году, который начал свою жизнь как птицеферму, поэтому главной достопримечательностью для меня был сарай, больший, чем дом, для хранения моей коллекции старых автомобилей. Моя многострадальная жена Энн согласилась на это. пока мы расширяли бунгало и чтобы оно было лучше, чем наш предыдущий особняк 80-х годов.Нам удалось получить разрешение утроить размер дома в этом бунгало-шале, и на картинке выше показано, как оно выглядит сейчас в 2021 году.

Работа еще не полностью завершена, так как осталось сделать еще одну комнату, но она почти закончена. Я привлек строителей, чтобы построить корпус и крышу, а все остальное, кроме стяжки пола и штукатурки, я сделал сам.

Одновременно с получением разрешения на строительство мне нужно было получить разрешение на строительство. Я помню, как вместе с помощником архитектора проводил расчеты тепловых потерь и хотел масляный котел, так как нас не впечатлили накопительные обогреватели в бунгало, но цифры просто не складывались.Поэтому нам пришлось либо убрать большое окно на фронтоне, либо использовать экологически чистый тепловой насос, чтобы сохранить его. Поэтому я выбрал вариант с тепловым насосом и рассчитывал установить его для подписания строительных норм, а затем заменить его на масло.

Мы сохранили плиту и стены бунгало, поэтому только в новой половине дома есть трубы UFH и утепленный пол.

Внутренние стены облицованы Celotex толщиной 50 или 100 мм, а крыша — Celotex толщиной 200 мм между балками и 50 мм внутри. Я также использовал несколько коробок монтажной пены, заполняя все щели, которые мог найти.

Сначала я добавил больше накопительных обогревателей, но нам никогда не было тепло, и мы полагались на дровяную печь в большой гостиной, чтобы согреться. В 2016 году я подключил электрический котел мощностью 9 кВт к теплым полам, которые отапливали гостиную, но я не думал, что мы сможем позволить себе эксплуатировать его всю зиму, поэтому в 2017 году я присмотрелся к воздушным тепловым насосам (ВТН). Я получил несколько предложений по ASHP в рамках программы Renewable Heat Incentive (RHI), но мне не хотелось тратить 10 000–12 000 фунтов стерлингов, так как теперь я думал, что нам действительно нужен пеллетный котел.

В качестве эксперимента я купил на eBay воздушный тепловой насос мощностью 12 кВт, и, если мне не изменяет память, он обошелся нам примерно в 2000 фунтов стерлингов. Google Модель RS-82P5A/T . Это было после того, как я прочитал инструкции по установке, и все это выглядело просто и интересно.

Так и оказалось (сюрпризов нет) и замена электрокотла особых проблем не вызвала. Внутри есть панель управления, которая подключена к монитору температуры, и он начинает показывать около 31/32C и постепенно доходит до 37/38C.

Во время эксплуатации в ту зиму в доме было намного теплее, если не считать очень холодных минусовых дней. Я знал, что у АСХП есть электрическое вспомогательное управление, поэтому в 2017 году я снова подключил электрический котел мощностью 9 кВт. Надо сказать, что тепловой насос этим редко пользуется, а в нашем доме сейчас достаточно тепло.

Я не уверен, что это то, что построила бы нормальная команда, но оно отлично работает уже три зимы. Я должен оговориться, сказав, что мне было удобно браться за это и делать это самому в качестве эксперимента, но если у вас нет необходимых навыков или знаний, я определенно рекомендую вам профессионально установить и ввести в эксплуатацию воздушный тепловой насос.

Я собираюсь продолжать работать над своей системой и добавлю фильтр, учитывая проблемы, о которых я читал у других людей. Итак, как это работает? Мне нравится следить за нашим потреблением и счетами, поэтому я заношу показания счетчика в электронную таблицу один или два раза или в месяц. Вот наши дневные/ночные показания в виде графика. Обратите внимание, как дневное использование в 2017 году увеличилось, а ночное снизилось.

В 2013 году мы использовали 2 716 кВтч днем ​​и 17 686 кВтч ночью, всего 20 412 кВтч.

В 2020 году мы использовали 6 020 кВтч днем ​​и 10 154 кВтч ночью, что составляет 16 174 кВтч. При 16 пенсах/кВтч днем ​​и 8 пенсов/кВтч ночью это означало, что мы заплатили 1864 фунта стерлингов.

Таким образом, дом теперь намного больше и дешевле в эксплуатации, и я определенно могу порекомендовать воздушный тепловой насос для правильно изолированного загородного дома.

Проблемы

Настройка: его было довольно просто настроить, но при длительном использовании я понял, что нам просто нужно оставить его включенным 24 часа в сутки зимой. Плита прогревается так долго, что нет смысла подключать ее к таймеру.

Пик Использование: В первоначальной части дома были удалены стены, чтобы создать большую кухню/столовую, которая отапливается 30-амперным аккумулятором Aga. Когда он заряжается по непиковому тарифу на электроэнергию, включается электрический вспомогательный котел и погружные нагреватели, а мой USB-монитор OWL зафиксировал использование 80 ампер / 18 кВтч. Главный предохранитель на 100 ампер, поэтому я не могу добавить другие существенные требования, такие как электромобиль.

Я надеюсь, что в будущем умные счетчики и их тарифы разовьются до такой степени, что они смогут выборочно переключать оборудование с высоким спросом.

Дома с тепловым насосом: «Он делает горячую воду, когда на улице мороз» | Счета за электроэнергию

John and Carol Deed , Thriplow, Cambs
«В январе 2020 года мы установили воздушный тепловой насос, и это оказалось действительно хорошим решением», — говорит Джон Дид, бывший специалист по маркетингу. руководитель в автомобильной промышленности.

Дид и его жена Кэрол начали обдумывать варианты отопления для своего отдельного дома 1970-х годов с четырьмя спальнями, когда стало ясно, что их 25-летний масляный котел «на последнем издыхании».

«Мы учитывали стоимость, а также воздействие на окружающую среду, и это исключило возможность повторного использования нефти — [она] волатильна в цене, проблематична при доставке и, конечно же, вредна для окружающей среды», — говорит он. Они остановились на электрическом тепловом насосе, чтобы максимально использовать свой зеленый тариф на электроэнергию, и запланировали солнечные батареи, которые установили летом.В доме уже проведена изоляция полых стен, изоляция чердака и двойное остекление.

«Первым приятным сюрпризом стало то, как приятно было иметь весь дом площадью около 1700 квадратных футов при 20 градусах весь день, особенно когда Covid запер нас в нашем доме гораздо дольше, чем обычно», — говорит Дид. «Вторым приятным сюрпризом стали эксплуатационные расходы».

После огромных первоначальных затрат солнечные батареи пары теперь производят более чем достаточно электроэнергии для работы теплового насоса Mitsubishi, по сравнению с 900 фунтами стерлингов в год за нефть.Тепловой насос стоил 14 000 фунтов стерлингов; государственная субсидия в размере 8 400 фунтов стерлингов, подлежащая выплате в течение семилетнего периода, оставляет чистую стоимость в размере 5 600 фунтов стерлингов.

«Шумит не больше, чем котел, а как он делает по трубам горячую воду, когда температура воздуха на улице минусовая — загадка, но мы возьмем это!»

«Такой же полезный, как шоколадный огнеупор»

Альф Мангера, Блэкберн
«Это была самая большая ошибка, которую я совершил за долгое время», — говорит Альф Мангера, молодежный работник в Блэкберне, о своем решении тепловой насос к себе домой незадолго до Рождества.

У моего приятеля двойной насос с теплым полом — отлично работает. Я бы не стал снова рассматривать тепловой насос, пока технология не улучшится

Мангера купил свой новый дом девять лет назад и с тех пор провел ремонт, включая новую изоляцию, тройное остекление и солнечные батареи. «Я очень энергозависим. Поэтому следующим шагом было приобретение воздушного теплового насоса», — говорит он.

Он считает, что его установщик предложил модель теплового насоса, которая была недостаточно мощной, чтобы согреть дом в холодную зимнюю погоду.В дни, когда температура была выше 5°С, устройство с одним насосом сохраняло тепло в доме, но в дни ниже 5°С «было полезно, как шоколадный огнеупор».

Энергопотребление Манжеры выросло с 500 единиц электроэнергии в месяц до более чем 2000 единиц, и «всем было холодно», говорит он. Позже установщик признал, что двойной насос мог бы подойти лучше, и предложил модернизировать модель, но Мангера сказал установщику «убрать его, если они не установят еще и пол с подогревом».

«Я разговаривал с другими людьми об их тепловых насосах — есть несколько хороших моделей Mitsubishi — но мне кажется, что мне дали дешевую подделку», — говорит он. «У меня есть приятель, и он сделал это; у него в новостройке двойной насос с подогревом пола, и он отлично работает», — добавляет он. «Я бы не стал снова рассматривать тепловой насос, пока технология не улучшится».

«Технологии постоянно совершенствуются»

Mark Food, Фелстед, Эссекс
«Наш первый тепловой насос был установлен около 10 лет назад, и это было ужасно», — говорит Марк Фуд из Фелстеда в Эссексе.В течение семи лет воздушный тепловой насос, который, по его словам, был «плохо установлен и плохо построен», изо всех сил пытался согреть дом 1930-х годов с четырьмя спальнями в холодную погоду и вызывал жалобы соседей на шум.

«Сегодня мы установили «Роллс-Ройс» среди тепловых насосов, и это блестяще», — говорит Фуд. Он говорит, что воздушный насос нового поколения, созданный Mitsubishi, способен поддерживать тепло во всем доме и производить достаточно горячей воды для семьи из четырех человек. В общей сложности семья, вероятно, тратит 140 фунтов стерлингов в месяц на электроэнергию, что в целом соответствует расчетному счету за газ и электроэнергию в большом доме.«И его вообще почти не слышно», — говорит Фуд.

Помогает пол с подогревом, который идеально подходит для тепловых насосов, и то, что задняя надстройка построена в соответствии с более энергоэффективными стандартами, чем требовалось в прошлом. Фуд предполагает, что многие негативные отзывы о тепловых насосах, вероятно, связаны со старыми, плохо установленными моделями в домах с плохой изоляцией.

«Технологии постоянно совершенствуются. Хитрость заключается в том, чтобы оставить тепловой насос работать на третьей или четвертой передаче — вам не нужно возиться с ним — и он поддерживает высокую температуру.

«Это было похоже на то, что мы должны сделать»

Том Кисс, Брайтон
«Я установил тепловой насос в своем последнем доме, и он мне очень понравился», — говорит Том Кисс, веб-дизайнер из Брайтона. «Я скучаю по нашему тепловому насосу! Я думаю, что они абсолютно фантастические, и я без сомнения установлю их в своем новом доме».

Когда мы изучили это, было несколько страшных историй, которые были немного удручающими, но мы провели наше исследование

Том Кисс

Кисс выбрал воздушный тепловой насос для своей викторианской террасы в начале 2019 года, после того как « долгая, медленная смерть нашего газового котла», уже уложив внутреннюю изоляцию стен и предприняв переоборудование чердака.

«В то время это казалось трудным решением, — говорит он. «Когда мы изучили это, было несколько страшных историй, которые были немного удручающими, но мы провели наше исследование. Как относительно привилегированная семья среднего класса, мы чувствовали, что должны это сделать, потому что мы могли себе это позволить».

Благодаря государственному гранту высокие первоначальные затраты на тепловой насос по сравнению с бойлером стали более разумными, говорит Кисс. Он заплатил чуть более 8500 фунтов стерлингов за модель Mitsubishi EcoDan мощностью 8,5 кВт и смог получить 6300 фунтов стерлингов в рамках правительственной льготы по возобновляемому теплу в течение семи лет.Это оставило чистую стоимость в размере 2264 фунтов стерлингов, что меньше суммы в 2700 фунтов стерлингов, которую он получил за установку нового газового котла. Новый владелец дома теперь собирает грантовые платежи.

Кисс говорит, что его первые опасения по поводу шума или того, что радиаторы, работающие от теплового насоса, не будут такими горячими, оказались необоснованными. По его словам, радиаторы «неэффективно и необязательно» должны быть очень горячими, чтобы поддерживать в доме стабильную температуру 21 градус, а насос был размещен «буквально рядом с нашей задней дверью, и мы не могли его слышать».

Жизнь с водонагревателем с тепловым насосом

Два года назад на этой неделе нам удалили неприятный старый водонагреватель с естественной тягой, работающий на ископаемом газе.(Именно это на фото ниже.) Если не считать работы бензинового генератора внутри дома, этот тип водонагревателя, вероятно, является источником номер один угарного газа в домах. Да, горячая вода дешевая, но сколько стоит ваше здоровье? Так что моей заменой этому ископаемому стал водонагреватель с тепловым насосом (HPWH). Это Rheem Performance Platinum, и мне это нравится!

Газовый водонагреватель с естественной тягой, замененный водонагревателем с тепловым насосом

Выбор водонагревателя с тепловым насосом

Я не эксперт по водонагревателям с тепловым насосом, и я не очень хорошо знаю ассортимент и доступность продуктов. Но у меня есть друзья, которые не отстают в этом, поэтому я спросил одного из них. Джон Семмелхак из Think Little — большой сторонник полностью электрических домов, и он порекомендовал модель Rheem, которую я в итоге купил. Однако производители всегда меняют свои модели, поэтому мое поколение 4 превратилось в модель поколения 5 (я думаю). Кроме того, когда вы ищете информацию, Rheem использует термин «гибридный водонагреватель», потому что его основным источником тепла является тепловой насос, но он также имеет встроенный электрический нагрев.

При покупке любого водонагревателя вы должны сделать выбор в пользу размера. Я выбрал 80-галлонную модель по одной простой причине. Если я собираюсь использовать водонагреватель с тепловым насосом, я хочу, чтобы он использовал тепловой насос все время. Я вообще не хочу использовать нагревательный элемент электрического сопротивления, если тепловой насос не выйдет из строя. Чем меньше бак, который вы покупаете, тем больше вероятность того, что вам придется использовать электронагрев.

Чем больше бак, тем больше горячей воды.Моя модель на 80 галлонов имеет рейтинг 89 галлонов в первый час. Я переборщил? Да, наверное. Я так иногда делаю. В эти выходные мы проверим его, так как у нас есть семья в городе на вечеринке по случаю моего 120-летия. * Большой бак должен пригодиться.

Приложение «Рим»

Rheem HPWH подключается к Wi-Fi и имеет приятное приложение для вашего смартфона. На приведенном ниже снимке экрана показан главный экран водонагревателя с основной информацией о генерации (4), настройке температуры воды (120°F), режиме (только HP) и ссылках на другие данные (расписания, отчет об использовании и настройки Wi-Fi, слева от температуры).

И там есть одна надоедливая заметка, я бы хотел, чтобы Рим изменился. Эта зеленая полоса ВСЕГДА рядом со мной, потому что я установил режим только теплового насоса. Их так называемый энергосберегающий режим на самом деле потреблял бы больше энергии, потому что иногда использовал тепло электрического сопротивления.

Приложение Rheem

Мониторинг энергопотребления

Мы запустили (так сказать) наш новый водонагреватель 14 сентября 2019 года, так что мы только что перешагнули двухлетний рубеж. Сколько электроэнергии мы использовали за это время? На приведенной ниже диаграмме показаны данные за первый полный год.Всего было 486 киловатт-часов (кВтч). Самым низким месяцем был август — 23,75 кВтч, а самым высоким — декабрь — 68,6 кВтч.

Энергопотребление моего водонагревателя с тепловым насосом Rheem

за каждый месяц 2020 года. Заметили закономерность? Энергопотребление для нагрева воды низкое летом и высокое зимой. Основной причиной этого является температура поступающей воды. Когда осенью все остывает, остывает и муниципальное водоснабжение. Это означает, что для повышения температуры до 120°F в воду требуется больше тепла.

Вторая причина в том, что зимой мы используем больше горячей воды, хотя я еще не замерял. Однако в следующем году я собираюсь установить расходомеры и датчики температуры на моем новом водопроводе с горячей водой, когда буду переделывать свой подвал. Тогда у меня будут данные, подтверждающие это, по крайней мере, в моем доме. Эти данные также подскажут мне, сколько киловатт-часов требуется для получения галлона горячей воды в каждом месяце года и в среднем за весь год.

Третья причина, по которой мы потребляем больше энергии зимой, заключается в том, что HPWH забирает тепло из воздуха, а воздух в нашем подвале зимой холоднее.В моем случае мы в настоящее время не отапливаем и не используем подвал, так что это не имеет большого значения. В холодном климате это может иметь большое значение.

Использование энергии Rheem HPWH по месяцам в 2021 году по сравнению с потреблением энергии в 2020 году

Еще одна приятная особенность приложения Rheem заключается в том, что оно может отображать ваше текущее использование по сравнению с использованием за предыдущий период. На приведенной выше диаграмме это показано по месяцам для 2021 года по сравнению с соответствующими месяцами 2020 года. Кроме того, это происходит ежедневно по часам, по неделям по дням и по месяцам по дням.

Наше годовое потребление

Поскольку прошло всего два дня с тех пор, как я запустил водонагреватель с тепловым насосом, я могу сказать вам, сколько энергии мы использовали за это время и во сколько это нам обошлось.С 14 сентября 2019 года по 14 сентября 2021 года мы использовали 1002 кВтч. Я также отслеживаю наше потребление электроэнергии в электронной таблице (не так ли?), и за этот период наша средняя ставка от Georgia Power составляла почти ровно 0,10 доллара за киловатт-час (без учета налогов и сборов). Таким образом, мы заплатили чуть (на самом деле два бита) больше 100 долларов за горячую воду на два года.

В EnergyGuide указаны ежегодные расчетные затраты на электроэнергию для нашего водонагревателя с тепловым насосом

, равные 161 доллару. Как это соотносится с нашим старым водонагревателем на ископаемом газе, спросите вы? Мы прожили с ним меньше трех месяцев, поэтому полных данных у меня нет.Но исходя из того немногого, что у меня есть, похоже, что газовая колонка обошлась бы нам примерно в ту же сумму (опять же, без учета налогов и сборов). Таким образом, нет никакой прямой экономической выгоды от перехода с газового водонагревателя на водонагреватель с тепловым насосом… когда я смотрю на стоимость, основанную только на тарифах.

Однако я уже принял решение избавиться от нашей газовой печи, а это означало, что нашим единственным оставшимся газовым прибором будет водонагреватель. При цене около 38 долларов в месяц (скриншот выше) плата только за газ сделает водонагреватель с тепловым насосом большой экономией денег.Исходя из предельных издержек в 1200 долларов, дополнительные 450 долларов в год на оплату газа (38 x 12) дадут мне простой срок окупаемости около 3,5 лет!

Однако, если бы я заменил электрический водонагреватель сопротивления, мы все равно сэкономили бы деньги; просто не так много. Эффективность водонагревателей оценивается по так называемому унифицированному энергетическому коэффициенту (UEF). Чем выше число, тем лучше, и мой HPWH имеет UEF 3,7. (Вы можете увидеть это в EnergyGuide выше. ) У стандартного электрического водонагревателя UEF составляет около 0.9, что делает мой HPWH примерно в 4,1 раза эффективнее.

Вместо 501 кВтч в год я бы использовал около 2000 кВтч в год с электрическим водонагревателем сопротивления. При 0,10 доллара за кВтч я бы сэкономил около 150 долларов в год на нагреве воды. При простой окупаемости около 10 лет в этом случае было бы несложно оправдать эту покупку по экономическим причинам, предполагая срок службы 15 или 20 лет и минимальные затраты на техническое обслуживание.

Шумоизоляция, воздуховоды и фильтрация

Люди жалуются на то, что некоторые водонагреватели с тепловым насосом слишком шумные внутри дома.Некоторые, вероятно, таковы, поэтому я измерил свой с помощью приложения NIOSH SLM на своем телефоне. Вот мои результаты:

• 53 дБА — на расстоянии одного фута от выпускного отверстия
• 48 дБА — на расстоянии одного фута от выпускного отверстия
• 46 дБА — в пяти футах от двери технического помещения
• 37 дБА — в четырех футах от двери механического помещения

Довольно тихо. Для справки, вот некоторые другие уровни шума по этой шкале:

• 60 дБА — обычный разговор
• 50 дБА — осадки
• 40 дБА — гул холодильника
• 30 дБА — тихий шепот

Еще одна приятная особенность модели Rheem, которую я купил, заключается в том, что она позволяет направлять всасываемый и вытяжной воздух.На первом фото видно выпускной патрубок. Он находится справа от экрана цифрового дисплея. Мой водонагреватель находится в подвале, поэтому я мог бы провести воздуховод на изолированный чердак, чтобы подавать более теплый всасываемый воздух и сделать тепловой насос более эффективным. Но в моем случае это принесет больше хлопот, чем пользы.

Однако мне нужно будет провести короткий воздуховод к стене механической комнаты. После того, как я реконструирую подвал и поставлю дверь в механическое помещение, у HPWH не будет много воздуха в этом пространстве, поэтому воздуховод будет подавать воздух из остальной части подвала.

Даже если вы не отводите воздух из другого места, возможность отвода всасываемого воздуха позволяет установить в системе лучший фильтр. Фильтр, который поставляется с ним, является одним из тех прозрачных фильтров толщиной с бумагу, которые в основном улавливают более крупные частицы. Я еще не делал, но когда буду переделывать и переносить водонагреватель, то еще добавлю в систему приличный фильтр и все загерметизирую, чтобы исключить байпас. Я хочу, чтобы катушка была как можно более чистой.

Стоит ли?

В моем случае оно того стоило.У нас здесь, в Джорджии, низкие тарифы на ископаемый газ, но за них взимается высокая плата. Избавление от газового водонагревателя с обратной тягой было для меня первоочередной задачей. Отсутствие необходимости беспокоиться об отравлении угарным газом низкой концентрации (или о том, что похуже) приносит душевное спокойствие, которое бесценно. И я вношу свой вклад в обезуглероживание моего существующего дома, переходя на электричество. Я мог бы сэкономить на первой стоимости, выбрав стандартный электрический водонагреватель сопротивления. Если бы я был готов поставить фотогальванические элементы на крышу, я бы это сделал.

Мне нравится мой водонагреватель с тепловым насосом, и я им очень доволен. Он тихий, эффективный и дает нам столько горячей воды, сколько мы желаем. Он даже обеспечивает небольшое охлаждение и осушение. И это тема для статьи, которая будет позже.

Эллисон Бэйлс из Атланты, штат Джорджия, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке.Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

* Хорошо, это не только мое 120-летие. В субботу нам с женой исполнится 120 лет. Мне 80,5, а ей 39,5… или что-то в этом роде.

Похожие статьи

Водяное отопление — это система, а не просто водонагреватель

Почему так долго не хватает горячей воды

Причина №1 для покупки полностью электрического дома

ВНИМАНИЕ: Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

Системы автономного отопления и охлаждения Portland, OR 97220

Магазин тепловых насосов в Юджине, штат Орегон, является вашим экспертом по системам отопления и охлаждения на северо-западе Тихого океана. Мы устанавливаем, обслуживаем и ремонтируем безканальные мини-сплит-системы отопления и охлаждения по всему региону. Эти системы обеспечивают дома и предприятия комфортной внутренней температурой благодаря простоте установки и энергоэффективной эксплуатации.

Преимущества бесканальных мини-сплит

Подумайте о водопроводном кране в вашей ванной, чтобы понять, почему мини-сплит-системы без воздуховодов превосходят традиционные системы. Когда вы включаете его, вы ожидаете, что вода будет течь только из этого конкретного крана. Если бы вода лилась из каждого крана в вашем доме, вы бы зря тратили воду.

Это именно то, что делают канальные системы. Если только в вашей семейной комнате слишком тепло, вам нужно охладить весь дом, чтобы температура упала на несколько градусов, пока вы смотрите телевизор.

Тем не менее, мини-сплиты

без воздуховодов работают больше как ваш смеситель. Вы можете установить внутренний блок там, где он вам нужен, и тогда вы будете управлять только этим блоком. Таким образом, в том же сценарии вы можете включить устройство в своей семейной комнате и оставить остальную часть вашего дома нетронутой. Это экономит энергию и деньги.

Бесканальная система на северо-западе Тихого океана поможет значительно сократить ваши счета за электроэнергию. Мини-сплит-система без воздуховодов, сертифицированная Energy-Star, будет потреблять на 60% меньше энергии для обогрева вашего дома, чем стандартные системы электрического отопления, и сократит расходы на охлаждение вашего дома на 30% по сравнению с традиционными кондиционерами.

Почему традиционные системы терпят неудачу

Слишком много домов и предприятий в Орегоне либо не имеют хорошо функционирующих систем отопления и охлаждения, либо используют системы с негерметичными воздуховодами и энергосберегающими функциями. На самом деле, воздуховоды, в частности, могут быть настоящей проблемой для владельцев домов и предприятий, поскольку кондиционированный воздух часто теряется из-за отверстий или неправильной установки. Это заставляет систему работать сверхурочно, чтобы обеспечить идеальную температуру в вашем доме. Фактически, по оценкам EPA, потери воздуха из-за негерметичных воздуховодов могут составлять более 30% вашего счета за электроэнергию.

Если разобраться, традиционные воздуховодные системы не имеют особого смысла. Они дороги в установке, занимают много места и усложняют жизнь, если вы решите построить пристройку к своему дому или превратить старое пространство в жилое.

Наши любимые продукты

Мы продаем различные высококачественные мини-разветвители без воздуховодов. Когда вы позвоните нам, мы поможем вам рассмотреть ваши варианты, а также оценить область, которую вы хотите сделать более удобной.Это дает нам представление о ваших конкретных потребностях и о том, как мы можем наилучшим образом их удовлетворить.

Наша линейка продуктов включает в себя несколько избранных брендов, которые соответствуют как нашим, так и вашим высоким стандартам. Мы предлагаем только бренды, известные своей надежностью, эффективностью и обслуживанием клиентов. Кроме того, нам нужны модели с интуитивно понятным управлением, широким набором функций и экономичные. Наша цель — убедиться, что вы довольны выбранной маркой и моделью.

Исходя из этих ожиданий, мы предлагаем продукты и модели пяти превосходных брендов:

• Daikin
• Пейн
• Фудзитсу
• Рууд
• Панасоник

Варианты приобретения

Мы понимаем, что не всегда легко сделать эти первоначальные инвестиции в энергоэффективный и комфортный дом.Тем не менее, мы считаем, что мини-разветвители без воздуховодов должны быть в каждом доме на северо-западе Тихого океана, и поэтому мы будем работать с вами, чтобы помочь снизить первоначальную стоимость установки различными способами:

Клиенты, финансирующие установку, часто обнаруживают, что их общие ежемесячные расходы снижаются из-за значительного уменьшения их счетов за коммунальные услуги.
