Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

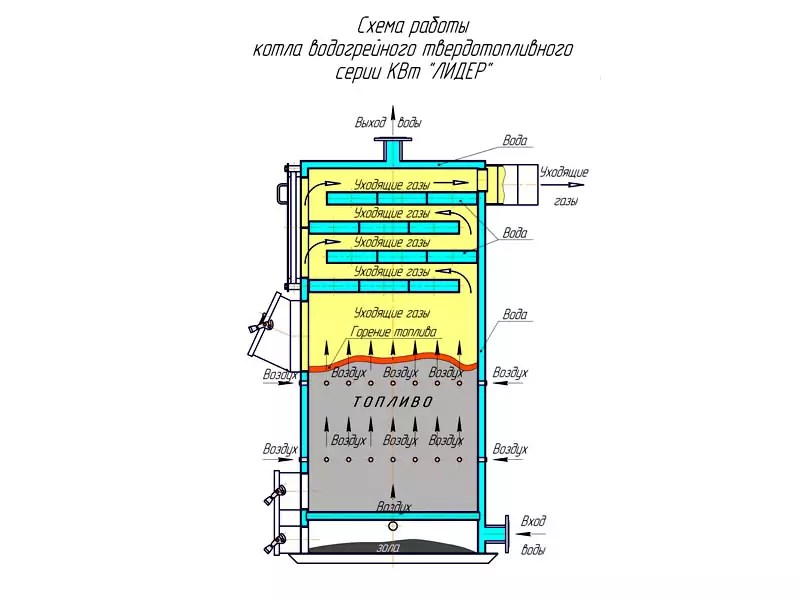

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Статья по теме:

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

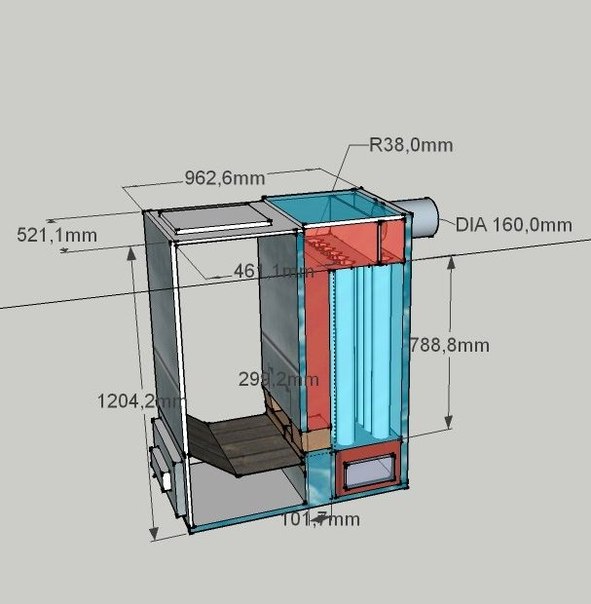

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

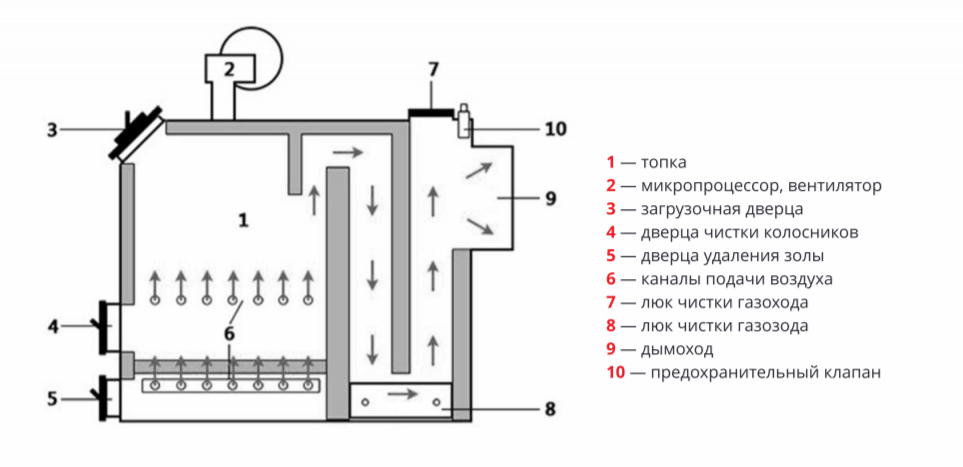

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

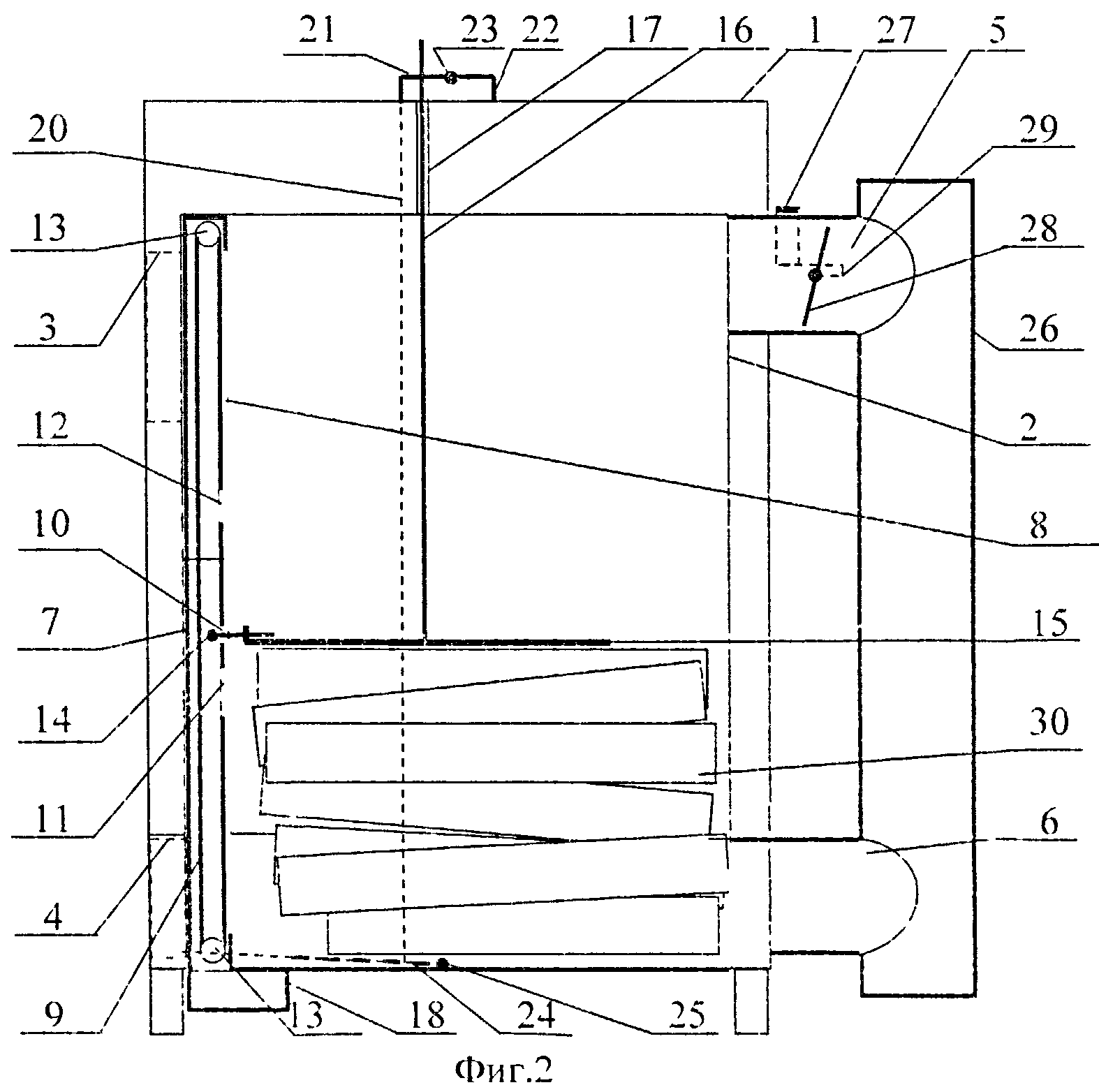

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

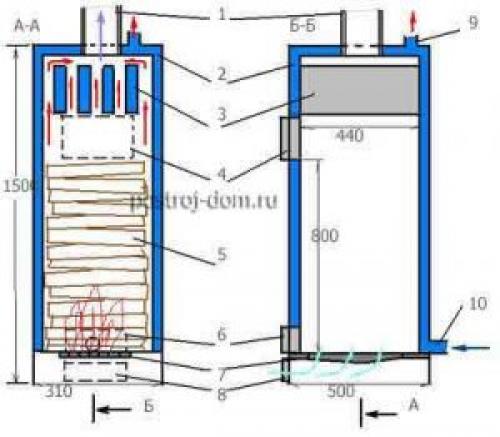

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

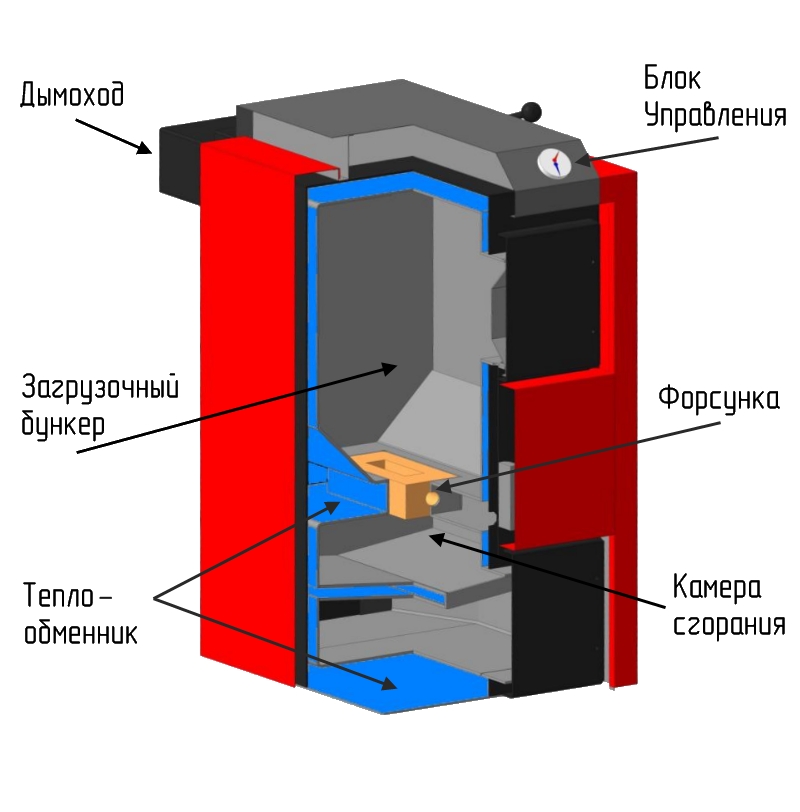

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Котлы длительного горения своими руками

В негазифицированных населенных пунктах достаточно распространенной является проблема отопления домов в холодное время года. Традиционные обогревательные печки, которые топятся дровами и углем, доставляют хозяевам много проблем. Это и нерациональный расход топлива, и затрата времени на очистку от золы и сажи, и перепад температуры воздуха. Отличным решением данной проблемы является установка твердотопливных котлов длительного горения, являющимися более современным способом обогрева помещений.

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Статья, посвящённая дровяным котлам длительного горения, расположена здесь: https://teplo.guru/kotly/tverdotoplivnye/drovyanye-kotly-dlya-otopleniya-doma.html

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал: https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

• большой объем топки, в которую закладывается твердое топливо;
• возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
• длительный период горения без добавления топливного продукта;
• высокая теплоотдача при экономичном расходе топлива;
• простота в эксплуатации;
• экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla. html

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

• сварочный аппарат;
• болгарка.

Материалы:

• металл листовой с толщиной 4 мм;
• труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
• трубы металлические, диаметром 60 мм, и 100 мм.

Приступаем к изготовлению котла:

1. Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.
2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

• снимаем крышку, затем убираем регулятор для подачи воздуха;
• потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
• затем обратно закрываем крышку и ставим регулятор;
• открываем воздушную заслонку и внутрь бросаем лучинку;
• когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео

Видео иллюстрация процесса постройки такого котла:

Оцените статью: Поделитесь с друзьями!

Двухконтурный твердотопливный котел длительного горения

При благоустройстве загородного жилья стоит выбирать оптимальные решения. К примеру, двухконтурный твердотопливный котел – это установка, которая обеспечивает не только отопление дома, но и подачу горячей воды для бытовых нужд. Если выбрать современную модель длительного горения, то пользоваться таким отопительным оборудованием будет удобно.

Строительный рынок сегодня предлагает множество разнообразных моделей отопительного оборудования. Традиционный вариант котлов на твердом топливе продолжает пользоваться популярностью, так как этот вид оборудования отличается доступностью и экономичностью. Современные модели длительного горения еще и очень удобны в использовании, так как интервалы между закладками топлива достаточно продолжительны.

Устройство

Все модели двухконтурных котлов имеют схожее устройство. Они оборудованы двумя теплообменниками, один из которых работает для нагрева теплоносителя, циркулирующего в системе отопления, а второй присоединяется к ветке водопровода. Вода, проходя по теплообменнику, нагревается и подается в ветку горячего водоснабжения, идущую в ванную и на кухню.

Современные котлы длительного горения, как правило, имеют вместительную камеру для закладки топлива (дров или угля), а также механизм, соединенный с температурным датчиком, который контролирует интенсивность процесса горения.

Совет! Интенсивность процесса горения регулируется путем изменения количества подаваемого в топку воздуха. После разогрева системы до нужных температур заслонка автоматически прикрывается, что снижает приток воздуха и, соответственно, интенсивность нагрева.

Еще один вариант котла длительного горения – это газогенераторные агрегаты. В этих установках используется процесс пиролиза. Сжигание топлива в таких агрегатах производятся в два этапа:

• дрова разогревают до высоких температур при недостатке кислорода;
• при разогреве органического топлива выделяется газ, который поступает в верхнюю камеру;
• в верхней камере осуществляется сгорание газа при дополнительной подаче воздуха.

Большим преимуществом таких котлов длительного горения является то, что топливо сгорает почти без остатка. Это не только повышает эффективность работы, но существенно снижает количество образуемой золы.

Материал теплообменника

Теплообменники котлов, работающие на разогрев теплоносителя для системы отопления, выполняют из:

• Стали;
• Чугуна.

Стальные котлы имеют меньший вес и они более прочные. Однако сталь менее устойчива к коррозии. Кроме того, сборку теплообменника, как правило, осуществляют путем сварки. При сильном нагреве котла существует риск, что сварные швы будет повреждены.

Чугунные котлы считаются более долговечными и надежными. Этот материал практически не подвержен коррозии, он отличается хорошей теплопроводностью. Недостатком материала является его большой вес и относительно высокая хрупкость.

Совет! Чугун плохо переносит резкие перепады температур, такое воздействие существенно повышает хрупкость материала. Поэтому при использовании котлов с чугунными теплообменниками важно следить за уровнем воды в системе.

Второй контур, используемый для нагрева воды для бытовых нужд, может быть выполнен из меди – этот материал не ржавеет и имеет отличные показатели теплопроводности.

Как выбирать?

При выборе котла для дома нельзя руководствоваться только дизайном модели и ее ценой. Чтобы сделать правильный выбор, нужно будет учесть множество факторов. Это, прежде всего:

• Площадь дома и высота потолков. В соответствии с этим параметром производится выбор мощности оборудования.
• Примерный расход горячей воды.
• Место установки котла.

Совет! При установке твердотопливного котла, как правило, необходимо обустройство отдельного помещения – котельной. В этом помещении обязательно должна быть налажена эффективно работающая принудительная вентиляция.

Только после учета перечисленных факторов можно определяться с ценовым диапазоном и осуществлять выбор модели.

Как увеличить эффективность работы оборудования?

Чтобы установленный двухконтурный котел работал с наибольшей отдачей, следует позаботиться о таких моментах:

• Установить систему водоподготовки. Хорошо работающая система фильтров позволит увеличить срок службы теплообменников. Особенно важно использовать систему подготовки в местности с жесткой водой.
• Стоит выбирать котлы, которые допускают использование разных видов топлива. Это позволит продолжать использовать оборудование, даже если условия изменились. К примеру, многие модели допускают установку сменной горелки, которая позволяет перевести агрегат на газ или дизельное топливо.
• При использовании котлов с подключением к электропитанию, стоит установить стабилизатор и ИБС. Это позволит избежать проблем при отключениях электроэнергии и при скачках напряжения в сети.

Итак, двухконтурные котлы на твердом топливе позволят эффективно решить проблему отопления и подачи горячей воды в частном доме или любом другом помещении. Использование современных моделей длительного горения весьма удобно, так как они не требуют постоянного внимания хозяев. Временной интервал между закладками топлива в современных моделях составляет от 8-12 часов до нескольких суток.

Котел твердотопливный длительного горения своими руками: чертежи конструкции и сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время).

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

• Трубы для корпуса диаметром 450 и 400 мм.
• Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
• Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
• И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
• Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Котлы длительного горения стоят на порядок дороже, чем их недлительные собратья. Чтобы сэкономить можно собрать конструкцию самостоятельно. Твердотопливные котлы длительного горения своими руками: материалы для изготовления и особенности эксплуатации.

О том, как правильно спроектировать систему обогрева кровли, читайте тут.

Если вы решили построить двухэтажный дом, то чтобы он был теплым и уютным, нужно правильно организовать систему отопления. В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-otopleniya-dvuxetazhnogo-doma.html вы узнаете, какие схемы для отопления двухэтажного дома применяются и в чем особенность каждой из них.

Шахтного вида

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Порядок действий по сборке котла шахтного типа, по шагам

Для изготовления подходит сталь, толщиной не менее 4мм, желательно жаропрочная.

На основание устанавливаются элементы внутренней стороны топки и теплообменника, прихватываются в нескольких местах. Затем устанавливается задняя стенка и опоры для колосников. Тщательно проверяются диагонали, и только после этого окончательно провариваются детали. После этого монтируются трубы теплообменника.

Чертеж котла шахтного типа с замерами

Следующий шаг – сборка внешней стороны котла, являющейся и водяной рубашкой, и облицовкой. По кругу через шпильки-проставки, чтобы не раздуло и не повело волнами, приваривается внешняя сторона.

Дымовая труба выводится через заднюю стенку для того чтобы сверху можно было установить дверцу для чистки второй камеры. В целом получается три дверцы:

1. Зольника, для чистки золы шлака и обеспечения доступа воздуха.
2. Топочная, для загрузки дров и опилок (удобнее сверху).
3. Для чистки второй камеры и замены кирпича (сверху).

Вторичную камеру иногда выкладывают кирпичом, он раскаляется и помогает дожигать газы, поступающие из топки.

Важно также учесть:

• Неправильное проектирование приведет к тому, что агрегат будет дымить в момент подбрасывания дров.
• Данная конструкция больше подходит для установки в котельной, отделенной от жилого помещения.
• Так как дрова по мере сгорания должны опускаться под собственным весом – их важно правильно укладывать. Иначе горение останавливается.
• Если планируется использовать опилки, то их нужно загружать поверх разгоревшихся дров (и желательно, чтобы опилки были просушены). А вот уголь для этой модели – экстрим.
• Во всех швах и стыках, металл накладывается с припуском в 5 мм. Это позволяет более качественно проварить деталь с двух сторон.
• В конце работ по всем швам можно пройтись сварочным герметиком.

Если установить слишком мощный шахтный котёл, то придется ограничивать силу горения, перекрывая подачу воздуха, а это приведет к образованию большого количества конденсата, который затрудняет чистку внутренних поверхностей и уменьшает срок службы железа.

С пиролизным сжиганием твердого топлива

Пиролизный котел похож на обычный шахтный, с колосниковой решеткой и привычным поджиганием дров снизу.

Но характеризуется тем, что в нем топливо не горит, а тлеет, выделяя газ, который позже сгорает отдельно (благодаря подаче вторичного воздуха).

Такой агрегат имеет водяной контур, как в камере сгорания, так и в камере дожигания.

Снабжается датчиком тяги, заслонками для регулировки подачи воздуха и, в некоторых моделях, вентилятором для его нагнетания. Правильно настроенный отопительный прибор имеет высокий процент теплоотдачи.

Пиролизный котел требует сухое топливо – идеально, если влажностью до 10%.

Заключение

Заводские котлы длительного горения часто делают из чугуна, что значительно увеличивает его долговечность. Но производят их методом литья, недоступным домашнему мастеру. Сталь менее долговечна, подвержена коррозии, поэтому срок службы печи собственного производства будет около 10 лет.

Оптимальный вариант выбора печи – модель, которая при минимальных затратах топлива выдает максимум тепла. Печи длительного горения своими руками: чертежи, преимущества, а также принцип работы и выбор топлива.

Пошаговую инструкцию по сборке печи Булерьян вы можете посмотреть в этом блоке.

Видео на тему

твердотопливный своими руками, чертежи и видео, самодельные на дровах

Котел длительного горения отлично подходит как для больших, так и маленьких домовМногие дома отапливают при помощи традиционных печей. Но топить их дровами или углем довольно проблематично. Чтобы отопить дом понадобиться израсходовать много твердого топлива, а также потратить много времени на растопку и контроль процесса. Решением может стать котел длительного горения до 7 суток. Котел является твердотопливным прибором. Он отличается достаточной мощностью, поэтому им можно обогреть помещение с большой площадью.

Как работает котел длительного горения на угле

Использование котла длительного отопления считается более экономичным, чем отопление помещения с помощью традиционной печи. Использование котла гарантирует бесперебойное отопления на протяжении всего сезона отопления. Топлива в такие котлы нужно загружать один раз в неделю.

Отапливать помещение можно при помощи твердого топлива: брикетов, дров или угля.

Приобрести котлы долгого горения можно как от отечественного, так и от зарубежного производителя. Котел может иметь очень большие габариты, тогда для его монтажа требуется отдельная комната. Современные производители предлагают вниманию потребителей котлы разного вида. Их разделяют по методу сжигания топлива и по виду топлива.

Как работает котел:

• Котел работает по принципу горения сверху. Горение очага происходит вверху и спускается вниз.
• Топливо загружают в камеру с большим объемом, который обеспечивает работу котла на много дней.
• Вентилятор нагревает воздух, который идет по воздуховоду. Его можно легко регулировать.
• Тепло, выделяемое в процессе сгорания, уходит в теплообменник.

Среди преимуществ котлов длительного горения стоит отметить длительный срок эксплуатации и надежность

В состав усовершенствованных моделей котлов входят электронные системы автоматики и вентиляторы, нагнетающие воздух. Такие котлы поддерживают температуру воздуха в помещениях с большой площадью, при этом потребляют небольшое количество топлива.

Пиролизный котел длительного горения своими руками

Конструкция котла устроена так, что он работает на газе, который дают дрова. Газ выделяется под воздействием высокой температуры. При горении он может придавать огню желтый оттенок.

Стоит заметить, что для таких котлов нужно использовать хорошо высушенные дрова.

Если дрова мокрые, котел может не запуститься. Для работы котла многие используют спрессованные древесные отходы. Это очень удобно, так как предполагает возможность автоматической подачи сырья в топку.

Как изготовить котел:

• Вырезают трубу, длина которой должна составлять от 80 до 100 см. Дно вырезают из металла, затем его приваривают.
• Приступают к изготовлению распределителя воздуха. Для вырезания круга используют листовой металл. Круг должен быть меньше на 20 мм, чем внутренний диаметр трубы.
• Посередине просверливают отверстие в 20 мм.
• Там, где расположен распределитель горения, приваривают крыльчатку, состоящую из металлических лопастей. Их ширина не должна быть больше 50 мм.
• Вверху регулятора нужно приварить трубу. Ее размер должен быть 60 мм, а высота не превышать высоту котла.

Чтобы регулировать подачу кислорода, необходимо верхнюю трубу оборудовать заслонкой. Внизу котла следует приделать дверцу, которая позволит удалять золу. Труба для дымохода должна располагаться в верхней части котла. В крышке делают отверстие для распределительной трубы. Важно, чтобы она плотно прилегала к камере сгорания.

Котел твердотопливный длительного горения своими руками: чертежи

Широкому спектру потребителей в продаже доступны котлы сверхдлительного горения. Устройство таких котлов продумано так, что они могут работать на твердом топливе в течение длительного времени. Период горения зависит от вида топлива: дерево сгорает быстрее, поэтому топить котел будет не более 30 часов. А вот на угле может получиться и неделька.

Аппарат длительного горения возможно установить и подключить своими руками. Метод установки выбирают в зависимости от особенностей котла.

Нельзя выполнять монтаж котла близко к примыкающей стенке ( расстояние должно быть не менее полуметра). Перекрытие и дымоход должны быть расположены друг от друга на ширине в 25 см. Это пространства нужно заполнить базальтовой ватой, а затем зашить с помощью оциновки.

Чертежи твердотопливного котла можно найти в интернете и для удобства использования распечатать на принтере

Техника, необходимая для работы:

• Чертежи и схемы с указанием всех необходимых размеров;
• Аппарат для сварки и три пачки с электродами;
• Большая и маленькая углошлифовальная машинка;
• Отрезные и шлифованные металлические круги.

Из материалов понадобятся трубы разной длины, два металлических кольца, металлический лист, комплекты петель, задвижки и ручки, куски швеллера, чтобы изготовить ножки и крыльчатки, асбестовое полотно и шнур. Важно помнить о том, что пиролизные отопительные котлы нельзя устанавливать в жилых помещениях. Самостоятельная установка должна предусматривать строгое следование технике пожарной безопасности.

Преимущества самодельных котлов длительного горения на дровах

Агрегат для длительного отопления пользуется большой популярностью среди потребителей. Но не все могут позволить себе приобрести котел даже от отечественного производителя. Высокую цену на котлы можно объяснить их высокой мощностью: именно от нее зависит длительность поддержания воздушного температурного режима и возможность отапливать большие помещения.

Стоит заметить, что производители работают над тем, чтобы создать устройство не с такой большой мощностью, что снизит цену на котлы.

Производительный и надежный агрегат, который будет работать на твердом топливе, можно изготовить самому. Собрать такое техническое устройство довольно сложно. Важно понимать, что малейшая неточность и ошибка могут привести к поломке или даже взрыву котла.

Преимущества самодельных котлов:

• Экономичность;
• Большой объем топки;
• Работа на разных видах топлива;
• Большой период горения;
• Экономия топлива;
• Высокая теплоотдача;
• Простая эксплуатация;
• Экологичность.

Самостоятельно можно изготовить несколько видов котлов. Одним из них является шахтный. Такой котел может работать на разном виде топлива: торфе, угле, дровах, опилках. При полной загрузке и мощности шахтный котел может проработать до пяти часов, на самой маленькой мощности – сутки непрерывного горения.

Твердотопливные котлы длительного горения своими руками: схема

Для самостоятельного изготовления котла самым важны является выбор конструкции, которую можно будет выполнить качественно. После выбора конструкции необходимо нарисовать чертежи и схемы с размерами всех деталей. Чтобы изготовить древесный или угольный котел, важно понимать, как он устроен.

Перед тем как приступить к изготовлению твердотопливного котла длительного горения, следует посмотреть обучающее видео

Принцип работы котла может быть нижним и верхним. Большинство придерживается принципа нижнего поджигания.

Подача топлива в простом твердотопливном котле происходит снизу. Теплообменник для котла можно сделать из листовой стали. Чтобы печь максимально эффективно отдавала тепло, используют два отражателя.

Схема изготовления котла с верхним горением:

• Агрегат отличается круглым сечением. Его изготовляют из труб, имеющих разный диаметр.
• Конструкцию оснащают воздухоподающей телескопической трубой.
• Нижнюю часть трубы оснащают «блином» с лопастями – он способствует равномерной подаче воздуха.
• В верхней части предусмотрено расположение камеры для подогрева воздуха – это обеспечивает лучшие условия сгорания.
• Теплообменник выполняют по мотивам «водяной рубашки», окутывающей камеру сгорания.

Традиционные котлы предполагают поджигание и сгорание топлива в одно камере. Она выполняет загрузочную функцию и функцию топливника. Вид отопления котла бывает: дровяной, угольный, на пеллетах. Мощность работы котла зависит от его типа. На эффективность работы влияют размеры отапливаемого помещения. Перед изготовлением важно внимательно изучить инструкцию.

Котел длительного горения своими руками: чертежи (видео)

Экономичные котлы длительного горения стоят довольно дорого. Но возможно и их самостоятельное изготовление. Это супер котлы, которые могут работать беспрерывно до 7 суток благодаря эффекту медленного сгорания твердого топлива. Не нужно тратить силы на растопку и поддержание горения. В современных котлах есть автоматическая функция забора топлива. Производством таких котлов занимается Россия, Украина и зарубежные страны. Экономные котлы Хохлова и Стропува можно приобрести по недорогой цене. Также среди пользователей популярностью пользуется отопительный котел Дулан.

Добавить комментарий

варианты своими руками, длительного горения и другие

Содержание статьи:

Котел на твердом топливе – это популярный обогреватель, который заменил устаревшие печки. Владельцы загородных домов, в которых нет централизованной системы отопления, используют именно такие устройства для обогрева помещения. Выбрать подходящий котел можно, зная основные характеристики и свойства отопительных приборов. Также можно сделать самодельное устройство по схемам и чертежам.

Разновидности твердотопливных котлов

Классический стальной твердотопливный котел

Чтобы купить подходящий для дома отопительный твердотопливный котел, нужно разобраться с тем, какие разновидности бывают. По функциональности устройства можно разделить на две категории:

• Двухконтурные. Это приборы, способные обогревать помещение и воду. Водогрейные модели активно используются в частных домах с постоянной электросетью.
• Одноконтурные. Только выдают тепло для обогрева комнат.

Также все приборы, работающие на твердом топливе, можно разделить на 4 вида – традиционные, пеллетные, длительного горения, пиролизные.

Классические твердотопливные котлы

Это устройства, внешне напоминающие обычную печку с окном для закладки в него угля или дров. Основная часть конструкции – теплообменник, который передает энергию теплоносителю. По материалу выделяют чугунные и стальные твердотельные котлы.

К положительным сторонам относят стабильность работы, неприхотливость, долговечность и дешевизну. В котлах нет систем автоматизации, которые часто ломаются, что позволяет сэкономить на обслуживании. Может простоять без подкладывания дров около 8 часов.

Пеллетные котлы

Конструкция пеллетного котла

По сравнению с классическими моделями в пеллетных имеется специальный бункер и автоматика, которая подает топливо. Заправлять такой котел нужно специальным сырьем, которое изготовлено из древесных отходов. Они дают больше тепла и стоят дешевле, чем уголь. Основные преимущества:

• Высокий КПД. Достигает 85%.
• Неприхотливость. Не требуется постоянно следить за котлом и тратить средства на его обслуживание.
• Длительность работы зависит только от размеров бункера для подачи топлива.
• Наличие датчика температуры и регулятора. Позволяет отслеживать и регулировать температурный режим внутри устройства.

Стоимость таких приборов выше, чем у классических котлов.

Котлы длительного горения

ТТ котел длительного горения

Эта разновидность твердотопливных котлов также называется приборами верхнего горения. В них воздух подается таким образом, что топливо сгорает только в верхней части. Благодаря такой технологии можно загружать большой объем дров, которые будут прогорать постепенно, увеличивая время работы.

Производством приборов занимаются разные бренды. Популярностью пользуются твердотопливные котлы Зота, Буредус, Лемакс и другие компании России, Украины и Европы. Основные производства ТТ печей находятся в российских городах Псков, Москва, Череповец.

Пиролизные (газогенераторные) котлы

Пиролизный котел

Работа приборов производится в несколько стадий:

• Сушка древесины.
• Дегазация. Во время процесса 85% веществ переводится в горючее газообразное состояние, а 15% – в уголь.
• Сгорание. Температура в печи достигает 600°С. Газы окисляются, в результате чего образуется слой угля. При достижении 900°С низкие газы насыщаются кислородом и выдерживают температурный режим, способствующий разложению древесного угля.

В конструкции есть вентилятор, направляющий пламя вниз. Это дает возможность управлять процессом горения. КПД таких устройств выше, чем у традиционных котлов.

Выбор материала теплообменника

Чугунная модель

Ассортимент котлов от различных производителей представлен моделями с теплообменником из чугуна или стали. Каждый из материалов имеет свои плюсы и минусы, поэтому сложно с уверенностью сказать, какая разновидность лучше.

Изделия с чугунным теплообменником представляют собой секционную конструкцию. При поломке любую часть можно легко заменить. Подобные варианты удобны в использовании в частных домах при перевозке и в случае ремонта. Чугун медленнее подвергается влажной коррозии, поэтому ТЭН можно чистить реже. Тепловая инертность выше, чугунные котлы дольше греются и медленнее остывают, поэтому считаются экономными. Приборы неустойчивы к резкой смене температурного режима. При попадании холодной жидкости в горячий теплообменник может образоваться термический удар, вызывающий появление трещин.

Теплообменник из стали представляет собой цельный моноблок, который сварен в промышленных условиях. С чисткой и обслуживанием могут возникнуть проблемы, так как разобрать котел невозможно. Стальное устройство не боится скачков температуры благодаря своей эластичности. Быстро греется и быстро остывает.

Топливо для котла

Выбор модели по топливу так же важен, как и по материалу. При проблемах с поставкой или хранением дров нет смысла брать дровяную печь, лучше отдать предпочтение прибору с другим сырьем – например, с углем или топливными брикетами.

Все типы сырья имеют разные показатели мощности и времени работы. Производитель оборудования в инструкции прописывает, какое топливо рекомендуется использовать в качестве основного и дополнительного и как выполнять подключение. При соблюдении этих рекомендаций возрастает срок службы котла.

Ручная и автоматическая загрузка топлива в котел

Шнековая автоподача топлива

Механизм укладки сырья бывает двух видов – ручной и автоматический. Котлы с разными способами загрузки имеют различную конструкцию.

Модели с автоматической погрузкой состоят из основной части и особого бункера, в который помещается топливо. К сырью предъявляются требования по размерам. Например, при работе от угля частицы должны быть меньше 25 мм. Одной загрузки топлива хватает на 3-5 дней, благодаря чему пользователю не нужно постоянно подкладывать сырье. Это делает работу с нагревателем простой и удобной. Размеры бункеров бывают разные, выбор зависит только от предпочтений владельца. Топливо подается либо с помощью шнека, либо с использованием поршня.

Ручная загрузка считается более привычным способом для людей. Камеру нужно заполнять самостоятельно. Печь с ручной погрузкой имеет большие размеры, чем автоматический котел, поэтому их не рекомендуется ставить дома.

Автоматический котел – это более экономичный, стабильный и удобный для применения в домашних условиях вариант.

Определение мощности котла

Рекомендуемая мощность котла в зависимости от площади помещения

Мощность – один из главных критериев выбора отопительного оборудования. От нее зависит комфортная температура в помещении. Для расчета мощности самостоятельно нужно знать следующие параметры:

• Площадь отапливаемого помещения. Чем она выше, тем больше нагрузки потребуется.
• Удельная мощность обогревателя.
• Климатические условия региона.
• Наличие утепления.

Если дом имеет качественную теплоизоляцию, а высота потолков ниже трех метров, на обогрев 10 кв.м. нужно примерно 1,2 кВт мощности. К этому показателю добавляется около 20% запаса для быстрого нагрева. Таким образом, для обогрева площади 100-200 кв.м. потребуется до 25 кВт. Более точные расчеты можно получить, воспользовавшись помощью специалиста. Он просчитает все дополнительные факторы, влияющие на характеристики, и поможет определить нагрузку.

Полезный объем загрузочной камеры

Количество топлива, которое можно использовать за один раз, зависит от полезного камерного объема. Эта характеристика показывает соотношение объема сырья к мощности. Для чугунных моделей этот показатель составляет 1,1 литров топлива на 1,4 кВт мощности. Для стальных устройств 1,6 литров на 2,6 кВт.

Котлы с верхней загрузкой имеют больший полезный объем, чем другие виды. К тому же в них удобнее укладывать сырье.

Пиролизные котлы способны работать в течение 6-10 часов от одной закладки дров. КПД достигает 90%. Размер камеры больше, чем у традиционных, но это влияет на цену. Чем дольше продолжительность автономной работы печи, тем дороже она будет стоить. Агрегат с маленькой камерой подойдет для обогрева небольшой комнаты.

Потребление электроэнергии

Энергозависимые котлы отличаются расширенным функционалом

Котлы бывают двух видов по способу питания.

• Энергонезависимые. Это устройства, в которых нет потребности в циркуляционном насосе, так как процесс происходит естественным путем. К энергонезависимым относятся классические агрегаты и некоторые приборы длительного горения.
• Энергозависимые. Модели, содержащие в своей конструкции вентилятор. Он направляет потоки воздуха в камеру. Также приборы с автоматизацией работают от электричества.

Энергонезависимые котлы лучше ставить в домах, где нет стабильного электропитания. Они могут выступать в качестве основного и дополнительного источника тепла.

Наличие буферной емкости

Схема отопления котлом с буферной емкостью

Есть домашние котлы на твердом топливе для отопления частного дома с теплоизолированным баком с водой, который выполняет роль буфера. Он устанавливается между котлом и отопительной системой и выполняет следующие функции:

• Защита. Сохраняет отопительный контур от перегрева.
• Аккумуляция тепла. Собирает и запасает энергию от котла и поставляет в систему по необходимости.
• Связь в одну цепь нескольких видов котлов (электрических, водяных, газовых). Позволяет им функционировать в пределах одной системы.

Буфер улучшает температурные характеристики, повышает КПД, уменьшает расход сырья и частоту укладки топлива. При выборе буфера емкость рассчитывается с учетом того, что на 1 кВт требуется примерно 25 литров.

Самостоятельная сборка котла

Можно собрать котел длительного горения своими руками. Чертежи, видео и фото сборки представлены в интернете. В схеме должны находиться следующие элементы:

• В нижней части располагается зольник с поддувалом.
• Надо зольником ставится чугунная колосниковая решетка.
• В дно топки встраивается решетка. На камере обязательно должна быть надежная дверца.
• Над зоной топки делается рабочая часть теплообменника.
• Далее устанавливается труба дымохода.

Перед началом работы следует выполнить расчеты конструкции, определиться со схемой и нарисовать чертеж готового изделия. Котел своими руками дает возможность создания прибора под свои индивидуальные требования.

Котлы длительного горения на дровах (загрузка 24 часа) своими руками

Какие можно рассмотреть варианты, чтобы сделать котлы длительного горения на дровах (загрузка 24 часа) своими руками? Какие должны быть характеристики у этих котлов и как будет происходить весь процесс?

Для начала стоит сразу сказать, что все «долгоиграющие» котлы, которые заявлены на рынке как «длительного горения» редко когда дотягивают до этой цифры – 24 часа.

6-8 часов – вот самый распространённый временной интервал, на который хватает закладки дров в представленных изделиях.

И только некоторые, действительно революционные, агрегаты могут позволить хозяину расслабиться на сутки и превратиться из истопника в простого обывателя, занятого своими делами, а не постоянным подкидыванием дров.

Котел Стропува и его клоны

Прибалты всегда знали толк в экономии. Вот и в этот раз они сделали действительно экономичный котел, который сжигает закладку дров в интервале от 16 до 28 часов. Речь пойдет о Стропуве, а также о его клонах – Стропувоидах.

Конечно, на современном рынке нельзя удержать в тайне ни одну инженерную идею. Достаточно было «гаражным» производителям купить 1 модель прибалтийского котла и разобрать его «по винтикам», чтобы на просторах России и Украины тут же появились цилиндрические клоны всех мастей и расцветок.

Однако, во всех Стропувоидах есть определённый подвох. Если подражатели используют механику оригинального котла и качественные материалы, то у них выходит клон, по стоимости не уступающий оригиналу.

Если же где-то они стараются сэкономить, на механике или на материалах, то получается модель,  внешне похожая на Стропуву, но с заниженными эксплуатационными качествами.

Доходит до смешного. Мне попадались желтые котлы цилиндрической формы высотой под  2 метра, в которых полная закладка дров горит всего 3 часа. Почему? Потому что внутри них нет ничего от Стропувы, они копируют только внешность оригинала.

Стропува или Стропувоид своими руками

Что же делать простому человеку в этой ситуации, когда в его регионе имеются либо дорогие Стропувы или Стропувоиды, либо их дешевые подделки?

Выход очевиден – сделать такие котлы длительного горения на дровах (загрузка 24 часа) своими руками, используя оригинал для точного копирования.

Что будет для этого нужно? Давайте разберем по пунктам:

Во-первых, стоит взять качественные чертежи оригинального котла, которых хватает на строительном форуме ФорумХаус. Схемы и примерные рисунки здесь не подойдут.

Во-вторых, нужно изучить механику оригинального котла. Ведь именно благодаря инновационной идее в таком котле топливо горит 4 часа и более.

В-третьих, надо брать сталь не хуже, чем у оригинала. Котловая сталь нескольких марок вам доступна, если вы проживаете рядом с большим городом – миллионником.

Ну, и наконец, стоит внимательно изучить несколько видео, где умельцы делают котлы длительного горения своими руками для закладки дров на 24 часа и более.

Самодельные котлы длительного горения

В отдаленных населенных пунктах, где не проводится газ, отопление домов все еще является серьезной проблемой. Традиционные печи, уголь и древесное топливо до сих пор используются повсеместно, хотя с появлением новых технологий они стали не единственным решением. Тем более, что эти печи доставляют массу хлопот по очистке сажи и золоудалению, температуре в отапливаемом помещении и нерациональному расходу топлива. Красивым, современным вариантом замены старых топок станут самодельные котлы длительного горения на дровах.Это относительно новая конструкция котлов, работающих на твердом топливе. Мощность агрегата достаточна для обогрева не только жилых, но и производственных помещений. Еще один положительный момент — его легко собрать своими руками.

Продолжительное горение в котле будет зависеть от происходящих внутри него процессов, которые в свою очередь зависят от его особой конструкции. Технология работы котла отличается от обычных печей, которые сначала сжигают дрова вверху, постепенно захватывая низ.Обычная печь устроена так, что дно дров сгорает горячим потоком огня к оставшимся, верхним слоям, что приводит к быстрому сгоранию топлива. А чтобы печь долго не остывала, нужно постоянно доливать топливо.

Самодельные котлы длительного горения устроены совсем иначе. Сначала прожигает верхний слой, а потом каждый последующий. Одновременно с горением нижних слоев древесины горит и отходы (зола, сажа). После укладки топливо будет тлеть около 30 часов.

Котлы длительного горения

, сделанные своими руками, имеют особые преимущества перед заводскими моделями:

1. Время, необходимое для полного сгорания топлива, зависит от размера печи, при этом КПД остается 80-85%. Самостоятельное производство изготовит печь любого размера.
2. Чтобы можно было загрузить в камеру несколько поленьев (например, для обогрева в прохладную или влажную погоду), в кожухе котла можно вырезать дополнительную дверцу между отверстиями для топлива и золы.Заводские агрегаты такими дверцами не оборудованы.
3. Самодельный станок длительного горения, обойдется в 2-3 раза дешевле заводской продукции.
4. Для изготовления самодельного котла длительного горения с водяным контуром можно использовать более толстый металл, чтобы самодельный вариант котла был более прочным и мог работать при более высоком давлении.
5. Самодельный котел длительного горения можно укомплектовать согласно вашим требованиям и предпочтениям, например, автоматикой и предохранительным клапаном. Это сделает его более безопасным и комфортным.
6. Отремонтировать котел длительного горения своими руками намного проще, так как вы будете знать технологию его сборки.

Трудностей с поиском топлива для котла обычно не возникает, так как во многих населенных пунктах есть предприятия деревообрабатывающей и лесопильной промышленности, где по низкой цене (а иногда и бесплатно) можно найти отходы от переработки бревен. Тем проще проблема решается в угледобывающих регионах.

Котлы на твердом топливе способны «переваривать» не только древесину или уголь, но и опилки, пеллеты, торф.

Для изготовления котла, как и корпуса, используются бочки, емкости, трубы большого диаметра, емкости и другие подходящие цилиндрические емкости. В основном используйте толстую сталь или чугун. Рассмотрим основные достоинства и недостатки каждого материала:

1. Сталь. Положительные качества котельной стали — это ее долговечность, невысокая стоимость, легкость сварки и быстрый нагрев. Металл легко ремонтируется, а изделия из него герметичнее. Недостатком этого решения является то, что конденсат может разрушить стальной кожух печи.Заводские варианты защиты металла от конденсата, внутренняя поверхность котла защищает керамическую футеровку. В импровизированном производстве соорудить вставку не получится.
2. Чугун. Все известные свойства железа — устойчивость к коррозии, устойчивость к высоким температурам, длительный нагрев и долговечность. Недостаток железа в его хрупкости и большом весе. Кроме того, стоимость изделий из чугуна будет довольно высокой.

Потребители по-прежнему предпочитают использовать импровизированные варианты котла длительного горения, изготовленного из стали.

Самодельные котлы длительного горения должны обеспечивать правильный воздушный поток, а также регулировку процессов горения. Для выполнения этих условий вы должны:

• для выбора качественных и доступных материалов;
• для правильного расчета мощности будущей сборки;

№

• есть самодельный чертеж котла для отопления частных домов;
• иметь навыки работы со сварочным аппаратом и выполнения качественных сварных швов;
• соблюдают технологию монтажа.

№

Если вы хотите получить самодельный котел для частного дома, который все равно будет обеспечивать вас горячей водой, вы можете поместить теплообменник внутрь водяной рубашки. Упражнение необходимо на этапе сборки, пока не ставим верхнюю крышку. После этих манипуляций к корпусу котла привариваются все необходимые трубы, дымоход и рубашка.

Основными дополнительными элементами самодельных котлов длительного горения на дровах являются манометр, дефлектор, градусник, щиток клапана. По желанию и для вашего удобства вы можете добавить нагнетатель, вытяжной вентилятор и управлять их автоматикой.На некоторые элементы потребуется установить отдельные блоки управления.

Вариантов самодельного котла множество, от очень простых до сложных по конструкции. Рассмотрим самые распространенные.

Железная труба ↑

Для самостоятельной сборки длительного горения необходим отрезок трубы длиной 85 см и диаметром около 30 см. Возьмите угарный газ и установите трубу в верхней части конструкции. Дымоход должен быть не менее 10 см в диаметре. Соедините его с корпусом котла сваркой.

Для загрузки дров в нижней части корпуса котла необходимо вырезать небольшую дверцу. Но для обеспечения притока воздуха и очистки котла от золы нужно установить решетку.

Затем внутри корпуса самодельного котла нужно установить трубу малого диаметра и соединить ее с системой отопления, по которой будет перемещаться теплоноситель. Шланг установлен под небольшим углом, необходимым для естественной циркуляции охлаждающей жидкости. Горячую жидкость можно использовать не только для обогрева, но и для других бытовых нужд.Заслонка для регулировки потока воды из бака размещена в удобном месте снаружи.

Ствол ↑

При создании самодельного бойлера для нагрева воды может быть использована обычная бочка, верхний бортик которой очищен и хорошо выровнен. Крышка для самодельного горшка должна плотно прилегать к его корпусу, быть прочной и огнестойкой. Отверстие для угарного газа прорезано примерно на 15 см, а кислородное, другое отверстие примерно на 10 см вертикально, но под небольшим наклоном.

Одним из самых ответственных моментов изготовления самодельных моделей длительного горения является установка демпфера. Если он расположен низко, топливо сгорит очень быстро.

Для увеличения времени горения придумали хотя бы один «народный» способ использования груза, зажимая дрова. Если использовать его одновременно с перемещением воздухораспределителя, можно добиться 60 часов горения.

Плита ↑

Эти печи известны много лет, особенно широко они использовались во время войны, когда альтернативного отопления просто не существовало.Печка не только согревает людей, но и готовит.

В настоящее время подобные конструкции все еще находят применение на дачных участках или в новостройках. Но современные модели этих духовых шкафов также позволяют отапливать еще 1-2 радиатора горячей воды, что помогает распределять тепло по помещению площадью около 30 кв. М.

Для качественной, правильной и долгой работы самодельного котла технически правильно его обслуживать. Во избежание поломок необходимо осматривать котел на момент утечки и периодически очищать от золы и копоти.

Как сделать котел длительного горения на дровах своими руками узнаете в следующем видео

Связанные с контентом

Как получить максимум тепла от многотопливной печи

Многотопливные печи помогают увеличить
количество тепла, которое вы можете произвести в своем доме при сжигании дров, по сравнению с открытым
камины. Многотопливные печи также позволяют сжигать другие виды твердого топлива,
но как получить максимум тепла от многотопливной печи?

Кому
получить максимум тепла от многотопливной печи:

• Убедитесь, что огонь разводится и разжигается правильно, чтобы обеспечить кровать
  раскаленных углей, чтобы можно было добавить в огонь поленья большего размера.
• При сжигании древесины используйте бревна лиственных пород поверх бревен хвойных и убедитесь, что
  что древесина сухая.
• Поддерживайте дозаправку печи топливом, не перегружая печь.
• Убедитесь, что вентиляционные отверстия расположены правильно, чтобы обеспечить достаточное
  кислород в огонь.

Я объяснил, как добиться наилучшего нагрева
от многотопливной печи более подробно ниже, используя нашу собственную многотопливную печь в качестве
пример того, как мы пытаемся получить от него как можно больше тепла.

Build And Light
Огонь правильно

Разжигание огня для получения
слой горячих углей из исходных кусков дерева обеспечивает многотопливную печь с
платформа для выработки наибольшего количества тепла до конца огня.

Прицелиться на прицел любого огня в
топливная печь должна развести огонь как можно быстрее и
нагрейте до температуры, при которой в огонь можно добавить более крупные куски топлива.
Большие части помогают плите выделять больше тепла.

Создание горячей платформы внутри многотоплива
печь требует разведения огня из газет и сухих небольших кусочков растопки, чтобы
что он может быстро сгореть до раскаленного угля.

Как выглядит наша многотопливная печь после разведения костра

Бревна большего размера загорятся гораздо лучше
легко благодаря раскаленному угольному слою, и вам будет сложно развести огонь, если
дрова большего размера используются в огне слишком рано.

Слой горячих углей, полученный из первых маленьких кусочков дерева после зажигания.

Пожар не вызовет значительных
количество тепла на ранних стадиях, поэтому лучше перейти к делу
где в огонь можно добавить поленья большего размера, чтобы обеспечить наилучшее тепло.

Теперь можно добавлять бревна большего размера, поскольку они гораздо легче загораются на раскаленном угле и, в свою очередь, выделяют больше тепла.

Вы можете прочитать мое более подробное руководство по разжиганию и разжиганию огня в многотопливной печи здесь.

Используйте правильное топливо

Хвойные породы, такие как сосна, лучше всего использовать во время
ранние стадии пожара в многопожарной печи при разжигании огня
быстро, чтобы иметь возможность добавлять более крупные куски топлива.

Хвойные породы дерева обычно загораются и горят
быстрее, чем твердые породы, и поэтому они лучше всего подходят для растопки.
при розжиге огня и при использовании поленьев меньшего размера, чтобы печь
до рабочей температуры.

После того, как был создан слой горячих углей
у огня (слой тлеющих углей) бревна твердых пород, такие как Дуб или Ясень, должны
использоваться.

Лиственные породы обычно плотнее, чем
хвойных пород и поэтому требуется больше энергии, чтобы загореться, но, в свою очередь, производят больше всего
количество тепла на штуку. Они также могут обеспечить более чистый ожог, что помогает
защитите плиту и дымоход от быстрого накопления креозотом.

Если
вы хотите получить максимум тепла от многотопливной печи, используйте хорошо приправленные
или высушенные в печи бревна твердых пород.

Древесина с повышенной влажностью будет далеко
менее эффективен при сжигании по сравнению с бревнами с влажностью
рекомендуется 20% или меньше. Поэтому обязательно используйте бревна лиственных пород,
сушили в печи или правильно выдерживали около двух лет. Измеритель влажности
сможет дать вам точное представление о том, насколько сухая ваша древесина.

Обратной стороной использования древесины твердых пород является то, что
требуется больше времени для того, чтобы сезон высохнуть (высыхание), и поэтому его покупка обычно обходится дороже.

Мы приправляем древесину под навесом на сухой платформе, оставив одну сторону открытой для ветра, чтобы она высохла. Здесь вы можете узнать больше о том, как мы приправляем нашу древесину.

Держите топливо
Пополнено

В целом, чем больше топлива
горит, тем больше тепла может произвести огонь.

Следовательно,
чтобы получить максимум тепла от многотопливной печи, периодически доливайте
резервное копирование дров до максимально допустимого количества для вашей конкретной модели
плита.

Не перегружайте плиту
топлива, однако, это может со временем повредить печь из-за более высокой
температура, создаваемая большим количеством топлива. Проверьте производителя
рекомендации о том, сколько топлива вы можете залить в многотопливную печь.

Не перегружать плиту также помогает
предотвратить засорение вентиляционных отверстий, а многотопливная печь
неудовлетворительные результаты. Если у вас есть вентиляционные отверстия в задней части плиты
(пример показан ниже для одной из наших печей), то количество топлива должно
никогда не превышайте высоту этих вентиляционных отверстий.

Количество топлива не должно превышать высоту вентиляционных отверстий внутри печи.

Убедитесь, что правильно
Расположение вентиляционных отверстий

Еще один важный фактор в получении
больше всего тепла от многотопливной печи зависит от того, насколько открыты вентиляционные отверстия.

Для получения максимального количества тепла
топливная печь нуждается в правильном балансе подачи кислорода, чтобы соответствовать
количество сжигаемого топлива.

Поскольку многотопливные печи могут сжигать несколько
различных видов твердого топлива, такого как древесина и уголь, обычно бывает больше
управляемые вентиляционные отверстия можно найти на многотопливной печи, чем на дровяной печи. На нашей многотопливной печи есть два регулируемых вентиляционных отверстия, а есть
только одно регулируемое вентиляционное отверстие на нашей дровяной печи.

Первичный воздухозаборник расположен в передней части многотопливной печи, а ручка для управления вторичным воздуховодом расположена ниже.

Вы можете прочитать полный список различий между нашей многотопливной печью и дровяной печью здесь.

Древесина лучше всего горит при потоке воздуха от
над огнем, и поэтому вторичный воздухоотводчик обычно используется для регулирования скорости
при котором горит огонь и, следовательно, сколько тепла выделяется.Главная
поэтому вентиляционное отверстие обычно остается частично открытым или полностью закрытым в течение
продолжительность огня при сжигании дров, не требует регулировки.

При сжигании угля воздуховод первичного воздуха
обычно становится основным вентиляционным отверстием, контролирующим огонь, так как уголь лучше всего горит
источник кислорода снизу. Вторичный воздухоотводчик обычно оставляют
частично открыт при сжигании угля, чтобы обеспечить воздушную промывку и вторичное горение
системы, чтобы работать эффективно.

Здесь я объяснил первичный, вторичный и третичный воздух в печах.

Здесь вы можете найти мое подробное руководство по системам очистки воздуха для печей.

Щелкните здесь, чтобы получить дополнительную информацию о вторичном сжигании в печах.

Для максимального увеличения количества тепла, производимого
многотопливная печь, печь требует правильного количества топлива и достаточного
подача свежего воздуха. Поэтому многотопливной печи с большим количеством топлива потребуется больше
кислород, чтобы сгореть в результате.

Вентиляционные отверстия на многотопливной плите
поэтому должны быть достаточно открытыми, чтобы обеспечивать необходимое количество кислорода
огнем.

Если вентиляционные отверстия закрыты слишком сильно, огонь будет испытывать недостаток кислорода и не сможет прожечь топливо достаточно быстро, чтобы произвести наибольшее количество тепла. С другой стороны, слишком открытые вентиляционные отверстия могут привести к тому, что огонь будет перегорать топливо слишком быстро, чтобы могли произойти такие процессы, как вторичное сгорание газов, которое во многих случаях дает больше тепла, чем просто сжигание самого топлива.

При использовании нашей многотопливной печи для сжигания
древесины, мы оставляем вентиляционные отверстия полностью открытыми при розжиге огня, а когда
огонь явно захватил растопку we:

• Закройте выпускное отверстие для первичного воздуха.
  (расположен на передней части нашей печи) так, чтобы она оставалась частично открытой для
  небольшое количество воздуха, подаваемого в огонь снизу.В некоторых случаях это
  вентиляционное отверстие может быть полностью закрыто, не вызывая пожара.

Закрытие главного вентиляционного отверстия нашей многотопливной печи после розжига дров. Это вентиляционное отверстие остается приоткрытым до конца огня и больше не используется.

• Частично закрыть
  вторичный воздухозаборник (находится под нашей печью), чтобы огонь не горел
  получать много кислорода сверху, не давая слишком много воздуха, который
  приведет к тому, что огонь быстро прожигает дерево.

Вторичное вентиляционное отверстие на нашей многотопливной печи частично закрывается путем нажатия ручки в сторону печи.

Затем мы используем вторичную вентиляцию
оставшаяся продолжительность огня для контроля тепловой мощности. Если огонь
похоже, что мы изо всех сил, мы просто слегка приоткрываем это вентиляционное отверстие.

Кому
получить максимум тепла от дров в многотопливной печи,
вентиляционное отверстие вторичного воздуха максимально открывать, не теряя слишком много тепла.
дымоход.

Здесь я более подробно объяснил, как управлять многотопливной печью с помощью вентиляционных отверстий.

Как получить
Больше всего тепла от многотопливной печи

Таким образом, чтобы получить максимум тепла от
многотопливная печь:

• Развести и зажечь огонь способом
  который быстро разжигает огонь, чтобы образовать слой горячих углей на
  какие более крупные куски дерева можно добавить в огонь, не подавляя его.
• Добавить хорошо приправленный и сухой
  куски лиственных пород к огню, как только слой раскаленных углей был предоставлен из
  начальные маленькие кусочки дерева.
• Убедитесь, что вентиляционные отверстия
  многотопливная печь полностью открыта при зажигании и частично закрыта один раз
  огонь схватился, чтобы помочь контролировать огонь.
• Поддерживал огонь долив
  топливо, не перегружая печку.
• Открыть главный воздухоотводчик до упора.
  насколько это возможно, без потери тепла в дымоходе.

Этот метод помогает получить максимальное количество
как можно быстрее нагрейте многотопливную плиту. Достижение более высоких температур
внутри вашей печи, однако, не очень эффективен, и вы обнаружите, что
сжигание топлива с гораздо большей скоростью.

У нас есть печной термометр, который
дополнительная опция с нашей многотопливной печью, и на рисунке ниже показано, насколько горячая
наша печка досталась после такой процедуры.

Подробнее о том, насколько нагревается наша многотопливная печь, вы можете прочитать в другой моей статье здесь.

Термометр показывает, что температура
печи было слишком жарко. Если вы пытаетесь получить максимум тепла от
многотопливная плита, тогда это нормально.

С другой стороны, если вы пытаетесь получить как можно больше тепла от каждого куска топлива, то более эффективно поддерживать температуру многотопливной печи в диапазоне « best operation ».

Получение максимального количества тепла от многотопливной печи не будет очень эффективным. Снижение температуры печи снижает тепловую мощность, но также значительно снижает расход топлива.

Если вы хотите, чтобы ваша многотопливная печь горела дольше, а не пыталась произвести максимальное количество тепла как можно быстрее, щелкните здесь, чтобы прочитать еще одну из моих статей, объясняющих, как это сделать.

Дополнительная литература

Как управлять многотопливной печью с помощью вентиляционных отверстий

Как поддерживать горение многотопливной печи

Как развести и зажечь огонь в многотопливной плите

Части печи, поясняемые с Изображения и этикетки

Можно ли установить многотопливную плиту в существующий камин?

Вещи, которые нужно было учитывать при покупке плиты

Как подключить дровяную горелку к центральному отоплению

Отопление дома дровами может предложить домовладельцам в Великобритании низкоуглеродную альтернативу газовым или нефтяным котлам, но это не всегда так. Здесь мы исследуем дровяные печи, которые нагревают радиаторы, как подключить дровяную горелку к центральному отоплению, котлам, работающим на биомассе, а также основные плюсы и минусы, о которых вам нужно помнить.

Что такое дровяная горелка?

Дровяные печи (также известные как дровяные горелки или дровяные горелки) представляют собой разновидность отопительного прибора, который сжигает деревянные материалы для обогрева комнаты. Эти материалы могут включать бревна, гранулы и другие биологические вещества.

Сжигание древесины может быть низкоуглеродным способом нагрева горячей воды, так как в процессе сжигания выделяется столько углерода, сколько деревья поглощают во время роста, что делает процесс «углеродно нейтральным».

Однако, поскольку они могут обогреть только одну комнату, многие домовладельцы стремятся найти способы более эффективно использовать тепло, выделяемое дровяной печью, например, для подключения своей дровяной горелки к центральному отоплению.

Каковы преимущества дровяных печей?

Как мы уже упоминали, сжигание древесины является углеродно-нейтральным процессом, поэтому они не вносят дополнительный углерод в атмосферу.

Дровяные печи имеют довольно идиллический внешний вид и становятся все более популярными, поскольку они не только являются привлекательным дополнением комнаты, но также могут быть эффективной и действенной системой отопления.Проще говоря, нет ощущения теплее, чем от огня. По сравнению с радиаторами, дровяная горелка будет более эффективно обогревать комнату.

Древесина также является гораздо более дешевым источником топлива на киловатт-час, чем электричество, нефть и даже природный газ:

• Газ: 4,8 л / кВтч
• Масло: 6 л / кВтч
• Электроэнергия: 13,4 л / кВтч
• Древесная щепа: 2,9 ц. КВтч
• Древесные пеллеты: 4,2 ц / кВтч

Подключение дровяной горелки к центральному отоплению

Дровяные горелки нагревают пространство вокруг себя и создают уютную среду в комнате, но их также можно использовать для подачи горячей воды для бытовых нужд и / или центрального отопления.

Хотя они, вероятно, не могут производить достаточно горячей воды для удовлетворения общего спроса домохозяйства, они могут помочь снять часть нагрузки с системы отопления и повысить эффективность.

Подключение дровяной горелки к центральному отоплению может быть сложной задачей и будет сильно отличаться от собственности к собственности. В подавляющем большинстве случаев важно, чтобы система имела вентиляционное отверстие. Без вентиляционного отверстия внутри системы может повыситься давление (так как ему некуда будет выбраться), и в самых тяжелых случаях произойдет взрыв печи.Это исключает подключение к системе отопления, в которой есть комбинированный котел.

Никогда не пытайтесь самостоятельно подключить дровяную горелку к центральному отоплению — это должен делать только профессиональный инженер-теплотехник.

Может ли дровяная горелка обеспечить горячее водоснабжение?

Задний котел-печь может подавать воду как для бытового потребления, так и для центрального отопления. Если у вас нет задней котельной печи, а вместо нее есть дровяная или дровяная горелка, дровяную горелку можно подключить к водонагревателю для горячего водоснабжения.

Исторически сложилось так, что дома с задним котлом напрямую подключали его к своей дровяной горелке для пополнения горячего водоснабжения, но задние котлы представляют собой устаревшие системы отопления, которые больше не производятся. Если у вас задний котел, то теплотехник, скорее всего, порекомендует вам заменить его на современный котел.

В настоящее время для подключения дровяной горелки к накопителю горячей воды инженеры-теплотехники используют косвенное соединение. Вместо того, чтобы нагревать воду напрямую, дровяная горелка нагревает змеевик внутри цилиндра.Этот змеевик, в свою очередь, затем нагревает горячую воду.

Чтобы узнать, сколько будет стоить подключение дровяной горелки к вашему центральному отоплению и / или водонагревателю, обратитесь к местному инженеру-теплотехнику сегодня.

Отопление котлом на биомассе

Котлы на биомассе — это, по сути, дровяные печи, которые созданы для обеспечения центрального отопления и горячего водоснабжения всего участка — отличное решение для автономных объектов. В процессе сжигания органических материалов вода нагревается через теплообменник, которая затем направляется в систему центрального отопления или накопитель горячей воды.

В старых котлах, работающих на биомассе, подача топлива в зону сгорания потребовала бы ручного труда. Однако современные котлы на биомассе имеют отсек для хранения топлива, который автоматически подает топливо в котел.

Итак, вместо того, чтобы соединять дровяную печь с системой центрального отопления, вы можете использовать котел на биомассе.

Как работает котел на биомассе?

Котлы на биомассе сжигают дрова, щепу или пеллеты.Тепло передается в накопитель с горячей водой, где его можно использовать в системе центрального отопления, душах и кранах.

Котлы на биомассе — это большие отопительные приборы, которые включают в себя камеру сгорания, буферный бак, дымовую трубу, расширительный бак, накопитель горячей воды, отсек для хранения топлива и дополнительный бункер, который автоматически подает котельное топливо.

Современные котлы, работающие на биомассе, имеют отсеки для хранения топлива, которые автоматически загружают древесную щепу / пеллеты в зону горения, которые поджигаются датчиком.Когда топливо горит, оно нагревает воду через теплообменник. В то время как газовые и масляные котлы автоматически питаются газом, поскольку они либо подключены к национальной газовой сети, либо к большому резервуару с маслом в саду, котел на биомассе необходимо заправлять топливом. Это можно сделать вручную или с помощью автоматического механизма, называемого бункером.

Котел, работающий на биомассе, необходимо вручную очищать от золы и регулярно чистить.

Сколько стоит котел на биомассе?

Котлы на биомассе обычно стоят от 4 000 до 10 000 фунтов стерлингов за дровяной котел с ручной подачей, в то время как котлы на гранулах с автоматической подачей могут стоить от 9 000 до 21 000 фунтов стерлингов.

До марта 2022 года вы можете снизить стоимость установки котла на биомассе на две трети (до 5000 фунтов стерлингов или 10000 фунтов стерлингов в зависимости от дохода вашей семьи), подав заявку на получение гранта на строительство зеленого дома.

Лучшие производители котлов на биомассе включают Froling, Grant, Viessmann, Warmflow и Windhager. Котлы на биомассе от этих производителей имеют мощность до 72 кВт и могут работать на древесной щепе, бревнах и пеллетах.

Лучшие производители котлов на биомассе	Viessmann	Фролинг	Виндхагер	Грант	Warmflow
Модель	Vitoligno 300-C	T4e	LogWIN Premium Touch	Спира	Зенон
Тип топлива	Пеллеты	Чипсы	Бревна	Пеллеты	Пеллеты
Выход	2. 4 — 48 кВт	5,9 — 250 кВт	13,4 — 50 кВт	5 — 72 кВт	4-18 кВт
Максимальный КПД	95%	95%	92%	97%	–
Потенциальная стоимость	9 000–10 000 фунтов стерлингов	8 000–14 000 фунтов стерлингов	7 000–10 000 фунтов стерлингов	11 000–12 500 фунтов стерлингов	7 000–14 000 фунтов стерлингов

Если сравнить эти цены со средней стоимостью газового котла от 1500 до 2000 фунтов стерлингов, это может показаться устрашающим.Однако, если учесть, что котлы, работающие на биомассе, намного дешевле в эксплуатации и вы можете получить выгоду от государственных выплат по стимулированию возобновляемого тепла, ситуация меняется.

Примечание. Программа поощрения за использование возобновляемых источников тепла для дома будет открыта для новых заявок только до 2022 года, когда эта схема будет заменена Грантом на чистое тепло. Вы можете узнать больше в разделе «Гранты на чистое тепло для замены поощрения за возобновляемое тепло».

Экологично ли сжигание дров для отопления?

Вам разрешено сжигать дрова в своем доме, но вы должны убедиться, что вы сжигаете правильный вид топлива в одобренном котле или дровяной горелке.

Отопление дома дровами может быть экологически безопасным выбором, если вы используете одобренные приборы и правильные виды древесного топлива.

В процессе роста деревья поглощают из атмосферы углекислый газ, парниковый газ. Когда мы сжигаем деревья для тепла, такое же количество углерода выбрасывается обратно в атмосферу, поэтому сжигание древесины не добавляет углерода в атмосферу, что делает его углеродно-нейтральным процессом.

Однако при сжигании некоторых видов древесины может выделяться токсичный дым, твердые частицы и искусственные токсины как в дом, так и в наружный воздух.

Древесный дым содержит потенциально смертельный оксид углерода, оксиды азота и летучие органические соединения, которые фотохимически реагируют с оксидами азота при воздействии солнечного света. В результате этой реакции образуется озон, своего рода химический смог, вредный для легких.

Поскольку сжигание дров может быть опасным, правительство определило в Великобритании «зоны контроля дыма». В зонах контроля дыма вы не можете выпускать дым из трубы, если вы не сжигаете разрешенное топливо или не пользуетесь «приборами, не подпадающими под действие требований». Вы можете связаться с местным советом, чтобы узнать, находитесь ли вы в зоне контроля дыма.

Правительство также объявило, что продажа традиционного домашнего угля в мешках, рассыпного домашнего угля и влажной древесины (небольшими единицами) будет прекращена к 2023 году. Производители твердого топлива также должны будут показать, что их продукция имеет очень низкую содержание серы и выделяют небольшое количество дыма.

Получить предложение на установку котла на биомассе

Установка котла, работающего на биомассе, — это большие инвестиции, особенно если ваш дом в настоящее время не обогревается им. Итак, мы можем помочь сделать процесс максимально простым.

Наш сервис дает вам возможность связаться с 3 установщиками котлов на биомассе в вашем районе. Спасая вас от необходимости искать их самостоятельно.

Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, чтобы сообщить нам некоторые подробности о проделанной работе. Затем мы будем использовать эту информацию, чтобы связать вас со специалистами по установке, которые могут выполнить эту работу.

Каждый установщик свяжется с вами, чтобы предоставить вам бесплатное без обязательств ценовое предложение, которое вы сможете затем рассмотреть и сравнить.Сравнивая несколько предложений, вы получите наибольшие шансы заключить самую выгодную сделку по установке вашего нового котла на биомассе.

Установка с котельной печью — Установка с одно- и многотопливной котельной

Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, такую ​​как отопление помещений .

Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми устройствами отключения.Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания трубопроводов через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!

Печи дровяные

Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3).Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.

Однако у большинства из нас, во Франции, будет хороший (обычно большой) открытый камин, взывающий о дровах. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты.Они называются «бойлерными» моделями печей и плит, и в основном бывают двух видов;

со встроенным котлом, который образует часть самого корпуса печи,
и
с котлами с зажимом, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с зажимом, который можно будет дооснастить ваша плита).

Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем печи с «зажимом», хотя плита с бойлером с зажимом обычно дает больше прямого тепла в комнату.Кухонные плиты, такие как Rayburns, могут иметь любую опцию в зависимости от того, хотите ли вы нагреть только резервуар горячей воды бытового потребления или контур центрального отопления (или и то, и другое). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопроводов с гравитационной циркуляцией с использованием 32-миллиметровых подающих и возвратных труб, подключенных к французскому цилиндру с горячей водой с гравитационным нагревом под давлением. Таким образом, «Рейберн» был подключен к системе центрального отопления под полом.

Тепловая мощность печи

Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах).Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или это может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете. При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна.Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем. Затем результаты выдаются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.

Выбор подходящего размера

Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в бытовом горячее водоснабжение, если вы планируете использовать свою печь для нагрева водонагревателя. Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым нагревом помещения и мощностью котла пропорционально. Дополнительно необходимо указать плиту для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если увеличить котел для такого количества радиаторов, то он будет работать слишком горячим и непрерывно «чайник», поскольку он выкипает излишнее тепло в расширительном баке.

Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого нагрева помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.

Если вам нужно больше тепла для выработки тепла в большом помещении, где установлена ​​печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств обогрева, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне. Такие расчеты обычно выполняет инженер, чтобы определить ваши требования, которые включают в себя учет тепловых потерь на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла от здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и достаточного отопления помещений!

Подключение вашей котельной печи к существующему центральному отоплению.

Печь с бойлером может быть подключена к существующей или новой системе центрального отопления либо отдельно, либо в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно добиться несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя приборами, которая затем циркулирует по радиаторному контуру системой центрального отопления. насос. Однако помните, что вам по-прежнему нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных изменений.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.

Использование котельной печи для отопления и / или горячего водоснабжения

Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий гравитации. Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.

Иметь хорошо спроектированную систему

Чтобы спроектировать и установить хорошую систему, необходимо полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может звучать довольно убедительно. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.

Новые правила для Франции с 2015 года

С 2015 года все монтажники дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими финансовыми преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!

Накопители горячей и горячей воды

Накопители горячей воды для бытового потребления, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь подключить это к вашей электрокарде!
Чтобы предотвратить риск «локального» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и если это так, клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
Даже несмотря на то, что система будет безопасной, если будет предусмотрено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с кипением системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.

Постановлений и постановлений по устройствам для сжигания древесины | Burn Wise

На этой странице:

Вам понадобится Adobe Acrobat Reader, доступный для бесплатной загрузки, для просмотра некоторых файлов на этой странице.См. Страницу PDF EPA, чтобы узнать больше о PDF, а также ссылку на бесплатное приложение Acrobat Reader.

Стандарты производительности новых источников (NSPS) для домашних дровяных обогревателей

Эти стандарты EPA регулируют производство и продажу дровяных печей и некоторых дровяных каминных топок, построенных после 1988 года.

Регулирующие меры Агентства по охране окружающей среды для жилых дровяных обогревателей: Стандарты производительности нового источника (NSPS) EPA для жилых дровяных обогревателей подпадают под действие Раздела 111 Закона о чистом воздухе.Стандарты регулируют производство и продажу бытовых дровяных отопительных приборов и применяются к существующим дровяным печам и другим дровяным обогревателям, установленным в домах людей.

Большинство ссылок ниже выходят с сайта Выход

Примеры действий государства — законы, сборы и налоги

Обратите внимание, что это не полный список действий государства — он предназначен для предоставления примеров. Если вам нужна информация о государственных требованиях, обратитесь в ваше государственное авиационное агентство.

Колорадо

Министерство здравоохранения и окружающей среды штата Колорадо размещает на своем веб-сайте рекомендации по сжиганию древесины. Во время красных предупреждений обязательные ограничения на сжигание в жилых помещениях обычно применяются ко всем, кто проживает в районе метро Денвер-Боулдер с 7 округами ниже 7000 футов.

В Колорадо действуют правила, касающиеся продажи и установки дровяных приборов, а также использования некоторых дровяных приборов в дни с высоким уровнем загрязнения. Этот и другие правила качества воздуха находятся на веб-сайте их Комиссии по контролю за качеством воздуха.

Айдахо

Штат Айдахо предлагает налогоплательщикам, которые покупают новые дровяные печи, печи на пеллетах или отопительные приборы на природном газе или пропане для своего жилья, налоговый вычет для замены старых несертифицированных дровяных печей.

Ограничения на сжигание содержатся в Правилах по контролю за загрязнением воздуха в Айдахо и применяются на всей территории штата.

Мичиган

Michigan имеет веб-страницу по сжиганию древесины и качеству воздуха, на которой представлены советы по сжиганию древесины, информационные бюллетени и данные о дровяных котлах, информация о здоровье и безопасности и ссылки на Типовое постановление штата Мичиган по сжиганию древесины на открытом воздухе. Типовое постановление включает формулировки ограничений или запретов на использование уличных дровяных котлов и дровяных установок для патио.

Монтана

Штат Монтана позволяет физическим лицам-резидентам претендовать на получение налоговой льготы в размере до 500 долларов США за установку признанной неископаемой формы производства энергии или отопления, включая устройства сжигания древесины или биомассы с низким уровнем выбросов, в их основном месте жительства. При необходимости кредит может быть перенесен на срок до четырех лет после первого года его востребования.

Орегон

Департамент качества окружающей среды штата Орегон уполномочен осуществлять и обеспечивать выполнение программы по сокращению отопления жилых помещений на твердом топливе в периоды застоя воздуха. Продажа и установка несертифицированных дровяных печей запрещены. При продаже дома все использованные несертифицированные устройства для сжигания твердого топлива, кроме кухонных плит, на территории или на территории должны быть удалены и уничтожены. Программа DEQ Heat Smart доступна для тех, кто покупает или продает дровяные печи.Устройства для сжигания твердого топлива, используемые в штате Орегон, должны соответствовать стандартам выбросов, установленным в соответствии с ORS 468A.465 (Сертификационные требования для новых устройств сжигания твердого топлива), и обеспечивать соответствие требованиям ORS 468A.460 (Политика) — 468A.515 (Ограничение отопления твердым топливом в жилых помещениях. программные требования).

Вашингтон

Департамент экологии Вашингтона предоставляет информацию о запретах на сжигание, какие устройства для сжигания древесины разрешены законом в Вашингтоне, почему древесный дым вреден для здоровья и как уменьшить количество дыма от устройства для сжигания древесины.Они установили стандарты выбросов для дровяной печи. Кроме того, штат устанавливает плату в размере 30 долларов за продажу каждого устройства для сжигания древесины для финансирования обучения и обеспечения соблюдения правил устройства для сжигания древесины.

Висконсин

Департамент природных ресурсов штата Висконсин имеет веб-страницу, посвященную уличному дровяному котлу, которая содержит основную информацию об устройстве, его последствиях для здоровья, рекомендации по жалобам и типовое постановление. Типовое постановление предназначено муниципалитетам для регулирования сжигания на открытом воздухе, открытого сжигания и сжигания мусора.Типовое постановление включает формулировки ограничений или запретов на использование уличных дровяных котлов.

Вермонт

У

Vermont есть веб-страница, посвященная особенностям использования наружных водяных нагревателей.

Начало страницы

Правила модели

Примеры действий сообщества и местных агентств — законы и постановления

В некоторых юрисдикциях установлены законодательные требования по сокращению количества дыма от древесины. Например, в некоторых общинах есть ограничения на установку дровяных приборов в новостройках. Наиболее распространенным и наименее ограничивающим действием является ограничение использования в то время, когда качество воздуха находится под угрозой. Соответствующее агентство выдает предупреждение о качестве воздуха в те дни, когда действуют ограничения.

Обратите внимание, что это не полный список действий сообщества — он предназначен для предоставления примеров. Если вам нужна информация о том, существуют ли требования в вашем районе, обратитесь в местный отдел здравоохранения или агентство по контролю качества воздуха.

Альбукерке, штат Нью-Мексико — Городское постановление о сжигании дров 9-5-4.1 и ограничения записи.

Район управления качеством воздуха в районе залива (Сан-Франциско), Калифорния — когда округ выдает предупреждение «Зимняя бережливость воздуха», сжигание дров считается незаконным. С 1 ноября 2016 года строительство нового здания может больше не включать установку дровяных устройств, в том числе каминов, дровяных печей или топок, сертифицированных Агентством по охране окружающей среды, или устройств, работающих на пеллетах.

Район залива (Сан-Франциско), Калифорния — Типовое постановление с рядом условий, более строгих, чем правило AQMD в районе залива.

Округ Берналилло (Альбукерке), Нью-Мексико — 20.11.22 Административный кодекс Нью-Мексико — Выжигание древесины

Чико, Калифорния — Местное постановление включает обязательное сокращение как часть муниципального кодекса Чико, раздел 8, глава 8.32; в остальной части округа это добровольно.

Денвер и хребет Норт-Фронт — обязательные запреты на «активные» дни во время ежегодного сезона высокого загрязнения воздуха, за некоторыми исключениями.

Лагранде, штат Орегон — Добровольное сокращение использования дровяной печи для обогрева на основании ежедневных рекомендаций.

Лагуна-Бич, Калифорния, постановления города — Любая «капитальная реконструкция» жилого дома на одну семью требует модернизации существующих дровяных каминов в соответствии с ограничениями выбросов Фазы II Агентства по охране окружающей среды США с использованием квалифицированной вставки для модернизации существующего дровяного камина. использовать только газ или другое одобренное устройство.

Missoula County, MT — Когда собственность меняет собственника в зоне застоя воздуха, старые печи должны быть удалены, а форма свидетельства о соответствии должна быть подана в офис секретаря и регистратора в здании суда.Посетите веб-страницу программы удаления Woodstove Removal Program для получения дополнительной информации. Существует также веб-страница Woodstoves в округе Миссула с дополнительной информацией.

Пьюджет-Саунд, Вашингтон (округа Китсап, Кинг, Пирс и Снохомиш) — Запреты на сжигание, связанные с качеством воздуха, временно ограничивают некоторые или все сжигания внутри и снаружи помещений, что обычно вызывается, когда погодные условия холодные и неподвижные. Агентство чистого воздуха Пьюджет-Саунд использует текущие и прогнозируемые условия, чтобы решить, когда необходимо запретить сжигание.

Правила

Пьюджет-Саунд устанавливают ограничения на видимость и непрозрачность, что делает незаконным «выкурить» соседей. Правило 2015 года, касающееся дровяных печей, в Зоне снижения задымления округа Такома-Пирс требует, чтобы жители удалили или вывели из строя любые несертифицированные дровяные печи (большинству старше 25 лет) до 30 сентября 2015 года.

San Joaquin Valley APCD, CA — Правило 4901 — Существующие дровяные печи должны быть заменены сертифицированными EPA дровяными печами при продаже дома. Можно продавать только печи на гранулах, газовые плиты и дровяные печи, сертифицированные EPA. Ограничение сжигания древесины в дни, когда загрязнение воздуха приближается к нездоровому уровню.Ограничения на количество дровяных печей или каминов, которые можно установить в новых жилых помещениях. Сокращение сжигания древесины требуется в дни, когда загрязнение воздуха приближается к нездоровому уровню (уровни 1 и 2).

Область залива Сан-Франциско — Winter Spare the Air Alerts можно вызывать с 1 ноября до последнего дня февраля. В зимний день Spare the Air регулирование сжигания древесины в Air District запрещает сжигание дров, дров, гранул или другого твердого топлива в камине, дровяной печи, яме для костра на открытом воздухе в помещении и на улице на всей территории Bay Area. дровяное устройство.Это правило распространяется как на домохозяйства, так и на предприятия, такие как отели и рестораны. Кроме того, Правило сжигания дров в районе залива включает в себя такие положения, как запрет на использование дровяных устройств в новых зданиях и круглогодичный запрет на чрезмерное количество дыма в дымоходах. Дым считается нарушением, если он закрывает просматриваемые сквозь него предметы более чем на 20 процентов. Нарушение может повлечь за собой штраф.

Southwest Clean Air Agency, WA (округа Кларк, Коулиц, Льюис, Скамания и Вакиакум) — В периоды застоя воздуха или температурных инверсий SWCAA может издавать запреты на сжигание.Запрет на сжигание на этапе 1 запрещает использование любых каминов, а также несертифицированных дровяных печей и топок. Несертифицированные устройства, как правило, старше 1990 года и не имеют сертификационной этикетки на задней стороне устройства. Запрещается также сжигание на открытом воздухе. Запрет на сжигание на Этапе 2 запрещает любое дровяное отопление, включая сертифицированные блоки. Запрещается также сжигание на открытом воздухе.

Yolo-Solano AQMD инициировал добровольную программу «Не зажигайте сегодня вечером», которая призывает жителей не использовать дровяные печи и камины, когда загрязнение воздуха приближается к нездоровому уровню.Район также поощряет более чистые методы сжигания и переход на более чистые технологии сжигания.

EPA, регион 10 (Аляска, Айдахо, Орегон, Вашингтон и 271 коренное племя) — Федеральные воздушные правила для резерваций (FARR) применяются в пределах внешних границ 39 индейских резерваций в Айдахо, Орегоне и Вашингтоне, чтобы гарантировать, что жители резервации имеют возможность пользоваться воздухом. качество защиты аналогично тому, что вне оговорок. Во время предупреждения или предупреждения о застое воздуха EPA R10 потребует от источников загрязнения воздуха принять добровольные меры по сокращению выбросов.Людям не следует пользоваться дровяными печами или каминами, если они не являются единственным источником тепла. За исключением культурных и традиционных пожаров, открытое сжигание запрещено во время предупреждений, предупреждений, предупреждений или чрезвычайных ситуаций, связанных с застоем воздуха.

Начало страницы

Разоблачение мифов о котлах на древесных гранулах

Из чего сделаны древесные пеллеты?

Древесные гранулы представляют собой небольшие трубчатые органические частицы, состоящие из сжатой биомассы. Пеллеты можно производить из широкого спектра образующихся отходов биомассы: промышленных отходов и побочных продуктов, пищевых отходов, сельскохозяйственных остатков, энергетических культур, опилок и древесной щепы.Древесные пеллеты являются наиболее распространенным видом топливных пеллет, которые в настоящее время доступны на рынке и обычно изготавливаются из опилок и других побочных промышленных продуктов, образующихся при распиловке пиломатериалов, производстве изделий из древесины и строительстве.

Котлы на древесных гранулах могут применяться в коммерческих целях, но очень часто используются в качестве бытовых котлов на биомассе.

Развенчание мифов о котлах на древесных гранулах

При обсуждении целесообразности использования древесных пеллет в качестве источника тепла для котлов, работающих на биомассе, одни из возникающих вопросов встречаются чаще, чем другие.У котлов на древесных гранулах есть много преимуществ, но, как это всегда бывает с относительно новыми продуктами, которые выходят на рынок, котлы на древесных гранулах и биомассе не были освобождены от ряда заблуждений о том, как следует использовать эти котлы. Таким образом, мы решили выбрать 9 самых популярных мифов о древесных гранулах и раскрыть, что в них правда, а что нет.

«Горсти пеллет хватит для работы котла на биомассе днем, для отопления многоэтажного дома.»

В отличие от ядерного топлива, древесные пеллеты, грубо говоря, не обладают аналогичными энергетическими мощностями. Грубо говоря, можно сказать, что теплотворная способность 1 кг гранул составляет около 5 кВт · ч, что может быть достаточно для обогрева помещения площадью 50 квадратных метров в течение одного часа. Таким образом, для того, чтобы котел на древесных гранулах работал в течение дня, необходимо использовать от 10 до 15 кг гранул, что далеко не горстка гранул.

«Пеллеты горят лучше обычных дров.Следовательно, древесные гранулы могут содержать определенные химические добавки для поддержания горения и поэтому не являются наиболее экологически чистым топливом «.

Среди видов твердого топлива, имеющихся на рынке, древесные гранулы являются одними из самых экологически чистых. Тем не менее, существуют определенные стандарты и рекомендации (а именно для шведских производителей пеллет), которые позволяют использовать химические компоненты для склеивания остатков древесины, большинство производителей пеллет не добавляют никаких связующих или других веществ, улучшающих горение.Связывание происходит под значительным давлением, а именно благодаря связывающим свойствам лигнина, из которого состоит древесная щепа. Кроме того, следует отметить, что лучшая скорость горения древесных гранул обусловлена ​​их высокой плотностью и низкими характеристиками влажности.

«Древесные пеллеты можно хранить где угодно и сколько угодно долго».

Нет сомнений в том, что древесные гранулы можно хранить в течение длительного времени, но можно ли будет их использовать после этого — это уже другой вопрос.Древесные пеллеты очень чувствительны к перепадам температуры и, как губка, легко впитывают значительное количество влаги. При хранении на открытом воздухе в течение длительного времени гранулы будут поглощать влагу из воздуха, тогда как при хранении в условиях частых перепадов температуры (например, неотапливаемые гаражи) гранулы могут впитывать влагу со стен и потолка, мест, где обычно образуется конденсат. . Неправильное хранение гранул значительно снизит их теплотворную способность, что сделает их менее эффективными.Таким образом, важно следить за тем, чтобы пеллеты хранились в сухом месте, желательно в помещении.

«Сложенные в кучу гранулы рано или поздно начнут плохо пахнуть и сгниют».

Несмотря на то, что пеллеты изготовлены из побочных продуктов деревообработки, производственный процесс исключает наличие плесени или гнили. Скорее всего, появление плесени вызвано несоответствующими условиями хранения, описанными в строках выше.

«Гранулы белой текстуры лучше серых».

Это может оказаться одним из самых популярных заблуждений о древесных гранулах. Цвет и запах гранул не имеют ничего общего с их качеством. Узнать, качественный у вас продукт или некачественный, можно только после сжигания гранул. Тем не менее, при покупке значительного количества древесных гранул рекомендуется проверять блеск гранул, есть ли на гранулах трещины, не рассыпаются ли гранулы в пыль при небольшом трении и если их длина составляет не менее 7- 8 мм.

«Гранулы также можно использовать в обычном котле или печи».

Гранулы, очевидно, будут гореть в обычном котле или печи, что позволяет использовать различные виды топлива для отопления. Тем не менее, в котле, работающем на биомассе, гранулы горят при постоянной и стабильной температуре, которая поддерживается контролируемым впрыском воздуха в камеру сгорания, что заставляет гранулы гореть с умеренной скоростью.

Обычная печь не обладает такими же возможностями регулирования воздушного потока, как в котле на древесных гранулах.Следовательно, если в печь подается значительное количество воздуха, гранулы сгорают быстрее, а некоторые из них в конечном итоге затягиваются в дымоход из-за естественной тяги воздуха. Кроме того, из-за небольшого размера гранулы они выскальзывают через решетку печи прямо в зольный ящик.

«Нет необходимости постоянно чистить котел на древесных гранулах».

Даже при использовании высококачественных гранул из массивной древесины (где зольность составляет не менее 0,5%) после сжигания тонны древесных гранул останется около 5 килограммов золы.Поэтому зольный ящик котла придется периодически чистить. То же правило касается элементов теплообменника котла.

«Котел на древесных гранулах сложно отрегулировать».

В зависимости от модели котла, единственное, о чем вам придется беспокоиться, это установить температуру теплоносителя, после чего котел сам настроит требуемые параметры, такие как объем воздуха и скорость.

«Производство древесных гранул может скоро прекратиться.»

Даже если это произойдет, то, скорее всего, это произойдет после того, как лесозаготовительная промышленность перестанет рубить деревья. Тем не менее, учитывая количество недавно построенных заводов по переработке древесины и производству древесных пеллет, а также потенциал экспорта пеллет, есть несколько признаков, которые указали бы на возможную остановку производства пеллет в ближайшем будущем.

Котировки на котлы!

Если вы решили приобрести котел, но не уверены, какой именно тип вам нужен, мы готовы вам помочь. Заполните форму на этой странице, указав свои личные предпочтения и информацию, и мы предоставим вам до четырех разных поставщиков котлов . Вы можете выбрать предложение, которое наилучшим образом соответствует вашим потребностям. Услуга бесплатная, без обязательств и занимает всего несколько минут.

Глава 8.01 УСТРОЙСТВА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА

Глава 8.01

УСТРОЙСТВА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА

Ячейки:

8.01.010 Определения.

8.01.012 Требования к установке устройства сжигания твердого топлива.

8.01.014 Нормы выбросов для устройств сжигания твердого топлива.

8.01.016 Удаление несертифицированных дровяных печей и каминных топок.

8.01.020 Запрет работы устройства сжигания твердого топлива.

8.01.030 Исключения.

8. 01.032 Запрещенные материалы.

8.01.040 Штраф и снижение.

8.01.050 Административный регламент.

8.01.010 Определения.

Для целей данной главы применяются следующие определения:

«Период высокого загрязнения» означает период времени, начинающийся через три часа после первоначального обозначения красного или желтого дня Департаментом качества окружающей среды штата Орегон (далее именуемым «DEQ») или департаментом здравоохранения и социальных служб округа Джексон ( именуемое в дальнейшем «округ Джексон»).В случае, если более одного дня подряд обозначены как красные или желтые, все они считаются частью одного периода.

«Несертифицированная дровяная печь или каминная топка» означает устройство обогрева жилого помещения, которое не было сертифицировано ни Департаментом качества окружающей среды штата Орегон, ни Федеральным агентством по охране окружающей среды как соответствующее стандартам дымоудаления. «Несертифицированная дровяная печь или каминная топка» не включает (1) устройства, освобожденные от требований сертификации, такие как печи на пеллетах (дровяной отопительный прибор, который использует древесные гранулы в качестве основного источника топлива), (2) кухонные плиты (дровяные печи для дома). (3) старинные дровяные печи (дровяная печь, построенная до 1940 г., имеющая богато украшенную конструкцию и текущая рыночная стоимость, значительно выше, чем обычная дровяная печь, изготовленная в то же время). период) и (4) камины.

«Непрозрачность» означает степень, в которой выбросы от устройства сжигания твердого топлива уменьшают пропускание света и затемняют вид на объект на заднем плане. Он выражается в процентах, представляющих степень, до которой объект, видимый сквозь дым, не виден.

«Устройство для сжигания твердого топлива, сертифицированное в штате Орегон» означает устройство для сжигания твердого топлива, сертифицированное DEQ как соответствующее стандартам выбросов, указанным в Административных правилах штата Орегон (OAR) с 340-034-0045 по 340-034-0115.

«PM10» означает взвешенные в воздухе частицы размером от 0,01 до 10 микрон, вдыхание которых может нанести вред дыхательной системе человека.

«Красный день» означает круглосуточный период, начинающийся в семь утра, когда уровни PM10, по прогнозам DEQ или округа Джексон, составляют сто тридцать мкг / м3 и выше.

«Жилище» означает здание, содержащее одну или несколько жилых единиц, используемое для проживания одним или несколькими лицами.

«Выжигание древесины в жилых помещениях» означает использование древесины в устройстве для сжигания твердого топлива внутри дома.

«Продажа сооружения» или «продажа сооружений» означает любую сделку, посредством которой право собственности на сооружение или недвижимое имущество, на котором оно расположено, передается договором купли-продажи, наследованием или передачей права собственности на недвижимое имущество. .

«Единственный источник тепла» означает одно или несколько устройств для сжигания твердого топлива, которые составляют единственный источник тепла в жилом доме. Ни одно устройство или устройства для сжигания твердого топлива не могут считаться единственным источником тепла, если жилое помещение оборудовано стационарно установленной печью или системой отопления, использующей нефть, природный газ, электричество или пропан.

«Устройство для сжигания твердого топлива» означает устройство, предназначенное для сжигания твердого топлива таким образом, чтобы полезное тепло извлекалось для внутренней части здания, и включает, без ограничения, печи для сжигания твердого топлива, камины, каминные топки или дровяные печи любого типа. комбинированные топливные печи или котлы, используемые для отопления помещений, которые могут сжигать твердое топливо, или твердотопливные кухонные плиты. К устройствам для сжигания твердого топлива не относятся устройства для барбекю, дрова для искусственных каминов, работающих на природном газе, печи на пеллетах, одобренные DEQ, или печи конструкции качелофенов.

«Обогрев помещения» означает повышение внутренней температуры помещения.

«Желтый день» означает 24-часовой период, начинающийся в семь часов утра, когда уровни PM10, по прогнозам DEQ или округа Джексон, составляют девяносто один мкг / м3 и выше, но менее ста тридцати мкг / м3. (Постановление 1897 § 1, 2006; Постановление 1790 (часть), 1998; Постановление 1661 § 1 (часть), 1991; Постановление 1629 § 1 (часть), 1989).

8.01.012 Требования к установке устройства сжигания твердого топлива.

A. Цель этого раздела — уменьшить количество твердых частиц, образующихся в результате сжигания древесины для отопления помещений.

B. Установка любого нового или бывшего в употреблении устройства для сжигания твердого топлива в городе после даты вступления в силу постановления, кодифицированного в этой главе, является незаконным, за исключением случаев:

1. Устройство установлено в соответствии с Главой 15.04 CPMC Строительных норм; и

2. Устройство для сжигания твердого топлива соответствует стандартам Oregon DEQ по выбросам твердых частиц для таких устройств или не подлежит применению согласно OAR 340-034-0015; и

3.Для всего нового строительства конструкция содержит альтернативную форму отопления помещений, включая природный газ, пропан, электрическое масло, солнечную энергию или керосин, достаточную для удовлетворения необходимых требований к отоплению помещений, чтобы во время эпизодов высокого уровня загрязнения жильцы могли для обогрева дома с помощью устройства, не сжигающего твердое топливо.

C. Если условия, изложенные в этом разделе, не выполняются, ни одно лицо, владеющее помещением, не должно инициировать или разрешать, и ни один государственный орган не должен выдавать какое-либо разрешение на установку устройства.(Приказ 1790 (часть), 1998 г.).

8.01.014 Нормы выбросов для устройств сжигания твердого топлива.

A. В пределах города ни одно лицо, владеющее или эксплуатирующее устройство для сжигания твердого топлива, не должно в любое время вызывать, допускать или сбрасывать выбросы из такого устройства с непрозрачностью более пятидесяти процентов.

B. Положения данного раздела не применяются к выбросам во время зажигания или дозаправки нового пожара в течение периода, не превышающего тридцати минут в любой четырехчасовой период.

C. Для целей этого раздела процент непрозрачности должен определяться сертифицированным наблюдателем с использованием стандартного визуального метода, указанного в 40 CFR 60A, метод 9, или работы оборудования, утвержденного округом Джексон, которое, как известно, обеспечивает эквивалентную или лучшую точность . (Приказ 1790 (часть), 1998 г.).

8.01.016 Удаление несертифицированных дровяных печей и каминных топок.

A. Если не согласовано иное, ответственность за демонтаж несертифицированных дровяных печей или каминных топок несет продавец конструкции (ей), которая содержит несертифицированные дровяные печи или каминные топки.

B. Наличие всех дровяных печей или каминных топок в конструкции должно быть включено как часть раскрываемой продавцом информации о собственности новому владельцу в рамках продажи или передачи любого недвижимого имущества. Раскрытие должно подтверждать сертификатом, соответствуют ли какие-либо дровяные печи или каминные топки использованию и присутствуют ли они в рассматриваемой собственности.

C. Если не согласовано иное, все несертифицированные дровяные печи и каминные топки должны быть удалены из конструкции при продаже или передаче конструкции, содержащей любую несертифицированную дровяную печь (и) и каминную топку (и).Если продавец берет на себя ответственность за удаление, то такое удаление должно быть завершено до закрытия или передачи права собственности на любую недвижимость. Если покупатель или нижеподписавшийся владелец берут на себя ответственность за удаление, ответственная сторона должна завершить удаление в течение тридцати календарных дней после записи права собственности и подтверждения удаления, как указано в настоящем документе.

Сертификат должен иметь следующую форму:

Д.Раскрытие (я) и сертификат должны быть выполнены как продавцом, так и нижеподписавшимся владельцем во время или до завершения любой передачи недвижимости, связанной с недвижимым имуществом, в которой задействованы конструкции, содержащие дровяные печи или каминные топки. После полного оформления свидетельства о раскрытии информации ответственное лицо должно предоставить его копию в городской отдел строительства Central Point. Вручение сертификата о раскрытии информации требуется для любой передачи права собственности, независимо от того, закрыта ли сделка с недвижимостью на условном депонировании или закрыта продавцом и нижеподписавшимся владельцем без закрывающего условного депонирования.

E. Неспособность продавца или нижеподписавшегося владельца предоставить свидетельство о раскрытии информации, требуемое данным разделом, демонстрирующее последующее удаление несертифицированной дровяной печи (ов) или каминной топки из конструкции, требуемого данным разделом подлежат общегородскому штрафу. (Приказ 1897 § 2, 2006 г.).

8.01.020 Запрет на работу устройства сжигания твердого топлива.

A. Эксплуатация устройства для сжигания твердого топлива в период сильного загрязнения должна быть запрещена, если исключение не было предоставлено в соответствии с Разделом 8.01.030. Презумпция нарушения, за которое может быть выдана ссылка, возникает, если дым выходит через дымоход или дымоход по истечении трех часов с момента объявления периода высокого уровня загрязнения.

B. Невзирая на подраздел A этого раздела, эксплуатация сертифицированного в штате Орегон устройства сжигания твердого топлива должна быть разрешена в период сильного загрязнения при условии, что видимые выбросы дыма не выходят через дымоход или дымоход в течение трех часов. истекло с момента объявления сильного загрязнения.Положения настоящего подраздела не применяются к выбросам дыма во время зажигания или дозаправки огня в течение периода, не превышающего тридцати минут в любой четырехчасовой период.

C. После 31 августа 1994 г. ни один владелец собственности не может сдавать в аренду или сдавать в аренду жилую единицу, если она не оборудована альтернативным источником тепла в соответствии с ORS 91.770. Если арендодатель нарушает этот подраздел B, съемщик не должен быть обвинен в нарушении подраздела A этого раздела.(Приказ 1790 (часть), 1998 г .; Порядок 1661, §1 (часть), 1991 г .; Порядок. 1629, §1 (часть), 1989 г.).

8.01.030 Исключения.

Домохозяйству разрешается использовать устройство для сжигания твердого топлива в период высокого уровня загрязнения, если глава этого домохозяйства ранее получил одно из следующих исключений и имеет сертификат, выданный городом, предоставляющим освобождение:

A. Экономическая потребность. Освобождение от экономической необходимости сжигать твердое топливо для отопления жилых помещений может быть выдано главам домохозяйств, которые могут продемонстрировать, что они соответствуют требованиям для получения энергетической помощи в рамках Программы энергетической помощи для малообеспеченных (далее именуемой L.E.A.P.), находящейся в ведении ACCESS, Inc. и учрежденной Министерством энергетики США. Исключения в соответствии с этим подразделом истекают 1 сентября каждого года.

B. Особые нужды. При проявлении особой необходимости, как дополнительно определено в правилах администрации, может быть предоставлено временное освобождение, разрешающее сжигание устройства для сжигания твердого топлива, несмотря на Раздел 8.01.020 (A). «Особая необходимость» включает, помимо прочего, случаи, когда печь или система центрального отопления выходит из строя, кроме как по причине собственных действий или небрежности владельца или оператора.(Постановление 1790 (часть), 1998; Постановление 1732, 1996; Постановление 1661 § 1 (часть), 1991; Постановление 1629 § 1 (часть), 1989).

8.01.032 Запрещенные материалы.

Запрещается физическое лицо вызывать или позволять сжигать любой из следующих материалов в устройстве для сжигания твердого топлива: мусор, обработанная древесина, пластик, проволока, изоляция, автомобильные детали, асфальт, нефтепродукты, материалы, обработанные нефтью, резина. продукты, останки животных, краски, животные или растительные вещества, полученные в результате обработки, приготовления, приготовления или обслуживания пищевых продуктов или любых других материалов, которые обычно выделяют густой дым или ядовитые запахи.(Приказ 1790 (часть), 1998 г.).

8.01.040 Штраф и снижение.

Любое лицо или лица, нарушающие какое-либо из положений данной главы, после вынесения приговора подлежат наказанию в соответствии с общим постановлением города о штрафных санкциях и подлежат соответствующему судебному разбирательству, чтобы запретить или уменьшить любое нарушение или несоблюдение. (Приказ 1790 (часть), 1998 г .; Порядок 1661, §1 (часть), 1991 г .; Порядок. 1629, §1 (часть), 1989 г.).

8.01.050 Административный регламент.

Городской менеджер может устанавливать административные правила, регулирующие порядок предоставления льгот. (Постановление 1969, § 1 (часть), 2013; Постановление 1790 (часть), 1998; Постановление 1661, § 1 (часть), 1991; Постановление 1629, § 1 (часть), 1989).
