Вентиляция в бане — лучшие схемы и профессиональные советы

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

Блок: 1/5 | Кол-во символов: 519
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Блок: 2/7 | Кол-во символов: 1227
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami. html

Эффективная вентиляция – необходима во всех помещениях бани

Правильная вентиляция для бани должна соответствовать следующим принципам:

1. при проектировании бани выбирается оптимальная схема воздухообмена;
2. обустройство вентиляционных каналов, приточных и выходных отдушин производится во время строительства;
3. площадь отверстия вытяжки обязательно превышает площадь отверстия притока, иначе не получится добиться доступа необходимого количества свежего воздуха;
4. расчет площади вентиляционного отверстия производится из зависимости 24 см.кв площади отдушины на один кубометр объема помещения;
5. запрещено располагать отверстия вытяжки и притока на одной прямой во избежание нарушения правильности циркуляции воздуха;
6. обязательно обустраиваются вентиляционные задвижки для бани на приточных и выходных отверстиях.

Наличие регулировки живого сечения притока и выхода позволяет:

• заметно ускорить достижение нужной температуры парилки при закрытой вентиляции;
• добиться комфортных условий, регулируя интенсивность воздухообмена;
• подстроиться под погодные условия.

Комбинированная вентиляция в баню требует использования вентиляторов с уровнем защиты не меньше IP44 с теплостойкостью порядка 130 градусов.

Блок: 2/5 | Кол-во символов: 1190
Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-bane.html

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

Вентиляционное приточное окно у входа в баню

• Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.
• Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

Регулируемая задвижка на вентиляционном окошке

• Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
• Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
• Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

Размер вентиляционного окна должен соответствовать объему банного помещения

• При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
• Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
• Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Блок: 3/5 | Кол-во символов: 2598
Источник: https://stroyday. ru/stroitelstvo-doma/pridomovye-postrojki/ventilyaciya-v-bane-svoimi-rukami.html

Основные виды вентиляций для бань

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

• естественные;
• принудительные (приточные, вытяжные и комбинированные).

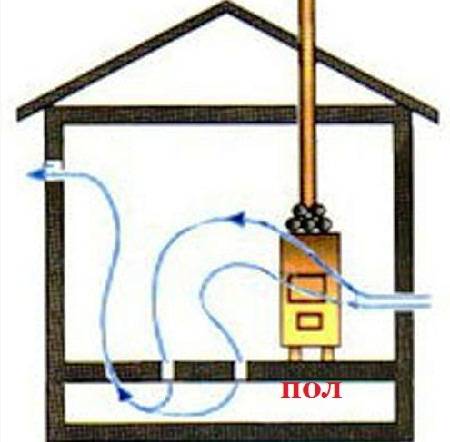

Распределение воздуха в парной  при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

Циркуляция воздуха в бане в зависимости от расположения печки

Блок: 3/5 | Кол-во символов: 1545
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Блок: 3/7 | Кол-во символов: 7764
Источник: https://HomeMyHome. ru/ventilyaciya-v-bane-svoimi-rukami.html

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

• Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
• Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
• Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Блок: 4/7 | Кол-во символов: 4506
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

1. На стене возле печки – на стене напротив над полком.
2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
3. На стене под полком – в печную трубу.
4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Блок: 4/5 | Кол-во символов: 3305
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Вентиляция в баню своими руками – особенности устройства

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

• часовая производительность должна трехкратно превышать объем предбанника;
• приток должен соответствовать выходу воздуха;
• движение воздуха направляется от жилой зоны к хозяйственной;
• наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
• решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

1. дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
2. на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
3. устанавливают осевой вентилятор вытяжной;
4. приточная отдушина выполняют на полуметровой высоте над полом;
5. под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

Чрезвычайно важной является вентиляция пола в бане, позволяющая быстро его высушить и обеспечить долговечность и надежность покрытия. Основные правила ее выполнения:

• в подполе делают цементную стяжку с уклоном к трубе стока;
• для крепления лаг пола используют тумбы из кирпича;
• фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
• при укладке настила между досками обеспечивают зазоры около 8 мм;
• обустраивают отметку чистового пола над уровнем поддувала печи;
• вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

Блок: 3/5 | Кол-во символов: 1598
Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-bane.html

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

• снизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками

Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

• Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
• Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
• Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
• Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.

Разновидности клапанов для вентиляционных каналов

Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпускают специальные изделия для круглых и квадратных воздуховодов.
• Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
• Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

• Размеры выходного отверстия делают равными, или больше сечения притока.
• Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
• Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:

Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:

Блок: 5/7 | Кол-во символов: 5369
Источник: https://HomeMyHome. ru/ventilyaciya-v-bane-svoimi-rukami.html

Особенности вентиляции сауны

При сходстве принципов вентиляция сауны имеет некоторые особенности. Для различных помещений сауны рекомендованы следующие кратности воздухообмена:

• душевая – 50;
• комната массажа – 5;
• парилка – 5;
• комната для обеспечения отдыха – 3.

Отверстия подвода, отвода воздуха размещенные на противоположных стенах разносятся по диагонали.

Наиболее часто вентиляция для сауны выполняется по двум схемам:

1. Включает в себя приточную отдушину за печью над полом. С противоположной стены выполняются два отверстия выхода связанные вентиляционным коробом. Первое выходное отверстие делают в 100 см над полом, а второе ниже потолка. Такое размещение улучшает равномерность воздухообмена по объему помещения парилки.
2. Предусматривает приточную отдушину у печи немного выше ее уровня. Отверстие вытяжки в противоположной стене обустраивается ниже на 50 см. Для эффективной вытяжки на выходе устанавливается вентилятор.

Блок: 5/5 | Кол-во символов: 923
Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-bane.html

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Блок: 6/7 | Кол-во символов: 359
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

• Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
• Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
• Создают пакет конструкторской документации со списком необходимых деталей, узлов.
• Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
• Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.

Экономьте время: отборные статьи каждую неделю по почте

Блок: 7/7 | Кол-во символов: 917
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

Кольцевое сверло по дереву

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Цены на кольцевое сверло для дерева

кольцевое сверло для дерева

Видео – Как сверлить отверстие коронкой

Блок: 7/8 | Кол-во символов: 2450
Источник: https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

Блок: 8/8 | Кол-во символов: 1022
Источник: https://banya-expert. com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Кол-во блоков: 20 | Общее кол-во символов: 40546
Количество использованных доноров: 6
Информация по каждому донору:

1. https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html: использовано 6 блоков из 7, кол-во символов 20142 (50%)
2. https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html: использовано 5 блоков из 8, кол-во символов 7613 (19%)
3. https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/ventilyaciya-v-bane-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 2598 (6%)
4. https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html: использовано 1 блоков из 5, кол-во символов 1113 (3%)
5. https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/: использовано 3 блоков из 5, кол-во символов 5369 (13%)
6. https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-bane.html: использовано 3 блоков из 5, кол-во символов 3711 (9%)

Вентиляция в бане: правильное устройство на примерах

Автор Евгений Апрелев На чтение 7 мин Просмотров 6. 9к.

Многие начинающие застройщики очень часто задаются вопросом: Нужна ли вентиляция в бане? Зачем впускать внутрь холодный воздух, если столько сил и материалов ушло на ее утепление? С одной стороны, это парадокс, а с другой – необходимость, и чтобы разобраться в этом вопросе, нужно взвесить все плюсы и минусы (если таковые имеются), установки вентиляции в парилке.

[contents]

Чем грозит отсутствие вентиляции в бане

В давние времена, когда о вентиляции совершенно ничего не знали, на Руси бани, как и дома, делались без вентиляционных отверстий. Но этому есть объяснение. В качестве строительного материала использовались бревна. Нижний венец бревен делался свободным, что позволяло поступать свежему воздуху, через щели сруба. Регулировали температуру в парилке – открытием входной двери. Вот вам и простейшая, но не менее эффективная вентиляция бани, которой пользовались наши пращуры.

В современном строительстве применяют совершенно другие материалы, и подход к возведению построек несколько иной. Но если еще при строительстве бани не подумать о закладке вентиляционной системы, то последствия этого не заставят себя ждать, а именно:

• Быстрый износ материалов, которые использовались для обшивки и утепления бани. Без правильной вентиляции бани, через несколько лет эксплуатации, хозяину придется менять не только обшивку, но и пол, и, вполне возможно, утеплитель. Перепады температуры и влага, которая является неизбежным спутником парной, являются разрушительной силой, уничтожающей материалы за 3-5 лет.
• Появление неприятного запаха. Это неизбежно случиться в парной без вентиляции, так как сырость и тепло являются прекрасным микроклиматом для появления плесени и грибков. Избавиться от запаха плесени и затхлости в таком помещении практически невозможно, так как применять химические средства в бане, категорически запрещено. Это непросто вредно, а смертельно опасно.
• Отравленный воздух в парилке. Прежде всего, без должного воздухообмена, в парилке может резко возрасти уровень угарного газа и углекислоты. Наверное, не надо никому рассказывать, что произойдет с человеком при повышении концентрации угарного газа хотя бы на 0,1%. Ко всему еще и высокая температура воздуха в парилке, который наполнен испаряемым потом с вашего тела. Ну, в общем, ни о каком оздоровительном эффекте в такой атмосфере, не может быть и речи.

Приведенных доводов достаточно, чтобы понять аксиому: вентиляция в парилке бани, не просто нужна, а жизненно необходима.

Какая должна быть вентиляция в бане

Как правило, вентиляция парилки ограничивается двумя – тремя вентиляционными отверстиями нужного сечения. Одно приточное, и остальные для отвода «отработанного» воздуха. Нужно учитывать, что для комфортного самочувствия, воздухооборот в таком помещении должен быть не менее чем 5-кратным. Это значит, что весь объем воздуха, находящегося в парной, должен пять раз поменяться за 1 час. Есть несколько нюансов, которые обязательны для монтажа любой схемы вентиляции.

• О расположении и размере вентиляционных отверстий в бане, нужно подумать еще на этапе ее строительства, так как сделать отверстия уже в готовой парной будет очень сложно.
• Размеры приточной и вытяжной отдушины должны совпадать. В некоторых случаях размеры вытяжки могут быть больше притока.
• Вентиляционные отверстия должны быть оборудованы задвижками. Это позволит регулировать интенсивность циркуляции воздуха, а при протопке парной, и вовсе их можно закрыть для более быстрого поднятия температуры.
• Очень важный параметр – это сечение вентиляционных отдушин. Важно знать, что их сечение, полностью зависит от объема парилки. На 1 м3 объема должно приходиться 24 см2 вентиляции.

Устройство вентиляционной системы в банном помещении

Мы уже много говорили о том, какая бывает вентиляция. Для бани действуют те же законы, и вентиляция в ней может быть:

• Естественная. При таком типе вентиляции, циркуляция воздушных масс создается из-за разницы температур и давления, между протоком воздуха и вытяжкой. Хорошую циркуляцию воздушных потоков можно добиться лишь правильной установкой вентиляционных отверстий: приток внизу, а вытяжка вверху помещения. Как известно из школьных курсов по физике, горячий воздух поднимается вверх, а холодный опускается вниз, поэтому такое устройство вентиляции в бане, будет не очень удобно, с точки зрения ее прогрева.
• Комбинированная. Этот способ вентиляции предполагает наличие одного отверстия естественной вентиляции и одной отдушины, с установленным в ней вентилятором. Приток будет механизирован или вытяжка – все зависит от выбранной вами схемы.
• Механическая. Такая система вентиляции самостоятельно осуществляет контроль за поступлением воздушных масс и их вытяжкой, температурой и влажностью, с помощью автоматики. С точки зрения комфорта она на первом месте, а вот цены – в банях такая система практически не применяется из-за сложности монтажа, и высокой стоимости оборудования, проекта и обслуживания.

Примеры готовых вентиляционных схем

Существует несколько рабочих схем вентиляции в бане, при которых обеспечивается хорошая циркуляция воздуха, притом, что помещение парной не выстуживается.

1. Приточное отверстие должно располагаться на уровне пола, за печкой, а вытяжные отверстия – у потолка, но на противоположной стене от притока. Благодаря такой расстановке, входящий, более холодный воздух будет заходить в парную, и сразу обогреваться каменкой. После чего он поднимается к потолку, огибает его и немного опускается для выхода в вытяжную отдушину.
2. Если ваша печь, во время банных процедур работает постоянно, можно воспользоваться таким вариантом, где приточное отверстие расположено в 30 см от пола, на противоположной стороне от печи, а поддувало и дымовая труба будут исполнять роль вытяжки.
3. Если в вашей бане вентилируемые полы, то можно сделать приток за печью, на высоте от пола 20-30 см. Холодный воздух будет поступать в парную, обогреваться печкой и подниматься вверх. Более холодные массы будут опускаться, проходить через вентиляцию в полу и выводиться за пределы помещения.

А вот несколько вариантов расположения притока и вытяжки с использованием вытяжного вентилятора.

1. Приточное отверстие находится в 30 см. от пола – за печкой, а вытяжка расположена на противоположной стене в 20 см от пола. Один нюанс: в вытяжку установлен вентилятор, который и будет создавать циркуляцию воздуха.
2. Входное и вытяжное вентиляционное отверстие расположено на одной стене, но только одно – в верхней части, а другое – в нижней. Приточное, находящееся в 30 см от пола, оборудовано вытяжным вентилятором заданной мощности.
3. Приток устанавливается за печкой, на высоте 30 см от пола и оборудуется вентилятором. Вытяжное отверстие делается на противоположной стене в 20 см от пола. Вдуваемый воздух нагревается печкой и равномерно прогревает всю парную. После чего, он, остывая, опускается вниз, где и выходит через вытяжку.

Важно!
Чтобы рассчитать мощность вентилятора, нужно объем парной умножить на кратность воздухооборота. Пример: Парная 2 м. на 3 м. Площадь ее 6 м2. Высота потолка 2 м. Итого: 6 х 2 = 12 м3. Теперь 12 м3 умножаем на рекомендованную кратность воздухооборота 5 и получаем 60 м3/час производительность вентилятора для нашей парной.

Наиболее распространенные ошибки при обустройстве вентиляции в бане

Одной из самых распространенных ошибок, тех, кто решил сделать вентиляцию бани своими руками, является расположение отдушин притока и вытяжки на одном уровне. От такого расположения, кроме сквозняка, никакого толку не будет. Если вы использовали такую схему расположения вентиляционных отверстий, то приток нужно делать за печью и оснащенный вентилятором, а выход, на том же уровне, но на противоположной стене.

Еще одна ошибка начинающих строителей, заключается в том, что многие, стараются максимально герметизировать баню от попадания в нее воздуха, делают маленькие окна и забывают об обустройстве вентиляции полов. Да, такая парилка будет протапливаться очень быстро, но принимать в ней оздоровительные процедуры будет невозможно.

На самом деле, недочетов много, и перечесть их все просто невозможно, но, соблюдая определенные правила, можно соорудить баню мечты своими руками, без дополнительных затрат на исправление ошибок.

алгоритм создания эффективной системы без лишних затрат. Устройство вентиляции в парилке своими руками Вентиляция в парной диаметры приточки и вытяжки

Находясь в закрытом помещении, человек поглощает кислород, выдыхая углекислый газ. Вроде все как обычно, но если под таким помещением подразумевается парилка, где постоянно клубится горячий пар, то свежему воздуху в таком случае взяться неоткуда. В таком помещении невозможно не то что отдыхать, но даже просто находиться. Ведь тело постепенно расслабляется, количество кислорода, в свою очередь, уменьшается, а к тому времени, когда дышать станет нечем, человек может попросту не дойти до двери.

По нормам безопасности замена воздуха в парильном помещении должна происходить много раз за день, чтобы люди, находящиеся там, сумели отдохнуть и очиститься. Иначе человек не сможет восстановить силы и вернется домой усталым, с мигренью и кислородным голоданием. Именно поэтому баню нужно оборудовать правильной вентиляцией, ведь что может справиться с микроклиматом лучше нее? Ни травы, ни различные благовонья не сумеют добавить пару «полезности», если не будет циркуляции воздуха.

Итак, сегодня речь пойдет о том, как обеспечивается вентиляция в парилке своими руками.

Неправильно оборудованная вентиляция может привести к определенным последствиям.

1. Даже при хорошей вентиляции дерево подвергается огромным нагрузкам, поэтому служит зачастую не более двадцати лет. Без свежего воздуха эксплуатационный срок сократится в несколько раз.
2. Если не выводить из парильной комнаты углекислый газ, то ее использование будет приносить больше вреда, чем пользы. Кроме углекислого газа, там скапливаются продукты горения, а грибки и плесень – это и вовсе постоянные «гости» любого помещения с недостаточной вентиляцией.
3. Если парилку не вентилировать, то вскоре она наполнится запахом гнилого дерева и застоявшегося воздуха.

Еще одной важной функцией циркуляции воздуха является теплообмен. Дело в том, что воздух с повышенной влажностью плохо проводит тепло и как следствие, печка будет нагревать лишь пространство вокруг себя. Именно поэтому входное отверстие вентиляции обычно располагают за печкой, почти над самым полом. Это способствует тому, что по парилке распространяется уже нагретый воздух; если вентиляционный вход расположить в другом месте, то он будет подавать в помещение холодный воздух, нарушая тем самым теплообмен.

Выход нужно устанавливать на противоположной стороне от входа.

Обратите внимание! Часто встречается распространенная ошибка: вход и выход размещены на едином уровне. Это создает замкнутый цикл, который практически не затрагивает большей части комнаты. В результате снизу будет слишком холодно, а под потолком – слишком жарко.

При обустройстве бани важен не только правильный выбор той или иной схемы вентиляции. Большое значение имеет и диаметр вентиляционных отверстий. Рассчитывается он так: на каждые 24 см отверстия должен приходиться один кубометр помещения, а иначе циркуляции происходить не будет.

Стоит отметить, что входы и выходы желательно оборудовать заглушками для регуляции интенсивности воздухообмена. Шахты должны закладываться еще при строительстве бани.

Способы вентиляции бани – что лучше?

Парильное помещение может вентилироваться как путем естественного движения воздуха, так и искусственно, с помощью специально установленного вентилятора. Искусственную вентиляцию по праву считают более простой, ведь правильно оборудовать вход/выход можно лишь при наличии специальных знаний и немалого опыта.

Обратите внимание! Для обеспечения искусственной вентиляции воздуха подходит отнюдь не каждый канальный вентилятор. Установленная модель должна хорошо переносить высокую влажность и перепады температуры, а иначе электроника сломается, что крайне опасно в обычном деревянном сооружении, коим зачастую и является русская баня.

Технология обустройства вентиляции в парилке

Для начала отметим, что приток воздуха в первую очередь зависит от печи. Поэтому стоит выяснить, как это работает.

Где начинается вентиляция бани

Стоит отметить, что топка может располагаться и в самой парилке, и в соседней комнате. Для обкладки печи используется кирпич или камень. Между обкладкой и металлом требуется оставлять 5-сантиметровый зазор.

Нередко топку устанавливают в комнате отдыха – так и мусор не будет скапливаться, и не придется бежать к парной каждый раз для того, чтобы подкинуть дров. А теперь – непосредственно к работе.

Первый этап. Приточная вентиляция

Для нее оборудуется специальный канал, расположенный над полом. Канал должен располагаться у топки там, где уложен металлический лист, защищающий дерево от попадания углей.

Шаг первый.
Для начала нужно соорудить специальный короб, который был бы примерно на 1/5 больше дымохода. Короб выводиться на улицу, а не под пол, иначе в парилке будут постоянно витать неприятные ароматы.

Обратите внимание! При расположении топки непосредственно в парильном помещении необходимо сразу два короба – второй будет конвекционным.

Шаг второй.
Далее нужно обустроить специальный подиум возле стены, в которой проделано отверстия для притока воздуха. Для этого «ребром» выкладываются три ряда кирпича – один под стеной, второй посредине, а третий – у края.

Шаг третий.
Производится кладка для печи высотой в 25 см до самого кирпичного экрана, в верхней части ее (кладку) нужно перекрыть. На месте непосредственног о расположения печи не нужно ставить два последних кирпича – так свежий воздух будет идти в саму печь. Торец нужно заложить кирпичом.

Шаг четвертый.
Конвекционный короб должен доводиться до конца. На его торце устанавливается поддувало. Под него нужно обязательно что-то подложить, иначе она будет постоянно тереться о пол при открытии/закрыти и.

Шаг четвертый.
После сооружения подиума можно устанавливать печь. Это лучше сделать на специальные металлические уголки, что позволит равномерно распределить нагрузку на короб. Осталось лишь обложить печь и установить экран с несколькими отверстиями. Эти отверстия и будут вентиляцией, которая позволит прогревать комнату горячим воздухом.

Второй этап. Отточная вентиляция

Технологию сооружения главного теплового насоса мы уже рассмотрели. Осталось лишь позаботиться об оттоке воздуха. Идеальный вариант – установить отточный короб диагонально по отношению к приточному, что позволит максимально эффективно вентилировать парилку.

Шаг первый.
Если кирпичная рубашка одной из стен выходит, к примеру, в комнату отдыха, то необходимо просто вывести туда еще одну дверку. Так можно убить сразу двух зайцев: и воздух из парилки выводить, и предбанник обогревать (разумеется, если короб установлен правильно).

Шаг второй.
Сооружение короба. Этот короб нужно сделать площадью 125 см² (+ 10%) и установить примерно в 30 см над поверхностью пола. Далее вентиляционный канал должен идти через стену к потолку и выходить на улицу.

Обратите внимание! Для сооружения конструкции можно использовать уже готовые вентиляционные коробы, обшив их после сборки вагонкой. Так изделия будут выглядеть естественнее, не отличаясь от общего фона.

О нагреве и вентиляции

Если при работе печи открыты нижние дверки, то воздух, проникая через них, прогревается и покидает помещение через верхние (но не полностью – некоторая его часть опускается и нагревается повторно). Нижнюю дверку следует открывать еще до растапливания печи, чтобы обеспечить ее «разгон».

Парилка при этом будет нагреваться до тех пор, пока горячий воздух не достигнет нижней части короба, после чего он начнет выдавливать более прохладный и тот, в свою очередь, выходит наружу и нагревает все, что попадается на пути. Так парилка одновременно вентилируется и нагревается, и именно так должна функционировать правильная вентиляция.

Обратите внимание! Конвекционные дверки открываются каждый раз, когда в парилке кто-то есть. Эти дверки, будучи соединенными с соседними помещениями, прогревают их.

В качестве заключения

Немногие знают, что при изоляции дымоходной трубы в бане они лишают себя еще одного источника тепла. Конечно, не стоит оставлять раскаленный дымоход в «голом» виде, необходимо сделать вокруг него кожух из кирпича, на втором ряду соорудив дверку-поддувало. А если сверху оборудовать вторую дверку, то выйдет самый настоящий тепловой насос, который будет и прогревать, и вентилировать помещение.

Видео – Парилка своими руками

Грамотно организованная вентиляция в парилке русской бани обеспечит поддержание оптимального микроклимата и комфортное пребывание в помещении, а также более долгий срок службы конструктивных узлов (пола, потолка, стен, полков). Различают несколько основных схем устройства вентиляции парной, но есть ряд обязательных моментов при реализации любой из них. Перед началом строительства парилки предстоит внимательно изучить различные виды систем циркуляции воздуха и всё, что с ними связано.

Нужна ли в парилке вентиляция

Установка вентиляции в парной — это предотвращение множества негативных моментов:

• отравления угарным газом или дымом в случае обратной тяги в печи
• появления затхлого воздуха
• падения температуры в парной ниже уровня комфорта
• постепенного размножения вредных микроорганизмов
• быстрого гниения конструкций из древесины

Виды вентиляции

При проектировании вентиляции парилки русской бани есть возможность выбрать, какой вид системы подходит для вашего сооружения и его затратность по времени и средствам.
Опираясь на следующие факторы:

• пропорции парной и размеры всей бани
• наличие возможности максимально стандартно разметить вентшахты
• частоту использования парилки (редко, регулярно)
• свойства материала, используемого для строительства сооружения

можно решить, какой из описанных ниже видов систем вентиляции подойдет в каждом конкретном случае.

Естественная вентиляция

Основана только на разнице давления и температур, без применения каких-либо дополнительных устройств. Она имеет следующие условия и показатели:

• экономична
• применима в парилках из древесины
• подходит для небольших по объёму сооружений
• усиливается наличием щелей, с прямым стоком в полу или дополнительными зазорами в стенках (между бревен или бруса)
• требует хорошее утепление всей конструкции

Устройство естественной вентиляции опирается на общую схему монтажа системы циркуляции воздуха в парилке.

Механическая вентиляция

Отличается наличием дополнительных частей (встроенный вентилятор, клапан на входе воздуха, дефлектор снаружи на трубе). Монтируется, если присутствует один из перечисленных факторов:

• основной материал, используемый при строительстве, будет: природный камень, пеноблоки, кирпич
• парилка строиться объёмом более 18 куб. м
• нет возможности соблюсти стандарт расположения естественной вентиляции
• мощная, трудно регулируемая печь

Комбинированная вентиляция

Содержит в себе как естественную, так и механическую системы вентиляции. Она устанавливается, если в уже построенной парилке естественная вентиляция не справляется и требуется усилить циркуляцию воздуха или контроль над воздухообменом.

В парной бани для контроля температуры и уровня влажности используют термометры и гигрометры. Опираясь на их показания, регулирование заслонки (на естественной вентиляции) и дополнительных устройств (в механической либо комбинированной системах вентиляции) позволяет создавать комфортные условия пребывания в парилке. В механической и комбинированной системе основным элементом вентиляции будет встроенный вентилятор. Создание принудительной вентиляции требует внимательного ознакомления с видами и моделями вентиляторов и вариантами схем монтажа самой системы.

Вентилятор для принудительной системы воздухообмена

В парилке температура воздуха может достигать 130°С и обычный канальный вентилятор просто расплавится. Поэтому необходимо использовать аппарат исключительно из стеклонаполненого полиамида. Он выдержит как высокую температуру, так и повышенную влажность.

Конкретную модель вентилятора выбирают в зависимости от технических характеристик, диаметра отверстия и способа крепления. Если позволяют финансовые возможности, то есть смысл установить полностью автоматизированную систему обеспечения притока и оттока воздуха в парилке.

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

• Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
• Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
• Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
• Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
• Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
• Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

• входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
• вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

• воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
• отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

• труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
• вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

• входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
• для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

• воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
• вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

• канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
• отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Признаки нарушений системы вентиляции и устранение неисправностей

Парясь в бане, требуется не забывать контролировать исправность вентиляции в парном отделении.

Признаки исправной работы вентиляции парилки в бане:

• в парной дышится легко, несмотря на высокую температуру и влажность воздуха
• всё тело прогревается равномерно и воздух его не обжигает

Признаки неисправной системы подачи и вытягивания воздуха в парной:

• трудно прогреть, стабилизировать и удерживать нужную температуру
• выпадение конденсата на стенах
• по полу тянет холодным воздухом
• воздух прогревается неравномерно
• образование плесени или грибка
• неприятный, затхлый запах
• проблемы с дыханием и головные боли после посещения парной

Даже наличие нескольких признаков означает неисправность вентиляции. Для восстановления необходимого микроклимата в парилке понадобится найти причину плохой работы вентканалов.

Возможные причины неисправности и их устранение:

1. Засорились трубы вентиляции — необходимо тщательно прочистить
2. Система вентилирования смонтирована неправильно – по возможности отрегулировать неисправную систему или переделать по одной из выше предложенных схем
3. Неверно выбрана мощность вентилятора – проверить технические характеристики в соответствии с объемом парной

При отлаженной вентиляции в парилке русской бани процесс парения действительно станет залогом хорошего здоровья и долголетия.

Может быть сделана по разным схемам, но в том, что без нее
в этом строении не обойтись, сомневаться не приходится.

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность
службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на
известных законах физики, а принцип ее
обустройства достаточно прост и понятен.

• В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха ,
  а второе дает
  возможность выхода нагретому и переувлажненному.
• От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от воздух, который двигается под давлением более тяжелого
  холодного, поступающего извне. Поэтому
  , иногда вместо одного выходного отверстия устраивается два —
  это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную
  величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

• Еще
  одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом
  площади конкретного помещения.

— Если установить слишком большие проемы
, парная или никогда не сможет нагреться до нужной температуры, или это приведет
к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется
долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит
, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов
, их расположения и от оснащенности
системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае
, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт.
Поэтому воздух должен смешиваться максимально равномерно —
это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

• Вентиляционная система закладывается в процессе —
  прокладываются необходимые каналы и устраиваются проемы
  , в которые они вмуровываются или к которым
  подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того,
чтобы

провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы
проводить все дальнейшие строительные работы с опорой на него.

• Вентиляционные проемы
  , в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только
  для регулировки распределения потоков, но и в целях обеспечения
  безопасности.
• Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

• Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
• Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое
  помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
• Расчет
  площади поперечного сечения вентиляционного окошка производят, опираясь на объем
  банной комнаты. Существует норма, что на ее
  один кубометр необходимо площадь окна в 24 кв. см.

• При неправильных расчетах
  , с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот
  , будет слишком холодным.
• Окошки вентиляции никогда не располагают напротив
  друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
• Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх
  . Если для нее
  предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема
банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход д
ля внешнего воздуха располагают рядом с , на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате —
это верхняя ее
область, а холодная —
это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее
элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант пр
инудительной вентиляции —
проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным
, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку
. Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее
проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема
помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл пр
едусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

Видео: основные принципы
и схемы банной вентиляции

Распространенные
схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

Первая схема (а
)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

Во время нагрева печи-каменки холодный тяжелый
воздух, поступающий из вентиляционного окошка, перемещает легкий
горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь
, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи
, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной
мере направление потоку в нужную сторону.

Вторая схема (б
)

Естественный интенсивный поддув
осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем
помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет
для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в
)

Эта схема подходит для бани с протекающим . Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах
расположения вентиляционных окошек, достаточно трудоемкого
устройства с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время
, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая
схема (г
)

Четвертый
вариант рассчитан на постоянно работающую печь —
только в этом случае ее
поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее
поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если
под баню переоборудуется уже готовое помещение, или же производится ее
обустройство , лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения —
провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

Цены на вентиляционные системы

Вентиляция

Видео: пример самостоятельно обустройства банной вентиляции

Русская баня очень полезна для здоровья. Основополагающим моментом при ее возведении является грамотно обустроенная вентиляция в бане в парилке. В этом помещении, как правило, очень высокая температура и влажность. Правильно организованная циркуляция воздуха — это необходимое условие.

Зачастую многие домовладельцы сомневаются, нужна ли вентиляция в бане в парилке. Предлагаемый материал позволит правильно ответить на данный вопрос и решить все проблемы с обустройством вентиляции без особого труда и без существенных материальных затрат.

Вентиляция в парилке необходима циркуляции возудуха

Для чего нужна вентиляция в парилке

Правильная вентиляция парилки бани помогает решить следующие задачи:

• поддержание комфортной температуры внутри помещения;
• безопасность для здоровья;
• сохранность древесины, использованной для внутренней отделки парной.

Вентиляционные продухи в парилке помогают регулировать температуру, и дольше сохраняют древесину от отсыревания и грибка

Если вентиляция парилки в русской бане будет обустроена неправильно, неизбежно появление таких негативных факторов, как:

• быстрое остывание прогретого воздуха;
• скопление газов во время принятия процедур;
• преждевременное гниение отделочных материалов;
• появление вредоносных микробов, бактерий, плесени, грибков;
• неприятный запах.

В предлагаемом материале будет подробно рассказано о том, какой должна быть правильно организованная вентиляция в парилке бани, видео и фото материалы наглядно проиллюстрируют все ключевые моменты.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Важно!
Размещать указанные отверстия на одном уровне ни в коем случае нельзя! Воздух во внутреннем пространстве не будет полноценно циркулировать. Возникнет разница температур, создающая серьезную опасность для здоровья.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Разновидности вентиляционных систем для парилки

Вентиляция в бане в парилке (см. фото) используется 3 видов — естественная, принудительная (т. е. механическая) и комбинированная.
Выбор конкретной системы производится с учетом таких факторов, как:

• размер парилки и габариты строения в целом;
• есть возможность правильно разместить вытяжные трубы;
• материал, из которого возведена баня;
• использование бани круглый год или только в дачный сезон.

Теплый воздух легче холодного. Поэтому при правильно обустроенной вентиляции в бане в парилке, нагретые потоки поднимаются к потолку и постепенно вытягиваются наружу через вентиляционное отверстие. Поступающий извне воздух сразу нагревается от печи и проходит в помещение, не создавая разницы температур. Вот основной принцип, по которому работает вентиляция в бане в парилке.

Естественная вентиляция

Естественная система вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т. е. на улице. При выходе отработанного воздуха через выводное отверстие, внутренняя атмосфера в помещении разряжается, создавая условия для втягивания холодного воздуха через нижний ввод. В этом случае нужно особое внимание уделить утеплению бани. В противном случае качественного прогрева не получится.

Естественная вентиляция в парилке в каркасной бане применяется чаще всего для строений небольшого размера, возведенных из дышащего материала, т. е. из древесины. Дополнительными элементами вентиляционной системы в этом случае становятся небольшие щели в бревенчатых стенах. Основной плюс естественной вентиляции — низкая себестоимость.

Принудительная и комбинированная вентиляция

Механическая или принудительная система вентиляции в бане в парилке бывает необходима, если:

• общая площадь бани велика;
• строение возведено из кирпича, шлакоблоков, камня;
• парное отделение очень большое;
• вытяжные трубы разместить правильно не удается;
• печь усиленной мощности.

Принудительная вентиляция парилки бани своими руками монтируется без особых проблем. При этом используются:

• вентиляторы;
• приточные клапаны;
• дефлекторы.

Принудительная вентиляция в бане подходит для больших помещений

Нюанс!
Система вентиляции в бане в парилке, обогреваемой при помощи газовой колонки, требует обустройства отдельного вентканала.

Комбинированная система вентиляции обустраивается с использованием элементов обеих вышеописанных систем. Свежий воздух поступает естественным путем, т. е. через нижний ввод. Вытягивание отработанных воздушных масс обеспечивается механическими устройствами.

Как выбрать вентилятор для парилки

Классический вентилятор канального типа для парилки не подойдет. Повышенная температура и влажность губительны для подобных приборов. В парильном отделении применяются вентиляторы специального образца. Материалом для их изготовления является стеклонаполненный полиамид. Подобные модели устойчивы к влаге и выдерживают температуру до 130°С.

Стеклонаполненный полиамид — идеальный материал для изготовления вентиляторов для парилки

Модель вентилятора подбирается в соответствии с техническими характеристиками.

Следует помнить!
Обычные комнатные вентиляторы можно использовать только для окончательного просушивания и проветривания парилки после принятия процедур и последующей уборки.

При наличии денежных средств можно установить для вентиляции в бане в парилке саморегулирующуюся систему. Это устройство будет автоматически обеспечивать приток и выведение воздуха, температуру, уровень влажности. Желательно приобретать подобные системы только у проверенных производителей.

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.

Схема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.

Схема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.

Схема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

• кирпич и/или камень;
• цемент и песок;
• вентиляционные короба;
• готовые задвижки или материал для их изготовления;
• металлический лист;
• вагонку для обшивки короба;
• крепежный материал — гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

• пила-ножовка;
• болгарка;
• молоток;
• шуруповерт;
• рулетка, уровень, отвес;
• строительный миксер;
• дрель или перфоратор;
• набор шпателей;
• емкость для замешивания раствора;
• технический нож;

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.

Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда — под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.

Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Монтаж отточной вентиляции

Отточный короб устанавливают в диаметральной противоположности от вводного отверстия. Его приподнимают над чистовым полом на 30 см. Внутренняя площадь короба — примерно 1,25 м².

Через стену отточный короб проводят к потолку и обустраивают для него наружный вывод. Можно выводить отработанный воздух в соседнее помещение. Таким способом можно будет его прогреть без лишних затрат.

Отточную вентиляцию можно разместить сверху на потолке

Чтобы избежать случайных ожогов, короб дымохода необходимо обложить кирпичным или каменным кожухом. При этом внизу обязательно оставляют специальное отверстие с дверкой, которое будет поддувалом. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, это создаст и прогрев помещения и правильную циркуляцию воздуха.

Как проветривать русскую баню

Правильное устройство вентиляции в парилке русской бани не предполагает использование каких-либо механических приспособлений. Иначе разогретый воздух будет очень быстро выводиться наружу. Эффективность и удовольствие от банных процедур значительно понизятся.

В русской бане используется естественная вентиляция, где отток воздуха производится через форточку

Русскую баню поэтому необходимо тщательно убирать, проветривать и просушивать после каждого использования. Для проветривания в стене, расположенной напротив двери, обустраивается специальная форточка. Можно использовать механическую вытяжку. Дверь при проветривании обязательно нужно держать открытой.

С полатей необходимо удалить листья от веников и случайные предметы. Затем нужно вымыть все поверхности и просушить их полотенцами и/или специальной гигроскопичной тканью. Это защитит от образования плесени и размножения вредоносных микроорганизмов. После уборки, проветривания и просушивания парилка готова для дальнейшего использования.

Парилка в русской бане совмещена с помывочной, поэтому ее нужно просушивать после каждого использования

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.

Для того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Если вентиляция работает неправильно

Во время пользования парилкой необходимо периодически проверять исправность вентиляционной системы. При хорошей циркуляции воздуха в парилке всегда легко дышится, тело нагревается равномерно, температура и влажность поддерживаются на требуемом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или со временем пришла в негодность, могут появиться такие признаки, как:

• обильный конденсат на вертикальных поверхностях;
• плесень, особенно по углам;
• тлетворный запах;
• неравномерный нагрев воздуха;
• сквозняки;
• медленная установка требуемой температуры;
• чрезмерно быстрая потеря тепла;
• неприятная внутренняя атмосфера, затрудняющая дыхание.

Плесень в парилке свидетельствует о недостатке вентиляции

Если наличествуют хотя бы 1 или 2 из вышеперечисленных факторов, значит, вентиляция в бане в парилке обустроена неправильно. Другой вариант — засорение и/или повреждение системы, необходимость срочного ремонта и/или тщательной чистки отдельных элементов или вентиляционной системы в целом.

Засорение каналов вентиляции нарушает ее работу

Из всего вышесказанного становится понятно, что правильно сделать вентиляцию парилки бани — это недорого и не очень сложно. Однако при этом требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прилагаемое видео «Как сделать вентиляцию в парилке бани».

Среди важнейших показателей русской бани традиционно называют температуру и уровень влажности воздуха, забывая об еще одном фундаментальном показателе – воздухообмене. Это очень опрометчиво, ведь даже если вы тщательно утеплите помещение и добьетесь комфортной влажности, пребывание в парной с затхлым воздухом будет не только дискомфортным, но и опасным. Если вы хотите минуть такой участи, заранее позаботьтесь о вентиляции в парилке. Обустроить такую систему можно даже своими руками – давайте детально разберем, как это правильно сделать.

Зачем в русской бане нужна вентиляция?

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала проясним, зачем вообще необходима вентиляция в бане в парилке. Не секрет, что многие скептики считают ее обустройство лишь неоправданной тратой времени и средств, но это далеко нет так – отсутствие вентиляционной системы может привести как минимум к трем резко негативным последствиям.

Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

• естественная;
• механическая;
• комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.

Схемы вентиляции

Есть как минимум пять рабочих схем вентиляции, которые можно использовать в парилке – выбирайте конкретный вариант, исходя их конструктивных особенностей вашей русской бани.

• Приточное отверстие – за печью на расстоянии 50 см от каменки, а вытяжное – напротив, на расстоянии 20 см от основания пола. Воздух устраняется принудительно – это обеспечивает вентилятор, встроенный в нижний проем.
• Приточное отверстие – за нагревательным прибором на расстоянии 30 см от основания пола, вытяжное – на расстоянии 20 см от пола на противоположной стене. Воздух уходит принудительно – с помощью вентилятора. Главная особенность схемы – очень высокая скорость нагрева свежего воздуха.

• Оба проема – и проточный, и вытяжной – размещаются на одной стороне прямо напротив печки, но на разных уровнях: первый – на расстоянии 30 см от основания пола, второй – 20 см от потолка. Система функционирует с использованием вентилятора, который монтируется в вытяжное отверстие.

Совет. Такая схема подойдет для бань с внутренним размещением парилки – когда комната имеет лишь одну внешнюю сторону.

• Приточное отверстие – за печкой на высоте 20 см от основания пола. Вытяжного отверстия нет – вместо него предусмотрен специальный протекающий пол: отработанные воздушные массы сквозь его щели проходят к вентиляционной трубе. Такая система гарантирует выполнение дополнительной функции – оперативное просыхание пола.
• Приточный проем – напротив печки на расстоянии 20 см от основания пола. Роль вытяжного отверстия возлагается на поддувало. Такая схема подходит лишь для тех бань, где отопительный прибор работает беспрерывно.

Общие правила организации вентиляции в парилке

Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.

Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».

В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.

В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.

Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.

Вентиляция в бане: видео

Обеспечение вентиляции в бане: фото

Устройство вентиляции в бане. Вентиляция в бане сделать самому своими руками



Устройство вентиляции в бане. Вентиляция в бане сделать самому своими руками

•


• Главная
• Политика конфиденциальности
• Q&A
• Новости и общество
  • Знаменитости
  •
    Культура
  •
    Экономика
  •
    Окружающая среда
  •
    Бесплатно
  •
    Журналистика
  •
    Природа
  •
    Философия
  •
    Политика
  •
    Переработка
  •
    Погода
  •
    Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Отцовство
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Беременность
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Домашняя пивоварня
  • Низкокаллорийные продукты
  • Главный курс
  • Блюда из макаронных иделий
  • Рецепты
  • Отзывы о ресторанах
  • Салаты
  • Супы
  • Чай
  • Вина и спиртные напитки
• Образование
  •
    Среднее образование и школы
  •
    Колледжи и университеты
  •
    Обучение на дому
  •
    Международные исследования
  •
    Языки
  •
    Обучение инвалидов
  •
    Интернет-образование
  •
    Наука
  •
    Репетиторство
• Путешествия
  • Кемпинг
  •
    Круизы
  •
    Направления
  •
    Экзотические места
  •
    Авиабилеты
  •
    Отели
  •
    Советы туристам
  •
    Аренда
• Автомобили
  • Легковые автомобили
  •
    Классика
  •
    Мотоциклы
  •
    Аренда
  •
    РВС-технология
  •
    Внедорожники
  •
    Грузовые автомобили
  •
    Фургоны
• Спорт
  •
    Аэробика
  •
    Баскетбол
  •
    Бодибилдинг
  •
    Экстремальные виды спорта
  •
    Рыбалка
  •
    Фитнес
  •
    Футбол
  •
    Хоккей
  •
    Боевые искусства
  •
    Наращивание мышечной массы
  •
    Пилатес
  •
    Самооборона
  •
    Теннис
  •
    Легкая атлетика
  •
    Водные виды спорта
  •
    Снижение веса
  •
    Йога
• Книги

• Новости и общество
  • Знаменитости
  •
    Культура
  •
    Экономика
  •
    Окружающая среда
  •
    Бесплатно
  •
    Журналистика
  •
    Природа
  •
    Философия
  •
    Политика
  •
    Переработка
  •
    Погода
  •
    Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Отцовство
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Беременность
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Домашняя пивоварня
  • Низкокаллорийные продукты
  • Главный курс
  • Блюда из макаронных иделий
  • Рецепты
  • Отзывы о ресторанах
  • Салаты
  • Супы
  • Чай
  • Вина и спиртные напитки
• Образование
  •
    СДВГ
  •
    Среднее образование и школы
  •
    Колледжи и университеты
  •
    История
  •
    Обучение на дому
  •
    Международные исследования
  •
    Языки
  •
    Обучение инвалидов
  •
    Интернет-образование
  •
    Наука
  •
    Репетиторство
• Путешествия
  • Кемпинг
  •
    Круизы
  •
    Направления
  •
    Экзотические места
  •
    Авиабилеты
  •
    Отели
  •
    Советы туристам
  •
    Аренда
• Автомобили
  • Легковые автомобили
  •
    Классика
  •
    Мотоциклы
  •
    Аренда
  •
    РВС-технология
  •
    Внедорожники
  •
    Грузовые автомобили
  •
    Фургоны
• Спорт
  •
    Аэробика
  •
    Баскетбол
  •
    Бодибилдинг
  •
    Экстремальные виды спорта
  •
    Рыбалка
  •
    Фитнес
  •
    Футбол
  •
    Хоккей
  •
    Боевые искусства
  •
    Наращивание мышечной массы
  •
    Пилатес
  •
    Самооборона
  •
    Теннис
  •
    Легкая атлетика
  •
    Водные виды спорта
  •
    Снижение веса
  •
    Йога
• Q&A

Вентиляция в бане — обзор традиционных схем и нюансов устройства

Эффект оздоровления от постоянного принятия процедур бани тяжело переоценить. Это не только здоровье, но и милое проведение отдыха с компанией друзей и близкими. Но это все могут зачеркнуть проблемы, которые в первую очередь появятся, если будет отсутствовать система вентиляции в бане.

Ее грамотное обустройство даст возможность восторгаться парилкой долгие годы, не тратясь на ремонт.

Блок: 1/5 | Кол-во символов: 399
Источник: http://test-us.ru/banja/ventiljacija-v-bane-obzor-tradicionnyh-shem-i.html

Разделы статьи

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

Вариант вентиляционного отверстия в русской парной

Вентиляционное отверстие в бане

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

Вентиляция в бане и ее эффективность

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Блок: 2/8 | Кол-во символов: 2173
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Баня: особенности устройства вентиляции

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

• окна;
• продухи в фундаменте;
• специальные отверстия в стене/потолке;
• двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет принудительная вентиляция с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.

Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также, возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Блок: 3/5 | Кол-во символов: 2243
Источник: http://nemasterok. ru/1408-ventilyatsiya-v-bane-obzor-traditsionnykh-skhem-i-nyuansov-ustroystva.html

Вентиляция бани проветриванием

Наиболее простой, но и наименее эффективный способ вентиляции.

Вентиляция бани проветриванием

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

1. Во-первых, если вы открыли дверь, то пар уходит не на улицу, а в другие помещения. В них резко повышается влажность, нагретый пар немедленно конденсируется на всех поверхностях. Что может случиться далее – объяснять не нужно.

   На потолке в бане собирается конденсат

2. Во-вторых. Понижение температуры в парной только субъективное явление. Существует два понятия температуры – фактическая и воспринимаемая. Фактическая температура – физический показатель, воспринимаемая – субъективный. Одну и ту же фактическую температуру мы чувствуем по-разному в зависимости от окружающих факторов. Повышенная влажность «повышает» чувствуемую нами температуру, сильный ветер понижает. Так вот, за счет простого проветривания удается удалить только излишки пара, а фактическая температура воздуха в течение нескольких минут возвращается к прежним значениям.

   Через открытую дверь выходят излишки пара

3. В-третьих, проветриванием никогда не удастся установить стабильные показатели микроклимата в помещении. Как только двери закроются – температура и влажность резко повышается, как только двери открываются – влажность и температура так же резко понижаются.

   Проветривание не позволяет создать идеальный микроклимат в парной

Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Проветривание парной

Блок: 3/8 | Кол-во символов: 1732
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane. html

Вентиляция через специально сделанные продухи

Оптимальный вариант устройства вентиляции для большинства бань.

Вентиляция через специально сделанные продухи

Преимущества:

• при грамотном обустройстве дает возможность как быстро проветрить баню (для просушки или для понижения влажности и температуры), так и длительное время поддерживать показания микроклимата в заданных параметрах;
• есть возможность регулирования кратности смены воздуха;
• простота устройства, возможность функционирования в банях, не имеющих электрической проводки;
• универсальность. Естественная вентиляция отлично работает во всех климатических зонах нашей страны;
• в любое время допускается установка в одно из отверстий продухов вентилятора – значительно расширяются возможности регулировки микроклимата в парной без больших финансовых затрат. Естественная вентиляция «превращается» в принудительную вытяжную или приточную.

  В вентиляционное отверстие всегда можно установить вентилятор

  Вентилятор IP44

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Вопросами монтажа вентиляции занимаются во время возведения бани

Направление движения воздуха

Почему оптимальнее предусмотреть вентиляцию на стадии строительства?

1. Во-первых, в уже готовом строении проделать отверстия значительно сложнее чисто физически.

   Сверление отверстия в срубе — процесс трудоемкий

2. Во-вторых, есть риски, что отверстие попадет на нагель, особенно это касается верхнего выходного продуха. Оно располагается в непосредственной близости к мауэрлатам стропильной системы, а они фиксируются чаще, чем обычные венцы и в качестве нагелей используются только металлические прутки или куски строительной арматуры.

   Нагели в срубе

3. В-третьих, если вы делаете отверстие при помощи металлической коронки, то дорогостоящий инструмент после «встречи» с нагелем выйдет из строя. Да и стамеску или долото не всегда будет возможным «реанимировать» после попыток прорубить металл.

   Набор коронок по дереву

4. В-четвертых, металлический нагель в этом месте практически невозможно отрезать. Болгаркой не подобраться, ножовкой по металлу также, а пилить напильником – врагу не пожелаешь. Придется долбить продух в другом месте. А кому нужна лишняя дыра в стене бани или увеличение ее размеров? Тем более, если вы уже под ее «плановые» размеры сделали отверстия во внешней и внутренней обшивке и купили вентиляционные решетки. «Встреча» с металлическим нагелем – очень неприятная ситуация со всех точек зрения.

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое ­­­– для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

Варианты размещения вентиляционных отверстий

Отверстие для подачи холодного воздуха

Его можно делать в нижней части дверного полотна парной.

Отверстие для подачи холодного воздуха

Двери с отверстиями для вентиляции (фото)

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Отверстие под полоком

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

Приточное отверстие за печью — схема

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Не стоит делать вытяжное отверстие в потолке

Выходное отверстие

Блок: 5/8 | Кол-во символов: 5940
Источник: https://banya-expert. com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Комплектующие для устройства вентиляции

Для создания прекрасных условий в парильне бани и во всех добавочных помещениях предстоит правильно сделать систему вентилирования. В другом случае ни о каком удобстве и не может быть и речи. Комплектующие, которые применяются для устройства вентиляции, такие:

• вентиляционный клапан;
• задвижка;
• решётка;
• сетка антимоскитная/защитная;
• короб для вентиляции;
• воздушный канал оцинкованный или волнистый;
• вентилятор;
• гигрометр, термометр;
• железный скотч, хомут, пена для монтажных работ, герметик, крепления и прочие расходники для установки и оформления входных и отверстий для выхода.

Вентиляционные клапаны для проветривания в бане устанавливают на приточные и отверстия для вытяжки. Они могут быть разного размера, формы и материала. Благодаря этому, не будет трудно выбрать клапан, прекрасно подходящий по оттенку.

Клапаны для проветривания, которые откручиваются/закручиваются, самые удобные в применении, дают возможность оставлять очень небольшие щели для поступления микро порций воздуха

Задвижки, также встречаются в различном выполнении. Они необходимы, дабы если понадобится закрывать/открывать отверстия. Нередко домашние мастера выполняют самодельную конструкцию, которая даже лучше справится с функцией убирания/притока масс воздуха из помещений.

Решётка и сетка необходимы для защиты отверстия вентиляции от проникания в середину грызунов, вечерних бабочек, комаров и остальной живности. Решётки подбирают из дерева, огнеупорного пластика, а сетку, очень часто, из металла.

Сетку из мягкого материала нецелесообразно устанавливать на приточные отверстия – грызуны могут ее повредить. Лучше подбирать железные варианты

Короб для вентиляции обустраивают в стенной нише или, если условия не дают возможность, укладывают сверху, допустим, если в виде материала стен применен газосиликат. Короб можно сделать из материалов которые всегда под рукой или применять в качестве воздушного канала гофру или жестяную трубу. Аналоги из пластика для парной не подходят – необходимо брать во внимание температуру, до которой будет разогреваться помещение.

Вентилятор в бане применяется как для притока, так и для вытяжной трубы. Хорошим считается его применение исключительно в одном из направленностей – для притока или убирания масс воздуха. Приобретать необходимо огнеупорный прибор, только тот который предназначен для саун и бань с IP 44 и выше. Стоить помнить об особенности помещения – тут много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без механической вентиляции вряд ли можно обойтись. Бассейн – это добавочная комната, где круглые сутки выветривается вода. А дерево это не любит

Расходники применяются при монтаже для крепежа воздушных каналов, благоустройства вентиляционных каналов и установки клапанов, вентиляторов. Гигрометр и термометр необходимы, дабы эффектно пользоваться вентсистемой.

Если устроено механическое проветривание с использованием климат-техники, то там есть встроенный температурный датчик и регулятор уровня влаги. Исходя из настоящих показателей приборов система запускает вентилятор для вытяжки или открывает приточный клапан.

Приспособление проветриваемых полов задумывают еще на строительном этапе. Реализуют данный тип вентиляции вместе с сооружением чернового, а потом чистового пола, выбрав для себя самый замечательный вариант по стоимости

Правильно обустроенная система вентиляции обеспечит комфортабельное пребывание в каждом помещении бани, не омраченное посторонними запахами и каплями воды, стекающими по стенкам и падающими за шиворот с потолка.

Еще одно главное условие большого эксплутационного периода – актуальная и полная просушка после применения. Именно от выполнения данного пункта зависит, как долго отслужит баня и понадобится ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а хозяин бани плотно закрывает окна и двери после применения, можно уже на следующий год выявить грибок, плесень, гниль

Блок: 4/5 | Кол-во символов: 3952
Источник: http://test-us.ru/banja/ventiljacija-v-bane-obzor-tradicionnyh-shem-i.html

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

1. На стене возле печки – на стене напротив над полком.
2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
3. На стене под полком – в печную трубу.
4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Блок: 4/5 | Кол-во символов: 3305
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Смотрите также видео как сделать вентиляцию в бане:

Блок: 5/5 | Кол-во символов: 2006
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Размеры отверстий для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормативных актах. Определить размеры продухов для естественной вентиляции намного сложнее, чем для принудительной – слишком много факторов, не зависящих от людей. Главный параметр производительности системы вентиляции – кратность смены воздуха. Для жилых помещений регламентируется минимальное значение кратности, при этом учитываются как температура в комнатах, так и температура на улице. Температура в жилых помещения колеблется в незначительных пределах, это упрощает работу проектировщиков.

Производительность естественной вентиляции

В парных ситуация намного сложнее – показатели температуры и влажности изменяются в очень широких пределах. Кроме этого, скорость прихода/поступления воздуха в различных ситуациях может отличаться в разы. Такие предварительные условия делают практически невозможным выполнение точного расчета оптимальной кратности обмена воздуха при естественной вентиляции.

Невозможно рассчитать? И не надо, рекомендуем использовать практический опыт. А он утверждает, что для большинства парных достаточно, чтобы площадь продухов была 200-300 см2.

Вентиляционная решетка с задвижкой 280х190 мм

Некоторые владельцы бань боятся задохнуться во время принятия банных процедур из-за нехватки кислорода. Доводим к их сведению, что одного кубического метра воздуха одному человеку достаточно для дыхания полтора часа. Подсчитайте кубатуру парной и узнаете, сколько времени можно безопасно париться, счет идет на десятки часов.

Безопасное содержание кислорода для сауны и бани

Проблемы может вызывать угарный газ. Если вы закрыли шибер печи до полного прогорания дров, то никакая вентиляция не поможет. Она может проветрить помещение только в том случае, если угарный газ не больше поступает. Протапливайте печь правильно и никогда не угорите, не надейтесь напрасно на вентиляцию.

Блок: 6/8 | Кол-во символов: 1922
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Как сделать вентиляционное отверстие в стене бани?

Для примера мы возьмем самый сложный вариант – уже сделана внешняя и внутренняя обшивка стен бани. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1. Сделайте разметку месторасположения продуха на внутренней обшивке парной. Перед началом работ вы должны не только знать место расположения отверстия, но и его размеры и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры отверстия и не делать лишней работы.

Шаг 2. Подготовьте длинное сверло по дереву, рабочая длина должна превышать толщину стены бани совместно с внешней и внутренней обшивкой. В центре нарисованного контура продуха просверлите сквозное отверстие изнутри парной. Выход сверла снаружи парной будет центром продуха. Нарисуйте вокруг него размеры отверстия, аналогично сделанного в парной.

Сверло по дереву

Шаг 3. Уберите элементы внутренней и внешней обшивки в контуре. Если ваша баня с двух сторон обшита натуральной вагонкой, то процесс упрощается, просто аккуратно выпилите доски. Если с внешней стороны использовались металлические листы – пользуйтесь болгаркой.

Делаем отверстие в стене бани

Шаг 4. Внимательно осмотрите несущие конструкции обшивки, если они повредились – отремонтируйте. По контуру вентиляционного продуха максимально близко друг к другу сверлите сквозные отверстия, постоянно проверяйте, в каком месте они выходят с наружной стороны стены. Сверло должно постоянно быть перпендикулярным к плоскости. Сверлите такие же отверстия по всей площади продуха, чем больше их будет, тем легче делать дыру в стене.

Принцип сверления отверстий

Видео — Как просверлить отверстие большого диаметра в дереве

Шаг 5. Далее нужно работать долотом и стамеской, постепенно убирайте деревянные перемычки между отверстиями. Полностью выдолбить дыру с одной стороны стены не удастся – слишком трудно добраться инструментом. Сделайте половину работы изнутри парной, а вторую половину снаружи. Тщательно выравнивать поверхности отверстий не нужно, главное чтобы в канал легко помещался воздуховод.

Отверстие в стене

Самая трудная физическая работа сделана, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделывание отверстий уходит много времени, даже опытные строители редко могут в день подготовить более двух продухов.

Блок: 7/8 | Кол-во символов: 2371
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Как устанавливать воздуховоды и решетки?

Для воздуховодов можно брать металлические оцинкованные или пластиковые трубы, длина определяется длиной прохода. Решетку подбирайте по размерам отверстия, для регулировки эффективности вентиляции на ней должны быть заслонки.

Воздуховод

Шаг 1. Минеральной ватой заизолируйте плоскости отверстия, аккуратно вставьте на место воздуховод. Для того чтобы прочно зафиксировать трубу в нужном положении, используйте монтажную пену. Выступившие излишки пены следует после застывания срезать.

Шаг 2. Если между обшивкой и стеной есть гидроизоляция, обработайте пеной зазор между стеной и отверстием в обшивке пеной, она герметизирует место прореза и исключит попадание воды на деревянные конструкции.

Устанавливаем воздуховод

Шаг 3. Закрепите решетки, способ крепления зависит от материала изготовления облицовки стен и обрешетки.

Закрепляем вентиляционные решетки. На фото — решетка с внешней стороны бани

Порядок установки вентиляционного клапана для бани (оптимально для предбанника, моечной и других помещений)

Проверьте работоспособность вентиляции при помощи тлеющей головешки или иного источника дыма. Поднесите ее к входному отверстию и понаблюдайте, как и с какой скоростью двигаются воздушные потоки в парной.

На фото клапан притока воздуха и его проверка на работоспособность

Поэкспериментируйте с естественной вентиляцией при различных положениях заслонок, от максимального до минимального.

Видео — Установка клапана КПВ 125

Видео — Вентиляция в бане с печью-кондиционером Термофор

Блок: 8/8 | Кол-во символов: 1561
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Кол-во блоков: 12 | Общее кол-во символов: 27604
Количество использованных доноров: 4
Информация по каждому донору:

1. https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html: использовано 6 блоков из 8, кол-во символов 15699 (57%)
2. http://nemasterok.ru/1408-ventilyatsiya-v-bane-obzor-traditsionnykh-skhem-i-nyuansov-ustroystva.html: использовано 1 блоков из 5, кол-во символов 2243 (8%)
3. http://test-us.ru/banja/ventiljacija-v-bane-obzor-tradicionnyh-shem-i.html: использовано 2 блоков из 5, кол-во символов 4351 (16%)
4. https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/: использовано 2 блоков из 5, кол-во символов 5311 (19%)

алгоритм создания эффективной системы без лишних затрат

Зачем нужна вентиляция в русской бане? Наведем простой пример: человек парится, вокруг него – горячий пар и он им дышит. Выдыхается кислород и постоянно вдыхается углекислый газ – и если притока свежего воздуха в такой обстановке не будет, отдыхающий может попросту угореть. То есть, если отсутствует вентиляция – баня становится попросту опасной для жизни – вот почему в технических правилах эксплуатации бани так много тонкостей. Да, порой можно услышать и от опытных мастеров, что вентиляция в кирпичной бане, к примеру, не нужна – но речь идет не о том, что в парной не нужен свежий воздух, а о том, что порой в бане достаточно и естественной вентиляции, и ей не нужна принудительная.

Общие правила при планировании банной вентиляции

Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.

А вот то, что вентиляция делать не должна:

• Нарушать притоком свежего воздуха температурный режим бани.
• Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
• Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.

Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.

Всего же вентиляция в бани обеспечивается таких видов:

• Естественная
  , когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
• Механическая
  – когда и за температурой, и за подачей воздуха следят приборы.
• Комбинированная
  , когда давление искусственно создается при помощи вентилятора.

И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.

Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.

Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет. А потому, чтобы продлить их срок эксплуатации, важно делать вот что:

1. Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
2. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха. А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
3. Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
4. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
5. По завершению банных процедур полы нужно хорошо просушивать – каждый раз.

Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1.
Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2.
Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3.
В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4.
Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5.
Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

Вентиляция парилки это важнейшая составляющая конструкции современной бани. Вентиляция служит для отвода излишков пара, отработанного воздуха и правильного распределения тепла в помещении. Обеспечить вентиляцию в парилке можно своими руками, вложив совсем немного средств и материалов. Но сначала разберемся: нужна ли в парилке вентиляция.

Зачем в парилке вентиляция

Грамотно сооруженная вентиляция в парилке решает две задачи:

• комфорт для парящихся;
• безопасность.

Отсутствие воздухообмена или неграмотно сделанная в парилке вентиляция может привести к таким печальным последствиям как:

• стремительное гниение и износ строения. Даже в правильно сооруженной бане древесина служит не дольше 2 десятков лет. Если же вентиляции нет, этот срок уменьшится в разы;
• неприятный запах гнили и затхлости отвадят от посещения парной;
• скопление газов и микробов вредны для здоровья. Во время горения дров и нахождения в бане людей, выделяются газы. А во влажной и теплой атмосфере развиваются плесень, грибки. Если воздухообмена нет, все вредные примеси концентрируются, делая банные процедуры опасными для человеческого организма.

Одна из важнейших функций вентиляции в парилке – это оптимизация прогрева. Воздух, насыщенный водными парами, слабый проводник тепла.

Вот почему баня без вентиляции протапливается дольше. Для усиления движения воздуха приточное отверстие располагают за топкой, чуть выше пола. Попадающий в помещение воздух сначала прогревается, не понижая общую температуру в парной.

Итак, вентиляция в русской парной нужна, а как ее правильно сделать – читайте дальше и смотрите в видео.

Правила устройства вентиляции в парилке

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

• Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
• Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

• конденсат на стенах;
• плесень в углах;
• тяжелый запах;
• сквозняки;
• холод в среднем и верхнем слоях воздуха;
• баня плохо набирает температуру и быстро выхолаживается;
• удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Какая вентиляция парной лучше: естественная или принудительная?

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

• При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
• При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Схемы вентиляции парилки

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А
– фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток – напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши. Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками.

Б
– на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В
– вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г
– на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Очень важную роль в организации вентиляции парилки играет печь. Именно от ее расположения во многом зависит схема вентиляции. Более эффективный воздухообмен возможен при устройстве каменки непосредственно внутри парной, а не в прилегающем помещении.

О проветривании русской бани

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене. Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

В настоящее время настолько быстро развиваются строительные технологии и появляются новые материалы, что встретить настоящую русскую баню (не по названию, а по сути) можно только в отдаленных деревеньках. Считаем необходимым, прежде чем непосредственно рассматривать вопрос как сделать вентиляцию в русской бане, напомнить застройщикам, что такое традиционная русская баня, как в ней парятся, какие условия по температурному режиму и влажности. Эти знания помогут правильно решать поставленные задачи и не превращать традиционную русскую баню в обыкновенную «помывочную-парную» или смесь бань различных народов.

Русская баня – парная по-белому

Русские бани с топкой по-белому

Первые упоминания о русских банях появились в Новгородских летописях вначале ХI столетия. В те времена бани топились «по-черному». Дымохода не было, дым выходил из парной через открытые двери. После протапливания баня несколько минут проветривалась, потом двери в парную закрывались, помещение от печи снова нагревалось и баня была готова к приему людей.

Баня по-черному – фото

Такие бани сегодня встретить вряд ли удастся, зато есть достаточно много более совершенных традиционных русских бань.

Вот об этих банях мы поговорим подробно, только знание всех секретов настоящей русской бани даст вам возможность сделать в ней эффективную вентиляцию и сохранить самобытность. Как выглядела традиционная русская баня?

Русская баня – фото

Фундамент

В нашем понимании фундамент отсутствовал. По углам строения ложились большие камни, они держали вес всего сооружения. Межу большими камнями лежали мелкие, они почти не воспринимали никакой нагрузки, использовались только в качестве защитного препятствия от ветра. Зимой один-два венца бани засыпались снегом, таким способом производилось утепление пола. Кстати, засыпкой снегом нескольких нижних венцов сруба утеплялись и деревенские избы и подвалы в них.

Камни – фундамент

Сруб

Баня ставилась из толстых бревен, для межвенцового утепления использовался сухой мох. До сих пор этот материал межвенцового утепление по всем показателям считается одним из самых лучших. Мох весной заготавливали на мшаниках, сушили все лето и только потом использовали во время сооружения сруба.

Бревна готовили только зимой, часто использовался сухостой. Если поблизости природный сухостой отсутствовал, его подготавливали самостоятельно. Вокруг выбранного дерева снималась кора, дерево погибало и в таком состоянии стояло в лесу не менее года. Ошкуренный материал дополнительно просушивался перед употреблением.

Для полов бревна распиливались пополам, вода уходила в щели. Толстый пол мог стоять десятки лет в любых условиях, никто не заботился о специальной дополнительной защите от процессов гниения.

Такие же распиленные бревна служили и потолком. Баня имела размеры в пределах 2×3 метра и состояла лишь из двух помещений – парной и небольшого предбанника. Потолок был только в парной, предбанник потолка не имел, температура в предбаннике равнялась температуре воздуха. Первыми шли мыться мужчины, они раздевались/одевались в холодном предбаннике. Женщины и дети раздевались/одевались непосредственно в парной. В парной имелось одно небольшое окно и чуть больше окно устанавливалось в предбаннике.

Полки обязательно имели два яруса, тот, кто мог выдерживать высокую температуру, парился на втором ярусе, а дети и пожилые люди на первом или на полу. В качестве «вентилятора» использовался веник. Без веника и большого количества пара русская баня немыслима.

Крыша

Двухскатная под дранкой. Дранка, кстати, служила тридцать-сорок лет. Для сравнения, современные «инновационные материалы» редко имеют срок пользования более пятнадцати лет. Сегодня лучина опять входит в моду, только есть одно существенное различие – если раньше это был кровельный материал для самых бедных, то теперь с точностью до наоборот.

Печь

Самый важный элемент русской бани. Печь была большой, размеры занимали до трети всей парной.

Ставилась из кирпича, сверху вмуровывался большой чугунный чан для воды, вместительность емкости не менее ста литров. В чане не только нагревалась вода до кипения, он выполнял роль аккумулятора тепла и мог длительное время прогревать парную. Рядом с печкой стояла бочка для холодной воды, если чан закипал, то в него доливалась холодная вода из бочки. По мере протапливания бани вода в бочке с холодной водой постепенно разбавлялась кипятком из чана и нагревалась.

Каменка ставилась в дымоходе. Часто это была обыкновенная железная бочка диаметром примерно 40 см, доступ к камням обеспечивала отдельная дверка. Над каменкой стоял дымоход с шибером. Когда все дрова в бане прогорали, шибер закрывался и на камни ковшиком плескали воду для пара.

Температура в бане была относительно невысокой, около +50°, эффект жары достигался за счет влажности воздуха, она доходила до 90%. Из школы нам известно, что влажный воздух значительно лучше проводит тепло, чем сухой. Если в сухой финской бане можно выдержать температуру до +110° больше, то в русской бане при таких условиях человек в прямом смысле сварится.

Как вентилировалась русская баня

Во время принятия водных процедур иногда приоткрывались двери из парной в предбанник. Но эти действия производились не для вентиляции как таковой, а для понижения температуры и влажности.

После мытья полностью открывалась дверь парной и влага выходила прямо через крышу – потолок в предбаннике отсутствовал. Конечно, такое проветривание было малоэффективным, особенно в зимний период времени. На стенах появлялся иней и лед, деревянные конструкции почти никогда не высыхали полностью. Только в летний период можно было по-настоящему просушить деревянные конструкции. Как видите, условия эксплуатации деревянных конструкций даже при всем желании невозможно назвать благоприятными. Но за счет большой толщины и высокого качества пиломатериалов баня служила несколько десятков лет. Потом ее разбирали и ставили новую. Или поднимали и меняли нижние венцы и половое покрытие.

Зачем мы так подробно рассказывали о настоящих традиционных русских банях? Только зная принципы их функционирования, вы сможете сделать вентиляцию таким образом, чтобы не потерять главного – достоинств и отличий народной бани.

Что должна обеспечить вентиляция русской бани

Надеемся, теперь вам понятно, по каким критериям нужно делать вентиляцию русской бани, чтобы не превратить ее в «теплую помывочную». Для верности еще раз перечислим ее задачи, вентиляция должна:

• поддерживать температуру в парной в пределах +50÷60°С;
• относительную влажность воздуха в пределах 70÷90%;
• максимально быстро высушивать деревянные конструкции по окончании приятия банных процедур;
• при необходимости вентиляция должна быстро понижать влажность в помещении без создания неприятных сквозняков и без открывания дверей парной;
• быть универсальной и многофункциональной, одинаково эффективно работать летом и зимой. И при этом, конечно, сохранять все особенности именно русской бани.

Несколько слов следует сказать об «очищении воздуха от отработанных» газов. Что касается угарного газа, то никакая вентиляция не поможет, если он будет постоянно поступать в помещение. Нужно следить за тем, чтобы дрова полностью прогорели, в топке не оставалось тлеющих угольков и только после этого закрывать шибер печки. Вентиляция способна удалить уже имеющийся в помещении угарный газ при условии, что он больше не поступает.

Теперь о «кислороде». Можно в интернете найти много статей, в которых «банные знатоки» озабочены вентиляцией парной с целью поступления кислорода. Не будем слишком углубляться в этот вопрос, скажем только одно – в минуту при максимальной физической нагрузке человек вдыхает не более 10 литров воздуха, одного кубометра достаточно для 100 минут (более полутора часов). Теперь посчитайте объем парной, он как минимум 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3. Это запас воздуха для одного человека почти на двадцать часов или для двадцати человек на час. Мы уже не упоминаем, что дышать можно и воздухом с меньшим содержанием кислорода. Кто-то из нас парится дольше? Нет? Тогда не будем себе заморачивать голову «кислородным голоданием в парной». Тем более что во время понижения температуры свежий воздух будет поступать в баню и без наших расчетов.

Итак, цели вентиляции в русской бане уже понятны, рассмотрим средства ее достижения. Их есть всего два – при помощи естественной или принудительной вентиляции.

Наиболее простая с технической точки зрения, но самая сложная для расчесов с инженерной точки зрения вентиляция. Дело в том, что существует довольно много непредсказуемых и независимых факторов, влияющих на технические характеристики вентиляции. Перечислим лишь несколько переменных, влияющих на естественную вентиляцию.

• Разность температуры воздуха на улице и в бане.
• Разность показателей относительной влажности воздуха на улице и в бане.
• Конкретное место расположения отверстий входа и выхода вентиляции.
• Особенности расположения выходного отверстия на фасадной стене бани.
• Направление ветра.
• Конструкционные характеристики воздушных решеток.

Для русской бани достаточно иметь максимальную кратность смены в пределах шести объемов воздуха в течение часа. Это позволит быстро понижать в случае необходимости температуру и влажность и создавать оптимальные режимы для просушивания помещений. Дело в том, что зимой нельзя вентилировать очень быстро, помещение охладится и скорость испарения влаги с деревянных конструкций сильно замедлится, а потом и совсем прекратится.

Теплотехники-практики предлагают делать расчет сечения входных и выходных отверстий в расчете 20 см2 на один кубометр помещения. К примеру, если парная имеет размеры 3×3×2 (длина, ширина и высота) = 18 м3, то условный диаметр прохода воздуховодов должен примерно составлять 360 см2. Конечно, это очень упрощенный подход, но на практике он работает отлично, для более точного расчета нет надобности привлекать большие и дорогостоящие коллективы «научных институтов и проектных организаций».

Еще одно замечание. Желательно, чтобы вход воздуха располагался с ветреной стороны, а выход с противоположной. К сожалению, такое не всегда возможно силу различных причин. В таком случае рекомендуется закрывать декоративные решетки конусными колпаками, они минимизируют риски значительного уменьшения тяги из-за подпора внешними потоками воздуха.

С теорией разобрались, переходим к практике.

Как сделать естественную вентиляцию в русской бане

Шаг 1.
Определитесь с конкретным местом расположения входного и выходного отверстий.

Вход свежего воздуха нужно делать на расстоянии примерно 10÷20 сантиметров над уровнем пола, желательно за печкой. Если отверстия за печкой, то холодный воздух будет немного подогреваться, прежде чем попасть в помещение. Это, во-первых. Во-вторых, ударяясь о препятствие воздушный поток теряет силу, что исключает появление на полу сквозняков. Наличие сквозняков в парилке – крайне неприятное явление.

Выходное отверстие надо делать под потолком по диагонали от входного.

Можно встретить советы выходное отверстие делать в потолке, но мы не рекомендуем этот вариант. С одной стороны, чердак защит его от ветра, исключаются риски критического уменьшения тяги, это плюс. Но, с другой стороны, стропильная система будет постоянно влажной, это минус. Минус намного существеннее плюса, не стоит рисковать деревянными конструкциями крыши.

Выходное отверстие на потолке – не лучший вариант

Шаг 2.
Закупите материалы. Вам понадобятся куски квадратных или круглых труб для воздуховодов, регулируемые декоративные решетки, герметик, минеральная вата и метизы. Вентиляционные отверстия могут иметь круглое или квадратное сечение, на эффективность это никак не влияет, руководствуйтесь только своими предпочтениями.

Цены на минеральную вату

минеральная вата

Шаг 3.
Проделайте в стенах отверстия. Можно использовать два способа.

1. Ручной.
   Дрелью высверливаются отверстия по периметру вентиляционного канала. Сверлите их как можно чаще, сверло должно находиться строго перпендикулярно к стене. Размер отверстия должен быть на 1÷2 сантиметра больше по периметру, чем размер воздуховода. Далее долотом и стамеской постепенно выбирайте оставшиеся между отверстиями перемычки. Работа трудная, «грустная» и долгая. Профессионалы для таких целей пользуются бензиновой пилой, отверстия пропиливают концом шины. Но такой способ грубо нарушает правила техники безопасности, мы не советуем им пользоваться. Лучше потерять больше времени, чем свое здоровье.
2. Механический.
   Для круглых отверстий можно применять коронки – специальные металлические фрезы по дереву. Есть у них одно ограничение – максимальный диаметр у большинства производителей инструмента не превышает 120 мм. Но для бань это не проблема, если помещение парной очень большое, то можно проделать несколько отверстий и закрыть их одной декоративной решеткой.

Видео – Коронки по дереву

Если стены вашей бани не из дерева, а из бетона или кирпича, лучше воспользоваться методом бурения, этапы которого продемонстрированы на изображении ниже.

Очень важно. Принимайте все возможные меры для предупреждения попадания дождевых вод на сруб в отверстиях. Для этого решетки снаружи обязательно должны плотно закрываться, для тщательной герметизации запенивайте пространство вокруг отверстий и обшивкой.

Допускается расположение входного воздуховода под полкой. Плюс такого решения – вентиляция становится невидимой. Минус – очень неудобно открывать/закрывать вентиляционное отверстие.

Перед началом работ сделайте ревизию инструмента на предмет исправности. Долото и стамеска должны быть заточены – придется рубить древесину поперек волокон, а это очень трудно. Не спешите и не пытайтесь проделать отверстие по всей глубине с одной стороны стены: чем глубже отверстие, тем труднее работать.

Ответственный момент – разметка отверстия с другой стороны бани. Делать это можно таким способом:

• вначале просверлите сверлом небольшого диаметра сквозное отверстие, дрель держите только перпендикулярно;
• далее от центрального отверстия по кругу высверливайте новые. Если вы попадаете правильно, то толщина бруса будет небольшой, конец сверла будет попадать в уже сделанный канал. Если ошиблись – увеличится толщина бруса, прекратите дальнейшее сверление в этом месте. Чтобы было легче контролировать глубину высверливания можно пользоваться специальным заводским упором дрели. Нет упора – обыкновенной изоляционной лентой или скотчем намотайте полосу на сверле на нужном удалении от его конца.

Не старайтесь сделать стенки отверстия идеально ровными, главное, чтобы между ними и трубой был зазор для минеральной ваты. Вату по периметру кладите плотно, во время установки трубы следите, чтобы она не цеплялась торцом за утеплитель.

Видео – Отверстие в бревне большого диаметра

Для фиксации трубы в отверстии используйте монтажную пену, как можно глубже запените щель между трубой и стеной бани.

Шаг 4.
Вставьте в отверстия воздуховоды, сделайте все технологические мероприятия по их утеплению и герметизации. Закройте отверстия решетками.

Цены на воздуховоды

воздуховод

На этом работы закончены. Для полной уверенности функционирования системы вентиляции стоит ее проверить. Для этого полностью откройте впускное и выпускное отверстие. К входу свежего воздуха поднесите кусок горящей бумаги и посмотрите, с какой скоростью втягивается дым и как он распространяется по всему объему парной. Наличие дыма сделает воздушные потоки видимыми, можно будет примерно узнать проблемные зоны и принять меры по их устранению. Проблемные зоны – места, где воздушные потоки двигаются слишком быстро или вообще не двигаются, так называемые «мертвые зоны».

Видео – Порядок сборки наружных вентиляционных решеток

Как сделать принудительную вентиляцию в русской бане

Главное преимущество принудительной вентиляции – полная независимость от погодных условий и возможность регулировать скорость воздушного потока в зависимости от микроклимата в парной. Что касается стоимости, то она возрастает незначительно, цена обыкновенных вентиляторов доступна абсолютно каждому застройщику.

Современные вентиляторы могут регулировать скорость вращения лопастей – изменяется интенсивность вентиляции. Кроме того, некоторые могут управляться дистанционными пультами, а вентиляционное отверстие после выключения вентилятора автоматически закрывается.

Для русских бань есть некоторые ограничения использования электрического оборудования – высокая влажность воздуха выдвигает жесткие требования к классу защиты корпуса. Практики не советуют ставить вентиляторы на выходе воздуха – слишком сложные там условия эксплуатации. Устанавливать вентилятор лучше на входе, но нужно соблюдать одно условие. Дело в том, что скорость воздушного потока весьма значительная, холодный воздух может создавать очень неблагоприятные зоны в парной. Чтобы такого не случалось, устанавливайте вентилятор только за печкой, это позволит разбивать струю, подача свежего воздуха в помещение будет более щадящей. Под полкой вентилятор монтировать не стоит, холодный воздух у ног не повышает комфортность банных процедур.

Заключение

Общего рецепта вентиляции для всех типов бань не существует, вы должны уметь самостоятельно принимать решения с учетом индивидуальных архитектурных особенностей помещения и собственных предпочтений. Но в любом случае нужно прилагать максимум усилий, чтобы вентиляция повышала комфортность пребывания в бане, а не наоборот.

И последнее. Следует всегда помнить несколько универсальных правил:

• чем сложней любая конструкция, тем больше шансов ее выхода из строя, тем труднее ее делать, тем проблематичнее обслуживать;
• не все сложное считается самым эффективным в использовании. Довольно часто простая естественная вентиляция «форточкой» в парной сделает свое дело ничем не хуже, чем принудительная с пультом удаленного управления.

К советам нужно прислушиваться, но окончательные решения следует принимать самостоятельно и нести за них ответственность. А для этого без определенного багажа теоретических и практических знаний не обойтись. Именно с этой целью мы в статье попытались рассмотреть проблемы устройства вентиляции русской бани с различных сторон и предложили на ваше усмотрение несколько способов решения.

Видео – Вентиляция в сауне

Грамотно организованная вентиляция в парилке русской бани обеспечит поддержание оптимального микроклимата и комфортное пребывание в помещении, а также более долгий срок службы конструктивных узлов (пола, потолка, стен, полков). Различают несколько основных схем устройства вентиляции парной, но есть ряд обязательных моментов при реализации любой из них. Перед началом строительства парилки предстоит внимательно изучить различные виды систем циркуляции воздуха и всё, что с ними связано.

Нужна ли в парилке вентиляция

Установка вентиляции в парной — это предотвращение множества негативных моментов:

• отравления угарным газом или дымом в случае обратной тяги в печи
• появления затхлого воздуха
• падения температуры в парной ниже уровня комфорта
• постепенного размножения вредных микроорганизмов
• быстрого гниения конструкций из древесины

Виды вентиляции

При проектировании вентиляции парилки русской бани есть возможность выбрать, какой вид системы подходит для вашего сооружения и его затратность по времени и средствам.
Опираясь на следующие факторы:

• пропорции парной и размеры всей бани
• наличие возможности максимально стандартно разметить вентшахты
• частоту использования парилки (редко, регулярно)
• свойства материала, используемого для строительства сооружения

можно решить, какой из описанных ниже видов систем вентиляции подойдет в каждом конкретном случае.

Естественная вентиляция

Основана только на разнице давления и температур, без применения каких-либо дополнительных устройств. Она имеет следующие условия и показатели:

• экономична
• применима в парилках из древесины
• подходит для небольших по объёму сооружений
• усиливается наличием щелей, с прямым стоком в полу или дополнительными зазорами в стенках (между бревен или бруса)
• требует хорошее утепление всей конструкции

Устройство естественной вентиляции опирается на общую схему монтажа системы циркуляции воздуха в парилке.

Механическая вентиляция

Отличается наличием дополнительных частей (встроенный вентилятор, клапан на входе воздуха, дефлектор снаружи на трубе). Монтируется, если присутствует один из перечисленных факторов:

• основной материал, используемый при строительстве, будет: природный камень, пеноблоки, кирпич
• парилка строиться объёмом более 18 куб. м
• нет возможности соблюсти стандарт расположения естественной вентиляции
• мощная, трудно регулируемая печь

Комбинированная вентиляция

Содержит в себе как естественную, так и механическую системы вентиляции. Она устанавливается, если в уже построенной парилке естественная вентиляция не справляется и требуется усилить циркуляцию воздуха или контроль над воздухообменом.

В парной бани для контроля температуры и уровня влажности используют термометры и гигрометры. Опираясь на их показания, регулирование заслонки (на естественной вентиляции) и дополнительных устройств (в механической либо комбинированной системах вентиляции) позволяет создавать комфортные условия пребывания в парилке. В механической и комбинированной системе основным элементом вентиляции будет встроенный вентилятор. Создание принудительной вентиляции требует внимательного ознакомления с видами и моделями вентиляторов и вариантами схем монтажа самой системы.

Вентилятор для принудительной системы воздухообмена

В парилке температура воздуха может достигать 130°С и обычный канальный вентилятор просто расплавится. Поэтому необходимо использовать аппарат исключительно из стеклонаполненого полиамида. Он выдержит как высокую температуру, так и повышенную влажность.

Конкретную модель вентилятора выбирают в зависимости от технических характеристик, диаметра отверстия и способа крепления. Если позволяют финансовые возможности, то есть смысл установить полностью автоматизированную систему обеспечения притока и оттока воздуха в парилке.

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

• Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
• Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
• Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
• Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
• Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
• Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

• входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
• вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

• воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
• отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

• труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
• вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

• входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
• для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

• воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
• вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

• канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
• отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Признаки нарушений системы вентиляции и устранение неисправностей

Парясь в бане, требуется не забывать контролировать исправность вентиляции в парном отделении.

Признаки исправной работы вентиляции парилки в бане:

• в парной дышится легко, несмотря на высокую температуру и влажность воздуха
• всё тело прогревается равномерно и воздух его не обжигает

Признаки неисправной системы подачи и вытягивания воздуха в парной:

• трудно прогреть, стабилизировать и удерживать нужную температуру
• выпадение конденсата на стенах
• по полу тянет холодным воздухом
• воздух прогревается неравномерно
• образование плесени или грибка
• неприятный, затхлый запах
• проблемы с дыханием и головные боли после посещения парной

Даже наличие нескольких признаков означает неисправность вентиляции. Для восстановления необходимого микроклимата в парилке понадобится найти причину плохой работы вентканалов.

Возможные причины неисправности и их устранение:

1. Засорились трубы вентиляции — необходимо тщательно прочистить
2. Система вентилирования смонтирована неправильно – по возможности отрегулировать неисправную систему или переделать по одной из выше предложенных схем
3. Неверно выбрана мощность вентилятора – проверить технические характеристики в соответствии с объемом парной

При отлаженной вентиляции в парилке русской бани процесс парения действительно станет залогом хорошего здоровья и долголетия.

Вентиляционная система в парной – одна из важнейших составляющих комфортного приема водных процедур и приятного времяпровождения. Если в жилом пространстве ее главная задача сводится к обеспечению пространства свежим воздухом, то в бане она не только отводит избытки влаги, но и регулирует температурный режим. В ряде случаев может возникнуть необходимость в быстром охлаждении парной (если процедуры принимаю люди с избыточным весом или дети). Как сделать вентиляцию в бане таким образом, чтобы она устанавливала необходимую температуру за несколько минут?

Столь важному вопросу и посвящена сегодняшняя статья.

Показать всё

Устройство воздухообмена для бани: правила и рекомендации


Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки. Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха.

Большинство парных оснащаются небольшими окошками. В открытом состоянии им делегируется роль простейшего устройства по воздухообмену. Эффективный способ смены воздуха – корректировать положение шибера. Но это правило справедливо лишь в тех случаях, когда печная топка находится в парной.

Специалисты констатируют, что перечисленные варианты являются самыми доступными и эффективными по организации системы вентиляции в бане. Но как поступить в тех случаях, когда с подпола воздух не проникает, ввиду отсутствия щелей, а топка находится в соседней комнате? На таких парных и хотелось бы остановиться подробнее. Итак, нужна ли вентиляция в парилке и для чего именно?

1. 1.
   Для качественного соединения потоков воздуха. Природная конвекция не способна сбалансировать температурный режим по всей площади. У стен – значения одни, у потолка – другие, а у пола – третьи. Разница может достигать 10-20 °С. В таких условиях не слишком приятно принимать какие-либо водные процедуры.
2. 2.
   Для обеспечения притока масс из вне. Для сауны, где находится всего 1 человек, при этом не дольше 25 минут, принудительная вентиляция не требуется. Запаса кислорода вполне достаточно. В остальных случаях свежий воздух – важная составляющая.

Самые сложные случаи возникают при непреодолимом желании нерадивых застройщиков реализовать невозможное. У одних вентиляция парилки настолько мощная, что помещение просто не прогревается. У других же соответствующей системы не предусмотрено вообще. Совет здесь может быть всего один – не впадайте в крайности!

Грамотно реализованная вентиляция в русской бане, в которой учтены нормативные предписания и особенности каждой комнаты, стоит недорого, а польза от нее огромная. Главная задача заключается в том, чтобы учесть все нюансы: толщину стен, материал, обшивку и т.п.

Если воздухообмен не предусмотрен в принципе, существует высокая опасность кислородного голодания. В сочетании с высокой влажностью и температурой, люди и вовсе могут отравиться газами. Чрезмерно производительная может способствовать более продолжительному протапливанию помещения. Свежий воздух направляется внутрь очень быстро, пол остается постоянно холодным.

Вентиляция бани

Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

• вытяжка делается исключительно вверху;
• отверстия забора воздуха – в нижней части стен;
• вентиляционные каналы располагаются по диагонали.

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Совет
! Некоторые начинающие строители, отвечая на вопрос как сделать вентиляцию в парилке, советуют соединять соседние отверстия системы в отдельные внутренние воздуховоды. Затем монтируют 2-3 задвижки. Такое усложнение никак не повышает комфортность при приеме водных процедур. Не экспериментируйте – простота наше всё!

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Естественный воздухообмен

Один из самых доступных вариантов по организации вентиляции в рубленных банях. Главные преимущества – эффективность, безопасность, простота и минимальная стоимость. Соответствующие отверстия размещают с учётом расположения печки, материала, из которого изготовлена постройка, количества полок.

Правильно сделать вентиляцию поможет общая рекомендация – выемки следует располагать на разной высоте – приточное отверстие достаточно поднять от пола всего на 0.2 м, а выходное – на 0.25 м ниже потолка. При выборе необходимо учитывать их положение не только внутри строения, но и у внешних стен. Не рекомендуем нарушать фасадную композицию объекта.

Что касается размера отверстий для естественной вентиляции в бане, то их выбирают в диапазоне от 300 до 400 см2. Если сомневаетесь в конкретном значении, лучше остановиться на большем варианте. Неправильная система может привести к чрезмерно быстрому воздухообмену, и как следствие охлаждению в парной. В таком случае без заслонок не обойтись.

Совет
! Вентиляция в парилке или бане будет выглядеть эстетично, если отверстия системы прикрыть декоративными решетками.

Принудительная вентиляция

Принудительная вентиляция в бане более сложная с точки зрения самостоятельной реализации, поскольку предполагает установку специального электрического оборудования. Нередко для грамотной реализации требуются чертежи, индивидуальные расчёты мощности выводного вентилятора, заборника и т.п. В процессе монтажа придется решить и проблему, связанную с особым микроклиматом парной.

Электрическое оборудование несовместимо с высокой влажностью воздуха, жёстким температурным режимом. Для этих целей лучше воспользоваться вентиляторами, установленными в защищенный корпус. Чтобы сделать вентиляцию в бане своими руками максимально качественной и безопасной рекомендуем изучить соответствующие инструкции, предписания и рекомендации ПУЭ. Предварительная теоретическая подготовка – залог успешных начинаний.

Принудительная вентиляция парной позволяет гибко регулировать входные параметры скорости обновления воздушных масс в помещении. Она не зависит от окружающей среды, погоды. Великолепно себя зарекомендовала и вентиляция пола в бане по принудительному принципу. Она остается эффективной вне зависимости от силы и направления ветра.

Вариант принудительной вентиляции в бане (видео)

Вентиляция в бане

Мастерим систему собственноручно

Итак, главный вопрос – вентиляция в бане своими руками – как ее реализовать, какой она должна быть? В первую очередь не стоит торопиться и рубить с плеча. Во вторую – внимательно изучите исходные данные. В большинстве построек отверстий и щелей в полу, дверях и окнах просто не предусмотрено. Для современной русской бани это типичная ситуация.

Соответствующие отверстия необходимо проделывать собственноручно. Вентиляция в сауне своими руками должна включать в себя выемки для забора и отвода воздушных масс. Сделанная по традиционным стандартам постройка не включает в себя внешнюю и внутреннюю обшивку, поскольку основным строительным материалом выступает пиленый брус.

Этап 1. Определите зоны, где будут находиться входные и выходные каналы

Ранее уже говорилось о том, как сделать вентиляцию в сауне.
Если вы забыли, напоминаем: от пола на высоте 0.2 м – входной, под потолком по диагонали – выходной. Это эффективный способ распределения воздушных масс внутри русской бани. Особое внимание следует обратить на доступность каналов.

Вентиляция в бане своими руками: схемы, как сделать правильную вентиляцию

Вентиляция в бане своими руками может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

Вентиляция в бане своими руками

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Содержание статьи

1 Принцип работы вентиляции в бане2 Важные нюансы планирования вентиляционной системы в бане3 Виды вентиляции3.1  Видео: основные принципы и схемы банной вентиляции4 Распространенные схемы банной вентиляции4.1  Видео: пример самостоятельно обустройства банной вентиляции

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от печи воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому, иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы, парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов, их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

Вентиляционная система закладывается в процессе постройки бани — прокладываются необходимые каналы и устраиваются проемы, в которые они вмуровываются или к которым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

Вентиляционное приточное окно у входа в баню

Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.
Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

Регулируемая задвижка на вентиляционном окошке

Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

Размер вентиляционного окна должен соответствовать объему банного помещения

При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход для внешнего воздуха располагают рядом с печью, на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант принудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку. Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл предусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

 Видео: основные принципы и схемы банной вентиляции

Распространенные схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

Наиболее распространенные схемы организации банной вентиляции

Первая схема (а)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

Схема перемещения воздушных потоков

Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.

Вторая схема (б)

Хотя и не рекомендовано устраивать оба отверстия на одной стене, но и такая схема может существовать, при условии установки в вытяжное отверстие вентилятора.

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в)

Эта схема подходит для бани с протекающим полом. Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства протекающего многослойного пола с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г)

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

Расположение температурных зон в парной и перемещение воздушных потоков

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении парилки.

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство в подвале частного дома, лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

 Видео: пример самостоятельно обустройства банной вентиляции

Воздух, насыщенный кислородом, жизненно необходим людям. Особенно, если человек находится в закрытом пространстве. Поэтому вентиляция в сауне, бане, ванной комнате и других помещениях с повышенной температурой и уровнем влажности должна быть обустроена правильно.

В противном случае можно столкнуться с массой неприятных сюрпризов и их негативными последствиями.

Нужна ли в сауне вентиляция?

О том, что для сауны наличие вентиляционной системы не обязательно, можно частенько услышать на форумах и в беседах с более опытными знакомыми, которые уже второй год парятся в собственноручно построенной баньке/сауне.

Основным их доводом служит свой пример эксплуатации помещения. Ведь для устройства вентиляции потребуются средства и время.

Вентиляцию легче предусмотреть сразу, еще до строительства, чем потом бороться с проблемами, возникающими из-за ее отсутствия

Мнение, что все и так отлично работает, в корне ошибочно. Первый год-два будет работать, но впоследствии владелец такой парилки столкнется с массой неприятностей. Да и о качестве банных процедур в не проветриваемом помещении можно поспорить.

Именно в парилке со свежим воздухом можно получить качественные процедуры, благотворно влияющие на организм в целом

Основные проблемы, с которыми предстоит встретиться при неправильно обустроенной или вовсе отсутствующей системе вентиляции в домашней сауне с электрокаменкой, следующие:

недостаток кислорода;
неприятный запах;
гниение конструкций;
сокращенный срок службы помещения;
сквозняки;
повышенный расход топлива для нагрева.

Все эти признаки или только часть из них один за другим начнут появляться в сауне/бане, имеющей неработающую вентиляцию. Если нету притока свежего уличного воздуха, а в парилке находится сразу несколько человек, то существует опасность угореть. Особенно, если отдыхающие находятся в состоянии алкогольного опьянения, что, к сожалению, нередко можно встретить.

Относительно неприятного запаха, то он появляется из-за скопления пота и недостаточного удаления влаги в помещении. Ведь при отсутствии вентиляции просушить парилку после использования проблематично – нужно открывать двери и следить, чтобы все хорошенько проветрилось и высохло. Причем, это касается всех комнат – для отдыха, купания, раздевалок и прочих, построенных предусмотрительным хозяином.

Удобно использовать специальные решетки и задвижки – так никакая живность не залетит, да и приток/отток можно контролировать

Неприятный запах еще появляется в результате гниения дерева, не успевающего высыхать. Это происходит уже через два-три года с начала использования сауны. Так, некоторые умельцы советуют даже особую технологию внутренней отделки парилки – чтобы удобно было подгнившие доски снизу снять и заменить их новыми.

Многие умельцы даже не задумываются, что в сауне с правильно обустроенной вентиляцией ничего гнить не будет

Поэтому важно еще перед началом строения предусмотреть систему вентилирования, чтобы в будущем избежать гнилостных ароматов и проблем с заменой сгнивших досок. Помимо этой проблемы можно наблюдать активное разрастание плесени по стенам и потолку, образование конденсата и набухание деревянных конструкций. Все эти неприятности начинают, как снежный ком, обрушиваться на голову владельцу сауны.

Как результат – существенное сокращение срока службы. Вместо 20-30 лет парилка сможет продержаться всего 5-6 лет. Причем неприятный запах будет сопровождать гостей, наслаждающихся банными процедурами, все эти годы.

Если же вентсистема есть, но устроена неправильно, то возникнет проблема сквозняков, гуляющих по ногам парящихся. А это отнюдь не добавит радости от приема гигиенических процедур. Еще одна неприятность – повышение расходов топлива для нагрева парилки. Такое часто встречается при слишком активно работающей вытяжке, удаляющей из помещения излишнее тепло.

Правильно спланированная в сауне система вентиляции способна уберечь владельца от лишних трат и сохранить не только деньги, но и здоровье

Чтобы подобные проблемы не возникали, нужно заранее спланировать и рассчитать систему вентилирования, подобрав оптимальную схему ее обустройства. Причем, нет единого правильного решения этого вопроса – все будет зависеть от конкретного помещения и места его расположения.

Галерея изображений

Фото из

Сауна с электрокаменкой не нуждается в отводе продуктов сгорания. Однако система для отвода отработанного воздуха и влаги должна быть предусмотрена обязательно

Во время поставки «сухого» пара электрооборудование сжигает много требующегося для дыхания кислорода, содержание которого необходимо поддерживать с помощью вентиляции

Для организации вентилирования с естественным движением воздушного потока устраивают приточные и вытяжные отверстия, продухи. В процессе проветривания принимают участие оконные и дверные проемы

Без системы вентилирования и регулярного залпового проветривания моечных, парных и смежных помещений деревянная отделка, да и сама постройка быстро придет в непригодность из-за расселения грибка

По методу побуждения движения воздушных потоков вентиляционные системы делятся на естественные, смешанные и принудительные. В принудительных и смешанных движение стимулируют вентиляторы

В смешанных вентиляционных системах естественные принципы сочетаются с принудительными. К примеру, отток осуществляется через оконный проем или вытяжное отверстие, а поставка воздуха производится приточником с вентилятором

В саунах и банях чаще всего устраивают бесканальную систему вентилирования. Однако если планируется быстрый отвод отработанного влажного воздуха из нескольких помещений, рекомендовано сооружать канальный вариант с центробежными вентиляторами в воздуховодах

Вентиляцией должны быть оборудованы все помещения бани и сауны: и предбанник, и моечное отделение, и непосредственно комната для приема процедуры

Интерьер сауны с электрокаменкой

Обустройство электрооборудования в парильне

Вентиляция естественного типа

Помещение с повышенным уровнем влажности

Вентилятор в вытяжном отверстии сауны

Проветривание через оконный проем

Центробежный вентилятор для канальной вентиляции

Вытяжное отверстие в моечном отделение

Правила организации вентилирования

Вопрос о том, как же правильно сделать эффективную вентиляцию в бане и сауне, волнует многих владельцев загородных коттеджей, дач постоянного проживания и просто небольших домиков. Ведь обустроить парилку можно практически в любом месте, главное – желание и наличие определенных средств на осуществление этого замысла.

Какой бывает электрокаменка?

Сауна или баня, сердцем которой является электрическая печь-каменка, не редкость. Часто именно электрический вариант предпочитают за безопасность и минимальные затраты сил на то, чтобы хорошенько натопить баньку.

Габариты электрокаменки можно подобрать по своему желанию – это может быть совсем миниатюрный вариант для небольшой парилки на балконе

Печи-каменки, предлагаемые на рынке оборудования для саун и бань, представлены такими вариантами:

финская электрокаменка;
для небольших саун;
с парогенератором;
для русской бани.

Выбирать можно любую модель, главное перед покупкой не забыть проверить наличие технической документации, сертификата качества и гарантии от производителя у продавца.

Также, в зависимости от выбранной печи, могут быть разные требования к обустройству вентиляционной системы. Рекомендации производителя, как правило, прописаны в руководстве по эксплуатации оборудования. Так же приводится и наиболее приемлемая схема устройства вентиляции.

Электрокаменка удобна не только в установке, но и в дальнейшей эксплуатации. Она не требует прокладывать дымоход и продумывать дополнительные варианты по подготовке и хранению дров или другого топлива. Единственный минус – зависимость от электроэнергии. Если на даче с этим ресурсом проблемы, то лучше подобрать другой тип печи.

Электропечь с камнями весьма компактна, есть модели небольшого веса – до 70 кг. Поэтому, обустроить парилку на балконе не проблема

Электрическая печь-каменка бывает с различными дополнительными функциями и возможностями – датчиком температуры и регулятором влажности, пультом управления. Также, в целях безопасности пользователей и защиты от перегрева, электропечи оснащаются термостатами и предохранителями.

Если была приобретена высоко функциональная модель оборудования, в которой можно по желанию задавать уровень влажности и температуру, то сауна запросто может превратиться в баню и наоборот.

Технические нюансы вентиляции в бане/сауне

Сауна – это нежилая комната, но она не менее жилой нуждается в интенсивном воздухообмене. Без достаточного поступления свежего воздуха парилка не сможет полноценно оздоровить. Да и посетитель будет чувствовать себя некомфортно – воздух спертый, затхлый и дышать тяжело. Поэтому важно при планировании вентсистемы в сауне учитывать технические тонкости ее обустройства.

Требования к обустройству вентсистемы в сауне существенно отличаются от вентиляции в других помещениях

В парилке с электрокаменкой важно обеспечить сразу 3 вида вентиляции:

самой печи-каменки;
комнаты-парилки;
смежных комнат (отдыха, раздевалки, душевой и других при наличии).

Если удалось обеспечить правильную циркуляцию свежего воздуха по сауне, то проблем с ее работой не возникнет. Важно, чтобы приточный воздух с улицы сразу же попадал на разгоряченную печь, нагреваясь от нее и охлаждая ее одновременно. Затем он, уже теплый, но еще свежий, поднимется вверх и смешается с комнатными воздушными массами, вытеснив часть на улицу сквозь вытяжное отверстие.

Поэтому схемы, где приточный клапан находится далеко от печи, применять нежелательно. Лучше рассмотреть более приемлемый вариант вентиляции

Технические требования к системе вентилирования в сауне:

зазор под дверью 2-5 см;
без сквозняков;
регулируемый приток/вывод;
циклическое обновление воздуха;
приток чистого воздуха с улицы;
правильное направление воздушных масс по воздуховоду;
оптимальное сечение вентиляционных отверстий;
правильная высота вентканала над уровнем крыши.

Чтобы обеспечить регулируемый приток и вывод воздушных масс, нужно использовать задвижки. Это весьма удобное изобретение, пришедшее к нам издавна и получившее современное исполнение.

Что касается цикличности, то согласно нормам, воздух в парилке должен обновляться 5-6 раз в час, а если это сухая сауна – то не менее 10 раз в час. Его приток должен осуществляться не с внутренних помещений, а с улицы. Важно, чтобы поступающий воздух был максимально насыщен кислородом.

Воздушные массы, движущиеся по воздуховоду, должны проходить в направлении «от парилки» – сначала воздух попал с улицы в парилку, затем продолжил свой путь по смежным комнатам, завершив путь техническим помещением, чуланом, кладовкой

Выход отработанного воздуха с повышенным процентным содержанием углекислого газа может происходить сквозь вентканал, выведенный над крышей. Его высота в этом случае должна быть оптимальной, чтобы обеспечить хорошую тягу, но не выше 3 м. Высота зависит от места расположения канала.

Оптимальное сечение воздуховода вычисляется по объему парилки. Так, на 1 м3 комнаты нужно 24 см2 сечения

В сауне с электрокаменкой не нужно беспокоиться о монтаже отдельного дымохода или вентканала для вывода продуктов сгорания. Это безусловный плюс при обустройстве вентиляции.

Особенности устройства системы

От правильности устройства вентсистемы зависит качество процедур в парилке, настроение и здоровье пользователей, длительность срока службы помещения. Да и расходы на содержание также зависят от того, насколько эффективно происходит воздухообмен.

Выбор схемы для устройства системы вентиляции зависит от многих показателей – размера сауны/бани, количества сопутствующих помещений, места расположения, типа электрокаменки. Так, это может быть:

отдельно стоящее здание;
сауна в комнате, смежной с ванной;
сауна в подвальном помещении коттеджа;
парилка на балконе городской квартиры.

Важно, чтобы хотя одна стена выходила на улицу. Именно в ней целесообразно планировать установку приточных клапанов и окна. Если же такой возможности нет, то рассматривают варианты с принудительным нагнетанием свежего воздуха с помощью вентиляторов.

Удобно, когда одна стена соседствует с улицей – приточный клапан с задвижкой можно монтировать именно в ней, обеспечив приток чистого воздуха

В зависимости от типа управления вентиляция в парилках может быть:

естественная;
принудительная;
смешанная.

Чаще всего используется последний вариант, когда приток происходит естественным образом, а отток с использованием вытяжных вентиляторов. Для этого внизу за печью на высоте около 30 см от пола монтируется приточный клапан. Хорошо, если именно эта стена соседствует с улицей.

Если же нет, то возможно проложить вентканал, используя гибкий воздуховод, подведя его в нужное место. Следует избегать резких поворотов, выбирая наиболее гладкий и короткий путь. Внутри целесообразно поставить заслонку или же установить клапан с шибером.

Когда уличный воздух попадает в парилку, он сразу же натыкается на электрокаменку. Она, разгоряченная, прогревает его, позволяя подняться вверх, где он смешивается с воздушными массами, вытесняя часть. Когда остывший воздух спускается вниз, он затягивается вытяжным вентилятором в отверстие и начинает движение вверх по венткоробу.

Вытяжные отверстия обычно делают на противоположной стене. Причем, одно находится снизу, а второе сверху. Между собой они соединяются вентиляционным коробом. Также, систему по удалению отработанного воздуха оборудуют вытяжным вентилятором.

Воздухообмен при приточно-вытяжной схеме происходит наиболее качественно – свежий воздух равномерно прогревается, перемешивается с горячим паром, вытесняя отработанный в вытяжное отверстие

Дополнительная циркуляция воздушных потоков происходит сквозь щели в окне и через зазор между дверью и полом. Если же сауна отдельно стоящая, а ее сруб возведен по всем правилам, то между нижними бревнами обязательно будет небольшой зазор, обеспечивающий дополнительную вентиляцию помещения. Это необходимо, чтобы предотвратить гниение дерева и появление плесени на стенах внутри парилки.

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Наиболее распространенная ошибка – планировка схемы укладки воздуховодов по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Излишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Вытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

В-четвертых, нельзя оставлять отверстия входа/выхода воздушных масс без задвижки. Ее наличие поможет оптимально регулировать микроклимат внутри помещения при любой погоде и температуре снаружи. Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Наличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Сложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому, при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков. Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии.

Выводы и полезное видео по теме

В сауне вентиляцию можно устроить, используя подручные средства. Видео-ролик о монтаже приточки в сауне:

Вторая часть экономного обустройства вентиляции в парилке – прокладка вытяжного вентканала:

В видео рассмотрены различные схемы вентиляции в банях и саунах:

О создании эффективной вентиляционной системы в парилке подробно изложено в видео ролике:

О правильном проектировании системы вентилирования в сауне и основных ошибках, допускаемых домашними мастерами рассказывается в видео:

Ознакомившись с особенностями вентиляционной системы в сауне, можно правильно спроектировать и обустроить вентиляцию с электрокаменкой. Причем, имея небольшую сауну и желание все сделать своими руками, с установкой удастся справиться самостоятельно. Главное, правильно рассчитать места расположения входных и выходных отверстий и качественно выполнить монтаж воздуховодов.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

продухи;дымоход печки;форточки.

Подача воздуха может осуществляться через:

открытые двери;продухи для вентилирования;венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

суммарная площадь постройки довольно большая;конструкция изготовлена из кирпичей, блоков или камней;парилка имеет большие габариты;трубы для вентиляции нет возможности разместить правильно;печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

клапан для притока воздуха;дефлектор;вентилятор.

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

На фото — вентиляция для сауны, pogreemsya.ru

Фото как осуществляется в сауне вентиляция, strport.ru

На фото — самодельная вентиляция для сауны, 24banya.ru

Фото сауны с вентиляцией, hydromet.com.ru

На фото — современная сауна с вентиляцией, itboss.net

Устройство и принцип работы схемы

Если читатель поймет принцип функционирования вентиляции в сауне, то задача автора выполнена. Любой хозяин справится с монтажом системы своими руками, не привлекая специалистов. Далее будут даны общие рекомендации по составлению схемы и технологии работ.

Приточные отверстия

Применительно к парной они обязательно должны монтироваться в нижней части стен и в районе печи. Почему? Во-первых, холодный воздух, поступающий с улицы, будет быстрее нагреваться. Во-вторых, такая особенность схемы исключает его попадание в зону, где человек принимает процедуру.

Если между напольным покрытием и дверным полотном в процессе монтажа коробки оставить небольшой зазор (порядка 50 мм), это дополнительно повысит эффективность воздухообмена между помещениями.

Вытяжка

Приемное отверстие канала вывода воздуха, независимо от выбранной схемы, всегда устраивается строго напротив приточного, то есть, на противоположной стене комнаты. В зависимости от ее специфики таких «приемников» может быть два (в парилке – обязательно). Первый – не менее чем в 100 см от уровня напольного покрытия, второй – для удаления воздуха из сауны наружу – под потолком. Оба соединяются при помощи короба. Чтобы исключить влияние розы ветров и высоты фановой трубы, в вытяжку следует вмонтировать вентилятор.

Особенность схемы в том, что в обоих каналах – притока и отвода – необходимо установить регулируемые заслонки. Они называются еще затворами, шиберами. Именно с помощью таких устройств обеспечивается поддержание нужного микроклимата в любом из помещений.

Появление конденсата на поверхностях, спертого воздуха в комнатах – явные признаки неправильного монтажа или сбоев в функционировании системы.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

Притоком прохладного воздуха вредить режиму температуры в бане.Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундаментаДва отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.Отверстия для вентиляции полов должны закрываться заглушкамиВ процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.Доски пола следует прибивать с зазором около 1 смПосле принятия процедур напольное основание каждый раз надо тщательно просушивать.

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продухаУбрать детали обшивки в отмеченных границах. Если банное строение обшито вагонкой с обеих сторон, то нужно будет лишь аккуратно демонтировать рейки. Если с внешней стороны применялись листы из стали — следует использовать болгарку.Осмотреть детали обшивки. Если они повреждены, их нужно починить. По контуру продуха для вентиляции надо проделать сквозные отверстия, которые должны быть расположены максимально близко друг от друга. Важно регулярно проверять, в каком месте они выступают с внешней части стены. Сверло должно быть всегда размещено перпендикулярно к поверхности. Аналогичные углубления надо сверлить по всей площади продуха. Чем их больше, тем проще будет сделать дырку в стенке.Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другуУбрать перемычки между просверленными отверстиями с помощью стамески и долота. Сделать сквозное отверстие с одной стороны стенки не получится — проблематично добраться используемым инструментом. Часть работы следует сделать изнутри парилки, а вторую часть — снаружи. Не следует тщательно разравнивать основания углублений, важно позаботиться лишь о том, чтобы в канал мог легко поместиться воздуховод.Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.Отверстия нужно заизолировать минеральной ватой по всему периметруЕсли между обшивочным материалом и стеной есть изоляция, надо обработать щель между стенкой и углублением в обшивке пеной. Это позволит загерметизировать место прорези и исключить проникание жидкости на конструкции из дерева.После этого нужно зафиксировать решётки. Метод фиксации зависит от того, из какого материала изготовлены стены. Можно использовать силиконовый герметик, саморезы и другой крепёж.Пластиковую решётку лучше закрепить силиконовым герметикомДополнительно можно установить клапан для вентиляции. Закрепляется он так же, как и решётка.

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20%!б(MISSING)ольше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластикаЗакрыть короб изнутри решёткой, а снаружи — сеткой от насекомых.Установить второй короб для механического проветривания. Если в помещении размещается топка, понадобится создать подиум для обоих коробов. От стенки, где подготовлено углубление, надо уложить 3 ряда камней на ребро. Один ряд должен размещаться возле стенки, другие два — посредине и возле крайней части. Высота кладки — 24 см. Кладку надо делать до экрана из кирпичей. В верхней части конструкцию надо перекрыть камнями.В месте, где размещается печка, два последних камня ставить не нужно, чтобы воздух под печь мог поддувать из короба. Далее укладывается торцевая часть.Чтобы напольное основание не царапалось, под дверь надо подложить прокладку из резины по ширине дверцы.После выкладки подиума на него надо смонтировать печь. Чтобы нагрузки на короб распределялись равномерно, печь лучше всего монтировать на пластины из металла или уголки, по одному крепёжному элементу на каждую сторону. Далее печь обкладывается кирпичами и сооружается кирпичный экран с двумя дверьми для конвекции. Дверцы приобретаются в готовом виде. Они изготавливаются из металла. Эти двери и будут обеспечивать прогрев банного строения тёплым воздухом и проветривание помещения.

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Приточно-вытяжная вентиляция в сауне – схема обустройства

Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий. Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.

Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком. Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!

Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.

Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.

Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.

Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом. Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя. Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.

Как работает схема вентиляции в парилке

Проветривание

Все задвижки и двери полностью открыты, включен вентилятор. Достаточно 5 – 10 минут, и в сауне воздух полностью обновлен.

Прогрев

Двери и заслонки вытяжного канала закрываются, а приточный канал остается открытым. Этим достигается быстрый прогрев помещения до требуемой температуры при минимуме расхода топлива для печи.

Принятие процедур в сауне

Заслонка вытяжки приоткрывается, но только на нижнем отверстии. Что это дает? Начинается циркуляция потоков, при этом нагретый воздух так и остается в районе потолка. Следовательно, температура в парной поддерживается неизменной. И при этом не прекращается обновление воздуха. Как результат работы схемы – наиболее благоприятный микроклимат при значительной экономии топлива, то есть полное выполнение требований пункта 1.1.

Распространенные ошибки при устройстве вентиляции своими руками

Монтаж только одного отверстия для отвода воздуха из сауны, хоть и с шибером, под потолком. Такой недостаток схемы чреват тем, что нагретый воздух будет быстро удаляться наружу. Следовательно, осложнится процесс регулирования его температуры в парной и резко повысится расход топлива.
Расположение всех отверстий (приток, вытяжка) на одной высоте от пола. Об эффективности схемы судить сложно (хотя воздухообмен получится минимальным), но то, что сквозняк обеспечен – однозначно.
Сечение канала вытяжки меньше, чем притока. Воздухообмен в сауне будет затруднен. Как выбрать оптимальный параметр для любой схемы вентиляции? Рекомендуемое соотношение: на 1 м3 комнаты – 24 см² сечения воздуховода.

Описанная выше схема – самая удобная для исполнения своими руками, а ее действенность в сауне подтверждена практикой. Уважаемый читатель может не сомневаться, что при учете всех особенностей ее устройства она будет работать эффективно. Удачи вам в конструировании.

Источники:

• https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/ventilyaciya-v-bane-svoimi-rukami.html
• https://derevyannie-doma.com/poleznoe/ventilyaciya-v-saune-kak-pravil-no-sdelat-s-elektrokamenkoy.html
• https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-2.html
• https://remoskop.ru/ventiljacija-sauny-shema.html
• https://masterim.guru/banya-svoimi-rukami/montazh-ventilyacii-v-saune/

Как вентилировать ванную без доступа снаружи ~

Самая влажная комната в вашем доме — это ванная. Души с паром, туалеты со смывом, раковина стекает, а случайные капли — все это приводит к большому количеству влаги. Эти условия могут привести к плесени, грибку и другим неприятным проблемам.

Нужна ли вентиляция в ванной на цокольном этаже? Да, каждую ванную нужно проветривать.

Во многих местах строительные подрядчики требуют обеспечить достаточную вентиляцию в ванных комнатах.

Они не всегда так делают. Обычно это приводит к недостаточной вентиляции, что может привести к проблемам в будущем. Установка потолочного вентиляционного отверстия – самый простой способ вентилирования такой ванной комнаты. Однако есть и другие возможности для рассмотрения.

Вентиляция ванных комнат и строительные нормы и правила

Давайте сначала посмотрим на требования строительных норм, прежде чем мы сможем решить проблемы с вентиляцией ванной комнаты.

Ванные комнаты должны иметь надлежащую вентиляцию для устранения запахов и избыточной влаги.По мере совершенствования технологий в ванных комнатах накапливается больше влаги. Когда вы принимаете горячий душ, на стенах и окнах образуется конденсат, запотевающий все зеркала.

Действующие строительные нормы и правила большинства муниципалитетов требуют вентилирования ванных комнат. Это можно сделать через открывающееся окно или вытяжной вентилятор. Однако имейте в виду, что вариант с окном — это просто минимальное требование.

 Поэтому ее нельзя считать надежной или эффективной системой вентиляции.(Обновление дома, 2021 г.)

Общие признаки того, что ваша ванная комната нуждается в вентиляции Подробнее

Избыточная влажность

Души, раковины и ванны можно найти почти в каждой ванной комнате. Это означает, что даже если вы не очень часто пользуетесь ванной комнатой, в ней будет задерживаться влага, если она плохо проветривается.

Заложенность

Вы когда-нибудь были в помещении с плохой циркуляцией воздуха? Вы, наверное, заметили, какой удушающей была атмосфера.А теперь представьте ситуацию в ванной и насколько душно и неловко вам там будет.

Форма

Это наиболее распространенная проблема в ванных комнатах с плохой вентиляцией. Поскольку в этих ванных комнатах влага задерживается на более длительные периоды времени, плесень и грибок процветают на стенах и плитке.

Плесень в ванной крайне опасна. Он может вызывать различные аллергические реакции и респираторные заболевания.

Окрашенный потолок

У вас недостаточно вентиляции, если на стенах или потолке есть пятна.Это означает, что влажный воздух в ванной комнате вызвал избыток влаги в доме.

Запахи, которые остаются

Если вы собираетесь использовать совмещенный туалет и душ, позаботьтесь о достаточной вентиляции. Представьте ситуацию, когда кто-то воспользовался туалетом, а вы хотите принять душ через несколько минут. Вы, наверное, не смогли бы справиться с вонью, верно?

Запахи из туалета имеют свойство долго задерживаться в плохо проветриваемой ванной или туалете.Даже через 30 минут и более не удивляйтесь, если в ванной появится запах. (Экспертный домашний отчет, 2021 г.)

ProTip Takeaway: При плохой вентиляции ванная комната будет долго сохнуть после того, как вы ею воспользовались. Например, потребуется некоторое время, чтобы душевая кабина высохла после того, как вы приняли душ.

Как вентилировать ванную комнату, если у вас нет выхода на улицу?

Существуют различные варианты, если вам нужно проветрить ванную комнату, но у вас нет выхода на улицу.Для этих необычных установок потребуется вентилятор для ванны и услуги профессионального подрядчика по ОВКВ. Вы можете создать надлежащую вентиляцию, используя следующие методы.

Использование потолочного вентиляционного отверстия

Установка потолочного вентиляционного отверстия, вероятно, является наиболее эффективным способом проветривания ванной комнаты без доступа снаружи. Потолочная вентиляция — это уникальная машина, которая позволяет воздуху выходить из ванной комнаты. Другими словами, это машина, которая, как открытое окно, позволяет влаге выходить из вашей ванной комнаты.

Установка потолочного вентиляционного отверстия в вашей ванной комнате гарантирует, что в ней не останется влаги. Если у вас нет возможности установить его самостоятельно, вам следует нанять для этого профессионалов. (Вирсет, 2020)

ProTip Takeaway: Светильник находится на большинстве потолочных вентиляционных отверстий. В результате они могут функционировать как потолочное вентиляционное отверстие и как источник света.

Использование напольного вентиляционного канала

Вентиляция через крышу невозможна, если ваша ванная комната расположена вдали от внешней стены.Это распространенная проблема в ванных комнатах, расположенных под лестницей.

В ванных комнатах без доступа снаружи можно использовать воздуховоды для вентиляции ванных комнат, если потолочная вентиляция невозможна.

 Напольный воздуховод — это специальная машина, которая использует напольные решетки для удаления влаги и плохого воздуха из вашей ванной комнаты.

Другими словами, вентиляционный канал в полу обеспечивает дополнительную точку выхода вредных запахов и снижает уровень влажности в вашей ванной комнате. Это достигается созданием, открытием и вытягиванием воздуха.

Потолочные вентиляционные отверстия считаются более эффективными, чем напольные. И это несмотря на то, что напольные воздуховоды эффективны.

ProTip Takeaway: Запросите у своего подрядчика по ОВКВ установку вентилятора для ванны через пол. В этом случае вентиляционное отверстие проходит между стыками пола и выходит за наружную стену.

Использование дополнительных воздуховодов

Отсутствие вентиляции в вашей ванной комнате может быть связано с тем, что там только одноэтажный воздуховод, когда требуется два или три.Итак, если воздуховод на одном этаже не обеспечивает достаточную вентиляцию, вам следует добавить еще один.

Если один из потолочных воздуховодов в вашей ванной комнате не работает должным образом, ситуация аналогична. Чтобы увеличить мощность вентиляции, просто добавьте еще один или два потолочных воздуховода. (Вирсет, 2020)

Вентиляционное отверстие через балку

Вентиляция через потолок аналогична этому методу. Вместо того, чтобы полагаться на сложную систему воздуховодов, вы бы прорезали отверстие в полости балки первого этажа, чтобы выводить воздух из ванной комнаты наружу.Это недорогой и эффективный способ проветрить воздух в ванной комнате в подвале.

Проблема заключается в сложности установки вентиляции через эту полость балки. Полости перекрытий представляют собой тесные, труднообрабатываемые помещения. Вы также можете столкнуться с трубами или другими препятствиями, которые необходимо обойти, чтобы пройти через воздуховод.

Использование правого вентилятора для ванны

Подрядчик по HVAC установит надлежащий вентилятор для ванны. Он также установит надлежащую систему вентиляции от ванной комнаты до ближайшего выхода.Это позволяет вентилятору выводить влагу и запахи из ванной комнаты наружу. В результате место для купания остается сухим и гигиеничным.

Размер вентилятора для ванны определяет, сколько воздуха он может перемещать в любой момент времени. Размер вентиляторов измеряется в CFM (кубических футах в минуту) (CFM). Это относится к тому, сколько воздуха вентилятор может удалить за одну минуту в кубических футах.

Вентилятор мощностью 1 куб. фут в минуту (CFM) требуется на каждый квадратный фут площади ванной комнаты. Для надлежащей эффективности в стандартной ванной комнате потребуется вентилятор мощностью 40 кубических футов в минуту.

Вам необходимо точно определить частоту использования ванной комнаты в дополнение к ее размеру. Например, если несколько человек делят ванную комнату, вам понадобится вентилятор с немного более высоким рейтингом CFM. (Хижина с растениями, 2021)

Использование рециркуляционного вентилятора для половинной ванны

Важно помнить, что рециркуляционный вентилятор не выбрасывает воздух наружу. Он очищает воздух в вашей ванной комнате через фильтр, гарантируя устранение всех запахов.Поскольку нет установленных душевых кабин, уровень влажности недостаточен. Поэтому это отличный выбор для полуванн.

ProTip Takeaway: Если у вас напряженный утренний график, рассмотрите возможность установки вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности. Эти устройства определяют, когда уровень влажности в помещении слишком высок, и регулируют скорость вращения вентилятора.

Нанять профессионала

Самостоятельно проветривать ванную комнату может быть слишком сложно, и что-то может пойти не так.Поэтому следует нанять профессионала.

 Профессионалы обучены действовать в различных ситуациях. Они также способны проветривать практически любое помещение. У большинства домовладельцев нет знаний или инструментов для установки определенных типов вентиляционных систем.

Единственным недостатком найма профессионала для установки новой вентиляции является то, что это обычно дорого. В результате вам следует нанимать профессионала для установки или улучшения вентиляции ванной комнаты только в том случае, если вы уверены, что не сможете сделать это самостоятельно.(Экспертный домашний отчет, 2021 г.)

ProTip Takeaway: Наймите подрядчика по HVAC при установке вентиляционного отверстия под ванной на улицу.

Вытрите любые лужи

Капли капают, а лужи никогда нельзя упускать из виду. Немедленно вытрите любые лужи воды, которые вы заметите, с помощью впитывающего коврика для ванной.

 На полу в ванной комнате без луж безопаснее. Это также гарантирует максимально быстрое высыхание полной ванны в течение 15+ минут работы вентилятора.Это помогает предотвратить рост спор плесени и грибка.

Заключение

Установка вентиляционного отверстия в ванной без доступа снаружи потребует услуг опытного подрядчика, если вы находитесь в Хьюстоне, штат Техас. Подрядчик поможет вам определить, какой метод наиболее подходит для вашей ситуации.

Smart Remodeling LLC — лучший подрядчик по ремонту ванных комнат в Хьюстоне. Мы являемся лицензированными профессионалами в области дизайна и ремонта ванных комнат с самым полным набором услуг в этой области.Запишитесь на бесплатную консультацию по ремонту ванной комнаты прямо сейчас на нашем сайте. Вы также можете позвонить нам по телефону 832-800-8889

Щелкните для бесплатной консультации

Взгляды

Советы и идеи для чистой ванной комнаты

Представьте себе, что вы тратите несколько сотен, если не тысяч, на изоляцию вашего дома. Сразу скажу, что в нем нужно проделать отверстия, чтобы впустить холодный воздух.Если нет, представьте, что вы строите новую ванную комнату, отвечающую стандартам энергоэффективности. Вы не можете переделать ванную комнату, не улучшив вентиляцию ванной комнаты.

Однако, чем лучше технология, которую вы используете, тем больше отверстий вам придется сделать. Это именно то, что вам нужно сделать. Почему?

Поскольку ваша ванная комната является самой влажной комнатой в доме, в ней может собираться плесень, плесень и другие неприятные бактерии. Это связано с влажностью в ванной комнате. Случайные капли, душ с паром и неисправные раковины могут усугубить влажность.

Высокая влажность и сырость могут вызвать серьезные проблемы, такие как сколы на туалетном столике, отклеившиеся обои, резкий запах и новые царапины и пятна. К счастью, вы можете контролировать эту возникающую проблему, правильно проветривая ванную комнату. Вот способы, которыми вы можете снизить риск, улучшив вентиляцию ванной комнаты.

Выберите правильную систему вентиляции

Фотография Тима Моссхолдера с сайта Pexels

Вы можете использовать различные вентиляционные системы для удаления неприятных запахов и влаги в ванной комнате, жизненно важном помещении.

Особо следует отметить, что в экскрементах содержится более 100 видов бактерий, и даже неприятный запах может привести к вторичным бактериальным инфекциям, таким как дерматит, брюшной тиф и др.

Поэтому очень важно предотвратить распространение неприятного запаха, бактерий и немедленно проветрить помещение. Здесь может пригодиться правильная вентиляция ванной комнаты.

Улучшив вентиляцию ванной комнаты, вы также сможете избавиться от влажного воздуха и запаха. Эти вентиляционные системы довольно распространены и встречаются в самых разных стилях.

Как правильно выбрать вентилятор

Когда вы выбираете новый вентилятор для ванной комнаты, вам нужно проверить несколько вещей перед покупкой. В основном, CFM и Sones. Sones сообщит вам, насколько громко работает вентилятор — чем выше число, тем громче вентилятор. Вы можете считать два сонаса тихими.

С другой стороны, CFM, что означает кубический фут в минуту, является мерой воздушного потока. Чем больше комната, тем большее количество требуется. Для дамской комнаты достаточно 50-60 CFM.Для главной ванной комнаты площадью 100 квадратных футов будет достаточно мощности 120 кубических футов в минуту.

Вы можете выбрать потолочный вентилятор, настенный вентилятор, простой корпусной вентилятор и многое другое для своей ванной комнаты. Эти вентиляторы также оснащены новыми и модернизированными технологиями.

Например, у него есть датчики движения, функция теплообмена для более холодных месяцев, декоративное освещение для придания эстетичности и многое другое.

Установите его правильно

Если вы переделываете ванную комнату, самое время установить вентиляцию.Если вы хотите облегчить себе жизнь, убедитесь, что ваш новый вентилятор поместится там, где уже стоит ваш старый. Чтобы получить идеальный вытяжной вентилятор, все, что вам нужно сделать, это измерить пространство и получить функции, соответствующие вашим потребностям.

Помните, вы всегда можете вытащить свой старый и взять его с собой в магазин. Таким образом, вы не повлияете на размер. Чтобы удалить старый вентилятор самостоятельно, выполните следующие простые действия. Вам потребуется не более 15 минут, чтобы отключить питание, опустить вентилятор и корпус, отсоединить провода и снять его.

Если у вас есть новый вентилятор, обязательно прочитайте инструкции. Точно следуйте им, и вы легко сможете установить вытяжной вентилятор своими руками.

Наоборот, если вам неудобно это делать, вы можете позвонить своему местному электрику, чтобы он сделал это за вас. Убедитесь, что у вас есть бюджет, так как нанять электрика недешево. Пока у вас есть подрядчик, включите расходы на установку нового вентилятора и обеспечение его работы.

Найдите правильное время

Фото автора Pixabay: Pexels

Выключаете ли вы вентилятор сразу после принятия душа или ванны? Это распространенная ошибка домовладельцев.Тем не менее, есть простой способ улучшить вентиляцию ванной комнаты, не прилагая особых усилий.

Вы должны оставить вентиляцию включенной не менее чем на 15 минут после посещения ванной комнаты, чтобы выпустить всю влагу. Если вы выключите его, как только закончите принимать душ, у вентиляционного отверстия не будет достаточно времени, чтобы выпустить весь воздух.

Из-за плотного рабочего дня и напряженного графика каждый раз включать и выключать его непросто, поэтому выбирайте вентилятор с датчиками влажности.

Таким образом, ваш вентилятор будет автоматически включаться и выключаться при высоком уровне влажности в вашей ванной комнате.И вы также можете легко выпускать влагу в любое время.

Чистка с помощью подходящих инструментов

О вентиляционных отверстиях чаще всего думаешь в последнюю очередь. По этой причине очень сложно чистить их очень часто. Но если вы хотите сосредоточиться на улучшении вентиляции ванной комнаты, вам нужно чистить вентиляционные отверстия раз в 3-6 месяцев.

Наденьте маску, наденьте перчатки и приготовьтесь бороться с некоторыми гадостями. Внутри может быть грязь, копоть, паутина и многое другое. Вот почему ваш вытяжной вентилятор должен быть чистым и свободным от пыли.

Используйте свой инструмент для обивки на пылесосе, чтобы избавиться от гранжа. Это ускорит поток и не будет препятствовать вентиляции помещения. Также ищите капли и лужи. Они могут быть весьма опасны для вас и вашей семьи.

Оставьте все двери открытыми

Фото автора Jean van der Meulen с сайта Pexels

Оставлять двери открытыми — это ключ к улучшению вентиляции ванной комнаты; вам нужно держать дверь душа и занавески открытыми после душа.Это поможет вытяжному вентилятору эффективно высушить каждую область, если вы оставите его включенным на 15 минут.

Занавески для душа также могут аккумулировать влагу из-за материала пластика/ткани. Таким образом, один из способов не допустить образования влаги — держать их закрытыми, оставив всего 3-дюймовую щель для циркуляции воздуха.

Сухая ванная комната — это то, что вам нужно каждый раз, когда вы оставляете вентилятор включенным на 15 минут. Это также предотвратит образование спор плесени и грибка.

В качестве альтернативы используйте естественный воздух, если у вас нет вытяжного вентилятора или системы вентиляции.Вы можете просто оставить окно или дверь открытыми на 15 минут, и вуаля. Вот и все, сухая ванная без гадостей и с идеальной вентиляцией.

Вентиляция имеет решающее значение для предотвращения проблем со здоровьем и ущерба, вызванного влажностью в ванной комнате

Хотя выталкивание кондиционированного воздуха из вашего дома может показаться расточительным, вы также выталкиваете влагу и химические вещества, которые могут причинить вред

7 июля 2021 г.

Спросите своих друзей и родственников о том, как улучшить качество воздуха в вашем доме, и вы, вероятно, получите самые разные ответы.Мы готовы поспорить, что ни один из этих ответов не будет касаться вытяжного вентилятора в ванной комнате. Большинство людей не знают, что вытяжной вентилятор для ванной комнаты является одним из наиболее важных компонентов качества воздуха в вашем доме, удаляя влагу, которая может повредить ваш дом и вызвать проблемы со здоровьем.

Вытяжные вентиляторы для ванных комнат часто недооценивают

Ванные комнаты являются одними из самых важных комнат в доме и являются одной из первых комнат, которые покупатели жилья проверяют при поиске нового дома. Ушли в прошлое ванные комнаты, которые были просто местом, где можно было освежиться.Теперь многие дома превратились в роскошные места, некоторые из которых напоминают курорты. С этой эволюцией появилась возможность повышенной влажности, которая может нанести ущерб как вашему здоровью, так и дому. Но многие люди не думают включать вытяжной вентилятор в ванной комнате на определенное время, чтобы выпустить эту влажность.

Вытяжные вентиляторы для ванных комнат важны для качества воздуха, но многие из них слишком малы или отсутствуют

Производители разрабатывают системы вентиляции, которые работают лучше, тише и вытягивают больше воздуха, чем те, что были всего десять лет назад.Но в некоторых домах до сих пор вообще нет вентиляции в ванных комнатах, а еще во многих домах вентиляция недостаточна, в том числе в новых дорогих домах, которые все еще оснащены дешевыми вытяжными вентиляторами, которые не вытягивают много воздуха.

Что происходит, когда уровень влажности повышается и говорит о высоком?

При повышении уровня влажности в ванной или любой другой комнате вода может быстро скапливаться на стенах и потолке, особенно если они достаточно холоднее теплого влажного воздуха. Подумайте о том, как запотевает зеркало в ванной.То же самое происходит с вашими стенами, где влага начинает просачиваться в краску и гипсокартон. В течение достаточно длительного периода времени стены остаются настолько влажными, что влага может проникнуть в деревянную конструкцию. Вся эта влага таит в себе потенциал для плесени и грибка, не говоря уже о неприятных запахах.

Плесень и грибок являются потенциально опасными побочными эффектами неправильной вентиляции.

Плесень и грибок образуются очень быстро в теплой и влажной среде, что делает ванную комнату одним из лучших мест для обнаружения этих организмов.Хотя на первый взгляд это может показаться безобидным, эти надоедливые маленькие организмы часто вызывают аллергию, а иногда и серьезные проблемы со здоровьем, поскольку выделяют токсины в воздух. Ущерб, который эти организмы наносят дому, может заставить потенциальных покупателей упаковать вещи. В зависимости от серьезности проблемы с плесенью и грибком ваш дом может даже считаться зоной опасных материалов и непригодным для проживания. Чтобы усугубить проблему, некоторые страховые компании отклоняют такие претензии или выплачивают очень мало денег.

Химические вещества в вашей воде иногда испаряются

Муниципальная вода обрабатывается различными химическими веществами, некоторые из которых могут испаряться при достаточно горячей воде. Вытяжной вентилятор в ванной комнате может помочь удалить эти химические вещества из воздуха. Вытяжной вентилятор также может удалять из вашей ванной комнаты другие химические вещества, такие как токсичные чистящие средства, используемые для мытья душевых, туалетов и полов. Вы не хотите, чтобы эти химические вещества плавали вокруг вашего дома.

Вытяжных вентиляторов для ванных комнат предостаточно

Вентиляторы для ванных комнат бывают разных форм и размеров и подходят практически для любой ванной комнаты, которую вы только можете себе представить.Главное – подобрать вентилятор подходящего размера для ванной комнаты. Помните ранее, как мы говорили, что многие ванные комнаты плохо проветриваются? Вентиляторы для ванных комнат в таких ситуациях часто слишком малы и тянут очень мало воздуха, но отвечают минимальным требованиям кода. Как вы должны знать, готов ли ваш поклонник к работе? Самый простой способ – рассчитать площадь вашей ванной комнаты. Если ваша ванная комната имеет размеры 9 футов на 7 футов, у вас есть ванная комната площадью 63 квадратных фута. Если у вас стандартные восьмифутовые потолки, вам, вероятно, понадобится вытяжной вентилятор мощностью около 63 кубических футов в минуту (CFM).Если у вас более высокий потолок, умножьте длину, ширину и высоту комнаты, чтобы получить кубические футы. Затем разделите на 60 и умножьте на 8. Итак, если у вас есть 10-футовые потолки в ванной комнате размером 10 на 10 футов, у вас будет 1000 кубических футов, разделенных на 60, а затем умноженных на 8 для

Ваша вытяжка в ванной вентилятор делает свою работу?

Ваш нынешний вентилятор выполняет свою работу? Чтобы получить хорошее представление о вашем текущем вентиляторе, включите вентилятор непосредственно перед входом в душ и оставьте его включенным.Если зеркало в ванной в основном запотело, вы можете провести расследование. Вентилятор может устареть, его необходимо очистить или в линии может быть препятствие, например птичье гнездо. Некоторые вентиляторы могут прослужить пять лет, а некоторые — двадцать лет. Если вы замените вентилятор и решите использовать самую дешевую модель, вы даже можете обнаружить, что он работает лучше, чем тот, который у вас есть сейчас!

Могут ли вытяжные вентиляторы в ванной выпускать воздух на чердак?

Знаете ли вы, что вентиляционные отверстия в ванной комнате, выходящие на чердак, могут стать причиной появления плесени? Кроме того, это может привести к появлению пятен от воды на потолке, что может навести вас на мысль, что у вас протекает крыша.

Вентиляционные отверстия для ванных комнат всегда должны выводить наружу вашего дома, как того требует кодекс.

Давайте поговорим о том, почему это код и почему мы постоянно обнаруживаем, что вентиляционные отверстия в ванной выходят на чердак.

Код вытяжных вентиляторов для ванных комнат

Во-первых, вентиляция вашей ванной комнаты должна выходить наружу. Вот что конкретно говорится в Международном жилищном кодексе (2006 г.) о вентиляционных отверстиях для ванных комнат:

.

– Воздух, удаляемый каждой механической вытяжной системой, должен выпускаться наружу.
– Воздух не должен выбрасываться на чердак (кроме общедомовой вентиляции), софиты, коньковые вентиляционные отверстия или подполья.

Источник

Почему этот код?

Основная причина, по которой это код, связана с качеством воздуха и энергоэффективностью в вашем доме.

Энергоэффективность

Если вы держите теплый влажный воздух из душа в своем доме, ваш кондиционер должен работать усерднее, чтобы удалить влажность и поддерживать прохладу в доме.

Качество воздуха

Легче удалять загрязнения из воздуха, просто выпуская его немедленно.Кроме того, воздух в вашем доме не должен быть слишком влажным, чтобы не образовывался конденсат внутри вашего дома.

Сброс выхлопных газов из ванных комнат внутри вашего дома может привести к конденсации и распространению загрязняющих веществ.

Что делать, если он сбрасывается на чердак?

Выпуск вытяжных вентиляторов для ванных комнат почти ничем не отличается от вытяжки воздуха из дома. Тем не менее, есть несколько ключевых идей, которые вы должны знать.

Различный климат влияет на конденсацию воздуха

Как упоминалось выше, одной из основных причин, по которой мы не выпускаем воздуховоды из ванных комнат на чердаки, является конденсация влажного воздуха.Если горячий влажный воздух из вашего душа попадает на чердак, вы рискуете конденсировать воздух, что приведет к образованию плесени или пятен на потолке.

Однако на скорость, с которой это происходит, может повлиять разный климат. Например, в северном невлажном климате воздух будет быстро конденсироваться и вызывать плесень.

Плесень на чердаке вызывает

С другой стороны, если вы находитесь рядом с пляжем во Флориде, воздух уже очень теплый и влажный, поэтому риск образования конденсата на чердаке низкий. Кроме того, у вас уже может быть плесень на чердаке.

Поэтому среди подрядчиков во Флориде принято выпускать вытяжные вентиляторы в ванных комнатах на чердаки, хотя это не так!

Зачем выпускать вентилятор в ванной на чердак?

Поэтому некоторые подрядчики до сих пор выпускают вентиляторы для ванных комнат на чердаки. Почему именно?

Что ж, для того, чтобы вывести вентиляционное отверстие наружу, технически вам нужно проделать дыру в крыше, зашить ее должным образом и убедиться, что она не протекает. В общем, если у вас когда-нибудь и будет протечка крыши, то это из-за проходов, которые проходят через вашу крышу.

Таким образом, подрядчики решили, что меньшее зло будет просто выпускать вытяжные вентиляторы из ванных комнат на чердак и направлять их к чердачному вентиляционному отверстию, например, к софиту или вентиляционному отверстию конька, а не делать дыру в комнате. Не говоря уже о том, что выпуск вентилятора через крышу стоит дополнительных денег из-за стоимости труда и материалов.

В южных районах с влажным климатом это может не иметь большого значения. В северном сухом климате это может быть более серьезной проблемой.

Что делать?

Если вы не живете в жарком и влажном климате, как во Флориде, вам определенно следует выводить вытяжной вентилятор в ванной наружу.

Направления вентилятора в вентиляционное отверстие на потолке или в вентиляционное отверстие на коньке недостаточно, так как воздух может легко засасываться обратно на чердак или воздух может конденсироваться слишком быстро.

Если вы находитесь в таком климате, как Флорида, вы все равно должны выводить воздух наружу. Почему? Потому что это необходимо.

Но, по моему профессиональному мнению, это не самая большая сделка. Если вы это сделаете, просто направьте вентиляционное отверстие на гребневое отверстие. Также знайте, однако, что мы все равно напишем об этом в наших отчетах об инспекции дома!

Спасибо за прочтение, оставьте комментарий ниже, если у вас есть вопросы!

Как вентилировать вентилятор в ванной без доступа снаружи

02 июл Как вентилировать вентилятор в ванной без доступа снаружи

Опубликовано в 10:59
в ванной
Мэтт МакВильямс

Вы в курсе, что каждая ванная комната требует отличной вентиляции? Что при неправильной вентиляции появляется плесень и душный воздух? Даже с учетом этого иногда становится трудно, если вообще возможно, проветрить ванную комнату, если у вас нет доступа снаружи.

Итак, как проветрить ванную без доступа снаружи?

Самый простой способ проветрить такую ​​ванную – установить потолочный вентилятор. Однако есть и другие варианты, которые вы можете рассмотреть.

В этой статье мы поможем вам узнать о них все, но перед этим давайте рассмотрим причины, по которым вам может понадобиться усилить вентиляцию вашей ванной комнаты.

Общие признаки того, что вашей ванной комнате требуется дополнительная вентиляция

Повышенная влажность

В большинстве ванных комнат есть душ, раковина и ванна.Это означает, что если ваша ванная комната плохо проветривается, в ней будет задерживаться влага, даже если вы не используете ее часто.

Форма

По данным жилищного эксперта. Это самая распространенная проблема в плохо проветриваемых ванных комнатах. Поскольку в таких ванных комнатах влага задерживается дольше, это способствует росту плесени и грибка на стенах и плитке.

Наличие плесени в ванной довольно опасно, так как вызывает множество аллергических реакций и респираторных заболеваний.

Заложенность

Вы когда-нибудь были в плохо проветриваемом помещении? Вы заметили, как было душно? Представьте, как это было бы в ванной. Слишком душно и неудобно, правда?

Пятна на потолке

Если вы заметили пятна на стене или потолке, у вас нет надлежащей вентиляции. Это означает, что в доме слишком много влаги из-за влажного воздуха в ванной комнате.

Стойкие запахи

Если вы пользуетесь совмещенным туалетом и душем, в первую очередь следует обратить внимание на хорошую вентиляцию.Просто представьте ситуацию, когда кто-то воспользовался туалетом, а вы хотите принять душ через несколько минут. Сможете ли вы выдержать запах?

Если ванная комната с туалетом плохо проветривается, запахи из туалета сохраняются надолго. Не удивляйтесь, если обнаружите, что ванная комната вонючая даже через 30 минут и более.

Как проветрить ванную комнату без доступа снаружи

Как упоминалось ранее, установка вентилятора в ванной комнате без доступа снаружи является сложной задачей.На самом деле вам потребуется помощь подрядчика по HVAC для некоторых из упомянутых процессов установки.

Вентиляционное отверстие под полом

Если ваша ванная комната расположена далеко от наружной стены, вентиляция через крышу невозможна. Обычно это частая проблема в ванных комнатах, расположенных под лестницей.

Обратитесь к своему подрядчику по ОВиК и спросите его, нужно ли удлинить вентилятор ванны через пол. Сантехническое отверстие в такой ситуации проходит между швами пола и наружу через наружную стену.

Добавить потолочный вентиль

Вентиляционное отверстие на потолке — отличный способ вывести влагу и пар из ванной комнаты через крышу. Это не только поможет вам сохранить вашу ванную комнату великолепной, но и поможет снизить уровень влажности.

Еще одним преимуществом добавления потолочного вентиляционного отверстия является то, что эти светильники поставляются с насадками для освещения, что делает их достойными вложениями.

Расширьте воздуховоды в ванной комнате

Если в вашей ванной комнате уже есть воздуховоды, но по-прежнему недостаточно вентиляции, самое время добавить дополнительные вентиляционные отверстия.Это поможет увеличить поток воздуха внутри.

Добавьте рециркуляционный вентилятор для полуванны

Хотя рециркуляционный вентилятор не вытягивает воздух, он пропускает его из вашей ванной комнаты через фильтр и обеспечивает удаление всех запахов.

Таким образом, рециркуляционный вентилятор является отличным вариантом для половинных ванн, так как в них нет встроенных душевых кабин. Это означает, что уровень влажности минимален.

Монтаж коммерческих воздуховодов

Если вы живете в небольшой квартире в большом здании с высокими потолками, вам потребуется найти подрядчика для установки коммерческих воздуховодов для унификации воздушного потока.Это повысит воздухопроницаемость ваших ванных комнат.

Добавить вентилятор

Если вам нужна дополнительная воздухопроницаемость для проекта, временно установите вентилятор в ванную комнату. Это вы можете сделать самостоятельно.
Подключите вентилятор и дайте ему поработать, пока вы работаете над проектом.

Заключение

Плохо проветриваемая ванная комната никому не нравится. Если у вас есть такая ванная, любой из перечисленных выше вариантов поможет вам решить этот вопрос.Выберите тот, который соответствует вашим потребностям, и получите безупречную и влажную ванную комнату.

Как чистить потолочные вентиляторы в ванной и почему это важно

Очистка потолочных вентиляторов в ванной должна быть одной из задач по уборке, которые я откладываю больше всего. И это говорит о многом, потому что есть много работ по уборке, которые я люблю откладывать! 😉

Я думаю, что тот факт, что это включает в себя отключение и отвинчивание вещей, прежде чем вы сможете даже начать чистить, заставляет меня тянуть ноги.Но, как и большинство задач по уборке, это просто необходимо сделать, и это может быть даже важнее, чем вы думаете.

Почему важно чистить потолочные вентиляторы в ванной?

Чистый и работающий вытяжной вентилятор в ванной комнате не только избавляет от неприятного запаха, но и удаляет влагу и помогает предотвратить образование плесени и грибка, которые могут стать проблемой для здоровья, если их не устранить. И в маленькой ванной комнате будет больше влаги в воздухе, чем в большой.

Но немногие из нас имеют достаточно большие ванные комнаты, чтобы исключить необходимость в вытяжном вентиляторе.Открытие окна в ванной или оставление открытой двери творит чудеса с вентиляцией, но это не всегда практично с точки зрения конфиденциальности.

Как работают вентиляторы?

Как и обычный потолочный вентилятор, потолочные вентиляторы для ванных комнат перемещают воздух. Однако, в отличие от традиционных вентиляторов, лопасти вентилятора для ванной комнаты расположены под углом, чтобы вытягивать воздух из помещения (а вместе с ним и излишнюю влагу). Пройдя через лопасти, воздух направляется в вентиляционный канал, откуда он может выйти наружу.

Поскольку вентиляторы для ванных комнат работают во влажной среде, пыль и грязь часто смешиваются с влагой в воздухе и заставляют их прилипать к лопастям вентилятора, корпусу и крышке. Вот почему важно чистить потолочные вентиляторы в ванной примерно два раза в год, чтобы они могли эффективно выполнять свою работу. Но как только вы научитесь их чистить, вы сможете завершить этот проект менее чем за 15 минут.

Как очистить потолочный вентилятор в ванной s

Начните с осторожного опускания крышки вентилятора в ванной комнате.Вероятно, он удерживается на месте металлическими штифтами с каждой стороны, которые вы можете сжать вместе, чтобы полностью снять крышку вентилятора.

Как видите, мой был действительно отвратительным, поэтому я просто бросил его в ванну с несколькими каплями средства для мытья посуды и оставил в теплой воде, пока я работал над остальной частью вентилятора.

После снятия крышки первое, что вам нужно сделать, это отключить вентилятор . Никому не нужен неприятный шок во время уборки! (Если у вашего вентилятора нет вилки, вам нужно найти автоматический выключатель для ванной комнаты на электрической панели и переключить его в положение «выключено».)

Затем отверните все остальные гайки и/или винты, крепящие блок вентилятора и двигателя, и снимите их с потолка. В моем случае нужно было снять гайку, ослабить два винта и повернуть узел двигателя, чтобы он освободился. Ваш может отличаться (особенно если он новее моего), но это не должно быть слишком сложно понять.

Наконец мы добираемся до очищающей части. Очистка лопастей вентилятора и двигателя вентилятора в сборе была самой трудоемкой частью этого проекта, потому что он был настолько запекшимся пылью, грязью и волосами! Если бы я не откладывал это так долго, это было бы намного быстрее.(Разве это не всегда так?) Однако все это довольно легко снялось с помощью влажной салфетки из микрофибры.

После очистки лопастей вентилятора и двигателя осмотрите выпускное отверстие и корпус вентилятора. Если внутри есть пыль и грязь (как было в моем, фу!), вы можете использовать вакуумную насадку, чтобы удалить большую часть этого. Также протрите корпус влажной тканью из микрофибры.

После очистки остается только заменить вентилятор. Это в значительной степени означает повторение всех шагов, которые вы должны были сделать, чтобы получить его, но в обратном порядке.

Совет: когда вы впервые снимаете крышку вентилятора, сфотографируйте ее на камеру телефона! Это значительно облегчит сборку, потому что у вас будет визуальная ссылка, а не просто попытка собрать ее по памяти!

Снова подключите вентилятор, установите чистую крышку вентилятора на корпус вентилятора и любуйтесь своей работой! Теперь ваш вентилятор сможет выполнять свою работу намного лучше! Одно важное отличие, которое я заметил, это ШУМ! После чистки моего вентилятора стал намного тише !!

Теперь, чтобы убрать всю эту пыль с пола.Моя работа никогда не заканчивается…. 😉

Какую работу по уборке дома вы обычно откладываете на потом?

Как самостоятельно отремонтировать вентилятор для ванной или кухни

Вентилятор представляет собой электродвигатель с пропеллером или барабанными лопастями. Когда вентиляторы для ванн и вытяжек перестают работать, проблема обычно заключается в одном из двух: на вентилятор не подается питание или сгорел двигатель. Здесь мы рассмотрим крепление вентиляторов для ванны и кухни. Информацию о ремонте декоративных потолочных вентиляторов с большими лопастями см. в разделе Как отремонтировать потолочный вентилятор.

Если вентилятор на кухне или в ванной подает какие-либо признаки жизни при включении (например, жужжание), значит, на него подается питание. Если это мертво для мира, проверьте автоматический выключатель, который обслуживает вентилятор. Подробнее об этом читайте в статье Как отключить электричество в доме.

Чтобы получить доступ к работе большинства вентиляторов для ванных комнат, потяните вниз и освободите подпружиненную крышку. Tab62 / Shutterstock.com

Как отремонтировать двигатель вентилятора в ванной или на кухне

Самый простой способ исправить сгоревший или остановившийся двигатель — отключить питание, открыть вентилятор и заменить двигатель вентилятора. .Подобный проект обычно не требует прокладки электропроводки — большинство двигателей вентиляторов просто подключаются к розетке, установленной внутри корпуса.

Если ваш вентилятор в ванной перестал работать, замена двигателя вентилятора — это простое решение, которое вы можете сделать самостоятельно менее чем за час. Замена двигателя сэкономит вам время и нервы, так как вам не нужно снимать весь блок вентилятора для ремонта. Новый двигатель может стоить столько же, сколько новый вентилятор, но вы можете легко заменить его без необходимости делать серьезную операцию на потолке или ползать по чердаку.

1 Начните с открытия вентилятора. Снимите решетку, которая часто удерживается на месте пружинными зажимами. В большинстве случаев вы можете просто снять крышку. Удалите пыль тряпкой или пылесосом.

2 Затем запишите номер модели вентилятора , который обычно указан на корпусе устройства. Закажите сменный двигатель вентилятора через Интернет или у продавца запасных частей для бытовой техники. Когда деталь будет у вас в руках, переходите к следующему шагу.

3 Отключите питание блока в распределительной коробке и с помощью электрического тестера убедитесь, что блок не получает питания.

4 Отсоедините вентилятор от источника электропитания. Если двигатель имеет простую вилку, вставленную в розетку за блоком вентилятора, просто отсоедините ее. Если он жестко подключен к электрической системе, отсоедините двигатель вентилятора от электропроводки, не забывая, куда идет каждый провод, когда будете вставлять новый двигатель.

5 Снимите пластину двигателя , отвернув все винты и поддев или сжав боковую часть устройства.
